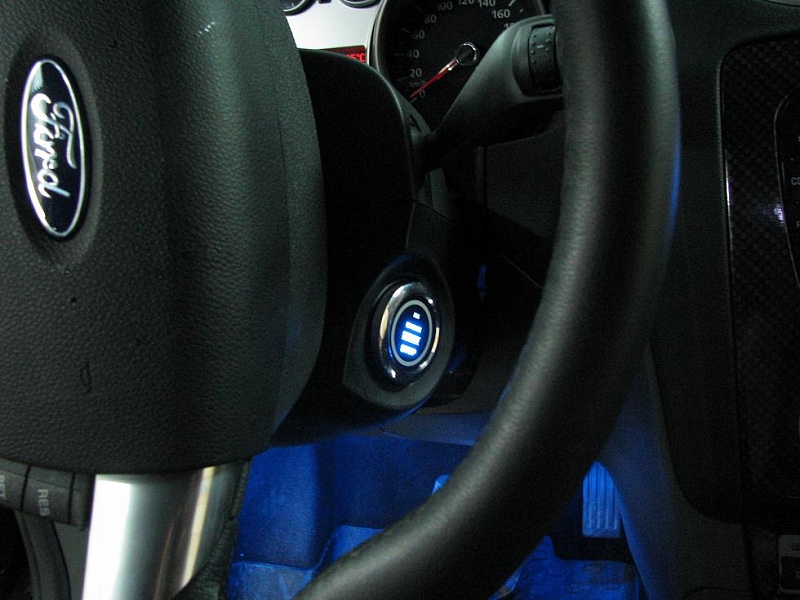

Как установить кнопку запуска двигателя на Форд Фокус 2

Установка Китайской кнопки СТАРТ_СТОП (для Шурыгиной)))

Бесключевой доступ «Keyless Entry» и кнопка запуска двигателя | Ford Russia

кнопка и ключ ФФ3 от Dooom

Установка кнопки СТАРТ / СТОП вместо ключа зажигания на НИВу

Автозапуск на Ford Focus 2. Сигнализация StarLine А93. Дистанционный запуск двигателя — очень удобно

Установка кнопки старт-стоп и ее работа в режиме простого запуска и автозапуска от сигнализации

Установка умной кнопки старт/стоп для запуска двигателя

Как угоняют Ford Focus ?

Обзор. Интерьер Ford Focus 2

Автозапуск за 500р на форд фокус 2(часть 2)

Также смотрите:

  • Стойки передние на Шевроле Круз оригинал
  • Замена топливного фильтра Киа соренто бензин 2 4 видео
  • Оригинальные литые диски на Киа спортейдж 3 r18
  • Рено трафик не заводится видео что делать
  • Киа каренс 2006 года автомат
  • Лампочки для авто Киа венга
  • Размер подвесного подшипника Шевроле каптива
  • Спойлер на крышку багажника Ниссан жук
  • Сузуки sx4 или Хонда джаз
  • Лексус rx350 отзывы владельцев 2013
  • Повторитель поворота на зеркало Пежо боксер
  • Toyota Hilux это легковой или грузовой автомобиль
  • Авто лампа Киа церато 3
  • Информация по вин коду Хонда
  • Лампа в подсветку номера Мазда 6
Главная » Популярное » Как установить кнопку запуска двигателя на Форд Фокус 2

Ford focus 3 (titanium) 2013 автомат, старт-стоп и А94 2can / Для общения установщиков / StarLine

Доброго всем дня. Установленна система А94 2can (версия 3,7), прошивка блока М5. Из кана взяли концевики дверей, капота, багажника, управление центральным замком, контроль двигателя, комфорт и режим слейв (в настройках системы его не включали пока).

Аварийка по аналогу, контроль стоп сигналов по аналогу, зажигание контроль по аналогу, старт стоп по аналогу. Для имитации стоп сигналов, один провод рвали на другой подавали плюс (там же и контроль), старт стоп на два провода плюс через диоды, для тушения магнитолы рвали провод водительского концевика дополнительным каналом (пауза 2 сек, импульс 1 сек, контроль дверей отключен, событие 20). Модуль обхода рамка на аварийный слот, дополнительный чип в модуль, питание обхода постоянный плюс, масса с розового провода. Все это прекрасно работает если сразу, но стоит автомобилю постоять 1-2 минуты, как происходит следующие: даем команду на запуск, автомобиль зажигает стоп сигналы включает зажигание (запуска нет) и стоит так около 30 секунд (не отключая питание с педали стоп сигналов), брелок не реагирует при этом на команды вообще, затем зажигание и стопари тухнут и идет вторая попытка, загораются стоп сигналы включается зажигание (запуска нет) через секунд 5 после этого зажигание выключается, стоп сигналы тухнут и срабатывает сирена старлайн (на брелке при этом тишина).

Почему сработала сирена не понятно. Убирали цз из кана (тоже самое), включали и выключали управление штатком (тоже самое). После этого оставили ключ от автомобиля в салоне с батарейкой, автомобиль постоял минут 5 и о чудо заводиться. В чем проблема у сигнализации не можем понять, просим советов. Если бы авто не видел ключ после простоя не включалось бы зажигание (оно включается), Если бы были проблемы с имитацией педали стоп сигналы бы не горели (они горят) если бы были проблемы с ключом и контролем делала бы 4 попытки (делает 2 и орет сиреной).

Бесключевой обход StarLine для Ford Kuga и Focus 2018!

Audi

Q3

Chevrolet

Aveo

Chevrolet

Cobalt

Chevrolet

Cruze

Chevrolet

Lacetti

Chevrolet

Malibu

Chevrolet

Nexia

Chevrolet

Orlando

Chevrolet

Spark

Citroen

C-Crosser 2007-2013

Citroen

C4 Aircross 2012-2017





Datsun

mi-Do 2015-2017

Datsun

on-Do 2014-2017





Fiat

Fullback 2016-2017





Ford

Focus 2 2005-2011

Focus 2 (Ghia, Titanium) 2005-2011

Focus 3 (Ambiente) 2015-2017



Focus 3 (Titanium) 2015-2017

Kuga 2017-2018

Genesis

G80 2016-2017

Genesis

G90 2016-2017





Hyundai

Creta 2016-2017

Hyundai

Elantra 2012-2015

Hyundai

Elantra 2016-2017

Hyundai

Elantra (с кнопкой Start/Stop) 2012-2015

Hyundai

Equus 2014-2017

Hyundai

Genesis 2014-2017

Hyundai

Grand Santa Fe 2014-2017

Hyundai

Grand Santa Fe (с кнопкой Start/Stop) 2014-2017

Hyundai

H-1 2008-2017

Hyundai

i20 2016-2017

Hyundai

i30 2012-2016

Hyundai

i30 (Classic) 2012-2016

Hyundai

i40 201 2-201 7

Hyundai

i40 (с кнопкой Start/Stop) 2012-2017

Hyundai

ix35 2014-2015

Hyundai

ix35 2010-2013

Hyundai

ix35 (с кнопкой Start/Stop) 2014-2015

Hyundai

ix35 (с кнопкой Start/Stop) 2010-2013

Hyundai

Santa Fe 2013-2017

Hyundai

Santa Fe 2010-2012

Hyundai

Santa Fe (с кнопкой Start/Stop) 2010-2012

Hyundai

Santa Fe (с кнопкой Start/Stop) 2013-2017

Hyundai

Solaris 2016-2016

Hyundai

Solaris 2011-2015

Hyundai

Solaris (с кнопкой Start/Stop) 2011-2015

Hyundai

Solaris (с кнопкой Start/Stop) 2016-2016

Hyundai

Sonata 2015-2017

Hyundai

Sonata (с кнопкой Start/Stop) 2015-2017

Hyundai

Tucson 2016-2017

Hyundai

Tucson (с кнопкой Start/Stop) 2016-2017





Infiniti

QX-50 2014-2017

Infiniti

QX60 2014-2017

Infiniti

QX70 2014-2017

Infiniti

QX70 2014-2017

KIA

Carnival (с кнопкой Start/Stop) 2015-2017

KIA

Cee’d 2012-2015

KIA

Cee’d 2016-2017

KIA

Cee’d (с кнопкой Start/Stop) 2012-2015

KIA

Cee’d (с кнопкой Start/Stop) 2016-2017

KIA

Cee’d Pro 2013-2015

KIA

Cee’d Pro (с кнопкой Start/Stop) 2013-2015

KIA

Cee’d SW 2012-2015

KIA

Cee’d SW (с кнопкой Start/Stop) 2012-2015

KIA

Cerato 2013-2016

KIA

Cerato 2017-. ..

KIA

Cerato 2013-2016

KIA

Cerato (с кнопкой Start/Stop) 2013-2016

KIA

Cerato (с кнопкой Start-Stop) 2017-…

KIA

Mohave 2009-2017

KIA

Mohave (с кнопкой Start/Stop) 2009-2017

KIA

Optima 2010-2015

KIA

Optima 2016-2017

KIA

Optima (с кнопкой Start/Stop) 2010-2015

KIA

Picanto 2011-2017

KIA

Picanto (с кнопкой Start/Stop) 2011-2017

KIA

Quoris 2013-2017

KIA

Rio 2016-2017

KIA

Rio 2011-2015

KIA

Rio (с кнопкой Start/Stop) 2011-2015

KIA

Rio (Prestige) 2011-2015

KIA

Rio (Prestige) 2016-2017

KIA

Rio (с кнопкой Start/StOp) 2016-2017

KIA

Sorento 2013-2015

KIA

Sorento (с кнопкой Start/Stop) 2013-2015

KIA

Sorento Prime 2015-2017

KIA

Sorento Prime (с кнопкой Start/Stop) 2015-2017

KIA

Soul 2014-2017

KIA

Soul (с кнопкой Start/Stop) 2014-2017

KIA

Sportage 2010-2015

KIA

Sportage 2016-2017

KIA

Sportage (с кнопкой Start/Stop) 2010-2015

KIA

Sportage (с кнопкой Start/Stop) 2016-2017

KIA

Venga 2011-2017

KIA

Venga (с кнопкой Start/Stop) 2011-2017





Lada

X-Ray 2016-2017

Lada

Vesta 2015-2017

Lada

Granta 2011-2017

Lada

Kalina II 2013-2017

Lada

Largus 2012-2017

Lada

Priora 2013-2017





Lexus

CT 200h 2011-2015

Lexus

ES 2016-2017

Lexus

GX 2009-2017

Lexus

IS 2013-2017

Lexus

LX 2016-2017

Lexus

LX 570 2008-2015

Lexus

NX 2014-2017

Lexus

RX 2009-2015

Lexus

RX 2016-2017





Mazda

3 2009-2013

Mazda

3 2014-2017

Mazda

6 (Supreme Plus) 2015-2017

Mazda

6 2008-2012

Mazda

6 (с кнопкой Start/Stop) 2013-2017

Mazda

CX-3 2016-2017

Mazda

CX-5 2013-2017

Mazda

CX-7 2006-2012

Mercedes

A-Class 176 (скоро!)

Mercedes

B-Class 276 (скоро!)

Mercedes

C-Class 205 (скоро!)

Mercedes

CLA 117 (скоро!)

Mercedes

CLS 218 (скоро!)

Mercedes

E-Class 213 (скоро!)

Mercedes

GLA 117 (скоро!)

Mercedes

GLC 205 (скоро!)

Mercedes

GLE 292 (скоро!)

Mercedes

GLS 166 (скоро!)

Mercedes

S-Class 222 (скоро!)



Mitsubishi

ASX 2010-2015

Mitsubishi

Galant Fortis RHD 2008-2014

Mitsubishi

L200 2016-2017

Mitsubishi

L200 2008-2015

Mitsubishi

Lancer 2008-2014

Mitsubishi

Outlander 2012-2017

Mitsubishi

Outlander XL 2007-2012

Mitsubishi

Pajero IV 2007-2017

Mitsubishi

Pajero Sport 2016-2017

Mitsubishi

Pajero Sport 2008-2015

Mitsubishi

RVR RHD 2010-2014





Nissan

Almera 2012-2017

Nissan

Juke 2011-2017

Nissan

Juke (Keyless) 2011-2017

Nissan

Murano 2016-2017

Nissan

Murano 2011-2015

Nissan

Pathfinder (Keyless) 2015-2017

Nissan

Terrano II

Nissan

Qashqai 2006-2013

Nissan

Qashqai (Keyless) 2006-2013

Nissan

Qashqai 2014-2017

Nissan

Teana 2014-2017

Nissan

X-Trail 2007-2014

Nissan

X-Trail (Keyless) 2007-2014

Nissan

X-Trail 2015-2017





Opel

Astra J

Opel

Astra K

Peugeot

4007 2007-2012

Peugeot

4008 2012-2017





Ravon

Nexia R3

Ravon

R2

Ravon

R4

Renault

Dokker 2012-2017

Renault

Duster I, II

Renault

Kadjar 2016-2017

Renault

Kaptur

Renault

Koleos 2017-…

Renault

Logan I, II

Renault

Megane IV 2017-…

Renault

Megane IV (c кнопкой Start/Stop) 2017-…

Renault

Sandero I, II





Skoda

Fabia

Skoda

Octavia II

Skoda

Rapid

Skoda

Yeti

Subaru

Trezia (с кнопкой Start/Stop) 2010-2017

Subaru

Forester 4 2013-2017

Subaru

Forester 4 (с кнопкой Start/Stop) 2013-2017

Subaru

Outback (c кнопкой Start/Stop) 2015-2017

Subaru

XV 2012-2017

Subaru

XV (c кнопкой Start/Stop) 2012-2017





Toyota

Allion RHD (с кнопкой Start/Stop) 2007-2012

Toyota

Alphard 2013-2017

Toyota

Aqua RHD (с кнопкой Start/Stop) 2007-2011

Toyota

Auris (с кнопкой Start/Stop) 2012-2017

Toyota

Auris RHD (с кнопкой Start/Stop) 2007-2011

Toyota

Belta RHD (с кнопкой Start/Stop) 2006-2009

Toyota

Camry (с кнопкой Start/Stop) 2012-2017

Toyota

Corolla (с кнопкой Start/Stop) 2016-2017

Toyota

Crown RHD (Hybrid) 2012-2015

Toyota

Crown RHD (с кнопкой Start/Stop) 2012-2015

Toyota

Fielder RHD (с кнопкой Start/Stop) 2013-2017

Toyota

Fielder RHD (с кнопкой Start/Stop) 2007-2012

Toyota

Harrier RHD (с кнопкой Start/Stop) 2013-2017

Toyota

Highlander (с кнопкой Start/Stop) 2014-2017

Toyota

Hilux (с кнопкой Start/Stop) 2016-2017

Toyota

ist RHD (с кнопкой Start/Stop) 2007-2017

Toyota

Land Cruiser 200 2008-2015

Toyota

Land Cruiser 200 2016-2017

Toyota

Land Cruiser 200 RHD 2008-2015

Toyota

Land Cruiser Prado (с кнопкой Start/Stop) 2010-2017

Toyota

Land Cruiser Prado RHD (с кнопкой Start/Stop) 2010-2017

Toyota

Mark X RHD (с кнопкой Start/Stop) 2012-2016

Toyota

Noah RHD (с кнопкой Start/Stop) 2010-2013

Toyota

Prius (с кнопкой Start/Stop) 2010-2015

Toyota

Prius (с кнопкой Start/Stop) 2016-2017

Toyota

Prius RHD (с кнопкой Start/Stop) 2010-2015

Toyota

Ractis RHD (с кнопкой Start/Stop) 2010-2017

Toyota

RAV 4 (с кнопкой Start/Stop) 2013-2017

Toyota

RAV 4 (с кнопкой Start/Stop) 2013-2017

Toyota

RAV 4 (с кнопкой Start/Stop) 2006-2012

Toyota

Sai RHD 2009-2017

Toyota

Vanguard RHD (с кнопкой Start/Stop) 2006-2012

Toyota

Vitz RHD (с кнопкой Start/Stop) 2006-2009

Toyota

Vitz RHD (с кнопкой Start/Stop) 2010-2017

Toyota

Voxy RHD (с кнопкой Start/Stop) 2007-2013





Volkswagen

Amarok

Volkswagen

Caddy

Volkswagen

Caravelle

Volkswagen

Golf 6

Volkswagen

Jetta (до 2015 г. )

Volkswagen

Multivan

Volkswagen

Точки подключения авто сигнализации на Форд Фокус 2

Инструкция по установке сигнализации на Форд Фокус 2 — 2006 г.в. с автозапуском своими руками.

Почти все подключения можно произвести на блоке предохранителей в салоне за бардачком и замке зажигания в случае с автозапуском. В Ford Focus 2 есть возможность установить сигнализацию с использованием CAN шины либо по аналоговой схеме.

CAN — шина управляет и принимает сигналы:

  1. Концевики
  2. Стояночный тормоз
  3. Контроль работы двигателя по тахометру
  4. Центральный замок
  5. Комфорт

В некоторых машинах ЦЗ можно подключить в разъемах дверей — зелено черный и сине черный. Центральный замок управляется минусом. При поиске закройте все двери, иначе замки не будут закрываться.  Концевики дверей — положительные. Искать лучше вольтметром, пробник не всегда там показывает плюс. Контроль двигателя не рекомендуем брать с розового провода генератора — плюс не сразу появляется. Для отключения ближнего света при автозапуске, надо на выключателе габаритов перерезать тонкие зелено красный и зелено желтый провода.

​Точки подключения

ЦепьЦвет проводаПолярностьРасположение
 Масса Черный Блок предохранителей, нижний разъем
 Питание +12 Красный толстый+ Блок предохранителей, зеленый разъем
 Красный+Замок зажигания
 Зажигание 1 Зелено белый+Блок предохранителей
 Зелено желтый+Замок зажигания
 Аксессуары (АСС) Желтый+Замок зажигания
 Стартер Серо черный+Горизонтальный жгут за бардачком (его же можно использовать для блокировки стартера)
 Серо красный+Замок зажигания
 Габариты Оранжево черный (,Бывает оранжево желтый)+Переключатель света
 Поворотники 1 Синий (где-то сине белый)+Блок предохранителей, зеленый разъем
 Поворотники 2 Сине красный+Блок предохранителей, зеленый разъем
 Ц. З. (открыть) Черно оранжевыйБлок предохранителей, оранжевый маленький разъем.
 Ц.З. (закрыть) Черно зеленый
 Концевик багажник Черно красный+
 Концевик двери водителя Черно оранжевый+
 Концевик передней правой двери Черно синий +
 Концевик задней левой двери Черно желтый+
 Концевик задней правой двери Черно зеленый+
 Открытие багажника Черно желтый
 Концевик капота (если нет, ставим свой) Черно желтый+ Блок предохранитлей синий разъем.
 Блокировка в салоне 1 Зелено фиолетовый + Блок предохранителей
 Блокировка под капотом Зелено фиолетовый + Блок предохранителей под капотом
 Педаль тормоза Зелено белый + Коса к блоку. (либо на лягушке)
 Ручник Черно красный — Горизонтальный жгут за бардачком
 Тахометр Черно оранжевый Катушка зажигания
 Контроль двигателя Форсунка
 Бензонасос Зелено оранжевый + Правый порог
 CAN — L СинийБлок предохранителей, маленький красный разъем
 CAN — H Серый

Разборка салона, расположение проводов и блоков оборудования.

Снять бардачок.

Для доступа к блоку предохранителей снимаем мягкую защиту. Для чего надо открутить 2 пластиковые гайки. Затем поворачиваем 2 клипсы крепления блока и опускаем его.

Снимаем левую часть подторпедника и обшивку рулевой колонки.

Место установки сирены, концевика капота и датчика температуры.

Провод под капот можно протянуть по штатной косе.

Подключение сигнализации

Подключаем массу, поворотники, педаль тормоза и CAN-шины.

Подключаем силовые цепи автозапуска — зажигание, аксессуары, стартер и питание сигнализации.

Ссылки на карты установок

Скачать карту монтажа Ford Focus 2

Кнопка аварийного отключения подачи топлива

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Кнопка аварийного отключения подачи топлива


Примечание

Кнопка аварийного отключения подачи топлива установлена только на автомобилях с бензиновыми двигателями.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите переднюю облицовку левого порога кузова (см. «Снятие и установка облицовок салона»).

3. Выверните два болта крепления…

4. …отведите кнопку от панели кузова…

5. …отожмите отверткой фиксатор…

6. …отсоедините колодку жгута проводов…

7. …и снимите кнопку аварийного отключения подачи топлива.

8. Установите детали в порядке, обратном снятию.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

Точки подключения автосигнализации на Ford Focus

1. Точки подключения автосигнализации на Ford Focus 2000

+12 красный на замке зажигания
зажигание зелёный с жёлтым на замке зажигания
стартер серый с оранжевым на замке зажигания
габариты светло-коричневый с синим на выключателе
ближний свет Тонкий зелёный с красным на выключателе
концевики дверей Водительская: чёрный с синим в синем разъеме на черном блоке за бардачком;
Все остальные: чёрный с жёлтым там же
концевик багажника чёрный с синим в верхнем правом разъеме на водительской боковине
отпирание багажника чёрный с жёлтым в верхнем среднем разъеме на водительской боковине
бензонасос зелёный с оранжевым на правой боковине на кнопке аварийного отключения
центральный замок Отрицательное управление
Запирание – чёрный с оранжевым
Отпирание – чёрный с зелёным
За бардачком в зеленом разъеме черного блока
стеклоподъёмники «Комфорт» – белый провод за бардачком в зеленом разъеме черного блока, на нем появляется 1 импульс при отпирании, а затем 2 импульса для «комфорта»

2.  Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE

Замок зажигания:
+12В – красный
ACC – можно не подключать
Зажигание – зелёный/жёлтый
Стартер – серый/чёрный

Подключения на блоке BCM за бардачком:
Масса – чёрный в нижнем разъёме
Открытие центрального замка (-) – чёрный/жёлтый в нижнем разъёме
Закрытие центрального замка (-) – чёрный/красный в нижнем разъёме
Левый поворот (+) – синий в нижнем разъёме
Правый поворот (+) – серый в нижнем разъёме
Открытие багажника (-) – белый в верхнем разъёме
Двери (в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):
водительская – чёрный/жёлтый, 2-ой снизу разъём
передняя пассажирская – чёрный/синий, 2-ой сверху разъём
правая задняя – чёрный/зелёный, нижний разъём
левая задняя – чёрный/оранжевый, 2-ой снизу разъём
Багажник – чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз – на лягушке

Контроль двигателя – припаяться к лампе аккумулятора на панели приборов.

P.S. по форсунке SL A91 перекручивает.

3. Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода.
12 Вольт — красный
Зажигание — зелёно/жёлтый
Стартер — серо/красный
АСС — жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге — зелёно/оранжевый.

Стоп — зел/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя — зел/ч и син/ч).
ЦЗ (управляется минусом) — чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать — закройте все двери, иначе замки не будут закрываться.
Концевики дверей (положительные) — ч/ж (водительский), ч/ор (задний левый), ч/з (задний правый) и ч/син (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный).
Концевик багажника там же, где все остальные и тоже положительный — ч/кр.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме — ч/ж. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.
Можно попробовать зарядку — розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами — 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать з/кр тонкий и з/ж тонкий.

4. Точки подключения автосигнализации на Ford Focus 2006

Цепь Цвет Расположение
+ 12V Красный (толстый) В жгуте к блоку предохранителей, зелёный большой р-ом.
АСС Жёлтый Замок зажигания
IGN1 Зел./жёлт. Замок зажигания
SARTER Серый./чёрн. Горизонтальный жгут за бардачком.
(там же можно сделать блокировку стартера.)
Повороты Син./бел.
Син./кр.
В жгуте к блоку предохранителей, зелёный большой р-ом.
Ручник (-) Чёрн./красн. Горизонтальный жгут за бардачком.
ЦЗ (-) Чёрн./зел. Жгут на блок предохранителей, маленький оранжевый р-ом.
Чёрн./оранж.
Концевик багажника (+) Чёрн./красн
Концевик левой передней двери (+) Чёрн./жёлт.
Концевик левой задней двери (+) Чёрн./оранж.
Концевик правой передней двери (+) Чёрн./син.
Концевик правой задней двери (+) Чёрн./зел.
Откр. багажника (-) Чёрн./жёлт.
Бензонасос Зел./оранж. В правом пороге.
Контроль работы двигателя Форсунка.
Обходчик иммо StarLine BP-03.
Блок сигнализации удобно расположить под магнитолой. (Что бы снять магнитолу, нужны спец. ключи.)
Открытие багажника с брелка делать смысла нет. При открытии он всё ровно сам не будет открываться, приходиться всё ровно его открывать рукой, а он тяжёлый. Поэтому все концевики дверей и багажника, соединяем через 5 диодов и подаём на сигнализацию, на положительный вход дверей. Тем более, у сигнализации нет положительного входа багажника.
Если при включении зажигания включается ближний свет, то что бы этого не было, на выключателе габаритов перерезать зел/красн тонкий, зел/жёлт тонкий.

5. Фотоотчёт по установке автосигнализации на автомобиль Ford Focus 2

5.1. Установка компонентов автосигнализации

Лучшая цена ford focus start stop — отличные предложения на ford focus start stop от глобальных продавцов ford focus start stop

Отличные новости !!! Вы находитесь в нужном месте для ford focus start stop. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший стартовый стопор Ford Focus должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой Ford Focus Start Stop на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в ford focus start stop и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ford focus start stop по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Как сбросить систему доступа Ford без ключа без заводского кода: информация в ноябре 2020 года!

На самом деле не имеет значения, говорим ли мы о PIN-кодах, телефонных номерах или коде доступа вашего телефона, почти все мы испытали боль от того, что не могли вспомнить важный номер в тот или иной момент.Код доступа Ford без ключа ничем не отличается, поэтому я создал это руководство, чтобы его сбросить.

Как сбросить систему доступа Ford Keyless без заводского кода

Что ж, если вы не находитесь в чрезвычайной ситуации, вам потребуется некоторое время, чтобы сбросить код и завести автомобиль. В этом руководстве я отвечу на вопрос, какая система «без ключа» используется в Ford и как она работает? А также ответим на вопрос, как мне сбросить Ford Keyless Entry без заводского кода.

Прежде чем я дам вам этот удивительный трехэтапный прием, чтобы найти заводской 5-значный код в любом автомобиле Ford, который имеет этот механизм, давайте посмотрим, что делает система.

SECURICODE TM КЛАВИАТУРА БЕСКЛЮЧЕВОГО ВВОДА

В зависимости от марки и модели автомобиля клавиатура обычно находится рядом с окном водителя. При нажатии на клавиатуру она загорается, что позволяет легко и быстро ввести правильный код комбинации. Помните, не вводите код слишком быстро, иначе система может не принять код. Если это произойдет, просто введите код еще раз.

Механизм Ford Keyless Entry обеспечивает следующие функции:

  1. Блокировка или разблокировка дверей
  2. Вызывает сохраненные положения сиденья и зеркал
  3. Включает и отключает охранную сигнализацию
  4. Открывает багажник
  5. Программирует и стирает личные данные коды

Система поставляется с заводским 5-значным кодом, который находится на оригинальной карточке бумажника, помещенной в перчаточный ящик, а также доступен у официального дилера.Однако, если у вас нет новой машины, они могут не существовать, и в этом случае, помимо памяти и записи кода, у вас есть другой вариант, а именно запрограммировать до пяти 5-значных личных кодов входа. .

Теперь давайте взглянем на упомянутые выше функции.

Отпирание и запирание дверей

Отпирание : введите 5-значный код или свой личный код. Обязательно нажимайте каждую цифру в течение пяти секунд, а затем нажимайте 3 • 4 с интервалом в пять секунд.Когда это произойдет, загорятся внутренние лампы, и все двери автомобиля отпираются.

Запирание: Убедитесь, что дверь водителя закрыта, затем одновременно нажмите и удерживайте 7 • 8 и 9 • 0. Для этой операции не нужно вводить 5-значный код.

Открытие внешней линии : введите 5-значный код или свой личный код. Убедитесь, что вы нажимаете каждую цифру в течение пяти секунд, а затем нажимайте 5 • 6 с интервалом в пять секунд.

Запрограммируйте персональный код

  1. Введите заводской код и затем нажмите 1 • 2 в течение пяти секунд.
  2. Теперь введите свой личный 5-значный код. Помните, что вы должны нажимать каждую цифру с интервалом в пять секунд. Затем нажмите 1 • 2, чтобы сохранить свой первый личный код.
  3. Чтобы подтвердить, что вы прошли успешно, двери будут заблокированы и разблокированы.
  4. С помощью этого метода можно добавить до 5 различных кодов, и единственное различие между каждым кодом — это номер, который вы нажимаете для подтверждения:
    1. Для кода 2 нажмите 3 • 4
    2. Для кода 3 Нажмите 5 • 6
    3. Для кода 4 нажмите 7 • 8
    4. Для кода 5 нажмите 9 • 0

После установки пяти кодов заводской код по-прежнему будет действовать, так что теперь у вас есть 6 вариантов, которые вы можете забыть.

Вызов позиции в памяти

Ввод личного кода вернет сохраненную позицию для каждого водителя, поэтому, если вы создали код для определенной позиции, вам необходимо ввести этот код в механизм, чтобы вернуть позицию.

Стирание личного кода

Вы можете стереть личные коды, просто введя заводской 5-значный код, а затем нажмите и отпустите 1 • 2 в течение пяти секунд, затем нажмите и удерживайте 1 • 2 в течение двух секунд, но убедитесь, что вы сделали это в течение пяти секунд после первого нажатия 1 • 2. Теперь все личные коды стираются.

Функция защиты от сканирования

Имеется система защиты от сканирования при неправильном вводе 35 последовательных номеров; механизм заблокируется на одну минуту. Вы можете перезагрузить систему, выполнив одну из следующих процедур:

  1. Подождите одну минуту.
  2. Нажмите кнопку разблокировки на пульте дистанционного управления
  3. Включите зажигание
  4. Используйте интеллектуальный доступ для разблокировки автомобиля
  5. Введите заводской код

Поиск заводского 5-значного кода

Использование встроенных передатчиков с головкой ключа

Вы можете отобразить заводской код на информационном дисплее, но для этого вам потребуются два запрограммированных пассивных ключа защиты от краж.Убедитесь, что у вас есть ручка и бумага или камера смартфона готова к работе в режиме фото.

  1. Вставьте ключ в замок зажигания и включите его на несколько секунд.
  2. Затем выньте ключ и повторите со вторым ключом.
  3. Иногда перед отображением заводского кода появляются другие предупреждающие сообщения, а затем на несколько секунд заводской код.
  4. Запишите код или сделайте его быстрое фото.

Использование интеллектуальных ключей доступа

Для отображения заводского кода на информационном дисплее вам потребуются оба запрограммированных интеллектуальных ключа доступа.

  1. Вставьте первый запрограммированный ключ в резервный слот на центральной консоли.
  2. Убедитесь, что кольцо для ключей находится на конце, а кнопки обращены назад.
  3. Теперь нажмите кнопку START / STOP один раз, подождите несколько секунд, затем нажмите ее еще раз и выньте ключ.
  4. Теперь выдвиньте ключ, вставьте второй ключ и нажмите кнопку START / STOP.
  5. Иногда перед отображением заводского кода появляются другие предупреждающие сообщения, а затем на несколько секунд заводской код.
  6. Запишите код или сделайте его быстрое фото.

Могу ли я сбросить систему доступа Ford Keyless Entry без заводского кода?

Ответ:

Вам нужен код; Заводской код — единственный способ программировать и использовать систему. Итак, если вы не можете его найти, не можете получить к нему доступ, вам нужно взломать его, и вот самый простой и легкий способ взломать 5-значный заводской код для всех и каждого автомобиля Ford, который использует систему без ключа.

Взлом: поиск 5-значного кода

Да, бывает, у вас нет никакого способа найти 5-значный заводской код. Либо вам просто не повезло, либо вы угонщик и хотите завести машину без кода. Итак, начнем.

  1. Модуль удаленной защиты от краж (RAP)

Поскольку у вас нет кода, вам необходимо получить доступ к RAP, который находится на съемной панели в задней части автомобиля.

  1. Снимите панель RAP

Вам понадобится фонарик. Найдите панель, чтобы снять ее, поверните два больших пальца против часовой стрелки.

  1. Найдите 5-значный код

Посветите фонариком на модуль и найдите этикетку, на которой напечатан заводской код.

Выводы

Иногда не имеет значения, насколько умна система или насколько она безопасна, или есть ли у вас руководство пользователя, доступ к дистрибьютору или даже специальные ключи. Все, что вам нужно, это немного здравого смысла и хитрость. В этом случае 5-значный ключевой код помещен во всей красе на самом модуле RAP, где вы можете увидеть номер перед своим лицом.Другой вариант — использовать специальное программаторное устройство, которое соединяется с OEM через ODBII, не все из них предоставляют вам 5-значную функцию, но некоторые были настроены для этого.

Больше обзоров Ford — Смотрите наши лучшие:

Touch Portal — Пульт дистанционного управления Macro Deck для ПК и Mac OS для стримеров, создателей контента и других профессионалов

Сочетания клавиш

Управляйте своими приложениями, имитируя ярлыки из Touch Portal.

Программное обеспечение Open Broadcaster

Используйте Touch Portal для переключения сцен, скрытия / отображения источников, управления звуком, запуска / остановки потоков и записи, изменения фильтров, коллекций сцен, профилей и многого другого.

Streamlabs OBS

Используйте Touch Portal для переключения сцен, скрытия / отображения источников, управления звуком, запуска / остановки потоков, записи и многого другого.

XSplit

Touch Portal предоставит вам контроль над сценами, скрытие / отображение источников, управление звуком, запуск / остановка потоков и запись.

Twitch

Twitch — одна из ведущих в мире платформ для прямых трансляций для геймеров.Используйте Touch Portal для управления потоками Twitch. Вы можете запускать рекламу, устанавливать маркеры, регулировать чат и отправлять сообщения.

Твиттер

Используйте интеграцию с твиттером, чтобы отправлять твиты своим подписчикам. Вы также можете изменить свое имя в Твиттере и отправлять изображения.

Philips Hue

Управляйте светом Philips Hue Lights. Включайте и выключайте, меняйте цвета, меняйте яркость для всех ваших источников света, комнат и зон.

Функции Windows

Управляйте окнами с помощью Touch Portal, используя определенные действия Windows, такие как блокировка компьютера, запуск пакетных файлов, копирование в буфер обмена и т. Д.

Функции Mac

Возьмите под контроль MacOs с помощью Touch Portal, используя определенные действия Mac, такие как преобразование текста в речь, запуск файлов bash и т. Д.

Звуковая панель

Touch Portal можно также использовать как звуковую панель. Просто добавьте аудиофайлы (wav, mp3) на кнопку, и кнопка будет их воспроизводить.

HTTP-связь

Touch Portal можно использовать для отправки HTTP-сообщений, получения и отправки запросов на конечные точки. Используйте веб-перехватчики в IFTTT или управляйте своими таможенными устройствами.

Логика

Touch Portals показывает истинную мощность, когда вы используете наши логические функции. Вы можете сделать кнопки, которые будут действовать по-разному в зависимости от текущего положения вещей.Вы можете сделать кнопки переключения, радиокнопки, кнопки главного подчиненного устройства и многое другое!

Spotify

Управляйте Spotify с Touch Portal. Играйте и управляйте своим любимым плейлистом и песнями.

VoiceMeeter

Управляйте Voicemeeter с помощью этого плагина для Touch Portal. Скачайте плагин с нашего сервера Discord.

Основы Windows

Получите больший контроль над окнами, сосредоточив внимание на приложениях, ярлыках для системных служб и многом другом.Скачайте плагин с нашего сервера Discord.

SoundPad

Взаимодействуйте с SoundPad для воспроизведения песен, запуска и остановки записи и многого другого!

Lifx

Управляйте освещением LifX с помощью Touch Portal, настраивайте состояния освещения (Вкл. / Выкл., Цвет и Яркость) и активируйте сцены

Ecamm Live

Управляйте Ecamm Live через сенсорный портал.Начать / остановить потоковую передачу / запись, Переключить отключение звука, переключение наложения, воспроизведение звука и многое другое

Trovo

Управляйте своим Trovo.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
