Ремонт зеркала заднего вида – как разобрать своими руками? + Видео

Нередко случается, что крепление зеркала заднего вида ослабевает, и зеркало плохо держится или отпадает (возможно, его кто-то зацепил на ходу). Бывает, что боковое зеркало разбилось или дало трещину – его нужно менять. Может понадобиться ремонт привода регулировки угла зеркала.

Можно обратиться в автосервис, и зеркало прикрепят на место. Но если сервиса поблизости нет, то придется действовать самостоятельно. Зеркало заднего вида крайне важно в дороге: водитель может следить за ситуацией на проезжей части в области обзора за задними крыльями и задним бампером.Зеркала на разных марках авто бывают разными: внутреннее зеркало и боковые зеркала, обычные, складывающиеся, с электроприводом и другие. При снятии и разборке любого зеркала нужно быть крайне аккуратным, чтобы не повредить само зеркало.

Что потребуется для разборки

Для того чтобы разобрать зеркало, вам понадобится инструмент:

• 2 плоские отвертки (ними отщелкивают защелки).

• Тонкая длинная отвертка и кусок мягкой ткани (для того, чтобы обмотать отвертку).

• Ключ-звездочка на 10 или обычная отвертка со сменными битами.

Внимание! На разборку одного зеркала может уйти минут 15-20.

Как снять зеркало

Как демонтировать боковое зеркало с электроприводом (в сборе):

1. С передней двери снимаем треугольную накладку.

2. Рассоединяем разъем электропроводки зеркала. Не повредите проводку обогрева зеркала!

3. Придерживая зеркало, выворачиваем 3 крепежных винта.

4. Снимаем зеркало в сборе.

5. Монтаж зеркала производим в обратном порядке.

Демонтаж бокового зеркала заднего вида с механическим приводом:

1. Снимаем стопорную скобу регулятора зеркала.

2. Придерживая зеркало, выворачиваем 3 крепежных винта.

3. Снимаем зеркало.

4. Установка проводится в обратном порядке.

Как снять зеркало заднего вида в салоне авто

Самый распространенный вариант крепежа зеркала заднего вида на лобовом стекле – 2 болта. Такой крепеж встречается на отечественных машинах.Чтобы снять зеркало в салоне, действуйте следующим порядком:

1. Снимите заглушки на болтах (если они есть).

2. Придерживая зеркало, открутите болты крепления.

3. Снимите зеркало.

4. Место прилегания зеркала к лобовому стеклу протрите спиртом.

5. При установке зеркала нужно проследить, чтобы зеркало «село» на то же самое место (пятачок на лобовом стекле).

На иномарке зеркало заднего вида приклеено к лобовому стеклу. Чтобы снять зеркало с лобового стекла, совершаем такие действия:

1. Убираем руками все пластиковые заглушки.

2. Умеренно тянем зеркало вверх (к потолку).

Внимание! Следите за состоянием приклеенного крепежа. Если все сделать правильно, то зеркало останется в руках, а кронштейн (он не снимается) – на месте.

Правильно прикладывайте силу (когда тянете зеркало вверх). Если переусердствовать, то лобовое стекло может треснуть. Если зеркало уже сошло с места (вылезло из полозьев кронштейна), а вы еще с усилием его тянете, то можно случайно острым краем прорезать обивку на потолке. На некоторых моделях авто стоит специальный фиксатор в виде кнопки (на него следует нажать).

Как разобрать зеркало, 2 способа

Чтобы сделать замену треснувшего зеркала, нужно знать, как разобрать зеркало заднего вида.Разбирать можно только снятое зеркало: так и удобно, и безопасно для самого зеркала.Разбор зеркала заднего вида можно осуществить двумя способами:

• Предварительно сняв зеркало с двери или лобового стекла. Такой способ разборки безопаснее для всего зеркального блока.

• Разбирать зеркало, не демонтируя его с места крепления.

Внимание! Без навыков такую разборку не рекомендуется делать. Разборка бокового зеркала заднего вида вполне осуществима.Но разбирать зеркало на лобовом стекле крайне нежелательно: любое неуклюжее действие отверткой – и трещина на лобовом стекле обеспечена.

Если нужно заменить какой-либо элемент зеркального блока, предстоит проделать разбор зеркала заднего вида. Полностью разобрать зеркало заднего вида (боковое или с лобового стекла) можно, действуя по схеме:

1. Феном прогрейте корпус зеркала (в тепле клей, на котором держится зеркало, размягчится, и его легче будет поддеть).

2. Деревянной лопаткой или обвернутой в мягкую ткань плоской отверткой пытаемся отделить само зеркальце от корпуса. Для этого осторожно (вверх-вниз) поддеваем зеркальце тонким инструментом.

3. Теперь отсоединяем провода обогрева зеркала (их 2).

4. На регулировочном механизме есть 3 болтика. Их нужно отвинтить.

5. Отсоединяем провода от регулировочного механизма.

6. Откладываем в сторону регулировочный механизм. Под механизмом находятся крепления.

7. Сначала снимаем заднюю верхнюю крышку. Крепления крышки сделаны в форме язычков. Их нужно надавить навстречу друг другу. С правой стороны на язычок нужно нажимать в сторону (отталкиваем его наружу).

8. Медленно и аккуратно тянем крышку на себя.

9. Теперь отсоединяем заднюю нижнюю крышку. Здесь тоже есть язычок крепления. Вдавите язычок отверткой и одновременно ножом (или плоской отверткой) оттолкните язычок от задней крышки.

10. Аккуратно отсоедините заднюю крышку. Для приклейки зеркал заднего вида лучше использовать клей химического затвердения.

Правила ремонта

Правила ремонта зеркал заднего вида одинаковы для всех видов зеркал:

• Ремонт зеркала лучше осуществлять, предварительно сняв его с креплений.

• Разборку зеркал надежнее проводить в снятом виде.

• Прежде чем подцепить и вытащить само зеркало, прогрейте корпус феном.

• Не давите с большим усилием на зеркало – оно может дать трещину.

• Будьте крайне аккуратны при снятии зеркала с лобового стекла (можно разбить лобовое стекло или повредить обивку на потолке салона).

• Не делайте резких движений при разборке зеркального блока (можно оборвать провода обогрева).

• Если невозможно заменить поломанную деталь зеркального блока, придется ставить новый зеркальный блок.

Знаете ли Вы?

Чтобы приклеить отвалившееся зеркало на место, сначала нужно убрать оставшийся старый слой клея. Но перед этим снаружи лобового стекла сделайте маркером метки (зеркало должно сесть на свое место).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Рис. 8.49. Разборка зеркала заднего вида с электроприводом

Надавите на область А зеркала так, чтобы область B переместилась к вам (

рис. 8.49).

Вставьте отвертку в паз и выньте стекло из основания зеркала.

Рис. 8.50. Компоненты зеркала заднего вида: 1 – стекло наружного зеркала; 2 – разъем; 3 – крышка; 4 – держатель наружного зеркала

Снимите остальные компоненты в порядке, показанном на рисунке 8.50.

Рис. 8.51. Разборка корпуса зеркала

Отогните ушко держателя зеркала отверткой, нажмите на ушко держателя вниз и разберите корпус (

рис. 8.51).

Рис. 8.52. Установка зеркала в корпус

Вдавите зеркало в корпус так, чтобы штифт не сместился (рис. 8.52).

Окончательно соберите в порядке, обратном разборке.

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

  • фигурную отвертку;
  • плоскую отвертку;
  • гаечный ключ под размер крепежей;
  • фен;
  • обезжириватель;
  • ветошь;
  • качественный клей;
  • немного свободного времени;
  • чистый гараж;
  • хорошее настроение.

Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

Работа в салоне

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

  • Део Ланос;
  • ВАЗ 2110;
  • Нива Шевроле;
  • Форд Фокус;
  • Рено Логан;
  • Шевроле Круз;
  • Лада Приора;
  • Лада Калина;
  • Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом. Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло. Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

Демонтаж по бокам

В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

Если у вас механический привод, тогда:

  • Снимается стопорная скоба имеющегося регулятора;
  • Окручиваются крепежные винты с внутренней стороны двери;
  • Снимается само зеркало.

В случае с электроприводом все несколько иначе. Вам нужно:

  • поднять капот;
  • найти аккумулятор;
  • снять минусовую клемму с батареи;
  • отключить колодку с проводами;
  • снять обшивку с двери;
  • открутить крепежи зеркала;
  • снять элемент;
  • порадоваться результату.

Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

Монтаж и крепление зеркал заднего вида

Прежде чем приступать к самостоятельному ремонту и разборке внешних и внутренних элементов обзора, необходимо понять принцип их крепления. Внутреннее зеркало заднего вида крепится в салоне автомобиля над торпедой. В зависимости от типа конструкции детали она может устанавливаться либо с помощью специальных присосок на ветровое стекло, либо монтироваться в потолок. В последнем случае деталь удерживают болты или саморезы. Порой вывернуть их бывает довольно затруднительно, особенно если крепеж находится над обшивкой потолка. В такой ситуации придется разобрать всю крышу автомобиля. Особенно сложно сделать это, если в салоне автомобиля ранее выполнялся тюнинг подсветки.

Внешние элементы обзора устанавливаются на стойках водительской и передней пассажирской двери ближе к капоту машины. На более старых автомобилях, большинство из которых уже признаны раритетом, внешние зеркала крепятся на передних крыльях ближе к радиатору.

Регулировка элементов обзора зависит от ценового диапазона автомобиля. Если машина относится к бюджетному сегменту, то настройка зеркал производиться исключительно в ручном режиме. Если стоимость авто превышала 20 тыс. долл., то его владелец имеет возможность отрегулировать зеркала либо вручную, либо дистанционно. Кстати, именно в последнем случае водитель вынужден ремонтировать элементы обзора. Это связано с наличием хрупких микросхем, которые производитель устанавливает в корпуса зеркал заднего вида.

Снятие наружного и внутреннего зеркал заднего вида

Зеркала заднего вида являются неотъемлемой частью автомобиля. Даже те водители, которые оборудовали свою «ласточку» монитором или камерой, не могут обойтись без зеркал. Поэтому держать их в исправном состоянии — первейшая задача каждого автовладельца. Прежде чем переходить к процедуре демонтажа зеркал, перечислим инструментарий, который нам понадобится для работы.

Необходимые для демонтажа инструменты

  • отвёртка крестовая;
  • отвёртка с плоским жалом.

Как разобрать внешнее зеркало

Демонтаж наружных зеркал целесообразно осуществлять в определённой последовательности.

  1. С помощью отвёртки снимается стопорная скоба, к которой крепится регулятор угла наклона зеркала.

    Стопорная скоба бокового зеркала извлекается с помощью крестовой отвёртки

  2. Той же отвёрткой выворачиваются крепёжные саморезы. Их всего три. Во время извлечения этих саморезов зеркало обязательно следует придерживать.

    Саморезы, удерживающие боковое зеркало, выкручиваются крестовой отвёрткой

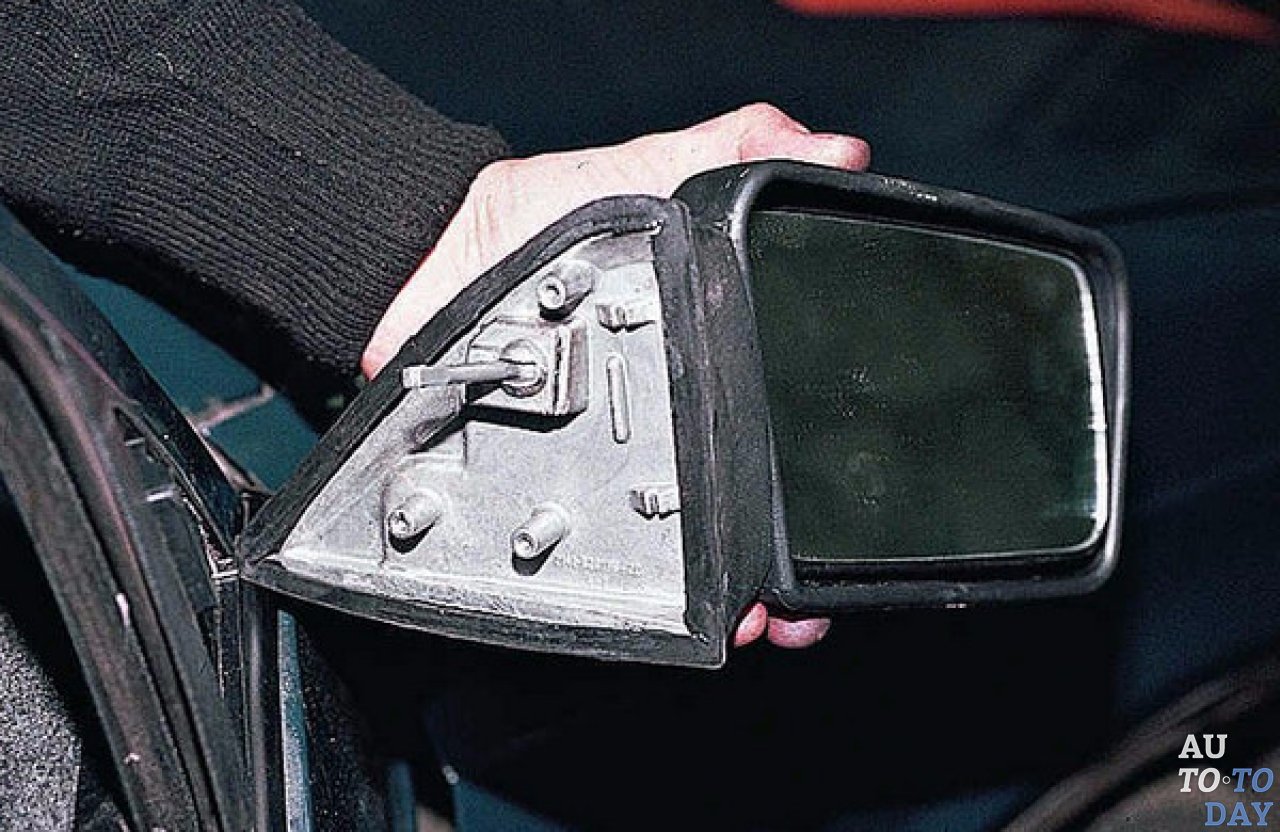

  3. После извлечения саморезов зеркало снимается. Для этого его нужно слегка потянуть на себя.

    После извлечения саморезов зеркало снимается вручную

Как правильно снять салонное зеркало

Поменять зеркало заднего вида в салоне немного сложнее. Работы нужно проводить в такой последовательности:

  1. Пластиковые заглушки над крепёжными винтами салонного зеркала аккуратно поддеваются плоской отвёрткой и извлекаются.
  2. Крепёжные винты откручиваются крестовой отвёрткой.

    Крепёжные винты салонного зеркала выкручиваются крестовой отвёрткой

  3. Зеркало аккуратно снимается.

Как отклеить зеркало от лобового стекла

Проведение демонтажа приклеенного зеркала не требует особых навыков. Действуйте следующим образом:

  1. В некоторых современных автомобилях кронштейн с салонным зеркалом заднего вида приклеен прямо к лобовому стеклу. Для его снятия необходимо извлечь из кронштейна все пластиковые заглушки (если таковые имеются).
  2. После этого зеркало двумя руками поворачивается против часовой стрелки и извлекается из гнезда.

    Приклеенное зеркало поворачивается на 90 градусов и снимается вручную

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

  • находится место, где соединяется стекло и корпус;
  • вставляется отжим;
  • надавливается с небольшим усилием;
  • появляется щель;
  • медиатором проходимся по всей длине щели;
  • корпус разделяется на 2 части;
  • убирается зеркало;
  • все остальное расположено под ним;
  • проводим необходимые работы.

Также может потребоваться разборка автомобильного бокового зеркала. Не принципиально важно, левого или правого.

Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

Но именно следующая схема подходит для большинства авто.

  • С помощью фена прогревается зона соединения корпуса и стекла;
  • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
  • Плоской отверткой разделяется корпус на 2 части;
  • Иногда требуется отогнуть клеммы;
  • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
  • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
  • Аккуратно извлекается стекло;
  • Выкручивается винт с пластиковой рамы, если он есть;
  • Под рамой видим весь механизм;
  • Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

Причины поломки зеркал

Наиболее распространенным поводом для замены зеркал заднего вида можно назвать появление трещин в результате ударов. В первую очередь это касается внешних элементов обзора, так как именно они чаще всего мешают движению других участников дорожного движения. В большинстве случаев избежать как внешних, так и внутренних повреждений боковых зеркал можно путем установки специальной декоративной пленки. Однако данный метод сможет выручить не всегда. Особенно когда речь идет о сильном ударе. Еще одна причина замены внешних зеркал – деформация тросиков. Чтобы установить новые тросы, придется полностью разобрать деталь.

Рекомендуем ознакомиться

  • Регулировка боковых зеркал автомобиля
  • Салонное зеркало заднего вида – улучшаем обзорность в автомобиле
  • Автомобильные зеркала – настраиваем и ремонтируем

Внутренние зеркала также выходят из строя. В большинстве случаев поломка является результатом частых регулировок детали. При этом, повторно настраивая элемент, водитель даже не подозревает о повреждении.

На самом деле, приступать к ремонту зеркала и попытаться разобрать его нужно уже тогда, когда деталь хотя бы немного отклонилась от заданного ранее положения. Если это случилось, значит, ножки крепления сместились. Они часто полностью отклеиваются и водитель может заметить это только присмотревшись к ветровому стеклу снаружи авто.

Распространённые неисправности устройства

Рассмотрим несколько неприятностей, с которыми может столкнуться каждый автолюбитель.

Отклеивание зеркальной поверхности

Иногда подобная неприятность происходит даже на новых автомобилях. Причины могут быть самыми разными.

  • производитель решил сэкономить и использовал некачественный клеящий состав;
  • в ходе работы мастер не позволил клею как следует схватиться;
  • зеркало отклеилось из-за слишком резких перепадов температур (и это — самая распространённая причина, особенно морозной зимой).

Во всех этих случаях автовладельцу придётся использовать двухкомпонентный клей, так, как показано выше.

Порядок замены стекла

Зеркальный элемент как наружного, так и салонного зеркала может быть повреждён. Ниже приведена последовательность его замены:

  1. Стекло извлекается из корпуса зеркала.
  2. Новый зеркальный элемент имеет несколько пластиковых крючков (в нашем примере их 4). Эти крючки вводятся в крепёжные отверстия в корпусе зеркала, после чего на зеркальный элемент нужно очень аккуратно нажать.

    Новый зеркальный элемент устанавливается в корпус зеркала вручную

  3. Раздастся характерный щелчок, говорящий о том, что пластиковые крючки вошли в зацепление и стекло «село» на место.

Процедура замены зеркальных элементов в салонных зеркалах аналогична той, что приведена выше (единственное отличие — пластиковых защёлок в салонном зеркале, как правило, 2, а не 4).

Зеркала заднего вида способны доставить автовладельцам массу неприятностей. Но к счастью, большинство этих проблем решается самостоятельно. Снятие и закрепление зеркального элемента вполне можно осуществить своими силами. Главное, действовать как можно осторожнее и не забывать, что стекло — чрезвычайно хрупкий материал.

Как разобрать боковое зеркало заднего вида

Автор Milavlad На чтение 4 мин. Просмотров 15 Опубликовано

Зеркало заднего вида необходимо каждому автомобилю. Они не бывают одинаковыми на разных моделях машин, но выполняют единственную функцию – расширяют кругозор водителя.

К сожалению, частой проблемой становится поломка этих элементов автомобиля. Наиболее уязвима эта часть машины на автостоянке. Любой «сосед» может случайно сбить зеркало. К сожалению, при поломке такого рода выход только один – снять поврежденную часть и установить вместо нее новую. Однако, такая печальная ситуация не единственный повод для смены зеркала. Этот навык потребуется и при перекраске авто или если зеркальная поверхность поцарапана или треснула.

Боковое зеркало заднего видаБоковое зеркало заднего видаБоковое зеркало заднего вида

Как снять боковое зеркало заднего вида своими руками

Этот аксессуар не настолько прост, как кажется. Чаще всего, в него встроены различные устройства. Например: повторители поворотов, светодиоиды, детали подогрева. По этой причине перед снятием зеркала необходимо сбросить отрицательный заряд с аккумулятора. Это нужно для того что бы минимизировать вероятность появления короткого замыкания во время проведения работ.

замена бокового зеркала заднего видазамена бокового зеркала заднего видазамена бокового зеркала заднего вида

Инструменты, которые потребуются для данного ремонта найдутся в каждом гараже. К ним относятся: набор отверток разного размера, бытовой фен, пластиковая лопатка, изолента, небольшой кусок мягкой ткани, гаечный ключ. Кроме того пригодится внимание к деталям, осторожность и желание сделать все правильно.

Процесс снятия. После того как с аккумулятора автомобиля сброшен отрицательный заряд. Можно приступить к демонтажу. Для этого нужно открыть дверь автомобиля, снять ручку изменения угла зеркала.

Процесс снятия ручки изменения угла различается на отдельных моделях автомобилей. Например, на некоторых достаточно потянуть ручку на себя для того что бы она вышла из пазов. На других моделях ее придется выкручивать против часовой стрелки или, перед тем как снять, нужно будет выкрутить болты, на которых она держится.

Для того, что бы снять зеркало, нужно найти болты, которые удерживают его. Как правило, они находятся под декоративной подкладкой и расположены так, что бы их не было видно. Декоративный скрывающий элемент нужно снять. Часто вместе в ней снимается резиновая прокладка. Важно не потерять ее по причине того, что эти элементы не продаются в магазинах отдельно, кроме некоторых исключений. Когда скрывающая накладка снята, болты хорошо видны. Их нужно открутить кроме того, во избежание путаницы при сборке, лучше всего сфотографировать местоположение разноцветных проводов.

Как разобрать боковое зеркало заднего вида

Это потребуется если, например, зеркальный элемент разбился и его нужно заменить. Он закреплен в корпусе пластмассовыми защелками. Как правило, они находятся с обратной стороны от зеркальной поверхности. Количество данных креплений отличается на различных моделях автомобилей. Для того что бы пластиковые крепления стали более управляемыми, нужно их подогреть. В этом может помочь обычный фен. Струю теплого воздуха нужно направлять на всю поверхность стекла. Обычно хватает пары минут. Кроме обычного, бытового фена существует и строительный. Однако, данную операцию лучше не проводить с его помощью. Дело в том, что последний может разогреть пластик до температуры плавления и повредить крепления.

Когда защелки из-за тепла становятся более мягкими, нужно взять пластиковые лопатки или плоскую отвертку. Использовать металлический предмет, нужно предельно аккуратно он может поцарапать стекло или корпус. Методом рычага нужно выковырять зеркало с креплений.
пластиковые крепления – не единственное, что связывает зеркало с корпусом. Кроме них может быть клей или провода. Нужно отсоединить все лишние элементы.

Ставить зеркальную поверхность обратно намного проще – нужно всего лишь совместить защелки в нужном порядке и надавить на поверхность зеркала.

Полезные советы

Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

боковое зеркало заднего видабоковое зеркало заднего видабоковое зеркало заднего вида

Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой. Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы. Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

Замена зеркала заднего вида: как снять и разобрать

Всем привет! Думаю, есть множество разных причин, из-за которых водителю может потребоваться замена зеркала заднего вида. У кого-то треснуло стекло, у других сломался сам корпус. Либо автовладелец просто захотел поставить более современную конструкцию или затонировать стекло. А может у вас перегорели лампочки в зеркале, и потому придется сначала все разобрать, и собрать заново.

Сейчас существует множество вариантов новых стекол, которые приходят на смену штатного зеркала. Та же функция камеры заднего вида, подогрев или монитор может оказаться совсем не лишней в автомобиле.

Суть вы уловили. Нам нужно снять, разобрать и обратно установить зеркало. Какое именно? Логичный вопрос. Процедуры могут касаться как наружного зеркала, так и того, что находится в салоне. Соответственно мы поговорим отдельно на тему левого и правого бокового зеркала, а также внутреннего салонного.

зеркало заднего вида

зеркало заднего вида

Демонтаж

Вы решили своими руками провести демонтажные работы с последующей обратной установкой. Вопрос теперь только в том, как снять и как разобрать элемент, чтобы потом безо всяких рисков все вернуть на свои места. Будет в промежутке проводиться замена стекла или другая процедура, зависит от конкретной ситуации.

Чтобы провести демонтажные работы, вам нужно взять:

  • фигурную отвертку;
  • плоскую отвертку;
  • гаечный ключ под размер крепежей;
  • фен;
  • обезжириватель;
  • ветошь;
  • качественный клей;
  • немного свободного времени;
  • чистый гараж;
  • хорошее настроение.

Добавьте к этому набору инструментов пару умелых рук, и все пройдет великолепно.

Как вы понимаете, задние и внутренние зеркала снимаются по-разному.

замена зеркала заднего вида

замена зеркала заднего вида

Работа в салоне

Начнем с салонной конструкции. Тут многое зависит от того, с каким именно автомобилем вы работаете.

Автопроизводители используют разные системы крепления. Потому отталкивайтесь от конкретной ситуации. Так, к примеру, разные крепежи используются на таких авто как:

  • Део Ланос;
  • ВАЗ 2110;
  • Нива Шевроле;
  • Форд Фокус;
  • Рено Логан;
  • Шевроле Круз;
  • Лада Приора;
  • Лада Калина;
  • Хендай Солярис и пр.

Все же в основном самостоятельно такую работу проделывают владельцы недорогих машин.

И тут вы можете столкнуться скорее с клеем и присосками, либо же с болтами и саморезами. Это наиболее распространенные методы монтажа.

На отечественных авто в основном идут болты. А потому снять конструкцию будет легко. Снимается заглушка, берется ключ и откручивается крепеж.

снять зеркало заднего вида

снять зеркало заднего вида

Но бывают и приклеенные кронштейны к стеклу. Тут сначала придется разобраться, реально ли вообще разделить крепежный элемент со стеклом. Чаще всего конструкторы используют фиксаторы или поворотные механизмы. При отсутствии такой возможности придется снимать не только кронштейн, но и само лобовое стекло. Клей удерживает элемент очень плотно, а потому повредить лобовушку не составит большого труда.

Загляните в руководство по эксплуатации. Там наверняка найдете подсказку, что именно делать в сложившейся ситуации. Порой лучше посетить автосервис, где специалисты сделают все аккуратно и четко.

Демонтаж по бокам

В салоне все понятно. Теперь нужно демонтировать конструкцию наружного зеркала. Левого или правого, тут уже роли большой не играет. Куда важнее то, какого типа конструкция используется. В боковых зеркалах есть привод. И он бывает механическим и электрическим.

Почти любая машина конструктивно позволяет добраться до крепежей через двери. Нужно лишь снять обшивку. Опять же, смотрим в руководство для своей машины, поскольку универсальных инструкций на этот счет нет.

как снять зеркало заднего вида

как снять зеркало заднего вида

Если у вас механический привод, тогда:

  • Снимается стопорная скоба имеющегося регулятора;
  • Окручиваются крепежные винты с внутренней стороны двери;
  • Снимается само зеркало.

В случае с электроприводом все несколько иначе. Вам нужно:

  • поднять капот;
  • найти аккумулятор;
  • снять минусовую клемму с батареи;
  • отключить колодку с проводами;
  • снять обшивку с двери;
  • открутить крепежи зеркала;
  • снять элемент;
  • порадоваться результату.

Последний пункт особенно важен. Умейте хватить себя даже за небольшие достижения.

Процедура разборки

Когда конструкцию удалось снять, можно приступать к разборке. Если она требуется, конечно же. Возможно, вы нашли новое зеркало, цена которого вас полностью устраивает. Тогда этот пункт можно пропустить.

При необходимости разобрать элемент, отталкиваемся от того, внутренний он или наружный.

Салонное зеркало разбирается следующим образом:

  • находится место, где соединяется стекло и корпус;
  • вставляется отжим;
  • надавливается с небольшим усилием;
  • появляется щель;
  • медиатором проходимся по всей длине щели;
  • корпус разделяется на 2 части;
  • убирается зеркало;
  • все остальное расположено под ним;
  • проводим необходимые работы.

Также может потребоваться разборка автомобильного бокового зеркала. Не принципиально важно, левого или правого.

замена зеркала

замена зеркала

Тут задача заключается в том, чтобы снять отражающий элемент. Приготовьтесь к тому, что приведенная ниже инструкция не подойдет под конкретно ваш автомобиль. Есть машина, на которых все не совсем так. Тут уж простите, руководство не универсальное.

Но именно следующая схема подходит для большинства авто.

  • С помощью фена прогревается зона соединения корпуса и стекла;
  • Не нагревайте до высокой температуры. Используйте бытовой фен на средней мощности;
  • Плоской отверткой разделяется корпус на 2 части;
  • Иногда требуется отогнуть клеммы;
  • Если боитесь повредить зеркало, обмотайте инструмент изолентой;
  • На некоторых авто необходимо немного прижать зеркало в центр и повести в сторону;
  • Аккуратно извлекается стекло;
  • Выкручивается винт с пластиковой рамы, если он есть;
  • Под рамой видим весь механизм;
  • Отверткой снимается сломанная конструкция, меняется на новую.

Все, работы практически завершены. Но поскольку мы все разобрали, поменяли необходимые компоненты, теперь требуется собрать конструкцию и установить обратно на автомобиль.

снять зеркало с авто

снять зеркало с авто

Обратная сборка

Скажу сразу, что сборка осуществляется просто в обратной последовательности проведенных ранее демонтажных работ. Потому отдельно рассказывать об этом не вижу смысла.

С зеркалами на специальных крепежных кронштейнах все также предельно просто. Остается лишь закрутить крепеж и зафиксировать зеркало на потолке или сбоку автомобиля.

А вот что действительно сложнее, так это клеить автомобильное зеркало. Для начала выберите подходящий состав. Бытовой суперклей или клейкая лента двухстороннего типа не подойдет. Проверено множеством автовладельцев. Лучше спросите подходящий клей в магазине автозапчастей. Если нашли, для приклеивания нужно:

  • выбрать теплый и солнечный день без высокой влажности;
  • создать в гараже температуру на уровне 25-27 градусов;
  • удалить с корпуса все загрязнения и следы старого клея;
  • немного пройтись по месту соединения наждачкой;
  • зачистить наждачкой место склейки на зеркале;
  • обезжирить все поверхности;
  • нанести на держатель клей необходимым тонким слоем;
  • распылить купленный активатор на участке крепления;
  • приложить стекло к поверхности;
  • прижать зеркало к стеклу;
  • держать столько, сколько сказал производитель клея;
  • удалить остатки использованного активатора и клея с вашего зеркала и также самого держателя;
  • поставить всю конструкцию на законное место;
  • пользоваться согласно предназначению.

как снять и поменять зеркало заднего вида

как снять и поменять зеркало заднего вида

Ничего сложного. В этом я недавно убедился лично, когда возникла необходимость поменять треснувшее боковое зеркало.

Думаю, и вы без особого труда справитесь. А если возникнут какие-то вопросы, просто пишите нам в комментарии. Постараемся максимально быстро вам ответить.

Спасибо за внимание! Подписывайтесь, рассказывайте о нас своим друзьям!

Как снять и разобрать боковое зеркало заднего вида автомобиля: инструкция

kak snyat zerkaloЗеркала заднего вида – неотъемлемый атрибут любого автомобиля. Они могут отличаться по размерам, формам и функциональности, но все они предназначены для одного – чтобы водитель мог контролировать ситуацию вокруг своего автомобиля.

Довольно распространенной проблемой является поломка боковых зеркал заднего вида. Часто это происходит на стоянке. Когда водителя нет рядом, паркующийся «сосед» может случайно сбить зеркало заднего вида, при повреждении которого его потребуется его снимать и устанавливать на его место новое. Но это не единственная ситуация, когда может потребоваться снять боковое зеркало автомобиля. Например, такую работу предстоит выполнить при желании его перекрасить или просто заменить.

Рассмотрим в рамках данной статьи, как снять и заменить боковое зеркало заднего вида на автомобиле.


Оглавление:
1. Как снять боковое зеркало заднего вида
2. Как разобрать боковое зеркало автомобиля

Обратите внимание: В инструкциях ниже будут приведены общие советы по демонтажу зеркала. В зависимости от модели автомобиля и конструкции зеркала, инструкция может немного отличаться.

Как снять боковое зеркало заднего вида

Боковое зеркало заднего вида в современном автомобиле – это настоящий «гаджет», в который встроены различные дополнительные аксессуары. Среди них: повторители поворотов, светодиоды, элементы подогрева и прочее. Соответственно, перед тем как переходить к снятию зеркала, нужно сбросить минусовую клемму с аккумуляторной батареи, чтобы свести к минимуму риск возникновения короткого замыкания в процессе работы.

После этого переходите непосредственно к демонтажу зеркала по следующей схеме:

  1. Откройте дверь автомобиля;
  2. Снимите ручку изменения угла зеркала. Чаще всего для этого достаточно ее потянуть на себя, после чего она выйдет из пазов и снимется. Но на некоторых моделях автомобилей это может происходить иначе, например, ее может потребоваться выкрутить против часовой стрелки или сперва снять болты-крепления;kak snyat zerkalo
  3. Далее для снятия зеркала необходимо найти болты от него и открутить их. Чаще всего болты и элементы крепления скрыты от глаз под декоративной пластмассовой накладкой. Найдите ее и аккуратно снимите при помощи плоской отвертки. Важно отметить, что вместе с накладкой имеется резиновый элемент-прокладка. Не потеряйте его, поскольку приобрести их отдельно практически невозможно;
  4. Когда болты станут видны (чаще всего их от 2 до 4 штук), открутите их;kak snyat zerkalo
  5. Следом открутите болты от механизма поворота зеркала. Он также закреплен на болтах, чаще всего их 2 или 3. Обязательно сфотографируйте расположение разноцветных тросов, которые идут от поворотного механизма к зеркалу, чтобы запомнить их расположение и ничего не напутать при сборке.

Важно: Если положение боковых зеркал регулируется при помощи электрического привода, также потребуется отключить соответствующие провода.

Как разобрать боковое зеркало автомобиля

Разбор бокового зеркала подразумевает снятие непосредственно зеркального элемента, который находится в пластиковом корпусе. Это необходимо, если зеркальный элемент разбился, требуется перекрасить пластиковый элемент или произвести какие-то другие манипуляции с этими деталями отдельно друг от друга.

Закреплен зеркальный элемент в корпусе зеркала при помощи нескольких пластмассовых защелок, которые расположены с обратной его стороны. Чаще всего таких защелок около 8 штук, по 2-3 с каждой стороны. Рекомендуем действовать следующим образом, чтобы вытащить зеркало из корпуса и при этом не повредить ни один из элементов:

  1. Поскольку защелки пластиковые, имеет смысл их немного разогреть, чтобы они были более податливые к деформации. Для этого можно воспользоваться обычным бытовым феном. Направьте его на 3-4 минуты на стекло, желательно равномерно распределив тепло по всем краям зеркала.
    Важно: Не используйте для этой работы строительный фен, поскольку его температура может превышать температуру плавления пластика, вследствие чего деформируются и испортятся крепления и корпус боковых зеркал;
  2. Когда защелки стали более мягкими, можно переходить непосредственно к процессу снятия зеркала. Для этого рекомендуем взять пластиковые лопатки (которые часто используются в сервисах по ремонту мобильной техники). Если таковой лопатки нет, можно использовать обычную плоскую отвертку, но перед этим желательно обмотать изолентой ее железную часть, чтобы случайно не поцарапать зеркало и корпус. Также обзаведитесь небольшим кусочком мягкой ткани;
  3. После этого подложите мягкий кусочек ткани к пластмассовой части корпуса в месте, где вы будете просовывать лопатки или отвертки. После этого вставьте инструмент, тем самым сдвинув зеркало;kak snyat zerkalo
  4. Далее аккуратно потяните за импровизированный рычаг из отвертки или лопатки, чтобы снять зеркальный элемент с пластмассового крепления или креплений;
  5. Освободив одну сторону от креплений, проделайте похожие действия с другими;
  6. После этого аккуратно выньте зеркало, но обратите внимание, что оно может быть еще на что-нибудь закреплено, например, на клей, либо же к нему могут идти провода. Отсоедините все лишнее и достаньте зеркальный элемент, на чем процесс разбора бокового зеркала можно считать завершенным.kak snyat zerkalo

В зависимости от модели автомобиля и используемого зеркала, пространство под зеркальным элементом может быть пустым или наполненным различными компонентами. Их демонтаж при необходимости не должен вызвать сложностей.

kak snyat zerkalo Загрузка…

Как разобрать зеркало заднего вида: снятие, разборка и ремонт

Зеркало заднего вида Нередко случается, что крепление зеркала заднего вида ослабевает, и зеркало плохо держится или отпадает (возможно, его кто-то зацепил на ходу). Бывает, что боковое зеркало разбилось или дало трещину – его нужно менять. Может понадобиться ремонт привода регулировки угла зеркала.

Можно обратиться в автосервис, и зеркало прикрепят на место. Но если сервиса поблизости нет, то придется действовать самостоятельно. Зеркало заднего вида крайне важно в дороге: водитель может следить за ситуацией на проезжей части в области обзора за задними крыльями и задним бампером. Зеркала на разных марках авто бывают разными: внутреннее зеркало и боковые зеркала, обычные, складывающиеся, с электроприводом и другие. При снятии и разборке любого зеркала нужно быть крайне аккуратным, чтобы не повредить само зеркало.

Что потребуется для разборки

Для того чтобы разобрать зеркало, вам понадобится инструмент:

• 2 плоские отвертки (ними отщелкивают защелки).

• Тонкая длинная отвертка и кусок мягкой ткани (для того, чтобы обмотать отвертку).

• Ключ-звездочка на 10 или обычная отвертка со сменными битами.

Внимание! На разборку одного зеркала может уйти минут 15-20.

Как снять зеркало

Как демонтировать боковое зеркало с электроприводом (в сборе):

1. С передней двери снимаем треугольную накладку.

2. Рассоединяем разъем электропроводки зеркала. Не повредите проводку обогрева зеркала!

3. Придерживая зеркало, выворачиваем 3 крепежных винта.

4. Снимаем зеркало в сборе.

5. Монтаж зеркала производим в обратном порядке.

Демонтаж бокового зеркала заднего вида с механическим приводом:

1. Снимаем стопорную скобу регулятора зеркала.

Снимаем ручку управления зеркалом Поддеваем отверткой и снимаем крышку 2. Придерживая зеркало, выворачиваем 3 крепежных винта.

Отворачиваем три винта крепления зеркала к опоре 3. Снимаем зеркало.

Снимаем зеркало 4. Установка проводится в обратном порядке.

Как снять зеркало заднего вида в салоне авто

Самый распространенный вариант крепежа зеркала заднего вида на лобовом стекле – 2 болта. Такой крепеж встречается на отечественных машинах. Чтобы снять зеркало в салоне, действуйте следующим порядком:

1. Снимите заглушки на болтах (если они есть).

2. Придерживая зеркало, открутите болты крепления.

Откручиваем болты 3. Снимите зеркало.

4. Место прилегания зеркала к лобовому стеклу протрите спиртом.

5. При установке зеркала нужно проследить, чтобы зеркало «село» на то же самое место (пятачок на лобовом стекле).

На иномарке зеркало заднего вида приклеено к лобовому стеклу. Чтобы снять зеркало с лобового стекла, совершаем такие действия:

1. Убираем руками все пластиковые заглушки.

2. Умеренно тянем зеркало вверх (к потолку).

Внимание! Следите за состоянием приклеенного крепежа. Если все сделать правильно, то зеркало останется в руках, а кронштейн (он не снимается) – на месте.

Правильно прикладывайте силу (когда тянете зеркало вверх). Если переусердствовать, то лобовое стекло может треснуть. Если зеркало уже сошло с места (вылезло из полозьев кронштейна), а вы еще с усилием его тянете, то можно случайно острым краем прорезать обивку на потолке. На некоторых моделях авто стоит специальный фиксатор в виде кнопки (на него следует нажать).

Как разобрать зеркало, 2 способа

Чтобы сделать замену треснувшего зеркала, нужно знать, как разобрать зеркало заднего вида. Разбирать можно только снятое зеркало: так и удобно, и безопасно для самого зеркала. Разбор зеркала заднего вида можно осуществить двумя способами:

• Предварительно сняв зеркало с двери или лобового стекла. Такой способ разборки безопаснее для всего зеркального блока.

• Разбирать зеркало, не демонтируя его с места крепления.

Внимание! Без навыков такую разборку не рекомендуется делать. Разборка бокового зеркала заднего вида вполне осуществима. Но разбирать зеркало на лобовом стекле крайне нежелательно: любое неуклюжее действие отверткой – и трещина на лобовом стекле обеспечена.

Если нужно заменить какой-либо элемент зеркального блока, предстоит проделать разбор зеркала заднего вида. Полностью разобрать зеркало заднего вида (боковое или с лобового стекла) можно, действуя по схеме:

1. Феном прогрейте корпус зеркала (в тепле клей, на котором держится зеркало, размягчится, и его легче будет поддеть).

2. Деревянной лопаткой или обвернутой в мягкую ткань плоской отверткой пытаемся отделить само зеркальце от корпуса. Для этого осторожно (вверх-вниз) поддеваем зеркальце тонким инструментом.

Отделяем зеркало и корпуса 3. Теперь отсоединяем провода обогрева зеркала (их 2).

Отсоединяем провода обогрева зеркала 4. На регулировочном механизме есть 3 болтика. Их нужно отвинтить.

5. Отсоединяем провода от регулировочного механизма.

6. Откладываем в сторону регулировочный механизм. Под механизмом находятся крепления.

7. Сначала снимаем заднюю верхнюю крышку. Крепления крышки сделаны в форме язычков. Их нужно надавить навстречу друг другу. С правой стороны на язычок нужно нажимать в сторону (отталкиваем его наружу).

8. Медленно и аккуратно тянем крышку на себя.

9. Теперь отсоединяем заднюю нижнюю крышку. Здесь тоже есть язычок крепления. Вдавите язычок отверткой и одновременно ножом (или плоской отверткой) оттолкните язычок от задней крышки.

10. Аккуратно отсоедините заднюю крышку. Для приклейки зеркал заднего вида лучше использовать клей химического затвердения.

Правила ремонта

Правила ремонта зеркал заднего вида одинаковы для всех видов зеркал:

• Ремонт зеркала лучше осуществлять, предварительно сняв его с креплений.

• Разборку зеркал надежнее проводить в снятом виде.

• Прежде чем подцепить и вытащить само зеркало, прогрейте корпус феном.

• Не давите с большим усилием на зеркало – оно может дать трещину.

• Будьте крайне аккуратны при снятии зеркала с лобового стекла (можно разбить лобовое стекло или повредить обивку на потолке салона).

• Не делайте резких движений при разборке зеркального блока (можно оборвать провода обогрева).

• Если невозможно заменить поломанную деталь зеркального блока, придется ставить новый зеркальный блок.

Знаете ли Вы? Чтобы приклеить отвалившееся зеркало на место, сначала нужно убрать оставшийся старый слой клея. Но перед этим снаружи лобового стекла сделайте маркером метки (зеркало должно сесть на свое место).

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

❱ 🥇 Как снять зеркало бокового вида

Боковые зеркала улучшают обзор заднего вида, но, к сожалению, боковые зеркала часто ломаются или отрываются. Движение с разбитым боковым зеркалом может быть очень небезопасным, особенно в условиях интенсивного движения на дорогах. Замена боковых зеркал на станциях тех обслуживания часто может стоить больших денег. Но это очень простая процедура, которую может сделать каждый владелец автомобиля с помощью всего лишь нескольких специальных инструментов. Ниже в статье мы описали детальный план действий по снятию и разборке боковых зеркал.

Как снять зеркало бокового вида

Содержание статьи

  1. Держите машину в парковочном положении. Выключите зажигание. Опустите стекло вниз до конца на той стороне, на которой вы хотите поменять стекло.

процесс снятия зеркала

  1. Отсоедините отрицательную клемму аккумулятора. Это позволит избежать поражения электрическим током при работе с электрическими компонентами в жгуте электропривода зеркала.
  2. Отсоедините отрицательную клемму аккумулятора. Это позволит избежать поражения электрическим током при работе с электрическими компонентами в жгуте электропривода зеркала.
  3. Снимите панель отделки внутренней двери с помощью инструмента для снятия и снимите элементы отделки. Найдите все спрятанные винты в крепежной крышке вокруг дверной панели. Удалите все винты с помощью отвертки. Поместите все винты и детали отделки в безопасное место для того, чтобы не потерять их.
  4. Снимите панель с двери. При снятии панели нужно быть осторожными. К дверной панели подключена проводка. При снимании панели удостоверьтесь, что вся проводка отсоединена. Обратите внимание на то, как подключены все провода, чтобы вы могли подключить их при обратном монтаже.

снятие зеркала

  1. Найдите жгут проводов и медленно отсоедините его от зажима. Вам может понадобиться отвертка, чтобы помочь нажать на замок. Не пытайтесь разблокировать его без подходящего инструмента. Если у вас ручные окна пропустите этот шаг.
  2. Ослабьте гайки крепления зеркала с помощью шестигранника или отвертки. Осторожно снимите гайки и держите их в стороне. Аккуратно вытяните зеркало.

Замена зеркала

  1. Подумайте, нужно ли вам просто новое стекло. Если ваше зеркало не повреждено, но стекло разбито или отсутствует, вы можете просто заменить стекло в зеркале. Замена одного стекла может быть невозможной, если у вас есть обогрев или электрическое зеркало! Проверьте рекомендации производителя перед заменой стекла.
  2. Обратитесь в магазин запчастей для того, чтобы подобрать максимано подходящее стекло по размеру.
  3. Осторожно удалите все осколки с разбитого зеркала.
  4. Очистите область внутри зеркала безворсовой тканью.
  5. После чего нанесите двухсторонний скотч или клей автомобильного качества, который есть в любом магазине автомобильных запчастей. Прикрепите зеркальное стекло.

Видео как разобрать боковое зеркало

Установка зеркала заднего вида

Для правильной установки боковых зеркал на ваш автомобиль просто повторите в противоположной последовательности пункты, которые описаны в разделе «Как снять зеркало бокового вида».

Больше интересных статтей

Поделиться с друзьями:

Как разобрать видеорегистратор зеркало заднего вида

Держу пари: практически любой завсегдатай нашего Сообщества слывет в своём окружении заядлыми китаефилом! Ну признайтесь, ведь это к Вам бегут коллеги с мольбой о помощи «заказать мобильник дочке» или родственники с просьбой «выписать из Китая» очередной планшет. В моём случае именно так. И вот, в один из почтисубботних дней, ко мне подошел коллега с плотно исписанным стикером. Он принес переписанную ССЫЛКУ на автомобильный регистратор с Алиэкспресс. Ссыль я вбивать не стал, а лишь спросил что, собсна, ему нужно. А нужен ему был автомобильный видеорегистратор. Встроенный в зеркало. И чтоб ФУЛЛЭЙЧДИ! И чтоб НЕДОРОГОЙ! Я почесал жидкую бородёнку и молвил: «Исполняю!»

Заказ делал на себя и, воспользовавшись неведением товарища о треках, придержал девайс у себя для изучения. У меня было всего два дня, но их оказалось достаточно для формирования мнения о FHD видеорегистраторе в формате зеркала заднего вида.

Спецификация с сайта продавца
Видео размер: (1920*1080 1440*1080 1280*720)
Частота кадров: 15FPS/30fps (настройка по умолчанию)
Свет frequency:50Hz(default устанавливающий)/60Hz
Цикличная запись: да
Питание: литиевый аккумулятор (ёмкость не установлена, хватает на 20-25 минут автономной работы)
Поддержка TF card: до 32G
Язык:English/Russian/Japanese/Sinplified/Chinese/Traditional Chinese/French/Spanish/Italian/Portuguese/Turkish/Greek/Germam/РУССКИЙ

Когда я открыл пакет, едва сдержал восторг. В руках у меня оказалась прекрасно оформленная розничная упаковка с отличным принтом. Коробка оформлена в виде пенала, на ней краткие характеристики. Само зеркало уютно расположилось в колыбели из вспененного полиэтилена.

Продолжаю впихивать невпихуемое. Навигатор спрятал в солнцезащитный козырек, правда еще не конца, потому как не решил куда посылать видео с регистратора — толи на навигатор, толи на монитор.

Имею в арсенале регистратор G1W который был еще совсем новый, проехал с ним километров 100, и три зеркала заднего вида. Одно с моей машины, два куплены на разборке. Покупал специально несколько, т.к. был на 100% уверен, что где-то что-то испорчу. О чем не пожалел, и в итоге первое зеркало решил пустить для изготовление своего рода шаблона, по которому буду делать второе. Основным инструментом был нож и газовая печка. Рубал все очень топорно. Сегодня была цель все это впихнуть и скомпоновать, а вот со вторым зеркалом придется повозиться — отверстия будут делаться не горячим ножом, а дрелью в определенном месте, а не + — пол метра.

Для того чтоб разобрать зеркало — опустил его в горячую, почти кипящую воду, тогда пластик становится мягче и проще вынуть зеркало при помощи нескольких кухонных ножей

Средства видеонаблюдения должны работать регулярно и без сбоев, осуществлять видео- и аудиофиксацию любых ситуаций с камер и сохранять информацию в виде файлов на цифровые носители. Они относятся к электронным устройствам и часто выходят из строя. Для восстановления работоспособности специалисты сервисных центров выполняют профессиональный ремонт видеорегистраторов. При наличии знаний по инженерной механике, промышленной электронике и практических навыков в зависимости от причины поломки некоторые владельцы гаджетов производят технические работы самостоятельно.

Частые неисправности

Надежность регистраторов зависит от марки и производителя. Китайские аппараты видеонаблюдения стоят дешевле, но чаще ломаются. Поэтому при покупке техники особое внимание уделяют возможности гарантийного обслуживания у официального дилера компании-изготовителя при условии, что причиной поломки не является внешнее механическое воздействие.

Встречаются такие типичные неисправности:

  1. Видеорегистратор постоянно выдает писк, начинает записывать, о чем свидетельствует специальный значок на экране, сбрасывает запись, затем процесс повторяется, девайс заново активируется. Причина, почему это происходит, может находиться в адаптере карты памяти microSD. Переформатирование флешки часто не помогает, поэтому производят замену накопителя.
  2. При соединении с прикуривателем аппарат включается, но не работает циклическая запись. Изделие находится постоянно в режиме ожидания. Данный тип поломок встречается редко. Проблема решается заменой адаптера.
  3. Если видеорегистратор подключить к бортовой сети или прикуривателю, монитор может включиться, но затем самопроизвольно отключается. Иногда появляется меню, состоящее из 2-3 строчек, кнопки управления не реагируют, переход по пунктам настроек не дает результата. Причина заключается в разъеме микро-USB на питающем кабеле. Для подключения необходимо использовать только оригинальный провод, входящий в комплектацию к системе видеонаблюдения. Иначе при покупке кабеля с зарядным устройством в салонах или магазинах сотовой связи не подойдет распайка в штекере.
  4. Гаджет не включается, и горит красная лампочка. Иногда прибор активируется и работает долгое время, но затем зависает. Это характерно для устройств с разрешением Full HD 1920х1080 px. После форматирования флеш-карты ситуация повторяется. Исправляется извлечением аккумуляторной батареи или нажатием кнопки перезагрузки RESET. Для беспрерывной работы девайс совмещают с требуемым классом карты памяти. Данный параметр можно посмотреть в технических характеристиках, описанных в инструкции к пользованию прибором. Для высокого разрешения Full HD рекомендован 10 класс.
  5. Устройство самопроизвольно включается и выключается, без команды пользователя в автоматическом режиме останавливая запись. При этом автомобильные GPS-навигаторы могут менять маршрут и придерживаться его. Такие неисправности часто встречаются у недорогих китайских моделей. Причина кроется в применении зарядного устройства со штекером микро-USB низкого качества. Решается заменой зарядника.
  6. После полной разрядки оборудования исправная система зарядки отказывает, гаджет не включается, не заряжается и не реагирует на кнопки управления, в т. ч. и кнопку RESET. Проблема распространяется на любые модели вне зависимости от цены и популярности торговой марки. Для устранения причины проверяют распайку разъема, демонтируют аккумуляторную батарею и напрямую подключают к электрической сети так, чтобы напряжение поступало на контакты аккумулятора.
  7. Медленное включение девайса, сопровождающееся миганием дисплея. Батарея в условиях низких температур теряет емкость, напряжение становится ниже порогового значения, зарядный контроллер блокирует процесс зарядки. При перегреве на солнце аккумулятор вспучивается, коробятся крышки, защитные пленки и элементы крепления. При вздутии его меняют, коробление предотвращают накрыванием гаджета белой тканью или фольгой. При отсутствии признаков нарушения целостности батареи в течение 1-2 минуты подают напряжение 3,7-4,2 В на клеммы «+» и «-«.

Что делать

При периодических зависаниях и программных сбоях в работе видеорегистратора самое простое решение — перезагрузка аппарата. Универсальная кнопка RESET устраняет ошибки. Если перезапуск не помогает, необходимо узнать причину выхода из строя прибора, т.к. любые факторы, как внешние, так и внутренние, могут привести к поломке оборудования.

Распространенные причины неисправностей регистратора:

  1. Проникновение пылевых частиц или воды в корпус.
  2. Короткое замыкание.
  3. Воздействие насекомых и вредителей.
  4. Скачок сетевого напряжения.
  5. Расшатывание разъема.
  6. Механическое повреждение камер наблюдения.
  7. Поломка блока питания, внутренних накопителей.
  8. Обрыв проводов, шлейфов.
  9. Поломка динамиков.
  10. Сбой программного обеспечения (ПО) или устаревшая версия прошивки.

Главной причиной является неграмотная эксплуатация аппарата. Например, неправильное подключение к напряжению от 12 вольт, в результате чего сгорел адаптер. Плата подлежит диагностике и дальнейшему ремонту в сервисном центре.

Как прошить

Чтобы прошить видеорегистратор, если он перестал включаться, необходимо зайти на официальную страницу производителя и скачать обновленную версию ПО. При отсутствии сайта находят любой другой ресурс, для этого вводят в поисковой строке слово «Прошивка» и название модели. Программа в виде популярного файлового архиватора ZIP загружается на компьютер, проверяется антивирусом, затем извлекаются файлы.

Видеорегистратор необходимо снять с кронштейна, вынуть аккумуляторную батарею и подсоединить к компьютеру.

При загрузке файлов на карту памяти аппарата предварительно ее извлекают и форматируют. Весь загруженный ресурс переносится, запускается установка. Процесс занимает от нескольких минут до 1 часа и зависит от модели. Для завершения обновления:

  • отключают регистратор от компьютера;
  • выключают его через кнопку питания;
  • ожидают окончания процесса обновления;
  • включают прибор.

После перепрошивки, если все сделано правильно, настраивается циклическая запись и восстанавливаются все функции работающих аппаратов.

На прошивку китайских моделей уходит больше времени. Сложности возникают с поиском карты памяти SD. Для устранения проблемы ее форматируют не в системе FAT 32, а в FAT. Файлы копируют в корневую карту, убирают защиту от записи. Стоит учесть, что при несовпадении ПО с моделью регистратора устройство будет работать с ошибками.

При обновлении ПО и базы данных ГИБДД в регистраторах 3 в 1, в которые входят антирадар и GPS-навигатор, процесс проходит аналогично простым аппаратам. Если при скачивании антивирусная программа мешает работе или распаковке файлов, ее отключают. Карту памяти после прошивки обязательно форматируют.

Как разобрать

Устройство простого гаджета для наблюдения имеет следующий вид:

  • корпус;
  • микросхема, или плата;
  • блок питания;
  • экран;
  • динамики;
  • глазок камеры;
  • крепежные изделия.

Перед тем как разобрать видеорегистратор 1080p Full HD, сначала производят его демонтаж:

  • отключают зажигание;
  • отсоединяют клеммы от аккумулятора для предотвращения замыкания;
  • отключают питательный провод, подключенный к гаджету;
  • открепляют от кронштейна или снимают с лобового стекла.

Снятие зеркала с видеорегистратором зависит от его фиксации. Салонное зеркало может прикрепляться к потолку болтами или саморезами, а также лобовому стеклу с помощью клея или присосок. В первом случае откручивают болты и убирают заглушку. Если прибор устанавливается кронштейном, приклеенным к поверхности, отодвигаются фиксаторы или проворачивают их в сторону, иначе необходимо снять стекло с крепительной платформой. Такую операцию выполнить самостоятельно сложно, поэтому лучше обратиться в салон.

Разборка видеорегистратора выполняется так. По краям корпуса расположены 4 шурупа, в центре — 2 защелки. Шурупы откручивают, защелки отгибают с помощью острого предмета. На дорогих моделях вместо защелок имеются более надежные фиксаторы-шурупы. В отверстиях под крепежи установлены резиновые уплотнители для эластичности, которые отделяют и откладывают. Сзади находится динамик. Поэтому крышку регистратора снимают осторожно, без резких движений, чтобы не навредить комплектующим.

Плата надежно закреплена зажимами. К микросхеме припаян динамик и батарея. Их аккуратно снимают ножом или отверткой. Шурупы, которые удерживают плату, имеют меньший размер по сравнению с корпусными элементами. Чтобы их не перепутать и не потерять, лучше отложить в сторону по отдельности.

Батарея присоединяется к стенке изделия с помощью 2-стороннего скотча или клея, поэтому легко снимается.

Гибкий шлейф соединяет камеру и плату, между проводниками имеются прорези. В моделях с поворотным экраном шлейф позволяет вращать регистратор под любым углом. Монитор находится в пластиковом чехле, закреплен на шурупах, которые просто откручиваются при необходимости, сверху наложено предохраняющее от ударов и царапин стекло.

Для разборки салонного зеркала заднего вида понадобятся отжимы и медиаторы. Изделие разбирается так:

  • находят место стыка корпуса и зеркала;
  • вставляют зажим и аккуратно с небольшим усилием надавливают до образования щели;
  • медиатором проводят по периметру и разделяют корпус на 2 части;
  • убирают зеркало, все необходимые элементы для ремонта находятся под ним.

Как отремонтировать

Для того чтобы отремонтировать встроенный регистратор, лучше обратиться за помощью к профессионалам. Ремонт стационарных приборов можно выполнить своими руками.

При механических повреждениях коннекторов и разъемов их необходимо починить. Стандартный разъем USB содержит 4 контакта для подачи питания 5 В и передачи информации. MiniUSB 5 pin имеет дополнительный 5 контакт, соединяющийся с общим проводом. В miniUSB 10 pin расстояние между контактами малое, поэтому при неисправностях такого разъема его меняют на 5-контактный.

Ремонт видеорегистратора по замене разъемов выполняется таким образом:

  1. Изделие разбирают на комплектующие.
  2. Заземляют паяльник: один конец провода («-«) припаивают к корпусу гаджета, второй («+») — к корпусу паяльника.
  3. Нагревают крепежные элементы, отпаивают выводы, извлекают поврежденный разъем.
  4. Проверяют другие компоненты платы на наличие повреждений.
  5. Припаивают новый разъем.

При сбоях в работе коннектора видеорегистратора, отвечающего за передачу сигнала от модулятора, проверяют печатную плату и сам модулятор. Если они исправны, снимают коннектор и осматривают распределитель на нем. Значение сопротивления должно равняться не более 50 Ом. При отклонениях от нормы производят замену поврежденного коннектора.

Если регистратор сразу выключается, первым делом меняют карту microSD. При проблемах со шлейфом снимают крышку, печатную плату, камеру, извлекают провод. Если повреждения явные, его меняют и заново устанавливают, при этом загибают разъем и фиксируют.

При проблемах с фоторезистором, который часто выходит из строя при перегреве изделия на солнце, производят замену на новый элемент, если он перегорел, либо ремонтируют, используя паяльную лампу. Фоторезистор находится возле конденсатора. Чтобы его осмотреть, снимают шлейф и отсоединяют преобразователь, при этом камеру не трогают.

Ремонт модуля управления камерой выполнить собственными силами трудно. Его необходимо отсоединить и припаять. Если сигнал не поступает в блок памяти, возможной причиной может быть не поломка модуля, а накопившаяся пыль. Поэтому необходимо разобрать регистратор, добраться до детали, которая находится рядом с распределителем, прочистить ватной палочкой контакты и собрать изделие.

Зеркало заднего вида

в разобранном виде Стоковое Фото

Мы жертвуем 10% дополнительных гонораров нашим вкладчикам в качестве стимула для борьбы с COVID-19

Похожие изображения

Черно-белое грустное изображение зеркала заднего вида автомобиля, усыпанное каплями дождя и силуэт проезжающего человека

Азиатские женщины поправляют зеркало заднего вида в машине

Зеркало заднего вида важное оборудование в автомобиле

Зеркало заднего вида

Закат в зеркале заднего вида

Зеркало заднего вида

Автомобиль скачущий и зеркало заднего вида

Красивая счастливая азиатская молодая китаянка сидит на белой машине и смотрит на себя из автомобильного зеркала заднего вида на летней безопасной дороге

Проезжая по горной дороге и наблюдая за красивыми пейзажами в зеркале заднего вида на бульваре с ледяными полями возле Джаспера

Парень высунул язык в зеркало заднего вида

Зеркало заднего вида Tacky

Женщина в машине, регулирует и зеркало заднего вида, безопасность вождения в машине, парковка и движение сзади.Парковка задняя

Водитель-подросток, регулирующий зеркало заднего вида

Зеркало заднего вида с подсветкой

.Видеорегистратор с зеркалом заднего вида

— DashCamTalk

Зеркало заднего вида DVR — это видеорегистратор высокого разрешения, который записывает 720p со скоростью 30 кадров в секунду. Несмотря на то, что маркетинговые материалы указывают на то, что эта камера может записывать в разрешении 1080p при 15 кадрах в секунду, это неправда. Видео 1080p фактически интерполируется. Качество видео днем ​​хорошее, но качество ночного видео оставляет желать лучшего.

Что делает этот видеорегистратор интересным, так это то, что для неподготовленного глаза он выглядит как большое зеркало заднего вида. Это 8 см в высоту и 31.5 см шириной. Многие не догадывались, что этот видеорегистратор установлен в автомобиле. В зеркало встроен 2,7-дюймовый экран. По умолчанию экран всегда включен. Это не идеально для вождения, поэтому вам следует установить режим сохранения экрана на 1, 3 или 5 минут. Это автоматически отключает экран и оставляет его как зеркало.

Внутренние компоненты этого видеорегистратора идентичны Carcam K2000 DV Turnkey. Следовательно, он основан на процессоре Новатэк (щелкните изображение, чтобы увеличить).

Доступны многочисленные версии камер с зеркалами заднего вида. Чтобы идентифицировать эту конкретную модель, найдите слово Rearview в верхней средней части зеркала и следующие 6 кнопок внизу.

Модели

Есть несколько названий этой камеры:

  1. Зеркало заднего вида DVR 720p
  2. Зеркало заднего вида DVR 1080p
  3. RM-I270
  4. X888B
  5. CR1051
  6. Jado D600

Самый простой способ идентифицировать эту камеру заднего вида — по 6 кнопкам внизу и меню в стиле K2000.

Известные проблемы

Плохое качество звука

Эти видеорегистраторы печально известны тем, что при записи издают треск и шипение. В некоторых случаях качество настолько плохое, что разговоры в машине не слышны. Это связано с плохим качеством используемого микрофона. Единственное решение — заменить микрофон, но это относительно сложная процедура.

Камера останавливает запись или зависает

Есть много случаев, когда камеры прекращают запись или зависают.

Некоторые возможные решения:

  1. Сбросить настройки камеры и отформатировать карту в камере
  2. Используйте карту micro-SD класса 4, 8–16 гигабайт. Не используйте карты micro-SD класса 10 или карты micro-SD емкостью более 16 ГБ
  3. Замена камеры

Видео не в фокусе или размытое

Это очень распространенная проблема. Линза видеорегистратора не отрегулирована должным образом, и ее необходимо повернуть или поворачивать, пока она не окажется в фокусе. Поскольку в этом видеорегистраторе с зеркалом заднего вида объектив выставлен, некоторые люди настраивали его, не разбирая камеру.

Монтаж камеры

Эта камера устанавливается поверх существующего зеркала заднего вида. Существующее зеркало снимать не нужно.

Вот короткое видео о том, как установить эту камеру (обратите внимание, что камера на видео немного другая модель).

Разборка видеорегистратора

Примеры видео

Дневное видео

Стоит ли покупать?

Дизайн камеры и невысокая цена делают ее интересным вариантом.Если вас устраивает качество видео и известные проблемы, эта камера может быть подходящим вариантом. За немного больше денег, чем K2000, эта камера является лучшим выбором из-за ее скрытности.

Прошивка

ВНИМАНИЕ! ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ПРОШИВКУ ОСУЩЕСТВЛЯЕТСЯ НА ВАШ СОБСТВЕННЫЙ РИСК. МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПОВРЕЖДЕНИЯ ВАШЕЙ КАМЕРЫ В РЕЗУЛЬТАТЕ ДАННЫХ ИНСТРУКЦИЙ.

Бэкап прошивки

Перед обновлением прошивки настоятельно рекомендуется сделать резервную копию существующей прошивки.Это легко сделать с помощью следующего метода.

  1. Форматирование карты micro-SD
  2. Создайте пустой файл DVPLS.txt и скопируйте его на карту micro-SD
  3. Вставляем карту в видеорегистратор
  4. Удерживайте кнопку «ОК», удерживая нажатой кнопку «ВКЛ».
  5. Видеорегистратор перейдет в инженерное меню (Калибровка).
  6. Выберите пункт меню номер 8 ReadNorFlash и нажмите «ОК». Видеорегистратор создаст резервную копию
  7. По окончании вы увидите «ReadAllNorFlash OK».
  8. Нажмите кнопку «ОК» в меню
  9. Выберите пункт номер 7 для выхода
  10. Резервная копия прошивки находится на карте

Обновление прошивки

Вы выполняете любые обновления на свой страх и риск.

  1. Для выполнения этой операции необходимо использовать устройство чтения карт памяти micro SD. Не пытайтесь сделать это непосредственно на видеорегистраторе.
  2. Скачайте желаемую прошивку из раздела ниже.
  3. Скопируйте файл прошивки на micro SD-карту с помощью кардридера.
  4. Вставьте карту в видеорегистратор и включите его. Не нажимайте никакие другие кнопки до обновления прошивки
  5. После обновления извлеките карту micro SD и удалите файл прошивки с карты micro SD

Файл прошивки

В настоящее время имеется только одна общедоступная прошивка.

FWS559.rar

Рейтинги

Rearview Mirror DVR Видеорегистратор с зеркалом заднего вида

— Технические характеристики

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
