Установка электрических стеклоподъемников ФОРВАРД на ВАЗ-2131 «Нива». Отчет

Отчет об установке электростеклоподъемников «ФОРВАРД» на ВАЗ-2131 «Нива» подготовил и прислал наш покупатель — Сафронов Данил Александрович (г. Муравленко, Ямало-Ненецкий АО), в рамках участия в нашей акции.

Добрый день!
Вот и я добрался до акции в магазине Стеклоподъем.РФ.

Начну с предыстории о том, почему я вообще решил установить на своего старичка электрические стеклоподъёмники!

В один из морозных вечеров обнаружил щель между стеклом правой двери и рамой, что позволяло снегу беспрепятственно попадать в салон! Авто у меня ВАЗ-2131 2000 года. Ну и мысли о том, что снега на Ямале будет много не давали мне покоя.

Следующее что я предпринял, как и у всех нормальных людей была попытка закрыть окно, но стеклоподъемник (механический) отказался это сделать и щель увеличилась еще больше! Первые мысли были, что я проворачиваю ручку не в ту сторону, проворачиваю в другую, но механизм отказывается выполнять свое прямое предназначение! Всё, думаю пришло время и правую сторону менять (опыт с механическими свеклоподъёмниками был на левой двери).

В этот момент начали терзать сомнения, стоит ли устанавливать «механику» на правую сторону! Приехав в гараж и разобрав дверь, убедился в том, что тросик подъемника перескочил с ролика и просто решил не подымать и не опускать стекло!

Интернет помог найти схему установки нового, но мысли о установке «механики» сходились к тому что 700₽ заплатить за механизм + время того не стоит!
Далее интернет запрос в Яндексе «стеклоподъемники электрические на ниву» выводит меня на кучу сайтов, но Стеклоподъем.РФ был помечен ✅ что уже подталкивает на авторитарность сайта! Далее серфинг по сайту, ознакомление с моделями и ценами!

Выбор упал на модель реечного типа «ФОРВАРД». Сама упаковка!

Почитав отзывы и способ монтажа, понимаю, что жгут проводов в комплектации не идет. Но грамотно оформленное описание даёт ссылку на комплект проводов, которые возможно применить с типом этого свеклоподъёмника! Было принято решение выбрать эти комплекты!

Электростеклоподъемники «ФОРВАРД» для ВАЗ-21213 «Нива»
Комплект электромонтажный стеклоподъемников «ФОРВАРД»

Далее процедура оформления оплаты и ожидание! Оплачивал через сервис QIWI что дало +3% скидки!

Уже распакованная посылка!

Ознакомившись с схемой установки в этот же день решил устанавливать.

Первая дверь была на установку правая!

На видео инструкции простота установки зашкаливала! Демонтаж, примерка и … в верхней точке крепления обнаруживаю приваренную гаечку!
Обвёл ее)

Ступор, сомнение и очередной просмотр инструкции с установкой!

Примерив понял, что, установив рейку на нее смещение приводит к тому, что планка на стекле не совпадает по отверстиям!

Не стал мудрить установил, как сказано на схеме! 1-1,5 часа с учетом прокладывания жгута прихожу к тому, что стеклоподъемник готов к первой работе, уже не от временной схемы!

На следующий день было не до установки левой стороны и я решил врезать кнопки в двери.
Получилось вроде)

На 3 день дошли руки на левую сторону и прокладку жгута.

И тут же сказали установить в разрез реле. Но отправив отзыв на страницу магазина в ВК, мне сказали, что это было лишнее!
Так как кнопки силовые и кабель большого свечения! Но я ведь старался как лучше и переделывать не стал)))



Итог 3 дневной мороки (3 дня на всё про всё, а точнее наведение порядка в приборной и доп. панели) стекла опускаются и подымаются без проблем!

Монтаж на столько прост что и ребенок разберётся в этом. Схемы подключения тоже имеются, но тут уже каждому своё!

Покупкой доволен, магазину только развития!
Спасибо!



Спасибо, Данил Александрович, за подготовку этого отчета. Обещанный приз перечисляем на счет его мобильного телефона.

Купить электростеклоподъемники «ФОРВАРД» для ВАЗ-21213 «Нива» Вы можете в нашем интернет-магазине

Купить

не работает правый стеклоподъемник, как снять моторчик, особенности замены, причины неисправности левого электростеклоподъемника, ремонт Шеви Нивы

Автор: Марина Мельникова

Чтение статьи займёт: 2 минуты

Часто владельцам Шевроле Нива приходится сталкиваться с проблемами в системе стеклоподъемника. Далеко не всегда это связано с заклиниванием кнопок или загрязнением механизма.

В чем причина неисправности электростеклоподъемника Нива Шеви и как исправить ситуацию – подробные ответы на эти вопросы вы найдете в статье.

Принцип работы стеклоподъемников в Шеви Нива

Управляющий блок автоматического стеклоподъемника Шевроле Нива получает определенную команду из центрального модуля. После этого он проводит обработку сигнала и активирует исполнительные устройства – запускается электродвигатель, который изменяет положение подъемного механизма.

Схема подключения электростеклоподъемников

Выше приведена

стандартная схема подключения электростеклоподъемников в автомобилях Шевроле Нива.

Рассмотрим основные элементы системы:

  • 1 – монтажный блок, он же — источник питания стеклоподъемника. Располагается под приборной панелью со стороны водительского места.
  • 2 – реле, включающее электростеклоподъемник. Мотор, подключенный к системе, довольно мощный, из-за этого приходится снижать ток в цепи управления этим устройством. В результате питание с монтажного блока сначала поступает на реле, и только после этого распределяется по всей системе управления.
  • 3 – кнопки, включающие стеклоподъемник со стороны пассажирского и водительского места. Согласно схеме, они также имеют внутри светодиодную подсветку.
  • 4 и 5 – моторы правой и левой системы поднятия стекол.
  • 6 – кнопка управления стеклоподъемником, расположенная со стороны водительского места и тоже имеющая подсветку.
  • 7 – замок зажигания, с помощью которого подается питание на реле.
Как работает схема

При повороте ключа зажигания подается питание на блок, в результате чего реле включает подъемник. После этого начинает работать светодиодная подсветка кнопок управления.

Ток последовательно проходит по цепи: аккумулятор –> предохранитель –> реле –> кнопка –> мотор.

Для запуска механизма движения стекла в дверях автомобиля достаточно нажать на соответствующую клавишу и убедиться в работоспособности системы.

Неисправности стеклоподъемника

В процессе эксплуатации Шевроле Нива владельцы

чаще всего сталкиваются со следующими неисправностями стеклоподъемника:

  • стекло опускается или поднимается слишком медленно;
  • стекло не опускается при взаимодействии водителя с системой стеклоподъемника;
  • стекло можно опустить, но поднять его уже не получается;
  • при работе стеклоподъемника слышны посторонние шумы и стуки.

Признаки

К признакам, указывающим на наличие проблем со стеклоподъемником, можно отнести любое изменение в его работе. Это и заедание подъемного механизма, когда стекло выдвигается рывками или очень медленно, и стукающие звуки, возникающие в процессе функционирования системы.

Также стоит обращать внимание и на работоспособность переключателя, поскольку при частом использовании он нередко заклинивает или вовсе ломается.

Если вы обнаружили подобные признаки наличия неисправностей в системе, постарайтесь определить причину подобной проблемы и самостоятельно или с привлечением специалистов решить ее. Это не составит особого труда и не повлечет больших затрат.

Причины неисправностей

Ситуаций, которые могут спровоцировать выход из строя системы стеклоподъемника, множество, поэтому стоит перечислить только основные причины неисправности электростеклоподъемника Нива Шеви, с которыми чаще всего приходится сталкиваться автовладельцам:

  1. Перегорание предохранителя.
  2. Некачественное соединение проводов с “массой”
  3. Мото-редуктор либо реле обратного тока имеют повреждения, не позволяющие им выполнять свои функции.
  4. Произошло отсоединение разъема или оборвалась электросеть системы.
  5. Не работает кнопка стеклоподъемника.
  6. Проблемы с контактами. При длительном использовании они окисляются, в результате чего ток больше не пропускается на мотор.
  7. Переключатель зависает в нижнем положении.
  8. Загрязнено отверстие для дренажа, размещенное в нижней части двери.
  9. Изношен или оборвался трос в барабане.

Как устранить неисправности

Если в Шевроле Нива не работает, к примеру, правый стеклоподъемник, придется выполнить следующие действия:

  1. Убедиться в функциональности предохранителя. Он располагается в монтажном блоке. Если предохранитель не работает, придется его менять.
  2. Проверить работоспособность реле — подключить на его место новое устройство и убедиться, что система функционирует нормально. Если другого реле нет, нужно замкнуть между собой контакты 30 и 87. Поскольку реле ремонту не подлежит, при его неисправности поможет только замена.
  3. Проблемы с кнопкой. Если заедает или заклинила, ее меняют на новую.
  4. Неисправность мотора. В такой ситуации придется замениь его.
  5. Окислились контакты на электромоторе. Исправить это можно обычной чисткой.
  6. Повреждена проводка. В такой ситуации потребуется провести проверку наличия напряжения на проводах, которые питают мотор устройства. Если питание отсутствует, но остальные узлы работоспособны, устраните повреждения проводки.

Чтобы предотвратить поломку механизма электростеклоподъемника, достаточно ежегодно смазывать все его детали и заодно проверять контакты.

Как снять и заменить стеклоподъемник

Замена стеклоподъемника Шевроле Нива понадобится только в том случае, если не работает моторчик устройства

, при этом остальные элементы системы исправны. Поскольку это неразборное устройство, ремонт его невозможен, тем более в домашних условиях.

Для замены потребуется сделать следующее:

  1. На дверной ручке извлечь заглушки и крепежные элементы (винты, саморезы).
  2. Вывинтить из-под ручки саморез, чтобы достать накладку.
  3. Снизу извлечь еще 2 крепежных элемента и снять накладную панель.
  4. Если есть встроенный динамик, достать его путем извлечения фиксирующих саморезов.
  5. Убрать дверную обшивку.
  6. Достать кронштейн стекла.
  7. Вывинтить и вытащить направляющую стекла.
  8. Снимая стеклоподъемник, опустите стекло, немного приподнимите правый край и выньте его из двери.
  9. Вытащить крепежи рамок электростеклоподъемника в четырех точках.
  10. Отсоединить разъем мотора и вынуть весь механизм.
  11. Отвинтить три резиновых демпфера.

Далее остается только заменить механизм на новый и в обратном порядке последовательно собрать все устройство.

Заключение

Неисправность стеклоподъемника – не фатальная проблема, однако этого достаточно, чтобы снизить комфортность езды на автомобиле. Поэтому лучше не затягивать с ремонтом или заменой неработающих элементов устройства.

Снять стеклоподъемник шевроле нива — Автомобильный портал AutoMotoGid

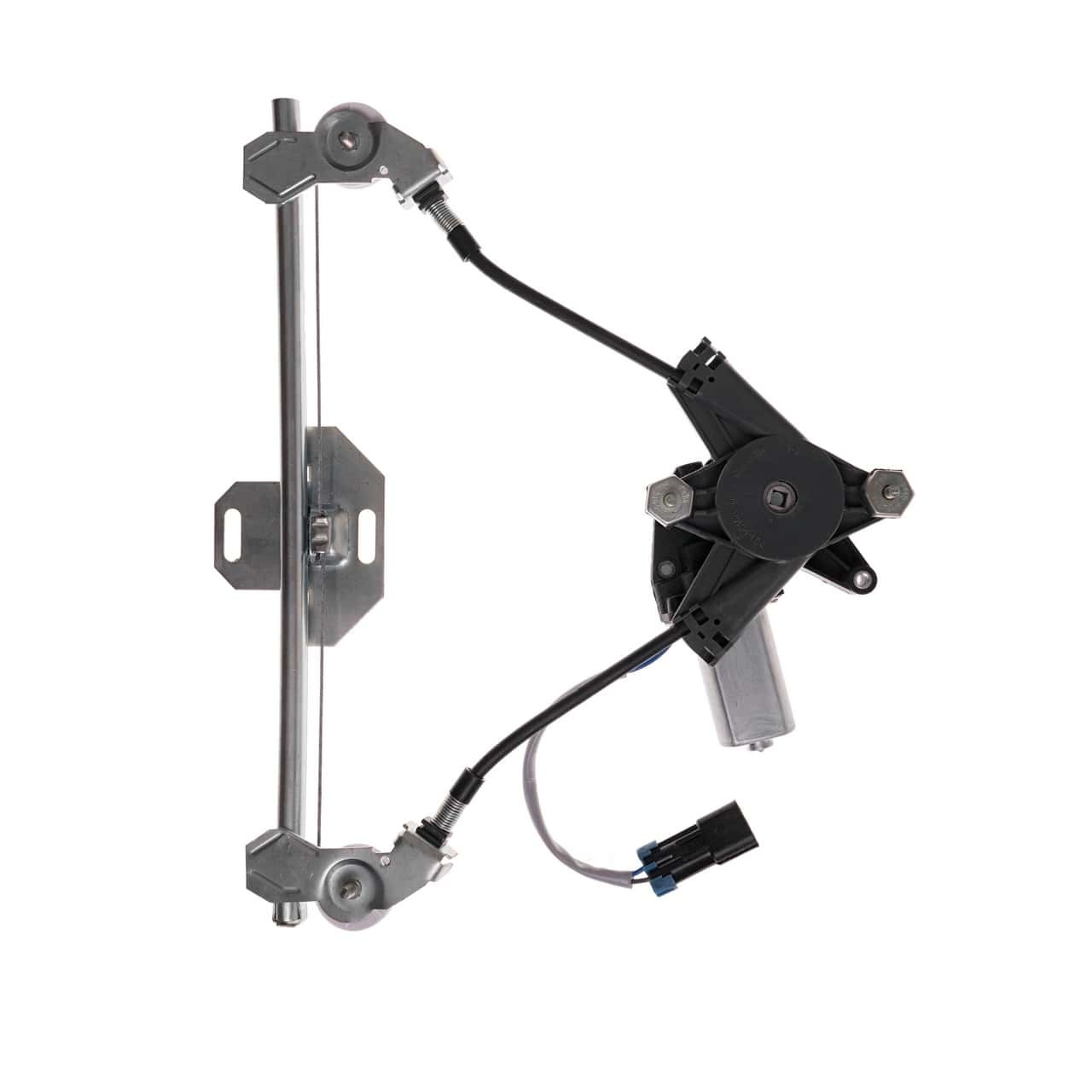

В автомобиле Нива Шевроле электрические стеклоподъемники установлены на передних дверях. Кнопки управления расположены сверху на дверцах. Водитель может управлять стеклоподъемниками обеих дверей, а пассажир, только правой.

Устройство электростеклоподъемника (ЭСП) и схема подключения

Стандартная схема состоит из блока управления, приводного и спускового механизмов. Приводной механизм, или моторедуктор, вращает тросовый барабан, непосредственно поднимая или опуская стекло. Моторедуктор представляет собой цельный блок электродвигателя с червячной передачей, которая обеспечивает вращение только в одном направлении, от червяка колесу. Это предотвращает случайное закрытие окна. Встроенный термобиметаллический предохранитель защищает от перегрузок.

Рассмотрим за что отвечают комплектующие в схеме электроподъемного механизма:

1. Под панелью приборов со стороны водителя расположен монтажный блок. От него питаются устройства.

2. Реле включения стеклоподъемников снижает ток в цепи управления.

3. Кнопки со светодиодной подсветкой, на правой и левой двери, включают механизм подъема стекла.

4. Моторедукторы пассажиркой и водительской двери, создают усилие, которое поднимает и опускает стекло.

5. Замок зажигания подает питание на реле.

Как работает схема?

Поворот ключа зажигания подает питание на блок и реле включения подъемников. Включается светодиодная подсветка кнопок управления. Механизм движения стекла запускается только при нажатии на любую клавишу.

Движение тока в цепи: аккумулятор — предохранитель — реле — кнопка — моторчик.

Неисправности стеклоподъемника передней двери

В процессе эксплуатации автомобиля случаются поломки механизма подъема стекол. Чаще причины неисправностей связаны с электрической схемой подъемников.
Рассмотрим основные причины неисправностей:

1.Оба стеклоподъемника не работают:
1.1. Перегорел предохранитель.
1.2. Ненадежное соединение проводов с «массой»
1.3.Отсоединился разъем или произошел обрыв в электросети.
1.4. Неисправен главный переключатель стеклоподъемников.

2. Не работает правы:
2.1. Повреждение в моторедукторе, или в реле обратного тока.
2.2. Обрыв электрической сети.
2.3. Сломался переключатель стеклоподъемника.

3. Стекло опустилось, но не поднимается. Причина — зависание кнопки в нижнем положении.

4. Замедление опускания или поднятия стекла. Причина этого — загрязнение отверстий для дренажа, внизу двери.

5. Возможен износ или обрыв троса в барабане.

6. Встречаются и механические повреждения. Их определяют по характерным шумам и стукам.Устранение неисправностей начинают с проверки предохранителя, с него питание идет на оба стеклоподъемника. Если причина поломки не найдена, придется разбирать дверь.

Предохранители и блок реле автомобиля

Система электроснабжения и потребления автомобиля обеспечивает правильное функционирование узлов и агрегатов и комфортное вождение. Источником тока автомобиля является аккумуляторная батарея. Потребители параллельно соединены между собой и объединены в отдельные блоки с предохранителями.

На Ниве Шевроле блок предохранителей смонтирован в узел и располагается в салоне. Плавкие предохранители защищают почти все цепи питания электрооборудования. Не имеют такой защиты цепи генератора, пуска двигателя и заряда аккумулятора.

Блок предохранителей Нивы расположен со стороны водителя под приборной панелью. Доступ к монтажному блоку закрыт крышкой.

Чтобы ее снять, отвинчиваем два самореза.

Выводим крышку из зацепления с панелью приборов. Приподнимаем ее вверх, выводим штифты из резиновых втулок и снимаем.

На фото можно увидеть где находится блок реле и предохранителей.

В автомобилях Нива Шевроле защищает цепь питания подъемника стекол передней двери предохранитель F5. Реле стеклоподъемников расположен в блоке с выносными реле. Этот блок находится ниже монтажного.

Устраняем неисправности ЭСП

Чтобы механизм стеклоподъемника передней двери не ломался, достаточно раз в год промазывать все его детали. В случае поломок, извлекают ЭСП и проводят ремонт:

1. Предохранитель проверяются стандартным способом. По схеме или визуально находим нужный предохранитель. Осматриваем его на наличие обрыва проволоки, обгорелых следов. Можно проверить тестером (мультиметром) по сопротивлению, или напряжению.

2. Проверяем на исправность реле. Для этого либо подсоединяется новое, либо замыкают контакты 30 и 87 между собой. Реле ремонту не подлежит, его заменяют.

3. Кнопки стеклоподъемника проще снять и заменить. Причина их неисправности — окисление контактов. Можно быстро восстановить работу кнопок, обработав их проникающей жидкостью WD-40.

4. Неисправный моторчик подлежит замене. Его ремонт возможен, только при окислении контактов. Их необходимо зачистить. При отсутствии напряжения в проводах мотоблока, нужно найти разрыв и устранить повреждение.

Все подвижные части снятого механизма ЭСП осматриваются на наличие механических повреждений, пыли, грязи. Иногда достаточно очистить детали от ржавчины и смазать, чтобы подъемник исправно заработал.

Замена передних СП

Снимают механизм ЭСП с передней двери для проведения ремонта деталей, или полной его замены. Также снимают электростеклоподъемник, при других ремонтных работах, когда механизм мешает их проведению. Необходим стандартный набор инструментов.

Последовательность проведения работ:

  1. Снимаем пластиковую обшивку двери. Тонкой отверткой аккуратно вытягиваем пластиковые заглушки. Откручиваем крестообразные винтики на рамке возле ручки открывания, и три внизу двери на нижнем кармашке и снимаем детали. Выворачиваем два больших винта под заглушкой. Снимаем основную обшивку.
  2. Отсоединяем провода от кнопок, нажимая на фиксаторы. Извлекаем включатели из пластикового корпуса.
  3. Снимаем динамик.
  4. Демонтируем стекло передней двери. Для этого откручиваем болты крепления пластины стекла к планке, болт крепления направляющей двери. Отводим направляющую, вынимаем уплотнитель стекла, извлекаем стекло.
  5. Открепляем моторедуктор привода ЭСП от колодки с проводами питания.
  6. Вывинчиваем гайки крепления механизма к основанию двери, центральные и нижние гайки.
  7. Достаем механизм из дверного отверстия.Осматриваем механизм на наличие повреждений, проводим замену деталей. Далее устанавливаем в обратном порядке отремонтированный электростеклоподъемник, или заменяем новым.

Подключение ЭСП без зажигания

По умолчанию стеклоподъемники передней двери на Ниве Шевроле работают только при включенном зажигании. Есть несколько способов подключить ЭСП в обход центрального замка.

Нам понадобится простой инструмент: крестообразная отвертка, тонкая отвертка, кусачки, изолирующая лента. Для замены реле приобретаем простую перемычку, или изготовляем ее самостоятельно.
Процесс:
1. Перемыкаем силовые ножки реле, которые подают питание на стеклоподъемник. Для этого снимаем защитную пластиковую крышку. Под блоком предохранителей находится от трех до пяти реле.

2. Чтобы определить какое отвечает за стеклоподъемник, включаем зажигание, зажимаем кнопку и вынимаем по очереди каждое реле. На искомом реле стекло перестанет подниматься.

3. Перемыкаем два контакта: 30 и 87. Если приобретена готовая перемычка, рекомендуется, в целях безопасности, ее заизолировать.

4. Устанавливаем реле на прежнее место.

Второй метод — это доработка реле ЭСП. Также замыкаются два контакта, но не снаружи реле, а внутри его. Такую доработку делают в автосалоне.

Третий метод — подключение стеклоподъемников к прикуривателю:

  1. С пассажирской стороны снимаем нижний клапан торпеды, извлекаем провода прикуривателя.
  2. Подсоединяем провод к плюсу прикуривателя.
  3. Провод стыкуем с кнопками ЭСП.
  4. Подсоединяем собранную конструкцию к черно-белому проводу. Плюс у стеклоподъемников общий, поэтому выбираем любой провод.
  5. Убираем предохранитель ЭСП F5. Предохранитель прикуривателя заменяем на 30 А

Важно! Помните, что изменения в подключении стеклоподъемников в разы увеличивают потребление энергии, что быстро разряжает аккумуляторную батарею.

Задние МСП Niva Chevrolet


Задние двери автомобиля Нива Шевроле оборудованы механическими стеклоподъемниками. Они не так удобны, как электрические, но более надежны.

Главный элемент механизма стеклоподъемника — приводное устройство. Привод состоит из простого набора элементов: пары прямозубых шестерен и ручки. Ручка регулирует степень открытия окна.

При поломке стеклоподъемника не будет открываться окно, когда прокручивается ручка. Причин может быть несколько:

1. Сточились шлицы ручки. Это происходит из-за мягкого пластика самой ручки, в месте соединения с валом редуктора. Ручку заменяют, выбирая вариант с металлической вставкой.

2. Сточились зубья шестерен редуктора. Редуктор — это блок из двух шестерен в корпусе, с местом для троса. Корпус соединен заклепками. Чтобы заменить сточенную шестерню, нужно высверлить эти крепежи, после ремонта заменить болтами. Проще поменять редуктор в сборе.

3. Оборвался трос. При такой поломке ручка вращается слишком легко. Трос продается только в сборе. Можно найти подходящий вариант, но проще поменять весь стеклоподъемник.

4. Ослабилось крепление троса к основанию стекла. Это самая простая поломка. Трос проскальзывает в крепление и не двигает стекло. Нужно снять обшивку двери и, затягивая болты крепления, отрегулировать положение стекла и троса друг к другу.

Рассмотрим как поменять задние стеклоподъемники:

  1. Снимаем обивку с двери.
  2. Открепляем тяги внутренней ручки замка.
  3. Приподнимаем стекло до упора и фиксируем.
  4. Выворачиваем центровые гайки крепления стекла и стеклоподъемника.
  5. Вывинчиваем крепежные гайки снизу и сверху и вынимаем стеклоподъемник в сборе через технологическое отверстие.

Мы рассмотрели основные причины поломок стеклоподъемников на передней и задней двери и способы их ремонта. Воспользуйтесь нашими советами для самостоятельного ремонта и сэкономьте семейный бюджет.

Интересное видео об автоматических электростеклоподъемниках

Ремонт и замена стеклоподъемников Нива Шевроле, а также способы подключения без зажигания : 2 комментария

Если попытаетесь воспользоваться схемой упр. стеклоподъёмниками данной выше, то до второго пришествия не запустите, её чертил не трезвый человек, реле под №3 просто фантазия!

Добрый день!
В статье указано: «…2.1. Повреждение в моторедукторе, или в реле обратного тока…»
Не подскажете что это за реле обратного тока и где его найти?

Служил он долго и исправно, но в один непрекрасный момент вдруг отказал.

Поиск и устранение неисправности следует начать с проверки предохранителя, с него идет питание на оба стеклоподъемника. Если он целый, то придется разбирать дверь. Для этого:

Вынуть 2 заглушки, отвернуть два винта и два самореза на дверной ручке

Отвернуть саморез под ручкой открывания двери. Накладку сдвинуть назад, повернуть на 90 градусов и снять с ручки открывания двери.

В нижней части обшивки отвернуть два самореза и снять накладку

Отвернуть 4 самореза крепления динамика. Снять его.

Обшивку двери поддеть снизу отверткой, перехватиться и взяться за нее руками. Потянуть на себя по кругу и снять её.

Отвернуть кронштейн стекла от механизма стеклоподъемника

Отвернуть направляющую стекла и снять её.

Опустить стекло вниз, приподнять его правую сторону и в наклоненном положении вытащить из двери

Отвернуть крепление рамки стеклоподъемника в 4-х точках и крепление моторедуктора.

Отсоединить разъем моторедуктора. Вытащить весь механизм стеклоподъемника через нижнее «окошко» двери.

Отвернуть ключом на 22 три резиновых демпфера со шпильками. Осторожно! Не потеряйте шайбы, которые находятся между моторедуктором и пластмассовым корпусом механизма.

Теперь необходимо купить новый моторедуктор и установить его на место. На рынке и в магазинах я не смог найти именно для Шевроле-Нивы, поэтому купил от ВАЗ-2110.

Но тут надо быть внимательным! Моторедукторы для них бывают двух видов. Отличаются они между собой разъемом и наконечником. У одного — квадратный, у другого — прямоугольный. Нам, в данном случае, нужен с квадратым наконечником, а разъем переделаем сами. Покупаем.

Новый моторедуктор не торопитесь устанавливать на место, сначала нужно проверить его работоспособность. Подключите его к колодке с помощью проводов и поуправляйте кнопкой стекла. Если мотор исправен, ставим его на место:

У старого и нового моторедукторов отрезать разъемы с проводами. Припаять старый разъем к проводам нового моторедуктора. Положите моторедуктор рядом с механизмом подъёма стекла и проверните втулку с тросиком так, чтобы грани совпали с гранями наконечника моторедуктора

Собрать все в обратной последовательности. При установке облицовки двери обратите внимание, чтобы она зашла в паз верхнего уплотнителя стекла.

Обращайтесь к нам для проведения компьютерной диагностики автомобиля.

Модельный ряд электростеклоподъёмников

ООО «Технические системы» и «Глазовский завод металлоизделий» предлагают полный модельный ряд электростеклоподъёмников «Форвард». Электростеклоподъёмники на ВАЗ состоят из моторедуктора и единого блока механизма перемещения стекла. Внутри направляющей стекла, на которой в неподвижном положении закреплён моторедуктор, компактно размещается реечный зубчатый механизм, определяющий ключевые потребительские качества данного изделия.

Исключительная надёжность Благодаря отсутствию подверженных перетиранию, вытягиванию или появлению люфтов составляющих, электростеклоподъёмники на ВАЗ отличаются повышенной надёжностью. Следует отметить, что ресурс работы всех компонентов стеклоподъёмника намного превышает предъявляемые к аналогичным изделиям стандарты и отличается нечувствительностью к уровню нагрузки. Данные характеристики стеклоподъёмника Форвард подтверждены проведёнными в различных условиях ресурсными испытаниями. Кроме того, поскольку в перемещающем стекло механизме потери на трение минимальны, износ элементов стеклоподъёмника в процессе эксплуатации сведён практически к нулю. При изготовлении автомобильного стеклоподъёмника использованы специальные пластики, диапазон рабочих температур которых составляет от −45 до +100 градусов Цельсия. Расположенный неподвижно электродвигатель стеклоподъёмника позволяет избежать повреждения его питающих проводов.

Редуктор стеклоподъёмника Электрические стеклоподъёмники оснащены моторедуктором, конструкция которого соответствует всем предъявляемым к данной продукции требованиям. В нее входит упругая муфта, которая позволяет демпфировать возможные при упорах удары, а также защищенное сапуном от возможного проникновения влаги дренажное отверстие, которое надежно предохраняет корпус от образования конденсата. Моторедуктор оборудован механизмом самоторможения, который при воздействии вибрации делает невозможным перемещение стекла. Таким образом конструкция моторедуктора также позволяет обеспечить высокую защиту автомобиля от вскрытия. Обмотка двигателя электростеклоподъёмника надежно защищена биметаллическим самовосстанавливающимся предохранителем марки Otter.

Простота монтажа Автомобильные стеклоподъёмники обеспечивают простоту и удобство монтажа, который не требует использования большого количества крепёжных деталей. Радиус кривизны стекла соответствует радиусу кривизны направляющей. Следует отметить, что в некоторых случаях при установке стеклоподъёмника может понадобиться небольшая доработка двери, однако для большинства моделей стеклоподъёмников такая доработка не требуется. Предлагаем ознакомится с последовательностью монтажа на примере модели «Renault Logan».

Компактные размеры Электрические стеклоподъёмники на ВАЗ отличаются компактностью размеров, которая позволяет высвободить дополнительное пространство в двери. Оно может быть использовано для установки акустических устройств. Кроме того, отсутствие люфтов и простота форм обеспечивает отсутствие резонансов и необходимую чистоту звука.

Постоянство коэффициента передачи Электростеклоподъёмник на ВАЗ благодаря линейной кинематике своего механизма позволяет достичь высокого уровня травмобезопасности за счёт стабильности усилия по всему диапазону перемещения стекла, включая верхнее положение. Кроме того снижение до минимума паразитных сил в поперечном направлении позволяет решить проблему возможной деформации двери при упорах в крайнем положении и перемещении стекла.

Устойчивость к коррозии Стеклоподъёмники Форвард отличаются устойчивостью к коррозии за счёт оцинковки всех его металлических деталей (Ц12. хр.)

Малый вес В соответствии с современными тенденциями автомобилестроения вес данного стеклоподъёмника является минимальным среди российских аналогов.

Транспортабельность Небольшой размер упаковки стеклоподъёмников дает возможность значительно уменьшить транспортные расходы.

Управление качеством При производстве стеклоподъёмников применяется система менеджмента качества соответствующая требованиям ГОСТ Р ИСО подтверждённая cертификатом соответствия.

Электростеклоподъёмники на ВАЗ

Наша компания ООО «Технические системы» и «Глазовский завод металлоизделий» предлагает электрические стеклоподъёмники на ВАЗ. Данные стеклоподъёмники могут быть установлены на передние (с форточками и без форточек), а также задние двери любых моделей ВАЗа. Преимущества электростеклоподъёмников очевидны, они позволяют с легкостью регулировать воздушный поток во время движения автомобиля, не отвлекаясь от процесса управления машиной. Монтаж электростеклоподъёмников «ФОРВАРД» на «ВАЗ» не представляет сложности, при этом отсутствует необходимость в доработке двери. Кроме того, благодаря компактным размерам электростеклоподъёмников вы сможете высвободить дополнительное пространство в двери, которое может быть использовано, например, для размещения различных акустических устройств. Электростеклоподъёмник на ВАЗ отличается исключительной надежностью и прочностью, его конструкция позволяет минимизировать потери на трение и износ элементов в процессе эксплуатации. Благодаря использованию в изготовлении стеклоподъёмников специальных пластиков, диапазон их рабочих температур составляет от −45 до +100 градусов. Кроме того, особая конструкция механизма самоторможения редуктора обеспечивает надежную защиту вашего автомобиля от вскрытия.

Технические характеристики для всех электростеклоподъёмников «Форвард»

Снятие механизма стеклоподъемника передней двери на автомобиле Нива Шевроле производят для его ремонта в случае поломки или для полной замены, если ремонт выполнить не представляется возможным. Так же механизм снимается при выполнение других работ, при которых его наличие будет мешать ходу проведения. Подготовьте стандартный набор инструментов и проделайте следующую нехитрую последовательность действий:

  • Произведите демонтаж декоративной отделки передней двери.
  • Далее производим демонтаж подвижного стекла передней двери.

  • Отсоединяем колодку с питающими проводами от моторедуктора привода стеклоподъемника.
  • И откручиваем верхнюю гайку крепления механизма к основанию двери.

  • Теперь откручиваем центральные и нижние гайки крепления механизма.
  • Извлекаем механизм из дверной полости.

На этом ремонтные работы по снятию механизма стеклоподъемника передней двери на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт или его полную замену, после чего установку проведите в обратной последовательности.

Предохранители и реле Нива Шевроле

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 Реле для контроля исправности ламп.

K2 Реле стеклоочистителя лобового стекла.

Если не работают дворники, проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 Реле-прерыватель указателей поворота и аварийной сигнализации.

Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.

Если не работает аварийка, проверьте кнопку её включения

Замена верхнего ролика стеклоподъемника

Замена верхнего ролика стеклоподъемника
 Замена верхнего ролика стеклоподъемника
 Авторы MasterHome и Biber

Рядовая поломка стеклоподъемника: затрудненное открывание стекла, обрыв тросика и т.д. и т.п. как правило происходит из-за заклинивания верхнего ролика. При дальнейшей эксплуатации стеклоподъемника  тросик прорезает в нем паз, в котором и заклинивается.

Крепится ролик на оси, которая приклепана на металлическую площадочку, имеющую в своей верхней части два загнутых в виде крючков лепестка, а  в нижней части — отверстие под заклепку.

Удаляем ролик из двери следующим образом:
— снимаем обивку двери, снимаем тросик с поводка стекла и опускаем само стекло полностью вниз;
— берем отвертку и, засовывая ее под площадочку ролика, выковыриваем его из двери (зацеплен за отверстия в дверке загнутыми лепестками и снизу приклепан хилой алюминиевой заклепкой).

Ставим новый ролик так:
— подбираем болт с резьбой М4, вставляем в отверстие на площадочке ролика, закрепляем его в отверстии гаечкой;
— зацепляем ролик лепестками в двери и заводим свободную резьбовую часть болтика в отверстие заклепки.

Все. Собираем стеклоподъемник. При натяжении тросика сила действует на ролик вниз примерно на 45 градусов по ходу движения. Сверху он висит на лепестках и момент прижимает нижнюю часть площадочки к дверке, а болтик не дает ему смещаться.

Вышеописанная конструкция функционирует уже полгода. Из плюсов: легкая последующая замена ролика, простая профилактика, смазка и т. д. и т. п.

Для счастливых обладателей сварки: этот болтик можно не крепить гаечкой, а прихватить сваркой, тогда площадочка плотнее будет прилегать к плоскости двери…

Написано немного сумбурно, что непонятно, могу прокомментировать дополнительно. Наверное не я первый, но это единственное, что мне пришло в голову после посещения автосервиса, где, дышащий перегаром, дядька поведал мне, что проще слетать на Луну, чем заменить этот ролик (мол, требуется сварка и проч.).

Alexei Deduhin aka MasterHome.

Последнее обновление 21.02.01.

***

Сообщение в конференции 17.06.04, автор Biber (оригинал):

Замена верхнего ролика стеклоподъемника, отчет

Тросиком стеклоподъемника проело верхний ролик, после чего стеклоподъемник, естественно, перестал функционировать.

Снять остатки верхнего ролика запросто не получилось. Читал FAQ (см. первую часть этой статьи — прим. ред.). Опустить стекло самому в голову не пришло. Но это мало помогло, хилая алюминиевая заклепка оказалось совсем не хилой, тем более их было две. Пытался помочь сверлением отверстий из той части двери, что под обшивкой. Многими стараниями верхний ролик был выдран с мясом. Заклепки не развалились, невзирая на то, что в одну я умудрился попасть сверлом. Новый ролик имел дырку под заклепку, но поставить туда болтик, как в статье, не получилось, у меня две заклепки по краям. Но ролик хорошо висит закрепленный только за верхние лепестки. Решил, если будет сваливаться, посажу на холодную сварку.

Далее выяснилось, что сам механизм стеклоподъемника тоже работать не хочет. Тросик слетает с катушек. Был куплен и инсталлирован механизм фирмы «Рекардо» 2121-6104021 (дверь передняя левая ВАЗ-2121):

Проблема оказалась в несоответствии места крепления стекла положению стекла по вертикали (по простому, при установке стекло не доходило до верху), также оказалось что тросик длинноват, регулировок не хватило. Дверь у меня с форточками, но собственно механизм для ВАЗ-2121 и позиционировался. Снять фиксатор с тросика подручными средствами не удалось. Забил. Воспользовался лишней длинной и накинул петлю на крепеж на стекле. Тросик от проскальзывания стянул кусочком железяки (тросик был ею связан в упаковке). Фиксатор на тросике проходит через ролики нормально.

Итог: девайс работает, пока без нареканий (тьфу-тьфу-тьфу).

18.06.04.

Что делать если не работают стеклоподъемники Нива Шевроле

Уже давно прошли те времена, когда работу по опусканию или поднятию боковых стекол выполняли водители с помощью прикладывания физической силы. Сейчас достаточно одной манипуляции пальцем и два передних боковых стекла опускаются автоматически. Теперь вся работа основана исключительно на электронике и устройствах, которые осуществляют непосредственно поднятие и опускание стекол. Эти устройства называются стеклоподъемниками и выполняют важную работу. Почему важную? Потому что, во время опускания водителем стекла с помощью ручного способа, возникает опасность создания аварийной ситуации. Водитель в той или иной мере отвлекается, особенно если ручка стеклоподъемника заклинивает. Сейчас же Шевроле Нива выпускается с автоматическими стеклоподъемниками на передних дверях и с механическим управлением на задних.

Иногда и даже довольно часто водители встречаются с проблемой, когда не работает стеклоподъемник передней и задней двери. Почему так бывает, какие основные причины неработоспособности данных устройств, да и вообще, из чего состоят эти изделия и на чем основывается их принцип действия? Все ответы можно найти в этом материале.

Назначение стеклоподъемников

Практически все автомобили Нива Шевроле в конструкции передних дверей имеют специальные электромоторчики, которые совершают действия по поднятию или опусканию стекол автоматически. Кнопки управления располагаются непосредственно на дверцах с водительской стороны и со стороны пассажира. Задние стекла опускаются и поднимаются исключительно ручным способом. Возможно, в будущем мы увидим обновленную модель Шевроле Нивы, которая будет комплектоваться с электрической системой стеклоподъемников, но пока имеем то, что имеем.

Итак, управление стеклоподъемниками передних дверей осуществляется посредством нажатия двух кнопок. При этом обязательно должно быть включено зажигание, так как мотор стеклоподъемника потребляет большой ток и может быстро посадить аккумулятор. Чтобы этого не случилось, после того, как зажигание будет выключено, то функционирование моторчика может осуществляться в течение 30 секунд, после чего следующий запуск стеклоподъемника возможен после поворота ключа в замке зажигания.

На передней двери водителя имеется две кнопки управления стеклоподъемниками:

  • Первая верхняя кнопка управляет стеклоподъемником с водительской стороны;
  • Вторая нижняя управляет поднятием стекла с пассажирской стороны.

На дверце пассажира также имеется одна кнопка, управляемая только стеклом пассажирской стороны.

Задние двери имеют специальную рукоятку, посредством которой осуществляется ручное поднятие и опускание стекол. Система хоть и старая, но имеет некоторые преимущества перед электронными устройствами:

  • Надежность. Стеклоподъемники с ручкой ломаются намного реже, нежели автоматические.
  • Постоянное функционирование: с зажиганием и без него.
  • Управляемость. Маленький ребенок не сможет самостоятельно открыть окно с ручкой, чего нельзя сказать о нажатии кнопки стеклоподъемника.

Но все же стоит заметить, что порой в негодность приходят как электрические стеклоподъемники, так и механические. Рассмотрим, что же может быть причиной того, если устройство передних и задних дверей не функционирует.

Причины неисправности изделий

Причин, к сожалению, очень много, поэтому выделим основные:

  1. Если на Ниве Шевроле не опускаются и не поднимаются стекла, то, прежде всего, это может говорить о выходе из строя предохранителя.
  2. Электрическая схема. Непродуманная схема работы электрических устройств приводит к тому, что контакты попросту не выдерживают чрезмерных нагрузок.
  3. Неисправность кнопки. Иногда кнопка попросту заедает.
  4. Неисправен мотор.
  5. Неисправность реле.
  6. Неисправность контактов. Контакты могут со временем окисляться и тем самым не пропускают ток на мотор.

Чтобы решить проблему того, почему не работают передние стеклоподъемники, необходимо проверить все узлы управления и при необходимости извлечь мотор и отремонтировать его.

Схема управления стеклоподъемниками

Ниже представлена схема, которая отображает работу стеклоподъемников передних дверей. Стеклоподъемник передней двери состоит из следующих комплектующих:

  1. Мотор;
  2. Барабан для троса;
  3. Реле;
  4. Предохранитель;
  5. Кнопка включения;
  6. Проводка;
  7. Моторедуктор.

Схема работы стеклоподъемника имеет вид:

Как работает схема, и за что отвечает каждый ее элемент, рассмотрим коротко.

Итак, под номером 1 показан монтажный блок устройства, собственно от него и происходит питание устройств. Монтажный блок находится под панелью приборов с водительской стороны.

2 – реле включения стеклоподъемников. Мотор устройства достаточно мощный, поэтому чтобы снизить ток в цепи управления включается в схему реле. С монтажного блока подается питание на реле, а от него уже на всю систему управления.

3 – кнопка включения стеклоподъемника правой стороны. Схема также показывает, что внутри кнопка имеет светодиодную подсветку.

4 и 5 – соответственно мотор правого и левого устройства поднятия стекол.

6 – кнопка управления изделием с водительской стороны, которая также имеет подсветку.

Под номером 7, схема отображает замок зажигания, посредством которого осуществляется подача питания на реле.

Схема работает следующим образом: при повороте ключа в замке подается автоматически питание на монтажный блок и реле соответственно. При этом загорается подсветка кнопок управления. При нажатии на любую клавишу происходит процесс поднятия или опускания стекла. Ток идет по цепи: аккумулятор – предохранитель – реле – кнопка – мотор. Только после нажатия кнопки происходит срабатывание стеклоподъемника.

Таким образом, схема дает четкое представление не только картины функционирования устройства, но и его неисправностей.

Как устранить неисправности?

Итак, если не работает стеклоподъемник передних дверей, то необходимо выполнить следующие манипуляции:

  1. Проверить предохранитель на пригодность. Он находится под панелью в монтажном блоке под номером 5. При неисправности его нужно заменить.
  2. Проверяем пригодность реле следующими способами:
    • подсоединяется новое реле;
    • при его отсутствии, замыкаются контакты 30 и 87 между собой. Так как ремонт реле не осуществляется, то в таком случае его нужно заменить.
  3. Отказ кнопки. При заедании кнопки ее необходимо снять и поменять. Замена кнопки осуществляется довольно просто.
  4. Неисправен мотор. В таком случае потребуется его замена. Как это делать, рассмотрим ниже.
  5. Окисление контактов на моторе. Необходимо почистить контакты.
  6. «Перебита» проводка. В таком случае необходимо проверить наличие напряжения на проводах, питающих электромотор устройства. При отсутствии питания и исправности прочих узлов необходимо устранить повреждение проводки.

Имеются также и механические виды неисправностей, но при их наличии будет слышен соответствующих гул работы мотора при нажатии на кнопку.

Замена стеклоподъемника

Замена изделия на автомобиле Нива Шевроле осуществляется в случае, когда не работает мотор стеклоподъемника, а прочие причины неисправностей были уже устранены. Мотор устройства является неразборным и должен заменяться при выходе из строя. Ремонт мотора не производится и не предусматривается с завода.

Замена осуществляется в следующем порядке:

  1. На дверной ручке извлекаются заглушки, винты и саморезы.
  2. Под ручкой вывинтить саморез и извлечь накладку.
  3. Внизу извлечь два самореза и можно приступать к снятию накладной панели.
  4. При наличии динамика извлечь его путем вывинчивания крепежных саморезов.
  5. Извлечь обшивку двери.
  6. Вывинтить кронштейн стекла от механизма устройства.
  7. Вывинтить направляющую стекла и извлечь ее.
  8. При снятии стеклоподъемника потребуется опустить стекла вниз, слегка приподнять правый край и вынуть его из двери.
  9. Открутить крепежи рамок стеклоподъемника в 4-х точках.
  10. Отсоединяется разъем мотора и вынимается весь механизм сквозь нижнее окошко дверного проема.
  11. Отвинчиваются три резиновых демпфера вместе со шпильками.

Снятие на данном этапе закончено, теперь остается заменить устройство на новое. После того как замена будет произведена, нужно собрать все детали в последовательности обратной снятию.

Пару слов о неисправности задних стеклоподъемников

В большинстве случаев задние устройства имеют не столь сложные неисправности, поэтому только ремонт может исправить положение. Но прежде чем осуществлять ремонт, потребуется снять устройство.

Задние стеклоподъемники извлекаются в следующей последовательности:

  1. Извлекается декоративная обивка аналогично с передней двери.
  2. Отсоединяется тяга внутренней ручки замка.
  3. Поднимается стекла максимально вверх.
  4. Торцевой головкой необходимо вывинтить центровые гайки крепления механизма.
  5. Далее вывинчиваются верхние и нижние крепежные гайки, и извлекается устройство из дверного отверстия.

Теперь необходимо выполнить соответствующий ремонт, который может включать в себя смазку изделий и замену комплектующих. По окончании все элементы необходимо собрать в последовательности обратной снятию.

Исходя из всего изложенного, стоит также заметить, что многие автолюбители доукомплектовывают внедорожник Шевроле Нива электрическими стеклоподъемниками. Как это сделать, вы узнаете из другого материала, но стоит заметить, что зачастую польза от этого практически нулевая. Важно следить за состоянием комплектующих автомобиля, чтобы он не подвел в самый неподходящий момент.

Снятие стеклоподъемника ВАЗ 2121. Ремонт ОТ и ДО

Комментарии к теме Снятие стеклоподъемника ВАЗ 2121

Kenly

фильтр нужно поменять салонный,что бы печка не свистела!!!

Тедди

Скажите пожалуйста а какие ещё проблемы с настройками или обучениями Ауди А4 дизель 2004г кроме стеклоподъёмников придётся решать после снятия клеммы с батареи

Вовка

Что то я не понял, там что кран стоит для слива, как ты сливаешь или хозяин авто присобачил кран?

Гранд Миржанов

Что бы ментам пальцы не прищемляли…

Ксенья

Назвал Чайзер — ‘Самураем’ 🙂 лошара… Тебе далеко, до таких тачек сосунок… и Тазы … не валят, пфф наивный…

Амон

Даже не надо поднимать опускать просто на закрытом стекле кнопку верх нажали и удержали на каждой двери

Jacky

Теперь заходи, кто хочет и бери, что хочешь

Ерсин Ручник

здравствуйте. Делаю точно по вашей инструкции но!! После пяти нажатий на педаль, после 7 сек. Держим педаль газа до того как перестанет мигать чек. Но у меня она тупо мигает без остановки. В чем причина???? Помогите пожалуйста

Феруза Зазолина

Дружище, прошу помощи. Перепутал при пайке проводов полярность и запутался. Провод который подходит к компрессору кондиционера. Какого цвета и куда идут к фишке компрессора.

Димон Седоков

Да, эти желтые вставки были просто неуместны, портили все впечатление.

Санто

Рерюшка щолкаэт но окно неоткриваэтса и незакриваэться что может быть.

Alon

у меня без демонтажа стекла не получилось) причем после того вынул стеклоподъемник он сразу заработал

Булов Дейтон

У меня точно такая же проблемка.Попробую сделать так же как и вы.

Алвар

У меня только Когда заводишь включается на заведеную не работает

Оскар Забанов

подскажите такая проблема. при нажатии кнопки и на опускание и на подъем, с водительской и пассажирской стороны стекло опускается, где искать проблему? плату пропаял.

светлый Шумиливер

Вы будете смеяться, я взял старую БМВ, смотрите новый проект

Бэк

За ответ спасибо вам)

Eugenio

Амартореры от газели не ходят

Акур

Спасибо я не обратил внимания.

Zifa

Сколько тебе корейцы с китайцами платят?

Оол

подскожи на ваз 2112 подойдёт

Гус

Стеклоподъёмники по-ходу от ИЖа)

Багила

Блин молодец!!!!класс тоже хочу

Carman

Не могу найти предохронитель на дворники

Аддисон

А у меня при включении зажигания дворники сами включаются

Хантер

Пипец, а что афтор не уточнил для чего нужен не ‘КАСТОР’, а кастер то бишь угол продольного наклона оси? ‘ Ну вощем лучше становится’ — ОФИГЕТЬ.

Jinny

Ооо… наконецто видос. Лайк до просмотра видео.

Микаил

лысый ярослав — дятел. ‘надежность до европейских — пропасть’. хенде и киа уже на две головы обогнали европейскую надежность, да и тойотовскую догнали — только при меньших ценах на детали и кратно меньшей стоимости КАСКО. Санта фе 2го поколения — отличная машина и найти нормальную сложно. искать надо 2.7 литра и бензин

Катюха

зто можно и на ВАЗ 2106?

Кристал Писчанская

Лично я бак открывал проще, один раз помучился, и открыв ослабил защелку… что бы она едва цепляла, и открывалась едва потдев ключем

Прокомментировать



Опубликовать

Руководство по замене стеклоподъемника Hyundai Entrant

«

В этом руководстве вы найдете инструкции по замене стеклоподъемника Hyundai. Эти инструкции помогут вам заменить стеклоподъемник на моделях Hyundai, таких как Elantra Accent, Tucson, Accent, Santa Fe, Sonata , Бытие, Велостер, Азера, Эквус.

Симптомы

  • Hyundai Стекла водителя / пассажира не поднимаются и не опускаются.
  • Стекло передней или задней двери разбито, его необходимо заменить.
  • Стеклоподъемник Hyundai сломан и не позволяет стеклу подниматься или опускаться.

Что вам понадобится

Инструкции

Снять панель двери

Снимите дверную панель. Есть два винта, которые удерживают на месте крышку с двумя пластиковыми заглушками. Как только два винта будут удалены, панель выскочит.

{«preview_thumbnail»: «https://asset.youcanic.com/akiv/sites/default/files/styles/video_embed_…», «video_url»: «https: // vimeo.com / 202262543 «,» settings «: {» responseive «: 1,» width «:» 854 «,» height «:» 480 «,» autoplay «: 0},» settings_summary «: [» Встроенное видео (адаптивное) . «]}

Отсоединить оконное стекло от регулятора

В центре оконной панели вы увидите два отверстия для доступа. Они закрыты двумя круглыми резиновыми крышками. Эти две крышки необходимо будет заменить, чтобы получить доступ к двум болтам, удерживающим оконное стекло на месте. На рисунке ниже показано расположение двух круглых крышек / отверстий для доступа.

После отсоединения стекла отсоедините аккумулятор перед отсоединением всех проводов от дверной панели.

Если вам нужно заменить оконное стекло, вам нужно вытащить стекло, вам нужно потянуть его вверх, чтобы снять. В противном случае используйте скотч, чтобы закрепить стекло в верхнем положении. Будьте осторожны, чтобы стекло не упало, потому что оно не только разбивается, но и может нанести травмы. Когда вы переустанавливаете стекло, не затягивайте эти два винта слишком сильно, иначе вы можете треснуть стекло.Крутящего момента их должно хватить на 10 Нм.

Снять и заменить панель стеклоподъемника

Панель стеклоподъемника в этом Hyundai удерживается на месте несколькими болтами диаметром 10 мм. Не забудьте опустить стекло, чтобы получить доступ к двум болтам, которые крепят стекло. Если вы отсоединили все провода и переключатель окна, вы сможете опускать стекло вручную, пока два болта не совпадут с двумя отверстиями для доступа.

{«preview_thumbnail»: «https://asset.youcanic.com/akiv/sites/default/files/styles/video_embed_…», «video_url»: «https: // vimeo.com / 202447571 «,» settings «: {» responseive «: 1,» width «:» 854 «,» height «:» 480 «,» autoplay «: 0},» settings_summary «: [» Встроенное видео (адаптивное) . «]}

Стеклоподъемник не отрывается от оконной панели, которую мы только что сняли. Вам нужно будет заменить всю панель стеклоподъемника и стеклоподъемник вместе.

Установить дверную панель

Установите дверную панель в обратном порядке. Не забудьте снова подключить электрические разъемы, включая переключатель зеркала, переключатель окна, боковое зеркало, дверную ручку.

{«preview_thumbnail»: «https://asset.youcanic.com/akiv/sites/default/files/styles/video_embed_…», «video_url»: «https://vimeo.com/202401043», «settings» : {«responseive»: 1, «width»: «854», «height»: «480», «autoplay»: 0}, «settings_summary»: [«Встроенное видео (адаптивное).»]}

Фото галерея


Стоимость замены стеклоподъемника Hyundai

Средняя стоимость замены стеклоподъемника на Hyundai варьируется от 350 до 600 долларов, когда ремонт выполняется у дилера или в ремонтной мастерской.При самостоятельной замене стеклоподъемника вы должны потратить менее 150 долларов на детали и инструменты.

«

Конструкция, рабочие и проектные типы

Так же, как ситуации, в которых нам нужно регулировать напряжение в наших конструкциях, существуют сценарии, в которых нам нужно регулировать ток, который подается в определенную часть нашей цепи. В отличие от преобразования (изменения от одного уровня напряжения к другому), что обычно является одной из основных причин регулирования напряжения, регулирование тока обычно заключается в поддержании постоянного тока, который подается, независимо от изменений сопротивления нагрузки или входного напряжения.Цепи (встроенные или нет), которые используются для обеспечения источника постоянного тока , называются (постоянными) регуляторами тока , и они очень часто используются в силовой электронике.

Хотя регуляторы тока использовались в нескольких приложениях на протяжении многих лет, возможно, до недавнего времени они не были одной из самых популярных тем в обсуждениях проектирования электроники. Текущие регуляторы теперь достигли своего рода повсеместного статуса благодаря их важным приложениям в светодиодном освещении среди других приложений.

В сегодняшней статье мы рассмотрим эти регуляторы тока и исследуем лежащие в их основе принципы работы, их конструкцию, типы и применение, среди прочего .

Принцип действия регулятора тока

Работа регулятора тока аналогична работе регулятора напряжения с основным отличием в параметре, который они регулируют, и величине, которую они изменяют для обеспечения своего выхода. В регуляторах напряжения ток изменяется для достижения необходимого уровня напряжения, в то время как регуляторы тока обычно включают изменения напряжения / сопротивления для достижения необходимого выходного тока.Таким образом, хотя это возможно, обычно трудно одновременно регулировать напряжение и ток в цепи.

Чтобы понять, как работают регуляторы тока, необходимо быстро взглянуть на закон Ома;

  В = ИК или I = В / П

Это означает, что для поддержания постоянного тока на выходе эти два свойства (напряжение и сопротивление) должны поддерживаться постоянными в цепи или настраиваться таким образом, чтобы при изменении одного значения другого соответственно регулировалось для сохранения такой же выходной ток.Таким образом, регулирование тока включает в себя регулировку напряжения или сопротивления в цепи или обеспечение неизменности значений сопротивления и напряжения независимо от требований / воздействий подключенной нагрузки.

Рабочий регулятор тока

Чтобы правильно описать, как работает регулятор тока, рассмотрим приведенную ниже принципиальную схему.

Переменный резистор в приведенной выше схеме используется для обозначения действия регулятора тока.Предположим, что переменный резистор автоматизирован и может автоматически регулировать собственное сопротивление. Когда на схему подается питание, переменный резистор регулирует свое сопротивление, чтобы компенсировать изменения тока из-за изменения сопротивления нагрузки или напряжения питания. Что касается базового класса электричества, вы должны помнить, что при увеличении нагрузки, которая по сути является сопротивлением (+ емкость / индуктивность), происходит эффективное падение тока, и наоборот. Таким образом, когда нагрузка в цепи увеличивается (увеличение сопротивления), а не падение тока, переменный резистор уменьшает свое собственное сопротивление, чтобы компенсировать увеличенное сопротивление и обеспечить одинаковые токи.Таким же образом, когда сопротивление нагрузки уменьшается, переменное сопротивление увеличивает свое собственное сопротивление, чтобы компенсировать уменьшение, таким образом поддерживая значение выходного тока.

Другой подход к регулированию тока заключается в подключении достаточно высокого резистора параллельно с нагрузкой так, чтобы в соответствии с законами основного электричества ток протекал по пути с наименьшим сопротивлением, который в этом случае будет проходить через нагрузку с только «незначительное» количество тока, протекающего через резистор высокого номинала.

Эти изменения также влияют на напряжение, так как некоторые регуляторы тока поддерживают ток на выходе, изменяя напряжение. Таким образом, практически невозможно регулировать напряжение на том же выходе, на котором регулируется ток.

Конструкция регуляторов тока

Регуляторы тока

обычно реализуются с использованием стабилизаторов напряжения на базе микросхем, таких как MAX1818 и LM317, или с использованием пассивных и активных компонентов, таких как транзисторы и стабилитроны.

Проектирование регуляторов тока с использованием регуляторов напряжения

Для проектирования регуляторов тока с использованием регулятора напряжения на основе IC метод обычно включает настройку регуляторов напряжения с постоянным сопротивлением нагрузки, и обычно используются линейные регуляторы напряжения, поскольку напряжение между выходом линейных регуляторов и их землей обычно составляет Таким образом, жестко регулируемый, фиксированный резистор может быть вставлен между выводами так, чтобы фиксированный ток протекал к нагрузке.Хороший пример дизайна, основанного на этом, был опубликован Budge Ing в одной из публикаций EDN в 2016 году.

Используемая схема использует линейный стабилизатор LDO MAX1818 для создания стабилизированного источника постоянного тока на стороне высокого напряжения. Источник питания (показанный на изображении выше) был разработан так, что он питает RLOAD постоянным током, который равен I = 1,5 В / ROUT. Где 1,5 В — предустановленное выходное напряжение MAX1818 , но его можно изменить с помощью внешнего резистивного делителя.

Для обеспечения оптимальной производительности конструкции напряжение на входной клемме MAX1818 должно быть до 2,5 В, а не выше 5,5 В, поскольку это рабочий диапазон, указанный в техническом паспорте. Чтобы удовлетворить это условие, выберите значение ROUT, которое позволяет от 2,5 В до 5,5 В между IN и GND. Например, при нагрузке, скажем, 100 Ом с 5 В VCC, устройство правильно работает с ROUT выше 60 Ом, так как значение допускает максимальный программируемый ток 1,5 В / 60 Ом = 25 мА. Тогда напряжение на устройстве будет равно минимально допустимому: 5 В — (25 мА × 100 Ом) = 2.5В.

Другие линейные регуляторы, такие как LM317, также могут использоваться в аналогичном процессе проектирования, но одно из основных преимуществ , которые имеют микросхемы типа MAX1818 по сравнению с другими, заключается в том, что они включают тепловое отключение, которое может быть очень важным в текущем положении , поскольку температура микросхемы имеет тенденцию к нагреванию при подключении нагрузок с высокими требованиями к току.

Для регулятора тока на базе LM317 рассмотрите схему ниже;

LM317 сконструированы таким образом, что регулятор продолжает регулировать свое напряжение до тех пор, пока напряжение между его выходным контактом и его регулировочным контактом не станет равным 1.25 В и как таковой делитель обычно используется при реализации в ситуации регулятора напряжения. Но для нашего случая использования в качестве регулятора тока это на самом деле очень упрощает нам задачу, потому что, поскольку напряжение постоянно, все, что нам нужно сделать, чтобы сделать ток постоянным, — просто вставить резистор последовательно между выводами Vout и ADJ как показано на схеме выше. Таким образом, мы можем установить выходной ток на фиксированное значение, которое задается:

  I = 1,25 / R


Когда значение R является определяющим фактором значения выходного тока.

Чтобы создать регулятор переменного тока, нам нужно только добавить переменный резистор в схему вместе с другим резистором, чтобы создать делитель на регулируемом выводе, как показано на изображении ниже.

Работа схемы такая же, как и в предыдущей, с той разницей, что ток можно регулировать в цепи, поворачивая ручку потенциометра для изменения сопротивления. Напряжение на R составляет;

  В = (1 + R1 / R2) x 1.25

Это означает, что ток через R определяется выражением;

  I  R  = (1,25 / R) x (1+ R1 / R2).


Это дает цепи диапазон тока I = 1,25 / R и (1,25 / R) x (1 + R1 / R2)

Зависит от установленного тока; Убедитесь, что номинальная мощность резистора R может выдерживать ток, протекающий через него.

Преимущества и недостатки использования LDO в качестве регулятора тока

Ниже приведены некоторые преимущества для выбора подхода линейного регулятора напряжения.

ИС регулятора
  1. включают защиту от перегрева, которая может пригодиться при подключении нагрузок с повышенными требованиями к току.
  2. ИС регулятора
  3. имеют больший допуск для больших входных напряжений и в значительной степени поддерживают высокое рассеивание мощности.
  4. Подход ИС регулятора предполагает использование меньшего количества компонентов с добавлением всего нескольких резисторов в большинстве случаев, за исключением случаев, когда требуются более высокие токи и подключены силовые транзисторы.Это означает, что вы можете использовать одну и ту же микросхему для регулирования напряжения и тока.
  5. Уменьшение количества компонентов может означать сокращение стоимости внедрения и времени разработки.

Недостатки:

С другой стороны, конфигурации, описанные в рамках подхода ИС регулятора, позволяют протекать ток покоя от регулятора к нагрузке в дополнение к регулируемому выходному напряжению. Это приводит к ошибке, которая может быть недопустимой в некоторых приложениях.Однако это можно уменьшить, выбрав регулятор с очень низким током покоя.

Еще одним недостатком подхода к регулятору IC является отсутствие гибкости в конструкции.

Помимо использования микросхем регуляторов напряжения, регуляторы тока также могут быть спроектированы с использованием желейных деталей, включая транзисторы, операционные усилители и стабилитроны с необходимыми резисторами. Стабилитрон используется в схеме, вероятно, просто, как будто вы помните, что стабилитрон используется для регулирования напряжения.Конструкция регулятора тока с использованием этих частей является наиболее гибкой, поскольку их обычно легко интегрировать в существующие схемы.

Регулятор тока на транзисторах

В этом разделе мы рассмотрим два дизайна. В первом будут использованы только транзисторы, а во втором — операционный усилитель и силовой транзистор .

Для модели с транзисторами рассмотрим схему ниже.

Регулятор тока, описанный на схеме выше, является одной из простейших конструкций регулятора тока. Это регулятор тока низкого напряжения ; Подключал после нагрузки до земли. Он состоит из трех основных компонентов; управляющий транзистор (2N5551), силовой транзистор (TIP41) и шунтирующий резистор (R). Шунт, который по сути представляет собой резистор малой мощности, используется для измерения тока, протекающего через нагрузку. При включении цепи на шунте отмечается падение напряжения.Чем выше значение сопротивления нагрузки RL, тем выше падение напряжения на шунте. Падение напряжения на шунте действует как триггер для управляющего транзистора, так что чем выше падение напряжения на шунте, тем больше транзистор проводит и регулирует напряжение смещения, приложенное к базе силового транзистора, для увеличения или уменьшения проводимости с помощью резистор R1, действующий как резистор смещения.

Как и в других схемах, переменный резистор может быть добавлен параллельно шунтирующему резистору для изменения уровня тока за счет изменения величины напряжения, приложенного к базе управляющего транзистора.

Регулятор тока с операционным усилителем

Для второго варианта проектирования рассмотрим схему ниже;

Эта схема основана на операционном усилителе , и, как и в примере с транзистором, также использует шунтирующий резистор для измерения тока. Падение напряжения на шунте подается в операционный усилитель, который затем сравнивает его с опорным напряжением, установленным стабилитроном ZD1.Операционный усилитель компенсирует любые расхождения (высокие или низкие) в двух входных напряжениях, регулируя свое выходное напряжение. Выходное напряжение операционного усилителя подключается к мощному полевому транзистору, и проводимость зависит от приложенного напряжения.

Основное различие между этой конструкцией и первым из них является источник опорного напряжения осуществляется диодом Зенера. Обе эти конструкции являются линейными, и при высоких нагрузках будет выделяться большое количество тепла, поэтому к ним должны быть присоединены радиаторы для отвода тепла.

Преимущества и недостатки

Основным преимуществом этого подхода к проектированию является гибкость, которую он предоставляет проектировщику. Детали могут быть выбраны, а конструкция сконфигурирована по вкусу без каких-либо ограничений, связанных с внутренней схемой, которая характерна для подхода, основанного на регуляторе на основе ИС.

С другой стороны, этот подход имеет тенденцию быть более утомительным, трудоемким, требует большего количества деталей, громоздких, подверженных сбоям и более дорогих по сравнению с подходом на основе регуляторов.

Применение регуляторов тока

Регуляторы постоянного тока находят применение во всех видах устройств, от цепей питания до цепей зарядки аккумуляторов, драйверов светодиодов и других приложений, где необходимо регулировать постоянный ток независимо от приложенной нагрузки.

Вот и все для этой статьи! Надеюсь, вы узнали одну или две вещи.

До следующего раза!

Как изменить ориентацию отдельной страницы в Word

Microsoft Word существует уже много лет.Являясь одним из пионеров в области обработки текста, это также наиболее часто используемое приложение для создания документов до сегодняшнего дня. Для всех, кто всегда работает с MS Word, например студентов, сотрудников, писателей, руководителей, список бесконечен, стоит знать множество советов и приемов. Какую бы версию Word вы ни использовали, этот хитрый трюк можно применить. Ниже объясняется, как изменить ориентацию отдельной страницы в Word.

Одна из вещей, которую вы можете сделать, — это изменить ориентацию страницы документа MS Word только для одной страницы.Эта функция может показаться очень простой, за исключением случаев, когда вы меняете ориентацию страницы в Word, обычно это изменение применяется к каждой странице вашего документа. Но что, если вы хотите изменить ориентацию только одной страницы?

Изменение ориентации одной страницы в MS Word

Чтобы изменить ориентацию отдельной страницы в документе Word, сначала откройте документ, который нужно изменить. Выделите текст, ориентацию которого хотите изменить, и перейдите на вкладку «Макет». Здесь вы увидите кнопку «Ориентация», но вам не следует ее нажимать.Вместо этого посмотрите на набор инструментов, частью которого он является. Нажмите маленькую кнопку со стрелкой в ​​правом нижнем углу панели инструментов Page Setup . Откроется окно Параметры страницы. Здесь перейдите на вкладку Margins и выберите ориентацию, которую вы хотите установить для страницы.

Затем в разделе «Предварительный просмотр» откройте раскрывающийся список « Применить к » и выберите параметр « Выделенный текст ». Затем нажмите ОК.

Преимущества изменения ориентации одной страницы в документе

Изучив этот трюк, вы можете делать очень много вещей с вашими документами, не ограничиваясь полями и ориентацией страницы.

Это отлично подходит для отчетов и исследовательской работы, когда у вас есть таблицы с множеством столбцов, которые вы не можете отобразить на странице, аналогичной ориентации остального документа.

Это также отлично подходит для изображений, диаграмм, графиков и других визуальных данных, которые лучше отображаются в разных ориентациях.

Узнав, как изменить ориентацию только одной страницы или даже нескольких выбранных страниц в документе, вы можете быть уверены, что вам не придется обрезать часть информации, которую нужно отображать.Вам также не нужно разделять информацию на отдельные страницы или уменьшать изображение или данные до нечитаемого размера.

Однако вы должны знать, что у этой функции все еще есть некоторые ограничения. Что касается форматирования, то текст, который идеально подходит для книжной ориентации, может перетекать на другую страницу, когда она находится в альбомной ориентации.

Кроме того, если вы внимательно относитесь к общему форматированию документа, изменение ориентации страницы его части или просто одной страницы может его нарушить.

Кроме того, если вы собираетесь поделиться документом, убедитесь, что предоставили нередактируемую версию. Не все знают этот трюк с изменением ориентации одной страницы документа. Поэтому, если они изменят какую-либо часть документа, это повлияет на все остальное.

Как установить или изменить дату и время компьютера

Обновлено: 02.06.2020, Computer Hope

На этой странице содержатся инструкции по изменению даты и времени компьютера в операционной системе компьютера или в настройках BIOS.Здесь также описывается, как изменить дату и время на мобильном устройстве.

Совет

Если вы используете Windows на виртуальной машине, измените дату и время на хост-машине, а не на виртуальной машине. Виртуальная машина получает информацию о текущей дате и времени от хоста.

Установка даты и времени в BIOS или настройке CMOS

  1. Откройте настройку CMOS.
  1. В меню настройки системы найдите дату и время.
  2. С помощью клавиш со стрелками перейдите к дате или времени, настройте их по своему вкусу, а затем Сохранить и выйти .
Заметка

Если после перезагрузки компьютера дату и время необходимо снова установить, ваша батарея CMOS, скорее всего, разряжена, подумайте о замене батареи CMOS. См .: Как заменить батарею CMOS.

Установка даты и времени в операционной системе

Чтобы изменить системное время в операционной системе, выполните следующие действия.

Windows 10

Заметка

Windows 10 автоматически настраивает дату и время за вас и позволяет настраивать время только в том случае, если вы отключите эту функцию.Если установлены неправильная дата и время, или вам нужно изменить время или часовой пояс, выполните следующие действия.

  1. Щелкните правой кнопкой мыши или коснитесь даты и времени в области уведомлений Windows в правом нижнем углу экрана.
  2. Нажмите Настройте дату / время .
  3. Убедитесь, что ваш Часовой пояс установлен правильно, если ваш компьютер показывает неправильное время.
  4. Чтобы вручную настроить время, отключите параметр Установить время автоматически , а затем нажмите кнопку Изменить .
  5. Измените дату или время по своему усмотрению, затем нажмите кнопку Изменить .
Наконечник

Невозможно добавить секунды ко времени, отображаемому в области уведомлений Windows на панели задач. Однако, если вы щелкните дату и время, откроется всплывающее окно, в котором отображается время с включенными секундами.

Окна 8

  1. Щелкните или коснитесь даты и времени в области уведомлений Windows в правом нижнем углу экрана.
  2. Выберите Изменить настройки даты и времени в нижней части появившегося окна (показано ниже).

  1. В окне Дата и время на вкладке Дата и время нажмите кнопку Изменить дату и время … .
  2. Внесите изменения и нажмите ОК .
  3. Нажмите ОК в главном окне Дата и время , чтобы сохранить изменения.
Наконечник

Невозможно добавить секунды ко времени, отображаемому в области уведомлений Windows на панели задач. Однако, если вы щелкните дату и время, откроется всплывающее окно, в котором отображается время с включенными секундами.

Чтобы изменить часовой пояс, выполните следующие действия.

  1. В окне Дата и время сверху на вкладке Дата и время нажмите кнопку Изменить часовой пояс … .
  2. Выберите новый часовой пояс в раскрывающемся поле Часовой пояс и нажмите ОК .
  3. Нажмите OK в главном окне Дата и время , чтобы сохранить изменение часового пояса.

Windows 7 и Vista

В Windows 7 и Windows Vista выполните следующие действия, чтобы настроить дату и время.

  1. Нажмите клавишу Windows + D или перейдите на рабочий стол Windows.
  2. Щелкните или коснитесь даты и времени в области уведомлений Windows в правом нижнем углу экрана.
  3. Выберите Изменить настройки даты и времени в нижней части появившегося окна (показано ниже).

  1. В окне Дата и время на вкладке Дата и время щелкните дату и время Изменить… кнопка.
  2. Внесите изменения и нажмите ОК .
  3. Нажмите OK в окне Дата и время , чтобы сохранить изменения.
Наконечник

Невозможно добавить секунды ко времени, отображаемому в области уведомлений Windows на панели задач. Однако, если вы щелкните дату и время, откроется всплывающее окно, в котором отображается время с включенными секундами.

Чтобы изменить часовой пояс, выполните следующие действия.

  1. В окне Дата и время сверху на вкладке Дата и время щелкните часовой пояс Изменить… кнопка.
  2. Выберите новый часовой пояс в раскрывающемся поле Часовой пояс и нажмите ОК .
  3. Нажмите OK в главном окне Дата и время , чтобы сохранить изменение часового пояса.

Windows XP, 2000, 98, 95, NE и NT 4

В Windows XP и более ранних версиях выполните следующие действия, чтобы установить дату и время.

  1. Перейдите на рабочий стол Windows.
  2. Щелкните правой кнопкой мыши время на панели задач, обычно расположенной в правом нижнем углу экрана.
  3. Щелкните элемент меню Настроить дату / время .
  4. Это действие открывает окно «Свойства даты / времени», в котором вы можете настроить дату, время и часовой пояс.
  5. После установки правильной даты и времени нажмите Применить , а затем ОК .
Наконечник

Вы также можете дважды щелкнуть время, чтобы открыть окно «Свойства даты / времени».

Наконечник

Если вы хотите изменить способ перехода компьютера на летнее время, щелкните вкладку Часовой пояс и установите или снимите флажок Автоматически настраивать часы для перехода на летнее время .

MS-DOS и командная строка Windows

Установка даты через MS-DOS или командную строку Windows выполняется с помощью команды date . См. Нашу страницу команд даты для получения дополнительной информации.

Установка времени через MS-DOS или командную строку Windows выполняется с помощью команды time . См. Нашу страницу команд времени для получения дополнительной информации.

Командная строка Linux

В Linux используйте команду date, чтобы вручную установить системную дату и время.

 дата-"8 МАЯ 2020 11:36:00"

Или, чтобы синхронизировать системные часы с сетевым сервером времени, используйте ntpdate. Например, в Ubuntu или Debian:

 sudo apt update && sudo apt install ntpdate

Укажите сетевой сервер времени для команды ntpdate, например us.pool.ntp.org.

 sudo ntpdate us.pool.ntp.org
 9 мая 15:32:31 ntpdate [11562]: настроить сервер времени 107.21.100.177 смещение -0.004751 сек

Для регулярной синхронизации системного времени установите системную службу ntp.

 sudo apt установить ntp

Служба запускается немедленно и запускается автоматически при загрузке системы. Чтобы настроить службу, отредактируйте файл /etc/ntp.conf, затем перезапустите службу.

6 способов регулировки яркости экрана на ПК с Windows 10

Возможно, вы не учитываете яркость монитора вашего компьютера. Но это очень важно для здоровья глаз. Мы собираемся показать вам, как настроить яркость экрана в Windows 10 с помощью доступных элементов управления.

Настройка параметров дисплея на новом компьютере — основная задача.Яркость дисплея может быть причиной напряжения глаз или головной боли. Уровни легко отрегулировать вручную или автоматически в зависимости от срока службы батареи, схемы электропитания или окружающего освещения.

1.Вручную изменить яркость в Windows 10

Нажмите клавишу Windows + I , чтобы открыть Настройки и перейдите в Система> Дисплей .Под Яркость и цвет используйте ползунок Изменить яркость . Слева будет тусклее, справа — ярче.

Если ползунок недоступен, это одно из двух.Если вы используете внешний монитор, используйте кнопки на нем, чтобы изменить яркость. В противном случае вам необходимо обновить драйвер дисплея.

Для этого нажмите клавишу Windows + X и щелкните Диспетчер устройств .Разверните Видеоадаптеры , а затем щелкните правой кнопкой мыши видеокарту. Щелкните Обновить драйвер и следуйте указаниям мастера.

Используйте центр мобильности Windows

Вы также можете вручную настроить яркость с помощью Центра мобильности Windows.Чтобы получить к нему доступ, нажмите клавишу Windows + X и щелкните Центр мобильности .

Здесь вы можете использовать ползунок Яркость дисплея для регулировки яркости экрана.

2.Автоматическая регулировка яркости в зависимости от срока службы батареи

Понижение яркости поможет получить больше энергии от аккумулятора портативного устройства.В Windows 10 есть функция экономии заряда батареи, которая может автоматически понижать яркость при включении.

Чтобы включить это, нажмите клавишу Windows + I , чтобы открыть Настройки, перейдите в Система> Батарея и прокрутите вниз до Настройки экономии заряда батареи .

Установите флажок «» Автоматически включать режим экономии заряда, если уровень заряда аккумулятора упадет ниже , и с помощью ползунка настройте уровень заряда аккумулятора в процентах, при котором функция должна работать.

Наконец, отметьте Уменьшить яркость экрана в режиме энергосбережения .Невозможно установить, какой уровень яркости используется, но, надеюсь, Microsoft добавит это в будущем обновлении Windows 10.

3.Автоматическое изменение яркости для схемы электропитания

У вас может быть разная яркость в зависимости от того, заряжается ваш компьютер или работает от аккумулятора.Чтобы сэкономить заряд батареи, установите уровень яркости диммера, когда он не подключен.

Для этого нажмите клавишу Windows + R , чтобы открыть Выполнить, введите панель управления и нажмите ОК .Перейдите в Оборудование и звук> Электропитание и щелкните Изменить настройки плана рядом с выбранным планом.

Используйте ползунок Регулировка яркости плана , чтобы установить уровни При работе от батареи, и Подключено, уровня.После этого нажмите Сохранить изменения .

Если вам нужны дополнительные советы по энергосбережению, см. Наше руководство по оптимизации заряда аккумулятора Windows 10.

4. Используйте адаптивную яркость в Windows 10

В идеале яркость вашего монитора должна соответствовать освещению вокруг вас.Один из способов помочь в этом — настроить автоматическое изменение яркости в зависимости от окружающего освещения.

Эта функция доступна только в том случае, если на вашем устройстве есть датчик яркости.Чтобы включить его, нажмите клавишу Windows + I , чтобы открыть Настройки, и перейдите в Система > Дисплей . Если вы видите Автоматическое изменение яркости при изменении освещения , переключите его на На . Если вы этого не видите, у вас нет датчика.

Еще лучший способ отрегулировать это через панель управления, потому что вы можете установить его в зависимости от схемы электропитания.Нажмите клавишу Windows + R , введите панель управления и нажмите ОК .

В Панели управления выберите Оборудование и звук> Электропитание> Изменить настройки плана > Изменить дополнительные параметры питания .

Разверните Дисплей> Включить адаптивную яркость и используйте раскрывающиеся списки, чтобы установить На батарее, и Подключен к .

5. Отрегулируйте яркость на ПК с помощью клавиатуры

На клавиатуре компьютера могут быть быстрые клавиши для увеличения и уменьшения яркости.Если вы используете ноутбук, почти наверняка так и будет. Обратите внимание на функциональные клавиши — яркость обычно обозначается значком солнца.

Точная комбинация клавиш будет зависеть от модели вашей клавиатуры.Возможно, вам придется удерживать или активировать клавишу Fn , а затем одновременно нажать соответствующую функциональную клавишу.

На моем ноутбуке Huawei Matebook, изображенном выше, я фактически отключаю клавишу Fn и нажимаю F1 для уменьшения яркости и F2 для увеличения яркости (включение моей клавиши Fn вместо этого активирует функцию F1 / F2.)

6. Ярлыки регулировки яркости в Windows 10

Вот два быстрых ярлыка для настройки яркости:

1.Вы можете быстро настроить яркость с помощью значка Центра поддержки на панели задач (или нажмите клавишу Windows + A ). Используйте ползунок яркости для регулировки уровня. Чем дальше вправо ползунок, тем ярче экран.

Если вы не видите значок, нажмите клавишу Windows + I , перейдите в Система> Уведомления и действия> Изменить быстрые действия и нажмите Добавить> Яркость> Готово .

2.Хотите хорошую стороннюю утилиту? Обратите внимание на ползунок яркости Windows 10. Эта легкая утилита добавит значок яркости на панель задач, который затем можно щелкнуть, чтобы настроить яркость на ползунке, так же, как работает значок громкости.

Перейдите в проект GitHub, загрузите файл и откройте его.Он автоматически попадет в ваш лоток. Если вы хотите, чтобы он всегда был там, щелкните правой кнопкой мыши значок и выберите Запускать при запуске .

Оптимизируйте дисплей для здоровья и комфорта глаз

Надеюсь, вы узнали здесь что-то новое о том, как управлять настройками яркости в Windows 10.

После сортировки яркости вы можете проверить цветовую температуру вашего монитора.Свет от наших экранов, по-видимому, вызывает проблемы со сном, поэтому вы можете использовать такие программы, как f.lux или функцию Windows 10 Night Light, чтобы помочь с этим.

Получите скидку на это комплексное приложение для управления PDF-файлами

Об авторе Джо Кили (Опубликовано 392 статей)

Джо родился с клавиатурой в руках и сразу начал писать о технологиях.Он имеет степень бакалавра (с отличием) в области бизнеса и теперь работает внештатным писателем на полную ставку, которому нравится делать технологии простыми для всех.

Ещё от Joe Keeley
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку технических советов, обзоров, бесплатных электронных книг и эксклюзивных предложений!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Отслеживание изменений в Word — служба поддержки Office

Когда включены отслеживаемые изменения, Word отмечает любые изменения, внесенные любыми авторами документа. Это полезно, когда вы сотрудничаете с другими авторами, потому что вы можете видеть, какие авторы внесли конкретное изменение.

Turn Track Изменения на

Word отображает изменения в документе, отображая строку на полях.Если вы переключитесь в режим просмотра All Markup , вы увидите изменения в строке и всплывающих подсказках.

Каждый раз, когда кто-то добавляет комментарий, он появляется во всплывающем окне.

Показать изменения в строке

Чтобы увидеть изменения в строке, а не в выносках, выполните следующие действия:

  1. На вкладке Review выберите Markup Options

  2. Укажите на Выноски и выберите Показать все версии встроенными .

Следите за изменениями на

Чтобы другие пользователи не могли отключить отслеживание изменений, заблокируйте отслеживание изменений паролем.

Важно: Обязательно запомните пароль, чтобы вы могли отключить отслеживание изменений, когда будете готовы принять или отклонить изменения.

Заблокировать отслеживание изменений паролем

  1. В меню Инструменты выберите Защитить документ .

  2. В разделе Защита выберите Защитить документ для , а затем выберите Отслеживаемые изменения

  3. В поле Пароль введите пароль и выберите OK .

  4. Введите пароль еще раз и выберите OK .

Пока отслеживаемые изменения заблокированы, вы не можете отключить отслеживание изменений, а также не можете принять или отклонить изменения.

Разблокировать отслеживание изменений

  1. В меню Инструменты выберите Защитить документ .

  2. В разделе Защита снимите флажок Защитить документ для .

  3. Введите свой пароль и выберите ОК .

Отслеживание изменений будет продолжено, но вы сможете принимать и отклонять изменения.

Отключить отслеживание изменений

Word перестает отмечать новые изменения, но все изменения, которые уже были отслежены, по-прежнему будут в документе. Для получения дополнительной информации см. Удаление отслеживаемых изменений и комментариев.

Включение и отключение отслеживаемых изменений

Когда включены отслеживаемые изменения, Word отмечает любые изменения, внесенные любыми авторами документа. Это полезно, когда вы сотрудничаете с другими авторами, потому что вы можете видеть, какие авторы внесли конкретное изменение.

  1. Откройте документ, который вы хотите отредактировать.

  2. На вкладке Review в разделе Tracking выберите переключатель Track Changes , чтобы включить отслеживание изменений.

    Советы:

    • Изменения каждого рецензента отображаются разным цветом. Если рецензентов больше восьми, Word повторно использует цвета.

    • Чтобы назначить определенный цвет вашим собственным отслеживаемым изменениям, в меню Word выберите Preferences , а затем в Output and Sharing выберите Track Changes .В полях Color выберите нужный цвет.

    • Имя рецензента, дата и время внесения изменения, а также тип внесенного изменения (например, «Удалено») также отображаются в всплывающих подсказках для каждого изменения. Если вы не показываете всплывающие подсказки разметки, эта информация появляется при наведении курсора на изменение.

    • Выделение изменений Параметры в меню Инструменты > Отслеживание изменений (Выделение изменений на экране, Выделение изменений в печатном документе) и параметры во всплывающем меню вкладки Просмотр (Окончательное отображение разметки, Окончательное, Оригинал с разметкой, оригинал) не сохраняются.Если вы не хотите, чтобы отслеживаемые изменения отображались при повторном открытии документа, вам необходимо принять или отклонить изменения. Если вы хотите записать изменения, сохраните копию документа, прежде чем принимать или отклонять изменения.

Показать отслеживаемые изменения или комментарии по типу или по рецензенту

Вы можете отображать или скрывать комментарии, форматирование, вставки и удаления документа или просматривать комментарии только для выбранных вами рецензентов.

  • На вкладке Review перейдите к Tracking ,

  • В раскрывающемся списке Показать разметку выберите нужный вариант.

    Совет: Чтобы отобразить затененный фон позади области, где отслеживаемые изменения или комментарии появляются в правом поле, во всплывающем меню Показать разметку выберите Выделить область разметки .Эта заштрихованная область также печатается вместе с вашим документом, чтобы помочь отделить текст документа от отслеживаемых изменений или комментариев.

Отключить отслеживаемые изменения в всплывающих подсказках

По умолчанию вставки, удаления, комментарии, имя рецензента и отметка времени отображаются в всплывающих подсказках, которые появляются на полях документа. Вы можете изменить свои настройки, чтобы отображать отслеживаемые изменения в теле документа.

  1. Перейдите к Review > Tracking , во всплывающем меню Show Markup выберите Preferences .

  2. Выполните одно из следующих действий:

К

Сделать это

Отображать отслеживаемые изменения в теле документа, а не в всплывающих подсказках

Снимите флажок Использовать всплывающие подсказки для отображения изменений .

Скрыть имя рецензента, а также дату и время в выносках

Снимите флажок Включить рецензента, отметку времени и кнопки действий .

Примечание. Если всплывающие подсказки отключены, закомментированный текст заключен в квадратные скобки, выделен цветом и обозначен инициалами рецензента.Комментарии появляются в небольшом всплывающем окне, когда вы наводите указатель на закомментированный текст, за исключением случаев, когда документ находится в режиме макета публикации.

Изменить форматирование отслеживаемых изменений

Вы можете настроить отображение и работу отметки редакции в Word.

  1. На вкладке Обзор перейдите к Отслеживание .

  2. В раскрывающемся списке Показать разметку выберите Настройки .

  3. Выберите нужные параметры. В следующей таблице перечислены некоторые часто используемые параметры форматирования.

К

Сделать это

Изменить цвет и другое форматирование, которое Word использует для определения изменений

В разделе Разметка выберите нужные параметры форматирования во всплывающих меню..

Изменить внешний вид измененных линий

В разделе «Разметка » , во всплывающих меню « Измененные строки » и «Цвета » выберите нужные параметры.

Отслеживание перемещаемого текста

В разделе перемещений выберите Отслеживание перемещений , а затем во всплывающих меню перемещено из , перемещено в и Цвет выберите нужные параметры.

Изменение цвета, который Word использует для обозначения изменений, внесенных в ячейки таблицы

В разделе Выделение ячеек таблицы , в Вставленных ячеек , Удаленных ячеек , Объединенных ячеек и Разделение ячеек во всплывающих меню выберите нужные параметры.

Просмотрите отслеживаемые изменения и комментарии

Вы можете просмотреть и принять или отклонить каждое отслеживаемое изменение в последовательности, принять или отклонить все изменения одновременно, удалить все комментарии за один раз или просмотреть элементы, созданные конкретным рецензентом.

  1. Если отметки редакции не отображаются в документе, в меню Инструменты наведите указатель на Отслеживать изменения , выберите Выделить изменения , а затем установите флажок Выделить изменения на экране .

  2. Выполните одно из следующих действий:

К

Сделайте это на вкладке «Обзор»

Тогда сделай это

Проверить следующее изменение

Под Изменения , выберите Далее

Выбрать Принять или Отклонить .

Проверить предыдущее изменение

Менее Изменения , выберите Предыдущее

Выбрать Принять или Отклонить .

Одновременно принять все изменения

В разделе Изменения щелкните стрелку рядом с Принять

Выберите Принять все изменения в документе .

Одновременно отклонить все изменения

В разделе Изменения щелкните стрелку рядом с Отклонить

Выберите Отклонить все изменения в документе .

Удалить все комментарии за один раз

В разделе комментариев щелкните стрелку рядом с Удалить

Выберите Удалить все комментарии в документе .

Рецензировать элементы, созданные конкретным рецензентом

В разделе Tracking выберите Показать разметку

Укажите на Рецензенты , а затем снимите все флажки, кроме отметки рядом с именем рецензента, изменения которого вы хотите просмотреть.

Чтобы установить или снять флажки для всех рецензентов в списке, выберите Все рецензенты .

Примечание: Когда вы наводите указатель мыши на отслеживаемое изменение, появляется всплывающая подсказка, в которой отображается имя автора, дата и время изменения, а также тип внесенного изменения.

Распечатать отслеживаемые изменения

Отслеживаемые изменения могут быть полезны для включения в печатную версию документа.

  1. Откройте документ, содержащий отслеживаемые изменения, которые вы хотите распечатать.

  2. В меню Файл выберите Печать .

  3. Во всплывающем меню Копии и страницы выберите Microsoft Word .

    Совет: Если вы не видите всплывающее меню Копии и страницы , выберите синюю стрелку вниз справа от всплывающего меню Принтер .

  4. Во всплывающем меню Print What выберите Document с разметкой .

Включить отслеживание изменений

Вы можете настроить Word для Интернета на отслеживание изменений для всех пользователей, работающих над документом, или на отслеживание только ваших изменений.

  1. На вкладке Обзор перейдите к Отслеживание .

  2. В раскрывающемся списке Track Changes выполните одно из следующих действий:

    • Чтобы отслеживать только те изменения, которые вы вносите в документ, выберите Just Mine .

    • Чтобы отслеживать изменения в документе, внесенные всеми пользователями, выберите Для всех .

Отключить отслеживание изменений

  1. На вкладке Обзор перейдите к Отслеживание .

  2. В раскрывающемся списке Track Changes выберите Off .


Просмотреть, принять или отклонить изменения

Вы можете просмотреть каждое отслеживаемое изменение последовательно и решить, принять это изменение или отклонить.

  1. Щелкните или коснитесь начала документа.

  2. На вкладке Обзор перейдите к Отслеживание .

  3. Выбрать Принять или Отклонить . Когда вы принимаете или отклоняете изменения, Word переходит к следующему изменению.

    Совет: Чтобы просмотреть изменения в документе, не принимая или отклоняя их, выберите Следующий или Предыдущий .

  4. Повторяйте, пока не просмотрите все изменения в документе.

Принять или отклонить одно изменение

Вместо того, чтобы переходить к последовательным изменениям, вы можете принять или отклонить отдельное изменение. Когда вы принимаете или отклоняете изменение, Word не переходит к следующему изменению в документе.

Включение и отключение отслеживания изменений (Word для iPad)

  1. Коснитесь вкладки Review .

  2. Коснитесь элемента управления рядом с Отслеживать изменения , чтобы включить или выключить Отслеживание изменений.

Показать или скрыть разметку (Word для iPad)

  1. На вкладке Review коснитесь значка Display for Review .

  2. В списке Дисплей для просмотра выберите нужный вариант:

    • Вся разметка (встроенная) показывает окончательный документ с отслеживаемыми изменениями, видимыми встроенными

    • Без разметки показывает окончательный документ без отслеживаемых изменений

    • Исходный показывает исходный документ без отслеживаемых изменений

Показать отслеживаемые изменения по типу (Word для iPad)

  1. На вкладке Review коснитесь значка Display for Review .

  2. В списке Показать для просмотра коснитесь Показать разметку .

  3. В списке Показать разметку выберите нужный вариант:

    • Чернила показывает или скрывает любые отметки, нанесенные цифровыми чернилами на документе.

    • Вставки и удаления показывает или скрывает вставленный или удаленный текст.

    • Форматирование показывает или скрывает изменения форматирования.

    • Показать изменения в позициях показывает изменения в позициях справа.

    • Показывать только форматирование в выносках показывает только изменения форматирования в выносках, а остальные изменения сохраняет как встроенное отслеживание.

Показать изменения, отслеживаемые рецензентом (Word для iPad)

Если у документа несколько рецензентов, Word по умолчанию отобразит все изменения.Однако вы можете выбрать отображение только изменений, внесенных определенными зрителями.

  1. На вкладке Review коснитесь значка Display for Review .

  2. В списке Показать для просмотра коснитесь Показать разметку .

  3. В списке Показать разметку коснитесь Рецензенты .

  4. В списке Другие авторы коснитесь имен рецензентов, чьи изменения вы хотите просмотреть, или коснитесь Все рецензенты .

Принять изменения (Word для iPad)

  1. Дважды коснитесь изменения в документе, чтобы выбрать его.

  2. На вкладке Просмотр коснитесь значка Принять .

  3. Выполните одно из следующих действий:

    • Нажмите Принять и перейти к следующему , чтобы принять изменение и перейти к следующему изменению в документе.

    • Нажмите Принять удаление , Принять вставку или Принять изменение , чтобы принять выбранное изменение, идентифицированное контекстно по типу, и не переходить к следующему изменению в документе.

    • Нажмите Принять все показанные , чтобы принять все видимые изменения, но не изменения, которые скрыты. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, при нажатии Принять все показанные принимает только изменения, сделанные этим рецензентом.

    • Нажмите Принять все , чтобы принять все изменения в документе.

    • Нажмите Принять все и прекратить отслеживание , чтобы принять все изменения в документе и отключить отслеживание изменений.

  4. Чтобы перейти к другому изменению, не принимая или отклоняя его, нажмите значок Предыдущий или Следующий .

Отклонить изменения (Word для iPad)

  1. Дважды коснитесь изменения в документе, чтобы выбрать его.

  2. На вкладке Просмотр коснитесь значка Отклонить .

  3. Выполните одно из следующих действий:

    • Нажмите Отклонить и перейти к следующему , чтобы отклонить изменение и перейти к следующему изменению в документе.

    • Нажмите Отклонить удаление , Отклонить вставку или Отклонить изменение , чтобы отклонить выбранное изменение, определяемое контекстно по типу, и не переходить к следующему изменению в документе.

    • Нажмите Отклонить все показанные , чтобы отклонить все видимые изменения, но не скрытые. Например, если вы просматриваете только изменения, внесенные определенным рецензентом, нажатие Отклонить все показанные отклоняет только изменения, сделанные этим рецензентом.

    • Нажмите Отклонить все , чтобы отклонить все изменения в документе.

    • Нажмите Отклонить все и прекратить отслеживание , чтобы отклонить все изменения в документе и отключить отслеживание изменений.

  4. Чтобы перейти к другому изменению, не принимая или отклоняя его, нажмите значок Предыдущий или Следующий .

Удалить комментарии (Word для iPad)

  1. Дважды коснитесь комментария в документе, чтобы выделить его.

  2. Коснитесь вкладки Review .

  3. Нажмите значок Удалить , чтобы удалить комментарий, или нажмите и удерживайте значок Удалить , пока не появится список Удалить , а затем выполните одно из следующих действий:

  4. Чтобы перейти к другому комментарию, не удаляя его, нажмите значок Предыдущий или Следующий .

Включение и отключение отслеживания изменений (Word для iPhone)

  1. Коснитесь значка пера вверху, чтобы открыть ленту.

  2. Коснитесь вкладки Review .

  3. Коснитесь элемента управления рядом с Отслеживать изменения , чтобы включить или отключить отслеживание изменений.

Показать или скрыть разметку (Word для iPhone)

  1. На вкладке Просмотр коснитесь Показать для просмотра .

  2. Выберите нужный вариант:

    • Вся разметка (встроенная) показывает окончательный документ с отслеживаемыми изменениями, видимыми встроенными

    • Без разметки показывает окончательный документ без отслеживаемых изменений

    • Исходный показывает исходный документ без отслеживаемых изменений

Показать отслеживаемые изменения по типу (Word для iPhone)

  1. На вкладке Просмотр коснитесь Показать для просмотра .

  2. Нажмите Показать разметку .

  3. В списке Показать разметку выберите нужный вариант:

    • Чернила показывает или скрывает любые отметки, нанесенные цифровыми чернилами на документе.

    • Вставки и удаления показывает или скрывает вставленный или удаленный текст.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
