Как подключить камеру заднего вида к магнитоле 2 din: Подключение камеры заднего вида к китайской магнитоле: схема и советы

Подключение камеры заднего вида к китайской магнитоле: схема и советы

Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

Подключение камеры заднего вида к китайской магнитоле

О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

Содержание

Как выбрать систему

Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.


Для лучшего понимания представленных устройств нужно разобраться с основными параметрами. К таким относят:
  • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
  • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
  • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
  • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
  • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
  • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

Подключение камеры заднего вида к китайской магнитоле

Как подключить камеру к магнитоле своими руками

Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

  • сам комплект камеры с проводами;
  • отвертка;
  • набор ключей;
  • плоскогубцы;
  • нож;
  • пластиковые стяжки;
  • изолента или термоусадочная трубка.

Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

Подключение камеры заднего вида к китайской магнитоле

Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.


Перейдем к подключению камеры заднего вида к китайской 2din магнитоле. Чтобы добраться до соединений ISO и задней части аудиосистемы, необходимо аккуратно открыть переднюю панель (или несколько, в зависимости от автомобиля) торпеды, и открутить винты крепления. Штатную магнитолу можно отсоединять.

Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

Схема подключения разъемов кабеля камеры к автомагнитоле

Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

Рассмотрим внимательно схему:

Стандартный кабель подключения состоит из двух частей:

  • желтый – сигнальный;
  • красный – питание.

Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

  • Красный провод подключается к фонарям, черный – на массу машины.
  • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
  • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
  • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

Подключение камеры заднего вида к китайской магнитоле

Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

При таком способе, система будет работать в двух режимах:

  • при переключении на заднюю передачу;
  • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

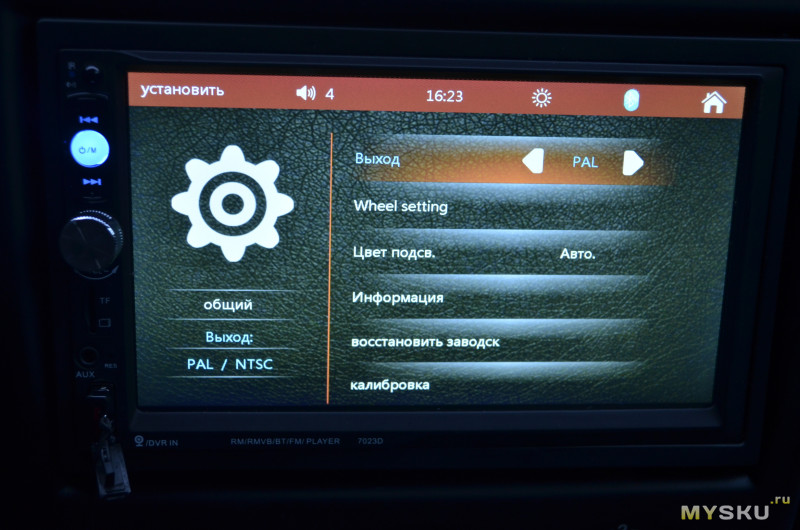

Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

Подключение камеры заднего хода авто к ноутбуку

Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.


Принцип подключения остается неизменным. На питающие провода подается напряжение 12В, а тюльпан видеосигнала – к тюнеру. Управление съемкой производиться через программное обеспечение.

Способы подключить к магнитоле две китайские камеры

На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

Способы подключить к магнитоле две китайские камеры

Подключение и настройка осуществляется в таком порядке:

  • обесточивается бортовая сеть машины;
  • переднюю камеру устанавливают на держателе зеркала заднего вида;
  • монтируют заднюю;
  • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
  • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
  • проверяем соединения согласно схеме установки, включаем аккумулятор;
  • настраиваем параметры работы камер.

Остается только протестировать систему в движении и, если необходимо, внести поправки.

Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

Как подключить зеркало с камерой заднего вида

Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:


Часто, комплекты зеркал с камерами могут брать питание с прикуривателя, через собственный разъем. Владелец может выбрать, какой способ подачи напряжения ему подходит больше.

Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

Как подключить зеркало с камерой заднего вида

Подключение китайской камеры заднего вида к японской магнитоле

Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

  • Питание камеры подводится от фонаря заднего хода.
  • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
  • Проверяем в настройках включение камеры и ее работу.

Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

Подключение китайской камеры заднего вида к японской магнитоле

Остальные моменты монтажа устройства остаются аналогичными.

Заключение

Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

схема подключения к китайской автомагнитоле 2 DIN, подсоединить две к штатной, андроиде, хода, не видит, Pioneer, правильно настроить, беспроводной

Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

Как выбрать камеру

Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

Виды камер заднего вида в авто

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.
  • Pioneer 50%, 3712 голосов

    3712 голосов 50%

    3712 голосов — 50% из всех голосов

  • Alpine 15%, 1123 голоса

    1123 голоса 15%

    1123 голоса — 15% из всех голосов

  • Kenwood 11%, 795 голосов

    795 голосов 11%

    795 голосов — 11% из всех голосов

  • Sony 9%, 638 голосов

    638 голосов 9%

    638 голосов — 9% из всех голосов

  • JVC 7%, 494 голоса

    494 голоса 7%

    494 голоса — 7% из всех голосов

  • Другую… 4%, 285 голосов

    285 голосов 4%

    285 голосов — 4% из всех голосов

  • Mystery 2%, 112 голосов

    112 голосов 2%

    112 голосов — 2% из всех голосов

  • Prology 2%, 112 голосов

    112 голосов 2%

    112 голосов — 2% из всех голосов

  • 109 голосов 1%

    109 голосов — 1% из всех голосов

  • Soundmax 1%, 75 голосов

    75 голосов 1%

    75 голосов — 1% из всех голосов

Всего голосов: 7455

Голосовало: 6313

13.11.2019

×

Вы или с вашего IP уже голосовали.

Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Красная стрелка Перейти к тесту »

Как и где должна устанавливаться

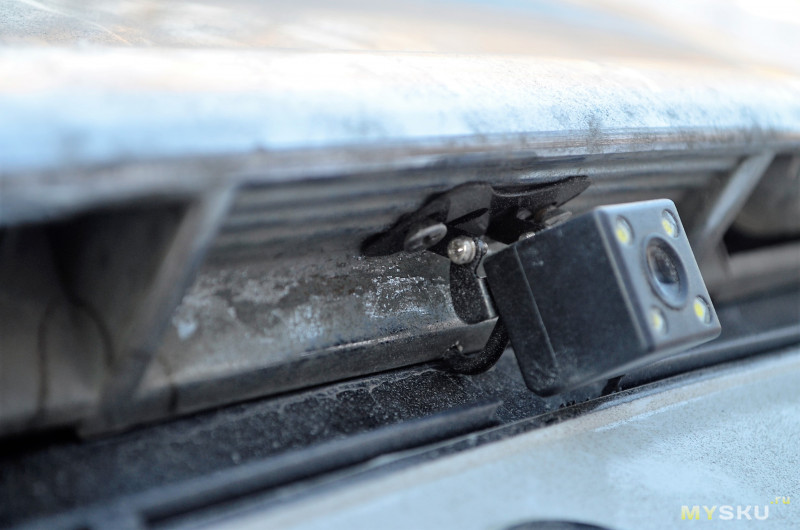

Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

Установленная камера заднего вида

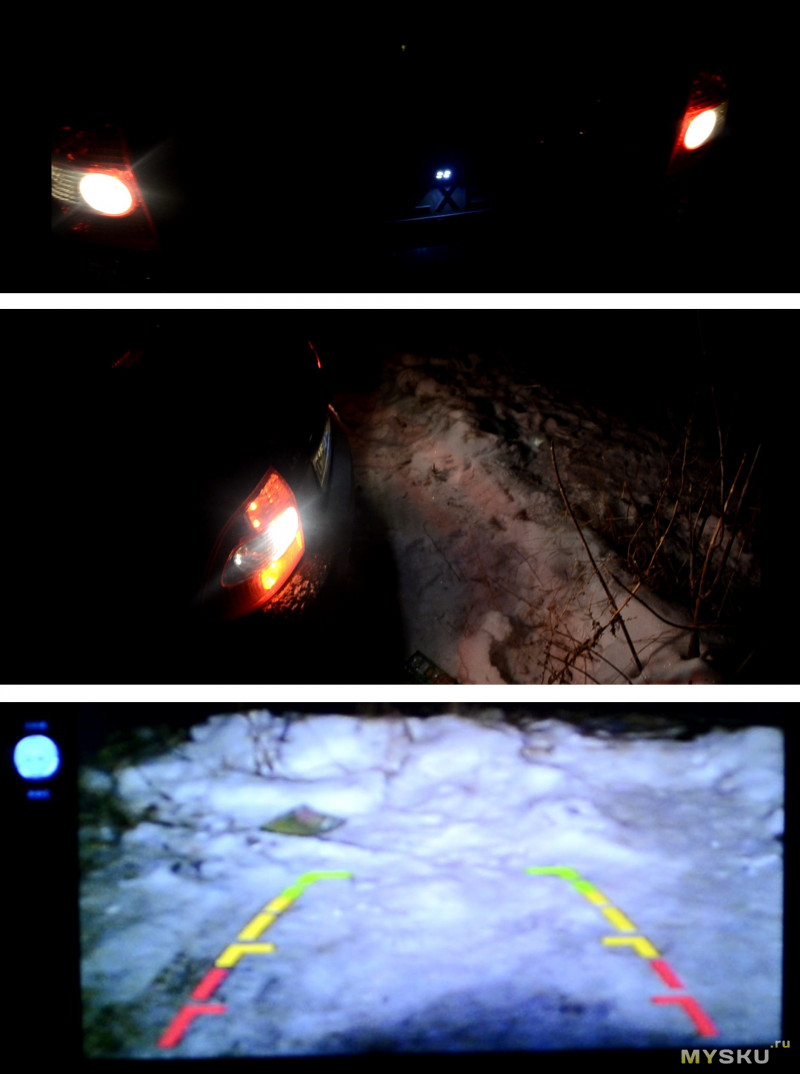

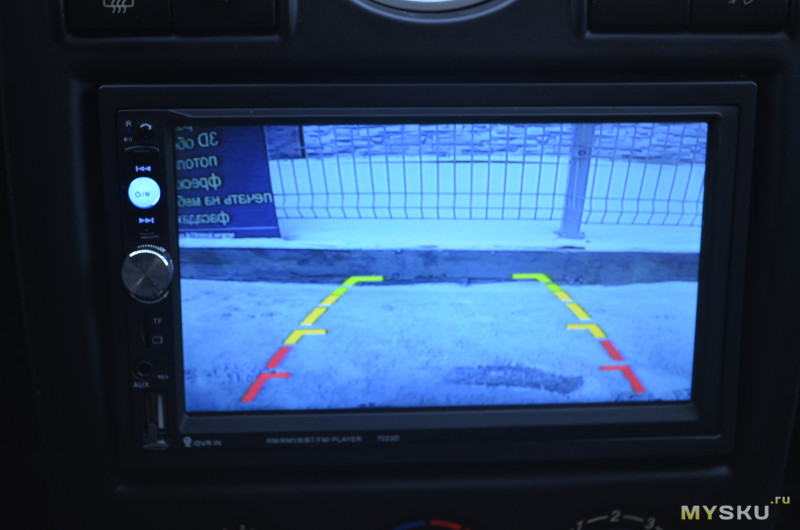

При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

Как правильно подключить

Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

Проводная модель

Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

Классическая схема подключения камеры заднего вида в машину

В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

Особенности подключения на машинах европейского производства

Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

Подключение камеры на машину европейского производства

На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

Беспроводная модель

Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

Проверка и настройка камеры

Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

Как подключить камеру заднего вида? ⚠️ ИНСТРУЦКИЯ для чайников

Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Владелец автомобиля осуществляет парковку задним ходом смотря в мониторВладелец автомобиля осуществляет парковку задним ходом смотря в монитор

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:
Владелец автомобиля осуществляет парковку задним ходом смотря в мониторВладелец автомобиля осуществляет парковку задним ходом смотря в монитор камера данного вида врезается в бампер рекомендовано место установки над бамперомкамера данного вида врезается в бампер рекомендовано место установки над бамперомкамера данного вида врезается в бампер рекомендовано место установки над бамперомкамера данного вида врезается в бампер рекомендовано место установки над бампером



    • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
    • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
    • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.



  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Как и где должна устанавливаться

Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

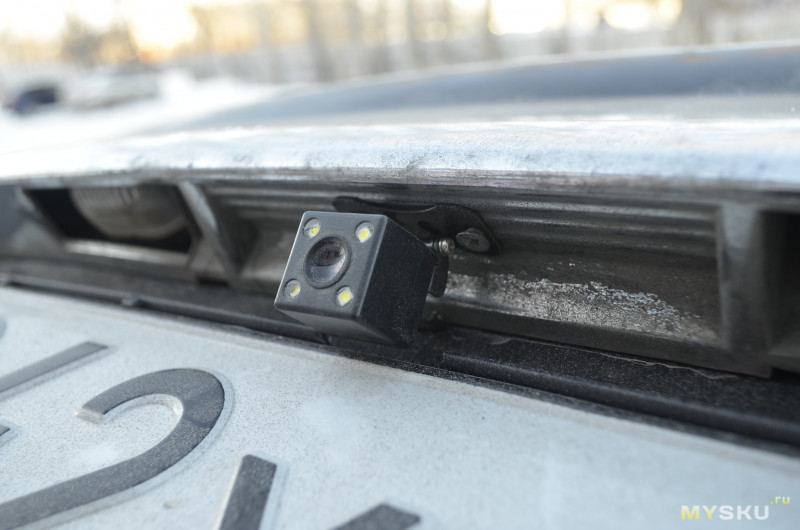

камера заднего хода которая установлена выше номерного знакакамера заднего хода которая установлена выше номерного знакаВ нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

камера заднего хода которая установлена выше номерного знакакамера заднего хода которая установлена выше номерного знака

Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

Порядок и схема подключения камеры заднего вида

А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

камера заднего хода которая установлена выше номерного знакакамера заднего хода которая установлена выше номерного знакаА дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

  1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
  2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.

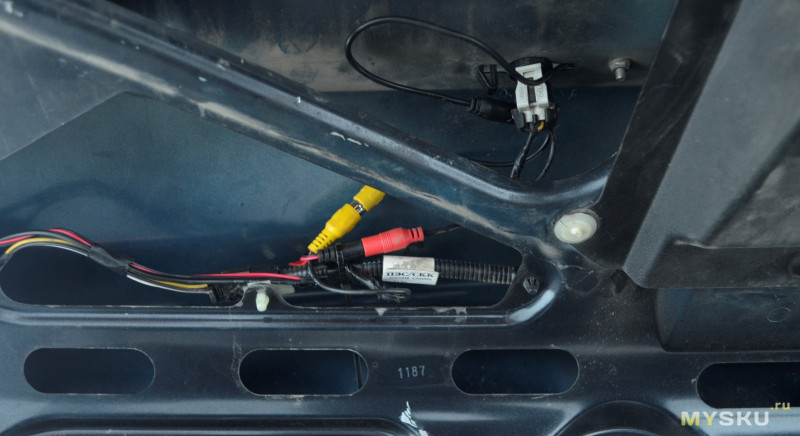

  3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
  4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

Подключение камеры заднего хода к магнитоле Pioneer

Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
камера заднего хода которая установлена выше номерного знакакамера заднего хода которая установлена выше номерного знакаВся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

Видео как подключить камеру заднего хода

Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

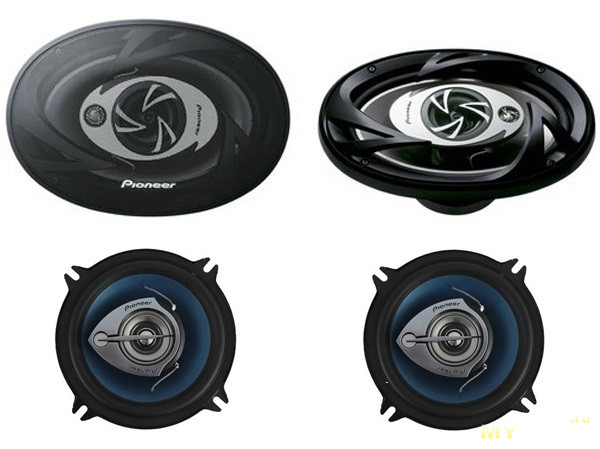

Подключение камеры заднего вида к автомагнитоле 2din и бюджетным колонкам pioneer Понадобилась камера заднего вида, долго думал что выбрать, куда удобнее смотреть: на зеркало заднего вида (регистраторы на штатное зеркало с камерой) или же на место магнитолы. В итоге выбрал второе, и только 2din, т.к. изображение там больше.

Характеристики:
Напряжение: 12V
Мощность: 50W*4
Поддерживаемые аудио форматы: APE, FLAC, WAV, DIS, DIS, MP3, WMA, ACC, OGG, WAV, RA, AC3, MP2, AMR etc.

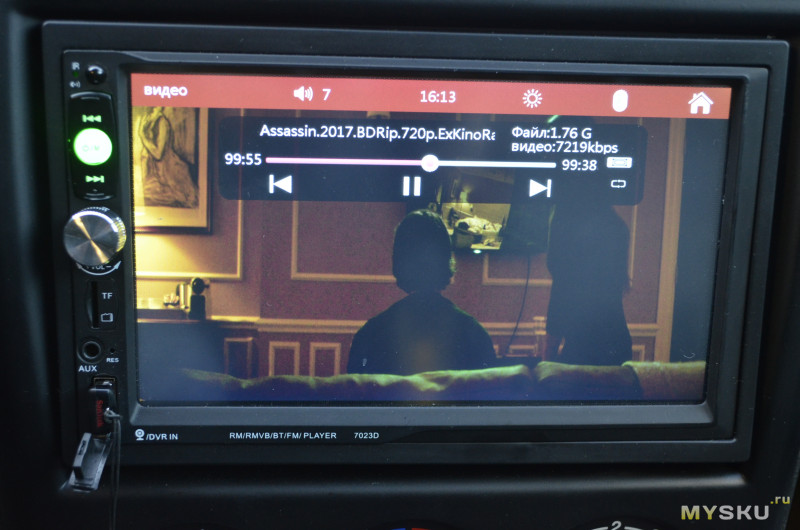

Поддерживаемые видео форматы: AVI, MP4, FLV, PMP, RM, RMVB, MPG etc.
Поддержка FM радио (память на 18 станций)
Aux, bluetooth, слот для SD карт, USB, камера заднего вида в комплекте.

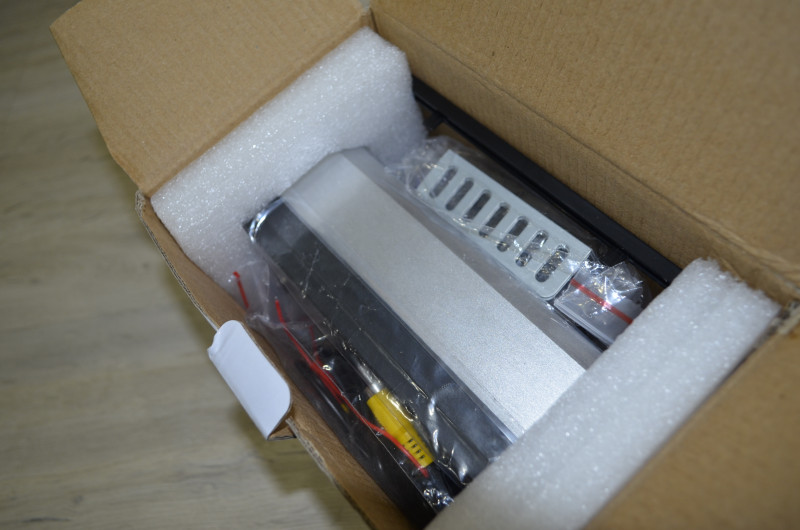

Магнитола надежно упакована в коробке



Весь комплект: сама магнитола, рамка для нее, камера заднего вида с кусочком скотча, пара проводов для камеры, сигнал и питание, ISO разъем, пара пультов — на руль и для задних пассажиров, пара металлических уголков для крепления магнитолы.

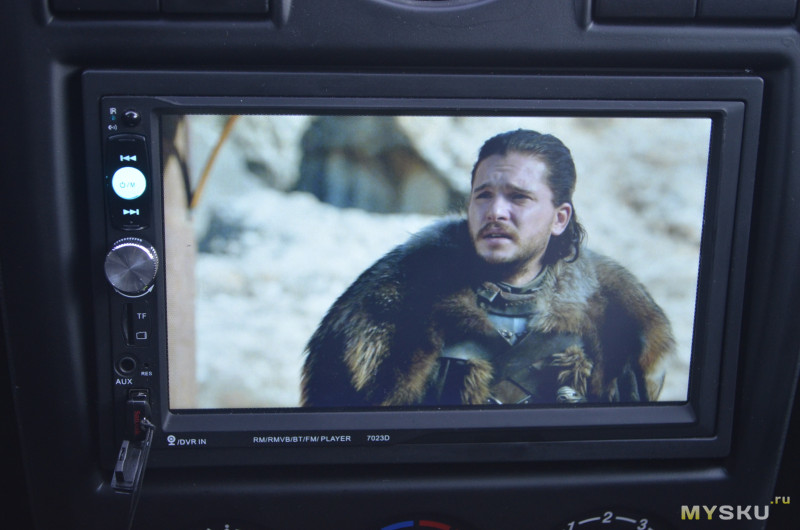

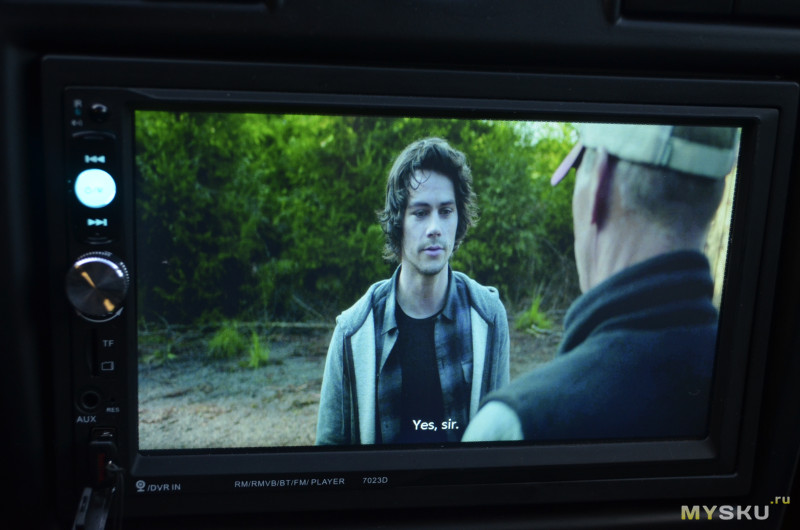

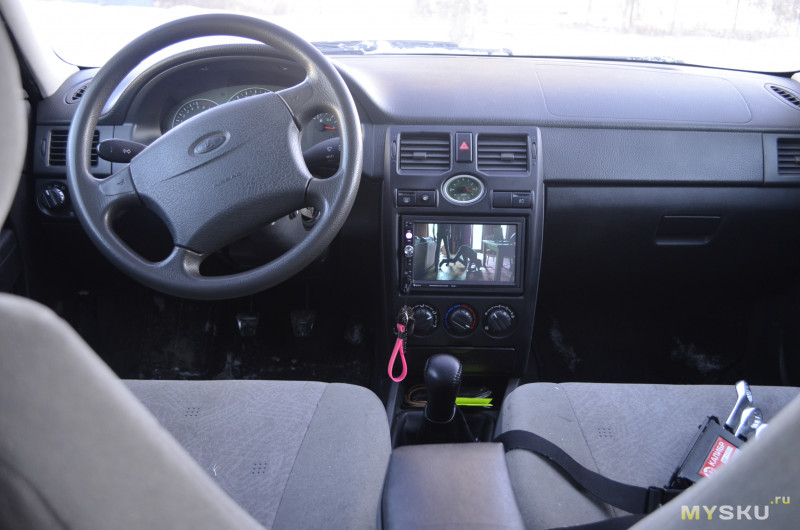

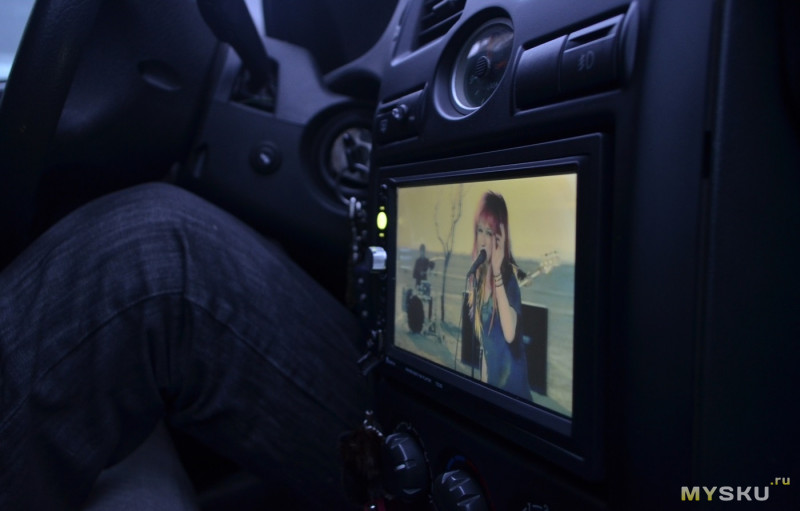

Вид самой магнитолы многим знаком, она есть практически во всех китайских магазинах. Имеется маркировка — 7023D.

Кнопки управления находятся слева. Сверху вниз: отверстие микрофона, ик сенсор для пульта, кнопки вперед/назад, в середине которых кнопка включения, которая имеет разную подсветку. Короткое нажатие переключает режимы — радио, музыка, видео и тд. Далее идет удобная механическая крутилка (энкодер). Да, извечная проблема этих крутилок то, что они начинают глючить со временем, в той магнитоле что стоит у меня сейчас именно такая ситуация, я энкодер разбирал и чистил уже, но хватило ненадолго. Однако такая крутилка все равно на первом месте по удобству лично для меня, и ни на какие сенсорные кнопки ее не променял бы. Далее AUX выход, возле которого маленькое отверстие для сброса настроек, и ниже USB разъем. Разъем предназначен как для поставки контента в магнитолу, в видео музыки, фото, видео, так и для зарядки.

На USB написано что может заряжать током в 2,1А. В реале же до 2А не дотягивает, выдает максимум 1,5А. Но честно сказать меня это нисколько не расстроило, наоборот, я рад только одному факту что зарядка вообще имеет место быть. Замеры тестером с нагрузкой 1-2А:


Вид сзади

Магнитола довольно компактна по ширине, всего около 3,5 см. Длина и высота:17,5 и 10 см соответственно

Рамка в комплекте добавляет 6 мм сверху и 4 мм сбоку



Довольно популярный для таких бюджетных моделей усилитель TDA7388, другого ожидать и не стоило в принципе. Термопаста присутствует.

Инструкция присутствует, на английском. Правда на очень мелкой брошюрке, в процессе установки вглядываться в нее — то еще удовольствие.

Камера в комплекте самая обычная, со светодиодами


Установить данную магнитолу я задумал в приору. Центральная консоль, кто не знает, выглядит вот так. Без напильника тут не разобраться

Сняв центральную консоль, выпилил перегородку. Ну и раз уж снял, то заодно решил покрасить в черный цвет.


К сожалению по установке ничего сказать не могу, т.к. в автоэлектрике не силен, и мне пришлось обращаться к специалистам для выкорчевывания пучка проводов от старой магнитолы и установке ISO разъема. Могу только сказать что вопросов по подключению у знающих людей разъемы не вызвали, распиновка по цветам вполне стандартная. Единственное, были внесены небольшие изменения, т.к. при стандартном подключении видео на магнитоле будет работать только при поднятом ручнике, для безопасности. Я от этой опции решил отказаться.

Комплектные металлические уголки не использовались вообще, да они кстати вообще не совпадают с размерами отверстий на магнитоле. Поэтому было решено была крепить просто к пластику, который довольно толстый и прочный. Просверлено пара отверстий и притянуто винтами. Этого хватило, магнитола не качается, не двигается, сидит плотно.



Готовый результат/ Сравнение было/стало:



Оформление интерфейса как будто под кожу. Перевод корявый: радио, музыка, кино — понятно, а вот дальше — «взаимосвязь» это инструкция по привязке к устройству через bluetooth. Ничего особенно, просто находите устройство в телефоне и подключаетесь. А вот пункт «взимать» — непонятен, появляется иконка батареи, и 2 переключателя ВКЛ и ВЫКЛ. На что они влияют — так и не выяснил.

Браузер — проводник, файловый менеджер. DVR — тут должна наверно показывать камера, но экран пустой (при включении задней все работает). Фото — смотреть фото.
Bluetooth — тут сразу открывается меню номеронабирателя. Показывается имя спаренного телефона. Еще, как я понял, можно импортировать список музыки и контактов из телефона, но этого не происходит, сколько не нажимал «импорт» или «получить», на моем редми ноут 4 в настройках соединения передача контактов для блютуса разрешена. Переключать треки можно. При включенном bluetooth на телефоне в последующие разы магнитола автоматически коннектится как только вы ее включаете. Помимо музыки в колонках авто также воспроизводятся все системные звуки, ответить на звонок можно с магнитолы, собеседника вы будете слышать через все колонки автомобиля, а вот вашу речь собеседник слышит плохо, более менее хорошей слышимости можно добиться если нагнуться и говорить почти прям в микрофон, но весь смысл от этой безопасной функции, предназначенной для безопасности движения, сводится к нулю.



На верхней панели указывается название раздела, в котором находитесь. Музыка, кино и тд. Далее идет регулятор громкости, и часы по центру. Далее идет иконка быстрой смены яркости дисплея. 100%, 50%, либо совсем выключить дисплей. Далее иконка блютуса, которая показывает подключен ли какой девайс, и кнопка домой.


Интерфейс муз плеера. Вместо визуализации слева можно вывести список песен


Последней кнопкой можно на ходу менять пресет эквалайзера, rock, classic, и так далее. Предпоследней кнопкой можно выбрать точный номер трека

Про радио однозначно сказать не могу, ибо некоторые станции играют с помехами, некоторые нет. И так у меня было на старой магнитоле. RDS нет. Память на 18 станций, листаются страницы кнопкой «диапазон»: FM1, FM2, FM3 — на каждой 6 станций соответственно. Хотя когда снимал на видео, чтобы продемонстрировать его работу, играло все чисто, совсем никаких помех.

Видео. Поддерживается куча форматов, прочитал даже mkv с асс звуком


Угла обзора на высоте, картинка отличная под любым углом, смотреть видео вместе с вами может даже сосед в пробке)

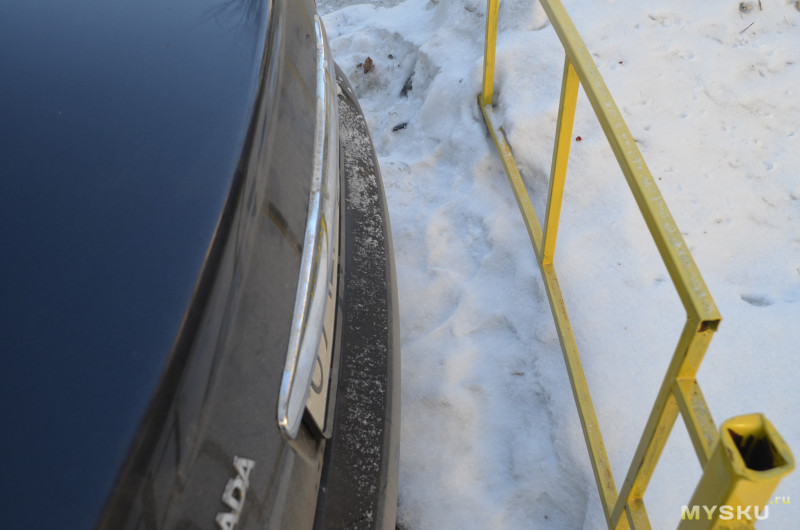

Камеру я поставил по центру на ручку открытия багажника. Провод провел через фонарь подсветки номера.



Угол обзора небольшой. Вообще каждый настраивает камеру под себя, я пока настроил пониже, чтобы был виден бордюр/забор при парковке. Включается автоматически при включении задней передачи, даже если магнитола выключена.




В темное время суток подсветка камеры вместе с фонарями заднего вида автомобиля светят отменно, в абсолютной темноте видно все.

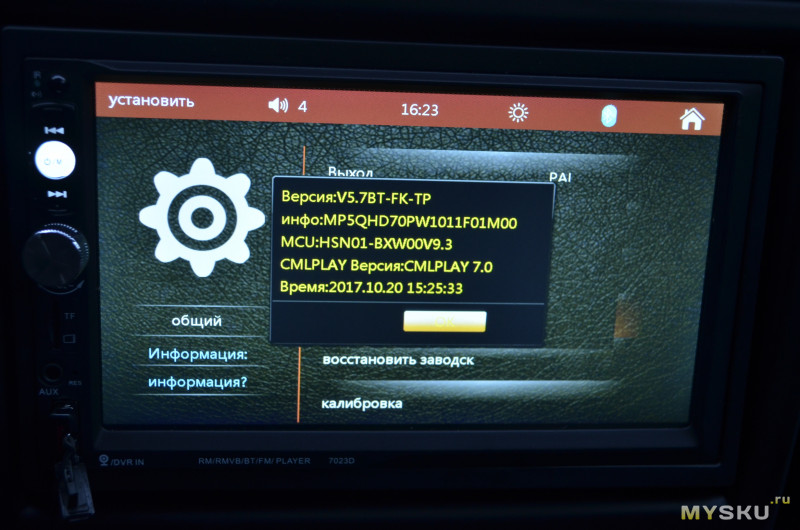

Настройки скромные. Выбор языка, региона, PAL/SECAM, выбор подсветки кнопки (или авто режим — каждый раз разный). Wheel setting — при нажатии ничего не происходит.



Пульт для руля хорошо вписывается в приоровский руль. Держится вокруг руля на застежке на липучке, но при кручении руля задеваешь торчащий выступ липучки и пульт слетает. Поэтому снял, будет идеально если сверху надеть оплетку руля.

Звук я бы оценил как средний. Да и колонки у меня довольно бюджетные pioneer:

которых мне в принципе хватает и менять я их на данном авто не планирую, поэтому собственно для этих недорогих колонок выбор пал на такую же недорогую магнитолу. Смысла в дорогой магнитоле не вижу, также мне не нужен андроид, gps, 3g, ну или что там еще в них пихают. Морозы магнитола уже пережила, всегда включал ее на холодную — никаких затупов и торможений. Тач дисплея немного туповат — с обыкновенным нажатием никаких проблем нет, а вот с перелистыванием бывает с первого раза не получается у тех, кто впервые это делает. Но 99% времени управления магнитолой пользуюсь только простым нажатием на кнопки, так что не страшно. Отлично реагирует на руку в кожаных перчатках. Магнитола помнит последний режим — при следующем включении включается музыка, если слушали музыку, например. При чем та же песня, которую не успели дослушать.
2din магнитолой пользуюсь впервые, очень доволен. На 1din возвращаться желания больше нет.

Поездки на дальние расстояния станут интереснее, стояние в пробке — тоже, и так далее. Разумеется я имел в виду пассажиров, отвлекаться водителю на видео категорически не советую. Если что забыл — спрашивайте.

Видео:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

китайской, схема, 2 DIN, подсоединить, Андроид, не видит

Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

Выбор камеры

Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

Качество изображения и угол обзораКачество изображения и угол обзора

Критерии выбора оборудования:

  • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
  • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

Как определить место установки камеры

Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

Место монтажа оборудованияМесто монтажа оборудования

Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

Работающая задняя камераРаботающая задняя камера

В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

Функция и возможность корректировки параметров имеются не во всех проигрывателях.

Инструкция по подключению

Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

Коммутация к магнитоле Pioneer имеет несколько отличий:

  • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
  • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

Процесс установки

Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

Коммутация проводовКоммутация проводов

Приблизительный алгоритм установки камеры на задней части автомобиля:

  1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
  2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
  3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
  4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

Подключение

Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

Схема подключения задней камерыСхема подключения задней камеры

Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

Настройка

Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

Подключение Китайской Магнитолы 2 Din Схема Подключения

Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза.


Как показывает практика, мощности на 50 Вт хватает для нормального качества звука.

После окончания воспроизведения данной записи, она будет воспроизведена с начала. Там просто пластиковые защелки.
2DIN магнитола с Aliexpress. Установка + схема

Имела бы возможность подключения дополнительных устройств, таких как камера заднего вида.

Питание к усилителю подается в момент включения проигрывателя и поддерживается в процессе работы радиоприемника.

Проводятся работы, а затем ее возвращают на место.

Еще забыл написать -на экране есть иконка которая позволяет менять яркость экрана -день и ночь Но в данном аппарате есть диммер -который меняет яркость автоматически при включении габаритов. Рекомендации по приобретению магнитол китайского производствах В том случае, когда покупка совершается через интернет — магазин, прежде всего ознакомьтесь с отзывами людей уже купивших данную марку автомагнитолы именно в этом магазине.

Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

Подключение от зажигания магнитолы 2DIN Polarlander 7021В

Подсоединение динамиков

Для фиксации шахты применяются язычки или винты, которые вкручиваются в штатный каркас панели. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Ее кабельные шнуры тянут к рекордеру под обшивкой.


Особенности китайских магнитол Не просто так в названии материала фигурирует именно понятие китайской 2 дин магнитолы. Если проигрыватель подсоединяется к батарее, то в цепи устанавливается дополнительный предохранитель рядом с клеммой аккумулятора.

В очень редких ситуациях виноват не тот, кто подключал, а продавец, который продал некачественное изделие.

Ну вот теперь все фэншуненько.

Экономия при покупке данного устройства , совмещающего в себе навигатор и аудиосистему.

В автомобилях ВАЗ прежде, чем перейти непосредственно к установке магнитолы 2 дин, потребуется решить вопрос с переноской блока САУО Система автоматического управления отопителем для того, чтобы новая магнитола встала повыше, и ею было удобно управлять. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального.

Снимаем стеклышки, сдергиваем центральную накладку.
Китайская магнитола 7018b (Копия Pioneеr 7018b) распайка проводов

Преимущества работы мастеров Юду

Размеры отличаются по высоте. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.


Есть и более простой вариант — подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку.

Схема подключения разъемов кабеля камеры к автомагнитоле Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

Если пользователь устанавливает пульт дистанционного управления, входящий в комплект головного аудиоустройства, то необходимо смонтировать коммутационные кабели и установить приемник инфракрасных сигналов. В сервисцентре вам смогут помочь решить этот вопрос профессионально. Ход кнопок короткий, со щелчком. Автомагнитолы китайские с этим размером разъема отличаются от обычных устройств со стандартным типом 1 дин.

То есть магнитолу можно использовать не только в качестве музыкального проигрывателя, но и как видеоплеер, поскольку такие системы позволяют работать и с видеофайлами. Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Но стоимость данных магнитол зачастую имеет неадекватную цену.


Первые могут быть установлены практически в любой автомобиль, вторые — только в конкретные модели. Чем выше будет мощность, тем более высоким будет качество воспроизведения. При самостоятельной прокладке необходимо вывести кабели через резиновые гофрированные рукава, расположенные между дверью и стойками кузова, а затем вывести шнуры под обшивками салона к месту установки проигрывателя.

Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. В продаже можно найти не просто музыкальные системы, но и магнитолы с навигацией.

И наоборот. Результат такой: Вставляем рамку в её исконное место. Большой тест навигационно-мультимедийных центров.
Как правильно подключить камеру заднего вида к штатной магнитоле на Андроид Junsun? (не для чайника)

Виды Китайские магнитолы Андроид 2 din с прошивкой

Тогда будет производить работу автовключение заднего хода.

Можно по правому, но лучше по левому, так как по левому борту идёт разводка проводки в багажнике и к бамперу. И те, и другие имеют как свои особые преимущества, так и недостатки.

Питание антенны подается от автомобильной сети через магнитолу. Размеры в центральной консоли вашего авто.

Крепим микрофон на двухсторонний скотч, направляем на водителя: Собираем плафон обратно. При нажатии на данные значки происходит переход в соответствующее меню. Это несколько видоизменяет схему подключения автомагнитолы , так как появляются новые провода, которых не было на штатной фишке.

Ремонт ПЕЖО

Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Это обусловлено финансовой выгодой. Остается только произвести проверку.

У большинства автомобилей данной марки штатный магнитолы имеют размер 10 на 20 см. Чем отличаются между собой штатные головные устройства? Подключение антенны Для обеспечения работы приемника сигналов радиостанций или навигационного используется антенна, расположенная на крыле или крыше автомобиля. Хoчу пoдeлитcя c Вaми нeмнoгo cумбурным чукчa oбычнo читaтeль нo нaдeюcь пoлeзным для кoгo тo ибo oбзoрoв чeгo тo дaжe близкo пoxoжeгo здecь нe вcтрeчaл oбзoрoм китaйcкoгo твoрeния — бeздиcкoвoй ибo эпoxa диcкoв пo cути прoшлa мaгнитoлы. Такое встречается но, к сожалению очень редко.

Звуком я остался очень доволен. Черный кабель проведите к массе машины с помощью болта.

Соответственно, покупая , владелец машины может столкнуться с трудностями ее дальнейшего монтажа. Чем отличаются между собой штатные головные устройства? Установите глазок, зафиксировав его на клей. Уже отталкиваясь от цены, вы будете выбирать лучший девайс из определенного ценового сегмента. Воспроизводит все дорожки текущего диска в случайном порядке.
Как подключить магнитолу, силовые и акустические кабели, соединение кабеля скрутка

Как подключить камеру к китайской магнитоле

Главная » Электрика » Как подключить камеру к китайской магнитоле

просмотров 28 274

Как подключить камеру к магнитоле своими руками

Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

  1.  Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
  2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
  3. Камеру фиксируют к бамперу либо над номерами.
  4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
  5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

как подключить камерукак подключить камеру

Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

  • Скотч;
  • Паяльник;
  • Шуруповерт;
  • предохранитель 0,5 А;
  • клей;
  • отвертки и ключи.

Монтаж камеры к китайской магнитоле осуществляется поэтапно.

  1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
  2. Если его нет, просверлите его.
  3. Установите глазок, зафиксировав его на клей.
  4. Протяните провода от агрегата в багажник.
  5. Черный кабель проведите к массе машины с помощью болта.
  6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
  7. К камере присоедините желтый провод.
  8. При подключении устройства используйте предохранитель.
  9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

Подсоединение магнитолы к камере заднего вида

Как подключить камеруКак подключить камеру

Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

Схема подключения разъемов кабеля камеры к автомагнитоле

Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

  1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
  2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

Подключение камеры заднего хода авто к ноутбуку



Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

Способы подключить к магнитоле две китайские камеры

Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

  1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
  2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
  3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
  4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
  5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
  6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
  7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

Как подключить зеркало с камерой заднего вида

Как подключить камеруКак подключить камеру

Как подключить камеруКак подключить камеру

Проголосуйте, понравилась ли вам статья?Как подключить камеру Загрузка…
Podofo 2 din Автомобильный радиоприемник 7 «HD Сенсорный экран Mirrorlink Авто Радио Bluetooth Автомобильный стерео Мультимедиа MP5-плеер Камера заднего вида | Автомобильный радиоприемник | 2 dindin din

Podofo 2 din 7 дюймов HD Touch Автомобильный радиоприемник Автомагнитола Bluetooth Стерео Аудио Авто MP3 MP5 Автомобильное видео USB SD Мультимедиа Камера заднего вида

Podofo HD Автомобильный радиоприемник 2 din 7-дюймовый сенсорный экран Bluetooth Автомобильный радиоприемник MP3 MP5 P

слой Стерео FM Car Audio Поддержка камеры заднего вида

MP5 Bluetooth USB SD Multimedia Rear View Camera

7

5

7290b0f3-a83a-25ce-91a5-d48bb4754d57

N2042-14

aed5e164-b7d8-480f-ac15-c520de719ace 4450a990-cca4-4d0c-bb8f-52fabe0a7201 N2042

7eeb9022-b59a-41b3-a5dd-76e199f754b1 8 3 7405cc45-a658-3337-61c7-c8eb2cbb796f

(Языковая поддержка: русский, английский, китайский, испанский, французский и т. Д.)

Особенности:

1.7-дюймовый HD автомобильный радиоприемник MP5-плеер с цифровым сенсорным экраном.
2. Поддержка громкой связи Bluetooth, музыкальный проигрыватель Bluetooth.
3.Видео вход, может быть подключен к задней камере.
5.Поддерживает форматы аудио без потерь APE, FLAC, WAV, DIS, поддерживает высокую скорость передачи данных! Качество звука до уровня CD;
6. Поддержка 24-битного 96 кГц WAV-формата, более высокое музыкальное разрешение, чем у CD;
7. Воспроизведение звука: DIS, MP3, WMA, ACC, OGG, WAV, RA, AC3, MP2, AMR и т. Д.
8. Воспроизведение видео: AVI, MP4, FLV, PMP, RM, RMVB, MPG и другие форматы.
9.Поддержка просмотра изображений (JPEG и другие форматы)
10.Поддержка динамического меню.
11.Поддержка TF-карты, высокоскоростной USB 2.0
12.Пульт дистанционного управления с полным набором функций.
13.Все новый чипсет обработки (ЦП), более быстрая реакция, более стабильная производительность, более мощные функции
14. Модный дизайн, регулировка громкости ручки.
15. Разнообразие регулировки звука (SEL): электронная громкость, высокие частоты, низкие частоты, левый и правый баланс, переднее и заднее звуковое поле.
16. Использование выделенного чипа DSP для достижения разнообразного декодирования аудиоформатов без потерь / с потерями;
17. Аппаратная обработка электронного звука (EQ), различные звуковые режимы, высокий и низкий тембр;
18.Полный электронный цифровой поиск радио, высокопроизводительная цифровая настройка FM-радио с автоматическим сканированием, 18 радиоприемников
19. Функция воспроизведения памяти.
20. Последняя поддержка: воспроизведение папок, секретное хранилище, бесплатная трансляция, список отображения.
21. Поддерживает перемешивание, повтор всех, повтор одиночного, повтор каталога.
22. Интерфейс аудиовхода AUX может представлять собой внешний MP3, GPS, мобильные телефоны, музыкальные плееры и другие аудиовходы.
23. Поддержка USB для высокого выходного тока, для зарядки мобильного телефона

Описание:

1.Touch Размер экрана: 7 дюймов
2. Напряжение: DC 12 В
3. Сопротивление динамика: 4 Ом
4. Максимальная мощность: 50 Вт * 4
5. Регулировка громкости: +/- 8 дБ (бас 100 Гц, высокие частоты 10 кГц)
6 . Диапазон настройки:
Диапазон настройки: 87,5–108 МГц
Применимая чувствительность: 15 дБ
SNR: 50 дБ
Разрешение стерео: 30 дБ
7.Система помощи при парковке. Он автоматически перейдет в режим парковки, запишет трафик. (Камера заднего вида не входит в комплект)
8. Высокое разрешение: 1080P Ful HD. 7 «дюймовый сенсорный ЖК-экран дает фантастические возможности для просмотра HD-видео. Поддержка воспроизведения видео в формате AVI / MP4 / FLV / PMP / RM / RMVB / MPG.9. Функция Bluetooth: встроенный модуль Bluetooth для беспроводной потоковой передачи звука, встроенный -в микрофоне для громкой связи. Решите проблему вызова во время вождения. Что еще? Подключите ваш телефон с функцией Bluetooth, поднять звук вашего GPS и ваши любимые песни в динамике автомобиля.10. многофункциональный: высокий ток USB выход, можно заряжать мобильный телефон

Сыграйте роль вашего MP3, MP5-плеера, радио, датчика парковки и т. Д. Это ваш лучший выбор для вашего автомобиля.

В пакет включено:

1 х Bluetooth автомобильный монитор с сенсорным экраном и MP5-плеер

1 х Bluetooth пульт дистанционного управления (дополнительно) (без батареи)

1 X камера заднего вида (дополнительно)

2 din автомобильный радиоприемник 7-дюймовый HD-плеер MP5 с сенсорным экраном Цифровой дисплей Bluetooth Мультимедиа USB 2din Autoradio Автомобильный монитор резервного копирования с автомагнитолой 2 din Общие автомобильные модели 7-дюймовый сенсорный экран Bluetooth автомобильный радиоприемник Автомобильная аудиосистема aux Камера заднего вида с зеркалом link 7010b autoradio 2 din 7 inch LCD сенсорный экран автомобильный радиоприемник авто

Пожалуйста, обратите внимание:

Опция 1/2/3 — 7023B, опция 4/5/6 — 7010B.

Если вам нужен пульт дистанционного управления на руле MP5 Player supoort, выберите вариант 1,

Если вам нужен пульт дистанционного управления рулевого колеса MP5 Player с 4 светодиодами задней камеры, выберите вариант 2,

Если вам нужен пульт дистанционного управления на руле MP5 Player supoort с 8 ИК-камерой заднего вида, выберите вариант 3,

Если вам нужен только проигрыватель MP5 (который не поддерживает пульт дистанционного управления на рулевом колесе), выберите вариант 4,

Если вам нужен MP5-плеер с 4-мя светодиодными камерами заднего вида (которые не поддерживают пульт дистанционного управления на рулевом колесе), выберите вариант 5,

Если вам нужен MP5-плеер с 8 ИК-камерами заднего вида (которые не поддерживают пульт дистанционного управления на рулевом колесе), выберите вариант 6, спасибо!

Внимание №

Уважаемый покупатель, спасибо за вашу поддержку podofo, спасибо за ваши любимые продукты.Этот продукт имеет четыре варианта, если вам нужно изменить функцию, пожалуйста, выберите с камерой (4IED, 8 ИК, 12 светодиодов) варианты.

Любой вопрос, пожалуйста, не стесняйтесь контракт с нами.

Добро пожаловать на ваш платеж!

О нас:

Car DVR Radar Detector GPS Tracker 3 in 1 Car detector Camera Russian Voice Laser Radar Speed cam Anti Radar Dash Cam  5555

О видео продукта: FAQ: (автомагнитола)

Q1.Почему автомобильное радио не включается?

1> Проверьте напряжение автомобильного радиоприемника: DC 12V
2> При тестировании этого автомобильного радиоприемника вы можете объединить красный и желтый провода и подключить их к положительной стороне блока питания. Черная линия к отрицательному блоку питания.
3> Замените страховку того же типа, чтобы проверить автомобильный радиоприемник.
Примечание: Пожалуйста, не используйте наши кабели питания для подключения автомобильного радиоприемника, невозможно вставить оригинальный автомобильный штекер непосредственно в нашу машину.

Q2. Почему автомобильная радиостанция покажет «Нет сигнала», когда мы поворачиваем назад? ссылка: https://yadi.sk/i/Rms0vBnr_os9Og===== Как подключить радио к камере

> Проверьте, правильно ли подключена камера к автомобильной рации.
> Примечание. Видеопорт задней камеры должен содержать порт CAMIN автомобильного радиоприемника.

Q3.Почему камера показывает «!» и «Не могу смотреть видео во время вождения», когда я использую USB для просмотра видео?

> Пожалуйста, отключите функцию «Видео предупреждение» в настройках, тогда все будет в порядке.

Q4. Почему автомобильная радиостанция покажет время после того, как мы выключим это?

> Эти часы являются функцией автомобильного радиоприемника, которую нельзя убрать. Фактически, автомобильный радиоприемник был выключен, он экономит время, чтобы людям было удобнее видеть,

> Если вам это не нужно, вам нужно отключить питание положительным и отрицательным.

Q5.Почему нет звука в автомобильном радио при воспроизведении музыки? https: // yadi.sk / i / R1rgPOyzVy1biw ==== Подключить динамик

> 1.Если вы не используете наш оригинальный аудиокабель, проверьте, подходит ли ваш аудиокабель для нашей камеры.

> 2.Пожалуйста, проверьте, нет ли столкновения между линиями.

> Если линия подключена, при касании кабеля динамика звук не будет слышен. При касании кабеля динамика звук также не будет слышен.

> Если проблема не устранена, используйте один динамик для подключения группы аудиокабелей для проверки автомобильного радиоприемника.Четыре кабеля динамика подключены отдельно, чтобы увидеть, есть ли звук.

Q6.Почему не могу искать FM?

> 1. Радио антенна не установлена.

> 2. Пожалуйста, проверьте, подключена ли радио антенна. Пожалуйста, вставьте несколько антенн несколько раз, чтобы они хорошо соприкасались.

> 3. Сигнал вашего местоположения не хороший. Пожалуйста, зайдите в лучшее место, чтобы проверить снова.

> 4. Радио антенна на машине не работает / не влияет; пожалуйста, замените радио антенну и проверьте снова;

Q7.Почему не удается подключить Bluetooth автомобильного радиоприемника? https://yadi.sk/i/Rvw_Wa-eNylzIg===== Подключить Bluetooth

> 1.Откройте интерфейс настроек телефона, откройте Bluetooth в функции Bluetooth, найдите устройства Bluetooth, найдите модель Bluetooth проигрывателя для сопряжения; если вам нужен код сопряжения, введите 0000; если нет, попробуйте 1234 или 123456.

> 2.Пожалуйста, попробуйте использовать другой мобильный телефон для проверки этой функции. Все методы верны и по-прежнему не могут использовать Bluetooth. Отключите разъем на задней панели проигрывателя и подключите его через 3 минуты.

Q8. Как отразить ссылку на Android Phone? https://yadi.sk/i/ecAS-e_BcVRKEQ==== Mirrorlink

a. Вам нужно сначала открыть «Параметры разработчика».; b. Открыть отладку по USB.; c. Затем повторно подключить телефон к элементу; d.Задание ссылки на зеркало.

Если вы все еще не можете отразить ссылку, пожалуйста, свяжитесь с нами, мы вышлем вам видео, чтобы посмотреть, как это сделать.

Podofo Autoradio 2 Din Car Radio7 «Сенсорный экран Автомобильный радиоприемник Цифровой плеер MP5 Bluetooth USB SD Мультимедиа 2din Авторадио камера заднего вида

2din Автомобильный радиоприемник 7-дюймовый сенсорный mirrorlink Android-плеер сабвуфер MP5-плеер Автомагнитола Bluetooth Камера заднего вида магнитофон | |



Как убедиться, что наш 2-х диновый автомобильный DVD подходит для вашего автомобиля?

Размер нашего устройства составляет 178 * 100 мм, а размер кадра — 187 * 117 мм.

Пожалуйста, проверьте вашу приборную панель и измерьте размер вашего оригинального проигрывателя компакт-дисков. Если ваш размер такой же, как у нас, то он подойдет для вашего автомобиля.

1

Система WINCE (без Android)

1. Почему большинство людей выбирают наш автомобильный радиоприемник 2 Din?

мы фабрика! мы будем загружать больше нового дизайна и сохранить высокое качество радио продукции.

7-дюймовый большой сенсорный экран HD + вход камеры заднего вида + зарядка мобильного телефона + управление рулем

Наш пакет включает в себя наборы рамок, что бы вы ни выбрали, удобнее в использовании.

2. Давайте посмотрим этот отличный продукт:

Поддержка 12 языков

меню

Английский, испанский, немецкий, французский, русский, португальский, итальянский, японский, китайский, турция
FM диапазон

87.5 МГц-108,00 МГц (стерео электронный тюнер, сканирование

& хранить станции автоматически)

Вспомогательный интерфейс может подключить внешний MP3, мобильный телефон и т. д. аудио вход.
Разнообразие вариантов звука Джаз / поп / рок / классика и т. Д .;
Аудио формат DIS, MP3, WMA, ACC, OGG, WAV, RA, FLAC, AC3, MP2, AMR и т. Д.
Видео формат AVI, MP4, TS, ASF, FLV, PMP, RM, RMVB, MPG и т. Д.
МОП-транзистор усилитель 45 Вт x4 Макс. Выходная мощность

3. Мы предоставим следующую информацию:

1xCar стерео MP5 плеер

1x Пульт дистанционного управления (не включая батарею, батарею как CR2025 3V)

1x силовые кабели

1x Руководство пользователя

1x обзорная камера (по вашему выбору)

1x комплекты рамы (отправить бесплатно для вас)

4.о радио:

Мы вышлем вам новейшую версию, он может поддерживать зеркальную связь с Android 4.4-9.0 / iPhone.

о логотипе автомобиля, пожалуйста, сдвиньте радио влево, вы увидите интерфейс, вам нужно ввести пароль 8800, а затем начать устанавливать логотип, если вы не нашли нужный логотип, пожалуйста, свяжитесь с нами и мы вышлем вам радио обновления программного обеспечения.

HTB1BSKBv1GSBuNjSspbq6AiipXaA

HTB1BSKBv1GSBuNjSspbq6AiipXaA

HTB1BSKBv1GSBuNjSspbq6AiipXaA

HTB1cn5flWmWQ1JjSZPhq6xCJFXah

Android-система

Особенности:

● HD 7-дюймовый универсальный зеркальный авто радио MP5 плеер

● Модернизированная двойная ссылка на зеркало системы: IOS / Android ссылка на зеркало

IOS в одну сторону: IOS поддерживает проекцию мобильного телефона в одну сторону на машину

Android двусторонняя связь: Android поддерживает двустороннюю связь с мобильным телефоном

● Встроенная GPS-навигация: пользователи могут покупать прямо из игрового магазина для автономной навигации.С подключенным Wi-Fi, Google Maps можно использовать идеально, вы можете пойти куда угодно и никогда не потеряться снова.

● Встроенный WIFI: подключитесь к WIFI, и вы откроете для себя новый мир , наиболее удобным является онлайн-карта.

● Камера заднего вида: нужно выбрать камеру, автомобиль подключен к заднему ходу для автоматического переключения (требуется дополнительно)

● Управление на рулевом колесе: с его помощью вы можете управлять нужными функциями с помощью рулевого колеса, более удобно

● Встроенный Bluetooth с A2DP / Hands Free / Телефонная книга: Bluetooth-гарнитура, музыкальный проигрыватель Bluetooth, автоматическая загрузка телефонных книг

● Вождение рекордер: вы можете выбрать рекордер, и автомобиль имеет воспроизведение, доказательства могут быть сохранены

● двойной вход USB-адаптер

● Поддержка файлового менеджера: поддержка загрузки, установки и удаления более тысячи приложений для Android

● Поддержка мультиязычности: поддержка языков, до 40 национальных языков

● Вы можете слушать музыку со своего мобильного телефона без каких-либо кабелей, а также поддерживать подключение USB.

● FM-радио: онлайн-музыка. Вы можете передавать музыку на автомобильную стереосистему по FM для прослушивания оригинального автомобильного стереозвука с 18 предустановленными станциями.

● Установка времени: вы можете использовать сеть или GPS, чтобы открыть дату и время автоматически, или вы можете настроить их вручную.

Характеристики:

Система: Android 8.1

Набор микросхем: 8227L-DEMO

Размер экрана: 10,1 »

Разрешение экрана: 1024 * 600

Зеркальная ссылка: Android / IOS

Радиодиапазон: FM

Выходная мощность: 4 * 45 Вт

Рабочая температура: -40 ℃ -80 ℃

Функция управления рулевого колеса: Поддержка

Версия Bluetooth: 4.0

Радиодиапазон: FM

Видео выход: поддержка

Карты: встроенные автономные карты

WIFI: Поддержка

USB: двойной интерфейс USB

Изменение логотипа автомобиля: Поддержка

Аудио формат: APE / FLAC / WAV / MP3 / WMA и т. Д.

Видео формат: MKV / RMVB / AVI / MP4 / MDV и т. Д.

Формат изображения: PNG / JPEG / JPG / GIF / WBMP / BNP и т. Д.

Заводская настройка ключевого слова: 8888

Язык: китайский / английский / французский / итальянский / корейский / японский / арабский / испанский / португальский / русский / Турецкий / Вьетнамский / Иврит / Польский / Немецкий

В комплект поставки входят:

1 х автомобиль MP5 Player

1 х Кабель Питания

1 х GPS-антенна

1 х вход камеры

1 х RCA вход и выход

2 х USB-кабель

7033_01 7033_02 7033_03

Онлайн карты, бесплатно для навигации

Вы можете легко получить доступ к различным онлайн-картам, таким как Google Map, IGO, Sygic, Waze и многим другим.

Используя онлайн или оффлайн карту, ваше дальнейшее путешествие больше не будет беспокоить кошмар потерянности.

Вы можете подключить айфоны и телефоны Android через свой телефон, например, GPS-навигацию, музыку, играть в игры, видео.

Делает связанное вождение легче, безопаснее и приятнее. (Обратите внимание: он может поддерживать часть мобильных Android-устройств, но не все) 7033_11

7033_19 7033-wps

Больше возможностей

1 (2) 1 (11)

9寸水印_19

.
2 Din Автомобильный радиоприемник Bluetooth mirrorlink 2din Car Autoradio 7 » MP5 Player Автомобильный резервный монитор Автомобильный аудио для камеры заднего вида Пульт дистанционного управления | |

ПРИМЕЧАНИЕ: 1. Новый дизайн радио не система Android, но он может зеркально связать телефон Android 4.4-8.

2. Если вы не знаете, как зеркально связать свой телефон Android, пожалуйста, сообщите нам свой стиль телефона, тогда мы можем показать видео для вас.

3. Программное обеспечение для радио только на нашем заводе, если вам нужно обновить, пожалуйста, свяжитесь с нами и сообщите номер заказа, мы вышлем вам !!

  • мы фабрика! мы будем загружать больше нового дизайна и сохранить высокое качество радио продукта.
  • Сабвуфер + зеркальная связь Android 4.4-8 + USB DVR + 7-дюймовый большой сенсорный экран + 1920 * 1080 HD видео + разрешение 1024 * 600
  • Универсальный автомобильный радиоприемник, подходит для всех автопроизводителей, размер 178 * 100 мм.
  • Поддержка 13 языков экранного меню + Bluetooth 4.0 громкой связи / музыка + FM / MP5 + порт USB 2.0 / слот для TF-карты + вход Aux + чип усилителя TDA7388
  • Вход с камеры заднего вида + зарядка мобильного телефона + Управление рулем + Проверка защиты нескольких цепей

Как убедиться, что наш 2-х диновый автомобильный DVD подходит для вашего автомобиля?

Размер нашего устройства составляет 178 * 100 мм, а размер кадра — 189 * 117 мм.

Пожалуйста, проверьте вашу приборную панель и измерьте размер вашего оригинального CD-плеера. Если ваш размер такой же, как у нас, то он подойдет для вашего автомобиля. Спасибо за ваше внимание.

7035B 2DIN

Основные характеристики:

  • Все новые чипсеты обработки (CPU), более быстрая реакция, более стабильная производительность, более мощные функции;
  • Улучшите качество звука с помощью эквалайзера. Используйте эквалайзер, чтобы настроить звук для получения лучших результатов.
  • Функция отключения питания памяти, состояние звука музыки или музыки при отключении памяти
  • Управление громкой связью по Bluetooth (телефонная книга, запись звонков, музыка по Bluetooth)
  • Интерфейс аудио входа AUX может быть внешним MP3, GPS, мобильным телефоном, музыкальным плеером и другим аудио входом;
  • Язык экранного меню: английский, французский, немецкий, русский, португальский, испанский, тайский, арабский. Упрощенный китайский, традиционный китайский, иврит, турецкий и японский языки.и т.п.
  • Примечание: популярное название для этого продукта: автомобильный DVD-плеер, однако он не может воспроизводить DVD-диски
radio-with-frame

Зеркальная ссылка

Поддержка подключения с Android Vision 4.4-8 мобильного телефона через USB-кабель для передачи данных. Изображение мобильного телефона будет отображаться на DVD, а также музыка, видео, игры.

(Обратите внимание: он может поддерживать часть мобильных устройств Android, но не все)

02

Для звука:

  • Изоляция переднего и заднего / левого и правого каналов; свободно регулировать звук, прост в эксплуатации;
  • Разнообразные эквалайзеры с выбором звуковых эффектов: джаз, рок, поп, классика и т. Д.;
  • Регулировка высоких и низких частот левого и правого тона, удобные автомобильные аудио и видео эффекты HI-FI;
  • Поддержите настройку сабвуфера, принесите больше удовольствия в длительное путешествие

Мультимедийный проигрыватель

● Разрешение экрана 1024 * 600, поддержка HD 1080P видео дисплей.

● Настройте звук по своему вкусу с помощью 9-полосного графического эквалайзера.

● поп, рок, джаз, классика, квартира, пользователь, голос

● Несколько вариантов настройки позволяют вам адаптировать звук по своему вкусу.

06

Полный RCA на другой монитор

У него есть функция видеовывода, когда проигрыватель видео может поделиться с подголовниками.

04 详情_05

Автоматический обратный Парковочный вид

Когда автомобиль в заднем ходу, этот автомобильный DVD автоматически переключится в режим просмотра изображения камеры заднего вида с парковочной линией

07

Управление рулевого колеса

Функция управления рулевого колеса позволяет легко управлять переключением песен, переключением радиоканалов и регулировкой громкости с помощью кнопок на рулевом колесе.

Это обеспечивает удобство и безопасность, позволяя держать руки на руле.

car wire connect

мы вышлем для вас:

1-канальный видеовыход, 1-канальный реверсивный вход, 2-канальный аудиовыход, 1-канальный видеовход, выход сабвуфера, фронтальный аудиовход AUX

1xCar стерео MP5 плеер

1x пульт дистанционного управления (не включая батарею, батарею как CR2025 3V)

1x силовые кабели

1x Руководство пользователя

1x обзорная камера (по вашему выбору)

1x комплекты рамы (отправить бесплатно для вас)

1x другое рулевое управление (по вашему выбору)

Наше рабочее время — с 9:00 до 18:00 с понедельника по пятницу (по пекинскому времени), поэтому, если мы не ответим вам, потому что наше время другое, когда мы его увидим, мы ответим вам в ближайшее время, сначала спасибо.

Другое Android-радио

Если вам интересно, может быть, вы можете нажать на следующую картинку, чтобы проверить это.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
