Электрическая схема ваз. Схема электрооборудования Эл проводка ваз 2106

Легенда отечественного автопрома, ВАЗ 2101, перенял у своего итальянского донора практически все самые лучшие черты, а чем-то стал даже выгоднее отличаться от Фиат 124. В результате тестовых автопробегов выяснились некоторые недочеты в конструкции итальянского автомобиля, и только советские дороги героически помогли их выявить, устранить и доработать конструкцию копейки до должного уровня

Эти изменения коснулись и электрооборудования ВАЗ 2101, в частности, расположения некоторых электрических приборов. Мы нашли настоящую заводскую схему электрооборудования Жигулей 1970 года, и с удовольствием предоставляем ее для изучения.

Источниками электрической энергии являются генератор и , которые подключены параллельно. Напряжение 12 вольт считается номинальным, но его значение может колебаться, в зависимости от условий работы двигателя. При высоких оборотах мотора напряжение в сети может достигать не более 14 вольт, а при малых — не менее 11. Все электроприборы, которые установлены на борту автомобиля, рассчитаны на такой диапазон напряжения и могут работать при этих значениях без перебоев.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в может закипеть, что тоже ни к чему хорошему не приведет.

Блок предохранителей ВАЗ 2101

Если в цепи при эксплуатации автомобиля возникают короткие замыкания, то сила тока на поврежденном участке возрастает. Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреваться, что вызовет большую вероятность возникновения пожара, оплавления проводов и обивки автомобиля.

Для того, чтобы этого избежать, вся схема электропроводки разделена на десять зон, состояние которых контролируется определенным предохранителем.

Предохранители собраны в единый блок, пронумерованы, и мы точно можем знать при перегорании определенного предохранителя, в какой цепи произошло короткое замыкание. Это можно отследить как по схеме, так и по указателям на корпусе крышки блока предохранителей.

Реле автомобиля ВАЗ 2101

Некоторые электрические приборы ВАЗ 2101 имеют достаточно серьезную мощность, потребляют большие токи, и чтобы обезопасить контакты выключателей от перегрузок, в электросхеме применяются реле. На копейке устанавливали только электромагнитные реле, и большинство из них было расположено под капотом автомобиля. Только реле указателей поворотов был установлен под щитком приборов. По капотом были установлены:


Все реле на автомобиле ВАЗ 2101 не подлежат ремонту, и в случае выхода из строя заменяются новыми.

На автомобиле ВАЗ 2101 была установлена контактная система зажигания, которая отличалась простотой и надежностью. Все же некоторые элементы требуют особого ухода, и в первую очередь это относится к трамблеру.

При отсутствии искры на свечах зажигания можно с уверенностью говорить о причастности трамблера. Больным местом контактного трамблера была крышка, которая имела обыкновение пускать микротрещины. Их не определить визуально, но через них происходила утечка напряжения и искра била на корпус. Проверить это можно только на специальном стенде, или в полной темноте, когда видны искры от крышки трамблера.

Сложного в электросхеме копейки нет ничего, ее просто нужно знать, тогда любая неприятность с электрооборудованием может быть легко обнаружена. Уважайте вашу 2101, и удачи в дороге!

Главная особенность проводки ВАЗ 2106 электро заключается в том, что она является однопроводной. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все, что является в машине электрическим, рассчитано на конкретный рабочий процесс.

Что касается самой машины, то уже многие знакомы с функциональными возможностями автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно подстраивать под себя, как только пользователю удобно. Но даже такой известный автомобиль, как ВАЗ 2106, может вновь чем-то удивить.

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

  • активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
  • соединяет с АКБ через блок ряда предохранителей;
  • проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.

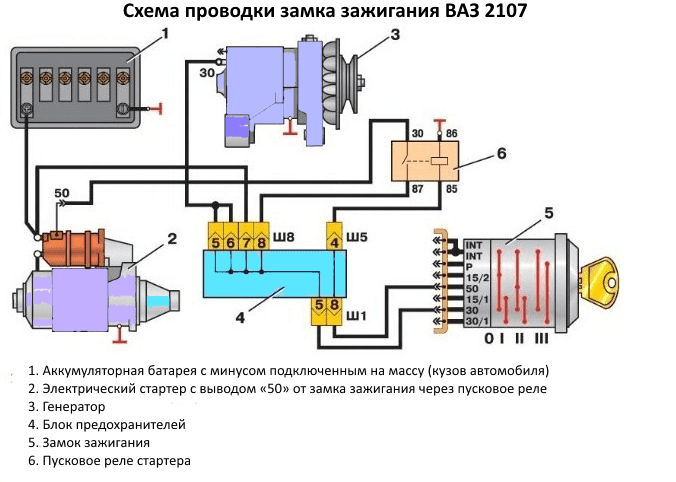

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, обладает 4 режимами работы, которые отличаются выполнением электро-функций.

  1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
  2. Первый режим дает возможность функционировать не только ходовым огням, но и противотуманкам, щеткам-дворникам и поддерживает работу отопления машины.
  3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
  4. Третье положение питает клеммы.

Замена замка зажигания может понадобиться однажды практически каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае замена проводки должна быть произведена в кратчайшие сроки, чтобы не привести ситуацию к короткому замыканию.

Как сменить замок зажигания

Для того чтобы осуществить замену замка зажигания, необходимо выполнить следующие шаги:

  • отключить аккумуляторную батарею;
  • открутить все винты кожуха под рулем и снять его;
  • перевести ключевой узел в положение «0»;
  • вставить шило в отверстие, чтобы убрать фиксатор;
  • пометить контактные провода, чтобы в дальнейшем их не перепутать;
  • установить новый замок и выполнить инструкцию заново, но наоборот.

Удобно, что схема электропроводки сделана так, что для того, чтобы поменять всю контактную группу, замок зажигания снимать вовсе не нужно. Но в любом случае не нужно фактически «сдирать» все одной рукой, потому что обратно установить все снятое ранее не получится.

Что касается покупки запчастей, то в таком случае это нужно делать у проверенных поставщиков, ведь подделок сейчас на рынке хватает. ВАЗ 2106 привык только к качественным комплектующим. Нужно помнить, что корпус оригинального замка зажигания выполнен бережно, даже по краям и сверху, а голограмму аккуратно сорвать не получится.

Отличительным свойством от подделки будет плавное и точное движение ключа в замке, в подделках обычно это дается не так просто.

Преимущества бесконтактного зажигания

Схема электропроводки может быть охарактеризована иначе. Бесконтактное зажигание является популярным видом тюнинга классических моделей автомобилей, а ВАЗ 2106 здесь не исключение.

У такого вида зажигания нет минусов. Главным преимуществом является экономия бензина, двигатель работает максимально чисто, а запуск зимой происходит ровнее, разгон автомобиля становится более комфортным. Но основным плюсом является все-таки ровная работа двигателя.

Важно знать, что чем ровнее будет работать механизм, двигатель ВАЗ, тем дальше можно уехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных частей можно будет провести своими руками.

Схема электропроводки ВАЗ 2106 является такой же, кроме некоторых элементов. Датчик здесь импульсный, он создает колебания, которые поступают на транзисторный коммутатор. За счет этой подачи появляются другие импульсы, поступающие в систему.


Схема ВАЗ 2106 не такая сложная, как кажется. В автомобиле есть масса других сложных сюрпризов, но это уж точно не схема проводки. Нужно знать и понимать, насколько важно разбираться в том, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-то сходства с другими моделями, например с ВАЗ 21063.

И независимо от того, сколько лет автомобилю, какого года или века он выпуска, информация о машине всегда будет актуальной.

Электросхема ВАЗ может быть идентичной другим ее моделям, как и другие элементы и механизмы, например схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень просто запомнить, что собой представляет электросхема, потому что ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы электропроводки могут быть идентичными. Не стоит бояться таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые машины, а проводят тюнинг старых агрегатов и активно ими пользуются долгие годы.

Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.

Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

  1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
  2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
  3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
  4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
  5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
  6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

Проводка делится на салонную и подкапотную. Предлагаем вам ознакомиться со схемой проводки при виде сверху, а также разобраться, что какой элемент означает на этой схеме.

Номер компонента

Что означает

Блок фара

Датчик износа колодок на передних тормозах

Выключатель фар заднего хода

Электромотор вентилятора системы охлаждения мотора

Клаксон или звуковой сигнал

Мотородектор блокировки замка на передней правой двери

Реле активации стеклоподъемников

Предохранитель номиналом 8 А

Аккумулятор

Генератор

Электромотор для омывателя лобового стекла

Датчик уровня жидкости омывателя

Моторедуктор блокировки замка передней левой двери

Регулятор электростеклоподъемника передней левой двери

Датчик уровня жидкости охлаждения

Моторедуктор щеток лобового стекла (дворники)

Рециркуляционный клапан

Микромоторедуктор привода заслонки печки

Электромотор печки

Выключатель замка багажного отсека

Регулятор стеклоподъемника передней правой двери

Моторедуктор стеклоподъемника передней правой двери

Блок управления системой блокировки дверных замков

Допрезистор электромотора печки

Датчик уровня тормозной жидкости

Моторедуктор стеклоподъемника передней левой двери

Регулятор наружного освещения

Комбинация приборов на панели

Выключатель задних противотуманных фар

Контрольная лампа противотуманок

Контрольная лампа обогрева заднего стекла

Выключатель обогрева заднего стекла

Подрулевой регулятор (переключатель)

Выключатель подсветки приборной панели

Выключатель зажигания

Монтажный блок

Выключатель рециркуляционного клапана

Регулятор отопителя

Выключатель аварийки

Лампа подсветки рычагом контроллеров отопителя

Лампа подсветки бардачка

Прикуриватель

Блок индикации бортовой системы контроль

Лампа подсветки пепельницы

Выключатель тормозного сигнала

Моторедуктор блокировки замка задней левой двери

Регулятор стеклоподъемника задней левой двери

Моторедуктор стеклоподъемника задней левой двери

Розетка для подключения переносной лампы

Моторедуктор стеклоподъемника задней правой двери

Регулятор стеклоподъемника задней правой двери

Моторедуктор блокировки замка задней правой двери

Боковой указатель поворотников

Выключатель лампы подсветки стояночного тормоза

Датчик ремня безопасности у водителя

Плафон направленного света

Плафон освещения салона

Датчик температуры салона

Выключатель в стойке передней двери

Выключатель в стойке задней двери

Наружный задний фонарь

Внутренний задний фонарь

Лампы подсветки номерного знака

Лампа подсветки багажного отсека

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

  • Проверка визуальной целостности;
  • Проверка прибором сопротивлений;
  • Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования. Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

  • При работе радио слышны шумы, которых ранее не было;
  • При движении автомобиль периодически дергается;
  • Повышаются показатели расхода топлива;
  • Двигатель начинает захлебываться при небольших оборотах;
  • Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

  • Черный провод вставляется в левое отверстие;
  • Красный провод устанавливается посередине;
  • Мультиметр включается в положение синей двадцатки;
  • Щупы между собой замыкаются;
  • Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
  • Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

  1. Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине. Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
  2. Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все. Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора. Невероятно важное правило, о котором никогда нельзя забывать.

Представляем схемы электрооборудования на ВАЗ 2110 1996+ г.в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

Схема соединений системы генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Соединение стартера — схема


1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Электрооборудование всего семейства LADA Samara, а также Samara-2 имеет в целом одинаковую схему, различающуюся только нюансами. Это касается как автомобилей с карбюраторными, так и с инжекторными двигателями. ЭСУД инжекторных двигателей не связана с общей проводкой, поэтому не зависит от неё.

Все нижеприведенные схемы показывают карбюраторную систему зажигания, но пугаться этого не нужно: на инжекторных машинах просто отсутствуют «карбюраторные» элементы, а ЭСУД подключена отдельно с собственным подключением к аккумулятору и никак не связана с основном схемой автомобиля.

Эта схема электрооборудования представлена

в лучшем качестве . Фактически это самая актуальная схема оставшихся в эксплуатации ВАЗ-2108(09). Также схема интересна наличием внутренней схемы монтажного блока.

Схема электрооборудования с «высокой панелью»

Еще один вариант схемы. Схема может быть использована как вспомогательная, если что-то непонятно по предыдущей.

Схема электрооборудования с «низкой панелью»

Детально показана схема монтажного блока — удобно для понимания принципа работы.

Схема электрооборудования с «европанелью»

Схема имеет как внутреннюю схему монтажного блока, так и схему подключения панели приборов типа «евро» (Samara-2).

0 0

Вадо 02.07.2019 09:49

а подскажите — монтажные блоки старого и нового образца идентичны по подключению, т.е. взаимозаменяемы?

0 0

Serge 02.07.2019 19:31

На всех схемах не делается каких-либо оговорок про вариант монтажного блока, так что с высокой вероятностью они взаимозаменяемы. Но могут быть незначительные некритичные несовпадения, которые скорее всего на работу не повлияют.

0 0

Vadym 02.07.2019 22:48

0 0

Богдан 15.01.2019 19:50

есть схема эл оборудования самара с низкой панелью экспорт — карб с автоподсосом (два эл. клапана в карбе — хх в низу и ещё 1 забыл как назыв.), есть лампа отдельно в ряду где кнопка аварийки, доп габаритов задних и подогрева стекла — Check ENGINE, есть адсорбер и есть по ходу лямбда в коллекторе выпуске после коллектора но я не знаю точно по этому и нужна схема!

подключение, обслуживание и замена. Принцип работы электрооборудования

Главная особенность проводки ВАЗ 2106 электро заключается в том, что она является однопроводной. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все, что является в машине электрическим, рассчитано на конкретный рабочий процесс.

Что касается самой машины, то уже многие знакомы с функциональными возможностями автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно подстраивать под себя, как только пользователю удобно. Но даже такой известный автомобиль, как ВАЗ 2106, может вновь чем-то удивить.

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

  • активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
  • соединяет с АКБ через блок ряда предохранителей;
  • проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, обладает 4 режимами работы, которые отличаются выполнением электро-функций.

  1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
  2. Первый режим дает возможность функционировать не только ходовым огням, но и противотуманкам, щеткам-дворникам и поддерживает работу отопления машины.
  3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
  4. Третье положение питает клеммы.

Замена замка зажигания может понадобиться однажды практически каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае замена проводки должна быть произведена в кратчайшие сроки, чтобы не привести ситуацию к короткому замыканию.

Как сменить замок зажигания

Для того чтобы осуществить замену замка зажигания, необходимо выполнить следующие шаги:

  • отключить аккумуляторную батарею;
  • открутить все винты кожуха под рулем и снять его;
  • перевести ключевой узел в положение «0»;
  • вставить шило в отверстие, чтобы убрать фиксатор;
  • пометить контактные провода, чтобы в дальнейшем их не перепутать;
  • установить новый замок и выполнить инструкцию заново, но наоборот.

Удобно, что схема электропроводки сделана так, что для того, чтобы поменять всю контактную группу, замок зажигания снимать вовсе не нужно. Но в любом случае не нужно фактически «сдирать» все одной рукой, потому что обратно установить все снятое ранее не получится.

Что касается покупки запчастей, то в таком случае это нужно делать у проверенных поставщиков, ведь подделок сейчас на рынке хватает. ВАЗ 2106 привык только к качественным комплектующим. Нужно помнить, что корпус оригинального замка зажигания выполнен бережно, даже по краям и сверху, а голограмму аккуратно сорвать не получится.

Отличительным свойством от подделки будет плавное и точное движение ключа в замке, в подделках обычно это дается не так просто.

Преимущества бесконтактного зажигания

Схема электропроводки может быть охарактеризована иначе. Бесконтактное зажигание является популярным видом тюнинга классических моделей автомобилей, а ВАЗ 2106 здесь не исключение. У такого вида зажигания нет минусов. Главным преимуществом является экономия бензина, двигатель работает максимально чисто, а запуск зимой происходит ровнее, разгон автомобиля становится более комфортным. Но основным плюсом является все-таки ровная работа двигателя.

Важно знать, что чем ровнее будет работать механизм, двигатель ВАЗ, тем дальше можно уехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных частей можно будет провести своими руками.

Схема электропроводки ВАЗ 2106 является такой же, кроме некоторых элементов. Датчик здесь импульсный, он создает колебания, которые поступают на транзисторный коммутатор. За счет этой подачи появляются другие импульсы, поступающие в систему.


Схема ВАЗ 2106 не такая сложная, как кажется. В автомобиле есть масса других сложных сюрпризов, но это уж точно не схема проводки. Нужно знать и понимать, насколько важно разбираться в том, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-то сходства с другими моделями, например с ВАЗ 21063. И независимо от того, сколько лет автомобилю, какого года или века он выпуска, информация о машине всегда будет актуальной.

Электросхема ВАЗ может быть идентичной другим ее моделям, как и другие элементы и механизмы, например схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень просто запомнить, что собой представляет электросхема, потому что ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы электропроводки могут быть идентичными. Не стоит бояться таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые машины, а проводят тюнинг старых агрегатов и активно ими пользуются долгие годы.

Блок предохранителей ВАЗ 2106 представляет собой одно из самых простых устройств, от которого зависит работа электрооборудования транспортного средства. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование предохранители несут ответственность и как совершается их замена. В процессе эксплуатации «шестерки» часто возникают неисправности в электроцепи, которые сложно выявить, если отсутствует эл. схема электрооборудования авто. Схема проводки необходима для проведения ремонта осветительных ламп, системы сигнализации, замка зажигания, прочего оборудования. Без нее не обойтись в случаях, когда необходимо подключить дополнительные устройства.

Схема электрооборудования автомобилей ВАЗ-2106 1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле сигнализатора заряда аккумуляторной батареи; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения подкапотного пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик сигнализатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя ветрового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — реле-прерыватель аварийной сигнализации и указателей поворота; 33 — переключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения вещевого ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения салона; 50 — выключатель сигнализатора включения стояночного тормоза; 51 — лампа освещения прибора; 52 — указатель уровня топлива с сигнализатором резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с сигнализатором недостаточного давления; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумуляторной батареи; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного света; 60 — сигнализатор включения указателей поворота; 61 — сигнализатор включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения номерного знака; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация штекеров в колодках очистителя ветрового стекла и его реле; Б — нумерация штекеров в колодке реле-прерывателя 32 аварийной сигнализации и указателей поворота; В — нумерация штекеров в колодке выключателя 39 аварийной сигнализации

Конструкция проводки электрооборудования «шестерки»

Главная особенность, которой обладает схема ВАЗ 2106, заключается в том, что все выводы узлов и приборов со знаком «минус» напрямую соединены с «массой» корпуса авто. Благодаря своей конструкции электропроводка «шестерки» имеет следующее решение.

Учитывая особенности, которой обладает эл. схема проводки «шестерки», важен следующий момент: замена любой детали должна проводиться после того, как с аккумуляторной батареи снята минусовая клемма. Если при ремонте вы коснетесь клемм и корпуса транспортного средства металлическими инструментами, то произойдет короткое замыкание. Специально для возможных внештатных ситуаций в независимо от положения ключа в замке зажигания под напряжением находится следующее электрооборудование:

  • эл. цепь клаксона;
  • лампы подсветки и стоп-сигналов;
  • аварийная сигнализация;
  • прикуриватель;
  • розетка.

Если вы сами обслуживаете свое транспортное средство, то периодически сталкиваетесь с проблемой отказа той или иной электрической системы. Разобраться в поломке вам поможет эл. схема проводки. Имея электросхему ВАЗ 2106, можно прозвонить цепь при помощи вольтметра, определить место поломки и совершить ремонт оборудования.

Поиск места поломки следует начать с замка зажигания. Этот многофункциональный прибор выполняет роль управляющего механизма зажигания, системы охраны авто и дает возможность буксировки машины при включенной аварийной сигнализации.

Схема электрооборудования ваз 2106 достаточно проста. Элементы этой проводки подключены с использованием принципа однопроводного подключения. То есть отрицательные контакты электроустройств выведены на «массу» автомобиля. Соединение между проводами обеспечивается только за счет плюсовых выводов.

Устройство электронной проводки транспортного средства

Такую электрическую проводку в народе называются классической по нескольким причинам:

  • запуск работы электроцепей происходит непосредственно через выключатель зажигания;
  • аккумулятор соединяется непосредственно с блоком предохранителя;
  • корпуса, которые проводят ток находятся в ключевых узлах.

На заметку: Если одна из систем вышла из строя, то искать поломку в первую очередь необходимо в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Существует четыре режима работы замка зажигания. У каждой фазы разная функциональность:

  1. Фаза «0». В этом режиме питание получают только провода 30 и 30/1. Другие функции не работают;
  2. Фаза «1». Работают ходовые огни, фары против тумана, дворники, печка двигателя;
  3. Фаза «2». Начинают работу поворотные сигналы, панель приборов и зажигательная система;
  4. Фаза «3». На этом этапе запускается стартер транспортного средства.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары , вроде комплекса обогрева, автоматические омыватели и прочее. Запуск этих дополнений происходит на фазе 1 и 2.

Аварийная система, клаксон, фонари для тормоза, прикуриватель, подсветка приборов работают в постоянном режиме, то есть независимо от положения ключа в какой-либо фазе.

Предохранительный блок — элемент электропроводки. К сожалению, он не соответствует требованиям, которые установлены современными специалистами.

  • предохранитель и гнездо соединены ненадежно, что приводит к обгоранию;
  • элемент предохранения нагревается при использовании.
  • это очень плохо влияет на гнезда, которые находятся рядом;

Как правило, покупные предохранители ненадежны. Из-за этого стоит регулярно устраивать проверку.

На заметку. На ВАЗ-е 2106 используется «жучки». Они опасны тем, что существует достаточно большой риск короткого замыкания, что может привести к возгоранию транспорта.

Поэтому для того, чтобы обеспечить большую безопасность необходимо заменить «жучков» на предохранители ножевого типа. Их особенности:

  • стабильное соединение с другими элементами;
  • плавкий элемент запаян в поливинилхлориде;
  • уменьшение нагрева путем теплоотведения при помощи расширенной площади соприкасания.

Замок зажигания

Провести работу по замене системы зажигания можно и в домашних условиях. Но если вы не уверены в своих силах, то можно обратиться и в сервис. Стоимость ремонта будет не сильно большой.

Система зажигания состоит из следующих деталей:

  • сам корпус;
  • токоприемный диск;
  • стержень;
  • валик;
  • втулка для соединения контактов;
  • колодка.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним также не будет сложен даже новичкам в автомобильном деле.

ВАЗовская классика никогда не страдала излишней заумностью конструкции, и все руководства пользователя по замене тех или иных деталей сводятся к простому «открутите гайку 5а, отсоединив при этом клемму 65, помеченную на схеме красной стрелочкой». Простотой отличается и схема электрооборудования ВАЗ-2106, хотя и имеет некоторые особенности

Как и все расположение электрооборудования, так и схема его подключения предельно проста, понятна, и требует пояснений только в том случае, если пользователь имеет проблемы с идентификацией цветов. На страничке размещена роскошная, почти бутиковая схема проводки ВАЗ 2106, которой можно пользоваться, безбоязненно, как Ветхим Заветом. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка за свои 40 лет выпуска неустанно развивалась и прогрессировала, что не могло не отразиться на ее электрооборудовании. Но эти изменения настолько ничтожны, что мы упомянем о них не столько для практической пользы, сколько из уважения к Фиату 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности модификаций ВАЗ 2106

В разное время на автомобиль устанавливали разные двигатели, зачастую даже не предупреждая покупателя об этом. Так, выстояв очередь в несколько лет, вам могла попасться шестерка с двигателем 2103, что никак не влияло ни на цену, ни на документацию. Позже такая ситуация повторялась с моторами от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но это никак не влияло на схему электрооборудования непосредственно.

Когда советский беспредел закончился и завод стал бороться за клиента, появилась модель, точнее, модификация ВАЗ 21065. Вроде, как «люкс». Тут уже были внесены некоторые изменения в электрическую схему. Но в целом машину отличало от обычной шестерки вот что:

  • пятиступенчатая коробка передач;
  • карбюраторы «Солекс»;
  • бесконтактная система зажигания;
  • электрический подогрев заднего стекла;
  • галогеновые лампы повышенной мощности;
  • задний противотуманный фонарь;
  • на некоторых версиях был установлен электрический усилитель руля.

Естественно, что столь разительные эволюционные перемены практически никаких изменений в схему не внесли, по крайней мере, говорить о них просто не приходится.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство, по сравнению с современными электросхемами. Тем не менее, на протяжении долгих лет в нее вносились некоторые изменения. То, что вы видите на фото, это схема система зажигания машины до 1980 года.

В ней применен распределитель Р125б, который использовался до тех пор, пока не начали применять карбюраторы Озон. После этого ставили трамблер точно такой же конструкции, только с вакуумным регулятором опережения зажигания.

Все остальное электрооборудование шестерки никаких изменений не претерпело до самого конца ее выпуска. С одной стороны, это было удобно, потому что зайдя в любой автомагазин вы без особого труда могли заменить любую деталь — катушку зажигания, которых приходилось возить с собой по несколько штук, конденсаторы напряжения, которых полагалось иметь в запасе минимум десяток, не говоря уже о крышке трамблера, которая была подвержена пробоям и имела абсолютно непредсказуемый характер.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания со стороны владельцев шестерок вызывал блок предохранителей. Как сам блок, так и сами предохранители. При малейшей потере контакта, предохранитель перегревался, и плавил не плавкую вставку, а все, что было вокруг — пластмассовые крышки и корпуса блока. Бороться с этим явлением было бесполезно до тех пор, пока не появились человеческие предохранители ножевого типа. Они надежно держали контакт и перегорали только по делу — если в электрической цепи были проблемы.

Бортовая система электрооборудования ВАЗ 2106 использовала допотопную систему реле для потребителей большого тока. Реле защищало от перегрузки контакты переключателей. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на на шестерке они разбросаны по всему автомобилю, и логика их размещения не вяжется с элементарными понятиями схемотехники. Завод не рекомендовал ремонтировать реле, а советовал заменять их целиком, поскольку качественное восстановление сгоревшей обмотки было мало вероятно в гаражных условиях.

О системе электрооборудования и схеме проводки ВАЗ 2106 можно говорить сутками, но вы самостоятельно разберетесь в самой схеме подключения, которую мы показали на страничке. Схема проста, доступна и понятна даже для новичка. Дерзайте, и удачи на дорогах!

Проводка выполняет одну из основных функций в любом автомобиле — обеспечивает стабильное функционирование двигателя и всех электрических приборов. Наличие неполадок в схеме проводки ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины.

[ Скрыть ]

Признаки и причины неисправности

Для начала разберем признаки неполадок в работе электроцепей.

Признаки

По каким «симптомам» можно определить неисправность:

  1. Автомобиль не заводится и не едет. Причин неисправности может быть множество начиная от разряженной аккумуляторной батареи и заканчивая вышедшим из строя генераторным устройством.
  2. Машина заводится и может двигаться, но некоторые узлы и системы при этом функционируют некорректно.
  3. На приборной панели автомобиля загорелся индикатор аккумулятора. Неисправность может быть связана как с АКБ (разрядом, падением емкости или повреждением), так и с работой генераторного устройства.
  4. Некорректно функционирует оптика. Свет фар слабый, но он усиливается при нажатии на педаль газа. Неполадки могут быть обусловлены неисправностью генератора.
  5. Не работают определенные электроприборы. К примеру, освещение в салоне или устройство обогрева заднего стекла. Причина может заключаться в повреждении проводов цепи либо выходом из строя предохранителя. Требуется диагностика блока.
  6. Не функционируют боковые указатели поворотов. Причину надо искать в электроцепи и предохранителях.

Причины

1. Вышедшие из строя пластины АКБ 2. Перегоревший предохранитель ВАЗ 2106 3. Порванный генераторный ремень 4. Поврежденные высоковольтные провода

По каким причинам в работе электрооборудования возникают проблемы:

  1. Разряд аккумулятора или его поломка, связанная со снижением емкости либо разрушением внутренних пластин. Неполадки могут быть обусловлены тем, что АКБ отработал свой срок службы. В конце ресурса эксплуатации внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускал ошибки при использовании устройства. Когда АКБ разрядится полностью, ее можно попытаться зарядить, но это не всегда позволяет решить проблему. Если износ устройства очень большой, то после заряда водителю удастся запустить двигатель, но в результате остановки автовладелец опять столкнется с проблемой.
  2. Проблемы с генератором. Неисправность устройства может быть обусловлена выходом из строя одного из конструктивных компонентов генераторной установки либо износом ее ремня. Если диагностика показывает, что на электроприборы поступает недостаточно напряжения, а аккумуляторная батарея рабочая, надо проверить реле-регулятора генератора, а также целостность ремня. Одним из признаков его износа являются скачки напряжения, а также свист из-под капота. Ремешок ГРМ так свистеть не может. Для замены реле-регулятора придется выполнить демонтаж устройства и его полный разбор.
  3. Повреждения изоляции проводов, обрыв проводки. Если изоляционный слой на электрических цепях повреждается, это приводит к утечке тока. Соответственно, на электроприборы не будет поступать достаточный уровень напряжения, необходимый для их питания. В случае обрыва проводки работа оборудования будет невозможной. Поврежденные электроцепи подлежат замене, а если нарушается слой изоляции, то провод необходимо поменять или обмотать заново изолентой.
  4. Неработоспособные контакты. Почти на всех электроцепях есть разъемы для соединения. Если их контакты повреждаются, перегорают или окисляются, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы подлежат очистке, обычно это устраняет проблему. Если контакты повреждены, то единственным решением будет замена разъемов. Но в случае перегорания штекеры недостаточно заменить. Необходимо выяснить причину, поскольку обгорание контактов говорит о скачках напряжения в электросети. Если не устранить проблему, автовладелец будет постоянно сталкиваться с ней после замены контактов.
  5. Поломка реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за рабочее состояние электрических приборов. Если они выходят из строя, повреждаются или перегорают, работа оборудования будет невозможна. Требуется детальная диагностика и замена вышедших из строя компонентов. Для поиска неисправного предохранителя воспользуйтесь схемой, расположенной на обратной стороне блока. Как и в случае с контактами, наличие следов подгорания на предохранителях говорит о скачках напряжения в бортовой сети, которые необходимо устранить. Если устройство отвечает за работу топливного насоса, то его поломка приведет к тому, что запуск двигателя будет невозможен.
  6. Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера. При таких неполадках запустить мотор не выйдет. Если неисправен стартер, при попытке включения двигателя водитель услышит щелчки. Приборная панель обычно активируется, о чем говорят загоревшиеся на ней индикаторы, но мотор не запускается. Необходимо выполнять поочередный демонтаж всех конструктивных компонентов системы зажигания — замка, трамблера и стартера. Эти устройства подлежат детальной диагностике, разбору и замене вышедших из строя компонентов.
  7. Одной из причин неисправности электроцепей, при которой мотор может не запускаться, является повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждаются, на свечи не сможет поступать достаточный высоковольтный разряд. В результате возникают проблемы с запуском двигателя. Если силовой агрегат заводится, но на высоковольтном проводе повреждена изоляция, то мотор будет троить. Проблемы можно решить путем замены кабелей. Более подробно причины неполадок показаны на фото.

Практика показывает, что большинство неисправностей в работе проводки авто связано с некачественным соединением.

ВАЗ 2106 с карбюраторным ДВС

Схема электрической сети в автомобиле ВАЗ 2106

Рассмотрим цветную схему электрики с описанием в «шестерке» с двигателем карбюратор:

  1. Поворотные фары, расположенные по бокам кузова.
  2. Подфарники.
  3. Оптика внешнего освещения.
  4. Оптика внутреннего освещения.
  5. Звуковые устройства.
  6. Электрический мотор вентилирующего устройства охладительной системы силового агрегата.
  7. Контроллер активации моторчика вентилятора.
  8. Реле активации звуковых сигналов.
  9. Защитный элемент активации электрического мотора вентилятора охлаждения ДВС.
  10. Регулирующее устройство напряжения в бортовой сети машины.
  11. Катушка системы зажигания.
  12. Контроллер, определяющий нехватку объема тормозной жидкости в расширительном бачке под капотом.
  13. Распределительное устройство системы зажигания.
  14. Электрический мотор системы очистки лобового стекла.
  15. Свечи зажигания с подключенными высоковольтными кабелями.
  16. Контроллер светового индикатора аварийного давления моторной жидкости.
  17. Контроллер указателя давления смазки.
  18. Контроллер датчика температуры антифриза.
  19. Лампа освещения, расположенная в моторном отсеке.
  20. Электромагнитный клапан карбюраторного агрегата.
  21. Генераторное устройство, обеспечивающее напряжением все электрическое оборудование в машине при заведенном двигателе.
  22. Стартерное устройство системы зажигания.
  23. Аккумулятор машины.
  24. Реле контрольного индикатора разряда АКБ.
  25. Защитный элемент цепи активации ближнего освещения оптики.
  26. Реле активации дальнего освещения.
  27. Защитное устройство цепи системы очистки лобового стекла.
  28. Вспомогательный монтажный блок с предохранительными устройствами.
  29. Основной монтажный предохранительный блок.
  30. Устройство активации и отключения фонарей заднего хода при включении соответствующей передачи.
  31. Устройство включения и деактивации контрольного индикатора ручного тормоза на приборной панели.
  32. Розетка для подключения переносной лампочки.
  33. Прерывательное устройство поворотных указателей и световой сигнализации, благодаря ему фары мигают при включении поворотов или «аварийки».
  34. Электрический мотор системы отопления авто.
  35. Выключатель стоповых огней.
  36. Реле защиты электроцепии системы обогрева заднего стекла.
  37. Резисторный элемент электрического мотора отопительной системы.
  38. Индикатор освещения бардачка.
  39. Устройство включения и отключения внешнего освещения.
  40. Кнопка активации и отключения системы обогрева заднего стекла.
  41. Замок зажигания.
  42. Переключатель на центральной консоли для активации ближнего либо дальнего освещения.
  43. Рычаг переключения поворотных огней.
  44. Устройство отключения и включения звукового сигнала.
  45. Рычаг переключения скорости перемещения дворников лобового стекла.
  46. Устройство для активации и отключения системы очистки лобового стекла.
  47. Регулятор освещения контрольного щитка.
  48. Кнопка включения и отключение световой сигнализации.
  49. Прикуриватель.
  50. Переключатель скорости работы печки.
  51. Световой индикатор уровня тормозной жидкости.
  52. Выключатели фонарей устройства, контролирующего открыты ли передние двери либо закрыты.
  53. Лампочки, сигнализирующие об открытых дверях.
  54. Переключатели плафонов, которые находятся в стойках передних дверей.
  55. Контроллер уровня горючего с индикатором резерва бензина в баке.
  56. Контроллер температуры антифриза в системе охлаждения.
  57. Устройство контроля давления смазочной жидкости в двигателе со световым индикатором.
  58. Тахометр, определяющий частоту вращения коленвала мотора.
  59. Световой индикатор ручного тормоза.
  60. Индикатор заряда АКБ.
  61. Световой индикатор активации подсоса.
  62. Спидометр.
  63. Световой индикатор внешнего освещения.
  64. Индикатор поворотных огней на приборной панели.
  65. Индикатор активации дальнего освещения.
  66. Прерывательный элемент индикатора ручного тормоза.
  67. Выключатель индикатора подсоса.
  68. Часы на центральной консоли.
  69. Переключатели плафонов, которые установлены в стойках задних дверей.
  70. Плафона.
  71. Устройство обогрева заднего стекла.
  72. Световой индикатор освещения багажного отсека.
  73. Контроллер уровня и резерва горючего.
  74. Задняя оптика.
  75. Световое освещение номерного знака.

О нюансах ремонта проводки при замене одного зажигания на другое можно узнать из ролика, снятого Вячеславом Кравченко.

В таких моделях принцип действия электроцепи при запуске мотора выглядит так:

  1. Водитель вставляет ключ в замок, после чего проворачивает его в положение «Стартер». Это приводит к подаче питания на устройство.
  2. В работу вступает генераторная установка. От устройства на катушку поступает напряжение, этот элемент предназначен для образования высоковольтного импульса. На него подается низковольтный ток, который в результате трансформации получает высокое напряжение. От катушки разряд поступает на трамблер.
  3. Посредством высоковольтных кабелей привод устройства начинает толкать коленвал автомобильного мотора. Последний производит замыкание контактов в определенном порядке, после чего на свечи поступает разряд.

В зависимости от типа авто на карбюратор может быть установлено классическое либо электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, она состоит из:

  • выключателя зажигания, то есть замка;
  • катушки;
  • распределительного механизма;
  • высоковольтных кабелей;
  • свечей.

Функция распределительного устройства заключается в прерывании электроцепи первичной обмотки на модуле. После этого механизм распределяет напряжение по свечам в определенном порядке. Благодаря катушке низковольтный ток преобразуется в высоковольтный. Предназначение свечей заключается в возгорании горючей смеси в цилиндрах автомобильного ДВС.

Об обозначениях предохранительных устройств на карбюраторной версии авто можно узнать из видео, обнародованного каналом AVTOCLUB_22.

Электронное

Если машина оборудуется электронной системой зажигания, то в ней на участке цепи между устройством трамблера, а также катушкой располагается коммутирующий механизм.

БСЗ состоит из:

  • коммутаторного устройства;
  • выключателя, то есть замка;
  • катушки;
  • распределительного девайса;
  • высоковольтных кабелей, по которым на свечи поступает разряд;
  • самих свечей.

Благодаря распределительному устройству управляющие импульсы поступают на коммутаторный девайс, это делается для появления искры. После чего сигналы подаются поочередно на все свечи зажигания. Основное предназначение коммутатора заключается в преобразовании управляющих импульсов от бесконтактного устройства в ток, последний используется для подачи на первичную обмотку катушки. Это способствует улучшению появления искры, что особенно актуально для силовых агрегатов, функционирующих на обедненной горючей смеси.

Диагностика коммутаторного устройства осуществляется с помощью искры. Если в результате проверки на трамблер не поступает высоковольтный сигнал, это говорит о неисправности коммутатора. Устройство подлежит замене. Но если в результате ремонта или смены проблема не была решена, то надо выполнять диагностику электроцепей и менять поврежденные провода. Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних годов выпуска стали комплектоваться инжекторными силовыми агрегатами. Рассматривать электросхему таких машин не будем, поскольку она практически идентична описанной выше.

О переводе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Электросхема подключения устройств в таких машинах претерпела определенные изменения:

  1. Автомобили стали оборудоваться электрическими насосами, использующимися для увеличения уровня давления в рампе. В силовых агрегатах с карбюраторами такое давление отсутствует, в них используются механические насосные устройства.
  2. Горючая смесь формируется непосредственно в цилиндрах ДВС. В классических версиях авто ее образование происходит в карбюраторе.
  3. Добавлены электрические форсунки, они отвечают за впрыск горючего.
  4. Также электросхема дополняется управляющим модулем ЭСУД. Устройство используется для обнаружения момента, при котором требуется впрыск горючей смеси. В карбюраторных версиях она попадает в цилиндры при открытии впускного клапана.

Инжекторные системы характеризуются наличием большого числа электронных компонентов. Если двигатель не запускается, причина может заключаться не только в повреждении проводки, но и не рабочем состоянии датчиков.

Инструкция по диагностике и замене электропроводки

При повреждении схемы проводки в ВАЗ 2106 следует выполнить диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:

  1. Один из контактов «контрольки» подключается к минусовой клемме АКБ под капотом машины. Можно использовать массу, то есть любую металлическую часть кузова или двигателя авто.
  2. Второй контакт подключается к соединению диагностируемого участка электроцепи. Важно, чтобы он располагался наиболее близко к АКБ либо предохранительному устройству.
  3. Если в результате подключения «контролька» стала гореть, то напряжение в электроцепи имеется. Это свидетельствует о том, что диагностируемая часть проводки в рабочем состоянии.
  4. Процедура диагностики производится аналогичным образом на остальных участках проводки.
  5. Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи. Причину неисправности необходимо искать между этой точкой и последней точкой, где ток был.

Канал ВАЗ 2101-2107 в ролике показал, как осуществляется процедура диагностики заряда аккумулятора.

В зависимости от типа подключения напряжение в цепи может появляться только после того, как будет включен замок зажигания.

При коротком замыкании одним из вариантов поиска — демонтаж предохранительного устройства и подключение к контактам его гнезда тестера (вольтметра либо мультиметра) или «контрольки». При проверке другие компоненты системы электрооборудования на диагностируемом участке цепи должны быть отключены, чтобы напряжение отсутствовало. Если вы используете контрольную лампу, то после подключения контактов к гнездам необходимо подвигать провода в разные стороны. Если в ходе выполнения задачи лампа стала гореть, это говорит о том, что где-то на участке имеется замыкание. Скорее всего, произошел износ изоляции проводов.

Диагностика заземления осуществляется для тестирования надежности подключения электрических приборов к массе машины:

  1. Откройте капот и отключите аккумуляторную батарею. Один из контактов устройства, которое тестируется, надо подключить к массе, то есть кузову или металлу на авто.
  2. Второй контакт подключается к месту соединения либо точке заземления.
  3. Если в результате подключения «контролька» стала гореть, это говорит о том, что с массой на диагностируемом участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный участок проводки:

  1. От диагностируемого отрезка цепи необходимо отключить напряжение. Производится проверка участка проводки посредством лампы с подсоединенным источником напряжения.
  2. Два конца провода от источника освещения подключаются к разным концам электроцепи либо к плюсовому выходу и массе машины. Когда индикатор загорелся, то разрывы в проводке отсутствуют. Если же лампа не включилась, то надо искать место повреждения.
  3. Аналогично осуществляется диагностика замка зажигания, «контролька» подключается к его клеммам для проверки. При активации выключателя источник освещения должен загореться.

Если причина неисправности электроприборов заключается в наличии разомкнутой цепи, то найти поврежденный участок визуально практически невозможно, поскольку увидеть окисление на контактах либо их повреждение трудно. Для решения проблемы можно попробовать подвигать подключенный провод или заново подсоединить контакты. Иногда это позволяет решить проблему. Что касается замены поврежденного участка цепи, то необходимо просто обрезать изношенный провод, а вместо него подсоединить новый. Место соединения запаивается или обматывается изолентой.

Если вы решили полностью поменять проводку в авто, рекомендуем обратиться к специалистам.

Если неисправность заключается в перегорании предохранительного устройства, то определить такую проблему можно визуально. Обрыв проволоки в корпусе детали говорит о необходимости ее замены. Меняя устройства, следует использовать предохранители аналогичной мощности, применение запчастей с другими номиналами не рекомендуется. Дело в том, что для разных участков электроцепи требуется различный уровень защиты. Мощность устройства указывается на его корпусе. Если деталь выходит из строя, то надо найти причину, прежде чем будет осуществляться ее замена. Чаще всего предохранители ломаются из-за короткого замыкания, что связано с обрывом либо износом проводки.

Пользователь Валерий Потапенко в своем ролике дал рекомендации по поиску и замене вышедших из строя предохранителей.

В электроцепях машины могут использоваться пережигаемые перемычки. Они применяются на участках проводки, которая не защищается предохранительными устройствами, к примеру, в цепях системы зажигания. Основное сходство перемычек и предохранителей заключается в том, что диагностику и тех и других деталей можно осуществить визуально. Для проверки необходимо отключить от питания аккумулятор, после чего демонтировать перемычку и оценить ее состояние. Если визуальная диагностика показала необходимость замены, то устройство меняется.

Как не допустить неисправностей в работе проводки?

Что надо учитывать, чтобы не столкнуться с неполадками в работе электроцепей:

  1. Процедуру замены проводов необходимо производить при отключенных электроприборах и аккумуляторе.
  2. Отключать и включать контакты АКБ допускается исключительно при выключенном зажигании.
  3. При осуществлении проверки проводки нельзя допустить замыкания, это может привести к поломке электроприборов.
  4. Не используйте металлические инструменты для извлечения предохранительных устройств.
  5. На заведенном двигателе не отключайте аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и прочих составляющих элементов цепи.
  6. Если выполняется проверка работоспособности диодного моста генераторной установки, не допускается применение мегаомметра, питающегося от сети с напряжением более чем 12 вольт.
  7. При сварке кузова аккумуляторная батарея и генератор должны быть отключены. Также необходимо отсоединить от питания ЭБУ, если он имеется.
  8. Не допускается выполнение работ по ремонту или замене проводки при отключенном двигателе.
  9. Периодически выполняйте подзарядку аккумулятора, а также очистку его клемм.

Электросхемы ВАЗ 2103 2106 21061





Цветные электросхемы ВАЗ 2103 2106 21061

схемы электрооборудования

Источник питания, генератор

Реле контрольной лампы заряда аккумуляторной батареи

Стартер

Система зажигания

Катушка зажигания

Фонарь сигнализации открытой передней двери

Фонарь заднего хода

Фонарь освещения номерного знака

Лампа освещения вещевого ящика

Лампа багажника

Плафоны, задние фонари

Боковые указатели поворотов

Подкапотная лампа

Стеклоочистители и омыватели ветрового стекла

Наружное освещение, аварийная сигнализация

Дополнительное оборудование и звуковой сигнал

Отопитель

Контрольные приборы и датчики


Электросхема ВАЗ 2106 с двигателями 21011, 2103, 2106

Электрическая схема ВАЗ 2106 — электрооборудование


обозначения на электросхеме:

Схема электрооборудования автомобиля ВАЗ—2106: 1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель сигналов торможения; 37 — реле обогрева заднего стекла*; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в задних дверях; 71 — плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака


Электросхема соединений генератора ВАЗ 2106

обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — регулятор напряжения; 4 — выключатель (замок) зажигания; 5 — блок предохранителей; 6 — контрольная лампа заряда аккумуляторной батареи; 7 — реле контрольной лампы заряда аккумуляторной батареи

Электросхема стартера ВАЗ 2106

обозначения:

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — выключатель (замок) зажигания; Р1 — втягивающая обмотка реле; Р2 — удерживающая обмотка реле

Электросхема контакной системы зажигания ВАЗ 2106

условные обозначения:

1 — свечи зажигания; 2 — распределитель зажигания; 3 — катушка зажигания; 4 — выключатель (замок) зажигания; 5 — генератор; 6 — аккумуляторная батарея

Электросхема бесконтакной системы зажигания

условные обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель (замок) зажигания; 4 — катушка зажигания; 5 — коммутатор; 6 — датчик-распределитель зажигания; 7 — свечи зажигания

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010 на ВАЗ 2106

обозначения

1 — концевой выключатель карбюратора; 2 — электромагнитный клапан; 3 — блок управления; 4 — катушка зажигания; 5 — коммутатор; 6 — выключатель (замок) зажигания

Электросхема указателей поворотов и аварийной сигнализации

условные обозначения:

 1 — лампы указателей поворота в передних фонарях; 2 — аккумуляторная батарея; 3 — генератор; 4 — боковые указатели поворота; 5 — основной блок предохранителей; 6— дополнительный блок предохранителей; 7 — выключатель (замок) зажигания; 8 — выключатель аварийной сигнализации; 9 — переключатель указателей поворота; 10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — спидометр с контрольной лампой включения указателей поворота; 12 — лампы указателей поворота в задних фонарях

Электросхема включения звуковых сигналов ВАЗ 2106

обозначения:

 1 — звуковые сигналы; 2 — реле включения звуковых сигналов; 3 — выключатель звуковых сигналов; 4 — блок предохранителей; 5 — генератор; 6 — аккумуляторная батарея

Схема включения электродвигателя отопителя ВАЗ 2106

обозначения на электросхеме:

1 — электродвигатель отопителя; 2 — дополнительный резистор; 3 — переключатель электродвигателя отопителя; 4 — блок предохранителей; 5 — выключатель (замок) зажигания; 6 — генератор; 7 — аккумуляторная батарея

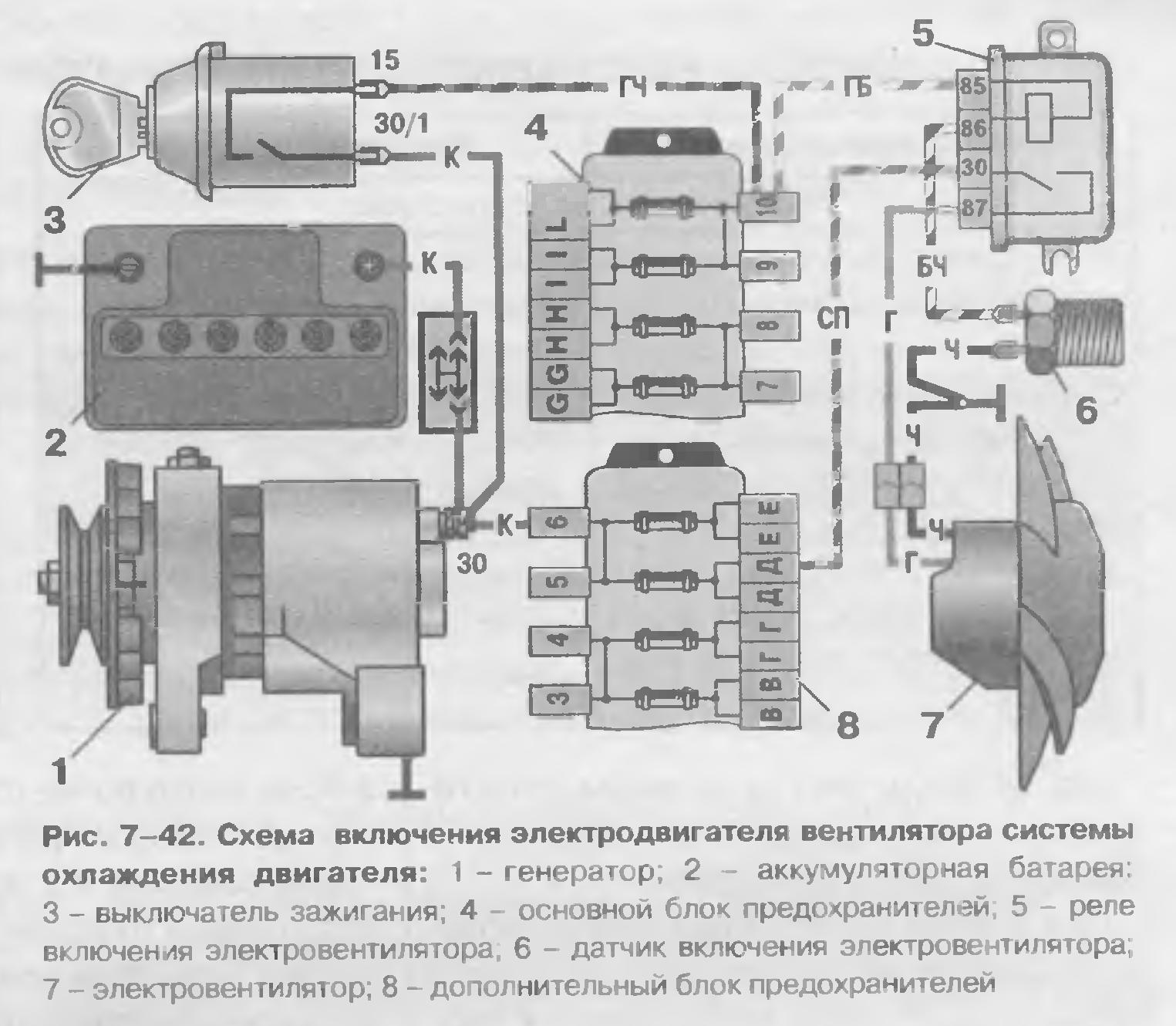

Электросхема предохранители ВАЗ 2106

Блок предохранителей ВАЗ 2106

Условные обозначения блока предохранителей

Номер предохранителя Номинальный ток, А Защищаемые цепи
F1 16 Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
F2 8 Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
F3 8 Левые фары (дальний свет) и контрольная лампа включения дальнего света
F4 8 Правые фары (дальний свет)
F5 8 Левые фары (ближний свет)
F6 8 Правые фары (ближний свет)
F7 8 Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
F8 8 Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
F9 8 Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
F10 8 Регулятор напряжения. Обмотка возбуждения генератора
F11 8 Резервный
F12 8 Резервный
F13 8 Резервный
F14 16 Элемент обогрева заднего стекла
F15 16 Электродвигатель вентилятора системы охлаждения двигателя
F16 8 Указатели поворота в режиме аварийной сигнализации

цветная электросхема подключения оборудования и генератора

Проводка выполняет одну из основных функций в любом автомобиле — обеспечивает стабильное функционирование двигателя и всех электрических приборов. Наличие неполадок в схеме проводки ВАЗ 2106 может привести к невозможности полноценной эксплуатации машины.

Содержание

Открытьполное содержание

[ Скрыть]

Признаки и причины неисправности

Для начала разберем признаки неполадок в работе электроцепей.

Признаки

По каким «симптомам» можно определить неисправность:

  1. Автомобиль не заводится и не едет. Причин неисправности может быть множество начиная от разряженной аккумуляторной батареи и заканчивая вышедшим из строя генераторным устройством.
  2. Машина заводится и может двигаться, но некоторые узлы и системы при этом функционируют некорректно.
  3. На приборной панели автомобиля загорелся индикатор аккумулятора. Неисправность может быть связана как с АКБ (разрядом, падением емкости или повреждением), так и с работой генераторного устройства.
  4. Некорректно функционирует оптика. Свет фар слабый, но он усиливается при нажатии на педаль газа. Неполадки могут быть обусловлены неисправностью генератора.
  5. Не работают определенные электроприборы. К примеру, освещение в салоне или устройство обогрева заднего стекла. Причина может заключаться в повреждении проводов цепи либо выходом из строя предохранителя. Требуется диагностика блока.
  6. Не функционируют боковые указатели поворотов. Причину надо искать в электроцепи и предохранителях.

Причины

По каким причинам в работе электрооборудования возникают проблемы:

  1. Разряд аккумулятора или его поломка, связанная со снижением емкости либо разрушением внутренних пластин. Неполадки могут быть обусловлены тем, что АКБ отработал свой срок службы. В конце ресурса эксплуатации внутренние компоненты аккумулятора изнашиваются быстрее, особенно если владелец машины допускал ошибки при использовании устройства. Когда АКБ разрядится полностью, ее можно попытаться зарядить, но это не всегда позволяет решить проблему. Если износ устройства очень большой, то после заряда водителю удастся запустить двигатель, но в результате остановки автовладелец опять столкнется с проблемой.
  2. Проблемы с генератором. Неисправность устройства может быть обусловлена выходом из строя одного из конструктивных компонентов генераторной установки либо износом ее ремня. Если диагностика показывает, что на электроприборы поступает недостаточно напряжения, а аккумуляторная батарея рабочая, надо проверить реле-регулятора генератора, а также целостность ремня. Одним из признаков его износа являются скачки напряжения, а также свист из-под капота. Ремешок ГРМ так свистеть не может. Для замены реле-регулятора придется выполнить демонтаж устройства и его полный разбор.
  3. Повреждения изоляции проводов, обрыв проводки. Если изоляционный слой на электрических цепях повреждается, это приводит к утечке тока. Соответственно, на электроприборы не будет поступать достаточный уровень напряжения, необходимый для их питания. В случае обрыва проводки работа оборудования будет невозможной. Поврежденные электроцепи подлежат замене, а если нарушается слой изоляции, то провод необходимо поменять или обмотать заново изолентой.
  4. Неработоспособные контакты. Почти на всех электроцепях есть разъемы для соединения. Если их контакты повреждаются, перегорают или окисляются, это приводит к тому, что ток не может поступать на оборудование. При окислении элементы подлежат очистке, обычно это устраняет проблему. Если контакты повреждены, то единственным решением будет замена разъемов. Но в случае перегорания штекеры недостаточно заменить. Необходимо выяснить причину, поскольку обгорание контактов говорит о скачках напряжения в электросети. Если не устранить проблему, автовладелец будет постоянно сталкиваться с ней после замены контактов.
  5. Поломка реле или предохранителей. Все элементы, расположенные в монтажном блоке, отвечают за рабочее состояние электрических приборов. Если они выходят из строя, повреждаются или перегорают, работа оборудования будет невозможна. Требуется детальная диагностика и замена вышедших из строя компонентов. Для поиска неисправного предохранителя воспользуйтесь схемой, расположенной на обратной стороне блока. Как и в случае с контактами, наличие следов подгорания на предохранителях говорит о скачках напряжения в бортовой сети, которые необходимо устранить. Если устройство отвечает за работу топливного насоса, то его поломка приведет к тому, что запуск двигателя будет невозможен.
  6. Неисправность замка зажигания или других элементов СЗ или БСЗ — трамблера, стартера. При таких неполадках запустить мотор не выйдет. Если неисправен стартер, при попытке включения двигателя водитель услышит щелчки. Приборная панель обычно активируется, о чем говорят загоревшиеся на ней индикаторы, но мотор не запускается. Необходимо выполнять поочередный демонтаж всех конструктивных компонентов системы зажигания — замка, трамблера и стартера. Эти устройства подлежат детальной диагностике, разбору и замене вышедших из строя компонентов.
  7. Одной из причин неисправности электроцепей, при которой мотор может не запускаться, является повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. Если они повреждаются, на свечи не сможет поступать достаточный высоковольтный разряд. В результате возникают проблемы с запуском двигателя. Если силовой агрегат заводится, но на высоковольтном проводе повреждена изоляция, то мотор будет троить. Проблемы можно решить путем замены кабелей. Более подробно причины неполадок показаны на фото.

Практика показывает, что большинство неисправностей в работе проводки авто связано с некачественным соединением.

ВАЗ 2106 с карбюраторным ДВС

Схема электрической сети в автомобиле ВАЗ 2106

Рассмотрим цветную схему электрики с описанием в «шестерке» с двигателем карбюратор:

  1. Поворотные фары, расположенные по бокам кузова.
  2. Подфарники.
  3. Оптика внешнего освещения.
  4. Оптика внутреннего освещения.
  5. Звуковые устройства.
  6. Электрический мотор вентилирующего устройства охладительной системы силового агрегата.
  7. Контроллер активации моторчика вентилятора.
  8. Реле активации звуковых сигналов.
  9. Защитный элемент активации электрического мотора вентилятора охлаждения ДВС.
  10. Регулирующее устройство напряжения в бортовой сети машины.
  11. Катушка системы зажигания.
  12. Электрический мотор системы очистки лобового стекла.
  13. Контроллер, определяющий нехватку объема тормозной жидкости в расширительном бачке под капотом.
  14. Распределительное устройство системы зажигания.
  15. Электрический мотор системы очистки лобового стекла.
  16. Свечи зажигания с подключенными высоковольтными кабелями.
  17. Контроллер светового индикатора аварийного давления моторной жидкости.
  18. Контроллер указателя давления смазки.
  19. Контроллер датчика температуры антифриза.
  20. Лампа освещения, расположенная в моторном отсеке.
  21. Электромагнитный клапан карбюраторного агрегата.
  22. Генераторное устройство, обеспечивающее напряжением все электрическое оборудование в машине при заведенном двигателе.
  23. Стартерное устройство системы зажигания.
  24. Аккумулятор машины.
  25. Реле контрольного индикатора разряда АКБ.
  26. Защитный элемент цепи активации ближнего освещения оптики.
  27. Реле активации дальнего освещения.
  28. Защитное устройство цепи системы очистки лобового стекла.
  29. Вспомогательный монтажный блок с предохранительными устройствами.
  30. Основной монтажный предохранительный блок.
  31. Устройство активации и отключения фонарей заднего хода при включении соответствующей передачи.
  32. Устройство включения и деактивации контрольного индикатора ручного тормоза на приборной панели.
  33. Розетка для подключения переносной лампочки.
  34. Прерывательное устройство поворотных указателей и световой сигнализации, благодаря ему фары мигают при включении поворотов или «аварийки».
  35. Электрический мотор системы отопления авто.
  36. Выключатель стоповых огней.
  37. Реле защиты электроцепии системы обогрева заднего стекла.
  38. Резисторный элемент электрического мотора отопительной системы.
  39. Индикатор освещения бардачка.
  40. Устройство включения и отключения внешнего освещения.
  41. Кнопка активации и отключения системы обогрева заднего стекла.
  42. Замок зажигания.
  43. Переключатель на центральной консоли для активации ближнего либо дальнего освещения.
  44. Рычаг переключения поворотных огней.
  45. Устройство отключения и включения звукового сигнала.
  46. Рычаг переключения скорости перемещения дворников лобового стекла.
  47. Устройство для активации и отключения системы очистки лобового стекла.
  48. Регулятор освещения контрольного щитка.
  49. Кнопка включения и отключение световой сигнализации.
  50. Прикуриватель.
  51. Переключатель скорости работы печки.
  52. Световой индикатор уровня тормозной жидкости.
  53. Выключатели фонарей устройства, контролирующего открыты ли передние двери либо закрыты.
  54. Лампочки, сигнализирующие об открытых дверях.
  55. Переключатели плафонов, которые находятся в стойках передних дверей.
  56. Контроллер уровня горючего с индикатором резерва бензина в баке.
  57. Контроллер температуры антифриза в системе охлаждения.
  58. Устройство контроля давления смазочной жидкости в двигателе со световым индикатором.
  59. Тахометр, определяющий частоту вращения коленвала мотора.
  60. Световой индикатор ручного тормоза.
  61. Индикатор заряда АКБ.
  62. Световой индикатор активации подсоса.
  63. Спидометр.
  64. Световой индикатор внешнего освещения.
  65. Индикатор поворотных огней на приборной панели.
  66. Индикатор активации дальнего освещения.
  67. Прерывательный элемент индикатора ручного тормоза.
  68. Выключатель индикатора подсоса.
  69. Часы на центральной консоли.
  70. Переключатели плафонов, которые установлены в стойках задних дверей.
  71. Плафона.
  72. Устройство обогрева заднего стекла.
  73. Световой индикатор освещения багажного отсека.
  74. Контроллер уровня и резерва горючего.
  75. Задняя оптика.
  76. Световое освещение номерного знака.

О нюансах ремонта проводки при замене одного зажигания на другое можно узнать из ролика, снятого Вячеславом Кравченко.

В таких моделях принцип действия электроцепи при запуске мотора выглядит так:

  1. Водитель вставляет ключ в замок, после чего проворачивает его в положение «Стартер». Это приводит к подаче питания на устройство.
  2. В работу вступает генераторная установка. От устройства на катушку поступает напряжение, этот элемент предназначен для образования высоковольтного импульса. На него подается низковольтный ток, который в результате трансформации получает высокое напряжение. От катушки разряд поступает на трамблер.
  3. Посредством высоковольтных кабелей привод устройства начинает толкать коленвал автомобильного мотора. Последний производит замыкание контактов в определенном порядке, после чего на свечи поступает разряд.

В зависимости от типа авто на карбюратор может быть установлено классическое либо электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, она состоит из:

  • выключателя зажигания, то есть замка;
  • катушки;
  • распределительного механизма;
  • высоковольтных кабелей;
  • свечей.

Функция распределительного устройства заключается в прерывании электроцепи первичной обмотки на модуле. После этого механизм распределяет напряжение по свечам в определенном порядке. Благодаря катушке низковольтный ток преобразуется в высоковольтный. Предназначение свечей заключается в возгорании горючей смеси в цилиндрах автомобильного ДВС.

Об обозначениях предохранительных устройств на карбюраторной версии авто можно узнать из видео, обнародованного каналом AVTOCLUB_22.

Электронное

Если машина оборудуется электронной системой зажигания, то в ней на участке цепи между устройством трамблера, а также катушкой располагается коммутирующий механизм.

БСЗ состоит из:

  • коммутаторного устройства;
  • выключателя, то есть замка;
  • катушки;
  • распределительного девайса;
  • высоковольтных кабелей, по которым на свечи поступает разряд;
  • самих свечей.

Благодаря распределительному устройству управляющие импульсы поступают на коммутаторный девайс, это делается для появления искры. После чего сигналы подаются поочередно на все свечи зажигания. Основное предназначение коммутатора заключается в преобразовании управляющих импульсов от бесконтактного устройства в ток, последний используется для подачи на первичную обмотку катушки. Это способствует улучшению появления искры, что особенно актуально для силовых агрегатов, функционирующих на обедненной горючей смеси.

Диагностика коммутаторного устройства осуществляется с помощью искры. Если в результате проверки на трамблер не поступает высоковольтный сигнал, это говорит о неисправности коммутатора. Устройство подлежит замене. Но если в результате ремонта или смены проблема не была решена, то надо выполнять диагностику электроцепей и менять поврежденные провода. Возможно, причину следует искать в повышенном сопротивлении жил, это приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних годов выпуска стали комплектоваться инжекторными силовыми агрегатами. Рассматривать электросхему таких машин не будем, поскольку она практически идентична описанной выше.

О переводе «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки можно узнать из видео от Сергея Крючкова.

Электросхема подключения устройств в таких машинах претерпела определенные изменения:

  1. Автомобили стали оборудоваться электрическими насосами, использующимися для увеличения уровня давления в рампе. В силовых агрегатах с карбюраторами такое давление отсутствует, в них используются механические насосные устройства.
  2. Горючая смесь формируется непосредственно в цилиндрах ДВС. В классических версиях авто ее образование происходит в карбюраторе.
  3. Добавлены электрические форсунки, они отвечают за впрыск горючего.
  4. Также электросхема дополняется управляющим модулем ЭСУД. Устройство используется для обнаружения момента, при котором требуется впрыск горючей смеси. В карбюраторных версиях она попадает в цилиндры при открытии впускного клапана.

Инжекторные системы характеризуются наличием большого числа электронных компонентов. Если двигатель не запускается, причина может заключаться не только в повреждении проводки, но и не рабочем состоянии датчиков.

Инструкция по диагностике и замене электропроводки

При повреждении схемы проводки в ВАЗ 2106 следует выполнить диагностику уровня напряжения в бортовой сети, для этого потребуется контрольная лампа с двумя подключенными проводами:

  1. Один из контактов «контрольки» подключается к минусовой клемме АКБ под капотом машины. Можно использовать массу, то есть любую металлическую часть кузова или двигателя авто.
  2. Второй контакт подключается к соединению диагностируемого участка электроцепи. Важно, чтобы он располагался наиболее близко к АКБ либо предохранительному устройству.
  3. Если в результате подключения «контролька» стала гореть, то напряжение в электроцепи имеется. Это свидетельствует о том, что диагностируемая часть проводки в рабочем состоянии.
  4. Процедура диагностики производится аналогичным образом на остальных участках проводки.
  5. Если проверка показала, что лампочка не загорается, это говорит об отсутствии напряжения в цепи. Причину неисправности необходимо искать между этой точкой и последней точкой, где ток был.

Канал ВАЗ 2101-2107 в ролике показал, как осуществляется процедура диагностики заряда аккумулятора.

В зависимости от типа подключения напряжение в цепи может появляться только после того, как будет включен замок зажигания.

При коротком замыкании одним из вариантов поиска — демонтаж предохранительного устройства и подключение к контактам его гнезда тестера (вольтметра либо мультиметра) или «контрольки». При проверке другие компоненты системы электрооборудования на диагностируемом участке цепи должны быть отключены, чтобы напряжение отсутствовало. Если вы используете контрольную лампу, то после подключения контактов к гнездам необходимо подвигать провода в разные стороны. Если в ходе выполнения задачи лампа стала гореть, это говорит о том, что где-то на участке имеется замыкание. Скорее всего, произошел износ изоляции проводов.

Диагностика заземления осуществляется для тестирования надежности подключения электрических приборов к массе машины:

  1. Откройте капот и отключите аккумуляторную батарею. Один из контактов устройства, которое тестируется, надо подключить к массе, то есть кузову или металлу на авто.
  2. Второй контакт подключается к месту соединения либо точке заземления.
  3. Если в результате подключения «контролька» стала гореть, это говорит о том, что с массой на диагностируемом участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный участок проводки:

  1. От диагностируемого отрезка цепи необходимо отключить напряжение. Производится проверка участка проводки посредством лампы с подсоединенным источником напряжения.
  2. Два конца провода от источника освещения подключаются к разным концам электроцепи либо к плюсовому выходу и массе машины. Когда индикатор загорелся, то разрывы в проводке отсутствуют. Если же лампа не включилась, то надо искать место повреждения.
  3. Аналогично осуществляется диагностика замка зажигания, «контролька» подключается к его клеммам для проверки. При активации выключателя источник освещения должен загореться.

Если причина неисправности электроприборов заключается в наличии разомкнутой цепи, то найти поврежденный участок визуально практически невозможно, поскольку увидеть окисление на контактах либо их повреждение трудно. Для решения проблемы можно попробовать подвигать подключенный провод или заново подсоединить контакты. Иногда это позволяет решить проблему. Что касается замены поврежденного участка цепи, то необходимо просто обрезать изношенный провод, а вместо него подсоединить новый. Место соединения запаивается или обматывается изолентой.

Если вы решили полностью поменять проводку в авто, рекомендуем обратиться к специалистам.

Если неисправность заключается в перегорании предохранительного устройства, то определить такую проблему можно визуально. Обрыв проволоки в корпусе детали говорит о необходимости ее замены. Меняя устройства, следует использовать предохранители аналогичной мощности, применение запчастей с другими номиналами не рекомендуется. Дело в том, что для разных участков электроцепи требуется различный уровень защиты. Мощность устройства указывается на его корпусе. Если деталь выходит из строя, то надо найти причину, прежде чем будет осуществляться ее замена. Чаще всего предохранители ломаются из-за короткого замыкания, что связано с обрывом либо износом проводки.

Пользователь Валерий Потапенко в своем ролике дал рекомендации по поиску и замене вышедших из строя предохранителей.

В электроцепях машины могут использоваться пережигаемые перемычки. Они применяются на участках проводки, которая не защищается предохранительными устройствами, к примеру, в цепях системы зажигания. Основное сходство перемычек и предохранителей заключается в том, что диагностику и тех и других деталей можно осуществить визуально. Для проверки необходимо отключить от питания аккумулятор, после чего демонтировать перемычку и оценить ее состояние. Если визуальная диагностика показала необходимость замены, то устройство меняется.

Как не допустить неисправностей в работе проводки?

Что надо учитывать, чтобы не столкнуться с неполадками в работе электроцепей:

  1. Процедуру замены проводов необходимо производить при отключенных электроприборах и аккумуляторе.
  2. Отключать и включать контакты АКБ допускается исключительно при выключенном зажигании.
  3. При осуществлении проверки проводки нельзя допустить замыкания, это может привести к поломке электроприборов.
  4. Не используйте металлические инструменты для извлечения предохранительных устройств.
  5. На заведенном двигателе не отключайте аккумулятор. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и прочих составляющих элементов цепи.
  6. Если выполняется проверка работоспособности диодного моста генераторной установки, не допускается применение мегаомметра, питающегося от сети с напряжением более чем 12 вольт.
  7. При сварке кузова аккумуляторная батарея и генератор должны быть отключены. Также необходимо отсоединить от питания ЭБУ, если он имеется.
  8. Не допускается выполнение работ по ремонту или замене проводки при отключенном двигателе.
  9. Периодически выполняйте подзарядку аккумулятора, а также очистку его клемм.
 Загрузка …

Видео «Как поменять блок предохранителей в ВАЗ 2106?»

Руководство по самостоятельной замене монтажного блока приведено на ролике, снятом каналом Ramanych.

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ 2101.

Подробное описание электросхемы оборудования.

Схема электрооборудования ВАЗ 2101, ВАЗ 2102

Схемы электрооборудования ваз 2101 и 2102 несколько отличаются от схемы ваз 21011 и 21013, для этого мы поместили несколько схем для лучшего ознакомления, с детальным обозначением всех узлов.

  • 1. Фары
  • 2. Подфарники
  • 3. Указатели боковых поворотов
  • 4. Аккумулятор
  • 5. Реле лампы контроля заряда аккумулятора
  • 6. Генератор
  • 7. Стартер
  • 8. Лампа освещения подкопотного пространства
  • 9. Свечи
  • 10. Датчик контрольки давления масла
  • 11. Датчик указателя температуры жидкости охлаждения
  • 12. Сигналы звукового предупреждения
  • 13. Распределитель зажигания или трамблёр
  • 14. Элдвигатель очистителя лобового стекла
  • 15. Датчик сигнализирующий об аварийном падении уровня тормозной жидкости
  • 16. Катушка зажигания или бабина
  • 17. Регулятор напряжения
  • 18. Выключатель очистителя лобового стекла, расположенный в насосе омывателя
  • 19. Элдвигатель отопителя салона
  • 20. Лампа освещения бардачка
  • 21. Резистор добавочный, элдвигателя отопителя салона автомобиля
  • 22. Розетка штепсельная, для переноски
  • 23. Выключатель контрольки ручного тормоза
  • 24. Выключатель стоп сигналов
  • 25. Реле прерыватель указателя поворотов
  • 26. Выключатель света движения задним ходом
  • 27. Предохранительный блок
  • 28. Реле прерыватель ручного тормоза
  • 29. Реле очистителя лобового стекла
  • 30. Переключатель режимов элдвигателя отопителя салона автомобиля
  • 31. Прикуриватель
  • 32. Выключатель плафонов освещения, расположенные в стойках задних дверей
  • 33. Выключатели плафонов освещения салона автомобиля, расположенные в стойках передних дверей
  • 34. Плафоны
  • 35. Замок или выключатель зажигания
  • 36. Комбинация приборов
  • 37. Указатель температуры жидкости охлаждения
  • 38. Контролька дальнего света фар
  • 39. Контролька наружного освещения
  • 40. Контролька указателей поворотов
  • 41. Контролька заряда аккумулятора
  • 42. Контролька давления масла двигателя автомобиля
  • 43. Контролька ручного тормоза и уровня тормозной жидкости
  • 44. Указатель уровня бензина в баке автомобиля
  • 45. Контролька крайнего резерва топлива
  • 46. Осветительная лампа комбинации приборов
  • 47. Выключатель сигнала звукового предупреждения
  • 48. Переключатель света фар
  • 49. Переключатель указателей поворотов
  • 50. Выключатель освещения наружного
  • 51. Выключатель приборного освещения
  • 52. Переключатель очистителя лобового стекла
  • 53. Датчик указания уровня и резерва топлива в баке автомобиля
  • 54. Лампа освещения багажного отсека
  • 55. Фонари задние
  • 56. Фонарь освещения номерного знака
  • 57. Фонарь освещения заднего хода автомобиля
  • 58. Колодки штепсельные, заднего пучка проводов, конструктивное расположение на ваз 2102
  • 59. Осветительный плафон, задней части автомобиля ваз 2102

Проводка под капотом ваз 2106. Электрическая схема ваз

1. Фары. 2. Подфарники. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения ближнего света фар ваз 2101. 7. Реле включения дальнего света фар. 8. Генератор ваз 2101. 9. Стартер ваз 2101. 10. Подкапотная лампа. 11. Свечи зажигания ваз 2101. 12. Датчик контрольной лампы давления масла. 13. Датчик указателя температуры охлаждающей жидкости ваз 2101. 14. Звуковые сигналы ваз 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ваз 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ваз 2101. 19. Электродвигатель омывателя ветрового стекла. 20. Регулятор напряжения ваз 2101. 21. Электродвигатель отопителя ваз 2101. 22. Лампа освещения вещевого ящика. 23. Добавочный резистор электродвигателя отопителя. 24. Штепсельная розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала торможения. 27. Реле-прерыватель указателей поворота ваз 2101. 28. Выключатель света заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ваз 2101. 32. Переключатель электродвигателя отопителя ваз 2101. 33. Прикуриватель. 34. Выключатели плафонов, расположенные в стойках задних дверей. 35. Выключатели плафонов, расположенный в стойках передних дверей. 36. Плафоны. 37. Выключатель зажигания ваз 2101. 38. Панель приборов ваз 2101. 39. Указатель температуры охлаждающей жидкости ваз 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения. 42. Контрольная лампа указателей поворота ваз 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ваз 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. Указатель уровня топлива ваз 2101. 47. Контрольная лампа резерва топлива. 48. Лампа освещения панели приборов. 49. Переключатель света фар. 50. Переключатель указателей поворота ваз 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя ветрового стекла. 53. Переключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель освещения приборов. 56. Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ваз 2101. 59. Фонарь освещения номерного знака. 60. Фонарь света заднего хода.

Второй вариант электрооборудования ВАЗ 2101

1 — боковой указатель УП140 поворота с трубчатой лампой (4 Вт) и рассеивателем оранжевого цвета.
2 — передний габаритный фонарь ПФ140 (подфарник) с двухнитевой лампой (5 + 21 Вт) для обозначения габарита и указания поворота.
3 — датчик ММ120 контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического указателя температуры охлаждающей жидкости в двигателе.
5 — фара ФП40 с двухнитевой лампой (45+40 Вт) дальнего и ближнего света.
6 — катушка зажигания Б117.
7 — прерыватель-распределитель зажигания Р125 с центробежным регулятором опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — подкапотная лампа ПД140 с кнопочным включением.
11 — электрический стартер СТ221 (1,77 л. с.) со смешанным возбуждением.
12 — электромагнитное тяговое реле включения стартера.
13 — генератор переменного тока Г221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумуляторная батарея 6-СТ-55 ЭМ.
15 — автоматический, двухступенчатый, электромагнитный регулятор напряжения РР380.
16 — реле РС702 контрольной лампы сигнализации о прекращении зарядки аккумуляторной батареи.
17 — резистор (добавочное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — электромагнитное реле РС514 стеклоочистителя ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя СЛ191.
22 — реле-прерыватель РС491 указателей поворота ВАЗ 2101.
23 — включатель ВК412 сигнала торможения.
24 — блок плавких предохранителей ПРИ 2 (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 освещения вещевого ящика.
26 — лампа (4 Вт) освещения гнезда прикуривателя.
27 — электроприкуриватель ПТ10.
28 — трехпозиционный переключатель ВК408 электродвигателя отопителя.
29 — включатель ВКЗЗЗ (замок) зажигания и стартера или ВК347 с противоугонным устройством.
30 — трехпозиционный переключатель стеклоочистителя.
31 — включатель освещения щитка приборов.
32 — включатель наружного освещения.
33 — включатель (кнопка) звукового сигнала.
34 — переключатель П135 света фар и световой сигнализации миганием света.
35 — переключатель П135 указателей поворота.
36 — щиток (комбинация) контрольных приборов КП191.
37 — патрон ПС500 переносной лампы.
38 — включатель ВК409 контрольной лампы ручного тормоза.
39 — датчик БМ150 уровня и запаса топлива в баке.
40 — кнопочный выключательВК407 плафона передней двери.
41 — кнопочный выключатель плафона задней двери.
42 — плафон ПК140 с трубчатой лампой (5 Вт) освещения салона автомобиля.
43 — лампа ЛБ218(4 Вт) освещения багажника.
44 — фонарь ФП141 освещения номерного знака с двумя лампами (по 5 Вт).
45 — стоп-сигнал торможения и габаритный фонарь с двухнитевой лампой стоп-сигнала (21 Вт) и обозначения габарита (5 Вт) с рассеивателем красного цвета.
46 — задний фонарь П140.
47 — задний указатель поворота с лампой 21 Вт с рассеивателем оранжевого цвета.

Представляем схемы электрооборудования на ВАЗ 2110 1996+ г. в. Для более активных водителей на базе этого двигателя была разработана 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощностью 94 л.с., с двухвальной головкой цилиндров, обеспечивающий повышенные показатели по мощности (69 кВт) и крутящему моменту (130 Нм), позволяющими иметь автомобилю улучшенные динамические качества. Автомобиль, оборудованный таким мотором, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км/ч, а разгон до «сотни» занимает всего 12,5 сек. Эти модификации на дорогах встречаются все чаще, а также 2-литровые 150-сильные версии ВАЗ-21106 СTi-достаточно экономичные, экспрессивные и дорогие. Еще бы, ведь двигатель Opel X20XEV с двухвальной 16-клапанной головкой цилиндров и системой точечного впрыска позволяет разгоняться до 205 км/ч. С ним стокилометровый барьер преодолевается всего за 9,5 с. Существует еще и боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным трубчатым каркасом безопасности, встроенным в кузов. Его максимальная скорость — 220 км/ч, а время разгона до 100 км/ч занимает всего 7 с! Но изготовляют его поштучно, лишь по заказам спортсменов, а стоит он — как зарубежные раллийные автомобили: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без применения дорогих импортных компонентов) вполне удачные скоростью или, напротив, комфортные версии «десятки», динамика, управляемость которых при езде значительно улучшены.

Существуют и полноприводные версии «десятки» спортивной или вездеходной направленности, но они или экспериментальные, или мелкосерийные, а потому — дорогие.

Схема соединений системы генератора

1 – аккумуляторная батарея;
2 – генератор;
3 – монтажный блок;
4 – выключатель зажигания;
5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Соединение стартера — схема


1 – аккумуляторная батарея;
2 – генератор;
3 – стартер;
4 – выключатель зажигания

Схема системы зажигания на ВАЗ 2110

Представлен бесплатный справочный материал по электрооборудованию отечественного автомобиля ВАЗ-2105. В том числе блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой» автомобиля, которая выполняет функцию второго провода. Большинство цепей включается выключателем зажигания. Схема автомобиля представлена из двух частей на рисунках. Клик для увеличения на весь экран.

Электрооборудование ВАЗ 2105 — схема

1 — боковые указатели поворота; 2 — блок-фары; 3 -очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 -моторедуктор очистителя ветрового стекла; 8 — электродвигатель омывателя ветрового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — подкапотная лампа ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле очистителя ветрового стекла; 23 — реле зажигания; 24 — реле прерыватель аварийной сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — штепсельная розетка для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — переключатель очистителя ветрового стекла; 34 — выключатель омывателя ветрового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — переключатель света фар; 37 — переключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения вещевого ящика; 43 выключатели плафона, расположенные в стойках дверей; 44 — выключатель противотуманного света в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного света; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — переключатель электродвигателя отопителя; 59 — плафон; 60 — дополнительный резистор электродвигателя отопителя; 61 — задние фонари; 62 — фонари освещения номерного знака; 63 — датчик указателя уровня и резерва топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации штекеров в колодках трехрычажного переключателя авто.

Штекера в колодках монтажного блока

Схема бесконтактной системы зажигания VAZ

1. Свечи зажигания
2. Датчик-распределитель зажигания
3. Экран
4. Датчик Холла
5. Коммутатор
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

  • 1. Концевой выключатель карбюратора
  • 2. Катушка зажигания
  • 3. Электромагнитный клапан
  • 4. Монтажный блок
  • 5. Реле зажигания
  • 6. Выключатель зажигания
  • 7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном.
  • 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации штекеров в блоке управления

Плавкие предохранители авто 2105

1(8 А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ЗА) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и смывателя фар. Реле очистителя ветрового стекла. Реле очистителей и смывателя фар (контакты).
3(8 А) Резервный
4 (8 А) Резервный
5 (16 А) Элемент обогрева заднего стекла и реле включения обогрева (контакты).
б (8 А) Прикуриватель. Штепсельная розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
12 (8 А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаршный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаршиого света.
15 (8 А) Правая фара (габаритный свет). Левый задний фонарь (габаршиый свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

  • 18 — реле включения ближнего света фар;
  • 19 — реле включения дальнего света фар;
  • 20 — перемычка на месте реле включения звуковых сигналов;
  • 21 — реле включения очистителей и омывателя фар;
  • 22 — реле включения обогрева заднего стекла.

Примечание . До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем 17 монтажного блока. С 1988 г. они стали защищаться отдельным предохранителем, который распологается в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света авто.

Электрооборудование на автомобиле ваз 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. В 90-х годах в схему электрооборудования были внесены небольшие изменения. Так, теперь на автомобиль устанавливают один звуковой сигнал без реле его включения, не применяются фонари сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручного тормоза. Также на автомобиле устанавливают задний противотуманный фонарь. На часть автомобилей может быть установлена система обогрева заднего стекла. Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, штепсельной розетки переносной лампы, цепь питания аварийной сигнализации и фонарей сигнализации открытых передних дверей.

Схема

1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения ваз 2106; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор ваз 2106; 23 — стартер ваз 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ваз 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ваз 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ваз 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ваз 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

*Устанавливалось на часть автомобилей Ваз-2106

Неисправности

Причина неисправности

Метод устранения


Аккумуляторная батарея разряжена

Автомобиль длительное время не эксплуатировался

Зарядите батарею с помощью зарядного устройства или на другом автомобиле

Неисправен генератор

См. Генератор

Нарушен контакт в электрических цепях: ослабло крепление проводов на генераторе, блоке предохранителей (предохранитель №10), клемм на аккумуляторной батарее, окислились поверхности клемм или штырей

Зачистите окислившиеся поверхности, подтяните соединения, замените перегоревший предохранитель (после проверки защищаемой им цепи)

При выключенном зажигании работает много потребителей электроэнергии (магнитола, сигнализация, радиостанция и т. п.)

Уменьшите количество потребителей, работающих от аккумуляторной батареи. При длительной стоянке вынимайте магнитолу (как правило, для питания ее памяти требуется значительный ток – несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности батареи

Проверьте ток утечки (не более 0,01 А при выключенных потребителях), очистите поверхность батареи раствором питьевой соды или нашатырным спиртом

Короткое замыкание между пластинами («кипение» электролита, местный нагрев батареи)

Замените батарею

В электролит попали соли железа, другие примеси (ускоренный саморазряд батареи)

Замените батарею

Сульфатация пластин из-за высокой концентрации кислоты или естественного старения батареи (мала ее емкость)

Замените батарею

Низкий уровень электролита

Если не было случаев выплескивания электролита, долейте дистиллированную воду


Электролит на поверхности батареи

Повышенный уровень электролита

Отберите электролит из банок аккумуляторной батареи пипеткой с резиновой грушей

«Кипение» электролита из-за перезаряда батареи (повышенное напряжение в бортовой сети)

См. Генератор

«Кипение» электролита из-за сильной сульфатации пластин или их короткого замыкания (напряжение заряда в норме)

Замените батарею

Трещины на корпусе батареи, неплотно завернуты крышки

Заверните крышки, прочистите вентиляционные отверстия, батарею с трещинами на корпусе замените

Главная особенность проводки ВАЗ 2106 электро заключается в том, что она является однопроводной. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все, что является в машине электрическим, рассчитано на конкретный рабочий процесс.

Что касается самой машины, то уже многие знакомы с функциональными возможностями автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно подстраивать под себя, как только пользователю удобно. Но даже такой известный автомобиль, как ВАЗ 2106, может вновь чем-то удивить.

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

  • активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
  • соединяет с АКБ через блок ряда предохранителей;
  • проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, обладает 4 режимами работы, которые отличаются выполнением электро-функций.

  1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
  2. Первый режим дает возможность функционировать не только ходовым огням, но и противотуманкам, щеткам-дворникам и поддерживает работу отопления машины.
  3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
  4. Третье положение питает клеммы.

Замена замка зажигания может понадобиться однажды практически каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае замена проводки должна быть произведена в кратчайшие сроки, чтобы не привести ситуацию к короткому замыканию.

Как сменить замок зажигания

Для того чтобы осуществить замену замка зажигания, необходимо выполнить следующие шаги:

  • отключить аккумуляторную батарею;
  • открутить все винты кожуха под рулем и снять его;
  • перевести ключевой узел в положение «0»;
  • вставить шило в отверстие, чтобы убрать фиксатор;
  • пометить контактные провода, чтобы в дальнейшем их не перепутать;
  • установить новый замок и выполнить инструкцию заново, но наоборот.

Удобно, что схема электропроводки сделана так, что для того, чтобы поменять всю контактную группу, замок зажигания снимать вовсе не нужно. Но в любом случае не нужно фактически «сдирать» все одной рукой, потому что обратно установить все снятое ранее не получится.

Что касается покупки запчастей, то в таком случае это нужно делать у проверенных поставщиков, ведь подделок сейчас на рынке хватает. ВАЗ 2106 привык только к качественным комплектующим. Нужно помнить, что корпус оригинального замка зажигания выполнен бережно, даже по краям и сверху, а голограмму аккуратно сорвать не получится.

Отличительным свойством от подделки будет плавное и точное движение ключа в замке, в подделках обычно это дается не так просто.

Преимущества бесконтактного зажигания

Схема электропроводки может быть охарактеризована иначе. Бесконтактное зажигание является популярным видом тюнинга классических моделей автомобилей, а ВАЗ 2106 здесь не исключение. У такого вида зажигания нет минусов. Главным преимуществом является экономия бензина, двигатель работает максимально чисто, а запуск зимой происходит ровнее, разгон автомобиля становится более комфортным. Но основным плюсом является все-таки ровная работа двигателя.

Важно знать, что чем ровнее будет работать механизм, двигатель ВАЗ, тем дальше можно уехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных частей можно будет провести своими руками.

Схема электропроводки ВАЗ 2106 является такой же, кроме некоторых элементов. Датчик здесь импульсный, он создает колебания, которые поступают на транзисторный коммутатор. За счет этой подачи появляются другие импульсы, поступающие в систему.


Схема ВАЗ 2106 не такая сложная, как кажется. В автомобиле есть масса других сложных сюрпризов, но это уж точно не схема проводки. Нужно знать и понимать, насколько важно разбираться в том, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-то сходства с другими моделями, например с ВАЗ 21063. И независимо от того, сколько лет автомобилю, какого года или века он выпуска, информация о машине всегда будет актуальной.

Электросхема ВАЗ может быть идентичной другим ее моделям, как и другие элементы и механизмы, например схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень просто запомнить, что собой представляет электросхема, потому что ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы электропроводки могут быть идентичными. Не стоит бояться таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые машины, а проводят тюнинг старых агрегатов и активно ими пользуются долгие годы.

Проводка под капотом ваз 2106. Схема электрооборудования. Датчики системы управления

Главная особенность проводки ВАЗ 2106 электро заключается в том, что она является однопроводной. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все, что является в машине электрическим, рассчитано на конкретный рабочий процесс.

Что касается самой машины, то уже многие знакомы с функциональными возможностями автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно подстраивать под себя, как только пользователю удобно. Но даже такой известный автомобиль, как ВАЗ 2106, может вновь чем-то удивить.

Элементы электропроводки, как и любой другой элемент, который отвечает за функционирование автомобиля, в полном объеме обладает своими характеристиками, а схема электропроводки, в свою очередь:

  • активирует электрические цепи путем использования замка зажигания ВАЗ 2106;
  • соединяет с АКБ через блок ряда предохранителей;
  • проводит электроток ключевых узлов.

Исходя из всего вышеуказанного, все неисправности нужно начинать искать с замка зажигания, потому что большая часть ответственности лежит именно на нем. Ключевой узел сам по себе не только отвечает за управление всей системой зажигания в машине, но и выполняет охранную функцию. Также он разрешает буксировку машины.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такой классической машины, как ВАЗ 2106, обладает 4 режимами работы, которые отличаются выполнением электро-функций.

  1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
  2. Первый режим дает возможность функционировать не только ходовым огням, но и противотуманкам, щеткам-дворникам и поддерживает работу отопления машины.
  3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
  4. Третье положение питает клеммы.

Замена замка зажигания может понадобиться однажды практически каждому водителю. Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классической машине, скорее всего, водитель ВАЗ 2106 уже имел дело с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае замена проводки должна быть произведена в кратчайшие сроки, чтобы не привести ситуацию к короткому замыканию.

Как сменить замок зажигания

Для того чтобы осуществить замену замка зажигания, необходимо выполнить следующие шаги:

  • отключить аккумуляторную батарею;
  • открутить все винты кожуха под рулем и снять его;
  • перевести ключевой узел в положение «0»;
  • вставить шило в отверстие, чтобы убрать фиксатор;
  • пометить контактные провода, чтобы в дальнейшем их не перепутать;
  • установить новый замок и выполнить инструкцию заново, но наоборот.

Удобно, что схема электропроводки сделана так, что для того, чтобы поменять всю контактную группу, замок зажигания снимать вовсе не нужно. Но в любом случае не нужно фактически «сдирать» все одной рукой, потому что обратно установить все снятое ранее не получится.

Что касается покупки запчастей, то в таком случае это нужно делать у проверенных поставщиков, ведь подделок сейчас на рынке хватает. ВАЗ 2106 привык только к качественным комплектующим. Нужно помнить, что корпус оригинального замка зажигания выполнен бережно, даже по краям и сверху, а голограмму аккуратно сорвать не получится.

Отличительным свойством от подделки будет плавное и точное движение ключа в замке, в подделках обычно это дается не так просто.

Преимущества бесконтактного зажигания

Схема электропроводки может быть охарактеризована иначе. Бесконтактное зажигание является популярным видом тюнинга классических моделей автомобилей, а ВАЗ 2106 здесь не исключение. У такого вида зажигания нет минусов. Главным преимуществом является экономия бензина, двигатель работает максимально чисто, а запуск зимой происходит ровнее, разгон автомобиля становится более комфортным. Но основным плюсом является все-таки ровная работа двигателя.

Важно знать, что чем ровнее будет работать механизм, двигатель ВАЗ, тем дальше можно уехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных частей можно будет провести своими руками.

Схема электропроводки ВАЗ 2106 является такой же, кроме некоторых элементов. Датчик здесь импульсный, он создает колебания, которые поступают на транзисторный коммутатор. За счет этой подачи появляются другие импульсы, поступающие в систему.


Схема ВАЗ 2106 не такая сложная, как кажется. В автомобиле есть масса других сложных сюрпризов, но это уж точно не схема проводки. Нужно знать и понимать, насколько важно разбираться в том, что такое электрическая схема ВАЗ и на что она влияет, а также есть ли какие-то сходства с другими моделями, например с ВАЗ 21063. И независимо от того, сколько лет автомобилю, какого года или века он выпуска, информация о машине всегда будет актуальной.

Электросхема ВАЗ может быть идентичной другим ее моделям, как и другие элементы и механизмы, например схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень просто запомнить, что собой представляет электросхема, потому что ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы электропроводки могут быть идентичными. Не стоит бояться таких машин, здесь все элементы понятны простому русскому человеку. Поэтому многие не покупают новые машины, а проводят тюнинг старых агрегатов и активно ими пользуются долгие годы.

Если не самую главную, то одну из ведущих ролей в том, чтобы все системы и устройства автомобиля надежно функционировали, играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также, как обеспечить необходимые условия для ее безотказной работы и производить наладку своими руками.

Базовые принципы

Независимо от того, установлен в вашем ВАЗ 2110 карбюратор или инжектор, базовые принципы в прокладывании проводки одинаковые. Найти схему электропроводки совсем не трудно, главное – разобраться в ней. Собственно, по месту расположения проводка есть подкапотная и салонная.

Ее базовые принципы одинаковы, и сводятся к тому, что:

  • какое бы устройство автомобиля, работающее на электричестве, вы не взяли, его соединение будет однопроводным. Причем, создатели ВАЗ 2110 с самого начала предусмотрели, что как на схемах в руководстве по эксплуатации, так и в реалиях цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключено с помощью проводов четко определённого цвета. К каждому агрегату идет свой жгут проводов, заключенных в колодки. Естественно, сделано это для того, чтобы тому, кто занимается ремонтом своими руками, было проще разобраться в этом хитросплетении. Таким образом, подкапотная замена проводки становится более понятной. Совет: если у вас небольшая проблема с конкретным оборудованием, и нужна замена всего одного провода, лучше не жадничать, и не менять его на первый попавшийся. Купите полный жгут и замените именно на провод нужного цвета – вам же самим будет потом проще;
  • провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также его цвет не менять. Во всех схемах его обозначают как «П», то есть – плюс;
  • а вот роль «минуса» (по другому – массы) отведена автомобильному кузову;
  • все выводы любых потребителей электричества напрямую соединены с кузовом;
  • каждая система, к которой подключена электрика, имеет собственный жгут проводов.

У ВАЗ 2110 постоянно, если аккумулятор подключен, все электрооборудование под напряжением. Вот почему, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомашины) настоятельно рекомендуется АКБ отсоединить.

Бесконтактная система

Кроме этого, электрика представлена еще бесконтактной системой – она нужна для эффективного образования искры для сгорания топливной смеси. Эта система не может действовать без высоковольтных проводов.

Карбюраторный автомобиль

Когда с конвейера только начали сходить первые ВАЗ 2110, их комплектация включала карбюратор, который впоследствии сменил инжектор, как более современная и надежная система, обеспечивающая экономичную стабильную работу двигателя. Проводка двигателя с карбюратором включает в себя практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Более того, если вы, к примеру, решите поменять карбюратор на инжектор, у вас не возникнет особых проблем, вы сможете установить все электрооборудование довольно легко. Дело в том, что как в более старых ВАЗ 2110, так и в современных, подкапотная электрика почти не отличается.

Более того, подкапотная проводка имеет идентичные штекера. Конечно же, при подобной переделке своими руками лучше всего поменять весь жгут проводов, поскольку старые могут иметь незаметные глазу дефекты и неполадки.

Единственное, что вам придется добавить, устанавливая инжектор, а с ним и необходимые узлы, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, поскольку карбюратор – это уже устаревшая деталь автомобиля. Он и менее надежен, и не в силах обеспечить такую точную подачу топливной смеси.

Инжекторная «десятка»

Кроме той проводки, которая предусмотрена для ВАЗ 2110- карбюратор, «десятка» — инжектор укомплектована также рядом плавких предохранителей, которые защищают почти всю ее от возможности замыкания.

Конструктивно не предусмотрены предохранители только для подачи электрики релейным проводом от аккумулятора, в цепи запуска машины и зажигания, а также для провода, идущего к генератору.

Кроме того, инжектор (в отличие от карбюратора) – более сложная система, и чтобы починить ее своими руками, нужно хорошо в ней разбираться. Контролер в этой системе проводки «считывает» работу всех систем, тем самым определяя и задавая многие показатели – расчет топливной смеси и т.п.

Выявление поломок

На самом деле поиск неисправности проводки необходимо начинать искать в контактах. Причем, проверять нужно все провода, которые входят в жгут: их визуальную целостность, сопротивление, надежность контактов и т.п.

Особое внимание нужно направить на осмотр и, возможно, замену высоковольтных проводов. Почему именно на них? Потому что подкапотная среда, где они находятся, не очень благоприятна для электропроводки, а задача, стоящая перед ними, весьма важна. На высоковольтных проводах лежит обязанность по передаче импульсов к свечам от катушки зажигания.

Признаки их неисправности:

  1. В работе радио возникают шумы, чего раньше не наблюдалось;
  2. Автомобиль дергается;
  3. Увеличивается расход топлива;
  4. Двигатель «давится» на невысоких оборотах;
  5. Выхлоп становится более токсичным.

Профилактика

Заподозрив неисправность, необходимо проверить сопротивление высоковольтных проводов с помощью мультиметра. Черный провод нужно установить в левое отверстие, посередке – красный. Мультиметр должен быть в положении синей 20ки, щупы замкнуть между собой.

Если сопротивление нулевое, значит все в порядке. Если же стрелка мультиметра показывает 1, значит, сопротивление выше предельного, такой провод подлежит замене. Причем, учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Поскольку подкапотная среда агрессивна, то даже если один их высоковольтных выдает повышенное сопротивление, менять нужно все провода на ВАЗ 2110, потому что, если подвел один, то скоро подведут и другие.

Произвести замену своими руками совершенно не сложно, нужна только аккуратность и внимательность. И еще раз напоминаем: прежде, чем лезть к проводам, отключите аккумулятор!

Электрооборудование всего семейства LADA Samara, а также Samara-2 имеет в целом одинаковую схему, различающуюся только нюансами. Это касается как автомобилей с карбюраторными, так и с инжекторными двигателями. ЭСУД инжекторных двигателей не связана с общей проводкой, поэтому не зависит от неё.

Все нижеприведенные схемы показывают карбюраторную систему зажигания, но пугаться этого не нужно: на инжекторных машинах просто отсутствуют «карбюраторные» элементы, а ЭСУД подключена отдельно с собственным подключением к аккумулятору и никак не связана с основном схемой автомобиля.

Эта схема электрооборудования представлена

в лучшем качестве . Фактически это самая актуальная схема оставшихся в эксплуатации ВАЗ-2108(09). Также схема интересна наличием внутренней схемы монтажного блока.

Схема электрооборудования с «высокой панелью»

Еще один вариант схемы. Схема может быть использована как вспомогательная, если что-то непонятно по предыдущей.

Схема электрооборудования с «низкой панелью»

Детально показана схема монтажного блока — удобно для понимания принципа работы.

Схема электрооборудования с «европанелью»

Схема имеет как внутреннюю схему монтажного блока, так и схему подключения панели приборов типа «евро» (Samara-2).

0 0

Вадо 02.07.2019 09:49

а подскажите — монтажные блоки старого и нового образца идентичны по подключению, т.е. взаимозаменяемы?

0 0

Serge 02.07.2019 19:31

На всех схемах не делается каких-либо оговорок про вариант монтажного блока, так что с высокой вероятностью они взаимозаменяемы. Но могут быть незначительные некритичные несовпадения, которые скорее всего на работу не повлияют.

0 0

Vadym 02.07.2019 22:48

0 0

Богдан 15.01.2019 19:50

есть схема эл оборудования самара с низкой панелью экспорт — карб с автоподсосом (два эл. клапана в карбе — хх в низу и ещё 1 забыл как назыв.), есть лампа отдельно в ряду где кнопка аварийки, доп габаритов задних и подогрева стекла — Check ENGINE, есть адсорбер и есть по ходу лямбда в коллекторе выпуске после коллектора но я не знаю точно по этому и нужна схема!

Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.

Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.

Основные принципы

Вне зависимости от типа используемого двигателя, основа у проводки, используемой в автомобиле ВАЗ 2110, одинаковая. Легко найти схему, но не так просто в ней разобраться.

Рассмотрим основные принципы проводки.

  1. Все оборудование и устройства, работающие за счет электричества, в автомобиле ВАЗ 2110 основано на однопроводном соединении. Конструкторы ВАЗ специально предусмотрели так, чтобы провода определенных цветов отвечали каждый за свои функции. Потому определенное оборудование подключается с помощью проводов своего цвета. Это позволяет самостоятельно разбираться в проводке, проще выполнять ремонтные работы и не тратиться на услуги автосервисов.
  2. Минус на ВАЗ 2110, то есть масса — это непосредственно кузов автомобиля.
  3. Плюсовой провод аккумуляторных батарей на десятке всегда идет только в красном цвете. Потому при ремонте старайтесь не менять цвет провода, дабы потому самому же себя не запутать.
  4. Для каждой системы, которая соединена с электрикой, оснащается своим отдельным жгутом из проводов.
  5. ВАЗ 2110 устроен таким образом, что при включенном аккумуляторе вся электрика, электрооборудование находятся под напряжением. С этим связана наиболее распространенная рекомендация, которую вы не раз встречали в наших материалах, где мы описывали ремонт или замену тех или иных компонентов — отключение минусовой клеммы от аккумуляторной батареи.
  6. Не стоит забывать про существование так называемой бесконтактной системы. Данная система требуется для создания качественной искры, которая просто необходима для обеспечения сгорания топливовоздушной смеси. Чтобы бесконтактная система могла функционировать, без высоковольтников не обойтись.

Карбюраторные модели

Первые версии модели ВАЗ 2110, которые начал выпускать отечественный завод, комплектовались исключительно карбюраторными двигателями. Только спустя некоторое время появились более современные инжекторные версии. Они объективно лучше. Но это не отнимает того факта, что у многих под капотом их десятки стоит карбюратор.

Есть ли существенные отличия в плане электросхемы между карбюратором и инжектором? Можно сказать, что нет. Системы у карбюратора используются практически полностью те же, что на более современной версии.

Также вы не столкнетесь с серьезными проблемами в виде электропроводки, если вдруг захотите заменить карбюраторный мотор на инжекторный или оснащать машину дополнительным электрооборудование. В подкапотном пространстве вы даже найдете идентичные штекеры.

Единственным нюансом перехода с карюратора на инжектор является необходимость установки дополнительной проводки от бензонасоса к бортовому компьютеру.

Инжектор

Помимо проводки, которая идентична у карбюратора и инжектора, последний дополнительно оснащен плавкими предохранителями, датчиками.

На практике, из-за большого количества регуляторов, обеспечивающих работу электронного блока управления двигателем инжекторного типа на 8 или 16 клапанов (на карбюраторе его нет), система получается более сложной. Для ее ремонта требуется тщательно разобраться во всех компонентах и их расположении.

Проводка делится на салонную и подкапотную. Предлагаем вам ознакомиться со схемой проводки при виде сверху, а также разобраться, что какой элемент означает на этой схеме.

Номер компонента

Что означает

Блок фара

Датчик износа колодок на передних тормозах

Выключатель фар заднего хода

Электромотор вентилятора системы охлаждения мотора

Клаксон или звуковой сигнал

Мотородектор блокировки замка на передней правой двери

Реле активации стеклоподъемников

Предохранитель номиналом 8 А

Аккумулятор

Генератор

Электромотор для омывателя лобового стекла

Датчик уровня жидкости омывателя

Моторедуктор блокировки замка передней левой двери

Регулятор электростеклоподъемника передней левой двери

Датчик уровня жидкости охлаждения

Моторедуктор щеток лобового стекла (дворники)

Рециркуляционный клапан

Микромоторедуктор привода заслонки печки

Электромотор печки

Выключатель замка багажного отсека

Регулятор стеклоподъемника передней правой двери

Моторедуктор стеклоподъемника передней правой двери

Блок управления системой блокировки дверных замков

Допрезистор электромотора печки

Датчик уровня тормозной жидкости

Моторедуктор стеклоподъемника передней левой двери

Регулятор наружного освещения

Комбинация приборов на панели

Выключатель задних противотуманных фар

Контрольная лампа противотуманок

Контрольная лампа обогрева заднего стекла

Выключатель обогрева заднего стекла

Подрулевой регулятор (переключатель)

Выключатель подсветки приборной панели

Выключатель зажигания

Монтажный блок

Выключатель рециркуляционного клапана

Регулятор отопителя

Выключатель аварийки

Лампа подсветки рычагом контроллеров отопителя

Лампа подсветки бардачка

Прикуриватель

Блок индикации бортовой системы контроль

Лампа подсветки пепельницы

Выключатель тормозного сигнала

Моторедуктор блокировки замка задней левой двери

Регулятор стеклоподъемника задней левой двери

Моторедуктор стеклоподъемника задней левой двери

Розетка для подключения переносной лампы

Моторедуктор стеклоподъемника задней правой двери

Регулятор стеклоподъемника задней правой двери

Моторедуктор блокировки замка задней правой двери

Боковой указатель поворотников

Выключатель лампы подсветки стояночного тормоза

Датчик ремня безопасности у водителя

Плафон направленного света

Плафон освещения салона

Датчик температуры салона

Выключатель в стойке передней двери

Выключатель в стойке задней двери

Наружный задний фонарь

Внутренний задний фонарь

Лампы подсветки номерного знака

Лампа подсветки багажного отсека

Поиск неисправностей

Поиск любой неисправности проводки всегда начинается с контактов.

Чтобы проверить состояние контактов, необходимо тщательно проинспектировать провода, входящие в жгут системы. Делается это разными методами. А именно:

  • Проверка визуальной целостности;
  • Проверка прибором сопротивлений;
  • Инспекция надежности, целостности контактов и пр.

Особое внимание уделите высоковольным проводам. На них ложится большая ответственность для обеспечения работоспособности всего энергозависимого оборудования. Но при этом находятся они в достаточно неблагоприятной среде. Вот почему частой причиной отказа того или иного устройства становится проблема с проводкой.

Есть несколько основных признаков неисправности в высоковольтных проводах:

  • При работе радио слышны шумы, которых ранее не было;
  • При движении автомобиль периодически дергается;
  • Повышаются показатели расхода топлива;
  • Двигатель начинает захлебываться при небольших оборотах;
  • Токсичность выхлопа существенно повышается.

Меры профилактики

Если вы заметили или заподозрили, что с электропроводкой возникли какие-то проблемы, воспользуйтесь мультиметром для проверки сопротивлений высоковольтников. Делается это следующим образом:

  • Черный провод вставляется в левое отверстие;
  • Красный провод устанавливается посередине;
  • Мультиметр включается в положение синей двадцатки;
  • Щупы между собой замыкаются;
  • Если мультиметр показывает, что сопротивление нулевое, тогда с высоковольтниками все хорошо;
  • Если стрелка указывает на 1, тогда сопротивление является выше нормы. Это говорит о том, что поврежденный провод подлежит обязательно замене.

Золотые правила

Есть два основных правила, связанных с проверкой и заменой высоковольтных проводов электросхемы вашего ВАЗ 2110. Обязательно опирайтесь на них.

  1. Разные провода могут показывать разное сопротивление. Это обусловлено разницей в длине. Потому берите во внимание подсказки из руководства по эксплуатации, где указаны нормальные показатели сопротивления того или иного высоковольтника.
  2. Под капотом всегда наблюдается агрессивная среда, которая может привести к выходу из строя одного из высоковольтников. Но если повышенное сопротивление выдает один провод, менять все равно нужно все. Поскольку со временем остальные тоже дадут сбой, если один из них уже пострадал.

Прежде чем пытаться своими руками поменять или починить проводку, обязательно отключите минусовую клемму от аккумулятора. Невероятно важное правило, о котором никогда нельзя забывать.

Легенда отечественного автопрома, ВАЗ 2101, перенял у своего итальянского донора практически все самые лучшие черты, а чем-то стал даже выгоднее отличаться от Фиат 124. В результате тестовых автопробегов выяснились некоторые недочеты в конструкции итальянского автомобиля, и только советские дороги героически помогли их выявить, устранить и доработать конструкцию копейки до должного уровня

Эти изменения коснулись и электрооборудования ВАЗ 2101, в частности, расположения некоторых электрических приборов. Мы нашли настоящую заводскую схему электрооборудования Жигулей 1970 года, и с удовольствием предоставляем ее для изучения.

Источниками электрической энергии являются генератор и , которые подключены параллельно. Напряжение 12 вольт считается номинальным, но его значение может колебаться, в зависимости от условий работы двигателя. При высоких оборотах мотора напряжение в сети может достигать не более 14 вольт, а при малых — не менее 11. Все электроприборы, которые установлены на борту автомобиля, рассчитаны на такой диапазон напряжения и могут работать при этих значениях без перебоев.

Для корректировки напряжения, которое вырабатывает генератор, в цепи предусмотрен реле-регулятор. В его обязанности входит контроль напряжения на выходе из генератора, и при падении показаний реле подает сигнал на контрольную лампу, находящуюся на панели приборов. При малом напряжении может разряжаться раньше времени, не успевать дозарядиться, что может вывести ее из строя. При слишком высоком зарядном напряжении электролит в может закипеть, что тоже ни к чему хорошему не приведет.

Блок предохранителей ВАЗ 2101

Если в цепи при эксплуатации автомобиля возникают короткие замыкания, то сила тока на поврежденном участке возрастает. Если поврежденную цепь не отключить от сети, она может очень быстро посадить аккумулятор, провода могут перегреваться, что вызовет большую вероятность возникновения пожара, оплавления проводов и обивки автомобиля. Для того, чтобы этого избежать, вся схема электропроводки разделена на десять зон, состояние которых контролируется определенным предохранителем.

Предохранители собраны в единый блок, пронумерованы, и мы точно можем знать при перегорании определенного предохранителя, в какой цепи произошло короткое замыкание. Это можно отследить как по схеме, так и по указателям на корпусе крышки блока предохранителей.

Реле автомобиля ВАЗ 2101

Некоторые электрические приборы ВАЗ 2101 имеют достаточно серьезную мощность, потребляют большие токи, и чтобы обезопасить контакты выключателей от перегрузок, в электросхеме применяются реле. На копейке устанавливали только электромагнитные реле, и большинство из них было расположено под капотом автомобиля. Только реле указателей поворотов был установлен под щитком приборов. По капотом были установлены:


Все реле на автомобиле ВАЗ 2101 не подлежат ремонту, и в случае выхода из строя заменяются новыми.

На автомобиле ВАЗ 2101 была установлена контактная система зажигания, которая отличалась простотой и надежностью. Все же некоторые элементы требуют особого ухода, и в первую очередь это относится к трамблеру.

При отсутствии искры на свечах зажигания можно с уверенностью говорить о причастности трамблера. Больным местом контактного трамблера была крышка, которая имела обыкновение пускать микротрещины. Их не определить визуально, но через них происходила утечка напряжения и искра била на корпус. Проверить это можно только на специальном стенде, или в полной темноте, когда видны искры от крышки трамблера.

Сложного в электросхеме копейки нет ничего, ее просто нужно знать, тогда любая неприятность с электрооборудованием может быть легко обнаружена. Уважайте вашу 2101, и удачи в дороге!

Как подключить генератор ВАЗ-2106 (схема подключения)

В этой статье мы рассмотрим генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью механическая энергия преобразуется в электричество. Основная функция автомобильного генератора — перезарядка аккумуляторной батареи. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор располагается рядом с двигателем, как правило, перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

Во всех генераторах есть определенные различия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы практически во всех идентичны. Постоянны корпус с подшипниками в нем, подвижный ротор, вращающийся внутри неподвижного статора. С последнего просто снимается переменное напряжение. Ни один генератор не обходится без выпрямителя и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения. В задней части ротора находятся кольца, которые используются для питания обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства.Рядом с крыльчаткой прикреплен ведущий шкив. В передней и задней крышках генератора установлены шариковые подшипники, не требующие обслуживания.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медной проволоки. Эта проволока намотана на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые закладывается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Обмотки подключаются по схеме «звезда».Это наиболее распространенная схема, используемая в генераторах автомобилей. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается. Разница лишь в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты с помощью болтов. Выбор алюминиевых элементов вполне разумен, поскольку он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары графитовых щеток, пружин, которые позволяют им более плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как уже упоминалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в один блок.

Выпрямительный блок

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, генерируемого генератором, в постоянное, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также стоит отметить, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя осуществляется создание препятствия для прохождения тока от АКБ в то время, когда двигатель не работает. В том случае, если соединение обмоток производится по схеме «звезда», два полупроводника следует монтировать на общем выводе, это увеличит общую мощность всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора с помощью монтажных площадок.Соединение производится болтовым способом, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения производят опору на обмотку возбуждения определенной величины. На сегодняшний день большинство генераторов оснащено встроенным релейным контроллером. Стоит отметить, что могут быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегральная конструкция, в которой все элементы, входящие в реле -регулятор выполнены на цельной полупроводниковой пластине. Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

Формирование на выходе генератора стабильного значения напряжения независимо от частоты вращения коленчатого вала, а также нагрузки, прилагаемой к двигателю. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень

Особо следует отметить приводной ремень. В этом случае учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от типа автомобиля может использоваться клиновой или поликлиновой ремень. Недостатком первого является быстрый износ. Второй более универсален, износ намного меньше, он отлично работает, если диаметр шкива на роторе генератора небольшой. Следовательно, используя поликлиновой ремень, можно добиться более быстрого вращения ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиноременным приводом.

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106 | Сулейман Эминбейли | Фев, 2021

В автомобилях ВАЗ есть сразу два источника электроэнергии — генератор и аккумулятор. После запуска силовой установки все электрооборудование автомобиля получает питание от генератора, аккумулятор не исключение, он также заряжается от генератора.Аккумулятор нужен только для главного — для подачи напряжения на стартер для запуска всей системы и потребления лампочек, приемников и прочего оборудования при выключенном двигателе.

Водители, пытающиеся найти информацию о проводке своего автомобиля в Интернете, практически всегда оказываются в сложной ситуации: дело в том, что модели выпускались с высокой и низкой панелью, а также с системой впрыска и карбюратора. Кроме того, есть экспортный вариант, оснащенный дополнительными опциями, которые отсутствуют в базовой комплектации, например, электрическими стеклоподъемниками.Все эти отличия вносят коррективы в электрическую схему автомобиля и из-за этого разобраться порой просто невозможно.

Чтобы точно определить, какая схема ВАЗ нужна автовладельцу, следует разобраться со следующими факторами.

  1. Определите, какая панель у аппарата — высокая или низкая. Об этом можно узнать по расположению инструментов. Если в машине есть инжектор, то почти наверняка на нем установлена ​​высокая панель.
  2. Электрическая схема экспортной версии точно такая же, как и у базовой версии, за исключением некоторых опций.
  3. Если вам нужна схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать помимо основного.

Даже опытные механики всегда условно делят проблемы с электросетью ВАЗ на два типа: проблемы с генератором и неполадки с другими устройствами. Вот почему эти два класса сложности никогда не следует объединять и их следует рассматривать отдельно.

Несмотря на то, что электрическая схема ВАЗ-2108 с карбюратором и низким щитком отличается от автомобиля с высоким, основные узлы, а также их неисправности общие.

Если на панели загорается красная лампочка, это может означать только одно — питание от генератора к оборудованию просто не поступает. В такой ситуации выключить силовую установку невозможно и вам придется добираться до дома без остановки, так как автомобиль может не завестись снова.

После возвращения домой проблема решается поэтапно таким образом:

  1. проверьте ремень генератора, если он порван — это все объясняет, вал вращается, но дальше энергии не передает;
  2. если ремень цел, нужно проверить его натяжение, его наличие не решает проблему, потому что он может просто проскользнуть; для этого достаточно надавить на него рукой сверху, если он погнулся на 10 или 15 см, то все нормально;
  3. отвернув гайку крепления генератора к корпусу, с помощью монтировки необходимо сдвинуть устройство назад, после чего затянуть обратно;
  4. нужно проверить исправность предохранителя и заменить его.

После поэтапного выполнения всех этих действий необходимо запустить двигатель и проверить, не погасла ли сигнальная лампа.

В Австралии встретить ВАЗ практически невозможно. Однако, если у вас есть один или любой другой аналогичный старый автомобиль, вы можете подумать о его продаже в Cash For Cars Newcastle.

назначение, устройство, функционирование, ремонт и замена

Замок зажигания ВАЗ 2106 — довольно простой механизм.В его схему входят всего четыре основных элемента: корпус, контактная группа, противоугонная система и сам замок. Все эти элементы тесно связаны друг с другом, но в случае выхода из строя какого-либо из них их можно заменить отдельно.

Устройство

Каждый из вышеперечисленных элементов имеет отдельную структуру. Если рассматривать замок зажигания более подробно, то можно отметить такие детали как: консоль замка, корпус, вал, диск с контактами, втулка, колодка, вырез контактной группы.

Блокировка консоли, отвечает за блокировку руля, при отсутствии ключа зажигания в замке. Корпус является защитным элементом и закрывает всю схему конструкции замка. Вал отвечает за вращение диска с контактами относительно втулки и контактирует между ними. Блок и группа контактов, в свою очередь, подключаются к общей системе зажигания автомобиля, и через катушку зажигания передают полученный контакт распределителю.

Замена устройства

Перед тем, как заменить замок зажигания, стоит определить, подлежит ли он ремонту.Иногда замена просто нецелесообразна, так как неисправность может быть незначительной, и при замене отдельного элемента она будет устранена. Но, если все-таки замена необходима, то давайте разберемся, как правильно это сделать.

Прежде чем начать, обязательно подготовьте инструмент для металлообработки, напильник с острым наконечником и мультиметр. В первую очередь необходимо демонтировать защитный кожух с замка. Затем, чтобы снять замок зажигания, отверните его крепеж и установите ключ в положение «0», чтобы отключить замок.

Далее, схема разборки замка включает извлечение запирающего элемента через специальное отверстие. Делается это с помощью заранее приготовленного файла. Теперь зажигание легко снимается с панели.

При подключении нового устройства необходимо соблюдать особую схему, поэтому перед отключением от детали контакты следует пометить маркером. Подключение нового замка осуществляется строго по распиновке, указанной на его ободке.

Распиновка зажигания ВАЗ 2106 расшифровывается так:

  • Значение «0» — контакты 30 и 30/1 отключают систему питания, переводя ее в аварийный режим работы.
  • Значение
  • «I» — контакты 30 / 1-15 и 30-INT, включают системы освещения (переднее и внутреннее), стеклоочиститель, электродвигатель омывателя, вентилятор отопителя и кондиционера, блок генератора, датчики приборной панели, указатели поворота и звуковой сигнал. сигналов, а также самой системы зажигания.
  • Значение «II» — контакты 30 / 1-15, 30-INT и 30-50, оставляет включенными предыдущие элементы, за исключением системы зажигания, блока генератора и панели приборов. Также включается цепь стартера и двигатель начинает работать.
  • Значение «III» — контакты 30-INT и 30/1, считается стояночным, останавливает работу цепи стартера, покидает рабочее освещение, очистители, двигатель омывателя и систему охлаждения.


После подключения цепи замка проверить его работу во всех режимах с помощью мультиметра. Для этого отсоедините клемму АКБ, а мультиметром установите между контактом и плюсом АКБ. Поверните ключ зажигания так, чтобы он активировал проверяемый контакт.Если на панели мультиметра появляется индикатор исправности, значит, схема соблюдается правильно. Эта процедура должна выполняться для всех четырех контактных позиций.

Заключение

При замене этого элемента следует быть очень осторожным, так как при неправильном подключении перестанет работать вся цепь зажигания и двигатель не запустится. Также при перепутывании контактов можно спровоцировать повышенное напряжение на одном из их узлов, что непременно приведет к его мгновенному выходу из строя.

Следует отметить, что такая схема подключения замка зажигания подходит не только для «шестерки», но и для всего модельного ряда ВАЗ «Классик». Это довольно удобно, так как при выборе новой детали у вас не возникнет особых проблем.

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием. Только при полной технической исправности замка обеспечивается правильная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Следовательно, они должны разобраться, что такое замок зажигания ВАЗ 2106, схема подключения, снять его, отремонтировать вышедшее из строя, а затем смонтировать обратно, вспомнив при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав его, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его разборкой и установкой. Также он пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 являются система включения зажигания и цепь управления стартером. Напряжение прикладывается к данной цепи в определенном ключевом положении.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

  • Электрическая часть представляет собой клемму для провода, которая фиксируется в нижней части замка с помощью фиксирующего зажима.Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При использовании автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать, с чем они могут быть связаны, и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что повреждения характерны для обеих частей замка и часто требуют замены той или иной половины. Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов нужно знать, что такое схема бесконтактного зажигания, и после этого необходимо отключить минусовую клемму на АКБ, кроме случаев проверки наличия напряжения на потребителях.

  1. Механическая поломка

Самая частая неисправность механической части БЗС — это крутой поворот ключа, если вовремя не решить проблему с подключением, ключ заклинит в замке, либо он сломается. В результате вам придется менять весь замок, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 очень редко ломаются таким способом, такая проблема характерна для китайских запчастей, ведь стоимость аналога намного ниже.Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем, как правило, он уже приобретает оригинальную запчасть у АвтоВАЗа, уже не доверяя китайским производителям запчастей.

  1. Электронная неисправность

Часто неисправность замка зажигания ВАЗ 2106 связана с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что схема подключения играет огромную роль, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя вывода зажигания:

  • Контактное окисление.
  • Частичное или полное сгорание проводов.

Плавление пластмассовой части клеммы.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что идет длительный запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать терминал на телефоне.У каждого контакта есть определенный номер. Итак, подключение можно произвести по схеме, указанной на упаковке производителя. Если схемы нет или она потеряна, то читайте дальше.

Схема подключения


Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — провод розовый. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный. Цвет зависит от года выпуска машины. Дополнительная цепь для запуска стартера.

INT — черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания довольно простая, а распиновка проводов многим запоминается с первого раза.

Замена замка зажигания

Эту процедуру можно выполнить самостоятельно, если у вас есть хотя бы базовые навыки работы с инструментами, и в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, без обращения в сервисный центр, выполняют многие автомобилисты.

Для ремонта, отключения и подключения потребуется:

  • плюс отвертка;
  • Отвертка шлицевая
  • ;
  • тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоединить минусовой полюс аккумуляторной батареи!

Многие знают, что напряжение 12В для человека не страшно и не боятся получить удар током.При этом забывают, что электричество может влиять не только на руку, но и на детали автомобиля. Если случайно замкнуть провода при попытке снять фиксатор, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены потребуется взять большую крестовую отвертку и маленькую торцевую отвертку. Первым был демонтирован пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя планка. После снятия крышки все элементы замка становятся доступными и их можно снять.

Второй шаг — отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в этом случае важна. Об этом говорилось выше.

Открутив болты крепления самого замка небольшой отверткой, необходимо повернуть ключ автомобиля в «нулевое» положение. Теперь устройство должно легко и без усилий выходить из крепления.

На следующем этапе отсоединяются все провода, подходящие к замку зажигания.Для тех, кто присоединяется, схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь вы можете вытащить замок зажигания из кронштейна, поддев его другой отверткой.

Установите и подсоедините новый замок в обратном порядке. Главное правильно соединить все контакты, запомнив схему подключения, иначе можно обжечь провода.

Не забывайте, что при замене необходимо отсоединить минусовой полюс АКБ.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, одно время удивлял и восхищал ВАЗ 2106. Конечно, нет. Последним поводом для удивления советского человека стала неопытность автомобилей относительно высокого класса, однако, несмотря на мелкие технические недочеты, «шестерка» была блестящей технической работой.Особенно выделялась электрическая часть автомобильного оборудования.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть на принципиальную схему электрооборудования ВАЗ 2106 в полном виде, сразу можно заметить работоспособность подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от его «плюса», а кузов автомобиля или «масса» берет на себя роль «минуса». Это стало возможным благодаря его большой массе, большой вместимости.Корпус стал своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход повысил уровень безопасности при эксплуатации электрооборудования, а также значительно сэкономил на электропроводке, ведь теперь ее нужно вдвое меньше.

Сейчас это никого не удивит, но так было не всегда. Да, ВАЗ 2106 был не первым в мире автомобилем с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используется аккумуляторная батарея и генератор переменного тока.Ток от аккумулятора (аккумулятора) используется при запуске двигателя для проворачивания коленчатого вала и для создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, приемлемый для транспортного средства, и подается в систему потребителями во время работы двигателя, а также в аккумулятор для компенсации потерь при запуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, правда? Ведь аккумулятор в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и габаритами и так далее) не в состоянии обеспечить током всех потребителей.

Электрооборудование системы ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в различных частях автомобиля.Это:

  • система зажигания;
  • система управления освещением;
  • система работы прикуривателя;
  • система запуска двигателя;
  • система управления электромагнитным клапаном карбюратора;
  • очиститель и омыватель ветрового стекла;
  • Система обогрева
  • ;
  • звуковая система;
  • часть системы охлаждения двигателя;
  • система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, выпрямительный блок, систему распределения тока, свечи зажигания, предохранители и ряд поддерживающих элементов.Система снимает низкое напряжение с щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает его на свечу зажигания. Преобразованный ток должен иметь достаточно энергии, чтобы создать электрический ток внутри цилиндра двигателя и воспламенить рабочую смесь.


Органы управления включают в себя все фары, такие как передние и противотуманные фары, лампы внутреннего освещения, лампы освещения багажника, а также установленные дополнительные элементы освещения.Это также включает сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, поэтому они постоянно получают питание от аккумулятора, затем от генератора и отключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые более четко информируют других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает аккумулятор и ряд элементов, обеспечивающих большой ток для запуска всех потребителей и прокрутки вала двигателя до пусковой скорости.Когда коленчатый вал достигает этой частоты, включается генератор — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочий ход. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена собственная отдельная система. Рекомендуется скачать схему электрооборудования ВАЗ 2106 и ознакомиться с его работой.


Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим двигателя внутреннего сгорания, увеличивает ресурс самой дорогой части автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в критических местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и поступает на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфорт вождения. К ним относятся дворники, обогреватель, обогреватель стекол, прикуриватель и другие. Некоторые из них полезны, другие созданы по принципу «чтобы было». Какое использование зависит от владельца, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвленная и описать ее в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

В любом автомобиле замок зажигания является одним из основных компонентов системы, так как именно с его помощью запускается двигатель. В случае поломки двигатель не заведет двигатель, поэтому о причинах и признаках неисправности устройства должен знать каждый автовладелец.Из-за чего может выйти из строя замок зажигания ВАЗ 2106 и как его заменить самостоятельно? Ищите ответы на эти вопросы ниже.

Какие неисправности могут возникнуть в работе зажигания?

Какая схема подключения проводов, как снять, как подключить, заменить и отремонтировать механизм в гараже? Для начала предлагаем разобраться в основных поломках, которые могут произойти с устройством. Сам ZZ состоит из механических и контактных частей.Ключ вставляется в механическую часть устройства, а все необходимые контакты и провода располагаются в контактной группе.

Одной из основных причин выхода из строя шестерни ZZ является заклинивание устройства при попытке угона автомобиля. Если ZZ заклинило, то двигатель конечно не будет.


Кроме того, одной из самых частых причин считается поломка контактной группы. Как показывает практика, этот компонент может выйти из строя из-за короткого замыкания или закисления контактов, а также проблема может заключаться в повреждении изоляции.Основными признаками неработоспособности ZZ является невозможность запуска двигателя, а также отказ от работы сразу нескольких потребителей энергии, которые, как может показаться на первый взгляд, не связаны между собой.

Способы устранения поломок

Перед заменой, ремонтом и установкой нового предлагаем подробнее узнать о нескольких способах решения проблемы:

  1. Снятие и замена устройства на новый. Многие автовладельцы меняют свои ZZ из-за того, что не хотят заниматься самостоятельным ремонтом и тратить на это свое время и силы.Иногда такой подход действительно целесообразен, если проблема серьезна.
  2. Разберите устройство и определите вышедшие из строя элементы, затем замените их. Как правило, причина неисправности кроется в проблемах в работе контактной группы. Перед тем, как подключать новую группу, нужно учесть распиновку контактов по цвету, это важно соблюдать.

Если менять ZZ, то учтите, что поменять еще и личинку в дверном замке, как и в замке багажного отделения, нужно будет.В противном случае ключом нельзя будет открыть багажник и двери (автор ролика — канал Region 4253).

Как поменять и подключить прибор своими руками?

Перед заменой прибора подготовьте шило и две отвертки — крестообразный и плоский. Если шила нет, можно использовать гвоздь, его ширина должна быть 2 мм, а длина — максимально большой. Также нужно позаботиться о том, чтобы в бортовой сети не было напряжения. 12 вольт, хоть и не вредно для человека, но замыкание также может спровоцировать выход из строя других потребителей энергии.Поэтому перед тем, как сменить и как забрать новый ZZ, нужно будет отключить от блока питания.

Итак, как произвести замену механизма — подробная инструкция с фото ниже:

  1. Установите ключ в ZZ и поверните его на 90 градусов, чтобы он был установлен в положение 0. Это необходимо сделать, т.к. в этом случае штифт, которым крепится рулевой шкив от поворота превратится в секрет. Другими словами, это не позволит булавке помешать вашим дальнейшим действиям.
  2. Далее необходимо будет демонтировать пластиковую защитную крышку на руле, так как за ней скрывается само устройство и все разъемы. Для выполнения этой задачи вам потребуется открутить пять саморезов — с их помощью нижняя часть накладки крепится к верхней.
  3. При откручивании и снятии болтов необходимо будет приподнять верхнюю часть накладки и снять ее. После этого оба компонента защиты убираются в сторону.
  4. После выполнения этих действий вам нужно будет открутить винты, которыми крепится замок зажигания. Сами болтов два; они расположены слева и справа от устройства. Когда болты открутятся, потребуется отсоединить провода, подключенные к контактной группе.
  5. На следующем шаге вам нужно будет посмотреть на левую сторону устройства — здесь вы можете увидеть небольшой слот. В эту прорезь нужно будет вставить шило или гвоздь, а затем вдавить само крепление.
  6. Сделав это, необходимо снять устройство с гнезда, при этом его нужно будет подтолкнуть отверткой. Когда замок зажигания находится у вас в руках, вы можете либо заменить устройство, либо отремонтировать его, в зависимости от необходимости. Если вы не знаете, как поставить замок обратно, то в этом нет ничего сложного — процедура выполняется аналогично, только в обратном порядке.
    Для установки необходимо вставить ключ в новый ЗЗ, после чего установить его в положение 0.После этого зажимается нижний фиксатор, это позволит установить устройство в сиденье. Все необходимые провода подключаются в соответствии со схемой распиновки, проверяется работоспособность установленного узла.

Фотогалерея «Замена зажигания»

Основная особенность проводки ВАЗ 2106 электро в том, что она однопроводная. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое оборудование в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая известная машина, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои характеристики, а схема подключения в свою очередь:

  • активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
  • подключается к аккумулятору через блок из ряда предохранителей;
  • проводит электрический ток в ключевых узлах.

Исходя из всего вышесказанного, все неисправности нужно начинать искать с выключателя зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Также он позволяет буксировать автомобили.


Каковы причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

  1. Нулевой режим практически ни за что не отвечает, только питает некоторые провода.
  2. Первый режим позволяет управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителей и поддерживает работу обогрева автомобиля.
  3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
  4. Третья позиция обеспечивает питание клемм.

Замена замка зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи от зажигания, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно скорее, чтобы не доводить ситуацию до короткого замыкания.


Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

  • отсоединить аккумулятор;
  • откручиваем все винты кожуха под рулем и снимаем его;
  • перевести ключевой узел в положение «0»;
  • вставить шило в отверстие для снятия фиксатора;
  • пометить контактные провода, чтобы в дальнейшем их не путать;
  • установите новый замок и выполните команду снова, но наоборот.

Удобно, что схема подключения сделана так, что для смены всей контактной группы вообще не нужно снимать замок зажигания. Но в любом случае не обязательно фактически «сдирать» все одной рукой, потому что обратно установить все, что было снято ранее, не получится.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, так как подделок на рынке сейчас достаточно. В ВАЗ 2106 применены только качественные комплектующие.Следует помнить, что корпус оригинального замка зажигания сделан аккуратно, ровно по краям и сверху, и голограмма аккуратно не оторвется.


Отличительная черта подделки — плавное и точное движение ключа в замке, в подделках его обычно не так-то просто подать.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать иначе. Бесконтактное зажигание — популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у такого розжига нет. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, автомобиль становится комфортнее. Но главное преимущество — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно сделать самостоятельно.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. Благодаря этой подаче появляются другие импульсы, которые попадают в систему.

Схема ВАЗ 2106

не так сложна, как кажется. В машине много других сложных сюрпризов, но это уж точно не схема подключения. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли какие-то сходства с другими моделями, например, ВАЗ 21063.И независимо от того, сколько лет машине, какого года или века он выпускает, информация об автомобиле всегда будет актуальной.

Схема ВАЗ может быть идентична другим своим моделям, а также другим элементам и механизмам, например схеме двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги довольно распространены, поэтому во всей «классике» элементы проводки могут быть идентичными.Не бойтесь таких машин, здесь простому русскому человеку все элементы понятны. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно ими пользуются много лет.

Тахометр ВАЗ-2106: схема подключения, устройство и возможные неисправности

Используется тахометр ВАЗ-2106 для выработки контрольной частоты коленчатого вала двигателя. Индикатор установлен в панели приборов, справа от спидометра. АвтоВАЗ не выпускал шестой модели автомобилей с инжекторными двигателями, только в последние годы выпуска с конвейера ИЖ-Авто сошла небольшая партия.Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Характеристики тахометра

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать ПДД и не заработать штраф). С помощью тахометра измеряется частота вращения двигателя — и это иногда полезно для новичков, которые не научились «чувствовать» двигатель.

При выполнении тюнинга устанавливаются красивые приборы, улучшающие внешний вид приборной панели.На шестерки устанавливались двигатели с четырьмя цилиндрами. У них одна особенность — на каждый оборот вала распределителя зажигания (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры. В бесконтактной системе функцию механического прерывателя выполняет датчик Холла.

Цепь тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле.В случае контактной системы соединения выполняются следующим образом:

  1. Левый штифт тахометра (красный) подключается к плюсу выключателя зажигания. Это питание устройства — приходит только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правый выход тахометра сигнальный, окрашен в коричневый цвет. Он подключен к выводу «К» катушки зажигания и контактной группе распределителя.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание приходит, как и в предыдущем варианте, только при включении зажигания.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к выводу «K» катушки и к контакту «1» электронного переключателя.

В обоих случаях к тахометру подводится провод питания лампы накаливания, который необходим для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 затруднений не вызовет — у него всего три основных провода, остальные вспомогательные. Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его можно использовать для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания.На четырехцилиндровых четырехтактных двигателях за один оборот вала распределителя происходит 4 коротких замыкания и обрыва контактной группы. Другими словами, каждый виток инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала генерируется всего два импульса. Следовательно, существует прямая зависимость между скоростью вращения ротора таймера и коленчатого вала.

Провода тахометра

В конструкции прибора есть не только индикатор скорости вращения, но и лампа давления масла.

Перед тем, как подключить тахометр на ВАЗ-2106, необходимо ознакомиться с назначением всех проводов:

  1. Белый — предназначен для подключения к той части проводки, через которую подается напряжение для освещения устройств.
  2. С помощью красного провода и предохранителя устройство запитывается. Причем напряжение на него подавалось только при включенном зажигании.
  3. Белый с черной полосой — подключение к массе автомобиля.
  4. Коричневый — это сигнальный провод, по которому проходят импульсы напряжения от катушки.
  5. Черный — предназначен для подключения электромагнитного реле индикатора зарядного тока. Установлено реле в моторном отсеке, с правой стороны.
  6. Серый провод с черной полосой подключается к датчику давления масла на блоке цилиндров.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (ведь в большинстве случаев так и есть).В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (с полным отказом):

  1. Проверьте цепь подключения к клемме «K» катушки зажигания. Если есть обрыв, исправьте. Все работы должны производиться с отключенным полюсом аккумулятора.
  2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая приводит к полному выходу устройства из строя. Намного чаще работает с перебоями.

прерывания

Часто бывает, что стрелка начинает дергаться. Если машина инжекторная, то проблема в том, чтобы подключить диагностический сканер и проверить систему двигателя.

В остальных случаях вам потребуется произвести такие манипуляции:

  1. Проверить проводку, уровень напряжения питания.Убедитесь, что нет обрывов цепи и следов окисления.
  2. Убедитесь, что подключение на «массовое» качественное.
  3. При плохих контактах в трамблере или обрыве конденсатора тахометр тахометра ВАЗ-2106 дергается. В случае поломки конденсатора его просто замените.
  4. Провести диагностику системы зажигания, устранить дефекты.
  5. В случае возникновения неисправностей после полной (или частичной) разборки, замены потребуется настройка.Для этого с помощью микровыключателя на задней стороне установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если тахометр на ВАЗ-2106 не работает, нужно внимательно проверить все цепи его подключения. Наиболее частая причина выхода из строя — перегоревший предохранитель и обрыв силового провода.

Электрические схемы LADA Samara. Схема подключения Подробная схема подключения ваз 2106 с описанием

Электросхема ВАЗ 2106 довольно проста.Элементы этой разводки соединяются по принципу однопроводной связи. То есть отрицательные контакты электроприборов подводятся к «массе» автомобиля. Связь между проводами обеспечивается только положительными клеммами.

Электронное устройство электромонтажа автомобиля

Такую электрическую проводку в народе называют классической по нескольким причинам:

  • включение электрических цепей происходит непосредственно через выключатель зажигания;
  • аккумулятор подключается непосредственно к блоку предохранителей;
  • Корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: При выходе из строя одной из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Есть четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

  1. Фаза «0». В этом режиме питание получают только провода 30 и 30/1. Остальные функции не работают;
  2. Фаза «1». Ходовые огни, противотуманные фары, дворники, двигатель печки;
  3. Этап 2.Начинают работать поворотники, панель приборов и система зажигания;
  4. Фаза 3 На этом этапе стартер автомобиля запускается.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих дополнений происходит в фазах 1 и 2.

Сигнализация, звуковой сигнал, стоп-сигналы, прикуриватель, освещение приборов работают в постоянном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности — это элемент проводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

  • предохранитель и розетка неправильно подключены, что может привести к пожару;
  • Защитный элемент нагревается во время использования.
  • очень плохо поражает находящиеся поблизости гнезда;

Купленные предохранители, как правило, ненадежны. Из-за этого стоит регулярно проверять.

На заметку. На ВАЗ-е 2106 использовались «жучки».Они опасны тем, что существует достаточно высокий риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить «жучки» на предохранители ножевого типа. Их особенности:

  • стабильная связь с другими элементами; №
  • плавкий элемент залит поливинилхлоридом;
  • снижает тепло за счет отвода тепла с увеличенной площадью контакта.

Замок зажигания

Возможны работы по замене системы зажигания в домашних условиях.Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень большой.

Система зажигания состоит из следующих частей:

  • сам корпус;
  • диск токоприемника;
  • ядро; Ролик
  • ;
  • втулка для подключения контактов;
  • блок.

Таким образом, электрооборудование ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

Вот схемы управления двигателями ВАЗ-21120 и 21124. Их устанавливали на хэтчбеки Lada семейства 2112. Приведена также схема бортовой сети. Речь идет о двигателях, содержащих 16 клапанов, а схема подключения на ВАЗ-2112 состоит из отдельных частей: управление двигателем, общая схема. Схема питания фар, габариты и т. Д. Рассмотрены в первой главе.

Схема подключения ВАЗ-2112

Схема подключения авто хэтчбек (кликните по картинке для увеличения)

Обозначения: 1 — Фара, 2 — Клаксон, 3 — Главный вентилятор радиатора, 4 — Стартер, 5 — Аккумулятор, 6 — Генератор, 7 — Концевой выключатель КПП (задний ход), 8 — Привод в двери переднего пассажира, 9 -, 10 — Реле стартера, 11 — Вентилятор отопителя, 12 — Электропривод перегородки отопителя, 13 — Главный насос, 14 — Датчик бачка омывателя, 15 — Привод в двери водителя, 16 — Селектор стеклоподъемника переднего пассажира, 17 — Кнопка отпирания пятой двери , 18 — Блок сопротивления вентилятора отопителя, 19 — Электродвигатель главного стеклоочистителя, 20 — Кличка водителя переключателя стеклоподъемника, 21 — Электродвигатель стеклоподъемника переднего пассажира, 22 — Центральный замок, 23 — Выключатель наружного освещения, 24 — Датчик утечки тормозной жидкости, 25 — Дополнительный насос, 26 — Электродвигатель стеклоподъемника водителя, 27 — Индикатор включения ПТФ, 28 — Выключатель ПТФ, 29 — Панель приборов , 30 — Индикатор включения обогрева стекол, 31 — Выключатель обогрева стекол, 32 — Переключатель рулевого управления, 33 — Реле ПТФ, 34- Замок зажигания , 35 — Главный блок предохранителей, 36 — Подсветка органов управления отопителем, 37 — Т кнопка сигнализации, 38 — Контроллер управления отопителем, 39 — Освещение бардачка, 40 — Заглушка крышки перчаточного ящика, 41 — Прикуриватель, 42 — БСК — блок индикации, 43 — Подсветка пепельниц, 44 — розетка 12В. , 45 — Переключатель, 46 — Привод в правой задней двери, 47 — Стеклоподъемник заднего правого пассажира, 48 — Часы, 49 — Стеклоподъемник заднего правого пассажира, 50 — Тормозной конец (закрыт — педаль нажата), 51 — Стеклоподъемник левой двери электродвигатель заднего пассажира, 52 — селектор стеклоподъемника заднего левого пассажира, 53 — исполнительный элемент в левой задней двери, 54 — указатель поворота, 55 — выключатель ручного тормоза (замкнут — стояночный тормоз включен), 56 — электродвигатель заднего стеклоочистителя, 57 — лампа навигатора, 58 — Внутреннее освещение, 59 — Датчик температуры отопителя, 60 — Концевой выключатель открытой передней двери, 61 — Концевой выключатель открытой задней двери, 62 — Фонарь багажника, 63 — Задняя оптика (на кузове), 64 — Задняя оптика (на пятая дверь), 65 — Фонарь освещения номерного знака.

Буквами обозначены клеммы, к которым подключены: A — передний правый динамик, B — магнитола, B — жгут форсунок, D — диагностический разъем для ЭУР, D — передний левый динамик, E — диагностический разъем контроллера отопителя, F — задний правый динамик, Z — задний динамик слева, I — разъем BK, K — резьба стеклоподъемника, L — привод пятой двери, M — дополнительный стоп-сигнал.

Все дверные замки при закрытых дверях остаются открытыми. Приводим схему подключения ВАЗ-2112 с описанием, а информация о концевых выключателях будет полезна сигнализаторам-установщикам.

Обратите внимание, что питание стартера может быть подключено по-разному. Либо ток на вывод 50 идет напрямую от замка, либо через реле 10. Второй вариант (как на схеме) встречается реже.

Три реле, показанные на схеме, всегда монтируются на блоке, установленном на блоке 35 выше (см. Фото).

Главный блок предохранителей и реле

Здесь часть 5 — это «реле 9», а 7 — «реле 10».

Электростеклоподъемники

При включении зажигания реле 11 замыкает контакты.Это позволяет управлять стеклоподъемниками с помощью селекторов 3, 4, 9 и 10.

Электрические стеклоподъемники не работают без зажигания

Других пояснений схема не требует.

центральный замок

На схеме изображены четыре исполнительных механизма, а также блок управления 3. Исполнительный механизм 7 расположен в двери водителя.

Исполнительные механизмы, центральный замок и один прицеп

Казалось бы, все просто. Но в описании на схеме подключения ВАЗ-2112 обычно не сообщается о главном: белый шнур — это вход для команды Open, коричневый — Close.

Существует вариант схемы, в которой только концевой выключатель (без исполнительного механизма) находится в модуле 7.

Фары

Реле К4 включает ближний свет, К5 включает дальний свет.

Фара одиночная

Селектор 3 на рулевой колонке включает только реле K5. А вот пояснение к электросхеме на ВАЗ-2112 говорит, что:

  • Селектор 3 используется для выбора «близко / далеко»;
  • С его помощью на короткое время включаются лампы дальнего света.

Все просто: когда переключатель 4 находится в положении II, реле К4 замыкает свои контакты. А это значит, что в режиме «дальний свет» работают сразу все лампы.

Размеры, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются выключателем 3. От него ток течет через основной блок 2, а точнее через реле исправности фонарей. На схеме вместо реле К1 показаны перемычки.

Размеры, освещение салона, стоп-сигнал, подсветка приборов

Освещение номерного знака — лампы 8.Они включаются независимо от срабатывания реле. Работа фонарей заднего хода также не зависит от реле К1, а также от переключателя 3. Регулируется только концевым выключателем 10. Аналогичным образом они включаются (концевой выключатель 11).

Яркость подсветки приборов регулируется резистором 9. Но есть нюанс: переключатель 3 должен находиться в положении I или II. Этим положениям соответствует включение индикатора 5 (на приборке).

Указатели поворота

Лампы указателей поворота 1, 5 и 6 включаются переключателем 7.В цепь питания этих ламп включен релейный выключатель К3, поочередно замыкая контакты 49а-49 и 49а-31.

Основа схемы — релейный прерыватель

Без подачи тока от зажигания поворотники не работают. Также существует режим работы «Тревога», когда:

  • Переключатель 4 находится в верхнем положении;
  • Ток идет не от замка зажигания, а от вывода 3 разъема Ш4.

Туда и обратно).

При обрыве контакта в патроне одной из ламп частота срабатывания реле К3 удваивается. В нормальном состоянии это 1,2-1,9 Гц.

Схема зажигания и система управления двигателем

Приведем схемы управления для следующих двигателей внутреннего сгорания:

Двигатель 21120 (Евро-2) 21124 (Евро 2) 21124 (Евро 3)
Форсунки 1 2 2
Катушка зажигания 1 1
Свечи 2
Модуль зажигания 3
Разъем диагностический 4 B B
ЭБУ 5 3 3
Отводы к приборной панели 6 E E
Реле зажигания (6) 7 4 4
Предохранитель цепи зажигания (1) 8 5 5
Реле вентилятора (4) 9 6 6
Предохранитель вентилятора (2) 10 7 7
Реле топливного насоса (5) 11 8 8
Предохранитель топливного насоса (3) 12 9 9
ДМРВ 13 10 10
Датчик неровной дороги 11
TPS 14 11 12
ДТОЖ 15 12 13
IAC 16 17 14
Лямбда-зонд основной 17 14 15
Дополнительный лямбда-зонд 16
Датчик детонации 18 15 18
ДПКВ 19 16 19
Клапан продувки адсорбера 20 13 17
Блок APS 21 18 20
Индикатор APS 22 19 21
Датчик скорости 23 21 23
Газовый насос + датчик уровня 24 22 24
Датчик давления масла 25 23 25
Датчик термометра антифриза 26 24 26
Датчик уровня масла 27
Датчик фазы 28 20 22
Разъем ABS A A A
Разъем кондиционера B IN IN
Разъем вентилятора C
Подсветка замка зажигания (на бело-голубой провод) D + E
Отводы жгута проводов двери D D
+ аккумулятор F G G
Вес G1 + G2 G1 + G2 G1 + G2

Скобки указывают на элементы, установленные в дополнительном монтажном блоке.

Если не самое главное, то одна из ведущих ролей в том, чтобы все системы и устройства автомобиля работали надежно, играет проводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для его безаварийной работы и сделать это своими руками.

Основные принципы

Независимо от того, установлен ли в вашем ВАЗ 2110 карбюратор или инжектор, основные принципы прокладки проводки одинаковы. Найти схему подключения совсем не сложно, главное в ней разобраться.Собственно на месте разводки есть моторный отсек и салон.

Его основные принципы одинаковы и сводятся к тому, что:

  • Независимо от того, какое устройство вы используете на электромобиле, его подключение будет однопроводным. Более того, создатели ВАЗ 2110 с самого начала предусмотрели, что как на схемах в инструкции по эксплуатации, так и в реалиях цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключается с помощью проводов четко определенного цвета.Каждый блок имеет собственный жгут проводов, заключенный в контактные площадки. Естественно, это было сделано для того, чтобы тем, кто ремонтирует своими руками, было проще разобраться в этой тонкости. Таким образом, замена проводки моторного отсека становится более понятной. Совет: если у вас небольшая проблема с конкретным оборудованием, и вам нужно заменить только один провод, лучше не жадничать и не менять его на первый, который у вас получится. Купите обвязку в сборе и замените ее проволокой желаемого цвета — позже вам будет легче;
  • Провод, подающий питание на положительный вывод аккумулятора, всегда в красной оплетке, желательно также не менять его цвет.Во всех схемах он обозначен буквой «П», то есть — плюс;
  • но роль «минуса» (то есть массы) отводится кузову автомобиля;
  • все выводы любых потребителей электроэнергии напрямую подключены к корпусу;
  • Каждая система, к которой подключен электрик, имеет свой жгут проводов.

ВАЗ 2110 постоянно, если аккумулятор подключен, то все электрооборудование находится под напряжением. Вот почему, собственно, перед началом любого ремонта (особенно, если он подключен к электрической части автомобиля) настоятельно рекомендуется отключить аккумулятор.

Бесконтактная система

Кроме того, электрик представлена ​​еще и бесконтактной системой — она ​​нужна для эффективного образования искры при сгорании топливной смеси. Эта система не может работать без высоковольтных проводов.

Карбюраторный автомобиль

Когда первый ВАЗ 2110 начал сходить с конвейера, в их оснащение входил карбюратор, который впоследствии заменил инжектор, как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя.В разводку двигателя с карбюратором входят практически те же системы жизнеобеспечения автомобиля, что и с инжектором.

Более того, если вы, например, решите поменять карбюратор на инжектор, особых проблем у вас не возникнет, вы сможете легко установить все электрооборудование. Дело в том, что и в старом ВАЗ 2110, и в современных подкапотная электрика почти не отличается.

Кроме того, в проводке моторного отсека идентичная вилка.Конечно, при такой переделке своими руками лучше всего поменять весь жгут проводов, так как старые могут иметь незаметные для глаза дефекты и неисправности.

Единственное, что нужно добавить при установке форсунки, а вместе с ней и необходимых комплектующих, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор — уже устаревшая деталь автомобиля. Он менее надежен и не может обеспечить такую ​​точную подачу топливной смеси.

Форсунка «десятка»

Помимо проводки, которая предусмотрена для карбюратора ВАЗ 2110, «десятка»-форсунка также оснащена рядом предохранителей, которые защищают почти весь ее от возможности короткого замыкания. .

Конструктивно предохранители не предусмотрены только для питания электрики с релейным проводом от АКБ, в цепи пуска автомата и зажигания, а также для провода, идущего к генератору.

Кроме того, инжектор (в отличие от карбюратора) — более сложная система, и чтобы починить ее своими руками, нужно хорошо разбираться в ней.Контроллер в этой системе проводки «считывает» работу всех систем, тем самым определяя и устанавливая многие показатели — расчет топливной смеси и т.д.

Обнаружение поломки

По сути, поиск неисправности проводки надо начинать с поиска по контактам. Причем нужно проверить все провода, входящие в жгут: их визуальную целостность, сопротивление, надежность контактов и т.д.

Особое внимание следует уделить проверке и, возможно, замене высоковольтных проводов.Почему именно на них? Потому что моторный отсек, в котором они расположены, не очень благоприятен для электропроводки, а задача, стоящая перед ними, очень важна. На высоковольтных проводах лежит обязательство передавать на свечи зажигания импульсы от катушки зажигания.

Признаки неисправности:

  1. При работе магнитолы появляются шумы, которых ранее не наблюдалось;
  2. Автомобиль дергается;
  3. Увеличивает расход топлива;
  4. Двигатель «давится» на малых оборотах;
  5. Выхлоп становится более токсичным.

Профилактика

Заподозрив неисправность, необходимо мультиметром проверить сопротивление высоковольтных проводов. В левое отверстие необходимо проложить черный провод, в середине — красный. Мультиметр должен находиться в положении синих 20ки, щупы сомкнуть друг с другом.

Если сопротивление равно нулю, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод необходимо заменить.Кроме того, обратите внимание, что разные провода могут давать разное сопротивление из-за разницы в длине.

Так как подкапотное пространство агрессивное, даже если один из высоковольтных дает повышенное сопротивление, нужно поменять все провода на ВАЗ 2110, потому что если вы вышли из строя один, то вскоре выйдут из строя остальные.

Сделать замену своими руками совсем не сложно, нужна только аккуратность и осторожность. И еще раз напоминаем: прежде чем лезть к проводам, отключите аккумулятор!

Электрические схемы ВАЗ 2101 и 2102 немного отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

  • 1. Фары
  • 2. Габаритные огни
  • 3. Боковые указатели поворота
  • 4. Аккумулятор
  • 5. Реле контрольной лампы аккумуляторной батареи
  • 6. Генератор
  • 7. Стартер
  • 8. Светильник для голеностопного сустава
  • 9. Свечи
  • 10. Датчик контроля давления масла
  • 11. Датчик, указатель температуры охлаждающей жидкости
  • 12. Звуковые оповещения
  • 13. Распределитель или распределитель зажигания
  • 14. Электродвигатель стеклоочистителя
  • 15.Датчик аварийного падения уровня тормозной жидкости
  • 16. Катушка зажигания или шпулька
  • 17. Регулятор напряжения
  • 18. Выключатель стеклоочистителя находится в насосе омывателя
  • 19. Электродвигатель отопителя кабины
  • 20. Лампа освещения вещевого ящика
  • 21. Резистор дополнительного электродвигателя отопителя салона
  • 22. Розетка для переноски
  • 23. Выключатель ручного тормоза
  • 24. Выключатель стоп-сигналов
  • 25.Реле, выключатель указателя поворота
  • 26. Выключатель фонарей заднего хода
  • .
  • 27. Блок безопасности
  • 28. Реле тормозного прерывателя
  • .
  • 29. Реле стеклоочистителя
  • .
  • 30. Переключатель режимов работы электродвигателя отопителя салона
  • .
  • 31. Прикуриватель
  • .
  • 32. Выключатель абажуров расположенных в стойках задних дверей
  • 33. Выключатели освещения салона расположены в стойках передних дверей
  • 34. Абажуры
  • .
  • 35.Замок или выключатель зажигания
  • 36. Комбинация приборов
  • .
  • 37. Указатель температуры охлаждающей жидкости
  • 38. Управление светом фар
  • .
  • 39. Управление наружным освещением
  • 40. Проверка указателей поворота
  • 41. Контроль заряда АКБ
  • 42. Регулировка давления масла в двигателе автомобиля
  • 43. Проверка ручного тормоза и уровня тормозной жидкости
  • 44. Индикатор уровня бензина в баке автомобиля
  • 45. Контроль предельного запаса топлива
  • 46.Комбинированная лампа
  • 47. Выключатель звуковой сигнализации
  • 48. Выключатель фар
  • .
  • 49. Переключатель указателей поворота
  • .
  • 50. Выключатель наружного освещения
  • 51. Выключатель освещения приборов
  • .
  • 52. Выключатель стеклоочистителя
  • .
  • 53. Датчик уровня и запаса топлива в баке автомобиля
  • 54. Фонарь багажного отделения
  • 55. Задние фонари
  • 56. Фонарь освещения номерного знака
  • 57. Фонарь заднего хода
  • .
  • 58.Колодки заднего жгута проводов, конструктивное решение на ВАЗ 2102
  • 59. Лампа освещения задней части автомобиля ВАЗ 2102
  • .

ЭЛЕКТРОПРОВОДКА АВТОМОБИЛЯ ВАЗ-2105

Напряжение аккумулятора подается большинству потребителей через выключатель зажигания. Независимо от положения ключа в замке зажигания Цепь питания звукового сигнала, прикуривателя, стоп-сигнала, внутреннего освещения, выключателя аварийной сигнализации и патрона переносной лампы всегда остается включенным. Все плюсы запитаны по одному проводу, а корпус автомобиля — второй провод, соединяющий потребителей с источником питания.Автомобиль ВАЗ-2105 — это модернизация автомобиля ВАЗ-21011.

Схема электрооборудования:

1. Фара. 2. Боковые указатели поворота. 3. Аккумулятор. 4. Реле запуска стартера. 5. Пневматический клапан системы холостого хода карбюратора. 6. Датчик верхней мертвой точки поршня в первом цилиндре. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели дворников. 10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Лампа подкапотного пространства. 14. Датчик указателя температуры охлаждающей жидкости.15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла. 18. Катушка зажигания. 19. Датчик недостаточного уровня тормозной жидкости. 20. Электродвигатель омывателя фар. 21. Блок управления — пневмоклапан. 22. Блочная диагностика. 23. Реле стеклоочистителя. 24. Реле-прерыватель указателей поворота и аварийной сигнализации. 25. Электродвигатель стеклоочистителя. 26. Патрон для переносной лампы. 27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105. 29.Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель фонарей заднего хода. 32. Монтажный блок ВАЗ 2105. 33. Реле включения ближнего света фар. 34. Реле дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла. 38. Лампа бардачка. 39. Прикуриватель. 40. Выключатели освещения в дверных полках.41. Внутренний свет для кузова. 42. Выключатель аварийной сигнализации. 43. Выключатель указателей поворота. 44. Выключатель фар. 45. Выключатель звукового сигнала. 46. ​​Выключатель омывателя и стеклоочистителя лобового стекла. 47. Блок контрольных ламп. 48. Выключатель зажигания. 49. Выключатель-регулятор осветительных приборов. 50. Обогрев заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Обогрев заднего стекла с сигнальной лампой. 53. Выключатель электродвигателя отопителя. 54. Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар.57. Контрольная лампа. 58. Контрольная лампа внешнего освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация приборов. 64. Контрольная лампа заряда аккумуляторной батареи. 65. Индикатор уровня и запаса топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле-прерыватель контрольной лампы стояночного тормоза. 69. Выключатель наружного освещения. 70. Выключатель противотуманных фар в задних фонарях.71. Задние фонари. 72. Подсветка номерного знака. 73. Реле зажигания ваз 2105.

. .
