Замена генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Генератор – очень важная вещь без которой ездить на автомобиле будет просто невозможно (Это если аккумулятор сел, если же ещё нет, то можно и на нём по ездить), благодаря нему (Генератору) аккумуляторная батарея и вся бортовая сеть у автомобиля питается током когда двигатель заведён, за счёт этого на заведённом движке можно случать долго музыку, включать на сколько угодно печку и т.д., (Вить аккумулятор то не садиться), но если генератор вдруг выйдет из строя, то машина будет ехать на одном аккумуляторе, долго она так не проедет (Смотря что включено, если музыка, а так же свет и другие приборы, то аккумулятор очень быстро сядет) и поэтому в конечном итоге когда аккумулятор разрядится, автомобиль встанет и больше не куда не поедет (Вить система зажигания питается электричеством, а если электричество не одна деталь в двигатель не будет подавать, то просто искры на свечах зажигания не будет, в связи с этим смесь не будет загораться, благодаря чему автомобиль вы больше не заведёте или если он был заведён, то сразу же заглохнет).

Примечание!
Для замены генератора на новый, потребуется смотровая яма или же при помощи домкрата можно поднять автомобиль, снять колесо и таким образом работать, из инструментов же вам пригодятся: Гаечные ключи, если есть накидными так же запаситесь, ну и перчатками конечно, чтобы руки при работе не испачкать!

Краткое содержание:

Где находится генератор?
В передне приводных автомобилях он расположен очень удобно, в отличии от классики где из-за продольного расположения двигателя, к генератору подобраться бывает чутка сложно, но всё же в обоих автомобилях снять его не составит труда, просто понадобится время, силы и терпение и ещё WD-40 запаситесь на всякий случай, вернёмся ближе к теме, более подробно увидеть где генератор установлен, смотрите на фотографии которая расположена чуть ниже:

Когда нужно менять генератор?

Менять или не менять это всё на ваше усмотрение, данная деталь довольно долгое время живет если она не подвергается воздействию на неё воды или чего ни будь подобного, но всё же основная проблема которая говорит что генератор пора снимать, это конечно же слабый ток который генератор из-за изношенности еле еле может подавать в бортовую сеть автомобиля (Фары тускло горят, при включении дополнительного оборудования фары или ещё что то начинает гореть ещё хуже, к примеру включили печку, она дует хорошо, включили фары, начала хуже дуть, включили щётки чтобы лобовое стекло протереть, а печка ещё хуже дует, это и говорит о том что слабый ток в бортовой сети который даёт один только аккумулятор), ещё генератор может не ровный ток давать (То есть он скачет, из-за этого свет фар может то тускнеть, то бить сильнее и так далее) или даже не давать его вообще, вот такого вот подобного рода проблемы будут проявляться если генератор у автомобиля будет неисправен, но его не всегда нужно менять, если к примеру щётки вышли из строя, то их можно заменить (Они стоят копейки) и эксплуатировать генератор дальше, более подробно как отремонтировать генератор, как проверить на исправность его щётки, диагностический мост и многое другое, читайте в статье: «Подробный ремонт генератора на передне приводном автомобиле».

Примечание!
Самое главное когда генератор выходит из строя и перестаёт подавать нормальное напряжение в бортовую сеть, на приборной панели загорается лампа того что системы у автомобиля (Печка, фары и т.д.) питаются лишь от одной аккумуляторной батареи (На фото эта лампа стрелкой указана, при заведении движка она обязательно должна будет погаснуть), поэтому если вы увидели эту лампу и она не пропадает при работе двигателя, сразу можете уже грешить на генератор, но в начале его предохранитель проверьте (Не сгорел ли он)!

Как заменить генератор на ВАЗ 2110-ВАЗ 2112?

Примечание!
Перед началом, скиньте клемму минус с автомобиля, делается это при помощи гаечного ключа как правило размером «на 10», более подробно как скинуть клемму, читайте в статье: «Замена аккумулятора на автомобиле», в этой статье пункт 1 прочтите!

Снятие:
1) В начале заехать на яму будет нужно или же поднять высоко правую переднюю часть и снять правое колесо с автомобиля (Смотрите по ходу движения авто), если вы не умеете правильно снимать колёса с автомобиля, в таком случае прочтите статью: «Замена колеса на ВАЗ», после проделанной работы отверните гайки и винты которые крепят защиту картера и пыльник к автомобиля, затем снимите защиту (Если она у вас есть) и снимите пыльник и перебирайтесь в подкапотное пространство автомобиля, а находясь там, отсоедините разъём провода от клеммы (Данный разъём указан жёлтой стрелкой), выкрутите гайку крепящую две клеммы (см.

маленькое фото, она указана синей стрелкой) и скиньте клеммы, ну и самое главное, чтобы подобраться к гайки которая клеммы «+» крепит (Данная гайка указана синей стрелкой), отвести резиновый чехол (Указан красной стрелкой) в сторонку не забудьте и обратно (Когда генератор устанавливать будете) его установить на своё место не забудьте.

2) Как только все контакты будут отсоединены, открутите полностью регулировочный болт который указан синей стрелкой и его выньте, а так же гайку которая указан красной стрелкой отверните и выньте её болт из генератора (Его выбить можно при помощи молотка, или же рукой попробовать снять), после проделанных операций залезьте под автомобиль и выверните гайку болта (Место где гайка должна находится, указано жёлтой стрелкой) и извлеките сам болт который указан зелёной стрелкой из отверстия, после чего приподняв генератор, снимите с его шкива ремень и тем самым полностью с автомобиля генератор снимите.

Примечание!
На разных автомобилях генератор крепится по разному, где то на верху два болта идёт как на фото выше показано, на каких то автомобилях всего лишь один регулировочный болт на верху присутствует и один нижний, но всё же разобраться в этих болтах очень легко, вы просто взгляните на генератор и сразу же разберётесь какие болты его крепят!

Установка:
Новый генератор ставится в обратном порядке, после его установки ремень генератора на шкив оденьте и отрегулируйте ремень, делается это при помощи регулировочного болта, более подробно читайте в статье под названием: «Замена ремня генератора на автомобиле».

Дополнительный видео-ролик:
Увидеть подробный ролик про то как заменяется генератор на автомобиле, вы можете чуть ниже:

Ваз 2112: замена генератора своими руками

Генератор Ваз 2112

Как известно, генератор на автомобиле предназначен выполнять важнейшие функции. В Ваз 2112 замена генератора – обычный и распространенный процесс, с которым можно справиться и своими руками.
Замена генератора Ваз 2112 – интересный и увлекательный тур по системе автомобиля, способный дать новичку ценный багаж знаний.

Для чего нужен генератор

Как известно, генератор – это устройство автомобиля, которое обеспечивает электричеством различные элементы, преобразуя механическую энергию в ток. Это своеобразный источник энергоснабжения, который частенько заменяет стабильное центральное питание.
Другими словами, автомобильный генератор заряжает АКБ при работающем моторе.

Основная информация о генераторе

 Итак:

  • Размещен генератор на Ваз 2112, как правило, в передней части двигателя.
  • Приводится в работу коленчатым валом.

Как правило, различают две разновидностей генератора, два его типа. Традиционный генератор и компактный.
Эти типы различаются друг от друга компоновкой вентилятора, устройством корпуса, шкивом и многим другим.
Но общие детали у них неизменны:

  • ротор;
  • статор;
  • щеточный узел;
  • регулятор напряжения;
  • выпрямительный блок.

Примечание. Все вышеперечисленные элементы помещены в закрытый корпус.

Рассмотрим в отдельности каждый элемент генератора.

Ротор

Эта деталь предназначена для того чтобы создавать вращающееся магнитное поле:

  • На валу ротора имеется обмотка возбуждения, которая специально помещена в две полюсные половины.

Примечание. Каждая из этих полюсных половинок имеет 6 выступов.

  • На валу ротора имеется два контактных кольца, через которые и осуществляется питание обмотки возбуждения.

Примечание. Как правило, кольца эти бывают сделаны из меди, а иногда и из стали или латуни.

Статор

Этот элемент служит для того чтобы создавать переменный электрический ток:

  • Статор объединяет обмотку и металлический сердечник, который состоит из стальных пластин.

Примечание. В сердечнике бывает выполнено 36 пазов, куда укладываются три обмотки. Вместе они образуют трехфазное соединение. Корпус

Корпус генератора – это элемент, который представляет собой две крышки. Передняя крышка размещена со стороны приводного шкива генератора, а задняя – со стороны контактных колец.

Щеточный узел

Благодаря этому узлу обеспечивается подача тока на контактные кольца. Две графитные щетки, пружины и щеткодержатель – вот и все то, из чего состоит щеточный узел.

Выпрямительный блок

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока. Состоит выпрямительный блок из пластин-теплоотводов и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе.
На сегодняшний день известны несколько конструкций этих самых элементов:

  • регуляторы напряжения в гибридном исполнении;
  • регуляторы напряжения в интегральном исполнении.

Замена и ремонт генератора

Замена генератора Ваз 21124

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега.
Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Заменить генератор Ваз 2112

Снять генератор своими силами не составит никакого труда.


Рассмотрим алгоритм действий:

  • В первую очередь, следует отсоединить минусовой провод от АКБ.
  • Берем ключи на 10 и 13.
  • Находим провод, который идет на генератор и отсоединяем его.
  • Гайку крепления провода к выводу на плюс, также отворачиваем.
  • Снимаем провод вывода.
  • Теперь надо снять натяжную планку генератора.

Ваз 2112 как снять генератор

  • Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.
  • Болт крепления демонтируем.
  • Генератор снимаем с Ваз 2112.
  • Проводим замену.

Примечание. После того, как генератор снят, обычно проводится его разбор, для определения причины поломки.

Разбор генератора

Ваз 2112 снятие генератора


После того, как генератор снят, выполняется разбор устройства, чтобы определить причину выход из строя:
  • 3 пружинных фиксатора отжимаются.
  • Снимается защитный кожух диодного моста генератора.
  • Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).
  • Колодку с проводом также отсоединяем от вывода реле-регулятора.
  • Снимаем его.

Ваз 2112 снять генератор

  • Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.
  • Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.
  • Провода выводов обмотки статора отгибаем в сторону.
  • Винт крепления конденсатора отворачиваем, используя фигурную отвертку.
  • Снимаем выпрямительный блок и конденсатор(см.Меняем конденсатор (генератор ваз)).
  • Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.
  • Снимаем втулки.
  • Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников.
Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия.
Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

Разборка и сборка генератора Ваз 2110, Ваз 2111, Ваз 2112

Инструкции по ремонту генератора лада 2110, порядок сборки и разборки генератора автомобиля лада 2111, проверка генератора ваз 2111, ваз 2112, ваз 2110. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Отсоединяем «минусовой» провод от аккумулятора.

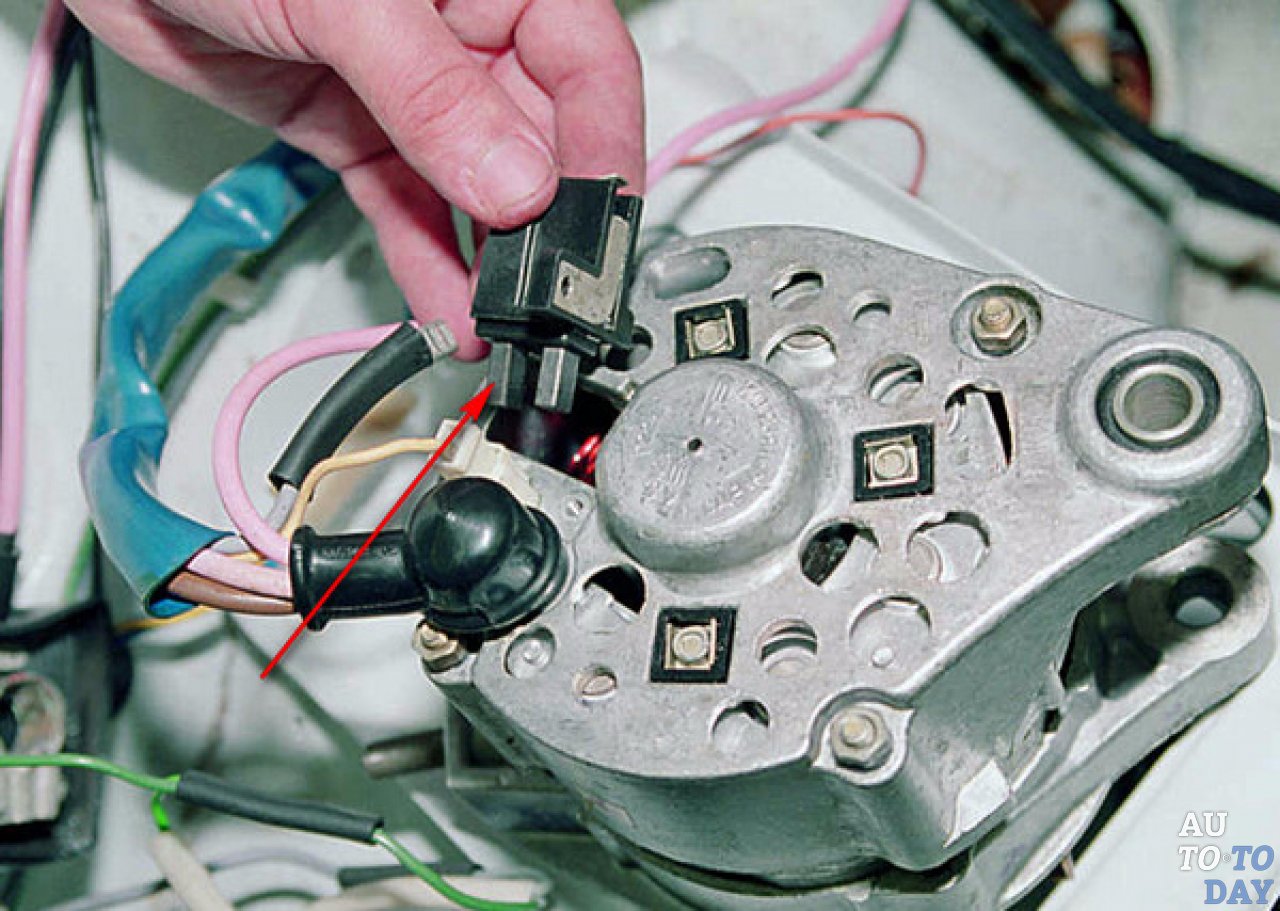

Отсоединяем провод возбуждения генератора ваз 2110.

Ключом «на 10» отворачиваем гайку крепления проводов к выводу «В+»…

…и снимаем их.

Снимаем ремень ваз 2112 генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку.

Вынимаем натяжную планку.

Ключом «на 13» отворачиваем гайку нижнего крепления генератора автомобиля ваз 2111.

Вынимаем болт.

Снимаем генератор.

Отжав три защелки кожуха, поддеваем его отверткой…

…и снимаем кожух.

Крестообразной отверткой отворачиваем два винта…

…и отводим регулятор напряжения со щеткодержателем.

Отсоединяем провод и снимаем регулятор напряжения ваз 2112 со щеткодержателем.

Ключом «на 10» отворачиваем гайку вывода «В+».

Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора.

Отвернув крестообразной отверткой винт…

…снимаем конденсатор.

Работы, показанные на фото, можно выполнить, не снимая генератор с автомобиля. Взаимное расположение частей генератора ваз 2111 перед разъединением желательно пометить.

Через отверстие высокой головки «на 21» (удерживаемой трубным ключом) вставляем шестиграник «на 8» и отворачиваем гайку крепления шкива.

Снимаем шкив…

…и шайбу.

Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки.

Снимаем переднюю крышку.

Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора…

…и винт крепления выпрямительного блока.

Снимаем выпрямительный блок (при этом выпадает контактный болт)…

…и статор.

Надавив пальцем на пластмассовую втулку (опору подшипника)…

…выталкиваем ее вместе с ротором из задней крышки.

Поддев отверткой…

…снимаем пластмассовую втулку с заднего подшипника.

Двухзахватным съемником спрессовываем подшипник с вала ротора.

Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

Сборку генератора ваз 2110 выполняем в обратной последовательности.

Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.

Замена, Как снять, Крепление, Ремонт

Генератор — деталь без которой эксплуатация автомобиля невозможна. Проверка его состояния должна производиться каждое ТО (15тыс.км.). Если в процессе диагностики генератора были выявлены замечания, их нужно в срочном порядке устранить. Рассмотрим, как самостоятельно снять генератор, а также разобрать его (снять регулятор напряжения, диодный мост и подшипники).

Оглавление

Замена
Как снять
Крепление
Ремонт
Как проверить

Замена

Как становится понятно, ни о какой нормальной эксплуатации транспортного средства и речи идти не может, если генератор неисправен. Деталь эта обязана подвергаться техническому осмотру каждые 15 тыс. км пробега.

Если на стадии диагностики выявляются замечания, то их следует в срочном порядке устранять.

Демонтаж генератора

Снять генератор своими силами не составит никакого труда.

Рассмотрим алгоритм действий:

В первую очередь, следует отсоединить минусовой провод от АКБ.

Берем ключи на 10 и 13.

Находим провод, который идет на генератор и отсоединяем его.

Гайку крепления провода к выводу на плюс, также отворачиваем.

Снимаем провод вывода.

Теперь надо снять натяжную планку генератора.

Находим нижнее крепление генератора и отворачиваем гайку, которая фиксирует деталь с этой стороны.

Болт крепления демонтируем.

Генератор снимаем с Ваз 2112.

Проводим замену.

Примечание. После того, как генератор снят, обычно проводится его разбор, для определения причины поломки.

Разбор генератора

После того, как генератор снят, выполняется разбор устройства, чтобы определить причину выход из строя:

3 пружинных фиксатора отжимаются.

Снимается защитный кожух диодного моста генератора.

Теперь следует отвернуть винты крепления регулятора напряжения (лучше всего для этого подойдет фигурная отвертка).

Колодку с проводом также отсоединяем от вывода реле-регулятора.

Снимаем его.

Теперь надо снять выпрямительный блок или как его еще называют, диодный мост. Вооружаемся накидным ключом на 8, фигурной отверткой и ключом на 10.

Отворачиваем три болта, соединяющих выводы обмоток статора с диодным мостом.

Провода выводов обмотки статора отгибаем в сторону.

Винт крепления конденсатора отворачиваем, используя фигурную отвертку.

Снимаем выпрямительный блок и конденсатор(см.Меняем конденсатор (генератор ваз)).

Теперь выворачиваем две гайки контактного болта, для этого используя ключ на 10.

Снимаем втулки.

Демонтируем главный болт выпрямительного блока.

Обычно на данном этапе удается найти причину поломки. Если нет, то разбор продолжается дальше, вплоть до снятия подшипников.

Инструкция, представленная выше, дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучить фото и видео – материалы, как наглядные пособия.

Цена такого ремонта естественно не будет высокой, ведь все работы выполняются самостоятельно.

Как снять

Ход работ:

Первое что нужно сделать – отключить минусовую клемму аккумулятора, чтобы ничего не замкнуть

Далее необходимо снять брызговик двигателя (о том как его снять читаем здесь)

Отсоединяем провод возбуждения генератора , как показано на рисунке

Берем ключ на 10 и откручиваем гайку крепления проводов к плюсовому приводу генератора и снимаем оба провода

После этого нужно снять ремень генератора (читаем здесь, как снять ремень генератора )

Далее берем накидной ключ на 10 и откручиваем регулировочный болт генератора , после чего вынимаем его из верхнего кронштейна.

Снимаем натяжную планку

Берем ключ на 13 и откручиваем гайку нижнего крепления генератора и вынимаем болт (как показано на рисунках), придерживая генератор

После этого можно снимать сам генератор

Крепление

Ваз 2112, крепление генератора не должно вызвать сложности, так как практически во всех марках отечественных автомобилей установка происходит аналогично. Но для того чтобы работа, выполненная своими руками, не вызывала недовольства необходимо помнить обо всех нюансах.

Перед тем как произвести крепление генератора, на ваз 21124, необходимо убедиться в том, что клемма аккумулятора с минусом была отключена. Это один из важных пунктов в работе, так как в обратном случае может произойти замыкание.

Далее, необходимо правильно расположить генератор, при этом постоянно удерживая его. С помощью ключа №13 закрутить болты, так как показано на фото ниже.

Установить натяжную планку.

Воспользовавшись специальным накидным ключом №10 закрутить регулировочный болт в верхнем кронштейне.

Правильно натянуть ремень генератора, чтобы в дальнейшем не было поломок.

С помощью ключа №10 прикрутить гайку, предназначенную для крепления проводов, к приводу генератора с плюсовой полярностью. Таким образом, устанавливаются оба провода.

Присоединить провод возбуждения устройства.

Установить брызговик двигателя.

Включить клемму с отрицательной полярностью для возобновления работы. После полной установки лучше проверить ремень привода генератора, нужно урегулировать натяжение.

Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт. Для того чтобы снять конструкцию нужно произвести действия в обратном порядке.

Работа машины не может быть продолжена, если существуют проблемы в работе генератора. Необходимо проверять устройство после пробега в 15000 км. Диагностика определяет состояние и при каких-либо неисправностях, необходимо срочно исправить ситуацию не откладывая на потом.Ремонт всегда включает в себя разбор детали. Для этого используются ключи № 10, 13. Чаще всего, причина определяется на этапе демонстрации главного болта выпрямительного блока. Если же, поломку определить не удалось нужно продолжить разбор до конца.

Ремонт

Проверка диодного моста

В диодном мосту нужно прозвонить все диоды, которые как известно, пропускаю ток только в одном направлении, в противном случае он пробит и мост подлежит замене.

Проверка обмоток генератора

Далее ротор нужно проверить на предмет короткого замыкания. Это можно проверить тестером или «контролькой» и дополнительным проводом. Контрольная лампа подсоединяется одним концом на клемму аккумулятора, а вторым концом на корпус ротора. Второй провод соединяется с другой клеммой аккумулятора, и поочередно вторым концом провода касаемся до контактных колец. Лампа не должна гореть в обоих случаях, если же лампа горит, то в обмотке есть замыкание и ротор выбраковывается. Стрелка прибора также не должна отзываться при прозвонке ротора.

При осмотре статора нужно обратить внимание на его внутреннюю поверхность, где не должно быть механических следов, «говорящих» о задевании ротора о статор. Задевание будет подсказывать о изношенных подшипниках или износе посадочного отверстия в крышках.

Далее обмотку статора нужно также прозвонить на обрыв. При проверке выводов обмоток, они должны все «звониться» между собой. Если какая — то пара не «звонится», значит, в обмотке есть обрыв и ее необходимо либо перемотать, либо заменить статор целиком.

Далее нужно проверить не замыкаются ли обмотки статора на корпус, для чего прибор подсоединяют поочередно между корпусом статора и концами обмоток, прибор нигде не должен «звониться». В противном случае есть замыкание, и статор также подлежит выбраковке.

После выполнения ремонта генератор собирается в обратной последовательности.

Как проверить

Запустите двигатель ваз, дайте ему поработать несколько минут, затем, нажав на педаль «газа», доведите обороты коленчатого вала до 3000 мин -1.

Включите все потребители: дальний свет фар, обогрев заднего стекла, вентилятор отопителя ваз 2111, стеклоочиститель, аварийную сигнализацию.

Замерьте напряжение на выводах аккумуляторной батареи, которое должно быть выше 13 В. Если это не так, неисправны обмотки генератора (обрыв или замыкание), регулятор напряжения со щеточным узлом или окислены контактные кольца обмотки возбуждения.

Для того чтобы убедиться в исправности регулятора напряжения, выключите все потребители, кроме фар дальнего света, и вновь измерьте напряжение. Оно должно быть в пределах 13,2-14,7 В.

Снятый регулятор напряжения можно проверить, подключив между щетками лампу (1-5 Вт, 12 В), а к выводам «D+» и «масса» — источник питания (только постоянного тока!), вначале напряжением 12 В, а затем 15-16 В. В первом случае лампа должна гореть, во втором – нет. Если лампа горит в обоих случаях, в регуляторе – пробой, если не горит – обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.

Для проверки вентилей выпрямительного блока отсоедините провода от аккумуляторной батареи, генератора и от вывода «D+» регулятора напряжения.

«Плюс» батареи через лампу (1-5 Вт, 12 В) подсоедините к выводу «В+» генератора, а «минус» — к его корпусу. Если лампа горит, то и в блоке «положительных», и в блоке «отрицательных» вентилей имеется короткое замыкание.

Для проверки замыкания в «положительных» вентилях «+» батареи через лампу соедините с выводом «В+» генератора, а «-» — с выводом одной из фазных обмоток статора. Если лампа горит, пробиты один или несколько положительных вентилей.
Для проверки замыкания в «отрицательных» вентилях «+» батареи через лампу соедините с выводом одной из фазных обмоток статора, а «-» — с корпусом генератора. Если лампа горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора ваз 2110. Чтобы исключить замыкание обмоток, генератор снимают с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяют их замыкание на «массу» с помощью лампы или омметра. Вентили генератора можно также проверить омметром, не подключая аккумулятор и контрольную лампу.

Замыкание дополнительных диодов можно проверить, подключив «+» батареи через лампу к выводу «D» генератора, а «-» — к выводу одной из фазных обмоток статора. Если лампа горит, один или несколько дополнительных диодов пробиты.

Обрыв в основных вентилях определяется по резкому снижению тока отдачи (падению напряжения под нагрузкой). Однако это может быть также следствием обрыва или замыкания в обмотках генератора. Обрыв в дополнительных вентилях можно определить по низкому напряжению на штекере «D» (ниже 14 В) при средней частоте вращения ротора генератора ваз 2110.

Определить исправность каждого диода (основного или дополнительного) можно только на снятом выпрямительном блоке омметром или контрольной лампой.

Выпрямительный блок ваз 2112 при выходе из строя рекомендуется заменять в сборе. Допускается замена отдельных вентилей, однако для основных вентилей потребуется их перепрессовка в держателе – операция, требующая аккуратности и навыка.

Ремонт и замена генератора ВАЗ 2112 в Первоуральске – Вольтаж сервис

Предоставляем все услуги в области ремонта генератора ВАЗ 2112.

Надежный ремонт генераторов возможен при условии процедуры полной диагностики и разборки. При этом деталь должна быть снята с автомобиля. Комплексная диагностика оборудования осуществляется на специальном щите. Если эти условия не выполняются, то проверить напряжение можно только при работающем двигателе.

Услуги

Наши услуги включают в себя:

  • замена ремня генератора ВАЗ 2112;
  • замена щеток генератора;
  • замена реле.

Но выполнение этих ремонтных работ не всегда устраняет скрытые ошибки устройства. Мастера не исключат появление дефектов: индикатор пониженного напряжения устройства может зависеть от отказа диодного моста, в то время как сгоревший ЭРН будет высоким. При низких нагрузках оборудование будет генерировать 13,8 — 14,9 В, что является нормой, но если нагрузка увеличивается, выходная энергия начинает уменьшаться. Если диагностика не выявит наличия цепи диодного моста или ошибки обмотки, установленный регулятор сгорит немедленно.

После разборки устройства специалисты аккуратно удалят его от различных загрязнений. Стирка происходит с использованием качественных средст.

Вы можете заменить любую часть изделия во время ремонта генераторов ВАЗ в Первоуральске. Такие запчасти, как регулятор и выпрямительный мост, лучше заменить на новые.

Особенности фирмы

У нас есть специализированное оборудование для замены генератора ВАЗ 2112, устранения неисправностей.

Оставляя свой автомобиль на нашем сто, вы можете рассчитывать на профессиональное выполнение доверенного нам сервиса. Вас порадуют цены и качество ремонта.

Благодаря квалифицированной команде специалистов и доступу к профессиональным диагностическим инструментам, мы обеспечиваем высочайший стандарт сервиса, проводимого в нашей компании Первоуральска.




снятие ремня, замена щеток и подшипников

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при заведенном двигателе. Если этот узел выходит из строя, полноценная эксплуатация авто будет невозможной, поэтому водитель во время езды может столкнуться с определенными трудностями. Подробнее о принципе работы, а также замене некоторых элементов этого узла вы сможете прочитать ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Снятие крышки узла

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро).

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел не пришлось ремонтировать, его нужно правильно обслуживать. В целом данный агрегат имеет довольно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать, чтобы не допустить ремонта:

  1. Необходимо помнить, что наружные поверхности агрегата всегда должны быть чистыми.
  2. При проведении обслуживания также нужно проверить качество крепления узла — он должен быть надежно зафиксирован в месте монтажа.
  3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
  4. То же самое касается и диагностики ремня. Как сказано выше, в первую очередь нужно проверить его натяжку — ремень не должен быть сильно натянут, но также не допускается его ослабление. Кроме того, диагностика состояния ремешка должна осуществляться каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен слоиться.
  5. Еще одним моментом в обслуживании является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла нужно вращать рукой. Если в ходе вращения вы почувствовали зазор или даже незначительное заедание, то подшипниковые устройства нужно менять. То же самое касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее распространенные из них — это вышедшие из строя щетки или подшипники. Про ремонт этих компонентов читайте ниже.

Процедура замены щеток

Замена щеток генератора ВАЗ производится следующим образом:

  1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
  2. Саму крышку можно отсоединить и убрать в сторону. Так вы сможете получить доступ к регулятору.
  3. На регуляторе имеется два болта, фиксирующие устройство — их необходимо открутить. Затем потяните за регулятор и демонтируйте его.
  4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо произвести его ремонт, заменив щетки, либо поменять устройство в сборе. Если осуществляется ремонт, то вам потребуется паяльник, поскольку щеточный узел припаян к реле. Для начал необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив на новый и надежно припаяв его к контактам реле. Либо же вы просто меняете реле, а дальнейшую сборку устройства производите в обратной последовательности (автор видео — канал IZO)))LENTA).

Как поменять подшипники самостоятельно?

Для замены подшипников выполните следующие действия:

  1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего выкрутите шкив.
  2. Далее, оттянув фиксаторы, нужно снять кожух устройства. На двух половинках корпуса нужно сделать метки, а затем, используя отвертку, нужно будет демонтировать переднюю крышку.
  3. Затем вам нужно будет выбить подшипник из посадочного места, для этого его нужно будет наставить на более подходящий предмет. Как вариант, можно использовать головку на 27.
  4. После этого можно взять новое подшипниковое устройство и набить его смазкой. Этот элемент следует забивать через старый. Чтобы устройство было более надежно закреплено в месте монтажа, при помощи зубила можно развальцевать края.
  5. Теперь перейдем к заднему подшипнику. Для этого под него нужно подставить либо толстую отвертку, либо тонкое зубило, а сверху ударить несколько раз молотком, параллельно переставляя отвертку в противоположную сторону. Демонтаж устройства можно осуществить с помощью рожкового ключа.

Видео «Как поменять ремень генератора?»

Наглядная инструкция по замене приведена на видео ниже (автор — канал  В гараже у Сандро).

 Загрузка …

Замена генератора на десяточный » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Вам не хватает штатного генератора? Часто ездите ночью с включеным головным светом, кучи противотуманок, любите слушать музыку или просто для уверенности (зима, печка, обогрев стекла). Можно поменять свой генератор на десяточный. Сравним характеристики генераторов:

Штатный (37.3701) – ток до 55А при 5000об/мин, передаточное отношение 1:2,04
От 2110 (94.3701) – ток до 80 А при 6000 об/мин, передаточное отношение 1:2,4

Невооруженным глазом видно, что десяточный генератор почти в полтора раза мощнее. Закономерно можно сделать предположение, что при одинаковом токе нагрузки, надежность у него должна быть выше. Да и при работе на ХХ выдаваемая мощность, тоже больше.

В первую очередь оцениваем возможность переделки. Верхний кронштейн десяточного генератора 94.3701 крепится 2 болтами, а нижний 3-мя, в отличии от штатного 37.3701, где используются 1 и 2 болта соответственно. Следовательно, на блоке цилиндров должно быть два дополнительных отверстия, одно около верхнего кронштейна крепления генератора, другое около нижнего. Если повезет — они уже могут и быть на блоке.

Следующим этапом покупаем все необходимое:


Описание Номер по каталогу Кол-во Номер на рисунке
1 Генератор 2112-3701010 1 6
2 Шкив генератора 2110-1005060 1
3 Верхний кронштейн генератора (планка установочная) 21082-3701635 1 10
4 Планка натяжная 2110-3701670 1 9
5 Гайка планки натяжной 2112-1001294 1
6 Болт натяжения регулировочный 2110-3701629 1 8
7 Болты крепления верхнего кронштейна М8х20 с зубчатым буртиком 13838171 2 7
8 Нижний кронштейн генератора 21082-3701650 1 2
9 Болты крепления нижнего кронштейна (М10х55) 2112-1001371 2 1
10 Болт крепления нижнего кронштейна (М10х40) 2112-1001368 1 3
11 Болт крепления генератора (М8х110) ось 2110-3701376 1 4
12 Втулка оси генератора 21214-3701638 1
13 Гайка оси генератора 2112-1001294 1
14 Поликлиновый ремень генератора 21082-3701720 1 5

Некоторые замечания:
Болты и гайки можно использовать любые подходящие, разницы никакой, но нужно ставить шайбы. Лично мне не удалось обнаружить хитрую деталь 12 (2112-1001294), поэтому я использовал резинометаллическую втулку со специальной шайбой с 2110. Устроена она точно также, как и на генераторе 37.3701, только меньше по размеру и устанавливается не на генераторе, а на нижнем кронштейне:

Если найдете втулку, но без резинки — можете использовать резинку от родного генератора, предварительно обрезав ее по размеру. Затем выбиваем из нижнего кронштейна разрезную металическую втулку и на ее место ставим десяточную.
Ремень генератор от 8-ми клапанной десятки (от 16-ти клапанника длиннее)

Процедура замены:
В первую очередь нужно решить вопрос с доступом. Можно приподнять передок машины — так будет несколько удобнее работать, но это не обязательно.
Снимаем защиту картера и правый подкрылок (если они у Вас есть).
Затем правый брызговик двигателя. Колесо можно не снимать — достаточно просто вывернуть руль вправо до упора.
Отключаем массу с аккумулятора.
Снимаем старый генератор, а затем верхний и нижний кронштейны, шкив генератора.
Может понадобиться прочистить отверстия в блоке под дополнительные болты крепления.
Установка нового генератора и шкива никаких проблем не вызывает.
Перед установкой брызговика двигателя, неплохо проделать в нем отверстие под торцевую головку прямо напротив болта шкива генератора и закрыть ее подходящей заглушкой. Иначе при замене ремня генератора или ГРМ Вам придется снимать брызговик и защиту, т.к. теперь к болту шкива уже по-другому попросту не подобраться.
Подключаем провода – силовой и возбуждения, массу аккумулятора.
Запускаем двигатель и проверяем на аккумуляторе напряжение.

Итоги:
На скорость эта переделка конечно не влияет, но теперь не так сильно падают обороты ХХ при включении мощных потребителей энергии.
Если у Вас рабочий генератор возможно смысла в этой замене и немного, но если он умер — стоит задуматься.

Генератор ВАЗ 2112: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую. Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как работает генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней.Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки имеется вывод, служащий для подключения аккумулятора. Также есть разъем. Через него на обмотку возбуждения подается напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка.Также на цилиндре сделаны выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения. Он связан с медными кольцами. На переднем конце вала имеется специальный паз, служащий для установки ведущего шкива. Щетки выполнены в виде единой детали, которая совмещена с реле генератора. Он находится в прочном металлическом корпусе и надежно закреплен на щеткодержателе.На задней крышке внутри находится диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они установлены на полукруглых алюминиевых пластинах, благодаря чему диоды охлаждаются более эффективно. В инструкции по эксплуатации автомобиля есть схема, по которой можно разобраться, как работает генератор ВАЗ-2112.

Это касается и ремонтных работ.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения.Каждая его половина помещается в специальные полюсные наконечники. Контактные кольца питают обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку. Он производит переменный ток, который проходит через кольца дальше по электрической сети. Однако сначала его нужно снять с рамы. Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используют разные схемы подключения обмоток возбуждения.Например, используется еще одна пара. Ток просто не может протекать через аккумулятор в том случае, если двигатель не заведен. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%. Поддержанием напряжения устройства в заданных пределах занимается реле генератора. Он изменяет частоту и длительность импульсов электрического тока. Реле — это набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети.Если реле неисправно, то на аккумулятор будет подано нестабилизированное напряжение.

Технические характеристики

Генератор

ВАЗ-2112 характеризуется следующими техническими параметрами.

Таким образом, напряжение, которое формируется на обмотке возбуждения, может изменяться от 13,2 В до 14,7 В. Сам генератор может производить ток, достигающий 80 А. Натяжение приводного ремня такое, что при давлении 10 кг прогиб будет равен не менее 8 мм.

Обслуживание генератора на автомобиле ВАЗ-2112

Важно вовремя обслуживать этот элемент — он имеет большой запас надежности, но иногда при несвоевременном обслуживании необходимо провести ремонт генератора автомобиля.Прежде всего, важно очистить внешние поверхности устройства.

Кроме того, во время сервисных мероприятий проверяйте надежность крепления генератора. Также нужно проверить регулятор напряжения. Специалисты рекомендуют проверить приводной ремень. Если он слабо натянут, система не будет работать должным образом. Ремень генератора ВАЗ-2112 рекомендуется проверять через каждые 10 000 км пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства. Если в процессе вращения чувствуется люфт или заклинивание при движении, посторонний шум или какие-либо другие звуки — подшипники вышли из строя и подлежат замене. Генератор ВАЗ-2112, цена которого около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор также может выйти из строя. Иногда удается провести ремонт и устройство снова заработает.Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика этого узла выполняется при высоком уровне шума во время работы. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. На него действуют повышенные радиальные нагрузки, поэтому он служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Выявить проблемы электрического характера в генераторе можно по нескольким факторам.Итак, среди популярных симптомов — отсутствие зарядки, низкое напряжение зарядки или наоборот — увеличилось. Без мультиметра эти сбои определяются по основным характеристикам. Значит, на панели приборов будет гореть или мигать заряд аккумулятора. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. О повышенном напряжении будут свидетельствовать кипящий электролит в аккумуляторе и очень яркие фары.

Диагностика поверхности может производиться без демонтажа.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточный. Специалисты не рекомендуют проверять генератор с снятием плюсового контакта аккумулятора. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки устройство нужно снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.

Сначала снимите клеммы с аккумулятора. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Снять его не так-то просто. Поэтому сначала откручиваем кронштейны головки на моторном блоке.Они находятся на обратной стороне установки. Затем разворачивается генератор, который поможет открутить крепление оси. Вытаскивается вместе с гильзой, после чего ось выбивается из кронштейна.

Узел неисправной щетки

Для проверки щеточного блока понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит еще и при более высоком напряжении, то ремонт автомобильного генератора ВАЗ-2112 необходим. Требуется замена реле. Что касается непосредственно щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в сети автомобиля, нестабильные напряжения заряда.

Длина щетки должна быть более 5 мм. Если он меньше, необходима их замена. Также, чтобы проверить кисти, вы можете немного подвигать их по канавкам.Исправные щетки перемещаются свободно. Если они свисают, их рекомендуется смазать. Также следует убедиться, что контактные кольца в хорошем состоянии — смотрят на проявку. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу же заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена узла небольшая, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Также иногда возникают различные проблемы с диодным мостом. Силовые диоды выходят из строя и при желании их можно заменить. О том, что мост вышел из строя, будет свидетельствовать недостающий заряд и высокое напряжение, которое вырабатывает генератор ВАЗ-2112. Ремонт в данном случае — это замена пробитого диода.

Генератор ВАЗ 2112: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую.Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как устроен генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки есть клемма, служащая для подключения аккумулятора. Также есть разъем. Через него на обмотку возбуждения поступает напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.


Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка. Также на цилиндре делаются выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами.На валу, выполняющем роль ротора, расположена обмотка возбуждения. Он связан с медными кольцами. На переднем конце вала сделана специальная проточка, которая служит для установки ведущего шкива. Щетки выполнены в виде единой детали, которая совмещена с реле генератора. Он размещен в прочном металлическом корпусе и надежно прикреплен к щеткодержателю. На задней крышке внутри находится диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они установлены на алюминиевых полукруглых пластинах, за счет чего диоды охлаждаются более эффективно. В автомобильной инструкции есть схема, с помощью которой можно разобраться, как работает генератор ВАЗ-2112.




Также используется для ремонтных работ.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные детали. Контактные кольца питают обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку. Здесь генерируется переменный ток, который проходит через кольца дальше по электрической сети.Однако сначала его нужно снять с рамы. Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используют разные схемы подключения обмоток возбуждения. Например, используется другая отдельная пара. Ток просто не может протекать через аккумулятор, если двигатель не запущен. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%.Реле генератора занимается поддержанием напряжения устройства в заданных пределах. Он изменяет частоту и длительность импульсов электрического тока. Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подано нестабилизированное напряжение.



Технические характеристики

Генератор ВАЗ-2112 отличается следующими техническими параметрами.



Итак, напряжение, которое генерируется на обмотке возбуждения, может варьироваться от 13,2 В до 14,7 В. Сам генератор способен генерировать ток до 80 А. Натяжение приводного ремня такое, что при давлении при 10 кг прогиб будет не менее 8 мм.

Сервис генератора на автомобиле ВАЗ-2112

Этот элемент важно обслуживать вовремя — он имеет большой запас надежности, но иногда при несвоевременном обслуживании возникает необходимость ремонта автомобильного генератора. Прежде всего, важно очистить устройство снаружи.



Кроме того, во время сервисных событий проверяется надежность крепления генератора. Регулятор напряжения тоже нужно проверить. Специалисты рекомендуют проверить приводной ремень. Если он ослаблен, система не сможет правильно работать. Ремень генератора ВАЗ-2112 рекомендуется проверять каждые 10 тысяч километров пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции снимите ремень и вручную поверните ротор устройства. Если во время вращения чувствуется люфт или заедание во время движения, посторонний шум или другие звуки — подшипники вышли из строя и их необходимо заменить. Для генератора ВАЗ-2112, цена которого составляет около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор тоже может выйти из строя. Иногда удается провести ремонт и устройство снова заработает. Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.



Диагностика этого узла проводится при повышенном шуме во время работы. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. Имеет повышенные радиальные нагрузки, поэтому служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические проблемы: методы диагностики

Есть несколько факторов, которые могут определить электрические проблемы в работе генератора.Итак, среди популярных симптомов — отсутствие заряда, низкое напряжение заряда или наоборот — высокое. Без мультиметра эти поломки определяют по основным признакам. Итак, на панели приборов лампочка аккумулятора будет гореть или мигать. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. Кипящий электролит в аккумуляторной батарее и очень яркая фара сообщат о повышенном напряжении.



Возможна диагностика поверхности без демонтажа.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если счетчик показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточен. Специалисты не рекомендуют проверять генератор с удалением плюсового контакта аккумуляторной батареи. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор необходимо снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.



В первую очередь снимаем клеммы с АКБ. Затем ремень ослабляется и снимается, а затем снимается механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Снять его не так-то просто. Поэтому сначала головкой откручиваются кронштейны на мотоблоке.Они расположены на задней панели устройства. Затем разворачивается генератор, который поможет беспрепятственно открутить ось крепления. Вытаскивается вместе с втулкой, после чего ось выбивается из кронштейна.

Неисправный узел щетки

Для проверки узла щетки вам понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна быть включена. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит при более высоком напряжении, то необходим ремонт автомобильного генератора ВАЗ-2112. Требуется замена реле. Что касается самих щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в автомобильной сети, нестабильные напряжения заряда.



Длина щетки должна быть более 5 мм. Если он меньше, их нужно заменить. Также, чтобы проверить щетки, можно немного двигать их в пазах. Исправные щетки перемещаются свободно. Если они замерзли, их рекомендуется смазать.Также стоит убедиться, что контактные кольца исправны — смотрятся при отработке. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу же заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена за единицу невысока, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Также иногда случаются различные проблемы с диодным мостом.Выходят из строя силовые диоды, при желании их можно заменить. То, что вышел из строя именно мост, сообщит о недостающем заряде и высоком напряжении, которое выдает генератор ВАЗ-2112. Ремонт в данном случае — это замена пробитого диода.

Генератор ВАЗ 2112: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую. Благодаря этому устройству в машине работают все приборы, которым требуется электричество. Как устроен генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда, в которые устанавливаются подшипники. На корпусе задней крышки есть клемма, служащая для подключения аккумулятора.Также на нем есть разъем. Через него на обмотку возбуждения подается напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные пазы, в которые аккуратно уложена обмотка. Также на цилиндре есть выводы для подключения к выпрямительному блоку. Винты прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения. Он связан с медными кольцами. На переднем конце вала имеется специальная проточка, служащая для установки ведущего шкива. Щетки составляют цельный узел, который совмещен с реле генератора. Он заключен в прочный металлический корпус и надежно прикреплен к щеткодержателю. На задней крышке внутри находится диодный блок — он содержит 6 основных элементов и три дополнительных. Они закреплены на алюминиевых полукруглых пластинах, за счет чего диоды более эффективно охлаждаются.В мануале к автомобилю есть схема, по которой можно понять, как работает генератор ВАЗ-2112.

Применяется также при ремонтных работах.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные наконечники. Контактные кольца подают ток на обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку.Здесь вырабатывается переменный ток, который проходит через кольца дальше по электрической сети. Однако вначале его нужно удалить из кадра. Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используются разные схемы подключения обмоток возбуждения. Например, используется еще одна пара. Ток просто не может протекать через аккумулятор в том случае, если двигатель не заводится.При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%. Реле генератора занимается поддержанием напряжения устройства в пределах, заданных характеристиками. Он изменяет частоту и длительность импульсов электрического тока. Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подаваться нестабилизированное напряжение.

Технические характеристики

Генератор ВАЗ-2112 характеризуется следующими техническими параметрами. Так, напряжение, которое формируется на обмотке возбуждения, может отличаться в диапазоне от 13,2 В до 14,7 В. Сам генератор способен генерировать ток до 80 А. Натяжение приводного ремня такое, что при давлении 10 кг Прогиб будет не менее 8 мм.

Обслуживание генератора на автомобиле ВАЗ-2112

Важно вовремя обслуживать этот элемент — он имеет большой запас надежности, но иногда при несвоевременном обслуживании возникает необходимость ремонта генератора автомобиля.Во-первых, важно очистить устройство снаружи. Кроме того, при проверке сервисных мероприятий генератор надежно закреплен. Регулятор напряжения тоже нужно проверить. Специалисты рекомендуют проверить приводной ремень. Если он ослаблен, система не сможет правильно работать. Проверять ремень генератора ВАЗ-2112 рекомендуется каждые 10 тысяч километров пробега автомобиля — на его поверхности не должно быть дефектов. Затем проверьте состояние подшипников. Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства.Если во время вращения чувствуется люфт или заклинивание во время движения, посторонний шум или какие-либо другие звуки — подшипники вышли из строя и их необходимо заменить. На генератор ВАЗ-2112, цена которого около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор тоже может выйти из строя. Иногда можно отремонтировать, и устройство снова заработает. Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.Диагностика этого узла проводится при повышенном шуме во время работы. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. Он подвергается повышенным радиальным нагрузкам, поэтому служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Есть несколько факторов, которые можно использовать для определения электрических проблем в генераторе.Итак, среди популярных симптомов — отсутствие зарядки, низкое напряжение зарядки или наоборот — увеличилось. Без мультиметра эти неисправности определяют по основным характеристикам. Итак, на панели приборов будет гореть или мигать лампа заряда аккумулятора. Также при включенном двигателе фары очень тусклые, дворники работают на малой скорости. О повышенном напряжении сообщат кипящий электролит в аккумуляторной батарее и очень яркий свет фар. Диагностика поверхности может производиться без демонтажа.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании счетчик выдает ниже 14 В, значит, уровень заряда недостаточен. Специалисты не рекомендуют проверять генератор с снятием плюсового контакта аккумулятора. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор нужно снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи 10 и 13, автомобильный ключ на 17, а также крепление и головка на 15. В первую очередь снимаем клеммы с АКБ. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Убрать его не так-то просто. Поэтому сначала откручиваем кронштейны головки на мотоблоке.Они находятся на задней панели устройства. Затем разверните генератор, что поможет открутить крепление оси. Вытаскивается вместе с втулкой, а затем ось выбивается из кронштейна.

Неисправности узла щетки

Чтобы проверить узел щетки, вам понадобится источник питания, а также любая лампа на 12 В. Источник питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет.Если лампа горит и при более высоком напряжении, то необходимо отремонтировать генератор автомобиля ВАЗ-2112. Требуется замена. Что касается самих щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в сети автомобиля, нестабильное напряжение заряда. Длина кисти должна быть более 5 мм. Если он меньше, необходимо их заменить. Также, чтобы проверить кисти, вы можете слегка двигать их по канавкам. Исправные щетки перемещаются свободно. Если они свисают, их рекомендуется смазать.Также необходимо убедиться в исправности контактных колец — по ним просматривается производство. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу же заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена узла небольшая, но при качественном обслуживании останется только поменять щетки.

Диодный мост

Также иногда возникают различные проблемы с диодным мостом. Силовые диоды выходят из строя и при желании их можно заменить. О том, что мост вышел из строя, сообщает отсутствующий заряд и высокое напряжение, которое вырабатывает генератор ВАЗ-2112. Ремонт в этом случае — замена пробитого диода.

Как узнать точный цвет кузова автомобиля? ВАЗ 2112 опал

цвет

Перед покупкой автомобиля просматриваем множество объявлений в газетах и ​​на сайтах бесплатных объявлений. Хорошо, если фото будет приложено к описанию авто. Бывает, что фото машины нет в наличии и есть только текстовое объявление.Часто самым загадочным в нем является цвет автомобиля.

Когда указан стандартный цвет автомобиля, например синий, черный или красный — это нормально. И когда в объявлении о продаже машины написано название ВАЗа, то вы теряетесь в лучах изображения машины. Ведь что скажет цвет «Золотые инки», «Рапсодия» или «Франкония» для рядового автомобилиста, ранее не знакомого с каталогом цветов ВАЗ.

Вы можете решить эту проблему — вы можете посмотреть каталог цветов автомобилей, но эта информация даст только общие представления о загадочном цвете. Лучшим решением будет каталог самых популярных расцветок автомобилей на примере реальных фотографий .

1. Цвет Снежной Королевы или Серебро

2. Цвет белое облако (белый металлик)

3. Цвет Колумбийский зеленый

4. Цветная рапсодия (серебристый ярко-синий металлик)

5. Цветной портвер

6. Золотой цвет инков (зелено-серебристый)

7. Цвет магмы

8.Цвет Франконий (тёмно-малиновый металлик)

9. Цвет перламутр (молочно-белый и серебристый)

10. Цвет аллигатора

11. Цветной кварц

Цветочные цифры, приведенные ниже в цвет кузова машин ВАЗ, помогут вам узнать цвет автомобиля и его покраску. Это касается следующих моделей отечественных автомобилей ВАЗ: 1111 Ока, 2101-2121, 2131 (Нива) 4х4, Шевроле Нива, Лада Приора (Приора), Лада Калина (Калина), Лада Калина Спорт, Лада 110, Лада 112 Купе, Лада Самара, Лада 2105, Лада 2107, Лада 4х4, Лада Грант, Волга, Иж, Газ

Как узнать цвет автомобиля ВАЗ

Табличку с номером цвета кузова отечественных автомобилей можно искать на крышке багажника, в бардачке, в нише спойлера возле запаски или под ней, под стоп-сигналом на спойлере. Этот простой листок бумаги называется бланком 3347. Иногда его сложно найти, его легко потерять и легко забыть. Поэтому в случае ее обнаружения чемпионы рекомендуют записать номер и название краски маркером на внутренней стороне бензобака. Если у вас есть подержанная машина, проверьте, возможно, это уже сделал кто-нибудь.

Отметим также, что код цвета прописан и в гарантийном талоне .

Что еще можно взять, чтобы узнать, во что нарисовали мои жигули? «Как вариант — обратиться к дилеру, у которого вы купили машину, что естественно работает только в том случае, если дилер является вполне официальной организацией.

Если у вас нет документальных подтверждений того, в какой цвет выкрашена ваша машина, можете попробовать установить ее, используя план покраски Лады на заводе. Для этого вам необходимо знать точную дату (год, месяц, число +/-) выпуска вашего автомобиля и она не должна быть моложе 2005 года. Если дату вы знаете — напишите нам, мы постараемся узнать цвет машины таким образом.

Однако самый надежный способ определить цвет — обратиться к колористу .А желаемый оттенок вы можете выбрать, если воспользуетесь колористом — выводным шкафом для бензобаков, с помощью которого специалист по спецтехнике может сделать для вас краску точно по цвету и в необходимом для вас объеме — тонировке, спреем или банке. Собственно, все это можно сделать в наших лабораториях на компьютерном подборе краски.

Цветной веер 2019г.

Интернет-веер цветов, в виде справочной информации, поможет выбрать цвета для покраски машины, например, если вы решили перекрасить ее в другой цвет.В таблице указан цвет автомобиля, название цвета автомобиля и коды красок из цветов Вика.

Примечание — в таблице также указаны цвета краски для иномарок, которые производятся у нас и ближнего зарубежья. Оригинальные автомобили иностранного производства можете посмотреть по ссылке — Цвета автомобильных красок для иномарок

В таблице также указаны формы выпуска, марки и цены на эмалевые краски, представленные в Lhera. Обычно мы можем закупить все цвета, если чего-то нет в наличии, то в наших силах как можно быстрее привести краску в порядок.

* Конечно, цвет в точности не совпадает с оригиналом, что связано с особенностями цветопередачи монитора вашего устройства. Если вы являетесь владельцем автомобиля любого цвета из таблицы, мы и остальные автомобилисты будем благодарны вам за предоставленное фото на электронную почту: [Email Protected] Спасибо!

Расцветка окраски кузова ВАЗ 2106 и других моделей насчитывает более сотни различных оттенков. Они внимательно интересуются владельцами машин отечественных вазов, намерены красить их своими руками.Таким образом, можно сэкономить значительную сумму денег, а машина, получившая элементы тюнинга, окрашенные в тот же цвет, что и кузов, будет выглядеть как новая стильная иномарка. Только вот цвет цвета туловища на вазе выбрать непросто, если вы не знаете, как они называются, как указан код и где он указан. Обо всем этом подробно будет рассказано в статье.

Как определить точный цвет

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал.А теперь на бензине экономится 35000 рублей в год!

Итак, узнать точный цвет вашего «железного коня» — первоочередная задача, которую необходимо решить до начала малярных работ. Для определения цвета нужно воспользоваться следующими рекомендациями:

  • Посмотреть, какой цвет обозначен в автомобиле. Как правило, на лицевой стороне документа написаны не только технические данные модели, но и ее цвет;

  • См. В гарантийном талоне.Как правило, это касается относительно новых моделей ваз;
  • Вид на кузов. Как правило, вся необходимая информация указывается на крышке багажного отделения или на бардачке.

Есть еще несколько способов определить желаемый цвет. К некоторым обращаются за помощью даже к профессиональным колористам, если вы обнаружите, что данные о цвете не соответствуют действительности. Другие пытаются сделать это самостоятельно, используя таблицу кодов и раскраску.

Модели ВАЗ и их расцветки

автомобилей ВАЗ, появившихся на свет благодаря решению ЦК КПСС о строительстве нового крупного автомобильного завода в Тольятти, сначала полностью копировали модели итальянского концерна Fiat.Некоторые автомобили даже построили итальянские специалисты по собственным технологиям.

«Шесть»

Одна из лучших моделей концерна Вазов под названием «Шестерка» и сегодня колышется на дорогах нашей страны. Прошло почти 40 лет, как эта машина впервые сошла с конвейера, но до сих пор пользуется немалой популярностью у автомобилистов стран бывшего СНГ и неплохо продается.

Прежде чем приступить к описанию цвета этой машины, напомним, что «шестерка» — это 5-местный заднеприводный седан.За историю, продолжавшуюся до 2002 года, было выпущено около 4 миллионов единиц этого легендарного водителя.

«Шестерка» претерпела множество модификаций. Их было десять. При этом был выпущен даже пикап ВАЗ 2106 и «шестерка» с правым рулем для стран с левосторонним обращением.

Название цвета Код Дополнительно
Баклажан 107 Темно-пурпурный цвет.
Аметист 145 Серебристо-фиолетовый металлик.
Примула 210 Светло-желтого цвета.
Капучино 212 Светло-серо-бежевого цвета.
Safari 215 Светло-бежевый цвет.
Золотисто-бежевый 109 Золотисто-бежевый металлик.
Успех 123 Оранжевый.
Черешня 162 Темно-алый.
Гранат 180 Темно-бордовый.
Пламя 193 Темно-красный (из новых цветов).
Белый 201 Белый.
Снего-белый 202 Ярко-белый.
Альпийский 205 Белый металлик.
Городской 231 Золотисто-коричневый (из новых цветов).
Серо-белый 233 Серо-белый.
Мед 234 Желто-золотой металлик.
бежевый 235 Бежевый.
Серо-бежевый 236 Серо-бежевый.
Антилопа 277 Серебристо-бежевый.
Кашемир 283 Темно-коричневый.
Варенье 285 Желто-коричневый металлик.
Южный Кросс 290 Серо-бежевый металлик.
Кремово-белый 295 Кремово-белый.
Серебро Iwa 301 Серебристо-зеленовато-серый металлик.
Бергамот 302 Серебристо-зеленый металлик.
Агава 303 Зеленый металлик (из новых цветов).
Наутилус 304 Темно-зеленый.
Спаржа 305 Серебристо-светло-желтый металлик.
Авенс 306 Оливковое.
Зеленый сад 307 Темно-зеленый.
Осока 308 Зелено-синий металлик.
Валюта 310 Серо-зеленый металлик.
Игуана 311 Серебристо-ярко-зеленый металлик.
Чай зеленый 312 Зеленый (из новых цветов).
Водолей 313 Серо-зеленый металлик.
Меридиан 317 Зеленый.
Опрыскиватели 321 Серебристо-молочно-зеленый металлик.
Мулен румян 458 Ярко-фиолетовый.
Атлантический 440 Темно-синий.
Мурен 377 Сине-зеленый.
Балтика 420 Сине-зеленый.

«Девять»

Переднеприводный ВАЗовский 5-дверный хэтчбек, разработанный на ВАЗе, где он выпускался подряд 17 лет. На данный момент он собран, как известно, в Украине, но уже с другим силовым агрегатом. Интересная особенность ВАЗ 2109: при складывании задних сидений этот хэтчбек на удивление просто превращается в грузопассажирскую модель, подобие полноценного универсала.

Цветовая гамма «Девятки» отличалась гораздо более элегантными образцами, чем ВАЗ 2106. Известный всем профессиональным колористам чудесный оттенок краски под названием «Рапсодия» подчеркивал жизнерадостность и молодость автомобиля. «Девятка» обожала молодежь, она была связана с грядущими революционными изменениями в тексте жизни, песни о ней пошли, стихи написали.

Сегодня «девятка» встречается очень часто. Но по большей части использованные образцы былой красоты экстерьера не имеют.Практически все навесные детали кузова применяемой «девятки» имеют следы краски, явно нанесенной в заводских условиях, а очаги коррозии видны невооруженным глазом.

Только заботливым хозяевам удавалось безупречно держать машину по сей день. Обязан этим, конечно же, своевременный уход за ЛКП.

Выбор цвета для «девятки» очень важен. При необходимости замены основной части туловища таблица поможет легко подобрать нужный цвет.

Название цвета Код Дополнительно
Триумф 100 Серебристо-красный металлик.
Франкония 105 Темно-вишнево-малинового цвета.
Коралл 116 Серебро темно-красный.
Кармен 118 Красный.
Мальборо 121 Красный металлик.
майя 120 Серебро темно-бордового цвета.
Вишневый сад 132 Серебристо-красный с темным отливом.
Паприка 152 Серебристо-красно-оранжевый.
Торнадо 170 Красный.
Золотая Нива 245 Золотистый металлик.
Мираж 280 Серебристо-желто-зеленый металлик.
Опаний 286 Серебристо-оранжевый металлик.
Ниагара 383 Серебристо-серо-голубоватый металлик.
Рапсодия 448 Серебристо-синий металлик с ярким потом.
Изумруд 385 Серебристо-зеленый металлик.
Чароит 408 Серебристо-пурпурный с темным отливом.
Ветерок 480 Зелено-синий.
Виктория 129 Серебристо-красный с ярким потом.
Magic 133 Серебро с темным отливом.
Приз 276 Серебристо-бежевый.
Серебро Iwa 301 Зеленый с небольшим отливом.
Амулет 371 Зеленый с темным отливом.
Папирус 387 Зелено-серый с серебристым отливом.
Опал 419 Синий с серебристым отливом.
Нептун 628 Серо-голубой с темным отливом.

«Десятка» и ВАЗ 2111

Десятая и одиннадцатая модели ВАЗ пришли на смену так называемым «сателлитным» версиям тольяттинского завода. Сегодня это довольно часто, их хорошо покупают, а бывшие в употреблении версии сохраняются в очень хорошем состоянии.

Каждый цвет десятой модели и ВАЗ 2111 имеет уникальный код, отличается индивидуальными отличиями.

Название цвета Код Дополнительно
Дефиле 150 Золотисто-красно-коричневый металлик.
Белый 202 Белый с яркой пробой.
Айсберг 204 Белый 2-х слойный.
Миндаль 217 Бежево-розовый.
жемчуг 230 Молочно-белый металлик с серебристым отливом.
звездная пыль 257 Бежево-сиреневый металлик.
Нефертити 270 Бежевый с серебристым металлическим отливом.
Кристалл 281 Желтый с серебристым металлическим отливом.
Золотой лист 331 Золотисто-зеленый с темным металлическим отливом.
Золото Incov 347 Зеленый с темно-серебристым отливом.
Сочи 360 Серо-сине-зеленый металлик.
Гейзер 423 Зелено-голубой с легким отливом.

Нива 2121.

Автомобиль полностью оригинальный, чисто вазовый дизайн. Автомобиль родился давно, но, как говорится, на одном чистом дыхании. Но сегодня это самый популярный внедорожник, эксплуатируемый в городе и за его пределами.

Цветовая гамма автомобиля заслуживает особого внимания. Здесь тоже нашлось место уникальным цветам с их индивидуальным числовым знаком.

Название цвета Код Дополнительно
Карма 114 Пурпурный с темным отливом.
Джаспер 140 Вишня с темным отливом.
Нессели 368 Зеленый с темным отливом.
Бледно-лиловый 675 Коричневый с серебристым отливом.
Феерия 1115 Красный с яркой металлической пробой.
Олимпия 1121 Синий с ярким металлическим отливом.
Остер 1158 Серо-коричневый металлик.
Золотая Звезда 1901 Бежево-золотистый металлик.
Снего-белый 202 Белый с яркой пробой.
Атлантический 440 Синий с темным отливом.

Обратите внимание, что в таблицах представлены не все цвета, а самые «ходовые», популярные из них. На самом деле уникальной окраски моделей ВАЗ с неординарными нотками намного больше.

Особенности Краскова

Восстановление ЛКП или выделение части кузова в кузове кузова — распространенные виды ремонта кузова моделей вазов.А качественная покраска — это приоритетный залог красивой и здоровой машины.

Тщательно, почти скрупулезно обращает внимание на состояние автомобильной краски того владельца, который полностью понимает, что все это значит. Вот лишь несколько свойств LCP, определяемых химическим составом краски:

  • Затвердевание или время, в течение которого краска может высохнуть;
  • Определенный цвет с индивидуальностью, присущий только оттенку;
  • Глянец: наличие или отсутствие;
  • Вязкость;
  • Температура, которую необходимо соблюдать в процессе сушки;
  • Адгезия и многое другое.

Время высыхания — обязательный интервал времени, в течение которого весь растворитель высвобождается из красочного слоя, а поверхность приобрела хоть какую-то твердость. Этот показатель еще называют временем полимеризации. Если краска долго сохнет, то ничего страшного в этом нет, только в одном случае: если сушка проводится в хорошо закрытом гараже, герметично закрытом со всех сторон (что-то похожее на сушильную камеру).

В принципе необходимо обеспечить описанные выше условия для любой краски, но продолжительность выдерживания режима может быть разной.Так, если краска на основе алкидной эмали, время ее высыхания будет намного короче.

Примечание. Однако у него есть свой недостаток: быстрое высыхание способствует образованию на поверхности тонкого слоя пленки, препятствующей полноценному высыханию состава под ней. Другими словами, такая краска только сухая, а внутри не имеет достаточной твердости.

Напротив, акриловая эмаль (ACE) выглядит намного лучше. Они, правда, дольше сохнут алкидными (ALEE), но при этом придают нужную твердость.

Есть еще одна концепция краски, наиболее часто применяемая в автомобильном мире. Речь идет о способности краски придавать блеск. Понятно, что матовая краска смотрится на машине не очень, хотя это может иметь большое значение для цвета, а матовые краски часто покрывают поверх лака.

Примечание. Алкидные эмали в основном имеют матовые свойства. Акрил наоборот обладает блестящим внешним видом.

Максимально расширить цветовую гамму позволяет прежде всего химический состав краски.И часто дизайнеры используют меламиналкидные эмали (МЭ), дающие под разными углами переливающиеся цвета, выглядящие очень красиво. Только вот нанесение этих цветов — процесс достаточно сложный и требует знания специфики, умения наносить несколько слоев и т. Д.

В свою очередь, во многом зависит и вязкость краски. Так, если краска не соответствует этому показателю, слой краски на машине будет бросать большие капли, что выглядит крайне некрасиво и является браком.Напротив, Male и Alay имеют низкую вязкость (жидкость) и позволяют получить желаемый внешний вид.

Свойство, называемое адгезией, позволяет прочно удерживать атомы тела и металл тела. Все автомобильные эмали, будь то алкидные, меламиналкидные или акриловые, обладают почти одинаковой адгезией. Только у акрила этой способности чуть больше.

Не менее важна температура сушки. Итак, известно, что самая высокая температура сушки имеет самец. В этом случае отметка достигает 150 градусов.Это существенно ограничивает его применение в гаражных условиях, где обеспечить такие степени негде и нечем.

Видео о подготовке кузова перед покраской

Таким образом, цветовую гамму кузова моделей ВАЗ можно легко выбрать из приведенных выше таблиц, а затем купить нужную деталь и заменить ее. Если владелец имеет достаточный опыт малярных работ, ему не составит труда окрасить потовый элемент тела в желаемый цвет. Пошаговые инструкции в наших статьях, фото и видео пойдут только на пользу.

Генератор с лучшими характеристиками lada vaz 2121 niva For Efficacy

Увеличьте мощность своего двигателя, чтобы обеспечить максимальную выходную мощность, используя исключительную мощность. Генератор лада ваз 2121 нива доступен на Alibaba.com. Заманчивые предложения по ним. Генератор lada vaz 2121 niva убедитесь, что они доступны по цене, чтобы ваша работа не была остановлена ​​при замене старых. Эти. Генератор лада ваз 2121 нива доступен в широком ассортименте, включающем различные размеры и модели.Таким образом, вы можете быть уверены, что найдете наиболее подходящий для вашего типа двигателя.

The. Генератор lada vaz 2121 niva получен из прочных материалов и передовых изобретений, которые делают их очень прочными и в то же время дают отличный сервис. Идеально вписываясь в двигатель, расширение. Генератор lada vaz 2121 niva повышает эффективность зарядки аккумулятора и подает дополнительную электрическую мощность, необходимую в систему. Их качество не имеет себе равных, что позволяет пользователям получать максимальную выгоду.. Оптовые продавцы и поставщики генератора на объекте lada vaz 2121 niva имеют высший рейтинг и имеют сертификаты соответствия всем нормативным требованиям.

В связи с совместимостью с указанными моделями. Генератор лада ваз 2121 нива на Alibaba. com просты в установке и обслуживании. Однако вы можете выбрать профессиональных механиков, которые установят их для вас для достижения наилучших результатов. Файл. Генератор лада ваз 2121 нива разработан таким образом, чтобы в них не попадала вода, что могло привести к их более быстрому износу.Материалы и дизайн также делают это. Генератор лада ваз 2121 нива устойчив к теплу, выделяемому двигателем при сгорании. Следовательно, они не расширяются и не сокращаются таким образом, чтобы это могло отрицательно повлиять на их производительность.

Зайдите на сайт Alibaba.com сегодня и станьте свидетелями потрясающего. генератор лада ваз 2121 нива . Выберите наиболее подходящий для вас вариант для достижения ваших личных или деловых целей. Их образцовая эффективность свидетельствует о том, что ваши инвестиции принесут вам максимальную прибыль, потому что они стоят каждого цента.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе.Но это же мотоцикл. На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор — неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники.На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
  4. Полупроводниковый мост — за подобие называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
  5. Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (современные автомобили используют многолучевой).
  6. Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в подкапотном пространстве, вдали от генератора.Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — роторные (возбуждение) и статорные (силовые). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

  1. Наличие постоянного магнитного поля.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) Напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В).И в простое он будет поддерживаться примерно на этом уровне. Но с увеличением скорости вращения ротора произойдет скачок напряжения до 30 В. Причина: большее напряжение приложено к обмотке возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В. Даже два одинаковых релейных регулятора могут держать разное значение напряжения.

Типы регуляторов:

  1. Механический — в основе лежит электромеханическое реле и резистор для понижения напряжения.
  2. Semiconductor — основа небольшая схема на маломощных транзисторах или один силовой ключ.
  3. Смешанный — в конструкции присутствует как транзисторная схема, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализуется схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для демонтажа потребуются следующие инструменты:

  1. Ключи гаечные на 10, 13 и 17.
  2. Лопата монтажная.
  3. Смазка проникающая типа WD-40.

Сначала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем ключом к гайке от верхних шпилек картера к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо переместить к агрегату, после чего снимается ремень.Открутить нижний болт крепления будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке. При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень порвется, быстро изнашивается, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное натяжение. Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникать следующие механические и электрические неисправности:

  1. Износ подшипников диагностируется по характерному свисту или царапанию со стороны устройства.Смазка внутри подшипников со временем испаряется, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
  3. Недостаточный или чрезмерный заряд аккумулятора — явный признак выхода из строя регулятора напряжения. Тест можно провести обычным мультиметром. Запустить двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин.Необходимо, чтобы напряжение на выводах АКБ составляло ~ 13,2 В.
  4. Мигание светодиода, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке. Генератор на ВАЗ-2101 построен по классической схеме — он генерирует три фазы, затем преобразует их в постоянный ток с помощью выпрямителя.
  5. В том случае, если генератор не дает заряд, а выпрямитель и регулятор напряжения исправно работают, можно говорить о разрушении одной из обмоток.В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту в автомобиле генератор ВАЗ-2101 способен доставить хозяину немало хлопот. А если во время поездки вы заметили, что загорелась лампа на панели приборов, то необходимо как можно скорее принять меры по устранению поломки. Иногда случается так, что провод просто окисляется, пропадает контакт, но его нужно идентифицировать на ранней стадии, иначе не удастся уйти при накоплении гидроаккумулятора.

p>

Крутит не заводится ВАЗ 2112. Что нужно знать о диагностике

ВАЗ 2110 не заводится стартер крутит довольно часто владельцев отечественных машин Интересует вопрос почему стартер крутит, а ВАЗ 2110, 2112, 2114 не заводится . Такой неприятный момент может возникнуть в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских. Каждому водителю этих моделей желательно познакомиться со списком. возможные неисправности. Это позволит в некоторых случаях самостоятельно найти проблему, а затем устранить ее и продолжить работу машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводятся. Чаще всего это происходит в холодное время года, а при отсутствии должного ухода и автосервиса может произойти в любой момент. В этой статье мы подробно опробуем все возможные проблемы с запуском двигателя в любое время года. Подобные неисправности могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему не заводится двигатель

Трудности с запуском или его невозможность могут возникнуть по разным причинам.Виновников следует искать в таких устройствах:

  1. Неисправность топливной системы для всех типов двигателей;
  2. Проблемы в электрооборудовании станка.

Следует учесть, что пуск двигателя в холодное время существенно отличается от этой работы при плюсовых температурах. Проблемы с АКБ И стартером касаться не будем, предполагаем, что с ними все в порядке, поэтому остановимся только на проблемах блока питания.

Топливная система, что с ней?

Принцип подачи топлива в карбюраторных и инжекторных моделях моторов различается, но периодически возникающие неисправности во многом схожи. Подача топлива в обе системы осуществляется от АЗС. В модели карбюратора он имеет механический привод, в моделях с впрыском — это электронасос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, засорение которых приводит к сбоям при попытке запустить двигатель.

Электроприводная АЗС может не работать из-за отсутствия напряжения питания на ее выводах. Виновником такой ситуации может быть перегоревший предохранитель или обрыв проводов. Проблемы могут возникнуть по вине карбюратора, слабые жиклеры не дадут запустить двигатель. Но большинство проблем в топливной системе заложены в форсунках.

В таких системах есть несколько датчиков, контролирующих и регулирующих работу силового агрегата. При выходе из строя ДПКВ запуск двигателя невозможен.Подобные неисправности могут возникнуть из-за неисправности регулятора давления в топливной системе. Невозможно исключить от организаторов плохой запуск форсунки двигателя.

А что может быть с электрооборудованием?

Если в рабочих цилиндрах есть что гореть, то нужно искать, что заставит смесь гореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.Не бывает, чтобы при этом вышли из строя все устройства, поэтому о них стоит рассказать отдельно.

Считаем, что трамблер установлен правильно, в этом случае выход из строя может произойти по причине поломки крышки или бегунка, отказа датчика Холла. Однако чаще всего причина оказывается в плохом контакте в разъеме питания распределителя зажигания. Создавать проблемы способен модуль или катушка зажигания, которые не вырабатывают высокое напряжение, чтобы образовывать искры на свечах.

Форсунки работают вместе с модулями зажигания, которых обычно два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндра. В этих системах может возникнуть проблема с электронным блоком управления, который формирует управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменой. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может быть вызвана высоковольтной катушкой. Он не создает напряжения, которое может вызвать искру для воспламенения топливно-воздушной смеси.Проверить ее работу можно, если вывернуть цилиндрическую свечу и вместе с высоковольтным проводом убедиться в ее контакте с массой мотора. В это время нужно пролистать стартер и посмотреть на свечу. Отсутствие искры подтверждает неисправность катушки зажигания.

Невозможно не остановиться на таких элементах систем зажигания, как свечи. Именно они воспламеняют топливную смесь в рабочих цилиндрах двигателя. В процессе их работы возникают металлические части их электродов, после чего зазор увеличивается, запуск двигателя затрудняется, и он становится невозможным вообще.Регулярно проверяйте состояние свечей, особенно их зазор. Тогда проблем удастся избежать.

Еще можно продолжить обзор ситуаций, когда крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится. Абсолютно все случаи учесть просто невозможно, но, чтобы избежать таких ситуаций, своевременно выполняйте регламент обслуживания машин, применяйте только качественные эксплуатационные жидкости.

Не заводится ВАЗ 2110 Форсунка, стартер выкручиваю

Ситуация, при которой не заводится ваша машина, досталась наверное каждому автомобилисту и удовольствия от этого мало, особенно если это случается в дороге.

Для начала рекомендуется провести общую диагностику двигателя и попытаться выявить неисправность. В этой ситуации для определения неисправности силовой установки ВАЗ 2110 рекомендуется проверить все рабочие системы двигателя, проследить от общего к частному.

Стартер крутит, но двигатель не цепляется.

То, что при повороте ключа двигатель под действием крутящего момента стартера начинает вращательное движение, — неплохой знак.В первую очередь указывается, что неисправность заключается в нарушении одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Включенные случаи поломки узлов кривошипно-шатунных и газораспределительных механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Рассматриваются одни из основных неисправностей системы гидроразрыва:

  • форсунки распределенного впрыска

Для диагностики работоспособности топливного насоса необходимо снять шланг с топливной рампой и проверить давление в системе. При необходимости давление измеряется специальным манометром. В случае, когда в топливной магистрали нет давления, необходимо проверить работу топливного насоса, а также правильность работы электрической схемы.

Заглушку форсунок топливных форсунок можно проверить, сняв топливную рампу. Топливная горелка конкурентов Должна распылять топливо в парообразном состоянии. Неисправна или забита форсунка, не распыляется, бензин вообще не течет, либо смывается струей.

Не проходимость всех форсунок, тоже может свидетельствовать о некорректной работе электронного блока управления.

Характеристика Системы зажигания ВАЗ 2110

При полной работоспособности системы подачи топлива и распределенного впрыска необходимо проверить систему зажигания автомобиля.

В данной системе нарушения возможны в следующих узлах:

  1. Неисправность свечи зажигания. Как правило, на выходе 1-2 свечи зажигания машина заведется, но жестко или будет слышен сбор мотора.
  2. Пробой высоковольтных проводов П.ундим замена армированных проводов у них может выйти из строя. Соответственно и напряжение на свечи не потечет.
  3. Неисправность модуля зажигания. Преобразователь электрического тока в момент заполнения искры может выйти из строя в такой ситуации, необходимо проверить выходное напряжение.

Возможные неисправности в ГРМ

Невозможность запуска двигателя на ВАЗ 2112 — стандартная проблема данной модели (особенно с мотором с 16 клапанами).Лучшее решение для определения основной проблемы — использование диагностического стенда.

При отсутствии такой возможности можно частично проверить руки на месте.

Неправильная работа электрооборудования

Чаще всего причина неисправности кроется в неправильной работе электрооборудования. Это самая частая проблема, связанная с отказом от запуска. Первое, что нужно проверить, это работоспособность электронного блока Control. Выглядит это так:

Часто в контактных группах, других узлах системы зажигания банально падает вода. Это приводит к окислению контактов, отсутствию подачи напряжения.

Проблемы могут быть связаны с реле бензонасоса, а также стартером. Не стоит забывать о проверке контактов, различных подключений. Часто проблема кроется в «массе» — ноль в разводке просто отсутствует.

Иногда причина невозможности запуска кроется в сигнализации — ее поломка, неправильная настройка часто приводит к невозможности запуска двигателя. При отсутствии необходимых инструментов опыт установки «Сигнала» самостоятельно справиться с задачей будет затруднительно.

Неисправность топливной системы

Принцип работы топливной системы ВАЗ 2112 мало чем отличается от аналогичных автомобилей с инжекторной системой Injection. Часто проблема чисто механическая — забивается сеть АЗС.

Что приводит к невозможности подачи топлива под нужным давлением в камеру сгорания. Нарезанная сетка топливного насоса выглядит так:

Важным фактором в двигателе автомобиля является именно общее состояние топливной системы. Если машина не заводится или плохо схватывается, она постоянно глохнет — проблема может быть в некорректной работе аппарели форсунок. Проверка довольно проста и можете сделать самостоятельно:

  • открывание специальной пробкой — она ​​черная, расположена на одном из концов аппарели;
  • наличие давления определяется просто — достаточно лишь подвести руку к отверстию.

Часто бывает, что давление в рампе присутствует. Но машина продолжает плохо заводиться.В этом случае стоит перейти к следующему этапу — проверке работы топливного насоса. Иногда проблема кроется в карбюраторе. Автомобили модели ВАЗ 2112 с такой системой впрыска сложно продать. Если запуск на холоде затруднен — ​​то проблема кроется, скорее всего, в электрике.

Проблемы в работе АЗС

В отличие от других моделей, выпущенных ранее ВАЗовскими заводами, топливный насос у модели 2112 расположен непосредственно в кабине на заднем сиденье. В первую очередь необходимо проверить, подается ли питание на помпу. Сделать это очень просто — достаточно использовать мультиметр:

  • установить переключатель прибора в режим проверки напряжения отключения, до 20 В;
  • снимаем специальную клемму с помпы;
  • с помощью щупа проверить питание при включенном зажигании.

Если питание есть, но бензин все равно не подается — то необходимо просто заменить деталь на новую. Ремонт не имеет экономического смысла.

Стоимость помпы на ВАЗ 2112 обычно не превышает 1.5 тыс. Руб. Если искра есть, но мотор глохнет на ходу (в том числе на холостом ходу) — проблема может быть в низком давлении.

Неисправность системы зажигания автомобиля

Часто невозможность запуска двигателя автомобиля кроется в поломке системы зажигания. Основные узлы, проверка которых будет необходима:

  • аккумуляторная батарея;
  • замок зажигания;
  • свечи;
  • катушки зажигания;
  • Датчик положения коленвала.

Часто проблему доставляет АКБ — особенно если дела идут зимой.Аккумулятор может выйти из строя из-за холодной погоды. Либо контакты окислились, есть обрыв одного из проводов питания. Все это может стать причиной серьезных неисправностей. Проверить аккумулятор сравнительно просто:

  • с помощью тестера измеряется напряжение на контактах — оно должно быть не менее 12,6 В;
  • используется отпариватель — измеряется плотность электролита (а нормальное значение этой величины зависит от температуры окружающей среды).

Еще одна слабость — замок зажигания.Из стоя часто бывает контактная группа. Обычно просто выгорает. В результате просто перестают работать положительные контакты, питающие стартер. В этом случае вам потребуется заменить. Проверить работоспособность замка зажигания можно только одним способом — разобрать его.

Свечи зажигания

Первое, что нужно подумать о наличии питания и замка зажигания — это целостность свечей. Так как даже если есть искра — они могут работать некорректно. Проверить их достаточно просто:

    Свеча
  • выкручивается из башмака специальным ключом;
  • им обедают в одном из повелов;
  • Далее нужно «остудить» стартер.

Искра между центральным и боковым электродами должна быть синей. Если и красный — нет — свечу нужно заменить. Этот предмет является расходным материалом. По регламенту, вне зависимости от рекомендаций производителя, замену их нужно менять каждые 10 тыс. Км.

Проверка катушек зажигания

Часто отсутствие искры на одной из свечей связано не с ее выходом из строя, а с другими причинами. Например, проблема в катушке зажигания.Проверить относительно просто:

  • необходимо снять катушку с места посадки;
  • необходимо проверить внутреннее сопротивление — это можно сделать с помощью обычного тестера — значение должно быть от 0,0 до 0,3 Ом;
  • далее идет первичная обмотка.

При отсутствии показаний или если они не соответствуют номиналу — катушку следует заменить на новую. Такие детали не предполагают ремонта.

Проверить стартер

Стартеры, устанавливаемые на ВАЗ 2112, относительно надежны.Но если после всех вышеперечисленных проверок не удалось выявить причину невозможности запуска, то ее следует удалить для диагностики.

Самостоятельно разобрать, проверить все его комплектующие будет крайне сложно. В первую очередь нужно проверить: поступает ли напряжение на силовые контакты? Часто именно обрыв кабеля, холла, окисления контакта и приводит к невозможности запуска мотора.

Так как на обмотке стартера нет напряжения.Процесс диагностики автомобиля может занять много времени. Поэтому начинать следует с очевидных и наиболее частых неисправностей.

Следует отметить — если есть проблемы с запуском до горячей неисправности, определить сложно. Если вы не можете справиться с ремонтом, стоит обратиться в квалифицированный сервис.

Стартерное устройство считается одним из основных механизмов системы зажигания в любом автомобиле, и автомат отечественного производства — не исключение. При выходе из строя водитель просто не сможет запустить двигатель, соответственно, полноценная эксплуатация автомобиля будет невозможна. По каким причинам в ВАЗ 2112 его нет и как поменять этот прибор при необходимости, мы расскажем ниже.

[Скрыть]

Возможные неисправности стартера: причины и признаки

Основные узлы элементов механизма

Итак, для начала разберемся с неисправностями, при которых не крутится стартер на ВАЗ 2112.

Если двигатель не запускается, это не значит, что проблема кроется в этом устройстве, поэтому сначала нужно убедиться, что проблема не в разряженном аккумуляторе:

  1. Если при попытке запустить 2111 с коленвала клавиша, частые часы устройства выключаются один раз или устройство раздается, это как бы показывает разряд АКБ. Также причина может быть в плохом контакте клемм с аккумулятором или в отсоединении или плохой контактной массе механизма.
  2. Если при крушении двигателя от ключа вы услышали всего один щелчок, при этом, соответственно, мотор не запустится, скорее всего, проблема кроется в перегоревших прочностных контактах. В частности, речь идет о реле втягивающего механизма. Из-за горения эти контакты не смогут проводить напряжение. Бывает и так, что мотор от ключа на ВАЗ 2112 не крутит стартер, но контакты предназначены, если да, то причину следует искать в неработающем электромоторе механизма или его приводе.
  3. Появление нехарактерного шума при работе устройства может быть связано с износом втулок подшипников. Кроме того, причиной может быть ранение в износе шек на валу якоря.
  4. Необходимо проверить качество монтажа устройства. Не исключено, что проблемы в его работе связаны с ослаблением саморезов саморезов. При этом следует учитывать, что вибрации могут негативно сказаться на работоспособности механизма.
  5. Так же причина может быть в повреждении приводных зубьев (автор видео — канал Lexin).

Окончательная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не позволяет запустить двигатель до того, как приступить к ремонту, следует провести полную диагностику устройства. Для начала вам нужно будет открыть капот и демонтировать фильтрующий элемент воздуха, для этого следует открутить болт на корпусе и отбраковкой ослабить хомут на шланге.

Сама старшая ВАЗ 2112 находится прямо под корпусом воздушного фильтра Процедура диагностики проводится следующим образом:

  1. Для начала нужно проверить, насколько качественно провода подключены к механизму.Есть шанс, что проблема именно в электроосаждении.
  2. Если проводка целая, то включите оптику. При разряженном аккумуляторе свет фонаря будет довольно слабым.
  3. Снимите провода с разъемов замка зажигания, затем соедините их между собой (провода 30 и 50 в соответствии с автомобильной схемой). При кратковременном замыкании контактов механизм начнет крутиться, если так, то причина кроется в замке зажигания.
  4. С оперативным замком подключается дополнительный провод с разъемом и реле, а также с плюсовым выводом АКБ.В том случае, если стартерный узел работает, это может указывать на проблемы в работе АКБ на реле.
  5. Если эти действия не помогли выявить неисправность, то придется разобрать узел и проверить его более подробно (автор видео — автоэлектрик ВЧ).

Ремонт и замена механизма своими руками

Если силовой агрегат не запускается, нужно отремонтировать стартер ВАЗ.

Порядок действий следующий:

  1. В первую очередь отключаем аккумулятор, после чего отключаем провод, подключенный к тяговому реле.
  2. Используя гаечный ключ на 13, вам нужно будет открутить гайку, фиксирующую положительный контакт кабеля, соединяющего аккумулятор с местом стартера. Сам провод можно после этого демонтировать.
  3. Далее вам нужно будет открутить гайки, с помощью которых механизм крепится к сцеплению. Для откручивания гаек понадобится гаечный ключ на 15.
  4. Выполнив эти действия, можно снять стартовый узел. Если вы планируете заменить его на новый, то на этом этапе можно произвести замену. При замене необходимо учитывать расположение проводов, перепутать их ни в коем случае нельзя. Поэтому перед отключением проводов желательно их промаркировать. Если вы не хотите менять механизм, и планируете его отремонтировать, то можете приступить к его разборке.
  5. Для разборки понадобится гаечный ключ на 10, им можно открутить гайку на реле, и демонтировать провод, подключенный к стартеру.
  6. Реле винта, фиксирующего его на узле стартера, нужно открутить при помощи ключа на 8.Сделав его, можно сделать разборку реле.
  7. После снятия реле можно увидеть прокладку, которая находится между передней крышкой механизма и самим реле. Чтобы его разобрать, его тоже следует снять, но при разборке стоит обратить внимание на его состояние. Если вы видите, что уплотнительный элемент изношен и его качество достаточно низкое, лучше заменить этот элемент.
  8. При демонтаже уплотнения необходимо будет снять пружины, а также анкер.
  9. Следующим шагом будет устранение парковочных разливов.
  10. После выполнения данных действий возможен демонтаж механизма со шпильками с самим якорем. После этого необходимо произвести тщательную очистку внутренних деталей и узлов устройства. Для правильного ремонта следует произвести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма довольно сложная, поэтому не каждый автомобилист выбирает этот способ — иногда проще просто заменить узел на новый.В частности, это будет необходимо, если процесс ремонта не дал результатов.

Если где-нибудь на пути ваш автомобиль ВАЗ 2112 заглох, на время коротко заводится, а потом снова гаснет, неисправность в полевых условиях устранить вряд ли удастся. Хотя правил без исключения нет, бывает, что в баке банально кончилось топливо, а датчик врет. Но как ни странно, обнаружить поломку в автомобиле гораздо проще, когда он не подает признаков жизни. Удастся ли его реанимировать в дороге — вопрос сложный, но попробовать стоит.Есть несколько рекомендаций.

Что могло сломаться?

Если автомат не работает, значит сломался мотор. Это часто можно услышать от неопытного водителя. Но в машине, помимо двигателя, много разных элементов, от работы которых зависит силовой агрегат. Если автомобиль не до конца «умер» и при вращении стартера он подает признаки жизни, «чихает» или «стреляет» в выхлопную трубу, то неисправность найти сложнее.

Неисправность, вызвавшая остановку двигателя, скрыта в одной из трех систем ВАЗ 2112:

  • электрооборудование и электроснабжение;
  • система подачи топлива;
  • газораспределительный механизм и поршневая группа.

Следует понимать, что при низком уровне охлаждающей жидкости или масла в картере двигатель не заглохнет, может выйти из строя от перегрева или недостатка смазки. Поэтому важно вспомнить обстоятельства, предшествовавшие отказу двигателя. Одно дело, когда силовой агрегат просто остановился на ходу, другое — если до него были слышны посторонние стуки или выстрелы в выхлопе. В первом случае скорее всего виновата электрическая часть.

Признаком второй ситуации часто является обрыв ремня ГРМ, который легко обнаружить, сняв его верхний пластиковый кожух.Ремень можно менять в пути, если есть запасной, иначе придется искать деталь или буксировку. Если стартер не может провернуть коленчатый вал Двигатель при попытке запуска, причин может быть две:

  • произошел сбой в цепи генератора, в результате послужила аккумуляторная батарея, которая в результате разрядилась;
  • из-за отсутствия смазки заклинило коленвал.

В обеих ситуациях нужно искать способ доставить машину в ремонт, в дороге ничего не сделаешь.

Неисправность электрооборудования

Есть несколько причин, по которым двигатель может споткнуться:

  • неисправность замка зажигания;
  • сгорел предохранитель в цепи АЗС;
  • свеча зажигания не подает напряжение;
  • вышел из строя один из датчиков, от которого зависит работа силового агрегата.

В первую очередь рекомендуется проверить работу топливного насоса, при включении зажигания он издает негромкий гул (исходит из задней части машины). Когда такого звука нет, необходимо вскрыть блок предохранителей ВАЗ 2112 и проверить состояние плавкой вставки №3, замкнув цепь реле подачи топлива. Размывающий предохранитель необходимо заменить новым или временным «жучком» из медного провода и попробовать запустить мотор. Если машина завелась, смело продолжайте путь.

Без знания электрической части автомобиля выход из строя замка зажигания не удастся обойти, диагностировать его непросто.Поэтому рекомендуется проверить наличие искры на свече, для чего необходимо открутить одну из них и надежно прикрепить к металлической части двигателя, подключив высоковольтный провод. Затем включите стартер и наблюдайте за искрообразованием. Если искра есть — ну нужно искать в другом направлении. При его отсутствии поломки могут быть следующие:

  • самый простой — это выход из строя высоковольтных проводов или свечей зажигания;
  • неисправность замка зажигания либо соответствующего реле;
  • вышел из строя выключатель или распределитель зажигания распределителя зажигания (на карбюраторных машинах);
  • вышел из строя датчик положения коленвала (на автомобилях с инжектором).

Если высоковольтные провода или свечи можно заменить, то нужно точно диагностировать поломку других элементов, что вряд ли возможно посреди поля. Кроме того, датчик положения может сломать дроссельную заслонку или воздушный поток, в результате чего контроллер переведет форсунку в аварийный режим Работа. Тогда автомобиль может часто заваливать на холостом ходу.

Проблемы с подачей топлива

Причиной того, что двигатель глохнет на холостом ходу, может стать не только топливный насос, но и давно не меняющийся топливный фильтр.

Если элемент полностью забит, количества проходящего через него топлива просто не хватит для нормальной работы Силового агрегата.

В карбюраторных моделях ВАЗ 2112 недостатком топлива может быть износ механического привода топливного насоса или его диафрагм. Проверить несложно: отсоединить от карбюратора шланг подачи топлива и направить его в пластиковую емкость, после чего включить стартер. Бензиновый жиклер из шланга должен быть мощным и обязательно, когда бензин течет слабо, попробуйте временно убрать заправку под плавающий фланец.

Отсутствие топлива в карбюраторе проверяется снятием крышки воздушного фильтра и нажатием тяги акселератора. Из форсунки, выходящей в первичную камеру карбюратора, должен разбрызгиваться топливный жиклер. В противном случае необходимо очистить сетчатый фильтр, установленный на входе в установку, или проверить работу игольчатого клапана.

Что касается форсунки, то неисправность с подачей топлива в дороге обнаружить нереально. Даже если вам удастся добраться до форсунок и открутить их, проверять не будет.Чтобы форсунка почувствовала топливо, должен поступить сигнал с контроллера. Искусственно создать такой сигнал может только опытный электрик, поэтому разборка форсунки не имеет смысла. Найти причину отсутствия искры, которая может скрываться в модуле зажигания или в катушке, будет сложно. Более точно можно разобраться в автосервисе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
