Двигатель ВАЗ 2105 устанавливался на одноименную модель, а кроме того, в кузова 2107, 2104 и на некоторые экспортные комплектации Жигулей в более старых кузовах. От старого 1,1 или 1,3-литрового фиатовского мотора (ВАЗ 2101-21011) он отличался не цепным, а ременным приводом распределительного вала. В остальном, за мелкими исключениями, конструкция основных систем повторяла двигатель более старых классических заднеприводных моделей ВАЗ. Замена цепи на приводной ремень также вносила некоторые коррективы в обслуживание двигателя. Как отрегулировать зажигание на автомобилях с двигателем ВАЗ 2105, как правильно выставить момент зажигания, какие инструменты и приспособления для этого нужны, будем разбираться прямо сейчас.
Зажигание ВАЗ 2105: признаки неисправности, устройство
Изначально на автомобилях ВАЗ 2105 с 1980 года была установлена классическая контактная система зажигания вплоть до 1989 года. Позже ее заменили на бесконтактную, но принцип работы системы остался прежним.
Зажигание ВАЗ 2105 состоит из основных элементов, каждый из которых подвержен своим болячкам:
- Трамблер, прерыватель-распределитель (2). В любой системе зажигания он выполняет функцию не только распределения напряжения между свечами цилиндров в определенной последовательности (1-3-4-2), но и отвечает за своевременную подачу импульса на катушку зажигания с помощью
контактной группы 4, которая в свою очередь генерирует ток высокого напряжения для образования искры на электродах свечи. - Катушка зажигания (5). В автомобилях ВАЗ 2105 используется маслонаполненная катушка разомкнутого типа Б-117. Ее задача — преобразовывать ток 12 В в ток высокого напряжения (около 12-24 кВ) по сигналу с коммутатора 6.
- Коммутатор 6
- Система активируется с помощью контактной группы замка зажигания 8.
Бесконтактная система зажигания работает по такому же принципу. Разница между ними заключается в том, что в трамблере вместо контактной группы 4 установлен датчик Холла, который работает более стабильно и не требует точной регулировки зазора между контактами. Схема контактной и бесконтактной системы зажигания ВАЗ 2105 для ознакомления приведена ниже.
Регулировочные данные и номиналы зажигания ВАЗ 2105
Для регулировки системы зажигания крайне необходимо знать несколько параметров, которые касаются настройки и номинальных заводских значений для элементов системы и их взаимодействия:
- Для бесконтактной системы зажигания применяются свечи А17ДВ-10 или или их аналоги. Зазор между электродами свечей должен быть в пределах 0,8 мм, а для свечей А17ДВ (для контактного зажигания) зазор составляет 0,6 мм. Стандартная свеча ВАЗ 2105
- Марки коммутаторов для зажигания ВАЗ 2105 — 3620.3734, HIM-52, ВАТ10. 2 или PZE4020. Коммутатор должен подавать импульс на катушку в пределах
- Трамблер для контактной системы зажигания марки 30.3706, зазор между контактами при полностью разомкнутых пластинах составляет от 0,35 до 0,45 мм, регулируется с помощью щупа. Для бесконтактного зажигания ВАЗ 2105 применяется трамблер марки 37/38.3706, который не требует регулировки зазора.
- Угол опережения зажигания на двигателях ВАЗ 2105 составляет 3-5 градусов.
Зная эти номиналы и регулировочные данные, мы легко настроим систему зажигания ВАЗ 2105 и выставим момент зажигания точно и быстро. Для регулировки нам пригодится либо стробоскоп, либо контрольная лампа на 12 В, либо можно обойтись без них и выставить зажигание по меткам на передней крышке коленвала и шкиве коленвала.
Как выставить зажигание ВАЗ 2105 правильно
Первые признаки проблем с зажиганием на ВАЗ 2105 понятны — это в первую очередь плохой запуск двигателя, высокий расход топлива, потеря мощности, хлопки в карбюратор или в глушитель, а также провалы при смене оборотов, разгоне или трогании с места. В худшем случае может наблюдаться детонация или полный отказ в запуске мотора как на холодную, так и на горячую.
Как мы уже выяснили, опережение зажигания должно быть в пределах 3-5 градусов на такте сжатия. Осталось разобраться, как определить такт сжатия в первом или любом другом цилиндре. Поскольку метки на шкиве и на передней крышке коленвала соответствуют ВМТ (верхней мертвой точке) в первом цилиндре, то спорить с ним мы не станем и выясним, как определить такт сжатия именно в первом цилиндре.
Для этого смотрим на фото выше и видим три метки на крышке напротив метки 4 на шкиве коленвала. Метка 3, самая большая, соответствует верхней мертвой точке в первом цилиндре. Метки 1 и 2 соответствуют углам опережения зажигания в 10 и 5 градусов соответственно. При этом помним, что
Для этого выкручиваем свечу из первого цилиндра, а вместо нее вкладываем бумажную пробку в отверстие или просто прикрываем его большим пальцем. Головкой на 38 или спецключом для гайки коленвала вращаем его по часовой стрелке до тех пор, пока пробка не выстрелит или же наш палец не вытолкнет давлением воздуха. Готово. Осталось точно совместить метки на шкиве с меткой 2 на крышке.
Проверяем положение бегунка под крышкой трамблераТеперь открываем крышку трамблера и проверяем положение бегунка. Он должен быть направлен в сторону контактного разъема на крышке трамблера для первого цилиндра. Если это не так, переставляем бегунок. После этого выставляем точный момент опережения зажигания.
Ключом на 13 откручиваем крепление трамблера и проворачиваем его на несколько градусов до тех пор, пока контакты в контактной группе не сомкнутся. В этот момент должна проскочить искра на первом цилиндре. Чтобы определить этот момент более точно, подключаем контрольную лампу минусом на массу, а плюсом на низковольтный вывод с трамблера. Вращая трамблер, вычисляем момент, когда лампа загорится, естественно, при включенном зажигании. Закрываем крышку трамблера и запускаем двигатель.
При необходимости регулируем величину зазора между контактами регулировочным винтом и контролируем его щупом 0,35-0,45 ммВ том случае, если у нас под руками есть стробоскоп, ничего разбирать не нужно. Для проверки момента зажигания на ВАЗ 2105 достаточно подключить стробоскоп одним высоковольтным проводом к выводу на первый цилиндр с крышки трамблера, а затем подключить штатный высоковольтный провод в тройник устройства. Низковольтный провод подключаем к выводу с трамблера или к катушке, а провода питания стробоскопа — к АКБ. В зависимости от конструкции стробоскопа, схема подключения к аккумулятору может отличаться.
Стробоскоп для корректировки момента зажиганияКогда стробоскоп подключен, запускаем двигатель, прогреваем его на холостых оборотах и направляем луч устройства на шкив коленвала. Момент вспышки лампы стробоскопа совпадает с моментом появления искры на первом цилиндре в такте сжатия. Следовательно, мы должны увидеть совпадение меток на шкиве и на передней крышке блока. При необходимости корректируем положение трамблера вращением и затягиваем фиксирующую гайку ключом на 13.
Таким образом можно быстро и точно выставить зажигание на двигателе ВАЗ 2105 своими руками. Удачной всем работы и ровных дорог!
ВАЗ 2107: установка зажигания контактного и электронного типа
3.9 / 5 ( 32 голоса )
На автомобиле ВАЗ 2107 установка зажигания осуществляется практически одинаково, независимо от того, контактное или электронное применено в конструкции. Отличий между ними немного, самое главное – в электронном отсутствует механический прерыватель, который имеет низкую надежность и часто подводит водителя, так как выходит из строя. В бесконтактной системе применяется специальной конструкции датчик Холла, работающий благодаря металлической юбке, которая находится на валу трамблера.

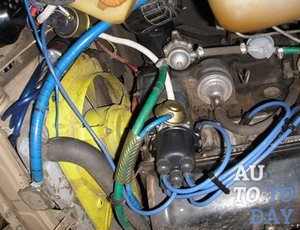

Замена и регулировка трамблера
Можно сказать, что это основной элемент, так как именно с его помощью происходит раздача электрического импульса на электроды свечей, а также определяется момент, когда это нужно сделать. На автомобилях ВАЗ 2107, да и вообще на всей классической серии, для замены трамблера вам нужен ключ на «13» плоскогубцы. Снимаете все высоковольтные провода с крышки и выкручиваете снизу гайку. Вытягиваете шайбу и вынимаете весь распределитель. Но вам помешает низковольтный провод, который потребуется отсоединить, используя ключ на «6» или же плоскогубцы.
Установка бесконтактного зажигания ВАЗ 2107 мало чем отличается от процедуры регулировки классического. Угол опережения – это самый главный параметр при работе двигателя. От того, насколько точно он отрегулирован, зависит правильная работа мотора. Чем точнее выставлен угол, тем меньше потребление бензина, выше мощность, крутящий момент и ресурс двигателя. Если речь идет о настройке классической системы, то можно выделить несколько этапов:
- Проведение корректировки угла замкнутого состояния контактов прерывателя.
- Установка нормального угла опережения зажигания.
Обратите внимание на то, что на автомобилях ВАЗ 2107 установка зажигания производится несколько иначе, если двигатель оснащен инжекторной системой впрыска. Там за подачу импульса на электроды отвечает юлок управления, анализирующий работу двигателя по множеству параметров, считываемых с датчиков.
Контроль всех настроек можно осуществить лишь во время пробного заезда. Нужно разогнаться до 50 км/ч, включить 4-ю скорость и двигаться равномерно. Затем резко нажмите на педаль газа – на пару секунд допустимо появление детонационных стуков, а двигатель должен постепенно набирать обороты. Аналогично настраивается и бесконтактное зажигание ВАЗ 2107, единственное отличие от классического у него – в схеме отсутствует прерыватель контактного типа. Угол опережения корректируется путем проворачивания корпуса трамблера вокруг своей оси.
ВАЗ 2107: регулировка зажигания классического типа
По дорогам все еще ездит немало семерок с установленной классической системой. Она, как показывает практика, является наиболее капризной и требовательной, поэтому ее и будем рассматривать в первую очередь. Чтобы провести настройку угла замкнутого состояния распределителя, нужно снять с трамблера крышку и установить коленчатый вал в то положение, при котором зазор в контактной группе будет наибольшим. В этом состоянии нужно ослабить два болта, а между контактами поставить щуп с толщиной 0,44 мм. Именно таким должен быть правильный зазор. После проводите затяжку болтов и ставите на место крышку.
А дальше настраивается опережение. Если не сильно заботитесь о состоянии своего автомобиля, то эту настройку можно и на слух сделать. Но установка момента зажигания ВАЗ 2107 окажется наиболее точной, если воспользоваться стробоскопом, например. Перед настройкой обязательно снимаете с корректора зажигания вакуумного типа трубку и глушите отверстие. Далее мотор прогреваете до рабочего значения температуры и глушите, ослабляете крепеж трамблера. Подключаете стробоскоп к аккумулятору, провод с датчиком – к первой свече. Обратите внимание на то, что датчик бесконтактный, поэтому его достаточно просто надеть на провод высокого напряжения.
Именно так происходит установка бесконтактного зажигания ВАЗ 2107 и ранних моделей. Установите стробоскоп таким образом, чтобы луч его бил на шкив коленчатого вала. При этом луч должен быть параллелен той метке, которая находится на крышке ГРМ. Необходимо добиться путем вращения корпуса распределителя того, чтобы луч проскакивал четко в момент прохождения метки на шкиве коленвала. Вот, пожалуй, и вся схема проведения регулировок. Останется только проверить в движении все настройки и наслаждаться комфортной ездой.
Регулировка зажигания ВАЗ 2107 своими руками
Все неполадки, связанные с работой силового агрегата, требует особого внимания. Регулировка зажигания ВАЗ 2107 своими руками позволяет продлить срок службы двигателя. Перед началом необходимо разобраться с системами зажигания и ознакомиться с советами по регулировке контактного и бесконтактного зажигания в домашних условиях.
Фотография как выставить зажигание на ВАЗ 2107.Регулировка зажигания — важная процедура для всех автомобилей. Неправильно настроенное зажигание может вывести из строя силовой агрегат Жигули 2107. В результате потребуется дорогостоящий ремонт двигателя.
Правильная регулировка зажигания позволяет уменьшить расход топлива, повысить динамику автомобиля и КПД двигателя.
Инжектор
ВАЗ 2107 выпускались с двумя типами двигателей: инжекторным и карбюраторным. Модификации с инжекторным силовым агрегатом имеет особую конструкцию и регулировка электронного зажигания не требуется. Регулировка происходит автоматически: ЭБУ с помощью датчиков определяет момент зажигание и все другие тонкости. Участие автовладельцев в этой процедуре ограничивается выставлением цепи или ремня ГРМ по меткам.
При возникновении неполадок с электронным зажиганием Lada 2107 на инжекторном двигателе необходимо промыть инжектор и заменить вышедшие из строя комплектующие.
Тюнинг зажигания на инжекторе ВАЗ 2107.Проверка зажигания
Проверка зажигания производится путём контроля расстояния зазора между контактами прерывателя.
Все автомобили марки ВАЗ имеют общий показатель расстояния зазоров — от 0,3 до 0,4 мм.
Для измерения зазора нужно использовать специальный щуп. Если результаты измерение не соответствуют нормам — необходимо ослабить регулировочный винт и откорректировать зазор.
Также необходимо проверить состояние контактов и очистить. Контактная группа подлежит замене при наличии следов износа.
Карбюратор
Регулировка момента зажигания без СТО на карбюраторном типе двигателя проводится нескольким способами. Самый простой способ без прибора — регулировка зажигания по лампочке. А самым надёжным способом считается регулировка зажигания стробоскопом.
На рынке представлено большое количество стробоскопов, но в целом их принцип работы одинаково подойдёт для установки зажигания. Цена влияет лишь на долговечность этого прибора. Операция со стробоскоп выполняется на холостой ход двигателя. Регулировка зажигания осуществляется путём совмещения меток на шкиве коленвала со шкалой на крышке ГРМ. Совпадение меток оценивается с помощью светового луча стробоскопа.
При эксплуатации Vaz 2107 на 92 или 95 бензиновом топливе средняя риска шкалы должна совпадать с меткой шкива. При отклонении нужно подрегулировать угол зажигания путём поворота корпуса распределителя. При повороте распределителя по часовой стрелке происходит увеличение угла опережения, при движении в противоположную сторону — уменьшение.
Регулировка зажигания на слух
На Лада 2107 можно выполнить также регулировку зажигания под газ. Это более грубый метод, но плюс его в том, что не требуется дополнительное оборудование. Перед началом необходимо разогреть двигатель Семёрки. После этого выехать на прямую и ровную дорогу. При достижении скорости в 60 км/ч нужно резко нажать на педаль газа.
По детонации можно определить правильность настройки зажигания. При возникновении слабой и быстрой детонации угол опережения зажигания считается в пределах нормы.
Сильная детонация свидетельствует о слишком раннем зажигании. В таком случае нужно развернуть регулятор по часовой стрелке.
Отсутствие детонации означает позднее зажигание. В такой ситуации трамблёр развернуть уже против часовой стрелки.
Ремонтируем автомобиль ВАЗ 2107 самостоятельно:
Сбилось зажигание на ваз 2107 карбюратор – АвтоТоп
Всем привет!Столкнулся с такой проблемой, что на кочках сбивается зажигание:(
Грибок менял, поставил от нивы-длинный.Прикручиваю трамблер очень сильно, один хрен не помогает:(
Двиг.2103,трамблер правильно подобран.
Метки: трамблер, зажигание
Комментарии 32
Проверь может подклинивает подшипник вакумного опережения зажигания, у меня такое было.
по-любэ это колодка проводов с катушки на трамблёре
была такая проблема ты купил зажигание от копейки а оно чуть короче чем на семерке. поменяй на седьмой и все будет тип топ
ничего себе чуть)) разница очень значительная. Мне кажется впихнуть чужой вал невозможно
одно точно я с этой проблемой месяц назад сталкивался, проблему решил новый трамб от 07
Привет, Что тачка троит чихает чёрным дымом работает?
поставь электронное зажигание и не забивай голову))))
У него и так БСЗ стоит.
Или ты про январь + 10 модуль зажигания?
У меня была проблема с «уходом» зажигания, но не на кочках правда(и цепь не перескакивала), а при поездке по трассе. Как дашь выше 4000 оборотов, так сбивалось(ну не сразу конечно, в основном при длительных поездках). Виной всему был плохой натяжитель(недержал нифига). Вылечил установкой механического автоматического натяжителя.
P.S. если бы зажигание скакало на кочках, то машина бы дергаться чуть по чуть начинала из за измменения угла опережения зажигания.
Что посоветовать то можно? Да просто скинь крышку трамблера и сними бегунок(под ним проверь что там с пружинками и площадкой под грузиками, не клинит ли их), проверь заклепки шторок датчика холла(был случай у отца, шторки отвалились, перед этим авто неадекватно себя вести начало).
Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.
Установка момента зажигания с опережением
Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.
Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.
Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.
Обратите внимание, что на крышке присутствуют 3 метки:
- Первая обозначает опережение зажигания на 10 º;
- вторая – на 5 º;
- третья – равняется нулю.
Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.
После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.
Регулировка момента зажигания
Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».
Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.
Установка электронного зажигания
Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.
Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.
Перед работой подготовьте дрель и набор ключей.
Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:
- катушка зажигания;
- трамблер;
- коммутатор;
- 4 свечи;
- соединительные и высоковольтные провода.
Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.
Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.
Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.
Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.
Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.
Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.
Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.
Корректировка бесконтактного зажигания
После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.
Замена реле стартера
Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.
Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.
Отверните ее в бок.
Снимите 2 болта крепления реле к стартеру.
Установите новое в обратном порядке.
Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.
youtube.com/embed/GcV0CwZX2GM?feature=oembed&wmode=opaque»/>
Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.
Когда нужно выставлять зажигание?
Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:
- Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
- После ремонта двигателя, сопровождавшегося его разборкой.
- После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
- При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
- После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).
Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.
В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.
Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.
Разновидности систем
В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:
- механическая с контактами — прерывателями;
- бесконтактная;
- управляемая электронным блоком (ЭБУ).
Схема контактного зажигания, установленная в первых моделях ВАЗ 2107
Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.
В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.
Схема бесконтактного зажигания семёрки с карбюратором
Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.
Система зажигания ВАЗ 2107 с инжектором
Подготовительный этап
Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:
- отвёртка плоская;
- металлический щуп толщиной 0,35 мм;
- ключ рожковый размером 13 мм;
- автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
- ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
- ключ для откручивания свечей.
Инструмент для настройки зажигания
Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.
В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.
Так выглядит стробоскоп, которым удобно настраивать опережение зажигания
Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.
Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.
Настройка на карбюраторных модификациях ВАЗ 2107
Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.
Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html
Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:
- насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
- при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
- поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
- контакты внутри трамблёра разомкнуты;
- подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.
Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.
На схеме показано, что происходит в цилиндрах при совмещении меток
Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.
Схема расположения меток на крышке газораспределительного механизма
Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:
- Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
- Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
- Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
- Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
- Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.
Метки надо совместить, поворачивая коленвал ключом
Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.
Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.
Метка на шестерёнке распредвала совмещается с приливом на корпусе
Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:
- снимите крышку трамблёра;
- открутите гайку его крепления;
- вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
- прижмите юбку трамблёра гайкой и поставьте крышку.
Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.
Фотоинструкция по настройке
Видеоматериал о правильной установке зажигания
Проверка и настройка угла опережения
Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.
Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:
- при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
- определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
- подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.
Угол опережения регулируется поворотом корпуса распределителя
Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.
По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.
Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.
Как выставить зажигание без лампочки — видео
Как выставить зажигание на ВАЗ 2107 с инжектором?
Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:
- положения коленчатого вала;
- расхода воздуха;
- положения дроссельной заслонки;
- лямбда-зонда.
Мультиметр для проверки модуля зажигания
По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:
- Отключить от модуля все провода.
- На мультиметре установить предельную величину измерения 20 кОм.
- Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
- Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.
На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками
Видео по проверке модуля зажигания
Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.
Порядок зажигания ваз 2107 инжектор
2107 Повышение потребления топлива, ухудшение динамики или проблемы с пуском мотора — все это может свидетельствовать о наличии проблем с зажиганием ВАЗ-2107. Но не стоит торопиться с настройкой. Для начала определитесь, какая система установлена на вашем авто, и в чем особенности ее регулировки. Ниже рассмотрим, как выставить зажигание на ВАЗ-2107 для нескольких вариантов — с карбюратором (контактный или бесконтактный тип зажигания), а также с инжектором.
Контактная система зажигания (карбюратор)
Старые «семерки» с карбюраторным мотором, как правило, комплектуются классической контактной системой. Для точной проверки и настройки зажигания необходим стробоскоп, но из-за редкости такого устройства допускается применение простой лампочки на 12 Вольт. Подготовьте два ключа — для коленчатого вала и рожковый на «тринадцать».
Установка зажигания ВАЗ-2107, оборудованного контактной системой, производится так:
- Заглушите мотор (если он был запущен) и дождитесь, пока его температура снизится до безопасного уровня. Поставьте поршень 1-го цилиндра в нужную позицию. Для этого выкручивайте свечку с 1-го цилиндра, закрывайте отверстие и прокручивайте коленвал по ходу вращения стрелки часов.
- Дождитесь максимального давления на палец. Прокручивайте вал до момента, пока метка на шкиве не сравняется с насечкой на кожухе ГРМ. Если с поиском меток возникли проблемы, протрите поверхность от пыли и грязи.
- В случае совпадения со второй меткой можно говорить об опережении зажигания на 5 градусов. Если вы заливайте топливо с октановым числом 92 или 95, такой параметр можно оставлять. Убирайте ключ с коленчатого вала, вкручивайте на место свечу и возвращайте контакты на место.
Следующая задача — определить момент зажигания. Для этого работайте с распределителем. Берите ключ на «тринадцать» и делайте несколько вращений гайки в сторону выкручивания. Далее алгоритм такой:
- Берите лампу на 12 Вольт и подключайте к ней два питающих провода.
- Один из них подсоединяйте на массу машины, а второй — на один из выводов катушки (тот, с которого выходит вторичное напряжение).
- Прокручивайте крышку трамблера. Вращайте до момента, пока лампа погаснет.
- Ставьте все на прежние позиции и пользуйтесь автомобилем.
Как правило, такая установка момента зажигания ВАЗ-2107 дает неплохие результаты и помогает решить ряд задач — устранить проблемы с пуском, снизить расход горючего и даже улучшить динамику авто.
Бесконтактное (электронное) зажигание, карбюратор
Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.
Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.
Предварительно установите саму бесконтактную систему, состоящую из следующих элементов:
Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.
Используйте ключ на «тринадцать» для скручивания крепежной гайки, а далее демонтируйте узел. Теперь отключайте центральный провод, объединяющий катушку и трамблер. Монтируйте датчик бесконтактного типа, и выставляйте бегунок с учетом сделанной ранее отметки. Выставляйте по насечкам корпус трамблера. Надевайте крышку и возвращайте провода на место.
Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.
Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».
Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода. Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий. Теперь подключайте центральный провод.
Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.
Регулировка зажигания в статическом положении:
- Найдите стробоскоп. Если такого нет, делайте работу на слух.
- Попускайте гайку, удерживающую катушку зажигания.
- Запускайте мотор и прогревайте его.
- Вращайте кожух трамблера влево и вправо.
- Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
- Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
- Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
- Протягивайте гайку трамблера и эксплуатируйте авто.
Установка момента зажигания ВАЗ-2107 в движении:
- Прогрейте мотор до температуры 80-95 градусов Цельсия.
- Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
- Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
- Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
- При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.
Помните, что настройки угла опережения может быть недостаточно — часто требуется регулировка самого карбюратора. Для этого найдите пару винтов. Одним из них вы регулируете качество, а другим — количество. Также время от времени делайте чистку карбюратора.
Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.
Зажигание на инжекторе
Часто на форумах встречается вопрос, как выставить зажигание на ВАЗ-2107 с инжекторным мотором. Ответ в этом случае будет оригинальным — «никак». Все дело в том, что на авто с инжектором регулировка зажигания — задача ЭБУ. При этом сбором информации занимаются специальные датчики. Именно они определяют момент зажигания, а также другие параметры, передавая впоследствии их к основному блоку. Все, что от вас требуется — гарантировать правильное натяжение цепи (ремня) ГРМ. Если же проблемы все-таки появляются, требуется промывка инжектора с заменой вышедших из строя узлов.
Теперь вы знаете, как выставить зажигание на ВАЗ-2107. Остается реализовать задуманное на практике, и сделать работу своими руками.
Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы.
Стрелка показывает направление вращения распределителя зажигания.
Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.
Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.
Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.
Проверка элементов системы зажигания
Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.
Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.
[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.
Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.[/tip]
Признаки поломки
При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.
Подготовка к диагностике зажигания
Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.
Снятие модуля зажигания Ваз 2107
- Снять корпус воздушного фильтра.
- Отсоединить минусовую клемму с аккумулятора.
- Вынуть высоковольтные провода из крышки модуля зажигания.
- Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.
[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]
Проверка катушки зажигания
Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.
Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.
Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.
Регулировка зажигания
Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.
Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.
Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.
Ваз 2107 инжектор порядок зажигания
Инструкция по настройке системы зажигания ВАЗ 2107 своими руками
Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.
Когда нужно выставлять зажигание?
Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:
- Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
- После ремонта двигателя, сопровождавшегося его разборкой.
- После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
- При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
- После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).
Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.
В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.
Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.
Ремонт глушителя на «классике» детально изучен здесь: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2107.html
Разновидности систем
В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:
- механическая с контактами — прерывателями;
- бесконтактная;
- управляемая электронным блоком (ЭБУ).
Схема контактного зажигания, установленная в первых моделях ВАЗ 2107
Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.
В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.
Схема бесконтактного зажигания семёрки с карбюратором
Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.
Система зажигания ВАЗ 2107 с инжектором
Подготовительный этап
Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:
- отвёртка плоская;
- металлический щуп толщиной 0,35 мм;
- ключ рожковый размером 13 мм;
- автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
- ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
- ключ для откручивания свечей.
Инструмент для настройки зажигания
Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.
В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.
Так выглядит стробоскоп, которым удобно настраивать опережение зажигания
Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.
Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.
Настройка на карбюраторных модификациях ВАЗ 2107
Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.
Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html
Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:
- насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
- при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
- поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
- контакты внутри трамблёра разомкнуты;
- подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.
Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.
На схеме показано, что происходит в цилиндрах при совмещении меток
Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.
Схема расположения меток на крышке газораспределительного механизма
Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:
- Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
- Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
- Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
- Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
- Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.
Метки надо совместить, поворачивая коленвал ключом
Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.
Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.
Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html
Метка на шестерёнке распредвала совмещается с приливом на корпусе
Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:
- снимите крышку трамблёра;
- открутите гайку его крепления;
- вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
- прижмите юбку трамблёра гайкой и поставьте крышку.
Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.
Фотоинструкция по настройке
Видеоматериал о правильной установке зажигания
Проверка и настройка угла опережения
Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.
Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:
- при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
- определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
- подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.
Угол опережения регулируется поворотом корпуса распределителя
Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.
По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.
Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.
Как выставить зажигание без лампочки — видео
Как выставить зажигание на ВАЗ 2107 с инжектором?
Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:
- положения коленчатого вала;
- расхода воздуха;
- положения дроссельной заслонки;
- лямбда-зонда.
Мультиметр для проверки модуля зажигания
По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:
- Отключить от модуля все провода.
- На мультиметре установить предельную величину измерения 20 кОм.
- Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
- Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.
На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками
Видео по проверке модуля зажигания
Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.
Оцените статью: Поделитесь с друзьями!vazweb.ru
Модуль зажигания ВАЗ 2107 инжектор (фото и видео)
Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.
Подготовка к работе
Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.
Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.
Грамотная проверка на замыкание
Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.
Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.
Теперь совершим проверку первичной цепи зажигания на предмет обрыва.
Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.
Проверка вторичных обмоток модуля
Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.
После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.
Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.
Как снимается катушка
Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.
Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.
Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.
Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.
Выставляем зажигание
Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.
Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.
Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.
Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.
В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).
Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.
Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».
7vaz.ru
Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)
Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.
Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.
Проверка элементов системы зажигания
Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.
Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.
[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.
Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене.
[/tip]Признаки поломки
При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.
Подготовка к диагностике зажигания
Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.
Снятие модуля зажигания Ваз 2107
- Снять корпус воздушного фильтра.
- Отсоединить минусовую клемму с аккумулятора.
- Вынуть высоковольтные провода из крышки модуля зажигания.
- Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.
[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]
Проверка катушки зажигания
Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.
Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.
Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.
Регулировка зажигания
Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.
Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.
Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.
youtube.com/embed/aZHLy7HGTT0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
semerkavaz.ru
Как выставить зажигание на ВАЗ-2107 карбюратор или инжектор
Топливо стало потребляться в большем количестве, ухудшились динамики, мотор зажигается через раз − это все признаки проблем зажигания, которые нужно исправлять. Перед началом работы определите, какая система зажигания работает на вашем авто, и как ее правильно регулировать. Расскажем, как выставлять зажигание на ВАЗ-2017 с карбюратором и инжектором.
Зажигание устанавливают для того, чтобы работа мотора, расход топлива, холостые обороты, мощность пришли в норму. Причины для начала работ по установке системы зажигания:
- Перегревается двигатель. Появляется детонация, если двигатель зажигается раньше времени. Мотор работает в другом температурном режиме. Увеличенная нагрузка на детали приводит к снижению его работоспособности.
- Снижается динамика авто. Если горючая смесь взрывается в поршне, когда он находится в верхней точке, то энергия воздействует на коленвал. В таком случае приемистость двигателя достигает максимальной точки.
- Работа коленвала тормозится из-за повышенного давления в цилиндре.
- Если зажигание позднее, то поршень опустится вниз. Часть газов зайдет в коллектор, когда поршень достигнет мертвой точки. Так образуются хлопки в коллекторе.
Как подготовить машину ВАЗ-2107 к выставлению зажигания с карбюраторным двигателем
Перед началом работ ознакомьтесь с инструкцией и откройте набор для двигателя карбюратора. Он состоит из 4 свечей, коммутатора, катушки зажигания, проводов и трамблера.
Читайте также:Как сделать замену крана печки на ВАЗ-2107 самостоятельно
Прогрейте двигатель до обычной температуры 90 градусов. Установите холостые обороты примерно 800 об/мин. Для этого крутите винт на карбюраторе, который отвечает за расход топлива. Снимите зажигание со штуцера и силиконовую трубку, которая присоединяется к карбюратору и трамблеру. Если почувствовали, что есть разрежение, тогда уменьшите холостые обороты. Теперь заглушите мотор, а силиконовую трубку закройте болтиком или согните пополам. Возьмите 10-й ключ и ослабьте гайки, которые крепят корпус трамблера. Далее выньте пробку, которая закрывает маховик в коробке передач. Отверткой поверните маховик так, чтобы увидели установочную метку. Если она находится возле треугольного выреза, значит, угол опережения 0 градусов. Затем подключите стробоскоп по инструкции.
Рассмотрим порядок действий для того, чтобы выставить бесконтактное зажигание на ВАЗ-2107.
Многие автомобилисты выбирают электронный тип зажигания. Чтобы его отладить, нужно иметь навыки работы с электросистемами авто. Если такого опыта нет, лучше доверьте процесс специалистам.
Понадобятся инструменты:
- ключи на 8, 10 и 13;
- крестовая отвертка;
- несколько саморезов;
- дрель.
Как выставить зажигание на карбюраторе в статическом положении:
- Подключите стробоскоп, чтобы хорошо слышать звуки.
- Открутите гайку, которая удерживает катушку зажигания.
- Прогрейте мотор.
- Вращайте трамблер в обе стороны поочередно.
- Попросите помощника смотреть, сколько будет оборотов, их должно быть 2000 об/мин.
- Прислушивайтесь к двигателю. Должны быть характерные звуки, как будто провал.
- Дождитесь, когда мотор будет работать плавно и наберет обороты. Звуки должны быть ритмичными.
- Протяните гайку трамблера.
Читайте также:Что делать, если ВАЗ-2107 не заводится
Как проверить выставленное зажигание
Когда провели все действия, нужно проверить результат в движении. Вот такой порядок действия:
- Мотор должен прогреться примерно до 90 градусов.
- Разгоните скорость до 40 км/ч, после переставьте селектор на 4-ю скорость.
- Нажимая на газ, слушайте, как работает мотор. В случае правильно выставленного зажигания мотор работает ровно, и обороты двигателя увеличиваются. При стуке клапанов прокрутите трамблер по часовой стрелке примерно на 1,5 градуса.
- Проводите такую операцию до тех пор, пока не пропадут посторонние звуки.
- Когда обороты резко начнут снижаться, поверните распределитель на тот же угол в противоположном направлении.
Как заменить реле стартера
Часто встречается и такая проблема на двигателях карбюратор, как выход из строя реле стартера. Когда поворачивается ключ в замке, слышен щелчок, однако реле не реагирует. Замена реле − не такая уж и сложная задача.
Снимите с него стартер. Открутите 2 болта, которые его крепят. Наклоните его вправо и доставайте, поворачивая задней стенкой. Открутите гайки, которые крепят реле и стартер. Снимите клемму, повернув ее в сторону. Извлеките реле, перед этим раскрутите болты. Новое реле установите так же, только действия будут в обратном направлении. При замене этой немаловажной детали автомобиль ВАЗ-2107 прослужит еще долго. Как видим, порядок действий несложный, и их можно выполнить самостоятельно.
ladaprofi. ru
Схема инжекторной 2107 — Лада 2107, 1.5 л., 2008 года на DRIVE2
Сам в свое время столкнулся с тем, что не мог найти схему на авто с мозгами Bosch (а именно их большинство у нас на Украине). Может, кому пригодится схемка. Брал на чиптюнере, а раскрашивал чисто для себя, вручную, так что эксклюзив))).
Схема ЭСУД
Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 LADA 21053, 2107, 21074
1) контроллер;
2) электровентилятор системы охлаждения;
3) колодка жгута системы зажигания к жгуту левого брызговика;
4) колодка жгута системы зажигания к жгуту правого брызговика;
5) указатель уровня топлива;
6) колодка жгута системы зажигания к жгуту датчика уровня топлива;
7) датчик кислорода;
8) колодка жгута датчика уровня топлива к жгуту системы зажигания;
9) электробензонасос;
10) датчик скорости;
11) регулятор холостого хода;
12) датчик положения дроссельной заслонки;
13) датчик температуры охлаждающей жидкости;
14) датчик массового расхода воздуха;
15) колодка диагностики;
16) датчик положения коленчатого вала;
17) электромагнитный клапан продувки адсорбера;
18) катушка зажигания;
19) свечи зажигания;
20) форсунки;
21) колодка жгута системы зажигания к жгуту панели приборов;
22) реле электровентилятора;
23) предохранитель цепи питания контроллера;
24) реле зажигания;
25) предохранитель реле зажигания;
26) предохранитель цепи питания электробензонасоса;
27) реле электробензонасоса;
28) колодка жгута системы зажигания к жгуту форсунок;
29) колодка жгута форсунок к жгуту системы зажигания;
30) колодка жгута панели приборов к жгуту системы зажигания;
31) выключатель зажигания;
32) комбинация приборов;
33) табло антитоксичной системы двигателя.
A – к клемме «плюс» аккумуляторной батареи;
В – точка заземления жгута датчика уровня топлива;
В2, В – точки заземления жгута системы зажигания.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки.
Жгут системы зажигания – 21043-3724026-10
Жгут панели приборов – 21073-3724030-20
Также на всякий случай приложу назначение выводов самого блока ЭСУД:
1 Не используется.
2 Выход управления первичной обмоткой катушки зажигания 2 и 3 цилиндров. Напряжение питания первичной обмотки катушки зажигания поступает с клеммы «15» выключателя зажигания. Сигнал управления импульсный, активный уровень — низкий, не более 2,5 В. Длительность зависит от напряжения бортсети — от нескольких до десятков миллисекунд.
3 Масса цепи зажигания. Используется для соединения o массы выходных ключей управления первичными обмотками катушек зажигания с кузовом автомобиля.
4 Не используется.
5 Выход управления первичной обмоткой катушки зажигания 1 и 4 цилиндров. Напряжение питания первичной обмотки катушки зажигания поступает с клеммы «15» выключателя зажигания. Сигнал управления импульсный, активный уровень — низкий, не более 2,5 В. Длительность зависит от напряжения бортсети — от нескольких до десятков миллисекунд.
6 Выход управления форсункой 2 цилиндра. Напряжение питания обмотки форсунки поступает с выхода (клемма «30») главного реле. Сигнал управления импульсный, активный уровень — низкий, не более 1, 5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
7 Выход управления форсункой 3 цилиндра. Напряжение питания обмотки форсунки поступает с выхода (клемма «30») главного реле. Сигнал управления импульсный, активный уровень — низкий, не более 1, 5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
8 Выход сигнала частоты вращения коленчатого вала на тахометр. На входе сигнала частоты вращения коленчатого вала комбинации приборов имеется резистор, подключенный к напряжению бортсети автомобиля (клеммы «15» выключателя зажигания). Активный уровень сигнала — низкий, не более 1 В. Частота следования импульсов равна удвоенной частоте вращения коленчатого вала двигателя. Коэффициент заполнения по активному уровню равен 33%.
9 Не используется.
10 Выход сигнала расхода топлива на маршрутный компьютер. На входе сигнала расхода топлива маршрутного компьютера имеется резистор, подключенный к напряжению бортсети автомобиля (клеммы «15» выключателя зажигания). Активный уровень сигнала — низкий, не более 1 В. Частота следования импульсов определяется текущим расходом топлива — 16000 импульсов на 1 л подаваемого в двигатель топлива. Длительность активного уровня сигнала равна 0,9 мс.
11 Не используется.
12 Вход напряжения бортсети от аккумуляторной батареи (клемма «30» выключателя зажигания). Номинальное напряжение при неработающем двигателе составляет 12 В. При работающем двигателе — 13,5-14 В.
13 Вход напряжения бортсети от выключателя зажигания (клемма «15»). Номинальное напряжение при включенном зажигании и неработающем двигателе составляет 12 В. При работающем двигателе — 13,5-14 В.
14 Выход управления главным реле. Напряжение питания поступает на обмотку реле с клеммы «плюс» аккумуляторной батареи. Сигнал управления дискретный, активный уровень — низкий, не более 1, 5 В. При переводе замка зажигания из положения «выключено» в положение «включено» реле должно включаться немедленно. При переводе замка зажигания из положения «включено» в положение «выключено» контроллер задерживает выключение главного реле на время около 10 сек.
15 Вход сигнала датчика положения коленчатого вала (контакт «А»). При вращении коленчатого вала двигателя на контакте присутствует сигнал напряжения переменного тока, близкий по форме к синусоиде. Частота и амплитуда сигнала пропорциональны частоте вращения коленчатого вала. При включенном зажигании и отсутствии вращения коленчатого вала в случае исправной цепи датчика напряжение на входе должно быть около 2,5 В.
16 Вход сигнала датчика положения дроссельной заслонки. При включенном зажигании на входе должен быть сигнал напряжения постоянного тока, величина которого зависит от степени открытия дроссельной заслонки: при закрытой заслонке — ниже 0,7 В, а при полностью открытой — выше 4,1 В.
17 Масса датчика положения дроссельной заслонки. Напряжение на контакте должно быть равным нулю.
18 Вход сигнала датчика кислорода. Если датчик кислорода имеет температуру ниже 1 50 °С (не прогрет) на контакте присутствует напряжение 300-600 мВ. Когда датчик кислорода прогрет, то при работающем двигателе напряжение несколько раз в секунду переключается между низким значением 50-100 мВ и высоким 800…900 мВ.
19 Вход сигнала датчика детонации. Сигнал представляет собой напряжение переменного тока, амплитуда и частота которого зависят от вибраций блока цилиндров двигателя.
20 Масса датчика детонации. Напряжение на контакте должно быть равным нулю.
21 Не используется.
22 Не используется.
23 Не используется.
24 Не используется.
25 Не используется.
26 Не используется.
27 Выход управления форсункой 1 цилиндра. Напряжение питания обмотки форсунки поступает с выхода (клемма «30») главного реле. Сигнал управления импульсный, активный уровень — низкий, не более 1, 5 В. Длительность зависит от режима работы двигателя и составляет от нескольких до десятков миллисекунд.
28 Не используется.
29 Не используется.
30 Не используется.
31 Выход управления контрольной лампой индикации неисправностей. Напряжение питания контрольной лампы поступает с клеммы «15» выключателя зажигания. При включении зажигания без запуска двигателя и при наличии неисправностей сигнал имеет низкий уровень напряжения — не более 2 В. В отсутствии неисправностей на контакте присутствует напряжение бортсети.
32 Питание датчика положения дроссельной заслонки. На контакт подается стабилизированное напряжение 5+0,1 В.
33 Питание датчика массового расхода воздуха. На контакт подается стабилизированное напряжение 5+0,1 В.
34 Вход сигнала датчика положения коленчатого вала (контакт «В»). При вращении коленчатого вала двигателя на контакте присутствует сигнал напряжения переменного тока, близкий по форме к синусоиде. Частота и амплитуда сигнала пропорциональны частоте вращения коленчатого вала. При включенном зажигании и отсутствии вращения коленчатого вала в случае исправной цепи датчика напряжение на входе должно быть около 2,5 В.
35 Масса датчика температуры охлаждающей жидкости. Напряжение на контакте должно быть равным нулю.
36 Масса датчика массового расхода воздуха. Напряжение на контакте должно быть равным нулю. Масса датчика массового расхода воздуха. Напряжение на контакте должн
www.drive2.ru
Модуль зажигания — замена — Лада 2107, 1.6 л., 2006 года на DRIVE2
Зимой машине пришлось несладко. Впервые за 5 лет своей жизни ей пришлось ночевать не в гараже, а на улице. А тут ещё и с погодой жутко «повезло» — то снегопад, то слякоть, то ураган…
Поэтому приходилось и заводиться в конкретный мороз… и буксовать в снегу, поднимая обороты двигателя до красной зоны… И когда после очередного подобного экстрима движок вдруг зачихал, а борткомпьютер показал пропуски зажигания во 2-м и 3-м цилиндрах – я особо не удивился. Запасной комплект проводов всегда был с собой. Я поставил их – и всё стало в порядке.
Было это в феврале… А недавно движок снова стал как-то хандрить, вроде даже с намёком на подтраивание. При этих симптомах первое, на что я грешу – это зажигание…
Попытка заменить свечи-провода на новые особого эффекта не дала: симптомы продолжились, свечи как-то быстро покрылись нагаром. А через некоторое время снова БК показал пропуски во 2-м и 3-м цилиндрах.
Решил попробовать заменить модуль зажигания. Всё-таки пробег за 70 тысяч – читал я, что наши модули не всегда выхаживают по столько… Кроме того: раз пропуск зажигания идёт ОДНОВРЕМЕННО во 2-м и 3-м цилиндрах, то это явно указывает на модуль: так как у него две пары катушек зажигания — одна выдаёт искру одновременно на 1-й и 4-й цилиндры, вторая — на 2-й и 3-й.
Ну, собственно, купил и поставил. Проблем при замене особых нет. Главное – снять (а потом поставить обратно) воздушный фильтр! До сих пор добрым словом вспоминаю «изобретателей» этого крепления на резинках! Процесс снятия-установки иначе как онанизмом не назовёшь!
А сам модуль снимается шестигранником на 5: четыре винтика – и он в руках. Заодно снял кронштейн, на котором он крепится: промыл всё соляркой – поставил на место…
После установки нового модуля неприятные симптомы, вроде бы, пропали.
Для снятия-установки модуля понадобится шестигранник на 5
Старый (слева) и новый (справа) модули
Потраченные средства:
— модуль зажигания 2111-3705010 (avtopasker.ru/goods/31067.htm): 750;
— работа: сам сделал.
Цена вопроса: 750 ₽ Пробег: 72 500 км
www.drive2.ru
Порядок зажигания ваз 2107 инжектор
2107 Повышение потребления топлива, ухудшение динамики или проблемы с пуском мотора — все это может свидетельствовать о наличии проблем с зажиганием ВАЗ-2107. Но не стоит торопиться с настройкой. Для начала определитесь, какая система установлена на вашем авто, и в чем особенности ее регулировки. Ниже рассмотрим, как выставить зажигание на ВАЗ-2107 для нескольких вариантов — с карбюратором (контактный или бесконтактный тип зажигания), а также с инжектором.
Контактная система зажигания (карбюратор)
Старые «семерки» с карбюраторным мотором, как правило, комплектуются классической контактной системой. Для точной проверки и настройки зажигания необходим стробоскоп, но из-за редкости такого устройства допускается применение простой лампочки на 12 Вольт. Подготовьте два ключа — для коленчатого вала и рожковый на «тринадцать».
Установка зажигания ВАЗ-2107, оборудованного контактной системой, производится так:
- Заглушите мотор (если он был запущен) и дождитесь, пока его температура снизится до безопасного уровня. Поставьте поршень 1-го цилиндра в нужную позицию. Для этого выкручивайте свечку с 1-го цилиндра, закрывайте отверстие и прокручивайте коленвал по ходу вращения стрелки часов.
- Дождитесь максимального давления на палец. Прокручивайте вал до момента, пока метка на шкиве не сравняется с насечкой на кожухе ГРМ. Если с поиском меток возникли проблемы, протрите поверхность от пыли и грязи.
- В случае совпадения со второй меткой можно говорить об опережении зажигания на 5 градусов. Если вы заливайте топливо с октановым числом 92 или 95, такой параметр можно оставлять. Убирайте ключ с коленчатого вала, вкручивайте на место свечу и возвращайте контакты на место.
Следующая задача — определить момент зажигания. Для этого работайте с распределителем. Берите ключ на «тринадцать» и делайте несколько вращений гайки в сторону выкручивания. Далее алгоритм такой:
- Берите лампу на 12 Вольт и подключайте к ней два питающих провода.
- Один из них подсоединяйте на массу машины, а второй — на один из выводов катушки (тот, с которого выходит вторичное напряжение).
- Прокручивайте крышку трамблера. Вращайте до момента, пока лампа погаснет.
- Ставьте все на прежние позиции и пользуйтесь автомобилем.
Как правило, такая установка момента зажигания ВАЗ-2107 дает неплохие результаты и помогает решить ряд задач — устранить проблемы с пуском, снизить расход горючего и даже улучшить динамику авто.
Бесконтактное (электронное) зажигание, карбюратор
Многие автовладельцы переходят на более точный (электронный) тип зажигания. Чтобы отрегулировать устройство своими руками, требуется иметь навыки работы с электрической частью авто. Если же достаточных знаний нет, доверьте работу опытным специалистам.
Подготовьте для настройки инструмент. Вам потребуются ключи (на «восемь», на «десять» и на «тринадцать»), отвертка с крестообразным «жалом», дрель и пара саморезов.
Предварительно установите саму бесконтактную систему, состоящую из следующих элементов:
Трамблер. Начните с замены распределителя, для чего поднимайте крышку последнего (так вы получаете доступ к «бегунку»). Поставьте «бегунок» в позицию, которую можно с легкостью установить в процессе монтажа. Желательно, чтобы насечка была на блоке напротив средней метки шкалы устройства.
Используйте ключ на «тринадцать» для скручивания крепежной гайки, а далее демонтируйте узел. Теперь отключайте центральный провод, объединяющий катушку и трамблер. Монтируйте датчик бесконтактного типа, и выставляйте бегунок с учетом сделанной ранее отметки. Выставляйте по насечкам корпус трамблера. Надевайте крышку и возвращайте провода на место.
Катушка. На следующем этапе переходите к катушке зажигания. Берите ключ на «восемь» и скручивайте провода, которые подключены к устройству. Теперь ключом на «десять» отбрасывайте узел от кузова машины.
Устанавливайте новую катушку с учетом позиции контактов «Б» и «К».
Фиксируйте катушку и подключайте к контактной группе отброшенные и новые провода. Обращайте внимание на цвета последних (как правило, они идентична для старого и нового устройства). Подсаживайте на зажим «К» коричневый провод, а на «Б» — синий. Теперь подключайте центральный провод.
Как только описанные работы завершены, проверяйте качество соединения элементов проводки и заводите мотор. Следующий этап — установка зажигания ВАЗ-2107, о чем пойдет речь ниже.
Регулировка зажигания в статическом положении:
- Найдите стробоскоп. Если такого нет, делайте работу на слух.
- Попускайте гайку, удерживающую катушку зажигания.
- Запускайте мотор и прогревайте его.
- Вращайте кожух трамблера влево и вправо.
- Дайте команду помощнику смотреть за числом оборотов (они должны находиться на уровне 2000 об/мин).
- Слушайте шум двигателя. Пробуйте уловить моменты, когда имеют место «провалы» или изменение частоты вращения.
- Добейтесь ситуации, когда мотор работает без сбоев и дает наибольшие обороты. При этом работа должна быть максимально ритмичной.
- Протягивайте гайку трамблера и эксплуатируйте авто.
Установка момента зажигания ВАЗ-2107 в движении:
- Прогрейте мотор до температуры 80-95 градусов Цельсия.
- Разгоняйтесь до скорости 40-45 км/час, после чего переводите селектор КПП в положение четвертой скорости.
- Жмите на газ и прислушивайтесь к работе мотора. Если зажигание выставлено корректно, появляется детонация, а через время обороты двигателя взрастают. Если вы слышите явный стук клапанов, прокручивайте трамблер по ходу вращения стрелки часов где-то на 1-1,5 градуса.
- Выполняйте описанные выше манипуляции до момента, пока посторонний звук не пропадет вовсе.
- При резком снижении оборотов после нажатия на газ, прокручивайте распределитель на этот же угол, но в обратном направлении.
Помните, что настройки угла опережения может быть недостаточно — часто требуется регулировка самого карбюратора. Для этого найдите пару винтов. Одним из них вы регулируете качество, а другим — количество. Также время от времени делайте чистку карбюратора.
Как видно из описанной методики, настроить электронное зажигание на «семерке» не составляет труда. При этом можно рассчитывать на серьезную экономию, ведь на СТО эта услуга выльется в немалую сумму.
Зажигание на инжекторе
Часто на форумах встречается вопрос, как выставить зажигание на ВАЗ-2107 с инжекторным мотором. Ответ в этом случае будет оригинальным — «никак». Все дело в том, что на авто с инжектором регулировка зажигания — задача ЭБУ. При этом сбором информации занимаются специальные датчики. Именно они определяют момент зажигания, а также другие параметры, передавая впоследствии их к основному блоку. Все, что от вас требуется — гарантировать правильное натяжение цепи (ремня) ГРМ. Если же проблемы все-таки появляются, требуется промывка инжектора с заменой вышедших из строя узлов.
Теперь вы знаете, как выставить зажигание на ВАЗ-2107. Остается реализовать задуманное на практике, и сделать работу своими руками.
Из схемы подключения проводов высокого напряжения можно узнать порядок зажигания. Слева показан двигатель типа «F», справа — двигатель типа «С». Чтобы лучше понять порядок зажигания, цилиндры от 1 до 4 пронумерованы.
Стрелка показывает направление вращения распределителя зажигания.
Для нормального вращения двигателя рабочая смесь в цилиндрах воспламеняется не в обычном порядке 1—2—3—4. Провода высокого напряжения вставлены в распределитель зажигания соответственно порядку зажигания. Чтобы исключить путаницу, новые провода высокого напряжения снабжены номерами. Порядок зажигания для всех типов двигателей один: 1—3—4—2.
Модуль зажигания ВАЗ 2107 (инжектор) – узел, неисправности которого достаточно трудно диагностировать. На проблемы работы модуля обращают внимание лишь после появления серьезных сбоев в работе двигателя. Если двигатель не запускается, стоит попробовать настроить зажигание. При неровной работе мотора может требоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.
Зажигание представляет собой электронную систему для преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.
Проверка элементов системы зажигания
Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов. В изоляции проводов не должно иметься трещин и повреждений. Проверить изоляцию на пробой можно при помощи провода, подключенного к «массе». Если провести им вдоль изоляции во время работы двигателя, в местах с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – ощутимые удары током при прикосновении к высоковольтным проводам во время работы мотора.
Обрыв жилы высоковольтного провода легко определить омметром. Сопротивление должно быть в пределах 3-10 кОм. Разброс показателей между проводами должен быть не больше 1-2 кОм.
[tip]Свечи зажигания не должны иметь видимых повреждений. Необходимо проверить, что зазор между контактами равен 0,8 мм.
Проверить работу свечи можно визуально. Для этого надо выкрутить свечу, приложить ее к «массе» и подсоединить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она пробивает в другом месте, свеча нуждается в замене. [/tip]
Признаки поломки
При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.
Подготовка к диагностике зажигания
Для проверки состояния элементов системы зажигания и модуля в целом понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивление, напряжение, ток). С его помощью можно определить напряжение, подаваемого модулем на катушку зажигания, исправность катушки и причины потери тока в цепи. Для облегчения работы модуль зажигания можно демонтировать наружу.
Снятие модуля зажигания Ваз 2107
- Снять корпус воздушного фильтра.
- Отсоединить минусовую клемму с аккумулятора.
- Вынуть высоковольтные провода из крышки модуля зажигания.
- Открутить три гайки крепления модуля зажигания ВАЗ 2107 и отсоединить его от кронштейна.
[tip]Перед демонтажем модуля зажигания можно не утруждать себя запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.[/tip]
Проверка катушки зажигания
Проверка катушки происходит по двум показателям: наличие замыкания и обрыва цепи. Перед диагностикой катушку зажигания необходимо отключить. После этого один щуп прибора подключается центральному контакту катушки, второй к корпусу (массе). Если дисплей отображает сопротивление равное бесконечности, замыкание отсутствует.
Первичная обмотка катушки на обрыв происходит иначе. Щупы прибора необходимо подключить к правому и левому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.
Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке имеется замыкание на корпус, необходима ее замена.
Регулировка зажигания
Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления при помощи датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регулировке работы ограничивается выставлением ГРМ двигателя по меткам.
Для проверки показателей работы ЭБУ и работоспособности датчиков необходимо подключение компьютера со специализированным ПО. Таким способом можно установить причину большинства неисправностей электронной системы зажигания.
Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике должно быть не выше 0,55 вольт, при полностью открытом – 4,5 вольт. Измерения необходимо производить вольтметром при включенном зажигании.
kalina-2.ru
Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)
Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.
Что такое “угол опережение зажигания”
Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.К чему приводит неправильно выставленное зажигание на ВАЗ 2107
Неправильный угол опережения вызывает такие проблемы:
Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.
Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.
Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.
Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)
Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:
- ключ на 13;
- отвертка;
- наждак;
- свечной ключ;
- спецключ для коленвала;
- вольтметр или “контролька” (лампа 12В).
Метки зажигания ВАЗ 2107
При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.
На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.
Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).
Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.
Как выставить зажигание на ВАЗ 2107
Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:
- Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
- Снять высоковольтные провода со свечей.
- Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
- Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
- При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
- Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.
[tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]
- Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
- Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
- Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
- Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
- Включить зажигание.
- Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
- Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
- Прекратить вращение и затянуть гайку фиксации распределителя.
- Выключить зажигание.
- Установить крышку трамблера на место.
- Подключить высоковольтные провода.
Проверка угла опережения зажигания
Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:
- Разогнать машину до 45 км/час.
- Включить 4-ю скорость.
- Резко выжать педаль газа.
- Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.
Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.
Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.
Регулировка зазора прерывателя трамблера ВАЗ 2107
Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:
- отщелкнуть скобы крепления и снять крышку трамблера;
- открутить винты крепления бегунка;
- снять бегунок;
- зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
- ослабить винт, фиксирующий контакты прерывателя;
- вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
- затянуть фиксирующий винт;
- установить и закрепить бегунок;
- зафиксировать крышку трамблера.
semerkavaz.ru
Правильная настройка зажигания на автомобиле ВАЗ 2107
В классическом семействе автомобилей ВАЗ иногда возникают проблемы с моментом воспламенения смеси в цилиндрах. Понять это даёт детонация двигателя на определённых режимах работы или «выстрелы» в выхлопной системе. Также двигатель не развивает полной мощности, расходует больше топлива и перегревается. Все эти неисправности можно устранить самостоятельно, правильно выставив зажигание.
Когда необходимо выставлять зажигание на ВАЗ 2107
Зажигание на ВАЗ 2107 и всём классическом семействе надо выставлять тогда, когда ощущаются перебои в работе силового агрегата, провалы в начале движения и в различных диапазонах работы двигателя.
Как выставить на карбюраторной семёрке
ВАЗ 2107 ведёт своё происхождение от Fiat 124 и выпускался в России до 2012 года
Инструменты для установки
Для всех проводимых работ нам понадобятся:
- ключ на 38;
- рожковый или накидной ключ на 13;
- контрольная лампочка на 12 В с двумя прикреплёнными к ней проводами (длина каждого провода примерно 20 см).
Ключ для проворачивания коленвала предназначен для более тщательного совмещения меток
Как правильно работать с метками
На блоке двигателя рядом со шкивом коленвала есть три метки, причём каждая имеет свою длину. Нащупать эти метки можно со стороны водителя, но только строго на неработающем двигателе, так как шкив вращается при заведённом моторе с большой скоростью!Самая короткая из них будет означать опережение зажигания на 10 градусов или 10 градусов до верхней мёртвой точки поршня в цилиндре, средняя метка на 5 градусов и короткая — 0 градусов. На шкиве тоже нащупывается прорезь, причём даже на ВАЗ 2107 (карбюратор) эта метка иногда реализована по-разному, но главная задача — найти её.
Метки углов опережения зажигания
Пошаговое описание с фото и схемами
- Если вы в процессе работ случайно сбили настройку зажигания, то не спешите снимать крышку клапанов, чтобы понять, когда начинается такт сжатия. Сделайте следующее: выверните свечу в первом цилиндре и заткните отверстие небольшой плотной пробкой, сделанной из тряпки, смоченной в воде. Убедившись, что рядом никто не стоит и от вылета импровизированной затычки не пострадает, короткими сериями проворачиваем стартером коленвал буквально на доли секунд, включая стартер и отключая, и в момент, когда пробка вылетит с характерным звуком из свечного отверстия, прекращаем крутить стартер.
- Теперь, прокручивая по чуть-чуть коленвал за гайку шкива ключом на 38, добиваемся совпадения меток на шкиве и блоке цилиндров со средней меткой, которая означает 5 градусов.
- Отцепляем защёлки с крышки трамблёра и смотрим на направление бегунка: когда он расположен так, как на фото, то уже полдела сделано. Если нет, то рожковым ключом или накидным на 13 откручиваем гайку, вынимаем трамблёр и ставим всё обратно в требуемое положение.
Требуемое положение трамблёра и бегунка относительно блока цилиндров
- Делаем отметку маркером на блоке цилиндров для дальнейшей оптимизации настройки зажигания.
Для удобства настройки зажигания
- Теперь подключаем нашу лампочку одним проводом к плюсовому выводу катушки зажигания, а вторым проводом на «массу». Центральный провод катушки вытаскиваем из крышки распределителя и фиксируем на расстоянии примерно 1—5 мм от «массы». Это делается для того, чтобы предотвратить пробой катушки зажигания на «массу».
- Включив зажигание, медленно поворачиваем корпус распределителя зажигания (трамблёра) по направлению движения часовой стрелки и смотрим, когда потухнет лампочка. Если она не горела, то оставляем всё как есть.
- Медленно вращаем корпус распределителя в обратном направлении, добиваемся момента, когда лампочка загорится и ключом на 13 фиксируем крепление корпуса.
- Зажигание выключаем, крышку трамблёра и центральный провод возвращаем на место. Отцепляем провода лампочки-контрольки.
Видео о настройке на ВАЗ 2107 (карбюратор)
Как настроить на инжекторе
На инжекторном двигателе автомобиля ВАЗ 2107 не требуются регулировки момента зажигания, так как функцию выставления выполняет электронный блок управления, который получает необходимую информацию с датчиков.
Проверка корректности данных в системе
- Заводим двигатель и начинаем движение.
- Разогнав машину примерно до 45 километров в час, очень быстро включаем четвёртую передачу и резко нажимаем педаль газа в пол.
- Прислушиваемся к двигателю, если детонация, или как говорят автолюбители, «стук пальцев», присутствует в течение 1,5—3 секунд и по мере разгона пропадает, то зажигание установлено правильно, а значит, манипуляций никаких не потребуется.
Если детонация по мере разгона не пропала, то зажигание «раннее» и надо примерно на 0,5—1 деление повернуть распределитель по часовой стрелке. В случае, когда детонации не было — зажигание «позднее», надо повернуть распределитель на 0,5—1 деления против движения часовой стрелки.
Стоит помнить о технике безопасности при выполнении подобного вида работ, так как высоковольтная цепь автомобиля является потенциальным источником опасности для здоровья человека. Необходимо быть внимательным при проверке правильности настройки зажигания, когда вы уже едете: дорога должна быть ровной и с умеренным движением транспорта.
Здравствуйте! Меня зовут Алексей. На данный момент мне 27 лет. Образование высшее-техническое, специальность: инженер-электрик. В 2011 году поступил в аспирантуру и мне очень понравилось писать научно-технические статьи по своей теме диссертации. Но поскольку я человек эрудированный, то писал очень много статей на заказ по самым разнообразным темам. С 12 лет начал активно заниматься ремонтами автомобилей, в то время у меня это было хобби. Поэтому сейчас это самое привлекательное направление для меня, но не исключая и другие темы. Оцените статью: Поделитесь с друзьями!carnovato.ru
Как поменять высоковольтные провода на ваз 2107 инжектор
Инструкция по настройке системы зажигания ВАЗ 2107 своими руками
Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.
Когда нужно выставлять зажигание?
Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:
- Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
- После ремонта двигателя, сопровождавшегося его разборкой.
- После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
- При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
- После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).
Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.
В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.
Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.
Разновидности систем
В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:
- механическая с контактами — прерывателями;
- бесконтактная;
- управляемая электронным блоком (ЭБУ).
Схема контактного зажигания, установленная в первых моделях ВАЗ 2107
Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.
В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.
Схема бесконтактного зажигания семёрки с карбюратором
Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.
Система зажигания ВАЗ 2107 с инжектором
Подготовительный этап
Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:
- отвёртка плоская;
- металлический щуп толщиной 0,35 мм;
- ключ рожковый размером 13 мм;
- автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
- ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
- ключ для откручивания свечей.
Инструмент для настройки зажигания
Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.
В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.
Так выглядит стробоскоп, которым удобно настраивать опережение зажигания
Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.
Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.
Настройка на карбюраторных модификациях ВАЗ 2107
Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.
Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:
- насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
- при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
- поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
контакты внутри трамблёра разомкнуты; - подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.
Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.
На схеме показано, что происходит в цилиндрах при совмещении меток
Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.
Схема расположения меток на крышке газораспределительного механизма
Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:
- Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
- Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
- Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
- Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
- Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.
Метки надо совместить, поворачивая коленвал ключом
Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.
Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.
Метка на шестерёнке распредвала совмещается с приливом на корпусе
Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:
- снимите крышку трамблёра;
- открутите гайку его крепления;
- вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
- прижмите юбку трамблёра гайкой и поставьте крышку.
Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.
Видеоматериал о правильной установке зажигания
Проверка и настройка угла опережения
Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.
Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:
- при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
- определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
- подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.
Угол опережения регулируется поворотом корпуса распределителя
Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.
По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.
Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.
Как выставить зажигание без лампочки — видео
youtube.com/embed/Bz4W4uD4plA?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как выставить зажигание на ВАЗ 2107 с инжектором?
Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:
- положения коленчатого вала;
- расхода воздуха;
- положения дроссельной заслонки;
- лямбда-зонда.
Мультиметр для проверки модуля зажигания
По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:
- Отключить от модуля все провода.
- На мультиметре установить предельную величину измерения 20 кОм.
- Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
- Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.
На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками
Видео по проверке модуля зажигания
Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
www.vazzz.ru
возможные трудности и их разрешение
Модуль зажигания относится к таким механизмам, у которых достаточно трудно определить наличие неисправностей. На него обращают внимание когда наблюдаются серьезные отклонения в работе автомобиля. В том случае, если двигатель ВАЗ 2107 сразу не запускается, рекомендуется отрегулировать зажигание, а при неровной работе мотора – требуется надлежащая проверка. Здесь главное не забывать, что модуль зажигания инжекторного мотора и представляет собой систему, которая при помощи катушек вырабатывает электрическую энергию для образования искры и дальнейшего запуска транспортного средства.
Предпосылки поломки
Обратите внимание, что контрольная лампа неисправности системы управления двигателем, расположенная на щитке приборов в блоке сигнализаторов – это первый сигнализатор отклонений в работе ваз 2107, где используется инжектор. Некоторые модификации ваз 2107 предусматривают расположение контрольной лампы на верхнем вкладыше панели радиоприемника. Путем запуска зажигания и проводится тестирование неисправности системы, которое подразумевает загорание лампы и её угасание после моторного запуска. Предпосылкой для диагностики системы зажигания будет неугасающая лампа при работающем двигателе.
В ситуациях наличия неисправности владельцы ваз 2107 заменяют свечи. Старые заводские свечи обычно заменяют на иpидиeвыe свечи фиpм NGK или Denzo. Не стоит забывать, здесь подходят только те свечи, которые предназначены соответственному типу впрыска.
Тип системы зажигания не менее важен в определении параметров свечи зажигания. Часто подобная манипуляция не дает особых улучшений ( свечи характеризуются достаточно длительным сроком службы), поэтому бесконтактная система зажигания подвергается к полной диагностике.
Этап подготовки
Диагностика того как протекает работа модуля зажигания и каждой отдельно взятой катушки осуществляется при помощи специального прибора, который именуется мультиметр или омметр. Его функциональная задача заключается в том, чтобы показать значение напряжения, которое подает модуль зажигания. В результате диагностики можно выявить источник потери тока в цепи, соответственно и характер неисправности. В целях облегчения кропотливой работы рекомендуется перед началом процесса демонтировать модуль наружу.
Залог качественной проверки замыкания
Бесконтактная система зажигания предусматривает проверку на наличие замыкания. Сперва уделяют внимание обмотке катушки. Чтобы приступить к работе, подсоединяют мультиметр, которым определяется значение сопротивления. Существует рекомендация, которая касается смазки наконечника высоковольтного провода: здесь используется специальное средство для ВАЗ 2107 либо технический вазелин.
Сама катушка диагностируется следующим образом:
- модуль отсоединяется от наконечников;
- один вывод прибора подключается к центральному контакту, который имеет катушка;
- другой вывод прибора подключается к массе.
Если на дисплее прибора бесконечности подразумевается, что замыкания отсутствует, соответственно, катушка в порядке. Важно: неизмененные показатели дисплея при прозвоне цепи и будут свидетельствовать о бесконечности.
Проверка первичной цепи зажигания подразумевает установку мультиметра к её левому и правому контактам, которым отводится функция зажигания. Эта установка омметра должна спровоцировать изменение показаний. Если такое не наблюдается, можно готовиться не только к замене катушки, но и всего аппарата. Ориентируются здесь на показатель нормы, который составляет 3-3.5 Ом.
Процесс проверки вторичных обмоток модуля включает:
- Отсоединение от него проводных наконечников.
- Ровное расположение перед собой.
- Установку модуля к правым выходам верхнего и нижнего расположения. Сосредотачиваем внимание на показателях, которые выставляются прибором за секунды.
- Предыдущая манипуляция проводится аналогично с левыми выходами верхнего и нижнего расположения.
Ориентируются здесь на показатель, значение которого будет не менее, чем 7 Ом. Рекомендация: при несоответствии указанному показателю хотя бы одной катушки требуется замена модуля в целом иначе избежать неисправности системы с ВАЗ 2107, где используется инжектор, не получится.
autodont.ru
Как выставить зажигание на ВАЗ-2105: пошаговое описание, настройки
«Классику» от АвтоВАЗа не относят к современным автомобилям, произведенным по последним технологиям и укомплектованным сложными электронными системами. Но в этом и заключается плюс «классики» – не нужно по любым поводам посещать автосервисы. Основную массу работ владелец может сделать сам. Сюда можно отнести и процесс настройки зажигания. Давайте посмотрим, как выставить зажигание на ВАЗ-2105.
Когда необходима регулировка
Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.
Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.
На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».
В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.
Разновидности систем зажигания
В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.
В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.
Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.
В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.
Подготовка к регулировке
Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.
Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.
В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.
Регулировка на карбюраторных версиях
В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.
Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.
Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.
Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.
Пошаговая инструкция
Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.
Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.
Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.
Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.
Советы специалистов
В большинстве случаев начальный момент зажигания выставляют без демонтажа клапанной крышки. Поэтому не видно, в каком положении метка на шестеренке. Если двигатель не запускается после настройки зажигания, то в четвертом цилиндре будет не такт сжатия, а такт выпуска. В этом случае нужно повернуть бегунок на 180 градусов, и двигатель запустится.
Электронное зажигание
Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.
Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).
Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.
Заключение
Итак, мы выяснили, как выставить зажигание на автомобиле ВАЗ-2105. Как видите, несложную работу вполне можно проделать самостоятельно, но нужно понимать, что это только начальное зажигание. Далее придется корректировать угол опережения, а это уже компетенция профессионалов.
[rssless]
Читайте НАС ВКонтакте
[/rssless]
Как правильно настроить электронное зажигание. Регулировка зажигания ВАЗ. Как отрегулировать зажигание на ВАЗ
Регулировка зажигания ВАЗ 2106 начинается с регулировки угла замкнутого состояния контактов. Регулировать УЗСК необходимо, если вы используете классическую или транзисторную систему зажигания. Если установлена тиристорная система, значение УЗСК не критично. Чтобы начать регулировку, снимите крышку распределителя.
Как отрегулировать электронное зажигание на ВАЗ 2106 по искре
Регулировка зажигания
Если он установлен на автомобиле, то перед началом регулировки желательно очистить контакты трамблера напильником.После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются между собой всей плоскостью.
При необходимости контакты следует отрегулировать. Теперь коленчатый вал в такое положение, , при котором расстояние между контактами будет максимум … Мы открутить винт, который фиксирует контактную группу на опорной плите,
теперь ввести зонд — его толщина должна быть примерно 0.4 мм между контактами,
после выбирается позиция контактной группы при которой игла будет двигаться с небольшим усилием , это положение должно быть зафиксировано.
Размер зазора проверяем двумя щупами, толстый щуп не сможет пройти в щель между контактами, а тонкий без труда сдвинется. Для вращения коленчатого вала желательно использовать специальный ключ.
Если это не так, то ставим четвертую передачу и аккуратно толкаем машину.Стартер использовать нельзя, потому что получить нужный угол поворота практически невозможно. Зазор , полученный между контактами трамблера, дает необходимое значение УЗСК , не забывайте, что критичен угол , а не зазор ! Именно из-за этого нужно проверить регулировку, измерив угол, который примерно равен 55 ± 3 ° .
Самый простой вариант — использовать электронный тахометр, который имеет функцию измерения УЗСК.Для использования этого устройства необходимо собрать трамблер и запустить двигатель. Тахометр необходимо перевести в режим измерения УЗСК.
В случае выхода УЗСК за пределы, рекомендованные производителем, регулировку зазора придется повторить. Есть другой способ, и нужно измерить угол. Первым делом вытаскиваем центральный провод ВВ из крышки трамблера и зацепляем за массу автомобиля, провод вытаскивать не нужно, но тогда будет риск поломки катушки на к проводу , идущему от трамблера к катушке зажигания, нужно будет подключить лампочку на 12 вольт.
Лампа загорится, если зажигание включено, а сами контакты трамблера разомкнуты, а при замыкании гаснут. Если это тиристорная или транзисторная система , то при разомкнутых контактах индикатор не загорится из-за наличия ограничителя тока. Тогда лампочку придется заменить на вольтметр; в положении разомкнутых контактов показывает 12 В, а на замкнутых — 0.
Прокрутить коленвал по часовой стрелке , нужно проворачивать до , пока не замкнутся контакты … Это запоминаем положение ползунка , желательно отметить его в трамблере. Коленчатый вал необходимо проворачивать до размыкания контактов.
Мы запоминаем это положение ползунка, затем измеряется угол между этими двумя положениями. Делается это следующим образом: измеряем длину дуги окружности по корпусу распределителя, затем рассчитываем угол в градусах по формуле:
(360пд) / l, в которой:
- p = 3.14 — число Пифагора;
- d = 70 мм — диаметр корпуса распределителя;
- l, мм — измеренная длина дуги по корпусу распределителя между метками.
Если УЗСК выровнен правильно, длина дуги будет 33 ± 2 мм.
Переходим ко второму этапу. Он заключается в регулировке угла опережения.
Регулировка опережения зажигания
Для двигателей автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контакта распределителя-прерывателя , который соответствует искре 1-го цилиндра , опережает верхнюю мертвую точку поршня первый цилиндр на 0 ± 1 °.Ниже описано несколько способов настройки .
Юстировка стробоскопа
Производится таким образом. Подключаем стробоскоп к автомобильной сети. Снимите и заглушите шланг вакуумного корректора с распределителя. Теперь двигатель нужно запустить и прогреть до температуры, при которой он будет стабильно поддерживать холостой ход. Затем нужно ослабить болт, фиксирующий корпус распределителя. Стробоскоп должен быть направлен на шкив, расположенный на коленчатом валу.
Теперь запускаем , поворачиваем распределитель , до тех пор, пока, пока этикетка , , нанесенная на шкив , а не , будет стоять относительно меток на крышке привода ГРМ … В этом положении корпус распределителя фиксированный.
Регулировка света
Регулировка зажигания с помощью лампы
Этот метод считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и подключаем два провода.Когда лампочка готова, можно начинать. Коленчатый вал необходимо проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма ползун распределителя должен располагаться напротив провода ВВ 1-го цилиндра.
Повторяю, что если нет специального ключа, то включаем четвертую передачу и толкаем машину … Одна из проводов лампочки подключается к проводу, идущему от трамблера к катушке зажигания, Вторая проводка должна быть подключена к массе машины … Центральный провод снимаем с крышки трамблера, крепим к земле. Болт крепления распределителя необходимо ослабить.
Теперь включаем зажигание. Корпус распределителя нужно повернуть по часовой стрелке, его нужно крутить до , пока не погаснет лампочка … Потом нужно осторожно повернуть в другую сторону, как только загорится лампочка, перестаем крутить — именно в этом положение, которое необходимо зафиксировать дистрибьютору.
Регулировка свечей
Ставим коленвал в нужное положение, вынимаем центральный провод из крышки распределителя и закрепляем на расстоянии примерно 5 мм от массы.
Откручиваем болт крепления корпуса трамблера, затем включаем зажигание. Корпус распределителя нужно повернуть на по часовой стрелке на 10-20 градусов … Затем нужно повернуть медленно в обратном направлении , до тех пор, пока, , пока не загорится искра , после фиксируем корпус распределителя.
Регулировка «на слух»
Есть еще способ регулировки «на слух», но это неточный способ — вы получите существенную ошибку, но сможете добраться до населенного пункта.Такая регулировка производится следующим образом: запускаем двигатель, ослабляем болт крепления корпуса распределителя. Поворачивая корпус, находим положение, в котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, затем фиксируем трамблер.
Проверка результатов уравнивания
Переходя к последнему этапу, нам необходимо проверить результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги, набрать скорость 40-50 км / ч , включить четвертую передачу и резко нажать на педаль газа … В течение 1-2 секунд будут слышны характерные стуки, похожие на стук, и машина сразу же начнет уверенно набирать скорость.
Если звуков не слышно, то нужно повернуть трамблер против часовой стрелки на одно деление, эту процедуру нужно повторять до тех пор, пока не будет слышен звук.
Помните, что детонация не должна длиться более 2 секунд. В том случае, если во время проверки пришлось слишком сильно менять положение трамблера, то у вас проблема.
Причина неисправности все же может быть в отклонении состава топлива от номинального, а также в неправильной работе систем распределителей.
У многих начинающих владельцев автомобилей, мотоциклов, мотоблоков и другой техники с двигателями внутреннего сгорания могут возникнуть проблемы с системой зажигания. Давайте разберемся, как правильно настроить зажигание на автомобилях, мотоциклах и другой технике.
Системы зажигания на бензиновых двигателях внутреннего сгорания: устройство
Без этой системы работа любого двигателя просто невозможна.Он отвечает за воспламенение топливной смеси в камерах сгорания в определенное время. Есть несколько видов таких систем. Первый — это контакт, в котором при разрыве контактов возникают импульсы.
Еще различают бесконтактные системы. Здесь импульсы генерируются с помощью электронных переключателей. Еще можно выделить полностью электронную систему, управляемую микропроцессором. Такая бесконтактная система установлена на Урале. Как отрегулировать зажигание мотоцикла Урал, вы можете узнать дальше.
Для двухтактных агрегатов, которые чаще всего встречаются на мотоблоках, мопедах и скутерах, магнето используется как устройство для создания искры. Здесь работает принцип ЭДС. вращается в катушке, и таким образом генерируется импульс.
Любая из систем включает в себя несколько основных элементов. Итак, в качестве источника питания используется аккумулятор, а если двигатель работает, то генератор. Выключатель — механический замок. Часто он выполняет несколько функций. выступает катушка или емкостный накопитель. В системе также используются свечи.У них есть два электрода на небольшом расстоянии друг от друга. Свеча представляет собой фарфоровый изолятор с резьбой. В центральной части расположен электрод-проводник, вторым электродом — нить. Как отрегулировать зажигание? Это не сложно.
Как работает контактное зажигание
Данное оборудование позволяет получить искру достаточно высокого напряжения на контактах свечей. Напряжение в автомобильной системе может достигать 30 000 В. Для образования искры контакт свечи зажигания подключается к катушке.
Именно благодаря ей создается такой сигнал. Сигналы на катушку подаются с помощью специальной группы контактов. При размыкании контактов с помощью специального механизма образуется искра.
Для эффективной работы двигателя необходимо, чтобы момент искрообразования полностью соответствовал положению в камерах сгорания. Для этого используется хорошо продуманный механизм — распределитель, который передает энергию вращения выключателю.
Среди недостатков такой системы — сильное влияние механического износа на процесс формирования и качество искры. Также это существенно влияет на качество работы ДВС и требует регулировки. Поэтому так важно знать, как регулировать зажигание.
Бесконтактное зажигание
Эта группа не зависит от дистрибьютора. Основным устройством в процессе искрообразования считается транзисторный ключ, а также специальный датчик.В этой системе нет никакой связи между качеством искры и чистотой поверхности. контактные группы — это гарантия того, что искра будет очень качественной вне зависимости от различных факторов.
В системе этого типа используется распределительный выключатель, который отвечает за подачу тока на требуемую свечу этого момента.
Электронная система
Здесь смесь воспламеняется без каких-либо механических устройств или каких-либо движущихся частей. С помощью специальных датчиков и блоков управления искра генерируется точно в нужный момент.С этим оборудованием работает iCE, увеличивается его мощность, снижается расход топлива. Кроме того, электронное зажигание очень надежно и практически не требует регулировки.
Причины сбоев настройки
Прежде чем рассказывать, как регулировать зажигание, следует выяснить, в чем причина потери заводских настроек. Чаще всего виноват водитель автомобиля, мотоцикла или другой техники. Автомобилисты могут снимать трамблер или трамблер по разным причинам.После его обслуживания, ремонта других компонентов и возврата распределителя на законное место двигатель уже не может эффективно работать. Иногда даже не запускается.
Почему? Все дело в этикетках, которые были установлены на заводе. Начинающие автовладельцы редко задумываются о важности соответствия тегов.
Угловой момент
Это один из важнейших параметров. От него зависит правильность работы всей системы.
Это время, в течение которого искра воспламеняет топливную смесь.Момент можно определить как положение коленчатого вала в момент подачи импульса перед ВМТ поршней в градусах.
Для эффективного горения смеси требуется время. Скорость распространения пламени составляет 20 м / с. Если воспламенение происходит в верхней мертвой точке, то топливо будет сгорать на такте расширения и частично на выходе. В результате давление на поршень будет недостаточным. Нужно правильно выбрать момент — тогда давление от расширения и сгорания газов будет падать на ВМТ.
Как отрегулировать зажигание на ВАЗе?
Для работы вам понадобятся инструменты. Это ключ на 13, вольтметр и ключ для свечей. Момент зажигания следует устанавливать по первому или четвертому цилиндру. Рассмотрим первый вариант.
На большинстве моделей ВАЗ момент регулируется по меткам на крышке ГРМ. Там вы увидите три марки — длинную, среднюю и короткую. Итак, краткая отметка — это угол 10 градусов. Средний — 5 градусов, а длинный — 0 градусов.
Положение верхней мертвой точки указано на ободе шкива. Ступица шкива в районе отметки имеет особый прогиб.
Регулировка зажигания
Первым делом открутите свечу зажигания на первом цилиндре. После этого отверстие необходимо закрыть резиновой пробкой. Далее с помощью специального ключа нужно провернуть коленчатый вал до тех пор, пока первый цилиндр не перейдет в такт сжатия. Это легко понять — поршень будет двигаться вверх. Это видно по пробке — постепенно будет выдавливаться.Вращайте вал до тех пор, пока метка на шкиве полностью не совместится с меткой на крышке ГРМ. Для 95-го бензина подходит средняя марка.
Теперь освободите защелки и снимите крышку распределителя. После того, как вы повернули коленчатый вал, ротор этого механизма должен повернуться так, чтобы внешний контакт повернулся в сторону первого цилиндра на крышке распределителя. Совместив метки, посмотрите на клапан и проведите линию через защелки — правильная воображаемая линия будет параллельна оси мотора.Если ваша линия не параллельна, то для вас дополнительная информация о том, как отрегулировать зажигание.
Отверните гайку крепления распределителя и поверните ее вверх. Поверните ротор и выровняйте его параллельно оси двигателя. Установить трамблер, затянуть гайку, но не плотно. Затем можно переходить к установке момента.
Регулировка момента с помощью лампочки
Для этого нужно предварительно подготовленную лампочку одним концом подключить к катушке, а другим — к земле.
Включите зажигание и медленно поверните распределитель по часовой стрелке.
Если лампа погасла, значит все в порядке. Если лампа изначально не загорается, значит, все настроено правильно. Теперь поверните клапан против часовой стрелки. Когда лампа загорится, зафиксируйте ротор на месте и затяните стопорную гайку. Теперь вы можете заглушить двигатель и поставить на место крышку распределителя.
Как настроить угол опережения зажигания с помощью стробоскопа?
Для использования этого метода прогрейте двигатель до рабочей температуры… Затем подключите стробоскоп к бортовой сети. Надеть датчик прибора на высоковольтный кабель 1-го цилиндра.
Теперь запустите двигатель и дайте ему поработать на холостом ходу. Поверните корпус распределителя, затем зафиксируйте положение корпуса так, чтобы метка на шкиве совпадала с меткой на крышке ГРМ. Затем затяните гайку крепления.
А если зажигание электронное?
Большинство современных производителей автомобилей, мотоциклов и мотоблоков устанавливают электронное зажигание.Посмотрим, как настроить электронное зажигание.
Первым делом нужно проверить нагар, который скапливается на свечах.
Контакты также подлежат проверке. Если некоторые из них сгорели, то их нужно заменить.
Для точной настройки вам понадобится стробоскоп. Если нет, то подойдет искровой метод. Так проводят настройку профессионалы.
Для настройки двигатель необходимо прогреть до рабочих температур. Демонтаж трамблера не требуется, его можно лишь немного ослабить.Снимите центральный трос с распределителя и установите поршень первого цилиндра в верхнюю мертвую точку.
Теперь включите зажигание. В этом случае у вас в руке должен быть провод от катушки.
Правой рукой поверните распределитель по часовой стрелке и удерживайте армированный провод над металлической поверхностью. Теперь поверните в другую сторону, пока не появятся искры. Теперь вы знаете, как настроить бесконтактное зажигание. Затяните клапан, и все готово.
Мотоблоки
На современные модели мотоблоков производители устанавливают бесконтактные электронные системы.Они состоят из магнитопровода в маховике, катушки, высоковольтного кабеля и свечи. Все настройки устанавливаются на заводе и часто не требуют регулировки. Как отрегулировать зажигание на мотоблоке с электронным зажиганием? Аналогично автомобильным системам.
Также можно отрегулировать зазор между катушкой и магнитоэлементом. Этот зазор регулируется двумя винтами и смещением катушки. На современных мотоблоках зазор должен быть не более 0,8 мм.
На некоторых моделях таких сельхозмашин регулировки вообще не предусмотрены.
Например, в двигателях типа ДМ производитель не дал возможность что-то регулировать. Но современные технологии предоставляют такую возможность. Как отрегулировать зажигание на мотоблоке — изменением зазора между магнето и катушкой.
Мотоциклы
Прежде всего установите поршень первого цилиндра в положение ВМТ. В этом помогут ярлыки. Заодно можно также отрегулировать контакт свечи зажигания и ротора. Затем поверните блок электроники против часовой стрелки, ослабив его.Теперь проверьте, совпадают ли метки. С помощью лампы проверьте наличие напряжения в сети. Поворачивайте устройство, пока индикатор не погаснет. Вот как отрегулировать зажигание на Урале.
Лампочка поможет понять, что все сделано правильно. Он должен мигать при повороте коленчатого вала.
Современный автомобильный мир, полный новых систем и технологий. Но любители тольяттинской классики, любящие «копать», не вымерли. Эти автомобили привлекают тем, что вы можете самостоятельно регулировать, настраивать и тонко настраивать двигатель, а также другие узлы в нем.Для опытных автовладельцев тольяттинских творений не составит труда решить вопрос, как выставить зажигание на ВАЗ-2107 или какой-либо другой модели.
Почему регулируется зажигание
Если автомобиль настроен правильно, то это только положительно сказывается на большом количестве характеристик двигателя. Бывает, что некоторые водители подолгу ездят с выключенным зажиганием, сами того не подозревая. И в этом причина увеличения расхода топлива, снижения динамики железного коня.Поэтому участились разговоры о качестве и долговечности двигателей Fiat, которые устарели по всем параметрам и не могут нормально работать. Естественно, это не во всех случаях отражает действительность.
Конечно, бесконтактное зажигание в автомобилях намного надежнее и точнее, а современные автомобили сконструированы таким образом, что требуют минимальной регулировки. И если они будут производиться, то только с помощью компьютера. Именно поэтому сегодня далеко не каждый может справиться с таким очень простым процессом, как регулировка зажигания.
Как работает дистрибьютор?
Для проведения правильной регулировки зажигания необходим определенный набор инструментов:
- отвертка плоская;
- гаечный ключ рожковый 12 на 13;
- комплект юстировочных щупов;
- кривой стартер;
- свечной ключ.
Если все делать разумно, то это займет не больше пятнадцати-двадцати минут. Весь смысл регулировки заключается в изменении времени выброса искры.Это нужно делать не тогда, когда поршень «стоит» в мертвой верхней точке и образовавшаяся искра дает желаемый результат, а на несколько мгновений раньше. Конечно, это переносное значение «несколько мгновений» у каждого владельца «ласточки» разное и определяется по заводским параметрам. Для моделей 2016 года угол опережения установлен в один градус, а у ВАЗ-2101 — три градуса. Именно при таких настройках происходит топливная смесь и ее полное сгорание.
Для регулировки в каждом цилиндре используется распределитель зажигания (распределитель), который подает искру на свечи зажигания в том порядке, в котором зажигаются цилиндры.Необходимо точно знать, как срабатывают цилиндры — это один, три, четыре, два. Основные рабочие элементы трамблера — бегунок и контакты. Ползунок распределяет напряжение с помощью крышки по цилиндрам, и с помощью контактов в момент их размыкания и замыкания определяется момент искры.
Что необходимо предусмотреть, чтобы произвести правильную настройку
Вы можете делать это один раз на длительный срок, например год или два, или можете делать это ежемесячно, а в некоторых случаях и чаще.Все зависит от того, соблюдены ли условия, необходимые для успешного завершения взятого:
- Перед тем, как приступить к регулировке, необходимо убедиться, что весь комплект свечей находится в рабочем состоянии.
- Очистите контакты прерывателя, проверьте его состояние и зазоры.
- BB провода должны быть в хорошем состоянии. Они не должны быть повреждены, колпачки свечей, катушки зажигания и контакты с трамблером должны быть в полном порядке.
- Вакуумный привод зажигания должен быть подключен, он должен иметь люфт.
Регулировки могут быть выполнены только при соблюдении всех этих инструкций.
Регулировка угла опережения
- Для начала нужно определить такт сжатия на четвертом цилиндре. В головке блока перекрываем пальцем или чем-то еще и крутим коленвал кривым стартером. Когда фиксирующий объект выскочит, то будет достигнут момент сжатия четвертого цилиндра.
- Далее нужно совместить метки, которые нанесены на крышку двигателя и на.
- Далее нужно установить трамблер так, чтобы ГБЦ располагалась перпендикулярно бегунку. Далее следует очень важная манипуляция — нужно немного приподнять корпус распределителя и перебросить бегунок с валом по часовой стрелке на один зуб. Затем нужно установить угол зажигания искры. Для этого вставьте запальный элемент в крышку, обеспечив плотный контакт с массой. Затем поверните коленчатый вал на четверть против часовой стрелки. Затем при включенном зажигании провернуть коленчатый вал до образования искры.Также желательно проверить положение шкива. Если он расположен по отметкам — все нормально, есть небольшое несоответствие — произведите простую регулировку, подогнав положение трамблера к положению средней отметки.
Аналогичным образом можно произвести регулировку с помощью лампочки.
Регулируется стробоскопом
Со стробоскопом процесс настройки будет выглядеть намного проще и быстрее. Вам просто нужно подключить прибор к колпачку одной из свечей и подключить питание.Настройка производится на холостом ходу. Для определения момента зажигания нужно направить прибор на коленчатый вал, и его свет будет дублировать появление искры, а также отобразить момент совпадения меток крышки и шкива. Если есть совпадение, нужно сразу починить трамблер.
Подведем итоги
Саморегулирующееся зажигание не только сэкономит вам копейки в вашем бюджете, но и поможет вам приблизиться к вашей машине. Правильно отрегулированное зажигание — залог правильной работы двигателя.
Эта статья расскажет, как отрегулировать зажигание ваз, как старых классических автомобилей с контактной системой зажигания, так и новых переднеприводных вазов с электронной системой зажигания. Но после прочтения этой статьи появится возможность аналогичными способами регулировать зажигание на других автомобилях. Ведь детали системы зажигания и принцип их работы практически одинаковы на разных автомобилях, в том числе и на иномарках.
Точный момент воспламенения рабочей смеси в цилиндрах любого двигателя требует согласованного положения деталей как кривошипно-шатунного механизма, так и механизма газораспределения (газораспределения) и во многом влияет на расход топлива, мощность и динамику машины, так как а также токсичность выхлопных газов… Конечно, не последнюю роль играет и правильно отрегулированный карбюратор (как правильно его отрегулировать, подробно описано здесь), но главную роль играет правильно отрегулированная система зажигания.
Зажигание ВАЗа (или любой другой машины) регулируется при нарушении согласованной работы вышеперечисленных механизмов и системы зажигания — например, после снятия прерывателя распределителя зажигания, или при, ну или при неисправности в системе зажигания (подробно описано, как устранить неисправность в системе зажигания).
ВАЗ Регулировка зажигания — контактная система.
Регулировка зазора между контактами … Перед тем как приступить к регулировке зажигания, сначала проверьте и при необходимости отрегулируйте зазор между контактами прерывателя (так называемые «молоток» и «наковальня»). Величина этого зазора указывается в инструкции к любому автомобилю и для большинства автомобилей (в том числе ВАЗ) составляет 0,4 мм.
Для проверки зазора отломав защелки снимите крышку прерывателя распределителя зажигания (в простонародье распределителя), а затем поверните коленвал двигателя по часовой стрелке (надев гаечный ключ на болт шкива, установленный на коленчатом валу) пока один из четырех кулачков (выступов, см. рисунки ниже) своей наиболее выпуклой частью не поднимет «молоток» и зазор между ним и «наковальней» будет максимальным.
1 — фиксирующий винт, 2 — эксцентриковый винт. На некоторых автомобилях и мотоциклах есть два винта, один из которых фиксирующий, который перед регулировкой должен быть выдавлен, а второй — эксцентрический и при его повороте контакт перемещается относительно второй контакт и зазор увеличивается (или уменьшается — смотря, в какую сторону повернуть винт)
Для регулировки зазора между контактами прерывателя ослабьте фиксирующий винт 1 на рисунке слева и поверните эксцентриковый винт 2 до упора. зазор между контактами («молоток» и «наковальня») достигает необходимого значения (пока щуп между контактами не будет вставлен и пройден с небольшим усилием).Далее зажимаем крепежный винт 1 и регулировку зазора между контактами прерывателя можно считать завершенной.
Контактная система регулировки угла опережения зажигания … Для правильной установки крутящего момента на контактной системе зажигания необходимо сделать следующее:
- Установите поршень первого или четвертого цилиндра в ВМТ (верхнюю мертвую точку) в конце такта сжатия. Как определить ход сжатия? Это можно сделать, наблюдая с помощью фонарика (через маслозаливную горловину клапанной крышки) за впускным клапаном первого цилиндра.Впускной клапан должен (при повороте коленчатого вала ключом по часовой стрелке) полностью закрываться при приближении поршня к ВМТ.
Но новичкам намного проще определить такт сжатия вторым способом, при котором откручивается первый цилиндр и вставляется бумажная пробка в свечное отверстие (или прикладывается палец к свечному отверстию). Выталкивая пробку, либо выпуская из-под пальца сжатый воздух (при прокрутке коленвала ключом или «кривым стартером»), определяем такт сжатия в первом цилиндре двигателя.
Далее он продолжает очень медленно поворачивать коленчатый вал двигателя и наблюдать за меткой C на ведущем шкиве генератора (в классической Lada с задним приводом), пока она не сойдется с меткой D на средней защитной крышке механизма газораспределения. Где находятся отметки, определяющие ВМТ на других автомобилях, вы можете узнать в инструкции по эксплуатации вашего двигателя.
- Установив ВМТ снимаем крышку распределителя (надеюсь, ее снимали заранее, чтобы проверить зазор между контактами) и повернуть ротор (бегунок) распределителя в такое положение, в котором его проставочная пластина совпадает с боковой вывод первого цилиндра крышки распределителя (то есть пластина ротора направлена на вывод низкого напряжения корпуса).
Установив положение ротора, как описано чуть выше, устанавливаем распределитель в гнездо в моторном блоке (если распределитель снимался с двигателя) и, слегка покручивая ротор влево и вправо, вводим ролик распределителя в зацепление с его приводом в двигателе. Теперь осталось закрепить трамблер (трамблер зажигания) на двигателе и затем установить октан-корректор в среднее положение.
- Подключаем один провод контрольной лампы к низковольтной клемме выключателя, обозначенной синей стрелкой на рисунке выше, а второй провод подключаем к массе двигателя (удобно использовать провода с маленькими «крокодилами» » в конце).
- Затем включите зажигание и поверните корпус прерывателя зажигания в направлении вращения кулачка и ротора до замыкания контактов, а затем плавно поверните корпус против вращения кулачка и ротора до размыкания контактов, которые подтверждается зажиганием контрольной лампы. При этом следует учитывать, что для выбора возможных зазоров в механизме желательно слегка прижать ротор другой рукой (во время вращения корпуса).
- Момент размыкания контактов также можно определить с помощью искры. Для этого снимите высоковольтный провод с центрального вывода распределителя (трамблера) и затем держите его на расстоянии 3-4 мм от массы мотора, поворачивая корпус распределителя (трамблера) зажигания, как описано выше. А в момент размыкания контактов между высоковольтным проводом и массой двигателя проскакивает разряд (искра).
- Закрепляем распределитель в этом положении на моторе, закрываем крышку распределителя, после чего (начиная с вывода первого цилиндра и по направлению вращения ротора) остается подключить по очереди высоковольтные провода к, в зависимости от того, как работает ваш двигатель.
- Осталось подключить трубку вакуумного регулятора угла опережения зажигания.
- Следует отметить, что регулировку зажигания ваз и других двигателей (то есть выставление угла опережения зажигания по меткам) рекомендую при среднем положении октан-корректора, так как это обеспечит наилучшие силовые характеристики двигателя и его экономические показатели. Это, конечно, при условии использования бензина, рекомендованного производителем автомобиля, и при использовании бензина нормального качества (как самостоятельно определить бензин низкого качества, без химической лаборатории, вы можете прочитать здесь в).
Регулировку с помощью лампочки хорошо видно на видео ниже.
Также можно визуально увидеть регулировку зажигания, как показано на видео под этой статьей.
Регулировка зажигания (установка точного момента) по бесконтактной электронной системе.
Бесконтактная электронная система зажигания работает намного эффективнее (и надежнее) и устанавливается на более свежие переднеприводные вазоны и иномарки. Но на старые классические вазоны легко установить электронную систему зажигания, вместо контактной, и я подробно описал, как это сделать.
Со стробоскопом … Регулировку зажигания (установку точного момента) на бесконтактную систему можно произвести несколькими способами, но проще всего сделать это с помощью стробоскопа. Подробнее о стробоскопе (заводском и самодельном) можно прочитать, но ниже, например, будет описана регулировка зажигания нашего переднеприводного ВАЗ 2108 — 09, но на других автомобилях принцип регулировки такой же.
Для начала подключаем положительную клемму стробоскопа к положительной клемме, а клемму прибора «Масса» естественно подключаем к отрицательной клемме.
отметки совмещения в люке фрезы
1 — шкала на заслонке картера сцепления, 2 — риск на маховике двигателя.
Зажим самого датчика стробоскопа подключается к металлическому переходнику, который устанавливается между свечой зажигания и проводом свечи зажигания первого цилиндра (на более современных стробоскопах на датчике пульса есть зажим для прищепки, который просто зажимает на высоковольтный провод).
Затем снимите резиновую заглушку с заслонки картера сцепления (см. Рис. 2 слева), затем запустите двигатель, немного прогрейте его и установите минимальные (холостые) обороты двигателя.Теперь осталось направить мигающий луч стробоскопа в заслонку сцепления и наблюдать за совпадением меток.
Необходимо добиться правильной регулировки зажигания, при которой риск 2 на маховике двигателя не должен доходить до среднего деления шкалы 1 люка (среднее деление длиннее остальных делений) на одно деление по ходу вращения маховика. , и это соответствует 1º угла поворота коленчатого вала.
Установка угла опережения зажигания на ВАЗ 2108 — 09
а — крепление фланца датчика распределителя; 6 — знаки совмещения; 1 — ротор; 2 — гайка крепления; 3 — выступ на корпусе вспомогательных устройств; 4 — фланец с делениями шкалы; 5 — корпус датчика — распределитель; 6 — вакуумный регулятор опережения зажигания.
Если вы обнаружите несоответствие этому, то вам следует заглушить двигатель, затем ослабить три гайки 2 крепления распределителя (см. Рисунок 1 слева) и повернуть корпус распределителя 5 по часовой стрелке (для увеличения угла опережения зажигания), или против часовой стрелки (для уменьшения хода, ориентируясь на выступ 3 и на шкалу делений, нанесенную на фланец корпуса распределителя 4. Следует отметить, что одно деление шкалы соответствует пяти градусам поворота коленчатого вала.
Повернув распределитель по часовой стрелке (или против часовой стрелки) на нужный угол, затяните три гайки 2, затем снова запустите двигатель и повторите проверку стробоскопом.
При отсутствии стробоскопа … У многих автовладельцев нет стробоскопа в гараже, но угол опережения зажигания можно определить по установочной метке на приводном шкиве генератора, которая прикреплена к передней части коленчатого вала, и меткам на передней крышке, закрывающей привод ГРМ.
Проверка регулировки зажигания … Ну наконец-то правильность регулировки зажигания определяется тест-драйвом. Для этого нужно запустить двигатель, затем прогреть его до рабочей температуры, и можно начинать. Далее двигаясь по ровной дороге со скоростью 50 км / ч на четвертой передаче, резко нажмите на педаль газа. Причем для правильной установки зажигания в двигателе должны быть слышны слабые и короткие металлические стуки, которые затем исчезают (по мере разгона автомобиля).
Если стуков нет, то это подтверждается поздним зажиганием, а если стуки не прекращаются, то это раннее зажигание… В этом случае момент зажигания задается октан-корректором.
При работающем двигателе и при изменении нагрузки следует немного изменить угол опережения зажигания в автоматическом режиме с помощью центробежного и вакуумного регулятора. Для чего это и как работают (меняют угол опережения зажигания в зависимости от скорости и нагрузки), советую прочитать здесь.
Вроде все. Надеюсь даже новичку теперь будет легко регулировать зажигание ваз или на других машинах, удачи всем.
Зажигание Автомобильные бензиновые двигатели — это процесс искрообразования на электродах свечи зажигания, которые воспламеняют смесь в камере сгорания. Эффективность процесса сгорания топлива напрямую зависит от момента зажигания и производительности двигателя в целом, поэтому угол опережения зажигания следует устанавливать в наиболее оптимальное для вашего автомобиля положение. Регулировка угла опережения зажигания производится с помощью стробоскопа и набора ключей — инструментов, доступных в любом автомагазине.
ступеней
Часть 1
Как работает система зажиганияУзнайте, требуется ли в вашем автомобиле регулировка зажигания. Большинство современных машин оснащено системами электронного управления зажиганием, не имеющими никаких регулировок. Но для эффективной работы старых автомобилей с четырехтактными двигателями требуется периодическая регулировка угла опережения зажигания для обеспечения своевременного искрообразования.
- Если при работающем двигателе есть признаки неисправности в системе зажигания (например, стук пальцев, стук или слишком раннее / позднее зажигание), то автомобиль необходимо отнести к механику или к зажиганию. настраивается самостоятельно.
Что такое рабочий цикл двигателя. При четырехтактном двигателе внутреннее сгорание включает впуск, сжатие, ход и выпуск. Зажигание происходит на границе такта сжатия и рабочего такта — в этот момент свеча зажигания генерирует искру, воспламеняющую топливную смесь. Энергия, выделяемая при сгорании, толкает поршень, который, в свою очередь, вращает коленчатый вал двигателя.
- Свеча зажигания должна зажечься в момент, когда поршень, перемещаясь во время такта сжатия, почти достиг положения, называемого «верхней мертвой точкой» (ВМТ).Со временем момент, когда свеча зажигания загорается, может немного измениться, уменьшая эффективное время искры. Интервал между воспламенением смеси и достижением ВМТ называется опережением зажигания; его значение определяется по пронумерованной шкале на маховике двигателя.
Разберитесь в обозначениях моментов зажигания. Найдите отметку шкалы на передней части маховика; его нумерация представляет собой серию цифр, уменьшающуюся до ноль , а затем снова увеличивающуюся.Как правило, заводские настройки таковы, что когда первый цилиндр находится в ВМТ, видна нулевая метка. По мере увеличения оборотов двигателя изменяется момент зажигания; Полученный диапазон требует периодической проверки и регулировки с помощью стробоскопа.
- Цифры на шкале слева от нуля указывают движение поршня вниз, а справа — вверх. При повороте маховика вправо зажигание происходит раньше, а влево — позже.
Если регулировка угла затруднена, установите распределитель «на глаз», в положение 34 °. 0,36 °. Характеристики типичного двигателя Шевроле из смолистого блока таковы, что для максимальной производительности при 3500 об / мин зажигание должно быть установлено в указанных пределах; такой момент зажигания обеспечивает наиболее стабильную работу двигателя.
- После установки угла зажигания «на глаз» будет полезно затем выпустить газ, подождать, пока установится скорость холостого хода, и перепроверить момент зажигания, чтобы узнать, какова оптимальная отметка угла зажигания на холостом ходу.
После успешного завершения регулировки угла опережения зажигания затяните крепежный винт распределителя.
- При проведении любых работ с автомобилем всегда имеет смысл очистить снятые детали и устранить их, прежде чем устанавливать их заново.
- Тщательно очистите шкалу на маховике и отметьте центральную метку, соответствующую ВМТ, белым или желтым маркером для удобства чтения.
- Не забывайте, что вы работаете под открытым капотом вашего автомобиля с включенным (или выключенным) двигателем. Примите все необходимые меры предосторожности, включая защитные перчатки и закрытую обувь, и не носите свободную одежду, которая может быть захвачена движущимися частями двигателя.
Регулировка электронного зажигания на ВАЗ 2106 с лампочкой. Определение раннего или позднего зажигания
Рассмотрим установку угла опережения зажигания (угла опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациями. Необходимость настройки угла опережения зажигания может возникнуть после снятия и установки распределителя зажигания (трамблера) или при попытках более оптимальной настройки работы двигателя.Неправильно выставленный момент зажигания грозит возникновением ряда проблем в двигателе. Среди них: падение мощности и реакции дроссельной заслонки, повышенный расход топлива, нестабильная работа на холостом ходу, проблемы с запуском двигателя, выстрелы и хлопки в глушителе, черный дым из глушителя, сгоревшие клапаны и т. Д.
Необходимые инструменты
Все работы по установке угла опережения зажигания на автомобилях ВАЗ 2101-2107 могут проводиться без использования каких-либо специальных инструментов и приспособлений.Использование стробоскопа, контрольной лампы особого смысла не имеет, так как по окончании установки угла опережения зажигания необходимо будет проверить ее правильность на движущемся автомобиле. Из инструментов нужно всего:
— Ключ рожковый или накидный на 13 мм.
— Ключ рожковый или специальный 38 мм.
Подготовительные работы
— Ставим машину на ручной тормоз;
Установка угла опережения зажигания на автомобилях ВАЗ 2101-2107
Устанавливаем угол опережения зажигания под 92-й бензин.
1. Совместите метку на шкиве коленчатого вала и метку на передней крышке двигателя (средняя из трех имеющихся).
Для этого воспользуйтесь специальным ключом (или рожковым ключом на 38 мм), чтобы медленно повернуть коленчатый вал за трещотку, пока они не совпадут.
2. Устанавливаем распределитель защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определяется по крышке распределителя).
Контакты выключателя должны быть замкнуты.Слегка нажмите на корпус распределителя держателем.
3. Включите зажигание и медленно поверните корпус распределителя до размыкания контактов прерывателя. Между контактами проскользнет искра.
Это будет желаемый момент зажигания. Затяните гайку держателя распределителя ключом на 13 мм.
Проверка правильности установки угла опережения зажигания
При движении автомобиля со скоростью 45-50 км / ч на 4-й передаче по ровной дороге резко, на короткое время нажмите на педаль газа.Слушайте одновременно работающий двигатель. Кратковременная детонация — 1-3 секунды (стук «пальцев») свидетельствует о правильной установке угла опережения зажигания, слишком долгая, детонация отсутствует. Необходимо откорректировать угол опережения поворотом трамблера (против часовой стрелки — зажигание делаем раньше, по часовой — позже). Тогда проверьте еще раз.
Примечания и дополнения
— Бывают ситуации, когда при правильно выставленном моменте зажигания (короткая детонация при движении) на автомобилях ВАЗ 2101-2107 работа двигателя на холостом ходу оставляет желать лучшего.В этих случаях многие просто крутят трамблер, выставляя зажигание немного раньше, чтобы стабилизировать холостой ход. Эту неисправность желательно устранять регулировкой карбюратора, а не вращением трамблера, так как ранее установленная правильная установка угла опережения зажигания теряется.
Для того, чтобы правильно выставить зажигание на автомобиле ВАЗ 2106 своими руками вам потребуется:
Ключ рожковый на «13»;
Свечной ключ;
Лампа на 12 В с двумя проводами («контрольная»).
Зажигание обнажено в верхней мертвой точке (ВМТ) первого цилиндра.
1. Снимите колпачок и открутите свечу от первого цилиндра.
2.Поставьте верхнюю мертвую точку (для установки ВМТ необходимо совместить метки на ободе шкива и на ступице шкива)
3. Опережение зажигания на ВАЗ 2106 на крышке ГРМ выставлено метками, есть четыре метки:
Шкив коленчатого вала — 1
Корткая (угол подъема 10 градусов) — 2;
Средний (угол подъема 5 градусов) — 3;
Long (угол опережения 0 градусов) — 4.
Выбрана марка на каком бензине вы ездите:
Бензин А95, А92 — средняя оценка;
Бензин А76 — длинная марка.
4. Снимите крышку распределителя зажигания.
5. Отвинтите гайку крепления распределителя, затем поднимите распределитель вверх.
6. Поворачивая ось ротора, выровняйте ее параллельно двигателю автомобиля.
После всех вышеперечисленных пунктов приступаем к регулировке на ВАЗ 2106:
1. Поверните ключ и включите зажигание.
2. Возьмите лампочку на 12 В с двумя «контрольными» проводами, подключите один конец провода к низковольтному проводу распределителя зажигания, другой конец провода подключите к «массе».
3. После подключения «управления» медленно, по часовой стрелке, повернуть распределитель до тех пор, пока не погаснет лампочка (если после включения исправный лампочка погасла, настраивать нечего).
4. Когда лампочка погасла, поворачиваем распределитель обратно (против часовой стрелки), пока не загорится лампочка, в момент загорается «контрольная», фиксируем положение распределителя и затягиваем гайкой.
5. Выключите зажигание и установите на место крышку трамблера.
После того, как вы отрегулировали зажигание на ВАЗ 2106, приступаем перед проверкой:
1. Если вы все сделали правильно, то запускаем двигатель и разгоняем «шестерку» на третьей передаче до 50 км / ч, после разгона включаем четвертую передачу и резко нажимаем педаль газа, двигатель должен детонировать на 2 -3 секунды (начинают хорошо стучать «пальцами») а потом исчезают.
2.Если детонация началась и зажигание не пропало «раньше» (снова поверните трамблер примерно на полдела по часовой стрелке).
3. Если детонация при резком нажатии на педаль вообще не возникла, значит зажигание «запаздывающее» (поверните трамблер примерно на полдела против часовой стрелки).
Видео как установить зажигание на ВАЗ 2106 своими руками:
На автомобилях семейства ВАЗ, относящихся к категории «классика», в том числе «шестерка», устанавливается система электрического зажигания.Исключение составляют его модифицированные версии, в которых монтировалась бесконтактная система. В первом случае в качестве катушки использовался инструмент марки В117А, а в модифицированных — катушки серии 27 3705. Отличительной особенностью обоих устройств было различие в некоторых элементах обмотки. Единственное, что осталось прежним — это «привычка» к частым поломкам (кстати, зажигание ВАЗ 2107, «семерка» построено по такому же принципу).
О ВАЗе семейства «классика»
На «классику» была установлена штатная блокировка запуска двигателя, принципиально не отличавшаяся от предыдущих представителей семейства ВАЗ.В его конструкции три основных детали:
- Контурная часть.
- Противоугонное устройство.
- Замок.
Причем при выходе из строя противоугонного устройства автомобилистам приходилось менять всю систему в комплекте … Контактную часть, которая находится в корпусе зажигания, можно было заменить отдельно. Установка пускового устройства (зажигания) на ВАЗ осуществляется под передней панелью, а именно под панелью приборов (слева от водителя), на болтах крепления рулевого вала.
Все эти три компонента должны обеспечивать хорошо скоординированный и беспроблемный запуск двигателя, поскольку от их состояния будет зависеть производительность всего транспортного средства. Как правило, вопрос «как выставить зажигание на ВАЗе» (в том числе 21213) автовладельцы задают не ранее, чем через 100 тыс. Км пробега, поскольку блокировку ставит сам производитель еще на конвейере. Но если этот вопрос все-таки возникнет, нужно принять определенные меры. Если вовремя не отрегулировать замок зажигания, ваша машина как минимум перерасходует топливо или даже перестанет нормально заводиться, даже «горячая».
Знаки, свидетельствующие о поломке системы замка зажигания на автомобилях ВАЗ
Перед тем, как выставить зажигание на ВАЗ 2105 (впрочем, как и на любой модели), нужно убедиться, действительно ли поломка кроется в ключе. Наиболее вероятным признаком этого при неисправности замка зажигания может быть перегретый двигатель и плохая динамика разгона. К тому же бывает, что на малых и средних оборотах в салоне характерный звон в моторном отсеке… Еще о скорости хочется сказать, что такую машину можно немного раскачать, если у нее неправильно выставлен или отрегулирован ключ зажигания.
Это действительно выключатель зажигания?
Каждый опытный автовладелец знает, что такие признаки, как перегрев двигателя, потеря динамики автомобиля и повышенный расход топлива могут возникнуть вовсе не из-за блокировки, а из-за ряда других технических проблем. Это может быть неисправность топливной системы, плохо отрегулированный карбюратор или просто некачественный бензин… Поэтому, чтобы убедиться, действительно ли это симптом неисправности замка зажигания, нужно обратить внимание на свечи зажигания. По их состоянию можно определить, что это за поломка и чем она вызвана.
Перед тем, как выставить зажигание на ВАЗ 2106, автомобилисты обращают внимание на количество отложений в рабочей части свечи. Если на его поверхности скопилось столько грязи, как на этом фото …
… Тогда, конечно, причина кроется в замке зажигания.Здесь столько налета, что восстанавливать рабочую поверхность этого зажигательного элемента просто нет смысла. Иначе через несколько часов долгой и мучительной работы вы все равно ничего не добьетесь, и электрод снова не выдаст искру в нормальном количестве. Как правило, рабочая поверхность свечи с черным маслянистым остатком уже не подлежит восстановлению. То же самое и с деталями с толстым слоем налета на рабочей поверхности. Такие запчасти можно только заменить. Но если все же хочется попробовать восстановить характеристики и очистить свечу от загрязнений, можно произвести следующие манипуляции:
- Поставить свечу в 2 или 3 цилиндра отапливаемого и исправного ДВС Здесь температура нагрева составляет немного выше, так как горючая топливовоздушная смесь более бедная, чем в цилиндрах 1 и 4.
- Пескоструйная обработка рабочей части.
По-другому включить зажигание просто невозможно. Остальные методы, такие как очистка металлической кареткой или запекание поверхности, — просто пустая трата времени, и вы точно не добьетесь желаемого результата этими методами. Поэтому, чтобы сэкономить личное время, поменяйте включенную свечу.
Также необходимо обратить внимание на то, сколько километров ваши свечи уже «пробежали». Если они эксплуатируются более 30 тысяч километров, то — при условии скопления нагара и грязи — такую деталь необходимо заменить.Специалисты рекомендуют заменять свечи не реже одного раза в год, даже если спидометр не прибавляет 30 тысяч за этот период. Но ни в коем случае не стоит ждать, пока они полностью выйдут из строя. Это может существенно повлиять на техническое состояние автомобиля, и не в лучшую сторону.
Свеча изнашивается в процессе уменьшения высоты центрального электрода и внешнего сечения. Во время работы двигателя тонкий конец внешнего электрода нагревается до температуры, достаточной для воспламенения рабочей смеси в камере сгорания.Если жидкость воспламеняется независимо от искры (процесс, известный как неизбирательное зажигание), водитель может ощутить заметную потерю мощности двигателя. Иногда бывает, что даже при выключенном зажигании двигатель не перестает работать. Это говорит о том, что вышли из строя свечи зажигания, а вместе с ними — что вполне возможно — выключатель зажигания.
А как выставить зажигание на ВАЗ 2106 в таком случае?
В этом случае лучше всего просто заменить свечу.новая деталь … Но если вы решили ее восстановить, попробуйте отрезать забитую часть внешнего электрода подходящим инструментом. В этом случае не стоит пренебрегать размером зазора в свечах, который должен составлять 0,55 мм. Если ваш ВАЗ работает на 76-м бензине, это значение можно увеличить до 0,6 миллиметра. Но если зазор будет очень большим, это значительно затруднит запуск двигателя в холодное время года, а к тому же приведет к значительному перерасходу топлива. И это происходит потому, что искра, образовавшаяся в электроде, иногда может исчезнуть, не достигнув конечного пункта назначения.На будущее полезный совет: во избежание подобных ситуаций лучше всегда носить с собой новый комплект свечей зажигания (а желательно еще и крышку трамблера и бегунок). Все-таки ВАЗ — это не Мерседес, и он может сломаться в любую минуту. Что ж, с «шестеркой» мы более-менее разобрались. А можно узнать, как поставить зажигание ВАЗ 2107-21099 чуть ниже.
Во всем виноват дистрибьютор?
Как показывает практика, чаще всего выходит из строя именно этот продукт.Также стоит отметить, что сломаться может не сам трамблер, а какой-то небольшой элемент его конструкции. Итак, одна из самых маленьких и ненадежных деталей — это шарикоподшипник 6U, который комплектуется диафрагмой вакуум-корректора. Кроме того, может сломаться крышка распределителя. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом. К тому же крышка распределителя не очень любит воду и при намокании тоже выходит из строя.
Если у вас сломался шарикоподшипник, вы заметите, что двигатель перестал «тянуть», и вы почувствуете, что он плохо работает на холостом ходу. Часто что-то отрегулировать в этом случае просто невозможно. Однако, если вы хотите установить зажигание (например, на ВАЗ 2114) при сломанной крышке распределителя, вы можете попробовать исправить ситуацию, выполнив следующий цикл работ:
Таким образом, вы можете настроить зажигание. на ВАЗ 2105-2110 и вернуть блокировку в штатный режим.Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов) и повышается уровень концентрации СО2 в выхлопных газах автомобиля.
Кстати, при таких «симптомах» на автомобилях «Нива», ВАЗ «копейка» и «шестерка» стрелка тахометра сильно ходит по всей шкале вне зависимости от того, каковы истинные обороты двигателя.
Итак, давайте разберемся, как выставить зажигание на ВАЗ 2106.
Так как конструкция «классики» и ВАЗ «девятого» семейства практически не отличается, то предлагаемую нами инструкцию можно применить практически к все модели автомобилей Волжского завода-производителя.
Перед настройкой зажигания на ВАЗ 2106-2110 нам необходимо подготовить несколько гаечных ключей (13, 14 и 36 миллиметров), а также отрицательную отвертку и набор щупов для измерения зазоров. С помощью гаечных ключей на 13 и 14 миллиметров откручиваем крепеж распределителя. С помощью инструмента на 36 мм мы должны повернуть трещотку коленчатого вала.
Итак, как выставить зажигание на ВАЗ 2110? Для начала берем в руки ключ на 36 и откручиваем коленвал по часовой стрелке. Нужно крутить на себе.На этом этапе нужно внимательно изучить контакт в дистрибьюторе. Выставляем самый большой контактный зазор. Для этого возьмите щуп 0,40 мм. Если полученное значение не соответствует заданному, то зазор необходимо отрегулировать. В этом случае возьмите плоскую отвертку и ослабьте винт, фиксирующий контакт. Теперь с помощью эксцентрика следует установить (увеличить или уменьшить) зазор. При этом сам зонд должен находиться между подвижной и неподвижной частями контакта распределителя.
Как дальше регулировать зажигание?
ВАЗ 2106 и все остальные его «собратья» ремонтируются аналогично: после выставления зазора контактов переходим к регулировке следующего важного параметра. Теперь нам нужно отрегулировать зазор зажигания. Как выставить зажигание на ВАЗ 2110? Для этого ключом на 36 поверните шкив коленвала по часовой стрелке до совпадения отметки с нужной нам насечкой на ГРМ (газораспределительный механизм). Их всего три. Первый обозначает угол в 10 градусов, второй — заранее на 5 градусов, а третий (он самый длинный) нам не нужен, так как это верхняя мертвая точка.Нам нужен только второй ярлык.
После установки этих значений следует проверить поршень первого цилиндра, который должен находиться в верхней мертвой точке. Сделать это можно следующим образом: открутить свечу цилиндра, которая находится возле трамблера, и вставить отвертку в отверстие свечи зажигания. Если поршень находится вверху, отвертка сразу упирается в него. Если нет, то шкив коленчатого вала нужно провернуть на 360 0 и снова выставить по меткам.
Примечание! Для правильной настройки зажигания ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, так как температура способствует появлению ошибок.Даже при выполнении этих работ необходимо учитывать, что коленчатый вал может вращаться на 360 градусов, а распредвал — всего на 180. Именно благодаря этой характеристике поршень будет находиться в положении верхней точки.
На следующем этапе нам понадобится лампочка на 12 В с припаянными 2 проводами. Один из них подключаем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту трамблера.
Заключительные ступени
Далее у вас не возникнет проблем с настройкой зажигания (ВАЗ 21099, 2114, 2115 или 21213 — не беда, принцип работы все тот же).С помощью рожкового ключа на 13 мм открутите соединительные элементы последней упомянутой детали и поворачивайте их, пока лампа не загорится. Последний должен светиться не полностью, а только полностью. Если при подключении сразу загорелся, то следует повернуть трамблер по часовой стрелке, пока он не погаснет. Как только это произошло, нужно поймать момент, когда лампочка загорится. Тогда зажигание продвинется, и нам придется снова закрутить крепление, надеть крышку и запустить двигатель.Все, проблема «как выставить зажигание ВАЗ 2103-2110» решена.
Ремонтируем ВАЗ 2106. Как выставить зажигание? Способ номер два: с помощью строба
Можно пойти другим путем. В этом случае нам нужно установить небольшой зазор между контактами прерывателя. После того, как крышка распределителя была снята, с помощью коленчатого вала установите коленчатый вал в такое положение, при котором зазор будет иметь максимальное значение. Теперь отвинтить болт крепления на опорной плите и с помощью щупа, выберите соответствующую позицию, которая равна его легкое движение.Далее нужно закрутить винт обратно и найти метки на двигателе. Это 0, 5 и 10 градусов. Аналогичная маркировка имеется на ободе шкива коленчатого вала. Теперь выставляем зажигание.
После всех этих операций берем в руки специальный прибор — стробоскоп. С его помощью производим настройку. Но поскольку этот инструмент работает от сети, его предварительно необходимо подключить к проводу питания аккумулятора. В этом случае шланг вакуумного корректора должен быть заглушен. Теперь запускаем двигатель и ждем, пока обороты холостого хода не станут стабильными.После этого немного ослабляем крепление трамблера (чтобы повернуть дальше). Далее наводим стробоскоп на разметку, которая находится на двигателе и с делением на 5 градусов выставляем значение зажигания для 92-го бензина. Если у вас ВАЗ «десятого семейства», то установите зазор на 0 градусов. Он рассчитан на потребление бензина с октановым числом 95 и более. Выполнив все эти манипуляции, не забудьте прикрутить фиксатор обратно. Ну а на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в том числе) с помощью стробоскопа» можно считать закрытым.
На фото справа вы можете увидеть стробоскоп в действии. Ниже мы рассмотрим, как выставить зажигание ВАЗ 2111-2106 без стробоскопа.
Если у вас нет под рукой указанного устройства, вы можете заменить его лампой на 12 вольт. Также вам понадобятся провода. Таким же образом, как описано выше, вам нужно будет повернуть коленчатый вал, чтобы выставить необходимые отметки. После этого один провод от лампы нужно подключить к катушке распределителя. Второй провод будет нашей «массой».
Нам нужно включить зажигание. Для этого снова ослабляем проволоку. Далее следует найти положение, в котором вольтметр будет показывать средние значения. В этом случае недопустимо, чтобы лампа гасла или светила слишком ярко. Затем закрепите болт обратно и поставьте трамблер на место. Не забудьте ослабить винт не более чем на 2 оборота.
По сути, все вышеперечисленные методы приводят к одному и тому же результату. И какой бы из них вы ни использовали, зажигание на выходе все равно будет регулироваться.Различия между процедурами не слишком значительны, впрочем, как дизайн ВАЗов «десятого» семейства или такой же «классики». Поэтому можно использовать все способы регулировки ключа зажигания практически для любой модели, начиная с легендарной «Копейки» и заканчивая «Лада Приора».
Двигайтесь дальше. Как выставить зажигание — не исключение) мы уже разобрались. Но действительно ли это повлияло на работу iCE? Насколько правильно были выставлены зазоры, узнаем на ходу. Для этого нужно прогреть двигатель ВАЗ до рабочей температуры в 85 градусов Цельсия (когда стрелка еще находится в зеленой шкале) и найти ровный и прямой участок дороги.
Этакий тест-драйв
После прогрева двигателя внутреннего сгорания до необходимой температуры выезжаем с трассы и разгоняемся до 50 километров в час. В этом случае необходимо переключиться на четвертую передачу и резко нажать педаль газа в пол. Если в это время вы слышите тихое и короткое дребезжание, можно радоваться: это говорит о том, что вы правильно выставили зажигание. В этом случае поверните крышку распределителя по часовой стрелке и смело отправляйтесь куда душе угодно и на любое расстояние.Кстати, для ВАЗов семейства «классика» достаточно разогнаться до 40 километров в час и переключиться на четвертую передачу.
Продолжая про стуки … Если при резком нажатии газа на пол вы чувствуете громкие и характерные звуки, знайте, что это означает, что вся регулировка была произведена неправильно. Об этом также свидетельствуют такие признаки, как перегрев двигателя, падение мощности или повышение. Следовательно, мы снова возвращаемся к вопросу, как выставить зажигание ВАЗ 2108-21099.
К сожалению, мы уже рассмотрели все возможные варианты решения проблемы. Но не стоит расстраиваться, ведь даже из безвыходной ситуации всегда можно найти выход. Так что, если работа была сделана неправильно? В принципе, единственно правильным решением будет обращение на СТО. Квалифицированные и опытные мастера быстро и качественно настроят зажигание (на ВАЗ 2104 и на любой другой модели). Кстати, обойдется такая услуга совсем недорого, порядка нескольких сотен рублей.
Вывод
Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, кстати). Что касается методов и способов упомянутой регулировки, отметим одно: конечный результат всех выполненных работ будет одинаковым. Поэтому принципиальных различий между тем, какой вариант будет выбран для регулировки зажигания авто, просто нет. Единственное, на что стоит обратить внимание, так это то, что установить необходимый зазор с помощью стробоскопа намного проще.И, конечно же, без зонда здесь ничего не сделаешь.
Правильная регулировка зажигания ВАЗ 2106 во многом определяет ресурс двигателя. В списке достоинств карбюраторных моделей отечественного автоконцерна ВАЗ одно из ведущих мест занимает несложность в эксплуатации и ремонте. Однако в отличие от инжекторных моделей карбюраторные периодически нуждаются в таком процессе, как наладка системы подачи искры.
От того, насколько правильно было выставлено зажигание, зависит и множество других показателей: количество потребляемого бензина, динамика и работоспособность двигателя, температурный режим работающего силового агрегата, сохранность цилиндро-поршневой группы.Также стоит упомянуть такое понятие, как «детонация», крайне негативно сказывающееся на правильной работе и безопасности двигателя.
Одна из основных причин этой проблемы — неправильное размещение зажигания. Есть два метода регулировки: система зажигания регулируется с помощью стробоскопа (при его отсутствии можно использовать автомобильную лампочку на двенадцать вольт) или система настраивается «на слух».
Выполнение процедуры регулировки кия
Система настраивается с помощью следующих инструментов:
- Гаечный ключ с открытым зевом на тринадцать мм;
- стробоскоп / контрольная лампа для 12 В / вольтметр;
- ключ для откручивания свечей;
- ключ специальный для проворачивания коленвала.
Угол зажигания регулируется тремя метками разной длины: самая короткая равна опережения угла зажигания на 100, центральная — 50, самая большая — 00. Положение верхней мертвой точки отмечено на обод шкива, а на ступице шкива расположена корректирующая полоска. Настройка осуществляется на 1 или 4 цилиндра. Здесь рассматривается вариант №1. Система зажигания управляется по приведенному ниже алгоритму.
- Первым делом снимите отрицательную клемму с аккумулятора, чтобы избежать короткого замыкания или поражения электрическим током.
- Снимите свечу накаливания с цилиндра № 1. Свечное отверстие закрывается пальцем или свечой, в зависимости от того, что удобнее.
- Гаечным ключом нужно провернуть коленчатый вал так, чтобы поршень находился в такте сжатия (показатель следующий: вылетит заглушка или будет оказываться толкающее давление на палец).
- Необходимо проворачивать коленчатый вал до тех пор, пока риск, указывающий на верхнюю мертвую точку, не окажется рядом с соответствующим риском определения угла зажигания.
- При постоянном использовании девяносто второго или девяносто пятого бензина нужно выставить отметку верхней мертвой точки с углом опережения в пять градусов. На семьдесят шестом бензине угол опережения выставлен на ноль градусов.
- Крепеж крышки распределителя зажигания снят и она демонтирована. Внешний контакт ротора распределительного вала должен быть обращен к регулируемому цилиндру.
- Когда совмещение всех планок завершено, нужно определить направление воображаемой прямой линии, которая проходит через крепежи крышки параллельно оси силового агрегата.Если это не так, необходимо произвести манипуляции, указанные ниже.
- Гайка крепления распределителя закручена (распределитель нужно повернуть вверх). Ось ротора выровнена параллельно оси двигателя.
- Распределитель устанавливается обратно, но гайка не затягивается до конца.
- Далее один конец контрольной лампы подключаем к катушке зажигания, другой — к массе.
- При включенном зажигании поверните распределитель по часовой стрелке, пока лампочка не перестанет гореть.
- Проводим процедуру обратной настройки до момента, когда загорится лампочка.
- Далее фиксируем трамблер.
Зажигание выключено, крышка трамблера установлена обратно.
Проверка исправности зажигания
После завершения всех процедур регулировки система зажигания ВАЗ 2106 проверяется на исправность.
- Двигатель автомобиля заводится и прогревается, машина трогается с места.
- Автомобиль разгоняется до сорока пяти километров в час.
- Включена четвертая передача и резко нажата педаль акселератора.
- В этом случае возникает детонация, которая исчезает при разгоне автомобиля.
- Если детонация происходит и не исчезает, то устанавливается «раннее» зажигание, если детонация не произошла, то «позже».
- Выполнена соответствующая регулировка зажигания автомобиля.
После выполнения необходимой регулировки вы можете отметить правильный угол зажигания на корпусе.Указанный способ является наиболее популярным и точным, так как не отличается излишней сложностью, не требует специальной подготовки от исполнителя, а выставление проводится с использованием подручных средств, которые, как правило, доступны даже неподготовленному автомобилисту. .
На моделях автомобилей ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые была реализована бесконтактная транзисторная схема прерывателя зажигания. Однако практически на большинстве модельных версий «шестерки» устанавливалась контактная система зажигания (КСЗ).Электромеханическая система зажигания с размыканием контактов распределителя считается традиционной для классического ВАЗ 2106. Она предусматривает размыкание контактной группы с помощью распределителя зажигания Р-125Б.
Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото el-ab.ru
Как работает система зажигания на ВАЗ 2106
Система состоит из следующих компонентов:
- замок зажигания; Дистрибьютор
- ;
- катушки;
- провода высокого / низкого напряжения;
- 4 свечи.
Замок зажигания VK347 в положении «I» подключает аккумулятор к системе зажигания, в положении ключа «II» двигатель запускается стартером.
Прерыватель-распределитель (трамблер) — подключает свечи зажигания к катушке в порядке работы цилиндров 1-3-4-2. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально на модель ВАЗ устанавливали Р-125Б с механическим октан-корректором, но он имел небольшой диапазон регулировки.
С 1986 года начали устанавливать прерыватель, оборудованный вакуумным регулятором угла опережения зажигания модели 30.3706.
Катушка представляет собой повышающий двухобмоточный трансформатор, создающий импульсы высокого напряжения с напряжением более 10 кВ. Обычно используется шпулька В 117-А, снабженная магнитопроводом открытого типа.
Провода осуществляют передачу высокого / низкого напряжения на исполнительные механизмы и элементы свечей зажигания системы.
Свечи А17 ДВ или аналоги создают искру (зазор между электродами равен 0.5–0,6 мм) от подаваемого импульсного напряжения в камере сгорания.
Электрический ток течет по цепи зажигания: плюс (+) аккумулятор → переключатель зажигания → катушка → распределитель → свечи зажигания.
Когда требуется регулировка зажигания
Правильная настройка зажигания ВАЗ 2106 улучшает удобство запуска двигателя автомобиля, динамику и ресурс силового агрегата. Это обязательно после:
- капитальный ремонт двигателя или операции, связанные с частичной разборкой двигателя;
- переустановка распредвала;
- прогорание клапанов;
- замена прокладок блока цилиндров, цепи / ремня грм.
Что будет, если нет регулировки
Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных автомобилей. Фото vaz-remzona.ru
При опережающем зажигании появляются металлические оттенки, когда двигатель работает, двигатель работает нестабильно, обороты холостого хода «плавают», тяговое усилие падает, а топливо чрезмерно расходуется.
При позднем зажигании падает реакция дроссельной заслонки двигателя, двигатель закоксовывается нагаром, в результате чего быстро нагревается.Для разгона автомобиля требуется сильно нажать на педаль акселератора.
Следствием неправильно выставленного зажигания является преждевременный износ цилиндро-поршневой группы, заклинивание двигателя от перегрева и выход из строя узлов автомобиля.
Как самостоятельно правильно настроить зажигание
Регулировку зажигания можно провести в ремонтной мастерской с помощью стробоскопа или самостоятельно. Из инструментов и оборудования понадобится ключ коленвала, ключ на «13», контрольная лампа на 12 В, которую можно заменить вольтметром.Сначала отстегиваем защелки и снимаем крышку трамблера. На первом этапе работы:
- Отсоедините (-) вывод аккумуляторной батареи.
- На неработающем силовом агрегате установить поршень первого цилиндра в положение, соответствующее фазе сжатия (искровому проскальзыванию) перед верхней мертвой точкой.
- Для этого выверните свечу зажигания первого цилиндра и заткните пальцем отверстие в головке блока цилиндров.
- Поворачивая коленчатый вал гаечным ключом, выбираем положение, при котором воздух будет выталкивать палец из отверстия.
- Совмещаем две метки: на шкиве и крышке ГРМ. Последний имеет большую (0 °), среднюю (5 °) и короткую (10 °) риски, что свидетельствует о разном моменте зажигания. Необходимо совместить риск со средней меткой синхронизации, что означает установку угла опережения зажигания на 5 °.
- Заверните свечу зажигания и подсоедините кабель высокого напряжения.
На втором этапе работ определяем момент зажигания:
- Подсоедините (-) клемму аккумулятора.
- Гаечным ключом ослабьте гайку на «13» крепления распределителя.
- Подключаем при помощи зажимов-крокодилов один конец контрольной лампочки, подключаем к массе, другой подключаем к низковольтному проводу катушки.
- Подключаем центральный провод прерывателя к массе.
- Поворачиваем ключ зажигания в положение «I», контрольная лампа загорится.
- Очень медленно поверните корпус распределителя по часовой стрелке, пока не погаснет свет.
- Поворачиваем бегунок трамблера против часовой стрелки до включения лампы.
- Зафиксировав положение механизма одной рукой, другой рукой затяните гайку крепления распределителя.
Если вы предпочитаете наглядные инструкции, посмотрите это видео:
Быстрый способ регулировки зажигания «на слух» в экстренных случаях
В непредвиденных обстоятельствах может потребоваться регулировка зажигания на дороге. Для этого на работающем ДВС выставить около 2000 об / мин всасыванием (воздушной заслонкой карбюратора).двигатель. Ослабьте распределитель и поочередно вращайте корпус в обоих направлениях. Прислушиваясь к звуку двигателя, выбирайте оптимальное положение трамблера. Силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденном положении фиксируем трамблер.
Проверка правильности регулировки зажигания
Попутная проверка поможет выявить недостатки в регулировке, для этого вам необходимо:
- во время движения развить машину по бездорожью до 40-50 км / ч и, переключившись на 4-ю скорость, резко нажать педаль газа в пол;
- Появится звон «пальцев» и произойдет детонация, которая должна появиться в течение 2-3 секунд ;
- если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), необходимо произвести повторное зажигание, ослабить фиксатор и повернуть распределитель на 1 ° по часовой стрелке;
- при отсутствии детонации и звона пальцев необходимо произвести зажигание раньше, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
- После приведения корпуса гидромолота в оптимальное положение затяните гайку крепления.
Заключение
Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ остается работоспособным, но есть перебои или работает некорректно? Необходимо проверить исправность следующих функциональных элементов:
- контакты выключателя, которые часто сгорают или плавятся;
- подшипник подвижной пластины распределителя;
- текстолитовые накладки или втулки рычага прерывателя, со временем изнашиваются;
- катушечные обмотки для межвиткового замыкания, обрыва или прошивки на землю;
- бронепровода / наконечники свечей зажигания.
Слил с сайта. Очень хорошая инструкция.
Распределитель зажигания (трамблер) снимается с автомобиля ВАЗ 2106 для ремонта или замены.
На двигатель модели ВАЗ 2106 установлен распределитель типа 30.3706.
Для отличия от распределителей других моделей на хвостовике делается отметка (кольцевая проточка).
Для снятия трамблера с автомобиля ВАЗ 2106 вам потребуются: свечной ключ, борода, два ключа «на 7», ключ на «13», отвертка.
1. Снимите наконечник со свечи зажигания первого цилиндра и выверните его.
2. Закройте отверстие для свечи зажигания пальцем.
3. Проверните коленчатый вал до начала такта сжатия в 1-м цилиндре (воздух начнет выходить через отверстие для свечи зажигания). Затем, продолжая вращать коленчатый вал, совместите метку d на шкиве коленчатого вала (выделена мелом) со средней меткой b (если вы используете бензин с октановым числом 92 или 95) или расширенной меткой (если вы используют бензин с октановым числом ниже 92).Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.
4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания.
5. Вынуть высоковольтные провода из крышки розетки распределителя.
6. Отвинтите стопорную гайку распределителя, снимите пружинную шайбу и пластину.
7. Снимите распределитель с двигателя
8. Переверните распределитель и, удерживая нижнюю гайку, открутите гайку крепления провода низкого напряжения; снимаем шайбу и проволоку.
9. Отстегните держатели и снимите крышку с нового распределителя.
10. Установить высоковольтные провода в крышку нового распределителя в соответствии с порядком работы цилиндров двигателя.
ПРИМЕЧАНИЯ
Порядок расположения цилиндров двигателя: 1-3-4-2. Ротор распределителя вращается по часовой стрелке. Номера цилиндров напечатаны на крышке распределителя и на головке блока цилиндров двигателя.
Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива.Они определяют мощность двигателя, расход топлива, реакцию дроссельной заслонки и легкость запуска. Несоблюдение настройки угла опережения зажигания карбюраторного двигателя приводит к детонации, калильному зажиганию, повышению температуры выхлопных газов и быстрому выходу агрегата из строя. Настроить зажигание на ВАЗ 2106 можно несколькими способами. Все они просты и доступны начинающему автолюбителю.
Устройство системы зажигания на классических двигателях ВАЗ
Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объемом, но имеют одинаковую конструкцию.Трамблер, детали ГРМ, передняя крышка с отметками и шкив коленвала при ремонте взаимозаменяемы. Существуют контактные (КСЗ) и бесконтактные (БСЗ) системы зажигания. В первом случае контакты размыкаются механически при повороте вала распределителя на 90 0. Во втором варианте используется датчик Холла и контроллер, позволяющий точно определить момент подачи искры в цилиндры.
Простейшая контактная система состоит из следующих элементов:
- Замок зажигания, также известный как выключатель;
- Катушка зажигания с двумя обмотками для производства высокого напряжения;
- Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
- Ротор и контактная крышка для распределения напряжения на свечи зажигания;
- Центробежные и вакуумные регуляторы;
- Транзистор для снижения тока в первичной обмотке и продления срока службы;
- Свеча зажигания;
- Провода высоковольтные.
Схема контактного зажигания: 1 — генератор, 2 — выключатель зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея
Принцип работы любой системы зажигания таков. следующее. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, обмотки змеевика открываются. Высокое напряжение через крышку распределителя проходит по высоковольтному проводу к соответствующей свече зажигания, на электродах которой генерируется мощная искра.Возгорание происходит. Этот процесс называется ходом поршня.
При увеличении частоты вращения коленчатого вала двигателя изменяется угол опережения зажигания (ВГД), и центробежный регулятор делает угол оптимальным. Регулятор вакуума смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиться оптимальной мощности во всех режимах работы двигателя.
Признаки неисправности
Регулировка зажигания на автомобиле требуется после ремонта двигателя или снятия трамблера. Как и любая механическая система, имеет свойство изнашиваться, появляются характерные симптомы:
- Двигатель не запускается или работает с перебоями. Если в карбюратор попадает бензин, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
- Снижение динамики разгона и ухудшение эластичности мотора. Смесь воспламеняется не в оптимальное время, поэтому КПД снижается.
- Повышенный расход топлива.Это происходит при позднем зажигании, когда для получения той же динамики приходится более активно нажимать на педаль газа. Часть бензина не успевает сгореть и вылетает в выхлопную трубу.
- Позднее зажигание является причиной лопания глушителя, когда несгоревшая топливная смесь воспламеняется при открытии выпускного клапана.
- Возможна нестабильная работа двигателя при преждевременном воспламенении бензина в цилиндрах. Взрыв в момент, когда поршень не достигает ВМТ, вызывает характерный дребезжащий звук и звон.
Внимание! Позднее зажигание часто вызывает перегорание выпускных клапанов, которые в этот момент перегреваются.
Обнаружив неисправность, следует проверить, установлено ли зажигание на ВАЗ 2106, и при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.
Инструкция по настройке зажигания ВАЗ 2106
Разберем 3 известных способа регулировки угла зажигания на двигателях ВАЗ.
Со стробоскопом (по меткам)Этот метод позволяет очень точно выставить зажигание по меткам, и не требует снятия распределителя и крышки клапана … Весь процесс регулировки занимает 5 минут. Стробоскоп можно найти в любом автосалоне. Порядок действий следующий:
- На заглушенном автомобиле ослабляем гайку крепления трамблера, предварительно сделав отметку о его исходном положении на его корпусе;
- На передней крышке двигателя находим две короткие и одну длинную отметки, очищаем их от грязи и масла;
- Подключаем отрицательный провод стробоскопа к «массе» двигателя, положительный провод к катушке зажигания, а специальным зажимом — к высоковольтному проводу первого цилиндра;
- Запускаем двигатель и включаем стробоскоп.Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
- Медленно поворачивая корпус распределителя добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
- Проверяем обороты двигателя по тахометру и при необходимости регулируем обороты холостого хода на карбюраторе;
- Затягиваем гайку крепления распределителя.
Метка «4» на шкиве должна быть совмещена с желаемой меткой на крышке.Отметка «1» соответствует углу 10 0, «2» — 5 0, «3» — 0 0
Метки имеют значения 0 0, 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). . Для корректной работы на 92 бензине выбрано опережение на 0 градусов.
Установка лампочкиЕсли под рукой не оказалось стробоскопа и необходимо точно настроить зажигание, рекомендуется использовать простую автомобильную лампу на 12 вольт. К нему припаяны два провода с зачищенными контактами. Настройки производятся в следующей последовательности:
Выставляем зажигание на слухСовет! Вместо сигнальной лампы используется вольтметр, который подключается таким же образом.Вращая корпус распределителя, ищем положение, в котором нет напряжения.
Возможна быстрая корректировка примерного положения трамблера без каких-либо приспособлений. Требуется немного терпения и хороший слух. Этот метод применим только в том случае, если карбюратор и ГРМ находятся в хорошем состоянии. Действуем так:
- Запускаем двигатель, даем прогреться до рабочей температуры, ручка дроссельной заслонки должна быть утоплена в карбюратор;
- Немного ослабляем крепления трамблера и начинаем его аккуратно проворачивать;
- При повороте на большие углы двигатель заглохнет или наоборот увеличит обороты;
- Необходимо добиться равномерного холостого хода в диапазоне 700-800 об / мин без посторонних детонаций и детонаций;
- В этом положении фиксируем трамблер.
Такая регулировка на слух требует проверки в дороге или стробоскопом, но для первоначальной регулировки это лучший вариант.
Видео: как установить зажигание на ВАЗ 2106Как установить бесконтактное (электронное) зажигание
Установка электронного зажигания Самый простой способ улучшить характеристики мотора. Переход на бесконтактную систему дает следующие преимущества:
- Уверенный холодный старт;
- Стабильная работа двигателя на любых оборотах;
- Высокая надежность;
- Увеличен срок службы свечей зажигания;
- Мощная искра;
- Регулировка зазора и центробежный регулятор не требуются.
В комплект входит распределитель с датчиком Холла, специальная катушка зажигания и выключатель. Можно оставить старые высоковольтные провода.
Электронная система зажигания включает в себя: катушку зажигания, трамблер, выключатель и комплект проводов
для установки бесконтактного зажигания взамен старого, нам понадобится ключ на «13» и «10», два винты для крепления коммутатора и стробоскопа для регулировки угла опережения.
Порядок выполняемых работ:
Важно! Системы БСЗ могут отличаться длиной распределительного вала для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца взаимозаменяемость компонентов.
Проверка угла зажигания во время движения
Лучше всего проверять работу системы зажигания после любой регулировки на ходу. Это связано с конструктивными особенностями трамблера и октановым числом используемого бензина. Бывает, что выставленные по меткам углы открывания не дают достаточной динамики и отклика дроссельной заслонки. Поможет регулировка на слух при начале детонации:
- Разгоняем машину до скорости 45-50 км / ч на ровном участке дороги;
- Включаем прямую передачу (на ВАЗ 2106 четвертая) и нажимаем педаль газа до упора;
- Должен появиться характерный звон (детонация), который исчезнет через 2-3 секунды, а разгон будет плавным и мощным без сбоев;
- Если детонация не пропадает в течение всего разгона, значит угол зажигания «ранний»;
- Полное отсутствие звона и вялая динамика говорят о задержке искры в цилиндрах;
- Регулируем положение трамблера на месте, поворачивая его на 3-5 градусов;
- Когда регулировка завершена, положение корпуса распределителя относительно блока отмечается линией или краской.
Работы по регулировке зажигания необходимо проводить регулярно. Межсервисный интервал простой контактной системы зажигания — 15000 км, электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов … Все операции по настройке легко производить самостоятельно, гараж для этого не нужен. Умение самостоятельно ремонтировать зажигание ВАЗ 2106 всегда пригодится в дальнем путешествии или зимой, когда возникают проблемы с запуском.
Все владельцы автомобилей отечественного производства сталкиваются с необходимостью регулировки зажигания.Особенно если речь идет о более старых автомобилях … Этот материал поможет узнать, что такое автомобиль ВАЗ 2106 и в каких случаях он может понадобиться.
[Скрыть]
В каких случаях необходима установка зажигания?
Существует несколько симптомов, по которым автовладелец может определить, что необходимо отрегулировать и настроить прерыватель зажигания:
- Невозможность запуска мотора.
- Повышенный расход бензина. Конечно, это может быть связано с необходимостью регулировки карбюратора, но бывает и так.Например, если зажигание выставить позже, динамика автомобиля будет невысокой, а для нормального разгона двигателю нужно больше воздушно-топливной смеси.
- Появление выстрелов в глушителе. Если последует взрыв, газам потребуется некоторое время, чтобы расшириться. В случае, если поршень достигнет НМТ, будет следующий такт выпуска, а это значит, что определенная часть топлива перейдет в систему выпуска … Соответственно, в результате появятся хлопки.
- Блок питания стал шуметь.и нужно будет правильно поставить 2106 на случай тряски и срабатывания мотора. Восходящий поршень делает работу силового агрегата более жесткой, при этом взрыв смеси будет происходить навстречу ему.
Установка и регулировка распределителя
На автомобиле ВАЗ 2106 ремонт распределителя необходим в случае его некорректной работы, но если этот элемент работает нормально, то для его правильной настройки сначала необходимо выставить метки. Коленчатый вал вращается либо за храповик, либо с помощью специального ключа для гайки.На крышке силового агрегата можно увидеть отметки.
Для правильной настройки зажигания отметки должны быть правильно совмещены:
- Установленная первая мета в направлении движения на десять градусов опережает угол. Этот параметр актуален для автомобилей, работающих на 72 топлива.
- Метка, расположенная посередине, находится на пять градусов впереди угла, что является оптимальным для автомобилей, работающих на 80-м бензине.
- Последний риск — это угол опережения 0 градусов. Это означает, что воспламенение горючей смеси будет происходить при нахождении поршня в ВМТ.При установке этикеток нужно учитывать эти нюансы.
Когда закончите ставить метки, нужно в контактах поставить желаемый зазор. Для этого необходимо снять ползунок распределительного устройства и открутить крепежный болт элемента прерывателя. Заранее рекомендуется очистить контакты наждачной бумагой. В разомкнутом состоянии контактный зазор должен быть не более 0,4 мм.
Раньше необходимо отвернуть крепление распределительного устройства гаечным ключом, потом его можно будет снять с корпуса.
Для корректной работы агрегата необходимо учитывать следующие нюансы:
- Регулировка производилась по отметке ВМТ на 1-м цилиндре, поэтому в момент появления искры следует проводить в этом. Чтобы уловить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и разметить место входа высоковольтного кабеля свечи зажигания от первого цилиндра. Затем необходимо демонтировать крышку, после чего внешний контакт ползунка устанавливается напротив рисков.
- После этого, чтобы силовой агрегат работал в штатном режиме, необходимо провести условную линию между его зажимами и поставить механизм на место установки таким образом, чтобы эта линия была параллельна моторному блоку. Здесь следует отметить, что не всегда получается сразу попасть в слоты, возможно, для этого нужно немного прокрутить тело. В принципе, это не страшно, так как в будущем зажигание все равно нужно будет регулировать. Нужно следить за тем, чтобы механизм полностью сидел в месте установки, вплоть до момента, пока он полностью не уперется в колодку.После этого узел можно затянуть на место (видео Андрея Горинова).
Неисправности прибора
Замена и ремонт распределителя на отечественной «шестерке» осуществляется при некорректной работе механизма.
Ниже приведены основные симптомы поломок, указывающие на возможные неисправности:
- Автомобиль дергается во время движения. К тому же эти подергивания совсем не типичны для автомобиля.
- Двигатель в целом не заводится.
- При попытке разогнать машину машина тоже может дергаться, да и сам процесс разгона занимает много времени, при этом может детонировать двигатель — стучат поршневые кольца.
- Повышенный расход топлива.
Как видите, в целом признаки аналогичны тем, которые появляются при неправильной настройке зажигания. Конечно, при появлении таких симптомов нельзя точно сказать, что неисправность кроется именно в трамблере, но также стоит уделить внимание диагностике этого агрегата.
Что касается самих поломок, которые могут вынудить автовладельца отремонтировать или заменить механизм, то они следующие:
- Узел бегунка изношен и сгорел.
- Проблема кроется в самой крышке — контакты на ней могли перегореть.
- Обрыв датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и с плохим контактом на штекере контроллера.
- Еще одна причина, с которой довольно часто сталкиваются отечественные водители, — это распределительный подшипник.Он мог надолго расслабиться, но мог и просто джемовать.
- Наличие механических повреждений, в том числе трещин на крышке.
- В распределительный блок попадает моторная жидкость, обычно проблема связана с герметичностью крышки.
Для того, чтобы правильно выставить зажигание на автомобиле ВАЗ 2106 своими руками вам потребуется:
Ключ рожковый на «13»;
Свечной ключ;
Лампа на 12 В с двумя проводами («контрольная»).
Зажигание устанавливается в верхней мертвой точке (ВМТ) первого цилиндра.
1. Снимите колпачок и открутите свечу от первого цилиндра.
2. Отрегулируйте верхнюю мертвую точку (для установки ВМТ необходимо совместить метки на ободе шкива и на ступице шкива)
3. Опережение зажигания на ВАЗ 2106 на крышке ГРМ выставлено метками, есть четыре метки:
Шкив коленчатого вала — 1
Корткая (угол подъема 10 градусов) — 2;
Средний (угол подъема 5 градусов) — 3;
Длинный (угол опережения 0 градусов) — 4.
Выбрана марка на каком бензине вы ездите:
Бензин А95, А92 — средняя оценка;
Бензин А76 — длинная марка.
4. Снимите крышку распределителя зажигания.
5. Отвинтите гайку крепления распределителя, затем поднимите распределитель вверх.
6. Поворачивая ось ротора, выровняйте ее параллельно двигателю автомобиля.
После всех вышеперечисленных пунктов приступаем к регулировке на ВАЗ 2106:
1. Поверните ключ и включите зажигание.
2. Возьмите лампочку на 12 В с двумя «контрольными» проводами, подключите один конец провода к низковольтному проводу распределителя зажигания, другой конец провода подключите к «массе».
3. После подключения «управления» медленно, по часовой стрелке, повернуть распределитель до тех пор, пока не погаснет лампочка (если после включения исправный лампочка погасла, настраивать нечего).
4. Когда лампочка погасла, поворачиваем распределитель обратно (против часовой стрелки), пока не загорится лампочка, в момент загорается «контрольная», фиксируем положение распределителя и затягиваем гайкой.
5. Выключите зажигание и установите на место крышку трамблера.
После того, как вы отрегулировали зажигание на ВАЗ 2106, приступаем перед проверкой:
1. Если вы все сделали правильно, то запускаем двигатель и разгоняем «шестерку» на третьей передаче до 50 км / ч, после разгона включаем четвертую передачу и резко нажимаем педаль газа, двигатель должен детонировать на 2 -3 секунды (начинают хорошо стучать «пальцами») а потом исчезают.
2. Если детонация началась и зажигание не пропало «раньше» (снова повернуть трамблер примерно на полдела по часовой стрелке).
3.Если при резком нажатии на педаль детонация вообще не появляется, то зажигание «позже» (повернуть трамблер примерно на полдела против часовой стрелки).
Видео как установить зажигание на ВАЗ 2106 своими руками:
Из чего состоит трамблер ВАЗ 2109. Правильная работа трамблера на ВАЗ девятой модели — дело рук автовладельца
Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания.А это пустые декларативные заявления. Теперь мы должны убедиться, как один маленький узел может повлиять на работу всего движка. Распределитель ВАЗ второго поколения (восемь-десятки) не самое сложное устройство, но многое зависит от его технического состояния.
Тримблер в бесконтактной системе зажигания
Контактная система зажигания, которая устанавливается на допотопные классические модели ВАЗ — образец итальянской надежности, стабильности и ремонтопригодности.Эта система (не принципиально система зажигания, а именно ВАЗ) была разработана концерном Fiat в 1963 году и оставалась практически неизменной на протяжении всей эпохи правления классических Жигулей, пока из ворот Ижевского завода не выкатился последний ВАЗ 2107. . у последних семерок уже была бесконтактная система зажигания, особых изменений она не претерпевала.
На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и чем она отличается от контактной системы? Вот они:
- в трамблере ВАЗ 2109 нет контактной группы;
- : работа системы бесконтактного зажигания управляется электроникой, а не одноячеечными электромагнитными реле;
- Регулировка угла опережения зажигания осуществляется другими методами;
- Бесконтактный распределитель ВАЗ 2109 компактнее классических распределителей ВАЗ.
Принцип работы системы зажигания и ее основные задачи не изменились с применением бесконтактной системы. Его стало легче обслуживать, он стал меньше зависеть от механического износа контактной группы, а больше от качества электронных полупроводниковых компонентов. Электронные блоки управления старой 2109 требуют обязательной проверки перед покупкой, ведь качество отечественных радиодеталей не всегда может быть стабильным.
Назначение распределителя ВАЗ 2109
В любой системе зажигания, бесконтактной или контактной, есть две цепи — высоковольтная и низковольтная.Распределитель, распределитель зажигания — это как раз то устройство, которое занимается как высоковольтной проводкой, так и низковольтной проводкой. Его основная задача — распределение высокого напряжения между ними в нужное время и в определенном порядке.
Таймер управляет следующим образом — В катушке зажигания создается высокое напряжение за счет электромагнитной индукции. По высоковольтному проводу подводится к центральному контакту крышки распределителя. Контакт находится в постоянном взаимодействии в ползунке, который распределяет ток на четыре контакта, соответствующие свече в цилиндре.Ползунок находится в постоянном вращении и поочередно замыкает центральный контакт с заглушками. По высоковольтным проводам к свечам зажигания ток течет в порядке, определяемом последовательностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.
Датчик работы холла и центробежный механизм
Устройство таймера ВАЗ 2109 позволяет регулировать угол опережения зажигания при работе двигателя.Это достигается за счет центробежного устройства, которое способно перемещать ползун с резким увеличением количества оборотов. Конструкция центробежного механизма аналогична тем, что устанавливались на трамблерах с контактной системой зажигания.
Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, с которым связан корректор, разрежение передается по трубке в камеру с резиновой диафрагмой.Диафрагма соединена с блоком, который шарнирно прикреплен к пластине, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу в распределителе и позволил сделать систему зажигания более устойчивой. Вместе с пластиной датчик может перемещаться, регулируя момент зажигания, увеличивая или уменьшая угол в зависимости от интенсивности набора оборотов и от разрежения в коллекторе.
Распределитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (он же распределитель зажигания) — электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу.Распределитель устанавливается только на карбюраторные модели автомобилей Ваз 2108, Ваз 2109, Ваз 21099, на инжекторных моделях распределителя нет. Принцип работы распределителя заключается в механическом замыкании контакта катушки зажигания с высоковольтным проводом соответствующего цилиндра в зависимости от положения распределительного вала. Вал распределителя зажигания приводится в движение от распредвала двигателя автомобиля. На валу распределителя установлен бегунок. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра Ваз 2108, Ваз 2109, Ваз 21099.
Устройство таймера ВАЗ 2109
Распределитель также имеет два важных устройства, расположенных внутри него:
1) Датчик Холла.
2) Вакуумный корректор.
Датчик Холла — самый главный из всех датчиков карбюраторных моделей Ваз 2108, Ваз 2109, Ваз 21099. Рассмотрим устройство распределителя. Датчик Холла установлен внутри корпуса распределителя и работает на специальном шлицевом барабане. Сигналы от датчика Холла поступают на переключатель и позволяют ему точно определять время переключения катушки зажигания с образованием искры.
Вакуум-корректор соединен трубкой с впускным коллектором двигателя. В зависимости от разрежения в коллекторе апертура корректора регулирует угол опережения зажигания через специальный рычаг. Если двигатель работает на малых оборотах, разрежение слабое и регулировка не требуется. Однако при высоких оборотах двигателя возникает необходимость подачи искры несколько раньше, для этой функции предназначен вакуумный корректор.
Авария Неисправность
1) Горение контактов крышки трамблера;
2) Неисправность датчика Холла;
3) Горение и выход из строя бегунка.
4) Плохой контакт разъема датчика Холла.
При неисправностях трамблера Ваз 2108, Ваз 2109, Ваз 21099 машина либо вообще не заводится, либо заводится с трудом.
Чек Вламер 2109
Проверить работоспособность распределителя следующим образом:
а) Отсоединить центральный провод распределителя, поднести его к массе и, проворачивая двигатель, посмотреть, есть ли искра от катушки зажигания.
Если искры нет, то вариантов может быть много, один из них — выход из строя датчика Холла.
б) Если есть искра, то необходимо отдельно проверить наличие искры на всех высоковольтных проводах свечей.
в) Если искры от трамблера нет вообще, скорее всего вышел из строя бегунок. Также необходимо проверить исправность резистора на бегунке.
Мультиметром измеряем его сопротивление, оно должно быть равным 1 кОм. Если мультиметр показывает мегомас, а то и обрыв цепи,
значит перегорел резистор.
г) Если искра слабая, или она не на всех цилиндрах, возьмите мелкую наждачную бумагу, снимите крышку трамблера, бегунка и очистите их контакты.
Стоимость
Цена на трамблер Ваз 2108, Ваз 2109, Ваз 21099 около 20 долларов. Ну, как всегда, все зависит от производителя и качество у одних немного дешевле — 17-18 долларов, у других — дороже — 22-25 долларов. Но средняя цена на рынке 20 долларов.
Снятие-установка трамблера Ваз 2109.
В снятии и установке трамблера нет ничего сложного, есть только один важный момент, о котором нельзя забывать.Перед снятием трамблера обязательно оставьте следы на корпусе по мере регулировки зажигания. Потому что если вы открутите гайки, а потом поймете, что не сделали отметки, то все — поезд ушел, вам придется заново регулировать зажигание.
Ну, конечно, запоминаем или отмечаем, как сидели высоковольтные провода, чтобы потом их соединять в правильной последовательности.
И так, запомнив этот момент, ничего сложного: отсоединить высоковольтные провода, снять шланг вакуум-корректора, отсоединить разъем датчика Холла, отсоединить крепления троса дроссельной заслонки, ослабить гайки крепления к двигателю и все, распределитель стоит В твоих руках.
Также следует учитывать, что система зажигания ВАЗ 2109 бесконтактная, то есть распределитель с классическими моделями ВАЗ, имеющими контактную систему зажигания, не подходит для установки. В классических распределителях нет датчика Холла; есть конденсатор, настроенный на резонанс с катушкой зажигания.
Неисправный трамблер зажигания (трамблер) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в двигателе.
Порядок подключения проводов к крышке трамблера для ВАЗ 2108, 2109, 21099
— крышка трамблера «проткнутая»
Места «поломки» обычно хорошо видны при визуальном осмотре детали.Неисправная крышка дает возможность протекать частям тока, что вызывает перебои в работе двигателя на разных режимах его работы, от холостого до мощностного, и темпы разгона падают.
— окислились или разрушились контакты в крышке
Окисленные контакты можно очистить и протереть уайт-спиритом. Крышку с разрушенными контактами следует заменить. Одна из самых частых причин «двигателестроения» автомобилей ВАЗ 2108, 2109, 21099.
— скрученный или стертый контактный уголек в крышке трамблера
Двигатель не запускается или запускается с трудом. Замените уголь или всю крышку.
— «бегунок» бегун
Очень часто из-за «пробитого» ползунка становится невозможно запустить двигатель или он заводится и глохнет.
— отказал резистор помехоподавителя в ползунке
Те же последствия.Заменить резистор.
— неисправен датчик Холла
В этом случае двигатель не запускается.
— обрыв провода от датчика Холла к колодке соединительной
Он должен держаться.
— изношен верхний подшипник распределителя
В этом случае при установке опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно скачет (утечка тока через «пробитую» крышку и бегунок может тоже быть причиной скачков).Холостой ход нестабилен. Необходимо заменить ролик на центробежный регулятор и подшипник или полноценный распределитель.
— Неисправен вакуумный регулятор угла опережения зажигания
Двигатель не тянет на подъем, его мощность и ускорение снижаются, так как регулятор вакуума устанавливает угол опережения зажигания немного раньше в условиях нагрузки. Возможно, корпус вакуумного регулятора негерметичен, или шланг от карбюратора, идущий к нему, заедает своей поворотной пластиной.Необходимо устранить протечку и заклинивание пластины, либо заменой бракованных деталей, либо заменой регулятора опережения зажигания (трамблера) в сборе.
— неисправен центробежный регулятор угла опережения зажигания
Падает мощность и разгон двигателя. Это могут быть: ослабление или поломка пружин грузов, потеря демпфирующих колец грузов, заклинивание грузов. Необходимо снять трамблер и устранить причины.
Примечания и дополнения
— Дополнительно следует проверить осевой люфт ролика распределителя. Он должен быть не более 0,35 мм. Его величина регулируется подбором шайб под центробежный регулятор. Для этого необходимо будет снять и разобрать трамблер.
— При наличии сильной смазки в корпусе распределителя необходимо заменить его сальник.
21. С помощью отвертки снимите две пружины противовесов со стоек.Чтобы не перепутать пружины при сборке, отметьте стойку, к которой крепится маленькая пружина.22. Снимите ведомую пластину центробежного регулятора с экраном.
23. Вес центробежного регулятора должен свободно вращаться на осях. В противном случае снимите стопорные кольца грузов.
24. Затем снимите оба груза с осей. Очистите отверстия в грузиках и смажьте их консистентной смазкой. Замените ролик, если он сильно изношен или имеет задиры.
25. Для того, чтобы заменить датчик Холла, снимите два крепежных винта и снимите датчик Холла от базовой пластины.
Примечание На части распределителей зажигания, датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется на опорной плите сборки.
26. Протрите крышку распределителя изнутри и снаружи. Замените крышку трамблера с трещинами, следами поломки (очень мелкие трещины), сколами или изношенными контактами.Угол контакта должен свободно перемещаться внутри крышки распределителя. Если контактный уголек треснул, потрескался, сильно изношен или сломалась угольная пружина, снимите его вместе с пружиной с крышки распределителя и замените.
27. Соберите распределитель зажигания (трамблер) в обратной последовательности, предварительно смазав втулки и ролик тонким слоем моторного масла.
28. Перед установкой муфты установите ползун внешним контактом по направлению контакта 1-го цилиндра в крышке.
29. Затем установите сцепление на вал так, чтобы шпильки сцепления совпали с пазами на распредвале с поршнем 1-го цилиндра, установленным в ВМТ.
Устройство распределительное дано. Нормальное функционирование трамблера — залог стабильной работы ДВС. Причина в том, что с помощью распределителя на электроды свечи зажигания подается искра. Причем происходит это не только при движении автомобиля, но и в режиме холостого хода.
Для чего нужен дистрибьютор?
Чрезвычайно важно, чтобы распределитель работал нормально для достижения идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что он используется для корректировки момента опережения зажигания. Другими словами, он выбирает подходящий момент, чтобы подать искру на электроды свечи зажигания. Причем этот момент зависит от определенных факторов, в том числе от частоты вращения коленчатого вала, нагрузки двигателя и многих других. Также стоит отметить, что необходимо правильно распределить искру по всем свечам.Это задача распределителя зажигания, то есть распределителя зажигания. Если двигатель на автомобиле ВАЗ 2109, устройство распределителя которого рассмотрено в статье, начинает дергаться, или делает это с трудом, то, скорее всего, необходим ремонт самого распределителя. Процесс этот несложный, образование электрика не требуется, достаточно следовать небольшой инструкции.
Конструкция распределителя
Это основной элемент всей системы зажигания.Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды от электронного переключателя. А также распределить высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от цилиндра, в котором должен иметь место ход зажигания. На автомобиле ВАЗ 2109, устройство распределителя которого практически совпадает с одноименным узлом на «классике», на автомобилях этой серии никогда не используются системы Контактного типа. Они использовались на всех ранних моделях автомобилей ВАЗ.Но такая система ушла в небытие, так как в ней много недостатков. Основное из них — наличие прерывателя контакта распределителя. Функции этого механизма в системе бесконтактного зажигания перешли на датчик Холла. Стоит отметить, что работа обеих систем практически одинакова. Единственное исключение — конструкция прерывателя. Вот простое устройство распределителя ВАЗ 2109. Если в системе питания стоит карбюратор, то распределитель зажигания является основным элементом. Если машина инжекторная, то трамблер в ней отсутствует.
Конструктивные особенности
Кроме того, устройство, о котором идет речь в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. В дополнение к ним есть несколько других элементов, которые способствуют нормальной работе распределителя. Помимо корректора вакуума, датчика Холла, центробежного регулятора, есть пластиковый экран, защищающий внутреннюю поверхность распределителя от пыли и грязи. Бегунок, который закреплен на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление.Его величина составляет около 1 кОм. Также есть упорные и стопорные шайбы, несколько регулировочных пластин, опорные пластины и уплотнительные кольца. Все это собрано в едином алюминиевом корпусе. Крышка крепилась с одного края двумя болтами. Из этих элементов состоит трамблер ВАЗ 2109, устройство, фото и дизайн которого приведены в статье.
Как определить неисправность распределителя зажигания
Определить неисправность электронного распределителя зажигания достаточно просто.Начинает дергаться во время движения. И других предпосылок нет. То есть в баке качественное топливо, топливный насос в норме, карбюратор исправен. Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является смазывание контактов, которые находятся на корпусе распределителя. Также двигатель может вообще не запуститься. При разгоне слышен стук поршневых пальцев. Если скорость набирается крайне медленно, увеличивается расход бензина, значит, происходит поломка распределителя зажигания или некоторых его элементов.Крышка трамблера ВАЗ 2109 может обрушиться.
Что может выйти из строя?
А чаще всего прожигает бегунок, распределяющий высокое напряжение на электроды свечей. Контакты, расположенные непосредственно в пластиковой крышке, тоже могут перегореть. Если двигатель вообще не запускается, то возможно, что центральные контакты в крышке трамблера ВАЗ 2109 были разрушены. Устройство распределителя такое, что без таких контактов не обойтись.Также может выйти из строя непосредственно датчик Холла. Очень часто подшипник этого датчика выходит из строя или происходит его разрушение. Даже малейшая трещина в крышке трамблера зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, вилка, к которой подключен датчик Холла, имеет очень плохой контакт.
Снятие трамблера
Инструкция Вам понадобится в случае замены трамблера ВАЗ 2109. Также для ремонта нужно снять распределитель зажигания.Для этого необходимо сначала отсоединить отрицательную клемму от АКБ. Затем — отключите все бронированные кабели, ведущие к крышке распределителя зажигания. Он также отключает шланг, идущий от вакуумного корректора к карбюратору. После нужно отсоединить скобу, удерживающую все провода. Для этого откручиваем гайку. Обратите внимание, что под ней находится шайба, которую очень важно не потерять.
Установка распределителя
Обращаем ваше внимание, что автомобиль ВАЗ 2109 может быть установлен распределителем только в одном положении ротора.Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никаких меток наносить не следует. Просто откручиваем три гайки, которыми крепится корпус к ГБЦ. Но перед этим необходимо вынуть вилку из розетки, которая соединяла датчик Холла с выключателем.
Если не снимать ремень ГРМ, а проводить работы только с распределителем зажигания, то при установке распределителя не нужно ставить коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии.Дистрибьютора нельзя как-то неправильно поставить, он становится только в одной позиции. В этом случае контакт ползунка всегда будет в том положении, в котором он должен быть. О том, как установить трамблер на ВАЗ 2109, много говорить не стоит. Главное правильно маркировать распредвал и коленвал.
Начало разборки распределителя
Сначала откручиваем два болта, которые производят крепление крышки к корпусу распределителя. Затем вытащите ползунок, потянув его вверх.Обратите внимание на его состояние, на нем не должно быть ни ржавчины, ни повреждений, ни следов износа или пригорания. При этом в обычном положении ползун должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой рессорой. В случае его ослабления или если он сломан или деформирован, необходимо полностью заменить бегунок целиком. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода трамблера ВАЗ 2109 должны быть отключены от электросети.
Проверка ползуна и дальнейшая разборка
Для проверки целостности ползуна необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран для защиты от пыли. Затем идет клемма, по которой передается низкое напряжение. Для этого нужно открутить болт, который ее фиксирует. С помощью отвертки затяните держатель и снимите провод.Затем откручиваются два болта, с помощью которых крепилась опорная плита датчика приближения Холла. После этого вы можете удалить его. Стопорное кольцо вытягивается; вполне возможно, что потребуются большие усилия. Но можно не волноваться, сломать этот узел вряд ли получится.
После того, как нужно открутить два болта, которыми крепится вакуумный уравнитель, распределитель ВАЗ 2109 без него работать не будет. Его конструкция такова, что он производит изменения, анализируя работу двигателя.При помощи отвертки необходимо вытащить корректор этого корректора с опорой на пластину.
Окончание разборки
После этого можно полностью вынуть вакуумный корректор из корпуса распределителя зажигания и вытащить опорную пластину. В случае, если на втулке имеются надрывы, надрывы или чрезмерный износ, необходимо полностью заменить этот элемент. Далее вам необходимо демонтировать стопорное кольцо. После этого снимается шайба, которая находится прямо за ней на валике распределителя зажигания.Штифт, фиксирующий муфту, прижимается пружинным кольцом. Его надо удалить. В том случае, если кольцо для уплотнения изношено, затвердело или даже полностью порвано, замените его на новое. Для выбивания штифта из муфты необходимо взять хотя бы небольшой гвоздь, а лучше тонкую выколотку. Затем демонтируйте пластину на центробежном регуляторе. Проверить, как веса этого регулятора вращаются по осям. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы.Тщательно очистите в нем все дырочки и смажьте.
Если вам необходимо заменить датчик-выключатель, то вам необходимо открутить два болта, которые используются для крепления его, а затем удалить его из опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться с помощью заклепок. В этом случае замену этого элемента необходимо производить вместе с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также полная разборка.Соберите в обратном порядке.
Как натянуть цепь на ВАЗ-2107. Регулировка напряжения цепи
Чтобы нормально водить машину, нужно уметь тянуть цепь на ВАЗ-2107. Устанавливается в передней части двигателя, сразу за радиатором охлаждения. В статье пойдет речь о настройке и регулировке привода газораспределительного механизма семерки. Вы узнаете о многих нюансах, которые помогут в эксплуатации автомобиля.Они чрезвычайно важны, так как работа клапанной системы влияет на ходовые качества.
Когда нужно менять схему?
Цепь привода ГРМ находится под крышкой перед мотором. Какой двигатель установлен в вашем автомобиле, большой роли не играет, все ремонтные работы необходимо производить по схеме ниже, как на впрыскивающем, так и на карбюраторном двигателе. Если цепь слишком длинная, ее необходимо менять. При этом натяжитель цепи ВАЗ-2107 не помогает избавиться от излишнего провисания.
Его также необходимо изменить, если во время работы произошел обрыв. Сначала снимается декоративная решетка радиатора и сливается вся жидкость из системы охлаждения. После этого отсоединяются патрубки от радиатора, при необходимости снимается электровентилятор. Корпус радиатора отделяется от кронштейнов и полностью снимается с автомобиля. Также потребуется снять некоторые элементы с ДВС, чтобы натянуть цепь ВАЗ-2107.
Подготовка к замене цепи
Ослабьте гайку на генераторе, снимите его ремень.После этого откручиваем все гайки, которыми крышка крепится к ГБЦ. Обратите внимание, что поддон двигателя прикручен тремя болтами к передней крышке, замыкающей цепь привода ГРМ. Эти три болта нужно открутить. Установите распределительный вал так, чтобы метки на верхней звездочке совпадали с выступом на крышке распределительного вала. То же проделывается с храповым ключом. Обязательно снимите натяжитель цепи ВАЗ-2107, чтобы он не мешал разборке.
Поворачивайте шкив коленчатого вала только по часовой стрелке.Отогните все лепестки, фиксирующие стопорную шайбу. После этого откручиваем гайку, фиксирующую звездочку. Но не спешите его снимать. После ослабления шкива, который находится на коленчатом валу. Также откручивается гайка, с помощью которой она закрепляется. Демонтаж закончен, ничто другое не помешает вам снять крышку с цепи ГРМ. Ключом на 10 необходимо открутить все болты, которыми крышка крепилась к блоку ДВС.Перед тем как натянуть цепь на ВАЗ-2107, убедитесь, что она в хорошем состоянии.
Разборка и замена
Небольшим резиновым молотком слегка постучите по крышке по периметру. Иначе за сиденьем будет плохо. После снятия крышки необходимо избавиться от старой прокладки. Обратите внимание, что его остатки могут остаться на блоке двигателя. Нанесите метку на звездочку привода распределителя и масляного насоса, чтобы впоследствии не сбрасывать угол опережения зажигания.Только после этого можно снимать звездочку с распределительного вала.
Сделав это, нужно снять натяжитель, отогнув лепестки, которые находятся на фиксаторе звездочки. С его помощью приводится в движение распределитель с масляным насосом. Далее нужно открутить гайку, только потом снять цепь ГРМ. Все, цепь снимается, а установка новой проводится в обратной последовательности. Далее о том, как натянуть цепь на ВАЗ-2107 своими руками. И не забывайте, что все резьбовые соединения необходимо закрепить стопорными шайбами.
Подготовка к натяжению цепи
Чтобы отрегулировать натяжение цепи привода ГРМ, нужно проделать несколько вещей. Это осуществляется в том случае, когда цепной механизм очень вытянут, стал появляться металлический звон. Обращаем ваше внимание, что регулировку необходимо проводить и в тех случаях, когда цепь снималась с двигателя автомобиля при других ремонтах. Для удобства лучше всего установить автоматический натяжитель цепи ВАЗ-2107 специальной конструкции. Поможет избавиться от частого управления газораспределительным механизмом.
Перед регулировкой зазоров клапанов необходимо также отрегулировать натяжение цепи. После замены натяжителя или демпфера выполняются те же процедуры. Как правило, цепь дребезжит не постоянно, а только при увеличении частоты вращения коленчатого вала. В этот момент начинает появляться звон, но он уменьшается при выравнивании двигателя. Если цепь будет слишком длинной, это приведет к тому, что все фазы газораспределения будут постепенно сдвигаться, что приведет к перебоям в работе ДВС.
Натяжение цепи
Теперь нужно сказать несколько слов о том, как натянуть цепь на ВАЗ-2107. Для регулировки сначала полностью разгрузите натяжитель цепи. Для этого отверните гайку на крышке ключом на 13. В этот момент башмак должен отломиться. Если этого не произошло, то, скорее всего, застрял плунжер. Попробуйте осторожно забить молотком, чтобы избавиться от этой проблемы. Поверните коленчатый вал на несколько оборотов ключом на 38. Следует остановиться в момент наибольшего сопротивления вращению.
Завершение настройки
В этом положении цепь привода ГРМ будет растянута. Это то, что нужно для правильной настройки. Удерживайте коленчатый вал так, чтобы он не вращался в обратном направлении. Затем затяните гайку на крышке. И на завершающем этапе нужно надеть крышку ГБЦ. На этом натяжение цепи ВАЗ-2107 завершено, вся процедура не заняла столько времени. Цепь привода теперь имеет нормальное натяжение.
Бесконтактный электрический воспламенитель для транспортных средств для снижения выбросов выхлопных газов и расхода топлива
Представлен электрический воспламенитель для двигателей / гибридных транспортных средств.Воспламенитель состоит из обратного преобразователя, накопительного конденсатора по напряжению, контроллера на основе PIC, детектора дифференциального напряжения и катушки зажигания, структура которых является бесконтактной. Поскольку в электрическом воспламенителе вместо традиционного контактного подхода используется конденсатор для накопления энергии для зажигания двигателя, он эффективно улучшает характеристики зажигания свечи зажигания. В результате повышается эффективность сгорания, снижается расход топлива и снижается выброс выхлопных газов. Воспламенитель не только способствует экономии топлива, но также может значительно снизить выбросы углеводородов и CO, что, следовательно, является экологически чистым продуктом.Ядро управления воспламенителя реализовано на единой микросхеме, что снижает количество дискретных компонентов, уменьшает объем системы и повышает надежность. Кроме того, время зажигания может быть запрограммировано так, что регулятор времени может быть удален из предлагаемой системы, что упрощает ее конструкцию. Чтобы проверить осуществимость и функциональность воспламенителя, измеряются ключевые формы сигналов, а также проводятся эксперименты на реальных автомобилях.
1. Введение
Система зажигания транспортного средства может быть кратко классифицирована как система зажигания с прерывателем, транзисторная система зажигания и система зажигания от конденсаторного разряда, конструкции и механизмы зажигания которых отличаются друг от друга [1–5].Однако обычно момент зажигания определяется генератором сигналов скорости для всех систем зажигания. Генератор сигнала скорости в основном состоит из постоянного магнита, индукционной катушки и ротора, чтобы определять скорость автомобиля и генерировать сигнал зажигания. Тем не менее, генератор сигнала скорости не может точно сформировать оптимальный синхронизирующий сигнал, и его выходное напряжение может быть различным. Более высокое выходное напряжение возникает в период низкой скорости и более низкое выходное напряжение в период высокой скорости.Это приводит к перегрузке свечей зажигания на низкой скорости, что приводит к потерям энергии, а также к недостаточной подаче энергии на высокой скорости, что приводит к детонации.
В этой статье предлагается воспламенитель двигателя, созданный на основе преобразователя обратного типа, для улучшения характеристик традиционного воспламенителя конденсаторного разряда. Предлагаемый воспламенитель является бесконтактным и питается от аккумулятора. Обладая преимуществами микропроцессорных контроллеров [6–16], управляющее ядро предлагаемого запальника спроектировано и реализовано на единой микросхеме PIC18F4520.Следовательно, момент зажигания программируется, чтобы приспособиться к разным скоростям транспортного средства для достижения оптимального зажигания. Таким образом, двигатель может генерировать наиболее эффективную выходную мощность и значительно экономить топливо. В воспламенитель встроен высокочастотный обратный преобразователь [17–22], который повышает напряжение батареи, а затем накапливает энергию на конденсаторе. После запуска энергия, накопленная в конденсаторе, будет выпущена через трансформатор с высоким коэффициентом передачи, чтобы зажечь свечу зажигания.С указанным механизмом зажигания предлагаемый электрический воспламенитель имеет следующие преимущества: замедление старения свечи, более высокая стабильность работы двигателя, простая конструкция, экономичный продукт, повышение эффективности сгорания, снижение выбросов выхлопных газов и экономия топлива.
2. Архитектура системы
Блок-схема предлагаемой системы зажигания от конденсаторного разряда для двигателей / гибридных транспортных средств показана на рисунке 1, который в основном включает обратный преобразователь, конденсатор с накоплением напряжения, микропроцессорный контроллер, дифференциал. цепь определения напряжения, катушка зажигания и свеча зажигания.Основная схема показана на рисунке 2. Обратный преобразователь отвечает за повышение напряжения батареи посредством высокочастотного переключения и управления ШИМ, а затем непрерывно накапливает напряжение на конденсаторе до тех пор, пока не будет достигнут уровень напряжения для зажигания. Напряжение на конденсаторе с суммированным напряжением обнаруживается детектором дифференциального напряжения. После получения сигнала скорости контроллер будет генерировать соответствующий пусковой сигнал для включения кремниевого выпрямителя (SCR), так что энергия, накопленная в конденсаторе, разряжается в свечу зажигания через катушку зажигания.Катушка зажигания представляет собой импульсный трансформатор с большим числом витков, повышающий напряжение конденсатора до 15 кВ для зажигания свечи зажигания.
Для достижения максимальной мощности в лошадиных силах и во избежание детонации необходимо точно контролировать момент зажигания. На Рисунке 3 представлена иллюстрация, на которой показана взаимосвязь между давлением в цилиндре и положением коленчатого вала при различных условиях зажигания. Рисунок 3 показывает, что оптимальное зажигание происходит при зажигании двигателя в момент, когда угол поворота коленчатого вала составляет 10 градусов после верхней мертвой точки.Позднее зажигание или отсутствие зажигания приводит к снижению давления в цилиндре, то есть к большему расходу топлива и выбросу отработанных газов. На рис. 3, даже несмотря на то, что преждевременное зажигание приводит к более высокому давлению в цилиндре, появляется детонация. Этот стук опасен при вождении автомобиля. Следовательно, чтобы позволить камере сгорания двигателя достичь максимальной эффективности, ей необходимо запустить свечу для двигателя после верхней мертвой точки под углом 10 градусов. Для оптимального 10-градусного зажигания соответствующая последовательность зажигания должна определяться мгновенно при различных оборотах двигателя.В этой статье, с помощью программирования на микропроцессорном контроллере и определения частоты вращения двигателя, это может быть легко достигнуто. Блок-схема программного обеспечения показана на рисунке 4.
3. Принцип работы
Конструкция предлагаемого воспламенителя двигателя заимствована из обратного преобразователя. Посредством ШИМ-управления и высокочастотного переключения обратный ход в воспламенителе передает энергию батареи в суммированный по напряжению конденсатор для накопления энергии и напряжения в конденсаторе.Таким образом, основная схема, показанная на рисунке 2, может быть упрощена, как на рисунке 5, что полезно для реализации работы воспламенителя. Упрощенная схема может работать либо в CCM (режим непрерывной проводимости), либо в DCM (режим прерывистой проводимости). В данной статье рассматривается работа DCM.
В соответствии с управлением активным переключателем SW и SCR, принцип работы воспламенителя можно разделить на семь режимов во время каждого цикла зажигания, который описывается режим за режимом ниже.
Режим 1 . Как показано на Рисунке 6 (а), активный переключатель включается, и батарея питает индуктор намагничивания. Ток катушки индуктивности увеличивается линейно. Тем временем конденсатор в демпфере разряжается на резистор.
Режим 2 . Конденсатор полностью разряжает энергию, но переключатель SW все еще остается включенным. Батарея непрерывно накапливает энергию в индукторе. Эквивалент показан на рисунке 6 (b).
Режим 3 .Когда SW выключается, запускается этот режим, как показано на Рисунке 6 (c). Напряжение на индуктивности меняется на противоположное. Диоды и загораются, и тот начинает накапливать энергию. Энергия индуктивности рассеяния высокочастотного трансформатора передается в путь. Когда ток, протекающий через индуктивность рассеяния, падает до нуля, этот режим заканчивается.
Режим 4 . Хотя энергия индуктивности рассеяния полностью высвобождается, индуктивность намагничивания продолжает заряжать конденсатор.Этот режим показан на Рисунке 6 (d). Энергия, запасенная в конденсаторе, последовательно накапливается последовательностью сигналов ШИМ для управления активным переключателем SW. То есть, режимы с 1 по 4 будут повторяться до тех пор, пока напряжение на нем не приблизится к 200 В, достаточному для воспламенения. По достижении 200 В воспламенитель переходит в следующий режим.
Режим 5 . Как показано на Рисунке 6 (e), конденсатор готов к зажиганию. Этот режим заканчивается при срабатывании SCR.
Режим 6 .После того, как микропроцессорный контроллер получает сигнал скорости, контроллер определяет оптимальную синхронизацию срабатывания SCR. Затем SCR замыкается, и напряжение на конденсаторе повышается катушкой зажигания до гораздо более высокого напряжения. В это время свеча зажигания воспламеняется до перекрытия. Эквивалентная схема представлена на рисунке 6 (f).
Режим 7 . Энергия, накопленная в индуктивности рассеяния и намагничивающей индуктивности запального трансформатора, продолжает высвобождаться, как показано на Рисунке 6 (g).Когда SW снова начинает проводить в конце режима 7, работа воспламенителя в течение цикла зажигания завершается.
При проектировании предположим, что коэффициент трансформации трансформатора в обратном преобразователе равен, период переключения SW равен, а скважность ШИМ равна. Индуктивность для граничной проводимости может быть определена по формуле где — выходное напряжение и представляет собой средний выходной ток.
Если обратный преобразователь работает в режиме постоянного тока, значение индуктивности намагничивания должно быть меньше чем.Таким образом, средний входной ток рассчитывается как где обозначает входное постоянное напряжение. Среднюю входную мощность можно найти по формуле То есть, где выражает эффективность обратного хода и обозначает его выходную мощность.
4. Результаты моделирования и экспериментов
Для проверки осуществимости и функциональности предложенной электронной системы зажигания создается прототип, а затем проводятся моделирование и практические измерения.
В прототипе напряжение аккумуляторной батареи составляет 48 В для гибридных электромобилей, а суммированное напряжение для зажигания рассчитано как 200 В. На рисунке 7 показана измеренная форма волны напряжения суммированного конденсатора, из которого можно определить, что перед зажиганием на обратном ходу может быть достигнуто 200 В. Кроме того, время нарастания напряжения составляет всего 5 мс. На рисунке 8 показано практическое измерение напряжения, подаваемого на свечу зажигания, из которого видно, что частота зажигания стабильна при фиксированной скорости.На рис. 9 (а) показаны формы сигналов напряжения, измеренные от генератора сигналов скорости и первичной обмотки катушки зажигания традиционного воспламенителя при 1600 об / мин, а на рис. 9 (b) измерены от предлагаемого воспламенителя. Рисунок 9 показывает, что при 1600 об / мин, даже если традиционный воспламенитель соответствует моменту зажигания, следующие колебания ухудшают эффективность сгорания. При 2200 об / мин соответствующие измерения показаны на рисунке 10. Можно видеть, что на рисунке 10 (а) более быстрое зажигание не может быть достигнуто с помощью традиционного метода, и следующие колебания все еще возникают.Напротив, на рисунке 10 (b) предлагаемый электрический воспламенитель не только обеспечивает более быстрое время для завершения оптимального зажигания, но также не имеет колебаний. Чтобы продемонстрировать, что предлагаемый воспламенитель может привести к снижению выбросов выхлопных газов и значительной экономии топлива, было проведено испытание на реальных автомобилях. Таблица 1 представляет собой сравнение выбросов выхлопных газов при использовании традиционного воспламенителя и предлагаемого воспламенителя при 1500 об / мин, которые измеряются электрическим газоанализатором. Между тем, сравнение физического расхода топлива показано в таблице 2.Из таблицы 1 видно, что с использованием предложенного воспламенителя выбросы углеводородов и CO в выхлопных газах могут быть значительно уменьшены. Таблица 2 показывает, что средний расход топлива экономится на 9,252%.
|
|
5. Выводы
В данной статье предлагается электрический воспламенитель, полученный из обратного преобразователя, время зажигания которого программируется микропроцессорным контроллером.В зависимости от скорости транспортного средства контроллер может определять оптимальное время зажигания, чтобы повысить эффективность сгорания, снизить расход топлива и снизить загрязнение выхлопными газами.
