признаки неисправности, что это такое, как проверить

Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя.

Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Некоторые автолюбители и сейчас называют ДПКВ датчиком Холла, хотя к эффекту Холла большинство современных датчиков положения коленвала отношения не имеет.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Где находится

Обычно датчик положения коленвала находится в верхней части на кожухе маховика между двигателем и коробкой передач.

Разъем может быть установлен, как на самом корпусе датчика, так и на удлинительных проводах.

Доступ к ДПКВ обычно не вызывает трудностей, хотя иногда требуется снятие отдельных элементов подкапотного пространства для проведения демонтажа-монтажа данного устройства.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Замена ДПКВ

Обычно замена датчика положения коленвала не вызывает трудностей. Они устанавливаются на одном или двух болтах с головкой на 10. Вариант устройства, устанавливаемого на 2 болта приведен ниже.

Однако, и здесь есть свои исключения, например в Volkswagen Passat IV, двигатель ADY.

В таком случае его следует искать около 4 цилиндра в пространстве между подушкой двигателя, стартером и элементами крепления. При отсутствии приспособлений приходится вывешивать двигатель, снимать подушку и стартер. Только после этого имеется доступ к ДПКВ.

Несколько советов

  • в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;
  • при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;
  • отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Какое напряжение зарядки автомобильного аккумулятора должно быть при зарядке от генератора.

Составы Супротек  — что это такое и где они применяются.

Какая высота протектора должна быть  https://voditeliauto.ru/poleznaya-informaciya/kolesa/glubina-protektora-shin.html  на зимней и летней резине

Видео — замена датчика положения коленвала на Nissan Altima:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Сравнить стоимость ОСАГО для своего авто

Добавить свою рекламу


Выбрать видеорегистратор: незаменимый гаджет для водителя

Добавить свою рекламу


Некоторые водители предпочитают видеорегистратор в виде зеркала

Добавить свою рекламу

Признаки неисправности датчика положения коленвала

Главная » Разное » Признаки неисправности датчика положения коленвала

Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т. д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Читайте также

krutimotor. ru

признаки неисправности, что это такое, как проверить

Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя.

Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Некоторые автолюбители и сейчас называют ДПКВ датчиком Холла, хотя к эффекту Холла большинство современных датчиков положения коленвала отношения не имеет.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.



3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Где находится

Обычно датчик положения коленвала находится в верхней части на кожухе маховика между двигателем и коробкой передач.

Разъем может быть установлен, как на самом корпусе датчика, так и на удлинительных проводах.

Доступ к ДПКВ обычно не вызывает трудностей, хотя иногда требуется снятие отдельных элементов подкапотного пространства для проведения демонтажа-монтажа данного устройства.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

Замена ДПКВ

Обычно замена датчика положения коленвала не вызывает трудностей. Они устанавливаются на одном или двух болтах с головкой на 10. Вариант устройства, устанавливаемого на 2 болта приведен ниже.

Однако, и здесь есть свои исключения, например в Volkswagen Passat IV, двигатель ADY.

В таком случае его следует искать около 4 цилиндра в пространстве между подушкой двигателя, стартером и элементами крепления. При отсутствии приспособлений приходится вывешивать двигатель, снимать подушку и стартер. Только после этого имеется доступ к ДПКВ.

Несколько советов

  • в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;
  • при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;
  • отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Какое напряжение зарядки автомобильного аккумулятора должно быть при зарядке от генератора.

Составы Супротек  — что это такое и где они применяются.

Какая высота протектора должна быть  https://voditeliauto.ru/poleznaya-informaciya/kolesa/glubina-protektora-shin.html  на зимней и летней резине

Видео — замена датчика положения коленвала на Nissan Altima:

Может заинтересовать:


Узнать цены на любую модель автомобиля

Добавить свою рекламу


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Видеорегистратор — незаменимый гаджет для автолюбителя

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу

voditeliauto. ru

признаки неисправности и способы проверки

Коленчатый вал ДВС отвечает за преобразование возвратно-поступательных движений поршневой системы во вращательные. Датчик положения коленвала (ДПК) необходим для синхронной работы системы топливного впрыска и стартера двигателя. Электронный прибор сигнализирует о неисправностях в механизме подачи топлива двигателя и системе зажигания.

Содержание статьи:

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

  • Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
  • Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
  • Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
  • Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

Статья по теме: Почему горит лампа давления масла на холостом ходу и что надо делать

ДПК бывают трех типов:

  1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
  2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
  3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см).

Признаки неполадок датчика

Если датчик КВ неисправен, то показателем его поломки может быть ряд симптомов, свидетельствующих о том, что устройство должно быть в срочном порядке проверено и заменено.

ДВС не запускается

После поворота ключа в замке зажигания или попытки запуска ДВС другим способом — силовой агрегат не запускается. Поломка ДПК является причиной отсутствия искры в системе зажигания, в результате — не происходит синхронизация с топливной подачей и мотор не заводится. В данном случае поможет только полноценная замена датчика на новый.

Двигатель постоянно глохнет

ДВС глохнет на «нейтралке» или во время движения автомобиля. Это говорит о том, что ДПКВ работает нестабильно или вот-вот выйдет из строя. В этой ситуации следует как можно скорее посетить СТО или устранить проблему самостоятельно;

Мотор работает неустойчиво (детонация), плавают обороты

Работа мотора нестабильна, при больших нагрузках на силовой агрегат (резкое ускорение или плавают обороты холостого хода) может возникать детонация. Когда есть проблема с работой ДВС на приборной панели загорается соответствующий индикатор «Check», сигнализирующий о неполадках;

Падение или внезапное повышение оборотов двигателя. Неисправный ДПКВ провоцирует неконтролируемый впрыск топлива в систему, в результате чего мотор начинает «троить»;

Снижение мощности автомобиля

Еще может наблюдаться снижение мощностных характеристик мотора. Из-за некорректной работы датчика коленвала двигатель работает в холостую даже на повышенных передачах, разогнать авто до нужной скорости практически невозможно. Это происходит из-за отсутствия синхронности между механизмом топливного впрыска и ЭБУ.

Это надо знать: Признаки, причины и последствия перегрева двигателя автомобиля

Важно знать, что все перечисленные признаки, могут также быть спровоцированы выходом из строя и других компонентов ДВС. Поэтому прежде чем снимать, ремонтировать и менять датчик КВ следует провести диагностику других устройства, например, ДПРВ, который работает с ДПКВ в паре.

Как проверить датчик положения коленчатого вала

Есть несколько способов диагностирования неполадок ДПКВ. Рассмотрим самые популярные из них.

Проверка при помощи измерительного прибора — мультиметра

Подключив его к вызывающему подозрения в исправности датчику нужно измерить сопротивление. Нормой считается показатель равный от 560 до 745 Ом, но лучше прочитать «мануал» конкретной марки автомобиля, так как для разных моделей значения нормы могут отличаться.

Обратите внимание, что для того чтобы провести измерение сопротивления — датчик нужно снять.

Применение осциллографа

Здесь все происходит почти по той же схеме что и с мультиметром. Осциллограмма проверки отображает  любой дефект в работе датчика. Измерительный прибор подключается к снятому ДПК и производится диагностика.

В первую очередь следует обратить внимание на показатели напряжения, если оно не соответствует нормативам, заявленным в паспорте авто (обычно 5 или 12 В), значит ДПК сломан, и подлежит замене.

Тестирование значения индуктивности

Это комплексный и точный метод определения неполадок ДПК, но наиболее сложный. Для замера индуктивности помимо мультиметра, понадобятся дополнительные измерительные приборы: вольтметр, сетевой трансформатор и мегаомметр.

В этом случае производится комплексный замер всех электронных характеристик датчика: сопротивление, напряжение, индуктивность. Все результаты сопоставляются с нормой и анализируются в комплексе, на основании чего делается вывод о работоспособности устройства.

В заключение, стоит отметить, что езда на авто с неисправным датчиком положения коленчатого вала небезопасна, так как может привести к выходу из строя мотора в самый неподходящий момент.

autovogdenie.ru

Датчик коленвала признаки неисправности: основная опасность

Доброго времени суток всем читателям моего блога и представителям многочисленной армии автомобилистов! Нынешние авто сплошь и рядом напичканы различной аппаратурой, которая призвана своевременно давать сигналы о тех или иных неисправностях. Все мы слышали о датчиках уровня топлива в баке, уровня масла в системе, неисправности антиблокировочной и антипробуксовочной систем и пр. Тем не менее, есть и другие очень важные узлы, о которых мы не вспоминаем до тех пор, пока с автомобилем не начнут происходить непонятные вещи. Датчик коленвала признаки неисправности и другие моменты, которые я хотел бы обсудить в рамках сегодняшней публикации.

   Как ведет себя двигатель в случае перебоев в работе прибора

Особенностью кривошипно-шатунного механизма, к которому относится и коленчатый вал, является преобразование движения поршней: из возвратно-поступательного типа во вращательный. Для того, чтобы точно определять положение, в систему был внедрен датчик положения коленвала, который еще могут называть датчиком синхронизации, или определителем ВМТ или фаз. Благодаря его действию происходит более плавная работа систем питания и зажигания рабочей смеси.

В случае выхода любого элемента из строя происходит перевод электронным блоком управления в работу мотора в специальном режиме аварийного принципа действия. Заметить это можно по возгоранию индикатора «чек инжен» на приборке, троению двигателя, потере им мощности, трудностями запуска. В таком режиме силовой агрегат будет по-прежнему функционировать, то есть, будет поступать горючее и воздух, образовываться искра и т.п. Однако, каждому водителю ясно, что нужно срочно предпринимать меры. Как проверить исправность датчика положения коленчатого вала? Об этом и пойдет речь чуть дальше.

Нужно понимать, как он ведет себя в случае перебоев в его работе. Горючее своевременно не подается, а система зажигания не в состоянии воспламенять рабочую смесь в точно необходимый период времени. А основной обязанностью датчика является посыл сигнала к электронному блоку управления с информацией о том, в каком положении находится коленвал в определенный момент времени. Также он сообщает направление вращения вала и его частоту. На основании полученных данных ЭБУ устанавливает момент зажигания, передает импульсы для форсунок, координирует работу топливного насоса и многое другое.

   Симптомы неисправностей

Итак, перейдем непосредственно к признакам, которые могут указывать на то, что именно датчик коленвала является виновником нарушений в работе силового агрегата:

  • возникновение эффекта детонаций при увеличении нагрузки;
  • снижение мощности мотора, его динамики;
  • потеря (плавание) холостых оборотов;
  • проблемы с запуском (как холодного, так и горячего двигателя), то есть стартер будет крутить гораздо дольше;
  • произвольное изменение оборотов при движении.

Неискушенный водитель может сразу броситься искать, где стоит пресловутый датчик. Однако нет 100% гарантии, что причина неполадок не кроется и в другом узле двигателя. В то же время, перебои в работе могут возникать не на постоянной основе. Поэтому для точного установления причин не обойтись без полноценной компьютерной диагностики силового агрегата.

Работа датчика основывается на изменениях в магнитном поле, которые возникает при появлении любого, даже крохотного, металлического предмета. На коленвал ставят металлический зубчатый диск, в котором отсутствует пара зубьев. Их вершинки должны попадать в магнитное поле датчика, который располагается напротив. Как только отсутствующие зубья пересекают область действия магнитного пол, устройство фиксирует это и передает свой сигнал на блок управления.

   Перед проведением диагностики устройства

При демонтаже этого устройства нужно запомнить его положение, чтобы вернуть впоследствии в прежнее посадочное гнездо. При визуальном осмотре следует убедиться в отсутствии видимых повреждений на корпусе. Покрытие сердечника грязью также может влиять на корректность работы и показания прибора. Если это не принесло своих результатов, стоит перейти к диагностике с помощью мультиметра. Ее непросто провести в гаражных условиях, поэтому лучше доверить ее выполнение опытным специалистам.

Те водители, которым приходится подолгу передвигаться по трассам между городами, нередко возят с собой запасной сигнализатор, определяющий положение коленчатого вала. Однако перед тем, как менять его, стоит убедиться в том, что между синхронизационным диском и датчиком отсутствуют посторонние частицы и предметы.

Теперь, когда мы выяснили, что датчик коленвала — это один из наиболее значимых элементов системы регуляции двигателя, и где находится этот компактный прибор, мы знаем, насколько важно своевременно уделять внимание его работоспособности. Его неисправность существенно осложняет безопасную эксплуатацию транспортного средства. Читайте следующие выпуски блога и будете обладать знаниями бывалых автолюбителей. На сегодня пока!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Андрей

avto-kul.ru

Признаки неисправности датчика положения коленвала (ДПКВ)

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими  поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо  перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения  переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным  шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от  полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить  величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик  оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать  выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без  показаний этого датчика нормальная работа  силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы  неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Видео на тему


autozona54.ru

Датчики, неисправности датчиков, симптомы, лечение. — Renault Scenic, 1.4 л., 2000 года на DRIVE2

Привет. сегодня поговорим о датчиках, их неисправность и как это отражается в работе автомобиля.
На примере разберем этот Рено .1.4 к4J бензин. Принцип автомашин, практически не изменен, эти же симптомы в 90% случаев не только с рено. Кто то вспомнит, кто то узнает. Кто то закрепит.

ДПКВ на двигателях Рено Меган и подобных- Или датчик положения коленчатого вала.


Он находиться ниже корпуса термостата.
Нестабильная работа двигателя. Попросту говоря, мотор начинает «подтраивать», пока не прогреется до рабочей температуры. . Но если проблема приобретает более серьезные последствия, например мотор глохнет либо не запускается.
На новых моделях рено блок управления заносит в память соответствующий код ошибки, загорается сигнальная лампочка на щитке приборов. На старых- ошибку в память, которую без труда можно считать CLIP-ом.
Признаки смерти:
— не стабильная работа мотора
— авто резко глохнет-схватывает.
— авто глохнет самопроизвольно.
— авто глохнет- заводиться через раз.
Лечение:
_ это может быть отошедший контакт разъема.- WD и ветошь решают проблему.
_Обрыв цепи датчика-попросту, оторван провод к нему.
_»металлическая крошка» на считывающей головке датчика-чистка.
_ смерть датчика- замена. (последняя манипуляция. )

Датчик холостого хода, регулятор холостого хода.


Датчик представляет собой электроклапан запорного типа и имеет собственный шаговый двигатель. Путем подачи команды от электронного блока управления (ЭБУ) автомобиля Рено на устройство регулируется количество поступающего воздуха во впускной трубопровод. Тем самым изменяется количество оборотов двигателя.
Неисправности:
— не стабильная работа двигателя
— плавающие обороты
— «зависания» оборотов, (прекращающиеся после мелкой перегазовки)
— отсутствие холостого хода как такового.
Лечение
_ чистка датчика и замена смазки в системе шток-пружинка
— ключ в зажигание в 1 положение
-Снять клемму
— снять датчик
— вновь подключаем датчик.
— берем его в руку(штоком к ладони)
— накидываем клемму- видим как происходит регулировка и пружинка выталкивает шток .
-смазываем
— закручиваем датчик на место.
— 2-3 раза кидаем клеммы(адаптация)

_ замена уплотнительного кольца в посадочном седле датчика
_ очистка контактного соединения от окисления и грязи.
_ замена датчика.
ВОТ ТУТ я подробно говорил о этой извечной проблеме рено

Датчик АБС — антиблокировочная система


В нашем случае датчик пассивный. основан на эффекте Холла. Имеет обмотку и магнит.
код 7700432672 — задний левый
код 7700432671 — задний правый
код 7700429113 — передний правый и левый
Датчик считывает вращение колеса, (в нашем случае, стоит зубчатое кольцо)
И по показанию со всех -4-х датчиков распределяет усилие тормозов на отдельно взятое колесо.
Признаки: обычно надпись SERV на приборке и значек ABS.
Либо, переодичное кратковременное срабатывание абс(это чувствуется в отклике педали тормоза)
при слабом торможении, даже на сухом асфальте.
Неисправности:( те, которые возникают чаще всего)
— нарушена цепь
— обломан магнит ( в нашем случае он защищен лишь 2-мя полосками жестянки. И мелкий камень попав в зуб/магнит- слизывает его на раз.
— сгорела обмотка датчика.
Лечение:
_ Если обрыв цепи/
датчики задних колес имеют аж 3! состыковки до общего блока ABS. Первый в районе балки, второй по середине кузова(фишка) третий на входе в разъем к блоку ABS.те что первые- засираются на раз. И простая чистка может решить проблему.
_ проблема с обмоткой (решается путем перемотки катушки датчика)
_в остальном только замена. Ничего сложного по сути нет. один болт на 12, и вынимается.(если оригинал стоит, извлечь его будет непросто, только выбивать.

Датчик Уровня топлива
Про него я писал, когда делал запись FAQ по Топливному насосу

Находиться на модуле топливного насоса.
По сути все ясно.система старая-надежная. Поплавок поднимается по уровню- и замыкает цепь
Симптомы- как больная скачет стрелка бака. либо падает- поднимается самопроизвольно, либо лежит как гриться на пол шестого…
Тут все просто, либо подогнуть лапки на контакте поплавка подогнуть, либо обрыв цепи.
При обслуживании насоса дорожки лучше протирать ветошью. они окисляются. Такое уж топливо…

Датчик Температуры ОЖ.


Отвечает за показания температуры ОЖ на приборке.
симптомы- скачет стрелка ОЖ
лечения 2 чистка контактов, замена. Благо стоит он копейки. (эра 2 бакса)

Датчик ГУРа


Как то была тема о датчике ГУРа.

Сколько у него имен в народе…
Датчик MAP,


он жеДатчик ВО (Абсолютного давления воздушной смеси впускного коллектора)
Датчик разряжения.

Датчик отслеживает давление на впускном коллекторе, изменяющееся в зависимости от числа оборотов и нагрузки двигателя, преобразуя величину давления в электрический сигнал. Блок управления использует информацию с MAP-датчика для дозирования впрыскиваемой порции топлива и регулировки момента зажигания.
Выстрелы в глушитель/ очень плохо заводиться — вот 2 основных признака сбитого зажигания.
Не ремонтный.(я не осилил) Я разбирал- там плата, и пару ноу хау. ноу нейм элементов.

Лямбда зонд
Датчик температуры впускаемого воздуха

Поскольку плотность воздуха обратно пропорциональна температуре, Датчик позволяет ЭБУ вычислить массовый расход воздуха.Существует метод проверки датчика.
Тут что может быть- повышенный расход. Но не стоит его приговаривать, ведь есть свечи, катушки, некачественный бензин… и так далее.

Датчик кислорода (лямбда зонд)


Установлен на выпускном катализаторе (ввернут в резьбовое отверстие). С его помощью Электронный блок управления двигателем получает информацию о качестве смеси и регулирует ее подачу. Неисправность датчика кислорода может повлечь за собой увеличение расхода топлива и нестабильную работу двигателя.

И самый каверзный датчик.Запомните, его смерть выглядеть может именно так
Датчик заднего хода.


Находиться он в корпусе КПП его отлично видно, если вывернуть руль вправо и посмотреть в область рычага.
Дело в том, что он висит на так называемом «блоке комфорта»
Отключились дворники, поворотники, клаксон, подсветка, фары ИММОБИЛАЙЗЕР! (авто уже никуда не поедет)свет заднего хода. и. т. д…
Заметил странность? Все это происходит (горит предохр)при движении задним?
(идет на замыкание)-сгорел предохранитель(блок салона)
Это указывает на то что умер датчик заднего хода .
Ну или где то коротит…На том преде, висит уйму всего вышеописанного.
Дабы исключить его:
— снимаем с него фишку
-задаем задним
— перегорел пред? — это не он. менять его не надо.

Пожалуй, я затронул основные датчики данного авто.

www.drive2.ru

Датчик Положения Коленчатого Вала (ДПКВ) — Лада 2112, 1.5 л., 2004 года на DRIVE2

Всем здравствуйте.

Сегодня произошел прям неприятный конфуз, рано утром когда ехал на работу.
Едем мы с напарником на работу в моей тачке, как вдруг, машина глохнет, ну я естественно давай заводить снова… не заводится, еще раз… не заводится, двигатель крутит, насос качает, но не заводится, ну я сделал умный вид, включил аварийку по среди дороги и давай, смотреть щенячими глазками на движок,
Так как я в двигателях имею только поверхностные знания, не че я там не увидел и не понял, до работы оставалось 200 метров и мы дотолкались до нее.

Первое, что мне пришло в голову это ремень ГРМ, думал порвался, на обеде посмотрел все в порядке славо богу ибо ремень новый почти.

Второе, подумал вдруг свечи че то мозги компосируют, все проверил, все впорядке, тогда я вообще больше не че не понимал.

Позвонил товарищу, он сразу тыкнул мне пальцем в ДПКВ (Датчик Положения Коленчатого Вала), говорит надо менять.

Процесс снятия и установки.

1. Выключив зажигание, отсоединяем разьем датчика

Снимаем фишку

2. Ключом на 10, откручиваем болт крепления датчика.

Открутили

3. Высовываем датчик из кранштейна масленного насоса, устанавливаем новы датчик в обратной последовательности.

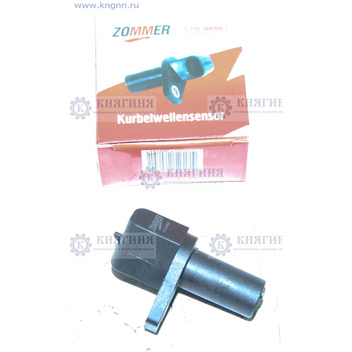

Датчик

Признаки неисправности датчика коленвала

1. Нестабильная работа двигателя на холостом ходу

2. Глохнет на холостом ходу ( нет холостого хода)

(стоит отметить, что данные признаки неисправности имеют датчики: РХХ, ДПДЗ)

3. Двигатель глохнет

4. Двигатель не заводится

5. Падение мощности двигателя

6. Возникает детонация при нагрузке на двигатель

7. Пропуск искры

www.drive2.ru

Датчик коленвала ваз 2110, 2114, приора: признаки неисправности

Автомобили с автоматической системой управления двигателем в большинстве своем работают с установленным и важным датчиком положения коленчатого вала (ДПКВ) для обеспечения синхронизации механического движения поршней с системой зажигания и топливоподачей.

Рассмотрим на примере как работает датчик коленвала ВАЗ 2110, а также 2105, 2107, 2108, 2109, 21099, 2111, 2117, 2112, 2113, Приора, Нива, Шевроле Нива, Калина 1117, 2114, 2115.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Типы датчиков коленвала
Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Немного о задающих дисках

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала (например, автомобиль Опель).

Диски для датчиков Холла изготавливаются из пластика, а в их зубьях запрессованы постоянные магниты.

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Где находится датчик коленвала ВАЗ 2110

Блоки двигателей 1117, 21124, 21126, 2111, 2170 независимо 16 клапанные или 8 кл, конструктивно одинаковые и различны только головками блока. 16 клапанные имеют два распредвала и по ширине превосходят почти в два раза 8 клапанные головки.

ВАЗ-2110, эксплуатируется как с 8 кл. двигателями, так и 16 кл., но расположение ДПКВ неизменно и крепится в нижней части двигателя.

Замена датчика коленвала

Лада Калина, Веста, Гранта, 21214 или классическое авто 2107 – принцип замены ДПКВ одинаковый. Достаточно открутить удерживающий болт с кронштейна, отключить разъем со жгута проводов и снять датчик.

Признаки неисправности ДПКВ

Неисправность в датчике положения коленчатого вала приводит к подергиваниям автомобиля на разных режимах, к провалам и тяжелому запуску двигателя. Эти неисправности могут возникать и по другим многочисленным причинам, выявить которые возможно диагностическими приборами. Но основные признаки неисправности ДПКВ на инжекторном автомобиле — это продолжительный запуск двигателя или отсутствие запуска.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.

Можно ли завести машину без датчика коленвала

Датчик коленвала является главным звеном в цепи управления двигателем. Синхронизируя механическое движение валов и определяя относительное положение поршней посредством ДПКВ блок управления в нужный момент времени производит коммутацию, включая топливные форсунки и катушку зажигания. Без датчика коленчатого вала запуск двигателя не возможен.

diagnozbibike.ru

Неисправность датчика положения коленвала и их признаки

Датчик коленвала выполняет функцию синхронизации топливных форсунок и системы зажигания автомобиля. Неработающий должным образом датчик будет причиной нестабильной подачи топлива, это может привести к остановке двигателя и невозможности завести автомобиль. Исправный датчик положения коленвала передает бортовому компьютеру автомобиля данные о положение поршней в цилиндрах. На коленчатом валу установлено особой конструкции зубчатое колесо. Особенностью данного колеса заключается в отсутствие двух зубьев. Вовремя работы двигателя, пропущенные зубья проходят возле датчика, чем искажают магнитное поле и запускают процесс формирования импульса в катушке индуктивности. Стартовой точкой для определения бортовым компьютером положения коленвала является отсутствие пары зубьев. Основываясь на данные о количестве импульсов полученных от датчик положения коленвала бортовой компьютер определяет положение коленвала. На основание положения коленвала рассчитывается время открытия топливных форсунок и зажигания.


Датчик установлен в кронштейне, а кронштейн располагается в области шкива привода генератора. Измерительное устройство монтируется с малым зазором около 1-го мм возле зубчатого шкива. Доступ к месту его расположения достаточно неудобное. Для удобства демонтажа к датчику коленвала подведен провод с разъёмом подключения. Для выставления правильного положения датчика необходимо, отрегулировать шайбу между осадочным местом данного элемента.


Признаки неисправности датчик положения коленвала:


  • Двигатель не заводится
  • Отсутствие холостого хода
  • Сильный спад мощности автомобиля
  • Вовремя движения скачки повышения или понижения оборотов двигателя
  • Детонация вовремя повышение нагрузки на двигатель
  • Неустойчивые обороты двигателя на холостых оборотах

Проверка исправности датчика

Для проверки устройства его необходимо демонтировать из посадочного гнезда, но прежде чем это делать необходимо, сделать отметки его первоначального положения. Также необходимо выполнить контрольные замеры зазора между сердечником и диском синхронизации. Зазор зачастую находится в диапазоне от 0,5 – 1,5 миллиметров.

После демонтажа датчик необходимо визуально осмотреть на предмет механических повреждений. Для детального осмотра устройства его необходимо очистить от загрязнения при помощи смоченной в спирте тряпочкой. При отсутствие механических повреждений можно приступать к проверке электрической части.

При помощи мультиметра необходимо измерить сопротивление обмотки. У исправного датчика положения коленвала сопротивление должно быть в диапазоне 550 – 700 Ом. Другие значения сопротивления это верный признак вышедшего из строя датчика.

Если проверка мультиметром показала, что датчик коленвала исправен, необходимо проверить шкив. Шкив который неплотно закреплен на вале, может быть причиной некорректно поданных импульсов. В очень редких случаях причиной неверно передаваемых данных на бортовой компьютер есть отколовшиеся зубья колеса.

В подавляющем большинстве случаев причиной неисправности является сам датчик, что выясняется на этапе измерения сопротивления обмотки на катушке.

avto-jupiter.kiev.ua

Замена датчика коленвала ВАЗ 21150. Ремонт ОТ и ДО

Комментарии к теме Замена датчика коленвала ВАЗ 21150

Gerardo

Мало топливо,=) такая же хрень, да я такой не первый-))! этот вопрос нужно задавать государству! До каких пор простой народ будет на лапочке ездить???

Орел

камри25ка американец 2.2 иногда подтупливает двигатель и чек горит постоянно редко исчезает помоги с советом добрым

Мурод

где находиться дачик распредвала на ниссан максима 33 кузов

Антошка Ивженко

Простите ее как название трубки которая идет с самой дросельной заслонке она у меня сломана как ее можно заменить или лудши новую купит подскажите пожалуста

Лист

Очень доходчиво и понятно. Спасибо вам большое!)

Royal

Полезное видео,всё просто и доступно

Марсель

здравствуйте у меня вапрос к вам у меня Гольф 3 1.4 л бинзина много жрет комп диогностику ходил там вышло ошибка 00515 датчик холла и электрик мне показал на двигателе возле термостате стойт поменял 2раза на новый но все равно жрет может не то датчик показал

Даниль

У вас аккумулятор как на дизель-74амп. Так и должно быть на К4М?

Лоя

Красава разобрался и сделал и есть вопрос что за песня на 1:00

Академ Матеюк

Сколько стоит рейка?

Полет

Роман желаю вам крепчайшего здоровья! И большое спасибо за ролики все чётко и понятно. ЛАЙК!!!

Selassie

Плохой контакт этого провода на клемме был. От души???

Михайло

Жень, как всегда безоговорочно палец вверх! Но зря не стал снимать про датчик кислорода((Пускай видео будет хоть 2 час — мы умеем ставить на паузу и перематывать…да и смотрится все легко) Ну или сделал бы часть 2.

Padraic

Какие то СУКИ минусуют…предполагаю — мусорА,из сервисных центров,вот есть ‘менты'(добросовестные работяги),а есть ‘мусорА’,…,которые шьют дела и делают на этом деньги.Суки.

Илья

20 минут жизни потерянно

Артохова Амиль

Ваня а можна взнати де ти брав осцилограф

Жолос Риф

Это не японцы идиоты а тот кто аккум перенес на другое место.возле катушки должна быть площадка под АКБ..там все закрыто от воды!! Просто кто-то сунул своё рэло туда

Дорофей

Олег, давно не было новых видосов по ситрику)))вопрос сегодня делал компьютерную диагностику егур выдал температуру -36 градусов,Гула нет как такового,но меня сегодня потрясли,и это единственная ошибка по авто(кроме туманок перегорели),сам в шоке так как проверяли lexia!?

Энгельс

дружище такая же проблема сегодня встал умер датчик завтра поеду за датчиком

Blakely

У меня обороти плаваеть скажите пожалусто почему можеть быть такое

Шохрух Рокоссовский

Спасибо за видео. Просмотрено Владимиром Ивановичем.

Tabor

С поршневой у этого мотора не разу не было проблем.

Люк

Где он находится

Алдан

Mcmne making taiming belt yg btl& taiming cansaf

Денис

Я так понимаю, что пластмассовый штифт устанавливается для поднятия спроса на ЗМЗ детали?

Рат

БК брать не надумал?

Клэй

Если не снимать второй фар и сделать регулировку что будеть

Прокомментировать



Опубликовать

Признаки неисправности дпкв


Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Читайте также

krutimotor.ru

Все признаки неисправности датчика положения коленвала.

Добрый день. В сегодняшней статье я собрал для вас все признаки неисправности датчика положения коленвала.

Традиционно для нашего сайта, статья содержит множество фото и видео материалов.



Для чего нужен датчик положения коленчатого вала и как он работает?

Датчик положения коленчатого вала служит для определения угла поворота коленчатого вала в данный момент времени.

Это единственный датчик, без которого двигатель не будет работать.

Выглядит он вот так:

По возможности, этот датчик надо возить с собой — стоит он не дорого, а в продаже, особенно в магазинах на отдаленных территориях, есть не всегда.



Датчик положения коленчатого вала работает в паре с диском синхронизации на шкиве или на маховике. Выглядит диск синхронизации вот так:

Сам датчик положения коленчатого вала представляет собой проволочную катушку на магнитном сердечнике.

При вращении диска синхронизации происходит периодическое приближение и отделение металлических пластин от сердечника, за счет этого меняется напряженность магнитного поля, а в катушке датчика наводится электрический ток.



Если соединить выходной сигнал датчика к осциллографу мы увидим вот такую картину:

Этот сигнал подается в блок управления двигателем, и он в свою очередь выдает команды на подачу искры в цилиндры и открытие форсунок.



Хотя датчик и является простым устройством, но так как он работает в тяжелых условиях (вибрация, перепады температуры), он иногда выходит из строя. Занято, что не всегда неисправность датчика очевидна.





Признаки неисправности датчика положения коленчатого вала.



Двигатель не запускается.

Как уже было написано выше – ДПКВ, это единственный датчик, без которого двигатель не запустится.

Если при повороте ключа в замке зажигания стартер бойко крутит двигатель и гудит бензонасос, с большой долей вероятности можно говорить что проблема именно в датчике положения коленчатого вала.

Дело в том, что блок управления двигателем, не получая сигнал с этого датчика, не знает в каком цилиндре давать искру а в каком открывать форсунку.



Датчик проверяется при помощи диагностики или заменой на заведомо исправный.







Двигатель неожиданно глохнет на горячую.

Происходит это совершенно случайным образом. Двигатель прогрелся до определенной температуры и заглох.

Не так важно — едете, стоите, есть нагрузка, нет.… Двигатель заглох и всё….

Постоял, и стал завелся….. прошло 5-10-20 минут и всё сначала.

С таким проявлением отказа датчика положения коленчатого вала автор статьи сталкивался лично.



Так как с собой была диагностика elm 327, сразу получилось понять, в чем дело, но решить проблему было невозможно, так как запасного датчика все равно нет…..

После того как машина постояла 30 минут она запустилась как ни в чем не бывало.



По итогу, до города, ехали, поливая датчик водой из бутылки через каждые 10 минут.



Причина этой неисправности микротрещина в обмотке датчика, которая расходится при тепловом расширении.







Двигатель не запускается при морозе.

Договоримся на берегу — двигатель не запускается на морозе, следует понимать так — двигатель даже не пытается запуститься. Про плохой запуск, у нас на сайте, есть отдельная статья.



Причина точно та же, что и в прошлом случае — микротрещина в обмотке датчика. Просто в отличии от прошлой, она расходится не на горячую, а на холодную. Но этот вариант встречается довольно редко на практике.





Двигатель работает неустойчиво. Возникает детонация хлопки в ресивер и/или выхлопную систему, явное снижение мощности двигателя и пропуски зажигания.



Это самый частый случай проявления отказа ДПКВ. Дело в том, что при загрязнении датчика, особенно при попадании на него масла и металлической стружки, возможен вариант неустойчивой работы двигателя.



Причина в том, что малейшее загрязнение датчика магнитной стружкой меняет его характеристики, а так как датчик имеет высокую чувствительность, это приводит к сбоям в работе двигателя.



Эта неисправность проверяется визуально, в случае если датчик на виду.

Вот пример загрязненного ДПКВ:



Если датчик визуально не видно вам поможет простейшая диагностика.



Так же возможен вариант с микротрещиной в обмотке датчика, которая расходится при вибрации. Или трещина в корпусе, в которую попадает вода при проезде луж… Визуально это не обнаружить, поможет только компьютерная диагностика или замена на заведомо исправный датчик.





Внимание.

Иногда повреждается не сам ДПКВ, а разъем или проводка в его цепи.







Как проверить датчик положения коленчатого вала?

Самый простой вариант — заехать на любой сервис и считать коды ошибок. Даже самый плохой диагностист, с простейшим оборудованием, поймет, что проблема в датчике или в его цепи.



Сам же датчик, лучше всего проверять заменой на заведомо исправный.



Дело в том, что датчик крайне редко отказывает явно — полностью исправен или полностью неисправен. В большинстве случаев он чудит или после прогрева двигателя или при вибрации во время работы или на холодную.



Если вы все же хотите проверить датчик вам потребуется мультиметр с омметром и миллиампреметром, отвертка и сам датчик.



Методика проверки изложена вот в этом видео:





Заключение.

На этом у меня сегодня все. Я надеюсь, что статья про признаки неисправности датчика положения коленчатого вала была вам полезна и полностью ответила на вопрос.

Если вы хотите дополнить статью или у вас остались вопросы — пишите комментарии.



С уважением, администратор https://life-with-cars.ru

life-with-cars.ru

Неисправность датчика положения коленвала (ДПКВ). Как определить

Неисправности датчика коленвала обычно приводят к падению мощности двигателя, перерасходу топлива, снижению динамических характеристик автомобиля, появление детонации. При полном выходе ДПКВ из строя двигатель вовсе не будет работать, так как этот элемент синхронизирует работу систем зажигания и впрыска.

Содержание:

Расположение датчика положения коленчатого вала

Несмотря на то, что в разных машинах датчик положения коленчатого вала выполняет одну и ту же функцию, его расположение будет разниться в зависимости не только от марки и модели автомобиля, но и от установленного в нем двигателя. Рассмотрим несколько примеров.

На инжекторных двигателях «10-й серии», установленных на популярные отечественные автомобили ВАЗ-2110, 2111, 2112 датчик положения коленвала расположен в районе шкива ремня генератора, а именно на крышке масляного насоса.

На автомобилях Daewoo Nexia расположение датчика зависит от установленного в машине мотора. Так, на двигателе F16MF ДПКВ расположен напротив задающего венца (или другое название — диска), то есть, на заднем конце непосредственно коленчатого вала. На двигателях A15MF, G15MF и A15SMS той же машины датчик установлен напротив задающего диска на шкиве коленчатого вала.

На популярных машинах Renault Logan с двигателями объемом 1,4 и 1,6 литров чтобы добраться до датчика положения коленчатого вала необходимо будет демонтировать шланг воздухозаборника с патрубка воздушного фильтра. Так как ДПКВ находится справа внизу, в районе блока цилиндров. Непосредственно датчик можно легко опознать по крепежной пластине, имеющей два монтажных отверстия.

На автомобиле Hyundai Sonata датчик положения коленчатого вала находится под крышкой ремня ГРМ, внизу, в районе балансировочного ролика. Датчик можно найти по фишке, которая идет от него непосредственно к корпусу клапанной крышки.

Вообще, на большинстве автомобилей ДПКВ находится в непосредственной близости к коленчатому валу и/или к блоку цилиндров, на одном или другом его крае. Отличительная черта датчика положения коленвала — наличие длинного провода, соединяющегося с фишкой питания прямо на нем. Если вы по каким-либо причинам не смогли найти датчик на собственном автомобиле — обратитесь за помощью к мануалу (технической документации) или поищите соответствующую информацию на тематических форумах в интернете.

Работа датчика положения коленвала

Функция датчика положения коленчатого вала это синхронизации работы систем впрыска и зажигания. Он передает информацию о положении (угле поворота) коленвала в конкретный момент времени на электронный блок управления двигателем (ЭБУ), который, в свою очередь дает команды на зажигание топливной смеси в двигателе. Соответственно, при выходе датчика из строя двигатель попросту перестанет работать, то есть, заглохнет или не запуститься. Однако в большинстве случаев неисправность датчика положения коленвала выражается в отрыве или нестабильности провода питания и сигнала.

Принцип работы

Работа датчика ДПКВ, независимо от типа по котором работает заключается в том, чтобы отслеживать отсутствующий зубец на венце коленвала (или два зубца, в зависимости от конструкции конкретного двигателя). Для этого существует так называемый синхронизирующий диск, по периметру которого расположены указанные металлические зубцы. Соответственно, датчик фиксирует их по магнитному полю. Однако он также “чувствует” пропуск двух из них, соответственно, в нем не образуется электрический сигнал, происходит пропуск, что и является сигналом для ЭБУ о положении коленчатого вала в определенном положении и синхронизации системы зажигания по цилиндрам.

Так, если это магнитно-индукционный датчик, то он работает в магнитном поле (намагниченный сердечник с обмоткой из медной проволоки) и когда мимо него проходят металлические зубья диска синхронизации в нем появляется электрический ток (сигнал), который и передается на ЭБУ, сигнализируя об определенном положении коленчатого вала (соответствует положению пропущенных зубьев).

Датчики Холла работают на они так называемом эффекте Холла, который заключается в том, что возникает сигнал при пересечении переменным магнитным полем диска синхронизации, то есть, постоянного поля датчика положения коленчатого вала. При этом изменяется его напряжение, которое и является сигналом, передаваемым на электронный блок управления.

Реже на автомобилях можно встретить так называемые оптические датчики. Они работают по принципу источника и приемника света через зубья синхронизирующего диска. Соответственно, в случае, если светопринимающий элемент отмечает, что свет пропал на большее, чем положено, время, то это становится сигналом для электронного блока управления об определенном положении коленвала с теми же последствиями, что и для датчиков других типов.

Кроме того ДПКВ не только фиксируют положение коленвала в конкретный момент времени, но и определяют частоту его вращения.

Признаки неисправности датчика коленвала

Когда выходит из строя датчик положения коленвала, то признаки его неисправности можно определить по таким тиопвым симптомам:

  • снижение мощности двигателя, он «не тянет», в том числе при езде в гору и/или при загруженной машине;
  • обороты двигателя «плавают», причем во всех режимах, как во время движения, так и на холостом ходу;
  • возрастает расход топлива;
  • «провал» при нажатии на педаль газа, машина не набирает обороты;
  • детонации двигателя на высоких оборотах работы двигателя;
  • появилась ошибка код P0336, что свидетельствует о нарушении диапазона / производительности датчика положения коленчатого вала.

Тут стоит сделать ремарку, и упомянуть о том, что перечисленные выше признаки неисправности датчика ДПКВ являются самыми частыми, и могут также указывать на поломку некоторых других автомобильных датчиков, диагностику которых тоже, возможно, придется сделать. Тем более, что датчик коленвала — достаточно надежная деталь и выходит из строя достаточно редко.

Причины неисправности датчика коленвала

Существует ряд типовых неисправностей, из-за которых датчик положения коленчатого вала перестает корректно работать. Среди основных поломок:

  • Нарушено расстояние между диском синхронизации и сердечником датчика. Обычно соответствующее значение находится в пределах от 0,5 до 1,5 миллиметра. Регулируется оно при помощи установленных регулировочных шайб. Расстояние может быть нарушено при замене датчика на новый, механическое смещение шайбы или датчика в результате ремонтных работ либо аварии. Также причиной подобной поломки может быть попадание грязи или пыли в зазор между датчиком и диском синхронизации.
  • Обрыв провода или плохой контакт. Например, у датчика может быть плохо соединена питания фишка, в результате повреждения ее фиксатора. Реже повреждается изоляция провода (снижение значения изоляции, перелом провода), из-за чего электрический сигнал проходит не на ЭБУ, а на корпус машины или другие элементы подкапотного пространства.
  • Повреждение обмотки. В редких случаях внутри датчика повреждается его обмотка, из-за чего он начинает некорректно работать либо не работать вовсе. Причины, по которым обмотка вышла из строя, могут быть различными — разрушение вследствие вибрации, окисления, некачественного (тонкого) провода, повреждение сердечника и так далее.
  • Повреждение диска синхронизации. Например, какие-либо зубья диска могут быть повреждены в результате выполнения ремонтных работ либо аварии. Если диск постоянно грязный, то зубья по естественным причинам могут изнашиваться и стачиваться. На тех авто, где стоит резиновый демпфер, в случае его разрыва, уходит метка отслеживания.
  • Повреждение светодиода либо элемента светопоглощения. Этот вариант подходит для старых машин, на двигателе которых установлен оптический датчик положения коленчатого вала.

Обычно при частичном или полном выходе датчика из строя его ремонт невозможен, поскольку его корпус является запаянным и неразборным. Соответственно, заменить провод (обмотку) и/или намагниченный сердечник в нем практически невозможно. По этой причине негодный датчик утилизируют, а вместо него покупают и устанавливают новый, благо цена на него невысокая, а в магазинах представлены самые различные модели для разных автомобилей.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ — мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.
Подробнее



Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Ford Orion серый металик 1.4 моно › Бортжурнал › Как проверить Датчик Положения Колленчатого Вала (ДПКВ)

Датчик положения коленчатого вала – всё про датчик коленвала

Современное чудо инженерной мысли – автомобиль, очень сложно представить себе без обилия электронных систем. Электронные системы по своей функциональности можно разделить на следующие системы управления: двигателем, ходовой частью и трансмиссией и салоном (безопасность и комфорт).

Вот именно об одной из таких систем, которая контролирует работу системы впрыска топлива, по сути движения автомобиля. Это датчик положения коленчатого вала.
Что собой представляет датчик коленвала

Датчик коленвала в разных источниках (книгах, инструкциях, описаниях или каталогах) может иметь несколько равноправных наименований. ДПКВ – датчик положения коленчатого вала, датчик синхронизации. Чуть реже встречается название «датчик ВМТ».

Датчик оборотов коленвала, без оговорок можно назвать единственным датчиком, неисправность которого приводит к остановке двигателя.

Почему так? Дело в том, что датчик коленвала, задача которого выполнять синхронизацию работы топливных форсунок или системы зажигания. То есть сбой в его работе приводит к сбою, соответственно системы впрыска топлива.

Датчик коленчатого вала в процессе работы подаёт сигналы (сообщает) ЭБУ о положении коленвала, частоте и направлении вращения коленвала. Принцип работы датчика коленвала может отличаться в зависимости от типа применяемого датчика на конкретной модели автомобиля.
Типы датчика оборотов коленвала

Магнитные (индуктивного типа). Датчики коленвала этого типа не требуют для себя отдельного источника питания. Для сигнала ЭБУ напряжение индуцируется в тот момент, когда зуб синхронизации проходит сквозь магнитное поле, образованное вокруг датчика. Помимо контроля за оборотами коленвала, датчик коленвала используется и как датчик скорости.
Датчик Холла (в основе эффект Холла). Движение тока начинается в момент приближения к датчику изменяющегося магнитного поля. Диск синхронизации перекрывает магнитное поле, и его зубья взаимодействуют с магнитным полем датчика. Датчик оборотов коленвала этого типа применяется ещё и как датчик распределителя зажигания.
Оптический датчик. В датчиках этого типа диск синхронизации выполнен с пазами (зубьями) или отверстиями. Диск прерывает световой поток между приёмником и светодиодом. Приёмник, перерабатывая полученный световой поток в импульс напряжения, передаёт его в ЭБУ.

Электронный блок управления (ЭБУ), принимая сигналы, которые генерирует датчик частоты вращения коленчатого вала, определяет: положение коленвала относительно верхней мёртвой точки (ВМТ) в 1 и 4 цилиндрах двигателя, частоту вращения коленвала и направление его вращения.

Благодаря полученным результатам ЭБУ создаёт сигналы для управления: форсунками, моментом зажигания, включением (выключением) электробензонасоса, работой тахометра (показаниями).
Где находится датчик коленвала

Датчик синхронизации имеет такой же корпус, как и другие датчики, например, датчик распредвала. А отличает его от других датчиков длинный провод с разъёмом, которым он подключается к бортовой цепи.

Место расположения датчика коленвала является очень неудобным по расположению, именно поэтому к нему подключён длинный (до 70 см.) провод с разъёмом. Датчик крепится на кронштейне вблизи шкива привода генератора.

При установке датчика коленвала выставляется зазор между самим датчиком и зубчатым шкивом. Правильным считается положение датчика, когда зазор между его сердечником и диском синхронизации составляет 0,5-1,5 мм. расстояние зазора регулируется при помощи шайб (прокладок) между посадочным гнездом датчика и самим датчиком.

В процессе эксплуатации, могут наблюдаться неисправности датчика оборотов коленвала, хотя это довольно редкое явление. При неисправности датчика, шкива привода генератора, загорается сигнал “CHECK ENGINE”. В буфере ошибок контроллера могут появится либо код 35 либо 19.

Проверка исправности датчика положения коленвала производится при помощи тестера. Просто измеряется сопротивление обмотки датчика омметром. Сопротивление должно находиться в пределах 800-900 ом.

Механические повреждения датчика могут происходить при выполнении каких-либо ремонтных работ в подкапотном пространстве, либо если между датчиком и зубьями шкива попадают посторонние предметы.

А вообще-то, умудрённые опытом автомобилисты рекомендуют всегда иметь в багажнике запасной датчик оборотов коленвала. Стоимость его невелика, а значение для работы двигателя, просто неоценимо.1 Неисправность датчика коленвала

Если ещё не знаете, то откроем вам секрет из руководства по эксплуатации: неисправность датчика коленвала может привести: либо к невозможности запуска двигателя авто, либо к потере мощности, сбою в оборотах, и в итоге, опять же, к остановке двигателя.

Всё дело в том, что именно датчик оборотов коленвала синхронизирует подачу топлива и момент зажигания, путем передачи импульсов в ЭБУ вашего автомобиля.
2 Признаки неисправности датчика коленвала

Первым признаком неисправности двигателя, вообще, является ощутимое снижение его динамики во время движения. Это может, конечно же, свидетельствовать о любой неисправности, произошедшей в двигателе. Но, контроллер зафиксирует её и зажжёт индикатор «CHECK ENGINE» на приборной доске.

Такие симптомы в работе двигателя, как:

на холостом ходу у двигателя неустойчивые обороты;
у двигателя происходит самопроизвольное понижение или повышение оборотов;
ощутимое, даже без приборов, снижение мощности двигателя;
при динамической нагрузке возникает детонация в двигателе;
наконец, элементарная невозможность запустить двигатель.

Это самые характерные признаки того, что неисправен датчик оборотов коленвала, шкив привода ГРМ или генератора.

В-первую очередь обратим внимание на датчик положения коленвала, как проверить его, чтобы результат теста с точностью показал, что неисправен именно датчик. Почему проверка датчика положения коленвала проводится в первую очередь?

Всё просто. Хотя датчик синхронизации и располагается, как правило, в неудобном месте на двигателе, его диагностика займёт меньше всего вашего времени и ресурсов. И диагностика же и покажет, исправен датчик или нужна замена датчика оборотов коленвала.
3 Как проверить датчик коленвала

Существует несколько вариантов проверки исправности датчика. Каждый из них проводится с применением определенных приборов. Рассмотрим два, чаще всего п

www.drive2.ru

Признаки умирания ДПКВ и диагностика — Лада 2109, 1.5 л., 2001 года на DRIVE2

Что такое датчик положения коленвала (ДПКВ), думаю, большинству рассказывать не надо, на ВАЗе это магнит с обмоткой, установленный на отливе масляного насоса и своей рабочей частью «смотрящий» на зубья шестерни вспомогательных агрегатов коленвала. «Вспомогательных», пожалуй, сказано сильно, т.к. единственный агрегат, который она приводит во вращение через поликлиновый ремень это шкив генератора ))) 2 зуба на этой шестерне отсутствуют, таким образом контроллер определяет текущее положение коленвала и считает количество оборотов в минуту.

Косвенные признаки начала выхода датчика из строя:
1) Долго приходится крутить стартером, особенно если машина стояла несколько суток без движения в сырую погоду. В самых тяжелых случаях после долгих прокрутов начинаются редкие вспышки, бывает, машин глохнет или работает неустойчиво, плюс взрывается несгоревшее топливо в глушаке, заботливо налитое ЭБУ перед неудачными запусками. После того, как завести все же удается, машина может ехать и заводиться как обычно.
2) Через длительное время поездки (более 15 минут) жопомер начинает чувствовать, что машина стала не такой резвой, как была вначале, хотя явных провалов может не быть.
3) Иногда авто прет, как танк (при одинаковой погоде, на одном и том же бензе и т.д.), а иногда ползет, как черепаха, хотя явных провалов тоже может не быть, машина просто туповата.

По мере прогрева подкапотного почти всегда машина становится тупее, в крайних случаях начинаются откровенные пинки, как будто на полном ходу нехороший человек сунул лом прямо между валами КПП. И тут обычно оживает система самодиагностики января, зажигая лампу «Джеки Чан». Часто бывает и так, что ошибка пропадает, потом появляется снова и так до бесконечности.

Умные диагносты проверяют ДПКВ с помощью осциллографа, но большинству из нас куда проще найти ноутбук и кабель OBD-2.

Дальше все предельно просто:
1) Подключаем ноут к мозжечку, заводим мотор и запускаем программу логирования (я использую «Atomic logger»)
2) Катаемся до проявления симптомов или появления ошибки
3) Импортируем получившийся лог в Excel, там нас интересует только 1 параметр «Частота вращения двигателя
«
4) Строим график, где по оси Y эту саммую частоту и откладываем.
5) Ищем явные провалы оборотов (например, с 3500 до 0), которых быть не должно никак.
6) Выбрасываем ДПКВ и бежим за новым.

Хотя, насчет пункта 6 я бы посоветовал повременить, т.к. покупка нового датчика вовсе не является гарантией того, что он будет работать лучше старого. У меня, например, так и получилось, поэтому пришлось почистить старый и поставить его обратно, пока бегает )))

На что обратить внимание перед установкой нового датчика: сравните его магнитную силу по сравнению со старым. Если датчик примагнитить, например, к лезвию сапожного ножа, он должен падать после приложения заметного усилия. Если нет — везите обратно в магаз.

Ниже скрин диаграммы в экселе, построенной по данным диагностической программы. Специально выделил провал по оборотам, хотя его видно и так:

PS: Москва и Подмосковье, кто поделится опытом приобретения датчика (где, какого производителя, были ли проблемы в работе)

Полный размер

www.drive2.ru

Неисправности датчика коленвала — устройство и принцип работы

Признаки неисправности датчика коленвала предупреждают водителя о том, что необходимо провести срочный ремонт, оказывает непосредственное влияние на работу двигателя. Этот агрегат точечно определяет момент, когда в цилиндр ДВС нужно подать горячее. Если не устранить неисправности датчика, то двигатель перестанет работать.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

  •  синхронизация работы топливных форсунок;
  •  синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Устройство датчика коленвала

Система данного элемента коленчатого вала включает в себя:

  • Обмотка датчика
  • Корпус
  • Уплотнитель
  • Привод
  • Кронштейн креплениея
  • Магнитопровод
  • Диск синхронизации

Ремонт предполагает необходимость прозвонить ДПКВ, используя для этого омметр. Для этих целей необходимо произвести замеры сопротивления на обмотке агрегата.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

  • нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
  • на холостом ходу обороты становятся неустойчивыми;
  • низкий уровень мощности двигателя транспортного средства;
  • снижение уровня динамики автомобиля;
  • двигатель не реагирует на зажигание, т.е. он не заводится;
  • машина дергается по ходу движения;
  • неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

Причины поломки:

  1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
  2. Поломка зубьев задающего венца.
  3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
  4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
  5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

  • измерение при помощи омметра;
  • проверка значения индуктивности;
  • использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

  1. Для данной проверки необходимо приобрести мультиметр.
  2. Его нужно поставить в положение измерения сопротивления.
  3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
  4. Допустимое значение — 500-700 Ом.
  5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

  1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
  2. Используя мультиметр, произвести замеры индуктивности.
  3. Нормальные показатели — это 200-400 мГн.
  4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
  5. Полученные данные не должны быть ниже 0,5 Мом.
  6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
  7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

  1. Щупы подсоединить к проводам, которые ведут к катушке.
  2. Открыть программное обеспечение для работы с осциллографом.
  3. Провести предметом из металла перед ДПКВ.
  4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

djago.ru

признаки неисправности и способы проверки

Коленчатый вал ДВС отвечает за преобразование возвратно-поступательных движений поршневой системы во вращательные. Датчик положения коленвала (ДПК) необходим для синхронной работы системы топливного впрыска и стартера двигателя. Электронный прибор сигнализирует о неисправностях в механизме подачи топлива двигателя и системе зажигания.

Содержание статьи:

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

  • Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
  • Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
  • Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре. Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
  • Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

Статья по теме: Почему горит лампа давления масла на холостом ходу и что надо делать

ДПК бывают трех типов:

  1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
  2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
  3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см).

Признаки неполадок датчика

Если датчик КВ неисправен, то показателем его поломки может быть ряд симптомов, свидетельствующих о том, что устройство должно быть в срочном порядке проверено и заменено.

ДВС не запускается

После поворота ключа в замке зажигания или попытки запуска ДВС другим способом — силовой агрегат не запускается. Поломка ДПК является причиной отсутствия искры в системе зажигания, в результате — не происходит синхронизация с топливной подачей и мотор не заводится. В данном случае поможет только полноценная замена датчика на новый.

Двигатель постоянно глохнет

ДВС глохнет на «нейтралке» или во время движения автомобиля. Это говорит о том, что ДПКВ работает нестабильно или вот-вот выйдет из строя. В этой ситуации следует как можно скорее посетить СТО или устранить проблему самостоятельно;

Мотор работает неустойчиво (детонация), плавают обороты

Работа мотора нестабильна, при больших нагрузках на силовой агрегат (резкое ускорение или плавают обороты холостого хода) может возникать детонация. Когда есть проблема с работой ДВС на приборной панели загорается соответствующий индикатор «Check», сигнализирующий о неполадках;

Падение или внезапное повышение оборотов двигателя. Неисправный ДПКВ провоцирует неконтролируемый впрыск топлива в систему, в результате чего мотор начинает «троить»;

Снижение мощности автомобиля

Еще может наблюдаться снижение мощностных характеристик мотора. Из-за некорректной работы датчика коленвала двигатель работает в холостую даже на повышенных передачах, разогнать авто до нужной скорости практически невозможно. Это происходит из-за отсутствия синхронности между механизмом топливного впрыска и ЭБУ.

Это надо знать: Признаки, причины и последствия перегрева двигателя автомобиля

Важно знать, что все перечисленные признаки, могут также быть спровоцированы выходом из строя и других компонентов ДВС. Поэтому прежде чем снимать, ремонтировать и менять датчик КВ следует провести диагностику других устройства, например, ДПРВ, который работает с ДПКВ в паре.

Как проверить датчик положения коленчатого вала

Есть несколько способов диагностирования неполадок ДПКВ. Рассмотрим самые популярные из них.

Проверка при помощи измерительного прибора — мультиметра

Подключив его к вызывающему подозрения в исправности датчику нужно измерить сопротивление. Нормой считается показатель равный от 560 до 745 Ом, но лучше прочитать «мануал» конкретной марки автомобиля, так как для разных моделей значения нормы могут отличаться.

Обратите внимание, что для того чтобы провести измерение сопротивления — датчик нужно снять.

Применение осциллографа

Здесь все происходит почти по той же схеме что и с мультиметром. Осциллограмма проверки отображает  любой дефект в работе датчика. Измерительный прибор подключается к снятому ДПК и производится диагностика.

В первую очередь следует обратить внимание на показатели напряжения, если оно не соответствует нормативам, заявленным в паспорте авто (обычно 5 или 12 В), значит ДПК сломан, и подлежит замене.

Тестирование значения индуктивности

Это комплексный и точный метод определения неполадок ДПК, но наиболее сложный. Для замера индуктивности помимо мультиметра, понадобятся дополнительные измерительные приборы: вольтметр, сетевой трансформатор и мегаомметр.

В этом случае производится комплексный замер всех электронных характеристик датчика: сопротивление, напряжение, индуктивность. Все результаты сопоставляются с нормой и анализируются в комплексе, на основании чего делается вывод о работоспособности устройства.

В заключение, стоит отметить, что езда на авто с неисправным датчиком положения коленчатого вала небезопасна, так как может привести к выходу из строя мотора в самый неподходящий момент.

autovogdenie.ru

Как проверить датчик коленвала? — DRIVE2

Каждый автовладелец отлично осведомлен, насколько для работоспособности автомобиля важен датчик положения коленвала (ДПКВ). Также его еще иногда, благодаря тому, что с его помощью синхронизируется работа электронного блока управления двигателем, данный прибор называют датчиком синхронизации.

При возникновении поломок в работе описанного датчика, невозможно запустить двигатель либо же в его работе будет происходить сбой, способный привести к полной остановке (уменьшение мощности, сбои в оборотах). Также данный датчик отвечает за синхронизацию подачи топлива при повороте ключа в замке зажигания.

Признаки неправильной работы датчика коленвала:

— заметное понижение его динамических характеристик в процессе движения машины (конечно же, у данной проблемы могут быть различные причины, но именно об этой неисправности сообщит контроллер, который зафиксирует проблему и зажжёт «check engine» на панели приборов).
— мотор самопроизвольно понижает или повышает обороты;
— на холостом ходу нет устойчивости в оборотах;
— возникновение детонации в двигателе во время динамической нагрузке;
— невозможность запустить двигатель.

Приведены лишь основные характерные показатели поломок датчика оборотов коленвала, шкива привода ГРМ или генератора.

Изначально необходимо для себя понимать, каким образом можно осуществить качественную проверку его работоспособности и быть стопроцентно уверенным, что все в порядке. Для чего такую проверку необходимо осуществлять всегда первой?

Все достаточно несложно. Несмотря на то, что в большинстве автомобилей данный датчик расположен не в самом удобном месте, его проверка исправности отнимет у вас совсем мало ресурсов и времени. После же проверки вам станет абсолютно ясно, нужно ли заменить датчик.

Как осуществить проверку датчика коленвала?

Проверить исправность данного датчика (ДПКВ) можно несколькими способами. Для каждого варианта вам понадобятся воспользоваться определенными приборами. Наиболее часто применяются три основных подхода к проверке работоспособности датчика оборотов коленвала, рассмотрим их.

Исходя из советов профессионалов, всегда перед проверкой датчик коленвала необходимо демонтировать, не забыв, при этом обозначить метками его изначальное расположение на двигателе. Понятно, что после снятия необходимо произвести визуальный осмотр датчика. Результаты визуального осмотра дают возможность обнаружить повреждения на нем, понять состояние контактной колодки, сердечника самих контактов. Загрязнения следует удалить, используя спирт или бензин. У датчика коленвала должны быть чистые контакты.
В процессе демонтажа необходимо установить расстояние от сердечника датчика до диска синхронизации. Оно должно варьироваться от 0,6 мм до 1,5 мм.
При отсутствии видимых проблем можно переходить к обнаружению скрытых в электрической схеме данного устройства.

Диагностика датчика с использованием омметра

Для измерения сопротивления обмотки датчика коленвала можно использовать омметр (мультиметр). Правильно функционирующий датчик покажет значения от 550 до 750 Ом.

Такая проверка тестером (мультиметром) заключается в проверке сопротивления катушки индуктивного датчика. Поскольку при поврежденной катушке, характеристики датчика отобразятся в первую очередь на сопротивлении. Устанавливаем нужный диапазон и прове

www.drive2.ru

Признаки неисправности датчика положения коленвала (ДПКВ)

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими  поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо  перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения  переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным  шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от  полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить  величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик  оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать  выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без  показаний этого датчика нормальная работа  силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы  неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Видео на тему

Похожие статьи

avtonov.com

Датчик коленвала признаки неисправности: основная опасность

Доброго времени суток всем читателям моего блога и представителям многочисленной армии автомобилистов! Нынешние авто сплошь и рядом напичканы различной аппаратурой, которая призвана своевременно давать сигналы о тех или иных неисправностях. Все мы слышали о датчиках уровня топлива в баке, уровня масла в системе, неисправности антиблокировочной и антипробуксовочной систем и пр. Тем не менее, есть и другие очень важные узлы, о которых мы не вспоминаем до тех пор, пока с автомобилем не начнут происходить непонятные вещи. Датчик коленвала признаки неисправности и другие моменты, которые я хотел бы обсудить в рамках сегодняшней публикации.

   Как ведет себя двигатель в случае перебоев в работе прибора

Особенностью кривошипно-шатунного механизма, к которому относится и коленчатый вал, является преобразование движения поршней: из возвратно-поступательного типа во вращательный. Для того, чтобы точно определять положение, в систему был внедрен датчик положения коленвала, который еще могут называть датчиком синхронизации, или определителем ВМТ или фаз. Благодаря его действию происходит более плавная работа систем питания и зажигания рабочей смеси.

В случае выхода любого элемента из строя происходит перевод электронным блоком управления в работу мотора в специальном режиме аварийного принципа действия. Заметить это можно по возгоранию индикатора «чек инжен» на приборке, троению двигателя, потере им мощности, трудностями запуска. В таком режиме силовой агрегат будет по-прежнему функционировать, то есть, будет поступать горючее и воздух, образовываться искра и т.п. Однако, каждому водителю ясно, что нужно срочно предпринимать меры. Как проверить исправность датчика положения коленчатого вала? Об этом и пойдет речь чуть дальше.

Нужно понимать, как он ведет себя в случае перебоев в его работе. Горючее своевременно не подается, а система зажигания не в состоянии воспламенять рабочую смесь в точно необходимый период времени. А основной обязанностью датчика является посыл сигнала к электронному блоку управления с информацией о том, в каком положении находится коленвал в определенный момент времени. Также он сообщает направление вращения вала и его частоту. На основании полученных данных ЭБУ устанавливает момент зажигания, передает импульсы для форсунок, координирует работу топливного насоса и многое другое.

   Симптомы неисправностей

Итак, перейдем непосредственно к признакам, которые могут указывать на то, что именно датчик коленвала является виновником нарушений в работе силового агрегата:

  • возникновение эффекта детонаций при увеличении нагрузки;
  • снижение мощности мотора, его динамики;
  • потеря (плавание) холостых оборотов;
  • проблемы с запуском (как холодного, так и горячего двигателя), то есть стартер будет крутить гораздо дольше;
  • произвольное изменение оборотов при движении.

Неискушенный водитель может сразу броситься искать, где стоит пресловутый датчик. Однако нет 100% гарантии, что причина неполадок не кроется и в другом узле двигателя. В то же время, перебои в работе могут возникать не на постоянной основе. Поэтому для точного установления причин не обойтись без полноценной компьютерной диагностики силового агрегата.

Работа датчика основывается на изменениях в магнитном поле, которые возникает при появлении любого, даже крохотного, металлического предмета. На коленвал ставят металлический зубчатый диск, в котором отсутствует пара зубьев. Их вершинки должны попадать в магнитное поле датчика, который располагается напротив. Как только отсутствующие зубья пересекают область действия магнитного пол, устройство фиксирует это и передает свой сигнал на блок управления.

   Перед проведением диагностики устройства

При демонтаже этого устройства нужно запомнить его положение, чтобы вернуть впоследствии в прежнее посадочное гнездо. При визуальном осмотре следует убедиться в отсутствии видимых повреждений на корпусе. Покрытие сердечника грязью также может влиять на корректность работы и показания прибора. Если это не принесло своих результатов, стоит перейти к диагностике с помощью мультиметра. Ее непросто провести в гаражных условиях, поэтому лучше доверить ее выполнение опытным специалистам.

Те водители, которым приходится подолгу передвигаться по трассам между городами, нередко возят с собой запасной сигнализатор, определяющий положение коленчатого вала. Однако перед тем, как менять его, стоит убедиться в том, что между синхронизационным диском и датчиком отсутствуют посторонние частицы и предметы.

Теперь, когда мы выяснили, что датчик коленвала — это один из наиболее значимых элементов системы регуляции двигателя, и где находится этот компактный прибор, мы знаем, насколько важно своевременно уделять внимание его работоспособности. Его неисправность существенно осложняет безопасную эксплуатацию транспортного средства. Читайте следующие выпуски блога и будете обладать знаниями бывалых автолюбителей. На сегодня пока!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы

Автор:Андрей

avto-kul.ru

Датчик коленвала ваз 2110, 2114, приора: признаки неисправности

Автомобили с автоматической системой управления двигателем в большинстве своем работают с установленным и важным датчиком положения коленчатого вала (ДПКВ) для обеспечения синхронизации механического движения поршней с системой зажигания и топливоподачей.

Рассмотрим на примере как работает датчик коленвала ВАЗ 2110, а также 2105, 2107, 2108, 2109, 21099, 2111, 2117, 2112, 2113, Приора, Нива, Шевроле Нива, Калина 1117, 2114, 2115.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Типы датчиков коленвала
Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Немного о задающих дисках

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала (например, автомобиль Опель).

Диски для датчиков Холла изготавливаются из пластика, а в их зубьях запрессованы постоянные магниты.

Как проверить датчик коленвала ВАЗ

 Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Где находится датчик коленвала ВАЗ 2110

Блоки двигателей 1117, 21124, 21126, 2111, 2170 независимо 16 клапанные или 8 кл, конструктивно одинаковые и различны только головками блока. 16 клапанные имеют два распредвала и по ширине превосходят почти в два раза 8 клапанные головки.

ВАЗ-2110, эксплуатируется как с 8 кл. двигателями, так и 16 кл., но расположение ДПКВ неизменно и крепится в нижней части двигателя.

Замена датчика коленвала

Лада Калина, Веста, Гранта, 21214 или классическое авто 2107 – принцип замены ДПКВ одинаковый. Достаточно открутить удерживающий болт с кронштейна, отключить разъем со жгута проводов и снять датчик.

Признаки неисправности ДПКВ

Неисправность в датчике положения коленчатого вала приводит к подергиваниям автомобиля на разных режимах, к провалам и тяжелому запуску двигателя. Эти неисправности могут возникать и по другим многочисленным причинам, выявить которые возможно диагностическими приборами. Но основные признаки неисправности ДПКВ на инжекторном автомобиле — это продолжительный запуск двигателя или отсутствие запуска.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.

Можно ли завести машину без датчика коленвала

Датчик коленвала является главным звеном в цепи управления двигателем. Синхронизируя механическое движение валов и определяя относительное положение поршней посредством ДПКВ блок управления в нужный момент времени производит коммутацию, включая топливные форсунки и катушку зажигания. Без датчика коленчатого вала запуск двигателя не возможен.

diagnozbibike.ru

Распиновка датчика коленвала ваз 2110

ВСЕ ПРО ДАТЧИК КОЛЕНВАЛА ВАЗ 2110: ЗАМЕНА И ПРОВЕРКА СВОИМИ РУКАМИ

Современные «десятки» оснащаются множеством различных электронных устройств и узлов, выполняющих различные функции. Одним из важных элементов является датчик коленвала на автомобиле ВАЗ 2110. В этой статье мы подробно расскажем о предназначении и признаках неисправности регулятора.

Описание датчика коленвала

Итак, что это за контроллер и в чем заключается его предназначение? Где найти устройство для того, чтобы произвести его замену? Каковы основные признаки неисправности девайса? Ответы на эти вопросы мы дадим ниже.

Функции и предназначение

На двигателе 8 или 16 клапанов ДПКВ предназначен для выполнения не контролирующих опций, а для осуществления синхронизации фаз по впрыску бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому в случае поломки контроллера это может привести к тому, что различные системы транспортного средства будут функционировать не слаженно. А это значит, что нормальная работа двигателя будет невозможной.

ВАЗ 2112 датчик коленвала

Сам по себе датчик коленвала ВАЗ 2110 являет собой устройство индуктивного типа, этот контроллер должен реагировать на прохождение зубчиков на задающем диске. Этот диск монтируется на шкив привода генератора, а рядом с ним устанавливается сам контроллер. На шкиве расположено 58 зубчиков, между которыми расположена впадина размером на 2 зубца. Эта впадина позволяет осуществлять синхронизацию с верхней мертвой точкой поршней двигателя. В тот момент, когда впадина проходит мимо контроллера, на блок управления двигателем поступает соответствующий сигнал.

Конструкций устройств такого типа довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, однако его срабатывание осуществляется в результате прохождения постоянного магнита.

Где находится?

Если в работе двигателя замечены сбои, то перед тем, как приступить к выявлению поломки и признаков неисправности, необходимо узнать, где расположен регулятор. Где находится датчик положения коленвала на 8- или 16-клапанной «десятке»? Если вы откроете капот, то заметите, что регулятор можно найти непосредственно на крышке масляного насоса. Как видите, место расположения регулятор не особо удобное. Инженеры ВАЗ продумали этот момент, подумав об удобстве замены контроллера, поэтому оборудовали ДПКВ длинным проводом на 80 см.

Место расположения ДПКВ под капотом автомобиля

Признаки неисправностей

Если расположенный на масляном насосе контроллер выходит из строя, водитель не сможет завести двигатель. В случае поломки решить проблему невозможности запуска мотора позволит только замена регулятора. Следует отметить, что на 8- или 16-клапанном двигателях не так часто происходит проблема полного выхода из строя контроллера, как показывает практика, в большинстве случаев проблемы накапливаются.

Итак, каковы признаки неисправности ДПКВ:

  • Снижение мощности двигателя при езде. Когда водитель резко жмет на газ, могут чувствоваться провалы мощности. Отметим, что в карбюраторных двигателях это может происходить при некорректной работе ускорительного насоса.
  • В некоторых случаях может проявляться детонация двигателя, особенно, если он работает на высоких оборотах. Иногда эта проблема может быть обусловлена низким качеством используемого топлива.
  • Может быть затрудненный запуск двигателя.
  • Еще одним признаком неисправности, при котором требуется замена датчика коленвала на «десятке», является повышенный расход бензина (автор видео о замене датчика коленчатого вала на отечественной Ладе — канал IZO)))LENTA).

В целом выход из строя этого контроллера может привести к нестабильной работе силового агрегата. Что касается причин, то обычно они обусловлены заводским браком. В некоторых случаях регулятор ломается из-за загрязнений в месте монтажа.

Диагностика

Процедура диагностики устройства заключается в проверке параметра сопротивления его обмоток, для этого используется омметр. Если в результате диагностики тестер показал значения, отличные от 550-570 Ом, это свидетельствует о выходе из строя контроллера. Чтобы не допустить поломки датчика, место его монтажа всегда должно содержаться в чистоте. Кроме того, не лишним будет проверить и целостность проводки, очень часто качество соединений играет важную роль. Что касается ремонта, то ДПКВ отремонтировать нельзя, регулятор можно только поменять на работоспособный.

Извините, в настоящее время нет доступных опросов.

Руководство по замене

Как осуществляется замена датчика положения коленвала ВАЗ 2110? Для выполнения задачи вам понадобится только гаечный ключ на 10.

Пошаговая инструкция этого процесса представлена ниже:

  • Сначала необходимо отключить зажигание. На всякий случай, чтобы предотвратить возможные замыкания в бортовой сети транспортного средства, можно отсоединить минусовую клемму от аккумуляторной батареи.
  • Затем откройте капот и найдите место расположения контроллера. Вам необходимо отсоединить разъем от регулятора.
  • С помощью гаечного ключа на 10 вам необходимо открутить болт, фиксирующий устройство. Демонтируйте ДПКВ из места установки на крышке маслонасоса, после чего произведите его замену на новый регулятор. Перед установкой вы должны быть уверены в том, что проблемы в работе силового агрегата на вызваны плохим качеством проводки. В противном случае замена не даст необходимых результатов. Очистите от пыли и грязи разъем и место установки устройства, это позволит избежать возможных сбоев в его работе в будущем.

1. Откройте капот и отключите разъем датчика.

2. С помощью гаечного ключа выкрутите болт крепления.

3. Демонтируйте контроллер и замените его на новый.

Видео «Подробная инструкция по замене регулятора на ВАЗ 2110»

Пошаговая видеоинструкция по замене датчика положения коленвала на отечественной «десятке» представлена в ролике ниже (автор видео — канал В гараже у Сандро).

Принцип действия и признаки неисправности регулятора холостого хода ВАЗ

Регулятор холостого хода является важным устройством современного автомобиля, отвечающим за стабильную работу двигателя на минимальных оборотах. Неисправность данного устройства проявляется в плавающем числе оборотов двигателя и его частыми остановками. Своевременный контроль состояния регулятора холостого хода обеспечит Вам надежную работу автомобиля.

Для нормального функционирования автомобиля нужна слаженная работа всех его устройств, поскольку выход из строя даже какой-либо единичной детали ведет к последующей каскадной разбалансировке всей системы и может впоследствии привести к серьезной аварии.


Назначение и конструкция регулятора холостого хода ВАЗ

Неисправность регулятора холостого хода не позволит автомобилю полноценно продолжать движение. При нормальной штатной работе двигатель глохнет только после выключения зажигания водителем с помощью ключа. В случае остановки автомобиля при включенном моторе он должен продолжать работать на минимальных оборотах, или, как принято говорить, на холостом ходу. Именно регулятор холостого хода и обеспечивает стабильные обороты двигателя во время стоянки, поэтому его неисправность будет приводить к тому, что автомобиль будет глохнуть, как только будет отпускаться педаль газа.

Регулятор холостого хода располагается на дроссельной заслонке рядом с датчиком положения. Корпус регулятора имеет цилиндрическую форму с крепежным фланцем, прилегающим к телу дроссельной заслонки и фиксирующийся с помощью двух или трех винтов в зависимости от модификации. В передней части устройства расположен шток, с помощью которого и происходит регулирование работы мотора. В задней части корпуса оборудованы электрические разъемы, посредством которых электронный блок управления контролирует и руководит регулятором. Число оборотов двигателя задается электронной системой автоматически и меняется в зависимости от условий работы силового агрегата.


Принцип действия регулятора холостого хода ВАЗ

В техническую задачу регулятора холостого хода входит изменение площади сечения канала дополнительной подкачки воздуха без участия дроссельной заслонки, что приводит к изменению частоты вращения коленвала на холостом ходу. Поступательное движение регулирующей иглы достигается путем преобразования вращения якоря с помощью червячной передачи. При перекрытии канала доступ воздуха уменьшается, и обороты снижаются, при обратном движении штока происходит обратный процесс. Всего движение штока рассчитано на 250 шагов. Нулевой шаг или исходная позиция соответствует полностью выдвинутой игле и перекрытому отверстию. В зависимости от степени прогрева двигателя и его стабильной работы электронный контроллер регулирует количество шагов, обеспечивая надежную работу при любых условиях. Вручную влиять на работу регулятора холостого хода невозможно, программа управления закладывается в контроллер при производстве и может быть перепрошита только в специализированных мастерских.

Регулятор холостого хода отвечает только за объем подаваемого воздуха, предельное количество которого в дальнейшем контролирует датчик расхода воздуха, управляющий также подачей в двигатель соответствующего количества бензина.


Признаки неисправности регулятора

Регулятор ВАЗа не оборудуется системой самодиагностики, поэтому бортовой компьютер не может отследить неисправность в случае ее возникновения. Несмотря на неполадку на приборной панели не загорится предупреждающий сигнал о неисправности двигателя, поэтому аварию регулятора можно определить только по косвенным признакам.

При поломке регулятора симптомы поведения двигателя автомобиля следующие:

  • Глохнет мотор, холостые обороты не держатся;
  • Обороты двигателя «плавают», то есть, самопроизвольно увеличиваются и уменьшаются;
  • При запуске «на холодную» отсутствуют высокие обороты первичного прогревания;
  • При снятии или переключении передач на КПП двигатель глохнет.

Если при работе двигателя есть подобные симптомы и при этом не горит лампочка «CHECK ENGINE», то с большой вероятностью можно утверждать, что существует неисправность в регуляторе холостого хода.

К сожалению, без снятия самого устройства невозможно определить, насколько серьезна поломка, и обойдется ли все мелким ремонтом, чисткой регулятора или придется приобретать полностью новый механизм.

На сайте представлены образцы регуляторов холостого хода ВАЗ от нескольких как отечественных, так и иностранных производителей. Вариативность цены представленных товаров позволит Вам подобрать регулятор, идеально подходящий по соотношению цена-качество.


Функциональный тест датчика дроссельной заслонки. Ошибки датчика положения дроссельной заслонки

ВАЗ-2114 — улучшенная версия «девятки». Практически такие же моторы устанавливались на эту «Ладу». Однако главное отличие — это впрыск топлива. В 14-й «Жигули» полностью отошли от старых карбюраторов. Однако для новой системы потребовались новые датчики. Чтобы мотор работал нормально, в конструкции срабатывают десятки датчиков. Они считывают сигналы и передают их в электронный блок … Эти сигналы включают температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он не работает и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

TPS — это устройство, преобразующее угловое положение воздушной заслонки в постоянный ток …. Этот элемент устанавливается на всех автомобилях с впрыском топлива. Информация с датчика о состоянии перепускного клапана поступает в коллектор.Сам ДПДЗ бывает разного типа — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе такое же, как атмосферное. Но как только деталь закрывается, внутри падает давление — образуется вакуум.

Электронный датчик положения дроссельной заслонки ВАЗ-2114 имеет переменный и постоянный резисторы. Сопротивление обоих составляет около восьми Ом. Но выходное напряжение может отличаться. Этот показатель зависит от положения самой дроссельной заслонки.Эти процессы также контролируются специальным контроллером. В зависимости от принимаемых сигналов от ДТП система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 не будет корректно работать. Двигатель получит слишком много топлива. В обоих случаях мотор испытывает значительные нагрузки, и эластичность его работы теряется.

Где это установлено?

Дается элемент в дроссельном узле.

Точнее, датчик прикреплен к корпусу демпфера (связан с его осью) рядом с регулятором холостого хода двигателя.

Ресурс

Сколько прослужит датчик положения дроссельной заслонки на автомобиле ВАЗ-2114? В следующие 50 тысяч километров замена этого элемента не требуется. Это средний срок службы ДПДЗ на ВАЗе. Но поскольку пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что деталь вышла из строя? Об этом мы поговорим ниже.

Признаки

Есть несколько симптомов, указывающих на неисправность данного элемента:

  • Высокие обороты холостого хода. Также аналогичная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на гораздо больший угол. Из-за этого в камеру попадает много кислорода. И чем больше воздуха, тем быстрее загорится смесь. Соответственно, из-за этого бесконтрольно растут обороты.
  • Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем должен. В результате у двигателя не хватает энергии для создания крутящего момента. Вместе с этим заметно снижается разгонная динамика автомобиля.
  • Рывки при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в баллоны поступает больше воздуха. А так как его концентрация уже выше нормы, возникают провалы и мотор в движении не может достичь нормальной скорости.
  • Самопроизвольное отключение двигателя на ходу. Также это происходит из-за высокой концентрации воздуха. В камере сгорания недостаточно топлива для хода поршня. Из-за этого мотор троит и просто глохнет.

Причины

Ранее мы разбирали причины некорректной работы силового агрегата … Как видите, сбои происходят из-за неправильной концентрации воздуха в смеси.

А по каким причинам на ВАЗ-2114 выходит из строя сам датчик положения дроссельной заслонки? Среди причин неисправностей ТПС следует выделить:

  • Сгоревшие контакты.Когда заслонка открывается, подвижный контакт датчика начинает двигаться, контактируя с резистивным полем. При длительном использовании поле разрушается и контакт исчезает. Сигнал больше не может передаваться на контроллер, что препятствует нормальной работе системы.
  • Окисление контактов. И если в первом случае их уже невозможно восстановить, то в этой ситуации можно попробовать вернуть датчик в работу. Так, для восстановления окисленных контактов в блок и в пространство под крышкой распыляется смазка ВД-40.Эта смазка содержит антикоррозионные присадки, разрушающие ржавчину. В половине случаев это помогает вернуть датчик к жизни.
  • Износ подложки ДПДЗ. Однако в конструкции он присутствует только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Неполное закрытие заслонки. В таком случае можно подпилить сиденье датчика положения дроссельной заслонки ВАЗ-2114 напильником, и двигатель снова заработает исправно.

Диагностика

Можно сделать самому.Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора — мультиметра. Его необходимо переключить в режим измерения напряжения и заземлить. Подключите красный щуп к положительной клемме «A». Он расположен на корпусе разъема TPS. Обратите внимание, что измерения проводятся при включенном зажигании. В противном случае значение всегда будет нулевым. Включив зажигание, смотрим на результат. На контакте должно быть пять вольт. Допускается небольшая погрешность в районе 0.3 В. Если напряжение меньше 4,7 В, этот элемент неисправен и подлежит замене.

Если мультиметр показывает ноль при включенном зажигании, возможно, произошел обрыв цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, то вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности — полное отсутствие напряжения на выводах ТПС.

Диагностика: метод №2

Также можно проверить работу элемента, не отсоединяя от него разъем.Для этого понадобится такой же мультиметр. Воспользуемся ими для проверки наличия напряжения на датчике. При включенном зажигании плавное повышение напряжения с 0,8 до 4 В.

При этом нужно повернуть пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. А напряжение проверяется протыканием провода щупом мультиметра.

Метод №3

Переводим наш измерительный прибор в режим омметра. Далее отсоединяем разъем от датчика.

Затем подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если повернуть сектор, стрелка омметра будет двигаться плавно. Наличие резких скачков стрелки говорит о неисправности ДПС.

Что выбрать?

Обращаем ваше внимание, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью заменен автомобилем. Производителей ДПДЗ для Лада-Самара-2 существует несколько:

  • «Счетмаш».
  • «Автоэлектрик».
  • «Омега».

Последняя устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Стоят они порядка 600-900 рублей.

Но служат очень долго — отзывы отмечают. Покупать резистивные датчики не стоит. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «Автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей.Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Заменить этот элемент достаточно просто. Откройте капот и найдите датчик.

Затем с помощью отвертки отожмите пластиковую защелку и снимите колодку с проводами. Затем открутите болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ТПС снимается и прокладка. На его место устанавливается новый, из поролона.Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Его следует затягивать плотно, чтобы исключить лишние колебания (деталь может от них некорректно работать). После этого соединяем колодку проводами и делаем первый запуск. Двигатель должен стабилизироваться.

Владельцам автомобилей ВАЗ-2110 часто приходится ремонтировать свой автомобиль. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу неисправности относится неисправность датчика положения дроссельной заслонки? Что отвечает за эту деталь в машине? Как определить, что именно эта деталь перестает правильно работать? Об этом читайте в нашей статье.

Что такое ДПДЗ в автомобиле ВАЗ-2110

Датчик положения дроссельной заслонки у автомобилистов сокращенно называют ДПДЗ. Эта деталь используется в нескольких типах двигателей:

  1. Бензиновый впрыск.
  2. Моновпрыскивающий тип.
  3. Дизельные двигатели.

DPDZ также известен как потенциометр дроссельной заслонки. Это связано с тем, что датчик предназначен для работы в качестве переменного резистора. Сам датчик установлен в моторном отсеке — место фиксации — дроссельная заслонка.Механизм работы датчика следующий: в зависимости от того, какое положение и степень открытия имеет дроссельная заслонка, изменяется и сопротивление. То есть уровень величины такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, дроссельная заслонка будет закрыта и сопротивление будет наименьшим. Когда заслонка открыта, наоборот. Соответственно, напряжение на TPS, прямо пропорциональное сопротивлению, также изменится.

Такими изменениями управляет электронная система управления, именно она принимает все сигналы от ДТП и подает топливо с помощью топливной системы.

Итак, при максимальном напряжении индикатора сигнального контакта датчика положения дроссельной заслонки топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию топлива.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает двигатель на правильный режим работы.

Связь дроссельной заслонки с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составной частью системы впуска двигателя и напрямую связана с большим количеством других систем автомобиля … К ним относятся следующие системы:

  • курсовая устойчивость;
  • антиблокировочная;
  • противоскользящий;
  • антипригарное;
  • круиз-контроль.

Кроме того, есть те системы, которыми управляет электроника коробки передач.Ведь именно эта дроссельная заслонка регулирует подачу воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ТПС

Датчик положения дроссельной заслонки бывает двух типов:

  • пленка;
  • магнитный или бесконтактный.

По своей конструкции он напоминает воздушный клапан — в открытом положении давление соответствует атмосферному, в закрытом — опускается до вакуумного. TPS включает в себя резисторы постоянного и переменного тока (каждый с сопротивлением 8 Ом).Процесс открытия и закрытия заслонки контролируется контроллером с последующей регулировкой подачи топлива.

Если проявляется хотя бы один признак неисправности в операционной системе этого датчика, то двигатель может быть поставлен либо с избытком, либо с недостатком. Подобные сбои в работе двигателя отражаются на двигателе самого автомобиля ВАЗ-2110 и на его коробке передач.

Типичные признаки неисправности TPS

За счет исправного функционирования датчика положения дроссельной заслонки топливная система двигателя автомобиля ВАЗ-2110 работает с сглаживающим эффектом.То есть автомобиль движется плавно, а педаль газа хорошо реагирует на нажатия. Поэтому неисправность TPS практически сразу можно заметить по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Автомобиль движется с перебоями.
  4. Обороты холостого хода двигателя заметны при работе.
  5. Загорается сигнал на панели приборов Проверить е
  6. Автомобиль плохо разгоняется из-за задержек в разгоне.
  7. Во впускном коллекторе слышны хлопки.

Конечно, эти признаки неисправности датчика не могут быть обнаружены сразу. Но даже если вы заметили только один из этих признаков, все же стоит провести компьютерную диагностику автомобиля в сервисном центре.

Проблемы TPS и их диагностика


Как известно, вечных деталей для автомобилей еще не изобретено. Причем поломку ДПС можно предвидеть, для этого нужно спросить возможные причины выхода этой детали из строя.Вот основные из них:

  1. Истирание напыляемого основного слоя, служащего для перемещения ползуна (результат — неверные показания TPS).
  2. Выход из строя сердечника подвижного типа (следствие ухудшение контактов между ползунком и резистивным слоем).

Как можно самостоятельно разобраться в проблемах с этим датчиком? Для этого вы можете самостоятельно провести диагностику работы вашего диагноза:

  1. Послушайте холостой ход двигателя ВАЗ-2110:
    • Поломка очевидна, если вы заметили, что его обороты находятся в «плавающем» состоянии;
  2. Отожмите педаль акселератора:
    • неисправность присутствует, если двигатель останавливается после этого действия.
  3. Скорость набора:
    • Возникает проблема TPS, если автомобиль начинает рывками двигаться, что указывает на неправильную подачу топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полном срезании. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПС.

Проверка работы датчика положения дроссельной заслонки

Для проверки ТПС самостоятельно не нужно вызывать на консультацию автоэлектрика.Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Первым делом повернуть ключ в замке зажигания, снять показания напряжения между контактом ползунка датчика и минусом. В нормальном состоянии показатель будет до 0,7 В.

Второй шаг — повернуть пластиковый сектор и открыть заслонку, а затем снова провести измерения. В нормальном состоянии датчика прибор покажет результат 4 В.

Дроссельная заслонка — один из ключевых компонентов, обеспечивающих работу двигателя автомобиля.Он является частью системы впуска, и от его правильной работы зависит количество воздуха, попадающего в камеру сгорания, где он взрывается после смешивания с бензином.

Для того, чтобы процесс детонации был максимально эффективным, электронный блок управления транспортного средства должен контролировать время открытия дроссельной заслонки, тем самым позволяя впускать столько воздуха, сколько требуется для образования идеальной смеси в определенный момент времени. Соответствующий датчик отвечает за информацию о положении дроссельной заслонки.В случае выхода из строя водитель попадает в беду, что может привести к повреждению деталей двигателя.

Типы датчиков положения дроссельной заслонки (ДПД)


В зависимости от исполнения датчики положения дроссельной заслонки можно разделить на следующие типы:

  • Пленка резистивная. Варианты потенциометров простые, и они способны проработать около 50 тысяч километров до выхода из строя;
  • Магниторезистивный или бесконтактный. Принцип их действия основан на эффекте Холла, а стоимость таких датчиков намного выше, чем пленочно-резистивные варианты.При этом ресурс датчика зависит только от качества механических элементов, и они способны работать более 100 тысяч километров.

TPS устанавливается в большинстве случаев на корпусе дроссельной заслонки со стороны, противоположной приводу воздушной заслонки. Подвижный элемент датчика имеет механическую связь с осью демпфера.

Признаки неисправности датчика положения дроссельной заслонки

Независимо от типа датчика его неисправность можно определить по следующим признакам:


Если в автомобиле проявляются указанные выше неисправности и горит индикатор Check Engine, вероятно, неисправен датчик положения дроссельной заслонки.Важно отметить, что индикатор «Проверьте двигатель» загорается при неисправности датчика положения дроссельной заслонки не на всех автомобилях.

Основные причины неисправностей

В зависимости от типа датчика, используемого в автомобиле, можно определить основные проблемы, которым они подвержены.

Недорогие пленочно-резистивные датчики положения дроссельной заслонки чаще всего выходят из строя из-за механического износа резистивного слоя. Так что во время работы датчик двигателя может износиться.Еще одна частая причина выхода из строя пленочно-резистивного варианта датчика — попадание на него грязи, приводящей к неработоспособности рабочей поверхности.

Бесконтактные ДПДЗ чаще всего выходят из строя из-за механического отказа движущегося узла. Также среди типичных «болезней» можно выделить сбои в работе электронного преобразователя принимаемых магнитных сигналов в постоянное напряжение.

Как проверить датчик положения дроссельной заслонки

Для проверки датчика положения дроссельной заслонки требуется мультиметр.В зависимости от типа датчика и транспортного средства, на котором он установлен, показания напряжения и сопротивления датчика, указанные в приведенных ниже инструкциях, будут различаться. При этом процесс проверки ТПС кардинально не будет отличаться на разных моделях автомобилей и датчиков.

Чтобы проверить датчик положения дроссельной заслонки, выполните следующие действия:


Как отмечалось выше, числа измерений могут отличаться в зависимости от модели датчика и автомобиля. Вы можете просмотреть результаты для конкретной машины в техническом руководстве к ней или на специализированных форумах в Интернете.

Если в результате диагностики было установлено, что датчик неисправен, его необходимо будет заменить.

Как заменить датчик положения дроссельной заслонки

Процесс замены датчика положения дроссельной заслонки состоит из трех этапов: снятие старого датчика, установка нового и сброс ошибки о неисправности устройства из памяти электронного блока управления. Для замены TPS необходимо сделать следующее:


Следует отметить, что некоторые современные датчики требуют не только замены, но и регулировки.Например, в автомобилях компании АвтоВАЗ регулировка датчика положения дроссельной заслонки не требуется, но во многих иномарках она необходима.

Как отрегулировать датчик положения дроссельной заслонки

Регулировка ДПС осуществляется следующим образом:


Если после проведения регулировки у вас возникнут проблемы с холостым ходом (завышены), необходимо будет провести процедуру обучения электронного блока управления автомобилем параметрам нового датчика.

Ранее мы писали о симптомах, которые могут появиться при выходе из строя датчика положения дроссельной заслонки. Но такие признаки часто становятся причиной поломки других датчиков или узлов двигателя. Поэтому перед покупкой нового TPS необходимо проверить работоспособность имеющегося датчика.

На корпусе дроссельной заслонки установлен

ТПС. Этот датчик содержит резистор с переменным сопротивлением (или точки контакта, в зависимости от модели), который передает сигнал на контроллер ЭСУД. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая поток воздуха во впускной коллектор. При работающем двигателе положение дроссельной заслонки (и данные от других датчиков) сообщает компьютеру, сколько топлива требуется двигателю в данный момент.

Следовательно, без правильного сигнала с ДТП возникают проблемы с топливовоздушной смесью. Учтите, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах датчика, после чего она проверяется с помощью цифрового мультиметра.

Приобрести мультиметр можно во многих магазинах, этот нехитрый диагностический прибор вам не раз пригодится.

Самая распространенная неисправность датчика дроссельной заслонки — износ, короткое замыкание или разрыв в электрической цепи или резисторе. С помощью этой статьи вы сможете понять, как проверить TPS мультиметром всего за несколько минут. Это поможет вам понять, нуждается ли товар в замене или проблема не в нем.

Признаки неисправности ДПС:

  • обедненная или богатая топливная смесь;
  • проблемы с зажиганием;
  • неверные сигналы для других исполнительных механизмов;
  • неравномерный холостой ход;
  • провалов при разгоне;
  • подергивание;
  • остановка двигателя.

Методы диагностики ДПДЗ

Наиболее распространенный тест датчиков — измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытом, полуоткрытом и полностью открытом). Мы проведем тестирование с использованием функции измерения напряжения.

  1. Откройте капот и снимите узел воздушного фильтра в месте его соединения с корпусом дроссельной заслонки.
  2. Осмотрите дроссельную заслонку и стенки корпуса дроссельной заслонки вокруг нее.

* Если вы видите нагар на стенках или под дроссельной заслонкой, очистите этот блок с помощью очистителя карбюратора (карбюратора) и чистой тряпки.Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и ее свободному перемещению.

  1. Найдите TPS, установленный сбоку на корпусе дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехпроводным разъемом.

Ваш TPS подключен к земле?

  1. Осторожно отсоедините электрический разъем от датчика положения дроссельной заслонки.
  2. Проверить разъем и клемму на предмет загрязнения и повреждений.
  3. Установите мультиметр в подходящий режим, например, 20 В по шкале DCV.
  4. Подсоедините красный измерительный провод мультиметра к положительной клемме аккумуляторной батареи, отмеченной знаком «+».
  5. Коснитесь черным щупом мультиметра каждого из трех электрических контактов разъема проводки, который подключается к TPS.

* Один из контактов, при касании на экране мультиметра появляется напряжение около 12 вольт, это заземляющий контакт. Обратите внимание на цвет этой проволоки.

* Если ни один из контактов не показывает 12 вольт, это признак неисправности проводки, которая идет к датчику положения дроссельной заслонки. Датчик не заземлен, поэтому он не может работать должным образом. В такой ситуации нужно решить проблему с проводкой.

  1. Выключите зажигание.

Является ли TPS подключен к источнику опорного напряжения?

  1. Теперь подключите черный измерительный провод мультиметра к контакту заземления на разъеме TPS, который вы только что определили.
  2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  3. Подключите красный щуп к каждому из двух других контактов разъема.
  4. Один из выводов должен быть около 5 вольт. Этот контакт передает опорное напряжение на TPS. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод — сигнальный.

* Если ни один из двух контактов разъема не имеет напряжения 5 В, проблема в проводке, которую необходимо устранить. Проверьте электрическую цепь на предмет плохого контакта или поврежденных проводов.

  1. Выключите зажигание.
  2. Вставьте электрический разъем в TPS.


Датчик положения дроссельной заслонки подает правильный сигнал?

  1. Для выполнения этой проверки необходимо использовать пару булавок или скрепок.
  2. Подсоедините красный провод тестера к сигнальному проводу датчика, а черный провод к проводу заземления.
  3. Включить зажигание, но не запускать двигатель.
  4. Убедитесь, что дроссельная заслонка полностью закрыта.
  5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 В или около того, в зависимости от конкретной машины … Если вы видите ноль на экране, убедитесь, что вы выбрали правильный режим устройства — обычно 10 или 20 вольт являются оптимальными. Если на экране по-прежнему отображается ноль, продолжайте проверку.
  6. Постепенно открывайте дроссельную заслонку, пока она полностью не откроется (или ваш помощник может постепенно нажимать педаль газа до упора).

* При полностью открытой дроссельной заслонке счетчик должен показывать около 5 вольт.

* Убедитесь, что напряжение постепенно увеличивается по мере того, как вы медленно открываете дроссельную заслонку.

* Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или он замерзает на том же уровне, ваш TPS работает некорректно, поэтому его необходимо заменить.

* Если датчик положения дроссельной заслонки не достигает напряжения 5 вольт или около того (в некоторых автомобилях — 3,5 вольт) при полном открытии дроссельной заслонки, его необходимо заменить.

  1. Выключите зажигание и снимите штифты (фиксаторы).

Если в вашем автомобиле есть регулируемый датчик положения дроссельной заслонки (они есть в старых моделях), и его показания неверны, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если можно ослабить его крепежные болты и повернуть элемент влево или вправо.

Регулировка датчика положения дроссельной заслонки

Этот метод подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки TPS.

  1. Ослабьте крепежные болты датчика, чтобы его можно было повернуть, слегка постучав по нему рукояткой отвертки.
  2. Вытяните зонд, чтобы проверить напряжение мультиметром.
  3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  4. Держите дроссельную заслонку закрытой (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
  5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
  6. Удерживая TPS в этом положении, затяните крепежные винты.

Если датчик не регулируется и не достигает требуемого напряжения, замените его.

Знание того, как проверить датчик дроссельной заслонки, может сэкономить ваше время и помочь избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в норму. Эта проверка выполняется всего за несколько минут.

Чтобы устранить неисправность датчика дроссельной заслонки, начните с определения местоположения самого устройства.Не секрет, что этот элемент работает в тесном взаимодействии с двигателем автомобиля, а потому находится в непосредственной близости от него. Сначала найдите дроссельную трубу, а от нее выйдите на сам ДПС. Датчик с одной стороны крепится к форсунке, а с другой — к оси дроссельной заслонки.

Как распознать поломку: основные симптомы

Автовладелец должен знать, как устранить неисправность TPS. Сделать это несложно, но чтобы точно определить неисправность, стоит знать ее симптомы и своевременно на них реагировать.К основным признакам неисправности датчика относятся:

  • Проблемы на ХХ при работающем моторе (плавные обороты).
  • Двигатель глохнет при переключении селектора коробки передач (при выключении скорости во время движения).
  • Увеличивается расход топлива.
  • Нестабильность проявляется в скорости ХХ вне зависимости от режима работы мотора.
  • Мощность двигателя заметно снижена.
  • Рывки ощущаются при разгоне и при движении на небольшой скорости.
  • Двигатель глохнет при отпускании педали акселератора (на холостом ходу).

В некоторых случаях неисправности, связанные с неисправностью датчика дроссельной заслонки, проявляются свечением контрольной лампы «Check Engine», расположенной на панели приборов и сигнализирующей о наличии проблем с двигателем. В этом случае лампочка может периодически загораться (этим моментом займемся ниже). Каким бы ни был симптом неисправности, он может указывать на проблему и необходимость принятия соответствующих мер для ее устранения.В такой ситуации важно сразу выполнить некоторую работу (подробнее об этом ниже).

На фото где находится ДПТ

Как проверить, работает ли датчик?

Если во время работы проявился один или несколько из вышеперечисленных симптомов, можно сделать предположение о неисправности TPS. Первым делом нужно проверить ДПС на исправность. Проведение данных работ не требует от автовладельца специальной подготовки.Главное, четко понимать последовательность действий и иметь под рукой многофункциональный прибор (мультиметр).

Напомним, лампочка «Check Engine» создана для того, чтобы напоминать водителю о наличии проблем с двигателем. Когда он загорится, следует немедленно обратиться на СТО или выявить неисправность самостоятельно. Если ошибок нет, лампа загорается в момент запуска двигателя, а после завершения диагностики сразу гаснет.Если этого не происходит (лампочка продолжает светиться), значит, в системе проблема, и без опытного мастера она работать не будет.

Кстати, информация выше носит скорее общий характер. Что касается неисправности датчика TPS (дроссельной заслонки), то действовать необходимо по следующему алгоритму:

  • Прежде всего выключите зажигание. Осмотрите приборную панель и убедитесь, что индикатор «Check Engine» не горит. Как уже отмечалось, эта лампа является прямым напоминанием водителю о проблеме.Если он погас, откройте капот, чтобы получить доступ к TPS, и проверьте устройство.
  • Подготовьте мультиметр, с помощью которого будет проводиться дальнейшая поверка.
  • Проверить на «минус».
  • Если вы не хотите выбрасывать каждую проволоку, упростите задачу — проткните нужные провода и сделайте замер. Аналогичные действия выполняем для поиска «масс». Во время испытания зажигание включать не требуется.

После проведения подготовительных работ ваша задача — проверить факт подачи питания на ТЭЦ.Здесь стоит отметить, что напряжение напрямую зависит от модели автомобиля. Для одних машин это 5 Вольт, а для других — 12. Для определения неисправности ДПС действуйте по следующему алгоритму:

  1. Включите зажигание и протыкайте провода нужной цепи один за другим. На дисплее мультиметра должен загореться параметр 0,7 В.
  2. Откройте дроссельную заслонку вручную и посмотрите на прибор. Напряжение теперь должно быть выше 4 вольт.
  3. Выключите зажигание и выбросьте один разъем. Сразу после этого подключите щуп мультиметра — между оставшимся проводом и выводом от бегунка.
  4. Прокрутите сектор вручную и посмотрите показания прибора. Если они растут без резких скачков, значит датчик дроссельной заслонки исправен и неисправностей нет. В противном случае можно говорить об образовании потертостей (повреждений) на дорожке резистора.

Указанные выше показатели важны, так как напрямую влияют на правильную работу блока ECU.Задача этого электронного устройства — контролировать основные процессы двигателя, в том числе подачу топлива к форсункам. Если блок управления получает неправильные числа, то его решения тоже неверны. Например, дроссельная заслонка полностью открыта, а ЭБУ все еще видит ее в закрытом положении. При наличии таких симптомов ДТП неисправен, и прибор подлежит замене.


Датчик положения дроссельной заслонки

Описанных процедур не всегда достаточно для обнаружения поломки.В некоторых случаях могут потребоваться дополнительные проверки, чтобы исключить неисправности в будущем. Если обнаружена одна из проблем, перечисленных ниже, лучше всего заменить датчик. К тому же стоимость устройства невысока, а после замены появится такая долгожданная стабильность в работе мотора.

Обратите внимание на следующие моменты:

  • Состояние переменного резистора пленочного типа. Если на дорожках устройства TPS есть обрывы или потертости, то электронный блок управления получает ошибочные параметры.
  • Есть ли нормальное размыкание контактов ХХ.

Если по результатам проверки все же удалось выявить факт неисправности, и вы заменили датчик дроссельной заслонки, то в дополнительной настройке прибора (после завершения установки) нет необходимости. Когда дроссельная заслонка закрыта, ноль детали находится в состоянии покоя. Поэтому привлекать к работе специалиста нет необходимости — вы справитесь сами.

Почему может выйти из строя датчик TPS?

Важно понимать, что может вызвать повреждение рассматриваемого датчика.Конечно, полностью устранить неисправность невозможно, но свести проблемы к минимуму вполне возможно.

Причины неисправности ДПС:

  • Ползунок теряет контакт с резистивным слоем. Причина — поломка наконечника, из-за чего на подложке появляются потертости, а затем выходят из строя остальные элементы. При этом датчик может продолжать работать (правда, со сбоями) — до полного стирания резистивного слоя.В результате ядро ​​полностью ломается. Заметить такую ​​неисправность TPS не всегда удается, поэтому проблема может и дальше маскироваться под другие неполадки. Например, у автовладельца может возникнуть подозрение на некачественное топливо или другие проблемы.
  • Нет линейного повышения выходного напряжения. Это возможно, когда устройство стирается до самого низа, в точке, где ползунок начинает двигаться.

Обращаем ваше внимание, что в случае такой неисправности нет дополнительных сигналов, указывающих на проблему с датчиком дроссельной заслонки.Поэтому единственное, на что должен ориентироваться автовладелец, — это устойчивость двигателя в различных режимах.

Видео: Как проверить датчик дроссельной заслонки Дэу Матиз

Видео: Как проверить ТПС Chevrolet Lacetti

Если видео не отображается, обновите страницу или

Как проверить датчик дроссельной заслонки. Признаки неисправности датчика положения дроссельной заслонки

Выпуск

инжекторных двигателей способствовал появлению различных электронных устройств… Включая датчики, которые собирают информацию о производительности конкретной системы.

Таким образом, управление переходит к электронному блоку, который контролирует работу всех систем двигателя с помощью этих датчиков. Выход из строя даже незначительной детали приводит к нежелательным последствиям в работе всего транспортного средства. Одна из таких частей — дроссельная заслонка датчика положения.

ДПДЗ — что это

Датчик положения дроссельной заслонки сообщает контроллеру, в каком положении находится дроссельная заслонка при нажатой педали акселератора.

Это устройство позволяет контроллеру более точно дозировать и подавать топливную смесь … При выходе из строя датчика информация передается на контроллер в искаженном виде. Это может вызвать сбои в работе двигателя и привести к чрезмерному расходу топлива.

Контроллер регистрирует положение дроссельной заслонки по изменению напряжения. Сигнал 0,7 В переводит контроллер в режим ожидания. Если напряжение меньше 0,7 В, это означает, что заслонка полностью закрыта. А если напряжение около 4 В и более, то заслонка полностью открыта.

Где он находится

Чтобы иметь возможность проверить TPS в случае необходимости, вам нужно знать, где он находится. Он расположен на корпусе дроссельной заслонки и связан с его осью. На оси имеется специальный паз, для которого на датчике предусмотрено крестообразное гнездо.

Корпус датчика прикручен к корпусу дроссельной заслонки. Датчик устанавливается на автомобили с инжекторными двигателями.

Признаки неисправности ДПТ

Рано или поздно выходит из строя какая-то деталь, о чем свидетельствуют характерные признаки.TPS не исключение.

Типичные признаки неисправности датчика положения дроссельной заслонки включают:

  • двигатель на высоких оборотах работает на холостом ходу;
  • явно наблюдается повышенный расход топлива;
  • на нейтрали, двигатель глохнет;
  • машина дергается при разгоне;
  • иногда может загореться и долго горит индикатор Check Engine;
  • Двигатель
  • с трудом заводится.

Все эти признаки говорят о том, что ДПС неисправен, а значит, требуется немедленная замена детали.

Видео — некоторые симптомы неисправности датчика положения дроссельной заслонки:

Как проверить

Если были обнаружены какие-то признаки неисправности tPS, но окончательно непонятно, на что они указывают, то вы можете самостоятельно проверить его работоспособность.

Обычно в случае неисправности TPS на приборной панели загорается индикатор Check Engine. Поэтому для начала нужно запустить двигатель и, если индикатор не загорается, нужно залезть под капот к самому датчику.

Снимать для проверки работоспособности не обязательно, все можно сделать на месте.Для этого подключите два провода мультиметра к клеммам B и C датчика. Соответствующая маркировка имеется.

После этого можно плавно заводить, медленно поворачивая дроссель с помощью приводного сектора. При исправном датчике показания прибора тоже должны изменяться плавно, без резких скачков. Обычно от 2 до 8 кОм. Измерение сопротивления следует проводить при выключенном двигателе.

Видео — проверка TPS:

Теперь необходимо измерить напряжение. Для этого сначала минус мультиметра подключается к массе двигателя.После этого нужно запустить двигатель и подключить положительный контакт устройства к клемме А датчика, также ориентируясь на маркировку. Измеряется напряжение, которое должно быть в пределах 5 В. Если показания прибора разные (менее 5 В), то это свидетельствует о неисправности в цепи питания, либо самого электронного блока управления двигателем.

Если при проверке все показания прибора были нормальными, то волноваться не о чем. В противном случае TPS нуждается в срочной замене.

Замена

Если проверка показала, что TPS неисправен, то его необходимо заменить. Для этого не потребуется много инструментов, все, что потребуется — умелые руки и крестовая отвертка.

Заменить датчик нужно выключив двигатель и отсоединив минус от АКБ. Затем нужно отсоединить разъем датчика, имеющий фиксатор. Затем открутите два винта, которыми датчик крепится к дроссельной заслонке. После этой манипуляции датчик спокойно снимается с оси дроссельной заслонки.

Видео — замена датчика положения дроссельной заслонки на ВАЗ2110, 2114, 2115:

Установка нового устройства производится в обратной последовательности. В этом случае нужно убедиться, что сам дроссель закрыт. Обычно при покупке нового TPS в его комплектацию входит уплотнительное кольцо. Устанавливается между датчиком и дроссельной трубкой. Не забудьте снять старое кольцо перед установкой нового датчика.

После установки затяните стопорные винты до полного сжатия уплотнительного кольца.Теперь осталось только подключить разъем и зафиксировать защелкой.

Затем отключите на 5 минут. Это делается для сброса старых параметров датчика в ЭБУ, которые в большинстве случаев сохраняются.

Регулировка

В некоторых случаях возникает необходимость в регулировке датчика положения дроссельной заслонки. Эта процедура может быть альтернативой его замене. Причем проводить его следует при явных признаках неисправности. Они были упомянуты выше.

Видео — Регулировка датчика положения дроссельной заслонки на VW Passat:

Вам также понадобится мультиметр с проводами для регулировки.Не стоит делать все, что называется «на глазок», потому что электронный блок управления получит неверные данные. Соответственно, он неправильно дозирует топливно-воздушную смесь со всеми вытекающими неприятностями.

Монтажные отверстия датчика необходимо немного расширить перед регулировкой. Это сделано для того, чтобы датчик можно было вращать вокруг своей оси.

Важный момент: перед каждым снятием TPS или отключением его разъема необходимо выключать зажигание, а перед каждым измерением включать его.

Разъем датчика можно снять или обнажить небольшой участок проводов разъема, спрятанный под корпусом. Интересны только эти два провода, обычно синий (плюс) и черный (земля). Они понадобятся для измерения напряжения в процессе регулировки. Если разъем снят, то нужно подключить провода мультиметра к соответствующим контактам на датчике.

Подключив провода к контактам датчика (они должны быть хорошо закреплены), установите его на место.Не затягивайте крепежные винты полностью: чтобы датчик не болтался, но его можно было повернуть. Теперь нужно осторожно повернуть датчик против часовой стрелки или по часовой стрелке, пока на приборе не установятся следующие показания: 0,55-0,56 В. При необходимости крепежные отверстия необходимо расширить для увеличения угла поворота.

При установлении требуемого значения TPS должен быть надежно зафиксирован. Затем проведите измерение контрольного напряжения. При необходимости заизолируйте ранее открытые участки проводов.

Из-за ненадежности датчика положения дроссельной заслонки — ДПДЗ ВАЗ 2110 — автомобилисту приходится определять признаки неисправности самостоятельно. Общие симптомы, которые появляются при выходе из строя этого прибора, могут указывать на еще десяток различных проблем. Чтобы точно диагностировать выход из строя датчика, стоит разобраться, как самостоятельно проверить ДТП и затем успешно заменить его, не прибегая к помощи автосервиса. Также метод будет полезен владельцам автомобилей ВАЗ 2112-2115 и Лада Приора.

Расположение и принцип действия элемента

Все автомобили «десятого» семейства с инжектором, в том числе и последние модели ВАЗ 2115, оснащены различными датчиками. Они расположены в разных точках и заняты измерением различных параметров, передавая данные в виде электрических импульсов процессору, контролирующему работу двигателя. Расположение счетчиков зависит от их назначения, так что датчик положения дроссельной заслонки ВАЗ 2110 найти несложно, он находится в одном блоке с ним.Такой же элемент установлен в автомобиле Лада Приора.

Принцип работы устройства очень похож на работу механического переменного резистора, который издавна применяется в радиоаппаратуре для регулировки громкости. Внутри корпуса находится элемент с резистивным покрытием, по которому движется слайдер. Один контакт подключен к этому элементу, второй — к ползунку, а третий — к земле. Алгоритм работы устройства следующий:

  1. На датчик дроссельной заслонки ВАЗ 2115 поступает напряжение 5 В, посылаемое контроллером.При полностью закрытой заслонке сопротивление резистора максимальное, обратно на контроллер поступает всего 0,3-0,7 В.
  2. При повороте заслонки, механически связанной с ползунком детали, сопротивление уменьшается, а выходное напряжение увеличивается.
  3. Когда канал полностью открыт для воздуха (педаль акселератора нажата до предела), сопротивление элемента минимально, и на процессор поступает напряжение не менее 4 В.

На основании увеличения или уменьшения обратного напряжения процессор вычисляет пропорции воздуха и топлива в смеси, а также длительность сигнала, подаваемого на форсунки.Правда, при анализе данных контроллер отдает предпочтение показаниям расходомера воздуха (ДМРВ), поэтому неисправности ДПДЗ не приводят к полной остановке автомобиля.

Но при резком нажатии на педаль акселератора приоритет датчика дроссельной заслонки возрастает, так как контроллеру необходимо быстро подать большое количество топлива в цилиндры. Учитывая резкое падение сопротивления, свидетельствующее о полном открытии заслонки, он дает сигнал инжекторам на впрыск дополнительной порции топлива.Принцип аналогичен действию ускорительного насоса на карбюраторы, впрыскивающего топливо непосредственно в коллектор с помощью мембраны.

Точная диагностика состояния элемента

Когда ДТП начинает работать некорректно или полностью выходит из строя, процесс подачи топлива нарушается при резком разгоне автомобиля.

Следовательно, первый признак поломки датчика — рывки и провалы при попытке динамического ускорения.

Вторичные симптомы выглядят так:

    ,
  • при движении накатом со спуска и включенной передаче двигатель может заглохнуть и снова запуститься, вызывая рывки;
  • мотор может заглохнуть как при резком нажатии на педаль газа, так и при ее отпускании;
  • расход топлива увеличивается.

Перечисленные признаки являются общими. Поэтому более точная проверка, чтобы убедиться в том, что TPS неисправен или, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента осуществляется специальным прибором — мультиметром, снабженным контактами в виде иголок. Прежде всего, следует убедиться, что на приборной панели не загорается дисплей «Check Engine», что свидетельствует о поломке в другом месте, и что датчик заслонки не имеет к этому никакого отношения.Дальнейшая процедура выглядит следующим образом:

  1. Переключите мультиметр в режим измерения сопротивления и при выключенном зажигании определите отрицательный провод.
  2. Включить зажигание, перевести тумблер в режим измерения напряжения и проверить его на выходе с датчика. Значение не должно превышать 0,7 В.
  3. Открыть крышку вручную. Напряжение также должно плавно расти и при полном открытии оставаться на уровне не менее 4 В.
  4. Выключите зажигание и подключите контакты к проводам ввода и вывода, измерьте в режиме омметра.Осторожно поверните дроссель и убедитесь, что сопротивление цепи уменьшается без рывков.

Если индикаторы напряжения не соответствуют или отсутствуют вовсе, то основная причина кроется в неисправном ДПЗ. Когда напряжение и сопротивление резистора «скачут» при повороте оси демпфера, это свидетельствует об износе резистивного покрытия. Оба дефекта однозначно приводят к замене детали; это не подлежит ремонту.

Как поменять деталь?

Замена датчика положения дроссельной заслонки в автомобиле ВАЗ «десятого» семейства и Лада Приора выполняется быстро и легко.Но есть один вопрос — какой выбрать датчик? Дело в том, что на рынке появились новые бесконтактные элементы повышенной надежности и не менее высокой стоимости.

У них нет резистивной пленки, и для работы используется принцип магнитной индукции. Так что по возможности лучше поставить в десятку и забыть о траблах с TPS надолго.

Операция замены осуществляется следующим образом:

  1. Отсоедините аккумулятор и отсоедините датчик от разъема.
  2. Откручиваем болты крепления и снимаем деталь. Не потеряйте поролоновую подушку, если у вас нет новой.
  3. Установите новую деталь с прокладкой и подсоедините все провода.

Если диагностика и замена произведены правильно, то работа двигателя должна стабилизироваться на всех режимах.

Что такое TPS ? Как проверить TPS? На эти и многие другие вопросы вы получите ответы в этой статье. Интересно? Тогда читайте дальше!

Вначале предлагаю разобраться с аббревиатурой.DPDZ — датчик положения дроссельной заслонки. ДПДЗ — потенциометр, задача которого — оперативно сообщать контроллеру положение дроссельной заслонки. Положение дроссельной заслонки меняется в зависимости от нажатия водителем педали акселератора (газа).

Как работает датчик положения дроссельной заслонки?

Принцип работы основан на постоянно меняющемся напряжении, которое контролируется контроллером, это позволяет правильно дозировать расход топлива и его количество.Неисправный ДПС искажает информацию или вообще не сообщает контроллеру о положении заслонки, в результате чего в работе силового агрегата происходят перебои и увеличивается расход топлива.

Где датчик положения дроссельной заслонки ВАЗ 2110?

ДПДЗ ВАЗ 2110 находится в моторном отсеке, он расположен на дроссельной заслонке и соединен осью с дроссельной заслонкой.

Признаки неисправности ДПС:

  1. Перебои в работе двигателя.
  2. Мотор глохнет на «нейтрали».
  3. Холостой ход увеличен или «плавающий».
  4. Ухудшение динамики, рывки при разгоне.
  5. Горит лампочка «Проверьте двигатель».

Причины выхода из строя датчика положения дроссельной заслонки ВАЗ

Как правило, причиной неисправности является отсутствие разбрызгивания основания в начале ползуна. Из-за этого нет линейного роста выходного напряжения.

Также иногда причина поломки или перебоев в работе TPS заключается в подвижном сердечнике, который просто вышел из строя.При повреждении одной из насадок на подложке образуются потертости, что приводит к выходу из строя остальных насадок. В результате контакт между слайдером и резистивным слоем пропадает.

Теперь собственно о том, как проверить датчик положения дроссельной заслонки на ВАЗ 2110

  1. Включаем зажигание. С помощью вольтметра проверяем напряжение между «минусом» и контактом ползунка. Показания вольтметра не должны превышать — 0,7 В.
  2. Поверните пластиковый сектор, тем самым полностью открыв дроссельную заслонку.Далее еще раз проверяем напряжение. У вас должно быть не менее 4 В.
  3. Далее полностью выключите зажигание и вытащите разъем и проверьте сопротивление между контактом бегунка и выводом (любым).
  4. Постепенно поворачивая сектор, наблюдать за вольтметром, его показания должны измениться. Стрелка должна двигаться медленно и плавно, если вы заметили рывки, делаем вывод, что неисправен DPDZ , подлежащий замене.

Как выбрать ТПС на ВАЗ 2110?

На вопрос какой датчик положения дроссельной заслонки лучше нет однозначного ответа, каждый выбирает согласно личным предпочтениям.Датчики пленочно-резистивного типа очень популярны среди автомобилистов, это связано с тем, что это именно те, которые установлены производителем, поэтому большинство «не заморачивается» и ставит то, что было «до». Стоимость таких датчиков положения дроссельной заслонки относительно невелика, что по надежности и сроку службы также не отличается большим сроком службы. Советую купить ДПДЗ бесконтактного типа, его цена выше, но это компенсируется стабильностью и большим сроком службы.

ВАЗ-2114 — это улучшенная версия «девятки». Практически такие же моторы устанавливались на эту «Ладу». Однако главное отличие — инжекторный впрыск … В 14-й «Жигули» полностью отошли от старых карбюраторов. но новая система требовала новых датчиков. Чтобы мотор работал нормально, в конструкции срабатывают десятки датчиков. Они считывают сигналы и передают их электронному блоку. Эти сигналы включают температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он не работает и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

TPS — это устройство, преобразующее угловое положение воздушной заслонки в постоянный ток. Этот элемент устанавливается на всех автомобилях с системой впрыска топлива. Информация с датчика о состоянии перепускного клапана поступает в коллектор.Сам ТПС бывает разных типов — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе такое же, как атмосферное. Но как только деталь закрывается, внутри падает давление — образуется вакуум.

Электронный датчик положения дроссельной заслонки ВАЗ-2114 имеет переменный и постоянный резистор. Сопротивление обоих составляет около восьми Ом. Но выходное напряжение может отличаться. Этот показатель зависит от положения самой дроссельной заслонки.Эти процессы также контролируются специальным контроллером. В зависимости от принимаемых сигналов от ДТП система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 не будет корректно работать. Двигатель получит слишком много топлива. В обоих случаях мотор испытывает значительные нагрузки, и эластичность его работы теряется.

Где это установлено?

Этот элемент находится в дроссельной заслонке.

Точнее, датчик прикреплен к корпусу демпфера (связан с его осью) рядом с регулятором холостого хода двигателя.

Ресурс

Сколько прослужит датчик положения дроссельной заслонки на автомобиле ВАЗ-2114? В следующие 50 тысяч километров замена этого элемента не требуется. Это средний срок службы ДПДЗ на ВАЗе. Но поскольку пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что деталь вышла из строя? Об этом мы поговорим ниже.

Признаки

Есть несколько симптомов, указывающих на неисправность этого элемента:

  • Высокие обороты на холостом ходу … Также аналогичная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на гораздо больший угол. Из-за этого в камеру попадает много кислорода. И чем больше воздуха, тем быстрее загорится смесь. Соответственно, из-за этого бесконтрольно растут обороты.
  • Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем должен. В результате у двигателя не хватает энергии для создания крутящего момента. Вместе с этим заметно снижается разгонная динамика автомобиля.
  • Рывки при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в баллоны поступает больше воздуха. А так как его концентрация уже выше нормы, возникают провалы и мотор в движении не может достичь нормальной скорости.
  • Самопроизвольное отключение двигателя на ходу. Также это происходит из-за высокой концентрации воздуха. В камере сгорания недостаточно топлива для хода поршня. Из-за этого мотор троит и просто глохнет.

Причины

Ранее мы разбирали причины некорректной работы силового агрегата. Как видите, сбои возникают из-за неправильной концентрации воздуха в смеси.

А по каким причинам выходит из строя датчик положения дроссельной заслонки на ВАЗ-2114? Среди причин неисправностей ТПС следует выделить:

  • Сгоревшие контакты.Когда заслонка открывается, подвижный контакт датчика начинает двигаться, контактируя с резистивным полем. При длительном использовании поле разрушается и контакт исчезает. Сигнал больше не может передаваться на контроллер, что препятствует нормальной работе системы.
  • Окисление контактов. И если в первом случае их уже невозможно восстановить, то в этой ситуации можно попробовать вернуть датчик в работу. Так, для восстановления окисленных контактов в блок и в пространство под крышкой распыляется смазка ВД-40.Эта смазка содержит антикоррозионные присадки, разрушающие ржавчину. В половине случаев это помогает вернуть датчик к жизни.
  • Износ подложки ДПДЗ. Однако в конструкции он присутствует только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Неполное закрытие заслонок. В таком случае можно подпилить сиденье датчика положения дроссельной заслонки ВАЗ-2114 напильником, и двигатель снова заработает исправно.

Диагностика

Можно сделать самому.Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора — мультиметра. Его необходимо переключить в режим измерения напряжения и заземлить. Подключите красный щуп к положительной клемме «A». Он расположен на корпусе разъема TPS. Обратите внимание, что измерения проводятся при включенном зажигании. В противном случае значение всегда будет нулевым. Включив зажигание, смотрим на результат. На контакте должно быть пять вольт. Допускается небольшая погрешность в районе 0.3 В. Если напряжение меньше 4,7 В, этот элемент неисправен и подлежит замене.

Если мультиметр показывает ноль при включенном зажигании, возможно, произошел обрыв цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, то вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности — полное отсутствие напряжения на выводах ТПС.

Диагностика: метод №2

Также можно проверить работу элемента, не отсоединяя от него разъем.Для этого понадобится такой же мультиметр. Воспользуемся ими для проверки наличия напряжения на датчике. При включенном зажигании плавное повышение напряжения с 0,8 до 4 В.

При этом нужно повернуть пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. А напряжение проверяется протыканием провода щупом мультиметра.

Метод №3

Переводим наш измерительный прибор в режим омметра. Далее отсоединяем разъем от датчика.

Затем подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если повернуть сектор, стрелка омметра будет двигаться плавно. Наличие резких скачков стрелки говорит о неисправности ДПС.

Что выбрать?

Обращаем ваше внимание, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью изменен на автомобиле. Производителей ДПДЗ для Лада-Самара-2 существует несколько:

  • «Счетмаш».
  • «Автоэлектрик».
  • «Омега».

Последняя устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Стоят они порядка 600-900 рублей.

Но служат очень долго — отзывы отмечены. Покупать резистивные датчики не стоит. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «Автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей.Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Заменить этот элемент достаточно просто. Откройте капот и найдите датчик.

Затем с помощью отвертки отожмите пластиковую защелку и снимите колодку с проводами. Затем открутите болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ТПС снимается и прокладка. На его место устанавливается новый, из поролона.Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Его следует затягивать плотно, чтобы исключить лишние колебания (деталь может от них некорректно работать). После этого соединяем колодку проводами и делаем первый запуск. Двигатель должен стабилизироваться.

В этой статье мы рассмотрим, что такое датчик дроссельной заслонки. Вы узнаете устройство этого агрегата, рассмотрите основные поломки всех типов датчиков. Как известно, существует несколько видов.Но все они выполняют одни и те же функции — посылают сигнал в электронный блок управления о положении заслонки. Эти данные влияют на общую производительность двигателя. В частности, для смесеобразования — правильное соотношение бензина и воздуха, подаваемого в камеру сгорания.

Типы датчиков

Следует отметить, что существует несколько типов — контактные, бесконтактные, с концевыми выключателями. Последний вид, правда, нигде практически не применяется, так как конструкция морально устарела.С их помощью может подаваться только два типа сигнала — дроссельная заслонка открыта или закрыта. Но в старых системах управления двигателем такие датчики выполняли свою функцию, позволяли мотору работать в штатном режиме. Но на сегодняшний день наиболее распространены контактные и бесконтактные TPS. Это те, которые следует учитывать при изучении принципов работы.

Конструкция датчика положения дроссельной заслонки

Если вы разбираете контактный датчик, вы обнаружите в нем те же элементы, что и в переменном резисторе.Дугообразный резистивный слой, по которому движется слайдер. Между ползунком и двумя краями резистивного слоя есть некоторое сопротивление. Он меняется в зависимости от положения ползунка. Датчики приближения имеют аналогичную конструкцию, только отсутствует механическая связь резистивного слоя с ползунком. Из всего сказанного можно сделать вывод, что бесконтактные устройства самые надежные. В них отсутствует механический контакт, следовательно, увеличивается долговечность механизма.Что ж, теперь стоит более подробно изучить датчик дроссельной заслонки, его неисправности и методы их устранения.

Основные поломки DPDZ

Ну а теперь стоит рассмотреть наиболее частые неисправности этого узла. Наиболее частые поломки происходят из-за того, что стирается резистивный слой. Дело в том, что слайдер постепенно изнашивается. Причем эта поломка происходит не только в контактных датчиках, но и в бесконтактных. Причем максимальный износ начинается в том месте резистивного слоя, в котором чаще всего находится бегунок, то есть в самом начале.Вы даже можете диагностировать эту поломку визуально. Часто возникает неисправность, связанная с обрывом силовых или сигнальных проводов. Большинство датчиков, используемых в автомобиле, питаются от 5 вольт.

Определение исправности датчика

Вы можете определить неисправность, измерив напряжение на датчике. В случае, когда ползунок находится в самом крайнем положении, на датчик поступит напряжение до 0,5 вольт. Если открыть его полностью, напряжение возрастет до 3-4,5 Вольт. Но учтите, что в некоторых автомобилях есть датчики, имеющие на выходе обратную характеристику.Если дроссельная заслонка закрыта, на выходе устройства будет максимальное значение напряжения. Это снижает напряжение при открытии дроссельной заслонки. Обратите внимание на то, какой тип ТПС установлен в вашем автомобиле. Это позволит не путать нормальные параметры с поломкой датчика. Внимательно изучите особенности электронной системы управления двигателем вашего автомобиля. Вот как проверить датчик дроссельной заслонки на любой машине. Главное выяснить, какой тип сигнала на выходе.

Симптомы поломки

А теперь о том, как проявляется поломка ДПС.Посещать диагноста для определения неисправности не нужно. Если двигатель начинает работать нестабильно, глохнет на холостом ходу или когда вы нажимаете на газ, газ начинает повторно газовать, а иногда двигатель полностью останавливается, у вас очевидные проблемы с ДПДЗ. В этом случае при включении 1-й или 3-й передачи скорость может упасть. Но последние симптомы очень распространены, если адаптация дроссельной заслонки произведена неправильно. Второй случай типичен при установке неоригинальных запчастей.Вполне возможно, что датчик заменили на аналог, качество которого очень низкое. Следует отметить, что работа неоригинальных датчиков очень сильно зависит от температуры. При нагревании выходной сигнал меняется.

Если на холодном двигателе есть одно значение, верх, при прогреве на холостом ходу эта же характеристика начинает неуклонно расти. При этом электронный блок управления не сможет вовремя среагировать на изменение напряжения, поступающего от устройства.Поэтому при переключении передач вы будете испытывать нестабильную работу двигателя. Единственный способ временно исправить эту поломку — выключить и снова включить зажигание. Электронный блок управления сохраняет показатели крайнего питания ДПС. Следовательно, при переключении не будет сбоев. Не полагайтесь на случай. При возникновении такой неисправности необходимо немедленно ее устранить. Сделайте это сами или на СТО — решать только вам.

Удаление TPS из автомобиля

Регулировка датчика дроссельной заслонки не требуется, если вы устанавливаете оригинальную деталь с такими же характеристиками, что и вышедшая из строя.Вы знаете самые частые причины поломок ДПС, разобрались, какие элементы чаще всего выходят из строя. Но как сэкономить на ремонте? Именно этот вопрос следует рассмотреть более подробно. Следует отметить, что самостоятельно восстановить резистивный слой невозможно. Если датчик положения дроссельной заслонки вышел из строя, его необходимо полностью заменить. Для замены TPS необходимо сначала удалить старый. В этом случае отключите питание, сняв клеммы с аккумулятора. Также необходимо отсоединить провода к датчику.Далее откручиваются болты крепления, после чего снимается ДПС.

Установка нового устройства

Затем устанавливается новое устройство, подключается к электронному блоку управления, только после этого терминал можно поставить на аккумулятор … Вам не нужно менять настройки ЭБУ, если замена производится в тот заказ. Заводские настройки не сбрасываются, двигатель будет работать в том режиме, в котором запрограммирован электронный блок управления. Но учтите, что нужно устанавливать только оригинальные запчасти.Если у вас иномарка, то датчик дроссельной заслонки ВАЗ вам не подойдет. Приобретать устройство желательно в специализированных магазинах или у официального дилера … Обратите внимание, что контрафактную продукцию можно приобрести в Интернете и на рынках. Поэтому будьте бдительны и внимательны при выборе продавца.

выводы

Как вы могли понять из этой статьи, такой небольшой датчик, который показывает положение дроссельной заслонки электронному блоку управления, может доставить массу проблем.Но не стоит паниковать, если вдруг случится такая неприятность. Все можно отремонтировать, все восстановлено. Конечно, при такой поломке вы получите небольшие неудобства. Но вы можете заменить TPS самостоятельно за несколько минут. При условии, что у вас есть заведомо исправное устройство. Также стоит отметить, что датчик дроссельной заслонки, цена на который для автомобилей ВАЗ колеблется в пределах 400-500 рублей, можно найти в любом магазине запчастей.

Регулировка дроссельной заслонки ВАЗ 2114.Самостоятельная замена датчика положения дроссельной заслонки на ВАЗ

Датчик дроссельной заслонки (ДЗС) ВАЗ 2114 — это специальное устройство, которое служит для обеспечения подачи нужного количества топлива непосредственно в топливную систему. Он делает эту работу следующим образом: при нажатии на педаль газа заслонка меняет положение, а датчик не дает ей свободно открываться и контролирует это.

При свободном ходе ВАЗ 2114 датчик дроссельной заслонки должен обеспечивать ей правильный угол наклона, а именно — 0 градусов, а также не допускать дальнейшего изменения ее положения.

Какие типы ДПДЗ используются на ВАЗ 2114, и где находится

На автомобиле ВАЗ 2114 используйте датчик дроссельной заслонки, фирмы «Курск» или «Омега». Они были самыми популярными среди остальных компаний-производителей. По отзывам владельцев этой модели, ТЭЦ ВАЗ, «Курск» и «Омега» имеют самый долгий срок службы и являются самыми надежными.

Также, к надежным приборам ДПДЗ, можно отнести бесконтактный датчик, фирмы «Автоэлектрик». Благодаря своему устройству вероятность выхода из строя в нем намного меньше, чем у резисторных вариантов.

Датчик дроссельной заслонки находится в моторном отсеке ВАЗ 2114. Он является частью дроссельного узла и прикреплен к поверхности дроссельной заслонки, которая меняет положение одновременно с датчиком, поскольку они расположены на одной оси.

Неисправности и их устранение

Часто бывает, что ДПС на ВАЗ 2114 подвергается какой-то неисправности. Чтобы понять, что причина неисправности двигателя — неправильное изменение положения заслонки, достаточно знать основные признаки.К ним относятся:

  • Неустойчивые обороты на холостом ходу;
  • Двигатель глохнет при резком отпускании педали газа;
  • При определенном положении педали газа автомобиль начинает дергаться;
  • Отсутствие холостого хода.

Важно знать, что эти признаки очень похожи на признаки неисправности датчика холостого хода, поэтому стоит проверить вместе с ним.

Если у вас наблюдаются вышеуказанные симптомы, вам следует проверить датчик положения дроссельной заслонки.Для начала процедуры проверки подготовьте: вольтметр, омметр и два медных провода в обмотке длиной около 30-40 см.

После того, как все устройства будут готовы, можно начинать тест. Первым делом откройте капот и найдите TPS. К нему подключено несколько проводов, объединенных в один блок. Отсоединяем его от датчика, а в освободившееся гнездо вставляем плюсовой провод вольтметра. Минусовой провод следует надеть на «массу» (например, на двигатель). Тщательно убедитесь, что блок проводов подключен к разъему, обозначенному «A».

Когда все провода на месте, поверните ключ зажигания и посмотрите на вольтметр. Если он показывает напряжение в районе 5 вольт, значит, причина неисправности именно в датчике. Но если напряжение намного ниже этой отметки, либо полностью отсутствует, то датчик точно тут ни при чем, а нужно искать причину в электрической цепи, либо в системе управления двигателем.

В случае выхода из строя ДПС есть два выхода: ремонт и замена.Конечно, ремонтировать эту деталь не рекомендуется, как обычно, причина в износе некоторых деталей, которые отдельно не продаются. И цена на ремонт будет не намного ниже, чем на новое устройство.

Порядок замены ДПС

Если при неисправности датчика положения дроссельной заслонки на ВАЗ 2114 вы все же решили его заменить, то необходимо изучить порядок действий, а также знать правильную регулировку после замены.

Для того, чтобы снять старое устройство, просто открутите два винта, которыми оно крепится к системе дроссельной заслонки.Теперь датчик можно смело снимать с оси демпфера. При установке новой детали внимательно следите за тем, чтобы разъемы подключения были направлены в сторону части моторного отсека. После этого совместите монтажные проушины с отверстиями на корпусе и затяните оба винта на место.

Следующим шагом является настройка TPS. Производится он следующим образом: дроссельную заслонку нужно перевести в открытое положение. Если это невозможно, значит, датчик установлен неправильно.В этом случае его необходимо повернуть на 90 градусов и снова закрепить.

После настройки устройства присоедините к нему все провода. Перед первым запуском двигателя обязательно снимите клеммы с аккумуляторной батареи примерно на 10 минут. Если после проведения работ мотор будет работать стабильно, значит неисправности больше нет. Если знакам некуда деваться, то следует обратиться в автосервис для диагностики электрооборудования.

Датчик дроссельной заслонки ВАЗ 2114 необходим для исправного функционирования топливной системы.Инжектор — это не только пандус с форсунками, но и множество датчиков, исполнительных механизмов, которые отвечают за нормальное функционирование всех систем. Расскажем об одном из агрегатов, рассмотрим особенности ремонта и замены, а также типовые поломки. Как следует из названия, этот датчик установлен на дроссельной заслонке, на ее оси. В его основе лежит изменение сопротивления, проще говоря, ДПС — это не более чем переменный резистор (но есть и бесконтактные устройства).

Разновидности датчиков на ВАЗ 2114


Резистивный датчик дроссельной заслонки ВАЗ 2114 самый простой и дешевый, но у него есть огромный минус — чувствительная часть со временем стирается, холостой ход становится нестабильным.Среди этих типов устройств наиболее популярны ДПС производителей Омега и Курск. По отзывам автомобилистов, именно эти датчики служат долго и обладают высокой надежностью. Но эти параметры выше у бесконтактных устройств, например, производства «Автоэлектрик». Нет резистивного слоя — изнашиваться нечему, поэтому надежность и срок службы становятся выше.

Цена датчиков дроссельной заслонки ВАЗ 2114:

  1. Резистивная — от 130 руб.
  2. Бесконтактные — около 300-500.

TPS устанавливается непосредственно на дроссельном механизме, закрепляется на нем болтами. Оси датчика и заслонки находятся в одной плоскости.

Датчик дроссельной заслонки ВАЗ 2114: неисправности


Как вы понимаете, симптомы повреждения могут проявиться в любой момент. И они очень похожи на те, которые возникают при выходе из строя датчиков расхода воздуха, детонации, ХХ и других. Вот основной список:

  1. Холостой ход нестабилен.
  2. Если резко отпустить педаль газа, двигатель остановится. Глохнет при переходе с одной скорости на другую.
  3. Часто бывает рывков автомобиля при любом одном положении педали акселератора. Обычно это исходное положение.
  4. Нет холостого хода.

При диагностике обязательно учитывайте вариант выхода из строя датчика ХХ, ведь все эти симптомы также возникают при его поломках. Чтобы убедиться, что ДПС работает, вам необходимо:

  1. Мультиметр.
  2. Два изолированных провода. Длина не более 50 см.

Порядок проверки выглядит так:

  1. Найдите датчик положения дроссельной заслонки ВАЗ 2114 в моторном отсеке.
  2. Отсоедините колодку с проводами от ДПДЗ.
  3. Положительная клемма вольтметра подключена к клемме «А» на колодке.
  4. Отрицательный вывод на «-» аккумулятор или на корпус.
  5. Включите зажигание.
  6. Контролировать показания прибора.При значении напряжения, близком к нулю, можно судить об исправности ДПС и наличии пробоя в электрической цепи ЭБУ. Если напряжение близко к 5 В, значит датчик неисправен.
  7. Если датчик вышел из строя, нет смысла его ремонтировать! Установите новый и забудьте, что это такое!

Теперь вы знаете, как проверить TPS на вашем автомобиле. Переходим непосредственно к ремонту и замене.

Процедура замены датчика


Крепление датчика производилось двумя винтами.Откручиваем их отверткой и аккуратно снимаем с оси. Когда будете ставить новую деталь, убедитесь, что сокет направлен на раздел (на драйвер). Финал — крепление саморезами. Как видите, ничего сложного нет, теперь потребуется простая регулировка датчика дроссельной заслонки ВАЗ 2114. Выполняется это так.

TPS расшифровывается как датчик положения дроссельной заслонки. В автомобилях ВАЗ 2114 он является частью дроссельной заслонки двигателя. Отказы этого узла часто путают с отказами датчика холостого хода, поэтому рекомендуется проводить их совместную диагностику.

Основные признаки неисправности ДПС на «четырнадцатой»

1. Неравномерная работа автомобиля на холостом ходу
2. Неустойчивость в работе двигателя, например глохнет после отпускания педали газа.
3. Полное отсутствие холостого хода автомобиля
4. При определенном нажатии на педаль газа машина начинает рывками двигаться
5. Машина сбрасывает динамика

Как проверить на «четырнадцатом» ДПС?

Для диагностики датчика положения дроссельной заслонки вам понадобятся куски проводов и мультиметр.Ниже вы можете найти краткую пошаговую инструкцию по его проверке.
1. Открыть капот и визуально найти интересующий нас датчик
2. Перевести мультиметр в режим вольтметра. Теперь прикрепляем отрицательную клемму к массе двигателя, а положительную подключаем к колодке проводов к клемме с маркировкой «А»
3. Теперь осталось включить зажигание и проверить вольтметр. Они должны быть около пяти вольт. Если напряжения нет, либо его значение намного ниже указанных выше пяти вольт, то можно сделать вывод, что в цепи имеется обрыв цепи или неисправна электронная система управления двигателем.Если значение около пяти вольт, значит неисправен ДПС.

Как заменить датчик положения дроссельной заслонки на «четырнадцатый»?

Для замены датчика положения дроссельной заслонки на автомобиле ВАЗ 2114 понадобится всего один инструмент — отвертка Phillips.
Первое, что нужно сделать, это демонтировать датчик положения дроссельной заслонки. Для этого откручиваем два крепежных винта, которые отвечают за крепление датчика к дроссельному узлу автомобиля. Далее просто снимаем датчик с оси дроссельной заслонки.
Теперь нужно установить новый датчик положения дроссельной заслонки. Для этого мы рекомендуем использовать следующие инструкции.
1. Установите новый датчик на ось демпфера. Это нужно сделать так, чтобы его выводы были направлены в сторону перегородки моторного отсека
2. Далее начинаем вращать датчик вокруг оси. Делаем так до тех пор, пока отверстия для крепления не совместятся
3. Теперь заворачиваем датчик
4. Регулируем датчик положения дроссельной заслонки
5.Подключите контакты, относящиеся к датчику.
6. Отсоедините клеммы от аккумулятора на пять минут.

Как отрегулировать датчик положения дроссельной заслонки на «четырнадцатой»?

Датчик положения дроссельной заслонки регулируется следующим образом. Сначала поверните сектор, связанный с датчиком, или просто потяните за трос, который относится к акселератору. Стоит отметить, что если эти манипуляции не удались, это означает только одно — датчик установлен неправильно. Здесь поможет только демонтаж датчика и его новая установка, но уже с соблюдением всех необходимых норм.
Проверили правильность установки, теперь переходим к контроллеру. Контроллер в автоматическом режиме вхолостую позади опорной точки низкого напряжения, в соответствии с которым подается сигнал. Но бывает так, что после установки нового датчика контроллер продолжает использовать значения напряжения от старого датчика. Это приводит к тому, что дроссельная заслонка открывается на несколько градусов, когда в этом нет необходимости. Чтобы это исправить, нужно сбросить датчик поворота дроссельной заслонки через бортовой компьютер автомобиля, либо, как указано в инструкции по установке, снять клеммы с АКБ на пять минут.

При проверке датчика положения дроссельной заслонки ВАЗ 2114 параллельно необходимо провести диагностику режима холостого хода, так как они часто подобным образом проявляют признаки неисправности. Среди наиболее часто встречающихся таких признаков следует отметить:
Неравномерный холостой ход.
Нестабильная работа двигателя (глохнет при отпускании педали акселератора).
Отсутствие холостого хода.
При нажатии на педаль газа возникают «провалы», рывки при движении.
Плохие показатели общей динамики автомобиля.
Последняя причина может быть индикатором неисправности различных систем. Это:
износ распредвала;
низкая компрессия;
сдвиг ремня ГРМ в положение;
неисправность ГБЦ;
некорректная работа двигателя мощности;
загрязнение и износ воздушного фильтра;
проблемы с сцеплением;
клинья системы тормозных цилиндров;
Загрязнение топливного фильтра;
неисправность выхлопной системы.

Диагностика ДПДЗ ВАЗ 2114

Перед проверкой датчика положения дроссельной заслонки необходимо подготовить к применению мультиметр (или омметр с вольтметром) и элементы проводки.Разбираемся с этим пошагово:
1. Находим под капотом возле регулятора холостого хода на дроссельном узле.
2. Отсоедините датчик.
3. Закрепив отрицательную клемму на «массе», используем мультиметр в режиме вольтметра, а положительную клемму ДПДЗ подключаем к клемме «А» (нумерация клемм указана здесь. ).
4. Проверить напряжение зажигания, которое должно быть около 5 вольт. Если показатель ниже или напряжение отсутствует — проблема в электронике двигателя или в обрыве.Если напряжение соответствует нормальному показателю, значит, дело все же в ДПС.
Этот метод диагностики регулятора положения заслонки выявляет признаки неисправности. Разобравшись с вопросом, как проверить ВАЗ 2114 ДПС, рассмотрим следующие действия.

Замена датчика

Для упрощения еще раз рассмотрим поэтапно, какие действия необходимо выполнить для замены датчика положения дроссельной заслонки ВАЗ 2114:
1. Открутите два винта крепления датчика (как указано на рисунке), сняв его с ось демпфера.
2. Устанавливаем новый прибор на место старого так, чтобы штифты оси были направлены в сторону перегородки с моторным отсеком.
3. Прокрутите его к оси до положения совмещения с монтажными отверстиями.
4. Закрепляем ДПС и проводим регулировку.
5. Подсоедините контакты к датчику.
6. На несколько минут сбросьте клеммы аккумулятора.
Замена ДПС ВАЗ 2114 и на другие модели гораздо чаще, чем ремонт.

Регулировка ДПС

Если при открытом положении заслонки невозможно проворачивать привод устройства или тянуть трос акселератора, это означает, что ДПС установлен неправильно.В этом случае необходимо снять датчик и снова установить его под прямым углом к ​​оси демпфера, который также можно отрегулировать вручную. В этом случае датчик не регулируется.
Очень часто контроллер хранит в памяти старую дыню, следствием чего является в той или иной степени открытие клапана. Потом надо будет скинуть на время клемму АКБ, или через бортовой компьютер сбросить контроллер.
Если даже после этого угол открытия клапана составляет не менее одного градуса, это означает, что TPS необходимо отремонтировать.

Дроссельная заслонка ВАЗ 2114 не более чем педаль газа. Работает по принципу: тапочки мы толкаем по полу, открывая эту заслонку, через открытое пространство воздух проходит к двигателю, смешиваясь с газом, затем происходит процесс воспламенения топливовоздушной смеси и рывками вперед. Это логично — чем больше воздуха, тем больше объем сгоревшей смеси, а значит, больше КПД (мы видим это как увеличение оборотов на тахометре).

Чтобы грамотно снять дроссельную заслонку ВАЗ 2114, нужно знать, как он выглядит (посмотрите на картинку) и где находится.

Будем искать под капотом, в пространстве между коллектором и воздушным фильтром. Его положение оправдано: воздух, проходя через фильтр через датчик массового расхода воздуха, попадает в дроссельный узел, а затем через коллектор в двигатель.

Снятие дроссельной заслонки ВАЗ 2114 чаще всего нужно для ее чистки. Основные сообщения для данного типа действий:

  • двигатель работает от случая к случаю (или не заводится совсем)
  • скачок оборотов, нестабильный холостой ход
  • на малых оборотах двигателя троит
  • глохнет двигатель через некоторое время
  • повышенный расход бензила

Конечно, все это может свидетельствовать о том, что дроссельную заслонку нужно почистить.Но, как всегда в Четырнадцатом, да и на любом ВАЗе, это еще может говорить о неработающих датчиках: РХХ и ДПС. Они расположены на дроссельной заслонке, и происходит чудо, когда чистишь заслонку и они реанимируются. Но чаще их просто нужно заменить на новые.

Кстати, блок дроссельной заслонки нужно предотвращать каждые 30 тысяч километров.

Снимите шторку

Для того, чтобы понять, как снять дроссельную заслонку на ВАЗ 2114, понадобятся следующие инструменты:

  • Отвертка плоская и крестообразная
  • Пара болтов М13

Снимаем при промывке, замене на новую, замене прокладки дроссельного узла, замене датчика РХХ.Многие советуют перед работой слить антифриз, хотя в процессе теряется не так много жидкости (для чего нужны емкости), ее легче потом снова слить.

Важный момент: охладите двигатель перед работой с демпфером! А теперь процесс снятия дроссельной заслонки:

  1. Открыли капот, сняли защиту (специально для четырнадцатого объемом 1,6 л)
  2. Открываем крышку расширительного бачка и снижаем давление в системе охлаждения до нуля
  3. Начинаем дроссельный патрубок на ВАЗ 2114 — его необходимо снять.Он исходит от воздушного фильтра, такой толстой черной пластиковой трубы.
  4. Затем достаем трос дроссельной заслонки и отсоединяем его
  5. Снимаем контактную систему с датчиков дроссельного узла — РХХ и ДПС
  6. Крестовиной откручиваем дроссельные патрубки, это два шланга по его краям. Один немного толще второго, в нем есть антифриз, под него нужно поставить емкость, чтобы он не пролился мимо. Затем берем те самые болты М13 и заглушаем открученные форсунки, чтобы они не протекали.
  7. Между этими двумя шлангами есть третий — он идет от адсорбера — его тоже нужно отсоединить.
  8. Теперь дроссельная заслонка, ее крепления откручиваются накидным ключом на 13, он крепится к впускному коллектору.
  9. Вот и все, вытаскиваем.

Еще один способ убедиться, что антифриз все еще здесь: сначала со среднего шланга, идущего от адсорбера, затем ослабить крепление форсунок с антифризом. Не снимая их, открутите фиксатор дроссельного узла и вытащите его вместе с патрубками антифриза.И только после этого закрываем каждый заранее подготовленный болт.

Теперь можно почистить дроссельную заслонку, заменить ее на новую, посмотреть состояние прокладки (для двигателей объемом 1,5) или уплотнительного кольца (для двигателей 1,6). Отзываем емкость с антифризом и добавляем остаток обратно в патрубок.

Главное, чистить запчасти нужно аккуратно. Есть риск повредить поверхность сборки (алюминий — материал мягкий, требует бережного обращения).

Перед установкой необходимо очистить все поверхности, контактирующие с прокладкой и коллектором. Промыть узел довольно просто: понадобится крутой раствор WD-шкива. Только TPS не смывать! А также клапан регулировки обдува холостого хода. В противном случае заблокируйте устройство.

Материальные затраты

Цена блока дроссельной заслонки ВАЗ 2114 от 1000 до 2000 рублей с учетом разницы в регионах. Также цена может варьироваться из-за такого параметра, как диаметр клапана — нормальным считается 46 мм, но бывает 52 мм и 54 мм (это как раз диаметр дроссельного патрубка).Хитрость в том, что увеличенный диаметр обеспечивает меньшую скорость воздушного потока, что увеличивает эффективность внутренних процессов системы (для лучшего движения, ощущения скорости, быстрого ускорения и т. Д.). Однако эффективность установки такого агрегата вы почувствуете только тогда, когда приобретете фильтр минимального сопротивления воздуха.

В комплекте в ставне часто закупаются следующие запчасти:

  • Датчик положения дроссельной заслонки — от 250 рублей
  • При отдельной покупке трубы (увеличенного диаметра) — от 1100 руб.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
