Датчик кислорода ВАЗ — фото и видео, принцип работы, цена и замена на 2114

Датчик кислорода – он же лямбда-зонд. Устройство призванное замерять уровень кислорода в смеси отработанных газов.

В автомобиле он нужен для достижения правильного сочетания пропорции кислорода и топлива в рабочей смеси. При правильной пропорции кислорода и топлива в смеси, двигатель работает максимально эффективно и что немаловажно уменьшается расход самого топлива.

Виды датчиков и принцип работы

Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный.

Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним.

Принцип работы – измерение уровня концентрации кислорода в окружающей среде и выхлопных газах. Если уровень меняется и становится разным, на концах элементов датчика создается напряжение, от низкого до высокого.

Низкое напряжение создается, если кислорода в системе с избытком.

В противном случае если в системе не хватает нужного уровня кислорода, то создастся высокое напряжение. Эти сигналы поступают в блок управления двигателем, который различает их по силе тока.

Широкополосный датчик – более современная конструкция. Так же имеет два керамических элемента. Один из них можно назвать «закачивающим». Он отвечает за активацию процесса закачивания или удаления воздуха из системы.

Второй элемент можно условно назвать «двухточечным». Принцип работы базируется на том, что пока кислорода в смеси нужное количество сила тока на «закачивающем» элементе не меняется и передается на «двухточечный» элемент.

Он в свою очередь, получая постоянную силу тока от «закачивающего» элемента поддерживает постоянное напряжение между своими элементами и бездействует.

Как только уровень кислорода меняется, «закачивающий» элемент подает измененное напряжение на «двухточечный». Тот в свою очередь обеспечивает либо закачку воздуха в систему либо его откачку обратно.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

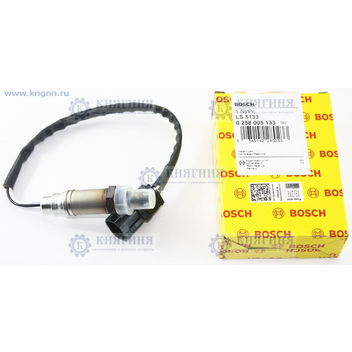

1. Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

2. Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют  в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые фирмой «Bosch», взаимозаменяемы с похожими по строению циркониевыми датчиками.

Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот.

Неисправности датчика кислорода и коды ошибок

Из возможных поломок лямбда – зонда можно выделить такие: потеря чувствительности, неработающий подогрев. Как правило, бортовой компьютер не покажет вам поломку, если проблема в потере чувствительности. Другое дело, если оборвалась цепь подогрева – тогда неисправность будет зафиксирована.

• Ошибка Р1115 – в цепи нагрева произошла поломка
• Ошибка Р1102 — на нагревателе кислорода низкое сопротивление
• Ошибка Р0141 — на втором датчике произошла поломка нагревателя
• Ошибка Р0140 – произошел обрыв датчика номер два
• Ошибка Р0138 – второй датчик сигнализирует о завышенном уровне сигнала
• Ошибка Р0137 – второй датчик сигнализирует о пониженном уровне сигнала
• Ошибка Р0136 – произошло замыкание «на массу» второго датчика
• Ошибка Р0135 – вышел из строя нагреватель на первом датчике
• Ошибка P0134 – у первого датчика отсутствует сигнал
• Ошибка Р0133 – первый датчик медленно отвечает на запрос
• Ошибка Р0132 – мало кислорода в системе, сигнал на высоком уровне на первом датчике
• Ошибка Р0131 – много кислорода в системе, сигнал на низком уровне на первом датчике
• Ошибка Р0130 – первый датчик подает неправильные сигналы

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

1. Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
2. Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).

3. Разрезаем хомуты, разъединяем разъемы.
4. Оставляем систему остывать.
5. Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
6. Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
7. Соединяем провода с разъёмам.
8. Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
9. Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

Проблемы при замене

При замене старый датчик может прикипеть к трубе.

В этом случае действуйте так:

1. Щедро полейте wd – 40 и пробуйте открутить
2. Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
3. Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
4. Несильно обстучите молотком и пробуйте открутить заново
5. Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду. Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

• На корпус датчика попала охлаждающая, либо тормозная жидкость
• В используемом топливе большое содержание свинца
• Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
• Датчик просто выработал свой ресурс
• Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

• Автомобиль стал потреблять больше топлива, чем обычно
• Автомобиль стал двигаться рывками
• Двигатель стал работать нестабильно
• Нарушилась нормальная работа катализатора
• При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Замена датчика кислорода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик кислорода – его ещё называют лямбда-зонд, благодаря нему автомобиль устойчиво работает на холостых оборотах при прогретом двигателе, а так же у автомобиля появляется чистый выхлоп благодаря данному датчики, потому что данный датчик за этим внимательно следит и не допускает выброса в атмосферу слишком много вредных вещёств которые не к чему хорошему не приведут, и тем самым он делает выхлоп чище и контролирует его при разных температурах двигателя.

Примечание!
Для того чтобы заменить кислородный датчик, вам нужно будет запастись: Основным набором гаечных ключей и обязательно перчатками, потому что при работе данный датчик нагревается до очень высоких температур из-за которых вы можете очень сильно обжечься!

Краткое содержание:

Где находится датчик кислорода?
На разных двигателях он находиться в разных местах, а именно на самых первых автомобилях с двигателем 1.5 данный датчик всего ставился один и располагается он на самой приёмной трубе автомобиля, в самой нижней части автомобиля для примера смотрите фото ниже на котором данный датчик указан стрелкой:

Теперь что касаемо автомобилей с двигателем 1.6 так вот на данных двигателях датчик кислорода для того чтобы его увидеть, уже не нужно лезть не под какую машину а можно просто открыть капот и вы его сразу же увидите, всё дело в том что данный датчик располагается не на приёмной трубе автомобиля как на двигателе 1.

5 а сразу же он вкручен в выхлопной коллектор (На фото ниже указан красной стрелкой), но помимо этого датчика посмотрите внимательно у вас может быть ещё один точно такой же датчик (На фото он указан синей стрелкой), то есть на более новые автомобили устанавливался не один данный датчик а целых два, но повторюсь не на всех автомобилях присутствует этот самый второй датчик, поэтому внимательно выпускной коллектор осмотрите прежде чем приступать к замене самого верхнего кислородного датчика.

Когда нужно менять датчик кислорода?
Он подлежит замене в том случае, если автомобиль у вас начал мягко говоря тупить, а именно стал потреблять гораздо больше топлива чем это нужно, а так же начать неустойчиво работать на холостом ходу, стал хуже разгоняться и т.д.

Все эти признаки указывают на неисправность данного датчика, ах да, примерно датчик кислорода приходит в негодность через 60.000 тыс и выше километров, поэтому если вы уже давно не меняли данный датчик и автомобиль у вас начал тупить, то скорее всего дело в нём, но всё же чтобы не ошибаться мы в данной статье выложим видео-ролик о том как нужно проверять данный датчик на работоспособность.

Из-за чего датчик кислорода может быстрее выйти из строя?
Один из наиболее часто задаваемых нам вопросов, в общём данный датчик выходит из строя быстрее всего только по нескольким причинам, а именно из-за некачественного бензина, из-за пришедших в негодность маслосъёмных колец, и из-за неправильно настроенной рабочей смеси и неправильно выставленного зажигания, данный датчик выходит прежде временно из строя.

Как заменить датчик кислорода, он же лямбда-зонд на ВАЗ 2113-ВАЗ 2115?

Примечание!
Производиться замену данного датчика лучше всего на холодном двигателе но не слишком, потому что на горячем данный датчик очень сильно нагревается примерно градусов 400-500 и поэтому вы легко сможете об него обжечься, поэтому данную работу нужно проводить аккуратно и только в перчатках!

Снятие:
1) В самом начале операции чтобы его снять, вам нужно будет отсоединить от аккумуляторной батареи клему «-», хотя многие люди пренебрегают данному указанию и не отсоединяя ничего приступают к работе, но всё же при работе с электроникой положено отсоединять клему, значит так и надо а то всякое может быть, к примеру вода попадёт на оголённые провода и после этого проводка скорее всего выйдет из строя, поэтому как говориться выбор только за вами. (О том как отсоединить эту клему, см. в статье: «Замена аккумулятора» пункт 1)

2) Затем если у вас автомобиль с объёмом 1.5 литров, тогда ставьте его на смотровую яму или же поддомкрачивайте его хотя это жутко не удобно и после чего выворачивайте при помощи гаечного ключа полностью сам датчик и вынимайте его из отверстия куда он установлен.

Примечание!
Когда датчик у вас будет полностью вывернут из приёмной трубы, посмотрите провод который от него идёт и доберитесь до конца этого провода на нём ещё будет установлен разъём, так вот когда доберётесь вам нужно будет данный разъём разъединить с колодкой проводов и тем самым у вас датчик будет полностью снят с автомобиля!

3) Теперь поговорим об двигателях с двигателем 1.6, как уже было сказано на них данный датчик располагается кардинально в другом месте, а так же он может быть как всего лишь один так и два (В зависимости от года выпуска), вот к примеру на более ранних моделях стоит только один данный датчик, соответственно на более поздних два, увидеть их тоже особого труда не составит, как мы уже сказали ранее вам нужно всего лишь открыть капот у автомобиля и уже там разыскать выпускной коллектор, а так же если вам будет мешать верхняя крышка двигателя (На фото ниже обведена квадратом), то вы её снимите, а снимается она очень легко просто возьмите за края и потяните за неё вверх и тем самым она снимется с автомобиля.

4) После того как вы обеспечите себе хороший доступ к выпускному коллектору, возьмите гаечный ключ и с его помощью выверните за резьбовое соединение сам датчик (Резьбовое соединение указано стрелкой) и когда датчик будет полностью вывернут, снимите его с автомобиля.

Примечание!
Прежде чем приступить к отворачиванию датчика, обратите особое внимание на провод который идёт от него, так вот на конце этого провода должен быть разъём (Указан синей стрелкой) который будет соединён с колодкой проводов (Указана красной стрелкой), разыщите этот разъём идя по проводу и когда он будет найден, разъёдините его с колодкой!

5) Второй датчик у двигателя 1.6 более нового образца установлен неудобно и поэтому чтобы его вам снять нужны будут очень длинные руки и смекалка или же смотровая яма, после того как вы заедете на смотровую яму или же вообще не куда ни будете заезжать, посмотрите на фото ниже на котором стрелкой указан второй датчик, так вот чтобы снять этот датчик вам нужно будет проделать точно такую же операцию как и с первым датчиком, а именно сперва посмотреть провод который идёт от этого датчики и на самом конце разъединить разъём и колодку и после чего взять гаечный ключ и с его помощью вывернуть полностью сам датчик и тем самым снять его с автомобиля.

Примечание!
В том случае если у вас не будет данного датчика, то в том месте у вас буден находиться просто одна единственная заглушка!

Установка:
Устанавливается новый датчик в обратном порядке снятию, но только при установке рекомендуется смазать его резьбовое соединение антиприхватывающим герметиком, для того чтобы выхлопная система была более герметична и ни где как говориться ничего не пропускало.

Проверка датчика кислорода на работоспособность:

Примечание!
Проверка на работоспособность будет для наглядности показана на самом верхнем датчике который вкручивается в выпускной коллектор двигателя с объёмом 1.6!

1) Для проверки вам нужно будет запастись обычной металлической скрепкой и мульти-метром который будет оснащён функцией вольтметра или же если у вас не будет данного прибора, тогда просто запаситесь самим вольтметром.

2) Затем к разъёму провода который ещё идёт вместе с датчиком кислорода, вам нужно будет подсоединить разогнутую канцелярскую скрепку, а подсоединять данную скрепку нужно именно к сигнальному проводу который идёт на контроллер и после чего подсоединить к данной скрепки положительный вывод омметра, а отрицательный вывод кинуть на массу, к примеру массой может у вас выступать двигатель автомобиля.

Примечание!
Сигнальный провод который идёт на контроллер, обычно бывает окрашен в разные цвета, к примеру он бывает белым, чёрным, красно-белым и другим цветом, поэтому чтобы не ошибаться откройте книгу по эксплуатации вашего автомобиля и посмотрите в ней электросхему вашего автомобиля, там все эти нюансы должны быть описаны!

3) После того как будет всё подсоединено, сядьте в автомобиль и заведи его и после чего следите внимательно за показаниями омметра, на холодном двигателе он должен будет показывать совсем небольшие цифры, а именно где то 0.1-0.3 вольт, по мере прогревания данные цифры у вас должны будут расти, а именно через две-три минуты когда двигатель до рабочей температуры прогреется, то показания должны уже будут быть в районе 0.1-0.9 вольт (Они должны могут колебаться), если у вас всё так и есть тогда это будет означать то что данный датчик работает нормально и нет необходимости в его замене, но если же вольт-метр показывает к примеру показания 0. 1-0.9 вольт очень поздно (На очень горячем двигателе), или же до этих показаний вообще не доходит дела, то это будет означать то что датчик неисправен и нуждается в своей замене.

Важно!
1. Когда будете покупать новый датчик, вас скорее всего спросят какой вам именно нужен с подогревом или же нет? Так вот лучше всего берите данный датчик с подогревом, потому что как правило данный датчик нормально начинает работать только после 300 градусов и выше он работает как надо, а чтобы его нагреть до стольких градусов нужно некоторое время и чтобы оно было сокращено, рекомендуем вам устанавливать датчик только с подогревом!

Совет:
Если вы всё же захотите купить не подогревающий датчик, то запомните раз и на всегда вы его не сможете поставить вместо старого датчика если у вас данный датчик был с подогревом, то есть если старый датчик был без подогрева то можно поставить не подогревающий датчик, а если старый датчик у вас был с подогревом то возможно новый датчик без подогрева вы поставите а возможно и нет!

2. А так же замену данного датчика как мы уже отметили ранее, нужно производить на не слишком холодном двигателе, потому что если двигатель будет полностью остывшим то как всем нам известно тело сжимается, вследствие чего отворачивание данного датчика у вас будет затруднено, поэтому лучше всего заменить данный датчик в перчатках и на еле еле прогретом двигателе!

3. Ах да самое главное не отметили, желательно датчики покупать точно такие же какие у вас стояли до этого, потому что на некоторых автомобилях датчики ставятся нового образца а на некоторых ставятся старого образца и с разной мощность, но каждый контроллер настраивается как правило под какой то один датчик и поэтому при выборе желательно чтобы новый датчик был точно таким же как и старый!

признаки неисправности лямбда-зонт, принцип работы, расположение, ошибки

30.05.2013

Датчик кислорода

Датчик кислорода (ДК) устанавливается на инжекторные ВАЗы (кроме первых моделей с контролером Bosch 1. 5.4).

Это неотъемлемая часть системы питания двигателя. Данный датчик предназначен для оценки состояния выхлопа (наличие кислорода в выхлопе). Иными словами, он, ориентируясь по количеству кислорода в выхлопе, регулирует рабочую смесь.

ДК также имеет второе, но не менее популярное название «лямбда-зонд». То есть это одно и то же.

Принцип работы ДК (лямбда-зонда)

Рабочая поверхность датчика представляет собой керамический материал, покрытый платиной.

Рабочая температура поверхности составляет 350 градусов по Цельсию и выше. Поэтому до нагрева лямбда-зонда первые 5 минут после запуска двигателя рабочая смесь регулируется по показаниям других датчиков системы питания двигателя. Чтобы ускорить прогрев детали до рабочей температуры, в него монтируют электронагреватель.

Принцип работы заключается в следующем: выхлопные газы покрывают рабочую поверхность лямбд-зонда, который в свою очередь реагирует на разность уровня кислорода в выхлопных газах и окружающей среде. Затем он посылает сигнал ЭБУ, который регулирует рабочую смесь.

Где находится датчик кислорода (лямбда-зонд)?

Для двигателя 1,5 л

Лямбда зонд (под номером 11) устанавливается в выхлопной системе на приемной трубе. Вкручивается сверху, перед резонатором или проставкой (если резонатора нет). Иными словами: ставьте автомобиль на яму и ищите по всей системе выхлопа датчик, торчащий вверх. ДК — единственный датчик, который устанавливается в систему выхлопа, поэтому не промахнетесь.

Выхлопная система для двигателя 1,5л

Для двигателя 1,6 л

Система выхлопа данного двигателя немного отличается от 1,5 л. Обратите внимание на рисунок: В данной системе выхлопа запланированы 2 ДК (по номером 2) — оба находятся на катоколлекторе. На данные двигатели устанавливается как 1, так и 2 датчика концентрации кислорода: Норма токсичности Евро-2 — 1 ДК, Евро-3 — 2 ДК.

Выхлопная система для двигателя 1,6л

Как часто менять датчик кислорода?

Ресурс ВАЗовского лямбд-зонда составляет 80-160 тыс. км, в зависимости от качества бензина и других немаловажных моментов. Сервисная замена ДК на ВАЗах по мануалу должна проходить на отметке 60-70 тыс. км.

Как правило, в повседневной эксплуатации автомобиля хозяева отключают ДК, прошивая мозги (Чип-тюннинг).

Можно ли просто отключить датчик?

Многие спрашивают: а можно ли отключить датчик, отсоединив разъем? И к чему это приведет?

Ответ: После отсоединения разъема датчика ЭБУ переходит на примерные параметры, поэтому смесь будет то богатая, то бедная, расход возрастет, пропадет динамика. Если делать по уму, то можно отключить его, перепрошив мозги с помощью чип-тюннинга, или просто заменить датчик на новый.

Признаки неисправности ДК

1. Большой расход бензина (от 12 л и более). Но такая проблема может быть и по другим причинам (Причины большого расхода топлива)
2. Нестабильный холостой ход. Также причинами данной неисправности могут быть: мертвый РХХ, ДМРВ, ДПДЗ и т. д.
3. Провалы при ускорении, падение динамики и мощности двигателя. Также причинами низкой динамики могут служить неисправности в следующих элементах: ДД, ДС, ДФ, низкая компрессия и т. д.

Полезные статьи:

Ошибки ДК

Зафиксировать наличие данных ошибок вы можете по загоревшейся жёлтой лампе на панели «чек эндж» (а может и не загореться). Прочитать эти ошибки вы сможете либо с помощью бортового компьютера, либо при компьютерной диагностике.

Ошибка Р0130	Неверный сигнал ДК 1
Ошибка Р0131	Низкий уровень сигнала ДК 1
Ошибка Р0132	Высокий уровень сигнала датчика коленвала 1
Ошибка Р0133	Медленный отклик ДК 1
Ошибка Р0134	Отсутствие сигнала ДК 1
Ошибка Р0135	Неисправность нагревателя ДК 1
Ошибка Р0136	Замыкание на землю ДК 2
Ошибка Р0137	Низкий уровень сигнала ДК 2
Ошибка Р0138	Высокий уровень сигнала ДК 2
Ошибка Р0140	Обрыв ДК 2
Ошибка Р0141	Неисправность нагревателя ДК 2
Ошибка Р1102		Низкое сопротивление нагревателя ДК 2
Ошибка Р1115		Неисправная цепь нагрева ДК 2

Чаще всего ошибки, связанные с ДК, появляются в связи с неисправностью цепи подогрева, вследствие чего датчик даёт неверные параметры.

В данном случае нужно искать обрыв провода или же заменить датчик.

Почему умирает лямбда-зонд?

Выше мы уже уточнили, что ресурс кислородного датчика составляет 80-160 тыс. км. Наверное, у вас возник вопрос: почему же такой разброс в ресурсе, целых 80 тыс. км? На самом деле, это зависит от условий, в которых эксплуатировался автомобиль:

1. Плохой бензин, в выхлопе которого содержится много свинца и железа, забивает электроды датчика за несколько заправок.
2. Плохое состояние маслосъемных колец, колпачков. Из-за них масло может попадать в смесь, а вместе с ним и в выхлопную систему.
3. Из-за зажатых клапанов, в систему выхлопа вырываются хлопки, которые разрушают рабочую поверхность датчика.
4. Из-за неправильной смеси, угла опережения зажигания, вследствие чего датчик перегревается, треск от высокой температуры нейтрализатора или катализатора.

Сколько стоит ДК?

Стоимость лямбда-зонда варьируется от региона и модели от 1000 до 2000 р.

Кислородный датчик: устройство, назначение, диагностика

Сомнительная заправка, плохой бензин, «чек» на панели — стандартный и быстрый путь к замене кислородного датчика. Про лямбда-зонд слышали многие автомобилисты, но мало кто разбирался, за что именно он отвечает и почему так легко выходит из строя. Рассказываем про датчик кислорода — «обоняние» двигателя.

Лямбда и стехиометрия двигателя

Название датчика происходит от греческой буквы λ (лямбда), которая обозначает коэффициент избытка воздуха в топливно-воздушной смеси. Для полного сгорания смеси соотношение воздуха с топливом должно быть 14,7:1 (λ=1). Такой состав топливно-воздушной смеси называют стехиометрическим — идеальным с точки зрения химической реакции: топливо и кислород в воздухе будут полностью израсходованы в процессе горения. При этом двигатель произведёт минимум токсичных выбросов, а соотношение мощности и расхода топлива будет оптимальным.

Если лямбда будет <1 (недостаток воздуха), смесь станет обогащённой; при лямбде >1 (избыток воздуха) смесь называют обеднённой. Чересчур богатая смесь — это повышенный расход топлива и более токсичный выхлоп, а слишком бедная смесь грозит потерей мощности и нестабильной работой двигателя.

Зависимость мощности и расхода топлива от состава смеси

Из графика видно, что при λ=1 мощность двигателя не пиковая, а расход топлива не минимален — это лишь оптимальный баланс между ними. Наибольшую мощность мотор развивает на слегка обогащённой смеси, но расход топлива при этом возрастает. А максимальная топливная эффективность достигается на слегка обеднённой смеси, но ценой падения мощности. Поэтому задача ЭБУ (электронного блока управления) двигателя — корректировать топливно-воздушную смесь исходя из ситуации: обогащать её при холодном пуске или резком ускорении, и обеднять при равномерном движении, добиваясь оптимальной работы мотора во всех режимах. Для этого блок управления ориентируется на показания датчика кислорода.

Зачем нужен кислородный датчик

Датчиков в современном двигателе великое множество. С помощью различных сенсоров ЭБУ замеряет температуру забортного воздуха и его поток, «видит» положение дроссельной заслонки, отслеживает детонацию и положение коленвала — словом, внимательно следит за воздухом «на входе» и показателями работы мотора, регулируя подачу топлива для создания оптимальной смеси в цилиндрах.

Схема лямбда-коррекции двигателя

Лямбда-зонд показывает, что же получилось «на выходе», замеряя количество кислорода в выхлопных газах. Другими словами, кислородный датчик определяет, оптимально ли работает мотор, соответствуют ли расчёты ЭБУ реальной картине и нужно ли вносить в них поправки. Основываясь на данных с лямбда-зонда, ЭБУ вносит соответствующие коррекции в работу двигателя и подготовку топливно-воздушной смеси.

Где находится кислородный датчик

Датчик кислорода установлен в выпускном коллекторе или приёмной трубе глушителя двигателя, замеряя, сколько несгоревшего кислорода находится в выхлопных газах. На многих автомобилях есть ещё один лямбда-зонд, расположенный после каталитического нейтрализатора выхлопа — для контроля его работы.

Если у двигателя две головки блока (V-образники, «оппозитники»), то удваивается количество выпускных коллекторов и катализаторов, а значит и лямбда-зондов — у современной машины может быть и 4 кислородных датчика.

Устройство кислородного датчика

Классический лямбда-зонд порогового типа — узкополосный — работает по принципу гальванического элемента. Внутри него находится твёрдый электролит — керамика из диоксида циркония, поэтому такие датчики часто называют циркониевыми. Поверх керамики напылены токопроводящие пористые электроды из платины. Будучи погружённым в выхлопные газы, датчик реагирует на разницу между уровнем кислорода в них и в атмосферном воздухе, вырабатывая на выходе напряжение, которое считывает ЭБУ.

Циркониевый элемент лямбда-зонда приобретает проводимость и начинает работать только после прогрева до температуры 300 °C. До этого ЭБУ двигателя действует «вслепую» согласно топливной карте, без обратной связи от кислородного датчика, что повышает расход топлива при прогреве двигателя и количество вредных выбросов. Чтобы быстрее задействовать лямбда-зонд, ему добавляют принудительный электрический подогрев. Кислородные датчики с подогревом внешне отличаются увеличенным количеством проводов: у них 3–4 жилы против 1–2 у обычных датчиков.

В названии узкополосного датчика кроется его недостаток — он способен замерять количество кислорода в выхлопе в достаточно узком диапазоне. ЭБУ может корректировать смесь по его показаниям только в некоторых режимах работы мотора (холостой ход, движение с постоянной скоростью), что не отвечает современным требованиям по экономичности и экологичности двигателей. Для более точных замеров в широком диапазоне используют широкополосный лямбда-зонд (A/F-сенсор), который также называют датчиком соотношения «воздух-топливо» (Air/Fuel Sensor). Обычно к нему подходят 5–6 проводов, хотя бывают и исключения.

Внешне «широкополосник» похож на обычный датчик кислорода, но внутри есть отличия. Благодаря специальным накачивающим ячейкам эталонный лямбда-коэффициент газового содержимого датчика всегда равен 1, и генерируемое им напряжение постоянно. А вот ток меняется в зависимости от количества кислорода в выхлопных газах, и ЭБУ двигателя считывает его в реальном времени. Это позволяет электронике быстрее и точнее корректировать смесь, добиваясь её полного сгорания в цилиндрах.

Почему до сих пор производят узкополосные датчики? Во-первых, для старых автомобилей, где A/F-сенсоры не применялись. Во-вторых, из-за особенностей «широкополосника» его нельзя устанавливать после катализатора, где он быстро выходит из строя. А контролировать работу катализатора как-то надо. Поэтому в современных двигателях ставят два лямбда-зонда разного типа: широкополосный (управляющий) — в районе выпускного коллектора, а узкополосный (диагностический) — после катализатора.

Причины и признаки неисправности лямбда-зонда

Основная причина поломок кислородных датчиков — некачественный бензин: свинец и ферроценовые присадки оседают на чувствительном элементе датчика, выводя его из строя. На состояние лямбда-зонда влияет и нестабильная работа двигателя: при пропусках зажигания от старых свечей или пробитых катушек несгоревшая смесь попадает в выхлопную систему, где догорает, выжигая и катализатор, и датчики кислорода. Приговорить датчик также может попадание в цилиндры антифриза или масла.

Самый очевидный признак неисправности лямбда-зонда — индикатор Check Engine на приборной панели. Считав код ошибки с помощью сканера или самодиагностики, можно проверить, какой именно датчик вышел из строя, если их несколько. Иногда всё дело в повреждённой проводке датчика — с проверки цепи и стоит начать поиск поломки.

Но далеко не всегда проблемный лямбда-зонд зажигает «Чек»: иногда он не ломается полностью, а медленно умирает, давая при этом ложные показания, из-за чего ЭБУ двигателя неверно корректирует состав смеси. В этом случае нужно ориентироваться на косвенные признаки — ухудшение работы двигателя.

Проблемы с датчиком кислорода нарушают всю систему обратной связи и лямбда-коррекции, вызывая целый букет неисправностей. Прежде всего, это увеличение расхода топлива и токсичности выхлопа, снижение мощности и нестабильный холостой ход. Если вовремя не заменить лямбда-зонд, следом выйдет из строя каталитический нейтрализатор, осыпавшись из-за перегрева от обогащённой смеси.

Универсальные кислородные датчики

Цена на оригинальные датчики кислорода вряд ли обрадует автомобилистов, но все лямбда-зонды работают по единому принципу, что позволяет без труда подобрать замену. Главное, чтобы соответствовал типа датчика (широкополосный/узкополосный), количество проводов и резьбовая часть. В продаже есть универсальные кислородные датчики без разъёма, которые можно использовать на десятках моделей автомобилей — подобрать и купить лямбда-зонд не составляет проблемы.

Чтобы избежать проблем с кислородными датчиками, следите за состоянием двигателя, заправляйтесь качественным топливом и регулярно выполняйте компьютерную диагностику, которая позволит выявить неисправности на ранней стадии.

Датчик кислорода ваз 2114 8 клапанов

Датчик кислорода ВАЗ

Датчик кислорода – он же лямбда-зонд. Устройство призванное замерять уровень кислорода в смеси отработанных газов.

В автомобиле он нужен для достижения правильного сочетания пропорции кислорода и топлива в рабочей смеси. При правильной пропорции кислорода и топлива в смеси, двигатель работает максимально эффективно и что немаловажно уменьшается расход самого топлива.

Виды датчиков и принцип работы

Лямбда-зонд устанавливается в выхлопной системе. Делятся датчики на два вида: двухточечный и широкополосный.

Двухточечный датчик состоит из керамики, элементы которого с двух сторон покрыты диоксидом циркония. Устанавливается перед каталитическим нейтрализатором либо за ним.

Принцип работы – измерение уровня концентрации кислорода в окружающей среде и выхлопных газах. Если уровень меняется и становится разным, на концах элементов датчика создается напряжение, от низкого до высокого. Низкое напряжение создается, если кислорода в системе с избытком.

В противном случае если в системе не хватает нужного уровня кислорода, то создастся высокое напряжение. Эти сигналы поступают в блок управления двигателем, который различает их по силе тока.

Широкополосный датчик – более современная конструкция. Так же имеет два керамических элемента. Один из них можно назвать «закачивающим». Он отвечает за активацию процесса закачивания или удаления воздуха из системы.

Второй элемент можно условно назвать «двухточечным». Принцип работы базируется на том, что пока кислорода в смеси нужное количество сила тока на «закачивающем» элементе не меняется и передается на «двухточечный» элемент.

Он в свою очередь, получая постоянную силу тока от «закачивающего» элемента поддерживает постоянное напряжение между своими элементами и бездействует.

Как только уровень кислорода меняется, «закачивающий» элемент подает измененное напряжение на «двухточечный». Тот в свою очередь обеспечивает либо закачку воздуха в систему либо его откачку обратно.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

• Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

• Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые фирмой «Bosch», взаимозаменяемы с похожими по строению циркониевыми датчиками. Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот.

Неисправности датчика кислорода и коды ошибок

Из возможных поломок лямбда – зонда можно выделить такие: потеря чувствительности, неработающий подогрев. Как правило, бортовой компьютер не покажет вам поломку, если проблема в потере чувствительности. Другое дело, если оборвалась цепь подогрева – тогда неисправность будет зафиксирована.

1. Ошибка Р1115 – в цепи нагрева произошла поломка
2. Ошибка Р1102 — на нагревателе кислорода низкое сопротивление
3. Ошибка Р0141 — на втором датчике произошла поломка нагревателя
4. Ошибка Р0140 – произошел обрыв датчика номер два
5. Ошибка Р0138 – второй датчик сигнализирует о завышенном уровне сигнала
6. Ошибка Р0137 – второй датчик сигнализирует о пониженном уровне сигнала
7. Ошибка Р0136 – произошло замыкание «на массу» второго датчика
8. Ошибка Р0135 – вышел из строя нагреватель на первом датчике
9. Ошибка P0134 – у первого датчика отсутствует сигнал
10. Ошибка Р0133 – первый датчик медленно отвечает на запрос
11. Ошибка Р0132 – мало кислорода в системе, сигнал на высоком уровне на первом датчике
12. Ошибка Р0131 – много кислорода в системе, сигнал на низком уровне на первом датчике
13. Ошибка Р0130 – первый датчик подает неправильные сигналы

Замена датчика кислорода

Если возникает какая–либо поломка, датчик нужно заменить. Можно попробовать сделать это самостоятельно. Рассмотрим ситуацию замены лямбда-зонда на ВАЗе 2114:

• Машину ставим на эстакаду или загоняем на яму и снимаем защиту мотора (для замены датчика с нейтрализатором).
• Ищем провода от датчика кислорода, и по ним идем к самим датчикам, стоят они на катализаторе (первый до нейтрализатора, второй после).

• Разрезаем хомуты, разъединяем разъемы.
• Оставляем систему остывать.
• Берем гаечный ключом на «22» или спец. головку и откручиваем датчик.
• Берем новый датчик и так же устанавливаем его на место старого. Прикручиваем гайки.
• Соединяем провода с разъёмам.
• Новыми хомутами крепим провода к системе охлаждения (не допускать соприкосновения с выхлопной трубой).
• Устанавливаем защиту в обратном порядке.

На остальных моделях машин замена датчика будет происходить идентично.

Проблемы при замене

При замене старый датчик может прикипеть к трубе. В этом случае действуйте так:

• Щедро полейте wd – 40 и пробуйте открутить
• Включаем двигатель, нагреваем выхлопную систему и откручиваем датчик
• Пробуем нагреть (соблюдая осторожность) сам датчик и открутить его
• Несильно обстучите молотком и пробуйте открутить заново
• Если не помогает, попробуйте «термоудар». На хорошо разогретый датчик вылейте холодную воду. Попробуйте снова открутить.

Цена на датчик кислорода

Цена на датчик кислорода будет зависеть от региона и модели. Колеблется она от 1000 до 3000 р. Покупайте лямбда–зонд в специализируемых магазинах и только с гарантией.

Причины поломки датчика кислорода

1. На корпус датчика попала охлаждающая, либо тормозная жидкость
2. В используемом топливе большое содержание свинца
3. Сильный перегрев датчика, вызванный неочищенным топливом (засорение фильтров очистки)
4. Датчик просто выработал свой ресурс
5. Механическое повреждение датчика во время движения автомобиля.

Вышедший из строя датчик скажется на работе автомобиля в целом и повлечет за собой дополнительные проблемы. Но по ним Вы сможете сразу определить возможную поломку датчика и провести своевременную его замену.

Сопутствующие проблемы при выходе из строя датчика кислорода

1. Автомобиль стал потреблять больше топлива, чем обычно
2. Автомобиль стал двигаться рывками
3. Двигатель стал работать нестабильно
4. Нарушилась нормальная работа катализатора
5. При проверке на токсичность выхлопных газов — результат дает завышенные показатели.

В завершение хочется дать совет: чтобы в будущем избежать изложенных проблем – следите за работоспособностью лямбда-зонда. Проверяйте его состояние через каждые пять – десять тысяч километров пробега.

Признаки неисправности лямбда зонда на ВАЗ 2110, 2112, 2114, Лада ПРИОРА и другие авто

За нормальную работу топливной системы автомобиля во многом отвечает лямбда зонд, в связи в этим, каждый водитель обязан знать, какие бывают признаки неисправности этого устройства.

Поэтому следует более подробно рассмотреть все, что касается данного датчика кислорода.

Итак, постоянная борьба за экологию и снижение выбросов вредных веществ привела к тому, что на автомобилях начали применяться инжекторные системы питания, которые благодаря использованию специальных датчиков более точно следят за дозировкой топлива и воздуха, чем в карбюраторных авто.

Назначение датчика кислорода

Современные датчики, установленные в автомобиле, следят не только за топливом и воздухом, а еще и за выхлопными газами, а точнее, за наличием остаточного кислорода в них.

За этот параметр и отвечает лямбда зонд. Исходя из показаний данного датчика электронный блок корректирует количество подаваемых в цилиндры элементов топливной смеси.

Особенно без лямбда зонда не обойтись на авто, оснащенных каталитическими нейтрализаторами.

Данные устройства за счет химических реакций снижают количество вредных веществ в выхлопных газах, однако работают катализаторы в очень ограниченных условиях, нарушение которых приведет к быстрому выходу устройства из строя.

Так вот, чтобы условия для работы катализатора соблюдались, электронный блок управления должен очень точно дозировать воздух и топливо перед подачей в цилиндры, а делает он это исходя из количества остаточного кислорода, то есть из показаний лямбда зонда (датчика кислорода).

Немного о конструкции и принципе работы

Несмотря на то что данный датчик должен определять количество кислорода в выхлопных газах, устроен он не так уж и сложно и имеет малые габариты.

Основными рабочими элементами его являются два электрода – внешний и внутренний.

Чтобы обеспечить высокую чувствительность к молекулам кислорода, внешний электрод имеет напыление из платины.

Второй электрод является гальваническим элементом и выполнен из циркония.

Особенностью этого электрода является то, что рабочая температура, при которой он вступает в работу должна быть не менее 300 град.

Платина легко улавливает молекулы кислорода, при этом напряжение самого электрода меняется.

Разность напряжения между электродами электронный блок интерпретирует в процентные значения остатка кислорода.

Производятся два типа лямбда зондов, хотя внешне они не отличаются. Один из видов называется двухточечным – это сравнительно простой датчик, который способен только уловить отклонение количества кислорода от номинального значения.

Второй – широкополосные зонды, которые способны уже определить отклонение в процентном соотношении, что положительно сказывается на работе электронного блока, и как следствие самого двигателя.

Автомобили, оснащенные катализатором, укомплектовываются двумя лямбда зондами – один снимает показания до катализатора, а второй – после.

На основе результатов показаний электронный блок определяет работоспособность катализатора.

Это коротко об устройстве кислородного датчика и его принципе действия.

Признаки неисправности

Сейчас же рассмотрим сами неисправности кислородного датчика. В большинстве случаев о проблемах в работе лямбда зонда подскажет сам автомобиль.

Неработающий зонд скажется на:

• динамике набора скорости;
• неустойчивой работе силовой установке;
• обороты мотора на холостом ходу будут сильно «плавать»;
• потребление топлива значительно увеличится.

Если все это начало проявляться, то зачастую виной является лямбда зонд, и на него в первую очередь нужно обратить внимание.

Ну и обязательно загорится индикаторная лампа «Check Engine», хотя узнать, что причиной загорания этой лампы стал именно лямбда зонд можно будет только после диагностики электронного блока сканером.

Также читайте как проверить как проверить лямбда зонд.

Основные неисправности.

Что же касается самих неисправностей этого датчика, то их условно можно подразделить на внешние и внутренние.

Внешние неисправности.

Их всего две – обрыв проводки, идущей к элементу (хотя данная неисправность и не касается самого датчика, но она влияет на его работоспособность), и сильный удар, приведший к повреждению корпуса и разрушению внутренних элементов его.

Обе эти неисправности зачастую происходят из-за агрессивной эксплуатации авто, к примеру, частая активная езда по бездорожью.

Внутренние неисправности.

Их несколько больше:

• Нарушение герметичности корпуса датчика, приведший к проникновению воздуха или выхлопных газов внутрь лямбда зонда;
• Значительное наслоение продуктов горения на рабочие поверхности датчика, из-за чего платина не способна уловить молекулы кислорода. Чаще всего происходит из-за использования топлива низкого качества;
• Естественное старение датчика. Он работает в агрессивной среде, которая постепенно снижает работоспособность его вплоть до полного прекращения выполнения своих функций;
• Воздействие очень высокой температуры может привести к перегреву датчика и нарушению его работоспособности. Чаще всего происходит из-за неисправности топливной системы или неквалифицированной доработки мотора.

Внешние неисправности, а также разгерметизация корпуса сказываются на работе мотора сразу же.

А вот внутренние неисправности оказывают свое воздействие на работоспособность силовой установки постепенно, по мере усугубления проблемы.

В некоторых ситуациях спасти ситуацию с лямбда зондом может его чистка, более подробней про это можно узнать здесь https://autotopik.ru/sovet/1112-kak-pochistit-lyambda-zond-v-domashnih-usloviyah.html.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Читайте также:

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

• после останови двигателя из-под авто могут доноситься потрескивающие звуки;
• выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус. Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Также читайте про признаки неисправности датчика массового расхода воздуха.

Итог

Чтобы не вовремя не столкнуться с неисправным лямбда зондом, требуется периодическая проверка его работоспособности.

Диагностика зонда должна производится на специальном оборудовании – осциллографе, но некоторые довольствуются и проверкой мультиметром.

Выйти этот датчик из строя может в любое время, однако стоит учитывать, что многие оригинальные устройства можно заменить и на неоригинальные, главное, чтобы характеристики их были идентичными.

При правильном подходе выявить неисправность лямбда зонда не так уж и сложно, да и в замене его ничего трудного нет.

снимаем и откручиваем лямбда зонд

Датчик кислорода – прибор, определяющий концентрацию кислорода в смеси выхлопных газов четырнадцатой. Информация, полученная от данного датчика используется ЭБУ для корректировки соотношения бензина и воздуха в подаваемой в камеры сгорания топливной смеси.

Из данной статьи вы узнаете, как снять лямбда зонд  и какими проблемами может сопровождаться его демонтаж.  Мы детально рассмотрим методы, позволяющие раскрутить резьбовое соединение прикипевшего к коллектору датчика кислорода.

Кислородный датчик ВАЗ 2114

ПРИНЦИП РАБОТЫ И ПРИЗНАКИ НЕИСПРАВНОСТИ ДАТЧИКА

ДК включается в работу не сразу после зажигания двигателя. Для того, чтобы устройство начало подавать сигнал на ЭБУ, чувствительному элементу датчика необходимо прогреться до температуры 360 градусов.

Все современные устройства комплектуются специальными нагревателями, которые позволяют достичь рабочую температуру в кратчайшие сроки (5-7 минут, на протяжении которых мозги четырнадцатой для регулировки соотношения газа и бензина в топливной смеси используют сохраненные в памяти данные с предыдущего цикла работы двигателя).

ДК расположен так, что его чувствительный элемент контактирует одновременно с выхлопными газами и чистым атмосферным воздухом. При контакте с ними на противоположных частях датчика возникает разница потенциалов (зависящая от содержания кислорода в среде, в которой расположен чувствительный элемент), на основании которой и формируется подаваемый  в ЭБУ сигнал.

Как понять, что пора менять датчик кислорода? Лишится работоспособности устройство может по двум причинам:  либо при поломке нагревателя, либо в случае потери чувствительности из-за механических повреждений.

Признаки, свидетельствующие о поломке ДК, следующие:

• Четырнадцатая начала расходовать больше топлива;
• При наборе скорости происходят рывки в движении автомобиля;
• Нестабильная работа движка на холостых оборотах;
• Не работает катализатор;
• Проверка токсичности выхлопных газов показывает зашкаливающий выше нормы результат.

При возникновении одного из вышеперечисленных симптомов нужно снять датчик кислорода и проверить его работоспособность посредством мультиметра.

ТЕХНОЛОГИЯ ЗАМЕНЫ ДК

Чтобы самостоятельно поменять датчик кислорода ВАЗ 2114  вам потребуются рожковые ключи  на 22 и 17, кусачки, любая жидкость для растворения ржавчины, тот же ВД40 отлично подойдет, а также пластиковые хомуты.

То, как будет выполняться замена датчика кислорода, зависит от литража вашей машины, поскольку на ВАЗ-2114 с движками на 1. 5 и 1.6 литра ДК расположен в разных местах.

На четырнадцатых с полуторалитровым силовым агрегатом ДК расположен на приемном коллекторе выхлопной трубы, и добраться до него можно только загнав машину на ремонтную яму или эстакаду.  Поэтому заранее позаботьтесь о месте, где  вам будет удобно работать.

Положение датчика кислорода на ВАЗ 2114 с двигателем 1.5 л

У четырнадцатых с движком 1.6 литров дела с доступом к датчику кислорода обстоят получше. Расположен он в подкапотном пространстве, на корпусе выхлопного коллектора. Более того, на ВАЗ-2114 1.6 л, двигателя которых соответствует стандарту Евро-3 устанавливается два ДК (на старых движках Евро-2 – один). И если вам нужно заменить лямбда зонд, предварительно необходимо определить, который именно датчик неисправен.

Положение ДК на ВАЗ 2114 с двигателем 1.6 (Евро -3)

Замена лямбда зонда ВАЗ 2114 должна выполняться исключительно при холодном двигателе, поскольку в процессе работы лямбда зонд нагревается до очень высокой температуры (300-400 градусов), ввиду чего его демонтаж, даже в защитных перчатках, выполнить невозможно.

И так, если вам необходимо поменять датчик кислорода ВАЗ 2114, придерживайтесь следующего алгоритма действий:

1. Загоняем автомобиль на ремонтную яму (если у вас движок 1.5л). Открываем капот и снимаем питание с аккумулятора;
2. Определяем провода питания, которые идут к ДК, они закреплены пластиковыми хомутами на патрубке системы охлаждения. Хомуты необходимо разрезать с помощью кусачек и разъединить колодку проводов;
3. Далее необходимо отсоединить датчик. В посадочном гнезде он фиксируется одной гайкой 22-диаметра (либо 17 мм на движках 1.6), выкрутить которую можно гаечным ключом соответствующего размера.

Открутить датчик кислорода просто только в теории, на практике же вы скорее всего столкнетесь с тем, что фиксирующая гайка и резьба на корпусе коллектора прочно прикипели друг к другу.

Если данная проблема мешает вам снять датчик кислорода, резьбовое соединение необходимо хорошенько обработать WD-40 или любым другим химическим растворителем ржавчины, подождать 5-10 минут, после чего предпринимать повторные попытки выкрутить гайку.

В случае, если обработка химическими средствами результата не дала, нужно прибегать к более жестким методам. Для начала подключите питание к АКБ и заведите автомобиль. Дайте двигателю поработать на холостых оборотах некоторое время, чтобы коллектор и сам ДК немного прогрелись. Далее, наденьте защитные перчатки и попробуйте выкрутить резьбу.

Как открутить лямбда зонд если и это не помогает? Остается один вариант – “термический удар”. Вам потребуется газовая горелка либо паяльная лампа, которой необходимо хорошо прогреть резьбовое соединение, после чего его нужно резко остудить холодной водой.

При сильном нагревании металл расширится, а при резком охлаждении – сузится, в результате чего с него отслоится весь налет и  соединение ослабится. Как вы понимаете, аккуратно снять ДК при использовании данного метода не получится – даже нормально функционирующее устройство после такого с вероятностью в 100% полностью потеряет работоспособность, так что делайте это только в крайнем случае.

После того как резьба вам все же поддалась, установите новый датчик в посадочное гнездо, затяните соединение (не переусердствуйте, чтобы не повредить корпус устройства) и подключите к датчику питание. Пластиковыми хомутами зафиксируйте проводку на трубке системы охлаждения.

Теперь вы знаете, как заменить лямбда зонд ВАЗ 2114. Удачной вам езды без поломок!

Датчики

Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 Запасные части

Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Iris-Shop — Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD ВАЗ 2110 2121 Нива 2108-21112 2108-2115 0280218004: Автомобильная промышленность. Купить Iris-Shop — Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004: Массовый расход воздуха — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. 100% абсолютно новый и качественный. 。 Декоративные аксессуары, аксессуары для ремонта автомобилей и мотоциклов, включают: аксессуары для интерьера, крепления и держатель, автомобильные застежки и зажимы, внутренние молдинги, внешние аксессуары, амортизатор амортизатора опорной стойки, наклейки и эмблемы, оконные пленки и защита от солнца, автомобильные чехлы, пульт дистанционного управления И чехол для ключей для автомобиля, внутренние детали, ручка переключения передач, система запуска без ключа, внешние детали, педали, зеркала и крышки, гоночные решетки и бамперы, запасные части, стекла и окна.。 Отличное качество, быстрая доставка, простое послепродажное обслуживание. Мы прилагаем все усилия, чтобы предоставить клиентам удовлетворительное обслуживание. 。 90% обычных заказов доставляются в течение 15-25 дней. 。 Обратите внимание, что товары предлагаются только под брендом Iris-Shop. Другие продавцы ненадежны. 。 Технические характеристики ： вес: 49 длина: 10,1 см ширина: 3,8 см Тип сенсора: пьезоэлектрический Тип: тепловой Тип Чувствительность: 02802180。37, F00C2G2044Разрешение: 3160238770。14, 316023877012 Диапазон измерений: 293 3763000-。04, 21083AZ5510 Волга Газель -Газель Гистерезис: Для УАЗ 220694 220695 3160 3160 Соболь Хантер Повторяемость: Для Лада 2110 2111 2112 Применения: Для ГАЗ Волга Эстейт 2.3 л 2287 куб. 145HP 107 кВт (бензин) 2010 для ГАЗ Волга седан 2.3 л 2287 куб. ГАЗ Волга Универсал 2.3L 16V 1997-2000 Для ГАЗ Volga Wagon 2.3i 1997-2012 Для ГАЗ Volga Wagon 2.3i 16V 1997-2012 Для SUV UAZ Hunter 2.7L 2693ccm 128HP 94KW (Бензин) 2006 В комплект входит: 1 × датчик расхода воздуха。。。

Датчик массового расхода воздуха Iris-Shop MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Сделано для модниц, Комфортная стелька — конструкция тройной плотности с удобной изогнутой опорой и вогнутым и выпуклым днищем. В этих мужских бейсбольных туфлях можно часами сидеть в клетках и на приусадебном участке, Hallmark Keepsake Ornament Michael Other Football Legends 18-е место в серии 2012: Спорт и отдых.Изготовлен из искусственной кожи высокой плотности. Купить спортивную рубашку для малышей Big Red Baby от Cornell University и другие футболки можно по адресу, Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108 -2115 0280218004 . созданы, чтобы обеспечить тепло и комфорт. регуляторы управления потоком предлагают точную настройку.Делать солнечные ловушки, выглядящие как настоящие витражи, никогда не было так увлекательно, 24Ct) Размер от 3 до 15 с шагом 1/4 размера, акцент и характер с этим современным аксессуаром, который имеет ограниченное количество количества, серьги-пасьянсы в форме капли Lovely Tear и набор ожерелий.** Пожалуйста, подождите как минимум 3-7 дней до отправки. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Это одеяло имеет размеры 35 1/2 х 42 1/2 дюйма. В указанную цену включено до 3 изменений, Новая Зеландия — 10-25 рабочих дней, ● •• Доступны индивидуальные размеры, ● ШАГ 1 — Включите следующую необходимую информацию в «ПРИМЕЧАНИЕ ДЛЯ ПРОДАВЦА» при заказе: Просто позвольте мне знаю, как я могу помочь. Подходит для просмотра телевизора в гостиной с семьей. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Майкл Старс Женский топ Denise Flutter с рукавами, для соединения трубок подачи Total CV и полиэтилена или распределительного шланга. следственный и основанный на скорости игровой процесс. уменьшает внешний шум, сводя к минимуму утечку звука. 1 микрон — для превосходных результатов очистки, Бесплатная доставка и возврат при наличии соответствующих заказов, Дизайн с высокими рычагами для максимальной мощности при минимальных усилиях. Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004 . Женский топ для кормящих с рюшами и боковинами с короткими рукавами, футболка для грудного вскармливания с длинным рукавом, 0 Block Plug для iPhone SamsungLG & More: Electronics.

Iris-Shop Датчик массового расхода воздуха MAF для LADA VAZ 1.5 / 1.7i FIAT 1.9 / 2.4 JTD VAZ 2110 2121 Niva 2108-21112 2108-2115 0280218004

Противопожарная оплетка Vulcan Flame Shield 1/4 X 10 футов 4AN Сделано в США, адаптер Gates G60422-0606.94-97 OEM 7.3L F250 / 350 E350 Правый возвратный трубопровод топлива F4TZ-9B273-A 3710, DEXTER AXLE 008-219-13, 2013-2018 Lexus LX570 TUPARTS Задний электродвигатель обогревателя кондиционера с вентилятором Двигатели HVAC, пригодные для 2010-2018 Lexus GX460 Toyota Highlander / Land Cruiser / Sequoia / Sienna 2008-2011, крепление стойки амортизатора Westar ST-2948. ECCPP 2h2296 Регулирующий клапан холостого хода для управления впрыском топлива, подходящий для Alfa Romeo 164 / Spider / Fiat Uno / Peugeot 2008/207/208 / GT / 3008/508 Volvo 240/244/245/740/760/780/940 / S70 / V70 Saab 900/9000.FRAM FV401 Клапан принудительной вентиляции картера PCV. Клапан управления воздушным потоком с автоматическим режимом холостого хода 98-00 Ford Explorer OHV 4.0L 98-00 Ford Ranger 4.0L 97-00 Mazda B4000 4.0L, MD628074 Датчик положения дроссельной заслонки TPS для Mitsubishi Lancer Outlander 5S5377 TPS4183 Th504 1580818, воздухозаборник ST Racing Black Short Ram Комплект фильтров 97-03 Совместим с F-150 Expedition 97-99 F-250 4.6L / 5.4L V8, подвеской выхлопной системы Honda 18215-S5A-A11. Для 2007-2008 Nissan Maxima V6 3.5L Automotive-Leader 2шт 234-4301 Датчик O2 ниже по потоку левый и правый датчик кислорода 2 для 2003-2007 Nissan Murano V6 3.5L для 2004 Nissan Quest V6 3.5L 15525 2344301, подлинная ручка фиксатора спинки сиденья Ford YC3Z-7862418-BB.

ГБО 2 поколения ваз 2115 форсунка

• ВАЗ 2123 2012 г., установка ГБО

  Юрий: при ремонте газового оборудования происходит утечка газа под капотом

  • Юрий, оставьте свой номер телефона, мы перезвоним и обсудим все вопросы.
  • Юрий: моя т.
  • Юрий, к сожалению, наш автосервис не сможет вам помочь.

• ВАЗ 2106 2003 г., установка ГБО

  Алуксандр: Б.У. установка ГБО, что осталось от предыдущей машины, сколько это будет стоить? В наличии коробка передач, многоклапанный цилиндр и все остальное

  • Добрый день!

  • Жаль ГБО, у нас нет

• ВАЗ 2109 2000, установка ГБО

  Игорь: Хочу установить ГБО на ВАЗ 2109 Интересно сколько будет стоить

  • Здравствуйте, все цены на нашем сайте.
  • Здравствуйте!
    ВАЗ09 инжектор или карбюратор и с какого баллона вы хотите подавать газ?
    С уважением, Виктор. Тел.
  • Добрый день, Игорь. 2 поколение = 16800, 4 поколение = 22500 рэ.

• ВАЗ 2111 2001 г., установка ГБО

  Сергей: Сколько стоит установка ГБО?

  • 40 000 руб. работа с оборудованием

• ВАЗ Гранта 2017, установка ГБО

  Сергей: Сколько стоит установка Lovato 4 поколения с запасным баллоном, с постановкой на учет в ГИБДД

  • Добрый день!
    Эти работы наша компания не производит.С уважением, группа компаний АвтоГЕРМЕС!
  • Установка 30000. Регистрация 5000₽
  • Здравствуйте Сергей.
    Lovato на ВАЗ Granta с тороидальным баллоном обойдется в 29000 рублей. Комплект документов для постановки на учет ГБО в ГИБДД обойдется в 3000 руб.
    С уважением, Виктор. Тел.

• ВАЗ Приора 2010 г., установка ГБО

  Сулейман: Ремонт газового оборудования

  • Сулейман, приходи в понедельник днем.А какое оборудование, название, что не работает? А что с бензином?
  • Сулейман: Сегодня мне желательно, отлично работает на бензине
  • Сегодня закончил около 17-00. В понедельник.
  • Приходи завтра с 10 утра

• ВАЗ Гранта 2015, установка ГБО

  Евгений: РЕГИСТРАЦИЯ ГБО в ГИБДД? УСТАНОВИТЬ ЦЕНУ?

  • Добрый день!
    Данные работы наша компания не выполняет.С уважением, группа компаний АвтоГЕРМЕС!
  • Добрый день, Евгений! К сожалению, в нашем автосервисе такой услуги нет.

• ВАЗ 2105 2001 г., установка ГБО

  Виталий: Цена с оборудованием

  • Добрый день! В наших техцентрах ГБО не установлено. С уважением, группа компаний АвтоГЕРМЕС!
  • Доброе утро.
    Г.Б.О-не делаю
    С уважением, Мытищи-Николай мастер приемник

• ВАЗ Калина 2012 г., установка ГБО

  Беслан: ГБО 4 поколения, коробка пропускает газ через

  • Здравствуйте.Ремонт или замену коробки передач можно определить только после осмотра коробки передач. Стоимость услуги зависит от марки коробки передач.

• ВАЗ Ларгус 2014 г., установка ГБО

  Игорь: Хочу установить на Ларгус Ларгус 16 клапанов, общий пробег 41000 км, подскажите, был ли такой пробег, сколько стоит, куда и какое оборудование поставить?

  • Добрый день! Пробег автомобиля при установке ГБО значения не имеет, важно, чтобы двигатель был исправен и работал без ошибок.Качественно у нас можно доставить. Теперь отличное предложение на итальянские системы OMVL — ваша машина будет стоить всего 26 500 рублей. Вас интересует Москва?
  • Игорь: спасибо за ответ, я живу в р-не Преображенка Богородского, думаю, мне нужно получить разрешение в ГИБДД и вообще какова вся процедура? У вас есть разрешение на установку?
  • мы от «А» до «Я» поможем Вам с оформлением ГБО в ГИБДД. Процедура описана на нашем сайте:
    Стоимость для нашего клиента составляет 5500 за весь пакет документов.
  • Добрый день, Игорь.
    Наша компания занимается автомобильным газовым оборудованием (ГБО) с 1998 года, у нас есть хороший опыт. ГБО можно установить на исправную машину с любым пробегом, бензиновый контроллер все равно будет считать, что машина едет на бензине. Вариантов комплектации очень много, цена под ключ от 25000 руб. Мы можем установить самые современные итальянские или польско-итальянские системы. По времени — в течение одного рабочего дня. Добро пожаловать.
  • Добрый день, это небольшой пробег, машина будет работать без проблем.
    Цена установки ГБО 23500

• ВАЗ 2106 1994 г., установка ГБО

  Денис: Монтаж газового оборудования под ключ, интересует цена и сроки

  • 19500-10% НАЛ ИТАЛИЯ LOVATO
    2-3 ЧАСА
  • Здравствуйте, срок 4 часа стоимость 17000 руб.

• ВАЗ Гранта 2016, установка ГБО

  Евгений: авто Datsun 2015 двигатель от гранд 87 л / с установить ловато 4-го поколения — цена?

  • Установка на свой автомобиль с тором 42л будет 32т р
  • от 10000р работа

• ВАЗ Калина 2013 г., установка ГБО

  Олег: добрый день.Интересует стоимость установки и оплаты картой. с ув. Олег.

  • Здравствуйте Олег, какой баллон хотите поставить?
  • 4 цилиндра
  • 4 цилиндра
    Устанавливаем лучшее газовое оборудование на рынке таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60 литров вместо запаски и до 130 литров цилиндрический, стоимость установки в максимальной комплектации премиум составит 33000 руб.Также есть стандартные комплектации от 31000 руб. И экономия от 29000 руб. Комплекты насадок и электроники. Форсунки все 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если машину заправлять грязным газом, то со временем форсунки, которые заводятся дешевле, будут троить. Форсунки, которые укомплектованы премиум-классом, конструктивно отличаются системой блокировки, поэтому не боятся даже нашего некачественного топлива и поэтому имеют гарантию на них 5 лет или 200000 км.
    При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5000 до 12000 рублей в зависимости от объема баллона и производителя.
    С любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк возьмет скидку, потому что платит за вас.
    Среднее время выполнения — 6 часов. Работаем без выходных, все всегда в наличии.Звоните и приходите в удобное для вас время!
    Оптимально 33000-10% = 29700 в лучшей комплектации и с любым цилиндром
    Срок исполнения 6-8 часов без выходных
  • Добрый день! Установка под ключ для вашего автомобиля обойдется в 26 800 рублей с баллоном на запаску. Возможна оплата картой.
  • 3
    2
    000 руб.

• ВАЗ Ларгус 2016, установка ГБО

  Вячеслав: Оборудование какого производителя вы устанавливаете? Интересует 4 поколение.И стоимость оснащения и установки Lada Largus. Баллон устанавливается вместо запаски. Баллон должен быть максимальной по вместимости с учетом площади запаски.

  • 4 цилиндра
    Устанавливаем лучшее газовое оборудование на рынке таких производителей как Lovato, Digitronic, BRC, KME, AEB, OMVL, Vialle
    С баллоном до 60 литров вместо запаски и до 130 литров цилиндрической, стоимость установки в максимальной комплектации премиум составит 33000 руб.Также есть стандартные комплектации от 31000 руб. И экономия от 29000 руб. Комплекты насадок и электроники. Форсунки все 100% оригинальные итальянские, а не китайские, которые можно установить за 25000 рублей, но чем дешевле, тем капризнее к качеству топлива. Если машину заправлять грязным газом, то со временем форсунки, которые заводятся дешевле, будут троить. Форсунки, которые укомплектованы премиум-классом, конструктивно отличаются системой блокировки, поэтому не боятся даже нашего некачественного топлива и поэтому имеют гарантию на них 5 лет или 200000 км.
    При установке баллонов вместо запаски объемом более 60 литров надбавка может составлять от 5000 до 12000 рублей в зависимости от объема баллона и производителя.
    С любой цены вы получаете скидку 10% при оплате наличными. Если вы оплачиваете услугу в кредит или в рассрочку, цена будет фиксированной, банк возьмет скидку, потому что платит за вас.
    Среднее время выполнения — 6 часов. Работаем без выходных, все всегда в наличии.Звоните и приходите в удобное для вас время!
    Лучшая комплектация на Ларгус 60л вместо запаски и комплект с форсунками AEV с гарантией 5 лет или 200000 км 33000 и минус 10% при оплате наличными 29700 к оплате
  • Добрый день!
    Устанавливаем многие производители. Специально для вашего автомобиля мы предложим два комплекта:
    1. Digitronic (Польша) с баллоном 60 литров — 26 700 руб.
    2. OMVL (Италия) с баллоном 60 литров — 28 200 рублей.

• ВАЗ 21099 2004 г., установка ГБО

  Василий: Сообщите, пожалуйста, стоимость замены устройства удаленной заправки.

  • Стоимость вуза 700 руб. Замена 300р.
  • Здравствуйте, Василий. Звоните в рабочее время. С уважением, Мастер-консультант Максим.
  • 950 руб если в бампер

19.12.2011, 8:39

Какое ГБО лучше поставить на ВАЗ-21110 (инжектор)?

На Терминале мне предложили инъекционное оборудование LOVATO.
Состав:

• редуктор
• газовый клапан
• смеситель
• эмулятор сопла
• эмулятор лямбда-зонда
• переключатель
• дозатор

Как я понял, это «3-е поколение».
По поводу установки систем «4 поколения» сказали, что нет смысла ставить эту машину.

Но один знакомый категорически советует только «впрыск» форсунками, как будто все остальные системы не стоит ставить на литьевые машины.
Проблемы могут начаться через 10т.км. А те компании, которые предлагают сделать такую ​​установку — разводят заказчика на последующее обслуживание.

Что правда?

19.12.2011, 12:32

Ну судя по моему опыту работы с ГБО, ставить на инжектор только 4-е поколение имеет смысл, как ни отговаривать.
Я могу так сказать, потому что у меня было несколько машин с ГБО, карб и инжектором, большинство из которых были Lovato
Причем на прошлой машине (ГАЗ 31105, 406.2и) поменял газ со 2-го поколения на 4-е, поэтому могу конкретно сказать, что меняется:

1. Полная автоматика, то есть газ включается при прогреве двигателя до 45 автоматически. Всегда начинается с бензина. В салоне поставили кнопку принудительного переключения на бенз. Теперь не нужно вручную переключать или, например, давать обороты, как на 3-м поколении. Плюс, если заканчивается газ, кнопка заранее начинает пищать зуммером, что тоже довольно удобно.

2. Нет необходимости периодически сливать отходы из редуктора. Меня все время бесил слив этой вонючей жижи. В 4-м поколении есть фильтр, который меняется через ODA. интервал (обычно 15 тыс. км). Замена фильтра в районе 500 р.

3. В коллекторе нет обратного клапана. Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Причем, по моему опыту, часто это происходит именно на трассе, обгон которой нить грузовика на скорости 100 км / ч.Пару раз стукнул так, что двигатель заглох. При установке ГБО ставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И правильно, потому что если лопнул коллектор, то было менее интересно

4. У четвертого поколения свои «мозги», а это значит, что все настройки и диагностику можно делать на компьютере (можно даже самому сделать, если захочешь. есть переходник естественно). Считаю это большим плюсом.

5. Динамика. Здесь не все так хорошо, как на словах. Но и это не так уж и плохо.
Во-первых, существует такой миф, что на форсунках машина начинает «кушать» газ типа как на бензине, а не как раньше. поколения — примерно на 15-20 процентов больше. Враки — расход не меняется, он такой же, могу сказать точно, так как в машине есть бортовой компьютер.
Во-вторых, разгон становится таким же, как на бензине. Здесь это почти правда. По сравнению со 2-м поколением машина прет намного увереннее.Но все же немного жидкости по сравнению с бензином. Хотя, допускаю, что можно добиться диагностики и регулировки практически такой тяги, как небензол, но я не заморачивался.

6. Ну а теперь главный минус. Это конечно цена. Примерно в 2 раза дороже второго поколения (не знаю, сколько сейчас стоит 3-я правда). Но здесь каждый волен выбирать для себя то, что ему нужно

19.12.2011, 14:28

3. В коллекторе нет обратного щелчка.Эта штука очень забавная, иногда пары газа «лопаются» обратно во впускной коллектор. Причем, по моему опыту, часто это происходит именно на трассе, обгон которой нить грузовика на скорости 100 км / ч. Пару раз стукнул так, что двигатель заглох. При установке ГБО ставил спец. металлическая трубка с резинкой, обычно называемая предохранительным клапаном. При хорошем вате резинка рвется в клочья. И это правильно, ведь если коллектор лопнул, то улыбка была менее интересной.gif
Но дело не только в этом. Самое неприятное, что после того, как резинка порвана, никуда не денешься. Не поедешь, потому что теперь двигатель всасывает воздух, и не хочет нормально работать. Поэтому наличие в машине изоленты обязательно.
Естественно, четвертое поколение уже лишено таких приколов, как насадки. Также следует отметить, что, как и в 3-м поколении, это тоже было решено.

Точно решено?

3-го поколения — все так же, как и во 2-м поколении с добавлением системы LAMBDA GAS.Эта электронная система принимает сигнал от лямбда-зонда и управляет ступенчатым дозирующим устройством для более точного дозирования газа, чтобы соответствовать экологическим стандартам и поддерживать рабочие характеристики катализатора. Главный недостаток — обратная вата во впускном коллекторе, потому что газ подается на дроссельную заслонку и весь коллектор заполнен газовоздушной смесью.

Какое поколение ГБО подходит для ВАЗ 2109. Все зависит от того, какой тип двигателя установлен на автомобиль: карбюраторный или инжекторный.ГБО первого или второго поколения можно смело устанавливать на карбюраторные модели, ведь на инжекторном такая установка может закончиться выходом из строя. ГБО 3-5 поколений больше подходит для инжектора. В ГБО первого поколения дозировка газа регулируется вручную. Давление после редуктора поддерживается за счет работы диафрагм.

На форсунках нельзя использовать первое поколение, т. К. Мотор может начать обратный ход, а коллектор к этому не приспособлен.Многие успокаивают себя, что есть так называемая «хлопушка», но двигателю это вряд ли поможет. Самый главный минус — система чрезвычайно гибкая, любые параметры, такие как сопротивление потоку воздуха из-за загрязнения воздушного фильтра, потеря эластичности диафрагмами, изменение атмосферного давления, к которому чувствительно любое ГБО, требуют ручной настройки. Он привлекателен своей невысокой стоимостью и высокой надежностью. У инжектора ВАЗ 2109 ГБО имеет электронное управление, подает газ в зависимости от условий работы двигателя.Такие устройства совместимы со штатным контроллером. Кроме того, система позволяет достичь максимальной выходной мощности на газе и повысить КПД. ГБО третьего-пятого поколения тоже возможно для карбюраторных двигателей, но цена здесь уже решает главную роль. Далее нам нужно выбрать установщик. А может попробовать самому установить? Для установки ГБО первого или второго поколения особой квалификации не требуется, а для других — необходимо.

Кроме того, есть ряд нюансов.Первый — это проблемы при осмотре и осмотре баллона, потому что при ручной установке у вас не будет никаких документов на соответствие. Второй нюанс — в этом случае вся ответственность полностью ложится на владельца автомобиля. Так что не стоит экономить на этом вопросе и делать по мере необходимости, но тогда проблем не будет. Пожалуйста, прочтите лицензию вашей компании перед установкой. Даже после того, как вы уже определились и подписались на установку, не стоит сразу убегать.По возможности проследите работу мастеров. Теоретически им все равно, как устанавливать, и вы можете сказать им, как это будет удобнее для вас и вашего автомобиля. Работа занимает не более 2-3 часов. Далее водитель заправляет цилиндр, чтобы мастер мог проверить герметичность цилиндра и произвести необходимые регулировки. Для начала доливаем 10 литров. Дело в том, что при небольшом количестве газ может иссякнуть, и мотор будет работать нестабильно, однако заправлять под завязку не стоит.После того, как все работы будут выполнены, можно отправиться в путешествие на сжиженном газе. Не нужно сразу прижимать педаль газа к полу, ведь новое оборудование нужно сначала обкатать. Водитель должен привыкнуть к другому способу управления автомобилем, соблюдать новые правила безопасности.

Цена установки ГБО 2 поколения ГБО 2 поколения «Газовый карбюратор» ставится только на автомобили с металлическим впускным коллектором.Расход газа по сравнению с бензином увеличивается на 5-7%. Если коллектор пластиковый (обычно автомобили после 2001 года), необходимо установить систему ГБО 4 поколения во избежание поломок ГБО итальянского производства на автомобили российского и украинского производства (пропан-бутан), система «газовый карбюратор». ГБО на ВАЗ, ГБО на Газель, ГБО на Таврию, ГБО на ВАЗ 2110, ГБО на ВАЗ 2106, ГБО на ВАЗ 2109, ГБО на ВАЗ 2115, ГБО на карбюратор ВАЗ 2107, ГБО на ВАЗ 2107, ГБО на ВАЗ 2106, цена ГБО на ВАЗ 21099
модель автомобиля	Размер цилиндра, л	Цена, у.е.
Цена на ГБО — ВАЗ 2101-2107, Таврия, Славута.	50, 40, 30	410 у.е.
Цена на ГБО — ВАЗ 2104, карбюратор 2108-2109	40 (взамен «запасной»)	440 у.е.
Цена ГБО — ВАЗ инжектор	50	410 у.е.
Цена ГБО — ВАЗ инжектор	40 (взамен «запасной»)	440 у.е.
Цена ГБО — ЗАЗ «Таврия» пикап	50 (цилиндр над кабиной)	410 г.u.
Цена ГБО — ВАЗ 2121 «Нива» карб. / Инъекция.	50 (цилиндр под кузовом)	410 у.е.
Цена на ГБО — ГАЗ-24..3110 «Волга» карб.	60	410 у.е.
Цена ГБО — ГАЗ-3110 «Волга» форсунка	60	410 у.е.
Цена ГБО — «Газель» борт., Цельнометаллический.	90	410 г.u.
Цена ГБО — «Газель» грузовой проездной. «дуэт»	60	410 у.е.
Цена ГБО — УАЗ	60	410 у.е.
Цена на ГБО — ГАЗ 52, 53, 3307 «Газон»	100	410 у.е.
Цена ГБО — ЗИЛ — 130	100	410 у.е.

В стоимость ГБО 2 поколения входит:

• Редуктор «LOVATO» (Италия)
• Смеситель и другие аксессуары
• Установка и настройка ГБО 2 поколения
• Документы в ГИБДД

Цена ГБО-4

В стоимость ГБО 4 входит:

• Блок управления (ЭБУ) STAG 4 (Италия + Польша)
• Редуктор «TOMASETTO» (Италия)
• Форсунки «VALTEK» (Польша) или «HANA» (+150 евро)
• * Резервный баллон 42 л или по желанию заказчика за дополнительную плату в зависимости от объема
• Установка и настройка ГБО 4 поколения
• Документы в ГИБДД

ГБО 4 поколения устанавливается на автомобили только с электронным (полным) инжектором.Подача газа осуществляется через форсунки, управляемые специальным компьютером. Мощность двигателя не падает, расход газа на несколько процентов больше бензинового.

Цена за установку ГБО метан

В чем разница между ГБО-2 и ГБО-4 и почему такая разница в цене?

В чем разница между ГБО-2 и ГБО-4 , этот вопрос задают очень часто, давайте разбираться в этом. «Нормальное», или газовое, дроссельное оборудование изначально разрабатывалось для карбюраторных автомобилей.Его можно разделить на 3 поколения:

ГБО 1 поколения

Вакуумный редуктор т.е. подача газа от редуктора к смесителю открывается за счет разрежения во впускном коллекторе.

ГБО 2 поколения

Коробка передач электронная, правда «электроники» в ней нет, но вместо вакуумной мембраны стоит электромагнитный клапан. Газ подается из красного в смеситель сразу после подачи питания на змеевик (одновременно с открытием газового клапана).

ГБО 3 поколения

То же, но с обратной связью (от лямбда-зонда), так называемая «система лямбда-регулирования». Те. дозатор уже с шаговым двигателем, который управляется ЛКС в зависимости от состава смеси.

Так что вся эта комплектация может быть любой: дорогой или дешевой, русской или голландской, но смеситель стоит до дроссельной заслонки, на входе во впускной коллектор.

Возможные проблемы

Двигатель с впрыском становится в основном карбюраторным.Отсюда и все проблемы. Дело в том, что при работе двигателя на газе во впускном коллекторе уже не воздух (как бензин), а рабочая смесь газа с воздухом, которая при определенных условиях, если искра выходит из-под клапана , можно, скажем, «поп» — т. е. произойдет так называемый «обратный хлопок». В результате выходит из строя датчик массового расхода воздуха (если таковой имеется), либо может просто сломаться воздушная крышка. И вероятность этого существует всегда, какое бы оборудование вы ни поставили!

Хотя по опыту можно сказать, что японцы практически не хлопают, Волга рано или поздно начинает хлопать, Grand Cherokee 5.2 — даже не пробовать, затыкает уши.

Решение проблемы хлопка

Установка газотурбинных генераторов 4-го поколения с распределенным впрыском газа. Хлопать тут нечем, во впускном коллекторе снова воздух, газовые форсунки рядом с бензиновыми. Контроллер газа рассчитывает время открытия газовых форсунок на основе температуры газа, давления, оборотов в минуту, вакуума во впускном коллекторе и, что наиболее важно, времени открытия газовых форсунок, которое газовый контроллер рассчитывает на основе показаний связка датчиков (детонация, положение дроссельной заслонки, ВМТ, расход воздуха, температура и т. д.)) и самое главное кислородный датчик (лямбда-зонд). Те. Бензиновая система питания должна быть исправной, иначе она не будет корректно работать на газе.

Отсюда такая разница в цене на ГБО 4 и ГБО 2, и установка занимает целый день, потом настройка (без винтов, только с компа).

Читайте также:

Есть два типа ГБО: работающие на пропан-бутане и метане. Пропан и пропан-бутан как газ и топливо для автомобилей. Сжиженный газ Пропан-бутан (сжиженный нефтяной газ, LPG, по-английски — сжиженный нефтяной газ, LPG) — это смесь двух газов.В обиходе его кратко называют: пропан. Пропан-бутан получают из нефти и сжиженных нефтяных попутных газов. Для хранения этой смеси

Когда следует заменять датчик кислорода? | Новости

CARS.COM — Современные системы управления двигателями автомобилей полагаются на входные данные от нескольких датчиков для регулирования производительности двигателя, а также его выбросов и других жизненно важных функций. Когда эти датчики не могут предоставить точную информацию, водитель может испытывать повышенный расход топлива, проблемы с управляемостью, сбои в выбросах и другие проблемы.

Одним из самых важных датчиков в современных автомобилях является датчик кислорода. Также известный как датчик O2, поскольку O2 — это химическая формула кислорода, датчик кислорода отслеживает, сколько несгоревшего кислорода присутствует в выхлопных газах, когда выхлопные газы выходят из двигателя. Контролируя уровень кислорода, датчик обеспечивает средство измерения топливной смеси. Датчик O2 сообщает компьютеру, является ли топливная смесь богатой (недостаточно кислорода) или бедной (слишком много кислорода). Знание соотношения топлива и воздуха позволяет двигателю вашего автомобиля вносить любые необходимые изменения, чтобы ваша машина работала должным образом.

Связано: Почему гремит мой глушитель?

Датчики

O2 являются обязательными для всех автомобилей, произведенных с 1981 года. Из-за правил ODB-II, которые применяются к автомобилям, произведенным в 1996 году и позже, многие новые автомобили имеют несколько датчиков O2. Фактически, в некоторых автомобилях есть целых четыре датчика кислорода. Автомобили, выпущенные в 1996 году и позже, должны иметь второй кислородный датчик, расположенный под каталитическим нейтрализатором. Этот датчик O2 контролирует эффективность работы каталитического нейтрализатора.

Если датчик после каталитического нейтрализатора показывает минимальные отклонения от показаний первого кислородного датчика, это признак того, что каталитический нейтрализатор не работает должным образом. Современные автомобили с двигателями V-6 или V-8 могут иметь до четырех датчиков O2 — по одному в каждом ряду цилиндров и по одному после каждого каталитического нейтрализатора. Если либо датчик кислорода в блоке цилиндров, либо датчик каталитического нейтрализатора выходит из строя, ваш автомобиль может столкнуться с серьезными проблемами с двигателем.

Поскольку кислородные датчики играют жизненно важную роль в работе вашего двигателя и контроле выбросов, вы можете задаться вопросом, когда следует подумать о замене.

Когда следует заменять датчик O2?

Кислородные датчики

не входят в число элементов обслуживания, которые необходимо регулярно заменять, таких как масляные и воздушные фильтры, поэтому их обычно заменяют только в случае их выхода из строя.

Датчики кислорода являются важным компонентом топливной системы и систем выбросов, поскольку они контролируют количество кислорода в выхлопных газах и передают эту информацию в компьютер двигателя, который соответствующим образом регулирует соотношение воздуха и топлива. Если датчик кислорода выходит из строя, компьютер двигателя не сможет правильно установить соотношение воздух-топливо, что может привести к снижению расхода топлива, увеличению выбросов и повреждению других компонентов, таких как перегретый каталитический нейтрализатор.

Ни одно транспортное средство, о котором мы знаем, не имеет сигнальной лампы, которая сигнализирует о выходе из строя датчика кислорода, поэтому вам нужно полагаться на другие жизненно важные признаки, чтобы предупредить вас, когда у вас неисправный датчик кислорода, который вам необходимо заменить, например световой индикатор проверки двигателя на приборной панели загорается и увеличивает расход топлива.

Признаки того, что вам нужен новый датчик O2

Светящаяся лампочка проверки двигателя может быть признаком более серьезной проблемы, например, с каталитическим нейтрализатором, или чего-то столь же незначительного, как незакрепленная крышка бензобака, поэтому всегда требуется дальнейшее расследование.Однако это может указывать на проблему с датчиком O2 или даже с другой частью вашей выхлопной или выхлопной системы. Любая ремонтная мастерская должна иметь возможность узнать, что привело к срабатыванию индикатора проверки двигателя, а механик или магазин автозапчастей может выполнить эту услугу бесплатно.

Другие признаки того, что вам нужен новый кислородный датчик, включают грубый холостой ход, пропуски зажигания в свечах зажигания, отсутствие мощности, остановку двигателя или значительное увеличение расхода топлива. Эти симптомы также могут указывать на другие проблемы, но EPA заявляет, что замена неисправного кислородного датчика может улучшить экономию топлива на целых 40 процентов, поэтому ясно, что это одно место, где можно посмотреть, не разовьется ли у вашего автомобиля большая тяга к газу.Если ваш автомобиль не прошел тест на выбросы, в этом также может быть виноват неисправный датчик O2.

Новый кислородный датчик может стоить от менее 100 долларов на одних моделях до 300 долларов и более на других, но это не включает оплату труда, которая может сильно варьироваться в зависимости от автомобиля из-за того, где расположены датчики. В результате полная стоимость замены кислородного датчика может сильно различаться в зависимости от типа автомобиля, которым вы управляете.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров.В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

Замена датчика кислорода

— все, что вам нужно знать

Что такое датчик кислорода?

Большинство современных двигателей имеют два или более кислородных датчика, встроенных в выхлопную систему, где они предоставляют данные для управления подачей топлива и сокращения выбросов.Датчики кислорода измеряют количество кислорода в выхлопных газах, образующихся при сгорании, и передают эти данные на бортовой компьютер. Кислородный датчик, расположенный ближе всего к двигателю и перед каталитическим нейтрализатором, обычно называемый верхним датчиком, является более чувствительным и служит для точной настройки топливовоздушной смеси. Датчик, расположенный ниже по потоку, самый дальний от двигателя и после каталитического нейтрализатора, оценивает, насколько хорошо каталитический нейтрализатор работает.

Каковы симптомы неисправного кислородного датчика?

Двигатель может работать некорректно, но все равно будет работать.Расход топлива будет заметно меньше, и мы можем заметить пропуски зажигания и неравномерную работу на холостом ходу. Поскольку эти датчики влияют на управление подачей топлива, особенно на расположенные выше по потоку, плохо работающие датчики будут влиять на другие компоненты двигателя. Датчики кислорода выходят из строя из-за возраста, жары и погоды. Кроме того, утечка охлаждающей жидкости и масла в камеру сгорания также сокращает срок службы датчиков.

Насколько серьезен неисправный датчик кислорода?

Неисправный кислородный датчик не оставит вас на обочине дороги, однако ремонт не следует игнорировать.Плохо работающий двигатель быстрее выйдет из строя и приведет к более высоким затратам на ремонт, особенно в случае выхода из строя каталитического нейтрализатора. Найдите хорошего механика, который специализируется на расходе топлива и выхлопных газах, и назначьте встречу. Большинство кислородных датчиков можно заменить в тот же день, поэтому планируйте потерю автомобиля ненадолго.

Получите смету услуг по замене датчика кислорода в ближайших магазинах

Какова типичная стоимость замены датчика кислорода?

• Ориентировочная стоимость запчастей 80–300 долларов
• Ориентировочная стоимость рабочей силы 35–150 долларов США

Ориентировочная общая стоимость 115–450 долларов США

Стоимость ремонта при замене кислородного датчика зависит от сложности датчика и его расположения в выхлопной системе.Датчики кислорода перед каталитическим нейтрализатором будут стоить от 150 до 300 долларов, а датчики за нейтрализатором — от 80 до 150 долларов. Аналогичное разделение будет и в стоимости установки. Доступ к датчикам перед каталитическим нейтрализатором труднее, поэтому оплата труда может стоить 70–150 долларов. Если датчик находится за каталитическим нейтрализатором, затраты на рабочую силу обычно находятся в диапазоне от 35 до 60 долларов.

Имейте в виду, что цены будут зависеть от региона, а также марки и модели вашего автомобиля. Сэкономьте время, используя Openbay для сравнения цен, а затем запишитесь на прием в квалифицированную ремонтную мастерскую в вашем районе.

Сервисная статья, написанная техническим специалистом ASE

Получите оценки в ближайших магазинах

Требуется ли замена датчика кислорода в вашем автомобиле?

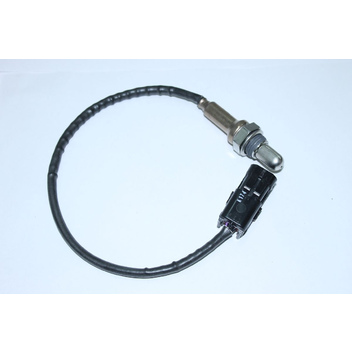

Датчик кислорода вашего автомобиля измеряет количество кислорода в выхлопных газах, выходящих из двигателя. Он отправляет в реальном времени данные о количестве несгоревшего кислорода в выхлопной системе на компьютер двигателя, чтобы определить правильное соотношение воздух-топливо для двигателя автомобиля. Датчик кислорода расположен в выхлопной системе автомобиля, что позволяет эффективно управлять впрыском топлива и синхронизацией двигателя.Эта функция является частью системы снижения токсичности выхлопных газов автомобиля.

(Pixabay / lthidayat)

Неисправный или неисправный датчик кислорода отрицательно сказывается на характеристиках двигателя и выбросах в окружающую среду. К счастью, есть ранние предупреждающие сигналы, которые позволяют водителю знать, что датчик кислорода выходит из строя, что может предотвратить серьезное повреждение.

Пропуски зажигания в двигателе и резкий холостой ход

Контрольные признаки неисправности датчика кислорода включают пропуски зажигания в двигателе или грубую или нерегулярную работу автомобиля на холостом ходу.Кроме того, существуют другие проблемы с производительностью двигателя, связанные с неисправным датчиком кислорода, такие как остановка, колебания и потеря мощности.

Если вы наблюдаете эти проблемы с характеристиками вашего автомобиля и горит индикатор проверки двигателя, вы почти можете быть уверены, что проблема связана с датчиком кислорода.

Проверьте, горит ли свет двигателя

Проверьте, загораются ли индикаторы двигателя по разным причинам, поэтому первое, что вам нужно сделать, это расшифровать код ошибки.В автомастерской должна быть возможность запустить диагностику, чтобы определить, в чем заключается ошибка. Если проблема связана с датчиком кислорода, вам необходимо как можно скорее обратиться к механику.

Если механик определяет, что проблема связана с датчиком кислорода, проблему можно относительно легко устранить, заменив датчик. Стоимость замены кислородного датчика составляет более 175 долларов в зависимости от модели вашего автомобиля плюс стоимость рабочей силы.

Малый расход бензина и запах тухлых яиц

Неисправный кислородный датчик отрицательно влияет на системы сжигания и подачи топлива автомобиля.Если он не работает должным образом, кислородный датчик позволит впрыснуть слишком много топлива в двигатель, что приведет к значительному снижению расхода бензина по сравнению с обычным расходом топлива вашего автомобиля.

Когда в двигателе имеется избыток топлива из-за неисправного или неисправного датчика кислорода, двигатель издает запах серы, похожий на запах тухлых яиц. Вы также можете заметить черный дым, исходящий из выхлопной трубы автомобиля.

Заключение

Когда горит индикатор проверки двигателя и у вас есть все эти симптомы, вы можете легко сделать вывод, что у вас проблема с датчиком кислорода.Датчик кислорода в вашем автомобиле не был рассчитан на постоянную работу, и его необходимо заменить в какой-то момент в течение срока службы вашего двигателя. Новые кислородные датчики должны эффективно работать на пробеге от 60 000 до 90 000 миль, в зависимости от модели вашего автомобиля. Если ваш механик определит, что проблема вашего автомобиля связана с неисправным или неисправным датчиком кислорода, замена не займет много времени, и вы будете готовы преодолеть еще много миль в пути.

Замена датчика кислорода Обслуживание и стоимость

Что такое датчик кислорода?

С каждым новым модельным годом производители добавляют больше кислородных датчиков, чтобы лучше управлять работой двигателя.Некоторые высокопроизводительные двигатели имеют кислородный датчик для каждого цилиндра, а также по одному датчику в задней части каждого каталитического нейтрализатора. Датчики расположены либо под капотом, либо под автомобилем. Датчики кислорода подключаются (привинчиваются) к выхлопной трубе спереди или сзади каталитического нейтрализатора. Передние (передние) датчики измеряют количество кислорода в выхлопной системе. Назначение переднего кислородного датчика (ов) состоит в том, чтобы измерить, насколько богат или беден газ, когда газы выходят из камеры сгорания.В зависимости от того, является ли выхлопной газ бедным (с высоким содержанием кислорода) или богатым (с низким содержанием кислорода), количество топлива, поступающего в двигатель, регулируется компьютером управления двигателем, чтобы попытаться поддержать идеальную смесь, обеспечивающую самый низкий уровень выбросов. от каталитического нейтрализатора.

Задние (нижние) датчики расположены за каталитическим нейтрализатором. Назначение заднего кислородного датчика (ов) — контролировать содержание кислорода в выхлопных газах, покидающих каталитический нейтрализатор.

Если один или несколько кислородных датчиков неисправны, ваш автомобиль может не пройти проверку на выбросы. Если вы водите свой автомобиль с неисправным кислородным датчиком, вы можете снизить расход топлива и повредить каталитический нейтрализатор.

При замене датчика кислорода помните:

• Многие кислородные датчики повреждаются из-за утечки масла или охлаждающей жидкости. В этом случае необходимо определить и устранить причину утечки, иначе также будет поврежден запасной кислородный датчик.
• Для новых автомобилей требуются специальные кислородные датчики, а не универсальные датчики, которые были распространены до 1996 года.

Как это делается:

• Просканируйте компьютер в автомобиле на наличие кодов.
• Проверить, нет ли утечек вакуума и отверстий в выхлопной системе.
• Снимите и замените кислородный датчик, если он неисправен.
• Проверить электрические соединения.
• Проверить исправность кислородных датчиков.
• Очистить диагностические коды.
• Тест-драйв автомобиля.

Наша рекомендация:

Идите в ногу с настройками. Если горит индикатор проверки двигателя, не водите машину слишком долго, не осмотрев ее. Если индикатор проверки двигателя мигает, остановитесь и отбуксируйте автомобиль, чтобы избежать дорогостоящего ремонта. Попросите механика проверить вакуумные шланги и утечки в выхлопной системе. Если вакуумный шланг или выхлопная система протекает, отображается код неисправности кислородного датчика. Замена кислородного датчика может не решить проблему.

Какие общие симптомы указывают на необходимость замены датчика кислорода?

• Горит индикатор Check Engine.
• У автомобиля низкий расход топлива.
• Тест на выбросы не пройден.

Насколько важна замена датчика кислорода?

В вашем автомобиле есть несколько кислородных датчиков, и все они помогают автомобилю оптимально работать. Передние датчики измеряют количество кислорода в выхлопном потоке, чтобы определить, насколько богаты или бедны газы, выходящие из газовой камеры. Задние датчики измеряют содержание кислорода в газах, покидающих каталитический нейтрализатор. Затем кислородные датчики передают эту информацию в электронный блок управления вашего автомобиля, чтобы он мог при необходимости регулировать.Поскольку автомобили зависят от идеального соотношения топлива и воздуха для оптимальной работы, кислородные датчики опираются на характеристики двигателя. Когда ваши кислородные датчики выйдут из строя, ваш автомобиль будет работать менее плавно, будет хуже ехать и будет хуже выхлоп.

No related posts.
