Распиновка прикуриватель: Где в прикуривателе автомобиля плюс и минус: распиновка, полярность

Содержание

Где в прикуривателе автомобиля плюс и минус: распиновка, полярность

Это автомобильное устройство используют даже некурящие владельцы авто. Ведь девайс обладает отменным функционалом, выходящим далеко за рамки своего названия.

В гнездо прикуривателя можно подключить следующие приборы:

  • зарядку для телефона, планшета или другого электронного девайса;
  • компрессор для накачки колес;
  • навигационный комплекс;
  • видеорегистратор;
  • розетка под 12 вольт.

Содержание

  1. Достоинства и недостатки
  2. Полярность прикуривателя
  3. Правильное подключение прикуривателя
  4. Информация по распиновке и распайке
  5. Схема подключения штекера прикуривателя
  6. Где находится предохранитель
  7. Замена предохранителя прикуривателя
  8. Установка второго автоприкуривателя

Однако со временем прикуриватель может выйти из строя или потребуется его ремонт. При подключении новой запчасти необходимо соблюдать полярность проводов, знать где плюс, а где минус.

В статье представлена информация и инструкция по замене или ремонту элемента.

Плюсы или минусы нескольких прикуривателей

Старые автомобили, например, классика ВАЗ, имеют другую конструкцию устройства. Там расположен длинный автоприкуриватель со своими плюсами и минусами. Этот девайс разрабатывался уже давно, поэтому имеет ряд технологических недостатков. К минусам относятся.

  1. Невозможность подключения нескольких устройств к прикуривателю.
  2. Слабые контакты. Со временем из-за возраста или частой езды по разбитым дорогам могут разболтаться усики самого прикуривателя. Это нарушает работу устройства и чревато выходом его из строя.
  3. К минусам надо отнести внешний вид старого прикуривателя, который гораздо хуже. Лампочка светит не так ярко или часто перегорает.

Новые модели авто оснащены современным европрикуривателем с большим посадочным местом. Чтобы установить его на классику, необходимо будет расточить гнездо, приобрести специальный трехконтактный штекер подключения и припаять провода.

Зато у такой модификации прикуривателя есть ряд плюсов.

  1. Надежные контакты. Европрикуриватель хорошо держится в гнезде, а фиксирующая гайка не откручивается.
  2. Плюс – внешний вид, лампа подсветки симпатичнее.
  3. Современный автомобильный прикуриватель позволяет подключать несколько приборов одновременно.

Поэтому при покупке устройства для машины лучше выбрать второй вариант.

Полярность прикуривателя автомобиля

Порой элемент выходит из строя. Частые неисправности следующие.

  1. Перегоревший предохранитель. На электрическую цепь установлен специальный защитный элемент, рассчитанный на силу току 10 Ампер. При возникновении неисправностей или короткого замыкания он перегорает, чтобы сохранить прикуриватель, провода и приборы рабочими. Данный элемент отвечает еще за несколько устройств. Если не работает прикуриватель вместе с часами, то следует добраться до монтажного блока и заменить предохранитель.
  2. Окислившиеся контакты. Со временем или от подключения мощных устройств к прикуривателю (типа компрессора или автозарядки), металлические разъемы могут окислиться. Перед заменой желательно вынуть патрон и осмотреть усики на предмет появления окислов. При наличии таких моментов следует очистить их и подогнуть для лучшего соединения. Перед проведением процедуры рекомендовано снять минусовую клемму с АКБ автомобиля. Это исключит короткое замыкание. Нужно знать, где плюс и минус.
  3. Отработанный элемент накаливания автоприкуривателя. Нихромовая спираль, находящаяся внутри патрона, тоже может перегореть. Это повлечет за собой установку нового прикуривателя.
  4. Короткое замыкание или обрыв проводки. Кабеля могут перетереться или оплавиться в результате «коротыша». Определить такую неисправность автоприкуривателя можно мультитестером. Необходимо проверить целостность проводов.

Правильное подключение прикуривателя

Ремонт автомобильного устройства, его демонтаж или монтаж можно осуществить своими руками. Для замены прикуривателя потребуется взять следующий перечень инструментов:

  • крестовая/минусовая отвертка;
  • паяльная лампа с припоем;
  • соединительные клеммы для плюса и минуса.

Ремонт осуществляется следующим образом.

  1. Демонтируем автоприкуриватель. В каждом автомобиле он снимается по-разному. Иногда требуется просто поддеть патрон, а иногда приходится снимать облицовку центрального тоннеля.
  2. Разбираем автоприкуриватель. Находим полупроводниковую пластину в нижней части. Именно она зачастую становится причиной поломки. Удаляем ее.
  3. Спиливаем выступ на внешнем корпусе.
  4. Собираем автоприкуриватель в порядке обратном разборке.
  5. Зачищаем провода подключения как минимум по 5 мм.
  6. Подключаем провода автомобильного прикуривателя, соблюдая полярность, где плюс, а где минус. Можно воспользоваться паяльной лампой или специальным клемником и зажимами.
  7. Демонтируем центральную консоль для обратного подключения.
  8. Отсоединяем блок подсветки.
  9. Протягиваем провода, а затем подсоединяем их к разъему автоприкуривателя.
  10. Осуществляем процесс сборки в обратной последовательности.

Информация по распиновке и распайке

Устройство прикуривателя можно увидеть на фото. На конце детали находится клемма контакта. Внутри имеются специальные держатели, нагревательный элемент и чашка. Присутствуют лапки разъемов и возвратная пружина. А для безопасности от ожогов имеется специальный изолятор. Все это защищает пластиковый корпус.

Подробная схема по распиновке и распайке проводов прикуривателя представлена в видео.

Схема подключения штекера прикуривателя

Перед установкой новой детали надо разобраться с полярностью. Понять, где плюс, а где находится минус у прикуривателя, можно по фото.

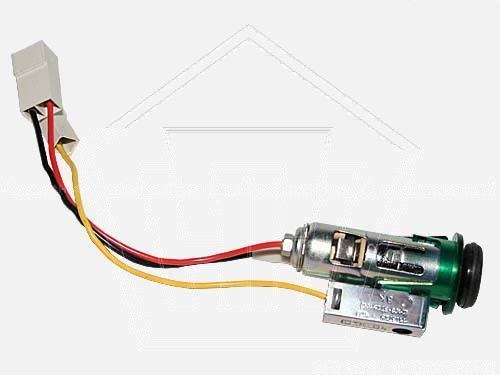

На устройство идут три различных провода.

  1. Красный уходит в аккумулятор и отвечает за дополнительные устройства типа часы.
  2. Желтый, центральный, также идет к батарее. Это лампочка подсветки гнезда.
  3. Черный боковой – минус, масса. Находится на корпусе детали.

Когда требуется замена прибора, то подключаться следует по схеме, что показана на фото.

Где находится предохранитель прикуривателя

Перегоревший защитный элемент может быть следствием подключения одного мощного или нескольких устройств в гнездо. Из-за этого сила тока в проводах превышает критическое значение, вследствие чего плавится предохранитель. Это может произойти из-за того, что владелец перепутал, где плюс, а где минус в прикуривателе. Лечится эта неисправность снятием перегоревшего элемента и установкой нового.

Замена предохранителя прикуривателя

Чтобы осуществить процедуру, следует располагать инструкцией для конкретного автомобиля. Каждая машина имеет собственное расположение монтажного блока и назначение предохранителей.

Нужно знать, где плюс и минус.

На большинстве авто ящик находится непосредственно за передней панелью. Однако на классике предохранитель №6 отвечает за работу автоприкуривателя, а на некоторых других моделях – реле поворотов. Поэтому при ремонте следует знать, какой именно элемент мы планируем менять, и где он находится. Необходимо купить предохранитель с сопротивлением, рекомендованным производителем.


Установка второго автоприкуривателя

Многие водители испытывают нехватку дополнительного гнезда. Выходов из этой ситуации несколько. Самый простой – установить специальный разветвитель, подключающийся в стандартный разъем. Однако это может вызвать большую нагрузку на цепь и привести к перегоранию проводов и предохранителя. Поэтому некоторые автовладельцы устанавливают дополнительный автоприкуриватель.

Второй способ сложнее, но надежнее. Процедура осуществляется следующим образом.

  1. Выбираем подходящее место для дополнительного девайса.
  2. Приобретаем новую запчасть. Черный провод – масса, которую монтируем под болт на кузове. Красный – плюс, уходит на аккумулятор, а желтый отвечает за подсветку устройства.
  3. Прорезаем отверстие подходящего диаметра.
  4. Устанавливаем новую запчасть.
  5. Подсоединяем все провода, помня о том, где в прикуривателе находится плюс, а где минус.
  6. Убираем мусор и производим финальную сборку. Теперь в распоряжении владельца два гнезда.

Не работает прикуриватель автомобиля поиск причины и ремонт

Этапы ремонта

Если же приведенные рекомендации по не подключению мощных устройств непосредственно в прикуриватель все же не были учтены, и он перестал работать, то в этом случае поможет приведенное ниже небольшое руководство о том, как такую неисправность устранить.

  1. Если электрическое гнездо в машине отказалось работать, то, вероятнее всего, сгорел его предохранитель.
    Именно поэтому прежде чем делать иные выводы, следует проверить деталь с символом дымящейся сигареты или надписью «sigar». Она может располагаться в совершенно разных местах у машин: в багажнике, под капотом, в нише ног водителя, в бардачке, под торпедой и так далее. В любом случае эту деталь стопроцентно можно найти в месте расположения блока реле и предохранителей.

Видео о том, как заменить предохранитель прикуривателя:

Так вот, если предохранитель действительно сгорел, то его замена является тем главным (и единственным) этапом, на котором и заканчивается ремонт прикуривателя. Так как устройство с этого момента снова будет исправно работать.

При самостоятельном ремонте электрического гнезда в авто следует помнить, что ставить более мощный предохранитель нежелательно, потому что вместо него в следующий раз может сгореть само гнездо. Тогда положение спасет только полная замена прикуривателя. Также не рекомендуется вставлять в разъем устройства различные некачественные штекеры, которые болтаются, неплотно сидят в гнезде, не очень плотно собраны и так далее. Это может привести к короткому замыканию и, опять-таки, повлечь необходимость полной замены приспособления.

Если же предохранитель оказался цел, тогда дело приобретает другой оборот

В этом случае необходимо добраться к гнезду прикуривателя изнутри, а для этого нужно немного постараться и осторожно разобрать консоль, под которой он находится. Далее нужно проверить состояние плавкого элемента

Он наверняка будет испорчен и оборван. Здесь его желательно сменить, но если нового элемента под рукой нет, то можно обойтись проволокой такого же диаметра.

На рынке автозапчастей сейчас можно даже найти самовосстанавливающуюся плавкую вставку. Принцип ее работы заключается в отключении соединения при перегреве и обратном его установлении при остывании.

Таким образом можно увидеть, что в вопросе, почему не работает прикуриватель, причины существует две и требуют они разного подхода.

В случае не самостоятельного проведения ремонта, а обращения в автосервис, специалисты быстро определят причину и ее устранят. Этот способ самый качественный среди возможных вариантов, но и самый дорогостоящий при этом. Возможна также полная замена прикуривателя на станции технического обслуживания. В любом случае — это быстроустраняемая поломка, да и не такая уж критическая. Но вместе с тем приносящая определенные неудобства водителю и требующая исправления.

автомобильный прикуриватель где плюс где минус

В автомобильном прикуривателе центральный контакт плюс, оболочка — минус. Форумчаме, кто напомнит, где плюс и минус на прикуривателе. ДЕРЖАТЕЛЬ АВТОМОБИЛЬНЫЙ CBR «Human Friends» Mobile. Автозарядка в прикуриватель REXANT USB 5V 1A «мини» белая 18-. Распиновка лампы h6 — drom ru; Led автомобильная лампа h6 102smd купить. Для этого достаточно подключить всего два проводами плюс и минус. от прикуривателя к автокомпрессорукачок как определить где плюс, где минус. «Прикуриватель», в автомобильном сленге, может обозначать две вещи:. и к нему подключить плюс прикуривателя, минус на корпус и третий провод,. 11.69 — мотоцикл / автомобильный прикуриватель специальный изменение Жгут. в прикуриватель плюс или минус два антенной, а затем другой конец 2 min — Uploaded by niov73Создание штекера автомобильного прикуривателя из подручных средств. Не работает прикуриватель — сделай сам, быстро! Зарядка длинная, по прикуривателя должна доставать, следовательно брак.. Ты у верен что зарядка у тебя безразлична куда ей плюс, а куда минус. Схемы для подключения автомобильной магнитолы, пояснения и рекомендации.. автомагнитолы, подключение плюсового провода от прикуривателя.. Его можно подключить к кузову автомобиля (на массу), а лучше на минус. Может кто в курсе, где должно что быть: плюс сверху, минус. Случайно порвали провод, который подключается в прикуриватель.. Основа любого автомобильного холодильника — полупрроводниковая пластина. автомобильным дорогам общего пользования федерального значения транспортными. от минус 40 С до плюс 55 С. 93% при температуре плюс 40 С. Народ подскажите- ну замкнул я плюс на минус предохранитель не.. часто китайские автомобильные адаптеры для прикуривателя. Прикуриватель для автомобиля: подключаем приборы. Посмотрите на цоколь прикуривателя: штыревой контакт — плюс, кольцевой — минус.. В наше время автомобильный прикуриватель можно считать незаменимой вещью. необходимо знать, где в прикуривателе находиться плюс, а где минус.. compufreer.com, 0, —, 0, —, 15, 0, Автомобильный прикуриватель плюс минус . “Плюс” нужно подсоединять после предохранителей, “массу” — под. что если подключить “плюс” магнитолы к “плюсу” прикуривателя, а “минус” — к. Для того же, чтобы автомобильные воры не смогли “умыкнуть”. C каждый днем доступных мод

Замена прикуривателя

Как поставить новый прикуриватель в машину, если старый сгорел и ремонту не поддается? Рассмотрим на примере автомобиля ВАЗ 2108 с низкой панелью приборов (старого образца).

  • Купите новый автоприкуриватель.
  • Используя плоскую отвертку, снимите с рычагов управления воздушными заслонками пластмассовые наконечники.
  • Выверните саморезы, крепящие кронштейн управления воздушными заслонками.
  • Потянув на себя, снимете ручку с регулятора оборотов вентилятора.
  • Выверните саморезы крепления центральной консоли к панели приборов (по 2 шт. с каждой стороны). Потяните консоль на себя и отключите ее разъемы от жгута проводки.
  • Снимите консоль.
  • Двумя пальцами надавите с боков на кронштейн, удерживающий патрон лампы подсветки, и снимите его со световода гнезда.
  • Утопите пальцами или отверткой пластиковые фиксаторы гнезда и выньте корпус узла из отверстия консоли.
  • Вставьте вместо старого новое гнездо.
  • Установите узел подсветки на световод. Проследите за тем, чтобы между кронштейном подсветки и корпусом был контакт.
  • Подключите разъемы консоли к проводке.
  • Проверьте, работают ли кнопки, регулятор и тот узел, который вы заменили.
  • Поставьте консоль на место.
  • Прикрепите к ней кронштейн управления заслонками.
  • Закрепите консоль саморезами.
  • Наденьте ручки на рычажки и ось регулятора.

Замена сделана.

Как подключить прикуриватель

Излишне говорить, насколько необходим в машине прикуриватель – и это, в основном, не имеет отношения к курению. Все дело в том, что гнездо прикуривателя служит источником питания для многих электроприборов, когда нет возможности подключить их к основной розетке.

Какие приборы можно подключить через прикуриватель:

  • зарядное устройство для мобильника и планшета,
  • видеорегистратор,
  • навигатор,
  • радар-детектор,
  • пылесос,
  • автохолодильник,
  • подогрев сидений,
  • возможно, рацию,
  • на старых ВАЗ-ах – автомагнитолу и т.д.

Удобство прикуривателя неоспоримо, но есть и недостаток: нужно постоянно держать под контролем суммарную мощность всех подключенных к устройству  приборов – она не должна быть более 120 ватт, сила тока не должна превышать  10 ампер.

Чем интенсивнее сила тока, тем надежнее должны быть контакты прикуривателя, которые расшатываются от тряски и толчков в поездке. Как следствие, в автомобиле происходит короткое замыкание и возгорание. Не добавляют надежности устройству и различные переходники и разветвители, которые позволяют подключать к прикуривателю  сразу несколько электроприборов, и, таким образом, значительно увеличивают  нагрузку на него.

Как подкдючить прикуриватель: последовательность работ

Процесс подключения прикуривателя начинается с подготовки необходимых инструментов: это напильник или надфиль, паяльник, отвертка и пассатижи.

  1. Для начала, снимите прикуриватель и разберите его;
  2. Удалите  из него полупроводниковую пластину, она часто препятствует нормальной работе устройства;
  3. Спилите надфилем выступ на корпусе прикуривателя;
  4. Соберите прикуриватель;
  5. Прежде нужно зачистить провода, с помощью которых он подключается, и обожмите на них клеммы. Не перепутайте полярность подключения!
  6. Демонтируйте центральную консоль; Иногда может дополнительно потребоваться  демонтаж кожуха рычага и подлокотника, чтобы открутить саморезы;
  7. Снимите провода подсветки, а после и весь блок;
  8. Теперь подключите провода, зафиксировав их соединительными клипсами. Подключение проводов производится по такой схеме: коричневый провод соединяется с проводом подсветки, черный и желтый провода – с проводкой прикуривателя. Не забывайте  изолировать каждое соединение;
  9. Вытяните провода вниз, для подсоединения к разъему от прикуривателя;
  10. Поставьте прикуриватель на его посадочное место, в обратном порядке. Сначала протолкните его кольцо, потом – и сам стакан. При необходимости, подгоните диаметр кольца под диаметр отверстия, с помощью надфиля;
  11. Поставьте на место подстветку.

На этом установка прикуривателя завершена, осталось проверить его работу.

Как правильно пользоваться прикуривателем, чтобы он служил долго?

Самое главное – складывать мощность всех электроприборов, которые одновременно подключены к прикуривателю через разветвитель.

Вовремя отключайте от прикуривателя все приборы. Имейте в виду, что если даже двигатель выключен, а приборы все еще подключены к прикуривателю, то они продолжают работать, а следовательно, постепенно разряжают аккумулятор автомобиля.

Видео: Как установить дополнительный прикуриватель в ВАЗ 2115

Видео: Замена прикуривателя ВАЗ 2110, 2111, 2112

Компоновка корпуса

Выбирать компоновку корпуса изделия следует, исходя из своих потребностей. По этому параметру разветвители делятся на:

  • Цельные (штекер, который подключается к гнезду прикуривателя, “намертво” соединен с колодкой). Плюс — невысокая стоимость. Минус — нет возможности направлять розетки под другими углами, из-за чего они неудобно располагаются. Сильная механическая нагрузка на гнездо может вызвать перекос штекера и ухудшение контакта.
  • Шарнирные (штекер соединяется с колодкой при помощи шарнира или “гибкой ножки”). Плюс — можно выбирать любой угол направления розеток. Минусы — высокая механическая нагрузка, ненадежность соединительного шарнира, который может быстро поломаться.
  • Со шнуром (штекер соединен с колодкой посредством шнура). Плюсы — возможность использования разветвителя, если прикуриватель располагается в углублении автомобильной пепельницы или в другом труднодоступном месте, низкая механическая нагрузка на штекер. Минус — шнур, который может мешать водителю.

Видеообзор популярных разветвителей прикуривателя для автомобиля:

Устройство и работа

Прикуриватель в машине состоит из хромированного металлического корпуса, нагревательного элемента со спиралью из материала с высоким удельным сопротивлением (нихрома или подобного), пластмассовой рукоятки в виде кнопки и цилиндрической пружины внутри корпуса. Гнездом прикуривателя является стальной стаканчик с биметаллическим фиксатором нагревателя на торцевой стенке корпуса внутри. Общий провод электрооборудования авто (масса) подключается к корпусу гнезда прикуривателя, а питание (+) к фиксатору нагревателя. Для подсветки гнезда прикуривателя при недостаточной освещенности, на корпус устанавливается световод из прозрачного зеленоватого пластика, на который крепится патрон с небольшой лампочкой. Один ее контакт соединяется с корпусом гнезда, а другой с проводом, подачи питания на подсветку приборов.

Работа прикуривателя происходит следующим образом. Один конец спирали нагревателя, вставленного в гнездо, через корпус прикуривателя контактирует с массой. При нажатии на рукоять-кнопку нагреватель фиксируется биметаллической защелкой, к которой в этот момент подключается другой конец спирали. Ток, идущий по нихромовой проволоке, накаляет ее. От этого нагревается и биметаллический фиксатор, который при достижении определенной температуры распрямляется и перестает удерживать нагреватель. Тогда кнопка прикуривателя под действием пружины, с характерным щелчком разорвав цепь электрического питание нагревателя, выскакивает наружу.

Защита электроприбора

От возгорания устройство защищено шайбой из легкоплавкого металла, установленной под гайкой крепления клеммы питания. Принцип действия этой защиты таков. При длительном перегреве нихромовой спирали торец корпуса гнезда нагревается до температуры плавления защитной шайбы. Плавясь, шайба стекает вниз и соединяет клемму питания с корпусом устройства, подключенного к общему проводу электрооборудования. От этого замыкания перегорает плавкая вставка, прикуриватель обесточивается, а нагревание прекращается.

Часто встречающиеся причины отказа

Виной тому, что у вас не работает прикуриватель, могут быть следующие неисправности:

  • Сгорел предохранитель.
  • Обрыв спирали накаливания.
  • Сработавшая защита от возгорания. При этой неисправности новый предохранитель выходить из строя в процессе установки. Срабатывание защиты от возгорания часто бывает из-за случайного нажатия и длительного удерживания кнопки прикуривателя. Что может произойти, например, при попытке достать упавший на пол и закатившийся под сиденье предмет.
  • Коррозия клемм питания и массы прикуривателя.

Польза в действии

Значение этого небольшого приспособления трудно переоценить и польза, им приносимая, гораздо больше, чем можно себе представить сразу. В некоторых моделях машин инженеры устанавливают даже несколько прикуривателей! Вопреки своему названию, этот прибор нужен не только для поджигания сигареты, но и для массы других полезных дел. Например, именно гнездо прикуривателя спасает владельца авто от полной разрядки телефона или ноутбука в самый неподходящий момент или от мрака ночи благодаря возможности подключения переносной лампы. Также устройство способно обеспечить работу компрессора подкачки шин, пылесоса и даже мини-мойки.

Прикуриватель — это очень практичное приспособление

Разъемы, розетки и нагрузка

Большинство разветвителей имеют колодку, на которой установлены круглые розетки и USB-разъемы. Первых может быть от 1 до 4, а вторых — от 1 до 3. Ваш выбор должен основываться на том, сколько устройств вы собираетесь подключать к разветвителю.

Также следует обратить внимание на показатель максимальной суммарной нагрузки. В продаже есть устройства с параметрами 5А, 8A, 10A, 15A

Для телефона и ноутбука достаточно будет приобрести разветвитель с поддержкой нагрузки 5A. Однако если вы планируете подключать к нему более мощные потребители энергии (такие как автомобильный холодильник, пылесос или обогреватель сидений), рекомендуем вам отдать предпочтение изделиям, у которых этот параметр равен 10-15 А.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

  1. Аккумулятор.
  2. Предохранитель.
  3. Выключатель.
  4. Реле.
  5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель — возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке — вы успешно выполнили работу.

Как подключиться к проводке штатного прикуривателя

Установка дополнительного прикуривателя в автомобиль

Закрепить его на тоннеле с помощью саморезов, которые тоже идут вместе с ним.

Многочисленные полезные гаджеты в автомобиле — видеорегистратор, навигатор, радар и прочие, призванные упростить жизнь автомобилиста, на самом деле занимают очень много места.

Видео — как подключить видеорегистратор без прикуривателя

https://youtube.com/watch?v=Ih5p0AgK8tA

Как подключить видеорегистратор без (инструкция)

Закрепите видеорегистратор на лобовом стекле в районе зеркала заднего вида, так чтобы он не мешал обзору.

Отогните обшивку потолка у кромки лобового стекла и протяните провода от видеорегистратора в водительскую сторону.

Предварительно замотайте провода в тканевую изоленту.

Такой способ позволит избежать лишних шумов от провода (дребезжания), особенно в холодную погоду.

Отщелкните водительскую стойку или отогните боковую дверную резнику и проложите внутри провод. Провод можно подключить или на замок зажигания, или на блок предохранителей.

Провод АСС можно найти прозвонкой или тестером на блоке предохранителей.

Видео — Установка видеорегистратора.

Скрываем провода

Как слушать музыку через прикуриватель, как подключить ноутбук и другие устройства
  1. теперь необходимо убрать центральную консоль в машине;
  1. после этого извлекается блок;
  2. провода присоединяются так: первый провод идет к проводу от подсветки.
  3. теперь можно подключать провода, используя для этой цели специальные соединительные клипсы;
  4. отсоединить провода подсветки;

Как подключиться к проводке штатного прикуривателя

Поубивал бы.

.Несложно.Щас профи подскажут.

Насколько это изначально? С завода что ли?

Если в проводке действительно таких цепей найти не удасться, то берём электрическую схему и восстанавливаем так, как там нарисовано.

Без подогева сидений бывает

штатно схема такова.

+ подсветки берется от реостата регулирующего яркость подсветки.

+ на сам прикуриватель колодка в монтажном блоке ш4 контакт 4

да, с завода, там заглушка стоит.короче это знаю точно-100пудов, 500 милионовмилиардов

вот такая была, ещё в ней не было часов и (в салоне) накладок задних арок. но машина давнишняя, 98 год. (я тогда маленький был) зато надежная, никогда не подводила

Mr_Ice отдельно спасибо за схему

Насколько это изначально? С завода что ли?

Я в шоке — автомобиль для некурящих и желающих бросить курить.

Чего думаю-то — если всё так «серьёзно», то может под такую комплектацию и соответственно проводка? В том смысле, что в жгутах проводов до этих потребителей (прикуривателя и часов) может и не оказаться!

И тогда только один вариант —

И да поможет те Будда!

Сейчас этот форум просматривают: Bing и гости: 26

Как правильно подключить прикуриватель

Что понадобится для врезки прикуривателя

Если вы решили установить дополнительный прикуриватель, то вам потребуются следующие инструменты:

Как вмонтировать прикуриватель

Перед началом работ обязательно отключите минусовую клемму аккумулятора, а также убедитесь, что замок зажигания стоит в положении «выключено».

Не устанавливайте штекер на изогнутых или рифленых поверхностях, потому что не сможете качественно закрепить его.

Какая полярность у прикуривателя

  • Голосов: 7 — Средняя оценка: 3.43
  • 1
  • 2
  • 3
  • 4
  • 5
G001 Не на форуме

Специалист
Бердск Сообщений: 937

Подскажите, где + и где — у наших разеток прикуривателей.Решил приспособить домашний wi-fi 4g маршрутизатор zyxel в авто, для мадема yota. Лежит дома без дела после того как провели оптический Ростелеком. Работает он от сети 220 через блок питания, а на выходе из блока 12в и 1A. Теперь пытаюсь своять выход к маршрутизатору от авторозетки, а там нужно знать где +-.

М112, 1998год, VAG46323317913624.

02.06.2014 21:30
Serg G320 Не на форуме

1000-537=?
Nsk Сообщений: 4768

Плюс в центре

Без ответственности, не будет постоянства!

02.06.2014 21:31
Батя Не на форуме

Специалист
Новосибирск Сообщений: 6540

+ в центре но лучше прозвонить, а вообще продаться готовые разъемы в прикуриватель под штеккер 3,5 мм мама, скорее всего у тебя на Zyxel именно такой.

Мужики вы тут приварите немного, а дома я намертво проволокой прикручу!

02.06.2014 21:53
G001 Не на форуме

Специалист
Бердск Сообщений: 937

(02.06.2014 21:53)Батя писал(а):  + в центре но лучше прозвонить, а вообще продаться готовые разъемы в прикуриватель под штеккер 3,5 мм мама, скорее всего у тебя на Zyxel именно такой. Не нашли в Радиотехнике А штекер где то 5-6 мм., большой, хочу его с проводом отрезать от блока и совместить со штекером разеткой от автокипятильника -тоже лежит за ненадобностью. Вот ещё вопрос: если на маршрутизаторе написано что 1А нужен , а в разетке то 15А, не сгорит?

М112, 1998год, VAG46323317913624.

02.06.2014 22:07
Миха009 Не на форуме

любопытный следопыт
Новониколаевка сити. Сообщений: 9491

(02.06.2014 22:07)G001 писал(а):  Вот ещё вопрос: если на маршрутизаторе написано что 1А нужен, а в разетке то 15А, не сгорит? Наоборот,прикуривателю будет очень хорошо.
02.06.2014 22:57
G001 Не на форуме

Специалист
Бердск Сообщений: 937

Спасибо

М112, 1998год, VAG46323317913624.

02.06.2014 23:15
Samyrai Не на форуме

万歳
Новосибирск Сообщений: 5264

1 А при 220 вольт?

03.06.2014 09:50
G001 Не на форуме

Специалист
Бердск Сообщений: 937

(03.06.2014 09:50)Samyrai писал(а):  1 А при 220 вольт? Нет при12В.

М112, 1998год, VAG46323317913624.

03.06.2014 10:34
soch Не на форуме

Специалист
Бердск Сообщений: 2063

(03.06.2014 10:37)G001 писал(а):   теперь у меня в машине вай фай, всё работает, ёта летает по всему Бердску, а в Сибе и подавно будет..Теперь в пробках будет веселее А чё в Бердске есть пробки, еще не все сели…
03.06.2014 12:42

подключение, когда гнездо занято, способы

Вопрос о том, как подключить видеорегистратор в машине без прикуривателя, стал актуален для любителей использовать несколько электронных девайсов. Автомобилисты часто подключают зарядку для телефона, GPS-навигатора к одному свободному гнезду электроснабжения, поэтому прикуриватель часто занят. В других случаях в автомобиле попросту отсутствует гнездо прикуривателя.

Основные способы

Для пользователей электронных девайсов подойдет разветвитель с различными разъемами, но это чревато перегрузками энергосистемы автомобиля, возможны случаи возгорания в салоне. Подключение видеорегистратора без прикуривателя не составит труда, если он имеет USB-кабель, т. к. его можно присоединить к стандартным портам «торпедо» или к разъемам автомагнитолы. Если прикуриватель отсутствует или занят другими приборами, подойдут нестандартные способы подключения, позволяющие не занимать лишний разъем. Видеорегистратор можно подключить следующими нестандартными способами:

  1. К потолочному плафону.
  2. Напрямую к аккумулятору.
  3. К внутренней стороне прикуривателя.
  4. К замку зажигания.

Следует помнить, что для манипуляций с электропитанием требуется техническое образование или хотя бы начальные навыки электромонтажных работ. При неправильном подключении возможны перебои в работе всей электросистемы автомобиля.

Описание нестандартных способов подключения

Если в качестве места установки выбрана верхняя часть лобового стекла, то подключение к плафону — лучший вариант. Следует разобрать плафон освещения салона и с помощью мультиметра определить плюсовые и минусовые площадки для припайки проводов. Затем в видеорегистраторе необходимо разобрать штекер и достать из него провода. Для большей безопасности контакты можно подключить к модулю питания со встроенным резистором (150 Ом), который легко найти в магазине.

Чтобы подключить регистратор напрямую к аккумулятору, понадобится предохранитель на 15 А, переходник и длинный провод. К установленному регистратору через переходник подключается провод с предохранителем

Затем под обшивкой с осторожностью вытягиваем провод в отсек с мотором. Следующим действием будет подключение контакта «плюс» к аккумулятору, а контакта «минус» — к любому месту автомобиля с минусовой проводкой

При присоединении к внутренней стороне прикуривателя в первую очередь понадобится определить полярность в штекере, затем припаять к ним провода, а сам штекер замотать изолентой. После этого провод видеорегистратора следует проложить под обшивкой к месту разъема прикуривателя. Дальше нужно разобрать панель, с помощью мультиметра определить полярность контактов питания прикуривателя и подсоединить к ним провода от заизолированного штекера, соблюдая полярности. Осталось закрепить штекер и собрать панель.

К замку зажигания можно подключить видеорегистратор, но это неудобно, т.к. включаться он будет только после поворота ключа. Первым делом прокладывается провод регистратора под или над лобовым стеклом к замку зажигания.

С помощью мультиметра определяется плюсовая клемма, к которой крепится контакт.

Контакт минусовой полярности подключается к соответствующему проводу магнитолы или к минусовым контактам разводки автомобиля.

Если все правильно собрать, то система не будет вызывать сбоев в работе видеорегистратора, куда бы его ни подключили.

Подключение прикуривателя напрямую от аккумулятора

Daewoo Nexia Песочек › Logbook › Прикуриватель от АКБ через реле

Идея такая у меня появилась давно, ибо зимой пользуюсь грелками для сидений, а так же подумываю об электрочайнике. Когда менял лампочку подсветки пепельницы видел провода идущие к прикуривателю, сечения которых явно не хватает для таких нагрузок.

До подключения. Плюс идет через предохранитель.

Подключил все в разрыв проводов у колодки. Закрепил снизу к железке (на фото за разъемом) стяжками.

вначале хотел посадить на винт используя ушко реле, но оно после пары движений отвалилось.

Провод далее протянут под рулем и через сальник в районе педаль выведен под капот. Тут пришлось повозится, потому что там все было заделано герметиком.

Разветвитель повесил на двухсторонний скотч справа от магнитолы.

Колодка имеет встроенный вольметр, зажигающий 4 лампочки по мере увеличения напряжения, при неработающем двигателе светятся LOW и 12V.

При работающем двигателе Mid и High.

Если подключить две грелки на сидения High уже гаснет.

В последствии думаю прикупить вольтметр вставляемый в прикуриватель чтоб точнее знать напряжение сети.

Подключение прикуривателя напрямую от аккумулятора

НУ можно ещё подсветку к штатной где-нибудь врезать.

если коротнет прикуриватель

провод сгорит на раз-два-три.

15амп. максимум. проверено опытом.

если коротнет прикуриватель

провод сгорит на раз-два-три.

15амп.

максимум. проверено опытом.

У меня же написано «провод с 50% запасом по току»

У меня же написано «провод с 50% запасом по току»

возьми хоть генераторный провод толку будет мало . сгорит в месте подключения .да еще и проводку за собой потянет.

спроси у волговодов. как это бывает . да и зачем толстый провод?

обычный провод с подвесным предом 15-шкой.

и предом на лампочку подсветки на 5 ампер если уж совсем делать грамотно .

возьми хоть генераторный провод толку будет мало . сгорит в месте подключения .да еще и проводку за собой потянет.

спроси у волговодов. как это бывает . да и зачем толстый провод?

обычный провод с подвесным предом 15-шкой.

и предом на лампочку подсветки на 5 ампер если уж совсем делать грамотно .

Лампочку подсветки соединить с красным проводом — если она не горит — значит предохранитель сгорел.

Исправляю собственную глупость — лампочку подсветки соединять с подсветкой приборов, как рекомендует инквизитор. Иначе при включенной массе (что обычное дело при наличии сигнализации) идет бесполезная разрядка аккумулятора.

возьми хоть генераторный провод толку будет мало . сгорит в месте подключения .да еще и проводку за собой потянет.

спроси у волговодов. как это бывает .

да и зачем толстый провод?

обычный провод с подвесным предом 15-шкой. и предом на лампочку подсветки на 5 ампер если уж совсем делать грамотно .

Клеммы мама-папа на 6мм держат тоже ампер, до 50.

А вот заводская обжимка этой клеммы отгорает при 25-30 ампер

Проводку делал всю с нуля, пару раз в процессе изготовления подгорала, как раз из-за толщины проводов.

Mrazoid › Блог › Подключаем доп прикуриватель

Как выбрать и установить гнездо прикуривателя

Гнездо прикуривателя не обходимо в дальних поездках для подзарядки мобильного телефона, подключения навигатора и других устройств к бортовой сети.

Накладное гнездо прикуривателя.

Легко крепится сбоку к пластику

Гнездо прикуривателя двойное накладное

Врезные гнезда прикуривателя.

Монтируются в пластиковые панели, не портят внешний вид, выглядят как будто установлены штатно с завода

Прикуриватель с крокодилами. Используется как временный (запасной) вариант для зарядки телефона во время стоянки.

Универсальная вещь, для тех кто не хочет замарачиваться с установкой, накинул крокодилы на клеммы АКБ и поехал.

Внимание ! движение с таким подключением опасно коротким замыканием, повреждением проводки или пожаром

Для использования данного варианта прикуривателя при движении рекомендуем заменить крокодилы на разъемы –кольца (продаются в любом магазине радиодеталей)

Подключить гнездо прикуривателя возможно несколькими способами.

Рассмотрим наиболее популярные схемы подключения:

1. Самая простая схема подключения: гнездо прикуривателя подключается на прямую к клеммам аккумулятора, без предохранителя

Недостатки: данная схема ничем не защищена, при коротком замыкании выгорает проводка, велика вероятность пожара.

Настоятельно рекомендуем использовать плавкий предохранитель номиналом 10-15 ампер, для защиты электропроводки! Предохранитель устанавливается на плюсовой провод по возможности ближе к источнику питания.

2.

Не работает прикуриватель поиск причины

Если нагревательный элемент не раскаляется, не стоит сразу обращаться в автомобильный сервис. Можно попробовать починить прикуриватель своими руками. Первым делом потребуется определить причину неисправности, после чего переходить к ее устранению.

Для диагностики и ремонта прикуривателя потребуется:

  • Набор крестовых и шлицевых отверток
  • Перчатки (можно прорезиненные)
  • Паяльник (40 W)
  • Прямой и изогнутый пинцеты
  • Плоскогубцы
  • Автомобильный тестер

Чтобы определить причину, почему не работает прикуриватель, выполните следующие действия:

Открываем капот автомобиля и снимаем минусовую клемму с аккумулятора (черный провод, идущий на массу автомобиля). Теперь машина обесточена, и это снижает риск короткого замыкания и поражения током в процессе ремонта.
Далее нужно по максимуму отодвинуть водительское кресло, чтобы получить свободный доступ к прикуривателю.
Возьмите яркий светодиодный фонарь и внимательно изучите внутренний разъем. Там не должно быть посторонних предметов: металлических пластинок, осколков и других лишних элементов

Если удалось что-то обнаружить, аккуратно достаем это пинцетом.Обратите внимание: Если пинцета под рукой не оказалось, можно использовать две спички или зубочистки.

Следом проверяем предохранитель. При выходе из строя он перегорает, и токовая нагрузка через него не подается

Проверка осуществляется с помощью автомобильного тестера. Минусовую клемму ставим на массу, плюсовой щуп замыкаем на предохранителе. Если предохранитель исправен, должен раздаться характерный писк. В противном случае замените его на новый. Чтобы определить, какой именно предохранитель отвечает за прикуриватель, поможет сервисная инструкция вашей машины. Также на защитной крышке показана схема расположения всех реле и других коммутационных деталей.

Если эти действия не дали положительного эффекта, выньте прикуриватель из посадочного места. Когда он плохо поддается, можно взять плоскогубцы. Только при зажиме обязательно используйте тряпичную ткань, чтобы не поцарапать корпус и не портить его внешний вид. Медленно тяните за металлический обод, чтобы не порвать провода питания.
Внимательно осмотрите на надежность пайки проводов. Обратите внимание на количество нагара на спирали. Оторванный провод аккуратно запаяйте обратно. Если «черноты» на нагревательном элементе слишком много, замените «голову» прикуривателя.Обратите внимание: В продаже можно найти, как оригинальные, так и «китайские» прикуриватели.

Как показывает практика, чаще всего выход из строя прикуривателя связан с незначительными поломками, устранить которые водитель может самостоятельно.

Автомобильный прикуриватель: история,устройство,плюсы и минусы

Всем автовладельцам знакомо такое устройство, как прикуриватель. Впервые он появился в 1920 году и предназначался лишь для одной цели — это зажигать сигарету, используя электросеть автомобиля. Интересная идея, казалось бы, должна была вызвать фурор, но, как показало время, впоследствии автомобильный прикуриватель оказался особо не нужен. Те, кто курил, и дальше пользовались спичками и зажигалками, а кто не курил – и подавно не знал, что с ним делать. Но в конце ХХ века ситуация кардинально изменилась. Прогресс электроники открыл новые возможности эффективно использовать это недавно бесполезное устройство.

Содержание статьи

История

Когда прикуриватель впервые был установлен в автомобиле, предполагалось, что его будут использовать только по назначению: прикуривать от него сигареты. Однако среди водителей это изобретение не приобрело популярность. Курящие водители все равно пользовались зажигалкой или спичками, а некурящим прикуриватель был просто не нужен. Автопроизводители размышляли над тем, не убрать ли его вообще. Однако вскоре прикуриватель стал выполнять еще одну функцию. С течением времени появлялось все больше и больше электрических автомобильных аксессуаров, для работы которых была необходима розетка. Гнездо прикуривателя стало идеальным решением этой проблемы.

Сейчас уже сложно вспомнить марку автомобиля, на котором впервые установили прикуриватель. Известно лишь, что произошло это в 1920-е годы. Тогда прикуриватель находился внутри электрической катушки. Когда патрон вытаскивали из гнезда, цепь замыкалась, и прикуриватель нагревался.

В 1924 году был запатентован первый прикуриватель современной конструкции. Однако на машинах он появился только в 50-е годы. Пожалуй, это одно из немногих устройств автомобиля, на которое не повлияли никакие веяния научно-технического прогресса. За прошедшие полвека прибор практически не изменился. Сегодня прикуриватель устанавливается в каждом автомобиле. В некоторых авто прикуривателей может быть сразу два.

УСТРОЙСТВО

Традиционный автомобильный прикуриватель состоит их двух частей – патрона и гнезда. В центре патрона расположен металлический стержень, играющий роль положительного контакта.

Контактом «-» служит внешняя металлическая оболочка.

Между положительным и отрицательным контактами расположена прокладка, исключающая их соприкосновение. Соединение «+» и «-» осуществляется через нихромовую спираль, которая выполняет функцию нагревательного элемента.

При подаче электричества ток проходит через спираль, нагревая ее до высоких температур. После достижения патроном определенной температуры подача электрического тока прекращается с помощью теплового реле, расположенного в пластмассовой ручке.



Гнездо представляет собой продолговатое углубление в панели автомобиля, в которое вставлена металлическая трубка и центральный контакт. На центральный контакт подается «+» с аккумулятора. Боковая оболочка гнезда служит постоянным «минусом». Также на корпусе прикуривателя расположена лампа подсветки, включающаяся автоматически при активации ламп внешнего освещения.

Чтобы включить режим нагрева, необходимо утопить его патрон в гнездо. При этом он зафиксируется в нажатом положении, положительный контакт патрона соединиться с «+» гнезда, «-» гнезда будет контактировать с «минусовой» клеммой патрона.

Нагревательный элемент начнет работать. Как правило, для нагрева спирали достаточно 15-20 секунд, после чего патрон возвращается в исходное положение с легким щелчком. При низком напряжении в бортовой сети время нагрева может увеличиваться.

Преимущества и недостатки автомобильных прикуривателей

Самое главное преимущество прикуривателя – это возможность подключения к нему огромного количества электроприборов, облегчающих жизнь в дороге. Однако, из-за коммутации таких больших объемов тока, конструкция этого устройства ненадежна. К тому же нельзя упускать и тот факт, что каждый раз, подключая гаджеты к прикуривателю, мы создаем механическую нагрузку на его элементы. В идеале, производителям автомобилей стоило бы задуматься об увеличении прочности, за счет большего количества прижимных лапок. Тогда вилка держалась бы в прикуривателя более «уверено».

Увы, пока что на большую часть вилок устанавливают лишь подпружиненный контакт и пару прижимных лапок. Во время поездки и естественной вибрации автомобиля, контакт между гнездом и вилкой нарушается, в результате чего прикуриватель начинает искрить, а иногда даже становится причиной короткого замыкания и возгорания.

Если этот элемент вышел из строя, его можно отремонтировать самостоятельно, главное, соблюсти полярность прикуривателя автомобиля.

Безопасность использования

Как видно, с течением времени автомобильный прикуриватель действительно стал востребованным и полезным разъемом. Но здесь есть свои «подводные камни». Что касается таких энергоемких приборов, как кружки и обогреватели, то возникает множество вопросов о безопасности их использования. Во-первых, предохранитель в цепи прикуривателя имеет номинал около 10 А, а это мощность в 250 Ватт, при превышении нагрузки предохранитель попросту перегорит. Во-вторых, сам разъем прикуривателя довольно хлипкий. Контактная часть не может выдержать длительные нагрузки больших токов, что приведет к их разрушению и подгоранию.

В-третьих, провод в этой же цепи имеет сечение 1-1,5 мм², и даже если увеличить номинал предохранителя, проводка перегорит вместо него. Все такие случаи могут привести к пожару. Поэтому нужно учитывать эти тонкости, включая в разъем различные приборы. Выход, конечно, есть. Провести отдельную линию непосредственно от аккумулятора термостойким проводом с сечением 4 мм² и через предохранитель 20-50 А. Соответственно, разъем прикуривателя также должен быть доработан.

Какие бывают подогреватели Вебасто?
Предпусковые подогреватели Eberspacher: виды и особенности
Доводчик дверей автомобиля: что это такое и как работает,виды
Бортовой компьютер автомобиля: что это такое и как работает,устройство,виды

Простой способ починить неработающий автомобильный прикуриватель

Это очень раздражает, когда батарея вашего телефона разряжена, а розетка прикуривателя не работает должным образом. Проблема не такая уж серьезная, но, безусловно, неудобная, если оставить ее в ремонте. Но возникает вопрос, почему у вас автомобильный прикуриватель не работает ? Возможные причины могут быть в чем угодно, например, перегорел предохранитель гнезда зажигалки; он потерял питание или из-за присутствия посторонних предметов возникла проблема внутри розетки.Какой бы ни была причина, розетки для зажигалок также предлагают несколько полезных услуг, таких как зарядка устройства GPS, камеры, телефона и т. Д.

Зачем нужно ремонтировать зарядное устройство?

Неработающий автомобильный прикуриватель может вызвать множество проблем

Перед тем, как собрать несколько способов починки розетки, сначала нужно знать, почему вы хотите это исправить. У каждого могут быть личные причины, но ниже приведены некоторые из наиболее распространенных:

  • Во избежание дорогостоящего ремонта у механиков,
  • Для удобства (розетку можно заряжать где угодно),
  • Использовать способы своими руками для устранения мелких неисправностей, таких как перегоревшие предохранители, розетки и т. Д.,
  • Для замены неотремонтированных компонентов на правильные спецификации и снижение безопасности опасности.

Способы устранения неисправности автомобильного прикуривателя

Теперь вы знаете несколько причин, чтобы исправить это, если ваш автомобильный прикуриватель работает неправильно. . Ниже приведены несколько способов исправить дефекты.

Давайте посмотрим!

1. Проверьте предохранитель зажигалки

Решение проблемы неработающего автомобильного прикуривателя

Сначала вам нужно проверить прикуриватель с помощью тестера цепей.Поместите конец тестовой лампы с зажимом на внешнюю рамку патрона. Держите его, если обрезка кажется сложной. Затем используйте более длинный конец тестера и попробуйте коснуться задней части розетки. Если свет загорается, значит, в зажигалке есть питание. В противном случае проблема в предохранителе. Итак, замените его.

СМОТРЕТЬ БОЛЬШЕ:

2. Проверьте зажигалку изнутри

Если предохранитель прикуривателя исправен, необходимо проверить его изнутри.В этом случае проблема может заключаться внутри зажигалки. Проблема в розетке может быть связана с мусором или другими случайными предметами. Чтобы решить эту проблему, вам необходимо вынуть всю розетку и тщательно ее очистить. Если даже после правильной очистки ваш прикуриватель не работает, вам необходимо провести дополнительную проверку.

3. Осмотр зажигалок

Даже после замены предохранителя и очистки прикуривателя прикуриватель не работает, это означает, что прикуриватель неисправен.Вытащите часть зажигалки из розетки и проверьте, нет ли обгоревших участков или мусора. Если вы видите горящие знаки в зажигалке, это означает, что в ней произошло короткое замыкание, и вам необходимо заменить ее на новую. Кроме того, также убирайте мусор и другие элементы, чтобы избежать дефектов в будущем.

Это были несколько способов исправить автомобильный прикуриватель, не работающий должным образом. . Хотя неисправный прикуриватель — не такая уж большая проблема, но все же крайне полезно. Вместо того, чтобы тратить доллары на ремонт в профессиональном автосервисе, лучше выучить несколько советов по обслуживанию и сделать это самостоятельно.Что ж, выучив всего несколько советов, безусловно, очень поможет.

Гнездо прикуривателя — Infogalactic: ядро ​​планетарных знаний

Металлические и пластиковые гнезда для прикуривателя

Гнездо для прикуривателя (также называемое гнездом для прикуривателя или гнездо для прикуривателя ) в автомобиле первоначально было разработано для питания прикуривателя с электрическим подогревом, но стало де-факто стандартным разъемом постоянного тока для подачи электроэнергии переносные аксессуары, используемые в автомобиле или рядом с ним.Хотя розетка для прикуривателя является общей особенностью автомобилей и грузовиков, в качестве разъема питания постоянного тока она имеет такие недостатки, как громоздкость, относительно низкий номинальный ток и низкую надежность контактов.

Примеры устройств, которые могут работать от гнезда прикуривателя, включают фонари, вентиляторы, устройства для нагрева напитков и небольшие моторизованные инструменты, такие как воздушные компрессоры для накачивания шин. Многие портативные электронные устройства, такие как музыкальные плееры или мобильные телефоны, используют розетки прикуривателя для подзарядки своих внутренних батарей или для непосредственной работы от бортовой сети автомобиля.Адаптеры для электронных устройств могут изменять напряжение в соответствии с прилагаемым устройством. Устройства, которым требуется электричество от сети переменного тока, могут работать с инвертором.

В настоящее время в автомобилях может быть несколько розеток на 12 В, которые предназначены только для работы с электрическими аксессуарами и не могут использоваться с прикуривателем. Производители автомобилей могут предлагать прикуриватель только как дополнительный аксессуар за дополнительную плату. Обычно только одна розетка на 12 В рядом с водителем может вместить настоящую прикуриватель, а другие розетки, обозначенные как «розетки вспомогательного питания 12 В», физически не могут питать зажигалку.

История

Электрический прикуриватель был изобретен и запатентован в начале 1880-х годов немецким изобретателем де (Фридрихом Вильгельмом Шиндлером). [требуется ссылка ] В 1890-х годах эти инструменты продавались как электрические зажигалки для сигар ( Cigarrenanzuender ), а позже как Zigarrenanzuender в основных каталогах складов Германии. [ необходима цитата ] Вероятно, в 1920-х годах их переименовали в «зажигалки», поскольку сигареты по продажам обогнали сигары.

В 1921 году Моррис Патент США 1376154 был выдан на так называемую «беспроводную» или «беспроводную» зажигалку со съемным элементом. Воспламенитель нагревали в гнезде, а затем вручную извлекали для использования через соответствующий промежуток времени. [1]

В Соединенных Штатах зажигалки для сигарет начали появляться в качестве стандартного оборудования автомобилей в 1925-26 годах. [2]

В 1928 году компания Connecticut Automotive Specialty Company (Casco) в Бриджпорте запатентовала свою версию автомобильного прикуривателя, в которой использовались шнур и катушка. [3] [ сомнительно — обсудить ] В зажигалках катушечного типа блок воспламенителя был соединен с источником тока кабелем, намотанным на пружинный барабан, так что блок воспламенителя и кабель могли быть вынимается из розетки и может использоваться для зажигания сигары или сигареты. Когда съемную вилку возвращали в розетку, провода снова наматывались в нее. Цепь замыкалась либо нажатием кнопки, либо выниманием запальника из гнезда. [1]

Современная «автоматическая» съемная автомобильная зажигалка с V-образной катушкой была разработана Casco в 1956 г., [3] , за что получила U.S. Патент 2,959,664, выдан в 1960 г.

Использовать как зажигалку

Автомобильный прикуриватель с видимым спереди нагревательным элементом цвета латуни

Традиционная зажигалка представляет собой металлический или пластиковый цилиндр, содержащий тонкую плоскую катушку из нихромовой металлической полосы, через которую проходит сильный ток (~ 10 ампер), когда устройство активируется, обычно путем вставления его в розетку, как если бы это был толкатель. кнопка. При вдавливании зажигалка удерживается против силы пружины зажимом, прикрепленным к биметаллической полосе. [4] Нагревательный элемент в считанные секунды становится горячим оранжевым, в результате чего биметаллическая полоса изгибается и освобождает механизм, а ручка выскакивает наружу, избавляя курильщика от необходимости рассчитывать время операции нагрева. Если затем быстро вынуть зажигалку из гнезда, она может зажечь сигарету, сигару или трут.

Использовать как электрическую розетку

Штекер прикуривателя на 12 В с наконечником, который можно открутить для замены внутреннего предохранителя.

В более новых автомобилях розетка оснащена пластиковой крышкой без нагревательного элемента прикуривателя из-за снижения популярности курения. [5] Однако розетка была перепрофилирована и продолжает использоваться для питания бытовой электроники в транспортных средствах. [6] Часто в автомобиле для удобства может быть несколько розеток, некоторые из которых расположены в задней части салона автомобиля или даже в грузовом отсеке, для таких целей, как питание портативных устройств GPS, подзарядка телефонов или питание накачивающего устройства для шин, пылесос или термоэлектрический охладитель. Эти розетки обычно имеют прикрепленную к ним пластиковую заглушку и обычно обозначаются как предназначенные только для постоянного тока, поскольку они не предназначены для выдерживания тепла, выделяемого электрической зажигалкой.

Использование розеток прикуривателя для подачи питания 12 В постоянного тока является классическим примером обратной совместимости со стандартом де-факто. Разъем далеко не идеален, он физически велик и неудобен в использовании, но при этом менее надежен, чем такие альтернативы, как разъем Anderson Powerpole (который часто используется радиолюбителями в мобильных операциях). Тем не менее, розетки для прикуривателей широко используются, и можно ожидать, что все, кроме самых дешевых легковых автомобилей, грузовиков, жилых автофургонов и даже лодок, будут иметь по крайней мере одно такое гнездо.Переносные прикуриватели, прикрепленные к кабелям, и зажимы типа «крокодил» для подключения непосредственно к автомобильным аккумуляторам доступны для временного использования. В более новых автомобилях также могут быть предусмотрены один или несколько USB-разъемов в качестве источника скромного количества 5-вольтового постоянного тока, но даже в этих ситуациях розетка прикуривателя предоставляется для 12-вольтного постоянного тока, а также для приложений, требующих более высокой силы тока. .

Стандартные автомобильные вилки на 12 В постоянного тока определены в США стандартом UL 2089 в отношении адаптеров автомобильных аккумуляторов.Этот стандарт распространяется на вилки и комплекты шнуров, которые вставляются в розетки прикуривателя. В Европе штепсельные вилки и розетки на 12 В специально не регулируются и не требуют одобрения для маркировки CE. [ требуется ссылка ]

Штепсельная вилка иногда используется для подачи питания на автомобиль для зарядки аккумулятора. Например, портативные специалисты по обслуживанию солнечных батарей обычно подключаются к аккумуляторной батарее транспортного средства таким образом. Подключаемые зарядные устройства также иногда подключаются таким образом, что устраняет необходимость оставлять капот автомобиля открытым, а также исключает возможность обратной полярности.

Технические характеристики

Розетки и ответные вилки определены в спецификации ANSI / SAE J563 [7] . Для 12-вольтных систем «точка контакта», которая является центральной частью вилки, если смотреть с торца, несет положительное напряжение, тогда как часть «банка», которая является внешней частью разъема, несет отрицательное напряжение. напряжение (которое является заземлением для большинства автомобилей, имеющих электрическую систему с отрицательным заземлением).

Автомобильные разъемы на 12 В соответствуют стандартам безопасности Underwriters Laboratories.UL2089 был разработан для удовлетворения требований к портативным адаптерам с номинальным напряжением 24 В постоянного тока или менее, которые предназначены для питания от электрической системы транспортного средства с батарейным питанием. Продукция, на которую распространяется этот стандарт, включает комплекты шнуров вилки, которые подходят к стандартным гнездам для сигарет в автомобилях.

Розетка и вилка прикуривателя на 6 В
  • Внутренний диаметр гнезда: 21,34 — 21,46 мм (средний 21,4 мм)
  • Диаметр корпуса заглушки: 21.08 — 21,23 мм (среднее 21,155 мм)
Розетка и вилка прикуривателя на 12 В, размер A
  • Внутренний диаметр гнезда: 20,93 — 21,01 мм (средний 20,97 мм)
  • Диаметр корпуса заглушки: 20,73 — 20,88 мм (средний 20,805 мм)
  • Наиболее часто используется в американских автомобилях
Розетка и вилка прикуривателя на 12 В, размер B
  • Внутренний диаметр гнезда: 21,41 — 21,51 мм (средний 21,455 мм)
  • Диаметр корпуса заглушки: 21.13 — 21,33 мм (медиана 21,18 мм)
  • Чаще всего используется в европейских автомобилях, а иногда и в качестве второй розетки в американских автомобилях специально для подключения питания постоянного тока.

Вилки часто включают в себя светодиодный индикатор, указывающий на то, что электрическое питание подключено. По желанию вилка может быть оснащена внутренним предохранителем для электробезопасности, обычно рассчитанным на 10 ампер или меньше. В некоторых конструкциях наконечник заглушки можно отвинтить, чтобы обнажить цилиндрический стеклянный предохранитель; другие варианты могут использовать более новый предохранитель лопастного типа, вставленный сбоку или сзади вилки.

Рекомендации по проектированию

Поскольку гнездо прикуривателя изначально предназначалось только для нагрева прикуривателя, использование этих гнезд в качестве обычных разъемов питания может привести к множеству проблем. Помимо проблем с частично совместимыми физическими размерами, вилки могут вылетать из розетки при нормальных условиях движения из-за плохого удержания. Также были сообщения о расплавленных концах свечей из-за плохого контакта и выделения тепла из-за омического сопротивления. [8] Использование вне транспортных средств в стационарных условиях может избежать проблем с вибрацией при использовании в качестве альтернативы розеткам переменного тока на 120 вольт, но некачественные соединители могут по-прежнему иметь высокое сопротивление или прерывистый контакт.

Вторая проблема заключается в том, что номинальная «двенадцатавольтная» мощность в автомобилях сильно колеблется. Фактическое напряжение будет примерно 12,5 В в режиме ожидания (меньше в холодных условиях), примерно 14,5 В при работе двигателя и генератора / генератора (больше в холодном состоянии) и может кратковременно упасть до 5–6 В во время запуска двигателя. . [9] При использовании преобразователи постоянного тока в постоянный обычно компенсируют небольшие колебания, но надежное питание может быть недоступно без независимого источника бесперебойного питания с батарейным питанием.

Редко, более экстремальные случаи колебания напряжения могут возникать, когда автомобильный аккумулятор отключается при работающем двигателе или когда автомобиль запускается от внешнего источника. Когда аккумулятор отключается во время работы двигателя, переходный процесс сброса нагрузки может привести к очень высоким напряжениям, поскольку встроенный регулятор напряжения будет пытаться зарядить разряженный / отсутствующий аккумулятор (отключение аккумулятора при работающем двигателе также может привести к повреждению диодов. в генераторе).Автомобиль, запускаемый от внешнего источника с грузовика, может иметь электрическую систему 24 В, используемую в некоторых транспортных средствах. [10] Кроме того, некоторые водители эвакуаторов в холодном климате выполняют «запуск от двух аккумуляторов». [11]

Оборудование, предназначенное для питания от розетки, должно учитывать прерывистый контакт и напряжение, выходящее за пределы номинального 12 В постоянного тока, например максимальное напряжение 9–16 В непрерывно или максимальное напряжение 20 В в течение 1 часа, 24 В в течение 1 минуты. , и 40 В длительностью 400 мс. [12] Пример допустимого отклонения номинальных значений компонентов защиты составляет от +50 до –60 В постоянного тока. [13] Надежное оборудование должно выдерживать температуры от –40 до +85 ° C (от –40 до 185 ° F), а также возможную высокую влажность и конденсацию воды. [12]

См. Также

Банкноты

  1. 1.0 1.1 «Cuno Engineering v. Automatic Devices».
  2. Вальдес-Дапена, Питер (2003-11-04).«Зажигалки: новые подстаканники?». CNN.com. Проверено 5 июня 2007.
  3. 3,0 3,1 «Факты и цифры о зажигалке Casco». Каско. Проверено 5 июня 2007.
  4. ↑ Патент США 5,932,126
  5. «Последнее обновление Gallup показывает, что уровень курения сигарет близок к историческим минимумам».Gallup.com. Проверено 8 апреля 2009.
  6. Лаукконен, Джереми. «Розетка 12 В или розетка прикуривателя? Де-факто розетка 12 В постоянного тока». About.com . Проверено 16 февраля 2016.
  7. «Стандарт для 12-вольтных прикуривателей, сетевых розеток и дополнительных вилок». SAE Международный .SAE International. Проверено 16 февраля 2016.
  8. «Проверка питания от автомобильного прикуривателя?». moneysavingexpert.com. Проверено 8 апреля 2009.
  9. «Заткнуть щель прикуривателя». Service Management 365. Архивировано 17 июля 2007 г. Проверено 30 мая 2007 г.
  10. Эмади, Али (2005-05-25), Справочник по силовой автомобильной электронике и моторным приводам , CRC press, стр. 119, ISBN 0-8247-2361-9 , Максимальное рабочее напряжение для систем 14 В определено на уровне 24 В, что соответствует условиям запуска от двух аккумуляторов.
  11. «Двухбатарейный импульсный запуск», Высокочастотные автомобильные источники питания , Примечание по применению 3893, Maxim Integrated Products, 2007-07-17, Еще одно установившееся состояние OV — это двухбатарейный импульсный запуск, который происходит, когда эвакуатор или другой обслуживающий персонал используют 24 В для запуска двигателя с ограниченными возможностями или иным образом заряжают разряженную батарею.Типичное требование OEM-теста для этого условия — около 24 В в течение двух минут. Некоторые системы, относящиеся к безопасности и управлению двигателем, должны работать в этих условиях.
  12. 12,0 12,1 fordemc.com — EMC_CS_2009rev1.pdf [ мертвая ссылка ]
  13. «Лист данных LM2931». Библиотека данных . Проверено 16 февраля 2016.

Список литературы

Внешние ссылки

изображений прикуривателя на Favim.com

: title:: count: : title:: count:

: tagsHTML:

Ожидание ввода …

Авторизоваться зарегистрироваться Теги Наряды скоро кровь более легкий черное и белое сигарета гранж бледный прекрасный последствия ч / б чб мода мех пузырь Огонь

Авторизоваться

зарегистрироваться или Авторизоваться
  1. Дом
  2. зажигалка

найдено 7 изображений

Перевести прикуриватель на испанский с примерами

Вклад человека

От профессиональных переводчиков, с предприятий, с веб-страниц и из свободно доступных хранилищ переводов.

Добавить перевод

Английский

Зажигалка

Испанский

Encendantor para cigarrillo

Последнее обновление: 2014-12-09
Частота использования: 2
Качество:
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Английский

Зажигалка

Испанский

encealedor para cigarrillo (objeto físico)

Последнее обновление: 2014-12-09
Частота использования: 2
Качество:
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Английский

Розетка прикуривателя

Последнее обновление: 2014-10-06
Частота использования: 1
Качество:
Ссылка: Википедия

Английский

Прикуриватель, устройство

Испанский

Encendantor para cigarrillo

Последнее обновление: 2014-12-09
Частота использования: 1
Качество:
Ссылка: Википедия
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Английский

Прикуриватель, устройство

Испанский

encealedor para cigarrillo (objeto físico)

Последнее обновление: 2014-12-09
Частота использования: 1
Качество:
Ссылка: Википедия
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Английский

прикуриватель, зажигалка

Последнее обновление: 2012-11-06
Частота использования: 1
Качество:
Ссылка: Conmenu.com

Последнее обновление: 2018-03-04
Частота использования: 2
Качество:
Ссылка: Conmenu.com

Последнее обновление: 2018-03-04
Частота использования: 2
Качество:
Ссылка: Conmenu.com

Последнее обновление: 2015-05-22
Частота использования: 5
Качество:
Ссылка: Википедия

Последнее обновление: 2015-05-04
Частота использования: 12
Качество:
Ссылка: Википедия

Последнее обновление: 2014-12-09
Частота использования: 1
Качество:
Ссылка: Википедия
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Испанский

зачинщик (objeto físico)

Последнее обновление: 2014-12-09
Частота использования: 1
Качество:
Ссылка: Википедия
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Последнее обновление: 2014-12-09
Частота использования: 7
Качество:
Ссылка: Conmenu.com

Испанский

зачинщик (objeto físico)

Последнее обновление: 2014-12-09
Частота использования: 1
Качество:
Ссылка: Conmenu.com
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Последнее обновление: 15.11.2014
Частота использования: 3
Качество:
Ссылка: IATE

Последнее обновление: 14.11.2014
Частота использования: 5
Качество:
Ссылка: IATE

Испанский

Encendantor de Mecha

Последнее обновление: 14.11.2014
Частота использования: 5
Качество:
Ссылка: IATE

Последнее обновление: 14.11.2014
Частота использования: 5
Качество:
Ссылка: IATE

Последнее обновление: 2011-10-23
Частота использования: 1
Качество:
Ссылка: IATE

Последнее обновление: 2014-12-09
Частота использования: 2
Качество:
Ссылка: Википедия
Предупреждение: Это выравнивание может быть неправильным.
Пожалуйста, удалите это вам так.

Получите лучший перевод с
4 401 923 520 человеческий вклад

Сейчас обращаются за помощью пользователи:

Мы используем файлы cookie, чтобы вам было удобнее.Продолжая посещать этот сайт, вы соглашаетесь на использование файлов cookie. Учить больше. ОК .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
