Как снять задний бампер на Лада Гранта: фото и видео

Отечественные автомобили, наконец-то, стали действительно современными транспортными средствами, качество которых соответствует всем самым актуальным стандартам. Тем не менее, поломки случаются и на современных автомобилях.

К примеру, вам может потребоваться снять задний бампер на Лада Гранта в результате его поломки. Чтобы меньше наезжать на бордюры, Вы можете увеличить клиренс автомобиля. Для этого не обязательно ехать в мастерскую, всё можно сделать самостоятельно у себя в гараже.

Содержание

  • 1 Инструменты для демонтажа
  • 2 Порядок работы по демонтажу заднего бампера
  • 3 В каких случаях может потребоваться снятие заднего бампера?
    • 3.1 Тюнинговые модели бамперов
  • 4 Итоги

Инструменты для демонтажа

Естественно, что для работы вам потребуется обзавестись некоторыми инструментами. Скорее всего, они уже есть у вас, но подготовить их заранее не будет лишним даже в этом случае.

В список необходимых инструментов входит:

  1. отвёртка типа «Филипс» с крестообразным наконечником;
  2. рожковый ключ «на 10». Его можно заменить накидным ключом аналогичного размера;
  3. помимо этого, потребуется ещё пара ключей типа TORX T-20 и TORX T-30.

Отвёртка на крест

Рожковый ключ на 10

Torx отвёртка

Также не лишним будет позаботиться о том, чтобы подстелить картон или ткань себе под спину, дабы не испачкать её и не простудить. Если автомобиль будет установлен на подъёмнике или эстакаде, то таких мер безопасности не потребуется.

Порядок работы по демонтажу заднего бампера

Как только все инструменты подобраны, и находятся в непосредственной близости к вам, можно приступать к работе. Для этого вам нужно будет взять ключ TORX T-30 с головкой «на 10», а также отвертку с крестообразным наконечником.

  1. Аккуратно убираем брызговики, если они присутствуют.
  2. После этого вы доберетесь к детали, по обеим сторонам которой можно обнаружить по винту. Они и фиксируют бампер на колесных арках. Как несложно догадаться, открутить винты нужно на обоих колёсах.

    Схема болтов закрылок и крепления бампера к заднему крылу

  3. Теперь потребуется убрать сразу три болта, которые удерживают бампер на кузове автомобиля.

    Три болта крепления фары к кузову автомобиля

  4. После этого у вас откроется доступ к задним фарам, которые нужно будет аккуратно снять. Они практически ничем не удерживаются, так что проблем с этим возникнуть не должно.

    Фара крепится на таких защелках

  5. Откручиваем два винта под фарами.

    Два винта крепления бампера под фарами

  6. Теперь наступает очередь восьми винтов, фиксирующих бампер на верхней части кузова. Все они располагаются в один ряд. Учитывайте только то, что винты есть и под фарами. И, если их не открутить, то бампер останется недвижимым.

    8 мест крепления заднего бампера (4 места в открытом доступе, 2 под левой фарой и 2 под правой фарой)

  7. На боковых частях бампера есть особые защелки, которые крепят деталь к автомобилю.
    С ними нужно быть очень осторожным, так как сломать их крайне просто. Особенно легко это сделать, если автомобиль уже простоял несколько зим на улице.
  8. И лишь сейчас можно аккуратно отвести деталь от кузова машины на небольшое расстояние. Но оно не должно превышать размер жгута проводов, которые там находятся.
  9. Этот жгут аккуратно поддевается отверткой или любым другим подходящим предметом. Важно вытащить жгут из резины аккуратно, так как он плотно уложен в кузовные отверстия. Если самостоятельно справиться вы не можете, то стоит позвать на помощь ещё одного человека.
  10. Как только жгут окажется в досягаемости к вам, можно аккуратно расцеплять колодки проводов. Этим самым вы отключите освещение номерного знака, и сделаете возможным снять бампер полностью.

    Снятый бампер аккуратно лежит в сторонке

Естественно, что установка бампера Лада Гранта производится в обратном порядке с точным соблюдением всех пунктов.

В каких случаях может потребоваться снятие заднего бампера?

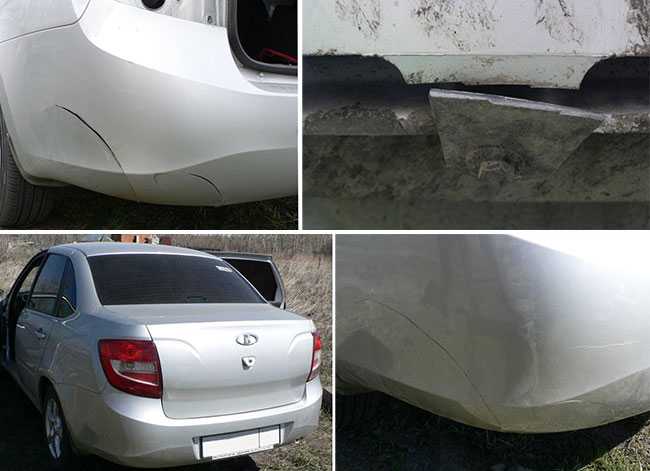

Замена бампера в результате ДТП

Учитывая популярность автомобиля Лада Гранта у нас в стране, а также в государствах ближнего зарубежья, можно заметить, что на дорогах появляется всё больше экземпляров данного автомобиля. А значит, и «травмируют» они свои бамперы очень часто. Так что, снять бампер может быть нужно для того, чтобы заменить его новым.

Демонтаж бампера уместен и тогда, когда вы желаете заменить его другой моделью, создав своему автомобилю новый имидж.

Тюнинговые модели бамперов

Бампер «Я робот» на Гранту

Популярностью сейчас пользуется бампер типа «Я — робот», в котором учитывается множество параметров, включая и повышение аэродинамических характеристик. Впрочем, подобные спецификации более характерны для переднего бампера, тогда как задний бампер исключительно улучшает внешний вид машины. К тому же, такой бампер будет очень просто закрепить, так как он полностью совмещается с заводскими креплениями.

Нестандартный задний бампер

Конструкция бампера типа STM значительно повысит эффективность охлаждения тормозов, что предпочитают практичные автолюбители.

Итоги

Замена заднего бампера Лада Гранта — достаточно простое занятие. Вам нужно лишь учитывать то, что пластик, из которого бампер изготавливается, может быть легко сломан. Это же касается креплений. Дело в том, что винты, изготовленные из металла, могут оказывать чрезмерное давление на поверхность пластика, от чего он попросту лопнет. Чтобы избежать этого, нужно затягивать болты с определённым усилием, выставляемым на рукоятке.

Но, в общем, проблем со снятием и последующей установкой бампера у вас возникнуть не должно.

Как снять бампер на Гранте самому: передний-задний, седан-лифтбек

Автор rusty На чтение 5 мин Просмотров 246 Опубликовано

Причин снять обвес немало – мелкое ДТП или тюнинг. Существует множество вариантов на Гранту – по цене в десять-двадцать тысяч можно приобрести комплект из АБС пластика и преобразить свой автомобиль. Да и мелкие притертости не редкость. Значит, важно знать как снять бампер на Гранте.

Содержание

  1. Снятие переднего бампера Гранта
  2. Необходимый инструмент
  3. Как снять пошагово
  4. Как снять задний бампер
  5. Общие вопросы по обвесу 2190
  6. Отличия бамперов седан и лифтбек
  7. Для чего может потребоваться замена бампера
  8. Где найти усилитель переднего бампера
  9. Видео инструкция как снимать
  10. Напоминалка

Снятие переднего бампера Гранта

Подойдем к процессу обстоятельно с подготовкой и пошаговыми иллюстрациями.

Необходимый инструмент

Готовим:

  • Шестигранник-звездочку Torx T-20;
  • Крестовую отвертку;
  • Ключи на 10: накидной или рожковый, трещотку с соотвутствующей головкой;
  • Яму или подъемник.

Как снять пошагово

Приступаем к работе.

Шаг 1: снимаем рамку номера с переднего бампера – под ней 2 болта на 10. Выкручиваем их.

Для болтов подойдет торцевой ключ или головка на десять.
Фото с сайта Drive2, бортжурнал Лада Гранта МАГМА

Шаг 2: открываем капот. Выкручиваем 6 болтов: 4 держат рамку радиатора сверху, еще по одному справа и слева от рамки.

Той же головкой вывинчиваем крепление бампера сверху.

Шаг 3: убираем винты со звездочкой (нужен ключ Torx), которые крепят подкрылки. По 2 с каждой стороны.

Если мешают колеса, можно поочередно вывернуть их в крайние положения для лучшего доступа.

Шаг 4: снизу находим по 2 самореза (справа и слева) ближе к крыльям – выкручиваем.

Саморезы убираем либо с ямы, либо улегшись под бампер.

Шаг 5: убираем последние три болта крепления снизу ближе к защите. Если защита мешает – откручиваем край, мешающий демонтажу.

Снимать всю защиту необязательно.

Шаг 6: по краям возле крыльев аккуратно тянем бампер на себя, пока он не сойдет с защелок.

Установлены противотуманки? Отсоедините их перед работой!

Сборку производить в обратном порядке.

Как снять задний бампер

Не будем разбивать статью на разные – расскажем про задний бампер тоже. Для снятия нужны:

  • Крестовая отвертка;
  • Ключи на 10 – рожковый или торцевой;
  • Шестигранники-звездочки Торкс 20 и 30;
  • Желательно – подъемник.

Смотрим пошагово, как снять задний элемент обвеса на Гранте:

Этап 1. Демонтируем 5 точек крепления бампера снизу. Можно поднять машину на подъемнике – это облегчит задачу.

Убираем 3 болта и 2 самореза как указано на фото.
Источник: лада.онлайн

Этап 2

. Переходим к креплению в задних арках. Здесь убираем фиксатор 3, саморезы 1 и 2.

Данный этап проводим с обеих сторон.

Этап 3. Демонтируем задние фонари – со стороны багажника снимаем фишку фонаря, три гайки крепления.

Как снять задние фонари за 5 шагов — смотрим здесь.

Смотрим на заднюю часть автомобиля со снятыми фонарями – перед нами последние 8 точек крепления. Четыре в месте, куда приходит крышка багажника.

Еще по 2 под каждым фонарем.

Если не снять фонари, обвес не демонтировать. Никак.

Этап 4. Бампер свободен. Не срывать его резко в сторону! Остается отсоединить проводку.

Обязательно откручиваем крепление подсветки номера. У кого установлен парктроник – отсоединить датчики!

Отключили провода – снимаем бампер.

Собираем все в обратном порядке.

Общие вопросы по обвесу 2190

Ответим на пару-тройку основных вопросов по бамперам Гранты.

Отличия бамперов седан и лифтбек

Принцип работы с передними-задними бамперами на седане и лифтбеке одинаков! Никаких принципиальных отличий нет.

Для чего может потребоваться замена бампера

Возможная причина для замены обвеса на ВАЗ 2190:

  • Мелкое (или крупное) ДТП;
  • Установка неродного обвеса;
  • Монтаж дополнительных устройств: нештатного парктроника, камеры заднего вида и т.п.;
  • Любопытство.

Вариантов нештатных обвесов для Лады сегодня много.

Неродные обвесы делают неофициально. Отсюда возможны проблемы со стыками и непопаданием в цвет.

Где найти усилитель переднего бампера

В отличие от дорестайлинговых Калин, на Гранте с завода идет усилитель бампера. Многие путают его с обычным креплением. Доступ к детали получите только после демонтажа переднего обвеса.

Усилитель на Ладе скорее символический, как и заводская защита картера. Но на Калине нет и такого.

Видео инструкция как снимать

Вот ролики с процессом работы:

Напоминалка

Подытожим:

  • Для снятия переднего/заднего обвеса лучше использовать подъемник
    ;
  • Потребуются: крестовая отвертка, торцевой ключ на 10, звездочка Торкс-20/30, трещотка с набором головок;
  • Просто, но важно: помыть машину перед работой, так как будем возиться с самой грязной частью авто;
  • После демонтажа всех точек крепления проверить и отключить всю проводку, типа ПТФ, подсветки номера или парктроника.

Нравится работать с Грантой? Смотрите другие статьи. Например, как поставить акустику самостоятельно.

Пишите комментарии. Это важно – иначе мы будем упускать детали или потеряем мотивацию.

Mazda 3 Руководство по обслуживанию — Снятие/установка заднего бампера

Mazda 3 Руководство по обслуживанию / Кузов / Внешний вид кузова, рама / Снятие/установка заднего бампера

4SD

1. Отсоедините отрицательный кабель аккумуляторной батареи..

2. Снимите задний комбинированный фонарь.

3. Снимите крепление A и винт B.

4. Снимите задний брызговик..

5. Выверните винты C.

6. Снимите болты D.

7. Прикрепите защитную ленту в месте, показанном на рисунке.

8. Потяните задний бампер в направлении, указанном стрелкой (1), (2), как показано на рисунке. чтобы отсоединить задний бампер от ползуна заднего бампера.

9. Потяните задний бампер в направлении стрелки (3), затем снимите направляющую Е.

ВНИМАНИЕ:

10. Отсоедините разъем освещения номерного знака.

11. Установите в порядке, обратном снятию. 1. Отсоедините отрицательный провод аккумулятора.

4. Снимите задний брызговик..

5. Выверните винты C.

6. Снимите болты D.

7. Прикрепите защитную ленту в месте, показанном на рисунке.

8. Потяните задний бампер в направлении, указанном стрелкой (1), (2), как показано на рисунке. чтобы отсоединить задний бампер от ползуна заднего бампера.

9. Потяните задний бампер в направлении стрелки (3), затем снимите направляющую Е.

ВНИМАНИЕ:

10. Отсоедините разъем освещения номерного знака.

11. Установите в порядке, обратном снятию.

    Снятие/установка усилителя заднего бампера

    1. Отсоедините отрицательный кабель аккумулятора. 2. Снимите задний комбинированный фонарь. 3. Снимите задний бампер. 4. Отверните гайки и снимите усилитель заднего бампера. 5. Установить в…

    Снятие/установка заднего спойлера

    4SD 1. Снимите обшивку крышки багажника. 2. Снимите гайки. 3. При разрезании двустороннего скотча плоской отверткой или бритвой отделите задний спойлер от крышки багажника. …

    Другие материалы:

    Информация об аккумуляторе
    О аккумуляторе Модель 3 имеет один из самых сложных аккумуляторных систем в мире. Большинство важным способом сохранения батареи является ОСТАВЛЯЙТЕ ВАШ АВТОМОБИЛЬ ПОДКЛЮЧЕННЫМ, когда вы не используете его. Это особенно важно, если вы не планируете водить Модель 3 в течение нескольких недель. Чт…

    Осмотр электродвигателя стеклоочистителя
    1. Отсоедините отрицательный кабель аккумуляторной батареи. 2. Снимите следующие детали: а. Рычаг и щетка стеклоочистителя. б. Молдинг переднего крыла. в. Капотная решетка. д. Центральная решетка капота №1, №2 3. Отсоедините разъем электродвигателя стеклоочистителя ветрового стекла. 4. Подключите положительное напряжение аккумулятора к лобовому стеклу …

    Снятие/установка переднего датчика скорости колеса ABS
    1. Снимите в порядке, указанном в таблице. 2. Установите в порядке, обратном снятию. 3. После установки убедитесь, что передние колеса ABS не перекручиваются. датчик. 1 Соединитель 2 Датчик частоты вращения переднего колеса ABS …

    do-it-up.com | Как снять бампер автомобиля

    Последнее изменение: 7 марта 2022 г.

    Снятие бампера автомобиля. Большинство современных автомобилей оснащены бамперами, состоящими из различных деталей. Обычно это:

    • Накладка из термопластика (облицовка бампера).
    • Несущая рама из стали или алюминия.
    • Они часто содержат «защитные стаканы» или «амортизирующий материал» для поглощения небольших ударов.
    • Элементы отделки и проводки для эстетики и дополнений (датчики заднего хода, противотуманные фары и т.д.).
    Схема компонентов бампера (задняя)

    Процесс снятия бампера

    Бампер обычно держится с помощью комбинации винтов, болтов и пластиковых штифтов. Чтобы добраться до креплений, может потребоваться:

    • Поднятие автомобиля в воздух:
    • Снятие опорных колес:
    • Снятие подкрылков:
    Затем:
    • Отсоединение тросов (отсоединение различных быстросъемных тросов) Соединители):
    • Снятие накладки колесной арки (в зависимости от автомобиля):
    • Снятие различных креплений бампера (винты, болты и пластиковые штифты):
    • Снятие бампера (в целом) или только кожуха бампера:
    • Замена бампера:
    • Советы и подсказки:

    Снятие бампера:

    Метод снятия переднего и заднего бамперов будет одинаковым.

    Подъем автомобиля в воздух:
    Подъем автомобиля домкратом — задний неразрезной мост

    См. руководство производителя автомобиля.

    Перед тем, как поднять автомобиль в воздух, убедитесь, что автомобиль не может двигаться, заблокировав колеса, поставив ручной тормоз и т. д.

    Подходящие подставки для осей необходимо разместить под транспортным средством, чтобы обеспечить безопасность работы, когда транспортное средство поднято в воздух и колеса сняты.

    Подробнее см. в разделе «Как безопасно поднять автомобиль домкратом».

    Снятие опорных катков:

    Можно попытаться частично ослабить подкрылок, чтобы получить доступ к креплениям бампера (с установленным опорным катком). Но часто бывает проще полностью снять подкрылок, чтобы получить свободный доступ к рабочей зоне.

    См. руководство производителя автомобиля и следующую статью «Как снять колесо».

    Снятие подкрылков:

    (защитные кожухи, которые выравнивают внутреннюю часть колесных арок)

    Колесные подкрылки часто удерживаются на месте с помощью комбинации винтов, гаек и пластиковых застежек с плотной посадкой.

    Снятие часто сводится к простому поиску всех креплений, их расстегиванию и аккуратному изгибу подкрылка, чтобы снять его с колесной арки.

    На рисунках ниже показано, что нужно сделать, чтобы снять подкрылок…

    VW Skoda Superb Подкрылок — точки крепления (передние)Мини — Снятие подкрылка Пластиковые винтовые крепленияСнятие пластиковых винтовых креплений подкрылка Skoda Superb Подкрылок – Винт Torx (передняя кромка)Mini – Пластиковые винтовые крепления подкрылка (передняя кромка)
    Отсоединение кабелей (отсоединение различных быстроразъемных разъемов):

    В большинстве бамперов установлены какие-либо электрические элементы…

    • Датчики заднего хода.
    • Противотуманные фары и т. д.

    Чтобы снять бампер, необходимо отсоединить этот провод. К счастью, большинство производителей используют быстроразъемные разъемы для легкого отсоединения.

    Отсоедините эти электрические разъемы (когда это удобно). Убедитесь, что открытые внутренние компоненты разъемов остаются сухими (если автомобиль находится снаружи).

    Mini — соединение противотуманных фар заднего бампера
    Снятие накладки колесной арки (в зависимости от автомобиля):

    Некоторые автомобили имеют накладки на колесные арки, которые крепятся к колесной арке и бамперу. Чтобы получить доступ к креплениям бампера (иногда скрытым облицовкой колесной арки), может потребоваться частичное или полное снятие облицовки колесной арки в зависимости от автомобиля.

    Mini — Пластиковый штифт накладки колесной аркиMini — Удаление пластикового штифта накладки колесной аркиMini — Накладка колесной арки (задняя)
    Откручивание различных креплений бампера (винты, болты и пластмассовые штифтовые крепления):

    Обходите бампер, ослабляя / удаление креплений по ходу дела. Всегда стоит оставлять несколько ослабленных креплений на месте, пока вы не будете готовы снять бампер (чтобы бампер не упал и не поцарапался или не повредился).

    Mini — откручивание крепежных винтов заднего бампера (за обшивкой) Mini — откручивание крепежных винтов заднего бампера
    Снятие бампера (в целом) или только кожуха бампера:

    несущую раму и крышку), либо они снимаются с автомобиля как самостоятельные компоненты.
