Система охлаждения ВАЗ 2107: устройство и схема

Главная » Устройство

Движение – это жизнь, но движение – это тепло. Попробуйте потереть ладошки друг об друга, и убедитесь в этом сами. Тепло – это финал превращений всех энергий, друг в друга. В теле человека происходят взаимные превращения белков, жиров, углеводов, которые  в результате  распадаются путём многостадийного ферментативного окисления с выделением тепла. В сердце автомобильного двигателя происходят также химические превращения топлива в выхлопные газы и воду, с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Более того, это тепло нужно целенаправленно собирать и  отводить, сколько бы его не образовалось.  Именно для этого служит система охлаждения у автомобиля  ВАЗ 2107.

Если вспомнить, что КПД бензинового двигателя составляет в идеале 25%, а по городским пробкам – около 7%, то это значит, что из 40 литров полностью заправленного бака ВАЗ 2107 в условиях города вы на движение автомобиля потратили всего три литра! Сколько? Повторяем, три литра, мы не ошиблись. Куда девались остальные тридцать семь? Правильно, они сгорели бесполезным огнём, загрязняя воздух и изнашивая автомобиль. Карбюратор и инжектор улучшают КПД, но ненамного. Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107.

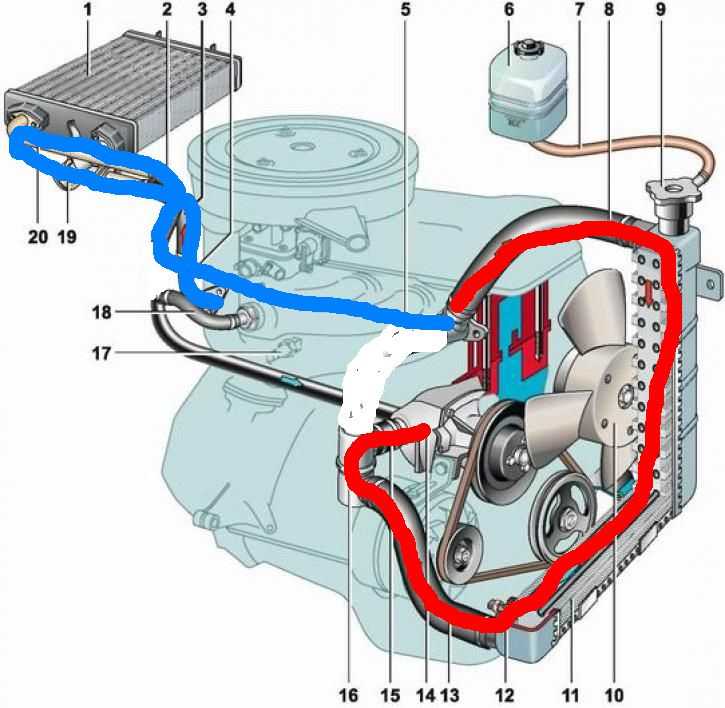

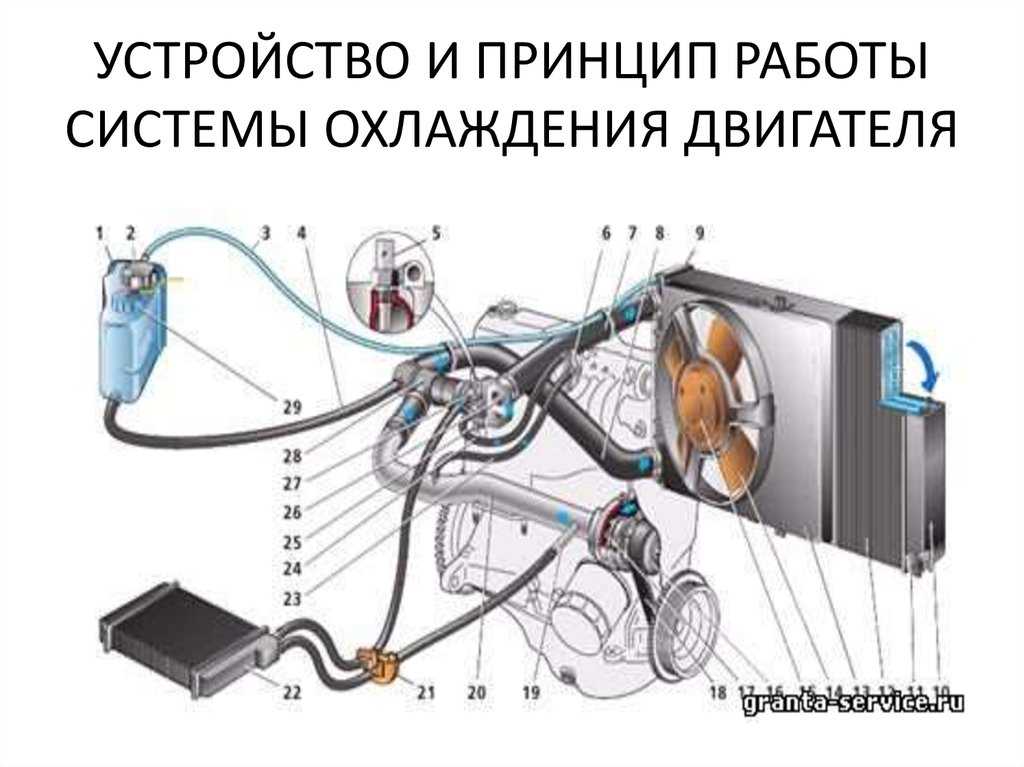

Схема системы охлаждения двигателя следующая:

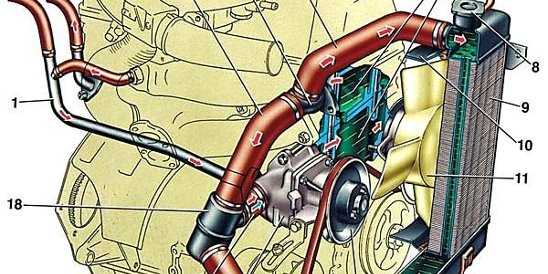

Устройство главных частей системы: (на рисунке двигатель ВАЗ 2106, на котором установлен карбюратор).

• Собственно рубашка системы охлаждения двигателя (7), ходы и отверстия в блоке цилиндров, с её выпускным патрубком (4).
• Насос системы охлаждения, или помпа (16), при работе которой возникает циркуляция охлаждающей жидкости (тосола, антифриза). Его устройство – на манер крыльчатки. Он находится в едином соединении с генератором, единым ремнём (15).
• Термостат (18) разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложно, его задача открывать или закрывать клапан перепуска жидкости.
• Шланги системы охлаждения (отводящие охлаждённую жидкость от радиатора и подводящую горячую жидкость в радиатор, шланги термостата, шланги к помпе и др. ).
• Радиатор – основной теплообменник, несущий охлаждающую функцию. Устройство радиатора может быть различным, сейчас используется алюминиевый, но медный радиатор гораздо эффективнее, но менее стоек.
• Вентилятор радиатора, в обиходе – «карлсон» (11) , включающийся при необходимости при повышении температуры двигателя.
• Расширительный бачок, доступный для визуального контроля качества жидкости и её долива. От расширительного бачка к горловине радиатора идёт прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неправильно. Его функция – просто держать радиатор заполненным.

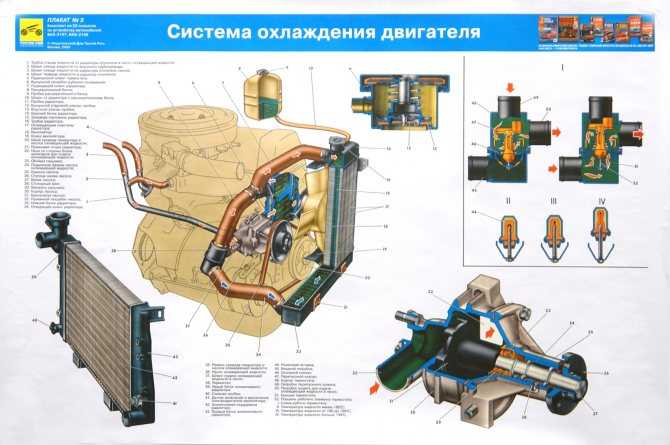

Полная схема системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик включения вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звукового сигнала один общий, на 10 А. Это значит, что если вы будете чересчур сигналить при работающем вентиляторе (а это легко можно заметить по лёгкому шуму и увеличению расхода заряда), то рискуете остаться с перегретым двигателем.

Полный объём системы охлаждения на ВАЗ 2107 составляет 9,85 л. Неопытным водителям иногда кажется невозможным залить более 3-5 л, этому мешают воздушные пробки, которые нужно удалять. Объём пробок может составлять половину объёма всей системы! Емкость рассчитана на целиком заполненную рубашку, шланги, радиатор, и расширительный бачок.

В системе охлаждения температура замерзания антифриза должна быть не выше -40градусов по Цельсию.

Часто спрашивают: инжектор и карбюратор – есть ли разница в системе охлаждения? Да, есть, но незначительная.

Верхний рисунок – карбюратор, нижний – двигатель, на котором установлен инжектор. Разница в установке датчика системы управления температуры охлаждающей жидкости (5) если установлен инжектор, а также наличием узла подогрева корпуса дроссельной заслонки (4), на рисунке справа (инжектор). Двигатель, на котором установлен карбюратор, имеет более простую систему охлаждения.

Промывка системы охлаждения рекомендуется специальными жидкостями, но можно их подготовить самому на примере смеси для двигателя ЯМЗ 236 (двигатель ЯМЗ 236 дизельный, устанавливается на отечественные грузовые автомобили КАМАЗ, Урал).

В её состав входит соляная техническая кислота 30%, ингибитор ПБ-5, уротропин технический, пеногаситель, вода. Так как двигатель ЯМЗ 236 является дизельным, хорошо работающим на низких оборотах, то указанные компоненты хорошо промывают систему.

Упрощённая промывка системы охлаждения включает чистую воду, с добавлением ортофосфорной кислоты, которая хорошо убирает накипь как в ЯМЗ 236, так и в двигателях «классики».

На «Жигулях» можно купить 10 литров «Кока-Колы» и очистить систему охлаждения, до полного прогрева двигателя, главное —  выпустить газ из напитка. Так как объём системы охлаждения ЯМЗ-236 значительно больше, то «Кока-колы» уйдёт тоже много

55 636 views Система охлаждения двигателя

Похожие материалы

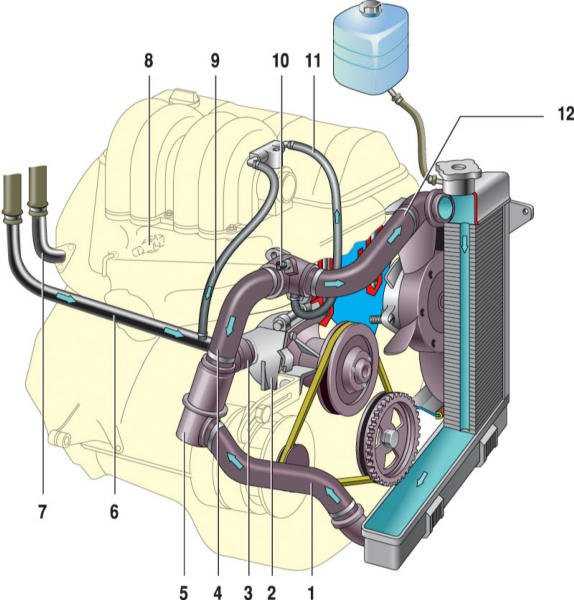

Схема системы охлаждения двигателя автомобиля ВАЗ 2105, 2107

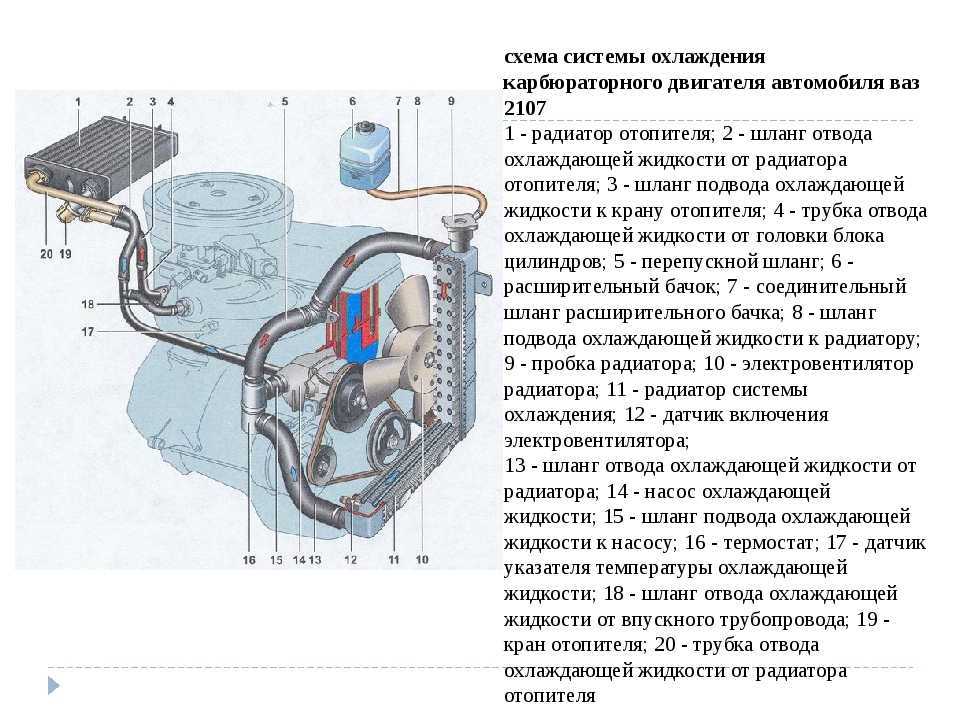

Схема системы охлаждения карбюраторного двигателя автомобиля ВАЗ 2104, 2105, 2107

Система охлаждения (СО) двигателей автомобилей ВАЗ 2105, 2107 предназначена для поддержания их необходимой рабочей температуры. На изображении выше представлена ее схема.

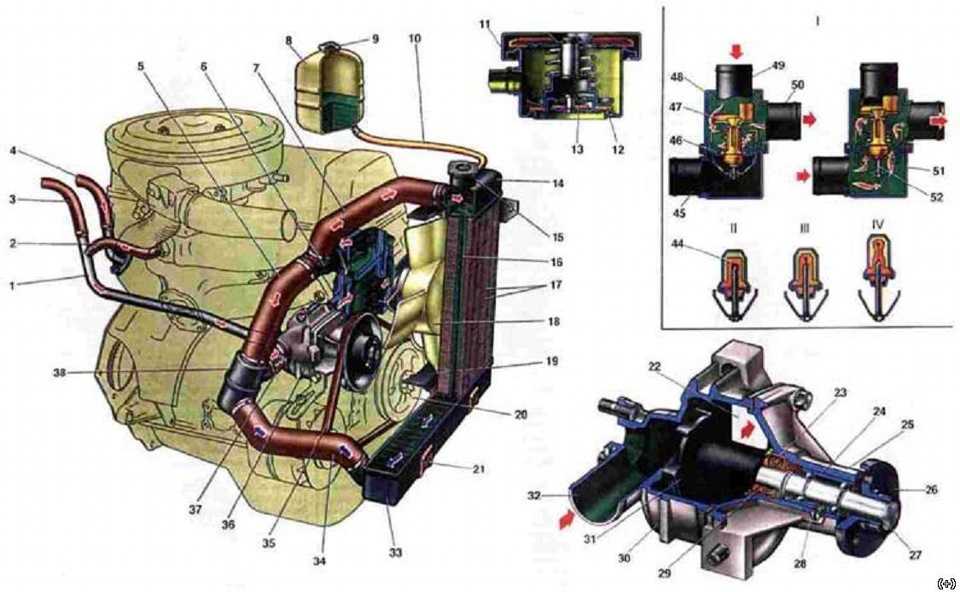

Основные элементы системы охлаждения двигателя автомобилей ВАЗ 2105, 2107

— Рубашка охлаждения двигателя

Полости вокруг цилиндров двигателя, в головке блока и впускном коллекторе по которым циркулирует охлаждающая жидкость (ОЖ), отводя от них избыточное тепло.

— Помпа (водяной насос)

Предназначена для обеспечения принудительной циркуляции жидкости по системе охлаждения. Представляет собой вал с крыльчаткой, вращающийся на подшипнике в алюминиевом корпусе. Приводится в движение ременным приводом от шкива генератора и коленчатого вала. Рекомендуется периодически проверять натяжение ремня, так как при его проскальзывании помпа не может обеспечить эффективную циркуляцию ОЖ и двигатель будет перегреваться. Прогиб ремня под усилием 10 кгс должен находиться в пределах 10-15 мм.

— Радиатор

Предназначен для охлаждения  жидкости при движении автомобиля. Состоит из двух бачков и двух рядов трубок соединяющих бачки. Имеет пробку с впускным и выпускным клапанами на заливной горловине. Выпускной клапан  открывается при сильном нагреве жидкости и повышении давления в системе. При этом часть жидкости через него выбрасывается в расширительный бачок.

— Расширительный бачок

Предназначен для отвода из основной системы сильно нагретой и находящейся под давлением охлаждающей жидкости. Имеет пробку на заливной горловине. В пробке клапан, открывающийся при превышении давления в системе.

— Термостат

Термостат предназначен для поддержания нормального температурного режима двигателя путем соединения или разобщения малого и большого кругов системы охлаждения. На холодном двигателе ОЖ циркулирует по малому кругу (помпа, головка блока, блок цилиндров, печка, верхняя часть термостата). Температура ее быстро повышается. После прогрева ОЖ до 80 гр. срабатывает термоэлемент термостата, открывая его перепускной клапан. Жидкость начинает поступать через нижнюю часть термостата в радиатор (большой круг), где несколько охлаждается. От исправности термостата зависит нормальная и эффективная работа системы охлаждения двигателя вцелом.
hr>

— Вентилятор системы охлаждения

С четырехлопастной крыльчаткой объединенной с электродвигателем. Установлен на радиаторе. Предназначен для принудительного охлаждения жидкости, проходящий через радиатор. Включается при срабатывании термодатчика (ТМ-108), установленного в нижнем бачке радиатора, слева. Замыкающего свои контакты при температуре охлаждающей жидкости выше 89-95 гр., размыкающего при 84-90 гр.

— Печка (радиатор отопителя салона)

Предназначена для обогрева салона автомобиля. Входит в состав малого круга системы охлаждения, поэтому прогревается в первую очередь. Имеет кран, перекрывающий циркулирующую через нее жидкость. Кран управляется рычагом из салона автомобиля.

— Патрубки и шланги

Предназначены для обеспечения циркуляции ОЖ по системе.

Для контроля водителем за температурным состоянием двигателя на панели приборов имеется стрелочный указатель температуры охлаждающей жидкости, соединенный с датчиком температуры ввернутым в головку блока цилиндров двигателя.

Примечания и дополнения

— Рабочая температура двигателя, поддерживаемая его системой охлаждения, находится в пределах 80-94 гр.

— На холодном двигателе необходимо всегда проверять уровень охлаждающей жидкости. От ее объема напрямую зависит температурный режим двигателя и соответственно правильность его работы. При температуре воздуха 18-20 гр. уровень охлаждающей жидкости должен находиться на 4 см выше метки MIN в расширительном бачке.

— Периодичность замены охлаждающей жидкости на двигателях автомобилей ВАЗ 2105, 2107 составляет 30.000 км пробега.

Еще статьи по двигателям автомобилей ВАЗ 2105, 2107

— Что делать если закипел двигатель?

— Длина цепи двигателей ВАЗ

— Белый дым из глушителя, причины

— Двигатель не прогревается, причины

— Проверка термостата системы охлаждения

Подписывайтесь на нас!

При какой температуре открывается термостат ваз 2107. Автосистемы

Термостат на автомобиле ВАЗ 2107 представляет собой механизм, с помощью которого температура охлаждающей жидкости поддерживается в определенных пределах. Если выходит из строя термостат на ВАЗ 2107, то это приводит к увеличению расхода топлива, уменьшению ресурса двигателя или даже его заклиниванию. При малейших признаках неисправности его нужно будет заменить на ВАЗ 2107. В материале мы подробно рассмотрим, что это за устройство, для чего оно нужно и как его заменить.

Термостат находится между большим и малым кругом системы охлаждения двигателя. Конструктивно изделие имеет вид корпуса, внутри которого находится клапан с термочувствительным элементом. С помощью этого клапана переключается поток теплоносителя по малому или большому кругу.

Регулятор расхода охлаждающей жидкости соединен патрубками с помпой (помпой), двигателем и радиатором охлаждения. В момент пуска двигателя, когда антифриз еще не успел прогреться, термостат, а точнее его клапан, находится в закрытом режиме. Охлаждающая жидкость циркулирует через насос и проходит только через блок цилиндров. Жидкость в радиаторе в процессе охлаждения мотора участия не принимает, но пока не нагреется до 80-90 градусов.

Важно знать! Клапан термостата на ВАЗ-2107 полностью открывается при достижении температуры охлаждающей жидкости 84-86 градусов.

При достижении заданной температуры фиксирующий диск термостата смещается. В результате открытия клапана жидкость начинает циркулировать по большому кругу, проходя при этом через радиатор. Когда жидкость циркулирует через радиатор, эффективность охлаждения двигателя увеличивается. Как только температура жидкости снижается, клапан закрывается и осуществляется циркуляция по малому кругу.

На показатели температуры охлаждающей жидкости влияют следующие индикаторы:

• режим работы двигателя;
• скорость передвижения;
• температура воздуха за бортом.

Термостат поддерживает температуру охлаждающей жидкости в определенном диапазоне. Это, в свою очередь, влияет на работу мотора, для которого важны постоянные показания температуры. По конструкции все виды термостатов на ВАЗ-2107 практически ничем не отличаются.

Конструктивно они представляют собой корпус с термоклапаном внутри. Устройство имеет три отверстия, которые используются для подключения шлангов от системы охлаждения.

Неисправности и методы их определения

Такой простой механизм, как термостат, имеет всего три причины возможных неисправностей:

1. Клапан не закрывается, в результате чего жидкость постоянно циркулирует по малому кругу, не проходя через радиатор.
2. Клапан открывается не полностью, что снижает эффективность охлаждения двигателя.
3. Клапан не закрывается. При этом антифриз течет по большому кругу через радиатор. Это отрицательно сказывается на двигателе, так как он не достигает требуемой рабочей температуры.

Перед заменой изделия необходимо убедиться, что оно не работает. Как проверить термостат ВАЗ 2107, узнаем подробнее. Определить одну из вышеперечисленных неисправностей можно следующими способами:

• Если клапан заклинил и не закрывается, то после запуска двигателя проверьте, нагревается ли сразу нижняя часть радиатора или нет. Если сразу, то это говорит о том, что устройство неисправно.
• Если устройство заклинило и не открывается, то повысится температура двигателя, что может привести к его заклиниванию.
• Подклинивание клапанов можно обнаружить по тому, что двигатель длительное время не набирает достаточную температуру.

Такие процедуры можно проводить дома. Можно купить новый термостат и установить его вместо старого, тем самым проверив его работоспособность.

Еще одной причиной выхода из строя изделия является залитая в систему вода. Если вода в системе замерзла, не запускайте двигатель.

Особенности замены термостата

Для замены термостата на ВАЗ 2107, или его еще называют термостатом, понадобится отвертка. Принцип замены следующий:

• Дождаться остывания мотора.
• Слить антифриз из системы.
• Сначала ослабьте хомут, прикрепленный к радиатору, с помощью гаечного ключа или отвертки. Отсоедините шланг.
  Ослабьте и отсоедините два оставшихся шланга (от блока цилиндров и насоса).
• Демонтируйте устройство вместе со шлангами.
• При необходимости замените изделие вместе со шлангами. Если шланги имеют явные дефекты, то рекомендуется их немедленно заменить.
• Наденьте новые шланги, затем установите на место термостат и хорошо затяните хомуты.
• Теперь вы можете заполнить систему до отметки. После запуска двигателя уровень жидкости упадет, поэтому необходимо будет долить антифриз.

Наконец, нужно проверить качество устройства.

Какой термостат поставить и как его доработать

Какой термостат лучше поставить на ВАЗ 2107? Под «семерку» можно установить термостат от автомобиля ВАЗ 2110, который практически ничем не отличается. Но разница все же есть, такой датчик позволяет поднять температуру охлаждающей жидкости до 95 градусов. Продавцы советуют: «Ставьте термостат от «десятки», и не будете знать проблем!»

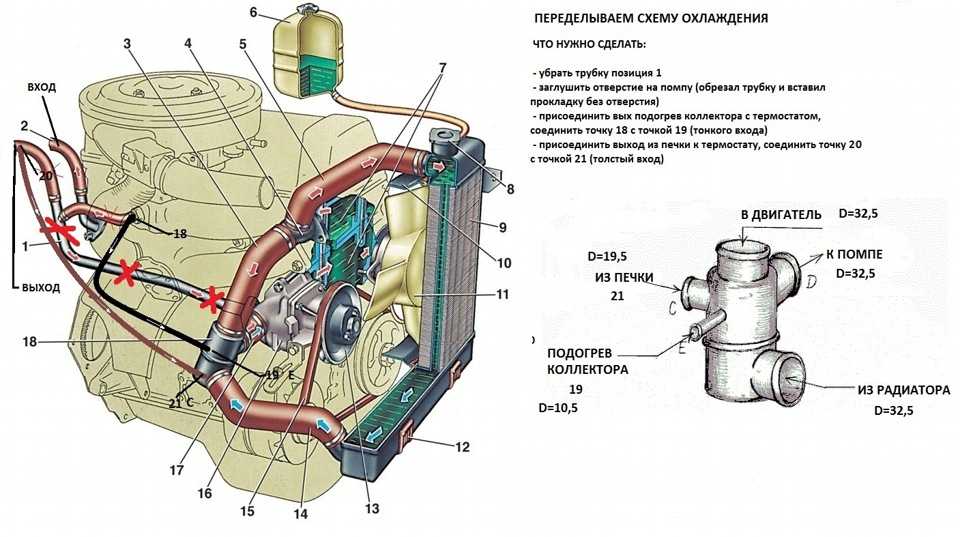

Модификация термостата необходима, если в зимнее время после включения отопителя салона температура охлаждающей жидкости падает до 60-70 градусов. Это означает, что двигатель будет работать ненормально. Устранить проблему можно, но для этого потребуется модификация устройства. В чем заключается модернизация терморегулятора, вы можете узнать из видео ниже:

После модификации термостата нам нужно будет его проверить и настроить.

Автомобильный термостат предназначен для поддержания рабочей температуры двигателя в заданных пределах. Неисправное устройство подлежит замене, так как эксплуатация машины с ним может привести к перегреву двигателя или снижению его ресурса.

Назначение и устройство термостата ВАЗ-2107

В системе охлаждения двигателя термостат устанавливается на пересечении патрубков от двигателя и радиатора к помпе. После пуска двигателя на холодную термостат закрыт — он перекрывает проход от радиатора при полном открытии от двигателя. Охлаждающая жидкость циркулирует по малому кругу через блок цилиндров и помпу, что обеспечивает быстрый прогрев двигателя. При достижении значений, близких к рабочему (для ВАЗ-2107 с карбюратором 80,6–81,5 о С), начинает открываться главный клапан термостата, освобождая проход патрубка от радиатора, и одновременно перепускной клапан начинает перекрывать подачу антифриза из двигателя.

Помпа начинает «гонять» антифриз также по большому кругу: радиатор, термостат, помпа. При достижении рабочей температуры антифриза (у ВАЗ-2107 94 o C), термостат открывается полностью:

• патрубок от двигателя полностью закрыт;
• полностью открыт от радиатора.

Циркуляция антифриза происходит только по большому кругу. При охлаждении антифриза происходит обратный процесс.

Термостат ВАЗ-2107 независимо от типа двигателя (с инжектором или карбюратором) имеет следующую конструкцию:

• корпус цилиндрический неразборный с тремя патрубками;
• непосредственно сам термостат.

Неисправности и проверка термостата ВАЗ-2107

Неисправности:

• совсем не открывается или открывается частично — приводит к перегреву двигателя;
• не закрывается — медленный прогрев мотора после пуска на холодную, двигатель не набирает рабочую температуру.

Чтобы узнать работоспособность термостата, следует проверить, при какой температуре начинает открываться основной клапан, а также ход этого узла. Так как сам термостат смонтирован в неразборном корпусе, то сделать это наверняка можно только при помощи специального оборудования (например, стенда БС-106.000).

Простейшую проверку термостата ВАЗ-2107 можно произвести прямо на автомобиле на ощупь.

При исправном термостате после пуска холодного двигателя нижний бачок радиатора должен нагреваться не сразу, а когда стрелка указателя температуры охлаждающей жидкости находится в 3-4 мм от красной зоны шкалы, что соответствует 80 -85°С.

Если радиатор сразу начинает нагреваться, значит, термостат не закрывается. … Если позже, то его клапан подклинивает. Двигатель, который нагревается, может быть признаком недостаточного хода клапана, когда он не полностью открывается. Во всех случаях термостат подлежит замене.

Замена термостата ВАЗ-2107

Сначала с остывшего двигателя сливается антифриз. Шлицевой отверткой с тонким лезвием или круглогубцами ослабьте хомут крепления шланга, подающего антифриз от радиатора к патрубку термостата. Отсоедините этот шланг.

С помощью отвертки Phillips или торцевого ключа на 8 ослабьте хомуты, крепящие шланги к блоку цилиндров и соединениям насоса. Снимите термостат вместе со шлангами.

Думаю любой классический водитель рано или поздно сталкивается с проблемой — двигатель не прогревается до рабочей температуры, или наоборот двигатель перегревается, ничего хорошего в этом как мы понимаем и в большинстве случаев это виновато. Итак, в этом материале я расскажу вам о своем опыте

замена термостата на ВАЗ-2107. На самом деле ничего сверхсложного в этой процедуре нет, термостат меняется около часа с перекурами, но если у вас еще есть свои заводские трубы, запаситесь терпением, т.к. они затягиваются заводскими хомутами, а я посоветовал бы отправить их на помойку после первого снятия, и поставить нормальные альтернативные хомуты, а так же использовать немного герметика. Общий процесс замены термостата :

Итак, проведена ревизия моторного отсека и принято решение о покупке — Термостат 1 шт.

Зажим — 1 шт. (на всякий случай) Антифриз — 3 литра. (хотя можно и 1 литр), герметик и средний патрубок т.к. мой был в ужасном состоянии, на фото ниже видно:

Так что руки в ноги и на рынок за покупками! Все из запланированного было закуплено, термостат куплен Томсоном — цена вопроса около 18 у.е. Вот фото приобретений:

И антифриз Феликс 3 литра 🙂

Теперь немного об антифризе. Для замены термостата его нужно слить. А вот как его слить так, чтобы с минимальными потерями и минимальными трудозатратами мне подсказал Мистер Айс 🙂 Для этого нам понадобится три вещи — старая канистра от антифриза, кусок шланга подходящего диаметра и пластиковая бутылка:

Из пластиковой бутылки делаем лейку и надеваем на нее шланг (длину шланга я потом подобрал опытным путем, пока брал с запасом):

Затем в канистре, ближе к верху, вырезаем отверстие такого размера, чтобы в него влез шланг, т. к. канистра будет в лежачем положении, чтобы она была ниже радиатора . В итоге получили набор приспособлений для слива антифриза:

Приступаем к сливу антифриза 🙂 Начнем с радиатора — откручиваем датчик вентилятора (на фото ниже), предварительно подготовив лейку со шлангом и канистру для сбора антифриза.

Внимание! При сливе НЕ открывайте пробку радиатора, иначе давление будет настолько сильным, что вы просто прольете антифриз мимо лейки! В конце, когда давление ослабнет, его можно аккуратно открыть, чтобы побыстрее слить остатки:) Далее приступаем к сливу антифриза с блока. Пробка болта находится на блоке слева, со стороны водителя, вот фото:

Итак сливаем антифриз с блока, далее приступаем к демонтажу старого термостата. Для облегчения задачи снимаем акум с машины, иначе подобраться будет проблематично, затем откручиваем хомуты и снимаем старый термостат, так как средний патрубок я тоже менял и потом снял. Далее тряпкой сотрите остатки антифриза на патрубках внутри, чтобы новый термостат сел на герметик. Зачем? И тогда не было бы мучительно больно за вытекший антифриз. Выбрасываем старый термостат (можно оставить для коллекции), берем новый, патрубки идущие к патрубкам промазываем герметиком. После этого ставим новый термостат на свое законное место и затягиваем хомуты. Все, готово, можно заливать антифриз. Перед заливкой антифриза не забудьте вкрутить датчик в радиатор и пробку в блок, иначе антифриз выльете в никуда. Сейчас у многих возникает проблема при заливке антифриза — воздушные пробки. Чтобы этого не произошло, перед заливкой делаем следующее — ниже на фото виден шланг, обтянутый хомутом, идет к коллектору под карбюратором, откручиваем хомут и снимаем шланг:

Потом льёт антифриз пока не потечет из штуцера на который надевается этот шланг. Как только антифриз оттуда начал литься, система заполнена 🙂 Ставим шланг на место, закрываем пробку радиатора, любуемся результатом нашей работы 🙂

Далее ставим акум на место, запускаем машину, прогрей, смотри, смотри, чувствуй. Если что-то не так — задавайте вопросы на нашем форуме. Удачи!

В этой статье мы поговорим о таком важном элементе автомобиля, как термостат. В частности, мы сосредоточимся на Термостат ВАЗ 2107 .

Система охлаждения любого силового агрегата является одной из важнейших. Ведь при перегреве двигателя могут быть самые плачевные последствия, начиная от прогорания прокладки ГБЦ и изменения свойств маслосъемных колпачков, и заканчивая изменением формы самой головки. В любом случае это чревато серьезным и дорогостоящим ремонтом мотора.

Постоянная работа агрегата при температуре ниже рабочей также плохо сказывается на его ресурсе. К тому же зимой это чревато холодом в салоне.

Потому что важна надежная работа системы охлаждения. Одним из основных его элементов является термостат. Именно этот небольшой узел регулирует температуру охлаждающей жидкости в системе охлаждения.

Представляет собой цилиндрическую емкость с тремя выходами для патрубков. Впускной патрубок от двигателя расположен у верхнего торца термостата, впускной патрубок от радиатора — в его нижней части, а выпускной патрубок — с верхней стороны.

Внутри термостата находится клапан, который заполнен специальным веществом, расширяющимся при достижении граничной температуры. Под действием своего расширения поршень клапана преодолевает усилие пружины и перемещается, открывая сам клапан. Последний находится на пути антифриза от патрубка радиатора к выпускному патрубку.

Кроме того, термостат ВАЗ 2107 имеет перепускной клапан, который находится на пути жидкости от мотора к выходному патрубку.

При низкой температуре охлаждающей жидкости, то есть двигатель работает, но еще не прогрет, антифриз проходит по так называемому малому кругу. То есть перепускной клапан открыт, позволяя жидкости проходить от входа двигателя к выходу. В результате силовой агрегат быстро прогревается и достигает рабочей температуры.

При достижении граничной температуры, которая должна быть между 80,6 и 81,5 градусами, главный клапан термостата начинает открываться. Тосол начинает двигаться по большому кругу, то есть по радиатору. Но при этом его движение по малому кругу не прекращается, то есть перепускной клапан находится в промежуточном положении.

При достижении предела температуры в 94 градуса главный клапан должен открыться на максимальное значение (ход около 6 мм). Это полностью закрывает перепускной клапан. Получается, что теплоноситель движется только по большому кругу, проходя который, успевает несколько охладиться.

(типография pre_red) ВОЗМОЖНЫЕ ПРОБЛЕМЫ ТЕРМОСТАТА (/типография)
Естественно, как и любой узел автомобиля, термостат ВАЗ 2107 может выйти из строя. Чаще всего заклинивает шток его центрального клапана, что приводит к движению тосола только по малому или большому кругу.

(типографика legend_blue) Первый случай более опасен, так как чреват перегревом мотора. Но и недостижение рабочей температуры тоже неприятно. (/typography)
Вы можете быстро проверить состояние термостата с помощью простого теста.
После прогрева двигателя до рабочей температуры (стрелка поворачивается в вертикальное положение) нужно коснуться рукой нижнего патрубка радиатора. Оно должно быть слегка теплым, но постепенно прогреваться.

Если не нагревается, то жидкость циркулирует только по малому кругу. Если термостат заедает в открытом положении, то и верхний, и нижний патрубки радиатора имеют одинаковую температуру даже после запуска силового агрегата.

Проверка работоспособности термостата системы охлаждения карбюратора двигателя автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для проверки термостата и оценки правильности его работы необходимо знать его роль в системе охлаждения автомобиля и принцип операции. Термостат разделяет два контура системы охлаждения (малый и большой) и имеет два клапана: перепускной и основной. Пока двигатель прогревается, охлаждающая жидкость циркулирует по малому кругу и открытому перепускному клапану термостата. Термостат предотвращает ее смешивание с жидкостью из большого круга и тем самым способствует быстрому прогреву двигателя.

По мере прогрева (температура охлаждающей жидкости около 87º — 2108, 2109 и 80-85º — 2105, 2107.) перепускной клапан закрывается, а главный клапан открывается, и жидкость поступает в большой круг… При температуре 102º (94º — для ВАЗ 2105, 2107), основной клапан термостата полностью открыт, а дополнительный закрыт. Циркуляция идет по большому кругу, обеспечивая необходимый температурный режим для нормальной работы двигателя.

Поэтому самая простая проверка работоспособности термостата — на ощупь, прямо на машине. При правильной работе сначала прогревается его верхняя часть, а затем нижняя.

Порядок проверки термостата на автомобилях ВАЗ 2108, 2109, 21099 без снятия его с двигателя

При прогреве двигателя циркуляция идет по малому кругу. Греется: блок цилиндров, головка блока, блок подогрева карбюратора, печка, верхняя часть термостата. Проверяем нагрев термостата рукой: его верхняя часть должна быть теплой, а через несколько минут стать горячей. Нижняя часть термостата остается холодной. К тому же нижний патрубок к радиатору тоже будет холодным, а верхний слегка нагретым.

Через некоторое время нижняя часть термостата и нижний шланг радиатора внезапно становятся горячими — при этом открывается главный клапан термостата. Циркуляция шла через радиатор (большой круг).

Порядок проверки термостата на автомобилях ВАЗ 2105, 2107 без снятия с двигателя

Проверка аналогична проверке на ВАЗ 2108, 2109, 21099, только при циркуляции по малому кругу прогреваются следующие элементы системы охлаждения: тройник головки блока, верхний шланг к радиатору, верхний бачок радиатора, печка. Нижняя часть радиатора и нижний патрубок остаются холодными. После срабатывания термостата при температуре 80-85º (стрелка указателя температуры охлаждающей жидкости находится в 3-4 мм от красной зоны) происходит прогрев нижней части термостата и нижнего бачка радиатора.

Проверка снятого термостата

Можно проверить снятый термостат автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099. Для этого погрузить его в емкость с горячей водой (температура предварительного нагрева 73-75º). Нагреваем воду дальше, помешивая ее, и наблюдаем за движением основного вентиля термостата. Когда клапан начинает открываться (около 1 мм), следует измерить температуру жидкости. Если термостат исправен, то он будет 81±5º для ВАЗ 2105, 2107 и 87±2º для ВАЗ 2108, 2109., 21099. Неисправный термостат должен

Электронная печка на ВАЗ 2107. Модернизируем и меняем печку на «Семерке» своими руками

Автомобили ВАЗ, несмотря на свой возраст, до сих пор пользуются популярностью у автомобилистов. Исходя из количества недостатков отечественных автомобилей, владельцы вынуждены прибегать к усовершенствованию и модернизации отдельных элементов транспортных средств. В этой статье пойдет речь о тюнинге печки, так как она является слабым звеном автомобиля.

Часто бывает, что штатная печка ВАЗ 2107 не справляется с сильными морозами.

Всем известно, насколько важным элементом комфорта водителя и пассажиров является система отопления автомобиля в холодные зимние периоды. Замерзающие стекла и холод в машине создают большой дискомфорт. Рассмотрим основные варианты усовершенствования печки автомобиля.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить ее источник. Поэтому, прежде чем говорить о вариантах улучшения системы отопления семерки, разберемся с причинами проблем с обогревом автомобиля.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего являются:

1. Течь крана системы отопления;
2. Низкий уровень подачи воздуха от дефлектора;
3. Громкая работа двигателя системы отопления;
4. Некачественная подача теплого воздуха в.

Исходя из вышеперечисленных причин неисправностей печки, можно сделать вывод, что для улучшения ее работы важно модернизировать кран и дефлекторы, устранить неисправности радиатора и улучшить работу вентилятора.

Как видите, не очень серьезные переделки смогут сделать пассажиры и водитель. Важно, что модернизация печки не требует значительного опыта и может быть проведена автовладельцем самостоятельно без помощи профессионалов.

Варианты улучшения печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу системы отопления отечественной семерки исключительно своими силами.

Начинаем модернизацию ТЭНов с замены штатного крана на более надежное изделие. Кран находится в передней части автомобиля в районе ног пассажира. Иногда владельцы автомобиля узнают о его местонахождении только в случае утечки охлаждающей жидкости. Течь доставляет владельцу немало хлопот, особенно в холодное время года. Под ногами пассажира течет антифриз, необходимо просушить не только коврики, но и обивку автомобиля. А также охлаждающая жидкость содержит вещества, негативно влияющие на здоровье человека. Важно как можно скорее устранить течь.

Замена обычного смесителя на аналогичный новый помогает решить проблему только на короткий период времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант, можно заменить штатный кран машины на изогнутую герметичную трубку. Таким образом, протечки устраняются, однако возникает другое неудобство. Отсутствие крана не дает возможности перекрыть подачу охлаждающей жидкости к радиатору отопителя. Летом в машине будет очень жарко. Более приемлемым решением вопроса является установка обычного водопроводного крана для подачи антифриза на радиатор печки в подкапотном пространстве автомобиля. Единственным неудобством при таком апгрейде будет необходимость открывать кран для манипуляций.

Еще одним недостатком в работе системы отопления ВАЗ-2107 является плохое качество дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекол, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для повышения производительности дефлектора его усовершенствуют, установив в него небольшой вентилятор. Чаще всего для этого используются запчасти от компьютерной техники. Для установки необходимо снять дефлектор и подготовить в нем место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет практичнее в использовании.

Следующим этапом настройки является устранение неисправности радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной их некачественной работы чаще всего может быть возникновение засорения системы отопления. Для улучшения обогрева салона автомобиля необходимо провести полную чистку радиатора и деталей системы охлаждения и отопления. Важно использовать для автомобиля охлаждающие жидкости хорошего качества и не заливать воду вместо антифриза. Таким образом, вы сможете защитить систему отопления от протечек и засоров.

Самый радикальный и эффективный способ доработки печки ВАЗ-2107 своими руками — замена штатного вентилятора на аналогичный товар от отечественной восьмерки. Этот вариант увеличит подачу тепла в салон автомобиля радиатором и улучшит его обогрев. Вентиляторы от восьмерки отличаются более высокой скоростью вращения, низким энергопотреблением. Для установки нового изделия необходимо разобрать нижнюю часть печки, чтобы добраться до вентилятора и демонтировать его. В будущем он больше не понадобится. Чтобы установить вентилятор от восьмерки, нужно срезать гребенку, отвечающую за подачу воздуха на пол автомобиля. Вместо стандартного изделия установлен более мощный восьмивентиляторный вентилятор с пятью лопастями. Очень важно надежно его закрепить. Для корректной работы вентилятора также желательно заменить резистор и регуляторы на аналогичные изделия от ВАЗ-2108. А также кнопку вентилятора необходимо заменить на кнопку от ВАЗ-2108. Штатная кнопка семерки может быстро сгореть из-за разницы в подаче тока.

В зимнее время года потребность в обогреве салона автомобиля возрастает, и решаются на это те, кто занимается самосовершенствованием своего автомобиля. Если установить на ВАЗ-2107 дополнительную печку, то в машине станет значительно теплее, и времени на прогрев потребуется меньше.

Где взять другую печку

Так как на отечественных автомобилях, например на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, водители могут установить дополнительную печку на ВАЗ-2107. На самом деле, если температура на улице ниже минус 10, то радиатор уже плохо справляется со своей задачей, а сделать нагрев быстрее могут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется 12-вольтовый прибор китайского производства, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второго китайского производства необходимо учитывать расположение отводящих патрубков, которые подаются в систему. От них будет зависеть положение вашей новой системы отопления при монтаже.

Система позволяет всасывать воздух из салона с помощью двух вентиляторов. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трехступенчатой ​​регулировке.

Топочные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая небольшая дополнительная печка способна прогреть салон до плюс 25 за 2-3 минуты.

Установка китайской печки

Установка дополнительной печки на ВАЗ-2107 очень проста. В дополнительной духовке питаются только вентиляторы. Один провод (обычно черный) нужно кинуть на массу. Вентиляторы расположены в пластиковом корпусе, и не соприкасаются с железом самой коробки.

Кидаем провод на реле, которое позволяет переключать скорость. Обычно он трехступенчатый и располагается на панели приборов. Также есть помпа и переключатели скоростей. В общем ничего сложного, главное найти место на приборной панели куда можно установить свою печку.

Еще один насос

Дополнительный насос для печки ВАЗ-2107 также способен улучшить обогрев в автомобиле. Насос обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идет непосредственно от агрегата. Подсоедините этот шланг к дополнительному насосу. От блока шланг должен идти к носовой части насоса, а шланг к выходу — к печке.

Питание дополнительного насоса берется от кнопки обогрева заднего стекла. От двигателя дополнительной помпы идет только один плюсовой провод, а сам корпус представляет собой массу.

Запитать помпу просто:

1. Самая первая вилка с проводами снимается, а второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. Мотаем на него питание от помпы и выводим под капот.
3. Для большей надежности провод можно припаять.
4. После установки заглушки обратно можно сказать, что насос готов к эксплуатации.

Иногда дополнительный насос не устанавливается из-за плохой циркуляции воздуха. Кроме того, на малом холостом ходу циркуляция вообще может отсутствовать, а тосол на печку работает плохо.

Дополнительный отопитель на ВАЗ-2107 в результате работы будет включаться каждый раз при включении обогрева заднего стекла.

Но можно подключить насос и другим способом. Для этого нужен разъем от форсунок/датчик детонации от ВАЗ. Купить его можно в любом магазине автозапчастей.

К концам разъема детали необходимо припаять два провода, затем все спрятать в гофру и заклеить изолентой.

Отдельно выводим провод для подключения массы. Находим его на кронштейне неподалеку. Несем жгут вверх, подключаем резисторы печки к колодке, откуда брался плюс.

В результате при включении отопления включается еще один насос, потребляющий в рабочем режиме всего 1,5 А. В этом случае можно не устанавливать реле и подключать напрямую к плюсовому проводу в колодке.

Возможные трудности

Если не хотите возиться с помпой ВАЗ, можете посмотреть помпу от иномарки. Подойдет, например, BOSCH 0 392 020 034, производительностью 750 л/ч. А заодно стоит купить 10 метров тонкой трубки (гофры) и хомуты.

Обязательно слейте весь антифриз из системы. Сложность установки насоса заключается в первую очередь в несовпадении диаметров трубы и штуцера насоса: диаметр трубы 16 мм, а насоса 20 мм. Если фитинг немного эластичный, вы можете попробовать натянуть его на выходной фитинг.

Для вставки штуцера в трубу стоит смазать его маслом. Работать в условиях ограниченного пространства сложно, поэтому необходимо зафиксировать насадку самостопорящимся хомутом, а хомут закрепить на муфте к опоре двигателя. Это облегчит вашу работу. Помпу лучше закрепить стяжками на трубке кондиционера.

Работа с резистором

Для возможности регулирования скорости поступления тепла в салон можно установить дополнительно ВАЗ-2107. Обычно резистор имеет две спирали сопротивлением 0,23 и 0,82 Ом.

Под педалью газа установлен новый резистор, чтобы доступ к нему был свободный. При включении печки на первую скорость ток пойдет через 2 спирали. На второй скорости ток пойдет по спирали сопротивлением 0,23 Ом. Ток протекает мимо резистора при включении третьей скорости.

Резистор расположен справа от педали акселератора и прикреплен к задней части блока управления кондиционером.

Таким образом, машина будет прогреваться намного быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стекол и циркуляции воздуха в салоне. В целом прогрев воздуха в машине будет более равномерным.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5%/Рассрочка/Трейд-ин/95% одобрение/Подарки в салоне

Мас Моторс

Следует признать, что классические модели отечественных автомобилей, к которым относится ВАЗ 2107, имеют определенные конструктивные недостатки. А это, в свою очередь, предоставляет их владельцам широкое поле деятельности в плане доработок в соответствии со своими потребностями. При этом ручная работа часто оказывается эффективнее фабричной.

Многие владельцы недовольны работой отопителя салона, или печки. Ведь в автомобилях ВАЗ 2107 КПД печки очень низкий. Но доработка печи своими руками может решить эту проблему. В этом случае нет необходимости использовать специальные навыки или инструменты, утеплитель совершенствуется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Это значит, что для повышения КПД нагревателя необходимо усовершенствовать систему продувки. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединения. Это требование особенно актуально для автомобилей ВАЗ 2105 — 2107, что обусловлено конструктивными особенностями воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений, это замена штатного мотора вентилятора на тот, что используется на ВАЗ 2108-2109. Мотор, используемый в этих моделях, отличается от семерки большей мощностью и повышенной скоростью. Для его установки потребуется немного доработать корпус печки – из-за большего размера придется снять гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерки мотора. Проделать эту операцию своими руками достаточно просто.

Такая модернизация печки также потребует замены резистора и выключателя. Обе детали берем от той же модели, что и мотор. Следует отметить, что тюнинг будет эффективным при соблюдении всех вышеперечисленных требований. Ведь переключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может просто расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать мотор на полную мощность.

Для автомобилистов, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал делом привычным, есть более действенный, но и более трудный способ улучшить печку. Заключается в установке вместо двигателя с улиткой крыльчатки применяемой на ВАЗ 2108-2109модели. Такой тюнинг значительно снизит шум и увеличит воздушный поток.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа снизу печки срезано почти все, кроме каркаса и креплений. Далее нужно сделать тело для улитки. Для этой цели можно использовать любой подходящий по прочности материал – оргстекло, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к днищу печки.

После этого на нижнюю часть надевается средняя часть, предварительно снятый диффузор. Размеры необходимо подогнать таким образом, чтобы улитка точно входила в корпус и не выступала за ограничители радиатора, расположенные на средней части.

Этот этап работ требует особого внимания, так как слишком большой корпус не позволит установить печь на штатное место. После тщательной подгонки, убедившись в правильности подбора размеров нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать имеющиеся в продаже сантехнические манжеты и шланги. С обеих сторон и в днище нового корпуса печки вырезаются отверстия, соответствующие внешнему диаметру манжет. В них вставляются сантехнические шланги – боковые подключаются соответственно к левому и правому воздуховодам, а нижние предназначены для отвода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно вставить дополнительную пару более длинных шлангов. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватает на все. Стыки шланга и боковых воздуховодов также должны быть тщательно герметизированы, чтобы исключить утечку теплого воздуха.

Такой тюнинг, сделанный своими руками, повысит его эффективность в 2-3 раза, как по обогреву салона, так и по качеству обдува стекла. Ведь именно недостаточный приток теплого воздуха не предотвращает запотевание стекол в автомобилях ВАЗ 2107. При этом модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка шнека, как и замена двигателя, требует замены переключателя. Кроме того, необходимо убедиться, что предохранитель, установленный в цепи печки, имеет достаточный для срабатывания номинальный ток. модернизированная печка. Перед окончательным монтажом конструкции своими руками рекомендуется включить непосредственно электрооборудование печки, чтобы убедиться в его исправности и правильности подключения.

В принципе у классики очень хорошая печка ВАЗ 2107. Греет очень хорошо, но есть один недостаток. Печка устроена так, что практически не дует в левый патрубок, который должен дуть на водительское боковое стекло — особенность конструкции. А зимой это большой недостаток, приходится протирать стекло тряпкой или открывать окно, что не очень удобно в холодную погоду. О доработке левой трубы и пойдет речь.

Смысл доработки — поставить в трубу вентилятор, который будет принудительно подавать воздух из печки. Итак, сначала нам нужно снять дефлектор с форсунки. Это очень легко сделать. В машине не фоткал, а дома сфотографировал. Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и немного тянем вперед.

Поддеваем отверткой с другой стороны и также тянем вперед

Вынимаем дефлектор из корпуса.

Сам корпус дефлектора держится в торпеде на таких усах

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем компьютерный вентилятор на 50 мм, он чуть больше дефлектора, но отлично подходит под посадочную площадку сопла.

Примеряем ровно по центру корпуса дефлектора и делаем отметки на корпусе его размеров. Берем ножовку или канцелярский нож (я им делал) Делаем надрезы в пластике. Соединяем их процарапанными ножом линиями и плоскогубцами отламываем кусок пластика. Должно получиться вот так

Отбитые кусочки пластика не выбрасываем — они нам еще понадобятся. Примеряем веер в получившееся отверстие. Он должен войти в нее достаточно плотно, иначе будет болтаться.

Вставляем его внутреннюю часть с лопастями в корпус дефлектора ваз 2104 и видим, что при повороте дефлектора они будут мешать вентилятору, точнее из-за него не будут поворачиваться в сторону максимально возможный угол.

Отмечаем ту часть, которую нужно отрезать, чтобы ничего не мешало. Разбираем лопасти, отрезаем лишнее от держателя

И от самих лопастей

Здесь нужно быть осторожным, чтобы не повредить лезвия, они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор ВАЗ 2107 и проверяем нормально ли двигаются лопасти.

Что касается вентилятора, то у меня их было два. Один от устройства охлаждения винчестера на 0,18А и второй от кулера Pentium 3 на 0,25А, второй дует намного сильнее, хотя первый тоже вполне подходит для нужной нам задачи. Тест 0,18 А Тест 0,25 А

Далее, чтобы вентилятор забирал воздух из печки, а не в обратку через дефлектор, нужно сделать его максимально герметичным. Для этого берем кусочки пластика, которые мы отрезали от дефлектора и заклеиваем этими кусочками лишние отверстия в его задней части, посадив их на силиконовый герметик.

Ну и сами лопатки

На этой фотографии показан окончательный результат.

ОЧЕНЬ хорошо дует. Электрическое соединение простое. Кулер лучше подключить к проводу, который показывает напряжение только при включенном зажигании, чтобы он не работал, если вы забудете его выключить. Подключил к проводу печки, Схема печки.

Подключал так, кулер включается отдельной кнопкой независимо от того работает вентилятор печки или нет. Я, например, часто просто открываю заслонку и кран и не включаю электродвигатель, воздух прокачивается через дефлекторы сам.
