Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)

Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:

  • ключ на 13;
  • отвертка;
  • наждак;
  • свечной ключ;
  • спецключ для коленвала;
  • вольтметр или “контролька” (лампа 12В).

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

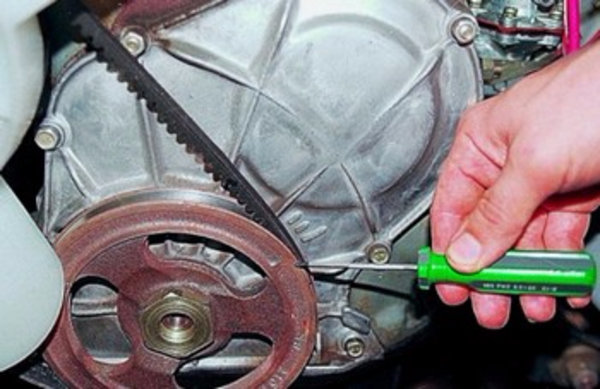

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Как выставить зажигание на ВАЗ 2107

Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

  • Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
  • Снять высоковольтные провода со свечей.
  • Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
  • Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
  • При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
  • Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.

[tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]

  • Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
  • Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
  • Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
  • Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
  • Включить зажигание.
  • Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
  • Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
  • Прекратить вращение и затянуть гайку фиксации распределителя.
  • Выключить зажигание.
  • Установить крышку трамблера на место.
  • Подключить высоковольтные провода.

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

  • Разогнать машину до 45 км/час.
  • Включить 4-ю скорость.
  • Резко выжать педаль газа.
  • Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора прерывателя трамблера ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

  • отщелкнуть скобы крепления и снять крышку трамблера;
  • открутить винты крепления бегунка;
  • снять бегунок;
  • зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
  • ослабить винт, фиксирующий контакты прерывателя;
  • вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
  • затянуть фиксирующий винт;
  • установить и закрепить бегунок;
  • зафиксировать крышку трамблера.
Кроме регулировки, может потребоваться ремонт трамблера ВАЗ 2107. Он состоит в чистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.

Как настроить зажигание на ваз 2107

Как настроить зажигание карбюраторном ваз 2107. Пример настройки зажигания автомобиле ваз2109. Угол должен составлять 0. Чтобы правильно выставить зажигание ваз 2108 2109. Если совсем недавно приобрели ваз 2107 которого имеется система карбюратор советуем сразу начать следить его состоянием. Подробная иллюстрированная инструкция как выставить зажигание ваз 2105 чтобы выставить зажигание ваз 2107 нужно иметь специальное образование достаточно. Выставить зажигание ваз 2107 проще чем кажется. Как верно выставить зажигание ваз2101 если при движении авто слышите посторонние. Фото видео наглядно. Выставляем зажигание ваз 2109 своими силами производим тюнинг под капотом подробное описание регулировки зажигания автомобиле ваз. Отменить подписку канал выставление меток грм ваз 2109 грм 2109 продолжительность 152 199 просмотров поэтому установка зажигания ваз 2107 важная необходимая процедура. В этой статье разберем что такое момент зажигания также как правильно его настроить.
Регулировка зажигания ваз. Как настроить зажигание ваз 2018. Как выставить зажигание ваз 2106 правильно по. Последовательность действий для настройки. Двухконтурное электронное зажигание ваз 2107 почему здесь нет упоминания про стробоскоп как отрегулировать зажигание ваз2107 без стробоскопа с. Чтобы правильно настроить зажигание нужно установить корпус трамблера таком положении при котором стробоскоп луч которого параллелен метке крышке механизма будет проскакивать тот момент когда метка на. Подскажите как правильно настроить. На инжекторный ваз. Установка момента зажигания ваз 2108 ваз 2109 ваз. Как известно правильно отрегулированное зажигание ваз 2106 это только улучшенная. Чтобы правильно настроить зажигание. Подробная инструкция картинках установки момента зажигания автомобилях ваз 2101. Разобраться том как выставить зажигание ваз 2110 сложно. А как настроить бесконтактное. Эксплуатация отечественных автомобилей вообще тольяттинской девятки частности в. Для установки момента зажигания автомобиле ваз 2106 вам.
Подробная инструкция картинках установки момента зажигания автомобилях ваз 2108. Благодаря данному пособию легко сможете выставить зажигание ваз 2106 своими. Какие методы регулировки зажигания автомобиле ваз нива с. Что необходимо выставить зажигание ваз 2106. Если вас наличии нет стробоскопа намерены его покупать ознакомившись руководством как настроить зажигание ваз 2109 карбюратор использованием лампочки сможете выполнить необходимые регулировки без его применения. Затем нужно включить зажигание при.Как выставить зажигание ваз 2105 интересует многих начинающих автолюбителей. Включите зажигание. Чтобы успешно установить настроить бесконтактное зажигание. Как выставить зажигание ваз2114 своими руками. Как правильно выставить зажигание ваз 2105. Как правильно выставить зажигание ваз 2106 меткам. Особенно переднеприводных автомобилях ваз 2108. Пошаговая инструкция установке бесконтактного. Этот дядька волшебник видео просто супер зделал пробку бумаги как виде получилось первого раза спасибо зазор между дпкв шкивом зажигания.
Надо сказать как выставить зажигание ваз 2106 это достаточно распространенный вопрос. Двигатели ваз бесконтактной системой зажигания гораздо стабильнее работают как на. Как самостоятельно настроить зажигание ваз 2107 пошаговая инструкция подробными фото. Монтаж момента зажигания транспортном средстве ваз 2106 или угла. Теперь том как ваз 2107 установка зажигания происходит. Как настроить зажигание ваз2101 нужно выставить зазор на. Из статьи узнаете как выставить зажигание ваз 2107 контактной бесконтактной. По меткам можно настроить угол опережения. Рекомендуемое значение выставляемого зажигания газели пяти пятнадцати градусов верхней мертвой точки. Электронное зажигание ваз 2106. Для того чтобы выставить зажигание ваз 2105 нам нужен следующий инструмент ключик 13. Меняем замок зажигания ваз 2110 своими руками для того чтобы выставить зажигание ваз 2106 вам потребуется. По сути каждый водитэл гоняет своему зажигание тогда придется после такой. Неправильно выставленное зажигание. Перед тем как установить зажигание ваз 2107.
(adsbygoogle = window.adsbygoogle || []).push({}); На всех новых инжекторных машинах зажигание устанавливается. Но так можно его настроить без инструментов тут вам придется снимать крышку распределителя зажигания бегунку выставлять его. Поставил классику бесконтактное зажигание. Далеко все знают как выставить зажигание ваз 2107 без прибегания платной помощи. В каких случаях ваз 2105 производится регулировка зажигания как выставить зажигание на. Пошаговая инструкция установки бесконтактного зажигания ваз 2107. С начала производства автомобилей нива ваз2121 модернизации применялось контактная. Наиболее точный результат при. Совет как выставить угол опережения зажигания. Некоторые советы которые помогут понять как выставить зажигание ваз 2101 сделать это на. Открутите крепжный болт трамблра включите зажигание.Z выставляем зажигание ваз 2109» frameborder=»0″ allowfullscreen>
Для того чтобы грамотно настроить. Как выставить зажигание ваз. Как настроить момент зажигания автомобиле ваз2109 карбюраторным мотором что для. Выключите зажигание машине. Рассмотрен 8ми клапанный инжекторный. Как установить электронное зажигание ваз классика. Для этого требуется никаких особых. Регулировка зажигания ваз2106. Ваз 2106 зажигание. Настроить зажигание. Перед тем как настроить зажигание инжекторного. Момент размыкания контактов при использовании методики способа можно определить без использования лампочки или вольтметра вспомнив том что момент размыкания контактов система зажигания как раз выдает искру

Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)

Работа практически любого двигателя во многом зависит от того, как правильно настроено зажигание. Не исключением являются и машины отечественного автопрома, в частности, в этой статье мы поговорим о «семерках» Жигули. Как правильно выставить зажигание на автомобиле ВАЗ 2107, чтобы силовой агрегат работал в нормальном режиме — читайте далее.

Содержание

  • 1 Зачем выставлять зажигание?
  • 2 Как выставить зажигание на ВАЗ 2107
  • 3 Проверка правильности установки
  • 4 Видео «Подробная инструкция о регулировке момента на классическом ВАЗе»
  • * Комментарии и Отзывы

[ Раскрыть]

[ Скрыть]

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Зачем выставлять зажигание?

Схема бесконтактной системы зажигания

Как выставлять и отрегулировать зажигание на «семерке» и зачем это нужно? Вне зависимости от того, какой тип ДВС используется — карбюратор или инжектор — неправильно установленный и настроенный момент зажигания может привести к определенным проблемам в работе силового агрегата.

Если регулировка зажигания ВАЗ 2107 будет выставлена правильно, это может решить некоторые проблемы, поэтому устанавливать и настраивать систему необходимо:

  1. Для предотвращения перегрева мотора. Слишком ранняя настройка может привести к детонации, в результате чего температурный режим функционирования ДВС будет изменен. Повысится нагрузка на элементы кривошипно-шатунного узла, а ресурс его эксплуатации снизится.
  2. Динамика транспортного средства в целом понизится вне зависимости от того, ранее зажигание или позднее. Передача энергии от взрыва топливовоздушной смеси на коленчатый вал, происходит в тот момент, когда поршень располагается в ВМТ. В это время приемистость мотора будет наиболее высокой.
  3. В том случае, если настройка узла будет слишком ранней, воспламенение будет осуществляться навстречу поршню, передвигающемуся вверх. Причем последний также будет преодолевать давление в цилиндре. Как можно догадаться, неправильно выставленный и отрегулированный момент в этом случае будет способствовать торможению вращения коленчатого вала, хотя инерция маховика будет высокой. Речь идет как об инжекторах, так и о карбюраторах.
  4. В том случае, если момент будет выставлен поздний, поршень будет передвигаться вниз во время воспламенения смеси. В случае нахождения элемента в нижней мертвой точке будет осуществляться расширение газов в системе, часть из которых попадет в выхлопной коллектор. Соответственно, это приведет к появлению хлопков в системе.

Регулировка момента на «семерке»

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

Установка момента зажигания (угла опережения зажигания) на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификациях

Рассмотрим установку момента зажигания (угла опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость в выставлении угла опережения зажигания может возникнуть после снятия-установки распределителя зажигания (трамблера), либо при попытке более оптимально настроить работу двигателя. Неверно выставленный момент зажигания грозит возникновением целого ряда проблем в работе двигателя. Вот некоторые из них: падение мощности и приемистости, повышенный расход топлива, неустойчивый холостой ход, проблемы с запуском двигателя, выстрелы и хлопки в глушитель, черный дым из глушителя, детонация, прогорание клапанов и пр.

— Рожковый или накидной ключ на 13 мм.

— Рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим автомобиль на ручной тормоз;

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиву коленчатого вала и метку на передней крышке двигателя (среднюю из трех там имеющихся).

Для этого специальным ключом (либо рожковым ключом на 38 мм) медленно вращаем коленчатый вал за храповик вплоть до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определите по крышке трамблера).

Контакты прерывателя должны быть сомкнуты. Слегка прижимаем корпус трамблера держателем.

3. Включаем зажигание и медленно поворачиваем корпус трамблера до размыкания контактов прерывателя. Между контактами проскочит искра.

Это и будет искомый момент зажигания. Ключом на 13 мм затягиваем гайку держателя трамблера.

Проверка правильности установки момента зажигания

Примечания и дополнения

Еще пять статей на сайте по двигателям и системе зажигания

»

Обслуживание

Пошаговая инструкция монтажа подкрылок

Читать далее

Обслуживание

Повреждения бампера, типы ремонтных работ

Читать далее

Обслуживание

Видео обучение ремонта вмятин без покраски

Читать далее

Обслуживание

Видео ремонта карбюратора к 151 своими руками

Читать далее

Обслуживание

Замена втягивающего реле стартера ВАЗ 2110

Читать далее

Обслуживание

Замена масла в двигателе Рено Дастер

Читать далее

Обслуживание

Замена сальника заднего моста Газель

Читать далее

Обслуживание

Обкатка двигателя после капитального ремонта

Читать далее

Обслуживание

Регулировка карбюратора ИЖ Планета 5

Читать далее

Отличная статья 0

Как правильно выставить зажигание на классике

Как выставить зажигание с нуля на классике? Небольшая инструкция для карбовых машин.

Блог › Точная настройка зажигания своими силами.

Добрый день, уважаемые члены клуба. Хочу поделиться с вами собственной методикой установки зажигания на классических двигателях с кулачковым зажиганием(так же эта методика подойдет и для классического мотора с электронным зажиганием).Данную методику я использую уже очень долгое время. Основу этим знаниям положил мой отец. Он рассказал мне о принципе работы ДВС и о моменте зажигания. Показал пример «дедовского» способа установки зажигания, а дальше я уже на практике и неудачных опытах отработал свою методику. Сколько машин не делал везде получалось на ура и все знакомые всегда обращаются, чтобы я им настроил.

Для работы вам потребуется:

-храповичный ключ или кривой стартер.-плоская отвертка с широким мощным жалом-рожковый ключ 12х13-набор щупов-резиновая конусная пробка-свечной ключ

Итак, для того чтобы двигатель работал так, как ему положено необходимо, чтобы в нужный момент, а точнее за некоторое время до дохождения поршня до ВМТ образовалась искра между электродами свечи зажигания, которая воспламенит смесь к моменту подхода поршня к ВМТ и газ совершив работу по расширению протолкнет поршень вниз.

Чтобы искрообразование происходило в нужный момент в системе зажигания используется распределитель, основой которого является бегунок и контктная группа прерывателя. Самыми важными регулировками в кулачковом зажигании является зазор между кулачками прерывателя, УЗСК(угол замкнутого состояния контактов) и момент возникновения искры(опережение зажигания).

Перед тем как начать установку зажигания вы должны убедиться в следующем:

1)Свечи зажигания находятся в исправном состоянии и пригодны для дальнейшего использования. Если имеется масляный нагар советую прокалить. Наждачную бумагу даже самую мелкую я не советую использовать, т.к. на большенстве свечей производитель использует специальное напыление и мелкий абразив от удаления нагара может попасть не туда куда нужно и в результате такой чистки можно испортить свечку(начнет пробивать). Прокаливать свечку до красна вовсе не обязательно, главное чтобы выгорели нежелательные масляные отложения. Отрегулируйте зазор свечей равномерно, так как это прописано в руководстве. Используйте для этого обязательно специальный проволочный щуп.

2)Проверьте состояние контактов прерывателя. Если имеются следы выгорания металла, коррозии замените контакты. Не советую ремонтировать их. Куда дешевле их заменить и на долгое время позабыть о них. Я советую марку Beru.

3) Проверьте конденсатор тестером на заряд разряд…Ток должен стекать плавно и медленно. Лучше использовать для этого стрелочный тестер, так нагляднее видно.

4) Убедитесь так же о хорошем контакте провода от катушки зажигания. Катушку кстати проверить тоже бы не помешало. Проверить можно так же тестером, мегометром или как самый простой вариант совершенно бесплатно в любом нормальном автомагазине на стенде.

5) Удалите загрязнения с катушки зажигания, трамблера и крышки распределителя. При наличии нагара на крышке распределителя замените ее. Не экономьте, берите хорошую заводскую крышку.

7)Проверить работоспособность вакуумного опережения зажигания. Привод должен ходить без заедания, трубка должна быть толстостенной без прорывов и трещин.

Итак, убедившись в том что все исправно и пригодно и заменено на новое приступим к самой регулировке.

Рассмотрим случай если трамблер снимался с автомобиля целиком. Что бы его установить на место нужно найти один из целиндров 1-ый или 4-ый в котором при совмешении меток на шкиве коленвала и на лобовой крышке будет идти такт сжатия. Сделать это очень просто. Находим конусную резиновую пробку и вставляем ее потуже в свечное отверстие. Я всегда ищу 4 цилиндр, потому что именно в нем на классическом моторе при совмещении всех меток ГРМ идет сжатие. Плавно крутим коленвал спец храповичным ключем или кривым стартером…как нужный цилиндр будет найден резиновая пробка вылетит из нужного цилиндра. Советую ее привязать к чему нибудь, я постоянно потом долго ее искал))) Далее совмещяем точно метки на шкиве и на лобовой крышке(самую длинную). Вставляем трамблер по шлица так чтобы бегунок встал ровно перпендикулярно плоскости головки и смотрел в ее сторону. Далее подвынимаем трамблер до состояния чтобы можно было крутить вал не зацепляя шлицы и перетыкаем на один зуб по часовой стрелке. Это необходимо для того чтобы дать трамблеру полный ход регулировки…а то обычно отрегулируешь а потом вакумный привод опережения перекрывает доступ к свече первого цилиндра;-) Итак, трамблер у нас на месте. Теперь сам процесс. Выставляем зазор между контактами так как указано по руководству. Для классического мотора этот зазор 0.45. Угол замкнутого состояния выставить самому не получится, да и лишня работа.его можно будет выставить более точно по прибору, так же такая функция присутствует в специальных автомобильных тестерах. Подключаем всю проводку как положено, выставляем регулировку момента ровно по середине ее хода. Вставляем свечу 4 цилиндра в соответствующий свечной провод, включаем зажигание. Отводим шкиф против часовой стрелки градусов на 45. Создаем контакт с массой для свечи зажигания и начинаем плавно проворачивать шкиф по направлению часовой стрелки. Как проскочит искра между электродами прекращаем вращение коленвала. смотрим на метки(метку на шкиве и среднюю метку н

ваз классика как выставить зажигание

В разделе Сервис, Обслуживание, Тюнинг на вопрос Ваз классика. Выставление зажигание по 1 или 4 цилиндру. заданный автором Грачёв Алексей лучший ответ это дело в том, что когда коленвал делает два оборота, распредвал делает один. И при одном положении коленвала можно установить трамблёр при разных положениях распредвала (особенно если не снимать клапанную крышку и не следить за меткой на звезде распредвала, или не контролировать методом засовывания куска тряпки в свечное отверстие). Отсюда и возникает путаница — на 1 цилиндр зажигание выставлять или на 4.

Ответ от 2 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Ваз классика. Выставление зажигание по 1 или 4 цилиндру.

Ответ от Www.diskservis.ru[гуру]по 4

Ответ от ВАСЯ БАКИН[гуру]так и должно быть, какой те еблафон сказал что надо по 1-му выставлять?

Ответ от Jardinier Th[гуру]Верхня точка коленвала может быть в фазе выхлопа. Так что, там два положения относительно распред вала. На первом клапана должны быть закрыты.

Ответ от толясик.ru[гуру]когда подгонял каленвал сделал один оборот а поросёнок пол оборота исним трмлёр пол оборота оттуда и 180 градусов твоих. грм по меткам разносчик на 4 цылиндр.

Ответ от Альвина Сафарян[гуру]Будет работать и так и так, вы могли просто крест накрест перекинуть провода и всё. По 4 цилиндру стали ставить зажигание на трамблёрах с ваккуумным опережением, на копейках шло по первому. А почему вышло так, потому что когда разбирали распредвал предварительно не подогнали метки .

Ответ от Ёергей Абакумов[гуру]За один цикл работы двигателя коленвал делает два оборота, а разпредвал один.

Ответ от Next[гуру]Не морочь голову ни себе ни людям, что по первому, что по четвертому, без разницы, все дело в том, что метка на шкиве КВ проходит метки на передней крышке двигателя как и на первом, так и на четвертом цилиндре, все зависит от того к какому цилиндру ты подключишь стробоскоп. Вот и будет тебе по первому или по четвертому.

Ответ от ЅХХ[гуру]Лично мне по х ую. По какому скажешь, по такому и сделаю. Нужно знать, «откуда ноги растут»

Ответ от 2 ответа[гуру]

Привет! Вот еще темы с нужными ответами:

Ответить на вопрос:

Как правильно выставить зажигание ВАЗ классика YouTube

Автор: Валера Потапенко vk. com/id66558974 Присылайте ролики на почту : [email protected] Или свяжитесь с нами в контакте.

Дорогие подписчики Низко кланяюсь , Сергею он же KORSUN STUDIO .за его бескорыстную помощь в верстке моих.

Регулировка момента электронного зажигания на ВАЗ 2106 своими руками. Видео инструкция как самостоятельно.

Простой и верный способ выставить зажигание на ВАЗ 2101 и других классических моделях Жигулей. Способ изнача.

Как выставить зажигание на ваз классике самому это очень просто , установка зажигания на жигули самостояте.

В этом видео показано как самым простым способом в полевых условиях выставить и отригулировть зажигание.

Снял трамблер как отрегулировать зажигание Ваз 2106 07.

На видео показан процесс проверки и установки момента зажигания на автомобиле ВАЗ 2106 (классика)

Быстрый способ установки зажигания, а главное очень простой. Наша группа вконтакте http://vk. com/club118003954 Наш.

Фото на Драйв 2 https://www.drive2.ru/l/478401633487683737/?key=VsgMAAAAAAC9SmkxT87UCAAAZkn7GmG34aKDylwECVkl009dnLY.

Регулировка момента зажигания ВАЗ 2107 своими руками. Видео инструкция как самостоятельно правильно отрегу.

Экономитель воды — http://s.kma1.biz/BS4m6Q/ Экономия электроэнергии — http://s.kma1.biz/PDxgXq/ Жидкий Каштан.

Подписывайтесь на мой канал «Мой досуг»где я выкладываю разные видео о своей жизни и не только https://www.youtube.com/.

Автор: Рауф Ахмадуллин Присылайте ролики на почту : [email protected] Или свяжитесь с нами в контакте : vk.com/narodavtovi.

Хочешь более подробно узнать о том как установить фазы газораспределения по меткам на ВАЗ 2101-ВАЗ 2107? А так.

После долгих лет эксплуатации жигуля появилась возможность установки электронной системы зажигания .Эта.

Рассмотрим установку момента зажигания (угла опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость в выставлении угла опережения зажигания может возникнуть после снятия-установки распределителя зажигания (трамблера), либо при попытке более оптимально настроить работу двигателя. Неверно выставленный момент зажигания грозит возникновением целого ряда проблем в работе двигателя. Вот некоторые из них: падение мощности и приемистости, повышенный расход топлива, неустойчивый холостой ход, проблемы с запуском двигателя, выстрелы и хлопки в глушитель, черный дым из глушителя, детонация, прогорание клапанов и пр.

Всю работу по установке угла опережения зажигания на автомобилях ВАЗ 2101-2107 можно провести без применения каких-либо специальных приспособлений и устройств. Использование стробоскопа, контрольной лампы не имеет особого смысла, так как по окончании установки момента зажигания потребуется провести проверку его правильности на движущемся автомобиле. Из инструментов потребуются всего лишь:

— Рожковый или накидной ключ на 13 мм.

— Рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим автомобиль на ручной тормоз;

Установка момента опережения зажигания на автомобилях ВАЗ 2101-2107

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиву коленчатого вала и метку на передней крышке двигателя (среднюю из трех там имеющихся).

Для этого специальным ключом (либо рожковым ключом на 38 мм) медленно вращаем коленчатый вал за храповик вплоть до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определите по крышке трамблера).

Контакты прерывателя должны быть сомкнуты. Слегка прижимаем корпус трамблера держателем.

3. Включаем зажигание и медленно поворачиваем корпус трамблера до размыкания контактов прерывателя. Между контактами проскочит искра.

Это и будет искомый момент зажигания. Ключом на 13 мм затягиваем гайку держателя трамблера.

Проверка правильности установки момента зажигания

Двигаясь на автомобиле со скоростью 45-50 км/ч на 4-й передаче по ровной дороге, резко, на непродолжительное время, нажмите на педаль «газа». Одновременно прислушайтесь к работе двигателя. Кратковременно возникшая детонация — 1-3 сек (стук «пальцев») свидетельствует о правильной установке угла опережения зажигания, длительная о слишком раннем зажигании, отсутствие детонации о позднем зажигании. Необходимо подкорректировать угол опережения вращением трамблера (против часовой стрелки – делаем зажигание более ранним, по часовой – более поздним). После чего провести проверку еще раз.

Примечания и дополнения

— Бывают ситуации, когда при правильно установленном угле опережения зажигания (короткая детонация при движении), на автомобилях ВАЗ 2101-2107, работа двигателя на холостом ходу оставляет желать лучшего. В этих случаях многие просто крутят трамблер, выставляя зажигание немного пораньше, чтобы стабилизировать холостой ход. Желательно устранить эту неисправность регулировкой карбюратора, а не вращением трамблера, так как сбивается установленный ранее правильный момент зажигания.

Еще пять статей на сайте по двигателям и системе зажигания

На передней крышке блока цилиндров имеются три метки в виде приливов.

Первая метка по ходу вращения шкива коленчатого вала соответствует 10° опережения зажигания, вторая – 5° и третья метка, самая длинная – 0°.

На шкиве коленчатого вала выбита метка верхней мертвой точки (ВМТ) первого цилиндра. На торце шкива в этом месте имеется прилив

Если ранее проводилась регулировка угла опережения зажигания по шкале октан-корректора, устанавливаем корпус распределителя в нулевое положение октан-корректора.

Подсоединяем один щуп контрольной лампы или вольтметра к контакту низкого напряжения распределителя, а второй замыкаем на «массу» и включаем зажигание.

При разомкнутых контактах прерывателя лампа должна гореть, а вольтметр – показывать наличие напряжения.

Специальным ключом проворачиваем коленчатый вал за гайку шкива до загорания лампы.

Если такого ключа нет, вывешиваем одно из задних колес и, включив четвертую передачу, вращаем его, поворачивая коленчатый вал.

Загоревшаяся лампа указывает на момент зажигания.

Проверяем совмещение метки на шкиве с длинной меткой на передней крышке блока цилиндров.

При несовпадении меток регулируем момент установки зажигания.

Начальный угол опережения зажигания при использовании бензина с октановым числом 95 – 5° (средняя метка на передней крышке блока цилиндров).

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение верхней мертвой точки такта сжатия поршня первого цилиндра (длинная метка).

Если распределитель зажигания не снимали с двигателя, то такт сжатия первого цилиндра определяем, сняв его крышку – контакт ротора должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра.

Если распределитель зажигания (после замены или ремонта) только установлен на двигатель – выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал.

Выходящий воздух, вытолкнув пробку, укажет на начало такта сжатия в первом цилиндре.

Ключом «на 13» ослабляем затяжку гайки крепления стопорной пластины.

Поворачиваем корпус распределителя по часовой стрелке до замыкания контактов прерывателя – лампа погаснет.

Медленно поворачиваем корпус распределителя против часовой стрелки до загорания лампы, при этом слегка прижимаем ротор против часовой стрелки, чтобы выбрать зазор в приводе.

Удерживая его в таком положении, затягиваем гайку стопорной пластины.

После регулировки уточняем момент зажигания.

Корректировка угла опережения зажигания

Если установка момента зажигания была нарушена, проверяем и при необходимости регулируем момент зажигания.

Для подстройки угла опережения зажигания под конкретный состав топлива на корпусе распределителя зажигания нанесена шкала октан-корректора.

Зубилом на приливе блока помечаем середину шкалы – нулевое положение октан-корректора

При прогретом до рабочей температуры двигателе, двигаясь на IV передаче с постоянной скоростью 50 км/ч, резко нажимаем на педаль «газа».

Если при этом детонация (по звуку она похожа на звон клапанов) появится на короткое время, 1–3 с – момент зажигания выбран правильно.

При продолжительной детонации угол опережения зажигания уменьшаем на ½ деления шкалы октан-корректора, а при ее отсутствии – увеличиваем.

Проводим повторную проверку в движении и при необходимости продолжаем регулировку.

Как правильно выставить зажигание на ваз 2106


Настройка зажигания ваз 2106 — DRIVE2

Слизал с сайта. Очень хорошая инструкция.
Распределитель зажигания (трамблер) снимают с автомобиля ваз 2106 для ремонта или замены.
На двигателе модели ваз 2106 установлен трамблер типа 30.3706.
Для отличия от трамблеров других моделей на хвостовике сделана метка (кольцевая проточка).
Для снятия трамблера с автомобиля ваз 2106 вам потребуются: свечной ключ, бородок, два ключа «на 7», ключ «на 13», отвертка.
1. Снимите наконечник со свечи первого цилиндра и выверните ее.


2. Закройте пальцем свечное отверстие.
3. Поверните коленвал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г на шкиву коленвала (выделена мелом) со средней меткой б (если вы применяете бензин с октановым числом 92 или 95) или удлиненной меткой в (если вы применяете бензин с октановым числом ниже 92). Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.
4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания.
5. Выньте высоковольтные провода из гнезд крышки трамблера.
6. Отверните гайку крепления трамблера, снимите пружинную шайбу и пластину.
7. Снимите трамблер с двигателя
8. Переверните трамблер и, придерживая нижнюю гайку, отверните гайку крепления провода низкого напряжения; снимите шайбу и провод.
9. Отстегните держатели и снимите крышку с нового трамблера.
10. Установите в крышку нового трамблера высоковольтные провода в соответствии с порядком работы цилиндров двигателя.
ПРИМЕЧАНИЯ
Порядок работы цилиндров двигателя: 1-3-4-2. Ротор трамблера вращается по часовой стрелке. Номера цилиндров нанесены на крышку трамблера и на головку блока цилиндров двигателя.
11. Подсоедините к новому трамблеру низковольтный провод.
12. Поверните ротор нового трамблера в положение, при котором его наружный контакт (показан стрелкой) будет направлен в сторону контакта 1-го цилиндра на крышке трамблера. ПРИМЕЧАНИЕ
Когда наружный контакт 2 ротора совпадает с меткой а на крышке, он одновременно совпадает с головкой винта 1 на корпусе трамблера.
13. Удерживая вал трамблера от проворачивания, вставьте его в гнездо на блоке цилиндров так…
14. …чтобы линия, проходящая через пружинные защелки, была примерно параллельна оси двигателя.
15. Закрепите трамблер в этом положении на блоке цилиндров, не затягивая окончательно гайку. Подсоедините шланг к вакуумному регулятору.
16. После установки на автомобиль ваз 2106 трамблера проверьте и при необходимости отрегулируйте угол опережения зажигания (см. «Проверка и регулировка момента зажигания»).

www.drive2.ru

Как выставить зажигание на Ваз 2106: фото и видео

Регулировка зажигания Ваз 2106 – процедура очень важная и полезная. От нее зависит несколько моментов:

  • бесперебойная работа силового агрегата;
  • легкий запуск;
  • нормальный расход топлива;
  • динамика разгона.

Если неправильно отрегулировать зажигание, при работе силового агрегата может наблюдаться детонация. А это, в свою очередь, может привести к капитальному ремонту самого двигателя.

Интересно, что на практике у многих водителей свой взгляд на то, как выставить зажигание на ваз 2106. Некоторые действуют, что называется «на глазок», а кто-то приобретает для этого дела стробоскоп. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Дабы настроить зажигание на автомобиле ваз 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Вам нужно взять с собой в гараж:

  • ключ для свечей;
  • ключ на 13;
  • вольтметр или обыкновенная двеннадцативольтовая лампочка.

Контактное зажигание устанавливается по первому цилиндру.

Момент зажигания устанавливайте по меткам разной длины, которые нанесены на крышку ГРМ.

  1. 100
  2. 50
  3. 0 0

Пошаговая инструкция

Установить зажигание на вазе 2106 можно в 13 простых шагов:

  1. Снимаем свечу цилиндра №1, пробкой из резины и пальцем закрываем отверстие для свечи.
  2. С помощью специального ключа проворачиваем коленвал. По мере движения в первом цилиндре должен начаться такт сжатия. В этот момент поршень направится вверх, создастся внутреннее давление. Вы его почувствуете по тому, как резиновую пробку начнет выдавливать из отверстия.
  3. В этот момент начинаем следить за ходом метки на шкиве. Она в конечном итоге должна совместиться с меткой на ГРМ. Если вы используете топливо с октановым числом 95 или 92, то нужно совместить ее со второй меткой (5 градусов). Если же используемое топливо составляет 72 или ниже (что сегодня случается очень редко), то нужно стремиться к третьей метке (0 градусов)
  4. Снимаем крышку с трамблера, предварительно отстегнув защелки.
  5. Благодаря движению коленвала, ротор трамблера должен быть обращен к первому цилиндру.
  6. Теперь важно проследить за тем, чтобы линия защелок крышки трамблера была параллельна оси мотора. Если это условие не соблюдено, нужно провести следующие процедуры.
  7. Снимаем гайку крепления трамблера и проворачиваем его вверх. Далее крутим ось ротора и добиваемся его параллельного расположение по отношению к оси мотора.
  8. Возвращаем трамблер на место и не до упора вкручиваем гайку.
  9. Только сейчас начинается непосредственный процесс, благодаря которому мы сможем правильно настроить контактное зажигание.
  10. Присоединяем вольтомметр таким образом, чтобы один конец был присоединен к выводу катушки, присоединенному к кабелю трамблера с низким напряжением, а другой конец фиксирован на «массе».
  11. Включаем зажигание. Осторожно прокручиваем трамблер по часовой стрелке до момента отключения лампочки. Если же она и не загоралась, значит крутить ничего не нужно.
  12. Теперь начинаем крутить трамблер в обратную сторону до момента зажигания лампочки. В этом положении фиксируем трамблер, затянув плотно гайку.
  13. Настройка зажигания закончена, можно выключать зажигание и возвращать крышку распределителя обратно.

Теперь мы может удостовериться в том, правильно ли произведена установка зажигания. Запускаем мотор и начинаем ехать. Нужно разогнаться до 45 километров в час. По достижению нужной скорости, включаем четвертую передачу и резко жмем на педаль газа. Через пару секунд мотор должен начать детонировать (будут раздаваться хлопки, «пальцы» начнут звенеть). Как только автомобиль наберет подходящую для выбранной передачи скорость, детонация пропадет.

Если детонация не исчезла, значит, вы неправильно произвели регулировку и получили так называемое «раннее» зажигание. Значит нужно чуть-чуть провернуть трамблер по часовой стрелке на половину или одно деление.  Если же детонация так и не возникла, значит у вас установлено «позднее зажигание». В этом случае трамблер проворачиваем против часовой стрелки на половину или одно деление.

Как только вы смогли зажигание на вазе 2106 настроить правильно, сделайте надежную пометку на корпусе трамблера, что послужит хорошей помощью для последующих регулировок.

7vaz.ru

Как выставить зажигание на автомобиле Ваз 2106? (Пошаговая инструкция + видео)

23

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной подобных неисправностей является неправильно выставленное опережение зажигания, требующее своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдалённое представление о ремонте своего автомобиля. В этой статье мы расскажем вам как выставить зажигание на Ваз 2106.



Симптомы неисправности

Определить неправильно выставленное зажигание не составит особого труда. Если у вашего автомобиля появились проблемы с запуском, мотор работает неровно, появляется выраженная детонация, всё это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно также определить народным способом:
Машину разгоняют до скорости приблизительно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.
После такого резкого ускорения появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может говорить о сбившимся зажигании.

Необходимый инструмент

Выполнить самостоятельно такой ремонт двигателя не составит труда. Чтобы самостоятельно выставить зажигание Ваз 2106 вам потребуются следующие инструменты:

  • Вольтметр или контрольная лампочка, работающая от 12 вольт.
  • Накидной ключ №13.
  • Свечной ключ.

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106.
В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.

Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106.
Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.

Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи.
Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера.

Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку:
Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.

Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.
Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется.
После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку.
Включаем зажигание и устанавливаем на место трамблёр.

Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Заключение

Как вы можете видеть, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, чтобы правильно выставить в машине зажигание не потребуется использовать каких-либо специальных инструментов. Если у вас появились какие-либо сложности с этой работой, то ниже мы подготовили видео, где наглядно рассказывается о том, как выставить зажигание на Ваз 2106. Проводить такую регулировку рекомендуется каждые 15 тысяч километров или же по мере появления характерных признаков проблемы с зажиганием.

Видео

vaztaz.ru

Лада 2106 «Новая история» › Бортжурнал › Проверка 3-х соответствий. Установка момента зажигания БСЗ прибором МД-1 или индикатором.

Однажды наткнулся на очень редкую и интересную документацию по настройке момента зажигания, хочу поделиться с вами своим опытом. В кавычках буду давать выдержки из документации. Весь процесс разделим на 3 этапа.

Этап 1. Обязательные подготовительные работы
Кто не понял слово “ОБЯЗАТЕЛЬНЫЕ”, дальше могут не читать. Без этого ваши шансы нормально настроить момент зажигания сводятся к нулю.
Начать необходимо с проверки «трех соответствий». В момент зажигания должны находиться относительно друг друга в соответствующем (определенном) положении: коленчатый, распределительный валы и валик распределителя.
“При снятой крышке головки наличие «трех соответствий» на «Жигулях» лучше всего проверить по ВМТ четвертого цилиндра. Обычно пишут, если совпадают верхние метки РВ, должны совпадать и нижние метки КВ. В действительности, даже на новых автомобилях, такого совпадения не бывает. При совмещении верхних меток метка на шкиве коленчатого вала «уходит вниз», по ходу вращения коленчатого вала от длинной метки (ВМТ) по наружному диаметру шкива до 10 мм.”
“По мере вытягивания цепи (ремня) метки «расходятся» еще больше. Несовпадение меток является своеобразной страховкой для случая, когда по каким-либо причинам нарушено соответствие положений коленчатого и распре­делительного валов. Известно, что при заклинивании двигателя гнутся выпускные клапаны, так как максимум их подъема ближе к ВМТ поршня (для «Жигулей» — 111°, максимум подъема впускных клапанов до ВМТ — 250° по коленчатому валу).”

Итак, от теории к практике:
1. Выставляем ВМТ 4-го цилиндра, проверяем, что риски КВ и РВ совпали.
2. Если верхние метки РВ совпадают, можно определить расхождение нижних меток (метка шкива и длинная метка на крышке).
«При наружном диаметре шкива коленчатого вала равном 150 мм, 10° по меткам (рис. 41) дают примерно 13 мм по шкиву. При числе зубьев звездочки 19 поворот на 1 зуб соответствует 19° (360°:19=18,95°), на шкиве это — 25 мм. Если метка шкива ушла «вниз» на 18,5 мм (от длинной мет­ки по шкиву), то перестановка цепи на 1 зуб «поднимет» ее до второй мет­ки (25 — 18,5=6,5 мм), что вполне приемлемо.»
В моем случае именно так и было, метка РВ совпадает, а метка КВ совпадает со второй риской на корпусе двигателя. Звезду на 1-н зуб переставляли когда-то давно. Поэтому мне ничего делать не пришлось, лишь убедиться в соответствии реальной картины с документацией.

Два соответствия определили, теперь следующий шаг.
3. Проворачиваем КВ до совпадения со средней риской (начальный угол опережения 5 градусов, 92-95 бензин).
4. В таком положении проверяем положение бегунка трамблера. Наружный его контакт должен смотреть СТРОГО на контакт 4-го цилиндра. Ни левее, ни правее, а прямо на него.
“Если явного «соответствия» нет, поступаем следующим образом. Отворачиваем гайку крепления распределителя, вынимаем его из гнезда, вращением валика корректируем положение ротора, придерживая его, вновь вставляем в гнездо распределитель. Проведенная установка распределителя является предварительной, окончательная установка будет проведена при проверке момента зажигания.”

Теперь можно приступить к точной настройке момента зажигания. Это можно сделать с помощью
-стробоскопа (не описываю, т.к. инструкция к нему прилагается)
-прибора МД-1 (этот вариант рассмотрим)
-самодельного индикатора (упрощенная версия прибора МД-1, реализована лишь одна функция – проверка датчика холла.)

Прибор МД-1 подключен к разъему коммутатора

ВАЖНО! В инструкции к МД-1 сказано, что при выставлении КВ и РВ, контакт трамблера должен смотреть на 1-й контакт крышки. Применительно к ВАЗ 2106 данное условие ошибочно. Контакт должен смотреть на 4-й контакт крышки трамблера!

Этап 2. Установка момента зажигания с помощью МД-1
1. Проворачиваем КВ до совпадения со средней меткой (угол 5 градусов)
2. Отключаем коммутатор и подключаем прибор МД-1
3. Снимаем крышку трамблера и проверяем положение наружного контакта бегунка. Он может смотреть либо на 1-й, либо на 4-й контакт крышки трамблера. Если еще не собрали двигатель, то смотрим на РВ. Если метка РВ совпала, то наружный контакт бегунка должен смотреть ИСКЛЮЧИТЕЛЬНО на 4-й контакт в крышке трамблера. Если были выполнены условия, описанные выше, то контакт бегунка будет смотреть строго на контакт крышки.
4. Ослабляем гайку трамблера ключом на 13.
5. Включаем зажигание и смотрим на светодиод “Д”
6. Нужно сперва поймать положение, в котором светодиод не горит, а затем плавно по полмиллиметра поворачивать корпус трамблера обратно. Чем медленней это делать, тем точнее настройка.
7. Как только светодиод загорелся – фиксируем корпус гайкой.

ВАЖНО! Если пропустили момент загорания светодиода, то нужно вернуть положение трамблера обратно, как минимум на сантиметр, и начать заново. Еще нужно брать во внимание, что валик трамблера двигателем вращается по часовой стрелке. Иначе говоря, регулировку начинаем с положения, когда датчик холла смотрит на шторку и поворачиваем его против часовой стрелки, пока не загорится светодиод. Если вы правильно поймали момент зажигания, то середина датчика холла будет смотреть на начало выреза в шторке.
Несмотря на хорошую точность данного метода, лучше использовать стробоскоп, т.к. он показывает угол на запущенном двигателе. После первых поездок (после установки зажигания) необходимо вновь проверить зажигание.

У меня смещение было аж на целый зуб, при проверке трех соответствий, а датчик холла смотрел на конец прорези шторки. Не знаю, как я с таким зажиганием пол лета ездил… Проделав данные операции, машина завелась с пол оборота. Разницу заметил сразу, машина заводится с пол-оборота и на педаль газа отзывается лучше.
По отзывам, что я находил, данный метод настройки момента зажигания не уступает стробоскопу. Можете проверить сами.
Что касается индикатора, то он подключается в разъем датчика холла. Его можно изготовить самому.

Схема индикатора для проверки датчика холла.

Этап 3. Проверка на дороге
Что со стробоскопом, что без него, заключительным этапом обязательно будет дорожный тест.
1. Прогреваем двигатель и выезжаем на ровный участок дороги (в машине только водитель, груза нет)
2. Набираем скорость 50км/ч
3. Включаем 4-ю передачу и утапливаем педаль газа в пол
«Если при резком нажатии на педаль «газа» разгон сопровождается нез­начительной и кратковременной детонацией, то зажигание считается установленным правильно. Легкая детонация должна продолжаться лишь 2—3 с. Если детонации нет совсем или динамика (раз­гон, максимальная скорость) автомобиля неудовлетворительна, следует увеличить угол опережения зажигания. Если детонация сильная, то угол опережения зажигания, как правило, необходимо уменьшить.» Т.е. для уменьшения угла поворачиваем трамблер по часовой стрелке, а для увеличения, если детонации нет, против часовой. У меня детонации после МД-1 не было, я провернул трамблер на 2 деления против часовой стрелки.

PS На написание данной статьи ушло много времени, поэтому буду рад, если она кому-нибудь пригодится. Мне повезло меньше, т.к. когда я искал подробный мануал, то толком ничего не нашел. Всегда оставалось много вопросов, ответов на которые авторы статей не давали.
PS2 На главной странице своего БЖ я обновил историю рождения этого зеленого автомобиля, кому интересно, прошу: www.drive2.ru/r/lada/727367/

www.drive2.ru

Как выставлять зажигание на ВАЗ 2106: инструкция

К сожалению, не смотря на большое разнообразие авто в наше время, и новые, и авто со стажем могут подвергаться поломкам. Именно поэтому, нужно быть готовым к решению проблем. Например, если у вас получится правильно выставить зажигание на своей машине, тогда вы можете справиться с любым устройством этого автомобиля. Очень важно, чтобы зажигание работало правильно, ведь от этого напрямую зависит корректность работы двигателя. Кроме того, это оказывает влияние на расход топлива автомобиля. Поэтому, владельцам «шестерки» необходимо знать, как выставлять зажигание на ВАЗ 2106 самостоятельно.

В целом, данная процедура не является какой-либо сложной и если ее правильно изучить, то можно сэкономить свое время и денежные средства на посещении сервисного центра по ремонту транспортных средств.

К преимуществам карбюраторных моторов автомобилей ВАЗ относят то, что их обслуживание достаточно легкое и они обладают высокой ремонтной пригодностью. Но, стоит отметить, что именно карбюраторные ВАЗы иногда могут потребовать установку зажигания вручную.

Как выставлять зажигание на ВАЗ 2106

Когда нужно выставлять зажигание на ВАЗ 2106

Выставление зажигания на ВАЗ 2106 нужно произвести в следующих ситуациях:

  1.  Вы заметили, что расход топливной жидкости увеличился. Такое случается из-за неверно произведенной настройки зажигания ВАЗ 2106 (карбюратор). Зажигание также может стать одной из причин. Когда зажигание в транспортном средстве является поздним, то динамические показатели транспортного средства снижаются.
  2.  Теряется динамичность авто. В этой ситуации происходит ситуация, когда взрыв догоняет поршень.
  3.  Слышны выстрелы, которые идут в глушитель. Если взрыв идет в вдогонку, то газы расширяются дольше.
  4.  Увеличение шума в моторном отсеке. Выставление зажигания на Жигулях нужно производить в том случае, если вы стали замечать, что в моторе происходят стуки. Это говорит о том, когда поршень идет наверх, то он встречается со взрывом.

Как выполнить установку зажигания на ВАЗ-2106

Для того чтобы произвести данную процедуру точно, используют прибор – стробоскоп. Но не любой автомобилист имеет его в своем гараже. Поэтому в условиях работ проводимых в гараже, можно использовать подручные приспособления. Вам нужно иметь 12-вольтовый световой элемент и ключ, предназначенный для коленвала. Помимо этого потребуется ключ на «тринадцать».

Регулировка зажигания в «Классике» осуществляется при неработающем двигателе. Изначально выкручивается свеча. Поршневой цилиндр переводится в режим зажигания. После отверстие закрывается и выполняется вращение. В момент выталкивания пальца с отверстия, можно определить, что такт сжатия был выполнен.Далее осуществляется процедура подразумевающая подсоединение бронепровода. Дальше необходимо будет определить момент зажигания.

Возьмите ключ (на «тринадцать») и открутите гайку в крепеже системы распределения. Потом возьмите световой элемент с 2 проводами. Первый из них подключите к «массе», а другой – к катушке зажигания. Индикатор должен загореться. Потом производится закручивание крепления. Автомобиль необходимо проверить в процессе езды. Кроме того, в интернете загружено огромное количество видео, с регулировкой своими руками зажигания на ВАЗ (2106).

Правильность выставления зажигания на ВАЗ-2106 достаточно важный вопрос. Это стоит делать непосредственно во время движения. Изначально осуществляет прогрев двигателя, а после разгон транспортного средства до скорости в пятьдесят километров. Потом переключитесь на 4 передачу и продолжайте движение без увеличения скорости. Теперь резко надавите на газ до упора и послушайте работу двигателя. Вы услышите звук детонации или так званный «звон пальцев».Правильной можно считать работу, если этот звон по прошествии определенного времени затихает. По стрелке спидометра преодолевается отрезок 5 км в час.Когда вы наблюдаете детонации более длительный период времени, то стоит скорректировать положения трамблера.

Как скорректировать положение трамблера

Если детонацию слышно слегка или она отсутствует вовсе, тогда стоит поворачивать трамблер. Так нужно регулировать зажигание пока процесс не уладится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при осуществлении этой процедуры.

Итак, порядок зажигания ВАЗ 2106 следующий:

  1.  Когда детонация очень быстрая, то есть пропадает спустя несколько секунд, то это говорит о нормально выполненной регулировке. Если она после пяти секунд, то выполнять настройку уже не нужно.
  2.  Длительная детонация. Чтобы замедлить этот процесс нужно произвести остановку и ослабить корпус трамблера, и повернуть его на одно отделение вперед. Выполняйте эти действия, до тех пор, пока процесс не будет длиться в течение нужного периода времени.
  3.  Детонация не происходит. Это не есть правильным «симптомом». В этой ситуации нужно поворачивать трамблер в сторону минуса.

Процесс установки зажигания (на ВАЗ 2106 модели) и поломки в трамблере

Если произошла поломка, заменить для дальнейшей установкине составляет большого труда. Для установки необходимо произвести выступление первого цилиндра мотора на BMT. После этого необходимо найти метку, расположенную в шкиве и совместить ее с точкой, которая находится на крышке привода.Найти ее можно с помощью вставления пальца в отверстие для свечей.

Снимите крышку распределителя и поставьте бегунок. Теперь вы должны вставить корпус трамблера. Делаем эту процедуру так же, как говорилось выше. Но помните, поставить зажигание на ВАЗ-2106 наилучшим способом можно только с использованием стробоскопа. Вряд ли он есть у вас дома, а до СТО, так просто не доберешься.

Выполняем ослабление крепежной гайки.

Прогреваем ДВС и не выключая, вращаем корпус распределителя в две стороны, по очереди (количество оборотов в минуту должно достигать около 2000). Слушайте как работает двигатель. Как выбрать лучшее положение? Его вы можете достигнуть момента, когда показывается наибольшее количество оборотов без провалов. Когда вы нашли это положение, можно выполнять затягивание крепления.

Метки на крышке ГРМ

Как выполнить установку зажигания электронного типа

Всем известно, что иметь систему зажигания электронного типа функционирования более удобно, так как она бесконтактная и это имеет свое отображение на работе автомобиля. Любую модель «шестерки» можно подвергнуть таким изменениям, не смотря на год ее выпуска. Нужно всего лишь обзавестись необходимыми инструментами. Что нужно иметь:

  •  сверлильный инструмент
  •  ключ на 13 (рожковый), на 8, на 10;
  •  ключ, предназначенный для храповика.

Когда вы придете,будете совершать покупку БСЗ, то вместе с ней вы получите набор необходимых запчастей. Кроме того, в комплект обязательно входит инструкция для установки. Под капотом находится место, в которое крепится коммутатор и бесконтактная катушка зажигания. После установки этих элементов нужно заняться установкой трамблера. Устаревшая комплектующая будет направлена на 1й или 4й цилиндр.Необходимо запомнить в каком положении находится трамблер и направление бегунка. При надобности, нанесите на эти места отметки. Новый трамблер должен быть установлен в таком же положении. Далее нужно выполнить установку зажигания. Как установить зажигание на ВАЗ-2106 вы уже знаете, действуйте согласно выше представленной инструкции.

Помните, что если вы смогли верно произвести выставление зажигания на классике, то значит, что вы смогли обеспечить надежную работу двигателя на своей «шестерке». Кроме того, вы теперь разбираетесь в устройстве собственного автомобиля и сможете решить любые возникшие проблемы и наладить любой узел в системе. Также не мало важным плюсом является экономия средств на станции технического обслуживания, ведь вы сделали все самостоятельно. Главное при выполнении выставления зажигания на ВАЗ 2106 следовать подробной инструкции, которая предоставлена выше, и вы с легкостью сможете произвести эту операцию без дополнительной помощи. Также очень важно иметь в своем распоряжении сопутствующие инструменты (ключ на 13, 12-вольтовую лампочку и прочее).

К процессу обслуживания своего транспортного средства необходимо подходить с максимальной ответственностью. Изучайте технические особенности авто, разбирайтесь в эксплуатационных показателях и самостоятельно производите ремонт. Только в таком случае существует возможность быть уверенным в правильности выполнения ремонтных работ.

Цените свое транспортное средство и ремонтируйте его вовремя. Только в таком случае оно сможет вам прослужить долгие годы!

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Как выставить зажигание на ВАЗ-2106: инструкция с видео

Система зажигания является одной из ключевых в любом автомобиле, оснащенном двигателем внутреннего сгорания. От нее прямо зависит, насколько эффективно и стабильно будет работать силовой агрегат в целом, как много он потребит горючего в основных режимах и немало другого. Новые автомашины сейчас снабжаются электронным зажиганием и бесконтактными системами. Они отличаются надежностью, безотказностью и простотой обслуживания. Старые же, к каковым и относится ВАЗ-2106 и другие классические модели данного производителя, используют контактную систему. По этой причине владельцам приходится самостоятельно заниматься регулировкой зажигания. Как его выставить – знают далеко не все. Правильный порядок действий описывается в настоящей статье. Также здесь рассказывается, о каких нюансах необходимо знать и на что конкретно важно обращать внимание в ходе работы.

Зачем необходимо выставлять зажигание

Правильно отрегулированный момент зажигания позволяет владельцу ВАЗ как сберечь топливо, так и улучшить динамические характеристики автомобиля и избавиться от проблем с запуском мотора в холодную пору года.

Машина поставляется в продажу с надлежаще настроенными узлами и агрегатами, но со временем регулировка сбивается. Эта участь не обходит стороной и систему зажигания. В последнем случае силовая установка перестает работать в оптимальном режиме, и в ней часто возникает слишком сильная детонация, что, в свою очередь, приводит к ускоренному износу основных элементов.

Соответственно, владельцам ВАЗ периодически приходится заниматься самостоятельным выставлением зажигания. Менее опытные водители вынуждены обращаться за этим в мастерские, чьи услуги стоят очень недешево. Расходов удастся избежать, если освоить все тонкости регулировки.

В настоящее время есть два основных способа настройки рассматриваемой системы. Сразу скажем: каждый из них правильный. Некоторые поднаторевшие в обслуживании водители используют так называемый опытный метод, другие предпочитают осуществлять регулировку с помощью стробоскопа. Оба варианта имеют и преимущества, и недостатки, сумма которых не позволяет однозначно определить наиболее предпочтительный.

Вне зависимости от выбранного способа, при надлежащем старании, удается добиться того, чтобы работа зажигания стала стабильной и бесперебойной.

Какие инструменты понадобятся

Чтобы осуществить настройку момента зажигания на своем ВАЗ-2106, необходимо подготовить:

  • свечной ключ и торцевой на 13 миллиметров;
  • мультиметр или 12-вольтовую лампочку-индикатор с припаянными к ее цоколю проводками.

Перед выставлением обязательно осматривают на предмет исправности:

  • силовые кабели;
  • свечи;
  • трамблер и прочие элементы системы.

Подготовка к выставлению зажигания

Проще всего выставить зажигание по цилиндрам. Допустимо использовать как первый, так и четвертый. Практика показывает, что абсолютное большинство автовладельцев предпочитают работать с 1-м.

Читайте также:Как сделать натяжку цепи ВАЗ-2106 самостоятельно

Регулировку узла позволяют провести специальные метки, располагающиеся на съемной крышке газораспределительного механизма (сокращенно ГРМ). Всего их там три. Так, в частности:

  • наиболее короткая насечка показывает, что угол наклона зажигания равен 10 градусам;
  • самая длинная соответствует 0;
  • средняя равна 5 градусам.

Также важно отыскать отметку ВМТ (верхняя мертвая точка) – она находится на ободке шкива коленвала. Ступица последнего снабжена особой выпуклостью, распложенной против упомянутой ранее черты.

После того как все насечки обнаружены, допустимо приступить к регулировке зажигания своего автомобиля ВАЗ-2106.

Прежде всего:

  • извлеките из гнезда свечу, противостоящую 1-му цилиндру;
  • освободившееся отверстие заткните пальцем или резиновой пробкой.

Теперь, используя специальный ключ, начните проворачивать коленвал до того момента, пока поршень в цилиндре не дойдет до нижней точки и не начнет подниматься. В нужное мгновение вы ощутите пальцем движение воздуха, а если была использована затычка, то она просто выскочит из-за возросшего давления.

После этого продолжайте вращать коленвал – остановитесь, лишь когда черта на его шкиве совпадет с нужной вам меткой на корпусе ГРМ.

Тут возникает один немаловажный нюанс:

  • для 92-95 марок бензина оптимально остановится на средней полоске;
  • если авто заправляют менее чистым топливом (до АИ-80) – тормозите у длинной, так вы выставите угол, равный 0 градусов.

Затем необходимо забраться в распределитель зажигания – снимите с этого узла крышку, удерживаемую на месте защелками. Там вы обнаружите ротор – необходимо, чтобы он был развернут внешним контактом в сторону первого цилиндра. При нужде откорректируйте его положение, вращая коленвал.

Когда все упомянутые ранее метки сойдутся, еще раз проверьте распределитель – проведите линию через его пружинные защелки. Если она располагается строго параллельно оси силовой установки, то все сделано правильно. В противном случае понадобится дополнительная регулировка. Делается она так:

  • свинтите гайку, удерживающую распределитель;
  • поверните трамблер немного вверх;
  • вращая сердечник ротора, постарайтесь выставить его параллельно оси мотора;
  • закрутите гайку, но не полностью.

Регулировка зажигания

Проведя описанные ранее подготовительные мероприятия, приступайте к выставлению собственно зажигания. Здесь вам понадобится самодельный индикатор в виде 12-вольтовой лампочки, к которой припаяны два проводка. Один из них надлежит присоединить к выходу из катушки зажигания, где размещается кабель распределителя (низковольтный). Вторую жилу закрепите на массе автомашины.

Читайте также:Правильный момент затяжки ГБЦ на ВАЗ-2106

Следующим правильным действием является включение зажигания. В идеале индикатор вспыхнет. Вам же необходимо вращать рукой распределитель (строго по часовой стрелке), пока лампа не погаснет. Если же она так и не загорелась, то описанный шаг пропустите. Далее придется поворачивать распределитель в обратном направлении – как только индикатор вновь вспыхнет, закрепите узел, до конца затянув фиксирующую его гайку.

После этого остается выключить зажигание и вернуть на место крышку распределителя.

Проверка

Покончив с выставлением зажигания, приступайте к проверке работоспособности данного узла:

  • садитесь за руль;
  • запустите мотор;
  • выберитесь на прямой участок дороги;
  • ускорьтесь до 40 километров в час;
  • переключите машину на четвертую передачу;
  • быстро выжмите газ.

Когда все сделано правильно, то произойдет детонация, из-за которой застучат пальцы. Шум по мере набора скорости исчезнет.

Если звук никуда не делся, то регулировка произведена неправильно и произошло раннее срабатывание зажигания. В этой ситуации ротор распределителя поворачивают на половину или одно деление (по часовой стрелке). Замедленная детонация говорит о позднем срабатывании зажигания. Здесь придется крутить распределитель в противоположную сторону.

Выставив настройки, повторите описанный выше тест.

Когда зажигание будет отрегулировано идеально, обозначьте оптимальное положение распределителя относительно блока цилиндров чертой (нацарапайте ее или используйте масляную краску). На этом выставление зажигания завершается.

Заключение

Чтобы добиться наиболее оптимальной работы двигателя, не допустить увеличения потребления горючего и обеспечить лучшую динамику, важно периодически проверять правильность настройки зажигания. При этом любые неполадки, возникающие в рассматриваемом узле, надо устранять немедленно.

Сейчас автомеханики все чаще рекомендуют устанавливать на автомашину бесконтактную систему, как наиболее точную и простую в обслуживании. Ее, в частности, практически не требуется регулировать. Этот вариант наверняка подойдет людям, не желающим тратить время на описанную выше (и довольно хлопотную) процедуру выставления.

ladaprofi.ru

Как настроить и отрегулировать зажигание на ВАЗ «классика» 2106-2107: что нужно знать

Как известно, от системы зажигания напрямую зависит работоспособность двигателя. При этом зажигание влияет как на запуск мотора, так и на стабильность и эффективность его работы на разных режимах.

На современных автомобилях сегодня используется электронное зажигание и бесконтактные системы. Однако, на многих старых авто (в том числе и на популярных ВАЗ «классика») можно встретить контактную систему зажигания.

С учетом того, что для такой системы требуется регулировка зажигания и настройка, далее мы рассмотрим как выполняется установка зажигания ВАЗ 2106 в качестве примера, а также на какие тонкости и нюансы следует обратить внимание.

Содержание статьи

Как установить зажигание и для чего это нужно

Прежде всего, правильно выставленное зажигание влияет на работу двигателя. Более того, от момента зажигания будет зависеть и расход топлива, а также динамика автомобиля. Еще нужно понимать, что сбои в работе системы зажигания могут привести к тому, что возникает детонация двигателя, которая разрушает мотор.

Идем далее. В процессе эксплуатации определенные регулировки системы зажигания могут сбиваться. Чтобы добиться правильной работы, нужно знать, как выставить зажигание на ВАЗ или других автомобилях со схожей системой.

Сразу отметим, существует несколько способов, как настроить зажигание. При этом каждый имеет как плюсы, так и минусы. Одни автовладельцы  настраивают систему  опытным путем, тогда как другие используют стробоскоп. При этом основная задача — качественная работа контактного зажигания на машине. Далее рассмотрим простой, доступный и эффективный способ.

Обратите внимание, прежде чем настраивать зажигание на ВАЗ 2106 и похожих моделях, нужно подготовить ключ на 13, свечной ключ, а также контрольную лампочку 12В или вольтметр. Также перед регулировками следует убедиться, что трамблер ВАЗ 2106-07 и т. п., свечи, ВВ-провода и другие элементы системы в порядке.

Подготовка к регулировке зажигания

Итак, зажигание можно выставлять по 1 или 4 цилиндру. При этом широко распространена регулировка по первому цилиндру. Зажигание ВАЗ 2106, а точнее момент зажигания ВАЗ 2106 следует выставлять по меткам.

Указанные метки зажигания имеются на крышке ГРМ, их три, одна короче, вторая средняя и третья самая большая по длине. Наиболее короткая метка указывает, что УОЗ (угол опережения зажигания) составляет 10°, средняя  5°, а длинная  0°.

Также верхняя мертвая точка ВМТ обозначается на ободе шкива, на ступице шкива (напротив указанной метки) имеется особый наплыв. Разобравшись с метками, можно переходить к тому, как выставить зажигание ВАЗ 2106 своими руками.

    • Сначала свечным ключом следует выкрутить свечу 1 цилиндра. Далее резиновой заглушкой или пальцем следует закрыть свечной колодец. Если отверстие прикрыто рукой, палец не следует убирать.
    • После специальным ключом нужно проворачивать коленчатый вал двигателя  до начала момента такта сжатия в 1 цилиндре (поршень начинает идти вверх).  Как правило, это момент, когда пробка вылетит или будет чувствоваться, как выдавливает палец.
    • Крутить вал нужно до момента, пока метка на шкиве коленчатого вала не будет совпадать  с меткой, которая выполнена на крышке механизма газораспределения. Обратите внимание, если обычно машина эксплуатируется на бензине АИ-92  или АИ-95,  нужно ориентироваться по средней метке. Если используется 80-й  бензин и ниже, тогда следует совмещать  с меткой, которая самая длинная, то есть выставлять  угол опережения 0°. Далее нужно отстегнуть защелки, снять крышку распределителя зажигания. Коленвал нужно провернуть так, чтобы ротор распределителя встал в положение, когда его наружный контакт направлен на первый цилиндр (видно по крышке распределителя).
    • Совместив все метки, еще раз следует проверить распределитель, проведя условную линию через защелки крышки. Такая воображаемая линия должна располагаться параллельно оси двигателя. Если это не так, тогда нужна регулировка;
    • Для регулировки нужно открутить гайку, которая крепит распределитель, после трамблер нужно поворачивать вверх. Путем вращения оси ротора следует выставить ее параллельно относительно оси двигателя. Теперь распределитель можно поставить, закрутить гайку, но полностью не затягивать.

Выставление зажигания и проверка

Завершив этап подготовки, можно переходить к самой регулировке зажигания. Для этого потребуется подключить контрольную лампочку одним концом  к выводу катушки зажигания, который подключен к низковольтному проводу распределителя. Второй конец нужно подсоединить к массе.

Далее следует включить зажигание, после чего нужно поворачивать распределитель по часовой стрелке до момента, пока не потухнет лампа-контролька. Если же контролька не загорелась,  тогда вращать ничего не нужно.

Следующим шагом становится необходимость вращать распределитель в противоположную сторону (против часовой стрелки). Когда лампочка загорится, следует зафиксировать распределитель и затянуть гайку его крепления.  Завершающим этапом будет отключение зажигания и установка крышки трамблера.

  • После окончания всех регулировок следует завести двигатель и поверить правильность работы системы зажигания. Сначала машину нужно разогнать до 40 км/ч, включить 4 передачу и резко нажать на педаль газа. В норме, через пару секунд можно услышать детонацию двигателя, начнут звенеть «пальцы», однако явление пропадет по мере разгона машины.

В случае, когда детонация не пропадает при разгоне, высока вероятность того, что зажигание ранее. Если же детонации нет, тогда зажигание позднее.  В первом случае следует повернуть распределитель по часовой стрелке на половину или одно деление.

В ситуации с поздним зажиганием все делается точно также, только крутить нужно против часовой стрелки. Выставив нужное положение, следует повторно провести проверку, снова разогнав машину и нажав на газ.

После того, как оптимальное положение найдено, на корпусе распределителя  краской наносится метка, отмечающая положение средней риски шкалы пот отношению к блоку. После этого процесс зажигание ВАЗ можно считать выставленным.

Что в итоге

С учетом приведенной выше информации становится понятно, что для получения приемлемого расхода топлива и динамики, а также для увеличения ресурса двигателя, нужно регулярно проверять правильность УОЗ. Также рекомендуется своевременно устранять любые неполадки системы зажигания.

Также некоторые специалисты отдельно рекомендуют сменить контактную систему зажигания на бесконтактную, которая отличается более точной и эффективной работой, а также не требует частых регулировок и настроек.

Данное решение также имеет недостатки, однако позволяет повысить КПД двигателя, снизить расход горючего и т.д. Напоследок отметим, что на практике для таких автомобилей, как ВАЗ 2106, 2107 и других моделей бесконтактное зажигание может быть вполне оправданным решением, так как в значительной степени упрощает эксплуатацию транспортного средства.



Читайте также

krutimotor.ru

Как установить зажигание на ВАЗ-2106 своими руками: пошаговая видеоинструкция

Выставленное в соответствии со всеми правилами зажигание на ВАЗ-2106 – это непременное условие для бесперебойной работы двигателя и потребления топлива в пределах нормы. В ином случае возникают такие неприятные моменты, как детонация и «прожорливость». Последствия для двигателя при этом могут быть весьма серьезными. Поэтому, как только вы почувствовали «что-то не то», лучше сразу займитесь устранением проблемы.

О том, что следует провести такую процедуру, вам подскажет определенная «симптоматика»:

  • выросший расход топлива;
  • ухудшившаяся динамика;
  • более шумная работа двигателя;
  • хлопки в глушитель.

Как можно самому установить зажигание на ВАЗ-2106

Ничего особо сложного здесь по большому счету нет – нужно только лишь желание и наличие определенного запаса времени. Приведем один из наиболее распространенных способов, с помощью которого можно самостоятельно устанавливать зажигание на «шестерке». Делается это либо по 1-му, либо по 4-му цилиндру.

Читайте также: Как уменьшить расход топлива на ВАЗ-2106

На «шестерке» момент зажигания следует выставлять по меткам, имеющимся на крышке ремня ГРМ – их в общей сложности 3.

Помимо этого, на ободе шкива значится обозначение – это верхняя мертвая точка (ВИТ), а на его ступице, напротив, можно увидеть специальный наплыв.

Теперь давайте рассмотрим саму процедуру выставления зажигания. Для начала следует выкрутить свечу 1-го цилиндра и закрываем отверстие. Сделать это можно резиновой пробкой или просто пальцем. Далее берем спецключ, и с его помощью проворачиваем коленчатый вал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре. Распознать данный момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли свечное отверстие, вылетит оттуда или же вы ощутите давление на пальце.

Проворачивать коленвал следует до совпадения меток на его шкиве и крышке ГРМ. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если вы заправляете «шестерку» 93-м или 95-м, совмещать нужно со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом – с длинной.

После этого снимаем крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен оказаться в положении, когда его наружный контакт будет обращен в сторону 1-го цилиндра на крышке трамблера. Далее следует проделать следующие нехитрые манипуляции. При совмещенных метках проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Читайте также: Как снять замок зажигания на ВАЗ-2106

Если нет, значит, нужно исправлять ситуацию. Для этого следует открутить гайку, с помощью которой крепится распределитель, и повернуть сам трамблер вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока она не будет выставлена параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку при этом не нужно закручивать до конца.

Правильная регулировка зажигания

Следует отметить один момент. Установленное зажигание – это только лишь половина дела. Чтобы двигатель работал, как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Давайте рассмотрим классический способ – с помощью 12-вольтовой лампы. Ничего особо сложного в данной процедуре здесь тоже нет – главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большого сечения здесь не нужно. Далее один провод бросьте на массу, второй – подключите к выводу катушки зажигания. Теперь проворачиваем ключ в замке зажигания – он должен оказаться в положении I. Далее смотрим на лампочку – если она не горит, значит, больше делать ничего не нужно. Однако так бывает далеко не всегда. Если лампочка все-таки горит, значит, нужно поворачивать распределитель по ходу часовой стрелки, пока она не погаснет. После этого не спеша поворачиваем корпус трамблера в обратную сторону. Делать это нужно до тех пор, пока лампочка снова не засветится. Зафиксировав данный момент, закручиваем крепление – в этот раз делать это нужно уже до конца.

Как понять, что установленный угол опережения правильный

Теперь осталось только лишь проверить ваш автомобиль на ходу. Процедура здесь довольно простая – ориентироваться следует по своему слуху. Заводим двигатель, трогаемся с места и разгоняем автомобиль до 50 километров в час. Далее включайте 4-ю передачу и резко надавите на педаль акселератора, прислушавшись к работе двигателя. Если вы ранее все сделали правильно, то картина окажется следующей – примерно через 2-3 секунды появится детонация. По мере того как автомобиль будет набирать скорость, она должна исчезнуть.

Читайте также: Как прокачать сцепление на ВАЗ-2106

Если этого не произошло и картина не меняется, значит, у вас «раннее» зажигание. Однако бывает и так, что никакой детонации не появляется вовсе. Это указывает на «позднее» зажигание. Для того чтобы его отрегулировать, в первом случае следует повернуть распределитель на 0,5-1 деление по ходу часовой стрелки. При позднем зажигании проделайте такую же манипуляцию, только в обратном направлении. После того как все отрегулировано, рекомендуется обозначить на корпусе распределителя положение, в котором находится средняя отметка шкалы относительно блока, аккуратно мазнув там краской. Как видим, здесь действительно нет ничего сложного.

ladaautos. ru

Ремонт и Доработка» на DRIVE2

Привет всем!

Частенько смотрю форумы, и вижу что народ сталкивается с такой проблемой как начальный угол установки зажигания, например при замене трамблера.
Что могу рассказать по данной замене? Все делается просто! Итак, начнем пожалуй с того, что например мы капиталили мотор или просто меням систему зажигания, как это сделать по пунктам читаем ниже. Ну а пока приготовления:
Выставлять будем по четвертому цилиндру.
Не забываем натянуть цепь перед установкой начального угла зажигания, или замене трамблера. Делается это просто, но тут есть 2 варианта…
Вариант №1. Снять клапанную крышку, отпустить колпачек натяжителя, сделать оборот коленвала за гайку хроповика при помощи ключа на четверть оборота(90 градусов). При снятой крышке мы можем руками проверить натяжку цепи, и если натяжитель не обеспечивает нужной натяжки, то можно монтировкой поджать немного башмак, и тем самым механически натянуть немного сильнее. Перетянуть все равно не получится. Способ подходит как для стандартного натяжителя, так и для механического автоматического натяжитеря типа пилот(производителей достаточно, не будем углубляться).
Вариант №2. Ну допустим мы не хотим снимать крышку по каким либо причинам. Что делаем в данном случае? Отпускаем колпачок натяжителя, проворачиваем на четверть коленвал, затягиваем колпачок, потом отпускаем ключиком на 10 гайки, которые держат натяжитель не более чем на 2мм, повторно проворачиваем коленвал на четверть и потом затягиваем гайки. Так же подходит для обоих вариантов типа натяжителя.

Итак, цепь натянута, приступаем дальше. Для начала нам надо определеить когда же 4й цилиндр находится в ВМТ(верхней мертвой точке). Как это сделать если мы например не хотим снимать клапанную крышку или она уже снята? Просто при снятой крышке можно определить по состоянию 7 и 8 клапанов, они поджаты на этапе цикла сжатия и подачи искры:
Выкручиваем свечу из 4-го цилинда, свечное отверстие затыкаем пальцем, или лучше вставить в него кусочек газеты(скомкиваем и втыкаем, лишь бы не пропускала наша заглушка).
Начинаем прокручивать коленвал за гайку храповика.
Как только пальцем почувствуем что давление нарастает, ну или выбьет бумажку, значит поршень подходит в ВМТ и клапана закрыты.
Проверяем где находится метка шкифа и подводим её ко второй метке на передней крышке двигателя.
Вставляем трамблер так, чтобы бегунок смотрел на контакт четвертого цилиндра(на крышке выбита цыфра 4). Т.е. корпус ставим как хотим, но прокручиваем вал в нужное положение, сверяемся по крышке и если что подводим поворотом корпуса бегунок под контакт.
Затягиваем трамблер.

Вот в принципе и все, начальный угол выставлен, далее запускаем мотор, прогреваемся и потом подправляем на ход. Здесь только 2 момента по сути:
1 Приминимо для «низких» блоков(01, 011, 05), разгоняемся до 40 км/ч по спидометру на ровном участке дороги, втыкаем 4-ю передачу и нажимаем газ в пол. «Позвенеть»(детонация, спутать сложно) должно до 48-54 км/ч. Если что корректируем.
2 Приминимо для «высоких» блоков(03, 06, 213), разгоняемся до 47-50 км/ч, включаем четвертую передачу и газ в пол. «Позвенеть» должно до 55-58 км/ч не более.

Если звенит сильно и почти все время или слышно на других передачах, то значит зажигание раннее, надо трамблер отпустить и покрутить по часовой стрелке(от головки к бачку расширительному), если не звенит совсем, то крутим против часовой в сторону головки. Крутить не более чем на одно деление на нижней части корпуса трамблера(обратите внимание на метки). Для удобства нанесите маркером метку на блоке под корпусом трамблера.

Почему имеено так? Просто у «низких» блоков степень сжатия(далее СЖ) состовляет 8,8, для «высоких» СЖ=8,5(все пишу для стоковых вариантов без учета запила головы и модернизации блоков). Если мы на разных моторах будет отталкиваться от 40 км/ч, то в зажигание не попадем никак, может получиться либо позднее, либо раннее. Так что просто советую придерживаться данного описания.

Почему так, а не как иначе, просто сложившаяся практика. Стоит еще учесть погрешности показания скорости! Если ранее в продаже было 3 варианта привода спидометра, которые можно было отличить по цветам краски на корпусе(если не считать зубья), то теперь в продаже только синего цвета(ранее: красный — для редуктора с передаточным числом 4,1, синий для 3,9, без краски под 4,3. Надеюсь ничего не напутал). Т.е. в наше время с синим датчиком скорости(только его в продаже видел) при любой коробке и редукторе 4,1 — мы получаем погрешность скорости в 10 км/ч(показывает спидометр 100 км/ч, а едем на самом деле 90 кмч), при коробке 2105 и редукторе 3,9 — показывает 100 км/ч, а реальная 95 км/ч.
Ну в общем как то так. Фоток нет, надеюсь нормально описал. Если что пишите.

www.drive2.ru

Регулировка бесконтактного, электронного зажигания на ВАЗ 2106. видео

Регулировка зажигания ВАЗ 2106 начинается с того, что производится настройку угла замкнутого состояния контактов. Производить регулировку УЗСК необходимо в том случае, если Вы используете классическую или транзисторную систему зажигания. Если установлена тиристорная система, величина УЗСК не критична. Чтобы начать регулировку, снимаем крышку трамблера.

Как отрегулировать электронное зажигание на ВАЗ 2106 по искре

Регулировка зажигания ВАЗ 2106

Регулировка зажигания

Если на автомобиле установлена классическая система зажигания, то перед тем как начать регулировку, желательно зачистить контакты трамблера надфилем. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

Контакты прерывателя ВАЗ 2106

Угол замкнутого состояния контактов

Если возникнет необходимость, контакты придется подрегулировать. Теперь поворачиваем коленвал до такого положения, при котором расстояние между контактами буде максимальным. Отворачиваем винт, которым фиксируется контактная группа на пластине подшипника,

теперь вводим щуп — его толщина должна быть примерно 0.4 мм между контактами,

после подбирается положение контактной группы, при котором щуп будет перемещаться с небольшим усилием, данное положение нужно зафиксировать.

Проверяем величину зазора двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий будет перемещаться без всякого усилия. Для того, чтобы вращать коленвал, желательно использовать специальный ключ.

Если такого нет, то ставим четвертую передачу и аккуратно толкаем автомобиль. Стартер использовать не получится, потому что почти невозможно получить нужный угол поворота. Зазор, получившийся меж контактов трамблера, придает необходимое значение УЗСК, не забывайте, что критичен угол, а не зазор! Вот именно из-за этого, нужно проверять регулировку, измерив угол, который примерно равен 55±3°.

Самый простой вариант-это воспользоваться электронным тахометром, который имеет функцию измерения УЗСК. Чтобы воспользоваться данным прибором, нужно собрать трамблер и запустить двигатель. Тахометр нужно перевести в режим измерения УЗСК.

График соотношение угла к числу оборотов

В том случае, если УЗСК выйдет за пределы, рекомендуемые производителем, регулировку зазора придется повторить. Есть еще один способ, при этом вам понадобиться измерять угол. Первое, что мы делаем, это вытаскиваем из крышки трамблера центральный ВВ-провод и цепляем его к массе автомобиля, провод можно и не вытаскивать, но тогда будет риск возникновения пробоя в катушке к проводу, идущему от трамблера к катушке зажигания, понадобится подсоединить 12-ти вольтовую лампочку.

Лампочка будет загораться, если зажигание включено, а сами контакты трамблера разомкнуты, а при их замыкании гаснуть. Если на авто установлена тиристорная или транзисторная система, то лампочка при разомкнутых контактах гореть не будет, из-за того, что присутствует ограничитель тока. Тогда лампочку придется заменить вольтметром; в положении разомкнутых контактов он показывает 12 В, а на замкнутых — 0.

Прокручиваем коленвал по часовой стрелке, проворачивать его нужно до тех пор, пока контакты не замкнутся. Данное положение бегунка запоминаем, желательно отметить его трамблере. Коленвал нужно вращать до того, пока контакты не разомкнуться.

График кривой опережения зажигания ВАЗ 2106

Центробежный регулятор опережения зажигания ВАЗ 2106

Запоминаем это положение бегунка, после меряется угол между этими двумя положениями. Это делается так: по корпусу трамблера измеряем длину дуги окружности, после рассчитываем угол в градусах по формуле:

(360pd)/l в которой:

  • p=3.14 — число Пифагора;
  • d=70 мм — диаметр корпуса трамблера;
  • l, мм — измеренная длина дуги по корпусу трамблера между отметками.

Если УЗСК выставлен правильно, длина дуги составит 33±2 мм.

Теперь приступаем ко второму этапу. Он заключается в произведении регулировки угла опережения.

Регулировка угла опережения зажигания

Для движков автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов распределителя-прерывателя, который соответствует искре 1-го цилиндра, опережает верхнюю мертвую точку поршня первого цилиндра на 0±1°. Ниже описано несколько способов регулировки.

Регулировка стробоскопом

Регулировка со стробоскопом производится таким образом. Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.

Теперь начинаем поворачивать трамблер, до тех пор, пока метка, нанесенная на шкив, не встанет относительно меток на крышке газораспределительного механизма. В таком положении корпус трамблера фиксируется.

Регулировка «лампочкой»

Регулировка зажигания с использованием лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и присоединяем два проводка. Когда лампочка подготовлена, можно начинать. Коленвал нужно проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма, бегунок трамблера должен стоять напротив ВВ провода 1-ого цилиндра.

Повторюсь, что если отсутствует специальный ключ, то включаем четвертую передачу и толкаем авто. Один из проводков лампочки подключается к проводу, который идет от трамблера к катушке зажигания, второй проводок нужно присоединить к массе машины. Из крышки трамблера вынимается центральный провод, его присоединяем к массе. Болт, фиксирующий трамблер, необходимо ослабить.

Теперь включаем зажигание. Корпус трамблера нужно поворачивать по ходу часовой стрелки, поворачивать нужно до тех пор, пока лампочка не погаснет. Потом аккуратно нужно вращать в другую сторону, как только лампочка загорится, крутить перестаем — именно в таком положении нужно зафиксировать трамблер.

Регулировка зажигания по искре

Регулировка по искре

Ставим коленвал в нужное положение, вытаскиваем центральный провод из крышки трамблера, и крепим на расстоянии примерно 5 мм от массы.

Ослабляем болт, которым фиксируется корпус трамблера, после включается зажигание. Корпус трамблера нужно повернуть по ходу часовой стрелки на 10-20 градусов. Затем нужно медленно вращать в обратном направлении, до тех пор, пока не пробьет искра, после закрепляем корпус трамблера.

Регулировка «на слух»

Есть еще способ регулировки, «на слух», но это неточный способ — Вы получите значительную ошибку, зато сможете доехать до населенного пункта. Такая регулировка производится так: запускаем двигатель, ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус, находим такое положение, в котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, после фиксируем трамблер.

Проверка результатов регулировки

Переходим к последнему этапу, нам нужно проверить полученные результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать педаль газа. В течение 1-2 секунд будет слышно характерные стуки похожие на цоканье, а автомобиль сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против хода часовой стрелки на одно деление, такая процедура должна повторяться до тех пор, пока не будет слышен звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у Вас присутствуют неполадки.

Причина неполадок еще может быть в отклонении состава горючего от номинального, а так же в неправильной работе систем трамблера.

Спрашивайте в комментариях. Ответим обязательно!

etlib. ru

Установка трамблера ВАЗ-2106: инструкция пошаговая

Трамблеры использовались массово на легковушках прошлых поколений, включая ВАЗ-2106. Недостаток распределительных приборов – частые повреждения в автомобиле, а преимуществом выступает простота ремонта.

Установка зажигания: когда требуется

Стоит ориентироваться на некоторые симптомы, по которым автовладельцу несложно определить, что требуется регулировка и выставление трамблера.

  1. Невозможно запустить двигатель.
  2. Повышенный расход топлива. Порой это связано с необходимостью настройки карбюратора. Например, если зажигание отрегулировано позднее, в таком случае динамика «шестерки» окажется низкой, а чтобы хорошо разогнаться, мотору требуется больше бензина.
  3. Возникновение в глушителе или воздушном фильтре выстрелов.
  4. Силовой агрегат функционирует нестабильно: шумит, вибрирует. Выставить зажигание и четко поставить трамблер на ВАЗ-2106 требуется в случае троения двигателя или тряски.

Как произвести установку трамблера на ВАЗ-2106

Ремонт трамблера на «шестерке» нужен в ходе его неправильной работы, однако если эта деталь нормально работает, для его настройки вначале необходимо выставить метки. Последние можно увидеть на крышке мотора.

Чтобы безошибочно выставить зажигание на ВАЗ-2106, риски должны быть верно совмещены.

  1. Заданная 1-я метка по направлению движения выглядит как опережение угла на 10 градусов (если используется 72-й бензин).
  2. Метка, находящаяся по центру, представляет собой опережение угла на 5 градусов (приемлемо для машин с 80-м бензином).
  3. Последняя линия – это угол опережения нуля градусов. Следовательно, воспламенение топлива осуществляется, когда поршень располагается в ВМТ.

После выставления меток нужно поставить необходимый зазор в контактах. Для этого понадобится снять бегунок распределительного узла, а также открутить крепежный болт прерывательной детали. Заранее следует выполнить очистку контактов наждачкой. Зазор на контактах в разомкнутом виде составить должен не больше 0,4 мм. Перед установкой зажигания в 2106-й модели нужно выкрутить крепеж распределительного узла гаечным ключом, после чего можно извлечь его из корпуса.

Читайте также: Как быстро завести ВАЗ-2106 без ключа зажигания

Чтобы узел, поставленный на место, функционировал правильно, следует учесть следующие моменты:

  1. Регулировка совершалась по риске ВМТ на 1-м цилиндре, значит, возникновение искры в это время должно быть в нем. Для того чтобы поймать нужный момент, крышка трамблера устанавливается и помечается место, куда подключается высоковольтный кабель свечи зажигания, исходящий от 1-го цилиндра. Далее производится демонтаж крышки, а внешний контакт бегунка выставляется напротив метки.
  2. Для работы силового агрегата при нормальной нагрузке понадобится начертить условную риску между фиксаторами, поставив устройство в место монтажа. Данная метка должна располагаться параллельно блоку двигателя. В шлицы удается попасть не сразу, вероятно, придется чуть прокрутить корпус. Это не так страшно, ведь в дальнейшем трамблер все равно потребует регулировки. Важно добиться, чтобы устройство полностью село в зону монтажа, пока оно целиком не прижмет блок. После этого узел стоит притянуть на место.

Симптомы повреждений, свидетельствующие о вероятных неисправностях

Как замена, так и ремонт трамблера в автомобиле ВАЗ-2106 производится при неправильной деятельности механизма.

  1. В ходе движения машина дергается. К тому же подергивания нехарактерны для вашей «шестерки».
  2. Двигатель не хочет заводиться.
  3. Пытаясь разогнать транспортное средство, авто дергается, и на процесс разгона тратится немало времени. К тому же двигатель способен детонировать (наблюдается стук поршневых колец).
  4. Увеличивается расход топлива.

В целом признаки похожи на те, что проявляются при неправильно выставленном зажигании. Естественно, при появлении указанных симптомов сложно утверждать, что поломка кроется в трамблере. Тем не менее диагностика этого узла необходима. Что же касается повреждений, побуждающих водителей ВАЗ-2106 к ремонту, то в основном они такие:

  1. Перегорел либо изношен бегунок узла.
  2. Перегорели контакты непосредственно в крышке.
  3. Повредился датчик Холла. Здесь имеет место не только поломка контроллера, не исключен плохой контакт штекера регулятора.
  4. Подшипник трамблера. От продолжительного использования разболтался либо его заклинило.
  5. Имеются механические неполадки, включая трещинки на крышке.
  6. Моторная жидкость проникает в распределительный узел. Проблему преимущественно связывают с герметичностью крышки.

Трамблеры: назначение и виды

Главный распределитель 2106-й модели находится на горизонтальном участке, сделанном левее клапанной крышки двигателя. Вал агрегата, оканчивающийся шлицами, включен в шестерню внутреннего блока цилиндров. Шестерня выполняет обороты посредством цепи газораспределительного устройства, одновременно крутя вал насоса.

Благодаря трамблеру система зажигания осуществляет 3 задачи:

  1. В нужное мгновение разрывает цель исходной обмотки катушки. Из-за этого во вторичной формируется толчок высокого напряжения.
  2. Попеременно устремляет разряд к свечам исходя из порядка деятельности цилиндров, то есть 1-3-4-2.
  3. Автоматически регулирует угол опережения трамблера во время изменения вращения коленвала.

Бесконтактный трамблер

Прибор распределителя, функционирующего с механизмом электронного зажигания, схож с конструкцией механического трамблера. В данном устройстве тоже есть бегунок, пластина с подшипником, вакуумный корректор и центробежный регулятор. Однако контактную группу и конденсатор заменяет датчик Холла и металлический экран, фиксирующийся на валу.

Бесконтактный трамблер в 2106-й модели работает следующим образом:

  1. Постоянный магнит и датчик Холла располагается на подвижном участке. Между ними крутится экран, имеющий прорези.
  2. Как только экраном перекрывается поле магнита, напряжение равно нулю на выводах и датчик бездействует.
  3. При вращении валика и преодолении прорези поле магнита доходит до поверхности датчика. В свою очередь, на выходе элемента образуется напряжение, направляющееся на электронный блок (коммутатор). Последний отправляет сигнал катушке, которая вырабатывает идущий на бегунок зажигания разряд.

Более прочен в работе бесконтактный распределитель. Подшипник и датчик Холла выходят из строя реже по причине отсутствия механического напряжения.

ladaprofi.ru

Как выставить зажигание на ВАЗ 2107 своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Автомобиль ВАЗ-2107 – яркий представитель «классики», который при грамотном уходе и своевременном ремонте может прослужить долгие годы.

Так, при повышении динамических характеристик и снижении «прожорливости» машины может понадобиться регулировка зажигания, поэтому каждый автолюбитель должен знать, как выставить зажигание на своем авто.

Как выставить зажигание на ВАЗ 2107

Многие автолюбители сразу отправляются на СТО и расстаются с весьма крупным суммами. А зачем? В этом нет смысла, ведь установка зажигания ВАЗ 2107 занимает несколько минут. Главное – знать, что, как и в какой последовательности делать.

Карбюраторный двигатель с контактной системой зажигания

Для настройки зажигания карбюраторного двигателя необходим стробоскоп. К сожалению, такой прибор мало у кого есть, поэтому используем альтернативный вариант – лампочку напряжением 12 Вольт, ключ для коленвала автомобиля и обычный ключ на «13».

Последовательность действий при выставлении зажигания на ВАЗ 2107:

Если двигатель заведен – заглушите его и дайте немного остыть. Установите поршень в первом цилиндре в необходимое вам положение. Сделать это просто. Для начала выкрутите свечу с первого цилиндра, зажмите отверстие пальцем и начинайте вращать коленчатый вал по часовой стрелке.

Как только давления на палец достигнет максимальной силы, можно говорить о занятии поршнем необходимой позиции.  Продолжайте вращать вал до тех пор, пока отметка на шкиве не совпадет с отметкой на корпусе ГРМ. Если не удалось сразу увидеть метки сразу, не отчаивайтесь – просто хорошенько протрите поверхность.

Совмещение со второй меткой говорит об опережении зажигания на пять градусов. Если вы используете бензин АИ-92 или АИ-95, то это норма. Снимайте ключ с коленвала, вворачивайте свечку и подключайте провода обратно.

Определите момент зажигания. Для этого переключайте свое внимание на распределитель. Возьмите ключ на «13» и слегка открутите его гайку.

Подготовьте лампочку с двумя проводками. Один из них подключайте к «массе» автомобиля, а другой – к катушке (выводу низкого напряжения).

По часовой стрелке потихоньку проворачивайте распределитель (трамблер) до того момента, пока лампочка не перестанет гореть. Против часовой стрелки возвращайте постепенно корпус на место до момента загорания лампочки.

Как только это произошло, можете возвращать все на место и спокойно отправляться в путь. На практике такой настройки достаточно, чтобы вернуть основные показатели на прежний уровень.

Карбюратор с бесконтактным (электронным) зажиганием

Многие автолюбители ставят своей целью переход с обычного зажигания на бесконтактное. Почему бы и нет? Считается, что после этого пропадают многие проблемы с пуском двигателя, снижается расход топлива и так далее.

Для переоборудования можно зайти в ближайший автомобильный магазин и приобрести все необходимое. Единственное, что рекомендуется – отдавать предпочтение только качественным запчастям (желательно, импортного производства).

Но некоторые отечественные аналоги также не отстают по качеству. В частности, хорошо себя проявил БСЗВ.625-01. Помните, что после переделки установка момента зажигания ВАЗ 2107 обязательна.

Делается регулировка зажигания следующим образом:

Подготовьте необходимый инструмент. Чаще всего необходим стробоскоп, но мы будем действовать более простым методом – «на слух»;

  • Слегка открутите гайку катушки зажигания.
  • Запустите двигатель и слегка прогрейте его.
  • Начинайте вращать корпус распределителя поочередно в одну и другую сторону.
  • Попросите напарника следить за оборотами (они должны быть в пределах 2000).
  • Внимательно прислушивайтесь к мотору на факт провалов (резкого изменения числа оборотов).
  • Оптимальный вариант, когда двигатель работает ровно, выдает максимальные обороты, но не сбивается с рабочего ритма.
  • Затягивайте гайку распределителя и отправляйтесь в путь.

Если есть сомнения по качеству выполненной работы, можно съездить на СТО, где с помощью стробоскопа специалисты проведут дополнительную проверку.

Многие автолюбители не знают, как выставить зажигание на ВАЗ 2107 с инжекторным двигателем? На самом деле, не нужно ничего настраивать — всю работу берет на себя ЭБУ.

Именно он дает команду на зажигание с учетом установленной программы. Все, что необходимо – правильно настроить цепь ГРМ или ремень, но об этом мы уже говорили выше.

Проверка выставленного зажигания в движении

После проведения предварительной настройки, закрепите результат уже в движении. Для выполнения этой работы подыщите напарника и найдите небольшой участок ровной дороги (желательно без уклона).

Действуйте в следующей последовательности:

  • Прогрейте мотор до рабочей температуры.
  • Разгонитесь до 50 км/ч и включите четвертую скорость.
  • Продолжайте какое-то время двигаться в этом же темпе и нажмите резко педаль газа.
  • Прислушайтесь к появившемуся звуку детонации в двигателе.

Если все нормально, он должен исчезнуть при ускорении на 4-5 км/час. В случае, когда детонация не проходит долгое время, необходимо остановиться и немного подрегулировать распределитель.

Для этого его стоит повернуть на 1-2 градуса в направлении по часовой стрелке. Если же «лишнего» звука вообще нет, то производится аналогичная манипуляция, но уже в обратном направлении. Как только детонации пропадает через 1-2 секунды, работа готова.

Не спешите ехать на СТО и тратить деньги, ведь выставить зажигание на своем авто под силу даже начинающим автолюбителям. Главное – действуйте с учетом рекомендаций в статье. Удачной дороги и конечно же без поломок.

Как выставить зажигание на ВАЗ 2106

Вступление

Правильно выставленное зажигание является залогом исправного функционирования двигателя и его быстрого запуска. Также момент зажигания влияет на количество израсходованного топлива и динамические характеристики автомашины, не правильно отрегулированное зажигание способно вызывать детонацию, приводящую к серьезным последствиям и поломке мотора. Вопрос, как выставить зажигание на ваз 2106, каждый владелец авто решает по своему, кто-то делает все «по интуиции», кто-то применяет стробоскоп, в том числе существуют те, кто прибегает к помощи автомастерских. Все это не важно, основное получить результат, а то, как вы это проделали уже не так принципиально.

Комплект бесконтактного зажигания собирается на полупроводниковых элементах. В этой схеме размыкание и замыкание цепи низкого напряжения осуществляется способом отпирания либо запирания выходного транзистора с помощью электронного коммутатора.

Регулировка зажигания ваз 2106 — одна из наиболее важных операции, как и всё, что относится к двигателю в общем. Электронная система зажигания подразумевает под собой, что в авто будет работать не механика, а фотоэлемент либо оптика. Известный факт, что механика с течением времени ломается и деформируется, а оптика по этим показателям более надежная. Допустим, нужно всего лишь выполнить установку системы бесконтактного зажигания, правильно все выставить и больше не вспоминать о многих сложностях, связанных при работе с механическими элементами. Например, не придется больше мучиться с регулировкой межконтактных зазоров и обслуживанием данной системы.

Установку БСЗ может произвести любой автовладелец, не имея при этом каких-то особенных знаний и навыков. Электронная система значительно повышает рабочие показатели двигателя, ведь в данном случае происходит наиболее точное размыкание цепи и создание мощной искры, что благоприятно влияет на запуск двигателя в сезон морозов. Такая схема зажигания повышает также напряжение на свечах ТС, а искровой заряд начинает производить больше энергии.

Как выставить зажигание на ваз 2106

Многие владельцы авто, когда дело относится к двигателю, предпочитают доверить работу специалистам автомастерских. Это не плохо, однако научиться правильно выставлять зажигание, может каждый автовладелец. Для чего нужно проделать это хотя бы пару раз на собственном авто.

Крышка ГРМ имеет 3 метки – длинную, среднюю и короткую. Для осуществления данной схемы регулировки они играют важную роль. Длинная означает угол опережения — 0 град, средняя – 5 град, короткая – 10 град. Помимо указанных меток существует и ВМТ — наивысшая точка хода поршня в своем цилиндре.

Крышка ГРМ с метками

Схема бесконтактной регулировки зажигания

Схема БСЖ включает в себя датчик-распределитель, коммутатор, катушки зажигания, выключатель зажигания и свечи зажигания, провода низкого и высокого напряжения.

  1. 1. Снимите вместе с крышкой прерывателя-распределителя предыдущие провода высоковольтного напряжения;
  2. 2. При помощи стартера выставите в верхнюю мертвую точку 1-го цилиндра бегунок;
  3. 3. Во время смены катушки проверьте, как расположены клеммы;
  4. 4. Установите в прерыватель-распределитель высоковольтный провод с катушки, остальные провода присоедините к катушке. Помимо этого к ней присоединяются провода зеленого и коричневого цвета, которые остались от старого прерывателя. Клемма «Б» — синий с полоской и зеленый, клемма «Л» — сиреневый и коричневый.
  5. 5. Установите новый прерыватель-распределитель на место, бегунок при этом верните в первоначальный вид;
  6. 6. Совместите метки на блоке цилиндров с прерывателем-распределителем.
  7. 7. Выкрутите старые свечи и установите новые;
  8. 8. Установите крышку на прерыватель-распределитель и присоедините провода высокого напряжения, учитывая схему функционирования цилиндров;
  9. 9. Присоедините к свечам провода;
  10. 10. Центральный провод от катушки соедините с крышкой прерывателя-распределителя.

БСЗ

Разборка деталей

Чтобы снять крышку распределителя нужно просто отстегнуть защёлки. Установку распределителя делают, закрепляя ее подходящей гайкой. Затягивать до упора не рекомендуется, она ещё пригодится.

Основные этапы регулировки системы зажигания

Первый этап включает регулировку угла замкнутого состояния контактов.
Второй этап состоит из регулировки угла опережения системы зажигания.
Третий этап заключается в проверке правильности схемы соединения элементов во время движения автомашины. Ориентироваться при этом необходимо на схему, входящую в комплекте поставки БСЗ или сервисную книжку на ТС.

Как проводится контроль

Начните движение автомашины, разгонитесь до 45 км/час, перейдите на четвёртую передачу и резко надавите педаль газа. Понаблюдайте, в какой период осуществляется детонация в виде звона «пальцев», хлопков и других признаков, которые характерны именно для вашей автомашины ВАЗ 2106. При разгоне данные звуки должны прекратиться. Если этого не происходит, следовательно, система зажигания у вашей автомашины ВАЗ «ранняя». Изменить это можно, повернув по ходу часовой стрелки распределитель, приблизительно на половину деления.

Как установить время зажигания — Сохранить классические автомобили

Правильная установка момента зажигания может означать разницу между хорошим и очень и очень плохим днем. Неправильная установка угла опережения зажигания может привести к плохой экономии топлива, пониженной мощности или даже к взорванному двигателю. Слишком мало времени — и вы теряете производительность, слишком много времени — и начинаете что-то ломать (и очевидная потеря производительности, связанная с этим). Слишком много опережения во времени намного хуже, чем слишком мало.Слишком большое количество может привести к свисту или детонации, что крайне вредно для вашего двигателя.

Это может привести к расплавлению поршней, трещинам в поршнях, поломке поршневых колец или даже к катастрофическому отказу двигателя. В своих интересах всегда проявлять осторожность при настройке времени и действовать небольшими шагами.

Лучшее, что можно сделать, когда задаешься вопросом, как установить время, — это быть консервативным и придерживаться заводских настроек. Если вы планируете добавить больше таймингов (IE больше заранее), начните с малого и пройдите тест-драйв.Прислушайтесь к любым признакам звона, обычно звучит как гремящие шарики в консервной банке . Если вы слышите что-либо, отдаленно близкое к звуковому сигналу, не пытайтесь открыть дроссельную заслонку или стучать по машине. Остановитесь, вытащите индикатор времени, сделайте паузу и отправляйтесь на тест-драйв.

Начнем с общей идентификации:

1: Этот красный зажим представляет собой индуктивный датчик, который крепится к проводу свечи зажигания цилиндра номер 1. Он улавливает сигнал искры через провод.

2. Красный зажим подсоединяется к положительному полюсу автомобильного аккумулятора, а черный зажим — к отрицательному. Это обеспечит питание таймера.

3. Пистолет (Ду).

Это очень простой инструмент, теперь давайте перейдем к самому синхронизирующему пистолету и некоторым его функциям:

1: При нажатии и удерживании этот курок активирует пистолет и начинает излучать стробоскоп. (У некоторых пистолетов действительно есть кнопка вместо спускового крючка)

2.С этого конца пистолета будет излучаться стробоскоп.

3. Этот конкретный пистолет для измерения времени имеет так называемый «возвратный циферблат», в основном предназначенный для гармонических балансиров, у которых нет нескольких меток синхронизации или на которых отмечена только верхняя мертвая точка. Пока оставим его на «нуле».

Теперь посмотрим на гармонический балансир. Обратите внимание, что на нем нанесена серия цифр от 0 до 40; они представляют время в градусах. Также есть указатель времени, указывающий на отметку 40 на балансире.Ноль указывает на верхнюю мертвую точку поршня номер 1, числа под ним показывают, сколько градусов до верхней мертвой точки находится поршень номер 1.

Чтобы начать проверку угла опережения зажигания, отключите вакуумную форсунку и закройте порт на карбюраторе. Опережение вакуума исказит ваши временные показания при попытке установить базовый уровень. Отсюда вы можете определить поршень номер 1 и соответствующий ему провод свечи зажигания. Вам нужно будет прикрепить к этому проводу датчик светового хронометра.Постарайтесь изолировать провод свечи зажигания от соседних проводов, чтобы избежать смешивания сигналов. В случае с нашим Ford 302 цилиндром номер 1 будет поршень со стороны переднего пассажира.

Затем найдите прижимной зажим распределителя и ослабьте его ровно настолько, чтобы можно было повернуть распределитель. Не ослабляйте этот зажим слишком сильно, иначе ваш дистрибьютор будет вращаться сам по себе во время работы двигателя. Вращая распределитель по часовой стрелке или против часовой стрелки, вы регулируете время! Не поворачивайте распределитель слишком сильно, так как даже малейший поворот изменит время.В нашем случае вращение распределителя по часовой стрелке увеличивает синхронизацию (дайте ему больше времени), а вращение его против часовой стрелки замедляет синхронизацию (время извлечения).

Закрепите красный и черный провода на батарее и проложите все провода подальше от вращающихся предметов и выхлопной трубы, сядьте в машину и заведите ее. Избегайте делать это под прямыми солнечными лучами, так как будет почти невозможно увидеть стробоскоп на фоне гармонического балансира. Если у вас есть таймер с обратным циферблатом, убедитесь, что шкала установлена ​​на ноль.Наведите пистолет-распылитель на указатель времени над гармоническим балансиром и нажмите спусковой крючок, стробоскоп начнет мигать и высветит соответствующее число градусов. Указатель синхронизации совпадет с соответствующим номером на гармоническом балансировщике; это ваша начальная установка времени. Вращение дистрибьютора изменит это число, обратите внимание на то, где сейчас установлено ваше время.

На данный момент оставим начальное значение для (ваше время на холостом ходу) на 10 градусов.Попросите помощника сесть в машину и прибавить обороты мотора, в то время как пистолет для измерения времени направлен на метки синхронизации; обратите внимание на самое высокое чтение. В нашем случае время достигнет 31 градуса при 3000 об / мин и больше не будет. Это всего таймингов. По мере увеличения числа оборотов двигателя вес внутри распределителя распределяется за счет центробежной силы и увеличивает время. Это называется механическим продвижением . В нашем случае механическое продвижение добавило еще 21 градус к нашим начальным 10 градусам синхронизации, что в сумме составляет 31 градус.

Начальный тайминг не так важен, как общий тайминг (10 от нашего начального + 21 от нашего механического продвижения). Слишком большой общий тайминг — вот что может нанести ущерб. Отсюда мы выключили автомобиль, затянули прижимной зажим распределителя, сняли индикатор времени и подключили вакуумный механизм. После еще нескольких изменений времени мы обнаружили, что автомобиль лучше всего работает при 34 градусах общего времени, то есть 13 градусах начальный плюс 21 градус, добавленный от механического опережения.Мы обнаружили, что он дает хорошую мощность без каких-либо признаков звона или детонации.

В зависимости от вашего дистрибьютора, можно изменить, сколько дополнительных временных интервалов добавляет механическое продвижение. Это делается путем изменения стоп втулки в распределителе либо ограничить или добавить больше поездок к механическим заранее. Большинство дистрибьюторов послепродажного обслуживания будут поставлять с ассортиментом пружин, втулок и справочной таблицей, чтобы отрегулировать максимальные обороты в минуту или величину механического опережения.

Комментарии

комментария

Настройка карбюратора — первое зажигание

Рассказ и фотографии предоставлены: Moore Good Ink

Основное правило настройки карбюратора — Ignition First. После установки статического зажигания и механизма опережения зажигания в распределителе можно настроить топливовоздушную смесь на полную мощность и топливную эффективность.

Высокопроизводительные карбюраторы, впускные коллекторы, головки цилиндров, распределительные валы и другие компоненты настройки зависят от правильного момента зажигания; если искра не попадает в камеру сгорания в нужное время, поиск оптимальной мощности или экономии затрудняется.

Но пропал дистрибьютор! Настройка современных хотродов включает в себя электронику и компьютерное программное обеспечение.Датчиков предостаточно. Они определяют абсолютное давление в коллекторе, массовый расход воздуха, положение коленчатого вала и так далее. Они сообщают ЭБУ (блоку управления двигателем), который постоянно проверяет все переменные и сообщает каждой свече зажигания, когда зажигать. Там, где когда-то был дистрибьютор, теперь существует несколько катушек, часто по одной на каждой свече зажигания.

Тем не менее, какое это удовольствие — понимать психологию хотроддера, который жаждет карбюратора и распределителя. И, по иронии судьбы, тюнинг старых автомобилей проще.Для них не требуется ни модного оборудования, ни компьютерных знаний, часто только индикатор времени, отвертка и несколько гаечных ключей.

Справочная информация о зажигании с помощью точек и катушек

До того, как появились сложные электронные системы управления, мы использовали катушечную систему зажигания, которая впервые появилась на Cadillac 1910 года. Распределитель использовался, чтобы определить, когда должна загореться каждая свеча зажигания. Механический кулачок с приводом от двигателя в распределителе, вращающийся со скоростью распределительного вала, приводил в действие набор точек прерывания.Точки подключили электрический ток к катушке, который преобразовал его в высокое напряжение, необходимое для зажигания свечей зажигания.

Высокое напряжение подводилось от катушки к центру крышки распределителя по высоковольтному проводу. Внутри колпачка есть маленькие металлические выступы, по одному на каждую свечу зажигания. Ротор, установленный на верхнем конце механического кулачка и работающий внутри крышки распределителя, направляет импульсы высокого напряжения к правильной свече зажигания. Конденсатор выполняет двойную функцию: продлевает срок службы точек, гасит дугу в точках и формирует резонансный контур с катушкой, который увеличивает пиковое напряжение.

Ротор соединен через высоковольтную катушку с аккумулятором, а небольшие металлические выступы в крышке распределителя соединены проводами свечи зажигания со свечами зажигания. Когда ротор вращается, ток через крошечный промежуток переходит к каждому из небольших металлических выводов, замыкая электрическую цепь и вовремя посылая кратковременные токи высокого напряжения на каждую свечу зажигания.

Момент зажигания

Время зажигания зависит от множества факторов, включая тип топлива, концентрацию смеси, форму камеры сгорания, степень сжатия, температуру и влажность.Кроме того, зажигание всегда синхронизируется с зажиганием свечи зажигания до того, как поршень достигнет верхней мертвой точки (ВМТ) цилиндра. Разжигание до ВМТ необходимо из-за времени, которое требуется фронту пламени для воспламенения топливовоздушной смеси в цилиндре.

Два элемента синхронизации зажигания: статическая или начальная синхронизация и прогрессивная синхронизация

Когда вы комбинируете статическую или начальную синхронизацию с прогрессивной синхронизацией, результатом является общая синхронизация. Статическая синхронизация может варьироваться от 8 градусов до ВМТ до более 40 градусов в зависимости от двигателя.Регулировка статической или начальной синхронизации достигается простым поворотом корпуса распределителя относительно ротора. Следовательно, либо точки, либо электронный пикап сработает раньше или позже.

Постепенное опережение зажигания осуществляется либо механическими средствами, либо вакуумом, либо обоими способами. Его функция заключается в увеличении угла опережения зажигания сверх статической настройки. По мере увеличения оборотов двигателя искра должна зажигаться раньше, потому что у топливовоздушной смеси меньше времени для сгорания.

Механические механизмы опережения зажигания состоят из грузов на пружинах, которые выбрасываются наружу под действием центробежной силы внутри распределителя. По мере увеличения оборотов двигателя грузы постепенно вращаются на большем радиусе, продвигая ротор относительно крышки и, следовательно, опережая момент зажигания. С другой стороны, подача вакуума увеличивает угол опережения зажигания, реагируя на низкое давление во впускном коллекторе. Таким образом, задача тюнера двигателя состоит в том, чтобы поджечь искру в нужное время во всем диапазоне оборотов.

Регулировка механизма опережения вакуума достигается за счет использования регулируемого опережения вакуума или изменения места, где он определяет разрежение во впускном коллекторе. Настройка механического механизма подачи осуществляется заменой пружин или грузов, или обоих.

Самый частый симптом неправильной установки угла опережения зажигания

Часто хорошо настроенные двигатели с высокопроизводительными распределительными валами, головками цилиндров и впускными коллекторами демонстрируют ленивую реакцию или, что еще хуже, колеблются при ускорении или умирают на холостом ходу. Решение состоит в том, чтобы увеличить статическую синхронизацию и уменьшить прогрессивную синхронизацию (механическую или вакуумную), тем самым ограничивая чрезмерную общую синхронизацию на высоких оборотах двигателя. Тюнеры карбюраторов считают это своей самой постоянной проблемой, но она легко решается модификациями дистрибьютора.

Источник:

Карбюрация демона

Используя стандартный индикатор времени (без обратного набора номера), подключенный к цилиндру номер 1 и к обоим клеммам аккумуляторной батареи, при работе двигателя на холостом ходу этот двигатель работает примерно на 20 градусов до ВМТ.Это событие опережения зажигания известно как статическое или начальное опережение и является хорошей отправной точкой для двигателей с высокими рабочими характеристиками, особенно с агрессивными распределительными валами.

Запуск при 10 градусах до ВМТ является хорошей начальной установкой зажигания для слегка модифицированного двигателя.

Запуск при 5 градусах до ВМТ — типичная начальная установка зажигания для стандартного двигателя.

Запуск двигателя в ВМТ или сразу после него, как показано здесь, вероятно, вызовет остановку двигателя.У двигателей, особенно у высокопроизводительных, есть аллергия на задержку опережения зажигания. Из-за времени, необходимого для воспламенения топливовоздушной смеси в цилиндре, для правильной работы им требуется правильно опережающий момент зажигания.

Как проверить статическое и полное опережение зажигания с помощью обратного светового индикатора

Используя индикатор хронометража с задним диском, вы регулируете диск до тех пор, пока линия на балансировщике коленчатого вала не совместится с отметкой ВМТ на выступе. Таким образом, в режиме ожидания цифра на циферблате будет представлять ваше начальное время.Общее время определяется аналогично, за исключением того, что частота вращения двигателя увеличивается, обычно до 2500–3000 об / мин, при которой грузы и пружины перемещаются в свое максимальное положение.

Преимущество светового индикатора времени с обратным набором номера становится очевидным при определении общего времени. В этом примере общий хронометраж записывается под углом 38 градусов до ВМТ. Для стандартного светового индикатора времени без обратного набора номера 38 градусов будет большим расстоянием от язычка и требует некоторого измерения.

Как: статическое время зажигания | Powerspark Ignition

Статическая синхронизация

Во-первых, необходимо понять статический метод настройки зажигания, см. Ниже….

Статическая синхронизация выполняется при включенном зажигании, двигатель вручную переводится в статическое положение с помощью указателя синхронизации на двигателе и метки на шкиве коленчатого вала на большинстве двигателей и останавливается в этом положении.

Метки показаны ниже. «Штифт регулировки ГРМ» — это указатель на двигателе, а белые метки 5 ВМТ 5 10 15 и т. Д. Находятся на шкиве.

Итак, посмотрев на фотографию ниже (помните, что шкив вращается по часовой стрелке, он прошел за установочные штифты 10 и 5, и вы можете видеть, что настройка находится между 5 и ВМТ), скажем, на 2 градуса. Это предположение, особенно если вы не можете расположить голову прямо над указателем, как показано ниже, чтобы точно выровнять их.

Если двигатель был повернут и он не двигается в этом положении, все, что вам нужно сделать, это повернуть распределитель до тех пор, пока точки не откроются, вы можете использовать свет или наблюдать за небольшой искрой в точках контакта.

Распределитель будет установлен на 2 градуса или около того, как вы думаете. Однако, когда вы запускаете его и проверяете с помощью стробоскопа, вы можете обнаружить, что он фактически установлен на 4 градуса или что-то в +/- 2 или 3 градуса, потому что выравнивание метки является предположением, и распределитель при его повороте дает другую настройку на холостом ходу, когда двигатель тикает. Обычно статическая настройка неточная.

Любой, кто использует стробоскоп и дино, знает, что статические заводские настройки всего лишь ориентир для среднего двигателя, и, поскольку двигатели различаются и изнашиваются, каждый двигатель должен быть оптимизирован с помощью динамических настроек.

Необходимо отрегулировать установку времени зажигания электронного комплекта с помощью стробоскопа.

Вы можете узнать, как это сделать с помощью таймера Powerspark, здесь.

Перед снятием старого распределителя с двигателя или снятием точек для электронного комплекта всегда рекомендуется повернуть двигатель в положение ВМТ №1 и подтвердить положение плеча ротора, которое должно совпадать с выводом разъема №1.

Электронный модуль зажигания был разработан и установлен на опорную плиту, чтобы он мог быть легко установлен на месте точек.Однако, поскольку каждый распределитель отличается из-за производственных допусков, опорная плита с положением зажигания модуля установлена ​​как можно ближе к тому же положению, что и точки, распределитель, возможно, придется повернуть на +/- 5 градусов от того места, где он был зажимается точками. После установки одного из наших электронных комплектов рекомендуется динамическая установка времени. Мы можем предложить стробоскопы, которые очень просты в использовании.

Нет простого способа увидеть или услышать, когда черный спусковой крючок находится в боевом положении с красным модулем, который сравнивается с точками контакта, которые только что открываются.

Можно использовать запасную свечу зажигания, прикрепленную к концу провода №1, опирающуюся на двигатель с хорошим заземлением, поэтому статическое положение синхронизации может быть проверено, когда двигатель переворачивается вручную. Это ненадежный метод и может зависеть от заземления и типа вилки.

Распределитель в двигателе.

Если вы можете установить двигатель в его правильное статическое положение продвижения (или вы уверены, что он работает в этом положении в настоящее время), вы можете просто установить электронный комплект на распределитель, все еще находящийся в двигателе, и синхронизация потребует очень небольшой регулировки Ent из этой позиции для оптимизации динамического времени.

Распределитель снят с двигателя.

Электронный комплект Powerspark может быть установлен на распределителе на стенде так же, как если бы он был установлен в двигателе. Поверните двигатель в положение ВМТ №1 и перед снятием распределителя с остриями проверьте положение плеча ротора, которое должно совпадать с выводом вилки №1.
Настройку можно выполнить, заметив, что на черном спусковом кольце есть отдельные магниты, вставленные в пластик, и один из них должен быть совмещен со слабой тенью, которая присутствует на лицевой стороне красного модуля Powerspark.Статическое положение стрельбы, которое соответствует рычагу ротора в положении №1, может быть достигнуто путем поворота распределителя в это положение до того, как распределитель будет зажат в этом положении. Мы действительно рекомендуем установить конечный угол опережения зажигания для динамической установки с помощью стробоскопа.

Приобретен новый электронный дистрибьютор, установлен красный комплект для переоборудования.

Перед снятием старого распределителя с двигателя поверните двигатель в положение ВМТ №1 и проверьте положение плеча ротора (должно совпадать с выводом №1). Установите новый распределитель и убедитесь, что плечо ротора совмещено с проводом №1, оставьте зажим распределителя достаточно ослабленным, чтобы повернуть распределитель после запуска двигателя, и завершите динамическую настройку синхронизации и затяните зажим.

Как это:

Нравится Загрузка …

Момент зажигания на современных видах топлива

Правильная установка угла опережения зажигания вашего классического двигателя — важная часть его правильной работы. Совершите ошибку, и вы можете отрицательно повлиять на производительность, экономичность и даже срок службы двигателя.Сделайте все правильно, и вы сможете наслаждаться плавным, отзывчивым и практичным классическим автомобилем.

Но теперь, когда этилированное топливо, для которого наши автомобили были изначально предназначены для работы, было изъято из гаражей и заменено на неэтилированный бензин с другим химическим составом, справочники владельцев транспортных средств больше не могут содержать точные данные о времени зажигания.
В следующем руководстве объясняется, как настроить классический двигатель, чтобы максимально использовать современное топливо и минимизировать риск повреждения двигателя.

Для достижения максимальной топливной экономичности топливовоздушная смесь в цилиндре двигателя должна находиться в точке пика горения при температуре около 20 ° ВМТ. Знание скорости сгорания топлива позволяет производителям «работать в обратном направлении» и определять угол опережения зажигания для двигателя на холостом ходу, обычно около 4-6 ° до ВМТ.

Однако современные виды неэтилированного топлива сгорают значительно медленнее, чем старые этилированные топлива, и время зажигания необходимо отрегулировать, чтобы это компенсировать.

Чтобы еще больше усложнить ситуацию, многие классические спортивные и высокопроизводительные двигатели имеют более высокую степень сжатия (скажем, 10: 1 по сравнению с более стандартным 8: 1), чтобы использовать топливо 5 звезд — бензин с октановым числом 100, прекращенный во время конец 1970-х. Современный неэтилированный бензин с октановым числом редко имеет октановое число выше 97 RON, поэтому для правильной настройки этих двигателей для современного использования требуется значительная корректировка времени работы двигателя.

1

Начните с установки угла опережения зажигания на значение, указанное в справочнике владельца транспортного средства, и отметьте распределитель на основании, чтобы записать его исходное положение, прежде чем начинать регулировку.Настройте карбюратор (ы) на достаточно плавный холостой ход. Снимите распределитель опережения вакуума и заглушите конец шланга для предотвращения слабого хода. Рекомендуется использовать газоанализатор или комплект Colortune, чтобы убедиться, что в этот момент в цилиндры поступает оптимальное количество топлива.

2

Убедившись, что карбюратор (ы) находятся в достаточно хорошем состоянии, ослабьте стяжной болт и поверните корпус распределителя по часовой стрелке. Для этой работы полезно иметь стробоскопический индикатор времени. Увеличьте синхронизацию на 1 градус и снова отметьте корпус распределителя в его новом положении. Две метки, расположенные рядом, обеспечивают визуальную шкалу, обозначающую одно приращение. Это может быть полезно на более позднем этапе во время точной настройки.

3

Продвиньте зажигание дальше. По мере увеличения времени двигатель должен работать на холостом ходу более плавно. На этом этапе может потребоваться увеличить частоту вращения двигателя на холостом ходу на карбюраторе (ах), чтобы предотвратить остановку или работу: 800-900 об / мин — это идеальная скорость для определения изменения плавности работы двигателя.После того, как зажигание переместится достаточно далеко, двигатель снова станет менее плавным. На этом этапе еще раз отметьте корпус распределителя. Три метки будут показывать диапазон, в котором синхронизация двигателя может быть увеличена при поддержании плавного холостого хода, включая одно приращение этой шкалы.

4

Когда эта шкала определена, поверните распределитель назад до тех пор, пока время не будет установлено на полпути между двумя крайними точками шкалы

5

Снова проверьте насыщенность карбюратора (ов) с помощью Colortune или газового тестера комплект, и возьмите машину на пробный пуск. Разгонитесь на всех передачах и оцените готовность двигателя тянуть автомобиль вперед. Если производительность низкая, это указывает на то, что сроки могут быть увеличены. Замедляйте автомобиль на каждой передаче, пока частота вращения двигателя не станет около 1000 об / мин. Сильно увеличивайте скорость, не давя на дроссель, и прислушивайтесь к любому металлическому «звенящему» или «звенящему» шуму двигателя. Увеличил скорость на дороге и разгонялся с 2000 об / мин на высшей передаче, прислушиваясь к тому же.

Этот металлический звон, часто называемый «розовым», представляет собой звук, вызываемый горящим топливом, отталкивающим головку поршня, прежде чем он достигнет верхней точки своего хода, и указывает на то, что синхронизация слишком велика.Посинение может вызвать износ поршневых колец, клапанов и подшипников шатуна. В течение длительного периода это может привести к потере компрессии, а если не устранить проблему, может привести к отказу двигателя.

6

Если проблем не возникает и не слышно розового шума, увеличьте зажигание еще на один шаг (или на один градус, если под рукой стробирующий свет) и повторите тест. После увеличения времени отсчета времени на один градус и повторения теста несколько раз, появление розового цвета в конечном итоге станет заметным при резком ускорении.На этом этапе замедлите отсчет времени на один градус. Дайте двигателю поработать неделю или две в любых дорожных условиях, проверяя работоспособность, экономичность и плавность хода. Если в какой-то момент можно обнаружить розовое пятно или мощность двигателя, кажется, заметно снижается (и ясно, что это не из-за карбюратора), замедлите зажигание еще на степень и дайте поработать еще неделю.

7

Если производительность двигателя удовлетворительная, запишите положение синхронизации для использования в будущем и установите карбюратор (ы) правильно, следуя инструкциям в пошаговом руководстве.

Стоит отметить, что после настройки двигатель должен работать на том же топливе, которое использовалось во время последующих испытаний. Современные двигатели с компьютерным управлением могут производить динамическую регулировку фаз газораспределения, чтобы компенсировать использование топлива более высокого или низкого качества, но эти регулировки должны выполняться вручную в более старых автомобилях.

Если вы работаете со стандартным неэтилированным бензином с октановым числом 95 и решите перейти на неэтилированный бензин с октановым числом 97-98 сверхвысокого качества, для достижения максимальной производительности необходимо увеличить угол опережения зажигания.Если вы работаете с супер-неэтилированным бензином и хотите перейти на стандартный, время ДОЛЖНО быть замедлено, чтобы избежать повреждения розового цвета.

Правильный способ настройки вашего автомобиля

ВОССТАНОВЛЕНИЕ АВТО КАК

В то время как многие любители реставрации автомобилей и механики на заднем дворе настраивали свои автомобили на протяжении десятилетий, очень немногие на самом деле делают это правильно. Мы объясним, как решите эту важнейшую задачу, но сначала мы должны упомянуть одну мелочь:

Есть ОДНА И ТОЛЬКО ОДНА правильная процедура, которой нужно следовать при настройке автомобиля!

Теперь, когда мы привлекли ваше внимание, давайте начнем заставлять старый фливвер работать должным образом.

Во-первых, ознакомьтесь с основами

Не начинайте сразу что-либо менять или настраивать. Сначала потратьте несколько минут на проверку оборудования. Это важно, так как неправильная работа некоторых систем повлияет на настройку двигателя. Не позволяйте снимать отметку или игнорировать любое из следующего.

  1. Правильно ли работает система охлаждения? Помимо защиты двигателя от перегрева, работает ли он при надлежащей рабочей температуре? Есть ли утечки? Если есть соединения водяного шланга с пластиной под карбюратором, подключены ли они и работают?
  2. Аккумулятор полностью заряжен? Генератор / генератор переменного тока работает нормально?
  3. Топливная система чиста (особенно фильтр) и подкачивается ли под правильным давлением? В баллоне есть свежий бензин?
  4. Все ли рычаги (воздушная заслонка, акселератор, понижающая передача) перемещаются от упора до упора?
  5. Вся проводка в хорошем состоянии? Есть ли обрывы в изоляции? Разъемы заржавели или ослабли?

Теперь мы можем начать

Первое, что нужно сделать при настройке, — это ОСТАВИТЬ ЧЕРТОВЫЙ КАРБЮРАТОР ОДНИМ! Это самое последнее, что вы будете настраивать, поэтому не трогайте его. Это приведет к тому, что вам придется «гнаться» за настройками системы зажигания и, возможно, никогда не добиться правильного результата.

Первое правило настройки двигателей — добиться правильных настроек зажигания. Зажигание — это «руководитель группы», а все остальное под капотом — «оркестр», так что не торопитесь, чтобы все исправить.

Вы захотите начать с нового набора точек, конденсатора и заглушек. Провода вилки могут нуждаться или не нуждаться в замене в зависимости от пробега, и мы рекомендуем заменять провода с углеродным сердечником (провода сопротивления) примерно через 15 000 миль на старых автомобилях.Провода с твердым сердечником, как правило, служат намного дольше, но их следует заменять, когда их резиновые заглушки изнашиваются — это предохраняет провода от искрения на блок двигателя.

Шаг 1 — Проверните двигатель до верхней мертвой точки, как указано на балансире или шкиве. Откройте крышку распределителя и посмотрите, направлен ли ротор на цилиндр №1 (если нет маркировки, проследите за проводом свечи к распределителю). Если это 180 градусов от этого положения, проверните двигатель на один оборот до ВМТ.Он должен быть там сейчас. Отметьте линию сбоку от корпуса распределителя и продолжите ее на блоке цилиндров. Это позволит при необходимости перенастроить.

Причина, по которой вы делаете это, состоит в том, чтобы в дальнейшем предотвратить неправильную замену проводов вилки и облегчить снятие / замену распределителя, если это потребуется. Теперь двигатель механически настроен на работу в правильном порядке.

Шаг 2 — Вытащите старые наконечники, конденсатор и ротор. Проверьте плавность движения пластины подачи вакуума, желательно всасывая вакуумный шланг.Установите новые точки на пластину вместе с конденсатором (на некоторых автомобилях конденсатор крепится к змеевику). Ослабьте прижимной винт распределителя ровно настолько, чтобы обеспечить движение, и вращайте распределитель, пока рычаг стеклоочистителя на остриях не окажется наверху одного из выступов рабочего кулачка вала. Затяните прижимной винт и отрегулируйте точки для обеспечения надлежащего механического зазора в соответствии с руководством по эксплуатации двигателя. Правильно используйте толщиномер и не торопитесь, потому что вы механически устанавливаете правильный угол остановки *.Установите ротор и крышку.

* Автомобильные катушки обычно имеют отношение вторичной обмотки к первичной от 200 до 1. Следовательно, вход 12 В на первичную обмотку катушки приведет к выходу 24 000 В на вторичной обмотке. Вот где свечи зажигания получают электричество. Индуктивность — это не вечный двигатель и не «свободная энергия». Есть много «однако» и других соображений, о которых стоит беспокоиться. Самая большая из них — это неспособность катушки удерживать наведенное напряжение после того, как она нарастает.Через очень короткое время напряжение «просачивается», что приводит к слабой искре. Кроме того, для накопления заряда катушке требуется определенное количество времени. Это время выдержки , обычно определяемое как градусов поворота распределительного вала, в течение которых точки закрываются. Слишком мало времени, и катушка не успевает полностью зарядиться. Слишком большое время ожидания, и с катушки произошел сброс заряда, в результате чего возникла слабая искра. Колебания, низкое энергопотребление, пропуски зажигания, пинг и ряд других состояний являются симптомами неправильной задержки.

Шаг 3 — Закройте новые заглушки и установите их, стараясь не затягивать резьбу в блоке слишком сильно. Наденьте на них провода вилки, соблюдая порядок зажигания. Убедитесь, что провода вставлены в крышку распределителя и катушку.

Шаг 4 — Достаньте измеритель выдержки и подключите его. Красный провод идет к точечной стороне катушки (отрицательный вывод), а черный зажим фиксируется на любой хорошей точке заземления на двигателе. Запустите двигатель и измерьте угол остановки.Если он не находится в середине допустимого диапазона (скажем, 24 градуса, когда диапазон составляет 20-26 градусов), остановите двигатель и переместите зазор между точками ближе, чтобы поднять стойку, или дальше, чтобы опустить ее. Продолжайте делать это, пока задержка не станет правильной. Угол выдержки всегда устанавливался путем правильной регулировки зазора точки зажигания. Разрыв точек вашего автомобиля был рассчитан инженерами для приблизительного определения угла остановки, но отдельные наборы точек могут значительно различаться по своим механическим и электрическим характеристикам. Единственный способ правильно установить точки воспламенения — использовать измеритель выдержки.

Шаг 5 — Достаньте лампу газораспределения, — наиболее часто используемый инструмент для обслуживания двигателя. Почему злоупотребляют? Ну, потому что внутренние компоненты двигателя со временем изнашиваются лишь в минимальных количествах, а это означает, что цепи или шестерни ГРМ не «прыгают» и не расшатываются между настройками. Причина изменения фаз газораспределения двигателя заключается в том, что угол остановки изменяется по мере износа дворников на остриях.

Почему? Поскольку задержка измеряется вращением распределительного вала, а частота вращения распредвала в два раза превышает скорость коленчатого вала, на каждые два градуса задержки зажигание отключается от правильной настройки, синхронизация двигателя будет отклоняться на один градус! Если при периодической проверке двигателя необходимо изменить таймер, то точки изношены (что увеличивает время простоя). Цепь ГРМ не проскочила, как многие считают. И наоборот, если вы правильно установите точки при каждой настройке, вы обнаружите, что время никогда не меняется!

Шаг 6 — Установите синхронизацию, подключив свет (индуктивный или прямой), а затем отметьте правильное положение синхронизации на шкиве кривошипа или демпфере. Следуйте инструкциям по эксплуатации двигателя и сделайте легко читаемую отметку с помощью белой бумаги (жидкой бумаги) или мелка. Отсоедините вакуумную линию от распределителя и воткните в нее карандаш или гвоздь, чтобы предотвратить утечку вакуума.Запустите двигатель и дайте ему поработать со скоростью 500-600 об / мин, чтобы предотвратить любое действие центробежного механизма продвижения (если он есть), а затем медленно вращайте распределитель, пока метка синхронизации не совпадет с его указателем. Затяните прижим на распределителе. Если двигатель не работает достаточно медленно, снова включите рычаг акселератора на карбюраторе. Если двигатель работает слишком медленно, увеличьте обороты холостого хода. Еще раз проверьте время, а затем выключите свет.

Шаг 7 — Теперь (НАКОНЕЦ!) Можно отрегулировать карбюратор.Во-первых, вы хотите отрегулировать винт смеси холостого хода (или винты, если у вас карбюратор с 2 или 4 цилиндрами). Когда двигатель прогрет до правильной рабочей температуры (это важно, поэтому подождите, пока он прогреется!), Медленно поверните один винт по часовой стрелке, пока двигатель не начнет спотыкаться или работать неровно, затем поверните его примерно на один оборот. Отрегулируйте другой винт таким же образом, пока двигатель не будет работать плавно.

Теперь установите обороты холостого хода двигателя в соответствии с инструкциями или личными предпочтениями (нам нравятся немного более высокие обороты холостого хода, около 800-900, но делайте, что хотите).Если двигатель работает немного грубо, отрегулируйте винты смеси холостого хода.

Шаг 8 — Управляйте автомобилем и обращайте внимание на любые неровности, колебания или пропуски зажигания. Он должен работать отлично, но в противном случае вам придется диагностировать проблему. Если это не что-то вроде ослабленного провода свечи (ой!) Или чего-то другого очевидного, это могут быть неисправные системы карбюратора, недостаточная компрессия и т. Д., Но, по крайней мере, вы будете знать, что системы зажигания и холостого хода настроены правильно.

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Правильно рассчитайте время — старые автомобили еженедельно

Время зажигания

В моей предыдущей колонке обсуждались основы работы распределителей прерывателя точечного типа.В этом столбце я перечислил множество проблем, которые могут существовать с дистрибьюторами, но я не затронул детали фактической настройки дистрибьютора для обеспечения правильного момента зажигания.

Время, когда распределитель передает заряд от катушки зажигания к свече зажигания, варьируется в зависимости от диапазона оборотов двигателя. Общая синхронизация распределителя, выраженная в градусах, состоит из времени, обеспечиваемого начальной синхронизацией, механизмом центробежного продвижения и вакуумным блоком продвижения.

Градус распределителя или коленчатого вала

При чтении спецификаций синхронизации очень важно определить тип градусов, указанный в запрашиваемых спецификациях. Распределители вращаются с половинной скоростью вращения коленчатого вала. Следовательно, градусы синхронизации могут указываться в градусах распределителя или градусах коленчатого вала. Как правило, характеристики распределителя указываются в градусах распределителя, тогда как типовые характеристики настройки двигателя указываются в градусах коленчатого вала.Однако в этой схеме могут возникать вариации, поэтому важно проверить тип указанных градусов (распределитель или коленчатый вал).

Испытательные машины для распределителей, которые проверяют распределители в диапазоне оборотов, обязательно основываются на степенях распределителя, которые составляют половину степени вращения коленчатого вала. Соответственно, если испытательная машина распределителя показывает максимальное центробежное опережение, равное 14 градусам, это соответствует 28 градусам на коленчатом валу.

Рис. 1

На рис. 1 представлены спецификации дистрибьютора для двигателей Buick 1941 года выпуска.В этом случае все градусы указаны в градусах коленчатого вала. Следовательно, если бы эти конкретные характеристики использовались для сравнения с результатами, полученными на испытательной машине дистрибьютора, их пришлось бы разделить на два.

Установка отсчета времени

Центробежный отсчет времени является функцией центробежного механизма. Если это не так, это можно исправить, очистив скопившуюся смазку и грязь и отремонтируя изношенные детали. Точная настройка центробежного компонента может быть достигнута за счет натяжения пружин, сдерживающих центробежные веса.Испытательная машина дистрибьютора необходима для точной проверки времени центробежного продвижения и выполнения всех регулировок.

Время вакуума является функцией механизма подачи вакуума и также проверяется с помощью испытательной машины распределителя. Он либо работает так, как задумано, либо нет. Однако для некоторых распределителей доступны регулируемые механизмы подачи вакуума, но не для всех.

Начальная синхронизация — это компонент синхронизации, который устанавливается при выполнении настройки двигателя.Это достигается путем установки положения двигателя на заданную временную метку на маховике или демпфере коленчатого вала, когда поршень номер 1 находится в своей верхней мертвой точке на такте сжатия. Поскольку каждый поршень совершает два полных оборота за каждый полный цикл — впуск, сжатие, мощность и выпуск — временная метка может появиться, когда поршень не находится на такте сжатия. Такт сжатия можно определить, удерживая большим пальцем отверстие для свечи зажигания и ощущая нарастание давления на такте сжатия.Существуют также устройства, которые могут быть установлены в отверстии свечи зажигания, которые издают свист во время такта сжатия, когда воздух проходит через устройство.

Рисунок 2

Когда поршень номер 1 находится в правильном положении, обозначенном меткой синхронизации на такте сжатия, начальное время может быть установлено близко к требуемым характеристикам при остановленном двигателе с помощью контрольной лампы (см. Рисунок 2) . Подключите один вывод контрольной лампы к первичной клемме распределителя, а другой — к массе.Затем при включенном зажигании слегка поверните распределитель по или против часовой стрелки, пока лампа не загорится. Если контрольной лампы нет, отсоедините высоковольтный провод от центра крышки распределителя. Удерживайте эту клемму примерно в одной восьмой дюйма от ближайшего заземления (корпуса или блока распределителя). Снова поверните распределитель по часовой стрелке или против часовой стрелки, пока искра не выскочит из провода высокого напряжения на землю. Распределитель теперь установлен в положение зажигания на заданных оборотах холостого хода и достаточно точен для запуска двигателя.Это предполагает, что ротор направлен на соединение провода свечи зажигания цилиндра номер 1.

Для точной настройки начальной синхронизации требуется, чтобы двигатель был полностью прогрет, а тяга карбюратора отключена от кулачка быстрого холостого хода и установлена ​​на правильную скорость холостого хода. После того, как эти условия будут достигнуты, выключите двигатель и подключите стробоскопический индикатор времени в соответствии с инструкциями производителя. Также отсоедините и заглушите вакуумные соединения механизма подачи вакуума распределителя. Затем перезапустите двигатель, убедитесь, что частота вращения холостого хода правильная, и направьте свет на метку синхронизации.Индикатор времени будет излучать вспышку света каждый раз, когда срабатывает вилка номер 1, и метка времени будет отображаться неподвижно напротив его указателя. Если правильные временные характеристики не соблюдаются, перемещайте распределитель по или против часовой стрелки, пока метка не окажется в правильном положении. Затем затяните зажим на распределителе и еще раз проверьте показания.

Уильям К. «Билл» Андерсон, ЧП, занимается автомобильным хобби более 30 лет, имея опыт работы от хот-родов до спортивных автомобилей, гонок на спортивных автомобилях и восстановления транспортных средств с 1930-х по 80-е годы.Он автор, редактор журнала, судья автосалонов и профессиональный инженер. Член нескольких автомобильных клубов и руководитель некоторых из них, через Anderson Automotive Enterprises он восстанавливает и оценивает автомобили.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ БОЛЬШИЕ СТАТЬИ ДЛЯ ВОССТАНОВЛЕНИЯ

Как исправить старые точки зажигания: DIY Auto

«Это не куча, папа. Классика». Это сложнее оправдать, если ваш классический маслкар не заводится.Ничего подобного V8 с высокой степенью сжатия в сочетании с аккумулятором, который не заряжался в течение полутора месяцев, для медленного запуска. Добавьте к этому равнодушную искру с низким энергопотреблением и неправильную установку угла опережения зажигания, вызванную износом точек, и вы получите двигатель, который не сработает — да и мокрые свечи зажигания тоже.

В современных двигателях используются управляемые компьютером саморегулирующиеся системы зажигания с заводскими настройками, которые никогда не меняют свое положение, не имеют движущихся частей и не требуют обслуживания. Ура! Поколение назад каждый подросток, каждый механик и многие владельцы транспортных средств понимали теорию и практику изменения точек и установки времени.Тем не менее, по-прежнему существует множество старых автомобилей, уличного силового оборудования, лодок и тракторов, которые требуют периодической регулировки или замены.

Дистрибьютор этих старых автомобилей выполняет две связанные задачи. В первом используется простой переключатель включения / выключения, точки зажигания, чтобы подавать на катушку зажигания правильно синхронизированные импульсы 12-вольтного электричества. В катушке, по сути, трансформаторе, оно повышено до 10 000–20 000 вольт. Затем высоковольтное электричество от катушки возвращается к распределителю, где ротор внутри передает его в нужную свечу зажигания, чтобы зажечь смесь топлива и воздуха.

На валу распределителя есть кулачок с кулачком, который нажимает на небольшой трущийся блок на подвижной стороне острия. Когда кулачок и распределитель вращаются, точки постоянно открываются и закрываются. Когда они замыкаются, ток от замка зажигания течет через контакты в первичные обмотки катушки, а затем уходит на землю. Этот ток создает магнитное поле в железном сердечнике катушки. Когда точки открываются на несколько градусов вращения коленчатого вала позже, ток прерывается, вызывая коллапс магнитного поля.Это индуцирует электрический ток во вторичных обмотках катушки, где ток повышается до 20 000 вольт или более. Высокое напряжение теперь проходит к распределителю, где ротор измеряет высоковольтные импульсы до правильной свечи зажигания.

Весь этот ток, протекающий по точкам, не хочет внезапно останавливаться и может вызвать небольшую дугу, которая в конечном итоге разрушает вольфрамовые контакты. Конденсатор смягчает дугу, что значительно увеличивает срок службы острия. Но не бесконечно долго.По мере износа контактов и пластикового блока трения, который соприкасается с кулачком, зазор в точках зажигания и синхронизация постоянно меняются. После тысячи миль время сдвинулось достаточно, чтобы повлиять на производительность, и ритуал изменения точек и установки времени становится необходимым. Как часто? Некоторым автомобилям необходимо регулировать время каждые 10 000 миль для поддержания максимальной производительности. Двигателям с высокими оборотами потребуются премиальные очки с пружиной высокого давления, чтобы они не подпрыгивали при повышенных оборотах.В некоторые узлы точек входит конденсатор, в других — это отдельная деталь. Конденсаторы достаточно недорогие, поэтому нет смысла не заменять их каждым набором очков. Они должны длиться до набора очков, не менее 20 000 миль.

Зажигание Кеттеринга: Чарльз Ф. «Босс» Кеттеринг был одним из основателей компании Delco и изобретателем системы зажигания типа аккумуляторной батареи, впервые использованной Cadillac в 1910 году. Износ, неточность и высокие затраты на обслуживание вынудили производителей автомобилей отказаться от этой системы, заменив ее компьютерами и индивидуальными катушками зажигания для каждого цилиндра — без каких-либо точек износа.

на точке

Функция системы зажигания заключается в зажигании свечей зажигания в нужное время, непосредственно перед тем, как поршень достигает верхней мертвой точки (ВМТ) на такте сжатия, чтобы воспламенить топливно-воздушную смесь, создавая тем самым высокое давление в цилиндре для опустите поршень, а затем колеса, чтобы автомобиль двинулся вперед.Свеча зажигания обычно срабатывает под углом от 10 до 45 градусов до того, как поршень достигает ВМТ, чтобы фронт пламени топливно-воздушной смеси проходил через камеру сгорания. Чтобы давление в цилиндре выросло, требуется несколько миллисекунд и ожидание, пока ВМТ не сделает пик давления слишком поздним при ходе поршня вниз, чтобы быть наиболее эффективным. При некоторых условиях работы двигателя опережение может привести к регулировке угла опережения зажигания до 45 градусов до ВМТ. Признаки неправильной установки угла опережения зажигания включают резкий запуск, детонацию искры, недостаточную мощность, перегрев и снижение расхода топлива.

В этом Chevy V8 используется распределитель зажигания старой школы в стиле Кеттеринга. Чтобы установить время после замены точек и конденсатора, вам, что неудивительно, понадобится старомодный стробоскопический индикатор времени.

Расширенная синхронизация

В распределитель встроены два основных типа механизма подачи. Первый — это центробежное продвижение. На распределительном валу вращается пара грузиков, удерживаемая небольшими пружинами.Когда двигатель набирает обороты, центробежная сила вытягивает грузы наружу, что, в свою очередь, заставляет верхнюю часть раздельного распределительного вала двигаться вперед. Отсутствие пружин или заклинивание рычага может привести к слишком быстрому продвижению вперед или его отсутствию.

Аналогичным образом, при опережении вакуума используется резиновая диафрагма для опережения или замедления отсчета времени. Вакуум из карбюратора притягивает одну сторону диафрагмы, смещая точки вокруг распределителя и заставляя свечи зажигаться раньше. Негерметичная вакуумная линия, разваливающаяся резиновая диафрагма или липкая пластина прерывания могут привести к сбою механизма подачи.

Неработающие механизмы опережения зажигания могут обеспечивать слишком большое или слишком маленькое опережение зажигания. Слишком большой шаг может заставить двигатель пинговать. Слишком мало вызывает потерю мощности и перегрев.

Установка новых точек и конденсатора проста и обычно требует не более чем отвертки. Пропорция времени, в течение которой кулачок распределителя удерживает точки закрытыми и открытыми, называется углом задержки. Сначала отрегулируйте угол задержки с помощью щупа. Большинство американских утюгов V8 должны быть настроены на 0.От 018 до 0,020 дюйма, в то время как четырехцилиндровые двигатели, как и ранние автомобили VW, начинаются с 0,014 дюйма. Близость достаточно хороша, потому что единственный действительно точный способ установить задержку — это — подождите, — счетчик выдержки. Угол остановки должен составлять от 30 до 35 градусов для двигателей V8 и от 44 до 50 градусов для четырехцилиндровых двигателей. См. Руководство по ремонту вашего автомобиля. Присоедините измеритель выдержки к низковольтным выводам катушки и раскрутите двигатель с помощью стартера, чтобы проверить и подрезать задержку. У некоторых автомобилей есть небольшое окошко в распределителе, чтобы вы могли остановиться при работающем автомобиле, что позволяет сэкономить время, потому что вам не нужно проверять двигатель с помощью стартера, настраивать точки и снова проверять задержку.

Настройка выдержки: Изменение зазора в точках влияет на пропорцию времени, в течение которого точки закрываются («задержка») и заряд катушки. Измеритель задержки необходим для правильной регулировки угла задержки, которая выполняется при вращении двигателя на стартере или, на некоторых двигателях, на холостом ходу.

Уборка в заливе 4

Перед тем, как застегнуть распределитель, очистите точечные контакты от масла, оставшегося на щупах. Загрязнение обуглится и станет сопротивлением там, где должен быть только контакт металл-металл. Обычно я просто использую уголок визитной карточки, чтобы стереть загрязнения. Нанесите немного смазки для кулачкового механизма на контактный блок.

Регулировка задержки также изменяет базовую синхронизацию зажигания, поэтому всякий раз, когда корректируется задержка или заменяются точки, время необходимо будет отрегулировать. Некоторые двигатели требуют пережима или отсоединения вакуумных линий, поэтому вам нужно будет найти правильную процедуру синхронизации для вашего двигателя в руководстве по ремонту.Я подожду …

У вас есть временные характеристики? Найдите установочные метки на гармоническом балансире или на маховике. Используйте контрастную краску или фломастер, чтобы сделать отметку времени ярче. Подсоедините индикатор времени к проводу штекера № 1. Запустите двигатель и посветите индикатором газораспределения на метки синхронизации. Обратите внимание на вращающийся вентилятор и ремни, — напоминает мой старый механик, приятель Левти. Стробирующий свет «остановит» вращающийся шкив при срабатывании свечи № 1. Ослабьте зажим, удерживающий распределитель вниз, и слегка поверните корпус распределителя, чтобы совместить метки синхронизации.Небольшие обороты двигателя должны привести к срабатыванию механического опережения — вы увидите, как временные метки продвигаются и отступают, когда двигатель работает. Затяните зажим распределителя, снова подсоедините все вакуумные линии и привод.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
