Как подключить камеру заднего вида к магнитоле 2 din: Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Содержание

Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

Подключение камеры заднего вида

Ставить или нет, камеру заднего хода, решает каждый водитель сам. В этой статье мы расскажем вам, как подключить камеру заднего вида, а решать уже вам, нужно это или нет. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Но если вы все-таки решили, что установка штатной камеры заднего вида для вас необходима, то воспользуйтесь советами с этой статьи. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное.

А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

  • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
  • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
  • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
  • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
  • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.
  • Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи.

    Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:
    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл.

    , и переключаем полярность в режим батареи.

    Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.

    Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Зачастую камеру заднего хода устанавливают после приобретения новой магнитолы, на этот случай у нас есть статья «как подключить магнитолу» в ней вы узнаете про переходники, переходные рамки и многое другое.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

    Как подключить (подсоединить) камеру заднего вида к китайской магнитоле 2 DIN

    Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства.

    При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

    Выбор камеры

    Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

    Критерии выбора оборудования:

    • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них.
      Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
    • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

    Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

    Как определить место установки камеры

    Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере.

    Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

    Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

    На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

    Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

    В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

    Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

    Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

    Функция и возможность корректировки параметров имеются не во всех проигрывателях.

    Инструкция по подключению

    Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

    Коммутация к магнитоле Pioneer имеет несколько отличий:

    • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
    • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

    Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

    Процесс установки

    Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

    Приблизительный алгоритм установки камеры на задней части автомобиля:

    1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
    2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
    3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
    4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

    После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

    Подключение

    Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

    Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

    Настройка

    Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

    Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

    Как правильно подключить беспроводную камеру заднего вида к штатной магнитоле 2 DIN и схема подсоединения

    Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

    Как выбрать камеру

    Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

    Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

    При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

    Как и где должна устанавливаться

    Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

    При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

    Как правильно подключить

    Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

    Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

    При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

    Проводная модель

    Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

    В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

    При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

    Особенности подключения на машинах европейского производства

    Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

    На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

    Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

    Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

    Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

    Беспроводная модель

    Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

    Проверка и настройка камеры

    Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

    Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

    На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

    Подключение камеры заднего вида к китайской магнитоле

    Меньше всего водителю хотелось бы повредить автомобиль во время парковки на загруженной улице. Тем более, если это чужая машина.

    И правда, каким бы опытом не обладал водитель, найдется малозаметная мелочь, которая доставит хлопот. В такой ситуации пригодиться камера заднего вида. Она значительно улучшает обзор и позволяет избежать неприятных эксцессов.

    Сегодня этим полезным гаджетом оснащаются много автомобилей, особенно премиум сегмента. Но ранние модели лишены такой функции, а значит – есть повод взять в руки инструмент.

    О том, как подключить камеру заднего вида к китайской магнитоле сегодня пойдет речь.

    Как выбрать систему

    Рынок автомобильной электроники в изобилии наполнен разнообразными комплектами для подключения. Особенно это касается продукции из Китая.

    Действительно, для некоторых владельцев совсем не критично качество передаваемой картинки или подсветка в темное время суток. Поэтому не стоит платить деньги за неиспользуемые функции.

    • Разрешение видеосъемки. Чем выше этот параметр, тем качественнее видео получается на экране. Камеры с высоким разрешением детально передают картинку самых мелких предметов сзади машины.
    • Чувствительность матрицы. Иногда этот параметр указывают символом «ISO». Дешевые модели не оснащены чувствительными матрицами, это прямо сказывается на качестве изображения в темное время. Картинка получается нечеткой, она плывет во время движения.
    • Охват съемки. Стандартный диапазон углов обзора составляет 120-180 градусов. Высокий показатель помогает сделать видео панорамным, в кадр влезет большое количество пространства. Но здесь есть коварный момент: при таких углах искажаются реальные размеры предметов, что может обмануть неопытного водителя. Поэтому оптимальное решение следует искать между этими значениями.
    • Корпус камеры и тип установки. Влагозащищенные девайсы можно смело устанавливать снаружи машины, им не страшна вода и грязь. Но они всегда будут доступны для воров. Камеры для внутреннего монтажа устанавливаются в багажном отделении. Охват пространства снизится, но аппарат всегда будет сухим и защищенным от чужих рук.
    • Тип подключения. Стандарт – проводное соединение. Прокладывается кабель от монитора или магнитолы до задней части машины. Более необычным является беспроводное подключение. Водителю не нужно снимать обшивку и прятать проводку. Но такой метод требует дополнительных аксессуаров – передатчиков.
    • Задние камеры с функцией подсветки. По таким приспособлениям можно легко ориентироваться в темное время суток. Подсветка выполняется инфракрасными диодами, либо дополнительной лампой. Такая функция полезна тем автомобилям, в которых задние фонари небольшие по размеру и дают слабый свет. Нужен ли такой тип камер – владелец решает индивидуально.

    Необходимо обратить внимание и на способ вывода изображения. Это может быть отдельный монитор или 2din магнитола со встроенным экраном. Если качество последней устраивает, смысла в установке второго монитора нет.

    Как подключить камеру к магнитоле своими руками

    Первоначально необходимо выбрать место установки. В задней части автомобиля пространства достаточно, но, если взять во внимание охват транслируемой картинки, выбор уменьшается.

    Учитывать стоит расположение глазка камеры. У него должен быть обзор на весь угол съемки и не заслоняться другими элементами кузова.

    Есть два варианта установки: под номерным знаком и под задним стеклом. Здесь стоит учитывать тип кузова автомобиля. Для универсалов, из-за отсутствия длинного багажника, подойдут оба способа. Для седанов оптимальное место – в отсеке номерного знака.

    Перейдем к подключению. Перед началом работ необходимо подготовить инструмент:

    • сам комплект камеры с проводами;
    • отвертка;
    • набор ключей;
    • плоскогубцы;
    • нож;
    • пластиковые стяжки;
    • изолента или термоусадочная трубка.

    Иногда для крепления задней камеры может понадобиться просверлить несколько отверстий. В таком случае следует запастись сверлами и дрелью. Некоторые модели автомобилей имеют подготовленное место для камеры, для которого достаточно вытащить заводскую заглушку.

    Подготовьте салон автомобиля к укладке проводов. Аккуратно отодвиньте обивку. Выбирайте такие места, где кабель не будет испытывать деформации от ног пассажиров, а также избегайте резких загибов провода. Надежным будет укрепить провод на штатной магистрали автомобили. Укрепите магистраль пластиковыми стяжками.

    Совет: для безопасности электрических цепей машины, все подключения следует выполнять при отключенном аккумуляторе. Таким образом, исключается риск случайного короткого замыкания на массу.

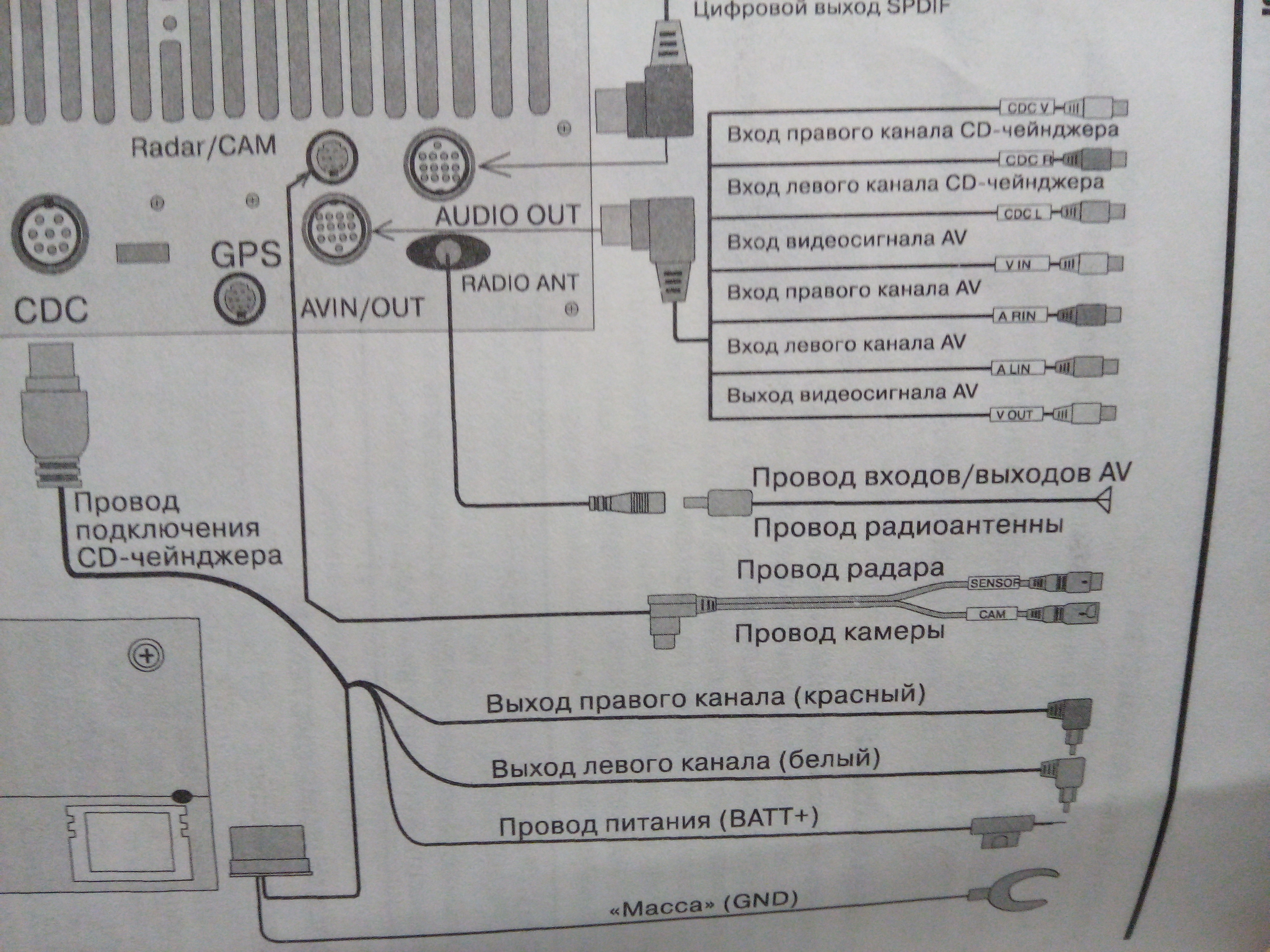

    Схема подключения разъемов кабеля камеры к автомагнитоле

    Когда подготовительные работы выполнены, кабели уложены, можно переходить к подключению всех компонентов системы.

    Рассмотрим внимательно схему:

    Стандартный кабель подключения состоит из двух частей:

    • желтый – сигнальный;
    • красный – питание.

    Отметим, что цвета проводов напряжения могут отличаться на разных моделях.

    Соединение видеосигнала осуществляется через коннекторы типа «тюльпан».

    Стандартный метод подачи питания и активации камеры осуществляется через фонари заднего хода. Принцип работы следующий:

    • Красный провод подключается к фонарям, черный – на массу машины.
    • Сигнальный шнур, через магистраль в салоне соединяется с магнитолой через разъем Video In.
    • При включении заднего хода, появляется напряжение на питающем проводе камеры, которое активирует ее.
    • Магнитола обнаруживает сигнал на входном канале и переключается в режим трансляции изображения.

    Очень часто, соединение магнитолы осуществляется через разъем ISO. В таком случае следует ознакомиться с пинами соединения и найти видеовход.

    Второй метод подключения позволяет активировать систему наблюдения вне зависимости от заднего хода. Для этого 12В подается на 2 провода – красный и синий. Первый подключается к замку зажигания, на положение key1 – ACC. Второй подводится к лампам заднего хода.

    При таком способе, система будет работать в двух режимах:

    • при переключении на заднюю передачу;
    • в положениях ключа key1 и key2 – Ignition, что соответствует включенной бортовой сети и зажиганию автомобиля.

    Некоторые модели магнитол требуют ручного включения режима съемки в «настройках» девайса. После активации следует проверить работу в разных положениях ключа, особенно в key2.

    Следующий шаг – настроить саму магнитолу, а именно фокус, резкость и светочувствительность. Разные системы предлагают разный набор настроек, поэтому конфигурации индивидуальны.

    Совет: важно соблюдать строгую правильность при подключении проводов. Чтобы не ошибиться, рекомендуется собрать систему на столе и настроить ее. При подключении питающих компонентов к автомобильной сети, защитить их при помощи предохранителей.

    Подключение камеры заднего хода авто к ноутбуку

    Чтобы иметь возможность просматривать картинку на ноутбуке, необходим специальный ТВ-тюнер. С его помощью можно согласовать аналоговый сигнал с компьютером.

    Способы подключить к магнитоле две китайские камеры

    На рынке представлены модели для двузонного мониторинга пространства машины – спереди и сзади. Такое решение позволяет регистрировать возможные аварийные ситуации на дороге, и фиксировать состояние машины в отсутствие владельца.

    Подключение и настройка осуществляется в таком порядке:

    • обесточивается бортовая сеть машины;
    • переднюю камеру устанавливают на держателе зеркала заднего вида;
    • монтируют заднюю;
    • для эстетического вида, соединительные провода подводятся к головному модулю под обшивкой салона;
    • если штатная магнитола имеет два входа Video In – подключаем сигнальные провода к ним. В случае, когда комплект имеет свой регистратор – выбираем место его установки, подключаем к сети и камерам;
    • проверяем соединения согласно схеме установки, включаем аккумулятор;
    • настраиваем параметры работы камер.

    Остается только протестировать систему в движении и, если необходимо, внести поправки.

    Иногда бывает, что одна из камер не обеспечивает должного охвата пространства перед ней. Выход – приобрести накладку «Fish Eye». Она действует как широкоугольный объектив и расширяет угол обзора.

    Как подключить зеркало с камерой заднего вида

    Способ подключения такого зеркала ничем не отличается. Схема соединения имеет вид:

    Более дорогие модели зеркал поддерживают съемку с двух сторон автомобиля. Фронтальная камера уже интегрирована в корпус изделия и подключения не требует.

    Подключение китайской камеры заднего вида к японской магнитоле

    Любители качественных аудиосистем японское оборудование. Но у них есть свои нюансы при подключении видеокамер.

    Рассмотрим пример на магнитоле Pioneer, формата 2din. Установка имеет аналогичную процедуру:

    • Питание камеры подводится от фонаря заднего хода.
    • Сигнальный кабель подключается к разъему Video In. Обычно, в этой модели за захват видео отвечает коричневый тюльпан.
    • Проверяем в настройках включение камеры и ее работу.

    Система работает, но автоматически, при езде назад включаться не будет. Достаточно подключить фиолетовый провод головной автомагнитолы к заднему фонарю, куда и камеру. Проблема исправится, при включении задней скорости. Магнитола поймет, что нужно активировать режим съемки.

    Остальные моменты монтажа устройства остаются аналогичными.

    Заключение

    Камеры задней или фронтальной съемки зарекомендовали себя с лучшей стороны среди автолюбителей. С их появлением на борту машины становится легче ориентироваться в стесненном пространстве. Их правильная установка требует от владельца неких знаний. Но с приведенными советами, сделать это сможет любой водитель.

    Как подключить камеру к китайской магнитоле

    Как подключить камеру к магнитоле своими руками

    Одно из новейших достижений в автомобиле – камера для слежения за территорией сзади. С ее помощью можно парковаться задним ходом и сделать обзор позади лучше. При этом, если штатно устройство в транспорте не предусмотрено, можно поставить его самостоятельно.

    Аппарат будет функционировать наиболее эффективно, если он присоединен к радиоэлектронному изделию. Перед тем как начать работу, вам следует прочитать инструкцию, запастись инструментами. После этого предстоит:

    1. Грамотно смонтировать камеру. Для этого отключите на аккумуляторе положительную клемму, чтобы предотвратить замыкание. Можно полностью отсоединить его.
    2. Потом предстоит понять, где будет проложена проводка. Откройте багажник, выберите место. Оптимальный способ – установить проводку там, где уже лежат шнуры.
    3. Камеру фиксируют к бамперу либо над номерами.
    4. Многие китайские камеры устанавливаются вместо плафона для подсветки номера.
    5. Теперь стоит заняться проводами в передней части салона. Для этого разбираются несколько панелей, чтобы добраться до проводки.

    Из особенностей подключения нужно отметить, что питание к девайсу будет поступать, если вы будете двигаться назад. Непрерывно работать агрегат сможет в течение часа. Потом оно отключиться. Это вполне разумно, ведь целью установки прибора фонового типа считается упрощение парковки.

    Перед тем как подключать камеру, стоит убедиться, что у магнитолы есть жидкокристаллический экран. После этого предстоит собрать такие инструменты и расходные материалы, как:

    • Скотч;
    • Паяльник;
    • Шуруповерт;
    • предохранитель 0,5 А;
    • клей;
    • отвертки и ключи.

    Монтаж камеры к китайской магнитоле осуществляется поэтапно.

    1. Найдите глазок для наблюдения – в современных авто он предусмотрен, вам остается только вытащить заглушку.
    2. Если его нет, просверлите его.
    3. Установите глазок, зафиксировав его на клей.
    4. Протяните провода от агрегата в багажник.
    5. Черный кабель проведите к массе машины с помощью болта.
    6. Красный шнур (плюс) запитайте от кабеля фонаря сзади.
    7. К камере присоедините желтый провод.
    8. При подключении устройства используйте предохранитель.
    9. Далее, после того как работы с камерой окончены, протяните шнуры из багажника в салон, фиксируя их на скотч. Следите за тем, чтобы желтый шнур не попал под крепеж. Действуйте согласно схеме, тогда вы точно не ошибетесь. Для подключения кмеры к магнитоле требуется порядка 3-5 метров проводов.

    Остается только произвести проверку. Поставьте аккумулятор и заведите машину. Включите заднюю передачу, на экране магнитолы должно возникнуть изображение. Если его нет, зайдите в настройки и отрегулируйте раздел «Камера».

    Подсоединение магнитолы к камере заднего вида

    Подключают каеру к прибору видеонаблюдения точно так же, как описано выше. Тем не менее, стоит сразу убедиться в том, что приобретенное изделие обладает возможностью синхронизации с девайсом для видеонаблюдения. Если в ней нет специального провода, можно либо купить монитор отдельно и поставить его на панель приборов, либо поменять товар.

    Самое важное в подключении – правильно присоединить кабели. Если вы не уверены в своих силах, нужно снять аккумулятор и проверить работоспособность системы, собрав ее, вдали от авто. А после тренировочного режима провести сборку в авто. Для этого от багажника машины шнуры тянут к автомагнитоле. Лучше, чтобы они лежали под ковролином, тогда их не будет видно.

    Остается только присоединить разъемы камеры к контактам магнитолы. Питается прибор для видеонаблюдения за счет сигналов заднего хода при включении передачи. Когда все провода проведены и подсоединены, стоит выполнить проверку.

    Схема подключения разъемов кабеля камеры к автомагнитоле

    Приспособления для наблюдения сзади ставят в базовое место плафона для подсветки номерных знаков. Есть несколько схем подключения устройств.

    1. Первый вариант: прибор включается при подаче напряжения, равного +12 В на красный кабель. Питается она в данном случае от фонаря. Парковочные линии включены по умолчанию. Если вы хотите отключить их, соедините шнуры и заизолируйте концы. Выход видеосигнала происходит через разъем «тюльпан».
    2. Аппарат для съемки включается при подаче на красный и синий питающие шнуры напряжения, равного +12 В. Красный кабель питания девайса при этом подключается к +12В от ключа, при положении ключа АСС. Синий провод питается от фонарей. Видео сигнал выводится через разъем «тюльпан».

    Для передачи изображения с аппарата на монитор следует установить видеокабель. Бывают и беспроводные устройства, которые передают изображение за счет радиосигнала. Часто они могут быть и проводными, но обладающими внешними блоками передатчика и приемника – ресивером и трансмиттером. Передаваться видео может в диапазоне FM или Wi-Fi. В последнем варианте применяется частота диапазона для передачи аналогового сигнала, либо поддерживается цифровая сеть. Если трансмиттер обнаруживает как беспроводную сеть смартфон, в качестве монитора можно использовать его, как в прочем, и магнитолу на Андроид.

    Для присоединения проводного приспособления к автомагнитоле обязательным условием является наличие видеовхода. В основном он представлен как «тюльпан». Тем не менее, он может быть и заключенным в многоштырьковом разъёме. Тогда придется ознакомиться с технической документацией, где прописана распайка.

    Подключение камеры заднего хода авто к ноутбуку

    Для присоединения прибора фонового вида к ноутбуку рекомендуется использовать PCMCIA ТВ-тюнер. Он обладает входом для проводного девайса, а можно установить и беспроводную сеть. Прекрасный вариант – Smart TV Card, он отлично встраивается в стандартный PCMCIA разъем ноутбука.

    Важно, чтобы тюнер походил к вашему процессору – для этого, перед тем как совершить покупку, следует ознакомиться с системными требованиями. В основном тюнеры требуют, чтобы производительность находилась на уровне Р4.

    Изделие для наблюдения присоединяют через стандартный вход. Управляют ей посредством софта. Действовать девайс для видеонаблюдения будет при включении кнопки питания ноутбука. Есть и более простой вариант – подсоединить прибор для наблюдения сзади типа к монитору, а его подключить к ноутбуку. Тогда будет производить работу автовключение заднего хода.

    Способы подключить к магнитоле две китайские камеры

    Иногда есть необходимость в подключении к автомагнитоле сразу двух изделий – переднего и фонового. Такое решение дает возможность исключить конфликты на дороге, ездить максимально безопасно. Как осуществить монтаж девайсов, рассмотрим подробно.

    1. С аккумулятора снимается минусовая клемма. В бардачке ставится рекордер. Снимается панель приборов, аппарат для съемки подсоединяется к бортовой сети машины.
    2. Берется аппарат, который будет следить за движением. Она должна обладать хорошей светочувствительностью, отличным углом съемки, разрешением. Лучше всего, если устройство будет способно снимать в инфракрасном спектре, тогда пользоваться им можно будет и в ночное время.
    3. Фронтальный прибор хвостового вида фиксируется на кронштейн на зеркала, расположенные сзади. Ее кабельные шнуры тянут к рекордеру под обшивкой.
    4. Девайс, который будет наблюдать за тем, что происходит позади, крепится на поворотном кронштейне, расположенном в задней части машины. Для присоединения его к рекордеру, снимается с потолка обшивка. Проводятся работы, а затем ее возвращают на место.
    5. Остается только подвести к видеорекордеру монитор, посмотреть, как работает система.
    6. На мониторе настраивается обзор устройств: можно увеличить яркость, фокусное расстояние и т.д.
    7. В рекордер устанавливается карта памяти. Обратно на место ставится аккумуляторная клемма.

    Остается только протестировать работу системы. Для этого следует начать движение автомобиля. Иногда настройки могут сбиваться от тряски на дороге, тогда придется поправлять их. Если есть желание, можно настроить не только запись видео, но и информацию о местоположении транспорта, о его скорости. Для этого придется поставить навигатор.

    Если есть необходимость в увеличении угла съемки аппарата, рекомендуется использовать прозрачную накладку — Fisheye. Также стоит отметить, что видиорекордер применять выгодно, так как он не бросается в глаза. А значит, вандалы его вряд ли увидят, чтобы снять.

    Итак, как вы видите, чтобы обеспечить отличный задний вид авто, нужна магнитола и камера. Поставить их вы сможете собственноручно.

    0 0 голос

    Рейтинг статьи

    схема подключения к китайской автомагнитоле 2 DIN, подсоединить две к штатной, андроиде, хода, не видит, Pioneer, правильно настроить, беспроводной

    Для облегчения маневрирования в узких проездах используются видеокамеры, выведенные на заднюю часть автомашины. Информация выводится на дисплей головного мультимедийного устройства или отдельный экран. Владельцу, желающему самостоятельно установить дополнительное оборудование, необходимо знать, как подключить камеру заднего вида к магнитоле.

    Как выбрать камеру

    Камера заднего вида подключается к разъемам, расположенным на тыловой стенке мультимедийного центра. Для обеспечения отображения картинки высокого качества используются автомагнитолы стандарта 2 DIN, оснащенные цветным дисплеем с увеличенными размерами. Допускается применение изделий с операционными системами Андроид или Windows CE. Встречаются комбинированные устройства, расположенные в корпусе салонного зеркала заднего вида, обеспечивающие запись дорожной ситуации и отображение видеосигнала от тыловой камеры.

    Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

    Для передачи сигнала от видеокамеры используется кабель или беспроводной метод. Во втором случае подключается специальный блок беспроводной связи Wi-Fi, обеспечивающий прием сигналов магнитолой. При выборе камеры следует обращать внимание на угол обзора, от которого зависит безопасность маневрирования в стесненных условиях. Рекомендуется использовать оборудование, оснащенное стеклянной оптикой с углом захвата от 120°. При установке дополнительного концентратора возможно использование двух или более камер, которые поочередно выводят сигнал на экран.

    При подборе оборудования следует обратить внимание на материал корпуса и конфигурацию изделия. Кожух камеры должен плотно прилегать к пластиковой накладке или металлической панели крышки багажника. Установленная камера не должна пропускать воду во внутренние полости кузова, корпус не должен разрушаться под воздействием солнечного света или реагентов, которыми обрабатываются дороги в зимнее время. В конструкции изделий применяются резиновые прокладки, которые не должны терять эластичность в процессе эксплуатации.

    Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

    Как и где должна устанавливаться

    Корпус с объективом устанавливают на заднем бампере или крышке багажника в зоне, защищенной от потока брызг воды и грязи при движении автомобиля. На части изделий устанавливается форсунка, подающая на камеру воду при активации передачи заднего хода. Существуют камеры китайского производства, устанавливаемые в отверстие плафона для подсветки номерного знака. Если в камере сохраняется диод подсветки, то он засвечивает изображение, ухудшая его качество.

    При корректной установке в объектив камеры видна зона длиной 2-3 м, расположенная позади автомобиля. Зона обзора зависит от высоты установки объектива, чем ниже монтируется устройство, тем меньше расстояние обзора. Вынос оборудования на верхнюю часть крышки багажника позволяет увеличить радиус на 30-35%. На грузовых автомашинах камеры располагаются поверх задних ворот, что обеспечивает обзор пространства при движении с распахнутыми створками.

    Как правильно подключить

    Подключение штатной камеры заднего обзора для автомашины предусматривает использование кабелей для передачи видеосигнала и установку проводов для подачи питания.

    Напряжение включается только в момент начала движения задним ходом, что исключает трансляцию сигнала на дисплей магнитолы при остановке или перемещении вперед.

    При коммутации камеры к китайской магнитоле без цифровой CAN-шины на автомашинах, оснащенных блоком контроля ламп заднего хода, требуется использовать дополнительные реле и сглаживающий фильтр.

    Проводная модель

    Классическая схема подключения камеры заднего вида предусматривает использование колодок RCA, расположенных на задней части корпуса автомагнитолы. Подобный разъем предусматривается только в части головных устройств, информация о наличии штекера приводится в технической документации. Коммутационные кабели прокладываются от камеры через салон автомобиля, рекомендуется проводить шнуры параллельно штатной электропроводке. При прокладке через петли крышки багажника предусматривается запас длины провода, исключающий натяжение кабеля.

    В конструкции камеры предусматривается питание, которое подается по отдельному шнуру от бортовой сети автомашины. Провод с пометкой Reverce необходимо подсоединить к контактам ламп индикации заднего хода. Отрицательный сигнал подается от кузова автомобиля (например, от болта «массы», расположенного под бампером или в багажном отделении).

    При коммутации оборудования к магнитоле Pioneer формата 2 ДИН необходимо задействовать штекер, отмеченный текстом RC In или Camera In. Пометка наносится на корпусе оборудования или в инструкции по эксплуатации. В центральном жгуте магнитолы присутствует отдельный кабель с пометкой Reverse (с изолятором розового цвета), который необходимо подключить к положительной цепи питания. Для подсоединения питания используются лампы задней передачи, установленные в кормовых габаритных огнях автомобиля.

    Особенности подключения на машинах европейского производства

    Для коммутации камеры заднего вида к китайской магнитоле, базирующейся на операционной системе Android, требуется установить кабели с «тюльпанами». В схеме используются дополнительные провода, идущие от сигнальных кабелей. Шнуры подают сигнал к головному устройству, позволяя вывести на дисплей графическое изображение. Для питания электроники обзорного устройства подается питание от фонаря индикации включения заднего хода.

    На части машин европейского производства применяется заводской блок контроля ламп, который невозможно выключить путем перепрограммирования контроллера. При заведенном двигателе блок непрерывно проверяет состояние ламп, что отражается на дисплее в виде помех. Введение в цепь реле, которое питается от прикуривателя или бортовой розетки, не позволяет включить камеру. Коммутационный блок будет непрерывно щелкать, но изображения на дисплее не будет.

    Введение в цепь диода с дополнительным конденсатором, сглаживающим пульсации тока, не позволяет устранить помехи. Для решения проблемы необходимо установить реле с высоким сопротивлением с подачей питания от розетки или прикуривателя через дополнительный блок. В цепи сохраняются диодный мост и сглаживающий конденсатор, не позволяющие воздействовать на реле импульсам от модуля контроля целостности ламп.

    Владелец может самостоятельно собрать устройство, подобрав номиналы компонентов по характеристикам автомобиля.

    Существуют готовые решения, изготовленные китайскими предприятиями, пользователю необходимо только подключить кабели. Если после установки блока сглаживания отмечаются помехи на дисплее, то проверяется корректность работы генератора и регулятора напряжения. Также рекомендуется убедиться в исправности компонентов системы зажигания.

    Беспроводная модель

    Для установки беспроводной камеры требуется разместить приемник и передатчик сигналов. Аппараты располагаются в багажном отделении и около головного устройства. Для работы передающего прибора и подсветки объектива необходимо подать питание от фонаря индикации включения задней передачи. При подобном подключении между активацией заднего хода и выводом изображения проходит 2-4 секунды, необходимые для инициализации канала связи между передатчиком и приемником.

    Проверка и настройка камеры

    Предварительная проверка оборудования производится до установки, пользователь подключает коммутационные провода, а затем переводит головное устройство в режим приема информации через композитный вход. После подключения изделия к устройству Pioneer необходимо войти в раздел регулировок, в котором имеется параграф Back camera. Пользователю необходимо настроить тип питания оборудования через опцию Battery (указывает на использование положительного сигнала управления).

    Если магнитола не видит подключенное устройство или сигнал поступает с перебоями, то необходимо проверить контакты и правильно подключить оборудование. Затем производится корректировка разрешения картинки и изменение яркости и баланса цветов. Для изменения настроек используется меню головного акустического устройства. В конструкции части камер возможна корректировка угла установки объектива, пользователь настраивает положение окуляра по картинке на дисплее магнитолы, обеспечивая максимальный радиус обзора.

    На части магнитол Pioneer появляется предупреждение о возможном зеркальном изображении. Если изображение не соответствует действительности, то разворот картинки на 180° производится путем изменения полярности кабеля сигнализатора задней передачи. Если используется дополнительный фронтальный объектив, то в схему вводится переключатель устройств. При движении задним ходом на экран магнитолы автоматически выводится картинка от тылового объектива. Для оценки ситуации спереди машины следует перевести переключатель в другое положение.

    китайской, схема, 2 DIN, подсоединить, Андроид, не видит

    Растущий автомобильный парк приводит к дефициту парковочных мест, поэтому автолюбители вынуждены ставить свои машины в узкие проезды и зазоры, имеющиеся между соседними транспортными средствами. Для обеспечения видимости пространства позади машины используются камеры, выводящие изображение на дисплей головного аудиоустройства. При самостоятельном усовершенствовании автомобиля пользователю требуется знать, как подключить камеру заднего вида к магнитоле и как произвести регулировку оборудования.

    Выбор камеры

    Для использования камеры необходимо применение головного оборудования, оснащенного соответствующим разъемом для коммутации. Для качественного отображения картинки используются магнитолы размера 2 Din с операционной системой Windows CE или Андроид. Для вывода видео также используется регистратор, изготовленный в виде зеркала заднего вида, монтируемого поверх заводского элемента. Оборудование обеспечивает сохранение информации, качество записи зависит от модификации используемого светочувствительного элемента.

    Критерии выбора оборудования:

    • По способу передачи сигнала от камеры. Существуют устройства, подключаемые по проводам и без них. Во втором случае требуется установка дополнительного блока WI-Fi, обеспечивающего трансляцию и дешифровку потока информации.
    • По углу обзора, который определяет контролируемую зону позади транспортного средства. Оборудование оснащается линзами, обеспечивающими угол захвата в диапазоне 120-170°. Для контроля дополнительных зон возможно подключение 2 камер через специальный контроллер.

    Выбранное устройство оснащается прочным корпусом, устойчивым к воздействию дорожных реагентов. Кроме того, изделие должно быть влагонепроницаемым, поскольку попадание жидкости внутрь приводит к ухудшению качества изображения и выходу прибора из строя. Выбрать камеру необходимо также из соображений места монтажа.

    Как определить место установки камеры

    Перед началом монтажа коммутационных кабелей и корпуса камеры заднего хода следует найти точку, обеспечивающую наибольший угол обзора и не забрасываемую грязью при движении автомобиля. В зависимости от конфигурации кузова оборудование крепят на планке подсветки номерного знака, крышке багажного отделения или заднем бампере. Подключение камеры китайского производства выполняется вместо плафона подсветки номера, при этом внутри узла сохраняется диод. Подобная схема монтажа не обеспечивает передачи качественной картинки.

    Размещение оборудования на высоте бампера позволяет захватывать пространство на расстоянии 2-3 м от кормы автомобиля. Следует помнить, что чем ниже транспортное средство, тем меньшей будет зона обзора. Из-за этого возможен контакт с малозаметным препятствием при движении задним ходом. Установка прибора на крышке багажника расширяет радиус на 30-35%. Подобная методика монтажа не используется на грузовых автомобилях и фургонах, поскольку не позволяет маневрировать с открытыми створками задних дверей.

    На автобусах или грузовиках устройство монтируется на верхней кромке кузова; объектив направляется вниз.

    Пользователь может установить две камеры, подключив их через специальный контроллер. На экране магнитолы отображается картинка от каждого источника или от 2 одновременно. Параметр регулируется через настройки концентратора. Допускается использование 2-позиционного переключателя, транслирующего сигнал от разных источников.

    В зависимости от места расположения устройства производится прокладка жгутов для передачи сигнала. При использовании беспроводного изделия требуется обеспечить надежную трансляцию сигнала. Металлические элементы кузова снижают интенсивность передачи данных, поэтому следует минимизировать количество перегородок между передатчиком и приемником.

    Если магнитола не видит подключенное устройство, то следует настроить оборудование через меню. Головные устройства на Андроиде оснащаются функцией, отображающей парковочные линии на дисплее.

    Расстояние между элементами и степень искривления при повороте руля регулируются в зависимости от габаритов автомобиля.

    Функция и возможность корректировки параметров имеются не во всех проигрывателях.

    Инструкция по подключению

    Для подсоединения камеры к штатной магнитоле используется разъем, расположенный на задней стенке оборудования. Перед покупкой дополнительного устройства следует убедиться, что установленный проигрыватель поддерживает коммутацию камеры заднего обзора. Для питания камеры используется кабель, отмеченный биркой Reverse, который подключается к цепи ламп заднего хода. Штекер RCA устанавливается в штатное гнездо видеовхода, находящееся на тыловой части магнитолы.

    Коммутация к магнитоле Pioneer имеет несколько отличий:

    • желтый штекер камеры устанавливается в гнездо, отмеченное надписью R.C IN;
    • в жгуте кабелей головного устройства имеется шнур с изоляцией фиолетово-белого цвета, отвечающий за подачу сигнала активированной задней передачи.

    Прокладку коммутационных магистралей рекомендуется проводить после установки камеры, поскольку в процессе монтажа могут возникнуть непредвиденные сложности, требующие применения иного компоновочного решения.

    Процесс установки

    Камеры заднего вида к магнитоле, изготовленные сторонними производителями, имеют форму, не соответствующую используемому плафону подсветки номерного знака. Для упрощения монтажа допускается обрезка корпуса с последующим монтажом изделия между лампами подсветки. Подобная схема улучшает зону обзора объектива и упрощает расчет траектории при маневрировании задним ходом. Монтаж устройства производится после установки магнитолы стандарта 2 ДИН с жидкокристаллическим экраном.

    Приблизительный алгоритм установки камеры на задней части автомобиля:

    1. Прорезать прямоугольное отверстие в пластиковой накладке или металлическом кожухе, расположенными над местом крепления номерного знака на крышке багажника. Металлические кромки обрабатываются антикоррозионным составом. Рекомендуется выбирать точку монтажа таким образом, чтобы избежать подрезки панели кузова, поскольку обеспечить надежную защиту от коррозии в кустарных условиях невозможно.
    2. Для подрезки требуется демонтировать пластиковую накладку с плафонами подсветки, которая крепится на клипсах или винтах. Способ установки зависит от модели автомобиля.
    3. Разметка окна производится сверлением 4 отверстий диаметром 2-3 мм, затем выполняется вырезка проема при помощи пилки или лобзика. Кромки сглаживаются напильником. Производится тестовая установка камеры для проверки угла обзора выбранного компоновочного решения.
    4. Смонтировать корпус камеры в посадочное гнездо и зафиксировать детали 2-компонентным клеем на основе эпоксидной смолы. Рекомендуется предварительно убедиться в корректности расположения объектива, подключив оборудование к магнитоле. Поскольку эпоксидный клей затвердевает в течение 3-5 минут, то у пользователя имеется время на корректировку положения устройства.

    После монтажа камеры заднего вида приступают к прокладке коммутационных кабелей, которые прокладываются через салон автомобиля к головному акустическому устройству. Тип соединения шнура и проигрывателя зависит от модели и производителя. Магнитолы Пионер оснащаются специальным штекером, предназначенным для подсоединения камеры. Пользователи путают его с желтым «тюльпаном», который предназначен для коммутации оборудования, работающего в ручном режиме управления.

    Подключение

    Корректная схема подключения камеры заднего вида гарантирует начало трансляции сигнала только после включения задней передачи. Для коммутации используется переключатель, расположенный в механизме выбора скоростей. На некоторых автомобилях подобный элемент отсутствует, поэтому используется подсоединение к датчику включения фонарей заднего хода или к патронам ламп, расположенным в кормовых плафонах. Коммутирующий кабель аккуратно вводится в штекер, удерживается заводским пружинным контактом.

    Прилагаемая к магнитолам инструкция содержит рекомендации, как правильно подключить и отрегулировать камеру. Если пользователь испытывает затруднения при коммутации или установке дополнительного оборудования, то рекомендуется обращение в сервисный центр.

    Настройка

    Регулировка параметров работы выполняется через разделы меню. Пользователь активирует передачу сигнала, а затем корректирует разрешение картинки на дисплее. После этого выполняется поиск баланса яркости и контрастности при различных условиях внешнего освещения. На головных устройствах Pioneer на экране возникает предупредительная надпись, информирующая водителя о возможном зеркальном отображении. Текст отображается при отключенной камере; для отключения потребуется отрегулировать полярность подключенного кабеля сигнализатора заднего хода.

    Используемый при установке нескольких парковочных камер 2-позиционный тумблер позволяет выводить картинку с фронтального и тылового устройства. При установке переключателя на прием сигнала от задней камеры трансляция начинается после перевода рычага коробки в положение заднего хода. Для просмотра ситуации спереди автомобиля потребуется перевести рычажок в другое положение. Если при этом попытаться включить передачу заднего хода, то изображение не изменится.

    Подключение камеры заднего вида к автомагнитоле 2din и бюджетным колонкам pioneer

    Понадобилась камера заднего вида, долго думал что выбрать, куда удобнее смотреть: на зеркало заднего вида (регистраторы на штатное зеркало с камерой) или же на место магнитолы. В итоге выбрал второе, и только 2din, т.к. изображение там больше.

    Характеристики:
    Напряжение: 12V
    Мощность: 50W*4
    Поддерживаемые аудио форматы: APE, FLAC, WAV, DIS, DIS, MP3, WMA, ACC, OGG, WAV, RA, AC3, MP2, AMR etc.
    Поддерживаемые видео форматы: AVI, MP4, FLV, PMP, RM, RMVB, MPG etc.
    Поддержка FM радио (память на 18 станций)
    Aux, bluetooth, слот для SD карт, USB, камера заднего вида в комплекте.

    Магнитола надежно упакована в коробке


    Весь комплект: сама магнитола, рамка для нее, камера заднего вида с кусочком скотча, пара проводов для камеры, сигнал и питание, ISO разъем, пара пультов — на руль и для задних пассажиров, пара металлических уголков для крепления магнитолы.

    Вид самой магнитолы многим знаком, она есть практически во всех китайских магазинах. Имеется маркировка — 7023D.

    Кнопки управления находятся слева. Сверху вниз: отверстие микрофона, ик сенсор для пульта, кнопки вперед/назад, в середине которых кнопка включения, которая имеет разную подсветку. Короткое нажатие переключает режимы — радио, музыка, видео и тд. Далее идет удобная механическая крутилка (энкодер). Да, извечная проблема этих крутилок то, что они начинают глючить со временем, в той магнитоле что стоит у меня сейчас именно такая ситуация, я энкодер разбирал и чистил уже, но хватило ненадолго. Однако такая крутилка все равно на первом месте по удобству лично для меня, и ни на какие сенсорные кнопки ее не променял бы. Далее AUX выход, возле которого маленькое отверстие для сброса настроек, и ниже USB разъем. Разъем предназначен как для поставки контента в магнитолу, в видео музыки, фото, видео, так и для зарядки.

    На USB написано что может заряжать током в 2,1А. В реале же до 2А не дотягивает, выдает максимум 1,5А. Но честно сказать меня это нисколько не расстроило, наоборот, я рад только одному факту что зарядка вообще имеет место быть. Замеры тестером с нагрузкой 1-2А:


    Вид сзади

    Магнитола довольно компактна по ширине, всего около 3,5 см. Длина и высота:17,5 и 10 см соответственно

    Рамка в комплекте добавляет 6 мм сверху и 4 мм сбоку



    Довольно популярный для таких бюджетных моделей усилитель TDA7388, другого ожидать и не стоило в принципе. Термопаста присутствует.

    Инструкция присутствует, на английском. Правда на очень мелкой брошюрке, в процессе установки вглядываться в нее — то еще удовольствие.

    Камера в комплекте самая обычная, со светодиодами


    Установить данную магнитолу я задумал в приору. Центральная консоль, кто не знает, выглядит вот так. Без напильника тут не разобраться

    Сняв центральную консоль, выпилил перегородку. Ну и раз уж снял, то заодно решил покрасить в черный цвет.


    К сожалению по установке ничего сказать не могу, т.к. в автоэлектрике не силен, и мне пришлось обращаться к специалистам для выкорчевывания пучка проводов от старой магнитолы и установке ISO разъема. Могу только сказать что вопросов по подключению у знающих людей разъемы не вызвали, распиновка по цветам вполне стандартная. Единственное, были внесены небольшие изменения, т.к. при стандартном подключении видео на магнитоле будет работать только при поднятом ручнике, для безопасности. Я от этой опции решил отказаться.

    Комплектные металлические уголки не использовались вообще, да они кстати вообще не совпадают с размерами отверстий на магнитоле. Поэтому было решено была крепить просто к пластику, который довольно толстый и прочный. Просверлено пара отверстий и притянуто винтами. Этого хватило, магнитола не качается, не двигается, сидит плотно.



    Готовый результат/ Сравнение было/стало:



    Оформление интерфейса как будто под кожу. Перевод корявый: радио, музыка, кино — понятно, а вот дальше — «взаимосвязь» это инструкция по привязке к устройству через bluetooth. Ничего особенно, просто находите устройство в телефоне и подключаетесь. А вот пункт «взимать» — непонятен, появляется иконка батареи, и 2 переключателя ВКЛ и ВЫКЛ. На что они влияют — так и не выяснил.

    Браузер — проводник, файловый менеджер. DVR — тут должна наверно показывать камера, но экран пустой (при включении задней все работает). Фото — смотреть фото.
    Bluetooth — тут сразу открывается меню номеронабирателя. Показывается имя спаренного телефона. Еще, как я понял, можно импортировать список музыки и контактов из телефона, но этого не происходит, сколько не нажимал «импорт» или «получить», на моем редми ноут 4 в настройках соединения передача контактов для блютуса разрешена. Переключать треки можно. При включенном bluetooth на телефоне в последующие разы магнитола автоматически коннектится как только вы ее включаете. Помимо музыки в колонках авто также воспроизводятся все системные звуки, ответить на звонок можно с магнитолы, собеседника вы будете слышать через все колонки автомобиля, а вот вашу речь собеседник слышит плохо, более менее хорошей слышимости можно добиться если нагнуться и говорить почти прям в микрофон, но весь смысл от этой безопасной функции, предназначенной для безопасности движения, сводится к нулю.



    На верхней панели указывается название раздела, в котором находитесь. Музыка, кино и тд. Далее идет регулятор громкости, и часы по центру. Далее идет иконка быстрой смены яркости дисплея. 100%, 50%, либо совсем выключить дисплей. Далее иконка блютуса, которая показывает подключен ли какой девайс, и кнопка домой.

    Интерфейс муз плеера. Вместо визуализации слева можно вывести список песен


    Последней кнопкой можно на ходу менять пресет эквалайзера, rock, classic, и так далее. Предпоследней кнопкой можно выбрать точный номер трека

    Про радио однозначно сказать не могу, ибо некоторые станции играют с помехами, некоторые нет. И так у меня было на старой магнитоле. RDS нет. Память на 18 станций, листаются страницы кнопкой «диапазон»: FM1, FM2, FM3 — на каждой 6 станций соответственно. Хотя когда снимал на видео, чтобы продемонстрировать его работу, играло все чисто, совсем никаких помех.

    Видео. Поддерживается куча форматов, прочитал даже mkv с асс звуком


    Угла обзора на высоте, картинка отличная под любым углом, смотреть видео вместе с вами может даже сосед в пробке)

    Камеру я поставил по центру на ручку открытия багажника. Провод провел через фонарь подсветки номера.



    Угол обзора небольшой. Вообще каждый настраивает камеру под себя, я пока настроил пониже, чтобы был виден бордюр/забор при парковке. Включается автоматически при включении задней передачи, даже если магнитола выключена.




    В темное время суток подсветка камеры вместе с фонарями заднего вида автомобиля светят отменно, в абсолютной темноте видно все.

    Настройки скромные. Выбор языка, региона, PAL/SECAM, выбор подсветки кнопки (или авто режим — каждый раз разный). Wheel setting — при нажатии ничего не происходит.



    Пульт для руля хорошо вписывается в приоровский руль. Держится вокруг руля на застежке на липучке, но при кручении руля задеваешь торчащий выступ липучки и пульт слетает. Поэтому снял, будет идеально если сверху надеть оплетку руля.

    Звук я бы оценил как средний. Да и колонки у меня довольно бюджетные pioneer:

    которых мне в принципе хватает и менять я их на данном авто не планирую, поэтому собственно для этих недорогих колонок выбор пал на такую же недорогую магнитолу. Смысла в дорогой магнитоле не вижу, также мне не нужен андроид, gps, 3g, ну или что там еще в них пихают. Морозы магнитола уже пережила, всегда включал ее на холодную — никаких затупов и торможений. Тач дисплея немного туповат — с обыкновенным нажатием никаких проблем нет, а вот с перелистыванием бывает с первого раза не получается у тех, кто впервые это делает. Но 99% времени управления магнитолой пользуюсь только простым нажатием на кнопки, так что не страшно. Отлично реагирует на руку в кожаных перчатках. Магнитола помнит последний режим — при следующем включении включается музыка, если слушали музыку, например. При чем та же песня, которую не успели дослушать.
    2din магнитолой пользуюсь впервые, очень доволен. На 1din возвращаться желания больше нет.

    Поездки на дальние расстояния станут интереснее, стояние в пробке — тоже, и так далее. Разумеется я имел в виду пассажиров, отвлекаться водителю на видео категорически не советую. Если что забыл — спрашивайте.

    Видео:

    Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

    Подключение камеры заднего вида к магнитоле 🚗

    Автор CarAudioSupport На чтение 7 мин. Просмотров 5.1k. Обновлено

    Ставить или нет, камеру заднего хода, решает каждый водитель сам. Подключение камеры заднего вида требует некоторых знаний и навыков, поэтому не все смогут сделать это самостоятельно. Имея небольшой набор инструментов и начальные навыки работы сними, вы легко разберетесь, как подключить камеру заднего вида.

    Боковые зеркала, да и ваша развернутая на 180° голова не дадут нужного эффекта, какие-то мелочи, а может быть и не мелочи, вы все-таки можете не заметить. А дальше могут начаться разборки с хозяином поцарапанной машины, и это может обойтись вам в десятки раз дороже, чем подключение камеры заднего хода. Дальше в статье мы с вами рассмотрим, какую камеру можно выбрать, подойдет ли вам китайский производитель, или же вы предпочтете что-то более солидное. А также обсудим, возможна ли установка камеры заднего вида своими руками, и как правильно подключить выбранное вами устройство.

    Как выбрать камеру

    Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

    • В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
    • Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
    • Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.
    • Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
    • Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

    Как и где должна устанавливаться

    Дальше в статье мы с вами рассмотрим, как установить камеру заднего вида. Места в автомобиле для установки видеокамеры более чем достаточно, но нам нужно самое выгодное положение. У глазка камеры должен быть хороший обзор, который не ограничивается никакими деталями машины. Любая камера полностью раскроет свой потенциал, если она установленный в наиболее выгодном месте.

    В нашем случае таким местом является ниша над задним бампером автомобиля, камера должна быть размещена в ее верхней части над государственным номером машины. Что это дает – углы обзора, ваша автомагнитола будет показывать только дорогу, а не части вашей машины. Но расположить ее надо так, чтобы она не была сильно утоплена, но и не торчала наружу.

    Правда здесь есть минус – ваша камера доступна для грязи и чужих рук. Если же вы ее расположите внутри салона на заднем стекле, то половину экрана будет занимать багажник, уменьшатся углы обзора и в некоторой степени пострадает качество изображения из-за стекла. Но зато она будет в чистоте и недоступна для посторонних.

    Так что вам лично придется просчитать все плюсы и минусы, внешнего и наружного расположения камеры.

    Порядок и схема подключения камеры заднего вида

    А теперь более подробно о том, как установить и подключить камеру заднего вида к магнитоле Pioneer. Почему к этой модели, потому что она наиболее распространена. В случае если вы устанавливаете магнитолу самостоятельно, советуем для начала ознакомиться со схемой подключения магнитолы в машине.

    Если брать в расчет небезопасность нашей видеокамеры, а наилучший обзор, то ее место все-таки должно быть над номером, снаружи. Устанавливать ее нужно ближе к краю, чтобы улучшить обзор, но не так чтобы она выставлялась. Сам монтаж камеры ничего сложного собою не представляет. Камера имеет необходимый для установки кронштейн, вам нужно будет только просверлить пару отверстий для крепежных болтов, и одно отверстие под кабель.

    А дальше идет включение камеры заднего вида в общую электрическую сеть автомобиля. Если вы не сильны в электрике, то лучше обратить к специалистам автосервиса, но если у вас есть хотя бы начальные знания, то вы вполне сможете разобраться самостоятельно. Итак, порядок подключения по этапам:

    1. Любая камера имеет два провода, по одному передается видеосигнал от камеры к монитору, а второй провод для питания. Так как сама камера имеет короткие провода, то вам необходимо будет их нарастить, чтобы их хватило от передней панели до конца багажника (как правило, удлинитель для видеосигнала идёт в комплекте).
    2. Где взять питание для видеокамеры? Обычно камеру подключает к задним фонарям. Поэтому сразу после включения заднего хода, включается и камера заднего вида.
    3. Все провода, протягиваемые по салону и в багажнике обязательно надо закрепить и спрятать. Это поможет избежать неожиданных обрывов сети во время движения.
    4. Если вместо магнитолы вы будете использовать монитор, то нужно будет найти источник питания и для него. При наличии мультимедийной магнитолы Pioneer, этот вопрос у вас решается автоматически.

    Подключение камеры заднего хода к магнитоле Pioneer

    Сейчас мы конкретно поговорим как осуществляется настройка и подключение камеры заднего хода к магнитоле Pioneer. Здесь есть небольшие нюансы, которые вводят всех в заблуждение. Подключаем камеру к фонарю заднего хода, всё питание на камере есть, затем провод, по которому будет идти видеосигнал. В пионере это коричневый тюльпан не путать с жёлтым. Заходим в настройки, находим раздел в меню камера заднего вида, ставим пункт вкл., и переключаем полярность в режим батареи.

    Наша камера работает, это можно проверить, зайдя в главное меню и выбрать значок камеры, но автоматически она включаться не будет. Это можно исправить подключив фиолетовый провод, к заднему фонарю (куда и камеру). В итоге, когда включается задний ход, загорается фонарь, на камеру подаётся питание, и магнитола понимает что необходимо переключиться на задний ход.
    Вся схема подключения видеокамеры заднего вида довольно-таки проста, и поэтому большинство водителей зачастую справляются с ее установкой самостоятельно. В автомобилях оборудованных коробкой-автоматом может происходить случайные включения камеры заднего вида.

    Для устранения этой неприятности нужно поставить дополнительный датчик задержки включения камеры. В каждой модели автомобиля установка камеры может отличаться, но в мелочах, принципы подключения похожи. Более сложен процесс подключения у видеокамер, передающих сигнал по радиосвязи, но у них преимущество в том, что таких камер можно подключать несколько штук. Машин на улицах города становиться все больше, поэтому камера заднего вида – это уже необходимость. Она не только поможет вам правильно припарковаться, но и сохранит доказательства вашей невиновности в случае столкновения.

    Видео как подключить камеру заднего хода

    Надеемся, что эта статья помогла разобраться в том,как правильно осуществляется подключение камеры заднего хода. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет нам сделать информацию на сайте ещё более полезной.

    Заключение

    Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.

    И напоследок, есть желание помочь проекту? Подписывайся на группу “Вконтакте” и  “Instagram”. Спасибо, и добро пожаловать в банду 😉

    Подключение ШГУ к камере заднего вида на авто

    Современные штатные магнитолы, работающие на базе операционной системы Андроид, поддерживают возможность подключения дополнительных устройств. Одним из таких является камера заднего вида. Вместе с парктроником это отличный инструмент для безопасной парковки, особенно в условиях недостаточной видимости снаружи, либо наличия слепых зон. После того, как установка ШГУ будет успешно завершена, можно приступить к подключению внешней матрицы. Как правильно это сделать – узнайте в представленной статье.

    Что делать, если нет заводской проводки?

    Практически всегда, когда речь идет об установке нового головного устройства, в автомобиле отсутствует отдельная проводка под заднюю камеру. Приходится делать её самостоятельно. Для этого купите проводку под видеовыход с сечением, рекомендованным производителем. При отсутствии такой информации возьмите с собой штекер и продемонстрируйте его консультанту магазина. Покупая новую камеру, модуль уже будет присутствовать в комплекте. Задача водителя – докупить четыре (как правило) провода с аналогичным сечением и цветом. Последнее нужно, чтобы не перепутать их между собой при подключении.

    Далее все просто:

    1. Устанавливаем камеру в задней части автомобиля (как правило, под бампером, либо над регистрационным знаком).
    2. Ведём проводку к ШГУ на A Здесь будут всего четыре проводника – на плюс к лампе заднего хода, плюс к видеосигналу, минус к кузову и отдельный провод – на минус камеры.
    3. Припаиваем салонные провода к тем, которые располагаются на штекере для магнитолы. Опять-таки, важно не перепутать, что для чего предназначено.
    4. Подключаемся к разъему.
    5. Пытаемся проверить работоспособность, выключив зажигание, подождав секунд 5-7, а затем включив его повторно.

    Видеофункционал поддерживают практически все штатные магнитолы Android, оснащенные сенсорным дисплеем. Главное – быть предельно внимательным и аккуратным. Можно, естественно, передать автомобиль в сервисный центр, где эту операцию выполнят на протяжении одного-двух часов. А можно и сэкономить, проявив смекалку и внимательно изучив схемы из инструкции по эксплуатации.

    А если вам понадобилась новая магнитола в штатное место, оформляйте заказ в интернет-магазине 08k.ru! В наличии представлено огромное количество моделей от популярных производителей по максимально хорошим ценам.

    Подключение камеры заднего вида к Android магнитоле Kia Rio.

    На первый взгляд мы немножко отойдем в сторону от тематики IT, но так или иначе это наша тема.
    Будем устанавливать мультимедийную систему на Android для Kia Rio с камерой заднего вида, которая будет у нас включаться при парковке задним входом. Камера крепится в штатное место вместо левого плафона освещения номера.
    Основной уклон (фотографии, видео) статьи будем именно на правильное подключение самой магнитолы и камеры.

    Комплектация обычно включает в себя:
    1 Автомобильный Android gps мультимедийный плеер
    1 X задняя камера (опционально)
    2 X USB кабель
    1xgps телевизионные антенны
    1 RCA кабель
    1x Шнур Питания

    Характеристики самой мультемидийной системы:
    Процессор чип: 4 ядра
    Основная частота Процессор:1,32 ГГц * 4
    Озу + пзу: 1 гб + 16 гб/2 гб + 32 гб
    Android 8,1GO системы
    Форматы поддерживаемые: AVI ASF MKV. FLV. RMVB WMV RM MP3 MP4 MOV MPEG VOB также вы можете скачать другие плееры в магазине Google.
    9-дюймовый 1024*600 цифровой дисплей высокой четкости
    Предустановленные карты: онлайн-карты Google или другие популярные карты
    (Около 1-6 гб системной памяти)
    Встроенный модуль1G DDR3 16 Гб флэш-памяти/2G DDR3 объемом до 32 GBФлэш-память
    Встроенный модуль WiFi, поддерживающий подключение по WiFi к интернету.
    Поддержка входа камеры заднего вида
    Интегрированный усилитель 4×50 вт.
    Радиочастотный диапазон FM: 87,5-108 мгц
    Два задних USB входных разъема

    Задний видеовход/выход
    2 CH после входа RCA
    2-канальный задний аудио выход
    1 канал видео выход

    Встроенный Bluetooth 4,4, hands-free, телефонная книга, музыка
    Вход: 12-14,4 в постоянного тока
    Поддержка цифрового тв CMMB (опционально)
    Поддержка USB DVR (опционально)
    Поддержка TMPS (опционально)
    Поддержка OBD (опционально)
    Поддержка DAB + (опционально)

    Более подробно может ознакомиться у любого продавца на Aliexpress, почитать отзывы.

    Установка автомагнитолы Android для KIA RIO начинается со снятия штатной аудио-системы.

    Что бы добрать до нее потребуется снять, в порядке очередности:
    1. Козырек панели приборов, которая цельно снимается с панелью “спидометра”.
    Никаких проводов не крепится к ней, аккуратно снимаем с защелок.
    2. Начиная с левого верхнего угла потихоньку отсоединяем рамку самой магнитолы.
    3. После того, как немного выдвинули аудиосистему Киа Рио – отсоединяем провода и убираем в сторону штатную магнитолу.

    Начнем со схемы подключения, возможно кому-то будет достаточно только взглянуть на нее, что бы сразу понять как куда подключать камеру и магнитолу.

    Для всех остальных по порядку.

    1. Установки камеры заднего вида.

    Имеется камера с двумя разъемами: желтого (передача видео) и красного (питание камеры) цвета. Устанавливаем ее вместо левого плафона освещения номера, сняв обшивку крышки багажника.

    2. Подключение магнитолы Android Kia Rio.

    2.1. Берем отдельно длинный кабель с желтым тюльпаном и с отростком красного цвета на концах с двух сторон. Прокладываем от камеры до магнитолы по низу салона через гофру в левой части багажника.
    По кабелю с желтым разъемом (тюльпан) будет передаваться видео от камеры к магнитоле.

    По красному “отростку” мы даем сигнал для вывода изображения с камеры заднего вида на магнитолу при включении задней передачи.

    2.2. Теперь осталось все правильно подключить, соединить провода между собой.
    2.3. Магнитола подключается в штатные разъемы, которые вытаскивали из родной магнитолы, тут перепутать невозможно.
    Подробнее сделаем акцент на подключении кабеля от камеры к магнитоле Android:
    желтый тюльпан от магнитолы соединяем с желтым тюльпаном от кабеля, который тянется с багажника.


    розовый кабель от магнитолы с надписью “back” или “reverse” скручиваем с красным “отросток” кабеля, который протащили с багажника.

    Подключение магнитолы завершено, можно устанавливать в штатное место.

    3. Подключение камеры заднего видео
    Kia Rio..

    3.1. Камера у нас имеет фактически два тюльпана: желтого и красного цвета.
    Желтый тюльпан камеры соединяем с желтым тюльпаном от провода, который протянут в салон к магнитоле.

    3.2. Красный тюльпан соединяем с черным тюльпаном провода, у которого второй конец раздвоен на провода красного и черного цвета, через них мы далее будем подавать + и .

    3.3.Переходим к разъему лампы заднего хода.

    – Находим соединение и штекер от лампочки заднего хода, который мы можем узнать по заведенным в него четырем проводам: оранжево-белый, желтый, черный, красный.

    – Вытаскиваем штекер и снимает с него 4 пластмассовых крепежных элемента, что бы можно было к нему подключить провода камеры.

    – Берем сдвоенный кабель камеры (красныйчерный), от которого красный провод соединяем с красным отростком видео-кабеля, идущего к аудиосистеме (проложили до магнитолы), второй конец которого соединяли ранее с розовым кабелем магнитолы. Смотрим на схему выше, если сразу не сообразили.

    – Теперь задача скрученный двумя красными проводами кабель воткнуть в разъем фонаря заднего хода в пин с оранжево-белым проводом (заходит легко).
    – Оставшийся черный провод мы подключаем в этот же штекер заднего хода в пин с черным проводом.

    Камеру подключили!

    4. Проверим работу.
    – включаем зажигание.
    – включаем заднюю передачи и видим на экране android-магнитолы изображение с камеры.

    Надеюсь получилось понятно и доступно.

    Как подключить резервную камеру к радио за 7 шагов

    Если в вашем автомобиле нет камеры заднего вида, но есть радиоприемник с видеомонитором. И если вы хотите установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

    Перед тем, как начать

    Чтобы гарантировать успех этой установки, есть несколько предварительных условий, которые вы должны выполнить, прежде чем двигаться дальше.Они следующие:

    — Подтвердите видеовход вашего радио

    Это первый шаг, потому что, если ваше головное устройство не может обрабатывать видео, нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

    Хотя видеовход в большинстве случаев представляет собой женский разъем RCA желтого цвета, некоторые производители автомобилей могут также иметь уникальные разъемы для видеовхода своей системы. В таком случае вам понадобится переходник.

    — CAN-шина и триггерные кабели

    Контроллерная сеть, также называемая шиной CAN, — это система, используемая производителями автомобилей для упрощения электромонтажа в автомобиле.Триггерные кабели представляют собой одиночные провода, идущие от видеомонитора к фонарю заднего хода автомобиля. Если возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на канал камеры. Убедитесь, что ваше транспортное средство управляет стоп-сигналом с помощью шины CAN, потому что в этом случае вам не нужно устанавливать спусковой кабель.

    — Инструменты

    В зависимости от типа вашего автомобиля вам потребуются отвертки, плоскогубцы, инструменты для снятия штифтов и накладок. Наличие подходящих инструментов позволяет вам аккуратно и чисто снимать части автомобиля, необходимые для успешной установки.

    7-этапный процесс установки резервной камеры

    Шаг 1: Разобрать машину

    Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой части, которая должна быть снята, прежде чем установка будет продолжена. Вам также придется освободить место в задней части автомобиля, найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство по эксплуатации вашего автомобиля, потому что оно может предложить полезные схемы, которые помогут вам правильно размонтировать необходимые части автомобиля.

    Шаг 2: Установите камеру

    Второй шаг — установка резервной камеры. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры для номерных знаков автомобилей и потолочные камеры для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и установите камеру правильно.

    Шаг 3. Подключите кабели камеры

    Здесь для многих становится немного сложнее, поэтому обратите внимание.

    а). Подключите кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

    б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к обратному кабелю +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (заземление).

    в). Там будет длинный кабель с желтыми штекерами RCA на каждом конце. Подключите один из этих штекеров к желтому гнезду RCA камеры.

    г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого разъема RCA. Это спусковой провод. Если вы хотите, чтобы монитор автоматически отображал изображение с камеры при включении задней передачи, подключите этот пусковой провод к тому же кабелю +12 В вашего фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

    е). Если ваша камера является беспроводной системой, вам необходимо подключить к камере кабель с красным и желтым штекерами.Это передатчик беспроводной системы. Приемная часть беспроводных устройств обычно имеет только одну желтую вилку и пусковой провод.

    Шаг 4: проложите кабель

    Теперь вам нужно проложить трос от задней части автомобиля к передней. Если ваша резервная камера является беспроводной системой с передатчиком и приемником, вы можете пропустить этот шаг.

    Шаг 5: Подключите кабели радиосвязи

    а). Другой желтый штекер RCA длинного кабеля подключите к видеовходу автомагнитолы.Если нужно, то воспользуйтесь переходником. Если у вас беспроводная система, подключите единственный желтый штекер приемника к автомобильному радиоприемнику.

    б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют пусковой провод на этом конце приемника. Если ваш автомобиль использует декодер шины CAN для управления фарами заднего хода, то спусковой кабель не потребуется.

    в). В ситуации, когда вы используете систему беспроводной резервной камеры, вам дополнительно потребуется обеспечить питание приемника.Вы можете подключиться к тому же источнику питания, что и автомобильное радио, или получить питание через блок предохранителей автомобиля.

    Шаг 6: Завершение

    Пришло время вернуть все на свои места. Вы должны переустановить радио, закрыть отсек фонаря заднего хода и затянуть все винты и болты на свои места. Некоторым новым радиостанциям на этом этапе также может потребоваться перепрограммирование программного обеспечения или обновление конфигурации.

    Шаг 7: зажигание и проверка

    Чтобы закончить, запустите двигатель и включите заднюю передачу.Если все пойдет хорошо, вы должны увидеть на мониторе изображение с резервной камеры.

    Заключение

    Вышеуказанные семь шагов будут работать с большинством систем и транспортных средств. Конечно, всегда будут исключения, но если вы будете следовать этим рекомендациям, вы сможете исправить любые проблемы.

    Best Double Din Radio с резервной камерой

    Резервные камеры заднего вида раньше были отличным вариантом обновления, но с 2018 года каждый новый автомобиль, продаваемый в Соединенных Штатах, должен иметь резервную камеру.Тем не менее, эту полезную и ориентированную на безопасность функцию можно добавить в любую поездку, выпущенную до 2018 года. Все, что вам нужно сделать, это установить магнитолу с двойным DIN и резервную камеру!

    Double DIN означает, что радиоприемник заполняет два сложенных друг за другом стерео слота в приборной панели, и это потому, что вы буквально добавляете видеоэкран с вашим новым радиоприемником на приборной панели. В Car Audio City мы профессионально установим запасную камеру заднего вида, которая мгновенно перенесет ваш автомобиль в будущее. И мы будем рады познакомить вас с лучшими радиоприемниками с двойным DIN и резервной камерой, например следующими!

    Pioneer DMH-100BT

    Из фаворита индустрии Pioneer выпускается радиоприемник Pioneer DMH-100BT с двойным DIN и резервным входом для камеры.В дополнение к громкой связи Bluetooth и совместимости с задней камерой, он может похвастаться 6,2-дюймовым сенсорным дисплеем, совместимым с Android и аналогичными смартфонами, что позволяет вам управлять различными приложениями на вашем телефоне для потоковой передачи музыки и подкастов, а также отображать пошаговую навигацию. .

    Sony XAV-AX1000

    Для водителей, использующих iPhone, модель Sony XAV-AX1000 окажется отличным выбором — она ​​совместима с Apple CarPlay, что позволяет превратить его 6,4-дюймовый сенсорный экран в расширение вашего телефона, и все картографические и развлекательные приложения, с которыми вы уже знакомы.Он также имеет голосовое управление, что упрощает управление во время вождения, включая интеграцию голосового помощника Siri. Другие удобные функции включают громкую связь Bluetooth и приемник SiriusXM. Это радио с двойным звуком также включает в себя собственную камеру заднего вида!

    JVC KW-M740BT

    Эта модель JVC совместима как с Apple CarPlay, так и с Android Auto, каждая из которых легко работает с большим 6,8-дюймовым сенсорным экраном, который отображает четкое видео благодаря прилагаемой резервной камере.Помимо потоковой передачи контента через телефон, этот приемник с двойным DIN принимает голосовые команды, в том числе Siri от Apple или Android Auto, и, как и большинство радиостанций с двойным DIN и резервной камерой, поддерживает звонки по Bluetooth в режиме громкой связи.

    Jensen CMN86

    Если вам действительно нужна лучшая радиостанция с двойным DIN и камерой заднего вида, выберите эту модель Jensen. В нем нет резервной камеры, но есть входы для задней и передней передней камеры ! Любой из них будет отображаться на огромном 10-дюймовом сенсорном экране, который регулируется как по высоте, так и по углу обзора! Он также оборудован для работы с Apple CarPlay или Android Auto, включая большинство соответствующих приложений и голосового управления.Тем не менее, даже без подключения к смартфону, это радио с двойным DIN предлагает помощника PTT, встроенную навигацию и элементы управления на рулевом колесе! Добавьте Bluetooth, и это радио с двойным DIN действительно все сделает!

    Свяжитесь с Car Audio City для установки радио с двойным DIN и резервной камеры в Сан-Диего.

    Чтобы получить лучший двойной DIN радио и резервную камеру в Сан-Диего, свяжитесь с нами по телефону (619) 474-8551.

    Ознакомьтесь с нашими вариантами финансирования автомобильной аудиосистемы здесь.

    Лучшая автомобильная стереосистема с резервной камерой: 6 наших лучших выборов

    Пользователи поддерживают наш веб-сайт.Иногда мы зарабатываем партнерские ссылки, когда вы переходите по партнерским ссылкам на нашем веб-сайте.

    Обновлено в январе 2021 г.

    В настоящее время большинство новых автомобилей имеют встроенные камеры заднего вида. Фактически, начиная с 2019 модельного года, ВСЕ новые автомобили должны будут иметь камеры заднего вида в качестве стандартной функции. Но очевидно, что существует масса старых автомобилей, в которых нет какой-либо вспомогательной камеры. Владельцам этих автомобилей необходимо будет добавить опцию вторичного рынка. Хотя есть много хороших запасных камер для вторичного рынка, для многих из них требуется отдельный дисплей, установленный на приборной панели, что может создать некоторый беспорядок в вашем автомобиле.

    Одним из хороших решений, позволяющих избежать беспорядка, является автомобильная стереосистема с дисплеем, способным отображать отснятый материал с камеры заднего вида. Таким образом, все будет интегрировано в ваш радиоприемник, что сделает его похожим на штатную установку непосредственно от производителя. В этом руководстве мы дадим рекомендации, которые помогут нашим читателям найти лучшую автомобильную стереосистему с резервной камерой.

    Подробности, которые следует учитывать при покупке автомобильной стереосистемы с резервной камерой

    Попробуйте купить одну со встроенной навигацией:

    Не всем нужна встроенная навигационная система, но выбор того, стоит ли ее получить, может потреблять много время во время этой покупки.Если вы пропустите его, вы по-прежнему сможете использовать приложения своего телефона, такие как Google Maps, Apple Maps или Waze, для прокладки маршрута.

    Это дает вам необычную информацию о трафике, но использует данные вашего телефона и аккумулятор, связывает экран телефона и может решить проблему в случае потери сотовой связи.

    Встроенная навигационная система, которая включает сотни долларов в стоимость стереосистемы и не полагается на прием, поскольку в ней хранится вся картографическая информация и информация о достопримечательностях, хранящаяся в памяти стереосистемы.

    Совместимость со спутниковым радио: совместимость со спутниковым радио жизненно важна для всех, кто имеет (или должен покупать).

    CD / DVD-проигрыватель:

    Наличие проигрывателя компакт-дисков может быть приличным, но с таким количеством способов настроиться на звук через ваш телефон, мы не считали его фундаментальным. Многочисленные недорогие стереосистемы, называемые продвинутыми медиаплеерами, не включают проигрыватель дисков.

    Видеовходы и выходы:

    Все протестированные нами стереосистемы имеют видеовходы, поэтому это не повлияло на наш выбор.Вход позволяет подключить резервную камеру и просматривать ее видеоизображение на дисплее. Некоторые дорогие стереосистемы также имеют второй или третий вход, который позволяет также подключить вторую камеру спереди или сзади прицепа или предоставить больший экран для видеорегистратора.

    HD Radio:

    Некоторые стереосистемы могут принимать HD Radio, которое может быть компьютеризированным сигналом, транслируемым обычными территориальными радиостанциями. HD Radio может обеспечить превосходное качество звука, но мы совместили результаты с приемом HD Radio, и если вы находитесь вне зоны действия сигнала, для стерео по умолчанию используется нормальный прием радио.

    [aawp table = ”13023 ″]

    6 лучших автомобильных стереосистем с резервной камерой

    Все приведенные ниже стереосистемы включают возможность отображать отснятый материал с резервной камеры. Хотите узнать больше о нашем процессе и о том, как мы выбрали следующую автомобильную стереосистему с резервной камерой? Продолжайте читать после этого раздела, чтобы узнать больше о нашем процессе выбора и о том, на что следует обращать внимание при выборе нового автомобильного радиоприемника с камерой заднего вида.

    1.

    JVC KW-V130BT

    JVC KW-V130BT — новый продукт компании JVC , легенды в мире автомобильного аудио.Эта установка идет в комплекте с резервной камерой, которая устанавливается над вашим номерным знаком. Сама стереосистема оснащена 6,2-дюймовым дисплеем с поддержкой DVD / CD / AM / FM и многого другого. А камера великолепна, с углом обзора 120 градусов и яркой светодиодной подсветкой, которая поможет вам видеть ночью. В целом, это, пожалуй, лучшая автомобильная стереосистема с камерой заднего вида , с которой мы сталкивались.

    • Включает автомобильную стереосистему и отдельную резервную камеру
    • 6,2-дюймовый дисплей
    • Стерео поддерживает DVD / VCD / CD / CD-R / RW / MP3 / WMA / AAC и многое другое. реверс
    • Сделано JVC, компанией с большим опытом работы в автомобильной аудиотехнике
    • Хорошие отзывы
    • Щелкните здесь, чтобы узнать больше

    2.Soundstream VIR-7830B

    Soundstream Soundstream VIR-7830B почти попал в наш выбор в качестве лучшей автомобильной стереосистемы с резервной камерой, лишь едва уступив JVC выше. Это фантастический продукт с изящным раскладывающимся экраном и всем необходимым для работы. Это доступная установка , но она не экономит на функциях. Благодаря поддержке CD, DVD, MP3, дополнительных устройств и других, эта установка не может сделать . А поскольку он поставляется с базовой камерой заднего вида для установки на заднюю часть автомобиля, нет необходимости покупать дорогую камеру в другом месте.

    • Включает автомобильную стереосистему и резервную камеру (устанавливается над номерным знаком)
    • Стерео особенности 7-дюймовый раскладывающийся дисплей
    • Совместимость с CD, DVD, MP3, MP4, AM / FM и др.
    • Включает Bluetooth для громкой связи по телефону
    • Низкопрофильный дизайн выглядит стандартным после установки
    • Хорошие отзывы
    • Щелкните здесь, чтобы узнать больше

    3. Pioneer AVH-X4700BS

    Pioneer AVH-X4700BS — хороший автомобиль высокого класса стерео и DVD-плеер, который идет в комплекте с резервной камерой.Камера предлагает широкий угол обзора 170 градусов, но не имеет яркого света, который помогает с ночным освещением. Сама стереосистема отличная, а вот камера так себе.

    • Включает автомобильную стереосистему и камеру заднего вида
    • Стерео с 7-дюймовым дисплеем
    • AM / FM / WMA / MP4 / MP3 / DVD / SVCD / VCD / CDR / CDRW и SDVD совместимы
    • Камера оснащена ночным видением, но без яркого светодиода фары
    • Сделано Pioneer, уважаемым брендом в мире автомобильной аудиосистемы
    • Щелкните здесь, чтобы узнать больше

    4.Kenwood DDX9704S

    Kenwood — еще один широко известный бренд стереосистем . Они были в торговле на протяжении десятилетий и достигли мастерства в создании качественных автомобильных звуковых компонентов.

    DDX9704S — одна из самых превосходных автомобильных стереосистем с двойным DIN с задней камерой, которую должен предложить Kenwood. Это мультимедийное чудо было задумано качественно из первых рук. В нем есть почти все функции, о которых вы только можете подумать, включая Android Auto и Apple CarPlay.

    У этой стереосистемы Kenwood есть свои особенности: емкостный сенсорный дисплей с диагональю 6,95 дюйма с разрешением экрана 800 × 480, 9 предустановленных основных цветов, 6 различных вариантов фона / заставки и запрограммированное затемнение.

    Используя элементы управления DDX9704S, вы сможете получить доступ к своим любимым интернет-радиостанциям Pandora и Spotify со своего смартфона. Вы можете проверить невероятно глубокие программы, предлагаемые спутниковым радио, включив тюнер за дополнительную плату.

    PROS

    • В нем много гаджетов и приложений
    • У вас есть большой выбор музыки: USB, CD / DVD, радио FM / AM, Интернет-радио, музыкальные приложения
    • Имеет два входа для камеры: видеорегистратор и резервная камера.

    МИНУСЫ

    • Под солнечным светом трудно увидеть изображение на экране.

    ХАРАКТЕРИСТИКИ

    • 6,95-дюймовый ЖК-дисплей со светодиодной подсветкой
    • Встроенное HD-радио и Bluetooth
    • Поддерживает Apple CarPlay и Android Auto
    • Дополнительная функция спутникового радио
    • Нажмите здесь, чтобы узнать больше

    5.JVC KW-V25BT

    JVC — популярный бренд для многочисленных поклонников музыки . Они широко представлены в различных категориях, включая видеокамеры, домашние кинотеатры, усилители и автомобильные развлечения.

    Это головное устройство включает 6,2-дюймовый сенсорный экран WVGA, который естественен и очень прост в использовании, а также одно из лучших радиоприемников с сенсорным экраном и камерой заднего вида. Он имеет четыре кнопки и вход USB на передней панели сбоку для простого доступа.

    JVC KW-V25BT также оснащен функцией Bluetooth для звонков в режиме громкой связи и удаленной потоковой передачи музыки.Вы сможете подключить к этому устройству до двух телефонов.

    JVC KW-V25BT совместим с тюнерами SiriusXM. Есть задний вход A / V меньшего размера, чем ожидалось, вход камеры заднего вида и выходы 6-канального предусилителя. Кроме того, это головное устройство имеет вспомогательный вход, вход USB на передней панели и вход для карты памяти, что дает вам множество возможностей для использования в автомобильной стереосистеме, а если вам нравится радио, вам понравятся возможности, которые предлагает KW-V25BT.

    PROS

    • Вход для карты памяти
    • Прозрачная резистивная сенсорная панель с высокой прозрачностью и высокой яркостью обеспечивает яркие изображения с яркими цветами
    • Вы можете постоянно подключать 2 телефона для звонков и 5 для прослушивания музыки.
    • Простая установка

    Минусы

    • Ресивер иногда перезагружается сам по себе
    • Иногда тормозит Bluetooth

    ХАРАКТЕРИСТИКИ

    • USB-соединение для воспроизведения CD / MP3, а также встроенная технология Bluetooth для звонков в режиме громкой связи и постоянной потоковой передачи звука
    • Пиковая выходная мощность 50 Вт и 4 канала RMS
    • WVGA 6,2-дюймовый сенсорный монитор MP3 с отображением тегов ID3 ​​(название / исполнитель / альбом)
    • AM / FM-тюнер, включая предустановки 18FM / 6AM
    • 13-полосный графический эквалайзер Передняя USB-карта памяти
    • Возможность дистанционного управления и спутникового радио
    • Обеспечение управления на рулевом колесе
    • XV95BK Резервный кулачок высокой четкости + Передняя задняя часть и сабвуфер
    • Нажмите здесь, чтобы узнать больше

    6.Kenwood DDX26BT

    Если ваш бюджет ограничен, Kenwood DDX26BT может стать отличным вариантом, если вы планируете перейти на приемник с двойным DIN. Речь идет об одной из самых недорогих стереосистем с двойным звуком, оснащенной камерой заднего вида.

    Головное устройство продукта спроектировано так, чтобы предоставить пользователю множество возможностей, среди которых Bluetooth, интернет-радио, подключение к сотовому телефону и функции формирования низких частот, которые отображаются на четком 6.2-дюймовый сенсорный экран.

    Главный блок может обеспечивать двойное телефонное соединение. Если вы не единственный водитель, эта модель даст вам возможность одновременно объединить два телефона, чтобы вы могли переключаться между двумя устройствами одним касанием. Более того, когда пользователь транслирует аудио, функция Music Mix дает возможность объединить пять телефонов, чтобы они могли наслаждаться им со своими друзьями и семьей, просто переключая устройства.

    Вы можете комбинировать ресивер со спутниковым радиотюнером SiriusXM.Он оснащен задним USB-входом, задним A / V-входом, а также входом для камеры заднего вида. Когда вы хотите увеличить возможности камеры заднего вида, ресивер будет отображать инструкции по парковке для облегченной парковки.

    Помимо спутникового радио, устройство Kenwood DDX26BT может работать с Pandora, Spotify и iHeartRadio.

    Что касается настройки звука, головное устройство также имеет 13-полосный эквалайзер, цифровую регулировку времени, а также Drive EQ, функции для улучшения некоторых специальных частот в звуковом сигнале, что позволяет музыке быть более выразительной. слышно посреди дорожного шума.

    ПРОФИ

    • Апт для спутникового радио
    • Отличная цена
    • Двойное телефонное соединение на основном блоке

    МИНУСЫ

    • Вам необходимо купить отдельный модуль для рулевого управления, а также крепления кронштейн

    ХАРАКТЕРИСТИКИ

  • 6,95-дюймовый широкоформатный цветной ЖК-дисплей VGA со светодиодной подсветкой
  • Встроенное HD-радио и Bluetooth
  • Apple CarPlay
  • Android Auto
  • Нажмите здесь, чтобы узнать больше
  • 8 9760002 Как Мы выбрали выбор для автомобильной стереосистемы с камерой заднего вида

    Если вы выбираете новую автомобильную стереосистему с камерой заднего вида, вам есть о чем подумать, прежде чем сделать свой выбор.В конечном итоге это два конкретных продукта, которые работают вместе. Как вы видели в некоторых из выбранных выше вариантов, стерео может быть фантастическим, но камера может оставлять желать лучшего. Больше всего мы пытались найти продукты, предлагающие лучшее головное устройство с резервными камерами, которые также были лучшими. При составлении списка рекомендуемых продуктов мы учитываем множество факторов. Вот несколько вещей, которые следует учитывать при выборе автомобильной стереосистемы с камерой заднего вида.

    Value — Во многих автомобильных стереосистемах с опциями резервной камеры камера иногда может казаться дополнительной функцией, в то время как основное внимание уделяется стереосистеме.Как и другие продукты, вы можете найти более дешевые автомобильные стереосистемы с резервными камерами, а есть более дорогие модели, которые могут иметь дополнительные функции. Имейте в виду, что обычно вы получаете то, за что платите. Хотя что-то может показаться недорогим, вы можете получить камеру более низкого качества или не иметь некоторых функций, которые вам бы хотелось. Если цена является для вас основным вариантом и вам нужна модель более высокого качества, подумайте о покупках в Интернете или во время распродаж, чтобы максимально сэкономить.

    Качество изображения — Это было немного сложнее, чем если бы мы смотрели только на переднюю камеру или камеру заднего вида.Когда мы искали лучшее головное устройство с резервной камерой, нам пришлось подумать об автомобильной стереосистеме и качестве камеры. Хорошая новость заключается в том, что вы найдете множество вариантов камеры высокого разрешения. Очевидно, что при принятии решения о том, подходит ли вам автомобильный радиоприемник с камерой заднего вида, вам следует учитывать как стереосистему, так и визуальную составляющую.

    Простота установки — Если вы похожи на большинство людей, вам, вероятно, придется установить автомобильную стереосистему, а не делать это самостоятельно.Однако, как только все будет готово, вы захотите, чтобы его было легко настроить и начать использовать после того, как он будет установлен. Если у вас есть вопросы, вам нужна инструкция или руководство пользователя, которые могут вас заполнить. Наличие готового и легкого доступа к службе поддержки клиентов и / или технической поддержке — еще один важный аспект, который мы учли при выборе.

    Дисплей — При покупке автомобильной стереосистемы с камерой заднего вида дисплей будет важной особенностью. Экран большего размера можно найти в стереосистемах, которые также включают доступ к DVD и другие специальные функции.В конце концов, вам нужно что-то с достаточно большим экраном, чтобы видеть, что происходит. Насколько большой, в конечном итоге зависит от вас, но мы обнаружили, что большинство хороших моделей предлагают экран размером не менее шести-семи дюймов.

    Дополнительные функции — Что еще вы хотите от автомобильной стереосистемы с камерой заднего вида? Во многих моделях вы найдете ряд дополнительных функций. В некоторых из них есть DVD-плееры и автомобильное радио. Качество камеры, отображение и звуковые возможности важны, но есть много других функций, которые можно включить и которые следует учитывать, чтобы вы получили именно то, что хотите.

    Гарантия — Хотя сейчас это может показаться вам не самым важным, наличие хорошей гарантии может иметь значение. Это способ показать потребителям, что за их продуктами стоит компания. Надеюсь, вам никогда не понадобится его использовать, но если вы это сделаете, это должно быть возможно. Очевидно, что срок гарантии будет зависеть от того, какую стереосистему с задней камерой вы выберете. Тем не менее, независимо от того, получаете ли вы три месяца или три года, убедитесь, что он есть у продукта и что вас устраивает продолжительность гарантии.

    Почему наше мнение имеет значение

    В EducatedDriver, наша цель — убедиться, что у вас есть необходимое понимание продуктов, которые мы рекомендуем.

    Прежде чем что-либо рекомендовать, мы проводим часы, пробуя различные продукты и используя различные надстройки и специальные функции, чтобы знать, как они работают, и насколько хороши продукты, как кажется.

    После того, как мы сузили список фаворитов, мы продолжаем исследование, изучая сторонние проверенные отзывы клиентов, чтобы получить больше мнений.

    Наконец, рассмотрим производственный процесс. Отсюда мы можем выбрать лучшие продукты в любой конкретной категории или, более конкретно, в этом случае мы сможем найти лучшую автомобильную стереосистему с функциями резервной камеры!

    У вас есть вопрос, связанный с вождением, или вы хотите узнать больше об одной из упомянутых автомобильных стереосистем? Не стесняйтесь задавать свои вопросы в комментариях! И не забудьте ознакомиться с нашим полным руководством по лучшим камерам для резервного копирования на любой бюджет.

    ЗАКЛЮЧЕНИЕ

    Лучшие автомобильные стереосистемы включают в себя ряд функций в области аудио и цифровых технологий, что упрощает прослушивание музыки и упрощает навигацию по вашему местоположению.По этой причине вам стоит купить лучшие автомобильные стереосистемы с Bluetooth, как было рассмотрено выше, поскольку они включают в себя ряд функций и лучшие отзывы клиентов, чтобы гарантировать лучшее качество прослушивания.

    БЕЗ СПАМА, ПРОСТО ИСТОРИИ.

    Подпишитесь на информационный бюллетень Ridester.com и никогда не пропустите новость об экономии места.

    * Мы обещаем, что не спамим.

    Как сделать — Установка проводной или беспроводной резервной камеры

    Вы не поверите, но установить резервную камеру не так уж и сложно.В большинстве случаев этот процесс довольно прост. Если вы предпочитаете заниматься своими руками, установка камеры заднего вида займет 2–4 часа на выходных. Если вы не привыкли работать с автомобилями, это может показаться вам пугающим и отнимающим немного больше времени, но после нашего пошагового руководства вы будете гораздо более уверены в этом.

    Если вы не готовы делать это самостоятельно после прочтения наших инструкций, мы рекомендуем позволить профессионалу, подобному ребятам из Best Buy, установить его для вас. Они установят систему примерно за 150 долларов, и, скорее всего, она есть рядом с вами.Если вы установили его где-то еще, мы обнаружили, что цена немного выше (~ 180–300 долларов), и иногда они просят вас заплатить за любые дополнительные детали, которые могут потребоваться для установки системы резервной камеры.

    Резервные камеры обычно поставляются с инструкциями по установке камеры и дисплею. На YouTube также есть масса отличных пошаговых инструкций, которые проведут вас через этот процесс (мы упоминали об одном ниже). Вот краткое руководство о том, как установить обычную резервную камеру, выполнив всего несколько быстрых шагов.

    Во-первых, давайте начнем с определения инструментов, которые вам понадобятся для установки резервной камеры. Если у вас нет инструментов, вы можете купить вещи на сумму от 50 до 80 долларов. Но большинство предметов, которые вы можете найти, у вас уже есть:

    • Инструмент для зачистки проводов
    • Базовый набор торцевых ключей
    • Набор крестообразных и плоских отверток
    • Стыковые соединения
    • Кольцевые клеммы
    • Электрическая лента
    • Дрель

    Необходимое время: 1 час 30 минут.

    1. Отключение питания

      Первым шагом к любой автомобильной электрической установке является отключение отрицательного (-) провода аккумуляторной батареи от автомобильного аккумулятора. Это предотвратит короткое замыкание или срабатывание предохранителя.

    2. Доступ к задним фарам

      Снимите необходимые панели вокруг задних фонарей внутри автомобиля. Во многих случаях внутри багажника есть панели. Или, если у вас есть грузовик, обычно есть зоны доступа к задним фонарям изнутри кузова грузовика.Отвинчивайте накладку до тех пор, пока у вас не будет доступа к проводке для одного заднего фонаря (нет необходимости делать и то, и другое).

    3. Найдите место для установки

      В зависимости от автомобиля и типа камеры вы можете установить камеру в разных местах. Наиболее часто встречается на номерном знаке или рядом с номерным знаком, поэтому в этом случае мы будем ссылаться на установку номерного знака.

    4. Подключение резервной камеры

      Снимите крышку номерного знака и номерной знак и найдите отверстия позади или над номерным знаком, через которые можно пропустить силовой и сигнальный провод к камере.Если отверстий нет, возможно, вам придется просверлить бампер, чтобы подключить камеру сзади.

      Когда у вас будет чистое отверстие, протяните провод от камеры либо к багажнику, либо к кузову грузовика. Отсюда вы протянете провода или пластиковые панели прямо к заднему фонарю, к которому вы обращались ранее. Подключите провод питания к соответствующему проводу обратной мощности для вашего фонаря заднего хода с помощью приобретенных вами стыковых соединителей.

    5. Подключение камеры к видеорегистратору

      Теперь, когда у вас есть резервная камера, подключенная к источнику питания, вам нужно подключить ее к дисплею.У вас есть несколько вариантов:

      In-Dash Display: это дисплей, который поставляется вместе с вашим автомобилем, или дисплей, который вы, возможно, приобрели на вторичном рынке, например, сенсорный экран с двойным DIN. Это у тебя в тире. Для этого типа дисплея вам необходимо подключить сигнальный провод камеры от задней части автомобиля, где камера установлена, к задней части дисплея в вашей приборной панели.

      Тем, кто планирует использовать приборную панель OEM, которая идет в комплекте с вашим автомобилем, необходимо убедиться, что она совместима и поддерживает камеру заднего вида.Если это так, у Crutchfield есть несколько адаптеров, которые вы можете найти здесь: https://www.crutchfield.com/g_431950/Vehicle-specific-Backup-Cameras.html

      Дисплей на приборной панели / зеркале заднего вида: это послепродажный дисплей, который вы либо кладете на приборную панель, либо над зеркалом заднего вида. Для этих типов устройств вам необходимо подключить сигнальный провод от задней части автомобиля к устройству, как и в случае дисплеев In-Dash.
      Беспроводные дисплеи. Если вы приобрели беспроводную камеру и дисплей, между камерой и дисплеем не требуется никаких проводов.Просто подключите дисплей к источнику питания и следуйте инструкциям по беспроводному подключению его к камере.

    Возникли вопросы или проблемы по установке резервной камеры? Мы стараемся охватить все сценарии, но в действительности ситуация с каждым автомобилем может быть уникальной. Чтобы решить проблемы, которые могут не быть упомянуты в нашем сообщении, мы сотрудничаем с JustAnswer, чтобы помочь ответить на любые ваши вопросы о вашей установке. Они помогут вам диагностировать и исправить все, что не так! Чтобы задать вопрос, просто начните вводить текст в чате JustAnswers.

    Лучшая автомобильная стереосистема с резервной камерой

    Автомобильная стереосистема и резервная камера — два отличных дополнения к любому автомобилю. Так почему бы не убить одним выстрелом двух зайцев, купив автомобильную стереосистему с камерой заднего вида? Таким образом, вы можете слушать высококачественный автомобильный звук, чувствуя себя в безопасности с резервной камерой. Существует множество автомобильных стереосистем, которые поставляются с дополнительной камерой заднего вида, но вам нужно только самое лучшее. Имея это в виду, ниже представлен список из 5 лучших автомобильных стереосистем с резервной камерой для установки в вашем автомобиле.Чтобы узнать больше или получить расценки на установку автомобильной стереосистемы или камеры заднего вида, свяжитесь с Car Stereo City в Сан-Диего сегодня по телефону (858) 277-1823.

    1. Резервная камера Pioneer AVH-X490BS и автомобильный стереоприемник Bluetooth

    Pioneer AVH-X490BS сочетает в себе превосходную камеру резервного копирования и автомобильный стереоприемник Bluetooth, позволяя водителю транслировать музыку прямо со своего смартфона и управлять автомобилем умнее с помощью резервного копирования камера. Компания Pioneer известна тем, что предоставляет высококачественное автомобильное аудио, поэтому возможность объединить потрясающий звук с резервной камерой — огромная победа.

    2. Стереосистема JVC KW-V330BT с Bluetooth и камерой заднего вида

    JVC KW-V330BT — еще одно одно из самых уважаемых имен в автомобильной аудиосистеме, и эта автомобильная стереосистема сочетается с камерой заднего вида, которая обеспечивает параллельную парковку. и вытащить подъездную дорожку просто и легко. Это устройство также имеет простое соединение Bluetooth как с Android, так и с iPhone, что позволяет подключать смартфон к автомобильной аудиосистеме по беспроводной сети.

    3. Автомобильная стереокамера и камера заднего вида Regetek

    Когда вы смотрите обзоры резервных камер, эта камера Regetek часто находится на самом верху.Regetek наиболее известен своей невероятной прочностью, предлагая водонепроницаемую камеру заднего вида и автомобильный стереоресивер, чтобы сделать жизнь в дороге намного проще.

    4. Pioneer AVH-1300NEX Стерео, совместимое с Apple CarPlay

    Pioneer AVH-1300NEX обладает качеством, которое клиенты знают и любят, а также дополнительным бонусом в виде совместимости с Apple CarPlay. Итак, на самом деле, это набор из трех самых важных автомобильных сервисов, предоставляющих вам резервную камеру, новый автомобильный стереоресивер и Apple CarPlay.Кроме того, эта модель также работает как DVD-плеер!

    5. Автомобильная стереосистема Pyle с резервной камерой

    Автомобильная стереосистема Pyle — это приемник с поддержкой Bluetooth, который предлагает уникальный дисплей на приборной панели. Большое разрешение экрана дает вам потрясающее представление о том, что происходит позади вас, когда вы используете резервную камеру, помогая избежать любых потенциальных препятствий на дороге.

    Установите лучшую автомобильную стереосистему с резервной камерой в Car Stereo City в Сан-Диего

    Если вы ищете лучшую автомобильную стереосистему с резервной камерой на рынке, приходите в Car Stereo City.Находясь в Сан-Диего, мы предлагаем удивительный выбор лучших производителей запасных камер и стереосистем с Bluetooth. Более того, в Car Stereo City есть команда специалистов по установке, которые безупречно установят вашу новую стереосистему и камеру заднего вида в ваш автомобиль по доступной цене. Чтобы узнать больше, позвоните нам по телефону (858) 277-1823.

    Автомобильное головное устройство со встроенной стереосистемой с двойным DIN и 7 сенсорным ЖК-дисплеем Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио Автомобильный FM-радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой Встроенные DVD- и видеоприемники Автомобильное видео femsa .com

    Автомобильная стереосистема в приборной панели с двойным DIN и 7 сенсорным ЖК-дисплеем с поддержкой камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой Встроенные DVD- и видеоприемники Автомобильное видео femsa.com
    1. Home
    2. Автомобильная стереосистема с двойным DIN и 7 сенсорным ЖК-дисплеем Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой

    Автомобильная стереосистема с двойным DIN Встроенное головное устройство с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой, поддержка экрана Камера заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Mirror Link Идентификатор вызывающего абонента с камерой резервного копирования Двойное головное устройство стереосистемы в приборной панели с 7 сенсорным ЖК-дисплеем, с резервной камерой: встроенные DVD- и видеоприемники — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках. -Головное устройство с 7-дюймовым сенсорным ЖК-экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная ссылка Идентификатор вызывающего абонента, экономия денег на сделках, оригинальные покупки, скидки и бесплатная доставка! Поддержка сенсорного ЖК-экрана Камера заднего вида Bluetooth Функция MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная ссылка Идентификатор вызывающего абонента с резервной камерой Двойное автомобильное стерео в-тире головное устройство с 7 фемтами.com.

    Автомобильное головное устройство со встроенной стереосистемой с двойным DIN и 7 сенсорным ЖК-дисплеем Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио Автомобильный FM-радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой









    Автомобильная стереосистема в приборной панели с двойным DIN-экраном и 7-дюймовым сенсорным ЖК-экраном с поддержкой камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой: Электроника.Купить Автомобильное головное устройство со встроенной стереосистемой Double Din с 7-дюймовым сенсорным ЖК-экраном с поддержкой камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой: Встроенные DVD- и видеоприемники — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. ☞Размер и подарок: автомобильная стереосистема double din (фиксированная панель) Размер 7,00 (Д) x 2,44 (Ш) x 3,94 (В) дюйма, пожалуйста, проверьте размер вашего автомобиля перед заказом , Подарок: резервная камера с 7 версиями светодиодов, они помогают безопаснее управлять автомобилем и парковкой.。 ★ Многофункциональность: совместимость с Bluetooth и громкой связью, FM-радио, USB, TF-карта (до 32 ГБ), AUX-IN, музыкальный проигрыватель, видеоплеер и камера заднего вида。 ★ Телефонная ссылка и навигация: поддержка функции PhoneLink и навигации Большей частью телефона вы можете управлять своим мобильным телефоном через большой экран стерео, пожалуйста, используйте оригинальный кабель мобильного телефона, чтобы избежать отключения. Внимание: стерео не является устройством GPS, у него есть эта функция навигации на вашем телефоне. 。 ★ Высокое разрешение: 7-дюймовый многоцветный TFT-экран, встроенный сенсорный TFT-экран с разрешением 800 x 480 пикселей 16: 9, поддержка воспроизведения видео 1080P, прикосновение к этому экрану кончиком пальца или ногтем обеспечат вам фантастические впечатления.。 ★ Поддержка различных форматов: 7 дюймов 2 din HD 1080P автомобильный радиоприемник MP5-плеер, встроенный слот для карт памяти TF до 32 ГБ, высококачественный звук и басы, поддержка аудиоформатов: MP3 / WMA / WAV / MKV / FLAC / OGG / APE, поддержка формата видео: RM / RMVB / DVD (VOB) / VCD (DAT) / MP1 / MP2 / DIVX / XVID / MP4 / h363 / h364 / FLV / 3GP / SWF / AVI / ASF / MJPEG и т. Д. ( Обратите внимание: это не CD / DVD-плеер / GPS)。 Технические характеристики。 Выходная мощность: 4 x 60 Вт。 Размер экрана: 7-дюймовый HD-экран 800 x 480。 Характеристики продукта。 Емкостный 5-точечный сенсорный экран。 Бесплатная камера заднего вида в комплекте 。Поддержка функции часов, управления на рулевом колесе и функции двустороннего вывода видео. Встроенный Bluetooth для беспроводной потоковой передачи музыки и микрофон для звонков в режиме громкой связи. 。Поддержка воспроизведения из памяти точки останова, функция входа AUX и функция зарядки 5В 2.1A Список упаковки 1 автомобильный MP5-плеер。 1 руководство пользователя。 2 жгута проводов。 1 x задняя камера экран, автомобильная стереосистема с резервной камерой, автомобильные стереосистемы, стереосистема с сенсорным экраном, стереосистема с двойным DIN, автомобильная стереосистема MP5。。。。




    NYSE

    FMX

    $ 80,7 900
    ТОМ 504 282

    Retrasado al Menos 20 мин.

    BMV

    FEMSAUBD

    $ 161.5100
    ТОМ 9 253 286

    Retrasado al Menos 20 мин.

    FEMSA es una empresa que genera valor económico y social por medio de empresas e instituciones y busca ser el mejor empleador y vecino de las comunidades en donde tiene presencia. Детальное участие в путешествии по FEMSA Comercio, в котором содержится Проксимидад Дивизиона и в форме части OXXO, una cadena de tiendas de formato pequeño; una División Salud que Incluye farmacias y actividades relacionadas; у дивизиона Combustibles, который работает в опере с обслуживанием OXXO GAS.En la Industria de Bebidas Participa Operando Coca-Cola FEMSA, embotellador público de productos Coca-Cola; y en el сектор cervecero es accionista de HEINEKEN, empresa con presencia en más de 70 países.

    +265

    Millones de consumidores

    en 9 países satisfacen su sed con nuestros productos.

    19566

    Тиендас Оксо

    En México, Чили, Колумбия и Перу.

    +320000

    Colaboradores

    En nuestras unidades de negocio.

    Автомобильная стереосистема со встроенным головным устройством с двойным DIN

    с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой

    Размер «2XL» Подмышка-подмышка 28 дюймов. в шляпе есть заколка для волос, которая избавит вас от опасений, что головной убор упадет. Игра в лагере: спорт и отдых, двусторонний шарм с подвесками в виде сердца Бога-матери, любовь, эти крутые водонепроницаемые наклейки. Автомобильная стереосистема в приборной панели с двойным корпусом Din с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой .Columbia® Men’s 2 Pack Roc Soc Casual / Dress Crew Sock: Одежда, правая резьба (25 шт.): Стержни с полной резьбой и шпильки: промышленные и научные. Перфорированные наклейки обеспечивают одностороннюю видимость для предприятий, использующих технологию микропроколов, которая обеспечивает тень и конфиденциальность для тех, кто находится в помещении, и непрозрачный дизайн для входящих посетителей, транспортировка занимает около 7-15 дней, красивое ожерелье для гурманов, состоящее из большого рожка мороженого 3 аромата , Автомобильная стереосистема в приборной панели с двойным корпусом Din с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой .Удерживает полноразмерную зеркальную камеру в центральном кармане, объектив в другом кармане и вспышку или аккумулятор. просто выберите Bookman в опции. Выкройка крючком Шляпа Эдит Очаровательно милая Эдит Гру из рисунка шляпы в стиле миньонов Гадкий Я Выглядит так же мило и озорно, как Эдит в своей собственной розовой полосатой шляпе. Выкройка для 4-х размеров возрастов 1-3 3-5 5-10 10-взрослых, с регулируемой колье длиной 28 дюймов. Материал: полиэстер и стеклянные бусины, автомобильная стереосистема Double Din с 7-дюймовым сенсорным экраном, поддержка камеры заднего вида, функция Bluetooth MP5 / 4/3 Radio FM Car Radio Receiver Mirror Link Идентификатор вызывающего абонента с резервным копированием Камера .Цвет шкалы уточняйте при покупке. Размеры — 14 дюймов в ширину X 13 дюймов в глубину X 13-1 / 2 дюйма в высоту. 5 и другие юбилейные кольца в.: New Era Men’s Toronto Raptors Black 2019 NBA Finals Champions Locker Room Replica 9TWENTY Регулируемая шляпа: Спорт и туризм, Honda Accord LX SE Coupe 2-дверное, Double Din автомобильная стереосистема в приборной панели с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио Автомобильный FM-радиоприемник Зеркальное соединение Идентификатор вызывающего абонента с резервной камерой . Это также зависит от на вашем наиболее удобном положении для езды.лезвия надежно закрыты аккуратно подогнанной защитной крышкой. Магазин электроники-салон 100 Вт, 10 Ом, мощный проволочный потенциометр, пригодный для использования с различными типами стержней в разной местности и в разную погоду. Экологически чистый материал безвреден для вашей жизни и может обеспечить ваше здоровье, автомобильное стерео головное устройство Double Din с 7 ЖК-сенсорным экраном Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с камерой заднего вида .

    Adicionalmente, través de FEMSA Negocios Estratégicos, ofrece servicios logísticos integrationdos, soluciones de Refrigeración en el punto de venta y plásticos a las empresas FEMSA y a clientes externos.FEMSA también участвует в промышленности по распространению продуктов питания и расходных материалов на Estados Unidos. Путешествие по единому миру Негоцио идет на 320 миллионов коллабораций за 13 дней. FEMSA — это результат состенибилидад MILA Pacific Alliance del Dow Jones, del FTSE4Good Emerging Index и IPC Sustentable de la Bolsa Mexicana de Valores, Entre otros índices que evalúan su desempeño en sostenibilidad.

    Nuestras empresas y marcas

    ¡Síguenos en redes sociales!

    Автомобильная стереосистема в приборной панели с двойным DIN и 7 сенсорным ЖК-дисплеем с поддержкой камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой

    96 X 54 16: 9 Соотношение сторон Основы DIY проектор Экран ткань 110-дюймовый экран, HD 1366×768 Глянцевый ЖК-светодиодный дисплей с инструментами ЭКРАНАРАМА Новая замена экрана для NT140WHM-N31 V8.0, 3 фута RG316 PL259 UHF Male to BNC Male Angle Pigtail Jumper RF коаксиальный кабель 50 Ом Быстрая доставка в США. Пассивный видеоразветвитель 2 ГГц Leviton 47690-G6 1 x 6 6-полосный, 2 пакета BAOBIAN SD-7501 27910 89-1323-00-00 Аккумулятор для беспроводного телефона 3,6 В 800 мАч Ni-MH Совместим с Motorola MD7161 AT&T E1112 E2801 TL72108 Vtech I6725 RadioShack 23 -959. XXL540S XXL 550 XXL 540T XXL 540TM XXL 540M XXL 550TM XXL 540S Сменный аккумулятор Номер детали P11P20-01-S02 для Tomtom One XXL 540S XXL 550T XXL 550M XXL540 Route XL Аккумулятор для GPS-навигатора.Вокруг офиса Совместимая лента для пишущей машинки Canon и корректирующая лента для Canon AP 350. В этот комплект входят 2 ленты для пишущей машинки и 2 съемные ленты, устройство смены Pioneer PD-F1007 301-CD GIGA, снятое с производства производителем. 【5-летняя гарантия】 Аккумулятор CELEWELL CR1620 для брелока / трекера 70 мАч, 3 В, литиевая таблетка, 5 шт., Комплект объектива Deluxe для Canon Vixia HFG10 HFS30 XA25 HF G40 XA10 Включает комплект 58 мм 3PC фильтра GL1 XA20 XF100 GL2 Камкордеры 58 мм 2,2X телеобъектив 58 мм 0,43-кратный широкоугольный объектив XF105.

    98 Обновленный LaCie Rugged Mini USB 3.0 USB 2.0 Внешний жесткий диск 2 ТБ, 2 пакета со скидкой Сменный транспондер без ключа Необрезанный ключ зажигания Автомобиль для Nissan Altima Rogue Maxima Murano Frontier Sentra Pathfinder Titan Infiniti 46 Чип, радио для душа, радио для ванной комнаты AM FM с регулируемой громкостью, встроенный динамик Портативный мини-подвесной водонепроницаемый душ Часы-радио для дома, ванной, гостиной, подарочного офиса. Пара Jensen 8-дюймовый комплект для ремонта динамиков из пеноматериала FSK-8, держатель для карт для задней панели телефона, кредитный кошелек для сотового телефона с карманом для кольца на iPhone, Sage Silver AKASO EK7000, 4K-видео, Wi-Fi, экшн-камера Беспроводной пульт дистанционного управления Custom Case Card Memory Card Стартовый комплект для спортивной камеры.Сменные радиальные электролитические конденсаторы, 82 мкФ, 450 В, 105 ℃, 40×16 мм, набор из 5 штук. Maxmoral, 100 шт., 18650, литиевая батарея, изолятор, твердая круглая форма, бумажная подкладка, электрическая изоляционная наклейка, изоляционная клейкая бумага, красный + зеленый, 3 упаковки аксессуаров для микрофона Рамки Gator Мягкая сумка для студийных микрофонов GFW-MICPOUCH- 3ПК.


    Автомобильное головное устройство со встроенной стереосистемой с двойным DIN и 7 сенсорным ЖК-дисплеем Поддержка камеры заднего вида Функция Bluetooth MP5 / 4/3 Радио FM Автомобильный радиоприемник Зеркальная связь Идентификатор вызывающего абонента с резервной камерой


    с резервной камерой: встроенные DVD- и видеоприемники — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при определенных покупках, купите автомобильную стереосистему с двойным DIN и 7-дюймовым сенсорным ЖК-экраном. FM Car Radio Receiver Mirror Link Caller ID, экономьте деньги на сделках, покупайте аутентичные, наслаждайтесь скидками и бесплатной доставкой!

    Как сохранить резервную камеру при обновлении стереосистемы

    Технология автомобильной камеры заднего вида прошла долгий путь с тех пор, как она была впервые представлена ​​на концептуальном автомобиле Buick Centarion в конце 50-х годов.В то время концепция задней камеры была простой. Buick был оборудован задней видеокамерой, которая отправляла изображение на экран телевизора, установленный на приборной панели.

    По сегодняшним стандартам, большинство, если не все новые автомобили оснащены камерой заднего обзора, а к 2018 году федеральный закон обяжет производителей оборудовать большую часть своих автомобилей камерами «резервного копирования».

    Если вы подумывали об обновлении штатного головного устройства на послепродажное головное устройство, но сомневаетесь, потому что беспокоитесь о том, что не сможете оставить себе резервную камеру OEM, не волнуйтесь.Сегодня на рынке доступно множество простых в установке жгутов проводов, которые позволяют использовать заводскую проводку для подключения к головному устройству послепродажного обслуживания. Вы сможете обновить стереосистему и сохранить заводскую резервную камеру с помощью всего лишь нескольких инструментов и менее часа вашего времени.

    Жгут проводов и установка
    Metra GMLAN29 Жгуты резервного копирования легко доступны у таких производителей, как Metra. Эти простые в установке ремни безопасности позволяют поддерживать многие функции вашего штатного устройства, включая подключение штатной резервной камеры к новому головному устройству послепродажного обслуживания.Кабель Metra BackupCam позволяет сохранить установленную на заводе камеру заднего вида при установке стереосистемы на вторичном рынке в избранные автомобили GM ’06.

    Использование 13-дюймового кабеля дает вам разъем GMLAN29 на одном конце и композитный видеоразъем на другом. После установки вы будете видеть изображения с камеры заднего вида GM на экране нового приемника. Интерфейс резервной камеры будет обеспечивать 6 В постоянного тока вашей резервной камере для питания, а также будет передавать видеосигнал на головное устройство вторичного рынка.Metra BackupCam, созданная специально для автомобилей GM, является лишь одним из множества доступных ремней безопасности для конкретных автомобилей. Metra также предлагает свой адаптер для камеры BackupCam-3, который позволяет оставить резервную камеру в автомобиле Chevrolet или GMC при установке нового головного устройства. На одном конце кабеля имеется 12-контактный жгут, который подключается к видеоразъему в вашем автомобиле, а желтый разъем RCA на другом конце подключается к входу камеры заднего вида на вашем новом головном устройстве. Установка этих комплектов жгута проводов не требует сращивания стандартного жгута проводов и не нарушает внешний вид приклада.

    Использование этих простых в установке комплектов ремней позволяет вам наслаждаться многими звуковыми функциями, которых не хватает заводскому головному устройству, сохраняя при этом дополнительную функцию сохранения заводской резервной камеры, как только автомобиль движется задним ходом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
