Электросхема автомобиля ока: Электросхемы ОКА (ВАЗ/СеАЗ 1111, 11113, 11116)

Содержание

Схема предохранителей ВАЗ 1111 / 11113 Ока


А
Функция/компонент
1 16 Электродвигатель вентилятора отопителя,
Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя,
Реле (обмотка) включения обогрева заднего стекла,
Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла
2 8 Электромагнитный клапан карбюратора,
Реле и электродвигатель очистителя ветрового стекла,
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота),
Контрольная лампа указателей поворота,
Задние фонари (лампы света заднего хода),
Обмотка возбуждения генератора (при пуске двигателя),
Контрольная лампа воздушной заслонки карбюратора,
Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости,
Контрольная лампа давления масла,
Контрольная лампа разряда аккумуляторной батареи,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой резерва
3 8 Левая фара (дальний свет),
Контрольная лампа дальнего света фар
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8 Левая фара (габаритный свет),
Левый задний фонарь (габаритный свет),
Фонари освещения номерного знака,
Контрольная лампа габаритного света
8 8 Правая фара (габаритный свет),
Правый задний фонарь (габаритный свет),
Лампа освещения комбинации приборов,
Лампа освещения прикуривателя
9 16 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации,
Элемент обогрева заднего стекла и реле (контакты) его включения
10 16 Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения,
Звуковой сигнал,
Штепсельная розетка для переносной лампы,
Плафон освещения салона,
Задние фонари (лампы стоп-сигнала).
Прикуриватель
  • Электродвигатели моторедукторов очистителей ветрового и заднего стекол защищены встроенными автоматическими биметаллическими предохранителями многоразового действия.
  • Не защищены цепи заряда аккумуляторной батареи, зажигания и пуска двигателя, реле дальнего и ближнего света фар.
  • Лампа противотуманного света в заднем фонаре защищена отдельным предохранителем (8 А) в жгуте проводов около выключателя.
  • Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и т.п.) подключаются через реле.

С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20), управляющих включением: электровентилятора радиатора двигателя, ближнего света фар, дальнего света фар, стартера и обогрева заднего стекла.




Функция/компонент
1 Реле электровентилятора радиатора двигателя
2
Реле ближнего света фар
3 Реле дальнего света фар
4 Реле стартера
5 Реле обогрева заднего стекла

  1. Реле аварийной сигнализации и указателей поворота (494. 3747 / 2105-3747010-01) — расположено за комбинацией приборов
  2. Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — расположено под обивкой левой боковины
  3. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — расположено за комбинацией приборов, рядом с реле указателей поворота
  4. Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)
  5. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — закреплено саморезом изнутри панели приборов

Схема предохранителей ВАЗ 1111 / 11113 Ока


А
Функция/компонент
1 16 Электродвигатель вентилятора отопителя,
Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя,
Реле (обмотка) включения обогрева заднего стекла,
Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла
2 8 Электромагнитный клапан карбюратора,
Реле и электродвигатель очистителя ветрового стекла,
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота),
Контрольная лампа указателей поворота,
Задние фонари (лампы света заднего хода),
Обмотка возбуждения генератора (при пуске двигателя),
Контрольная лампа воздушной заслонки карбюратора,
Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости,
Контрольная лампа давления масла,
Контрольная лампа разряда аккумуляторной батареи,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой резерва
3 8 Левая фара (дальний свет),
Контрольная лампа дальнего света фар
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8
Левая фара (габаритный свет),
Левый задний фонарь (габаритный свет),
Фонари освещения номерного знака,
Контрольная лампа габаритного света
8 8 Правая фара (габаритный свет),
Правый задний фонарь (габаритный свет),
Лампа освещения комбинации приборов,
Лампа освещения прикуривателя
9 16 Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации,
Элемент обогрева заднего стекла и реле (контакты) его включения
10 16 Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения,
Звуковой сигнал,
Штепсельная розетка для переносной лампы,
Плафон освещения салона,
Задние фонари (лампы стоп-сигнала).

Прикуриватель
  • Электродвигатели моторедукторов очистителей ветрового и заднего стекол защищены встроенными автоматическими биметаллическими предохранителями многоразового действия.
  • Не защищены цепи заряда аккумуляторной батареи, зажигания и пуска двигателя, реле дальнего и ближнего света фар.
  • Лампа противотуманного света в заднем фонаре защищена отдельным предохранителем (8 А) в жгуте проводов около выключателя.
  • Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и т.п.) подключаются через реле.

С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20), управляющих включением: электровентилятора радиатора двигателя, ближнего света фар, дальнего света фар, стартера и обогрева заднего стекла.




Функция/компонент
1 Реле электровентилятора радиатора двигателя
2 Реле ближнего света фар
3 Реле дальнего света фар
4 Реле стартера
5 Реле обогрева заднего стекла

  1. Реле аварийной сигнализации и указателей поворота (494. 3747 / 2105-3747010-01) — расположено за комбинацией приборов
  2. Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — расположено под обивкой левой боковины
  3. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — расположено за комбинацией приборов, рядом с реле указателей поворота
  4. Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)
  5. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — закреплено саморезом изнутри панели приборов

Ремонт ВАЗ 1111 (Ока) : Электрооборудование

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
  3. Электрооборудование

8.0 Электрооборудование
Вам потребуется ключ «на 8″   Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайк.

..

8.1. Блок предохранителей и реле
(Категория). Список материалов смотрите внутри…

8.2. Генератор
(Категория). Список материалов смотрите внутри…

8.3. Система зажигания
(Категория). Список материалов смотрите внутри…

8.4. Освещение и сигнализация
(Категория). Список материалов смотрите внутри…

8.5. Комбинация приборов
(Категория). Список материалов смотрите внутри…

8.6. Выключатели и переключатели
(Категория). Список материалов смотрите внутри…

8.7. Стеклоочистители и омыватели
(Категория). Список материалов смотрите внутри…

8.8 Замена электродвигателя вентилятора радиатора системы охлаждения
Вам потребуются ключи «на 8», «на 10» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. На автомобиле установлен электродвигатель постоянного тока типа МЭ-272. Данные для проверки: – номинальная частота вращения вала при нагрузке электродвигателя крыль.

..


↓ Комментарии ↓





Please enable JavaScript to view the comments powered by Disqus.

1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности
2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание
3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3. 4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра

4. Хранение автомобиля
4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система
7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов
9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы
10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10. 9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия
11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения
12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

ВАЗ «ОКА» 1111 1988-2008 Полное описание, схемы, фото, технические характеристики

  1. Руководства по ремонту
  2. ВАЗ «ОКА» 1111 1988-2008

Общая информация об автомобиле.

Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.

Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.

Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.

Тормозная система – гидравлическая, с барабанным тормозом фирмы «Brembo» сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.

Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.

Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.

Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком.  Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.

Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.


↓ Комментарии ↓




ВАЗ-1111-11113 ОКА

Раздел 1. УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6. ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

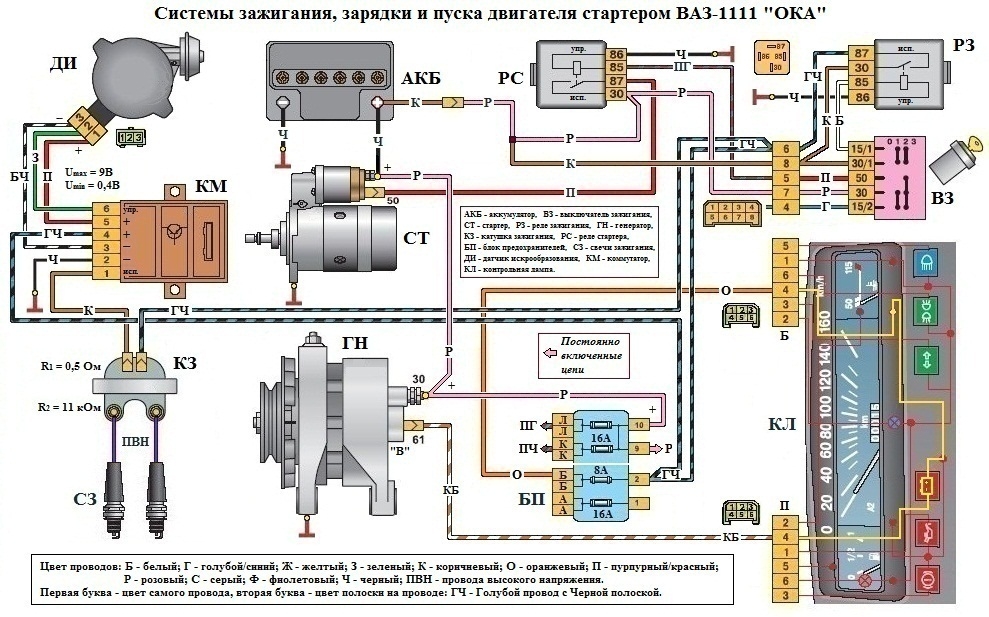

СХЕМА ЭЛЕКТРОПРОВОДКИ ВАЗ-1111 (ОКА) | АВТОМОБИЛЬНЫЕ ЭЛЕКТРОСХЕМЫ

Как сохранять схему у себя на компьютере, посмотрите в предидущих статьях, например здесь. Надоело одно и тоже писать во всех статьях :).

Описание и схема Оки:

  1. Плафоны передних указателей поворота
  2. Фары
  3. Электродвигатель приводящий в действие вентилятор системы охлаждения
  4. Звуковой тональный сигнал
  5. Датчик автоматически включающий электродвигатель вентилятора на радиаторе
  6. Стартер
  7. Электропривод омывателя ветрового (лобового) стекла
  8. Генератор
  9. Датчик лампы для контроля за давлением масла
  10. Датчик температурный для прибора-указателя температуры охлаждающей жидкости (тосола,воды)
  11. Розетка штепсельная для переносного светильника
  12. Коммутатор электронного зажигания
  13. Датчик определения момента для искрообразования
  14. Свечи
  15. Аккумуляторная батарея
  16. Катушка высоковольтная для зажигания на две свечи
  17. Выключатель-”лягушка” для автоматического включения  света в фонарях заднего хода
  18. Электромагнитный клапан расположенный на карбюраторе
  19. Электропривод очистителя лобового (ветрового) стекла
  20. Датчик для контроля за уровнем тормозной жидкости в бачке
  21.

    Электросхема ВАЗ -1111-Ока

  22. Реле-прерыватель управляющее частотой очистителя лобового (ветрового) стекла
  23. Блок-панель плавких вставок-предохранителей
  24. Реле-прерыватель лампы контроля за положением рычага стояночного тоомоза
  25. Силовое реле включения радиаторного вентилятора
  26. Реле подачи напряжения на бендикс стартера
  27. Реле подачи напряжения на обогревательный элемент заднего стекла
  28. Реле подачи напряжения на спирали ламп дальнего света фар
  29. Реле подачи напряжения на спирали ламп ближнего света фар
  30. Реле-прерыватель напряжения в цепи указателей поворотов и аварийной световой сигнализации
  31. Реле разгрузки зажигания
  32. Выключатель (замок) зажигания
  33. Индивидуальный предохранитель цепи противотуманного света задних фонарей
  34. Переключатель для различных режимов работы очистителя лобового (ветрового) стекла
  35. Кнопка приведения в действие омыватель лобового (ветрового) стекла
  36. Выключатель-кнопка подачи звукового сигнала
  37. Переключатель (рычажный) для переключения между дальним и ближним светом фар
  38. Переключатель (рычажный) указателей направления поворота
  39. Кнопка на педали стоп-сигнала
  40. Переключатель для очистителя и омывочного устройстзаднего стекла
  41. Фиксируемая кнопка включающая обогреватель заднего стекла
  42. Выключатель противотуманного заднего света
  43. Лампа контрольная, положения заслонки карбюратора
  44. Фиксируемая кнопка включения аварийной световой сигнализации
  45. Переключатель многопозиционный приборов наружного освещения
  46. Гнездо прикуривателя
  47. Прибор показаний температуры охлаждающей двигатель жидкости
  48. Панель комбинированная контрольных приборов
  49. Переключатель оборотов электродвигателя отопителя
  50. Лампа освещения изнутри комбинации контрольных приборов
  51. Добавочное активное сопротивление (резистор) в цепи электродвигателя печки
  52. Контрольная лампа режима резервного уровня топлива
  53. Электродвигатель турбины отопитепя
  54. Указатель топливного уровня
  55. Кнопка-концевик лампы контроля за воздушной заслонкой карбюратора
  56. Боковые дублирующие повторители-указатели поворота
  57. Выключатели плафона в салоне, размещённые в стойках дверей
  58. Выключатель лампы контроля рычага стояночного тормоза
  59. Плафон в салоне
  60. Электродвигатель омывочного устройства заднего стекла
  61. Датчик в баке прибора-указателя для контролирования уровня и резерва топлива
  62. Сигнальная лампа рычага стояночного тормоза и уровня в бачке тормозной жидкости
  63. Лампа предупреждения о аварийном давлении в системе смазки двигателя
  64. Лампа предупреждения о аварийном режиме в системе зарядки аккумуляторной батареи
  65. Элемент обогревающий заднее стекло
  66. Лампа контроля режима работы указателей поворота
  67. Лампа контроля приборов наружного освещения
  68. Контрольная лампа сигнализирующая о включённом дальнем режиме света фар
  69. Задние блок-фонари
  70. Электродвигатель приспособления для очиститки заднего стекла
  71. Фонари с лампами подсветки номерного знака в тёмное время суток
  72. Фонарь (фонари) противотуманного заднего света

А.    Пример порядка условной нумерации разъёмов в колодках.

Похожие авто электро схемы

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ-1111,11113 — Май 1998 года

  • Онлайн
    • Архив
    • Форум
    • Wiki
    • Купи авто
    • Реклама
  • Издания
    • Журнал “За рулем”
    • Газета “За рулем – Регион”
    • Журнал “Купи авто”
    • Журнал “Мото”
    • Журнал “Рейс”
    • Книги, Каталоги
    • Подписка
  • Товары и услуги
    • Интернет магазин
    • Товары ЗР
    • Реклама
    • Турбюро
  • Реклама
  • Подписка
  • Архив
  • Форум
  • Wiki
  • Купи авто
  • Войти
  • Анонсы
  • Издания
    • За рулем
    • Газета «За рулем — Регион»
    • Купи авто
    • Мото
    • Рейс
  • За рулем
  • Газета «За рулем — Регион»
  • Купи авто
  • Мото
  • Рейс
  • Книги и каталоги
    • Новинки
    • Популярная литература
    • Техническая литература
  • Марки и модели
    • Все марки
    • Acura
    • Alfa Romeo
    • Alpina
    • Aston Martin
    • Audi
    • BAW
    • Bentley
    • BMW
    • Brilliance
    • Bristol
    • Bugatti
    • Buick
    • BYD
    • Cadillac
    • Caterham
    • Changan
    • Chery
    • Chevrolet
    • Chrysler
    • Citroen
    • Cord
    • Dacia
    • Daewoo
    • Daihatsu
    • Delahaye
    • Derways
    • DFM
    • Dodge
    • Eriba moving
    • FAW
    • FBS
    • Ferrari
    • FIAT
    • Fisker
    • Ford
    • Freightliner
    • Geely
    • GMC
    • Great Wall
    • Grinnall
    • Gumpert
    • Hafei
    • Haima
    • Hino
    • Honda
    • Horch
    • Hummer
    • Hymer
    • Hyundai
    • Infiniti
    • International
    • Iran Khodro
    • Isuzu
    • Iveco
    • JAC
    • Jaguar
    • Jeep
    • Jinbei
    • Kamaz
    • KIA
    • Lamborghini
    • Lancia
    • Land Rover
    • LDV
    • Lexus
    • Lifan
    • Ligier
    • Lincoln
    • Lotus
    • Luxgen
    • Mahindra
    • Man
    • Maserati
    • Maybach
    • Mazda
    • Mercedes-Benz
    • Mercury
    • MG
    • Mini
    • Mitsubishi
    • Morgan
    • Nash Ambassador
    • Nissan
    • Noble
    • Opel
    • ORCA
    • Pagani
    • Pegaso
    • Perodua
    • Peugeot
    • Piaggio
    • Pininfarina
    • Polaris
    • Pontiac
    • Porsche
    • Proton
    • Renault
    • Rolls-Royce
    • Rover
    • SAAB
    • Saleen
    • Samsung
    • Saturn
    • Scania
    • Scion
    • SEAT
    • Setra
    • Shuanghuan
    • Skoda
    • Smart
    • Spyker
    • Ssang Yong
    • Steyr
    • Strathcarron
    • Studebaker
    • Subaru
    • Suzuki
    • TATA
    • Tianma
    • Tianye
    • Toyota
    • Tucker
    • Venturi
    • Volkswagen
    • Volvo
    • Vortex
    • Westfield
    • Willys
    • Xin Kai
    • YAMAHA
    • Zxauto
    • Богдан
    • ВАЗ
    • Валдай
    • ВИС
    • Волжанин
    • ГАЗ
    • ГолАЗ
    • ё-мобиль
    • ЗАЗ
    • ЗИЛ
    • ЗИС
    • ЗМЗ
    • ИЖ
    • КАВЗ
    • Комбат
    • КРАЗ
    • ЛиАЗ
    • МАЗ
    • Москвич
    • ОКА
    • ПАЗ
    • РОАЗ
    • Сталкер
    • ТагАЗ
    • Тигр
    • УАЗ
    • Урал
  • Поиск
  • Анонсы
  • За рулем
  • Газета «За рулем — Регион»
  • Купи авто
  • Мото
  • Рейс
  • Книги и каталоги
  • Марки и модели
  • Поиск
ЗР 1998
  • ЗР 2020
  • ЗР 2019
  • ЗР 2018
  • ЗР 2017
  • ЗР 2016
  • ЗР 2015
  • ЗР 2014
  • ЗР 2013
  • ЗР 2012
  • ЗР 2011
  • ЗР 2010
  • ЗР 2009
  • ЗР 2008
  • ЗР 2007
  • ЗР 2006
  • ЗР 2005
  • ЗР 2004
  • ЗР 2003
  • ЗР 2002
  • ЗР 2001
  • ЗР 2000
  • ЗР 1999
  • ЗР 1998
  • ЗР 1997
  • ЗР 1996
  • ЗР 1995
  • ЗР 1994
  • ЗР 1993
  • ЗР 1992
  • ЗР 1991
  • ЗР 1990
  • ЗР 1989
  • ЗР 1988
  • ЗР 1987
  • ЗР 1986
  • ЗР 1985
  • ЗР 1984
  • ЗР 1983
  • ЗР 1982
  • ЗР 1981
  • ЗР 1980
  • ЗР 1979
  • ЗР 1978
  • ЗР 1977
  • ЗР 1976
  • ЗР 1975
  • ЗР 1974
  • ЗР 1973
  • ЗР 1972
  • ЗР 1971
  • ЗР 1970
  • ЗР 1969
  • ЗР 1968
  • ЗР 1967
  • ЗР 1966
  • ЗР 1965
  • ЗР 1964
  • ЗР 1963
  • ЗР 1962
  • ЗР 1961
  • ЗР 1960
  • ЗР 1959
  • ЗР 1958
  • ЗР 1957
  • ЗР 1956
  • ЗР 1955
  • ЗР 1954
  • ЗР 1953
  • ЗР 1952
  • ЗР 1951
  • ЗР 1950
  • ЗР 1949
  • ЗР 1948
  • ЗР 1947
  • ЗР 1946
  • ЗР 1945
  • ЗР 1944
  • ЗР 1943
  • ЗР 1942
  • ЗР 1941
  • ЗР 1940
  • ЗР 1939
  • ЗР 1938
  • ЗР 1937
  • ЗР 1936
  • ЗР 1935
  • ЗР 1934
  • ЗР 1933
  • ЗР 1932
  • ЗР 1931
  • ЗР 1930
  • ЗР 1929
  • ЗР 1928
№5
  • №1
  • №2
  • №3
  • №4
  • №5
  • №6
  • №7
  • №8
  • №9
  • №10
  • №11
  • №12
СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ ВАЗ-1111,11113
  • К обзору номера
  • 1 — ОБЛОЖКА НОМЕРА
  • 4 — СОДЕРЖАНИЕ
  • 6 — АВТОПРОМ
  • 8 — СЕНСАЦИЯ
  • 10 — Колесо
Схема подключения KIA

скачать бесплатно

Схема подключения Kia Sportage 2002 — оконная система

Схемы подключения Kia скачать бесплатно для таких моделей, как: Ceed, Picanto, Rio, Sedona, Sorento, Sportage, Venga и для других моделей Kia

См. Также:

Название

Размер файла

Ссылка для скачивания

Kia Cee’d электрические схемы АБС — вход-выход разъема электронного блока управления PDF.pdf

160.5кб

Загрузить

Kia Cee’d электрические схемы ABS (1) .gif

31.6кб

Загрузить

Схема подключения ABS Kia Cee’d (2) .gif

33.6кб

Загрузить

Kia Cee’d, электрические схемы ABS (3).gif

21.6кб

Загрузить

Схема подключения магнитолы

Kia Ceed — New.jpg

405.8kb

Загрузить

Схема подключения магнитолы

Kia Ceed. jpg

271.3kb

Загрузить

Kia Carnival 2000 — 2001 Электрические схемы PDF.pdf

6.4 Мб

Загрузить

Электрическая схема

Kia Pride 91 PDF.pdf

9.4Мб

Загрузить

Схема подключения Kia Spectra Electrical +

.rar

9.4Мб

Загрузить

Kia Picanto 2013 года.1.0 streo wiring diagram.jpg

40.3кб

Загрузить

Схема подключения

Kia Picanto — Engine Control System.jpg

152.9кб

Загрузить

Схема подключения

Kia Picanto — Lamps.jpg

258. 6кб

Загрузить

Kia Rio 2013 D 1.1 — Предохранители и реле PDF.pdf

714.7kb

Загрузить

Kia Rio 2013 D 1.1 — Предохранители и реле.docx

412.4kb

Загрузить

Kia Rio 2013 SX Электросхемы — Аудиосистема 2.jpg

170.2кб

Загрузить

Kia Rio 2013 SX Электросхемы — Аудиосистема 3 (UVO audio) .jpg

242.8kb

Загрузить

Kia Rio 2013 SX Электросхемы — Аудиосистема 4.jpg

274.3кб

Загрузить

Kia Rio 2013 SX Электросхемы — Аудиосистема 5 (Platform Audio) . jpg

128кб

Загрузить

Kia Rio 2013 SX Электросхемы — Audio System.jpg

160.3кб

Загрузить

Kia Sedona — ETWIS, вход без ключа, задний фонарь и фонарь в багажном отделении (с I-1a по I-1c) .gif

100.2кб

Загрузить

Kia Sedona 2002-2006 — Подушка безопасности System.gif

82.9кб

Загрузить

Kia Sedona 2002-2006 — Схема электропроводки — Система и точки заземления (Раздел W, Раздел Y).gif

129.9 КБ

Загрузить

Kia Sedona 2002-2006 — Передний, задний обогреватель и система кондиционирования — Схема подключения.gif

70. 8кб

Загрузить

Kia Sedona 2002-2006 — Как использовать электрические схемы (схемы и схемы).gif

100.8кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — лампы освещения (I-2a, I-2b) .gif

95кб

Загрузить

Электрические схемы

Kia Sedona 2002-2006 — Instrument Cluster.gif

82.5кб

Загрузить

Электрические схемы

Kia Sedona 2002-2006 — Система блокировки дверей с электроприводом.gif

77.2кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — Power Mirror System.gif

55.7кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — Сиденье с электроприводом и обогреватель сиденья. gif

81.5кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — система управления силовой передачей (PCM) .gif

87.7кб

Загрузить

Электрические схемы

Kia Sedona 2002-2006 — электрические стеклоподъемники. Gif

70.3кб

Загрузить

Схема подключения

Kia Sedona 2002-2006 — короткий connector.gif

48.3кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — система запуска и зарядки.gif

59.7кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — система люка и потолочная консоль. gif

107.5кб

Загрузить

Kia Sedona 2002-2006 Электросхемы — задние фонари, габаритные огни, номерной фонарь, передние противотуманные фары.gif

96.8кб

Загрузить

Электрические схемы

Kia Sedona 2002-2006 — turn & hazards unit.gif

92.3кб

Загрузить

Kia Sedona 2002-2006 — электрические схемы — стеклоочиститель и омыватель. Gif

90.6кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — аудиосистема (J-1).gif

67.1кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — прикуриватель, розетка, часы (T-2) .gif

86. 5кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — Общие разъемы (от X-1 до X-4).gif

80.7кб

Загрузить

Схема подключения

Kia Sedona 2002-2006 — Система охлаждения (B-2) .gif

58.1кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — круиз-контроль (Q) .gif

85.8кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — дневные ходовые огни (E-4) .gif

71.8кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — дефростер, устройство открывания крышки топливного бака (T-1) .gif

69.5кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — Диагностика и разъем OBD-II (U) . gif

72.1кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — блок предохранителей (моторное отделение) и распределительная коробка (JB-1, JB-2).gif

49.3кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — головной свет (автоматический свет) (E-2) .gif

74.5кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — головной свет (E-1) .gif

70.6кб

Загрузить

Kia Sedona 2002-2006 Электрические схемы — звуковой сигнал, стоп и резервный свет — (F-2, J-2) .gif

80.6kb

Загрузить

Схема подключения системы

Kia Sorento 2003. jpg

93.2кб

Загрузить

Kia Sorento LX 2003 Схема подключения системы — Магнитола.jpg

88.3кб

Загрузить

Электрические схемы

Kia Sportage 1998 года PDF.pdf

3.9Мб

Загрузить

Kia Sportage 2001 — Схема подключения магнитолы стерео.jpg

97.1кб

Загрузить

Схема подключения

Kia Sportage 2002 — Window System.jpg

168.6kb

Загрузить

Схема

Kia Venga 2011 — Датчик положения коленчатого вала 2.gif

18.9кб

Загрузить

Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала 3. gif

17.4кб

Загрузить

Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала.gif

15.7кб

Загрузить

Схема

Kia Venga 2011 — Модуль управления двигателем PDF.pdf

274.5кб

Загрузить

Схема

Kia Venga 2011 — Подогрев Osygen Sensor.gif

31.8кб

Загрузить

Схема

Kia Venga 2011 — Датчик детонации

16.2кб

Загрузить

Схема

Kia Venga — Датчик температуры охлаждающей жидкости двигателя.gif

17.2кб

Загрузить

Электрическая схема системы Kia Venga

— Ограничитель — Соединитель жгута проводов. gif

9.2кб

Загрузить

Принципиальная схема системы

Kia Venga — ограничитель 2.gif

18кб

Загрузить

Электрическая схема системы Kia Venga — ограничитель.gif

24.8 КБ

Загрузить

Cars Workshop Руководства по ремонту, электрические схемы, коды неисправностей скачать бесплатно

На сайте «CarManualsHub.Com» вы можете найти, прочитать и бесплатно скачать необходимые PDF-руководства по ремонту автомобилей любого автомобиля.Это может быть как руководство по ремонту автомобиля, так и руководство по техническому обслуживанию, автомобильная книга, книга эксплуатации автомобиля или инструкция по эксплуатации, или каталог запчастей интересующего вас автомобиля, а также учебное пособие, энциклопедия или атлас. автомобильных дорог.

Какое руководство по ремонту / обслуживанию / ремонту вас интересует?

Например: руководство по ремонту toyota corolla, коды неисправностей hilux, volvo xc60, руководство по двигателю 1jz, alfa romeo 159 EWD

PDF инструкции, книги по эксплуатации автомобилей, руководство по ремонту и эксплуатации автомобилей

Вы можете найти, выбрать и скачать интересующее вас руководство по эксплуатации автомобилей с помощью каталога руководств по ремонту автомобилей , выполнить поиск по сайту, введя соответствующий запрос или выполнив поиск по заголовкам, маркам и моделям автомобилей.Пособия по ремонту автомобилей, представленные на нашем сайте, включают практически полный сборник автомобильной тематики. Здесь можно найти книги по автомобилям любой марки и модели. Руководство по ремонту автомобилей отсортировано в удобном порядке, что позволяет легко найти книгу, которую вы ищете.

Автомобильные инструкции

Наш сайт содержит автомобильных руководств по эксплуатации , руководств по ремонту , руководств по ремонту , руководств по ремонту , для ремонта и обслуживания. Мы постарались сделать работу с этими документами максимально удобной и простой. Количество руководств будет постоянно расширяться за счет новых поступлений. Мы рассмотрели различные модели и марки автомобилей, разных годов выпуска и модификаций, с бензиновыми или дизельными двигателями, с автоматической или механической коробкой передач.

Выбери свою марку авто!

Коды неисправностей

Имеется описание кодов для различных моделей автомобилей, а также методы диагностики.

Электрические схемы

для легковых и грузовых автомобилей Загрузить с практическим руководством

Что такое электрическая схема:

Схема электрических соединений (также известная как принципиальная схема или электронная схема) — это графическое изображение электрической цепи.На нем показаны различные компоненты схемы в виде упрощенных и стандартных пиктограмм, а также силовые и сигнальные соединения (шины) между устройствами. Расположение компонентов и соединений на схеме обычно не соответствует их физическому расположению в готовом устройстве.

Схема подключения автомобиля

включает электрические схемы для автомобилей и электрические схемы для грузовиков.

Программное обеспечение для электрических схем CAR:

Mercedes-Benz WIS / EPC:

http: // www.obdii365.com/wholesale/2017-09-mb-star-sd-c4-hdd.html

W-I-S net 2017.04: Информационная система для семинаров

EPC.net 2017.04: Электронный каталог запчастей

Обеспечивает полный вид электрической схемы в автомобиле, схемы расположения компонентов и метода обслуживания. Вам нужно ввести номер шасси, после чего вы получите подробные данные о производстве, конфигурации двигателя и модели автомобиля.

Порше ПЭТ 7.3 электронный каталог запчастей:

http://www.obdii365.com/wholesale/porsche-pet-73.html

Каталог запчастей Porsche позволяет вводить VIN-номер машины и проводить фильтрацию, используя его, но при этом номер кузова не учитывается, то есть программа Porsche определит VIN-номер модели и модельный год (используя первые 11 символов VIN), остальные нужно выбирать самостоятельно. Это означает, что программа Porsche легко переваривает номера VIN с придуманными последними цифрами, что может привести к ошибкам в идентификации агрегатов.

BMW ETK 3.1.30 Каталог запчастей BMW Electronic:

http://www.obdii365.com/wholesale/bmw-electronic-parts-catalog-etk.html

BMW ETK содержит весь спектр запчастей, предлагаемых для продажи BMW Group, и предназначен для облегчения поиска необходимых запчастей (автомобильные и мотоциклетные), расходных материалов и аксессуаров. Добавлен в прайс-лист в BMW ETK Local с помощью ETK Admin.
Для этого в вашем распоряжении различные функции поиска, такие как поиск по имени, по артикулу и т. Д.Кроме того, система предлагает подробную информацию о конкретных деталях, а также возможность создания так называемого списка найденных деталей.

Audi VW Skoda Seat Электронная сервисная информация ELSAWIN 5.2:

http://www.obdii365.com/wholesale/elsawin-52-electronic-service-information-for-audi-vw-skoda-seat. html

ELSAWIN 5.2 для Audi-VW-SKODA-SEAT имеет полную информацию по ремонту в основном новых автомобилей 1986-2011 гг., Электрические схемы 1992-2009 гг., В т.ч.подробное описание технологии ремонта, электрические схемы, кузовные работы, каталог запчастей для гарантийной замены, особенно. информация о новых и старых машинах

Land Rover электронный калатог:

http://www.obdii365.com/wholesale/land-rover-microcat-electronic-parts-selling-system.html

Система продажи электронных компонентов Microcat для Land Rover, последняя версия — 2013.07, поддерживает несколько транспортных средств.Он включает в себя информацию по всем сериям Land Rover и за разные годы.

электрические схемы для грузовиков:

Clark ForkLift (PartProPlus) Электронные каталоги запасных частей:

http://www.obdii365.com/wholesale/clark-forklift-partproplus-electronic-spare-parts-catalogs. html

Интерфейс программы запчастей Clark Fork Lift очень простой и удобный, есть поиск по модели, серийным номерам, списку применимости детали, так как программа содержит сервисные бюллетени.

John Deere Каталог запчастей:

http://www.obdii365.com/wholesale/john-deere-power-systems-cd.html

Технические руководства по компонентам John Deere, руководства по эксплуатации и обслуживанию John Deere, руководства по ценам на обслуживание, каталог запчастей John Deere, John Deere PowerTech.

Hitachi Каталог запчастей:

http://www.obdii365.com/wholesale/hitachi-parts-catalogue-2013.html


Каталог запчастей Hitachi 2013 для тяжелой строительной техники, каталог запчастей для оборудования Hitachi, типов оборудования, охватываемых Hitachi HOP 2013.

MAN большегрузный грузовик WIS / EPC:

http://www. obdii365.com/wholesale/man-mantis-2015-catalogue.html

(Mantis) 2015 Информационная система для мастерских Электронный каталог запчастей EPC V5.9.1.85

Каталог запчастей MAN MANTIS содержит полную информацию о запчастях для грузовых автомобилей, автобусов и различных шасси специального назначения, а также о двигателях MAN.В этом каталоге много фотографий, иллюстраций с подробным описанием компонентов оборудования.

Caterpillar ET 2017A V1.0 Техник по электронике:

http://www.obdii365.com/wholesale/caterpillar-et2017A-electronic-technician-diagnostic-software.html

Cat ET (Caterpillar ET) 2017A — это обновленная версия программы дилерского уровня для диагностики всего оборудования Caterpillar.

Эта программа работает с дилерским диагностическим сканером Caterpillar Communication Adapter, а также с другими адаптерами для диагностики, включая сканер Nexiq, программа предоставляет полную информацию при устранении неисправностей. При покупке программы Cat ET (Caterpillar ET) 2017A сразу вы получаете подробную и понятную инструкцию по ее активации.

Молодца:

Universal , схемы подключения для автомобилей:

Программа VVDI: http://www.obdii365.com/wholesale/vvdi-prog-programmer.html

Ktag: http://www.obdii365.com/wholesale/v2-23-ktag-ktm100-ecu-programming-tool.html

Kess v2: http://www.obdii365.com/wholesale/v5017-kess-v2-ecu-programmer-online-version.html

Free электрические схемы автомобиля скачать бесплатно:

https://cardiagn.com/wiring/

Как читать автомобильные электрические схемы:

У электрических схем и дорожных карт много общего. Дорожные карты показывают, как добраться из точки «А» в точку «Б.» Однако вместо того, чтобы соединять межгосударственные автомагистрали, автомагистрали и дороги, на схеме подключения показаны все взаимосвязанные основные электрические системы, подсистемы и отдельные цепи. Еще одна их общая черта — это уровни детализации. Например, если вы посмотрите на дорожную карту Калифорнии, вы не сможете найти адрес в Лос-Анджелесе. Вы можете найти город или поселок, но не найти конкретный адрес. Чтобы найти точное местоположение конкретного дома или здания, вам понадобится подробная карта улиц или подключитесь к Интернету и воспользуйтесь Google Maps или функцией GPS на смартфоне.

Хотя эта электрическая схема Ford Mustang 1979 года устарела, навыки, необходимые для ее использования для диагностики электрической проблемы, ничем не отличаются от просмотра онлайн-схемы на автомобиле последней модели.К сожалению, нет инструкций относительно того, как на самом деле читать и / или интерпретировать большинство электрических схем, будь то в печатном виде, на DVD или в Интернете.

Электрические схемы и дорожные карты имеют много общего. Дорожные карты показывают, как добраться из точки «А» в точку «Б. » Однако вместо того, чтобы соединять межгосударственные автомагистрали, автомагистрали и дороги, на схеме подключения показаны все взаимосвязанные основные электрические системы, подсистемы и отдельные цепи. Еще одна их общая черта — это уровни детализации.Например, если вы посмотрите на дорожную карту Калифорнии, вы не сможете найти адрес в Лос-Анджелесе. Вы можете найти город или поселок, но не найти конкретный адрес. Чтобы найти точное местоположение конкретного дома или здания, вам понадобится подробная карта улиц или подключитесь к Интернету и воспользуйтесь Google Maps или функцией GPS на смартфоне.

То же самое (в меньшей степени) и со схемами подключения. Электрические схемы автомобилей, выпущенных до 1970-х годов, обычно содержались на одной или двух страницах в руководстве по обслуживанию.К 1980-м годам сложность автомобильной бортовой электроники изменилась, и в большинстве руководств по автомобилям было несколько страниц со схемами подключения, чтобы показать всю электрическую систему транспортного средства. В 1990-х годах печатные руководства по обслуживанию начали исчезать, и теперь руководства и электрические схемы можно найти на цифровых носителях или в Интернете. Есть один аспект электрических схем, который, к сожалению, остался неизменным. Им не хватает указаний относительно того, как их на самом деле читать. Подобно карте, электрические схемы будут иметь легенду, в которой прописаны символы и соглашения об именах, но не будет никаких инструкций.

Хотя интерактивные руководства по обслуживанию автомобилей написаны для «профессиональных» техников, каждый технический специалист должен был научиться читать и интерпретировать электрические схемы на определенном этапе своей карьеры. Дизайн и компоновка электрических схем не рассчитаны на технических специалистов среднего или начального уровня, поскольку они начинают с простых для понимания схем, которые становятся все труднее читать и понимать. В этой статье мы рассмотрим другой подход и начнем с простых схем и схем подключения, а затем перейдем к более сложным схемам. Этот пошаговый процесс не только делает обучение чтению электрической схемы менее болезненным, но и способствует лучшему пониманию того, как работают электрические цепи. Чтобы стать более опытным во всем, в том числе в чтении электрических схем, требуется практика, и для этой цели также есть несколько сложных вопросов.

Лампочка, питаемая от батареи, иллюстрирует 3 вещи, которые должны работать все 12-вольтовые электрические цепи: питание, нагрузочное устройство и заземление.Хотя это может показаться очевидным, найти 3 элемента и все, что контролирует схему, на многостраничной схеме соединений — непростой процесс.

3 штуки

Упрощенная схема подключения аккумулятора, лампочки и проводов проста для понимания. Однако, если бы эта же схема была более сложной и включала несколько реле, несколько источников питания и компьютер, управляющий всей схемой, получившуюся электрическую схему было бы гораздо сложнее читать. Быстрый обзор основных электрических схем облегчит понимание того, как они изображены на электрической схеме. Каждая электрическая цепь в автомобиле должна иметь три элемента для работы: 1) источник питания, 2) нагрузочное устройство и 3) заземление. Система зарядки и аккумулятор работают как источники питания и проходят по всему автомобилю с помощью множества проводов. Нагрузочные устройства — это просто все, что выполняет электрические работы и может включать в себя освещение, стартер, бортовые компьютеры, реле, электрические стеклоподъемники, вход без ключа и многие другие компоненты.Возврат заземления завершает электрический путь от положительной клеммы аккумулятора к нагрузочному устройству и обратно к отрицательной клемме аккумулятора. Если что-то из трех отсутствует, схема не будет работать, а электрические схемы представляют собой «карту», ​​помогающую определить, какой из трех элементов отсутствует.

В дополнение к 3 вещам, необходимо управлять устройствами нагрузки. Некоторые устройства нагрузки включаются или выключаются путем управления их источником питания, в то время как другие управляются путем включения или выключения заземления.Наиболее распространенный сценарий — использование электронного блока управления транспортного средства или ЭБУ для заземления реле, которые, в свою очередь, управляют устройствами нагрузки. Процесс определения того, как управляется нагрузочное устройство, а также его источники питания и заземления, можно определить с помощью электрической схемы. Чтобы изучить логический процесс чтения сложных схем подключения, мы начнем с простой схемы противотуманных фар.

Рисунок 1 не типичен для электрических схем, приведенных в руководстве по обслуживанию.Схема противотуманных фар показана как во включенном, так и в выключенном состоянии и использует цветные линии, чтобы показать наличие питания. Зеленая пунктирная линия показывает, как электричество возвращается к отрицательной клемме аккумулятора после подачи питания на противотуманные фары.

На рис. 1 представлена ​​простая электрическая схема, показывающая схему противотуманного освещения. Схема состоит из аккумуляторной батареи, предохранителя на 20 А (используется для защиты цепи), переключателя (расположен на передней панели) и двух противотуманных фар. Возвраты с земли показаны символом земли в виде вертикальной линии с тремя горизонтальными линиями.Не на всех схемах подключения показаны провода заземления, и предполагается, что символы заземления обозначают провода, которые подключены к отрицательной клемме аккумулятора. Эта диаграмма необычна тем, что наличие 12 вольт иллюстрируется схемой как во включенном, так и в выключенном состоянии. Красные линии указывают на наличие 12 вольт, а черные линии представляют собой сторону заземления цепи, которая подключается к отрицательной клемме аккумулятора. В отключенной части схемы показано, что 12 вольт от аккумуляторной батареи, через предохранитель и до выключателя разомкнутой приборной панели.В нижней части схемы показан выключатель на приборной панели в замкнутом состоянии, подключении аккумулятора к фарам и их включении. Это также иллюстрирует один аспект закона Киршоффа, согласно которому нагрузочное устройство (устройства) будет использовать всю мощность (12 вольт) в цепи, так как напряжение на отрицательной клемме аккумулятора и на стороне заземления противотуманных фар близко к 0,0. вольт. К сожалению, настоящие электрические схемы не обеспечивают ни одного из этих преимуществ, а автомобильные схемы последних моделей могут не изолировать цепи до такой степени — более вероятно, что они будут частью общей системы освещения.Цвет, если он вообще используется на схеме подключения, предназначен для идентификации отдельных цветов проводов, а не для обозначения силовой и заземляющей сторон цепи. Кроме того, электрические схемы всегда по умолчанию показывают нагрузочное устройство в выключенном состоянии, и технические специалисты должны представить себе наличие мощности во всей цепи при включенной и работающей нагрузке.

На рис. 2 показано, что в цепь противотуманных фар было добавлено реле. Вместо использования переключателя, как на Рисунке 1, теперь реле контролирует высокий ток в амперах, необходимый для работы ламп.Переключатель на приборной панели используется для подачи питания на катушку управления реле, которая подключает питание от аккумулятора к противотуманным фарам через контакты с высоким током внутри реле.
Реле, подобные этому, используются во многих автомобильных цепях с напряжением 12 В. Обычно они управляются компьютером и обеспечивают питание различных устройств нагрузки. Эти реле могут иметь 4 или 5 клемм. Пятая клемма указывает, что реле переключаемого типа, с пятой клеммой нормально замкнутой (подает питание), когда реле выключено.Четырехконтактные реле обеспечивают питание только во включенном состоянии.

Имеется неотъемлемая проблема с конструкцией схемы противотуманных фар, как показано на рисунке 1. Эти конкретные противотуманные фары требуют большой силы тока (8 ампер каждая, или всего 16 ампер) от батареи для работы и этой высокой электрической нагрузки. должен пройти через все провода и переключатель на передней панели, чтобы добраться до огней. Провода, и особенно переключатель, должны быть прочными, чтобы выдерживать большой ток.Простым решением является добавление 12-вольтового реле, как показано на рис. 2. Реле заменяет выключатель для тяжелых условий эксплуатации и обеспечивает соединение с высоким током между противотуманными фарами и аккумулятором. Переключатель на приборной панели по-прежнему является частью общей схемы, но теперь он должен переключать только катушку управления реле малой силы тока (0,3 А) вместо противотуманных фар высокой силы тока. Выключатель на приборной панели и провода, соединяющие его с цепью, могут быть меньше, потому что реле подключает аккумулятор к фарам, а не выключатель.

Управляющая катушка внутри реле представляет собой электромагнит, и когда клемма 4 реле подключается к заземлению переключателем на приборной панели, катушка находится под напряжением и опускает контакты с высоким током внутри клемм 1 и 2 реле. Эта диаграмма показывает цепь в выключенном положении и более типична для реальной схемы подключения, поскольку техник должен визуализировать, где присутствует мощность в цепи, когда свет включен.

Хотя на рисунке 2 показана базовая схема использования реле для работы в цепи с высоким током, он имеет отношение к современной электронике, используемой в современных автомобилях.Многие автомобильные цепи управляются автомобильным PCM (модулем управления мощностью), который не может напрямую управлять сильноточными нагрузками. Использование нескольких реле решает эту проблему, поскольку PCM должен только включать и выключать реле с низким током.

На рис. 3 показана более сложная схема противотуманных фар, в которую добавлено второе реле. Конструкция этой цепи предотвращает включение противотуманных фар, если ключ зажигания не находится в рабочем или вспомогательном положении, независимо от того, включен ли переключатель на приборной панели.

На схеме подключения, изображенной на рисунке 3, показано, как добавление второго реле к цепи противотуманных фар улучшает ее функциональность. Реле №1 обеспечивает питание реле №2, то же самое реле, которое изображено на предыдущей схеме. Реле №1 управляется выключателем зажигания и позволяет противотуманным фарам работать только тогда, когда выключатель зажигания находится в положении «вспомогательное оборудование» или «работа». Если ключ зажигания находится в положении «замок» или «выключено» или полностью вынут из замка зажигания, на реле № 2 не подается питание.Это предотвращает непреднамеренное включение противотуманных фар, даже если переключатель на передней панели остается включенным. Эта схема более типична для электрических схем, приведенных в руководстве по обслуживанию. Провода идентифицируются по цвету, но нет цвета, указывающего на наличие питания; цепь показана в выключенном состоянии, а клеммы реле обозначены номерами.

Самый эффективный способ научиться читать и использовать электрические схемы — это практика. Имея это в виду, следующие три практических вопроса проверят ваши знания и способность читать и интерпретировать электрические схемы.Мы вместе рассмотрим первые два вопроса, а на третий оставим вам ответ.

A Схемы электрических соединений двигателя Вопросы

Вопрос 1. Этот вопрос относится к рисунку 3. Когда ключ зажигания находится в положении «Acc», а приборная панель выключена, какие номера клемм на реле №1 и №2 будут иметь 12 вольт? Рисунок номер три типичен для электрических схем, которые можно найти в руководстве по обслуживанию. Реле и переключатели показаны в их «разомкнутом» положении, и цвет не используется для обозначения наличия питания или заземления.При чтении любой монтажной схемы начните с известного источника питания (12 В), обычно с положительной клеммы аккумулятора. Реле №1, клемма 3, напрямую подключено к аккумулятору через 20-амперный предохранитель. Клемма 1 идет к замку зажигания и в положении «Accy» также будет иметь 12 вольт (КРАСНЫЙ провод к замку зажигания и ORN провод между переключателем и реле). Клемма 2 является постоянным заземлением катушки управления реле. Реле включено, и клеммы 3 подключены к 4 через контакты с высоким током.

Клеммы реле № 2 с напряжением 12 В: 1 (КРАСНЫЙ / БЕЛЫЙ) и 3 (BRN), которые получают питание от клеммы 4 реле № 1. Клеммы 1 и 2 подключаются через катушку управления малой силой тока реле, поэтому на клемму 2 подается питание, потому что переключатель на приборной панели разомкнут. Если бы переключатель на приборной панели был замкнут, на клемме 2 было бы 0 вольт, потому что она подключена к массе, а реле было бы «включено». На клемму 4 нет питания, потому что реле выключено.

На этой электрической схеме показана схема охлаждающего вентилятора для автомобиля последней модели.Схема имеет три реле, управляемые модулем управления мощностью автомобиля (PCM), которые управляют вентиляторами в низко- или высокоскоростном режимах. Провода идентифицируются по цвету. Клеммы реле охлаждающего вентилятора также обозначаются буквой и цифрой.

Вопрос 2. Проследите путь, по которому питание и заземление подаются на каждый охлаждающий вентилятор в высокоскоростном режиме.

Вопрос 2 использует более сложную электрическую схему, чем та, которая использовалась для первого вопроса.На рисунке 4 представлена ​​типовая автомобильная электрическая схема, на которой показана схема вентилятора системы охлаждения радиатора. Два предохранителя (40 и 10 ампер) питают цепь и напрямую подключены к аккумуляторной батарее автомобиля (всегда горячий). Есть три реле, которые подключают питание к охлаждающим вентиляторам и управляют низкой и высокой скоростью. Реле контролируются модулем управления мощностью автомобиля или PCM. Схема также содержит примечания относительно маркировки компонентов, их физического расположения и информацию о том, какие еще схемы соединений являются частью общей схемы.Катушки управления реле выглядят немного иначе, чем те, что показаны на рисунке 3. Резистор показан (заштрихованная линия) и используется для предотвращения скачков напряжения, достигающих PCM, когда реле работает. В остальном реле работают так же, как на Рисунке 3.

ПРИМЕЧАНИЕ : Эта цепь работает от 12 вольт. Однако, когда двигатель работает, рабочее напряжение составляет 14 вольт или напряжение зарядки, обеспечиваемое генератором переменного тока.

Три реле вентилятора охлаждения определяют пути питания и заземления к вентиляторам охлаждения.Чтобы оба вентилятора охлаждения работали в высокоскоростном режиме, PCM заземляет обе клеммы 42 и 33 (реле управления низкими и высокими оборотами вентилятора охлаждения). Если клемма № 33 блока PCM заземлена, провод DK BLU становится заземлением для управляющей катушки реле № 3 охлаждающего вентилятора на клемме B4. Это включает реле, потому что на клемму C6 постоянно подается питание от предохранителя на 10 А. КРАСНЫЙ провод на клемме C4 реле подключен к предохранителю охлаждающего вентилятора на 40 А, а при включенном реле подключается к клемме B6 внутри реле.БЕЛЫЙ провод от реле (клемма B6) подключается к правому охлаждающему вентилятору и обеспечивает питание. Правый вентилятор системы охлаждения имеет постоянное заземление на ЧЕР проводе. При 14 В (двигатель работает) на БЕЛОМ проводе и заземлении на ЧЕР проводе правый вентилятор системы охлаждения работает на высокой скорости.

Левый вентилятор системы охлаждения получает питание от предохранителя 40a на КРАСНОМ проводе реле №1 вентилятора системы охлаждения (клемма B3). Блок управления реле низкоскоростного вентилятора системы охлаждения блока PCM (42) заземлен PCM, обеспечивающим заземление на проводе клеммы B1 (DK GRN) на реле № 1 вентилятора охлаждения.На том же реле клемма C3 получает питание от предохранителя 10a на проводе ORN. При подаче питания на C3 и заземлении a B1 реле срабатывает и соединяет клеммы реле B3 с C1, обеспечивая питание левого охлаждающего вентилятора на проводе LT BLU. СЕРЫЙ провод от левого вентилятора системы охлаждения является массой, но только тогда, когда реле № 2 охлаждающего вентилятора включается заземлением управления высокоскоростным реле PCM на клемме C10 на синем проводе DK. Реле № 2 соединяет СЕРЫЙ провод левого вентилятора системы охлаждения с ЧЕРНЫМ проводом (номер клеммы не указан).ЧЕР провод заземляет левый вентилятор системы охлаждения, и он работает на высокой скорости.

Мы рассмотрели ответы и проанализировали вопросы 1 и 2. Ответ на вопрос 3 зависит от вас.

Вопрос 3. Проследите путь, по которому подается питание на каждый охлаждающий вентилятор в низкоскоростном режиме. Определите цвета проводов, реле и клеммы реле, на которые подается питание во время работы вентилятора. Проследите обратный путь заземления для реле и охлаждающих вентиляторов — определите цвета проводов и клеммы реле, используемые на стороне заземления цепи.

Ответ на вопрос 3

Чтобы понять, как работает тихоходный вентилятор, поможет краткий обзор теории электричества. В параллельной цепи (наиболее распространенный тип, используемый в автомобилях) все нагрузочные устройства работают от системного напряжения. Например, когда охлаждающие вентиляторы работают в высокоскоростном режиме, каждый имеет 14 В от предохранителя на 40 А. Последовательная схема работает иначе. При последовательном соединении двух нагрузочных устройств они делят доступное напряжение между собой. В низкоскоростном режиме охлаждающие вентиляторы подключены последовательно, и каждый вентилятор работает от 7 вольт — это половина напряжения системы в 14 вольт.

Во время работы низкоскоростного вентилятора управление реле низкой скорости PCM заземлено, включая реле №1 охлаждающего вентилятора. С заземлением на клемме реле B1 (провод DK GRN) и питанием на C3 катушка управления реле соединяет контакты с высоким током (клеммы B3 и C1). Он подключает питание (14 В) от предохранителя 40a (КРАСНЫЙ провод) к проводу LT BLU, идущему к левому охлаждающему вентилятору. СЕРЫЙ провод от левого вентилятора системы охлаждения идет к контакту C8 реле №2. Реле № 2 охлаждающего вентилятора не срабатывает PCM в режиме низкой скорости, а соединение реле C8 — B9 нормально замкнуто.БЕЛЫЙ провод на реле № 2 охлаждающего вентилятора (B9) идет к правому охлаждающему вентилятору, обеспечивающему 7 В (половину 14 В) для питания вентилятора. Реле №3 охлаждающего вентилятора не срабатывает при малой скорости вентилятора. ЧЕРНЫЙ провод от правого вентилятора обеспечивает заземление ОБОИХ вентиляторов. Поскольку вентиляторы подключены последовательно, они делят системное напряжение (14 вольт) поровну между собой, и оба работают от 7 вольт, заставляя их работать на низкой скорости.

(источник: http://www.searchautoparts.com/automechanika-chicago/commitment-training/how-read-automotive-wiring-diagrams)

Home — Схема электрических соединений автомобиля

Вам представлена ​​большая коллекция из электрических принципиальных схем для автомобилей, скутеров, мотоциклов и грузовиков.Здесь вы найдете необходимое Схема подключения , электрические схемы .

Внимание! Весь контент сайта взят из бесплатных источников, а также распространяется свободно. Если вы являетесь автором этого материала, свяжитесь с нами. для того, чтобы предоставить пользователям приятную и удобную альтернативу, после прочтения покупайте качественный оригинал напрямую у издателя. Администрация сайта не несет ответственность за противоправные действия и любой ущерб, причиненный правообладателям.

Электрическая схема — это графическое изображение специальных символов и пиктограмм, соединенных параллельно или последовательно. В электрическая схема никогда не показывает реальное изображение набора предметов, а только показывает их связь друг с другом. Таким образом, если вы умеете читать схемы подключения Правильно, можно понять принцип работы того или иного устройства или системы устройств.

Практически все схемы электропроводки представляют собой следующие элементы:

Источник питания.Это аккумулятор или генератор.

Проводники — провода, по которым передается электрическая энергия по цепи.

Управляющее оборудование — это устройства, предназначенные для короткого замыкания или размыкания электрической цепи, которая может присутствовать или отсутствовать в цепи.

Потребителями электрической энергии являются все инструменты или устройства, преобразующие электрический ток в другой вид энергии.Например, прикуриватель преобразует электрический ток в тепло. энергия.

Условные обозначения схем электропроводки ничего сложного не представляют. Чтобы понять их, нужно иметь минимальное представление о влиянии электрического тока.

Как известно, ток — это упорядоченное движение заряженных частиц по проводникам электрического тока. В роли проводников выступают цветные провода, которые указаны на схеме в форма прямых линий.Цвет линий обязательно должен соответствовать цвету проводов в реальности. Вот что помогает водителю разобраться с толстой проводкой жгут и не запутайся.

Различные контактные соединения обозначены специальными номерами, которые есть как на схеме, так и в точках подключения. Как правило, такими номерами обязательно обладают реле, имеющие несколько точек контакта. Элементы электрической схемы на схеме подписаны цифрами.Специальная расшифровка этих чисел отображается внизу диаграммы или в виде отдельного таблица, в которой отображается название элемента схемы.

Автомобиль PDF Руководство, электрические схемы и коды неисправностей DTC

Коды неисправностей автомобиля KIA DTC — Rio, Ceed, Sportage, Picanto, Sorento, Cerato, Spectra, Optima, Opirus, Carnival, Magentis, Бонго

KIA Car Manuals PDF & электрические схемы над страницей — Stonic, Cadenza, Rio, Sorento, Amanti, Borrego, Optima, Forte, Rondo, Sportage, Sedona, Niro, Spectra, Carnival, Ceed, Pro Ceed, Stinger, Venga ; KIA Легковые автомобили EWD с.

На момент основания корейская компания называлась KyungSung Precision Industry . Основным видом деятельности предприятия были индивидуальные автомобили.

Позже, а именно 15 мая 1944 года, родилась корейская компания под названием KIA . Сочетание этих трех загадочных букв несет в себе следующее значение — первый слог KI в слове KIA означает — выходи в мир.Второй слог А означает Азия. Следовательно, значение слова KIA интерпретируется как выход из Азии в весь мир.

История KIA Motors начинается в 1944 году. Компоненты для велосипедной техники компания производила на небольшом предприятии, расположенном на территории современного города Сеул.

Предсказывая огромное будущее автомобильной промышленности, корейцы с 1960 года уделяют особое внимание производству автомобилей.Первые шаги были сделаны из опыта японских производителей.

В 1961 году компании удалось организовать серийное производство мотоциклов, а в следующем году был разработан первый трехколесный грузовик, но его серийное производство надолго отложили. 12 лет.

В 1976 году корпорация создает несколько дочерних компаний — Kia Service Corp. и Kia Machine Tool Ltd . Последующий рост обусловлен приобретением Asia Motors .

KIA впервые представляет свой дизельный двигатель, а также запускает с конвейера седаны Peugeot 604 и Fiat 132 .

В 1987 году Kia запустила новый Pride , который был основан на платформе Mazda 121 .

В 1997 году Asia была охвачена серьезным экономическим кризисом, и KIA не смогла справиться с ним самостоятельно, что привело к ее банкротству.Год спустя банкрот KIA было куплено Hyundai Motors . Схема подключения Kia

скачать бесплатно

Электросхемы для автомобилей Kia в PDF скачать бесплатно — более 70+.

См. Также: Руководство по эксплуатации Kia PDF

Схема подключения Kia Ceed

Название Размер файла Ссылка для скачивания
Kia Cee’d электрические схемы ABS — ECU Connector Input-Output PDF.pdf 160.5kb Загрузить
Kia Cee’d электрические схемы ABS (1) .gif 31.6kb Загрузить
Kia Cee’d электрические схемы ABS (2) .gif 33.6kb Загрузить
Kia Cee’d электрические схемы ABS (3) .gif 21.6kb Загрузить
Схема подключения магнитолы Kia Ceed — New.jpg 405.8кб Загрузить
Схема подключения магнитолы Kia Ceed.jpg 271.3kb Загрузить
Kia Carnival 2000-2001 Электрические схемы PDF.pdf 6.4 Мб Загрузить
Электрическая схема Kia Pride 91 PDF.pdf 9.4Мб Загрузить
Электрические схемы Kia Spectra Electrical +.rar 9.4Мб Загрузить

Электрические схемы Kia Picanto

Название Размер файла Ссылка для скачивания
Kia picanto 2013. 1.0 streo wiring diagram.jpg 40.3kb Загрузить
Электрическая схема Kia Picanto — Engine Control System.jpg 152.9kb Загрузить
Схема подключения Kia Picanto — лампы.jpg 258.6kb Загрузить

Схемы электрических соединений Kia Rio

Название Размер файла Ссылка для скачивания
Kia Rio 2013 D 1.1 — Предохранители и реле PDF.pdf 714.7kb Загрузить
Kia Rio 2013 D 1.1 — Предохранители и реле.docx 412.4kb Загрузить
Kia Rio 2013 SX Электросхемы — Аудиосистема 2.jpg 170.2kb Загрузить
Kia Rio 2013 SX Электросхемы — Аудиосистема 3 (UVO audio) .jpg 242.8kb Загрузить
Kia Rio 2013 SX Электросхемы — Аудиосистема 4.jpg 274.3kb Загрузить
Kia Rio 2013 SX Электросхемы — Аудиосистема 5 (Platform Audio) .jpg 128kb Загрузить
Kia Rio 2013 SX Электросхемы — Аудиосистема.jpg 160.3kb Загрузить

Электрические схемы Kia Sedona

Название Размер файла Ссылка для скачивания
Kia Sedona — ETWIS, система доступа без ключа, задний фонарь и освещение багажного отделения (с I-1a по I-1c) .gif 100.2kb Загрузить
Kia Sedona 2002-2006 — Система подушек безопасности.gif 82.9кб Загрузить
Kia Sedona 2002-2006 — Схема электрических соединений — Система и точки заземления (Раздел W, Раздел Y) .gif 129.9kb Загрузить
Kia Sedona 2002-2006 — Передний, задний обогреватель и система кондиционирования — Электросхема.gif 70.8kb Загрузить
Kia Sedona 2002-2006 — Как использовать электрические схемы (схемы и схемы).gif 100.8kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — лампы освещения (I-2a, I-2b) .gif 95кб Загрузить
Kia Sedona 2002-2006 Электрические схемы — Instrument Cluster.gif 82.5кб Загрузить
Kia Sedona 2002-2006 Электрические схемы — Power Door Lock System.gif 77.2kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — система зеркал с электроприводом.gif 55.7kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — Сиденье с электроприводом и обогрев сиденья.gif 81.5kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — система управления силовой передачей (PCM) .gif 87.7kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — стеклоподъемник. Gif 70.3kb Загрузить
Kia Sedona 2002-2006 Схема подключения — короткий разъем.gif 48.3kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — система запуска и зарядки.gif 59.7kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — Люк в крыше и потолочная консоль.gif 107.5kb Загрузить
Kia Sedona 2002-2006 Схема подключения — задние фонари, габаритные огни, номерной фонарь, передние противотуманные фары.gif 96.8kb Загрузить
Kia Sedona 2002-2006 Электросхемы — turn & hazards unit.gif 92.3kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — дворник и омыватель. Gif 90.6kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — аудиосистема (J-1) .gif 67.1kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — прикуриватель, розетка, часы (Т-2).gif 86.5kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — общие разъемы (от X-1 до X-4) .gif 80.7kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — Система охлаждения (B-2) .gif 58.1 Кб Загрузить
Kia Sedona 2002-2006 Электрические схемы — круиз-контроль (Q) .gif 85.8kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — дневные ходовые огни (E-4).gif 71.8kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — дефростер, устройство открывания крышки топливного бака (T-1) .gif 69.5kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — Диагностика и разъем OBD-II (U) .gif 72.1kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — блок предохранителей (моторное отделение) и распределительная коробка (JB-1, JB-2).gif 49.3kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — головной свет (автоматический свет) (E-2) .gif 74.5kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — головной свет (E-1) .gif 70.6kb Загрузить
Kia Sedona 2002-2006 Электрические схемы — звуковой сигнал, стоп и резервный свет — (F-2, J-2) .gif 80.6kb Загрузить

Электрические схемы Kia Sorento

Название Размер файла Ссылка для скачивания
Kia Sorento 2003 Электрические схемы системы.jpg 93.2kb Загрузить
Kia Sorento LX 2003 Электрические схемы системы — Radio.jpg 88.3kb Загрузить

Электрические схемы Kia Sportage скачать бесплатно

Название Размер файла Ссылка для скачивания
Электрические схемы Kia Sportage 1998 года PDF.pdf 3.9Мб Загрузить
Kia Sportage 2001 — Схема подключения магнитолы стерео.jpg 97.1кб Загрузить
Электрическая схема Kia Sportage 2002 — Window System.jpg 168.6kb Загрузить

Схема электрических соединений Kia Venga

Схема
Название Размер файла Ссылка для скачивания
Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала 2.gif 18.9kb Загрузить
Kia Venga 2011 — Датчик положения коленчатого вала 3.gif 17.4kb Загрузить
Kia Venga 2011 Электрические схемы — Датчик положения коленчатого вала.gif 15.7kb Загрузить
Kia Venga 2011 Электрические схемы — Модуль управления двигателем PDF.pdf 274.5kb Загрузить
Kia Venga 2011 Схемы — Подогреваемый датчик Osygen.gif 31.8kb Загрузить
Kia Venga 2011 Схема — Датчик детонации. Gif 16.2kb Загрузить
Kia Venga Электрические схемы — Датчик температуры охлаждающей жидкости двигателя.gif 17.2kb Загрузить
Электрическая схема системы Kia Venga — Ограничитель — Соединитель жгута проводов.gif 9.2кб Загрузить
Электрическая схема системы Kia Venga — ограничитель 2.gif 18кб Загрузить
Электрическая схема системы Kia Venga — Restraint.gif 24.8kb Загрузить

На данной странице содержится описание операций по обслуживанию и ремонту, схемы поиска неисправностей и диагностики, электрические схемы , распиновка разъемов, расшифровка диагностических кодов неисправностей, расположение предохранителей и точки заземления для автомобилей KIA.

В ремонтной литературе Kia представлена ​​ информация по разборке, сборке, регулировке и регулировке всех узлов и агрегатов автомобилей, технические данные, дилерская информация по ремонту и диагностике механических и автоматических трансмиссий, необходимого специального инструмента, а также другое полезная информация по ремонту.

Внимание! Нажимая на ссылку «скачать» вы соглашаетесь, после прочтения удалите загруженный файл со своего компьютера.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
