Датчик кислорода признаки неисправности: как проверить лямбда зонд и выполнить замену своими руками

Содержание

Кислородный датчик: признаки неисправности, симптомы поломки

Выпускная система транспортных средств за последние несколько лет существенно изменилась, в ее конструкции появилось несколько дополнительных элементов, которые позволяют эксплуатировать автомобили без нарушения Международных экологических норм.

Например, одним из таких элементов является кислородный датчик, признаки неисправности которого должны быть известны каждому автовладельцу. О назначении, особенностях конструкции и распространенных неисправностях лямбда-зонда рассмотрим подробно в рамках этой публикации.

Для чего нужен датчик концентрации кислорода?

На практике, многие владельцы автомобильной техники даже и не подозревают о существовании этого элемента. Его назначение заключается в определении концентрации кислорода в отработанных газах и последующая передача этой информации ЭБУ. На основании этого по заложенным алгоритмам в памяти системы, осуществляется коррекция топливно-воздушной смеси для ее полного сгорания в цилиндрах силового агрегата.

Местом расположения кислородного датчика является выпускной коллектор. На большинстве моделей лямбда монтируется непосредственно в области каталитического нейтрализатора. В не зависимости от того, где будет установлен датчик, корректность его показаний и производительность системы не пострадают. Лямбда-зонд бывает двух типов:

  1. Широкополосный
  2. Двухканальный

Заметим, что второй тип входит в конструкцию старых моделей транспортных средств, которые выпускались до 90-х годов. Все современные модели имеют широкополосную лямбду, которая с высокой точностью фиксирует все отклонения для обеспечения максимально корректного смесеобразования. При этом исправно функционирующий датчик такой системы позволяет реально снизить потребление топлива и обеспечить оптимальные обороты коленвала силового агрегата.

Причины неисправности лямбда-зонда

Симптомы выхода из строя датчика могут быть различными. Изначально его неисправность отражается на качестве топливной смеси. Например, его некорректная работа может быть спровоцирована наличием различных отложений. А наиболее частой причиной поломки лямбды является нарушение его герметичности, вызванное естественным износом материала его изготовления. Механические повреждения датчика концентрации кислорода менее распространены, поскольку элемент хорошо защищен.

Также датчик может работать с перебоями, либо не функционировать вообще из-за нарушения электропитания. Контактные группы лямбда-зонда подвергаются окислению, вследствие чего устройство начинает работать некорректно, передавая неверные показания на ЭБУ. Это приводит к нарушению процесса смесеобразования.

Неправильный угол опережения зажигания является одной из возможных причин перебоя в работе датчика кислорода. Зачастую подобная проблема возникает на транспортных средствах в системе зажигания которых предусмотрен трамблер. Помимо этого, повреждение электропроводки и проблемы со свечами зажигания также накладывают свой отпечаток на функционирование лямбда-зонда.

Это можно распознать по троению двигателя и его неправильной работе при повышении оборотов коленчатого вала.

Детальное определение неполадки

Среди распространенных признаков неисправности лямбда-зонда выделяют следующие:

  • увеличение потребления топлива;
  • возникновение рывков во время езды;
  • резкое снижение мощности силового агрегата;
  • неустойчивый холостой ход;
  • появление резкого, токсичного запаха в отработанных газах авто.

Необходимо подчеркнуть, что не всегда перечисленные выше признаки являются следствием нарушения работоспособности датчика концентрации кислорода. В случае обнаружения этих симптомов необходимо выполнить тщательную проверку лямбда-зонда. Рассмотрим подробно этот процесс.

Способы диагностики лямбда-зонда

Протестировать датчик можно одним из следующих способов:

  1. В ходе проведения визуального осмотра
  2. Проверка мультиметром

Начнем с первого метода. Вначале необходимо отсоединить разъем с датчика и осмотреть состояние контактов, целостность проводов не должна быть нарушена, а все соединения плотно держаться. После этого осматриваем сам датчик. На нем не должно быть никаких отложений и нарушений целостности конструкции.

Сажевый налет можно очистить, его образование вызвано сгоранием слишком обогащенной топливной смеси, в результате чего нарушается проходимость лямбды. Это приводит к тому, что прибор начинает функционировать некорректно. Наиболее губительными для датчика считаются свинцовые отложения, которые имеют серебристо-блестящий цвет и вызваны использованием некачественного топлива и моторного масла. Избавиться от них никак не удастся, рекомендована полная замена устройства.

Процесс проверки лямбда-зонда при помощи мультиметра не отличается особой сложностью. Чтобы его осуществить необходимо соединить сигнальные провода датчика с щупами тестера, после чего запустить силовой агрегат и удерживать его обороты на 2,5 тыс. Далее бросаем акселератор, вытягиваем подсос и смотрим на шкалу мультиметра.

О полном выходе из строя датчика концентрации кислорода говорит отсутствие напряжения, либо его низкая величина (менее 0,8В). Поскольку конструкционные особенности не позволяют полностью восстановить работоспособность лямбда-зонда, потребуется полная замена отслужившего свой срок элемента.

Как заменить самостоятельно?

Как видно, в большинстве случаев выхода из строя лямбда-зонда его ремонт лишен всякого смысла, поэтому оптимальным вариантом решения проблемы станет замена неисправного элемента, тем более что этот процесс не отличается сложностью.

Перед заменой необходимо обесточить бортовую сеть автомобиля, после чего снять с датчика колодку (на некоторых моделях она может быть дополнительно закреплена хомутами). Поскольку лямбда включена в конструкцию системы выхлопа, соответственно, элемент постоянно работает под высокими нагрузками. Выкрутить его с первого раза не всегда удается. Делать это следует аккуратно, чтобы не повредить резьбу в трубе выпускного коллектора.

После того, как вышедший из строя элемент извлечен из своего посадочного места, очищаем резьбу от грязи, установить новый лямбда-зонд и вкрутить его, стараясь не перетянуть.

Значимость датчика концентрации кислорода в выхлопной системе автомобиля невозможно не оценить, поскольку его выход из строя спровоцирует некорректную работу силового агрегата, что крайне губительно для его элементов. По этой причине нужно вовремя и правильно научиться выявлять его поломки.

признаки неисправности датчика кислорода. Как проверить датчик лямбда зонд

Описание устройства и где находится

С появлением систем электронного впрыска бензина перед конструкторами встала задача корректировки состава топливной смеси. Для этого стали применяться датчики кислорода или лямбда-зонды. Устройства поддерживают состав топливной смеси в определенных переделах, что позволяет обеспечивать максимальную эффективность каталитического нейтрализатора. При иных составах смеси нейтрализатор начинает работать некорректно и выходит из строя.

В зависимости от конструкции выхлопной системы используется один или два датчика:

  1. Первый установлен непосредственно в выхлопном коллекторе и замеряет состав выхлопных газов перед каталитическим нейтрализатором. На ранних системах этот девайс был единственным.
  2. С введением нормативов Евро-3 стал применяться второй зонд, расположенный после нейтрализатора. Электронный блок управления анализирует данные от двух зондов и косвенно оценивает эффективность работы катализатора, а также корректирует состав смеси.


Варианты исполнения лямбда-зондов

Производители установили для изделий срок службы:

  • зонд без спирали подогрева — не более 80 тыс. км;
  • узел с подогревом — до 100 тыс. км;
  • планарные (широкополосные) зонды — до 160 тыс. км.

Заявленный ресурс зондов не является точным. Срок работы устройств зависит от множества факторов и может быть меньше или больше указанных значений.

За что отвечает лямбда зонд

Попросту говоря, лямбда-зонд, он же О2 датчик — это датчик, оценивающий количество не сгоревшего топлива и кислорода в выхлопной системе автомобиля. Хотя лямбда-зонды используют также в других областях, мы в этой статье будем говорить сугубо об автомобильных датчиках кислорода.

Для чего же нужен этот датчик кислорода? Так называемые катализаторы, которые уменьшают долю вредных веществ в выхлопах, имеются в данный момент в каждой более-менее современной машине. Лямбда-зонд контролирует количество кислорода в катализаторах, таким образом, продлевая срок их действия. Также он существенно влияет на количество потребляемого вашим автомобилем топлива и улучшает работу двигателя.

Если упомянуть конкретные факты, то известно, что топливо эффективно сгорает только при правильном соотношении топлива и воздуха в топливной смеси. В противном случае (если воздуха будет меньше или же больше) будут изнашиваться и приходить в негодность катализаторы. Поэтому, лямбда-зонд непосредственно влияет на выхлопную систему автомобиля.

Схема устройства

Рассмотрим схему зонда, дающую представление о размещении узлов. Знание конструкции позволяет понять места расположения деталей, подверженных поломкам.

Пример конструкции зонда

Конструкция включает:

  • 1 — металлический штуцер, предназначенный для установки зонда, на внешней поверхности имеются грани под ключ, ниже расположена резьба;
  • 2 — керамический изолятор;
  • 3 — уплотнительный элемент для ввода жгута проводов;
  • 4 — сигнальные провода;
  • 5 — металлический защитный колпачок, оснащенный вентиляционными продухами, предназначен для защиты измерительного элемента от повреждений;
  • 6 — пружинная контактная часть;
  • 7 — чувствительный элемент, выполненный из керамики;
  • 8 — нагревательный стержень;
  • 9 — вентиляционный канал;
  • 10 — внешний металлический корпус.

Срок службы лямбда-зонда

Средняя продолжительность жизни кислородных датчиков на российском бензине 40 000–100 000 км. Для увеличения срока службы рекомендуется заливать качественное топливо с низким содержанием примесей и тяжелых металлов. Самодиагностикой определить неисправность достаточно сложно, установить причину — практически невозможно. Это может быть износ, низкое качество бензина, механическое повреждение и другие факторы.

Если у вас возникли подозрения в неисправности датчика кислорода, обратитесь к профессиональным диагностам. При помощи осциллограммы специалист определит причины неисправности и подскажет пути устранения.

Виды лямбда зондов на разных авто

Теперь пройдемся по неисправностям данного датчика на разных марках автомобилей.

Семейство ВАЗ.

Первыми будут автомобили ВАЗ от 2110-212. На этих машинах с инжекторными моторами до 2004 года устанавливались лямбда зонды Bosch с идентификационным номером 0 258 005 133.

На более новых моделях данного семейства, а также на ВАЗ 2114-2115, Приора, Калина стали применять тоже датчики Bosch, но уже с номером 0 258 006 537.

Элементы, устанавливавшиеся до 2004 года, не имели подогревателей, поэтому в работу он вступал только после прогрева двигателя.

Сейчас же на данные авто устанавливаются лямбда зонды с подогревом, позволяющим значительно быстрее набрать датчику рабочую температуру.

Помимо основных признаков неисправности лямбда зонда на этих авто, существует еще два:

  • после останови двигателя из-под авто могут доноситься потрескивающие звуки;
  • выхлопные газы у авто меняются по запаху из-за большого количества несгоревшего топлива.

Ford Focus 2.

На такой модели, как Ford Focus 2, маркировка и количество лямбда зондов зависит от силовой установки.

К примеру, на двигателях с 1,8 и 2,0 литра объема используется по два датчика.

Устанавливающийся датчик до катализатора имеет оригинальную маркировку 3М519F472FF, а лямбда зонд за катализатором — 3М519G444FF.

На двигателях объемом 1,4 и 1,6 литра тоже имелось по два датчика: первый — 3М519F472ВА, а второй — 3М519G444ВА.

На некоторых двигателях объемом 1,6 литра устанавливаются по два катализатора, поэтому количество датчиков у них – 4.

Два лямбда зонда, расположенных до катализаторов, имеют маркировку 3М519F472DA и 3М519F472ВС, а датчики после катализаторов — 3М519G444DA и 3М519G444СА.

И это только некоторые из маркировок датчиков, применяемых на Фокус 2.

Стоит отметить, что от тех же ВАЗовских датчиков производства Bosch с маркировкой 0 258 006 537 указанные датчики отличаются лишь разъемом для подключения проводки, а сами устройства идентичны.

Поэтому и особые признаки неисправности, кроме общепринятых, указаны выше.

Skoda Octavia.

На Skoda Octavia концерн VAG устанавливает свои датчики кислорода с каталожным номерами 06A906262BR, 06A906262AJ и др.

Все зависит от силовой установки и года производства авто.

Но конструктивно у них отличия от тех же Bosch сводятся опять же только к разъему проводки. В остальном конструкция идентична и признаки неисправности тоже.

Honda CR-V.

На автомобиле Honda CR-V тоже с завода установлены оригинальные лямбда зонды с каталожным номером 36531RNAJ01, но вместо них подойдет и производства Bosch, что указывает на то, что по конструкции все устройства практически одинаковы, и разница только в разъемах.

Рено Логан.

На Рено Логан заводской лямбда зонд имеет каталожные номера 8200052063, 7700109844 и 8200495791. Отличаются они между собой по цвету оплетки проводов.

Примечательно, что данные датчики используются и на ВАЗовской Лада Ларгус.

Но конструкция, как и признаки неисправности этих датчиков не отличаются от описанных выше.

Признаки и причины неисправности лямбда зонда

Неисправности лямбда зонда проявляются так же, как проблемы с топливной аппаратурой или каталитическим нейтрализатором. Поэтому точно определить, какой элемент сломан, можно только путём диагностики в автосервисе. Есть ряд симптомов, которые косвенно говорят о выходе лямбды из строя:

  • Плавающие обороты при холостой работе ДВС. При поломке лямбда зонда они постоянно меняются, опускаются до 400-600. Происходит это из-за обеднения топливной смеси. Её недостаточно для устойчивой работы мотора в режиме ХХ. Лямбда зонд отвечает за дозирование топлива в смеси.
  • Падение мощности двигателя. Бедная смесь понижает мощность ДВС. Его обороты начнут медленно набираться при нажатой педали акселератора, машина будет хуже ехать в гору, разгон станет медленнее.
  • Повышенный расход топлива. Потребление горючего может возрасти на 25-30%!
  • Изменение цвета и запаха выхлопных газов. Выхлоп почернеет. В нем явно будет ощущаться запах бензина, который не догорает в катализаторе.
  • Цвет свечей. На них при переобогащении смеси будет черный налет.
  • Неравномерное ускорение с рывками. Быстро и равномерно машина разгоняться не сможет.
  • Индикатор «Check Engine» на приборной панели. Если считать ошибку сканером и расшифровать ее, будет явно указано, что сломался лямбда зонд. Если же ошибку просто стереть, она будет постоянно появляться до устранения неисправности.

Популярные марки:

Ford Focus, Toyota Corolla

Типичные причины поломки таковы:

  • Использование топлива низкого качества. Пожалуй, это самая распространенная причина. Излишки вредных примесей, сгорая, оседают на рабочей поверхности нагревательного элемента, что приводит к его засорению.
  • Естественный износ по сроку эксплуатации. Менять «лямбду» необходимо ближе к 150 тыс. км пробега. Срок может быть увеличен, если заливать качественное топливо. Неоригинальный или дешевый датчик прослужит меньше.
  • Проблемы проводки. Для подключения «лямбды» к ЭБУ используют обычную медную проволоку, которая позже начнёт окисляться или переламываться.

Способы проверки лямбда зонда

Проверка лямбда зонда мультиметром

Для самостоятельной проверки λ-зонда необходим цифровой вольтметра и руководство по эксплуатации автомобиля. Последовательность действий при этом следующая:

  1. От колодки зонда отсоединяются провода и подключается вольтметр.
  2. Двигатель автомобиля запускают, устанавливают частоту вращения 2500 об/мин, после чего снижают до 2000 об/мин.
  3. Извлекают вакуумную трубку из регулятора топливного давления и фиксируют показания вольтметра.
  4. При значении 0,9 В датчик исправен. Если вольтметр никак не реагирует, или показание ниже 0,8 В – λ-зонд неисправен.
  5. Для проверки в динамике, зонд подсоединяют к разъему, параллельно подключив вольтметр и поддерж

Признаки неисправности восьми основных датчиков автомобиля

8 основных датчиков автомобиля: признаки неисправности.

Закончились времена, когда большинство автомобилей были оснащены преимущественно механическими технологиями. В автопромышленность уже давно на смену старым технологиям пришла электроника. Сегодня во всех современных автомобилях двигатель и все системы автомобиля управляются компьютером, который взаимодействует с множеством электронных датчиков. Увы, вместе с приходом новых технологий автомобили стали не только технологически сложны, но и менее надежны по сравнению со своими старыми аналогами. И в первую очередь большинство проблем связаны с неисправностью датчиков. Мы отобрали для вас восемь основных автомобильных датчиков, которые чаще всего выходят из строя.



1. Датчик массового расхода воздуха (ДМРВ/MAF)

В настоящее время существуют в основном два типа датчиков массового расхода воздуха (MAF Sensor): датчики потока воздуха, оснащенные резисторами, и датчики потока воздуха с нагревательной пленкой, покрытой керамическим слоем. Как правило, датчик расхода воздуха устанавливается между воздушным фильтром и дроссельной заслонкой. Данным датчиком оснащаются как бензиновые, так и дизельные двигатели.



Какую функцию выполняет датчик: датчик измеряет количество воздуха, всасываемого двигателем. На основе данных с датчика блок управления двигателем автоматически регулирует количество впрыскиваемого топлива в камеру сгорания, которое смешивается с кислородом.



Признаки неисправности: при выходе из строя расходомера (датчика массового расхода воздуха) компьютер в автомобиле не может определить истинное потребление воздуха, что приводит к дисбалансу топливной смеси (в итоге топливная смесь может быть недообогащенная кислородом или, наоборот, излишне обогащенная). Это неизбежно приводит к нестабильной работе двигателя на холостом ходу, потере мощности, черному дыму из выхлопной системы, детонации, осечкам зажигания, а также повышенному расходу топлива.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».



Смотрите также



Датчик давления во впускном коллекторе (МАР Sensor)

Датчик fабсолютного давления всасываемого воздуха, известный также как Manifold Air Pressure Sensor, MAP sensor, – еще один элемент, который используется в электронной системе управления двигателя. Этот датчик замеряет давление всасываемого воздуха. Как правило, датчик устанавливается на впускной коллектор и обычно интегрирован с датчиком массового расхода всасываемого воздуха. В некоторых моделях автомобиля используется единый датчик, который замеряет как количество всасываемого воздуха, так и его давление.



Какую функцию выполняет датчик: определяет абсолютное давление воздуха во впускном коллекторе. Затем датчик преобразовывает данные в сигнал напряжения и отправляет его в блок управления двигателем (ECU). Компьютер автомобиля контролирует необходимую величину впрыска топлива, основываясь на напряжении этого сигнала, поступаемого с датчика.



Признаки неисправности: в случае неисправности датчика давления всасываемого воздуха количество впрыскиваемого топлива в двигатель становится невозможно регулировать правильным образом, из-за чего топливная смесь становится слишком богатой или слишком обедненной, что приводит к ненормальной работе двигателя. В этом случае двигатель будет работать нестабильно на холостом ходу (обороты будут прыгать). Также двигатель может часто глохнуть. Кроме того, могут появиться проблемы с его запуском. Ну и, конечно же, при неисправности данного датчика существенно вырастет расход топлива, несмотря на то что мощность автомобиля, как правило, упадет.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».



Смотрите также



Датчик положения дроссельной заслонки (ДПДЗ)

Существует несколько типов датчиков положения дроссельной заслонки: датчик положения дроссельной заслонки контактного типа (контактный датчик), датчик положения дроссельной заслонки с линейным переменным сопротивлением (бесконтактный датчик) и комплексный датчик положения дроссельной заслонки. Датчик положения дроссельной заслонки установлен на дроссельной заслонке и используется для определения степени открытия дроссельной заслонки.



Какую функцию выполняет датчик: датчик определяет положение дроссельной заслонки, сообщая информацию блоку управления двигателем, который регулирует точную дозировку впрыска топлива в камеру сгорания. Благодаря этому достигается оптимальный расход топлива в зависимости от положения педали газа.



Признаки неисправности: ненормально работающий двигатель на холостом ходу (например, слишком высокий или слишком низкий холостой ход, неустойчивый холостой ход) или ненормальное ускорение двигателя (двигатель дрожит во время ускорения, замедленная реакция на ускорение при нажатии педали газа, двигатель глохнет при сбросе газа с высоких оборотов, при движении по ровной дороге с одним положением педали газа наблюдаются рывки и т. д.). Также при неисправности датчика может наблюдаться повышенный расход топлива.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».



Датчик положения распредвала (ДПРВ)

Датчик положения распределительного вала используется для определения углового положения распределительного вала. Модуль управления двигателем (ECU) использует этот сигнал для определения последовательности работы цилиндров двигателя.



Какую функцию выполняет датчик: определение положения распределительного вала двигателя, определение верхней мертвой точки во время такта сжатия в блоке цилиндра. Благодаря датчику контролируется последовательный впрыск топлива и зажигания.



Признаки неисправности: при выходе из строя датчика положения распредвала выходная мощность двигателя уменьшается. Произойдет также сбой зажигания: как правило, при нажатии на педаль газа автомобиль будет дрожать, но разгоняться медленно. Это связано с потерей мощности. Также при выходе из строя датчика на приборной панели может появиться индикатор «Check engine». Внимание! При прогреве двигателя индикация может то пропадать, то снова появляться.



Смотрите также



Датчик положения коленчатого вала (ДПКВ)

Датчик положения коленчатого вала ДПКВ является одним из важнейших датчиков в централизованной системе управления двигателем и незаменимым источником сигнала для подтверждения положения коленчатого вала и частоты вращения двигателя.



Какую функцию выполняет датчик: модель управления двигателем (ECU) использует сигнал с датчика положения коленвала (ДПКВ) для управления количеством впрыска топлива, моментом впрыска топлива, моментом зажигания (угол опережения зажигания), управлением катушкой зажигания, скоростью холостого хода и работой электрического бензонасоса. Благодаря электромагнитному датчику коленвала синхронизируется работа топливных форсунок и зажигания в системе впрыска топлива.



Признаки неисправности: если датчик положения коленчатого вала выходит из строя, блок управления двигателем перестает получать данные, в результате чего программа в компьютере не знает истинное положение коленчатого вала. В целях защиты двигателя впрыск топлива, как правило, не осуществляется, и двигатель глохнет (не всегда и не на всех автомобилях). Также вы не сможете завести двигатель, пока не установите новый датчик. На некоторых машинах при неисправности датчика положения коленчатого вала может наблюдаться неровный холостой ход, потеря мощности, излишняя детонация, двигатель часто глохнет в процессе движения машины.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».



Датчик кислорода (лямбда-зонд)

Данный датчик остаточного кислорода (например, в выпускном коллекторе двигателя) используется во всех современных автомобилях.



Какую функцию выполняет датчик: благодаря данному датчику блок управления двигателем оценивает точное количество топлива, которое не сгорело в камере сгорания блока двигателя. Так, датчик измеряет количество кислорода в выхлопных газах. Показания лямбда-зонда позволяют приготовлять оптимальную воздушно-топливную смесь, а также регулировать количество вредных веществ в выхлопе автомобиля, уменьшая вредное воздействие продуктов сгорания топлива на человека и окружающую природу.



Признаки неисправности: если выходит из строя кислородный датчик, производительность двигателя падает, регулировка воздушно-топливной смеси не осуществляется, холостой ход становится нестабильным, уровень вредных веществ в выхлопной системе становится ненормальным, расход топлива увеличивается, а на свечах зажигания накапливается углерод.  Выход из строя кислородных датчиков – весьма распространенное явление. Особенно в автомобилях, которые часто используют этилированный бензин.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».



Смотрите также



Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.



Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.



Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.



Датчик детонации (ДТОЖ)

И, наконец, еще один важный датчик в современных автомобилях, без которого работа двигателя была бы невозможна. Речь идет о датчике детонации, который необходим для контроля степени детонации при сгорании топлива. Датчик устанавливается на блоке цилиндров силового двигателя. Этот датчик – один из важных компонентов системы управления двигателем.



Какую функцию выполняет датчик: датчик детонации используется для обнаружения возникновения детонации двигателя внутреннего сгорания во время сгорания топлива. Сигнал детонации посылается в компьютер, который осуществляет управление двигателем. В соответствии с данными, которые поступают с датчика детонации, блок управления двигателем регулирует угол опережения зажигания.



Признаки неисправности: при выходе из строя датчика детонации двигатель дефлагрирует (наблюдается сильная детонация в работе двигателя). Из-за неисправности датчика зажигание будет неправильным. В том числе будет наблюдаться большой расход топлива, снижение мощности, трудности с запуском и грубая работа двигателя.

Признаки неисправного кислородного датчика автомобиля

К основным признакам неисправности кислородного датчика автомобиля относятся зажигание сигнальной лампочки «Проверить двигатель», высокий расход топлива и неровный холостой ход.

Датчик кислорода в автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя. Эта информация используется модулем управления трансмиссией (МУТ) для поддержания оптимального соотношения воздуха и топлива для двигателя в режиме реального времени. Датчик расположен в выхлопной системе и позволяет эффективно впрыскивать топливо и контролировать количество выбросов. Неисправный кислородный датчик окажет негативное влияние на выбросы в окружающую среду и производительность двигателя, поэтому есть несколько признаков плохой работы датчика, на которые стоит обращать внимание, чтобы избежать последствий.

1. Обратите внимание на сигнал «Проверьте двигатель»

Первый признак того, что кислородный датчик не в порядке – зажигание сигнальной лампочки Check Engine. Как только это случилось, вам необходимо связаться с профессиональным техническим специалистом, чтобы он провел диагностику вашего автомобиля. Лампочка может загораться по разным причинам, поэтому важно, чтобы автомобиль осмотрел профессионал, который может правильно установить точную причину. Если ваш автомобиль имеет большой пробег, то велика вероятность того, что вам нужно заменить лямбда-зонд.

2. Высокий расход топлива

Если кислородный датчик работает неисправно, то система подачи и сжигания топлива также будет не в порядке. Такой датчик нарушает соотношение воздух-топливо, что приводит к увеличению впрыскивания топлива в двигатель и большему расходу топлива. Если вы обнаружите, что вы стали чаще заправлять свой бензобак, не забудьте зафиксировать, сколько литров вы заправляете и как часто. Если это больше нормы, то лучше обратиться к профессиональному механику, чтобы проверить кислородный датчик.

3. Неровный холостой ход и пропуски зажигания

Если ваш лямбда-зонд плохо работает, вы можете заметить, что ваш автомобиль работает грубо, пропускает зажигания или работает неровно во время холостого хода. Поскольку лямбда помогает контролировать время работы двигателя, интервалы сгорания и соотношение воздух-топливо, то неисправный датчик нарушает эти функции двигателя, что приводит к вышесказанным проблемам в двигателе.

Когда следует произвести замену

Если ваш автомобиль был изготовлен в течение последних 15 лет, датчик следует заменять каждые 95000–100000 км, так как он со временем изнашивается. Замена неисправного датчика уменьшит уровень выбросов в атмосферу, а двигатель будет работать плавно и правильно.

Понравилась статья? Сохраните себе!

признаки неисправности. Что такое лямбда-зонд (кислородный датчик)?

Из статьи вы узнаете о том, что такое кислородный датчик. Признаки неисправности этого устройства заставят вас задуматься о замене его. Потому что первый признак – это значительное увеличение расхода бензина. О причинах такого поведения будет рассказано несколько ниже. А сначала стоит поговорить немного о истории создания этого устройства, а также о его принципах функционирования.

Необходимость в датчике кислорода

А теперь о том, для чего нужен в автомобиле кислородный датчик. Признаки неисправности его будут рассмотрены позже. При сгорании любого топлива необходим доступ кислорода. Без этого газа не может проходить процесс горения. Следовательно, в камеры сгорания обязательно должен попадать кислород. Как вы знаете, топливная смесь – это соединение бензина и воздуха. Если заливать чистый бензин в камеры сгорания, то двигатель попросту не будет работать. По тому, сколько кислорода остается в выхлопной системе, можно говорить, насколько качественно сгорает топливовоздушная смесь в цилиндрах мотора. Именно для измерения количества кислорода необходим лямбда-зонд.

Немного истории

Под конец 60-х впервые автоконструкторы начали пробовать устанавливать эти датчики на машины. Самые первые кислородные датчики были установлены на автомобилях Volvo. Датчик кислорода называется также лямбда-зондом. Дело в том, что есть в греческом алфавите буква «лямбда». А если обратиться к справочной литературе по двигателям внутреннего сгорания, то можно увидеть, что именно этой буквой обозначается коэффициент избытка воздуха в топливной смеси. И этот параметр позволяет измерить кислородный датчик (лямбда-зонд).

Принцип работы

Устанавливается кислородный датчик исключительно на инжекторные автомобили, в которых используются электронные блоки управления двигателем. Сигнал, вырабатываемый им, подается на блок управления. Этот сигнал используется микроконтроллером для того, чтобы произвести правильную регулировку смесеобразования. Он производит регулировку подачи воздуха в камеры сгорания. Конечно, на качество смеси влияет не только сигнал, поступающий от датчика кислорода, но также и от большинства других устройств, которые позволяют измерить нагрузку на двигатель, его обороты, а также скорость автомобиля, и прочее. Зачастую в автомобилях устанавливается два лямбда-зонда. Один — рабочий, а второй — для корректировки. Они устанавливаются до катколлектора и после. Обратите внимание на то, что тот лямбда-зонд, который монтируется после катколлектора, имеет дополнительный принудительный нагрев. Перед тем как очистить кислородный датчик, обязательно прочитайте требования, которые предъявляются его производителем.

Условия работы лямбда-зонда

Также стоит учесть, что наиболее эффективное функционирование этого датчика происходит при температурах от 300 градусов и выше. Именно для этой цели необходим электрический подогреватель. Он позволяет в режиме непрогретого двигателя поддерживать нормальное функционирование датчика кислорода. Чувствительный элемент датчика необходимо располагать непосредственно в потоке выхлопного газа. Таким образом, чтобы его электрод, находящийся с внешней стороны, обязательно омывался потоком. Внутренний же электрод необходимо располагать непосредственно в атмосферном воздухе. Само собой, содержание кислорода различное. И между этими двумя электродами начинает образовываться некоторая разность потенциалов. На выходе может появиться напряжение максимум 1 Вольт. Именно это напряжение подается на электронный блок управления. Тот, свою очередь, анализирует его сигнал, затем, согласно топливной карте, заложенной в нём, увеличивает или уменьшает время открытия форсунок, изменяет подачу воздуха в рампу.

Широкополосные

Имеется такое устройство, как широкополосный кислородный датчик. Признаки неисправности (УАЗ «Патриот» имеет такие же, как и любой другой автомобиль) датчика заключаются в том, что изменяется режим работы двигателя. Разница между обычным и таким устройством довольно большая. Дело в том, что у них совсем различные принципы функционирования и чувствительные части. А широкополосные лямбда-зонды более информативны, а это актуально для случаев, если двигатель работает в нестандартных режимах. Следовательно, чем богаче информация, тем более точные настройки будет производить электронный блок управления.

Как определить поломку

Стоит отметить, что датчики кислорода влияют на функционирование мотора очень сильно. Если вдруг лямбда-зонд приказывает долго жить, то двигатель, скорее всего, работать не будет. Когда происходит поломка лямбда зонда, на выходе не вырабатывается сигнал, либо же он изменяется непредсказуемым образом. Конечно, такое поведение сильно осложнит вашу повседневную жизнь. Выйти из строя датчик может буквально в любую минуту. По этой причине на автомобилях предусмотрены определенные функции, которые позволяют завести двигатель, а также добраться до станции техобслуживания, даже если датчик содержания кислорода неисправен.

Аварийная прошивка

Дело в том, что когда электронный блок управления видит поломку лямбда-зонда, он начинает работать не по той прошивке, которая заложена в нём по умолчанию, а по аварийной. В этом случае смесеобразование происходит по данным, полученным с других датчиков. Не участвует в этом процессе только кислородный датчик. Признаки неисправности этого устройства водитель заметит сразу же. К сожалению, смесь чересчур бедная, так как процентное содержание бензина больше, чем необходимо. Это позволяет добиться того, чтобы двигатель не остановился. Но если увеличить подачу воздуха, то велика вероятность того, что двигатель заглохнет. Однако в качестве предупреждения на большинстве автомобилей загорается в приборной панели лампа Check Engine, которая сигнализирует о неисправностях двигателя. Дословный перевод этой надписи – «Проверьте двигатель». Но и без нее можно определить поломку лямбда зонда. Дело в том, что расход топлива сильно растет по сравнению с нормальным режимом.

Заключение

Теперь вы знаете, что такое кислородный датчик (лямбда-зонд), какие у него свойства и особенности. В завершении хотелось бы упомянуть о том, что этот элемент очень требователен к тому, как его устанавливают. Обращайте внимание на то, чтобы между корпусом датчика и катколлектором не было щелей, иначе это приведет к преждевременному выходу из строя устройства. Кроме того, при эксплуатации датчик будет посылать неверные сведения на блок управления.

как проверить и поменять датчик кислорода своими руками

Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

О том, что такое лямбда зонд и для чего он нужен, к сожалению, знают далеко не все автовладельцы. Лямбда зонд — это кислородный датчик, который позволяет электронной системе контролировать и балансировать правильное соотношение воздуха и бензина в камерах сгорания. Он способен своевременно исправить структуру топливной смеси и предупредить дестабилизацию рабочего процесса двигателя.

Этот достаточно хрупкий прибор находится в очень агрессивной среде, поэтому его работу необходимо постоянно контролировать, так как при его поломке дальнейшее использование автомобиля невозможно. Периодическая проверка лямбда зонда станет гарантом стабильной работы автотранспортного средства.

Принцип действия лямбда зонда

Основной задачей лямбда зонда является определение химсостава выхлопных газов и уровня содержания в них молекул кислорода. Этот показатель должен колебаться в пределах от 0,1 до 0,3 процентов. Бесконтрольное превышение этого нормативного значения может привести к неприятным последствиям.

При стандартной сборке автомобиля, лямбда зонд монтируется в выпускном коллекторе в области соединения патрубков, однако, иногда бывают и другие вариации его установки. В принципе, иное расположение не влияет на рабочую производительность данного прибора.

Сегодня можно встретить несколько вариаций лямбда зонда: с двухканальной компоновкой и широкополосного типа. Первый вид чаще всего встречается на старых автомобилях, выпущенных в 80-е годы, а также на новых моделях эконом-класса. Датчик широкополосного типа присущ современным авто среднего и высшего класса. Такой датчик способен не только с точностью определить отклонение от нормы определенного элемента, но и своевременно сбалансировать правильное соотношение.

Благодаря усердной работе таких датчиков существенно повышается рабочий ресурс автомобиля, снижается топливный расход и повышается стабильность удержания оборотов холостого хода.

С точки зрения электротехнической стороны, стоит отметить тот момент, что датчик кислорода не способен создавать однородный сигнал, так как этому препятствует его расположение в коллекторной зоне, ведь в процессе достижения выхлопными газами прибора может пройти определенное количество рабочих циклов. Таким образом, можно сказать, что лямбда зонд реагирует скорее на дестабилизацию работы двигателя, о чем он собственно впоследствии и оповещает центральный блок и принимает соответствующие меры.

Основные признаки неисправности лямбда зонда

Основным признаком неисправности лямбда зонда служит изменение работы двигателя, так как после его поломки значительно ухудшается качество поступаемой топливной смеси в камеру сгорания. Топливная смесь, по сути, остается бесконтрольной, что недопустимо.

Причиной выхода из рабочего состояния лямбда зонда может быть следующее:

  • разгерметизация корпуса;
  • проникновение внешнего воздуха и выхлопных газов;
  • перегрев датчика вследствие некачественной покраски двигателя или неправильной работы системы зажигания;
  • моральный износ;
  • неправильное или прерывающееся электропитание, которое ведет к основному блоку управления;
  • механическое повреждение в следствие некорректной эксплуатации автомобиля.

Во всех вышеперечисленных случаях, кроме последнего, выход из строя происходит постепенно. Поэтому те автовладельцы, которые не знают как проверить лямбда зонд и где он вообще расположен, скорее всего, не сразу заметят неисправность. Однако, для опытных водителей определить причину изменения работы двигателя не составит никакого труда.

Постепенный выход из строя лямбда зонда можно разбить на несколько этапов. На начальной стадии датчик перестает нормально функционировать, то есть, в определенных рабочих моментах мотора устройство перестает генерировать сигнал, впоследствии чего дестабилизируется налаженность оборотов холостого хода.

Иными словами, они начинают колебаться в достаточно расширеном диапазоне, что в конечном итоге приводит к потере качества топливной смеси. При этом авто начинает беспричинно дергаться, также можно услышать нехарактерные работе двигателя хлопки и обязательно на панели приборов загорается сигнальная лампочка. Все эти аномальные явления сигнализируют автовладельцу о неправильной работе лямбда зонда.

На втором этапе датчик и вовсе перестает работать на не прогретом двигателе, при этом автомобиль будет всевозможными способами сигнализировать водителю о проблеме. В частности, произойдет ощутимый упадок мощности, замедленное реагирование при воздействии на педаль акселератора и все те же хлопки из-под капота, а также неоправданное дергание автомобиля. Однако, самым существенным и крайне опасным сигналом поломки лямбда зонда служит перегрев двигателя.

В случае полного игнорирования всех предшествующих сигналов свидетельствующих об ухудшении состояния лямбда зонда, его поломка неизбежна, что станет причиной большого количества проблем. В первую очередь пострадает возможность естественного движения, также значительно увеличится расход топлива и появится неприятный резкий запах с ярко выраженным оттенком токсичности из выхлопной трубы. В современных автоматизированных автомобилях в случае поломки кислородного датчика может попросту активизироваться аварийная блокировка, в результате которой последующее движение автомобиля становится невозможным. В таких случаях сможет помочь только экстренный вызов эвакуатора.

Однако, самым худшим вариантом развития событий является разгерметизация датчика, так как в этом случае движение автомобиля становится невозможным по причине высокой вероятности поломки двигателя и последующего дорогостоящего ремонта. Во время разгерметизации отработанные газы вместо выхода через выхлопную трубу, попадают в заборный канал атмосферного эталонного воздуха. Во время торможения двигателем лямбда зонд начинает фиксировать переизбыток молекул кислорода и экстренно подает большое количество отрицательных сигналов, чем полностью выводит из строя систему управления впрыском.

Основным признаком разгерметизации датчика является потеря мощности, особенно это ощущается во время скоростного движения, характерное постукивание из-под капота во время движения, которое сопровождается неприятными рывками и неприятный запах, который выбрасывается из выхлопа. Также о разгерметизации свидетельствует видимый осадок сажных образований на корпусе выпускных клапанов и в области свечей.

Как определить неисправность лямбда зонда рассказывается на видео:

Электронная проверка лямбда зонда

Узнать о состоянии лямбда зонда можно путем его проверки на профессиональном оборудовании. Для этого используется электронный осциллограф. Некоторые специалисты определяют работоспособность кислородного датчика при помощи мультиметра, однако, он способен только констатировать или же опровергнуть факт его поломки.

Проверяется устройство во время полноценной работы двигателя, так как в состоянии покоя датчик не сможет полностью передать картину своей работоспособности. В случае даже незначительного отхождения от нормы, лямбда зонд рекомендуется заменить.

Замена лямбда зонда

В большинстве случаев такая деталь, как лямбда зонд не подлежит ремонту, о чем свидетельствуют утверждения о невозможности произведения ремонта от многих автомобильных производителей. Однако, завышенная стоимость такого узла у официальных дилеров отбивает всякую охоту его приобретения. Оптимальным выходом из сложившейся ситуации может стать универсальный датчик, который стоит гораздо дешевле родного аналога и подходит практически всем автомобильным маркам. Также в качестве альтернативы можно приобрети датчик бывший в использовании, но с продолжительностью гарантийного периода или же полностью выпускной коллектор с установленным в него лямбда зондом.

Однако, бывают случаи, когда лямбда зонд функционирует с определенной погрешностью из-за сильного загрязнения в результате оседания на нем продуктов сгорания. Для того чтобы убедиться, что это действительно так, датчик необходимо проверить у специалистов. После того как проверка лямбда зонда состоялась и подтвержден факт его полной работоспособности, его нужно снять, почистить и установить обратно.

Для того чтобы демонтировать датчик уровня кислорода, необходимо прогреть его поверхность до 50 градусов. После снятия, с него снимается защитный колпачок и только после этого можно приступать к очистке. В качестве высокоэффективного очищающего средства рекомендуется использовать ортофосфорную кислоту, которая с легкостью справляется даже с самыми стойкими горючими отложениями. По окончании процедуры отмачивания, лямбда зонд ополаскивается в чистой воде, тщательно просушивается и устанавливается на место. При этом не стоит забывать о смазке резьбы специальным герметиком, который обеспечить полную герметичность.

Устройство автомобиля очень сложное, поэтому он нуждается в постоянной поддержке работоспособности и проведении своевременных профилактических работ. Поэтому в случае возникновения подозрений о неисправности лямбда зонда, необходимо незамедлительно произвести диагностику его работоспособности и в случае подтверждения факта выхода из строя, заменить лямбда зонд. Таким образом, все важнейшие функции транспортного средства будут сохранены на прежнем уровне, что станет гарантом отсутствия дальнейших проблем с двигателем и прочими важными элементами автомобиля.

labavto.com

Одним из важных элементов системы выпуска двигателя является кислородный датчик или лямбда-зонд. Поломка этого устройства может стать причиной серьезных неисправностей транспортного средства, поэтому водитель всегда должен заботиться о диагностике регулятора. Из этого материала вы узнаете, какие у лямбда-зонда признаки неисправности, по каким причинам регулятор ломается и как произвести его замену.

Отчего кислородный датчик может выйти из строя?

Демонтированный обгоревший лямбда-зонд

Перед тем, как приступить к диагностике признаков и симптомов, а также ремонту той или иной неисправности своими руками, предлагаем вам ознакомиться с причинами выходу из строя регулятора.

Итак, почему регулятор не работает:

  1. Использование низкокачественного топлива. Если в топливе содержатся железо, вода, элементы нефтяного распада, свинец и прочие вредоносные вещества, это приведет к поломке регулятора. Такие компоненты забивают платиновые электроды достаточно быстро, чтобы забить их, потребуется две-три заправки некачественным топливом.
  2. Неисправность подогрева. Датчик кислорода оборудуется специальным подогревом. Если подогрев выходит из строя, регулятор может выдавать ошибку о работе. Подогрев является важным элементом, поскольку именно благодаря подогреву водитель получает точные сведения от лямбда-зонда. Если регулятор работает без подогрева, то он будет выдавать неверное количество кислорода в выхлопе. Соответственно, подогрев вступает в работу сразу же после запуска мотора. Поломка подогрева подразумевает ремонт и замену датчика в целом, поскольку при отсутствии подогрева смысла от регулятора не будет.
  3. Перегрев корпуса лямбда-зонда в результате того, что был неверно установлен угол опережения зажигания. Также симптом перегрева может проявиться в результате слишком обогащенной горючей смеси.
  4. Если состояние маслосъемных колец плохое, то это может привести к попаданию в выхлопную трубу моторной жидкости. Соответственно, ее воздействие на датчик может быть губительным и возникнет необходимость ремонта или замены устройства.
  5. Сбои в работе системы зажигания являются еще одной причиной, по которой лямбда не работает. Речь идет о свечах, катушках, всевозможных модулях и проводке. Причиной могут служить хлопки в выхлопной трубе — они способны разрушить хрупкую керамику устройства.
  6. Во впускном коллекторе мотора проявляются удары.
  7. Неправильный запуск мотора авто. Необходимость ремонта неисправности возникает в результате многократных и при этом неудачных попыток старта мотора автомобиля, еще и от того, что эти попытки проводятся в небольшие промежутки времени. В результате несгоревшее топливо накапливается в выпускном коллекторе отработавших газов мотора. При появлении ударной волны топливо может воспламениться.
  8. Попадание на керамический элемент различных расходных материалов — растворителей, охлаждающих жидкостей, моющих средств и т.д., может вызвать необходимость ремонта регулятора.
  9. Применение герметиков при монтаже регулятора может привести к серьезным проблемам. Особенно, если при комнатной температуре они могут вулканизироваться или в их составе содержится силикон.
  10. В результате обрыва либо плохого контакта устройства, а также при замыкании на массу выходной проводки возникает необходимость ремонта.
  11. Если мотор работает с неверно отрегулированными клапанами , которые могут быть поджаты или зажаты, либо же с клапанами, которое долгое время не регулировались.
  12. В цилиндрах мотора неправильный уровень компрессии. Если компрессия неравномерная, то это может привести к несбалансированному сгоранию горючей смеси.
  13. При монтаже ремня ГРМ были неверно выставлены метки устройства, либо же они могли быть нарушены в ходе эксплуатации транспортного средства.
  14. Засорение бензиновых форсунок мотора. Также необходимость ремонта неисправности возникает в результате засорения бензиновых форсунок мотора либо из-за того, что в их работе возник дисбаланс.

Закоксованный кислородный датчик

Основные признаки неисправностей

Далее рассмотрим признаки, которые позволят произвести диагностику и проверить, работает ли корректор лямбда-зонда и датчик в целом или нет. Как показывает практика, устройство выходит из строя постепенно, а не сразу. Поэтому если вы не знаете, где установлен лямбда-зонд и как произвести его проверку, то вероятнее всего, признаки поломки вы выявите не сразу. Но если вы ознакомитесь с признаками, описанными ниже, то проблем во время проверки у вас не возникнет.

Итак, выход из строя регулятора можно условно разделить на несколько этапов.

  1. Первым признаком является то, что устройство перестает работать в нормальном режиме. В частности, во время определенных рабочих моментов двигателя регулятор отказывается генерировать сигнал. В результате налаженность оборотов холостого хода начинает дестабилизироваться, то есть обороты плавают. Этот признак может свидетельствовать о необходимости восстановления устройства. Следует отметить, что обороты могут плавать в очень большом диапазоне, соответственно, со временем это может привести к снижению и потере качества горючей смеси.
  2. Еще один признак, который говорит о необходимости восстановления устройства, это то, что машина начинает дергаться. В результате запуска и проверки мотора вы можете услышать нехарактерные для его работы хлопки. Кроме того, если при проверке вы заметили, что на приборной панели загорелся новый индикатор, то этом говорит о том, что устройство необходимо проверить более подробно с помощью мультиметра. Если мультиметра у вас нет, то обратитесь за помощью к электрику.
  3. Следующим этапом, по которому можно проверить неисправность, является полный выход из строя регулятора при работе на непрогретом двигателе. При этом блок управления будет предупреждать водителя о неисправности и необходимости ремонта — мощность двигателя снизится, при нажатии на педаль газа будет ощущаться замедленная реакция авто. Из-под капота будут доноситься те же хлопки, машина при движении будет дергаться — эти признаки неисправности говорят о том, что нужно произвести ремонт и восстановить устройство.
  4. Один из наиболее опасных признаков неисп

Признаки неисправного или неисправного датчика кислорода

Датчик кислорода в вашем автомобиле измеряет уровень кислорода в выхлопных газах, выходящих из двигателя. Эта информация используется модулем управления трансмиссией (PCM) для определения правильного соотношения воздух-топливо для вашего двигателя в режиме реального времени. Датчик расположен в выхлопной системе и обеспечивает эффективную работу впрыска топлива и синхронизации двигателя, что помогает контролировать выбросы. Датчик кислорода передает данные в PCM автомобиля, чтобы поддерживать оптимальное соотношение воздух-топливо для вашего двигателя.Плохой или неисправный датчик кислорода отрицательно скажется на выбросах в окружающую среду и работе двигателя, поэтому есть 3 вещи, на которые следует обратить внимание, прежде чем ваш датчик кислорода полностью выйдет из строя.

1. Загорается индикатор двигателя.

Первая линия защиты — это индикатор Check Engine. Индикатор проверки двигателя загорится, если у вас неисправный или неисправный датчик кислорода. Как только этот индикатор загорится, обратитесь к профессиональному автомобильному технику для проверки индикатора Check Engine.Этот свет может загореться по разным причинам, поэтому важно, чтобы его посмотрел профессионал, который сможет правильно диагностировать точную причину. Если у вас автомобиль с большим пробегом, есть большая вероятность, что у него неисправный кислородный датчик, который требует замены.

2. Плохой расход бензина и запах тухлого яйца

Если датчик кислорода выходит из строя, откажутся системы подачи топлива и сгорания топлива. Если неисправный кислородный датчик нарушает соотношение воздуха и топлива, или если в двигатель впрыскивается слишком много топлива, расход бензина вашего автомобиля будет уменьшен.Избыток топлива в двигателе может вызывать запах серы, тухлого яйца и даже черный дым из выхлопных газов. Если вы заправляете бензобак чаще, записывайте, сколько галлонов вы заправляете и как часто. Если это больше, чем обычно, попросите профессионального механика проверить ваш кислородный датчик.

3. Неровная работа двигателя на холостом ходу и пропуски зажигания

Если ваш датчик кислорода выходит из строя, вы можете заметить, что ваш автомобиль работает неровно, работает с перебоями или нерегулярно на холостом ходу.Вы также можете наблюдать другие проблемы с производительностью двигателя, такие как потеря мощности, колебания или остановка. Поскольку выходной сигнал датчика кислорода помогает управлять синхронизацией двигателя, интервалами сгорания и соотношением воздуха и топлива, неисправный датчик может нарушить эти функции двигателя, вызывая грубый или нерегулярный холостой ход двигателя и другие проблемы, связанные с двигателем.

Когда заменять датчик

Если ваш автомобиль был произведен в течение последних 15 лет, датчик кислорода следует заменять каждые 60 000–90 000 миль.Этот датчик изнашивается и со временем потребует замены. Замена неисправного или вышедшего из строя датчика кислорода снизит уровень выбросов, которые ваш автомобиль выбрасывает в атмосферу, при этом двигатель будет работать плавно и правильно. Как только вы заметите индикатор проверки двигателя, недостаточный расход топлива или нестабильную работу двигателя на холостом ходу, запишитесь на прием для замены кислородного датчика. Это обеспечит бесперебойную и эффективную работу вашего автомобиля и поможет продлить срок службы вашего двигателя.

5 признаков неисправного датчика кислорода (и стоимость замены в 2020 г.)

Последнее обновление 25 мая 2020 г.

В этой статье мы рассмотрим очень важный датчик в двигателе автомобиля, называемый «датчик кислорода». обычно называют датчиком O2. После этого вы должны знать основную функцию, принцип работы, плохие симптомы и среднюю стоимость замены кислородного датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик кислорода

Двигатель внутреннего сгорания вашего автомобиля всегда будет производить выхлопные газы после воспламенения топливно-воздушной смеси в его цилиндрах. Эти газы содержат много разных элементов, таких как углерод и кислород.

В выпускном коллекторе есть компонент, называемый датчиком кислорода, который отслеживает уровень кислорода в этих выхлопных газах, когда они выходят из двигателя. Это кислород, который не сгорел при первоначальном сгорании воздуха и топлива.

После того, как кислородный датчик определяет уровень кислорода, он отправляет эту информацию обратно в модуль управления двигателем. Это, конечно же, центральный компьютер, который управляет всеми системами в автомобиле и обменивается данными с множеством различных датчиков, которые находятся внутри них.

Когда модуль управления двигателем получает информацию об уровне кислорода в выхлопных газах, он будет знать, сжигает ли двигатель слишком много топлива или слишком мало топлива.

Например, если в цилиндрах камеры больше воздуха, чем топлива, это приведет к обедненному сгоранию.

Выхлопные газы, выделяющиеся при таком сгорании, содержат больше кислорода. Как только кислородный датчик обнаружит это и передаст данные в модуль управления двигателем, компьютер произведет надлежащие корректировки синхронизации топливных форсунок и работы двигателя.

Таким образом, воздушно-топливная смесь в двигателе будет наилучшим образом пригодна для сгорания.

Top Bad O2 Sensor Признаки

Датчик кислорода является жизненно важным компонентом двигателя.Если что-то могло вызвать неисправность кислородного датчика, это могло помешать всему процессу внутреннего сгорания. Тогда у вас могут возникнуть всевозможные проблемы с двигателем во время вождения.

К счастью, эти симптомы достаточно легко распознать, чтобы вы знали, что проблема существует где-то в вашем двигателе или в его соответствующих компонентах.

Ниже приведены 5 основных симптомов неисправного или изношенного датчика O2. Хотя этот датчик не является обычным явлением, это может произойти, если вы держите свой автомобиль в течение длительного времени.

# 1 — Проверьте свет двигателя

Как уже упоминалось, кислородный датчик оказывает сильное влияние на процесс сгорания воздуха и топлива. Если датчик обнаруживает, что в выхлопных газах после сгорания меньше кислорода, модуль управления двигателем попытается исправить это.

Но если датчик кислорода не работает должным образом, модуль управления двигателем не узнает, как исправить эту проблему. В результате производительность двигателя будет снижена.

Затем модуль определит наличие какой-либо проблемы с двигателем.При этом на приборной панели загорается сигнальная лампа Check Engine. Код P0172 — это пример кода, который может указывать на проблему с датчиком кислорода.

# 2 — Плохая экономия топлива

Если в каком-либо из цилиндров сгорания присутствует богатая воздушно-топливная смесь, это означает, что топлива присутствует больше, чем воздуха. Датчик кислорода не обнаружит этого, если он вышел из строя.

Тогда у вас возникнет ситуация, когда в двигателе сжигается больше топлива, чем необходимо.Результат — плохая экономия топлива и большие деньги, потраченные на газ.

# 3 — Неровная работа на холостом ходу

Неровная работа двигателя на холостом ходу означает, что ваш двигатель не работает стабильно, когда автомобиль припаркован или остановлен. Нормальная скорость вращения двигателя на холостом ходу ниже 1000. Но если частота вращения вашего двигателя достигает, например, 2 000 или 3 000, значит, у вас грубая проблема с холостым ходом.

Это может быть признаком многих проблем в автомобиле, включая неисправный датчик кислорода. Модулю управления двигателем будет труднее управлять синхронизацией двигателя.Тогда у вас будут интервалы горения, которые вызовут пропуски зажигания.

# 4 — Слабая работа двигателя

Каждый раз, когда возникает вмешательство в нормальный процесс сгорания в двигателе, вы будете испытывать снижение производительности двигателя. Вот что произойдет, если у вас плохой датчик кислорода.

Вы будете знать, что это происходит во время вождения. Когда вы нажимаете на педаль газа, ускорение будет ограниченным или отсутствовать вообще.

# 5 — Неудачный тест на выбросы

Поскольку датчик кислорода расположен в коллекторе выхлопной системы, он может помочь в контроле выбросов.Если вы живете в штате, который требует регулярных проверок выбросов, вы можете обнаружить, что у вас плохой датчик кислорода, если в конечном итоге не пройдете проверку на выбросы.

Это может не обязательно быть связано с датчиком кислорода, но вы узнаете, как только механик проверит, почему ваш автомобиль не прошел тест.

Читайте также: Что происходит, когда цепь привода ГРМ разрывается во время вождения

Стоимость замены датчика кислорода

Не ждите, чтобы заменить датчик O2.Как только вы убедитесь, что ваш кислородный датчик виноват в этих симптомах, пришло время немедленно заменить этот датчик.

В противном случае вы можете серьезно повредить двигатель. Тогда вы будете смотреть на тысячи долларов затрат на ремонт. Заменить кислородный датчик настолько просто и доступно. У вас действительно нет оправдания, чтобы этого не сделать.

Средняя стоимость замены кислородного датчика составляет от 250 до 400 долларов, в зависимости от марки и модели вашего автомобиля.Стоимость деталей составляет от 130 до 250 долларов, а затраты на рабочую силу — от 120 до 150 долларов.

За средний автомобиль эконом-класса вам нужно будет заплатить только по нижней границе общего диапазона предполагаемых цен (250 долларов). Это не большие вложения, когда речь идет о защите двигателя и выхлопной системы и поддержании ее работы в оптимальном состоянии.

Код P0135 Неисправность (Bank1 Sensor1)

Обновлено: 19 января 2019 г.

Датчик соотношения воздух / топливо (A / F), также известный как передний кислородный датчик (Bank 1 Sensor1), установлен в выхлопе перед каталитическим нейтрализатором. Датчик нагревается электрическим нагревательным элементом, встроенным в датчик. Это нужно для быстрого прогрева датчика до нормальной рабочей температуры при запуске автомобиля. Код P0135 означает неисправность в цепи нагревателя датчика A / F. Узнайте больше о датчике A / F.

• Симптомы
• Причины
• Диагностика
• Общие проблемы, вызывающие код P0135
• Пример пошагового кода диагностики P0135

Симптомы:

В большинстве случаев нет никаких других симптомов, кроме индикатора Check Engine.Часто индикатор проверки двигателя может загореться после запуска холодного двигателя.

Причины:

Общие причины включают:
— Неисправный датчик состава топливовоздушной смеси (A / F), также известный как передний кислородный датчик или датчик 1 блока 1
— Коррозия или повреждение клеммы на разъеме датчика A / F
— Поврежденная или закороченная проводка между датчиком и PCM или между датчиком и блоком предохранителей.
— Перегорел или отсутствует предохранитель в цепи нагревателя датчика.См .: Как проверить предохранитель.
— Неоригинальный или установлен неправильный датчик состава топливовоздушной смеси
— Низкий заряд аккумулятора.

Реклама — продолжить чтение ниже

Как диагностируется код P0135:

Код P0135 представляет собой чисто электрический код, который легко диагностировать с помощью мультиметра. Во многих автомобилях напряжение аккумулятора подается через предохранитель и реле на нагревательный элемент датчика. Земля для нагревательного элемента идет от PCM.Типичная процедура диагностики включает проверку предохранителя нагревателя датчика, затем реле, а затем сопротивления нагревательного элемента датчика A / F. Смотрите ниже пример пошаговой диагностики с фотографиями для кода P0135. Правильную диагностическую процедуру можно найти в руководстве по эксплуатации вашего автомобиля. Внизу страницы мы разместили несколько веб-сайтов, которые предоставляют доступ к руководству по обслуживанию за абонентскую плату.

Вот несколько общих проблем, которые, как известно, вызывают код P0135 в разных автомобилях:

Известно, что неисправный нагревательный элемент датчика в некоторых автомобилях Acura, Honda, Lexus и Toyota вызывает этот код.Неисправность датчика A / F (Bank 1 Sensor 1) может быть подтверждена путем измерения сопротивления нагревательного элемента датчика.
Сопротивление должно быть низким, обычно от 0,9 до 10 Ом, в зависимости от автомобиля. Технические характеристики различных автомобилей можно найти в сервис-мануале. Замена датчика часто решает проблему.

В некоторых автомобилях Chrysler код P0135 может быть вызван неправильной заменой датчика. На одном автомобиле могут использоваться различные типы датчиков, в зависимости от даты выпуска автомобиля.Важно проверить правильный номер детали датчика по VIN-номеру автомобиля.
Известно, что причиной этого кода на многих автомобилях является коррозия разъема датчика кислорода. Разъем датчика необходимо проверить на предмет коррозии. Если коррозия присутствует, клеммы необходимо очистить или заменить разъем. Например, Chrysler TSB для Dodge Ram 2010-2012 гг. Рекомендует ремонтировать жгут проводов датчика с помощью специального ремонтного комплекта. В некоторых старых автомобилях Mazda ржавая проводка внутри блока предохранителей может вызывать код P0135.Это можно подтвердить, проверив питание 12 В и массу на датчике.

Пример: диагностика кода P0135 шаг за шагом

В этой Honda загорелся индикатор двигателя Check. Код — P0135.

Согласно руководству по обслуживанию этого автомобиля, первым делом нужно очистить код и посмотреть, вернется ли он.Это необходимо, чтобы увидеть, является ли код прерывистым или всегда присутствует.

Мы стерли код и завели машину. Check Engine сразу же снова включается с тем же кодом.

Следующим шагом в соответствии с руководством для этой Honda является поворот ключа зажигания в положение LOCK и проверка номера.14 FI SUB (15 А) предохранитель. Расположение предохранителя указано на задней стороне крышки блока предохранителей.

Проверили предохранитель FI SUB, все в порядке. Подробнее: Как проверить предохранитель. Следующим шагом согласно инструкции является проверка субреле PGM FI. Реле протестировали, оно тоже работало.

Следующим шагом в процессе диагностики является отсоединение разъема датчика A / F и измерение сопротивления нагревательного элемента датчика.Мультиметр показывает 235 кОм (килоом). Согласно руководству по обслуживанию, сопротивление должно быть от 2,5 до 4 Ом (Ом). Это означает, что вышел из строя нагревательный элемент датчика A / F, датчик необходимо заменить.

Мы купили новый датчик A / F и проверили сопротивление нагревательного элемента для сравнения. Как видите, его сопротивление составляет 2,6 Ом (Ом). Мы установили новый датчик и очистили код.Не загорелся индикатор Check Engine, эта машина починена.

Какого цвета провода нагревательного элемента датчика A / F? Стандартной цветовой маркировки нет. В этой Honda нагревательный элемент был черным, но в некоторых других автомобилях он мог быть серым, белым или другого цвета. Лучше всего обратиться к руководству по обслуживанию вашего автомобиля. На этой странице мы разместили ссылки на несколько сайтов, где вы можете получить доступ к руководству по обслуживанию за абонентскую плату.
Насколько легко заменить датчик A / F? Это не очень сложно, но для этого нужен специальный разъем кислородного датчика. Узнайте больше о датчике A / F.


Подробнее:
Утечки вакуума: проблемы, симптомы, ремонт
Датчик массового расхода воздуха (MAF): принцип работы, симптомы, проблемы, тестирование
Датчик соотношения воздух-топливо (A / F): принцип работы, проблемы , тестирование
Проверка индикатора двигателя: что проверять, распространенные проблемы, варианты ремонта
Изучите свою машину: как работают разные автомобильные детали и датчики
Как проверить предохранители в автомобиле
Стоп-кадр OBD-II: как получить к ней доступ, примеры как можно использовать
Как ухаживать за двигателем

Возможные признаки неисправности датчика кислорода.Датчик кислорода: замена, осмотр, неисправность

Выхлопная система автомобиля постепенно модернизируется. И это касается не только установки катализаторов и сажевых фильтров, предназначенных для очистки паров от свинца и других вредных веществ. Кроме того, современные автомобили оснащены кислородным датчиком. В народе это называют лямбда-зондом. Что такое кислородный датчик? Замена, осмотр, неисправность — далее в нашей статье.

Характеристики

Узнать, зачем нужен этот элемент, знает далеко не каждый автомобилист.Лямбда-зонд — датчик, который считывает информацию о выхлопных газах и отправляет ее в ЭБУ.

Собранная информация обрабатывается в блоке, затем блок уравновешивает топливовоздушную смесь, чтобы согласовать процедуру ее сгорания в цилиндрах.

Тип установки

Это элемент в выпускном коллекторе (так называемый «паук»), который соединяется с выхлопными трубами. В некоторых случаях датчик устанавливают ближе к катализатору. Но такое расположение никак не влияет на общую производительность устройства.Есть несколько типов кислородных датчиков:

  • Широкополосный тип.
  • С двухканальной компоновкой.

Последний устанавливается на старые автомобили (до 90-х годов выпуска). Современные автомобили оснащены лямбда-зондом широкополосного типа. Этот датчик способен точно определять изменения в составе выхлопных газов и быстро балансировать это соотношение, увеличивая или уменьшая содержание кислорода в смеси. Исправный датчик способен снизить расход топлива. Его работа была сосредоточена на поддержании оптимальных оборотов на холостом ходу.

Почему выходит из строя кислородный датчик («Калина»)

Симптомы могут быть разными. В первую очередь это касается качества горючей смеси. Различные отложения могут ухудшить работу кислородного датчика. Также элемент сбоев сети из-за разгерметизации корпуса.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Это часто происходит из-за морального износа изделия. Тело меньше повреждается механическими средствами, так как находится в достаточно безопасном месте. Еще одна причина — неправильный блок питания. Контакты датчика могут отклоняться, в результате информация на блок управления поступает правильно. Нарушенный состав топливовоздушной смеси (слишком богатый или бедный).Еще одна причина неприятностей — неправильный угол опережения. Это касается автомобилей с распределительной системой зажигания. Сбои могут возникнуть из-за проблем с высоковольтными проводами или свечами. Мотор начинает троить на холостых оборотах и ​​не работает нормально на высоких оборотах.

Как определить проблему?

Рассмотрим возможные симптомы датчика кислорода:

  • Повышенный расход топлива.
  • Рывки при движении.
  • Заметное падение мощности.
  • Нестабильная работа двигателя на холостом ходу.
  • Повышенный выброс выхлопных газов.

Обратите внимание, что эти признаки не всегда возникают из-за датчика кислорода.

Поэтому, выявив один из вышеперечисленных симптомов, переходите к более детальной проверке устройства. Как это сделать, учтите следующее.

Подробная диагностика

Как проверить лямбда-зонд (датчик кислорода) своими руками? Это можно сделать двумя способами:

  • Визуально.
  • С помощью мультиметра.

Сначала рассмотрим первый способ.Итак, сначала снимаем разъем с лямбда-зонда. Осмотрите все контакты. Проволока не должна иметь обрывов или повреждений. Если контакты не прилегают друг к другу плотно, нужно это исправить. Далее проверяем кислородный датчик. «предшествующие» признаки отказа датчика, которые могут быть наличием сажи, требуют устранения.

Это происходит из-за сгорания богатой топливной смеси. Из-за этого устройство загрязнено и не может быстро реагировать на все изменения. При наличии блестящих отложений (свинца) заменил кислородный датчик.Свинец повреждает зонд и катализатор. Какие признаки неисправности кислородного датчика? Ведущий говорит об использовании дополнительных присадок к топливу или некачественного моторного масла.

Диагностика мультиметра

Как проверить лямбда-зонд (датчик кислорода) мультиметром? Для этого нам нужно прикрепить сигнальный провод от площадок кислородных датчиков к нашему измерительному прибору. Далее заводим двигатель и держим обороты в районе 2,5 тысячи. Отпустите педаль газа. Отсоедините вакуумный шланг от регулятора топлива и посмотрите на показания.

Если напряжение меньше 0,8 В (или отсутствует), признак датчика кислорода подтвердился. Ремонтировать в нем нет смысла. Из-за конструктивных особенностей элемент подлежит только замене. Стоимость этого элемента колеблется от двух до трех тысяч рублей для автомобилей ВАЗ. Как самому поменять кислородный датчик см. На.

Заменить своими руками

Сначала отключите клемму на АКБ. Далее отсоединяем разъем от самого датчика. Иногда крепится хомутами — тоже отключаем.Затем возьмите ключ «22» или «24» (в зависимости от марки автомобиля) и открутите щуп. Учтите, что датчик находится в выхлопной системе и, соответственно, работает при экстремальных нагрузках. С первой попытки открутить очень сложно. Универсальная смазка WD-40. Будьте осторожны, чтобы не повредить резьбу и лицевую поверхность застрявшего датчика. В крайнем случае вы можете использовать молоток, отвертку и гаечный ключ-крокодил.

Легкие удары перемещают предмет из стороны в сторону. Можно подковырнуть отверткой.Если это не помогло, просверлите пилотное отверстие в щупе для установки винтов. Вставьте отвертку внутрь и попробуйте вернуть ее обратно. Это должно помочь. На место старого предмета новый отжим. Старайтесь плотно прижимать деталь к поверхности патрубка выпускного коллектора (не перетягивать).

Заключение

Теперь мы выяснили основные симптомы неисправности кислородного датчика. Лямбда-зонд — очень маленький, но важный элемент в автомобиле. Его неисправность может вызвать серьезный сбой в работе двигателя.Поэтому важно диагностировать неисправность.

Датчики кислорода

: как диагностировать и заменить

Компьютеризированные системы управления двигателем полагаются на входные данные от различных датчиков для регулирования характеристик двигателя, выбросов и других важных функций. Датчики должны предоставлять точную информацию, в противном случае могут возникнуть проблемы с управляемостью, повышенный расход топлива и сбои в выбросах.

Датчик кислорода — один из ключевых датчиков в этой системе.Его часто называют датчиком «O2», потому что O2 — это химическая формула кислорода (атомы кислорода всегда перемещаются парами, а не в одиночку). Его также можно называть h3O2 для подогреваемого кислородного датчика, потому что он имеет внутреннюю цепь нагревателя, чтобы довести датчик до рабочей температуры после холодного запуска.

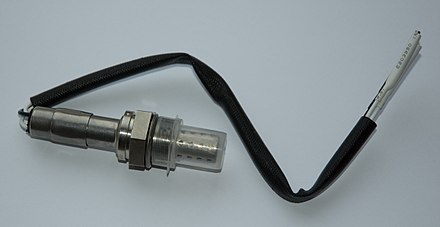

Первый датчик O2 был представлен в 1976 году на Volvo 240. Следующие за ним автомобили в Калифорнии получили в 1980 году, когда правила Калифорнии по выбросам требовали снижения выбросов.Федеральные законы о выбросах сделали датчики O2 практически обязательными для всех автомобилей и легких грузовиков, построенных с 1981 года. И теперь, когда действуют правила OBD-II (автомобили 1996 года и новее), многие автомобили теперь оснащены несколькими датчиками O2, некоторые из них целых четыре!

Датчик O2 установлен в выпускном коллекторе для контроля количества несгоревшего кислорода в выхлопных газах, когда выхлопные газы выходят из двигателя. Контроль уровня кислорода в выхлопных газах — это способ измерения топливной смеси. Он сообщает компьютеру, является ли топливная смесь богатой (меньше кислорода) или бедной (больше кислорода).

На относительную насыщенность или обедненную смесь топливной смеси может влиять множество факторов, включая температуру воздуха, температуру охлаждающей жидкости двигателя, барометрическое давление, положение дроссельной заслонки, расход воздуха и нагрузку на двигатель. Есть и другие датчики, которые отслеживают эти факторы, но датчик O2 является главным монитором того, что происходит с топливной смесью. Следовательно, любые проблемы с датчиком O2 могут вывести из строя всю систему.

КОНТУРА УПРАВЛЕНИЯ ОБРАТНОЙ СВЯЗЬЮ ТОПЛИВНОЙ СМЕСИ

Компьютер использует вход датчика кислорода для регулирования топливной смеси, что называется контуром управления с обратной связью по топливу.»Компьютер ориентируется на датчик O2 и реагирует изменением топливной смеси. Это приводит к соответствующему изменению показаний датчика O2. Это называется работой» замкнутого контура «, поскольку компьютер использует вход датчика O2 для регулирования Результатом является постоянное переключение от богатой к обедненной смеси, что позволяет каталитическому нейтрализатору работать с максимальной эффективностью, сохраняя при этом средний общий баланс топливной смеси для минимизации выбросов.Это сложная установка, но она работает.

Когда сигнал от датчика O2 не поступает, как в случае, когда холодный двигатель запускается впервые (или выходит из строя датчик 02), компьютер заказывает фиксированную (неизменную) богатую топливную смесь. Это называется операцией «разомкнутого контура», потому что входной сигнал от датчика O2 не используется для регулирования топливной смеси.

Если двигатель не переходит в замкнутый цикл, когда датчик O2 достигает рабочей температуры, или выходит из замкнутого цикла из-за потери сигнала датчика O2, двигатель будет работать на слишком богатой смеси, что приведет к увеличению расхода топлива и выбросов.Неисправный датчик охлаждающей жидкости также может предотвратить переход системы в замкнутый контур, потому что компьютер также учитывает температуру охлаждающей жидкости двигателя при принятии решения о переходе в замкнутый цикл.

КАК РАБОТАЕТ КИСЛОРОДНЫЙ ДАТЧИК

Датчик O2 работает как миниатюрный генератор и вырабатывает собственное напряжение, когда нагревается. Внутри вентилируемой крышки на конце датчика, который ввинчивается в выпускной коллектор, находится циркониевая керамическая колба. Колба снаружи покрыта пористым слоем платины.Внутри колбы находятся две платиновые полоски, которые служат электродами или контактами.

Наружная часть колбы подвергается воздействию горячих газов в выхлопе, в то время как внутренняя часть колбы выходит изнутри через корпус датчика во внешнюю атмосферу. Кислородные датчики старого образца на самом деле имеют небольшое отверстие в корпусе, чтобы воздух мог попасть в датчик, но датчики O2 нового типа «дышат» через свои проводные разъемы и не имеют вентиляционного отверстия. Трудно поверить, но небольшое пространство между изоляцией и проводом обеспечивает достаточно места для проникновения воздуха в датчик (по этой причине никогда не следует наносить смазку на разъемы датчика O2, поскольку она может блокировать поток воздуха) .Проветривание датчика через провода, а не через отверстие в корпусе, снижает риск попадания грязи или воды, которые могут засорить датчик изнутри и вызвать его выход из строя.

Разница в уровнях кислорода между выхлопным и наружным воздухом внутри датчика вызывает прохождение напряжения через керамическую грушу. Чем больше разница, тем выше значение напряжения.

Датчик кислорода обычно генерирует напряжение до 0,9 вольт, когда топливная смесь богатая и в выхлопных газах мало несгоревшего кислорода.Когда смесь обеднена, выходное напряжение датчика упадет примерно до 0,2 В или меньше. Когда топливно-воздушная смесь сбалансирована или находится в точке равновесия примерно 14,7: 1, датчик будет показывать около 0,45 вольт.


Когда компьютер получает сигнал обогащения (высокое напряжение) от датчика O2, он снижает топливную смесь, чтобы уменьшить напряжение обратной связи датчика. Когда показания датчика O2 становятся бедными (низкое напряжение), компьютер снова меняет направление, заставляя топливную смесь обогащаться.Это постоянное переключение топливной смеси вперед и назад происходит с разными скоростями в зависимости от топливной системы. Скорость перехода самая низкая на двигателях с карбюраторами с обратной связью, обычно один раз в секунду при 2500 об / мин. Двигатели с впрыском в корпус дроссельной заслонки несколько быстрее (2–3 раза в секунду при 2500 об / мин), тогда как двигатели с многоточечным впрыском являются самыми быстрыми (от 5 до 7 раз в секунду при 2500 об / мин).

Датчик кислорода должен быть горячим (около 600 градусов или выше), прежде чем он начнет генерировать сигнал напряжения, поэтому многие датчики кислорода имеют внутри небольшой нагревательный элемент, чтобы помочь им быстрее достичь рабочей температуры.Нагревательный элемент также может предотвратить слишком сильное охлаждение датчика во время длительного простоя, что может привести к возврату системы в режим разомкнутого контура.

Датчики O2 с подогревом используются в основном в новых автомобилях и обычно имеют 3 или 4 провода. Старые однопроводные датчики O2 не имеют нагревателей. При замене датчика O2 убедитесь, что он того же типа, что и оригинальный (с подогревом или без подогрева)

ДАТЧИКИ O2 И OBD II

Начиная с нескольких автомобилей в 1994 и 1995 годах и всех автомобилей 1996 года и новее, количество кислородных датчиков на двигатель увеличилось вдвое.Второй кислородный датчик теперь используется после каталитического нейтрализатора для контроля его эффективности. На двигателях V6 или V8 с двойным выхлопом это означает, что можно использовать до четырех датчиков O2 (по одному для каждого ряда цилиндров и по одному после каждого преобразователя).


Система управления подачей топлива с обратной связью EFI использует входы датчика O2 для управления топливной смесью.

Система OBD II предназначена для контроля выбросов двигателя. Это включает в себя наблюдение за всем, что может вызвать увеличение выбросов.Система OBD II сравнивает показания уровня кислорода датчиков O2 до и после преобразователя, чтобы увидеть, снижает ли преобразователь загрязняющие вещества в выхлопных газах. Если он не видит изменений в показаниях уровня кислорода, это означает, что преобразователь не работает должным образом. Это приведет к включению контрольной лампы неисправности (MIL).


ДИАГНОСТИКА ДАТЧИКА КИСЛОРОДА

Датчики

O2 невероятно надежны, учитывая условия эксплуатации, в которых они живут. Но датчики O2 изнашиваются, и в конечном итоге их необходимо заменять.

Характеристики датчика O2 имеют тенденцию к снижению с возрастом, поскольку загрязнения накапливаются на наконечнике датчика и постепенно снижают его способность производить напряжение. Такое ухудшение может быть вызвано различными веществами, попадающими в выхлопные газы, такими как свинец, силикон, сера, масляная зола и даже некоторые присадки к топливу. Датчик также может быть поврежден факторами окружающей среды, такими как вода, брызги дорожной соли, масла и грязи.

По мере того, как датчик стареет и становится вялым, время, необходимое для реакции на изменения в топливно-воздушной смеси, замедляется, что приводит к увеличению выбросов.Это происходит потому, что колебания топливной смеси замедляются, что снижает эффективность преобразователя. Эффект более заметен на двигателях с многоточечным впрыском топлива (MFI), чем с электронной карбюрацией или впрыском в корпус дроссельной заслонки, потому что соотношение топлива изменяется намного быстрее в приложениях MFI.

Если датчик полностью умирает, результатом может быть фиксированная богатая топливная смесь. По умолчанию для большинства применений с впрыском топлива средний диапазон составляет три минуты. Это вызывает большой скачок расхода топлива, а также выбросов.А если преобразователь перегреется из-за богатой смеси, он может выйти из строя.

Одно исследование EPA показало, что 70% автомобилей, не прошедших испытание на выбросы I / M 240, нуждались в новом датчике O2.

Большинство проблем с датчиком O2 приводят к тому, что система OBD II устанавливает один или несколько диагностических кодов неисправности (DTC) и включает индикатор проверки двигателя. Это коды OBD, связанные с неисправностями датчика O2:

КОДЫ НЕИСПРАВНОСТЕЙ ДАТЧИКА КИСЛОРОДА

P0030…. Цепь управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 1
P0031 …. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 1
P0032 …. HO2S Heater Control Circuit High Bank 1 Sensor 1
P0033 …. Цепь управления перепускным клапаном турбонагнетателя
P0034 …. Низкий уровень сигнала в цепи управления перепускным клапаном турбонагнетателя
P0035 …. Высокий уровень сигнала в цепи управления перепускным клапаном турбонагнетателя
P0036 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 2
P0037 …. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 2
P0038…. Высокий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 2
P0042 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 3
P0043 …. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 3
P0044 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 1, датчик 3
P0050 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 1
P0051 …. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 1
P0052 …. HO2S Heater Control Circuit High Bank 2 Sensor 1
P0056 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 2
P0057…. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 2
P0058 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 2, высокий уровень
P0062 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 3
P0063 …. Низкий уровень цепи управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 3
P0064 …. Цепь управления нагревателем датчика кислорода (HO2S), ряд 2, датчик 3
P0130 …. Цепь датчика O2, ряд 1, датчик 1
P0131 …. Низкое напряжение цепи датчика О2, ряд 1, датчик 1
P0132 …. Цепь датчика O2, ряд 1, датчик 1, высокое напряжение
P0133…. Цепь датчика O2 с медленным откликом, ряд 1, датчик 1
P0134 …. Нет активности в цепи датчика O2, датчик 1, ряд 1,
P0135 …. O2 Sensor Heater Circuit Bank 1 Sensor 1
P0136 …. Неисправность цепи датчика O2, ряд 1, датчик 2
P0137 …. Низкое напряжение цепи датчика O2, ряд 1, датчик 2
P0138 …. Высокое напряжение в цепи датчика кислорода, ряд 1, датчик 2
P0139 …. O2 Sensor Circuit Slow Response Банк 1 Датчик 2
P0140 …. Нет активности в цепи датчика O2, датчик 2 банка 1
P0141…. Цепь нагревателя датчика O2, ряд 1, датчик 2
P0142 …. Неисправность цепи датчика O2, ряд 1, датчик 3
P0143 …. Низкое напряжение цепи датчика O2, ряд 1, датчик 3
P0144 …. Высокое напряжение в цепи датчика O2, ряд 1, датчик 3
P0145 …. O2 Sensor Circuit Slow Response Банк 1 Датчик 3
P0146 …. Нет активности в цепи датчика O2, датчик 3 банка 1
P0147 …. O2 Sensor Heater Circuit Bank 1 Sensor 3

Если датчик O2 работает незначительно вялым или слегка смещен на богатую или обедненную смесь, он может не установить код неисправности.Единственный способ узнать, нормально ли работает датчик O2, — это проверить его реакцию на изменения в топливно-воздушной смеси. Вы можете прочитать выходное напряжение датчика O2 с помощью сканирующего прибора или цифрового вольтметра, но переходы трудно увидеть, потому что числа сильно меняются. Лучше всего наблюдать за изменениями выходного напряжения датчика O2 с помощью цифрового запоминающего осциллографа (DSO). Осциллограф отобразит выходное напряжение датчика в виде волнистой линии, которая показывает как его амплитуду (минимальное и максимальное напряжение), так и его частоту (скорость перехода от богатого к обедненному).


Образцы осциллографа датчика кислорода.

Хороший датчик O2 должен выдавать колеблющуюся форму волны на холостом ходу, при которой напряжение изменяется от почти минимального (0,1 В) до почти максимального (0,9 В). Искусственное обогащение топливной смеси путем подачи пропана во впускной коллектор должно привести к тому, что датчик среагирует почти немедленно (в течение 100 миллисекунд) и перейдет на максимальный (0,9 В) выходной сигнал. Создание обедненной смеси путем открытия вакуумной линии должно привести к падению выходного сигнала датчика до минимума (0.1в) значение. Если датчик не переключается вперед и назад достаточно быстро, это может указывать на необходимость замены.

Если цепь датчика O2 разомкнута, закорочена или выходит за пределы допустимого диапазона, она может установить код неисправности и загореться контрольной лампой проверки двигателя или неисправности. Если дополнительная диагностика выявляет неисправность датчика, требуется его замена. Но многие датчики O2, которые сильно ухудшились, продолжают работать достаточно хорошо, чтобы не устанавливать код неисправности, но недостаточно хорошо, чтобы предотвратить увеличение выбросов и расхода топлива.Таким образом, отсутствие кода неисправности или контрольной лампы не означает, что датчик O2 работает правильно. Датчик может быть ленивым, или смещенным, богатым или бедным.

Компания Lenehan Research производит портативный тестер датчика O2, который проверяет время отклика датчика O2, чтобы определить, хорошее оно или плохое. Тестер требует, чтобы датчик кислорода перескочил с уровня ниже 175 мВ до уровня выше 800 мВ менее чем за 100 мс, когда дроссельная заслонка — отрезал. Если датчик не реагирует достаточно быстро, тест не проходит.Тестер также показывает работу с обратной связью на быстром, сверхъярком, цветном 10-светодиодном дисплее и проверяет управление PCM системой управления с обратной связью по топливу.


ЗАМЕНА ДАТЧИКА КИСЛОРОДА

Очевидно, что неисправный датчик O2 требует замены. Но также может быть полезно периодически заменять датчик O2 для профилактического обслуживания. Замена стареющего датчика O2, который стал медленно работать, может восстановить максимальную топливную эффективность, минимизировать выбросы выхлопных газов и продлить срок службы преобразователя.

Необогреваемые одно- или двухпроводные датчики O2 на автомобилях с 1976 по начало 1990-х годов можно заменять каждые 30 000–50 000 миль. 3- и 4-проводные датчики O2 с подогревом в приложениях с середины 1980-х до середины 1990-х годов можно менять каждые 60 000 миль. На автомобилях, оснащенных OBD ​​II (1996 г. и новее), можно рекомендовать интервал замены 100 000 миль.

Датчик кислорода можно снять с выпускного коллектора с помощью специального гнезда датчика кислорода (в котором есть вырез для очистки проводов) или гнезда 22 мм.Датчик выйдет легче, если двигатель немного теплый, но не горячий на ощупь. Поместите гнездо на датчик и поверните против часовой стрелки, чтобы ослабить его. Если он замерз, нанесите проникающее масло и нагрейте основание датчика.

При установке нового кислородного датчика прямого монтажа или штатного кислородного датчика разъем проводки нового датчика вставляется в разъем без каких-либо изменений. Но если вы устанавливаете «универсальный» кислородный датчик, необходимо будет отрезать исходный разъем проводки, чтобы провода на новом датчике можно было соединить с проводами, идущими к разъему.В 4-проводных датчиках один провод является сигнальным, один — заземлением, а два других — для цепи нагревателя. Провода имеют цветовую кодировку, но цвета на универсальном датчике, вероятно, не будут совпадать с цветами на исходном датчике. См. Таблицу ниже с цветовой кодировкой, используемой на датчиках кислорода различных марок:


Типовая цветовая кодировка проводки кислородного датчика.

Вопросы и ответы по датчику кислорода

Сколько кислородных датчиков установлено на современных двигателях?

Зависит от года выпуска и типа двигателя.На большинстве четырех- и рядных шестицилиндровых двигателей обычно установлен единственный кислородный датчик, установленный в выпускном коллекторе. На двигателях V6, V8 и V10 обычно есть два датчика кислорода, по одному в каждом выпускном коллекторе. Это позволяет компьютеру контролировать воздушно-топливную смесь из каждого ряда цилиндров.

На более поздних моделях автомобилей с OBD II (некоторые модели 1993 и 94 года, а также все модели 1995 года и новее) один или два дополнительных кислородных датчика также устанавливаются внутри или за каталитическим нейтрализатором для контроля эффективности преобразователя.Они называются датчиками O2, расположенными ниже по потоку, и они будут по одному для каждого преобразователя, если двигатель имеет двойные выхлопы с отдельными преобразователями.

Как кислородные датчики идентифицируются на диагностическом приборе?

При отображении на диагностическом приборе правый и левый верхние кислородные датчики обычно обозначаются Bank 1, Sensor 1 и Bank 2, Sensor 1. Датчик Bank 1 всегда будет на той же стороне двигателя V6 или V8, что и номер цилиндра. один.

На сканирующем приборе нижний датчик на четырех- или рядном шестицилиндровом двигателе с одним выхлопом обычно обозначается как Bank 1, Sensor 2.На двигателях V6, V8 или V10 расположенный ниже по потоку датчик O2 может быть помечен как банк 1 или банк 2, датчик 2. Если двигатель V6, V8 или V10 имеет двойной выхлоп с двойными преобразователями, нижние датчики O2 будут помечены как банк 1, Датчик 2 и ряд 2, датчик 2. Или нижний кислородный датчик может быть помечен как блок 1 Датчик 3, если двигатель имеет два верхних кислородных датчика в выпускном коллекторе (некоторые делают для более точного контроля выбросов).

Важно знать, как идентифицируются датчики O2, поскольку диагностический код неисправности, указывающий на неисправный датчик O2, требует замены определенного датчика.Блок 1 Датчик 1 может быть задним датчиком O2 на поперечном V6 или датчиком на переднем выпускном коллекторе. Более того, датчики O2 на поперечном двигателе могут быть маркированы иначе, чем датчики на заднем приводе. От одного производителя транспортного средства к другому не так много единообразия в том, как маркируются датчики O2, поэтому всегда обращайтесь к документации по обслуживанию OEM, чтобы узнать, какой датчик является датчиком 1 банка 1, а какой датчиком 1 банка 2. информацию бывает сложно найти.Некоторые производители четко определяют, какой датчик O2 является каким, а другие нет. В случае сомнений позвоните дилеру и спросите кого-нибудь в сервисной службе.

Чтобы найти датчик кислорода, щелкните здесь.

Как датчик O2 ниже по потоку контролирует эффективность преобразователя?

Нижний кислородный датчик в каталитическом нейтрализаторе или за ним работает точно так же, как верхний кислородный датчик в выпускном коллекторе. Датчик вырабатывает напряжение, которое изменяется при изменении количества несгоревшего кислорода в выхлопных газах.Если датчик O2 является традиционным датчиком циркониевого типа, выходное напряжение падает примерно до 0,2 В при обедненной топливной смеси (больше кислорода в выхлопе). Когда топливная смесь богатая (меньше кислорода в выхлопе), выходной сигнал датчика подскакивает до максимума около 0,9 вольт. Сигнал высокого или низкого напряжения сообщает PCM о богатой или бедной топливной смеси.

На некоторых более новых автомобилях используется новый тип датчика воздушного топлива с широким соотношением сторон (WRAF). Вместо того чтобы генерировать сигнал высокого или низкого напряжения, сигнал изменяется прямо пропорционально количеству кислорода в выхлопе.Это обеспечивает более точное измерение для лучшего контроля топлива. Эти датчики также называются широкополосными датчиками кислорода, поскольку они могут считывать очень бедные топливно-воздушные смеси.

Система OBD II контролирует эффективность преобразователя, сравнивая сигналы верхнего и нижнего кислородных датчиков. Если преобразователь выполняет свою работу и снижает количество загрязняющих веществ в выхлопе, нижний кислородный датчик должен показывать небольшую активность (несколько переходов от обедненной к богатой, которые также называются «перекрестным подсчетом»).Показание напряжения датчика также должно быть довольно стабильным (не повышаться или понижаться) и составлять в среднем 0,45 В или выше.

Если сигнал нижнего кислородного датчика начинает отражать сигнал верхнего кислородного датчика (ов), это означает, что эффективность преобразователя упала и преобразователь не очищает загрязняющие вещества в выхлопных газах. Порог для установки диагностического кода неисправности (DTC) и включения контрольной лампы неисправности (MIL) — это когда выбросы, по оценкам, превышают федеральные ограничения на 1.5 раз. См. Раздел «Поиск и устранение неисправностей кода катализатора P0420» для получения дополнительной информации о проблемах преобразователя.

Если эффективность преобразователя снизилась до точки, при которой транспортное средство может превышать предел загрязнения, PCM включит контрольную лампу неисправности (MIL) и установит диагностический код неисправности. В этот момент может потребоваться дополнительная диагностика для подтверждения неисправного преобразователя. Если датчики O2 на входе и выходе работают нормально и показывают снижение эффективности преобразователя, преобразователь необходимо заменить, чтобы восстановить соответствие требованиям по выбросам.Автомобиль не пройдет тест на выбросы OBD II, если в PCM есть коды преобразователя.

В чем разница между «подогреваемым» и «ненагреваемым» кислородным датчиком?

Датчики кислорода с подогревом имеют внутреннюю цепь нагревателя, которая доводит датчик до рабочей температуры быстрее, чем датчик без нагрева. Кислородный датчик должен быть горячим (примерно от 600 до 650 градусов по Фаренгейту), прежде чем он выдаст сигнал напряжения. Горячий выхлоп двигателя будет обеспечивать достаточно тепла, чтобы довести датчик O2 до рабочей температуры, но это может занять несколько минут в зависимости от температуры окружающей среды, нагрузки двигателя и скорости.В это время система управления с обратной связью по топливу остается в «разомкнутом контуре» и не использует сигнал датчика O2 для регулировки топливной смеси. Как правило, это приводит к обогащению топливной смеси, расходу топлива и более высоким выбросам.

За счет добавления цепи внутреннего нагревателя к датчику кислорода можно направить напряжение через нагреватель, как только двигатель начнет нагревать датчик. Нагревательный элемент представляет собой резистор, который накаляется докрасна, когда через него проходит ток. Нагреватель доводит датчик до рабочей температуры в течение от 20 до 60 секунд в зависимости от датчика, а также поддерживает датчик кислорода в горячем состоянии, даже когда двигатель работает на холостом ходу в течение длительного периода времени.

Датчики O2 с подогревом обычно имеют два-три или четыре провода (дополнительные провода предназначены для цепи нагревателя). Примечание. Сменные датчики O2 должны иметь такое же количество проводов, что и исходные, и иметь такое же внутреннее сопротивление.

Система OBD II также контролирует цепь нагревателя и устанавливает код неисправности, если цепь нагревателя внутри датчика O2 неисправна. Нагреватель является частью датчика и не может быть заменен отдельно, поэтому, если цепь нагревателя разомкнута или закорочена, и проблема не во внешней проводке или разъеме датчика, датчик O2 необходимо заменить.

НАЖМИТЕ ЗДЕСЬ, чтобы просмотреть или загрузить эту статью в виде файла PDF.





Щелкните здесь, чтобы узнать больше о направляющей для датчика

Связанные статьи о датчиках двигателя:

Широкополосные датчики O2 и датчики A / F

Расположение датчиков кислорода

Определение проблем с выбросами (датчики O2)

Анализ датчиков двигателя

Общие сведения о системах управления двигателем

Модули управления трансмиссией (PCM)

Все о бортовой диагностике II ( OBD II)

Обнуление диагностики OBD II

Монитор OBD не готов

Каталитические преобразователи

Устранение неполадок с кодом катализатора P0420

Низкая экономия топлива (причины)

Нажмите здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация из заводского руководства по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Датчик O2: Что это такое? Как проверить неисправный датчик O2?

Датчик O2 является важным компонентом выхлопной системы вашего автомобиля.Система выброса предназначена для уменьшения количества опасных газов, выбрасываемых в окружающую среду.

Каждый автомобиль, построенный с начала 1980-х годов, имеет датчик O2, встроенный в выхлопную систему. Он был помещен туда для измерения количества несгоревшего кислорода, выходящего из двигателя. Измерение уровня кислорода в выхлопных газах позволяет точно определить соотношение топлива и кислорода.

Измеренный уровень кислорода отправляется в блок управления двигателем (ЭБУ) для анализа. Если в топливной смеси слишком много кислорода, двигатель работает бедной.Если в топливной смеси слишком мало кислорода, двигатель горит богатым. В любом случае блоку управления двигателем эта информация нужна для регулировки соотношения топливо / кислород. Если в вашем автомобиле неисправен датчик o2, он не будет работать эффективно.

Итак, вопрос в том, как узнать, неисправен ли датчик кислорода? Что еще более важно, как проверить плохой датчик O2?

Что такое датчик O2?

Датчик O2 (или датчик кислорода) физически расположен на выхлопной трубе автомобиля. Это простое устройство с датчиком наконечника, который вставляется в выхлопную трубу.Он предназначен для измерения процентного содержания кислорода в выхлопных газах.

Датчик кислорода Denso 234-4622.
———

Как работает датчик O2?

Результаты измерений отправляются в режиме реального времени в ЭБУ, который при необходимости корректирует топливно-кислородную смесь. Если датчик O2 неточно измеряет уровень кислорода, то ЭБУ не может точно отрегулировать уровни топлива / кислорода.

ЭБУ регулирует количество топлива, поступающего в систему, в зависимости от уровня кислорода, измеренного датчиком O2.Важно помнить, что если смесь топлива и кислорода неправильная, количество загрязняющих веществ, выходящих из выхлопной трубы вашего автомобиля, увеличится. Это не только наносит вред окружающей среде, но и может привести к повреждению каталитического нейтрализатора или двигателя.

Признаки неисправного или неисправного датчика кислорода

К кислородному датчику непросто добраться или наблюдать из-за его физического расположения. По этой причине есть несколько предупреждающих знаков, которые будут предупреждать вас о возможной проблеме.Некоторые из наиболее очевидных признаков того, что датчик кислорода выходит из строя:

  • Уменьшенный расход бензина
  • Из выхлопной трубы выходит неприятный запах тухлых яиц
  • Загорается контрольная лампа двигателя
  • Вы заметили, что ваш двигатель работает на холостом ходу примерно
  • Машину внезапно трудно завести

Комбинация индикатора проверки двигателя и одного из других знаков может указывать на отказ датчика o2.

Лучший способ узнать наверняка — определить диагностический код неисправности (DTC), хранящийся в ЭБУ.Если код указывает, что датчик o2 неисправен, вам следует выполнить дополнительное тестирование, чтобы знать наверняка.

Тест датчика кислорода

Так как же определить необходимость замены датчика o2? Ответ на вопрос, как проверить неисправный датчик o2, в конечном итоге будет зависеть от вашей способности выполнять диагностику.

Вольтметр предоставит вам конкретные измерения, но результаты могут потребовать дальнейшего анализа других компонентов.

Может быть, из-за ослабленного вакуумного шланга датчик o2 считывает высокий уровень кислорода.Или, возможно, слабое соединение с датчиком o2 приводит к неправильному считыванию выхлопных газов. Вы просто не узнаете, пока не окопаетесь и не испачкаете руки, измерив рабочие характеристики датчиков o2.

Если вы готовы, давайте посмотрим на диагностику проблемы путем измерения рабочих характеристик датчика o2, шаг за шагом:

  1. Укажите конкретный датчик o2, на котором вы хотите провести тест датчика кислорода. В зависимости от года выпуска вашего автомобиля вдоль выхлопной системы может быть расположено до 5 датчиков O2.К счастью, диагностический код неисправности компьютера определит конкретный датчик o2, который необходимо проверить. Используя код неисправности, вы можете обратиться к руководству пользователя, чтобы найти датчик. В руководстве пользователя также будет указан сигнальный провод, так как к многим датчикам o2 подключено несколько проводов.
  2. Для проверки датчика o2 вам понадобится цифровой вольтметр с импедансом 10 мегаом. Вы должны установить его на шкалу милливольт (мВ) постоянного тока.
  3. Теперь заведите автомобиль и дайте ему поработать, пока он не достигнет рабочей температуры.Это может занять до 20 минут.
  4. По достижении рабочей температуры выключите двигатель. Теперь подключите красный щуп к сигнальному проводу датчика o2, а черный щуп к хорошему заземлению. Будьте осторожны при подключении датчиков, так как двигатель и выхлопная система будут очень горячими.
  5. Чтобы выполнить собственно проверку, снова заведите автомобиль и проверьте показания вольтметра. Напряжение датчика o2 должно колебаться в диапазоне от 100 до 900 мВ (от 0,10 до 0,90 В).Если он находится в этом диапазоне, датчик o2 работает нормально, и вы можете прекратить тестирование. Если он выходит за пределы допустимого диапазона, либо неисправен двигатель (ослабленный шланг), либо датчик o2 неисправен. Если это кажется плохим, перейдите к следующим шагам.
  6. Проверить реакцию датчика o2 на обедненный расход топлива. Отсоедините шланг от клапана принудительной вентиляции картера (ПВХ), который находится на крышке клапана. Это позволит большему количеству воздуха попасть в двигатель, поэтому показания вольтметра должны быть близки к 200 мВ (0.20В). Если вольтметр не реагирует, датчик o2 не работает должным образом.
  7. Снова подсоедините шланг из ПВХ, чтобы проверить реакцию датчика o2 на повышенный расход топлива. Для этого отсоедините пластиковый шланг от воздушного фильтра в сборе. Закройте отверстие для подсоединения шланга тряпкой, чтобы уменьшить количество воздуха, попадающего в двигатель.
  8. Проверить вольтметр. Оно должно быть близко к 800 мВ (0,08 В) из-за уменьшения количества кислорода, поступающего в двигатель. Если датчик o2 не реагирует таким образом, он не работает должным образом.
  9. Подсоедините шланг к воздухоочистителю.
  10. Если датчик o2 правильно отреагировал на тесты бедного и богатого топлива, проблема может быть в другом компоненте.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
