Особенности системы охлаждения ВАЗ-2107

Система охлаждения двигателя – жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу»

В него входят рубашки охлаждения блока и головки блока цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт.

При достижении температуры жидкости 80–85°С приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.

Положение клапанов термостата при различной температуре охлаждающей жидкости: I — вход жидкости из головки блока цилиндров; II — выход жидкости к насосу охлаждающей жидкости; III — вход жидкости от отводящего шланга радиатора;1 — основной клапан,2 — перепускной клапан.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины.

Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель.

Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок.

Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатора.

На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости.

При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса – алюминиевый, разборный, состоит из двух частей.

Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания.

На передний конец вала напрессован фланец шкива привода насоса – клиновым ремнем от шкива коленчатого вала двигателя.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.

Система охлаждения атмосферная ВАЗ 2101

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.

Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт Участвовать в обсуждении могут только зарегистрированные пользователи.

21061303010 Патрубок ВАЗ-2106 радиатора комплект 4шт. (с хомутами) ТК МЕХАНИК — 2106-1303010 09-13-81М

21061303010 Патрубок ВАЗ-2106 радиатора комплект 4шт.

(с хомутами) ТК МЕХАНИК — 2106-1303010 09-13-81М — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

Применяется: ВАЗ, ИЖ

Артикул: 2106-1303010еще, артикулы доп.: 09-13-81Мскрыть

Код для заказа: 158396

Есть в наличии

Доступно для заказа — 2 шт.Данные обновлены: 12.02.2021 в 06:30

Доставка курьером ПЭК — EasyWay Доставка курьером СДЭК Доставка курьером Boxberry Пункты самовывоза СДЭК Пункты самовывоза Boxberry Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Через транспортную компаниюОсобые условия: только предоплата, скидка на доставку не распространяетсяМне понятно
Срок комплектации и передачи заказа в ТК: до 1 дня (к 12 Февраля)
Мы доставим заказ с нашего склада в терминал выбранной Вами транспортной компании в Москве бесплатно.
Срок и стоимость перевозки вы уточняете в выбранной ТК самостоятельно
Самовывоз со склада интернет-магазина в Москве — бесплатно
Возможен: сегодня с 16:00
Код для заказа 158396 Артикулы 2106-1303010, 09-13-81М Производитель NO NAME Каталожная группа: ..Система охлаждения
Двигатель Ширина, м: 0.24 Высота, м: 0. 09 Длина, м: 0.38 Вес, кг: 0.736 Описание
2106-1303025 – Патрубок ВАЗ-2106 радиатора подводящий верхний ВПТ – 1 шт.
2106-1303010 – Патрубок ВАЗ-2106 радиатора отводящий нижний ВПТ – 1 шт.
2101-1303090 – Патрубок ВАЗ-2101 термостата ВПТ – 1 шт.
2105-1303092 – Патрубок ВАЗ-2101-2107 насоса водяного МУФТА ВПТ – 1 шт.
032-050 ZIP – Хомут ленточный 032-050мм /9 W2 ZIP – 8 шт.
Отзывы о товаре
Где применяется
Обзоры
Статьи о товаре
«Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось? 16 Апреля 2013
Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.
Наличие товара на складах и в магазинах, а также цена товара указана на 12.02.2021 06:30.
Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.
Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.
Срок перемещения товара с удаленного склада на склад интернет-магазина.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
3c9ad43ded9b1c07a6deb76e59a26c16

Добавление в корзину
Доступно для заказа:
Кратность для заказа:
Добавить
Отменить
Товар успешно добавлен в корзину
!
В вашей корзине на сумму
Закрыть
Оформить заказ
Система охлаждения | RtiIvaz.
ru
Про систему охлаждения автомобиля ВАЗ-2101-07…
Приветствую всех читателей в блоге RtiIvaz.ru. Сегодня хочу продолжить тему системы охлаждения ваз. Для поддержания определённого теплового режима двигателя существуют воздушная и жидкостная система охлаждения ВАЗ. В нашем случае использована жидкостная из тосола или антифриза. Топливная смесь, попадая в цилиндры мотора, при сгорании достигает нагрева порядка 2500 градусов, что вызывает сильный нагрев деталей двигателя, если не отвести это излишнее тепло, то могут произойти необратимые процессы, которые выведут его из строя.
Так как высокий нагрев способствует выгоранию масла, заклиниванию поршней, прогару головок клапанов и другим негативным моментам. Чтобы всё это не происходило осуществляется остуживание мотора радиатором, которая поддерживает рабочее тепло порядка 87-95 градусов.
Запчасти системы охлаждения состоят из следующих элементов: радиатора, расширительного бачка, радиатора печки с регулировочным краником, насоса охлаждающей жидкости (помпа), термостата и самого блока движка имеющего внутри себя рубашку, где циркулирует тосол или антифриз от каналов резиновых патрубков радиатора, соединяющих все эти элементы между собой.
Вентилятор, установленный на валу помпы, находится постоянном зацеплении и приводится в действие от клинового ремня привода генератора. Такое устройство имеют двигатели: ВАЗ-2101, 2105, 21011. Они отличается простотой надёжностью, но есть свой недостаток, постоянный отбор мощности на всех режимах работы мотора. К неисправностям относятся: ослабление или разрыв клинового ремня генератора, механическая поломка лопастей крыльчатки.
Двигатели ВАЗ-2103, 06, 07 имеют электропривод вентилятора обдува, приводящийся в движение от команды датчика температуры, установленного в нижнем бачке радиатора.
Датчики бывают несколько разновидностей, различающихся между собой температурой срабатывания, которая указывается на корпусе датчика: значения срабатывания от 87 до 97 градусов. Эта система имеет свои минусы.
Перегорание предохранителя при неполадках электрооборудования, нарушении целостности проводов, неисправности электродвигателя вентилятора, выходе из строя датчика температуры или реле вентилятора. К плюсам этой системы охлаждения автомобиля ВАЗ можно отнести срабатывания вентилируемых лопастей только при критичных температурах кипения тосола или антифриза.
Видео с Ютуб:
Вы так же можете ознакомиться с другими материалами:
Что это сальники автомобиля
Популярные статьи:

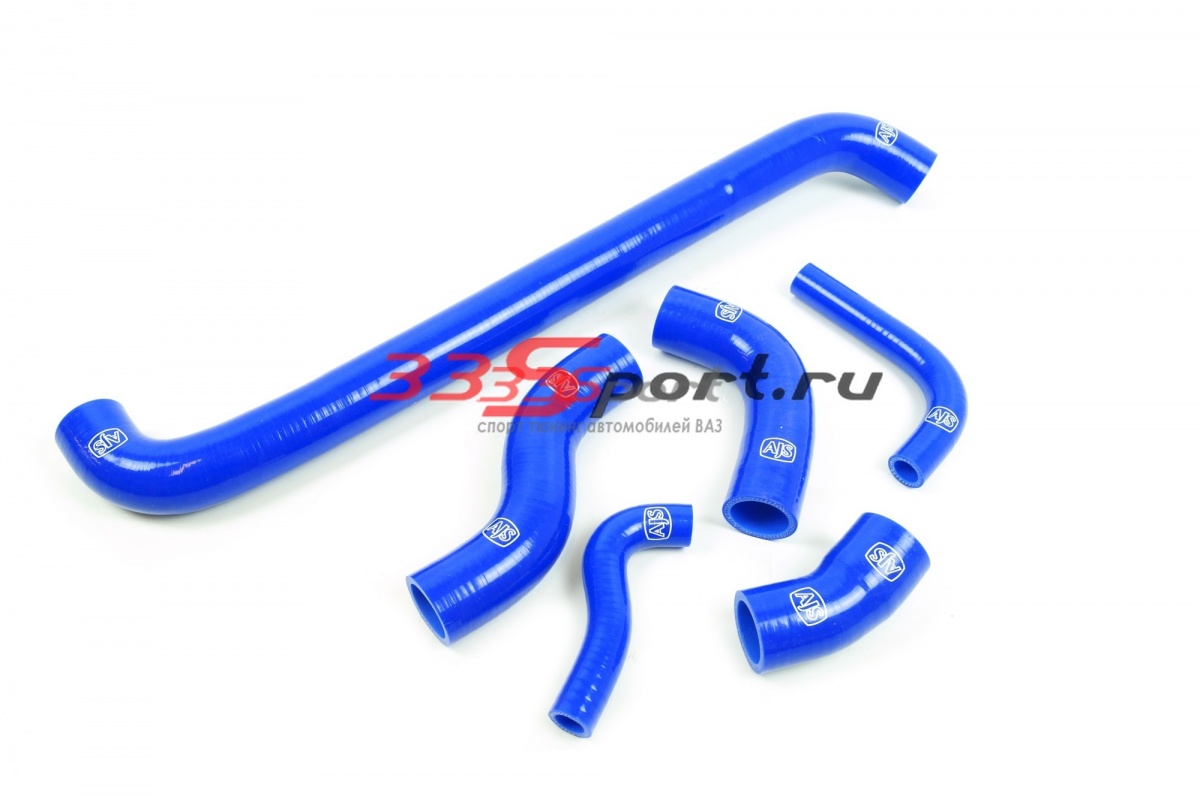

Патрубки охлаждения ВАЗ 2101-2107 Классика 16V
Название:
Артикул:
Текст:
Выберите категорию: Все КАСТОМ ДРОССЕЛЯ ТУРБО » Турбокомпрессор » Интеркулер » Блоу — офф » Даунпайп » Турбо ресивер » Турбоколлектор » Турбо поршни »» Поршни турбо для 8 клапанных двигателей ВАЗ »» Поршни турбо для 16 клапанных двигателей ВАЗ » Блок цилиндров ТУРБО »» Блок цилиндров ТУРБО для 16 клапанных двигателей ВАЗ передний привод »» Блок цилиндров ТУРБО для 8 клапанных двигателей ВАЗ передний привод ДВИГАТЕЛЬ » Ремкомплект ГРМ »» ГРМ ВАЗ 2108-2115, Калина, Приора с 8 клапанным двигателем 2108/21083/2111/21114/11183 »» ГРМ Гранта, Калина с 8 клапанным двигателем 11186/ 21116 »» ГРМ ВАЗ 2110-2112 с 16 клапанным двигателем 2112/ 21124/ 21128 »» ГРМ Гранта, Калина, Приора, Веста с 16 клапанным двигателем 11194/ 21126/ 21127/ 21129 » Шкивы и звёзды »» Шкив распредвала регулируемый 8 клапанный двигатель ВАЗ передний привод »» Шкивы распредвалов регулируемые на 16 клапанный двигатель ВАЗ »» Звезда распредвала регулируемая ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Головка блока »» ГБЦ на ВАЗ 2101-2107 Классика »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Калина/ Приора с двигателем 8V »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Веста/ Калина/ Приора с двигателем 16V »» ГБЦ на ВАЗ 21214/ 2123 (Нива Шевроле) » Распредвалы »» Распредвал ВАЗ 8 клапанный двигатель передний привод »» Распредвалы ВАЗ 16 клапанный двигатель »» Распредвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Клапаны, толкатели, направляющие »» 8 клапанные двигатели ВАЗ передний привод »» 16 клапанные двигатели ВАЗ »» ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Блок цилиндров »» Блок цилиндров на 8 клапанный двигатель »» Блок цилиндров на 16 клапанный двигатель »» Блок цилиндров на ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Коленвал »» Коленвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Коленвал ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Шатуны »» Шатуны ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Шатуны ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Вкладыши и полукольца » Поршни и пальцы »» Поршни ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Поршни ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Поршневые пальцы » Поршневые кольца » Опоры двигателя »» Опоры двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Опоры двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Система смазки »» Система смазки двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Vesta »» Система смазки двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Сальники и прокладки ТРАНСМИССИЯ » Сцепление »» Сцепление ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Сцепление ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Сцепление Приора/Гранта/Калина 2/Vesta (ТРОСОВАЯ КПП ВАЗ 2181) » Спортивный ряд КПП ВАЗ » Маховик » Облегченный маховик »» Облегчённый маховик ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Облегчённый маховик ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Подшипники и комплектующие » Дифференциал самоблокирующийся »» Блокировка дифференциала ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Блокировка дифференциала ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Главная пара »» Главная пара ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Главная пара ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста » Редуктор » Кулиса КПП » Привода и ШРУС » Карданный вал » 6-я передача » Цилиндр сцепления ТОРМОЗНАЯ СИСТЕМА » Комплект тормозов ВАЗ »» Тормоза R13 невентилируемые »» Тормоза R13 вентилируемые »» Тормоза R14 вентилируемые »» Тормоза R15 вентилируемые »» Тормоза R16 вентилируемые » Тормозные диски »» Тормозные диски R13 невентилируемые »» Тормозные диски R13 вентилируемые »» Тормозные диски R14 вентилируемые »» Тормозные диски R15 вентилируемые »» Тормозные диски R16 вентилируемые » Суппорта »» Суппорта ВАЗ 2101 — 2107 Классика/ Нива/ Нива Шевроле »» Суппорта ВАЗ 2108 — 2115/ Приора/ Калина/ Гранта/ Веста » Тормозные колодки » Планшайбы и переходники »» Планшайбы под суппорта на ВАЗ 2101 — 2107 Классика »» Планшайбы под суппорта на ВАЗ 2108 — 2114/ Приора/ Калина/ Гранта » Задние дисковые тормоза (ЗДТ) на ВАЗ »» ЗДТ на ВАЗ 2101-2107 Классика, Нива, Нива Шевроле »» ЗДТ на ВАЗ 2108-2114, Приора, Гранта, Калина, Веста » Барабаны тормозные » Гидроручник » Тормозные цилиндры » Вакуумный усилитель и главный тормозной цилиндр ВПУСКНАЯ СИСТЕМА » Карбюратор » Ресивер »» Ресивер ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Ресивер ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » 4-х дроссельный впуск » Дроссельный патрубок » Фильтр нулевого сопротивления » Средства ухода за фильтрами ВЫПУСКНАЯ СИСТЕМА » Паук »» Паук ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Паук ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Паук УАЗ »» Паук Hyundai »» Паук Ford »» Паук Volkswagen »» Паук Chevrolet » Резонатор »» Резонатор ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Резонатор ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Глушитель »» Глушитель ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Глушитель ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Комплект прямоточного выпуска »» Комплект прямоточного выпуска ВАЗ 2101-2107 Классика »» Комплект прямоточного выпуска ВАЗ 21213/ 2123/ Нива/ Нива Шевроле »» Комплект прямоточного выпуска ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Термолента » Прокладки и крепёж ТОПЛИВНАЯ СИСТЕМА » Форсунки » Бензонасос » Регулятор давления топлива » Топливный фильтр » Карбюратор СИСТЕМА ОХЛАЖДЕНИЯ » Помпа » Радиатор » Термостат » Шланги охлаждения » Патрубки охлаждения ВАЗ 2101-2107 Классика 16V ПОДВЕСКА » Комплект подвески »» Комплект подвески ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Комплект подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Подрамник » Стойки и амортизаторы передние »» Передние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Передние стойки ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Амортизаторы задние »» Задние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Задние амортизаторы ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Опоры стоек » Пружины »» Пружины ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Пружины ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Отбойники » Рычаги »» Рычаги ВАЗ 2101-2107 Классика »»» Рычаги для дрифта ВАЗ 2101-2107 Классика »»» Рычаги усиленные, кросс ВАЗ 2101-2107 »» Рычаги передней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Рычаги задней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Реактивные штанги » Ступицы и подшипники » Сайлентблоки и подушки » Стабилизатор » Шаровые » Поперечина, крабы, распорка рычагов РУЛЕВОЕ УПРАВЛЕНИЕ » Рулевая рейка » Рулевые наконечники » Электроусилитель руля » Вал рулевой УСИЛЕНИЕ КУЗОВА » Растяжка стоек » Распорка рычагов » Поперечина передней подвески » Распорка задняя » Каркас безопасности ЭЛЕКТРИКА » Стартер » Генератор » Система зажигания » Блок управления двигателем » Свечи провода катушки ИНТЕРЬЕР » Комбинация приборов » Обивка крыши чёрная » Спортивные сидения ОБВЕС » Фендеры » Спойлер » Решетка радиатора » Решетка заднего стекла ОПТИКА » Передние фары » Задние фонари
Производитель: Все777Allied NipponAMPASPASP (Krafttech)ATEAUTOPRODUCTAVTOSPRINTERBAUTLERBOSCHCompozitCustomDemfiDK ProDVS TUNINGELRINGEVOLEXEvro StalFederal MogulFLASHFOXGatesGTS-TechINAKRAFT-TECHLADALSTLucas TRWLUKMAHLEMARELMetal-incarMETELLINEWDIFFERPBKPILENGAPRIMAPro. CarSachsSMSS20ST-AutoSTARNERSTINGERTEAM80TIRSAN KARDANTURBOTEMAVAL racingVICTOR REINZАВТОВАЗАвтэлАТСБРТБЦММОТОРДЕТАЛЬПИКСТИСТКСупер-АвтоТЕХНОРЕССОРТЗАТольяттиТоргМашТРЕКФор-Маш
Новинка: Вседанет
Спецпредложение: Вседанет
Результатов на странице: 5203550658095
Найти
Сколько тосола в ВАЗ 2107?
ВАЗ 2107 – это один из популярных автомобилей в нашей стране. Он недорог и прост в обслуживании, поэтому многие работы автовладельцы выполняют собственноручно. В данной статье мы разберем, сколько тосола нужно для данной модели, а также рассмотрим процедуру его замены.
Когда нужно менять тосол в автомобиле ВАЗ 2107 и сколько его понадобится?
У стандартного тосола, который использует большинство автовладельцев ВАЗ 2107 небольшой срок службы – 2 года или 60000 километров пробега. При использовании других охлаждающих жидкостей эти цифры могут меняться, поэтому нужно придерживаться рекомендаций производителей таких материалов.
Отвечая на вопрос, сколько тосола в ВАЗ 2107, следует сказать, что названная цифра будет одинакова для всего модельного ряда классических «Жигулей» – 9,85 литра.
Для замены можно использовать следующие жидкости:

В моделях, выпускавшихся до 1998 года, можно использовать обычный тосол или антифриз класса G11

В «семерках», выпускавшихся с 1998 по 2002 год, можно использовать обычный тосол или антифризы класса G12

Для «семерок», выпускавшихся с 2003 по 2012 год, лучше всего использовать охлаждающие жидкости класса G12+ или G12++

Признаки старения антифриза
Антифриз, как и любая другая рабочая жидкость автомобиля, имеет свой ресурс. Чтобы определить, что тосол нуждается в замене, нужно понимать, какие признаки на это указывают.
Во-первых, следует обратить внимание на температурный режим работы двигателя. Если силовой агрегат постоянно перегревается, вентилятор охлаждения непрерывно работает, стрелка температуры ОЖ находится в красной зоне, а из радиатора идет пар – нужно в первую очередь проверить состояние системы охлаждения и самого антифриза. В случае с «семеркой» такие проблемы возникают как правило в теплое время года, а в худших случаях и зимой.

Во-вторых, выработанный антифриз имеет неприятный запах. Учуять его можно из радиатора или расширительного бачка. Следует понимать, что если охлаждающая жидкость начала пахнуть, то все допустимые сроки ее замены уже прошли. Вполне возможно, что в этом случае может понадобиться ремонт некоторых элементов системы охлаждения.
Третье, на что нужно смотреть – это цвет и консистенция тосола. Легкое потемнение ОЖ не является признаком необходимой замены, а вот сильное изменение цвета и густая консистенция антифриза свидетельствует о том, что в нем скопилось большое количество загрязнений.
Если присутствует один или несколько из описанных признаков, необходимо незамедлительно заменить охлаждающую жидкость вне зависимости от того, свежая она или нет.
Что нужно для замены тосола?
Для начала нужно подготовить место, где будут проводиться работы. Лучше всего загнать автомобиль на эстакаду, яму или другую ровную поверхность. Допускается, чтобы передняя часть стояла выше задней, любые другие варианты недопустимы.
Теперь перейдем к тому, что понадобится для замены:

Набор ключей

Плоская и фигурная отвертки

Емкость для сбора отработанной охлаждающей жидкости

Шланг для сливного отверстия в двигателе

Свежий тосол

Воронка для заливки

Специальное средство для удаления загрязнений с болтов и пробок или бензин

Теперь рассмотрим основные требования безопасности, которых нужно придерживаться при замене ОЖ.
Все работы следует выполнять на остывшем двигателе. Рабочая температура охлаждающей жидкости находится в пределах +90 °C, поэтому строго запрещается открывать радиатор и проверять состояние тосола. Иначе можно получить сильные ожоги.
Замену лучше всего осуществлять в проветриваемом помещении или на открытом воздухе. Антифриз – это яд, и его пары не менее опасны, чем сама жидкость. Поэтому также нужно следить за тем, чтобы она не попадала внутрь организма.
Замена тосола в ВАЗ 2107
Перейдем к замене тосола в ВАЗ 2107. Условно процедуру можно разделить на 3 этапа: слив старого антифриза, промывка системы охлаждения и заливка свежей жидкости.
Слив старого антифриза
Первым делом нужно снять защиту картера двигателя, если она есть. На «Жигулях» она чаще всего находится в плачевном состоянии, поэтому лучше воспользоваться специальными средствами, которые освободят закисшие болты, например, WD-40 или EFELE UNI-M Spray.
Помните, что на старых машинах болты со временем ржавеют и становятся очень хрупкими, поэтому при их демонтаже нужно действовать аккуратно.
Далее нужно из салона автомобиля перевести рычаг управления печкой на максимум. Сам отопитель запускать не требуется. После этого открываем заливную горловину радиатора и расширительного бачка. Это позволит быстрее слить старый антифриз.
В зависимости от модели радиатора может быть два варианта слива жидкости. Если установлен оригинальный радиатор с последних моделей, на нем нужно найти специальный краник для слива ОЖ. Как правило, он закисает в процессе эксплуатации, поэтому его нужно предварительно обработать упомянутыми выше средствами, а затем аккуратно открыть и слить антифриз.

На автомобилях, которые оснащены радиатором со старых моделей можно выкрутить датчик выключения вентилятора, который находится с внутренней стороны радиатора с правой стороны, если стоять лицом к автомобилю, или снять шланг с нижнего патрубка радиатора.
После слива антифриза с радиатора нужно удалить ОЖ из внутреннего контура системы охлаждения. Находим на блоке цилиндров сливную пробку – выглядит она как обычный болт на 13. Выкручиваем ее и сливаем антифриз через заранее подготовленный шланг.
Далее следует слить антифриз из расширительного бачка. Отстегиваем ремень крепления емкости и поднимаем ее на 30-40 сантиметров вверх. Это позволит остаткам тосола попасть в радиатор, а оттуда в емкость для сбора.
Промывка системы охлаждения
Промывка системы охлаждения двигателя не является обязательной процедурой. Но есть ситуации, когда она необходима. Например, при переходе на другой антифриз. Это связано с тем, что разные марки охлаждающих жидкостей имеют разный химический состав. Поэтому в этом случае лучше не пренебрегать этим.

Промывка также нужна, если в системе охлаждения образовались пробки или серьезные загрязнения, негативно влияющие на работу двигателя.
Нелишним будет промыть систему охлаждения в недавно приобретенном автомобиле. Многие владельцы отечественных машин чаще всего используют дешевые антифризы, после которых лучше всего выполнить эту процедуру.
Если будете промывать систему, не забудьте про расширительный бачок. От него нужно отсоединить все шланги и снять с креплений, а затем тщательно промыть изнутри.
Более подробно о том, как и чем промыть систему охлаждения двигателя читайте в нашей статье, посвященной данной теме.
Заливка свежего антифриза
Переходим к последнему этапу – заливке свежего антифриза в систему охлаждения. Для начала нужно отсоединить шланг со штуцера впускного коллектора, расположенного под карбюратором. Если у вас инжекторный двигатель, то отсоединяется шланг подогрева ресивера. Это нужно для того, чтобы избежать образования воздушных пробок в системе. Держатся эти шланги на хомутах, поэтому для работы потребуется отвертка.
Далее заливаем новую охлаждающую жидкость в расширительный бачок до уровня, который превышает минимальный на 3-4 сантиметра. Как только это сделано, антифриз начнет вытекать из ранее освобожденного отверстия на впускном коллекторе или ресивере. После этого шланг надевается обратно и затягивается хомутом.

После заливки закручиваем крышку расширительного бачка, прогреваем двигатель и даем ему поработать 10-15 минут. Затем глушим двигатель и даем ему остыть. Проверяем уровень ОЖ. При необходимости доливаем антифриз до метки максимального уровня, которая нанесена на бачок.
Следующие несколько дней автомобиль следует аккуратно эксплуатировать и проверять уровень тосола в системе. Если двигатель не перегревается, а уровень ОЖ не падает – замена прошла успешно.
Помните, что контроль за состоянием системы охлаждения и применение качественного антифриза значительно повысить надежность двигателя автомобиля ВАЗ 2107.
