Натягиваем цепь ваз 2106: как правильно натянуть и отрегулировать, инструкции с фото и видео

Содержание

Как натянуть цепь на ВАЗ 2106

Газораспределительный механизм (ГРМ) отвечает за подачу топливно-воздушной смеси в цилиндры двигателя и удаление отработанных газов в точно определенные моменты времени. Достигается это благодаря своевременному воздействию на детали клапанного механизма, что обеспечивает открытие и закрытие клапанов.

Для правильной работы необходима синхронизация вращения распределительного и коленчатого валов. Решается проблема благодаря тому, что распредвал приводится от коленчатого вала с помощью ременной, цепной или зубчатой передачи.

Достоинства и недостатки цепного привода.

История использования на ГРМ цепного привода началась давно. Это не значит, что такое решение — давнее прошлое, как нередко считают начинающие автомобилисты. Оно широко применяется и сегодня, причем не пренебрегают им лидеры отрасли, такие как Mercedes, BMW, Toyota и др.

Использование такого механизма имеет определенные преимущества:

прочность и, соответственно, устойчивость к длительным механическим нагрузкам и кратковременным пиковым перегрузкам;

стойкость к износу, благодаря которой при правильном уходе ресурс привода в целом достигает 100 — 200 тыс. км;
способность работать при высоких и низких температурах, в условиях их значительных перепадов без потери эксплуатационных свойств.

Присущи цепному приводу и определенные недостатки,

значительный вес предъявляет дополнительные требования к качеству, надежности и характеристикам остальных деталей механизма;
сложность конструкции приводит к высокой себестоимости производства и, соответственно, относительной дороговизне детали для покупателя;

усложнение привода в целом за счет необходимости использования натяжителей и успокоителей;
необходимость выполнения дополнительных операций для регулировки натяжения или замены цепи;
повышенный, по сравнению с другими вариантами передач уровень рабочего шума.

Указанные недостатки не являются критичными и не стали поводом для повсеместного отказа от цепной передачи. В популярной до сих пор вазовской «классике» используется именно такой привод.

Схема механизма привода распределительного вала и вспомогательных агрегатов.

Причины и признаки недостаточного натяжения цепи, возможные последствии проблемы.

Утверждения продавцов о том, что цепной привод ГРМ абсолютно надежен и практически не нуждается в обслуживании, никогда не доставит проблем владельцу авто, мягко говоря, не соответствуют действительности.

Несмотря на все перечисленные выше достоинства, проблемы при значительном сроке эксплуатации и пробеге неизбежны. Шарнирные сочленения звеньев (ролики и их оси), под воздействием механических нагрузок и трения со временем изнашиваются. Это приводит к удлинению («вытягиванию») цепи, что является источником самых серьезных проблем в механизме привода ГРМ.

Даже незначительное удлинение приводит к изменению фазы газораспределения. Кроме того, поскольку этот же механизм приводит трамблер, возможны проблемы с углом опережения зажигания.
Неравномерный износ приводит к непостоянству фаз газораспределения и угла зажигания.
При сильном износе возможен перескок на 1 и более зубьев, что приведет, в лучшем случае, к останову двигателя, а в худшем – удару поршней по клапанам. В результате потребуется серьезный и дорогостоящий ремонт двигателя.

Главным признаком проблем привода ГРМ на ВАЗ 2106 является появление характерного звонкого дребезжащего звука при резком увеличении или уменьшении числа оборотов двигателя. Локализуется он в месте посадки цепи на приводную шестерню распредвала.

При его появлении потребуется:

Проверить натяжение цепи и фазу газораспределения.

Визуально проконтролировать степень износа – при обнаружении критических повреждений (трещины на «щечках», сколы втулок) потребуется замена.

Контроль натяжения можно проверить визуально, хотя о точности такого метода говорить не приходится. Для контроля достаточно снять крышку ГБЦ и с незначительным усилием нажать отверткой не ветви цепи (ведущую и ведомую), субъективно оценив пределы перемещения.

Более точно диагностику можно провести только при наличии соответствующего оборудования для измерения фаз газораспределения. Выполнят такую диагностику в любом сервисном центре.

Как правильно натянуть цепь?

В случае, когда цепь ГРМ ВАЗ 2106 не требует замены, регулировка ее натяжения оказывается достаточно простой операцией.

В руководстве по эксплуатации автомобиля изготовитель утверждает, что провести ее можно даже без снятия крышки головки блока цилиндров. Однако, для контроля процесса и достижения наилучшего результата лучше сделать и это.

Порядок регулировки:

Снять крышку ГБЦ.
Демонтировать воздушный фильтр.
Убедиться в необходимости регулировки, проверив визуально натяжение.
На плунжерном натяжителе отвернуть колпачковую гайку (достаточно 0.5-2 оборота). Башмак натяжителя должен переместиться (контролируется визуально). Если перемещения не отмечено, следует освободить плунжер. Для этого отворачивают гайку полностью и страгивают плунжер.

Провернуть коленвал на 1- 1.5 оборота (останавливают вращение в момент проявления максимального сопротивления движению, откат в обратную сторону не допускают).

Снова контролируют натяжение и закручивают колпачковую гайку.
Устанавливают снятые ранее узлы и детали.

Гораздо больше затрат сил и времени потребует замена деталей ГРМ. Поручить это можно специалистам автосервиса, но справиться с такой задачей под силу автолюбителю и самостоятельно.

Полезный совет.

Специалисты сервисных заводов-изготовителей и сервисных предприятий заявляют, что большинство проблем с цепью ГРМ появляется вследствие недостаточной смазки. Требуется скрупулезно придерживаться рекомендаций производителя по количеству, типам и интервалов замены смазочных материалов.

Видео.

Первый вариант

Второй вариант

Как натянуть цепь на ваз 2106? Проверка и 7 этапов ремонтных работ

Содержание статьи

Перед тем, как натянуть цепь на ВАЗ 2106, убедитесь в исправности функционирования механизма распределения газа. Если регулировка не представляется возможной, замена старого привода на новый является обязательной мерой. Помните о неизменном растяжении цепи по мере длительности ее эксплуатации. Поскольку меняется ее длина, происходит нарушение фаз распределения газа. За этим идет несовпадение выпускных и впускных тактов, из-за чего деятельность движка в целом нарушается. При недостаточно высоком качестве цепи вполне вероятен ее разрыв и чрезмерный износ.

Характеристики цепного привода ВАЗ 2106

Функция цепи ГРМ базируется на соединении вала ГРМ и коленвала в моторе машины. Они оба оснащены звездочками со специальными зубьями, за счет которых цепь и фиксируется. Как только двигатель запускается, вышеупомянутые валы начинают синхронно вращаться благодаря наличию этой цепи. Нарушение синхронности на фоне любого рода обстоятельств провоцирует сбой в функционировании ГРМ.

Не исключены также сбои в функционировании цилиндров, в мощности мотора неизменно формируются провалы, расход горючего основательно увеличивается, а само ТС недостаточно хорошо реагирует на активацию педали газа.

Классические машины ВАЗ оснащаются одинаковыми по длине цепями ГРМ, единственное отличие заключается в количестве звеньев. Что касается модели 2106, речь идет о цепи на 116 звеньев с длиной в 7,2 мм каждый. Легированная сталь высокого качества используется для изготовления штифтов, которые благодаря такому материалу демонстрируют повышенную стойкость к износу и прочность.

Плюсы привода

Цепной привод на ГРМ используется очень давно, но это не говорит о том, что такая система является пережитком прошлого. Даже сегодня благодаря своим преимуществам ее активно используют современные лидеры автомобильной промышленности.

Среди достоинств можно отметить:

высокая устойчивость к любым типам нагрузок;
возможность эксплуатации в условиях заметных температурных перепадов, а также при крайне низких или высоких температурных показателях;
продолжительность эксплуатации привода может достигать 200 тыс. км при должной эксплуатации.

Недостатки привода

Наряду с достоинствами стоит рассмотреть и минусы:

вес существенный, поэтому вспомогательные элементы механизма должны соответствовать ему в плане качества;
шум во время работы достаточно ощутимый, выше, чем у других типов передач;
замена и натяжка цепи ВАЗ 2106 требует выполнения сопутствующих процедур, о которых неопытные водители могут не знать;
вынужденное применение в системе компенсирующих элементов основательно усложняет привод;
конструкция довольно сложная, что является причиной повышенной себестоимости производства, следовательно, расходные элементы и детали стоят относительно недешево.

Упомянутые минусы нельзя назвать критичными, поскольку из-за них глобального отказа от использования данного механизма не произошло. Классический вазовский автопром по сей день ориентируется именно на такую технологию.

Когда цепь пора менять

Замена или регулировка цепи необходима при наличии следующих признаков.

Громкие удары и скрежет в зоне капота после запуска движка. С увеличением оборотов коленвала растет и частота шумов.
Расход топлива нельзя назвать экономным при неправильной работе блока цилиндров. Увеличение расхода происходит на треть или даже в два раза.
В мощности деятельности движка формируются провалы, которые можно заметить и на холостых оборотах, и в момент набора скорости.
Реакция ТС на активацию педали газа недостаточно хорошая, возможна реакция с запозданием в пару секунд.

Наличие указанных признаков указывает на необходимость снять цепь и изучить степень ее износа. Чрезмерный износ требует замены цепи, если же признаки износа несущественные, достаточно подтянуть ее.

Обязательно прочитайте подробную статью нашего специалиста, в которой рассказывается о замене цепи ГРМ.

Рекомендуем также внимательно изучить статью нашего эксперта, в которой он рассказывает подробно о замене ремня ГРМ.

Изучение уровня износа

Визуально ни один водитель не сможет отличить старую цепь от новой, но есть два способа, основанные на измерениях и сравнении.

Расположите горизонтально 20-сантиметровый отрезок старой цепи и поверните его в руке так, чтобы расположение штифтов относительно пола было перпендикулярным. Изучите угол свеса цепи. Если отклонение свисающего края от горизонтали составляет 10-20 градусов, повода для беспокойства нет. Если же данный параметр превышает 45 градусов, замена цепи является обязательной мерой.
Второй способ можно считать более точным, но его реализация требует наличия штангенциркуля. Выберите 18 штифтов или 8 звеньев на любом участке цепи. Воспользуйтесь штангенциркулем для определения длины между первым и последним элементом на выбранном отрезке. Повторите замеры еще два раза, но на других произвольных участках. Превышение длины на более чем 122,6 мм на одном из участков, которые вы измеряли, указывает на то, что цепь следует заменить или подтянуть.

Технология натяжения цепи

Так как натянуть цепь ГРМ на ВАЗ 2106 без замены натяжителя не получится, на начальном этапе необходимо его поменять. При необходимости купите заранее прокладку под крышку головки блока, если она уже порвалась окончательно.

Снимите старый натяжитель цепи на ВАЗ 2106 путем выкручивания двух гаек, фиксирующих его.

Воспользуйтесь тисками для отворачивания колпачковой гайки, натяжитель следует при этом зажать в тисках.

Внутри гайки есть цанговый зажим, внимательно изучите его на наличие дефектов. При отсутствии таковых механизм можно собирать и заряжать. Для этого утопите плунжер внутри корпуса и завинтите гайку.

После установки натяжителя ослабьте гайку, но не слишком. Для натяжения цепи проверните коленвал, ориентируясь на ход часовой стрелки.

Затяните надежно гайку и монтируйте новый элемент, если дефекты на третьем этапе были все-таки обнаружены.

Убедитесь в оптимальном функционировании всех процессов в системе распределения газов.

Ручные обороты коленвала должны быть постепенными и плавными после послабления гайки, убедитесь в изменении положения башмака. Если таковых изменений не произошло, слегка ударьте по натяжителю.

Вращайте коленвал, пока сопротивление не станет ощутимым, но не переусердствуйте, достижение эффекта отдачи — не ваша цель.

Характер поломок натяжительного механизма

Поскольку натяжительный механизм составляют успокоитель, башмак и штуцер башмака, любая поломка будет связана с выходом из строя одного из этих элементов:

Штуцер может сломаться из-за коррозионных процессов или механического износа. Результат – башмак больше не выдвигается и не производит давление на цепь, которая становится нестабильной, слишком свободной. В крайних случаях она может и вовсе порваться. Замена штуцера является единственной возможной мерой по ликвидации рассматриваемой проблемы. Поскольку корпус детали неразборный, ремонт невозможен.
Успокоитель может выйти из строя в результате усталостного разрушения металла или слабой цепи, которая бьет по болтам, ослабляет их и обрывает успокоитель. Замена рассматриваемого элемента также является единственным вариантом в рамках данной ситуации. Новая деталь должна быть оригинальной, но не от китайского производителя.
Натяжительный башмак изнашивается, из-за чего появляются вибрации с ударами. Элемент следует заменить, поскольку восстановить его полимерное покрытие в бытовых условиях нельзя.
Если натяжение цепи невозможно, колпачковая гайка недостаточно ослаблена или в результате выхода из строя не разрядился штуцер. Проверьте состояние рассматриваемых деталей и исправьте неполадки.

Выводы

Как видите, натяжение цепи не сопряжено с какими-либо сложностями, если у вас есть элементарное представление о ремонте автомобиля. Необходимость регулировать цепь не является таким уж недостатком, учитывая те преимущества, которые дает цепной тип привода.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Подробное поэтапное руководство, как натянуть цепь на автомобиле ВАЗ 2101

В работе механизма газораспределения большую роль играет цепь ГРМ. Со временем она растягивается и требует натяжения, так как от этого зависит качественная работа двигателя. Поэтому нужно знать, когда следует проверять натяжку, и как натянуть цепь на ВАЗ 2101. Этой теме посвящена статья и видео, в котором демонстрируется процесс проверки и натяжки цепного привода.

Содержание

[ Раскрыть]

[ Скрыть]

Когда необходима натяжка?

Натяжка цепи требуется в следующих случаях:

после ремонта двигателя;
после замены изделия;
при растягивании после длительной эксплуатации.

ГРМ ВАЗ 2101

В первых двух случаях ясно, что проверка натяжения необходимо, так как цепь снималась или проводилась замена. Кроме этого, следует также проверять, чтобы совпадали установочные метки. Эти метки находятся на коленвале и распредвале. Определить необходимость натяжки можно по звукам работающего двигателя. Если натяжка слабая, то при его работе слышатся посторонние шумы в том месте, где находится цепной привод. При этом быстрее изнашиваются детали ГРМ. Поэтому проверяя натяжение, необходимо обратить внимание, в каком состоянии успокоитель и башмак.

Башмак натяжителя ГРМ

При слабом натяжении звенья могут перескочить на несколько зубьев, тогда нарушится фаза газораспределения. Машина в этом случае может заглохнуть, не заводиться, будут плавать обороты. Для проверки можно использовать плоскую отвертку. Ее нужно вставить и, используя в качестве рычага, надавливать на цепь. Она не должна прогибаться и быть натянута как стрела. Не стоит слишком давить на привод, хотя деталь металлическая, она подвержена деформации.

В нижнем видео рассматривается автомобиль ВАЗ 2101, в котором при работе двигателя слышится цокот. Детально показывается, как проверить состояние успокоителя, башмака, а также как осуществить натяжение.

Пошаговая инструкция

Прежде чем начинать ремонт неисправностей, проверьте, чтобы все составляющие ГРМ не имели механических дефектов. Для этого нужно снять защитную крышку привода и произвести визуальный осмотр деталей: звездочек, успокоителя, натяжителя и башмака. Если найдены дефекты, следует выполнить замену этих комплектующих.

Инструменты

Перед тем, как начинать работы, нужно приготовить необходимые инструменты:

ключи на «13» и «38»;
плоскую отвертку;
плоскогубцы.

Для проведения работ автомобиль следует установить на удобную площадку и подставить под колеса опоры, чтобы он не покатился. Рычаг переключения скоростей нужно установить в нейтральное положение.

Моторный отсек ВАЗ 2101

Этапы

Сначала необходимо найти натяжное устройство, оно находится под патрубками около помпы. Ключом на «13» нужно отпустить натяжитель. Как только цепь ослабнет, должен отщелкнуться башмак.
Далее следует взять ключ на «38» и набросить его на гайку шкива коленчатого вала. Затем необходимо прокрутить коленвал на пару оборотов по направлению движения часовой стрелки.
Проворачивать вал следует до тех пор, пока метки на звездочке распредвала и на корпусе подшипников распределительного вала не совпадут. При этом пружина, находящаяся внутри натяжного устройства, действующая на башмак, автоматически выполнит необходимую натяжку.
С помощью отвертки желательно дополнительно проверить натяжение. Если все в норме, то возвращаемся к натяжителю и ключом затягиваем его головку.

Проверка натяжки отверткой

После подтягивания цепного привода, следует завести двигатель и проверить его работу. Он должен работать без посторонних шумов. Если после натяжения шумы остались, то причина может быть в успокоителе. Тогда необходимо проверить его исправность, при необходимости выполнить замену. Может не получиться натянуть цепной привод с первого раза, поэтому эту процедуру придется провести несколько раз.

Загрузка …

Во время проведения процедуры необходимо следить за совпадением меток, чтобы не сбилась фаза газораспределения.

Данную операцию следует проводить каждый раз после каких-либо ремонтных работ. Кроме того, профилактическую проверку нужно выполнять после отметки — 10 тысяч километров пробега. Если научиться делать проверку и натяжение самостоятельно, то это даст возможность продлить срок его службы и сэкономить на автосервисе.

Видео «Натяжение цепи ГРМ на классике»

В этом видео демонстрируется, как натянуть цепь в классическом ВАЗе.

Как подтянуть цепь на ВАЗ-2106 своими руками: пошаговая видеоинструкция

Иногда владельцы вазовских «шестерок» могут услышать достаточно неприятный стук, раздающийся из-под клапанной крышки. Это является сигналом об ослабившемся натяжении цепи привода ГРМ. Вызывающий раздражение водителя стук раздается как раз из того места, где она натягивается на звездочку распределительного вала. Это наиболее верный признак появления проблемы.

С необходимостью периодически регулировать цепь привода ГРМ сталкиваются не только владельцы «шестерок», но и всех моделей, относящихся к вазовской классике. У всех этих автомобилей цепь привода ГРМ является неотъемлемой частью конструкции. Понять, что ее необходимо натянуть, несложно. Как уже говорилось выше, об этом ясно просигнализирует неприятный стук из-под клапанной крышки, который будет раздаваться всякий раз при резком нажатии на педаль акселератора или ее отпускании.

Как можно самостоятельно подтянуть цепь на ВАЗ-2106

Для начала давайте рассмотрим, из-за чего возникает необходимость осуществления данной процедуры. В процессе эксплуатации автомобиля оси и ролики цепи постепенно изнашиваются, из-за чего она растягивается. Кроме того, зубья, имеющиеся на элементах коленчатого шкива, звездочки валика привода вспомогательных компонентов. В итоге износ всех связанных с нормальным натяжением цепи элементов приводит к ее ослаблению. Это, в свою очередь, приводит к изменению фазы момента зажигания. Его, конечно же, можно отрегулировать, однако работа двигателя все равно ухудшиться.

Читайте также: Как подключить замок зажигания на ВАЗ-2106

Итак, возникла ситуация, когда цепь на вашем автомобиле необходимо подтянуть. Для устранения данной проблемы вовсе не обязательно обращаться к мастерам в автосервис.

Все вполне можно сделать самому – ничего особо сложного здесь нет.

Для того чтобы подтянуть цепь, вам понадобится минимальный набор инструментов:

плоскогубцы;
гаечный ключ на 13;
плоская отвертка;
ключ-трещотка.

Теперь можно приступать непосредственно к работе. Первое, что предстоит сделать – это открыть капот, открутить гайки, удерживающие воздушный фильтр. Снимаем данную деталь, и двигаемся дальше. Нам также нужно снять крышку головки блока цилиндров. Для этого отсоединяем от штуцера карбюратора шланг, с помощью которого осуществляется вентиляция картера, и управляющую тягу воздушной заслонки. Далее отворачиваем 8 гаек, удерживающих крышку головки блока цилиндров, и снимаем ее.

Все, доступ к цепи получен. Надавите отверткой, приложив небольшое усилие, на ее ведомую и ведущую части. Данные манипуляции позволяют увидеть перемещение башмака натяжителя. Лучше всего, конечно, сразу заменить его автоматическим – если есть такая возможность в плане финансов. Башмаку вообще следует уделить особое внимание. Дело в том, что итогом его повреждения может стать слетевшая цепь.

Также проверьте и успокоитель. Если здесь есть какие-то проблемы, лучше его заменить. Все дело в том, что выход успокоителя из строя в момент, когда автомобиль находится в движении, приводит к обрыву цепи. Поэтому при малейших сомнениях по поводу его исправности, сразу же меняйте данную деталь. Поверьте, сомнительная экономия здесь вполне может обернуться более серьезными финансовыми потерями.

Если же здесь все в порядке, впору приступать к наиболее ответственному этапу нашей работы. Сперва следует плавно провернуть на 1,5-2 оборота коленчатый шкив. Остановить его необходимо в момент, когда вы явственно ощутите наибольшее сопротивление. При этом положение цепи должно совпадать с соответствующими метками. Это очень важный момент. Ведь если цепь выставить не по данным меткам, то вскоре в работе авто вполне могут появиться новые проблемы. Коленвал вращается либо с помощью стартера, проворачивая ключ в замке зажигания буквально на доли секунды, либо гаечным ключом. Второй вариант более надежный, поскольку риск негативных последствий здесь минимален.

Если все было сделано нормально, и цепь после проворачивания коленвала выставлена по меткам, можно устанавливать на место колпачковую гайку натяжителя и затягивать ее. По сути, главная часть работы выполнена. Теперь осталось только лишь поставить все снятые ранее детали на место. Сборка здесь осуществляется в обратном порядке. Не забудьте проверить, все ли было сделано правильно. Для этого разгоните автомобиль, после чего резко надавите на педаль акселератора, и резко отпустите ее. То есть используем все тот же способ проверки. Если раздражавший вас ранее звук исчез – значит, все было сделано правильно. В ином случае придется проделывать всю работу заново.

Читайте также: Как поменять рулевую колонку на ВАЗ-2106

Как видим, по большому счету здесь действительно нет ничего сложного. Небольшие затруднения могут возникнуть, разве что, когда вы будете добираться до самой цепи. Здесь торопиться никуда не нужно, и делать все следует достаточно аккуратно. Зато в итоге вы справитесь с проблемой самостоятельно, сэкономив на визите в автосервис. А это в нынешних условиях немаловажный позитивный момент.

Как натянуть цепь на ВАЗ 2107 (видео и фото)

В статье расскажем, зачем нужно регулировать натяжение цепи газораспределения, что может случиться, если этого не сделать, и о том, как натянуть цепь на ВАЗ 2107.

Когда нужна регулировка натяжения цепи?

если цепь вытянулась. Об этом говорит появление высокого звона с металлическим оттенком с передней стороны двигателя, в торцовой части, или стук из-под крышки клапанов. Это хорошо слышно, если двигатель набирает обороты.
если цепь была снята, или двигатель ремонтировался.
перед тем, как должна быть произведена регулировка клапанных зазоров;
после того, как поменяли успокоитель или натяжитель.
подтяжка нужна после длительной эксплуатации, после пробега 10-20 тыс. км.

Чем опасна несвоевременная подтяжка?

Постепенно смещаются фазы газораспределения, двигатель начинает работать с перебоями, возникает повышенный разогрев и износ деталей цилиндро-поршневой группы.

Какой инструмент потребуется для натяжения?

простой рожковый ключ на 13;
рожковый ключ для проворачивания коленвала на 38;
трубчатый ключ на 10 для снятия крышки головки блока.

Последовательность необходимых операций:

1. Снимаем с карбюратора корпус воздушного фильтра. Затем отсоединяем тягу «газа» от валика

2. Затем нужно снять рычаг с тягами.

3. И, наконец, отсоединяем от кронштейна топливный шланг, идущий от бензонасоса на карбюратор.

4. Трубчатым ключом на 10 снимаем крышку головки блока цилиндров. Это нужно сделать, чтобы можно было проверить натяжение цепи рукой.

5. Ослабляем натяжитель. В корпусе двигателя, возле помпы, с правой стороны спереди по ходу автомобиля, отворачиваем колпачковую гайку ключом на 13 мм.

6. Происходит разрядка натяжителя цепи, башмак «щелкает» со специфическим звуком. Если щелчка нет и натяжитель «заело», то можно аккуратно постучать молотком по гайке, и освободить плунжер натяжителя.

7. При открытой крышке можно легко определить провисает ли цепь, нажав сбоку на неё. Стоит запомнить, какая степень её «слабины».

8. Рожковым ключом 38 поворачиваем коленвал по часовой стрелке в среднем на полтора–два оборота. Когда возникнет наибольшее сопротивление движению, то тогда цепь будет максимально натянута. Главное – следить, чтобы коленвал не повернулся обратно, вследствие хода из-за компрессии, и натяжение цепи не ослабло. Если нет ключа на 38, то можно включить зажигание и провернуть стартером коленчатый вал. Для того чтобы не «проскочить» момент и подтянуть цепь, требуется навык, ведь включать стартер надо на доли секунды. Можно даже провернуть коленвал и без ключа, и без аккумулятора. Придётся вывесить задний мост и включить самую «лёгкую» для вращения 5-ю передачу. Затем, вращая колесо по часовой стрелке, провернуть цепь до нужного положения.

9. Закручиваем гайку обратно, удерживая коленчатый вал от «амортизации» обратно. Затем проверяем результат натяжения, снова нажимая рукой на цепь.

Никакого прогиба быть не должно. Теперь устанавливаем на место крышку головки блока.

10. Регулировка закончена. Теперь запускаем двигатель и на слух проверяем работу. Если удалось подтянуть цепь газораспределительного механизма правильно, то металлический звон исчезнет.

Такой способ натяжения можно рекомендовать всем. Опытным автолюбителям можно не снимать крышку головки блока при условии, что они на ощупь, по сопротивлению безошибочно найдут именно такое положение коленвала, при котором цепь окажется максимально натянутой.

Как отрегулировать натяжение цепи на ваз 2106

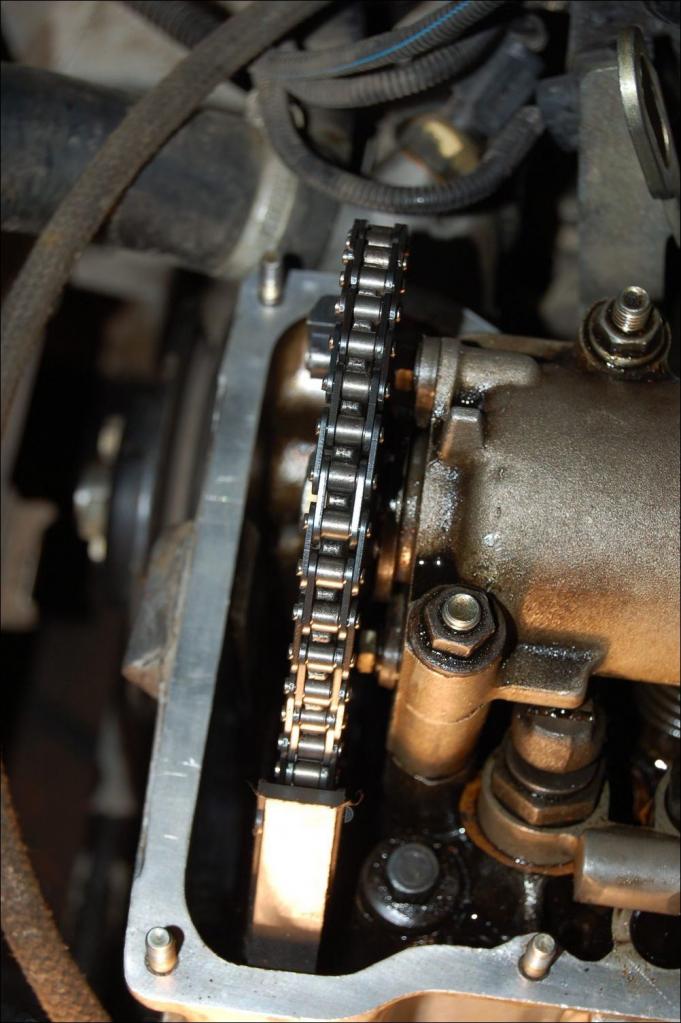

Цепь, требующая подтяжки

Подтянуть цепь на ВАЗ 2107 необходимо в следующих случаях:

при длительной эксплуатации автомобиля,
при появлении металлического звона в передней части мотора,
после проведения ремонта, который предусматривал снятие цепи ГРМ ВАЗ 2107 и прочих элементов данной системы,
перед регулировкой зазора в клапанах,
после того как натяжитель цепи ГРМ либо ее успокоитель заменялись.

Основные причины неисправности цепи

В результате набора оборотов мотора цепь начинает дребезжать. При этом металлический звон уходит по мере снижения оборотов. Растянутая цепь ГРМ способствует постепенному смещению фазы газораспределения, что приводит к появлению сбоев в работе мотора.

Как натянуть цепь на ВАЗ 2107, должны знать все владельцы машин данной марки. Эта работа выполняется при помощи ключа на «13» и молотка. Регулировка цепи осуществляется следующим образом.

Разряжается натяжитель. При проведении данной процедуры башмак должен отщелкнуться. Если этого не произошло, значит, заело плунжер натяжителя цепи ГРМ. Устраняется проблема постукиванием молотком по корпусу агрегата.
С помощью ключа на «13» отворачивается колпачковая гайка.
Специальным ключом для коленвала шкив проворачивается на пару оборотов.
Останавливается коленвала в момент максимального сопротивления вращению. В таком положении проводится натяжение.
Удерживая коленчатый вал от проворачивания в обратную сторону, закручивают колпачковую гайку.
Проводится монтаж крышки ГБЦ.

В некоторых случаях подобная натяжка неэффективна. Опытные автомеханики знают, как подтянуть цепь ВАЗ 2107 инжектор. Для этого потребуются следующие инструменты: головки на «8» и «10», плоскогубцы и трещотка с воротком. Откручивается и демонтируется крышка клапанов, таким образом появляется доступ к звезде распредвала. Натяжение цепи проверяется вручную.

Следующий шаг заключается в проворачивании коленчатого вала ВАЗ 2107 инжектор на несколько оборотов. Данная работа проводится при включении на несколько секунд стартера либо при помощи ключа, который накидывается на храповик.

Следующий этап решения проблемы того, как натянуть цепь, заключается в проверке натяжения. Для этого рекомендуется нажать на боковую ветвь рассматриваемого механизма. Данная процедура проводится до достижения нужного результата. После этого болт натяжителя заворачивается до упора. Чтобы работы были выполнены правильно, используется специальная схема.

В работе механизма газораспределения большую роль играет цепь ГРМ. Со временем она растягивается и требует натяжения, так как от этого зависит качественная работа двигателя. Поэтому нужно знать, когда следует проверять натяжку, и как натянуть цепь на ВАЗ 2101. Этой теме посвящена статья и видео, в котором демонстрируется процесс проверки и натяжки цепного привода.
