Замена регулятора давления тормозов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Сегодня вы ознакомитесь с подробной инструкцией, по замене колдуна на автомобилях «Самарского» семейства. Первый вопрос который вы зададите себе будет звучать так: «А что за колдун, я же искал инструкцию по замене регулятора давления?», объясним вам всё по порядку. Так называемое название «Колдун» пришло из народа, а «Регулятор давления тормозов» это уже настоящее его название.

Примечание! Для замены регулятора давления, вам будут нужны следующие инструменты: Во-первых обязательно запаситесь отвёрткой и небольшим набором основных гаечных ключей. А так же для удобства отворачивания некоторых гаек, вам можно будет запастись удлинителем с накидной головкой!

  • Замена регулятора давления тормозов
  • Для снятия регулятора совместно с кронштейном
  • Для снятия регулятора без кронштейна
  • Разборка регулятора давления тормозов
  • Дополнительный видео-ролик

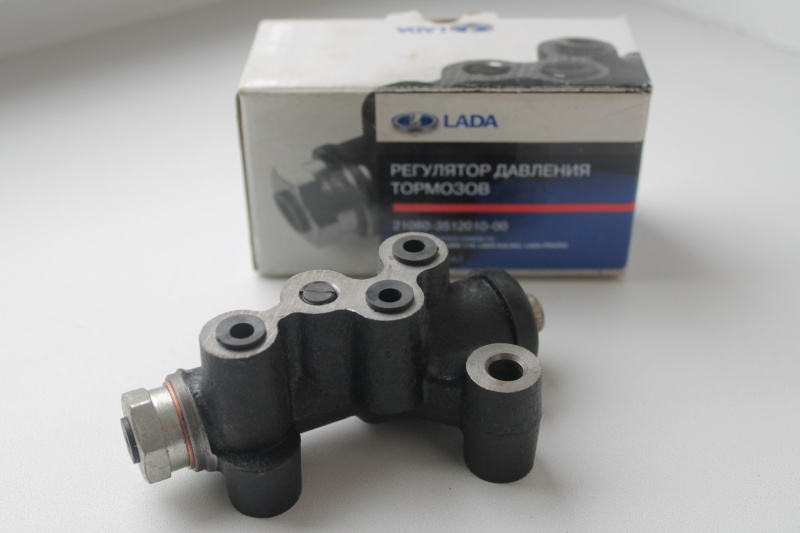

Где находится регулятор давления тормозов? Регулятор давления располагается в левой части кузовного отсека, ближе к заднему колесу.

Но чтобы его найти вам нужно будет знать как он выглядит, если вы до сих пор не поняли как он выглядит, то в таком случае просмотрите самое первое фото вверху статьи. Если вы уже знаете как он выглядит, то в таком случае смотрите нижнее фото на котором красной стрелкой указано его местоположение.

Когда нужно менять регулятор давления тормозов? Регулятор подлежит замене, при:

Его поломки которую очень легко можно определить. Обычно при неисправном регуляторе, при резком торможении автомобиль несёт юзом что может быть очень опасно для жизни если вы едете по трассе.

Примечание! При исправном регуляторе, при резком торможении автомобиль никуда не уносит, то есть он тормозит строго по прямой линии, но есть одно «Но!» Регулятор давления срабатывает лишь только тогда, когда при торможении нос у автомобиля опускается вниз а его задняя часть поднимается. В ином случае колдун не сработает!

Замена регулятора давления тормозов:

Примечание! Неисправный колдун рекомендуется заменять на новый в сборе!

Снятие: 1) Сперва вам нужно будет загнать свой автомобиль на смотровую яму.

2) Далее отвёрткой чуть приподнимите вверх скобу серьги рычага, для наглядности она указана красной стрелкой.

3) После чего выведите рычаг из отверстия в серьге и вследствие чего снимите скобу серьги с рычага.

4) Затем с помощью гаечного ключа отверните штуцеры всех трубок подсоединённых к регулятору давления.

Примечание! Прежде чем их отворачивать, обязательно промаркируйте какая трубка куда вставляется. В том случае если вы не сделали этого, тогда при установки нового колдуна просмотрите в самом низу видео, в котором описывается правильное подсоединение трубок!

5) А после выворачивания штуцеров, отсоедините трубки тормозных шлангов от регулятора.

Примечание! Отверстия тормозных трубок лучше всего чем ни будь заткнуть, потому что в противном случае из гидропривода системы произойдет утечка жидкости!

Для снятия регулятора совместно с кронштейном: 1) Отверните при помощи удлинителя с накидной головкой, две гайки которые крепят кронштейн к кузову и после чего снимите его совместно с регулятором.

Для снятия регулятора без кронштейна: 1) При помощи гаечного ключа отверните два болта, которые крепят корпус колдуна к кронштейну и после чего отдельно снимите регулятор.

Установка: 1) Установка нового регулятора давления тормозов, производится в обратном порядке снятию.

Примечание! Для подсоединения трубок к регулятора, воспользуйтесь видео-роликом который располагается внизу статьи!

После окончательной установки регулятора, обязательно прокачайте тормозную систему! (Как прокачать тормоза, см. в статье: «Прокачка тормозов на ВАЗ»)

И в завершение произведите регулировку привода регулятора! (Как отрегулировать регулятор, см. в статье «Регулировка регулятора давления задних тормозов»)

Разборка регулятора давления тормозов:

Разборка осуществляется лишь для замены отдельных деталей, но как уже говорилось выше, колдун лучшего всего заменять в сборе а не по отдельности.

1) Сперва отсоедините от регулятора рычаги привода и кронштейн.

2) Далее взяв в руки кронштейн, отверните гаечным ключом болт который крепит фиксатор.

Примечание! После отворачивания болта, снимите фиксатор который удерживает упругий рычаг!

3) И в завершение, разъедините между собой оба рычага привода.

Дополнительный видео-ролик: Не знаете куда нужно прикручивать тормозные трубки на колдун? Если нет, то в таком случае просмотрите специально подготовленный для вас видео-ролик, в котором всё подробно указано и рассказано.

Vaz-Russia.ru

Главная задача регуляторов и физика торможения

Сила сцепления колеса автомобиля с дорожной поверхностью, как и сила трения, пропорциональна вертикальным нагрузкам.

Коэффициентом пропорциональности считается коэффициент уровня сцепления покрышки с дорогой. От человека данная величина никак не зависит. Ее можно определить, исходя из состояния дороги и автомобильных покрышек. Чем выше сцепление колеса с асфальтовым покрытием в процессе торможения, тем меньшим будет А так как при работе колодок на автомобиль действует еще и инерция, то происходит перераспределение вертикальной нагрузки на колеса. Поэтому сила воздействия на диск должна быть неравномерной. Регулятор тормозных сил используется также в целях повышения эффективности при торможении, когда машина не загружена. В этом случае сила сцепления будет уже совершенно другая, чем в случае с загруженным автомобилем.

Замена колдуна на ваз 2114

Демонтаж и обратная установка неработающего устройства не вызывает существенных проблем и доступна практически любому. Автопроизводитель рекомендует заменять неисправный регулятор в сборе. Для производства работ вам понадобится:

  • плоская отвертка;
  • ключ на 13;
  • головка на 10 для снятия тормозных патрубков.

Последовательность замены такова:

  1. Обеспечиваем удобный доступ к задней части днища автомобиля (используем подъемник, яму, либо эстакаду).
  2. Находим рычаг привода регулятора. Поднимаем скобу вверх и освобождаем его. В случае возникновения затруднений, воспользуйтесь отверткой, слегка разжав скобу.
  3. Снимаем скобу серьги.
  4. Теперь отсоединяем четыре трубки от корпуса изделия. Для этого необходимо ослабить и открутить гайки креплений. Во избежание вытекания тормозной жидкости, затыкаем (герметизируем) отверстия всех трубок. В дальнейшем, для того чтобы не перепутать места соединений к регулятору, размечаем 4 патрубка различными цветами либо цифрами.
  5. Отворачиваем передний болт колдуна (которым он крепится к кронштейну).
  6. Со стороны кронштейна отворачиваем другой болт.
  7. Снимаем устройство в сборе (вместе с приводом).
  8. После замены изделия, установка осуществляется в обратном порядке.

Замена регулятора давления тормозов (замена колдуна) ВАЗ 2110, 2111, 2112 (десятка)

Одной из причин заноса или увода автомобиля в сторону при торможении может быть неисправность регулятора давления.

Неисправный регулятор давления рекомендуется заменять в сборе.

1. Освободите упругий рычаг привода регулятора, подняв скобу вверх. При необходимости с помощью отвертки слегка разожмите скобу серьги.
2. Отсоедините упругий рычаг от серьги и снимите скобу серьги. 3. Подставьте емкость под место соединения трубок с регулятором, так как из него будет вытекать определенное количество жидкости, и отсоедините четыре трубки от регулятора, отвернув гайки их крепления. Заглушите отверстия трубок, например, защитными колпачками клапанов прокачки колесных цилиндров. Промаркируйте трубки, чтобы не перепутать их при дальнейшей установке регулятора.
4. Отверните передний болт крепления регулятора к кронштейну.
5. Со стороны кронштейна отверните задний болт крепления регулятора и снимите регулятор в сборе с приводом с автомобиля.
6. При необходимости замены деталей привода отверните болт крепления рычага фиксатора и отсоедините рычаг привода от упругого рычага.

2. При подсоединении рычага привода к упругому рычагу вилка фиксатора должна войти в проточку на упругом рычаге.

2. Установите регулятор в порядке, обратном снятию. Обратите внимание, что передний болт крепления длиннее заднего.

9. Может получиться так, что пружина рычага будет мешать установке регулятора. В этом случае сдвиньте рычаг привода за выступ максимально вперед.

10. После установки регулятора обожмите плоскогубцами скобу серьги. Затем прокачайте тормозную систему и отрегулируйте привод регулятора давления (смотрите тут).


Регулировка колдуна ваз 2110

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.


На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Проверяем и заменяем колдун ВАЗ 2110 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.

Регулятор давления задних тормозов

Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.

Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».

Проверка

Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

  • Увод автомобиля в сторону;
  • Срыв в занос;
  • Недостаточная эффективность тормозов.

У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Колдун (РДТ) установленный на днище

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Исправный колдун должен обеспечить:

  • Равномерность тормозных сил на задних колесах;
  • Срабатывание задних тормозов позднее передних;
  • Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка

Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Заменить ступичный подшипник в гаражных условиях несложно, если иметь под рукой необходимый инструмент. Порядок проведения работ представлен тут: https://vazweb.ru/desyatka/hodovaya/zamena-stupichnogo-podshipnika.html

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Регулировка

Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.

Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.

Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.

Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.

Полезные советы

На эффективность торможения задней оси, кроме колдуна влияют:

  • Износ барабанов;
  • Состояние и качество колодок;
  • Регулировка троса ручника;
  • Неисправности тормозных шлангов.

Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.

Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Принцип работы колдуна

Что такое «колдун» и почему его не найти на современных машинах

Многие автовладельцы даже не подозревают, что в их автомобиле имеется хитрая и чрезвычайно важная деталь, от которой напрямую зависит безопасность.

«Колдуном» в народе именуют регулятор тормозных усилий задней оси автомобиля. Это устройство врезано в тормозную систему и располагается под днищем машины, на кузове в районе задней оси, поэтому обнаружить его не так-то просто. Компонент имеет множество имён — «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». Странное имя «колдун» устройство получило за свою скрытность, неприметность и таинственность.

«Колдун» нужен автомобилю для управления давлением на задних тормозах. При торможении передняя и задняя оси машины нагружаются по-разному, а усилие, необходимое для эффективного торможения автомобиля обеими осями, требует динамической коррекции. Для этих целей как раз и нужен регулятор тормозных сил.

«Колдун» не позволяет задним, разгруженным колёсам, блокироваться раньше передних, тем самым нивелируя опасность увода автомобиля в неконтролируемый занос. Особенно важно наличие и исправность «колдуна» для моделей, снабжённых барабанными тормозными механизмами.

Все механические регуляторы давления в гидроприводе тормозной системы делятся на два типа — управляемые и неуправляемые. Первые умеют самостоятельно изменять величину давления в тормозных механизмах задних колёс в зависимости от интенсивности торможения и нагрузки на ось. Вторые же лишены жёсткой связи с подвеской машины и просто сбрасывают давление в гидросистеме задних тормозов при достижении определённого порога через специальный клапан.

Активные, или управляемые, регуляторы давления при работе учитывают расстояние между задним мостом и днищем благодаря наличию жёсткой связи с ними. При резком торможении автомобиль «клюёт» носом, расстояние между задним мостом и днищем увеличивается, рычаг от моста отпускает поршень, он смещается и перекрывает доступ тормозной жидкости к задним колесам — те продолжают крутиться и не блокируются. При высокой загрузке автомобиля регулятор тормозных сил может и вовсе не срабатывать — груз не позволяет подняться кузову и механизм не включается.

При применении в конструкции задней подвески так называемых проставок «колдун» также может полностью отключиться — увеличившееся расстояние между задним мостом и кузовом он воспринимает как нештатную ситуацию и «распускает» задние тормоза.

Из-за относительно низкой загруженности задней части при торможении сперва будут блокироваться именно задние колёса, что в разы увеличит риски потери контроля над автомобилем даже при минимальном отклонении от прямолинейной траектории движения.

Демонтаж «Колдуна» с автомобиля строго-настрого воспрещается. В случае исключения его из тормозной магистрали торможение автомобиля происходит синхронно всеми четырьмя колёсами, что гарантирует неадекватное поведение транспортного средства на нестабильных покрытиях и при отклонении от прямолинейного движения.

Век этого устройства закончился ровно тогда, когда автомобили начали снабжать системой АБС и её более продвинутыми версиями. В отличие от «колдуна» электронные регуляторы тормозных сил учитывают гораздо больше параметров, а именно имеют обратную связь с каждым конкретным колесом автомобиля. Они не просто уменьшают и увеличивают давление в гидроприводе, но и учитывают коэффициент сцепления шин с дорожным покрытием.

Колдун ВАЗ-2109: принцип работы и устройство

Регулятор тормозных усилий (а среди автолюбителей и владельцев ВАЗ-2109 – колдун) является одним из элементов тормозной системы в авто. Главная его задача – противодействовать заносу задней оси машины при торможениях. Современные автомобили такого элемента в системах уже давно не имеют. Эти функции в них выполняет система EBD. Но «девяток» еще очень много и их покупают молодые люди. Поэтому полезно знать, как работает это устройство и как его регулировать.

Устройство механизма

Колдун является предком современной системы АБС.

Устройство соединяется с задней балкой посредством тяги и торсионного рычага. Этот рычаг воздействует на поршень колдуна. Вход регулятора соединен с главным тормозным цилиндром. Выход соединен с задними рабочими цилиндрами.

Устройство состоит из корпуса, поршней, а также клапанов. Корпус внутри разделен на две полости. Первая взаимодействует с главным тормозным цилиндром. Вторая соединяется с задними тормозными механизмами. При выполнении экстренного торможения, когда передняя часть авто наклоняется, при помощи поршней и клапанов внутри регулятора перекрывается доступ жидкости к задним тормозным механизмам.

Таким образом автоматически контролируется и распределяется усилие на колесах задней оси. Распределение усилий зависит от того, как меняется осевая нагрузка. Автоматические колдуны ускоряют процесс разблокировки задних колес.

Где находится колдун?

На ВАЗ-2109 колдун располагается в задней части снизу слева или справа. На автомобилях с АБС его можно не искать – он отсутствует в принципе. На классических моделях ВАЗах данный регулятор установлен справа в задней части кузова.

Принцип действия

В процессе торможения в задней части автомобиля увеличивается расстояние между мостом и кузовом. Пока расстояние увеличивается, рычаг, установленный на мосту, отпускает поршень колдуна, и он перекрывает поток жидкости к задним тормозам. Что будет, если жидкость не сможет попасть к задним тормозам? Колеса не заблокируются, а будут вращаться.

Без колдуна

Колдун в машине очень нужен. Автомобиль ВАЗ-2109 без колдуна может быть очень опасен не только для окружающих на дороге, но и для самого водителя. Данный автомобиль в заносе практически не управляем.

Убирают колдун только те, кто точно знает и хорошо понимает, что получит в итоге. В основном так делают профессиональные водители-гонщики.

Но некоторые автовладельцы убирают колдун. При этом даже имеются утверждения, что машина стала тормозить быстрее и лучше. Специалисты утверждают, что это лишь кажется. На самом деле в случае резкого торможения последовательно заклинятся обе пары колес.

Типичные неисправности

Неисправностей, возникающих в данной детали, очень немного. К ним относят заклинившие клапана, разрегулированность, протечки.

Если колдун расстроился, его можно настроить. А определяют, нужна ли регулировка, по поведению автомобиля. Если настройка сбита, то при торможении автомобиль будет бросать из стороны в сторону. Если заклинили клапаны или протекает тормозная жидкость, нужно менять деталь. Теоретически ремонт возможен, но сложности и стоимость делают его нерентабельным.

Регулятор может не срабатывать только в двух случаях – при максимально возможной загрузке и при скоростном режиме выше 80 км/ч. В данной ситуации скорость не падает быстро, поэтому задняя ось не разгружается.

Как проверить и отрегулировать?

Для проверки машину загоняют на яму или эстакаду. Дефекты обнаружатся визуально.

Регулировку лучше делать на эстакаде. Она сильно зависит от того, в каком положении находится кузов. Проводить регулировку нужно после каждого ТО. Также регулировка необходима, если менялось что-то из подвески. Если были ремонтные работы на задней балке или она менялась, это также требует настройки.

Чтобы отрегулировать устройство, ключом слегка ослабляют болт, крепящий колдун к рычагу. Затем отверткой двигают кронштейн, пока зазор не даст вставить в него сверло на два миллиметра. Далее болт нужно затянуть.

Регулятор на “десятке” и прошлых моделях в процессе эксплуатации автомобиля сильно закисает. Сдвинуть кронштейн не получается. В этой ситуации можно облить его WD-40, а затем с помощью молотка сместить деталь в сторону.

Замена

Замена колдуна на ВАЗ-2109 выполняется следующим образом. Понадобится ключ на 13, мощная отвертка, спецключ для откручивания тормозных трубок. Перед работой нужно очистить деталь от ржавчины, облить WD-40 или аналогичной жидкостью и подождать.

Начинать нужно с отворачивания болта, который крепится кронштейн к пружине. Затем отворачивают тормозные трубки. Открутив штуцера, выкручивают болты крепления детали к кузовку и колдун можно снять.

Проверка

Симптомы неисправности колдуна на ВАЗ 2109 проявляются при торможении:

  • Увод автомобиля в сторону;
  • Срыв в занос;
  • Недостаточная эффективность тормозов.

Колдун (РДТ) установленный на днище

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.

Исправный колдун должен обеспечить:

  • Равномерность тормозных сил на задних колесах;
  • Срабатывание задних тормозов позднее передних;
  • Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Действительно ли нужен колдун?

Если убрать деталь из автомобиля, то могут возникать различные неприятные ситуации.

Однако многие владельцы ВАЗов при обслуживании машины иногда замечают, что колдун убрал еще прошлый владелец. Некоторые даже не замечают его отсутствия. Другие же самостоятельно удаляют его, так как он не работает и снижает эффективность тормозной системы.

Без сомнений, это изделие весьма необходимое, но в случае с ВАЗом — одноразовое.

О регуляторах тормозных усилий (P-Valve)

Бытует поверье, что при своде задних барабанных тормозов на дисковые необходимо также менять распределитель тормозных усилий (он же P-Valve) на регулятор от машин с задними дисковыми тормозами (ЗДТ). Причем в терминальной стадии этот постулат выглядит как «ставь любой от тачки с задними дисковыми тормозами». Поскольку такие советы попахивают техническим идиотизмом, а от тормозов зависит цельность очка шкуры, решено было с этим вопросом разобраться.

Вот он, классический тойотовский регулятор тормозных усилий:

Регулятор для машин с ABS

Это регулятор для машин с ABS. В машинах без ABS он такой же формы, но в том месте, где на фото желтая метка, находится еще один выход для тормозной трубки (который напрямую соединен с левым входом на фото).

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей  давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей. Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Регулировка “колдуна” на “Логане”

Регулятор тормозных усилий на “Логане” находится на днище между передней и задней осями.

Для самостоятельной регулировки нужно очистить “колдун” и заменить смазку в нем. Затем делают половину оборота регулировочной гайкой. Далее можно выезжать на тест. Если задняя пара колес не тормозит, то гайку подтягивают еще раз.

Если на тестируемом автомобиле нет АБС, тогда, даже если протянуть гайку вплоть до упора, можно не добиться результата. Иногда может помочь замена колдуна, однако и это не всегда спасает ситуацию. Дело в том, что у 9 из 10 “Логанов” без АБС регулятор не работает в принципе. Причины заключаются в слабой пружине. И у владельца два варианта – поменять пружины на более жесткие или установить резиновую прокладку для увеличения давления на механизм “колдуна”.

Устройство регулятора на автомобилях «КамАЗ»

Данный узел состоит из клапана, толкателя клапана вместе с приводом. Также в устройстве есть поршень с наклонным ребром, мембрана, которая находится в соединении с поршнем. Внутри корпуса есть соединительные трубки. Каналы регулятора крепятся к верхней части крана, а второй канал соединяется с тормозными камерами на задних колесах. Когда автомобиль снижает скорость, воздух, подающийся из верхней части тормозного крана к первому каналу регулятора, смещает поршень вниз, а тот с другой стороны сжимается до упора. Клапан прижимается к седлу толкателя и второй канал в этот момент больше соединяется с атмосферой. Затем дальнейшее движение поршня приведет к открытию клапана. Воздух из первого канала поступит во второй, а далее — на тормозные камеры.

Аналогичное устройство и принцип действия имеет регулятор тормозных сил МАЗ.

«Шевроле-Нива»

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Но при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

Как установить тройник вместо колдуна

В случае ВАЗ 2106-07 можно просто удалить регулятор, тройник уже установлен в системе, просто к нему подводится магистраль от ГТЦ.

  1. Специальным ключом на «10» откручиваем штуцера тормозных трубок от механизма.
  2. Откручиваем от заднего тормозного шланга трубку, идущую от регулятора тормозов.

Отсоединяем трубку колдуна от заднего тормозного шланга

  1. Отсоединяем рычаг управления от моста и кузова. Вынимаем регулятор в сборе с тягой и выкидываем его.
  2. Тормозную трубку от главного тормозного цилиндра аккуратно изгибаем, чтобы уменьшить ее длину. Она не должна болтаться под днищем автомобиля. Соединяем ее с тормозным шлангом задних тормозов.

выгибаем тормозную трубку от главного цилиндра к заднему тормозному шлангу

Теперь все усилие от главного идет через тройник на оба задних тормозных цилиндра. Поэтому замедление будет происходить двумя колесами одновременно с передними.

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно, при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

3. Приготовьте ёмкость, её нужно поставить под место соединения регулятора с трубками, из него будет вытекать тормозная жидкость. Отсоединяем четыре трубки, открутив гайки крепления. Дожидаемся, пока жидкость стечет. Заглушаем отверстия трубок. Сделать это можно колпачками клапанов прокачки цилиндров. Рекомендуется промаркировать трубки, чтобы при дальнейшей установке не перепутать их.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор, и отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу при соблюдении последовательности вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите внимание, что передний болт крепления несколько длиннее заднего.

9. Если пружина рычага начнет выступать, мешая установке регулятора, то сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что система работает — прокачайте и отрегулируйте давление.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.

Регулировка колдуна ваз 2110 — Авто журнал ПК Моторс

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.


На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.
» alt=»»>
Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

  • Заклинивание клапана;
  • Разрегулированность положения;
  • Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

  1. Накидной ключ на 13 или соответствующая головка;
  2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.
» alt=»»>
Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.

Регулятор давления тормозов: замена и регулировка

Одна из причин увода иди заноса транспортного средства при торможении в сторону — неисправность регулятора давления тормозов (его ещё называют «колдун»). Наиболее частые причины неисправности регулятора давления — утечка тормозной жидкости, наличие воздуха в тормозной системе, повреждение резинового уплотнителя, повреждение резинового шланга. В некоторых случаях поможет откачка воздуха из тормозной системы, замена уплотнителя или шланга, однако, в большинстве своем проблема решается только заменой.

Заменить колдун в автомобиле вы можете самостоятельно, для этого нужен бытовой набор инструментов — гаечный ключ и плоскогубцы. Тормозная система Жигулей — одна из самых примитивных в мире, и даже если водитель ни разу не делал этого раньше, то проблем при замене, если придерживаться инструкции, у него возникнет минимум (если они возникнут вообще).

Как произвести замену регулятора давления тормозов в автомобиле ВАЗ 2110?

1. Первое что нужно сделать — освободить рычаг привода регулятора, для этого поднимите скобу вверх. Если нужно при помощи отвертки разожмите скобу серьги. Все манипуляции выполняются ключом на 10.

2. Отсоединив рычаг, аккуратно снимите скобу серьги.

4. Отворачиваем передний болт крепления кронштейна с регулятором.

5. Отворачиваем задний болт, которые удерживаем регулятора со стороны кронштейна, после чего снимаем регулятор (колдун), при этом привод не откручиваем.

6. Если нужно заменить детали привода — отворачиваем болт, который удерживает рычаг фиксатор и, отсоединяем от упругого рычага рычаг привода.

7. Когда вы будете подсоединять рычаг привода к упругому рычагу, при соблюдении последовательности, вилка фиксатора должна поместиться в проточку на упругий рычаг.

8. Далее устанавливаем регулятор давления тормозов в том же порядке, как и снимали. Обратите свое внимание, на то, что передний болт крепления несколько длиннее заднего.

9. При замене может быть так, что пружина рычага начнет выступать, тем самым, мешая установке регулятора. Чтобы избежать проблем — сдвиньте рычаг привода максимально вперед за выступ.

10. Установка завершена, теперь обожмите плоскогубцами скобки серьги. Чтобы убедиться в том, что системе работает — прокачайте и отрегулируйте давление.

Видео про снятие (удаление) колдуна на автомобиле Рено Логан:

Регулировка регулятора давления тормозов (колдуна)

1. Установите автомобиль на смотровую канаву и прожмите несколько раз заднюю часть машины (усилием около 40–50 кгс) для установки задней подвески в среднее положение.

2. Ослабьте затяжку переднего болта крепления регулятора к кронштейну.

3. Используя проволоку как щуп, выставьте кронштейн так, чтобы зазор между рычагом привода и пружиной рычага составлял 2,0–2,1 мм.

4. Переместите для этого рычаг привода за выступ. В этом положении затяните болт.

5. Если регулятор давления правильно отрегулирован, при торможении со скорости около 40 км/ч на горизонтальном участке дороги с твердым покрытием передние колеса должны блокироваться немного раньше задних (это может определить наблюдатель вне автомобиля). В противном случае увеличьте зазор (если задние колеса блокируются раньше передних) или уменьшите (если задние колеса блокируются намного позже передних). После этого ещё раз проверьте регулировку торможением и при необходимости повторите её.

Видео про регулировку колдуна:

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Проверяем и заменяем колдун ВАЗ 2110-2112 своими руками

Тормозная система автомобиля является важным элементом безопасности. Ее исправное состояние может спасти жизнь при дорожно-транспортных происшествиях. Одним из самых своеобразных узлов является регулятор давления задних тормозов, в просторечье известный, как колдун.
Такое название появилось еще с первыми «Жигулями» из-за его загадочности и неизвестности принципа работы.
Колдун ВАЗ 2110 имеет каталожный номер, начинающийся с 2108, и применяется кроме десятого семейства на других вазовских машинах: «Самаре», «Калине» и «Приоре».
Проверка
Симптомы неисправности колдуна на ВАЗ 2110 проявляются при торможении:

Увод автомобиля в сторону;
Срыв в занос;
Недостаточная эффективность тормозов.
У ВАЗ 2110 расположен колдун на кронштейне под днищем, чуть слева, в районе задних колес. Работать с ним лучше на подъемнике, эстакаде или смотровой яме. Основные дефекты легко обнаруживаются при внешнем осмотре. Потеки тормозной жидкости указывают на износ или повреждение манжет.

Если поршень колдуна закис и не двигается, то это также определяется визуально, когда помощник несколько раз плавно нажимает на педаль тормоза. В обоих случаях ремонт нецелесообразен, необходима замена.

Все в порядке, если регулятор чист, зазор между рычагом привода и пластиной составляет 2 мм, шток перемещается при нажатии на педаль.
Исправный колдун должен обеспечить:

Равномерность тормозных сил на задних колесах;
Срабатывание задних тормозов позднее передних;
Регулировку этого запаздывания, в зависимости от загрузки автомобиля.

Снятие и установка
Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.
В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.
Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.
Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.
При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке.
Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110-2112. При замене колдуна, достаточно прокачать только задние тормозные механизмы.
Регулировка
Работа колдуна на автомобилях ВАЗ, зависит от положения кузова. Поэтому регулировку необходимо выполнять не только при каждом техническом обслуживании, но и при замене амортизаторов и пружин, после проведения ремонта задней балки и, конечно, замене самого колдуна.Автомобиль размещается на эстакаде или смотровой яме, для установки подвески в равновесное положение, пару раз качается руками багажник. Ключом на 13 ослабляются болты крепления к кронштейну, передний болт снизу не виден, его надо найти на ощупь.

Перемещая регулятор, достигается зазор в 2 мм между упругой пластиной (шток упирается в нее) и рычагом. Сопротивление пружины велико, надо использовать «монтажку» или специальное приспособление. Болты затягиваются, зазор проверяется щупом. При отсутствии щупа, можно использовать сверло диаметром 2 мм и даже двухрублевую монету.Дальнейшая проверка проводится на ходу. Тормозя со скорости 40 км/час, самостоятельно или при помощи напарника вне машины оцените момент начала срабатывания задних механизмов по сравнению с передними.
Если его надо сделать позже, то зазор необходимо увеличить, а если меньше, то, соответственно, уменьшить.
Полезные советы
На эффективность торможения задней оси, кроме колдуна влияют:

Износ барабанов;
Состояние и качество колодок;
Регулировка троса ручника;
Неисправности тормозных шлангов.
Поэтому проверять необходимо все элементы.

В интернете встречаются советы по доработке тормозной системы ВАЗов: замена колдуна простым тройником, подбор толщины уплотнительных шайб в регуляторе, переделка с диагональной системы на двухконтурную передняя–задняя оси.Но по Правилам дорожного движения запрещено внесение любых конструктивных изменений в узлы автомобиля, от которых непосредственно зависит безопасность. Лучшим вариантом является квалифицированное техническое обслуживание, своевременное выявление и устранение неисправностей.

Как ремонтировать автомобиль

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

  • Ключи для штуцеров тормозных трубок на 10;
  • Торцевой и накидной ключи на 13;
  • Монтажная лопатка;
  • Отвертка;
  • Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
  • Щуп;
  • Металлическая пластина толщиной 2 мм;
  • Сверло;
  • Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
  2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
  2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

Регулировка колдуна ваз 2110

Как регулировать колдун ваз 2110

Итак, в это статье мы подробно рассмотрим, как заменить регулятор давления задних тормозов на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

Причины замены регулятора давления задних тормозов

Замена регулятора давления производится по нескольким причинам, главными из которых являются: износ манжет (когда утекает тормозная жидкость), закисание поршня колдуна.

Если утечку тормозной жидкости вы сможете проверить по уровню тормозного бачка, то во втором случае придется воспользоваться чьей-то помощью.

Проверка регулятора давления тормозов на закисание:

Найдите помощника, который будет нажимать на педаль тормоза, в то время пока вы будете наблюдать за штоком регулятора давления (1), который должен выдвигаться с корпуса регулятора и воздействовать на пружинную пластину (2), прижимая ее к рычагу привода (3). Если при нажатии педали происходит следующая последовательность работы, то останется только подрегулировать «колдуна». Проверять регулировку колдуна желательно при каждом техническом осмотре, а также во время замены пружин и стоек, ремонтных работ с задней балкой.

Признаки исправного регулятора давления тормозов

На исправном регуляторе (3) не должно быть следов утечки тормозной жидкости, шток должен быть подвижным, а зазор между рычагом привода и пластиной должен составлять 2 мм.

Неисправный колдун

Если вы обнаружили не соответствие зазора между рычагом и пластиной (3) или неподвижность колдуна следует заняться его заменой или регулировкой.

Покупка запчастей регулятора давления задних тормозов

Очень хорошо зарекомендовал себя в работе колдун производства компании «ВИС», а вот от покупки колдуна фирмы «Fenox» лучше отказаться. Также вам понадобиться тормозная жидкость 400-500 мл., так как вам необходимо будет прокачать тормозную систему, а еще часть тормозной жидкости просто уйдет. Еще вам понадобиться WD-40.

Инструмент для замены регулятора давления задних тормозов (фото 4)

  • Ключи для штуцеров тормозных трубок на 10;
  • Торцевой и накидной ключи на 13;
  • Монтажная лопатка;
  • Отвертка;
  • Резиновые колпачки со штуцеров прокачки тормозных цилиндров;
  • Щуп;
  • Металлическая пластина толщиной 2 мм;
  • Сверло;
  • Металлическая щетка.

Работы следует проводить на эстакаде или в смотровой яме.

Как заменить колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Для начала металлической щеткой зачистите резьбовые соединения и штуцеры тормозных трубок, которые прикручены к колдуну. После зачистки воспользуйтесь WD-кой и дайте штуцерам откиснуть.
  2. Снимите скобу фиксатор и отнимите рычаг привода колдуна от задней балки (5).

3. Дальше мы должны сорвать штуцера при помощи ключа для тормозных трубок (7).

4. Пометьте тормозные трубки для правильной установки на новый колдун.

5. Открутите штуцера и заглушите их резиновыми заглушками (8).

6. Открутите гайки крепления кронштейна регулятора давления тормозов (9).

7.Снимите колдун с кронштейном.

8. Открутите регулятор от кронштейна (10).

9. Закрепите новый, не затягивайте.

10. Установите новый колдун на место.

11. Подключите к нему трубки и затяните штуцера трубок.

12. Закрепите рычаг привода регулятора давления задних тормозов к задней балке, проверьте, чтобы скоба-фиксатор обжала рычаг (11 и 12).

13. Прокачка тормозной системы.

14. Регулировка колдуна.

Как отрегулировать колдун (регулятор давления задних тормозов) на автомобилях Ваз-2170 Приора, Ваз-1118 Калина, Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115.

  1. Берем ключ на 13 и монтажной лопаткой надавливаем на штифт, чем обеспечиваем расстояние между рычагом привода и пластиной 2 мм, затем при помощи ключа на 13 затяните регулировочный болт.
  2. Проверьте зазор при помощи щупа, металлической пластины или сверла. Если все нормально затяните второй болт.

Все, на этом замена и регулировка колдуна (регулятора давления задних тормозов) на автомобилях Ваз-2108, Ваз-2109, Ваз-21099, Ваз-2110, Ваз-2115, Ваз-1118 Калина, Ваз-2170 Приора завершена. Много времени у нас эта регулировка не забрала. Вся сложность процедуры в откручивании тормозных трубок, ну и в конце процедуры будешь весь испачканный тормозной жидкостью, поэтому соответствующе одевайтесь. Удачной замены.

О том, что в тормозных системах вазовских машин есть «колдун», слышали многие, но о важности этого устройства знают не все. Оцениваем его влияние на эффективность торможения.

«Колдун», или, по каталогу, регулятор давления в приводе тормозных механизмов, не зря получил в народе столь меткое прозвище: как работает, никто толком не знает, но, говорят, будучи неисправным, способен преподнести неприятный сюрприз — заставить машину приплясывать при экстренном торможении. В этом-то и кроется коварство «колдуна»: при обычной эксплуатации, без торможений в пол, его работа или бездействие практически не ощущаются, а вот когда особенно необходима его помощь, ее можно не дождаться. Закисли поршни, обломилась тяга или рычаг привода, или взамен неисправного регулятора вы установили новый, но до поры не знаете, что узел бракованный или разрегулирован. Насколько это опасно?

Проверим в нашем эксперименте, как «колдовство» сказывается на эффективности тормозов при частичной и при полной нагрузке «Шевроле-Нива» и «Калины» и чего следует опасаться владельцу, не следящему за состоянием регулятора. Неисправность, от излишней активности до полного бездействия, сымитируем регулировками. Напомним, что задача регулятора — уменьшать тормозное усилие на задней оси, снижая вероятность заноса при торможении на юз. Регулятор, закрепленный на кузове и связанный упругим рычагом с балкой моста, ограничивает давление в задних тормозных механизмах в зависимости от положения задней части кузова относительно дороги, то есть от загрузки автомобиля.

«Колдун» — предшественник ABS, позволяющий в некоторой степени предотвратить блокировку задних колес при торможении и тем самым уменьшить вероятность заноса.

«ШЕВРОЛЕ-НИВА»

К слову, перед испытаниями шин на автомобилях без ABS мы каждый раз немного подстраиваем регулятор с учетом состояния дороги (снег, лед, асфальт), добиваясь блокировки задних колес чуть позже передних. Не будем нарушать традицию. Нашей «Шниве» оказался впору зазор между щечками регулятора в 16 мм, который и выставили упорным винтом.

Несколько торможений, и тормозной путь с 80 км/ч для машины с частичной нагрузкой определен: 34,4 м. С полной же нагрузкой… 33,6! Почти на метр короче! При этом водитель отметил потяжелевшую педаль и быстрый нагрев тормозов, потребовавших охлаждения перед каждым замером. Запомним эти параметры и внесем в регулировку «колдуна» коррективы. Для начала уменьшим зазор до 8 мм. Теперь регулятор существенно ограничивает давление в задних тормозных механизмах, перенося почти всю тяжесть работы на передние.

Тормозить стало сложнее, удержать передние колеса от срыва в юз не так просто — они блокируются очень резко и автомобиль, естественно, теряет управление. Однако результат, к нашему удивлению, тот же, что и в базовом варианте: 34,4 м. При полной нагрузке давить на педаль приходится гораздо сильнее, передние тормоза начинают перегреваться. Результат — 37,8 м. Это на 4,2 м больше, чем при базовой регулировке (33,6 м).

«Шевроле-Нива»

Третье состояние — уменьшаем влияние регулятора, увеличив зазор от исходного также на 8 мм, то есть выставляем 24 мм. Когда в машине двое, тормозной путь практически не меняется — 34,3 м. Однако теперь блокируются задние колеса. Зато при полной нагрузке торможение очень эффективное, замедлением легко управлять и результат рекордный: всего 30,8 м!

При штатном положении регулятора с увеличением массы автомобиля его тормозной путь уменьшается — сказывается более полное использование сцепного веса задними колесами.

Лучшее торможение — при полной нагрузке, когда регулятор минимально ограничивает давление в задних тормозных механизмах.

Однако при частичной нагрузке это чревато заносом. Высокий центр тяжести и короткая база «Шнивы» способствуют значительному перераспределению масс при торможении, поэтому при частичной нагрузке вклад задней оси в торможение невелик.

«ЛАДА-КАЛИНА»

Выставляем регулятор так, чтобы задок чуть опаздывал с блокировкой колес. При такой настройке и частичной нагрузке машине понадобилось для остановки всего 27 м. Полностью загруженной — 29,5 м. Есть небольшие сложности с предупреждением срыва в юз передних колес. Уменьшаем зазор в регуляторе до нуля — полупустая «Калина» останавливается через 31,8 м. Увеличение тормозного пути на 4,8 м, сопровождающееся резкой блокировкой передних колес. Груженая тормозит через 35,2 м, ухудшение еще больше — 5,7 м! Усилие на педали повышенное, тормоза ощутимо нагреваются.

Теперь регулятор сдвигаем так, чтобы задние тормоза работали максимально эффективно. При частичной нагрузке задние колеса резко блокируются и автомобиль уводит с курса — приходится отпускать педаль. На грани блокировки тормозить очень сложно. Результат — 30 м, что на 3 м хуже «нормы». Полная нагрузка дала результат 26,9 м, что на 2,6 м лучше базового (29,5 м). Замечаний относительно управления замедлением нет. При базовом положении регулятора с увеличением нагрузки тормозной путь увеличивается. При частичной нагрузке разброс результатов составляет 4,8 м, поэтому наиболее эффективно именно базовое положение. При отклонении от него в любую сторону тормозной путь увеличивается.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м.

Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах.

Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу.

А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

«КОЛДУН» ИЛИ ABS?

И все же такой регулятор на современном автомобиле — преданье старины глубокой. С ABS ему соперничать не по силам, особенно если за рулем среднестатистический водитель, не владеющий приемами экстремального вождения. Снаряженные массы «Калины» и «Приоры» почти одинаковы — разница менее процента. На тех же шинах, что стояли на «Калине», «Приора» с ABS показала лучшие результаты при любой загрузке. Причем никакого дозирования усилия на педали тормоза не требовалось, просто жмешь от души, а остальное делает электроника.

Результаты теста:

Результаты теста

Оптимальная регулировка «колдуна» соответствует усредненным заводским настройкам, а несколько процентов можно выиграть лишь при индивидуальной коррекции под конкретные тормозные колодки, шины, загрузку автомобиля и дорожные условия. Только вряд ли кто-то будет начинать каждую поездку с пробного пробега.

Казалось бы, можно уменьшить тормозной путь за счет увеличения давления в задних тормозах, но это грозит потерей устойчивости из-за раннего блокирования задних колес. А максимальную эффективность торможения сегодня может обеспечить только ABS.

На полностью загруженном автомобиле в зависимости от положения регулятора разброс длины тормозного пути составляет 8,3 м. Лучшие результаты, как и на «Ниве», — при увеличении давления в задних тормозах. Однако на скользкой дороге даже в плавных поворотах возможна ранняя блокировка задних колес, приводящая к заносу. А при частичной нагрузке при положении регулятора, отличном от базового, тормозной путь лишь увеличивается.

сайт о ремонте и тюнинге любимых автомобилей

Как отрегулировать привод регулятора давления тормозной системы на ВАЗ 2110, 11, 12

Статья с фото и видеоинструкцией для всех, у кого есть проблема с уводом зада машины в сторону при торможении.

Внимание! Если привод регулятора давления неправильно отрегулирован, то при торможении машину может заносить или уводить в сторону при торможении.

1. Устанавливаем машину на смотровую канаву и несколько раз нажимаем на багажник машины, чтобы установить заднюю подвеску в среднее положение.

2. Ослабляем затяжку переднего болта крепления регулятора к кронштейную3. При помощи проволоки выставите кронштейн таким образом, чтобы зазор между рычагом привода и пружиной рычага был 2-2,1мм.4. Для этого нужно переместить рычаг привода за выступ. Затягиваем болт в этом положении.

5. Если регулировка регулятора давления произведена правильно, то при торможении на ровной дороге на скорости 40км/ч передние колеса будут блокироваться чуть раньше задних. Если задние колеса блокируются раньше – нужно увеличить зазор, если задние колеса блокируются намного позже – уменьшите его.

Видео по регулировке:

диагностика и замена своими руками

На автомобилях ВАЗ-2110 регулятор давления топлива обеспечивает работу системы впрыска топлива в штатном режиме. С его помощью в топливной рампе поддерживается оптимальное значение давления, благодаря чему бензин находится в состоянии тумана. За счет давления, превышающего атмосферное, топливно-воздушная смесь впрыскивается в камеры сгорания. Если регулятор выходит из строя, вся система впрыска не работает должным образом и возможны серьезные проблемы в работе двигателя.

Как работают регуляторы

Топливная рампа необходима для смешивания паров бензина и чистого воздуха. Поддерживает давление на уровне 2,9-3,3 кгс / кв. См за счет регулятора давления. Для впрыска используются форсунки с электромагнитным клапаном. К ним подключают регулятор, который представляет собой клапан от мембраны. Вход в устройство со стороны аппарели, выход в магистраль слива топлива. К регулятору давления топлива ВАЗ-2110 подсоединяется трубка от впускного коллектора.

Регулировка давления осуществляется с помощью пружины, жесткость которой выбрана так, чтобы она сжималась только с определенным усилием.Если давление топливной смеси в рампе превышает 3,3 кгс / кв. См, пружина сжимается, клапан открывается и излишки выбрасываются в обратную магистраль. Когда давление достигает 2,9 кгс / кв. См, клапан закрывается.

Виды неисправностей

Среди наиболее частых неисправностей устройства можно выделить следующие:

  1. Клапан не выдерживает давления — бензин свободно циркулирует по всей магистрали, включая обратку. В этом случае давление в рампе значительно снижается, и оно может быть нестабильным.Когда вы увеличиваете обороты двигателя, он начинает глохнуть — давления не хватает для нормального впрыска. Количество бензина внутри рампы очень мало. Заметное снижение мощности, на запуск двигателя требуется больше времени, чем при нормальной работе. Электробензонасос проработает дольше обычного.
  2. Клапан вообще не работает (не открывается при максимальном давлении) — не уходит лишнее в баке. В топливной рампе слишком высокое давление, наблюдается значительный перерасход бензина, цилиндры залиты.Такая неисправность регулятора давления топлива на ВАЗ-2110 не устраняется, поэтому вам нужно лишь полностью поменять прибор.

Признаки поломки

Чтобы самостоятельно выявить неисправность устройства, посмотрите на работу двигателя. Обычно неисправность следующая:

  1. Двигатель работает нестабильно, трясется, есть зазоры в цилиндрах.
  2. На холостом ходу глохнет мотор.
  3. Разгон слабоват — разгон небольшой, ехать сложно.
  4. Заметное снижение мощности двигателя даже при минимальной нагрузке кажется «тяжелым».
  5. Вращение коленвала либо с малой частотой, либо с повышенной. Иногда скорость вращения меняется в широких пределах.
  6. Значительное увеличение расхода бензина.
  7. Рывок и отжимание равномерным движением.
  8. Иногда случается поломка из-за затрудненного запуска двигателя.
  9. Среди признаков неисправности регулятора давления топлива на ВАЗ-2110 можно выделить значительное превышение содержания СН и СО в выхлопе.

Автоматический регулятор тормозных сил

Тормозная система как легкового, так и грузового автомобиля Автомобиль состоит из ряда узлов. Одним из важных компонентов является регулятор тормозных сил. Не все автомобилисты знают, как работает и устроен этот элемент. Но если он неисправен, то в случае экстренного торможения для водителя может быть неприятный сюрприз. Автолюбители называют этот компонент тормозной системы «колдуном». Такое название сайт получил потому, что его работа была очень загадочной и непредсказуемой.Попробуем разобраться в устройстве, принципе работы и регулировании этого регулятора.

Основная задача регуляторов и физика торможения

Сила сцепления колеса автомобиля с дорожным покрытием, как и сила трения, пропорциональна вертикальным нагрузкам. Коэффициент пропорциональности — это коэффициент уровня сцепления шины с дорогой.

От человека эта величина не зависит. Его можно определить по состоянию дороги и автомобильных шин.Чем выше сцепление колеса с асфальтовым покрытием при торможении, тем короче тормозной путь. А поскольку действие колодок на автомобиль тоже действует по инерции, то происходит перераспределение вертикальной нагрузки на колеса. Поэтому сила удара по диску должна быть неравномерной. Регулятор тормозного усилия также используется для улучшения тормозных характеристик при ненагруженной машине. В этом случае усилие сцепления будет совершенно иным, чем в случае загруженного автомобиля.

Где находится регулятор тормозных сил на ВАЗ

На многих отечественных автомобилях «колдун» расположен в задней части кузова.Следует отметить, что регулятор тормозных сил (в том числе ВАЗ 2170) не устанавливается на те модели, которые оборудованы системой ABS. Если рассматривать актуальные модели производства АвтоВАЗа, а именно Prioru, Granto и Kalina, то регулятор расположен в левой части днища. Если говорить о старых моделях АвтоВАЗа, то регулятор тормозного усилия находится в правой задней части днища. Это автомобили ВАЗ 2101-2107.

Как работает регулятор тормозных сил при торможении

При резком нажатии на педаль водитель задняя часть кузова поднимается вверх, передняя — наоборот, опускается.И в этот момент начинает свою работу регулятор тормозного усилия. После того, как устройство заработает, оно сразу же позволит задним колесам начать снижение скорости сразу после нажатия на педаль. Дело в том, что если колеса на задней оси автомобиля начинают притормаживать одновременно с передней осью, то велика вероятность заноса.

Если колеса на задней оси начинают снижать скорость позже, чем на передней, риск заноса снижается почти до нуля. Когда машина тормозит, то увеличивается расстояние между днищем и задней балкой.По мере увеличения этого зазора рычаг отпускает поршень регулятора и, благодаря этому, основная магистраль с жидкостью закрывается, что подходит для задних колес. В результате они не будут заблокированы, но продолжат вращаться.

Устройство регулятора тормозных сил

Крепится к кронштейну кузова и соединяется с легковыми автомобилями балкой задней оси на тяге и торсионном рычаге. Второй конец последнего элемента воздействует на поршень регулятора. Вход регулятора подключен к главному цилиндру, а выход — к заднему тормозному цилиндру.Устройство приводится в движение приводом, подключенным к задней балке. Что касается конструкции, то регулятор тормозных сил состоит из корпуса, разделенного на несколько полостей (обычно две). Один из них связан с главным цилиндром, другой — с задней системой. Также есть поршни и клапаны, через которые перекрывается доступ к тормозной жидкости.

На момент начала работы ее давление в двух камерах одинаковое. Однако в первом случае жидкость воздействует на меньшую часть поршня, а во втором — на большую часть.Поршень имеет тенденцию двигаться, но не может этого сделать из-за центрирующей пружины. Если давление в главном цилиндре начинает увеличиваться, то поршень легко преодолеет усилие пружины, в результате чего клапан заблокирует доступ жидкости. Это классический принцип работы регулятора тормозного усилия. На сегодняшний день есть элементы гидроэлементы, пневматические, с электронным управлением.

Грузовые автомобили и регулятор тормозного усилия

На автомобиле «КамАЗ» установлен автоматический регулятор.Он выполняет практически те же задачи, что и устройство в легковых автомобилях. Он автоматически контролирует и распределяет силу колодок на колеса задней оси в зависимости от того, как изменяется осевая нагрузка на колеса. Это также помогает ускорить их разблокировку. Действие этого регулятора основано на изменении давления воздуха в камерах системы в задней части прицепа в зависимости от осевых нагрузок при снижении скорости. На раме установлен регулятор тормозных сил КамАЗа.

Рычаг и тяга через упругую часть, а также штанга соединены с балками моста и задней колесной тележкой таким образом, что перекосы и скручивания во время работы системы не влияют на тормозное усилие. Упругий элемент необходим для защиты регулирующего устройства от различных повреждений при вертикальных перемещениях задних мостов. Он также значительно снижает вибрацию и поглощает удары при движении по неровной дороге.

Устройство-регулятор на автомобилях «КамАЗ»

Этот узел состоит из клапана, толкателя клапана вместе с приводом.Также в устройстве есть поршень с наклонной кромкой. Также имеется мембрана, которая соединяется с поршнем. Внутри корпуса есть соединительные трубки. Последний воздух поступает под поршень, что обеспечивает бесперебойную работу системы в момент закрытия клапана. Каналы регулятора прикреплены к верхней части клапана, а второй канал подключен к тормозным камерам на задних колесах. Третий вывод работает с атмосферой. Когда автомобиль замедляется, воздух, который течет из верхней части тормозного клапана в первый канал регулятора, смещает поршень вниз, а другая сторона сжимается до упора.Клапан прижимается к седлу толкателя, и второй канал в этот момент больше связан с атмосферой. Тогда дальнейшее движение поршня приведет к открытию клапана. Воздух из первого канала уйдет во второй, а затем — в тормозные камеры. Практически таким же устройством и принципом действия обладает регулятор тормозных сил МАЗ.

Устройства от Wabco

Wabco производит запчасти для грузовиков. Среди огромного ассортимента есть также обзоры регуляторов тормозного давления pa

— Интернет-магазины и обзоры регуляторов тормозного давления на AliExpress

Отличные новости !!! Вы попали в нужное место для регулятора тормозного давления.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний регулятор тормозного давления должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели регулятор тормозного давления на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в регуляторе тормозного давления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести регулятор давления в тормозной системе по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

VR Регулятор давления пропорционального клапана смещения тормоза для регулировки тормозов 1/8 27 NPT Тип винта регулятора давления | регулятор давления | регулирующий клапан тормозной механизм

VR RACING

Давление клапана пропорционального смещения тормозов Регулятор регулировки тормозов VR3314BK

Примечание! Регулируемые тормозные клапаны смещения должны быть установлены органами дорожного движения в таком положении, чтобы их нельзя было регулировать из положения водителя.Вышесказанное не применимо к гоночным или зарегистрированным раллийным автомобилям.

Приложение:

Спецификация:

  • Проверено 100% гарантии качества, более оперативно, менее дорого, проще в установке.
  • Диапазон регулировки давления от 100 до 1000 фунтов на квадратный дюйм.
  • Обеспечьте максимальное снижение давления в трубопроводе на 57%.
  • Позволяет точно настроить баланс передних и задних тормозов.
  • Обеспечивает намного лучшую тормозную способность в целом.

Материал и цвет:

  • Материал: изготовлен из высококачественного алюминия.

В пакет включено:

  • 1xBrake пропорциональный клапан;
  • 2 впускных / выпускных порта 1 / 8-27 NPT (100% абсолютно новый, никогда не использовался и не устанавливался)

Инструкции по установке:
1. Слейте тормозную жидкость, прежде чем делать что-либо еще.
2. Используйте два отверстия 0,25 дюйма в корпусе, чтобы закрепить клапан на опоре.
3.Connect порт «IN» на линию давления, поступающей из главного цилиндра.
4. Подключите линию, идущую к суппортам, к порту «OUT».
5. Поверните ручку регулятора по часовой стрелке до упора.
6. Удалите воздух из тормоза и проверьте, нет ли утечек в клапане или его фитингах.
7. Проведите тестовое торможение, чтобы отрегулировать смещение, прежде чем оно заработает должным образом.

Осторожно: убедитесь, что клапан не трется о другие тормозные магистрали и не соприкасается с капотом.

Эксплуатация:
Ручка, повернутая до упора (против часовой стрелки), обеспечивает максимальное снижение давления на 57%.
Вращение входного сигнала (по часовой стрелке) будет постепенно увеличивать линейное давление до полного давления.

Все товары абсолютно новые, если иное не указано в листинге.

Мы продаем предметы «сделай сам», за некоторыми исключениями.

Мы не несем ответственности за обучение вас установке.

Настоятельно рекомендуется профессиональная установка.

ВАЗ-2110, тормозная система: контур

В данной статье будет рассмотрено устройство ВАЗ-2110: тормозная система, основные узлы и механизмы.Вы узнаете об общей схеме привода, конструкции всех элементов.

Общее устройство

Тормозная система ВАЗ-2110 устроена таким образом, что колодки приводятся в движение давлением в трубках. В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости. В случае отказа одной цепи вторая останется в рабочем состоянии. Конечно, эффективность торможения резко упадет. Также стоит отметить, что вентилируемые тормозные диски устанавливаются на передние колеса «десятки».

Также в конструкции предусмотрены накладки для индикации износа. На задних колесах установлены барабанные тормоза, приводимые в движение двухпоршневым цилиндром. Также есть механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основа системы — главный цилиндр, установленный на вакуумном усилителе. В верхней части ГТЦ находится расширительный бачок, имеющий крышку со встроенным датчиком уровня.

Главный тормозной цилиндр

Тормозная система ВАЗ-2110 состоит из нескольких узлов, но главное — это цилиндр, повышающий давление в трубках.В цилиндрах поршни движутся последовательно. Тот, что ближе к вакуумному усилителю, создает давление в правом переднем и левом заднем тормозных механизмах. Второй поршень приводит в действие суппорты левого переднего и правого заднего тормозов. Обратите внимание на то, что манжеты, которые надеты на поршни, такие же. У них диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Именно на поршне ближе к вакуумному усилителю. Кроме того, на нем есть паз.

Вакуумный усилитель

Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя. С его помощью прилагается усилие, которое прикладывается к педали. Вакуумный усилитель расположен между педалью и цилиндром. Крепление осуществляется двумя шпильками. Конструкция не предполагает разборки, поэтому при повреждении устройства его необходимо немедленно заменить на новый.

Чтобы проверить вакуумный усилитель, необходимо заглушить двигатель и несколько раз нажать на педаль тормоза.Затем выжмите педаль до конца, запустите двигатель и обратите внимание на то, что будет. Если педаль переместилась вперед, вакуумный усилитель полностью исправен. Конечно, в том случае, если нет видимых мелких дефектов. Также стоит отметить, что устройство не будет работать или его эффективность многократно снизится, если шланг, соединяющий его с выпускным коллектором, сломан. Если на ВАЗ-2110 есть такой дефект, тормозная система будет работать плохо.

Регулятор давления

Для задних тормозов есть регулятор давления.Крепится с помощью кронштейна к кузову автомобиля с левой задней стороны. А одним из болтов производится крепление вилки привода регулятора. Отверстия имеют овальную форму. Благодаря этому кронштейн может перемещаться рядом с регулятором. При этом изменяется сила, действующая на поршень механизма.

При увеличении нагрузки на заднюю часть на рычаг влияет определенное усилие. В этом случае он переносится на поршень. Когда вы нажимаете педаль тормоза, жидкость в системе пытается вытолкнуть поршень наружу.Но этому мешает усилие, исходящее от рычага. Далее производится балансировка тормозной системы. На заднюю ось тормозное усилие не распространяется. Как следствие, задние колеса не могут быть заблокированы. Схема тормозной системы ВАЗ-2110 демонстрирует, как жидкость течет по трубкам.

При увеличении нагрузки на задний мост колеса и дорога имеют максимальную степень сцепления. С помощью регулятора большее давление прикладывается к цилиндрам задних колес.Когда нагрузка на задние колеса уменьшается, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается колпачком.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
