Как снять ручку КПП на автомобилях LADA (МКПП, АМТ или робот, АКПП)

Как снять ручку КПП на автомобилях LADA (МКПП, АМТ или робот, АКПП)

_x000D_

АвтоВАЗ комплектует свои автомобили тремя типами трансмиссий: МКПП (механическая коробка передач), АМТ или «робот» (автоматизированная трансмиссия) и АКПП (автоматическая коробка передач). Расскажем, как заменить ручку КПП на LADA в деталях.

_x000D_

1. Старая МКПП. На автомобилях ВАЗ «десятого семейства», а затем и на Лада Приора с «механикой» ручка снималась очень сложно. Сначала поднимаем чехол (выводим фиксаторы из зацепления с тоннелем при помощи отвертки). Ручка на металлическом рычаге сидит очень плотно, т.к. внутри нее есть паз.

_x000D_

Как снять ручку МКПП на Приора и ВАЗ 2110Как снять ручку МКПП на Приора и ВАЗ 2110Как снять ручку МКПП на Приора и ВАЗ 2110

_x000D_

Чтобы снять ручку нужно потянуть ее с усилием вверх, при необходимости нагреваем деталь феном.

_x000D_

_x000D_

Аналогично снимаем ручку КПП на Лада Ларгус:

_x000D_

_x000D_

Снятие стержня рычага переключения передач на автомобиле LADA 4×4 (Нива 2121 и 2131). Приподнимаем ручку немного вверх и плоской отверткой отщелкиваем лепестки пластикового фиксатора, выводя их из кольцевой канавки рычага.

_x000D_

_x000D_

2. Новая МКПП

. В последующем Приоры (после рестайлинга), а также автомобили Лада Гранта, Калина, Веста получили модифицированные трансмиссии и ручки КПП соответственно. Теперь снять ручки КПП на механической коробке стало существенно проще: откручиваем ее против часовой стрелки.

_x000D_

_x000D_

Чтобы снять ручку МКПП на Lada XRAY требуется с усилием потянуть ее вверх.

_x000D_

_x000D_

3. АКПП Jatco. В августе 2012 года начались продажи автомобилей LADA с АКПП Jatco. Чтобы снять ручку нужно сначала поднять кожух вверх и вывернуть два винта крепления крепления на штоке. Затем с правой стороны внизу отсоединить белый провод, который идет к кнопке О/D. Кстати, ручку АКПП можно укоротить.

_x000D_

Как снять ручку АКПП на Лада Гранта и Калина 2Как снять ручку АКПП на Лада Гранта и Калина 2

_x000D_

4. АМТ или «робот». В марте 2015 года АвтоВАЗ начал выпускать машины с роботизированной трансмиссией. Тут схема действий, как на старой «механике» — тянем сильно ручку вверх. Кстати, в книгах также не пишут, как снять облицовку тоннеля около рычага АМТ.

_x000D_

Как снять ручку АМТ или робот на Лада Гранта, Калина 2, Приора, Веста или XRAYКак снять ручку АМТ или робот на Лада Гранта, Калина 2, Приора, Веста или XRAY

_x000D_

Напомним, в последнее время многие автолюбители LADA устанавливают на свои Гранты, Калины и Приоры ручку КПП от Весты. Читайте также, как бороться с дребезгом и щелчками ручки МКПП (для Калина/Гранта или Веста/XRAY).


Категории товаров, которые вам могут быть интересны на основании статьи «Как снять ручку КПП на автомобилях LADA (МКПП, АМТ или робот, АКПП)»:





  • Товары, из ассортимента Дастершоп77 по теме статьи:

    Добавить комментарий



    Кулиса на ВАЗ 2110: замена своими руками, установка короткоходной, ремонт

    Содержание:

    Многие неопытные водители начинают паниковать и говорить о поломке коробки переключения передач, хотя на самом деле виновником неполадки выступает кулиса.

    Практика показывает, что замена и ремонт — это редкие, не особо распространенные меры. Намного чаще сложившаяся ситуация заставляет просто выполнить регулировку кулисы.

    Но сегодня мы поговорим не только про регулировку, но также расскажем об особенностях доработки, ремонта и замены данного элемента.

    Расположение элемента

    Признаки поломки

    На самом деле определить, что виновником всех бед выступает именно кулиса, не сложно. Ведь существует ряд характерных признаков, которые на это указывают.

    Вы можете готовиться к работе по регулировке или замене кулисы, если:

    • Первая передача не хочет упорно включаться или же выключаться, переходить в другое положение;
    • При включении первой передачи изначально ручка КПП ведет себя нормально, но затем коробка самопроизвольно перескакивает на заднюю передачу;
    • Вы не можете включить первую и/или пятую передачу, в то время как с переходом на остальные скорости проблем не возникает.

    При первых же признаках неполадки следует отправиться на СТО или в собственный гараж для устранения поломки.

    Признак поломки

    Пояснение

    На рычаге коробки передач появился люфт

    Вероятнее всего износилась кулиса. В этой ситуации решить проблему можно только путем замены изношенного элемента

    Звон кулисы

    Встречается чаще всего при проблемах коробки на ВАЗ 2110. Вызван звон может быть дефектами при заводском производстве, либо выполнением некачественного ремонта

    Скорость на КПП тяжело включается, ее выбивает

    В такой ситуации можно попробовать два метода — регулировка и замена. Если регулировка не помогла, меняйте элемент

    Вместо первой передачи включается задняя

    С рычагом все нормально, а вот кулиса вас подвела. Проводите замену. Хотя может помочь и ремонт с помощью ремкомплекта

    Рычаг чрезмерно вибрирует

    Проверьте состояние шарниров ручки вашей коробки передач. Скорее всего, в них возник серьезный люфт

    Регулировка

    Теперь поговорим о том, как можно кулису отрегулировать, если она подает первичные признаки неисправности.

    1. Первым делом постарайтесь всеми правдами и неправдами включить первую передачу.
    2. Установите машину на эстакаде, включите ручной тормоз, подставьте дополнительные опоры под колеса, чтобы избежать движения автомобиля.
    3. Не выключайте первую передачу на коробке.
    4. Внизу найдите хомут, который удерживает кулису, фиксирует его. Для этого придется залезть под капот. С поиском коробки передач у вас не должно возникнуть проблемы. Хомут нужно ослабить.
    5. Теперь возвращайтесь в салон. Ваша задача — сдвинуть рычаг коробки максимально влево. Если начнете дергать ручку вперед или назад, кулиса с большой долей вероятности соскочит. Вам это не нужно.
    6. Возвращайтесь под автомобиль, обратно затягивайте хомут.
    7. Во множестве случаев хватает простого смещения кулисы относительно карданчика буквально на несколько миллиметров.

    При регулировке обратите внимание на состояние карданчика. Он может потребовать замены в случае износа.

    Работа кипит

    Доработка

    Сейчас многие владельцы ВАЗ 2110 обсуждают возможности доработки, усовершенствования коробки переключения передач путем замены кулисы со стандартной на короткоходную.

    Короткоходка является результатом самостоятельного тюнинга. Проводить подобную работу или нет, решайте сами. Но с точки зрения эффективности работы КПП, установка короткоходной кулисы идет только на пользу, поскольку передачи начинают переключаться более четкое.

    Короткоходка

    Чтобы установить себе короткоходку, не обязательно полностью демонтировать штатный вариант.

    Для этого вам необходимо выполнить несколько операций:

    • Нужно просто разобрать шаровую опору с внешней стороны;
    • Далее разжимается металлическое кольцо опоры и разводятся лапки, выполненные из пластмассы;
    • Так выйдет шар;
    • Теперь отключается от опоры тяга, и к тяге приваривают небольшой кусочек трубы и кусочек листового металла хорошей прочности;
    • Обязательно поднимите вверх шарнир с крючком, иначе ошибочных включений скоростей будет не избежать.

    Установка короткоходки повлечет за собой необходимость прикладывания большего усилия при включении той или иной передачи. Но с другой стороны, переключение становится четким и плавным. Потому решайте сами, с каким вариантом вам будет лучше — стандартным или короткоходным.

    Ремонт

    Вне зависимости от того, что именно вы будете делать с кулисой — ремонтировать, регулировать или менять, вам все равно потребуется разобрать данный узел.

    Разборка выполняется следующим образом.

    • Снимите кожух с ручки вашей коробки переключения передач.
    • Установите автомобиль на яму, либо поднимите переднюю часть с помощью домкрата.
    • Демонтируйте переднюю консоль. Она удерживается на крепежных болтах.
    • Теперь снимите саму кулису. Для ее фиксации в АвтоВАЗ использовали 6 болтов в случае с моделью ВАЗ 2110.
    • Проводя демонтажные работы, обязательно изучайте состояние всех элементов.
    • Отогнув пыльник, вы откроете себе доступ к опоре, сальнику и карданчику.

    Меняем пыльник

    Теперь что касается ремонта. На этот счет может быть несколько рекомендаций, в зависимости от текущего состояния узла и его компонентов.

    1. В лучшем случае ремонт потребует применения ремкомплекта для кулисы. Стоит он немного.
    2. Если деформировалась втулка, ее потребуется заменить на новую.
    3. Проверьте отверстие оси рычага на предмет износа.
    4. Убедитесь, что у карданчика нет люфта. В противном случае обычным ремокомплектом уже не обойтись, то есть потребуется полная замена всей кулисы.
    5. Не редко виновником постороннего шума, дребезжания при переключениях скоростей на коробки передач становится подушка кулисы. Поменять ее достаточно просто, а провести операцию по силам даже новичку.

    Замена сальника

    Достаточно часто владельцы ВАЗ 2110 сталкиваются с ситуацией, когда после стоянки под машиной они обнаруживают следы масла. Варианта здесь два — износился масляный фильтр или возникли проблемы с сальником.

    По мере замены сальника вы сможете параллельно произвести осмотр и смену таких элементов как подушка, карданчик, пыльник.

    Демонтажные работы

    Но давайте обо всем по порядку. Первым делом проверьте, действительно ли это сальник, а не фильтр. Если с фильтром все хорошо, тогда загоняем автомобиль на яму или находим другой способ оказаться под днищем вашего ВАЗ 2110. Предварительно не лишним будет посмотреть видео материалы относительно сложившейся у вас ситуации.

    1. Внимательно осмотрите пыльник. Если из коробки передач через сальник вытекает масло на вашем авто, его следы обязательно останутся на пыльнике.
    2. Отогните пыльник. Так вы сможете добраться до карданчика, отсоединить его и получить доступ к манжете.
    3. Демонтировать карданчик сначала нужно от рычага, а уже потом от самой кулисы. Не наоборот.
    4. Карданчик снят, потому двигаемся к сальнику.
    5. Манжета с коробки переключения передач снимается при помощи крючка и шила. Потому заранее позаботьтесь о наличии этих инструментов у вас под рукой.
    6. Теперь на место старого сальника устанавливается новый. Народные умельцы приспособились использовать обычную крышку от пластиковых бутылок. Если приноровиться, то получается очень легко менять сальник.
    7. Выполнив замену элемента, верните все демонтированные компоненты на свои места. Если некоторые из них нуждаются в замене или уже заметны следы износа, лучше поменять сразу. Вряд ли вам захочется через пару недель повторять ту же операцию и валяться под собственным автомобилем.

    Ремонт не даст желаемого результата, если регулировка была проведена с допущением ошибок. Чтобы сделать все аккуратно и грамотно, воспользуйтесь помощью напарника. Один будет работать под автомобилем, второй подсобит из салона.

     Загрузка …

    Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

    Добро пожаловать!
    Рычаг КПП – он является одним из важных элементов при выборе скорости у автомобиля. На данный момент как таковых разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего удобен им, потому что встречаются люди которым нравятся длинные рычаги, а встречаются и такие кому нравятся лишь короткие. Но не всем известно как поменять данный рычаг на машине и поэтому специально для таких людей была подготовлена инструкция по замене рычага в картинках.

    Примечание!
    Для замены рычага вам понадобиться лишь отвёртка!

    Краткое содержание:

    Когда нужно менять рычаг КПП?
    Многие люди рычаг заменяют по разным причинам, кто то из-за его деформации, а кто то его просто снимает чтобы укоротить потому что как правило на «Классиках» стоят длинные рычаги которые не очень всем нравятся в плане комфортабельности, но исключением выступает автомобиль «ВАЗ 2105» на котором с самого завода шёл рычаг более короткий.

    Как заменить рычаг кпп на ВАЗ 2101-ВАЗ 2107?

    Снятие:
    1) Для начала включите нейтральную скорость на автомобиле, поставьте для этого рычаг переключения передач в нужное положение.

    2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

    3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

    4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

    Примечание!
    На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

    5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

    Примечание!
    Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую! (О том как снять эту втулку, см. в низу статьи в рубрике «Для новичков!»)

    Установка:
    1) Установка нового рычага осуществляется в обратном порядке снятию.

    Для новичков!
    Вопрос: Как извлечь внутреннюю втулку из рычага?
    Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

    Дополнительный видео-ролик:
    Более подробно процесс снятия и установки рычага, см. в интересном видео-ролике который расположен чуть ниже:

    Снятие рычага кпп ваз 2107

    С помощью рычага водитель подает необходимые команды механической коробке переключения передач. На заднеприводных автомобилях (Ваз 2101-2107) механическая коробка переключения передач (МКПП) установлена непосредственно под рычагом, поэтому нет необходимости в кулисе. Ведь механизм включения передач напрямую связывает рычаг и штоки вилок соответствующих шестеренок.

    У переднеприводных автомобилей (Ваз 2108-2112) установлена рядом с двигателем, поперек кузова. Поэтому для передачи команд от рычага к механизму включения передач производится с помощью кулисы, изготовленной из стальной трубы. Из-за этого технология снятия, замены и ремонта рычага переключения отличаются.

    Как снять рычаг переключения передач на Ваз 2107

    В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

    Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

    Как снять рычаг переключения передач на Ваз 2110

    Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

    Неисправности рычага

    Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

    Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

    Видео — Болтается рычаг скоростей ВАЗ

    Рычаг переключения передач в автомобиле ВАЗ 2107 напрямую зависим от КПП, одновременно помогает руководить и переключает скорости.

    Это не особо ломающаяся деталь коробки передач и редко требующая замены. Но периодически она происходит. В статье покажем как снять рычаг переключения передач на ВАЗ 2107.

    Где находится

    Размещен он в салоне машины, ниже приборной панели, справа от водителя (или слева, если машина праворульная). Используют его для переключения передач в КПП.

    Рычаг переключения – деталь надёжная и устойчивая. Но из-за халатного и не бережного использования, она тоже ломается. Если резко начинаете хватать рычаг управления или давить на него, то ремонта не избежать. Перед началом замены в ВАЗ 2107, необходимо понять, как его снять с коробки.

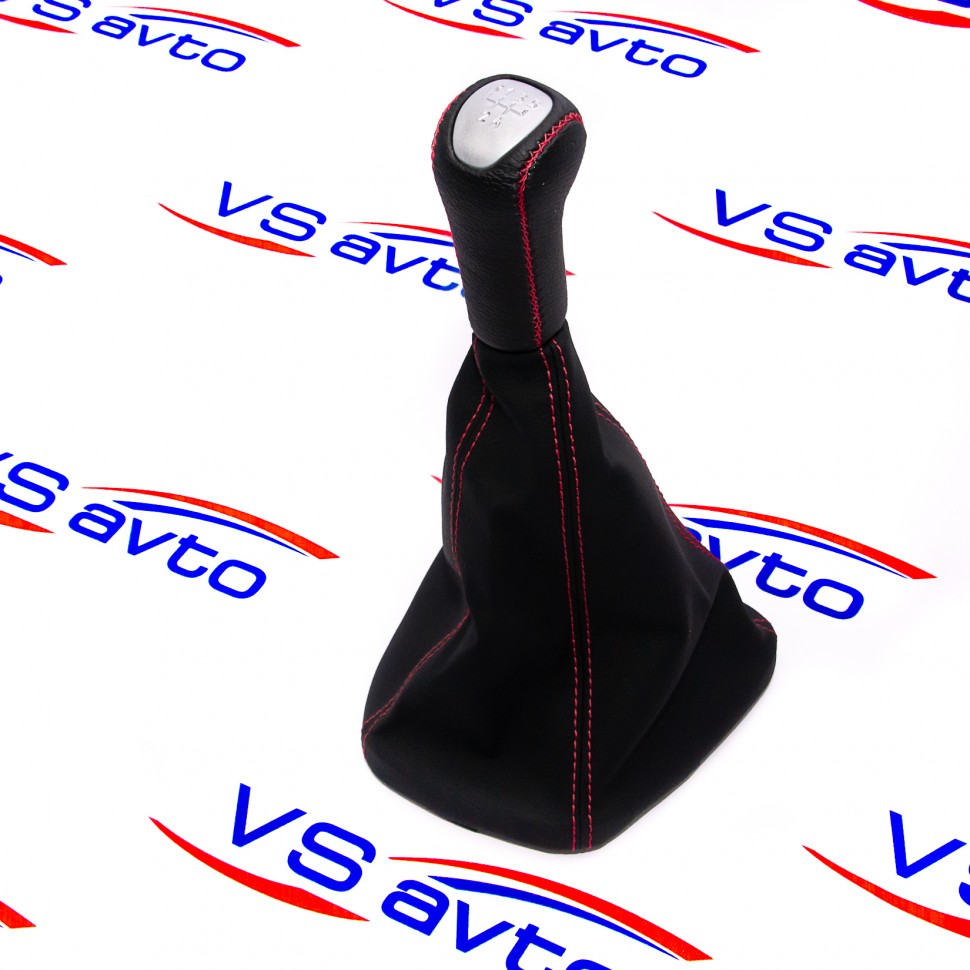

    Ручка для переключения передач

    Распространённые болезни – дребезжание и болтание ручки. Назовём это первой стадией. Если не устранить проблему сразу, в дальнейшем придётся полностью заменить элемент. К данной детали, как и к прочим в машине, нужно относиться бережно и спокойно. Не дёргать её, спешить и вдавливать в «кормушку». Если скорости не переключаются плавно и комфортно, то, вероятно, не выжали сцепление до конца, либо проблемы с коробкой. И ремонтировать нужно её, а не ручку.

    Инструментарий

    Инструкция

    1. Установите автомобиль ВАЗ 2107 на подставки.
    2. Устраните систему выпуска и снимите термозащитный кран.
    3. Предварительно стащите чехол с ручки.

    Снимаем чехол

  • Удалите стопорную скобу и шайбу. И выньте тягу переключения, она расположена сбоку.
  • Снизу поставьте гаечный ключи и прокрутите его на 90 градусов. Отожмите сферический вкладыш.
  • Вытяните ручку.
  • Смажьте вкладыш смазкой.
  • Установите ручку с вкладышем (стрелки должны показывать направление продольной оси).
  • Давите сверху на вкладыш. Зафиксируйте его.
  • Закрепите чехол так, чтобы стрелка указывала вперёд.
  • Положите шайбы и вставьте тягу. Закрутите скобу.
  • На место поставьте термозащитный кран, а также систему выпуска.
  • Закрепите чехол, оденьте рукоятку. Зафиксируйте состояние.
  • Теперь вы знаете, как произвести данную замену на ВАЗ 2107. Надеемся, что наша статья была полезна. Пускай ваш автомобиль работает долго и исправно.

    Видео «Замена рычага КПП»

    Предлагаем к просмотру видео, в котором показано как нужно менять рычаг.

    Рычаг КПП ВАЗ 2107 является простой, но важной деталью в салоне автомобиля. Рычаг обеспечивает переключение передач КПП непосредственно водителем. Данный узел считается относительно надежным на данных моделях, однако в силу возраста многих машин не исключены поломки системы или возникновение неисправностей.

    Расположение и устройство рычага КПП ВАЗ 2107

    Рычаг переключения КПП ВАЗ 2107 расположен непосредственно в центральной части салона на классическом месте в нижней части. Данный узел у модели выполнен из стального наконечника с пластиковым набалдашником, в длину рычаг достигает 40 см, что явно нетипично для современных автомобилей. Такая большая длина связана с архаичностью конструкции, низким расположением туннеля относительно посадки водителя, а также отчасти из-за заднего привода машины.

    Со временем набалдашник истирается и приходит в негодность, так как выполнен из пластика посредственного качества. Поэтому многие владельцы проводят замену на нестандартные элементы различной формы. При этом положительной стороной конструкции и устройства данного узла является отсутствие вибраций на рычаге, которые являются большим недостатком иных моделей АвтоВАЗа. В части конструкции рычаг является классическим представителем технологий 70-х годов, так как внутренняя часть прикреплена к кулисе, трос отсутствует, переключение происходит путем переключения втулок и перемещения этой кулисы. В последующем кулиса передает момент на остальные агрегаты сцепления и непосредственно на коробку передач. Перемещение маховиков и изменение крутящего момента изменяют передачу. Внутреннюю часть и строение ручки прикрывает прорезиненный кожух, который также имеет свойство достаточно быстро изнашиваться. Именно с помощью данной детали водитель переключает передачи в зависимости от дорожной обстановки, в соответствии со схемой, расположенной на набалдашнике узла.

    Как поменять рычаг КПП на ВАЗ 2107 своими руками

    Необходимость замены ручки КПП ВАЗ 2107 может быть вызвана различными причинами. Так, в результате естественного износа внутренние втулки и часть рычага могут прийти в негодность, соответственно, переключение передач и станет затруднительным. Тяжелый ход переключения передач, проявляющийся хруст и посторонние звуки в районе кожуха являются первыми признаками неисправности. Так как втулки и шарниры выполнены из достаточно хрупкого пластика, поломка является лишь вопросом времени. Достаточно редки случаи, когда ломается непосредственно сам рычаг на видимой из салона стороне на протяжении своей длины. Такое явление может произойти из-за чрезмерного механического воздействие на ручку или аварии, в результате которой механизм будет сломан.

    Чаще всего снятие рычага КПП ВАЗ 2107 требуется в результате износа набалдашника или внутренних частей, а также кожуха, который при интенсивном обращении изнашивается за 60-70 тысяч километров пробега. При этом смену рычага коробки передач ВАЗ 2107 вполне возможно провести самостоятельно. Для этого потребуется лишь небольшой набор отверток различной формы, а также в случае устранения неисправностей понадобится ремкомплект рычага КПП ВАЗ 2107 вместе с ключами на 12, 10 и 14.

    Как снять ручку КПП ВАЗ 2107

    Процедура снятия рычага КПП ВАЗ 2107 состоит из нескольких стадий:

    1. Для начала необходимо поставить рычаг в нейтральную передачу. А сам автомобиль на ручной тормоз.
    2. Затем необходимо демонтировать защитный кожух, который расположен непосредственно на самом тоннеле пола. Для этого следует отверткой поддеть пластиковые защелки и вынуть кожух через рычаг.
    3. После этого отделить набалдашник от рычага при необходимости его смены. Данная деталь крепко насажена на ручку, и для ее демонтажа необходимо применить достаточно большое усилие. При установке новой детали в некоторых случаях применяют силиконовую смазку или герметик для уплотнения.
    4. Затем необходимо демонтировать сам рычаг, который закреплен к системе с помощью двух болтов с головками на 12. Болтами ручка крепится к кулисе и остальной системе сцепления. После отделения этой детали при необходимости можно продолжить разбор системы. Снятие кулисы производится путем отделения втулок и шарниров также с помощью крестовой отвертки. Поврежденный рычаг в последующем заменяется на новый, как и остальные поврежденные элементы.

    Как собрать рычаг КПП ВАЗ 2107

    Сборка агрегата происходит в обратном порядке также в несколько стадий:

    1. После применения ремкомплекта и смены отработанных деталей обратную сборку необходимо производить, начиная с втулок переключения передач. Они расположены за кожухом и кулисой непосредственно в тоннеле пола в салоне автомобиля. Втулки крепятся к шарнирам с обязательным применением силиконовой смазки. Данное вещество необходимо для устранения механических повреждений, которые возникают в результате механического трения.
    2. После этого необходимо закрепить новый рычаг к кулисе посредством ключа на 12 прикручиванием двух болтов. Также после закрепления места сочленения можно обработать смазкой.
    3. После закрепления ручки необходимо смонтировать кожух, закрепив его на штатном креплении в пластиковых защелках. Производить эту процедуру необходимо с осторожностью, так как штатные крепления и места для защелок достаточно хрупки и при неосторожном обращении могут с легкостью обломиться.

    Как поставить рычаг КПП ВАЗ 2107

    Установка нового механизма с аналогичными или нештатными размерами проводится по тому же алгоритму, который проводится при ремонте узла. Однако в случае монтажа нестандартного оборудования необходимо учитывать места крепления, которые придется дорабатывать установкой дополнительного крепления. При установке необходимо отцентрировать новый элемент при закреплении его к кулисе. Для этого также необходимо перевести коробку передач в нейтральное положение и прикрепить болтами кулису к рычагу, выставив его по центру относительно оси кулисы.

    Как перенести рычаг КПП на ВАЗ 2107

    Перенос агрегата в иное место производится крайне редко, так как требует значительно вмешательства в сам конструкцию кулисы, а также ручки. Чаще всего рычаг укорачивают, а кулису переносят ближе к водителю. Также при переоборудовании автомобиля в спортивный болид проводят изменения в конструкции: кулису заменяют на тросы, а рычаг заменяют на спортивный, что требует кардинальной переработки всей схемы переключения передач.

    Советы и рекомендации по замене рычага КПП ВАЗ 2107

    При выборе деталей для замены вышедших из строя необходимо приобретать только оригинальные запчасти от производителя. Несмотря на простоту конструкции и простой ремонт изделия, при покупке контрафактного материала ресурс деталей низок. При использовании таких изделий вполне вероятны негативные проявления в движении в виде хруста, заклинивания включения передач, самопроизвольный переход на иные передачи, завывания в нижней части туннеля, что впоследствии может привести к возникновению аварийной ситуации.

    Также при процедуре обратного монтажа деталей в обязательном порядке необходимо соблюдать последовательность действий при установке шарниров кулисы. Необходимо использовать специальные смазочные материалы при монтаже механических частей изделия. Лучше всего подходят специальные силиконовые смазки с водоотталкивающим составом. Такой материал надолго сохранит целостность состава и защитить основные части кулисы. Также при первом проявлении признаков поломки необходимо произвести плановый профилактический осмотр с демонтажем всего агрегата.

    Заключение

    В итоге рычаг КПП ВАЗ 2107 является важным элементом в системе переключения передач. Его замена не представляется сложной, по времени занимает порядка 2 часов и не потребует от водителя каких-либо дополнительных познаний в области ремонта, так как конструкция и устройство агрегата просты в обслуживании.

    Как Снять Рычаг Кпп Шевроле Нива ~ AUTORUSERVIS.RU


    Как снять коробку на ниве 21213

    Для выполнения несложной, но трудоемкой работы по снятию коробки переключения передач с вездехода Ваз-2121 (Нива) необходимо наличие смотровой ямы, эстакады или мощного подъемника. Перед началом работы убедитесь в том, что аккумулятор отключен и снят с автомобиля, вывешены одно или оба задних колеса машины, отпущен «ручник» а КПП находится в положении «нейтраль».
    Проводим работу внутри салона: Сняв коврики и пыльники с рычагов КПП и раздаточной коробки, откручиваем рукоятки рычагов. Снимаем резонатор и «штаны» системы выпуска отработанных газов. Откручиваем два нижних болта крепления картера сцепления к блоку двигателя. Освобождаем рабочий цилиндр сцепления (два болта «на 13» и пружина вилки сцепления) и отводим его в сторону. Можно полностью снять цилиндр, отсоединив от него подводящую трубку, но в этом случае, при установке его на место, придется «прокачивать» систему.

    Переходим под низ автомобиля. На эластичную муфту подбираем подходящего размера хомут и фиксируем её для облегчения последующей установки на место. Поочередно откручиваем гайки болтов крепления хвостовика КПП, промежуточного вала и эластичной муфты, постепенно проворачивая «кардан» для облегчения доступа к ним. Отворачиваем крепление тросика спидометра от раздаточной коробки и отводим гибкий вал в сторону. Отсоединив от раздаточной коробки задний и передний карданные валы, также отводим их в сторону. Далее, освободив крепление «раздатки» к кузову (4 гайки «на 13»), снимаем её с автомобиля. Отворачиваем два болта (верхних) крепления крышки картера сцепления к блоку двигателя. Снимаем стартер, открутив 3 болта крепления его к крышке картера сцепления. Поддерживая снизу КПП, откручиваем гайки крепления кронштейна коробки передач к кузову. Теперь нужно подставить любую опору под картер коробки передач для того, чтобы аккуратно снять её с автомобиля. Аккуратность здесь потребуется для предотвращения механических повреждений так называемого «паука» при выходе первичного вала КПП из ведомого диска сцепления. Наконец, без резких движений, плавно извлекаем коробку передач из-под автомобиля.

    Видео на тему как снять кпп ваз нива 21213 – бесплатный просмотр. Статьи об устройстве систем автомобиля и ремонте своими руками. Справочные материалы. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

    Категория: Ремонтировать авто

    Смех в теме: – Ты же девочка, а так ругаешься.- А ты мальчик. И так ноешь.

    Опубликовал Админ: по просьбе Альфреда

    Рассуждение автовладельца: Мощность, высокая посадка, потребление дизеля не столь и высокое для такой большой машины.

    Раздаточная коробка автомобиля «Нива» и некоторых других внедорожников предназначена для распределения вращающего момента колёс как между осями, так и между разными колёсами одной оси. Это делается в целях повышения проходимости на особенно трудных участках пути. На языке специалистов это устройство называется «демультипликатор».

    Местоположение и функции раздаточной коробки

    Расположение раздаточной коробки в автомобиле Нива 21213

    Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

    Раздатка помогает реализовывать такие возможности внедорожника, как:

    • Блокировка межосевого дифференциала.
    • Отключение ведущего моста.
    • Повышение вращающего момента ведущих колёс.
    • Распределение вращающего момента по колёсным осям.

    Снятие и установка коробки передач Chevrolet Niva

    Инструменты:

    • Металлическая щётка
    • Гаечный ключ накидной прямой 10 мм
    • Гаечный ключ накидной прямой 19 мм
    • Вороток под торцевую насадку
    • Удлинитель для торцового воротка 600мм
    • Кардан для торцового воротка
    • Насадка на вороток 10 мм
    • Насадка на вороток 19 мм
    • Опорная стойка

    Детали и расходники:

    Примечания:

    Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

    повышенный (по сравнению с привычным) шум;

    затрудненное переключение передач;

    самопроизвольное выключение или нечеткое включение передач;

    утечка масла через уплотнения и прокладки.

    Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

    Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и ее крышек и т.п.).

    Работу проводим на смотровой канаве или эстакаде.

    1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

    2. Снимаем приемную трубу системы выпуска отработавших газов, как описано здесь.

    3. Снимаем промежуточный вал, как описано здесь.

    4. Снимаем передний карданный вал, как описано здесь.

    5. Отсоединяем колодку проводов от выключателя фонарей заднего хода, как описано здесь.

    6. Отвернув болты крепления кронштейна рабочего цилиндра сцепления к картеру сцепления, как описано здесь, отводим цилиндр в сторону, не разъединяя гидропривод.

    7. Подставив регулируемый упор под коробку передач, снимаем привод управления механизмом выбора передач, как описано здесь.

    Устройство и принцип работы

    Срок службы деталей привода зависит от соблюдения регламента технического обслуживания. В руководстве по эксплуатации указано, что пробег до ремонта трансмиссии составляет 200 тысяч километров. На практике это не касается лишь ШРУСов, которые часто приходится менять и при меньшем пробеге. Что касается КПП и раздатки, то они , по отзывам владельцев, без проблем выдерживают положенные 200 тысяч километров.

    Картер коробки (3). Все механизмы смазываются трансмиссионной смазкой, поэтому они расположены в герметичном картере, куда залита эта смазка.

    Сальник первичного (4) и сальник вторичного вала (5). Он препятствует протечке смазки в месте входа вала в картер.

    Синхронизаторы передач (7, 8, 9). Служат для более четкого включения передач и фиксируют выбранное зацепление.

    Промежуточный вал (6) конструктивно изготовлен так, что он пребывает в постоянном зацеплении с первичным валом. На промежуточном вале расположены шестерни передач.

    Вторичный вал (2). Является ведомым валом. На нем также имеются шестерни передач, способные перемещаться вдоль оси вала.

    Механизм выбора передач — это узел, приводящий шестерню передачи в движение вдоль вторичного вала.

    Подшипники валов (в разрезе имеют фиолетовый цвет) обеспечивают их вращение.

    Инструкция по проведению снятия коробки передач требует предварительной подготовки инструментов.

    Для ремонта потребуются:

    • гаечные ключи для болтов размерами 17, 13, 12, 10;
    • шестигранники в наборе от 12;
    • шлицевая и крестовая отвертки;
    • пассатижи.

    Предварительно подготавливают емкость, в которую будут собирать отработанное масло. Нужно найти подставку или подвес для поддержки коробки передач. Для снятия детали рекомендуется использовать специальный подъемник или поставить транспортное средство на смотровую яму.

    Для устранения риска короткого замыкания при демонтаже детали рекомендуется предварительное отключение аккумуляторной батареи. Подготовительные работы требуют установки автомобиля на стояночный тормоз. При использовании смотровой ямы для проведения работ требуется заблокировать колеса башмаками.

    Как снять коробку на ниве 21213

    Для выполнения несложной, но трудоемкой работы по снятию коробки переключения передач с вездехода Ваз-2121 (Нива) необходимо наличие смотровой ямы, эстакады или мощного подъемника. Перед началом работы убедитесь в том, что аккумулятор отключен и снят с автомобиля, вывешены одно или оба задних колеса машины, отпущен «ручник» а КПП находится в положении «нейтраль».

    Проводим работу внутри салона: Сняв коврики и пыльники с рычагов КПП и раздаточной коробки, откручиваем рукоятки рычагов. Снимаем резонатор и «штаны» системы выпуска отработанных газов. Откручиваем два нижних болта крепления картера сцепления к блоку двигателя. Освобождаем рабочий цилиндр сцепления (два болта «на 13» и пружина вилки сцепления) и отводим его в сторону. Можно полностью снять цилиндр, отсоединив от него подводящую трубку, но в этом случае, при установке его на место, придется «прокачивать» систему.

    Переходим под низ автомобиля. На эластичную муфту подбираем подходящего размера хомут и фиксируем её для облегчения последующей установки на место. Поочередно откручиваем гайки болтов крепления хвостовика КПП, промежуточного вала и эластичной муфты, постепенно проворачивая «кардан» для облегчения доступа к ним. Отворачиваем крепление тросика спидометра от раздаточной коробки и отводим гибкий вал в сторону. Отсоединив от раздаточной коробки задний и передний карданные валы, также отводим их в сторону. Далее, освободив крепление «раздатки» к кузову (4 гайки «на 13»), снимаем её с автомобиля. Отворачиваем два болта (верхних) крепления крышки картера сцепления к блоку двигателя. Снимаем стартер, открутив 3 болта крепления его к крышке картера сцепления. Поддерживая снизу КПП, откручиваем гайки крепления кронштейна коробки передач к кузову. Теперь нужно подставить любую опору под картер коробки передач для того, чтобы аккуратно снять её с автомобиля. Аккуратность здесь потребуется для предотвращения механических повреждений так называемого «паука» при выходе первичного вала КПП из ведомого диска сцепления. Наконец, без резких движений, плавно извлекаем коробку передач из-под автомобиля.

    Видео на тему как снять кпп ваз нива 21213 – бесплатный просмотр. Статьи об устройстве систем автомобиля и ремонте своими руками. Справочные материалы. Как своими руками отремонтировать автомобиль в домашних условиях. Поможем себе в ремонте и отремонтироваем авто сами. Мы знаем как восстановить автомобиль с минимальными вложениями. Видео инструкцию прилогаю.

    Как Снять Рычаг Кпп Шевроле Нива

    На тяге имеется стяжная муфта и защитный чехол, которые нужно снять. Но будьте осторожны, чтобы не повредить фиксаторы. Чехол необходимо вывернуть в обратную сторону, после чего разрезать крепежный хомут.

    Далее, снимается чехол с рычага. Извлекается передок облицовки тоннеля пола. От рычага отстегивается фиксатор и снимается ось. Снимается рычаг переключения путем проведения его вверх. Оставшийся резиновый манжет необходимо вернуть внутрь извлеченного рычага.

    Извлекаются болты крепления корпуса рычага, и снимается кулиса. С вала потребуется извлечь как снять ручку кпп нива шевроле втулку шток. Далее необходимо осмотреть тягу на предмет наличия дефектов, чтобы определить что потребуется: Замена производится в случае наличия люфта в шарнирах или сильного износа отверстия под ось рукоятки переключения скоростей.

    Также, если имеются повреждения пыльника, то его необходимо заменить на новый. Для этого обрежьте старый пыльник и извлеките его, а на его место установите новый, предварительно смазав внутренние детали Литолом. Во всех остальных ситуациях можно произвести ремонт кулисы. Для этого потребуется приобрести специальный ремкомплект, который включает в себя пластиковые уплотнители.

    Перед установкой уплотнителей потребуется их смазывание Литолом На этом ремонт изделия заканчивается, остается собрать все детали в последовательности обратной снятию.

    По окончании сборки не забудьте о новом хомуте, который пришлось разрезать при снятии чехла.

    И несколько слов о кулисе раздаточной коробки Кулиса раздатки выполняет аналогичные функции с коробочным изделием, только эксплуатируется рычаг переключения режимов скоростей не так часто, как трансмиссия. Из этого исходит, что тяга раздатки имеет гораздо больший ресурс работы. Если же замечаются аналогичные проблемы как и в КПП, то стоит произвести замену кулисы раздатки, так как ее механизм как снять ручку кпп нива шевроле позволяет проводить ремонт или замену.

    Исходя из всего сказанного, кулиса КПП и раздатки являются немаловажными элементами Нивы Шевроле, без которых невозможно включать передачи. Вам все еще кажется что диагностика авто это сложно? Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что: Мы сами протестировали этот сканер на разных машинах и он показал как снять ручку кпп нива шевроле результаты, теперь мы его рекомендуем ВСЕМ!

    Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на как снять ручку кпп нива шевроле сайт Автосканера. Как снять рулевую рейку гольф 4 Фольксваген Гольф 4 управляющая рейка подмена наконечника 1 — наконечник поперечной управляющий тяги; 3 — хомут. При монтаже необходимо использовать новый хомут; 4 — защитный пыльник; 5 — хомут. Нужно иметь емкость с широкой горловиной, подходящей по объему.

    Для слива масла на корпусе предусмотрена специальная пробка, которую можно открутить при помощи шестигранника. Масло КПП обладает повышенной вязкостью, поэтому для его удаления потребуется не меньше 10 минут.

    Cнятие кпп Нива Шевроле

    В это время нельзя проводить никаких дополнительных работ. Чтобы добиться максимального слива масла необходимо перед работой прогреть двигатель в течение 5 минут. Это обеспечит необходимое движение масла по каналам.

    После слива масла пробка очищается от пыли и остатков смазки, после чего лучше сразу заменить на ней уплотнительное кольцо и установить на место, завинтив до упора. После этого как снять ручку кпп нива шевроле карданный и промежуточный вал. Детали и расходники: Отсоединяется провод подающий сигнал на фонари заднего хода, из салона отсоединяется чехол управления коробкой передач. Какую кулису поставить на Нива Шевроле?

    Этот вопрос приходил в голову каждому автовладельцу Нивы, как снять ручку кпп нива шевроле пришлось столкнуться с неисправностью данного элемента. На самом деле, в выборе компонента нет ничего сложного. Голосование Можете ли вы самостоятельно заменить кулису в своем авто?

    Да, не вижу в этом ничего сложного Нет, этот трудоемкий процесс мне не под силу Благодаря этой инструкции заменю кулису самостоятельно Загрузка Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач. Отверните рукоятку с рычага и снимите ее вместе с чехлом.

    Отверните гайку крепления опорной пластины механизма переключения передач.

    Местоположение и функции раздаточной коробки

    Расположение раздаточной коробки в автомобиле Нива 21213

    Раздаточная коробка занимает промежуточное положение в трансмиссии автомобиля между коробкой передач и карданным валом. Она имеет собственный корпус, в котором размещены её составные части.

    Раздатка помогает реализовывать такие возможности внедорожника, как:

    • Блокировка межосевого дифференциала.
    • Отключение ведущего моста.
    • Повышение вращающего момента ведущих колёс.
    • Распределение вращающего момента по колёсным осям.

    Самостоятельный ремонт раздатки на Ниве

    В устройстве демультипликатора ничего принципиально сложного нет, за исключением того, что он сам не крепится к основной коробке передач как на более современных вездеходах. От раздатки к механической коробке передач отходят промежуточные карданные валы. Всё остальное устройство представлено шестернями, сателлитами и подшипниками. Ещё в конструкцию включён свободный дифференциал с блокировкой.

    Инструментарий

    • Гаечный ключ на 13.
    • Плоская отвёртка.
    • Ключ на 10.

    Как снять коробку с автомобиля

    1. Машина должна быть установлена на смотровую яму или подъёмник.
    2. Рычаги раздатки устанавливают в нейтральное положение.
    3. Снимается облицовка центрального тоннеля пола.

    Кожух тоннеля нужно снять для получения доступа к люку рычагов раздатки

    Рукоятки и чехлы всех рычагов аккуратно снимаются

    Получаем доступ к внутренностям раздатки

    Карданные валы подходят к раздатке спереди и сзади

    При снятии коробки главное — не переусердствовать

    Установка, центрирование и регулировка

    1. Правильно установите кронштейны подвески двигателя.
    2. Установите раздатку, не затягивая болтов её креплений до конца.
    3. Фланцы ведущего вала коробки должны совпасть с промежуточным карданным валом.
    4. Установите опоры раздаточной коробки и зафиксируйте крепления.
    5. Соедините раздатку с передним и задним карданами, установите на место датчик блокировки дифференциала.

    Центрирование демультипликатора можно делать разными способами. Классический вариант центровки заключается в том, что автомобиль устанавливается на подъёмник или смотровую яму, а все операции выполняют два человека, один из которых сидит за рулём. Процедура выполняется следующим образом:

    Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

    1. Включается четвёртая передача, отключается блокировка.

    Раздатку ставим в нейтральное положение, включаем 4-ю передачу МКПП

    Для центровки демультипликатора ключом на 15 ослабляем крепления

    Помощнику достаётся вся тяжесть работы по центровке, тут нужны сила и сноровка

    Всё о трансмиссии Шевроле Нивы — устройство, принцип работы и неисправности

    Коробка переменных передач одновременно может выполнять сразу несколько функций. Управляя КПП, водитель рационально распределяет полученный при вращении коленчатого вала момент сил. Вал не может быть жестко соединен с приводами колес, так как необходимо обеспечить возможность не только движения, но и остановки автомобиля, его трогания с места, а также движения задним ходом.

    Коробка передач позволяет разобщить на длительное время двигатель от трансмиссии. Это приходится делать при длительной стоянке машины или при движении ее «накатом».

    КПП обеспечивает преобразование крутящего момента, который передается от двигателя к приводным колесам. В результате ее работы колеса могут вращаться в более широком диапазоне частот, нежели вращается двигатель.

    Для того чтобы приступить к снятию и разбору коробки сначала нужно ознакомиться со схемой устройства КПП Нива Шевроле для того, дабы лучше понимать, как будет происходить ремонт.

    В состав трансмиссии Нивы Шевроле входят следующие узлы:

    • Механическая пятиступенчатая коробка переключения передач, позволяющая менять не только величину крутящего момента, но и направление вращения.
    • Разрезной передний мост с редуктором, установленном на силовых элементах кузова.
    • Сухое однодисковое сцепление, которое при нажатии педали кратковременно отсоединяет трансмиссию от двигателя.
    • Неразрезной задний мост, в который интегрирован редуктор и дифференциал. Это позволяет увеличивать и распределять крутящий момент между колесами одной оси.
    • Промежуточный вал, через который передается крутящий момент от КПП к раздатке.
    • Раздаточная коробка, распределяющая энергию вращения между осями.
    • Два карданных вала, передающие усилие к мостам (переднему и заднему).
    • Шарниры равных угловых скоростей, которые приводят в движение управляющие колеса.

    Работает это так: крутящий момент двигателя передается на МКПП через сцепление, затем, через промежуточный вал на раздатку и пару ведущих мостов.

    Как снять рычаг переключения передач ВАЗ 2107

    С помощью рычага водитель подает необходимые команды механической коробке переключения передач.  На заднеприводных автомобилях (Ваз 2101-2107) механическая коробка переключения передач (МКПП) установлена непосредственно под рычагом, поэтому нет необходимости в кулисе. Ведь механизм включения передач напрямую связывает рычаг и штоки вилок соответствующих шестеренок.

    У переднеприводных автомобилей (Ваз 2108-2112) установлена рядом с двигателем, поперек кузова. Поэтому для передачи команд от рычага к механизму включения передач производится с помощью кулисы, изготовленной из стальной трубы. Из-за этого технология снятия, замены и ремонта рычага переключения отличаются.

    Как снять рычаг переключения передач на Ваз 2107



    В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

    Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

    Как снять рычаг переключения передач на Ваз 2110



    Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.



    Неисправности рычага

    Если во время  движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

    Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

    Видео — Болтается рычаг скоростей ВАЗ

    Как устранить дребезг ручки КПП Приоры — «Клуб-Лада.рф»

    После выпуска автомобиля многие владельцы стали замечать, что рычаг КПП Приоры начинает дребезжать точно также, как и на автомобилях прошлых годов ВАЗ 2108-2010. Все дело в однотипной конструкции привода управления коробкой передач. Расскажем, как убрать вибрации ручки КПП ВАЗ 2170.

    Вибрация рычага КПП показана на примере автомобиля ВАЗ 2110 (на Lada Priora точно также):

    Если дребезга ручки КПП раньше не было, значит скорее всего можно обойтись ремкоплектом и заменой обоймы шаровой опоры ручки КПП (на рис №5). Также излишняя вибрация может быть из-за старых подушек КПП и двигателя.

    Если ничего не помогает, значит переходим непосредственно к источнику дребезга — это металлическая дистанционная втулка (на рис №8). Именно она под действием вибраций ручки КПП издает дребезг.


    Снятие дистанционной втулки КПП

    Снять кожух ручки КПП (подцепить плоской отверткой). Снимать ручку КПП не нужно.

    1. Открутить гайку ключом «на 13»
    2. Открутить две гайки фиксирующей планки задней передачи, используя ключ «на 10».
    3. Открутить винт с помощью короткой крестовой насадки.
    4. Снять ось рычага переключения передач.


    На фото показаны: дистанционная втулка рычага переключения передач (источник проблем) и ось рычага.

    После доработки о которых пойдет речь далее, смазываем детали литолом и осуществляем сборку в обратной последовательности. При закручивании последней гайки «на 13» (пункт 1) нужно учитывать, что чем сильнее Вы ее затяните, тем тяжелее будет ходить ручка КПП.


    Установка шайбы

    Чтобы исключить дребезг металлической втулки КПП достаточно вырезать шайбу с наружним диаметром 27мм, и внутренним 9мм. Установить шайбу следует между самим рычагом коробки передач и кулисой. Пластмасс должен быть мягкий, чтобы при морозе не раскрошился и не дубел.


    Замена втулки КПП на фторопластовую

    Потребуется помощь токаря, который должен выточить новую втулку из фторопласта по схеме:

    Кстати, весь необходимый материал должен быть тоже у него.  Устанавливаем фторопластовую втулку на рычаг КПП взамен штатной металлической.


    Подтачивание втулки ручки коробки передач

    Чтобы не было дребезга рычага КПП нужно металлическую дистанционную втулку подпилить с каждого края на 2мм. Обильно смазываем литолом и устанавливаем в обратной последовательности.

    Кстати, избавится от вибраций ручки КПП Приоры можно путем установки короткоходной кулисы.

    Источник фото:


    Ключевые слова:

    Понравилась статья? Поделитесь с друзьями!

    Как заменить ручку переключения передач в автомобиле

    Вождение с ручкой переключения передач, которая не подходит для машины или которая продолжает отрываться у вас в руке, очень утомительно, а в долгосрочной перспективе может быть опасно; ехать небезопасно, если не все компоненты совместимы или надежны. Хорошая новость заключается в том, что замена ручки переключения передач в автомобиле — это простой процесс, который вы можете выполнить самостоятельно всего за несколько минут.

    Если ваша ручка переключения передач ослабла или новая была установлена ​​неправильно, выполните следующие три простых шага, чтобы установить новую идеальную ручку переключения передач для вашего автомобиля.

    Шаг 1 — Установка аварийного тормоза

    При работе с ручкой переключения передач вам необходимо сначала включить аварийный тормоз, чтобы предотвратить случайное движение или переключение автомобиля во время работы. После включения аварийного тормоза переведите автомобиль в нейтральное положение. Это даст вам лучший контроль над переключением передач во время работы.

    Шаг 2 — Отвинтите ручку переключения передач

    Есть два способа отсоединить старую или несовместимую коробку передач с переключателя.Первый способ — через встроенную резьбу в нижней части ручки и внутри переключателя. Если ваша ручка имеет такую ​​резьбу, просто поверните старую ручку против часовой стрелки и снимите ее. В качестве альтернативы, в вашем автомобиле также может быть винт, который удерживает ручку на переключателе. Вы также можете использовать шестигранный ключ, чтобы удалить этот установочный винт и потянуть ручку прямо вверх.

    Шаг 3 — Установите новую ручку переключения передач

    В зависимости от того, сняли ли вы ручку переключения передач, открутив винт или вывинтив ручку из переключателя, вам нужно будет установить новую ручку на существующий переключатель таким же образом. .Затяните ручку, убедившись, что она надежно закреплена. Затем проверьте, насколько хорошо он сидит, переключив передачи несколько раз и почувствовав, что он подходит.

    Обязательно проверьте новую ручку при включенном аварийном тормозе, чтобы избежать случайного перемещения или переключения.

    Тюнинг ваз 2111 — элегантность и комфорт автомобиля

    В конце 20 века мир увидел новый автомобиль ВАЗ 2111 с универсальным типом кузова.Это обновление сделало автомобиль еще более привлекательным. Универсал выглядит элегантно в кузове седан. За счет большей массы эта модель стала более плавной в управлении и движении. ВАЗ 2111 был комфортнее и качественнее по сравнению с предыдущими моделями автомобиля.

    Этот автомобиль — отличный выбор для тех, кто предпочитает комфортную езду по городу с множеством функций. Если говорить о тюнинге ВАЗ 2111, то у него есть схожие моменты с тюнингом 2110 (но не все). Именно благодаря стайлингу универсал этой модели авто получился более интересным и оригинальным.

    Тюнинг автомобилей в целом

    Для стайлинга ВАЗ 2111 можно выбрать один из вариантов: 1. Классический стиль дизайна, когда автомобиль выглядит солиднее. 2. Спортивный вид при укладке более динамичной и молодежной.

    Таким образом, те, кто ранее занимался тюнингом ВАЗ 2107, знают, что для тюнинга ВАЗ 2111 можно использовать установку обвесов, воздухозаборников, крыльев, спойлеров. Не лишним будет установка фар новой формы и противотуманных фар.

    Салон тоже стоит доработать.Особенно, если владелец машины любит участвовать в гонках. Для этого меняют обивку сидений, повышается комфорт салона. Также для ВАЗ 2111 тюнинг салона предполагает доработанный руль и установку дополнительных устройств.

    Также выставлен тюнинг ВАЗ и двигателя автомобиля. Если ВАЗ 2111 трансформируется в спорткар, рекомендуется установить более жесткие пружины и амортизаторы. Наряду с этим тюнинг тормозной системы и трансмиссии автомобиля.По сути, это довольно краткий обзор возможного тюнинга данной модели.

    Тюнинг внешнего вида автомобиля

    В первую очередь поговорим о бампере. Выбрав подходящую модель, можно существенно изменить внешний вид автомобиля, тем более, что выбор этой детали достаточно широк. Возможна установка вместе с бампером и обвесом. Каждый вид бампера несет свое собственное стилевое решение. Поэтому перед выбором стайлинга стоит определиться с внешним видом ВАЗ.

    Рекомендуемый артикул: Фары Форд Фокус 2: Самостоятельная установка ксенона на автомобиль

    Также можно установить тонированные дефлекторы на окна авто. Это не только модно, но и практично. Любой, кто серьезно и основательно произведет тюнинг на ВАЗ 2111 своими руками, оценит такое решение. Эти дополнительные детали повысят комфорт поездки в автомобиле для пассажиров с приоткрытыми окнами, а также помогут водителю улучшить обзор дороги в непогоду.Аналогичным образом можно поступить и в процессе тюнинга ВАЗ 2106.

    Еще одним функциональным элементом тюнинга может стать установка камеры заднего вида. Это устройство поможет водителю легко справиться с парковкой своей машины, а также выступит в роли отличного видеорегистратора при авариях и других спорных ситуациях на дороге.

    Идеально изменит внешний вид и придаст ему индивидуально настроенный воздухозаборник. Есть отличные варианты этого устройства для спорткаров, которые придадут ему еще большей динамичности и агрессивности.Это настоящее преображение ВАЗ 2111. То же самое здорово сделать при тюнинге ВАЗ 2109 — девятка сразу круче смотрится.

    Помимо всего вышеперечисленного, можно заняться тюнингом ВАЗ 2111 (дефлекторы, обвес), заменой капота и крыльев. Эти стилизованные элементы быстро меняют внешний вид автомобиля до неузнаваемости. И это лишь небольшая часть тюнинга внешнего вида автомобиля.

    Тюнинг салона ВАЗ 2111

    После того, как облик любимого ВАЗа изменился, стоит перейти к изменениям в интерьере автомобиля.Здесь главное удобство и комфорт для водителей и пассажиров во время поездки. Этого следует искать при реализации тюнинга. В первую очередь стоит подумать о том, как выглядит интерьер любимой машины, а после можно приступать к действиям.

    Рекомендуемая статья: Тюнинг Volkswagen Passat B3 выглядит привлекательно

    Приступить к тюнингу ВАЗ 2111 (видео ниже) можно с приборной панели и заменить рулевое колесо. Руль на самом деле не очень удобный и требует доработки.Вы справитесь сами. Задача простая, поэтому расписывать детали не будем. Все так же, как и при тюнинге ВАЗ 2109.

    Еще стоит подумать о прикрытии сидений или установке новых (но это дорогое удовольствие). Здесь выбор зависит от возможностей хоста. Если владелец может справиться с ремешком самостоятельно, то стоит снять сиденья и обернуть их тканью, которая вам нравится.

    А если нет времени и желания возиться с этим, то вы можете купить удобные кресла от иномарок и установить их в свой автомобиль.Для тех, кто решил тюнинговать свой салон без работы над сиденьями, ничего не поделаешь, так как они не самые лучшие автомобили и требуют доработки для удобства водителя и пассажиров.

    Однако доработка и тюнинг ВАЗ 2111 этим не ограничивается. Вы можете легко и быстро с помощью специальной самоклеящейся пленки, например, под дерево, кардинально изменить интерьер и сделать его более представительным. Это один из самых популярных методов. Не забываем про педали и ручку стайлинга КПП.

    Тюнинг двигателя автомобиля

    От тюнинга данного автомобиля в конечном итоге будут зависеть его технические и силовые показатели. Тюнинг ВАЗ 2110, 2111, 2112 имеет схожие особенности. И пусть процессы не идентичны, но тем не менее похожи.

    В целом машина едет хорошо, и двигатель с поставленной задачей справляется. Но все же желание увеличить мощность возникает. Для этого можно провести простой тюнинг двигателя ВАЗ 2111, заменив родной распредвал на более острый, настроенный распредвал.Это поможет увеличить количество жидкости, и машина будет быстрее разгоняться.

    Рекомендуемая артикул: Aston Martin DB9 снова порадовал

    Также можно произвести чип-тюнинг двигателя, а именно установить под новый вал контроллер впрыска. Необходимо установить более широкое дроссельное сопло. После этого следует заменить довольно крупный воздушный фильтр на более компактный фильтрующий цилиндр.

    Все эти манипуляции помогут ощутить комфорт за рулем. После тюнинга двигателя набирать обороты станет легче, количество лошадиных сил увеличится.Обязательно заменил амортизаторы, так как родные запчасти оставляют желать лучшего. После доработок тормозной системы и трансмиссии автомобилей ВАЗ 2111 изменится до неузнаваемости.

    И небольшой ролик про тюнинг ВАЗ 2111:

    И напоследок самые разные модели тюнинга ВАЗ:

    Тюнинг ВАЗ 2101, Тюнинг ВАЗ 2105, Тюнинг ВАЗ 2106, Тюнинг ВАЗ 2107, Тюнинг ВАЗ 2108, Тюнинг ВАЗ 2109, Тюнинг ВАЗ 21099, Тюнинг ВАЗ 2110, Тюнинг ВАЗ 2112, Тюнинг ВАЗ 2113, Тюнинг ВАЗ 2114, Тюнинг ВАЗ 2115, Тюнинг Приоры, Тюнинг Калины, Тюнинг Lada Granta, Тюнинг Lada Largus.

    Ваз 2109

    форсунка как заменить топливный фильтр. Поменять воздушный фильтр на инжекторном двигателе

    Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

    Внешний вид устройства

    Причины замены

    Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

    Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество товаров, надежность и характеристики которых оставляют желать лучшего.

    Китайские товары и подделки

    В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

    .

    Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня даже в проверенных магазинах автозапчастей найти подделку или некачественный товар несложно

    Фильтр перегрузки топлива

    Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

    Неправильная или неправильная установка

    Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

    Учитывая разнообразие заправок в нашей стране, всем понятно, что на дешевых заправках продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достигнуть заявленного. Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

    Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

    • Мощность двигателя упала;
    • Мотор плохо тянет;
    • Падение оборотов;
    • Двигатель глохнет при включении зажигания и т. Д.

    Замена инжектора

    Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

    Установка

    Устройство располагается между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

    Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

    1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
    2. Слейте весь газ из системы.
    3. Проверьте, нет ли под рукой огнетушителя или другого средства пожаротушения.
    4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
    5. Поднять капот, снять минус с АКБ.
    6. Снимите хомут с впускного и выпускного топливного шланга.
    7. Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, пол.
    8. Возьмите новый фильтр, проверьте, где находятся отметки, обозначающие соединение наливного и выпускного шлангов. Не путайте только их.
    9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
    10. Подсоедините шланги к новому фильтрующему устройству.
    11. Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми при каждой замене фильтра.
    12. Проверить узел на герметичность.
    13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
    14. Убедитесь, что ваш инжекторный двигатель работает.

    Демонтаж прибора

    Замена карбюратора

    Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

    Инструкция следующая:

    • Ослабьте монтажный зажим со стороны двигателя;
    • Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
    • Ослабив хомут, снимите шланг со стороны бака;
    • Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
    • Затяните монтажные скобы;
    • Залейте немного бензина в топливный фильтр, так как в данный момент он сухой.Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
    • Заведите автомобиль, проверьте на признаки утечки топлива.

    Безопасность

    Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

    1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить.Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
    2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
    3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
    4. Работайте с топливной системой только в хорошо вентилируемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
    5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
    6. Работать с топливной системой можно только при полностью остывшем двигателе.

    Огнетушитель — всегда под рукой

    Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 топливный очиститель следует менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров.На практике — около 7 тысяч километров.

    Замена данного устройства — довольно простая задача, с которой справится даже новичок. Самый главный момент — соблюдение техники безопасности.

    Нет комментариев

    Написать комментарий

    Нажмите, чтобы отменить ответ.

    Все о 2109

    Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?
    Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

    Ни для кого не секрет, что двигатель является основным узлом всего автомобиля.От его характеристик зависит ваша способность управлять автомобилем, расходовать оптимальное количество топлива и многое другое. Но перегрев — очень частая ситуация, в которой многие допускают серьезные ошибки.

    Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

    Выпускной коллектор — это составная часть системы выпуска отработавших газов, осуществляющая отвод выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

    Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы.Топливо необходимо очистить от различных примесей и загрязнений в двигателе. Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

    На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

    Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

    Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: фетр, фетр или бумага.

    Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для инжекторной «девятки» ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

    Для грубой очистки используются пластины с прорезями, сетка и лента, которые улавливают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

    Какие лучше

    Топливные фильтры, особенно для двигателей с инжектором, должны иметь надлежащее качество очистки. Поэтому лучшим очистителем можно назвать пропускную способность не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

    Ориентировочная стоимость замены топливных фильтров

    Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

    На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не превышает черту 1000–1200. руб.

    Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

    Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

    Расположение фильтра на карбюраторном двигателе

    На карбюраторе ВАЗ очиститель топлива находится под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

    Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

    Расположение очистителя на форсунке

    На ВАЗ с системой впрыска ВОМ установлен под автомобилем, за глушителем.Он установлен как картридж в топливопроводе. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

    Замену на данных модификациях ВАЗа можно сделать своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

    Замена карбюратора на автомобили ВАЗ 2109/2114/2115

    Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

    1. Сначала ослабляются зажимы, расположенные с обеих сторон фильтра (сначала ближайший к двигателю, затем другой).
    2. Затем отсоединяют топливные шланги.

    Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

    Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

    Если при снятии шлангов начинает течь топливо, немедленно закрыть отверстие пробкой.При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

    Новый фильтр устанавливается вместо старого, например:

    • найди стрелку на фильтре;

    Стрелка на фильтре должна смотреть на бензонасос
    • поставить так, чтобы стрелка смотрела на бензонасос.

    Напоследок нельзя забыть затянуть хомуты.

    Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

    Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

    Видео: как заменить топливный фильтр на ВАЗ 2109

    Замена на инжекторные автомобили ВАЗ 2109/2114/2115

    На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены также отличается, прежде всего тем, что автомобиль нужно поднять в яму или эстакаду.

    • снимите зажим, удерживающий фильтр;
    • ослабить болты крепления пылесоса ключом на 19;

    Используйте два ключа, чтобы ослабить гайки фильтра.
    • перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

    Необходимо проверить уплотнительные кольца фильтра.

    Затем вы можете установить новый фильтр:

    • соедините оба штуцера, затяните;
    • затяните зажимные болты зажима;
    • запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить герметичность.

    Затяжку необходимо проводить с учетом правил на момент затяжки соединений гаек. Если затянуть крепеж, это может привести к негативным последствиям.

    Если обнаружена утечка, то затяните гайку сильнее в том месте, где течет топливо.

    Очиститель грубого топлива или CGO заменяется следующим образом:

    • задний диван автомобиля выдвигается из салона;
    • доступ к этому люку;

    Доступ к лючку бензонасоса в форсунке ВАЗ открывается при складывании заднего дивана
    • головка 10 откручивает все гайки по кругу;
    • Снято
    • защелок и соединений;

    Эти штуцеры на лючке топливного насоса необходимо снять ТНВД ВАЗ снял
    • фильтр находится в его нижней части, отсюда он снимается.
    Крупная сетка внизу топливного насоса

    Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

    Меры предосторожности
    1. Не работать в помещении со всех сторон. Должна быть предусмотрена аэрация.
    2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
    3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
    4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
    5. Обязательно имейте под рукой огнетушитель.

    Видео: замена топливного фильтра форсунки

    Порядок замены фильтра (сколько менять)

    Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

    Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно уменьшится ресурс топливной системы.

    Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров. С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

    Как было написано выше, причина неисправности очистителя — грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки. От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в поршневой группе и т. Д.

    Одна из частых неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина утечки — истирание уплотнительных колец внутри фильтра тонкой очистки.

    Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

    Для удаления избыточного давления из системы нажмите золотник

    Перед сбросом давления автомобиль необходимо поставить на ручной тормоз и включить нейтральную передачу.

    На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

    Защелки расположены по обеим сторонам фильтра.

    Вот так выглядит сломанная защелка.

    Сломанная защелка на трубопроводе выглядит так

    Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но продаются они комплектом по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с запасной частью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод. Затем сделайте из топливных шлангов два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

    Еще один частый дефект — фильтр не заправлен топливом или происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух выводится, как было сказано выше, через золотник.

    Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо.Затем шланг вставляется на место, и бензин вручную закачивается в систему.

    Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать его очистить. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗиЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

    Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

    • неисправность вызвана засорением или срабатыванием уплотнительных манжет;
    • из-за коррозии внутренних элементов, что объясняется попаданием воды в фильтр;
    • из-за сломанной защелки, что приводит к утечке топлива;
    • из-за скопления воздуха внутри системы из-за чрезмерного давления.

    Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля.Замена очистителя позволит избежать сложностей в работе топливной системы.

    Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — педагог.

    Категории товаров

    Новые вопросы
    Самый популярный
    Топ 5 (по голосованию)
    1. дом
    2. Статьи
    3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
    4. Замена топлива.Замена топлива.

    Категории товаров

    Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсункой должна производиться каждые 30 000 км. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы авто точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно они отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае значительно возрастает риск получить замену дешевым топливным насосом или форсунками для очистки / промывки!

    Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов — с резьбой и на зажиме. Поэтому, прежде чем совершить покупку фильтра, необходимо залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее, за топливным баком (см. Фото 1).


    Каталожный номер топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами — 2123-1117010 (см. Фото 3). При покупке топливного фильтра с резьбой проверяем, идут ли в комплекте с ним медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца могут изнашиваться, рваться, деформироваться и теряться. И переустановить их будет невозможно. А без них газ потечет в местах стыка арматуры с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

    И по маркам производителей. Как говорится, кому можно доверить процесс очистки топлива любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Такой ТОП-8 получился;)

    Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам потребуются: накидная или торцовая на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) потребуется еще немного инструмента: рожковые ключи 17 и 19, накидный или торцевой ключ 10, металлическая щетка, VD-40, бензобак, очистить тряпка.

    Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

    Фотоотчет по замене топливного (бензинового) фильтра автомобилей ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115, ВАЗ-2710 Приора, ВАЗ-21099 инжектор:

    Снимите отрицательную клемму с аккумуляторной батареи.Подобрать под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем ВД-40 (фото 5, 6, 7).

    Если топливные шланги присоединены к фильтру через резьбовой штуцер, то ключами 17 и 19 ослабляем затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

    После чего можно окончательно открутить штуцер топливных шлангов.Подставляем бачок, так как из шлангов и самого фильтра будет течь бензин. Снимите фильтр.

    Если фильтр крепится клипсами, то в этом случае процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилия пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), вытаскиваем шланги из фильтра (фото 11). Опять подставляем бак для сбора бензина.Снимите фильтр.

    Также существует еще один вид крепления штуцеров топливного шланга к фильтру — зажимы от скоб пружин (фото 12). Обычно с ними проблем нет (это не выкручивание гаек). Прижал скобу — протянул шланг. Все просто.

    Теперь осталось правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону топлива.

    На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приор стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

    На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

    Установите топливный фильтр в монтажный зажим. После этого подключаем к нему штуцеры топливных трубок.

    При установке фильтра с резьбовым соединением не забывайте надевать новые (или старые, если они в хорошем состоянии) уплотнительные шайбы на шланги.Затяните гайки и стяжной болт хомута.

    На топливном фильтре с помощью зажимов фитинги надеваются на фильтр до характерного щелчка. Затем можно попробовать вытащить шланг из фильтра. Если не получается, значит, фитинг закреплен правильно. Аналогичную процедуру установки / проверки мы проводим со вторым фитингом. Затем затяните зажимной болт.

    Дальше осталось только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания топливного насоса.Загрузите систему. И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет утечек газа. Особое внимание следует уделить резьбовым соединениям. При необходимости затяните гайку топливного шланга. С фильтрами на клипах проблем обычно не бывает. Но вам все равно нужно проверить.

    После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор.

    Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связан со степенью загрязнения топливного фильтра на заборнике топлива в бензобак.Он расположен в нижней части впускного топливопровода и состоит из мелкой сетки.


    Многим знакома ситуация, когда не удается выиграть при нажатии на педаль «газа», она нестабильна, двигатель не работает до полной остановки. Карбюратор уже был несколько раз, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, либо принятые меры только помогают временно.

    В этой ситуации стоит обратить внимание на сетчатый топливный фильтр впуска топлива в бензобак автомобиля.Многие просто не подозревают о его существовании, одни забывают об этом, другие неправильно чистят. Но зря, так как этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение уменьшает (или полностью останавливает) карбюратор и далее двигатель автомобиля. А это как раз и приводит к проблемам в его работе в разных режимах, в том числе «плавающих» (которые появляются и исчезают).

    Особенности очистки топливного фильтра забора топлива в бензобак автомобилей ВАЗ 2108, 2109, 21099

    • Снимите сетку топливного фильтра с впускной трубы

    С усилием выталкиваем его из впускной трубы.

    • Очищаем топливный фильтр

    Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки сеточки фильтра. Периодически смотрите на фильтр на свету, чтобы оценить степень очистки, так как визуально даже грязный фильтр может показаться чистым. На свету сразу видны забитые отложениями и чистые ячейки.

    После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

    • Очистка впускного топливопровода

    Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно очищаем трубку для слива топлива в бак («возврат»). После чистки проверяем легкость прохождения воздушных трубок, продувая их во рту.

    Устанавливаем заборник топлива обратно в топливный бак, подсоединяем к нему патрубки и провода.

    Примечания и дополнения

    — Почистив фильтр на впуске топлива, обратите внимание на чистоту всей топливной системы двигателя автомобиля. Очистить и при необходимости заменить

    Содержание:

    Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

    Причины замены

    Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

    Причина

    Характеристики

    Качество

    Любая деталь автомобиля имеет определенный уровень качества.Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество товаров, надежность и характеристики которых оставляют желать лучшего.

    Китайские товары и подделки

    В последнее время отношение к китайской продукции немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

    .

    Сомнительные магазины

    Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня даже в проверенных магазинах автозапчастей найти подделку или некачественный товар несложно

    Фильтр перегрузки топлива

    Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

    Неправильная или неправильная установка

    Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

    Плохое топливо

    Учитывая разнообразие заправок в нашей стране, всем понятно, что на дешевых заправках продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достигнуть заявленного.Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

    Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

    • Мощность двигателя упала;
    • Мотор плохо тянет;
    • Падение оборотов;
    • Двигатель глохнет при включении зажигания и т. Д.

    Замена инжектора

    Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

    Устройство располагается между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

    Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

    1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
    2. Слейте весь газ из системы.
    3. Проверьте, нет ли под рукой огнетушителя или другого средства пожаротушения.
    4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
    5. Поднять капот, снять минус с АКБ.
    6. Снимите хомут с впускного и выпускного топливного шланга.
    7. Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, пол.
    8. Возьмите новый фильтр, проверьте, где находятся отметки, обозначающие соединение наливного и выпускного шлангов.Не путайте только их.
    9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
    10. Подсоедините шланги к новому фильтрующему устройству.
    11. Наденьте новые ошейники. В основном они одноразовые, поэтому лучше заменять их новыми при каждой замене фильтра.
    12. Проверить узел на герметичность.
    13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
    14. Убедитесь, что ваш инжекторный двигатель работает.

    Замена карбюратора

    Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

    Инструкция следующая:

    • Ослабьте монтажный зажим со стороны двигателя;
    • Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
    • Ослабив хомут, снимите шланг со стороны бака;
    • Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве.Он должен совпадать с направлением движения топлива — в сторону насоса;
    • Затяните монтажные скобы;
    • Залейте немного бензина в топливный фильтр, так как в данный момент он сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
    • Заведите автомобиль, проверьте на признаки утечки топлива.

    Перед тем, как вернуть минус АКБ и запустить двигатель, убедитесь, что нигде нет следов утечки бензина; случайно не вылилось из шлангов на силовой агрегат, пол.Малейшая искра и высокая температура могут спровоцировать пожар, а за ним и более печальные последствия.

    Безопасность

    Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

    1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
    2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
    3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
    4. Работайте с топливной системой только в хорошо вентилируемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
    5. Не меняйте фильтр на открытом воздухе во время сильной жары.Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
    6. Работать с топливной системой можно только при полностью остывшем двигателе.

    Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 топливный очиститель следует менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

    Топливоочистительные элементы необходимы для подачи топлива в энергоблок, очищенного от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установленная форсунка или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

    В случае засорения или некачественного фильтра смолы разрушительно действуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие горючей воды способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в поршневой группе.

    Грязь, находящаяся в каналах вместе с водой в топливе, замерзающая при низких температурах, может заморозить двигатель.

    Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но больше от качества топлива.

    Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизельного топлива на наших заправках часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения.В результате происходит увеличение нагрузки двигателя и снижение его мощности, а также уменьшение ресурса топливной системы.

    Замена топливного фильтра, не важно, форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте вовремя его заменять. А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

    [Скрыть]

    Инструкция по замене с форсункой

    В соответствии с графиком обслуживания, на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега.Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

    Что вам нужно?


    Этапы

    Все работы необходимо проводить на яме, эстакаде или поднимать машину на подъемнике. Помещение должно хорошо проветриваться, рядом не должно быть открытых источников огня.

    В автомобиле ВАЗ с форсункой очиститель топлива расположен под автомобилем за топливным баком возле выхлопной трубы.


    Инструкция по замене карбюратора

    Топливоочистительный элемент на ВАЗ 2109 с карбюратором, по регламенту, нужно менять каждые 10 тысяч километров, но, учитывая низкое качество нашего бензина, желательно сократить этот срок до 7 тысяч километров.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.


    Что вам нужно?


    Ступени

    1. Ослабьте зажим, который находится со стороны двигателя.
    2. Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как бензин может пролиться.
    3. Ослабив хомут, снимите шланг, который находится сбоку от бака.
    4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен быть направлен в сторону насоса.
    5. Закручиваем хомуты.
    6. Далее нужно закачать бензин в топливный элемент очистки, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав пару, один раз на ее рычаге, можно заметить, как фильтр начинает заполняться бензином.
    7. Заводим машину и проверяем на утечку газа.

    Меры безопасности при замене

    • Курить при работе с топливной системой категорически запрещено.
    • Рядом должен быть огнетушитель.
    • Остерегайтесь попадания топлива в глаза.
    • Помещение, в котором проводятся работы, должно вентилироваться.
    • Не заменяйте, если на улице слишком жарко.
    • Заменяйте двигатель только на полностью остывший двигатель.

    Как видите, замена топливного фильтра — довольно простой процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с этим справится даже неопытный водитель.

    Топливный фильтр — элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

    Назначение топливного фильтра

    Топливный фильтр в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.


    На автомобиле

    Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем, возле бензобака.Он встроен в топливопровод между бензонасосом в бензобаке и топливной рампой двигателя автомобиля.

    Устройство топливного фильтра

    Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, улавливающий различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

    Принцип работы топливного фильтра

    Бензонасос перекачивает бензин из топливного бака по резиновому шлангу к входному штуцеру топливного фильтра.В корпусе фильтра фильтрующий элемент улавливает посторонние частицы, присутствующие в бензине. Далее топливо попадает через выхлопное сопло фильтра в металлическую трубку основного топливопровода и далее по нему в топливную рампу с соплами на двигателе. Направление движения топлива указано на корпусе топливного фильтра стрелкой.

    Неисправности топливного фильтра

    — Основная неисправность топливного фильтра — снижение его пропускной способности из-за засорения посторонними примесями в бензине.В результате создание необходимого давления топлива становится проблематичным. Бывают рывки и сбои в двигателе, нестабильная работа на холостом ходу, двигатель может глохнуть как на двадцатом, так и в движении и т.д.

    — В остальных случаях топливный фильтр может наоборот не отфильтровывать механические примеси в бензине, а пропускать их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за некачественного изготовления или деформации от удара.

    Интервал замены топливного фильтра 30 000 км.В некоторых случаях (постоянное использование некачественного топлива, машина с большим пробегом или длинный неочищенный топливный бак и т. Д.)

    Применяемость топливных фильтров в системах питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

    Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) отечественного производства или их импортные аналоги (BOSH F0124, MANN WK612 / 5, Champion L240, ACDelco GF613 и др.)

    Lada 110 Детали, фотографии и видео

    Lada 110 или ВАЗ-2110 — компактный автомобиль, выпускавшийся российским автопроизводителем АвтоВАЗ с 1995 по 2009 год.Он породил две близкие производные: универсал Lada 111 и хэтчбек Lada 112.

    Прототип Lada 110, известный как серия 300, был создан в 1987 году и оптимизирован для аэродинамики в Цуффенхаузене, Германия, в сотрудничестве между инженерами АвтоВАЗа и Porsche. Первые фотографии нового компактного автомобиля были опубликованы в популярном ежемесячном журнале «За рулем» в ноябре 1990 года, а сам автомобиль был продемонстрирован на заводе АвтоВАЗ в Тольятти в 1991 году. Серийное производство планировалось начать в следующем году, но экономический кризис проект застопорился, и первые автомобили сошли с конвейера только 27 июня 1995 года.Lada 110 оснащалась 1,6-литровым двигателем мощностью около 90 л.с. (67 кВт). Производство началось с 8-клапанных двигателей; Позже был предложен 16-клапанный двигатель. В целом автомобиль весил около 1050 килограммов (2315 фунтов). У него были электрические стеклоподъемники, бортовой компьютер, гидроусилитель руля и оцинкованные панели кузова. Топливные модели оснащались электронной системой управления двигателем. В начале 2006 года были представлены новые задние фонари и новая приборная панель.

    Автомобиль имел большой успех на внутреннем российском рынке.Он по-прежнему популярен среди таксистов Южного федерального округа по соотношению цена-качество.

    В 2007 году Lada 110, 111 и 112 прошли рестайлинг, модернизацию и перезапуск под названием Lada Priora.

    Комплектации было три: Стандарт, Нормальный и Люкс.

    Стандартный уровень отделки салона включает часы, задние окна с подогревом, дверные замки с электроприводом, замок багажника с электроприводом, бортовую систему управления, иммобилайзер, бамперы в цвет кузова, твидовые дверные и сиденья, а также передние подголовники.В модели Normal были установлены электрические стеклоподъемники, наружные зеркала заднего вида с антибликовым эффектом, велюровая обивка сидений и дверей, а также задние подголовники. Luxe добавил подогрев передних сидений, бортовой компьютер, противотуманные фары, электрические и обогреваемые наружные зеркала, бархатные сиденья и обивку дверей, спойлер багажника со встроенными стоп-сигналами и тонированные стекла.

    Модель была любимой мишенью для стилизации, как кустарной, так и профессиональной, особенно версии с кузовом пятидверный хэтчбек (Lada-112).Различные компании из Тольятти также разрабатывали и предлагали различные обвесы: компания APAL производила комплектующие для Lada BIS 110 и 111, а также Tornado, Katran и Grossmeyster; Компания АКС Kurage, компании Autostyle Tomcat и Motorica сделали это для Lada 110M (которая была включена в официальный каталог АвтоВАЗа и считалась рестайлинговой версией оригинального автомобиля), Pit-Stop производил версии Grand Rally и Rally Sport. , а «Арсенал-Авто» построил Спринт. Супер-Авто разработала версию с мотором 1.8 литров собственной разработки и удлиненная версия седана ВАЗ-21108 Премьер; он был включен в официальные каталоги АвтоВАЗа. Компания Motorica выпустила спортивную версию ВАЗ-21106 с двигателем Opel мощностью 135 л.с. (99 кВт), измененными задними крыльями и расширенными колесными арками. Предприятие совместно с АвтоВАЗом в 1999–2006 годах выпускало «Консул», а также полноприводный Тарзан-2, построенный на базе универсала Lada 111, с приподнятым кузовом, размещенным на отдельной раме.

    В 2007 году Lada сняла с производства 110; Однако Богдан продолжал производить его как Богдан 2110 для украинского рынка до 2014 года.

    В 2002 году автомобиль получил ноль звезд из четырех возможных по российской программе оценки безопасности ARCAP. Рецензенты отметили, что критерии травм не превышали безопасных значений, интерьер автомобиля был хорошо продуман с точки зрения безопасности, а кузов автомобиля был очень прочным, показав лучшие результаты, чем у Nissan Almera, Ford Escort, Mitsubishi Lancer, Hyundai Accent. , и Suzuki Baleno. Однако сжатие грудной клетки ремнем безопасности было слишком сильным, и обозреватели пришли к выводу, что автомобилю нужны подушки безопасности и более современные ремни безопасности, оснащенные преднатяжителями и ограничителями натяжения, чтобы соответствовать новым стандартам безопасности.

    Lada 110 участвовала в сезоне чемпионата мира по кузовным гонкам 2008 года командой Russian Bears Motorsport с Виктором Шаповаловым (№ 28) и Яапом ван Лагеном (№ 29) в качестве пилотов.

    Команда LADA Sport начала сезон чемпионата мира по кузовным гонкам-2009 с тройки 110-х, представленных Яапом Ван Лагеном, Кириллом Ладыгином и Виктором Шаповаловым. В течение сезона команда заменила 110-е на более новые Prioras.

    Лада 111 или ВАЗ-2111 — переднеприводный автомобиль АвтоВАЗа в кузове универсал (модификация Lada 110).Он выпускался с 1998 по 2009 год. Автомобиль по-прежнему производится в Черкассах компанией Богдан, продается как «Богдан 2111», с небольшими изменениями.

    В 1998 году Lada 110 получила модификацию под универсал — Lada 111 — первый в стране переднеприводный автомобиль с таким кузовом. Заднее сиденье можно сложить в соотношении 2: 3, что позволяет пассажирам и большим / длинным грузам. Объем багажного отделения соответственно увеличится с 490 до 1420 литров. Передний привод и задняя дверь придают ему небольшую погрузочную высоту.При общем увеличении веса на 20 кг и более высоком центре масс поездка у универсала более плавная, чем у седана, но управляемость на поворотах не так хороша.

    Универсал выпускался в вариантах, различающихся в основном двигателем: базовый ВАЗ-21110 С «стандартом», «нормальным» и «люкс» (аналог седана ВАЗ-21102) с 1,5-литровым 8-клапанным двигателем. , «2111» и «топовый» ВАЗ-21113 в комплектациях «норма» и «люкс» с 16-клапанным двигателем, «2112» и передними вентилируемыми дисковыми тормозами (как у седана ВАЗ-21103).«2111» и «2112» оснащались системой впрыска топлива и каталитическим нейтрализатором. ВАЗ-21111 имел карбюраторный двигатель «2110» (производство закончилось в 2002 году). Универсалы комплектуются «короткой» первичной парой (3,9 вместо 3,7 у ВАЗ-2110). С осени 2004 года эти версии были заменены 1,6-литровыми 21112 (8 клапанов) и 21114 (16 клапанов). Среди других новинок — 2110.

    Lada 112 или ВАЗ-2112 — хэтчбек, выпускаемый российским автопроизводителем АвтоВАЗ под брендом Lada.Lada 112 была представлена ​​в 1999 году и выглядит несколько более современно и роскошно, чем традиционные Ladas. Автомобиль сегодня относительно популярен в России.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
