Ваз 2112 не включается вентилятор печки: Не включается вентилятор печки ВАЗ 2110 (решено) — 1 ответ

Содержание

Почему не работает печка на ваз 2110

Печка салона ВАЗ-2110 (Отопитель), по сравнению с ранее выпускавшимися моделями автомобилей, этого автозавода, стал конструктивно более сложным устройством. В его схеме исчез кран, перекрывающий подачу охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально и для удаления из него воздуха или пара в его левом бачке стоит пароотводящий штуцер. Потоками воздуха управляют две заслонки, приводимые в действие микро мотором. Всем процессом работы заправляет электронный блок, который получает информацию с датчика температуры, установленного рядом с лампой освещения салона.

Если обратится к статистике, то наиболее вероятными причинами неисправностей в печке на ваз 2110 могут стать: блок управления, микро мотор, вентилятор, салонный датчик температуры, заслонки отопителя. Именно в такой последовательности расположились неисправности печки, после опроса владельцев автомобиля ВАЗ-2110.

Большинство владельцев автомобиля проверить неисправность блока управления смогут только его заменой, на заведомо исправный блок. При этом они должны знать, что на «десятках», которые сейчас эксплуатируются, могут стоять четыре разновидности блоков управления. Их маркировка такова: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемые и могут устанавливаться на отопители 2110-8101012 и 2110-8101012-01. А вот последний блок управления стал устанавливаться с 2003 года на печку 2111-8101012. То есть сейчас, если Вы обратили внимание на маркировку, на «десятках» стоит печка от ВАЗ-2111.

Салонный датчик температуры

, достать с места установки не трудно. На нём стоит мини вентилятор и, если Вы поставите блок управление в положение «MIN» (синея точка) или « MAX» (красная точка), то он вращаться не должен. Также работоспособность печки Вы можете проверить путём его замены на исправный датчик.

Остальные неисправности могут находиться, только внутри отопителя и без частичной или полной его разборки устранить их невозможно. Это касается микро мотора и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и тёплого воздуха. К тому же АВТОВАЗ не рекомендует самостоятельно заниматься ремонтом отопителя. Ну, а о таких неисправностях системы охлаждения, как

недостаточный уровень антифриза или отказ в работе термостата, влияющих на работу печки, Вам наверняка уже известно.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Не работает 4 скорость печки ваз 2110 tnvd-auto.ru


В процессе эксплуатации автомобилей различных моделей и марок частой проблемой является такая, когда печка в машине плохо греет, не работает отопитель или печка в авто дует холодным воздухом.

Причин для такой неисправности может быть несколько, начиная с забитого фильтра салона или неполадок с мотором печки и заканчивая проблемами с системой охлаждения двигателя. В этой статье мы рассмотрим отечественный автомобиль ВАЗ 2110, что делать, если не работает печка ВАЗ 2110, почему отопитель может не работать и т. д.

Плохо греет печка ВАЗ 2110: причины

Итак, если на ВАЗ 2110 печка дует холодным воздухом, причины могут быть разными. На практике, проблема чаще всего проявляется тогда, когда машина долго стояла. При этом нужно знать, что упрощенно отопитель ВАЗ-2110 состоит из:

  • радиатора печки;
  • системы распределения воздуха;

Радиатор печки ВАЗ 2110 расположен в подкапотном пространстве автомобиля. Фактически, данное решение «готовит» теплый воздух до того, как он будет подан в салон. Распределительная система осуществляет контроль за интенсивностью подачи воздуха, температурой и т.д. Система подачи и распределения находится в салоне, установлена на панели приборов.

Что касается неисправностей, печка может не греть, если радиатор печки не герметичен, появилась течь антифриза. На практике часто печка в машине не дует теплым воздухом, если не удается поменять температурный режим. Также из строя может выйти моторедуктор или же неисправна заслонка.

Еще на ВАЗ 2110 сбои возникают в работе САУО. Это блок, который управляет отопителем. Завершает список частых неисправностей датчик температуры, расположенный в обшивке потолка в салоне машины. Теперь давайте разбираться.

Не работает печка ВАЗ 2110: диагностика и ремонт

Определившись с основными причинами, необходимо приступать к диагностике. Прежде всего, проблемы с регулировкой температурного режима могут быть связаны с поломкой блока управления или заслонки.

  • Для начала, следует проверить температурный датчик на потолке, который находится возле лампы освещения салона. Если просто, сбои в его работе приводят к тому, что нужная команда не доходит до заслонки и печка не греет.

Проверить датчик просто. Для этого нужно перевести ручку управления сначала в одно крайнее положение, после чего в другое. Параллельно следует проверять, происходит ли изменение температуры поступающего воздуха.

Температура может как полностью не меняться, так и воздух становится теплее только тогда, когда ручка находится в крайнем максимальном положении. Если температура не меняется, тогда причина не в датчике. Во втором случае виновником вполне может оказаться контроллер, который меняют на рабочее устройство.

  • Поломка моторедуктора часто приводит к тому, что после включения обогрева печка дует в салон холодным воздухом. Это частая проблема. Как правило, замена моторедуктора печки позволяет нормализовать работу системы.

Чтобы поменять данный элемент, нужно снять стеклоочистители, произвести демонтаж жабо, выкрутив винты. Затем нужно отсоединит проводку от моторедуктора, снять неисправное устройство и установить рабочее.

  • Если есть подозрения, что из строя вышел отопитель печки ВАЗ 2110, потребуется снимать основной дефлектор для проверки. Чтобы это сделать, нужно разогнуть крепежи, отодвинуть заслонку. Кстати, добраться до заслонки можно из моторного отсека.

Осмотр позволяет выявить, возникла ли необходимость замены радиатора. Если это так, нужно разобрать печку. О том, как снять радиатор печки ВАЗ 2110 своими руками, можно прочитать немного ниже.

  • В случае, когда воздух теплый, но недостаточно прогревается или слабо подается, рекомендуется сменить заслонку. Вместо штатного решения из пластика лучше купить алюминиевую заслонку печки на ВАЗ.

Это позволяет исключить возможную деформацию заслонки при переключениях, а также улучшить сохранение тепла. В результате отопительная система работает более продуктивно, воздух подается более горячим, что позволяет эффективнее и быстрее прогреть салон.

Выявляем причину поломки

Для начала необходимо разобраться с причиной, по которой не работает вентилятор печки. Их может быть несколько.

  1. Неисправность предохранителя является самой банальной, простой и наиболее распространённой причиной того, что моторчик не крутит. С одной стороны, замена предохранителя не является большой и сложной проблемой, с которой легко будет справиться даже новичку. Но с другой стороны, необходимо будет найти причину, по которой предохранитель пришёл в негодность. А для этого потребуется исследовать электрическую цепь, которая обеспечивает нормальную работу системы отопления, на предмет наличия короткого замыкания. Раз уж мы заговорили о предохранителях, то нелишним будет знать, что работа зависит от предохранителя F7 с силой тока 30 ампер. Также от работы этого предохранителя зависит подсветка бардачка, функционирование прикуривателя, электрического моторчика с омывателя фар и обогрев заднего стекла. Если в электроцепи системы отопления не будет найдено короткое замыкание, то причину необходимо будет искать по всей проводке.
  2. Проблемы с контактами, которые располагаются внутри монтажного блока, являются распространённой причиной неработающего моторчика печки ВАЗ. Для выявления этой проблемы можно при работающем автомобиле пошевелить колодку с закреплёнными жгутами. Если вентилятор начал работать, то необходимо снимать колодку и зачищать контакты.

Проблема с контактами внутри монтажного блока — распространённая причина неработающего вентилятора

  1. Залитое реле также может быть одной из причин, по которой не работает вентилятор отопителя. Диагностировать эту проблему очень просто: вентилятор будет включаться только после хорошего прогрева автомобиля. В этом случае потребуется заменить реле, которое скрывается за приборной панелью.
  2. Работа электродвигателя отопителя может осуществляться только при активации третьей скорости. Такая ситуация объясняется характером подачи тока к вентилятору: на 1 и 2 скорости этот процесс реализуется посредством резистора, а на 3 скорости — напрямую. Следовательно, если отопление не работает на первых двух скоростях, то причина скрывается именно в резисторе, который подлежит замене.
  3. Неисправность переключателя можно выявить следующим образом: сняв центральную консоль, заводим автомобиль, берём габаритную 12-вольтовую лампочку с припаянными проводами, замыкаем от неё минусовой провод на кузов и прикасаемся вторым проводом к 1, 2 и 3 контактам на добавочном резисторе. Горение лампочки свидетельствует про исправность переключателя. Но если лампочка не загорается, то потребуется соединить провод от лампочки с плюсовой клеммой на переключателе. При отсутствии на лампочке свечения можно говорить про обрыв электроцепи или неисправный предохранитель.
  1. Неисправность электромотора вентилятора — это последняя причина, которая может привести к неработающему вентилятору. Здесь можно рассматривать три основные причины, для устранения которых может потребоваться замена мотора, чистка контактов и замена щёток.

Как заменить радиатор печки на ВАЗ 2110

Итак, следует учитывать, что замена радиатора печки ВАЗ 2110 является необходимым решением в том случае, если радиатор сильно забит, поврежден и течет. В любом случае, неполадки с данным элементом приведут к тому, что печка не будет работать нормально.

Идем далее. Убедившись в том, что без замены не обойтись, нужно подобрать новый радиатор. Обратите внимание, есть два типа: старого (до осени 2003 года) и нового образца (после 2003 года). Так вот, они не взаимозаменяемы.

Определившись с подходящим вариантом, также нужно понять, какой радиатор печки лучше на ВАЗ 2110. На практике, оптимальным решением является радиатор печки ДААЗ. Теперь рассмотрим, как снять печку на ВАЗ 2110. Точнее, основной ее элемент, то есть радиатор.

  • Перед снятием радиатора, нужно подготовить емкость для слива ОЖ, крестовую отвертку, высокую головку на 10 и ключ трещотку, торцевой ключ на 17, ключ на 13. Также желательно иметь карданчик и удлинитель ключа трещотки.
  • Сначала сливаем охлаждающую жидкость (на блоке двигателя пробка сливного отверстия), далее откручиваем пробку на расширительном бачке. Параллельно рекомендуется вместе с заменой радиатор заменить и ОЖ в системе. Чтобы это сделать, нужно слить антифриз из радиатора.
  • Далее следует раскрутить хомуты и снять патрубки от расширительного бачка, после отстегнуть крепежный ремень и снять бачок. Затем снимается уплотнитель капота, откручиваются все саморезы (крепежи) шумоизоляции моторного отсека.
  • Далее снимаются все хомуты, внизу откручиваются от кузова две гайки, которые крепят обшивку. Для их выкручивания используется высокая головка на 10 и ключ трещотка. Теперь можно извлечь обшивку.
    Рекомендуем также прочитать статью о том, почему тосол или антифриз бурлит в расширительном бачке. Из этой статьи вы узнаете о причинах бурления тосола в бачке системы охлаждения, а также как устранить данную неисправность.
  • Далее нужно отсоединить фишку на крышке бачка тормозного цилиндра, шланг и штуцер от вакуумного усилителя. Затем берем ключ на 17, выкручиваем гайки ГТЦ к вакуумному усилителю тормозов. При этом не откручиваем трубки от ГТЦ, чтобы воздух не попал в тормозную систему. Далее отводим ГТЦ на себя, тянем ближе к радиатору системы охлаждения (выводим на столько, на сколько позволяет длина тормозных трубок).
  • Теперь в салоне авто нужно отключить проводку от выключателя стоп-сигнала, далее торцевым ключом 13 следует открутить 4 гайки, которые крепят кронштейн педали тормоза к кузову автомобиля.
  • После этого можно в моторном отсеке начать извлекать вакуумный усилитель тормозов ВУТ вместе с кронштейном и педалью. Не следует спешить, данные элементы удается извлечь без необходимости снимать пластиковую накладку лобового стекла.
    По окончании всех работ открывается доступ к радиатору печки (на машинах, где радиатор отопителя нового образца). Теперь выкручиваем хомуты основных двух патрубков, а также одного патрубка для пароотвода. Параллельно отключаем разъем моторчика управления заслонкой.
  • Завершающим этапом становится откручивание трех крепежей радиатора к корпусу самой печки. Далее старый радиатор можно извлечь, после чего на его место устанавливается новый радиатор отопителя ВАЗ 2110.
  • Также перед установкой рекомендуется очистить нишу от мусора, что позволит избавиться от неприятного запаха, коррозии в данной области и т.д. После установки радиатора сборку производим в обратном порядке.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Статья в тему: Как проверить компрессию в двигателе ВАЗ 2110? (Видео)


Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Советы и рекомендации

Часто владельцы ВАЗ 2110 отмечают, что даже при исправной работе печки обдув боковых стекол и ног недостаточен. В таких условиях ноги мерзнут, а стекла запотевают. В данном случае многие дорабатывают воздуховоды в самом салоне автомобиля. Чтобы модернизировать систему отопления, нужно снимать все панели и разбирать их, заделывать щели, трещины и т.д. Очень важна герметизация, все точки креплений также отдельно «пакуются».

Также снимается заслонка и штатный уплотнитель. Далее проклеивается задвижка, обрабатываются щели с водительской и пассажирской стороны. Часто при доработке штатный воздушный распределитель удаляется, после чего ставятся гофрированные трубки диаметром не менее 4 см.

Еще добавим, чтобы повысить эффективность работы печки ВАЗ 2110, нужно обращать внимание на то, как лежат коврики в салоне. Иногда выход горячего воздуха в ноги перекрыт именно ковриками в машине. При необходимости сопла можно поднять немного выше.

Напоследок отметим, что оптимально включать печку в положение «лобовое стекло/ноги». Это позволит избежать запотевания стекол спереди, также обогрев ног дает возможность более эффективно прогреть салон, чем обдув только из центральных и боковых дефлекторов.

Не работает вентилятор печки, почему перестал включаться

Поиск причины, из-за которой не работает вентилятор печки, следует начинать с изучения принципа работы отопителя салона автомобиля и принципиальной схемы включения электродвигателя. Рассмотрим основные методы поиска и устранения неисправностей печки.

За неимением понимания базовых электротехнических терминов и представления о простейших методах диагностики к самостоятельному устранению неисправности электроприборов лучше не приступать.

Диагностический инструмент

Проверить, приходит ли питание на разъем моторчика печки можно с помощью обычной контрольки. Но если речь идет о полноценной диагностике и поиске более сложных неисправностей, то вам потребуется мультиметр. Если вы знаете, как пользоваться мультиметром, то без труда сможете проверить наличие питания на выводах разъемов, определить сопротивление, что поможет вам найти обрыв проводки или констатировать поломку резистора. Также проверка проводов в режиме измерения сопротивления может помочь найти короткое замыкание.

Для проверки ШИМ-контроллеров на системах с электронным управлением скоростью вращения вентилятора печки потребуется осциллограф. Потратить значительную сумму на покупку такого рода диагностического прибора для ремонта печки никак нельзя назвать разумным решением. Если вы воспользуетесь всеми нижеописанными и показанными на видео методами диагностики, а причина так и не будет найдена, рекомендуем обратиться к профессиональному электрику.

Вентилятор не включается

Основные причины:

  • износ щеток. Поскольку вентилятор печки является обычным двигателем постоянного тока, его главная проблема – истирание щеток, использующихся для подвода напряжения к коллектору. Когда медно-графитовые щетки истираются настолько, что прижимающего усилия пружины уже недостаточно для хорошего контакта, вентилятор работает с переменной частой. К примеру, может включиться после удара по приборной панели либо проезда выбоины на дороге;
  • неисправности в электрической цепи управления. Возможно, причина в отпаявшемся контакте, так как во время работы определенные детали электрической цепи могут сильно нагреваться;
  • окисление контактов, обрыв проводов;
  • перегорание предохранителя (рекомендуем почитать, как правильно заменить предохранитель). Если после замены предохранитель перегорает вновь и вновь, необходимо искать участок цепи, на котором происходит короткое замыкание.

Диагностика своими руками

Если предохранитель цел, для проверки работоспособности вентилятора необходимо добраться к его разъему питания. Электродвигатель печки может находиться либо в салоне под панелью приборов, либо в подкапотном пространстве со стороны салона за моторным щитом. Информацию о том, где находится вентилятор отопителя и как к нему добраться, вы можете найти в руководстве по эксплуатации и ремонту вашего автомобиля. Там же вы найдете схему включения вентилятора.

Изучив схему, определите, на каком из пинов разъема, подходящего к электродвигателю, должен приходить «+» после включения первой скорости вентилятора. Вставьте в этот пин один из контактов контрольки, второй контакт замкните на «массу», включите зажигание и поверните переключатель вентилятора печки в любое из положений. Если лампочка контрольки загорелась, значит, проблема в электродвигателе. Если питание на разъем так и не пришло, необходимо искать обрыв проводки в цепи, идущей к включателю отопителя.

Замена щеток

Для замены щеток необходимо снять лопастное колесо с корпуса электродвигателя (обычно держится на защелках). Если вы не смогли подобрать щетки по каталогу автозапчастей, отпаяйте старые щетки и подберите похожие по размеру. При необходимости медно-графитовые щетки можно подпилить надфилем. Для пайки щеток вам потребуется паяльник, канифоль и немного припоя. Перед сборкой электродвигателя очистите внутренности от продуктов износа предыдущих щеток.

Если вентилятор, до того как перестал включаться, издавал писк либо излишний шум при работе, рекомендуем смазать втулки литолом. Положите небольшую порцию смазки на торец втулки и нагрейте ее, чтобы она затекла внутрь. Если вентилятор работал бесшумно, то смазывать втулки не рекомендуется вовсе. Смазка будет задерживать пыль, что со временем превратит ее в абразивную пасту.

Рекомендуем посмотреть видео, в котором довольно подробно показан процесс поиска неисправности вентилятора печки и замены щеток.

Работает только последняя скорость либо отсутствует одна из скоростей

Неисправность в добавочном резисторе. Режим максимальной скорости вращения имеет, что называется, прямое подключение, поэтому можно сделать вывод об исправности цепи управления и самого электродвигателя. Схема с добавочным резистором применяется на большинстве автомобилей. Но также скорость вращения электродвигателя отопителя может регулироваться ШИМ-сигналом.

Проверка резистора

Проверить добавочный резистор можно с помощью мультиметра. Для этого достаточно измерить сопротивление на выводах резистора и сравнить показания с эталонными значениями для вашего авто. Обратите внимание на термопредохранитель, который при коротком замыкании может перегореть, также нередки случаи отпаивания элемента вследствие чрезмерного нагрева резистора. Подобрать похожий резистор можно в магазине радиодеталей. На представленном ниже видео показан процесс обслуживания неразборного моторчика печки. Единственное, что мы не можем рекомендовать – избавляться от термопредохранителя!

Не работает автоматическое управление отопителем

Проблема может быть в контактах электрической цепи управления, датчике температуры воздуха в салоне, датчике положения воздушной заслонки либо в электронном блоке системы автоматического управления отопителем (САУ).

Не работает вентилятор печки: возможные причины поломки

На чтение 3 мин. Просмотров 9.7k. Опубликовано Обновлено

01.2016

С наступлением холодного периода года, корректная и бесперебойная работа печки в автомобиле приобретает особую актуальность. Ведь именно от правильного функционирования этого элемента системы отопления автомобиля зависит комфортное и безопасное передвижение. Печка поддерживает определённую температуру в салоне. Но, необходим отопитель салона и для того чтобы не запотевали стёкла. К сожалению, для многих водителей это устройство приносит массу неудобств.

Механизм часто выходит из строя либо неправильно работает. Причиной нестабильной работы отопителя может стать как пыль, так и выход из строя определённых деталей механизма.

Причины, по которым перестал работать вентилятор печки

Для того чтобы понять почему перестал работать вентилятор печки, почему отопитель не греет, необходимо понять устройство этой системы. В большинстве случаев автомобильная печка состоит из: контроллера САУО, датчика температуры воздуха салона, микромоторедуктора. Зачастую ремонт отопителя не требует определённых знаний и умений. Чаще всего причиной поломки служит пыль, однако если чистка механизма не помогла, то причина поломки может быть достаточно неприятная.

Распространённые проблемы, из-за которых не работает вентилятор печки :

  • Перегорел предохранитель. Предохранитель F7 с силой тока 30А закреплён не только за отопителем, но и за подсветкой бардачка, электродвигателем омывателя фар. Причиной перегорания предохранителя может стать короткое замыкание. Поэтому, если проблема кроется именно в этом, то необходимо перебирать всю цепь и искать источник замыкания;
  • Частой причиной, из-за которой не работает вентилятор печки, является радиатор. Со времен в нём образуется накипь;
  • Воздушная пробка может также негативно воздействовать на работу отопителя. Для того чтобы избавиться от этой неприятности, необходимо прогреть двигатель, после ослабить хомут на шланге, а затем его снять, чтобы воздух мог выйти;
  • Если печка работает только на прогретую, то, скорее всего проблема в реле зажигания. В таком случае реле требует замены. Находится оно под панелью приборов в центральной консоли;
  • Встречаются ситуации, когда обогрев включается только в том случае, если переключатель печки находится в положении 3. Выходом из этой ситуации станет замена добавочного резистора. Ток к вентилятору на 3-ем положении идёт на прямую, а в положении 1 и 2 через резистор;

Замена вентилятора

Если перестал работать вентилятор печки, либо он издаёт странные звуки, то в таком случае необходимо его демонтировать, почистить либо заменить. Однако не стоит спешить с заменой, для начала необходимо убедиться, что щётки механизма целые, в таком случае замена не потребуется. Добраться до этой детали не так просто, но для автомобилей с конструкцией Лада «десятого» семейства, существует проверенный временем надёжный способ добраться до вентилятора:

  1. Освободите правую часть панели приборов, открутив восемь винтов, затем панель необходимо приподнять.
  2. После необходимо отодвинуть штатную шумоизоляцию щита двигателя.
  3. Далее потребуется в салоне занять расположение, чтобы плечи упирались на коврик, именно так дотянуться до вентилятора проще всего.

Извлечь вентилятор довольно таки просто. Достаточно иметь необходимый инструмент и немного времени. Путём откручивания трёх саморезов крышки кожуха и снятия каркаса уплотнителя патрубков радиатора, можно извлечь устройство. Но, прежде чем менять деталь, необходимо определить работает ли она или нет.

Ведь часто бывает, что демонтированный вентилятор крутится и нормально функционирует, но стоит его поставить на место, то он сразу же перестаёт выполнять свои прямые обязанности. Тому причиной чаще всего являются скопившиеся мелкие частицы, которые препятствует нормально контакту в механизме.

Не работает вентилятор печки ваз 21099

Основные причины возникновения неполадок с вентилятором отопителя в автомобилях ВАЗ-21099 и способы их устранения

Отечественный ВАЗ-21099 относится к категории наиболее удачливых моделей марки. Но к сожалению, этот автомобиль имеет свои определённые недостатки, которые могут проявиться как после продолжительной эксплуатации, так и в её начале. Одним из досадных разочарований, с которым сталкивается водитель ВАЗа при наступлении похолоданий, является холодный салон машины. Зачастую причина этого кроется в выходе из строя вентилятора печки ВАЗ-21099, в результате чего об эффективной циркуляции тёплого воздуха и прогреве салона не может быть и речи. В таком случае рекомендован ремонт моторчика печки ВАЗ-21099.

Как работает отопитель?

В «девяносто девятой» принцип функционирования системы отопления салона схожий с аналогичными моделями производителя и заключается в следующем:

  • С наступлением холодов при помощи краника печки открывается подача охлаждающей жидкости. После того как она прогреется до рабочей температуры (90–100 градусов), жидкость начинает поступать в радиатор.
  • В салоне находится специальный переключатель, имеющий три положения (скорости) работы вентилятора.
  • Для того чтобы включить отопитель, достаточно выбрать одно из положений работы его вентилятора и отрегулировать при помощи специальных заслонок направление подачи тёплого воздуха (на лобовое стекло, непосредственно в салон автомобиля, на ноги водителя и переднего пассажира и т. д.).

В случае когда неисправен моторчик печки, система отопления машины работает крайне неэффективно, поскольку требуется слишком много времени на то, чтобы нормально прогреть салон, так как тёплый воздух поступает в него слишком медленно (либо не поступает вообще).

Почему мотор печки отопителя на ВАЗ-21099 перестаёт работать?

Причин этому несколько, и каждая из них имеет свои пути устранения. Итак, опишем их:

  1. Самая банальная неисправность — перегорел предохранитель вентилятора отопителя. Устраняется неполадка его заменой. Но здесь необходимо подчеркнуть, что этот элемент отвечает не только за двигатель ВАЗовской печки, но и за других потребителей электрической энергии автомобиля, например: подсветку бардачка, омыватель заднего стекла и др. Несмотря на, казалось бы, всю простоту поломки, в первую очередь необходимо установить причину перегорания предохранителя. Сделать это можно, выявив в проводке машины участок с коротким замыканием. В противном случае придётся постоянно менять предохранители.
  2. Плохой контакт либо его отсутствие между элементами отопительной системы, в предохранительном отсеке либо в монтажном блоке. Самая распространённая его причина — окисление проводов либо их механическое повреждение, что приводит к отсутствию контакта между ними.
  3. Выход из строя реле зажигания приводит к тому, что моторчик печки включается в определённые периоды, например, как только прогреется силовой агрегат. Устраняется неполадка только после полной замены неисправного реле зажигания, которое находится под панелью приборов.
  4. Отопитель начинает нормально функционировать лишь после установки переключателя режимов (скоростей) его вентилятора в крайнее третье положение. Это говорит о неисправности резистора, поскольку работа вентилятора печки ВАЗ-21099 в первых двух режимах осуществляется с подключением дополнительного сопротивления. Следовательно, если резистор вышел из строя, напряжение через него проходить не будет. Особенностью третьего режима работы вентилятора отопителя является то, что напряжение подаётся непосредственно на моторчик печки, тем самым обеспечивается максимальная скорость его вращения.
  5. Неисправен переключатель режимов работы вентилятора. Это проявляется либо тем, что моторчик печки ВАЗ-21099 не запускается вообще, либо запускается самопроизвольно и периодически. Устраняется неполадка лишь после замены переключателя. Так как выход переключателя из строя по своим симптомам идентичен с другими неисправностями вентилятора отопителя, важно правильно выполнить диагностику, иначе придётся по несколько раз переделывать одну и ту же работу.
  6. Неисправен моторчик печки ВАЗ-21099. Здесь необходимо отметить следующее: в случае когда идёт подача напряжения на клеммы электродвигателя, но он всё равно не работает, не стоит сразу же грешить на то, что моторчик сгорел и необходима замена вентилятора печки ВАЗ-21099. Вполне возможно, что корень всех бед кроется в залипании щёток либо плохом контакте «массы» непосредственно на вентиляторе. Две последние неполадки устраняются довольно просто. А вот в случае с полным выходом моторчика из строя поможет только его полная замена.

Как видно, при любой неисправности вентилятора отопителя автомобиля ВАЗ-21099 установить причины неполадки и выполнить ремонт под силу даже начинающему автовладельцу. Поэтому, столкнувшись с подобными проблемами, не стоит впадать в панику и откладывать все дела, приступая к поиску СТО, в котором устранят проблему, поскольку замена моторчика печки ВАЗ-21099 и устранение сопутствующих неполадок в системе дело нескольких минут.

Почему не работает вентилятор печки ВАЗ-2109 и как исправить

Печка в салоне автомобиля ВАЗ-2109 необходима в зимний период. Поэтому, если по каким-то причинам перестает работать ее вентилятор, автовладелец начинает серьезно беспокоиться и предпринимает все действия, чтобы решить возникшую проблему. В этой статье пойдет речь о причинах выхода из строя вентилятора печки ВАЗ-2109 и методах их выявления.

Функции вентилятора печки ВАЗ-2109

Автомобильная печка ВАЗ-2109 предназначена для обогрева пространства салона транспортного средства. Также она помогает избавиться от запотевания стекол изнутри салона машины. Ее обогревательная мощность рассчитана на то, что в 25 градусов мороза внутри автомобиля будет поддерживаться оптимальный тепловой режим – от 16 градусов тепла.

Одним из основных элементов автомобильной печки является вентилятор. Он нужен для того, чтобы прогонять воздух из внешней среды, который попадает в обогревательный прибор через радиатор. Холодный воздух проходит процедуру прогрева и попадает в автомобильный салон уже в теплом виде.

Печка в автомобиле может перестать выполнять свои прямые функции, если вентилятор, входящий в ее конструкцию прекращает свою работу.

Поэтому специалисты рекомендуют владельцу транспортного средства разобраться с причинами его поломки.

Причины, почему не работает вентилятор печки ВАЗ-2109

Опытные специалисты, занимающиеся ремонтом ВАЗ-2109, выделяют несколько наиболее распространенных причин, по которым вентилятор автомобильного обогревателя-печки перестает работать.

Первая причина заключается в сгоревшем предохранительном элементе. Ее называют самой проблематичной, так как определить, что из строя вышла именно эта деталь, бывает сложно. Чтобы это сделать, необходимо пересмотреть всю токопроводящую цепь отопительной системы транспортного средства. Если проблема кроется именно в испорченном предохранителе, то следует знать его маркировку – «F7» (она соответствует заданной силе тока предохранителя в 30 А).

Вторая причина – плохой контакт в монтажном блоке. Данный контакт попросту может окислиться. Для проверки подобного предположения можно просто пошевелить колодку с закрепленными на ней жгутиками. В случае если печной вентилятор после этих манипуляций внезапно снова заработал, значит, причина именно в данном контакте. Решение проблемы очевидное – следует произвести зачистку окисленного контакта в монтажном блоке.

Третья причина – в системе зажигания произошло заливание реле. Выяснить эту причину легко. Для этого нужно обратить внимание, в какой момент начинает работать обогревательный прибор ВАЗ-2109. Если он включается уже после того, как этап прогревания транспортного средства уже завершился, то реле зажигания залило маслом. Специалисты в этом случае советуют заменить вышедшее из строя реле, которое размещается на ВАЗ-2109 под приборной панелью.

Четвертая причина того, что вентилятор начинает свое функционирование не сразу (как и сама автомобильная печка), а на третьей скорости. Оказывается, описанная причина имеет прямую связь с добавочным резистором. Так, на первых двух скоростях вентилятор подпитывается электрическим током с помощью этого добавочного резистора. При переходе на режим третьей скорости электроток начинает подаваться сразу на вентилятор без каких-либо добавочных приспособлений. Если заменить испорченный добавочный резистор, то вентилятор автомобильного обогревателя начнет функционировать уже на первом скоростном режиме.

Также к причинам, по которым может не работать вентилятор, входящий в конструкцию отопительной системы транспортного средства, специалисты относят неисправное состояние переключателя данной системы. Описываемый переключатель находится под центральной консолью. Для его диагностики необходимо произвести ряд несложных операций:

  • демонтируем центральную консоль;
  • заводим автомобиль;
  • берем двенадцативольтную лампочку (например, габаритную), которая будет служить своеобразным тестером, если к ней припаять провода – «минус» и «плюс»;
  • провод «минус» – замыкаем на кузов;
  • провод «плюс» – прикасаемся к 1-му, 2-му и 3-му контактам добавочного резистора.

Диагностируем реакцию тестера-лампочки:

  • тестер горит – переключатель находится в рабочем состоянии;
  • тестер не горит – переключатель не работает.

Во втором случае провод тестера-лампочки присоединяем к «плюсу» переключателя и снова диагностируем его реакцию:

  • тестер горит – обрыва в токопроводящей цепи нет, предохранитель не поврежден;
  • тестер не горит – в токопроводящей цепи есть где-то обрывы, а предохранитель находится в рабочем состоянии.

Проанализировав проблемную ситуацию и причины, что привели к ее возникновению, следует их решить путем замены детали, вышедшей из строя.

Также неисправность может быть скрыта в неработающих деталях самого вентилятора. Чаще всего выходит из строя его электрический двигатель – сердце данного прибора. Такая причина диагностируется в случае, когда все предыдущие оказались неподходящими. Если рассматривать более подробно виды неисправностей электродвигателя вентилятора, то можно среди них выделить:

  1. Данная деталь сгорела.
  2. Электродвигатель плохо контактирует с массой транспортного средства.
  3. В щетках электродвигателя вентилятора автомобильной печки наблюдается залипание.

Критической причиной выхода из строя вентилятора отопительной системы ВАЗ-2109 является подтвержденный факт того, что сгорел его электродвигатель. В этом случае предстоит замена сразу всего прибора, а не конкретной его детали.

Как произвести замену неисправного вентилятора печки ВАЗ-2109

Замена нерабочего вентилятора отопительной системы предполагает несколько этапов:

  • демонтаж накладки печки, которая расположена под капотом;
  • вскрытие защитного кожуха двигателя автомобильного обогревательного прибора;
  • выкручивание крепежных болтов, что служат фиксаторами вентилятора;
  • извлечение неисправной детали и замена ее исправной;
  • сборка в обратном порядке.

Как видим, описываемую замену выполнить достаточно просто в гаражных условиях самостоятельно, но при возникновении трудностей всегда можно обратиться в автосервис за помощью.

Как выявить неполадку электродвигателя отопителя в сборе (вентилятора отопителя)

Наиболее часто встречающиеся причины отказа работы вентилятора отопителя (э лектродвигателя отопителя в сборе) у а втомобиля семейства ВАЗ 2108 –2112; 2113 – 2115, ВАЗ -2120 и их модификаций выпущенных до 2003 г. ?

Конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то, что радиатор печки ВАЗ 2110 и его вентиляторнаходится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Блок САУО на ВАЗ 210 разного года выпуска различаются. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Уважаемые покупатели, во избежание ошибок при отправке системы автоматического управления отопителем(САУО), в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска.

Вентилятор печки не включается – понять очень просто: при заведённой машине, включаем печку на скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отметим:

– для ВАЗ 2108 – 21099; 2113-2115 и их модификаций, если вентилятор не включается на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.

-для ВАЗ 2110- 2112 и их модификаций и их модификаций выпущенных до 2003 г., если вентилятор работает только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты – через него в положении «А» и 1 подключается вентилятор.

Основные причины, почему не работает вентилятор отопителя

1. Перегорел предохранитель. Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель активная ссылка переход в корзину предохранители очень просто, и в то же время, мы не знаем причины, по которой он перегорел.

Если предохранитель перегорает, то значит, где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

2. Плохой контакт в монтажном блоке. Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.

3. Залипло реле зажигания. Если у Вас, включается печка только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле . Кстати оно находится под панелью приборов в центральной консоли.

4. Для ВАЗ 2108 – 21099; 2113-2115 и их модификаций

4.1. печка включается только на 3 положении переключателя. Если вы столкнулись с такой ситуацией, то Вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора.

4.2. н е работает переключатель печки (отопителя). Чтобы проверить переключатель положения, Вам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками. Снимаете центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки: включаете зажигание; замыкаете минусовой провод лампочки на массу кузова, а другую подключаете к выходам 1-2-3 на добавочный резистор (серый, белый и красный провод – обычно). Если лампочка горит – значит переключатель работает, если не горит, то подключаете лампу к плюсовому проводу на переключатель положения. Если лампа не горит, то где то обрыв цепи или выбило предохранитель.

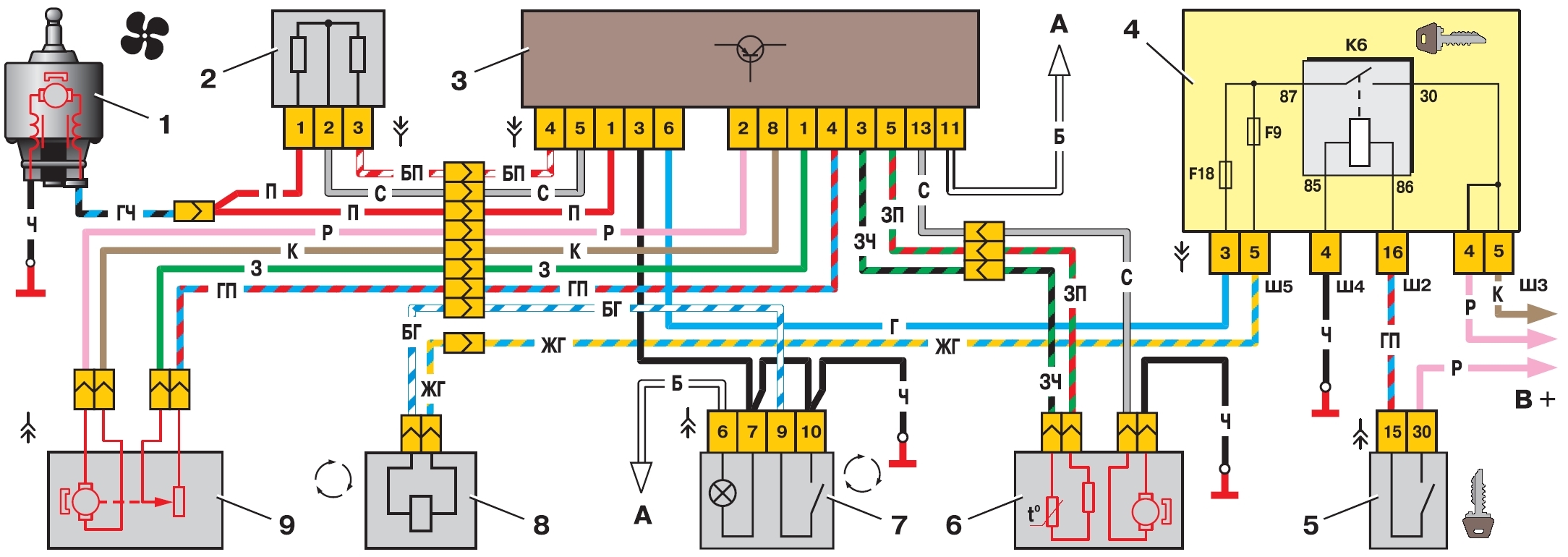

5. Для ВАЗ 2110 – 2112 и их модификаций выпущенных до 2003 г.

5.1. печка включается только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор,который позволяет регулировать обороты – через него в положении “А” и “1” подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор.

5.2. неисправен датчик температуры салона. Алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) – движение на открытие заслонки; на минимуме (синяя точка) – движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона. Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки). После снятия дефлекторов прекрасно видно, ходит ли заслонка или нет, т. е. воздух идет через отопитель или нет. Кроме того, проверте сопротивление датчика температуры салона.

5.3. о тгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). Вытаскиваете из гнезда контроллер. Включаете зажигание, крутите ручку температуры и меряете напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Систему автоматического управления отопителем (САУО) Вы можете приобрести у нас !

НЕ ТОРМОЗИ – ПОКУПАЙ ДЕШЕВЛЕ ! ! !

6 . Не работает моторчик печки (вентилятора отопителя). Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.

НЕ ТОРМОЗИ – ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Вам, так же будет полезна информация : Как самостоятельно заменить вентилятор отопителя на а втомобиле семейства ВАЗ 2108 –2112; 2113 – 2115, ВАЗ -2120 и их модификаций выпущенных до 2003 г. ?

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Ремонт вентилятора отопителя. ВАЗ 2108, 2109, 21099, 2113, 2114, 2115

Если на вашей машине не работает вентилятор отопителя, то это, независимо от времени года, беда! Стекла автомобиля запотевают даже от дыхания водителя, но особенно – пассажиров, которые что-то отпраздновали. А непрозрачные стекла – это непосредственная угроза безопасности. Короче говоря, неполадки в вентиляторе нужно устранять немедленно.

Сегодня у нас в мастерской ВАЗ-2109. Хозяина беспокоит треск, всякий раз сопровождающий включение вентилятора “печки”. Чтобы найти причину, узел придется снять. Работать будем “на земле”. Специальный инструмент не потребуется.

Внимание! Вначале, как обычно, отключаем аккумуляторную батарею.

Крестообразной отверткой отворачиваем четыре самореза и снимаем защитный кожух, разведя в стороны его боковые стенки.Этой же отверткой отворачиваем два винта крепления вентилятора. Третью опору – пластмассовый выступ – освобождаем, сдвинув узел вперед.
Внутри салона вынимаем из разъема плюсовый провод и освобождаем минусовый, закрепленный на шпильке отопителя гайкой “на 10”.
Не поддавайтесь соблазну воспользоваться кусачками. Появившиеся при сборке скрутки не добавят надежности.
Поддев отверткой резиновую втулку, извлекаем оба провода наружу.Вынимаем вентилятор из короба воздухопритока.

Операция сродни головоломке, ибо извлечь вентилятор можно лишь в определенном положении. В безвыходной ситуации “коридор” можно немного расширить, оттянув переднюю стенку короба руками.

А вот и дефект! Треск издавали застрявшие в крыльчатке прошлогодние листья (кроме тех, что уже успели высохнуть и рассыпаться в прах).

И все же не стоит “перекрывать кислород”, зашторивая воздухозаборник колготками – вентилятор и так едва справляется со своими обязанностями.

Воспользовавшись случаем, смажем подшипники электродвигателя. Для этого:

Теперь оба подшипника доступны для смазки.

Сборку проводим в обратной последовательности.

Евгений БОРИСЕНКОВ. Технический центр ЗР “Крестовский”

Назначение вентилятора печки ВАЗ 2108/09, неполадки и их устранение

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

  • монтажный блок предохранителей;
  • замок зажигания;
  • дополнительный резистор;
  • электродвигатель вентилятора;
  • переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.

У переключателя печки могут окислиться контакты либо отойти задняя часть

Помимо перечисленных причин, возможны поломки самого электродвигателя, например, износ щёток. С тем же якорем могут быть разные неполадки:

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

  • крестовую отвёртку;
  • головку на 10;
  • трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

    Поднимаем капот, откручиваем винты крепления пластиковой накладки возле ветрового стекла и убираем её в сторону.

Для снятия пластиковой накладки потребуется открутить соответствущий крепёж

Уплотнитель капота снимается простым движением руки

Чтобы подобраться к моторчику отопителя, потребуется снять защитный кожух

Вентилятор крепится к кузову при помощи винтов

Чтобы разъединить электроцепь вентилятора, нужно перебраться в салон под приборную панель

Чтобы извлечь электродвигатель, его нужно повращать в разные стороны

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

После демонтажа моторчика его подвергают дефектовке, для чего узел потребуется разобрать. Работу проводим в следующем порядке:

    Отделяем от кожуха электромотора уплотнитель из поролона.

Разборку вентилятора начинают со снятия уплотнителя с корпуса

Защёлки кожуха снимают при помощи отвёртки

Крышка вентилятора крепится двумя металлическими защёлками

После снятия защёлок демонтируем крышку

Извлекаем моторчик вместе с крыльчаткой

Щёткодержатель крепится винтами — откручиваем их

Извлекаем закладные гайки при помощи отвёртки

Осматриваем якорь на предмет повреждений

Щётки осматриваем и при необходимости производим замену

Устанавливаем гайки, удерживая их плоскогубцами

На вал якоря надеваем изоляционную шайбу

Для установки щёток отгибаем напрявляющие

Щётки вставляются до упора

Устанавливаем держатель щёток на вентилятор

Пружины щёток устанавливаем в направляющие

Чтобы исключить выпадение пружин, подгибаем края направляющих

Надеваем пружинные зажимы на закладные гайки

После сборки моторчика вставляем его в левую часть корпуса

Устанавливается крышка моторчика и крепится зажимами

Видео: разборка моторчика печки ВАЗ 2108/09

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Если же нет времени или желания заниматься ремонтом, узел попросту меняют на новый. Что касается выбора новой детали, то, как вариант, предпочтение можно отдать электровентилятору Luzar.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Независимо от того, владеете вы ВАЗ 2108 или ВАЗ 2109, процесс демонтажа и замены моторчика печки на этих авто одиноков и не отнимает много времени. Подготовив необходимый инструмент и следуя пошаговым инструкциям, выполнить процедуру сможет практически каждый, кто принял решение о самостоятельном ремонте отопительной системы.

Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.

д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

Где находится вентилятор печки?
Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Примечание!
Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Дополнительный видео-ролик:

Не работает вентилятор печки (отопитель салона)

Главная › Новости

Опубликовано: 01.04.2018

Не работает вентилятор печки ВАЗ 2110

В данной статье рассмотрим основные моменты и причины, по которым не включается печка (вентилятор печки).


не дует печка, не работает вентилятор отопителя

Как понять, что вентилятор печки не включается? – очень просто: при заведённой машине, включаем печку на 1-2-3 скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отмечу, что если вентилятор не включается, к примеру, на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.


не работает вентилятор печки ваз 2115. 2114. 2113? в чём причина?устранение поломки печки.
Давайте разберёмся, как в теории включается печка. Обратите внимание на рисунок: 44 – мотор вентилятора 45- дополнительный резистор (служит для регулирования скорости электродвигателя под цифрой 44) 46- переключатель положения

Почему не работает моторчик печки, основные причины

1)      Перегорел предохранитель

Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель очень просто, и в то же время, мы не знаем причины по которой он перегорел. Напоминаю, если предохранитель перегорает, то значит где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

Какой предохранитель идёт на печку?

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.

2)      Плохой контакт в монтажном блоке

Почему двигатель горячий? Ваз 2112 греется в пробках.

Перегрев двигателя — не редкость для такого автомобиля, как ВАЗ 2110. В основном эта проблема встречается на автомобилях с большим пробегом. Хотя и в относительно новых экземплярах исключать перегрев мотора не стоит.

Часто виноват пробег. По мере эксплуатации автомобиля детали изнашиваются, системы постепенно приходят в негодность.

Общие причины

Как известно, ВАЗ 2110 комплектуется двумя типами двигателей — с 8 и 16 клапанами.Существует несколько основных, наиболее частых причин, из-за которых происходит именно такой перегрев силовых агрегатов.

Давайте рассмотрим каждую из причин и решений этих проблем отдельно.

Низкий уровень охлаждающей жидкости

Охлаждающая жидкость играет огромную роль в работе системы охлаждения. В расширительный бачок заливается специальное вещество, а именно тосол или антифриз.

Связанные материалы:

В нормальных условиях уровень охлаждающего раствора должен быть на уровне отметки MAX на корпусе резервуара.Это означает, что емкость заполнена примерно на 50-60 процентов.

Если на баке такой отметки нет, ориентируйтесь на хомут. Жидкость должна доходить до верхнего края.

  1. Если двигатель перегревается, просто попробуйте долить недостающее количество охлаждающей жидкости, чтобы она была на оптимальном уровне.
  2. Если вы долгое время не меняли охлаждающую жидкость, лучше не добавлять свежую охлаждающую жидкость, а просто полностью заменить ее на новую.
  3. Выбирая между антифризом и антифризом, большинство владельцев ВАЗ 2110 отдают предпочтение первому. Причем в основном из-за финансовой доступности антифриза. Но на практике антифриз лучше … Одно из важнейших его преимуществ — вещество не замерзает при сильных морозах … Для отдельных регионов нашей страны это ключевой фактор при выборе охлаждающей жидкости.

Термостат

Другая причина перегрева двигателя — заедание клапана термостата. Если он остается в закрытом положении и не открывается, охлаждающая жидкость будет двигаться только по небольшому контуру.В результате это приведет к сильному нагреву. электростанция … Сам по себе перегрев грозит очень и очень серьезными последствиями.

Такая неисправность может проявиться в самый неподходящий момент — в дороге. У вас вряд ли получится качественный ремонт на обочине дороги … Но можно попробовать один метод — постучать по корпусу термостата. Это часто позволяет устройству на время вернуться в работоспособность. Это поможет вам добраться до собственного гаража или ближайшей станции техобслуживания. .. Там уже заменяют термостат на новый. Ремонтировать нет смысла. Если он однажды потерпел неудачу, ситуация наверняка вскоре повторится.

Связанные материалы:

датчик температуры

Датчик температуры необходим для того, чтобы реагировал на изменения нагрева двигателя. … При достижении заданного значения датчик срабатывает и включает охлаждающий вентилятор.

При выходе из строя данного агрегата происходит перегрев силового агрегата из-за того, что вентилятор не работает.Следовательно, температура не опускается ниже критического уровня, а продолжает постепенно повышаться.

Связанные материалы:

Если в дороге обнаружите такую ​​неприятность ( чаще всего перегревается мотор в пробках, т. К. Двигатель работает, а потока охлаждающего воздуха нет ), постарайтесь побыстрее выбраться из пробки, найдите свободный участок дороги.

Разгонитесь на свободном участке и затем начните торможение двигателем. Так температура упадет, перегрева не произойдет.Ни при каких обстоятельствах нельзя регулярно эксплуатировать автомобиль таким образом. Но это отличный способ добраться до гаража или автосервиса, определить причину неисправности датчика, а затем заменить его.

Вентилятор охлаждения

Симптоматика неисправности вентилятора аналогична неработающему датчику температуры. То есть двигатель прогреется, указатель на приборную панель будет в красной зоне.

Авария перегрева охлаждающей жидкости

Большинство автомобилей оснащено датчиком температуры, измеряющим рабочую температуру двигателя.Если во время движения срабатывает сигнализация о перегреве (или стрелка индикатора температуры переходит в красную опасную зону), это означает, что температура охлаждающей жидкости составляет от 120 ° C до 126 ° C.Эта температура все еще ниже точки кипения охлаждающей жидкости ( при условии исправности системы охлаждения и герметичного уплотнения радиатора). Если загорается сигнал о перегреве охлаждающей жидкости, выполните следующие действия:

Шаг 1. Выключите кондиционер салона и включите отопитель салона.Это поможет быстрее удалить излишки тепла от двигателя. Установите вентилятор на максимальную скорость вращения.

Шаг 2. Если возможно, выключите двигатель и дайте ему остыть (это может занять более часа).

Шаг 3. Ни в коем случае не пытайтесь снять заглушку радиатора, пока двигатель не остынет.

Шаг 4. Если горит сигнализация перегрева, нельзя продолжать движение, иначе двигатель может серьезно повредиться.

Шаг 5. Если двигатель не горит от тепла и явно не перегревается, то, возможно, проблема связана с неисправностью датчика температуры или индикатора температуры. Затем вы можете продолжить движение, но для уверенности нужно время от времени останавливаться, чтобы проверить, есть ли признаки перегрева двигателя и следы утечки охлаждающей жидкости.

ОБЩИЕ ПРИЧИНЫ ПЕРЕГРЕВА ДВИГАТЕЛЯ

Низкий уровень охлаждающей жидкости.

Засорен, грязный или забитый радиатор.

Неисправна муфта вентилятора или неисправен электровентилятор.

Неправильная установка угла опережения зажигания.

Низкий уровень масла в системе смазки двигателя.

Обрыв ремня привода вентилятора.

Неисправное уплотнение радиатора.

Тормоза заклинило.

Замерзание охлаждающей жидкости (в морозную погоду).

Неисправен термостат.

Неисправен насос охлаждающей воды
(проскальзывание крыльчатки на внутреннем валу насоса).

Обмен опытом

Владелец жаловался, что двигатель его автомобиля перегревается, но это происходит только тогда, когда он едет по шоссе на высокой скорости.Автомобиль был оснащен двигателем, который безупречно работал при движении в городском цикле.

Слесарь промыл систему охлаждения и заменил заглушку радиатора и водяной насос, посчитав, что причиной перегрева стало уменьшение потока охлаждающей жидкости в системе охлаждения. В ходе дополнительной проверки было выявлено, что при проворачивании двигателя стартером с открученными свечами зажигания из одного из цилиндров вылетела охлаждающая жидкость. Проблема была решена после замены прокладки ГБЦ.Очевидно, что утечка, вызванная дефектной прокладкой, была недостаточно велика, чтобы вызвать неисправность двигателя — до тех пор, пока скорость и нагрузка на двигатель не увеличились настолько, чтобы увеличение утечки охлаждающей жидкости и тепловыделение, вызванное ими, не увеличивалось. привести к быстрому повышению температуры.

Слесарь также заменил датчик кислорода (0 2), так как в составе охлаждающей жидкости присутствуют кремнийорганические соединения и силикаты, которые, попав на этот датчик, обычно его отравляют. Причиной этой проблемы могло быть ухудшение работы сенсора.


Рисунок: 7.42. В середине 80-х многие производители начали использовать поликлиновые ремни (поликлиновые ремни вместо поперечных зубьев). К двигателю подходят более старые водяные насосы, но они могут вращаться в направлении, противоположном тому, что должны. Это может вызвать перегрев двигателя после замены насоса. Если установить вентилятор не того типа, то угол атаки его лопастей не будет соответствовать тому, который требуется для создания необходимого потока воздуха через радиатор

.

Состояние и правильная установка важны для правильной работы приводного ремня системы охлаждения… Натяжение приводного ремня оказывает решающее влияние не только на работу водяного насоса, но и на генератор переменного тока, компрессор кондиционера и другие агрегаты с ременным приводом. При замене ремня или регулировке его натяжения обязательно измерить натяжение ремня с помощью измерителя натяжения ремня, чтобы убедиться, что оно точно соответствует требуемому.

Если вы давно владеете автомобилем, то, скорее всего, у вас были проблемы, связанные с перегревом двигателя. На ВАЗ 2110-2112 такие проблемы не исключение.Конечно, когда машина достаточно свежая, то такие проблемы редки, но когда годы и большой пробег берут свое, тогда придется решать возникшие проблемы, то есть устранять неисправность.

Система охлаждения автомобилей ВАЗ 2110 и 2112 практически ничем не отличается от большинства моделей отечественного производства, поэтому часто проблемы очень похожи, как и методы их решения.

Недостаточный уровень охлаждающей жидкости

В расширительном бачке вашего автомобиля уровень охлаждающей жидкости должен быть почти вдвое меньше бачка.Если вы посмотрите на отметку, то это верхний риск на корпусе резервуара с отметкой MAX. Если такой отметки нет, то, скорее всего, она будет располагаться на верхнем крае зажима.

При необходимости долить антифриз или антифриз до нужной отметки. Стоит отметить еще один факт, что зимой при недостаточном его уровне плита может работать неэффективно, то есть воздух не будет дуть таким горячим, как при нормальной работе каменки.

Отказ термостата

Если клапан термостата застревает в закрытом положении, охлаждающая жидкость будет циркулировать по небольшому кругу, в результате чего двигатель очень быстро перегреется.Чтобы решить эту проблему, необходимо заменить термостат на новый.

Если вдруг в пути выяснится эта проблема, и к месту ремонта нужно проехать довольно далеко, то можно попробовать постучать по корпусу термостата, возможно это приведет к его нормальному, хоть и временному функционированию.

Неисправность датчика температуры и вентилятора охлаждения радиатора

Еще одна причина, по которой двигатель ВАЗ 2110-2112 может сильно нагреваться, — это выход из строя вентилятора или датчика охлаждения, опять же отвечающего за его работу.

Рассмотрим оба этих случая подробнее.

  1. Если неисправен датчик температуры, то при достижении температурного порога включения вентилятора он просто не будет работать и в этот момент температура двигателя начнет стремительно подскакивать. Обычно это происходит в пробках, и быстро сбросить T до нормального значения невозможно. И в этом случае тосол или антифриз может даже закипеть, и мотор перегреется, чего нельзя допускать.Попробуйте выехать на более или менее чистый участок дороги, чтобы набрать скорость, а затем вам нужно применить торможение двигателем, чтобы быстро снизить температуру.
  2. Что касается неисправности самого вентилятора, то в принципе все описанные симптомы здесь будут, но решение проблемы будет стоить немного дороже, так как стоимость нового моторчика вентилятора без футляра составляет не менее 600 рублей.

Если у вас есть ВАЗ 2110 или аналогичный автомобиль отечественного производства, то вы можете в комментариях ниже отписаться о проблемах, с которыми вы столкнулись, и возможно это поможет более полно ответить на вопрос: «Почему греется ВАЗ 2110 вверх?»

Каждый автовладелец сталкивался с тем, что 16-клапанный двигатель ВАЗ-2112 стал греться.Если посмотреть на индикатор приборной панели, стрелка стремится к красной зоне, а жидкость в расширительном бачке закипает — это означает, что в системе охлаждения неисправность.

Стрелка индикатора температуры вошла в красную зону, это означает, что двигатель находится в состоянии перегрева

Многие автомобилисты помнят причины эффекта на старых «Жигулях». На 16-клапанных двигателях причины такого эффекта практически те же. Рассмотрим, по каким причинам может начинаться перегрев основного силового агрегата:

  • Система засорена.
  • Заклинило термостат.
  • Повреждение насоса. Заменить насос.
  • Радиатор.
  • Неисправность датчика охлаждения.
  • Вентилятор охлаждения не работает (см. «)».

Все эти проблемы могут вызвать перегрев двигателя.

Методы ликвидации

Для устранения причины перегрева двигателя необходимо установить эпицентр воздействия. Для этого стоит последовательно проверять каждый узел. После выявления проблемы стоит найти точную причину и устранить ее.Итак, рассмотрим последовательность действий.

Схема системы охлаждения двигателя

Радиатор и трубы

Одной из причин перегрева двигателя может быть засорение радиатора и патрубков, что влияет на циркуляцию жидкости в системе, а также может привести к трещинам в патрубках и поломке радиатора, что приведет к протечке охлаждающей жидкости.

При недостаточном количестве охлаждающей жидкости в системе силовой агрегат будет быстрее нагреваться и надолго остывать, а вентилятор охлаждения будет работать практически непрерывно.

Патрубки радиатора и системы охлаждения

Способ решения проблемы довольно простой — демонтаж радиатора из системы и его чистка как снаружи, так и внутри.

Вторым шагом будет осмотр труб на предмет утечек и замена изношенных изделий. Как показывает практика, многие автомобилисты устанавливают Kit-комплекты (тюнинговые варианты) радиатора и патрубков, чтобы продлить срок службы системы охлаждения.

Насос (водяной насос)

Одной из основных причин перегрева является люфт водяного насоса … Определить эту неисправность довольно просто, ведь в районе помпы появляется соответствующий вой. Также признаком неисправности может быть то, что жидкость потечет с вала насоса. Неисправность устраняется довольно легко — заменой водяного насоса.

Водяной насос на двигателе

Термостат

Термостат — это первое место, где нужно искать неисправность.

Так, при заклинивании термостата на малом круге двигатель нагревается чаще, даже при движении по трассе, где набегающего воздушного потока достаточно, чтобы система успела остыть.

Термостат снят с мотора

Есть один нюанс, когда термостат не следует менять — если он выходит из строя зимой. Затем обеспечивается дополнительное охлаждение за счет минусовых температур. Конечно, если летом выходит из строя термостат, то для предотвращения перегрева мотора его нужно как можно скорее заменить.

Датчик охлаждения

Датчик температуры охлаждения — безобидная поломка, которая может привести к тому, что индикатор на панели приборов покажет неверные данные, поэтому водитель даже не узнает, что двигатель перегрелся, пока не закипит в пути.

Обычно эта неисправность сопровождается множеством сопутствующих факторов, поэтому пропустить ее довольно сложно. Решение проблемы только одно — замена датчика системы охлаждения и сброс ошибок, возникших в ЭБУ.

Датчик охлаждения

Вентилятор

Последняя причина перегрева, особенно летом, — вентилятор охлаждения.

Вентилятор под капотом обозначен стрелкой

Значит, поломка этого агрегата может привести и к перегреву двигателя.

В этом случае последствия могут быть самыми разнообразными, ну а что проверять на исправность вентилятора, как и датчик его включения — это точно. Эта деталь выходит из строя довольно редко, а потому причиной выхода из строя может стать элементарный предохранитель или неисправность проводки, которую легко устранить.

Последствия несвоевременного устранения недостатков

Не все водители осознают последствия перегрева двигателя и продолжают движение с постоянно работающим вентилятором или частым перегревом.

Итак, последствия сильного нагрева двигателя делятся на 3 этапа, которые следует рассматривать отдельно.

Слабый перегрев

Если двигатель перегреется на срок до 10 минут, последствия могут быть незначительными. Так появятся трещины в патрубках системы охлаждения, расплавятся сальники клапана и распредвала. Также клапана сгорят, и масло попадет в камеры сгорания, что будет отмечено выходом черного дыма из выхлопной системы.

Последствия слабого перегрева, а именно перегорания клапанов

Значительный перегрев

При значительном перегреве происходит деформация, а точнее прогиб ГБЦ. Для устранения этих последствий придется демонтировать головку блока цилиндров и придать ей проточку на поверхности. Таким образом, получается, что головка блока подлежит капитальному ремонту.

Сильный перегрев

При сильном перегреве стенки блока цилиндров деформируются и выгорают, при этом оплавляется поршневая группа, деформируются шатуны или даже ломается коленчатый вал.Таким образом, двигатель не подлежит ремонту, поскольку стенки силового агрегата обычно разрушаются, и их восстановление невозможно.

выводы

Выявлены и рассмотрены причины нагрева и перегрева 16 клапанного двигателя методами устранения. Итак, несвоевременный ремонт данного агрегата может привести к тому, что двигатель окончательно выйдет из строя и потребуется его замена. Поэтому при появлении первых признаков того, что система охлаждения вышла из строя, необходимо найти и устранить причину, так как замена выйдет гораздо дороже.

Радиатор отопления ВАЗ 2112. Необходимый инструмент для замены радиатора отопителя

Самая частая причина замены радиатора отопителя ВАЗ 2110 — утечка охлаждающей жидкости (антифриза). Конечно, причиной такой ситуации может быть не только проколотый или негерметичный радиатор, но и слабое крепление шлангов.

Однако, так как ни одну, ни вторую проблему без разборки панели двигателя определить невозможно, радиатор отопления лучше в любом случае поменять на новый.Причем сделать это может каждый, главное не отклоняться от правильной последовательности действий, достаточно подробно описанной в руководстве по эксплуатации и ремонту автомобилей ВАЗ 2110, 2111, 2112. Теперь разберем эту последовательность. Но сразу хочу обратить ваше внимание на то, что:

  • в салоне, никаких действий предпринимать не придется, все делается в подкапотном пространстве;
  • Сами радиаторы отопления «десятки» могут относиться к старым моделям (выпущенным до сентября 2003 г. ) и новым (выпущенным после сентября 2003 г.), которые крепятся немного по-разному, а значит, процесс их замены будет иметь некоторые особенности.

Какие детали и инструменты вам нужны?

  • Отвертка крестовая.
  • Зажимы, 4 шт. или больше.
  • Пинцет.
  • Емкость для слива антифриза.
  • Непосредственно радиатор.

Пошаговая инструкция.

Замена радиатора печки ВАЗ 2110 старого образца.

1. Слить часть охлаждающей жидкости в системе в заранее подготовленную емкость. Сделать это можно через расширительный бачок (выйдет примерно 1 литр) или через сливное отверстие в блоке двигателя (выйдет примерно 4 литра).

2. Снимите прокладку ветровой накладки, а затем и саму накладку (оборку): сначала открутите винт ее крепления под главным тормозным цилиндром, затем 4 верхних фиксатора его правой стороны, затем отсоедините 2 зажима, удерживающие шланги и провода, в т.ч. и минусовой провод вентилятора, идущий от корпуса, а также плюсовой вывод, ну и последним действием откручиваем 2 винта, крепящие левую сторону оборки, но так, чтобы последний только двигался, но не отрывается.

3. Снимите крышку лобового стекла, отвернув 2 гайки и 5 винтов.

4. Отсоедините датчик уровня антифриза в системе и снимите выпускной шланг с расширительного бачка.

5. Отсоедините шланг омывателя лобового стекла. Откручиваем перед собой 4 винта и демонтируем дворники, накладку лобового стекла, фиксаторы (частично) кожуха отопителя, вентилятора.

6. Выверните винты, крепящие пыльцевой фильтр и переднюю часть вентилятора (не забудьте указать расположение четырех самых длинных).Последний снимаем вместе с вентилятором.

9. Снимите корпус фильтра салона, вентилятор (заднюю часть), подающий, обратный и обратный шланги охлаждающей жидкости.

10. Слегка снять протекающий радиатор отопления. Установите на его место новую, а затем верните на нужные места все снятые детали, только в обратном порядке. При этом обратите особое внимание на правильную установку пластикового корпуса вентилятора печки — педаль обязательно должна попадать в желаемую канавку, а также на то, чтобы после сборки у вас не осталось «лишних» болтов, т. к. вы не обеспечиваете герметичность всей системы отопительных агрегатов, ваша плита просто не будет работать (греть).

Видео (старый образец).

Замена радиатора печки ВАЗ 2110 на новый.

1. Снимите 1 винт в середине нижнего конца ветрового стекла, 2 гайки над впускным коллектором и 1 гайку в левом углу возле воздушного фильтра.

2. Снимите бачок омывателя заднего стекла (если есть) и воздушный фильтр, сначала открутив 4 самореза, удерживающих пластиковую крышку, прижимающую ее к нагревателю.

3. Просмотрите шланг подачи воздуха (он лежит буквой «G»), найдите большой саморез и 2 винта поменьше, соединяющих 2 детали (их как раз у отопителей новой модели) радиатор отопления, и открутите их.

4. Сдвиньте правую часть обогревателя как можно дальше вправо, а слева выполните следующие действия: удерживая его левую часть в левой руке, а правую часть в правой, поверните последнюю немного в сторону от ты и выше. Сначала распечатайте всю правую сторону, а затем оставшуюся часть.

5. Демонтировать правую часть. Снимите паровой шланг через свободное пространство с правой стороны звукоизоляционного щита.

6. Снимите железные скобы, удерживающие 2 стороны правой стороны радиатора.Получив доступ к заслонке, также поменяйте ее на новую.

7. Устанавливаем все в обратном порядке.

Видео (новый образец).

Самая трудоемкая работа, связанная с системой отопления салона на автомобилях ВАЗ 2110-2112 — это замена радиатора печки, ну или отопителя, называйте как хотите. Конечно, на автомобилях десятого семейства этот ремонт дается не так уж и легко, да и удовольствия от этого мало, но это может сделать каждый. Главное — терпение и, конечно же, правильный инструмент.

Необходимый инструмент для замены радиатора отопителя

Чтобы справиться с этой проблемой максимально комфортно и провести ремонт с минимальными трудозатратами, желательно иметь под рукой следующий перечень инструментов:

  1. Трещотка большая и маленькая
  2. Головка 13 глубина и 10 подобных
  3. добавочный номер
  4. Отвертка стандартной длины с крестообразным шлицем
  5. Отвертки короткие: плоские и крестовые
  6. Магнитная ручка

Так как радиатор печки расположен в довольно труднодоступном месте, вам предварительно придется выполнить некоторые подготовительные моменты, а именно:

  • Избавьтесь от всех пластиковых накладок лобового стекла, излишеств, шумоизоляции и шумоизоляции

И только после этого можно сразу начинать процесс.

Видео по замене радиатора печки на ВАЗ 2110, 2111 и 2112

Уже в привычном всем стиле, сначала выложу свой видеообзор ремонта, а потом несколько слов по замене этой детали.

Обратите внимание, что для большей простоты и удобства при проведении данного ремонта ВАЗ 2110 лучше сначала открутить главный тормозной цилиндр, а также вакуумный усилитель тормозов. И все эти детали отодвинуть немного в сторону, чтобы они не мешали снятию радиатора печки.

Тормозные трубки откручивать, конечно, не нужно, достаточно просто открутить две гайки крепления цилиндра к пылесосу, а затем снять весь узел. Что касается усилителя, то из салона — под рулевым валом 4 гайки, которые необходимо открутить. И после этого можно немного отложить эту деталь в сторону.

Также обязательно установите зажимы — металлические пружинные зажимы, особенно на нижней стороне внутреннего корпуса двигателя отопителя.Если этого не сделать, корпус может не прилегать плотно и тепло будет теряться из-за циркуляции воздуха.

При установке нового радиатора отопителя на ВАЗ 2110-2112 убедитесь, что трубы, которые вы будете надевать на трубки, эластичные и без повреждений. Конечно, некоторые автовладельцы прибегают в этом случае к использованию герметика, но лучше просто заменить трубы на новые. Хомуты затягиваются винтами с усилием выше среднего, чтобы тосол или антифриз никуда не протек.

В конечном итоге все снятые детали устанавливаем в обратном порядке и радуемся исправной системе обогрева. Новый радиатор отопителя на ВАЗ 2110-2112 можно купить по цене от 600 до 1000 рублей.


Последовательность ваших действий в этом случае следующая:

  1. Первым делом из соображений безопасности отсоединяем отрицательную клемму АКБ. Сливаем остывший антифриз или тосол, для начала нужно открыть крышку расширителя. Для слива жидкости понадобится емкость объемом 4-5 литров.
  2. Теперь, открутив две гайки, снимаем дворники с автомобиля.
  3. Затем демонтируем освободившуюся защитную пластиковую полосу под лобовым стеклом, которая крепится на 2 гайки и 4 винта.
  4. Для доступа к печке снимите накидку автомобиля, открутив 5 саморезов, 1 винт и 2 гайки, расположенные снизу, посередине накладки, в районе рулевой рейки.
  5. Чтобы снять печку, снимите желтую поперечину, если таковая имеется, а также изогнутую гофру воздушного фильтра.
  6. Снимаем дроссели с патрубков радиатора.
  7. Затем отсоединяем все электрические провода от клемм печки.
  8. На рулевой рейке откручиваем 2 гайки крепления печки, 1 гайку крепления печки к кузову.
  9. Закручиваем 3 самореза, соединяющих две половинки печки.
  10. Вытаскиваем, качнув правую часть печки, предварительно сдвинув ее вправо.
  11. Радиатор в снятой половине печки крепится 3 винтами.Достаем и меняем на новый, не забывая надеть поролоновый уплотнитель. Проверяем работоспособность вентилятора, при необходимости ремонтируем или заменяем на новый.
  12. Перед установкой узла шланги подачи охлаждающей жидкости желательно промыть проточной водой.
  13. Сборка осуществляется в обратном порядке.

Система охлаждения старого образца

Эти обогреватели устанавливались на раннюю модель 21120. Модификацию системы можно определить по внешнему виду, предварительно сняв жабо автомобиля.


Для замены радиатора необходимо:

  1. Выполнить пункты 1, 4-7 снятия системы охлаждения нового образца.
  2. Демонтируем расширительный бачок системы охлаждения.
  3. Снимаем вакуумный усилитель, открутив 2 гайки на 17 и осторожно (не повредив трубки тормозной системы) отводим главный тормозной цилиндр в сторону. Снимите трубку вакуумного усилителя.
  4. В салоне автомобиля откручиваем 4 гайки со шпилек педали тормоза и снимаем автомобильный усилитель вместе с педалью.
  5. Таким образом, мы получили доступ к радиатору отопителя, который крепится тремя винтами. Его замену и сборку всей системы проводим в обратной последовательности.

Проверка правильности установки

Теперь можно заливать тосол или тосол в систему. Прогреваем двигатель, пока не включится вентилятор печки. Проверяем температуру в салоне при разных режимах работы отопителя, работе различного электрооборудования и панели приборов.

Замена печки ВАЗ 2112 своими силами — вид работ, который с приходом холодов является наиболее популярным ремонтом.Все дело в том, что в теплый период может износиться радиатор, который еще называют печкой, но из-за того, что он не используется, заметить это практически невозможно, но при первом запуске обогревателя , когда тосол начинает проливаться, все становится ясно …

Если вы впервые сталкиваетесь с такой проблемой, то, скорее всего, вам потребуются инструкции по замене радиатора, которые мы представим в рамках данной публикации. Вы должны понимать, что ВАЗ 2112 выпускался с подогревателями двух конструкций , поэтому для проведения замены вам придется обращать внимание на год выпуска вашего автомобиля.Автомобили ВАЗ 2112, выпущенные до 2003 года, оснащены отопителем старого образца, а те, что выпускались более позднего времени, — системой отопления нового образца.

Как заменить отопитель старого образца на ВАЗ 2112?

Для начала разберем вопрос, как поменять печку ВАЗ 2112, на автомобилях выпуска до 2003 года выпуска … Чтобы вам было проще разобраться в процессе, мы представим инструкцию в виде пошаговое руководство.

1. В первую очередь необходимо слить охлаждающую жидкость из системы отопления автомобиля. Для этого следует открутить крышку расширительного бачка и сбросить давление в системе. После этого отсоединяем резиновую трубку, а также шланг печки. Переместитесь под машину и, вынув сливную пробку, слейте антифриз в емкость, которая должна быть достаточно большого объема — не менее 6 литров.

2. Теперь нужно демонтировать резиновую прокладку капота, которая находится рядом с оборкой.

3. Далее начинаем отпускать оборку. Для этого откручиваем винт, который находится чуть ниже главного тормозного цилиндра, а также четыре крепежных винта, которые расположены с правой стороны накладки. После этого следует ослабить зажимы, которыми проводка и шланги крепятся к жабо, отсоединить отрицательную клемму и открутить еще два винта, которые находятся на левой стороне жабо. Теперь вы можете сдвинуть оборку вверх, снимать ее полностью не обязательно.

5.Теперь нужно отключить питание датчика, отвечающего за уровень антифриза, а также шланга, отводящего пар от расширительного бачка, и шланга, которым мыть окна.

7. Теперь вы можете снять корпус фильтра салона и корпус вентилятора, а затем перейти к зажимам и шлангам, которыми крепится радиатор.

8. Вынуть старый радиатор, очистить место его установки от пыли и грязи, установить новый радиатор и собрать конструкцию в обратном порядке.
Как видите, решение проблемы, что не работает печка ВАЗ 2112 старого образца, представляет собой довольно простую процедуру и не требует сложного оборудования, хотя и займет у вас много времени. Самое главное, будьте осторожны и последовательны.

Меняем радиатор печки ВАЗ 2112 новый

Как мы уже говорили выше, машины ВАЗ 12-й серии, выпущенные позже 2003 года, оснащались и оснащаются системами отопления нового типа. Замена радиатора в них производится несколько иначе, чем описано в предыдущем разделе этой статьи, поэтому мы представим для них отдельную подробную пошаговую инструкцию, которая должна вам пригодиться.

1. Сначала необходимо слить охлаждающую жидкость из системы отопления. Это делается аналогично процессу, описанному в предыдущем разделе этой статьи.

2. Выкрутите винты, удерживающие воздушный фильтр, затем снимите его.

4.Снимите паровой шланг, расположенный с правой стороны звукоизоляционной панели.

5. Теперь вам нужно получить доступ к шторке. Для этого разъедините кронштейны, соединяющие две половинки правой части печки, снимите уплотнитель и разъедините их.

6. Снимите демпфер и замените сломанный радиатор, затем установите новый демпфер. Замена заслонки связана с тем, что в отопителе нового типа частая причина того, что не работает печка ВАЗ 2112

7.Вам просто необходимо выполнить все действия в обратном порядке, чтобы собрать разобранную конструкцию.

Как видите, отремонтировать новую печку ВАЗ 2112 даже проще, чем отремонтировать отопительную систему ВАЗ 2112, выпущенную до 2003 года. Но, при этом, не следует забывать об осторожности и аккуратности в процессе работы, так как с минимальная погрешность, можно получить химический ожог от пролитого на кожу антифриза.

В заключение хочу отметить, что мы рекомендуем вам прочитать статью, которую мы опубликовали чуть ранее.Из него вы получите много дополнительной информации, которая поможет вам предотвратить и устранить многие проблемы с отопителем ВАЗ 2112, которые не рассматривались в этой статье.

Перестал работать прикуриватель в машине. Прикуриватель не работает. Возможные причины и решения Если ничего не работает

Аккумулятор садится, но у меня не работает прикуриватель на ВАЗ 2114. Сегодня очень остро стоит вопрос о характеристиках прикуривателя, так как он является универсальным источником электрической энергии.

Куда ни глянь, и вся автомобильная утварь работает с помощью переходников прикуривателя. Например, , навигатор, мобильный телефон, автомобильный компрессор и другие гаджеты.

Не всегда можно рассчитать точный заряд конкретного инструмента, поэтому многие драйверы используются не только для подзарядки устройств на ходу. Рано или поздно наступает момент, когда перестанет работать прикуриватель и необходимо оперативно отреагировать и устранить причину поломки.О том, как это сделать самостоятельно, давайте рассмотрим ниже.

Расположение и устранение неисправностей

Не работает прикуриватель на ВАЗ 2114, этому есть несколько объяснений. : Изношенный электрический провод или нить накала перегорели из-за перегрева. Решить проблему можно самостоятельно, обращаться в автосервис вообще не нужно. Достаточно получить тестер для прокладки проводов и отдельно новый прикуриватель и его съемную часть можно собрать.

  • Для практичности и удобства. нам нужно пространство вокруг машины, чтобы мы могли работать с открытыми дверцами для вспашки. Летом это можно делать на улице, а зимой только в помещении. Поэтому посмотрите, какой у вас корпус;
  • Сам прикуриватель расположен на центральной консоли ближе к коробке передач;
  • Начнем с проверки предохранителей. Для этого открываем люк с блоком предохранителей, он находится слева от рулевой колонки, и находим маркировку F4 20 ампер.Называем тестером, если подходит, то оставляем, в противном случае меняем на новый. Возьмите за правило иметь при себе запасные предохранители. Если их нет, то можно без проблем обзавестись;
  • После того, как мы выяснили, что блок предохранителей тут ни при чем, переходим непосредственно к самому прикуривателю. Для этого отверткой откручиваем боковую пластиковую рамку на центральной панели приборов, она крепится двумя винтами с каждой стороны. Сняв ее, мы обеспечили доступ к пломбе и смело можем приступать к диагностике;
  • Обесточив прибор, можно прозвонить его тестером, и по показаниям сопротивления можно понять, короткое замыкание есть или нет. вытащив подвижный сердечник, необходимо внимательно его осмотреть, проверить целостность винтовой пружины пальцем. Если есть характерные повреждения, то ремонту не подлежит, только полная замена;
  • Вопрос в том, что вам будет крайне сложно достать движущуюся часть прикуривателя, она продается, как правило, в сборе, если только вы не найдете ее на барахолке. Если причина не в этом, то можно поискать изношенный провод;
  • Начинаем подводить провода от самого устройства к блоку предохранителей.При обнаружении такого сечения провод следует удалить и заменить на новый. Так как ручные скручивания результата не принесут и со временем появятся перебои в подаче электроэнергии.

  • Специалисты советуют избегать таких ручных поворотов, так как они на 80% являются источниками возгорания автомобиля. найдите время и возможность полностью заменить проводку, или хотя бы припаять неисправное место паяльником;
  • Перед покупкой прикуривателя обязательно попросите продавца прозвонить его тестером, иначе вы будете вынуждены вернуться в магазин (или на рынок) для замены детали;
  • При проведении работ, связанных с электрикой, обязательно отсоединять плюсовую клемму аккумуляторной батареи;
  • На этом мы завершаем обсуждение темы, прикуриватель на ВАЗ 2114 не работает, надеемся на дельные советы и рекомендации с вашей стороны. Напишите свои методы в комментариях.

ВАЗ 2110, то лампа А12-4 специально используется для зажигания прикуривателя. Замена лампы прикуривателя, как и самого прикуривателя, осуществляется таким образом:

Процедура замены подсветки в прикуривателе.

  1. Просто отсоедините провод прямо от клеммы — это специальное устройство для подключения к АКБ.
  2. Затем нужно снять облицовку тоннеля, находящегося на полу.
  3. После этого сожмите экран лампы так, чтобы выступы экрана свободно прошли через прорези в прикуривателе.
  4. Затем, немного приоткрыв экран, нужно вынуть из него патрон с лампой.
  5. Затем просто нажмите на лампу, повернув ее на 90 °, и выньте ее из патрона.
  6. Установить новую лампу в том же порядке, только до снятия. Особое внимание следует обратить на то, что при установке патрона с лампой прямо в экран в этом случае расположенный на патроне кольцевой выступ обязательно должен входить в указанные прорези экрана.

Порядок замены прикуривателя, если не работает прикуриватель ВАЗ 2110

  1. Просто отсоедините провод от клеммы — это приспособление специально предназначено для подключения АКБ. Затем нужно снять облицовку с пола.
  2. Снимите картридж.
  3. После этого пропустить колодки вместе с проводами прикуривателя, а также подсветку через отверстие в обшивке пола, расположенное в тоннеле.
  4. Затем сожмите экран лампы так, чтобы выступы экрана вышли из пазов прикуривателя, расположенного в световоде, затем снимите его.
  5. Надавите отверткой прямо на защелку гнезда прикуривателя, чтобы она вышла из зацепления со световодом.
  6. Вытолкните гнездо из накладки наружу.
  7. Снимите патрон прикуривателя прямо с накладки, пропустив колодку с проводами через отверстие.
  8. Спираль должна нагреться за двадцать секунд.Затем патрон прикуривателя одновременно со щелчком должен вернуться в исходное положение. В том случае, если картридж вернется в исходное положение намного раньше, или позже, чем через двадцать секунд, то вам нужно отрегулировать прикуриватель. Специально для этого загните или загните контакты, указанные стрелками.
  9. Далее нужно выдавить пластиковые защелки из волокна и, вытолкнув волокно, просто снять его с подкладки.
  10. Установите прикуриватель в обратном порядке.При установке световода выступ на нем должен обязательно втиснуться в прорезь на накладке.

Прикуриватель на ВАЗ-2114 не такой элемент, в случае поломки эксплуатация автомобиля будет запрещена. Его выход из строя не несет никаких негативных последствий для узлов и двигателя машины. Однако, когда он не заработает, уже не удастся подключить какие-либо устройства фиксации (видеорегистратор, навигатор, радар-детектор и т. Д. — прим.).

Ниже в этой статье мы подробно рассмотрим причины, по которым выходит из строя прикуриватель на ВАЗ-2114, а также как их исправить самостоятельно.

Прикуриватель на автомобилях семейства Самара — в точности такой же дизайн, как и на всех других автомобилях.

В его основе — металлическая чашка и центральная вставка. Стенки «стакана» подключены к массе, а его центральная часть — к плюсу. Когда вставка находится внутри стакана, и она зафиксирована, нихромовая нить нагревается до определенной температуры, замыкая цепочку.Точно по такому же принципу работают все электроприборы, подключенные к прикуривателю.

Фиксация прикуривателя внутри корпуса обеспечивается специальными ушками.

Похоже на обычный прикуриватель на ВАЗ-2114

Причины выхода из строя прикуривателя на ВАЗ-2114

Причинами того, что прикуриватель вышел из строя, может быть всего два .

Первый заключается в отсутствии напряжения на контактах, из-за обрыва цепи или нарушения целостности контактов на корпусе, а второй в нарушении работы предохранителя.Но обо всем ниже.

Отсутствие напряжения

Для диагностики проблем в цепи нам понадобится только мультиметр. Выставляем прибор в тестовый режим вольтметра и подводим щупы к контактам на плюс и минус. Напряжение должно быть таким же, как и на самом аккумуляторе, то есть 12-14 вольт. Если есть напряжение, то с питанием все в порядке и можно переходить к следующему шагу, а если его нет, нужно продолжать «звонить» по проводам для обнаружения обрыва.

Для измерения снимите прикуриватель.

Отсутствие контактов в предохранителе


Обратите внимание на то, что при коротком замыкании где-то в цепи новый установленный предохранитель сразу же перегорит и потребуется более глубокий осмотр и диагностика всей цепи.

Если это не соблюдается, то перегоревший предохранитель может быть вызван резким напряжением в цепи, и не рекомендуется допускать этого в будущем.

Видео о разборке прикуривателя на ВАЗ-2114

Зажигалка (ЗП) — это устройство, используемое для выкуривания сигарет водителем. Несмотря на это, точки доступа могут использоваться для разных целей. Если машина ВАЗ 2110, это может вызвать дискомфорт при движении. Подробнее об устройстве, неисправностях и замене элемента на «десятки» вы можете узнать из этой статьи.

[Скрыть]

Конструкция и назначение прикуривателя

По своей конструкции AP представляет собой металлическую спираль, установленную в пластиковом корпусе, расположенном в специально отведенном для этого гнезде на центральной консоли.Когда водитель нажимает на AP, устройство подключается к электрической цепи станка и фиксируется в этом положении благодаря биметаллическим пластмассам. В результате возникает эффект нагрева самой спирали за счет прохождения через нее напряжения. Когда температура устройства достигнет определенного значения, пластины автоматически откроются, и точка доступа вернется в свое стандартное положение.

ТД также оснащена отдельным предохранителем, что позволяет защитить ее от возможного перегрева и даже возгорания, если устройство по какой-либо причине застрянет в розетке.Что касается самого назначения, то помимо того, что AP позволяет курить сигареты, его также можно использовать для питания различных устройств. Например, в AP можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. Д. В случае необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнетесь с такой проблемой, которая не работает, то вам наверняка будет интересно узнать о неисправностях устройства.Как правило, AP выходит из строя из-за того, что его сокет используется для других целей. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, которые питают большой ток. Если вы потренируетесь подключать несколько устройств к, это может привести к срыву предохранительного элемента, обозначенного на монтажном блоке как F18.

Стоит отметить, что данный элемент позволяет пропускать через себя ток 25 ампер, но если этот параметр превышен, то деталь просто перегорает.При обнаружении неисправности в работе ТД в первую очередь следует проверить предохранитель. Чтобы определить неисправность устройства, попробуйте включить вентилятор печки. Вы можете подумать, что эти компоненты никак не связаны между собой, но это не совсем так, потому что вентилятор отопления также защищен предохранителем F18. Так что если ни AP, ни вентилятор не будут работать, то проблема именно в предохранителе, а если вентилятор работает, то необходимо проверить работу AP (автор видео о доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 нужно сразу менять. Хотя бывает очень редко, но все же бывает, что механизм перестает работать из-за сгоревшего предохранителя F6. Если этот элемент перегорел, то его тоже нужно поменять, а затем проверить работоспособность ТД.

Инструкция по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить сеть, для этого отсоединить аккумулятор.

Подробная инструкция по замене прикуривателя в «десятке» приведена ниже:

  1. В первую очередь необходимо снять клемму с АКБ.
  2. Для более удобного доступа к устройству необходимо открутить два винта по бокам центральной консоли, после чего пластиковую облицовку можно будет снять.
  3. Далее следует отключить колодки и подсветку, которые расположены справа.
  4. Под стояночным тормозом видна облицовка, которую тоже нужно снять.При снятии облицовки необходимо снять и крышку рычага КПП, для этого подденьте ее отверткой. Сделав это, можно увидеть болт — он снимается с помощью отвертки с крестообразным наконечником.
  5. После выполнения всех этих шагов передние сиденья необходимо отодвинуть назад и вывернуть болты из пластмассового туннеля рядом с рычагом переключения передач. Снимаем болты под передними сиденьями и снимаем верхнюю часть так называемого тоннеля.
  6. На этом этапе можно приступать к демонтажу патрона AP, а также экрана для лампы.Сам экран нужно прижать, тогда его ножки будут выступать из пазов на диоде. С помощью отвертки нажмите защелку, расположенную рядом с розеткой AP. После выполнения этих действий точку доступа можно будет снять с центральной консоли. Теперь защелки на диоде можно сжать, после чего диодный элемент можно без проблем отключить. Затем к диодному устройству необходимо подключить новую ТД. Все дальнейшие действия производятся в обратном порядке.

Видео «Визуальная инструкция по замене устройства»

Более подробная и наглядная инструкция по самостоятельной замене блока питания без демонтажа элементов центральной консоли показана на видео (автор Андрей Шубин).

Современные автомобили оснащены одним или несколькими разъемами. Однако их давно использовали не по назначению. Автовладельцы подключают к прикуривателю дополнительные устройства. Среди наиболее распространенных:

  • вентилятор;
  • переносной электрокомпрессор для автомобильных шин;
  • Регистратор трафика
  • ;
  • Навигационная система
  • ;
  • зарядное устройство для электронных устройств (телефон, планшет, ноутбук).

Поэтому если перестал работать прикуриватель, это чревато неудобствами и неприятностями.Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

Из чего состоит прикуриватель и как он работает

Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей — металлической трубки, внутри которой находится нихромовая спираль, и гнезда под ней (гнезда). К низу подключается плюс, а к кузову автомобиля или массой — кузов.

При нажатии на вставку начинает работать прикуриватель: замыкаются контакты и нагревается спираль. Когда температура достигает максимального значения, срабатывает тепловое реле, и устройство фиксируется в исходном положении.

Стоит ли обычная зажигалка?

Сшедшие с конвейера

модели ВАЗ 2112 комплектуются длинными приспособлениями старого образца. Их недостаток в том, что они не обеспечивают надежную фиксацию подключенных устройств, рассчитанных на европейские стандарты.В результате зажигалки иногда закрываются и перестают правильно работать.

Многие владельцы решают заменить устройство на устройство 2112 нового типа (см. Фото). Стоимость такого прикуривателя от 600 до 1,5 тысячи рублей. Слишком низкая цена говорит о некачественных материалах, использованных при изготовлении детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Причины, по которым не работает прикуриватель

Есть несколько ситуаций, по которым устройство может выйти из строя.Наиболее частые причины, по которым не работает прикуриватель ВАЗ 2112:

  • короткое замыкание;
  • порвана проводка прикуривателя;
  • перегоревший предохранитель;
  • слабый контакт;
  • неисправная спираль;
  • перегорела подсветка.

Каждая аварийная ситуация подробно описана ниже.

Предохранители прикуривателя на


Если перестал работать прибор на ВАЗ 2112, то возможной причиной неисправности стал неисправный защитный элемент.Автомобильная цепь в этой области защищена предохранителем на 25 А. Это означает, что приборы общей мощностью более 300 Вт (12 вольт * 25 ампер = 300 ватт) нельзя подключать к розетке прикуривателя.

В противном случае защитный элемент лопнет. Намек на то, что «сдался» предохранитель — это поломка вентилятора отопителя. Если не работает, замените. Монтажный блок находится слева от рулевой колонки, за декоративной накладкой панели.

Заменяемый элемент с индексом Ф-18.Номинал предохранителя — 25 ампер. Не размещайте детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению электропроводки, возгоранию.

Обрыв или короткое замыкание в проводке

Надо проверить где предохранитель прикуривателя ВАЗ 2110. Если он цел, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств провода могут перегореть, что вызывает короткое замыкание или поломку прикуривателя.


Для диагностики понадобится мультитестер, которому нужно прозвонить все подходящие к элементу провода, выяснив их состояние.

Корпус контактов или свечей накаливания

Со временем или в результате интенсивной эксплуатации соединение внутри устройства на ВАЗ 2112 может нарушиться. Неправильное подключение устройств приводит к ослаблению розетки и плохому контакту. Лечится загибом металлических усиков на картридже, пайкой.

С возрастом на прикуривателе появляются окислы или ржавчина, что отрицательно сказывается на его работоспособности.Исправить ситуацию можно обработкой контактных мест файлом. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность — перегоревшая нихромовая спираль. Рекомендуется заменить прибор.

Подсветка

Вокруг самого гнезда находится специальный световой элемент, позволяющий найти устройство в темноте. Подсветка может перестать гореть из-за обрыва нити накала. В этом случае необходимо разобрать прикуриватель, вынуть неисправный элемент и заменить его новой лампочкой.

Диагностика неисправности прикуривателя

В случае неисправности следует провести осмотр устройства для выявления причины поломки.

  1. Включить вентилятор отопителя. Если не работает, значит, перегорел предохранитель прикуривателя ВАЗ 2111, находящийся в монтажном блоке.
  2. Осматриваем контакты на самом устройстве и его гнезде. При наличии оксидов или ржавчины удалите их напильником.
  3. Осмотрите кабели, идущие к устройству, на наличие переломов или обрывов.Обзваниваем провода с помощью мультитестера. Включаем его на сопротивление, а потом проверяем каждый из трех кабелей, идущих к устройству.

После обнаружения неисправности можно переходить к ремонту устройства.

Схема подключения прикуривателя ВАЗ 2110



Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству идут три провода.

  1. Красный — положительный контакт, отвечающий за нагрев спирали.Питается от аккумулятора через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
  2. Желтый — подсветка, положительный контакт.
  3. Черный — постоянный отрицательный провод. Масса прикреплена к корпусу устройства одним концом, а кузов автомобиля — другим.

Замок прикуривателя ВАЗ 2110

Если устройство выходит из строя, то следует искать причины выхода из строя. Выяснить, что короткое замыкание ходит по цепи, довольно просто.

  1. Поворачиваем ключ в замке зажигания, выключая его.
  2. Замеряем напряжение АКБ в выключенном состоянии.
  3. Включите зажигание, а затем снова измерьте напряжение. Если индикатор просел более 0,5 вольт, то где-то есть пробой.



Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно визуально осмотреть кабели — никаких складок и разрывов быть не должно. Кроме того, необходимо проверить герметичность крепления картриджа в металлическом разъеме.Свисающий прибор также может вызвать короткое замыкание.

Схема прикуривателя автомобиля ВАЗ 2112

Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиль ВАЗ 2112 идентична 2110-й. Видео ниже содержит подробные инструкции.

Разборка и замена прикуривателя



Перед ремонтом нужно будет запастись подходящим инструментом. Требуется:

  • крестовая отвертка и стандартная отвертка;
  • перчатки защитные.

Для устранения поломок пригодится:

  • мультитестер;
  • паяльная лампа с припоем;
  • трубки термоусадочные, изолента;
  • кусачки;
  • файл

Процедура.

  1. Открыть капот, снять минусовую клемму с АКБ. Также можно снять предохранитель с монтажного блока, отвечающего за прикуриватель ВАЗ 2110.
  2. Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
  3. Отсоединить трехконтактную вилку от прикуривателя.
  4. Снимите накладку под рычагом ручного тормоза.
  5. Снимите крышку рычага переключения передач.
  6. Сдвигаем сиденья назад, после чего откручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытаскиваем картридж.
  8. Поддеваем защелку прикуривателя плоской отверткой так, чтобы она вышла из сиденья.
  9. Демонтировать патрон с облицовки для последующего ремонта.
  1. Вытаскиваем металлическую трубку.
  2. С помощью отвертки или пинцета зажмите контакты, расположенные внутри.
  3. Вытаскиваем картридж, отсоединяем от него микросхему.
  4. Осторожно вытащите фильтр.

Подключение спидометра к ВАЗ 2114. Почему не работает спидометр на четверке: проверьте датчик скорости

Порядок замены датчик скорости на ВАЗ 2114

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенными карбюраторами, они были оснащены спидометром с механическим приводом.Это приводной агрегат , расположенный в корпусе КПП. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов. На ВАЗ 2114 установили электрические спидометры с инжектором. На них данные о скорости передаются с датчиков скорости, основанных на новых принципах действия. Современные DS используют эффект Холла.

Датчик скорости ВАЗ 2114

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемное гнездо привода спидометра в верхней части корпуса МКПП. Доступ к нему можно получить сверху, с открытым капотом, и под автомобилем при установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами подключается к контроллеру и спидометру через монтажный блок в моторном отсеке.Электронная схема IN Активация ДС осуществляется через предохранитель, установленный в кабине на реле вентилятора печки.

При дефекте планок датчика скорости на дисплее бортового автомобиля загораются следующие сигналы:

  • P0500 — эта ошибка сообщает об отсутствии сигнала от DS
  • P0503 — эта ошибка возникает на экране при несбалансированном, прерывистом сигнале от DS

Возникновение подобных ошибок побуждает водителя обращать внимание на этот участок схемы подключения двигателя и часто их предпосылкой является отсутствие или окисление контактов. Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • несбалансированная работа или полный выход из строя указателя скорости на панели приборов
  • плавающая скорость при малой дроссельной заслонке, возможно самовыключение двигателя
  • завышенный расход топлива
  • пониженная мощность

Эти признаки могут появиться при сбоях в других системах автомобиля, например, в топливной системе, но при появлении ошибки на экране компьютера и любого из перечисленных признаков необходимо проверить работоспособность ЭЦП.

  1. Для начала необходимо проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электронной схеме ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, нужно поставить машину на ровную площадку, зафиксировать механическими блоками и приподнять левое переднее колесо домкратом. Подсоедините заранее подготовленный вольтметр к контактам ДС и руками проверните поднятое колесо. Вращая колесо, нужно смотреть на показания вольтметра.Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, то датчик работает.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, значит DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае нужно снять датчик и проверить входное и выходное напряжение с помощью вольтметра.

Замена привода спидометра ВАЗ 2109/14 и их модификации

Всем привет, в этом видео я расскажу про замену привода Спидометр для модификаций переднего впрыска …

Привод спидометра 2110 2115

Видеоаннотация от замена датчика скорости на автомобилях ВАЗ 2110-2112 с инжекторным двигателем. Личный опыт….

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭС и установления неисправности устройства необходимо принять решение о его замене.Для автовладельца, не являющегося специалистом по ремонту автомобилей, эту работу выполнить несложно, но, тем не менее, нужно заглянуть в отдел ремонта и эксплуатации автомобилей и посмотреть, как поменять датчик скорости на ВАЗ 2114.

Конкретно перед работой нужно подготовить нужный инструмент … Клавиши на «10», «14» и «21» полезны. Кроме того, понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Также заранее необходимо приобрести новый датчик скорости для ВАЗ 2114.Имеет каталожный номер — 2111-3843010. Средняя стоимость датчика скорости 2114 около трехсот рублей.

На ВАЗ 2114 подмена датчика скорости скорее всего сверху, без захода в яму. Но адсорбер, гофрированный патрубок на входе от воздушного фильтра мешают работать. Даже если вы их удалите, открутить DS может оказаться не так-то просто. Опытные специалисты советуют заехать в яму. DS будет как ладонь. Он расположен на корпусе коробки над карданом ступени рядом со щупом уровня масла в коробке.

  • Требуется заблаговременно въехать в яму, чтобы дать корпусу мотора остыть. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами. Для более раннего использования пружинный зажим нужно сдвинуть.
  • DS вращается против часовой стрелки. Если пальцами не работает, то нужно использовать ключ на «21»
  • После снятия ДС нужно проверить привод датчика скорости ВАЗ 2114.Если шток сломан, то нужно снять весь привод.
  • Открутите гайку ключом на «10» и снимите ее вместе с шайбой.
  • С помощью гаечного ключа на «14» ослабьте привод в гнезде, затем осторожно снимите привод. Нужно следить, чтобы ложа не выпала в коробку, иначе ее придется снимать и разбирать.
  • После снятия привода необходимо обязательно проверить состояние уплотнительного кольца и, при необходимости, заменить его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, поскольку его корпус сделан из пластика и может быть поврежден при установке. Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо подключить к его контактам клеммы с проводами. Правильность соединения контактов необходимо проверить, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен. После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости автомобиля (сокращенно DSA) предназначен для передачи импульсов текущей скорости автомобиля на контроллер.

Контроллер, в свою очередь, с помощью импульсов датчика скорости контролирует холостой ход двигателя, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Также стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км / ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км / ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передает импульсы (6004 импульса на км). На основе этого соотношения скорость может быть рассчитана по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр транспортного средства использует импульсы датчика, где отображается скорость.

Где датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. И подползти к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (снимать нельзя).
  • Заползаем в область правого внутреннего ШРУСа и натыкаемся на провод, идущий к коробке.Он приведет нас к датчику скорости (под дроссельной заслонкой).

Признаки неисправности датчика

  1. Неравномерный холостой ход, глохнет на холостом ходу.
  2. Спидометр не работает или не работает.
  3. Большой расход бензина.
  4. Упала тяга двигателя.

Ошибка датчика скорости

Самар имеет 6-ти пульсный датчик скорости с номером 2111-3843010.
Если датчик не работает исправно, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с обрывом проводов очень много, поэтому перед заменой обратите внимание на схему датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластиковый шток, который часто ломается. Поэтому целесообразнее заменить его датчиком скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение.Проверка должна начинаться с наличия массы на выводе 1, затем смотрим наличие напряжения на 3 выводе (12В), проверяем импульс на выводе 2 при вращении ведущих колес со скоростью не менее 5 км / ч. . Можно набрать 1 и 3 контакта. Неисправный датчик подлежит замене:

Если двигатель вашего автомобиля глохнет на холостом ходу, скорее всего, вам нужно заменить датчик скорости ВАЗ 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, но и причина может заключаться в : Датчик массового расхода воздуха (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленвала).
Если спидометр работает нестабильно или не работает, увеличился расход топлива, упала тяга двигателя, то стоит проверить измеритель скорости. Заменить его своими руками — посильная задача для всех, так как для этого требуется минимум инструмента и ничего другого.
В современных автомобилях в наши дни все чаще устанавливаются инжекторные двигатели … Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контроллеров.

Неисправный контроллер выдает неверные данные, что приводит к неисправности компьютера и всех систем автомобиля.
Эти контроллеры включают рассматриваемый нами DSA:

  • Измеритель скорости транспортного средства (сокращенно DSA) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
  • Регулятор по импульсам счетчика контролирует стабильную работу двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха, направляемого в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что исправный счетчик экономит ваш газ таким образом:

  • Контроллер получает от измерителя скорости следующие данные: скорость автомобиля — 100 км / ч.
  • Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не нажимать).
  • Регулятор воспринимает такую ​​ситуацию — «торможение двигателем», исходя из полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, когда дроссельная заслонка закрыта, регулятор не подает топливо до 20 км / ч.
  • И это не единственная полезная функция спидометра.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, спидометр передает свои импульсы (за 1 километр — 6004 импульса)
  • На основе этого соотношения регулятор вычисляет скорость по временному интервалу между импульсами счетчика
  • Спидометр на передней части автомобиля кроме регулятора использует счетчик импульсов, он отображает скорость

Где датчик скорости находится на ВАЗ 2114

Указатель скорости расположен в верхней части корпуса коробки передач.
Чтобы добраться до него, вам необходимо выполнить следующие действия:

  • Открыть капот.
  • Снимите адсорбер, исключительно для удобства (снимать его не нужно).
  • Заползите в область правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под узлом дроссельной заслонки, см. Фото ниже).

Признаки неисправности счетчика

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Плохо работает или не работает спидометр.
  • Повышенный расход бензина.
  • Падение тяги двигателя.

Для справки: Каталожный номер датчика для Самары (самара) 6-ти пульсный измеритель скорости № 2111-3843010.

Ошибки измерителя скорости

При неисправности счетчика, или неисправной цепи, на бортовом компьютере при диагностике выскакивает ошибка:

  • P0500 — Нет сигнала от измерителя скорости автомобиля.
  • P0503 — прерывистый сигнал от измерителя скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому случаи обрывов проводов — обычное дело, перед заменой обязательно проверьте схему счетчика.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет слабую пластмассовую штангу, поэтому часто ломается … Для этого целесообразнее заменить датчик с металлической штангой, но тогда вам придется заменить разъем.

Как проверить, работает ли

Итак:

  • Датчик имеет три группы контактов: первый контакт заземлен, второй — импульсный сигнал, а третий — текущее напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличия напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго касания при пробуксовке ведущих колес не менее 5 км / ч.
  • Первый и третий контакты «звонят»

Неисправный датчик подлежит замене.

Замена датчика скорости в ВАЗ 2114

Датчик

не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене его своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет.

Внимание: кроме самого датчика, контакты, которые подходят к нему, ломаются, причем довольно часто, потому что болтаются. При снятии будьте осторожны, чтобы шток не упал внутрь коробки, иначе придется научиться снимать и разбирать редуктор

.

Необходимый инструмент

Нам понадобится:

  • ключ на 10 и 21 и кольцо на 14 (может пригодится).
  • новый датчик.

Работы проводим на холодном двигателе, чтобы не обжечь руки:

  • Откройте капот, ключом на 10 снимите клеммы аккумулятора.
  • Находим расположение датчика: он находится рядом с щупом для проверки уровня масла на КПП.
  • Снимаем адсорбер, чтобы было удобнее откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотрагиваемся до датчика рукой и снимаем с него блок проводов, придерживая пальцами пружинный зажим.
  • Откручиваем датчик против часовой стрелки и вытаскиваем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • Если старый шток сломан, необходимо снять привод.
  • Гаечным ключом на 10 открутите гайку и снимите ее вместе с шайбой.
  • Если привод не вынимается, используйте колпачок на 14 и ослабьте его.
  • Расшатав — вынимаем.
  • Будьте осторожны, чтобы не забыть, что если вы уроните шток в коробку, вам придется снимать и разбирать его.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка производится в обратной последовательности.
  • При установке нового датчика важно, чтобы его штифт попал внутрь полого штифта втулки.
  • Осторожно снимите втулку, при необходимости используйте гаечный ключ на 10.
  • Осторожно вкрутите сам датчик (вращая его по часовой стрелке).
  • Учтите, что корпус датчика пластиковый и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Дополнительно можете посмотреть видео как идет замена датчика скорости ВАЗ 2114.

Для измерения скорости при движении автомобилей с двигателями внутреннего сгорания, оснащенными карбюраторами, они оснащались спидометром с механическим приводом. Этот привод располагался в картере коробки передач. По вращающемуся тросу показания поступали на индикатор скорости, расположенный на панели приборов.На ВАЗ 2114 с инжектором стали устанавливать электронные спидометры … На них данные скорости передаются с датчиков скорости, основанных на новых принципах работы. Современные DS используют эффект Холла.

Порядок подключения и возможные неисправности датчика скорости ВАЗ 2114

ДС на ВАЗ 2114 устанавливается в приемное гнездо привода спидометра в верхней части корпуса МКПП. Доступ к нему есть как сверху при открытом капоте, так и снизу автомобиля при его установке на смотровую яму.

DS выполняет несколько функций, например:

  • передача данных на спидометр о скорости автомобиля
  • поддержка нормальной деятельности IAC
  • передача сигналов в ЭБУ для поддержания скорости, соответствующей режиму движения

В связи с выполняемыми задачами он подключается к контроллеру и спидометру через монтажный блок в моторном отсеке … В электросхеме ДС активируется через предохранитель, установленный в кабине на реле вентилятора печки.

При неисправностях в линии датчика скорости на экране бортового компьютера автомобиля загораются следующие сигналы:

  • P0500 — эта ошибка сообщает об отсутствии сигнала от DS
  • P0503 — эта ошибка появляется на дисплее при нестабильном, прерывистом сигнале от DS

Появление подобных ошибок побуждает водителя обратить внимание на этот участок схемы подключения двигателя и часто их причиной является отсутствие или окисление контактов. Тем не менее, если появляются вторичные признаки выхода из строя ЭЦП, то возникает необходимость его проверки или замены. Эти знаки могут включать:

  • нестабильная работа или полный выход из строя индикатора скорости на панели приборов
  • плавающая скорость при малом дросселе, возможна остановка двигателя
  • повышенный расход топлива
  • пониженная мощность силового агрегата

Эти признаки могут проявляться при сбоях в других системах автомобиля, например, в топливной системе, однако при появлении ошибки на дисплее компьютера и любого из перечисленных признаков работоспособность ДС должна быть проверил.

  1. Первым делом необходимо проверить наличие контактов в цепях и на устройствах, а также целостность проводки в электрической цепи ДС путем прозвонки.
  2. Чтобы проверить датчик, не снимая его, поставьте автомобиль на ровную поверхность, зафиксируйте механическими блоками и домкратом поднимите левое переднее колесо. Подготовленный заранее вольтметр подключить к контактам постоянного тока и руками провернуть поднятое колесо. При раскручивании колеса необходимо следить за показаниями вольтметра.Если напряжение и частота, показываемые устройством, увеличиваются в соответствии со скоростью вращения колеса, то датчик исправен.
  3. Удаление DS не требуется даже при использовании еще одного метода. Заранее готовится «контрольная лампочка». С помощью домкрата поднимается левое колесо и к контактам ДС подключаются контактные провода «управления». Если лампочка загорается при вращении колеса, значит DS исправен.
  4. Если прибегнуть к третьему способу, то в этом случае необходимо снять датчик и проверить с помощью вольтметра входное и выходное напряжение.

Замена датчика скорости ВАЗ 2114 своими руками

После проверки контактов, проводов и самого ЭЦП и установления неисправности устройства необходимо принять решение о его замене. Для автолюбителя, не являющегося специалистом по ремонту автомобилей, выполнить эту работу несложно, но, тем не менее, нужно заглянуть в руководство по ремонту и эксплуатации автомобиля и посмотреть, как поменять датчик скорости на ВАЗ 2114

Приготовьте непосредственно перед работой необходимый инструмент… Вам понадобятся ключи на «10», «14» и «21». Кроме того, понадобится тряпка для того, чтобы очистить корпус МКПП в районе ДС от грязи и масла.

Еще нужно заранее купить новый датчик скорости на ВАЗ 2114. Имеет каталожный номер — 2111-3843010. Средняя цена на датчик скорости 2114 около трехсот рублей.

На ВАЗ 2114 датчик скорости можно заменить сверху, не заезжая в яму. А вот адсорбер, входной гофрированный патрубок от воздушного фильтра создают неудобства в работе.Даже если вы их удалите, открутить DS все равно может оказаться не так просто. Опытные специалисты рекомендуют загнать в яму. DS будет на виду. Он расположен на картере коробки передач над карданом кулисы рядом со щупом уровня масла в коробке.

  • Требуется заблаговременно въехать в яму, чтобы дать остыть корпусу двигателя. Лучше всего открыть капот. Так освещение будет лучше и двигатель быстрее остынет. Отсоедините аккумулятор.
  • Найдите ДС на КПП, протрите тряпкой поверхность коробки вокруг датчика и освободите контакты, сняв с них колодку с проводами.Сначала необходимо нажать на пружинный зажим.
  • DS откручивается против часовой стрелки. Если пальцами этого сделать не получается, то нужно использовать клавишу на «21».
  • После снятия ДС необходимо проверить привод датчика скорости ВАЗ 2114. Если тяга сломана, то нужно вытащить весь привод.
  • Открутить гайку ключом на «10» и вытащить ее вместе с шайбой.
  • Используя гаечный ключ на 14, ослабьте привод в гнезде, затем осторожно вытащите привод.Необходимо следить, чтобы шток не выпадал в коробку, иначе его придется снимать и разбирать.
  • После снятия привода обязательно проверьте состояние уплотнительного кольца и, при необходимости, замените его.
  • Замените шток и установите привод в обратном порядке.
  • Осторожно установите новый DS, повернув его по часовой стрелке.

Это нужно делать осторожно, потому что его корпус сделан из пластика и может быть поврежден при установке.Есть такой негативный опыт, во всех инструкциях специалисты предупреждают о соблюдении мер предосторожности при установке ДС, чтобы не пришлось прерывать ремонт и идти в магазин за новым датчиком.

  • После вкручивания ДС необходимо подключить к его контактам клеммы с проводами. Правильность соединения контактов необходимо проверить, ведь из-за такой мелочи прибор работать не будет.

Итак, ДС заменен.После этого необходимо проверить работу двигателя и спидометра на всех режимах и убедиться, что новый DS работает нормально.

Датчик скорости (ДС) устанавливается на всех автомобилях и предназначен для измерения скорости автомобиля. На ВАЗ 2114 датчик скорости расположен вверху коробки передач. Чтобы его разобрать, вам нужно будет снять либо корпус воздушного фильтра, либо адсорбер. В этой статье мы подробнее рассмотрим диагностику датчика и его замену в случае неисправности.

Как датчик измеряет скорость

Работает по принципам Холла. Проще говоря, его работа заключается в преобразовании напряжения Холла в импульсы, которые передаются на контроллер. Расчет скорости при движении автомобиля такой же с использованием импульсов. Датчик выдает 6004 импульса на 1 км пути, считая интервалы между импульсами, а ДС определяет скорость.

Передается в ЭБУ («мозги» автомобиля), а также на спидометр и РХХ (регулятор холостого хода).Если датчик не работает должным образом, показания на спидометре автомобиля могут отличаться от реальных.

Признаки неисправности датчика скорости

Если датчик неисправен или неисправен, показанный спидометр будет отличаться от реального. Если на спидометре датчик вообще не работает, стрелка «ляжет» на ноль. Кроме того, скорость холостого хода может быть нестабильной, что может привести к «скачку» оборотов.

Если во время движения вы обнаружите, что стрелка на спидометре висит на одном месте, показывает неправильную скорость или вообще лежит, пора проверить датчик и выявить неисправность.

Как определить неисправный датчик скорости

Если у вас установлен бортовой компьютер, он выдаст ошибку DS:


  • Ошибка P0500 указывает на то, что ЭБУ не получает информацию о скорости от датчика
  • Ошибка
  • P0503 указывает на то, что сигнал с датчика поступает с перебоями или с перерывами

В первом случае велика вероятность неисправности самого датчика, во втором при возникновении ошибки P0503 датчик может быть исправен, а проблема заключается в обрыве провода или проблемах в блоке подходит для датчика.При появлении вышеперечисленных ошибок на БК или на лежащей стрелке спидометра диагностируем не только датчик, но и всю цепь.

Какой датчик нужен для замены

С завода датчик с маркировкой установлен на ВАЗ 2114, артикул: 343.3843. Изготовлен датчик в городе Курск. Стоимость его на данный момент от 230 рублей и выше. В дополнение к нему предлагаются аналоговые датчики:

  1. Fenox SS10102O7 цена от 200 руб (Беларусь)
  2. Manover MR21123843 цена от 270 рублей (Германия)

При выборе датчика советуем устанавливать именно тот, который установлен АвтоВАЗом с завода.Хотя бывают случаи, когда он выходит из строя на 50 — 70 тысячах километров. Одна из самых частых причин выхода датчика из строя — попадание воды. После этого на стержне датчика образуется ржавчина, и он расклинивается.

Инструкция по разборке и замене датчика

Итак, чтобы добраться до ДС, нужно снять либо адсорбер, либо корпус воздушного фильтра. Лучше пойти в 1 путь и снять адсорбер, который крепится на 2-х болтах.

Отсоедините положительный полюс от аккумуляторной батареи и отверните две гайки крепления адсорбера, затем поднимите его и снимите в сторону.



Датчик скорости будет расположен в верхней части коробки передач рядом с датчиком. Отсоедините клемму от датчика и открутите вручную. При плотной затяжке потребуется гаечный ключ на 21 мм.



Открутив старый датчик, проводим всю необходимую диагностику, описанную ниже, и собираем в обратном порядке.

Диагностика датчика скорости и всей цепи

Проверить на обрыв проводки

Итак, чтобы найти причину неисправности, необходимо проверить как датчик скорости, так и всю цепь в целом.Для этого отсоедините от датчика блок с 3 проводами и осмотрите его визуально. Блок с тремя проводами — силовой, сигнальный и заземляющий. Если все провода в порядке, приступайте к дальнейшему осмотру.

Проверка датчика привода

Далее проверяем датчик привода, который выходит из коробки передач. Поднимем любое переднее колесо автомобиля и начнем его крутить, глядя на сам датчик привода. Он должен легко вращаться, не заедая и не хрустя. Палец можно трогать равномерно от вращения или нет.Если с приводом все в порядке, приступайте к дальнейшей диагностике. Если нет, необходимо заменить привод.

Проверить наличие обрыва цепи



Теперь с помощью контроля или мультиметра проверьте, подается ли питание на блок датчиков. Проверяем отверткой с индикатором. Один конец цепляем за + аккум, вторым в разъем №3, включаем зажигание, смотрим, лампочка должна гореть. Затем проверяем питание одного конца на (-) батарею второго в разъеме No.1, включаю зажигание, смотри, лампочка должна гореть. Ставим датчик на место, проверяем сигнальный, один конец подключаем к питанию от аккумулятора, другой — к сигнальному на датчике №2, крутим колесико, желательно быстро, лампочка должна мигать.

Если после всех диагностических процедур проблем не обнаружено, нет обрыва цепи, привод датчика на коробке в норме, то датчик следует заменить.

ВАЗ классика. «Жигули» — прощай классика

Автомобили Волжского завода, в простонародье «Жигули», доступны и популярны на всем постсоветском пространстве.Владельцы «Жигулей» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые агрегаты. Автомобили ВАЗ на протяжении многих лет проверены эксплуатацией на наших разбитых дорогах, часто заправлены некачественным бензином, но способны работать в самых тяжелых условиях.

Весь модельный ряд классических «Жигулей» имеет схожую геометрию кузова и некоторые автолюбители с трудом различают «тройку» от «шестерки», «пятерку» от «семерки» и никогда не слышали о модификациях для каждой модели.Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Начало … ВАЗ 2101. Выпускается с 1970 года. За основу был взят итальянский Fiat 124. Для того, чтобы сделать первую «копейку» от Fiat, в автомобиль было внесено более 800 изменений, и он был существенно адаптирован для советской эксплуатации. Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

  • ВАЗ 21011. Эта модель оснащена более мощным двигателем объемом 1,3 л и мощностью 69 л.с. Разгон до сотни составляет 18 секунд, а максимальная скорость составляет 145 км / ч. Салон получил более удобные передние сиденья и немного измененные органы управления, а также перенесены пепельницы с задних подлокотников прямо на дверные панели. Эта модель была оснащена решеткой радиатора с более частыми горизонтальными поперечинами, в нижней части передней панели появились четыре дополнительных вентиляционных отверстия.Бамперы лишились клыков и взамен получили резиновые накладки по периметру.
  • ВАЗ 21013. Двигатель 1,2 л.
  • ВАЗ 21016. Двигатель 1,3 л.

Универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат получил от ВАЗ 2101. Заднее сиденье откидывается, образуя площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

  • ВАЗ 21021. Двигатель 1,3 л.
  • ВАЗ 21023. Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности по сравнению со своим предшественником ВАЗ 2101. Усовершенствования произведены как в интерьере, так и в экстерьере. Увеличена высота пассажиров. Оснащен двигателем 1,45 л мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Комплектуется пятиступенчатой ​​коробкой передач.

Модификации.

  • ВАЗ 21033. Двигатель 1,3 л. 1977 — 1983 гг. Выпуска.
  • ВАЗ 21035. Двигатель 1,2 л. 1972 — 1983 гг. Выпуска.

ВАЗ 2106. Выпускался с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ВАЗа. Применительно к «тройке» изменения коснулись передней облицовки, задней панели багажника, бамперов, колпаков колес, боковых указателей поворота, решетки вентиляции и заводской таблички. Фары получили пластиковую рамку, модифицированы задние фонари с подсветкой номерных знаков.Трансмиссия была модифицирована, что позволило «шестерке» стать самой «мягкой» из всех классических моделей. Модель оснащалась мощным двигателем объемом 1,57 л. Мощность 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «шестерки».

  • ВАЗ 21061. Двигатель 1,3 л.
  • ВАЗ 21062. Праворульный вариант, экспортированный.
  • ВАЗ 21063. Двигатель 1,45 л.
  • ВАЗ 21064.Модификация на экспорт с правым рулем.
  • ВАЗ 21065. Улучшенная комплектация по отношению к базовой модели. Использование карбюратора типа Solex, более мощного генератора, электрообогрева заднего стекла, бесконтактной системы зажигания, скоростного редуктора заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» предназначалась для замены устаревшей модели 2101. Производство началось в 1980 году. Выпускалось аж до 2010 года. Оснащался 1.Двигатель 3 л, 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель шла с 4-ступенчатой ​​коробкой передач. Из особенностей механизм ГРМ приводится в действие зубчатым ремнем. В последний год выпуска модель была оснащена современным двигателем с распределенным впрыском, отвечающим нормам Евро-3, а окраска автомобиля производилась с использованием цвета металлик.

Модификации.

  • 21050 — Двигатель 1.3 родной, но установлена ​​5-ступенчатая коробка передач.
  • 21051 — 1.Двигатель 2 литра от ВАЗ 2101.
  • 21053 — двигатель 1,45 л от ВАЗ 2103. Оснащен как 4-, так и 5-ступенчатыми коробками передач.
  • 21053-20 — с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Нм, Евро-2) и 5-ст. Пропускной пункт;
  • 21054-30 — с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Нм, Евро-3) и 5-ст. Пропускной пункт;

На базе «пятерки» создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по сей день в Египте. Имеет множество модификаций. Базовая модель оснащалась 1,45-литровым двигателем мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

  • 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • 21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск — экспортная версия для европейского рынка)
  • 21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
  • 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • 2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)
  • 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Многоточечный впрыск, Евро-2)
  • 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
  • 21078 (двигатель 2106, 1.6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, в которых собраны габаритные огни, повороты и основная фара в один блок. Они имеют прямоугольную форму, что делает их более современными. Между собой модели отличаются бамперами, решеткой под решетку радиатора. В модели ВАЗ 2107 решетка радиатора выступает вверх над уровнем фар и образует фигурный изгиб капота, придавая ему особую рельефность.Изменены некоторые детали интерьера.

Универсал ВАЗ 2104. За основу была взята модель ВАЗ 2105, производство началось в 1984 году. Через год автомобиль вытеснил с конвейера своего предшественника ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем объемом 1,5 л.

Модификации.

  • ВАЗ-2104 — двигатель ВАЗ-2105, 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
  • ВАЗ-21041
  • — двигатель ВАЗ-2101, 1,2 л, карбюраторный, 4-х ступенчатый.Пропускной пункт. Серийно не выпускается.
  • ВАЗ-21042 — двигатель ВАЗ-2103, 1,5 л, правый руль.
  • ВАЗ-21043 — двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ступенчатым. Коробка передач, в вариантах с электрооборудованием и салоном от ВАЗ-2107.
  • ВАЗ-21044 — двигатель ВАЗ-2107, 1,7 л, одинарный впрыск, 5-ступенчатый. КПП, экспортная модель.
  • ВАЗ-21045 — двигатель ВАЗ-2107, 1,8 л, одинарный впрыск, 5-ступенчатая. КПП, экспортная модель. Серийно не выпускается.
  • ВАЗ-21045Д — двигатель ВАЗ-341, 1,5 л, дизельный, 5-ст. Пропускной пункт.
  • ВАЗ-21047 — двигатель ВАЗ-2103, 1,5 л, карбюратор, 5-ст. Коробка передач улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
  • ВАЗ-21048 — двигатель ВАЗ-343, 1,77 л., Дизельный, 5-ст. Пропускной пункт.
  • ВАЗ-21041i — ВАЗ-21067 Инжектор 1,6 л, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.
  • ВАЗ-21041 ВФ — конструкция радиатора ВАЗ-2107, ВАЗ-2103 1.5-литровый инжекторный двигатель, 5-ступенчатая коробка передач, салон и электрооборудование ВАЗ-2107.

Такая разноплановая и, кажется, уже вечная классика, созданная еще в Советском Союзе, но до сих пор любимая многими автовладельцами и, наверное, незаменимая у себя на родине.

История этой модели насчитывает почти 30 лет. Выпуск начался в 1982 году, когда была модернизирована популярная тогда тольяттинская «пятерка». На технические характеристики модернизация практически не повлияла, но повышение комфорта и некоторые штрихи экстерьера дали повод после «народной машины» ВАЗ 2106 иронично назвать «семерку» «русским мерседесом».Конечно, ВАЗ 2107 — это далеко не Мерседес и не совсем русский автомобиль. Корни тянутся от родины Пальмиро Тольятти, давшего название всему российскому городу, от «прадеда» Fiat 124, которому скоро исполнится полвека, через бабушку «копеечку» (ВАЗ 2101) и «мама» — (ВАЗ 2106). Что такое «семерка» — недоразумение отечественного автопрома или это достойный автомобиль?

ВАЗ 2107, он же LADA 2107, — это предел, которого удалось достичь российской автомобильной промышленности при разработке малолитражки с ведущим задним мостом.Популярный в 70-е годы угловатый кузов типа седан, эффектная решетка радиатора. Четыре двери, приличный багажник объемом 379 литров. Пять мест. Значительно улучшенные передние сиденья и более приятная для глаз приборная панель выгодно отличают интерьер «семерки» от предшественников. Правда, трое взрослых пассажиров сзади чувствуют себя очень неуютно, особенно средний, которому просто некуда поставить ноги. Дилеры предлагают две комплектации — «норма» и «люкс», которые отличаются в основном внутренней отделкой.И в стандартной, и в люксовой комплектации климат-контроль в машине осуществляется только обогревателем салона и электростеклоподъемниками. Это внешние впечатления от машины. Подумайте, что у нее внутри.

Под капотом размещались разные двигатели, в зависимости от года выпуска и назначения. Начало положили 4-цилиндровые двигатели ВАЗ объемом 1,3, 1,5 и 1,6 литра с карбюратором. Они развивали мощность 64, 68 и 72 л.с. На экспорт в Европу (а так и было!) Поставили двигатель побольше — 1.7 литров с центральным впрыском топлива. Его мощность составляет уже 84 л.с. В Китае наоборот был установлен двигатель ВАЗ-21033-10 объемом 1,45 л и мощностью 68 л.с. «Заточил» под 76-й бензин. Для специальных задач правоохранительных органов машина оснащалась роторно-поршневым двигателем системы Ванкеля, отличающимся небольшим объемом, но высокой надежностью, мощностью 135 л.с. и соответствующая цена. И потребляет почти на 2 литра бензина больше. Но скорость достигает 180 км / ч, что не только не нужно рядовому автовладельцу, но и опасно, учитывая отсутствие систем безопасности, за исключением ремней.

В последнее время с конвейера сошли только инжекторные «семерки» с двигателем объемом 1568 см², потребляющие 8,5 л бензина с октановым числом 95 на 100 км. Вместе с пятиступенчатой ​​коробкой передач он обеспечивает разгон до 100 км / ч за 15 с и максимальную скорость 150 км / ч. Тормозная система знакомая: сзади барабаны, спереди диски. Естественно, нет антиблокировочной системы тормозов, как и стабилизатора поперечной устойчивости. Все по сегодняшним меркам просто до аскетизма.Однако «сумасшедшие руки» российских автомобилистов и профессионалов «фирменного» «гаражного» тюнинга порой выжимают из маститой машины гораздо больше, чем вкладывают в нее конструкторы и производственники. Эксперименты с передаточными числами, тюнингом электроники и прочими «шаманскими танцами» приводят к тому, что скромная «Сёма» лихо рвется со светофора перед иномарками и разгоняется на пустых ночных улицах до 200 км / ч, шокируя случайных прохожих к.

Составить портрет покупателя ВАЗ «классика» нереально.Эти люди слишком разные. «Семерка» часто покупается молодыми людьми как первая машина. Обычно та его часть, за которую «понты» не дороже денег. Пусть даже не престижная, а новая машина по доступной цене. Цена, кстати, начинается от 200 тысяч рублей. Добавление еще 50, вероятно, исчерпало бы все варианты. Получается вполне достойная машина для начинающего водителя, молодой семьи или амбициозного парня, начинающего активную карьеру по принципу «кормления волка».

«Семерка» действительно «кормит» многих владельцев. Им охотно пользуются таксисты из-за невысокой цены, и, что немаловажно, недорогих ремонтов и запчастей. Мелкооптовые торговцы доставляют товар в «точки» на некогда престижном «русском мерседесе». Сельчане привозят на рынок овощи и фрукты, к счастью, помимо 300 кг в багажнике и кабине, машина может тянуть прицеп, в котором еще полтонны груза. В общем, это работяга.

Однако некоторым молодым людям (особенно южанам) все же хочется индивидуальности. Когда появляется еще немного свободных средств, обычно начинается «тюнинг». Бывает, что автостекла тонируются «в рубероид», на кузове появляются немыслимые заводскими конструкторами обвесы, заводской глушитель заменяется на прямоточный. В совершенно непригодной для этого оптике установлен ослепительный «колхозный ксенон», вызывающий оправданное возмущение большинства водителей. Осталось поставить акустику с сабвуфером, который срабатывает в машинах в радиусе 20 метров, и в итоге мы получаем машину с «быстрым выстрелом».

Еще одна категория владельцев «семерок» — консерваторы. Те, кто считает, что не ищут добра от добра. Раньше, мол, на «копейках» нормально ездили, а какой этот передний привод махнул рукой! В течение многих лет из-за сложившейся привычки водить заднеприводные автомобили некоторым трудно понять, как можно добавить бензин в занос. Обычно это водители старше 50 лет, респектабельные отцы семейства. Они предпочитают самостоятельно обслуживать и ремонтировать свои автомобили.Молодым людям лучше покупать у таких владельцев бывшие в употреблении «семерки», чем новые в салоне, так как качество сборки «семерок» порой оставляет желать лучшего. И все же главный недостаток G7 — слабое соответствие современным требованиям безопасности.

Получается, что, несмотря на все недостатки, у ВАЗ 2107 все же есть свой покупатель. Поэтому выпуск «классики» «планируют» прекратить уже несколько лет. Пока безрезультатно.

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого или симфоническую музыку, а семейство автомобилей Волжского автозавода, которое берет свое начало от легендарной «копейки» ВАЗ-2101, выпущен впервые в 1970 году.Заднеприводные малолитражки выпускались до 2012 года и, несмотря на архаичный дизайн, нежно любимы многими автолюбителями на просторах России и стран бывшего социалистического лагеря. Характеристики «Жигулей» вне зависимости от модели очень скромные, а конструкция угловатая и не слишком изощренная, но простота конструкции дает широкие возможности для тюнинга. Давайте рассмотрим наиболее распространенные решения для улучшения стиля и ходовых качеств классики.

What is tuning

Тюнинг автомобиля — это процесс его доработки с целью улучшения характеристик или улучшения дизайна. Условно можно выделить два направления улучшений:

  • технический тюнинг,
  • стайлинг.

Техническая настройка направлена ​​на улучшение таких характеристик движения автомобиля, как мощность, аэродинамика, управляемость, динамические характеристики, экономичность и безопасность. Чтобы улучшить эти параметры, ведутся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на характеристики автомобиля.

Стайлинг проводится с целью изменить экстерьер автомобиля и его интерьер, сделать автомобиль уникальным. Улучшения в этой области тюнинга обычно касаются кузовных панелей, колесных дисков, осветительного оборудования и деталей интерьера.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя. Поэтому на дорогах нашей страны можно встретить как пятерки, семерки и другие измененные до неузнаваемости модели семейства, так и сверхмощные гоночные автомобили, внешне неотличимые от своих угловатых собратьев.

«Копейка», доработанная с помощью спортивного обвеса с большими противотуманками, аэрографией и новыми колесными дисками, выглядит практически как гоночный автомобиль

Стайлинг «классика» ВАЗ: внешние и внутренние модификации

Многие владельцы «классики» Модели ВАЗ хотят сделать машину неповторимой, а интерьер — более комфортным и ярким, а некоторые просто считают внешний вид своих автомобилей незаконченным. Оба прибегают к визуальному тюнингу, порой не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и интерьера «Жигулей».

Тюнинг передней оптики «Жигули»

Переднее освещение автомобиля часто ассоциируется с глазами автомобиля. часто являются определяющим элементом дизайна, поэтому неудивительно, что чаще всего автолюбители в первую очередь берутся за настройку оптики. В зависимости от модели, задач по настройке и суммы денег, которую владелец готов потратить на улучшение своей машины, существует три типа доработок фар. Рассмотрим их по порядку от самых бюджетных до самых сложных и затратных.

Изменение формы головного светового оборудования путем установки накладок

Этот способ тюнинга фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольное осветительное оборудование с плоской поверхностью плафона позволяет легко устанавливать крышки практически любой формы. Тюнинг-комплекты передних фонарей продаются в большинстве отечественных магазинов автозапчастей. Часто автолюбители изготавливают форсунки самостоятельно, ведь для этого требуется только толстый пластик, острая пила и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея непосредственно на крышку фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы вода не попадала в фару, поэтому этот способ применяется реже.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как фары при длительной эксплуатации могут нагреваться до высоких температур.

Установка ангельских глазков на жигулях

Так называемые ангельские глазки — это более сложный вид тюнинга фар «классика».Чаще всего такую ​​модификацию делают на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить и снаружи фар. Впрочем, эта модификация довольно часто встречается на других изделиях «классической» линейки. Чтобы установить ангельские глазки на «четверку», «пятерку» или «семерку», необходимо просверлить внутрь абажура отражатель и установить диоды в каждое отверстие. Кроме того, с тыльной стороны размещен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды увеличивают яркость стоп-сигналов, изменяют рисунок задних фонарей и снижают нагрузку на электрическую систему автомобиля.

Все отверстия, просверленные в отражателях для установки диодов, необходимо закрыть герметиком, чтобы вода не попала в фару.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» — это установка ксеноновых фар. Ксеноновый свет намного ярче галогенного света, да и пятно от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить отверстия в отражателях и установить новые лампы. Однако стартовое оборудование и сами лампы могут быть довольно дорогими.

Видео: тюнинг фар ВАЗ 2106 с линзами

Тюнинг окон жигулей

Для создания уютной атмосферы в салоне, а также защиты от ярких солнечных лучей владельцы жигулей часто прибегают к тонировке стекол, а также установке решетка на стекле заднего вида.

Тонировка: стиль, комфорт и закон

Тонировка автомобильных стекол, пожалуй, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Также есть электротонировка, но ее стоимость измеряется тысячами долларов, поэтому на Жигулях она не используется. Существует несколько типов тонировочной пленки:


Автолюбитель, который собирается тонировать стекла своего автомобиля, должен знать правовые нормы, касающиеся уровня затемнения. Основные положения ГОСТ 27902 (светопропускание стекла):

  1. Ветровое стекло не должно терять более 25% светопропускания.
  2. Для передних окон автомобильных дверей потери могут составлять до 30%.
  3. Центральное заднее стекло и боковые стекла задних дверей можно тонировать до 95%.
  4. На фасадных окнах нанесение рисунков и использование перфорированной пленки не допускается.
  5. На передних окнах запрещено использовать тонировочные пленки красного, зеленого, желтого и синего цветов.
Решетка заднего стекла: классика для классики

Решетка на заднем стекле — декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых годов.Помимо чисто эстетических целей, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло — от грязи.

Как правило, решетка продается двумя отдельными частями и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым уплотнением заднего стекла. Желательно очистить и обезжирить соприкасающиеся поверхности.

Аэродинамические обвесы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамического обвеса вам не обойтись.Однако следует понимать, что слово «аэродинамический» по отношению к большинству тюнинговых пакетов для «Жигулей» используется образно. Детали, которые действительно улучшают обтекаемость или увеличивают тягу, встречаются не так часто и обычно стоят довольно больших денег.

Обычно в аэродинамический обвес входят:

  • модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
  • накладки на пороги;
  • Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрокита входит и заднее крыло, которое чаще всего крепится к крышке багажника.

Доработка интерьера «классика»

Доработка салона «Жигулей» выглядит наиболее целесообразным направлением стилизации, ведь именно интерьер автомобиля чаще всего виден водителю и пассажирам. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Шумоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на звукоизоляцию.В заводской комплектации Жигулей его практически нет.

Для оклейки салона шумоизоляционным материалом придется снять все сиденья, торпеду, а также обшивку дверей … В качестве шумоизоляции можно использовать пенофол или специальное покрытие, которое продается в продаже. в магазинах запчастей.

Передняя панель: замена, доработка и отделка

Передняя панель на автомобилях ВАЗ «классического» семейства может быть модернизирована или заменена целиком. Некоторые владельцы предпочитают устанавливать на свои автомобили торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок.На просторах сети можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant и Lancer, Nissan Almera и даже Maxima. Особой популярностью в нашей стране пользуется марка BMW, поэтому мастера устанавливают передние панели от большинства старых моделей баварского автопроизводителя на «классику». Естественно, донорские торпеды нужно серьезно переделать и подогнать под салон Жигулей.

Оригинальная лицевая панель может быть обшита кожей или другим материалом. Это довольно сложный процесс.Чтобы новая обшивка выглядела хорошо, материал должен быть идеально подогнан, чтобы он не провисал и не складывался. Сама торпеда должна быть полностью разобрана для обшивки.

Новые устройства часто устанавливаются на стандартную переднюю панель. Готовые приборные блоки к разным моделям «Жигулей» продаются в автомагазинах, но самые креативные автовладельцы делают весы, стрелки и фонари своими руками.

Видео: тюнинг приборной панели ВАЗ 2106
Сиденья: обивка или чехлы

Фирм, занимающихся производством чехлов на автокресла, очень много.В их ассортименте представлены модели практически под любые марки. Более того, многие из этих компаний изготавливают чехлы на заказ. Таким образом, выбрать вариант на «классику» не составит труда. Однако чехлы в большинстве случаев — временное решение, они растягиваются и начинают «гулять» по сиденьям.

Если у вас есть навыки кройки и шитья, вы можете самостоятельно обрезать сиденья из материала, который вам подходит. Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Обивка дверных карт

После замены обивки сидений и передней панели есть смысл обратить внимание на дверные карты.Как правило, в базовой комплектации они обиты дешевым черным дермантином и некачественным пластиком. Для улучшения этой части салона придется снять внутреннюю обшивку дверей, предварительно демонтировав подлокотник, внутреннюю ручку открывания двери и рычаг стеклоподъемника.

Установка стеклоподъемников

В процессе тюнинга обшивки дверей можно также установить электрические стеклоподъемники. Монтажные комплекты продаются в магазинах автозапчастей.

Перетяжка потолка

Потолки на «Жигулях» страдают чуть ли не больше других элементов интерьера.Материал, которым покрывается потолок, часто проседает, рвется или пачкается. Есть два способа натянуть потолок:

  1. Прямая замена обивки. Эта процедура требует удаления дуг, по которым растягивается материал. Во время этой операции можно оклеить потолок дополнительной шумоизоляцией.
  2. Натягивание нового слоя обивки поверх старого. Такой способ подходит, если старый потолок еще не просел.
Замена руля и рычага КПП

Если тюнинг «классики» выполнен в спортивном стиле, имеет смысл установить трех- или двухспицевый спортивный руль меньшего диаметра.Для этого нужно снять старый руль, крепления которого находятся под подушкой сигнала. Винты, удерживающие саму подушку, в зависимости от модели, находятся либо под эмблемой, либо на задней части руля.

Крепление рычага КПП также имеет смысл выбирать в соответствии с цветом и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может снизить эффективность переключения.

Видео: своими руками

Занижение

В последнее время среди юных автолюбителей, которые чаще всего занимаются тюнингом «классики», популярно занижение подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств автомобиля. Это направление благоустройства не рекомендуется жителям тех уголков нашей страны, где качество дорожного покрытия оставляет желать лучшего.

Недооценить «классику» довольно легко. Необходимо разобрать детали передней и задней подвески и обрезать пружины до необходимой длины.

Технический тюнинг «Жигули»: повышаем характеристики

Простота конструкции «Жигули» делает автомобили этого семейства идеальным конструктором, из которого можно собрать быстрый и маневренный автомобиль.А заднеприводная конфигурация позволяет построить настоящий автомобиль для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности Жигулей требуются глубокие доработки. Подумайте, с чего вы можете начать этот процесс.

Как улучшить управляемость и устойчивость «классики»

Несмотря на классическую компоновку (передний двигатель, задний привод), «Жигули» отличаются посредственной управляемостью. Да и автомобили этого семейства не слишком хорошо держат дорогу.Исправить эту ситуацию вполне возможно. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Модификация подвески «Жигули»

Стандартная схема настройки «классической» подвески позволяет увеличить ее жесткость и заметно снизить крен. Он состоит из трех этапов:

  1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на Жигулях.На этом этапе также необходимо заменить резиновые амортизаторы.
  2. Замена амортизаторов на спорт. Предпочтение следует отдавать газомасляным стойкам. Ассортимент этих агрегатов в магазинах запчастей очень широк.
  3. Установка жестких стабилизаторов поперечной устойчивости.

Модификация подвески не только улучшит управляемость и устойчивость, но и повысит комфорт при управлении «Жигулями».

Настройка тормозной системы

Улучшение тормозов на «Жигулях» стоит сделать, прежде чем браться за повышение мощности и динамических характеристик.Штатные тормоза «классики» никогда не отличались ни экономичностью, ни надежностью, поэтому могут просто не справиться с повышенными скоростями.

Как правило, все «Жигули» оснащались дисковыми передними и барабанными задними тормозами. Процесс улучшения лучше начать с замены задних тормозов. Комплекты для тюнинга тормозов от известных производителей доступны в магазинах запчастей, но цена может быть довольно высокой. Бюджетный вариант — установка вентилируемых дисковых тормозов от ВАЗ-2112.Они намного эффективнее останавливают машину.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. ВАЗ-2108 может стать донором. Передние тормозные суппорты от «восьмерки» или «девятки» легко адаптировать и установить на «классику», как и задние, но диски нужно покупать отдельно.

Как повысить силовые и динамические характеристики «классики»

Ахиллесова пята «классики» — это ее динамика. Даже самые бюджетные иномарки набирают скорость заметно быстрее «Жигулей».Многие владельцы «классических» ВАЗов не готовы с этим мириться. Они прибегают к тюнингу двигателей своих автомобилей, а также к модификации выхлопной системы.

Видео: заряженная «семерка» против суперкаров в соревнованиях по дрэг-рейсингу
Тюнинг двигателя «Жигули»

Чип-тюнинг доступен обладателям инжекторных «Жигулей». Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит путем корректировки программного обеспечения двигателя. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и экономичности.

Если на ваших Жигулях карбюраторный двигатель, то чип-тюнинг вам, к сожалению, не доступен. Однако мощность можно увеличить, установив два карбюратора или увеличив диаметр топливных и воздушных жиклеров карбюратора. Эффект от такой модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих доработок недостаточно, можно использовать следующие методы увеличения мощности двигателя «классика»:

  1. Установка воздушного фильтра нулевого сопротивления увеличит мощность за счет улучшения процесса насыщения горючей смеси воздухом.Производительность двигателя повышается без ущерба для эффективности.
  2. Компрессорно-турбинная установка.
  3. Увеличение рабочего объема растачиванием блока цилиндров.
Видео: чип-тюнинг двигателя «семерка»
Тюнинг выхлопной системы

Грамотная доработка выхлопной системы «Жигулей» позволяет довести прирост мощности до 10 лошадиных сил. Снижение шума, экологичность и экономичность машины принесены в жертву повышению производительности.

Уменьшить сопротивление выхлопной системы и тем самым увеличить мощность можно, установив прямоточный выхлоп. Разница между обычным выхлопом и прямотоком заключается в линейном расположении камер глушителя.

Следует понимать, что самодельный прямоток не может принести увеличения мощности … В этом случае вся суть изменений будет заключаться только в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило распространяется и на замену глушителя «штаны». Неправильно подобранная деталь может нарушить работу цилиндров. Однако высококачественный коллектор с низким сопротивлением увеличивает мощность двигателя за счет более эффективного удаления выхлопных газов.

Повышение защищенности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и маневреннее, стоит задуматься о повышении уровня безопасности. Это направление тюнинга становится особенно важным, если автомобиль будет использоваться в тех или иных соревнованиях.

Четырехточечные ремни безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они прекрасно справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, но не удерживают кузов достаточно надежно. Четырехточечные ремни могут спасти людей даже в перевернутой машине. Они соприкасаются с телом на манер погон рюкзака и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижней части спинок сидений, а верхние — на специальные проушины, которые необходимо установить в полу за водителем и передним пассажиром или в каркас безопасности.Обычно это оставляет недостаточно места для ног задним пассажирам, поэтому четырехточечные ремни в основном предназначены для спортивных модификаций, в которых отсутствуют задние сиденья.

Каркас безопасности для «Жигулей»

Каркас безопасности служит для защиты водителя и пассажира от травм при самых тяжелых авариях. Большинство гоночных автомобилей оснащены рамами, более того, в большинстве гоночных серий наличие рамы безопасности является обязательным условием для допуска машины на трассу. В дополнение к своей защитной функции рама может также увеличить жесткость несущей конструкции, что положительно сказывается на управляемости автомобиля.

Есть два типа каркасов безопасности для установки на Жигули:

  1. Сварные. Установлен в кузов методом сварки. Эта конструкция не подлежит разборке.
  2. Болт. Болтовое соединение, обычно крепится к днищу и потолку автомобиля. Надежность и прочность крепления такой рамы несколько ниже, чем у сварной, но для «классики» ее характеристик обычно достаточно.

Тюнинг автомобилей ВАЗ «классической» линейки позволяет превратить устаревший бюджетный автомобиль в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта.Важно знать, когда остановиться на визуальном тюнинге и грамотно подойти к техническому тюнингу. Модифицируйте свои Жигули со вкусом и интеллектом, тогда результат приятно удивит вас и ваших соседей по дороге.

История АвтоВАЗа началась с линейки автомобилей с задним приводом, поэтому их называют ВАЗовской классикой. Первая модель была скопирована с Fiata 124, ВАЗ 2101. Со временем этот автомобиль стал легендой. В кузове универсал выпускался ВАЗ 2102. После этого был небольшой рестайлинг, и так родилась тройка — ВАЗ 2103.

ВАЗ 2105 и 2104 в кузове универсал отличались от предыдущих моделей внешним видом (стал более квадратным) и переработанным интерьером.

«Шестерка» ВАЗ 2106 стала поистине популярной машиной. Повышенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля. Впервые фары ближнего и дальнего света были разделены. Так же претерпели изменения и задние фонари, став более современными.

Только настоящий фанат ВАЗа сможет с первого взгляда отличить «семерку» ВАЗ 2107 от ВАЗ 2105.Наиболее заметные различия между этими автомобилями — это капот и сиденья. На более поздней модели капот имеет 2 штампованные полосы, а сиденья снабжены подголовниками, которые добавляют комфорта этой кабине.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические. Но сначала я расскажу, почему они выходят из строя и как понять, нужно ли их заменять? Диагностика сайлентблоков передних рычагов.Почему сайлентблоки нужно менять со временем? Причин тому несколько: Со временем резина …

,

Доброго времени суток уважаемый читатель. После того, как вы вошли на корабль, вы хотите, чтобы задняя ось вашего классического автомобиля снова высохла, без запотевания и капель масла. В этой статье как раз и рассказывается, как самостоятельно заменить сальник заднего редуктора (в том месте, где входит хвостовик коленвала). И сначала разберем все причины, по которым задний сальник …

,

Доброго времени суток уважаемый читатель.Процесс замены переднего ступичного подшипника на классический не сложный. При наличии инструментов и свободного времени с этой процедурой справится каждый. Из этой статьи вы узнаете: Как узнать, сломан ли ступичный подшипник? Какую подшипниковую компанию выбрать? Какой инструмент вам нужен? Как заменить ступичный подшипник и как отрегулировать. Признак неисправности ступицы …

,

Здравствуйте. Со временем в моторчике печки засыхает смазка во втулках, что вызывает писк, свист или вой.Или печка вообще перестает дуть из-за того, что сгорели обмотки моторчика печки. В этих случаях производится замена мотора печки ВАЗ 2107 и как это сделать, читайте далее. Не рекомендую смазывать втулки мотора печки. эффект …

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых мотор печки на ВАЗ 2107 может не работать. К этим причинам также можно отнести другие классические модели, такие как ВАЗ 2105, 2106, 2101, 2103, 2104.Чтобы проверить все варианты на наличие неисправности, вам понадобится как минимум контрольная лампа, а лучше мультиметр. Если узнать, что именно сломалось …

,

Здравствуйте. Если вы завели машину в сильный мороз или в жаркий летний день, а вентилятор печки на ВАЗ 2114 перестал работать и не дует, не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью. Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала взглянем на схему электрического подключения…

,

Здравствуйте! Рано или поздно у автомобиля начинают возникать проблемы с замком зажигания, такие как прогорание контактной группы, заклинивание замка рулевого управления, либо можно просто потерять ключ или сломать его в личинке. В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Раньше …

Идея построить небывалый по масштабам автомобильный завод родилась на самом верху. Его инициировал Председатель Совета Министров СССР А.Н. Косыгин, которого поддерживал сам Брежнев. В стране росло количество денег, не обеспеченных товарами, и массовый автомобиль мог стать необходимой палочкой-выручалочкой: горожане охотно отдавали за него свои сбережения. Кроме того, современный автомобиль, пользующийся спросом за рубежом, должен был улучшить экспортные позиции страны, которая покупает за иностранную валюту больше, чем продает.

Поиск партнеров велся без особой огласки. К этой деятельности было причастно даже КГБ, в частности Л.Колосов, корреспондент «Известий» в Италии, а также сотрудник всесильного комитета. Выбор пал на концерн FIAT — он предложил самые выгодные условия. В Италии, с ее традиционно сильным левым движением, в это время прошла всеобщая забастовка, и контракт с Советским Союзом очень помог выправить финансовое положение концерна. В СССР, конечно же, учитывали тот факт, что в 1966 году FIAT-124 стал автомобилем года в Европе.

Генеральное соглашение подписано 8 августа того же года в Москве.Документы подписали глава FIAT Витторио Валлетта и министр автомобильной промышленности СССР А.М. Тарасов. Завод было решено строить на берегу Волги (наличие реки решало многие транспортные проблемы), в молодом городе Тольятти. Раньше здесь был Ставрополь-на-Волге, частично затопленный после строительства ГЭС, но город строился практически с нуля под автогигантом. Одна из причин выбора участка — наличие мощных строительных организаций.

Вскоре в СССР было привезено несколько автомобилей FIAT-124, которые прошли комплексные испытания. Их возили по стране, от Крыма до Воркуты, куда, естественно, доставляли по железной дороге. Также велись работы на не полностью реконструированном Дмитровском полигоне. В результате стал рождаться FIAT-124R (R — Россия), заметно отличавшийся от стандартного «итальянца».

ДИЗАЙН

Внешне ВАЗ-2101 отличался от FIAT только более массивными клыками бампера, утопленными дверными ручками и, конечно же, эмблемами.Но начинка советской машины во многом была разной.

FIAT-124 в середине 1960-х тоже не был техническим открытием. Классическая компоновка, зависимая подвеска задних колес, четырехступенчатая коробка передач не лучше, чем у большинства конкурентов. Двигатель с низким распределительным валом также соответствовал тенденциям, знакомым для массовых автомобилей тех лет. А вот двигатель ВАЗ-2101 хоть и сохранил рабочий объем двигателя Fiat, но получил другое межцентровое расстояние и верхний распредвал в головке блока — на этом нововведении как раз настояла советская делегация, посетившая итальянские заводы. и отметил, что FIAT активно развивает моторы с верхним валом.

Это нововведение потом сильно ударит по репутации автомобилей ВАЗ, когда распредвалы начнут массово выходить из строя — проблема будет решена не за один год. А пока дизайн нежного 124-го активно прорабатывается для сурового советского быта. Условия эксплуатации автомобиля предполагались тяжелыми, поэтому диаметр накладок диска сцепления был увеличен с 182 до 220 мм, переделана коробка передач, изменена задняя подвеска путем «снятия» амортизаторов с рессор — до облегчить их последующую замену.

От дисковых тормозов сзади отказались, так как на дорогах советской глубинки они сильно загрязнялись и быстро изнашивались. Кстати, позже FIAT, на потомках 124-го, вернули задние барабанные тормоза. Шаровая опора усиленная, пружины, во многих местах — кузов. В переднем бампере появилось отверстие для заводной рукоятки (от него опять отказались начиная с ВАЗ-2105), а под обоими бамперами были буксирные проушины.

В 1970-е годы ВАЗ-2101 и его последователи были вполне конкурентоспособны даже на западноевропейском рынке.Ведь в принципе покупатели получали всем известный FIAT по существенно более низкой цене — демпинг был основой успеха советских машин с первых же лет экспорта за границу. В социалистических странах «Жигулей» вообще не хватало — например, в ГДР, чтобы получить заветную машину, приходилось стоять в очереди более десяти лет.

Многие новинки автомобильной техники в СССР впервые массово проявились на «Жигулях». До ВАЗ-2101 дисковые тормоза устанавливались только на легковые ЗИЛы.В 1972 году на ВАЗ-2103 установили вакуумный усилитель тормозов, тахометр, электрические часы. В 1975 году на «шестерке» появились подголовники передних сидений. В 1980 году на ВАЗ-2105 — первые «Жигули» с полностью новыми (кроме крыши) кузовными панелями — двигателем с ременным приводом ГРМ, фарами совмещенными с габаритными огнями и указателями поворота. Спустя два года появился ВАЗ-2107 с анатомическими сиденьями, оборудованными встроенными подголовниками.

В дополнение к основанию 1.Двигатель объемом 2 литра, позже были выпущены версии 1.3; 1,5 и 1,6 литра, различающиеся диаметром и ходом поршня. В 80-е годы на Жигулях появилась пятиступенчатая коробка передач. ВАЗ первым в СССР, хотя и мелкосерийно, выпустил модификации с моновпрыском (ВАЗ-21073) и дизельным (ВАЗ-21045).

Но к концу второго десятилетия производства «Жигули» на фоне одноклассников уже выглядели пришельцами из античной эпохи. Салон тесноват, мощность двигателя небольшая, тормоза слабые.Карбюраторные двигатели не соответствовали более строгим экологическим нормам. Все это усугублялось снижением качества комплектующих и сборки.

Последняя «Лада-2107» (название «Жигули» незаметно вышла из употребления), производство которой в Тольятти было прекращено этим летом (однако ее, как и ВАЗ-2104, по-прежнему будут собирать в Ижевске для пару лет), сохранил основные черты далеких предков … Главное отличие: инжекторный мотор 73 л.с. при 5300 об / мин (карбюраторная версия развивала 77 л.с. при 5600 об / мин), что соответствует нормам Евро-3.Во всем остальном это уже не та модель, владельцы которой в начале 80-х были менее удачливы, завистливо вздыхая. В ходе постперестроечных модернизаций и оптимизаций его постепенно упрощали в деталях и не только. В последнее время отличия пятой и седьмой моделей в основном сводились к внешнему оформлению.

МОДИФИКАЦИИ, ПРОТОТИПЫ, РЕДКИЕ

Помимо основных моделей, было выпущено множество модификаций с различными комбинациями двигателей и кузовов.Такое разнообразие было связано в первую очередь со спецификой зарубежных рынков, где покупатель требовал предложения различных двигателей даже в бюджетном классе.

Кроме того, в небольших количествах выпускались ВАЗ-21073 с центральным впрыском топлива, автомобили с роторными двигателями (в основном для полиции и спецслужб), ВАЗ-21045 с 53-сильным дизелем. На экспорт шли и автомобили с правым рулем, у которых в связи с изменением развесовки (техническое любопытство!) Были усилены передние правые рессоры.

Канадский рынок требовал заметных улучшений — многие помнят «шестерку» со специально разработанными массивными бамперами на газонаполненных амортизаторах.

В 1990-е годы под торговой маркой ВИС («ВАЗинтерСервис») начали выпуск грузовых автомобилей на базе ВАЗ-2105, позже — 2107; Интересное сочетание «пятерки» и собственной «пятки» на базе «Оды» построил Ижевский автомобильный завод.

РОДСТВЕННИКИ ЗА РУБЕЖОМ

В Италии до 1974 года выпускались ФИАТ-124 в различных модификациях (в том числе с 70-сильным двигателем верхнего вала, который устанавливался на версию «124 Speciale» — аналог ВАЗ-2103). более 1.5 миллионов копий. До 1972 года выпускался ФИАТ-125 — модель, внешне напоминающая 124-ю, но построенная на платформе старого семейства 1300/1500 с рессорной задней подвеской и увеличенной колесной базой. Последний потомок семейства — FIAT-131, отдаленно похожий на ВАЗ-2105, но с передней подвеской типа MacPherson, выпускался до 1984 года.

Под маркой SEAT аналоги наших Жигулей производились в Испании. В Пиренеях было построено около

0 автомобилей модели 124 и ее дальнейшей версии 1430.

Примерно 1,5 миллиона автомобилей FIAT Model 125 было произведено по лицензии в Польше. Выпуск продолжался до 1980 года. Еще больше времени потребовалось, чтобы построить Полонез, с которым у 125-го было много общих узлов.

Версии 124-го производились также в Южной Корее, Аргентине, Болгарии, Индии («Премьер-118») и Турции. В последнем также были сделаны вариации на тему 131-го, разные версии назывались «Тофаш-Мурат», «Серче», «Шахин», «Доган», «Картал». Их строили до середины 1990-х годов.

ВЕЛИКАЯ ИТАЛЬЯНСКАЯ РЕВОЛЮЦИЯ

Без преувеличения! «Жигули» действительно стали поводом для серьезных преобразований в советской промышленности и всей жизни.

Еще на стадии подготовки к производству на основном предприятии и у субподрядчиков пришлось изменить некоторые ГОСТы. Предыдущие не обеспечивали должной точности и качества компонентов, требуемых итальянскими технологиями. На заводах СССР освоены современные узлы и агрегаты. А потребителю досталась необычная машина.

Лада

Лада

Легкий запуск, быстрый и эффективный обогрев салона. Отличная динамика и сильные тормоза. И, самое главное, надежность! Машины не требовали постоянной подтяжки, регулировки, смазки. В первые годы жизни автомобиля приходилось, по сути, только менять масло, иногда проводить простые профилактические операции. Это создало новый тип собственника. Все чаще это были люди далекие от техники, которые не вникали в устройство автомобиля и охотно доверяли его обслуживание и ремонт профессионалам.

Парк частных автомобилей рос беспрецедентными для страны темпами. И вместе с этим проблемы. В крупных городах не хватает парковок и гаражей (впрочем, с нынешними не сравнить). Вспомните «Гараж» Эльдара Рязанова: какие страсти бушевали между теми, кто хотел получить дом за недешевый, но дефицитный автомобиль. Комедийный фильм не так далек от жизни, как кажется!

«Жигули» способствовали развитию сети АЗС и СТО.Но рост парка все же опередил возможности последнего. Машины стареют, но на кладбища машин совсем не ходят, как планировалось изначально. Срок службы «Жигулей» составлял семь лет. Но их ремонтировали, меняли все — от рычагов подвески и двигателей до крыльев и лонжеронов.

Плановая экономика совершенно не предусматривала такого спроса на запчасти. А потом качество комплектующих стало падать. Даже далекие от техники владельцы с тревогой повторяли непонятные термины: сайлентблоки, трамблер, вкладыши, колпачки, распредвал.Последнее стало излюбленной темой на рубеже 1980-х, когда в результате рационализации производства деталь стала выходить из строя даже на почти новых автомобилях.

Запчастей становилось все меньше и меньше, а знакомство в автосервисе было мечтой сотен тысяч советских автомобилистов, по крайней мере тех, кто не умел менять, регулировать, а тем более готовить и красить самостоятельно.

Тогда, уже во времена перестройки, нехватку запчастей компенсировали кооперативы, растущие быстрее грибов.Но многие до сих пор с содроганием вспоминают эти подробности. Началась новая революция, в которой «Жигули» отнюдь не играли главную роль …

СПОРТ И УПРАЖНЕНИЯ

В начале 1970-х «Жигули» участвовали в ралли и кольцевых гонках. Для ВАЗ-2101 с рабочим объемом 1,2 литра на даче был создан отдельный класс, поскольку главный спорткар тех лет «Москвич-412» имел двигатель объемом 1,5 литра.

Спортсмены в «Жигулях» добивались все более серьезных результатов. А в 1975 году С.Брундза и Л. Шувалов, экипаж ВАЗ-2103, стали абсолютными чемпионами СССР. С этого времени ВАЗовская «классика» доминировала на отечественных трассах.

Первый международный успех пришел к «копейке» уже в 1971 году, когда тольяттинцы завоевали серебряный кубок ралли «Тур Европы». Заводские гонщики неплохо выступили и в личном зачете. Наиболее яркие достижения 1970-х — начала 1980-х годов связаны с этапами Кубка дружбы социалистических стран (альтернатива капиталистическим чемпионатам).Пилоты «Жигулей» неоднократно побеждали в кубковых ралли и кольцевых гонках.

В середине 1970-х ВАЗы успешно выступали на престижных ралли, включенных в чемпионат Европы. Анатолий и Галина Козырчиковы заняли 15-е место в общем зачете ралли «1000 озер» 1975 года. Спустя год С. Брундза и А. Гирдаускас заняли шестое место в абсолютном и второе в своем классе на ралли «Акрополис». Это было высшим достижением Lada в соревнованиях такого уровня.

В «Жигулях» приняли участие не только наши спортсмены, но и представители социалистических стран, и даже «дети капитализма», в основном скандинавы.

Гоночные версии «Жигулей» строились как на самом ВАЗе, так и различными спортивными клубами. Из зарубежных доводчиков самой известной стала чехословацкая мастерская «Metalex».

Вершиной спортивной доработки «классики» стала «Лада-ВФТС», созданная на базе ВАЗ-2105 в Вильнюсе под руководством многократного чемпиона СССР Стасиса Брундза. Его двигатель развивал 160 л.с. при 7000 об / мин и 165 Нм при 5500 об / мин. Машины оснащались 4- или 5-ступенчатой ​​кулачковой коробкой передач.

«Классик» выезжал на соревнования еще в 1990-е годы, а в любительских ралли появляется и сейчас.

«Жигули» и «За рулем»

Несомненно, марка ВАЗ побила все рекорды по количеству упоминаний в ZR за всю историю журнала. Уже в 1968 году обложку июньского номера украсила фотография трех предсерийных автомобилей. А осенью редакция объявила конкурс на название новой машины. Получено 54 849 писем! Каких имен там не было! «Новорожец» и «Катюша», «Аргамак», «Директива» и ВИЛ-100 (если кто забыл, в 1970 году в стране широко отмечалось столетие со дня рождения В.И. Ленин). В пятерку лидеров вошли: «Волжанка» (3989 букв), «Дружба» (2878), «Мечта» (2806), «Жигули» (2220) и «Лада» (1752).

С появлением «Жигулей» им в журнале было уделено особое внимание. Читатели с нетерпением ждали очередного репортажа о жизни редакционной «копейки» с номером «00–55 Проба». А в постоянной рубрике «Мы едем на« Жигулях »» мы подробно описали конструкцию и технику обслуживания, дали советы, как управлять и водить автомобиль, необычайно динамичный для наших автомобилистов.

Каждая новая модель, модификация и даже модернизированный агрегат подробно описывалась в журнале со схемами, рисунками и фотографиями. Несколько моделей «Жигулей» после этой первой «копейки» отработали на «За рулем», намотав десятки тысяч километров по Москве и области на дальние дистанции. Например, «шестерки» в 1977 году вместе с «полями» приняли участие в путешествии, повторявшем маршрут знаменитого каракумского забега 1933 года.

В конце ХХ века журнал объявил конкурс «Русский Автомобиль века ».Свое мнение высказали более 80 000 (!) Читателей. Большинство признало таковым первенец ВАЗ — модель 2101 «копейка». И это правильно!

Однако на этом история «Жигулей» и их жизни на страницах ZR не закончилась. И это не закончится, пока не иссякнет интерес к самому массовому отечественному автомобильному семейству. И это произойдет не скоро: по данным ГИБДД, по состоянию на январь 2011 года в России зарегистрировано 6 800 000 автомобилей семейства ВАЗ «Классика». А это … подождите минутку… 20,8% от всего автопарка России.

LIFE LINE — «ЖИГУЛИ» В ДАТАХ

Начало строительства завода ВАЗ, испытания ФИАТ-124 в СССР.

Миллионный автомобиль — ВАЗ-2103.

Трехмиллионный автомобиль — ВАЗ-2106.

Четырехмиллионный автомобиль — ВАЗ-2106.

Пятимиллионный автомобиль — ВАЗ-2101.

Шестимиллионный автомобиль — ВАЗ-2105. Окончание выпуска ВАЗ-2101. Всего было выпущено 2 710 930 экземпляров.

1982

Окончание производства ВАЗ-2101, изготовлено 2 710 930 экз.

Восьмимиллионный автомобиль — ВАЗ-2107. Окончание выпуска ВАЗ-2102. Всего было выпущено 666 989 экземпляров.

Начало производства ВАЗ-2106 в Сызрани и Ижевске. Читатели ZR называют ВАЗ-2101 русским автомобилем века.

Окончание выпуска ВАЗ-2106 в г. Тольятти, выпущено 3 946 256 экземпляров. Начало производства дизельного ВАЗ-21045.

Перенос производства ВАЗ-21043 в Ижевск.В Тольятти выпущено около 895 000 экземпляров. Семейство получит серийный инжекторный двигатель мощностью 73 л.с.

Окончание производства ВАЗ-2106 в Ижевске.

Снятие производства ВАЗ-2105. Было выпущено около 2 090 000 экземпляров.

Окончание производства ВАЗ-2107 в Тольятти. Было выпущено около 2 870 000 экземпляров. Выпуск был перенесен в Ижевск.

ЧЕЛОВЕК

В прошлом инженер-испытатель, заместитель начальника испытательного отдела, начальник отдела отделки автомобилей, затем начальник отдела дорожных испытаний и отделки автомобилей.Сейчас он пенсионер, но работает — создает новые методы.

«В 1967 году работал инженером-испытателем на ГАЗе. Примерно в это же время я узнал о ФИАТ-124 и решил перейти на строящийся ВАЗ, чтобы работать именно с этой машиной. Перевод был непростым, так как часть специалистов ГАЗа уже уехала, и больше людей туда отдавать не хотели.

Я стал инженером-испытателем ВАЗа в 1968 году, когда на заводе не было ни одного корпуса, даже Автозаводского района еще не было — чистое поле с несколькими фундаментами.Первой моей самостоятельной работой зимой 1968-1969 годов стала организация и проведение сравнительных испытаний ФИАТ-124 и прототипов ВАЗ-2101, с небольшими отличиями от итальянцев.

Мы базировались в гараже горисполкома, а наша «испытательная база» — в соседнем селе Тимофеевка. Мы ездили на десятке машин круглосуточно, в три смены, по итальянской методике Stop and Go, имитирующей жизнь врача: короткая поездка на холодном двигателе и почти часовая парковка.По выходным «доктор выезжал» на 300–350 км, двигаясь с большой по тем временам скоростью. Дороги ледяные, а резина летняя, о шипах тогда и не мечтали.

Именно тогда меня поразила потрясающая по тем временам управляемость и устойчивость машины. У меня был опыт вождения разных моделей Москвичей, Победы, 21 Волги и двадцати четырех прототипов. Понравилась динамика и эффективные тормоза, несмотря на отсутствие усилителя. Покорил мощный обогреватель и хороший обдув лобового стекла.В то время, когда «москвичи» ехали с оттаявшими трещинами на лобовом стекле, закутавшись в теплую одежду, мы крутили за рулем в куртках и даже рубашках.

За свою историю ВАЗ имел три ключевых автомобиля, давших жизнь целым семействам: ВАЗ-2101, Нива, созданная на узлах и агрегатах той же «классики», и переднеприводная «восьмерка».

У меня особое отношение к «классике». Считаю уникальным для того времени предложение по соотношению цена / качество.Купить Жигули даже на деньги было непросто. Даже сегодня, при огромном разнообразии выбора, «классика» пользуется спросом. Что ж, в моей личной жизни это знаковая машина, определившая мою судьбу. «

В начале 1970-х он был начальником технического отдела механосборочного производства. Ушел с завода« по возрасту »(не приемлет выражение« пенсия ») в 1998 году. Сейчас частный предприниматель, поставляет электро комплектующие к главному конвейеру АВТОВАЗа

«Летом 1967 года я приехал в Тольятти с ГАЗа.Пыльная нива, в небе поют жаворонки. На трех очень близко растущих тополях есть план еще не существующего растения. Мы, молодые начальники (в менеджеры среднего звена набирали парней не старше тридцати, было лимит на директоров — до сорока) еще несуществующего предприятия, слушаем Полякова. Он все прекрасно выражает. И вдруг: первая машина должна сойти с конвейера к 100-летию со дня рождения Ленина! Осталось меньше трех лет, а здесь нет ни одного здания…

Впервые увидел FIAT-124 в США. Ни давать, ни брать консервную банку. Хлипко задевает наши дороги. Чуть позже через наш отдел были внесены изменения в двигатель, коробку передач, подвеску, тормоза и другие узлы.

В двигателе самое существенное изменение — перемещение распредвала вверх — выполнено по задумке главного конструктора Соловьева. Сколько копий сломалось из-за этого! Но настоящая битва между FIAT и США запомнилась более запоминающимися гильзами, в которых участвовали мы, ВАЗовцы.Итальянцы настояли на том, чтобы блок цилиндров был чугунным, без амортизаторов — «по проекту». Наши требовали вставить в него гильзы, считая, что отечественный «неправильный» чугун будет интенсивно изнашиваться или изнашивать поршни и кольца. Обе стороны сражались насмерть. Возникла угроза пропуска сроков. Поляков нашел выход: он не стал принимать сторону и решил пойти двумя параллельными путями. Мы даже закупили и установили оборудование для производства рукавов. Но эта площадка осталась невостребованной, так как металлурги смогли найти «правильный» чугун для блока, а гильза для двигателя не потребовалась.

Двигатель Geely MK Cross

— подробный обзор. Неординарный китайский седан: недостатки Джили МК с пробегом Какой двигатель на Джили МК кросс

Вы можете приобрести у нас новый или контрактный двигатель Geely MK Cross. Двигатель (ДВС) на Джили МК Кросс обычно покупают, если ремонт старого двигателя невозможен. Кроме того, если, например, на двигатель идут только номинальные размеры поршневой группы, а коленчатый вал необходимо затачивать, то остается только вариант покупки другого двигателя.На наших СТО есть возможность купить отремонтированный двигатель после легкого или капитального ремонта.

Варианты двигателей Geely MK Cross:

1. Б / у двигатель Geely MK Cross — это двигатель, который был снят с другого автомобиля и предположительно может работать. Как правило, такие двигатели снимали с поврежденных машин. У некоторых есть данные о пробеге, у некоторых нет. Гарантия на двигатель б / у — от 5 до 30 дней со дня покупки. Фактически гарантия заканчивается в момент установки и проверки ее работоспособности.

2. Перенесен двигатель Geely MK Cross — это двигатель, у которого были проблемы, которые клиент не хотел исправлять или сроки поставки запчастей были очень долгими. Заказчик оставляет такой двигатель мотористу, а он потихоньку покупает необходимые запчасти и делает ремонт. Как правило, помимо новых деталей по предыдущей проблеме меняют все прокладки и сальники на двигателе. Восстановленные двигатели обычно продаются без навесного оборудования. Это самый редкий тип, и при наличии лучше сразу покупать такой двигатель.Гарантия на перенесенный ДВС составляет 3 месяца или 20 000 км. пробег.

Создание бюджетных силовых агрегатов привлекает внимание не только невысокой ценой и скромным расходом топлива. Современный покупатель стал намного требовательнее и учитывает все характеристики двигателя. Мотор MR479QA — одна из лучших разработок концерна Geely. Продукция компании занимает огромную долю китайского рынка и известна за его пределами.Характеристики двигателя обеспечивают автомобилю хорошую динамику движения, а наличие запчастей делает возможным любой капитальный ремонт.

Описание и характеристики двигателя MR479QA

Продвижение на автомобильном рынке невозможно без разработки современных двигателей. Выпуском силовой установки MR479QA компания Geely продемонстрировала серьезность своих намерений по расширению продаж на рынки Европы и Азии. Тщательно рассчитанная мощность и ремонтопригодность сделали двигатели китайского производства достаточно надежными для длительной эксплуатации.В этом моторе используется электронное управление BOSCH и множество технических решений от Toyota.

Параметры двигателя MR479QA позволяют ощутить все преимущества высокотехнологичного производства. Силовая установка имеет много общего с двигателем 5A-FE, используемым на Toyota Corolla, но Geely MR479QA нельзя назвать полноценной копией японского двигателя. Большинство его характеристик были изменены, чтобы избежать судебных исков, но внутреннее устройство и насадки практически идентичны.Среди особенностей MR479QA — низкая стоимость и низкий уровень шума при работе.

MR479QA Технические характеристики двигателя

Все показатели трансмиссии точно рассчитаны, чтобы вы могли уверенно управлять автомобилем. Устройство двигателя представляет собой четырехцилиндровый рядный двигатель с системой впрыска топлива. Вертикальное расположение цилиндров и газораспределительная система DOHC дополняют характеристики двигателя. Эта технология позволяет использовать 2 распредвала для обслуживания ГБЦ. Коленчатый вал в двигателе MR479QA установлен на закаленных коренных подшипниках и жестко закреплен для предотвращения осевых колебаний.

Двигатель MR479QA оборудован регулировкой клапана, которую необходимо выполнять регулярно, чтобы предотвратить более серьезные повреждения. Сама головка блока цилиндров изготовлена ​​из алюминиевого сплава с впускным и выпускным отверстиями на противоположных сторонах. Остальные технические характеристики также заслуживают небольшого внимания.

  • Система охлаждения закрытого типа и не имеет прямой связи с внешней средой. Расширительный бак используется для предотвращения перепадов давления. Насос снабжен приводом от коленчатого вала, по которому циркулирует охлаждающая жидкость;
  • Система смазки — комбинированная конструкция гарантирует стабильную подачу масла под давлением ко всем агрегатам, работающим под нагрузкой.К остальным элементам масло подается самотеком или напылением;
  • Маховик — испытание на давление зубчатого обода, которое используется для запуска двигателя стартером. Сам маховик изготовлен из чугуна;
  • Зажигание на основе микропроцессорного управления, обеспечивающего высокую точность. Модуль зажигания не требует регулировки, а свечи зажигания для двигателя MR479QA можно использовать иридиевые или обычные.

Система газораспределения типична для двигателя внутреннего сгорания данной конструкции и использует ременную передачу.Несмотря на схожесть с двигателем 4A-FE, не все запчасти от Toyota подходят, и вам следует внимательно изучить руководство по ремонту или покупать оригинальные запчасти.

Сервис двигателя Geely MR479QA

Для создания оптимальных условий работы мотора необходимо соблюдать все рекомендации завода-изготовителя. Эту информацию можно найти в руководстве пользователя, указав время и необходимые процедуры обслуживания. При значительном пробеге машинке следует уделять больше внимания, а простая замена сальников стержней клапанов может уберечь ГБЦ от капремонта.Такие элементы, как воздушный фильтр или топливная система, также требуют технического обслуживания, о чем не следует забывать.

Для любого автомобиля замена масла имеет первостепенное значение. Водитель обязательно должен знать, какое масло можно заливать в двигатель. В этом плане Geely довольно универсален и масло для MR479QA подходит и для 10w40, и для 10W30. Также разрешено использовать 5w30 зимой. Производитель двигателя рекомендует заменять его через 10 тыс. Км, но реальная необходимость может возникнуть после 5-7 тыс. Км пробега.Контроль уровня масла легко осуществить с помощью щупа, который покажет его уровень и степень добычи масла.

Неисправности двигателей серии MR479QA

В работе каждого двигателя есть недостатки, и силовые агрегаты Geely не исключение. Наибольшее количество неисправностей вызвано быстрым износом шасси и двигателя автомобиля. Его ресурс намного меньше, чем у автомобилей европейского производства, хотя абсолютно все компании не слишком интересуются автомобилями с миллионным ресурсом.Преимущество MR479QA в том, что даже при обрыве ремня клапан не прогибается, а сам автомобиль можно восстановить практически после любой поломки.

Каждый двигатель имеет довольно сложную конструкцию и мешать работе мотора своими руками не стоит. Практически любое навесное оборудование можно заменить на Geely, что позволяет восстановить двигатель при самых разнообразных неисправностях.

Параметры настройки двигателя

Обновления двигателя на автомобилях Geely позволяют увеличить мощность и крутящий момент.Для этой настройки обычно используется оптимизация электронного управления. Принуждение китайского автомобиля путем внесения физических изменений в работу двигателя внутреннего сгорания не всегда целесообразно. Такое вмешательство может привести к быстрому износу деталей двигателя и потраченные деньги не дадут результата.

Для двигателя MR479QA достаточно микросхемы настройки, которая гарантирует минимальное увеличение мощности в пределах 10%. Проведение такой операции не занимает много времени и не требует частичной разборки станка.Правильный тюнинг не увеличивает расход топлива, что будет важно для любого автовладельца. Решение о проведении такой модернизации должно основываться на необходимости увеличения мощности.

Автомобили с двигателем MR479QA

Geely выпускает довольно большой модельный ряд автомобилей, которые используются в разных странах. Выпуск двигателя MR479QA позволил обновить линейку двигателей объемом 1,5 л современными моделями силовых установок. Характеристики такого двигателя хорошо сбалансированы для городской езды и заставят ощутить удовольствие от езды по трассе.Установка такого мотора ведется с 2003 года и не прекращается сегодня.

Двигатель Geely MR479QA хоть и не имеет большого ресурса, но оказался вполне удачным. Такой силовой установкой обладают модели BL, CK, MR и MK. Китайская компания устанавливает на свои автомобили моторы разного объема, но с аналогичной конструкцией ДВС. Хотя трансмиссия MR479QA не очень мощная, у нее достаточно потенциала для бюджетного автомобиля.

Характеристики силовой установки MR479QA

Экономичный двигатель с хорошими ходовыми качествами будет удобен для различных целей.Более полные характеристики указаны в таблице и каждый может самостоятельно оценить двигатель Geely.

Производство Geely
Марка двигателя MR479QA
Годы выпуска 2003 -…
Материал блока цилиндров чугун
Система питания Форсунка
Головка блока цилиндров DOHC
Количество цилиндров 4
Клапаны на цилиндр 4
Ход поршня, мм 77
Диаметр цилиндра, мм 78,7
Степень сжатия 9,8
Объем двигателя, куб. См 1498
Мощность двигателя, л.с. / об / мин 94/6000
Крутящий момент, Нм / об / мин 128/3400
Топливо бензин A 92
Экологические стандарты Euro II
Масса двигателя, кг н.d
Расход топлива, л / 100 км 4,7 — 6,3
Система охлаждения обязательная
Моторное масло 10w40
10W30
5w30
Сколько масла в двигателе, л 3
Порядок цилиндров 1-3-4-2
Турбина
Замена масла проведена, км 1500 лучше 7500
Расход масла, мл / 100км до 300
Ресурс двигателя, тыс. Км
— по данным завода п.d
— на практике 100+
Тюнинг
— потенциал +
— без потери ресурса н.д.
Двигатель был установлен GEELY BL
GEELY СК
GEELY MR
GEELY MK

Комплектация силового агрегата имеет ряд положительных характеристик, свидетельствующих о его надежности.Стабильная степень сжатия и удачно подобранный объем обеспечат практичность такого двигателя. Хорошая динамика движения и надежность топливной системы делают выбор автомобиля с этим двигателем вполне приемлемым. Хотя его эксплуатация не рассчитана на несколько десятилетий интенсивной работы, этого будет достаточно для нужд большинства водителей.

Двигатель — это вся мощь, мощь автомобиля. Все автомобилисты в первую очередь заинтересованы в его стабильной, надежной работе.

В Geely MK Cross используется вариант двигателя Toyota 5A-FE, аналогичный тому, что используется на Toyota Corolla A100.Toyota Corolla A100 в свою очередь славилась надежностью и качеством японского автопрома.

Двигатель Geely MK Cross оборудован системой газораспределения DOHC, четырехцилиндрового типа. Объем двигателя небольшой 1,5 литра, мощность 94 л.с., при 6 тысячах оборотов в минуту. С таким набором характеристик можно разогнать машину до скорости 165 км / ч. Двигатель имеет 16 клапанов. Опытный водитель разгонится до 100 км / ч за 17 секунд. Экономичная начинка двигателя.

Нефть

Чаще всего на сервисах используется масло Castrol или Shell. Масло необходимо менять 1 раз в 12 месяцев. или один раз. / 10 тыс. Км. Рекомендуется с параметром вязкости 5w40.

Расход топлива

В заводских настройках заявлено, если рассматривать такую ​​ситуацию на трассе, этот показатель близок к реальности, но в реальных городских условиях расход топлива будет 9-10 литров.

Сроки

В механизме используется ременная передача.Обычно замена ременной передачи требуется через 60 тысяч километров пробега. Через 40 тыс. Км. желательно проверить его состояние; может потребоваться более ранняя замена привода, у некоторых даже после 60 тыс. км. он в идеальном состоянии.

Иногда выходит из строя задняя опора двигателя, это становится заметно по стуку и вибрации при движении автомобиля. Однако ремонт задней опоры двигателя не составит труда, главное, что необходимо сделать, — это открутить заднюю подушку двигателя Geely MK Cross от кронштейна двигателя и снять болт, после чего выполнить стандартные действия по откручиванию. и ослабьте болты, затем вставьте новую деталь.

Мы видим, что с этим двигателем немного сложно работать. Необходимо часто анализировать его состояние. Однако, несмотря ни на что, можно сказать, что этот механизм качественный и экономичный в обслуживании.

07.06.2017

Geely MK (Джили МК) — китайский представитель класса С, являющийся разработкой компании Geely Automobile. За последние годы китайский автопром совершил настоящий прорыв в автомобильной промышленности. Одна из главных составляющих популярности этой модели — дизайн — экстерьер автомобиля не типичен для восточного производителя и больше похож на «американца».Сравнивать эту машину с американцами, японцами или корейцами не стоит, так как они выше по качеству сборки и комплектующим, но у этой модели есть один параметр, по которому она превосходит всех своих конкурентов, и это ее цена, и этот параметр всегда был одним из главных при выборе машины. А вот как невысокая стоимость автомобиля повлияла на его надежность, и на что стоит обратить внимание при выборе Jili MK с пробегом на вторичном рынке, сейчас попробуем выяснить.

Немного истории:

На внутреннем китайском рынке премьера Jili MK состоялась в 2006 году, но в СНГ эта модель появилась только в середине 2008 года. Основа для разработки автомобиля был взят от Toyota Yaris первого поколения, на автомобиле также используются двигатели Toyota. Geely ранее закупала эти двигатели у Tianjin Industrial (FAW), лицензию на которую предоставляет Toyota. В январе 2010 года на заводе автомобильной компании «Дервейс» в городе Черкесск (Россия) было запущено производство автомобилей для рынков СНГ.До этого МК Geely поставлялись в автосалоны напрямую из Китая. В 2011 году Geely переименовала автомобиль в Englon MK и переименовала MK Cross в Englon Jinying cross. Ребрендинг проводился в связи с новой маркетинговой стратегией, направленной на обновление и повышение имиджа бренда. В 2015 году на смену Geely MK пришел GC6 — глубокий рестайлинг.

Слабые стороны и недостатки Geely MK с пробегом

Металл, как и лакокрасочное покрытие, очень тонкий, из-за этого даже от небольшого камешка, вылетевшего из-под колес встречного транспорта, появляются сколы и вмятины.Кузов слабо устойчив к агрессивным воздействиям окружающей среды, из-за чего на кузове автомобиля через пару лет эксплуатации появляется ржавчина. Наиболее быстро коррозия появляется на днище автомобиля (требуется дополнительная обработка антикоррозийными средствами) и в местах сколов краски. Также следы ржавчины можно найти на: передних дверях (под уплотнением), капоте и крышке топливного бака (в районе замка). Защитные стекла противотуманных фар часто трескаются при использовании в холодную и сырую погоду.

Двигатели

Geely MK оснащалась только бензиновыми силовыми агрегатами — 1.5 (94 л.с.), 1.6 (107 л.с.). Самый распространенный двигатель в СНГ — это агрегат объемом 1,5 л, который собирался по лицензии у компании Toyota (копия двигателя 5A-FE от). Если говорить о его надежности, то в целом мотор неплохой, но пару слабых мест в нем все же выявили. Первое, на что нужно обратить внимание, — это ремень ГРМ. По регламенту до 60000 км замены не требует, но, как показал опыт эксплуатации, после 40000 км на нем появляются трещины, также может не хватить пары зубьев, я думаю, объяснять не стоит к каким последствиям это может привести.Тем, кто любит проводить ремонт в своем гараже, стоит учесть тот факт, что для замены ремня ГРМ придется снимать правую подушку двигателя.

Нередко владельцы сталкиваются с неприятностями при запуске непрогретого двигателя, к счастью, для решения проблемы можно обойтись без выезда в сервис — нужно поменять свечи зажигания, высоковольтные провода или зажигание катушки. Если эти манипуляции не дали положительного результата, придется отрегулировать клапаны.Для выполнения этой процедуры следует обратиться к опытному специалисту, так как неправильная регулировка клапанов может привести к их «зажатию» через 40-60 тысяч километров пробега и с последующим выгоранием. Снимайте высоковольтные провода очень осторожно, так как есть большой риск их порвать.

На автомобилях с пробегом более 50 000 км утечки охлаждающей жидкости проявляются через прокладку подогрева дроссельной заслонки. Если своевременно не устранить неисправность, это может привести к преждевременному выходу из строя регулятора холостого хода.Основным сигналом о неисправности регулятора будет: затрудненный запуск, двигатель глохнет сразу после настройки и запускается только при нажатии на педаль газа. Новый регулятор будет стоить 20 долларов, но можно немного сэкономить, установив аналог от Шевроле Нива (8-10 долларов).

В теплое время года необходимо внимательно следить за температурой двигателя, чаще всего двигатель перегревается при длительной езде со скоростью 80-100 км в час с включенным кондиционером.Основная причина — не включение охлаждающего вентилятора, плохой контакт на выводах проводки и задержка открытия термостата. Возможность контролировать температуру двигателя и предотвращать перегрев осложняется тем, что датчик температуры может выдавать неверные данные. Если долго не удается прогреть двигатель до рабочей температуры, проблема, скорее всего, связана с закислением термостата в открытом положении.

На большинстве экземпляров при пробеге 80-120 тыс. Км приходится менять прокладку ГБЦ, причина — прогорание прокладки ГБЦ.При этом же пробеге требуется замена помпы. Радиатор охлаждения корродирован. Сигналом о проблеме станет появление красных пятен в расширительном бачке. С приходом холодов радиатор охлаждения может потечь на стыке пластика и металла. При пробеге 80-100 тыс. Км возникает необходимость замены переднего сальника коленвала (появляются течи масла). Каждые 60-80 тысяч км датчик давления масла требует замены. Чуть меньший ресурс (40-60 тыс. Км) имеют подушки двигателя и коробки передач.Многие владельцы винят большой расход топлива, в смешанном цикле 8-10 тысяч км, а это намного больше, чем обещал производитель.

Трансмиссия

Geely MK оснащалась только пятиступенчатой ​​механической коробкой передач. К диагностике трансмиссии нужно относиться очень внимательно. Главный недуг, с которым приходится сталкиваться владельцам, — это хрупкость подшипников первичного и вторичного валов. Чаще всего в сервис обращаются владельцы автомобилей с пробегом 50-70 тысяч км с жалобами на посторонний шум в коробке.На устранение неисправности придется потратить 100-150 долларов. Они не славятся своей долговечностью и сальниками полуосей, течи масла, как правило, появляются после 30-40 тыс. Км пробега. При пробеге 60-70 тыс. Км требуется замена главного цилиндра сцепления. Чтобы немного сэкономить, цилиндр можно отремонтировать с помощью специального ремкомплект. При использовании некачественного масла с наступлением холодов возникают трудности с переключением передач. При аккуратной эксплуатации сцепление может прослужить 80-100 тыс. Км (комплект нового сцепления с выжимным подшипником обойдется в 40-60 долларов).

Особенности и недостатки шасси Jili MK

На Geely MK подвеска стандартная для данного класса автомобилей: спереди — стойки МакФерсон, сзади — балка. Что касается надежности большинства элементов подвески, то здесь ситуация не столь оптимистичная. Чаще всего приходится заменять стойки стабилизатора, у неаккуратных водителей они проходят менее 10 000 км, при аккуратной эксплуатации могут прослужить 15-20 тыс. Км, втулки — до 40 000 км. Амортизаторы служат 50-60 тысяч км, но нередки случаи, когда их приходилось менять даже после 30 000 км, так как их цена не завышена до 50 долларов.ПК. Подшипники ступиц передние, рычаги и шаровые опоры могут порадовать при пробеге 70-80 тыс. Км. ШРУСы выдерживают до 100000 км пробега. Чтобы реже заниматься ремонтом шасси, многие владельцы при выборе запчастей отдают предпочтение сменным деталям от разных моделей Toyota.

Люфт в рулевой рейке имеет место даже на практически новых автомобилях, причина кроется в некачественной сборке агрегата, к счастью, для устранения дефекта достаточно его подтянуть.Ресурс рейки мало чем отличается от аналогичной части большинства японских и корейских производителей (100-150 тыс. Км). Покупка новой рейки обойдется в 150-250 долларов. Рулевые наконечники требуют замены каждые 50-60 тысяч км, тяги раз в 70-80 тысяч км. Есть проблемы с тормозной системой, основная из них — коррозия поршня тормозного цилиндра, которая приводит к заклиниванию тормозов. Также особого внимания требуют задние цилиндры, были случаи, когда на них появлялись течи тормозной жидкости.

Салон

Салон Jili MK не может похвастаться качеством сборки и материалов, а благодаря использованию жесткого пластика сверчки здесь чувствуют себя как дома. Если во время движения вы слышите дребезжание руля, необходимо проверить затяжку болтов крепления подушки безопасности (со временем они откручиваются). При интенсивном использовании передние сиденья можно протирать через год, взяв с собой нагревательные элементы. Если пренебречь заменой, все может закончиться огнем.Из-за некачественной проклейки лобового стекла и постоянно вылетающих резиновых заглушек по днищу со временем под ковриком водителя и переднего пассажира появляется вода. Также после сильного дождя в багажнике может образоваться лужа, причина в некачественных уплотнителях задних фонарей и опор задних амортизаторов.

Что касается электрики, то, чаще всего, неприятные сюрпризы преподносят обогрев заднего стекла, зеркал и климатическая система. Многие владельцы жалуются, что кондиционер не справляется со своими обязанностями даже в прохладную погоду.Утечки фреона появляются при пробеге 80-100 тыс. Км, при этом может заклинивать компрессор кондиционера. В самый неподходящий момент может перестать включаться вентилятор печки, причина — выход из строя реле регулятора скорости. После 100000 км начинаются проблемы с регулятором напряжения (требуется ремонт или замена генератора), в результате чего аккумулятор перестает заряжаться. Из-за выхода из строя микросхемы платы драйвера электродвигателей перестает работать подсветка панели приборов.

Результат:

Несмотря на значительный прогресс в автомобильной промышленности, китайская автомобильная промышленность все еще отстает от уровня корейских и японских производителей, и Jili MK не является исключением. Назвать эту машину плохой нельзя, так как небольшой ресурс некоторых деталей оправдан невысокой стоимостью машины, дешевым ремонтом и обслуживанием.

Если вы являетесь владельцем данной модели автомобиля, опишите, пожалуйста, проблемы, с которыми вам пришлось столкнуться в процессе эксплуатации автомобиля.Возможно, ваш отзыв поможет читателям нашего сайта при выборе автомобиля.

С уважением, редакторы AutoAvenu

Часто задаваемые вопросы фанатов

Отправить отзыв и предложения

послать Закрывать

Спасибо за отзыв!

В нашу команду было отправлено письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Rep Наши продукты

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие продуктовые линейки вас интересуют?

0/1000

Есть ли у вас другие комментарии?

послать Закрывать

Часто задаваемые вопросы фанатов
На моторе есть регулируемый шкив.На шкиве есть два установочных винта с шестигранной головкой. Один крепит шкив к валу. Другой позволяет расположить две половины шкива ближе друг к другу или дальше друг от друга. Убедитесь, что при регулировке повторно затяните установочные винты на плоской стороне основания шкива. Смещение половин ближе друг к другу увеличивает скорость вентилятора, а расстояние друг от друга замедляет ее. Шкивы с двойной канавкой должны быть повернуты на одинаковое количество оборотов, иначе ремни не будут правильно сидеть в канавках. Всегда проверяйте силу тока двигателя после регулировки шкивов.
Да, так можно заказать большинство моделей вентиляторов. Это называется оболочкой вентилятора. Это полный вентилятор без привода. Приводной агрегат — это двигатель, шкив и ремни.
Шкивы с одной канавкой обычно легко снимаются после ослабления установочного винта. Шкивы большего размера, имеющие коническую прижимную втулку, снимаются путем вынимания двух болтов с шестигранной головкой и установки их в два других отверстия.При затяжке втулка выскочит, и шкив можно будет снять. При замене убедитесь, что конус шкива и втулки совпадают.
Несколько вещей могут вызвать вибрацию. Прежде чем предположить, что колесо разбалансировано, сначала проверьте другие возможные причины. Обратите внимание на очевидные признаки застревания тряпки или постороннего предмета в колесе. Другой распространенной проблемой является то, что вентилятор был недавно очищен, и не вся смазка была удалена с колеса, что привело к его дисбалансу.Механические проблемы могут быть связаны с двигателем, ремнем, подшипниками или колесом. Снимите ремень и запускайте только двигатель, если он вибрирует, замените двигатель. Проверить ремень. Если он в плохом состоянии, замените. Убедитесь, что шкив нагнетателя и шкив двигателя совмещены. Проверить подшипники на наличие износа или повреждений. Им также может потребоваться смазка. Наконец, убедитесь, что вентилятор прикреплен к бордюру. Простое добавление дополнительного винта иногда может привести к довольно шумному вентилятору. Если вентилятор работает за пределами допустимого диапазона, он также будет вибрировать.
Для начала нужно проверить, течет ли вода внутри или снаружи воздуховода. Если вода находится внутри выпускного коллектора, область за фильтрами, сливом смазки на вентиляторе может быть забита, и вода переливается через трубку Вентури на нижнем блоке перегородки. Подробную информацию о деталях см. В разделе «Детали разнесенных деталей». Силиконовое уплотнение между блоком перегородки и основанием вентилятора также могло быть причиной утечки.Если вода протекает за пределы воздуховода и капает на внешнюю часть камеры статического давления или собирается в осветительной арматуре, проблема, вероятно, в том, что бордюр не был прикреплен к крыше должным образом.
Вероятно, двигатель отключается при тепловой перегрузке. Двигатель перегревается и перезапускается после охлаждения и сброса тепловой перегрузки. Это происходит только с однофазными двигателями, которые имеют термическую защиту.На заводской табличке будет указано, есть ли у него внутренняя защита. Сначала измерьте потребление тока при работающем двигателе и сравните его с паспортной табличкой. Если он не намного выше, вам может потребоваться только замедлить вентилятор, пока он не станет равным или ниже рабочего тока, указанного на паспортной табличке. Если замедление вентилятора невозможно, вам необходимо заменить двигатель на двигатель большей мощности. Наконец, это может быть неисправный мотор.
Перегрузка обеспечивает защиту двигателей без внутренней тепловой защиты.Это есть на всех трехфазных и больших однофазных двигателях. Если мощность двигателя превышает допустимый ток или ток на подводящих проводах не сбалансирован, произойдет перегрузка. Превышение может быть результатом использования недостаточно мощного двигателя или работы вентилятора на более высоких оборотах, чем необходимо. Если вы можете замедлить вентилятор, это должно быть вашим первым выбором. Если это не вариант, замените двигатель на двигатель с большей мощностью. Несбалансированная нагрузка может быть результатом неисправного двигателя или несбалансированного питания. Если на одной из линий трехфазного источника питания пропало напряжение, двигатель будет работать только на двух линиях и будет повышен.Другой частой причиной отключения при перегрузке является гроза или отключение электроэнергии. Когда электричество снова включается, напряжение обычно низкое из-за большого спроса в электросети. По мере того, как напряжение падает, сила тока возрастает и срабатывает перегрузка.
Это может быть результатом ослабления или износа ремня. Другие возможные причины — грязные или забитые фильтры или крыльчатка вентилятора заполнена смазкой.
Это может быть результатом ослабления или износа ремня. Другие возможные причины — грязные или забитые фильтры, расположенные в блоке на крыше.
Если система вытяжки была снабжена нашей панелью управления, вероятно, система находится в состоянии возгорания. В этом режиме вытяжной вентилятор не выключается и приточный вентилятор не включается.Другие возможные причины: неисправно реле R1 на панели управления, неисправен переключатель вентилятора или контактор застрял в замкнутом положении.
Если система вытяжки была снабжена нашей панелью управления, вероятно, система находится в состоянии возгорания. В этом режиме вытяжной вентилятор не выключается и приточный вентилятор не включается. Другие возможные причины — неисправное реле R1 на панели управления или обрыв катушки контактора.
Super Filter Coat — это водорастворимый клей, наносимый на сетчатый фильтр после каждой промывки. Клей характерен для муховой бумаги, так как он задерживает частицы пыли и грязи из воздушного потока. Это доступно на нашем сайте. Это номер детали 412.
Да, обе являются национально признанными испытательными лабораториями, которые тестируют, сертифицируют и проверяют продукты на безопасность и производительность для производителей.Стандартом, по которому тестируются вытяжки CAS, является UL 710. Вытяжные вентиляторы протестированы в соответствии со стандартами UL UL 762 и UL 705. Вы можете посетить эту ссылку для сравнения.
Для двигателей с прямым приводом FLA, указанное на паспортной табличке, соответствует силе тока при максимальной скорости. Регулятор скорости снижает скорость двигателя за счет снижения подаваемого напряжения. Основные законы электричества гласят, что при уменьшении напряжения увеличивается сила тока.Это нормально для двигателей такого типа. Регуляторы скорости, используемые на вентиляторах с прямым приводом, рассчитаны на более высокие номиналы, чем у двигателя, чтобы компенсировать это увеличение.
Да. Посмотреть сравнение.
Все двигатели подходят для работы с высоким и низким напряжением. Однофазные двигатели имеют номинал 115 / 208-230.Это означает, что низкое напряжение составляет 115 вольт, а высокое — 208-230 вольт. Точно так же трехфазные двигатели имеют рейтинг 208-230 / 460. Это означает, что низкое напряжение составляет 208-230, а высокое — 460.

Чтобы изменить напряжение питания, обратитесь к схеме на этикетке двигателя для получения инструкций по подключению.

Если предварительная проводка включена в работу, вам потребуется заменить контакторы и / или перегрузки из-за изменения FLA (см. Этикетку двигателя).

Если приточный вентилятор представляет собой нагреватель, необходимо повторно подключить трансформатор кВА на новое напряжение.

ПРИМЕЧАНИЕ. Однофазный двигатель нельзя преобразовать в трехфазный, а трехфазный нельзя преобразовать в однофазный. Мотор подлежит замене.

Простое добавление взрывозащищенного двигателя к вентилятору не делает его взрывозащищенным. Взрывозащищенные вентиляторы необходимо модифицировать, чтобы они соответствовали требованиям AMCA, перечисленным ниже. В некоторых юрисдикциях требуются взрывозащищенные переключатели и заполненные трубопроводы.

Термин « Взрывозащищенные вытяжные вентиляторы » должен быть количественно определен в соответствии с его истинным определением. Нет такого как «Взрывозащищенный» в вытяжных вентиляторах, воздуходувках или двигателях. Вентиляторы могут быть изготовлены «Искробезопасность и / или взрывобезопасность». Ассоциация движения и кондиционирования воздуха (AMCA) имеет три классификации «искробезопасность». вентиляторы и воздуходувки.Они определены как типы AMCA A, B или C. искробезопасная конструкция. Конструкция типа A требует, чтобы все материалы вентилятора или воздуходувки, которые «в контакте с воздушным потоком» должны быть изготовлены из искроустойчивого цветного материала, такого как алюминий или латунь. Для конструкции типа B требуется колесо из цветных металлов и трущееся кольцо вокруг отверстия, в котором вал вентилятора или двигателя входит в вентилятор или корпус нагнетателя. Для конструкции типа C требуется цветной металл. пластины с обеих сторон внутренней части вентилятора или корпуса нагнетателя.Требуемый тип конструкции зависит от окружающей среды и / или степени применения, которой будет подвергаться вентилятор. к. Вы должны быть очень осторожны при выборе типа искробезопасной конструкции, которую вы хотите и указать. Если вы не знающие в этой области, вам следует нанять консультанта, который есть.

Взрывозащищенность двигателей

также не гарантируется. Они созданы так «если произойдет взрыв внутри двигателя конструкция двигателя будет содержать взрыв внутри двигателя и не дать ему выйти в атмосферу ».Взрывозащищенные двигатели спроектированы или оценены по классам, группам и «T» коды для атмосферы, в которой они будут работать. Если взрывозащищенный двигатель неправильно выбран для реальной окружающей атмосферы, в которой он работает, может вызвать взрыв. Опять же, если вы не знаете, что именно Тип взрывозащищенного двигателя, который вам нужен для вашего применения, положитесь на кого-то, кто обучен в этой области.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
