Где находится датчик холостого хода карбюратор ваз 2107: настройка, проверка и замена ДХХ, инструкции с фото и видео

Содержание

Замена регулятора (датчика) холостого хода ВАЗ 2107

Неисправности датчика (регулятора) холостого хода проявляется в неустойчивой работе двигателя. Двигатель может глохнуть на холостых оборотах, что особенно неприятно при движении в пробке или остановке на светофоре. Другое проявление неисправности – «плавающие» обороты на холостом ходу, когда двигатель то работает нормально, то немного «приглыхает». Ремонту датчик холостого хода не подлежит, поэтому в случае неисправности необходимо его заменить.

Необходимый инструмент

Для замены датчика понадобятся:

  • Шлицевая (плоская) отвертка.
  • Торцовый ключ на 13 (можно и рожковый).
  • Ленточные хомуты.
  • Прокладка под корпус дроссельной заслонки.

Проверка датчика холостого хода ВАЗ 2107 (инжектор)

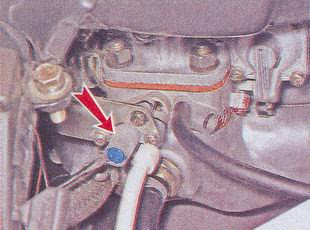

Регулятор (датчик) холостого хода крепится на дроссельной заслонке. Для проверки его работоспособности достаточно отсоединить от него колодку проводов и проверить вольтметром напряжение, которое подается на контакты D и A. Если напряжение меньше 12 вольт, то неисправна цепь питания или электронный блок управления. Если напряжение соответстует норме, проблема в датчике (регуляторе) холостого хода.

Замена датчика холостого хода

Датчик холостого хода ВАЗ 2107 можно снять лишь вместе с корпусом дроссельной заслонки. Чтобы избежать ожогов при выполнении работ, необходимо убедиться что двигатель остыл. Для демонтажа датчика следует выполнить такие операции:

После снятия датчика нужно проверить уплотнительное кольцо, расположенное в месте крепления датчика холостого хода. Если оно потрескалось или неэластично, необходимо произвести замену.

Проверка датчика холостого хода состоит в контроле сопротивления между выводами его обмоток. Между A-B и C-D оно должно быть примерно 53 Ома, между A-C и B-D – стремится к бесконечности. Если сопротивление иное, датчик холостого хода необходимо заменить новым.

Перед установкой нового датчика нужно проконтролировать величину выступа его иглы. Она должна выступать не больше чем на 23 мм. Проверить это можно так:

Подать плюс на вывод D датчика холостого хода ВАЗ 2107.

Коснуться проводом массы вывода С датчика холостого хода. Игла немного выдвинется. Многократными касаниями, имитируя импульсы от источника питания, выдвинуть иглу так, чтоб она заняла крайнее положение.

Штангельциркулем проверить величину выступа. Если выступ иглы больше 23 мм, датчик нужно менять на новый.

Перед установкой регулятора холостого хода необходимо смазать машинным маслом резиновое уплотнительное кольцо.

Установка датчика холостого хода происходит в последовательности, обратной снятию. При установке необходимо проверить исправность ленточных хомутов и при необходимости заменить их. Также надо учесть, что устанавливать корпус дроссельной заслонки необходимо только на новую прокладку.

Периодически пропадает холостой ход на ваз 2107

Снятие регулятора холостого хода ваз 2107

03 декабря 2011

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

  1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
  2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
  3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления.
    После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

  1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
  2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
  3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

  1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

ВАЗ 2107 Пропал холостой ход

На автомобилях семейства ВАЗ–21099 применяются карбюраторы типа “Солекс” Димитровградского
автоагрегатного завода.

Модель автомобиля

Рабочий объем двигателя, см3

Модель карбюратора

2108

1295

ДААЗ–2108

21081

1100

ДААЗ–21081

21083

1499

ДААЗ–21083

Существуют три наиболее часто встречающиеся причины исчезновения холостого
хода:

— засорение жиклера холостого хода ЭМК;

— перегорание ЭМК;
— отсутствие питания ЭМК.

Для работы необходимы: гаечные ключи на “8”, “10”, “12”, “13”, “14”, пробник
или контрольная лампа на 12 В с проводами, отрезок провода с зачищенными концами,
компрессор или воздушный насос.

Все перечисленные карбюраторы имеют в системе холостого хода электромагнитный
клапан (ЭМК) с жиклером холостого хода. Управляет клапаном электронный
блок принудительного холостого хода.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса воздушного фильтра, отвернув гайку

ключом на “10” и отстегнув пружинные зажимы.
Снимите воздушный фильтр. Отверните четыре гайки ключом на “8”,
отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения
к клапанной крышке и снимите корпус воздушного фильтра.

2. Включите зажигание. Снимите провод питания с ЭМК. Попробуйте
несколько раз дотронуться клеммой провода питания до клеммы ЭМК.

В момент касания слышны отчетливые щелчки?

Нет: см. п. 4

3. Ключом на “13” (на “12” или “14” в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Двумя пальцами извлеките топливный
жиклер холостого хода

Обратите внимание на центральное отверстие:

удалите из него соринки, используя компрессор или воздушный насос,
и убедитесь в чистоте отверстия на просвет. Установите топливный
жиклер на место

Установите ЭМК на место и заверните от руки до
упора. Наденьте провод питания и пустите двигатель.

4. Ключом на “13” (“12” или “14”, в зависимости от исполнения)
выверните ЭМК из крышки карбюратора. Используя дополнительный отрезок
провода, подайте “+” от аккумуляторной батареи на клемму ЭМК, корпусом
его несколько раз коснитесь клеммы “–” аккумуляторной батареи.

В момент касания слышны отчетливые щелчки?

Да: см. п. 6

5. Перегорел ЭМК. Замените исправным, предварительно проверив

его. Чтобы доехать до ближайшего автомагазина, можно переделать
неисправный ЭМК на принудительно открытый. Для этого двумя пальцами
снимите топливный жиклер холостого хода, обломите пластмассовый
наконечник клапана и поставьте жиклер на место. Установите ЭМК на
место и заверните от руки до упора. Наденьте провод питания и пустите
двигатель. Имейте в виду, что при использовании такого клапана могут
возникнуть проблемы с выключением двигателя: он будет пытаться работать
после выключения зажигания. В такой ситуации постарайтесь не глушить
сразу двигатель, а дайте ему поработать на холостом ходу хотя бы
5 минут, а после выключения зажигания плавно нажмите педаль “газа”
до упора.

6. Установите ЭМК на место. Включите зажигание и проверьте
тестером или контрольной лампой наличие “+” на клемме провода питания
ЭМК. Если питание отсутствует — вышел из строя электронный блок
управления принудительным холостым ходом.

Электронный блок управления принудительным холостым ходом ремонту
не подлежит. Замена его не представляет сложности, но для того чтобы
добраться до ближайшего автомагазина, можно временно с помощью дополнительного
провода подать питание на ЭМК хотя бы от клеммы “+Б” катушки зажигания.

Как вариант, можно, предварительно отогнув резиновый чехол от разъема
пучка проводов блока принудительного холостого хода, соединить перемычкой
провода на клеммах “4” и “6”. Порядок нумерации клемм указан на
крышке электронного блока справа и слева от разъема — цифры “1”
и “7”.

Совет

Частым нарушением работы двигателя, связанным с блоком принудительного
холостого хода, является значительное снижение частоты вращения
(вплоть до полной остановки) при выжиме сцепления, например при
переключении передач или остановке на светофоре. В этом случае,
чтобы спокойно доехать до автомагазина или автосервиса, достаточно
разъединить разъем цепи управления блока принудительного холостого

хода, находящийся возле регулировочного винта количества смеси.

Не хватает воздуха

Часто автомобиль заводится хорошо, на подсосе едет, но только стоит подсос отключить, двигатель глохнет. Это говорит только об одном — нехватка воздуха. Скорее всего, засорены воздушные жиклеры. Их необходимо выкрутить и прочистить. Затем проверить, машина не должна глохнуть без подсоса.

Существует невероятное количество причин некачественной работы агрегатов автомобиля с похожими симптомами, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете в себе уверенность – дерзайте, в автосервисах ВАЗ уже вас ждут.

Датчик холостого хода ВАЗ 2107 инжектор где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Датчик холостого хода ВАЗ 2107 инжектор где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

дизлайки инжекторщик поставил

у мне росход топливной много . за этогу вожможно

Автору спасибо за подробный ролик. Буду чистить в выходные. Только у меня периодически обороты скачут на прогретом движке с 1000 до 2000 и порой аж с 0 до 2000 оборотов….. потом опять нормуль.

забись — чётко

А у меня вообще не тянет, причину не знаете?

спасибо, информативно займусь тоже на выходных

ДАТЧИКИ ОТКРУЧИВАТЬ НАДО Ему повезло, что они из строя не вышли, там делов их открутить-поставить на полминуты всего.

Добрый день, по моему у меня либо дроссельная заслонка забита, либо РХХ не совсем работает. Машина ваз 2107 инжектор. Проблема — через раз при старте ДВС обороты падают почти до 0 и загораются лампы зарядки и масла. Подгазовка помогает. Попробую вечером промыть.

Нормально, помогло. горел чек и плавали обороты на холостом. спасибо.

хмм…, кто же на земле чистит?

Так и должно работать как часы. Автору респект.

А WD-40 подойдет для промывки?

у меня обороты плавают при запуске двигателя только в том случае если перед этим заглушил двигатель на ходучто б, соответственно, просто докатиться Не часто так делаю, на второй разсегодня понял почему так. Вот после этого запускаешь-плавают, глушишь-снова запускаешь-всё норм. Как это понимать? Кстати, патрубок, приходящик к дроссельной заслонке от воздушного фильтра, внутри сухойт. е. никакого масла нет… Но это так, к сведению…

Датчик МАССОВОГО расхода воздуха , ибо мозги смесь считают в килограммах

А почему на бордюре, что старых женских трусов нет.

выкинь пластикувую трубку в ресирвере

выкинь пластикувую трубку в ресирвере

Можно потом еще и бензином прополоскать

В этом дросселе башка в любое отверстие пролезет Что там у вас всё забивается ? От Лукавого всё это. Ищите чёрную кошку в тёмной комнате.

машине 8 лет, тоже попробую

Электрическая педаль газа

Частой причиной когда машина дергается является выход из строя электронной педали газа. На современных автомобилях устанавливается электронная педаль газа. Она работает по принципу потенциометра и имеет схожую с ним структуру. Как и любой потенциометр, она имеет дорожки, по которым ходит датчик. Данный датчик связан механически связан с педалью.

Хоть и корпус педали газа выполнен герметично, но бывает так, что в него попадает влага, а как известно, электроника не любит влагу. Так как дорожки выполнены из металла, они начинают коррозировать. Тем самым ухудшается контакт с датчиком. Педаль начинает неправильно работать и машина подергивается при нажатии на нее. Провалы ощущаются как на холостом ходу так и в движении.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107/2105 с карбюраторам такая же, как и у инжекторного, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае ответственным за приготовление горючей смеси является карбюратор. Это полностью механическое устройство, которое отвечает за оптимальное соотношение топлива с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что на топливном и воздушном входах стоят фильтры, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанного в нормативах ТО. В результате мелкими частицами засоряются жиклеры карбюратора.

Водители с большим стажем сильно не церемонятся, бросают карбюратор ВАЗ2107/2105 в ведро с бензином на сутки, затем продувают со всех сторон сжатым воздухом и карбюратор вроде как-бы работает нормально. Это нормальное решение, но огнеопасное. Среди причин нарушений работы двигателя, которые обусловлены поломкой карбюратора можно выделить:

  • смещение положения регулировочных винтов от удара или вибрации;
  • увеличение диаметра отверстия жиклеров из-за износа;
  • износ оси заслонки, ограничивающий ее ход;
  • засорение жиклеров;
  • нарушение герметичности поплавка.

Чтобы определить неисправность карбюратора ВАЗ2107/2105, а она, скорее всего, будет комплексной, начните с проверки герметичности поплавка. Для этого снимите его с верхней крышки карбюратора (ее нужно демонтировать). Если в поплавке бензин – выбрасывайте поплавок, если воздух – проверьте в тазике с водой на пузырьки. Допустим, он экзамен выдержал, тогда необходимо проверить зазор.

Поднимите вертикально крышку карбюратора. Зазор между камерой поплавка и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и заведите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен ровно совпадать с серединой конусной поверхности корпуса карбюратора. Если так не получилось, следует немного изогнуть угол штанги поплавка.

Со временем, воздушные и топливные жиклеры либо засоряются, либо изнашиваются. В первом случае их необходимо прочистить и продуть. Во втором случае следует проверить пропускную способность жиклеров с помощью бачка с водой установленного выше промеряемого жиклера на 1 метр. Их соединяет трубка. Внизу устанавливается мерная колба. Измерения происходят в единицах см3/мин. В зависимости от маркировки жиклера должен соответствовать объем жидкости, собранной за минуту в мерной колбе.

Намного проще после 7-10 лет работы карбюратора купить комплект жиклеров и заменить их.

Те, кто пользует газовые установки, должны знать, что карбюратор в езде на газу не используется. Со временем, внутри сухих жиклеров образовывается окись, которая закупоривает отверстия для подачи топлива. Машина на бензине может не завестись. Рекомендуется периодически пользоваться бензином.

Регулировка холостого хода ВАЗ 2107 фото и видео

Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.

Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, жиклеров и каналов;
  3. ограничение или затруднения хода клапана в ЭПХХ;
  4. подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
  5. засорение воздушного фильтра;
  6. подгорание контактов или неправильный зазор между ними;
  7. некондиционные свечи;
  8. неправильная регулировка угла опережения зажигания.

Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.

Обслуживание и устранения неисправностей

Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.

Настройка силового агрегата

Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

  1. В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
  2. В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
  3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.

Регулировка режима холостого хода без прибора

Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:

  1. Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
  2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.

На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.

Видео — Почему плавают обороты двигателя на холостом ходу

Возникновение вышеперечисленных неисправностей является следствием нарушений эксплуатационных условий, определенных заводом-изготовителем, или негативного воздействия внешних климатических факторов: повышенная влажность, аномально высокие (низкие) значение температуры или ее резкие колебания.

Кроме того, необходимо учитывать, что причиной некорректного функционирования карбюратора «девятки» могут быть неисправности системы питания автомобиля, системы зажигания или засорение воздушного фильтра.

В зависимости от типа двигателя ВАЗ, существуют и разные виды причин. Начнем с карбюраторных автомобилей советского и российского производства ВАЗ 2107 и ВАЗ 2109.

https://youtube.com/watch?v=nBlCBIkFob8

В ситуации, когда причиной того, что у «ВАЗ 21099» (карбюратор) плавают обороты, становится его (карбюратора) неправильная регулировка подавляющее большинство автолюбителей, особенно обладающих небольшим практическим опытом, предпочитают воспользоваться услугами профессиональных автомехаников. Однако можно выполнить данную операцию и самостоятельно, воспользовавшись инструкцией, представленной ниже.  В качестве примера рассмотрим технологию регулировки режима «холостого хода» карбюратора «Solex», как наиболее распространенного на моделях «ВАЗ 2109» и «ВАЗ 21099».

Объектами настройки являются винты, регулирующие «количество» (рисунок 1, позиция 1) и «качество» (рисунок 1, позиция 2) горючей смеси, а в качестве рабочего инструмента используется отвертка, имеющая плоское жало и внешний тахометр, обеспечивающий удобство снятия показаний.

Рисунок 1

Вывод

Как вы сами убедились карбюратор штука сложная, но настроить холостой ход особого ума не надо. Не пытайтесь повторить процедуру если ваша «семерка» на газу, процесс будет бессмысленны ведь карбюратор не работает с таким видом топлива. Настроить инжектор попытаться можно, но высока вероятность только навредить устройству так, как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры, наглядно продемонстрированы на видео, где веселый спец легко и просто находит общий язык с карбюратором. Чего и вам желаю, всех благ!

ВАЗ (Lada) 2107 1982 — 2013

ВАЗ 2107 карбюратор. Недавно автомобиль начал сначала подергиваться при движении, потом стал глохнуть. Поменял бензонасос, поставил пекар, все равно машина глохнет. Заменил шток, старый был с выработкой, тоже самое. Топливный фильтр поставил новый, без изменений, продолжает глохнуть. Подкачиваю в ручную заводится.

Мне кажется, что дело все таки в топливной системе, потому что при ручной подкачке сразу заводится, но заметил, когда качаю рукой, в фильтр вроде как с воздухом идет бензин. Может быть такое, что где-то воздух сечет и поэтому, при нагрузке, насос топливо всасывает с воздухом и поэтому глохнет?

Вам следует провести ревизию карбюратору. Завести на несколько минут, заглушить, отсоединить фильтр. И обязательно отсоединить подающий бензин шланг

Только затем аккуратно открутить и осторожно вверх снять верхнюю часть карбюратора. Этим самым вы будете точно знать, какой уровень в поплавковой камере, он должен быть на 7-10 мм выше нижних топливных жиклеров

Не выше и не ниже. По вопросу и по комментам-я понял, что у вас или бедная смесь питания, или на оборот переливает. Нагар на свечах, на изоляторах электродов какого цвета?

Может быть. Автомобиль не новый, вполне возможно что магистраль где-то проржавела. Да и шланг между магистралью и баком не новый, между насосом и магистралью тоже. Шток. Шток не просто поменять, его ещё и регулировать надо.

Я уже так делал. Сегодня днем специально ехал до тех пор пока не заглох. Разобрал карбюратор, в поплавковой камере уровень был ниже каналов на жиклерах. То-есть топливо карбюратор высосал, а новая порция не поступила. Снял шланг, крутанул двигатель, бензин не пошел. Убрал одну прокладку, вроде поехала машина, но все равно чувствуются провалы. Буду пытаться отрегулировать ход штока. Все заменил, продул, отрегулировал, претензий к топливной системе быть не должно.

Добро пожаловать!

Холостой ход — Со временем человек который пользуется автомобилем с нарушенным холостым ходом, принимает решение об его регулировки, потому что как мы все знаем если холостой ход будет слишком мал то двигатель время от времени будет глохнуть, а если будет слишком высок то расход топлива у этого двигателя увеличивается и тут приходится искать как говорится золотую середину.

Но чтобы эту середину найти, нужно сперва научится регулировать холостой ход на автомобиле, а как отрегулировать холостой ход знают не все люди. Поэтому сегодня мы с вами разберём вопрос, касающийся регулировки холостого хода на автомобилях «Классического» семейства.

Примечание!

Для регулировки вам понадобится одна лишь единственная отвёртка!

Советы по регулировке холостого хода:

Во-первых регулировку нужно выполнять при рабочей температуре двигателя (90-95 °С), а так же при регулировки воздушный фильтр должен быть установлен на автомобиле.

Во-вторых при регулировки холостого хода, уровень топлива который находится в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих зазоры у клапанов так же должны быть отрегулированы и должен быть настроен момент зажигания у автомобиля.

В-четвёртых воздушная заслонка при регулировки холостого хода должна быть полностью открыта, проверить это можно сняв крышу с корпуса воздушного фильтра и вследствие чего взглянув на заслонку.

В-пятых регулировать холостой ход у автомобиля не всегда легко новичку, потому что регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!

Для более точной регулировки холостого хода, необходимо воспользоваться «Газоанализатором» которого у большинства владельцев и вовсе нет. Но регулировку так же можно произвести и без этого прибора, но только это будет посложнее! (Как произвести регулировку без этого прибора см. в рубрике: « »)

Почему прыгает холостой ход на ВАЗ 2107

3.9 / 5 ( 38 голосов )

Что же делать, если прыгает холостой ход на ВАЗ 2107, есть ли какая-нибудь панацея от этого? Много неприятностей доставляет владельцам топливная система, но нужно учесть одну особенность – не всегда она виновата. Например, в карбюраторных моторах с классической системой зажигания велика вероятность поломки контактной группы в случае наличия нестабильности оборотов холостого хода. Но с инжекторными моторами все несколько проще. А теперь обо всем более подробно.

Почему обороты двигателя неустойчивые?

Если речь идет о карбюраторе, то можно выделить несколько причин:

  1. Карбюратор засорен, движение воздуха и бензина становится невозможным.
  2. Нарушена работа электромагнитного клапана – сгорела обмотка или засорение жиклера.
  3. Засорены топливные фильтры или воздушный.
  4. Неправильные регулировки карбюратора ВАЗ 2107.

В большинстве случаев виновником становится электромагнитный клапан. Его внешний вид показан на фото. Он необходим в системе питания для следующей цели – открывает подачу топлива при включении зажигания и закрывает при отключении. Следовательно, мотор сразу же после выключения зажигания останавливается.

Электромагнитный клапан карбюратора ВАЗ 2107 – это небольшое устройство, состоящее из следующих элементов:

  1. Корпус.
  2. Обмотка (один конец соединен с металлическим корпусом).
  3. Шток, выполняющий функции клапана, открывающего и закрывающего подачу топлива на холостом ходу.
  4. Медный жиклер с отверстиями. Обратите внимание на то, что жиклеры имеют маркировку, существует несколько размеров.

Работает электромагнитный клапан только тогда, когда включено зажигание. Если вдруг произошел обрыв в цепи питания, можно временно соединить центральный провод прибора с плюсовым выводом аккумуляторной батареи. Только постарайтесь как можно скорее провести ремонт.

Подготовка к регулировке холостого хода

Если не намечается чистка и разборка карбюратора ВАЗ 2107, то из инструментов вам пригодится одна отвертка. Прибор для измерения числа оборотов (тахометр) установлен в приборной панели. Но стоит обзавестись индикатором качества смеси. С его помощью можно сделать воздушнотопливную смесь в идеальной пропорции. В данной статье будет рассказано про регулировку с использованием этого прибора.

Перед началом проведения работ нужно прогреть двигатель до рабочей температуры. Напомним, что таковой является температура около 90 градусов. Также нужно поставить фильтр очистки воздуха на место, чтобы симулировать нормальную работу мотора. Убедитесь в том, что правильно выполнена настройка поплавка. Уровень топлива в камере должен быть всегда стабильным.

Много требований имеется и к зажиганию, газораспределению. Обязательно все зазоры должны быть правильными, а угол опережения зажигания настроен для используемого бензина. И самое главное – полностью открывайте воздушную заслонку на время проведения регулировки. Вот и все, вкратце приведены работы по подготовке, теперь можно начинать процедуру настройки холостого хода.

Настройка холостого хода ВАЗ 2107

Внимательно осмотрите карбюратор, на нем имеется несколько винтов – качества топливовоздушной смеси и количества. Именно с их помощью сейчас и попробуем отрегулировать карбюратор. Конечно, такой прибор, как газоанализатор, есть не у каждого водителя. Впрочем, не каждый и заботится об уровне СО в выхлопе. Для удобства желательно иметь цифровой или стрелочный тахометр. Как его правильно подключить, вы можете найти в соответствующей статье на нашем сайте.

Итак, запускаете мотор и вращаете винт качества. Прислушайтесь к работе двигателя, нужно остановиться в тот момент, когда число оборотов коленвала окажется максимальным. После этого начинаете вращать винт количества и добиваетесь частоты 1100. И последний шаг – винтом качества устанавливаете частоту 800-900. Обратите внимание на то, что при необходимости регулировку холостого хода нужно повторить.

Вместо свечи вкрутите индикатор качества смеси и добейтесь оптимального цвета – фиолетово-синего или синего. Регулировка качества смеси при помощи этого прибора упрощается. Правда, потребуется еще несколько раз покрутить винт качества и количества.

А что с инжектором?

Здесь все немного проще, так как регулировок проводить не нужно. Причина – за все отвечает умная бортовая система управления. А конкретно за холостой ход – регулятор (РХХ). Кто-то может называть его датчиком холостого хода, но это понятие в корне неверно. Дело в том, что имеется два типа устройств на инжекторных автомобилях – датчики (считывающие) и исполнительные механизмы. Регулятор холостого хода – это шаговый двигатель, он ничего не измеряет, а наоборот, открывает и закрывает подачу воздуха по специальному каналу.

Определить поломку РХХ можно лишь по внешним признакам и то относительно. Дело в том, что на приборной панели не загорится контрольная лампа, если вдруг прикажет долго жить регулятор. Но вот если ощущаются неустойчивые обороты, либо они вовсе пропали, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит заметить, что иногда «Чек» может загораться при неисправном РХХ. Происходит это в том случае, если двигатель детонирует. Датчик детонации дает сигнал о неисправности электронному блоку управления.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода. Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

  1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
  2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
  3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
  4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Датчик холостого хода на ВАЗ 2109 (инжектор, карбюратор): замена своими руками, диагностика неисправности, чистка

Содержание:

  1. Принцип работы
  2. Функции
  3. Признаки неисправности
  4. Замена или чистка

При наличии проблем в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть сложности. Чтобы определить поломку и научиться грамотно менять датчик, ознакомим вас с основными положениями.

Внешний вид устройства

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. Ведь они являются измерительными приборами, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода регулятором, либо просто РХХ. РХХ играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение силового агрегата.

Увы, системы самодиагностики на ВАЗ 2109 не совершенны, потому при выходе из строя регулятора холостого хода автомобиль вас об этом не уведомляет даже элементарным включением сигнальной лампы Check Engine. Потому ориентироваться приходится по признакам поломки.

Работает РХХ следующим образом. При включении замка зажигания шток на датчике выдвигается до упора, упирается при этом в специальное отверстие дроссельного патрубка. РХХ начинает считывать шаги и клапан возвращается в изначальное положение. При работающем моторе при повышении или уменьшении количества шагов происходит изменение объема воздуха, поступающего через отверстие. Следовательно, в двигатель идет необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостых.

Функции

РХХ регулирует количество поступающего в двигатель воздуха при закрытой дроссельной заслонке. Это говорит о том, что РХХ выполняет функции автоматической регулировки заданных оборотов мотора при холостом ходу.

Также регулятор принимает участие в процессе прогрева мотора до оптимальных рабочих температур зимой. Диапазон рабочих температур у РХХ достаточно широкий — от -40 до +130 градусов по Цельсию.

РХХ, при столь важных функциях, имеет небольшие размеры и состоит из трех основных элементов:

  • Шаговый электромотор;
  • Пружина;
  • Шток с конусообразной иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельного узла парой винтов.

Расположение РХХ

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем инжекторном или карбюраторном ВАЗ 2109 ни в коем случае нельзя. Сначала это будет доставлять дискомфорт в вождении, но вскоре может стать причиной серьезной аварии.

Существует несколько основных симптомов, которые могут указывать на проблемы с РХХ:

  • Обороты самопроизвольно начинают то увеличиваться, то уменьшаться;
  • При включении холодного силового агрегата не повышаются обороты;
  • При использовании дополнительных электрозависимых устройств, таких как фары или отопитель, на холостом ходу сразу начинают падать обороты;
  • При выключении передачи или на холостом ходу двигатель может заглохнуть.

Это не полный перечень возможных симптомов, но все они косвенные. Потому чтобы убедиться, что проблема кроется именно в РХХ, а не других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего РХХ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Шаг проверки

Ваши действия

Шаг первый Включите ручной тормоз на автомобиле, установите противокаты под колеса. Безопасность всегда должна стоять на первом месте во время ремонта машины своими руками
Шаг второй Необходимо добраться до искомого датчика, отключить его от питательной колодки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс устанавливается на выводы колодки проводов А и D
Шаг третий Включите зажигание, проверьте показатели напряжения. В норме они составляют около 12Вольт. Если вольтметр показывает меньшие значения, возможна проблема с уровнем заряда аккумуляторной батареи. Если напряжения совсем нет, придется проверить весь ЭБУ и электрическую цепь. Не исключены обрывы.
Шаг четвертый Проведите еще одну проверку при включенном зажигании. Проверьте поочередно выводы AB и CD. В нормальном состоянии сопротивление на них должно составлять примерно 53 Ом. Если РХХ работает нормально, измерительный прибор покажет бесконечное сопротивление
Шаг пятый При снятом регуляторе холостого хода и включенном зажигании подключите к нему колодку с питание. Если при этом конусная игла выдвинулась, все с устройством хорошо. Если же не выдвигается конусообразная игла, тогда РХХ вышел из строя и требует замены

Определив, что старый датчик холостого хода уже отработал свое на ВАЗ 2109, ему требуется замена. Процедура вполне выполнима без посторонней помощи.

Снятие РХХ

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая чистка регулятора холостого хода позволяет восстановить его работоспособность. Потому советуем первым делом опробовать этот метод. А если он результата не даст, тогда не составит никакого труда заменить устройство.
