Где находится реле печки ВАЗ-2114: схема

Реле печки ВАЗ-2114Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Как работает печка ВАЗ-2114

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Читайте также: Рабочая температура двигателя ВАЗ-2114

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

  1. Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает. Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
  2. Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя. Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
  3. Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
  4. Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
  5. Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
  6. Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Читайте также: Прошивка ВАЗ-2114 8 клапанов

Как проверить исправность реле печки ВАЗ-2114

Реле печки ВАЗ-2114Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

  1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
  2. Измерьте оборудованием значения сопротивления.
  3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
  4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
  5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

Читайте также: Почему на ВАЗ-2114 печка не дует в ноги

Как заменить реле печки ВАЗ-2114 своими руками

СхемаРегулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:

  1. Выключите батарею из сети, изъяв клемму, подключенную к минусу.
  2. При помощи отвертки со шлицевым наконечником выкрутите 4 самореза, находящихся на кожухе рулевой колонки. После этого снять компонент не составит особого труда.
  3. Крестовая отвертка позволит выкрутить еще один саморез, удерживающий нижнюю часть корпуса.
  4. При отсутствии крепежей снимите защитный корпус с рулевой колодки.
  5. Внизу присутствует колодка, где вместе с проводкой расположен жгут, к ним и подведено реле печки ВАЗ-2114.
  6. Отключите регулировщик от колодки, аккуратно вытащите и поставьте новую деталь.
  7. Соберите конструкцию воедино, вернув крепежи на прежнее место. Проверьте, как теперь работает отопитель, и поступает ли в салон машины прогретый воздух.

Предохранители и реле ВАЗ 2113, 2114, 2115

Ко­лодка№ штекераЦветЭлектрические цепи
Ш11БГКнопки управления стеклоподъемников
2ГВыключатель зажигания (кл. 15/2)
3ГЧРеле зажигания
4ЖГПереключатель двигателя отопителя
5РВыключатель зажигания (кл. 30)
6КРВыключатель зажигания (кл. 30/1), реле зажигания
7РБлок управления блокировкой дверей
8ПВыключатель зажигания (кл. 50)
Ш21БГПереключатель очистителя заднего стекла
2ГПереключатель указателей поворотов (правый)
3ПВключатель стоп-сигналов
4БККонтрольная лампа целостности ламп
5ПЧВключатель аварийной сигнализации
6ГБДверь левая передняя
7Резерв
8ЗЧКонтрольная лампа дальнего света
9Резерв
10ОЧВключатель задних противотуманных огней
11ГПКонтрольная лампа резерва топлива
12ПЧКонтрольная лампа уровня топлива
13БЧПлафон освещения салона
14КГКонтрольная лампа ручного тормоза
15
ГЧПереключатель указателей поворотов (левый)
16Резерв
17ЧМасса » — «
Ш31ЖДатчик скорости
2ЧПВключатель аварийной сигнализации
3ГКПереключатель указателей поворотов
4СБКонтрольная лампа уровня масла
5ЧМасса
6РБКонтрольная лампа уровня омывающей жидкости
7РЧКонтрольная лампа износа тормозных накладок
8ЗВыключатель наружного освещения
9ЖЗПереключатель стеклоочистителя и омывателя стекла
10ПГПатрон подключения переносной лампы
11ЖБПереключатель стеклоочистителя и омывателя стекла
12РКПереключатель стеклоочистителя и омывателя стекла
13ЖППереключатель наружного освещения
14ЖКонтрольная лампа противотуманных фар
15Резерв
16СГУказатель давления масла
17Резерв
18РПереключатель стеклоочистителя и омывателя стекла
19СОПереключатель стеклоочистителя и омывателя стекла
20СПереключатель стеклоочистителя и омывателя стекла
21Резерв
Ш41ЗПВкл. и контрольная лампа обогрева заднего стекла
2ГБПереключатель света фар (дальний свет)
3ОГСтеклоочиститель, комбинация приборов
4ЖПВключатель наружного освещения, переключатель стояночного света
5КРеостат освещения приборов
6Резерв
7ЧБПереключатель очистителя и омывателя ветрового стекла
8ОКлемма Ш4 — 3
9СЧВключатель звуковых сигналов
10БВключатель стоп-сигналов
11Резерв
12СППереключатель света фар (ближний свет)
13
ЖП
Подрулевой переключатель света
14Резерв
15БВыкл. очистителя фар
16РГКонтрольная лампа уровня тормозной жидкости
17ЗБУказатель температуры охлаждающей жидкости
18КБКонтрольная лампа заряда аккумуляторной батареи
19СВключатель противотуманных фар
20ГОКонтрольная лампа уровня охлаждающей жидкости
21КПТахометр
Ш51ЗДальний свет (правый)
2ЗЧДальний свет (левый)
3СЧБлижний свет (левый)
4ГПСтартер (кл. 50)
5ГЭлектровентилятор охлаждения радиатора
6СБлижний свет (правый)
Ш61Резерв
2ЗВключатель света заднего хода
3ГЧУказатель поворота (левый передний)
4Резерв
5Резерв
6Резерв
7ЗРеле очистителя фар, реле эл. двигателя омывателя фар
8ЖГабаритный огонь (правый передний)
9БЧВыкл. подкапотной лампы
10ЖЧГабаритный огонь (левый передний)
11ГУказатель поворота (правый передний)
12ОВключатель света заднего хода
13
РГ
Датчик уровня тормозной жидкости
Ш71Резерв
2ЖГЭл. двигатель ф р очистителя
3БЭл. двигатель фар очистителя
4Резерв
5СБДатчик уровня масла
6СЧЗвуковые сигналы
7СДатчик скор ости
8ЗБДатчик температуры охлаждающей жидкости
9ФГенератор (кл. 61)
10ЗБУЭМ (кл.5)
11БЧВключатель подкапотной лампы
12РБДатчик уровня омывающей жидкости
13РЧДатчик износа тормозных накладок
14СПБУЭМ (кл.6)
15КПКатушка зажигания
16РЗДатчик уровня охлаждающей жидкости
17СЧРеле противотуманных фар
Ш81ЖПРеле противотуманных фар
2ЖЧПротивотуманная фара (левая)
3ЖПротивотуманная фара (правая)
4ГПКатушка зажигания, БУЭМ (кл.4)
5РГенератор (кл. 30)
6РГенератор (кл. 30)
7РРеле стартера
8РЧРеле противотуманных фар
Ш91Резерв
2ГУказатель поворота (правый задний и боковой)
3БГЭл. двигатель очистителя заднего стекла
4ОЧЗадние противотуманные фонари
5СЧКонцевой выключатель задней двери
6ПЧКонцевой выключатель передней правой двери
7БЧПлафон освещения салона
8КГВыключатель контрольной лампы стояночного тормоза
9ГЧУказатель поворота (левый задний и боковой)
10СЭлементы обогрева заднего стекла
11СФонарь освещения номерного знака
12ГБДверь передняя левая
13БПлафон освещения салона
14ПСтоп-сигналы
15ЖГабаритный огонь (правый задний)
16ЗФонарь заднего хода
17ЖЧГабаритный огонь (левый задний)
18ЖГОчиститель заднего стекла
19СЭлемент обогрева заднего стекла
Ш111РБНасос омывателя
2РЧКлапан омыватель заднего стекла
3Резерв
4ЗКонцевой выключатель карбюратора
5БЧПодкапотная лампа
6СПЭлектро клапан карбюратора
7Резерв
8КПодкапотная лампа
9БДвигатель стеклоочистителя ветрового окна
10ОДвигатель стеклоочистителя ветрового окна
11Резерв
12СГДатчик аварийного давления масла
13Резерв
14РКлапан омыватель ветрового стекла
15СОДвигатель стеклоочистителя
16СДвигатель стеклоочистителя
17Резерв
18ЖБДвигатель стеклоочистителя
19Резерв
Перестал работать вентилятор печки на ВАЗ-2114: причины, ремонт

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 переставал работать вентилятор печки. Причин возникновения этого эффекта достаточно много, и могут они возникать в любое время. Итак, в этой статье, рассмотрим, причины, по которым может не работать вентилятор отопителя, а также методы устранения.

На видео ниже рассмотрен процесс поиска неисправности и ремонт в ситуации когда не работает вентилятор печки:

Возможные причины неисправности вентилятора печки на ВАЗ-2114

Вентилятор печки ВАЗ-2114Вентилятор печки ВАЗ-2114

Вентилятор отопителя установленный на автомобиль

Прежде чем устранять неисправность, которая возникла необходимо установить причины возникновения.

Так, согласно опыту многих автомобилистов, самыми распространенными причинами являются:

  • Сгорание предохранителя.
  • Выход из строя контактной группы.
  • Поломка реле.
  • Резистор.
  • Переключатель.
  • Сгорел моторчик вентилятора.

Теперь, когда причины рассмотрены, можно переходить непосредственно к методам устранения.

Методы устранения

Многие автомобилисты думают, что поломка вентилятора отопителя связана только с предохранителем или сгоранием моторчика, который его крутит, но это далеко не так. Рассмотрим, все возможные причины более детально.

Сгорание предохранителя
Монтажный блок ВАЗ-2114Монтажный блок ВАЗ-2114

Монтажный блок предохранителей, где установленный предохранитель вентилятора отопителя

Самой распространенной причиной всех бед автоэлектрики считаются предохранители, которые выходят из строя.

Так, и в случае с вентилятором, первым делом необходимо посмотреть целостность плавкого предохранителя. Если он перегорел, то его необходимо заменить на новый. Если это не помогло, то нужно искать причину в другом месте.

Предохранитель печки на ВАЗ-2114 на схемеПредохранитель печки на ВАЗ-2114 на схеме

Предохранитель вентилятора печки на схеме отмечен стрелочкой

Найти предохранитель можно в монтажном блоке под маркировкой F7.

Поскольку вентилятор требует большое потребление энергии, то номинальный ток составляет 20А, поэтому предохранитель необходимо ставить не меньше этого показателя.

Выход из строя контактной группы

Еще одна причина, которая достаточно часто встречается у автомобилей – окисление контактной группы. Для устранения этой неисправности необходимо прочистить контактные соединения или просто их пошевелить.

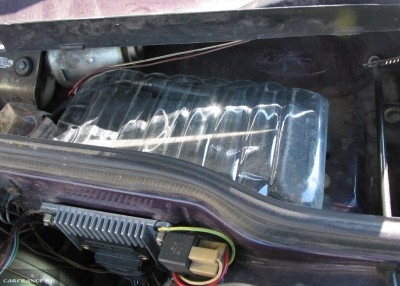

Защита блока предохранителей на ВАЗ-2114 от влагиЗащита блока предохранителей на ВАЗ-2114 от влаги

Так как монтажный блок находится под капотом, и в него может попадать вода, то необходимо его защитить от влаги. Можно это сделать таким вот нехитрым способом.

Нередко случалось такое, что приходилось менять сами соединения и разъемы, поскольку они выходили из строя, и вследствие коррозии разрушали полностью.

Поломка реле
Реле контактной группы ВАЗ-2114Реле контактной группы ВАЗ-2114

Блок реле на автомобиле

Поломка реле вызовет кратковременные включения вентилятора печки.

Иногда, как показывает практика, он может включаться не с первого раза, или только при нагретом силовом агрегате. Метод устранения довольно простой – замена реле. Найти его можно под панель приборов автомобиля.

Резистор
Снимаем резистор вентилятора печки ВАЗ-2114Снимаем резистор вентилятора печки ВАЗ-2114

Процесс демонтажа резистора отопителя

Неисправность резистора проявляется тогда, когда печка работает только в крайнем правом положении.

В данном случае, питание не будет подаваться, а только в правом положении оно подается напрямую, минуя все остальные элементы. Поэтому, для устранения неисправности необходимо заменить деталь, которая вышла из строя.

Переключатель
Переключатель печки ВАЗ-2114Переключатель печки ВАЗ-2114

Переключатель отопителя

Довольно частой неисправностью считается выход из строя переключателя или просто поломка контактных соединений.

Конечно, не рекомендуется проводить ремонтные операции, поскольку неправильное восстановление элемента, особенно в части электрики, может привести к тому, что сломаются остальные. Так, что завод изготовитель, что автолюбители с опытом ремонта своими руками рекомендуют заменять блок управления отопителем полностью в сборе.

Сгорел моторчик вентилятора
Вентилятор в корпусе печки на ВАЗ-2114Вентилятор в корпусе печки на ВАЗ-2114

Расположение вентилятора печки под капотом

Сгорание моторчика – является самой неприятной причиной, которая только может случиться в данной ситуации.

Так, придется заменить вентилятор печки полностью, что потянет за собой дорогие детали. Некоторые автомобилисты, в данном случае, ищут на разборках поддержанные моторчики, которые стоят намного дешевле.

Старый и новый моторчик отопителя ВАЗ-2114Старый и новый моторчик отопителя ВАЗ-2114

Слева — сгоревший моторчик, справа — новый

Конечно, неизвестно, сколько такие запасные части прослужат, поэтому лучше не поскупиться и купить новую.

Выводы

Причины не работающего вентилятора отопителя ВАЗ-2114 довольно просты и их устранением может заняться даже начинающий автомобилист. Конечно, в 50% случаев, все неисправности завязаны на предохранителе, замена которого нормализует работу. Но, если причины достаточно сложны и автолюбитель не способен самостоятельно справиться с ними, необходимо обратиться в автосервис, где все отремонтируют дешево и качественно.

Схема предохранителей и реле ВАЗ 2113, 2114, 2115


А
Назначение
1
10
Лампы заднего противотуманного света и лампа сигнализатора включения заднего противотуманного света
1*
10
Электродвигатель очистителя фар и реле очистителя фар (контакты)
Клапан включения омыва фар
2
10
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Контрольная лампа аварийной сигнализации
3
7.5
Передний плафон освещения салона
Центральный плафон освещения салона
Плафон освещения багажного отделения
Лампа подсветки выключателя зажигания
Лампа контроля системы управления двигателем
Лампы сигналов торможения
Маршрутный компьютер (если установлен)
3*
7.5
Задние фонари (лампы стоп-сигнала)
Плафон внутреннего освещения кузова
4
20
Патрон подключения переносной лампы
Реле включения обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
4*
20
Элемент обогрева заднего стекла и реле включения обогрева
Прикуриватель
Штепсельная розетка для переносной лампы
5
20
Звуковой сигнал
Реле включения звукового сигнала
Электродвигатель вентилятора системы охлаждения
6
30
Электростеклоподъемники
Реле включения электростеклоподъемников (контакты)
7
30
Электродвигатель отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатели очистителей фар (в режиме работы)
Прикуриватель
Лампа освещения вещевого ящика
Реле включения обогрева заднего стекла (обмотка)
7*
30
Электродвигатель очистителя фар
Реле очистителя фар (обмотка)
Электродвигатель отопителя
Электродвигатель омыва стекол
Электродвигатель очистителя заднего стекла
Реле времени омыва заднего стекла
Клапан включения омыва ветрового и заднего стекол
Обмотка реле включения электровентилятора системы охлаждения
Обмотка реле включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
Лампа освещения вещевого ящика
8
7.5
Правая противотуманная фара
8*
7.5
Левая противотуманная фара
9
7.5
Левая противотуманная фара
9*
7.5
Правая противотуманная фара
10
7.5
Лампы габаритного света по левому борту
Лампа сигнализатора включения габаритного света
Лампы освещения номерного знака
Подкапотная лампа
Выключатель освещения приборов
Лампы подсветки выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
Табло подсветки рычагов отопителя
11
7.5
Лампы габаритного света по правому борту
12
7.5
Правая фара (ближний свет)
13
7.5
Левая фара (ближний свет)
14
7.5
Левая фара (дальний свет)
Лампа сигнализатора включения дальнего света фар
15
7.5
Правая фара (дальний свет)
16
15
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)
Лампы света заднего хода
Реле контроля исправности ламп
Блок индикации бортовой системы контроля Комбинация приборов
Лампа сигнализатора недостаточного давления масла
Лампа сигнализатора включения стояночного тормоза
Лампа сигнализатора уровня тормозной жидкости
Лампа сигнализатора разряда аккумуляторной батареи
Маршрутный компьютер (если установлен)
Обмотка возбуждения генератора (в режиме пуска двигателя)
17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и аварийной сигнализации
К3
Реле-прерыватель стеклоочистителя
К4
Реле контроля целостности ламп
К5
Реле включения стеклоподъемников
К6
Реле включения звуковых сигналов
К7
Реле включения обогрева заднего стекла
К8
Реле включения дальнего света фар
К9
Реле включения ближнего света фар
Схема предохранителей ваз 2114 блок предохранителей устройство

Расположение предохранителей и реле

Если вам требуется узнать расположение предохранителей и реле на ваз 2114, вы можете найти его здесь.

Схема предохранителей ваз 2114Схема предохранителей ваз 2114Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов.

Обозначение предохранителей на блоке прдохранителей

Перегорел предохранителе? Тогда поменяйте его, о том какой за что предохранитель отвечает, читайте здесь.

Обозначение предохранителейОбозначение предохранителей

№ предохранителяСила тока, AЗащищаемая цепь
Fl20Задние противотуманные фары
F210Аварийная сигнализация
F310Датчик света
F420Обогрев заднего стекла
F520Звуковой сигнал
F630Электростеклоподъемники
F720Вентилятор охлаждения двигателя
F87.5Левая передняя противотуманная фара
F97.5Правая передняя противотуманная фара
F107.5Левые габаритные огни
Fll7.5Правые габаритные огни
F127.5Левая фара ближнего света
F137.5Правая фара ближнего света
F147.5Левая фара дальнего света
F157.5Правая фара дальнего света
F1620Поворотники
F17,F18, F19.F20Запасные

Нумерация штекеров в соединительных колодках монтажного блока

Нумерация штекеров в соединительных колодках монтажного блокаНумерация штекеров в соединительных колодках монтажного блока

Схема монтажного блока

Если вам необходима схема предохранителей ваз 2114 и вы ее давно искали, тогда вот она, здесь вы найдете всю необходимую информацию для самостоятельного ремонта блока предохранителей, а также схематического изображения всех элементов монтажного блока.

Схема монтажного блокаСхема монтажного блокаОписание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

[maxbutton id=”1″ url=”https://provaz2114.ru/wp-content/uploads/2020/02/shema-montazhnogo-bloka.jpg” ]

Распиновка разъёмов монтажного блока

Распиновка-разъёмов-монтажного-блокаРаспиновка-разъёмов-монтажного-блока

[maxbutton id=”1″ url=”https://provaz2114.ru/wp-content/uploads/2020/02/raspinovka-razyomov-montazhnogo-bloka.jpg” ]

Комплектация монтажных блоков ваз 2114

Номер монтажного блокаНаличие реле
K1К2К3К4К5К6К7К8К9
2114-3722010+++++++
2114-3722010-08+++++++
2114-3722010-10+++++++++
2114-3722010-18+++++++++
2114-3722010-30++++++++
2114-3722010-38++++++++
2114-3722010-40++++++++
2114-3722010-48++++++++
2114-3722010-00++перем++++
2114-3722010-68++перем+++++

Как визуально выглядит блок предохранителей на ваз 2114

Часто бывает так, что вы не знаете как выглядит блок предохранителей на ваз 2114, ниже я разместил фотографию того как выглядит блок предохранителей, также где он расположен.

Как-визуально-выглядит-блок-предохранителей-на-ваз-2114Как-визуально-выглядит-блок-предохранителей-на-ваз-2114Как визуально выглядит блок предохранителей на ваз 2114

Где находится блок предохранителей на ваз 2114

Где находится блок предохранителей на ваз 2114Где находится блок предохранителей на ваз 2114Где находится блок предохранителей на ваз 2114
Расположение реле, резистора и предохранителя печки ВАЗ-2115

Введение

Расположение предохранителей и реле

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена. Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью.

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Схема монтажного блока ВАЗ-2115

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела. Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку.

Нумерация штекеров в соединительных колодках монтажного блока ВАЗ-2115

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113 : В Ладе

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел :) А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

Блок предохранителей ВАЗ-2114

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1 Реле включения электровентилятора
К2 Реле-прерыватель указателей поворота и аварийной сигнализации
К3 Реле стеклоочистителя
К4 Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5 Реле включения стеклоподъёмников
К6 Реле включения звукового сигнала
К7 Реле включения обогрева заднего стекла
К8 Реле включения дальнего света фар
К9 реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя Защищаемые цепи
F1(20A) Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A) Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A) Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A) Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)
F7(20A) Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика
F8(7.5A) Правая противотуманная фара
F9(7.5A) Левая противотуманная фара. Реле включения противотуманных фар (контакты)
F10(7.5A) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A) Лампы габаритных огней по правому борту
F12(7.5A) Правая фара (ближний свет)
F13(7.5A) Левая фара (ближний свет)
F14(7.5A) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
F15(7.5A) Правая фара (дальний свет).
F16(15A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить “ливневки” – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

90000 2113, 2114, 2115 90001. 2113, 2114, 2115.. ,. ,. ,,. 90002 90003 90004 90005 90006: 90002 — 2114-3722010 90008 90009 90005 90006: 90002 2113, 2114, 2115 90008 90009 90005 90006 2113, 2114, 2115: 90008 90009 90005 90006. . . 90008 90009 90005 90006 90025 90008 90009 90005 90006.90008 90009 90005 90006 90034 90008 90009 90037 90038 90002 2113, 2114, 2115: 90002 90002 90002 2113, 2114, 2115: 90002 90044 90004 90005 90047 90008 90047 90008 90047 90052 90053 90054: 90055 90056 90008 90009 90005 90047 90053 F1 90056 90008 90047 90053 10 90056 90008 90047 90008 90009 90005 90047 90053 F2 90056 90008 90047 90053 10 90056 90008 90047 90008 90009 90005 90047 90053 F3 90056 90008 90047 90053 7.5 90056 90008 90047 90008 90009 90005 90047 90053 F4 90056 90008 90047 90053 20 90056 90008 90047 90008 90009 90005 90047 90053 F5 90056 90008 90047 90053 20 90056 90008 90047 90008 90009 90005 90047 90053 F6 90056 90008 90047 90053 30 90056 90008 90047 90008 90009 90005 90047 90053 F7 90056 90008 90047 90053 30 90056 90008 90047 90008 90009 90005 90047 90053 F8 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F9 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F10 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F11 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F12 90056 90008 90047 90053 7.5 90056 90008 90047 90008 90009 90005 90047 90053 F13 90056 90008 90047 90053 7.5 90056 90008 90047 90008 90009 90005 90047 90053 F14 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F15 90056 90008 90047 90053 7,5 90056 90008 90047 90008 90009 90005 90047 90053 F16 90056 90008 90047 90053 15 90056 90008 90047 90008 90009 90005 90047 90053 F17 90056 90008 90047 90008 90047 90008 90009 90005 90047 90053 F18 90056 90008 90047 90008 90047 90008 90009 90005 90047 90053 F19 90056 90008 90047 90008 90047 90008 90009 90005 90047 90053 F20 90056 90008 90047 90008 90047 90008 90009 90037 90038 90002 2113, 2114, 2115: 90002 90295 90296.

Отправить ответ

avatar
  Подписаться
Уведомление о
