Какой должен быть зазор на свечах ВАЗ-2114: регулировка и видео

Многие владельцы ВАЗ-2114 сталкивались с регулировкой зазора на свечах зажигания. Но, не все до конца понимают, каким должен быть этот показатель, ведь именно он может стать проблемой, с которой сталкиваются автомобилисты. Среди таких может стать – неправильная работа мотора, плохой пуск, не запуск двигателя, а также автомобиль будет глохнуть и троить.

Видео о проверке зазора на автомобилях семейства ВАЗ:

Видеоматериал расскажет о том, какой должен быть свечной зазор, а также расскажет о некоторых нюансах и тонкостях настройки.

Какой должен быть зазор

Рисунок-схема замера зазора

Зазор на свечах зажигания – это расстояние между электродами, которые связаны возникновением искры.

Поскольку, двигатель «Самара-2» является инжекторным, то речь о зазоре и настройке пойдет именно под электронную систему впрыска топлива.

Нормативы по зазору свечи зажигания для ВАЗ-2114 (8 клапанов)

Выставляем зазор между электродами свечи зажигания, метчик на 1 мм, всё по фен-шую!

Нормальным показателем свечного зазора для двигателя, установленного на ВАЗ-2114 является расстояние между электродами в приделах – 1.0-1.13 мм.

Подробнее о выборе свечей на ВАЗ-2114 мы уже писали ранее.

Последствия не верного значения

Поэтому, если свеча зажигания вышла за данные показатели – это может стать причиной проблем в работе мотора, а именно:

  • Изменится расход горючего в большую сторону.
  • Машина начнет троить и глохнуть.
  • Обороты могут плавать.
  • Появится масляный след в свечном колодце.
  • И прочие.

Замер и исправление зазора

Специальный инструмент для выставления свечных зазоров — щуп

Замер и исправление свечного зазора происходит при помощи специального инструмента – щупа. Он состоит из пластинок, которые имеют разную толщину. Для замера подбирается пластиночка, которая входит в натяжку, но не слишком. Именно обозначение на пластинке и будет показателем нынешнего зазора.

Для исправления, необходимо подогнуть наружный электрод или вывести немного наружу.

После проведения регулировки, стоит еще один раз замерить зазор. Процедура продолжается до тех пор, пока свечное расстояние между электродами не станет в установленные нормы.

Примечание!!! Многие автомобилисты считают, что в автомобильных магазинах запасных частей, продаются свечи зажигания уже с выставленным зазором. Но, это не так!!! Поскольку свечи однотипны для многих марок и моделей, на них выставленный стандартный зазор 1 мм. Поэтому, после покупки нового комплекта, необходимо выставить их согласно указанному размеру.

Влияние неправильного зазора на работу двигателя

Как показывает практика, многие автомобилисты делают одну и ту же ошибку – устанавливают свечи зажигания, не регулируя свечного зазора между электродами. Это может привести следующим последствиям:

  • Большой зазор приводит к повышенному расходу топливной смеси. Многие автолюбители могут обрадоваться появлению дополнительной динами и тяги, пока не увидят расход в 12-15 литров на 100 км. Еще одним косвенным показателем могут стать провалы газа или рывковый эффект. Это не только повлияет на расход, но и на изнашиваемость самого мотора.

    Чёрный нагар — это первый признак очень богатой смеси

  • Маленький зазор приведет к тому, что двигатель начнёт глохнуть и запуск будет производиться достаточно сложно. Косвенным показателем может стать масло в колодцах, а также падение мощности (об увеличении мощности написано тут).

Выводы

Было установлено, что нормальным зазором в свече между электродами считается 1,0-1,13 мм.

Для ВАЗ-2114 – это основополагающий факт нормальной работоспособности двигателя, а также правильного сгорания воздушно-топливной смеси.

Правильный зазор в свечах влияет также и на фактор износа главного силового агрегата, который может повыситься. Поэтому, свечи необходимо регулировать вовремя и правильно.

Какой должен быть зазор на свечах ВАЗ-2114: регулировка – Taxi Bolt

Доброго времени суток уважаемые читатели. Как Вы думаете, почему может не завестись бензиновый двигатель? Сколько возможно найти причин этого… Я, конечно, не претендую на роль великого диагноста, но бензиновый ДВС может не завестись лишь по двум причинам:

Как бы это не банально звучало, но так и есть, если в цилиндры поступает рабочая смесь, то она не воспламеняется. И наоборот, если есть искра, то вариант только один – топливо по какой-то причине не попадает в цилиндры. Сегодня подробнее хотел поговорить от образования искры, а точнее о том какой должен быть зазор на свечах зажигания.

   Зачем необходим зазор между электродами

Залогом стабильной работы двигателя является исправное состояние свечей зажигания, то есть отсутствие нагара на электродах и правильный зазор между ними. Вот мы вплотную подошли к этому термину.

Зазор – это расстояние между центральным и боковым или боковыми (если их несколько) электродами свечи.

Центральный – это плюсовой электрод, на него подается ток высокого напряжения от катушки зажигания. Боковой электрод, соответственно минусовой. Искра или дуговой разряд проходит между двумя электродами, а возникает она в момент подачи электрического импульса от катушки зажигания. Её характеристики в первую очередь и будут зависеть от зазора на свече. Именно искра осуществляет воспламенение рабочей смеси в цилиндре. Не будет искры – не будет и сгорания топлива, а соответственно никакой полезной работы двигателя, тоже.

Какой зазор необходим для двигателя Вашего автомобиля можно посмотреть в руководстве по эксплуатации. Или пойти обратным путем, в автомагазине, если Вы возьмёте коробку со свечами зажигания, там обязательно будет указан список марок и моделей автомобилей с указанием двигателей, на которые можно её установить.

Сам неоднократно видел, что автолюбители просто приходят в магазин и просят продавца подобрать свечи на определённый авто, то есть не заморачиваются, а отдают подбор на откуп продавцу. А если он ошибется… В автосервисе, тоже не будут париться поставят Вам то, что вы привезли. В итоге получаем, что новые свечи поставлены на машину, а двигатель работает еще хуже, чем со старым комплектом. Поэтому рекомендую самому подобрать свечи, хотя бы по такому параметру как зазор, тем более, где его найти я писал абзацем выше.

Существуют интервалы значений зазоров для двигателей с различными типами системы питания и зажигания, например:

  • карбюраторные двигатели (ВАЗ, ГАЗ и др.) с прерывателем – распределителем в системе зажигания (если по колхозному то трамблер): 0,5–0,6 мм.
  • карбюраторные двигатели с электронным зажиганием: 0,7–0,8 мм.
  • инжекторные двигатели: 1,0–1,3 мм.

   Для ДВС на сжиженном газе

Здесь следует вспомнить, что смесь газа и воздуха воспламеняется хуже, чем аналогичная, но с бензином. Отсюда следует, что искра должна быть мощнее, добиться этого можно путем уменьшения зазора. Но простым подгибанием бокового электрода здесь не обойтись, так как необходимы другие свечи с большим калильным числом.

   Уменьшенное расстояние между электродами

Если этот параметр меньше рекомендованного для данного типа силового агрегата, то электрическая дуга (искра) будет хорошей, но короткой. При такой ситуации вероятнее всего короткой дуги не хватит для воспламенения топливо-воздушной смеси в цилиндре.

Раз смесь не загорелась, значит, она может залить электроды свечи. Последствием этого будет выключение из работы этого цилиндра, то есть двигатель начнет «троить».
При значительно меньшем, чем это рекомендовано, зазоре может произойти следующее: при работе ДВС на высоких оборотах, мощная, но короткая электрическая дуга, не будет успевать размыкаться – будет непрерывная искра. Печальным последствием этого может быть замыкание катушки зажигания.

   Увеличенное расстояние между электродами

Опасность здесь кроется в возможном пробое изолятора свечи или даже катушки зажигания, последствия этого весьма неприятны и затратны. Это происходит из-за того, что ток идет по пути наименьшего сопротивления.

Даже если пробоя не произойдет, то, скорее всего, увеличенный зазор не даст возможности для образования дуги тока, так называемой искры. Отсутствие искры приведет к тому, что рабочая смесь в цилиндре не будет воспламеняться и соответственно этот цилиндр работать не будет. В таких случаях говорят, что двигатель «троит», то есть работают 3 цилиндра из 4‑х. Также признаком большего, чем это необходимо зазора, являются хлопки, доносящиеся из выпускной системы.

Увеличение зазора не следует относить к каким-либо неисправностям – это вполне естественный процесс, который происходит со временем, так как электроды постепенно обгорают. Поэтому желательно при проведении ТО (через 10000–15000 км.) проверять свечи и при необходимости проводить регулировку, хотя официальный дилер скорее всего не будет “заморачиваться” на эти тему и просто предложит замену.

   Регулировка зазора

В процессе длительной эксплуатации автомобиля, зазор на свечах может несколько изменяться как в большую, так и меньшую сторону, поэтому приходиться прибегать к регулировке.

Процесс регулировки весьма незамысловатый. Для этого необходимо вывернуть свечи. При наличии нагара их лучше прокалить. Теперь приступаем к замеру, проводится он с помощью комплекта щупов. Вставляем в зазор между центральным и боковым электродом щупы, начиная от меньшего. Обращу внимание на то, что щуп должен заходить лишь с небольшим зажимом. Толщина (или диаметр) максимального вошедшего щупа и есть величина зазора. Теперь переходим к регулировке, которая обеспечивается загибанием или отгибанием бокового электрода.

При загибе ни в коем случае не прибегать к ударным воздействиям (например, молотком).

Свечи с несколькими электродами практически не нуждаются в регулировке , а если и нуждаются до гораздо реже. Аналогичная ситуация касается и иридиевых свечей, их работа более стабильна и в меньшей степени зависит от изменения величины зазора, а также у них есть конструктивная особенность, заключающаяся в том что электрическая дуга как бы обходит центральный электрод по окружности, способствуя его самоочистке.

Исправные свечи зажигания – залог устойчивой и долговечной работы мотора, поэтому если двигатель «троит» или слышны хлопки из выхлопной трубы, вероятнее всего причина в неисправности системы зажигания и может быть конкретно в свечах. С уважением, автор блога Андрей Кульпанов

Автор:Андрей

В свече зажигания конструктивно предусмотрены центральный электрод – плюс и как минимум один боковой – минус. На плюс подаётся электричество, вырабатываемое катушкой, а минус соединяется с «массой» посредством резьбового соединения и юбки устройства. Между контактами возникает дуговой разряд, сила которого определяется расстоянием от одного до другого электрода. Зазор на свечах зажигания – характеристика, влияющая на работу мотора в целом.

К чему приводит неправильный зазор на свечах зажигания

Промежуток между контактными поверхностями свечек зажигания напрямую влияет на температуру искры и ее длительность. Оно должно быть выставлено, согласно рекомендации производителя автомобиля. Для каждой машины и двигателя определена оптимальная величина зазора. Она указана в руководстве к автомобилю или её можно уточнить на сайте производителя.

В каких случаях потребуется эта информация:

  • чтобы проверить уже установленные и эксплуатируемые какое-то время свечи;
  • проверить новые запчасти.

Важно! Если в двигатель вносились изменения, то зазор электродов свечи зажигания может не совпадать с рекомендуемым. Например, при наращивании мощности двигателя расстояние между электродами уменьшают, чтобы оптимизировать работу мотора. Эта величина обратно пропорциональна мощности.

Неправильно выставленное расстояние на 5-6% увеличивает расход горючего и уменьшает ресурс свечи. Если оно правильно подобрано, то свечки хватает на 60 тыс. км.

пробега.

Увеличенный зазор

Большой зазор – это промежуток, превышающий 1,3 мм. Тогда искра не возникает вовсе или появляется через раз. Она, если и пробивается, то слабая и не способна воспламенить ТВС. Последствия большого зазора на свечах зажигания:

  • двигатель троит;
  • на свечки попадает избыток топлива;
  • наблюдается нагар в области контактов;
  • пробивает изолятор, бронепровода или катушку.

Обратите внимание! При большом зазоре в моторе слышатся громкие хлопки. Это свидетельствует о пропуске в зажигании.

Уменьшенный зазор

Если увеличенный зазор вредит мотору, то расстояние между контактными поверхностями нужно уменьшить, но до определённых значений. Маленьким считается расстояние менее 0,4 мм. При незначительном промежутке между контактами разряд будет малой мощности, а это значит, что ТВС либо не воспламенится, либо не сгорит полностью. Остатками топлива заливает свечи, искра исчезает, а двигатель троит из-за того, что поджог смеси происходит через раз. В таком режиме мотор испытывает перегрузки, автомобиль потребляет больше топлива и увеличивается концентрация вредных веществ в выхлопных газах.

Также искра при уменьшенном расстоянии способна образовывать постоянную дугу, из-за чего подгорают или плавятся электроды.

Какова норма

Нормальная величина варьируется в пределах от 0,4 до 1,3 мм. Какой должен быть зазор на свечах зажигания, зависит от типа системы:

  1. В карбюраторных двигателях, где функцию распределителя зажигания выполняет трамблер, то есть на «классике», промежуток между контактами должен составлять от 0,5 до 0,6 мм.
  2. Если двигатель карбюраторный, но зажигание электронное, то выставляют зазор 0,7-0,8 мм.
  3. Для инжекторных двигателей оптимально расстояние в пределах от 0,9 до 1,2 мм.

Учитывая эти рекомендации, можно обеспечить максимально стабильную работу мотора.

Как измерить зазор между электродами

Зазор между электродами изменяется в процессе эксплуатации, поскольку на свечу постоянно воздействуют электрическое напряжение и высокое давление. Расстояние между электродами рекомендуется проверять каждые 15 тыс. км.

(или 30 тыс. км. для многоэлектродных устройств) и корректировать его.

Для измерения потребуется специальный инструмент – щуп. Используются инструменты трёх видов:

  1. Монетообразный – по краю «монеты» имеется утолщающийся ободок, который и является измерителем. Вставляют ободок между электродами и поворачивают «монету» таким образом, чтобы ободок встал враспор между ними. Затем смотрят обозначение, которое нанесено на диск. Оно указывает на ширину ободка в конкретной точке. Недостатки такого щупа в том, что он может сточиться и им можно случайно увеличить промежуток между контактами.
  2. Монето-проволочное устройство – тоже круглый инструмент, но зазор измеряется путём вставки между электродами проволочек, закреплённых на корпусе. Они имеют фиксированную толщину, поэтому точно определить расстояние не получится.
  3. Плоский щуп – инструмент представляет собой набор щупов, отличающихся по толщине. По виду он напоминает швейцарский нож. Чтобы произвести измерение, подбирают щуп нужной толщины (можно использовать несколько щупов). Бывают инструменты комбинированного типа с проволочками, то есть сочетающие в себе этот и предыдущий варианты.

Чтобы измерить зазор, свечи извлекают из мотора. Для этого потребуется головка на 16 или 21. Сначала отсоединяют бронепровода, а затем выкручивают свечи. Извлечённые устройства чистят, чтобы удалить нагар и получить достоверный результат измерения.

Важно! Большое количество нагара свидетельствует о том, что свечи скоро потребуется заменить. Если нагар не очищается полностью, то ставить их обратно не рекомендуется.

Для очистки можно использовать небольшой отрез чистой ткани. Если тканью счистить нагар не получается, следует нанести на поверхности электродов медицинский спирт.

После очистки измеряют промежуток инструментом, поместив щуп между электродами. Выбирают щуп, соответствующий по толщине величине, которую требуется выставить. Если щуп не входит между контактными поверхностями, значит, зазор нужно увеличить.

Если щуп свободно входит между электродами, требуется подогнуть контакты в сторону уменьшения расстояния. Щуп должен плотно входить между контактами.

Регулировка зазора

Неправильный зазор следует отрегулировать. Настройка/регулировка свечей зажигания осуществляется путем подгибания/отгибания внешнего контакта с помощью инструмента. Если отгибать контакт достаточно удобно, то подогнуть его может быть сложно. Тогда используют какую-либо плоскую плотную поверхность и, надавливая на устройство сверху, слегка уменьшают промежуток. Делать это нужно очень аккуратно и не более чем на 0,5 мм. за один раз. Затем снова измеряют расстояние. Работу выполняют неспешно и постепенно.

Важно! Излишнее усилие приводит к отлому внешнего контакта при отгибании и замыканию контактов при подгибании. И в том, и в другом случае свеча становится непригодной к дальнейшей эксплуатации.

Бывают многоэлектродные устройства с промежутками между контактами, выставленными для каждого элемента. В данном варианте вот как нужно выставить зазор на свечах зажигания: его проверяют и корректируют для всех электродов по отдельности. А зазоры всех свечей устанавливают по одному и тому же щупу.

Проблем с воспламенением ТВС не возникает, если выставлен правильный зазор на свечах зажигания.

Обратите внимание! После установки свечей важно в правильном порядке подключить бронепровода. Лучше выкручивать элементы по очереди или делать соответствующие отметки.

Нужно ли регулировать зазор на новых свечах зажигания

Теоретически необходимости в выполнении этого действия нет, зазор должен быть уже выверенным. И некоторые производители, зачастую автомобилей представительского класса, даже запрещают регулировку. Однако профессиональные работники СТО советуют контролировать расстояние между контактирующими поверхностями, потому что даже у новых элементов зажигания, лежащих в одной и той же упаковке, промежуток между электродами может серьёзно отличаться.

Зазор свечей зажигания для газа

По характеристикам газовая смесь отличается, поэтому нормы несколько отличаются, но совсем незначительно: 0,7-1 мм. В целом, никаких особенностей в регулировке расстояния между контактами для машин с газовым оборудованием нет. У газовых свечек, в отличие от обычных, толщина электрода уменьшена, но это не сказывается на качестве работы механизмов мотора ни в лучшую, ни в худшую сторону.

Зазор на свечах зажигания определяет характер работы мотора, расход топлива, срок службы самих устройств и элементов движка. Водители с опытом умеют на слух определять, правильно ли выставлен зазор.

Выбор свечей зажигания для ВАЗ 2114В схеме зажигания ВАЗ 2114 свечи играют центральную роль. Фактически, именно свечи зажигания осуществляют выполнение управляющего сигнала, который поступает от ключа зажигания, при его повороте в положение запуск. Получив сигнал в 24 кВ, свечи генерируют искру и поджигают впрыснутое в камеру сгорания топливо. Поэтому водители транспортных средств уделяют им много внимания. Для того чтобы правильно выбрать СЗ надо знать особенности их конструкции.

Конструкция и особенности применения свечей зажигания для автомобилей ВАЗ

Устройство свечи зажигания для ВАЗ 2114Свечи зажигания на ВАЗ 2114 в конструктивном плане ничем не отличаются от СЗ применяемых в системах зажигания других автомобилей. Основными элементами этого устройства являются:

  • корпус выполненный из металла, с внешней стороны на нем сделана шестигранная головка под свечной ключ и резьбовая часть, для закручивания в корпус ГБЦ, эта часть воспринимает 67 процентов тепла выделяемого при срабатывании свечи и отдает 91 процент этого тепла на корпус головки блока;
  • изолятор, сделанный из корундовой керамики с добавлением оксида алюминия, а также оксидов других редких металлов. Он вставлен в металлический корпус;
  • тепловой конус, часто его называют юбкой теплового конуса. Фактически это нижняя часть изолятора, она воспринимает 21 процент тепла выделяемого в момент искрообразования;
  • в верхней части изолятора крепится штекерная головка, внутри него контактный стержень, сопряженный с головкой, а в нижней части — центральный электрод;
  • на нижней части корпуса свечи имеется боковой электрод, который расположен над выступающей частью электрода центрального, образуя зазор для образования искры;
  • упорная часть корпуса — плоская, для лучшей герметичности при установке на нее размещают уплотнительную шайбу;
  • для образования прочности и герметичности соединений внутри конструкции имеются кольцевые уплотнители и теплопроводящий стеклогер-метик;
  • для борьбы с радиопомехами возникающими при искрообразовании между контактной головкой и центральным электродом может быть установлен помехоподавительный резистор.

Все составные элементы свечи на ВАЗ 2114 играют важную роль, однако особое внимание уделяется центральному электроду. Он должен обладать такими свойствами как — жаростойкость, высокая теплопроводность, пластичность и иметь высокую коррозийную эрозионную стойкость. Для этого его обычно изготавливают из различных никелевых сплавов. Однако в последние годы для улучшения КПД свечи и получения каких-либо уникальных свойств при ее работе этот электрод стали выпускать из таких металлов как медь, иридий, палладий, а также с платиновым наплавлением и с серебряным или золотым покрытием.

Какой должен быть зазор на свечах зажигания СМОТРИМ ДЕЛАЕМ ВАЗ 2115,2114,2113,2199,2109,2108

Несмотря на всю простоту строения свечей зажигания, с ними нужно правильно работать и обращаться. Их нужно…

Зазоры свечей инжектор

Проверка и корректировка зазора свечей для инжекторной ВАЗ 2115.

Как выбрать свечи зажигания для ВАЗ 2114

К вопросу выбора СЗ при необходимости их замены надо относиться серьезно. От того насколько эффективно они работают, зависит расход топлива и мощность двигателя. Решая, какие свечи зажигания лучше на ВАЗ 2114 водитель должен представлять, какую из задач они должны выполнять. Тестирования, которые проводились специалистами, говорят о том, что правильно подобранные для конкретного двигателя свечи могут не только улучшить его показатели, но и продлить ресурс. Недаром для форсированных двигателей спортивных машин изготавливаются специальные свечи с медными электродами, имеющими золотое покрытие.

  • В руководстве по эксплуатации ВАЗ 2114 указано через сколько менять свечи зажигания на ВАЗ 2114. Это 30 тысяч километров пробега машины. Конечно же, хорошие, настоящие заводские свечи могут прослужить и 50 и 70 тысяч километров. Но это не значит, что если с запуском и в процессе движения никаких проблем не возникает, значит свечи можно не менять. На самом деле, по мере износа электродов меняются характеристики работы ДВС и при внимательном контроле это легко обнаружить по изменившимся показателям в расходе топлива.
  • Специалисты и опытные водители настоятельно рекомендуют менять свечи не реже чем через 20 тысяч км пробега, а зимой так и вообще через 10 тысяч км. При этом надо постоянно контролировать работу СЗ и зазор между электродами. На выкрученной свечке сразу будет видно ее состояние по цвету нагара на электродах. Также требуется проверять сухость резьбового соединения. Наличие топлива или масла на нем говорит об отсутствии герметичности в системе.
  • Выбор СЗ в магазинах автозапчастей сегодня достаточно большой и, чтобы определиться какие свечи поставить на ВАЗ 2114, надо изучить технические характеристики всех предлагаемых моделей. На форумах и в автомобильных журналах рекомендуют для ВАЗ 2114 свечки зажигания с брендами «NGK», «Finwhale» «Champion» «Brisk Premium» «Bosch Platin». Так например, при прохождении тестовых испытаний эти комплекты при сравнении их с российскими А17ДМРВ из Энгельса показали на 5-6% лучшую мощность и на 3,5-4,5% лучший расход топлива. Несмотря на то, что иностранные свечные комплекты значительно дороже отечественных, за счет снижения расхода топлива они за полгода себя окупают.
  • Преимущества импортных свечек лучше всего наглядно увидеть при их проверке на специальном моторном стенде с фотографированием процесса искрообразования. Простая одноэлектродная свечка с никелевым электродом дает прерывистую разноцветную, беспорядочно летящую в разные стороны, искру. Свечки из импортных комплектов при искрообразовании создают сплошной конус белого огня.
  • По цвету искры автоэлектрики определяют КПД свечного комплекта. Если цвет красный — то значит искра слабая прерывистая. Синий или голубой цвет означает более интенсивную искру. Белый огонь — значит искра интенсивная и устойчивая. Именно такой огонь дает интенсивное воспламенение топливо-воздушной смеси при впрыскивании. А это означает наилучшее сгорание, повышение мощности двигателя и меньший расход топлива.

Искра свечей зажигания

  • Наилучшую искру дают свечки с наиболее тонкими электродами, толщиной 0,4-0,6 мм. Такие электроды изготавливаются из иридия, палладия или сплавов с платиной и золотом. Значительно улучшает «искру» напыление на центральный и боковой электрод серебра, золота или платины. Толщина электрода свечки А17 из Энгельса — 2,5 мм. Поэтому она и не выдерживает конкуренции с дорогими импортными свечными комплектами.

Определить подделку проще всего по продажной цене. Как правило, такую «продукцию» продают за половину реальной стоимости «оригинала». Это сразу должно насторожить покупателя.

Также следует перед установкой проверять саму свечку. На подделках достаточно часто можно найти качающуюся штекерную головку.

Выбирая свечи для ВАЗ 2114 необходимо о том, что достаточно часто в нашей торговой сети встречается контрафактная продукция, то есть «самоделки» под известными и дорогими брендами. Если случайно установить такие свечки на машину, то хорошо, если на ней спокойно проедешь одну тысячу километров.

Свечи зажигания автомобиля весьма «капризны», и их настройка является настоящей проблемой для автолюбителей. Благодаря их невысокой стоимости, многие владельцы автомобилей просто меняют свечи, если из-за них возникают проблемы с работой двигателя. Водители, которые прибегают к замене деталей только в крайних случаях, предпочитают их отремонтировать при возникновении проблем. В случае со свечами зажигания речь идет не о ремонте, а о регулировке, которая может потребоваться, если зазор между внешним и внутренним электродом превысит норму.

Зазор в свече зажигания измеряется в долях миллиметров, и минимальные отклонения электродов друг от друга сказываются на работе двигателя. Если оперировать цифрами, то можно сказать, что при отклонении электродов свечи зажигания друг от друга на 0,2 миллиметра, расход бензина двигателем может возрасти вплоть до 5%, и ровно настолько же упадет его мощность.

Какой зазор должен быть на свечах зажигания

Каждый автомобиль продается с технической документацией, в которой содержится вся необходимая для водителя информация. Такой параметр как «зазор на свече зажигания» в «паспорте» автомобиля также прописывается. Если двигатель автомобиля не модифицировался, то отступать от установленного производителем параметра зазора свечи зажигания не стоит.

Когда требуется регулировка зазора на свече зажигания

Зазор на свече зажигания выставляется на заводе-производителе, и он не должен волновать водителя при стабильной работе двигателя. Но у всех автомобилей могут возникать проблемы в камере сгорания, и по нагару свечи многие из них можно диагностировать. Соответственно, при определенных неисправностях зазор свечи зажигания может меняться, и его потребуется выставить рекомендуемым образом. Даже при стабильной работе двигателя зазор на некачественных свечах зажигания может чуть измениться, именно поэтому на них экономить не рекомендуется. Чуть изменившийся зазор скажется на потреблении топлива, и сработает поговорка «скупой платит дважды».

Статья в тему:

Индексы нагрузки и скорости шинВладельцы автомобилей со стажем рекомендуют проверять зазор в свечах зажиганиях и сравнивать его с нормативами 2 раза за год. Это обусловлено тем, что каждые полгода заботливые водители проводят чистку свечи зажигания от нагара, и удобно во время данной процедуры также провести регулировку зазора.

Как измерить зазор свечи зажигания

Измерение зазора свечи зажигания – простая процедура, которая не требует особых навыков. По сути, водителю требуется замерить расстояние между двумя электродами – внешним и внутренним. Расстояния между ними минимальные, и произвести измерения штангенциркулем или линейкой не получится.

Для измерения зазора свечи зажигания используются специальные инструменты. Всего их можно разделить на 2 типа:

  1. Монетообразные. Подобные инструменты выпускаются двух видов – полностью округлые и с щупами по краям.
  • Округлые инструменты для измерения зазора свечи зажигания имеют два диаметра. На внутреннем диаметре проградуирована шкала, и она показывает толщину внешнего диаметра. Внешний диаметр устанавливается непосредственно между электродами свечи, и монета вращается до тех пор, пока утолщающийся внешний диаметр не застопорится. В этот момент следует по шкале определить, насколько велико расстояние между электродами.
  • Монетообразные инструменты с щупами по краям имеют похожую конструкцию, но их не получится вращать – каждое измерение необходимо делать вручную, то есть замерять одним проволочным щупом диаметр, если он не подойдет, то прислонять другой, и так до тех пор, пока не будет найден щуп, который плотно вставляется между электродами.
  1. Плоские. Плоские инструменты для замера расстояния между электродами по внешнему виду напоминают складной нож. На самом деле они представляют собой ряд щупов различной толщины, которые по очереди вставляются в расстояние между электродами, и по ним оно определяется.

Статья в тему: Основные причины износа рулевых наконечниковВнимание: При замере расстояния между электродами любыми инструментами следует действовать максимально осторожно. Малейшее усилие, приложенное к электроду, может привести к его выходу из строя.

Как отрегулировать зазор свечи зажигания

Если в результате замеров и сравнений полученных результатов с эталонными значениями оказалось, что зазор между электродами больше или меньше нормы, регламентированной в документах к двигателю автомобиля, то его требуется исправить.

При уменьшении и увеличении зазора следует знать всего одно правило – не изменяйте зазор более чем на 0,5 мм за одно усилие, иначе это приведет к поломке электрода. В остальном процедура регулировки зазора очень простая, достаточно:

  1. Очистить свечу зажигания от нагара;
  2. С помощью физического усилия уменьшить или увеличить зазор, в зависимости от необходимости. Если требуется уменьшить зазор, прижмите внешний электрод к твердой поверхности и надавите на него – он погнется и сблизится с внутренним элементом свечи. При необходимости увеличить зазор действуйте похожим образом – возьмите импровизированный рычаг и отогните внешний электрод от внутреннего;
  3. Измерьте зазор свечи зажигания, и если он вновь не идеален, повторите процедуру.

Новые свечи зажигания не нуждаются в регулировке зазора, если речь идет об их установке в стандартный двигатель. При покупке свечи для конкретной модели автомобиля, они продаются уже с отрегулированным по требованиям производителей автомобилей зазором.

( голос., средний: из 5)Поделитесь с друзьями в соц.сетях:

Источники:

Зазор в свечах зажигания авто

Расскажем нужно ли выставлять зазор в свечах двигателя автомобиля при замене и установке. На какие параметры (мощность, расход топлива) он влияет в большей степени.

Свечи зажигания для автомобиля бывают многоэлектродные и с одним электродом; «холодные или горячие»; драгоценные (серебряные, иридиевые, платиновые) и обычные. Перед тем, как установить новый комплект свечей в двигатель, остается один нюанс…

Нужно ли выставлять зазор

Если он будет больше или меньше номинального — на что повлияет? Большой зазор хорошо влияет на воспламенение топлива, т.к. между контактами попадает много топливно-воздушной смеси, вероятность стабильного поджига велика. Но с другой стороны увеличивается вероятность обрыва искры. На высоких оборотах это проявляется как пропуск воспламенения в определенных цилиндрах («двигатель троит»). По этой причине часто топливо взрывается в выхлопной системе, слышны хлопки.

При маленьком зазоре искра будет мощная, но короткая. Из-за малого доступа к топливно-воздушной смеси первыми пострадают свечи. Их начнет заливать — мотор «затроит». На больших оборотах вероятен поджиг дуги. Из-за короткого промежутка и больших оборотов, искра не успевает разорваться и между контактами образуется постоянный поток плазмы.

Это может привести к сгоранию катушки зажигания — по сути получается короткое замыкание на длительное время выхода. Двигатель работает нестабильно на высоких оборотах и может даже заглохнуть.

Какой лучше выставлять

Чтобы разобраться с этим вопросом, обратимся к компаниям-изготовителям, что они рекомендуют делать. Большинство производителей, среди которых такие крупные как NGK или Bosch, говорят что не нужно выставлять зазор. Эта устаревшая операция, которую автолюбители проделывали в эпоху карбюраторных авто. Для современных машин она не требуется.

Тогда возникает ещё один вопрос — как одна свеча без переделок и изменений в конструкции может устанавливаться на несколько разных двигателей? Это кажется немного странным, ведь моторы разные.

Обратимся к официальному источнику, т.е. к производителю автомобилей. Возьмем для примера впрысковый мотор ВАЗ-2111 и карбюраторный ВАЗ-21083. Для мотора ВАЗ-2111 рекомендуемый зазор составляет от 1,0 до 1,13 мм, а для ВАЗ-21083 — от 0,7 до 0,8 мм. Но есть свечи, например с толстым и тонким центральным электродом, с одними, двумя или четырьмя контактами.

Производители научились изготавливать свечи для любого конкретного мотора определённой машины. Брак при производстве практически минимален, а значит качество изготовления высокое и лишний раз проверять величину зазора не стоит. Так что, если купили новый комплект в авто магазине, то не нужно ничего дополнительно делать.

Вывод: при заказе свечей зажигания пользуйтесь оригинальными сайтами производителя, где указаны их параметры. Подбирать их нужно по марке машины и модели двигателя, основываясь на данных технической документации. Если указано, что зазор должен быть 1.1 мм, значит он должен изначально соответствовать данному параметру.

Видео — проверка свечей авто

Перед установкой свечей посмотрите на них визуально, ведь при транспортировке они могли пострадать: погнут центральный электрод или нарушен заводской зазор.

Какой должен быть зазор на свечах ВАЗ 2114 инжектор 8 клапанов 1.6 | Автожурнал «Запасное колесо»

ВИДЕО: Проверяем зазор в свечах зажигания. Совет от автоэлектрика.

Перед тем, как установить новый комплект свечей в двигатель, остается один нюанс….

Смотрите также: Замена ремня ГРМ ЗАЗ Шанс 1 и 3

Если он будет больше или меньше номинального — на что повлияет? Большой зазор хорошо влияет на воспламенение топлива, так как между контактами попадает много топливно-воздушной смеси, вероятность стабильного поджига велика. Но с другой стороны увеличивается вероятность обрыва искры.

Устройство свечей зажигания Ваз 2114

По этой причине часто топливо взрывается в выхлопной системе, слышны хлопки. При маленьком зазоре искра будет мощная, но короткая. Из-за малого доступа к топливно-воздушной смеси первыми пострадают свечи. На больших оборотах вероятен поджиг дуги.

Из-за короткого промежутка и больших оборотов, искра не успевает разорваться и между контактами образуется постоянный поток плазмы. Чтобы разобраться с этим вопросом, обратимся к компаниям-изготовителям, что они рекомендуют делать.

Большинство производителей, среди которых такие крупные как NGK или Bosch, говорят что не нужно выставлять зазор.

Рекомендуем: Зазор на свечах зажигания на шкоде Октавия 1.6

Эта устаревшая операция, которую автолюбители проделывали в эпоху карбюраторных авто. Для современных машин она не требуется. Тогда у автолюбителей возникает ещё один вопрос — как одна свеча без переделок и изменений в конструкции может устанавливаться на несколько разных двигателей? Это кажется немного странным, ведь моторы разные. Обратимся к официальному источнику, то есть к производителю автомобилей.

Выясняем какой зазор должен быть на свечах инжекторной ВАЗ

Но есть свечи, например с толстым и тонким центральным электродом, с одними, двумя или четырьмя контактами. Производители научились изготавливать свечи для любого конкретного мотора определённой машины. Брак при производстве практически минимален, а значит качество изготовления высокое и лишний раз проверять величину зазора не стоит.

Так что, если купили новый комплект в авто магазине, то не нужно ничего дополнительно делать. Меню сайта.

Свечи забрызгивает маслом или заливает бензином на ВАЗ

Личный опыт Почему скрипят тормозные колодки и как устранить? Как обклеить машину плёнкой своими руками? Лайфхаки Катализатор супер-экономии бензина — реально ли работает? Как узнать владельца по номеру машины законные способы и альтернатива. В данной статье рассмотрим вопрос: А если нужно — то какой?

Материал по теме: Какое масло заливать в двигатель ЗАЗ Сенс 1.3

На какие параметры мощность, расход топлива он влияет в большей степени. Это может привести к сгоранию катушки зажигания — по сути получается короткое замыкание на длительное время выхода.

Другие неполадки при работе свечей и их диагностика

Двигатель работает нестабильно на высоких оборотах и может даже заглохнуть. Подбирать их нужно по марке машины и модели двигателя, основываясь на данных технической документации.

Если указано, что зазор должен быть 1. Перед установкой свечей посмотрите на них визуально, ведь при транспортировке они могли пострадать: Статьи по теме Как заменить свечи в двигателе своими руками.

Признаки неисправности свечей

Советы Что такое холодные и горячие свечи зажигания — их отличия? Промывка форсунок двигателя — 3 самых эффективных способа. Главная Поиск по сайту Все статьи Конфиденциальность Контакты.

Какой зазор должен быть на свечах ВАЗ 2114 инжектор 8 клапанов для газа

Газовое оборудование второго поколения идеально подходит для установки на карбюраторные моторы, но это никак не означает, что оно не годится для установки на инжектор. Напротив, бывают случаи, когда установка гбо 2 поколения лучший выбор для инжекторного двигателя. Это конечно не правило и бывает лишь в ряде исключений. На карбюраторных двигателях подача газа осуществляется по тому же принципу как и бензина, через карбюратор. На инжекторных двигателях бензин в двигатель поступает через форсунки и подать газ через эти же форсунки не представляется возможным.

Но в то время когда вышли в свет двигатели с точечным впрыском бензина, еще не было газового оборудования, повторяющего работу инжектора.

Выход был один, подавать газ перед дроссельной заслонкой.

Смотрите также: Зазор между электродами свечи зажигания Форд Фокус 2

Все бы ничего, но по сути такое переоборудование делает из инжекторного двигателя карбюраторный. Как известно в инжекторных моторах устанавливаются впускные коллекторы большого объема с ресиверами запаса воздуха. Так вот при работе на газу эти ресиверы наполнены газо-воздушной смесью, которая может воспламенится.

Этот факт наложил некоторые особенности на установку гбо 2-го поколения на инжектор. В частности пришлось позаботиться о защите от взрывов во впускном коллекторе обратные хлопки. Перед смесителем газа нужно устанавливать антихлопковый клапан, чтобы защитить от взрыва расходомер воздуха ДМРВ и корпус воздушного фильтра с гофроканалом.

В основном для этих целей применяются смесители с интегрированным антихлопковым клапаном, но есть варианты и с раздельными узлами. Так как подача бензина управляется блоком управления при помощи электроники, то и отключать бензин, при работе на газу, можно электроникой. Если автомобиль не оснащен системой самодиагностики, то вариант с реле будет работать без нареканий, но если в штатном ЭБУ есть система диагностики узлов, контроллер увидит обрыв цепи бензиновых форсунок и перейдет в аварийный режим работы.

В разных системах аварийный режим работы протекает по разному, в некоторых системах он проходит без каких-либо изменений, а в некоторых вплоть до полной остановки двигателя. Данное устройство выполняет 2 функции:. Не отключайте бензонасос при работе на газе. Это приведет к преждевременному выходу из строя всей системы питания автомобиля. Бензонасос, топливные магистрали, бензиновые форсунки и регуляторы давления должны омываться и охлаждаться бензином.

Если этого не будет они пересохнут и выйдут из строя. В бензобаке всегда должен быть бензин!!! Прогрев холодного двигателя нужно производить только на бензине!!! По своим заводским таблицам и на основании показаний информационных датчиков компьютер регулирует подачу топлива в двигатель.

Лямбда-зонд является одним из информационных датчиков. Он показывает в каком состоянии находится смесь, бедная или богатая. Если смесь бедная компьютер подает большее количество топлива, если богатая, напротив урезает. Из-за этого могут быть проблемы. Дело в том что нормальная работа двигателя контролируется постоянным смещением Лямбда из богатого состояния в бедное. На традиционном гбо этого получить невозможно, потому что газовый редуктор выдает всегда одинаковое кол-во газа, заданное при регулировке.

ВИДЕО: Зазор свечи зажигания под газ (ГБО)

Когда система видит, что нет реакции на изменение подачи топлива, выводится сообщение, в виде горящей лампы ЧЕК, о том, что датчик Лямбда зонда не исправен и контроллер переводит автомобиль в аварийный режим.

Эмулятор работы Лямбда зонда, при работе на газу, разрывает цепь между ЭБУ и датчиком, и посылает свои показания на контроллер. Сигнал этот меняется из бедного состояния в богатое и обратно. Пожалуй это все особенности принципа работы второго поколения ГБО на инжекторных двигателях. В отличии от ГБО на карбюраторе, на инжекторе отключение бензина происходит в считанные секунды, поэтому переключение с бензина на газ производится без всяких ожиданий. Обычно переключатель вида топлива для инжекторных моторов оснащен тремя положениями:.

Третий режим удобен тем, что во время эксплуатации, практически не требуется вмешательства человека в управление.

Допустим, когда двигатель холодный, в автоматическом режиме заводится мотор на бензине, стоя на месте ждем небольшого примерно градусов Цельсия прогрева и начинаем движение, при подъеме оборотов авто переходит на газ. Более никаких действий не требуется, авто эксплуатируется в штатном режиме. Что касается перехода на бензин перед длительной стоянкой, то этого на инжекторе не требуется.

Модуль зажигания на ВАЗе нового поколения что следует знать?

Мультиклапан 2. Эмулятор работы инжектора 3. Смеситель газа 4. Газовый редуктор 5 Газовый клапан 6. Переключатель вида топлива 7. Баллон для пропан-бутана. Схема подключения газобаллонного оборудования на инжекторных авто отличается друг от друга.

Это связано с определенным типов двигателей и типом оснащения. Основным электрическим узлом в схеме является переключатель газ-бензин и он устанавливается в обязательном порядке независимо от типа двигателя. Вот его схема. Как мы видим, электрическая схема переключателя видов топлива на инжекторных двигателях не особо отличается от карбюраторного типа, а управление другое. В этом режиме мотор стартует на бензине, а при достижении определенных оборотов порог оборотов задается потенциометром сбоку переключателя переходит на газ.

Что касается коричневого провода, то на схеме показано его подключение в виде намотки на высоковольтный провод и к клемме импульса катушки зажигания. Приоритет здесь нужно отдавать второму варианту. На схеме также изображен бензиновый клапан, однако в большинстве случаев на инжекторных моторах, его установка практически не возможна. Гораздо проще и правильней отключать бензин электроникой.

Тут есть два варианта, как это сделать. Основной жгут проводов подключается в разрыв бензиновых форсунок.

Зачем нужна регулировка клапанов и как от нее избавиться?

Таким образом он контролирует состояние цепи. При работе на бензине, цепь замкнута, а при работе на газу цепь размыкается и пускается через нагрузочные резисторы, тем самым не показывая ЭБУ обрыв проводов.

Эмулятор подбирается по количеству форсунок двигателя, обычно это 2, 4, 6 форсуночные модели. Управлением для включения эмулятора служит провод от переключателя гбо, который подключен к газовому клапану, в тот момент когда клапан газа открывается, самая пора отключать бензин обычно это синий провод, но бывают и исключения.

Черный провод подключается к массе авто. Также на эмуляторе инжектора есть регулировка времени задержки отключения бензина, так как газ не может молниеносно добраться до цилиндров мотора.

Регулируется данная задержка экспериментальным путем. Если в системе отсутствует самодиагностика, отсекание бензина можно произвести обычным автомобильным реле. Данное решение будет единственным возможным, при установке гбо на двигатель, где бензиновые форсунки управляются двумя проводами, либо установке на двигатель с моноинжектором.

Проверить есть или нет самодиагностика просто! Если таковая лампа не загорается, то и самодиагностики в автомобиле. Есть исключения, но они настолько редки, что и говорить о них не стоит.

Какой правильный зазор у свечей зажигания-инжектор?

Реле используется пяти-контактное. Контакты 87а и 30 нормально замкнуты, при подачи питания на 86 контакт они размыкаются и питание на форсунки не идет. Как правило, бензиновые форсунки управляются минусом, поэтому сколько бы ни было форсунок установлено на двигателе, провод питания на них идет один, а потом расходится на все форсунки.

Материал по теме: Какой зазор свечей должен быть на инжекторной ВАЗ 2107

Нужно только найти где он расходится и разорвать общий, либо разорвать все плюсовые провода и подключить их по данной схеме параллельно. Есть еще один вариант подключения, с использованием 4-контактного реле, в котором контакт 87а отсутствует. На 86 контакт реле подключается провод питания бензо-клапана желтый. Минус такого подключения в том, что с отключенным переключателем вида топлива двигатель не заведется, потому что цепь бензиновых форсунок будет разорвана.

В первом варианте двигатель заведется даже если демонтировать всю проводку гбо. Также в электрической схеме подключения инжекторного автомобиля может присутствовать эмулятор работы Лямбда-Зонда Датчик кислорода.

Измерение зазора и его исправление

По датчику кислорода компьютер регулирует подачу топлива в двигатель. При работе на втором поколении бензиновый контроллер не участвует в регулировании количества газа, подаваемого в мотор. Поэтому показания ДК не реагируют на его попытки изменить качество смеси в ту или иную сторону. После таких показаний, контроллер делает вывод о неисправности ДК, переводит работу двигателя в аварийный режим и зажигает лампу Check Engine на табло приборов.

Эмулятор работы Лямбда Зонда, при работе на бензине, замыкает цепь сигнального провода на датчик кислорода и система управлением подачи топлива работает в штатном режиме. Таким образом ЭБУ автомобиля не видит реального сигнала с датчика кислорода и думает, что качество топливной смеси в норме.

Тип сигнала для каждого ЭБУ может отличатся, поэтому на эмуляторах есть всяческие настройки выходного сигнала, но это не тема данной статьи. Спасибо автору а помощь людям. С помощью этой статьи подключил сам ГБО на Газель. Удачи.

Ждем еще новых статей по оборудованиям на авто. Скорее всего это следствие переобагощенной газовоздушной смеси заливает. Такое может быть из-за загрязнения регулятора холостого хода или дроссельной заслонки, неисправности редуктора или неправильной установки гбо. Схема ни чем принципиально не отличается.

Модуль зажигания, это по сути та же катушка зажигания, совмещенная с коммутатором. Мыли форсунки, меняли бензонасос… А причиной стал вышедший из строя ДАД датчик абсолютного давления, вакуумный. Поменяли и машинка заработала как. Я поставил себе гбо ловато и езжу теперь на метане. Ставил прошлой зимой и по этому проблема вылезла несразу а только с наступлением летней жары.

Нагар на свечах – причины возникновения

Нагар на свечах, как говорят в одном южном городе, всегда есть, был и будет, и никуда ты от этого не денешься, это закономерно и это нормально. Другое дело, что любому механику (да и опытному водителю со стажем) цвет свечей зажигания может многое сказать и о состоянии самих свечей, и о состоянии  цилиндропоршневой группы (о двигателе в целом). Да и о характере и опытности самого владельца автомобиля. И это не шутка, не прикол. Установить состояние мотора, определить качество применяемых автовладельцем ГСМ (горюче-смазочных материалов), то есть моторного масла и бензина (солярки, природного газа), — можно. И это не так трудно, как может показаться на первый взгляд. О причинах появления нагара на электродах свечей, о способах борьбы с ним, а также о методах первичной диагностики двигателя по характеру и цвету нагара, мы и поговорим в этой статье.


Типы и разновидности состояния свечи


Механики и мотористы различают несколько типов состояния электродов свечей зажигания:

  • сухая свеча без нагара;
  • мокрая свеча;
  • черный глянцевый нагар;
  • черный бархатный нагар;
  • белый (светлый, серый, светло-коричневый) глянцевый нагар;
  • белый (светлый, серый, светло-коричневый) рыхлый бархатный нагар.

 Если моторист выкручивает и видит чистые сухие свечи, то это означает, что, во-первых, они были совсем недавно вкручены и их пробег может составлять всего одну-две тысячи километров. А во-вторых, с данным мотором не просто всё оk, а идеальное «оk». Зачастую свечи остаются чистыми и сухими порой и на гораздо более длительный срок и на весьма солидный пробег. И такое довольно часто случается с тем автомобилем, где автовладелец с исключительной тщательностью следит за качеством ГСМ, попадающих в его двигатель. Кроме того, такой водитель никогда не «газует» и не «рвёт» двигатель. Большую часть времени мотор  работает на ровных средних оборотах и никогда не остается долго работать на холостых. Такое редко, но случается, и мотористы с такими двигателями (и с такими автовладельцами) сталкиваются.

Мокрая свеча любому опытному водителю скажет, что карбюратор (или инжектор и форсунки) нещадно «переливают». Этот термин означает, что в цилиндры и в камеру сгорания попадает значительно большее количество топлива, чем это требуется для нормальной работы двигателя. Со временем эта, чрезмерно мокрая свеча однозначно покроется черным и, в начале, бархатным лохматым нагаром, который со временем закоксуется и превратится в твердый черный лаковый нагар. И двигатель остановится. Если не остановится еще раньше.


Черный нагар на свечах зажигания


В интернете довольно часто можно встретить утверждение, что, мол, черный —  наиболее распространенный вид нагара. Это неправда. Наиболее распространенными видами нагара являются как раз светлые тона, потому что грамотных автовладельцев, которые следят за своим четырехколесным имуществом, гораздо больше, чем неряшливых, невнимательных и неаккуратных водителей. И это статистика!

Систематическое прохождение регламентных ТО, плановая замена свечей и диагностика систем питания и зажигания позволяют поддерживать рабочее состояние свечей и всего двигателя весьма долгое время.

Черные свечи, имеющие сухой рыхлый нагар, говорят о том, что большую часть времени двигатель работает на обогащённой топливной смеси. А «бархат» — это сажа, то есть не сгоревшие частицы топлива. Правда, это не всегда говорит о неисправности топливной системы, подобное обусловлено насыщенным городским неторопливым циклом движения в пробках и тянучках, когда и сам собственно расход «буквально растет на глазах»  — а, точнее, на панели приборов, — и двигатель больше работает на холостых. Именно в таких случаях бензина в цилиндры поступает больше, чем нужно.

При диагностировании следует учитывать, что и карбюраторные и впрысковые моторы имеют различные исполнительные механизмы и управляющие программы  систем питания. Поэтому выявлять неисправности (если это действительно неисправности)  можно только в условиях специализированной СТО. Каждая из систем и каждая неисправность «лечится» различными методами, и в основном, на программном уровне.

В карбюраторном моторе чёрный нагар на свечах также указывает на  переобогащённую смесь, но методы ее устранения тут, естественно, иные. Иногда причиной может быть негерметичность  иглы и принимающего клапана под поплавком, иногда причина — некалиброванные жиклеры, но чаще всего — износ и люфты, а также замасливание и/или закоксовывание заслонки (или заслонок) карбюратора.  В относительно «современных» карбюраторах типа «Солекс» переобогащенная смесь может возникать из-за сбоев в работе электронного клапана холостого хода (система ЭПХХ), а также по многим другим причинам.

Черный маслянистый нагар появляется  из-за того, что в камеру сгорания попадает… моторное масло, и путей его проникновения  туда из системы смазки  — множество. Обычно неопытные водители начинают «лечение» с регулировки клапанов и замены маслосъемных колпачков, а когда это не помогает, тогда «сваливают вину» на просевшие поршневые маслосъемные кольца. А далее – по списку, который такому начинающему автовладельцу предложит ушлый моторист. А правильным направлением любого ремонта является предварительная диагностика, и проведена она может только при применении весьма специфического инструментария.


Из личного опыта


Грамотный моторист или просто опытный водитель может определить состояние двигателя (и тех же свечей зажигания) даже по состоянию… выхлопной трубы и по цвету самого выхлопа. Без вывинчивания свечей.

Например, серая сухая и черная, и даже при этом «слегка бархатистая», внутренняя поверхность  выхлопной трубы указывает на удовлетворительное состояние двигателя. А вот «толстый-толстый слой черного шоколада», остающийся на пальце, проведенном изнутри трубы, указывает на то, что двигатель «гонит масло». Случаются также еще и белый пар, и черный откровенно сажевый выхлоп, и серый выхлоп, но… тогда уже — к доктору,  то есть, в моторный цех профильного автосервиса.


Белый нагар на свечах зажигания


Подобный тип нагара указывает, скорее, на нормальное состояние двигателя и его систем. Белый нагар на свечах (и он, кстати, бывает светло-серым, светло-коричневым) — это нормально, однако и тут имеются нюансы.

Совсем-совсем откровенно белый нагар обычно появляется из-за бедной топливной смеси, а также (и особенно в карбюраторных моторах) из-за слишком большого угла опережения зажигания, выставленного на трамблёре (прерывателе-распределителе). Некоторые автомеханики также склонны считать, что «излишне бледный» цвет нагара может указывать на применение свечей, не соответствующих калильному числу, установленному производителем для этого типа моторов или вообще для конкретно этого двигателя. Подобное несоответствие «лечится» путем подбора правильных комплектующих, согласно регламентам завода-изготовителя данного автомобиля или данного двигателя.


Замечу в скобках


Гораздо большее внимание при выкручивании свечей нужно обращать не столько на цвет нагара, сколько на длину и состояние электродов свечей — центрального и бокового (или боковых).  Увеличенный зазор между ними может повышать перерасход топлива до 25 (двадцати пяти) процентов.

А это — на четверть нормы!

Также следует обратить внимание на коричневый ободок изолятора свечи в районе ее резьбовой части. Наличие коричневого ободка говорит о том, что «свеча горит» или «свеча пробита». И эти последние два параметра куда существеннее, чем цвет нагара (хотя при диагностике двигателя и этим «симптомом» пренебрегать не следует).

Цветные нагары

Да, в практике случаются и такие. Красный нагар  может указывать на то, что реализатор топлива для увеличения октанового числа бензина (а также с целью увеличения его цены) добавляет в него специальную присадку ферроцен, которая в своем  химическом составе имеет железо,  отсюда и цвет нагара. Цена подобной присадки, тем более для оптового закупщика, весьма заманчива, а водители реально отмечают, что «машина вдруг поехала».

Желтый и зеленый нагары также отмечаются на интернет-форумах и в разговорах с мотористами, но подобное явление не считается массовым, и рекомендация тут проста — смените место заправки своего автомобиля. Продавец топлива может использовать некие экзотические присадки, когда и «машина едет», и себестоимость топлива (для продавца) значительно падает. Подобные фокусы характерны для несетевых мелких АЗС, именно поэтому со всех страниц солидных автомобильных изданий звучат рекомендации типа: «Заправляйтесь на проверенных брендовых автозаправочных станциях».


Как почистить свечи зажигания


Наиболее эффективными опытные водители и механики считают два способа:

  • прожечь (прокалить) свечи;
  • отмочить свечи в растворе керосина, толуола и им подобных агрессивов.

Как почистить свечи зажигания, если это происходит в условиях производства? В кузнечном цеху, если такой есть на данной СТО, а также газовой горелкой либо паяльной лампой. Нагар при этом частью сгорает, а частью отваливается от электродов свечи, и его  остатки удаляют специальной железной щеткой, которой пользуются сварщики и  рихтовщики.

В домашних (гаражных) условиях пользуются той же паяльной лампой либо выкладывают свечи веером на бытовой газовой горелке. Остатки убираются так же щеткой либо наждачной бумагой.


Как часто нужно менять свечи зажигания


С одной стороны, существует старое шоферское правило — мол, нужно менять все свечи накануне зимы. С другой стороны, все современные автомобили, имеющие теперь не батарейное зажигание, а электронное, и работающие на свечах последних поколений, умеют беспроблемно и без их замены проехать и две и даже порой три-четыре зимы. Поэтому рекомендация тут проста и однозначна — все подобные регламенты прописаны в ваших Сервисных книжках и Инструкциях по эксплуатации, включая не только сроки и пробеги, но и типы свечей, рекомендованные производителем автомобиля.

Однако наиболее верным решением будет (в случае начинающихся проблем) обратиться на станцию техобслуживания профильную  вашей марки автомобиля. Найти и выбрать ближайший к вам и нужный вам «правильный» автосервис поможет сайт Аutоbооkіng.





Сергей Жебаленко,

автомобильный инженер, журналист,

редактор автомобильной программы «Мотор-ТВ»

Нужна замена свечей зажигания? Не откладывайте на потом! Найдите СТО прямо сейчас, воспользовавшись формой поиска ниже:

Как понять, что свечи зажигания неисправны и их пора менять? – Богдан-Авто Холдинг

Как понять, что свечи зажигания неисправны и их пора менять?

Интервью с менеджером по сбыту запасных частей Александром Ковалем.

Повышенный расход топлива, медленное ускорение и проблематичный запуск двигателя – это наиболее распространенные последствия неисправности свечей зажигания. Контроль корректной работы свечей зажигания и их своевременная замена  является залогом мощной, экономичной и стабильной работы двигателя. Александр, как понять, что свечи вышли из строя и их пора менять?

Менять свечи зажигания, только когда они выходят из строя – это не совсем правильный подход. Такой подход может привести к поломке двигателя. Важно не допускать наступления неисправности свечей зажигания. Для этого, в первую очередь, необходимо следовать рекомендациям завода-производителя, который регламентирует сроки замены свечей. К примеру, срок службы стандартных одноэлектродных свеч зажигания составляет до 30 000 км, при этом с многоэлектродными до первой замены Вы можете проехать 50 000 км.  В случае, если в Вашем автомобиле установлено ГБО, мы говорим о специальных свечах для газового топлива, электроды которых выполнены из благородных металлов – платины или иридия. Обычные свечи не подходят для газа, так как в  отличие от бензина горение газа происходит при более высоких температурах и свечи быстро изнашиваются, поэтому для газа нужно выбирать свечи, которые обладают высокими антикоррозионными свойствами и устойчивы к высоким температурным нагрузкам. При установке таких свечей – платиновых или иридиевых – можно рассчитывать на 90 000 км пробега. Как правило, замена свечей рекомендуется при прохождении планового технического обслуживания. Но помимо заявленных характеристик  автопроизводителя необходимо также учитывать реальные условия эксплуатации автомобиля, такие как качество используемого топлива и климат, а также обращать внимание на сигналы, которые подает Вам  автомобиль в процессе эксплуатации.

Какие основные симптомы неисправности свечей зажигания?

Во-первых, если при запуске двигателя стартер запускается, но зажигание не происходит, это может указывать на то, что свечи зажигания выходят из строя. Второй признак неисправности, если при езде двигатель подергивается и не развивает максимальные обороты. В-третьих, обратите внимание на расход топлива  и цвет выхлопных газов. Перерасход топлива и черный дым также может являться следствием неисправности свечей зажигания.

Можно ли определить состояние свечей по визуальным признакам?

Да, если у Вас есть возможность самостоятельно выкрутить свечи из двигателя. Если такой возможности нет, обратитесь на СТО. С помощью специалистов  проверьте размер зазора между электродами и присутствие нагара. Наличие черной сухой сажи на электродах, а также увеличенный зазор между электродами говорит о необходимости замены детали.

Как определить, что зазор между электродами больше нормы?

Каждая свеча зажигания обладает так называемой маркировкой, которая содержит данные относительно размера зазора. Маркировка может выглядеть следующим образом: BPR7ES11. Размер допустимого зазора указывается цифрой в конце маркировки. Если цифра отсутствует, тогда нормой для детали является стандартное значение 0,8 мм. Если зазор меньше нормы, это может привести к снижению мощности двигателя и увеличению расхода топлива.

На что еще стоит обратить внимание при замене свечей зажигания?

Помимо рекомендаций автопроизводителя, при замене свечей зажигания стоит также учитывать калильное число свечей, которое указывает предельно допустимую температурную нагрузку. В маркировке BPR7ES11 цифра 7 показывает калильный индекс. В зависимости от калильного числа (от 2 до 10)  различают горячие и холодные свечи.  Если установить холодные свечи с большим калильным числом, мотор может работать с перебоями. Но, если у Вас в машине газ, тогда свечи должны иметь меньший зазор между электродами и более высокое калильное число.

]]>

Какие бывают хорошие свечи зажигания для инжектора. Какие свечи лучше на ВАЗ? Свечи зажигания

Иногда автомобилисты не обращают особого внимания при выборе свечей зажигания, а зря. Ведь они — важнейшая составляющая всей системы зажигания, а работоспособность двигателя зависит от качества своевременного искрообразования. Основные характеристики, на которые нужно обращать внимание при покупке свечей, — это число накала, искровой разрядник, способность к самоочистке, срок службы, тепловые характеристики, количество боковых электродов и рабочая температура… Не пугайтесь большого количества характеристик, при их детальном изучении выбор свечей зажигания не составит труда.

При выборе свечей в первую очередь следует обращать внимание на количество свечей. Этот параметр является условным и выбирается специально для конкретного движка. Это число указывает на давление в цилиндре, при котором происходит калильное зажигание. Допускается использование свечей с чуть более высоким значением накала, но использование с меньшим значением категорически запрещено.Еще одна условная характеристика не поддается количественной оценке — способность к самоочищению. Все производители обещают высокую самоочистку, но это можно проверить только на практике. Хорошая свеча не должна покрываться нагаром при нагревании до рабочей температуры.


Зазор свечей зажигания или искровой промежуток между боковым и центральным электродами определяется производителем для каждого типа. Подходит для ВАЗ размером 0,5-0,6 (0,7-0,8) мм от BOSCH, BERU, CHAMPION.


Свечи зажигания имеют один боковой и один центральный электрод. В последнее время производители начали выпускать с 2-4 электродами. Они не генерируют множественные искры, а только делают искру более стабильной. В результате более стабильно работает двигатель, улучшается процесс зажигания.


Перед покупкой свечей произвести визуальный осмотр … Не брать изделия с повреждениями, трещинами, а перед установкой еще раз проверить, подходит ли зазор между электродами.


Следует иметь в виду, что срок службы свечей зажигания во многом зависит не только от их конструкции, но и от исправности двигателя и систем питания.Современные свечи при правильном выборе, установке и эксплуатации должны проработать до 30 тысяч километров.

Рекомендуемые свечи для Приоры / Калины / Гранта … Производитель рекомендует использовать свечи зажигания А17ДВРМ и А15ДВРМ отечественного производства или их импортные аналоги. В зависимости от модели двигателя используются разные свечи зажигания. Например, свечи на Приору на 16 клапанов: АУ17ДВРМ, а на 8 клапанов: А17ДВРМ. Таблица совместимости свечей зажигания для всех автомобилей ВАЗ:


Каталожные номера свечей зажигания ВАЗ .

  • Лада Приора: 21120-3707010-00, 21120-3707010-01.
  • Лада Калина: 21110-3707010-00, 21110-3707010-01.
  • Lada Granta: 21110-3707010-00, 21110-3707010-03.
  • Лада Калина 2: 21110-3707010-00, 21110-3707010-03.
Цена свечей зажигания зависит от производителя и региона. Примерная стоимость 200-500 рублей. за комплект.

Типы свечей зажигания … Свечи могут различаться по количеству электродов: одноэлектродные (стандартные), многоэлектродные.А также по типу: Обычный (стандартный), иридиевый, платиновый. Производитель рекомендует использовать обычные одноэлектродные свечи зажигания для ВАЗ.

Срок службы свечи зажигания зависит от условий эксплуатации. В соответствии с регламентом технического обслуживания. На автомобилях Lada Priora, Kalina и Granta замена свечей зажигания производится каждые 30 000 км. Однако в некоторых случаях (например, при запуске двигателя в сильный мороз) новые свечи зажигания могут быть повреждены при заливке в них бензина. Совет: не выбрасывайте старые свечи, а используйте их в таких случаях.

Кстати, владельцы десятого семейства ВАЗ в опросе «

»

Свечи зажигания — это не только необходимый технический элемент, от которого напрямую зависит работа двигателя автомобиля, но и отличный диагностический инструмент. Состояние свечей зажигания является основным показателем работоспособности двигателя, качества используемого топлива и всей системы зажигания в целом. Как правило, в автомобилях ВАЗ 2107 с контактной системой используются свечи зажигания и карбюраторные свечи A17DV, однако подойдут и свечи таких производителей, как Bosh, Brisk, Champion, NGK.Для бесконтактной системы можно использовать свечи зажигания А17ДВ-10.

Диагностика двигателя автомобиля с помощью свечей зажигания

Как известно, свечи зажигания — это самый простой и эффективный инструмент для диагностики работы двигателя. Лучше всего проверять систему зажигания после непродолжительного пробега (при горячем двигателе). Если система зажигания настроена по всем правилам эксплуатации, открученные свечи должны иметь светло-русый налет, а электроды — целыми и чистыми.

Почему инжектор забрасывает свечи зажигания на ВАЗ 2107?

Как правило, причина этой проблемы одна.При низких температурах для кислорода требуется больше топлива, что говорит форсункам увеличивать подачу бензина. Форсунки добросовестно справляются с этой задачей и подают топливо в камеру сгорания, после чего стартер создает в цилиндрах достаточно сильное сжатие, одновременно подавая искру для образования вспышки. Как следствие, в условиях сжатия свечи зажигания запускаются с малым импульсом. Учитывая, что безупречное сжатие происходит только в новом двигателе, это основная причина заливки свечи зажигания форсунки.
Если вы хотите, чтобы двигатель ВАЗ 2107 нормально заводился в зимнее время года и не заливал свечи зажигания топливом, необходимо проезжать расстояние 50-100 км со скоростью до 120 км / ч не реже одного раза в месяц. . В этом случае желательно делать это на хорошем бензине.

Проверка искры на свечах ВАЗ 2107 форсунка

Если топливный насос в баке исправно работает, но двигатель не запускается, значит, проблема в системе зажигания. В первую очередь необходимо проверить искровой разряд.Для проверки искрового разряда на высоковольтных проводах используют искровой разрядник. В этом случае использование разрядника обязательно, так как в инжекторных двигателях ВАЗ 2107 используется технология распределения статического зажигания с одновременной подачей высокого напряжения на две свечи.

Другие проблемы двигателя, которые можно диагностировать, включают:

— электроды, покрытые смолой, указывают на чрезмерно обогащенную топливную смесь и неправильную работу карбюратора;
— белый налет на электродах — слишком бедная топливная смесь;
— перегоревшие электроды — явный признак неправильно подобранных свечей зажигания или использования некачественного бензина;
— маслянистые электроды говорят о неисправности поршневой группы.

Как заменить свечи на форсунке ВАЗ 2107?

На исправно работающем двигателе ВАЗ 2107 свечи зажигания могут прослужить более 30 000 км. Однако рекомендуется через каждые 10 000 км проверять свечи зажигания и при необходимости чистить их.
В процессе проверки и замены свечей зажигания следует быть очень внимательными и аккуратными: перед тем, как открутить свечу зажигания, необходимо очистить посадочные места. Это предотвратит попадание грязи в цилиндры двигателя. Также не прилагайте чрезмерных усилий, так как большая нагрузка на блок цилиндров может их повредить.

В системе зажигания ВАЗ-2114 свечи занимают ведущее место, ведь от них зависит, как запустится двигатель после поворота ключа зажигания. Поэтому именно этой детали, как никакой другой, следует уделить гораздо больше внимания при выборе. А в этой статье мы подробно расскажем о конструкции свечи зажигания для ВАЗ-2114, а также о том, как правильно подойти к ее выбору.

Видео по выбору свечей зажигания для инжекторного двигателя

Особенности и конструкция свечи зажигания ВАЗ-2114

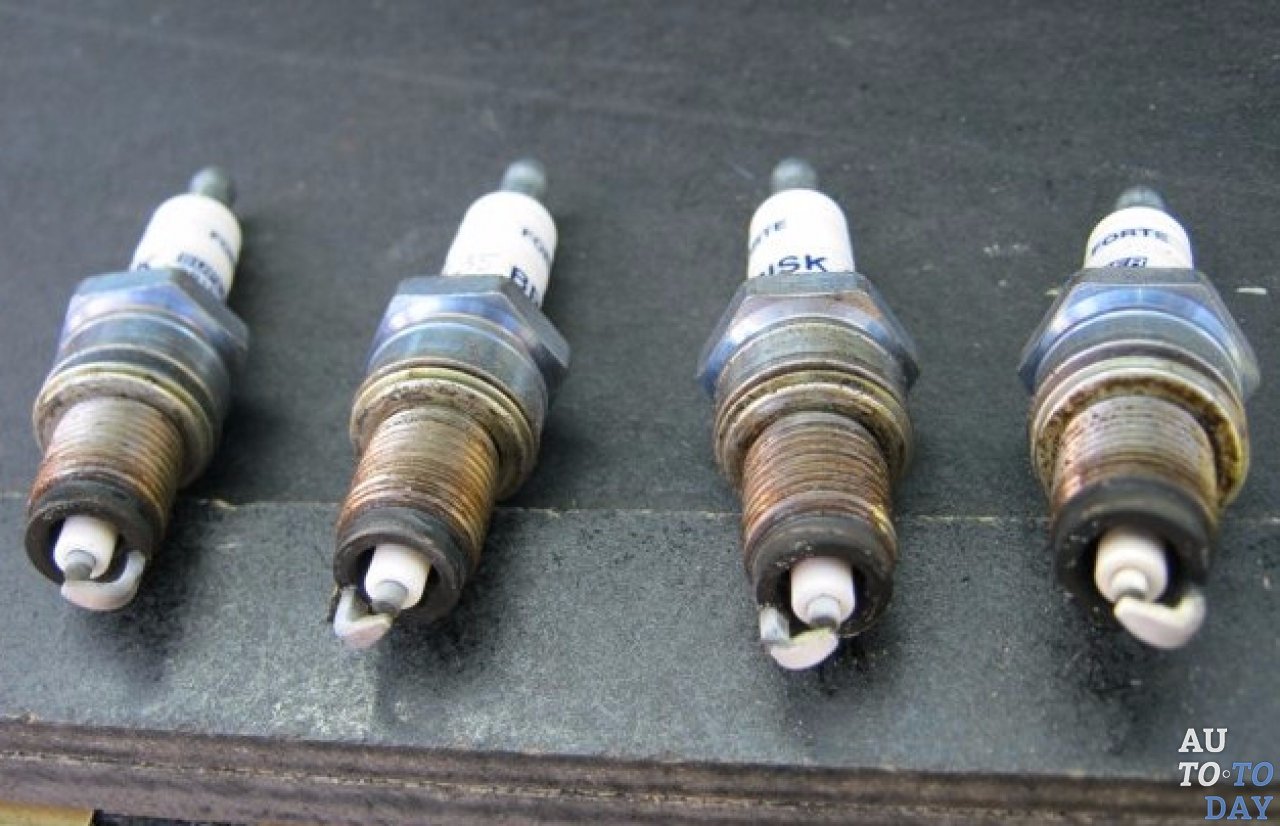

Свечи зажигания Bosch с сажей сняты с ВАЗ-2114

Свечи зажигания для автомобилей ВАЗ, и ВАЗ-2114 в частности, не отличаются друг от друга, они абсолютно одинаковые, получив сигнал в 24 Sq генерируют искру, тем самым воспламеняя топливо в камере сгорания. Однако главным и наиболее важным элементом конструкции в каждой свече будет центральный электрод, ведь именно он будет обеспечивать зажигание топлива на определенном этапе запуска.

Электрод должен быть изготовлен из жаропрочного, пластичного и устойчивого к коррозии материала.

Обычно он изготавливается из всех видов никелевых сплавов, но модели с «более дорогой» ценой для повышения эффективности могут содержать палладий, медь, иридий, платину, серебро и даже золото.Все это, по словам производителей, было создано для облегчения запуска и приобретения свечи индивидуального свойства.

Когда менять свечи?

Если вы хотите поменять свечи зажигания, то к этому вопросу следует подходить очень внимательно и внимательно, потому что от этого выбора зависит эффективность их работы, общий расход топлива и передаваемая мощность от двигателя к колесам.

  • Многочисленные испытания показывают, что правильно подобранные свечи зажигания для конкретного типа двигателя не только увеличивают его общий ресурс, но и повышают его производительность.

Пробой изолятора свечи зажигания

В мануале от ВАЗ-2114 указано, что свечи зажигания необходимо менять каждые 30 000 км пробега , ведь после этого меняется износ электродов заводских свечей зажигания и машина ведет себя на дороге совершенно иначе, из-за увеличения расхода топлива и снижения мощности.

О состоянии свечи зажигания и системы зажигания можно с уверенностью сказать по внешнему виду, в зависимости от состояния электрода (наличие нагара, копоти, цвета — прим.).

Визуальный осмотр свечей

Эта таблица поможет вам примерно определить, что такое углеродные отложения:

Свечи с разными видами сажи

Какие свечи зажигания лучше поставить на ВАЗ-2114 (осмотр)?

Сегодня выбор свечей зажигания очень большой, и выбрать те, которые необходимо установить, не так-то просто. На большинстве форумов владельцев автомобилей ВАЗ-2114 чаще всего советуют производители: NGK, Finwhale Champion Brisk Premium Bosch Platinum, DENSO .

Помните, что лучшую искру и наибольшее количество тепла будет давать свеча с самым тонким электродом, размером 0,4-0,8. мм, и изготавливаются они, как правило, из сплавов иридия, платины, палладия и золота.

Также лучше всего обстоят дела с искрой с покрытием из платины, серебра или золота. Для сравнения «стоковая» свеча от «ДВРМ» имеет толщину 2,5. мм, когда как на импортных аналогах едва превышает 0,6-0,8 мм, так что ни о какой конкуренции здесь говорить не стоит.

Видео как не нарваться на поддельные свечи

Обратите особое внимание на целостность упаковки, а также на стоимость товара, ведь подделки, которые сегодня довольно распространены, можно продать по цене ниже среднерыночной. Поэтому всегда вынимайте каждую свечу из отдельной коробки и осматривайте ее более внимательно.

Производители свечей зажигания

Ниже мы представим каждого производителя свечей зажигания отдельно, чтобы вам было проще сделать выбор.

Свечи зажигания

— одна из важнейших частей в любой системе зажигания, поэтому к их выбору и дальнейшей эксплуатации следует подходить очень ответственно. В зависимости от выбранного типа свечей зажигания и качества их установки будет зависеть, насколько стабильным и, главное, своевременным будет искрообразование, что напрямую влияет на качество работы двигателя.

Рассмотрим основные характеристики свечей:

  • Номер плавки. Не случайно эта характеристика стоит на первом месте в нашем списке — ориентируйтесь на нее при покупке свечей.Он показывает давление в цилиндре двигателя, при котором происходит калильное зажигание. Показатель обязательно должен соответствовать параметру, установленному для двигателя вашего автомобиля.

Совет. Если вы не смогли найти свечи с нужным числом накаливания, а автомобиль должен срочно уехать, допустима кратковременная эксплуатация свечей с более высоким числом накаливания. Не допускайте использования в своей машине свечей с параметром, не соответствующим указанному — это чревато прогоранием клапанов, поломкой ГБЦ двигателя и т. Д.

  • Разрыв. Это расстояние между «сердечником» и боковым электродом. Если каким-либо образом изменилось, то можно восстановить прежнее расстояние вручную, но лучшим выходом в этом случае будет замена свечи (как говорится, «подальше от беды»).
  • Боковые электроды. В стандартном исполнении свечи зажигания представлены одним электродом. Но во многих современных моделях есть несколько боковых электродов (2,3,4 шт.). Некоторые ошибочно полагают, что чем больше боковых электродов, тем больше искр возникает.Это в корне ошибочное мнение. Искра по-прежнему будет только одна — процесс ее образования станет более стабильным, соответственно на малых оборотах двигатель будет работать стабильнее. В последнее время в продаже появились свечи без боковых электродов. В таких моделях искра фактически образуется несколько раз с разным интервалом. Таким образом создается так называемая «ходячая» искра, обеспечивающая лучшее воспламенение смеси. Из-за (более сложной) технологии создания таких свечей цена продукта значительно выше традиционных моделей.

  • Рабочая температура. Он составляет от 500 до 900 градусов для любого режима работы двигателя. Если температура опускается ниже минимального предела, на изоляторе свечи зажигания образуется нагар, который может вызвать короткое замыкание зазора свечи. Когда температура поднимется выше максимально допустимого предела, появится калильное зажигание. Поскольку этот процесс невозможно контролировать, он может привести к неисправности двигателя.
  • Тепловая характеристика. Это выражается в зависимости конуса изолятора и сердечника от работы двигателя.Свечи делятся по этому критерию на две основные категории: «холодные» и «горячие». Первый вариант используется, если температура нагрева свечей зажигания должна быть ниже температуры калильного зажигания, а мощность двигателя может быть максимальной. Второй вариант применяется в двигателях, в которых самоочистка свечи зажигания должна запускаться при низких температурных нагрузках.

Рейтинг лучших производителей свечей для карбюраторных автомобилей ВАЗ-2112, 2115 и Нива

Поскольку Нива и некоторые модели ВАЗ (2101-2107, 2112 и 2115) имеют в своей конструкции достаточно большое количество схожих деталей (имеются в виду только автомобили с карбюратором), то для них вполне подходят одни и те же свечи зажигания. Рассмотрим свечи лучших производителей на карбюратор ВАЗ 2112, 2115 и Нива:

  1. Bosch W7DTC. При их использовании наблюдается очень стабильная работа двигателя и небольшое увеличение его мощности. Расходуется много топлива.
  2. Бодрый LR15TC. Самый бюджетный вариант из всех представленных в списке. Свечи показывают хорошие результаты при эксплуатации. Расход топлива при их использовании немного выше по сравнению с другими вариантами, однако для своей ценовой категории это вполне неплохой продукт.
  3. NGK BUR6E. При их использовании двигатель работает достаточно стабильно. Свечи практически нетоксичны, сделаны очень качественно, благодаря чему устойчивы к износу. При максимально открытом дросселе мощность двигателя увеличивается.
  4. Чемпион N9BYC4. Свечи в своей конструкции содержат три боковых электрода. Они отлично снижают расход топлива, устойчивы к износу, немного увеличивают мощность двигателя.

Рейтинг лучших свечей зажигания для инжекторных автомобилей ВАЗ-2112, 2115

Большинство производителей устанавливают различные даты замены свечей зажигания. В принципе для ВАЗовского автопрома характерен общий показатель 25-30 тысяч километров пробега автомобиля.

Совет. Конечно, если вы заметили какие-либо сбои в работе своего автомобиля или выход из строя одной из свечей с меньшим пробегом, то желательно сразу заменить эту деталь.

Свечи, которые устанавливаются на ВАЗ-2112 и 2115, практически идентичны между собой, поэтому будем считать рейтинг свечи общим для обеих моделей автомобилей.Они могут немного отличаться по своему составу, внешнему виду и т. Д. Но характеристики у них одинаковые. Предлагаем вашему вниманию пятерку самых популярных производителей свечей для инъекций ВАЗ-2112 и 2115:

.

  1. Чемпион RC9YC. Свечи английского производства. Наблюдается небольшой расход топлива, они отличаются «выносливостью» и немалой мощностью при работе двигателя на высоких оборотах.
  2. НГК БЦПР6ЭС-11. Их отличает доступная цена и при этом впечатляющая работа: они устойчивы к износу, стабилизируют работу двигателя, а также способны увеличивать его мощность при условии, что дроссельная заслонка будет открыта по максимуму.
  3. Бодрый DR15YC. Недорогая модель инъекционных свечей чешского производства идеально подходит для автомобилей, эксплуатируемых преимущественно в городских условиях: благодаря удлиненному изолятору сердцевины свечей быстро и безупречно самоочищаются.
  4. Bosch FR7DCU. Самый проверенный производитель. В конструкции свечей зажигания используется медный центральный электрод, покрытый хромоникелевой оболочкой, что повышает их устойчивость к коррозии и эрозии. Бошевские свечи при тестировании показывают не очень высокие, но достаточно стабильные результаты.
  5. Беру 14ФР-7ДУ. По конструкции эти свечи очень похожи на свечи Бошева: сердцевина покрыта никелевой оболочкой, что делает свечи устойчивыми к процессам коррозии и эрозии. А благодаря зауженной юбке свечи довольно быстро самоочищаются. Кроме того, свечи Beru отличаются одной «хитростью»: они дают искру большой мощности — топливо горит очень качественно и максимально.

Вашему вниманию представлен список лучших производителей свечей зажигания для автомобилей серий ВАЗ-2112, 2115 и Нива. Обязательно обратите внимание на внешний вид свечей при выборе подходящей модели. Уверены, у вас получится удачный выбор … Удачи!

Замена свечей зажигания: видео

Как часто нужно менять свечи зажигания на ваз. Как часто нужно менять свечи зажигания на ваз?

Большинство автолюбителей-владельцев Самары задаются вопросом, как часто нужно менять свечи зажигания. Попробуем найти ответ на этот и многие другие вопросы, касающиеся такого важного элемента в автомобиле, как свечи.Вроде мелочь, которую можно уместить на ладони, но без них машина не поедет.

ЧТО ТАКОЕ АВТОСВЕЧИ

Свеча зажигания — это небольшое устройство в автомобильном двигателе, которое создает электрическую искру, воспламеняющую топливно-воздушную смесь. С помощью искры он создает в цилиндре мини-взрыв, за счет чего поршень начинает движение. Количество таких мини-предохранителей в. В обычных автомобилях бизнес-класса, и в частности в автомобилях, есть четырехцилиндровые двигатели, а значит, в нем установлено 4 экземпляра. Но есть автомобили элитного класса или спорткары. У них шести-восьмицилиндровые двигатели внутреннего сгорания, соответственно установлено 6-8 штук.

Рассмотрим свечи зажигания. Как уже было сказано выше, в ВАЗ ДВС установлено 4 штуки. Каждый состоит из никелевого корпуса и контактного стержня, защищенного керамическим изолятором. Искра возникает при замыкании центрального и бокового электродов.

Важно, чтобы все было синхронно, а это значит, что они должны быть одного производителя и одной марки, то есть из одинаковых материалов.Не рекомендуется заменять одну или две свечи. Если пора менять, то лучше сразу все 4.

ДЕФЕКТЫ И ПОВРЕЖДЕНИЯ СВЕЧЕЙ ЗАЖИГАНИЯ

В процессе эксплуатации на свечах могут появиться повреждения и дефекты. Иногда они являются результатом неправильного использования, иногда — неправильной марки свечей. Дефекты свечей зажигания также позволяют диагностировать неисправности двигателя. В этом разделе статьи вы узнаете, что будет, если не поменять свечи зажигания при возникновении дефектов. Коричневый цвет электродов, отсутствие повреждений говорят о том, что свечи зажигания исправны и можно продолжать движение.

Примеры дефектов и описание:

  • Электроды и корпус. Этот дефект свидетельствует о том, что съемные кольца на поршнях изношены и требуют замены. Эти кольца пропускают масло, а свечи, наполненные жидкостью, нерегулярно испускают искру, детонируя. Срочно нужен ремонт двигателя. Загрязненные воспламенители следует промыть маслом, просушить и осмотреть.Если других дефектов нет, то их можно оставить для дальнейшего использования.
  • Изоляция электрода нарушена . Нельзя ездить с разрезной изоляцией, необходимо менять свечи зажигания, так как они вызывают детонацию в двигателе.
  • Табличка на поверхности корпуса свидетельствует о низком качестве бензина. Стоит поменять АЗС, продающую суррогат, и табличку, предотвращающую возникновение искры, и можно дальше гонять на них.
  • На перегрев корпуса указывают белые свечи зажигания или изношенный верхний электрод. Зажигательные устройства могут перегреваться по двум причинам:
  1. Вы используете высокооктановый бензин, значит, вам необходимо сменить марку;
  2. Тип свечей не соответствует вашему двигателю, а значит, и они.
  • На бедную смесь и образование нагара внутри цилиндров указывает белый цвет изолятора с дымчатым оттенком корпуса и слегка оплавленными электродами.
  • Окраска кузова и соприкосновение в золотистый или глянцевый цвет, а также механические повреждения говорят о том, что свечи зажигания данной марки не подходят для вашего двигателя. Последний дефект возникает из-за чрезмерной длины элемента. Неправильно подобранные длинные детали могут повредить поршень. Следовательно, их тоже нужно заменить.

Изношенная свеча — это, пожалуй, самый правильный вид неисправности. Говорит, что процесс розжига прошел правильно, ДВС работает нормально, но пришло время заменить их на новые.

КАК ЧАСТО НУЖНО ЗАМЕНИТЬ СВЕЧИ ЗАЖИГАНИЯ?

Ваш автомобиль подскажет, когда менять свечи зажигания. Просто будь к нему внимательнее. Слушайте, как работает двигатель. И как только почувствуете, что звук или ритм его работы меняется, откройте капот и проверьте свечи.

В случае возникновения вышеуказанных проблем или при первых признаках износа воспламеняющиеся элементы необходимо немедленно заменить. … При нормальной эксплуатации их нужно менять через 30-40 тысяч км пробега.Существуют также платиновые и иридиевые воспламенители, срок службы которых примерно вдвое больше, чем у обычных. Но они дороже. Такие свечи для ВАЗ 2114 — скорее роскошь, чем необходимость.

Качественные свечи зажигания сохранят работу двигателя. Напротив, если они будут периодически зажигать искру, это повлияет на мощность двигателя внутреннего сгорания и количество несгоревших паров увеличится. … Сам двигатель, работающий на изношенных или неисправных свечах зажигания, прослужит недолго.

Они недостаточно дороги, чтобы на них экономить. Более того, эта экономия будет сродни чудаку, который зажег 10-долларовую купюру, чтобы найти 10-центовую монету в темноте.

КАКИЕ СВЕЧИ ВЫБРАТЬ ДЛЯ ВАЗ 2114

На рынке автозапчастей представлен достаточно широкий выбор воспламенителей для ВАЗ 2114. Есть российские производители, западноевропейские и, конечно же, японские производители. Ниже вы узнаете, какие свечи к самарским моделям предпочитают владельцы этих авто.

  • Видеорегистратор АУ17 от Энгельса устанавливается заводом-изготовителем ВАЗ на свои автомобили. Эти свечи рекомендуются автовладельцам своих моделей. Сами автолюбители считают, что видеорегистраторы являются хорошими воспламенителями для этих автомобилей. Правда, по признанию тех же автовладельцев, иногда попадается брак. Поэтому перед установкой необходимо на стенде. В среднем набор из 4 штук стоит около 200 рублей.
  • Свечи
  • Czech Brisk также зарекомендовали себя как надежные и пользуются спросом у владельцев ВАЗ 2114.Этот производитель выпускает 10 типов для разных моделей иномарок, в том числе и для автомобильной. Стоят они примерно так же, как российские DVRM.
  • Японские свечи DENSO в особых рекомендациях не нуждаются. Многие заводы иномарок устанавливают их на свои модели автомобилей. Правда, они намного дороже отечественных и чешских брендов — 350-400 рублей за комплект, но и длиннее европейских и российских аналогов.


Какие свечи поставить на ВАЗ 2114 — дорогие или дешевые, брендовые или просто ходовые, решать вам.Главное, чтобы они соответствовали типу вашего двигателя и исправно работали.

КАК ЗАМЕНИТЬ СВЕЧИ В АВТОМОБИЛЕ?

Поменять свечи в машине несложно, с этой операцией сможет справиться любой автовладелец.

Если вы решили начать замену в дороге, то дайте двигателю остыть. Иначе можно обжечься и повредить резьбу при откручивании, так как раскаленный металл расширяется.

  1. Открываем капот, если у вас есть защитный чехол, его нужно открутить и снять.На контакты надеваются защитные колпачки с высоковольтными проводами. Их нужно аккуратно снимать, придерживая за колпачки, но ни в коем случае не тянуть за провода. Вы можете перерезать соединения, а затем вам придется менять проводку.
  2. Вокруг керамики из гнезда необходимо удалить весь скопившийся здесь нагар и мусор. В противном случае вся эта грязь может попасть в цилиндр двигателя.
  3. Чтобы снять свечи зажигания, осторожно открутите их гаечным ключом. Сдвинувшись с мертвой точки, попробуйте скрутить.Не торопитесь, вы можете повредить резьбу розетки или корпуса. Попробуйте еще немного вкрутить и продолжайте аккуратно завинчивать.
  4. Отвинтив старую свечу, очистить нити от грязи тряпкой. Вкрутите новый. Когда почувствуете, что резьба натянута, сделайте четверть оборота, но не перетягивайте, иначе вы можете повредить резьбу цилиндра или сам элемент.
  5. Надеть на контакты высоковольтные заглушки, установить крышку, закрыть колпак.

Первые два-три дня понаблюдайте, как работает ваша обновка.Не исключено, что войдет дефект, тогда двигатель будет работать с перебоями. В таком случае определить, какая свеча с дефектом, можно, последовательно отсоединив провода. Обязательно поменяйте забракованную деталь.

Добро пожаловать! Свечи зажигания — во всех ладах их всего четыре, в некоторых автомобилях к ним подключены высоковольтные провода, идущие от распределителя (автомобили с карбюратором), в некоторых эти провода тоже подключены к ним, но уже идущие от модуля зажигания (инжекторные 8-ми клапанные двигатели) и некоторых высоковольтных проводов вообще нет, а вместо них на каждую свечу ставят по одной катушке зажигания (это 16-ти клапанные двигатели), обычно с такими двигателями сложности возникают, хозяева иногда не представляю, как поменять свечи зажигания в таком двигателе, но это делается очень легко и в этой статье мы научим вас, как это делать в каждом двигателе, который был установлен на семействе Самара 2, и, как вы знаете, На них было установлено довольно много двигателей, начиная от 8-ми клапанного карбюратора и заканчивая 16-ти клапанным двигателем с системой распределенного впрыска (проще говоря инжектор).

Примечание! Для проведения работ по замене свечей зажигания в двигателе вам потребуются: Обязательно свечной ключ (при покупке сообщите продавцу, для какого двигателя вы покупаете ключ, так как на 16-клапанных двигателях свечной ключ идет совсем другой и другого типа), а так еще может пригодиться отвертка с гаечным ключом, чтобы скинуть минусовую клемму с АКБ, тем самым обезопасив себя и машину от КЗ!

Резюме:

  • Замена свечей зажигания
  • Дополнительный видеоклип

Где находятся свечи зажигания? Если у вас 8-ми клапанный двигатель, то свечи в них расположены сбоку от блока цилиндров и вкручиваются прямо в камеру сгорания, подробнее на втором фото ниже, в 16-ти клапанных двигателях все немного разные, никаких проводов, как мы говорили, к свечам не идет, там сразу нужно будет искать катушки (все четыре катушки указаны стрелками на фото 1), под этими катушками находятся свечи зажигания, которые время от времени необходимо заменить.

Когда следует заменять свечи зажигания? Все зависит от работы двигателя, если двигатель сильно изношен или если зажигание выставлено неправильно и время от времени происходит детонация, то в этом случае свечи нужно заменять гораздо чаще, они разрушаются при детонирующие (Что такое детонация, читайте в статье: «Детонация время от времени происходит в двигателе автомобиля») и их не удастся восстановить попутно, в отличие от того, если двигатель работает нормально и без перебоев, просто когда все работает идеально, только время от времени на свечах образуется налет, который можно удалить пескоструйной обработкой и тогда свечи будут как новые, если вы живете в большом городе, то поищите в интернете, может кто Сделав это по очень низкой цене, после пескоструйной обработки свечи она будет буквально как новая, и ее можно будет использовать в вашем автомобиле в течение длительного времени.

Примечание! Периодичность замены свечей порядка 10-20 тыс. Км., Если они забиты, то автомобилем явно будет хуже ехать, а так же плохо будет заводиться на морозе (будет слабая искра) и самое что немаловажно, из-за сильно изношенных свечей машина вообще может встать и никуда не поехать, как правило, такой случай бывает редко, просто меняете их вовремя и все будет хорошо, а то что нет искра на свечах, это может быть связано с разными факторами, в которых виновата либо система зажигания, либо модуль, либо какая-то одна из четырех катушек!

8-клапанные двигатели:

На них все очень просто, кроме этого еще можно посмотреть, есть ли искра в свече зажигания или нет, что очень удобно при глохом авто, в общем приступим, сразу предупредим какая система впрыска вообще не важно (Система впрыска инжекторная и карбюраторная на наших машинах) все делается так же, сначала скидывается минусовая клемма с АКБ (Как снять клемму с АКБ, читайте в статье: «Замена аккумулятор в машине »), после этого отсоединяем один провод от первой свечи (провод указан стрелкой) и откручиваем, на его место сразу вкручиваем другой (Новый) и подсоединяем к нему провод и так перебрать все четыре свечи, при их замене установить клемму на АКБ и завести машину, двигатель должен заводиться так же, как раньше или даже чуть лучше и быстрее (за счет того, что искра проходит лучше через новые электроды свечей), во время его работа, посторонние звуки которой ранее не появлялись, не должна появляться, все должно работать четко и без перебоев, кроме этого в местах, где высоковольтные провода цепляются за свечи, не должно быть искры и вообще искра не должна обрывайте провода, иначе лучше установите их на свечи или замените на новые.

16-клапанные двигатели:

На них тоже все очень просто, но есть один большой недостаток, невозможно будет увидеть искру и понять, есть она или нет, но если взять 8 клапанов, то там все просто, если машина не заводится, откручивается какая-то одна свеча и подключается к ней провод, после чего свеча подводится к массе и машина заводится, тем самым сразу можно понять, есть искра или нет и уже знаете, что проблема в в замке зажигания, на 16 клапанных, обычно если не заводится, на многое можно грешить, на топливную систему, на датчики и тд, в нем все проверяется с помощью компа и диагностики разъем, поэтому такие автомобили более навороченные и, в отличие от карбюраторных, вряд ли можно попробовать сделать машину и сесть и поехать, вернемся к теме, заменим свечи на 16 клапанных автоматах следующим образом, на в начале, таким же образом бортовая сеть обесточивается зед скинув минусовую клемму с аккумуляторной батареи, затем откручивается болт (Болт одной катушки обозначен для наглядности стрелкой, а крайняя катушка обозначена синей стрелкой, иначе на фото плохо видно) закрепляя одну из любых катушек и катушку вынимают из отверстия, в котором она находится, при ее снятии берется специальный свечной ключ для 16-ти клапанных машин и свеча зажигания выворачивается (см. маленькое фото) и он также вынимается из отверстия, заменяется на новый и новый в обратном порядке, не забываем установить на него катушку, остальные три свечи зажигания идут точно так же.

Примечание! На 16 клапанных автоматах, что на Приоре, что на семействе Самара 2, есть экран на крышке ГБЦ, снимать этот экран нужно будет, а то до свечей просто не дойдете, как снять это читайте в статье: «Замена экрана двигателя на приор»!

Дополнительный видеоролик: Для наглядности вы можете увидеть процесс замены свечей в двух роликах, в первом ролике показан процесс замены на 8-ми клапанных автомобилях, а во втором на 16-ти клапанных автомобилях, наш вам совет, читать и то, и другое, потому что это очень простая операция, и абсолютно каждый должен ее делать.

Свечи на ВАЗ 2114 и ВАЗ 2115 — важный элемент системы зажигания, от которого зависит успешный запуск ДВС. В статье рассмотрены случаи, когда необходимо поменять свечи зажигания (СЗ), какие свечи ставить, а также дана инструкция по их замене на ВАЗ 2114 и 2115.

Когда нужно менять свечи?

Замена СЗ на ВАЗ 2115 и ВАЗ 214 производится каждые 30 000 тысяч километров.Если вовремя не менять СЗ и продолжать эксплуатировать автомобиль, то износ электродов резко возрастает, это влечет за собой падение мощности автомобиля и чрезмерный расход топлива. Определить состояние свечи зажигания и системы зажигания в целом можно по внешнему виду электрода, по количеству и цвету нагара на нем. Коричневая сажа считается нормальным явлением.

При длительной эксплуатации характеристики мотора меняются. Если внимательно следить за работой ДВС, то по расходу топлива можно делать выводы о состоянии СЗ.Знающие люди рекомендуют менять свечи на ВАЗах через 20 тысяч километров, а зимой даже через 15 тысяч.

О необходимости замены СЗ можно судить по их внешнему виду, точнее по количеству и цвету нагара, а также зазору между электродами.

Кроме того, следует проверить сухость нити. Если на нем остались следы масла, это говорит о проблемах с герметичностью системы.

Подводя итоги, можно привести случаи, когда необходимо изменить СЗ:

  • машина не заводится;
  • повышенный расход топлива;
  • двигатель начинает утроиться;
  • падений мощности мотора;
  • превышение рекомендованного пробега для замены.

Какие свечи ставить?

Выбор свечей — дело ответственное. От их качества зависит срок службы двигателя, его мощность, расход топлива и успешный запуск.

При выборе наибольшее внимание следует уделить центральному электроду, а именно его характеристикам: жаропрочности, теплопроводности и пластичности.

Лучшие изделия — свечи, у которых наименьший зазор составляет 0,4-0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор видео — Автосфераомск).

Важно понимать, какие свечи выпускаются для ВАЗ 2114. Выбирая новинку, нужно изучить ее характеристики, чтобы выбрать, какие свечи лучше. На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, продукция которых пользуется наибольшим спросом. СЗ должны работать синхронно, поэтому покупать их нужно у одного производителя и из одного материала.

Отечественные производители включают свечи ДВРМ производства г. Энгельса.Устанавливаются на ВАЗ с завода. Качество изделий соответствует цене, но есть дефекты, поэтому при их покупке нужно проверять исправность. Продукция А-17ДВРМ (1.0) выпускается для двигателей с форсункой 8 и А-17ДВРМ (1.0) — на 16 клапанов.

Из импортных товаров, хорошие чешские свечи Brisk. Они востребованы благодаря хорошему качеству. Выпускается 10 серий этих изделий, различающихся дизайном. У них зазор 1,1, есть СЗ для 8-ми клапанных инжекторных двигателей — BRISK SUPER FORTE LOR15YC-1 и для 16-ти клапанного BRISK SUPER FORTE DOR15YC-1.

Японские товары всегда высокого качества. Эти свечи устанавливаются на некоторые марки автомобилей прямо на заводе. У них более высокая цена, но и качество у них соответствующее. При покупке стоит остерегаться подделок, так как их очень много. Для двигателей с 8 клапанами с инжектором применяется DENSO W20TT, для двигателей с 16 клапанами — DENSO W20EPR-U11.

NGK — ведущий производитель СЗ. Их устанавливают производители на некоторые марки иномарок.Для автолюбителя говорю, что свечи служат в среднем 25-30 тысяч километров. Для двигателей с 16-ти клапанными форсунками доступны свечи NGK №13 БПР6ЭС-11.

Инструкции по замене своими руками

Замена свечей на ВАЗ 2114 и 2115 процесс не сложный. Эту работу может выполнить любой автомобилист, руководствуясь приведенной ниже пошаговой инструкцией.

Инструменты и материалы

Для процедуры необходимо подготовить:

  • ключ для снятия защиты;
  • набор круглых щупов;
  • свечной ключ;
  • новый комплект СЗ.

Во избежание подделок следует приобретать оригинальные товары.

Процесс демонтажа и замены СЗ

Процедуру откручивания и замены свечей зажигания следует проводить на холодном двигателе во избежание ожогов.

Сам процесс состоит из следующих шагов:

  1. Сначала откройте капот. Затем нужно демонтировать защиту с двигателя, если она есть.
  2. После снятия декоративной планки нужно снять защитные колпачки с высоковольтных проводов, которые надеваются на контакты.Снимите заглушки осторожно, чтобы не повредить проводку.
  3. Места возле СЗ нужно очистить от грязи, чтобы они не попали в цилиндры двигателя.
  4. Теперь при помощи свечного ключа нужно открутить СЗ от ГБЦ. Начать скручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а затем можно аккуратно открутить СЗ из розетки.
  5. Вывернув старую СЗ, нужно протереть нить тряпкой.
  6. Перед вкручиванием новых изделий желательно проверить зазор на каждой из них.Для автомобилей с инжектором оно должно составлять от 1 до 1,13 мм.
  7. Установка СЗ — такая же простая процедура, как откручивание, проводится в обратной последовательности. На места старых свечей ставятся новые изделия. Его нужно вкручивать осторожно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
  8. Далее нужно надеть наконечники высоковольтных проводов. В этом случае нужно следить за тем, чтобы номера проводов, которые к ним прикладывались, соответствовали.
  9. На завершающем этапе декоративная накладка возвращается на место.

После замены СЗ необходимо понаблюдать за работой двигателя. Если он работает с перебоями, возможно, что одна из СЗ имеет дефект. Чтобы его обнаружить, нужно последовательно отсоединить каждый высоковольтный провод. Неисправную свечу зажигания следует заменить.

Цена вопроса

Качественная продукция всегда стоит дороже. Отечественные продукты в несколько раз дешевле, но качество оставляет желать лучшего.Поэтому стоит покупать импортные свечи, которые прослужат намного дольше отечественных. Это продлит срок эксплуатации двигателя, а расход топлива станет более экономичным.

Видео «Какие свечи зажигания лучше»

В этом видео рассказывается о СЗ: устройство, виды, какие лучше (автор видео — ВыборАвто — Автомобильный информационный сайт)

Своевременная замена свечи зажигания — залог стабильной, длительной работы двигателя.

Свечи зажигания: обзор

Свеча зажигания — это элемент зажигания, предназначенный для создания искры, которая воспламеняет горючую смесь под поршнем цилиндра.Их количество определяется количеством цилиндров в блоке двигателя.

Представляют собой никелевый корпус с керамическим изолятором, внутри которого проходит контактный стержень. Их синхронная работа достигается заменой всего комплекта, то есть 4 штук. Желательно, чтобы они были одной марки и одного производителя.

Время замены

Выход из строя свечи зажигания происходит из-за неправильной эксплуатации автомобиля, неправильного выбора их марки и плохого топлива. В результате на элементах появляются дефекты, по которым можно выявить неисправность двигателя.

Основные неисправности

  1. Корпус свечи, электрод с маслом … Возникает из-за износа поршневых щелевых колец. Масло между кольцами и стенкой цилиндра попадает в камеру сгорания, заполняя электрод. Мокрый элемент не генерирует искру регулярно, и двигатель начинает работать с перебоями, с падением мощности. Возникает необходимость ремонта мотора со всеми вытекающими проблемами.
  2. Выкрашивание или поломка изолятора … Этот дефект, во избежание детонации, требует замены свечей зажигания.
  3. Табличка на корпусе (предотвращает искрение). Требуется тщательная очистка. Причиной появления налета считается некачественное топливо (бензин).
  4. Перегрев корпуса (наличие на ней белого оттенка). Причина тому — высокооктановый бензин, например Au 95 вместо Au76 или Au 92. На ВАЗ-2114 владельцы рекомендуют заливать бензин 92.
  5. Несоответствие марки свечей зажигания двигателю также является причиной их перегрева.

Белый цвет изолятора, оплавленный электрод указывает на использование бедной смеси. Это приводит к образованию нагара внутри цилиндра. А чрезмерная длина резьбового элемента свечи зажигания приводит к повреждению поршня.

Процесс замены свечи

Итак, замена свечи доступна любому владельцу со свечным ключом, металлической щеткой, сжатым воздухом (желательно от шинного насоса), комплектом новых свечей.Для этого заглушите двигатель, дайте ему остыть.

Во избежание повреждения резьбового гнезда головки блока, после остывания двигателя заглушку выворачивают.


Если двигатель работает с перебоями, свечи зажигания проверяют на наличие дефектов … Выявление этого осуществляется попеременным отсоединением проводов. Необходимо помнить, что при снятии провода с подозрительной (неисправной) свечи никаких изменений в работе мотора на слух нет.

Когда менять

Даже при качественном зажигании смеси, устойчивости двигателя, свечи следует менять своевременно. Делать это следует с виду его нерегулярной работы.

Правильная эксплуатация автомобиля обеспечит 30, а иногда и 40 тысяч километров пробега на одном комплекте.

Замена свечи зажигания подключена:

  • Плохой запуск двигателя.
  • Увеличение расхода бензина.
  • Падение мощности.
  • Мотор троит.
  • Большой пробег без замены свечей.

Для увеличения срока службы необходимо регулярно проверять зазор между электродами. … Эксплуатация автомобиля с непрогретым двигателем негативно сказывается на работе свечей зажигания, особенно зимой.

Зазор свечи зажигания ВАЗ-2114

Износ электродов отрицательно сказывается на двигателе внутреннего сгорания, что может определяться повышенным расходом топлива.Расход топлива на ВАЗ-2114 в городской эксплуатации не должен превышать 10 литров.

Итак, большой зазор лучше для зажигания , поскольку в интервал контакта переходит больший объем горючей смеси и происходит ее качественное воспламенение. Но такая ситуация может привести к обрыву искры, особенно при работе двигателя на высоких оборотах.

Малый зазор дает мощную, но короткую искру , дуга которого не может сломаться. Ситуация чревата тем, что между контактами остается плазма огня.А это приводит к выходу из строя короткого замыкания (катушки зажигания) и длительному простою автомобиля.

При установке свечей не лишним будет визуально проверить СЗ на предмет возможного перегиба электрода или изменения других параметров при доставке их на место.

При покупке СЗ в магазине установка этих параметров не требуется. Выбор нужно делать исходя из марки вашего автомобиля.

Замена свечей зажигания на ВАЗ 2114 не доставит вам никаких проблем.Замена производится в течении 15-20 минут. В отличие от импортных машин, например с двигателем v6, где проблемно добраться до свечей, у вас в наличии 2114 свечей. Многих автовладельцев волнует несколько вопросов: как часто менять свечи зажигания и какие выбирать. На эти вопросы мы ответим ниже.

Как часто менять свечи зажигания

В Интернете и от знакомых мы часто слышим, что их свечи проехали 50-70 тысяч км. Возможно, это так, но менять желательно почаще. В целом свечи следует разделить на 2 типа: простые и переливающиеся. Ресурс последнего намного больше, а значит частота его замены меньше.

Периодичность замены свечей

  • обыкновенная — каждые 15-20 тыс. Км пробега
  • радужный — 70-100 тыс. Км пробега
  • легковых автомобилей — 10-15 тыс. Км пробега

Если у вас 2114 с двигателем 1.6л, нужно снять декоративную пластиковую крышку, если двигатель 1.5, то удалять ничего не нужно.

Снимаем с ПВН свечи (провода высокого напряжения или армированные провода)

С помощью свечного ключа осторожно открутите свечи. Если на корпусе свечи есть желтые кольца, необходимо заменить армированные провода. Это говорит о том, что провода могут «проткнуть» и скоро выйдут из строя.

После удаления старых заглушек перед установкой новых проверьте наличие уплотнительного кольца на каждой заглушке.

Свечи желательно перед установкой проверить специальным прибором или обратиться в сервис.

Свечи необходимо «наживить» вручную и только потом подтянуть подсвечником, при этом, чтобы не сорвать резьбу, усилия должны быть не более 20 Н.м.

После установки свечей подключите ПВН строго как указано на.

2114 и ВАЗ 2115 — важный элемент системы зажигания, от которого зависит успешный запуск ДВС. В статье рассмотрены случаи, когда необходимо поменять свечи зажигания (СЗ), какие свечи ставить, а также даны инструкции по их замене на ВАЗ 2114 и 2115.

[Скрыть]

Когда нужно менять свечи?

Замена СЗ на ВАЗ 2115 и ВАЗ 214 производится каждые 30 000 тысяч километров. Если вовремя не менять СЗ и продолжать эксплуатировать автомобиль, то износ электродов резко возрастает, это влечет за собой падение мощности автомобиля и чрезмерный расход топлива. Определить состояние свечи зажигания и системы зажигания в целом можно по внешнему виду электрода, по количеству и цвету нагара на нем.Коричневая сажа считается нормальным явлением.

При длительной эксплуатации характеристики мотора меняются. Если внимательно следить за работой ДВС, то по расходу топлива можно делать выводы о состоянии СЗ. Знающие люди рекомендуют менять свечи на ВАЗах через 20 тысяч километров, а зимой даже через 15 тысяч.

О необходимости замены СЗ можно судить по их внешнему виду, точнее по количеству и цвету нагара, а также зазору между электродами.

Дополнительно необходимо проверить сухость резьбы. Если на нем остались следы масла, это говорит о проблемах с герметичностью системы.

Подводя итог, можно привести случаи, когда необходимо поменять СЗ:

  • машина не заводится;
  • повышенный расход топлива;
  • двигатель начинает троить;
  • падение мощности двигателя;
  • превышение рекомендованного пробега для замены.

Какие свечи ставить?

Выбор свечей — дело ответственное.От их качества зависит срок службы двигателя, его мощность, расход топлива и успешный запуск.

При выборе наибольшее внимание следует уделить центральному электроду, а именно его характеристикам: термостойкости, теплопроводности и пластичности.

Лучшие изделия — свечи с наименьшим зазором — 0,4-0,8 мм, изготовленные из дорогих материалов: платины, иридия, палладия с покрытием из серебра или золота (автор видео — Автосфераомск).

Важно понимать, какие свечи выпускаются для ВАЗ 2114.Выбирая новый товар, нужно изучить его характеристики, чтобы сделать выбор. На авторынке появилось большое количество производителей СЗ, но есть несколько лидеров, продукция которых пользуется наибольшим спросом. СЗ должны работать синхронно, поэтому покупать их нужно у одного производителя и из одного материала.

Из отечественных производителей можно назвать тех, что производятся в г. Энгельсе. Устанавливаются на ВАЗ с завода. Качество изделий соответствует цене, но есть дефекты, поэтому при их покупке нужно проверить их на исправность.Продукция А-17ДВРМ (1. 0) выпускается для двигателей с форсункой 8 и А-17ДВРМ (1.0) — на 16 клапанов.


Хорошие импортные товары — чешские. Они востребованы благодаря хорошему качеству. Выпускается 10 серий этих изделий, различающихся дизайном. У них зазор 1,1, есть СЗ для 8-ми клапанных инжекторных двигателей — BRISK SUPER FORTE LOR15YC-1 и для 16-ти клапанного BRISK SUPER FORTE DOR15YC-1.

Японские товары всегда высокого качества. Эти свечи устанавливаются на некоторые марки автомобилей прямо на заводе.У них более высокая цена, но и качество у них соответствующее. При покупке стоит остерегаться подделок, так как их очень много. Для двигателей с 8 клапанами с инжектором применяется DENSO W20TT, для двигателей с 16 клапанами — DENSO W20EPR-U11.

NGK — ведущий производитель СЗ. Их устанавливают производители на некоторые марки иномарок. Для автолюбителя говорю, что свечи служат в среднем 25-30 тысяч километров. Для двигателей с 16-клапанными форсунками NGK заглушки No.Доступно 13 БПР6ЭС-11.

Инструкция по замене своими руками

Замена свечей на ВАЗ 2114 и 2115 процесс не сложный. Эту работу может выполнить любой автомобилист, руководствуясь приведенной ниже пошаговой инструкцией.

Инструменты и материалы

Для проведения процедуры необходимо подготовить:

  • ключ для снятия защиты;
  • набор круглых щупов;
  • свечной ключ;
  • новый комплект СЗ.

Во избежание подделок следует приобретать оригинальные товары.

Процесс разборки и замены SZ


Процедуру откручивания и замены свечей зажигания следует проводить на холодном двигателе во избежание ожогов.

Сам процесс состоит из следующих шагов:

  1. Сначала откройте крышку. Затем нужно демонтировать защиту с двигателя, если она есть.
  2. После снятия декоративной планки нужно снять защитные колпачки, с которых надеваются контакты. Снимите заглушки осторожно, чтобы не повредить проводку.
  3. Места возле СЗ нужно очистить от грязи, чтобы они не попали в цилиндры двигателя.
  4. Теперь при помощи свечного ключа нужно открутить СЗ от ГБЦ. Начать скручивание можно с любой стороны. Сначала нужно сдвинуть с мертвой точки, а затем можно аккуратно открутить СЗ из розетки.
  5. Вывернув старую СЗ, нужно протереть нить тряпкой.
  6. Перед вкручиванием новых изделий желательно проверить зазор на каждой из них.Для автомобилей с инжектором оно должно составлять от 1 до 1,13 мм.
  7. Установка СЗ — такая же простая процедура, как откручивание, проводится в обратной последовательности. На места старых свечей ставятся новые изделия. Его нужно вкручивать осторожно, чтобы не повредить резьбу в головке блока цилиндров или на изделии.
  8. Далее нужно надеть наконечники высоковольтных проводов. В этом случае нужно следить за тем, чтобы номера проводов, которые к ним прикладывались, соответствовали.
  9. На завершающем этапе декоративная накладка возвращается на место.

После замены СЗ необходимо понаблюдать за работой двигателя. Если он работает с перебоями, возможно, что одна из СЗ имеет дефект. Чтобы его обнаружить, нужно последовательно отсоединить каждый высоковольтный провод. Неисправную свечу зажигания следует заменить.

Замена свечей зажигания — регламентированная процедура. Их необходимо менять каждые 15 тысяч километров. Это связано с тем, что резьбовое соединение свечи зажигания и ГБЦ (ГБЦ) со временем теряет герметичность, поэтому даже если свеча зажигания нормально работает при малых и средних нагрузках, она дает пропуски зажигания при высоком давлении в камеры сгорания.Также смотрите замену свечей зажигания на автомобилях Лада Приора, Калина и Гранта или еще.

Замену свечей зажигания необходимо начинать с снятия клеммы «-» с аккумуляторной батареи. Чтобы в дальнейшем не перепутать порядок высоковольтных проводов, необходимо снимать защитный колпачок только со свечи зажигания, которую вы меняете в данный момент.

Снятие защитного колпачка со свечи

нужно откручивать либо штатным свечным ключом, либо головкой на «21».

После того, как вы вывернули свечу, необходимо с помощью специального инструмента проверить зазор между ее электродами. Для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 с карбюраторными модификациями двигателей зазор свечи зажигания должен составлять 0,7-0,85 мм, а для автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115 с впрыском модификации двигателя, зазор свечи зажигания должен составлять 1,00-1,13 мм.

Если зазор отличается от указанного, необходимо отрегулировать его, отогнув боковой электрод свечи зажигания.

Полностью ввернув новую пробку, необходимо затянуть с усилием, но не чрезмерным. Это происходит в пределах четверти оборота после прикосновения к заглушке. При чрезмерном усилии есть риск обрыва резьбы в головке блока, что влечет ее ремонт.

Установив на свечу зажигания защитный колпачок, повторяем операцию с остальными свечами в той же последовательности.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Что стоит вместо трамблера на ВАЗ 2114. Как установить зажигание на инжектор своими руками. Видео «Как работает двигатель с пропуском зажигания»

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

  • Автомобиль может дергаться.
  • И также возможно, что обороты двигателя будут плавными.
  • Ко всему этому нестабильная работа двигателя на холостом ходу, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем найдите модуль зажигания в двигателе и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Чтобы вам было легче визуально опознать, посмотрите ниже фото, где показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке обязательно нужно знать две вещи:

1.После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите там цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что такие же цифры присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Примечание!
При повторной установке модуля подключите все высоковольтные провода строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, потому что при подключении к нему всех проводов по очереди на разряднике постоянно появляется искра, но при последней проверке видно, что искра гаснет немного, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте внимательны и ни в коем случае не производите с ним никаких действий, не отсоединив аккумулятор!

Модуль зажигания на ВАЗ 2114 и других моделях ВАЗ предназначен для подачи высокого напряжения по высоковольтным проводам (высоковольтным проводам) на свечи зажигания.Некоторые автовладельцы называют модуль зажигания катушкой, что не совсем правильно.

Катушки зажигания установлены в карбюраторные ваз. Именно модуль зажигания применяется на ВАЗ 2110-15.

Основная функция модуля зажигания

Основная задача модуля — подача тока на свечи зажигания. В процессе работы на одну свечу подается рабочая искра, а на другую — «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а искра холостого хода — на 2-й и 3-й.Благодаря такому подключению в нужном цилиндре при необходимом такте своевременно появляется искра … Он подключен к бортовой сети.

Принцип работы и расположение

Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (и др.). Контроллер также устанавливает последовательность катушек зажигания, или, другими словами, регулирует подачу тока на свечи зажигания. Модуль зажигания работает при температурах от -40 ° до + 130 °.

Найти его местонахождение несложно, от модуля до свечей проходят ПВН (высоковольтные провода), по которым можно найти модуль.

Неисправность модуля зажигания — первые признаки неисправности

  • Потеря тяги двигателя — машина «не тянет»
  • Поплавок оборотов
  • Двигатель «троит», то есть может не работать один или два цилиндра
  • Провалы при разгоне

Если вы заметили, что машина не тянет, то есть не набирает скорость при разгоне, одной из причин может быть отказ модуля. В первую очередь стоит проверить ПНВ, идущие от катушки к свечам. Возможно, какая-то проволока отлетела от наконечника или свободно зашита.

Схема правильного подключения проводов к модулю зажигания

Если после проверки проводов вы убедились, что все они плотно одеты на свечи, проверьте правильность подключения самих проводов. Конечно, если до вас никто не залезал в двигатель, то проверять нет смысла. Если тяга была и пропала, причина может быть как в катушке, так и в самих проводах — их можно проткнуть.Но в любом случае давайте проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

  • 1 цилиндр — центральный нижний выход
  • 2 цилиндра — выход левый
  • 3 цилиндра — верхний выпуск
  • 4 цилиндра — выход правый

Схема показана для катушки, установленной на автомобиле.

Если после проверки проблем не обнаружено, стоит подумать о замене катушки или проводов. Желательно поменять оба.

Стоимость ПВН в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

  • ТЕСЛА
  • BRISK
  • BAUTLER
  • Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах представлены модули следующих компаний:

  • СОАТЭ (г. Санкт-Оскол)
  • МЗАТЭ
  • HOFER
  • FENOX
  • BOSCH

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть как старой, так и новой модели.Поэтому лучше разобрать самостоятельно и принести в магазин.

Коды ошибок модуля зажигания

При диагностике авто вам пригодятся следующие коды ошибок

    P0351 — обрыв змеевика 1-4 цилиндра
  • P0352 — обрыв катушки 2-3 цилиндров
  • P3000 (P3001 P3002 P3003 P3004) — несколько пропусков зажигания.

Замена модуля зажигания своими руками

Итак, в первую очередь ищем модуль (для тех, кто не знает). К нему идут ДПС от свечей зажигания.

  1. Снять минусовую клемму с АКБ
  2. Отсоедините колодку проводов от модуля
  3. Отсоединить ПВН
  4. Откручиваем сам модуль и снимаем
  5. Теперь устанавливаем новый модуль и проводим сборку в обратной последовательности.

При установке не перепутайте положение ПВН на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание.Если на наконечниках свечей и проводов есть желтые полосы, значит, провода необходимо заменить.

После замены модуля нужно проверить его работоспособность. Запускаем двигатель и наслаждаемся проделанной работой.

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подает в случае неисправности, следующие:

  • Автомобиль может дергаться.
  • И также возможно, что обороты двигателя будут плавными.
  • Ко всему этому еще можно добавить нестабильный холостой ход двигателя, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем найдите модуль зажигания в двигателе и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Чтобы вам было легче визуально опознать, посмотрите ниже фото, где показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке обязательно нужно знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите там цифры: 1, 2, 3, 4. Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что такие же цифры присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Примечание!
При повторной установке модуля подключите все высоковольтные провода строго по номерам, например: «первый провод — к первому выводу», «второй провод — ко второму выводу» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео хорошо видно, что модуль зажигания исправен, потому что при подключении к нему всех проводов по очереди на разряднике постоянно появляется искра, но при последней проверке видно, что искра гаснет немного, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте внимательны и ни в коем случае не производите с ним никаких действий, не отсоединив аккумулятор!

Для воспламенения топливовоздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания. Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое. На смену им пришли новые устройства — модули зажигания ВАЗ 2114.

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если высокое напряжение в устаревших системах было создано за счет отключения контактов в распределителе системы зажигания, то генератор импульсов в модуле — это сигналы, подаваемые блоком управления.

Блок управления собирает сигналы от датчиков на двигателе и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он генерирует высокое напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

В состав этого устройства входят две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все элементы заключены в прочный пластиковый корпус. На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения.Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно обнаружить следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

  1. На одной из свечей нет искры.
  2. Холостой ход сильно плавает.
  3. Мощность двигателя значительно уменьшилась.
  4. При разгоне пропала динамика, при резком нажатии на педаль газа появились провалы в двигателе.

Модуль зажигания, можно ли отремонтировать модуль

Фактически все поломки этого устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Починить модуль можно самостоятельно, если уметь обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания.Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые проводники, поэтому для их пайки потребуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом. Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверку надо начинать со свечей, для чего вынимаем их из гнезд.Сделать это очень просто. Концы армированных проводов следует снять с них и снять с посадочных мест специальным ключом для поворота.

Затем нужно осмотреть, почистить и проверить. Они должны быть коричневыми, без копоти и нагара. Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы.Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе. Если свечи в хорошем состоянии, нужно продолжать поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков. Все, что нужно автолюбителю:

  1. Тряпки.
  2. Ключ на 13.
  3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такую работу можно проводить на ровной поверхности или в гараже.

  1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ … Достаточно будет снять только отрицательную клемму.
  2. Далее вынимаем высоковольтные провода из мест крепления. Важно помнить их местонахождение. В случае сомнений можно сделать теги. Не меняйте местами провода, так как новая запасная часть может выйти из строя.
  3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
  4. После снятия гаек снимаем устройство с мотора.

Теперь берем тряпку и протираем место установки и вокруг нее.

Необходимо внимательно осмотреть новое устройство, а затем приступить к установке, которая должна выполняться в обратном порядке.

Не забудьте правильно прокладывать высоковольтные провода. Если все же запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства достаточно надежны, поломки случаются. В некоторых случаях их можно избежать, для чего необходимо, по крайней мере, иногда, проверять и поддерживать все части системы:

  1. Убедитесь, что не перепутали высоковольтные кабели — при большом внутреннем сопротивлении в них катушки могут выйти из строя.
  2. Необходимо проверить зазор между электродами свечи зажигания, потому что слишком большие искровые промежутки отрицательно отражаются на устройстве.

Вопросы / машина / Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

вопрос: как настраивается зажигание на инжекторных двигателях?
Свечи черные, в сервисе сказали, что зажигание затягивается, и не могут решить эту проблему, но вроде теоретически возможно.

Как понять почернели.
1. Ввернул новые — 5 минут, открутил ЧЕРНЫЙ.
2. Пройдено 20 000, скручен — черный.
Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: частоты вращения вала, нагрузки двигателя (массовый расход воздуха или положения дроссельной заслонки), температуры ох. жидкости, наличие детонации.
Итак, вот результаты:
1. Подробно опишите, при каких обстоятельствах свечи чернеют?
2. Поменять заправку (попробовать)
3. Сколько в день пробега.
4. Можно зайти в сервис и увидеть совпадение меток при установке ремня ГРМ, возможно он неправильно выставлен или перескочил (редко, но бывает).
Звоните, конечно, в другую службу, не там, где говорили о зажигании «с задержкой», они сами.

Момент воспламенения топливовоздушной смеси в камере сгорания — момент искрообразования между электродами свечи зажигания. Настройка момента зажигания — это возможность воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматических регуляторов угла опережения зажигания представлены на рис. 1.

Поскольку легче ориентироваться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (вперед), в ВМТ и за ВМТ (отставание) обычно оценивается в угловых градусах вдоль коленчатого вала с помощью знака V ‘или b- » (Инжир.2) …

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риска (отметка ВМТ в соответствующих цилиндрах) — на маховике, а во втором — штифте в крышке газораспределительного механизма (шкала на шкиве). За счет меньшего диаметра шкива по сравнению с маховиком шкала может перекрывать весь диапазон изменения угла момента зажигания.

На какой бы машине ни было установлено зажигание, заводите.

Модуль зажигания ВАЗ 2114 — лучшее решение, чем классическая катушка «Катушка», которая была установлена ​​на «классике». Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-ми клапанная форсунка: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

есть «плавающий» холостой ход; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; ощущаются провалы тяги при разгоне; отображается ошибка «Проверить двигатель».

Проверить модуль зажигания ВАЗ 2114

могут даже новички

Как показывают неисправности модуля

Приехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), также можно узнать, что «корень зла» в модуле зажигания.

Что такое угол опережения зажигания и на что это влияет

Время зажигания — критический параметр, определяющий работу системы зажигания.Под этим понятием подразумевается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу перед верхней мертвой точкой в ​​градусах.

Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, требуется некоторое время, ведь скорость распространения фронта пламени составляет примерно 20-30 м / с. Если смесь воспламеняется в положении поршня в ВМТ (т.е.е. верхняя мертвая точка), то его сгорание будет происходить на такте расширения, а также частично на выходе. В результате на поршень не будет эффективного давления. Поэтому тот момент зажигания, который является оптимальным, выбирается таким, чтобы давление дымовых газов.

Объект переделки — ВАЗ 2108, 2109 или 21099 с карбюраторным двигателем модификации 21083. Основная цель — переделать карбюраторный двигатель в 16-клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переделанного под 16-клапанную головку (еще до качественной настройки программы), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после запуска двигателя до высоких оборотов. Субъективно ускорение на четвертой передаче с 16 клапанами такое же, как и на третьей с карбюраторным двигателем. На прямой ровной дороге двигатель легко выходит на 5000 об / мин.Большинство водителей впечатлены этим.

Что приготовить Блок ГБЦ 16В в комплекте с ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

Ваз-21130 не развивает полную мощность, запускается с 6-7 раз при повторном запуске стреляет в выхлопную трубу … что может быть? · Проверьте его мозги и запас топлива! свечи, зажигание тоже посмотрите! Поддерживает ли форсунка интерфейс OBD-II на двигателе ВАЗ 21121 1. 6 8 клапанов 2005 г.в. Должна быть установлена ​​OBD-II на адаптер bluetooth форсунки… Интересно, а можно ли воткнуть?
· Зайдите на сайт этого адаптера / вероятно Check engin /, там есть описание, какие машины он может опрашивать. Нужна книга по ремонту инжекторного ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.п. Искал в интернете, попадались какие-то вирусы. Благодарю. Большое спасибо, Тигр. http: // redvanov. net / vaz / — Сайт занимается мошенничеством! Осторожно! И тебе должно быть стыдно за тигра!
· http: // автомобиль-экзотика.

Неправильная настройка зажигания приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но совсем не держит холостые обороты … Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно настроенное зажигание, но если свечи залиты или при запуске двигателя нет искры, то проблему лучше сразу искать в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками довольно просто, но понадобится специальный инструмент — стробоскоп. Желательно приобретать его для собственных нужд, ведь регулировать угол опережения зажигания придется не один раз за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут быть вызваны неправильно выставленным.

Когда однажды утром машина полностью отказывается заводиться с заряженным аккумулятором, вполне возможно, что все дело в катушке зажигания.Дело в том, что момент ее выхода из строя предугадать практически невозможно, а делать проверку необходимо после того, как возникла проблема.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе, на самом деле представляет собой преобразователь низкого напряжения с аккумуляторной батареи и генератора в высоковольтный, который затем поступает на свечи зажигания. То есть это миниатюрный электрический трансформатор.

Катушка зажигания — это своего рода мини-электрический трансформатор

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке катушки. Катушки во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке каждые 15 тысяч километров необходимо проверять состояние ремня в приводном распредвале и при необходимости регулировать его натяжение.

Делаем это в следующем порядке.С воздушного фильтра снимаем заборник холодного воздуха (фото 1), откручиваем три винта крепления передней крышки, защищающей ремень (фото 2), и снимаем крышку (фото 3). Осматривая ремень, обращаем внимание на то, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — порезов, трещин и т. Д. Также недопустимо смазывание ремня (обычно из-за протекания масла через распределительный сальник или коленчатый вал), так как в этом случае резко снижается его прочность.

Если у ремня таких дефектов нет и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) с усилием пальца (1,5-2 кгс). Скручивается при нормальном натяжении.

Какие свечи поставить на ваз инжектор. Какие свечи лучше на ВАЗ? Свечи для двигателей с ГБО

В конструкции двигателя используется множество систем. Одна из них — система зажигания. Он состоит из катушек, армированных проводов и свечей.Последние играют значительную роль в процессе работы двигателя внутреннего сгорания. Ресурс двигателей зависит от их качества и исправности. Специалисты рекомендуют заменять их каждые 30-40 тысяч километров. Какие свечи подходят к Приоре и как их ставить? Попробуем разобраться в этом вопросе.

Классификация

К выбору нужно подходить максимально ответственно. Стоит определиться, какой тип свечи лучше всего подойдет к машине.

Итак, эти элементы имеют свою классификацию по:

  • Количество электродов: двух- и многоэлектродные.Первый тип состоит из нескольких элементов. Это боковой и центральный электрод. Те устанавливаются штатно на «Приору». Что касается второго типа, то они имеют один центральный и три боковых электрода. По отзывам, эти свечи имеют больший ресурс и более надежны.
  • Тип материала. Часто свечи снабжены медными электродами. Какие свечи лучше выбрать на Приору? Судя по отзывам, ресурс у них небольшой — до 30 тысяч километров.Но в последнее время на рынке появились более «живучие» аналоги иридия. Их ресурс около 60 тысяч. Кстати, у таких свечей диаметр центрального электрода чуть меньше. Если на меди — 2,5 миллиметра, то на иридии — 0,7 миллиметра.
  • Диаметр резьбы. При покупке уточняйте у продавца, для какого двигателя вам нужны свечи. Так, 16-клапанные комплектуются элементами с меньшим размером головки и диаметром резьбы. Свечи от 8-клапанного двигателя в Приоре 16v просто не подойдут.
  • Вагинальный номер. Этот параметр означает давление, при котором свече зажигается легче. Бывает холодного и горячего типа. Число горящих свечей — 20 и выше для первой и 11-14 для второй. Какие свечи лучше на «Приоре» 16 С.? На этот вопрос нет однозначного ответа. Но есть универсальные варианты. В этом случае количество свечей от 11 до 20. Именно такие свечи берут многие автомобилисты. Они отлично ведут себя летом и на морозе.

Регулярно на Волжском автозаводе используются свечи с маркировкой АУ17ДВРМ.

Производитель — «АПС Приоритет». Судя по отзывам, ресурс этих свечей составляет 25 тысяч километров. Это очень хорошо, учитывая невысокую стоимость — 400 рублей за комплект. Но изделия с такой маркировкой плохо себя показывают в холодную погоду. Какие свечи поставить на «Приору» 16 клапанов для зимней эксплуатации? Лучше использовать «Priority A 15 FIRM». У этих свечей меньшее число яркости. Они легче загораются при низких температурах.

Аналоги

Какие свечи лучше на «Приоре» 16 С.? Для тех, кто не хочет покупать заводские свечи, существует огромный выбор аналогов:

  • Продукция британского производителя «Champion». Какие свечи лучше на «Приоре» 16 С.? Для такого двигателя стоит купить «Чемпион» RC9YC.
  • Свечи от немецкого производителя Beru. Они не очень популярны, но обладают высоким ресурсом. Маркировка для «Приора» — 14ФР7ДУ.
  • Японские свечи NGK. Пожалуй, самый популярный аналог заводских изделий. Для 16-клапанной Приоры идеально подходит NGK с маркировкой BCPR6ES.
  • Denso. Это тоже японский производитель. Стоимость наравне с NGK, по качеству тоже не уступает. Для «Приоры» стоит покупать «Денсо Q20PR-U11».
  • «Бриск» (Чехия). Еще один популярный производитель свечей зажигания. Производитель предлагает изделия с разной температурой нагрева и количеством электродов. Для Приоры подходят свечи DR15YC-1. Так же и на двигателях Kalina первого и второго поколения, с 16-клапанным механизмом газораспределения. Но судя по отзывам, продукция некачественная — электроды сильно смещены от центра, что для таких изделий недопустимо.

Какие свечи сейчас лучше всего подходят для ВАЗ 16 ячеек? При выборе стоит отдать предпочтение оригиналу — AU17DVRM. Кстати, на упаковке присутствует надпись «BOSCH Group», но продукция российского производства. Для желающих использовать аналог подойдут свечи NGK. У них хороший ресурс и невысокая стоимость.

Как заменить? Инструменты для готовки

Итак, мы решили, какие свечи лучше на Приоре 16 кл. Теперь нужно подготовить инструменты к замене, а именно:

  • Свечной ключ на «16» (желательно с мощной ручкой).
  • Отвертка шлицевая.
  • При отсутствии ключа подойдет торцевая свечная головка на «16» с удлинителем. Желательно, чтобы у нее на конце был магнит или резинка — так будет легче вынуть свечу из колодца.

Приступаем к работе

Итак, для начала откройте капот и снимите декоративную крышку двигателя.

Примечание! Снимая высоковольтный провод, не держитесь за шнур — он может быть поврежден.Вам нужно только схватиться за резиновый наконечник. При повреждении элемента возможны пропуски зажигания. Мотор начнет троить, а сама машина будет потреблять много топлива (так как ей нужно больше энергии, чтобы протолкнуть холостой поршень в цилиндр).

Теперь переходим к самим свечам. Опускаем специализированный ключ в вал и начинаем откручивать свечу против часовой стрелки ручкой.

Вынимать нужно очень осторожно — нельзя упасть в колодец.В противном случае часть изолятора может отломиться и осколки упадут в цилиндр.

Полезный совет: при отсутствии ключа с магнитом можно использовать сам модуль зажигания — установите его на торец свечи и вытащите обратно. Так мы можем аккуратно и без повреждений получить старый элемент.

Установить новые

Как в следующий раз заменять свечи? Перед установкой новых проверьте зазор между боковым и центральным электродами. Он должен быть около одного миллиметра.Параметр проверяется круглым щупом. Он изображен на фото ниже:

Обратите внимание: через некоторое время просвет свечей увеличивается. Каждые 15 тысяч километров рекомендуется проверять этот параметр и при необходимости корректировать.

Если зазор в порядке, поставьте свечу на наконечник модуля зажигания и опустите ее в вал. Далее закрутите ключом до упора. Сильно тянуть не нужно. Рекомендуемый момент затяжки от 25 до 30 Нм.На следующем этапе прикручиваем катушки и вставляем клеммы.

Тестовая работа

Итак, заводим машину и слушаем ее работу. Мотор не должен троить и трясти. Если да, проверьте правильность установки свечей. Часто автомобилисты путают положение бронепровода. Из-за этого мотор вообще не запускается. Чтобы этого не произошло, предварительно подпишите каждый из модулей зажигания.

Если есть нагар

Через 15 тысяч км пробега рекомендуется еще раз проверить состояние свечей. Иногда на поверхности электродов можно наблюдать коричнево-желтые отложения нагара. Это указывает на использование топлива с октановым числом, не подходящим для автомобиля. Когда свеча перегреется, налет станет белым. Не исключена эрозия. Причина может быть в раннем опережение зажигания. Иногда свеча просто болтается. Также при раннем зажигании плавится сам электрод. Такая свеча только на замену. Какие свечи лучше на «Приоре» 16 С. смотрите выше.

Если машина троит, тестер надо проверить на работоспособность.Обычно для этого используется пистолет с металлическим наконечником и колпачком. Касается наконечник и надевается колпачок на вывод для армированных проводов. При нажатии на курок между электродами должна загореться искра. Если его нет — элемент на замену.

Наконец-то

Итак, мы выяснили, какие свечи лучше на Приоре 16 кл. выбрать и как их заменить. В процессе работы желательно проверять свечной колодец на наличие масла. Если он есть, возможно, в двигателе сгорела прокладка ГБЦ.Что касается вопроса выбора, многие советуют брать заводские свечи. Они работают не хуже аналогов, а их стоимость приемлема для покупателей. Свечи с резистором хорошо себя показали — пробои в них сведены к нулю.

Свечи зажигания — неотъемлемый атрибут любого автомобиля с бензиновым двигателем. Русская зима — настоящее испытание для этих деталей. Именно в этот период года свечи все чаще выходят из строя и водители начинают более внимательно рассматривать, какие свечи лучше на ВАЗ.Именно на эту тему мы сегодня поговорим более подробно.

Сегодня свечи на ВАЗ 2107, которые обычно ставят автовладельцы, производят в Европе и Японии. К сожалению, водители мало доверяют отечественным производителям свечей. В этом обзоре мы описываем несколько широко доступных на нашем рынке свечей.

Обзор свечей для ВАЗ

  • Трехэлектродные японские свечи NGK BUR6ET — очень распространенный вариант. Стендовые испытания показали хорошую устойчивость двигателя и хороший прирост мощности — 4.4% (все вышеперечисленные параметры приведены в сравнении с «родными» ВАЗовыми свечами EZ A17DVRM). Также они экономичны по расходу топлива (3,9%). Это лучшие свечи для ВАЗ2114.
  • Французские свечи Beru Ultra-X 79 (4 электрода) наименее токсичны из всех свечей, прошедших стендовые испытания и описанных в этой статье. К тому же эти свечи показали наибольшую экономию топлива (4,2%). Однако они несколько уступают японским аналогам по устойчивости и приросту мощности (всего 3.7%).
  • Самыми стабильными оказались чешские трехэлектродные свечи Brisk Extra. Помимо устойчивости они обеспечили значительный прирост мощности двигателя — аж на 4,8%. Однако серьезным их недостатком была небольшая экономия бензина. Решая, какие свечи лучше всего подойдут к Калине, многие останавливаются на этом варианте в силу его надежности.
  • Одноэлектродные свечи Finwhale из испытанных образцов имеют лучший темп роста мощности (> 6%). При этом по устойчивости они немного отличаются от Brisk Extra и сравниваются по этому параметру с японскими свечами NGK.При этом их экономичность и токсичность даже хуже, чем у Brisk Extra.
  • Свечи German Champion сочетают в себе доходность (4,2%, как у Beru Ultra-X 79) и хороший прирост мощности (5,6%). У них такая же средняя стабильность, как у Beru Ultra-X 79, уступая всем остальным образцам.

Решая, какие свечи выбрать, нужно учитывать, что вы от них хотите. Если надежность — ваша главная забота, то ваш вариант — Brisk Premium, Finwhale или NGK BUR6ET.Если вам важна экономия топлива, возьмите Champion, Beru Ultra-X 79 или NGK. Максимальную производительность обеспечат свечи Finwhale (при этом экономия уменьшится) и Champion (мощность будет немного ниже, но экономия будет намного выше). В общем, лучшие свечи оригинальные, то есть настоящие. К сожалению, сегодня можно, сами того не зная, купить множество подделок, что порой разочаровывает водителей в продукции хороших компаний.

Кроме того, при обслуживании ВАЗ 2110 техник подскажет, какие свечи лучше, ведь это не такая серьезная проблема, как частота, с которой нужно их менять.Это нужно делать каждые 15-20 тысяч км.

Для правильной работы бензинового двигателя состояние и качество свечей зажигания играют решающую роль. Например, нестабильная искра даст пропуски зажигания, которые не только дадут себе тряску на низких оборотах и ​​тугую езду, но и приведут к попаданию горючей смеси в катализатор — а это уже риск перегрева и выхода из строя. Не зря, начиная с экономии Евро 3, в программах ЭБУ впрыска отечественных автомобилей предусмотрена диагностика неравномерности вращения коленчатого вала и отключение подачи топлива в вышедшие из строя цилиндры.

Конструктивные особенности свечей зажигания

  1. Число плавления характеризует скорость отвода тепла от электродов к юбке свечи. Во время работы свечу зажигания следует нагреть до такой температуры, чтобы нагар на ней окислился до того, как он мог накапливаться, но также опасен ее перегрев: это может вызвать возгорание, сами электроды начнут быстро разлагаться. Проблема в том, что тепловая нагрузка на саму свечу неравномерна — при движении на малых оборотах нагрев намного меньше, чем при движении «педалью в пол».«Свечи с нормальным числом горения в обоих этих случаях будут работать на пределе оптимального режима — недо- и перегреве соответственно.
  2. Искровой разрядник зависит в первую очередь от мощности штатной системы зажигания и максимального давления в цилиндре в конце такта сжатия: он должен быть таким, чтобы обеспечивать надежный пробой искры даже при низком напряжении (прокрутка по стартер на разряженной батарее). И разница в этом случае очевидна: обычно коэффициент трансформации катушек зажигания около 2000, то есть при работающем генераторе они могут выдавать до 28 киловольт, а при запуске всего 14! Поэтому в приобретаемом комплекте свечей должен быть точно такой зазор, который задан производителем автомобиля: увеличенный означает риск пропуска зажигания (но в пределах возможностей катушки даст более мощную, более горючую смесь), уменьшенный — гарантирует возможность запуска с севшим аккумулятором, но это чревато прерываниями уже из-за меньшей энергии искры.
  3. Вылет электрода также имеет большое значение для работы свечей в конкретном двигателе. Например, на восьмиклапанных двигателях, где свеча стоит сбоку от камеры сгорания, увеличение оттока оптимизирует воспламенение смеси: участок, прилегающий к стенкам камеры сгорания, плохо вентилируется, а удаление электродов дополнительно гарантирует, что в искровом промежутке будет высококачественная легковоспламеняющаяся смесь. Для восьмиклапанных ВАЗ, у которых вентиляция камеры сгорания конструктивно нарушена (впускной и выпускной каналы расположены в одном направлении, а не друг напротив друга) это довольно чувствительно.Свечи с заглубленными внутрь электродами используются, как правило, на многоклапанных моторах с минимальным объемом камеры сгорания, иначе они могут столкнуться с клапанами или поршнем.
  4. Количество электродов в реальной эксплуатации, принципиально не важно. У многоэлектродных свечей теоретически повышенный ресурс — когда эрозия разрушает один из боковых электродов, искра начинает биться в другом (в отличие от распространенного заблуждения, искры одновременно между несколькими электродами нет).На практике искра обычно «плавает» (поэтому кажется, что их несколько) — в условиях плохого распределения смеси по цилиндру искра может перейти из рабочей зоны в «затемненную», то есть загрязнены остаточными выхлопными газами. В результате вместо улучшения ресурса мы получаем износ двигателя, что, опять же, актуально для восьмиклапанного ВАЗа, который так омерзительно работает на холостом ходу с прописанной действующими экостандартами обедненной смесью.
Видео: Испытание свечей зажигания на стенде.

Еще что-нибудь полезное для вас:

Благородные металлы: практический смысл применения

Как мы уже говорили в последнем абзаце, переход на многоэлектродную схему особой практической пользы в увеличении срока службы свечей не принес. Фактически при этом борьбу с самой причиной естественного износа свечей, то есть эрозией контактов, заменили паллиативом — заменой «запасных».Чтобы напрямую повысить надежность электродов, конструкция свечей была существенно переработана.

В свечах зажигания «платина» и «иридий» главная особенность, которая бросается в глаза, — это очень тонкий центральный электрод, точно локализующий место возникновения искры — на противоположном боковом электроде припаяна пластинка из соответствующего металла. он, и центральный электрод также покрыт им.

Преимущества таких свечей очевидны: срок службы электродов в нормальных условиях в два-три раза выше, чем у обычных свечей.Тонкий центральный электрод отлично самоочищается, что также способствует надежной работе.

Минусы, увы, тоже существенные. Во-первых, цена: комплект с надписью Platinum или Iridium будет стоить минимум в два-три раза дороже обычных свечей. Вторая, как ни странно, нежность: негорючая сажа мгновенно убивает такие свечи, и механическая чистка им противопоказана, как дедушка горел горелкой. В первую очередь, мы, конечно же, говорим о печально известном ферроцене, с которым до сих пор нередко сталкиваются.

Нетрадиционные схемы

Часть конструктивных решений в свечах зажигания нестандартной схемы можно назвать условно рабочими — улучшая одно, они ухудшают другое. Самый простой пример — свечи серии NGK V-Line: у них центральный электрод имеет канавку, соответственно, искра всегда проскальзывает между краем электрода и боковой стороной. Теоретически это улучшает воспламенение смеси за счет перемещения искры в лучше вентилируемое пространство и стабилизации точки искрения, но эрозия такого центрального электрода также ускоряется.

Некоторые из представленных на рынке свечей никак нельзя отнести к «гербалайфу» с авторынка: всевозможные «предкамерные», «факельные» и т. Д. Свечи работают в лучшем случае не лучше стандартных. , в худшем — они быстро разрушаются. Например, в пресловутых свечах «Бугайец» припаянная юбка не только ухудшала вентиляцию искрового промежутка, но и перегорала, а иногда уходила в «свободный полет» в камеру сгорания. Из конструкций, которые функциональны, но бесполезны в практике рядового автомобилиста, отметим только свечи, у которых вообще нет бокового электрода — они изначально создавались для работы в двигателях сверхвысокого наддува, чтобы избежать перегрева выступающих боковых электродов. , в обычном городском цикле на моторе «гражданской» степени форсирования омерзительно самоочищается и гарантирует перебои на холостом ходу даже на безупречном качественном бензине.

Выбираем свечи зажигания для ВАЗ

Поговорим о свечах зажигания на конкретном примере — 16-клапанном двигателе ВАЗ-2110, который с завода комплектуется свечами А17ДВРМ завода Энгельс. Этот же завод, кстати, выпускает оригинальные свечи для других российских конвейеров: например, маркировку EZ можно увидеть на свечах Renault Original. Для удобства остановимся на этих свечах.

EZ A17DVRM

Основным преимуществом этих свечей зажигания является их стабильность качества: в оригинальном комплекте сложно найти большое несоответствие по сопротивлению или размеру искрового промежутка.Мы не зря упомянули слово «оригинал» — увы, рынок наводнен либо подделками, либо браком, которые поступают в свободную продажу. Свечи имеют хороший запас по прекращению искрения, со стандартной системой зажигания, выдерживают прокрутку при падении напряжения до 6 В без прекращения искрения. Они также стабильно работают в условиях максимальной нагрузки — пропуски зажигания, которые может «уловить» чувствительный газоанализатор, минимальны.

Что касается ресурса, то их задача работать от ТО до ТО — отвечают уверенно.Учитывая невысокую цену и распространенность, их явно стоит рекомендовать.

Трехэлектродная версия уже знакомого A17DVRM. Теоретический прирост ресурса принес здесь свой минус: параметры свечей «плавают» сильнее, а это прежде всего нестабильный зазор, отсюда и некоторое ухудшение характеристик мотора. Но следует отметить, что этот износ можно «поймать» только на измерительном стенде, в реальной эксплуатации нельзя сказать, что трехэлектродные свечи от Энгельса будут хуже одноэлектродных.

Отличные свечи от одного из мировых лидеров в своем производстве: высокое и стабильное качество изготовления, уверенная работа во всех режимах и хороший ресурс. Свечи уверенно выдерживают падение напряжения при запуске до 6,5 В (неожиданно проигрывая отечественным!), Пропуски зажигания у них минимальны.

В их конструкции используется то же решение, что и у NGK серии V-Line, но с точностью до наоборот: канавка выбита в боковом электроде. Это определенно более выгодно с точки зрения производства, так как нет необходимости строго ориентировать боковой электрод относительно центрального, но практическая польза от такой конструкции явно меньше.

Свечи с увеличенным смещением центрального электрода, как ожидалось, не показали увеличения производительности двигателя на 16-клапанном двигателе: это решение было бы более «рабочим» на восьмиклапанном двигателе. По всем параметрам это сильный «середняк», но цена значительно выше, чем у конкурентов с такими же качествами. Отметим только хороший результат запуска от разряженной батареи: 6.2V — отличный результат … но оригинальные свечи от Энгельса дешевле и, как ни странно, лучше чешских.

Маркетологи компании явно ошиблись отнесением этих свечей к серии V-Line: в их центральном электроде отсутствует паз. Скажем сразу: оригинальный комплект — это крепкий «середнячок», который ничем не выделяется, но и не проваливает тест. Однозначно не нравится заметная грубость изготовления — даже маркировка Made in France всегда упакована неровно, боковой электрод обычно неровно припаян. Складывается впечатление, что технологию изготовления специально испортили в угоду дешевизне, но эти свечи могли быть и лучше.

Главный минус NGK не в себе, а в чудовищном количестве подделок на рынке. Достаточно ввести в поиске на Ebay или AliExpress «свечу зажигания» без указания марки, как сразу появится многостраничный список «тип NGK» из Китая.

Bosch WR7DPX

Эти свечи будут исключены из рейтинга, учитывая, насколько серия Platinum дороже аналогов, не содержащих драгоценных металлов. Однако именно эти свечи демонстрируют лучшие результаты во всех моторных тестах — в первую очередь это играет тонкий центральный электрод, полностью скрытый в изоляторе: двигатель запускается при напряжении в системе проводки менее 6В, что недоступен для других свечей, минимальная токсичность четко указывает на наименьшее количество пропусков зажигания.

Придется попробовать перегреть центральный электрод при максимальных нагрузках — конструкция гарантирует надежность передачи тепла от него к изолятору, а затем к юбке. Так что эту свечу можно посоветовать как владельцам путешествующих автомобилей, так и любителям агрессивной езды. Если, конечно, цена не остановится.

Согласно техническому регламенту, свечи зажигания в двигателях 21116 и 21126 следует заменять во время ТО-2, то есть через 30 тысяч километров пробега.На самом деле этот срок можно продлить в полтора раза, если речь идет о щадящем режиме эксплуатации. Но не стоит этого делать, если автомобиль находится на гарантии (тогда замена производится по регламенту). Здесь мы перечисляем, какие свечи зажигания подходят для каждого из этих двигателей. Мы предполагаем, что владелец Калины-2 пользуется каталогами следующих компаний: BERU, CHAMPION, NGK, DENSO, BRISK, BOSCH.

  • ОАО «ЗАЗС» (Россия) — АУ17ДВРМ, А17ДВРМ;
  • BERU (Германия) — 14ФР-7ДУ, 14Р-7ДУ;
  • ЧЕМПИОН (Англия) — RC9YC, RN9YC;
  • NGK (Япония) — BCPR6ES, BPR6ES;
  • DENSO (Япония) — Q20PR-U11, W20EPR;
  • BRISK (Чехия) — DR15YC, LR15YC;
  • BOSCH (Германия) — FR7DCU, WR7DC.

Слева марка товара подходит для 16-клапанного двигателя, справа — для. Вы можете заметить, что свечи с тонким электродом, иридиевые свечи и т. Д. Здесь не указаны. Тонкий электрод затем используется для обеспечения надежного зажигания на высоких скоростях (7000, 8000 об / мин и более), но отсечки срабатывают для двигателей ВАЗ выше 6000 об / мин. Иридиевые свечи в своей конструкции имеют тонкий центральный электрод, но, как мы уже выяснили, переход на использование таких деталей — пустая трата денег, и не более того.Долговечность иридиевых свечей примерно соответствует значению «жизни» свечи с медным электродом стандартного сечения. Выбор остается за владельцем.

Появилось керамическое покрытие — сразу меняем свечи!

По эксплуатационным параметрам, включая долговечность, все компоненты перечисленных изделий практически не отличаются друг от друга. Это подтверждают отзывы автовладельцев, высказываемые на различных форумах и т. Д. Возможно, есть более дорогие комплектующие, использование которых позволит банальной заменой увеличить мощность, крутящий момент двигателя или некоторые другие характеристики.Но установив такие свечи в мотор 21126, скорее всего, о гарантии на коробку придется забыть. С технологиями всегда так: нужно представлять, что мы делаем и чего хотим достичь в результате.

Выбор свечей для современных двигателей ВАЗ

Показания для замены свечей:

  • Если на конусе изолятора и электродах присутствует черная сажа («замша»), ее можно очистить или заменить. Уборка осуществляется, в том числе путем обогрева.При замене лучше использовать свечи с чуть меньшим значением числа свечения, чем раньше;
  • Если поверхность изолятора выглядит как желтоватая глянцевая керамика, то свечу необходимо заменить. В этом случае возможно образование стекловидного лака. Он электропроводен.

В первом из рассмотренных случаев нагар образуется из-за того, что не все элементы свечи достаточно нагреваются, и самоочистки не происходит. Это может произойти, когда автомобиль используется для коротких поездок с низкой скоростью, частыми запусками и остановками.Такой же эффект характерен для работы двигателя при низких температурах. По логике, в таких ситуациях рекомендуемая замена — это свеча с меньшим числом накала, чем предусмотрено производителем. Можно попробовать установить свечи А14ДВРМ вместо А17ДВРМ в 8-клапанный двигатель и так далее. Только сейчас о такой замене нужно договариваться с дилером.

Сравнение аналогов A17DVRM, выпущенных под разными брендами

Одно из интернет-изданий провело сравнительное испытание свечей зажигания, разработанных для двигателя ВАЗ-21116.Испытаны аналоги свечей А17ДВРМ, поставляемые следующими компаниями:

  • APS, Bosch, Brisk — российское производство;
  • Bosch Platinum, Beru, Finwhale — Германия;
  • NGK, Denso — Япония;
  • Эйкем — Франция;
  • Champion — «Сделано в Европейском Союзе».

Отметим, что испытания проводились на 8-клапанном двигателе ВАЗ-2111 (форсунки, лямбда-зонд, без катализатора, «Январь-5.1»). Все измерения проводились на стенде.


Выбор свечей для 8-клапанного двигателя 21116

Результат испытаний представлен на фото в виде графиков. Как видите, повод для закупки импортных еще есть: использование свечей от Bosch, а также продуктов от брендов Finwhale, Brisk и Champion обеспечит заметный прирост мощности. Если хотите сэкономить на топливе, то спрашивайте продукцию NGK в магазинах. Дополнительные комментарии здесь не нужны.

Форсированные двигатели отличаются повышенным значением компрессии, а двигатели ВАЗ.Установив свечи зажигания Brisk, вам не придется беспокоиться об искрах при высоком давлении. Но учтите, что свечи NGK имеют схожие характеристики. Оказывается, лучшим выбором следует считать именно продукцию NGK, однако в последнее время под эту марку стали появляться подделки. А «римейк», похоже, сейчас идет из Франции, о которой рассказывается в фильме.


  • Калина 2 после 100 тыс. Км. запустить. Стоит ли …

Сегодня мы хотим рассказать вам, какие свечи зажигания выбрать для 2114.Производителей свечей достаточно, чтобы сделать выбор в пользу того или другого.

Свечи зажигания отечественные или импортные

Среди самых популярных производителей свечей есть несколько лидеров, пользующихся большим спросом и зарекомендовавших себя.

Эти свечи устанавливаются производителем с конвейера и за свои деньги отличный вариант. Однако в отзывах автомобилистов попадается брак. Поэтому при выборе этих свечей следует сразу проверить их перед установкой.

  • А-17ДВРМ (1.0) англ. 8-cl — свечи для инжекторных 8-ми клапанных двигателей.
  • АУ-17ДВРМ (1.0) англ. 16-кл — свечи для впрыска 16 клапанных двигателей

Свечи Бриск Чехия

Хорошее качество Свечи Brisk, зарекомендовавшие себя с положительной стороны, пользуются большим спросом. Brisk имеет 10 серий свечей, различающихся по конструкции и предназначенных для разных типов двигателей не только автомобилей, но и мототехники.

  • Свечи BRISK SUPER FORTE LOR15YC-1 на 8 клапанов
  • Свечи BRISK SUPER FORTE DOR15YC-1 на 16 клапанов

Зазор свечей обоих типов 1.1

Свечи зажигания DENSO

Свечи японского качества в представлении не нуждаются. Эти свечи устанавливаются производителями на некоторые импортные автомобили. Судя по отзывам, неплохие свечи из более высокой ценовой категории, чем предыдущие. Однако следует опасаться подделок, которых сейчас много.

  • Свеча зажигания DENSO W20TT — для 8-клапанных двигателей
  • Свечи DENSO W20EPR-U11 — на форсунку 8 клапанов

Свечи NGK

Одна из ведущих компаний по производству свечей зажигания, свечей накаливания и других автомобильных компонентов.Свечи отличного качества, которые устанавливаются на конвейеры таких производителей, как Nissan, Mazda и других. Судя по отзывам автомобилистов, установленные свечи NGK на их авто отработали в среднем 25-30 тысяч км.

Свечи НГК №13 БПР6ЭС-11 для форсунки 8 клап. Стоимость 450-500 руб. Комплект

Перед установкой новых свечей зажигания необходимо проверить их работоспособность. Можно ли это сделать с помощью специального приспособления или на стенде.

Если у вас нестабильная работа двигателя, он начал «троить», вполне возможно, что пришло время заменить свечи зажигания, либо ПВН, либо.Итак, для начала проверьте свечи зажигания, чаще всего причина в них.

  • Снимаем наконечники ПВН со свечами
  • Откручиваем все 4 свечи (требуется ключ на 21)
  • Надеваем на свечу наконечник и прислоняем к металлу (можно к корпусу блока цилиндров)

Внимание! Свеча в этот момент находится под высоким напряжением, поэтому лучше удерживать ее плоскогубцами или чем-то подобным

Начинаем крутить стартер и смотрим на свечу, если есть искра, значит свеча рабочая.Аналогичные действия проделываем с другими свечами.

Катушка зажигания ваз 2114 8 клапанов. Модуль зажигания ВАЗ, ремонт и замена своими руками

В нашей сегодняшней статье мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в машине зависит от ее функционального состояния.

Типовой проект

Модуль розжига довольно сложный, так как совмещает в себе оборудование и электрику. Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания.Именно этот подводимый ток является основой для осуществления зажигания.

Работа модуля обеспечивает сгорание топлива и, соответственно, работу двигателя. Говоря очень простым языком, машина не может никуда проехать без модуля.

Для моделей ВАЗ предусмотрено использование модулей зажигания двух типов:

Блок отличается тем, что катушки срабатывают по одной на пару свечей зажигания. Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет костюм сразу на две свечи, а в ее конструкцию входят следующие элементы:

  • Провода высоковольтные;
  • Клеммы низкого напряжения
  • Вторичная и начальная обмотки;
  • Core.

Отдельные модули, в которых катушки подают отдельную заявку на каждую из 4 секций, отличаются выводом высоковольтных проводов через пружинный контакт. Блочные легче проверить, их легко снять и вернуть на место.

Примечательно, что при размере 11х11х7 сантиметров это устройство весит около 1,5 килограмма.

Признаки поломки

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Возникают проблемы при попытке завести автомобиль и т. Д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно верное решение — проверка модуля зажигания . на ВАЗ 2114.

Чек

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этой искры падает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — приложение осциллографа а.Но, во-первых, он есть не у всех драйверов, а во-вторых, ими мало кто может пользоваться. Поэтому проверка будет проводиться подручными средствами:

  • лампочка 12 вольт;
  • Тестер
  • (можно за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверить жгут проводов. Его отключают и проверяют индикатор напряжения.
  2. Для этого закрепите тестер на штифте A, а второй контакт наденьте на груз двигателя.
  3. В нормальном состоянии индикатор напряжения будет 12 В.
  4. Если нет напряжения, скорее всего перегорел предохранитель.
  5. Если все в порядке, перевести клеммы тестера на контакты А и В, завести машину. В этом случае должен включиться стартер, и загорится лампочка на 12 вольт.
  6. При отсутствии данных явлений можно говорить о наличии обрыва цепи А контактов.

Есть несколько способов проверить состояние вашего устройства.Поэтому мы рассматриваем каждый из них.

  1. Установить тестер в режим омметра. С их помощью измерить сопротивление на высоковольтном выходе на цилиндры 1 и 4, а затем по аналогии с проводкой 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Слегка потяните за устройство. Таким образом, вы раскачиваете блок проводов, модуль. Причем делать это нужно в режиме исправного силового агрегата. Если при откручивании устройство работает без препятствий, все в порядке, вам повезло.Если нет, снова придется изучить состояние проводки.

Третий путь

Третий способ считается самым простым, поскольку предполагает замену вашего устройства на аналогичный, который точно работает. Но для этого необходимо найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля, аналогичном вашему году выпуска и используемому силовому агрегату. Как раз на двигателях объемом 1,5 литра стоят модули, а на двигателях объемом 1,6 литра — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой.Делается это следующим образом:

  • Снимите отрицательную клемму с аккумуляторной батареи, которая позволит обесточить автомобиль;
  • Отсоедините четыре высоковольтных от модуля зажигания;
  • Отсоедините колодку проводов. Для этого нажмите на специальный фиксатор, удерживающий блок на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, из которых модуль будет просто выдергиваться.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт мастеров по ремонту автомобилей, чаще всего отремонтировать данный прибор не удается. Модуль подлежит только замене. Если пойти по принципу, то можно провести ремонт, но на это уйдет много времени, сил и даже денег.

Оптимальный вариант — приобрести новое устройство.Стоит в районе 2-4 тыс. Руб. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие предпочитают подержанные устройства. Выбор за вами уже есть.

Установка

Модуль устанавливается строго в порядке, обратном демонтажу. Важно учитывать три правила.

  1. После установки модуля посмотрите на поверхность устройства. На нем указаны цифры от 1 до 4.Это обозначения номеров цилиндров.
  2. Подобные номера расположены на концах высокого напряжения — от 1 до 4. Они служат ориентиром для определения того, какое высокое напряжение подключено к какому разъему на модуле.
  3. Нет экспериментов. Все связано строго по оценкам — 1 к 1, 2 к 2 и так далее.

На самом деле замена модуля зажигания на ВАЗ 2114 осуществляется довольно легко. Для этого не нужно быть профессиональным автомехаником.Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый. Не факт, что виновником проблем с вашей машиной будет модуль, на который вы грешите.

Эта таблица позволяет проверить правильность подключения проводов от модуля зажигания к цилиндрам.

Знание симптомов неисправностей модуля зажигания ВАЗ 2114 поможет автовладельцу определить причину поломки при проблемах с запуском двигателя.

[Скрыть]

Возможные причины выхода из строя модуля зажигания

Перед тем, как ремонтировать основную деталь, необходимо разобраться в сути проблемы. Для этого потребитель должен знать о признаках неисправности, а также о причинах поломки.

Основные причины выхода из строя устройства

Причины неисправностей:

  1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может не быть зазора, который регламентирует производитель.Также сами свечи могут быть неактивными или загрязненными, визуальная диагностика позволит это определить. Если на приборах есть следы нагара, их необходимо удалить.
  2. Неисправности в MOH могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается большая нагрузка. Если он появляется часто, это приведет к поломке оборудования или к его некорректной работе. №
  3. в ВАЗ 2114 работает с отключенными высоковольтными кабелями. Это также приводит к неисправности устройства.Сами изделия могут быть повреждены, что сказывается на работе двигателя в целом.
  4. Устройство работает в условиях сильной вибрации. Их воздействие может быть связано с некачественной фиксацией модуля в сиденье. В результате вибрации повреждается заводская пайка внутри конструкции оборудования. Это приводит к его некорректной работе.
  5. Обрыв контакта внутри вилки с кабелями низкого напряжения.
  6. Первое использование неисправного устройства или модуля с плохим качеством сборки.Устранить этот заводской брак можно только заменой механизма, ремонтировать оборудование бессмысленно.
  7. Влага в корпусе. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его короткому замыканию и поломке.

Признаки неисправности катушки

Основные симптомы неисправности модуля зажигания ВАЗ 2114:

  1. При попытке запустить двигатель возникают трудности. Запуск мотора машины может быть затруднен из-за того, что на свече или нескольких свечах нет искры.
  2. При работе на холостом ходу или парковке с ДВС обороты силового агрегата плавающие. Их смена не связана с нажатием педали газа и прочими сторонними факторами. Это происходит произвольно.
  3. Имеются разрывы мощности двигателя автомобиля. Особенно это чувствуется при движении в гору или резком разгоне. Также проблемы могут возникнуть при движении по ровной дороге.
  4. перестали работать несколько цилиндров. Обычно эти устройства работают парами, поэтому элементы 1-4 или 2-3 могут выйти из строя.О неработающих цилиндрах может свидетельствовать «утроение» двигателя.
  5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Simple Opinion» на примере автомобиля Lada Priora подробно рассказал о симптомах, которые появляются при работе модулей зажигания.

Как самостоятельно проверить неисправность модуля зажигания ВАЗ 2114?

Самый простой способ проверить устройство, не снимая его, — это диагностировать его на момент отключения силового агрегата.Когда мотор начинает работать нестабильно, необходимо поочередно отсоединять элементы разъема от каждого компонента модуля. Если вы отсоедините разъем от исправного устройства, двигатель изменится. Появятся провалы, усилится нестабильная работа агрегата. При выключении неработающего элемента МЗ мотор будет работать так же.

Есть еще один простой способ диагностики, принцип его таков:

  1. Для проверки потребуется помощник.Свеча вынимается из гнезда сиденья. От устройства отключен высоковольтный кабель.
  2. Затем отключенный провод подсоединяется к свече, которая прикладывается к корпусу силового агрегата.
  3. Двигатель заводится, убедитесь, что на свечу попала искра. При его прохождении между устройством и поверхностью силового агрегата появится синий свет, его образование сопровождается трещиной. Если искры нет, то диагностике подлежат свечи, высоковольтный кабель и модуль.

При отсутствии специального оборудования можно диагностировать МЗ по контрольному световому индикатору, рассчитанному на 12 вольт. Один провод от лампы подключается к клемме А разъема, а второй подключается к массе для заземления. Помощник должен запустить силовой агрегат или прокрутить механизм стартера. Если во время этих действий лампа мигает, значит, прибор исправен. Аналогичные действия необходимо проделать с другим контактом.

О самодиагностике модулей зажигания, а также других элементов системы рассказал канал «Дневник Автоэлектрики.»

Проверка блока розжига мультиметром

Диагностика проводится в следующем порядке:

  1. Двигатель машины запускается.
  2. Выключатель тестера должен быть установлен на измерение постоянного тока, предел должен быть до десятки вольт.
  3. Один из контактов мультиметра подключается к разъему D на катушке, а другой идет на массу. В качестве массы можно использовать кузов автомобиля или блок цилиндров. При наличии питания 12 -вольт индикатор будет отображаться на дисплее диагностического прибора.
  4. Затем тестер переходит в режим работы омметра, диапазон значений до десятков Ом.
  5. Один контакт диагностического прибора подключен к выводу C, а второй идет на массу. Если прибор исправен, то проверка покажет значение менее 1 Ом.
  6. На следующем этапе тестер необходимо перевести в режим вольтметра. Диапазон значений до десятков вольт.
  7. Один из контактов идет на выход с маркировкой B, а второй подключается к массе.
  8. Если диагностика показала, что напряжение меньше 0,3 вольт, значит прибор исправен. Это указывает на четкий сигнал от контроллера Холла. В заключение можно провести аналогичный тест, только с разъемом А. Результаты должны быть идентичными.

Непосредственная проверка вторичных обмоток на обрыв

Для диагностики вторичных элементов МЗ также потребуется тестер на обрыв:

  1. Отсоедините все подключенные проводники от разъемов устройства.
  2. Диагностическое оборудование переведено в режим омметра, диапазон значений до десятков Ом.
  3. Контактные щупы тестера необходимо подключать по очереди к парным разъемам модуля. Например, во втором и третьем, а также в первом и четвертом.
  4. Если диагностика показала одинаковые результаты, значит все обмотки исправны. Параметр сопротивления должен быть порядка 5,4 кОм. Если полученные значения выше, это говорит о внутренней поломке устройства.При меньших параметрах можно сделать вывод о поломке.

Игорь Белов поделился эффективными возможностями диагностики ЗГ в гаражных условиях.

При каких неисправностях возможен ремонт прибора?

В связи с тем, что модуль зажигания по конструкции включает соединение двух катушек, ремонт его затруднен. В случае поломки или поломки, а также оплавления витков проблему можно решить заменой прибора.Это касается любых повреждений, которые появляются внутри катушек. Единственный способ исправить ситуацию, не заменяя прибор, — это отремонтировать повреждение припоя.

Процесс ремонта модуля зажигания

Процедура ремонта проводится после подготовки всех инструментов и материалов:

  • набор торцевых ключей, вам понадобится инструмент на 10, 13 и 17;
  • 5 шестигранник;
  • отвертка с плоским шлицем;
  • паяльник с алюминием и флюсом;
  • лак для ногтей;
  • многопроволочные.

Работа модуля зажигания восстанавливается следующим образом:

  1. Ключ установлен в выключатель. Двигатель заводится. Затем нужно переместить контактные элементы на модуле, чтобы убедиться, что они не работают.
  2. Силовой агрегат останавливается. Модуль удаляется.
  3. Корпус устройства очищается от пыли. Для разбора нужно открыть корпус, это делается поддев отверткой. Внутри устройства находится плата, на которой есть силиконовая пленка, от нее нужно избавиться.
  4. Алюминий удален с высоковольтных контактных элементов. Удаляются старые провода.
  5. Следующим этапом будет пайка в схему новых проводников. Для этого поверхность коллекторного устройства очищается от следов налета. Затем доску необходимо установить на электроплиту и нагреть примерно до 200 градусов. При повышении температуры можно услышать легкий запах гари. Для схемы это не проблема; его нагрев упростит процедуру пайки.
  6. Затем производится пайка.С помощью паяльника, флюса и алюминия концы проводников необходимо соединить с модулем зажигания. Все контактные элементы проводников, которые подключаются к цепи, необходимо обработать лаком для ногтей.
  7. Затем устройство собирают в обратной последовательности и устанавливают в сиденье. После установки запускается силовой агрегат. Если ремонт решает проблему, то герметик фиксирует устройство на месте посадки.
  8. При выходе из строя транзистора или переключающего устройства эти компоненты не подлежат ремонту, но вы можете их заменить.Для этого детали снимаются с платы и заменяются новыми.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.

Замена модуля зажигания ВАЗ 2114

Если ремонт МЗ ВАЗ 2114 нецелесообразен или невозможен, то проблему с работой устройства можно решить путем его замены.

Меняйте оборудование только при отключенном аккумуляторе. В противном случае существует опасность короткого замыкания и выхода из строя других электроприборов.

Как снять модуль зажигания ВАЗ 2114?

Порядок демонтажа следующий:

  1. Сначала обесточивают бортовую сеть, для этого гаечным ключом ослабляют отрицательный зажим на АКБ.
  2. Затем в моторном отсеке производится поиск МЗ. Вы можете найти устройство по четыре, которые идут от свечей зажигания непосредственно к оборудованию. Эти кабели отключены от MOH.
  3. Затем разъём с проводниками отсоединяется от устройства.Необходимо отсоединить фиксатор, расположенный на корпусе модуля зажигания.
  4. Сам MH крепится к кронштейну с помощью трех гаек. Используя ключ, нужно их открутить.
  5. После демонтажа крепежа снимается приспособление, расположенное на трех шпильках.

Подключить новое устройство

Процедура установки оборудования выполняется в обратной последовательности; при установке необходимо учитывать следующие нюансы:

  1. После установки модуля зажигания нужно посмотреть на его поверхность.На нем нанесена маркировка с номерами — 1, 2, 3 и 4. Эти символы обозначают номера цилиндров, к которым следует подключать MZ.
  2. Для правильного подключения прибора нужно смотреть на клеммы высоковольтных кабелей. Они также имеют маркировку с такими же номерами. Это сделано для того, чтобы упростить процесс подключения МОН к кабелям.
Схема подключения

Подключите устройство в соответствии со схемой, указанной в этом разделе.

Схема подключения МЗ на ВАЗ 2114

Как проверить прибор после подключения?

Диагностика нового 2114 может производиться только с помощью специального прибора — разрядника высокого напряжения.

Его можно найти практически в любом автомагазине. С помощью оборудования можно провести диагностику модуля, а также высоковольтных кабелей на наличие искры. Для проверки устройства необходимо подключиться к устройству и воспользоваться инструкцией по его использованию.

Что делать, если после замены модуля возникла неисправность?

Если после завершения ремонта проблемы в работе МЗ остаются, то есть вероятность, что причина неисправности не в модуле.Необходимо провести диагностику остальных элементов системы зажигания.

Свечи и система зажигания

Особенности проверки свечей и др. Комплектующих:

  1. Перед демонтажем приборов отсоединить клеммы высоковольтных кабелей. Их состояние проверяется на наличие повреждений. Дефекты наконечников часто приводят к выходу из строя свечей. При повреждении меняют провода. Также нужно оценить состояние «высокого напряжения». У них не допускается наличие дефектов и повреждений изоляции.
  2. После отсоединения наконечников свечи демонтируются, для откручивания используется специальный свечной ключ.
  3. После разборки оценивается состояние устройств. Цвет деталей должен быть коричневым, копоть и копоть на электродах не допускаются. Если остаются нехарактерные следы, приборы очищают при помощи металлической щетки или мелкозернистой наждачной бумаги. Для лучшего эффекта электроды свечей можно нагреть на плите.
  4. Проверяется состояние зазора между деталью и электродным элементом.Если он слишком большой, это указывает на неисправное устройство. Нужно заменить свечи.

Что выгоднее автовладельцам: ремонт или замена модуля зажигания?

Если есть возможность отремонтировать модуль зажигания, то его можно восстановить. Здесь каждый потребитель должен решить для себя, что ему выгодно — вложить деньги в новый МЗ или отремонтировать старый.

Фотогалерея

Фото разборки старого МЗ.

Видео «Наглядное пособие по замене МЗ»

На канале СТО ТОНН представлено наглядное пособие по замене модуля зажигания на отечественном автомобиле ВАЗ 2114.

Вопросы / машина / Как выставить зажигание на инжектор ВАЗ 2114 (8 клапанов)?

Как выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

вопрос: как устанавливается зажигание на инжекторных двигателях?
Свечи черные, в сервисе сказали, что зажигание поздно, и не могут решить эту проблему, но теоретически это кажется возможным.

Как понять чернение.
1. Скрутил новый завел — 5 минут, открутил ЧЕРНЫЙ.
2. Прошло 20 000, открутил — черный.
Время зажигания устанавливается автоматически каждую секунду, и оно (угол опережения) зависит от многих параметров: частоты вращения коленчатого вала, нагрузки на двигатель (массовый расход воздуха или положение дроссельной заслонки), температуры ох. жидкости, наличие детонации.
Итак, вот результаты:
1. Подробно опишите, при каких обстоятельствах свечи чернеют ??
2. Поменять заправку (попробовать)
3. Сколько стоит в день пробега.
4. Можно позвонить в сервис и увидеть совпадение меток при установке ремня ГРМ, возможно он был неправильно выставлен или пропущен (редко, но бывает).
Конечно, сходите в другой сервис, не там, где про зажигание сказали «с опозданием», они сами.

Момент воспламенения топливовоздушной смеси в камере сгорания — момент искрообразования между электродами свечи зажигания. Настройка момента зажигания — это возможность воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматического регулятора угла опережения зажигания показаны на рисунке 1.

Поскольку легче перемещаться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (ведущая), ВМТ и ВМТ (задержка) обычно оценивается в угловых градусах вдоль коленчатого вала с помощью знака V ‘или b- ”(Рис.2).

Шкала может находиться в люке карты сцепления или на шкиве (рис. 2). В первом случае риска (отметка ВМТ в соответствующих цилиндрах) — на маховике, а во втором — на пальце крышки ГРМ (шкала на шкиве). Благодаря меньшему диаметру шкива по сравнению с маховиком шкала может охватывать весь диапазон изменения угла момента зажигания.

На какой бы машине ни было установлено зажигание, запускайте.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая «катушка», которая была установлена ​​на «классике».Тем не менее проверка этого элемента не должна вызвать затруднений даже у начинающих автомобилистов.

Форсунка 8 клапанов: симптомы неисправности модуля зажигания

Чаще всего грешить на модуль имеет смысл в следующих ситуациях:

есть «плавание» холостого хода; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; есть провалы тяги при разгоне; Отображается ошибка «Шахматный движок».

Проверить модуль зажигания ВАЗ 2114 могут даже новички

Как модуль неисправен, диагностика

Посетив СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики по Bluetooth), вы также можете узнать, что «корень зла» находится в модуле зажигания.

Что такое момент зажигания и на что он влияет

Момент зажигания — важнейший параметр, определяющий работу системы зажигания.Это понятие относится к времени, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала автомобильного двигателя в момент подачи импульса на свечу перед кривой относительно верхней мертвой точки в градусах.

Это связано с тем, что для сгорания рабочей смеси в цилиндре требуется некоторое время, так как скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь воспламеняется в положении поршня в ВМТ (т. Е. В верхней мертвой точке), то ее сгорание будет происходить на такте расширения, а также частично на выходе. В результате не будет обеспечено эффективное давление на поршень. Поэтому тот момент зажигания, который является оптимальным, выбирается таким, чтобы давление дымовых газов.

Объект переделки ВАЗ 2108, 2109 или 21099 с карбюраторным двигателем 21083. Основная цель — переделать карбюраторный двигатель в 16-ти клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112.Испытания ВАЗ-2109, переоборудованного под 16-клапанную головку (еще до того, как программа была настроена должным образом), демонстрируют огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Незначительное ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после того, как двигатель раскручивается до высоких оборотов. По субъективным ощущениям разгон на четвертой передаче с 16 клапанами такой же, как на третьей с карбюраторным двигателем.На прямой ровной дороге двигатель легко достигает 5000 об / мин. На большинство водителей это производит незабываемое впечатление.

Что нужно приготовить Гбц ГБЦ 16В, укомплектована ресивером и коллекторами, датчиком детонации МЗ, дроссельной заслонкой с датчиком.

ВАЗ-21130 на полную мощность не развивает, стартует с 6-7 раз при перезарядке выстреливает в выхлопную трубу. что могло быть? · Проверь его мозги и запас топлива! свечи зажигания, смотрите тоже! Форсунка ВАЗ 21121 поддерживает двигатель 1.6 8 клапанов 2005 гвардии интерфейс OBD-II Необходимо установить bluetooth адаптер на инжектор OBD-II. Вот интересно — можно воткнуть?
· Зайдите на сайт этого адаптера / возможно проверьте двигатель /, там есть описание, какие машины он может опрашивать. Нужна книга по ремонту инжектора ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.д. Искал в интернете, попадались какие-то вирусы.Благодарю. Большое спасибо, Тигр. http: // redvanov. net / vaz / — Сайт занимается вымогательством денег! Осторожно! И тебе должно быть стыдно за тигра!
http: // авто-экзотика.

Неправильная настройка зажигания приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка возникли проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но не держит холостой ход. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно настроенное зажигание, но если добавлены свечи зажигания или при запуске двигателя нет искры, то лучше сразу искать проблему в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильного управления зажиганием своими руками достаточно просто, но понадобится специальный инструмент — стробоскоп. Желательно приобретать его для собственных нужд, ведь регулировать угол опережения зажигания придется не один раз за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут вызвать неправильно установленные.

Когда однажды утром машина полностью отказывается заводиться при заряженной батарее, вполне возможно, что все дело в катушке зажигания.Дело в том, что момент ее отказа спрогнозировать практически невозможно, и необходимо делать проверку по факту возникновения проблемы.

От чего зависит работоспособность катушки

Классическая катушка зажигания, или «бобина», как ее обычно называют, по сути, представляет собой преобразователь низкого напряжения от аккумулятора и генератора в высокое напряжение, которое затем поступает на свечи зажигания. То есть это миниатюрный электротрансформатор.

Катушка зажигания

— разновидность мини-электрического трансформатора

Традиционная катушка, используемая в карбюраторных моделях автомобилей, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Как правило, это небольшое количество витков (до 150) толстого изолированного медного провода. На крышке катушки первичной обмотки есть 2 контакта. Витки вторичной обмотки.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке, каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке.Снимаем забор холодного воздуха с воздушного фильтра (фото 1), откручиваем три винта, которыми крепится передняя крышка, защищающая ремень (фото 2), и снимаем крышку (фото 3). При осмотре ремня обращаем внимание, целы ли его зубья, нет ли отслоений резины от ткани, других опасных дефектов — порезов, трещин и т. Д. Также недопустимо смазывать ремень (обычно из-за утечки масла. через сальники распредвала или коленчатого вала), так как его прочность резко снижается.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) с усилием пальцев (1,5-2 кг). При нормальном напряжении скручивается.

Когда нужно менять модуль зажигания?
Он может выйти из строя в любой момент, и признаки, которые он подаст в случае неисправности, следующие:

  • Автомобиль может двигаться рывками.
  • И еще можно будет плавать обороты двигателя.
  • Ко всему этому можно добавить еще и нестабильную работу двигателя на холостом ходу, то есть он просто заглохнет.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите модуль зажигания и, обнаружив его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Далее откручиваем три гайки, которыми этот модуль крепится к кронштейну.

Примечание!
Для облегчения визуального определения посмотрите на фото ниже, на котором показаны места крепления модуля к кронштейну тремя гайками!

5) Затем снимите модуль с трех длинных штырей, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке необходимо знать две вещи:

1. После того, как модуль зажигания установлен, посмотрите на его поверхность, вы увидите цифры: 1, 2, 3, 4.Итак, эти цифры указывают на номера соответствующих цилиндров.

2. И вы заметили, что такие же числа присутствуют и на концах высоковольтных проводов: 1, 2, 3, 4. Все это было сделано для того, чтобы вам было легче определить, какой из высоковольтных проводов. провода напряжения там, где вы хотите точно подключить к модулю.

Примечание!
При обратной установке модуля все высоковольтные провода подключайте строго по номерам, например: «первый провод к первой клемме», «второй провод ко второй клемме» и т. Д.

Проверка модуля зажигания на работоспособность:

Для проверки модуля вам понадобится «разрядник высокого напряжения », который можно приобрести в автомагазине по цене в районе 900-1500 руб. С помощью этого искрового промежутка можно проверить исправность: модуля зажигания, катушки зажигания и самих высоковольтных проводов на наличие искры.

Примечание!
На видео четко видно, что модуль зажигания исправен, потому что при попеременном подключении к нему всех проводов на разряднике постоянно появляется искра, но при последней проверке искра немного гаснет, но модуль все равно показывает сам ну и замены его не требуется!

Важно!
При работе с модулем зажигания будьте внимательны и ни в коем случае не производите с ним никаких действий, не отсоединив аккумулятор!

Модуль зажигания — сложное электрическое устройство, предназначенное для генерации тока высокого напряжения (до 30 000 В) и передачи его на устройство зажигания.

Соединительный элемент между модулем зажигания и свечами зажигания. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно, поскольку катушка является частью модуля зажигания, но в данном случае это не важно.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

  1. управляет работой модуля, подавая постоянный ток на его обмотки катушки.
  2. По закону индукции генерируется высокое напряжение, которое в нужный момент подается на свечу зажигания.
  3. Модуль зажигания состоит из двух катушек зажигания и двух переключателей, а также пластикового корпуса и выводов на высоковольтные провода. Каждая катушка подключена к 2 цилиндрам: 1 катушка — 1 и 4 цилиндра, 2 катушки — 2 и 3 цилиндра.

Симптомы модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

  • отказы при разгоне;
  • потеря мощности;
  • нестабильный холостой ход;
  • 2–3 или 1–4 цилиндра не работают.

Где находится модуль зажигания?

Модуль зажигания находится в моторном отсеке. Проще всего найти провода высокого напряжения. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов ВВ к модулю зажигания

Высоковольтные провода необходимо подключать к модулю в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 — к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на картинку.

Если держать модуль строго перед собой, то подключать нужно так:

  • 1 цилиндр — левый нижний высоковольтный вывод;
  • 2 цилиндр — левый верхний высоковольтный вывод;
  • 3 цилиндр — правый верхний высоковольтный вывод;
  • 4 цилиндр — правый нижний высоковольтный вывод.

Но такая распиновка характерна в том случае, когда вы держите модуль перед собой.Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного отличается, т.к. модуль устанавливается под углом (ромб):

  • 1 цилиндр — центральный нижний вывод;
  • 2 цилиндр — левый вывод;
  • 3 цилиндр — верхний вывод;
  • 4 цилиндра — правая клемма. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Ориентировочная стоимость модуля розжига в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Чтобы проверить модуль, вам необходимо измерить сопротивление между выводами (1 и 4 цилиндров; и между 2 и 3 цилиндрами). Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание действий проверки читайте в статье:

Как часто нужно менять свечи зажигания на ваз. Как часто нужно менять свечи зажигания на ВАЗ Когда менять свечи на ВАЗ 2114

23.07.2020

Свечи зажигания меняются каждые 30 тыс. Км. Старые свечи зажигания могут увеличить расход топлива.

Регулярно проверяйте надежность подсоединения высоковольтных проводов к свечам зажигания, катушке зажигания и распределителю зажигания. Протрите высоковольтные провода, как только они станут грязными. Грязь может привести к утечке тока.

Важно
Проверить и заменить свечи на холодном двигателе.
Не затягивайте свечи слишком сильно, это может повредить керамический изолятор и нарушить работу свечи и, как следствие, двигателя.

  • Двигатель начинает плохо заводиться
  • Повышенный расход топлива
  • Иногда двигатель терпит
  • Пониженная динамика автомобиля
  • Большой пробег без замены свечей

По состоянию свечей можно диагностировать двигатель, но об этом ниже.

Замена свечей зажигания

Свечи зажигания на двигателе ВАЗ 2110 2114 8 клапанов расположены в передней стенке двигателя.

1. Отсоедините провод от «-» клеммы аккумулятора

2. Снимая наконечник со свечи зажигания, не тяните за провода. Держите как показано на фото. Если необходимо удалить все наконечники, сначала пометьте провода высокого напряжения. Каждый провод относится к определенному цилиндру.

3. Протрите свечные ниши. (Грязь может попасть через отверстие для свечи зажигания внутри устройства)

4.Осторожно открутите свечу зажигания специальным ключом (свеча зажигания или подходящая головка на «21»). Если свеча зажигания не прогибается из-за нагара, распылите ее в резьбовое отверстие WD-40, чтобы не повредить резьбу.

Диагностика двигателя по свечам зажигания

При наличии трещин в изоляторе, повреждении резьбы или электрода свечу зажигания необходимо заменить.

Светло-коричневый нагар означает, что свеча исправна, как и двигатель.

Нет нагара на свече:

  • Двигатель работает на обедненной смеси
  • неправильно выставлен угол опережения зажигания
  • Несоответствие марки свечи типу двигателя.

Блестящий черный нагар означает, что масло поступает в цилиндр. Такие свечи нужно заменить или хотя бы почистить, а также поискать причину попадания масла в цилиндр.

Своевременная замена свечи зажигания — залог стабильной, длительной работы двигателя.

Свеча зажигания — это элемент зажигания, предназначенный для создания искры, которая воспламеняет горючую смесь под поршнем цилиндра. Их количество определяется количеством цилиндров в блоке двигателя.

Свеча зажигания

Представляют собой никелевый корпус с керамическим изолятором, внутри которого проходит контактный стержень. Их синхронная работа достигается заменой всего комплекта, то есть 4 штук. Желательно, чтобы они были одной марки и одного производителя.

Срок замены

Выход из строя свечи зажигания происходит из-за неправильной эксплуатации автомобиля, неправильного выбора их марки и плохого топлива.В результате на элементах появляются дефекты, по которым можно выявить неисправность двигателя.

Основные неисправности

  1. Корпус свечи, электрод с маслом … Возникает из-за износа поршневых щелевых колец. Масло между кольцами и стенкой цилиндра попадает в камеру сгорания, заполняя электрод. Мокрый элемент не дает искры регулярно, и двигатель начинает работать с перебоями. Возникает необходимость ремонта мотора со всеми вытекающими проблемами.

    Свечи зажигания старые и новые

  2. Выкрашивание или поломка изолятора … Этот дефект, во избежание детонации, требует замены свечей зажигания.

    Заглушки со сломанным изолятором требуют замены

  3. Табличка на корпусе (предотвращает возникновение искр). Требуется тщательная очистка. Причиной появления налета считается некачественное топливо (бензин).

    Отложения на корпусе свечи зажигания вызваны некачественным бензином

  4. Перегрев корпуса (наличие на ней белого оттенка).Причина тому — высокооктановый бензин, например Au 95 вместо Au76 или Au 92. На ВАЗ-2114 владельцы рекомендуют заливать 92 бензин.

    Белый налет указывает на перегрев свечи

  5. Несоответствие марки свечей зажигания двигателю также является причиной их перегрева.

Белый цвет изолятора, оплавленный электрод указывает на использование бедной смеси. Это приводит к образованию нагара внутри цилиндра.А чрезмерная длина резьбового элемента свечи зажигания приводит к повреждению поршня.

Процесс замены свечи

Итак, замена свечи доступна любому владельцу со свечным ключом, металлической щеткой, сжатым воздухом (желательно от шинного насоса), комплектом новых свечей. Для этого заглушите двигатель, дайте ему остыть.

Во избежание повреждения резьбового гнезда головки блока, после остывания двигателя заглушку выворачивают.

  1. Снимите защитный кожух с двигателя, если он есть (капот вверх).
  2. Осторожно, не дергая, снимите защитные колпачки, придерживая их, но не тяните за провода (высоковольтные).

    Осторожно снимаем наконечники со свечей зажигания

  3. , пыль вокруг керамики и вне паза, чтобы грязь не попала в цилиндры.
  4. Сдвинуть свечу специальным ключом (патрон — шарнир) ( 21 мм, ) от земли. Дальнейшее откручивание следует производить вручную, что исключит повреждение резьбы гнезда.

    Свечу выкрутить

  5. Вверните новую заглушку вручную.

    Завернуть новую свечу зажигания

  6. Дальнейшее закручивание осуществляется ключом. Если под рукой есть динамометрический ключ, то затяжка производится с усилием 20 Нм. Следует избегать чрезмерной затяжки, чтобы не повредить резьбу муфты.
  7. На контакты надеваются заглушки с высоковольтными проводами.
  8. Работа завершена установкой защитного кожуха, закрывающего капот.

Если двигатель работает с перебоями, свечи зажигания проверяются на наличие дефектов … Выявление этого осуществляется поочередным отключением проводов. Необходимо помнить, что при снятии провода с подозрительной (неисправной) свечи никаких изменений в работе мотора на слух нет.

Когда менять

Даже при качественном зажигании смеси, устойчивости двигателя, свечи следует менять своевременно. Делать это следует с виду его нерегулярной работы.

Замена свечей должна быть своевременной

Правильная эксплуатация автомобиля обеспечит 30, а иногда и 40 тысяч километров пробега на одном комплекте.

Замена свечи зажигания подключена:

  • Плохой запуск двигателя.
  • Увеличение расхода бензина.
  • Падение мощности.
  • Большой пробег без замены свечей.

Для увеличения срока службы необходимо регулярно проверять … Эксплуатация автомобиля с непрогретым двигателем негативно сказывается на работе свечей зажигания, особенно зимой.

Свечной промежуток на ВАЗ-2114

Износ электродов отрицательно влияет на двигатель внутреннего сгорания, и это можно определить.Расход топлива на ВАЗ-2114 в городской эксплуатации не должен превышать 10 литров.

Итак, большой зазор лучше для зажигания , поскольку в интервал контакта переходит больший объем горючей смеси и происходит ее качественное воспламенение. Но такая ситуация может привести к обрыву искры, особенно при работе двигателя на высоких оборотах.

Малый зазор дает мощную, но короткую искру

, дуга которого не должна ломаться. Ситуация чревата тем, что между контактами остается плазма огня.А это приводит к длительному простою автомобиля.

При установке свечей не лишним будет визуально проверить СЗ на предмет возможного перегиба электрода или изменения других параметров при доставке их на место.

При покупке СЗ в магазине установка этих параметров не требуется. …

Для замены свечей зажигания на автомобилях ВАЗ следует открыть капот и установить опору, кстати, не все модели автомобилей ВАЗ оснащены опорой.Последние модели отечественных автомобилей имеют в верхней части мотора пластиковую крышку, закрывающую часть двигателя. Снимите его, отвернув крепежные винты, которыми он крепится к мотору.

Как правильно снять высоковольтный провод со свечи зажигания на ВАЗ-2114

Дальше осторожно снимаем высоковольтный провод со свечи зажигания 1-го цилиндра и надеваем его на головку блока цилиндров. Необходимо снимать высоковольтные провода, удерживая их за защитный колпачок, и ни в коем случае за сам провод, так как в этом случае можно разорвать контакт между проводом и колпачком, после чего бронепровода будут иметь подлежит замене.

После этого необходимо произвести механическую очистку от нагара и скопившейся грязи из гнезд, в которых установлены свечи. Это необходимо сделать для того, чтобы при замене свечей зажигания скопившийся вокруг них мусор не попал в камеру сгорания. Пытаться смыть грязь бессмысленно и неразумно, так как вся она так или иначе попадет внутрь двигателя, что рано или поздно даст свои результаты и приведет к повреждению поршневой группы вашего автомобиля.

Замена свечей зажигания на ВАЗ 2114

Следующий шаг — отвинтить свечу зажигания с помощью свечного ключа, обычно торцевого ключа на 16 или 21, в зависимости от того, какие свечи зажигания установлены на вашем автомобиле. Свечи зажигания откручиваются исключительно при остановленном двигателе, при нарушении этого правила можно обжечься и повредить резьбу. Если даже после того, как свеча «оторвана», она продолжает плотно закручиваться, не нужно торопиться, сделайте пару оборотов в обратную сторону и снова попробуйте аккуратно ее открутить.Это нужно делать, чтобы не повредить резьбу в ГБЦ. Если свечу сложно и туго открутить, это может быть связано с тем, что на ее стенках или стержне скопилось большое количество нагара.

Итак, когда свеча откручена, можно установить новую, заранее подготовленную свечу зажигания. Установите и затяните его, пока пальцы не начнут соскальзывать, затем вооружитесь свечным ключом и затяните, будьте осторожны и осторожны, чтобы случайно не порвать нить. Чрезмерная затяжка свечей чревата повреждением резьбы в ГБЦ, а также последующими проблемами с заменой свечей.

Заключительный этап. После того, как свечи будут вкручены, можно поставить на место высоковольтные провода, а затем переустановить пластиковый кожух. Прикрутите его и попробуйте запустить двигатель. Двигатель должен запуститься немедленно, а его работа должна быть стабильной и плавной.

Замена свечей на ВАЗ 2114 — процедура обязательная и регулярная. В автосервисе такая услуга стоит от пятисот до полутора тысяч рублей. К радости разумных и экономичных автовладельцев, идти в салон вовсе не обязательно: замена свечей зажигания на ВАЗ 2114 — задача несложная.С ней самостоятельно справится даже новоиспеченный автомобилист.

Интервал работы одного комплекта свечей обычно рассчитывается от четырнадцати до двадцати тысяч километров. Хотя сроки, которые производители ставят на заводах, намного больше — тридцать тысяч километров. Возможно, такая значительная разница в цифрах была связана с большим количеством контрафактной продукции на современном рынке автозапчастей. И, тем не менее, если доверять мнению опытных автовладельцев, то процедуру замены лучше проводить раньше, чем поздно.

Какие неприятности могут принести в бывшем состоянии:

  • Расход бензина значительно возрастет.
  • В эксплуатации машина подорожает.
  • Запуск холодного двигателя будет затруднен и займет много времени.
  • При зажигании будут пропуски зажигания.
  • Двигатель больше не будет стабильным.

Полезный совет: часто экономные водители откладывают покупку и замену свечей на задний план. В основном это делается из соображений экономии.Но, как вы уже знаете, при их сильном износе существенно возрастает расход газа и все чаще становятся посещения заправочных станций. Не увлекайтесь иллюзией экономии, регулярно меняйте.

Если вашему автомобилю удалось на одном комплекте свечей накатать внушительный пробег, и тяга автомобиля стала ослабевать, то вашему ВАЗ 2114 уже необходима замена свечей.

Есть ли разница в марках и производителях

Там разница и она существенная.Перед покупкой новых свечей следует еще раз посмотреть инструкцию по эксплуатации автомобиля и проверить, какая маркировка подходит к вашему автомобилю. На ВАЗ 2114 замена свечей зажигания может быть как отечественных, так и зарубежных производителей. Карбюраторы с контактным зажиганием подойдут к свече зажигания А17ДВ с зазором 0,5 миллиметра. Для карбюраторов с бесконтактной системой подойдет то же самое, но с зазором 0,7 миллиметра. Тем, у кого форсунки, больше подойдет А17ДВ-10 на 1,3 мм.

11.10.2012

Существует 3 самых распространенных мифа о свечах зажигания: когда, как часто и сколько нужно менять свечи зажигания.

Воспользуйтесь нашим советом и сэкономьте на расходе топлива и новых свечах зажигания.

Миф №1 Срок службы свечей зажигания

Большинство людей и автовладельцев считают, что срок службы свечей устанавливает производитель. И он может выставить как 30, так и 40, а то и все 70 тыс. Км. пробег.

Реальность такой же проблемы такая: Нормальная заводская свеча должна пробегать 30 тыс км. Но это не относится к комплектам поддельных свечей зажигания, которых сейчас много на рынке. Подделка может служить вам целых 5 тысяч, а может и вовсе не работать.

Миф №2 Расход топлива

Многие думают, что пока машина едет, свечи менять нельзя и на этом сэкономить.

На самом деле картина этой ситуации несколько иная: если ваши свечи зажигания уже отработали 30 000 км (или даже 10 000 км, в зависимости от марки), то рекомендуется заменить свечи зажигания на новые, чтобы избежать перерасход бензина ().Так что в финансовом отношении картина такая: на топливе экономить намного выгоднее, чем на свечах, ведь стоимость свечей мала по сравнению с топливом.

Миф №3 Продление жизни свечей

По логике вещей, чем тише мы едем, тем дольше срок службы. На практике дела обстоят немного иначе.

Есть понятие «самоочищающиеся свечи зажигания». Это означает, что на высоких оборотах двигатель очищает свечу зажигания от нагара, что продлевает срок службы.Также нужно периодически проверять зазор в свечах зажигания. Он должен соответствовать заводским требованиям как самой вилки, так и вашего автомобиля. Поэтому всегда покупайте правильную свечу зажигания. Свечи зажигания не заливайте, особенно зимой — дайте двигателю прогреться, только потом начинайте движение.

Итак, подведем небольшой итог. Как часто менять свечи зажигания:

  1. От 20000 км и выше, если свечи исправны.
  2. 10000 км — если хотите сэкономить на топливе. Зимой дайте двигателю прогреться и время от времени проверяйте зазоры свечей зажигания.При этом не забудьте взять с собой дополнительный комплект свечей, и тогда у вас все будет хорошо.

Схема установки зажигания ВАЗ 2114. Как проверить модуль зажигания. Возможные причины выхода из строя модуля зажигания

вопрос: как устанавливается зажигание на инжекторных двигателях?
Свечи чернеют, в сервисе сказали, что зажигание затягивается, и у них нет основы для решения этой проблемы, но вроде на теоретическом уровне может быть.

Как понять, что они чернеют.
1. Прикрутил новые. 5 мин, получилось Dark.
4. Пройдено 20 000, получилось. тьма.
Угол опережения зажигания устанавливается автоматом один раз в секунду, и он (угол опережения) зависит от многих характеристик: частоты вращения колен вала, нагрузки на двигатель (массового расхода воздуха или положения дроссельной заслонки). , температура воды, наличие детонации.
Итак, вот результаты:
1. Внимательно опишите, при каких обстоятельствах свечи становятся черными ??
2.Поменять АЗС (попробовать)
3. Сколько в день пробега.
4. Конечно, сходите в сервис и посмотрите совпадение меток для установки ремня ГРМ, возможно он был неправильно выставлен иными словами проскочил (изредка, увы, бывает).
Звоните в другой сервис, не там, где про зажигание сказали «поздно», они сами.

Моментом воспламенения смеси топливо-воздух в камере сгорания является момент искрообразования между электродами свечи зажигания.Установка момента зажигания — это возможность воспламенения консистенции при определенном положении поршня относительно ВМТ.

Свойства автоматических регуляторов времени показаны на рис. 1.

Как выставить зажигание на инжектор ВАЗ 2114.

Поскольку легче перемещаться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (опережение), в ВМТ и за ВМТ (отставание) обычно оценивается в угловых градусах вдоль коленчатого вала со знаком V ‘или b- » (Инжир.5) …

Масштаб а возможен в заслонке карты сцепления иначе на шкиве (рис. 5). В начале риска (отметка ВМТ в соответствующих цилиндрах) — на маховике, а во втором — штифт в крышке газораспределительного механизма (шкала на шкиве). Из-за меньшего диаметра шкива по сравнению с маховиком шкала может охватывать весь спектр конфигурации угла зажигания.

На какой бы машине ни было установлено зажигание, заводите.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем традиционная «катушка», которая была установлена ​​на «классике».Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-ми клапанная форсунка: признаки неисправности модуля зажигания

В большинстве случаев грешить на работу модуля лучше всего в следующих ситуациях:

есть «плавающий» холостой ход; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; есть провалы тяги при разгоне; отображается ошибка «Проверить двигатель».

Похожие новости

Конечно, даже новые могут проверить модуль зажигания ВАЗ 2114

Как показывают неисправности модуля

Загнав на 100 или используя любительскую диагностическую аппаратуру (сканер ошибок, специальное приложение и адаптер компьютерной диагностики для Bluetooth), конечно же, также выясните, что «корень зла» в модуле зажигания.

Что такое угол опережения зажигания и на что это влияет

Опережение зажигания — важный параметр, определяющий работу системы учета зажигания.Здесь концепция предполагает время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала автомобильного двигателя в момент подачи импульса на свечу перед верхней мертвой точкой в ​​градусах.

Это все из-за того, что сгорание рабочей массы в цилиндре занимает несколько дней, поскольку скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь воспламеняется в положении поршня в ВМТ (т. Е. В верхней мертвой точке), то ее сгорание происходит во время такта расширения, также частично на выходе. Это не приведет к эффективному давлению на поршень. Поэтому тот момент зажигания, который является хорошим, выбирается таким, чтобы давление сгоревших газов.

Следы возгорания на форсунке. Замена ремня ГРМ на моторе 8кл. Зазор между ДПКВ и шкивом зажигания.

Обрыв ремня ГРМ ВАЗ 2114 … Ремень ГРМ можно заменить самостоятельно, ничего сложного в этом нет. Как заменить.

Объект переделки — ВАЗ 2108, 2109 или 21099 с карбюраторным двигателем модификации 21083. Основная цель — переделать карбюраторный двигатель в 16-клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112. Тестирование ВАЗ-2109, переделанного под 16-клапанную головку (еще до качественной настройки программы), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после запуска двигателя до высоких оборотов. Субъективно ускорение на четвертой передаче с 16 клапанами такое же, как и на третьей с карбюраторным двигателем. На прямой ровной дороге двигатель легко выходит на 5000 об / мин. Большинство водителей впечатлены этим.

Что нужно для подготовки ГБЦ 16В ГБЦ в комплекте с ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

Ваз-21130 на полную мощность не развивает, запускается 6-7 раз, при повторном газе выстреливает в выхлопную трубу. что могло быть? · Проверьте его мозги и запас топлива! свечи, зажигание тоже посмотрите! Поддерживает ли инжектор интерфейс OBD-II на двигателе ВАЗ 21121 1. 6 8 клапанов 2005 г.в. Интерфейс OBD-II На инжектор OBD-II необходимо установить адаптер bluetooth. Это интересно. можно воткнуть?
· Зайдите на сайт этого адаптера / вероятно Check engin /, там есть описание, какие машины он может опрашивать.Нужна книга по ремонту инжекторного ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.д. Искал в интернете, попадались какие-то вирусы. Спасибо. Большое спасибо, Тигр. http: // redvanov. net / vaz /. Сайт занимается вымогательством денег! Осторожно! И тебе должно быть стыдно за тигра!
· http: // автомобиль-экзотика.

Неправильная настройка зажигания приводит к поломке автомобиля

Установить зажигание на форсунку ВАЗ 2114 8.

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но вообще не держит холостой ход. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно выставленное зажигание, но если свечи залиты или при запуске двигателя нет искры, то лучше сразу искать проблему в карбюраторе.

Похожие новости

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками довольно просто, но понадобится специальный инструмент — стробоскоп.Желательно приобретать его для собственных нужд, ведь регулировать угол опережения зажигания придется не один раз за долгую жизнь автомобиля. как выставить зажигание правильно и без труда?

Какие неисправности могут быть вызваны неправильно выставленным.

Когда однажды утром машина полностью отказывается заводиться с заряженным аккумулятором, вполне возможно, что все дело в катушке зажигания. Дело в том, что момент ее выхода из строя предугадать практически невозможно, а делать проверку необходимо после того, как возникла проблема.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе — по сути, преобразователь низкого напряжения от аккумулятора и генератора в высокое напряжение, которое затем поступает на свечи зажигания. То есть это миниатюрный электрический трансформатор.

Катушка зажигания — это своего рода мини-электрический трансформатор

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток. Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт.Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке катушки. Катушки во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке, каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке. Снимите воздухозаборник с воздушного фильтра (фото 1), открутите три винта, фиксирующие переднюю крышку, защищающую ремень (фото 2), и снимите крышку (фото 3).При осмотре ремня обращаем внимание на то, целы ли его зубья, нет ли отслаивания резины от ткани, других опасных дефектов — порезов, трещин и т. Д. Резко снижается прочность.

Если у ремня таких дефектов нет и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) с усилием пальца (1,5-2 кгс). Скручивается при нормальном натяжении.

Масло в коробке ВАЗ 21099: сколько нужно Розовая мечта 90-х Автомобиль ВАЗ-21099 и по сей день остается очень популярным не столько в нашей стране, но и практически во всех странах СНГ.Он невероятно прост в обслуживании — вы можете справиться с большинством поломок без посторонней помощи. Одна из самых распространенных операций, которые …

Вторая Самара стала первым автомобилем среди переднеприводных ВАЗов с системой впрыска питания изначально. Первые экземпляры ВАЗ-2114 еще поступали в продажу с восьмитопливным инжекторным двигателем и бесконтактной системой зажигания, а следующие двигатели уже имели полностью электронную систему с такими же 8 клапанами. Перед настройкой зажигания необходимо выяснить, какая система установлена ​​на двигателе, что мы сейчас и сделаем.

Системы зажигания 8-клапанный впрыск ВАЗ-2114

Модуль системы зажигания

Подсчитать, сколько стоит система зажигания на ВАЗ-2114, достаточно просто — если установлен прерыватель, аналог распределителя контактного зажигания система, это означает, что система бесконтактная, но с автоматическим выключателем. В этом случае установка угла опережения зажигания осуществляется поворотом трамблера на определенный угол. Точность регулировки зависит от опыта мастера, а также от используемого оборудования.Тем не менее такая система позволит гибкую и точную настройку зажигания с помощью стробоскопа.

Бесконтактная электронная система зажигания

На большинстве двигателей, которые устанавливались на второй Самаре и ВАЗ десятого семейства, система зажигания бесконтактная электронная. Распределителя здесь нет, поэтому угол опережения зажигания регулируется автоматически в реальном времени и исключительно с помощью системы управления двигателем, электроники. Система не требует обслуживания, а ее схема представлена ​​на фото ниже.

Выставляем зажигание на инжекторном двигателе

Как видно из вышеприведенной схемы, которая реализована в восьмиклапанных инжекторных клапанах, для корректной работы системы зажигания электронный блок управления двигателем должен выдавать необходимую информацию от датчики. Основным датчиком работы системы является датчик положения коленчатого вала. Он расположен на отливе блока цилиндров рядом со шкивом привода генератора, слева от него, если смотреть на торец коленчатого вала.


Датчик положения коленчатого вала

На шкиве коленчатого вала установлен ведущий зубчатый диск, который генерирует электромагнитные колебания, а датчик преобразует их в импульс, этот импульс отправляется в ЭБУ. Блок управления, начиная с положения коленчатого вала, посылает сигнал на модуль зажигания, который распределяет искру между свечами зажигания.

Кроме того, датчик положения коленчатого вала задает момент впрыска топлива, поэтому в первую очередь проверим его состояние.


Если три метки совпадают, то в этот момент поршни первого и четвертого цилиндров находятся в верхней мертвой точке. Именно в этот момент зазор между зубьями на мастер-диске должен совпадать с приливом на блоке цилиндров, а 20-й зуб из зазора должен совпадать с датчиком положения коленчатого вала. Именно в этот момент датчик посылает импульс блоку управления двигателем, показывая ему, что поршень первого цилиндра находится в верхней мертвой точке такта сжатия.

Проверяем выполненные работы. Пошаговая инструкция

Как видно из вышеприведенной схемы, система зажигания состоит из цепи высокого и низкого напряжения. В связи с этим есть несколько моментов, которые необходимо знать при проверке системы.

Высоковольтные провода работают при напряжении около сорока тысяч вольт. Для жизни такое напряжение в нашем случае не опасно, но получение разряда даже при малой силе тока и такое напряжение вряд ли пойдет на пользу здоровью и настроению.Поэтому рекомендуется работать в прорезиненных перчатках и использовать инструменты с изолированными ручками.

Плоскогубцы с изолированными ручками, стандартный набор инструментов и мультиметр потребуются для проверки состояния системы. Обратите внимание, что мы проверяем только работу схем, а не работу микропроцессорной части. Это требует компьютерного оборудования и специальной подготовки.


Таким образом можно своими руками проверить и настроить зажигание на ВАЗ-2114 с 8-ми клапанным инжекторным двигателем.Всем удачи!

Видео о проверке зажигания на ВАЗ-2114

carfrance.ru

Установка форсунки зажигания ВАЗ-2114 по тэгам: фото и видео

Любой инжекторный двигатель, в том числе 8-ми клапанный ВАЗ-2114, практически полностью электронный. контролируется и не требует регулировок в процессе эксплуатации. Тем не менее точная маркировка шкивов и маховика возникает в нескольких случаях — при обрыве ремня ГРМ, а также после ремонта головки блока.С причинами и следствиями разберемся позже, а пока правильно выставим зажигание по отметкам.

На видео показан процесс замены ремня ГРМ с маркировкой на ВАЗ-2114

Как правильно выставить зажигание

Маркировка на инжекторном двигателе не только корректирует угол опережения зажигания, но и координирует работу газораспределителя механизм и система впрыска.

Таким образом, правильно расставляя метки на двигателе ВАЗ-2114, мы полностью регулируем работу всех его систем.

Начать регулировку стоит с подготовки — установки автомобиля на ровной поверхности и затяжки стояночного тормоза. Можно использовать несколько приемов, но мы предложим один из оптимальных, без особых акробатических трюков, которые особенно не желательны, особенно зимой.

Работы выполняются в следующем порядке:


Ослабление или демонтаж ремня ГРМ на ВАЗ-2114 (8 клапанов)
Проверка оголенного зажигания

выводы

Таким образом можно быстро и качественно проверить или установить метки зажигания на инжекторный ВАЗ 2114.Удачной работы всем!

carfrance.ru

Как определить пропуски зажигания и установить их самостоятельно на ВАЗ 2114?

Проблема пропусков зажигания актуальна для всех отечественных автомобилей. Из-за этого появятся проблемы в работе двигателя, который доставляет владельцу авто дискомфорт во время движения. В этой статье мы постараемся разобраться, что вызывает пропуски зажигания у ВАЗ 2114 и как решить такую ​​проблему своими руками.


Подкапотное пространство ВАЗ 2114

Перед тем, как выставить зажигание на ВАЗ, разберемся с причинами, по которым возникают множественные пропуски зажигания:

  1. Проблемы в работе свечей.Свечи не смогут нормально работать и пропускать искру, если на их электродах есть нагар или зазор в них увеличился или уменьшился. Как правило, на ВАЗ 2114 с двигателем выходит из строя свечной инжектор в результате того, что изначально были установлены некачественные детали.
  2. Неисправности в электрической цепи. Как правило, речь идет об износе проводки, ее изнашивании, а также повреждении механического плана. В некоторых случаях эту проблему можно решить заменой проводов.
  3. Плохой контакт. Сам контакт в процессе эксплуатации автомобиля может окислиться, покрываться следами моторной жидкости или выгорать. Если возможно, работоспособность контакта можно восстановить путем очистки или замены. Последний вариант более предпочтителен, поскольку он практичен.
  4. Неправильная работа или повреждение катушки. Если ваш автомобиль оборудован инжектором объемом 1,6 л, то в нем используется змеевик. Если этот элемент сломается или работает некорректно, то это может привести к образованию зазоров.Сразу стоит отметить, что катушки ремонтировать бессмысленно, так как в их работоспособности нельзя быть уверенным. Поэтому, если эта деталь сломалась, то ее нужно будет заменить.
  5. Довольно часто проблемы в работе системы зажигания в форсунках вызваны использованием некачественного топлива. Конечно, если стоимость топлива слишком низкая, это должно настораживать, так как обычно на таких заправках предлагают некачественное топливо. Из-за использования такого топлива качество горючей смеси также будет низким, к тому же дешевый бензин забивает фильтры и может забивать форсунки форсунок.Соответственно, со временем это может привести к образованию зазоров. Оптимальным вариантом в этом случае будет полное устранение неисправности и последующее использование только качественного топлива. Пусть его стоимость будет выше, но вы можете быть уверены в реальном качестве бензина. Причем сэкономленные на дешевом топливе деньги в любом случае пойдут на ремонт автомобилей, но вполне возможно, что за это придется заплатить гораздо больше.
  6. Плохая компрессия в цилиндрах силового агрегата. Сначала следует проверить компрессию, так как она может многое сказать.Подробнее о том, как измерить компрессию в автомобиле, вы можете узнать из этого материала.
  7. Неправильный выбор времени также является одной из основных причин неисправности. В том случае, если настройка тайминга не вызывает больших проблем и не занимает много времени, эту задачу можно выполнить самостоятельно.
  8. Чрезмерное попадание воздуха в топливную систему. Эта проблема обычно проявляется в результате имеющегося повреждения впускного коллектора. Кроме того, это может быть вызвано износом колен форсунок и многими другими дефектами.В этом случае мы бы рекомендовали в первую очередь провести диагностику герметичности системы, чтобы найти возможные места, через которые в нее может попасть воздух.
  9. Еще одна причина в том, что зазор между цилиндром и поршнем значительно уменьшился. В этом случае причин неисправности может быть множество, однако в любом случае вам придется их проверить. В первую очередь необходимо учитывать, что во время работы двигателя имеются проточки для колец, специальные отверстия для пальца и т. Д., может износиться на поршне. Кроме того, причина может заключаться в регулярном перегреве двигателя, неправильно отрегулированных трущихся и подвижных элементах. В некоторых случаях неисправность кроется в перекосе силового агрегата, использовании некачественной моторной жидкости, а также попадании антифриза в масло. Последняя проблема обычно возникает из-за прокола прокладки ГБЦ. В любом случае все эти неисправности могут привести к несоответствию нормативам бреши (автор видео — канал КВ Автосервис).

Руководство по настройке зажигания

Одна из причин — неправильная установка угла опережения зажигания. Чтобы такая проблема вас больше не беспокоила, необходимо установить этот параметр — это можно сделать как своими руками, так и на СТО. Шкив коленчатого вала имеет специальный зубчатый диск, предназначенный для генерации электромагнитных волн. Впоследствии датчик преобразует эти колебания в сигнал, который передается на блок управления. Последний с учетом этих параметров, в частности положения коленчатого вала, передает импульс на модуль, который распределяет искру между свечами зажигания.

Итак, как настроить зажигание самостоятельно:

  1. Сначала снимаем защитную пластиковую крышку с устройства ГРМ. Проверить зазор между контроллером и зубчатым диском — в идеале он должен быть не более 0,7 мм. Больший зазор приведет к слабому сигналу от контроллера к блоку управления.
  2. В том случае, если зазор нормальный, нужно начинать разметку, но сначала нужно посмотреть на их соответствие стандарту. Это позволит вам убедиться, что шкив на коленчатом валу не смещен, иначе контроллер также будет передавать на блок неверную информацию.Метка на маховике должна быть совмещена с меткой на картере коробки передач. Для этого на агрегате есть люк, на котором обозначены две опасности. Для того, чтобы метки совпали, необходимо провернуть коленвал.
  3. Вторая опасность находится на шкиве масляного насоса, нужно следить, чтобы он совпал с так называемым приливом на блоке цилиндров.
  4. Что касается третьей отметки, то она находится на шкиве ведущей шестерни распредвала. Он должен быть совмещен с отливом на головке блока цилиндров, то есть крышкой ремня ГРМ.
1. Снимите ГРМ. 2. Совместите выемки на маховике и картере коробки передач. 3. Совместите метки на шкиве и крышке.

Если все три метки совпадают, это означает, что поршни цилиндров 1 и 4 находятся в ВМТ. На данный момент зазор между зубьями на шкиве должен совпадать с приливом на двигателе, а двадцатый зуб — с ДПКВ.

Проверка выполненных действий

Для диагностики выполненных действий потребуются плоскогубцы, стандартный инструмент и тестер (мультиметр).Провода высокого напряжения можно проверить мультиметром. Нормальное сопротивление провода от 5 кОм до 12 кОм.

На этом этапе мы будем проводить диагностику схем, а не элементов микропроцессора. Для проверки последнего вам понадобится специализированное оборудование и опыт, которых у нас с вами нет.

Итак, как делается проверка:

  1. Для начала нужно выключить зажигание и провести диагностику контактов на всех свечах и колодках. Также необходимо провести диагностику густоты посадки, а также контакта высокого напряжения в модуле.
  2. Далее демонтируйте блок из модуля и диагностируйте напряжение на выводах C и B. В этом случае тестер должен быть настроен на измерение низкого переменного тока.
  3. Проверить высокое напряжение. Для этого необходимо установить в колпак исправную свечу и прикрепить ее к головке блока. На этом этапе ваш помощник должен попытаться запустить двигатель, повернув стартер. Если провод исправен, то между свечой и головкой блока проскочит искра. Таким образом, необходимо провести диагностику всех проводов.
  4. В том случае, если искра отсутствует только на одном кабеле, необходимо провести тщательную диагностику самого модуля, но в большинстве случаев устройство необходимо заменить. Если все работает исправно, свечи исправны, но проблемы с двигателем все равно есть, необходимо проверить систему питания.

Видео «Как работает двигатель с пропуском зажигания»

Как работает мотор, если в его работе есть перебои — посмотрите видео (автор — канал VADIMUSRUS).

Установка фаз газораспределения по меткам на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Выбор фаз газораспределения — благодаря этим фазам двигатель работает синхронно и у него нет неисправностей, если выбиты фазы газораспределения, то либо поршень достигнет верхней точки не в то время, либо клапан будет задерживаться, в связи с чем это будет очень выраженная работа двигателя с перебоями на холостом ходу, ну, двигатель действительно не будет работать, поэтому, чтобы этого не произошло, фазы газораспределения всегда должны быть установлены в соответствии с метками, и двигатель будет работать правильно и синхронно, Таким образом, когда все настроено в соответствии с метками (распределительный вал, коленчатый вал), то у вас автоматически будут все части газораспределительного механизма в «ВМТ — это верхняя мертвая точка» и в «НМТ — это нижняя мертвая точка», например, вы устанавливаете коленчатый вал по меткам, тогда поршни первого и четвертого цилиндра автоматически поднимутся до самого конца и будут в ВМТ, а поршни третьего и второго цилиндров опустятся и будут в НМТ, так что t Вы наглядно видели, как это выглядит снаружи, посмотрите фото чуть ниже, на котором те самые поршни расположены так, как мы говорили в этой статье (то есть одни находятся в BDC, а другие занимают верхнюю точку).

Примечание! Для такой установки вам не понадобится много инструментов, конечно, если у вас все правильно настроено, в том случае, если ваши фазы все сбиты (то есть метки расположены неравномерно, например, метка на распредвале совпадает, а на коленчатом валу нет) то инструменты понадобятся больше, так как ремень ГРМ придется снимать, в общем, для проведения всех работ запаситесь: гаечными ключами, ключами, отвертками в том числе в качестве шурупов или вместо шурупов можно взять тонкие сверла, еще можно запастись ручкой с крышками хорошо, вот и все, если просто нужно все выставить по меткам, то даже отвертки со сверлами не понадобятся (это если снимать ремень ГРМ), гаечных ключей и гаечных ключей будет достаточно, кстати, вы совсем забыли, запаситесь торцевыми ключами, если они у вас есть (можно использовать их вместо ручки с накидными головками)!

  • Установка фаз газораспределения по меткам
  • Дополнительный ролик

Когда нужно выставлять фазы газораспределения по тегам? Если задумались над вопросом, то должны быть установлены фазы газораспределения и все это установлено с завода (и вы можете установить их самостоятельно), как мы уже говорили ранее, если фазы не выставлены по меткам (например, установлен шкив распредвала, а шкив коленвала отклоняется от метки), то машина начнет плохо ехать (как будет разгоняться, но все зависит от того, сколько фаз нарушено, например, если метки очень сильно прогибаются друг от друга, то вы вообще не заведете машину) и появится нестабильный холостой ход, фазы от меток теряются только в отдельных случаях, а именно из-за неправильной установки ремня ГРМ они могут заблудиться (Следовательно, если вы поменяли ремень ГРМ и у вас возникли проблемы с холостым ходом и движением, или если машина вообще не заводится, то скорее всего все дело в обрыве фаз газораспределения и их нужно будет ставить заново и правильно), а также если ремень очень слабый (Over tim е он ослабнет) потом при движении де на высоких скоростях может перепрыгнуть с зуба на другой зуб, в связи с чем снова будут нарушены фазы и машина не будет работать как надо.

Примечание! Кстати, в некоторых случаях регулировка фаз газораспределения по биркам выставляется в связи с ремонтными работами, например, вы снимаете ремень ГРМ и для того, чтобы вернуть его нормально, нужно все поставить по меткам и когда ремень уже надет, то вы не ошибетесь в настройке фаз газораспределения, перекручивая по меткам, потом все настроено и еще ремню наденете не сбивая при этом фазы, а если и сделаете не обращайте на это внимания и до снятия ремня ГРМ по меткам не будете устанавливать ГРМ, тогда при установке нового ремня будет большая вероятность, что фазы немного разойдутся!

Как установить фазы газораспределения по меткам на ВАЗ 2113-ВАЗ 2115?

1) Как мы говорили ранее, если вам просто нужно выставить метки, при условии, что ваши фазы нормально настроены до снятия ремня ГРМ, например, то все это делается легко и быстро, но если эти метки не совпадают , то после этого принудительно придется снять ремень ГРМ и отрегулировать все эти метки, вначале мы объясним, как все выставить по меткам и таким образом вы убедитесь, в норме ли у вас фазы газораспределения или есть отклонения, давайте приступаем к работе, сначала нужно будет снять крышку, закрывающую механизм ГРМ и после этого поставить все по меткам, крышка снимается следующим образом, откручиваются все болты, которые ее крепят (только в трех местах она крепится, в котором смотрите фото ниже) и как только все открутите снимите крышку, закрывающую механизм с двигателя автомобиля.

2) Теперь мы дадим вам два способа совмещения меток друг с другом. Первый — это включить машину на короткое расстояние, в общем, включить четвертую передачу, а затем толкнуть машину. немного, пока метка на шкиве распределительного вала не совпадет с меткой на задней крышке (см. фото 1), как только она совпадет, перестаньте толкать машину и пройдите в крайнюю левую часть моторного отсека (по направлению автомобиль, если посмотрите) и найдите внизу картер сцепления, снимите с картера резиновую заглушку, закрывающую отверстие (см. фото 2) и после этого у вас будет отличный доступ к метке на маховике, эта метка должна обязательно совпадать с треугольным вырезом на шкале задней крышки картера сцепления (см. фото 3), если метка совпадает и метка на шкиве распредвала, значит у вас нормально установлены фазы газораспределения и кстати можно снимите ремень ГРМ в этом положении, если ставите все по меткам именно для этого, но помимо этого способа можно использовать еще один, то есть второй способ — не арендовать машину (не всегда можно арендовать машину), а повесить правое переднее колесо, обычно возьмите домкрат и используйте его, чтобы поднять правое колесо (как машина движется, посмотрите), но вы также можете использовать левое, просто если вы поднимете правое, вы можете использовать другой способ (о третьем способе немного позже), поэтому, когда колесо будет поднято, включите любую передачу на машине и осторожно поверните колесо рукой (будет тяжело, но вы все равно его поверните), снова до тех пор, пока метка на шкиве распредвала не совпадет с отметьте на задней крышке, как только она совпадает, закончите прокрутку и проверьте все отметки, что еще хотели вам сказать, помимо двух мест, где можно проверить отметки, есть еще третье место (Вы можно даже в принципе не смотреть на маховик можно все проверить, но не всегда, если у вас маховик например y будет некорректно Если установлен, то этикетка также не будет совпадать с V-образным вырезом, так что имейте это в виду) итак, третье место — шкив коленчатого вала, на нем есть острие и еще есть вырез на масле крышки насоса, они должны будут совпадать друг с другом, когда все остальные метки также совпадают (см.фото 4).

Примечание! Мы хотели рассказать вам немного о третьем месте, где вы можете проверить метки, во-первых, этот шкив коленчатого вала находится в самом низу, и чтобы его увидеть, вам нужно будет снять переднее правое колесо (Как снять колеса, прочтите статью: «Замена колес на авто»), но это еще не все, тогда будет сниматься ремень генератора и шкив привода генератора (О том, как это сделать, читайте в статье: «Замена ремня ГРМ на machine », в той статье внимательно прочтите пункты 2 и 4), после этого у вас будет доступ к третьей отметке, кстати поэтому на эту отметку почти никто не смотрит, и все определяется отметкой на маховик, но мы также сообщаем вам, что некоторые люди (неопытные) могут неправильно установить маховик (это случается очень редко), и поэтому метки больше не будут совпадать, как должны!

3) Ну и в заключение расскажем о третьем способе настройки фаз по меткам, делается он так, правое переднее колесо тоже вывешивается (в сторону машины) и оно снимается, после снятия открывается доступ к болту крепления шкива привода генератора (Об этом болте мы уже говорили в пункте 4 статьи: «Замена ремня ГРМ на автомобиле» на который дана ссылка выше), вам нужно будет повернуть этот болт по часовой стрелке с помощью гаечного ключа (проще всего винт поворачивать головкой с колпачком, но если ее нет, то с торцевой головкой тоже все можно сделать) еще раз, пока все метки не совпадут .

Примечание! Если вы все сделали правильно, но метки где-то не совпали друг с другом (например, совпали на шкиве распредвала, а не на маховике), то это говорит о том, что фаза газораспределения нарушена и придется снимать ремень ГРМ (информацию о том, как его снять, см. в той самой статье, на которую дана ссылка выше, он также называется: «Замена ремня ГРМ на автомобиле»), после снятия все эти шкивы необходимо будет (Шкивы вращаются, способы вращения шкива коленчатого вала мы уже рассказали вам, а шкив распределительного вала можно повернуть вручную вокруг своей оси, но только будьте осторожны, очень осторожны, особенно если двигатель вашего клапана гнет, то при вращении некоторых шкивов клапаны и поршни встретятся друг с другом и чтобы эта встреча не была плачевной, делайте все очень осторожно и мысленно) поверните так, чтобы они совпадали с отметками (Кстати, если вы задумались о маховик, он сам вращается, когда вы поворачиваете шкив коленчатого вала и нао борот, если вдруг решите повернуть коленвал для маховика «Это можно сделать толстым и мощным с помощью отвертки», то сам шкив повернется и встанет в положение, которое вы установили на маховик, и если вы установите маховик по метке, тогда соответственно и шкив коленвала тоже будет установлен по меткам, но как мы уже говорили ранее, если маховик установлен неправильно, или даже если шкив установлен неправильно, то метки на шкиве и на маховике не будут совпадать друг с другом), как только все с метками совпало, можно установить ремень обратно и после установки также проверить правильность меток, вот как правильная установка клапана ГРМ по меткам сделано!

Дополнительный видеоролик: Подробнее о том, где находятся все эти метки и как правильно установить ремень ГРМ на свое место, чтобы все метки совпали, смотрите в видео ниже:

Примечание! Обязательно во всем этом изучите дополнительную дополнительную информацию, которая показана на видео чуть ниже, а именно в нем сказано, как правильно затянуть болты крышки, закрывающей механизм ГРМ, а также сказано, что будет, если эти болты будут затянуты неправильно , в общем, посмотрите видео и сами все поймете!

Модуль зажигания необходим в автомобиле для генерации тока высокого напряжения, от которого затем зажигаются свечи зажигания.На разные автомобили ВАЗ может быть установлен отдельный или блочный модуль зажигания. В модулях раздельного типа — на каждый цилиндр своя катушка. В блочных модулях — одна катушка используется для двух или всех цилиндров сразу. Следует отметить, что модуль блочного зажигания снимать, проверять и переустанавливать намного проще, чем отдельный.

ВАЗ 2114 теперь выпускается с блочным модулем зажигания, в его катушечное устройство входят: сердечник, обмотка, провода IV и клеммы низкого напряжения.

Как проявляется неисправность модуля зажигания:

На катушке на каждом выводе есть метка, указывающая, какой провод к какому цилиндру.Также на ВВ-проводах есть метки. При установке модуля зажигания обратно эти отметки необходимо учитывать. При замене катушки новая катушка должна иметь такую ​​же отметку.

Видео: Как проверить модуль зажигания

Видео: Как снять катушку зажигания ВАЗ 21114

Если видео не отображается, обновите страницу или

Это усовершенствованная модель катушки зажигания, ранее устанавливаемая в отечественной классике. Проверить работоспособность модуля не составляет особого труда.

Не пытайтесь отремонтировать неисправный модуль зажигания ВАЗ 2114, его необходимо немедленно утилизировать

Признаки определения неисправности модуля в восьмиклапанной форсунке

  • На нейтрали обороты двигателя нестабильны, работа двигателя неравномерно.
  • Значительная потеря мощности и большая вибрация двигателя внутреннего сгорания.
  • Не все цилиндры воспламеняют топливо.
  • При резком разгоне отключается тяга.
  • На информационном табло отображается индикатор неисправности ДВС — «проверьте двигатель».

Выявить причину неисправности можно следующими способами:

  • Посетив СТО.
  • С помощью самостоятельного использования специализированного ПО для диагностики автомобилей.

Возможные коды ошибок после диагностики Модуль зажигания ВА3 2114 :

  • Если отображается код RZ000 (RZ001, RZ002, RZ003, RZ004), искры в цилиндрах нет.
  • Если отображается код P0351, целостность обмотки катушки первого и четвертого цилиндров нарушена.
  • Если отображается код P0352 — нарушение целостности обмотки катушки второго и третьего цилиндров.

Полученные коды ошибок указывают не только на неисправность самого модуля зажигания. Вероятной причиной могут быть свечи или неисправные провода высокого напряжения.

Чтобы определить причину, необходимо начать проверку по принципу — от «простого к сложному». Убедитесь, что свечи зажигания исправны, а высоковольтные провода не повреждены, затем проверьте модуль.

Способы проверки неисправности модуля

Выявить причину неисправности можно самостоятельно или на СТО

Пробная замена модуля на аналогичный остается эффективным способом, рабочий вариант гарантирован. Метод быстрый, надежный и эффективный.

Не подлежит ремонту или восстановлению.

Если причиной поломки стал модуль зажигания, необходимо приобрести исправный модуль, а старый утилизировать.

Варианты проверки модуля зажигания при отсутствии исправного модуля для пробной замены. Для определения причины неисправности модуля вам понадобится мультитестер и простой патрон с лампочкой и проводами.

Метод 1

Для начала измеряется значение сопротивления вторичной обмотки катушки. Прибор переходит в положение измерения «Ом», следующим шагом будет установка щупов на контактный вывод первого и четвертого цилиндров, затем второго и третьего.Прибор должен показывать одинаковые значения для обеих обмоток. Если в одной из обмоток указано больше 100 Ом, то повреждена вторичная обмотка, а значит, модуль неисправен.

Способ 2

Обязательно отключите высоковольтные провода перед установкой

Проверяем целостность проводки, подключенной к модулю зажигания. Перед проверкой переключите тестер в положение измерения вольт и отсоедините вилку с проводами от модуля.Один из щупов прибора касается корпуса мотора, а второй ставится на контакт «А». При таком способе проверки вам понадобится помощник, который по вашему сигналу повернет ключ в замке зажигания и «повернет» стартер. Индикация на обоих контактах должна соответствовать напряжению 12 В.

При отсутствии индикации устройства необходимо проверить исправность всех трех предохранителей в цепи электронного блока управления (ЭБУ).

Доступ к блоку предохранителей открывается с сиденья переднего пассажира с помощью фигурной отвертки.Правильный предохранитель цепи модуля зажигания на 7,5 А расположен в верхней части блока. Из трех предохранителей он находится в самом низу. Убедившись в целостности элемента, необходимо проверить состояние всех контактов цепи и целостность проводки.

Метод 3

Автолюбитель не всегда имеет под рукой мультитестер. В этом случае выручит народный способ проверки с помощью «лампочки». Подключив один из проводов к контакту «А», а другой также к корпусу двигателя, проверните стартер.Лампочка должна циклически загореться и погаснуть. Проделайте ту же процедуру с контактом «B».

Какие аналоги можно заменить Модуль зажигания ВАЗ 2114 и их стоимость

Не путайте высоковольтные провода, это может повредить катушки

На автомобиль ВАЗ 2114 можно установить модуль 43.3705 от некоторых отечественных автомобилей десятого семейства Оки, Иж ОДА, имеющих восьмиклапанный двигатель с блоком М7.9.7 (ЭБУ). Аналогичные модули 2111-3705010-03 СОАТЭ и 4601.3705 МЗАТЭ.

Цена на модуль зажигания варьируется в пределах от 600 до 900 руб.

Порядок замены и установки модуля зажигания

  1. Процедура снятия модуля должна производиться при отключенном отрицательном полюсе аккумуляторной батареи.
  2. Отсоедините высоковольтные провода от свечей зажигания.
  3. Оттянув защелку фиксатора, откройте колодку, соединяющую проводку с модулем.
  4. Отсоедините высоковольтные провода от модуля зажигания.
  5. Ключом на 13 открутите и снимите два винта крепления картера.
  6. Ослабьте третий винт с помощью гаечного ключа на 17.
  7. Снимите модуль с кронштейном с исходного места.
  8. Выкрутите винты с внутренним шестигранником из крепления кронштейна.

Видео-советы: Как проверить модуль зажигания на ВАЗ 211 на исправность4 и другие модули

https://youtu.be/pNyBny-_HoQ

Новый модуль устанавливается в обратном порядке.При установке важно правильно подключить высоковольтные провода к каждому из цилиндров. На корпусе модуля и на самих высоковольтных проводах нанесена маркировка для безошибочного подключения.

Абсолютно вся информация о модуле зажигания ВАЗ 2114

Для зажигания топливно-воздушной смеси в ДВС как карбюраторных, так и инжекторных двигателей необходима высоковольтная катушка зажигания ВАЗ. Появление принципиально новых систем питания двигателей привело к изменению систем зажигания.Исчезли распределители зажигания, или как их называли «распределители». Взамен появились новые устройства, например, модуль зажигания ВАЗ 2114.

Как работают модули

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Его принцип работы мало чем отличается от обычных систем. Если в старых системах высокое напряжение создавалось при размыкании контактов в распределителе зажигания, то сигналы от блока управления служат в модуле генератором импульсов.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его на модуль зажигания ВАЗ 2115. В нем из напряжения бортовой сети генерируется высоковольтное напряжение, которое направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Модульное устройство

Устройство (схема)

Устройство состоит из двух катушек, основная задача которых — генерировать высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все эти детали заключены в корпус, для изготовления которого используется прочный пластик.В корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Также есть клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

На рисунке представлена ​​электрическая схема пусковой системы ВАЗ 2114. Как видно из рисунка, в его состав входят:

  1. аккумулятор;
  2. Замок зажигания;
  3. Реле включения зажигания;
  4. Датчик Холла;
  5. Приемник сигнала полупроводникового датчика;
  6. Электронный переключатель;
  7. Модуль зажигания.
  8. Клеммы высокого напряжения.

Также на электрической схеме показаны предохранители цепей питания электронных блоков. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже было отмечено, их в блоке два, по конструкции они идентичны. Схема катушки зажигания одной и второй тоже абсолютно одинакова. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.На них намотаны две обмотки. Один из них низковольтный, а второй генерирует высоковольтное напряжение для воспламенения рабочей смеси.

Схема подключения катушки зажигания составлена ​​таким образом, что один конец обмотки низкого напряжения подключен к питающему напряжению, а другой конец этих обмоток подключен к транзисторному генератору. Каждая катушка имеет свой транзистор. Высоковольтные клеммы подключаются непосредственно к свечам, каждая обмотка подает энергию на две свечи.Один из них подает импульсы на цилиндры 1 и 4, а второй — на цилиндры 2 и 3.

Так устроены провода на модуле зажигания. Контакты A и B получают управляющие импульсы от электронного переключателя, а клемма D получает питание от бортовой сети автомобиля. Клемма, обозначенная буквой C, подключена к массе автомобиля.

Где найти этот модуль

Трудно поверить, что водитель, который берется проверить или отремонтировать это устройство, не знает, где он находится.Что ж, для тех, кто не знает — мы вам покажем. Найти его просто: найдите хотя бы один высоковольтный провод и проведите по нему рукой от свечи до пластикового корпуса, принадлежащего модулю.

Его расположение становится яснее на картинке.

Есть такие признаки неисправностей

На вопрос, какие признаки неисправности модуля зажигания ВАЗ 2114, любой водитель не задумываясь скажет, что искры на свечах нет. Отчасти это правда, но есть еще несколько возможных причин выхода из строя этого устройства.Наблюдается следующее:

  • Пропала динамика при разгоне, были провалы в работе мотора при резком нажатии педали газа на заданную скорость;
  • Стало заметно снижение мощности двигателя, водители говорят, что в таких случаях двигатель не «тянет»;
  • Холостой ход сильно плавает;
  • На одной из пар свечей нет искры.

При появлении признаков неисправности катушки зажигания, то проверку нужно начинать с неработающих свечей зажигания, затем датчика, показывающего положение коленчатого вала, модуль проверяется в последнюю очередь.

Как проверить систему на работоспособность

В любом случае проверка начинается со свечей. Для этого их нужно вынуть из гнезд. Сделать это тоже несложно. Снимают с них кончики высоковольтных проводов и ключом для вывертывания свечей снимают их с мест.

Далее следует их осмотр, чистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если они будут соблюдены, то возможен износ поршней и колец.В любом случае свечи чистят, проверяют и при необходимости выставляют зазор между электродами. После этого вы можете проверить их работоспособность.

Для этого есть специальные датчики. Такие изделия «умельцам» удается изготавливать самостоятельно из пьезозажигалки. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом будет машина с заведомо исправной системой запуска. Это даст возможность провести точную диагностику свечей. Если они исправны, поиск продолжается.

Многие публикации рекомендуют проверять наличие высокого напряжения на выводах устройства. Сделать это в гараже проблематично из-за отсутствия специального измерительного прибора. Используйте здесь обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если у вас есть опыт радиолюбителя, то можно собрать делитель напряжения.

Проверка наличия высокого напряжения опасна из-за возможного поражения электрическим током, поэтому мы коснемся других методов.Поговорим о том, как можно определить неисправность катушки зажигания и проверить эту систему:

  1. Самым простым методом будет замена блока исправным устройством. Это возможно далеко не всегда, так как не все водители возят это устройство с собой в запасе;
  2. Также рекомендуется, чтобы его проверяли много раз, чтобы переместить устройство или постучать по нему при работающем двигателе. Если изменения заметны, они указывают на плохой контакт внутри устройства. Иногда это поправимо;
  3. Проверка тестером или мультиметром в режиме измерения сопротивления.Измеряется сопротивление парных выводов катушек 1 и 4, а также 2 и 3. Он должен быть одинаковым для обеих обмоток и составлять около 5,4 кОм.

Системная профилактика

При всей высокой надежности электронных устройств поломки все же случаются. Иногда их можно избежать, хотя бы изредка проверяя и обслуживая элементы этой системы:

  • Не путайте с проводами высокого напряжения, если их внутреннее сопротивление сильно возрастет, это может повредить катушки;
  • Проверьте зазор между электродами свечи зажигания, так как слишком большой разрядник также отрицательно влияет на работу устройства.

О возможностях ремонта модуля

Большинство поломок данного устройства приводит к его замене, но иногда можно отремонтировать катушку зажигания, чтобы вернуть ее в эксплуатацию. Это особенно верно, когда покачивание или постукивание изменяют поведение двигателя. Если есть умение обращаться с паяльником и мультиметром, можно попробовать вернуть его в работу.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Нужно постараться аккуратно избавиться от силикона и его «внутренности» откроются вам на глаза. Найдите сломанные или «плохие» контакты и спаяйте их.

Проводники в блоке алюминиевые, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. Если ремонт положительный, его нужно снова открыть и залить силиконом изнутри.

Если результат отрицательный, то блок необходимо заменить. Правда, владельцы с большим опытом радиолюбительства продолжают «копать» и дальше.Можно попробовать заменить электронные переключатели. По сути, эти два элемента становятся виновниками сбоев в системе запуска мотора.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается поискать и установить новое устройство. Большинство механиков рекомендуют использовать устройство GM как очень надежный продукт. Стоимость его варьируется в разных регионах, но приближается к 2000 руб. Замену модуля зажигания можно произвести самостоятельно, никаких особенностей нет, никаких специальных приспособлений не требуется.Для работы подготовить:

  1. Замена блока розжига;
  2. Ключ к «13»;
  3. Тряпки.

Работу легко выполнить в гараже или на ровной поверхности. Порядок работы:

  1. Открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно снять клемму только с «минуса».
  2. После этого вытаскиваем высоковольтные провода из мест их крепления. Нужно вспомнить, где какой провод был.Если сомневаетесь в своих силах, то ставьте отметки. Местами провода поменять нельзя. Новая запчасть может быть повреждена.
  3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ходу есть ключ на «13», откручивающий три гайки крепления устройства к мотору.
  4. Когда гайки откручиваются, инструмент снимается с двигателя.

Сейчас тряпкой протирают место установки и вокруг него. Внимательно осмотрите новое устройство и начните его установку.Выполняется в порядке, обратном снятию. Еще раз хочу напомнить о важности прокладки высоковольтных проводов на их местах. Если трудности остались, то еще раз взгляните на блок. В нем указаны номера высоковольтных проводов.

Номера — порядок расположения проводов ВВ в модуле

Следует отметить, что в продаже еще можно встретить модули зажигания старого образца, на которых нет обозначения номеров проводов на высоковольтных выводах.Если вы приобрели именно такое устройство, будьте внимательны при его установке.

autovaz-2114.ru

Модуль зажигания ВАЗ 2114: основные признаки неисправности

  1. Конструкция
  2. Признаки поломки
  3. Проверка
  4. Ремонт или замена?
  5. Установка

В нашем сегодняшнем материале мы поговорим о том, как проверяется модуль зажигания на ВАЗ 2114, как он работает и почему так много в машине зависит от ее функционального состояния.

Модуль зажигания

Конструкция

Модуль зажигания довольно сложен, поскольку сочетает в себе технологию и электротехнику.Устройство используется для создания высокого напряжения, передаваемого на свечи зажигания. Именно этот подаваемый ток является основой зажигания.

Работа модуля обеспечивает сжигание топлива и, соответственно, работу двигателя. Говоря очень простым языком, машина без модуля никуда не поедет.

Для моделей ВАЗ предусмотрено использование двух типов модулей зажигания:

Блочные катушки отличаются тем, что катушки работают одна на пару свечей зажигания.Именно такие устройства устанавливаются на «четырнадцатую» модель отечественного автопроизводителя.

Катушка распределяет претензию сразу на две свечи, а в ее конструкцию входят следующие элементы:

  • Провода высокого напряжения;
  • Клеммы низкого напряжения;
  • Вторичная и начальная обмотки;
  • Ядро.

Модули раздельные, где катушки подводятся к каждой из 4 секций с отдельной претензией, отличаются выводом высоковольтных проводов через пружинный контакт.Блок-блоки легче проверять, их легко снимать и заменять.

Примечательно, что при размере 11x11x7 сантиметров этот блок весит около 1,5 килограмма.

Признаки поломки

Покомпонентное изображение

По сути, признаки неисправности в модуле зажигания ВАЗ 2114 во многом схожи с поломкой других агрегатов. Например, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Возникают проблемы при попытке завести машину и т. Д.

То есть на самом деле это может быть вообще не модуль. Поэтому единственно правильное решение — проверить модуль зажигания на своем ВАЗ 2114.

Проверить

Это объясняется тем, что поврежденные или неисправные провода посылают неправильный ток, конфигурация которого не соответствует требуемой параметры. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще, лучший способ проверить модуль зажигания на ВАЗ 2114 — это воспользоваться осциллографом.Но, во-первых, он есть не у всех драйверов, а во-вторых, ими мало кто может пользоваться. Поэтому проверка будет проводиться с помощью подручных средств:

  • лампочка на 12 вольт;
  • Тестер (можно за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверить колодку проводов. Его отключают и проверяют индикатор напряжения.
  2. Для этого закрепите тестер на контакте A, а другую клемму опустите на массу двигателя.
  3. В нормальном состоянии индикатор напряжения будет 12 В.
  4. Если нет напряжения, скорее всего перегорел предохранитель.
  5. Если все в порядке, поменяйте клеммы тестера на контакты А и В, заводите машину. В этом случае должен включиться стартер, а лампочка на 12 вольт должна мигать.
  6. При отсутствии этих явлений можно говорить о наличии обрыва в цепи контакта А.

Есть несколько способов проверить состояние вашего аппарата.Поэтому мы рассмотрим каждый из них.

  1. Установить тестер в режим омметра. Измерьте их сопротивление на высоковольтных кабелях, идущих к цилиндрам 1 и 4, а затем, по аналогии, на проводке цилиндров 2 и 3. В нормальном состоянии прибор выдаст вам значения от 5,2 до 5,5 Ом.
  2. Слегка потяните за устройство. Таким образом, вы встряхиваете блок проводов, модуль. Причем делать это нужно в рабочем режиме силового агрегата. Если при откручивании устройство работает беспрепятственно, значит, все в порядке, вам повезло.Если нет, снова придется изучить состояние проводки.
Третий способ

Третий способ считается самым простым, поскольку предполагает замену вашего устройства на аналогичное, которое точно работает. Но для этого нужно найти полноценного близнеца. Речь идет о модуле зажигания от автомобиля аналогичного вашего года выпуска и применяемого силового агрегата. Просто у 1,5-литровых двигателей есть модули, а у 1,6-литровых — катушки.

Но чтобы заменить модуль на модуль, вы должны сначала разобрать свой.Это делается следующим образом:

  • Снимите отрицательную клемму с аккумуляторной батареи, которая обесточит автомобиль;
  • Отсоединить четыре ВН от модуля зажигания;
  • Отсоединить колодку жгута. Для этого выдавите специальную защелку, удерживающую колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне есть три длинных штифта, с которых модуль легко снимается.

Разобрав свой модуль, вы можете поставить на его место другой модуль, тем самым убедившись, что он исправен, а ваш неисправен.

Ремонт или замена?

Как показывает практика и опыт автомастерских, чаще всего отремонтировать данный прибор не удается. Требуется только замена модуля. Если следовать принципу, то можно провести ремонт, но это займет много времени, сил и даже денег.

Установка модуля

Лучше всего приобрести новое устройство.Стоит около 2-4 тысяч рублей. Все зависит от производителя и состояния. Можно купить совершенно новый, хотя многие предпочитают подержанные устройства. Здесь выбор за вами.

Установка

Модуль устанавливается в порядке, обратном демонтажу. При этом важно учитывать три правила.

  1. После установки модуля посмотрите на поверхность устройства. Он содержит цифры от 1 до 4. Это обозначения номеров цилиндров.
  2. На концах высоковольтных устройств есть аналогичные номера — от 1 до 4. Они служат точкой отсчета для определения, какое высоковольтное устройство подключено к какому разъему на модуле.
  3. Без экспериментов. Все связано строго по оценкам — 1 к 1, 2 к 2 и так далее.

На самом деле заменить модуль зажигания на ВАЗ 2114 довольно просто. Для этого не нужно быть профессиональным автомехаником. Просто соблюдайте основные правила разборки и установки, проверьте устройство, прежде чем тратить деньги и менять его на новый.Не факт, что виновником проблем с вашей машиной станет модуль, на который вы грешите.

Эта таблица позволит вам проверить правильность подключения проводов от модуля зажигания к цилиндрам.

luxvaz.ru

Как проверить модуль зажигания ВАЗ-2114 8-ми клапанная форсунка: фото

При самодиагностике двигателя, его систем и характеристик используется минимум оборудования. Например, перед проверкой модуля зажигания на 8-клапанный автомобиль ВАЗ-2114 желательно иметь специальный стенд, необходимое программное обеспечение или, на крайний случай, осциллограф.Такого оборудования ни у кого из нас нет и не будет, поэтому мы будем использовать имеющиеся инструменты и приспособления для предварительной проверки.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, тройной двигатель, затрудненный запуск или даже выход из строя двигателя — основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно состоит в том, что в модуле объединено сразу несколько устройств, а сам он выполнен в едином корпусе и нет возможности проверить каждое устройство по отдельности.Хотя бы голыми руками. Тем не менее есть кое-что, что можно сделать для того, чтобы если не отремонтировать, то хотя бы точно узнать причину неисправности.

Проверка качества контактов

В первую очередь, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения, а также установить наличие контакта на проводах высокого напряжения.

Проверка питания модуля зажигания

Проверка напряжения на контактных площадках модуля зажигания

Чтобы узнать, что это модуль неисправен, проверьте, получает ли он питание.Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, устанавливаем его в режим измерения переменного тока вверх на 20 В установить один щуп (минусовой) на массу двигателя и включить зажигание. Второй зонд установлен на клемме А блока. Если электрооборудование исправно исправно, мультиметр покажет 12 В, а это значит, что на модуль подано питание, ищем причину неисправности дальше.

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились, что модуль зажигания запитан. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключите контрольную лампу к контакту A и контакту B.

Управляющим устройством может быть обычная маломощная лампа на 12 В с припаянными проводами, или вы можете использовать автомобильный щуп с индикатором напряжения 12 В.

Проверка модуля зажигания

Для проверки работоспособности модуля присоединяем к клеммам А и В контакты от контрольной лампы или щупа, после чего заводим двигатель стартером.

Если лампа начинает мигать, модуль дает обрыв напряжения по аналогии с выключателем контактов.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, модуль явно неисправен.

Проверка модуля 2114 доступными методами

Самый эффективный способ узнать, что модуль зажигания не работает, — это взять заведомо исправное устройство и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерки, девятки и Самара второго поколения подойдет.

В зависимости от типа системы зажигания, в Самаре вместо модуля может быть установлена ​​катушка, но нам понадобится именно модуль от впрыска 8-ми клапанный 2114. Здесь все просто — двигатель рабочий, значит модуль имеет изжила себя, меняем на новый. Тем не менее, велика вероятность того, что обрыв высоковольтных проводов испортит не только всю диагностическую картину, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед непосредственной проверкой модуля нужно убедиться, что высоковольтные провода в порядке, не пробиваются на массу и не пропускают ток.

Алгоритм действий для последующей проверки следующий:


Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любое неремонтопригодное устройство, модуль зажигания чаще всего нуждается в замене. Таким образом можно сэкономить много времени и нервов, которые не стоят тех денег, которые просят за новый модуль. Всем удачи!

Видео о замене модуля зажигания ВАЗ-2114

carfrance.ru

Модуль зажигания ВАЗ-2114: особенности и характеристики

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания нужна искра. Последний образуется именно из-за работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его самостоятельно.

Характеристика

Этот элемент автомобиля представляет собой сложное электрическое устройство, основное назначение которого — генерировать ток высокого напряжения и передавать его на свечу.Всего на автомобилях используется два типа модулей — с одним змеевиком на каждую свечу (отдельный) или сразу на два (блок). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. К таким элементам относится двойная искровая катушка. Конструкция данной детали предполагает наличие следующих компонентов:

  • Клеммы низкого напряжения.
  • Высоковольтный выход.
  • Стальной пластинчатый сердечник.
  • Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

  • Сердечник.
  • Подключение высокого напряжения через пружинный контакт.
  • Свеча.
  • Внешний вывод для низкого напряжения.
  • Вторичная и первичная обмотки.

В отличие от одноискровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как независимые устройства. Такая конструкция позволяет использовать укороченный проводник, идущий к первичной обмотке механизма.

Модуль зажигания ВАЗ-2114 — неисправности

О некорректной работе данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут указывать на неисправность катушки. Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах холостого хода двигателя. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто возникают из-за неисправного датчика массового расхода воздуха, либо регулятора холостого хода.Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.
Проще всего найти провода высокого напряжения. Один их конец выходит на свечи, а другой — на сам модуль зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности.Для начала вытаскиваем минусовую клемму АКБ, после чего вытаскиваем электропроводку из механизма катушки. Далее откручиваем все винты и болты, которыми крепится корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, с помощью мультиметра измерьте уровень общего сопротивления между выводами контактного разъема. Затем сравниваем результаты с табличными стандартами, которые указаны в инструкции по эксплуатации.Если полученные данные существенно отличаются от табличных данных в нижнюю сторону, это означает, что в машине произошло короткое замыкание, и вышла из строя катушка.

После установки обрыва проводов можно приступать к диагностике вторичной цепи ДВС — измерению уровня сопротивления между выводами зажигания. По результатам измерений делаем выводы, и если неисправность была скрыта в катушке, то модуль необходимо полностью заменить.Других вариантов решения этой проблемы нет.

Как заменить прибор своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В процессе работ по снятию и установке модуля зажигания нам понадобятся два торцевых ключа на 13 и 17 миллиметров, а также один рожковый ключ на «10». Последний нам понадобится для того, чтобы снять клемму с АКБ. Кроме того, следует подготовить шестиугольник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Лада»? Для начала необходимо обесточить бортовую систему автомобиля. Для этого, как и в предыдущем случае, снимаем отрицательную клемму с АКБ (если она не снималась ранее). Далее необходимо снять декоративную крышку двигателя. Это можно сделать, открутив крышку маслозаливной горловины. Следует отметить, что эту операцию применяют только владельцы ВАЗов с двигателем объемом 1,6 л. Полторалитровая «Самара» с подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля блок с проводами и высоковольтными проводами. Ключом на 13 откручиваем два болта крепления картера двигателя, рогом на 17 откручиваем последнее крепление модуля. Далее эта деталь спокойно выносится из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо предварительно подключить высоковольтные провода согласно схеме модуля.Также нужно обращать внимание на качество крепежа — излишки окисления и грязи тщательно убираются на торцах в местах стыков.
Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратной последовательности. После подключения модуля зажигания необходимо запустить ВАЗ-2114 и проверить детали на работу. Если все вышеперечисленные симптомы неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками.Напоследок отметим, что при подключении важно следить за правильностью подключения всего шлейфа разводки, так как при малейшей ошибке будет невозможно гарантировать работоспособность частей этой системы.

fb.ru

Модуль зажигания ВАЗ, ремонт и замена своими руками. Замена модуля зажигания ВАЗ 2114. Самостоятельная замена модуля зажигания ВАЗ 2114

Для воспламенения топливовоздушной смеси как в инжекторных, так и в карбюраторных двигателях внутреннего сгорания требуется высоковольтная катушка зажигания.Появление на рынке новых систем питания двигателей повлекло за собой изменения в системах зажигания ВАЗ. Распределители зажигания, называемые дистрибьюторами, постепенно уходят в прошлое. На смену им приходят новые устройства — модули зажигания ВАЗ 2114.

Модуль ВАЗ2114, устройство и принцип действия

Модуль зажигания ВАЗ — усовершенствованная система запуска двигателя. Принцип его работы практически не отличается от стандартных систем. Если высокое напряжение в устаревших системах было создано при отключении контактов в распределителе системы зажигания, то сигналы, подаваемые блоком управления, являются генератором импульсов в модуле.

Блок управления собирает сигналы от датчиков на двигателе и генерирует управляющий импульс, который отправляется на модуль зажигания. Из напряжения бортовой сети он генерирует высокое напряжение и направляет его на свечу цилиндра для воспламенения топливовоздушной смеси.

Это устройство включает две катушки, генерирующие высокое напряжение. В этом им помогает двухканальный электронный переключатель. Все элементы заключены в прочный пластиковый корпус.На корпусе расположен низковольтный разъем для подачи управляющих импульсов и подключения питающего напряжения. Кроме того, здесь расположены клеммы для подключения высоковольтных проводов, которые подключаются к свечам.

Модуль зажигания ВАЗ2114, признаки неисправности

Можно найти следующие признаки неисправности модуля зажигания автомобиля ВАЗ 2114:

  1. На одной из свечей нет искры.
  2. Холостой ход сильно плавает.
  3. Существенно уменьшилась мощность двигателя.
  4. При разгоне пропала динамика, при резком нажатии на педаль газа появились провалы в двигателе.

Модуль зажигания, можно ли отремонтировать модуль

На самом деле все поломки этого устройства приводят к его замене, однако в некоторых случаях ремонт модуля зажигания все же возможен. Это особенно возможно, когда поведение двигателя меняется во время постукивания или покачивания. Починить модуль можно самостоятельно, если уметь обращаться с мультиметром и паяльником.

Необходимо снять заднюю металлическую крышку, под которой расположены электрические компоненты модуля зажигания. Осторожно утилизируйте силикон, найдите поврежденные или сломанные контакты и припаяйте их. Не забываем, что в блоке есть алюминиевые проводники, поэтому для их пайки требуется специальный припой.

После этого закройте заднюю крышку и проверьте работоспособность модуля. Если результат положительный, снова откройте крышку и заполните внутреннюю часть силиконом.Если результат отрицательный, модуль необходимо заменить. Хотя еще можно попробовать заменить переключатели электронные.

Проверка системы на работоспособность

В любом случае проверку нужно начинать со свечей, для чего убираем их из гнезд. Сделать это очень просто. Концы армированных проводов следует снять с них и снять с посадочных мест с помощью специального ключа для поворота.

Затем нужно осмотреть, очистить и проверить. Они должны быть коричневыми, без копоти и нагара.Если есть нагар, возможно, поршни и кольца изношены. В любом случае свечи следует почистить, проверить и при необходимости выставить зазор между электродами. Теперь проверим их работоспособность. Для их проверки есть специальные щупы. Некоторые водители умеют делать это из пьезозажигалки. Если ничего подобного нет, то проверьте это на моторе. Если свечи в хорошем состоянии, нужно продолжать поиски дальше.

Вспомогательные инструменты

Каждый водитель может самостоятельно заменить модуль зажигания; для этого не требуется специального оборудования или специальных навыков.Все, что нужно автолюбителю:

  1. Тряпки.
  2. Ключ на 13.
  3. Новый блок зажигания.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Такие работы можно проводить на ровной поверхности или в гараже.

  1. Для начала нужно открыть капот моторного отсека и отсоединить клеммы АКБ. Достаточно будет снять только отрицательную клемму.
  2. Далее вытаскиваем высоковольтные провода из мест крепления.Важно помнить их местонахождение. В случае сомнений можно сделать этикетки. Не меняйте местами провода, так как новая запчасть может выйти из строя.
  3. Затем необходимо аккуратно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
  4. Отвернув гайки, снимаем приспособление с мотора.

Теперь берем тряпку и протираем место установки и вокруг нее.

Новое устройство следует внимательно осмотреть, а затем продолжить установку, которая должна выполняться в обратном порядке.

Не забудьте правильно прокладывать высоковольтные провода. Если все же запутались, обратите внимание на колодку, на которой указаны номера бронепровода.

Несмотря на то, что электронные устройства довольно надежны, поломки все же случаются. В некоторых случаях их можно избежать, для чего необходимо хотя бы иногда проверять и обслуживать все части системы:

  1. Убедитесь, что нет путаницы с кабелями высокого напряжения — с высоким внутренним сопротивлением в них катушки могут выйти из строя.
  2. Необходимо проверить зазор между электродами свечи зажигания, так как слишком большие искровые промежутки негативно отражаются на устройстве.
  • Как оформить новый кузов, документы на новый кузов в ГИБДД, новый закон июль 2017 года о регистрации автомобилей в ГИБДД
  • Присадки для двигателя, лучшие присадки для восстановления двигателя
  • Как открутить болты, как открутить застрявшие болты на колесах
  • Ремень ГРМ зубчатый, как заменить ремень ГРМ своими руками
  • Ремень генератора Лада Калина, как затянуть ремень генератора Лада Калина и Лада Приора
  • Автомобильная сигнализация и охранные системы с Алиэкспресс по доступной цене и бесплатной доставкой
  • Подшипник ступицы, устройство, принцип работы, разновидности, признаки неисправности, диагностика, наладочные работы
  • Процедура прокачки тормозов, прокачки тормозов на автомобиле ВАЗ (классика) самостоятельно, полезное советы
  • Какие амортизаторы выбрать, топ-10 лучших производителей амортизаторов
  • Автомобильный плеер, медиаплеер, автомобильный ПК, автомобильное зеркало с видеорегистратором купить на Aliexpress та выгодная цена и бесплатная доставка
  • Купить тонировку автомобиля, лучшую тонировку автомобиля
  • Передние стойки ВАЗ 2110, как заменить передние стойки ВАЗ 2110 своими руками
  • Амортизаторы подвески, как заменить амортизатор подвески амортизаторы своими руками
  • Стабилизатор поперечной устойчивости, замена втулок стабилизатора поперечной устойчивости своими руками
  • Автомобильная полироль своими руками, лучшая полироль для вашего автомобиля
  • Как поменять шаровую опору, замена шаровой опоры ВАЗ 2110
  • Электро ремонт гидроусилителя руля, установка электроусилителя на Приору своими руками
  • Путешествие на автомобиле, товары для путешественников на авто на Алиэкспресс: насосы, багажники, алкотестеры, буксирные тросы и крюки по приемлемой цене и бесплатная доставка
  • Сцепление, как заменить диск сцепления ВАЗ своими руками, возможные неисправности сцепления
  • Регулировка хода педали сцепления, регулировка хода педали сцепления ВАЗ своими руками nds
  • Авто ломбард авто, что такое авто ломбард и как он работает
  • Электроусилитель руля на ВАЗ, установить электроусилитель руля (евро) своими руками, нужен ли
  • евро ремонт руля
  • сделать -само замена гидроусилителя руля (ГУР)
  • Как заменить автомобильные дворники, как заменить щетки стеклоочистителя, как заменить моторчик дворников своими руками
  • Автомобильные сабвуферы, системы защиты сабвуфера, комплектующие сабвуфера, морские сабвуферы с Алиэкспресс по аналогичной цене и с бесплатной доставкой
  • Автомобильные аксессуары: Bluetooth-гарнитура, кабели, переходники и вилки, пульты с Алиэкспресс по доступной цене и бесплатная доставка
  • Парковочные датчики, парктроники, светодиодные парктроники с Алиэкспресс по доступной цене и бесплатная доставка
  • Дымится дизель, диагностика двигателя по цвету дыма
  • Бортовой компьютер, выбор модели, особенности установки
  • Карандаш для удаления царапин, карандаш New ton, автоматический карандаш, чип-карандаш
  • Автомобильные камеры обзора, автомобильные камеры с Алиэкспресс по доступной цене и с бесплатной доставкой
  • Эквалайзер на заднее стекло, автоматический эквалайзер с Алиэкспресс по доступной цене и бесплатная доставка
  • Буферы, какие они, буферы на пружины, установка буферов на пружины пошаговая инструкция, отзывы о буферах
  • Как перепрошить навигатор, инструкция по перепрошивке навигатора
  • Промывка радиатора печки чем промывка радиатора печки автомобиля
  • Автомобиль тонет, что делать, если автомобиль тонет, как выйти из тонущего автомобиля
  • Автомобильные свечи зажигания, как открутить сломанную свечу зажигания, как почистить свечу зажигания автомобиля
  • Автомобильные датчики, как помогают автомобильные датчики водитель, назначение и тип датчиков
  • Оригинальные тормозные колодки, какие тормозные колодки выбрать для автомобиля, на что обращать внимание при покупке тормозных колодок
  • Покупка автомобиля с пробегом, wh что нужно знать при покупке подержанного автомобиля, полезные советы

проседан.ru

Как снять и заменить модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передает его на свечу цилиндра для воспламенения топливовоздушной смеси. Само устройство состоит из двух катушек, вырабатывающих высокое напряжение, и двухканального переключателя. Корпус изделия выполнен из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявляться следующим образом:

  • Заметное снижение мощности двигателя.
  • Нет искры на одной из свечей.
  • Заметный «плавающий» холостой ход.

Эти признаки указывают на неисправность модуля зажигания. Если они появились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из оригинальной детали

Для замены модуля зажигания понадобится тряпка и гаечный ключ на 13. Лучше всего делать это на ровной поверхности.

Рабочий процесс

Проверка работы модуля зажигания (видео)

Что делать, если проблема не исчезнет после замены модуля?

В первую очередь нужно проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогает, то необходимо проверить свечи и при необходимости заменить их (см. Выбор свечей на ВАЗ-2114).

Проверка состояния свечей зажигания

Перед этим нужно удалить наконечники бронепровода.Чтобы открутить свечи, вам понадобится специальный гаечный ключ. Затем нужно осмотреть свечи: они должны быть нормального коричневого цвета, на поверхности не должно быть нагара или нагара.

Если замена модуля не исправила ситуацию, и на свечах есть нагар. Это означает, что кольца или поршни изношены, их необходимо заменить, а заглушки нужно очистить и установить обратно в разъем. Также стоит проверить зазор между свечами зажигания и электродами — слишком большое расстояние плохо сказывается на работе приборов.

Подробное видео процесса замены

выводы

Таким образом, заменить неисправный модуль зажигания не очень сложно. В этом случае важно не перепутать места расположения высоковольтных проводов, это приводит к быстрому выходу из строя нового устройства из-за сильного изменения внутреннего сопротивления в проводах. Следует учитывать, что неисправность иногда не связана с поломкой модуля зажигания.

Вопросы / машина / Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

Как правильно выставить зажигание на форсунке ВАЗ 2114 (8 клапанов)?

вопрос: как устанавливается зажигание на инжекторных двигателях?
Свечи черные, в сервисе сказали, что зажигание затягивается, и не могут решить эту проблему, но вроде теоретически возможно.

Как понять почернели.
1. Ввернул новые — 5 минут, открутил ЧЕРНЫЙ.
2. Пройдено 20 000, скручен — черный.
Угол опережения зажигания устанавливается автоматически каждую секунду, и он (угол опережения) зависит от многих параметров: скорости вращения вала, нагрузки двигателя (массового расхода воздуха или положения дроссельной заслонки), температуры охлаждающей жидкости. жидкости, наличие детонации.
Итак, вот результаты:
1. Подробно опишите, при каких обстоятельствах свечи чернеют?
2.Поменять АЗС (попробовать)
3. Сколько в день пробега.
4. Можно сходить в сервис и посмотреть совпадение отметок при установке ремня ГРМ, возможно, он неправильно выставили или перепрыгнул (редко, но бывает).
Звоните, конечно, в другую службу, не там где сказали про зажигание «с задержкой», они сами.

Момент воспламенения топливовоздушной смеси в камере сгорания — момент искрообразования между электродами свечи зажигания.Установка момента зажигания — это возможность воспламенения смеси при определенном положении поршня относительно ВМТ.

Характеристики автоматических регуляторов угла опережения зажигания представлены на рис. 1.

Поскольку легче ориентироваться по коленчатому валу (шкиву, маховику), зажигание до ВМТ (вперед), в ВМТ и за ВМТ (отставание) обычно оценивается в угловых градусах вдоль коленчатого вала с помощью знака V ‘или b- » (Рис.2) …

Шкала может находиться в люке карты сцепления или на шкиве (рис.2). В первом случае риска (отметка ВМТ в соответствующих цилиндрах) — на маховике, а во втором — штифте в крышке газораспределительного механизма (шкала на шкиве). За счет меньшего диаметра шкива по сравнению с маховиком шкала может перекрывать весь диапазон изменения угла момента зажигания.

На какой бы машине ни было установлено зажигание, заводите.

Модуль зажигания ВАЗ 2114 — более совершенное решение, чем классическая «катушка», которая была установлена ​​на «классике».Тем не менее проверить этот элемент не составит труда даже начинающим автомобилистам.

8-ми клапанная форсунка: признаки неисправности модуля зажигания

Чаще всего грешить на работу модуля имеет смысл в следующих ситуациях:

есть «плавающий» холостой ход; двигатель «дублируется», то есть слышно, что не работает одна из пар цилиндров: первая-четвертая или вторая-третья; есть провалы тяги при разгоне; отображается ошибка «Проверить двигатель».

Проверить модуль зажигания ВАЗ 2114

могут даже новички

Как показывают неисправности модуля

Заехав на СТО или воспользовавшись любительским диагностическим оборудованием (сканер ошибок, специальное приложение и адаптер для компьютерной диагностики через Bluetooth), вы также можете узнать, что «корень зла» находится в модуле зажигания.

Что такое угол опережения зажигания и на что это влияет

Установка угла опережения зажигания — самый важный параметр, определяющий работу системы зажигания.Под этим понятием подразумевается время, в течение которого система зажигания воспламеняет сжатую рабочую смесь искровым разрядом. Он определяется как положение коленчатого вала двигателя автомобиля в момент подачи импульса на свечу зажигания перед верхней мертвой точкой в ​​градусах.

Это связано с тем, что для того, чтобы произошло сгорание рабочей смеси в цилиндре, необходимо некоторое время, потому что скорость распространения фронта пламени составляет примерно 20-30 м / с.Если смесь воспламеняется в положении поршня в ВМТ (т. Е. В верхней мертвой точке), то ее горение будет происходить на такте расширения, а также частично на выходе. В результате на поршень не будет эффективного давления. Поэтому тот момент зажигания, который является оптимальным, выбирается таким, чтобы давление дымовых газов.

Объект переделки — ВАЗ 2108, 2109 или 21099 с карбюраторным двигателем модификации 21083. Основная цель — переделать карбюраторный двигатель в 16-клапанный инжекторный, установив его на ГБЦ от ВАЗ-2112.Тестирование ВАЗ-2109, переделанного под 16-клапанную головку (еще до качественной настройки программы), демонстрирует огромную разницу в поведении автомобиля по сравнению со штатной системой питания.

Некоторое ухудшение характеристик на низких оборотах (до 2000 об / мин) компенсируется значительным улучшением тяги после запуска двигателя до высоких оборотов. Субъективно ускорение на четвертой передаче с 16 клапанами такое же, как и на третьей с карбюраторным двигателем. На прямой ровной дороге двигатель легко выходит на 5000 об / мин.Большинство водителей впечатлены этим.

Что нужно для подготовки ГБЦ 16В ГБЦ в комплекте с ресивером и коллекторами, датчиком детонации, ДЗ, дроссельной заслонкой с датчиком.

Ваз-21130 на полную мощность не развивает, запускается 6-7 раз, при повторном газе выстреливает в выхлопную трубу. что могло быть? · Проверьте его мозги и запас топлива! свечи, зажигание тоже посмотрите! Поддерживает ли инжектор интерфейс OBD-II на двигателе ВАЗ 21121 1. 6 8 клапанов 2005 г.в. Интерфейс OBD-II На инжектор OBD-II необходимо установить адаптер bluetooth.Интересно, можно ли его вставить?
· Зайдите на сайт этого адаптера / вероятно Check engin /, там есть описание, какие машины он может опрашивать. Нужна книга по ремонту инжекторного ВАЗ 21041-30 Всем привет. Нужна книга по ремонту инжекторного ВАЗ 21041-30. Желательно посвежее и со схемами, фотографиями и т.д. Искал в интернете, попадались какие-то вирусы. Спасибо. Большое спасибо, Тигр. http: // redvanov. net / vaz / — Сайт занимается мошенничеством! Осторожно! И тебе должно быть стыдно за тигра!
· http: // автомобиль-экзотика.

Неправильная настройка зажигания приводит к поломке автомобиля

У большинства владельцев автомобилей ВАЗ 21099 наверняка были проблемы с запуском двигателя, когда при повороте ключа, вставленного в замок зажигания, двигатель начинает работать, но вообще не держит холостой ход. Почему это происходит? Одной из вероятных причин этой и некоторых других неисправностей может быть неправильно выставленное зажигание, но если свечи залиты или при запуске двигателя нет искры, то лучше сразу искать проблему в карбюраторе.

На ВАЗ 21099 с карбюраторным двигателем устранить проблему неправильной регулировки зажигания своими руками довольно просто, но понадобится специальный инструмент — стробоскоп. Желательно приобретать его для собственных нужд, ведь регулировать угол опережения зажигания придется не один раз за долгую жизнь автомобиля. Как правильно и без труда выставить зажигание?

Какие неисправности могут быть вызваны неправильно выставленным.

Когда однажды утром машина полностью отказывается заводиться с заряженным аккумулятором, вполне возможно, что все дело в катушке зажигания.Дело в том, что момент ее выхода из строя предугадать практически невозможно, а делать проверку необходимо после того, как возникла проблема.

От чего зависит работоспособность катушки

Классическая катушка зажигания или «бобина», как ее еще называют в народе — по сути, преобразователь низкого напряжения от аккумулятора и генератора в высокое напряжение, которое затем поступает на свечи зажигания. То есть это миниатюрный электрический трансформатор.

Катушка зажигания — это своего рода мини-электрический трансформатор

Традиционная катушка, используемая на моделях автомобилей с карбюратором, состоит из двух обмоток.Первичная обмотка принимает импульсы низкого напряжения, например 12 вольт. Обычно это небольшое количество витков (до 150) толстого изолированного медного провода. «Первичный» имеет 2 выхода на крышке катушки. Катушки во вторичной обмотке.

Регулировка ремня и клапанов ВАЗ-2108 и ВАЗ-2109

Согласно сервисной книжке, каждые 15 тысяч километров необходимо проверять состояние ремня в приводе распредвала и при необходимости регулировать его натяжение.

Делаем это в следующем порядке.Снимите воздухозаборник с воздушного фильтра (фото 1), открутите три винта, фиксирующие переднюю крышку, защищающую ремень (фото 2), и снимите крышку (фото 3). При осмотре ремня обращаем внимание на то, целы ли его зубья, нет ли отслаивания резины от ткани, других опасных дефектов — порезов, трещин и т. Д. Резко снижается прочность.

Если у ремня нет таких дефектов и его пробег не достиг предельно допустимого — 60 тысяч километров, проверяем натяжение, закручивая правую ветвь (фото 4) усилием пальца (1.5-2 кгс). Скручивается при нормальном натяжении.

Добавить комментарий

Ваш адрес email не будет опубликован.
