Дпдз на ваз 2114: Как проверить датчик положения дроссельной заслонки ВАЗ 2114, 2115: снятие и установка, регулировка

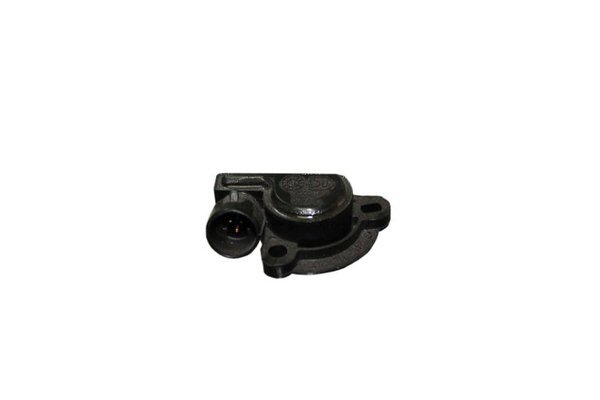

Датчик положения дроссельной заслонки бесконтактный 36.3855 на ВАЗ инжектор

Уважаемые покупатели, во избежание ошибок при отправке датчика бесконтактного положения дроссельной заслонки (ДПДЗ 36.3855), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов, инжектор или карбюратор.

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855) предназначен для установки на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ, с целью преобразования углового положения дроссельной заслонки в пропорциональное изменение электрического напряжения, и используется бортовым компьютером для управления подачей топлива.

Основное достоинство — отсутствие механического контакта при преобразовании электрического сигнала. Ресурс работы повышается в 3 раза по сравнению с эксплуатируемыми в данное время на автомобилях ВАЗ.

ДПДЗ – это автомобильный потенциометр, один конец которого подключен к «массе», другой – к «плюсу» напряжения питания.

На нем также имеется и третий контакт, он отсылает сигналы о положении дроссельной заслонки на электронный блок управления автомобиля. Когда водитель жмет на педаль акселератора, дроссель реагирует на это открытием заслонки. Как следствие, напряжение в датчике растет, а информация об этом передается на контроллер. Аналогично работает взаимосвязь и при отпускании педали газа.





Датчик бесконтактный положения дроссельной заслонки ДПДЗ устанавливается в посадочное место, которое находится в корпусе дроссельного узла. При этом датчик напрямую связан с дроссельной заслонкой и реагирует на ее движение, передавая соответственный сигнал на контроллер. В зависимости от этого, ЭБУ дозирует количество бензина для подходящей в конкретной ситуации смеси.

Конструктивно датчик является составляющейвпускной системы двигателя, регулирует количество поступающего воздуха, т.е. за качество топливно-воздушной смеси. Состоит ДПДЗ из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем следит контроллер, а количество топлива регулируется в зависимости от полученных данных.



Технические характеристики:

— Номинальное напряжение питания 5 В;

— Потребляемый ток не более 12 мА;

— Датчик обеспечивает линейную характеристику выходного сигнала от 0,535+_ 0,07 до 4,634+_0,092В, при механическом угле поворота от 18 до 106 градусов соответственно.

— Нелинейность характеристики не более 1,5%.



Симптомы неисправности датчика положения дроссельной заслонки:

1. Проблемы на холостом ходу, которые уже описаны выше.
2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Другие артикулы товара и его аналогов в каталогах: 2112 – 1148200-01; 2112-1148200-82, 36.3855.



Особенности изделия:

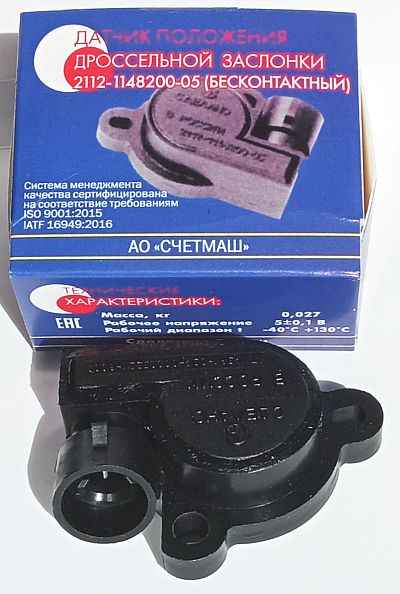

Датчик положения дроссельной заслонки (обозначение по каталогу «СЧЕТМАШ», Курск ТУ4594-034-00225331) , предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока и используется в автомобилях с электронной системой управления двигателем.

ВАЗ-21120, ВАЗ-11170, ВАЗ-11180, ВАЗ-11190, ВАЗ-21080, ВАЗ-21090, ВАЗ-21099, ВАЗ-21100, ВАЗ-21110, ВАЗ-21130, ВАЗ-21140, ВАЗ-21150, ВАЗ-21200, ВАЗ-21210, ВАЗ-21230, ВАЗ-21310, ВАЗ-21700, ВАЗ-21720, ЗАЗ-1102, ЗАЗ-1103, ЗАЗ-1105, Daewoo Lanos, Daewoo Sens.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку датчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива?

Как самостоятельно заменить датчик положения дроссельной заслонки2112- 1148200-81 (36. 3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Ваз 2115 как проверить датчик дроссельной заслонки. Признаки неисправности датчика положения дроссельной заслонки. Проведение регулировочных процедур

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам , то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки . Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

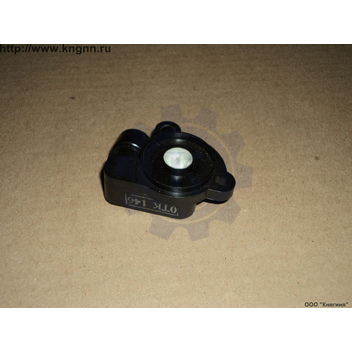

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан .

– это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.

Так выглядит конструкция ДПДЗ

Виды

На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:

Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

Принцип действия

Как указывалось выше датчик располагается возле дроссельной заслонки . При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт . Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт . Данные указаны для автомобилей ВАЗ

.

Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

• Пуск двигателя затруднен как на горячую, так и на холодную;
• Повышается расход топлива при чем значительно;
• При движении появляются рывки мотора;
• На холостом ходу обороты чаще завышены, нежели в норме;
• Ускорение автомобиля происходит вяло;
• Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
• Силовой агрегат может глохнуть на холостом ходу;
• На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ.

Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика .

Инжекторная система впрыска топлива — самая распространенная и надежная. Работа двигателя внутреннего сгорания стабильна за счет использования множества датчиков: холостого хода, оборотов, положения заслонки дросселя или распределительного вала. В отличие от карбюраторных систем, здесь нет трамблера (распределителя зажигания), а всю работу по раздаче искры свечам выполняет микроконтроллерный блок.

Этому блоку нужно «знать» очень много параметров, чтобы выдать вовремя искру и подать в цилиндры точную дозу топливной смеси. Для этой цели нужен датчик положения дроссельной заслонки (ДПДЗ). С его помощью электронный блок управления «понимает», на какую величину открыта заслонка. Как проверить датчик положения дроссельной заслонки самостоятельно, если он вышел из строя? Давайте обсудим.

Основные сведения о ДПДЗ

Среди всего разнообразия устройств можно выделить два типа ДПДЗ:

• резистивные
• бесконтактные.

На отечественных автомобилях широко используют датчики резистивного типа, которые долговечны и просты в устройстве. Свой ресурс они вырабатывают с лихвой, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция у прибора точно такая же, как у обычного переменного резистора. Ось ДПДЗ соединена с заслонкой и движется вместе с ней. При этом изменяется сопротивление между входом и выходом. Благодаря этому напряжение питания (5 В), проходя через резистор, изменяется – это и контролирует ЭБУ автомобиля.

У резистивных устройств есть один большой минус: непосредственно резистивный слой со временем истирается. Происходит это в крайнем положении, соответствующем холостому ходу. Как следствие, работа двигателя становится нестабильной, обороты «прыгают», иногда и вовсе происходит остановка двигателя. Бесконтактные ДПДЗ лишены этого недостатка, так как они работают на эффекте Холла.

Диагностика ДПДЗ

Зная принцип работы ДПДЗ и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Чтобы самостоятельно провести диагностику, вам потребуется:

• отвертка
• мультиметр
• контрольная лампа.

Алгоритм работы при проведении диагностики:

1. Включите зажигание и подключите мультиметр к сигнальному выводу.
2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0,7 В.
3. Проверните во второе крайнее положение (максимальное открытие), при этом напряжение не должно быть выше 4 В.

Для диагностики удобно использовать стрелочный вольтметр. Медленно вращайте заслонку и следите за изменением напряжения. Если есть скачки, и напряжение меняется неравномерно, то можно говорить о поломке ДПДЗ. Ремонтировать его невозможно, необходима лишь замена.

Можно снять датчик с автомобиля и проверить его с помощью омметра. Для этого между выводом «+» и сигнальным подключаете клеммы измерительного прибора (удобно диагностику проводить стрелочным омметром). Проворачивая ротор датчика, можно убедиться в целостности резистивного слоя.

Выпуск инжекторных двигателей способствовал появлению различных электронных устройств. В том числе и датчиков, которые собирают информацию касательно работоспособности той или иной системы.

Таким образом, управление берёт на себя электронный блок, который контролирует работоспособность всех систем двигателя при помощи этих датчиков. Неисправность даже незначительной детали приводит к нежелательным последствиям в работе всего автомобиля. Одной из таких деталей является датчик положения дроссельной заслонки.

ДПДЗ — что это такое

Датчик положения дроссельной заслонки сигнализирует контроллеру в каком положении находится дроссельная заслонка при нажатии на педаль акселератора.

Данное устройство позволяет контроллеру более точно дозировать и подавать топливную смесь. При неисправности датчика информация передаётся на контроллер в искажённом виде. Это может повлечь сбои в работе двигателя и привести к слишком большому расходу топлива.

Местоположение дроссельной заслонки контроллер регистрирует по изменению напряжения. Сигнал 0.7 В вынуждает контроллера переходить на режим холостого хода. Если напряжение менее 0,7 В, это говорит о том, что заслонка закрыта полностью. А если напряжение около или более 4 В, то заслонка открыта полностью.

Где он находится

Чтобы при необходимости можно было проверить ДПДЗ, нужно знать, где он находится. Его местонахождение – на корпусе дроссельной заслонки и соединён с её осью. На оси имеется специальная проточка, для которой на датчике предусмотрено крестообразное гнездо.

Крепление корпуса датчика к корпусу дроссельной заслонки осуществляется при помощи болтов. Датчик устанавливают на автомобили с инжекторными двигателями.

Признаки неисправности ДПДЗ

Любая деталь рано или поздно выходит из строя, о чём свидетельствуют характерные признаки. Не является исключением и ДПДЗ.

Характерными признаками неисправности датчика положения дроссельной заслонки могут быть:

• двигатель в режиме холостого хода работает с повышенными оборотами;
• явно наблюдается большой расход топлива;
• на нейтральной передаче двигатель глохнет;
• автомобиль при разгоне совершает рывки;
• иногда может загораться и гореть продолжительное время индикатор Check Engine;
• двигатель запускается с трудом.

Все эти признаки указывают на то, что ДПДЗ неисправен, а, следовательно, требуется незамедлительная замена детали.

Видео — некоторые признаки неисправности датчика положения дроссельной заслонки:

Как проверить

Если были обнаружены некоторые признаки неисправности ДПДЗ, но окончательно неясно на что они указывают, то можно самостоятельно проверить его работоспособность.

Обычно при неисправности ДПДЗ на приборной панели загорается индикатор Check Engine. Поэтому для начала следует завести двигатель и если индикатор не загорается, нужно лезть под капот к самому датчику.

Чтобы проверить его работоспособность необязательно его снимать, все можно сделать на месте. Для этого нужно два провода мультиметра подсоединить к выводам В и С датчика. Соответствующая маркировка имеется.

После этого можно начинать плавно, не спеша поворачивать дроссельную заслонку при помощи сектора привода. При исправном датчике показания прибора должны меняться также плавно без резких скачков. Обычно от 2 до 8 кОм. Замер сопротивления должен производиться при выключенном двигателе.

Видео — проверка ДПДЗ:

Теперь следует измерить напряжение. Для этого сначала минус мультиметра соединяют с массой двигателя. После этого нужно запустить двигатель и соединить плюсовой контакт прибора с выводом А датчика, также ориентируясь по маркировке. Производится замер напряжения, которое должно находиться в пределе 5 В. Если показания прибора другие (меньше 5 В), то это говорит о неисправности цепи питания, либо самого блока электронного управления двигателем.

Если в ходе проверки все показания прибора были в норме, то беспокоится не о чём. В противном случае ДПДЗ нуждается в срочной замене.

Замена

Если проверка показала, что ДПДЗ неисправен, то тогда нужно производить его замену. Для этого не нужно много инструментов, всё что потребуется – это умелые руки и крестообразная отвёртка.

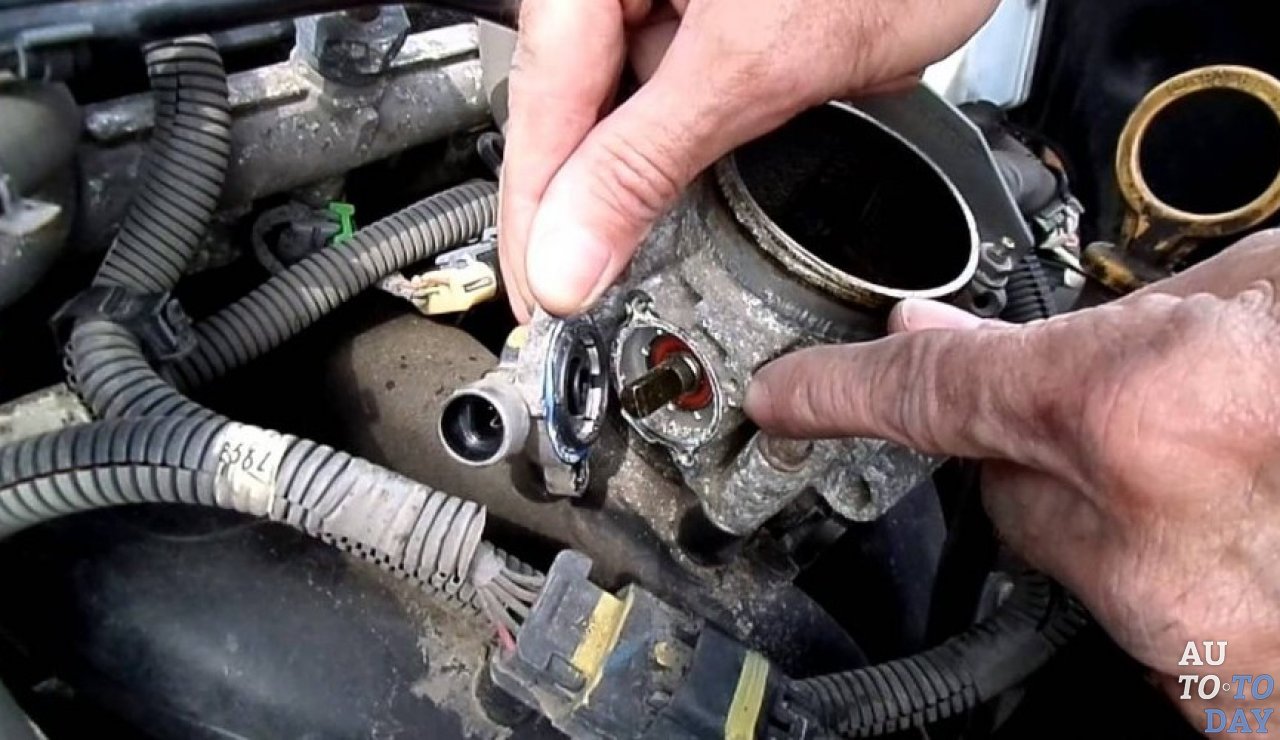

Замену датчика следует производить, выключив двигатель и отсоединив минус от аккумулятора. Затем нужно отсоединить разъем датчика, на котором имеется фиксатор. После чего отвернуть два винта, которые крепят датчик к дроссельному узлу. После данной манипуляции датчик спокойно снимается с оси дроссельной заслонки.

Видео — замена датчика положения дроссельной заслонки на ВАЗ2110, 2114, 2115:

Установку нового устройства следует производить в обратном порядке. При этом нужно проследить, чтобы сама дроссельная заслонка была закрыта. Обычно когда покупается новый ДПДЗ, то в его комплектацию входит уплотнительное кольцо. Оно устанавливается между датчиком и патрубком дросселя. Не забывайте снять старое кольцо перед установкой нового датчика.

После установки на место, затянуть его крепёжными винтами пока уплотнительное кольцо полностью не сожмётся. Теперь остаётся только подсоединить разъем и зафиксировать его при помощи защелки.

После этого отсоединить на 5 минут. Это делается, чтобы сбросить старые параметры датчика в ЭБУ, которые в большинстве случаев сохраняются.

Регулировка

В некоторых случаях возникает необходимость регулировки датчика положения дроссельной заслонки. Данная процедура может стать альтернативой его замене. И проводить её следует при явных признаках неисправности. О них было упомянуто выше.

Видео — регулировка датчика положения дроссельной заслонки на VW Passat:

Для регулировки также понадобится мультиметр с проводами. Не стоит всё делать, что называется «на глаз», поскольку электронный блок управления будет принимать неправильные данные. Соответственно он будет неправильно дозировать топливовоздушную смесь со всеми вытекающими неприятностями.

Перед регулировкой крепёжные отверстия датчика нужно немного расширить. Это делается для того, чтобы датчик можно было поворачивать вокруг своей оси.

Важный момент: перед тем как каждый раз снимать ДПДЗ или отсоединять его разъем, необходимо выключать зажигание, а перед каждым замером – включать.

Разъем датчика можно снять, а можно оголить небольшой участок проводов разъёма, спрятанных под кожухом. Интересуют только эти два провода, обычно это синий (плюс) и чёрный (масса). Они понадобятся для измерения напряжения в процессе регулировки. Если разъем снять, тогда нужно подсоединить провода мультиметра к соответствующим контактам на датчике.

Подсоединив провода к контактам датчика (они должны быть хорошо закреплены), установить его на место. Крепёжные винты закрутить не до конца: чтобы датчик не болтался, но его можно было поворачивать. Теперь нужно аккуратно вращать датчик против или по часовой стрелке до тех пор, пока на приборе не установятся такие показания: 0,55-0,56 В. При необходимости крепёжные отверстия нужно расширить для увеличения угла поворота.

При установлении требуемого значения следует надёжно закрепить ДПДЗ. После этого выполнить контрольный замер напряжения. При необходимости заизолировать открытые ранее участки проводов.

Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

Симптомы неисправности ДПДЗ:

• бедная или богатая топливная смесь;
• проблемы с зажиганием;
• неправильные сигналы для других исполнительных механизмов;
• неровный холостой ход;
• провалы при разгоне;
• подергивание;
• остановка двигателя.

Методы диагностики ДПДЗ

Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

* Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

Подключен ли ваш ДПДЗ к «земле»?

1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
4. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
5. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

* Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления. Обратите внимание на цвет этого провода.

* Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

1. Выключите зажигание.

Подключен ли ДПДЗ к источнику опорного напряжения?

1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.
4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

* Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить. Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

1. Выключите зажигание.
2. Вставьте электрический разъем в ДПДЗ.

Выдает ли датчик положения дроссельной заслонки правильный сигнал?

1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
3. Включите зажигание, но не запускайте двигатель.
4. Убедитесь в том, что дроссельная заслонка полностью закрыта.
5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.
6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).

* При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.

* Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

* Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.

* Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

1. Выключите зажигание и снимите штырьки (скрепки).

Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

Регулировка датчика положения дроссельной заслонки

Этот способ подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки ДПДЗ.

1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
2. Оттяните датчик для проверки напряжения с помощью мультиметра.
3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

Датчик положения дроссельной заслонки (ДПДЗ) представляет собой электронное устройство, обеспечивающее взаимосвязь между углом положения дроссельной заслонки и напряжением, за счет которого регулируется уровень подаваемого в цилиндры топлива и воздуха. Этот элемент используется в двигателях с впрыском топлива.

Конструкция датчика довольно проста: к дроссельной заслонке жестко крепится потенциометр, имеющий три вывода. Один из выводов подает рабочее напряжение, второй замыкается на массу, а третий позволяет снимать полученные данные блоком управления двигателем для их дальнейшей обработки.

Принцип работы датчика положения дроссельной заслонки можно понять, исходя из его конструкции. Закрытая дроссельная заслонка не должна подавать сигнал, поэтому напряжение держится в пределах фонового. При открытии дроссельной заслонки уровень напряжения растет вплоть до максимального значения, если заслонка открывается полностью.

Сигнал, поданный ДПДЗ, дает возможность следить за текущим положением дроссельной заслонки, а скорость изменения этого сигнала отправляет в блок управления двигателем информацию о динамике работы педали «газа». Блок управления двигателем получает сигнал об уровне напряжения на потенциометре и оперативно вносит изменения в работу силового агрегата, регулируя подачу топлива и момент возникновения искры.

При запуске двигателя ДПДЗ определяет степень открытия заслонки. Если она открыта более чем на ¾, то контроллер запускает продувку силового агрегата. Закрытое положение позволяет активировать регулятор холостого хода, за счет которого обеспечивается подача воздуха в двигатель через обходной канал.

Признаки неисправности датчика положения дроссельной заслонки

Стоит сразу отметить, что возникающие при неисправном ДПДЗ признаки могут истолковываться разным образом . Порой неопытные водители при нехватке оборотов сразу же меняют датчик положения дроссельной заслонки, хотя он вполне мог быть исправным. В общем, спешить с заменой этого элемента не стоит – сначала нужно убедиться в том, что именно его неисправность стала причиной плохого функционирования двигателя.

Заметить признаки неполадок в работе датчика положения дроссельной заслонки достаточно просто, поскольку их немало:

1. Повышение или нестабильность холостых оборотов двигателя.
2. Нехватка оборотов при включении нейтральной передачи, за счет чего двигатель постоянно глохнет.
3. При движении наблюдаются заметные рывки и ощутимая просадка динамики.
4. На приборной панели зажглась лампочка «Check Engine».
5. Двигатель не удается запустить с первого раза, а при дальнейшей работе наблюдается небольшая «неуверенность» мотора.
6. Повышенный расход горючего.
7. Заметное падение мощности двигателя на любых оборотах.

ДПЗД: вид сбоку

Каждый из этих признаков неприятен сам по себе, а когда они начинают проявляться синхронно и с завидным постоянством – это явный признак того, что необходимо проверить двигатель, в том числе и датчик положения дроссельной заслонки (этот элемент довольно часто выходит из строя).

Неисправный ДПДЗ нередко становится причиной описанных выше проблем, и за его состоянием нужно тщательно следить.

Как проверить датчик положения дроссельной заслонки

Симптомы неисправного датчика довольно расплывчаты и могут указывать на возникновение самых разных неполадок. Чтобы точно убедиться в неисправности ДПДЗ, необходимо провести его диагностику.

Проверка датчика достаточно проста, а из оборудования для нее потребуется только вольтметр. Алгоритм проверки будет выглядеть следующим образом:

1. Сначала нужно включить зажигание. Далее при помощи вольтметра замеряется уровень напряжения между ползунком и отрицательным выводом. Стрелка вольтметра не должна двигаться выше 0,7Вт. В противном случае можно сделать вывод о наличии неисправности.

2. Если предыдущий шаг был пройден успешно, то необходимо, не отсоединяя вольтметр, открыть дроссельную заслонку до упора. Напряжение должно подняться выше 4 В. Рабочее напряжение при полностью открытой заслонке обычно колеблется в пределах 5 В, но небольшие отклонения вполне возможны даже при исправном датчике.

3. Следующее действие должно проводиться при выключенном зажигании. Для проверки извлекается разъем и проверяется сопротивление между ползунком и любым из выводов.

4. Поворачивая подвижный сектор, нужно внимательно отслеживать движения стрелки вольтметра. Плавное и неспешное движение позволяет говорить о том, что датчик положения дроссельной заслонки в порядке. Рывки или хаотичные перемещения стрелки являются верным признаком того, что ДПДЗ необходимо заменить.

Датчик положения дроссельной заслонки: возможные неисправности

Датчик положения дроссельной заслонки имеет достаточно простое устройство, но даже с учетом этого в нем есть элементы, которые могут выйти из строя вследствие износа или резкой перегрузки. К числу наиболее распространенных проблем ДПДЗ можно отнести следующие:

1. Истирание напыления основания на начальном отрезке движения ползунка. Стертая резистивная основа всегда становится причиной возникновения неисправности ДПДЗ. При движении ползунка напряжение, подаваемое в блок управления двигателем, должно расти – но этого не происходит из-за отсутствия сопротивления. В результате возникают неисправности, вплоть до сбоя в работе блока управления двигателем.

2. Неисправность любого наконечника. Малейшая неполадка зачастую тянет за собой массу других проблем. В этом случае повреждение одного наконечника приводит к тому, что на подкладке возникают заусеницы. Они, в свою очередь, выводят из строя и остальные наконечники. Контакты в таком случае иногда могут продолжать работу, но недолго, да и износ подложки будет намного выше, чем при нормальных условиях. В любом случае, при такой неисправности резистивный слой и ползунок не контактируют, тем самым приводя силовой агрегат в неработоспособное состояние.

3. Выход из строя ползунка. Иногда и сам ползунок становится причиной неполадки в работе датчика положения дроссельной заслонки. Как правило, этот элемент конструкции со временем изнашивается или начинает отходить от правильной траектории, в результате чего и возникает неисправность.

Чтобы устранить неисправность ДПДЗ, стоит в первую очередь разобраться, можно ли обойтись незначительным ремонтом, или будет гораздо проще заменить всю конструкцию целиком.

Несмотря на простоту датчика положения дроссельной заслонки, чинить его довольно сложно и не очень выгодно. Можно почистить контакты или подогнуть их, но это решение больше походит на полумеры – гораздо проще будет приобрести и установить новый датчик.

Видео: что такое ДПДЗ, причины неисправностеи и решение

Заключение

Мы определили где находится датчик положения дроссельной заслонки и что это такое. Датчик положения дроссельной заслонки – это маленький, но гордый элемент электронной системы управления двигателем, при неисправности которого возникает масса проблем, вплоть до невозможности запуска силового агрегата. Простота конструкции в большинстве случаев не дает достаточного пространства для ремонта ДПДЗ, но невысокая стоимость этого элемента устраняет необходимость ремонта, позволяя просто заменить дефектную деталь.

Замена датчика положения дроссельной заслонки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Датчик положения дроссельной заслонки – он передаёт показания контроллеру (ЭБУ) про то, в каком положении дроссельная заслонка в настоящий момент находится, при нажатии на газ заслонка открывается на больший угол (Соответственно и увеличить подачу топлива нужно) в связи с чем, контроллер это считывает (Ему датчик показания передаёт) и увеличивает подачу топлива в цилиндры, благодаря чему двигатель работает нормально и без перебойно, в отличие от того, если датчик из строя выйдет (Там с работой движка начнутся серьёзные проблемы, одна из них, это то что он ехать толком не будет и вторая, автомобиль дёргаться при разгоне будет).

Примечание!
Чтобы заменить датчик положения дросселя(Сокращённо ДПДЗ), запастись: Отвёрткой надо, а так же спец. прибором которым можно сопротивление проверить (Ом) и Вольтаж (Вольт), таким прибором может выступать мульти-метр или Омметр с Вольтметром отдельно, кроме этого ещё провода понадобятся с оголёнными концами (Или чтобы на концах крокодильчики были) и всё по сути, последние приборы и провода нужны лишь для того, чтобы проверить ДПДЗ на исправность, если Вам это не нужно, то можете даже и не покупать ничего такого, а сразу датчик и ещё отвёртку чтобы снять его можно было!

Краткое содержание:

Где находится датчик положения дроссельной заслонки?
Его очень легко найти, достаточно просто капот открыть и разыскать дроссельный узел, когда он будет найдет, в боковой части на нём поищите два датчика, один чуть ниже установлен будет, а другой чуть выше и вот тот который выше (Указан красной стрелкой на фото ниже) расположен и будет являться ДПДЗ, но это ещё не всё, под датчиком располагается поролоновое кольцо (см. маленькое фото), оно обязательно должно быть заменено на новое и поэтому когда в автомагазин придёте, его купить не забудьте, если он в комплекте с ДПДЗ у Вас не шёл.

Когда нужно менять датчик положения дроссельной заслонки?
В начале поговорим о симптомах, они таковы: Повышается расход топлива у автомобиля, Холостой Ход (ХХ) начинает работать не пойми как (Как правило он повышается или просто плавает и машина работает не устойчиво на нём), а так же могут появится рывки при разгоне, машина при езде глохнуть периодически может и конечно же «СHEСK ЕNGINЕ» возможно загорится у Вас (Но это и не произойти вовсе может).

С симптомами разобрались, но сразу говорим они присущи не только этому датчику а и к ДПКВ могут быть тоже отнесены (Там они идентичны), поэтому если они у Вашего автомобиля появились, идти и покупать сразу новый ДПДЗ просто глупо, потому что движок как работал не устойчиво так и дальше он может точно так же работать, в этом случае датчик проверяется на исправность (Легче всего, чтобы не заморачиваться, проверить датчик заменив его на идентичный, а идентичный можно снять с той же самой инжекторной десятки друга к примеру, ну или с продавцом договорится, установить датчик, посмотреть изменится ли работа движка и если измениться то купить его), если у Вас такого шанса нет (Найти идентичный датчик) то спец. прибор будет нужен, на словах объяснять проверку датчика при помощи мульти-метра мы не видим смысла, потому что это долго, лучше просмотрите подробный видео-ролик который размещён по ниже, в нём как раз показана вся проверка, если что то будет непонятно, то задавайте свои вопросы воспользовавшись формой комментариев в низу и мы Вам как сможем, так и ответим сразу.

Как заменить датчик положения дроссельной заслонки на ВАЗ 2110-ВАЗ 2112?

Снятие:
1. Сперва просто отожмите фиксатор который колодку проводов удерживает и отсоедините после чего колодку (см. фото 1), вставьте ключ в замок зажигания и поверните его до того момента когда все приборы загорятся, следом включите прибор, а именно функцию Вольтметра и от прибора щуп минус (Он как правило идёт черный) киньте на массу (Массой может выступать кузов или двигатель автомобиля), а щуп плюс подсоедините к выводу А колодки проводов (Все выводы на колодке обозначены, внимательней смотрите) и прибор должен будет выдать показания приблизительно 5 Вольт, но не в коем случае не меньше, если всё так и есть, то с проводкой всё в порядке и виноват скорее всего сам датчик, если же напряжение меньше, то либо контроллер неисправен, либо с проводкой проблемы, после проделанной операции, выключить зажигание не забудьте и когда проводка будет проверена, можете приступать к замене датчика на новый, для чего отверните два винта которые его крепят к корпусу дроссельного узла и после этого снимите датчик, ещё под ним будет расположено поролоновое кольцо которое обязательно подлежит замене.

Примечание!
Если соберётесь менять датчик, не забудьте клемму минус скинуть с аккумулятора скинуть, как это сделать читайте в статье: «Замена аккумулятора на Вазовских автомобилях», пункт 1!

Установка:
Устанавливается датчик в обратном порядке снятию, при установке его выводы должны быть направлены в сторону моторного щита, чтобы убедиться что датчик будет установлен верно, прислоните его к дроссельному узлу и сделайте так, чтобы отверстия под винты в датчике, совпали с резьбовыми отверстия в корпусе и после чего полностью откройте дроссельную заслонку при помощи сектора (Или педали газа, пусть помощник аккуратно и потихоньку нажмёт на неё до упора), если всё будет нормально, то дроссельная заслонка полностью откроется и можете заворачивать после чего винты крепления датчика до упора.

Дополнительный видео-ролик:
Наглядно посмотрите процесс замены ДПДЗ в видео-ролике ниже:

Датчик положения дроссельной заслонки 2112 Омега

LADA	2108	внедорожник 3 дв.	1.7 MT (83 л.с.) 4WD
LADA	2108	внедорожник 3 дв.	1.8 MT (82 л.с.) 4WD
LADA	2108	кабриолет	1.5 MT (70 л.с.)
LADA	2108	хэтчбек 3 дв.	1. 1 MT (54 л.с.)
LADA	2108	хэтчбек 3 дв.	1.3 MT (140 л.с.)
LADA	2108	хэтчбек 3 дв.	1.3 MT (64 л.с.)
LADA	2108	хэтчбек 3 дв.	1.3 MT (64 л.с.)
LADA	2108	хэтчбек 3 дв.	1.5 MT (70 л.с.)
LADA	2108	хэтчбек 3 дв.	1.5 MT (78 л.с.)
LADA	2109	внедорожник 3 дв.	1.7 MT (83 л.с.) 4WD
LADA	2109	внедорожник 3 дв.	1.8 MT (82 л.с.) 4WD
LADA	2109	хэтчбек 5 дв.	1.1 MT (54 л.с.)
LADA	2109	хэтчбек 5 дв.	1.3 MT (64 л.с.)
LADA	2109	хэтчбек 5 дв.	1.3 MT (64 л.с.)
LADA	2109	хэтчбек 5 дв.	1.5 MT (68 л.с.)
LADA	2109	хэтчбек 5 дв.	1.5 MT (72 л.с.)
LADA	2109	хэтчбек 5 дв.	1.5 MT (78 л.с.)
LADA	21099	седан	1.3 MT (135 л.с.)
LADA	21099	седан	1. 3 MT (64 л.с.)
LADA	21099	седан	1.5 MT (70 л.с.)
LADA	21099	седан	1.5 MT (78 л.с.)
LADA	21099	седан	1.6 MT (81 л.с.)
LADA	2110	седан	1.5 MT (73 л.с.)
LADA	2110	седан	1. 5 MT (79 л.с.)
LADA	2110	седан	1.5 MT (92 л.с.)
LADA	2110	седан	1.5 MT (92 л.с.)
LADA	2110	седан	1.5 MT (94 л.с.)
LADA	2110	седан	1.6 MT (81 л.с.)
LADA	2110	седан	1. 6 MT (89 л.с.)
LADA	2110	седан	1.6 MT (90 л.с.)
LADA	2110	седан	1.8 MT (98 л.с.)
LADA	2110	седан	2.0 MT (150 л.с.)
LADA	2111	универсал 5 дв.	1.5 MT (72 л.с.)
LADA	2111	универсал 5 дв.	1. 5 MT (94 л.с.)
LADA	2111	универсал 5 дв.	1.5 MT (79 л.с.)
LADA	2111	универсал 5 дв.	1.5 MT (92 л.с.)
LADA	2111	универсал 5 дв.	1.6 MT (81 л.с.)
LADA	2111	универсал 5 дв.	1.6 MT (90 л.с.)
LADA	2111	универсал 5 дв.	1.6 MT (81 л.с.)
LADA	2111	универсал 5 дв.	1.6 MT (89 л.с.)
LADA	2111	универсал 5 дв.	1.7 MT (79 л.с.)
LADA	2111	универсал 5 дв.	1.8 MT (82 л.с.)
LADA	2112	Хэтчбек 3 дв.	1.6 MT (90 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.5 MT (72 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.5 MT (94 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.5 MT (78 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.5 MT (92 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.6 MT (81 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.6 MT (90 л.с.)
LADA	2112	Хэтчбек 5 дв.	1.8 MT (98 л.с.)
LADA	2113	Хэтчбек 3 дв.	1.5 MT (79 л.с.)
LADA	2113	Хэтчбек 3 дв.	1.6 MT (81 л.с.)
LADA	2113	Хэтчбек 3 дв.	1.6 MT (98 л.с.)
LADA	2114	Хэтчбек 5 дв.	1.6 MT (81 л.с.)
LADA	2114	Хэтчбек 5 дв.	1.5 MT (77 л.с.)
LADA	2114	Хэтчбек 5 дв.	1.6 MT 90 л.с.
LADA	2114	Хэтчбек 5 дв.	1.6 MT (98 л.с.)
LADA	2115	Седан	1.3 MT (135 л.с.)
LADA	2115	Седан	1. 5 MT (68 л.с.)
LADA	2115	Седан	1.5 MT (76 л.с.)
LADA	2115	Седан	1.5 MT (78 л.с.)
LADA	2115	Седан	1.6 MT (80 л.с.)
LADA	2115	Седан	1.6 MT (81 л.с.)
LADA	2120 Надежда	I Рестайлинг – компактвэн	1. 7 MT (79 л.с.)
LADA	2120 Надежда	I – компактвэн	1.7 MT (79 л.с.)
LADA	2120 Надежда	I – компактвэн	1.8 MT (79 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. Фора	1.7 MT (79 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. Фора	1.7 MT (80 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. Фора	1.7 MT (83 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. Рысь	1.7 MT (80 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.7 MT (83 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.6 MT (73 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.6 MT (75 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.7 MT (79 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.7 MT (80 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. 2121	1.9 MT (75 л.с.)
LADA	2121 (4×4)	Внедорожник 3 дв. Urban	1.7 MT (83 л.с.)
LADA	2123	Внедорожник 5 дв.	1.7 MT (79 л.с.)
LADA	2129	Внедорожник 3 дв.	1.7 MT (79 л.с.)
LADA	2129	Внедорожник 3 дв.	1.8 MT (82 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. Рысь	1.7 MT (80 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.7 MT (83 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.7 MT (79 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.7 MT (80 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.7 MT (83 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.8 MT (82 л.с.)
LADA	2131 (4×4)	Внедорожник 5 дв. 2131	1.8 MT (84 л.с.)
LADA	2328	Пикап Одинарная кабина	1.7 MT (79 л.с.)
LADA	2329	Пикап Двойная кабина	1. 7 MT (79 л.с.)
LADA	Granta	Седан	1.6 MT (87 л.с.)
LADA	Granta	Седан	1.6 AT (87 л.с.)
LADA	Granta	Седан	1.6 MT (106 л.с.)
LADA	Granta	Седан	1.6 AMT (106 л.с.)
LADA	Granta	Седан	1. 6 AT (98 л.с.)
LADA	Granta	Седан	1.6 MT (82 л.с.)
LADA	Granta	Седан	1.6 MT (98 л.с.)
LADA	Granta	Лифтбек	1.6 MT (87 л.с.)
LADA	Granta	Лифтбек	1.6 MT (106 л.с.)
LADA	Granta	Лифтбек	1. 6 AMT (106 л.с.)
LADA	Granta	Лифтбек	1.6 AT (98 л.с.)
LADA	Granta	Седан Sport	1.6 MT (118 л.с.)
LADA	Kalina	Универсал 5 дв.	1.6 MT (81 л.с.)
LADA	Kalina	Универсал 5 дв.	1.4 MT (89 л.с.)
LADA	Kalina	Универсал 5 дв.	1.6 MT (98 л.с.)
LADA	Kalina	Хэтчбек 5 дв.	1.6 MT (81 л.с.)
LADA	Kalina	Хэтчбек 5 дв.	1.4 MT (89 л.с.)
LADA	Kalina	Хэтчбек 5 дв.	1.6 MT (98 л.с.)
LADA	Kalina	Седан	1.4 MT (89 л.с.)
LADA	Kalina	Седан	1. 6 MT (81 л.с.)
LADA	Kalina	Седан	1.6 MT (90 л.с.)
LADA	Kalina	Седан	1.6 MT (98 л.с.)
LADA	Kalina	Хэтчбек 5 дв. Sport	1.4 MT (89 л.с.)
LADA	Kalina	Хэтчбек 5 дв. Sport	1.6 MT (98 л.с.)
LADA	Kalina	Универсал 5 дв. II Cross	1.6 MT (87 л.с.)
LADA	Kalina	Универсал 5 дв. II Cross	1.6 MT (106 л.с.)
LADA	Kalina	Универсал 5 дв. II Cross	1.6 AMT (106 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II	1.6 MT (87 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II	1.6 AMT (106 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II	1.6 AT (98 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II	1.6 MT (98 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II NFR	1.6 MT (136 л.с.)
LADA	Kalina	Хэтчбек 5 дв. II Sport	1.6 MT (118 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 MT (87 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 AMT (106 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 AT (98 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 MT (106 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 AMT (106 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 AT (87 л.с.)
LADA	Kalina	Универсал 5 дв. II	1.6 MT (98 л.с.)
LADA	Priora	I Рестайлинг Универсал 5 дв.	1.6 MT (98 л.с.)
LADA	Priora	I Рестайлинг Универсал 5 дв.	1.6 MT (106 л.с.)
LADA	Priora	I Рестайлинг Универсал 5 дв.	1.6 AMT (106 л.с.)
LADA	Priora	I Рестайлинг Универсал 5 дв.	1.8 MT (123 л.с.)
LADA	Priora	I Рестайлинг Хэтчбек 5 дв.	1.6 MT (98 л.с.)
LADA	Priora	I Рестайлинг Хэтчбек 5 дв.	1.6 AMT (106 л.с.)
LADA	Priora	I Рестайлинг Хэтчбек 5 дв.	1.6 MT (87 л.с.)
LADA	Priora	I Рестайлинг Хэтчбек 5 дв.	1.8 MT (123 л.с.)
LADA	Priora	Седан I рестайлинг	1.6 MT (87 л.с.)
LADA	Priora	Седан I рестайлинг	1. 6 MT (106 л.с.)
LADA	Priora	Седан I рестайлинг	1.6 MT (98 л.с.)
LADA	Priora	Седан I рестайлинг	1.6 AMT (106 л.с.)
LADA	Priora	Седан I рестайлинг	1.8 MT (123 л.с.)
LADA	Priora	Хэтчбек 3 дв. I Рестайлинг	1.6 MT (98 л.с.)
LADA	Priora	Хэтчбек 3 дв. I Рестайлинг	1.6 MT (106 л.с.)

Ремонт и замена датчика положения дроссельной заслонки

Датчик дроссельной заслонки (ДПДЗ), автомобиля ВАЗ 2114 – это специальный прибор, который служит для обеспечения подачи нужного количества топлива, непосредственно в топливную систему. Делает он данную работу следующим образом: при нажатии на педаль газа, заслонка осуществляет смену положения, а датчик, препятствует его свободному открытию, и контролирует его.

При свободном ходе автомобиля ВАЗ 2114, датчик дроссельной заслонки, должен обеспечить ей правильный угол наклона, а именно – 0 градусов, а также, препятствовать ее дальнейшей смене положения.

Какие виды ДПДЗ используют на ВАЗ 2114, и где он находится

На автомобиле ВАЗ 2114, используют датчик дроссельной заслонки, фирмы «Курск» или «Омега». Именно они получили наибольшую популярность среди остальных фирм-производителей. По отзывам владельцев данной модели ВАЗ, ДПДЗ «Курск» и «Омега», имеют наиболее длительный срок эксплуатации, и являются наиболее надежными.

Основной датчик

Также, к надежным устройствам ДПДЗ, можно отнести бесконтактный датчик, фирмы «Автоэлектрика». Благодаря своему устройству, шанс появления неисправности у него гораздо меньше, чем у резисторных вариантов.

Располагается датчик дроссельной заслонки, в подкапотном пространстве автомобиля ВАЗ 2114. Он является частью механизма дроссельного узла, и прикрепляется к поверхности дроссельной заслонки, которая производит смену положения, одновременно с датчиком, так как расположены они на одной оси.

Неисправности и их устранение

Часто бывает такое, что ДПДЗ на ВАЗ 2114, подвергается какой-либо неисправности. Чтоб понять, что причиной неправильной работы двигателя, является неправильная смена положения заслонки, достаточно знать основные признаки. К ним относят:

• Не стабильные обороты, во время холостого хода;
• Двигатель глохнет при резком отпуске педали газа;
• При определенном положении педали газа, автомобиль начинает дергаться;
• Отсутствие холостого хода.

Важно знать, что данные признаки, очень похожи с признаками неисправности датчика холостого хода, поэтому, стоит попутно проверить и его.

При наличии вышеперечисленных симптом, следует провести проверку датчика положения дроссельной заслонки. Для начала процедуры проверки, приготовьте: вольтметр, омметр, и два медных провода в обмотке, длинной около 30 – 40 см.

После того, как все аппараты будут готовы, можно начинать проверку. Первым делом, откройте капот, и найдите ДПДЗ. К нему подсоединены несколько проводов, объединённых в одну колодку. Отсоединяем ее от датчика, и в освободившееся гнездо, вставляем плюсовой провод вольтметра. Минусовой провод, следует положить на «массу» (например, на двигатель). Внимательно следите за тем, чтоб колодка проводов была подключена к разъему, с пометкой «А».

Схема подключения ДПДЗ

Когда все провода будут на своих местах, поверните ключ зажигания, и посмотрите на показания вольтметра. Если он показывает напряжение, в области 5-ти вольт, то причина неисправности именно в датчике. А вот если напряжение значительно ниже данной отметки, или вовсе отсутствует, то тогда, датчик однозначно не при чем, а искать причину нужно в электро-цепи, или системе управления мотором.

При неисправности ДПДЗ, есть два выхода из положения: ремонт и замена. Конечно, ремонт данной детали проводить не рекомендуется, так как обычно, причина в износе некоторых частей, которые не продаются по отдельности. Да и цена за ремонт, будет не на много ниже, чем за новое устройство.

Порядок замены ДПДЗ

Если, при наличии неисправности датчика положения дроссельной заслонки на ВАЗ 2114, Вы все-таки, решились на его замену, то Вам необходимо изучить порядок действий, а также, знать правильность регулировки после замены.

Для того, чтоб снять старое устройство, достаточно просто открутить два шурупа, которые крепят его к дроссельной системе. Теперь, датчик можно спокойно снять с оси заслонки. При установке новой детали, внимательно следите за тем, чтоб гнезда подключения были направлены в сторону перегородки подкапотного пространства. После этого, совместите ушки крепления, с отверстиями на корпусе, и закрутит оба шурупа на свои места.

Следующий шаг – регулировка ДПДЗ. Производится она следующим образом: дроссельную заслонку, нужно переместить в открытое положение. Если это сделать невозможно, то это значит, что датчик установлен неправильно. В этом случае, его нужно провернуть на 90 градусов, и заново закрепить.

После того, как устройство будет настроено, присоедините к нему все провода. Перед первым запуском двигателя, обязательно снимите клеммы с аккумуляторной батареи, примерно, минут на 10. Если после проделанной работы, мотор будет работать стабильно, значит неисправности больше нет. Если же признаки некуда не делись, то Вам следует обратится в автосервис, для диагностики электрооборудования.

Бесконтактный датчик положения дроссельной заслонки 3302.3855



Общие сведения:

Бесконтактный датчик положения дроссельной заслонки (ДПДЗ) 3302. 3855 предназначен для формирования напряжения постоянного тока, пропорционального углу открытия дроссельной заслонки системы впрыска топлива двигателя.

Применяемость: автомобили ВАЗ с инжекторными двигателями, “Daewoo Lanos” 1.4i и “Daewoo Sens” до 2007 г.в. и др. (в связи с комплектацией силовых агрегатов автомобилей разными типами дроссельных узлов возможно применение различных невзаимозаменяемых ДПДЗ. При выборе ДПДЗ следует руководствоваться формой держателя вала датчика).

Направление вращения вала (сердцевины) датчика с начального положения — против часовой стрелки со стороны дроссельной заслонки (см. рис. внизу).

Датчик выпускается в климатическом исполнении О2. 1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчика — продолжительный номинальный S1 по ГОСТ 3940.

Датчик положения дроссельной заслонки устанавливается на дроссельном патрубке системы впрыска топлива двигателя, где предусмотрена установка ДПДЗ 2112-1148200, CTS 06682, 3302.3855 или других аналогичных при помощи штатных крепежных элементов.

Ресурс данного изделия не ограничивается пробегом автомобиля. Гарантийный срок эксплуатации — 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия. Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур, °С -40 .. +125   Номинальное напряжение питания, В 5,0   Максимальный ток потребления (модификация до 2017 года/после 2017 года), мА 13/12   Полный механический угол поворота вала, не менее 121° ± 3°   Рабочий угловой диапазон 18° . . 110°   Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне, %, не более ±1   Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05В, мВ, не более ±15   Напряжение шумов, мВ, не более 4



Выходная характеристика:

Габаритный чертеж:



ВАЗ P0122 Низкий уровень сигнала датчика положения дроссельной заслонки

Код Р0122 заносится, если:

двигатель работает;
напряжение сигнала датчика положения дроссельной заслонки менее 0,2 В.
Лампа «CHECK ENGINE» загорается через 8 секунд после возникновения постоянной неисправности. При включении зажигания диагностический прибор DST-2 показывает значение переменной DKPOT равным 14%.

Датчик положение дроссельной заслонки имеет функцию автоматического обнуления. Если напряжение в пределах 0,3-0,6 В, контроллер использует это значение, как соответствующее закрытому положению дроссельной заслонки.
Если напряжение всходит за диапазон автоматического обнуления при закрытой дроссельной заслонке, то необходимо проверить трос привода дроссельной заслонки на заедание и привод на исправность. Если они в норме, продолжить диагностику.

ЧТО ПРОВЕРЯТЬ:

1. Проверяется наличие напряжения питания.

2. Проверяется исправность цепи входного сигнала.

Согласно внутренней схемотехнике контроллера МР7.0Н при отключенном датчике положения дроссельной заслонки на контакте «С» колодки жгута должно присутствовать напряжение около +5 В.

КАК ПРОВЕРЯТЬ:

Подключите кабель-адаптор к диагностическому разъёму. Включите зажигание, запустите двигатель. В меню выберите пункт «Ошибки».

Код P0122 — непостоянный, если он не активен в данный момент, и при отсутствии других кодов — проанализируйте условия возникновения кода. (ДИАГНОСТИЧЕСКАЯ ИНФОРМАЦИЯ: Прибор DST-2 показывает положение дроссельной заслонки в процентах и в вольтах. При включённом зажигании или на холостом ходу уровень сигнала датчика положения дроссельной заслонки должен быть 0% (0,3-0,6 В) при закрытой дроссельной заслонке и должен равномерно повышаться при открытии дроссельной заслонки до 76-81% (4,2-4,5 В). Обрыв или замыкание на массу цепи напряжения питания датчиков (провода 37/38 СБ) вызывает код Р0122.)

1. Выключите зажигание. Отсоедините колодку жгута от датчика положения дроссельной заслонки.
Включите зажигание.
Мультиметром измерьте напряжение между контактом «А» колодки жгута и массой.

Мультиметр должен показывать напряжение около +5 В. Если это не так, возможен обрыв или замыкание на массу проводов 37/38 СБ напряжения питания датчиков, слабое соединение или неисправен контроллер.

В меню «Переменные» выберите параметр «Напряжение датчика положения дроссельной заслонки».

Если выходное напряжение датчика около 5 В, датчик неисправен. В противном случае возможно или замыкание провода 25 ГО на массу, или неисправен контроллер.

После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

ДПДЗ на электронной дроссельной заслонке ВАЗ. Как проверить датчик положения дроссельной заслонки? В этом диагнозе нет никаких сложностей. Датчик положения дроссельной заслонки

Современные автомобили состоят из огромного количества разнообразных узлов и агрегатов. Работая вместе, они образуют единую автоматизированную систему — автомобиль. Все элементы очень важны, а потому выход из строя любого спровоцирует значительные трудности. Таким небольшим, но важным элементом является датчик положения дроссельной заслонки (ДПЗ). Чтобы понять, как обнаружить дефект в этой детали и как его исправить, все это мы подробно расскажем в этой статье.

Дроссельная заслонка — важная часть конструкции двигателя; он входит в систему впуска бензиновых двигателей … Его основная функция — регулировать и контролировать количество кислорода, подаваемого в камеру сгорания. Говоря простым языком, этот элемент необходим для того, чтобы топливо и воздух могли смешиваться в правильных пропорциях. На большинстве автомобилей TPS располагается между впускным клапаном и фильтрующей частью.

Корпус дроссельной заслонки

По своей конструкции он больше похож на обычный вентиль.Если клапан находится в открытом положении, то давление на впускном коллекторе равно атмосферному, а при его закрытии давление почти достигает полного вакуума.

ДПДЗ состоит из двух однооборотных резисторов, один работает на переменном токе, а другой — на постоянном. Их общее сопротивление составляет примерно 8 кОм. Один вывод резистора соединен с землей, а на второй подается небольшое напряжение для постоянной нагрузки. Затем с резистора импульс передается на контроллер, импульс по стандарту от 0. От 7 до 4 вольт. Это значение будет зависеть от положения заслонки. Именно по этому параметру можно узнать точное положение дроссельной заслонки.

Изображение датчика положения дроссельной заслонки в разобранном виде

Всего существует 2 варианта сенсорного устройства, один с механическим приводом, другой с электроприводом. Механическую модификацию можно встретить на недорогих модификациях автомобилей. TPS — это отдельный блок, он состоит из следующих компонентов:

1. Корпус.
2. Регулятор холостого хода.
3. Датчик.
4. Демпфер.

Корпус амортизатора также подключен к системе охлаждения автомобиля. В этой части также устанавливаются дополнительные патрубки, они необходимы для системы сжатия паров топлива, а также для охлаждения картера.

Дроссельная заслонка

Регулятор холостого хода при закрытой дроссельной заслонке все время поддерживает период вращения коленчатого вала на одном уровне. Это делается при прогреве двигателя или при запуске другого оборудования автомобиля.IAC состоит из шагового двигателя и клапана, вместе эти два элемента могут полностью регулировать подачу всасываемого воздуха.

В последние годы набирают популярность ТЭЦ с электроприводом. Дело в том, что специалисты данной модификации отмечают, что с таким датчиком можно добиться максимального крутящего момента. Это достигается за счет использования электронного компьютера для управления. Если автомобиль оснастить такой модификацией, то крутящий момент будет оставаться постоянно высоким на разных диапазонах скоростей.Также было отмечено, что в этом случае расход топлива намного ниже, а выхлопные газы считаются менее токсичными.

В чем главное отличие от механического прототипа? Дело в том, что в этом варианте отсутствует связь между педалью и дроссельной заслонкой. Следовательно, скорость холостого хода также не регулируется с помощью педали акселератора.

Но это далеко не все отличия, об остальном мы расскажем. Демпфер и акселератор не взаимодействуют напрямую, между ними нет механической связи.По этой причине электронный блок управления может независимо влиять на значение KM. Это может произойти даже тогда, когда владелец не взаимодействует с педалью газа. Все эти преобразования связаны с тем, что датчики умеют считывать все, что им нужно, а устройство управления может грамотно работать с блоком управления.

Кроме датчика положения дроссельной заслонки в автомобиле есть датчик положения педали газа. То есть электронный блок управления способен преобразовывать импульсы с датчиков в нужные параметры, и только после этого управлять положением дроссельной заслонки.

Включает в себя следующие механизмы:

• Редуктор.
• Двигатель электрический.
• Жилье.
• Возвратная пружина.
• Датчик положения дроссельной заслонки.

В исключительных случаях в автомобиль можно встроить сразу 2 датчика. Особых преимуществ при езде это не дает, но преимущество заключается в том, что в случае поломки его можно легко заменить на другой. При этом можно констатировать, что если в вашей машине 2 датчика, то повышение надежности однозначно гарантировано.

Модули

бывают разных типов, они подразделяются на: бесконтактные и скользящие контактные. В конструкции также предусмотрена функция аварийного смещения шторки, она срабатывает в момент выхода модуля из строя. Если этот модуль выходит из строя, рекомендуем сразу полностью заменить его. Если его разобрать и поменять какие-то элементы, то вскоре может снова потребоваться ремонт.

Как и любой механизм в автомобиле, датчик положения дроссельной заслонки также имеет эту функцию и может выйти из строя во время работы.Никакая деталь не вечна, поэтому рано или поздно она сломается. Чтобы правильно обнаружить поломку, следует знать, на какие признаки следует обращать внимание. Перечислим основные симптомы:

Исходя из всего вышесказанного, можно смело сказать, что все симптомы прямо указывают на неисправность двигателя. Поэтому стоит помнить, что если вы заметили неисправность в двигателе, то первое, что нужно сделать, это проверить датчик положения дроссельной заслонки. Ниже мы подробно расскажем, как проверить этот датчик, рассмотрим на примере автомобилей ВАЗ, конструкция у них идентична.

Самостоятельную проверку датчика произвести не очень сложно, да и без помощи профессионалов вполне можно обойтись. Никаких специальных инструментов для этого нам не понадобится, только мультиметр — мы думаем, что этот прибор есть в каждом доме. Если у вас нет мультиметра, то вы можете одолжить его у друзей, они вам точно не откажут. В крайнем случае его можно купить. Самые простые модели стоят 300-400 рублей.

Мультиметр — все, что нам нужно для проверки датчика положения дроссельной заслонки

Перед непосредственным проведением диагностических работ необходимо осмотреть панель приборов, но перед этим включить зажигание.Если вы заметили, что горит индикатор «Check Engine», то нужно сразу открывать капот и искать TPS.

«Check Engine» включен — стоит проверить TPS

Если вы не знаете, где он находится, то поищите в Интернете, там вы найдете точную инструкцию для вашего автомобиля. Лучше зайти на сайт производителя или найти инструкцию по эксплуатации своего автомобиля, ведь только в этом случае вы все сделаете правильно. Дело в том, что на сторонних ресурсах могут быть даны неверные рекомендации, и тогда это может привести к поломке автомобиля.ДПДЗ находится на дроссельной трубе, которая находится между впускным коллектором и воздушным фильтром.

1 — приемник;
2 — дроссельный узел;
3 — шланг подачи воздуха к дроссельной заслонке;
4 — воздушный фильтр;
5 — регулятор давления топлива;
6 — трос привода дроссельной заслонки;
7 — топливная рампа;
8 — диагностический прибор;
9 — обратный клапан адсорбера;
10 — адсорбер

Расположение ДПС на дроссельном узле

Может потребоваться удалить некоторые детали, мешающие работе (например, воздуховоды воздушного фильтра).Отрываем провода идущие к ДПС. От датчика обычно 3 контакта — масса, питание, сигнал на блок управления.

Включите зажигание, затем подключите положительную клемму мультиметра к контакту питания, а отрицательную клемму к контакту заземления. Мультиметр должен показывать значение напряжения от 4 до 5 вольт. Могут быть небольшие отклонения, но показание не должно быть ниже 4 В при открытой заслонке. В закрытом состоянии — в пределах 0,35 — 0.7 В.

Затем выключите зажигание, переключите мультиметр в режим проверки сопротивления и закройте дроссельную заслонку. Теперь нам нужно проверить сопротивление между сигнальным и заземляющим контактами. Полученные значения должны быть в пределах 0,8-1,2 кОм для закрытой заслонки. Далее следует открыть заслонку и повторить замеры сопротивлений — они должны быть в пределах 2,3-2,7 кОм.

Если значения TPS не совпадают с приведенными (опять же, рекомендуется в первую очередь проверить значения в инструкции к автомобилю), то он неисправен.

Также можно посмотреть несколько полезных видеороликов о проверке датчика положения дроссельной заслонки:

Далее стоит проверить обрыв ХХ контактов. Как правило, на многих автомобилях они расположены в нижней части разъемов датчиков. Подключаем один конец мультиметра к контакту, а вторым будем двигать дроссельную заслонку. Если при повороте дроссельной заслонки напряжение меняется, значит, все в порядке и датчик исправен. Если показания никак не меняются, то попробуйте поменять местами контакты измерительного прибора.Постоянное значение свидетельствует о неисправности в работе ДПС, скорее всего вышел из строя переменный резистор. Если вы хороший специалист и разбираетесь в радиотехнике, вы можете заменить резистор самостоятельно. Это далеко не так, поэтому мы советуем заменять весь модуль.

Переменный резистор

Этот резистор считается неотъемлемой частью конструкции модуля. Сопротивление резистора изменяется в зависимости от положения демпфера, таким образом определяется его точное положение.Для того, чтобы понять, правильно ли он работает, нужно подключить к мультиметру оставшийся провод. Включается зажигание, затем заслонка медленно перемещается. Напряжение должно постепенно увеличиваться, помните, что резких скачков быть не должно. Если вы их заметили, то, скорее всего, у вас проблема с двигателем. Для их диагностики вам потребуется диагностика двигателя, они вам сделают это в ближайшем автосервисе.

Для выполнения такой процедуры не требуется никаких специальных знаний и опыта, это под силу даже новичку.Чтобы добраться до датчика, первым делом необходимо отсоединить гофрированную трубку, по которой поступает воздух. Его необходимо тщательно промыть; лучше использовать ткань, смоченную изопропиловым спиртом, так как она лучше удаляет загрязнения.

Положения дроссельной заслонки

Точно такие же действия необходимо предпринять для впускного коллектора. После этой операции уже можно проводить визуальный осмотр. Если заметна деформация демпфера, то без помощи квалифицированного специалиста не обойтись.

Если вы решите заменить или выполнить какие-либо другие аналогичные действия TPS, обязательно снимите отрицательную клемму с аккумулятора перед этим

Если демпфер не имеет механических дефектов, то можно смело переходить к его настройке. Для этого при помощи гаечного ключа откручиваем болты, чтобы зафиксировать. После этого вы услышите характерный биение, это означает, что положение демпфера полностью сброшено. Затем нужно отрегулировать его крепежными болтами до полного исчезновения зажима в стенах.Когда вы поймете, что это правильное положение, вы можете снова закрутить крепежные болты.

Как вы уже поняли, регулировка положения дроссельной заслонки не такой уж и сложный процесс, с ним справится даже автолюбитель. Причем это не отнимет у вас много времени и сил, вам потребуется максимум 15-20 минут. Но это уже зависит от сноровки и трудолюбия, мастерам удается это сделать за минуту.

Подробнее об этом вы можете узнать в полезном видео:

Теперь вы знаете, что такое дроссельная заслонка, и какие сложности с ней могут возникнуть при эксплуатации автомобиля.Если у вас выходит из строя ДПС, то лучше купить новый, тем более, что он не такой дорогой — всего 500 рублей, максимум 1000 рублей. Лучше всего приобретать в магазинах у производителей, так будет надежнее. Желаем успехов и того, чтобы вашу машину приходилось реже ремонтировать!

Как проверить датчик положения дроссельной заслонки (TPS)

5 (100%) 2 проголосовали

Датчик положения дроссельной заслонки (TPS) сообщает компьютеру автомобиля, насколько сильно вы нажимаете педаль акселератора. Дроссель — это отверстие, которое открывается или закрывается в зависимости от того, сколько воздуха требуется двигателю.Чем сильнее вы нажимаете на педаль акселератора, тем больше воздуха попадет в двигатель. TPS контролирует положение дроссельной заслонки, чтобы определить, сколько топлива необходимо двигателю для правильной работы в данный момент времени.

Как распознать неисправности TPS

Есть много проблем, которые могут возникнуть из-за поломки датчика положения дроссельной заслонки. Некоторые из наиболее частых симптомов:

• внезапная остановка двигателя;
• проблемы с запуском двигателя;
• слишком богатая или бедная топливная смесь;
• повышенный уровень вредных выбросов;
• нестабильный разгон и т. Д.

Принцип работы датчика дроссельной заслонки

ДПДЗ — несложное электронное устройство, называемое потенциометром. Чтобы лучше понять, как диагностировать этот датчик, необходимо понять, как работает потенциометр. Потенциометр — это масштабируемый переменный резистор с подвижным контактом, который передает значение напряжения в зависимости от положения контакта. На рисунке ниже показана схема потенциометра.

DPDZ имеет три контакта:

• опорное напряжение;
Сигнальный контакт
• ;
• заземление.

Как диагностировать датчик положения дроссельной заслонки мультиметром

Использование мультиметра — один из лучших способов проверки TPS, и подойдет даже дешевое устройство.

1. Найдите TPS на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на корпусе дроссельной заслонки.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я снял воздухозаборник, чтобы вы могли увидеть, как работает дроссельная заслонка.Это поможет вам при проверке датчика.

• В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединяется с педалью газа в салоне с помощью тросового привода (на новых автомобилях используется электронная педаль акселератора).
• Пластина (круглый диск) установлена ​​в дроссельном узле, который действует как дверь для воздуха, поступающего в двигатель.
• При закрытой дроссельной заслонке (педаль газа не нажата) заслонка полностью закрыта.

• При полностью открытой дроссельной заслонке (педаль газа прижата к полу) дроссельная заслонка полностью открыта, обеспечивая максимальный поток воздуха к двигателю.

1. Следующим шагом является обеспечение условий для правильной работы TPS. Для этого сначала отсоедините электрический разъем от датчика.

Подключите черный провод мультиметра к отрицательной клемме аккумулятора и установите измеритель в режим постоянного тока.

• Измерьте напряжение на среднем контакте, к которому обычно подключается сигнальный провод. Он также должен отображать приблизительно 0 вольт.

• Подключите к третьему контакту, который должен показывать около 5 вольт. Это наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает необходимого напряжения, а это признак дефекта проводки на пути к датчику.Проверить на механические повреждения.

Важно отметить, что до тех пор, пока на одном контакте 5 вольт, а на двух других около 0 вольт, вам не нужно беспокоиться о целостности проводки. Помните, что сигнальный контакт обычно является средним контактом в разъеме, и помните, где находятся 5 В и земля.

1. Подключите соединительный разъем к TPS и подключите щупы мультиметра к сигнальному и заземляющему контактам с помощью скрепок (см. Фото ниже).

1. Подключите положительный (красный) измерительный провод к сигнальному проводу (средний контакт), а черный измерительный провод — к проводу заземления. Установите мультиметр в режим постоянного тока (DCV)

1. При таком подключении на мультиметре должно быть около 0,9 вольт. Точные цифры могут отличаться в зависимости от модели автомобиля.
2. Переместите рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам некомфортно это делать, вы можете положить мультиметр на лобовое стекло, повернув экран в салон, сесть за руль и нажать педаль газа.Результат будет таким же.
3. Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации около 0,9 вольт) до максимального значения (около 4,47 вольт). Поверните рычаг или медленно нажмите на педаль газа, постарайтесь увидеть «пики» напряжения. Нас интересуют внезапные скачки или падения напряжения. Например, если вы нажали педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие скачки напряжения выше 4 вольт или падение до 1 вольта указывают на неисправность TPS.

Это связано с физическим износом датчика дроссельной заслонки. Если вы обнаружите область, где напряжение скачками каждый раз, когда вы проходите через нее (вверх или вниз по пути), это признак износа резистора. Информация об этом скачке напряжения передается на электронный блок управления, в результате чего компьютер считает, что вы резко нажали или отпустили педаль акселератора.

Если проверка TPS показала, что датчик неисправен, заменить его не составит труда.Обычно он крепится всего двумя болтами. Необходимо только отсоединить электрический разъем, открутить болты крепления, вытащить датчик и установить новый.

Что такое TPS ? Как проверить TPS? На эти и многие другие вопросы вы получите ответы в этой статье. Интересно? Тогда читайте дальше!

Вначале предлагаю разобраться с аббревиатурой. DPDZ — датчик положения дроссельной заслонки. ДПДЗ — потенциометр, задача которого — оперативно сообщать контроллеру положение дроссельной заслонки.Положение дроссельной заслонки меняется в зависимости от нажатия водителем педали акселератора (газа).

Как работает датчик положения дроссельной заслонки?

Принцип работы основан на постоянно меняющемся напряжении, которое контролируется контроллером, это позволяет правильно дозировать расход топлива и его количество. Неисправный ДПС искажает информацию или вообще не сообщает контроллеру о положении заслонки, в результате чего возникают перебои в работе силового агрегата, а также увеличивает расход топлива.

Где датчик положения дроссельной заслонки ВАЗ 2110?

ДПДЗ ВАЗ 2110 находится в подкапотном пространстве, он расположен на дроссельной заслонке и соединен с дроссельной заслонкой осью.

Признаки неисправности ДПС:

1. Перебои в работе двигателя.
2. Мотор глохнет на «нейтрали».
3. Холостой ход увеличен или «плавающий».
4. Ухудшение динамики, рывки при разгоне.
5. Горит индикатор «Check Engine».

Причины выхода из строя датчика положения дроссельной заслонки ВАЗ

Как правило, причиной неисправности является отсутствие разбрызгивания основания в начале ползуна. Из-за этого нет линейного роста выходного напряжения.

Также иногда причина поломки или перебоев в работе TPS заключается в подвижном сердечнике, который просто вышел из строя. После повреждения одной из насадок на подложке образуются потертости, что приводит к выходу из строя остальных насадок.В результате контакт между слайдером и резистивным слоем пропадает.

Теперь собственно о том, как проверить датчик положения дроссельной заслонки на ВАЗ 2110

1. Включаем зажигание. С помощью вольтметра проверяем напряжение между «минусом» и контактом ползунка. Показания вольтметра не должны превышать — 0,7 В.
2. Вращайте пластиковый сектор, при этом полностью открывая дроссельную заслонку. Далее еще раз проверяем напряжение. У вас должно быть не менее 4 В.
3. Далее полностью выключаем зажигание и вытаскиваем разъем и проверяем сопротивление между контактом бегунка и выводом (любым).
4. Постепенно поворачивая сектор, наблюдать за вольтметром; его показания должны измениться. Стрелка должна двигаться медленно и плавно, если вы заметили рывки, делаем вывод, что неисправен DPDZ и подлежит замене.

Как выбрать ТПС на ВАЗ 2110?

На вопрос какой датчик положения дроссельной заслонки лучше нет однозначного ответа, каждый выбирает согласно личным предпочтениям.Датчики пленочно-резистивного типа очень популярны среди автомобилистов, это связано с тем, что это именно те, которые установлены производителем, поэтому большинство «не заморачиваются» и ставят то, что было «до». Стоимость таких датчиков положения дроссельной заслонки относительно невелика, что по надежности и сроку службы также не отличается большим сроком службы. Советую купить ДПДЗ бесконтактного типа, его цена выше, но это компенсируется стабильностью и большим сроком службы.

ВАЗ-2114 — это улучшенная версия «девятки». Практически такие же моторы устанавливались на эту «Ладу». Однако главное отличие — это впрыск топлива. В 14-й «Жигули» полностью отошли от старых карбюраторов. Однако новая система требовала новых датчиков. Чтобы мотор работал нормально, в конструкции срабатывают десятки датчиков. Они считывают сигналы и передают их электронному блоку. Эти сигналы включают температуру охлаждающей жидкости, давление масла, концентрацию CO в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он не работает и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

TPS — это устройство, преобразующее угловое положение воздушной заслонки в постоянный ток . … Этот элемент устанавливается на всех автомобилях с впрыском топлива. Информация с датчика о состоянии перепускного клапана поступает в коллектор.Сам ТПС бывает разных типов — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе такое же, как атмосферное. Но как только деталь закрывается, внутри падает давление — образуется вакуум.

Электронный датчик положения дроссельной заслонки ВАЗ-2114 имеет переменный и постоянный резистор. Сопротивление обоих составляет около восьми Ом. Но выходное напряжение может отличаться. Этот показатель зависит от положения самой дроссельной заслонки.Эти процессы также контролируются специальным контроллером. В зависимости от принимаемых сигналов от ДТП система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 не будет корректно работать. Двигатель получит слишком много топлива. В обоих случаях мотор испытывает значительные нагрузки, и эластичность его работы теряется.

Где это установлено?

Этот элемент находится в дроссельной заслонке.

Точнее, датчик прикреплен к корпусу демпфера (связан с его осью) рядом с регулятором холостого хода двигателя.

Ресурс

Сколько прослужит датчик положения дроссельной заслонки на автомобиле ВАЗ-2114? В следующие 50 тысяч километров замена этого элемента не требуется. Это средний срок службы ДПДЗ на ВАЗе. Но поскольку пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что деталь вышла из строя? Об этом мы поговорим ниже.

Признаки

Есть несколько признаков, указывающих на неисправность этого элемента:

• Высокие обороты холостого хода. Также аналогичная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на гораздо больший угол. Из-за этого в камеру попадает много кислорода. И чем больше воздуха, тем быстрее загорится смесь. Соответственно, из-за этого бесконтрольно растут обороты.
• Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем должен. В результате у двигателя не хватает энергии для создания крутящего момента. Вместе с этим заметно снижается разгонная динамика автомобиля.
• Дергается при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в баллоны поступает больше воздуха. А так как его концентрация уже выше нормы, бывают провалы и мотор в движении не может достичь нормальной скорости.
• Самопроизвольное отключение двигателя на ходу. Также это происходит из-за высокой концентрации воздуха. В камере сгорания недостаточно топлива для хода поршня. Из-за этого мотор троит и просто глохнет.

Причины

Ранее мы разбирали причины некорректной работы силового агрегата. Как видите, сбои возникают из-за неправильной концентрации воздуха в смеси.

А по каким причинам выходит из строя датчик положения дроссельной заслонки на ВАЗ-2114? Среди причин неисправностей tPS следует выделить:

• Перегоревшие контакты. Когда заслонка открывается, подвижный контакт датчика начинает двигаться, контактируя с резистивным полем. При длительной эксплуатации поле разрушается и контакт исчезает. Сигнал больше не может передаваться на контроллер, что препятствует нормальной работе системы.
• Окисление контактов. И если в первом случае их уже невозможно восстановить, то в этой ситуации можно попробовать вернуть датчик в работу. Так, для восстановления окисленных контактов в блок и в пространство под крышкой распыляется смазка ВД-40.Эта смазка содержит антикоррозионные присадки, разрушающие ржавчину. В половине случаев это помогает вернуть датчик к жизни.
• Износ подложки ДПДЗ. Однако в конструкции он присутствует только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
• Неполное закрытие заслонки. В этом случае можно подпилить сиденье датчика положения дроссельной заслонки ВАЗ-2114, и двигатель снова заработает исправно.

Диагностика

Можно сделать самому. Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора — мультиметра. Его необходимо переключить в режим измерения напряжения и заземлить. Красный зонд должен быть подключен к положительной клемме «A». Он расположен на корпусе разъема TPS. Обратите внимание, что измерения проводятся при включенном зажигании. В противном случае значение всегда будет нулевым. Включив зажигание, смотрим на результат. Напряжение на контакте должно составлять пять вольт. Допускается небольшая погрешность около 0.3 В. Если напряжение меньше 4,7 В, этот элемент неисправен и подлежит замене.

Если мультиметр показывает ноль при включенном зажигании, возможно, произошел обрыв цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, то вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности — полное отсутствие напряжения на выводах ТПС.

Диагностика: метод №2

Также можно проверить работу элемента, не отсоединяя от него разъем. Для этого понадобится такой же мультиметр. Воспользуемся ими для проверки наличия напряжения на датчике. При включенном зажигании плавное повышение напряжения с 0,8 до 4 В.

При этом нужно повернуть пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. А напряжение проверяется протыканием провода щупом мультиметра.

Метод №3

Переводим наш измерительный прибор в режим омметра. Далее отсоединяем разъем от датчика.

Затем подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если повернуть сектор, стрелка омметра будет двигаться плавно. Наличие резких скачков стрелки говорит о неисправности ДПС.

Что выбрать?

Обращаем ваше внимание на то, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью заменен автомобилем. Есть несколько производителей ДПДЗ для Лада-Самара-2:

• «Счетмаш».
• «Автоэлектрик».
• «Омега».

Последний устанавливается на Жигули с завода. Служит достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Стоят они порядка 600-900 рублей.

Но служат очень долго — отзывы отмечают. Покупать резистивные датчики не стоит. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «Автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей.Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Заменить этот элемент достаточно просто. Откройте капот и найдите датчик.

Затем с помощью отвертки отожмите пластиковую защелку и снимите колодку с проводами. Затем открутите болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ТПС снимается и прокладка. На его место устанавливается новый, из поролона.Потом сам на него монтируется новый датчик … Он крепится на тех же двух болтах. Его следует закручивать плотно, чтобы исключить лишние колебания (деталь может от них работать некорректно). После этого соединяем колодку проводами и делаем первый запуск. Двигатель должен стабилизироваться.

Дроссельная заслонка в автомобиле — конструктивное устройство, входящее в систему впуска бензиновых силовых агрегатов. При возникновении неисправности в механизме нужно проверить датчик положения дроссельной заслонки.Для этого можно воспользоваться одним из способов.

[Скрыть]

Характеристика датчика положения дроссельной заслонки

Назначение датчика — регулировать количество воздуха, поступающего в двигатель. Этот воздух используется для образования горючей смеси.

Где находится датчик в автомобиле?

Для проведения диагностики устройства при необходимости автовладельцу необходимо знать, где находится ДПС. Контроллер установлен в моторном отсеке. Его можно увидеть сбоку от дроссельной магистрали на самом валу клапана.

Расположение регулятора дроссельной заслонки

Устройство устройства

Конструктивно устройство включает:

1. Корпус контроллера. Этот компонент изготовлен из термостойкого стекловолокна. Корпус оснащен двумя фланцами, которые используются для крепления контроллера к дроссельному узлу.
2. Разъем оснащен тремя контактами. Этот компонент интегрирован с корпусом контроллера.
3. Резистивное устройство из керамики.
4. Коллекторный элемент.Этот компонент предназначен для обеспечения электрического контакта с резистивной частью.
5. Цанговый зажим с прорезью.
6. Резиновая прокладка. Используется для крепления контроллера на оси дроссельной заслонки.

Датчик положения дроссельной заслонки Назначение

Сам контроллер отвечает за правильное определение положения заслонки на дроссельной заслонке. Его показания влияют на работу системы подачи топлива. Силовой агрегат в соответствии со значениями прибора, он регулирует объем подаваемого бензина для определенного режима работы. TPS используется для преобразования углового положения дроссельной заслонки в постоянное напряжение.

Характеристики прибора:

1. Данные, передаваемые контроллером, позволяют рассчитать величину открытия заслонки. Информация, полученная модулем управления, обеспечивает расчет основных параметров управления силовым агрегатом. Причем данные определяются с учетом типа поездки на автомобиле.
2. Само устройство представляет собой потенциометр, снабженный токосъемником.Последний используется для перемещения по заданному радиусу сектора от 0 до 80 градусов. Ось этого конструктивного элемента при установке устройства должна быть соединена с приводом дроссельного узла.
3. Параметр выходного сопротивления потенциометра может изменяться с учетом нажатия на педаль газа. В зависимости от своего положения меняется и степень открытия заслонки агрегата.
4. Контроллер питается от стабилизированного напряжения.Значение поступает от модуля управления и должно быть около 5 вольт. Допускается отклонение на 0,1 В вверх или вниз.

Принципиальная схема контроллера

Технические параметры устройства

Основные технические характеристики контроллеров DPDZ:

1. Напряжение для питания устройства подается на два контакта — 1 и 2.
2. Величина сопротивления, которое образуется между выводами 1 а 2 находится между 1,8 и 2 кОм.
3. Параметр открытия полностью закрытой заслонки в сборе от 0 до 2%.
4. Величина напряжения, которое подается на выходы с номерами 3 и 2 при закрытой заслонке, составляет от 0,25 до 0,65 вольт.
5. Величина открытия заслонки узла более 90 градусов.
6. Параметр напряжения, который подается на контакты 3 и 2 при полном газе, составляет от 3,9 до 4,7 вольт.
7. Количество полных циклов активации устройства за время его работы не менее одного миллиона.
8. Калибровочное свойство зависимости параметра выходного напряжения от угла поворота — линейное.Измеряется в диапазоне от 0 до 100 градусов. Напряжение составляет от 0,25 до 4,8 вольт. Значение крутизны колеблется около 48 мВ.
9. Параметр рабочей области контроллера находится в линейном диапазоне характеристики в диапазоне от 10 до 90 градусов. Это соответствует степени открытия заслонки агрегата на угол от 0 до 100 градусов. Значение крутизны колеблется в районе 39 мВ.

Разновидности

Есть два основных типа устройств:

1. Пленочные резистивные датчики.Контроллеры этого типа обычно устанавливаются при производстве автомобилей. Срок службы пленочных резистивных устройств в среднем составляет около 55 тыс. Км. Но на самом деле они чаще выходят из строя.
2. Устройства бесконтактного типа. Такие ДПДЗ работают на основе явления магниторезистивности с использованием эффекта Холла. Цена на датчики приближения выше, но срок службы огромный. Эти устройства более надежны, поэтому выходят из строя редко.

Андрей Серомолотов показал, как двигатель машины работает с бесконтактным ДПДЗ.

Симптомы неисправности датчика

Основные признаки, по которым можно определить проблемы в работе контроллера TPS:

1. Возникают затруднения в работе силового агрегата на холостом ходу. Обороты нестабильны, могут резко повышаться или падать, пока водитель не нажимает на педаль газа.
2. Трансмиссия может заглохнуть, когда водитель переключает передачу с одного режима на другой. Произвольная остановка мотора возможна как при движении с нейтральной скоростью, так и при парковке, например, на светофоре или в пробке.
3. Расход бензина значительно увеличивается. Иногда увеличение расхода топлива незаметно для автовладельца. Тогда перебег можно будет определить только путем замера.
4. Исправлена ​​нестабильность холостого хода. Причем это не зависит от режима работы силового агрегата.
5. Мощность двигателя машины значительно падает. Его уменьшение обычно можно точно увидеть при движении в гору с перегрузкой. Переключившись на меньшую скорость, можно избежать падения «тяги».
6. Если автомобиль ускоряется или движется с небольшой скоростью, при нажатии на газ могут ощущаться рывки.
7. Двигатель глохнет, как только водитель отпускает педаль акселератора.
8. Из впускного коллектора слышны хлопки. Они появляются периодически, иногда их можно услышать при нажатии на газ.
9. На приборной панели загорается контрольная лампа Check Engine. Он может гореть постоянно или периодически загораться.

Иван Васильевич подробно рассказал на практике о симптомах неисправности ТЭЦ.

Причины неисправностей

Причины, по которым может потребоваться ремонт или замена TPS:

1. Контактные элементы подкислены. Эту проблему сложно назвать поломкой, но она относится к неисправностям, которые можно устранить. При длительном использовании контакты датчика могут окислиться. Это связано с работой ДПДЗ в условиях экстремальных температур и воздействия влаги. Для устранения проблемы необходимо разобрать контроллер и очистить контактные элементы ватным тампоном, пропитанным WD-40.
2. Удаляет брызги на начальном участке движения ползунка. Если резистивная база удалена, контроллер не будет работать должным образом. Во время движения ползунка величина напряжения, подаваемого на модуль управления, увеличивается. Но не происходит этого в результате стирания, так как сопротивления нет. Это приводит к сбоям в работе, иногда к сбоям в работе блока управления.
3. Повреждение наконечников на приборе. Если это произойдет, на футеровке образуются заусенцы, которые со временем приведут к поломке остальных элементов.В некоторых случаях контакты будут продолжать функционировать, но это продлится недолго, тем более что износ подложки увеличится. При таких проблемах ползунок и резистивный слой откажутся от контакта, что приведет к неработоспособности мотора станка.
4. Ползунок сломан. Этот компонент устройства изнашивается при длительном использовании. В результате он может отклониться от желаемого пути, что приведет к проблемам.

Одна из причин выхода из строя регулятора положения дроссельной заслонки показана на видео канала «All Sam».

Как проверить датчик положения дроссельной заслонки?

Для проверки датчика положения дроссельной заслонки потребуется помощь электрика. Если действовать самостоятельно, то нужно подготовить тестер — мультиметр.

Инструкция по проверке мультиметром

Процедура диагностики выполняется следующим образом:

1. Для облегчения доступа к прибору необходимо демонтировать нагнетатели с линии, подключенной к дроссельной заслонке. Эти трубы идут от механизма воздушного фильтра.В зависимости от конструктивных особенностей машины, может потребоваться демонтаж вентиляционных магистралей от патрубка, идущего к крышке ГБЦ.
2. Разъем с проводниками отключен от контроллера. Для этого нужно нажать на защелку, фиксирующую обувь.
3. Затем мультиметр переводят в режим вольтметра. Отрицательный провод тестера подключается к массе двигателя или кузова для обеспечения заземления. А положительный контакт идет на выход, который на датчике обозначен цифрой 1 или символом А.
4. Теперь двигатель запущен, и рабочие параметры измеряются на работающем агрегате. Диапазон напряжения, в котором работает контроллер, должен составлять от 4,8 до 5,2 вольт. Если это значение полностью отсутствует или слишком низкое, это свидетельствует о наличии обрыва в электрической цепи. При такой проблеме проводится диагностика контактных элементов или проверка работы. электронный блок управления. Если причина кроется в блоке управления, возможно, его нужно перепрошить; в критических ситуациях происходит замена процессора.
5. Затем выключают зажигание и тестер переводят в режим работы омметра.
6. Клеммы устройства должны быть подключены к двум неиспользуемым контактам вилки. Когда заслонка закрыта, выполняется диагностика значения сопротивления. Если контроллер исправен, то полученные параметры будут в пределах от 0,9 до 1,2 кОм.
7. Затем заслонка принудительно открывается и тест проводится снова. Значение сопротивления должно увеличиться до 2,7 кОм.

Процедура диагностики контроллера с помощью тестера представлена ​​пользователем Alex ZW.

Есть еще один вариант проверки, актуальный для отечественных автомобилей ВАЗ, немного отличающийся от описанного выше:

1. Дроссельная заслонка закрыта и зажигание в автомобиле включено.
2. С помощью вольтметра проверяется параметр напряжения на выходе устройства. Полученный параметр должен быть не более 0,7 вольт. Чтобы определить выход, нужно посмотреть на блок с проводниками, подключенными к устройству. Два кабеля идут на землю и питание, а третий — выходной контакт.
3. Затем открывается заслонка и снова измеряется параметр выходного напряжения. Это значение должно быть не менее 4 вольт.
4. Следующим этапом является диагностика изменения рабочего параметра на выходе при закрытии и открытии заслонки. При изменении положения этого элемента напряжение должно изменяться плавно, скачки не допускаются.

Как заменить датчик положения дроссельной заслонки?

Замена контроллера производится так:

1. В автомобиле выключено зажигание.Отсоединять аккумулятор не нужно, так как устройство обесточено.
2. Открывается моторный отсек, разъём отсоединяется от контроллера и откручиваются болты его крепления. Обычно имеется два крепежных винта, но их количество может варьироваться в зависимости от устройства и модели машины.
3. Демонтирована вышедшая из строя ТЭЦ. Контакты, к которым он подключен, очищаются щеткой.
4. Устанавливается новый контроллер. При установке необходимо аккуратно соединить торцевую часть оси заслонки с местом установки устройства.
5. Затем контроллер прокручивает по кругу. Это важно сделать для того, чтобы совместить отверстия и закрепить болтами, которые его фиксируют. После затяжки винтов на датчик устанавливается колодка с проводами.

Как отрегулировать датчик положения дроссельной заслонки?

После замены датчика положения дроссельной заслонки производится его регулировка, это позволит корректно работать ДПС.

Настроить новый контроллер нужно так:

1. Демонтирована гофрированная линия, подключенная к впускному коллектору.После отключения проводится визуальная диагностика состояния самой заслонки. Протрите этот элемент и впускной коллектор тканью, смоченной топливом.
2. Затем ослабляют стопорный болт демпфера. Сам элемент открывается до конца и резко отпускается; при выполнении этой задачи должен быть слышен щелчок удара по упору.
3. Натяжение болта остановки регулируется, в процессе необходимо нажать на клапан. Когда этот компонент перестанет «кусаться» и будет свободно перемещаться, винт необходимо зафиксировать гайкой.
4. Затем откручиваются болты крепления контроллера. Один щуп тестера подключается к контактному элементу холостого хода, а второй подключается между стопорным болтом и самим демпфером. Корпус контроллера вращается до тех пор, пока параметр напряжения не начнет изменяться при открытии заслонки.
5. В этом случае можно затянуть болты.

Дмитрий Мазницын подробно рассказал о порядке регулировки регулятора положения дроссельной заслонки на примере Volkswagen Passat.

Что делать, если после регулировки датчика возникли проблемы с холостым ходом?

Если регулировка датчика положения дроссельной заслонки привела к скачкам холостого хода, необходимо выполнить процедуру ознакомления электронного блока с характеристиками нового ДПЗ.

Задача делается так:

1. Клеммы отключены от АКБ. Хомуты ослабляют гаечным ключом, после чего нужно выждать около 20 минут.
2. Затем клеммы подключаются обратно.Перед следующим шагом нужно убедиться, что ворота агрегата закрыты.
3. Ключ вставляется в замок, и зажигание включается примерно на 15 секунд. Силовой агрегат не запускается. После этого зажигание выключается.
4. Далее нужно подождать еще 20 секунд. За это время микропроцессорный модуль сможет запомнить характеристики нового TPS в своей памяти.

Видео «Процедура настройки TPS»

На рестованском канале представлена ​​подробная инструкция по выполнению процедуры настройки контроллера после его замены.

Gaz kelebeği konum sensörünün çalışması nasıl kontrol edilir. DPDZ VAZ nasıl kontrol edilir? евде газ kelebeği konum sensörünün teşhisi. Газ kelebeği sensörünü değiştirme prosedürü

ev → Yıkama → Gaz kelebeği konum sensörünün çalışması nasıl kontrol edilir. DPDZ VAZ nasıl kontrol edilir? евде газ kelebeği konum sensörünün teşhisi. Gaz kelebeği sensörünü değiştirme prosedürü

Enjeksiyon Motoru kontrol sistemi, birbirine bağlı bir dizi sensör ve Detektörden oluşur.Ее Biri düzenli olarak verileri Электроники Контрол ünitesine iletir в Yanma odalarına пе Кадар yakıt sağlanacağına, ateşleme zamanlamasının belirli бир анда nasıl ayarlanacağına, Otomatik şanzımanın Hangi dişlinin açılacağına в torkun akslar ве tekerlekler boyunca Дах verimli бир şekilde nasıl dağıtılacağına Карар verir. araba dört tekerlekten çekişli ise. Ok ileri gittik, çünkü bugün, benzin enjeksiyonlu bir motorun çalıştırılmasının imkansız olacağı küçük bir sensörle ilgileniyoruz. Бу, газ kelebeği konum sensörüdür.

Gaz Kelebeği Konum Sensörü nedir

Motor yönetim sistemindeki sensörlerin her biri, belirli bir görevi yerine getirmek için tasarlanmış basit bir Detektördür. Bizim durumumuzda, konum sensörü gaz kelebeği valfinin hareket açısını algılar ve bu da gaz pedalının hareketini tekrarlar. Görünen tüm basitliğine rağmen, sensör basit bir kontak tasarımına sahip olabileceği veya daha karmaşık ве doğru бир çalışma mekanizmasına sahip olabileceği için o kadar basit değildir.Daha spesifik olarak, сенсорлер

Dirençli sensörler tasarım açısından çok daha basittir, daha ucuzdur, ancak aynı zamanda daha sık başarısız olurlar. Neredeyse normal bir üç pinli değişken dirençtirler.

alışma şemasını anlamayı kolaylaştırmak için, onu gaz kelebeği eksenine hareketli bir parça ile sabitlenmiş değişken bir direnç olarak gösteriyoruz. Sensöre sürekli olarak voltaj uygulanır ве демперин konumuna bağlı olarak sensörün konumu değişir ве бу nedenle direnci де değişir.Elektronik kontrol ünitesine bir dürtü verir ve bu da sensör okumalarına göre yanma odasına yakıt beslemesi için bir reçete oluşturur — yakıt miktarı, hava miktarı, ateşleme zamanzlamasıdını,. Kısacası, bu küçük sensörün okumalarına dayanarak, tüm motor yönetim planı önümüzdeki birkaç saniye için hazırlanıyor.

Sensör tipine bakılmaksızın, çalışması için voltaj sınırı, моторная модель bağlı olarak 0,5-5 вольт arasında değişir. Enjeksiyon araçlarında ВАЗ 2110, 2112, Priora, Kalina, çalışma aralığı 0,7 ila 4 вольт arasındadır.Yani gaz kelebeği tamamen kapalıyken sensör çıkışındaki darbe 0,7 вольт, tamamen açıkken 4 вольт. Diğer arabaların farklı voltaj özellikleri olabilir, ancak sensörün çalışmasının özü bundan farklı değildir.

TPS’nin bakımı ve değiştirilmesi

Sensörün bakımı ve değiştirilmesi uygulaması da değişmez. Ve tüm bunlar, teşhis bilgisayarı sensörün kasıtlı olarak yanlış değerler verdiğini gösterdiğinde gereklidir. Kimse onları tamir etmiyor, pahalı sensörler bile tamamen değiştirmeye çalışıyor.İşleri, onlardan para biriktirmek için çok zorlu. Arızalı бир газ kelebeği açı sensörü, farklı şekillerde kendini gösterebilir. Motorun tüm çalışma modlarında çalıştığı için arızasını gözle hesaplamak hemen mümkün olmamaktadır. Ее durumda, aşağıdakileri içerebilen ilk işaretler göründüğünde:

• rölanti hızının dengesizliği;
• hızı değiştirirken düşüş;
• yüksek yakıt tüketimi;
• düzensiz hızlanma;
• ağır başlangıç ​​

ве ayrıca uyarı lambasının tetiklendiği bazı durumlarda, sensörün performanceansını kontrol etmek faydalı olacaktır.

Herhangi бир арабадаки газ kelebeği konum sensörünü kontrol etmeden önce, ortalama kilometresini tahmin etmeniz gerekir. Kural olarak, temas sensörleri zaten 70-80’inci km’de ölürken, temassız sensörler çok daha uzun sürüyor. Bu nedenle, sensör eskiyse, hemen rafa koymak ve yenisiyle değiştirmek daha iyidir. Bu zevk çok pahalı değil ve o kadar da pahalı değil, çünkü 2015’te Priora için bir sensör veya 300 рубль için düzinelerce satın alabilirsiniz. Ya Moskova ya da Kursk cihazı olacak.800-900 рубль için «GM Made in Russia» etiketli bir sensör şimdiden sunuluyor. Açıkçası, incelemelere bakılırsa, pek bir fark yok.

Doğrulama teknolojisi

Bir sensörü kontrol etmek için, önce onun doğrudan mı yoksa ters mi hareket ettiğini belirlemeniz gerekir. Bu nedenle, Daewoo Lanos arabalarında, VAZ’larda olduğu gibi neredeyse aynı sensör kurulur, sadece farklı yönlerde çalışırlar. Yani damperin kapalı pozisyonunda grafit kontak izleri diğer yöne döndürülürse 5 Volt, belki de 0. 5 веребилир. Olması gerektiği gibi, sensörü kontrol etmek için bir multimetreye ve birkaç dakikalık boş zamana ihtiyacınız var.

Multimetreyi sensöre bağlarken, motora bağlı olarak minimal veya maksimum voltajı göstermeli ve gaz kelebeği döndüğünde voltaj değerini sorunsuz ve sarsılmadan değiştirmelidir. Herhangi бир aralıktaki okumalarda en ufak bir düşüş bile varsa, temas izleri aşınır ве böyle bir sensörün değiştirilmesi gerekir. Газ kelebeği konum sensörünün hayatımızı bozmaması için bilmeniz gereken tek şey bu.Herkese iyi şanslar!

Gaz kelebeği sensörünün kontrol edilmesi Potansiyometrik tip, TPS çıkış voltajının mümkün olan tüm aralıkta gaz kelebeği valfinin gerçek konumu ile uyumlontroluun.

Ve böylece, tanılamaya nereden başlayacağınız ve gaz kelebeği sensörü nasıl kontrol edilir ? Bu sorunun cevabı sadece görsel bir videodur. Bu durumda, dahili son konum sensörlü potansiyometrik tipte TPS’nin kontrolü dikkate alınır, bu nedenle 3 çıkışı değil 4 çıkışı vardır. Ама ее şeyden önce, бу ERS’nin ne olduğunu bulmanız gerekiyor. Aslında, ekseni gaz kelebeği eksenine sıkıca bağlı olan bir potansiyometredir. Kural olarak, 5V ве «toprak» DZ sensörünün besleme terminallerine beslenir ве hareketli kontak bir sinyal kontağıdır. ЭБУ, mevcut çalışma modunda gerekli yakıt miktarını hesaplamak ве ateşleme zamanlamasını hesaplamak için kullanılır.

Gaz Kelebeği Konum Sensörü Testi DPDZ konektörünün kontaklarını multimetreye bağlamakla başlar (daha önce «arama» moduna ayarlamış).Ardından, газ kelebeğinin hareketini taklit ederek, amortisörün aşırı konumlarında sensörün tepkisini kontrol ediyoruz. Kaç kişi 3 veya 4 olursa olsun, prosedür aynıdır. Hırıltı bir arıza olduğunu gösterir!

Ancak varsayımlarınızdan emin olmak için, sensör direnci için bir kontrol kontrolü yapabilirsiniz (arabanızın kılavuzundaki kesin verilere bakmanız gerekir, ancak genelΩıra, buard 10 kılavuzundaki kesin verilere bakmanız gerekir, ancak genelΩıra, buard 10 kölavuzundaki kesin verilere bakmanız gerekir, ancak genel ra, buard 10 kontrol.

Böyle bir kontrolün, sensörü gaz kelebeğinden çıkarmadan da yapılabileceği unutulmamalıdır.Bunu yapmak için, bloğu sensörden ayırın ve kontağı açın, ardından multimetrenin «+» sını kablo demeti bloğunun besleme terminaline ve «-» мотор toprağına bağlayın. Kadran 4,8-5,2 V yanmalıdır. Kontağı kapattıktan sonra, direnci TPS çıkarıldığında olduğu gibi kontrol ederiz. Демпфер kapatıldığında daha az direnç göstermeli ve tamamen açıkken çok daha fazlasını göstermelidir (kesin veriler sensörün teknik özelliklerine bağlıdır). Örnein, bir VAZ arabasının gaz kelebeği sensörü 0,9-1,2 kΩ (демпфер kapalı) ve 2,3-2,7 kΩ (демпфер açık) aralığında olmalıdır.Boşluktaki değerlerin girilmemesi, газ kelebeği sensöründe bir arıza olduğunu gösterir.

amacıyla elektronik pedal ile gaz kelebeği konum sensörünü kontrol edin önce gaz pedalına sonuna kadar basmalı ve ardından voltmetre modunda multimetre ile okumaları almalısınız. Toplamda birinci ve ikinci sensörlerin okumaları 5 volta karşılık gelmelidir — bu bir referans göstergesidir, bu, gaz kelebeği valfinin normal olduğu anlamına gelir.

Ardından sensörlerin voltajını ayrı ayrı ölçüyoruz.1 numaralı gaz pedalının ve 2 numaralı gaz pedalı konum sensörünün konumu, gaz pedalına tamamen basıldıında, sırasıyla 4,2 volt ve 2,1 volt okumaya karşılık gelmelidir. Ве böylece, и т. Д. Sensörün okumasını ikincideki voltaj ile bölersek, aralarındaki farkın tam olarak iki kat, yani 2.1’e eşit olduğu ortaya çıkmalıdır. Bu desen, gaz pedalı zemindeyken kontak «açık» konumunda, gaz pedalımızın doğru değeri göstereceğini, yani düzgün çalıştığını gösterecektir. Бир ТПС arızası durumunda, elektronik gaz kelebeği grubu veya gaz pedalı dışarı çıkacaktır. p2138 hatası — Gaz kelebeği konum sensörünün veya gaz pedalının yanlış voltaj oranı «D» / «E». Бойле бир кодла бир «контроль» ортая çıkması, электроник газ pedalının ayrıntılı teşhisinin ана неденидир.

Testin ikinci aşaması, basıldığında pedalın çalışması olabilir. Bunu yapmak için, iki bitişik palet arasındaki direnci ölçmeniz gerekir (daha açık bir şekilde demonte pedalda). Gaz pedalını hareket ettirdiğinizde, kontaklar arasındaki direnç yumuşak bir şekilde değişmelidir.Düzensiz bir değişiklik, gaz pedalının değiştirilmesi gerektiğini gösterir.

Gaz kelebeği konum sensörü (TPS), aracın bilgisayarına gaz pedalına ne kadar sert bastığınızı bildirir. Jikle, motorun ne kadar hava gerektirdiğine bağlı olarak açılan veya kapanan bir deliktir. Газ pedalına ne kadar çok basarsanız, motora o kadar fazla hava girecektir. TPS, belirli bir zamanda motorun düzgün çalışması için ne kadar yakıt gerektiğini belirlemek için gaz kelebeği konumunu izler.

TPS hataları nasıl anlaşılır

Kırık bir gaz kelebeği konum sensöründen kaynaklanabilecek birçok sorun vardır.En yaygın semptomlardan bazıları şunlardır:

• ani motor durması;
• motoru çalıştırma ile ilgili sorunlar;
• çok zengin veya zayıf yakıt karışımı;
• artan zararlı emisyon seviyesi;
• kararsız hız aşırtma vb.

Gaz kelebeği sensörünün çalışma prensibi

DPDZ, potansiyometre adı verilen basit bir elektronik cihazdır. Бу sensörün nasıl teşhis edileceğini daha iyi anlamak için, бир potansiyometrenin nasıl çalıştığını anlamak gerekir.Potansiyometre, kontağın konumuna bağlı olarak bir voltaj değeri ileten hareketli kontaklı ölçeklendirilmiş bir değişken dirençtir. Aşağıdaki şekil potansiyometre devresini göstermektedir.

DPDZ’nin üç kişisi vardır:

• referans voltajı;
• sinyal teması;
• топраклама.

Bir multimetre ile bir gaz kelebeği konum sensörü nasıl teşhis edilir

Bir multimetre kullanmak TPS’yi kontrol etmenin en iyi yollarından biridir ve ucuz bir cihaz bile işe yarar.

1. Aracınızda TPS bulun. Газ kelebei konumunu izlediği için, газ kelebeği gövdesi üzerinde bir sensör arayın.

Aşağıdaki resimde kırmızı bir ok bu sensörü işaret etmektedir.

Gösteri amacıyla, gaz kelebeği grubunun nasıl çalıştığını görebilmeniz için hava girişini kaldırdım. Bu, sensörü kontrol ederken sizeardımcı olacaktır.

• Daha eski arabalarda, gaz pedalı gövdesinde, kablo tahriki ile yolcu bölmesindeki gaz pedalına bağlanan mekanik bir kol kullanılmaktadır (yeni araçlarda elektronad gazılmak kullanı).
• Havanın motora girmesi için bir kapı görevi görmesi için gaz kelebeği grubuna bir plaka (дайресел диск) takılmıştır.
• Gaz kelebeği kapatıldığında (gaz pedalına basılmadığında), демпфер tamamen kapanır.

• Газ тамамен ачыккен (газ педалина земине басылыр), газ тамамен ачиктыр ве мотора максимум хава акыши сахлар.

1. Bir sonraki adım, TPS’nin doğru çalışması için koşulları sağlamaktır. Bunu yapmak için, elektrik konnektörünü sensörden ayırarak başlayın.

Multimetrenin siyah ucunu pilin negatif terminaline bağlayın ve sayacı sabit akım moduna ayarlayın.

• Sinyal kablosunun normalde bağlı olduğu orta pim boyunca voltajı ölçün. Ayrıca yaklaşık 0 volt göstermelidir.

• Yaklaşık 5 вольт okuması gereken üçüncü pime bağlayın. Bu bizim referans voltajımız. Üçüncü kontağa bağlandığınızda, multimetrede 5 Volt görmüyorsanız, gaz kelebeği konum sensörü gerekli voltajı almaz ve bu, sensöre giden yolda bir kablo arızasının işaretidir.Mekanik hasar olup olmadığını kontrol edin.

Bir pimde 5 Volt ve diğer ikisinde yaklaşık 0 Volt olduğu sürece, kablo bütünlüğü konusunda endişelenmenize gerek olmadıını unutmamak önemlidir. Sinyal piminin genellikle konektördeki orta pim olduğunu ve 5 вольт ве toprağın nerede olduğunu hatırlayın.

1. Kablo konektörünü TPS’ye bağlayın ve multimetre problarını ataç kullanarak sinyale ve topraklama kontaklarına bağlayın (aşağıdaki fotoğrafa bakın).

1. Pozitif (kırmızı) тест ucunu sinyal kablosuna (orta pim) ve siyah test ucunu topraklama kablosuna bağlayın. Multimetreyi sabit akım (DCV) moduna ayarlayın

1. Bu bağlantıyla multimetre yaklaşık 0,9 Volt olmalıdır. Там sayılar araç modeline göre değişebilir.
2. Газ kelebeği gövdesi kolunu hareket ettirin ve voltaj değişimine dikkat edin. Bunu yapmaktan rahatsızlık duyuyorsanız, multimetreyi ön cama, ekran araca bakacak şekilde yerleştirebilir, direksiyonun arkasına oturabilir ve gaz pedalına basabilirsiniz.Sonuç aynı olacak.
3. Gaz kelebeği konum sensörü doğru çalışıyorsa, temel voltajdan (bizim durumumuzda yaklaşık 0,9 вольт) maksimum değere (yaklaşık 4,47 вольт) yumuşak bir değişim göreceksiniz. Kolu çevirin veya yavaşça gaz pedalına basın, voltajın «тепе нокталарины» görmeye çalışın. Bizi ilgilendiren ani voltaj dalgalanmaları veya düşüşleridir. Örnein, gaz pedalına yarıya kadar bastıysanız ve ekran yaklaşık 2,5 Volt gösteriyorsa, 4 voltun üzerindeki ani dalgalanmalar veya 1 volta düşmeler TPS’de bir arıza olduğunu gösterir.

Bu, gaz kelebeği sensöründeki fiziksel aşınma ve yıpranmadan kaynaklanmaktadır. Voltajın ее geçtiğinizde (yoldan yukarı veya aşağı) atladığı bir alan bulursanız, bu, direncin yıprandığının bir işaretidir. Бу voltaj dalgalanması ile ilgili bilgiler elektronik kontrol ünitesine iletilir, bunun sonucunda bilgisayar gaz pedalına aniden bastığınızı veya bıraktığınızı düşünür.

TPS kontrolü sensörün arızalı olduğunu gösterdiyse, değiştirilmesi zor olmayacaktır. Genellikle sadece iki cıvata ile tutturulur.Sadece elektrik konnektörünü ayırmak, sabitleme cıvatalarını sökmek, sensörü çıkarmak ve yenisini takmak gerekir.

ВАЗ-2114, «dokuz» un geliştirilmiş bir versiyonudur. Бу «Лада» üzerine neredeyse aynı motorlar kuruldu. Bununla birlikte, temel fark yakıt enjeksiyonudur. 14. «Лада» да эски karbüratörlerden tamamen uzaklaştılar. Ancak yeni sistem, yeni sensörler gerektiriyordu. Motorun düzgün çalışması için yapıda onlarca sensör çalışmaktadır. Sinyalleri okur ve elektronik üniteye iletirler.Бу sinyaller arasında soğutma sıvısı sıcaklığı, yağ basıncı, egzoz gazlarındaki CO konsantrasyonu, Кранк мили конуму ве хава акыши булунур.

Ancak, kararlı motor çalışmasının imkansız olduğu bir unsur daha var. Бу бир ВАЗ-2114 газ kelebeği konum sensörüdür (DPDZ olarak kısaltılmıştır). Bu unsur nedir, neden başarısızdır ve nasıl kontrol edilir? Bugünkü makalemizde düşünün.

Karakteristik

TPS, hava damperinin açısal konumunu doğru akıma dönüştüren bir cihazdır.Бу eleman, yakıt enjeksiyonlu tüm araçlara takılır. Обход vanasının durumu hakkında sensörden gelen bilgiler манифольда gider. DPDZ’nin kendisi farklı tiplerde olabilir — фильм veya manyetik (temassız). Hava valfiyle aynı şekilde düzenlenmiştir. Eleman açıkken sistemdeki basınç atmosferik basınçla aynıdır. Ancak parça kapanır kapanmaz, içerideki basınç azalır — bir vakum oluşur.

ВАЗ-2114 электроник газ kelebeği konum sensörünün değişken ve sabit bir direnci vardır. Ее ikisinin de direnci yaklaşık sekiz ohm’dur.Ancak çıkış voltajı değişebilir. Bu gösterge, gaz kelebeğinin konumuna bağlıdır. Bu süreçler ayrıca özel bir kontrolör tarafından izlenir. TPS’den alınan sinyallere bağlı olarak, sistem karışımdaki hava miktarını ve yakıt konsantrasyonunu düzenler. Газ kelebeği konum sensöründe en ufak bir arıza meydana gelirse, ВАЗ-2114 düzgün çalışmayacaktır. Motor çok fazla yakıt alacak. Ее iki durumda da, мотор önemli yüklere maruz kalır ve işinin esnekliği kaybolur.

Нерее курулур?

Bu eleman, gaz kelebeği tertibatında bulunur.

Daha spesifik olarak, sensör, motor rölanti devri kontrolünün yanında damper gövdesine (eksenine bağlı) tutturulmuştur.

Kaynak

Gaz kelebeği konum sensörü bir ВАЗ-2114 арабада не кадар сюрейле хизмет эдер? Önümüzdeki 50 bin km için bu elemanın değiştirilmesi gerekli değildir. Бу, DPDZ’nin VAZ’daki ortalama hizmet ömrüdür. Ancak bu modeldeki çoğu arabanın kilometresi uzun süredir yüzü aştığından, sahipler genellikle eleman arızalarıyla karşılaşır. Bir parçanın çalışıp çalışmadığını nasıl belirleyebilirim? Bunu aşağıda tartışacağız.

İşaretler

Bu elemanın arızalandıını gösteren birkaç belirti vardır:

• Yüksek rölanti hızı. Ayrıca, XX regülatörü çalışmadığında da benzer bir arıza meydana gelir. Ее iki durumda da kanat çok daha büyük bir açıya açılır. Bu nedenle odaya çok miktarda oksijen girer. Ve daha fazla hava, karışım daha hızlı yanacaktır. Buna göre, bu nedenle cirolar kontrolsüz bir şekilde artıyor.
• Azalan motor gücü. Бу, çalışma karışımının yanlış hazırlanmasından kaynaklanabilir.Olması gerekenden daha fazla oksijen içerir. Sonuç olarak motor, tork oluşturmak için yeterli enerjiye sahip değildir. Bununla birlikte arabanın hızlanma dinamikleri de gözle görülür şekilde azalır.
• Gaz pedalına basarken sarsılıyor. Сорунун özü basittir — gaza basıldığı anda, silindirlere daha fazla hava girer. Ve konsantrasyonu zaten normdan daha yüksek olduğu için, düşüşler var ve motor hareket halinde normal hıza ulaşamıyor.
• Hareket halindeyken motorun kendiliğinden kapanması.Бу aynı zamanda yüksek hava konsantrasyonu nedeniyle de olur. Янма odasında поршневой vurmaya yetecek kadar yakıt yok. Bu nedenle, мотор yükselir ve basitçe durur.

Nedenleri

Daha önce, güç ünitesinin yanlış çalışmasının nedenlerini inceledik. Gördüğünüz gibi, karışımdaki yanlış hava konsantrasyonu nedeniyle arızalar meydana gelir.

Ancak gaz kelebeği konum sensörünün kendisi ВАЗ-2114’te hangi nedenlerden dolayı başarısız oluyor? TPS arızalarının nedenleri arasında şunlar vurgulanmalıdır:

• Yanmış kontaklar.Демпфер açıldığında, sensörün hareketli kontağı direnç alanı ile temas halinde hareket etmeye başlar. Uzun süreli kullanımda alan tahrip olur ve temas kaybolur. Sinyal artık denetleyiciye iletilemez, bu da sistemin normal çalışmasını engeller.
• Kontakların oksidasyonu. Ve eğer ilk durumda artık geri yüklenemezlerse, o zaman bu durumda sensörü çalışmaya geri döndürmeyi deneyebilirsiniz. Böylece, oksitlenmiş kontakları eski haline getirmek için, VD-40 gresi bloğa ve kapağın altındaki boşluğa püskürtülür.Бу грес, паса салдыран пас önleyici katkı maddeleri içerir. Vakaların yarısında, bu sensörün hayata dönmesineardımcı olur.
• DPDZ alt tabakasının aşınması. Bununla birlikte, tasarımda yalnızca dirençli bir katmandan oluşan özel bir püskürtme sağlandığında mevcuttur.
• Damperin eksik kapanması. Bu durumda, ВАЗ-2114 gaz kelebeği konum sensörünün koltuğunu bir dosyayla dosyalayabilirsiniz ve motor tekrar düzgün çalışacaktır.

Teşhis

Bunu kendi başına yapabilirsin.Bununla birlikte, ВАЗ-2114 gaz kelebeği konum sensörünün kontrol edilmesi, özel bir cihaz — bir multimetre kullanılarak yapılmalıdır. Gerilim ölçüm moduna geçmeli ve toprağa bağlanmalıdır. Kırmızı probu pozitif терминал «A» ya bağlayın. TPS konektör muhafazasında bulunur. Kontak açıkken ölçümlerin yapıldığını lütfen unutmayın. Aksi takdirde, değer her zaman sıfır olacaktır. Kontağı açarak sonuçlara bakarız. Pim beş volt olmalıdır. 0,3 V civarında küçük bir hataya izin verilir. Voltaj 4,7 V’den düşükse, bu eleman arızalıdır ve değiştirilmesi gerekir.

Kontak açıkken multimetre sıfırı gösteriyorsa, açık bir devre olması ve voltajın sensöre ulaşmaması mümkündür. Ancak kablolarla ilgili her şey yolundaysa, ВАЗ-2114 газ kelebeği konum sensörü kontrol cihazının kendisi arızalıdır. Arızasının işaretleri — TPS terminallerinde tamamen voltaj yokluğu.

Teşhis: yöntem numarası 2

Konektörün bağlantısını kesmeden de elemanın çalışmasını kontrol edebilirsiniz. Bunu yapmak için aynı multimetreye ihtiyacınız var.Sensörde voltaj olup olmadığını kontrol etmek için bunları kullanacağız. Kontak açıkken, voltajda 0,8’den 4 V’a yumuşak bir artış.

Aynı zamanda hava damperinin plastik sektörünü de döndürmeniz gerekir. Sensör konektörü bağlanmalıdır. Ve gerilim, tel bir multimetre probu ile delinerek kontrol edilir.

3. yöntem

Ölçüm cihazımızı ohmmetre moduna geçiriyoruz. Ardından, konnektörü sensörden ayırın.

Ardından multimetrenin problarını herhangi bir hareketli ve sabit kontağa bağlarız.Sektörü döndürürseniz, ohmmetre iğnesi düzgün bir şekilde hareket edecektir. Okun keskin sıçramalarının varlığı, TPS’de bir arıza olduğunu gösterir.

Hangisini seçmeli?

Lütfen VAZ-2114 gaz kelebeği konum sensörlerinin tamir edilemeyeceğini unutmayın. Бу eleman tamamen araba ile değiştirilir. Лада-Самара-2 için birkaç DPDZ üreticisi bulunmaktadır:

• «Щетмаш».
• «Oto elektrikçi».
• «Омега».

Икинджиси, Lada’ya fabrikadan kurulur.Yeterince uzun süre hizmet ediyor. Seçim yaparken temassız unsurlara dikkat etmeniz gerekir. Yaklaşık 600-900 rubleye mal oluyorlar.

Ancak çok uzun süre hizmet ediyorlar — incelemeleri not ediyorlar. Dirençli sensörler almaya değmez. Güvenilmezler ве çabuk başarısız oluyorlar. Газ kelebeği konum sensörü ВАЗ-2114 «Калуга» (aynı «Otoelektrik») gelince, temassızdır ве бин рубль fiyatla satılır. Onun hakkındaki yorumlar olumlu. Тек dezavantajı yüksek fiyattır. Ancak, bu sensör modelinin kaynağı tarafından tamamen doğrulanmıştır.

Değiştirme

Bu öğeyi değiştirmek oldukça basittir. Kapağı açın ve sensörü bulun.

Ardından, bir tornavida kullanarak plastik mandalı sıkın ve bloğu tellerle çıkarın. Ardından sensörü gaz kelebeği gövdesine sabitleyen cıvataları çıkarın. Eski TPS ile birlikte conta da kaldırılır. Onun yerine, köpük kauçuktan yapılmış yeni bir tane yerleştirildi. Ardından yeni sensörün kendisi üzerine monte edilir. Aynı iki cıvata üzerine monte edilir. Gereksiz titreşimleri ortadan kaldırmak için iyice sıkılmalıdır (parça bunlardan düzgün çalışmayabilir).Bundan sonra bloğu tellerle bağlarız ve ilk başlangıcı yaparız. Моторный денгеленмелидир.

Yakıt enjeksiyon sistemi en yaygın ve güvenilir olanıdır. İçten yanmalı motorun çalışması, çeşitli sensörlerin kullanılması nedeniyle sabittir: rölanti hızı, rpm, gaz kelebeği konumu veya eksantrik mili konumu. Karbüratör sistemlerinden farklı olarak, dağıtıcı (ateşleme dağıtıcısı) yoktur ve mikro kontrol ünitesi kıvılcımları bujilere dağıtmak için tüm işi yapar.

Bu bloğun, zamanında bir kıvılcım oluşturmak ve silindirlere yakıt karışımının tam dozunu sağlamak için birçok parameterreyi «bilmesi» gerekir.Бу amaçla, бир газ kelebeği konum sensörüne (TPS) ihtiyacınız vardır. Elektronik kontrol ünitesi ,ardımıyla damperin ne kadar açık olduğunu «анлар». Gaz kelebeği konum sensörünün arızalı olup olmadığını kendiniz nasıl kontrol edebilirsiniz? Hadi tartışalım.

TPS hakkında temel bilgiler

eşitli cihazlar arasında iki tür TPS ayırt edilebilir:

Yerli araçlarda, dayanıklı ve kullanımı kolay olan dirençli tip sensörler yaygın olarak kullanılmaktadır.Kaynaklarını ilgiyle çalıştırıyorlar ve çok düşük fiyat, araç sahiplerinin kendi yönlerindeki tercihlerini açıklıyor. Cihazın tasarımı, geleneksel bir değişken direnç ile tamamen aynıdır. TPS ekseni dampere bağlıdır ве onunla birlikte hareket eder. Bu, giriş ve çıkış arasındaki direnci değiştirir. Bundan dolayı, dirençten geçen besleme voltajı (5 V) değişir — bu, otomobilin ECU’su tarafından kontrol edilir.

Dirençli cihazların büyük bir dezavantajı vardır: dirençli katmanın kendisi zamanla yıpranır.Бу, rölanti hızına karşılık gelen aşırı konumda olur. Sonuç olarak, motorun çalışması dengesiz hale gelir, rpm «atlama», bazen motor tamamen durur. Temassız DPDZ, Hall etkisi üzerinde çalıştıkları için bu dezavantajdan yoksundur.

ДПС teşhisi

TPS’nin çalışma prensibini ve yapısını bilerek, газ kelebeği konum sensörünün nasıl kontrol edileceğini anlayabilirsiniz. Kendinizi teşhis etmek için ihtiyacınız olacak:

• торнавида
• мультиметр
• kontrol lambası.

Teşhis sırasında iş algoritması:

1. Kontağı açın ve sinyal terminaline bir multimetre bağlayın.
2. XX’ye karşılık gelen ilk aşırı konumda, voltaj 0,7 V’u geçmemelidir.
3. Voltaj 4 V’u geçmemelidir, ikinci aşırı konuma (maksimum açıklık) çevirin.

Teşhis için, bir kadranlı voltmetre kullanmak uygundur. Damperi yavaşça döndürün ve voltaj değişimini izleyin. Dalgalanmalar varsa ve voltaj düzensiz değişiyorsa, TPS’nin bozulması hakkında konuşabiliriz.Тамир edilemez, sadece değiştirilmesi gerekir.

Sensörü araçtan çıkarabilir ve bir ohmmetre ile kontrol edebilirsiniz. Bunu yapmak için, ölçüm cihazının terminallerini «+» ve sinyal terminali arasına bağlayın (бир çevirmeli ohmmetre ile teşhis yapmak uygundur). Sensör rotorunu döndürerek, dirençli katmanın sağlam olduğundan emin olabilirsiniz.

jak rozwiązać проблема. Objawy nieprawidłowego działania dpdz

Kierowcy często zastanawiają się, dlaczego prędkość obrotowa silnika nie spada na biegu jałowym.Taka sytuacja jest dość powszechna i ani silniki gaźnikowe, ani nowocześniejsze wtryskiwacze nie są na to odporne. To prawda, żeprzyczyny awarii będą dla nich inne. Ale w praktyce wszystko można zdiagnozować niezależnie, a także w prawie wszystkich modelach samochodów problem można wyeliminować ręcznie bez żadnych szczególnych trudności. Najważniejsze jest tutaj prawidłowe zdiagnozowanie, co znacznie przyspieszy process naprawy i uchroni Cię przed dodatkowymi problemsami i trudnościami.

Как шутить?

Dlaczego prędkość biegu jałowego silnika nie spada? Najpierw zdecydujmy, jak zrozumieć, że istnieje проблема, a także zobaczmy, do czego może on doprowadzić. Nawet niedoświadczony entuzjasta samochodów może określić wzrost prędkości biegu jałowego. Można к łatwo wyczuć przez ucho. Wraz ze wzrostem obrotów monitoringwuje się wzrost hałasu podczas pracy silnika po zwolnieniu pedału gazu. Również na maszynach wyposażonych w obrotomierz można prześledzić wzrost obrotów urządzenia.W prawie wszystkich modelach samochodów osobowych prędkość biegu jałowego waha się w granicach 650-950 обр / мин (sprawdź wskaźnik w paszporcie technicznym swojego samochodu jałowego ody. Również wielu wtryskiwaczach проблема десять jest spowodowany włączeniem «kontrolki» na panelu.

W każdym razie powinieneś spróbować jak najszybciej rozwizać проблема. Zwiększone obroty są przyczyną wzrostu zużycia paliwa. Zwiększa to koszt tankowania.Ponadto wzrost obrotów znacznie przyspiesza zużycie silnika. Dlatego nie jest wskazane opóźnianie rozwiązania tego problemu. Pozwoli to znacznie zaoszczędzić Twoje pienidze. Identyfikując i exclując przyczynę wysokich obrotów należy pamiętać, e na gaźnikach i wtryskiwaczach проблема mogą być spowodowane rónymi awariami.

Гайники

Najpierw rozwiążmy problem w silnikach gaźników. Ten rodzaj zasilania jest uważany za przestarzały, ale nadal na drogach jest wiele pojazdów, które są w ten sposób zaopatrzone.Ponadto wielu kierowców z powodów ideologicznych korzysta z takich silników i nie zamierza ich porzucić. Dość trudno jest tutaj zdiagnozować źródło problemu, a biorąc pod uwagę małą listę elementów powodujących wzrost obrotów. Przyjrzyjmy się, na co należy zwrócić uwagę:

• Włączenie zaworu iglicowego … W tym przypadku paliwo dostaje się do komory bez odmierzania. Ponadto, w zależności od miejsca, w którym zawór jest zablokowany, prędkość biegu jałowego może zarówno zniknąć, jak i odwrotnie;
• Naruszenie przepisów bezczynny system.Zwykle dzieje się to po wyczyszczeniu lub naprawie gaźnika. Aby uniknąć problemów, należy odpowiednio ustawić stosunek paliwa i powietrza. Jeśli wcześniej nie produkowałeś, lepiej przeczytać, jak to się robi dokładnie w twojej wersji;
• Замыкайцы проблема. Przyczyn takiej usterki może być kilka. Najczęściej klapa nie zamyka się z powodu obecności na niej osadów węgla. W takim przypadku będziesz musiał wyczyścić ten węzeł. To zwykle pomaga. W niektórych przypadkach przepustnica może ulec uszkodzeniu.Wtedy będziesz musiał zmienić tę część, ale nie wszystkie gaźniki zapewniają taką możliwość;
• Czasami проблема może się pojawić, gdy zdarza się to dość rzadko. Ale nadal lepiej to sprawdzić. W tym celu przy pracującym silniku otwórz korek chłodnicy; przy wypalonej uszczelce z szyjki wydobywa się biały dym. W takim przypadku konieczna będzie wymiana uszczelki;
• Otwarte ssanie … Sprawdź, jak działa amortyzator w komorze pierwotnej. Jeśli zidentyfikowałeś проблема, warto sprawdzić, jak działa ssanie.Najczęściej, aby rozwiązać проблема, wystarczy po prostu nasmarować linkę i napęd amortyzatora.

Ponadto może wystąpić zakleszczenie pedału gazu. Taka sytuacja może wystąpić nie tylko na gaźnikach, ale take na wtryskiwaczach. Sprawdź, czy pedał porusza się swobodnie.

Wtryskiwacz

W silnikach wyposażonych w wtryskiwacze, możliwe przyczyny zwiększona prędkość więcej. W szczególności проблема może być spowodowany zarówno usterkami mechanicznymi, jak i awarią czujników elektronicznych.Ale w przeciwieństwie do prostszych gaźników jest to uproszczone dzięki obecności komputera pokładowego, który jest w stanie odczytać błędy. Rozważmy więc przyczyny wzrostu prędkości na wtryskiwaczach:

• Odmowa. Jeśli ten czujnik ulegnie awarii, jednostka napędowa zaczyna pracować non-stop w trybie rozgrzewania, to znaczy prędkość nie jest Resetowana. Sterownik bierze pod uwagę, e optymalna temperatura robocza nie została jeszcze osiągnięta i próbuje podgrzać urządzenie. Taka awaria jest obarczona przegrzaniem silnika i kosztownymi naprawami.Najłatwiejszym sposobem zidentyfikowania tego problemu jest diagnostyka komputera;
• Zakłócenie pracy. Czasami przyczyną jest czujnik masowego przepływu powietrza. Ponownie stawiają diagnozę, po czym sprawdzają podejrzane czujniki za pomocą multimetru. Wymagane są dodatkowe kontrole, aby upewnić się, że nie ma przerwy w okablowaniu. W razie potrzeby wadliwe czujniki są wymieniane;
• może wystąpić zacięcie kabla przepustnica … Sprawdź, czy działa. W przypadku stwierdzenia usterki zaleca się spróbować nasmarować kabel i go rozwinąć.Jeśli to nie pomoe, będziesz musiał całkowicie wymienić część;
• Sprężyna powrotna amortyzatora odskoczyła lub jest zbyt naciągnięta. Десять проблемных występuje również w starszych pojazdach. Wymień sprężynę. Jeśli jest rozciągnięty, musisz kupić zestaw naprawczy do wtrysku;
• … W tym przypadku wysyła sygnał do sterownika silnika o otwartej przepustnicy, z kolei «mózgi» samochodu zapewniają więcej obrotów niż jest to faktycznie potrzebne. Przyczyną awarii może być zwykłe zakleszczenie części lub wypalenie oporu.W tym other przypadku możliwa jest tylko opcja z wymianą czujnika;
• Ostatnim powodem do sprawdzenia jest uczciwość uszczelki wtryskiwaczy . .. Sprawdzenie będzie wymagało dość poważnej ingerencji we wtryskiwacz, dlatego sprawdzenia jest jest jestany. Jeśli uszczelki są uszkodzone, nadmiar powietrza dostaje się do komór spalania, co powoduje wzrost prędkości obrotowej silnika.

Oprócz wszystkich powyższych zawsze monitoruj położenie maty w samochodzie, czasami dostaje się ona pod pedał i nie pozwala jej optymalnie pracować.

Wniosek … Każdy kierowca przynajmniej raz napotkał problemsy z działaniem systemu elektroenergetycznego. Dlatego takie pytanie, dlaczego prędkość obrotowa silnika nie spada na biegu jałowym, nie jest zaskakujące. Niestety, jednoznaczna odpowiedź na to pytanie jest prawie niemożliwa. Przyczyn takiego zachowania samochodu jest wiele. Aby zidentyfikować i wyeliminować awarię, będziesz musiał przeprowadzić szczegółową Diagnostykę.

Istotne jest, aby wszystkie układy napędowe działały prawidłowo.W takim przypadku silnik powinien pracować normalnie zarówno pod obciążeniem, jak i na biegu jałowym.

W praktyce kierowcy często napotykają problem, gdy po zwolnieniu przepustnicy prędkość obrotowa silnika nie spada lub spada z dużym opónieniem. Jest dość oczywiste, e nadmierna prędkość biegu jałowego wskazuje na problem i jest przyczyną zwiększonego zużycia paliwa.

W tym artykule porozmawiamy o tym, dlaczego prędkość obrotowa silnika nie spada, a także rozważymy główne powody, dla których takie problemy pojawiają się w samochodach.

Przeczytaj w tym artykule

Po zwolnieniu przepustnicy obroty silnika są zwiększane lub «zawiesza się»: typowe usterki

Zacznijmy od tego, że w wielu samochodach z wtryskiwaczem podnosi się on podczas rozgrzewania. Jest to konieczne, aby jednostka napędowa działała стабильные по зимним звездам.

Jednak po wzroście temperatury jednostka sterująca obniża prędkość o XX, doprowadzając ją do normy. W wielu samochodach z gaźnikiem kierowca samodzielnie zwiększa prędkość podczas rozgrzewania wykorzystując tzw. «Ссание».

Ponadto pozgrzaniu silnika prędkość biegu jałowego wynosi średnio 650-950 обр / мин. Jeśli naciśniesz gaz i zwolnisz pedał przyspieszenia, obroty powinny wzrosnąć, a następnie ponownie spaść do określonych wartości.

Często zdarza się też sytuacja, gdy obroty powoli opadają lub stale utrzymują się na poziomie 1,5 тыс.

• Zacznijmy więc od typowych problemów z gaźnikiem. Często prędkość obrotowa silnika nie spada z powodu problemów z przepustnicą.Na przykład, gdy kierowca wciska gaz, przepustnica musi zostać szerzej otwarta, aby więcej powietrza mogło dostać się do cylindrów w celu spalenia paliwa. Po zwolnieniu pedału gazu amortyzator zamyka się, prędkość spada.

Jeśli amortyzator nie zamyka się do końca, ponownie wzbogacona mieszanka wchodzi do cylindrów, prędkość wzrasta. Przyczyną może być poważne zabrudzenie zespołu przepustnicy lub uszkodzenie samego amortyzatora (odkształcenie). Najpierw należy wyczyścić amortyzator; płyn do czyszczenia gaźnika nadaje się jako środek czyszczący.

Zwracamy również uwagę, że amortyzator nie zamyka się szczelnie, nawet gdy kabel napędowy jest zużyty. W takim przypadku kabel naley wymienić. W maszynach gaźnikowych prędkość obrotowa silnika nie spada często, nawet jeśli uszczelka między gaźnikiem jest niesprawna. Winowajcą może być również uszkodzony kolektor dolotowy.

Głównym wyzwaniem jest znalezienie odpowiedniego stosunku paliwa i powietrza. Często wysoki poziom paliwa w komorze pływakowej gaźnika prowadzi również do zwiększonych obrotów.Test należy rozpocząć od zaworu iglicowego.

• Przejdźmy teraz do wtryskiwacza. Zwróć uwagę na wiele samochodów wtryskowych. Jeśli chodzi o awarie, sam układ wtryskowy jest bardziej skomplikowany, to znaczy powodów do wysokich obrotów jest więcej w porównaniu z gaźnikiem.

Z reguły problemy z prędkością mogą być spowodowane nieprawidłowym działaniem zarówno elementów mechanicznych, jak i podzespołów elektronicznych. На liście głównych usterek eksperci podkreślają naruszenia czujnika temperatury płynu chłodzącego, który jest zainstalowany.

Upraszczając, jeśli podany czujnik poda nieprawidłowy sygnał, ECU uznaje, że silnik jest zimny i włącza tryb rozgrzewania. W takim przypadku jednostka sterująca zwiększa prędkość, dzięki czemu jednostka napędowa pracuje stablenie i szybciej osiąga temperaturę roboczą.

Również problemy z prędkością mogą się rozpocząć z powodu usterek i usterek (регулятор prędkości biegu jałowego). Zdarza się też, że linka gazu zacina się i klinuje. Ponadto sprężyna zamykająca przepustnicę może się rozciągnąć lub uszkodzić.

Szczególną uwagę należy zwrócić na uszczelki, ponieważ wyciek powietrza może prowadzić do naruszenia tworzenia się mieszanki. Oznacza to, że konieczne jest osobne sprawdzenie uszczelek kolektora, uszczelek wtryskiwaczy itp.

Pływajce obroty: przyczyny

Zwróć uwagę, że w niektórych przypadkach obroty nie tylko powoli spadają lub pozostają na tym samym poziomie, ale «płyną». W takim przypadku silnik może stać się niestabilny. najpierw upadają, potem gwałtownie wznoszą się i wszystko się powtarza. Częstą przyczyną tego zjawiska jest dopływ nadmiaru powietrza, który prowadzi do «skoków» prędkości przy XX.

Takie issues pojawiają się w przypadku awarii czujnika zasilania powietrzem (), który pozwala ECU obliczyć, ile powietrza dostało się i ile paliwa podać w celu przygotowania wymaganey.

W przypadku wystąpienia usterek centrala nie może przygotować «prawidłowej» mieszanki dla trybu XX, co powoduje skoki prędkości po zwolnieniu pedału gazu lub na biegu jałowym.

Podsumujmy

Jak widać, wielu przypadkach może być konieczna dogłębna diagnostyka, aby dokładnie określić, dlaczego prędkość obrotowa silnika nie spada. W przypadku silników gaźnikowych czyszczenie iregacja samego gaźnika jest często konieczne, podczas gdy wtryskiwacz tak.

Jeśli problem nie leży na nawierzchni (linka amortyzatora jest zakwaszona, po umyciu lub czyszczeniu na sucho mata w przedziale pasażerskim jest nieprawidłowo załoona, co wcaziska ped.) Чтобы lepiej zabrać auto do serwisu.

Najtrudniejsza sytuacja jest, gdy dotyczy to dużej liczby czujników i elementów wykonawczych. W takim przypadku nawet użycie sprzętu diagnostycznego nie zawsze pozwala szybko i dokładnie określić проблема.

Jeśli diagnostyka jest trudna, оптимальным rozwi jzaniem jest dostarczenie samochodu do serwisu, który specjalizuje się w naprawie konkretnej marki samochodu. Z reguły są to oficjalne stacje obsługi dilów, rzadziej można znaleźć organacje zewnętrzne.

Na koniec zauważamy, że terminowe wykrycie problemu umożliwia zapisanie innych komponentów i zespołów. Innymi słowy, wysokie obroty, pływak i skoki obrotów wskazują, że występuje problem z dopływem powietrza / paliwa lub tworzeniem się mieszanki. Ignorowanie takich problemów negatywnie wpływa na silnik i jego żywotność.

Przeczytaj także

Dlaczego silnik może mieć zwiększoną prędkość biegu jałowego. Główne przyczyny dużej prędkości XX w silniku wtryskowym i silnikach z gaźnikiem.

Silnik szarpie na biegu jałowym: dlaczego tak się dzieje. Drganie silnika w trybie XX, диагностика możliwych usterek, zalecenia.

Wielu właścicieli samochody wtryskowe mógł zaobserwować skutki nagłego spadku prędkości biegu jałowego (XX). Zjawisko to występuje szczególnie często, gdy silnik jest rozgrzany do temperatur roboczych. Czasami obroty spadają tak nisko, że silnik gaśnie. Przyjrzyjmy się, co może powodować niskie obroty biegu jałowego na rozgrzanym silniku, a także dowiedzmy się, dlaczego spadają.Ta informacja przyda się każdemu.

Początki niestabilnej pracy silnika w XX

Jak będzie wyglądał obraz, jeśli centrala nie otrzyma danych o ilości i objętości zużytego powietrza? Na przykład reakcja czujnika przepustnicy będzie następująca — prędkość początkowo wzrośnie, ale potem mieszanka paliwowa zacznie się zubaać, wynikust z Jest tylko jeden powód — zmniejszyła się ilość powietrza zużywanego przez silnik.

Jednak dzieje się również odwrotnie — mieszanka paliwowa jest wzbogacana, a silnik ponownie zaczyna nabierać prędkości. Takie cykle mog się zmieniać w nieskończoność, są to ruchome obroty. Szczególnie pilny jest проблема niskich obrotów biegu jałowego ciepłego silnika zimą.

W niektórych samochodach wydarzenia mogą rozwijać się inaczej — obroty rosną np. Сделайте 2000 обр / мин и так позостаю. Powodem шутка, że wtryskiwacz wtryskuje więcej paliwa. Ilość powietrza nie rośnie, w przeciwnym razie silnik byłby w stanie zwiększyć obroty nawet do 3 tysięcy, jednak wtedy i tak zacząłby się dusić.

Jakość paliwa

Gdy prędkość biegu jałowego spada na ciepłym silniku, nie naley odpisywać paliwa. Możliwe, e problem nie dotyczy elektroniki, czujników ani elementów wykonawczych. Może chodzi o to, że kierowca napełnia benzyną o niższej liczbie oktanowej, a ECU jest przeznaczony do klas wysokooktanowych. Stąd uboga mieszanka, więc jednostka sterująca nie ma innego wyjścia, jak tylko pracować w ten sposób.

Możliwe przyczyny

Więc co powoduje ten проблема? Niektóre z najbardziej wrażliwych linków w silniki wtryskowe to czujniki. Jednym z elementów bezpośrednio wpływających na pracę silnika i jego jakość jest czujnik prędkości biegu jałowego. Często można go znaleźć w pobliżu korpusu przepustnicy. Jest to silnik krokowy z igłą blokującą stożek. Gdy przepustnica jest zamknięta, powietrze wchodzi omijając przepustnicę przez kanał jałowy, który jest blokowany przez iglicę.

Innym winowajcą bardzo niskich obrotów biegu jałowego jest powietrze, frienda po benzynie ważna mieszanka paliwowa. Dlatego jeśli mieszanka jest wystarczająco słaba, nie ma gdzie robić dużych obrotów.

Gdy system działa nieprawidłowo, ECU nie może poprawnie dobrać i obliczyć proporcji mieszanki paliwowej w trybie XX. W rezultacie praca silnika będzie niestabilna, prędkość zacznie spadać i rosnąć.

Mniej powszechnym проблема przy niskich obrotach biegu jałowego na rozgrzanym silniku może być nieprawidłowe działanie układu EGR, a raczej jego zaworu. Элемент montowany jest w kolektorze dolotowym и służy do odprowadzania spalin. To nic innego jak Okresowe czyszczenie czujnika.

Nie będzie też zbyteczne upewnienie się, że w układzie nie ma wycieku powietrza i sprawdzenie stanu przepustnicy. Często проблема niskiej prędkości może wiązać się z zabrudzeniem amortyzatora lub jego mechanicznym uszkodzeniem, odkształceniem. Często zdarza się, że z jakiegoś powodu amortyzator się zacina — stąd kolejna przyczyna niskiej prędkości.

Dlaczego czujniki umierają?

Eksperci identityfikują dwie przyczyny niskiej prędkości biegu jałowego.Jeden z nich wiąże się ze złą jakością paliwa. Często niska liczba oktanowa nie tylko bardzo zanieczyszcza powierzchnię roboczą czujnika, ale może również powodować różne awarie w działaniu jednostek elektronicznych.

Ponadto czujniki często zawodzą z powodu banalnego małżeństwa lub przekroczenia okresu użytkowania. Niedrogie czujniki mog być niskiej jakości lub wadliwe. Dlatego w samochodach pojawiają się niskie obroty biegu jałowego.

Jak wyeliminować wycieki powietrza?

W celu wykluczenia lub potwierdzenia wycieku nadmiaru nieuwzględnionego powietrza do układu należy sprawdzić szczelność układu nawiewnego.

Aby to zrobić, możesz wyjąć rurkę powietrza i dmuchnąć w nią ze sprężarki lub pompy. Wąż można umieścić w wodzie. Чтобы ujawni pęknięcia i inne wady.

Jak sprawdzić czujnik prędkości biegu jałowego?

Do sprawdzenia działania czujnika zaleca się użycie multimetru. Procedura weryfikacji jest bardzo prosta. Wymień rezystancję między stykami w bloku czujnika. Ważne jest, aby zapłon był włączony. Rezystancja między rónymi parami styków powinna wynosić od 39,5 до 81 omów.Jeśli podczas pomiarów multimetr podaje różne odczyty, czujnik należy wymienić.

Sprawdzanie DMRV

Więc najpierw, aby sprawdzić, włącz zapłon. Musisz sprawdzić napięcie za pomocą multimetru. Zmierz go między stykami za pomocą zielonego i żółtego przewodu. W różnych samochodach napięcie może wahać się od 0,9 do 1,2 V.Można określić wyjście czujnika przepływu masowego powietrza niedziałające i po pojawieniu się śwyjj

Jak wyczyścić регулятор prędkości biegu jałowego (IAC)?

Gdy występuje problem z niską prędkością biegu jałowego przy rozgrzanym silniku, w niektórych przypadkach można go skorygować przepłukując DHX.W tym celu pojazd jest pozbawiony zasilania. Регулятор znajduje się na zespole przepustnicy, poniżej TPS (czujnik położenia przepustnicy). Przygotuj czystą szmatkę, śrubokręt, płyn w sprayu — może to być dowolny środek do czyszczenia gaźnika lub wtryskiwacza.

Czyszczenie rozpoczyna się od demontau — aby go zdjąć wystarczy odkręcić śruby mocujące. Czasami są też śruby. По wyjęciu czujnika z gniazda można rozpocząć process czyszczenia. Prace wykonuje się za pomocą szmatki potraktowanej płynem z puszki.

Konieczne jest również rozpylenie z puszki na igle. Те ostatnie w rónych modelach samochodów mog być zarówno metalowe, jak i plastikowe. Środek czyszczcy nie uszkodzi plastiku. Ale płyn nie powinien dostać się pod sprężynę. Jeśli tak się stanie, zaleca się jak najszybsze przedmuchanie czujnika sprężonym powietrzem. Jeśli tak się nie stanie, płyn wypłucze wewnętrzny środek smarny, co spowoduje całkowitą awarię IAC.

Wniosek

Jak widać, tylko kilka czujników może wywołać niską prędkość obrotową silnika na biegu jałowym.Ale nawet jeden mały element może znacznie zrujnować życie właściciela samochodu, zwłaszcza jeśli prędkość nie zawsze spada. Ale to nie jest проблема, ponieważ десять проблем można łatwo rozwiązać, bez dużych inwestycji kapitałowych.

Prawie każdy właściciel wazonów domowych miał problem z dużą prędkością biegu jałowego. Oznacza to, e po uruchomieniu silnika obroty zgodnie z oczekiwaniami są zwiększone, jednak gdy silnik się nagrzewa, nie spadają poniżej 1500 lub 1000 obr / min, co nie jest normalne.Przyczyn może być kilka — i nieprawidłowo działający TPS i регулятор prędkości biegu jałowego.

Aby rozwiązać проблема, należy zdiagnozować główne jednostki i komponenty, które wpływają na wzrost prędkości.

Dlaczego może występować duża prędkość biegu jałowego

Jedną z głównych przyczyn może być awaria IAC, Regatora prędkości biegu jałowego, to on jest odpowiedzialny zaregację prędkości obrotowej silnika na biegu jałowym. Kiedy obroty mogą „pływać”, rosnąć i opadać spontanicznie.Przy całkowitej awarii czujnika, na biegu jałowym samochód może po prostu zgasnąć.

Zwiększona prędkość może być również spowodowana nieprawidłowym działaniem czujnika połoenia przepustnicy (TPS). Z czasem wilgoć dostaje się pod czujnik, co prowadzi do tworzenia się tlenków i rdzy na trzpieniu Regatora. Aby to sprawdzić, należy odkręcić czujnik i dokładnie sprawdzić go oraz trzpień. W przypadku stwierdzenia na nich rdzy należy je zabezpieczyć smarem пенетруйцым луб WD 40.

Z reguły problem zwiększonej prędkości w VAZ 2110-12 leży właśnie w tych dwóch czujnikach.Dlatego przede wszystkim musisz na nie zwrócić uwagę.

Gdzie znajdują się czujniki IAC i TPS

Więc najpierw sprawdźmy czujnik IAC. Znajduje się na zespole przepustnicy poniżej czujnika TPS. Demontaż jest bardzo prosty — zdejmij blokadę z czujnika i za pomocą śrubokręta krzyżakowego odkręć dwie śruby mocujące. Następnie wyjmujemy czujnik lub go diagnozujemy, poczytaj o tym poniżej.

Czujnik położenia przepustnicy znajduje się powyżej IAC i jest również mocowany za pomocą dwóch śrub.Można go dość łatwo odkręcić, nie ma potrzeby zdejmowania ani dyszy na przepustnicy, ani samej przepustnicy. Odłącz blok, odkręć dwie śruby i wyciągnij czujnik.

Aby mieć pewność, że problem dużej rotacji rzeczywiście tkwi w jednym z tych czujników, a może od razu u znajomego, należy je zdiagnozować.

Диагностика czujnika PXX 2110

Jest kilka sposobów. Aby to sprawdzić, potrzebujemy multimetru. Najpierw opiszmy najprostszy sposób:

Метода контроля МАК 1

1. Odł blocz blok od czujnika i odkręć czujnik
2. Włącz zapłon
3. Podłączamy klocek do wyjętego czujnika, igła w czujniku powinna się wysunąć, jeśli nie, to czujnik jest uszkodzony

Метода контроля МАК 2

1. Odłącz ujemny zacisk akumulatora
2. Za pomocą multimetru mierzymy rezystancję uzwojenia zewnętrznego i wewnętrznego IAC, natomiast parameter rezystancyjne styków A i B oraz C i D powinny mieć wskaźniki 40-80 Ом.
3. Przy zerowych wartościach skali urządzenia konieczna jest wymiana IAC na sprawny, a po uzyskaniu wymaganych parameterów sprawdzamy wartości rezystancji parami B i C, A i D.
4. Multimetr powinien wykryć przerwę w obwodzie
5. Przy takich wskaźnikach IAC działa, a jeśli ich nie ma, регулятор należy wymienić.

Метода контроля МАК 3

1. Odłącz blok od czujnika
2. Woltomierzem sprawdzamy napięcie — «минус» idzie do silnika, a «plus» trafia na zaciski tego samego bloku przewodów A i D.
3. Zapłon шуткой włączony, A uzyskane Dane są analizowane — napięcie powinno mieścić się ш granicach dwunastu woltów, jeśli mniej niż najprawdopodobniej są проблемы- г ładowaniem akumulatora, jeśli Nie ма napięcia, чтобы będziesz Musiał sprawdzić zarówno elektroniczną jednostkę sterującą, Jak я Cały obwód.
4. Następnie kontynuujemy Inspekcję przy włączonym zapłonie i kolejno analizujemy wnioski A: B, C: D — оптимальная рецензия wyniesie około pięćdziesięcięciu trzech omów; podczas normalnej pracy IAC opór będzie nieskończenie wysoki.

Диагностика ДПДЗ ВАЗ 2110

Do zdiagnozowania czujnika potrzebujemy woltomierza.

1. Konieczne jest włączenie zapłonu i sprawdzenie napięcia między stykiem suwaka и minusem za pomocą woltomierza. Woltomierz nie powinien przekraczać 0,7 V.
2. Teraz musisz obrócić plastikowy sektor, otwierając w ten sposób całkowicie przepustnicę, a następnie ponownie zmierzyć napięcie. Urządzenie powinno pokazywać co najmniej 4 V.
3. Wyłącz zapłon i odłcz złącze od czujnika. Sprawdzamy rezystancję między stykiem suwaka a jakimś wyjściem.
4. Powoli, obracając sektor, obserwuj odczyty woltomierza. Upewnij się, że strzałka porusza się płynnie i powoli, jeśli zauważysz przeskoki — czujnik położenia przepustnicy jest uszkodzony i należy go wymienić.

Objawy nieprawidłowego działania TPS

• Pogarszająca się Dynamika pojazdu
• Pływający bezczynny
• Szarpnięcia podczas przyspieszania
• Zwiększona prędkość biegu jałowego
• Silnik może zgasnąć na biegu jałowym

W przypadku stwierdzenia co najmniej jednego z powyższych objawów czujnik należy sprawdzić i zdiagnozować zgodnie z powyższym opisem.

Który czujnik TPS wybrać do wymiany

• DPDZ / 2110 / GM 2112-1148200 цена от 300 руб.
• DPDZ / 2110 / PECAR 2112-1148200 цена от 200 руб.
• DPDZ / 2110 / STARTVOLT VS-TP 0110 цена от 200 руб.
• DPDZ / 2110 / HOFER HF 750260 цена от 150 руб.
• ДПДЗ / 2110 / ЗАО Счет Маш 2112-1148200-05 цена от 400 руб.
• ДПДЗ / 2110 / ОАО «РИКОР ЭЛЕКТРОНИКС» 2112-1148200 цена от 300 руб.

Wymiana czujnika położenia przepustnicy ВАЗ 2110

Za pomocą śrubokręta krzyżakowego odkręć dwie śruby mocujące czujnik, odłcz blok i wyjmij czujnik.

W przypadku stwierdzenia śladów rdzy lub utleniania na pręcie Regującym prędkość należy go oczyścić Penetrującym smarem.

Właściciele VAZ z napędem na przednie koła mają dość kłopotów podczas całej eksploatacji samochodu. Jednym z najbardziej irytujących jest wysoka prędkość biegu jałowego, zresztą w już rozgrzanym samochodzie. Десять проблемных шуток zwykle frustrujący, ponieważ przyczyn jego wystąpienia jest zbyt wiele i nie jest łatwo je znaleźć.

Wymieńmy je.

1. Najbardziej podstawową jest awaria lub awaria czujnika masowego przepływu powietrza.
2. Awaria zaworu sterującego prędkością biegu jałowego występuje nie rzadziej.
3. Czujnik położenia wału korbowego podający niepoprawne informacje do jednostki sterującej może również stać się ródłem wysokich lub pływających prędkości biegołegu.
4. Winny może być również czujnik połoenia przepustnicy.
5. Zdarza się, że z jakiegoś powodu pedał gazu nie wraca do końca.Co więcej, dzieje się tak zarówno przez banalną awarię linki, jak i przez coś zupełnie absurdalnego — np. Po umyciu auta mata kierowcy była tak zakryta, że ​​czubek maty zaczął dotykać pedału.
6. Filtr powietrza mocno zatkany. Z tego powodu mieszanka spalania okazuje się być zbyt bogata w benzynę, ponownie występują wysokie obroty na biegu jałowym.
7. Linka spadła z przepustnicy.
8. Awaria czujnika temperatury silnika. Daje niepoprawne wartości «mózgom» samochodu, zwiększają obroty wału korbowego myśląc, że silnik jest zimny.

Jak widać, mamy przed sobą cały las rónych powodów, dla których pojawiają się wysokie obroty! Następnie przyjrzymy się bliżej najbardziej typowym oraz najczęstszym problemom związanym z opisanym проблема. Jednocześnie dowiemy się, jak wyeliminować je własnymi rękami.

Способы устранения «bólu»

W przypadku wystąpienia takiej uciążliwości konieczne jest analityczne wyszukanie, który węzeł ponosi winę, sprawdzając wszystkie podane czujniki.

Na początek rozważ następującą opcję rozwiązania problemu.Załómy, e w VAZ 2110 stwierdzono wysokie obroty. Kontrola podejrzanych pod kątem wadliwych elementów wykazała, że ​​\ u200bczujnik połoenia przepustnicy ma ślady rdzy. Znajduje się bezpośrednio nad zaworem dławiącym. Pomiary woltomierzem wykazały, że gdy silnik pracuje na biegu jałowym, napięcie na nim pozostaje wysokie, co oznacza, e enie zamyka on przepustnicy.

Jak rozwiązać проблема? Do tego potrzebujemy tylko śrubokręta. Kontynuujemy schemeurę.

1. Odłączajc listwę zaciskową, a także odkręcając dwie śruby, zdemontować zespół.
2. Zauważamy, e ślady rdzy wewnątrz kolidują z ruchem koła Regującego połoenie amortyzatora.
3. Wnętrza uszkodzonego urządzenia wypełniamy Penetrującym aerozolem antykorozyjnym.
4. Przewiń koło śrubokrętem do rozwoju.
5. Montujemy w odwrotnej kolejności.

Sprawdź, czy prędkość biegu jałowego silnika jest teraz wysoka. Проблема powinien zostać naprawiony.

Spójrzmy teraz na inny przypadek. Powiedzmy, e w VAZ 2114 mamy zawyżoną prędkość biegu jałowego.To właśnie robimy w takiej sytuacji.

Wyjaśniajc okoliczności badanego problemu, początkowo zawsze sprawdzamy działanie czujnika biegu jałowego. To urządzenie składa się z igły osadzonej w cewce elektromagnetycznej. Igła albo porusza się wewnątrz cewki, oddalając się od otworu rurki przepustnicy, albo wysuwa się, zamykając ten otwór, zatrzymując w ten sposób dopłies dopływalt.

Przeczytaj także o i.

Element ten znajduje się przy przepustnicy, naprzeciwko linki pedału gazu.Aby to zdiagnozować wyciągamy z niej listwę zaciskową, odpalamy auto, po czym widzimy, że nasze wysokie obroty silnika nie zmieniły się na biegu jałowym. Następnie usuwamy tę wadliwą jednostkę, po czym ją czyścimy lub wymieniamy. Do pracy bierzemy:

• Śrubokręt;
• szczoteczka do zębów;
• бензина.

Zaczynać.

1. Odkręcamy dwie śruby. Usuwamy zerwany węzeł.
2. Podłączamy do niego okablowanie. Włączamy zapłon.Jeśli igła urządzenia zostanie lekko wepchnięta w cewkę dotykiem, jest sprawna.
3. Jeśli igła nie reaguje na prąd elektryczny, umyj urządzenie szczoteczką do zębów z benzyną.
4. Montaż wykonujemy w odwrotnej kolejności.

Kiedy nie możesz przywrócić funkcjonalności tego węzła własnymi rękami, lepiej kupić nowy. Ponadto koszt części zamiennej jest niski.

Inne sposoby naprawienia

Oczywiście rozważane opcje nie wyczerpują możliwych sposobów naprawienia wady, gdy wysokie obroty są zauważane właśnie na rozgrzanym silniku.Aby dokładniej zbadać najczęstsze sytuacje, przyjrzyjmy się przypadkowi nieprawidłowego działania czujnika masowego przepływu powietrza.


Urządzenie to odpowiada za dostarczanie prawidłowych porcji powietrza do spalania mieszanki, a także podaje do elektronicznej jednostki sterującej dane o tych porcjach takawier, aby benz jednostka.

Диагностика tego węzła może być wykonana w następujący sposób. Konieczne jest odłczenie listwy zaciskowej od naszego Regatora przepływu masowego, a następnie uruchomienie silnika, po którym trzeba jechać na dużych obrotach wał korbowy powyżej 2000 обр / мин.

W takim przypadku tryb awaryjny jest uruchamiany automatycznie, porcje mieszanki są teraz obliczane tylko na podstawie położenia przepustnicy. Jeśli doznania pokazały, że samochód z wyłączonym czujnikiem stał się bardziej dynamiczny niż z podłączonym, to awaria tego urządzenia jest oczywista.

Aby go wymienić, weź następujące narzędzia:

• Śrubokręt krzyżakowy;
• płaski śrubokręt.

Розничные продажи.

1. Po wytłumieniu silnika odłącz przewody od czujnika MAF.
2. Po poluzowaniu opaski zdejmij wąż z rury wlotowej.
3. Demontujemy wadliwe urządzenie odkręcając dwie śruby.
4. Wymieniamy urządzenie.
5. Robimy montaż, cofając się punkt po punkcie.

W ten sposób excluuje się przyczynę dużych prędkości.

Z jakiegoś powodu to nie pomogło

Spójrzmy teraz na inną taką sytuację. Właściciel auta wymienił np. Czujnik biegu jałowego, jednocześnie obroty wału korbowego stały się wysokie lub nadal pozostawały podwyższone.

Przyczyny tego nieprzyjemnego zjawiska mogą być następujące.

1. Najprawdopodobniej entuzjasta samochodów dokonał takiej wymiany, przypadkowo, może przestanie się obracać zbyt szybko. Rzeczywisty stan rzeczy sugeruje, że usterki należy szukać gdzie indziej.
2. Jeśli nie jest to całkowicie nowy czujnik, ma śrubę regacyjną, może być konieczne dokręcenie, aby wyregulować проблематичный węzeł. Nowoczesne zawory biegu jałowego po zainstalowaniu nie wymagają dodatkowej regacji.Jednak na przykład, jeśli Priora ma wysokie obroty na biegu jałowym, to ten samochód może szukać śruby regacyjnej.
3. Możliwe, że nowa część zamienna okazała się wadliwa.
4. Nowa część jest nieprawidłowo zainstalowana.

Być może tutaj wymienione są wszystkie źródła tego zjawiska.

Porozmawiajmy o kosztach

Nie każdy może wykonać tego typu naprawę, jak chociażby ponowna instalacja czujnika. Chociaż główne trudności są spowodowane nie tyle zastąpieniem jednego z czujników biorących udział wcesses, ale diagnostyką źródeł przeszacowania prdkości wału korbowełówębiegu.W końcu dowiedzieliśmy się, że poszukiwanie przyczyn tej choroby komplikuje ich rónorodność.

Jeśli entuzjasta samochodów zdecyduje się skontaktować z mistrzami stacji paliw z prośbą o znalezienie przyczyny wysokiej prędkości obrotowej silnika wytwarzanej nędkości obrotowej silnika wytwarzanej nędkości obrotowej silnika wytwarzanej na biegu kyzówjtówy, duiños, duiños ja załojówy, duiños ja za z oo, mi.

руб. руб.

Място	Koszt
Москва	700 руб.
Петербург	650 руб.
Екатеринбург	500
Скшидлак	500
Краснодар	550 руб.

Ponieważ cena manageulacji jest niska, to jeśli właściciel samochodu wątpi w powodzenie własnej diagnostyki, może bezpiecznie skontaktować się ze stacją serwisową.

W trakcie artykułu przeanalizowaliśmy główne możliwości rozwiązania typowego problemu. Teraz, jeśli entuzjasta samochodów ma do czynienia z przejawem przeszacowanej prędkości obrotowej wału korbowego na biegu jałowym, będzie już wiedział, co robić.

Przeczytaj teraz o i.

.
