Ремонт стартера на ВАЗ 2109 своими руками: схема, разборка, замена втулки

Содержание:

Конструкция и принцип работы
Характерные неисправности
Диагностика
Снятие
Ремонт

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

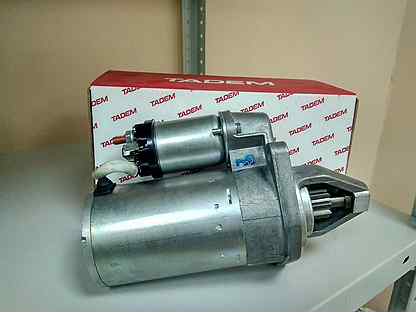

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

Во время запуска двигателя возникает необычный шум;
Полное отсутствие или медленное вращение стартера;
Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
Агрегат вращается с бендиксом, но потом сцепление разрывается;
Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.

При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

Щетки;
Якорь;
Обгонная муфта;
Тяговое реле;
Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

Снимите корпус со стартером.
На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

Снимите стопорное кольцо, расположенное возле обгонной муфты.
Снимите ограничительное кольцо.
Демонтируйте пластиковый упор рычага, что позволит достать якорь.
Достаньте промежуточную опору с вала.
Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

Чтобы снять реле, открутите два винта, расположенные спереди;
Приподнимите реле, отсоедините от рычага якорь;
Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Втулки

При чрезмерном износе втулок не редко нарушается работоспособность стартера. Это обусловлено материалом, из которого они изготовлены — латунь, бронза или медь. Контакт с более прочным металлом провоцирует износ.

Втулки

В случае со стартером ВАЗ 2109 мы имеет одну втулку, расположенную в задней крышке, а также вторую, которую вы найдете в картере сцепления.
Определить наличие дефектов можно визуально. Если на элементах есть сколы, трещины, задиры, прочие дефекты, это говорит об износе.

Попробуйте перемещать поперечно вал стартера. Если ощущается заметный люфт, втулки стартера износились и им нужна замена.
Планируя замену задней втулки, рекомендуется одновременно поменять и саму крышку.
Передняя втулка извлекается из картера метчиком нужного размера. Закрутите метчик, как резьбу, и уперевшись им в дно отверстия, втулка постепенно начнет выходить со своего места.
Прежде чем поставить новую втулку, обработайте внутреннюю поверхность гнезда посадки моторным маслом.

Собирая стартер обратно после ремонта, наиболее значимым советом будет очистка поверхностей от загрязнений. Это позволит существенно продлить срок службы отремонтированного агрегата и избежать поломок в ближайшем будущем.

Приготовьтесь к тому, что попытки отремонтировать стартер не дадут ожидаемого эффекта. В этом случае лучше заменить его полностью или обратиться на проверенный автосервис.

Загрузка …

Стартер ВАЗ-2109.

Что нужно знать каждому уважающему себя водителю

Если речь зашла о стартере ваз 2109, то именно на этих машинах уже установлен один из тех, кто именует себя 29.3708 или 423.3708, иногда 5712.3708. Эти модели представляют собой тот самый электродвигатель с постоянным током смешанного возбуждения, у которого есть еще и тяговое реле двухобмоточное, тяговое.

Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла. Для стартера 29.3708 предусмотрен коллектор торцового типа, а у стартера 423.3708 он цилиндрический. Больше различий нет, но стартер 5712.3708 в приводе наделен планетарным редуктором. Если приемы при снятии или установки во время ремонта одинаковы для всех вышеперечисленных единиц, то речь пойдет о ремонте того, что начинается с цифры 4.

Давайте рассмотрим рисунок:

Непосредственно в самом корпусе стартера (16 ) вы найдете четыре закрепленных полюса (17). У всех есть обмотки возбуждения. 3 из них серийного выпуска, а одна шунтовая. Присмотритесь к корпусу (16) и крышкам (6, 14). Они стянуты 2 шпильками. При этом якорь (18) уже имеет цилиндрический коллектор (12). Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Она запрессована в крышку (14). Передний конец помещен во втулку, которая запрессована в картере сцепления.

Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками.

Что делать, если не крутит стартер ваз 2109

Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре.

А теперь конкретика.

Случай первый: Если у вас не крутит стартер ваз 2109 индектор и машина стоит колом около недели, а мороз уже за минус 20 перевалил, то можете на аккумулятор не грешить: при отлично работающих световых приборах (габаритках, аварийках и дальнем свете) проблемы могут быть решены двумя способами.

· Совет 1. Вы слышите щелчки или их нет в помине? Проверьте предохранители, осмотрите проводку и реле втягивающее. Начните процедуру запуска заново. Теперь щелкает, но при этом не крутится? Пора менять реле втягивающее.

· Совет 2. Посмотрите, насколько износились втулки. Заменили и опять проблемы? Тогда это может быть ротор, который лег на статор. Устраните эту проблему – поедете к любимой девушке!

Случай второй: автовладелец купил экспортный вариант 2109. Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. При этом и вентилятор печки перестает работать. Водитель отпускает ключ — и радость: вентилятор набирает обороты. Лезет в АКБ : там все в порядке, затем подает питание на втягивающую: стартер начинает крутить, и машинка завелась, но зарядки как не было, так ее и нет. Аккумулятор на стол! Исправен, оказывается. Новое действие: поставил только что купленный мост. И тут облом, хотя лампочка в приборе светится, предохранители все целы, а реле в замке зажигания пытается щелкать.

Вопрос: что с контрольной лампой заряда АКБ?

· Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Однако в предохранители лезть не стоит. Токи пуска не защищены конкретными предохранителями.

· Ответ 2: Окислился контакт силового провода. Примерно на уровне разъеме монтажного блока, где-то под капотом.

· Ответ 3: Проверьте провод, идущий от батареи к корпусу вашего двигателя. Даже если тяга хорошая, то не поленитесь открутить и зачистить клемму, находящуюся под болтом.

Как выглядит реле стартера ваз 2109

Информация для авточайников:

· цифра 8 ваша;

· если взглянуть из-под капота авто, то сразу увидите, что висит оно на задней стенке отсека (моторного). И толстый провод красного цвета к реле идет;

· не увидели? Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника.

Для тех, кто еще не в теме, предлагается фото.

Втулка стартера ваз 2109

Вот она, красавица.

Как же ее самостоятельно вытащить? Если удалось подметить, что стартер иногда с натягом проворачивает ваш силовой агрегат при условии полного заряда аккумуляторной батареи, то виновник явлению – якорь, который задевает статор. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Но иногда причина кроется в сильном износе подшипника (переднего). Можете сутки спать спокойно: проблема эта быстро решаема. Для ее устранения надо подготовить подходящий по размеру метчик, найти патрон от дрели, взять длинный болт и старую втулку, банку с гайками и ящик с гвоздями. Теперь стоит отключить АБ, стартер, а затем лишить из «шубы», то есть снять проводку. Получилось? Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке. Осторожно! На малых оборотах проводите такие действия. Метчик как девушка: предмет хрупкий. Лишнее усилие, небольшой перекос могут и сломать его. Не дай бог случится такое: придется раскошеливаться на новое изделие. Хотя можно провести реанимацию с помощью длиннющего болта с резьбой, вытачивая новые канавки. Как только они готовы, необходимо вставить гвоздики таким образом, чтобы их кончики выступали не более, чем на сантиметр над торцом.

Прямо шедевр футуризма получился! Его монтируем во втулку, производим манипуляции, пытаясь вытащить обломок, при этом делаем все ровно, без перекосов. Как только получилось нарезать оборотов, то вытаскиваем метчик, затем вставляем подходящий по размеру болт и тянем наружу втулку. Такую операцию можно проводить несколько раз. Стартер любит капризничать из-за перекоса вала, поэтому через какое-то время будет опять плохо держать втулку. Что делать? Точно не вытирать пот с лица, заканчивать ремонт стартера ваз 2109, повторяя монотонные действия. Готовьтесь в поход по магазинам. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат.

Бендикс нового образца 11 зубьев (шестерня привода стартера) ВАЗ 2108, 2114

Уважаемые покупатели, во избежание ошибок при отправке Бендикса (шестерни привода стартера) ВАЗ 2108, 2114 нового образца (11 зубьев), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество зубьев 9 или 11 шестерни привода стартера.

Обгонная муфта (бендикс) — необходим для зацепления зубьев шестерни с маховиком двигателя и предохранения якоря от механических повреждений при выходе из зацепления. Бендикс является обгонной муфтой, которая позволяет той самой шестерне делать обороты вместе с маховиком. При этом скорость может быть неограниченной.

Втягивающее реле стартера отвечает за быстрое соединение двух зубчатых деталей: маховика и шестерни обгонной муфты (бендикса).

Бендикс — прерыватель соединения между стартером и двигателем.

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Устройство бендикса таково, что он функционирует наподобие храпового механизма (или, как говорят в народе, трещотки), находясь в исправном состоянии он:

— прокручивается только в одну сторону;

— стопорится при попытке прокрутить его в другую.

Принцип работы бендикса следующий: крутящий момент передается от стартера на бендикс, который представляет собой муфту. И уже оттуда, движение передается на мотор автомобиля ВАЗ. Когда искра в камере сгорания «схватилась» от прокрутки, переданной на вал посредством бендикса. Коленчатый вал высокооборотного двигателя сразу же раскрутился с огромной скоростью, с опережением скорости вращения стартера. Скорость их вращения — это две большие разницы. И если бы не устройство под названием бендикс, то раскрутившийся двигатель в ту же секунду запорол бы электромотор, известный как стартер.

Работы бендикса заключается в том, что в тот самый момент, как двигатель автомобиля ВАЗ завелся, и водитель отпустил ключ зажигания в возвратное положение, стартер останавливается, и разъединяется муфтовое соединение. Коленчатый вал автомобиля ВАЗ с высокооборотным двигателем вращаться с произвольной скоростью, подчиняясь только воле водителя, нажимающего на педаль акселератора.

Стартер, выполнив свою функцию, застыл в неподвижном состоянии. Ему уже не грозит чрезмерно сильная нагрузка, способная повредить щеткам, обмотке, втулкам, и другим частям этого довольно дорогого устройства. И выполняет эту функцию устройство, известное в народе по имени своего изобретателя, впервые его запатентовавшего, хотя на самом деле, грамотное инженерно- техническое название его — обгонная муфта.

Другие артикулы товара и его аналогов в каталогах: 21080370862000.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2113-2115.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить Бендикс (шестерню привода стартера)на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbukaзатраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

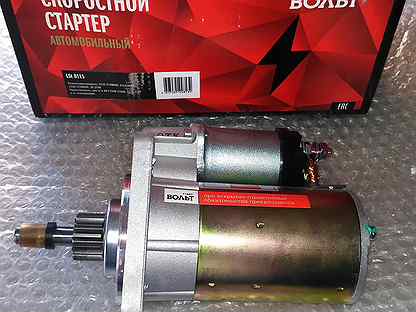

Стартер Ваз 2109 — Автозапчасти

		1 100 грн. Договорная
	Кривой Рог, Метталургический 5 февр.

Без фото		500 грн. Договорная
Без фото	Запорожье, Коммунарский 3 февр.


	Бережаны 1 февр.

Стартер Ваз — Автозапчасти — OLX.kz

		2 500 тг. Договорная
	Талгар Вчера 17:39


	Нур-Султан (Астана), Сарыаркинский район 7 февр.


	Кокшетау, Боровской 7 февр.


	Шымкент, Абайский район 6 февр.


	Усть-Каменогорск, ДКМ (дом культуры металургов) 5 февр.


	Шымкент, Енбекшинский район 4 февр.


	Ушаново 4 февр.

		15 000 тг. Договорная
	Уральск, Автопарк 4 февр.


	Караганда, Казыбекбийский район 3 февр.


	Уральск, Остановка Кирова (3-я поликлиника) 2 февр.

Как проверить стартер ВАЗ 2109 в домашних условиях

О роли стартера в автомобиле сказано немало, поэтому нет никакой необходимости повторять прописные истины. Стартер он, как говорится, и в «Африке» стартер, с него начинается работа двигателя. Если он не работает, тогда два варианта: либо пытаться завести авто «с толкача», либо искать причину, по которой стартер не хочет работать.

Сегодня поговорим о том как проверить стартер ВАЗ 2109 в домашних условиях.

Самым простым способом проверки работоспособности стартера является — замыкание. Чтобы проверить работает ли стартер замкните чем-нибудь металлическим (отвертка или ключ) две большие клеммы, расположенные на стартере. На рабочем стартере после замыкания клемм будет заметно искрение, если искры есть, а стартер не работает тогда сделайте следующее:

Первое, что приходит в голову при данных симптомах — окисление клемм аккумулятора (АКБ), убедитесь, что они в нормальном состоянии, если это не так, произведите их очистку при помощи ножа, или отвертки, или наждачной бумаги.
Замените реле стартера, нередко проблема кроется в нем.
Прозвоните тестером провод, который идет с реле стартера, его часто вовсе не видно, т. к. клемма этого провода расположена в нижней части стартера.

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

Это может быть и слабая АКБ, если это так — зарядите аккумулятор. После получаса зарядки попробуйте снова запустить мотор.
Еще один способ как проверить стартер — проверка контакта в цепи питания стартера. Проверьте целостность, проводов идущих к стартеру.

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

Опять-таки возможно разрядилась аккумуляторная батарея.
Плохой контакт проводов, которые идут к стартеру. Проверьте все соединения, в случае необходимости затяните гайки соединений и укрепите слабые контакты.
Если ничего из вышеперечисленного не помогло — вероятнее всего из строя вышло втягивающее реле.

Кроме всего прочего, нельзя исключать замок зажигания, который также может быть причиной того, что мотор не запускается.

Чтобы исключить такую вероятность произведите зачистку контактов идущих к замку. Отсоединяйте по очереди, так вы ничего не перепутаете.

Как правило, данных способов вполне достаточно для того чтобы проверить стартер ВАЗ 2109 и понять в чем проблема. Если все ваши тесты не дали никаких результатов — обратитесь к специалистам или произведите полную замену стартера.

Теперь вы знаете как самостоятельно проверить стартер ВАЗ 2109, спасибо за внимание. Возможно потребуется ремонт стартера, как это сделать написано здесь.

Замена втулки стартера ВАЗ 2109 своими руками

Замена втулки стартера ВАЗ 2109 необходима, когда имеет место чрезмерное осевое биение ротора. Из-за этого пропадает контакт, на роторной обмотке отсутствует масса. Возникают проблемы при запуске двигателя автомобиля, мощность стартера и обороты снижаются.

При замене втулки необходимо полностью разобрать стартер, так как проверить пригодность всех его деталей иначе невозможно. Всю работу можно проделать в гаражных условиях своими руками, не прибегая к помощи напарника, не используя специальные инструменты. Вам потребуются новая втулка, новые щетки, если техобслуживание давно не проводилось.

Вернуться к оглавлению

Как снять стартер?

Для работы вам пригодятся ключи на 13 (рожковые, накидные, торцовые) и ключ на 10, чтобы снять клемму с аккумулятора. Запаситесь ими перед тем, как снять стартер. Сначала снимите минусовую клемму с аккумуляторной батареи, чтобы не получилось короткого замыкания. Если у вашего автомобиля инжекторная система впрыска, то придется демонтировать воздушный фильтр, который находится над стартером.

Снять стартер на ВАЗ 2109 можно двумя способами: через верх и через низ. Если идете по второму пути, то придется на время избавиться от защиты двигателя. Сначала отсоединяете от втягивающего реле стартера два провода: тонкий, который необходим для питания обмотки реле, и толстый, по которому подается напряжение на сам стартер.

Первый просто вытягивается руками. Чтобы отключить второй, необходимо ключом на 13 выкрутить гайку с контакта втягивающего. Когда избавитесь от проводов, уберите их в сторону, чтобы они не мешали. Ключом на 13 теперь нужно выкрутить три гайки, которыми прикручен корпус стартера к блоку сцепления.

Если необходимо, можно воспользоваться торцовыми ключами с карданом. Но, как показывает практика, все работы проводятся без труда накидным ключом. Когда все три гайки выкручены, необходимо потянуть корпус стартера ВАЗ 2109 в правую сторону, чтобы увести со шпилек.

Теперь останется только вытянуть стартер наверх или вниз. Возможно, при вынимании его через верх потребуется немного оттянуть в сторону патрубок, идущий к радиатору системы охлаждения.

Вернуться к оглавлению

Ремонт устройства

Когда достали устройство, положите его на верстак и очистите от грязи. Сначала отсоедините втягивающее реле, которое крепится двумя болтами с головкой под отвертку. Якорь необходимо снять с металлических пластин бендикса. Ключом на 10 открутите заднюю крышку стартера ВАЗ 2109, откроется вид на ось ротора. На ней установлено стопорное кольцо, которое потребуется снять при помощи плоской отвертки.

Корпус стартера ВАЗ 2109 состоит из трех частей, которые стянуты двумя шпильками. При выкручивании гаек на этих шпильках все части устройства разъединяются, поэтому разборка стартера ВАЗ не вызывает особых трудностей. Стоит заметить, что существует два типа устройств: с планетарным редуктором и без него. У них имеются небольшие отличия в коллекторе.

Если установлен планетарный механизм, то щетки стоят параллельно корпусу стартера, а если нет, то перпендикулярно. Втулка запрессована в заднюю крышку, поэтому вам необходимо подготовиться к выпрессовке. Для того чтобы избавиться от старой втулки, вам потребуются молоток и оправка подходящего диаметра. Приставляете ее к детали и резкими ударами выгоняете из посадочного места.

Здесь главное — это баланс, так как чрезмерное усилие может стать причиной того, что по крышке пойдет трещина. А заменить ее ничем не получится, если только удастся найти похожий стартер ВАЗ. Установку новой втулки необходимо проводить в обратном порядке. Оцените, нужна ли замена щеток. Если да, то замените их, ламели на коллекторе очистите при помощи тонкого кусочка металла.

Как проверить стартер ВАЗ 2109 и правильность сборки? Попробуйте сначала подключить его напрямую к аккумуляторной батарее. Ровная и спокойная работа скажет вам о том, что сборка проведена правильно, никаких неточностей в процессе работы не было допущено. Если все собрано так, как следует, можно устанавливать стартер на место.

Если же в процессе разбора выяснилось, что имеют место серьезные дефекты (разрушение корпуса, обмоток), то необходима замена стартера ВАЗ на аналогичную модель. Стоит отметить, что наиболее эффективными в работе считаются механизмы с планетарными редукторами: у них обороты выше, следовательно, запуск осуществляется намного проще. Сборка производится в порядке, обратном тому, в котором происходило снятие стартера ВАЗ. Не забудьте по завершении установить на место воздушный фильтр и клемму аккумулятора.

ВАЗ 2109

хватается за карбюратор. Почему машина не заводится? Альтернативные способы запуска автомобиля

Форсунка управляет запуском и работой двигателя ВАЗ-2109 электронной системой. Он обрабатывает показания многих датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, инжектор либо не запускается, либо работает неправильно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этой машины рекомендуют следующие решения.

Чаще всего зимой не заводится форсунка «девятка». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ — подача воздуха к фильтру мотора через фен. В этом случае в цилиндры попадет нагретый воздух.Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате длительных безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то свечи откручиваются и проверяются на наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой такое может случиться при запуске холодного двигателя, когда распредвал сильно крутится. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах.Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, ДМРВ дает заниженные показания.

Рывки и провалы при переходе из холостого хода в рабочий, даже при незначительных нагрузках, означает, что вышел из строя датчик, считывающий положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление его проводов или контактов разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня.Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что у вас ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 заводится долго? Для начала вам нужно открыть капот и быстро взглянуть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены.Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то. И аппарат все равно стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, далее вы найдете все остальное:

В некоторых случаях может помочь продувка топливопровода.
В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого вы можете проверить все детали, почистить и по порядку заменить уже изношенные, и даже если они не стали причиной, они могут скоро просто прийти в негодность.
Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если карбюратор ВАЗ 2109 плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам потребуется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой.Иногда его можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Рассмотрим подробнее карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

В условиях мороза многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109. Запуск двигателя в теплое и холодное время года имеет свои особенности. За исключением полной неисправности двигателя, незначительные изменения происходят при низких температурах. В то же время существует два типа двигателей — инжекторный и карбюраторный, свойства которых урезаны. Причины трудностей при запуске того или иного двигателя можно выяснить, но следует понимать их свойства.

Различают инжекторные и карбюраторные двигатели. Какой лучше всего работает в холодное время года? Конечно, инъекция. Старые модели автомобилей имеют карбюратор, в то время как новые модели уже давно используют инжектор. Тем не менее, производительность карбюратора позволяет не заменять его на инжектор.

В карбюраторе отрегулируйте пусковое устройство. У запуска такого двигателя в мороз есть конкретный план — про сложный простыми словами:

Открыть капот и с помощью бензонасоса накачать топливо в карбюратор;

Попробуйте на несколько секунд включить дальний свет фар;

Выжать пару раз сцепление;

Затем — педаль газа и подождать около 15 секунд;

Вытяните рукоятку воздушной заслонки.

Какие причины не запускать карбюратор на морозе

Карбюратор нуждается в чистке. Машина может остановиться без всасывания.

Кондиционирование мотора при минусовых температурах. Из-за изменения температуры на кулачках в распределителе появляется влага, при запуске двигателя распределитель не выдает мощность, которая должна идти на свечи для распределения горючей смеси.

Замерзание электролита в АКБ.

Масло моторное.

Прежде чем выяснить причину, обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно подходить не только для двигателя, но и для определенных температурно-климатических условий. Минеральное масло быстрее замерзает в холодную погоду, поэтому его не рекомендуется использовать при минусовых температурах. Есть типы масел, такие как синтетические и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на положительные характеристики.Что касается зимы, то для таких условий идеально подходит полусинтетическое масло. Снижает вязкость металлических деталей, движущихся в холодную погоду.

Система впрыска имеет собственный электронный блок, который управляет двигателем. Ручная регулировка отсутствует, все управление находится в контроллере. Этим инжекторный двигатель отличается от карбюраторного. Однако есть и отрицательная особенность модернизированного двигателя, так как именно в морозы бензин может заливать свечи.

Если все в порядке, но машина снова глохнет, пора прогреть впускной коллектор горячей водой.Этот метод используют практически все водители.

Недостаточная интенсивность при проворачивании двигателя стартером также может привести к невозможности его запуска.

Итак, выделим причины, по которым инжекторный двигатель не запускается:

Недостаточная интенсивность прокрутки мотора.

Проблема с залитыми свечами.

Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанных и 16-клапанных моторов.Некоторые считают, что 8 клапанов — это устройства прошлого века, а другие находят все больше и больше недостатков в новом решении 16-клапанного двигателя. Дело в том, что двигателя, имеющего в автомобиле ВАЗ-2109 16 клапанов, в оригинале не существует. Его действительно можно переделать самостоятельно, но машина создавалась с 8-клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно можно отремонтировать в домашних условиях, то ремонт инжекторного двигателя возможен только у специалистов с определенным оборудованием.В ситуациях, когда карбюратор или инжектор плохо заводится, владелец должен быть уверен в рабочих функциях двигателя, и только потом искать решения, опираясь на основную проблему низкой температуры.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по любой причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую достаточно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — ищем причину

Первым делом проверяем топливо, свечу и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазу газораспределения), тоже можно начать с.

Отметки на шкивах могут совпадать, но компрессия может немного выходить из строя, например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, только это может исправить Это. К ремонту двигателя, конечно, стоит серьезно отнестись, но пока его нужно отложить, так как нам нужно будет завести машину.При такой компрессии двигатель будет работать и даже неплохо, а на холостых — подрезать.

Проверка системы питания

Далее начинаем копаться в системе питания. Вам нужно будет убедиться, что уровень на правильном уровне, насос подает топливо исправно, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток завести двигатель, вероятно, они будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания.Для рутинной проверки пригодятся простые приспособления; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

Итак, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. Эта система включает в себя: змеевик

, распределитель
, переключатель
, датчик Холла
.

Одна клемма соединяет катушку с аккумулятором, а другая — с выходным транзистором переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но чтобы разряд произошел, катушка должна быть заряжена. Перед подачей управляющего импульса от датчика Холла коммутатор предсказывает, когда нужно замкнуть на массу, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше скорость, тем раньше коммутатор начинает замыкать катушку, но время закрытого состояния не изменится.

Теперь можно приступить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник.Безрезультатно.

Так что может быть виноват датчик холла или выключатель, может быть масса или питание выключателя. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — устройство аварийного розжига, может использоваться под дождем, при движении по лужам. Другими словами, мы можем назвать это заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезна для датчика Холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо переключателя, как только он подключен, нужно включить зажигание, не запускать:

если горит светодиод «P», значит реле зажигания и зажигание переключатель работают правильно.
горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
включить стартер: если светодиод «D» мигал, значит датчик Холла исправен.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие устройства для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести один, то придется потратить намного больше времени и проверять каждый датчик мультиметром отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте подключения высоковольтного провода были обнаружены следы углерода. Поменяли катушку и провод. Двигатель сразу завелся, как и раньше.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой ваша машина тоже не заводится.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду.Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Запустить двигатель нужно в следующей последовательности:

Открыть капот и накачать топливо ручной педалью бензонасоса
Потяните ручку воздушной заслонки на себя
Накачать бензин в коллектор с помощью педали акселератора
Не нажимая на педаль газа запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина с помощью педали газа. Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта. У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала потребуется на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло меньшей вязкости или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал при застывшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование подогревателей, которые подключаются к сети 220 В и нагревают антифриз. За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые характеристики, делая запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

Детонации;
Перегрев двигателя;
Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они очень грязные, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр.Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную накачать бензин. Если плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодном состоянии. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, поскольку при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Почему не заводится машина? Не хватает карбюратор ВАЗ 2109

Карбюраторные версии ВАЗ 2109 сегодня довольно распространены.При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.

Решение такой задачи не займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, попробуйте несколько вещей. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.

Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
Посмотрите, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
Оценить состояние топливного насоса. Нередко причиной выхода из строя при попытке завести автомобиль или отказа в работе является перегрев топливного насоса. Почувствуйте это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
Параллельно проверяем состояние фильтров, масла.Возможно, пора их менять, а вы все это тянете.

Торговые палатки

Если машина глохнет во время движения, вам необходимо:

Проверить состояние датчика Холла на карбюраторе;
Оценить текущее состояние коммутатора;
При необходимости замените оба элемента;
Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запустить двигатель, продуть топливопроводы;
Не получив ответа при визуальном осмотре и проверке труб, контактов и других имеющихся узлов, вам придется разобрать карбюратор, чтобы найти причину;
Обязательно отрегулируйте карбюратор.Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками. См. Проверенный карбюратор.

На практике карбюратор может не заводиться по самым разным причинам … Некоторые из них не имеют отношения к самому двигателю. Потому что оптимальное решение — это полноценная диагностика в автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не запускается, постоянно глохнет на холостом ходу, вы сталкиваетесь с довольно частой ситуацией для карбюратора ВАЗ 2109.

Вот список шагов, которые можно сделать своими руками с карбюратором:

Заменить иглу;
Очистите форсунки в электромагнитном клапане;
Заменить датчик холостого хода, если в нем обнаружена неисправность;
Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается горячим, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, то предмет заменяется. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.

Ремонтная фаза	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутится, то это точно не причина.Даже если двигатель не заводится. Отказ стартера свидетельствует о необходимости его замены
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге оказалось, что топливо просто кончилось. Пусть это будет смешно, но все же стоит убедиться, что в бензобаке топливо
Убедитесь, что есть искра	Снимите все свечи зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не правда ли? Обвинение коммутационного блока и замена переключателя на новый.
Проверить наличие искры на центральном проводе от катушки	Метод испытания аналогичен методу свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если на улице холодно, бензин может содержать воду, которая со временем превращается в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. Отсутствие плюшек не позволит запустить карбюратор на холодном, так как топливо частично замерзло. Здесь придется менять бензонасос
Фильтр тонкой очистки	Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить
Бензиновые шланги	Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые
Свеча зажигания	Искру уже проверили. Теперь открутите все свечи, осмотрите их на предмет следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для восстановления — отапливать их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания.
Провода распределительные высоковольтные	Снять, проверить целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль
Крышка распределителя	Наличие внутри сколов, опаленных контактов свидетельствует об износе, потере работоспособности. Выход один — сменить устройства.Одновременно с крышкой стоит поменять бегунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Открутите крепеж, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора
Расположение распределителя высокого напряжения	Нередки случаи, когда невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при сборке распределителя. У высоковольтных проводов должно быть определенное соединение. Провод, обозначенный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, 2 цилиндра идет по часовой стрелке, затем 4 и только потом 3. Запутав расположение, машина дико заводится тройкой или даже заводит карбюратор. , вы не сможете
	Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, исчезли, лучше заменить ремень на новый.Также не исключено, что загибалась заслонка на 1,3-литровом двигателе. Настоятельно не рекомендуется решать эту проблему самостоятельно

Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем запускается как в холодном, так и в горячем состоянии.

Почему не заводится ВАЗ 2109 — ищем причину

Первым делом проверяем топливо, свечу и воздух.

Я бы посоветовал начать с проверки воздухозаборника (компрессии и фаз газораспределения), тоже можно начать с.

Отметки на шкивах могут совпадать, но компрессия может немного выходить из строя, например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, только это может исправить Это. К ремонту двигателя, конечно, стоит серьезно отнестись, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, а на холостых — подрезать.

Проверка системы питания

Далее начинаем копаться в системе электроснабжения. Вам нужно будет убедиться, что уровень на правильном уровне, насос подает топливо исправно, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток завести двигатель, вероятно, они будут залиты.

Проверка системы зажигания

Итак, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. Эта система включает в себя: змеевик

, распределитель
, переключатель
, датчик Холла
.

Один вывод катушки подключен к аккумулятору, а другой — к выходному транзистору переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше скорость, тем раньше коммутатор начинает замыкать катушку, но время замкнутого состояния не изменится.

Датчик МД-1 — мгновенная диагностика, полезна для датчика Холла и замка зажигания.

если горит светодиод «P», значит реле зажигания и зажигание переключатель работают правильно.
горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
включить стартер: если светодиод «D» мигал, значит датчик Холла исправен.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие устройства для мгновенной диагностики бесконтактных систем зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести один, то придется потратить намного больше времени и проверять каждый датчик мультиметром отдельно.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой ваша машина тоже не заводится.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в то время, когда вы куда-то спешите, а моторчик не работает.Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности. И найти его намного сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

Прежде всего, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока не будет отключена сигнализация, двигатель не запустится. Возможно, стартер раскрутится, но искра на свечи зажигания не поступит. Сразу обратите внимание на светодиодный индикатор, указывающий на срабатывание сигнализации.

Автомобилисты нередко устанавливают секретные кнопки самостоятельно. Покупая машину, обязательно поинтересуйтесь у хозяина, есть ли в машине. Потому что при чистке салона или ремонте его можно случайно зацепить.Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге. Мотор крутится, но искры нет. Выход из ситуации — отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях.Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель несколько «чихает». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучшим выходом будет заизолировать провод и подъехать к месту ремонта.

Серьезная поломка

А вот начать стоит с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты.Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а вот задняя, проходящая по ролику и насосу, порвана. Снимите защиту и проверьте целостность. Без смены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».

Если двигатель не запускается, а стартер крутится быстро, не зацепившись за коронку маховика, то можно сделать вывод, что зубья изношены. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед.Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то начинать придется только с буксира.

Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя. В случае со стартером есть две самые популярные поломки — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны.В одном он должен вращаться свободно, а в другом — нет.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, у него глохнет двигатель в самый неподходящий момент? Обычная ситуация. Рассмотрим сначала проблему с теоретической стороны. Для любого двигателя внутреннего сгорания необходимы 3 фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько дельных советов опытных автолюбителей:

Для начала, включив зажигание, определяем, крутится ли стартер.Если нет, то ничего страшного. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
Затем, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели.Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру. Таким же методом проверяем наличие искры на центральном проводе и, если есть, то все нормально.
Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин.Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, в противном случае, соответственно, не замерзает и поступает топливо. Также может треснуть бензонасос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем салон на чистоту и пробуем завести.

Двигатель без крышки. Если заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом).Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан застрял. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер после его откручивания (нужно очень осторожно повернуть обратно, чтобы не «натянуть»). Также есть способ реанимировать мотор.Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность проводов ВВ

Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить. Сняв ползунок, предварительно проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой себя. Если все остальное не помогло, то нужно сдать машину в ремонт. Но до автосервиса все же добраться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без аккумулятора некуда, а вот Жигули, если заводить с «толкателя» или толкать под гору, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

Зажигание включено.
Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
Выжимается сцепление и включается третья передача (поедет, конечно, любая передача, но для «холодного» старта лучше всего третья).
Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. Затем выжимается сцепление и отключается третья передача.

На автомобиль ВАЗ-2109 сначала устанавливались карбюраторные двигатели, а затем инжекторные. Независимо от того, какой двигатель на девятке, он не запустится при неправильном запуске системы, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причиной такого положения вещей может быть недостаточно заряженная аккумуляторная батарея . , окисленные клеммы , как на клеммах АКБ, так и на тяговом реле, у которых внутренние контакты тоже могут сгореть. Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, не позволяющей запускать двигатели карбюраторной и инжекторной девяток, будет отказ привода зубчатого ремня привода газораспределительного механизма … Он может просто сломаться или, что более вероятно, порезать зубья, а в случае ослабления натяжения ремня может проскочить пару зубцов на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверьте система питания и система зажигания . .. Проверка этих систем обычно начинается с наличия искры на искре пробки.Если его нет на свечах, то проверьте, есть ли на нем провод высокого напряжения, идущий от катушки зажигания. Если в этом месте есть искра, нужно будет проверить, не сломан ли бегунок трамблера на массу, не обгорели ли контакты крышки трамблера, не замерз ли угольный стержень, передающий напряжение на бегунок. Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.

Если есть искра на свечах зажигания, придется проверить работу топливного насоса и карбюратора … Проверяем работу ТНВД, отсоединив топливопровод от карбюратора и подав топливо в ручном режиме. Если давления нет или оно слабое, значит, порвалась диафрагма бензонасоса. Если давление сильное, то придется снимать воздушный фильтр и крышку карбюратора, а затем продувать жиклеры сжатым воздухом, а также не забывать проверять работу игольчатого клапана, бывают случаи, что он заедает и тогда прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляет электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленвала двигатель не запустится, но для того, чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электрического топливного насоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.

Ваз 2109

карбюратор крутится но не заводится. Почему не заводится машина? Не заводится карбюраторный двигатель ВАЗ

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор.Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого включите на время фары автомобиля (1-2 минуты). Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения.Когда в действие вступает электролит, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается. Это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания. Первое, на что стоит обратить внимание, это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», однако не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30. И так до тех пор, пока аккумулятор снова не сядет. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом.В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от свечей. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом. Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить.Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Распределитель затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после промывки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси. Во избежание этого не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, включая колодцы свечей зажигания.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не в состоянии выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.

Если на них есть следы налета, залиты бензином или просто грязные — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер крутится, есть искра.

Проверьте зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и протрите их сухой тканью.

Что делать, если ключа нет?

Если нет, можно высушить детали другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча успешно просохнет. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому этим методом не стоит злоупотреблять, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор сводит к тому, что ВАЗ 2109.не запускается. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания.Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Да, вреда мотору не принесет, но будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью — отсюда недостаток «тяги», мощности, провалы при разгоне и большой расход топлива.Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка закрыта неплотно, влага может попасть на элементы после дождя, что сделает их «короткими». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный вход и выход топлива, поэтому двигатель выходит из строя — его сложно запустить. Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не запускается нормально. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь.Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ Фазы

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с отметок и система не в состоянии развить фазу.

Также можно взломать. Это крайне не рекомендуется, особенно на двигателях с объемом 1.3 литра. На таких моторах при обрыве просто поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может отлететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:

Снять клеммную колодку реле стартера.
Выкрутить и снять клемму электропривода тягового реле.
Вывернуть болты защиты двигателя.

Поочередно затянуть все крепежные гайки с равномерным усилием. Так вы уменьшите риск перекоса стартера.
Поместите клемму на контактный болт и установите все ранее снятые накладки.
Заменить штатную защиту двигателя.

Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Автомобиль ВАЗ-2109 изначально оснащался карбюраторными двигателями, а затем инжекторными. Вне зависимости от того, какой двигатель находится в первой девятке, он не запустится при неисправной системе запуска, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженный аккумулятор АКБ , окисленные выводы как на выводах АКБ, так и на тяговом реле, в котором также могут сгореть внутренние контакты.Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал стартера будет вращаться.

Другой неисправностью, которая не позволяет запускать карбюратор и форсунку девяток, будет отказ ремня ГРМ . Он может просто сломаться или, что более вероятно, порезать зубья, также при ослаблении натяжения ремня может проскочить пару зубцов на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель не запустится. этот случай.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания . Тестирование этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, необходимо проверить, не сломан ли бегунок распределителя на массу, не обгорели ли контакты крышки распределителя, а угольный стержень, передающий напряжение на бегунок, не повис.Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.

При появлении искры на свечах зажигания необходимо проверить работу бензонасоса и карбюратора . Проверяем работу бензонасоса, отсоединив бензопровод от карбюратора и вручную подав топливо. Если давления нет или оно слабое, значит, порвалась диафрагма топливного насоса. Если давление сильное, придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляется электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запускается, но для того, чтобы это определить, необходимо провести диагностику и коды ошибок для выявления неисправности. Двигатель не запустится даже при выходе из строя электрического бензонасоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания в его обмотках.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в то время, когда вы куда-то спешите, а моторчик не работает. Причины, по которым это происходит, могут быть разными, начиная от банальных и заканчивая более серьезными. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не запускается. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности.И найти его намного сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока не будет отключена сигнализация, двигатель не запустится. Не исключено, что стартер закрутится, но на свечи искра не будет подаваться. Сразу обратите внимание на светодиодный индикатор, который показывает срабатывание сигнализации.

Нередки случаи, когда автолюбители сами устанавливают секретные кнопки. Покупая машину, обязательно поинтересуйтесь у владельца, есть ли он на машине. Потому что при чистке салона или ремонте его можно случайно зацепить. Такая противоугонная система очень проста. Один вывод переключателя подключен к массе, а второй к сигнальному проводу датчика Холла. Симптомы такие же, как при включении будильника. Мотор крутится, но искры нет. Выход из положения — отсоединить провод идущий к тахометру в блоке над усилителем тормозов.

Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях. Правда, иногда при частичном выходе из строя иногда может проскочить искра и мотор несколько «чихает». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому в случае поломки в дороге лучше всего заизолировать провод и добраться до места ремонта.

Серьезные поломки

А тут стоит начать с обрывом ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а задняя, проходящая через ролик и насос, порвана. Снимите защиту и проверьте целостность. Конечно, без замены ремня это не обойтись, поэтому всегда должен быть один, хоть немного «живой» в запасе.

Если двигатель не запускается, а стартер быстро раскручивает, не цепляясь за венец маховика, то можно сделать вывод, что зубья изношены. Попробуйте включить третью скорость, толкните машину вперед на 30 сантиметров. Коленвал немного повернет и напротив стартера будет целый отрезок венца. Если его износ слишком велик, то начинать придется только с буксира.

Повреждение стартера и окисление отрицательных проводов также могут привести к тому, что двигатель не запустится.В случае со стартером есть две самые популярные неисправности — бендикс, а точнее обгонная муфта и щетки. Проверить обгонную муфту очень просто, достаточно повернуть шестерню в обе стороны. В одном он должен вращаться свободно, а в другом — не вращаться.

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор . Однако инжектор ВАЗ 2109 имеет свои особенности, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться.Различия в поиске и устранении неисправностей карбюраторных и инжекторных двигателей очень значительны. Итак, владелец карбюраторных ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если передать его на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка не запускает двигатель ВАЗ 2108 2109 21099, здесь работает старое правило: «Либо горить не на чем, либо нечего поджигать». То есть либо искры нет, либо в цилиндры двигателя не поступает горючая смесь.
1) Проверить, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к земле и покрутить стартер.Если на свече проскакивает искра, значит проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая, и при этом есть искра, обязательно проверьте метки.

Отметка на шестерне распредвала ВАЗ 2109

Марка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения будут нарушены и двигатель не заведется двигатель ВАЗ 2108 2109 21099.
Если искра не проскальзывает на свече, причиной могут быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, правда, неправильная работа датчиков может очень сильно испортить жизнь инжектора владельцу ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, двигатель запустится, только его работа будет неправильной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто разъем ДПКВ гниет, так как на него снизу может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. По мере приближения металла выходное напряжение датчика должно возрастать; при снятии металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, замените его и попробуйте запустить. Не заводить — двигаться дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПК резиновая, и она может отвалиться или прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не срабатывает ДПКВ при вращении коленвала и ЭБУ не дает команду на искру для свечей. Вы можете просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и работает. Заодно проверьте целостность ремня ГРМ и сделайте отметку.
1в) Причина отсутствия искры может заключаться в неисправности модуля зажигания.Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, вы можете взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запускается.
1г) Отсутствие контакта в проводке. В исправности могут быть все устройства: компьютер, модуль зажигания, все датчики. Но между ними в проводке контакта не будет, например, порвался провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Работает ли топливный насос?

ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. Когда зажигание включено, должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из трубок подачи топлива, подставить под них тару и включить зажигание — из трубы должен выливаться бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный выход для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2б) При засорении топливного фильтра насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, чтобы понять, забит фильтр или нет, можно воспользоваться манометром, подключенным к выходу регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Загрязнение форсунок

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 именно на морозе.Такой автомобиль обычно не развивает полную мощность при движении.
2g) Запрещается распылять топливо из форсунок, если они не получают сигналов открытия от компьютера. Вы должны убедиться, что фишки и все провода на насадках целы.
3) При запуске холодного двигателя в холодную погоду, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срезание зубьев ремня ГРМ. В этом случае нарушается синхронизация двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, вперед.
4) Если свечи Ваз 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они затапливают повторно, вам нужно искать причину в другом месте.
5) У некоторых ВАЗ 2108 2109 21099 форсунка не запускается на морозе при подключенном датчике температуры двигателя. Возможно это особенность прошивки или еще что-то. Складываешь микросхему датчика температуры, двигатель еле-еле, но заводится. При подключении нет.
Такая особенность может завести любого в тупик: есть искра, и свечи мокрые, и ремень не поскользнулся, и машина не заводится. Откинул датчик температуры, и он завелся. Такая ситуация, конечно, скорее исключение, чем правило, но об этом должен знать владелец ВАЗ 2109.
6) Это тоже редкая ситуация, но бывает. Вытекание катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлоп будет затруднен, и двигатель либо вообще не запустится, либо заглохнет. Чтобы исключить этот момент, нужно просто ослабить крепежный хомут между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых им можно помочь только на СТО.

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но, наверное, всех ВАЗов в целом, поскольку проблемы с запуском двигателя довольно часто возникают у автомобилей аналогичного типа.

Конечно, тема избитая, но получить ответ на свой вопрос почему не заводится, скорее всего, не удастся.Причем причин может быть столько, что на диагностику уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

Прежде всего, посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте бензонасос вручную и убедитесь, что газ поступает в карбюратор.Если впрыск — внимательно прислушайтесь, работает ли бензонасос при включении зажигания. Если нет, найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
Засорена система питания: часто бывает, что мусор попадает в карбюратор вместе с топливом и даже одна забитая форсунка может испортить нормальный запуск двигателя.

Неисправности в системе зажигания

Проверить, нет ли искры в свечах.Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для карбюраторной модели двигателя).
, если это причина исчезновения искры и следствие того, что автомобиль перестал заводиться.
Проверить работу трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрооборудованием или электроникой инжектора

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Только датчики ECM могут насчитать около 5 штук, которые могут повлиять на нормальный запуск двигателя:

ДМРВ — датчик массового расхода воздуха
IAC — регулировка холостого хода
Датчик положения дроссельной заслонки
Датчик положения коленчатого вала
Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не удалось зажигание. Чтобы вернуть его к жизни, это необходимо.

Зажимы клапанов — тоже вероятно, что по этой причине запуск двигателя со временем стал затруднительным и даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный пуск, если поршень уже находится на грани полного спада. Это связано со слишком большим производством и износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не стесняйтесь — пишем в комментариях к статье ниже.

Не включается зажигание карбюратора ВАЗ 2109. Что такое

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи. Если этого не произойдет, то хоть отдельные потребители не будут работать, максимум машина не заведется.При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.

Необходимые инструменты
— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если нет тестера, можно использовать контрольную лампу (свет 12 В с припаянными проводами).
Подготовительные работы
— снимите нижнюю часть пластмассовой крышки рулевой колонки для облегчения доступа к блоку разъемов замка зажигания.
Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099
— находим и отсоединяем разъем выключателя зажигания под панелью приборов;
— по части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.
Поворачиваем ключ в замке зажигания на имеющиеся 3 положения. Пользуемся тестером в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой.Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не загорается.
Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099
1. Положение ключа в замке зажигания — 0 (выкл.).
Активные контакты 30 и 30/1
Выводы в блоке коричневых и розовых проводов.
2. Положение ключа в замке зажигания — 1 (зажигание).
Контакты под напряжением — 30 и INT (внешнее освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (катушка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворота, фонарь заднего хода, приборы управления), 30-15 / 2 (ближний и дальний свет. Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).
Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.
3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).
Розовый и красный.
3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи, указанные в п. 2). Контакт «П» до 1988 года использовался для включения габаритного света.
Выводит блок черных и розовых проводов от замка зажигания.
Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Целью данной публикации является ознакомить читателя со всеми известными неисправностями в замке зажигания и объяснить, как их исправить.
Что такое
Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:
Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.
Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.
Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.
Схема
Ниже представлена типовая схема замка зажигания на «девятку».
Типичные неисправности
Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.
Как проверить неисправность
Ниже приведен совет, как убедиться, что переключатель зажигания не работает должным образом:
Вставьте ключ зажигания и поверните его в определенное положение.В цепи должно быть короткое замыкание. Смотрим на схему: если положение клавиши «1» — работает ли наружное освещение или управляющие устройства;
Рекомендуется проверять все положения блокировки. Если есть отклонения от нормы, проблема с замком;
Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано. Замок на рабочем рулевом колесе должен срабатывать только при повороте ключа из положения «1» в положение «2»;
Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку.Включаем зажигание — если лампочка горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.
Общие неисправности
Среди них на первом месте:
Замок заклинило. Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.
Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером.В этом случае вам нужно ввести в замок немного силиконовой смазки и делать это каждый раз при заклинивании замка.
Замок со временем изнашивается, и это ухудшает его работу;
Замок зажигания легко приходит в негодность в случае неудачной попытки угона автомобиля, а также любого неосторожного обращения.
Ремонт и замена
Обычно замок можно отремонтировать. Если не получится, придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы … Если после этого проблема не устранилась или есть возможность поменять весь замок, то лучше сделать последнее.
Личинка и ее замена
Итак, делаем следующее:
Снимите кожух и отверните болты крепления зажима замка зажигания.
Примечание. Болты имеют срезанные головки, и вам нужно использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.
Разделите две части зажима, чтобы они освободились;
Личинка может быть изменена уже на этом этапе операции;
Вытаскиваем боковой штифт, который держит личинку в замке.
Совет. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом необходимо стучать по замку молотком.
Если вы не можете вытащить личинку после снятия бокового штифта, можно попробовать просверлить личинку тонким сверлом;
Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
Снимаем заглушки проводов.
Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.
Если замок зажигания с реле, то вынимаем его из-под панели;
Отсоедините контактный разъем;
Также снимаем заземляющий провод;
Снимите крышку, отжав защелку, а затем контактную группу;
Теперь удалить личинку будет намного проще;
Меняем на новый;
Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.
Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.
После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до отрыва головки. Желательно использовать ключ на «10».
Контактная группа
Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:
Перед отключением контактов нужно их пронумеровать во избежание путаницы;
Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое первым должно быть удалено. Проще всего это сделать шилом.
Неисправности замка зажигания на ВАЗ 2109, таким образом, можно устранить вручную. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.
Легковой автомобиль ВАЗ-2109 производился в России 19 лет (1987-2006 гг.), Как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 (1.6i 8V) )) двигатели. Признаками неисправности в системе зажигания могут быть перебои двигателя только на холостом ходу, а также в любом из режимов работы двигателя. При этом теряется часть мощности или, как говорят водители, «двигатель не тянет».«При полном выходе из строя системы зажигания запуск двигателя стал невозможен.
Поиск неисправностей в системе зажигания обычно начинается с проверки наличия искры на свечах зажигания, которая должна быть мощной, непрерывной, а ее цвет — сине-оранжевым. Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить с высоковольтного провода катушки зажигания, идущего к центральному выводу распределителя.Если на нем есть напряжение, значит цепь низкого напряжения и сама катушка зажигания исправны. Затем необходимо проверить бегунок и крышку трамблера.
Их можно проткнуть до земли, к тому же в бегунке может сгореть сопротивление, а на контактах крышки трамблера появится коррозия. Кроме того, износ или замерзание угольного стержня, через который напряжение передается с провода катушки зажигания на токоведущую пластину рабочего колеса, приведет к прекращению подачи высокого напряжения на свечи зажигания.Если на высоковольтном проводе, идущем от катушки зажигания к распределителю, нет напряжения, то придется проверить работу переключателя и самой катушки зажигания методом замены на известные исправные устройства.
Так как на панели приборов «девятки» стоит вольтметр, состояние переключателя можно определить по движению его стрелки в момент включения зажигания. Если он без промедления переместится с нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод о неисправности переключателя.Если замена переключателя не дает результата, то придется проверить работу датчика Холла, расположенного внутри трамблера.
Неисправность высоковольтных проводов будет хорошо видна в темноте, если открыть капот ВАЗ-2109 при работающем двигателе, так как при обрыве проводов они начинают светиться.
Замок зажигания ВАЗ 2108 2109 21099 старой и новой конструкции:
— старый четырехпозиционный, реле и длинный ключ,
— новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа повернуть руль не получится, даже если завести машину в обход электрической части замка. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всех электриков):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого отверните винты, скрепляющие его верхнюю и нижнюю части. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.
2) Открутите пластиковую накладку замка зажигания с помощью отвертки.Снимаем это.
3) Снимите контактную группу выключателя зажигания.
Подключается к остальной проводке с помощью вилки. Если замена производится на новый тип замка зажигания, то потребуется немного переделать проводку.
Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, прикрепленную к рулю.
Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для того, чтобы при подозрении проверить исправность работы замка, нужна диаграмма, показывающая, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания замок.
Схема представлена ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — на стартер,
Розовый — + 12В,
Коричневый — + 12В на поворот на реле зажигания,
Белый — включить реле зажигания,
Черный, синий — другие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении реле зажигания включено и система зажигания ВАЗ 2108 2109 21099 запитана по сине-черному проводу.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается + 12В.
Белый закрывается коричневым, розовым с красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты и сигнализацию дальнего света фар.
Коричневый закрыт черным, розовый с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Вы включаете стартер. Начнешь грешить на выключатель, датчик Холла. Но потом оказывается, что все нормально, просто система зажигания не запитана. То есть система зажигания не подает питание на систему зажигания от замка зажигания ВАЗ 2108 2109 21099.
На ВАЗ 2109 со временем возникают неисправности электрооборудования. Опытный автомобилист должен уметь справиться с этими проблемами.
Желательно, чтобы он самостоятельно устранил неисправности на ВАЗ 21093і, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.
общая информация
Начнем с общей информации… Вы должны знать, что на автомобиле ВАЗ 2109 есть два источника питания — аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.
Когда генератор не подает ток
Примечание.Каждый водитель должен знать, что если на приборной панели горит красная лампа зарядки, значит, заряд от генератора в бортовую сеть не подается, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае можно подъехать к дому без генератора, но машину нельзя выключить и придется ехать без остановки.
Заказ на работу
Итак:
В первую очередь нужно проверить, стоит ли он на месте.Бывает, что обламывается.
Если ремень на месте, в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание на то, насколько изогнут ремень. 10-15 мм — это норма.
Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к корпусу. Затем вставляем монтировку между генератором и блоком двигателя. Рычажным методом перемещаем генератор и затягиваем гайку крепления.
Необходимо проверить, не перегорел ли соответствующий предохранитель.Если да, то заменяем на новый (подробнее о предохранителях ниже).
Запустим блок питания и проверим, гаснет ли лампа зарядки аккумулятора. Если погаснет, значит все сделано правильно.
Если не гаснет, то нужно проверить кабель, идущий от генератора к АКБ (плюсовой). Проблемы могут быть в нем.
Примечание. От аккумуляторной батареи идет два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.
Проверяем целостность этого провода. Может это отрезано что ли.
Также необходимо внимательно проверить контакты, которые со временем могли окислиться.
Все эти неисправности, если обнаруживаются, исправляются. Запускаем двигатель и смотрим, появилась ли зарядка.
Если да, то добрый день!
Если снова нет зарядки, то нужно проверить сам генератор (см.). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.
Совет. Как уже упоминалось, попасть в сервис или собственный гараж можно с поврежденным генератором. Чтобы максимально снизить потребление тока аккумулятором, необходимо в этот момент обязательно выключить все устройства, такие как автомагнитола, ненужные осветительные приборы, вентилятор, кондиционер, обогреватель и т. Д.
Проверка регулятора
Если автомобилист опытный, то ему могут посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в указанных пределах, даже если скорость и нагрузка изменяются.Возможно, что «сработало» и генератор не работает должным образом.
На машине:
Вооружаемся вольтметром со шкалой до 15-30 В.
Измеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
Измеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма — тринадцать / четырнадцать В.
В противном случае, если значение будет ниже или выше, регулятор необходимо будет заменить.
Проверка разобранного регулятора:
Демонтируем регулятор.
Проверяем по схеме.
Примечание. Если регулятор на ВАЗ 2109, выпущенный до 1996 года, то лучше проверить его в сборе с щеткодержателем. Это позволит сразу обнаружить обрывы выводов щеток и плохой контакт между концами регулятора.
Включаем контрольную лампу между щетками.
Подаем ток на клеммы C и B и корпус регулятора напряжением 12 В.
Потом выводим ток, напряжение уже 15 В.
При неисправности регулятора лампа не должна гореть при 15 В, а гореть при 12 В.
Если он горит в обоих случаях, значит неисправен регулятор и даже можно точно определить, что в нем поломка.
Если лампа не загорается в обоих случаях, произошел обрыв регулятора.
Автоматические выключатели
Гвардейцы — это своего рода защитники и разведчики.Именно они сигнализируют об опасности короткого замыкания или других проблем с электрикой, если сгорят второй раз.
А проблемы с электрикой нельзя отложить на второй план, так как это грозит возгоранием всей электропроводки и возгоранием.
Примечание. Помните, что заменять поврежденный предохранитель на новый с более высоким номиналом категорически запрещено. Совет. Чтобы упростить поиск и устранение неисправностей, мы рекомендуем использовать приведенную ниже схему.
Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые.Отличительной особенностью нового является использование предохранителей нового типа.
Вместо цилиндрического предохранителя (как на старом блоке) здесь применены ножевые предохранители. Кроме того, в таком блоке используются новые компактные реле.
Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители будут сокращены до буквы P, если монтажная блокировка старая модель и буква P, если новая.
Итак:
1 и 2 П на 8 А (в старом блоке) и 8/9 П на 7.5 А (в новом блоке) — отвечают за противотуманные фары.
П № 3 на 8А и П1 на 10А — отвечают за очистители, реле и клапан переключения фар.
Р4 на 16А и Р7 на 30А — отвечают за очистители фар, электродвигатель мотора печки, мотор-редуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. Д.
P5 на 8A и P16 на 15A — отвечают за поворотники, реле аварийного освещения, задние фонари, за индикаторы температуры и уровня топлива и т. Д.
P6 с 8A и P3 с 10A — задние фонари, стоп-сигналы и освещение салона.
P6 и P6 s 30A — отвечают за передние стеклоподъемники.
P7 и P10 с 7,5А — отвечают за освещение номерного знака.
P8 на 16A и P5 на 20A — отвечают за звуковой сигнал и различные реле.
P9 на 8А и P10 на 7,5А — в ответ на левый боковой маркер и левую заднюю фару.
P10 на 8A и P11 на 7.5А отвечают за правую фару-габаритную и правую заднюю фару.
P11 с 8A и P2 с 10A — отвечают за поворотники и аварийные огни.
P12 на 16A и P4 на 20A — для обогревателя заднего стекла, прикуривателя и розетки.
P13 и P14 с 8A и P15 / P14 с 7,5A отвечают за осветители / дальний свет.
P15 / P16 с 8A и P13 / P12 с 7,5A отвечают за осветители / ближний свет.
Неисправности электрооборудования ВАЗ 2109 и их устранение
Частая проблема, связанная с ВАЗ 2109 с электрикой — это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто серия сигнальных ламп.
Учитывать неисправности.
Указатели
Если не работает датчик температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
Лечение: обзвон всей цепи и проверка предохранителей.Если не поможет, то проверьте работоспособность приборов и датчиков с последующей их заменой.
Топливный бак стрелка
Еще бывает, что вы только что заправились на заправке, но стрелка указателя возвращается в начало шкалы.
Проверить, не был ли сбит ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (ограничитель).
Снимаем датчик и заново настраиваем.
Если эта самая стрелка постоянно прыгает и в конце падает до нуля, проблема в слабом контакте резистора. Здесь может быть другая причина: обрыв цепи в резисторе.
Лечение: заменить регулятор уровня топлива на новый.
Лампочки
Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика или его гибкой шины.
Лечение: разобрать регулятор, расправить шину и устранить короткое замыкание.
Контрольные лампы
Если контрольные лампы на панели приборов не работают, значит, они перегорели или слабо работают в розетках.
Лечение: заменены лампы или подтянуты их контакты.
Возможно, окислились контакты. В этом случае нужно их тщательно очистить.
Проблемы со спидометром
Не менее частая неисправность, подразумевающая следующую операцию: замену кабеля.
Перед заменой рекомендуется проверить затяжку гаек проушин.
Еще бывает, что при работе спидометра слышен шум. В этом случае, скорее всего, деформируется гибкий вал.
На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать полноценным делом. Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять подобные проблемы самостоятельно, то сможете неплохо сэкономить семейный бюджет, ведь стоимость подобных услуг у автоэлектриков в наши дни непомерно высока.
Заводится ВАЗ 2109. Почему не заводится машина? Что делать, если нет ключа
> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор … Однако у инжекторных ВАЗ 2109 свои характеристики, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны.Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, начнем, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.
Метка шестерни распредвала Ваз 2109
Марка маховика ВАЗ 2109
Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в инжекторе. Да, правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, которая сразу заставит вас почувствовать себя лучше: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. По мере приближения металла к выходному напряжению датчик должен увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или покрутиться.
Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ
Соответственно ДПКВ не срабатывает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи зажигания.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причина отсутствия искры может заключаться в неисправности модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?
У ВАЗ 2109 с инжекторным электронасосом
Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них емкость и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.
Фильтр топливный ВАЗ 2109
Опять же, вы можете понять, засорен фильтр или нет, используя манометр, подключенный к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.
Грязные форсунки инжекторного двигателя
При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает.Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 именно в мороз. Такой автомобиль обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. Искра на залитой свече не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскользнул, и машина не заводится.Откинул датчик температуры, и он завелся. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы, и двигатель либо вообще не запустится, либо заглохнет.Чтобы исключить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.
Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Карбюраторные версии ВАЗ 2109 сегодня довольно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.
Решение такой задачи не займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.
Если вы не можете запустить карбюраторный двигатель, попробуйте несколько вещей. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.
Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
Посмотрите, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было бы избежать.
Оценить состояние топливного насоса. Нередко причиной выхода из строя при попытке завести автомобиль или отказа в работе является перегрев топливного насоса. Почувствуйте это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
Параллельно проверяем состояние фильтров, масла. Возможно, пора их менять, а вы все это тянете.
Торговые палатки
Если машина глохнет во время движения, вам необходимо:
Проверить состояние датчика Холла на карбюраторе;
Оценить текущее состояние коммутатора;
При необходимости замените оба элемента;
Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запустить двигатель, продуть топливопроводы;
Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся узлов, вам придется разобрать карбюратор, чтобы найти причину;
Обязательно отрегулируйте карбюратор. Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками. См. Проверенный карбюратор.
На практике карбюратор может не запускаться по разным причинам. Некоторые из них не имеют отношения к самому двигателю. Поэтому оптимальное решение — это полноценная диагностика в автосервисе.
Карбюратор глохнет на холостом ходу
Если у вас карбюратор не заводится, постоянно глохнет на холостом ходу, вы сталкиваетесь с довольно обычной ситуацией для карбюратора ВАЗ 2109.
Вот список шагов, которые можно сделать своими руками с карбюратором:
Заменить иглу;
Очистите форсунки в электромагнитном клапане;
Заменить датчик холостого хода, если в нем обнаружена неисправность;
Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора в горячем состоянии, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, то предмет заменяется. Хотя можно попробовать починить.
«>]
Пошаговая инструкция
Наблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.
Ремонтная фаза
Ваши действия
Поверните ключ зажигания, проверьте стартер
Если ключ крутится, стартер крутится, то это точно не причина.Даже если двигатель не заводится. Отказ стартера свидетельствует о необходимости его замены
Проверить уровень топлива в баке
Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге оказалось, что топливо просто кончилось. Пусть это будет смешно, но все же стоит убедиться, что в бензобаке
топливо
Убедитесь, что есть искра
Снимите все свечи зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не правда ли? Обвинение коммутационного блока и замена переключателя на новый.
Проверить наличие искры на центральном проводе от катушки
Метод испытания аналогичен методу свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
Если на улице холодно, бензин может содержать воду, которая со временем превращается в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. Отсутствие плюшек не позволит запустить карбюратор на холодном, так как топливо частично замерзло. Здесь придется менять бензонасос
Фильтр тонкой очистки
Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить
Бензиновые шланги
Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые
Свеча зажигания
Искру уже проверили. Теперь открутите все свечи, осмотрите их на предмет следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для восстановления — отапливать их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания.
Провода распределительные высоковольтные
Снять, проверить целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль
Крышка распределителя
Наличие внутри него сколов, обгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — сменить устройства.Одновременно с крышкой стоит поменять бегунок
Датчик Холла
Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Открутите крепеж, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора
Расположение распределителя высокого напряжения
Нередко невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при повторной сборке трамблера. У высоковольтных проводов должно быть определенное соединение. Провод, обозначенный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, 2 цилиндра идет по часовой стрелке, затем 4 и только потом 3. Запутав расположение, машина дико заводится тройкой или даже заводит карбюратор. , вы не сможете
Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, исчезли, лучше заменить ремень на новый.Также не исключено, что загибалась заслонка на 1,3-литровом двигателе. Настоятельно не рекомендуется решать эту проблему самостоятельно.
Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.
Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем запускается как в холодном, так и в горячем состоянии.
С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Не исключение и карбюраторные ваз 2109, которые плохо заводятся на морозе. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.
Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссель с ручным приводом… Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.
Запустить двигатель нужно в следующей последовательности:
Открыть капот и накачать топливо ручной педалью бензонасоса
Потяните ручку воздушной заслонки на себя
Накачать бензин в коллектор с помощью педали акселератора
Не нажимая на педаль газа запустить двигатель
Двигатель может не запуститься с первого раза. Но во второй раз должно. Также нужно ориентироваться на прокачку бензина с помощью педали газа. Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.
Плохо крутит стартер на холодном ВАЗ 2109
Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: заклинило стартер или замерз аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.
В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала потребуется на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.
Если летом можно заливать масло меньшей вязкости или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует литье на зиму моторные масла с вязкостью 5w40.
Еще одно решение этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.
Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые характеристики, делая запуск проблематичным.
Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора. Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.
Однако слишком ранний угол приводит к:
Детонации;
Перегрев двигателя;
Истощение смеси.
Проблемы с системой питания двигателя ВАЗ
В первую очередь необходимо проверить воздушный и топливный фильтры. Если они очень грязные, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целы, то проверяем работу бензонасоса.
Попробуйте вручную накачать бензин. Если плохо качает, значит проблема в топливном насосе.
На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодном состоянии. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.
Газораспределительный механизм
Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, поскольку при нагревании металл расширяется.
Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.
Это основные причины, по которым сложно заводиться на холодном ваз 2109. Если ни один из этих советов не помог, то лучше обратиться к специалистам.
Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке.Есть только одна хорошая новость. Подскажу, что нужно сделать, но только если руки растут из нужного места :).
У заглохшего и не запускаемого двигателя может быть несколько причин. Изначально поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли бензин в баллоне.
Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке.Если вы уверены, что бензин есть, проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …
Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами.Отсутствие искры может указывать на неисправность катушки.
Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух» и несколько раз нажимаем кнопку бензонасоса. Бульканье? Ну и бензин попадает в карбюратор. нет?
Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?
Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином) бесполезно чистить наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.
Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.
Если внутри сколы, контакты опалены, поменять крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратной последовательности с новыми деталями.
Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он отмечен цифрой 1) идет от цилиндра 1 (крайний левый), затем по часовой стрелке пойдут 2 цилиндра, 4 цилиндра и 3 цилиндра. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.
Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватает и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас есть 1.3 двигатель, то клапан может погнуть (даже не тыкайся). Если 1.5, то может и нормально.
Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте соленоидный клапан. Ввинчивается в карбюратор правой стороной … Снимаем клемму.
Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце. Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.
Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (от чрезмерно богатой смеси) свечей.
Удачи на дорогах.
Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке; в тексте даются необходимые комментарии по пунктам.
1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: АКБ должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства слышал, все разъемы надо ставить на стартер.
2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.
3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверяем, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, выведите его на расстояние 1 см до земли и включите стартер. Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.
4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование диагностического прибора бесконтактной системы зажигания.
Б) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.
Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора.Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.
При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.
Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что ползун распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.
Катушка зажигания
5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.
Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — должен брызнуть бензин.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при запуске стартера разбрызгивается бензин, открутите возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Попадает ли воздух в поплавковую камеру? Если так, то проходит и бензин, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не проходит в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? — Игольчатый клапан может заклинивать. Постучите по боковой стороне карбюратора гаечным ключом или подуйте в отверстие для подачи воздуха.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но при зажатии карбюратора топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, откручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи все еще сухие, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.
Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) вам могут помочь только на СТО.
Состав двигателя ВАЗ 2109 карбюратор
ВАЗ-2109 в свое время был очень популярным автомобилем. Надежный двигатель, крепкий кузов, привлекательный внешний вид … Да и сам автомобиль создавался при участии дизайнеров известной автомобильной компании Porsche. Но сегодня, когда не хватает мощности, невольно задумываешься о тюнинге двигателя.Но зачем увеличивать мощность? Что нужно учитывать при замене двигателя?
С некоторых пор в России действует закон, согласно которому при регистрации автомобиля номер двигателя не требуется. Мотор теперь считается просто запчастью, которую можно заменить, как воздушный фильтр или сломанную шину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.
Соображения при замене двигателя
Идеальный вариант для «девяток» — это, конечно, аналогичный двигатель… Но в случае, когда будет проведена полная модернизация машины, ее мощности не хватит. Наиболее подходящим вариантом будет 16-клапанный двигатель ВАЗ-2112, у которого больше лошадей и более новая конструкция.
А на такой моторчик смело можно установить компрессор кондиционера, и в машине будет свежо и прохладно даже в жуткую жару. Также возможна установка кондиционера на стандартный двигатель «девятки», даже если он имеет объем 1,5 литра, только будет ощутимая нехватка лошадей.К тому же генератор все равно придется заменить, так как мощность потребителей возрастает.
Хорошо то, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также хорошим вариантом тюнинга оказывается установка двигателя от Приоры, более современной модели «Лада». Что касается иномарок, то мотор Hyundai Accent отлично установлен под капот девятки, желательно только коробку передач от «Акцента». С «Опель Вектра» для тюнинга подходит и силовой агрегат.
Что еще нужно поменять и сделать
Вы увеличиваете мощность мотора. Следовательно, вам нужно использовать тормозную систему поверх колодок. Идеальным вариантом также будет замена задних на дисковые. Также должны быть изменения в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Вполне возможно, что объема радиатора охлаждения ВАЗ-2109 не хватит.
Как бы то ни было, но документы на двигатель необходимо иметь.Если покупаете с рук, то попросите у продавца документ, подтверждающий право собственности. Не стоит покупать мотор неизвестного происхождения, так как его можно снять с автомобиля, фигурирующего в списке угонщиков. При покупке продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделки в ГИБДД — это зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГАИ с просьбой поставить новый двигатель.
Одной из самых известных разработок советских автомобилей является двигатель ВАЗ 2109 и его различные модификации.Итак, мотор, который был разработан еще в 1982 году, верно служит и по сей день. Это один из самых распространенных моторов в СНГ.
Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.
Описание и модификации
Как такового двигателя «девятка» в природе не существует. По крайней мере, завод АвтоВАЗ его не производил. Все модели 2109 оснащались силовым агрегатом «восьмерка» и его модификациями.Конечно, во многих документах можно найти двигатель ВАЗ 2109, но это обман или незнание.
Но в технической документации производитель не может найти информацию о двигателе 2109, так как такого мотора не существует. На все девятки за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 -80 ( 1.5i 8V) и ВАЗ-11183-20 (1.6i 8V).
Технические характеристики
Все моторы, которые устанавливались на ВАЗ 2109, были небольшими по объему, но имели достаточные силовые характеристики и динамику.Но с тягой не сложилось. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.
2111-80 (1.5i 8V)
11183-20 (1.6i 8V)
Как видите, эволюция двигателей произошла от карбюраторного типа к инжекторному. Хотя с увеличением рабочего объема двигателя пропорционально увеличивался расход топлива.
Остается еще один важный факт: где номер двигателя на старых моделях моторов? Как известно, номер двигателя штамповался на блоке цилиндров только с 1984 года и на более ранних версиях, которые экспортировались.Поэтому не стоит даже искать этот идентификатор на блоке питания 1983 года, так как его просто не существует.
Ремонт и обслуживание
Средние ремонтные модификации ВАЗ 2109 производятся по пробегу. Это около 200000 км пробега. Капитальный ремонт двигателя проводится так же, как и любого жигулевского силового агрегата. Так как по сравнению с Волговским мотором Вазовский довольно маленький, часто автолюбители делают переборку в гараже своими руками.
Двигатель 2109 хорошо обслуживается, так как чугунный блок довольно сложно разрушить, а головные расходы невысоки, что позволяет дешево и без особых затрат отремонтировать ДВС самостоятельно. Еще одним положительным моментом при ремонте является то, что силовой агрегат прост по конструкции и провести мелкий ремонт двигателя ВАЗ 2109 своими руками смогут даже неопытные автомобилисты.
К основным проблемам, с которыми сталкиваются многие, относятся: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также тюнинг переборки и карбюратора. Кстати, почти все двигатели оснащались отличным впрыском, который все знают как «Солекс».
Еще один вопрос, который часто задают автомобилисты, — сколько масла нужно заливать в двигатель? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 это будет один показатель, а для ВАЗ-11183-20 - совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно посмотреть техническую документацию.
Тюнинг
Тюнинг двигателя ВАЗ 2109 осуществляется достаточно просто и без особых сложностей.Итак, первое, что делают автомобилисты на своем двигателе, это меняют систему зажигания. Конечно, на более старых моделях устанавливается контактная версия, которая давно морально устарела, в связи с чем устанавливается бесконтактный вариант.
Вместе с этим меняются свечи и высоковольтные провода. Также не забываем про катушку зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если все будет правильно отрегулировано.
Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают спортивный поршневой вариант, предусматривающий облегченный коленвал, поршни и шатуны. Затем меняют направляющие втулки и клапаны. Все эти модификации дадут прибавку мощности примерно на 25-30 лошадей.
Последний этап — внешний тюнинг. К ним относятся: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.
Не стоит забывать и о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в магазинах тюнинга. Также рекомендуется заменить радиатор на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.
Заключение
Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, вошли в легенды советского автопрома. Так что, обладая довольно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 довольно легко осуществляется своими руками, что позволяет любому автолюбителю удешевить автосервис.
С популяризацией тюнинга большинство водителей, владевших двигателями 2109, начали проводить доработки и, как показывает практика, довольно успешно.
Модель ВАЗ 2109 впервые была произведена в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей позволяло смело использовать ВАЗ 2109 как семейный автомобиль.
Технические характеристики ВАЗ 2109: сначала только карбюраторные автомобили с двигателем 1.Производились мощностью 1 литр и 54 лошадиные силы … Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года выпускались автомобили с инжектором.
В обслуживании эта модель такая же экономичная, как и у всех моделей АвтоВАЗа. По истечении гарантийного срока обслуживать автомобиль ВАЗ 2109 с минимальными затратами вполне возможно. Ремонт ваз 2109 своими руками при сноровке и желании совсем не сложно. Благодаря невысокой стоимости автомобиля, а также невысокой стоимости комплектующих для ремонта и эксплуатации ВАЗ 2109 эта модель стала действительно популярной, и даже более 7 лет эта машина не выпускается, она до сих пор очень распространен и будет встречаться на дорогах нашей страны.
Технические характеристики ВАЗ 2109
Двигатель 1.3л, 8-кл. 1.5л, 8-кл. 1.5л, 8-кл.
Длина, мм 4006 4006 4006
Ширина, мм 1650 1620 1620
Высота, мм 1402 1402 1402
База, мм 2460 2460 2460
Колея передних колес, мм 1400 1400 1400
Колея задних колес, мм 1370 1370 1370
Снаряженная масса, кг 925 925 945
Полная масса, кг 1350 1350 1370
Допустимая полная масса буксируемого прицепа с тормозами, кг 900 900 900
Клиренс, мм 160 160 160
Объем багажника мин / макс, л 330/640 330/640 330/640
Колесная формула / ведущие колеса 4×2 / перед
Компоновка автомобиля Передний привод, расположение двигателя переднее, поперечное
Кузов / количество дверей Хэтчбек / 5
тип двигателя Бензиновый
Система подачи Карбюратор Карбюратор Распределенный впрыск
Диаметр цилиндров, мм 76 82 82
Ход поршня, мм 71 71 71
Степень сжатия 9,9 9,9 9,9
Объем двигателя, см 3 1288 1499 1499
Максимальная мощность, кВт / об / мин 64/5600 68/5600 78/5400
Максимальный крутящий момент, Нм при об / мин 95/3400 100/3400 116/3000
Топливо АИ-92 АИ-92 АИ-95
Расход топлива в городском цикле, л / 100км — 8,7 9,9
Максимальная скорость, км / ч 148 154 155
Разгон до 100 км / ч, с 16 14 13
Трансмиссия Ручное управление
Количество передач 5 вперед, 1 назад
Рулевое управление Стоечный, без усилителя
Шины 175 / 70R13 5Jx13;
Емкость топливного бака 43 43 43
Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем. .. При этом мощность двигателя на ВАЗ 2109 не устраивает многих, а некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать своими руками, если на ВАЗ 2109 двигатель не развивает полную мощность.
Способы увеличения мощности двигателя на ВАЗ 2109
Сегодня есть несколько способов увеличить мощность двигателя. Ниже представлены самые популярные.
Карбюратор
Если у ВАЗ 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию точно не скажешь.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2109, собранный на заводе в Димитровграде. Производителям этих самых карбюраторов вроде бы не хватает звезд с неба, и, честно говоря, продукция их заводов выходит другая.
Дело в том, что одни карбюраторы могут без проблем прослужить более 7-8 лет, а другие не могут прослужить и 3 года.Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в штатный карбюратор попадает некачественный бензин или грязь, либо стиль вождения начинающего автомобилиста не соответствует нормам, карбюратор (см.) Мешает нормальной работе двигателя. В этом случае мощность резко падает.
Примечание. Причиной неэффективной работы карбюратора могут быть неродные жиклеры. Увеличение мощности двигателя за счет доработки карбюратора
Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный не даст существенной разницы в плане увеличения мощности двигателя.Только доработка поможет.
Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит к ВАЗ 2109 и ДААЗ, никакой разницы не дал. К тому же импортный карбюратор в процессе эксплуатации «съел» больше топлива, чем отечественный.
Зато некоторые любители использовали стандартный карбюратор Нивы и разница в мощности чувствовалась. И это неудивительно, ведь у карбюратора Нивова калибровочных данных больше.
Тюнинг штатного карбюратора ВАЗ 2109, если все сделать правильно, даст ощутимый прирост динамики автомобиля, значительно увеличит мощность двигателя.
Приступим:
Разбираем штатный ДААЗ и переходим к его второй камере.
Снимаем пружину, которая находится в вакуумном приводе.
Примечание. Удаление этой самой пружины поможет при небольшом увеличении расхода топлива гарантированно повысить динамические характеристики автомобиля. Просто, дешево, но сердито.
Другой способ — модифицировать тот же вакуумный привод. Самодельное проволочное кольцо проталкивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
Получается своего рода выступ между тросом и рычагом. Закручиваем гайку.
Примечание. Этот апгрейд обеспечивает прирост динамики при небольшом увеличении расхода топлива.
Меняем диффузор первичной камеры карбюратора. Если стандартный диффузор имеет маркировку «3.5», мы можем смело установить его на «4.5» и наслаждаться увеличением мощности, хотя и в угоду экономии.
Поменять насос опрыскивателя, у которого значение «30».Разобрать его и установить распылитель со значением «40».
Некоторым умельцам удается установить на автомобиль дополнительный карбюратор. Удачно синхронизировав открытие заслонок, обеспечивается прирост мощности двигателя с двумя карбюраторами.
Воздушный фильтр нулевого сопротивления
Так называемый «ноль» в народе может помочь в повышении динамики автомобиля ВАЗ 2109.
Легко приобрести на рынках автозапчастей по доступной цене и установить:
Демонтируем корпус старого фильтра и воздуховод.
Снять выхлопные трубы картера.
Устанавливаем новый воздушный фильтр и получаем прибавку мощности 3-5%.
Глушитель
Некоторые советуют не «заморачиваться» с карбюратором и фильтром, а сразу приступить к установке проходного глушителя.
Итак:
Снимаем резонатор и старый глушитель.
Демонтируем выпускной коллектор, но «штаны» оставляем.
Устанавливаем новый глушитель (см.), Подбирая диаметр трубы согласно нашим предпочтениям.
Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.
Повышение степени сжатия
Итак:
Демонтирована ГБЦ.
Головка блока цилиндров фрезеруется на специальном станке (изменения не должны превышать 0.5-1 мм).
Уменьшая таким образом объем камеры сгорания, мы увеличиваем степень сжатия.
Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после такой модернизации необходимо будет заправлять бак не обычным топливом, а чистым бензином с октановым числом АИ95-98.
Установка
спортивного распредвала обеспечит максимальную подачу топливовоздушной смеси в цилиндры, а это увеличит подъем клапана.
Не забудьте в процессе модернизации установить доработанные кулачки, которые отличаются исключительной плавностью профиля. Эти кулачки для настройки обеспечат надежное время.
Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно отодвинута назад, что хорошо видно на низких оборотах коленчатого вала. Типы спортивных распредвалов
Сегодня существует несколько видов спортивных распредвалов:
Распределительный вал с крутящим моментом ниже по потоку предназначен для езды по городу.
Универсальный распределительный вал для езды по городу и шоссе.
Распределительный вал
Horse разработан для езды по шоссе.
Трансмиссия
Если вышеуказанные методы дали только процент увеличения мощности двигателя, то улучшение коробки передач влияет на динамические характеристики, что наиболее важно. Двигатель, даже с самым мощным потенциалом, может не показать всей своей силы, если он не будет строго сочетаться с внешними условиями.
Принцип доработки КПП заключается в том, что нужно дать мотору как можно дольше проработать в так называемой «правой» зоне шкалы тахометра.
Этого можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:
В этом случае, если переключить скорости «вверх», обороты не упадут, как раньше, и двигатель не потеряет бодрость и будет показывать резкий разгон.
При переключении передач «вниз», даже на относительно высокой скорости, вы можете безопасно добиться более интенсивного ускорения, потому что вы больше не рискуете выпрыгнуть в красную зону тахометра.
Примечание. Заводским «браком» моделей ВАЗ является синхронизатор второй передачи, на который возложена миссия выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля, чтобы обеспечить некоторый запас тяги после переключения на 2-ю передачу, заранее, даже на 1-й передаче, должен хорошо провернуть двигатель, прислушиваясь к «реву» двигателя.
Типичная модернизация коробки передач выполняется следующим образом:
Изготовляются полностью оригинальные валы и шестерни.
Устанавливаются на КПП взамен старых.
Установлена завеса короткоходная.
Замена корзины и диска сцепления.
Таким образом, настраивая трансмиссию, можно вносить изменения. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что 4-я, 5-я и даже 6-я скорости станут подходящими (если такая была на ВАЗ 2109).
Приведенные выше инструкции и подсказки — это реальный и практичный способ обновить двигатель самостоятельно.В процессе работы рекомендуется использовать наглядные пособия: фото и видео материалы.
Как известно, цена на тюнинг двигателя на СТО довольно высока. Получается, что на самомодернизации можно будет очень сильно сэкономить.
В процессе эксплуатации силовая установка вашего автомобиля будет изнашиваться все больше и больше. В определенный момент возникнет необходимость в капитальном ремонте (CR). Если все необходимые работы по техническому обслуживанию и текущему ремонту проводились регулярно, то двигатель спокойно проработает до 100 000 — 150 000 км пробега без «капита».В противном случае пробег до CD будет значительно сокращен.

Технология капитального ремонта электростанции включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и узлов. Ремонтные работы часто включают в себя металлообработку определенных деталей, например, шлифовку коленчатого вала, фрезерование головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис возьмет за это поистине драконовскую плату. А если у вас иномарка, то лучше обратиться на СТО.Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как сделать капитальный ремонт двигателя ВАЗ 2109 самостоятельно.
Капитальный ремонт двигателя ВАЗ 2109, 2108
Для начала очень важно определить, нужен ли мотору вашего автомобиля CR. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или отремонтировать всего несколько агрегатов, и мотор вернется в нормальный режим работы. Давайте рассмотрим факторы, указывающие на необходимость капитального ремонта двигателя.
Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, не совсем верно. Ведь если техническое обслуживание проводится регулярно, фильтры, масло, охлаждающая жидкость и т. Д. — то шестизначное число на одометре может указывать на то, что пора «встряхнуть» двигатель, но не всегда. Если диагностика показывает, что все системы работают исправно, зачем что-то делать? Теперь посмотрим на другую ситуацию. Владелец автомобиля безответственно относится к его обслуживанию. Техническое обслуживание не проводится, машина эксплуатируется в неоптимальном режиме (например, участвует в гонках, хотя к ним не подготовлена).Очевидно, двигатель в этом случае придется ремонтировать очень быстро.
Когда делать капремонт двигателя
Теперь давайте посмотрим на признаки, которые действительно могут указывать на необходимость капитального ремонта.
Главное, что должно вас насторожить, — это увеличение расхода масла. Если утечек нет, но необходимо регулярно доливать, значит, поршневые кольца сильно изношены. Кроме того, вполне вероятно, что направляющие втулки и уплотнения штока клапана также изношены.
Поскольку кривошипно-шатунный механизм (КШМ) — одна из важнейших частей двигателя, то при подозрении на срочную необходимость КР проверьте его состояние.Это можно сделать, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (конечно, при этом двигатель должен работать). Затем сравните результаты измерений со стандартными значениями. Сжатие недостаточное? Подшипники или гидравлический насос могут быть сильно изношены.
Обратите внимание, что если двигатель внезапно становится нестабильным, издает странные звуки в виде постукивания или звяканья (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность… Отдельно эти признаки указывают на неисправности в отдельных узлах и агрегатах, но если сразу 2-3 из них появляются, это, скорее всего, свидетельствует о необходимости капитального ремонта мотора. Чтобы полностью в этом убедиться, запустите диагностику, возможно, вам просто нужно поменять какую-то деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нам нужно сделать капитальный ремонт.
Капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до единиц, указанных в спецификации. Поршневые кольца заменены на новые, а цилиндрические — нарезаны и отрегулированы.Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не заниматься ими самостоятельно, а довериться профессионалам. То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала до ремонтного размера. Кроме того, замене подлежат как коренной, так и шатунный подшипники. Затем ремонтируется головка блока. В комплекс работ с ним входит диагностика, последующий ремонт / замена опорных плит, клапанов, возвратных пружин и др.
Во время капитального ремонта воспользуйтесь случаем, чтобы проверить, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т.д. При необходимости отремонтируйте их или замените на новые узлы.
После завершения капремонта двигатель должен работать как новый и при этом служить безупречно 100 000 — 150 000 км … пробег при плановом ТО.
Перед запуском блока питания CD наметьте план действий.В первую очередь определитесь, какие процедуры вы будете выполнять сами, а какие оставите мастерам. Затем определитесь с местом, где вы будете проводить ремонт. Идеальный вариант — в собственном гараже с ямой. Если нет, снимите подходящую комнату или попросите помощи у друзей, у которых есть такой гараж. Также приобретите ручную таль с цепным приводом и несколько стропов для фиксации грузов (с помощью которых вы снимете блок двигателя). Также понадобится что-то, на что вы будете ставить блок, например поддон или покрышку подходящего размера.
Только теперь можно снять двигатель и разобрать его на отдельные части. Запчасти лучше не покупать сразу — ходите в автомагазин, пока работаете. Также не стоит торопиться с машинными работами — после детального осмотра некоторые детали, например, коленвал, лучше бы заменить на новый или модернизированный. Вполне вероятно, что состояние двигателя в целом будет очень плохим, и тогда логичнее было бы купить двигатель 2-й комплектности (то есть это блок цилиндров и ГБЦ в сборе, а там нет вложения) в целом.Также не забывайте, что капремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому спланируйте его заранее, чтобы не забирать двигатель позже вечером после работы.
Как собрать двигатель на ВАЗ 2109
Итак, сначала слейте рабочие жидкости, снимите навесное оборудование, бачки, радиатор и т. Д. Затем отсоедините двигатель и коробку передач, затем вытяните агрегат с помощью строп и подъемников, поместив его на шину или поддон. Далее снимаем головку блока и КШМ.Не забудьте отметить, где были вкладыши подшипников и крышки подшипников, это вам очень пригодится в дальнейшем. На этом все, теперь можно приступать к ремонту и замене деталей, а потом и к сборке. Выполняйте эти процедуры в следующей последовательности:
Проведите диагностику дефектов деталей: те, которые можно установить обратно, почистить и заменить изношенные на новые.
Если блок цилиндров остается старым, очистите его от грязи. Особое внимание уделите пазам и опорам, куда будет установлен коленчатый вал.
Установите наушники на блочную кровать. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый лайнер снабжен усиками — проследите, чтобы они входили в пазы грядки.
Установить коленчатый вал, предварительно очищенный и продуванный сжатым воздухом, на его опоры.
Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены к щекам вала.
Поместите белое алюминиево-стальное кольцо на переднюю часть центральной кровати, а другое — на заднюю.
Убедитесь, что полукольца не выступают за края станины (они должны быть с ними заподлицо).
Теперь установите вкладыши в крышки коренных подшипников. Руководствуйтесь нанесенными вами отметками. Поменять наушники местами нельзя! Убедитесь, что усики входят в пазы на крышках.
Установите крышки коренных подшипников. В этом случае помогут и ваши ярлыки, и заводские: они есть на каждой крышке, а на 2-й и 5-й их по две.
Оцените, насколько изношены болты крепления, при необходимости купите новые. Проденьте их все в отверстия, но не затягивайте, потому что затягивать их нужно строго в определенном порядке (см. Изображение ниже).
Проверить состояние поршневой группы. Его можно отремонтировать с помощью специального оборудования, но проще (а зачастую и дешевле) приобрести новое.
Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).
С помощью специальной оправки обжать поршневые кольца, затем вставить поршневой узел с шатуном без нижней крышки в цилиндр. Здесь тоже важно соблюдать отметки: на новом поршне они будут заводскими, на старом — изготовленными вами («родные» отметки, как правило, уже не видны).
Установить шатун на шейку коленчатого вала. Затем возьмите вкладыши, вставьте их в монтажные крышки и смажьте маслом.
Теперь можно установить и закрепить нижние крышки шатунов. Помните, крышки нельзя менять местами! У каждой крышки свой шатун.
Установить датчик давления масла и другие оставшиеся детали.
Самостоятельный ремонт ГБЦ на ВАЗ 2109
Приступаем к ремонту головки двигателя. В случае с головкой блока цилиндров на фотографиях ее осмотр показал, что она была фрезерована и не очень качественная.В результате на поверхности детали остались характерные риски, через которые антифриз просачивался в масляный канал, а затем стекал в картер.
В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально ровной, и антифриз больше не попадет в масло.
А теперь пора узнать, как разобрать ГБЦ на ВАЗ 2109.Сначала снимаем коромысло вместе с пружинами.
Посмотрите внимательно на плоскость давления коромысла. На фото красной стрелкой отмечен самолет, который постепенно округляется по мере износа. Если коромысло стояло наискосок, это говорит о необходимости регулировки зазора между ним и валом ГРМ. Было ли коромысло наклонено относительно вала? Значит, он изношен, поэтому если вы планируете заменять клапаны на новые, проделайте то же самое с коромыслами.
Тогда загляните в колодцы, в которых ходят толкатели.При сильном износе направляющей втулки клапана и дальнейшей эксплуатации станка с этими изношенными деталями в толкателях появляется определенный люфт, в результате чего колодцы превращаются из круглых в овальные. Это хорошо видно по рискам, обозначенным красными стрелками на фото. В этом случае устанавливать новые направляющие бесполезно — они быстро выйдут из строя. Такой дефект трудно поддается ремонту и часто приводит к покупке новой ГБЦ, но в данном случае он был исправлен обработкой на расточном станке с последующей запрессовкой бронзовой втулки.
Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно вкрутить и еще сложнее удалить.
На этом ремонт головки блока завершен. Установите обратно все снятые детали и, конечно же, не забудьте купить новую прокладку головки блока цилиндров.
Сразу скажу, что подавляющая часть работ по расточке ГБЦ не может быть выполнена самостоятельно.Для этого требуется специальное оборудование и навыки работы с ним. Если все это у вас есть, дерзайте, а в случае их отсутствия ищите специалиста.
В большинстве случаев вы сможете только снять головку, отдать мастеру, а затем забрать и установить обратно.
Почему расточка ГБЦ
И блок цилиндров, и головка имеют длительный срок службы и редко ломаются раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка бывают вмешательства, относящиеся к разряду плановых ремонтов. Например, это пайка или сварка отверстия в блоке двигателя, образовавшегося из-за поломки шатуна.
Однако иногда автовладелец хочет растачивать ГБЦ не для ремонта, а для увеличения мощности двигателя. Эта операция называется форсированием. В результате камера сгорания увеличивается, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форсинг всегда рассчитывается заранее теоретически, так как есть риск слишком сильно потерять блок и голову, и в конечном итоге они могут разрушиться.
Какая расточка блока цилиндров на ВАЗ 2109
Скорее всего, занудством вы не будете заниматься — они просто возьмут у вас деталь, а потом скажут, когда вы сможете ее забрать. Но расширять кругозор, зная в общих чертах все технологии, не помешает.
Расточка блока — это процедура увеличения посадочных мест гильз цилиндров. Естественно, рукава нужны уже не оригинальные, а ремонтные размеры.Для вас крайне важно знать размер этих втулок и сообщить специалисту, какой ремкомплект вам нужно растачивать. Все необходимые замеры баллонов вы можете сделать самостоятельно, но для этого понадобится внутренний счетчик.
Сама операция выполняется на специальной машине на небольшой скорости. Это очень важно, так как необходимо одновременно соблюдать размеры, не нарушать геометрию цилиндра, и при этом сохранять качество обработки.
Еще одно важное правило — мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к основанию. Это ложе распредвала.
Также следует отметить, что при растачивании необходимо оставить припуск (дефект верхнего слоя). Его толщина должна быть очень небольшой — от 0,1 до 0,15 мм. Он разработан для предотвращения перекоса оси цилиндра в процессе хонингования.
Что касается хонингования, эта операция должна выполняться после растачивания блока.Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.
После этого можете забирать силовую установку обратно. После завершения сборки и заливки новых рабочих жидкостей обязательно отрегулируйте клапана. На этом капита двигателя ВАЗ 2109 закончилась. До новых встреч на страницах нашего сайта!
Стартер ВАЗ 2109 — поломки, их причины и способы устранения
Стартер — незаменимый элемент пусковой системы каждого автомобиля.По своей конструкции это своего рода источник постоянного тока, который раскручивает коленчатый вал до тех оборотов, которые необходимы для запуска двигателя внутреннего сгорания. И если ваш железный конь вдруг перестал заводиться, то следует искать источник проблемы в этой части. Но не всегда после обнаружения поломки эту запчасть следует заменять. Возможно, поломка скрыта в аккумуляторе или в отдельных элементах стартера. Но как именно найти точный источник неприятностей и что изменить в такой ситуации? Ответы на эти вопросы вы найдете в нашей статье.

Прежде чем перечислять поломки, хочу отметить, что стартер на ВАЗ 2109 имеет аналогичную конструкцию со всеми моделями «Жигулей» 2104-2107, поэтому данная инструкция будет полезна всем владельцам отечественных ВАЗов.
Причины и устранение неисправностей
Первое, с чем могут столкнуться автомобилисты, — это когда при повороте ключа зажигания не работают тяговое реле двигателя и якорь стартера.
У этих проблем есть несколько причин и решений. Во-первых, это может указывать на неисправный или разряженный аккумулятор.В этом случае зарядите или замените аккумулятор. Во-вторых, повреждения могут скрываться в окисленных выводах аккумулятора или в раскрученных наконечниках. Выход — очистить клеммы аккумулятора от грязи. Также снимите наконечники, смажьте их и снова затяните. Есть поломки в реле, а точнее в его обмотке. В этом случае единственным выходом из ситуации может стать замена данной детали.

Случай второй — стартер ВАЗ 2109 работает, но с постоянным шумом.
Для этого есть три причины. Первый — выход из строя шейки вала якоря или втулок подшипников. Для возобновления работы двигателя ВАЗ 2109 необходимо полностью заменить стартер. Вторая причина может заключаться в сломанной крышке этой детали или ее неплотном креплении. Менять ничего не нужно, нужно просто подтянуть гайки, которыми крепится стартер ВАЗ 2109. И последняя причина — перекос этой детали. Это означает, что стартер при установке не был должным образом закреплен.Чтобы устранить проблему, проверьте надежность всех креплений. Если эта деталь действительно перекосилась, ее нужно снять и переустановить по правилам.
Третий случай — при запуске мотора стартер ВАЗ 2109 плохо работает или вообще не вращается (при этом реле работает

ОК).
Неисправность следует искать в плохом контакте контактов реле втягивающего устройства.
No related posts.

Двигатель	1.3л, 8-кл.	1.5л, 8-кл.	1.5л, 8-кл.
Длина, мм	4006	4006	4006
Ширина, мм	1650	1620	1620
Высота, мм	1402	1402	1402
База, мм	2460	2460	2460
Колея передних колес, мм	1400	1400	1400
Колея задних колес, мм	1370	1370	1370
Снаряженная масса, кг	925	925	945
Полная масса, кг	1350	1350	1370
Допустимая полная масса буксируемого прицепа с тормозами, кг	900	900	900
Клиренс, мм	160	160	160
Объем багажника мин / макс, л	330/640	330/640	330/640
Колесная формула / ведущие колеса	4×2 / перед
Компоновка автомобиля	Передний привод, расположение двигателя переднее, поперечное
Кузов / количество дверей	Хэтчбек / 5
тип двигателя	Бензиновый
Система подачи	Карбюратор	Карбюратор	Распределенный впрыск
Диаметр цилиндров, мм	76	82	82
Ход поршня, мм	71	71	71
Степень сжатия	9,9	9,9	9,9
Объем двигателя, см 3	1288	1499	1499
Максимальная мощность, кВт / об / мин	64/5600	68/5600	78/5400
Максимальный крутящий момент, Нм при об / мин	95/3400	100/3400	116/3000
Топливо	АИ-92	АИ-92	АИ-95
Расход топлива в городском цикле, л / 100км	—	8,7	9,9
Максимальная скорость, км / ч	148	154	155
Разгон до 100 км / ч, с	16	14	13
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Рулевое управление	Стоечный, без усилителя
Шины	175 / 70R13 5Jx13;
Емкость топливного бака	43	43	43

Ремонт стартера на ВАЗ 2109 своими руками: схема, разборка, замена втулки

Конструкция и принцип работы

Характерные неисправности

Диагностика

Снятие

Ремонт

Щетки

Якорь

Обгонная муфта

Тяговое реле

Втулки

Стартер ВАЗ-2109.

Бендикс нового образца 11 зубьев (шестерня привода стартера) ВАЗ 2108, 2114

Стартер Ваз 2109 — Автозапчасти

Стартер Ваз — Автозапчасти — OLX.kz

Как проверить стартер ВАЗ 2109 в домашних условиях

Если стартер крутит при замыкании клемм, но очень слабо, то есть несколько предположений:

Если во время поворота ключа зажигания слышны характерные щелчки, это может означать следующее:

Кроме всего прочего, нельзя исключать замок зажигания, который также может быть причиной того, что мотор не запускается.

Рекомендуем видео как проверить стартер ВАЗ 2109 и произвести ремонт

Замена втулки стартера ВАЗ 2109 своими руками

Как снять стартер?

Ремонт устройства

хватается за карбюратор. Почему машина не заводится? Альтернативные способы запуска автомобиля

ВАЗ-2109 не заводится — что делать?

Проверка форсунок и ремня ГРМ

Диагностика неисправности датчика

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Какие причины не запускать карбюратор на морозе

Почему не заводится ВАЗ 2109 — ищем причину

Проверка системы питания

Проверка системы зажигания

Плохо крутит стартер на холодном ВАЗ 2109

Проблемы с системой питания двигателя ВАЗ

Газораспределительный механизм

Почему не заводится машина? Не хватает карбюратор ВАЗ 2109

Торговые палатки

Карбюратор глохнет на холостом ходу

Пошаговая инструкция

Почему не заводится ВАЗ 2109 — ищем причину

Проверка системы питания

Проверка системы зажигания

Простейшие неисправности и методы их устранения

Серьезная поломка

Отсутствие воздуха и засорение фильтров

Свечи зажигания неисправны

Неисправность проводов ВВ

Альтернативные способы завести машину

карбюратор крутится но не заводится. Почему не заводится машина? Не заводится карбюраторный двигатель ВАЗ

Аккумулятор

Зажигание

Распределитель затоплен

Катушка

Свечи

Что делать, если ключа нет?

Грязный фильтр

Автоматические выключатели

Клапанные зазоры

Масло

ГРМ Фазы

Стартер

Простейшие неисправности и методы их устранения

Серьезные поломки

Неисправность топливной системы

Неисправности в системе зажигания

Проблемы с электрооборудованием или электроникой инжектора

Не заводится из-за проблем с ГРМ или поршневой группой

Не включается зажигание карбюратора ВАЗ 2109. Что такое

Что такое

Схема

Типичные неисправности

Как проверить неисправность

Общие неисправности

Ремонт и замена

Личинка и ее замена

Контактная группа

общая информация

Когда генератор не подает ток

Заказ на работу

Проверка регулятора
