как правильно настроить музыку в машине, саб в авто к автомагнитоле

Многих водителей не устраивает акустика аудиосистемы автомобиля. Для улучшения звучания не обязательно менять магнитолу — можно установить сабвуфер. Установку прибора в транспортное средство можно произвести самостоятельно. Для этого необходима схема подключения сабвуфера и усилителя к магнитоле, набор проводов, инструментов и инструкция с поэтапным монтажом.

Где установить сабвуфер

Монтаж прибора в авто — непростое занятие, оно может создать проблемы, но все будет зависеть от модели транспортного средства. Необходимо не только подключить устройство, но и правильно выбрать место для его монтажа. Для автомобилей с кузовом хэтчбек и минивэн особых проблем с выбором места для установки устройства нет. В кузовах седан саб устанавливают на полке заднего окна или в обивку дверей.

Как подключить

Производят подключение сабвуфера к магнитоле с помощью обыкновенных проводов, соблюдая правило полярности при подключении. Если усилитель или саб без входа, применяют адаптер. Саб подключают к автомагнитоле, а усилитель — к адаптеру. Регулируют сигнал до тех пор, пока помехи не исчезнут.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Пассивный

Устройство с одним и более динамиками низкой частоты, расположенными в единой конструкции, называются пассивным сабвуфером. Для воспроизведения саб подключают к усилителю, который предназначен для пропуска низкочастотных сигналов.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать … Перейти к тесту »

Чтобы подключить усилитель и сабвуфер, прокладывают силовой кабель к первому. Работу проводят, предварительно сняв клеммы с АКБ, последовательно выполняя следующие операции:

  1. Прокладку кабеля питания.
  2. Для прокладки кабеля по салону в некоторых участках необходимо снять обивку и накладку порога.
  3. Выведенный в багажник силовой кабель подключают к сабу, выдерживая полярность.
  4. Подав питание, подключают усилитель.
  5. Для одновременного включения автомагнитолы и усилителя применяют один источник питания.
  6. Сабвуфер присоединяют к усилителю.

Активный

Это устройство, состоящее из динамика, усилителя и фильтра. Его подключение несколько проще процедуры с пассивным сабом, а воспроизведение в основном зависит от качества настройки. Чтобы подключить сабвуфер, необходимо последовательно выполнить следующие операции:

  1. Силовой кабель подключают к АКБ.
  2. Для защиты от КЗ и нагрузок в силовую цепь ставят предохранитель.
  3. Массу усилителя соединяют с кузовом автомобиля.
  4. Соединяют саб с магнитолой коаксиальным кабелем.

Без линейного входа

Подключение усилителя и сабвуфера в автомагнитоле иногда бывает проблематичным, — пользователи сталкиваются с отсутствием выхода у саба. При этом применяют адаптер, который подключают к усилительному устройству, а саб — к выходу автомагнитолы. Регулировку сигнала производят с целью получения чистоты воспроизведения звука, т.е. убирают искажения и помехи.

Как настроить

Заводские настройки сабвуфера не всегда удовлетворяют пользователей своим звучанием. Для того чтобы правильно настроить музыку в машине с сабвуфером, поэтапно выполняют следующие операции:

  1. Включают низкочастотный фильтр. Рекомендуют произвести установку параметра в пределах 50-63 Гц.
  2. Настраивают частоту динамика. Регулируя фильтр частоты, убирают низкие частоты, лежащие за пределом диапазона слышимости человеческого слуха.
  3. Регулируют выход чувствительности. Этот фильтр отвечает за согласованную работу магнитолы и сабвуфера.
  4. Настраивают звуковую фазу.
  5. Производят настройку стыка частот.

Активный сабвуфер

Настраивают активный саб до тех пор, пока акустическая система не будет воспроизводить чистые звуки. Для настройки прибора необходимо:

  1. Приобретают специальный диск с записанной мелодией, позволяющий услышать даже незначительные дефекты настройки.
  2. Настройку активного саба продолжают до тех пор, пока не добьются чистого звучания, удовлетворяющего пользователя.
  3. Настройку производят тремя кнопками — Bass, Tribble, Sub.

Пассивный сабвуфер

Для получения качественной акустики необходимо произвести правильные настройки головного устройства, кроссовера и усилителя.

Настройка всех элементов акустики заключается в настройке частот и крутизны среза. Находят на автомагнитоле низкочастотный фильтр LPF и фильтр частоты ФНЧ. Если эти функции в магнитоле имеются, значит она уже имеет встроенный кроссовер. Устанавливают параметр ФНЧ, равный 63Гц, а значение slow (в настройках магнитолы), равным базовому параметру, — 12 дБ/кт. Параметры могут иметь и другие значения, что зависит от типа аппаратуры.

Подключение активного сабвуфера к магнитоле

Подключение активного сабвуфера к магнитоле

Подключение активного сабвуфера к магнитоле — отсутствие хорошей аудиосистемы в автомобиле в наше время это редкий случай.

Практически любой авто-владелец, неравнодушный к качественной музыке, стремится установить у себя в машине достойный аудио комплекс. При этом первостепенное значение уделяется не только, чтобы грамотно рассредоточить звуковую панораму внутри салона, но чтобы и качество звучания было на высоте.

Чтобы обеспечить установленную в машине АС чистым и вместе с тем мощным звучанием на низких частотах, для этого как правило, требуется сабвуфер. Подключение активного сабвуфера к магнитоле для человека имеющего некоторые навыки не представляет никакой сложности. А для тех кто сталкивается с этим впервые, данная публикация поможет правильно все подключить.

Первым и наиболее важным этапом является выбор качественного акустического оборудования, благо что в продаже сейчас имеется большой ассортимент аудио техники.

Какие бывают сабвуферы?


Сабвуфер активного действия

Сабвуферы, в общем то делятся на две основные категории

:

  • Сабвуфер активного действия состоит из усилителя, установленного снаружи либо внутри корпуса и НЧ-излучателя;
  • Сабвуфер пассивного действия не имеет собственного усилителя, но требует его подключения. Пассивный сабвуфер может быть выполнен и использование ящика, так и без него, динамик устанавливается непосредственно в подготовленное место в салоне автомобиля.

Примечание: если отдавать предпочтение активному сабвуферу, то он устанавливается и подключается намного легче и быстрее. При этом не нужно будет подбирать соответствующий усилитель мощности.

Из чего состоит активный сабвуфер?


Плоский активный сабвуфер Lanzar

В состав активного сабвуфера входит:

  • Ящик;
  • Динамический излучатель низких частот;
  • Потенциометр для установки уровня сигнала;
  • Усилитель мощности;
  • Регулятор частотного разделения сигнала.

Подключение активного сабвуфера к магнитоле считается несколько затруднительным процессом, чем установка динамических излучателей высокой и средней частоты. Это обусловленно тем, что корпус сабвуфера (кроме некоторых плоских вариантов) требует для себя много площади, а также нуждается в определенной настройке.




Схема подсоединения активного саба к головному устройству

Соединительные провода и варианты подключения

Для того, чтобы подключить сабвуфер потребуются монтажные провода различного сечения:

  • Силовой провод, ввиду прохождения по нему большого тока, необходимо использовать сечением 8 мм. Именно им соединяется питание сабвуфера с плюсовой клеммой аккумулятора. Кабели идущие на клеммы АКБ должны иметь на концах соединительные наконечники и надежно зафиксированы, а сам провод помещен в защитный кембрик.
  • Далее необходимо в непосредственной близости от аккумулятора установить предохранительную колодку с предохранителем. Это защитит аудио систему от возможного короткого замыкания и от чрезмерной перегрузки. Плавкий предохранитель должен быть расcчитан на максимальный ток потребляемый аудио оборудованием.

Прокладка провода в салоне автомобиля

  • Силовой провод нужно уложить в общий жгут вместе со штатной проводкой автомобиля и закрепить капроновыми хомутиками либо изоляционной лентой.
  • Второй кабель устройства с клеммы «минус» подается на заземление (любой свободный болт под капотом автомобиля). При проводке жгута проводов по салону и под капотом, необходимо использовать максимально короткий путь, это даст возможность снизить общее сопротивление проводников и повысить КПД аудиосистемы.
  • Если жгут проводов прокладывается через отверстия просверленными собственноручно, то необходимо устранить острые кромки в отверстиях (например: вставить туда резиновое кольцо). Немаловажным фактором при укладке жгута является обеспечение ему безопасности от всевозможных трений и высокой температуры.
  • Важно: всю проводку прокладывать внутри салона лучше всего будет с применением гофрированной трубки для кабеля, которая выполнена из термостойкого пластика в виде эластичного канала с круглым сечением.

    Разновидность подключений

    Существует две основных формы подключения:

  • Подключение, когда у головного устройства имеется специальный коннектор для активного сабвуфера. Если автомагнитола обеспечена таким специальным разъемом, то она соединяется с сабом при помощи отдельного провода через коннектор LFE.
  • Если же в головном устройстве не предусмотрен такой соединительный порт, то тогда для подключения потребуется ВЧ-преобразователь сигналов, который конвертирует их в сигналы низкой частоты.
  • В случае параллельного соединения преобразователя с акустической системой, в выходном тракте преобразователя создается нормативный сигнал линейного типа. Далее, используя обычные монтажные провода он подключается к входным гнездам сабвуфера LFT, или Lineln.

  • Преобразователь высоких частот в низкие

    В заключение о мерах предосторожности

    • Перед тем как приступить к соединению устройств проводами, необходимо убедится, что с аккумулятора сняты силовые кабели.
    • Выполняя соединение акустического оборудования, старайтесь выполнять надежные и качественные стыковочные контакты. Отнеситесь к выполнению этой работы со всей ответственностью.
    • Обязательно используйте необходимые уплотнители, качественную проводку, элементы крепления и так далее.
    • Устанавливаемый на борту автомобиля предохранитель должен соответствовать максимальному току установленного оборудования.
    • Все акустические устройства входящие в состав бортовой аудиосистемы должны быть основательно и надежно закреплены в автомобиле.


    Подключенный в автомобиле активный сабвуфер

    Подключение сабвуфера к магнитоле активного и пассивного

    Автор Milavlad На чтение 6 мин. Просмотров 17 Опубликовано

    Как подключить сабвуфер

    Сабвуфер — это устройство воспроизведения звука, рассчитанная на низкочастотное звучание. Говоря иными словами, с помощью него воспроизводятся басы, которые усиливают ритм играющей музыки.

    Как правило, в комплект акустической системы он не входит, его приходится подключать дополнительно. И зачастую это связано с большими трудозатратами, если это делать самостоятельно, или дополнительными финансовыми вложениями в своего железного коня, если обращаться в автосервис.

    Поэтому его подключение — дело сугубо добровольное и обуславливается только любовью к громкой музыке.

    К штатной магнитоле

    Чтобы подключить сабвуфер к штатной магнитоле, необходимо проверить для начала, есть ли на ее задней панели разъемы для соответствующих проводов. Обычно это всем известные «тюльпаны» красного, желтого и белого цветов. При наличии таковых, процесс становится существенно проще. К тому же следует выделять активный и пассивный варианты сабвуфера. Первый имеет малый эффект, второй же дает прекрасный результат: при прослушивании музыки через него на басы и ритм делается особый акцент.

    Дополнительные провода, требуемые для подключения штатной магнитолы к сабвуферу, можно приобрести в любом автомагазине. Чтобы конструкция смотрелась аккуратно, провода прячут под обшивку автомобиля. По факту получается, что они протянуты через весь салон прямо под капот, и их хаотичное расположение по внутреннему пространству машины,п мало того, что не добавит эстетичности, так еще и будет мешать пассажирам, особенно при входе или выходе из машины.

    К инородной магнитоле

    Для подключения сабвуфера к незаводской магнитоле понадобятся:

    • усилитель;
    • проводка для подключения питания;
    • соединения между собой самой магнитолы;
    • усилителя и непосредственно колонок.

    Провода в данном случае придется покупать дополнительно, при этом учитывать необходимо будет не только марку магнитолы, но и автомобиля, в том числе год его выпуска.

    Для начала нужно будет вытащить магнитолу из гнезда. Старайтесь не ковырять ее отвертками для этого, но если иных способов нет, сойдет и этот. Посмотрите, какие входы есть на задней панели. В современных магнитолах во всех предусмотрены разъемы для подключения саба. Скорее всего, это будут тюльпаны.

    Подключите к ним провода в соответствии с цветами. Они должны будут соединить магнитолу и усилитель. Затем провода, идущие от самих колонок в соответствии с плюсовыми и минусовыми клеммами. И не забываем про подключение усилителя к аккумулятору.

    Как подключить сабвуфер к усилителю

    Прежде всего стоит запомнить, что мощность сабвуфера и усилителя должны совпадать. Если в этом возникли сомнения, проконсультируйтесь с продавцом при приобретении обоих устройств. В ином случае звук будет недостаточно качественным, а перепады напряжения могут вовсе вывести систему из строя.

    Подключая сабвуфер к усилителю, не забывайте о плюсовых и минусовых клеммах, а также штатных предохранителях на проводах. Если такие в комплект изначально не входят, обязательно приобретите их отдельно. Они уберегут систему от скачков энергии сэкономят ее расход.

    Заземляющий провод крепится к неокрашенной металлической поверхности. Здесь уже все зависит от удобства и его длины. Часто его прикрепляют к винту от сиденья. Не забудьте хорошо почистить конец провода, чтобы ничего не мешало процессу.

    При подведении проводов непосредственно от магнитолы, не стоит забывать о проводе питания. Если упустите его из виду, система просто не будет работать. Обычно это тонкий синий проводок, идущий в центральный вход.

    Какими проводами нужно подключать сабвуфер

    Для того чтобы подключить сабвуфер, потребуются акустические, межблочные и силовые провода. Каждый из этих видов несет определенный функционал. Зачастую они укомплектованы в недорогие наборы, качеству таких комплектов не стоит доверять.

    • Во-первых, длины проводов может не хватить для правильного подключения.
    • Во-вторых, несмотря на толстую изоляцию, сам провод может иметь недостаточную для таких технических нагрузок толщину.

    Если уж вы решили на приобретение именно набора, тогда обратите внимание на производителя. Фирменные комплекты будут стоить дорого, но зато отвечать всем необходимым требованиям.

    В идеале лучше покупать эти провода отдельно. Таким образом, вы сможете проконтролировать длину, толщину и качество приобретаемого провода из расчета требований именно к вашему автомоби

    Как подключить активный сабвуфер к штатной магнитоле

    Как установить сабвуфер: подводные камни и схемы подключения

    Настоящие меломаны предпочитают наслаждаться качественным звуком как дома, так и за рулём автомобиля. Для прослушивания любимой музыки в отличном качестве модернизируют акустическую систему (АС).

    Прокаченная АС состоит из: штатной магнитолы, усилителя, сабвуфера и динамиков. Получить объёмный звук помогает сабвуфер. В этой статье мы рассмотрим вопросы выбора и установки низкочастотника (НЧ).

    Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

    Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

    Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

    Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

    • усилитель аудиозвука;
    • частотный разделитель;
    • НЧ-головки.

    На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

    Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания.

    Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно.

    В итоге получаем примерно одинаковую сумму затрат.

    Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

    Пассивного

    Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

    При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер.

    Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно.

    В специальной литературе и в интернете размещены принципиальные схемы устройства.

    Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

    Активного

    Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

    На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

    Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

    Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

    Подключаем саб: важные моменты и инструкция

    Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле. Перед началом работ обратите внимание на несколько моментов:

    1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.
    2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
    3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
    4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

    Необходимые инструменты и материалы

    Для успешного подключения сабвуфера своими руками приготовьте такие инструменты и материалы:

    • кусачки;
    • нож;
    • набор рожковых ключей;
    • изоляционную ленту;
    • плоскогубцы;
    • пластмассовые стяжки;
    • силовой кабель;
    • акустические кабели;
    • предохранитель на 60А в корпусе;
    • пластмассовые съёмники для демонтажа элементов обшивки.

    Длина провода для питания сабвуфера и акустического кабеля зависит от конкретной модели автомобиля и возможности прокладывания проводки под обшивкой. Сечение питающего кабеля зависит от мощности активного сабвуфера или усилителя.

    К примеру, мощность саба 200 ватт, делим на 12 (величина напряжения в электрической цепи автомобиля), получаем 16.7 ампер. Такой ток должен выдержать силовой кабель и не перегреваться. Исходя из этого выбирают сечение провода.

    Пошаговая инструкция по установке активного сабвуфера

    1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
    2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
    3. Установите предохранитель на провод возле аккумулятора.

      Не подключайте силовой кабель к клемме АКБ.Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой

    4. Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.

      Находим линейный выход для саба и провод управления

    5. Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами.Вся проводка прокладывается под элементами обшивки салона автомобиля.

      Она надёжно крепится пластмассовыми хомутами

    6. Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
    7. Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
    8. Подключите провод питания к клемме «+» аккумулятора.

    Видео: Как проще всего подключить активный сабвуфер

    Для уяснения деталей и последовательности установки просмотрите видео. Возможно, оно поможет оценить свои силы и получить ответ на вопрос: кто будет модернизировать акустическую систему вашего автомобиля?

    Нюансы установки в автомобилях разных марок

    Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём.

    К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом.

    Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

    К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

    Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

    Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов.

    Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их.

    И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

    Источник: http://autozam.ru/remont-i-obsluzhivanie/kak-ustanovit-sabvufer-podvodny-e-kamni-i-shemy-podklyucheniya.html

    Как подключить сабвуфер к штатной магнитоле — есть решение!

    Рассказывать о том как протянуть провода от аккумулятора для питания сабвуфера или как снять штатную магнитолу мы не будем, я думаю вы разберетесь с этим самостоятельно. Расскажем только о некоторых нюансах связанных с подключением сабвуфера именно к заводской аудиосистеме.

    При подключении сабвуфера (или усилителя) к штатной магнитоле вы столкнетесь с некоторыми трудностями. Во-первых, привычного линейного выхода (в виде «колокольчиков» сзади магнитолы) у штатной магнитолы вы не найдете.Некоторые заводские магнитолы имеют линейный выход но таких на самом деле немного.

    Во-вторых, у многих современных магнитол нет даже выхода на управление (включение) внешнего усилителя. В большинстве случаев звуковой сигнал из магнитолы выходит уже после встроенного усилителя, и идет прямо на динамики. Это так называемый сигнал высокого уровня и проще всего взять сигнал на сабвуфер именно отсюда.

    Но если вы снимите свою заводскую магнитолу и посмотрите на нее с тыльной стороны то увидите какую-то похожую картину:

    Сразу становится понятно что производитель не рассчитывал что пользователь будет подключать что-то к магнитоле самостоятельно.

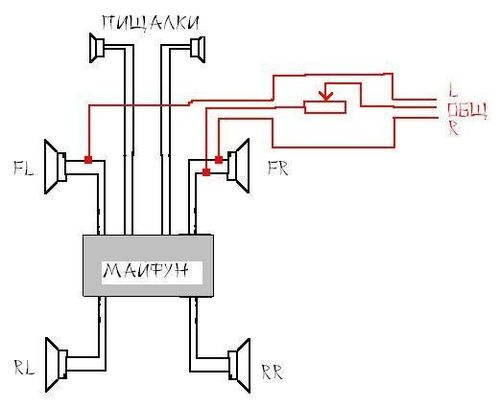

    Можно поискать в интернете распиновку разъема на вашу конкретную магнитолу и найти провода которые идут на задние динамики, обычно они имеют обозначения типа LR- LR+ RR- RR+, что означает LEFT REAR (-), LEFT REAR (+), RIGHT REAR (-), RIGHT REAR (+) — пары проводов на левый задний динамик + и — и на правый задний динамик соответственно.

    Вот отсюда мы и возьмем сигнал на на наш сабвуфер. Если вам сложно разбираться с распиновкой разъема то вы можете подключиться к проводам которые идут на динамики в районе стойки задней двери, в том месте где они входят в дверь. Там их будет просто найти и это будет то же самое.

    Скорее всего у вас активный сабвуфер, т.е. со встроенным усилителем, поэтому в нем обязательно будет «высоковольтный» на который нужно подать сигнал с динамиков. Выглядит этот вход как-то так. (Что делать если такого входа нет- читайте дальше!)

    Или вот так:

    Подписан он может быть как «HI INPUT», «HI LEVEL», «SPEAKER IN», «SPEAKER INPUT». Тут главное не перепутать плюс с минусом при подключении проводов от динамиков ко входу усилителя.

    Потому что если вы перепутаете полярность то звука может вообще не быть, так как низкочастотный сигнал чаще всего записан одинаково и в левом и в правом канале, в случае противофазы сабуфер может просто невнятно гудеть и все.

    Точно так же вы можете взять сигнал со штатной «головы» и в том случае если у вас не активный сабвуфер а отдельно сабвуфер и усилитель.

    Редко, но иногда так случается что у усилителя или активного сабвуфера нет высоковольного входа. В этом нет ничего страшного, просто нужно докупить конвертер высокого уровня в линейный. Тогда вы подключаете провода от акустики в адаптер а от адаптера межблочным проводом запускаете сигнал в усилитель.

    Вторая проблема с которой вы можете столкнуться при подключении сабвуфера или усилителя к штатной магнитоле это то что у многих современных заводских магнитол нет выхода на включение внешнего усилителя.

    В основном это касается новых европейских автомобилей, например VW, Audi. На «японцах» Toyota, Mazda, Nissan и других на магнитолах чаще всего есть выход +12в при включении магнитолы. Он может идти на питание антенны или других устройств, связанных с аудиосистемой.

    Он может не использоваться но скорее всего он есть в разъеме.

    Так что если у вашей магнитолы есть такой выход от все просто. Подключаем этот выход на вход усилителя обозначенный REM (Remote). Это управление включением усилителя:

    Что же делать если у магнитолы нет такого выхода? Для того чтобы сабвуфер выключался и не разряжал аккумулятор на стоянке вы можете подключить этот провод на так называемый провод «ACC» на замке зажигания.

    Таким образом сабвуфер будет выключаться когда вы будете выключать зажигание и уходить. Это не совсем корректно, так как когда вы будете запускать двигатель возможны хлопки в сабвуфере, но не смертельно.

    А на тех же VW или Audi с 2005-го или позже годов выпуска часто нет такого провода как ACC, так как на этих машинах управление системой осуществляется по CAN шине.

    Если у вас такой автомобиль то есть очень простое решение — активный адаптер уровня сигнала, который помимо того что «переделывает» аудио сигнал высокого уровня в линейный, выдает сигнал на включение усилителя когда на входе у него появляется аудио сигнал. То есть вы включаете магнитолу, адаптер «видит» звуковой сигнал и включает сабвуфер.

    Вот в общем и все сложности с которыми вы можете столкнуться при установке сабвуфера на штатную магнитолу. Удачи!

    Источник: http://caraudio.in.ua/blog/kak-podklyuchit-sabvufer-k-shtatnoy-magnitole—est-reshenie/

    Как подклю

    Как подключить сабвуфер в машину

    Наша прошлая статья была посвящена тому, как правильно подключить автомагнитолу в своем автомобиле. Однако еще одной немаловажной составляющей хорошего звука в машине является сабвуфер. Современная музыка богата наличием в ней низких частот, которые среди автолюбителей называются басами. Именно они добавляют музыке насыщенности и определенного антуража, поэтому у каждого поклонника качественной музыки в автомобиле должен стоять сабвуфер. Самостоятельно установить это устройство вполне посильная задача, поэтому далее мы обсудим, как подключить сабвуфер в машину.

    Выбор сабвуфера

    Установка сабвуфера в машину начинается с выбора самого устройства. Большинство автолюбителей примерно понимают, что такое сабвуфер, как он выглядит и для чего он нужен. Однако более глубоко в этой теме разбираются немногие, в связи с чем следует сначала рассказать какие виды сабвуферов бывают и в чем их принципиальное различие.

    На сегодняшний день существует два вида сабвуферов – пассивный и активный. Основным принципом, разделяющим устройства из этих категорий, является их конструкция. Поговорим о каждом подробнее.

    Готовый пассивный сабвуфер представляет собой собранный короб из натурального дерева или фанеры, в котором разместился сабвуферный динамик. В зависимости от производителя эти устройства могут занимать все багажное пространство или наоборот, помещаться под сидением в салоне автомобиля.

    Что касается активного сабвуфера, он отличается не только большей стоимостью, но и лучшим качеством звучания. Оно достигается за счет того, что в акустическом блоке этого устройства устанавливается усилитель. При этом стоит отметить, что качество звучания будет лучше только в том случае, если произведена правильная настройка активного сабвуфера.

    Разница между активным и пассивным сабвуфером не так заметна, если рассматривать модели среднего класса. Однако у каждого из видов существуют свои неоспоримые преимущества. В случае с пассивным сабвуфером гораздо приятнее цена, за которую можно приобрести хороший акустический блок. Зато активная система экономит достаточно много места, ведь усилитель и фильтр уже встроены в короб, а при монтаже пассивного сабвуфера эти составляющие занимают гораздо большее пространство. Изначально очень важно определиться и выбрать сабвуфер, который вы будете использовать. Это связано с тем, что именно от типа сабвуфера будет зависеть ответ на вопрос, «как подключить сабвуфер в машину».

    Подготовка перед подключением

    Установка сабвуфера в машину далеко не десятиминутное дело. Для того чтобы сделать все правильно и качественно может потребоваться несколько часов. Прежде чем приступать к установке сабвуфера следует заранее приготовить инструменты и материалы, которые понадобятся в ходе работ. Нам понадобятся:

    • Провода для питания системы;
    • «Провода-тюльпаны»;
    • Плюсовой провод для соединения усилителя и автомагнитолы;
    • Предохранитель;
    • Конденсатор.

    Также потребуется ряд инструментов, без которых также не обойтись при установке сабвуфера:

    • Набор гаечных ключей;
    • Изолирующая лента;
    • Лезвие или ножик;
    • Стяжки;
    • Разводной ключ;
    • Кусачки и плоскогубцы.

    Подключение и установка активного сабвуфера

    Как только было определено место для размещения сабвуфера, а все необходимые инструменты и материалы подготовлены и ждут своего часа, можно приступать. Как правило, весь процесс занимает не более 3-х часов. Те люди, которые уже не первый раз подключают такие устройства, смогут управиться даже за час. Для подключения сабвуфера произведем следующие действия:

    1. Для полной безопасности проводимых работ снимаем клеммы с аккумуляторной батареи.
    2. Подключаем силовой провод с большим сечением к аккумулятору автомобиля на плюсовую клемму.
    3. На этой же цепи питания устанавливаем предохранитель, предусмотренный на случай короткого замыкания и всяческих перегрузок системы. Желательно, чтобы предохранитель находился рядом с аккумулятором, чтобы при необходимости его можно было легко и быстро заменить.
    4. Минусовой провод, предназначенный для подключения усилителя, выводим на кузов автомобиля. Для этого заранее зачищаем необходимый участок и закрепляем провод любым удобным способом.
    5. Подключаем провода к магнитоле в разъемы линейного выхода, а обратный их конец к разъемам LINE-IN, расположенным на усилителе.

    Стоит отметить, что на некоторых автомобилях, а точнее на автомобилях со штатной автомагнитолой, будет невозможно воспользоваться линейным выходом от магнитолы. Дело в том, что в большинстве штатных автомобильных магнитол, такого разъема нет. Соответственно, возникает вопрос – как подключить сабвуфер в машину в данных условиях.

    Если вас устраивает штатная автомагнитола и вы не хотите ее менять, то в подключении вам поможет вход высокого уровня. Он присутствует на всех штатных устройствах, но от него нельзя проложить провода напрямую к усилителю. Для такого подключения вам необходимо приобрести адаптер высокого уровня. Он подключается к магнитоле, а от адаптера берется линейный сигнал на усилитель.

    Как подключить сабвуфер в машину с отдельным усилителем?

    Для некоторых автолюбителей будет достаточно пассивного сабвуфера в своем автомобиле. Такой сабвуфер не имеет в коробе встроенного усилителя, поэтому его устанавливать придется отдельно. Итак, как подключить сабвуфер в машину с отдельно выведенными усилителем? Подключение происходит посредством выполнения следующих этапов:

    1. Как и в случае с подключением активного сабвуфера снимаем клеммы с АКБ.
    2. Находим технологическое отверстие, предусмотренное производителем для прокладки проводов. Как правило, такое отверстие должно иметь закрывающуюся заглушку. Стоит отметить, что в подавляющем количестве отечественных моделей такого отверстия нет, поэтому его необходимо просверлить. Отверстие после прокладки проводов желательно обработать герметиком или изначально укладывать провода в изоляционную трубку. Это убережет их от перетирания
    3. Проводим всю необходимую для подключения проводку в подкапотное пространство. Для того, чтобы скрыть провода внутри салона машины, спрячьте их под обшивкой или накладками. Важно не допускать сильных изгибов.
    4. Соблюдая схему и полярность подключения, выводим и подключаем провода к усилителю.
    5. При помощи «проводов-тюльпанов» соединяем усилитель с автомагнитолой.
    6. Подключаем провод питания, идущий с плюсовой клеммы к усилителю.
    7. Соединяем сабвуфер и выносной усилитель между собой.

    На этом процесс подключения и установки сабвуфера можно считать завершенным. Если вы все сделали правильно, устройства должны работать нормально, без помех и хрипов.

    Меры безопасности

    В заключении хотелось бы напомнить о мерах безопасности во время процесса установки и подключения сабвуфера:

    1. Перед началом работ снимите клеммы с АКБ.
    2. Изолируйте и герметизируйте все соединения.
    3. Приобретайте исключительно качественные провода.
    4. Обратите внимание, на сколько надежно закреплен короб сабвуфера в автомобиле.

    Надеемся, что мы смогли ответить на ваш вопрос о том, как подключить сабвуфер в машину. Желаем Вам удачи!

    Как установить сабвуфер: подводные камни и схемы подключения

    Настоящие меломаны предпочитают наслаждаться качественным звуком как дома, так и за рулём автомобиля. Для прослушивания любимой музыки в отличном качестве модернизируют акустическую систему (АС). Прокаченная АС состоит из: штатной магнитолы, усилителя, сабвуфера и динамиков. Получить объёмный звук помогает сабвуфер. В этой статье мы рассмотрим вопросы выбора и установки низкочастотника (НЧ).

    Содержание статьи

    Пассивный и активный сабвуфер: отличия и особенности

    Вы решили установить полноценную акустическую систему в автомобиль. Первый вопрос, который приходится решить до покупки – выбор между пассивным и активным сабвуфером. Приведём небольшой ликбез.

    Пассивному сабвуферу присуща простая конструкция. Это корпус и один динамик или несколько аудиоголовок низкой частоты. Такой саб желательно подключать через усилитель.

    Существует два способа установки сабвуфера в автомобильную аудиосистему без усилителя: напрямую или с разделительным фильтром. Второй позволяет получить звук чище, без искажений. С помощью такого способа многие экономят, но такое подключение не даёт хороший звук и может привести к короткому замыканию и выходу из строя магнитолы, динамиков или сабвуфера.

    Активный сабвуфер – сочетание нескольких устройств в одном корпусе. В его конструкции предусмотрены:

    • усилитель аудиозвука;
    • частотный разделитель;
    • НЧ-головки.

    На корпусе размещены линейные входы и выходы, регуляторы мощности звука и разделители частот.

    Активный саб настроить проще. С помощью стандартных настроек получают хорошие басы. Пассивный сабвуфер требует внешний усилитель. Настройка пассивного низкочастотника – кропотливая работа. Но результат превзойдёт все ожидания. Настоящие меломаны добиваются лучшего звучания именно с пассивными сабами. Активный стоит в 2-3 раза дороже, чем пассивный. Но последний хорошо работает только с усилителем, который покупают отдельно. В итоге получаем примерно одинаковую сумму затрат.

    Схемы подключения

    Сам процесс подключения сабвуфера и колонок в автомобиле редко вызывает затруднения. Установить и подключить правильно помогут рекомендации, описанные ниже.

    Пассивного

    Пассивный НЧ рекомендуют подключать через усилитель звука. В нём предусмотрены разъёмы для подсоединения сабвуфера. Для коммутации используют специальные акустические провода. Они идут в комплекте с сабом. Если их нет, то покупаем необходимой длины в специализированном магазине или на радиорынке. На концах должны быть разъёмы RCA (типа «тюльпан»).

    При отсутствии усилителя пассивный сабвуфер подключают к фронтальным динамикам. Звук станет объёмнее, но назвать его качественным трудно. Исправить ситуацию поможет низкочастотный фильтр. Через него подаётся звук на пассивный сабвуфер. Задача фильтра – погасить высокочастотную составляющую звукового сигнала и подать на саб только басы. Такое устройство продаётся в магазинах. Но если есть навыки и умение держать в руках паяльник, то собрать фильтр самостоятельно нетрудно. В специальной литературе и в интернете размещены принципиальные схемы устройства.

    Сигнал от штатной магнитолы поступает на усилитель, а с него распределяется на динамики и сабвуфер

    Активного

    Активный сабвуфер не требует обязательного использования усилителя. В его корпусе размещён дополнительный модуль для усиления звука и частотные регуляторы для точной настройки.

    На современных автомобильных магнитолах есть линейный выход для подключения саба. Его соединяют со входом активного сабвуфера с помощью акустического кабеля. Ещё один провод предназначен для управления сабом. Обозначается он как REM или System Remote Control. Сечение провода управления некритично, по нему идёт слабый ток.

    Активный саб подключают напрямую к штатной магнитоле. Питание на сабвуфер падают с аккумуляторной батареи автомобиля

    Отдельно для питания активного сабвуфера прокладывают силовой провод от аккумуляторной батареи. Обязательно в цепь питания усилителя и активного сабвуфера устанавливают предохранитель. Он защищает акустическую систему от короткого замыкания.

    Подключаем саб: важные моменты и инструкция

    Разберём процесс инсталляции сабвуфера в автомобиль с подключением к штатной магнитоле. Перед началом работ обратите внимание на несколько моментов:

    1. Корпус сабвуфера и сам усилитель – габаритные устройства. Надо продумать, где их разместить. Чаще всего для них выделяют место в багажном отделении автомобиля.

      Усилитель по возможности размещают на спинке заднего дивана. Помните, что усилитель и активный сабвуфер во время работы нагревается. Эти устройства требуют хорошего охлаждения. Располагайте усилитель и саб так, чтобы воздух мог свободно циркулировать вокруг устройств.

    2. Если штатное головное устройство не имеет выходов для подключения сабвуфера и отсутствует провод управления, то подумайте о замене магнитолы. Это убережёт от возможного короткого замыкания, упростит подключение сабвуфера и позволит получить качественный звук. Активный низкочастотник требует питания от аккумулятора. Силовой кабель должен быть соответствующей длины и сечения. Продумайте, где его проложить от моторного отсека к багажному отделению. Он должен быть крепко зафиксирован пластмассовыми хомутами.
    3. Проверьте наличие линейного выхода для сабвуфера на штатной магнитоле. При отсутствии – выход есть. Сабвуфер подключают к колонкам или AUX-выходу. Такое решение не идеально и влияет на качество воспроизведения звука.
    4. Для управления активным сабвуфером необходим провод System Remote Control. Без него усилительный модуль не работает. Если в магнитоле нет такого выхода, то можно подать напрямую постоянные +12 вольт на вход активного сабвуфера. При таком подключении усилитель работает непрерывно и разряжает аккумуляторную батарею.

    Необходимые инструменты и материалы

    Для успешного подключения сабвуфера своими руками приготовьте такие инструменты и материалы:

    • кусачки;
    • нож;
    • набор рожковых ключей;
    • изоляционную ленту;
    • плоскогубцы;
    • пластмассовые стяжки;
    • силовой кабель;
    • акустические кабели;
    • предохранитель на 60А в корпусе;
    • пластмассовые съёмники для демонтажа элементов обшивки.

    Длина провода для питания сабвуфера и акустического кабеля зависит от конкретной модели автомобиля и возможности прокладывания проводки под обшивкой. Сечение питающего кабеля зависит от мощности активного сабвуфера или усилителя. К примеру, мощность саба 200 ватт, делим на 12 (величина напряжения в электрической цепи автомобиля), получаем 16.7 ампер. Такой ток должен выдержать силовой кабель и не перегреваться. Исходя из этого выбирают сечение провода.

    Пошаговая инструкция по установке активного сабвуфера

    1. Обесточьте автомобиль, снимите клеммы с аккумуляторной батареи.
    2. Проложите силовой кабель от аккумулятора к месту установки сабвуфера. Провод не должен попадать под педали или мешать работе других механизмов.
    3. Установите предохранитель на провод возле аккумулятора. Не подключайте силовой кабель к клемме АКБ.
      Питание сабвуфера производится от аккумуляторной батареи. Обязательно используйте предохранитель для избежания неприятностей с проводкой
    4. Снимите штатную магнитолу и осмотрите заднюю панель. Найдите линейный выход для низкочастотника и провод управления.
      Находим линейный выход для саба и провод управления
    5. Проложите акустические кабели и провод REM (System Remote Control) от магнитолы к месту размещения сабвуфера. Провода разместите под элементами обшивки и надёжно зафиксируйте их пластмассовыми хомутами.
      Вся проводка прокладывается под элементами обшивки салона автомобиля. Она надёжно крепится пластмассовыми хомутами
    6. Подключите провод управления, акустический кабель, провода питания и массы к сабу. «Землю» берите от металлической поверхности кузова автомобиля.
    7. Подключите на магнитоле саб и провод REM. Места скрутки тщательно заизолируйте. Установите магнитолу в штатное место.
    8. Подключите провод питания к клемме «+» аккумулятора.

    Видео: Как проще всего подключить активный сабвуфер

    Для уяснения деталей и последовательности установки просмотрите видео. Возможно, оно поможет оценить свои силы и получить ответ на вопрос: кто будет модернизировать акустическую систему вашего автомобиля?

    Нюансы установки в автомобилях разных марок

    Сабвуфер и усилитель размещают в багажном отделении в 99% случаях. Но багажник не всегда имеет достаточный объём. К примеру, в ВАЗ 2114 проблематично разместить пассивный саб и усилитель и оставить место для перевозки чего-нибудь. Поэтому для 2114 лучше выбрать активный сабвуфер с подходящим корпусом. Благо в магазинах автозвука предлагают широкий выбор моделей разной мощности и конфигурации.

    К прокладыванию силового кабеля отнеситесь серьёзно. Найдите возможность вывести провод питания через заводские отверстия. Для перехода из моторного отсека и в багажное отделение используйте резиновые или пластмассовые муфты. Провод не должен контактировать с металлом. Это поможет защитить его от перетирания и возможного короткого замыкания.

    Для силового кабеля рекомендуется использовать пластмассовые или резиновые муфты для перехода из моторного отсека в салон и из салона в багажное отделение

    Самостоятельная установка и подключение сабвуфера займёт от 1,5 до 3 часов. Процедура несложная, но требует внимательности и аккуратности. При сомнениях в своих силах обращайтесь к специалистам по инсталляции акустических систем. Они подберут компоненты АС и подключат их. И уже через 2-3 часа вы сможете наслаждаться качественным объёмным звуком в автомобиле.

    Давайте знакомиться, меня зовут Дмитрий Кузнецов. (8 голосов, среднее: 4.5 из 5)

    Основы сабвуфера

    | The Absolute Sound

    Выдержка и адаптирована из The Complete Guide to High-End Audio (пятое издание). Авторские права © 1994–2015 Роберт Харли. hifibooks.com. Для заказа звоните (800) 841-4741.

    Сабвуферы часто понимают неправильно, как по названию, так и по применению. Хотя они имеют репутацию производителей мощных басов, они не обязательно должны быть пресловутыми быками в посудной лавке вашей комнаты для прослушивания. Хотя правильная настройка и интеграция требуют некоторого внимания и терпения, результаты могут улучшить звучание широкого диапазона систем, не будучи очевидными для вас.Проще говоря, можно значительно улучшить производительность системы, добавив сабвуфер (или пару сабвуферов).

    Во-первых, основное определение: сабвуфер — это громкоговоритель, который воспроизводит низкие частоты, которые усиливают и расширяют басовый выход полнодиапазонной акустической системы. Термин сабвуфер грубо неправильно используется для описания любой низкочастотной системы динамиков, заключенной в отдельный корпус. Но на самом деле сабвуфер означает «ниже сабвуфера», и этот термин следует использовать для тех продуктов, которые расширяют диапазон низких частот ниже 20 Гц.Низкочастотный драйвер в корпусе с выходной мощностью до 40 Гц, используемый с небольшими сателлитными динамиками, правильнее называть вуфером.

    Вы также увидите широкополосные колонки со встроенным «сабвуфером», работающие от собственного усилителя. В большинстве этих продуктов фактически используются низкочастотные динамики, которые просто управляются встроенным усилителем мощности. Такая конструкция избавляет ваш главный усилитель от нагрузки на низкочастотный динамик, но динамики необходимо подключать к розетке переменного тока.

    Прочтите, чтобы узнать о различных типах сабвуферов — и их преимуществах и недостатках — а также об их настройке, размещении и интеграции.

    Активные и пассивные сабвуферы
    Сабвуферы бывают двух видов: пассивные и активные. Пассивный сабвуфер — это просто низкочастотный динамик или низкочастотные динамики в корпусе, который должен управляться внешним усилителем. В одном из вариантов пассивного сабвуфера тот же стереоусилитель, который управляет основными динамиками, также питает сабвуфер. В этом наименее желательном методе подключения сабвуфера полнодиапазонный выход усилителя мощности подается на сабвуфер, а кроссовер в сабвуфере удаляет низкие частоты из сигнала и выводит отфильтрованный сигнал на основные громкоговорители.Этот метод добавляет дополнительный кроссовер в тракт прохождения сигнала, чтобы отфильтровать низкие частоты из сигналов уровня динамиков, управляющих основными динамиками. Некоторые сабвуферы предназначены для расширения диапазона низких частот без фильтрации низких частот из сигнала, воспроизводимого основными динамиками. Хотя этот метод не добавляет кроссовера в тракт прохождения сигнала, он также не увеличивает мощность основных динамиков. Удержание низких басов от основных динамиков дает много преимуществ, в том числе более чистые средние частоты.

    Лучше использовать пассивный сабвуфер с помощью электронного кроссовера и отдельного усилителя мощности. Этот метод отделяет басы от сигнала, управляющего основными громкоговорителями, на линейном уровне, что гораздо менее вредно для сигнала, чем фильтрация на уровне громкоговорителей. Кроме того, добавление отдельного усилителя мощности для сабвуфера значительно увеличивает динамический диапазон системы и освобождает усилитель основного динамика от нагрузки на сабвуфер. Добавление линейного кроссовера и усилителя мощности превращает пассивный сабвуфер в активный сабвуфер, а также делает систему двойным усилением.

    Автономный активный сабвуфер сочетает в себе сабвуфер с линейным кроссовером и усилителем мощности в одном корпусе, устраняя необходимость в отдельных коробках и усилителях. Такой сабвуфер имеет входы линейного уровня (которые питаются от предварительного усилителя), выходы линейного уровня (которые управляют усилителем мощности) и регулятор громкости для уровня сабвуфера. Выходной сигнал линейного уровня фильтруется, удаляя низкие частоты из сигнала, отправляемого на усилители, управляющие основными громкоговорителями. Эта частота кроссовера регулируется, чтобы вы могли выбрать частоту, которая обеспечивает наилучшую интеграцию с основными динамиками.(Подробнее о методах интеграции я расскажу в следующих разделах.)

    Плюсы и минусы сабвуфера
    Добавление сабвуфера с активным питанием может значительно увеличить динамический диапазон вашей системы, расширение низких частот, четкость средних частот и возможность играть громче без напряжения. Дополнительная мощность усилителя и низкочастотный драйвер позволяют системе воспроизводить музыкальные пики на более высоких уровнях. Более того, удаление низких частот из сигнала, управляющего основными громкоговорителями, позволяет им играть громче, потому что им не нужно воспроизводить низкие частоты.Средние частоты часто становятся более четкими, потому что диффузор низкочастотного динамика не движется яростно вперед и назад, пытаясь воспроизвести низкие басы. Это улучшение характеристик маленького динамика может быть значительным. Отклонение маленького низкочастотного динамика больше не является ограничивающим фактором того, насколько громко система будет играть, когда низкие частоты отфильтровываются из сигнала, управляющего им. Средние частоты намного чище, а система в целом звучит как большой полнодиапазонный динамик.

    А теперь о плохих новостях: чаще всего сабвуферы могут ухудшить качество воспроизведения музыки.Либо сабвуфер плохо спроектирован (многие из них), неправильно настроен, либо, что все чаще встречается, он предназначен для воспроизведения взрывов в системе домашнего кинотеатра, а не для устранения музыкальных тонкостей.

    Схема подключения динамиков и руководство по подключению — основы, которые вам нужно знать

    Мы все любим музыку, и динамики делают это возможным, но это сбивает с толку, если вы не знаете, как правильно подключить .

    В этом посте вы найдете четкие и подробные схемы подключения динамиков, которые могут вам помочь (и которые вы тоже можете распечатать, если хотите!).

    Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю. На самом деле это довольно просто, если вы изучите основы.

    Схема подключения громкоговорителей для печати

    Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe .pdf, которую вы можете загрузить и распечатать.

    Основные сведения о динамиках и их разводка

    1. Что такое импеданс динамика? (рейтинг «Ом»)

    Динамики, как и другие электромеханические устройства, обладают электрическим сопротивлением потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

    Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

    Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка — это катушка с проводом, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

    Динамики содержат длинную проволочную петлю, называемую звуковой катушкой. Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

    Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

    Слово, используемое для описания этого, называется импеданс .

    Сопротивление динамика — это просто более продвинутый способ определения общего сопротивления, и по традиции оно измеряется в единицах, называемых «Ом».

    Хорошая новость заключается в том, что вам не нужно слишком беспокоиться о деталях — это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

    2.Минимальные значения импеданса стереосистемы и усилителя

    Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальный рейтинг импеданса динамиков.

    Это связано с тем, что при понижении импеданса увеличивается электрический ток, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

    Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может очень быстро вызвать чрезмерное нагревание и возможное повреждение.

    Например, подключение динамика 4 Ом к усилителю, который помечен как работающий с динамиками 8 Ом, будет означать, что он должен будет подавать на динамик удвоить электрического тока!

    Изображение задней панели домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса динамиков обычно указаны над выводами проводов динамиков. Например, домашняя стереосистема может часто указывать сопротивление 6-16 Ом как приемлемое для использования.

    Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два динамика по 8 Ом, подключенные параллельно, равны 4 Ом, которые увидит усилитель)

    Я видел много попыток людей, у которых были друзья, которые утверждали, что они могут «увеличить мощность» или «получить больше мощности», как утверждали некоторые. трюк, но не работает. У них получился сгоревший усилитель.

    Усилитель может выдержать только определенное количество тепла и нагрузок, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с необходимым минимальным сопротивлением.

    Помните: не используйте импеданс динамика ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видел это!

    3. Какая полярность динамика?

    Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

    К сожалению, немного усложняется, когда мы используем более 1 динамика.

    Полярность разговора и почему вы должны согласовывать подключения громкоговорителей

    Как я уже упоминал, громкоговорители работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с различными полярностями (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик — противоположное), происходит интересная вещь: они не совпадают по фазе, и некоторые звуки гаснут из .

    В результате получается странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

    Когда динамики подключены противоположно друг другу, звуковые волны гасятся. При одинаковом подключении звуковые волны складываются для большего звука.

    Громкоговорители с другим подключением плохо звучат, так как большая часть звука гасится. По сути, это просто потому, что звуковые волны из одного динамика движутся в противоположном направлении от другого динамика — и если они близки к тому же времени и диапазону частот, они часто гасятся.

    Вот почему, когда 2 низкочастотных динамика помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не совпадают по фазе» и почти не имеют басов! Это потому, что они выполняют противоположную работу, а не работают вместе, чтобы произвести больше звука.

    Пока один движется вверх, другой движется в противоположном направлении и так далее.

    Итак, самое важное, что нужно запомнить, — это подключить громкоговорителей таким же образом, как и друг к другу .

    4. Подключение 2-полосных и 3-полосных динамиков

    Двухполосные динамики, такие как домашняя стереосистема или компонентные автомобильные аудиосистемы, поставляются в виде предварительно спроектированного набора динамиков и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , потому что он использует основные конденсаторы и катушки индуктивности, а не электронику) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

    Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер двухполосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

    В отличие от стандартных отдельных динамиков, двух- и трехполосные динамики с кроссовером можно использовать только параллельно, а не последовательно .

    Это связано с тем, что в этом случае, в отличие от отдельных динамиков без кроссоверов, многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

    Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить дополнительные 2-полосные динамики (если общий импеданс может поддерживаться усилителем) или добавить дополнительный усилитель. каналы для большего звука.

    5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

    В некоторых случаях можно добавить больше динамиков, чтобы увеличить уровень громкости, который вы можете получить, или разместить динамики в большем количестве комнат, большем количестве мест в вашем доме. автомобиль и так далее. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

    Однако нужно понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Это увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

    Удвоение мощности также не приводит к удвоению громкости.

    Это связано с принципом работы человеческого уха и физикой звука, а также с тем, как работают динамики и какую громкость они могут производить при заданном количестве мощности.

    Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

    Пример громкости обычного динамика при разных уровнях мощности:

    • 1 Вт = 89 дБ
    • 2 Вт = 92 дБ
    • 4 Вт = 95 дБ
    • 8 Вт = 98 дБ
    • 16 Вт = 101 дБ
    • 32 Вт = 104 дБ
    • 64 Вт = 107 дБ
    • 128 Вт = 110 дБ

    Итак, как видите, удвоение мощности, на которую вы можете управлять динамиком, не означает, что вы удвоите громкость. Увеличивает его очень незначительно (насколько это касается ваших ушей).

    Вы также можете видеть сверху, что для увеличения громкости требуется много энергии!

    Как добиться большей громкости от динамиков

    В большинстве случаев лучшие способы добиться большей громкости:

    • Используйте более эффективные динамики (динамики, которые производят более высокий уровень громкости в дБ при мощности 1 Вт — чем выше, тем лучше)
    • Добавить больше динамиков, если у вас есть усилитель, который может его поддерживать
    • Используйте динамики с более высокой номинальной мощностью и усилитель мощности большего размера, если ваша цель намного больше

    Большинству людей нужен усилитель, который может производить достаточно громкости, чтобы заполнить комнату или автомобиль и время от времени увеличивайте громкость. Мне нравится использовать 50 Вт или выше на канал, как практическое правило при покупке усилителя.

    Как читать положительные и отрицательные метки динамиков (+ и -)

    Домашние стереосистемы и автомобильные динамики обычно часто используют красный знак или знак плюса «+» для обозначения полярности клемм проводки динамика, к которым вы подключаете проводку.

    Здесь также необходимо знать несколько вещей:

    • В некоторых случаях черная точка или красная или черная полоса используются для обозначения положительного вывода
    • Если динамик имеет выводы 2 разных размеров, больший из двух обычно является положительным
    • Для динамиков с уже подключенным проводом, как правило, медный или золотистый провод является положительным
    • Для динамиков с подключенным проводом, но с проводами того же цвета, на большинстве из них имеется небольшая печать. положительный провод — обязательно внимательно проверьте

    Резюме

    Здесь я предоставил вам схему громкоговорителей, показывающую основные соединения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и их проводке.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

    Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.

    Не знаете, как насчет твитеров? Вот полезное руководство, объясняющее, что такое твитеры и для чего они используются.

    Заинтересованы в шунтировании автомобильного усилителя? Узнайте, как подключить автомобильный усилитель в этом посте.

    Подробное руководство со схемами

    4-канальные усилители великолепны и по большей части обладают большой гибкостью.Однако они предназначены для использования с 4 динамиками или 2 динамиками и сабвуфером, а не с обоими.

    Однако, это — это можно подключить 4-канальный усилитель к 4 динамикам и сабвуферу! Я собрал очень подробную информацию, чтобы сделать это как можно более безболезненным (и недорогим).

    Прочтите, чтобы узнать, как! Также есть множество подробных диаграмм, которые помогут вам.

    Что вам нужно знать в первую очередь

    Давайте разберемся с пути, прежде чем мы продолжим. Чтобы управлять 4 динамиками и сабвуфером с помощью одного 4-канального усилителя, вам придется пойти на несколько компромиссов.

    Я объясню здесь, что я имею в виду:

    • Вам, вероятно, придется отказаться от возможности управления фейдером спереди и сзади, поскольку вы отказываетесь от 2 каналов для задних динамиков для управления сабвуфером (2 передних / 2 сзади).
    • Большинство современных автомобильных усилителей, но не все, могут выдерживать нагрузку на динамики до 2 Ом. Если у вас нет, вам понадобится обходной путь, который я вам покажу. Вам может понадобиться несколько дополнительных деталей.
    • Подключение 4 динамиков из 2 каналов означает, что динамики совместно используют мощность усилителя, поэтому у вас будет меньше мощности для каждого из них.

    При этом не волнуйтесь слишком сильно! Вы по-прежнему можете наслаждаться любимой музыкой с красиво звучащей системой из 4 динамиков и сабвуфера.

    Что означает номинальное минимальное сопротивление (Ом) для усилителя?

    Изображение, показывающее номинальную минимальную нагрузку динамика (Ом) типичного 4-канального усилителя. Большинство современных автомобильных усилителей имеют минимум 2 Ом на канал при стандартном (стерео) использовании и минимум 4 Ом при мостовом подключении. Никогда не включайте усилитель с нагрузкой на динамик ниже номинальной! Ваш усилитель перегреется и может быть поврежден.

    Современные 4-канальные (и другие) автомобильные усилители имеют минимальную нагрузку на динамики, с которой они могут справиться. Динамик Импеданс динамика или «Ом» (также называемый нагрузкой динамика) — это сопротивление потоку электрического тока, который усилитель видит на выводах динамика.

    Усилители рассчитаны на минимальную нагрузку на динамики.Рейтинг, указанный на усилителе или в руководстве пользователя, служит предупреждением.

    Если вы подключаете громкоговоритель с нагрузкой ниже минимального номинала усилителя, он может нагреваться и даже в какой-то момент выйти из строя.

    Я видел, как это происходило, когда люди пытались «увеличить мощность», неправильно подключая динамики к усилителю. Не делай этого! Сгорание выходных каскадов вашего усилителя — не приятный сюрприз.

    Минимальная нагрузка на громкоговорители для подключения 4-канального усилителя к 4 громкоговорителям и сабвуферу

    Схема, показывающая, как номинальное сопротивление автомобильного усилителя работает с громкоговорителями.Динамики обычно подключаются последовательно или параллельно (ну, на самом деле, чаще всего параллельно), что влияет на общее сопротивление усилителя. Это важно, потому что усилители рассчитаны на определенную минимальную нагрузку на динамик (номинальное сопротивление).

    Как я упоминал выше, большинство современных автомобильных усилителей могут выдерживать нагрузку 2 Ом на стереоканал (левый и правый каналы) и минимум 4 Ом при мостовом соединении для управления усилителем (так называемый «моно»).

    Реальный ответ, однако, заключается в том, что это зависит от рейтингов вашего усилителя. Всегда обязательно проверять, чтобы быть уверенным. Для простоты я кратко опишу, что будет работать практически для всех систем и усилителей, которые вам встретятся.

    Системы проводки усилителей, о которых я расскажу здесь

    В этом посте я расскажу о трех типах систем, которые должны охватывать почти все усилители, которые вы найдете:

    1. 4-канальные усилители с минимальной нагрузкой на динамик 2 Ом в стерео, мостовой 4 Ом (для сабвуфера)
    2. 4-канальный усилитель с минимальной нагрузкой на динамик 2 Ом в стерео или мостовой
    3. 4-канальный усилитель с минимальной нагрузкой динамика 4 Ом

    # 3 реже, но вы встретите его.Может быть, у вас есть старый усилитель, который валяется неиспользованным. Если это так, вы будете рады узнать, что я придумал обходной путь, который позволит вам подключить 4 динамика, не повредив усилитель.

    Примеры подключения 4-канального усилителя

    Вот схема подключения громкоговорителей и возможные нагрузки на громкоговорители (Ом) практически для всех усилителей, с которыми вы столкнетесь. Я опишу 3 основные настройки системы, которые расскажу подробно.

    Система 1: 2 динамика (параллельная проводка) на каждый передний канал = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 Ом на задних каналах, соединенных мостом для большей мощности.Это первый и лучший выбор для большинства современных 4-канальных усилителей.

    Система 2: 2 динамика, параллельные каждому переднему каналу = 2 Ом x 2 + 1 сабвуфер, подключенный на 4 или 2 Ом на задних каналах, соединенных мостом для большей мощности. 4-канальные усилители, работающие в режиме моста 2 Ом, менее распространены, но они существуют.

    Система 3: 2 динамика на каждом переднем канале (параллельная проводка) с подключенными дополнительными частями для 4 Ом на канал + 1 сабвуфер, подключенный к проводке минимум 4 Ом. Поскольку такие усилители не выдерживают нагрузки 2 Ом, это немного сложнее и требует другого подхода.

    Проверка сопротивления динамика с помощью мультиметра

    Показано: Пример того, как измерить сопротивление динамика (Ом) с помощью мультиметра. Это отличный способ узнать на 100%, с какими динамиками вы имеете дело, чтобы избежать проблем с 4-канальным усилителем.

    Автомобильная стереосистема и домашняя акустическая система очень похожи на , за исключением используемого импеданса . Значение импеданса динамика, измеренное в Ом, — это всего лишь общее измерение электрического сопротивления, которое усилитель будет видеть от звуковой катушки динамика.

    Отчасти из-за традиций в мире электроники и отчасти из-за различных других электрических причин, автомобильные стереосистемы обычно имеют номинальное сопротивление 4 Ом, а домашние стереодинамики — около 8 Ом.

    Хорошо то, что все, что вам действительно нужно знать, это примерно то, каково сопротивление динамика. Если вы можете измерить это, вы можете определить, какой рейтинг Ом нужно использовать!

    Как измерить сопротивление динамика с помощью мультиметра

    Для измерения сопротивления звуковой катушки динамика поднесите щупы измерителя к клеммам динамика, убедившись, что они плотно прилегают к голому металлу. Краска, изоляция, В противном случае грязь и флюс могут испортить показания.

    Например, у нас обычно есть этикетка на динамике, говорящая нам, если это 2 Ом, 4 Ом и так далее. Однако, как бы безумно это ни звучало, некоторые динамики этого не делают!

    Вот почему иметь под рукой мультиметр — это хорошо — вы можете узнать все на все 100%.

    Измерение сопротивления динамика с помощью мультиметра

    1. Установите мультиметр в положение Ом. Если у измерителя есть функция автоматического выбора диапазона, все должно быть в порядке. В противном случае установите минимальное значение, такое как диапазон 10 Ом или 200 Ом и т. Д.
    2. При отключенном динамике прикоснитесь к клеммам динамика измерительными щупами. Обязательно прикасайтесь к неизолированному металлу клемм и устанавливайте хороший контакт.
    3. Считайте измеренное значение. Общий диапазон покажет вам номинальное сопротивление динамика (пример: сопротивление 3,6 Ом будет означать динамик 4 Ом)

    Важно убедиться, что вы не измеряете вещества, которые могут помешать вашим измерениям.

    Следующие вещи могут вызвать проблемы (я видел это много раз!):

    • Остатки припоя или покрытия припоя после производства
    • Сильное окисление
    • Сильная грязь, пыль или другие загрязнения, которые накапливаются со временем
    • Краска или другие покрытия, не проводящие электричество

    Если есть сомнения, вы можете аккуратно протереть их кусочком наждачной бумаги или даже поцарапать щупами измерителя клеммы, чтобы улучшить электрический контакт.

    Примечание: Если динамик «взорван» или перегорел в результате неправильного обращения или физического повреждения звуковой катушки, вы никогда не получите показания. Это потому, что для перегоревших динамиков звуковая катушка больше не имеет полного электрического пути, который вы можете измерить.

    Мультиметры показывают состояние разомкнутой цепи как «бесконечное» сопротивление, что означает, что показания не производятся.

    Динамики не измеряют точно 4 или 8 Ом!

    Автомобильные и домашние динамики оцениваются по их общему сопротивлению (сопротивлению).Например, громкоговорители с сопротивлением 2, 4 и 8 Ом никогда не измеряются в точности с этими измерениями Ом.

    Это потому, что дизайн каждого динамика немного отличается от другого. Сопротивление, которое вы измеряете через динамик, связано с сопротивлением звуковой катушки благодаря длинному проводу, из которого она сделана.

    Вот пример диаграммы, которая поможет вам узнать, чего ожидать при измерении параметров динамиков.

    Как видите, вы не сможете измерить точно 4 Ом для динамика 4 Ом. Однако он будет в общем диапазоне и близок к заявленному рейтингу.

    Что такое «шунтирование» усилителя? Почему это лучше всего подходит для сабвуфера?

    Показано: Пример 4-канального усилителя, соединенного мостом между 2 каналами.

    Мостовой режим (моно режим) — это функция встроенного усилителя, в которой создается «двухтактная» установка: один канал (обычно используемый для левого динамика) выдает сигнал, противоположный второму канал (обычно используется для правого динамика).

    Когда это произойдет, в результате вы получите значительно больше мощности, работая вместе, чем с одним каналом.

    Мостовой режим — это гибкий способ получить больше мощности от 2 каналов (в данном случае, например, тыловых каналов).Это особенно важно, потому что сабвуферы — это большие и тяжелые динамики, которым требуется больше мощности, чем маленьким динамикам, чтобы воспроизводить желаемый басовый звук.

    Схема — Как подключить 4-канальный усилитель к 4 динамикам и сабвуферу.

    Примечание: Большинство стандартных автомобильных динамиков имеют сопротивление 4 Ом каждая, поэтому я буду использовать это предположение для своей схемы. Обязательно проверяйте динамики перед подключением их к усилителю, чтобы убедиться, что они совместимы.

    (Или щелкните изображение, чтобы увеличить и увеличить)

    Использование силовых резисторов для более сложных установок (4 Ом мин.усилители)

    Показано: Резисторы большой мощности, которые можно использовать с 4-канальным усилителем при добавлении дополнительных динамиков. Их использование позволит вам поддерживать общую нагрузку на динамик (сопротивление динамика, которое видит усилитель) на безопасном уровне, чтобы усилитель не повредился. Они недороги и просты в использовании.

    Силовые резисторы — это увеличенные версии резисторов, используемых во многих электронных продуктах. В отличие от своих младших братьев и сестер, они спроектированы так, чтобы выдерживать большое количество тепла.

    Благодаря этому они отлично подходят для более сложных акустических систем и усилителей. В примере № 3, который я показал вам ранее, невозможно использовать два динамика на 4 Ом параллельно с усилителем, который не может выдерживать нагрузки 2 Ом.

    Мы можем использовать 1 большой резистор для каждого динамика в качестве временного решения.

    Этот обходной путь не понадобится для большинства современных автомобильных усилителей. Однако, поскольку некоторые усилители не могут справиться с нагрузкой 2 Ом (особенно старые усилители, которые вы, возможно, захотите использовать), я включил это на всякий случай.

    В случае автомобильного усилителя, сопротивление которого не может быть ниже 4 Ом на канал, другого выхода нет. Однако, если мы добавим один резистор мощности 4 Ом последовательно с каждым динамиком, мы сможем использовать математику в наших интересах.

    Таким образом мы получим два параллельных измерения по 8 Ом, что даст нам хорошие и безопасные 4 Ом на канал!

    Однако вы захотите купить резистор подходящего типа. Я рекомендую резисторы минимум 25 Вт (25 Вт) 4 Ом. Хотя вы не найдете их во многих местных магазинах, хорошая новость в том, что они доступны по цене. Я использовал их много раз для решения проблем с выступающими.

    Я использовал такие на Amazon.

    Как обойти отсутствие переднего / заднего фейдера

    Как я уже упоминал в начале, если вы используете 4-канальный усилитель для управления обоими 4 динамиками и сабвуфером, вам придется идти на компромиссы. Обойти это просто невозможно.

    Самая большая проблема, которая приходит на ум, — это потеря управления передним / задним фейдером. Однако я придумал решение, которое немного помогает!

    Добавив линейные резисторы к тыловым динамикам, вы можете уменьшить их громкость, и это уже действует как «фейдер». Вы можете использовать сайт L-pad (ослабление громкости динамика), подобный этому, чтобы рассчитать номиналы резисторов для вас.

    Я уже сделал для вас всю работу, и вот отличный пример. Если вы подключаете 4 динамика и сабвуфер к 4-канальному усилителю, добавив резисторы 60 Ом к задним динамикам, вы снизите громкость на 24 дБ (децибелы).

    В результате звук будет «приглушен» к передним, а задние динамики не будут слишком громкими.

    Следуя примеру, который я привел на диаграмме выше, это довольно просто. Вам нужно будет подобрать резисторы мощностью 15–20 Вт (или выше). Я рекомендую около 60 Ом, так как это даст снижение громкости на 24 дБ.

    Этого должно быть достаточно в большинстве случаев: не совсем бесшумно сзади, но большая часть громкости направлена ​​к передним динамикам.

    Какие настройки кроссовера я должен использовать на моем 4-канальном усилителе?

    Поскольку большинство современных автомобильных усилителей включают в себя очень красивые дополнительные кроссоверы, для хорошего звука целесообразно воспользоваться ими.

    Вот несколько хороших рекомендаций для 4 основных динамиков и сабвуфера:

    Характеристики динамиков Типичные измерения
    2 Ом 1-1.8 Ом
    4 Ом 3,2-3,6 Ом
    8 Ом 6 Ом или более
    16 Ом 12 Ом или больше
    Динамик Настройки кроссовера
    4 основных динамика Плоский (кроссовер выключен) или 56-60 Гц ВЧ
    Сабвуфер НЧ 80 Гц

    Используя фильтр высоких частот для 4 основных динамиков, вы можете увеличить громкость, когда вам нужно больше мощности и звука до появления искажений.При использовании сабвуфера очень важно не допускать попадания вокала и высокочастотной музыки на сабвуфер.

    Идея состоит в том, чтобы получить «чистый» басовый звук, поскольку это то, для чего лучше всего подходят сабвуферы: просто чистое воспроизведение великолепно звучащих басов, которые вам понравятся.

    Что делать, если мой усилитель нельзя подключить мостом?

    Хотя это правда, что сегодня почти все усилители с любой «реальной» мощностью можно соединить мостом с 2 каналов на 1 канал (так называемый «моно» или мостовой) для большей мощности, некоторые из них не могут.Это особенно актуально для некоторых старых усилителей «старой школы», которые у вас могут быть в шкафу, но которые вы все равно хотите использовать.

    В этом случае, к сожалению, вы действительно ограничены. Сожалею! У вас есть всего несколько вариантов:

      1. Купите еще один небольшой усилитель только для сабвуфера / сабвуферов
    1. Запустите по одному маленькому сабвуферу от каждого из задних каналов

    Проблема с вариантом № 2 заключается в том, что сабвуферам нужно намного больше мощности, чтобы они хорошо управлялись и звучали хорошо. Обойти это просто невозможно.

    8-дюймовые сабвуферы являются опцией, либо можно использовать сабвуфер с двойной звуковой катушкой на 4 Ом. Таким образом, вы можете безопасно управлять каждым каналом с нагрузкой 4 Ом, с которой могут справиться даже старые усилители. Однако в наши дни обычно проще просто купить дешевый бюджетный усилитель и избежать головной боли.

    Как подключить 2 кан. автомобильная стереосистема на 4-канальный усилитель

    Если ваша стереосистема не имеет выходных каналов, ничего страшного! Вы по-прежнему можете легко подключить автомобильную стереосистему с головным устройством только с 2 каналами (левым и правым) к 4-канальному усилителю.В большинстве случаев вам понадобится всего 2 переходных кабеля RCA Y. Гнездо RCA левого канала головного устройства подключено к левому переднему и левому заднему входам усилителя. Потом то же самое для нужных каналов. При использовании входов уровня громкоговорителей на усилителе используйте соединения, показанные выше. ПРИМЕЧАНИЕ !: Используйте только ОДНО из двух показанных соединений. Никогда не подключайте одновременно разъемы уровня динамиков и RCA — сигналы уровня динамиков могут повредить выходы RCA вашего головного устройства.

    Если вы хотите установить 4-канальный усилитель на 4 динамика и сабвуфер, но у вас есть только 2 стереоканала, это нормально.

    Как показано на моей схеме, вы можете подключить 2 канала к 4-канальному усилителю, используя либо входы уровня динамиков, подключенные параллельно, либо с помощью переходных кабелей RCA «Y».

    Все, что вам нужно, это пара приличного качества (всего 2) 1 розетка на 2 вилки RCA Y-образных адаптеров, таких как эти недорогие от Amazon.

    Качество звука будет точно таким же. Современные автомобильные усилители сконструированы таким образом, что все 4 входа будут получать одинаковый сигнал и никаких проблем не возникнет.

    После подключения стереосистемы к усилителю вам необходимо отрегулировать регуляторы усиления как для 4 основных динамиков, так и для выхода сабвуфера. Мой совет — используйте качественную музыкальную дорожку, которую вы уже хорошо знаете, чтобы вы могли легко определить, когда музыка звучит правильно.

    Дополнительные предложения и детали, которые могут вам понадобиться

    Такой комплект проводки усилителя сделает вашу жизнь проще! Отличный (но доступный) комплект проводки усилителя, такой как этот Belva 8-го калибра, полный комплект включает не только основы, но и многое другое.Вам также понадобится вторая пара кабелей RCA (если они используются) и, возможно, дополнительный провод для динамика.

    Я не могу не подчеркнуть, насколько важно быть готовым к установке 4-канального усилителя. Хотя существует — это , которые можно сделать несколькими способами, но тратить газ, время и нервничать не стоит головной боли.

    Это лот лучше начинать с правильной ноги и быть готовым к моменту установки. Мой совет — заранее подберите хороший комплект для подключения усилителя и необходимые инструменты.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
