Устройство раздаточной коробки ВАЗ-21213 Лада Нива, ВАЗ-21214-20

Раздаточная коробка служит для изменения крутящего момента и распределения его между передним и задним мостами. У раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 две передачи с передаточными числами 1,200 и 2,135. Передний и задний мосты приводятся постоянно и связаны межосевым дифференциалом. Для повышения проходимости автомобиля дифференциал можно блокировать. При этом передний и задний приводные валы становятся жестко связанными между собой (их частоты вращения равны).

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4, конструкция, привод, применяемые трансмиссионные масла.

Раздаточная коробка ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 крепится к полу кузова на двух резинометаллических кронштейнах. Для регулировки ее положения относительно фланца промежуточного вала отверстия в кронштейнах сделаны овальными, а между ними и кузовом могут быть установлены регулировочные прокладки.

Корпусные детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 отлиты из алюминиевого сплава. Соединены между собой шпильками и гайками. В верхней части картера выполнен лючок, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере по двум установочным штифтам. Между крышками и картером расположены картонные прокладки. При ремонте вместо них можно использовать герметик-прокладку.

Начиная с 2002 года завод-изготовитель устанавливает на автомобили Лада Нива раздаточные коробки с мелкомодульными шестернями. Это сделано с целью уменьшения уровня шума. Выпуск раздаточных коробок с крупномодульными шестернями в ОАО «АвтоВАЗ» прекращен. Внешне модернизированные раздаточные коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ничем не отличаются от выпускавшихся ранее и в сборе полностью с ними взаимозаменяемы.

Устройство раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Схема работы раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Все валы, а также штоки вилок переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке выполнены два отверстия — заливное (оно же контрольное) и сливное.

Ведущий вал установлен на двух шариковых подшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала.

Внутреннее кольцо заднего подшипника зажато между буртиком вала и упорной шайбой гайкой на заднем конце вала. Гайку стопорят, вдавливая ее кромку в пазы на валу. Ведущий вал зафиксирован от осевого смещения установочным кольцом в проточке на наружном кольце заднего подшипника, которое зажато между картером и задней крышкой.

На ведущем валу расположены две ведущие шестерни:

— Передняя (большая) — высшей передачи. Она свободно вращается на термообработанной шейке вала.
— Задняя (меньшая) — низшей передачи. Она свободно вращается на термообработанной втулке, установленной на валу с натягом.

Шестерни имеют по два венца. Косозубые (большие) венцы находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а с прямозубыми (малыми) соединяется муфта переключения передач при включении передачи. Муфта перемещается по ступице, жестко посаженной на шлицах вала между ведущими шестернями. В среднем положении муфты обе передачи выключены («нейтраль») и крутящий момент от двигателя не передается на колеса.

Промежуточный вал представляет собой блок двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня, кроме того, находится в зацеплении и с ведомой шестерней, закрепленной на корпусе дифференциала. Промежуточный вал вращается в двух подшипниках: переднем — роликовом, заднем — шариковом.

От осевого смещения вал зафиксирован установочным кольцом в канавке наружного кольца заднего подшипника, которое зажато между картером и задней крышкой. Так же, как и у ведущего вала. В передний торец вала запрессована стальная ведущая шестерня привода датчика скорости.

Ведомая шестерня привода датчика скорости пластмассовая. Установлена на валике, вращающемся во втулке корпуса привода датчика скорости. Корпус закреплен на передней крышке раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Наименование и каталожные номера деталей раздаточной коробки 21213-1800020 для ВАЗ-21213 Лада Нива, ВАЗ-2131-01 и раздаточной коробки 21214-1800020 для ВАЗ-21214, ВАЗ-21214-10, ВАЗ-21214-20 Лада 4х4 и ВАЗ-2131-41.

Вал привода переднего моста передним концом опирается на двухрядный шариковый подшипник в картере привода переднего моста, закрепленного на передней крышке раздаточной коробки. Внутреннее кольцо подшипника зажато между буртиком вала и упорным кольцом самоконтрящейся гайкой фланца вала. От осевого смещения подшипник зафиксирован стопорным кольцом, входящим в канавку картера привода переднего моста.

Задний шлицевый конец вала соединен с шестерней привода переднего моста дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка вала привода заднего моста аналогична, но на нем нет шестерни.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-21213 Лада Нива, ВАЗ-21214, ВАЗ-21214-10 и ВАЗ-21214-20 Лада 4х4.

Наименование и каталожные номера деталей привода раздаточной коробки и мостов ВАЗ-2131-01 и ВАЗ-2131-41.

Корпус дифференциала выполнен разъемным, обе его части соединены шестью болтами. Эти же болты крепят и ведомую шестерню к корпусу дифференциала. Последний установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от смещения распорной пружинной шайбой, опирающейся на стопорное кольцо в проточке корпуса дифференциала.

В канавку на наружном кольце подшипника входит установочное кольцо, зажатое между передней крышкой раздаточной коробки и картером привода переднего моста. Таким образом, корпус дифференциала удерживается от осевого смещения передним подшипником. Задний подшипник не зафиксирован.

На передней части корпуса дифференциала выполнены шлицы, по которым перемещается муфта блокировки. При включении блокировки муфта соединяется с шестерней на валу привода переднего моста, соединяя его с корпусом дифференциала. В отверстиях корпуса дифференциала установлена ось сателлитов, удерживаемая двумя стопорными кольцами.

Под одним из колец находится пружинная шайба, препятствующая осевому перемещению оси сателлитов. Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с шестернями привода мостов. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подбирается так, чтобы осевой зазор шестерен привода мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Нм.

Трансмиссионные масла применяемые в раздаточной коробке ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Объем трансмиссионного масла, заливаемого в картер раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 — 0,79 литра. Детали раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 смазываются разбрызгиванием. Применяются трансмиссионные масла:

— С уровнем качества по API GL-4 и вязкостью 75W90 или 80W90.
— Универсальные API GL-4/GL-5 с вязкостью 75W90 или 80W90.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Управление раздаточной коробкой на ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4 ручное. С механическим рычажным приводом. Задним рычагом водитель переключает передачи. Передним — включает блокировку дифференциала. Конструкция приводов управления коробкой схожа. Рычаг качается в продольном направлении на оси, установленной в проушинах кронштейна спереди раздаточной коробки.

Устройство привода раздаточной коробки ВАЗ-21213 Лада Нива и ВАЗ-21214 Лада 4х4.

Для уменьшения трения в отверстие рычага вставлены пластиковые втулки. Нижний конец рычага входит в паз штока и фиксируется фигурной пружиной. Другой конец штока соединен с вилкой соответствующей муфты (переключения передач или блокировки дифференциала) и стопорится болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым гофрированным чехлом.

Для фиксации привода в выбранном положении служит шариковый фиксатор. Подпружиненный шарик входит в пазы на штоках. На штоке переключения передач их три:

— Для «нейтрали».
— Высшей передачи.
— Низшей передач.

На штоке блокировки дифференциала два:

— «Включено».
— «Выключено».

В крышку привода переднего моста ввернут выключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала. Для выравнивания давления снаружи и внутри картера раздаточной коробки в заднюю крышку запрессован штуцер. На штуцер надета пластмассовая трубка, закрепленная на штуцере хомутом. Второй конец трубки выведен в моторный отсек.

Похожие статьи:

• Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.
• Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.
• Автомобили Нива ВАЗ-21215, ВАЗ-2129, BA3-2130 Кедр, ВАЗ-2131, ВАЗ-213102 и ВАЗ-2329, история создания и особенности конструкции.
• ВАЗ-21213 Нива, история создания, основные характеристики и особенности конструкции, совершенствование модели ВАЗ-21214 Лада 4х4.
• Каталитический нейтрализатор двигателя 21129 автомобилей Лада Веста, принцип действия, электрическая схема, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.
• Система впуска воздуха двигателя 21129 автомобилей Лада Веста, принцип действия, электрические схемы, коды ошибок и неисправностей, диагностическая карта устранения неисправностей.

основные проблемы и их устранение

Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего – полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один – межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент.

Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):

• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Основная болезнь «Нивы» – вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если,набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты – они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала.

Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Появление посторонних звуков при повороте транспортного средства – еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость – заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок.

Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, – это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

Демонтировать ее несложно, и все, что от вас потребуется, – это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов,снимите накладку вместе с резинками.

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13.

Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки – проверните кардан рукой, обеспечив себе более удобный доступ к ним.

Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже,наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего). Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней. Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Раздаточная коробка нива 2121: устройство и ремонт

ВАЗ 2121 Нива зарекомендовал себя как надежный и универсальный советский внедорожник. В 1977г с конвейера сошел первый отечественный вездеход, который в отличии от обычных легковых ВАЗ 2121 имел полный привод и повышенные показатели проходимости. Устройство раздаточной коробки Нивы разработано опытными конструкторами АвтоВАЗ с целью повысить функциональность и универсальность автомобиля как при езде по бездорожью, так и в условиях города.

В 1994г вышла обновленная версия внедорожника, получившая маркировку Нива 21213, отличающаяся от предыдущего варианта более мощным силовым агрегатом. С 2006г данная серия автомобилей известна как Нива 4х4.

Устройство и функции раздаточной коробки ВАЗ 2121

Раздатка ВАЗ 2121 предназначена для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно этот прибор называется демультипликатором.

Раздатка ВАЗ 21213

Раздаточная коробка выполняет следующие функции:

1. 1. Позволяет заблокировать межосевой дифференциал;
2. 2. Позволяет отключить один из ведущих мостов;
3. 3. Повышает крутящий момент ведущих колес при использовании пониженной передачи;
4. 4. Распределяет крутящий момент по осям внедорожника;
5. 5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

Раздатка 2121 состоит из литого алюминиевого корпуса, внутри которого размещены основные детали:

• ведущий вал;
• промежуточный вал;
• дифференциал;
• вал привода заднего моста;
• вал привода переднего моста;
• муфта переключения передач.

На ведущем валу находятся две шестерни, большая из которых отвечает за высшую передачу, меньшая – за пониженную. Обе шестерни плотно стоят на валу, который подвергается термообработке в наиболее нагруженных местах для исключения дефектов во время работы.

На каждой шестерне имеется два ряда зубов – косые и прямые. Косой ряд зубьев пребывают в непрерывной работе с шестернями вала промежуточного, а прямой ряд зубов – с муфтой. Во время переключения передачи на раздатке муфта движется по ступице в горизонтальном направлении, сцепляясь с одной из шестерен вала ведущего. Среднее расположение муфты является нейтральным.

Промежуточный вал раздатки имеет две косозубые шестерни, из которых передняя зацепляет шестерню дифференциала. В торце промежуточного вала находится ведущая шестерня спидометра. Межосевой дифференциал имеет муфту блокировки, благодаря которому осуществляется жесткое соединение валов привода передней и задней оси.

Раздаточная коробка ВАЗ Нива: принцип работы

Раздатка ВАЗ 2121 имеет всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника сопряжены при помощи межосевого дифференциала, который перераспределяет крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному сухому дорожному покрытию не возникает необходимости в использовании дополнительных функций раздаточной коробки, поскольку сцепление колес с дорогой хорошее. При ухудшении дорожных условий возникает необходимость включить пониженную передачу, которая обеспечивает автомобилю равномерную и стабильную скорость движения. При этом переходить на пониженный скоростной режим необходимо лишь после того, как автомобиль полностью остановится.

Устройство раздатки

В условиях бездорожья существует возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих приводных валов автомобиля и повышает проходимость автомобиля.

Основные неполадки раздаточной коробки Нивы

Со временем детали раздатки автомобиля изнашиваются, в результате чего могут возникнуть следующие неполадки:

• проблемы с включением переднего моста;
• перегрев раздаточной коробки;
• перерасход и утечка масла при работе раздатки;
• самопроизвольное выключение переднего моста.

Первым сигналом о выходе из строя раздаточной коробки Нива является возникновение характерного шума и вибрации при движении внедорожника. Но следует отличать вибрации карданных валов от шума раздаточной коробки.

Именно по этой причине автовладельцами устанавливается третья опора, которая гасит колебания раздаточной коробки. Это приспособление можно приобрести в специализированных магазинах или изготовить вручную при помощи сварки. Что касается конструкции, третья опора предназначена для снижения вибрации, возникающей от колебания рычагов раздатки ВАЗ 2121.

Часто владельцы ВАЗ 2121 Нива, у которых установлена третья опора, отмечают незначительное снижение вибрации и шума. Данная проблема решается путем регулировки установки раздатки по высоте таким образом, чтобы оси вращения коробки передач и раздаточной коробки находились в средине шруса промежуточного вала.

Важно придерживаться правил эксплуатации раздаточной коробки, следить за состоянием сальников и карданных валов, вовремя менять смазывающие материалы и не поддавать повышенным нагрузкам.

Раздаточная коробка Нива, Шевроле-Нива

Цена:
от: до:

Выберите категорию:
Все ТЮНИНГ УАЗ ТЮНИНГ НИВЫ И ШЕВРОЛЕ НИВЫ» Блокировки» Внешний тюнинг» Диски» Дисковые тормоза» Кондиционеры» Кронштейны и фаркопы» Кузов» Поворотные кулаки» Подвеска, Лифт-комплекты» Полиуретановые проставки» Рулевое управление» Бамперы силовые, багажники» Трансмиссия»» Мосты»» Главные пары»» Привода, полуоси»» Раздаточная коробка»» Редукторы»» Редукторы с блокировкой в сборе»» Комплекты для вывода сапунов» Тюнинг салона» Электрооборудование ТЮНИНГ ГАЗ СОБОЛЬ 4Х4 АККУМУЛЯТОРЫ И АКСЕССУАРЫ БАГАЖНИКИ ЭКСПЕДИЦИОННЫЕ, ЛЕСТНИЦЫ, РЕЙЛИНГИ БАКИ ТОПЛИВНЫЕ БАМПЕРЫ СИЛОВЫЕ, ПОРОГИ И КОМПЛЕКТУЮЩИЕ СИЛОВОЕ ОБОРУДОВАНИЕ ARB БЛОКИРОВКИ БОДИЛИФТ (ЛИФТ КУЗОВА) БОКСЫ БАГАЖНЫЕ НА КРЫШУ ДИСКИ КОЛЕСНЫЕ И АКСЕССУАРЫ ДИСКОВЫЕ ТОРМОЗА ДОМКРАТЫ ЗАЩИТНЫЕ КЕЙСЫ ЗАЩИТА СИЛОВАЯ КАНИСТРЫ ЭКСПЕДИЦИОННЫЕ КОЛЕСНЫЕ МУФТЫ (ХАБЫ) КОМПРЕССОРЫ И ПНЕВМОСИСТЕМЫ КОНСОЛИ ПОТОЛОЧНЫЕ КУНГИ И АКСЕССУАРЫ ДЛЯ ПИКАПОВ ЛЕБЕДКИ И АКСЕССУАРЫ К НИМ ПОДВЕСКА, ЛИФТ-КОМПЛЕКТЫ ПРОСТАВКИ ДЛЯ УВЕЛИЧЕНИЯ КЛИРЕНСА РАСШИРИТЕЛИ КОЛЕСНЫХ АРОК РУЛЕВОЕ УПРАВЛЕНИЕ РУЛЕВЫЕ ДЕМПФЕРЫ И СТАБИЛИЗАТОРЫ СВЕТ ДОПОЛНИТЕЛЬНЫЙ СИНТЕТИЧЕСКИЙ ТРОС СНЕГОУБОРОЧНЫЕ ОТВАЛЫ СТРОПЫ, ТРОСЫ СЭНД-ТРАКИ ТОВАРЫ ДЛЯ АВТОТУРИЗМА УНИВЕРСАЛЬНЫЕ КРЕПЛЕНИЯ ФАРКОПЫ и КОМПЛЕКТУЮЩИЕ ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ ШИНЫ ДЛЯ ВНЕДОРОЖНИКОВ ШНОРКЕЛИ ШТУРМАНСКОЕ ОБОРУДОВАНИЕ ЭЛЕКТРООБОРУДОВАНИЕ ПОДАРОЧНЫЕ СЕРТИФИКАТЫ

Производитель:
Все4REVO4WD SYSTEMS4x4sportAfcarfiberAfcarfiber (Турция)ALPHA (Тайланд)Amada XtremeARBArgus AnalyzersAVMBerkutBFGoodrichBiltemaBontyreBRCBUSHWACKER (США)CARRYBOYCHAMPIONChinaCM WinchCOME UPComforserCOOPERCORTLANDCSS (Турция)CSTDAKDarrDekaDelphiDelta(Германия)DuracellDynamica RopesEatonEGR (Австралия)End of The Road, Inc. EXIDEExpertDetalEXTANGFalconFARM JACKFatonFederalFlex LineGarminGOODYEARGT RadialHELLAHF DifferentialHi-liftIkon (Канада)INTERCOIRONMANJoker4x4K&KKAYMARKDT, РоссияKeko (Бразилия)KEMEIKing CobraKramcoKumhoKumho (Южная Корея)LAPTERLF WorksLightforceLinextras (Португалия)LOKKALongtengLS WheelsLUKMag LiteMarshalMaster-WinchMATECMaxlinerMAXTRAXMAXXISMechanix WearMetecMICKEY THOMPSONNankangNokian TyresOff-Road-WeelsOJ, РоссияOld Man EmuOPTIMAOptima BatteryORCIARIOTSOUTBACKPDWPirelliPitbul TiresPOWERFULProCompPROFORM (НОВАЯ ЗЕЛАНДИЯ)ProlightPT Group, ТольяттиQuattroRacing WheelsRALEX-TUNINGRanchoredBTRReplicaRivalROAD RANGER (Германия)Roll-N-Lock (США)RotopaxRuggedliner(США)RUNVARUSSACHSSAESAFARISAMMITR (Тайланд)SilverstoneSIMEXSJS (Тайланд)Sky-ComSM PowerSmittybiltStarcoSTARLEDSteelStaffSUPERSTONESuperwinchT-MAXTCC-tuningTecMateTELAWEITerratripTingerTopUp (Тайланд)TOPXENTorbikTough DogToyo (Япония)TplusTRIFFID TRUCKSTroffixTruXedoUFLEXUnielVAL-RACING, РоссияVFM-BosalVIAIRvnedorozhnik73. ruVoyagerWelis LamontWincarX-Treme OutbackYokohamaYuBei Koyo Steering Systems Co.ZF, ГерманияАВС-ДизайнАВС-ДизайнАвтогур 73АвтоспасАвтоцепьАДСБАКОРБарнаул,РоссияБЗАКБлоккаБорисовВАКСОЙЛг. Курган, РоссияДАК, РоссияИЖ-ТЕХНО, РоссияИнсав, ТольяттиК&ККиККРАМЗЛидерПлюсНИРФИ, РоссияНОМАКОННПК САМоВАРПолиуретан, РоссияПрофит+РИФРоссияРусская АртельСИБКОНТАКТСимбАТ, РоссияСОЮЗ-96СПРУТ, РоссияСтерлитамакСТОКРАТТайваньТайландТехно СфераТехноХимУльяновскШток Авто

Новинка:
Всенетда

Спецпредложение:
Всенетда

Результатов на странице:
5203550658095

Покупаем раздаточную коробку на НИВУ

Дата публикации: 26.12.2016 12:20

В этой статье мы не будем говорить о ремонте Раздаточных коробок. Речь пойдет именно о покупке РК на Ниву.
На рынке присутствуют две группы товара.

1. Раздаточные коробки на ВАЗ-21213 НИВА, ВАЗ-21214 LADA 4х4, ВАЗ-2131 НИВА​, URBAN производства АвтоВАЗ.
Все они сейчас производятся с мелкомодульными шестернями и двух рядными подшипниками в крышках, и имеют индекс -02. РК под новую комбинацию приборов и на URBAN имеет индекс -10.
Обязательно наличие Гарантийного талона АвтоВАЗ.
Плюсы: Заводская сборка Раздаточной коробки НИВЫ (с каждым годом качество сборки Раздаточных коробок на НИВУ улучшается).
Минусы: Высокая цена, и как ни странно ГАРАНТИЯ. Что бы обменять или отремонтировать по гарантии такую Раздаточную коробку придется собрать очень много документов. Желательно устанавливать эти РК у официальных дилеров.
Условия Гарантии АвтоВАЗ >>>>
Резюме: Отличный выбор РК на вашу НИВУ если вас не смущает высокая цена и у вас рядом есть официальный дилер АвтоВАЗа.
Вы можете купить Раздаточные коробки производства АвтоВАЗ на вашу НИВУ в нашем магазине.

2. Раздаточные коробки на ВАЗ-21213 НИВА, ВАЗ-21214 LADA 4х4, ВАЗ-2131 НИВА​ производства Тольятти.
В данную группу входят РК разных производителей (сборщиков) собранные в Тольятти, «САМОСБОР».
Тут можно купить РК на НИВУ собранную из новых деталей или купить восстановленную Раздаточную коробку хорошего качества по разумной цене, а можно приобрести и откровенную крашенную «бэушку». Все зависит от продавца.
В любом случае обратите внимание на крышки РК. Обязательно уточняйте у продавца, какие крышки установлены в Раздаточной коробке. Если крышки идут без индекса -10, то в этой РК стоят крышки старого образца, с однорядными подшипниками. А значит, вы покупаете РК старого образца. Но в РК старого образца можно установить Механизм отключения переднего моста без потери гарантии. Везде свои плюсы и минусы. Гарантия на «САМОСБОРНЫЕ» РК обычно 3-6 месяцев.
Плюсы: РК можно купить по хорошей цене. Устанавливать РК в любом месте, хоть в гараже. Обычно быстрый обмен по гарантии на другую такую же РК. Большой выбор поставщиков.
Минусы: Можно нарваться на откровенную бэушку. Качество не завод, а потому нужно быть готовым к замене товара.
Резюме: Хороший выбор для покупки Раздаточной коробки  на вашу НИВУ, если у вас нет рядом официального дилера АвтоВАЗа. Вы с «руками» и можете сами установить РК на свой автомобиль. За разумные деньги можно сделать тюнинг Раздаточной коробки Нивы.
Вы можете купить Раздаточные коробки производства Тольятти на вашу НИВУ в нашем магазине.

• Раздаточные коробки НИВА старого образца, с однорядными подшипниками.

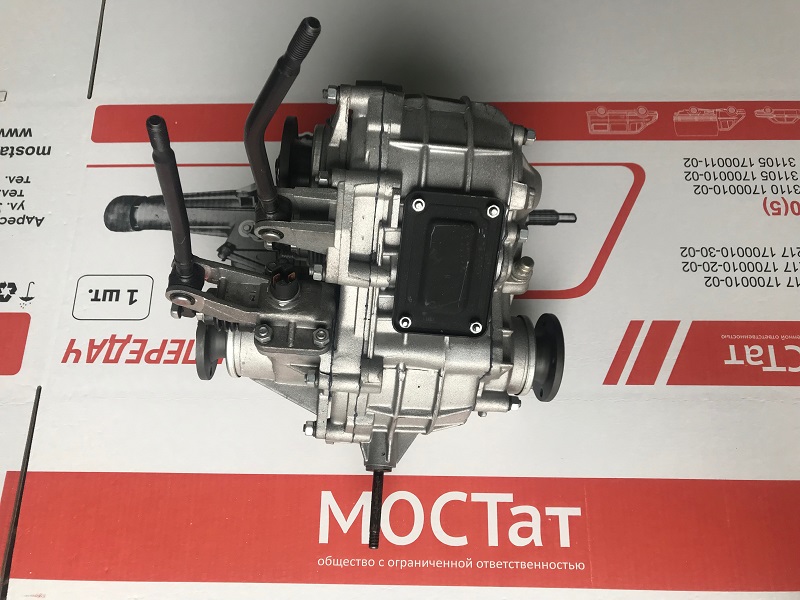

Коробка раздаточная ВАЗ-21213-1800020 в сборе
Коробка раздаточная ВАЗ-21214-1800020 в сборе

• Раздаточные коробки НИВА нового образца, с двухрядными подшипниками.
  Мелко модульные шестерни с двух рядными подшипниками.

​​Коробка раздаточная ВАЗ 21213-1800020-02 с двухрядными подшипниками в сборе
Коробка раздаточная ВАЗ 21214-1800020-02 с двухрядными подшипниками в сборе
Коробка раздаточная ВАЗ 2123 с двухрядными подшипниками в сборе

Комментариев пока нет

Пожалуйста, авторизуйтесь, чтобы оставить комментарий.

Я согласен(на) на обработку моих персональных данных. Подробнее

Внимание! Для корректной работы у Вас в браузере должна быть включена поддержка cookie. В случае если по каким-либо техническим причинам передача и хранение cookie у Вас не поддерживается, вход в систему будет недоступен.

Раздаточная коробка ВАЗ 2121-21214,2131 понижение 3,15:1

1. Оформление заказа

После выбора товара нажмите кнопку Купить — товар добавится в вашу корзину.

Далее, если вы закончили выбирать товар, нажмите кнопку ваша корзина.

На странице ваша корзина будут перечислены все выбранные вами товары.

В поле Количество вы пожете изменить количество товара для покупки. После изменения количества товара необходимо нажать кнопку Обновить для пересчета итоговой суммы заказа.

Также можно ввести код скидки в соответствующее поле.

2. Оформление и подтверждение заказа

После ввода необходимой информации для оформления заказа вам нужно нажать кнопку Оформить заказ  Ввести все данные

в колонках заказа (ФИО получателя, адрес доставки, контактные данные, вариант доставки, способ оплаты и т.д)

Копия заказа будет выслана на ваш e-mail, указанный при оформлении заказа.

Внимание! Неправильно указанный номер телефона, неточный или неполный адрес могут привести к дополнительной задержке! Пожалуйста, внимательно проверяйте ваши персональные данные при регистрации и оформлении заказа.

Через некоторое время (обычно в течение часа) после оформления покупки, с вами свяжется наш менеджер по контактным данным, указанным при оформлении заказа. С менеджером можно будет согласовать точное время и сроки доставки, а также уточнить детали.

Примечание: Для постоянных клиентов на сайте магазина есть Регистрация. В своем кабинете вы можете просмотреть содержимое корзины, историю своих заказов,узнать количество скидочных баллов а также повторить или отказаться от заказа, подписаться на рассылку новостей магазина.

3. Оплата и цены

Внимание! Указанные на сайте цены не являются публичной офертой и на момент оплаты могут быть изменены.

Для каждого отдельного заказа возможен только один способ оплаты на ваш выбор. Оплата заказа по частям различными способами невозможна.

Возможные способы оплаты:

• Наличный расчет.
  Оплата производится наличными курьеру при доставке или в магазине при самовывозе. Вместе с товаром передается не обходимые документы.
• Оплата банковскими картами.
  Оплата картами МИР, VISA, MASTERCARD, MAESTRO
  Оплата через Сбербанк Онлайн, Яндекс.Деньги, Qiwi Valet, Альфа-Клик, Промсвязьбанк.
• Оплата через Сбербанк.
  Вы можете оплатить заказ в любом отделении Сбербанка. За услугу по переводу денег с вас возьмут от 3 до 7% от стоимости заказа, в зависимости от региона.

Трансмиссия ВАЗ 21213, ВАЗ 21310 (Нива)

Автомобили семейства ВАЗ 2121, 21213, 21310 и их модификации имеют постоянный полный привод. Это значит, что в момент езды крутящий момент передается на любое колесо автомобиля. В действительности выходит, что только одно колесо является ведущим. Это то колесо, которому в данный момент времени легче вращаться. В зависимости от характера дороги легче становиться вращаться то одному, то другому колесу. Поэтому и ведущее колесо автомобиля меняется в зависимости от условий дороги. Ведущим колесом может быть как переднее, так и заднее, как правое, так и левое.

Раздаточная коробка имеет повышенную и пониженную передачу, таким образом, она двухступенчатая. Повышенная передача используется на трассе для экономии топлива. Пониженная передача используется при движении по бездорожью, при этом значительно увеличивается расход топлива ( до 20-25 л).

Коробка переключения передач механическая пятиступенчатая. На автомобилях ВАЗ 2121 использовалась механическая четырехступенчатая коробка передач.

Во время блокировки межосевого дифференциала крутящий момент идет на ведущие мосты. Далее через меж колёсные дифференциалы к ведущим колесам. То есть теперь у нас постоянно вращается одно колесо спереди и одно сзади. Есть люди которые утверждают что при этом колеса вращаются по диагонали автомобиля( какой диагонали легче, та и является ведущей). Это мнение ошибочно, потому что дифференциалы в мостах направляют крутящий момент к колесу, которому легче вращаться. А значить опять всё зависит от конкретных условий дороге. Вращаться могут как переднее правое с задним правым, переднее левое с задним левым, так и по диагонали. В продаже имеются дополнительные самоблокирующиеся меж колесные дифференциала. Принцип их работы заключается в пробуксовке одного колеса и автоматической подачи крутящего момента на оба колеса. Завод изготовитель не советует устанавливать такие устройства, потому что растёт дополнительная нагрузка на все узлы трансмиссии. Даже меж осевой дифференциал необходимо включать только на плохо проходимых участках. Постоянная езда на блокировке приводит к выходу из строя узлов трансмиссии и повышенному расходу топлива ( до 30 л).

Для передачи крутящего момента от раздаточной коробки к мостам используются карданные валы. Стандартные валы имеют крестовины для передачи угловой скорости. На рынках имеются карданные валы, у которых вместо крестовин установлены шарниры равных угловых скоростей. Такие валы наиболее эффективно передают крутящий момент и снижают уровень вибраций, но при эксплуатации в жестких дорожных условиях необходимо регулярно проверять состояние пыльников этих валов.

При эксплуатации автомобиля нельзя забывать про регулярное техническое обслуживание трансмиссии, в которое входит регулярная замена масла в мостах, в коробке передач и раздаточной коробке. Наилучшее масло для этих узлов является ZIC.

Передача крутящего момента от переднего моста к колёсам осуществляется через привода передних колёс, в состав которых входят наружные и внутренние шарниры угловых скоростей. При эксплуатации автомобиля в повышенных тяжелых дорожных условиях, также необходимо регулярно проверять целостность пыльников ШРУС приводов.

К недостаткам трансмиссии относятся вибрации в области раздаточной коробки, а также быстрый износ деталей переднего редуктора.

При своевременном техническом обслуживании, а также при правильной эксплуатации автомобиля, детали трансмиссии автомобилей ВАЗ 21213 и ВАЗ 21310 практически не выходят из строя.

Все эти узлы Вы можете приобрести в нашем магазине

Как поменять масло в раздаточной коробке нивы. Замена масла в дозаторе — простая, но важная процедура. Порядок самостоятельной замены масла в трамблере Нива

Автомобиль Нива 21214 отличается повышенной проходимостью по бездорожью. Автомобиль имеет двигатель объемом 1,7 литра, соответствующий нормам Евро-4. В систему трансмиссии входит раздаточная коробка с вентиляцией картера. Все комплектующие на ВАЗ 21214, как и на ВАЗ 21213, имеют долгий срок эксплуатации. Важно правильно ухаживать за автомобильной системой, подбирать качественное масло для Нивы.

Внедорожник Нива (ВАЗ 2121), имеющий полный привод, оснащенный механической коробкой передач, способен выдавать мощность в 75 лошадиных сил.

Выбор трансмиссионного масла

Трансмиссионная жидкость Lukoil GL4 75W-80

Какое масло выбрать? Трансмиссионные масла представлены в широком ассортименте. Следует обратить внимание на топливо, имеющее следующую вязкость: 75W-90, 85W-90. В частности, можно выбрать трансмиссионное масло Лукойл 80W90 (класс GL5).При эксплуатации автомобилей в зимний период следует покупать масло 70W-90, так как оно имеет низкую вязкость. Полусинтетические варианты подходят и для заправки Нивы 21213. Лучше заменить в специализированном сервисном центре.

Сколько масла заливать? В распределитель масла Нива необходимо долить около 0,8 литра. В его скоростную коробку заправлено 1,6 литра трансмиссионной жидкости.

Всегда внимательно изучайте ее состав, прежде чем делать выбор трансмиссионной жидкости.

Необходимость замены трансмиссионного масла

Для замены масла на Ниве автомобиль необходимо прогреть (для хорошей текучести). Машина ставится на смотровую яму; Под сливное отверстие следует поставить специальную емкость, куда будет стекать отработанная жидкость. Чтобы открыть сливную и заливную пробки, следует использовать шестигранник. Также из дополнительных инструментов понадобится специальный шприц, которым заправляют дозатор.

Замена масла в раздаточной коробке (Нива 21214/21213).Основные шаги:

1. Отвинчена сливная пробка.
2. В емкость сливаем оставшееся масло.
3. Любые загрязнения на пробке необходимо удалить.
4. Сливная пробка навинчивается.
5. Отвинчивается верхняя пробка для заливки нового масла шприцем.
6. Заглушка скручена.

Особенность КПП в том, что здесь встроен магнит. Его функция — притягивать мелкий металлический мусор, который может присутствовать в топливе.

При замене топлива требуется промывка картера. Эта процедура помогает продлить срок эксплуатации коробки. Промывка является обязательной, если слитое масло сильно загрязнено.

На периодичность замены топлива трансмиссии влияет пробег Нивы 21214 (21213), в каких условиях она эксплуатируется. При частых поездках по бездорожью необходимость замены масла в раздаточной коробке, КПП может возникнуть до 50 000 км.

На необходимость добавления новой смазки в коробку может указывать тот факт, что коробка передач стала перегреваться, при движении с ее стороны появились характерные шумы.

Полноприводный монстр Шевроле Нива работает безотказно, нужно лишь выполнять инструкции, вовремя проводить ТО, следить за объемом масла в нем, а также менять все технологические жидкости.

Гордость отечественного автопрома — Нива Шевроле … Производитель выпустил поистине роскошный автомобиль, не уступающий по своим характеристикам дорогим аналогам. Бездорожье, выезды на природу, рыбалка, охота — лучшего авто не найти.

Как заменить масло?

Как самостоятельно заменить технологические жидкости в Шевроле Нива? Для этого нужно приобрести качественное масло, которое рекомендует производитель.Все необходимые объемы указаны в инструкции к автомобилю. Новичкам процесс замены может показаться сложным, но на самом деле это не так.

Выбор масла для полноприводного автомобиля — очень важный момент, от этого зависит срок службы, износ деталей и работа всех передаточных механизмов. Нужно покупать жидкости, которые рекомендует производитель или проверенные, известные марки … Есть разные виды масла для разных сезонов, они различаются по вязкости и приспособлены для работы при определенной температуре.

Если автомобиль был куплен б / у, лучше сразу проверить уровень всех жидкостей и заменить их.

Какое масло использовать в трансмиссии?

Смешивать разные виды масел нельзя. По вязкости лучше выбирать жидкость с маркировкой: 75W — 90; 80Вт — 85; 80W — 90. Хорошо зарекомендовавшие себя производители, выпускающие подходящие для внедорожника марки: Газпронефть, Лукойл, Shell, Castrol, ТНК, Exxon Mobil. Масло трансмиссионное должно быть качественным, это зависит от исправной работы всех механизмов в Шевроле Нива.

Для замены потребуются: шестигранник на 12, ключ на 17, тряпка и емкость для отходов. Далее нужно открутить пробку заливного отверстия, а затем слив.

Когда жидкость вытечет, протрите отверстия тряпкой и залейте чистящую жидкость до верха.

Сколько масла нужно для раздаточного материала?

Если автомобиль новый, то масло нужно менять через 50 — 70 тыс. Км. При пробеге более 120 тыс. Км замену в трамблере необходимо проводить не реже, чем каждые 45 тыс. Км.

Чтобы машина прослужила дольше, лучше это делать немного чаще, в отработанном масле собирается много грязи, которая создает трение и соответственно детали быстрее изнашиваются.

Оптимально менять масло после поездки, когда ТРК прогревается и жидкость становится более текучей. Необходимо подготовить необходимый инструмент: шестигранник на 12, ключ на 17, емкость для отработки и тряпку.

Поместите машину в смотровое отверстие и открутите сливную пробку, поставьте емкость на место и подождите, пока выйдет вся сточная жидкость.Отвинтите заливную пробку и проверьте все клапаны на предмет загрязнения. Почистите заглушки и отверстия, особое внимание уделите магниту, осмотрите, сколько грязи, возможно, замену следует проводить чаще, если металлической стружки много. После этого залейте новое масло в трамблер в количестве 0,8 л.

Раздаточная коробка в «Ниве» — очень важный механизм для внедорожника, от его работы зависит то, как машина справится на сложных участках дороги.

Замена масла в мосту

Для того, чтобы Шевроле Нива работала бесперебойно и долго, необходимо контролировать все технологические жидкости и своевременно их заменять.

Требуемый объем задней оси — 1,3 литра. Для замены масла в передней оси требуется 1,15 л. Лучше поменять одновременно.

При нормальных условиях эксплуатации машины замена потребуется каждые 40 тыс. Км. Если машина часто работает по бездорожью и возит тяжелые грузы, процедуру следует проводить чаще.

Передний и задний мосты в Ниве являются очень важными элементами всего механизма.Жидкости нужно подбирать в соответствии с сезоном, на синтетике в холодное время года машина просто не заводится. Лучше выбирать минеральные или полусинтетические материалы.

Для двух мостов потребуется 3 литра жидкости. Подготовка автомобиля такая же, как и при замене трансмиссионного масла.

Перед началом работ нужно прогреть станок и сделать жидкость более текучей, подготовить инструмент: шестигранник на 12, емкость, шприц для наполнения, ключ на 17, тряпка.

Далее все по инструкции: откручиваем пробки, сливаем отходы, особое внимание обращаем на магнит в сливе.Большое количество грязи и сколов — знак того, что процедуру следует проводить чаще. Тщательно очистите все отверстия масляного бачка оси, это можно сделать обычной тканью. Залить жидкости и дать машине поработать, если масла нет, можно долить необходимое количество.

Процедура проста и с ней справится даже новичок, но если у вас есть проблемы или вы просто не хотите испачкаться, вы можете обратиться в ближайший автосервис. Это нужно делать регулярно и не забывать, что каждая замена жидкости должна регистрироваться и отмечаться пробег на текущий момент.Если точно следовать рекомендациям производителя, проблем с внедорожником не возникнет.

ОБЪЕМ ТОПЛИВА

Кол-во, л

Точка заправки или смазки	Наименование материалов
Топливный бак		Автомобильный бензин с октановым числом 91–93, 95 *
Система охлаждения двигателя, включая систему отопления салона		Охлаждающая жидкость с температурой замерзания не выше –40 ° С
Система смазки двигателя, включая масляный фильтр при температуре окружающей среды:		Моторные масла (класс API: SG, SH, SJ)
от –20 ° до + 45 ° С
от –25 ° до + 35 ° С
от –25 ° до + 45 ° С
от –30 ° до + 35 ° С
от –30 ° до + 45 ° С
Корпус трансмиссии		Трансмиссионные масла с качеством API GL-5 и вязкостью 75W-90
Корпус раздаточной коробки
Корпус переднего моста
Картер заднего моста
Корпус рулевого механизма		Масло трансмиссионное 75W-90
Гидравлическая система выключения сцепления Гидравлическая тормозная система	0,2 0,515	Жидкость тормозная ДОТ-3, -4
Бачок омывателя лобового стекла Бачок омывателя стекла задней двери		Смесь воды со стеклоомывателем
Приводное кольцо стартера
Подшипники ступичные передние		Смазка Литол-24 или импортные аналоги
Крестовина карданных шарниров		Смазка Фиол-2У, №158 или импортные аналоги
Шлицевое соединение переднего карданного вала		Смазка Фиол-1, ШРУС-4 или импортные аналоги
Дверные открыватели		Смазка Шрус-4
Слайд сиденья
Шарниры рулевой тяги и шаровые опоры передней подвески		Смазка ШРБ-4 или импортные аналоги
Выводы и клеммы аккумуляторные, замочные скважины дверей		Автосмазка ВТВ-1 в аэрозольной упаковке, ЦИАТИМ-201, -221, Литол-24 или импортные аналоги
Замки дверные		Смазка Фиол-1 или импортные аналоги
Регулятор тормозного давления задний		Смазка ДТ-1 или импортные аналоги

* Для автомобилей с системой впрыска топлива, оборудованных преобразователем выхлопных газов

ГСМ допущены и рекомендованы для эксплуатации

автомобиля LADA 4×4 и его модификаций

АВТОМОБИЛЬНЫЙ БЕНЗИН

Примечания:

1. Для обеспечения пуска двигателя и работы автомобиля при низких отрицательных температурах окружающей среды необходимо использовать бензин соответствующих классов испарения в зависимости от климатического региона. Требования к классам летучести и сезонного использования бензина для различных регионов Российской Федерации изложены в соответствующих стандартах на топливо для двигателей внутреннего сгорания.

2. Не допускается использование бензина с металлоорганическими антидетонационными добавками на основе свинца, железа, марганца и других металлов.

3. Допускается использование многофункциональных присадок, обеспечивающих защиту топливопровода и деталей двигателя от коррозии, отложений и нагара. Такие добавки должны добавляться в коммерческий бензин производителем бензина.

Самостоятельное добавление вторичных присадок автовладельцем не допускается.

Масла моторные

Марка масла

Класс вязкости по SAE	Группа		Производитель	Нормативный документ
	AAI	AP1
ЛУКОЙЛ ЛЮКС	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / CF		СТО 00044434-003
ЛУКОЙЛ ЛЮКС	0W-40, 5W-20, 5W-30, 5W-50, 10W-30	B5 / D3	SL / CF	ООО «Лукойл-Пермнефтеорг-Синтез», Пермь	СТО 00044434-003
ТНК СУПЕР	5W-30, 5W-40 10W-40	B5 / D3	SJ / SL / CF		ТУ 0253-008-44 9
ТНК МАГНУМ	5W-30, 5W-40 10W-40,15W-40	B5 / D3	SJ / SL / CF		ТУ 0253-025-44 9
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-063-48120848
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск	ТУ 0253-062-48120848
РОСНЕФТЬ МАКСИМУМ	5W-40, 10W-40	B5 / D3	SL / CF		ТУ 0253-391-05742746
РОСНЕФТЬ ОПТИМУМ	10W-30, 10W-40 15W-40	B5 / D3	SJ / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-389-05742746
РОСНЕФТЬ ПРЕМИУМ	0W-40, 5W-40 5W-40	B5 / D3	SJ / CF SL / CF SM / CF	ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-390-05742746

Продолжение таблицы.2

Марка масла

Класс вязкости по SAE	Группа		Производитель	Нормативный документ
	AAI	API
EXTRA 1 EXTRA 5 EXTRA 7	5W-30 15W-40 20W-50	B5 / D3	SJ / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
EXTRA	5W-30, 10W-40, 15W-40	B5 / D3	SL / CF	ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-137
ESSO ULTRA	10W-40	B5 / D3	SJ / SL / CF	Exxon-Mobil, Германия
GTTURBO SM	10W-40	B5	SM	Hanval INC, Корея
LIQUI MOLY OPTIMAL	10W-40	B5 / D3	SL / CF	Liqui moly GmbH, Германия
MOBIL 1 MOBIL SYNT S MOBIL SUPER S	0W-40, 5W-50 5W-40 10W-40	B5 / D3	SJ / SL SM / CF SJ / SL / CF	Exxon-Mobil, Германия
MOBIL 1 ESP FORMULA	5W-30	B6 / D3	SJ / SL SM / CF
RAVENOL HPS RAVENOL VSI RAVENOL LLO RAVENOL TSI RAVENOL Turbo-C HD-C	5W-30 5W-40 10W-40 10W-40 15W-40	B5 / D3	SL / CF SL / CF SL / CF SL / CF SJ / CF	Ravensberger Schmirstoffvertrieb GmbH, Германия
SHELL HELIX: PLUS PLUS EXTRA ULTRA	10W-40 5W-40 5W-40	B5 / D3	SL / CF	SHELL EAST EUROPE Co, Великобритания, Финляндия
ZIC A PLUS	5W-30, 10W-30, 10W-40	B5	SL	SK CORPORATION, Корея

Таблица 3

Минимальная температура холодного запуска двигателя, 0С

Класс вязкости SAE J 300	Максимальная температура окружающей среды, 0С
ниже -35	0W-30	25
ниже -35	0W-40	30
-30	5W-30	25
-30	5W-40	35
-25	10W-30	25
-25	10W-40	35
-20	15W-40	45
-15	20W-40	45

Трансмиссионные масла для использования в коробках передач, раздаточных коробках, ведущих мостах и ​​рулевом механизме

Таблица 4

Волгоград ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь

СТО 00044434-009 ТУ 0253-044-00148599
NOVOIL SUPERT				ТУ 38.301-04-13
РОСНЕФТЬ КИНЕТИК	75W-90, 80W-90 85W-90		ОАО «Ангарская нефтехимическая компания», г. Ангарск	ТУ 0253-394-05742746
РОСНЕФТЬ КИНЕТИК			ОАО «Новокуйбышевский завод масел и присадок», г. Новокуйбышевск	ТУ 0253-030-48120848
СУПЕР Т-2 СУПЕР Т-3			ОАО «Омский НПЗ», г. Омск	ТУ 38.301-19-62
ТНК ТРАНС ГИПОИД			ООО «ТНК смазочные материалы», г. Рязань	ТУ 38. 301-41-196
ТНК ТРАНС ГИПОИД СУПЕР			ООО «ТНК смазочные материалы», г. Рязань	ТУ 0253-014-44 9
			Shell East Europe Co, Великобритания

Примечание.Время замены масла согласно сервисной книжке автомобиля.

Таблица 5

Внимание
Не используйте присадки к маслу или другие средства для улучшения работы двигателя, его систем или агрегатов трансмиссии автомобиля.

Для эксплуатации автомобилей рекомендованы современные высокоэффективные моторные и трансмиссионные масла. Поэтому в использовании дополнительных присадок нет необходимости, а в некоторых случаях это может привести к таким повреждениям двигателя или агрегатов трансмиссии, на которые не распространяется гарантия ОАО «АВТОВАЗ».

Охлаждающие жидкости

Климовск, Московская область

ТУ 2422-001-13331543
АНТИФРИЗ SINTEC	ОАО «Обнинскоргсинтез», г. Обнинск	ТУ 2422-047-51140047
	ООО «ТЦ Тосол-Синтез», г. Дзержинск	ТУ 2422-068-36732629
АНТИФРИЗ (ТОСОЛ) LONGLIFE	ЗАО «Дельфин Индустрия», г. Пушкино	ТУ 2422-163-04001396

Примечание.Срок службы и замена антифриза в соответствии с сервисной книжкой автомобиля. Не допускается смешивание охлаждающих жидкостей разных марок.

КОНДИЦИОНЕР ЖИДКОСТЬ

Кондиционер заправлен озонобезопасным фреоном R 134 «А»
Кол-во — 0,4 кг

В системе кондиционирования используется масло АТМОСГУ10.

АМОРТИЗАТОР

Жидкость ГРЖ-12
Амортизатор передний — 0,12 л
Амортизатор задний — 0. 195 л.с.

Жидкости тормозные

Таблица 7

Примечание. Срок службы и замена тормозной жидкости в соответствии с сервисной книжкой автомобиля, но не более трех лет.

Лобовое стекло и специальные жидкости

МОЕЧНЫЕ ЖИДКОСТИ ДЛЯ СТЕКЛА

	ООО «АСД», г. Тольятти	ТУ 2421-001-558
	ООО «Мультифарма-Самара», г. Самара	ТУ 2384-170-00151727
	НПП «Макромер», Владимир	ТУ 2451-007-10488057
	ООО «АСПЕКТ», г. Москва	ТУ 2384-011-41974889
СПЕЦИАЛЬНЫЕ ЖИДКОСТИ
	МОПЗ ВНИИ НП, Москва
ЛУКОЙЛ АЖ	ООО «Лукойл ВНП», г. Волгоград	ТУ 0253-025-00148599
	ф.»ВАРЯ», г. Нижний Новгород	ТУ 0253-048-05767924
Pentosin Гидравлическая жидкость CHS 11S	ф. «Пентосин», Германия	ТТМ 1.97.0964

Пластмассовые смазочные материалы

301-40-21

Вазелин технический ОНМЗ ВТВ-1		ТУ 0255-195-05767887
Смазка AZMOL GRAPHITOL	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-178
Смазка LEMOL	ОАО «Азмол», г. Бердянск	ТУ 38.301-48-54
Смазка LITA	ОАО «Азмол», г. Бердянск	ТУ 38.101-1308
Смазка ЛИТОЛ-24	ОАО «Азмол», г. Бердянск
Смазка АЗМОЛ ЛСК-15	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-180
Смазка UNIROL-1	ОАО «Рикос», г. Ростов-на-Дону	ТУ 38.301-40-23
Смазка УНИОЛ-2М / 1	ОАО «Азмол», г. Бердянск
Смазка АЗМОЛ ФИОЛ-1	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-173
Смазка АЗМОЛ ШРБ-4	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-172
Смазка АЗМОЛ ШРУС-4	ОАО «Азмол», г. Бердянск	ТУ У 23.2-00152365-182
Смазка ШРУС-4М	ОАО «Пермский завод масел и охлаждающих жидкостей», г. Пермь	ТУ 38.401-58-128
Смазка Ортол Ш	ОАО «Нефтемаслозавод», г. Оренбург	ТУ 0254-001-05767887
Смазка ЦИАТИМ-201	ОАО «Азмол», г. Бердянск, ОАО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург, ОАО «Нефтемаслозавод», г. Оренбург
Смазка ЦИАТИМ-221	ОАО «Азмол», г. Бердянск, ОАО «Рикос», г. Ростов-на-Дону, ООО НПФ «РУСМА», г. Санкт-Петербург.Санкт-Петербург

Продолжение таблицы. 9

Марка смазки

Производитель	Нормативный документ
Твердая смазка Молибдол M3		ООО «Технология», г. Санкт-Петербург
Смазочный графит «П»		ОАО «Азмол», г. Бердянск
Смазка Ditor		ОАО «Рикос», г. Ростов-на-Дону	ТУ 0254-007-05766706
Смазка CASTROL S-058		Фирма «Кастрол», Германия
Смазка MOLYKOTE X-106		Доу Корнинг, США	ТТМ 1. 97.0115
Смазка Renolit JP 1619		Фуш, Германия	ТТМ 1.97.0800
Смазка Lucas PFG-111		Фирма «Лукас TRW», Германия	ТТМ 1.97.0733
Жидкости для промывки системы смазки двигателя Таблица 10
Марка жидкости	Производитель		Нормативный документ
АВТОМАТИЧЕСКАЯ СТИРКА	ОАО «Лукойл-Нижегороднефтеоргсинтез», г. Кстово, ООО «Лукойл-Пермнефтеоргсинтез», г. Пермь		СТО 00044434-0122
МОЕЧНОЕ МАСЛО	ОАО «Ново-Уфимский НПЗ», г. Уфа		ТУ 0253-019-05766528
РОСНЕФТЬ ЭКСПРЕСС	ОАО «Ангарская нефтехимическая компания», г. Ангарск		ТУ 0253-392-05742746
MP SYNTHETIC MP CLASSIC	ОАО «Омский НПЗ», г. Омск		СТО 84035624-005

Примечание.Промывочные жидкости используются при обслуживании в соответствии с сервисной книжкой при замене рабочего моторного масла на свежее.

Материалы для антикоррозийной обработки кузова

Заправочная жидкость гидроусилителя руля

Таблица 12

Перечень изделий из драгоценных металлов в автомобилях LADA 4х4

Номер позиции

название продукта	Местонахождение драгоценных металлов	Вес в граммах
		золото	серебро	палладий
2115-3801010	Комбинация приборов	В полупроводниках	0,000263	0,016414
2105-3747010-03	Прерыватель указателей поворота и аварийной сигнализации		0,0180561	0,0208012	0,103
2105-3709310 / -01	Переключатель трехрычажный	Покрытие		0,1664
2101-3704010-11	Замок зажигания	В контактах		0,14078
2105-3710010-03 / -04	Выключатель аварийной сигнализации	В контактах		0,107
21213-3709607	Выключатель обогрева заднего стекла	В контактах		0,11517
2113-3709609-10	Выключатель заднего противотуманного света	В контактах		0,115169
2104-3709612	Выключатель стеклоочистителя и омывателя заднего стекла	В контактах		0,403093
2107-3709608-01	Выключатель отопителя	В контактах		0,265997
21045-3709280	Выключатель подогрева топлива	В контактах		0,170288
2108-3720010-10 / -11 / -12	Выключатель стоп-сигнала	В контактах		0,1681
	Регулятор напряжения генератора	В полупроводниках	0,0534
2106-3828110	Указатель температуры воды	В контактах		0,0161637
2105-3747010-02 / 03	Реле-прерыватель указателей поворота и аварийной сигнализации	Золото в полупроводниках, серебро в контактах	0,00021	0,0731
2105-3747210-12	Реле включения дальнего света фар	В контактах		0,055
2105-37470-1010-12	Реле ближнего света фар	В контактах		0,055
2105-3747210-02	Реле стеклоочистителя фар	В контактах		0,137
2114-3747610	Реле заднего противотуманного фонаря	Золото в полупроводниках, серебро в контактах	0,000998	0,034935

Для любого транспортного средства важность своевременной замены смазочных материалов трудно переоценить. Масла, используемые в узлах и агрегатах, подверженных трению на высоких скоростях, значительно снижают их перегрев и износ, помогая продлить срок их службы. Среди таких узлов нельзя не отметить раздаточную коробку, которой комплектуются полноприводные автомобили … И старые автомобили Нива, и модели под маркой Chevrolet, выпускаемые с 2002 года, в представлении не нуждаются — это некоторые из самый массовый полноприводный автомобиль в нашей стране, который заслужил любовь автомобилистов своей неприхотливостью, простотой в обслуживании и невысокой стоимостью.Особенно радует то, что подавляющее большинство операций по обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в трамблере Нивы — процедуры, не требующей особых профессиональных навыков или специальных инструментов.

Проверку масла в трамблере Нивы проводить каждые 10 тыс. Км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, впервые масло в раздаточной коробке автомобиля Нива нужно менять во время четвертого ТО, то есть после наезда 45 тысяч километров. Затем процедуру следует повторять с той же периодичностью. Особо следует отметить, что на новой Ниве трансмиссионное масло заменяется после обкатки (2000 км). Рекомендуется проверять уровень смазки в раздаточной коробке каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного агрегата, а также на факторы, связанные с условиями эксплуатации автомобиля.

Одно дело, когда машина ездит преимущественно по хорошим дорогам (городским, проселочным), и совсем другое — когда ее владелец живет в сельской местности или является заядлым охотником, рыбаком или просто большим поклонником активного отдыха.В таких случаях уровень и качество масла в дозаторе следует проверять чаще, а при появлении признаков загрязнения жидкости заменить его, не дожидаясь установленного времени. Так вы решаете, когда менять масло в ТРК Нива, учитывая все вышеперечисленные факторы.

Проверка уровня масла

Процедура проверки уровня масла в ТРК Нива достаточно проста, в любом случае не требует особых навыков. Единственный сложный момент — необходимо обеспечить доступ к днищу автомобиля, для чего нужно будет загнать его на яму, эстакаду или надежно установить на колодки. Второй момент — проверка должна проводиться на холодной машине, поэтому, если вы уже куда-то ездили, дождитесь, пока машина остынет.

Сама процедура проста — просто открутите заливную пробку шестигранником на 12, тщательно очистив ее гнездо от грязи и подходящим предметом (деревянной палкой или кусочком проволоки) измерьте, насколько ниже уровень жидкости. нижний край отверстия.Если это расстояние превышает 10 мм, долить следует с помощью специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем насухо протереть коробку и затянуть пробку.

Выбор подходящего масла

К выбору смазки для раздаточной коробки и мостов Нивы нужно отнестись ответственно, ведь надежное функционирование этих элементов трансмиссии гарантирует, что вы никогда не попадете в ситуацию, требующую посторонней помощи. Рекомендуемые имеют характеристики, обеспечивающие оптимальную работу агрегата транспортного средства, для которого они предназначены.Если вы точно знаете, какое масло заливается в дозатор, выбор упрощается: достаточно приобрести смазку с такой же вязкостью. Если эта информация недоступна, это тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка нет еще очень загрязненный.

Следует отметить, что если вы не знаете, какое масло заливать в распределитель Нивы, какое в коробку, какое в мосты, то производитель заявляет, что можно использовать одну и ту же трансмиссионную жидкость во всех указанные единицы.Если говорить про, то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так уж и важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель наливает в ТРК минеральную воду, но при замене жидкости предпочтительнее смазка будет полусинтетика с лучшими эксплуатационными характеристиками, более подходящая для климата нашей страны.

Сколько заливать

По данным, приведенным в руководстве по эксплуатации, объем масла, залитого в трамблер Нивы-2121 и более современных модификаций (21213, 21214, 21310), равен 0.75 литров. В некоторых справочниках приводится цифра 0,79 литра, что не важно — все равно нужно приобретать жидкость расфасованную в тару объемом 1 литр.

Порядок самостоятельной замены масла в распределителе Нива

Если в результате проверки очередного уровня или в дозаторе выяснилось, что пора его заменить (симптомы, указывающие на необходимость проведения такой процедуры может быть не только очень темный цвет масла с вкраплениями твердых частиц, но и появление шума при включении ТРК или во время его работы), вы можете произвести такую ​​замену самостоятельно.

Для этого потребуются шестигранный ключ на 19 и 12, литровый контейнер для использованной смазки и ветошь. Также необходимо будет предусмотреть доступ к машине с нижней стороны, для чего можно будет использовать как подъемник, так и эстакаду или смотровую яму.

Прогрейте автомобиль непосредственно перед заменой (проехать около 10 км). Порядок выполнения Нивы:

Обратите внимание, что слив и залив свежего масла — процедура технически абсолютно одинакова для всех модификаций Нивы.

Замена масла в раздатке Рено Дастер

Замена масла в мосте

Какое и сколько масла заливать в мост и раздатку Дастер 4х4

По заявлению производителя масло в раздаточной коробке и оси не подлежит замене и заливается в течение всего срока службы автомобиля.

А вот недолив масла в трамблере и оси — довольно частое явление на Рено Дастер.
IN в данном случае не хватило всего 2 см до уровня, это не страшно, но чтобы успокоиться пришлось его поменять.

Так как не понятно какое масло заливалось, пришлось перестраховаться и купить новое трансмиссионное масло. Total Syn Fe 75W-90, рекомендованное Renault масло, затвердевает при температуре ниже 50 градусов.

Для замены масла в раздатке и мосту Рено Дастер достаточно 1 л.
В этом отчете ушло 1 литр и 50-100 грамм, это при заправке по максимуму, до уровня сливных отверстий и с учетом полного слива и промывки заднего редуктора и раздатки.

• Начинаем с задней передачи
• Машину поднимать не надо, если лежишь на земле, то места хватит.
• Выкрутите сливную пробку (нижнюю) с шестигранником.
• Слейте масло, масло будет достаточно черным, это нормально.
• Закручиваем заглушку обратно, про прокладку не забываем

Не все масло стекает, поэтому вы можете использовать вакуумный шланг для полного слива масла.

Шланг просто вакуумный, потому что стенки не пережаты.Вставляем один конец шланга в заливное отверстие редуктора, упирая шланг в дно, другой конец шланга к вакуумному насосу (или создаем вакуум легкими), шланг берется длинным, чтобы масло не попадает в насос и не проглатывает его.

Таким же образом можно промыть коробку передач и полностью слить промывочную жидкость. Масло сливается из распределителя хорошо, промывать не нужно.

Заливать масло в заднюю передачу удобно с помощью такого приспособления

Проталкиваем шланг и заливаем новое масло в заливное отверстие (вверху), масло нужно заливать до самого края дыра.

Закручиваем верхнюю пробку на редукторе и после замены протираем тряпкой следы масла

Переход к раздаточной коробке

Снимаем правое переднее колесо (пассажирское), можно просто вывернуть, если удобно.

Раздаточная коробка расположена со стороны пассажира непосредственно за рулем. Смотрите фото ниже.

Находим заливное отверстие, оно же контрольное.

Уровень масла в раздаточной коробке в норме.

Для доступа к сливной пробке придется частично снять защиту, открутив шесть болтов крепления, чтобы защита висела только на передних. Сливная пробка раздаточной коробки указана стрелкой.

Масло сливается из колодца распределителя, промывать не нужно.

Сливаем масло, закручиваем сливную пробку. Собираем защиту обратно.

Масло заливалось везде ровно по краю заливной горловины (даже переливалось немного).

Контрольно-заливное отверстие коробки расположено так же, как и дозирующее отверстие, но с левой стороны.

Масло в коробке не меняли, проверяли только уровень — почти на одном уровне с краем.

Материал предоставил: Дмитрий (Калуга)

Как отключить полный привод в поле. Отключить переднюю ось на поле.Как установить отключающее устройство

Внедорожник Шевроле Нива

спроектирован таким образом, что в нем постоянно работает полный привод. Это значит, что в попытке выбраться из пруда или болота будут участвовать не два колеса, а все четыре, поэтому полный привод называется 4х4. Но тем водителям, которые не выезжают за город, а управляют автомобилем в городе и на асфальте, функция полноценного привола нужна далеко не всегда. Что нужно знать, чтобы иметь возможность выключать передний привод, когда он не нужен, а также основные важные моменты его использования.Обо всем этом рассмотрим информацию в данном материале.

Chevy Niva — полноприводный внедорожник, который предназначен для эксплуатации в основном на дороге. Вождение по бездорожью предполагает использование переднего моста. Точнее, передний и задний мосты находятся в работе постоянно, только синхронность их работы контролируется с помощью раздаточной коробки. Если отключить один мост, снизится расход топлива. Но если Шевроле Нива эксплуатируется на сухой и твердой поверхности, то разве не обязательно использовать передний привод?

Кроме того, использование переднего моста влечет за собой увеличение расхода топлива в 2 раза.5 литров на 100 км. Поэтому без надобности использовать передний привод не рекомендуется. Если на Шевроле Нива отключен передний мост, то следует избегать дорожных покрытий или бездорожья, где есть грязь, снег или лед. Если вы планируете выехать на такое покрытие, вам следует заранее поставить мост.

Таким образом, владелец внедорожника Шевроле Нива должен знать, как отключить переднюю ось и когда это делать? Но сначала рассмотрим, что представляет собой механизм отключения привода во внедорожнике Шеви Нива.

Блокировка моста

Устройство предназначено для отвода крутящего момента от приводного вала переднего кардана, что фактически влечет за собой физическое отключение переднего моста. Данное устройство было специально разработано инженерами тольяттинской компании «Тема Плюс». Шевроле Нива с завода таким агрегатом не оснащается, поэтому при желании вы можете установить его самостоятельно. Блок — это конструкция, которая изображена на фото ниже.

Управление устройством осуществляется непосредственно из салона внедорожника, через рычаг управления раздаткой.

Отключить передний привод без этого устройства можно только сняв передний кардан, что собственно и делает большинство шнивоводов. Некоторые мастера прибегли к снятию заднего кардана, в результате получилась переднеприводная машина. Конечно, эксплуатация Шевроле Нива без одного из карданов не запрещена, но это негативно скажется на некоторых элементах автомобиля. В частности, отключена раздаточная коробка раздаточной коробки, подшипники выходного вала, а также сам кардан.К тому же при необходимости полного привода без наличия кардана использовать эту функцию будет невозможно. Поэтому, если вы решили отключить мост, то делать это следует через такое устройство, как блок отключения.

Как видите этот агрегат представляет собой муфту, соединяющую передний карданный вал в раздатке с шестерней. Управление блоком отключения осуществляется из салона Шевроле Нива с помощью рычага, расположенного рядом с коробкой передач.

Если вы решили установить такой агрегат на свой автомобиль, вам следует сначала приобрести его.Блок с мостом устанавливается в следующем порядке:

1. Откручиваем 5 гаек крышки картера моста.
2. Крышка демонтируется вместе с муфтой и валом.
3. Мостик устанавливается на место демонтированной крышки.


   Перед установкой вы можете столкнуться с проблемой выпадения муфты. Чтобы установить муфту на место, необходимо развернуть ее пазом до фланца.

4. Установка раздатки на место.
5. Выполнить проверку трансмиссионного масла. При понижении уровень следует долить.

Цена такого агрегата порядка 6-7 тысяч рублей, но его наличие всегда позволит водителю чувствовать себя намного увереннее при движении по бездорожью и сэкономить на топливе.

Передний привод выключен

В салоне под торпедой есть два рычага:

• первый предназначен для переключения скоростей во время движения;
• второй служит для управления раздаточной коробкой автомобиля.

Инструкция по выполнению работ

Многие считают, что второй рычаг позволяет отключить переднюю ось, но на самом деле — это не так. Внедорожник Шевроле Нива с завода имеет полный привод на все четыре колеса. Рычаг, расположенный под торпедой, отвечает за

При передаче рычага блокировки водителю (на себя) — он блокируется. При переключении рычага назад — в работу будет введен дифференциал.

При включенной блокировке дифференциала передний и задний универсальные шарниры вращаются с одинаковым крутящим моментом.Если замок выключен, то они будут вращаться с разным крутящим моментом. Чтобы иметь возможность отключать привод, в целях экономии топлива нужно установить блок отключения и заблокировать дифференциал.

Расположение колодки

Когда установлен блок размыкания моста, чтобы передний мост не работал, нужно переместить рычаг раздаточной коробки в нужное положение. Допускается включение и выключение переднего моста не только на холостом ходу, но и во время движения автомобиля.Очень важная особенность — включение занимает не более 2 секунд, как и включение скорости.

Блок отключения — полезный механизм, действие которого испытали многие Шнивоводы. Единственный минус такого продукта — его стоимость, но буквально за полгода окупится за счет экономии на бензине.

Исходя из предоставленной информации, следует отметить, что единственным препятствием к решению проблемы являются финансы, поэтому многие Шнивоводы (если Шевроле Нива не используется в условиях бездорожья) просто снимают кардан.

На основании отзывов Шниводов, эксплуатирующих внедорожник без кардана, следует отметить, что в системе автомобиля есть мелкие нарушения, но они есть! Поэтому такие действия предпринимаются на их усмотрение. Подводя итоги, следует отметить, что блокировка переднего моста — это не только полезное, но и правильное устройство.

Вы все еще считаете, что автодиагностика — это сложно?

Если вы читаете эти строки, это означает, что у вас есть интерес сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы уже знаете, что:

• СТО ломят большие деньги на простую компьютерную диагностику
• Чтобы узнать ошибку, нужно обратиться к специалистам.
• В сервисе работают простые гаечные ключи, а хорошего специалиста найти нет

И конечно вы устали выбрасывать деньги на ветер, но о том, чтобы ездить на СТО всегда не может быть и речи, тогда вам нужен простой МОТОСКАНЕР ELM327 который подключается к любой машине и вы всегда найдете проблему через обычный смартфон, выкупите CHECK и сэкономьте! !!

Насколько безопасна ваша шнива?

Не всегда автовладельцы умеют на Ниве выключить передний мост, так как не всем нравится этот полный привод.Как показывает практика, многие хотят внести определенную доработку в ходовую часть автомобиля и снять мост.

В связи с этим владельцам Нивы можно посоветовать использовать специально сконструированные муфты, способные отключать переднюю ось. При этом такая доработка позволит сэкономить до 2 литров. топливо, так как значительно снижается нагрузка на силовую часть машины, а также снижается трение в мостовой коробке передач.

Среди специалистов бытует мнение, что разгрузка переднего моста может привести к значительному увеличению нагрузки и силы трения заднего моста.Однако отслоение переднего моста может привести к ухудшению управляемости автомобиля, особенно зимой при движении по льду. Не рекомендуется перегружать автомобиль при езде по бездорожью с включенным только одним мостом.

Некоторые особенности отключения

Как отключить передний мост на Ниве? Разберем еще раз, что могло вызвать расцепление переднего моста. Даже на идеально ровной дороге с сухим асфальтом управлять автомобилем становится сложнее, поскольку автомобиль становится заднеприводным при выключении переднего моста.

Более того, при отключении переднего привода затруднено маневрирование автомобилем, в том числе вход в поворот, чего не наблюдается при одновременной работе обоих мостов. Существенным недостатком отключения переднего моста также является увеличение тормозного пути Нивы.

Важным моментом является то, что на практике коробки передач обоих мостов спроектированы по прототипу заднего моста первой модели ВАЗ. А так как Нива значительно тяжелее «копейки», то при отключении переднего привода происходит значительное увеличение нагрузки на задний мост, превышающей допустимые конструктивные нормы.

Однако положительные моменты также присутствуют при установке на передние колеса запорного устройства. Он заключается в том, что полноприводная машина остается всегда, так как мост можно выключить и выключить при необходимости. Причем переключение режимов работы переднего моста осуществляется из салона, и занимает не более двух секунд. И это можно сделать на ходу, не останавливая машину.

Если движение на Ниве осуществляется в условиях городских дорог, а также по загородной трассе или по трассе, увеличивается разгон автомобиля и значительное снижение расхода топлива.К тому же коробка передач переднего привода изнашивается намного меньше.

Процесс установки отключающего устройства

В соответствии с конкретной маркой Нивы приобретается устройство, позволяющее отключать привод переднего моста. Сам процесс установки не вызывает особых затруднений у автомобилистов. Сначала производим разборку раздаточной коробки на ниве. такая процедура не предусмотрена. Затем отверните гайки, фиксирующие положение крышки на картере привода переднего моста.Снимите крышку картера вместе со сцеплением и валом.

Теперь вопрос, как отключить передний мост на Ниве, отпадает сам собой, так как остается только установить на посадочное место снятого чехла устройство отключения моста.

Бывает так, что при установке может выпасть сцепление. Чтобы этого избежать, муфту следует устанавливать так, чтобы канавка была обращена к фланцу. Затем собранная раздатка устанавливается на свое место. После ремонта рекомендуется проверять уровень трансмиссионного масла.Следует помнить, что в непогоду и при движении по бездорожью нельзя отключать переднюю ось, чтобы избежать неприятных последствий.

Не каждый автомобилист умеет отключать переднюю ось в полевых условиях. Но на моноприводном авто можно существенно минимизировать денежные затраты, так как средний расход бензина снижается до 3 литров на 100 км. Экономия достигается за счет значительного снижения нагрузки на силовую часть автомобиля.
Есть ряд других преимуществ и недостатков.Проанализировав их, можно решить, отключать ли передний мост или оставить заводское оборудование.

Преимущества

• Рост динамики автомобиля. На сухой дороге автомобиль тратит гораздо меньше времени на ускорение.
• Есть небольшое увеличение скорости.
• Автомобиль меньше вибрирует и гудит во время движения.
• Экономия бензина зависит от стиля вождения и индивидуальна для каждого водителя.

недостатки

• Значительно снижает проходимость.
• Управляемость ухудшается. Особенно это заметно при движении по мокрому дорожному покрытию из-за короткой колесной базы ВАЗ-21214.
• В холодное время года в отключенном мосту может замерзнуть масло.
• Пониженная прочность деталей.

Установка отключающего устройства

Отключение переднего моста в поле не вызывает никаких затруднений.Автолюбитель в состоянии изготовить его сам. Главное — последовательность и точность действий:
Сначала необходимо приобрести предмет для отключения.

• Облицовка фальшпола.
• Крышки рычагов осторожно снимаются.
• Клемма датчика отключена.
• Рычаг переходит в положение «назад».
• Раздатка очищенная от грязи.
• Открутите крышку и слейте масло.
• Передний карданный вал отсоединен от раздатки.
• Раздаточная коробка демонтирована.
• Откручиваем гайки, которыми крышка крепится к картеру.
• Крышка снимается, муфта и вал снимаются.
• Установлена ​​новая прокладка.
• На освободившееся место устанавливается отключающий элемент.

Соберите в обратном порядке.

Более подробно можно посмотреть на видео внизу страницы.

С помощью механизма отключения переднего моста водитель может переключать режимы работы автомобиля из салона за пару секунд. Для выполнения манипуляции не нужно останавливаться. Переключение происходит даже на большой скорости.
Это достаточно удобно, ведь автолюбитель в зависимости от ситуации оценивает риски и быстро принимает правильное решение.

Особенность Chevrolet Niva в том, что у нее постоянный полный привод. Конечно, если вы выезжаете на бездорожье и есть грязь или болото, эта функция поможет вам довольно легко преодолеть эти препятствия, но, как правило, большая часть автомобиля эксплуатируется в городских районах, где есть асфальт, и в этом нет необходимости. для этой функции. Поэтому в Ниве можно отключать передний мост, а как это сделать и что нужно знать, пойдет речь в этой статье.

Характеристики полного привода

Chevy Niva — это, как уже упоминалось выше, внедорожник, который, в отличие от обычного автомобиля, имеет постоянный полный привод и дорожный просвет выше, чем у обычного автомобиля, это сделано так, что его можно без проблем использовать там, где есть бездорожье.Во время движения этого автомобиля постоянно работают передний и задний мосты, и они управляются раздаточной коробкой. Для снижения расхода бензина отключают один из мостов, следует избегать отключения поверхности, где есть снег, лед или грязь. Рассмотрим, благодаря чему можно сделать механизм.

Механизм отключения моста

Инженеры специально разработали для этого устройство, которое отводит крутящий момент от переднего ведущего вала, тем самым отключая переднюю ось.Этот блок не устанавливается на заводе, но при желании вы можете установить его самостоятельно. Управление этим устройством осуществляется из кабины, благодаря рычагам, управляющим раздаткой. Большинство водителей отключают его, снимая передний карданный вал, а некоторые даже снимают задний карданный вал, тем самым делая Ниву переднеприводной. Этот способ конечно не запрещен, но может привести к выходу из строя таких элементов как:

• Опоры раздаточной коробки
• Выходной подшипник
• Кардан

Поэтому лучше всего, если вы установите специальный блок, благодаря которому отключение и отключение мостов будет беспроблемным и тем самым исключить появление негативных последствий снятием всего переднего или заднего кардана.Этот агрегат представляет собой муфту, которая в раздатке соединяет передний винт и коробку передач и управляется рычагами, которые расположены рядом с коробкой передач.

Установка спецагрегата

Устанавливается следующим образом:

1. Картер ведущего моста имеет крышку; откручиваем пять гаек
2. Снимите вал и сцепление
3. На место снятой крышки установить мостик
4. Установить раздатку на место
5. При необходимости долить трансмиссионное масло

Стоимость этого механизма составляет около семи тысяч рублей, но установив его, вы почувствуете себя более уверенно за рулем по бездорожью, и при этом сэкономите на бензине, когда необходимость в полном приводе не нужна.

Как отключить передний привод

Под торпедой два рычага, один служит для переключения скорости, а второй управляет раздаткой как рац. Ниже представлена ​​диаграмма отключения:

Распространение на автомобиль ВАЗ 2121. Как работает трансмиссия Нива

Рубрика

Раздаточная коробка Шевроле Нива выполняет ту же функцию, что и на других автомобилях, а именно изменяет величину крутящего момента и распределяет его между задней и передней осями.В раздаточной коробке две передачи, передаточные числа которых 1,2 и 2,135. Мосты имеют постоянный привод и соединяются посредством межосевого дифференциала, обеспечивающего перераспределение крутящего момента в зависимости от сопротивления движению колес. При необходимости есть возможность блокировки дифференциала, что обеспечивает большую проходимость, так как частота вращения переднего и заднего приводных валов будет одинаковой из-за их жесткого соединения между собой. Раздаточная коробка крепится на поле 2121 непосредственно к кузову с помощью двух кронштейнов с резино-металлическим основанием.Овальные отверстия в кронштейнах и возможность установки дополнительных прокладок между самими кронштейнами и корпусом позволяют достаточно точно отрегулировать положение раздаточной коробки относительно фланца промежуточного вала.

Конструкция раздаточной коробки

Все детали корпуса раздаточной коробки 2121 отлиты и изготовлены из алюминиевого сплава, соединены между собой шпильками и гайками. Люк, который выполнен в верхней части картера, закрывается металлической крышкой. Картер имеет два установочных штифта для центрирования передней крышки, картонные прокладки используются в качестве заводского уплотнения в соединениях картера с крышкой, но вместо этого можно использовать специальный герметик для ремонта.Сальники в качестве уплотнения устанавливаются на вилки переключения передач и блокировки дифференциала, а также абсолютно на все валы. В передней крышке выполнены отверстия для заливки и слива масла. Заливное отверстие имеет дополнительную функцию контроля уровня масла в картере. Два шарикоподшипника, установленные в картере и передней крышке, поддерживают приводной вал. Отсутствие люфта в подшипниках обеспечивают с одной стороны втулки вала, а с другой — упорная шайба с самоконтрящейся гайкой спереди и упорная шайба с гайкой на заднем подшипнике.Установочное кольцо расположено в канавке наружного кольца заднего подшипника и зажимается в картер и задней крышки, тем самым предотвращая осевое перемещение приводного вала.

Приводной вал

Приводной вал 2121 имеет две шестерни. Передняя шестерня большего размера и обеспечивает высшую передачу, и она установлена ​​с возможностью свободного вращения на шейке вала, твердость которой обеспечивается термообработкой. Меньшая задняя шестерня, соответственно, отвечает за нижнюю ступень и уже установлена ​​на термообработанной втулке, установленной на валу с натягом.Каждая шестерня имеет два зубчатых венца — косозубый и прямозубый. Внешний (больший) обод с косыми зубьями находится в состоянии постоянного зацепления с контршестернями промежуточного вала, прямозубый (меньший) обод входит в зацепление с муфтой при переключении передач. Муфта движется по ступице, которая жестко сидит на шлицевой части вала между шестернями, и при зацеплении с соответствующей шестерней передает крутящий момент на требуемую зубчатую пару. Если сцепление находится в среднем положении, то передачи крутящего момента не происходит, и, следовательно, передачи вращения от двигателя к колесам не произойдет.

Промежуточный вал

На промежуточном валу раздаточной коробки 2121 установлены две косозубые встречные шестерни, которые находятся в постоянном зацеплении с соответствующими ведущими шестернями. Передняя шестерня имеет еще одно зацепление с дифференциалом. Характер нагрузок на промежуточный вал таков, что его необходимо устанавливать в подшипники разных типов: задний шариковый подшипник и передний роликовый. Фиксация от осевого смещения производится по той же схеме, что и у приводного вала.Спидометр снимает данные как раз с промежуточного вала раздаточной коробки. Это обеспечивается стальной ведущей шестерней, запрессованной в конец промежуточного вала, и пластмассовой ведомой шестерней, установленной на валу корпуса привода спидометра.

Управление раздаточной коробкой

Раздаточная коробка Нивы 2121 имеет ручное управление с механическим рычажным приводом. Раскачивание рычага переключения передач происходит в продольном направлении и осуществляется на оси, которая установлена ​​в проушинах кронштейна перед раздаточной коробкой. Снижение трения обеспечивается пластиковыми втулками, вставленными в отверстия рычага. Нижняя часть рычага вставляется в паз на штоке, а фиксация происходит с помощью фигурной пружины. Другой конец штока, в свою очередь, соединен с вилкой, которая перемещает муфту переключения передач. Жесткость этого соединения обеспечивается болтом. Уплотнение штока на выходе из раздаточной коробки осуществляется сальником, а пыле-грязевая защита — резиновым сильфоном. Фиксация всего исполнительного механизма переключения в установленном положении осуществляется подпружиненным шариком, входящим в специальные пазы штока.

Замена масла в раздаточной коробке

Раздаточная коробка 2121 естественно требует регулярного обслуживания … Основные работы по обслуживанию раздаточной коробки 2121 должны включать в себя замену масла согласно рекомендациям автопроизводителя. Масло рекомендуется менять каждые 45 тысяч километров. Для выполнения этой процедуры нужно взять двенадцатый шестигранник, шприц для заливки масла, само масло и емкость для отработки. Лучше всего менять масло в смотровой яме или на подъемнике.

Лучшее состояние для слива масла — это теплая раздаточная коробка 2121, то есть если машина стояла на стоянке, то проехав на ней несколько километров, то масло нагреется, станет более текучим и будет легче осушать.

Порядок работ следующий:

• Выкрутить сливную пробку над емкостью для отработанного масла и дождаться, пока все стечет;
• Прикручиваем слив и откручиваем заливную пробку;
• Залейте масло шприцем до нижнего края заливного отверстия;
• Накручиваем пробку.

Не забывайте, что следует использовать только трансмиссионное масло, которое имеет другие характеристики по сравнению с обычным моторным маслом.

ВАЗ 2121 Нива зарекомендовала себя как надежный и универсальный советский внедорожник. В 1977 году с конвейера сошел первый отечественный вездеход, который, в отличие от обычных легковых автомобилей ВАЗ 2121, имел полный привод и повышенную проходимость. Устройство раздаточной коробки Нива было разработано опытными конструкторами АвтоВАЗа с целью повышения функциональности и универсальности автомобиля как при движении по бездорожью, так и в городских условиях.

В 1994 году вышла обновленная версия внедорожника, получившая обозначение Нива 21213, которая отличается от предыдущей версии более мощным силовым агрегатом … С 2006 года автомобиль этой серии известен как Нива 4х4.

Устройство и функции раздаточной коробки ВАЗ 2121

Распределитель ВАЗ 2121 предназначен для правильного распределения крутящего момента на оси внедорожника и увеличения его значения на выходе. Правильно это устройство называется демультипликатором.

Раздаточная коробка выполняет следующие функции:

1. 1.Позволяет заблокировать межосевой дифференциал;
2. 2. Позволяет отключить одну из ведущих осей;
3. 3. Повышает крутящий момент ведущих колес при использовании пониженной передачи;
4. 4. Распределяет крутящий момент по осям внедорожника;
5. 5. Позволяет установить коробку отбора мощности для работы дополнительного оборудования.

Распределитель 2121 состоит из литого под давлением алюминиевого корпуса, внутри которого расположены основные детали:

• вал карданный;
Промежуточный вал
• ;
• дифференциал;
• карданный вал заднего моста;
• ведущий вал переднего моста;
• сцепление для переключения передач.

На приводном валу две шестерни, большая из которых отвечает за высшую передачу, а меньшая за низкую. Обе шестерни плотно прилегают к валу, который в наиболее нагруженных местах проходит термообработку для устранения дефектов в процессе эксплуатации.

Каждая шестерня имеет два ряда зубьев — косой и прямой. Косой ряд зубьев непрерывно работает с шестернями промежуточного вала, а прямой ряд зубьев непрерывно работает с муфтой.При переключении передач на раздаточной коробке муфта движется по ступице в горизонтальном направлении, входя в зацепление с одной из шестерен ведущего вала. Среднее положение сцепления — нейтральное.

Промежуточный вал раздаточной коробки имеет две косозубые шестерни, передняя из которых входит в зацепление с дифференциалом. На конце промежуточного вала находится шестерня привода спидометра. Межосевой дифференциал имеет блокирующую муфту, за счет которой осуществляется жесткое соединение приводных валов передней и задней осей.

Раздаточная коробка ВАЗ Нива: принцип работы

В раздаточной коробке ВАЗ 2121 всего несколько передач с передаточными числами 2,135 и 1,2. Мосты внедорожника соединяются с помощью межосевого дифференциала, который перераспределяет крутящий момент на колеса в зависимости от их сопротивления движению.

При движении ВАЗ Нива по ровному, сухому дорожному покрытию нет необходимости использовать дополнительные функции раздаточной коробки, так как сцепление колес с дорогой хорошее. При ухудшении дорожных условий возникает необходимость включения пониженной передачи, которая обеспечивает равномерную и стабильную скорость движения автомобиля.В этом случае переключаться в режим пониженной скорости необходимо только после полной остановки автомобиля.

В условиях бездорожья есть возможность блокировки дифференциала, что обеспечивает равномерное вращение обоих приводных валов автомобиля и увеличивает проходимость автомобиля.

Основные проблемы с раздаточной коробкой Нивы

Со временем изнашиваются детали раздаточной коробки автомобиля, в результате чего могут возникнуть следующие проблемы:

• проблемы с включением переднего моста;
• перегрев раздаточной коробки;
• перерасход и утечка масла при работе распределителя;
• Самопроизвольное отключение переднего моста.

Первый сигнал о выходе из строя раздаточной коробки Нивы — появление характерных шумов и вибраций при движении внедорожника. А вот колебания карданных валов следует отличать от шума раздаточной коробки.

Именно по этой причине автовладельцы устанавливают третью опору, которая гасит колебания раздаточной коробки. Это приспособление можно купить в специализированных магазинах или изготовить вручную с помощью сварки. Что касается конструкции, то третья опора предназначена для уменьшения вибрации, возникающей от раскачивания рычагов ТРК ВАЗ 2121.

Часто владельцы ВАЗ 2121 Нива, у которых установлена ​​третья опора, отмечают небольшое снижение вибрации и шума. Эта проблема решается регулировкой высоты раздаточной коробки таким образом, чтобы точки поворота коробки передач и раздаточной коробки находились посередине ШРУСа промежуточного вала.

Важно придерживаться правил эксплуатации раздаточной коробки, следить за состоянием сальников и карданных валов, вовремя менять смазочные материалы и не поддаваться повышенным нагрузкам.

В коробке две скорости (низкая и высокая) с передаточными числами 1,2 и 2,135 позволяют увеличить передаточные числа трансмиссии и вдвое увеличить общее количество передач, что увеличивает проходимость автомобиля. Межосевой дифференциал обеспечивает постоянный привод на переднюю и заднюю ведущие оси. Так же сделана принудительная блокировка дифференциала, повышающая проходимость автомобиля. Блокировка дифференциала и переключение передач осуществляется с помощью рычагов, установленных на раздаточной коробке.

В корпусе 25 раздаточной коробки, отлитом из алюминиевого сплава, на подшипниках установлены ведущий и промежуточный валы, приводные валы передней и задней осей и картер дифференциала. На ведущем валу свободно установлены косозубые шестерни высшей 23 и низшей 26 шестерен, которые имеют зубчатые венцы и находятся в постоянном зацеплении с шестернями промежуточного вала, выполненного в виде зубчатого блока. Между шестернями 23 и 25 на валу неподвижно закреплена ступица муфты переключения передач 24, имеющая внешние шлицы, на которых установлена ​​скользящая муфта.При включении высшей передачи Муфта переключения передач 24 останавливает свободно вращающуюся шестерню 23 на ведущем валу 29, а при включении нижней передачи останавливает шестерню 26. Зубчатый блок 34 промежуточного вала находится в постоянном зацеплении с косозубой ведомой шестерней. 49 прикручен к корпусу дифференциала, который состоит из двух частей. На картере дифференциала на шлицах установлена ​​подвижная муфта блокировки дифференциала 54. Внутри картера дифференциала установлена ​​ось с двумя сателлитами, входящими в зацепление с шестернями, которые соединены с шлицевыми концами приводных валов переднего и заднего ведущих. оси автомобиля.Вал привода переднего моста длиннее вала заднего моста и имеет зубчатое кольцо для блокировки дифференциала. Когда дифференциал заблокирован, подвижная муфта 54 соединяет вал с корпусом дифференциала.

В механизм переключения передач раздаточной коробки входят: рычаг переключения передач 15, ползунок, вилка и фиксатор шара. Рычаг шарнирно установлен на оси в проушинах кронштейна. Рычаг имеет фигурный конец, который входит в паз ползуна и уплотняется в нем пружиной. На ползуне, входящем в паз муфты переключения передач 24, закреплена вилка.Шариковый фиксатор удерживает затвор в нейтральном и включенном положении.

Привод блокировки дифференциала имеет устройство, аналогичное механизму переключения передач. Привод состоит из рычага 10, ползуна с вилкой и шарового затвора.

Раздаточная коробка крепится к кузову автомобиля на двух опорах 45, установленных на осях. Каждая опора состоит из кронштейна, в который запрессована резиновая подушка. Под опоры раздаточной коробки устанавливаются регулировочные шайбы для центровки и правильной установки по отношению к коробке передач.

Для охоты и рыбалки «Нива» незаменимый автомобиль. Славится проходимостью и простым устройством … Конечно, с годами модель значительно устарела. Но есть вариант купить Шевроле Нива. Это более модернизированный автомобиль с приятным внешним видом и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто — трамблер установлен на Шевроле Нива. Его устройство, принцип и режимы работы — далее в нашей статье.

Для чего это нужно?

Этот узел является незаменимым элементом в полноприводных автомобилях … Коробка и раздатка «Шевроле Нива» перераспределяют крутящий момент между ведущими мостами (коих в машине два). Этот механизм при необходимости увеличивает крутящий момент при движении (так называемое опускание). Стоит отметить, что он устанавливается не только на полноприводные внедорожники. Часто такой системой оснащают автомобильные подъемники, краны и другую спецтехнику.

Разновидности

Эти элементы бывают нескольких типов:

• Оснащены соосными ведущими валами.Эта разновидность используется на многих внедорожниках. Такую популярность он приобрел благодаря использованию одной главной передачи для обоих мостов.
• С смещенным ведомым валом. Промежуточного вала нет. Достоинства данной системы — высокая эффективность и бесшумность. Также такой ящик имеет небольшую снаряженную массу.
• С блокировкой привода ведущих мостов. Также устанавливается на Шевроле Нива. Здесь можно использовать весь крутящий момент без пробуксовки колес, что очень важно при движении по бездорожью.Передняя ось задействуется только на сложных участках дороги. На асфальтовом покрытии внедорожник имеет монопривод (только эта работа позволяет снизить расход топлива и при необходимости увеличить проходимость (при «закрытии» привода). принудительная блокировка от центра.

Об устройстве

Несмотря на разгул в разновидностях, устройство и принцип работы этих коробок одинаковы. Как устроена распределительная коробка («Шевроле Нива»)? Этот узел включает в себя несколько элементов:

• Приводной вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепная или зубчатая передача.
• Вал привода заднего и переднего моста.
• Низкая передача.

Все это контролируется из салона. Для этого есть раздаточный рычаг. Нива Шевроле имеет и блокировку, и понижающую передачу. Крутящий момент, который передается от главной передачи к раздаточной коробке, передается через приводной вал.

Далее крутящий момент распределяется между осями.Вот этот агрегат подключается к работе. Этот агрегат позволяет вращать колеса с разной угловой скоростью. Кстати, сам дифференциал бывает нескольких типов:

• Асимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка (в том числе Нива Шевроле) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и асимметрично, в зависимости от положения рычага переключения передач в салоне.Для подключения переднего моста используется цепная передача. Этот агрегат состоит из зубчатых звеньев (ведомого и ведомого) и приводной цепи … На современных внедорожниках включение полного привода происходит автоматически. Но здесь раздаточная коробка выполнена в виде конической коробки передач.

Зачем вам «капля»?

Как мы уже говорили, его полное название — понижающая передача. Раздаточный материал (в том числе Нива Шевроле 1.6) позволяет менять главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием.Таким образом, если автомобиль застревает в грязи, переключение на пониженную передачу предотвращает пробуксовку всех осей. Машина медленно вылезает из ловушки. В основе «понижения» лежит принцип планетарной коробки передач.

Как это работает?

Принцип его работы довольно прост. Он заключается в передаче крутящего момента от трансмиссии на приводной вал. Далее происходит передача сил на межосевой дифференциал.

На старой «Ниве» раздатка («Шевроле Нива» не в счет) имела механизм без блокировки.Теперь машина оснащена полноценным дифференциалом с возможностью жесткой блокировки зубьев.

Режимы работы раздаточного материала

Этот механизм может работать в пяти режимах:

• «Нейтраль» включена.
• Дифференциал разблокируется при выключении «опускания». В этом случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал блокируется при включении повышающей передачи. Здесь распределение момента осуществляется автоматически в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача и отключена блокировка дифференциала. Передача усилий происходит в той же пропорции, что и в первом случае.
• Дифференциал заблокирован, включена пониженная передача. При этом жестко блокируются все мосты между собой, в том числе полуоси. Крутящий момент создается неравномерно в зависимости от типа дорожного покрытия (грязь, песок и т. Д.). В этом режиме работы автомобиль наилучшей проходимости. Но ехать с постоянно включенной понижающей передачей и с замками не получится.Это увеличивает нагрузку на подшипники раздаточной коробки. «Нива Шевроле» скоро потребует серьезного вмешательства в трансмиссию. Также значительно увеличивается расход топлива, и он «съедает» резину.

Как правильно пользоваться?

На рычаге переключения передач есть схема. Для включения нужно сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал, потяните влево до конца. Также на рычаге есть буквы латинскими буквами. Итак, L — низкая передача, N — нейтральная, а H — высокая.Теперь разберемся, как все это использовать, чтобы потом не ремонтировать механизм и не менять подшипники раздаточной коробки.

«Нива Шевроле» — универсальный автомобиль, который активно используется не только на асфальте, но и на бездорожье. Итак, если вам предстоит преодолеть брод или лужу, вам следует полностью остановиться и включить пониженный ряд ступеней. Обратите внимание: включать его следует только после полной остановки. Даже на скорости 5 километров в час у вас будут проблемы с раздаточной коробкой.Но вы даже можете заблокировать дифференциал на ходу. Никаких сюрпризов это не принесет. Разве что из-за постоянно работающих двух мостов и полуосей.

Когда нужно включать Шевроле Нива? Ее работа понадобится при пересечении «диагоналей», бродов и во время длительного восхождения, на которое вы поднимаетесь медленно. Часто автомобилисты задаются вопросом: можно ли долго ездить с замком? Обратите внимание, что его следует включать только в случае крайней необходимости. В противном случае нагрузка на зубья и валы увеличивается.Если так ехать по асфальту с большой скоростью, скоро на Шевроле Нива потребуется замена раздаточной коробки.

Принудительная разблокировка

Иногда случается, что замок заклинивает — его нельзя отключить даже после полной остановки автомобиля. Для Chevrolet Niva ситуация вполне обычная. Как это решить? Есть верный способ. Для этого включаем заднюю передачу, немного ускоряемся и выключаем во время движения. На определенной скорости его легко «выбить».Но если на вашей приборной панели продолжает гореть аналогичная лампа, как на фото ниже, то блокировка не отключена.

Как быть в такой ситуации? Необходимо включить первую скорость и снова попробовать выключить узел. Перемещение вперед и назад решит проблему с заеданием дифференциала. В общем, включать межосевую блокировку рекомендуется только в тяжелых условиях бездорожья. На пересечении грунтовых дорог и песчаных дюн достаточно пониженной передачи.

Преодоление глубокой лужи

Часто между автомобилистами возникает спор, как лучше переходить брод с раздаточной коробкой.Одни предпочитают «залетать» в лужу с разгона, другие — включать пониженную передачу. При попадании в грязевую яму велик риск гидроудара — вода через фильтр попадает в цилиндры, двигатель «задыхается». Чтобы этого не произошло, многие ставят специальный шноркель. Но можно и без этого обойтись. Глубокую лужу нужно преодолевать на второй пониженной передаче … Это сделано для того, чтобы в случае аварии (когда машина начинает проваливаться) вовремя переключаться на первую передачу и не глохнуть. Если вы войдете в воду из-за ускорения (что является лучшим решением), помните, что колеса могут застрять посреди дорожки.Мощности двигателя не хватает, чтобы повернуть колеса — машина глохнет, а мотор ловит гидравлический удар.

Ремонт коробки

Часто крышка раздаточной коробки (Нива Шевроле не исключение) начинает пропускать масло через себя. При этом его уровень в ящике начинает медленно, но верно падать.

В этом случае следует заменить сальники раздаточной коробки. Шевроле Нива оснащена тремя уплотнительными элементами. Чтобы заменить эти уплотнения, коробку необходимо вытащить.Лучше всего это делать на подъемнике или смотровой яме. Итак, сначала очищаем коробку от масляных пятен и тщательно продуваем. Далее демонтируем карданный вал. Важный момент: снимая болты, проверяйте их состояние. Если резьба притерта, эти болты больше не могут использоваться. А для устранения дисбаланса карданного вала сделайте на нем отметки в местах демонтажа. Далее вставляем два болта в отверстия фланца вала и накручиваем на них гайки. Используйте небольшую лопатку, чтобы элемент не скатился. Снимите гайку с головкой 24 и выньте фланцевую шайбу.Так же убираем последнюю часть. Далее берем в руки плоскую отвертку и снимаем сальник раздаточной коробки. Посадочную поверхность необходимо протереть сухой тканью и нанести немного нового масла на уплотнительный элемент … Вдавить его на место с помощью оправки. Остальные сальники устанавливаются аналогично. По окончании ремонта долейте масло в ТРК. Нива Шевроле любит трансмиссионную смазку с вязкостью 80W90.

Другие проблемы

Иногда слышен стук в диспенсере.«Нива Шевроле» — машина более надежная, чем ВАЗ-2121, но исключать такие неисправности нельзя. В первую очередь следует обратить внимание на кардан … Раньше на «Ниве» были крестовины, люфт в которых был причиной множества шумов и вибраций.

Если у вас «Нива» старого поколения, сначала осмотрите крестовины. Что касается новых версий, то здесь используются шарниры одинаковых угловых скоростей … Здесь исключается люфт. Поэтому ищем причину в центровке шестерен, которые находятся в самой раздаточной коробке.При наличии люфтов и люфтов шестерни необходимо заменить. Также рекомендуется заменить масло в дозаторе. Важный момент — если автомобиль преодолевает глубокую лужу, следует как можно быстрее заменить смазку в коробке. Присутствие воды в масле раздаточной коробки сокращает срок службы шестерен и подшипников. Кстати, последние тоже нужно проверить и заменить. Возможно стуки вызваны слабыми посадками под подшипники. Автомобилисты рекомендуют использовать анаэробный герметик.Перед установкой элемента в канавки необходимо обработать внешнее кольцо подшипников.

Еще одна причина — так называемый вертолет. Это шлицевая часть, которая фиксирует выкат с помощью эластичной муфты … При появлении этих симптомов проверьте шлицы на износ. Если есть люфт, замените его новым.

Вывод

Итак, мы разобрались, что такое раздаточная коробка. Как видите, это довольно сложный механизм, который нужно правильно использовать и уметь поддерживать.Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Не раз выручала автомобилистов при преодолении сложных препятствий.

1 — вилка сцепления блокировки дифференциала;
2 — тяга вилки блокировки дифференциала;
3 — приклад защитный кожух;
4 — шайба стопорная;
5 — втулка оси рычага;
6 — ось рычага;
7 — болт стопорный вилки;
8 — выключатель контрольной лампы блокировки дифференциала;
9 — тяга вилки переключения передач;
10 — рычаг блокировки дифференциала;
11 — распорная втулка;
12 — ось рычага переключения передач;
13 — кронштейны;
14 — вилка муфты переключения передач;
15 — рычаг переключения передач;
16 — стопорная пружина втулка;
17 — пружина и стопорная шаровая;
18 — фланец приводного вала;
19 — крышка передняя;
20 — сальник приводного вала;
21 — подшипник упорное кольцо;
22 — передний подшипник приводного вала;
23 — шестерня верхней раздаточной коробки;
24 — муфта переключения передач;
25 — корпус раздаточной коробки;
26 — понижающая передача;
27 — задний подшипник карданного вала;
28 — установочное кольцо приводного вала заднего подшипника;
29 — вал карданный;
30 — втулка;
31 — ступица;
32 — задняя крышка;
33 — задний подшипник промежуточного вала;

34 — промежуточный вал;
35 — подшипник карданного вала заднего моста;
36 — подшипник заднего дифференциала;
37 — фланец;
38 — сальник карданного вала заднего моста;
39 — корпус заднего дифференциала;
40 — шайба опоры шестерни;
41 — шестерня привода заднего моста;
42 — оси сателлитов;
43 — стопорное кольцо;
44 — шайба пружинная;
45 — подвеска;
46 — сателлитная упорная шайба;
47 — корпус привода переднего моста;
48 — спутник;
49 — ведомая шестерня дифференциала;
50 — корпус переднего дифференциала;
51 — стопорное кольцо;
52 — шайба пружинная;
53 — передний подшипник картера дифференциала;
54 — муфта блокировки дифференциала;
55 — регулировочное кольцо переднего подшипника дифференциала;
56 — масляный дефлектор;
57 — сальник ведущего вала переднего моста;
58 — подшипник карданного вала переднего моста;
59 — фланец карданного вала переднего моста;
60 — вал привода переднего моста;
61 — маслосливная пробка;
62 — шестерня ведомая привода спидометра;
63 — подшипник роликовый промежуточного вала;
64 — пробка заливная;
65 — ведущая шестерня привода спидометра.

Особенности конструкции

Раздаточная коробка служит для изменения величины крутящего момента и распределения его между передней и задней осями. Коробка передач имеет две передачи с передаточными числами 1200 и 2135. Передняя и задняя оси имеют постоянный привод и связаны межосевым дифференциалом, перераспределяя крутящий момент между ними в зависимости от сопротивления движению колес. Для увеличения проходимости автомобиля дифференциал может быть заблокирован, при этом передний и задний приводные валы становятся жестко соединенными между собой (их скорости вращения равны).

Раздаточная коробка крепится к полу кузова на двух резинометаллических скобах. Для регулировки его положения относительно фланца промежуточного вала отверстия в кронштейнах выполнены овальными, а между ними и корпусом можно установить регулировочные шайбы.

Детали корпуса раздаточной коробки отлиты из алюминиевого сплава и соединяются шпильками и гайками. В верхней части картера находится люк, закрытый штампованной стальной крышкой. Передняя крышка центрируется на картере двумя установочными штифтами.Между крышками и картером есть картонные прокладки (при ремонте можно использовать прокладку из герметика). Все валы (включая приводной вал спидометра), а также штоки переключения передач и блокировки дифференциала уплотнены сальниками. В передней крышке два отверстия — заливное (оно же контрольное) и сливное.

Приводной вал установлен на двух шарикоподшипниках в гнездах передней крышки и картера. Внутреннее кольцо переднего подшипника зажимается между плечом вала и упорной шайбой с самоблокировкой вал гайкой фланца.Внутреннее кольцо заднего подшипника зажимается между плечом вала и упорной шайбой с гайкой на заднем конце вала. Гайка фиксируется вдавливанием ее края в пазы вала. Приводной вал фиксируется от осевого смещения стопорным кольцом в канавке на наружном кольце заднего подшипника и зажимается между картером и задней крышкой.

На приводном валу есть две ведущие шестерни. Передняя (большая) — высшая передача, свободно вращается на термообработанной шейке вала.Задняя (меньшая) — понижающая передача — свободно вращается на термообработанной втулке, установленной на валу с натягом. Шестерни имеют две коронки. Винтовые (большие) обода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала, а муфта переключения передач соединена с цилиндрическими (малыми) ободами при включении передачи. Муфта движется по ступице, жестко закрепленной на шлицах вала между ведущими шестернями. В среднем положении сцепления обе передачи выключены («нейтраль») и крутящий момент двигателя не передается на колеса.

Промежуточный вал представляет собой блок из двух косозубых шестерен, находящихся в постоянном зацеплении с шестернями ведущего вала. Передняя шестерня также находится в зацеплении с ведомой шестерней, которая закреплена на картере дифференциала.

Промежуточный вал вращается в двух подшипниках: передний — роликовый, задний — шариковый. Вал фиксируется от осевого смещения стопорным кольцом в канавке внешнего кольца заднего подшипника, которое зажимается между картером и задней крышкой (как и ведущий вал).В передний конец вала запрессована стальная ведущая шестерня привода спидометра. Ведомая шестерня привода спидометра пластиковая, установлена ​​на ролике, вращающемся во втулке корпуса привода спидометра. Корпус крепится к передней крышке раздаточной коробки.

На автомобиле ВАЗ-21214 с распределенным впрыском топлива, помимо механического привода спидометра, на раздаточной коробке установлен датчик скорости.

Передний конец ведущего вала переднего моста опирается на шариковый подшипник в корпусе привода переднего моста, закрепленный на передней крышке раздаточной коробки.Внутреннее кольцо подшипника зажимается между плечом вала и упорной шайбой с самоблокировки вала гайки фланца. Подшипник защищен от осевого смещения стопорным кольцом, которое входит в канавку корпуса привода переднего моста. Задний шлицевый конец вала соединен с ведущей шестерней переднего дифференциала. Прямозубая шестерня на валу служит для блокировки дифференциала. Конструкция и установка карданного вала заднего моста аналогичны, но шестерни на нем нет.

Корпус дифференциала разъемный, обе части соединены шестью болтами. Эти болты также прикрепляют ведомую шестерню к картеру дифференциала. Последний установлен на двух шариковых подшипниках. Внутреннее кольцо переднего подшипника удерживается от перемещения по спейсер Пружинная шайба покоится на стопорного кольца в канавке корпуса дифференциала. Канавка на наружном кольце подшипника содержит фиксирующее кольцо, зажатое между крышкой передней раздаточной коробки и картером привода переднего моста.Таким образом, передний подшипник удерживает корпус дифференциала от осевого смещения; задний подшипник не заблокирован. На передней части картера дифференциала имеются прорези, по которым перемещается муфта блокировки. Когда блокировка включена, сцепление соединяется с шестерней ведущего вала переднего моста, соединяя его с картером дифференциала.

Ось-шестерня устанавливается в отверстия корпуса дифференциала, который удерживается двумя стопорными кольцами. Под одним из колец находится пружинная шайба, предотвращающая осевое перемещение оси сателлитов.Сателлиты (конические шестерни), расположенные на оси, находятся в постоянном зацеплении с ведущими шестернями моста. Между корпусом дифференциала и сателлитами установлены опорные шайбы. Их толщина подобрана так, чтобы осевой зазор шестерен ведущих мостов не превышал 0,10 мм, а момент сопротивления вращению — 14,7 Н.м.

Управление раздаточной коробкой — ручное, с механическим рычажным приводом. Задний рычаг водитель переключает передачи, вперед — включает блокировку дифференциала. Аналогична конструкция приводов коробчатого управления.Рычаг качается продольно на оси, установленной в проушинах кронштейна перед раздаточной коробкой. Для уменьшения трения в отверстие в рычаге вставляются пластиковые втулки. Нижний конец рычага входит в паз штанги и фиксируется фигурной пружиной. Другой конец тяги соединяется с вилкой соответствующего сцепления (переключения передач или блокировки дифференциала) и фиксируется болтом. Шток на выходе из коробки уплотнен сальником и защищен от пыли резиновым сильфоном.Шариковый фиксатор служит для фиксации привода в выбранном положении — подпружиненный шарик входит в пазы на тягах. На штоке переключения передач их три — для «нейтральной», высокой и пониженной передач, на штоке блокировки дифференциала — по два («включено» и «выключено»). В крышку привода переднего моста ввернут переключатель, замыкающий цепь контрольной лампы при включении блокировки дифференциала.

Объем масла в трамблере Нива Шевроле. Как проверить и заменить масло в раздаточной коробке Нивы Сколько масла заливать в раздаточную коробку Нивы 2121

Поскольку распределительная коробка содержит трущиеся элементы, со временем в ней неизбежно появляются продукты износа.Если своевременно не менять масло в раздаточной коробке, то ее ресурс сократится. Масло теряет характеристики, а мелкие частицы увеличивают износ шестерен.

Как часто менять

Есть несколько разных типов раздаточных коробок, и в зависимости от типа механизма частота замены в них может существенно различаться. Обычно эта информация содержится в технической документации на автомобиль и варьируется в пределах от 50 до 100 тысяч километров.

Кроме того, на период влияют условия эксплуатации. Распределительная коробка автомобиля, который едет по дорогам общего пользования, испытывает гораздо меньшую нагрузку, чем коробка, установленная на автомобиле, постоянно движущемся по бездорожью.

Как выбрать

В распределитель заливается жидкость двух типов: трансмиссионное масло или жидкость ATF. На автомобилях с АКПП ATF обычно заливается в раздаточную коробку, на МКПП — в коробку передач.Более того, часто жидкости должны совпадать или быть полностью совместимыми.

Это связано с тем, что обычно соединение раздаточной коробки и коробки осуществляется одним валом или один крепится к корпусу другого. При смешивании жидкостей это позволит избежать образования эмульсии, пенообразования и других побочных эффектов.

Для большинства современных автомобилей с раздаточной коробкой производитель рекомендует использовать трансмиссионные масла класса GL-5. Они хорошо защищают гипоидные передачи, рассчитаны на работу в наиболее нагруженных механизмах и содержат противозадирные присадки.

Вязкостные характеристики масел играют важную роль. Разберем значение цифр на примере масла 80W90:

• 80 — вязкость при низких температурах
• W — всесезонный
• 90 — вязкость при высоких температурах

Если используется ATF, лучше заливать оригинальную жидкость, рекомендованную производителем, или аналог с соответствующими допусками.

Что и сколько заливать

Приведенная выше таблица позволит вам выбрать масло по марке автомобиля и узнать, сколько потребуется.

Киа Соренто Мицубиси Паджеро Спорт Мицубиси Аутлендер 3 Мицубиси Паджеро 2 Мицубиси Паджеро 3 Мицубиси Паджеро 4 Мицубиси Монтеро Спорт Автомобиль Автомобиль693, MOBILUBE 1 SHC 75W-90, Motul GEAR 300 75W-90 Сузуки Гранд Витара цена: + 0 руб. Масло трансмиссионное Двигатель Автомобиль Автомобиль Шевроле ТрейлБлейзер

Автомобиль	Масло	Объем (л)
AUDI
Ауди Q7 (Ауди Q7)	G052162A2, 4014835712317 Ravenol ATF 5/4 HP	0,85
Bmw
bmw x5 e53 (бмв x5 e53)	BMW 83 22 9 407 858 «ATF D-III, ATC-500 83220397244	1
bmw x5 e70 (бмв x5 e70)	83 22 0 397 244, Multi DCTF, Motylgear 75W80	1
bmw x3 e83 (бмв x3 e83)	8322 58	1
bmw x3 f25 (бмв x3 f25)	BMW Verteilergetriebe 4WD TF 0870 (83 22 0 397 244)	0,6
ГАЗ
газ 66	ТАП-15В, ТСП-15К, ТСП-Мгип, 80W90 Гл-4	1,5
БОЛЬШАЯ СТЕНА
Грейт Уолл Ховер	Dexron III	1,6
ДЖИП
Джип Гранд Чероки	Mopar 05016796AC	2
INFINITI
Инфинити FX35 (Инфинити FX35)	Nissan Matic D-KE908-99931	2
КАМАЗ
камаз 43118	ТСП-15К	5,4
KIA
	Dexron II, III (IDEMITSU Multi ATF, GT ATF TYPE Multi Vehicle IV)	2
kia sorento 2 (киа соренто 2)	Castrol Syntrax Universal Plus 75W90, RAVENOL TGO 75W90	0,6
kia sportage 1 (киа спортейдж 1)	API GL-5 SAE 75W-90	1
Киа Спортейдж 2	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «Syntrax Longlife 75W-90)	0,8
киа спортейдж 3 (kia sportage 3)	HYPOID GEAR OIL API GL-5, SAE 75W / 90	0,6
Киа Соренто ТОД	Shell Spirax S4 ATF HDX, MOBIL ATF LT 71141	2
kia sorento неполный рабочий день	ATF Dexron III	2
RANGE ROVER
Ленд Ровер Дискавери 3	SAF-XO 75W-90, Syntrax Longlife 75W-90	1,5
Ленд Ровер Дискавери 4	Tl7300-Shell Tf0753
land rover freelander 2 (диапазон rover freelander 2)	API GL5, SAE 90
Ленд Ровер Дефендер	75W-140 GL-5	2,3
LEXUS
Lexus rx300 / 330 (Лексус rx300 / 330)	85W-90, CASTROL TAF-X 75W-90	1
MERCEDES
Мерседес ГЛК (Mercedes-Benz GLK-Class)	раздаточный ящик
Мерседес мл 163 (Мерседес мл 163)	236.13 # A00198 10, Motul Multi ATF	2
Мерседес w163 (Мерседес-Бенц w163)	A 001 989 21 03 10	1,5
Mercedes w164 (Мерседес-Бенц w164)	A00198		0,5
MAZDA
mazda cx 5 (мазда сх 5)	GL-5 80W-90, MOBIL Mobilube HD 80w-90 GL-5	0,5
mazda cx 7 (мазда cx 7)	80W90 API GL-4 / GL-5	2
MITSUBISHI
	Castrol TAF-X 75W-90	3
, XL	80W90 Gl-5, 75W90 GL-5	0,5
Мицубиси Л200 (Мицубиси Л200)	GL-3 75W-85, GL-4 75W-85	2,5
	75W85 GL4	2,8
	GL-5 80W-90, Castrol Syntrans Transaxle 75W-90	3
	ENEOS GEAR GL-5 75W-90	2,8
	Castrol TAF-X 75W-90	3
Mitsubishi Delica	75W90 Гл-4	1,6
НИВА
нива 2121/21213/21214 (ваз 2121/21213/21214)	Лукойл ТМ-5 (75W-90, 80W-90, 85W-90), TNK Trans Gipoid (80W-90), Shell Transaxle Oil (75W-90)	0,8
Nissan
nissan x trail t31 (ниссан х трейл t31)	жидкость для дифференциала Nissan (KE907-99932), Castrol Syntrax universal plus 75w90 GL-4 / GL-5	0,35
Ниссан Кашкай	NISSAN Дифференциальная жидкость SAE 80W-90 API GL-5	0,4
Nissan Pathfinder r51 (Ниссан Патфайндер r51)	Nissan Matic-D, Dexron III	2,6
Ниссан Террано	SAE75W90 GL-4, GL-5	2
Nissan Teana	ГЛ-5 80W90	0,38
nissan murano z51 (ниссан мурано z51)	Оригинальное дифференциальное масло NISSAN Hypoid SuperGL-5 80W-90	0,3
OPEL
опель антара	ГЛ-5 75W90	0,8
Опель Мокка	GM	1
PORSCHE
Porsche Cayenne Подвешивание	Shell TF0870, RAVENOL Transfer Fluid TF-0870	0,9
Порше Кайен Торсен	Castrol BOT 850, Бирма BOT 850	0,9
RENAULT
Рено Дастер 2.0 4х4 (Рено Дастер 2.0 4х4)	Эльф ТрансЭльф Тип B 80W90	0,75
Renault Колеос	Elf TransElf Type B 80W-90, Total Transmission RS FE 80W-90	1,5
SUZUKI
Сузуки Эскудо	SAE 75W-90, 80W-90 API GL-4	1,7
	75W-90 API GL-4, SAE 80W-90 API GL-5	1,6
Сузуки CX4	TAF-X	0,6
SSANGYONG
SsangYong Kyron АКПП	Dexron IID, III	1,3
SsangYong Kyron МКПП	80W90 API GL-4 / GL-5	1,4
SUBARU
subaru forester	без раздаточной коробки, понижающая передача в коробке
ТОЙОТА
Тойота Хайлюкс	API GL3 75W-90	1
Тойота Ленд Крузер Прадо 120/150/200	GL-5 75W90 Toyota Gear oil	1,4
Тойота Рав 4	Синтетическое трансмиссионное масло Toyota API GL4 / GL5, SAE 75W-90
Тойота Хайлендер	LT 75W-85 GL-5 ТОЙОТА	0,5
УАЗ
уАЗ Патриот	SAE 75W / 90 согласно API GL-3, TSp-15K, TAP-15V, TAD-17I	0,7
уаз 469	ТАД-17, 80W90 Gl-5, 85W90 GL-5	0,7
уаз охотник	SAE 75W / 90 согласно API GL-3	0,7
УРАЛ
урал 4320	ТСП-15К	3,5
FORD
Форд Эксплорер 2013	Motul 75w140	0,4
форд куга	SAE 75W-90	0,5
форд куга 2	SAE 75W140	0,4
форд маверик	SAE 75W140	2
Форд Эксплорер 5	SAE 75W140 (Castrol Syntrax Limited Slip 75w140)	0,4
VOLKSWAGEN
Фольксваген Амарок	G052533A2, Castrol Transmax Z	1,25
volkswagen touareg (Фольксваген туарег)	VAG G052515A2, Castrol Transmax Z	0,85
Volkswagen Tiguan	G 052 145 S2	1
HYUNDAI
Hyundai ix35 (Хендай ix35)	75W90	1
Хендай Санта Фе 2.7 (Хендай Санта Фе 2.7)	Шелл Спиракс AXME 75W90	1
Hyundai Tucson	80W90 GL-4 / Gl-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Castrol Syntrax Universal 75W-90)	0,8
HONDA
Honda SRV (Хонда CR-V)	раздаточная коробка в сочетании с коробкой передач
CHEVROLET
Шевроле Нива	80W-90 GL-4, 75W-90	0,8
Шевроле Каптива	ГЛ-5 75W90	0,8
Шевроле Тахо	Dexron VI (GM Dexron 6, Spirax S3 ATF MD3, Chevron ATF MD3, AC Delco auto trak II)	2
	GM Auto-Trak II	2

Уровень проверки

На большинстве автомобилей не предусмотрены смотровые окна для проверки уровня масла в раздаточной коробке.Контроль уровня и замена осуществляется через заливное отверстие.

Для проверки необходимо поставить автомобиль на ровную поверхность и открутить болт заливной горловины или контрольный болт, если он есть. Обычно их делают на четыре или шестигранник, или под гаечный ключ.

Уровень чуть ниже заливного / контрольного отверстия считается нормальным.

Необходимость замены определяется взятием небольшого количества масла. Это можно сделать с помощью шприца с гибкой трубкой на конце. Черный, мутный, со следами истощения необходимо заменить.

Как изменить

Сама процедура замены проста, но часто осложняется тем, что доступ к заливному отверстию затруднен. Также требуется подъемник, смотровая яма или эстакада.

Некоторые автомобилисты делают в распределителе собственное сливное отверстие, чтобы максимально облегчить полную процедуру замены масла. Для этого в нижней точке для заглушки просверливается отверстие и нарезается резьба.

Вам понадобится:

1. Специальный шприц для перекачки технических жидкостей (стоимость 500-800 рублей).Можно использовать медицинский, но из-за его небольшого объема процесс замены значительно затянется. Что дороже — время или деньги, решать вам.
2. Трансмиссионное масло (трансмиссионное / ATF), рекомендованное производителем или имеющее соответствующую спецификацию.
3. Прокладочный герметик, обезжиривающая жидкость.

Чтобы грязь не попала внутрь диспенсера, необходимо очистить поверхности перед тем, как откручивать пробки.

Есть сливное отверстие

Если в вашем автомобиле есть сливная пробка, необходимо открутить болт и дождаться полного слива масла.Магнит на вилке следует очистить от мусора. Обезжирьте сливное отверстие и пробку, нанесите слой герметика и завинтите пробку на место.

С помощью шприца заполните дозатор маслом, пока оно не потечет за край заливного отверстия, затем закрутите крышку с герметиком.

Без слива

В этом случае все операции производятся через заливное отверстие. В него вставляется трубка шприца и максимально откачивается масло. Процедура добавления нового масла такая же, как описано выше.

Для любого транспортного средства важность своевременной замены смазочных материалов трудно переоценить. Масла, используемые в узлах и агрегатах, подверженных трению на высоких скоростях, значительно снижают их перегрев и износ, тем самым продлевая срок их службы. Среди таких агрегатов нельзя не отметить раздаточную коробку, которой комплектуются полноприводные автомобили. В представлении не нуждаются как старые автомобили Нива, так и модели под маркой Шевроле, выпускаемые с 2002 года — это одни из самых массовых полноприводных автомобилей в нашей стране, которые заслужили любовь автомобилистов своей простотой, удобством обслуживания и бюджетный.Особенно радует то, что подавляющее большинство операций по обслуживанию отечественного внедорожника можно выполнить самостоятельно, не прибегая к помощи специалистов и автосервиса. В частности, это касается и замены масла в трамблере Нивы — процедуры, не требующей особых профессиональных навыков или специальных инструментов.

Проверку масла в трамблере Нивы проводить каждые 10 тыс. Км.

Периодичность замены

Согласно рекомендациям, приведенным в сервисной книжке, впервые масло в раздаточной коробке автомобиля Нива нужно менять при четвертом ТО, то есть после наезда 45 тысяч километров.Затем процедуру следует повторять с той же периодичностью. Особо следует отметить, что на новой Ниве трансмиссионное масло заменяется после обкатки (2000 км). Рекомендуется проверять уровень смазки в раздаточной коробке каждые 10 тысяч километров. Однако специалисты советуют ориентироваться не столько на рекомендуемые показатели, сколько на состояние этого важного агрегата, а также на факторы, связанные с условиями эксплуатации автомобиля.

Одно дело, когда машина ездит в основном по хорошим дорогам (городским, загородным), и совсем другое, когда ее владелец живет в деревне или является заядлым охотником, рыбаком или просто большим поклонником активного отдыха.В таких случаях уровень и качество масла в дозаторе следует проверять чаще, а при появлении признаков загрязнения жидкости заменить его, не дожидаясь установленного времени. Так вы решаете, когда менять масло в ТРК Нива, учитывая все вышеперечисленные факторы.

Проверка уровня масла

Процедура проверки уровня масла в трамблере Нива достаточно проста, в любом случае не требует особых навыков.Единственный сложный момент — необходимо обеспечить доступ к днищу автомобиля, для чего нужно будет загнать его на яму, эстакаду или надежно установить на колодки. Второй момент — проверка должна производиться на холодном автомобиле, поэтому, если вы уже куда-то ездили, дождитесь, пока машина остынет.

Сама процедура проста — достаточно отвернуть заливную пробку шестигранником на 12, тщательно очистив сиденье от грязи, и измерить подходящим предметом (деревянной палкой или кусочком проволоки), насколько опустится жидкость. уровень нижнего края отверстия.Если это расстояние превышает 10 мм., Долейте, что осуществляется при помощи специального шприца. Доливать нужно до тех пор, пока смазка не начнет вытекать из отверстия, затем насухо протереть коробку и затянуть пробку.

Выбор подходящего масла

К выбору смазки для раздаточной коробки и мостов Нивы нужно отнестись ответственно, ведь надежное функционирование этих элементов трансмиссии гарантирует, что вы никогда не попадете в ситуацию, требующую посторонней помощи. Рекомендуемые имеют характеристики, обеспечивающие оптимальную работу агрегата транспортного средства, для которого они предназначены.Если точно известно, какое масло заливается в дозатор, выбор упрощается: достаточно приобрести смазку с такой же вязкостью. Если этой информации нет, то это тоже не беда: нужно просто слить всю старую трансмиссионную жидкость, то есть не ограничиваться доливкой, если, скажем, уровень слишком низкий, а сама смазка еще не очень загрязнен.

Следует отметить, что если вы не знаете, какое масло заливать в трамблер Нивы, какое в коробку, какое в мосты, то производитель заявляет, что можно использовать одну и ту же трансмиссионную жидкость во всех указанные единицы.Если говорить про, то допустимы масла 78W90, 80W85, 80W90, главное условие. Производитель не так уж и важен, если это известный зарубежный или отечественный бренд.

Автопроизводитель заливает в трамблер минеральную воду, но при замене жидкости предпочтительным смазочным материалом будет полусинтетика, имеющая лучшие эксплуатационные характеристики, более подходящая для климата нашей страны.

Сколько заливать

По данным, приведенным в инструкции по эксплуатации, объем масла, залитого в трамблер Нивы-2121 и более современных модификаций (21213, 21214, 21310), равен 0.75 литров. В некоторых справочниках приводится цифра 0,79 литра, что не важно — все равно нужно приобретать жидкость расфасованную в тару объемом 1 литр.

Порядок самостоятельной замены масла в распределителе Нива

Если в результате проверки очередного уровня или в дозаторе выяснилось, что пора его заменить (симптомы, указывающие на необходимость проведения такой процедуры может быть не только очень темный цвет масла с вкраплениями твердых частиц, но и появление шума при включении ТРК или во время его работы), вы можете выполнить такую ​​замену самостоятельно.

Для этого потребуются шестигранный ключ на 19 и 12, литровый контейнер для использованной смазки и ветошь. Также потребуется обеспечить доступ к машине снизу, для чего можно использовать как лифт, так и эстакаду или смотровую яму.

Прогрейте автомобиль непосредственно перед заменой (проехать около 10 км). Порядок выполнения Нивы:

Обратите внимание, что слив и залив свежего масла технически одинаков для всех модификаций Нивы.

Раздаточная коробка на внедорожнике УАЗ Патриот — это узел, отвечающий за распределение крутящего момента от двигателя автомобиля к его приводным механизмам.Как и большинство узлов и агрегатов в автомобиле УАЗ Патриот, распределительная коробка нуждается в диагностических и профилактических мероприятиях. Основным профилактическим мероприятием по преждевременному устранению поломок и предотвращению повышенного износа рабочих агрегатов РК является замена масла. Что такое замена масла, как она проводится, в чем особенности и какой продукт лучше выбрать? Все вопросы мы рассмотрим в этом материале.

Рассмотрим вкратце, какое масло лучше заливать в РК.Так, производитель рекомендует заливать в распределитель трансмиссионное масло с классом вязкости 75W-85. В этом случае можно использовать как синтетику, так и полусинтетику. Не рекомендуется заливать минеральные жидкости в распределитель, коробку, мосты и двигатель. Почему? Подробнее об этом вы можете узнать из материала. Производитель рекомендует следующие виды трансмиссионных жидкостей для раздаточной коробки SUV:

• ZIC G-HF 75W-85;
• SKG-F TOP 75W-85 $
• HI SAE 75W85 API GL-3.

Но, как показывает практика, таким рекомендациям мало кто придает значение и каждый автомобилист индивидуально выбирает для своей машины, по его мнению, лучший вариант или оптимальный при недостатке финансовых средств. Но в трамблер, а также в двигатель и мосты лучше заливать только качественное масло, иначе это негативно скажется на работе агрегата и сроке его службы, с последующим разрушением деталей. Ниже представлена ​​табличка, которая может пригодиться владельцам внедорожников UAZ Patriot.

Часто водители заливают то же масло, что и в коробку передач и мосты. Подробнее об этом вы можете узнать в этом материале. Далее мы рассмотрим, как заменяют внедорожник UAZ Patriot в Республике Казахстан.

Необходимость соблюдения сроков

Прежде чем приступить к рассмотрению вопроса о том, как производится замена смазки в РК на внедорожнике УАЗ Патриот, рассмотрим, когда такие действия необходимы. Итак, исходя из рекомендаций производителя известного российского внедорожника, следует отметить, что первая замена смазки рекомендуется после 2500-5000 км пробега.Это при условии, что автомобиль покупается прямо с конвейера. Но мало кто обращает внимание на такие рекомендации и часто меняется только моторное масло. В лучшем случае замена в распределительной коробке приходится на пробег 20-30 тысяч км. Почему производитель рекомендует менять смазку по прошествии столь короткого времени? Поскольку машина новая и ее детали еще не прижились друг к другу, поэтому первая тысяча километров — тестовые.

Если не прибегать к замене смазки по истечении заданного срока, в масле от первоначальной шлифовки новых деталей образуется много мельчайших металлических частиц, которые вскоре начинают интенсивно стирать рабочие поверхности частей.В дальнейшем это приводит к уменьшению срока службы механизма в целом. Поэтому растение рекомендует, а хозяева самостоятельно решают такие мероприятия.

Коробка в разобранном виде

Сколько смазки нужно для дозатора SUV? Согласно рекомендациям инженеров Ульяновского автозавода, в раздаточную коробку автомобиля УАЗ Патриот необходимо залить 0,7 литра масла. Каждую последующую замену смазочного материала в трамблере проводить каждые 25-70 тысяч километров, что зависит от типа используемого материала и условий эксплуатации автомобиля.В частности, минеральную воду нужно менять каждые 25 тысяч км, а синтетическую 65-70 км. Далее мы рассмотрим, как осуществляется прямая замена материала.

Процесс замены

Для начала нужно выбрать необходимый инструмент для работы. Поэтому вам понадобится шестигранный ключ на «12», шприц для наполнения и емкость для слива шахты. Лучше поставить машину на смотровую яму, чтобы было удобно проводить ремонтные работы. Перед заменой прогрейте автомобиль, проехав на нем не менее 15 минут.В этом случае отработка станет намного тоньше и по максимуму потечет из распределительной коробки.

Расположение заглушек на распределителе

Если в процессе слива смазки вы заметили, что ее состав представляет собой темную жидкость, практически не имеющую исходных характеристик, то следует сделать вывод, что распределитель требуется более частая замена масла.

Итак, в статье рассмотрены все важные вопросы о том, сколько масла нужно заливать в раздатку, какое лучше выбрать и как его заменять на внедорожнике UAZ Patriot.Можно резюмировать и отметить, что такой агрегат в обязательном порядке требует подобных профилактических мероприятий. В противном случае, если вы забудете, что раздаточную коробку, мосты и коробку передач нужно периодически менять смазочные материалы, то это может закутать неприятные последствия: от появления шума в этих агрегатах до заклинивания шестерен в процессе работы. Поэтому важно уделить этому процессу особое внимание, в чем вам поможет этот материал.

Вы можете проверить свой MSC и при необходимости уменьшить его!

На заводе минеральное масло заливается в трансмиссию Нивы и при плановом ТО также заливается минеральная вода, причем не самого высокого качества.Лучше не менять это масло в период обкатки автомобиля, так как детали лучше обкатываются на минеральной воде. После 10-15 тысяч пробега рекомендую заменить трансмиссионное масло на полусинтетическое. Синтетику не рекомендую, так как сальники могут протечь. Минеральная вода хуже, потому что она густая и замерзает на морозе. В результате, пока трансмиссия в автомобиле не прогреется, автомобиль будет очень тяжело двигаться, а передачи трудно включить.
Рекомендуемая вязкость трансмиссионного масла 75W-90.Залил свою Ниву полусинтетикой lyqui moly 75W-90. На все узлы и агрегаты требуется 5 литров масла.

Трансмиссионное масло

Перед заменой масла советую прокатиться на машине, чтобы прогреть масло (нагретое масло лучше стекает и остается меньше) и сразу после этого откручивать сливные пробки. Сливные пробки показаны на рисунках. После слива всего масла затягивают сливные пробки, откручивают заливные пробки и заливают свежее масло до уровня заливных отверстий.Для заливки масла лучше использовать шприц-наполнитель.

Замена масла в коробке передач

Замена масла в раздаточной коробке

Замена масла переднего моста

Замена масла заднего моста

Стоимость выполненных работ 2000 руб. После замены масла машина стала очень легкой в ​​движении и, как следствие, существенно снизился расход топлива, особенно зимой. Таким образом, все затраты окупаются стоимостью сэкономленного бензина.Я считаю, что для новой машины эти работы необходимы. Удачи!

Рено Дастер замена масла в раздаточной коробке

Замена масла в мосте

Какое и сколько масла заливать в мост и раздатку Дастер 4х4

По заявлению производителя масло в раздаточной коробке и оси не подлежит замене и заливается в течение всего срока службы автомобиля.

А вот недолив масла в трамблере и оси — довольно частое явление на Рено Дастер.
В данном случае до уровня не хватило всего 2 см, это не страшно, но чтобы успокоить пришлось поменять.

Так как неясно, какое масло было залито, пришлось перестраховаться и купить новое трансмиссионное масло Total Syn Fe 75W-90, рекомендованное Renault масло, застывает при температуре ниже 50 градусов.

Рено дастер

Достаточно поменять масло в трамблере и мосту 1л.
В этом отчете ушло 1 л и 50-100 грамм, это при заправке по максимуму, до уровня сливных отверстий и с учетом полного слива и промывки заднего редуктора и трамблера.

• Начинаем с задней передачи
• Машину поднимать не надо, если лежишь на земле, то места хватит.
• Выкрутите сливную пробку (нижнюю) с шестигранником.
• Слейте масло, масло будет достаточно черным, это нормально.
• Закручиваем заглушку обратно, не забываем про прокладку

Не все масло стекает, поэтому вы можете использовать вакуумный шланг для полного слива масла.

Шланг именно вакуумный, потому что стенки не пережаты.Вставляем один конец шланга в заливное отверстие редуктора, упираясь шлангом в дно, другой конец шланга — к вакуумному насосу (или создаем вакуум легкими), шланг берется длинным, чтобы масло не попадает в насос и не проглатывает его.

Таким же образом можно промыть редуктор и полностью слить промывочную жидкость. Масло сливается из распределителя хорошо, промывать не нужно.

Заливать масло в задний редуктор с помощью такого приспособления удобно

Толкаем шланг и заливаем новое масло в заливное отверстие (верх), масло нужно заливать до самого края дыра.

Закручиваем верхнюю пробку на редукторе и после замены протираем тряпкой следы масла

Переход к раздаточной коробке

Снимаем правое переднее колесо (пассажирское), можно просто вывернуть, если удобно.

Раздаточная коробка расположена со стороны пассажира непосредственно за рулем. Смотрите фото ниже.

Находим заливное отверстие, оно же контрольное.

Уровень масла в раздаточной коробке в норме.

Для доступа к сливной пробке придется частично снять защиту, открутив шесть болтов крепления, чтобы защита висела только на передних. Сливная пробка раздаточной коробки указана стрелкой.

Масло сливается из колодца распределителя, промывать не нужно.

Сливаем масло, закручиваем сливную пробку. Собираем защиту обратно.

Масло заливалось везде ровно по краю заливной горловины (даже переливалось немного).

Контрольно-заливное отверстие коробки расположено так же, как и дозирующее отверстие, но с левой стороны.

В коробке масло не меняли, проверяли только уровень — почти на одном уровне с краем.

Материал предоставил: Дмитрий (Калуга)

Оригинальное масло в редукторе Nissan x trail. Поменять масло в задней оси Ниссан Х-трейл.Для полноприводных автомобилей с механической коробкой передач

Какое оригинальное масло для Nissan X-Trail T31 и как в этом разобраться. Nissan X-Trail потребляет огромное количество различных жидкостей, половина из которых — синтетические и полусинтетические масла. Масло для Nissan X-Trail T31 можно выбрать по коду официально рекомендованного продукта.

Что такое общие коды продуктов? Для большинства фирменных запчастей, масел, комплектующих они созданы и присвоены оригинальные коды товара.Зная код товара, вы сможете заказать эфирное масло или тормозную жидкость точно, по любому каталогу заказов, доставки, через интернет-магазины или в автосервисе.

Зачем мне знать точные коды?

Описания могут не содержать точной или рекламной информации. Например, «лучший, идеальный для Nissan X-Trail, рассчитанный на любые температурные условия». При этом, по словам продавца, его можно использовать для автомобиля Nissan. Покупаем, радуемся невысокой цене и с большой долей вероятности портим мотор.Потому что описания рекламные, но нужно смотреть не на описание, а на уникальные коды товаров и проверять их точное соответствие как в каталоге, так и на этикетках и квитанциях.

Настоятельно рекомендуется следовать рекомендациям производителя по уходу за автомобилем, это поможет снизить износ, продлить срок службы автомобиля и, что немаловажно, не повредит гарантию. Ущерб, возникший в результате использования нерекомендованным официальным дилером или производителем средств, также может быть причиной отказа в выплате страховки.

Масла моторные

— это NissanMotorOil 10W-40 SAE 10W-40, ACEA A3 / B4, API: SL / CF синтетика, обладает хорошей текучестью при низких температурах. Коды для заказов по каталогу следующие:
1L KE

932
5L KE

942

Канистры б / у поставляются для автомастерских:
60л KE

962
208л KE

972

Допускается также использование моторного масла Nissan 5W-40 SAE 5W-40, ASEA A3 / 64, API: SL / CF
1 л KE900
5 л KE900

Большие канистры для мастерских:
60 л KE900

208 л KE900

Расход масла

Расход масла на Nissan X-Trail увеличивается на высоких оборотах.Особенно это заметно на больших расстояниях. Необходимо пройти диагностику и проверить уровень масла в специализированных сервисных центрах. Традиционный метод проверки уровня масла щупом не всегда дает точные результаты на современных двигателях.

Как предотвратить повышенный расход масла?

Следующая ситуация довольно распространена. Машина используется нормально, без эксцессов, водитель аккуратный, без привычки рваться вперед на светофоре и злоупотреблять спортивными режимами, но расход масла больше литра на 1000 км.Что случилось?

Расход масла на Nissan X-Trail t31 зависит от чистоты клапанов, крышек, датчиков. При заливке не того сорта масла крышка клапана забивается и из-за загрязнения каналов масло попадает в камеру сгорания, где, собственно, и образует дополнительный нагар. По этой причине проблема не решается простым добавлением масла, поэтому вы можете бросить машину. Тщательно промойте клапанную крышку синтетической жидкостью для мытья карбюраторов.После промывки жидкостью в отверстие вводится вода под давлением. При сильном загрязнении потребуется проделать процедуру несколько раз.

Колпачки и прокладки, шланги, конечно, тоже нужно заменить.

По отзывам владельцев, обычное синтетическое масло Mobile 1 не очень подходит для Nissan X-Trail. Достаточно быстро засоряет систему.

Трансмиссионное масло

Как выбрать оригинальное трансмиссионное масло, включая вариатор? Расход масла обычно составляет 4 литра на каждое обслуживание.

Трансмиссия Nissan X-Trail может быть бесступенчатым вариатором, с плавным переключением передач, автоматической с гидроусилителем руля. В некоторых случаях возможна совместимость определенных видов масел. Замена масла производится на горячем двигателе, на специальной эстакаде. Это позволяет полностью слить отработанное масло и, таким образом, снизить расход.

Трансмиссионная жидкость Nissan X-Trail включает в себя следующие разновидности:

1. Для полноприводных автомобилей с механической коробкой передач

Коды для заказов:
1 л KE932
5 л KE942

Большой объем для автомастерских:
60 л KE962

2.Для спорткаров и внедорожников Nissan с МКПП

Если вы используете автомобиль, в основном, для езды по бездорожью, в сельской местности, для поездок за город, за город, активно занимаетесь туризмом или просто хотите установить режим управления МКПП — это масло для вас . Замена масла при частом использовании спортивных режимов, при экстремальном вождении, в сложных погодных условиях, на скользком покрытии чаще, чем указано в требованиях к техническому обслуживанию. Расход масла соответственно выше.

Стандартный расход трансмиссионного масла обычно составляет около 4 литров. Перелив масла крайне нежелателен, так как создает избыточное давление и может сдавливать защиту снизу. В этом случае масло потечет, увеличится расход трансмиссионной жидкости. Кроме того, при утечке не только увеличивается поток жидкости, но и возникает серьезный риск выхода из строя коробки передач.

3. Для АКПП с гидроусилителем руля, включая N-CVT

Внимание! Совместим с трансмиссией для этой жидкости.Dexron Fluid III, предназначенная для бесступенчатой ​​автоматической трансмиссии CVT.
1 л код KE931

4. Nissan AT-MATIC J

5. Для вариатора Nissan NS-1, кроме N-CVT и Z50

Для бесступенчатой ​​трансмиссии Nissan Murano Z50 или Nissan-2
1 л KLE520000403

Как происходит замена?

Замена производится согласно требованиям ТО, как правило, примерно раз в год, при усиленной эксплуатации автомобиля, а российские реалии вполне официально прописаны как экстремальные для автомобиля, замену нужно делать чаще.

Если вы используете автомобиль ежедневно, то лучше менять масло раз в полгода.

Также рекомендуется менять масло с лета на зиму с сезонной заменой оборудования автомобиля. Шины, омыватели, масло в двигателе и трансмиссии меняют, колеса в обязательном порядке отбалансированы, поэтому есть причина для регулировки подвески и дифференциалов. Заменить масло в дифференциалах можно, если вы планируете путешествовать по сложным маршрутам, по льду.

Масло дифференциала Nissan
SAE 80W-90, API GL-5
1 л KE932

Для полноты добавьте коды жидкости вариатора:

для NISSAN NS-1
Объем 4 л KLE5000004

NISSAN NS-2
Объем 4 л KLE5200004

Специализированные масла разработаны в соответствии с технологическими требованиями производителя и имеют необходимые параметры вязкости и текучести для оптимальной работы механизмов. Масло защищает механические трущиеся детали, уменьшая трение и амортизацию.В случае необходимости удаления железных опилок также добавляется масляная функция. Для этого в масляный фильтр Nissan X-Trail встроен специальный магнит. Крупные опилки, образующиеся при резком трении цепи по шкивам, падают вниз и попадают в специальную ловушку.

Результатом неправильно подобранного масла обычно становится преждевременный износ механизмов, перегрев, разрушение движущихся частей. Последствия экономии на выборе оригинального масла нанесут сокрушительный удар по кошельку, а главное — по безопасности движения.

Дешевое масло забивает двигатель, попадая в камеры сгорания, что увеличивает расход масла и топлива и приводит к преждевременному износу цилиндров и двигателя в целом.

Изменение режима расхода масла — серьезный сигнал для комплексной диагностики автомобиля.

X-Trail T31 Замена масла

Замена масла в МКПП Nissan X-Trail T31

Поскольку раздатка содержит трущиеся элементы, со временем в ней неизбежно появляются продукты износа.Если своевременно не заменить масло в раздаточной коробке, срок ее службы сократится. Масло теряет характеристики, а мелкие частицы увеличивают износ шестерен.

Как часто менять

Существует несколько различных типов раздаточных коробок, и в зависимости от типа механизма частота замены может существенно различаться. Обычно эта информация содержится в технической документации на автомобиль и варьируется в пределах от 50 до 100 тысяч километров.

Кроме того, на срок влияют условия эксплуатации.Выдача автомобиля, который едет по дороге общего пользования, испытывает гораздо меньшую нагрузку, чем установленная на машине, которая постоянно движется по дороге.

Как выбрать

В раздатку наливают два вида жидкости: трансмиссионное масло или жидкость ATF. На автомобилях с автоматической коробкой передач в раздаточную коробку обычно заливается ATF, с механической коробкой передач — трансмиссия. В этом случае часто жидкости должны совпадать или быть полностью совместимыми.

Это связано с тем, что обычно соединение раздаточной коробки и коробки осуществляется одним валом или один крепится к корпусу другого.При смешивании жидкостей это позволит избежать образования эмульсии, пенообразования и других побочных эффектов.

Для большинства современных автомобилей, имеющих раздатку, производитель рекомендует использовать трансмиссионные масла класса GL-5. Они хорошо защищают гипоидные передачи, рассчитаны на работу в наиболее нагруженных механизмах и содержат противозадирные присадки.

Вязкостные характеристики масел играют важную роль. Разберем значение цифр на примере масла 80W90:

• 80 — вязкость при низких температурах
• Вт — всепогодный
• 90 — вязкость при высоких температурах

Если используется ATF, лучше заливать оригинальную жидкость, рекомендованную производителем, или аналог с соответствующими допусками.

Что и сколько заливать

Приведенная ниже таблица позволит вам выбрать масло по марке автомобиля и узнать, сколько его нужно.

Автомобиль693, MOBILUBE 1 SHC 75W-90, Motul GEAR 300 75W-90 Автомобиль Масло трансмиссионное Двигатель Автомобиль Шевроле ТрейлБлейзер

Автомобиль	Масло сливочное	Объем (л)
AUDI
Ауди Q7 (Ауди Q7)	G052162A2, 4014835712317 Ravenol ATF 5/4 HP	0,85
BMW
BMW X5 E53 (БМВ X5 E53)	BMW 83 22 9 407 858 “ATF D-III, ATS-500 83,220,397,224	1
BMW X5 E70 (БМВ X5 E70)	83 22 0 397 244, Multi DCTF, Motylgear 75W80	1
BMW X3 E83 (БМВ X3 E83)	8322 58	1
bmw x3 f25 (бмв x3 f25)	BMW Verteilergetriebe 4WD TF 0870 (83 22 0 397 244)	0,6
ГАЗ
газ 66	ТАп-15В, ТСП-15К, ТСП-Мгип, 80W90 Гл-4	1,5
БОЛЬШАЯ СТЕНА
Great Ox Hover (Грейт Уолл Ховер)	Dexron iii	1,6
Джип
Jeep Grand Cherokee (Джип Гранд Чероки)	Mopar 05016796AC	2
INFINITI
Инфинити FX35 (Инфинити FX35)	Nissan Matic D-KE908-99931	2
КАМАЗ
камаз 43118	ТСП-15К	5,4
KIA
Киа Соренто (Kia Sorento)	Dexron II, III (IDEMITSU Multi ATF, GT ATF TYPE Multi Vehicle IV)	2
Киа Соренто 2 (Kia Sorento 2)	Castrol Syntrax Universal Plus 75W90, RAVENOL TGO 75W90	0,6
Киа Спортейдж 1 (Киа Спортейдж 1)	API GL-5 SAE 75W-90	1
Киа Спортейдж 2 (Kia Sportage 2)	75W90 GL-5 (Mobil Mobilube HD 75W90 GL-5, Castrol 4008177071768 «Syntrax Longlife 75W-90)	0,8
Киа Спортейдж 3 (Kia Sportage 3)	HYPOID GEAR OIL API GL-5, SAE 75W / 90	0,6
Киа Соренто (Kia Sorento) TOD	Shell Spirax S4 ATF HDX, MOBIL ATF LT 71141	2
kia Sorento неполный рабочий день	ATF Dexron III	2
RANGE ROVER
Ленд Ровер Дискавери 3 (Range Rover Discovery 3)	SAF-XO 75W-90, Syntrax Longlife 75W-90	1,5
Land Rover Discovery 4 (Range Rover Discovery 4)	TL7300-Корпус TF0753
Ленд Ровер Фрилендер 2 (Range Rover Freelander 2)	API GL5, SAE 90
Land Rover Defender (Ленд ровер Дефендер)	75W-140 GL-5	2,3
Лексус
Lexus rx300 / 330 (Лексус rx300 / 330)	85W-90, CASTROL TAF-X 75W-90	1
MERCEDES
Мерседес ГЛК (Mercedes-Benz GLK-Class)	раздаточный в коробке
Мерседес мл 163 (Мерседес мл 163)	236.13 # A00198 10, Motul Multi ATF	2
Мерседес w163 (Мерседес-Бенц w163)	A 001 989 21 03 10	1,5
Mercedes w164 (Мерседес-Бенц w164)	A00198		0,5
MAZDA
mazda CX 5 (Мазда CX 5)	GL-5 80W-90, MOBIL Mobilube HD 80w-90 GL-5	0,5
mazda CX 7 (Мазда CX 7)	80W90 API GL-4 / GL-5	2
MITSUBISHI
mitsubishi Pajero Sport (мицубиси паджеро спорт)	Castrol TAF-X 75W-90	3
mitsubishi Outlander 3, Chl (митсубиси аутлендер 3, xl)	80W90 Gl-5, 75W90 GL-5	0,5
Мицубиси Л200 (Мицубиси Л200)	GL-3 75W-85, GL-4 75W-85	2,5
Мицубиси Паджеро 2 (Mitsubishi Pajero 2)	75W85 GL4	2,8
Мицубиси Паджеро 3 (Mitsubishi Pajero 3)	GL-5 80W-90, Castrol Syntrans Transaxle 75W-90	3
Мицубиси Паджеро 4 (Mitsubishi Pajero 4)	ENEOS GEAR GL-5 75W-90	2,8
Мицубиси Монтеро Спорт (Mitsubishi Montero Sport)	Castrol TAF-X 75W-90	3
Mitsubishi Delica (Митсубиси Делика)	75W90 Гл-4	1,6
НИВА
Нива 2121/21213/21214 (ВАЗ 2121/21213/21214)	Лукойл ТМ-5 (75W-90, 80W-90, 85W-90), TNK Trans Gipoid (80W-90), Shell Transaxle Oil (75W-90)	0,8
Nissan
Nissan X Trail T31 (Ниссан Х Трейл Т31)	жидкость для дифференциала Nissan (KE907-99932), Castrol Syntrax universal plus 75w90 GL-4 / GL-5	0,35
Nissan Qashqai (Ниссан Кашкай)	NISSAN Дифференциальная жидкость SAE 80W-90 API GL-5	0,4
Nissan pathfinder r51 (Ниссан патфайндер r51)	Nissan Matic-D, Dexron III	2,6
Nissan Terrano (Ниссан Террано)	SAE75W90 GL-4, GL-5	2
Nissan Teana	ГЛ-5 80W90	0,38
Nissan Murano Z51 (Ниссан Мурано Z51)	Оригинальное дифференциальное масло NISSAN Hypoid SuperGL-5 80W-90	0,3
OPEL
опель Антара	ГЛ-5 75W90	0,8
Опель Мокка (Opel Mokka)	GM	1
PORSCHE
Porsche Cayenne Подвешивание	Shell TF0870, RAVENOL Transfer Fluid TF-0870	0,9
Порше Кайен	Castrol BOT 850, Бирма BOT 850	0,9
Renault
Рено Дастер 2.0 4×4 (renault duster 2.0 4×4)	Эльф ТрансЭльф Тип B 80W90	0,75
renault koleos (рено колеос)	Elf TransElf Type B 80W-90, Total Transmission RS FE 80W-90	1,5
SUZUKI
Сузуки Эскудо	SAE 75W-90, 80W-90 API GL-4	1,7
suzuki Grand Vitara (сузуки гранд витара)	75W-90 API GL-4, SAE 80W-90 API GL-5	1,6
Suzuki CX4 (Сузуки CX4)	TAF-X	0,6
SSANGYONG
SsangYong Chiron (Ssangyong kyron) АКПП	Dexron IID III	1,3
SsangYong Kyron МКПП	80W90 API GL-4 / GL-5	1,4
SUBARU
Subaru Forester	раздаточных материалов нет, понижающая передача в ящике
ТОЙОТА
Тойота Хайлюкс (Toyota Hilux)	API GL3 75W-90	1
Toyota Land Cruiser Prado 120/150/200 (Toyota Land Cruiser Prado 120/150/200)	GL-5 75W90 Toyota Gear oil	1,4
Тойота Рав 4 (Тойота Рав 4)	Синтетическое трансмиссионное масло Toyota API GL4 / GL5, SAE 75W-90
Toyota Highlander (Тойота Хайлендер)	LT 75W-85 GL-5 ТОЙОТА	0,5
УАЗ
уАЗ патриот	SAE 75W / 90 по API GL-3, ТСп-15К, TAP-15V, TAD-17I	0,7
уАЗ 469	ТАД-17, 80W90 Gl-5, 85W90 GL-5	0,7
уаз охотник	SAE 75W / 90 API GL-3	0,7
УРАЛ
урал 4320	ТСП-15К	3,5
FORD
Ford Explorer 2013 (Форд Эксплорер 2013)	Motul 75w140	0,4
ford Kuga (форд куга)	SAE 75W-90	0,5
ford Kuga 2 (Форд Куга 2)	SAE 75W140	0,4
форд маверик	SAE 75W140	2
Ford Explorer 5 (Форд Эксплорер 5)	SAE 75W140 (Castrol Syntrax Limited Slip 75w140)	0,4
Volkswagen
volkswagen amarok (Фольксваген амарок)	G052533A2, Castrol Transmax Z	1,25
volkswagen touareg (Фольксваген туарег)	VAG G052515A2, Castrol Transmax Z	0,85
Volkswagen Tiguan	G 052 145 S2	1
Hyundai
Hyundai ix35 (Хендай ix35)	75W90	1
Хендай Санта Фе 2.7 (Hyundai santa Fe 2.7)	Шелл Спиракс AXME 75W90	1
Hyundai Туссон (Hyundai Tucson)	80W90 GL-4 / Gl-5 (Shell Spirax S3 AX 80W-90), 75W90 GL-5 (Castrol Syntrax Universal 75W-90)	0,8
Honda
Honda SRV (Хонда CR-V)	раздатка совмещенная с коробкой передач
CHEVROLET
Шевроле Нива (Chevrolet Niva)	80W-90 GL-4, 75W-90	0,8
Chevrolet Captiva (Шевроле Каптива)	ГЛ-5 75W90	0,8
Chevrolet Tahoe (Шевроле Тахо)	Dexron VI (GM Dexron 6, Spirax S3 ATF MD3, Chevron ATF MD3, AC Delco auto trak II)	2
	GM Auto-Trak II	2

Уровень проверки

На большинстве автомобилей не предусмотрены смотровые окна для проверки уровня масла в раздатке.Контроль уровня и замена осуществляется через заливное отверстие.

Для проверки необходимо установить автомобиль на ровную поверхность и открутить болт заливной горловины, либо контрольный, если он есть. Обычно их делают под четверку или под шестигранник, или под гаечный ключ.

Нормальным считается уровень чуть ниже заливного / контрольного отверстия.

Необходимость замены определяется поступлением небольшого количества масла. Это можно сделать с помощью шприца с гибкой трубкой на конце.Черный, мутный, со следами развития, подлежащими замене.

Как изменить

Сама процедура замены проста, но часто осложняется тем, что доступ к заливному отверстию затруднен. Также необходим лифт, смотровая яма или эстакада.

Некоторые автолюбители самостоятельно делают сливное отверстие в раздатке, чтобы максимально облегчить процедуру полной замены масла. Для этого в нижней точке просверливается отверстие под пробку и нарезается резьба.

Вам понадобится:

1. Шприц специальный для откачки технических жидкостей (стоимость 500-800 руб.). Можно использовать медицинский, но из-за его небольшого объема процесс замены значительно затянется. Что дороже — время или деньги, решать вам.
2. Масло распределительное (трансмиссионное / ATF), рекомендованное производителем или имеющее соответствующую спецификацию.
3. Прокладочный герметик, обезжиривающая жидкость.

Чтобы грязь не попала в раздаточную коробку, очистите поверхности перед откручиванием пробок.

Есть сливное отверстие

Если ваш автомобиль оборудован сливной пробкой, необходимо открутить болт и дождаться полного слива масла. Магнит на вилке следует очистить от продуктов износа. Сливное отверстие и пробку обезжирить, нанести слой герметика и завинтить пробку на место.

С помощью шприца наполните дозатор маслом до тех пор, пока оно не выльется за край заливного отверстия, затем накрутите колпачок на герметик.

Без слива

В этом случае все операции производятся через заливное отверстие.В него вставляется трубка шприца и масло откачивается в максимально возможной степени. Порядок заливки нового масла не отличается от описанного выше.

18.05.2017

Одна из процедур технического обслуживания полноприводного автомобиля — замена масла в задней оси. Зачастую автовладельцы не делают этого, думая, что агрегат без присмотра, ломаться там нечему, нечасто использовать полный привод и так далее. И это неправильно, ведь редуктор моста — штука важная, сильно нагруженная, проблемы с ней могут сказаться на проходимости и безопасности движения, не говоря уже о том, что ремонт этого агрегата, а тем более его замена , стоит немалых денег.Nissan X-Trail Service Manuals Заменяйте рабочую жидкость коробки передач не реже одного раза в 60 тысяч километров. В тяжелых условиях эксплуатации интервал необходимо сократить. Если через некоторое время этого не сделать, то в поведении кроссовера можно обнаружить следующие неприятные моменты:

• Уменьшение запаса хода
• Повышенный расход топлива
• Повышенный износ шестерен

Редуктор заднего моста Nissan X-trail T-30

Выбор трансмиссионного масла

В коробке передач заднего моста Nissan X-trail используется трансмиссионное масло с коэффициентом вязкости SAE 80W-90 и классификацией API GL-5.Производитель рекомендует использовать оригинальную жидкость Nissan Differential Fluid KE907-99932. Он предназначен для использования в дифференциалах автомобилей Nissan, и призван максимально эффективно защитить компоненты узла от коррозии и продлить срок его службы. Помимо этого масла можно использовать любое, которое будет соответствовать таким же характеристикам.

Бытует мнение, что, поскольку Nissan Differential Fluid минеральная, при низких температурах она ведет себя не лучшим образом, а именно загустевает.Что неудивительно, поскольку рассматриваемый кроссовер не идеально подготовлен для эксплуатации в зимних условиях. Поэтому в редукторе заднего моста масло можно заменить синтетическим. В продаже имеется широкий ассортимент трансмиссионных жидкостей таких марок, как Motul, Mobil-1, Лукойл, Castrol и другие. Ищем необходимые характеристики, меняем и ездим.

Оригинальное масло в коробке передач Nissan X-trail

Чаще всего трансмиссионное масло продается в пластиковых бутылках емкостью 1 литр.Этого вполне достаточно, так как объем заменяемой жидкости составляет примерно 600 мл.

При замене трансмиссионного масла следует помнить, что отработанная жидкость будет классифицироваться как опасные отходы, и ее нельзя выливать в почву или выбрасывать вместе с бытовыми отходами. Таким образом будет нанесен ущерб окружающей среде. В настоящее время в городах есть пункты сбора, где вы можете вернуть отработанное масло, и оно будет утилизировано в соответствии с правилами или переработано для повторного использования.

Процесс замены

Для замены масла в коробке передач Nissan потребуются следующие инструменты и расходные материалы:

1. Запасная жидкость, около 600 мл
2. Шприц для инъекций
3. 10 шестигранный ключ

Сливная и заливная пробки расположены в корпусе редуктора от багажника машины.Добраться до них удобнее всего, если установить машину на подъемник или смотровую яму. Однако если их нет, можно обойтись и без них. Коробка передач может загрязниться после проезда по грязи, поэтому ее можно очистить струей воды под давлением, вручную или с помощью специальных средств для очистки поверхностей от загрязнений и коррозии. Для доступа к верхней (заливной) пробке в балке предусмотрено специальное отверстие.

Заглушки редуктора заднего моста Nissan X-trail откручиваются шестигранным ключом

Для слива картера откручиваем нижнюю заглушку из картера редуктора.Перед этим хорошо снять верхнюю. Откручиваются они обычно очень туго, поэтому для работы нужно использовать длинный шестигранник и удлинитель. В качестве удлинителя можно взять подходящую трубу. Чтобы жидкость стекала быстрее, особенно в холодное время года, можно немного покататься, прежде чем менять полный привод, чтобы прогреть.

Merge mining

После того, как дренаж полностью вытечет из нижнего отверстия, вверните в него пробку и начните заливать верхнее новое трансмиссионное масло.Это удобнее делать с помощью специального шприца со шлангом, конец которого нужно вставить в заливное отверстие. Также для этого можно использовать ручной насос от велосипеда, автомобильный насос и другие приспособления. Продолжайте заливать, пока жидкость не начнет вытекать из верхнего отверстия.

Закручиваем верхнюю втулку в редуктор. Проверяем надежность затяжки крышек и их герметичность. Если все в порядке и протечек нет, можно заводить машину и тронуться с места. Через некоторое время, 1-2 дня, загляните под машину и проверьте, нет ли утечек масла, чтобы убедиться, что коробка передач герметична.

Недавно отремонтированный автомобиль на дому — очень распространенный процесс. Во-первых, это значительно экономит деньги, силы, а также приобретается уверенность в качестве выполненной работы. Стоит отметить, что для замены той или иной детали необходим минимальный набор инструментов, а также знания. Замена масла в передней и задней коробке передач Nissan x Trail t31 осуществляется согласно пошаговой инструкции технического руководства пользователя.

Время замены масла в коробке передач

Замена масла в коробке передач Nissan x Trail T31 должна происходить каждые 10-15 тысяч километров.Однако стоит помнить, что в сложных загородных условиях эксплуатации автомобиля замена масла в заднем редукторе должна происходить чаще — каждые 7 тысяч километров. Это также включает экстремальную езду на автомобиле.
Чтобы масло было качественным и долго служило, при его выборе необходимо отдавать предпочтение следующим критериям:

• Вязкость трансмиссионной жидкости.
• Прозрачность масла.
• Выбранная категория и тип смазочного материала.
• Оригинальность производителя.

Необходимо только отдавать предпочтение оригинальной продукции выбранной торговой марки. Приобретать смазку для задней передачи следует только в сертифицированном магазине, имеющем лицензию на продажу масла указанной категории и типа.

Устройство редуктора в Nissan x Trail t31

Многие автовладельцы задают актуальный вопрос — как понять, что пришло время заменить масло на новое. Чтобы ответить на этот запрос, необходимо обратить внимание на следующие знаки :

• Наличие посторонних шумов в системе задней передачи автомобиля.
• Наличие запаха, а именно запаха гари и дыма.
• Наличие металлической стружки.
• Проседание автомобиля на холостом ходу.
• Значительно меньшая мощность автомобиля.
• Изменение цвета масла в системе задней передачи.

Чтобы определить, стоит ли менять масло, необходимо использовать специальный универсальный щуп для измерения уровня жидкости. Более того, если отметка щупа ниже указанного минимального значения, добавьте или замените смазку в системе заднего редуктора.

Слив масла и промывка коробки передач

Замена масла в заднем редукторе на Nissan x Trail t31 должна производиться поэтапно. В первую очередь следует слить старое и отработанное масло в специальную заранее подготовленную емкость, а также очистить систему от остаточных отходов. Для этого соблюдайте следующую последовательность действий :

• Выкрутить специальную сливную пробку в системе заднего редуктора.
• Заменить подготовленные емкости и слить отходы.
• Промыть систему заднего редуктора специальной промывочной жидкостью выбранной категории, залить ее шприцем и несколько минут запустить двигатель на холостом ходу.
• Слить промывочный раствор и очистить систему от металлической стружки и грязи.
• Перейти к этапу заливки новой трансмиссионной жидкости.

Каждый автомобилист должен помнить, что полную очистку системы дозатора следует проводить только с этапом промывки, без него замена частичная, что хоть и продлевает срок службы смазки, но лишь на короткое время.Такой способ обновления трансмиссионной жидкости экономит время, но по возможности необходимо провести полную замену смазки, очистив коробку передач от остаточных отходов.

Заправка новым маслом

На Nissan x Trail t31 замена масла в коробке передач должна происходить каждые 10 тысяч километров. Чтобы залить новую смазку, система должна выполнить действия в соответствии со следующей пошаговой инструкцией :

• Выкрутить заглушку в системе заднего распредвала.
• С помощью специального оборудования долить новое масло в систему. В качестве специального оборудования можно использовать медицинский шприц и шланг, если нет возможности использовать технический шприц.
• Осторожно завинтить пробку на коробке передач.
• Проехать на автомобиле несколько километров, чтобы смазка равномерно распределилась между всеми деталями.
• Проверить уровень жидкости и при необходимости долить.

Уровень и состояние трансмиссионной жидкости рекомендуется проверять каждые 4-5 тысяч километров, чтобы своевременно произвести замену в случае потери смазочных и термических свойств.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Нива 2121 постоянный полный привод или нет. Как работает трансмиссия Нива

Постоянный полный привод. Это хорошо или плохо? Трансмиссия Нивы устроена таким образом, что крутящий момент от двигателя передается на коробку передач, далее на раздаточную коробку, в которой установлен межколесный дифференциал.который распределяет крутящий момент 50×50 между передней и задней осями. затем момент передается на переднюю и заднюю оси, дифференциалы которых также делят крутящий момент между колесами 50х50. Равномерное распределение крутящего момента позволяет гибко работать полному приводу. В нормальном состоянии, когда одно из колес подвешено, крутящий момент на подвешенное колесо будет передаваться в 4 раза быстрее за счет двух двух дифференциалов. То есть, если машина застряла и болтается одно из наименее нагруженных колес, не имеет значения, вращаются ли передние или задние колеса в 4 раза быстрее предписанной скорости.Если допустить скорость вращения на первой передаче 20 км ч, то на выходе колесо выдаст все 80. В раздаточной коробке предусмотрена жесткая блокировка межосевого дифференциала, что позволяет синхронно передавать крутящий момент на переднюю и заднюю оси. , то есть с постоянным жестким полным приводом.

Причем, если есть диагональная подвеска, то момент будет передаваться на передние и задние колеса, у которых меньше сцепления с почвой. Соответственно, за счет дифференциалов скорость вращения этих колес увеличится вдвое.В раздаточной коробке также есть понижающая передача, которая увеличивает крутящий момент, передаваемый на оси, и снижает скорость вращения.

Два коротких рычага, первый ближе к панели — блокировка межосевого дифференциала, второй — понижающая передача. Вот почему я пишу это. У Нивы одно свойство. на скользкой дороге при не заблокированном дифференциале он может резко развернуться и потерять управление. Причем происходит это моментально, даже опытный водитель не успевает среагировать на такое сальто.Почему я об этом пишу. Было время, когда я работал на «Ниве» и возил почту по местности. Изучал ее привычки вдоль и поперек. Конечно, у нее отличная проходимость даже с не заблокированным дифференциалом. При движении и разгоне крутящий момент распределяется по полу по осям. И только просто повесив одно из колес, можно остановить движение. Но в поле длинноходная подвеска и колеса почти всегда сцепляются с землей, поэтому перераспределение между колесами происходит равномерно, а полный привод работает должным образом.

Нива отлично преодолевает грязь, песок, снежные заносы. И практически на любой пересеченной местности. Но эта статья не о проходимости машины, а об особенностях управления в скользкие времена. А именно накатанная зимняя дорога, лед, грунт с низким сцеплением.

Неоднократно оказывался в ситуации полного разворота машины на скользкой дороге, и если машина начинает поворачивать, это нельзя изменить, это нельзя исправить рулевым управлением и добавлением газа. Особенно, если это происходит на достаточной скорости.доли секунды, и машина возвращается вперед. Водитель даже не успевает среагировать. Но это в том случае, если дифференциал не заблокирован. Хотя полный привод всегда включен! Такое сальто — норма. А теперь я хочу обосновать этот факт. Что является причиной этого?

Для этого небольшой экскурс и сравнение с другими дисками. Возьмем, к примеру, задний привод. На примере классики 2101-2107

Вращение осуществляется только на задние колеса.В скользкое время приходится очень осторожно работать педалью газа, небольшая ошибка приводит к пробуксовке, и в этот момент при маневрировании или ударе одним из колес машина легко может развернуться. Кроме того, двигатель, расположенный в передней части машины, нагружает переднюю ось. Легкая крышка багажника не нагружает ведущие колеса, в результате отсутствия сцепления и нагрузки на ведущий мост колеса буксуют.

Но драйверы адаптируются. Зимняя резина + балласт в багажнике 50-60 кг и можно передвигаться.Пробуксовка заднего привода происходит как при разгоне, так и при отпускании дроссельной заслонки. Но водители знают эти привычки. Поэтому можно адаптироваться, и все так водят.

Передний привод на скользкой дороге намного предпочтительнее заднего. Ведущие колеса нагружены двигателем + они еще и тянут машину за собой в поворот. Разница лишь в том, что при входе в поворот не сбрасывайте газ, иначе может закинуть зад и машина развернется.

И так возвращаемся к полному приводу к Ниве.Когда межосевой дифференциал выключен, крутящий момент между осями делится пополам. Но нагрузка на переднюю и заднюю ось разная. Предварительно заряженный двигатель с коробкой передач и раздаточной коробкой. задняя часть машины короткая на заднюю ось, нагрузка меньше. А теперь представьте ситуацию, когда вы едете по скользкой дороге. Водитель полностью уверен в себе, Полный привод всегда включен, чего опасаться. при езде и разгоне все нормально. Автомобиль уверенно едет как по скользкой дороге, так и в гору.Но затем водитель сбросил газ перед препятствием и немного покачал рулем. Задние колеса, которые уже менее нагружены, передают часть нагрузки на передние колеса под сбросом газа. Передние колеса имеют хорошее сцепление и дружат. Отдыхая, они замедляют движение автомобиля, но через межосевой дифференциал перераспределяют часть нагрузки на заднюю часть, в результате чего усилие направляется на незагруженные задние колеса. Повторюсь, машину тормозит трансмиссия! Скорость двигателя падает и действует как тормоз.Чтобы продолжить, за счет хорошего сцепления передних загруженных колес момент передается обратно на трансмиссию; колеса заставляют двигатель вращаться, пока он замедляется. Но между осевым дифференциалом есть и он не заблокирован, что означает, что часть энергии уходит на заднюю ось, и что либо двигатель раскрутится, либо задние колеса начнут буксовать, и как только произойдет потеря начинается тяга, колеса сначала замедляются, затем крутящий момент будет легко передаваться с передней оси на заднюю, а задние колеса будут иметь тормозной эффект.В то время как передние колеса будут вращаться без блокировки, задние колеса также будут вращаться, но на более низкой скорости из-за ошибки переднего дифференциала. В конце концов, что это значит? Полная потеря тяги на задней оси. Это просто сани. Поэтому при любом маневре машина моментально развернется и с этим ничего не поделать. Особенность такой трансмиссии. Поэтому на скользкой поверхности обязательно блокировать межосевой дифференциал. Тогда крутящий момент и тормозной момент жестко передаются на две оси, и машина имеет хорошую устойчивость.

Тест-драйв

Что такое постоянный полный привод?

А почему тогда в поле « блокировка дифференциала » стоит рычаг? Ответ — для езды по действительно плохим дорогам, а также при полном их отсутствии. Ведь наличие трех дифференциалов (два моста и центр) означает, что достаточно потерять сцепление с дорогой на одном колесе (грязь, лед, висит в воздухе), как тут же начнет вращаться с четырехкратной скоростью и все другие колеса останутся стоять (хотя сцепление с ними может быть хорошим).Блокированный межосевой дифференциал больше не передает равные моменты, а равные скорости, поэтому уже два колеса всегда будут передавать момент, по одному на каждую ось. И машина остановится только в том случае, если они оба потеряют сцепление с дорогой — например, при диагональном подвешивании (два колеса по диагонали на возвышении, а оставшиеся два — в воздухе) или при падении одной стороной в канаву или снег. способность к загородной местности возможна также путем блокировки дифференциалов осей. но к сожалению для нивы такой серийной версии нет, только различные любительские доделки (впл, пока один из дифференциалов плотно не заварил — тогда машина полностью теряет способность нормально ездить по бездорожью).

Нива это танк! Но легкая и неглубокая

А именно Нива все же остается компромиссом между дорожным автомобилем и внедорожником. Конечно, можно прокатиться на нем на Эверест и штурмовать просторы сибирской тайги, но лучше этого не делать. Пожалейте технику, и она проживет намного дольше. Это не военный Урал, на него нельзя нагружать 10 тонн и прыгать с 5-метровой скалы — подвеска все же почти от классических Жигулей, хотя и усиленная.Не стоит и нырять в брод после танка Т-80, заводская глубина преодолеваемого брода составляет всего 60 см (а достигается это без специальной подготовки только предельно медленным движением, иначе будет брызгать и глохнуть, и вентилятор можно выключить и электрику спалить). И вообще не нужно предполагать, что теперь ты со всем справишься и везде будешь ходить — нет, при таком подходе ты просто сядешь намного дальше и глубже, чем, например, на той же классике.

Но на дорогах в состоянии, которое очень ниже среднего, кукурузное поле совершенно ничего не проезжает. Грейдер и проселочная дорога, сырая колхозная трасса или берег реки — вот места, где можно спокойно проехать по полю, со скоростью, определяемой исключительно желанием и умениями водителя, а машина не подведет вы вниз. Вы не улетите в угол из-за сноса единственной управляемой им ведущей оси, и вы не почувствуете, что вас просто уносит боком, как на заднем приводе.Даже по сравнению со стандартным 4 * 4 на поле в таких условиях ехать намного лучше — можно проходить повороты, вкатываясь, а не скользя всеми четырьмя колесами. Вы не утонете в луже глубиной 10 см, а яма такого же размера не потребует, чтобы ваша голова пробивалась сквозь потолок.

Раздаточная коробка и понижающая передача

А это раздаточный материал. Раздаточная коробка если официально. Устройство, которое с одного вала, выходящего из коробки (самый распространенный, практически не отличается от 2107), делает два — на обоих мостах.

Один из рычагов управляет пониженной передачей. По сути, это дополнительная коробка передач с передаточным числом порядка 1: 2, включенная после коробки. То есть, когда у вас была 4-я (прямая) передача, получается что-то вроде 2-й, где 2-я — 1-я, а где 1-я есть что-то еще ниже, даже медленнее, но с удвоенным усилием. Применяется в двух целях — во-первых, при нехватке крутящего момента двигателя на 1 передаче верхнего ряда (1с) — на бездорожье или при буксировке тяжеловесного прицепа (нива 1н легко перемещается. троллейбус с места и тянуть по ровной поверхности — а это, кстати, 8 тонн — хотя, конечно, без особой маневренности).И вторая цель — снизить скорость ниже 1-й передачи в условиях, когда крутящего момента достаточно, но нет контрольной скорости. Например, при маневрировании (въезде в узкое место или на парковку), движении в очень вялой пробке (где все ничего не делают, кроме как выжимают сцепление — двигатель не тянет меньше 1000 об / мин и даже глохнет, а там нет скорости, соответствующей этим оборотам в пробке). Очень удобно тогда включать нижний ряд и спокойно двигаться, не выжигая сцепление и не прыгая вперед на каждом старт-стопе.

Можно выключить нижний ряд, не останавливая машину. Как на обычном редукторе только несинхронизированный (может быть, вы слышали «бытовые сказки» про всякие двойные выжимки и «скрежет шестерен»? Это все при несинхронизированных главных редукторах). То есть с подбором оборотов на валах и аккуратным и довольно медленным включением шестерен. Завод запрещает включать нижний ряд только путем остановки машины. Но практически при движении на очень малой скорости (до 5 км / ч — скорость пешехода) это вполне возможно, если немного потренироваться, и без жутких кряхтений в боксе.Просто ни в коем случае не пытайтесь раздавить трансмиссию — если она хрустит и не лезет, то приложением усилия можно только выключить раздаточную коробку с последующим дорогостоящим ремонтом.

Второй рычаг — это управление описанным выше межосевым дифференциалом. Вперед — нормальный режим, назад — заблокирован, для сложных дорожных условий. Внимание — включение и особенно отключение этой блокировки не всегда возможно. Может просто «не поехать» — если валы не в нужном положении или «прикусить», если приложить усилие к этой блокировке (поворот на дороге с заметным сцеплением колес).Проехав немного вперед (а может и назад), рычаг без особого труда переместится в нужное положение. Опять же не пытайтесь подавить включение — если он уже хрустит, значит валы вращаются относительно друг друга и включение невозможно. Остановитесь или идите прямо (когда нет разницы между мостами). Когда замок включен, на приборной панели загорается желтый свет — это напоминание о том, что в этом режиме нельзя ездить по хорошим дорогам.

У меня крутой широкий джип — включил второй мост и езжу!

Вот те, которые мы лечим: Еще раз, , вы не можете ездить по полю с заблокированным дифференциалом по хорошим дорогам … Раздатка, коробки передач и карданные валы рассыпаются, покрышки быстро разрушаются и есть заметный риск выйти на повороте, но суть явления еще не поняли. На все рассуждения о моменте, дифференциалах или раздатке у них есть разумный, четный ответ: «Чо, это жип, блять!»)

Единственный режим, когда включение блокировки оправдано при движении по более-менее приличным дорогам — это на грейдере. Когда нет поворотов, есть скорость (машина вполне позволяет проехать 100 и более на вполне среднем колхозном грейдере — аккуратнее только с тормозами, они смещаются от боковой вибрации и требуется одно-два нажатия на приведение колодки на место) и каждый булыжник, неровность или ямина стремится повернуть машину вокруг вертикальной оси (по курсу в смысле).Нива — машина с короткой колесной базой, поэтому боковые удары по ней очень сильно влияют на ход. Включение блокировки позволяет немного снизить эффект (за счет естественного снижения ресурса и увеличения расхода бензина — проскальзывание при поворотах и ​​небольшие отклонения никуда не исчезнут).

Итак, когда что включать?

Основное правило — сначала включить, а потом идти в штурм. Если впереди виднеется бескрайнее болото со следами уходящего в пропасть трактора «Кировец», то нужно остановиться, включить 1н и замок, осмотреться: и свернуть в объезд.Кукурузное поле практически не может преодолевать такие препятствия, но сидит в них основательно, поэтому вытолкнуть его экипажем нереально.

Если впереди (полоса) сухая, но неровная и в целом сомнительная дорога, то обычно достаточно повернуть на нижний ряд. И двигаться вперед по ситуации — где ровно 2n (это примерно то же самое, что 1c) а может быть даже до 5v (это что-то между 2v и 3v — можно разгоняться до 80 километров), где есть бугорок — снижение скорости и переход до 1N.

Если впереди скользкая и очень сомнительная местность (грязь, снег, лужа, брод), то остановитесь и включите замок и нижний ряд. Тогда может быть уже поздно — если дождаться момента, когда машина начнет останавливаться по естественным причинам (отсутствие импульса или пробуксовка колес), то есть заметный шанс больше не сдвинуться с места.

А как насчет города?

Хорошо. Сижу высоко и смотрю вдаль, люков с трамвайными рельсами мне не страшны, а сугроб у входа во двор — не страшная и страшная непреодолимая преграда.Двери как раз не хватает — пассажиров в поле возить не очень удобно, есть проблемы с входом и выходом (как и на всех двухдверках). По динамике в городских условиях (скорость 40-90 км) вполне на уровне остального потока, по удобству управления и т.д. — Жигули похожи на Жигули. Зато он прочный (в лоб, конечно, не стоит заходить, но мелкие столкновения часто даже не оставляют следов — с такими-то бамперами), грузоподъемный (взять половину не проблема. тонна груза, если только он уместится внутри), короткий (обязательно при парковке) Радиус разворота только больше, но что поделать, так это расплачиваться за передний привод огромных 16-дюймовых колес.

Это принесет вам …?

Заберу вас. Помимо привоза, грузоподъемность и грузоподъемность кукурузного поля очень впечатляют. Жесткие энергоемкие пружины подвески способны удерживать автомобиль на значительном удалении от ограничителей хода, даже если пассажиры загружены там по принципу «насколько подходят» или «насколько подходят». Ну, если конечно не нагружать его кирпичами, мешками с цементом или слитками золота. 200 кг нагрузки она почти не чувствует (а в классических Жигулях брызговики трутся об асфальт, если так сильно вдавить в багажник, то лонжероны лопнут).

Для перевозки грузов в поле заднее сиденье складывается. Спинка вперед, а затем вместе с подушкой снова вперед. В отличие от 2121, для полной очистки сиденья необходимо перевернуть петли его крепления — это описано в инструкции.

Но есть и второй вариант складывания сиденья, который в инструкции не описан и вообще малоизвестен. Оказывается, заднее сиденье Нивы можно разложить полностью по горизонтали! Для этого выверните ее — потяните петли между подушкой и спинкой вперед и вверх, тем самым поместив подушку вертикально вверх, а спинку горизонтально назад.Затем просуньте спинку под кронштейны ее крепления для арок задних колес и опустите все вниз. Получается почти ровная поверхность от переднего сиденья (и даже передней панели, если раскладывать пассажирское сиденье — нужно просто вытащить подголовник) до задней двери. Два с половиной метра — больше, чем в «Волге-сарае» (правое сиденье у нее на одном уровне с задним). И прилично высоко, до самой крыши. Можно носить что-то длинное или упаковать на ночь на природе.

ВАЗ 21213 «Нива» — одна из самых успешных и значимых разработок Волжского автомобильного завода.Можно сказать, что «Нива» — самая значимая модель за всю историю отечественного автопрома. Изначально этот автомобиль характеризовался как легковой автомобиль с полным приводом 4х4. Какие секреты скрывает эта модель, что находится под капотом и сколько времени существует? Все это и не только — далее в нашей статье.

История производства

Серийное производство ВАЗ «Нива» 21213 началось в 1977 году. В разработке этого внедорожника были задействованы самые именитые конструкторы СССР.Вероятно, именно сплоченность всех действий сотрудников конструкторского бюро позволила создать автомобиль, отличающийся высокой проходимостью, малым весом и неприхотливостью в обслуживании.

ВАЗ «Нива» 21213 — первый автомобиль в истории отечественного автомобилестроения, созданный специально для езды по бездорожью, путешествий по самым труднодоступным местам, а также для поездок на рыбалку и охоту. Всем этому способствовал не только полный привод и мощный по тем временам бензиновый двигатель, но и практичная компоновка кузова — складывающееся заднее сиденье позволяло размещать внутри различные хозтовары весом до нескольких сотен килограммов. Нива.

Отечественный «Рендж Ровер»?

Что объединяет отечественный «Ровер» с британским? На первый взгляд абсолютно ничего. Однако стоит только присмотреться к технической части, и все станет ясно. Дело в том, что на Ниве использовался неотключаемый привод на все четыре колеса с раздаточной коробкой и блокировкой межосевого дифференциала. Это именно то, что было у британского Range Rover в 70-х годах. Благодаря такому оборудованию отечественный внедорожник легко преодолевал броды, овраги и прочую бездорожье.На тот момент новый советский джип не имел аналогов по проходимости и комфорту.

О кузове внедорожника

Надо сказать, что изначально ВАЗ «Нива» 21213 не была цельнометаллической. Первые экспериментальные модификации рассматриваемого внедорожника имели открытый кузов, крыша которого была покрыта тентом (своеобразный кабриолет повышенной проходимости). Однако в серийное производство поступили только модели с цельнометаллическим корпусом, которые мы сейчас видим на улицах.

Оснащение и комфорт

На первый взгляд ВАЗ «Нива» 21213 — волжский аналог модели Уральский УАЗ 469. Да, по ходовым качествам и проходимости они почти сиамские близнецы, но внутри совершенно разные. Передний ряд сидений — с подголовниками, спинка регулируется по длине и углу наклона, задний ряд складывается для увеличения багажного отделения. По заказу «Нивы» она оснащалась омывателем и стеклоочистителем заднего стекла, а также электростеклоподъемником.По сегодняшним меркам оснащение внедорожника Волга практически аскетично, но в 70-е такие роскошные вещи даже не снились.

Родственные души!

Одной из самых примечательных особенностей этого автомобиля было то, что основная часть узлов и агрегатов была «перенесена» с легковых моделей того же ВАЗа (в основном «шестерки»). Итак, на основе советских инженеров были спроектированы двигатель, задний мост и коробка передач.

ВАЗ «Нива» 21213: технические характеристики

Изначально автомобиль комплектовался 1.6-литровый 4-цилиндровый карбюраторный двигатель. Затем были новые модификации, в результате которых в линейку силовых установок добавился двигатель объемом 1,3 литра, но особой популярностью у автолюбителей он не пользовался.

Что касается коробки передач, то «Нива» оснащалась четырехступенчатой ​​механической коробкой передач с синхронизаторами на передней передаче. Чуть позже внедорожник стали оснащать более совершенной трансмиссией — 5 ступеней. Не стоит забывать и о раздаточной коробке, которая позволяла внедорожнику преодолевать любые условия бездорожья.Двухступенчатая «раздатка» с межосевым дифференциалом имела принудительную блокировку. состоял из карданных валов заднего и переднего мостов, а также промежуточного вала.

Подвеска также имела свои технические особенности. Передняя часть была независимой, на поперечных рычагах с гидроамортизаторами, пружинами и стабилизатором поперечной устойчивости, что не позволяло машине переворачиваться на поворотах. Задняя подвеска — зависимая, с винтовыми пружинами, одной поперечной штангой и четырьмя продольными. Как и передняя, ​​она оснащалась несколькими гидроамортизаторами.

Первая модернизация отечественного внедорожника

Как ни странно, но первая модернизированная модель «Нивы» пошла в серийное производство только через 16 лет. Причем в технической части автомобиля практически ничего не изменилось — все детали и агрегаты образца 1977 года! Исключением стал новый ДВС, но об этом чуть позже.

Основные изменения коснулись только внешнего вида «Нивы». Новая модификация отличается удлиненным кузовом и немного измененными задними стоп-сигналами.Кстати, крышка багажника теперь открывалась только из салона. Бампер остался металлическим, но теперь окрашен в светло-серый цвет. В целом экстерьер автомобиля не отличается особой изысканностью и крутизной. Однако сегодняшний внедорожный тюнинг ВАЗ 21213 («Нива»), заключающийся в установке шноркелей, новых дисков и других агрегатов, позволяет существенно модернизировать внешний вид автомобиля.

В салоне изменения тоже были минимальные — сиденья и панель приборов стали похожи на «Ладовский» (от ВАЗ 2108).А что говорят хозяева? По отзывам, «Нива» 21213 после модернизации стала комфортнее, но старых недостатков (перекос задней части и постоянный шум внутри) конструкторам все же не удалось избежать.

А теперь о технической части. Модернизированная версия «Нивы» с начала 1993 года оснащается новым бензиновым двигателем увеличенного объема — до 1,7 литра. Впервые на внедорожнике применили бесконтактную систему зажигания. Карбюратор тоже был изменен.Улучшена тормозная система. Главная передача КПП теперь имеет передаточное число 3,9. Глушитель также претерпел незначительные изменения. Теперь его кузов не сварной, как раньше, а катаный (как у «Жигулей» восьмой модели).

Как показывает практика, новые доработки ДВС и системы трансмиссии позволили существенно снизить расход топлива на внедорожнике ВАЗ «Нива» 21213. Итак, на «сотню» автомобиль расходует около 13 литров в городе и до 11 литров по трассе.

Экспортные версии Нивы имели центральный впрыск топлива, оснащались неотключаемым полным приводом с межосевым дифференциалом и раздаткой с понижающим рядом. По желанию заказчика автомобиль мог быть оснащен французским дизельным двигателем от «Пежо» рабочим объемом 1,9 л. Но, к сожалению, это были единичные случаи.

Заключение

Несмотря на то, что сегодня у «Нивы» 2121 много конкурентов, этот внедорожник по-прежнему был, есть и будет лучшим другом охотников, рыбаков и просто любителей бездорожья.Из-за практически полного отсутствия электроники ВАЗ 2121 — пожалуй, единственный джип, который с легкостью может покорить любой участок дороги (за исключением своих уральских собратьев марки УАЗ).

Стоит ли покупать б / у «Нива»

При создании первых внедорожников практически никто из производителей не задумывался о такой составляющей, как комфорт. И почему, если основными потребителями таких машин тогда были вооруженные силы. Но со временем многие стали задумываться о разработке автомобиля, сочетающего в себе высокую проходимость внедорожника и комфорт семейного седана.Отрадно, что одной из пионеров в этом стала наша страна

История создания отечественного внедорожника, выпускаемого до сих пор, началась летом далекого 1970 года. Только что запущенный Волжский автомобильный завод посетил Председатель Совета Министров Алексей Николаевич Косыгин. Тогда встал вопрос о возможности создания комфортабельного автомобиля с колесной формулой 4х4, предназначенного для сельскохозяйственных рабочих. Тогда одной фразы высокопоставленного чиновника хватило, чтобы начать работу над полноприводным автомобилем.И не только на ВАЗе. Свои проекты представили многие автомобильные заводы СССР. Нельзя сказать, что рождение компактного вездехода было простым. Всего через семь лет после визита Косыгина, 5 апреля 1977 года, началось серийное производство ВАЗ2121. Но результат был впечатляющим. Достаточно сказать, что дизайн автомобиля оказался настолько новаторским для того времени, что впоследствии многие идеи, примененные в нем, перекочевали на модели ведущих мировых производителей, а сама Нива до сих пор остается самым популярным внедорожником в России.

Кузов и салон

В отличие от подавляющего большинства вездеходов тридцатилетней давности у «Нивы» отсутствует несущая рама. Его роль играет непосредственно силовая структура тела. Как и у всей продукции отечественных производителей, ее коррозионная стойкость оставляет желать лучшего. Поэтому бережливые хозяева воспринимают ежегодную антикоррозийную обработку автомобиля как неизбежность, сродни выездам на плановое ТО.

Однако даже при соблюдении этого правила мало кому удается надолго отсрочить образование сквозных отверстий в порогах.Кроме того, необходимо тщательно следить за состоянием вентиляционных отверстий в нижних краях дверей и порогов (при их забивании грязью или антикоррозионными составами во внутренних полостях этих деталей начинает скапливаться влага, что значительно ускоряет процесс коррозии). При частом знакомстве автомобиля с отечественными антиобледенителями лонжероны в передней части автомобиля очень быстро ржавеют, а следы коррозии в местах сварки элементов кузова могут появиться уже на первом году эксплуатации.Но, пожалуй, самое уязвимое место — это часть пола в районе крепления раздаточной коробки. При отсутствии должной обработки просто гниет. Вибрации от трансмиссии также способствуют разрушению этой области. Поэтому многие опытные «нивоводы», часто оставляя твердую поверхность, укрепляют это место дополнительным листом железа. Предстайлинговая версия Нивы с заводским индексом 2121 имела короткую заднюю дверь: ее нижний край — одно из самых быстро загнивающих мест в машине.На обновленной модели 21213 проем двери грузового отсека был опущен до заднего бампера, а коррозионная стойкость третьей двери немного увеличена. Кстати, если на ВАЗ-2121 его можно открыть только снаружи, то на модернизированной версии его можно открыть исключительно из салона за ручку, расположенную в колене заднего левого пассажира.

Интересная особенность в конструкции кузова для тех, кто часто использует Ниву в качестве эвакуатора. Если передняя буксирная проушина крепится болтами непосредственно к лонжерону и выдерживает большие нагрузки, то задняя крепится к стыку трех частей кузова, поэтому бывают случаи, когда при больших нагрузках она вырывалась вместе с частью элементы самого корпуса

Двигатель

Первые серийные ВАЗ-2121 оснащались 1.6-литровый карбюраторный двигатель унаследовал от модели ВАЗ-2106. Двигатель имел верхний распределительный вал с приводом от роликовой многорядной цепи. В целом силовой агрегат считается достаточно надежным и неприхотливым. Чуть позже для стран, где налог зависит от объема двигателя, была подготовлена ​​версия с двигателем объемом 1,3 литра. Мы практически не находим таких экземпляров. После модернизации в 1994 году автомобиль, получивший индекс 21213, оснащался карбюраторным двигателем объемом 1,7 литра с бесконтактной системой зажигания.По сравнению с агрегатом предшественника у него было заметно лучшее сцепление с «дном», но при этом он был более подвержен детонации при потреблении некачественного топлива. ВАЗ-2131 оснащался двигателями объемом 1,8 л.

На всех версиях карбюратора в системе охлаждения использовался нагнетатель радиатора с механическим приводом от коленчатого вала. Существенным недостатком данной схемы является недостаточный приток воздуха к радиатору при работе двигателя на холостом ходу. Поэтому в пробках, особенно в жаркую погоду, рабочая температура очень быстро поднимается выше критического значения.В результате получается банальный перегрев, который, если вовремя не предотвратить, может «добраться» до серьезного ремонта двигателя. Устранена эта проблема только с появлением ВАЗ-21214, где установлены два электровентилятора. Эти автомобили не имеют частых проблем с перегревом. Кроме того, двигатель этой версии получил систему впрыска вместо карбюратора. Использовались как центральная фирма GM, так и многоточечный Bosch. Немного переработана и система газораспределения, в приводе клапанов применены компенсаторы гидравлических зазоров.Это нововведение, с одной стороны, помогло избавиться от частой процедуры их регулировки, а с другой — двигатель стал требовательнее к качеству масла.

Экспертное заключение

На Ниве чаще всего встречаются следующие неисправности двигателя: выходят из строя натяжители и демпферы цепи ГРМ, после капитального ремонта перегородка четвертого цилиндра истончается, двигатель начинает перегреваться. На машинах 2121 и 21213 устанавливался вентилятор с механическим приводом, поэтому двигатель на холостых оборотах часто перегревается.

Насчет трансмиссии: пятая передача часто «вылетает», так как нагрузка на коробку, рассчитанную на ВАЗ-2106, здесь намного выше. Сцепление обычно выдерживает 40-50 тысяч км, но при движении по бездорожью может сгореть за один день. Эластичная муфта вала промывки со временем изнашивается, в результате чего значительно усиливаются вибрации. Кресты нуждаются в регулярном уходе.

Шаровые опоры в передней подвеске тоже 40-50 тысяч служат. Задний правый верхний сайлентблок, расположенный рядом с выхлопной системой, перегревается и выходит из строя быстрее других.Иногда прогибается опорная ось переднего нижнего рычага, ее приходится усиливать. На износ рулевых тяг влияет стиль вождения — у «гонщиков» они выходят из строя раньше.

Трансмиссия

Изюминкой автомобиля является постоянный полный привод. Начиная с самой первой «Нивы» и по сей день, схема не изменилась. Симметричный свободный дифференциал используется как механизм, распределяющий крутящий момент между осями. Для повышения проходимости в нем есть возможность принудительной блокировки.К тому же, как и положено серьезному внедорожнику, раздаточная коробка имеет понижающий ряд.

Крутящий момент от раздаточной коробки к ведущим мостам передается через валы с двумя карданными шарнирами. Главный недостаток трансмиссии Нива — повышенная вибрация. Если на хорошо отрегулированном и исправном автомобиле они практически не ощущаются, то при малейшей разбалансировке одного из элементов, отвечающих за передачу крутящего момента, комфорт в салоне заметно хуже. Причин появления вибраций масса — это и закисшая крестовина в кардане, и заклёпанный ШРУС промывочного вала, и сломанные шлицевые соединения, а также перекос раздаточной коробки.Иногда при длительной эксплуатации при такой неисправности глазки корпуса данного агрегата могут лопнуть. Однако из-за того, что они не отлиты вместе с корпусом, их замена не составляет труда.

В связи с унификацией конструкции автомобиля с выпускавшимися тогда легковыми автомобилями ВАЗ, картер оригинальной раздаточной коробки разнесен от картера коробки передач, позаимствованной у классических «Жигулей». До 1994 года в качестве промежуточного вала между раздаточной коробкой и коробкой передач использовались упругая компенсирующая муфта и карданный вал.После 1994 года выходной вал коробки передач и входной вал раздаточной коробки стали соединять ведущий вал, в котором крестовина была заменена шарниром равных угловых скоростей. Благодаря такому решению были немного уменьшены вибрации. Кстати, в последнее время многие владельцы стали использовать вал Шевроле Нива с более эффективным гасителем крутильных колебаний.

На многих автомобилях, которые не использовались вне асфальта, механизм управления раздаточной коробкой может закислить. С 1999 года в нем используются шестерни с мелкомодульными зубьями, в результате чего удалось значительно снизить шум от трансмиссии.Начиная с модели 21213 вместо четырехступенчатой ​​устанавливалась пятиступенчатая механическая коробка передач. Кстати, если «четырехступенчатый» считался практически вечным агрегатом, то с добавлением еще одной ступени возникли проблемы. Из-за масляного голодания блока пятой передачи их зубья со временем крошатся, а корпус в том месте, где эта шестерня работает, может треснуть. Иногда такое бывает после пробега всего 30 тыс. Км. Ремонт обойдется примерно в 4000 рублей.

ШРУСы в переднем приводе достаточно надежны.Однако при частых вылазках по бездорожью их пыльники быстро изнашиваются и ломаются. Поэтому за ними нужно внимательно следить, иначе поломка неминуема.

Задний мост представляет собой неразрезную балку, что обычно не вызывает особых проблем. Кстати, если его еще предстоит отремонтировать, то надо помнить, что детали этого агрегата не взаимозаменяемы на современных и достайлинговых версиях.

Ходовая часть

Достойную управляемость на твердом покрытии и приличную езду обеспечивает независимая передняя и задняя зависимая рессорная подвеска.Слабое место спереди — шаровые опоры, о которых порой не берут даже 40 тысяч км. Пружины практически не прогибаются, сохраняя неизменным клиренс практически на протяжении всего срока службы автомобиля. При аккуратной эксплуатации не возникает проблем с амортизаторами, которые иногда могут прослужить более 100 тысяч км. Сошки рулевого механизма и маятниковый рычаг червячного рулевого механизма машин, выпущенных до 1994 года, отличаются от установленных позже. В этом случае усилие на рулевом колесе последнего заметно меньше, но диаметр поворота больше.При модернизации поворотных рычагов пластиковые втулки были заменены подшипниками скольжения, хотя первые считаются более надежными. Изменился и рулевой вал: на ВАЗ-21213 вместо цельного стали применять предохранительный, состоящий из нескольких частей. Подшипники в ступицах как передних, так и задних колес особых проблем не вызывают, однако требуется периодическая регулировка зазоров путем затягивания гаек ступицы.

Тормозная система

Независимо от года выпуска автомобиль оснащался передними дисковыми и задними барабанными тормозами.В систему входит один контур, действующий на передние колеса, второй — на все колеса. Передние тормозные колодки чаще всего нуждаются в замене через 20-30 тысяч километров, а задние — через 60-70 тысяч километров. При замене передних рекомендуется очистить и смазать направляющие суппорта, так как со временем они могут закиснуть. Тормоза задних колес автомобилей первых лет выпуска требуют постоянной регулировки клиренса. Автомобили с 1994 года выпуска в этой операции не нуждаются, так как рабочие цилиндры от ВАЗ-2101 были заменены на те, что использовались на модели ВАЗ-2105.При этом вакуумный усилитель заменили на более мощный от ВАЗ-2108. Тормозную жидкость меняют каждые 20-30 тысяч км или раз в два года, что наступит раньше.

И другие болезни …

Традиционная болезнь Нивы такая же, как и у всех классических «Жигулей» — частые протечки кабины печки кабины. Излечить автомобиль от этого можно, только заменив заводское изделие на керамику, которая считается более надежной и долговечной.

Ввиду довольно примитивной схемотехники электрооборудования серьезных проблем с ним практически нет. А самые большие неприятности в электросхеме возникают из-за неисправности окисленных контактов из-за не самой удачной разводки.

Все предохранители сгруппированы в два блока, расположенных слева под панелью приборов. Очень важно, что за счет простоты конструкции передача и прием электроэнергии от другого транспортного средства не грозит какими-либо проблемами.

В заключение хотелось бы сказать, что, несмотря на массу недостатков (главные из которых, кстати, далеки от конструктивного просчета), Нива четвертый десяток лет держится на конвейере и, судя по всему, на пенсию в ближайшее время не собирается. А кто еще может предложить такую ​​машину по очень бюджетной цене?

Что касается врожденных и приобретенных недугов, то у себя на родине мы давно и довольно успешно научились бороться с ними даже в самой средней руке автосервиса.

Основные технические характеристики «Нивы»

Модификации	ВАЗ-2121	ВАЗ-21211	ВАЗ-21213	ВАЗ-21214	ВАЗ-2131 930
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ
Длина x ширина x высота, мм	3720x1680x1640	3720x1680x1640	3720x1680x1640	3720x1680x1640	4220x1680x1640
Колесная база, мм	2200	2200	2200	2200	2700
Колея передняя / задняя, ​​мм	1430/1400	1430/1400	1430/1400	1430/1400	1430/1400
Дорожный просвет, мм	220	220	220	220	220
Диаметр поворота, м	11,0	11,0	Н.d.	Н. д.	н. Д.
Угол въезда, градусы	Н. d.	Н. д.	Н. д.	Н. д.	н. Д.
Угол съезда, градусы	Н. d.	Н. д.	Н. д.	Н. д.	н. Д.
Угол рампы, градусы	N. d.	Н. д.	Н. д.	Н. д.	н. Д.
Стандартные шины	175/80 R16	175/80 R16	175/80 R16	175/80 R16	175/80 R16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Двигатель	1.6	1,3	1,7	1,7i	1,8	1,8i
Объем двигателя, см 3	1570	1290	1690	1690	1774	1774
Расположение / количество цилиндров	Inline / 4	Inline / 4	Inline / 4	Inline / 4	Inline / 4	Inline / 4
Мощность, кВт (л.с.) / об / мин	58,8 (80) / 5400	46,8 (63,6) / 5600	58 (78,9) / 5200	59,5 (81,1) / 5000	60,5 (82,3) / 5200	62,3 (85) / 5000
Крутящий момент, Нм / об / мин	121,6 / 3000	92/3400	127 / 3200-3400	127,5 / 4000	139/3200
Трансмиссия	4МКП	4МКП	5MKP	5MKP	5MKP	5MKP
Максимальная скорость, км / ч	132	125	137	142	135	142
Время разгона, с	23,0	26,0	19,0	17,0	22,0	17,0
Расход топлива город / трасса, л на 100 км	Н.d.	12,7 *	12,1 / 9,0	11,0 *	11,1 *	10,8 *
Снаряженная масса, кг	1150	1150	1210	1210	1370	1370
Полная масса, кг	1550	1550	1610	1610	1870	1870
Топливо / емкость бака, л	45 / AI-92	45 / AI-92	42 / AI-92	42 / AI-92	84 / AI-92	84 / AI- 92

Ориентировочные цены на запчасти *, руб.

* Для модификации с 3-дверным кузовом (после рестайлинга 1994 г.)

Автомобиль «Нива» стал первым советским внедорожником с полноприводной трансмиссией. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение, что этот механизм служит для подключения переднего моста. Впрочем, у Нивы передний привод всегда подключен. Разобраться, какой у Нивы привод, можно после изучения конструкции этого агрегата.

Привод Нива

Шасси автомобиля выполнено по принципу постоянного полного привода — от силового агрегата передается все 4 колеса. Такая схема позволяет улучшить характеристики автомобиля при движении по бездорожью, снизив при этом нагрузку на детали трансмиссии.

Привод Шевроле Нива состоит из следующих узлов:

1. Коробка передач.
2. Раздаточная коробка.
3. Пара карданный и карданный валы.
4. Редукторы переднего и заднего моста.

Раздаточная коробка предназначена для распределения крутящего момента между ведущими мостами автомобиля. Автомобиль оснащен двухступенчатой ​​«раздаточной коробкой», обеспечивающей:

• устойчивое движение машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими осями в зависимости от сцепления с дорожным покрытием.

Дифференциал — один из важнейших элементов трансмиссии.Его основное назначение — распределить тяговое усилие, а при необходимости обеспечить вращение двух потребителей с разными угловыми скоростями. Трансмиссия привода Шевроле Нива имеет три дифференциала:

1. По одному на каждую ось (межколесный) — позволяет колесам одной оси вращаться с разной скоростью.
2. Третий (межосевое действие) — передает мощность от силового агрегата на обе оси автомобиля. Это также позволяет валам работать с разными угловыми скоростями в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (ШРУС или крестовина) обеспечивает соединение между раздаточной коробкой и редукторами ведущего моста. Оба вала автомобиля имеют одинаковое устройство — они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса через внешние и внутренние шарниры угловых скоростей.

Принцип работы полного привода на Шевроле Нива

В штатном режиме Шевроле Нива работает на высокой передаче с разблокированным дифференциалом.Крутящий момент передается от силового агрегата через коробку передач и промежуточный вал на двухступенчатую коробку передач раздаточной коробки. Межосевой дифференциал установлен в «раздаточном» корпусе. Он связывает переднюю и заднюю оси, позволяя им вращаться с разной скоростью в зависимости от дорожных условий и направления движения.

Как работает полный привод на Ниве с заблокированным дифференциалом

С полным приводом заняты, оба карданные валы фиксируются с помощью фиксирующего сцепления.Это способствует равномерной передаче тягового усилия на обе оси автомобиля. За счет этого повышается проходимость машины, но ухудшается управляемость.

Совет: Не рекомендуется использовать режим блокировки на дорогах с хорошим сцеплением, так как это приведет к ускоренному износу шин, увеличению нагрузки на детали и агрегаты трансмиссии, а также увеличит расход топлива.

Как включить полный привод

Так как привод на Ниве постоянно полный, вопрос, как включить полный привод на Шевроле Нива, означает как включить блокировку межосевого дифференциала.

Блокировку нужно использовать в следующих случаях:

• при движении по пересеченной местности, где существует опасность пробуксовки колес;
• при отсутствии тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Важно: Блокировка бесполезна, когда автомобиль подвешен по диагонали, когда одно колесо на разных осях начинает буксовать. Это связано с конструктивной особенностью трансмиссии.В этом случае действовать нужно по ситуации — подкопать или залить под подвешенные колеса.

Основным элементом механизма блокировки оси является раздаточная коробка. Управление раздаточной коробкой осуществляется одним шестипозиционным рычагом. Продольный ход обеспечивает высокие и низкие диапазоны передач. Поперечный — отвечает за блокировку межосевого дифференциала. Когда рычаг находится в режиме блокировки, на панели приборов горит желтый значок. В конструкции раздаточной коробки нет синхронизаторов, поэтому при попытке включить диапазон скоростей или блокировку шестерни встают зуб к зубу.Чтобы переключиться, вам просто нужно переместить машину вперед или назад, и тогда все переключится.

.

No related posts.
