Помпа на калину 8 клапанную: как поменять, признаки неисправности, как подключить дополнительную помпу + видео » АвтоНоватор

Содержание

как поменять, признаки неисправности, как подключить дополнительную помпу + видео » АвтоНоватор

Помпа в двигателе любого автомобиля представляет основной узел системы охлаждения. В процессе работы мотор довольно сильно нагревается. Чтобы избежать перегрева, агрегат охлаждается жидкостью (антифризом), которая принудительно циркулирует по замкнутой системе охлаждения. Именно за счёт помпы обеспечивается циркуляция охлаждающей жидкости.

Функции и назначение помпы в автомобиле

Нормальная работа двигателя невозможна без системы охлаждения, обеспечивающей циркуляцию охлаждающей жидкости (ОЖ) по магистрали (узлам системы, патрубкам и шлангам). Назначение помпы (водяного насоса) – обеспечивать постоянное передвижение антифриза во время работы мотора по всей системе. Если в какой-то момент помпа перестанет функционировать, то это тут же нарушит тепловой режим двигателя. В таком случае ОЖ закипит, что может привести к серьёзным поломкам мотора.

Конструктивно помпа представляет собой довольно простую конструкцию, состоящую из металлического корпуса и расположенных на валу шкива и крыльчатки. Шкив приводится в движение посредством ремня от коленчатого вала двигателя. На валу внутри корпуса расположена крыльчатка, которая лопастями перемещает ОЖ из одной части системы охлаждения в другую. Так осуществляется охлаждение мотора.

Как определить неисправность помпы на «Калине»

Несмотря на простую конструкцию, помпа рано или поздно может выйти из строя. Первым сигналом некорректной работы водяного насоса является посторонний шум, возникающий при работе двигателя. На «Ладе-Калине» срок службы устройства составляет 60 тыс. км пробега либо по истечении 48 месяцев эксплуатации. При достижении одного из этих показателей рекомендуется проводить замену детали, не дожидаясь появления признаков неисправности.

Довольно распространённой причиной выхода из строя помпы является появление постороннего шума, что связано с выработкой подшипника

Но бывают ситуации, когда поломка помпы возникает гораздо раньше указанного срока. Оценить работоспособность узла довольно просто. Для этого необходимо:

  1. Запустить и прогреть двигатель до рабочей температуры.
  2. Надеть на руку перчатку и передавить верхний патрубок радиатора. При рабочей помпе сразу будет ощущаться давление, что обусловлено циркуляцией жидкости по системе.
  3. Если покажется, что давление слабое или оно вовсе отсутствует, насос следует осмотреть более детально.

Для оценки внешнего состояния помпы потребуется демонтировать кожух привода ГРМ и убедиться в её исправности. При этом следует иметь в виду такие нюансы:

  1. Если в месте примыкания корпуса устройства к двигателю наблюдается течь охлаждающей жидкости, значит, сальник вышел из строя.
  2. Появление шума из-под капота при работающем двигателе свидетельствует о большой выработке подшипника.
  3. При покачивании приводной шестерни не должно быть осевого перемещения. Если люфт есть, то нормальная работа насоса невозможна.

Довольно распространённой поломкой является появление течи охлаждающей жидкости из-за повреждённого сальника

Такими нехитрыми способами определяется работоспособность помпы. Даже при отсутствии опыта в ремонте автомобиля можно найти неисправную деталь. Если было выявлено, что у насоса есть какие-то неполадки, то с ремонтом затягивать не стоит, поскольку простые неисправности могут привести к капитальному ремонту мотора.

Как смазать помпу на «Калине»

Если говорить об обслуживании водяного насоса, то речь идёт о смазке подшипников устройства. В конструкции используются два подшипника, расположенных на валу. Для нормальной работы им требуется не так много смазки, но она необходима. При работе «на сухую» износ детали резко увеличивается. Обладая некоторым опытом, помпу можно смазать без снятия её с автомобиля. Достаточно выполнить следующие действия:

  1. Снять кожух механизма газораспределения.
  2. Удалить загрязнения с насоса и места его посадки.
  3. Нанести на стыки корпуса немного смазки Литол-24.

В зависимости от установленного водяного насоса, на изделии может предусматриваться отверстие для смазки

Выполнить качественную смазку можно в процессе проведения ремонтных работ, когда производится замена деталей, вышедших из строя. Но если смазать деталь описанным способом, также можно обеспечить подшипники необходимым количеством смазывающего вещества.

Замена помпы на 8-клапанной «Калине»

На «Калине» с 8-клапанным мотором заменить помпу не так уж сложно. Но если работу требуется выполнить начинающему автолюбителю, у него часто возникают разные вопросы. Например, какую деталь выбрать, какой инструмент понадобится во время работы, что и в какой последовательности делать.

Какую помпу выбрать на «Калину»

Когда подходят сроки замены помпы или деталь вышла из строя, многие автовладельцы «Калины» сталкиваются с проблемой выбора насоса. Понятно, автовладельцам хочется, чтобы он отработал как можно дольше. Чтобы не совершить ошибку, нужно посоветоваться со специалистами, ознакомиться с отзывами других водителей. Однако предпочтение стоит отдавать заводским изделиям.

Особое внимание при покупке уделяют упаковке: она должна быть качественной, немятой, с вложенной внутрь прокладкой, гарантийным талоном, с указанным ресурсом детали.

Качественный товар упаковывается в коробку с голографической наклейкой. С завода на «Калину» устанавливается помпа ТЗА, которая отличается довольно длительным сроком эксплуатации.

К выбору помпы нужно подойти со всей ответственностью и не приобретать деталь неизвестного производителя

Из наиболее предпочтительных производителей водяных насосов можно выделить:

  1. Gates.
  2. Luzar.
  3. ТЗА.
  4. HEPU.

Однозначно ответить, помпа какого производителя лучше, довольно сложно. У каждой детали есть свои как минусы, так и плюсы. На каком варианте остановиться, зависит только от владельца. На 8-клапанную «Калину» также подходят насосы от ВАЗ-2108–09 и 21114.

Видео: обзор водяных насосов для ВАЗ

Где расположена помпа на «Калине»

На автомобиле «Лада-Калина» помпа приводится в действие посредством ремня ГРМ и входит в состав механизма газораспределения. Для проведения ремонтных работ искать насос необходимо с правой стороны силового агрегата. Без снятия ремня ГРМ можно увидеть только шкив устройства.

Водяной насос на «Ладе-Калине» расположен с правой стороны двигателя

Какие инструменты понадобятся

Для замены помпы нужен стандартный набор инструментов (ключи, головки), а также шестигранник на «6». Под слив тосола необходимо подобрать подходящую ёмкость и ветошь, чтобы свести к минимуму загрязнение мотора. Несмотря на то, что при установке детали берётся новая прокладка, для надёжности рекомендуется использовать герметик с высокой теплопроводностью.

Для замены помпы понадобится стандартный набор инструментов, который должен быть в распоряжении у каждого автовладельца: ключи, головки, отвертки

Подготовительные мероприятия

Подготовка к снятию помпы сводится к следующим действиям:

  1. Необходимо демонтировать защитный брызговик двигателя. Крепится он болтами под ключ на «10».
  2. Снять с аккумуляторной батареи плюсовую клемму, а также высоковольтные провода с катушки зажигания. Катушку, чтобы не мешала свободному доступу к сливу тосола, снимают и убирают в сторону. Для этого шестигранным ключом на 5 мм отворачивают крепёж кронштейна катушки.
  3. Слить ОЖ с блока цилиндров в подготовленную ёмкость, отвернув сливную пробку ключом на «13», а также открутить пробку расширительного бачка.
  4. Если антифриз нужно слить и с радиатора, то ёмкость передвигают под сливное отверстие и выкручивают пробку.

Сколько охлаждающей жидкости слить и залить при замене насоса

Перед заменой помпы потребуется слить некоторое количество охлаждающей жидкости. Как правило, сливают только часть антифриза с блока цилиндров, радиатор затрагивать не потребуется. Если есть подтекание с патрубков, заменяют и их. В тех случаях, когда замена антифриза и водяного насоса производилась давно, рекомендуется слить полностью весь тосол из системы для смены его на новую жидкость.

Если ОЖ менялась недавно, достаточно снять шланги с расширительного бачка и подождать, пока жидкость стечёт.

После проведения ремонтных работ охлаждающую жидкость заливают до необходимого уровня. Рекомендуется проводить замену ОЖ через каждые 60 тыс. км пробега. Общий объём антифриза в системе охлаждения «Лады-Калины» 7,84 л.

Чтобы слить антифриз с блока цилиндров, откручивают пробку ключом на 13, подставив под двигатель подходящую емкость

Процедура замены помпы

После того как снята пластиковая защита двигателя, нужно совместить метки на шестерне распредвала и маховике коленвала. В противном случае в процессе ремонта возможно нарушение фаз газораспределения, что приведёт к дополнительным проблемам. Для совмещения меток поднимают переднее колесо домкратом и включают четвёртую скорость. Путём вращения колеса проворачивают коленчатый вал мотора. Перед этой процедурой нужно не забыть снять заглушку, которая закрывает метки на маховике. Находится она со стороны КПП. Риску на маховике нужно совместить с канавкой на корпусе, при этом метка распределительного вала должна установиться напротив прорези вверху.

Видео: установка меток ГРМ на моторе 8 клапанов

Дальнейший процесс состоит из следующих действий:

  1. Ключом на «17» отпускают натяжной ролик и снимают ремень ГРМ с шестерни распределительного вала. Если мотор 16-клапанный, то с двух шестерён.
  2. Тем же ключом отворачивают болт крепления шестерни распредвала, для чего деталь заклинивают через отверстия.

    Чтобы снять защитную пластину, необходимо демонтировать шестерню распределительного вала, воспользовавшись ключом на 17

  3. Снимают шестерню. Делают это для того, чтобы демонтировать защитную пластину. Иначе снять помпу не удастся.

    Для снятия помпы потребуется демонтировать шестерню распредвала и защитную пластину

  4. Для снятия крышки откручивают 2 болта.
  5. Насос крепится тремя болтами под шестигранник, откручивают их и вынимают аккуратно помпу.

    Крепление помпы выполнено тремя болтами под шестигранник, после выкручивания которых можно демонтировать насос

  6. На блоке цилиндров очищают посадочное место под новую прокладку.

    Перед установкой новой помпы очищают посадочное место от остатков старой прокладки

Если в комплекте с изделием идёт пробковая прокладка, то в дополнительной смазке нет необходимости. В случае с картонной прокладкой лучше воспользоваться герметиком. Установка нового насоса на место производится в таком же положении, как располагался старый, закрепив деталь болтами. Остаётся поставить все демонтированные элементы на место, натянуть ремень. Не будет лишним выполнить проверку совпадения меток. После можно устанавливать крышку.

Видео: как заменить водяной насос на «Калине»

Дополнительная помпа на «Ладу-Калину»

Некоторых «калиноводов» в зимнее время не устраивает штатный обогрев салона. Чтобы как-то исправить ситуацию и обеспечить приток горячего воздуха на холостых оборотах, прибегают к установке дополнительной помпы. Деталь также обеспечивает лучшее охлаждение в жаркую погоду, особенно, при простоях в пробках.

Дополнительный насос позволяет избегать образования воздуха в системе. Как правило, в качестве такого устройства используется насос от «Газели», который конструктивно оснащён электродвигателем. Устанавливают его в разрыв малого круга системы охлаждения на обратном патрубке печки.

Дополнительная помпа устанавливается в разрыв обратного патрубка печки для повышения эффективности обогрева салона в зимнее время

Как установить дополнительную помпу

Для монтажа (помимо самой помпы) понадобится дополнительное реле и кнопка, с помощью которой будет осуществляться управление устройством, шланги разной длины, крепёжные элементы и герметик. Для закрепления детали можно подобрать любое подходящее место. Довольно часто автолюбители монтируют насос под АКБ либо под болты КПП. В первом случае устройство устанавливается горизонтально, во втором — вертикально. Прежде чем установить шланги, нужно выполнить следующие шаги:

  1. Отрезать шланги нужной длины в зависимости от места установки и обезжирить их.
  2. Места посадки патрубков перед монтажом обработать герметиком.
  3. Хомуты закрепить ровно, немного отступив от края шланга.
  4. Слить антифриз.
  5. В нижней части моторного отсека отыскать два патрубка: один подводит ОЖ к отопителю, другой отводит. Снять отводящий шланг, а на его место надеть патрубок от дополнительной помпы.
  6. Закрепить помпу к картеру КПП. Вариант крепления может отличаться в зависимости от имеющегося крепежа. Это могут быть хомуты либо кронштейны.
Видео: монтаж дополнительной помпы

Когда дополнительный насос будет закреплён, нужно подвести провод включения. Чтобы избежать повреждений, его помещают в пластиковую гофру. Для управления устройством, в салоне на место одной из заглушек устанавливают кнопку, реле и предохранитель. При включении кнопки на реле будет подаваться +12В от АКБ. Тогда путём установки дополнительного насоса можно значительно повысить эффективность работы системы охлаждения и добиться быстрого прогрева салона даже при самых сильных морозах.

Дополнительный насос охлаждения устанавливается под АКБ либо под болты коробки передач

Самостоятельная замена помпы на «Ладе-Калине» не вызывает особых сложностей. С помощью стандартного набора инструментов можно отремонтировать машину своими руками, избегая поездок в автосервис. Для продолжительной работы насоса покупайте изделие проверенных производителей, что сбережёт не только ваши силы, но и денежные средства.

Оцените статью: Поделитесь с друзьями!

Замена помпы и ремня ГРМ — журнал За рулем

Чтобы не подорваться на мине, достаточно знать, где она заложена. Давайте поиграем в саперов и выясним, когда действительно нужно менять насосы охлаждающей жидкости и ремни ГРМ на вазовских моторах.

Двигатели отечественной разработки для Грант, Калин, Приор, Вест и Иксреев, за исключением ВАЗ-11183, относятся к категории «втыковых». Что означает — при обрыве ремня газораспределительного механизма поршни встречаются с клапанами. Читай — рвануло и привело мотор к дорогостоящей в ремонте разрухе.

Двигатель ВАЗ-21116

Последствия обрыва ремня ГРМ на восьмиклапанном двигателе ВАЗ-21116. На поршнях отчетливо видны следы от удара клапанов.

Последствия обрыва ремня ГРМ на восьмиклапанном двигателе ВАЗ-21116. На поршнях отчетливо видны следы от удара клапанов.

И ежу ясно: если вовремя менять ремень, натяжные ролики и помпу, то риск получить разруху, уж если и не будет сведен к нулю (поправка на некачественные комплектующие), то станет существенно меньше.

Клапана двигателя ВАЗ-21116

После встречи с поршнями клапаны заметно деформировались (двигатель ВАЗ-21116).

После встречи с поршнями клапаны заметно деформировались (двигатель ВАЗ-21116).

Рядовому потребителю из официальных документов доступны только те, что прилагаются к автомобилю. Что из них следует? Открываем сервисную книжку Гранты. Замена ремня ГРМ — на 75 тыс. километров пробега для 8-клапанного мотора, про ремень 16-клапанного ни слова! Та же ситуация и с Калиной — мне попалась книжка, где об одном двигателе молчок, а на другом только проверяем состояние ремня, но и речи нет о плановой замене. С Приорой еще веселее — встречаются сервисные книжки, где вообще ни слова о механизме газораспределения, зато ремень компрессора кондиционера упоминают чуть ли не в каждом талоне ТО.

С Вестой и Иксреем прогресс налицо — на 45, 75, 105, 135 и 165 тыс. регулируем зазоры в механизме газораспределения. А первый раз планово вспоминаем ремень ГРМ вместе с роликами на 180 тыс. километров пробега! Это для 16-клапанных моторов ВАЗ-21129, 21179 и 8-клапанника Весты ВАЗ-11189. Не могу обойтись без цитаты: «2. 11. Заменить ремень ГРМ вместе с роликами. 2.12. Заменить зубчатые шкивы коленчатого вала и распределительного вала (валов). Заменить зубчатый ремень, натяжитель и опорный ролик (для двигателя ВАЗ-11189 8-кл. только натяжитель) привода газораспределительного механизма двигателя. Отрегулировать натяжение зубчатого ремня». Мало того что масло масляное (дважды меняем один и тот же ремень), из всех деталей не вспомнили о самой уязвимой — помпе!

Водяной насос системы охлаждения двигателя

Водяной насос относится к системе охлаждения, но приводится ремнем механизма газораспределения.

Водяной насос относится к системе охлаждения, но приводится ремнем механизма газораспределения.

Материалы по теме

Вот она, мина — водяной насос. Относится к системе охлаждения, но приводится ремнем механизма газораспределения. Если помпа даст клина из-за кончины подшипника, то срежет зубья у ремня, и далее — разруха в моторе. И именно об этой детали «забыли» упомянуть в разделе регламентных работ всех сервисных книжек. Что с ней делать? Потребителю остается только гадать. Ждать кончины от естественного износа на «втыковом» моторе? Глупость. А если менять, то когда? Похоже, мина даже не сам водяной насос, а совершеннейшее к нему пренебрежение во всей официальной для потребителя «литературе» ВАЗа.

Новые вазовские моторы сейчас комплектуют качественными зубчатыми ремнями известных брендов. Верю, если не попадет на него масло — 180 тысяч он выходит. Но неужели разница в комплектующих столь велика, что на 8-клапаннике ВАЗ-11186 для Гранты ремень надо менять на 75-й тысяче, а на его ближайшем родственнике ВАЗ-11189 — на 180-й?

Продолжим исследование. Шкивам и вовсе сносу нет. Подшипник прижимного ролика до 180 тысяч? Допустим, хотя верится с трудом. Только зачем менять все это хозяйство на 180-й тысяче, если расчетный ресурс мотора — 220 тыс. км? Освежить перед кончиной или капремонтом? Не верите — посмотрите на фото, отснятое в цехах, где производят двигатели ВАЗа.

Регламентные работы для двигателей ВАЗа.

Зачем двигателю с расчетным ресурсом 220 тысяч километров пробега ремень с ресурсом 180 тысяч?

Зачем двигателю с расчетным ресурсом 220 тысяч километров пробега ремень с ресурсом 180 тысяч?

Сейчас на новых моторах применяют и корейские помпы, по слухам, более качественные. Но хоть режьте меня — не выходит ни одна помпа 200 тысяч. Не верю! Мало того, вижу полную неразбериху в сервисных книжках, отсутствие единого подхода к обслуживанию одних и тех же газораспределительных механизмов от модели к модели и, главное, безразличное отношение к потребителю. Не от всех заводчан — от тех, кто отвечает за конкретное направление и убивает бестолковыми бумажками работу других создателей автомобилей Волжского автозавода. Но коли заряд заложен, а специалисты не помогли, значит, разминировать будем сами.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179. Такой служит долго, но и его когда-то надо менять.

Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179. Такой служит долго, но и его когда-то надо менять.

Материалы по теме

Владелец любой пожилой иномарки с ремнем в приводе ГРМ подтвердит — ремонтники настаивают на том, чтобы при плановой смене ремня заменять и помпу, и прижимные ролики с подшипниками в сборе. И детали эти зачастую продаются комплектом. Причем со скидкой — весь набор дешевле, чем ремень, ролики, помпа в отдельности.

Не хочу лишний раз убеждать, что скупой платит дважды,

Обзор водяных насосов для Lada

На рынке в настоящее время существует многообразие торговых марок и производителей водяных насосов, каждый производитель уверяет, что именно его продукция самая лучшая. Мы попробуем беспристрастно разобраться, что к чему, и рассмотрим одну из самых востребованных позиций — это помпа для переднеприводных восьмиклапанных автомобилей «ВАЗ».



Для того, чтобы не возникло путаницы, сразу разберемся. Восьмиклапанные моторы на переднеприводных ВАЗах постоянно модернизировались и изменялись, так что указанные ниже помпы подходят ко всем двигателям, оснащенным, так называемым, «восьмым» ремнем ГРМ. Если брать по модельно, то это ВАЗ 2108, 2109, 21099, 2110, 21013, 21014, 21015, а также «Калины» и «Приоры» первых лет выпуска.



Мы закупили семь образцов насосов разных производителей — как отечественных, так и зарубежных. Но перед тем, как мы начнем представлять изделия, хотелось бы объяснить некоторые термины, которые используются ниже.



Импеллер — это невысокая крыльчатка, которая находится на оборотной стороне основной крыльчатки, его предназначение — разгружать уплотнение вал-корпус. Не менее важно наличие отверстий в основании крыльчатки — они также способствуют уменьшению нагрузки на торцевое уплотнение вала с корпусом.





Шарико-роликовый подшипник — подшипник, у которого с одной стороны установлены шарики, а с другой — ролики. Такой подшипник может переносить бóльшие нагрузки, чем двухрядный шариковый.





Двухрядный шариковый подшипник — с двух сторон установлены шарики.





Керамическое уплотнение — пара трения двух колец (подвижного и неподвижного) из различных материалов (углеграфиты, металлы, карбиды (карбид вольфрама с различными связками, карбид кремния), керамика (окислы металлов), пластмассы) как одного и того же материала, так и в сочетании различных материалов (нержавеющая сталь — углеграфит, Al2O3 99 % (керамика) — углеграфит). Для обеспечения необходимого контакта между кольцами применяются пружина, блок пружин или упругий сильфон.





Расстояние от высшей точки крыльчатки до посадочного пояса — этот параметр характеризует подачу: чем это расстояние больше, тем лучше, тем меньше зазор между лопастью крыльчатки до ответной части блока, — соответственно, уменьшаются потери при всасывании.



Приступим к рассмотрению.



1. Fenox



Страна производства: Беларусь



Помпа упакована в фирменную упаковку, в комплекте с помпой идет уплотнительная прокладка, крыльчатка 7-лопастная пластиковая, без импеллера. Есть паспорт изделия.





Гарантия — 1 год со дня продажи.

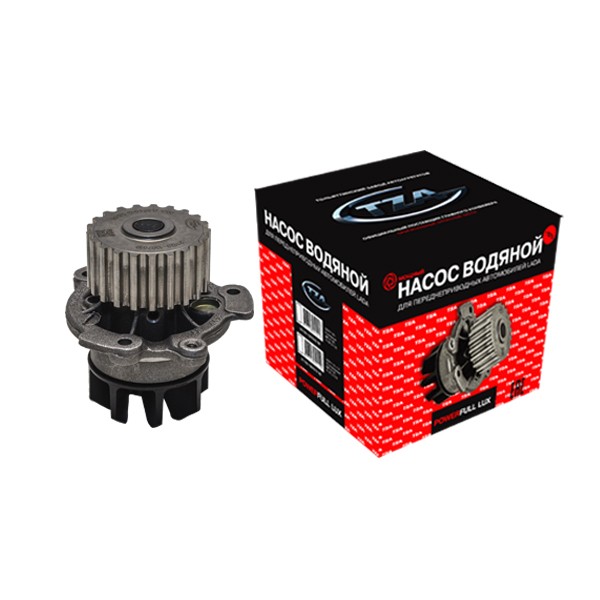

2. ТЗА



Страна производства: Россия



Помпа упакована в фирменную картонную упаковку, в комплекте есть уплотнительная прокладка и паспорт изделия, на ярлычок коробки нанесена защитная наклейка, которая рвется при попытке открыть коробку. На крышке коробки — идентификационный номер под стираемым защитным слоем для определения подлинности изделия, с такой же целью на шкиве помпы нанесен QR-код. Корпус помпы используется от «ВАЗ-2112» с отливом под крепление кронштейна, также об этом свидетельствует маркировка на корпусе. Крыльчатка пластиковая 7-лопастная, с импеллером.





Гарантия — 1 год с момента изготовления.



3. LUZAR



Страна производства: Россия



Помпа упакована в фирменную упаковку, крыльчатка 7-лопастная, выполнена из алюминиевого сплава, в комплекте идет не только уплотнительная прокладка, но и крепеж, запаянный в отдельном пакетике. Также в комплекте есть паспорт изделия. Маркировка LUZAR нанесена не только на корпусе, но и на шкиве помпы.





Гарантия — 2 года или 125 тыс. км пробега с момента покупки.



4. Oberkraft



Страна производства не указана



Помпа упакована в фирменную упаковку, крыльчатка пластиковая 7-лопастная, без импеллера, из маркировки есть только надпись Oberkraft на корпусе, ни оригинального, ни фирменного номеров нет. В комплекте идет только уплотнительная прокладка, паспорта изделия нет.





Информацию о гарантии на упаковке найти не удалось.



5. Bautler



Страна производства не указана



Помпа в упаковке с фирменными логотипами, в комплекте есть прокладка и гарантийный талон. Маркировка Bautler нанесена на корпус и на шкив помпы. Крыльчатка алюминиевая 6-лопастная, с порошковой окраской, без импеллера.





Гарантия — 2 года, но не указано, с момента производства или с момента продажи.



6. AV Autotechnik



Страна производства: Германия



Помпа упакована в фирменную картонную упаковку, в комплекте идут прокладка и паспорт изделия. Крыльчатка чугунная 6-лопастная, никакой маркировки, кроме оригинального номера, нет — без упаковки определить производителя будет невозможно.





Гарантия, указанная в паспорте, — от 1 года, до какого срока — непонятно.



7. ЗАО «ВолгаПромМаркет»



Страна производства: Россия



Помпа упакована в фирменную упаковку, в комплекте есть тонкая прокладка, паспорта обнаружено не было, крыльчатка пластиковая 6-лопастная фиолетового цвета. На корпус нанесен только оригинальный номер изделия — без упаковки невозможно определить производителя. На упаковке красным шрифтом написано: «Внимание! Продукция защищена от подделок!», на язычке коробки — защитная наклейка с индивидуальным номером.





Все результаты сравнений сведены в таблицу.







Обращаем внимание, что некоторые производители могли изменить конструкцию помпы, так как некоторые помпы датированы 2012 годом выпуска.



Выводы



Если рассматривать исключительно по внешним данным и техническим характеристикам, худшими по подаче будут помпы Bautler, ЗАО «ВолгаПромМаркет» и AV Autotechnik — они имеют 6-лопастные крыльчатки без импеллера, к тому же в помпы Bautler и ЗАО «ВолгаПромМаркет» установлены двухрядные шарикоподшипники, у них наибольший зазор между лопастями и ответной частью двигателя.



Oberkraft и Fenox — крыльчатки не имеют импеллера, а значит, торцевое уплотнение вал-корпус будет более нагруженным по сравнению с помпами, имеющими импеллер.



Крыльчатки ТЗА и LUZAR отличаются материалом (ТЗА — пластик, LUZAR— алюминиевый сплав). У помпы LUZAR используются более мощные ролики в подшипнике по сравнению со всеми остальными, но у помпы ТЗА есть дополнительная защита от подделок — при помощи индивидуального номера можно проверить подлинность.

Замена помпы Лада Калина 8 и 16 клапанов: какая лучше, как поменять

В модели Лада Калина, как и в любом другом авто, с мотором 8 клапанов и 16 клапанов, помпа, функционирующая в контуре охлаждения силового агрегата, обладает собственным ресурсом. Ее замену целесообразно осуществлять вместе с таковой процедурой, касающейся приводного ремня ГРМ. Для этой цели производитель регламентировал интервал, равный 60 тыс. км пройденного пути. Такого рода подход позволит владельцу избежать необходимости в дополнительной разборке узла ГРМ с целью замены пришедшего в негодность насоса контура охлаждения. Замена помпы самостоятельно несложная задача, поэтому за дело можно смело браться владельцу даже с малым опытом. Главное определиться, какая помпа лучше.

Как определить работоспособность насоса?

Прийти к выводу, что требуется замена помпы можно провести осмотр. Выявить присутствие факта неисправности в помпе без демонтажа ремня весьма непросто. Однако в практике имеют место некоторые признаки, позволяющие в достаточной степени идентифицировать появление отклонений в работе насоса на работающем или заглушенном моторе Лада Калина.

Среди таких симптомов выделяют следующие.

  1. Появление шума, который издает выработавший свой ресурс подшипник насоса Лада Калина. Выявить данный фактор под силу далеко не каждому механику, не говоря уже о малоопытном автолюбителе. Если «посчастливилось» обнаружить шум, то появляется повод проинспектировать механизм газораспределения, располагающийся под защитной пластиковой крышкой. В этом случае требуется замена помпы.
  2. Появление следов утечки антифриза. Об этом может свидетельствовать мокрая поверхность ременной передачи или очаги влаги, скапливающиеся на торцевой поверхности моторного блока. Если утечка носит достаточно интенсивный характер, то с течением непродолжительного времени под стоящим неподвижно автомобилем скапливается мокрое пятно, а уровень антифриза в расширительном бачке постепенно снижается. Такое явление может произойти ввиду износа сальника, присутствующего на валу помпы.
  3. Ремень располагается на приводной шестерне распределительного вала не ровно, а точнее со смещением от центра своей продольной оси. Его сползание может быть спровоцировано появлением люфта в подшипнике помпы.

Далее приведем несколько рекомендаций, которые позволят владельцу Лада Калина облегчить процесс идентификации неисправностей помпы. Если обнаруживается один из вышеприведенных факторов, то следует не полениться и снять ремень с шестерни распределительного вала. Для этого потребуется предварительное ослабление натяжения ременной передачи путем откручивания крепежа эксцентрикового ролика. Теперь достаточно приложить к валу помпы ручное покачивающее усилие, что позволит выявить люфт. Когда такой момент имеет место, водяной насос подвергаем безотлагательной замене. Даже при отсутствии утечек антифриза дальнейшая эксплуатация насоса запрещена, поскольку заклинивший подшипник спровоцирует порыв ремня. Здесь не будем напоминать о риске поломки мотора, ведь это и так всем известно.

Вышедший из строя водяной насос на авто Лада Калина способен спровоцировать перегрев двигателя, что в свою очередь может нанести непоправимый урон цилиндропоршневой группе. Некоторые «продвинутые» владельцы прибегают к установке дополнительного насоса, что является весьма эффективным действием в плане предотвращения риска завоздушивания контура охлаждения. В качестве дополнительной помпы зачастую применяют деталь от «Газели», вращение которой осуществляется от независимого электромотора. Компонент врезают в патрубок, предназначенный для обратного тока охлаждающей жидкости, то есть в малый круг циркуляции. Питание к электродвигателю этого компонента подается посредством дополнительного реле, активация которого осуществляется кнопкой, расположенной внутри салона. Это позволяет повысить мобильность насоса и включать его в нужный момент.

Подготовка к замене помпы на автомобиле Калина

Перед непосредственной заменой помпы на Лада Калина потребуется приобрести новую, определившись с тем, какая помпа лучше. А также выполнить частичный слив жидкости из контура охлаждения. Это подразумевает удаление антифриза только из полостей моторного блока, а жидкость в радиаторном узле остается на месте.

Коврик в багажник Лада Гранта седан

Процедуру выполняем по нижеприведенному алгоритму.

  1. Снимаем защитный щит поддона. Он зафиксирован посредством болтов, которые отвинчиваются ключом на «10».
  2. Отсоединяем плюсовую клемму от соответствующего вывода АКБ. Также отключаем высоковольтные провода коммутируемые с катушкой зажигания. Саму катушку снимаем с помощью шестигранного ключа на «5» и откладываем в сторону, дабы освободить подступ к сливной пробке.
  3. Теперь переходим к моторному блоку LADA Kalina, сливая жидкость из него в подходящую емкость. Пробка для слива отвинчивается ключом на «13». Для выравнивания давления открываем крышку на горловине расширительного бачка.
  4. Если для определенных целей (замены патрубков и пр.) потребуется слив жидкости с радиаторного узла, то под его сливное отверстие подставляем эту же емкость, предварительно выкрутив пробку.

Замена помпы на авто LADA Kalina не предполагает потребности в наличии специальных съемников. Для работы понадобятся обычные ключи, тонкие плоскогубцы и некрупная отвертка. Смотровая яма также не обязательна, ведь весь комплекс мер выполняется на ровной площадке, где автомобиль зафиксирован от скатывания.

Замена помпы на Калине пошагово

Если вы уже определились с тем, какая помпа лучше, то можно приступать к ее замене.

  1. Для доступа к узлу ГРМ LADA Kalina окручиваем 3 винта крепления пластиковой защиты, применив ключ на «10». В случае выполнения работ на 16-клапанной версии агрегата потребуется снятие уже двух крышек. Действовать придется шестигранным ключом на «5», «сражаясь» против пяти болтов.
  2. Устанавливаем поршень 1-го «котла» в положение ВМТ, для чего совмещаем метки на коленвале и шестерне распредвала. Для этого вывешиваем передок авто с одной стороны, включаем пятую передачу в трансмиссионном агрегате и вручную вращаем колесо. Не забываем извлечь заглушку (на КПП), которая скрывает от посторонних глаз метку маховика. Данная метка должна совместиться с насечкой, выполненной на корпусе трансмиссии, а риска на шестерне распредвала при всем этом должна очутиться ровно вверху напротив соответствующей прорези.
  3. Теперь с помощью ключа на «17» ослабляем момент затяжки ролика и «сбрасываем» ремень с шестерни распредвала (на версии 16 клапанов — с двух шестерен, для версии 8 клапанов, иное количество).
  4. Далее аналогичным ключом откручиваем крепеж самой шестерни (или двух) и снимаем, не потеряв шпонку (две). Это делаем с помощью стопорения самой шестерни посредством воротка, заведенного в одно из ее отверстий.
  5. Демонтируем внутреннюю протекционную пластину (на агрегате 8 клапанов она крепится двумя болтами, а на моторе 16 клапанов – пятью).
    Выкручиваем три винта удерживания помпы и извлекаем ее из посадочного гнезда.
  6. С прилегающей поверхности блока мотора удаляем наслоения старой уплотнительной прокладки.
  7. Когда устанавливаете водяной насос, прокладку, входящую в состав комплекта, рекомендуется дополнительно обработать герметиком. Выполнять это целесообразно в том случае, если она картонная.
  8. Новая помпа подлежит установке на место в аналогичном старой детали положении.
  9. После возвращаем на прежние места все демонтированные компоненты, навешиваем ремень, натягиваем его, проверяем совпадение меток. Не забываем об установке протекционной крышки ГРМ и о потребности залить антифриз до требуемого уровня.
  10. Во избежание образования воздушных пробок во время заливки снимаем малый патрубок, который примыкает к блоку подогрева дроссельного узла. Заливку осуществляем до момента появления жидкости из данного патрубка.

Подведем итоги

Как видите, замена помпы не такой-то уж и сложный процесс. Главное следовать строго инструкции и определиться заранее, какая помпа лучше. Рекомендуем проверить герметичность системы путем прогрева мотора LADA Kalina до достижения им рабочего параметра температуры. Если утечек и шумов не обнаруживается, то смело устремляемся в путь.

Веста или Гранта что лучше

Замена помпы на Калине: особенности, рекомендации

Помпа транспортного средства Лада Калина — это насос, отвечающий за циркуляцию жидкости методом охлаждения. Агрегат располагается в передней части энергоблока цилиндров. При дефектах помпы происходит перегревание мотора, что приводит к закипанию и поломкам.


Вернуться к оглавлению

Характеристика устройства, симптомы поломки

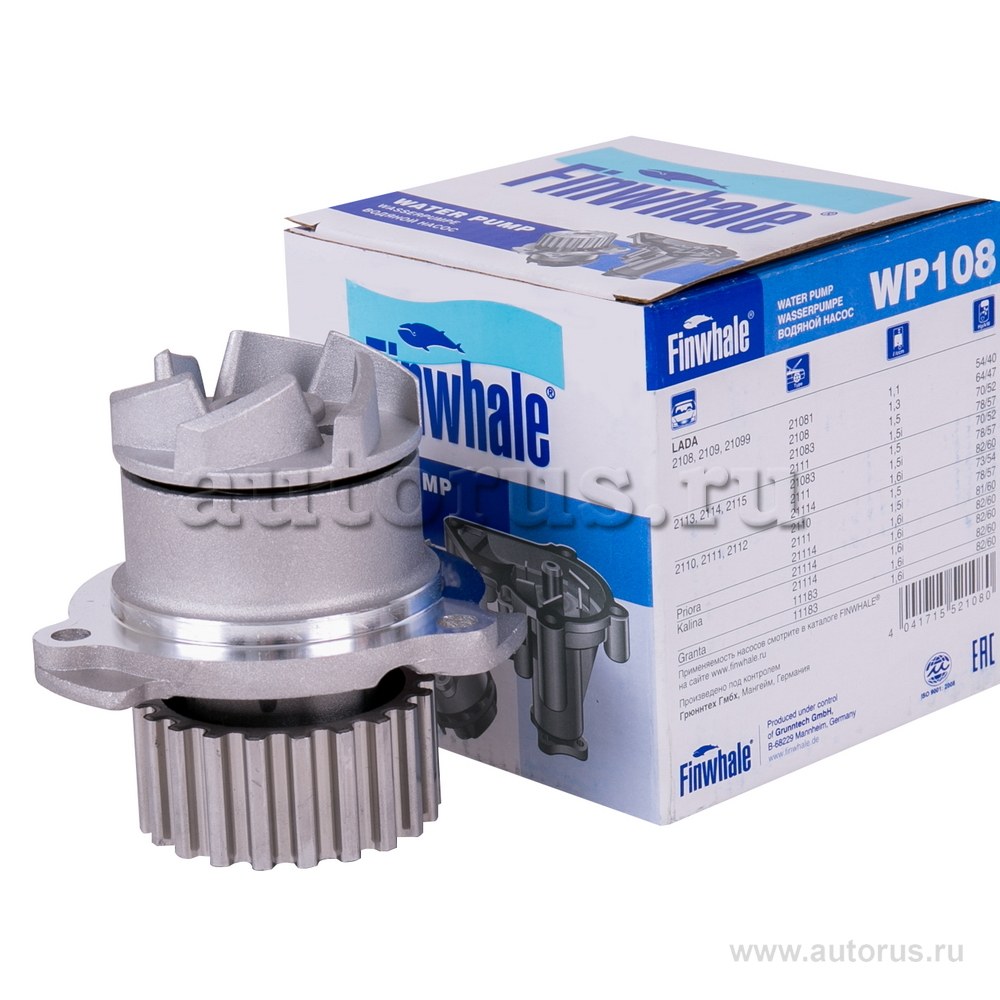

Вот так выглядит насос для Калины

Помпа работает вместе с двигателем. Она обеспечивает бесперебойную работу систем подачи топлива и охлаждения. Первая осуществляет перегон горючего из бака в мотор, вторая — принудительную перекачку антифриза или тосола.

Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, вращается за счет крутящегося момента, посредством ремня, прикрепленного к двигателю.

Симптомы поломки водного насоса:

  • на красном участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания прибора;
  • в салоне машины Калина чувствуется стойкий запах от испарения тосола;
  • звук, похожий на свист, слышится довольно отчетливо — необходимы ремонт или замена насоса;
  • под автомобилем можно обнаружить капли жидкости (для выявления проблемы оставьте на ночь лист белой бумаги под машиной).

Для восстановления функционирования насоса нужны опыт и специальные инструменты. Желательно доверить работу специалистам на СТО, при этом заменить помпу новой.


Вернуться к оглавлению

Топливная помпа: особенности конструкции

Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, в процессе этого создавалось разрежение и топливо попадало в карбюратор. В настоящее время практически все автомобили имеют инжекторный двигатель и электрический насос. Он с большой скоростью доставляет горячее и поддерживает стабильное давление в системе. Электродвигатель совместно с рабочим ротором проталкивает топливо. Помпа находится в самом бензиновом бачке. Горючее в процессе работы становится охлаждающей жидкостью и смазкой. Есть модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий размещен в топливном баке.

  • СОД — главный способ защиты машины. Это жидкость вынужденной циркуляции прикрытого типа. Если отопительное устройство салона подает холодный воздух, но движок Калины перегревается, значит, есть нарушение в работе машины. Составные части системы:
    • специальная оболочка мотора;
    • теплообменник с электротепловентилятором;
    • прибор для поддержания постоянной температуры;
    • устройство для всасывания;
    • бак расширения;
    • контактные трубки.

    Поломка агрегата

    Заглянув в пластмассовый бачок-расширитель, можно визуально проконтролировать количества тосола, антифриза. Есть специальные отметки высокого и низкого уровня жидкостей в бачке. Снаружи бака вверху размещен патрубок для соединения с рукавом теплообменника, внизу — с наливной трубкой.

  • Крышка расширителя с сапунами. Устройство включает в себя впускаемый и выпускаемый сапуны. Они способны обеспечивать системную непроницаемость. Впускаемый клапан поддерживает поднятое давление в раскаленном движке. Когда температура повышается, утечки пара снижаются. Сниженное давление способствует открытию выпускаемого сапуна на постепенно остывающем моторе автомобиля.
  • Насос, прокачивающий тосол, — лопасть стремительного разряда. Колесо коленчатого вала посредством зубчатого ремешка распределительного стержня приводит насос в действие. Корпус его состоит из алюминия. Вращение вала происходит в двухрядном шарикоподшипнике, мазута в котором достаточно на весь гарантийный срок эксплуатации. Внешнее кольцо затягивается саморезом. Спереди запрессовано зубчатое колесо, сзади — крыльчатка, стопорное кольцо, сальник. Контроль утечки антифриза или тосола осуществляется через отверстие в оболочке насоса. Такой способ поможет выявить неисправности агрегата. Если насос не подлежит ремонту, его заменяют идентичным сборным устройством. Корректирует перераспределение тосола теплоноситель.Системное охлаждение парных циклов происходит так:
    • в большем круге циркуляции тосол проникает через оболочку мотора к радиаторной батарее;
    • при движении по малому кругу антифриз или тосол проходит только по оболочке охлаждения, не попадая в теплоприемник.

    Система охлаждения состоит из радиаторной батареи и блока подогрева дросселя. Круговорот антифриза или тосола здесь происходит непрерывно вне зависимости от расположения вентиля теплоносителя.

  • Термостат. Термическая единица и два сапуна — составляющие детали. Происходит перераспределение течения антифриза или тосола. Когда движок холодный, узловой клапан перераспределяет направления движения жидкости. Она начинает циркулировать по меньшему радиусу, не заходя в радиатор. Высокие температуры от 85°С дают возможность клапанам открываться и пропускать жидкость в радиатор. При температурном режиме более 100° С главный клапан открыт полностью, запасной закрывается. Циркуляция жидкости происходит по большому радиусу.
  • Измеритель температуры антифриза или тосола. Данное устройство вкручено в головку блока цилиндров для автоконтроля охлаждающей жидкости. Датчик связан с показателем температуры на панели приборов машины. Эта информация передается контроллеру.
  • Теплоприемник отопления. Встроен в систему охлаждения двигателя, обогревает салон автомобиля за счет циркуляции горячей охлаждающей жидкости.
  • Радиатор — это 2 бачка из пластмассы в вертикальном положении. Один из них — с перегородкой. Есть еще 2 ряда округлых трубок из алюминия, выставленных по горизонтали, которые проходят через охлаждающие пластины. Трубы соединяются с бачками через резиновую шпонку. Через верхний патрубок тосол входит, а через нижний выходит. Впускной патрубок находится рядом с тонким пароотводящим шлангом. На радиаторе установлен кожух с электродвигателем. Сливная пробка внизу.
  • Вентилятор поддерживает температурный режим в салоне автомобиля. Как только контроллер получает сигнал, вентилятор включается посредством реле.


Вернуться к оглавлению

Симптомы повреждения водного автонасоса

  1. Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
  2. Указатель температурной стрелки находится ближе к середине. Нужно остановиться для проверки радиатора. В случае неработоспособности будут нагреваться агрегат и насосный привод.
  3. Шумность, запах антифриза в салоне.
  4. Малая циркуляция тосола — результат разрушения помпы. Диагностирование проводится при работающем вхолостую двигателе, одновременно нужно зажать и опустить наружный рукав радиатора. При нормальной работе насоса будет чувствоваться толчок тосола в шланге.
  5. Большой люфт шарикоподшипника помпы — повреждения шарикоподшипников.

Необходимо менять водяной насос, если пробег автомобиля составляет 90 тыс. км.


Вернуться к оглавлению

Замена антифриза или тосола

Бачок с охлаждающей жидкостью

Чтобы выполнить работы по замене жидкости, нужно иметь под рукой специальные инструменты для снятия гаек и болтов. Автомобиль Калина должен быть установлен на горизонтальной ровной поверхности. Если такой возможности нет, нужно постараться расположить машину так, чтобы ее передние части хорошо просматривались. Работы выполняются в определенной последовательности.

  1. Снять брызговик двигателя.
  2. Минусовую клемму аккумуляторной батареи сбросить.
  3. Скрутить пробку с расширительного бачка.
  4. Снять сливную пробку, которая находится на блоке цилиндров. Под слив поставить емкость.
  5. Демонтировать модуль зажигания вместе с держателем, потому что он мешает подобраться к сливу.
  6. Свернуть сливную закупорку с радиаторной батареи и подождать, пока охлаждающая жидкость сольется.
  7. Закрутить пробки сливного радиатора и блока цилиндров.
  8. Со штуцера нагрева дросселя снять шланг для слива жидкости посредством ослабления хомутов.
  9. Заливать антифриз или тосол в расширитель до тех пор, пока из снятого шланга не потечет жидкость. Теперь можно ставить шланг на место. После этого продолжить заполнять систему антифризом или тосолом. Жидкость должна наполнить расширитель так, чтобы ее уровень был максимум на 3 см ниже заданной отметки. Запор расширителя закрутить.

Нужно завести двигатель и прогреть его до нормального рабочего состояния электрического вентилятора. Выключив мотор автомобиля, следует долить охлаждающую жидкость до верхней черты.


Вернуться к оглавлению

Помпы на Калине

Если из расширителя начинает уходить тосол, значит, необходимо заменить помпу. Выполняем все операции по следующему плану.

    1. Оболочка защиты ремешка ГРМ снимается, с помощью отвертки вытаскиваются три болта: левый первый в центре, два сзади.
    2. Мотор Калины имеет восемь клапанов. Защиту, прижимающую насос, нужно снять, но для начала необходимо удалить шестеренку распределительного вала.

Замена насоса выполнена

  1. Саморезы креплений открутить, тем самым ослабить ремешок. Шестеренки коленчатого вала и ГРМ выставлены по меткам, поэтому надо постараться сделать так, чтобы ослабленный ремень не перескочил на несколько зубьев с обеих шестерен.
  2. Снимаются шестеренки ГРМ, затем болты защиты крепления — два средних, три нижних. Нижние болты держат помпу.
  3. Демонтируется защита, с помощью отвертки вытаскивается помпа. Стыки креплений очищаются от грязи и ржавчины.
  4. Установка насоса проводится в обратном порядке, автопрокладка смазывается герметиком.

Вернуться к оглавлению

Рекомендации по выбору помпы

Когда приходит время замены помпы на Калине, автолюбители не знают, какой насос купить, чтобы не выбросить деньги на ветер. При покупке надо обратиться к автомобильным каталогам, почитать отзывы других автовладельцев о качестве выбранных ими помп. Журнал «За рулем» дает правдивую информацию о запчастях для Лады Калины. Можно ознакомиться с тестами и результатами проверки, мнениями о фирмах-производителях.

При покупке обратите внимание на упаковку. Она должна быть качественной, с гарантийным талоном и указанием даты изготовления. Печати, прокладки для защиты от повреждений тоже должны присутствовать. Все товары имеют голографические наклейки. Они должны быть наклеены аккуратно, без потертостей. Прилагаемая инструкция должна содержать общие сведения о запчасти и кратко описывать способ установки того или иного агрегата.

Бракованная вещь прослужит примерно 10 тыс. км. Если с насосом не возникнет проблем при прохождении 100 тыс. км, можно говорить о том, что качество приобретенного товара отличное. Завод-изготовитель устанавливает на Ладу Калину помпу ТЗА, она имеет большой срок службы.

Замена водяного насоса лада калина 8 клапанов

Помпа транспортного средства Лада Калина — это насос, отвечающий за циркуляцию жидкости методом охлаждения. Агрегат располагается в передней части энергоблока цилиндров. При дефектах помпы происходит перегревание мотора, что приводит к закипанию и поломкам.

Характеристика устройства, симптомы поломки

Вот так выглядит насос для Калины

Помпа работает вместе с двигателем. Она обеспечивает бесперебойную работу систем подачи топлива и охлаждения. Первая осуществляет перегон горючего из бака в мотор, вторая — принудительную перекачку антифриза или тосола.

Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, вращается за счет крутящегося момента, посредством ремня, прикрепленного к двигателю.

Симптомы поломки водного насоса:

  • на красном участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания прибора;
  • в салоне машины Калина чувствуется стойкий запах от испарения тосола;
  • звук, похожий на свист, слышится довольно отчетливо — необходимы ремонт или замена насоса;
  • под автомобилем можно обнаружить капли жидкости (для выявления проблемы оставьте на ночь лист белой бумаги под машиной).

Для восстановления функционирования насоса нужны опыт и специальные инструменты. Желательно доверить работу специалистам на СТО, при этом заменить помпу новой.

Топливная помпа: особенности конструкции

Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, в процессе этого создавалось разрежение и топливо попадало в карбюратор. В настоящее время практически все автомобили имеют инжекторный двигатель и электрический насос. Он с большой скоростью доставляет горячее и поддерживает стабильное давление в системе. Электродвигатель совместно с рабочим ротором проталкивает топливо. Помпа находится в самом бензиновом бачке. Горючее в процессе работы становится охлаждающей жидкостью и смазкой. Есть модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий размещен в топливном баке.

  • СОД — главный способ защиты машины. Это жидкость вынужденной циркуляции прикрытого типа. Если отопительное устройство салона подает холодный воздух, но движок Калины перегревается, значит, есть нарушение в работе машины. Составные части системы:
  • специальная оболочка мотора;
  • теплообменник с электротепловентилятором;
  • прибор для поддержания постоянной температуры;
  • устройство для всасывания;
  • бак расширения;
  • контактные трубки.

Заглянув в пластмассовый бачок-расширитель, можно визуально проконтролировать количества тосола, антифриза. Есть специальные отметки высокого и низкого уровня жидкостей в бачке. Снаружи бака вверху размещен патрубок для соединения с рукавом теплообменника, внизу — с наливной трубкой.

  • Крышка расширителя с сапунами. Устройство включает в себя впускаемый и выпускаемый сапуны. Они способны обеспечивать системную непроницаемость. Впускаемый клапан поддерживает поднятое давление в раскаленном движке. Когда температура повышается, утечки пара снижаются. Сниженное давление способствует открытию выпускаемого сапуна на постепенно остывающем моторе автомобиля.
  • Насос, прокачивающий тосол, — лопасть стремительного разряда. Колесо коленчатого вала посредством зубчатого ремешка распределительного стержня приводит насос в действие. Корпус его состоит из алюминия. Вращение вала происходит в двухрядном шарикоподшипнике, мазута в котором достаточно на весь гарантийный срок эксплуатации. Внешнее кольцо затягивается саморезом. Спереди запрессовано зубчатое колесо, сзади — крыльчатка, стопорное кольцо, сальник. Контроль утечки антифриза или тосола осуществляется через отверстие в оболочке насоса. Такой способ поможет выявить неисправности агрегата. Если насос не подлежит ремонту, его заменяют идентичным сборным устройством. Корректирует перераспределение тосола теплоноситель.Системное охлаждение парных циклов происходит так:
  • в большем круге циркуляции тосол проникает через оболочку мотора к радиаторной батарее;
  • при движении по малому кругу антифриз или тосол проходит только по оболочке охлаждения, не попадая в теплоприемник.
  • Система охлаждения состоит из радиаторной батареи и блока подогрева дросселя. Круговорот антифриза или тосола здесь происходит непрерывно вне зависимости от расположения вентиля теплоносителя.

  • Термостат. Термическая единица и два сапуна — составляющие детали. Происходит перераспределение течения антифриза или тосола. Когда движок холодный, узловой клапан перераспределяет направления движения жидкости. Она начинает циркулировать по меньшему радиусу, не заходя в радиатор. Высокие температуры от 85°С дают возможность клапанам открываться и пропускать жидкость в радиатор. При температурном режиме более 100° С главный клапан открыт полностью, запасной закрывается. Циркуляция жидкости происходит по большому радиусу.
  • Измеритель температуры антифриза или тосола. Данное устройство вкручено в головку блока цилиндров для автоконтроля охлаждающей жидкости. Датчик связан с показателем температуры на панели приборов машины. Эта информация передается контроллеру.
  • Теплоприемник отопления. Встроен в систему охлаждения двигателя, обогревает салон автомобиля за счет циркуляции горячей охлаждающей жидкости.
  • Радиатор — это 2 бачка из пластмассы в вертикальном положении. Один из них — с перегородкой. Есть еще 2 ряда округлых трубок из алюминия, выставленных по горизонтали, которые проходят через охлаждающие пластины. Трубы соединяются с бачками через резиновую шпонку. Через верхний патрубок тосол входит, а через нижний выходит. Впускной патрубок находится рядом с тонким пароотводящим шлангом. На радиаторе установлен кожух с электродвигателем. Сливная пробка внизу.
  • Вентилятор поддерживает температурный режим в салоне автомобиля. Как только контроллер получает сигнал, вентилятор включается посредством реле.
  • Симптомы повреждения водного автонасоса

    1. Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
    2. Указатель температурной стрелки находится ближе к середине. Нужно остановиться для проверки радиатора. В случае неработоспособности будут нагреваться агрегат и насосный привод.
    3. Шумность, запах антифриза в салоне.
    4. Малая циркуляция тосола — результат разрушения помпы. Диагностирование проводится при работающем вхолостую двигателе, одновременно нужно зажать и опустить наружный рукав радиатора. При нормальной работе насоса будет чувствоваться толчок тосола в шланге.
    5. Большой люфт шарикоподшипника помпы — повреждения шарикоподшипников.

    Необходимо менять водяной насос, если пробег автомобиля составляет 90 тыс. км.

    Замена антифриза или тосола

    Бачок с охлаждающей жидкостью

    Чтобы выполнить работы по замене жидкости, нужно иметь под рукой специальные инструменты для снятия гаек и болтов. Автомобиль Калина должен быть установлен на горизонтальной ровной поверхности. Если такой возможности нет, нужно постараться расположить машину так, чтобы ее передние части хорошо просматривались. Работы выполняются в определенной последовательности.

    1. Снять брызговик двигателя.
    2. Минусовую клемму аккумуляторной батареи сбросить.
    3. Скрутить пробку с расширительного бачка.
    4. Снять сливную пробку, которая находится на блоке цилиндров. Под слив поставить емкость.
    5. Демонтировать модуль зажигания вместе с держателем, потому что он мешает подобраться к сливу.
    6. Свернуть сливную закупорку с радиаторной батареи и подождать, пока охлаждающая жидкость сольется.
    7. Закрутить пробки сливного радиатора и блока цилиндров.
    8. Со штуцера нагрева дросселя снять шланг для слива жидкости посредством ослабления хомутов.
    9. Заливать антифриз или тосол в расширитель до тех пор, пока из снятого шланга не потечет жидкость. Теперь можно ставить шланг на место. После этого продолжить заполнять систему антифризом или тосолом. Жидкость должна наполнить расширитель так, чтобы ее уровень был максимум на 3 см ниже заданной отметки. Запор расширителя закрутить.

    Нужно завести двигатель и прогреть его до нормального рабочего состояния электрического вентилятора. Выключив мотор автомобиля, следует долить охлаждающую жидкость до верхней черты.

    Помпы на Калине

    Если из расширителя начинает уходить тосол, значит, необходимо заменить помпу. Выполняем все операции по следующему плану.

      1. Оболочка защиты ремешка ГРМ снимается, с помощью отвертки вытаскиваются три болта: левый первый в центре, два сзади.
      2. Мотор Калины имеет восемь клапанов. Защиту, прижимающую насос, нужно снять, но для начала необходимо удалить шестеренку распределительного вала.

      Замена насоса выполнена

      1. Саморезы креплений открутить, тем самым ослабить ремешок. Шестеренки коленчатого вала и ГРМ выставлены по меткам, поэтому надо постараться сделать так, чтобы ослабленный ремень не перескочил на несколько зубьев с обеих шестерен.
      2. Снимаются шестеренки ГРМ, затем болты защиты крепления — два средних, три нижних. Нижние болты держат помпу.
      3. Демонтируется защита, с помощью отвертки вытаскивается помпа. Стыки креплений очищаются от грязи и ржавчины.
      4. Установка насоса проводится в обратном порядке, автопрокладка смазывается герметиком.

      Вернуться к оглавлению

      Рекомендации по выбору помпы

      Когда приходит время замены помпы на Калине, автолюбители не знают, какой насос купить, чтобы не выбросить деньги на ветер. При покупке надо обратиться к автомобильным каталогам, почитать отзывы других автовладельцев о качестве выбранных ими помп. Журнал «За рулем» дает правдивую информацию о запчастях для Лады Калины. Можно ознакомиться с тестами и результатами проверки, мнениями о фирмах-производителях.

      При покупке обратите внимание на упаковку. Она должна быть качественной, с гарантийным талоном и указанием даты изготовления. Печати, прокладки для защиты от повреждений тоже должны присутствовать. Все товары имеют голографические наклейки. Они должны быть наклеены аккуратно, без потертостей. Прилагаемая инструкция должна содержать общие сведения о запчасти и кратко описывать способ установки того или иного агрегата.

      Бракованная вещь прослужит примерно 10 тыс. км. Если с насосом не возникнет проблем при прохождении 100 тыс. км, можно говорить о том, что качество приобретенного товара отличное. Завод-изготовитель устанавливает на Ладу Калину помпу ТЗА, она имеет большой срок службы.

      Помпа тс Лада Калина — это насос, отвечающий за циркуляцию воды способом остывания. Агрегат размещается в фронтальной части энергоблока цилиндров. При недостатках помпы происходит перегревание мотора, что приводит к закипанию и поломкам.

      Черта устройства, симптомы поломки

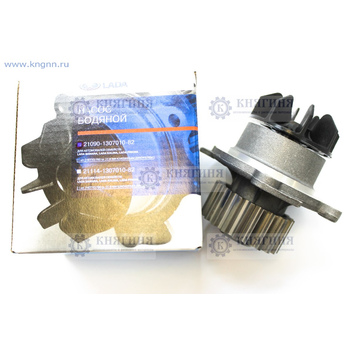

      Вот так смотрится насос для Калины

      Помпа работает вкупе с движком. Она обеспечивает бесперебойную работу систем подачи горючего и остывания. 1-ая производит перегон горючего из бака в мотор, Следущий повод — принудительную перекачку антифриза иначе говоря тосола.

      Водяная помпа-крыльчатка, размещенная на валу, прикрыта корпусом. Вал имеет с обоих концов шарикоподшипники, крутится по причине вращающегося момента, средством ремня, прикрепленного к движку.

      Симптомы поломки аква насоса:

      • на красноватом участке тахометра указывается температура перегрева мотора автомобиля, это подтверждают показания устройства;
      • в салоне машины Калина ощущается стойкий запах от испарения тосола;
      • звук, схожий на свист, слышится достаточно ясно — нужны ремонт либо смена насоса;
      • под автомобилем есть вариант найти капли воды (для выявления задачи оставьте на сон грядущий лист белоснежной бумаги под машиной).

      Для восстановления функционирования насоса необходимы опыт и особые инструменты. Лучше доверить работу спецам на 100, при всем этом сменять помпу новейшей.

      Читайте так же

      Топливная помпа: особенности конструкции

      Карбюраторные машины имели механические насосы. Привод или штоф толкал диафрагму, на протяжении этого создавалось разрежение и горючее попадало в карбюратор. В текущее время почти все авто имеют инжекторный движок и электронный насос. Он с большой скоростью доставляет горячее и поддерживает размеренное давление в системе. Электродвигатель вместе с рабочим ротором проталкивает горючее. Помпа находится в самом бензиновом бачке. Горючее при работе становится охлаждающей жидкостью и смазкой. Бывают модели автомобилей, имеющие два насоса: главный находится под капотом, рабочий расположен в топливном баке.

      • СОД — главный метод защиты машины. Это жидкость принужденной циркуляции прикрытого типа. Если отопительное устройство салона подает прохладный воздух, но движок Калины перегревается, означает, бывают нарушение при работе машины. Составные части комплекса бухгалтерских программ:
      • особая оболочка мотора;
      • теплообменник с электротепловентилятором;
      • устройство для поддержания неизменной температуры;
      • устройство для всасывания;
      • бак расширения;
      • контактные трубки.

      2.Установка помпы на двигатель Лада Калина

      Посетив пластмассовый бачок-расширитель, можно зрительно проконтролировать количества тосола, антифриза. Встречаются особые отметки высочайшего и малого уровня жидкостей в бачке. Снаружи бака вверху расположен патрубок для соединения с рукавом теплообменника, понизу — с наливной трубкой.

    1. Крышка расширителя с сапунами. Устройство означает впускаемый и выпускаемый сапуны. Они способны обеспечивать системную непроницаемость. Впускаемый клапан поддерживает поднятое давление в раскаленном движке. Когда температура увеличивается, утечки пара понижаются. Сниженное давление содействует открытию выпускаемого сапуна на равномерно остывающем моторе автомобиля.
    2. Насос, прокачивающий тосол, — лопасть быстрого разряда. Колесо коленчатого вала средством зубчатого ремешка распределительного стержня приводит насос в действие. Корпус его состоит из алюминия. Вращение вала происходит в двухрядном шарикоподшипнике, мазута в каком довольно целиком на срок гарантийной эксплуатации. Наружное кольцо затягивается шурупом. Впереди запрессовано зубчатое колесо, сзади — крыльчатка, стопорное кольцо, сальник. Контроль утечки антифриза либо тосола осуществляется через отверстие в оболочке насоса. Таковой метод поможет выявить неисправности агрегата. Если насос невозможно отремонтировать, его подменяют схожим сборным устройством. Корректирует перераспределение тосола теплоноситель.Системное остывание парных циклов происходит так:
    3. в большем круге циркуляции тосол просачивается через оболочку мотора к радиаторной батарее;
    4. при движении по малому кругу антифриз или тосол проходит только по оболочке остывания, не попадая в теплоприемник.
    5. Охлаждающая система состоит из радиаторной батареи и блока обогрева дросселя. Круговорот антифриза либо тосола тут происходит безпрерывно независимо от расположения вентиля теплоносителя.

    6. Термостат. Тепловая единица и два сапуна — составляющие детали. Происходит перераспределение течения антифриза как еще его называют тосола. Когда движок прохладный, узловой клапан перераспределяет направления движения воды. Она циркулирует по наименьшему радиусу, не заходя в радиатор. Высочайшие температуры от 85°С позволяют клапанам раскрываться и пропускать жидкость в радиатор. При температурном режиме более 100° С главный клапан открыт вполне, запасной запирается. Циркуляция воды происходит по большенному радиусу.
    7. Измеритель температуры антифриза либо тосола. Данное устройство вкручено в головку блока цилиндров для автоконтроля тосола. Датчик связан с показателем температуры на панели устройств машины. Эта информация передается контроллеру.
    8. Теплоприемник отопления. Встроен в систему остывания мотора, обогревает салон автомобиля за счет применения циркуляции жаркой тосола.
    9. Радиатор — это 3.2 бачка из пластмассы в вертикальном положении. Какой-то из них — с перегородкой. Еще есть 4 ряда круглых трубок из алюминия, выставленных по горизонтали, проведение которых выполняется через охлаждающие пластинки. Трубы соединяются с бачками через резиновую шпонку. Через верхний патрубок тосол заходит, а через нижний выходит. Впускной патрубок находится рядом с узким пароотводящим шлангом. На радиаторе установлен кожух с электродвигателем. Сливная пробка понизу.
    10. Вентилятор поддерживает температурный режим в салоне автомобиля. Когда контроллер получает сигнал, вентилятор врубается средством реле.
    11. Замена помпы Калина 8 кл

      Симптомы повреждения аква автонасоса

      1. Перегревание мотора — помпа неисправна, нерабочий ремешок привода, повреждена крыльчатка.
      2. Указатель температурной стрелки находится поближе к середине. Необходимо тормознуть для проверки радиатора. Для которого предназначена конструкция неработоспособности будут греться агрегат и насосный привод.
      3. Шумность, запах антифриза в салоне.
      4. Малая циркуляция тосола — итог разрушения помпы. Диагностирование проводится при работающем вхолостую движке, сразу необходимо зажать и опустить внешний рукав радиатора. При обычной работе насоса будет чувствоваться толчок тосола в шланге.
      5. Большой свободный ход шарикоподшипника помпы — повреждения шарикоподшипников.

      Нужно поменять водяной насос, если пробег автомобиля составляет 90 тыс. км.

      Смена антифриза либо тосола

      Бачок с охлаждающей жидкостью

      Чтоб выполнить работы по подмене воды, необходимо иметь у себя особые инструменты для снятия гаек и болтов. Автомобиль Калина обязан установлен на горизонтальной ровненькой поверхности. Если таковой способности нет, необходимо попытаться расположить машину так, чтоб ее фронтальные части отлично просматривались. Строительство выполняется в определенной последовательности.

      Читайте так же

      1. Снять брызговик мотора.
      2. Минусовую клемму батареи аккумуляторной скинуть.
      3. Скрутить пробку с расширительного бачка.
      4. Снять сливную пробку, которая находится на блоке цилиндров. Под слив поставить емкость.
      5. Демонтировать модуль зажигания вкупе с держателем, так как он мешает подобраться к сливу.
      6. Свернуть сливную закупорку с радиаторной батареи и подождать, пока охлаждающая жидкость соединится.
      7. Закрутить пробки сливного радиатора и блока цилиндров.
      8. Со штуцера нагрева дросселя снять шланг для слива воды средством ослабления хомутов.
      9. Заливать антифриз либо тосол в расширитель пока, пока из снятого шланга не потечет жидкость. Сейчас конечно ставить шланг к месту. После чего продолжить заполнять систему антифризом как еще его называют тосолом. Жидкость должна наполнить расширитель так, чтоб ее уровень был максимум на 3 см ниже данной отметки. Запор расширителя закрутить.

      Необходимо завести движок и прогреть его до обычного рабочего состояния электронного вентилятора. Выключив мотор автомобиля, следует долить охлаждающую жидкость до верхней черты.

      замена помпы ваз 8 клапанный двс

      Если из расширителя начинает уходить тосол, означает, нужно сменять помпу. Исполняем что остается сделать нашему клиенту операции по последующему плану.

      1. Оболочка защиты ремешка ГРМ снимается, при помощи отвертки вытаскиваются три болта: левый 1-ый в центре, два сзади.
      2. Мотор Калины имеет восемь клапанов. Защиту, прижимную насос, необходимо снять, однако сначала нужно удалить шестеренку распределительного вала.

      Смена насоса выполнена

      1. Шурупы креплений открутить, тем ослабить ремешок. Шестеренки коленчатого вала и ГРМ выставлены по меткам, потому нужно попытаться сделать так, чтоб ослабленный ремень не проскочил на несколько зубьев с обеих шестерен.
      2. Снимаются шестеренки ГРМ, потом болты защиты крепления — два средних, три нижних. Нижние болты держат помпу.
      3. Демонтируется защита, при помощи отвертки вытаскивается помпа. Соединения креплений очищаются от грязищи и ржавчины.
      4. Установка насоса проводится в оборотном порядке, автопрокладка смазывается герметиком.

      Чтобы не подорваться на мине, достаточно знать, где она заложена. Давайте поиграем в саперов и выясним, когда действительно нужно менять насосы охлаждающей жидкости и ремни ГРМ на вазовских моторах.

      Двигатели отечественной разработки для Грант, Калин, Приор, Вест и Иксреев, за исключением ВАЗ-11183, относятся к категории «втыковых». Что означает — при обрыве ремня газораспределительного механизма поршни встречаются с клапанами. Читай — рвануло и привело мотор к дорогостоящей в ремонте разрухе.

      Двигатель ВАЗ-21116

      И ежу ясно: если вовремя менять ремень, натяжные ролики и помпу, то риск получить разруху, уж если и не будет сведен к нулю (поправка на некачественные комплектующие), то станет существенно меньше.

      Клапана двигателя ВАЗ-21116

      Рядовому потребителю из официальных документов доступны только те, что прилагаются к автомобилю. Что из них следует? Открываем сервисную книжку Гранты. Замена ремня ГРМ — на 75 тыс. километров пробега для 8-клапанного мотора, про ремень 16-клапанного ни слова! Та же ситуация и с Калиной — мне попалась книжка, где об одном двигателе молчок, а на другом только проверяем состояние ремня, но и речи нет о плановой замене. С Приорой еще веселее — встречаются сервисные книжки, где вообще ни слова о механизме газораспределения, зато ремень компрессора кондиционера упоминают чуть ли не в каждом талоне ТО.

      С Вестой и Иксреем прогресс налицо — на 45, 75, 105, 135 и 165 тыс. регулируем зазоры в механизме газораспределения. А первый раз планово вспоминаем ремень ГРМ вместе с роликами на 180 тыс. километров пробега! Это для 16-клапанных моторов ВАЗ-21129, 21179 и 8-клапанника Весты ВАЗ-11189. Не могу обойтись без цитаты: «2.11. Заменить ремень ГРМ вместе с роликами. 2.12. Заменить зубчатые шкивы коленчатого вала и распределительного вала (валов). Заменить зубчатый ремень, натяжитель и опорный ролик (для двигателя ВАЗ-11189 8-кл. только натяжитель) привода газораспределительного механизма двигателя. Отрегулировать натяжение зубчатого ремня». Мало того что масло масляное (дважды меняем один и тот же ремень), из всех деталей не вспомнили о самой уязвимой — помпе!

      Водяной насос системы охлаждения двигателя

      Вот она, мина — водяной насос. Относится к системе охлаждения, но приводится ремнем механизма газораспределения. Если помпа даст клина из-за кончины подшипника, то срежет зубья у ремня, и далее — разруха в моторе. И именно об этой детали «забыли» упомянуть в разделе регламентных работ всех сервисных книжек. Что с ней делать? Потребителю остается только гадать. Ждать кончины от естественного износа на «втыковом» моторе? Глупость. А если менять, то когда? Похоже, мина даже не сам водяной насос, а совершеннейшее к нему пренебрежение во всей официальной для потребителя «литературе» ВАЗа.

      Новые вазовские моторы сейчас комплектуют качественными зубчатыми ремнями известных брендов. Верю, если не попадет на него масло — 180 тысяч он выходит. Но неужели разница в комплектующих столь велика, что на 8-клапаннике ВАЗ-11186 для Гранты ремень надо менять на 75-й тысяче, а на его ближайшем родственнике ВАЗ-11189 — на 180-й?

      Продолжим исследование. Шкивам и вовсе сносу нет. Подшипник прижимного ролика до 180 тысяч? Допустим, хотя верится с трудом. Только зачем менять все это хозяйство на 180-й тысяче, если расчетный ресурс мотора — 220 тыс. км? Освежить перед кончиной или капремонтом? Не верите — посмотрите на фото, отснятое в цехах, где производят двигатели ВАЗа.

      Регламентные работы для двигателей ВАЗа.

      Сейчас на новых моторах применяют и корейские помпы, по слухам, более качественные. Но хоть режьте меня — не выходит ни одна помпа 200 тысяч. Не верю! Мало того, вижу полную неразбериху в сервисных книжках, отсутствие единого подхода к обслуживанию одних и тех же газораспределительных механизмов от модели к модели и, главное, безразличное отношение к потребителю. Не от всех заводчан — от тех, кто отвечает за конкретное направление и убивает бестолковыми бумажками работу других создателей автомобилей Волжского автозавода. Но коли заряд заложен, а специалисты не помогли, значит, разминировать будем сами.

      Насос охлаждающей жидкости корейского производства к двигателю ВАЗ-21179

      Владелец любой пожилой иномарки с ремнем в приводе ГРМ подтвердит — ремонтники настаивают на том, чтобы при плановой смене ремня заменять и помпу, и прижимные ролики с подшипниками в сборе. И детали эти зачастую продаются комплектом. Причем со скидкой — весь набор дешевле, чем ремень, ролики, помпа в отдельности.

      Не хочу лишний раз убеждать, что скупой платит дважды, но с годами пришел к выводу — западные производители вписывают в регламент смену ремня не из-за ремня как такового, а из-за помпы и подшипников натяжителей. Просто нужен повод для надежности сменить весь комплект деталей, связанный с приводом распредвала, и они его нашли.

      Предлагаю так же действовать и с нашими двигателями. Почему? Формально на каждом ТО надо бы снять крышку и осмотреть ремень ГРМ и водяной насос. Надрыв ремня увидеть можно, подтек на помпе — тоже. И в том, и в другом случае деталь меняют не затягивая. Но это неисправность. А если все внешне нормально, идеальный вариант — включить профилактическую замену в регламент.

      Ремень ГРМ

      Как бы действовал сам, не имея четких указаний в сервисной книжке? И на 8-клапанном, и на 16-клапанном моторе менял бы как минимум помпу, а лучше и ремень, и натяжитель в промежутке между 60-й и 70-й тысячей километров пробега. По сроку, если пробеги небольшие, на шестой год эксплуатации.

      Zx200-3 4hk1 Насосный клапан 8-98032549-0 8-97318691-0 095420-0260 8-98181831-0

      Информация о компании

      Jinan Carman International Trade Co., Ltd. расположена в городе Цзинань, столице провинции Шаньдун. Провинция. Основная продукция — аксессуары для тяжелых грузовиков, запчасти для легких грузовиков, запчасти для инженерной техники и так далее. Такие как автозапчасти для Shaanxi, для Delong F3000, для Sinotruk, для Howo, для CAT, для JCB, для SHANTUI, для XCMG, детали двигателя для Cummins, для SDEC, для DCEC, для Weichai, для Perkins, для Yanmar, для Komatsu, Hino, Doosan, Kubota. У нас безупречная система обслуживания.

      FAQ

      FAQ & СВЯЗАТЬСЯ С НАМИ

      Q1. Каковы ваши условия упаковки?
      A: Обычно мы упаковываем наши товары в нейтральные белые коробки и коричневые картонные коробки. Если у вас есть юридически зарегистрированный патент, мы можем упаковать товар в ваши фирменные коробки после получения ваших разрешительных писем.

      2 кв. Каковы ваши условия оплаты?
      A: T / T 30% в качестве депозита и 70% перед доставкой. Перед оплатой остатка мы покажем вам фотографии продуктов и пакетов.

      3 кв. Каковы ваши условия доставки?
      A: EXW, FOB, CFR, CIF, DDU.

      4 кв. Как насчет вашего времени доставки?
      A: Обычно это занимает от 30 до 60 дней после получения авансового платежа. Конкретный срок доставки зависит от товара и количества вашего заказа.

      5 кв. Можете ли вы производить по образцам?
      A: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем изготовить формы и приспособления.

      Q6. Какова ваша политика в отношении образцов?
      A: Мы можем предоставить образец, если у нас есть готовые детали на складе, но заказчик должен оплатить стоимость образца и стоимость курьера.

      Q7. Вы проверяете все свои товары перед доставкой?
      A: Да, у нас есть 100% тест перед поставкой

      Q8: Как вы делаете наш бизнес долгосрочными и хорошими отношениями?
      А: 1.Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;
      2. Мы уважаем каждого клиента как своего друга, мы искренне ведем дела и заводим с ними друзей, независимо от того, откуда они.

      СВЯЗАТЬСЯ С НАМИ

      Связаться с нами: Nicho Guo

      Skype: sillyboy1984

      Тел / Whatsapp: +8618660110620

      9000w 8w продавцов

      Отличные новости !!! Вы попали в нужное место для valve 8w.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

      Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

      AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний клапан 8w должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 8w 8w на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

      Если вы все еще не уверены в клапане 8w и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

      А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести valve 8w по самой выгодной цене.

      У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

      Гидравлика

      Насосы

      Панель гидронасоса -1/200

      Самолет 737-1 / 200 имел систему A, приводимую в действие двумя насосами с приводом от двигателя (EDP) и система B питается от двух насосов с электродвигателем (EMDP).А также есть выключатель заземления, позволяющий запитать систему A, когда двигатели выключены.

      Панель гидронасоса -300 г.в.

      Начиная с 737-300 каждая гидравлическая система имела как EDP, так и EMDP. для большей избыточности в случае отказа двигателя или генератора.

      EDP намного мощнее, так как гидравлический поток составляет 22 галлона в минуту (Classics) / 37 галлонов в минуту (NG).EMDP производит только 6 галлонов в минуту. Выходной сигнал системы в режиме ожидания еще меньше — 3 галлона в минуту.

      Обратите внимание, что на EDP нет индикатора ПЕРЕГРЕВА. Это связано с тем, что они приводятся в действие механически (не электрически) и имеют очень небольшой нагрев, поэтому нет необходимости в предупреждении о перегреве. Отметим также, что ЭДП всегда работают при включении двигателя, их нельзя отключить или выключить. Выключение EDP оставляет насос работать, но открывает перепускной клапан сброса давления, чтобы отвести жидкость из насоса.

      Для просмотра гидравлических систем (насосы, резервуары, датчики и т. д.) см. нишу fwd

      Оказанные услуги

      Оказанные услуги

      Система A

      Система B

      Резервный

      А / П «А»

      А / П «Б»

      Элероны

      Элероны

      Руль

      Руль

      Руль

      Демпфер рыскания

      Демпфер резервного рыскания (как установлен)

      Elev & Elev feel

      Elev & Elev feel

      Спойлер бортовой

      Подвесной бортовой спойлер

      Дорожные спойлеры

      Заслонки и предкрылки L / E

      Заслонки и планки L / E (только для выдвижения)

      Заслонки T / E

      ПТУ для автопластовок

      Автопласты

      Реверс No1

      Реверс No2

      Реверсеры тяги №№ 1 и 2 (медленные)

      Рулевое колесо носовое

      Управление передним передним колесом

      Альтернативный тормоз (только для мужчин)

      Обычные (автоматические и ручные) тормоза

      Шасси шасси

      Шасси раздаточной коробки (только втягивание)

      Резервуары

      Гидравлическая система B Манометр резервуара

      Гидравлические резервуары находятся под давлением из пневматического коллектора, чтобы гарантировать, что положительный поток жидкости достигает насосов.A от левого коллектора и B справа (см. вперед). Последние 737-е (с середины 2003 г. и далее) имели гидравлический резервуар. Система наддува значительно модифицирована для устранения двух проблем в эксплуатации 1) гидравлические пары в кабине экипажа, вызванные утечкой гидравлической жидкости линия нагнетания резервуара обратно в пневматический коллектор, Гидравлические пары в системе кондиционирования и 2) качать низкое давление во время очень длительного полета в промокшем от холода самолете. В последнее происходит из-за замерзания воды, попавшей в систему наддува резервуара. блокировка подачи отбираемого воздуха из резервуара.Самолеты, которые были модифицированы (SB 737-29-1106) распознаются только по одному манометру пластового давления в колесо хорошо.

      Предохранители

      Гидравлические предохранители

      Также в колесной арке можно увидеть гидравлические предохранители. По сути, это подпружиненные челночные клапаны, закрывающие гидравлический линии, если они обнаруживают внезапное увеличение потока, например, разрыв ниже по потоку, тем самым сохраняя гидравлическую жидкость для остальных служб.Гидравлические предохранители установлены на тормозной системе, линии выдвижения / втягивания закрылков / предкрылков L / E, передняя опора линии выдвижения / втягивания, а также линии давления и возврата реверсора тяги.

      Выше схематическое изображение любезно предоставлено Леоном Ван Дер Линде. Для более подробная гидравлическая схематическая диаграмма, нажмите здесь.

      737-3 / 400 Гидравлические манометры

      На самолетах до EIS (до 1988 г.) гидравлические датчики были аналогичны 737-200.Теперь есть отдельные измерители количества, поскольку резервуары не взаимосвязаны, а маркировка упрощена. Сейчас есть только один манометр тормозного давления, показывающий нормальное тормозное давление в системе B.

      737-200 Гидравлические манометры.

      Обратите внимание, что есть только измеритель количества системы A, потому что на 737-1 / 200 система B заполняется из резервуара системы A. Количество в системе B составляет контролируется желтым светом «B LOW QUANTITY» выше.Гидравлический тормоз манометр имеет две иглы, потому что система A управляет внутренними тормозами и система B — подвесные тормоза, каждый из которых имеет аккумулятор.


      Кол-во

      В этой таблице указаны номинальные количества на разных уровнях в резервуарах

      Самолеты серии Оригиналы Классика НГ
      Система Манометры EIS ЦДУ верхний
      А Полный уровень 3.6 USG 100% 100% (5,7 галлона / 21,6 литра)
      Заправка 2,35 USG 88% 76%
      Напорная труба EDP ? 22% 20%
      Напорная труба EMDP НЕТ 0% 0%
      B Полный уровень Полный 100% 100% (8.2 галлона / 31,1 литра)
      Заправка 3/4 88% 76%
      Линия заполнения и балансировки (в резервный резервуар) ? 64% 72%
      Напорная труба EDP НЕТ 40% 0%
      Напорная труба EMDP ? 11% 0%

      Напр.Если вы используете, скажем, 737-300, и вы заметили количество гидравлических систем в системе B. упадете до 64%, то из таблицы выше можно заподозрить утечку на балансе линейный или резервный резервуар.

      Примечание. Значение пополнения действительно только тогда, когда самолет находится на земле с выключенными обоими двигателями или после посадки с поднятыми закрылками во время руления.

      Гидравлические резервуары могут заполняться через наземное соединение. точка на передней стенке колесной арки СТБД.

      Гидравлическое соединение с землей

      Нормальное гидравлическое давление 3000 фунтов на кв. Дюйм

      Минимальное гидравлическое давление 2800 фунтов на кв. Дюйм

      Максимальное гидравлическое давление 3500 фунтов на кв. Дюйм

      Нормальная предварительная зарядка гидроаккумулятора составляет 1000 фунтов на кв. Дюйм

      NB. Альтернативная система заслонок выдвигает (но не убирает) устройства LE с резервным гидравлическим приводом.Он также будет выдвигать или убирать закрылки TE с помощью электродвигателя, но для этого нет защиты от асимметрии.

      LGTU делает доступным давление Hyd B для втягивания шестерни, когда Двигатель №1 падает ниже 50% N2

      Способы передачи гидравлической жидкости

      Само собой разумеется, что если в гидравлической системе мало затем вам следует долить в эту систему свежую жидкость (и выяснить, почему она была низкий!), чтобы избежать перекрестного загрязнения.Однако если вы действительно хотите переместить жидкость из одной системы в другую вот как это сделать.

      A — B (Ссылка 737NG-FTD-29-16003)

      1. Установив противооткатные упоры, выключите EMDP системы A и системы B.
      2. Включите систему A EMDP.
      3. Включите стояночный тормоз.
      4. Включите систему B EMDP.
      5. Отпустите стояночный тормоз.
      6. Выключите EMDP системы A и системы B.
      7. При необходимости повторите эту процедуру

      Компания Boeing хотела бы отметить, что EMDP может перегреться, если эта процедура используется слишком много раз за короткий промежуток времени. Мы рекомендуем использовать EMDP с перерывами не более пяти раз в течение пятиминутного периода (с 30-секундным временем ожидания между каждой остановкой и запуском насоса). После выполнения пяти итераций вышеупомянутой процедуры насосы следует либо поработать непрерывно в течение пяти минут после пятого цикла (отслеживая сигнальные лампы перегрева), либо выключить оба насоса и дать им остыть более 30 минут.

      Каждая итерация описанной выше процедуры приведет к перемещению 15-20 кубических дюймов жидкости из системы A в систему B. Таким образом, вышеупомянутая процедура не рекомендуется для переноса больших объемов жидкости между гидравлическими системами. Boeing рекомендует по возможности обслуживать гидравлические баки в соответствии с заданием AMM 12-12-00-610-801.

      B — A (передача 4% за цикл)

      1. Убедитесь, что зона вокруг реверсора тяги №1 свободна.
      2. Выключить оба EMDP
      3. Переключите FLT CONTROL на SBY RUD.
      4. Выберите ВЫХОД реверсора тяги №1 (используется резервная гидросистема)
      5. Установите переключатель FLT CONTROL в положение ON.
      6. Включите Hyd Sys A EMDP.
      7. Реверсор тяги стойки № 1 (с использованием системы A)

      Нажмите здесь, чтобы увидеть подробную гидравлическую принципиальная схема.

      Ford 9N 2N 8N Гидравлический предохранительный клапан для тракторов 8N638 — Walmart.com

      «,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получить

      БЕСПЛАТНАЯ доставка на следующий день!

      «,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

      Мы прилагаем все усилия, чтобы снова начать работу.

      • Временно приостановлено в связи с высоким спросом.
      • Продолжайте проверять наличие.
      «,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» true «,» useTesting » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www.walmart.com/account/api/location»,»hubStorePages»:»home,search,browse»,»enableHubStore»:»false»},»oneApp»:{«drop2″:»true»,»hfdrop2 «:» true «,» heartingCacheDuration «:» 60000 «,» hearting «:» false «},» feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll » : «false», «getAllTtl»: «

      0″}, «search»: {«searchUrl»: «/ search /», «enabled»: «false», «tooltipText»: «

      Скажите нам, что вам нужно

      » , «tooltipDuration»: 5000, «nudgeTimePeriod»: 10000}}}, «uiConfig»: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,40 «,» applicationSha «:» 41ed8468826085770503056bd2c9bc8be5b55386 «,» applicationName «:» верхний колонтитул «,» узел «:» 54dd0f68-e6ef-4ff5-8235-4c7ad6bf4505 «,» облако «:» scus «-prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 41ed8468826085770503056ERSbe2c9b «,» APP38 «,» APP «:0.40-41ed84 «},» expoCookies «: {}}

      Сервоклапаны и пропорциональные клапаны

      Сервоклапаны и сервопропорциональные клапаны — это электрогидравлические клапаны непрерывного действия, которые преобразуют изменяющийся аналоговый или цифровой входной сигнал в бесступенчатый гидравлический выход (расход или давление).

      Термин сервоклапан описывает конструкцию клапана с узлом втулки и золотника, отличающуюся высокой точностью дозирующих кромок.Термин сервопропорциональный описывает клапаны с золотниковой конструкцией в корпусе.

      Клапаны

      Moog обеспечивают точный контроль положения, скорости, давления и силы.

      Первым продуктом, произведенным компанией Moog, был аэрокосмический сервоклапан для ракетного применения.С тех пор компания Moog является признанным лидером в области технологий сервоклапанов, внедряясь во все аэрокосмические приложения, требующие точного управления движением.

      Узнать больше

      Moog — лидер в разработке, производстве и продаже высокопроизводительных гидравлических клапанов.Обладая более чем 50-летним опытом производства сервоприводов и пропорциональных клапанов для промышленного рынка, наши продукты стали легендарными благодаря надежности и точности
      .

      Узнать больше

      В 1950 году W. C. Moog, Jr. разработал первый двухступенчатый сервоклапан с использованием пилотной ступени без трения. Переменное отверстие заслонки и сопла использовалось в сочетании с фиксированным отверстием для приведения в действие золотника второй ступени в трехходовом режиме.Клапан заслонки-сопла приводился в движение крутящим моментом двигателя, а положение золотника достигалось пружиной, действующей непосредственно на золотник.

      Преимуществами такой конструкции были заметное снижение порога клапана и высокая динамическая характеристика из-за меньшей массы деталей первой ступени. Частотная характеристика порядка 90 дюймов при 100 Гц была возможной, что позволило использовать сервоклапаны в сервоприводах с высоким коэффициентом усиления.

      Модернизация

      LCW — Заключительная замена изолирующего клапана LCW в полости бустера.- Ранее заменено 8 клапанов и штуцеров — Еще 10 клапанов и штуцеров.

      Презентация на тему: «Модернизация LCW — Окончательная замена изолирующего клапана РЧ полости бустера LCW. — 8 клапанов и штуцеров, ранее замененных — Дополнительные 10 клапанов и штуцеров». — Стенограмма презентации:

      1 LCW Обновление — Final Booster РФ Полость LCW Запорный клапан Замена.- 8 клапанов и штуцеров были заменены ранее — Еще 10 клапанов и штуцеров были заменены во время длительного простоя. Остальные 20 будут заменены по возможности — согласовать с графиком доработки полости. Остальные станции: 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 Бустер Bus LCW ситом и изолирующий клапан Замена. — Удалите существующие Y-образные фильтры и замените их корзиночными сетками на стене напротив луча. Заменить запорные клапаны. Были установлены сетчатые фильтры в 6 местах: 1, 3, 6, 7, 13 и 19 сетчатые фильтры и детали для остальных 7 мест были приобретены и будут установлены, когда это возможно.9 января 2013 г. Хиксон1

      2 Обновления LCW — финал 9 января 2013 г. Hixson2 Старый Вентили на 03 и 04 новых клапанов на 03 и 04 Booster Полость LCW Запорный клапан Замена

      3 Обновления LCW — финал 9 января 2013 г. Hixson3 Старого Сито и клапаны на 07 Новом Ситечке и клапаны на 07 Booster Cavity LCW Ситечке & Запорный клапан Замена

      4 Модернизация LCW — Окончательное завершение соединения возвратного трубопровода LCW в Восточной и Западной бустерных галереях с возвратным трубопроводом LCW на CUB.- Все работы были завершены в конце августа 2012 года. Возвратный насос LCW на CUB — Снимите самый северный старый существующий обратный насос, установите ранее приобретенный насос и переместите клапаны, чтобы обеспечить изоляцию обратного насоса. — Все работы были завершены в начале октября 2012 г. 1/9 / 2013D. Хиксон4

      5 Обновления LCW — финал 9 января 2013 г. Возвратный насос Hixson5 LCW и возвратный трубопровод LCW на CUB

      6 Модернизация LCW — Окончательная установка запорных клапанов LCW в служебном туннеле CUB — Работа завершена Магниты EDWA — Восстановите катушки магнита EDWA параллельно, а не последовательно — Работа завершена Удаление трубопровода LCW для длинного 13 нового абсорбера — Снимите секции трубопровода 95LCW и крышку — Удалить разделы поставки и возврата 55LCW — Работа завершена 9 января 2013 г.Хиксон6


      7 Обновления LCW — финал 9 января 2013 г. Hixson7 Новый клапан в LCW, возврат из корпуса Новый клапан в LCW, поставка в корпус Изолирующие клапаны корпуса LCW в служебном туннеле CUB

      8 Обновления LCW — финал 9 января 2013 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
