Сборка коробки передач ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

	1. Запрессуйте с помощью соответствующей оправки сальники в картеры сцепления и коробки передач. Cмажьте рабочую кромку сальников смазкой Литол-24.	*Внимание* Сальники запрессовывайте рабочей кромкой внутрь коробки (металлической обоймой наружу).	2. Запрессуйте передние подшипники первичного и вторичного валов в картер сцепления и смажьте их трансмиссионным маслом. При сборке коробки передач смазывайте все детали тем же трансмиссионным маслом, которое потом будете заливать в коробку передач.
	3. Запрессуйте наружные кольца подшипников дифференциала в картеры сцепления и коробки передач Подберите регулировочное кольцо требуемой толщины при замене одной из следующих деталей: картера сцепления или коробки передач, корпуса дифференциала или подшипников дифференциала (смотрите п. 12.9.4.).	4. Вставьте в отверстие картера шток переключения передач. Затем установите на шток рычаг.	5. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления рычага моментом 34,0 Н·м (3,4 кгс·м).
	Примечание Болты крепления рычага и шарнира на штоке имеют разную длину. Болт крепления рычага темного цвета (фосфотирован) имеет длину 19,5 мм, а болт крепления шарнира золотистого цвета (кадмированный) – 24 мм.	6. Установите на шток защитный чехол.	7. Надвиньте кромку защитного чехла по всему периметру на отбортовку.
	8. Установите шарнир на шток.	9. Нанесите клей ТБ-1234 на резьбу болта (предварительно обезжирив его) и заверните болт крепления шарнира моментом 19,0 Н·м (1,9 кгс·м).	10. Надвиньте кромку защитного чехла по всему периметру на фланец шарнира.
	11. Установите механизм переключения передач так, чтобы рычаг механизма попал между лапок рычага штока.	12. Заверните три болта крепления механизма переключения передач моментом 5–8,3 Н·м (0,5–0,83 кгс·м).	13. Вставьте вал привода спидометра в корпус. Затем установите уплотнительное кольцо.
	14. Вставьте привод спидометра в картер сцепления и закрутите гайку крепления моментом 4,5–7,2 Н·м (0,45–0,72 кгс·м).	15. Установите дифференциал в картер сцепления.	16. Вставьте в полуосевую шестерню дифференциала оправку (можно использовать старый внутренний ШРУС). Обязательно зафиксируйте полуосевую шестерню со стороны картера сцепления, чтобы шестерни не сместились со своих посадочных мест, иначе при установке валов привода могут возникнуть трудности.
	17. Введите шестерни первичного и вторичного валов в зацепление.	18. В таком положении установите валы в картер сцепления.	19. Смажьте втулку промежуточной шестерни заднего хода трансмиссионным маслом.
	20. Установите промежуточную шестерню заднего хода в картер сцепления.	21. Вставьте ось промежуточной шестерни заднего хода.	22. Установите рычаг включения заднего хода на ось механизма переключения передач.
	Примечание Конец рычага включения заднего хода должен располагаться в проточке промежуточной шестерни.	23. Установите стопорное кольцо.	Примечание Если стопорное кольцо рычага включения заднего хода имеет люфт, сожмите концы кольца плоскогубцами.
	25. Установите вилку переключения 3-ей и 4-ой передач на шток и сдвиньте ее головке штока. Вставьте вилку в проточку муфты синхронизатора 3-ей и 4-ой передач.	26. Опустите шток в отверстие картера и поверните его, введя головку штока в зацепление с рычагом переключения передач. Заверните болт крепления вилки на штоке моментом 12,0–18,0 Н·м (1,2–1,8 кгс·м).	27. Установите вилку переключения 1-ой и 2-ой передач на шток и сдвиньте ее головке штока. Вставьте вилку в проточку муфты синхронизатора 1-ой и 2-ой передач.
	28. Опустите шток в отверстие картера и поверните его, введя головку вилки в зацепление с блокировочной скобой. Заверните болт крепления вилки на штоке моментом 12,0–18,0 Н·м (1,2–1,8 кгс·м).	29. Очистите магнит от металлических частиц и вставьте его в картер.	30. Установите уплотнительную прокладку.
Примечание Порваные и сильно обжатые уплотнительные прокладки замените. Перед установкой рекомендуется смазывать прокладки тонким слоем смазки Литол-24, чтобы они не смещались во время сборки.		31. Установите картер коробки передач на картер сцепления.	32. Обильно смажьте трансмиссионным маслом детали коробки передач.
	33. Заверните гайки крепления картеров моментом 16,0–26,0 Н·м (1,6–2,6 кгс·м).	34. Установите стопорные кольца на задние подшипники валов.	35. Установите пластину крепления подшипников.
	36. Заверните четыре винта крепления пластины. Затем затяните их с помощью ударной отвертки.	37. Вставьте шарик с пружиной фиксатора передачи заднего хода и заверните пробку моментом 29,0–45,0 Н·м (2,9–4,5 кгс·м). Вверните выключатель света заднего хода моментом 29,0–46,0 Н·м (2,9–4,6 кгс·м).	38. Установите шарики с пружинами фиксаторов передач и заверните пробки моментом 29,0–45,0 Н·м (2,9–4,5 кгс·м).
	39. Установите заднюю опору силового агрегата.	40. Заверните два болта крепления опоры моментом 62,0–100,0 Н·м (6,2–10,0 кгс·м).	41. Установите упорную шайбу.
	42. Установите шестерню 5–ой передачи на первичный вал.	43. Установите на вторичный вал втулку до упора, а затем игольчатый подшипник. Смажьте подшипник трансмиссионным маслом.	44. Установите дистанционное кольцо.
	45. Установите на вторичный вал шестерню 5–ой передачи.	46. Вставьте в синхронизатор 5–й передачи упорную пластину со стороны выступов на муфте.	47. С другой стороны синхронизатора вставьте блокирующее кольцо так, чтобы малые выступы кольца были расположен напротив пазов с фиксаторами ступицы синхронизатора.
	48. Вставьте вилку включения в проточку муфты синхронизатора.	49. Установите одновременно синхронизатор на вторичный вал и вилку на шток, придерживая снизу блокирующее кольцо. Напрессуйте синхронизатор на вал, прикладывая усилие к ступице.	50. Включите 3–ю или 4–ю передачу.
	51. Включите 5–ю передачу, сдвинув муфту синхронизатора вниз.	52. Заверните гайки первичного и вторичного валов моментом 123,0–150,0 Н·м (12,3–15,0 кгс·м).	53. Зафиксируйте гайки на валах, закернив их.
	54. Заверните болт крепления вилки на штоке моментом 12,0–18,0 Н·м (1,2–1,8 кгс·м).	55. Установите уплотнительную прокладку.	56. Установите заднюю крышку с кронштейном и закрутите гайки крепления моментом 16,0–26,0 Н·м (1,6–2,6 кгс·м), а также болт крепления кронштейна.

Разборка коробки передач ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

1. Очистите от грязи и вымойте снаружи коробку передач.	2. Установите коробку передач вертикально вверх.				3. Отверните шесть гаек крепления задней крышки.
			4. Отверните болт крепления и. ..	5. …снимите кронштейн троса сцепления.	6. Аккуратно сбейте ударами резинового молотка заднюю крышку.
		Примечание Снимайте уплотнительную прокладку аккуратно, поскольку неповрежденную прокладку при сборке можно установить вновь (к п. 8).	7. Снимите заднюю крышку с картера коробки передач.	8. Снимите уплотнительную прокладку.
				9. Включите 3-ю или 4-ю передачу.	10. Отверните болт крепления вилки 5-ой передачи и включите 5-ую передачу.	Примечание Чтобы зафиксировать валы от проворачивания, надо одновременно включить 5-ую передачу и 3-ю либо 4-ую передачу. Чтобы включить 5-ую передачу, переместите вниз муфту синхронизатора вместе с вилкой (болт крепления вилки должен быть вывернут) так, чтобы шлицы муфты вошли в зацепление с зубчатым венцом шестерни (к п. 10).
			11. Убедитесь, что валы не проворачиваются.	12. Расконтрите гайку на вторичном валу.	13. Отверните гайку на вторичном валу.
Примечание Гайки на валах затянуты большим моментом, поэтому нужно приложить большое усилие для отворачивания (к п. 13).				14. Расконтрите гайку на первичном валу.	15. Отверните гайку на первичном валу.
		Внимание Снимать синхронизатор надо осторожно. Следите, чтобы муфта синхронизатора не сошла со ступицы: подпружиненные фиксирующие шарики синхронизатора могут рассыпаться (к п. 17).	16. Подцепите отвертками за ступицу синхронизатор 5-ой передачи…	17. …и снимите его вместе с вилкой. Выньте вилку из муфты.
				18. Снимите блокирующее кольцо синхронизатора 5-ой передачи.	19. Подцепите отверткой ведомую шестерню 5-ой передачи…	20. …и снимите ее с вторичного вала.
			21. Снимите упорное кольцо игольчатого подшипника.	22. Снимите игольчатый подшипник шестерни 5-ой передачи.	23. Подцепите отверткой ведущую шестерню 5-ой передачи…
			24. …и снимите ее с первичного вала.	25. С помощью ударной отвертки отверните четыре винта крепления пластины подшипников.	26. Снимите пластину подшипников.
			27. Подцепите отвертками и снимите втулку игольчатого подшипника 5-ой передачи со вторичного вала.	28. Снимите упорную шайбу со вторичного вала.	29. Снимите стопорное кольцо подшипника первичного вала. Для этого подожмите одной отверткой стопорное кольцо к кольцу подшипника, а другой отверткой выведите кольцо из канавки.
			30. Аналогичным образом снимите стопорное кольцо подшипника вторичного вала.	31. Отверните пробку фиксатора.	32. Осторожно извлеките шарик фиксатора с пружиной. Аналогичным образом извлеките еще два фиксатора.
			33. Отверните два болта крепления и…	34. …снимите заднюю опору силового агрегата.	35. Отверните пробку фиксатора заднего хода. Наклоните коробку и извлеките шарик фиксатора с пружиной.
			36. Отверните 12 гаек и болт крепления картера коробки передач к картеру сцепления.	37. С помощью большой отвертки аккуратно разъедините картеры сцепления и коробки передач.	Примечание Между картерами есть три места, куда можно вставить отвертку, чтобы не повредить уплотнительную прокладку. Поочередно вставляйте в эти пазы отвертку и аккуратно покачивайте до тех пор, пока картеры не разъединятся.
			38. Снимите картер коробки передач.	39. Отверните болт крепления вилки переключения 1-ой и 2-ой передач.	40. Приподнимите шток и снимите его вместе с вилкой переключения 1-ой и 2-ой передач.
			41. Отверните болт крепления вилки переключения 3-ей и 4-ой передач.	42. Выведите головку штока из зацепления с рычагом…	43. …и снимите его вместе с вилкой.
			44. Поверните шток вилки 5-ой передачи, выведя его головку из рычага. Выньте шток.	45. Снимите стопорное кольцо.	46. Снимите вилку включения заднего хода.
			47. Снимите шестерню заднего хода с осью.	48. Слегка покачивая, выньте одновременно первичный и вторичный валы.	При снятии обоих валов коробки передач внутренние кольца передних подшипников остаются на валах.
			49. Выньте ведомую шестерню главной передачи вместе с дифференциалом.	50. Отверните три болта крепления механизма переключения передач.	51. Снимите механизм переключения передач.
			52. Аккуратно снимите уплотнительную прокладку. Примечание Не повредите уплотнительную прокладку при снятии. Неповрежденную прокладку при сборке коробки передач можно использовать вновь (к п. 52).	53. Выпрессуйте передний подшипник вторичного вала из картера сцепления. Для этого можно использовать лапку съемника или аналогичный инструмент. Выпрессовывайте передние подшипники первичного вала и сальник только при их замене или замене картера сцепления.	54. Чтобы заменить передний подшипник первичного вала, выпрессуйте сальник. Невозможно выпрессовать сальник первичного вала, не повредив его. Поэтому при замене подшипника первичного вала вам потребуется новый сальник.
			55. Выпрессуйте подшипник внутрь картера, прикладывая усилие к наружному кольцу подшипника.	56. Выньте магнит из картера сцепления.	57. Отверните гайку крепления корпуса привода спидометра.
			58. Подцепите отверткой корпус…	59. …и снимите корпус с ведомой шестерней привода спидометра.	Примечание Если в процессе эксплуатации были замечены следы подтекания масла через отверстие для привода спидометра, замените резиновое уплотнительное кольцо на корпусе привода.
			60. Выньте из корпуса ведомую шестерню с валом привода спидометра.	61. Вытолкните уплотнительное кольцо из корпуса привода спидометра.	62. Выверните из картера коробки передач выключатель света заднего хода.
			63. Сдвиньте защитный чехол шарнира тяги привода переключения передач с отбортовки на коробке передач.	64. Снимите противоположную кромку защитного чехла с фланца шарнира.	65. Отверните болт крепления шарнира к штоку…
			66. …и снимите шарнир со штока.	67. Снимите со штока защитный чехол.	68. Отверните болт крепления рычага к штоку переключения передач внутри картера сцепления.
			69. Выньте рычаг и шток из картера сцепления.	70. Если в процессе эксплуатации были замечены следы подтекания масла через отверстие в картере сцепления под шток переключения передач, замените сальник штока.

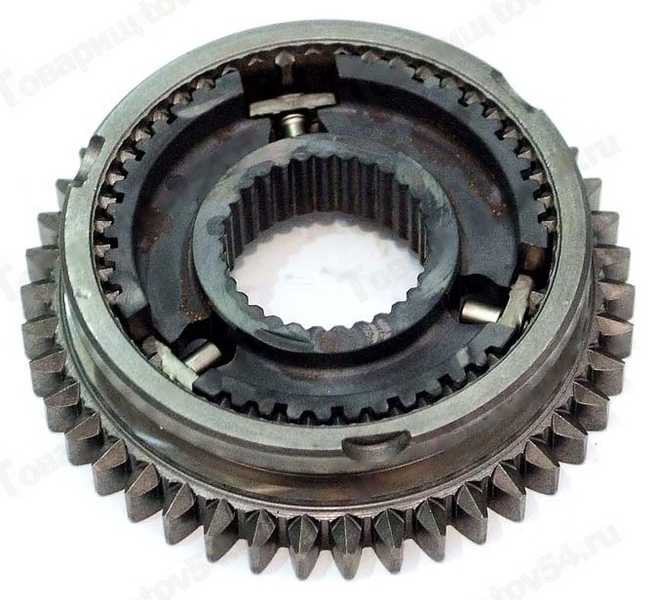

Муфта синхронизатора КПП 5-ой передачи в сборе на ВАЗ 2108-2112, Приора

Уважаемые покупатели, во избежание ошибок при отправке муфты синхронизатора ВАЗ (2108) КПП 5-ой передачи в сборе, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Коробка передач предназначена для изменения крутящего момента, развиваемого двигателем с целью получения различных тяговых усилий на ведущих колесах при трогании автомобиля с места, разгоне, движении и преодолении дорожных препятствий; изменения скорости и направления движения автомобиля; возможности движения автомобиля с малыми скоростями, которые не могут быть обеспечены двигателем, и отсоединения на длительное время двигателя от трансмиссии на стоянке или при движении автомобиля по инерции (накатом).

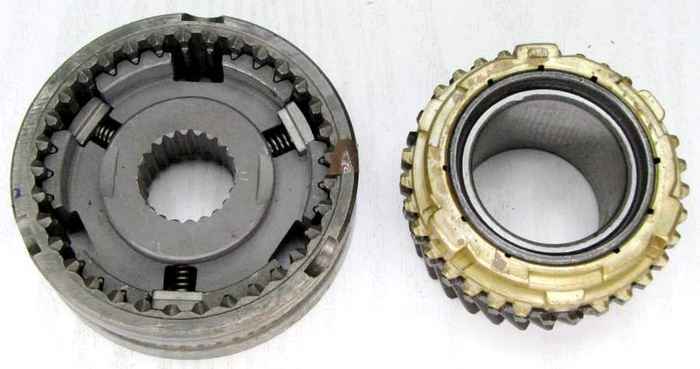

В состав комплекта муфты синхронизатора 2108 -1701176 в сборе входят:

Муфта синхронизатора 5 передачи 2108 — 1701116-10 – 1 шт.;

Ступица синхронизатора с сухарями и пружинами 21083 – 1701174 -10 – 1 шт.;

Коробка КПП ВАЗ 21083 – двухвальная, пятиступенчатая коробка передач, которая объединяется дифференциалом и основной передачей, включается рычагом, находящимся в салоне машины.

Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни. Синхронизацию обеспечивает одноименное устройство – синхронизатор.

Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей. Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации. Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

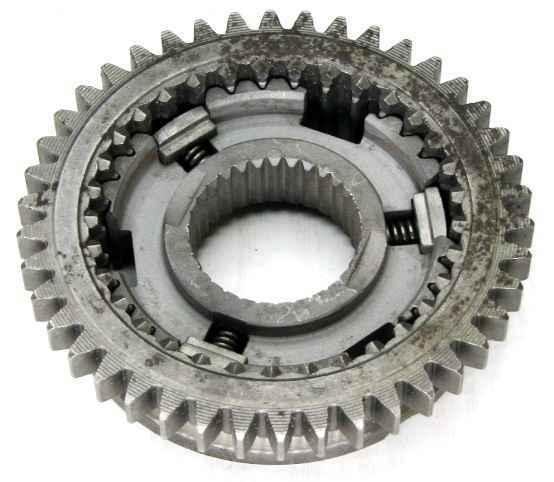

Синхронизатор состоит из ступицы с сухарями, муфты включения, блокирующего кольца и шестерни с фрикционным конусом. В конструкции коробки передач один синхронизатор обслуживает две передачи (шестерни).

1. блокирующее кольцо; 2. ступица; 3. сухарь; 4. кольцевая пружина; 5. фрикционный конус шестерни; 6. шестерня; 7. блокирующее кольцо; 8.муфта синхронизатора; 9. сухарь; 10. шестерня.

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

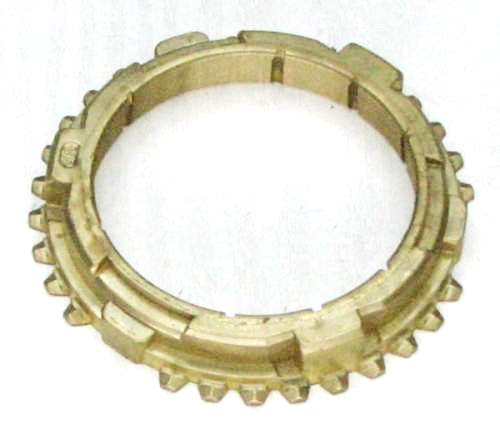

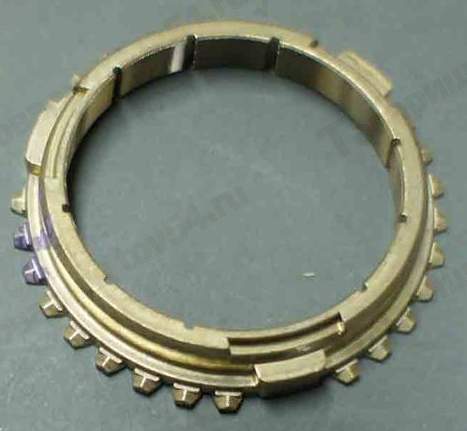

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

На торцевой поверхности блокирующего кольца со стороны ступицы выполнено три паза, в которые входят сухари ступицы. Пазы препятствуют прокручиванию кольца при соприкосновении с фрикционным конусом (в них упираются сухари). Размер пазов в 1,5 раза превышает размер сухарей. В некоторых конструкциях синхронизаторов, наоборот, на блокирующем кольце выполнены выступы, а пазы — в ступице.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный. Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца. Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

1. сухарь; 2. включаемая шестерня; 3.блокирующее кольцо; 4. муфта синхронизатора; 5. ступица; 6. торец шлица муфты синхронизатора;7. торец шлица блокирующей муфты; 8. паз в ступице; 9. выступ блокирующего кольца; 10. зубчатый венец шестерни.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни. На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания).

В этом положении блокирующее кольцо препятствует дальнейшему продвижению муфты синхронизатора по оси вала, так как торцы шлицев блокирующего кольца располагаются напротив торцов шлицев муфты.

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выровнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Уровень масла в коробке передач (КПП) ВАЗ 2108-2111 всегда должен быть «на уровне». Ведь даже незначительное его падение может погубить пятую передачу. КПП — не двигатель, масло в ней не «горит» и исчезает лишь из-за негерметичности уплотнений.

В КПП ВАЗ 2108 — 21099 с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров.

Ремонт КПП необходим при следующих признаках: шум при включении передач, трудное включение и выключение передач, самопроизвольное включение передач, утечка трансмиссионного масла.

В некоторых случаях можно обойтись только добавлением масла. Если признаки неисправности не исчезли, необходимо переходить к ремонту КПП. Первый вариант – это обратиться на СТО. Ремонт КПП ВАЗ 21083 вполне реально и у себя в гараже.

Другие артикулы товара и его аналогов в каталогах: 2108 -1701176-10РК, 21080170117610.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2112, ВАЗ 2170.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить муфту синхронизатора пятой передачи в сборе на автомобиле семейства ВАЗ 2108- 2112, ВАЗ 2170.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Шестерня КПП 5-ой передачи на ВАЗ 2108

Уважаемые покупатели, во избежание ошибок при отправке шестерни 5-ой передачи КПП ВАЗ 21083, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

На любом автомобиле семейства ВАЗ имеется механизм переключения передач, который состоит из рычага переключения передач, шаровой опоры, тяги, штока выбора передач и коробки переключения передач.

1 – задняя крышка картера коробки передач, 2 – ведущая шестерня пятой передачи, 3 – шариковый подшипник первичного вала, 4 – ведущая шестерня четвертой передачи первичного вала, 5 – первичный вал, 6 – ведущая шестерня третьей передачи первичного вала, 7 – картер коробки передач, 8 – ведущая шестерня второй передачи первичного вала, 9 – шестерня заднего хода, 10 – промежуточная шестерня заднего хода, 11 – ведущая шестерня первой передачи первичного вала, 12 – роликовый подшипник первичного вала, 13 – сальник первичного вала, 14 – сапун, 15 – подшипник выключения сцепления, 16 – направляющая втулка муфты подшипника выключения сцепления, 17 – ведущая шестерня главной передачи, 18 – роликовый подшипник вторичного вала, 19 – маслосборник, 20 – ось сателлитов, 21 – ведущая шестерня привода спидометра, 22 – шестерня полуоси, 23 – коробка дифференциала, 24 – сателлит, 25 – картер сцепления, 26 – пробка для слива масла, 27 – ведомая шестерня главной передачи, 28 – регулировочное кольцо, 29 – роликовый конический подшипник дифференциала, 30 – сальник полуоси, 31 – ведомая шестерня первой передачи вторичного вала, 32 – синхронизатор первой и второй передач, 33 – ведомая шестерня второй передачи вторичного вала, 34 – ведомая шестерня третьей передачи вторичного вала, 35 – синхронизатор третьей и четвертой передач, 36 – ведомая шестерня четвертой передачи вторичного вала, 37 – шариковый подшипник вторичного вала, 38 – ведомая шестерня пятой передачи вторичного вала, 39 – синхронизатор пятой передачи, 40 – вторичный вал.

Корпус КПП ВАЗ 21083 изготовлен из сплава алюминия и состоит из 3-х частей: картера КПП (7), картера сцепления (25) и задней крышки картера КПП (1). Между частями нанесен бензомаслостойкий герметик-прокладка. Гнездо картера оснащено специальным магнитом, на котором собираются металлические остатки износа.

Первичный вал (5) представляет собой блок с ведущими шестернями, которые постоянно сцеплены с ведомыми шестернями передач переднего хода. Вторичный вал (40) оснащен съемной ведущей шестерней главной передачи (17). На этом валу находятся ведомые шестерни передач переднего хода 31 – 1-я, 33 – 2-я, 34 – 3-я, 36 – 4-я, 38 – 5-я и соответствующие им синхронизаторы 32 – для 1-й и 2-й, 35 – для 3-й и 4-й и 39 – для 5-й.

На валах установлены передние роликовые подшипники (18, 12) и задние шариковые (3, 37). Радиальное расстояние в шариковых подшипниках не должно превышать 0,04 мм, в роликовых – 0,07 мм.

Механизм переключения передач служит для смены передач в коробке и управляется водителем с помощью рычага из салона автомобиля. Чтобы исключить самопроизвольное выключение передач в привод управления КПП введена реактивная тяга, один конец которой связан с силовым агрегатом, а к другому концу прикреплена обойма шаровой опоры.

Уровень масла в коробке передач (КПП) ВАЗ 2108-21099 всегда должен быть «на уровне». Ведь даже незначительное его падение может погубить пятую передачу. КПП — не двигатель, масло в ней не «горит» и исчезает лишь из-за негерметичности уплотнений.

В КПП ВАЗ 2108-099 с завода заливают масло ТМ-5-9п, которое рассчитано на пробег 70-80 тысяч километров.

Другие артикулы товара и его аналогов в каталогах: 21083 -1701158-00, 21083170115800.

ВАЗ 2108, Ваз 2109-099.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить шестерню пятой передачи на автомобиле семейства ВАЗ 2108-21099.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Синхронизатор коробки передач ваз 2109

Автор admin На чтение 4 мин. Просмотров 515

О назначении КПП известно любому, кто хоть однажды сидел за рулем авто. Однако как ее устройство, так и принцип работы зачастую остаются для многих тайной. В общем-то, это может быть и правильно, во всяком случае, такой подход имеет право на существование, тем не менее, не занимаясь подробным изучением коробки, стоит коснуться такого ее элемента, как синхронизатор.

Для чего нужны синхронизаторы КПП

Механическая КПП изменяет крутящий момент, поступающий от ДВС к колесам автомобиля, для чего используются различные шестеренки, располагающиеся внутри коробки. Устройство такого механизма, а также как все это выглядит, помогает понять приведенный ниже рисунок:

Принцип работы такой КПП достаточно прост – при изменении положения ручки переключения передач меняются шестеренки, находящиеся в зацеплении, а для каждой пары таких шестеренок характерно свое передаточное отношение. Его изменение приводит к изменению величины передаваемого на колеса момента. Таким образом, работает любая МКПП, в том числе и на ВАЗ 2109.

Однако при этом возникает интересный момент – шестерни, которые должны войти в зацепление, имеют разные угловые скорости, а просто так совместить их достаточно сложно, при этом возрастает вероятность разрушения шестеренок и других элементов коробки.

Вот для решения такой проблемы и предназначен синхронизатор коробки передач. Водители со стажем помнят, что раньше, до того, как в конструкции КПП стали применяться синхронизаторы, при переключении скоростей приходилось использовать специальные приемы. Переключение с низшей на высшую передачу, проводилось при помощи двойного выжима. Сначала выжималось сцепление, КПП переводилась на нейтральную передачу, после чего сцепление отпускалось.

Затем сцепление снова выжималось, и водитель включал передачу. Выдержка на нейтралке позволяла уравнять скорости шестерен, а также избежать скрежета при переключении передач.

При переключении с высшей на низшую передачу использовался двойной выжим, да еще и с перегазовкой. При этом выжималось сцепление, КПП переводилась на нейтралку, сцепление отпускалось, слегка нажималась педаль газа, что приводило к выравниванию угловых скоростей шестеренок, а после этого опять отжималось сцепление, после чего включалась передача.

Как видно из приведенного описания действий водителя, такое переключение достаточно утомительно и занимает длительное время. Вот синхронизатор и позволил значительно упростить всю это процедуру.

Работа синхронизатора коробки передач

Что собой представляет подобное устройство, состав синхронизатора и принцип его работы поможет понять рисунок. Назначение и количество входящих в состав синхронизатора мелких деталей мы рассматривать не будем, достаточно того, что они показаны на рисунке, а вот как все работает, постараемся понять. Это просто интересно, на всех автомобилях используется одинаковый принцип, по которому происходит работа синхронизатора, в том числе и для ВАЗ 2109.

Таким образом, можно отметить, что устройство синхронизатора включает в себя:

ступицу 1;
муфту 2;
блокировочное кольцо 3;
сухари 4;
проволочные кольца 5.

В момент переключения передачи муфта 2 перемещается в сторону нужной шестерни. На конической части шестерни, из-за различающихся угловых скоростей шестерни и муфты, между ними появляется сила трения, благодаря которой проворачивается до упора блокировочное кольцо 3.

Когда зубья блокировочного кольца и муфты окажутся напротив, движение муфты прекратится.

Происходит выравнивание скоростей, при этом сила трения, сместившая первоначально блокировочное кольцо, пропадает, и оно возвращается в исходное положение, а муфта 2 проходит через зубья блокировочного кольца и соединяется с венцом включаемой шестерни. Благодаря сухарям муфта жестко соединяется с валом, а значит, передача включена и синхронизатор отработал всю процедуру, обеспечив бесшумное включение передачи.

Синхронизатор КПП, уход, эксплуатация

Такое устройство, как синхронизатор, надо принимать с благодарностью. Конечно, ничего сложного в переключении передач с помощью двойного выжима нет, он до сих пор применяется на некоторых машинах строительной техники, где по условиям работы использование синхронизатора исключено. Но его внедрение в конструкцию легкового автомобиля, в том числе и ВАЗ 2109, позволило значительно облегчить управление, что сделало авто более доступным.

Как порой бывает неприятно осознавать, что работа коробки нарушилась.

Понимаешь это, когда переключение передач начинает происходить со скрежетом или проявляются другие ее дефекты. Чаще всего внешними признаками неисправности или сильного износа деталей синхронизатора, в том числе для ВАЗ 2109, могут быть:

шум при работе КПП;
затрудненное включение передач;
самовыключение передач.

Конечно, появление подобных дефектов может быть обусловлено и другими причинами, но чаще всего именно синхронизатор, отказ или износ его деталей, приводит к подобным явлениям. Это справедливо для любого автомобиля, и ВАЗ 2109 тоже.

В принципе, когда происходит правильный выбор скорости движения, используется нужная передача, своевременно проводится техническое обслуживание и применяется правильное масло, то КПП и синхронизатор служат долго, что справедливо и для ВАЗ 2109.

Такое устройство, как синхронизатор, позволяет осуществить переключение скоростей в КПП за короткое время без шума и скрежета, обеспечивает сохранность шестерен и продлевает срок эксплуатации МКПП.
