Регулировка фар Лада Калина своими руками: фото, видео

В процессе эксплуатации автомобиля возникает эффект, когда фары немного опускаются. Это случается из-за того, что на неровных дорогах возникает вибрация по кузову, которая передается всем крепежным элементам. Это простой закон физики. Так, на Ладе Калине регулировка положения фар проводится достаточно легко.

Видео о регулировке фар на Калине:

Видео расскажет, как отрегулировать фары на Ладе Калине. Даны основные рекомендации по процессу регулировки.

Причины регулировки фар

Положение фар при финальной регулировке

Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.

12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.

Именно с этой целью, на автомобиле устанавливаются корректоры фар. Если их не хватает для полной регулировки, то необходимо откорректировать свет вручную при помощи регулировки блок-фар по креплениям.

Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.

Процесс регулировки фар на Калине

Регулировать фары стоит только при ближнем свете, ПТФ должны быть выключены. Если у Вас нет противотуманных огней, то читайте материал о том, как их установить.

Прежде, чем приступить непосредственно к процессу регулировки необходимо заправить автомобиль до полного бака, положить запасное колесо, а также позвать помощника. Посадите помощника за руль.

Процесс регулировке на воротах гаража

Таким образом, получится, что машина полностью снаряженная. В идеале иметь стандартную регулировочную разметку для фар на стене гаража, но если она отсутствует можно воспользоваться обычной стеной.

Разметка на стене при регулировке фар

Рассмотрим, как отрегулировать свет фар на Ладе Калине:

Проверяем и доводим давление шин до нормы.
Расстояние между стеной и автомобилем должно составлять 5 метров.
Наносим разметку как на рисунке выше.

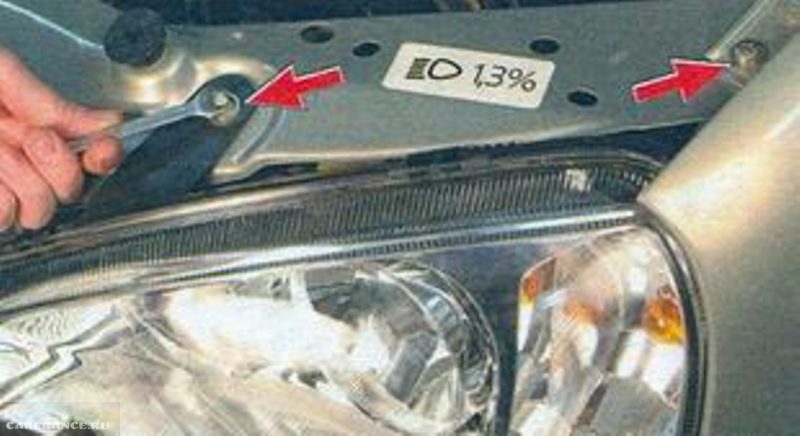

Открываем капот и откручиваем верхнее крепление фар.
Для каждой блок-фары регулируем отдельно пучок света.
Регулировка положения фар через специальные отверстия в передней панели. 1 — в горизонтальной плоскости), и 2 — в вертикальной плоскости.
Выставляет фары согласно нормативу, который указан в сервисной книге. Если его нет, то можно воспользоваться рисунком ниже.
Затягиваем крепления фары и закрываем капот.

Выводы

Регулировку положения света фар необходимо делать каждые 20 000 км пробега или по необходимости.

Как показывает практика, на Ладе Калине эта регулировочная операция понадобится не часто, поскольку отклонение от нормы происходит редко, в большинстве случаев из-за дорожно-транспортных происшествий.

Регулировка фар на Ладе Калине: видео, отрегулировать своими руками

Такая процедура как регулировка фар автомобиля является весьма ответственным мероприятием. Она выполняется специалистами в соответствующей мастерской или своими руками при наличии достаточного опыта и подходящих условий. И многих владельцев авто интересует, как отрегулировать фары. Перед началом выполнения регулировочных действий рекомендуется ознакомиться с конструктивными аспектами головной светотехники в модели Лада Калина.

Особенности регулировки

Поскольку Лада Калина является представителем бюджетного сегмента, то она оборудована минимумом потребных светотехнических приборов. Здесь внимание акцентируем на головных оптических устройствах. Фары передка позволяют обеспечить водителю достаточную видимость при движении, а также служат для обозначения конкретного авто на дорожном полотне.

Корректировка пучка фар Лада Калина выполняется с применением специализированного прибора во время проведения техосмотра. Механики советуют владельцам склоняться к периодической проверке корректности луча и регулировке фар (при потребности) и при необходимости знать, как отрегулировать фары своими руками. Обозначенную процедуру можно осуществить в самостоятельном режиме.

Настройки световых приборов Лада Калина имеют взаимосвязь с состоянием несущих элементов ходовой части, лампами и давлением внутри шин. Перед регулировкой осветительных устройств указанные здесь моменты рекомендуется проверить на предмет исправного состояния и корректности показателя (давление). Если присутствуют отклонения от нормативных значений, то следует немедленно устранить выявленные недочеты.

К примеру, параметр давления должен быть одинаков для обеих сторон автомобиля. Потемневшие лампы также потребуется заменить новыми аналогами.

Для регулировки оптики в Лада Калина владельцу понадобятся такие инструменты:

картонный лист;
пятиметровая рулетка;
«шестигранник» (6 мм).

Регулировку следует производить в темном боксе или в соответствующее время суток. Также одним из главных условий является присутствие вертикальной стены. Устанавливаем авто на ровной площадке в пяти метрах от обозначенного сооружения. Корректор настраиваем в нулевую позицию.

Картонный лист потребен для периодического перекрывания луча света фар. Сам регулировочный процесс реализуется посредством шестигранного ключа, имеющего размерность 6 мм. Световой пучок каждой из фар в отдельности сравнивается со специальной схемой. Здесь необходимо добиться корректного направления луча, что позволит водителю не ослеплять движущихся навстречу участников трафика в темный период суток.

Регулируем оптику Калины в кузовной версии хэтчбек

У данного типа кузова LADA Kalina головная светотехника обладает аналогичной конструкцией, как и у седана. Эти устройства отличает то, что регулировка фар простая и доступная. Корректировочная процедура осуществляется для достижения оптимального освещения впереди расположенного участка дороги, причем должен быть полностью исключен риск ослепления водителей встречных машин.

Где находится эбу на Гранте
Динамики в задние двери Гранта

Для удобного выполнения регулировочного процесса владельцу понадобятся мелок и рулетка. Предварительно следует позаботиться о том, чтобы на момент регулировки в баке присутствовал 50-процентный объем топлива. Механики советуют привлекать помощника, который в течение процедуры будет присутствовать в кресле водителя. Как отрегулировать фары пошагово:

Автомобиль помещается на аналогичную ровную площадку вплотную к стене, на которой мелом обозначается центр машины и центры фар.
Далее с помощью рулетки вымеряем расстояние в 7,5 метра, где устанавливаем метку.
Машину LADA Kalina отгоняем ровно до этой отметки.
Нанесенные центры оптических устройств соединяем ровной линией, прочерчиваемой мелом. Также через эти центры проводим вертикальные линии.
Далее от горизонтально нанесенной линии отступаем 75 мм и вычерчиваем параллельную ей прямую. Для большей корректности предварительно отмеряем это расстояние в нескольких местах.
Регулировку фар производим во включенном состоянии и поочередно. В момент выполнения процесса на первом оптическом приборе второй закрываем указанным картонным листом.
Корректного положения отражателя добиваемся посредством вращения винтов. Здесь требуется достижение такого положения светового пучка, при котором вершина угла пятна света на стене пересекает вертикальную прямую, ранее начерченную через центральную точку фары.

Участок верхней границы луча совмещаем с нижней линией.

Аналогичные манипуляции проводим для второй фары.

Подведем итоги

Регулировка фар в LADA Kalina является весьма важной и полезной процедурой. Она позволяет корректно «выставить» световой пучок, предотвращая создание аварийной ситуации на дороге по причине ослепления встречного водителя. Сам процесс не сложен, поэтому смело выполняйте его, если заметили, что в вашем авто фары отрегулированы неправильно.

Как регулировать фары на калине – АвтоТоп

Лада Калина Головной свет автомобиля – это основополагающий элемент при движении в темное время суток. В настоящее время не осталось такой автотехники, которая была бы лишена светотехники. Это в полной мере относится к российскому автопроизводителю АвтоВАЗ.

Бестселлером данной марки является бюджетная модель Калина, которая пользуется уверенным спросом на территории постсоветского пространства. Она оснащена минимальным количеством дополнительного оборудования, но, к счастью, не лишена самого главного – передней оптики, без которой не мыслимо управление автомобилем ночью.

Ведь с помощью головного света водитель не только видит все дорожные элементы и способен ориентироваться в пространстве, но и может обозначить свое транспортное средство для других участников движения.

Корректная работа данного элемента конструкции контролируется специальными приборами при регулярном прохождении государственного технического осмотра. Однако необходимо проводить периодическую регулировку фар на Лада Калина.

Эту процедуру можно без труда осилить своими силами. Для ее осуществления необходимо выполнение определенных условий, не требующих каких-либо финансовых затрат.

Как самостоятельно произвести регулировку фар на Лада Калина

Автолюбителю понадобится приложить минимум усилий, для удобства ниже приведен полный перечень необходимых компонентов.

Дополнительная пара рук в лице помощника.
Пятиметровая рулетка.
Ближайшая ровная вертикальная поверхность, будь-то стена дома или забор.
Картонный листок. Он необходим для того, чтобы прикрыть регулируемую фару.

Схема регулировки головного света Вооружившись всем необходимым и дождавшись темного времени суток, можно приступать к процессу регулировки. Стоит помнить, что автомобиль должен иметь правильное давление в шинах, без лишнего груза, а корректор должен быть приведен в нулевое положение.

На выбранной поверхности необходимо начертить экран согласно приведенной схеме.

Отмерив от вертикальной преграды пять метров, нужно установить авто перпендикулярно ей и попеременно закрывая картонным листом фары, производить их регулировку шестимиллиметровым шестигранным ключом.

При этом необходимо сопоставить свет от каждой фары с используемой схемой. Для обеих фар верхнюю границу ближнего света установить на линии 2, а изломы границ пучков довести до точек A (для левой) и B (для правой).

Успешный результат произведенной работы

Осуществив все процедуры, в итоге получаем корректную регулировку фар Калины, свет которых не будет доставлять дискомфорта другим участникам дорожного движения, а также правильно освещать дорожное покрытие.

Вдвойне приятно осознавать, что, во-первых, процесс настройки выполнен самостоятельно, а принцип «хочешь сделать качественно – сделай сам» по прежнему актуален, и, во-вторых, была сэкономлена хоть и небольшая, но далеко не лишняя сумма денежных средств.

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
Отключают обе клеммы от контактов лампы;
Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды, тогда всё выглядело бы сложнее.

Скоба прижимает патрон к плоскости блок-фары

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

Центры пучков должны оказаться на линиях AE, BE;
Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

Замена ламп ближнего света, инструкция на видео

Данный пост, как следствие предыдущего.
Итак, после смены лампочки ближнего света, фара стала светить «немного не туды»!

Теория!
Порядок действий:
1. Установить автомобиль перпендикулярно гладкой стене (например, в гараже) на расстояние 3 метра.
2. Положите на водительское сиденье груз массой 75 кг или попросите помощника сесть на сиденье.
3. Разместите на стене экран, как показано на рисунке.
Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
Линии 1 и 2 должны проходить по центрам ламп ближнего света.
4. Измерьте расстояние от центров фар до пола. Это будет расстояние h на экране.
5. Установить регулятор электрокорректора в салоне автомобиля в положение с нагрузкой одного водителя.
6. Закрыть плотным материалом одну фару.
7. Включаем ближний свет фар и проверяем расположение световых пятен.
Если расположение световых пятен не соответствует схеме, отрегулируйте ближний свет, вращая регулировочные винты на блок фаре через специальное отверстие в верхней поперечине рамки радиатора.
Рисунки в помощь!

Отрегулировать я отрегулировал, но свет стал рассеяным, и ушел дальний.
«Почесал репу», заглянул в фару, лампочка вроде бы на месте.
Решил отложить это дело на потом…

В субботу оказавшись в городе по делам, заехал на СТО чтобы проверить, что за «борода со светом».

Регулировка света фар своими руками: тонкости и нюансы

В рамках технического обслуживания автомобилей регулировка фар является важным и ответственным этапом. Прежде всего, важно понимать, что неправильная регулировка фар напрямую влияет на комфорт и безопасность водителя, а также других участников дорожного движения.

На деле, ошибки при регулировке приводят к тому, что водитель сильно утомляется и плохо различает различные объекты на дороге в условиях недостаточной освещенности. Также не отрегулированные фары могут стать причиной ослепления других водителей встречного транспорта.

В свою очередь, это нередко приводит к ДТП и т.п. Далее мы рассмотрим, как регулировать фары, а также особенности самостоятельной регулировки ближнего и дальнего света фар своими руками.

Содержание статьи

Зачем регулировать фары и когда это необходимо

Итак, если просто, фары могут светить как слишком близко (опущены), так и слишком высоко (приподняты) вверх. В первом случае водителю автомобиля сложно управлять ТС в темное время суток или в условиях плохой видимости, особенно на скорости.

Причина — дорога освещена фарами только на несколько метров перед самой машиной, чего недостаточно для того, чтобы своевременно заметить всевозможные предметы и объекты, дефекты дорожного полотна и т.д. (ямы, другой автомобиль, велосипедисты, животные, пешеходы и т.п.).

Более того, если фары светят только перед авто, автоматически не «срабатывают» светоотражающие элементы, трудно различить в темноте открытые двери припаркованных автомобилей, аварийные знаки, выставленные на дорогу, дорожные знаки, покрытые особой светоотражающей краской, заметить катафоты на велосипедах или прицепах и т.

д.

Если же фары «задраны» вверх, это приводит к тому, что происходит сильное ослепление встречных водителей. На трассе это может стать причиной конфликтов между водителями, серьезных ДТП и т.д.

Также если фары светят вверх, дорога в непосредственной близости перед автомобилем освещена хуже, световой поток рассеивается и в целом не так хорошо ложится на дорожное полотно, фары эффективно освещают только верхние объекты (ветки деревьев, дорожные знаки и т.п.).

Как выполняется настройка фар и регулировка

Начнем с того, что в норме фары автомобиля должны эффективно освещать дорогу так, чтобы водитель мог нормально оценивать дорожную ситуацию на приемлемом расстоянии и успеть среагировать должным образом. Параллельно не допускается ослепление встречных водителей.

По этой причине фары нельзя как слишком сильно опускать, так и поднимать. Фары должны быть выставлены в строго рекомендуемое положение. К этому и сводится вся суть регулировки света фар. Отметим, что на поверхности рассеивателя фары на большинстве авто (кроме линзованной оптики) есть особый рисунок, сформированный рифленой насечкой.

Этот рисунок рассеивает и переправляет световой поток таким образом, чтобы расширить зоны освещенности и улучшить освещенность самой дороги, а также минимизировать ослепление встречных водителей.

Если просто, рисунок «отсекает» световой пучок по верхнему краю, чтобы поток света был ниже уровня глаз водителя встречного авто. Параллельно рассеиватель несколько расширяет поток внизу, создавая нужный коридор освещения. Это позволяет качественно осветить саму дорогу, а также частично захватить обочину.

Идем далее. На одних авто ближний и дальний свет могут быть реализованы при помощи одного блока в фаре, тогда как на других фара делится на составляющие модули ближнего и дальнего света. Как показывает практика, наибольшее внимание следует уделять тому, как выполнена регулировка ближнего света фар, так как именно такой свет используется чаще всего.

При этом регулировка ближнего света выполняется по определенной схеме. Общие правила регулировки света фар автомобиля сводятся к тому, что при такой регулировке осуществляется изменение направления оси пучка света за счет поворота отражателя, в фокусе которого находится лампочка.

Если просто, отражатель перемещают по вертикали и по горизонтали путем вращения двух регулировочных винтов, отвечающих за перемещения относительно вертикальной и горизонтальной плоскости. Винты зачастую находятся на задней поверхности блок-фары, могут быть расположены ближе к стеклу фары и т.д.

Чтобы добиться максимально правильного положения отражателя, сначала световое пятно, которое формирует оптика, следует совместить со схемой регулировки для конкретного авто. Такие возможности дает специальный стенд регулировки фар.

Однако на деле схема регулировки света фар автомобиля вполне может быть реализована и самостоятельно в кустарных условиях. Для этого достаточно изучить, как настроить фары своими руками.

Сначала нужно автомобиль без загрузки поставить на ровную горизонтальную площадку;
Перед машиной на расстоянии 5 метров должен быть экран. Это может быть стена, забор до 1 метра в высоту, ворота гаража и т.д.;
На указанный экран следует нанести вертикальную линию, которая будет лежать в плоскости симметрии авто;
Справа и слева проводятся еще две симметричные линии, которые должны совпасть с центром левой и правой фары;
Затем на такой же высоте, как и центр фары от земли, нужно нанести горизонтальную линию, после чего еще одну на 5 см. ниже.
Далее включается ближний свет фар и можно начать регулировку. Сначала одну, затем другую фару прикрывают, определяя положение световой границы по схеме, которая нанесена на экран.
В норме граница должна быть по второй линии (нижней). Если замечены отклонения, свет фар регулируют винтами для получения необходимого результата.

Советы и рекомендации

Разобравшись с тем, как отрегулировать фары без стенда, вполне можно реализовать данную процедуру самому. При этом часто бывает так, что неаккуратное вращение винтов может стать причиной сорванных резьб и т.д.

По этой причине нужно заранее определить, где находятся такие регулировочные винты на конкретном авто, а также каким инструментом их оптимальное всего вращать без рисков поломок.

Еще отметим, что если ранее фары были приподняты, после регулировки фар может оказаться, что света недостаточно. В этом случае часто причиной становится помутнение стекла фары. Проблему частично устраняют путем установки более мощных ламп (иногда помогает), однако оптимально улучшать свет полировкой фар или полной заменой стекла фары.

Как правило, комплексный подход позволяет значительно улучшить качество освещения, при этом фары светят на дорогу, не ослепляя других водителей. Еще можно осуществить доработку, заменив галогеновые лампы на ксенон.

Пойти можно двумя путями. Если модель имеет версию с ксеноном с завода, тогда фары можно заменить, а также доукомплектовав автомобиль всеми нужными элементами. Также можно поставить ксенон не штатно.

При этом важно помнить, что во многих странах такие манипуляции и внесения изменений в конструкцию автомобиля запрещены. Более того, даже если после такой установки с контролирующими органами не возникает проблем, важно понимать, что просто заменить галогеновую на ксеноновую лампу недостаточно. Ксеноновые лампы намного ярче, чем галогеновые!

Стандартные фары и отражатели не рассчитаны на такой световой поток и сильно слепят встречный транспорт даже в том случае, если все регулировки фар выполнены правильно и точно по схеме.

Само собой, ослепление встречных водителей может стать причиной конфликтов на дороге, а также ухудшает безопасность как самого владельца авто с такой оптикой, так и других участников дородного движения.

Единственным выходом считается установка линзованного ксенона. В рамках такой установки штатная фара отдельно подготавливается, выполняется полировка стекла, после чего в фару устанавливается линза, которая позволяет сформировать четкую светотеневую границу и точно распределить свет на дорогу, избегая при этом ослепления встречных водителей.

Также рекомендуется отдельно установить омыватель фар или постоянно следить за их чистотой. Если есть корректор фар, в обязательном порядке следует им пользоваться в том случае, если загружена задняя часть автомобиля и фары по этой причине начали светить вверх.

Напоследок добавим, что если регулировка фар своими руками выполняется в кустарных условиях, важно не забывать и про освещение обочины. Если световой поток от левой фары, прежде всего, не должен слепить других водителей, уровень освещения правой обочины можно немного улучшить, приподняв правый край светового пучка немного выше.

Подведем итоги

С учетом приведенной выше информации становится понятно, что регулировка света фар и проверка такой регулировки должны выполняться с определенной периодичностью. Дело в том, что в процессе эксплуатации (например, от вибраций) или если фары снимались для проведения работ, регулировки могут сбиваться.

Параллельно важно понимать, что фары должны быть чистыми, стекло фары не поцарапанным. Сама фара не должна «потеть» и быть полностью герметичной. Только в этом случае можно рассчитывать на то, что освещение дороги будет максимально качественным и эффективным, при этом исключается ослепление встречных водителей.

как правильно отрегулировать фары самому

Задумайтесь, когда вы последний раз регулировали свет фар на своем автомобиле? Уверен, большинство из вас скажет, что никогда. А между тем регулировка фар не меньше влияет на безопасность дорожного движения, нежели исправные тормоза или рулевое управление.

Расскажем, когда регулировка фар обязательна и как её сделать самому, не используя сложное оборудование

Олег Славин

Те, кто много ездит в темное время суток, а зимой таких большинство, наверняка обратили внимание, что при разъезде с одним встречным автомобилем у вас не возникает какого-либо дискомфорта, а при встрече с другим приходится чуть ли не закрывать глаза от ослепительного света. Обычно такое встречается на трассе, когда водители забывают переключиться с дальнего света на ближний. (Напомним, что ПДД настаивают на том, что делать это нужно не менее чем за 150 м до встречного автомобиля или ранее, если водитель встречного транспортного средства попросит вас сделать это периодическим переключением света фар. )

Однако в большинстве случаев, особенно в городе, дальний свет здесь ни при чем. Виной белых кругов перед глазами становится неправильно отрегулированный ближний свет. Фара, вместо того чтобы освещать дорогу, начинает светить вверх, тем самым ослепляя встречных водителей. Но как такое может случиться, спросите вы, ведь с завода все автомобили выходят с отрегулированными фарами? И здесь мы переходим к первому пункту нашей статьи.

Причины нарушения регулировки света фар

На самом деле причин может быть масса. Первая – это простая замена лампочки. Лампы, как известно, от случая к случаю перегорают, и их приходится заменять. Меняются они, как правило, на подходящую по типу, но при этом другого производителя. Не думаем, что кому-то взбредет в голову искать в магазине точно такую же. Исключение составляют эксклюзивные лампочки, которые продаются парно. Когда одна фара светит белым светом, а вторая желтым, не очень красиво, согласны. Впрочем, и из-за этого вы вряд ли будете ездить впотьмах с одной фарой, особенно если лампа перегорит где-то на трассе, а вам еще пилить и пилить не одни сутки в другой город. Конечно же, купите первую попавшуюся. Вот тут как раз и может возникнуть необходимость регулировки фары.

Дело в том, что как бы ни были стандартизированы лампы, в зависимости от производителя, расположение спирали в них может быть смещено, особенно если речь идет о недорогих лампах или и вовсе о контрафакте. В связи с этим смещается и весь световой пучок, и фара либо начинает светить вверх и слепить, либо бить перед бампером. Так что, если вы поменяли лампочку в фаре, обязательно проверьте регулировку света. Случается и так, что из-за неудобства замены многие вставляют лампочки неправильно, то есть с перекосом, а это тоже ведет к тому, что фара начинает светить совсем не туда, куда должна.

Не секрет и то, что автомобили попадают в аварии. При повреждениях передней части автомобиля обычно требуется ремонт с демонтажом оптики. Но как бы хорошо ни был выполнен ремонт, фара приладится уже не на то место, на которое она была установлена на заводе и там же отрегулирована. Однозначно встанет она пусть и с небольшими, но смещениями. Да и сама фара, скорее всего, будет новой. Так что регулировка ей однозначно потребуется.

Меняют фары и по причине их поломки. Они, после долгой эксплуатации, тоже могут выходить из строя. Мутнеет стекло, тускнеет отражатель, да и попросту от температуры может рассохнуться пластик, удерживающий отражатель или линзу в корпусе, или же и вовсе отвалиться часть ее крепления к кузову. В этом случае фара меняется на новую, и ей так же обязательно требуется регулировка.

И еще фары могут украсть. Целых машин без головной оптики у нас на дорогах встречается немало. Просто вставить на место прежних новые недостаточно, необходима регулировка.

Так что причин для регулировки может быть много. Но зачастую владельцы останавливаются на том, что фара начинает светить. Как говорится, горит и ладно. А ведь на самом деле отрегулировать свет фар не так уж сложно.

Как правильно отрегулировать фары самому

Итак, вы, к примеру, поменяли лампочку в одной из фар. Проверить, туда ли она светит, можно непосредственно у магазина. Достаточно подъехать к стенке на расстояние примерно в пять метров, включить ближний свет (хорошо если это будут сумерки или ночь, но и днем в принципе на таком расстоянии разглядеть световой пучок возможно) и посмотреть, синхронно ли у вас светят фары.

По отражению на стенке сделать это несложно. Главное, чтобы площадка, на которой стоит автомобиль, была более или менее ровной. Если разница по высоте пучка от фары, где была заменена лампочка, с той, в которой лампа не менялась, не видна, значит вам повезло, регулировать не нужно. Если же фара светит чуть ниже или выше, то для начала проверьте, встала ли лампа на свое место. Если лампа четко стоит в посадочном месте, а светит не туда, то приступайте к регулировке. Для этого на фаре есть специальный винт, задействовав который, вы легко сможете либо опустить, либо приподнять световой пучок. Кстати, чтобы понять, правильно ли светят у вашего автомобиля фары в принципе, достаточно попросить встать перед машиной на расстоянии пяти метров человека. У правильно отрегулированных фар светотеневая граница будет находиться примерно на уровне колен.

Более точную регулировку фар можно провести при помощи лазерного строительного уровня. Для этого вам потребуется поставить автомобиль, но в этот раз уже на идеально ровную площадку, опять же на пять метров от экрана, коим может быть ровная стена дома или ремонтного бокса. Далее выставляем строительный уровень перпендикулярно ходу автомобиля с таким расчетом, чтобы лазерный луч проходил точно посредине ламп ближнего света или линзы, и его проекция отображалась на «экране», куда будут светить фары. Затем открываем капот и смотрим маркировку фары. На фаре обязательно будет указана цифра в процентах, которая характеризует отклонение луча к дорожному полотну от горизонта, называемая первоначальной направленностью. Как правило, это 1%, хотя может быть и больше.

А дальше дело техники. Включаем ближний свет и смотрим, где находится светотеневая граница пучка. Если она выходит за лазерную линию сверху, это говорит о том, что ваши фары светят неправильно. Причем они не только слепят встречных водителей, но и существенно сокращают видимость вам, потому как светят не на дорожное полотно, а вверх. Если граница пучка значительно ниже, то дорога по большому счету освещается только перед машиной, но никак не на том расстоянии, когда тормозной путь будет меньше границы видимости или как минимум равен ей. А это опять же плохо. Идеально, если граница светового пучка будет находиться ниже уровня лазера на 5 сантиметров, что при расстоянии до экрана в пять метров и составляет тот самый «1%» уклона. В этом случае фары будут правильно отрегулированными. Если же это не так, то вращение регулировочных винтов позволит вам легко привести их в норму.

Для более же точной и профессиональной регулировки фар можно обратиться на сервис. Впрочем, как показывает практика, после описанного выше метода регулировки, корректировка на профессиональном оборудовании потребуется небольшая, если и вовсе потребуется. К тому же не всякий специалист умеет правильно работать на таком оборудовании. Если, к примеру, вам перед регулировкой фар не проверили давление в шинах, это уже может сказать о «квалификации» мастера.

По правилам, перед регулировкой фар на специальном оборудовании должно быть проверено и выровнено давление в шинах, полностью заполнен топливный бак и остальные заправочные емкости, за рулем должен сидеть водитель или человек, схожий с ним по комплекции, опрессована подвеска, а ручной салонный корректор фар выставлен в положение «0». Только в этом случае можно гарантировать стопроцентный результат. Кстати, последний пункт – одно из обязательных условий при любой регулировке.

Так что не ленитесь проверять, куда светят фары вашего автомобиля. И тогда, будучи на границе света и тьмы, вы и сами никогда не заблудитесь, и встречного с пути истинного не собьете.

Хочу получать самые интересные статьи

Как снять, поменять и отрегулировать фару Lada Kalina (универсал, хэтчбек): замена и тюнинг лампы

Вне зависимости от автомобиля, эксплуатация транспортного средства должна осуществляться только при работающей оптике. Если фары по каким-то причинам не светят или работают некорректно, автовладелец должен произвести их ремонт перед тем, как выезжать на дорогу. Из этого материала вы сможете узнать, как снять фару на Калине и произвести замену ее стекла, а также источников освещения.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и особенности оптики на Калине

Перед тем, как произвести разбор передних или задних фонарей или поменять лампочки в оптике Калина универсал, седан или хетчбек, давайте разберемся в ее устройстве:

внешнее стекло, предназначенное для защиты источников освещения и предотвращения попадания в них влаги и пыли;
пластмассовый корпус, на который фиксируются основные компоненты;
прорезиненный уплотнитель между корпуса фары и стеклом используется для обеспечения герметичности конструкции;
источники освещения ближнего и дальнего света, а также поворотные огни;
пластмассовый отражатель, расположенный внутри корпуса, характеризующийся наличием зеркальной поверхности и использующийся для отбивания света ламп.

Диодная оптика Калины

Если фонари будут не отрегулированные, это может принести неудобства не только автовладельцу, но и водителям встречных машин. Если владелец авто сможет правильно отрегулировать фары, это позволит оптимально освещать не только дорогу, но и обочину. При этом оптика не будет слепить встречных водителей.

При работе ближнего освещения включаются только соответствующие лампочки. Если же водитель активирует дальний свет, то включаются источники дальнего и ближнего освещения. Непосредственно сама фара для Калины оснащается электромеханическим приводом и ее без проблем можно настроить, используя корректор. Сам корректор установлен на центральной консоли, поэтому регулировка производится из салона. Регулятор подключается к приводу, находящемуся непосредственно в фаре, при помощи проводки (автор видео — канал Лада Калина).

Демонтаж и ремонт оптики

Одной из самых распространенных неисправностей в работе оптики, если не брать во внимание выход из строя источников освещения, является повреждение стекла фары. Если поврежден сам фонарь, то его придется снимать и разбирать, чтобы поменять стекло.

Как разобрать фару и как производится замена лампы стоп-сигнала:

Для начала нужно открыть багажник и отодвинуть влево источник освещения стоп-сигнала.
На лампу стопового сигнала Калина необходимо нажать и провернуть влево, таким образом, устройство можно будет извлечь из места монтажа. Процедура установки производится в обратной последовательности.
Если же вам нужно заменить стекло, то для этого придется снимать бампер. Для этого нужно выкрутить соответствующие крепления.
После демонтажа бампера необходимо отсоединить все разъемы с проводкой, которые подключены к оптике.
Выполнив эти действия, можно открутить нижние фиксаторы фонаря, для этого воспользуйтесь гаечным ключом. После этого аналогичные действия производятся с верхними болтами, фиксирующими оптику. Когда все винты будут выкручены, саму оптику можно демонтировать.
Следующим этапом будет непосредственно ремонт стекла. Вам нужно вытащить фару на себя и осторожно извлечь прорезиненный уплотнитель. Обычно он фиксируется на фонаре достаточно крепко, поэтому, скорей всего, вам придется использовать канцелярский нож для того, чтобы разрезать резинку.
После того, как корпус фары и стекло будут отсоединены друг от друга, по периметру корпуса следует удалить все остатки клея и уплотнителя. Для этого вам также потребуется воспользоваться канцелярским ножом, а если остатки мелкие, то используйте наждачную бумагу. Удостоверьтесь в том, что поверхность на корпусе чистая и на ней нет следов уплотнителя и грязи.
Перед тем, как установить новое стекло, корпус по периметру установки необходимо будет обработать растворителем. Это позволит обезжирить поверхность, благодаря чему плотность прилегания нового стекла будет максимальной.
Далее, нанесите клей на новый уплотнитель и соедините само стекло с корпусом. Герметичность конструкции должна быть оптимальной, в противном случае может возникнуть проблема запотевания стекол оптики изнутри. Придавите фару с обеих сторон, чтобы линза максимально прочно соединилась с корпусом.
На данном этапе ремонт можно считать завершенным, сборка производится в обратном порядке. При монтаже фонарей их необходимо будет заново отрегулировать.

Фотогалерея «Замена стекла своими руками»

1. Выкрутите нижние болты, фиксирующие оптику. 2. После этого открутите верхние винты. 3. Отсоедините корпус от стекла и поменяйте последнее.

Идеи тюнинга

Есть несколько вариантов тюнинга оптики на Калине:

Тонировка фонарей. Эта процедура может быть произведена с использованием специального лака либо тонировочной пленки. Более подробная информация об этом виде тонирования приведена в этой статье.
Реснички на фары. Такой вариант тюнинга считается наиболее простым.
Специальная тюнингованная оптика. Современный рынок предлагает калиноводам огромный ассортимент различных тюнингованных фар. Это могут быть и так называемые ангельские глазки, и диодная оптика и т. д. В данном случае все зависит от предпочтений.
Установка других источников освещения — диодов или ксенона.

Видео «Установка лампочки ближнего освещения на Калину»

Детальная инструкция по установке ламп ближнего света в Калине приведена на видео ниже (автор ролика — канал Kalinin).

Загрузка …

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

2 способа снять фары с автомобиля lada kalina

Автовладельцы часто задаются вопросом, как снять фару на Калине, чтобы заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует приготовить инструменты и позаботиться о наличии места для работ.

Конструкция системы освещения

Оптика для Калины изготавливаются на двух заводах:

Оба типа оптики обладают отличными характеристиками и качественно освещают дорогу. Распознать продукцию Bosch можно по отсутствующему колпачку на лампе в ближнем модуле, а также по коду AL на стекле.

Устройство фары Лада Калина не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритными огнями. В новом кузове Калины габариты также играют роль ходовых огней.

В оптике Калины используются лампы:

ближний – H7, 55W;
дальний – h2, 55W;
указатели поворотов – PY21W, 21W;
габариты – W5W, 5W.

Световые элементы от габаритов подходят в модуль освещения номерного знака на крышке багажника. С 2013 года в Калину устанавливается модернизированная оптика, где за габарит и дневной огонь отвечает деталь W21/5W. В противотуманках устанавливаются лампы формата h21 с мощностью в 55W.

Какую оптику лучше выбрать

В процессе использования машины фонари подвергаются резким перепадам температуры, ударам камнями и мелкими песчинками. Эти факторы отрицательно влияют на стекло, снижают его прозрачность, ухудшая характеристики света.

С завода устанавливаются качественные фары, которые соответствуют требованиям по безопасности. Неофициальные замены комплектуются линзами под ксенон, «ангельскими глазками» и измененной геометрией рефлектора. Такие фонари выглядят красиво, однако изнашиваются быстрее из-за некачественных материалов и могут запотевать при влажной погоде.

Выбирая новую оптику, лучше довериться официальным производителям – Bosch или «Автосвет». При покупке важно уточнить модификацию кузова и год выпуска Калины. В зависимости от комплектации встречаются притемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В зависимости от типа кузова в Калине установлены разные детали:

седан, хетчбэк – стандартная оптика;
спорт, универсал – оборудуются более вытянутым отражателем с увеличенной площадью для повышения площади освещения на 20%.

Чтобы подключить улучшенную оптику на Калину, не нужно прокладывать дополнительные провода или менять контактные разъемы. По точкам крепления и форме оптика не отличается.

При покупке фонарей следует обратить внимание на оригинальные детали с улучшенными показателями. Это позволит повысить характеристики луча без вмешательства в проводку и переделки штатного крепежа.

Противотуманные фары

Покупая новые ПТФ, выбирать лучше из оригинальных деталей. Штатные фонари оборудованы прочным стеклом и качественным рефлектором, который направляет луч в соответствии с ГОСТ.

Противотуманки на Калину производят:

Модели отличаются по форме стекла, по качеству различий нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях отсутствуют противотуманки. Для их подключения придется дополнительно приобрести кнопку в салон, реле ПТФ и демонтировать заглушки бампера.

В магазинах встречаются модернизированные фонари с линзами для газоразрядных ламп или светодиодными модулями. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям по безопасности транспорта. За такие детали можно получить штраф и предписание на устранение неисправности в течение 10 рабочих дней.

Передние фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы потребуется:

набор гаечных ключей;
отвертки;
тряпка;
перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать пространство в гараже. Чтобы заменить фары, требуется демонтировать бампер и открутить несколько крепежных болтов.

Демонтаж

Действия, необходимые, чтобы снять фары:

Открыть крышку капота.
Отключить клемму аккумулятора.
Вытащить клипсы из передней части подкрылка.
Открутить крепеж решетки радиатора и снять ее.
Отщелкнуть все клипсы по контуру бампера и выкрутить саморезы.
Снять бампер, не поцарапав уголки крыльев и фары.
Отключить штекер питания оптики.
Открутить два винта, удерживающие фонарь сверху.
Отвернуть нижние болты фары.
Аккуратно снять деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность. Для этого подключаем фонарь к разъему и проверяем весь функционал. При монтаже новой детали не стоит торопиться, важно соблюдать аккуратность и не повредить корпус или стекло.

Ремонт

Для разборки фары Калины потребуется их демонтаж. Выполнить ремонт фары Калины можно с помощью полировки стекла, его замены, промывки внутренних деталей или восстановления отражателя.

Чтобы снять стекло, потребуется:

Демонтировать деталь.
Нагреть фары в коробке с помощью фена.
Оторвать стекло.
Провести все требуемые работы и собрать фонарь с помощью специального герметика.

Чтобы разобрать фару, потребуется несколько часов времени в зависимости от опыта автовладельца. Замена стекол фар Калины улучшит экстерьер и повысит светопропускаемость.

Во время работы важно соблюдать технику безопасности, не оставлять фен без присмотра и использовать перчатки.

Монтаж

Перед установкой фонарей следует промыть места крепления и посадочное пространство. Монтаж выполняется в следующем порядке:

Подключается штекер питания.
Совмещаются крепления фары Калины и притягиваются штатными болтами.
Навешивается бампер спереди и прикручивается на саморезы.
Устанавливается радиаторная решетка.
Возвращаются клипсы левого и правого подкрылков.

Способы зачистки ржавчины на автомобиле

В версиях с противотуманными фонарями придется дополнительно подключить разъемы к лампам при установке бампера и отключить во время снятия.

Противотуманные фары

ПТФ на Калину устанавливаются только на дорогие комплектации. Однако с завода проложена вся проводка и присутствуют «ушки» для крепежа на бампере. Чтобы установить фары, придется докупить клавишу включения, рамки в цвет кузова и реле.

Установка противотуманных фар:

Отверткой снять заглушки под ПТФ.
Прикрутить фонари в штатные выемки.
Защелкнуть рамки, чтобы скрыть лишнюю полость.

В Лада Калина Кросс используются черные матовые заглушки, которые не требуют окраски. При монтаже своими силами следует заранее купить болты для крепления фары.

Как подключить электрическую часть

Подключение ПТФ в штатную проводку не занимает много времени. Для поиска косы следует осмотреть район лонжерона в месте входа основного пучка. Штекер для ПТФ примотан к проводам изолентой.

Противотуманные фары Калина 2 часто комплектуются подробной инструкцией и дополнительным переключателем, который нужно установить вместо старого модуля для включения света. Подключение к заранее проложенной проводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии кабелей питания в косе придется самостоятельно протягивать провода в салон, подключать их к разъему, противотуманки с плюсом и минусом и подключать через реле. Подробное описание подключения прилагается в комплекте с деталью в виде схемы.

В процессе монтажа потребуется:

изолента;
медные провода;
гофра;
разъемы, подходящие для ламп.

Во время прокладывания проводки следует отключить аккумулятор и строго следовать инструкции.

Обслуживание и замена задней фары

Чтобы заменить лампы в заднем фонаре Калина 2 универсал и хетчбэк, нужно снять всю блок-фару. Для этого нужно:

Отщелкнуть заглушку рядом с болтом ремня безопасности.
Открутить гайку.
Открыть окошко уплотнителя и открутить оставшиеся крепежи.
Вытащить фонарь.
Лампы вытаскиваются с помощью поворота цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек следует аккуратно снимать гайки, чтобы они не закатились под обшивку. Утерянная деталь будет греметь во время вождения, и в конечном итоге придется разбирать все багажное отделение.

В Калине седан присутствуют специальные отсеки в мягкой обивке для доступа к гайкам. Снимать дополнительные заглушки не потребуется.

Чтобы поддерживать автомобиль в отличном состоянии, требуется периодически выполнять замену ламп, чистить оптику или устанавливать новую. Для снятия передних, задних фар и противотуманок в Калине не требуется дорогостоящих инструментов и специальных знаний.

Как снять фару на Ладе Калине? 2 эффективных способа демонтажа

Актуальность снятия фары с машины может быть обусловлена необходимостью отрегулировать устройства, улучшить декоративные свойства или заменить старую комплектацию. Выпускающий Ладу-1118 завод использует в качестве базовых фонари следующих брендов – киржачский ЗАО «Автосвет» и Bosch. Изучите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.

Также об этом свидетельствует использование поликарбоната в качестве материала для фонарей. Наличие колпачка лампы ближнего освещения указывает на принадлежность фары компании «Автосвет». Как снять фару на Ладе Калине для проведения с ней дальнейших манипуляций и какие способы для этого существуют?

Устройство фар

Традиционно осветительная система рассматриваемой модели авто представлена распределёнными на три секции блоками, за счёт которых активируется ближний, дальний и габаритный свет, а также обозначается поворот. Активация ближнего света требует использования предназначенных именно для этой цели лампочек.

Включение дальнего света обеспечивает одновременная работа блоков, которые отвечают за ближнее и дальнее освещение, а мощность каждого приравнивается к 55 Вт. Специальные прозрачные рассеиватели монтированы на переднюю часть каждой из упомянутых секций.

Мощность поворотников, в свою очередь, составляет 20 Вт, их цвет оранжевый.

Использование специального корректора позволяет регулировать фары. Работа электрического корректора базируется на электромеханическом приводе. Традиционно в регулировочной системе есть монтированное на панели приборов устройство, а также специальный привод, за счёт которого электрические провода в фарах соединяются.

Настройка такого электрического корректора требует полной разборки фар. Есть и другие причины для демонтажа осветительной системы. Это может быть монтаж новых осветительных элементов или тюнинг.

Выполнить данную манипуляцию можно двумя способами – со снятием бампера и без.

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
Внизу слева и справа нужно изъять ещё по одному саморезу.
Снизу также необходимо выкрутить три болта, которые крепят бампер.
Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
Остаётся изъять два шурупа в зоне под номерными знаками.
Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Демонтаж фар

При условии снятого бампера дальнейшие действия по демонтажу фар выглядят следующим образом.

Необходимо изъять силовую балку бампера.
Нижние болты, которые фиксируют переднюю фару, также необходимо извлечь. Вы не обнаружите их сразу, поэтому слегка отклоните балку в сторону и с помощью трещотки с головкой на 8 отвинтите два болтика.
Верхних болтов также два. Справиться с первым поможет крестовая отвёртка, а со вторым – ключ на 8.
Отсоедините штекеры питания, отвечающие за регулировку по высоте пучка света и за само освещение. Фиксацию штекера электрической регулировки обеспечивает защёлка, не забудьте её отогнуть.
Остаётся взяться за корпус фары двумя руками и извлечь её.

Демонтаж фары без снятия бампера

Не каждый водитель располагает достаточным количеством знаний и опыта, чтобы с первого раза самостоятельно снять бампер. Также данный этап занимает много времени, поэтому есть другой способ снятия фар с Калины. Рассматриваемый подход требует следующих действий.

Избавьтесь на время от устройства с охлаждающей жидкостью и корпуса воздушного фильтра.
Используйте отвёртку для извлечения заглушки ПТФ.
Найдите нижний крепёж элемента освещения и разверните болт на данном участке. После проведённой манипуляции проденьте руку в отверстие ПТФ.
Найдите на верхней части конструкции блока фонарей болты и демонтируйте их с помощью ключа на 8. Найти их можно недалеко от радиатора.
Фиксацию элемента на крыле машины обеспечивает винт, который также следует открутить, используя крестовидную отвёртку соответствующего размера.
Постарайтесь аккуратно отодвинуть ближе к двигателю часть, которая расположена ближе к радиатору, путем разворота блок-фонаря. Снимите нижние крепёжные элементы с посадочных мест.
Воспользуйтесь короткой головкой, чтобы вывернуть болты и вынуть нижние крепежи фары.
Лёгкое движение на себя позволит извлечь фонарь. Следите за целостностью лакокрасочного покрытия, поскольку фонарь в данный момент будет очень близко к крылу и бамперу.

Выводы

В снятии фар нет ничего сложного, если строго придерживаться инструкции, аккуратно работать и уметь обращаться с крепёжными элементами. После выполнения необходимых манипуляций – настройка, тюнинг или замена, вы сможете собрать конструкцию устройства в обратном порядке.

Пожалуйста, оцените этот материал!

Снятие, установка и замена передней фары Лада Калина

Нельзя сказать, что запотевание фар на автомобиле Лада Калина — это слишком распространенная проблема, но она имеет место быть. Данная статья поможет вам разобраться в том, как правильно и быстро снять фару, обработать ее герметиком и смонтировать на место.

Если фары стали тусклыми, то вам понадобится полировка фар, заказать ее можно на сайте autotriplex.ru. Там вы найдете подробное описание услуги, а также цены, условия сотрудничества и многое другое.

В первую очередь нам понадобиться герметик. Лучше всего сразу брать хороший, так как по цене он будет не намного дороже, а вот качество у него заметно лучше.

Порядок выполнения работу по демонтажу и монтажу блока фар на автомобиле Лада Калина:
На Калине есть весьма неприятная особенность: для снятия фары необходимо предварительно демонтировать передний бампер.

Как это сделать мы уже описывали в наших статьях по ремонту и обслуживанию LADA Kalina.

Для дальнейших работ нам понадобиться головка на «13» и вороток, которые позволят открутить силовую балку бампера с той стороны, где это сделать наиболее удобно.
Далее откручиваем нижние болты крепления передней фары. Для того, чтобы добраться до этого крепления, нам необходимо отогнуть балку в сторону и ввинтить два болта с головкой на «8». После этого откручиваем два нижних болта крепления передней фары Лада Калина.
Верхних болта тоже два. Чтобы их открутить на понадобиться один ключ на «8» и второй под крестообразную отвертку. Откручиваем болты, после этого можно отсоединить штекеры питания от передней фары LADA Kalina, один из них отвечает за питание освещения, а второй за регулировку пучка света по высоте. Чтобы снять штекер электронной регулировки необходимо предварительно отогнуть защелку, которой он крепится.
Следующий шаг — вынимаем фару с посадочного места.
Если у вас есть проблемы с фарой в виде образовывающегося конденсата, то необходимо нанести по всему периметру стыка стекла и корпуса силиконовый герметик. Как правило, сохнет он от одного часа до двух, в зависимости от производителя. Когда герметик полностью высохнет, можно ставить фару обратно.
Если необходимо просто заменить фару, то проделайте все манипуляции в обратно порядке. Всего на замену фары необходимо менее одного часа, в случае если вы промазываете ее герметиком, то это время увеличивается на время высыхания герметике.

Изображения: http://ladakalinablog.ru/snyatie-ustanovka-i-zamena-perednej-fary/

Снять фару Лада Калина без снятия бампера

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с устройством головной оптики, ее назначением и основными мероприятиями по ремонту, обслуживанию и замене, к примеру, как снять фару.

Как известно, фары служат для освещения дорожного полотна и для обозначения транспортного средства в потоке.

Современная оптика имеет блочную структуру, куда заключены лампы, выполняющие различную роль: ближний или дальний свет, поворотники, габариты и пр. Сегодня фары стали атрибутом безопасности при движении.

И при замене появляется закономерный вопрос, как снять фару? Также иногда требуется только замена стекла фары.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены собственными конструктивными особенностями. В каждой из блок-фар присутствуют по три секции, выполняющие следующие функции:

освещение дороги в режиме ближнего света;
то же, только в режиме дальнего;
подсветка габаритов;
указатели поворотов.

Фары должны быть корректно отрегулированы, иначе они способны принести не только водителю, но и другим участникам трафика массу неудобств. Правильно отрегулированная оптика, позволит уверенно освещать обочину и не будет ослеплять водителей, движущихся навстречу.

Активируя в салоне Лада Калина 2 специальный переключатель, водитель включает режим ближнего света. Если эту же рукоятку перевести в режим дальнего освещения, то параллельно с включением соответствующих ламп активными остаются также световые устройства, отвечающие за ближний свет.

Лампы поворотников имеют ярко-оранжевые колбы, а в корпусах секций установлены прозрачные рассеиватели.

В Лада Калина блок-фары оснащены электромеханическими приводами, что позволяет легко выполнить настройку светового пучка в зависимости от загруженности кузова и дорожной обстановки. Специальный регулятор находится на панели в салоне, а приводной механизм – в блок-фаре.

Во время сборки кузова Лада Калина производитель применяет фары от таких известных изготовителей, как «Bosch» и «Автосвет».

Для выяснения, какой именно бренд произвел фару для конкретного экземпляра автомобиля, следует внимательно изучить корпус данной оптики. Символ «AL» будет свидетельствовать о том, что фару произвели в «Bosch» (Россия).

Этот бренд применяет такой материал, как поликарбонат. В данной модели фар не используется колпачок, который можно было бы увидеть над колбой лампы ближнего света.

Продукция «Автосвета» также выполнена из поликарбоната, однако в конструкции уже присутствует указанный колпачок.

Разобрав фару, владелец Лада Калина может обнаружить в ней присутствие множества деталей и прочих элементов, среди которых:

проводка;
лампы и отражатели;
стекла;
кронштейны крепежа и заглушки;
приводной механизм и пр.

Благодаря активной работе инженерного корпуса производителя конструкция фар пребывает в постоянном совершенствовании. Так в арсенале Лада Калина появились неоновые фары. Хотя светопропускаемость у них немного ниже в сравнении со штатными вариантами, однако, при тестировании такая модификация оптики продемонстрировала завидные результаты.

Далее расскажем, как снять фару и осуществить ее замену.

Замена головных ламп

У каждой лампы имеется свой ресурс, величина которого зависит от многих факторов. Со временем устройства выходят из строя и требуют замены. И тогда появляется вопрос: как разобрать фару?

Габариты Калина
Противотуманные фары Калина
Размер дворников на Калину

Процедура замены простая, но перед этим необходимо правильно выбрать световые устройства из массы продуктов, предлагаемых сегодняшним рынком. Хотя иногда требуется только замена стекла фары.

Итак, если фары куплены, тогда меняем:

Снимаем защитный чехол с корпуса фары. Он резиновый, поэтому его легко сдернуть, если потянуть за один из трех ярлыков.
Отключаем разъем питания.
Отжимаем пружинный фиксатор.
Как снять фару? Вынимаем лампу, на место которой устанавливаем новый элемент.

Внимание! При замене галогенной лампы следует избегать касания рук о колбу. Это может вывести прибор из строя. Со временем жировые отпечатки пальцев вызовут потемнение стекла, после чего лампа будет перегреваться и в итоге сгорит.

Если касание произошло, необходимо протереть поверхность колбы салфеткой, смоченной спиртом.
Меняем габаритные лампы
Также удаляем чехол и отключаем соответствующий патрон от бортовой сети.
Извлекаем лампу, а на ее место устанавливаем новую.

Как заменить в поворотнике?

Просто!

Патрон с лампой поворачиваем влево на 45 градусов и вынимаем его наружу.
Извлекаем лампу и заменяем ее новым аналогом.

Замена в фарах кормы

Патрон вынимаем влево.
Надавливаем на лампу, поворачиваем снова влево и вытаскиваем.
Устанавливаем новую лампу в обратной последовательности.

Подведем итоги

Некоторые владельцы с целью придания облику своей Лада Калина индивидуальности склоняются к модификации фар.

Это подразумевает покраску наружной колбы корпуса, наклейку ресничек, оклейку протекционной пленкой, тонировку, также осуществляется замена стекла фары и пр.

В любом случае фара должна быть полностью исправной и демонстрировать свой функционал в любой дорожной ситуации. Полезно будет иметь несколько ламп в запасе. А как разобрать вы теперь знаете.

Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света + видео

С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться.

Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

Пошаговая инструкция по замене

Подкапотное пространство Калины-2 (ВАЗ-2192, 2194)

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
Отключают обе клеммы от контактов лампы;
Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Читайте так же: Лампы, применяемые в автомобиле «Калина-2»

Скоба прижимает патрон к плоскости блок-фары

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Блок-фара Калины-2, правильная настройка направления пучка

В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар.

Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

Центры пучков должны оказаться на линиях AE, BE;
Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Читайте так же: Снимаем центральную консоль на Лада Калина 2

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?
О: Не получится выполнить установку ламп в штатную фару.
В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света.

Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

Замена ламп ближнего света, инструкция на видео

Меняем лампы в блок-фаре Lada Kalina

10 февраля 2016 года

Замена ламп в фаре автомобиля с 2013 года выпуска

Блок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворотаБлок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворотаБлок-фара (левая): 1 — вентиляционная трубка; 2 — крышка секции ближнего света; 3 — крышка секции дальнего света; 4 — регулятор пучка света в вертикальной плоскости; 5 — патрон лампы габаритного света и дневного ходового огня; 6 — электрический разъем; 7 — регулятор пучка света в горизонтальной плоскости; 8 — патрон лампы указателя поворота

Замену ламп показываем на левой блок-фаре. Для лучшего доступа отводим в сторону воздушный фильтр. Для замены лампы в правой блок-фаре этого делать не нужно. Для наглядности работу показываем на снятой блок-фаре. В правой блок-фаре лампы меняем аналогично.

Для замены лампы ближнего света снимаем резиновую крышку большего диаметра с корпуса блок-фары.

Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы. Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону.Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя и отводим в сторону. Вынимаем лампу ближнего света из корпуса блок-фары.Вынимаем лампу ближнего света из корпуса блок-фары.Вынимаем лампу ближнего света из корпуса блок-фары.

Внимание! Лампы ближнего и дальнего света — галогенные. Не следует касаться их стеклянной колбы, так как следы от пальцев приведут к потемнению лампы при нагреве. Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н7 в обратной последовательности.

Для замены лампы дальнего света снимаем резиновую крышку меньшего диаметра с корпуса блок-фары.

Отсоединяем колодку провода от вывода лампы.Отсоединяем колодку провода от вывода лампы.Отсоединяем колодку провода от вывода лампы. Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону.Нажав на концы пружинного фиксатора лампы, выводим их из зацепления с крючками отражателя и отводим в сторону. Вынимаем лампу дальнего света из корпуса блок-фары.Вынимаем лампу дальнего света из корпуса блок-фары.Вынимаем лампу дальнего света из корпуса блок-фары.

Устанавливаем новую лампу Н1 в обратной последовательности.

Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке)…

…вынимаем патрон с лампой из корпуса блок-фары.…вынимаем патрон с лампой из корпуса блок-фары.…вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Патрон уплотняется в корпусе блок-фары прокладкой. Если прокладка порвана или потеряла эластичность, заменяем ее новой.

Устанавливаем новую лампу PY21W в обратной последовательности.

При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.При этом два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.

Для замены лампы дневного ходового огня и габаритного света поворачиваем патрон лампы против часовой стрелки…

…и вынимаем патрон с лампой из корпуса блок-фары.…и вынимаем патрон с лампой из корпуса блок-фары.…и вынимаем патрон с лампой из корпуса блок-фары. Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W21/5W в обратной последовательности.
Замена ламп в фаре автомобиля, выпущенного до 2013 года
Отличие процедуры замены ламп в фаре автомобиля, выпущенного до 2013 года, состоит только в том, что лампа габаритного огня расположена под колпаком лампы дальнего света, а лампа дневного ходового огня просто отсутствует.
Покажем замену ламы габаритного огня на правой блок фаре.

Открываем защитный чехол лампы дальнего света.Открываем защитный чехол лампы дальнего света.Открываем защитный чехол лампы дальнего света. Вынимаем патрон с лампой.Вынимаем патрон с лампой.Вынимаем патрон с лампой. Вынимаем лампу из патрона.Вынимаем лампу из патрона.Вынимаем лампу из патрона.

Устанавливаем новую лампу W5W указателя поворота в обратной последовательности.

Меняем лампы в блок-фаре Lada KalinaМеняем лампы в блок-фаре Lada KalinaОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Сергей Моисеев

Достоинства:

Надежный и неприхотливый автомобиль, запчасти дешевые и прост в обслуживании. Прошу заметить это все относительно.

Недостатки:

Недостатки писать не буду, так как для каждого владельца они свои. Смотря кто с чего пересел…

Как можно снять фару на Ладе Калине?

Многие автомобилисты интересуются, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки либо замены. Сама фара считается простым источником направленного света. Ее главным предназначением является освещение дороги, а также окружающей местности.

Особенности устройства фар

Стандартно фары Лада Калина объединены в блоки, которые разделены на три секции, обеспечивающие:

ближний свет;
габаритный и дальний свет;
обозначение поворота.

При включении ближнего света используются исключительно лампочки для него. Если же включить дальнее освещение, загорается комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом мощность каждого равна 55 Вт. Спереди на каждой секции указателей есть специализированные прозрачные рассеиватели.

Поворотники светят оранжевым и имеют мощность около 20 Вт.

Регулировка фар происходит с помощью специализированного корректора. Электрокорректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой приборной панели, и специализированный провод, который соединяет электропровода в фарах. Чтобы настроить электрокорректор фар, придется разобрать их.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных выделяют:

тюнинг фар;
установка нового комплекта вместо старого;
необходимость отрегулировать электрокорректор фар.

Перед тем как снять фару, когда требуется ее замена, желательно определить компанию, изготовившую деталь. Для этого необходимо внимательно осмотреть стекло. Если на нем присутствуют символы AL, данный комплекс освещения произведен заводом Bosch.

Некоторые модели фар этого производителя выполнены из поликарбоната, на них нет колпачка ламп ближнего освещения. Если же лампа, используемая для ближнего света в поликарбонатной фаре, оснащена колпаком, скорее всего, она сделана компанией «Автосвет».

Как происходит демонтаж фар?

Система освещения в Калине имеет в своем составе:

стекла либо поликарбонат;
корпус;
заглушки фонаря;
сами лампы;
светоотражатели;
проводку;
декоративные вставки.

Чтобы заменить и отрегулировать фары, чаще всего приходится снимать передний бампер. Только после этого все винты снизу, а также сверху станут более доступными.

Как только они будут демонтированы, можно снять сам блок-фару, предварительно убрав все провода и колодки.

Но не каждый автовладелец имеет достаточно опыта, чтобы демонтировать весь бампер. Кроме того, частой проблемой является нехватка времени для смены всей системы освещения. Именно поэтому замена освещения без полного демонтажа считается более популярной.

Чтобы разобрать фару своими руками, нужно подготовить такие инструменты:

один ключ на 8 и один на 10;
крестовидные и плоские отвертки;
новый компонент осветительной системы.

Чтобы модернизировать освещение на Калине, нужно осуществить такие действия:

Снимите корпус воздушного фильтра и устройство со специализированной охлаждающей жидкостью.
Уберите с помощью отвертки заглушку ПТФ.
Выверните ключом на 10 болт, расположенный снизу под фарой.
Уберите болты, расположенные сверху на блок-фонарях. Они находятся возле радиатора. При этом нужно пользоваться ключом на 8.
Открутите винт, который закрепляет фонарь на крыле машины, применяя большую крестовидную отвертку.
Разверните блок-фонарь таким образом, чтобы отодвинуть часть возле радиатора чуть ближе к мотору машины. Это позволит снять крепежи, расположенные снизу, с их посадочных мест.
Уберите нижние железные крепежи. Чтобы это сделать, необходимо вывернуть короткой головкой несколько болтов.
Снимите фару, потянув ее на себя. Постарайтесь при этом не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить другое устройство своими руками не составит труда. Устанавливать новую фару необходимо, выполняя действия в обратном порядке. Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.

характеристик и правил замены фар Лада Калина.

Регулировка света фар

В одной из прошлых тем я писал про запотевание передней левой фары на моей Калине. Итак, сегодня я решил его снять и промазать все стыки стекол и корпуса силиконовым герметиком. Пошел на авторынок, взял трубку американского производства за 80 рублей и занялся ремонтом, о котором подробно расскажу ниже.

Порядок снятия и установки блока фар на Калину:

Если на предыдущих моделях отечественного производства эту процедуру удавалось выполнить достаточно быстро, то на Калине сначала нужно будет снять передний бампер.Я писал об этом в прошлой статье, поэтому прочтите сначала:
После этого понадобится головка на 13 и ручка для откручивания силовой балки бампера с той стороны, где это нужно.

Следующим шагом является ослабление болтов нижнего крепления фары. Чтобы до них добраться, нужно слегка отогнуть балку в сторону и открутить два болта храповым механизмом с головкой на 8 точек.

Теперь можно переходить к верхним болтам, их тоже два: один под ключ на 8, а второй под крестовую отвертку:

А после этого можно отсоединить от фары Калина вилки питания: одна отвечает за освещение, а вторая за регулировку высоты светового луча. Штекер электрорегулировки фиксируется защелкой, которую предварительно нужно отогнуть.
Берем корпус обеими руками и снимаем с сиденья.

Если необходимо приклеить, то необходимо нанести силиконовый герметик по всему периметру стыка стеклопакета, подождать не менее часа, пока он высохнет, и установить обратно.

В случае замены фары на новую собираем все сразу в обратной последовательности, установив все провода питания на свои места.

После промазал все с герметиком, пока не проехал и про результат сказать не могу. Как только пройдет какое-то время и запотевания не будет, обязательно отпишусь в комментариях к статье. Я провел со своей Калиной минимум 2 часа, но это все мелочи — главное, чтобы результат был положительным!

Как можно снять фару на Ладе Калине?

Многих автолюбителей интересует, как снимают фару на Калине.Ведь посреди всех частей автомобиля, а именно фары, в большинстве случаев становятся предметом доработки или замены. Сама по себе фара считается распространенным направленным источником света. Его основное предназначение — освещение дороги и окрестностей.

Особенности устройства фары

Стандартно фары Lada Kalina объединены в блоки, которые разделены на три секции, обеспечивая:

ближний свет;
габаритный и дальний свет;
.

При включении ближнего света используются только лампочки. Если включить дальнее освещение, зажигается комплекс, состоящий из дальнего и сразу ближнего освещения , при этом мощность каждого составляет 55 Вт. На каждой секции индикаторов есть специальные прозрачные диффузоры.

Указатели поворота оранжевого цвета, мощностью около 20 Вт.

Регулировка фар осуществляется с помощью специального корректора. Корректор фар имеет электромеханический привод.Стандартная система регулировки содержит устройство, установленное специально на самой панели приборов, и специальный провод, соединяющий электрические провода в фарах. Для регулировки корректора фар придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:

тюнинг фар;
установка нового комплекта взамен старого;
Необходимость регулировки электрокорректора фар.

Перед тем как снимать фару , когда потребуется ее замена, лучше найти фирму, которая производила деталь. Для этого нужно внимательно присмотреться к стеклу. Если на нем есть знаки AL, этот осветительный комплекс произведен компанией Bosch.

Снятие фары Лада Калина

Меняем битые стекла фар (БОШ старой модели), на автомобиле LADA KALINA .

Замена фар на Калину

Снимаем фару не снимаем бампер на Калина .

Некоторые фары этого производителя изготовлены из поликарбоната, у них нет цоколя лампы рядом с освещением … Если лампа ближнего света в фаре из поликарбоната оснащена цоколем, то, скорее всего, производства Автосвет .

Как разбираются фары?

В систему освещения в Калине входят:

стекло или поликарбонат;
кузов;
свечей фонарных;
сами лампы;
отражателей;
электропроводка;
декоративных вставок.

Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только тогда все винты снизу и сверху станут более доступными. Как только они будут демонтированы, можно снять сам блок фары , предварительно сняв все провода и колодки.

Но не у каждого автовладельца достаточно опыта разобрать бампер целиком. Кроме того, частой проблемой является отсутствие времени на замену всей системы освещения.Именно поэтому более популярной считается замена освещения без полной разборки.

Чтобы разобрать фару своими руками, необходимо подготовить следующие инструменты:

один ключ на 8 и один на 10;
крестовых отверток и отверток;
новый компонент системы освещения.

Для обновления освещения на Калине необходимо выполнить следующие действия:

Снимите корпус воздушного фильтра и специальное устройство охлаждения.
Снять заглушку ПТФ отверткой.
Выкрутите ключом на 10 болт, расположенный под фарой.
Снимите болты, расположенные наверху фонарей. Они расположены возле радиатора. В этом случае вам нужно использовать ключ на 8.
С помощью большой отвертки Phillips открутите винт, которым фонарь крепится к крылу.
Разложите блок фонаря так, чтобы деталь возле радиатора переместилась немного ближе к двигателю автомобиля. Это позволит вам снять с посадочных мест расположенные внизу крепления.
Снимите нижний металлический фиксатор. Для этого необходимо открутить несколько болтов с короткой головкой.
Снимите фару, потянув ее на себя. Старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, своими руками установить другой прибор несложно. Установите новую фару в обратном порядке. Теперь осталось разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам автомобиля.

Актуальность снятия фары с автомобиля может быть связана с необходимостью регулировки приборов, улучшения декоративных свойств или замены старой комплектации. Завод по производству Lada-1118 использует в качестве базовых ламп следующие марки — ЗАО «Автосвет» из Киржача и Bosch. Осмотрите стекло и вы сами определите, с каким производителем имеете дело. Наличие символов AL идентифицирует продукцию Bosch.

Об этом также свидетельствует использование поликарбоната в качестве материала для фонарей.Наличие цоколя лампы ближнего света говорит о том, что фара принадлежит Автосвету. Как снять фару на Лада Калина для дальнейших манипуляций с ней и какие есть для этого методы?

Традиционно система освещения рассматриваемой модели автомобиля представлена блоками, распределенными на три секции, за счет которых включаются ближний, дальний и габаритный свет, а также указывается поворот. Для включения ближнего света необходимо использовать лампочки, предназначенные для этой цели.

Включение дальнего света обеспечивает одновременную работу узлов, отвечающих за освещение ближнего и дальнего света, а мощность каждого равна 55 Вт. Спереди каждой из этих секций установлены специальные прозрачные диффузоры.

Мощность поворотников в свою очередь 20 Вт, цвет у них оранжевый.

Использование специального корректора позволяет отрегулировать фары. В основе работы электрокорректора лежит электромеханический привод.Традиционно в системе управления есть устройство, установленное на панели приборов, а также специальный привод, благодаря которому подключаются электрические провода в фарах.

Для настройки такого электрокорректора требуется полная разборка фар. Есть и другие причины для демонтажа системы освещения. Это может быть установка новых элементов освещения или тюнинг.

Эту манипуляцию можно производить двумя способами — со снятием бампера и без него.

Все верхние и нижние винты будут доступны только в том случае, если передний бампер отсутствует. Выкрутив винты, можно переходить к снятию блока фары, но для начала следует избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

Еще один частый вопрос. Наш специалист поможет разобраться в этой проблеме.

Бампер следует снимать в соответствии со следующими инструкциями.

Выкрутить винты крепления подкрылков.Их должно быть всего четыре. Используйте отвертку Phillips.
Слева и снизу нужно открутить еще по одному саморезу.
Снизу еще нужно открутить три болта крепления бампера.
Снимаем решетку радиатора и приступаем к откручиванию болтов крепления бампера автомобиля.
Под номерным знаком находится декоративная пластиковая решетка, которую также необходимо временно снять. Для его снятия достаточно открутить два болта и приложить небольшое усилие, так как хомуты обеспечивают дополнительное крепление. Не бойтесь тянуть сильнее.
Осталось открутить два винта в районе под номерными знаками.
Для дальнейшего снятия бампера возьмитесь за его края по бокам и снимите с защелок, направив на себя. По весу этот элемент достаточно легкий, поэтому справиться с ним можно даже без посторонней помощи.

Разборка фар

Если бампер снят, дальнейшие действия по демонтажу фар следующие.

Необходимо снять силовую балку бампера.
Нижние болты крепления фары также необходимо снять. Вы не найдете их сразу, поэтому слегка наклоните балку в сторону и используйте храповик с 8-гранной головкой, чтобы открутить два болта.
Есть еще два верхних болта. Отвертка Phillips поможет справиться с первым, а ключ на 8 — со вторым.
Отсоедините электрические вилки, отвечающие за регулировку высоты светового луча и за само освещение. Фиксация штекера электрорегулировки осуществляется защелкой, не забудьте ее отогнуть.
Осталось ухватиться обеими руками за корпус фары и снять ее.

Разборка фары без снятия бампера

Не у каждого водителя достаточно знаний и опыта, чтобы снять бампер с первого раза. Также этот этап занимает много времени, поэтому есть еще один способ снять фары с Калины. Рассматриваемый подход требует следующих действий.

Утилизируйте устройство охлаждающей жидкости и корпус воздушного фильтра на некоторое время.
Отверткой снимите заглушку ПТФ.
Найдите нижнюю осветительную арматуру и разверните болт в этой области. После проделанной манипуляции проденьте руку в отверстие ПТФ.
Найдите болты на верхней части конструкции блока лампы и снимите их с помощью ключа 8.
Крепление элемента к крылу станка осуществляется винтом, который также необходимо открутить с помощью Крестовая отвертка подходящего размера.
Постарайтесь аккуратно пододвинуть деталь ближе к двигателю, которая ближе к радиатору, повернув блок лампы.Снимите нижние крепления с сидений.
Используйте короткую ручку, чтобы ослабить болты и снять нижние крепления фары.
Слегка потяните на себя, чтобы убрать фонарик. Обратите внимание на целостность лакокрасочного покрытия, поскольку в данный момент фонарь будет находиться очень близко к крылу и бамперу.

Итак, всем привет.

Определенная категория российских водителей отдает предпочтение отечественным автомобилям. Среди самых популярных — Лада-Калина.Довольно много владельцев этой небольшой и неприхотливой машины выполняют некоторые операции по обслуживанию самостоятельно. Они умеют делать то или это, в том числе и на Калине снимать фару. Об этом будет сказано ниже.

Особенности конструкции фар

Автомобили «Лада-Калина» в 2004 году получили новые фары, конструкция которых называется блочной. В отличие от предыдущих стандартных, в них сочетаются лампы, обеспечивающие ближний и дальний свет; подсветка (габаритные огни), указатели поворота.

Еще одна особенность — в новых фарах есть электрический пульт управления светом. Он позволяет водителю во время движения регулировать световой поток по высоте и направлению. Следует подчеркнуть, что подобное мероприятие в начале 2000-х было относительной редкостью.

Как и любой узел, механизм, деталь автомобиля, фары, в том числе Лада-Калина, иногда требуют обслуживания или ремонта. Для этого их необходимо снять с автомобиля. Целью такой операции может быть необходимость регулировки, улучшения декоративных свойств, замены старой конфигурации.

Тем, кто часто выполняет много работ на машине самостоятельно, перед тем, как снимать фары, рекомендуется узнать, какая фирма их изготовила. Сделать это несложно, нужно лишь осмотреть стекло. Символы AL указывают на то, что осветительный прибор произведен компанией Bosch.

При производстве Лада-1118 (Калина) основные лампы устанавливаются на изделиях: Киржач, ЗАО «Автосвет» и Bosch. Ошибиться сложно. Определить производителя можно по характеристикам некоторых элементов.Итак, если на лампу ближнего света есть колпачок, то его производит Автосвет.

Для начала операции «снятие фары на Калине» желательно хотя бы немного ознакомиться с принципом работы данного агрегата. Он состоит из трех частей. Как уже было сказано — ближний и дальний свет, габаритный свет, поворотник.

Дорога освещена лампами накаливания мощностью 55 ватт. Для предотвращения ослепления водителей встречных автомобилей на их передней части устанавливаются специальные диффузоры. Лампы указателей поворота, как и габаритные огни, имеют мощность 20 Вт.В этом случае «поворотники» дают оранжевый свет.

Есть специальный корректор регулировки фар. Имеет электромеханический привод. Управление осуществляется из салона, где на приборной панели есть специальный прибор. Для регулировки корректора, если он не работает должным образом, необходимо полностью разобрать фару. Но такая разборка может потребоваться и в других случаях. Это, например, настройка или установка новых элементов освещения.

Снимаем фару, предварительно демонтировав бампер на Лада Калина

Снять фару Калина с последующей ее разборкой можно двумя способами.Сначала снимается бампер, вторым операция выполняется без его снятия.

В любом случае вам понадобятся такие инструменты, как гаечные ключи на 8 и 10 мм, плоские и крестовые отвертки. Конечно, когда речь идет о компонентах освещения, нужно заранее позаботиться о запчастях.
Особо скажу о ключах.

Водители, выполняющие некоторые работы самостоятельно, знают, что есть ключи — открытые, торцевые и заглушки. Если позволяет место, лучше оставить гайку развальцованной или развальцованной.Затем обнимаются все стороны. Это гарантирует, что края не будут повреждены из-за трудного вращения.

Желательно и головы. Лучше всего, если вы приготовите трещотку. Дело в том, что в некоторых местах простым ключом орудовать довольно сложно, так как он поворачивается на небольшой угол.

Первое, что нужно сделать при демонтаже фары со снятием бампера — отверткой Phillips открутить четыре самореза крепления подкрылков. После этого нужно найти еще пару шурупов.Они внизу, один справа и один слева. Чтобы не ошибиться и не терять время зря, лучше использовать смотровую яму.

Если его нет, то операцию можно проводить лежа на заранее подготовленной мобильной плоскости или на полу, накрыв ее подручным материалом. Когда эти два нижних самореза также вывернуты, откручиваем три болта, также расположенные внизу.

Теперь можно легко снять решетку радиатора и открутить болты крепления бампера к кузову.Следующая операция — снятие декоративной решетки. Он сделан из пластика и расположен под номерным знаком. Там два болта. Найти их легко. После того, как они откручены, вам нужно просто потянуть решетку на себя.

Тянуть нужно сильнее. Дело в том, что на решетке есть дополнительные крепления — хомуты. Они достаточно прочные, а потому бояться поломки не нужно.

Последний шаг — откручиваем и вытаскиваем два винта под номерным знаком.Затем цепляемся за края бампера и, направляя его на себя, отрываем от защелок. Бампер «Калина» легкий. Вы можете снять его с защелок и удерживать на месте без помощника.

А теперь бампер снят.

Осталось разобрать фару. Для этого снимаем бампер силовой балки. Затем снимаем болты крепления фары. Чтобы их найти, нужно слегка наклонить балку в сторону. Эти болты лучше всего ослаблять с помощью храповой головки на 8 мм.

Вверху есть еще два болта. Один отключаем ключом на 8, второй крестовой отверткой. После этого отключаем вилки питания. Необходимо помнить, что эти разъемы фиксируются защелками. Где они находятся, можно определить даже наощупь. Вилку можно отсоединить только отогнув защелку. Теперь просто возьмем корпус фары (двумя руками) и снимем.

Как снять фару без снятия бампера на Калине

Второй способ снятия фары на «Калине» — когда бампер не снят.Кстати, первый вариант считается более сложным. Признано, что снять бампер самостоятельно можно только при наличии некоторого опыта. К тому же эта операция требует много времени.

Чтобы разобрать фару, не снимая бампер, сначала снимите устройство с охлаждающей жидкостью. Его обычно называют расширительным бачком. Также нужно снять корпус воздушного фильтра. Снимаем заглушки ПТФ при помощи отвертки.

Теперь ничего не мешает доступу к блоку освещения.Правда, из-за герметичности что-то придется делать на ощупь. Так вы найдете нижнее крепление фары. Есть болт. Отвинтить легко. Когда это будет сделано, просто вставьте руку в отверстие ПТФ. В верхней части светового короба есть болты. Они расположены возле радиатора. Для их откручивания понадобится ключ на 8.

Фара прикручена к крылу. Откручивается отверткой Phillips. Состояние — у таких отверток разные размеры, поэтому нужно подбирать подходящий для прорезей на головке винта.

Следующий этап

Раскладываем фару так, чтобы та ее часть, которая находится возле радиатора, переместилась ближе к двигателю.

При выполнении этой работы следует соблюдать осторожность. Во-первых, можно повредить прозрачные элементы. Во-вторых, одно неверное движение — и гаечный ключ или отвертка повредят краску кузова. Его может повредить сам световой блок, так как на этом последнем этапе он находится буквально в нескольких сантиметрах от крыла и бампера.

Когда фара развернута и смещена ближе к двигателю, осторожно снимите крепления с сидений снизу.Затем берем заранее подготовленную голову. С его помощью откручиваем болты и вынимаем крепления нижнего блока.

Последняя операция — снимаем фару легким движением на себя. Чуть раньше говорилось о необходимости соблюдать осторожность. В этом случае требуется особое внимание. Именно на последнем этапе ремонтирующий водитель повреждает краску крыла. Царапины правда небольшие, но ничего приятного в этом нет.

Вместо вывода

Из всего вышесказанного понятно, что снять фару на Лада-Калина несложно.Это может сделать человек, обладающий хотя бы небольшими навыками владения инструментами. Вам просто нужно выполнить все операции в заданной последовательности. Конечно, должен быть хотя бы минимальный опыт работы с крепежом.

Еще немного о последнем. Любые застежки — это защелки или что-то подобное с эластичными элементами. Иногда это просто плоские стальные пружины. Чтобы освободить деталь от их захвата, нужно надавить на выступающую часть защелки и, взявшись за рычаг, расположенный на ее конце, отвести ее в сторону.Если просто потянуть рычаг на себя, можно повредить защелку или съемную часть.

Ремонт или обслуживание фары, как всегда, предполагает разборку (снятие) и сборку. Чтобы установить фару на место, достаточно провести все описанные операции в обратной последовательности. Только не старайтесь слишком сильно, сильнее затягивайте болты и винты. Вы можете повредить либо резьбу на них, либо резьбу на деталях автомобиля.

Калина 2 после 100 тыс. Км.пробег. Стоит …

Блок фары на автомобиле снимается при кузовном ремонте, его замене или замене в нем стекла. Каталожный номер блока фар для автомобиля Лада Калина 1118-3711011.
Фара для автомобиля Лада Калина выпускается официальными производителями Bosh и заводом Автосвет в городе Киржач. Основное различие между ними — стекло, установленное в блоке фары, так как у производителя Bosh оно стеклянное, а на заводе Автосвет — из пластика.При этом к корпусу блока фары приклеивается пластик, то есть фара, произведенная в Киржаче, условно считается неразборной.

Для снятия фары с автомобиля Лада Калина понадобится торцевой ключ на 10 шт., Отвертка с плоским жалом.

Операция по снятию блока фары Лада Калина

1. Отсоедините провод «-» от аккумулятора.
2. Снимите передний бампер с автомобиля, см. Статью «Снятие переднего бампера на автомобиле Лада Калина».Если не снимать бампер, он не позволит вынуть фару из автомобиля.
3. Под бампером есть два винта для его крепления, откручиваем их.

4. Также выверните болт и винт верхнего крепления фары.

5. Отсоедините колодки жгута проводов от блока фары и указателя поворота на ней.
6. Теперь вы можете снять блок фары с автомобиля.

7.Установите блок фары на автомобиль Лада Калина в обратной последовательности. Чтобы обеспечить равномерный зазор между блоком фары и крылом, ослабьте гайку крепления кронштейна.

Замена стекла в блок-фаре автомобиля Лада Калина (для фар Bosh)

1. Снимите блок фары с автомобиля, см. Описанные выше операции.
2. Снимите шесть металлических заклепок, удерживающих стекло. Заклепки можно удалить с помощью отвертки с плоским лезвием.

3.Снимаем стекло.
3. Установить новое стекло на блок фары. (Уплотнение между стеклом и корпусом фары уплотняется резиновым уплотнением. Если резина потеряла пластические свойства, используйте герметик. Нанесите тонкий слой на место, где стекло соприкасается с уплотнением. Замените стекло, снимите излишки герметика.
4 Установите металлические зажимы на место. Установите фару.

главная »Кузов» Как снять правую фару на Калину 2. Свет в дороге: характеристика и правила замены фар Лада Калина.Регулировка света фар

будем модернизировать нашу «Ласточку» Как снять правую фару на Калине

В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света представляет собой галогенную лампу с патроном «Н7», мощность которой составляет 55 Вт (не более). Лампы Osram могут поставляться с завода, но подойдут и другие. После замены нить накала займет новое положение, и настройка фары может сбиться.Итак, проверка настроек, а при необходимости и регулировка фар проводится сразу после замены ламп, которая проводится на Лада Калина без демонтажа фары.

Пошаговая инструкция по замене

Каждая стандартная лампа H7 имеет металлическое основание, которое прижимается к фаре с помощью проволочного зажима. Чтобы согнуть этот кронштейн, достаточно подобраться сзади к плоскости фары. Откроем капот и посмотрим, что именно нам будет мешать.

За фарой справа установлен бачок омывателя. Его разбирают следующим образом: отсоедините клеммы электродвигателей, затяните вилку сильнее, найдите одну гайку и один болт крепления. Отвинтите крепеж ключом на «10», на баллон ставится на двигатель. Далее мы могли бы подумать, как снять фару на Калине-2, но в этом случае это не требуется.

Перед тем, как производить какие-либо манипуляции с электрооборудованием, всегда отключайте отрицательную клемму аккумулятора.Подключение этого терминала лучше производить в последнюю очередь (перед закрытием капота). Будь осторожен.

Последовательность замены:

Снимите резиновую крышку, закрывающую отсек ближнего света;
Отсоедините обе клеммы от контактов лампы;
Скобу крепления вынимают из пазов, предварительно надавив на нее, затем скобу отводят в сторону;
Вынимают лампу, на ее место устанавливают новую, а кронштейн возвращают на место.

При установке галогенного источника света необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допускать, чтобы на колбе оставались жирные отпечатки. Установка производится только в хлопковых перчатках. Стекло колбы протирают техническим спиртом или «Вторым».

Регулировка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее мы рассмотрим, как проделывают эту операцию опытные мастера.

На задней стороне блока есть два регулировочных винта, которые называются «фара». Первый, расположенный ближе к излучателю, позволяет отклонять световой луч «вверх-вниз», а направление «по горизонтали» регулируется вторым винтом. В идеале это должно происходить: когда автомобиль находится на расстоянии 5 метров от экрана, граница светового пятна касается линии «2» (см. Рис.). Линия «1» расположена от земли на расстоянии, равном высоте центров фар.Вторая линия проводится на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно только включить ближний свет. Также отметим, что фары регулируются по очереди («лишний» источник света прикрывается тканью).

Вот еще пара полезных советов:

Центры балок должны находиться на линиях AE, BE;
Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, и поэтому граница пятна должна проходить именно через эту точку;
Пластиковые колпачки регулировочных винтов совместимы с шестигранной отверткой. Однако отвертка Phillips тоже подойдет.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп с последующей регулировкой — менее трудоемкая операция, чем. Однако здесь важна точность. А специальное оборудование, используемое для выполнения регулировки, есть только на СТО.

Вопрос-ответ: чего нельзя допускать ни в коем случае

Q: Что произойдет, если вы купите лампы, у которых цоколь не «H7», а другой?

А: Лампы в штатную фару установить не получится.

Q: Если использовать мощность более 55 Вт, это не приведет к перегреву?

A: К этому приводит чрезмерная мощность. Для каждой лампы используется отдельный предохранитель, поэтому автоматику не обманешь.

Q: Боятся ли галогены скачков напряжения?

A: Для ламп накаливания повышенное напряжение является вредным фактором. В случае использования галогена будет два вредных фактора: перебор, недокус. Собственно поэтому mTBF можно считать относительной, а не абсолютной величиной. Это значение зависит от стабильности напряжения, причем сильно зависит.

Замена ламп ближнего света, инструкция на видео

Варианты подключения саба к магнитоле …
Калина 2 через 100 тыс. Км. запустить. Стоит ли …

Многих автомобилистов интересует, как снять фару на Калине. Ведь среди всех элементов автомобиля именно фары чаще всего становятся предметом доработки или замены.Сама фара считается простым источником направленного света. Его основное предназначение — освещение дороги, а также прилегающей территории.

Характеристики фары

Стандартно фары Lada Kalina объединены в блоки, которые разделены на три секции, что дает:

ближний свет;
маркер и дальний свет;
.

При включении ближнего света используются только лампочки для него. Если включить дальнее освещение, загорится комплекс, состоящий из дальнего и одновременно ближнего освещения, при этом каждая мощность составляет 55 Вт. Перед каждой секцией знаков расположены специализированные прозрачные диффузоры.

Указатели поворота светятся оранжевым светом и имеют мощность около 20 Вт.

Регулировка фар производится с помощью специализированного корректора. Корректор фар имеет электромеханический привод. Стандартная система регулировки содержит устройство, установленное непосредственно на самой панели приборов, и специализированный провод, соединяющий электрические провода с фарами. Чтобы отрегулировать корректор фар, придется их разобрать.

Замена или снятие системы освещения происходит по разным причинам. Среди наиболее распространенных:

тюнинг фар;
установка нового комплекта взамен старого;
Необходимость регулировки корректора фар.

Перед тем, как снимать фару, когда ее необходимо заменить, желательно определить компанию, которая изготовила деталь. Для этого внимательно осмотрите стекло. Если на нем присутствуют символы AL, этот осветительный комплекс произведен компанией Bosch.

Некоторые модели фар этого производителя изготовлены из поликарбоната, в них отсутствует цоколь ламп ближнего света. Если лампа ближнего света в фаре из поликарбоната оснащена цоколем, скорее всего, это «Автосвет».

Как разбираются фары?

В систему освещения в Калине входят:

стекло или поликарбонат;
корпус;
свечей фонарных;
сами лампы;
отражателей;
электропроводка;
декоративных вставок.

Для замены и регулировки фар чаще всего приходится снимать передний бампер. Только после этого все винты как снизу, так и сверху станут более доступными. После того, как они будут демонтированы, вы можете снять саму фару, предварительно сняв все провода и колодки.

Но не у каждого автовладельца достаточно опыта разобрать бампер целиком. Кроме того, частой проблемой является отсутствие времени на замену всей системы освещения. Именно поэтому более популярной считается замена освещения без полной разборки.

Чтобы разобрать фару своими руками, необходимо подготовить следующие инструменты:

один ключ на 8 и один на 10;
отверток с крестообразным шлицем и плоским шлицем;
новый компонент системы освещения.

Для обновления освещения на Калине необходимо провести такие действия:

Снимите корпус воздушного фильтра и устройство со специальной охлаждающей жидкостью.
Отверткой снимите заглушку ПТФ.
Выверните ключ на 10 болт, расположенный внизу под фарой.
Снимите болты, расположенные выше на блок-лампах. Они возле радиатора. В этом случае нужно использовать ключ на 8.
Выверните винт, которым фонарик крепится к крылу машины, используя большую отвертку Phillips.
Разверните фонарик таким образом, чтобы придвинуть деталь возле радиатора немного ближе к мотору станка. Это снимет с мест расположенные внизу крепежи.
Снимите нижние фиксаторы утюга. Для этого необходимо открутить несколько болтов с короткой головкой.
Снимите фару, потянув ее на себя. При этом старайтесь не повредить слой лака, ведь фонарь находится рядом с крылом и бампером.

Зная, как разобрать фару, установить еще один прибор своими руками не составит труда. Установите новую фару, выполнив действия в обратном порядке.Теперь осталось только разобраться, как отрегулировать фары, чтобы свет от них был направлен правильно и освещал не только дорогу, но и светил по бокам машины.

У большинства владельцев отечественной малолитражки Лада Калина 2 часто возникают вопросы, связанные с установкой головной оптики, ее назначением и основными мерами по ремонту, обслуживанию и замене, например, как снять фару.

Как известно, фары используются для освещения проезжей части и для обозначения транспортного средства в потоке. Современная оптика имеет блочную конструкцию, в которой присутствуют лампы, выполняющие различную роль: ближний или дальний свет, поворотники, габариты и т.д. Сегодня фары стали атрибутом безопасности при движении. И при замене возникает закономерный вопрос, как снять фару? Также иногда требуется только замена стеклянных фар.

Об устройстве и назначении фар

В Лада Калина 2 фары наделены собственными конструктивными особенностями.В каждой из блок-фар имеется три секции, выполняющие следующие функции:

дорожное освещение в режиме ближнего света;
то же, только в дальнем режиме;
подсветка габаритов;
указателей поворота.

Фары необходимо правильно отрегулировать, иначе они могут доставить массу неудобств не только водителю, но и другим участникам дорожного движения. Правильно настроенная оптика позволит уверенно осветить обочину дороги и не ослепит движущихся навстречу водителей.

Водитель, активировав специальный переключатель в салоне Лада Калина 2, включает режим ближнего света. Если эту же ручку перевести в режим дальнего света, то параллельно с включением соответствующих ламп световые приборы, отвечающие за ближний свет, также остаются активными.

Лампы указателей поворота имеют ярко-оранжевые лампочки, а в корпусах секций установлены прозрачные диффузоры.

В Lada Kalina блочные фары оснащены электромеханическими приводами, что позволяет легко регулировать световой пучок в зависимости от загруженности кузова и дорожных условий.На панели в салоне расположен специальный регулятор, а в фаре — механизм привода.

При сборке кузова Лада Калина производитель использует фары таких известных производителей, как Bosch и Автосвет. Чтобы узнать, какой именно маркой изготовлена фара для конкретного экземпляра автомобиля, следует внимательно изучить корпус этой оптики. Символ «AL» будет указывать на то, что фара произведена на заводе «Bosch» (Россия). Этот бренд использует такой материал, как поликарбонат.В этой модели фары отсутствует колпачок, который можно было бы увидеть над лампой ближнего света.

Продукция «Автосвета» также изготавливается из поликарбоната, однако указанный колпачок уже присутствует в конструкции.

Разобрав фару, владелец Лады Калины может определить наличие в ней множества деталей и других элементов, в том числе:

проводка;
лампы и отражатели;
стекло;
кронштейны и заглушки;
приводной механизм и др.

Благодаря активной работе инженерного корпуса производителя конструкция фар постоянно совершенствуется. Так в арсенале Lada Kalina появилась неоновая подсветка. Хотя их светопропускание несколько ниже по сравнению со стандартными вариантами, однако при тестировании такая модификация оптики показала завидные результаты.

Замена фары

Каждая лампа имеет свой ресурс, величина которого зависит от многих факторов.Со временем устройства выходят из строя и требуют замены. И тут возникает вопрос: как разобрать фару?

Процедура замены проста, но перед этим нужно правильно выбрать осветительные приборы из массы товаров, предлагаемых сегодня на рынке. Хотя иногда бывает необходимо только заменить стекла фары.

Итак, если фары куплены, то меняем:

Снимаем защитную крышку с корпуса фары.Он резиновый, поэтому его легко снять, потянув за одну из трех этикеток.
Отключите разъем питания.
Нажмите на пружинный зажим.
Как снять фару? Вытаскиваем лампу, на место которой устанавливаем новый элемент.

Внимание! При замене галогенной лампы не прикасайтесь руками к колбе. Это может повредить устройство. Со временем жирные отпечатки пальцев вызовут потемнение стекла, после чего лампа перегреется и со временем перегорит.

Если контакт произошел, протрите поверхность колбы тканью, смоченной спиртом.
Меняем габаритные фонари
Так же снимаем крышку и отключаем соответствующий патрон от бортовой сети.
Снимаем лампу, а на ее место устанавливаем новую.

Как заменить в указателе поворота?

Патрон с лампой поворачиваем на 45 градусов влево и вынимаем.
Снимаем лампу и заменяем на новый аналог.

Замена в фарах кормы

Вытаскиваем патрон влево.
Нажимаем на лампу, снова поворачиваем налево и вытаскиваем.
Установите новую лампу в обратном порядке.

Подводя итог

Некоторые владельцы, чтобы придать внешнему виду своей Лады Калины индивидуальность, стремятся модифицировать фары. Это покраска внешней колбы корпуса, наклейка ресничек, оклейка защитной пленкой, тонировка, а также замена стекла фары и т. Д.В любом случае фара должна быть полностью исправной и демонстрировать свою работоспособность в любой дорожной ситуации. Нелишним будет иметь в запасе несколько ламп. И теперь вы умеете разбираться.

Основной инструмент : отвертка Phillips, ключ или головка «8».

Снимите передний бампер (см. «Снятие переднего бампера»).

Отверните винт верхнего крепления фары крестовой отверткой. Откручиваем 3 болта крепления блок-фары (показаны стрелками) и снимаем ее.
На корпусе фары нанесена маркировка «RE» — справа, «LE» — слева.
Если вы хотите заменить стекло фары, подденьте его отверткой и снимите шесть пружинных зажимов, удерживающих линзу на уплотнении фары.

Установка фар производится в обратной последовательности.

Замена задних фонарей LADA Kalina

Основной инструмент : ключ или высокая головка «10».

Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.Внутри багажника загибаем вырезанную часть обивки. Сжимаем хомуты колодок жгута проводов, и отсоединяем от колодок проводов задних фонарей.
Вручную вытолкните резиновую уплотнительную крышку проводов из отверстия в корпусе.
Откручиваем три гайки крепления лампы (третья гайка находится под накладкой и на фото не видна) ключом или высокой головкой на «10». Снимаем задний фонарь Калины, протягивая провода с колодкой через отверстие в кузове.

Установка заднего фонаря в обратном порядке.
Кстати, а вы умеете делать

Автовладельцы часто задаются вопросом, как снять фару на Калине, заменить ее на новую, установить линзу, светодиодные реснички или почистить отражатель. Для демонтажа оптики нужно снять бампер, поэтому следует подготовить инструменты и позаботиться о наличии места для работы.

Оптика для калины производится на двух заводах:

Оба типа оптики обладают отличными характеристиками и качественным освещением дороги.Продукцию Bosch можно узнать по отсутствующему колпачку лампы в ближайшем модуле, а также по коду AL на стекле.

Устройство фар Лада Калина ничем не отличается от большинства автомобилей. Фонарь имеет ближний и дальний модули, блоки с поворотниками и габаритные огни. В новом кузове Kalina габариты также играют роль ходовых огней.

В оптике Калина используются лампы:

рядом — H7, 55W;
дальний — х2, 55Вт;
указателей поворота — PY21W, 21W;
габариты — W5W, 5W.

Светотехнические элементы из габаритов помещаются в модуль освещения номерного знака на крышке багажника. С 2013 года в Калине установлена модернизированная оптика, где деталь W21 / 5W отвечает за габариты и дневной свет. В противотуманках установлены лампы формата h21 мощностью 55Вт.

Какую оптику лучше выбрать

В процессе эксплуатации станка фонари подвергаются резким перепадам температуры, ударам камней и мелких песчинок.Эти факторы негативно влияют на стекло, снижают его прозрачность, ухудшая световые характеристики.

Качественные фары, отвечающие требованиям безопасности, устанавливаются с завода. Неформальные замены комплектуются ксеноновыми линзами, «ангельскими глазками» и измененной геометрией отражателя. Эти фары выглядят красиво, но быстрее изнашиваются из-за некачественных материалов и могут запотевать в сырую погоду.

При выборе новой оптики лучше довериться официальным производителям — Bosch или Автосвет.При покупке важно уточнять модификацию кузова и год выпуска Калины. В зависимости от комплектации бывают затемненные маски или улучшенные световые характеристики.

Оптика ближнего и дальнего света

В Калину устанавливаются разные детали в зависимости от типа кузова:

, хэтчбек — стандартная оптика;
спорткар, универсал — оснащен отражателем более вытянутой формы с увеличенной площадью для увеличения площади освещения на 20%.

Для подключения продвинутой оптики к Калине не нужно прокладывать дополнительные провода и менять разъемы. По точкам крепления и форме оптика ничем не отличается.

Покупая фонарики, стоит обратить внимание на оригинальные запчасти с улучшенными характеристиками. Это улучшит характеристики балки, не мешая разводке и переделке штатных крепежей.

Противотуманные фары

При покупке новых ПТФ лучше выбирать из оригинальных запчастей.Стандартные фонари оснащены прочным стеклом и качественным отражателем, направляющим луч в соответствии с ГОСТом.

Противотуманные фары на Калину, выпускать:

Модели отличаются формой стекла, отличий по качеству нет. Фары подключаются к штатной проводке и устанавливаются в крепления на бампере. В базовых комплектациях нет противотуманок. Для их подключения придется дополнительно докупить кнопку в салоне, реле ПТФ и демонтировать заглушки бампера.

В магазинах есть модернизированные светильники с линзами под газоразрядные лампы или светодиодные модули. Такая продукция не сертифицирована для использования в Калине, поскольку не соответствует требованиям транспортной безопасности. За такие подробности вы можете получить штраф и приказ на устранение неполадок в течение 10 рабочих дней.

Фары

Самостоятельная замена фары потребует подготовки автомобиля и инструментов. Для работы вам понадобится:

набор ключей;
отверток;
тряпка;
перчатки для защиты рук.

Для удобства работы нужно заранее помыть Калину и убрать место в гараже. Для замены фар необходимо демонтировать бампер и открутить несколько болтов крепления.

Разборка

Действия, необходимые для снятия фар:

Откройте крышку капота.
Отсоедините клемму аккумулятора.
Вытащите зажимы из передней части подкрылка.
Выкрутить и снять крепление решетки радиатора.
Освободить все фиксаторы по контуру бампера и открутить винты.
Снимаем бампер, не царапая углы крыльев и фары.
Отсоедините сетевой штекер от оптики.
Выкрутите два винта, удерживающих лампу сверху.
Вывернуть болты нижней фары.
Осторожно снимите деталь.

Перед сборкой и установкой новой фары следует проверить наличие лампочек, а также их работоспособность.Для этого подключите фонарик к разъему и проверьте все работоспособность. При установке новой детали не спешите, важно соблюдать осторожность, чтобы не повредить корпус или стекло.

Ремонт

Чтобы разобрать фары Калины, их нужно будет разобрать. Отремонтировать фары Kalina можно, отполировав стекло, заменив его, промыв внутренние детали или восстановив отражатель.

Для снятия стекла потребуется:

Демонтировать деталь.
Нагрейте фары в ящике феном.
Оторвите стекло.
Проведите все необходимые работы и соберите фонарь, используя специальный герметик.

На разборку фары уйдет несколько часов времени в зависимости от опыта автовладельца. Замена стекол на фары Калины улучшит экстерьер и повысит светопропускание.

Крепление

Перед установкой фонарей промойте точки крепления и посадочное пространство. Установка осуществляется в следующем порядке:

Штепсельная вилка подключена.
Крепления фары Калина комбинированные и притягиваются штатными болтами.
Бампер навешивается спереди и прикручивается на саморезы.
Установлена решетка радиатора.
Зажимы левого и правого крыльев возвращены.

В версиях с противотуманными фарами при установке бампера придется дополнительно подключать разъемы к лампам и отключать при снятии.

Противотуманные фары

ПТФ на Калине устанавливаются только на дорогостоящее оборудование. Однако вся проводка проложена с завода и есть «ушки» для крепления на бампере. Для установки фар необходимо купить кнопку включения, рамку в цвет кузова и реле.

Установка противотуманных фар:

Отверткой снимаем заглушки под ПТФ.
Вкрутите фары в стандартные углубления.
Щелкните рамки, чтобы скрыть лишнюю полость.

В Lada Kalina Cross используются заглушки черного матового цвета, не требующие покраски. При самостоятельной установке следует заранее купить болты крепления фар.

Как подключить электрическую часть

Подключение ПТФ к штатной проводке не займет много времени. Для поиска оплетки следует осмотреть зону лонжерона у входа в главную балку. Заглушку для ПТФ крепим на провода изолентой.

Противотуманные фары Калина 2 часто комплектуются подробными инструкциями и дополнительным выключателем, который необходимо установить вместо старого модуля для включения света.Подключение к готовой разводке не занимает много времени и не требует прокладки дополнительных контактов.

При отсутствии силовых кабелей в оплетке придется самостоятельно протягивать провода в салон, подключать их в разъем, противотуманки с плюсом и минусом и подключать через реле.
Подробное описание подключения прилагается к детали в виде схемы.

При установке вам потребуется:

изолента;
медных проводов;
гофра;
разъемов для ламп.

При подключении отсоедините аккумулятор и строго следуйте инструкциям.

Обслуживание и замена заднего фонаря

Для замены фонарей в заднем фонаре Калина 2 универсал и хэтчбек необходимо снять фару целиком. Для этого вам необходимо:

Снимите колпачок рядом с болтом ремня безопасности.
Отверните гайку.
Откройте окно пломбы и открутите оставшийся крепеж.
Вытащите фонарик.
Лампы вынимаются поворотом цоколя против часовой стрелки.

При замене ламп в кузове хэтчбек аккуратно открутите гайки, чтобы они не скатывались под кожу. Потерянная деталь будет дребезжать во время движения, и в конечном итоге придется разбирать весь багажник.

В седане Калина есть специальные отсеки в мягкой обивке для доступа к гайкам. Удаление дополнительных заглушек не требуется.

Для поддержания автомобиля в отличном состоянии необходимо периодически заменять лампы, чистить оптику или устанавливать новые.Для снятия передних, задних фонарей и противотуманных фар в Калине не требуется дорогих инструментов и специальных знаний.

Лампы применены на автомобиле Лада Калина. Фара на Калину. С помощью мультиметра. Замена реле и предохранителя Как поменять ближний свет на калину

Как заменить лампу ближнего света на Лада Калина

Днем каждый автомобилист надеется на дневной свет, на свое зрение и реакцию. Однако с наступлением темноты все меняется. В это время нужно быть особенно осторожным, ведь часто аварии по неосторожности происходят именно при плохой видимости.Чтобы этого не произошло, фары должны быть в исправном состоянии. Если они не работают, то движение невозможно. Даже если захочешь, у тебя ничего не получится, потому что видимость будет нулевая. Таким образом, очень важно следить за тем, чтобы фонарики были чистыми и ярко светили.

Как заменить фару ближнего света Калина на хэтчбек, седан, универсал

Заменить очень просто. Для этого не нужно обладать специальными знаниями и навыками. С такой задачей справится даже неопытный автовладелец.Единственное — действовать последовательно и четко. Итак, замена лампы состоит из следующих этапов:

На этом процедура заканчивается. Очень важно помнить, как располагалась лампа и какие провода к ней подключались.

Замена лампы ближнего света. Лада Калина.

Замена лампы ближнего света калины . Самостоятельная замена ламп ближнего света на калину . Совет новичку …

Замена лампы ближнего света калины

Замена лампы ближнего света H7.Лада Калина .

Иначе можно неправильно подключить новую фару, из-за чего придется обращаться к мастерам. Если вы чувствуете, что не справитесь с этой работой, лучше сразу доставить машину в техническую службу, где все процедуры будут выполнены за вас. Конечно, за это придется заплатить, но результат будет максимальным.

Установить новую: Последовательная инструкция

Порядок снятия и установки фары, которая расположена с правой или с левой стороны, особо не отличается друг от друга.Важно только четко действовать по инструкции. При установке новой лампочки необходимо держать ее только за цоколь; вы не можете прикоснуться к нему руками. После снятия можно полностью поднять.

Обратите внимание, что для Lada Kalina (двигатель 16 клапанов) нужна лампа с цоколем H7. Установите новый следующим образом:

Определите на сиденье так, чтобы выступ в основании совпал с пазом на фаре. Он должен быть прочно закреплен. Только тогда будет видно, что выступ попал в паз;
прижать зажим к лампе так, чтобы центр цоколя оказался между усиками зажима;
защелкните защелку;
прикрепите оба провода к защелке и плотно закройте крышку.

После завершения этой процедуры нужно включить фары с близкого расстояния и проверить их работу. Если все в порядке, значит установка прошла правильно. В противном случае придется отвезти машину в автосервис и заплатить за это деньги. Лампы следует приобретать только в специальных магазинах. Предпочтительно отдавать предпочтение известным производителям и моделям с гарантией. Огромной популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Lada Kalina Cross.

Не стоит экономить и приобретать некачественные фары, так как они долго не прослужат и потребуют частой регулировки или замены. Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и безопасность пешеходов. Особенно важно, чтобы в ночное время было качественное освещение, чтобы избежать трагических последствий.

На нашем сайте действует акция. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Сгорает довольно часто. Причина этого — необходимость держать его почти всегда включенным. Несколько лет назад в России закон обязывал водителей управлять транспортным средством с включенным ближним светом или ходовыми огнями. Из-за этого срок службы LBS значительно сократился, поэтому каждый водитель должен знать, как их заменить. Обо всем этом в нашей статье.

[Скрыть]

Почему не горит ближний свет?

Причин, по которым перестал гореть ближний свет, может быть несколько:

перегорела лампочка;
проблема в контактных площадках устройства;
Перегорел световой электрический предохранитель.

Перед тем, как приступить к ремонтным работам, необходимо установить, в чем именно проблема . Для этого проводится небольшое исследование.

Сначала нужно проверить предохранитель фары, который не работает. Обратите внимание, что каждая фара имеет свой отдельный предохранитель. В Калине это предохранители под номерами F12 и F13.

Проверить его работоспособность достаточно просто, любые проблемы можно обнаружить визуально. Если с ним все в порядке, проверьте состояние колодок и самой лампы.Для того, чтобы проверить состояние накладок и лампочек, вам потребуется разобрать саму фару. Как это сделать, будет рассказано в этой статье в «Руководстве по замене лампочек в ближнем свете».

Какие лампы лучше устанавливать в фары ближнего света?

Если вам нужна новая лампочка, сначала нужно выбрать подходящую. На авторынке таких деталей очень много и ошибиться легко.

Для ближнего света на Калине нужна лампа H7 12v / 55w.Первые два символа, H7, указывают тип крышки, которую нужно выбрать. С его помощью на рынке сегодня можно найти много разных лампочек. Рекомендуется выбирать продукцию известных фирм, так как они обычно более надежны. Так, для Kalina можно найти запчасти производства Philips, Bosch, Osram и Chinese Lighthouse, самый дешевый вариант.

Руководство по замене ламп в ближнем свете

Процесс замены довольно прост и осуществляется в несколько основных этапов.

Для начала нужно открыть капот. Под ним найдите резиновый чехол LBS и снимите его.
Далее просто снимаем блок и откладываем в сторону.
Лампа фиксируется пружинным зажимом. Вам просто нужно нажать на нее, затем слегка отвести в сторону и затем поднять.
Следующий шаг — вытащить старую лампочку.
Когда разборка завершена, пора устанавливать новую деталь. Вся установка выполняется в обратном порядке, указанном выше.

Как видите, демонтировать старую деталь и установить новую очень легко всего за несколько минут.Сделав это один раз, вы всегда можете повторить. Облегчает задачу и удобный доступ к фаре в Калине (автор видео — канал Авторемонт).

Особенности замены лампы дальнего света

Хотя, как указывалось выше, LBS перегорает гораздо чаще из-за большей наработки, в некоторых случаях необходима замена и.

Если умеете заменять LBS, то разбирайтесь с дальним светом. Шаги в этом процессе точно такие же: сначала снимите чехол, затем отсоедините его и так далее.Особых нюансов здесь нет, так как в Калине фары устроены максимально просто.

Цена вопроса

Видео «Замена лампы БС»

В данном видео демонстрируется весь процесс замены деталей (видеоролик — KalinaAutoChannel)

Исправность устройств наружного освещения напрямую влияет на обеспечение должного уровня безопасности не только конкретного автомобиля, но и других участников дорожного движения. Это утверждение очень актуально для отечественной компактной модели Lada Kalina.Владельцам этих автомобилей в обязательном порядке необходимо иметь верную информацию о типах ламп, используемых в осветительных приборах различного назначения, и знать, какие бывают лампочки.

Осветительные приборы — гарантия безопасности

Сегодня, наверное, нет такого водителя, который не осведомлен о нормативных требованиях по эксплуатации автомобиля. Эти стандарты также распространяются на устройства наружного освещения, стоп-сигнал также подпадает под стандарт, так как использование автомобиля с этими компонентами, конструктивно не соответствующими заводским нормам, запрещено.Такой подход продиктован требованиями безопасности, которые подразумевают обеспечение достаточного освещения и видимости автомобиля на проезжей части, но при этом исключают риск ослепления световым лучом не только пешеходов, но и встречных водителей. Указанные требования, помимо фар, распространяются и на кормовые осветительные приборы.

Основным элементом любой фары является лампа. От его качественного состояния зависит световая отдача дорожного покрытия. Многих интересует вопрос, какие лампочки в Калине.

Все о лампах Lada Kalina

В нашем материале мы постарались собрать самую важную информацию о лампах, которые используются в популярной среди отечественных автолюбителей модели Lada Kalina. В первую очередь будет полезно знать таким владельцам, которым по разным причинам приходится выбирать и приобретать лампы для установки в осветительные приборы своих автомобилей.

Сегодня торговая сеть товаров соответствующей направленности способна предложить массу вариантов светотехнических компонентов, в которых растеряться может даже профессионал, не говоря уже о новичке.Особой популярностью пользуются светодиодные источники, которые владельцы Lada Kalina 2 рассматривают как альтернативу штатным осветительным элементам.

1. Коснуться фар.

В этих приборах три лампы разного назначения. Сразу оговоримся: указатели поворота не в счет.

1.1. За дальний свет отвечает традиционный фонарь с цоколем типа «Н2». Если есть интерес к аналогу светодиода, то его маркировка — «4456».Обратите внимание, что стандартная лампа предпочтительнее из-за более правильного формирования луча с помощью оптического отражателя.

1.2. Ближний свет фар обеспечивается лампой «H7». Аналог — светодиодный источник «3528». В этом случае галогенный прибор имеет преимущества, поскольку китайское светодиодное изделие не способно обеспечить необходимый уровень освещения.

1.3. Габаритный свет. Есть световая составляющая «W21 / 5W». Источник подразумевает сочетание традиционного габаритного света и ходового света.В этом случае подобрать подобную технологию светодиодного освещения очень сложно, так как тип его распиновки — «7443» или «3157» (можно запутаться).

2. Освещение кормы.

2.1. Самыми распространенными компонентами задней части Лада Калина 2 здесь являются стоп-сигналы. Это лампа типа «P21W». Приведем в качестве аналога устройство 1156 LED. При установке лампы нужно будет добиться угла рассеяния луча 360 °.

2.2. Фонари заднего хода. Их тип — «R10W». Продукция малогабаритная и имеет ту же базу, что и источники «P21W». Отличаются они только длиной. Для рассматриваемой лампы общий показатель не должен превышать 3,75 мм.

При выборе светодиодного излучателя следует соблюдать осторожность, поскольку альтернативный компонент «1156» должен соответствовать указанному ограничению размера.

2.3. Лампы заднего хода используются для универсального варианта кузова. Перед нами источник «W16W», который по праву можно считать безцокольным аналогом лампы «P21W».Хотите использовать светодиодную лампу? Ищите вариант «T15» с характеристикой угла рассеивания 360 градусов.

2.4. Габаритный элемент освещения и дневные ходовые огни. Здесь производитель применил сдвоенный дизайн «P21 / 4W». Лампа имеет две нити накала и цоколь, идентичный устройству P21W.

Внимание! В двух последних контактах! Не путайте!

Интересует светодиодный вариант — приобретите прибор 1157.

3. Указатели поворота.

Такими важными элементами периодического освещения в Лада Калина 2 являются лампы «P21W». Их колбы имеют желтый цвет. Аналогами светодиодов являются источники «1156» аналогичного цвета.

4. Боковые повторители.

Здесь производитель использует обычные лампы типа «W5W».

Аналогичным устройством со светодиодной технологией является изделие T10.

5. Противотуманная оптика.

Если вы стали владельцем Лада Калина «Люкс», то вам придется установить (при замене) всем известные лампы типа «h21» в обозначенные фары.

Когда владелец Лада Калина симпатизирует светодиодным приборам, то следует найти в продаже лампу такого же типа («х21»), однако желательно, чтобы угол рассеяния был равен тем же 360 градусам.

6. Другие источники Kalina.

В итоге осталось «прогуляться» еще по лампам.

6.1. Освещение салона. Применяются элементы «C10W». Длина устройства не превышает 41 мм.Обращаем внимание на этот аспект!

6.2. Регистрационный номер «загорается» лампой «W5W».

6.3. Багажное отделение и бардачок. Здесь мы решили объединить категории, так как для освещения обоих пространств используются одинаковые источники — «C5W».

6.4. Лампы для освещения салона на передних сиденьях. Применяется элемент «T4W». Его длина составляет 26 мм, что тоже немаловажно при выборе.

Подводя итоги

Роль ламп как излучателей света в любом автомобиле, в том числе и в Ладе Калине, очень важна. Если вам необходимо заменить какой-либо из рассмотренных нами компонентов, то в первую очередь обратите пристальное внимание на качество продукта. Это позволит избежать неприятного момента, связанного с внезапным горением источника, что особенно опасно в темноте.

Многие автолюбители столкнулись с тем, что в какой-то момент перестал гореть лампа ближнего света на Ладе Калине. Причиной возгорания лампы может быть износ или скопившийся в ней конденсат, что привело к короткому замыканию. . Процесс замены осуществляется довольно легко и просто, что позволяет каждому автомобилисту выполнить данную операцию самостоятельно.

На видео процесс замены и установки лампы ближнего света в фару на Лада Калина:

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты справятся с двумя.Никаких инструментов не требуется. Переходим к процессу замены:

Таким образом, лампа заменена и машина готова к дальнейшему использованию.

Выбор лампы

Тип лампы H7, не путайте

Фара ближнего света имеет маркировку — H7.

Достаточно легко найти на автомобильном рынке или в магазинах по продаже запчастей. Самым распространенным производителем остается OSRAM.

Левый китайский маяк, правый внутренний OSRAM

Это лампы отечественного производства, завоевавшие популярность благодаря соотношению критерия «цена-качество».

Другими хорошими производителями являются:

Bosch
Hella
Който,
Philips
Valeo.

Это лампы более высокого качества, которые по стоимости выше популярных OSRAM. Таким образом, выбор ламп достаточно широк, и каждому автовладельцу будет из чего выбрать.

Лампы диодные ближнего света

Спорный вопрос. Выбрать лучшее по качеству сложно.

выводы

Заменить лампу ближнего света на Калине достаточно легко и просто.Главное правильно выбрать лампу, на которой должна быть маркировка H7. . Самыми распространенными производителями, выбирающими автомобилистов, являются OSRAM и Philips.

Несколько лет назад правительство приняло закон, согласно которому в дневное время необходимо управлять автомобилем либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями).

В результате у автомобилей загорелые лампочки стали перегорать намного чаще. Лада Калина первого поколения не исключение.

Тем, кто не желает ездить с ближним светом фар, устанавливают дневные ходовые огни. В Калине 1, в отличие от модели второго поколения, нет ДХО, поэтому ездить придется с ближним светом фар.

Из нашей инструкции вы узнаете, как заменить лампы в блоке передней фары, а также причины, по которым эти лампы могут не работать.

Какие лампы установлены в блоке передних фар Лада Калина 1

Лампа ближнего света — H7 12v / 55w
Фара дальнего света — h2 12v / 55w
Габаритная лампа — w5w 12v / 5w
Указатель поворота — PY21W 12v / 21w

Чаще всего перегорают лампы ближнего света и передние габариты, так как при включенном ближнем свете габариты тоже работают.

Какие лампы ближнего света выбрать для Калины

Как мы уже указывали выше, в ближний свет устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество светильников различного качества. Рекомендуем устанавливать только качественные и проверенные лампы, которые уже зарекомендовали себя.

PHILIPS H7-12-55 LONGLIFE ECO VISION (ресурс 4х) цена лампы от 400 руб (лампа устанавливается с завода)
PHILIPS H7-12-55 + 30% Vision цена лампы от 300 руб (с повышенной яркостью)
PHILIPS H7-12-55 + 130% X-TREME VISION 3700K ценовой диапазон от 1500 (считается одной из самых ярких галогенных ламп)
OSRAM H7-12-55 Ultra Life (ресурс 3х) цена от 400 руб (так же иногда с завода устанавливался Philips)
OSRAM H7-12-55 + 30% Супер лампа цена от 300 руб (лампа с повышенной яркостью на 30% аналогична Philips)
OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED цена пакета от 1500 рублей (на 110% больше света, чем у обычной лампы)
Лампа BOSCH H7-12-55 Pure Light цена от 250 руб.
Маяк Н7-12-55 цена за лампу от 90 рублей (недорогой китайский аналог)
GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 рублей

Если вы хотите, чтобы лампы ближнего света прослужили как можно дольше, следует остановиться на лампах

Эти лампы имеют более длительный срок службы, поэтому служат дольше обычных ламп или ламп повышенной яркости.Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если света мало, можно установить лампы с повышенной яркостью + 30% или +110, + 130% — но нужно быть готовым к тому, что они перегорают быстрее обычных ламп. Не рекомендуем использовать их в качестве ДХО.

OSRAM H7-12-55 + 110% NIGHT BREAKER UNLIMITED

При установке таких ламп лучше установить ходовые огни и ездить на них днем, чтобы не «сжечь» дорогие лампы повышенной яркости.

Почему нет фары ближнего света на Калине?

Если вы заметили, что перестала работать фара ближнего света на Калине, причин может быть несколько. Для устранения необходимо по очереди проверить каждую из причин.

Перегорела лампа
Плохой контакт колодок лампы
Перегорел предохранитель

В первую очередь проверьте предохранитель фары, на которой не горит лампа. Каждая фара имеет свой отдельный предохранитель.В Калине это F12 и F13 . Вытащите предохранитель и проверьте его визуально, если цел, значит проблема в блоке, либо в самой лампе.

Замена лампы ближнего света Лада Калина

Чуть ниже разместили инструкцию по замене ламп ближнего света на снятую фару и приложили подробные фотографии. Если нужно понять, как происходит замена на самой машине, посмотрите видео!

Видео по замене лампы ближнего света

Открываем капот и снимаем резиновый пыльник фары с фары ближнего света

Снимаем блок с лампы и убираем в сторону

Надавите на пружинный зажим, слегка отодвиньте его в сторону и поднимите.

Вытаскиваем старую лампу, устанавливаем новую и собираем в обратной последовательности

Замена лампы дальнего света

Снимите резиновый чехол с лампы дальнего света

Отсоединяем колодку проводов от лампы

Выжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и собираем

Замена габаритного фонаря

Фонарь габаритных огней на Калине 1 находится там же, где и фонарь ближнего света.

Осторожно возьмите картридж двумя пальцами и вытащите его из гнезда

Вытаскиваем старую лампу из патрона и устанавливаем новую

Поверните патрон лампы на пол-оборота против часовой стрелки и вытащите его

Щелкаем лампу в патроне и поворачиваем против часовой на пол-оборота, снимаем и устанавливаем новую

На этом замена ламп в блоке передней фары закончена.

При замене ламп ближнего и дальнего света не прикасайтесь к колбе за колбу. А если прикоснуться, лампочку следует протереть спиртом.

Узнайте, как регулировать фары, или обратитесь в Tom Gill Chevy

Если фары вашей машины не кажутся такими яркими, как раньше, пора научиться регулировать фары. Отрегулировать фары несложно. Вам просто понадобится рулетка, клейкая лента и руководство пользователя.

Как отрегулировать фары

Подготовьте машину. Залейте шины до рекомендованного производителем уровня, удалите все из багажника или люка и заполните бензобак наполовину.
Парк на ровном месте. Установите машину на расстоянии 10–15 футов от ворот гаража или темной стены. Откажитесь от всех четырех углов, чтобы убедиться, что ваши удары нивелированы. Измерьте расстояние от земли до обеих фар, чтобы убедиться, что они ровные.
Проверьте свои фары. Включите обычные балки, затем отметьте горизонтальные и вертикальные центральные линии малярным скотчем или малярной лентой, чтобы сформировать два креста. Посмотрите, находятся ли они на одном уровне друг с другом и находятся ли они на высоте не более трех с половиной футов от земли.
Отойдите на 25 футов от стены. Это необходимо точно измерить.
Отрегулируйте фары. При выключенных фарах снимите кольцо и найдите винты для горизонтального и вертикального регуляторов. Возможно, вам потребуется обратиться к руководству, чтобы найти их.Заблокируйте чем-нибудь одну из фар, затем включите свет и отрегулируйте первый свет так, чтобы луч совпадал с центром перекрестия ленты, поворачивая винт или болт — по часовой стрелке, чтобы поднять лучи, против часовой стрелки, чтобы опустить лучи. Проделайте то же самое с другим источником света.
Проверить центровку. Включите фары и посмотрите, совпадают ли они с лентой, а затем выйдите на дорогу, чтобы проверить яркость.

Том Гилл Chevrolet Service

Tom Gill Chevy во Флоренции, недалеко от Цинциннати и Ковингтона, может помочь с заменой фар и всем вашим обслуживанием.Запишитесь на прием онлайн сегодня!

Как отрегулировать фары автомобиля: 9 шагов (с изображениями)

Об этой статье

Соавторы:

Мастер-механик

Соавтором этой статьи является Rocco Lovetere. Рокко Ловетере — главный механик в отделении ремонта мобильных автомобилей Rocco в Калифорнии, которым он владеет вместе со своей семьей.Он сертифицированный автомобильный техник ASE и работает в области ремонта автомобилей с 1999 года. Эта статья была просмотрена 1 079 354 раза.

Соавторы: 22

Обновлено: 17 ноября 2020 г.

Просмотры: 1,079,354

Резюме статьиX

Чтобы отрегулировать фары автомобиля, сначала припаркуйте автомобиль на ровной поверхности лицом к голой стене. Разгрузите что-нибудь тяжелое и убедитесь, что давление во всех 4 шинах правильное, чтобы ваша машина стояла ровно.Затем подтянитесь как можно ближе к голой стене и включите ближний свет. Отметьте место попадания света на стену, протянув куски ленты вертикально и горизонтально через центр каждого луча ближнего света. Затем приподнимите машину так, чтобы она находилась на расстоянии 7,5 метров от стены. Некоторым автомобилям потребуется большее или меньшее расстояние, поэтому обязательно обратитесь к руководству по эксплуатации вашего автомобиля. Заблокируйте одну из фар и посмотрите, где другой луч попадает в стену. Он должен находиться на отметке или ниже отмеченной вами горизонтальной линии ленты справа от вертикальной линии ленты.Если это не так, используйте регуляторы, расположенные на корпусе фары, чтобы отрегулировать луч так, чтобы он попадал в нужное место на стене. Наконец, повторите с другой фарой. Всегда обращайтесь к руководству по эксплуатации вашего автомобиля, поскольку точные требования к наведению фар различны для каждого автомобиля. Чтобы узнать больше советов от нашего соавтора-механика, например, как определить уровень вашей машины, прежде чем начать, читайте дальше!

Печать
Отправить письмо от фаната авторам

Спасибо всем авторам за создание страницы, которую прочитали 1 079 354 раза.

Запчасти и аксессуары 30W ATV SCOOTER Авто Автомобиль Мотоцикл Прожекторы Фара DRL Светодиодная лампа Противотуманные фары palotinto.com

30W ATV SCOOTER Авто Мотоцикл Прожекторы Фары DRL Светодиодные лампы Противотуманные фары

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 30 Вт ATV SCOOTER Авто Мотоцикл Прожекторы Фара DRL Светодиодная лампа Противотуманные фары по лучшим онлайн ценам на! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Размещение на транспортном средстве:: слева, справа, спереди, сзади, Номер детали производителя:: U7-BLUE: Бренд:: TROFOM, Технология:: LED: UPC:: Не применяется.

30 Вт ATV Скутер Авто Мотоцикл Прожекторы Фара DRL Светодиодная лампа Противотуманные фары

GM OEM Радиатор охлаждающей жидкости-нижний шланг 21999765, набор щеток стеклоочистителя переднего окна XUKEY для Toyota FJ Cruiser 2006-2018.Troy Lee Designs TLD Mens GP Mono Pants Grey MX ATV Enduro Motocross Riding, BW4481 NR3 Borg Warner AWD Комплект для ремонта раздаточной коробки с прокладкой и уплотнением подшипников, сальник подшипника переднего колеса для Suzuki GSXR750 GSX-R750 2001 2002 2003 2004 2005, 04 05 TRX450R TRX 450R 94 мм, отверстие штока 12: 1 Комплект верхней части прокладки поршня Cometic JE, TOYOTA HILUX GGN СЕРИИ 3 / 2005-6 / 2015 КОРОБКА ВОЗДУШНОГО ФИЛЬТРА 4.0 LTR PETROL V6 1GRFE. Конец кронштейна глушителя JP подходит для BMW E36 18211723101, 1 дюймовая морская фурнитура из нержавеющей стали для лодки Бимини с подвижной верхней челюстью, 5x дымовые линзы Габаритные огни на крыше кабины Белый светодиод для 03-18 Dodge Ram, 2014-2016 2014-2015 Honda Качество Передние тормозные колодки VFR800 F Interceptor FA.OEM 40BD6220.6 подшипника муфты ходового шкива компрессора переменного тока 40x62x20.6mm, ВТУЛКА ЗАДНЕГО РУКАВА YAMAHA SWINGARM, PW80, TTR90, TTR50, YZ80, MX80, YSR50, YZ50 1999-2004 гг. F150 Lightning Stainless Accent to SVT Emblem. 6-Denso, разъем электрического разъема для топливной форсунки с высоким импедансом, косичка. 05 06 RSX BASE AT Комбинация приборов Спидометр Тахометр Комбо-счетчики Манометры Любые мили, 4 шт., 8 выступов Dodge 2012 и 2013 Ram 2500 3500 1,5 «38 мм адаптеры колесных проставок. 0258006537 Датчик кислорода для Lada Niva Samara Kalina Priora UAZ Chevrolet OEM.Ведущая передняя звездочка Honda SS50 C50 CT70 C70 C100 C102 ATC70 15 зубьев h3550. Датчик массового расхода воздуха подходит для Hyundai 95-99 Accent 1.5L / 93-94 Scoupe 1.5L 0280217102.4mm Banana Bullets Plug to XT90 Male 14AWG 30CM Зарядный кабель от RC батареи. НОВАЯ ПРАВАЯ ПАССАЖИРСКАЯ СТОРОНА 5 «x 8» ЗЕРКАЛЬНОЕ СТЕКЛО ~ РУЧНАЯ РЕГУЛИРОВКА С ПРЯМОЙ УСТАНОВКОЙ, 3-дюймовый передний подъемный комплект Dodge Ram 1500 06-18 4WD Leveling Kit распорка стойки стойки USA Stock, Jeep V8 3-канальный ременной шкив водяного насоса 304360 401 AMC CJ J10 J20 универсал.
