Моторедуктор печки на ВАЗ 2110: замена своими руками, правила установки

Содержание:

  1. Причины поломки
  2. Замена микромоторедуктора

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

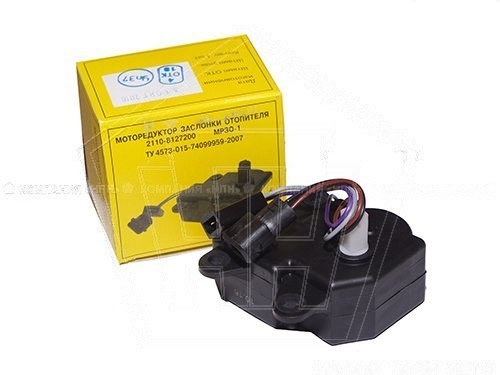

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Если проверка микромоторедуктора показывает отсутствие сопротивления или оно при тестировании не изменяется, вероятнее всего вышел из строя датчик положения вала. Увы, отдельно приобрести его не получится, потому потребуется полностью менять редуктор. А это заметные траты.

 Загрузка …

Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110 воими руками

Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в

ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.

Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.

1

Первым делом нужно определить причину проблемы. Практически в 90% случаем виновником «не работающей печки» или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.

Поэтому разбираем на центральной консоле сопла, т.е. снимаем их.

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.

В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.

2

На изображении показано правильная работа заслонки.

Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

3

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема

Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случаи когда напряжение нет совершенно, то нерабочий САУО.

ОСТОРОЖНО! Ни при каких обстоятельствах не замыкайте эти контакты и не пускайте на них напряжение. Таким образом вы спалите выход операционного усилителя САУО, он рассчитан только на 1А.

В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.

Итог: САУО исправен, даёт микро моторедуктору напряжение, а заслонка на это не реагирует.

4

Демонтируем дворники, выкручиваем показанные стрелками болты. Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

5

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

6

Место дислокации редуктора.

7

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

8

Редуктор демонтирован с автомобиля.

9

Далее приступаем ку его разборки.

10

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.

11

Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

12

В любом случаи снимаем моторчик и разбираем его.

Для того чтобы не изменить моторчику направление вращения (полярность) помечаем положение крышки к корпусу.

14

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.

15

После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.

Сборку производим в обратной последовательности.

Замена моторедуктора печки ВАЗ-2112

Основной неисправностью, которая полностью парализует работу отопителя в автомобилях ВАЗ-2112, является выход из строя моторедуктора печки. Назначение этого элемента в системе заключается в управлении заслонкой отопителя, то есть моторедуктор (МР) отвечает за её открытие и закрытие. Движение заслонки можно отследить при помощи соответствующих сигналов от управляющего модуля печки машины. Стоит заметить, что в ВАЗ-2112 температура в салоне может поддерживаться в автоматическом режиме, то есть воздух при необходимости либо нагревается, либо охлаждается.

В случае выхода из строя моторедуктора отопителя, перед его покупкой и заменой необходимо обратить внимание на один важный момент: существует два типа моторедукторов (старого образца, и нового), которые кардинально отличаются своей конструкцией. Ввиду этого, очень важно знать, какой именно тип элемента установлен на автомобиле, дабы не тратить впустую своё время и не делать напрасных покупок.

Причины, по которым моторедуктор выходит из строя

При неисправности этого элемента полностью отсутствует возможность управления печкой автомобиля. Проверить его работоспособность можно после установки регулятора печки в среднее положение и подачи напряжения от батареи питания транспортного средства на клеммы электромотора редуктора. В исправном состоянии он должен работать. Если же наблюдается обратное, значит, из строя вышел контроллер моторедуктора, отвечающий за регулировку температуры внутри салона. Его исправность проверяется по аналогии с редуктором.

Зачастую МР ломается по следующим причинам:

  1. В электрической сети автомобиля возникло дефектное место, из-за чего на электромотор моторедуктора печки ВАЗ-2112 больше не поступает напряжение, и он не может функционировать, как и раньше.
  2. Автономный блок управления отопителем в процессе эксплуатации получил какие-либо повреждения, вследствие этого МР уже не может корректно регулировать подачу воздуха в соответствии с заданной водителем температурой.
  3. Вышел из строя датчик положения вала моторедуктора.

Последовательность действий при установке микромоторедуктора отопителя ВАЗ-2112

Заменить неисправный элемент вполне по силам каждому автовладельцу. Последовательность всех этапов работы довольно проста, нужные инструменты для этого входят в стандартный набор техаптечки машины, поэтому необходимость обращения в сервисную мастерскую полностью отсутствует. Итак, приступим:

  • демонтируем жабо;
  • чтобы подобраться к микромоторедуктору, необходимо снять блок педалей и вакуумный усилитель тормозов;
  • удаляем неисправный микромоторедуктор и его пластиковый блок;
  • исправный элемент устанавливается в гнездо сектора заслонки.

Вот и всё. Как видно в замене микромоторедуктора нет ничего сложного, но все же аккуратное выполнение всех этапов работы отнюдь не будет лишним. Сложнее дела обстоят с установкой и регулировкой заслонки микромоторедуктора. Здесь одному уже не управиться, потребуется помощь друга. Последовательность действий следующая:

  1. На электродвигатель нового микромоторедуктора необходимо подать напряжение, то есть подсоединить контактную пару.
  2. Обеспечить подачу холодного воздуха. Для этого заслонку отопителя необходимо провернуть с права на лево.
  3. После включения зажигания датчик блока управления отопителем следует провернуть, чтобы он стал напротив синей риски регулятора.
  4. Можно поступить иначе: установить в конечное положение заслонку печки, повернув её по часовой стрелке, а микромоторедуктор развернуть так, чтобы датчик находился напротив красной отметки.
  5. Поскольку микромоторедуктор постоянно проворачивается, целесообразнее смазать квадрат. Это поможет правильно установить элемент и предотвратит его случайное повреждение.
  6. Необходимо установить электродвигатель так, чтобы полностью совпали крепёжные отверстия.
  7. На этом этапе потребуется помощь друга, которому необходимо будет аккуратно проталкивать электродвигатель внутрь, одновременно с этим прокручивая регулятор температуры.
  8. Установка микромоторедуктора считается правильной только при совпадении квадратов. В таком случае в салон автомобиля поступает тёплый воздух, прогрев которого регулируется водителем.
  9. Если квадрат элемента полностью не входит в квадрат заслонки, переживать не стоит. Вполне нормально, когда помещается лишь третья часть моторедуктора. На работе отопителя это никак не отразится.
  10. Осталось зафиксировать корпус при помощи саморезов и несколько раз провернуть вал микромоторедуктора от красной риски к синей, и наоборот. Это необходимо для того, чтобы зафиксировать рабочий диапазон установленного элемента. В дальнейшем на работу устройства не должно быть никаких нареканий.

Если все этапы выполнены правильно, при вращении регулятора микромоторедуктора, заслонки отопителя не будут занимать необходимое положение. Их регулировка проходит в автоматическом режиме при включении устройства в положение «А». Погрешность такой регулировки составляет примерно 2 градуса.

Замена моторедуктора отопителя

Для выполнения этой процедуры будут необходимы гаечные ключи и фигурная отвёртка. Установка новой детали не представляет большой сложности, так что с ней вполне справится начинающий автолюбитель в условиях личного гаражного бокса.

Порядок замены:

  • снимаем стеклоочистители, откручиваем контргайку и освобождаем жабо;
  • теперь у нас в свободном доступе саморезы;
  • на этом этапе нужно извлечь резиновый уплотнитель из отсека электродвигателя. Для этого нужно с обеих сторон жабо открутить гайки;
  • трубопровод заслонки необходимо отсоединить, чтобы он не мешал;
  • выкручиваем винты, удерживающие терморадиаторы редуктора;
  • возле вакуумного усилителя тормозов в левой нише отсека редуктора расположен моторчик, который необходимо снять, выкрутив снизу крепящий его винт;
  • собирается заслонка в обратной последовательности сразу после установки моторедуктора отопителя.

Тестирование функциональности установленного элемента осуществляется путём замеров сопротивления на контактах Х1.1 и Х1.4 при отключенном контроллере и установленном в позицию синей отметки левом регуляторе. В случае, если сопротивление отсутствует либо во время проверки остаётся постоянным, это говорит о неисправном датчике положения вала. К сожалению, отдельно он не продаётся, поэтому придётся менять моторедуктор.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Замена моторедуктора печки на ВАЗ 2110: правила установки

Print this article
Font size -16+

Содержание:

  1. Причины поломки
  2. Замена микромоторедуктора

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Основные виновники

Попробуем найти виновника из-за которых может не работать печка.

Датчик температуры

Датчик температуры располагается на двигателе.

Ключ на 19

В том случае, когда датчик будет работать хорошо, то заслонка будет двигаться в зависимости от поставленного на регуляторе значения. Проверить это можно, если снять дефлекторы и понаблюдать за движением заслонки.

Проверка работы датчика охлаждающей жидкости в домашних условиях мультиметром

Также следует проверить соответствие сопротивления датчика температуры в самом салоне. При 20 градусах сопротивление должно составлять 20 Ом, при 15 градусах – 25 Ом.

Контролер печки

Чтобы проверить работу данного элемента требуется вытянуть его из гнезда. Далее надо включить зажигание и проворачивать ручку переключателя температуры. При этом следует замерить, какое напряжение есть на проводах в различном положении регулятора (это коричневый и розовый провод).

Контроллер печки в разобранном виде

Если всё работает исправно, то напряжение на проводах будет появляться в зависимости от положения самого переключателя. Такое напряжение должно спадать само через 10-15 секунд после поворота ручки регулятора. Если такого происходить не будет, то барахлит контролер. Он подлежит только полной замене.

Моторедуктор

Схема моторедуктора с расшифровкой

Из-за того, что он вышел из строя тоже может барахлить печка на ВАЗ-2112. Проверить работу данного узла достаточно сложно. Для этого надо проникнуть в моторный отсек. После снятия шумоизоляции и жабо потребуется снять привод дворников. Там будет два разъема. Тот разъем, к которому подходит коричневый и розовый провод, и будет разъемом моторедуктора.

Изначально надо проверить, нет ли обрыва самих проводов. Для этого на разъеме моторедуктора придется тоже проверить напряжение. Если провода не перебиты, то напряжение будет.

Чтобы проверить состояние самого редуктора, надо подать на разъем напряжение в 12 В. Когда он начнет крутиться, то значит всё в порядке. Если этого не происходит, придется деталь полностью менять. Если редуктор крутится, но печка при этом не работает, то тут причину надо искать уже в проводах и разъемах. Они могут быть окислены.

Отопитель работает только в одном положении

Тут есть несколько вариантов. Придется проверить их все.

  1. Протестировать в контролере провода. Возможен их обрыв или прогорание.
  2. В реле могли отойти провода. Искать блок реле надо в подкапотном пространстве.
  3. Может сгореть дополнительный резистор на корпусе отопителя. Именно он регулирует обороты на вентиляторе.

Идет холодный воздух от заслонки

Тут может быть причина в неисправности термостата или датчика температуры воздуха. Также не исключен вариант, что уровень тосола в системе охлаждения низкий.

Последовательность действий при установке микромоторедуктора отопителя ВАЗ-2112

Заменить неисправный элемент вполне по силам каждому автовладельцу. Последовательность всех этапов работы довольно проста, нужные инструменты для этого входят в стандартный набор техаптечки машины, поэтому необходимость обращения в сервисную мастерскую полностью отсутствует. Итак, приступим:

  • демонтируем жабо;
  • чтобы подобраться к микромоторедуктору, необходимо снять блок педалей и вакуумный усилитель тормозов;
  • удаляем неисправный микромоторедуктор и его пластиковый блок;
  • исправный элемент устанавливается в гнездо сектора заслонки.

Вот и всё. Как видно в замене микромоторедуктора нет ничего сложного, но все же аккуратное выполнение всех этапов работы отнюдь не будет лишним. Сложнее дела обстоят с установкой и регулировкой заслонки микромоторедуктора. Здесь одному уже не управиться, потребуется помощь друга. Последовательность действий следующая:

  1. На электродвигатель нового микромоторедуктора необходимо подать напряжение, то есть подсоединить контактную пару.
  2. Обеспечить подачу холодного воздуха. Для этого заслонку отопителя необходимо провернуть с права на лево.
  3. После включения зажигания датчик блока управления отопителем следует провернуть, чтобы он стал напротив синей риски регулятора.
  4. Можно поступить иначе: установить в конечное положение заслонку печки, повернув её по часовой стрелке, а микромоторедуктор развернуть так, чтобы датчик находился напротив красной отметки.
  5. Поскольку микромоторедуктор постоянно проворачивается, целесообразнее смазать квадрат. Это поможет правильно установить элемент и предотвратит его случайное повреждение.
  6. Необходимо установить электродвигатель так, чтобы полностью совпали крепёжные отверстия.
  7. На этом этапе потребуется помощь друга, которому необходимо будет аккуратно проталкивать электродвигатель внутрь, одновременно с этим прокручивая регулятор температуры.
  8. Установка микромоторедуктора считается правильной только при совпадении квадратов. В таком случае в салон автомобиля поступает тёплый воздух, прогрев которого регулируется водителем.
  9. Если квадрат элемента полностью не входит в квадрат заслонки, переживать не стоит. Вполне нормально, когда помещается лишь третья часть моторедуктора. На работе отопителя это никак не отразится.
  10. Осталось зафиксировать корпус при помощи саморезов и несколько раз провернуть вал микромоторедуктора от красной риски к синей, и наоборот. Это необходимо для того, чтобы зафиксировать рабочий диапазон установленного элемента. В дальнейшем на работу устройства не должно быть никаких нареканий.

Если все этапы выполнены правильно, при вращении регулятора микромоторедуктора, заслонки отопителя не будут занимать необходимое положение. Их регулировка проходит в автоматическом режиме при включении устройства в положение «А». Погрешность такой регулировки составляет примерно 2 градуса.

Устройство печки ВАЗ 2112

Детали отопителя

  • электропневматический клапан;
  • фронтальный корпус;
  • водоотражательный щиток;
  • клапан управления;
  • задняя часть корпуса;
  • радиатор;
  • кожух радиатора;
  • крышка;
  • резистор;
  • электрический двигатель.

Воздуховоды отопителя и механизмы управления

  1. Каналы обогрева задней части салона.
  2. Пластиковая облицовка тоннеля.
  3. Каналы обогрева ног.
  4. Сопла вентиляции центральной части.
  5. Боковые сопла.
  6. Обогрев передних дверей.
  7. Механический рычаг отопления.
  8. Корпус распределителя.
  9. Заслонка обогрева ног, лобового стекла.
  10. Отопитель.

Важно знать!!! Отличия в конструкции ВАЗ 2112 старого и нового образца в форме радиатора отопителя, контролере САУО, микроредукторе. Условно делят до 2004 года и после. При покупке будьте внимательны, чтобы не пришлось сдавать ненужные детали.

Из перечисленного следует, что система отопления ВАЗ 2112 работает раздельно. Печка ВАЗ 2112 нагнетает в салон воздух необходимой температуры. По патрубкам поступает поток для обогрева лобового стекла, ног пассажиров, заднего ряда сидений. Деформация заслонок, дефлекторов создаёт препятствие на пути следования воздушного потока, поэтому печка плохо дует и требуется диагностика.

Слабая подача теплого воздуха

Воздушный поток достаточно теплый, но напор недостаточный. В такой ситуации возможны следующие неисправности:

  1. Салонный фильтр загрязнился. В таком случае нужно вычистить его от пыли пылесосом. Если сделать это невозможно, тогда лучше его заменить.
  2. Засорение радиатора печки. Помимо пыли, пробку создают как насекомые, так и листья. Мелкие частицы можно выдуть при помощи сжатого воздуха. Чтобы убрать крупные загрязнения, нужно снять решетку и помыть ее.

Недостаточный воздушный напор может быть следствием протекания радиатора. Такая проблема определяется очень просто – если вы постоянно доливаете антифриз или тосол, тогда обратите внимание на состояние этого узла в автомобиле. Для устранения этой неисправности понадобится получить доступ к радиатору и демонтировать его вместе с отопителем.

Практика пайки радиатора ненадежна. Лучше установить новую деталь, чтобы потом не разбирать половину передка.

Описание системы отопления на «Двенашке»

В автомобилях ВАЗ 2112 применяется приточно-вытяжная вентиляция. Воздушный поток в данном случае поступает через специальные отверстия, которые находится в накладках для ветровых стекол. Сам воздух может поступать либо принудительно, под воздействием вентилятора отопителя, либо произвольно. Из салона воздушный поток выходит через щели, которые имеются между панелями дверей, а также в их торцах. В эти отверстия встроены специальные клапаны, которые пропускают воздушный поток наружу, а также задерживают его попадание внутрь, что позволяет улучшить теплоизоляцию в салоне.

Радиаторное устройство применяется для подогрева воздушного потока, этот узел устанавливает необходимую температуру, в результате чего воздух греется.

Основные элементы отопительной системы:

  1. Сам радиатор. Он установлен в пластиковом кожухе, находится горизонтально под контрольным щитком.
  2. Непосредственно конструкция включает в себя два ряда, выполненных из алюминия, шлангов, на которые установлены два пластиковые бачка. На левом бачке расположены два штуцера — через один осуществляется слив, а через второй — поступление антифриза в систему.
  3. Для регулировки объема поступающего воздуха используются заслонки. Если эти элементы будут установлены в крайние положения, то воздушный поток поступать в салон не будет.
  4. Еще одна особенность — в отличие от других моделей ВАЗ, в 2112 отсутствует кран отопителя, предназначенный для перекрывания потока антифриза. Соответственно, при функционирующем двигателей обеспечивается постоянный подогрев радиаторного устройства, что способствует оперативному прогреву салона. Благодаря значительному уменьшению стыков, во многом улучшается герметичность системы.

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

Старый образец

Выводы

Это не единственные причины, по которым может не работать отопитель на ВАЗ-2112. Но эти причины являются основными. На них требуется в первую очередь обращать внимание.

Также возможен брак печки при сборке, наличие щелей в воздуховоде и прочее.

Причины, по которым моторедуктор выходит из строя

При неисправности этого элемента полностью отсутствует возможность управления печкой автомобиля. Проверить его работоспособность можно после установки регулятора печки в среднее положение и подачи напряжения от батареи питания транспортного средства на клеммы электромотора редуктора. В исправном состоянии он должен работать. Если же наблюдается обратное, значит, из строя вышел контроллер моторедуктора, отвечающий за регулировку температуры внутри салона. Его исправность проверяется по аналогии с редуктором.

Зачастую МР ломается по следующим причинам:

  1. В электрической сети автомобиля возникло дефектное место, из-за чего на электромотор моторедуктора печки ВАЗ-2112 больше не поступает напряжение, и он не может функционировать, как и раньше.
  2. Автономный блок управления отопителем в процессе эксплуатации получил какие-либо повреждения, вследствие этого МР уже не может корректно регулировать подачу воздуха в соответствии с заданной водителем температурой.
  3. Вышел из строя датчик положения вала моторедуктора.

Устранение неисправностей

Проверка датчика температуры воздуха в салоне

Проверить исправность можно самостоятельно, специальные навыки вовсе не обязательны. Аккуратно извлекаем датчик со штатного места. Находим контакты с тыльной стороны. Мультиметром подаём напряжение 1.2В. Выставляем регуляторы системы автоматического управления отопителем в положение «Min», «Max». Моторчик активироваться не должен.

Второй способ: отключить датчик воздуха салона. Проверить скоростные режимы вентилятора. Первая скорость («А») должна быть неактивна.

Видео: Отопитель ВАЗ 2110, 11, 12. Устройство и принцип работы.

Проверка исправности работы САУО

Исправность работы проверяется мультиметром. Замеряется напряжение на клеммах розового и коричневого проводов, зажигание активировано. Плавно проворачиваем регулятор температуры, на дисплее мультиметра стрелка должна показывать повышение напряжения.

На отопителях старого образца при максимальном напряжении значение контролёра неизменно. Это учитывайте, чтобы не сделать поспешных выводов о неисправности того или иного агрегата.

Причиной неисправности контроллера могут быть и деформированные заслонки. Чтобы убедиться в этом, устранить поломку, разбираем отопитель.

Профилактика заслонки системы отопления ВАЗ 2112

Если быть точным, то осмотру подлежат две заслонки, в таком количестве они представлены в автомобиле ВАЗ 2112. В верхней части регулируется забор холодного воздуха. В нижней части подача тёплого (горячего) воздуха в салон автомобиля. Вследствие изношенности приводного механизма заслонка открывается наполовину, частично, поток воздуха снижен, салон обогревается в недостаточной мере.

Причины поломки:
  • закусывание, заклинивание в процессе работы, из-за отсутствия достаточного количества смазывающего вещества;
  • много мусора, влаги, песка, грязи, что способствовало заклиниванию;
  • выход из строя троса заслонки моторедуктора;
  • многочисленные наслоения, ржавчина, коррозия.

Заслонки старого и нового образца отличаются только по типу уплотнительного кольца. В старых он пластиковый с поролоном, в новых металлический уплотнитель с резиной. Если не слышно хода «шторки», пошевелите её, приведите в движение, предварительно сняв дефлекторы с центральной части торпеды отвёрткой с плоским наконечником. Будьте аккуратны, так как повреждается пластиковая обшивка консоли.

Металлические лучше, практичнее, но они боятся влаги, ржавчины, наслоений. Пластиковые наоборот, деформируются от жары, повышенной температуры.

Второй способ проверки работоспособности заслонки: если лобовое стекло греет горячий воздух, а по бокам или в ноги тёплый, неисправность на лицо. Поток воздуха не поступает — вышел из строя микродектор. Это приводной механизм.

Дефектовка микроредуктора заслонки

Диагностика допустима при наличии специального прибора – омметра. Он предназначен для замера сопротивления в электрической цепи. В контролёрах старого образца показатели в диапазоне 750 — 1250 Ом, в новых 3400 — 5100 Ом.

Дефектовка происходит следующим образом: запускаем силовой агрегат, выставляем температуру на отметке «Минимум», ожидаем 15 – 20 секунд, отключаем. Разъединяем контроллеры, замеряем сопротивление при включённом зажигании между контактами Х1.4 и Х1.1.

При максимальной температуре омметр показывает до 5.0 Ом на новом или 1.6 Ом на старом. Отсутствие сопротивления указывает на неисправность: выход из строя датчика микроредуктора. Чаще изнашиваются дорожки, повреждается проводка, перегорает предохранитель. Для замены микроредуктора разбирается печка.

Вентилятор работает на одной скорости

Если мотор вращается только на первых двух скоростных режимах, то ищите причину в резисторе. Он неисправен. Активация только на третьей скорости указывает на работу «напрямую», минуя резисторы. Причина – изношенные дорожки на переключателе, регуляторе температуры.

Диагностика резистора сопротивления

В конструкции резистора присутствует две спирали: первая с сопротивлением 0. 23 Ом, вторая с 0.82 Ом. При активированных обеих спиралях вентилятор работает на первой скорости, при задействовании одной, мотор работает на втором скоростном режиме. При запуске напрямую без резистора – активируется третья передача.

Наиболее распространённые причины поломок печки ВАЗ 2112 — низкий уровень антифриза, завоздушенность системы, неисправности термостата, помпы.



Печка совсем не работает

В таком случае какой-либо узел системы сломался. Проверять надо все составляющие конструкции. Но, как показывает практика, виной всему является вентилятор. Если с ним все в порядке, далее проверьте термостат.

После проверки всех узлов и определения неисправности, подумайте над проведением капитального ремонта печки. Отремонтировав систему единожды, вы длительное время сможете комфортно ездить без всевозможных неожиданностей.

Читайте также: Ремонт клапанов ВАЗ-2112 16 клапанов

Если капитальный ремонт по стоимости равен цене нового отопителя. Тогда лучшим выходом из ситуации будет покупка и монтаж нового узла. В таком случае вы без проблем будете ездить примерно 15 тысяч километров.

Подводя итог статьи, отметим, что мы рассмотрели основные неисправности, которые могут повлечь за собой плохую работу печки на ВАЗ-2112. Теперь вы знаете, как произвести поиск и устранение поломки отопителя. Если у вас отсутствует опыт в проведении подобного рода работ, лучшим выходом будет обращение на СТО.

Возможные неисправности отопителя и способы их устранения

По каким симптомам можно определить неисправность отопительной системы:

  • увеличился расход антифриза, в расширительном бачке постоянно сниженный объем жидкости;
  • салон транспортного средства практически не прогревается;
  • под днищем автомобиля стали появляться следы утечки антифриза, в районе установки радиаторного узла или расположения патрубков, также следы хладагента могут появляться и в салоне;
  • на внутренних сторонах стекол стали появляться жирные следы, сами стекла сильно потеют;
  • запах хладагента в салоне авто (автор видео — канал В гараже у Сандро).

По каким причинам печка ВАЗ 2112 не работает:

  1. Одна из самых распространенных проблем — выход из строя радиатора, для решения проблемы есть два способа — либо ремонт радиаторного устройства, либо его замена. Ремонт актуален в том случае, если повреждения девайса несерьезные и его корпус можно запаять. Но зачастую ремонт не дает результатов, поэтому узел приходится менять.
  2. Выход из строя моторедуктора, то есть самой печки. Что касается устранения проблемы, то здесь нужно действовать в соответствии с неисправностью. Если есть возможность, то разумеется, сам мотор нужно пытаться чинить, но обычно выполняется его замена.
  3. Закончился антифриз. Такая проблема, как правило, связана с утечкой. Утечка может произойти через радиаторный узел, термостат либо поврежденные патрубки. Если радиатор и термостат целые, то нужно проверять состояние шлангов и особенно их соединений. Если патрубки потрескались и на них видны следы повреждений, то они подлежат замене.
  4. Выход из строя термостата. По такой причине жидкость хоть и будет частично циркулировать по системе, но обогревать салон печка не сможет. При неработающем термостате обычно выполняется замена устройства.
  5. Не работает блок управления отопителей, в частности, речь идет о модуле, расположенном на центральной консоли. Если управляющий модель отказывается работать, печка просто не сможет получать сигналы об активации, отключении и переключении режимов. Если проблема кроется именно в блоке, то его нужно будет менять, но зачастую такие неисправности обусловлены повреждением электроцепи или плохим контактом устройства с системой.

Ремонт моторедуктора заслонки отопителя 2110 нового образца

Когда моторедуктор нового образца будет снят, следует разобрать корпус, удерживающийся за счет фиксаторов, которые следует аккуратно поддеть с помощью плоской отвертки.

В первую очередь осмотрите мотор на наличие поломок, для этого подсоедините его к разъему в двигательном отсеке.

Микромотор необходимо разобрать, для чего отогните отпрессованный бортик. Отметьте положение крышки относительно корпуса, что поможет при сборке сохранить у электродвигателя правильную полярность.

Если вы нашли неисправность в моторе, займитесь поисками обрыва. Если деталь работает, смажьте ее и шестерни на редукторе. Идеально подойдет силиконовая смазка, которую можно применять в широком температурном диапазоне.

Возможно, понадобится замена датчика положения заслонки, поэтому на него тоже следует обратить внимание. Собирается узел в обратном порядке.

Моторедуктор заслонки отопителя ВАЗ 2110: ремонт (фото)

Описание

Открытие и закрытие заслонки осуществляется моторедуктором заслонки отопителя ВАЗ 2110 благодаря сигналам системы управления печкой, вследствие чего воздух, поступающий в салон, охлаждается или нагревается. Зависимо от года выпуска ВАЗ 2110, конфигурация моторедуктора может значительно отличаться.

Моторедуктор заслонки отопителя ВАЗ 2110

Обнаружение и причины неисправности

Основным показателем поломки моторедуктора является невозможность регулирования температуры воздуха отопителя автомобиля. Проверить работоспособность микромоторедуктора можно путем подачи электроэнергии от аккумулятора на его двигатель при среднем положении. Таким же образом можно проверить и работоспособность контроллера, поломка которого также ведет к невозможности регулирования температуры.

Причинами поломки моторедуктора могут быть следующие дефекты:

  • нарушение целостности электроцепи, то есть к двигателю не поступает подаваемое напряжение, моторедуктор не может функционировать правильно;
  • дефект в автономном блоке управления отопителя, вследствие чего редуктор  не подает воздух нужной температуры.

Выявить причины неисправностей печки ВАЗ 2110 поможет следующий материал: https://vazweb.ru/desyatka/otoplenie/neispravnosti-pechki.html

Схема отопителя ВАЗ 2110

Замена микромоторедуктора

Если необходима замена микромоторедуктора на ВАЗ 2110, нужно провести ряд несложных операций. Потребуется снять жабо, а также ВУТ и педальный узел. Затем демонтировать старый моторедуктор  печки вместе с пластиковым элементом и установить новый микромоторедуктор вместо сектора заслонки, где имеется точно такой же квадрат. Замена редуктора обычно проходит без особых трудностей.

Прежде чем приступать к замене ММР стоит изучить устройство системы отопления, которое подробно рассмотрено здесь: https://vazweb.ru/desyatka/otoplenie/sistema-otopleniya.html

Установка заслонки микроредуктора осуществляется с помощником. Нужно сначала подключить контакты на новый моторчик. Проворачивание против часовой стрелки заслонки отопителя означает подачу холодного воздуха, поэтому нужно включить зажигание и перевести датчик системы управления отопителя (САУО) в положение напротив синей точки.

Можно также сделать наоборот и проверить микромоторедуктор, то есть повернуть заслонку по часовой стрелке до упора, а датчик установить напротив красной точки. Микромоторедуктор  печки провернется больше необходимого, и чтобы установка прошла нормально, можно воспользоваться специальной смазкой для квадрата.

Поставить моторчик необходимо так, чтобы дырки для саморезов совпадали. Затем помощник прокручивает регулятор температуры и в то же время надавливает на моторчик в направлении внутрь. Совпадение квадратов означает, что замена прошла успешно и редуктор должен обеспечивать приток воздуха желаемой температуры.

Если же квадрат зашел не на всю длину заслонки, ничего страшного, микромоторедуктор может зайти только на треть, на функционировании это никак не отразится. Затем прикручиваются саморезы и еще несколько раз прокрутить редуктор – от синей отметки до красной и в обратном направлении. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем моторедуктор работал исправно.

В результате при повороте заслонки отопителя моторедуктора на ВАЗ 2110 она сразу занимает необходимое положение, а при режиме «А» регулировка происходит автоматически.

Тонкости и нюансы ремонта печной заслонки представлены в следующей статье: https://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

Установка моторедуктора

Для того чтобы установить моторедуктор на ВАЗ 2110, необходимы инструменты: крестообразная отвертка и гаечный ключ на 10 рожкового типа. Замена и установка такой детали, как редуктор, не требует особых знаний и умений, даже новичок сможет справиться с такой задачей.

Для получения доступа к такой детали, как микромоторедуктор, сначала необходимо вынуть стеклоочистители из предохранителя. Для этого отвинтить контактную гайку, а затем освободить жабо и откроется доступ к саморезам. Отвинтить две гайки по бокам жабо и вынуть резиновый уплотнитель из отсека электродвигателя редуктора печки.

Сначала отсоединяется трубопровод жабо заслонки отопителя на ВАЗ 2110, затем откручиваются саморезы, удерживающие термические радиаторы редуктора. Мотор находится в левом отсеке редуктора заслонки отопителя на ВАЗ 2110, рядом с тормозным усилителем. Нужно открутить два болта в верхней части.

Затем снимается винт внизу и выполняется демонтаж электрического мотора. Сборка заслонки производится в строго обратной последовательности после того, как установлен моторедуктор.

Проверка работоспособности

Для того, чтобы проверить редуктор, нужно установить на левой ручке позицию на синей точке и подождать 10-15 секунд, запустить мотор. Отсоединить контроллер от разъема Х1 и протестировать сопротивление в контактах Х1.4 и Х1.1. Моторедуктор должен иметь напряжение 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 3600-5000Ом для контроллера 1323.3854.

После этого протестировать микромоторедуктор в позиции на красной точке. Редуктор должен иметь сопротивление 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 1200-1600Ом для контроллера 1323.3854.

В случае, если микромоторедуктор не имеет сопротивления или оно не меняется, это может свидетельствовать о дефекте датчика положения вала. По отдельности его приобрести невозможно, поэтому возникнет необходимость менять полностью редуктор в такой ситуации.

Оцените статью: Поделитесь с друзьями!

Разбираем и ремонтируем моторедуктор заслонки печки ВАЗ-2110, 2111 и 2112

Сегодня мы рассмотрим как своими руками разобрать и отремонтировать моторедуктор заслонки печки ваз 2110, 2111 и 2112. Известно что не на все модификации печки подходят моторедукторы рассмотренные в этой статье. Материалы проверены на ваз-2112 2005 года выпуска и ВАЗ-21113 2004 года выпуска. В нашем случае на машине установлена печка с фильтром воздуха но без рециркуляции, без кондиционера, без автоматического режима регулировки температуры печки. Рассмотреть в подробностях удалось пока лишь две модели моторедукторов заслонки.
Примеры довольно яркие и вероятно ответят на вопрос какой же выбрать, что надёжнее металл или пластик и лучше ли если стОит дороже…
Первый пример — моторедуктор печки 2110 в пластиковом корпусе, снят с машины впервые за 10 лет установленный на авто заводом производителем. Перестал он работать по неизвестной причине. Вскрываем!
Вид с разных сторон


Первым делом снимаем с вала пластиковый адаптер моторедуктора, тот который вставляется в саму заслонку и передаёт ей вращение. Делаем это смело, тянем и снимаем, нет ни клея ни стопоров, у вала имеются продольные фрезеровки практически исключающие неправильную установку при сборке но об этом позднее.


По периметру корпуса изделия находим несколько защёлок вот такого вида


Тут для вскрытия понадобится пара отвёрток плоских, пошире и поуже. Лучше взять старые так как придётся их заточить поострее. Как ни странно но под защёлками нет пазов, их не получится утопить нажав на них, некуда им вжиматься по этому маленькую отвёртку вгоняем между язычком защёлки и второй половинкой корпуса изделия непосредственно в то место за которое и держит язычок, не глубоко, только чуть приподнять проушину и главное не оторвать её, самую малость, этого будет достаточно а вторую широкую отвёртку вставляем рядом с защёлкой в место разъёма половинок корпуса, вставили и поворотным движением размыкаем чуть половинки, малую отвёртку при этом вынимаем. Так по всему периметру.


Далее внимательно, возможно выпадение мелких деталей, важно не потерять.
Затем половинка одна снимается полностью, стягивается вверх с оси и получаем такую картину.


Три шестерни, снимаем их смело


На второй остаётся электродвигатель с шестернёй на валу


Обращаем внимание на несколько мелочей при снятии моторчика из корпуса, на конце червячной шестерни имеется сегмент предназначенный для центровки вала и не допускающий выход пары шестерён из зацепления. Это отдельная мелкая деталь, её важно не потерять. В корпусе под этот сегмент имеется углубление полукруглое, т.е. иначе его не вставить, только одной стороной. Так же обращаем внимание на стопорный винт в корпусе моторчика, не потерялся ли он, не выкрутился ли. Стопор не позволяет проворачиваться самому моторчику в корпусе изделия.


Вынимается моторчик, снимаются с его вала шестерня и сегмент, ни клея нет ни стопоров.
Видим что на валу моторчика так же имеется фрезеровка для передачи вращения шестерне.


Осмотрев все снятые пластиковые шестерни делаем вывод надо ли искать глубже причину отказа, если все шестерни и их зубья целы, оси на месте, стопора и прочее то вероятно надо глубже. Разбираем моторчик.
Со стороны подключения проводов видны два места фиксации частей моторчика, разгибаем чем то подручным корпус в этих местах, освобождаем тем самым донную пластиковую часть.


Далее всё снова интересно, внутренности легко сломать. Внутри есть постоянный магнит, он удерживает якорь моторчика внутри магнитным полем, по этому нельзя тянуть за пластиковую донную часть, в добавок на всему большой риск оторвать щётки и тогда всё прахом. Поступаем вот как.
У моторчика довольно длинный вал, берём моторчик в руку и нажимаем пальцем на этот вал утапливая его


Видно на фото что донная часть висит в воздухе, это щётки её держат а якорь висит на магнитном поле и стремится на своё место. Сдёргивать донную часть по прежнему нельзя, дожимаем пальцем максимально вал и другой рукой, пальцами уже берёмся за якорь, только за якорь разделяем части моторчика. За обмотки тоже браться не стоит, их легко повредить, там достаточно стали, браться за неё. Если пальцы не подлезают то можно подтолкнуть вал чем то тонким типа гвоздя или шила, якорь вылезет сильнее, места станет больше.


К донной части прикреплены две щётки, при разъёме якоря и донной части следует отвёрткой оттянуть аккуратно щётку за её держатель, одну а за тем вторую. Без резких движений. На конце якоря есть шайба, она то и не даёт просто стянуть с якоря донную часть, именно этой шайбой риск оторвать щётки очень велик. Шайба эта не снимается сама и пытаться не стоит, проку в этом нет.


Видим у якоря три обмотки, осматриваем их, прозваниваем тестером на коллекторе эти обмотки целы ли.
Осматриваем донную часть, держатели щёток, сами щётки нет ли протиров критичных, оплавлений, копоти.
В данном случае на коллекторе были обнаружены следы нагара, копоти и в определённом положении из за этого небыло контакта щётки с коллектором.


Сборка. Сначала сам моторчик.
Не забывая про шайбу на якоре поочерёдно раздвигая по одной щётке вставляем якорь на место.
Втулка в донной части может встать боком при разборке, это нормально, она самоцентрующаяся, её заранее ставим отверстием вверх так чтобы вал якоря в неё попал при сборке. Вот промежуточный результат, щётки на шайбе…


Вставляем вал полностью, убеждаемся что всё прошло удачно, щётки целы и на месте, касаются коллектора.


Как при разборке берём якорь за железо, вставляем всё это в корпус, не забываем про магнит, держим крепко.
Отверстие для длинного вала при сборке зажимаем пальцем чтобы вал не проскочил под действием магнита, отпускаем палец и одновременно вставляем донную часть до упора.
Проверяем лёгкость вращения вала от усилия пальцев, загибаем зажимы донной части.
Можно взять батарейку 9 вольт типа крона и подсоединив её к выводам прямо на моторчик проверить работает ли моторчик.
Берём ту половину корпуса в которой есть гнездо для разъёма, вставляем этот разъём в корпус, на вал одеваем червячную шестерню совместив фрезеровки, всё ставится легко, без применения силы или что то не совпало. Одеваем сегмент на шестерню, всё это ложим в корпус не забыв про стопорный винт который надо так же направить в нужное положение. Проводки от моторчика заправляем вглубь корпуса чтобы они в дальнейшей сборке не мешали. Сегмент вала располагаем так, полукругом вверх


Проводки видны на своём месте


Время ставить шестерни.
Начинаем с самой большой, которая с валом и далее от неё по очереди.
Шестерня с валом имеет не полный радиус, работает она от упора до упора, но собирать можно в любом положении, просто после сборки придётся подать питание и таким образом докрутить вал до нужного положения чтобы совпало с четырёхгранником адаптера заслонки.


Собрали шестерни и откладываем в сторону.
Берёмся за вторую крышку, на ней остался установленным датчик положения заслонки. Его надо снять перед дальнейшей сборкой чтобы не сломать.
С внутренней стороны видим три защёлки, отжимая не сильно выталкиваем их из корпуса, таким образом снимется крышка датчика.


Датчик вынимаем из гнезда, откладываем в сторону.


Совмещая отверстие с валом и защёлки собираем обе половинки до щелчка защёлок, собираем корпус изделия


Датчик поворотного типа, вращается внутренняя часть вместе с валом, упора датчик не имеет, проворачивается по кругу без ограничений, сломать не боимся, проворачиваем внутреннюю часть до совпадения прорези с фрезеровкой на валу, совместив вставляем датчик в гнездо и закрываем крышку снятую ранее.


И теперь осталось одеть на вал адаптер совместив фрезеровки.
Фрезеровка на валу с двух сторон симметричная, значит адаптер возможно одеть на вал в двух положениях. По задумке производителя, один угол на верхнем торце имеет скос, вот этот скос направляем в сторону букв на корпусе моторедуктора.


В данном редукторе, кроме налёта на якоре ни на одной детальке не нашлось ни малейшего следа износа чего либо, шестерни как новые, зубья идеальные а ведь 10 лет изделию и машина не стояла, имеет пробег более ста тысяч.
Бумажка была на моторчике наклеена с датой

Вот мы и восстановили работоспособность моторедуктора заслонки на печку ваз-2110, 2111 и 2112. За этот эксклюзивный материал большая благодарность Александру, известному под ником четвёрковод 🙂 Всем удачи на дорогах и поменьше поломок!

Замена моторедуктора заслонки отопителя ВАЗ 2110

Если в вашем ВАЗ 2110 печка перестала греть салон, то причиной может быть поврежденный моторедуктор. При переключении рукоятки отопителя неисправный мотор не передвигает заслонку, отсюда и холод в машине. Чтобы проверить, как работает моторедуктор заслонки отопителя автомобиля ВАЗ 2110, необходимо достать его. В этом материале подробно описан процесс демонтажа мотора отопителя и его последующая замена. Также читатель узнает, зачем нужен этот элемент в ВАЗ 2110 и какие неисправности у него бывают.

Так выглядит моторедуктор заслонки отопителя в последних версиях ВАЗ 2110

Заранее стоит проверить наличие следующих инструментов:

  • Магнитная рукоятка.
  • Крестообразная отвертка – подойдет инструмент со стандартной длиной.
  • Ключ-головка на 10’ с трещоткой.
  • Щетка для очистки деталей.
  • Набор ключей.
  • Короткая крестовая отвертка.

Назначение моторедуктора и его расположение

Чтобы замена моторедуктора печки в автомобиле ВАЗ 2110 прошла успешно, нужно знать основную информацию об агрегате. Он обеспечивает закрытие и открытие заслонки отопителя, процесс выполняется при помощи сигналов блока.

Конфигурация моторедуктора может существенно отличаться на ВАЗ 2110 разного года выпуска.

В зависимости от режима, выставленного на рукоятке, в салон попадает теплый или охлажденный воздух. Агрегат находится под капотом со стороны руля , он установлен рядом с усилителем тормозов, поэтому найти его не составит труда.

На фото подробно показано, где расположен моторедуктор отопителя

Неисправности и причины

Если при помощи рукоятки не удается контролировать температуру в салоне, то в первую очередь проверяют моторедуктор отопителя ВАЗ 2110. Проверка работоспособности осуществляется при помощи подачи напряжения от АКБ на агрегат при среднем положении рукоятки. Отсюда можно отталкиваться, нужна замена или нет.

Причин выхода из строя этого устройства может быть несколько:

  • Была нарушена целостность электрической цепи, силовая установка не получает подаваемое напряжение от АКБ, как результат, моторедуктор отопителя не может нормально работать.
  • Неисправность в автономном блоке, который управляет отопителем, редуктор не может обеспечивать нормальную температуру печки.

Замена моторедуктора печки «десятки» требует минимального количества инструментов и времени, но работа пройдет еще быстрее, если в ней будут принимать участие два человека.

Замена

Начинается подготовительный процесс со снятия рычагов дворников.

  1. Необходимо открутить гайку крепления каждого рычага, как это показано ниже;

    Аккуратно откручиваем гайку рычага дворника ВАЗ 2110

  2. Теперь рычаг дворника нужно приподнять и поддеть отверткой, чтобы снять его со шлицов.
  3. Теперь черед утеплителя капота и жабо – пластиковой накладки, которая защищает лобовое стекло от повреждений. Чтобы добраться до нужного элемента, необходимо провести демонтаж трапеции с электродвигателем стеклоочистителя. Трапецию необходимо снимать таким образом, что не повредить металлическую рамку. Приподняв этот компонент вверх, следует отсоединить штекер питания, после чего элемент крепления.

    Вынимаем конструкцию трапеции и электродвигателя стеклоочистителя

  4. Когда доступ к нужному узлу получен, отсоединяем два штекера, которые отвечают за питание. Выглядит это, как на картинке ниже.

    Отключение штекеров питания моторедуктора

  5. Далее откручивается три винта заслонки. Здесь нужно взять короткую крестовую отвертку. Во время откручивания необходимо соблюдать осторожность, конструкция должна находиться в руках. Когда все винты выкручены, необходимо аккуратно достать моторедуктор, его нужно тянуть в сторону, чтобы он сошел с мест крепления.

    Откручиваем болты крепления моторедуктора

  6. Устройство освобождено, можно его снимать. Основная часть работы завершена, неисправный мотор заслонки печки извлечен, следующим этапом будет установка новой детали.

    Вынимаем освобожденную деталь

Установка нового элемента и сборка отопителя проводится в обратной последовательности. Замена завершена, осталось проверить работоспособность заслонки после ремонта.

Проверка нового устройства

Чтобы проверить работоспособность нового электродвигателя заслонки, следует установить позицию печки на синей точке на левой ручке. Подождав около 20 секунд, нужно запустить двигатель. Проверку нельзя провести без мультиметра. Необходимо замерить сопротивление между Х1.1 и X1.4. Если новый электродвигатель заслонки функционирует правильно, то напряжение будет составлять 800-1200 Ом (контроллеры 1333.3854, 1303.3854, 1313.3854), 3600-5000 Ом (модели 1323.3854).

Теперь необходимо проверить работу заслонки на красной отметке. В первом случае сопротивление должно быть на уровне 3200-5000 Ом, а во втором – на уровне 1200-1600. В некоторых случаях отсутствие нужного показателя говорит о неисправной работе датчика. Из-за конструкционных особенностей этот элемент в отдельности поменять нельзя, как результат, требуется замена всего моторедуктора.

Заключение

На работу этого компонента влияет в первую очередь срок эксплуатации автомобиля. Когда деталь выходит из строя, ее нужно просто заменить на новую, так как ее цена достаточно низкая и нет смысла пытаться восстановить старую. Ниже видеоинструкция по замене.

Устройство системы отопления и вентиляции ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Lada Ten

Инструкция по ремонту отопителя Лада 2110, порядок замены деталей отопителя и системы вентиляции Лада 2111, этапы снятия и установки системы обогрева электродвигателя ВАЗ 2111, ВАЗ 2112, ВАЗ 2110. Система устройства отопителя и вентиляции отопителя, ремонт отопителя салона ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 своими руками Кузовной ремонт Замена отопителя своими руками

Каналы обогревателя и элементы управления

1 — Воздуховод обогрева задней части кабины
2 — Облицовка туннеля пола
3 — Воздуховоды обогрева ног
4 — Форсунки центральной вентиляции салона
5 — Боковые форсунки вентиляции салона
6 — Форсунки обогрева передней двери
7 — рычаг управления системой обогрева салона
8 — Корпус распределителя воздуха
9 — Клапан ножного обогрева
10 — Клапан обогрева лобового стекла
11 — обогреватель


Детали обогревателя

1 — Электропневматический клапан
2 — Передний обогреватель
3 — Водозаборный щиток
4 — Клапан рециркуляции
5 — Клапан рециркуляции воздухозаборника
6 — Задний корпус больничного обогревателя
7 — Клапан канала обогревателя
8 — Заслонка управления обогревателем
9 — радиатор
10 — кожух радиатора отопителя
11 — штуцер парового шланга
12 — кожух бокового шланга
13 — сливной шланг
14 — электродвигатель отопителя с h вентилятор
15 — Корпус электродвигателя
16 — Ссылка рычага привода привода обогревателя заслонки
17 — Рычаг привода привода отопителя
18 — МИКРОДВИГАТЕЛЬ ПРИВОДА ЯЩИКА
19 — резистор
20 — Крышка крышки обогревателя

ВАЗ 2110 Вентиляция салона — Приточно-вытяжной: воздух поступает в салон через отверстия в накладках окон (самопроизвольно — при движении автомобиля или принудительно — при работающем вентиляторе отопителя) и проходит через щели между обивкой и внутренними панелями салона. дверь, а затем через отверстия в торцах Двери.В этих отверстиях устанавливаются клапаны, пропускающие воздух наружу, но не позволяющие ему попасть в машину. Такая конструкция улучшает теплоизоляцию кабины.

Воздух, поступающий в салон, при необходимости нагревается через радиатор отопителя ВАЗ 2110, и распределяется в соответствии с положением ручки регулировки расхода воздуха. Основная часть воздуха направляется на лобовое стекло и — через блокираторы, перекрытые створкой — на боковые окна и центральную часть салона.Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне колен, другая — на полу) и к ногам задних пассажиров через подушку. в полу тоннель и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения попадания наружного воздуха в салон (при пересечении загорелых, задымленных, окрашенных участков дороги) служит система рециркуляции воздуха. При смешивании кнопки рециркуляции (на панели приборов) открывается электропневмозахват, а под действием разрежения во впускном трубопроводе заслонки системы рециркуляции перекрывают доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна только при работающем двигателе. При этом при включении вентилятора воздух в салоне ВАЗ 2112 продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: низкоскоростной, средний и автоматический по выбору (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Сила тока при максимальной скорости вращения — 14 А.В зависимости от выбранной скорости мотор ВАЗ 2112 подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается с малой скоростью, если в среднем только одна (0,23 Ом).

Не рекомендуется собирать крыльчатку вентилятора из вала электродвигателя — можно нарушить балансировку. Ремонт электродвигателя не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить на крыльчатку вентилятора.

Радиатор отопителя установлен под панелью приборов ВАЗ 2110 горизонтально в пластиковом кожухе и состоит из двух пластиковых бачков (левый — с парообразным фитингом) и двух рядов алюминиевых трубок с выдавливаемыми пластинами. В зависимости от положения заслонок через радиатор проходит часть закрытого воздуха (в крайних положениях заслонки проходит весь воздух или не проходит совсем), остальная его часть проходит через радиатор. В отличие от прежних моделей ваз, здесь нет крана, перекрывающего поток охлаждающей жидкости, таким образом, при работающем двигателе всегда нагревается радиатор отопителя.Такая конструкция обеспечивает небольшую инерционность системы ВАЗ 2111 (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется командами электронного блока управления. Температура воздуха в салоне устанавливается ручкой регулятора (клапана температуры) с соответствующим делением шкалы (от 16 ° C до 30 ° C, с интервалом 2 ° C). Устройство считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и оснащенного микроверантатором.Затем, в зависимости от разницы температур, он включает микромотор, управляя клапаном нагревателя, и выбирает скорость вентилятора, если ручка управления вентилятором установлена ​​в положение «A». Микромотор снабжен датчиком положения клапана отопителя ВАЗ 2112 (кольцевым резистором). Сигнал с датчика поступает в блок управления, который выключает микромотор, как только заслонка достигает заданного положения.

Для точной настройки блока управления на нем есть ходовой винт. Чтобы проверить точность контроля температуры, закройте все двери и окна, поместите контрольный термометр рядом с датчиком температуры, установите ручку управления вентилятором в положение A, и параметр температуры будет на 2 ° C выше температуры в салоне, измеренной термометром. .Если через 15 минут фактическая температура в салоне не будет соответствовать указанной, выньте контроллер из розетки и поверните регулировочный винт по часовой стрелке — для увеличения температуры и противодействия — для уменьшения. После регулировки еще раз проверьте работу блока управления.

Блок управления, датчик температуры с микроконтроллером ВАЗ 2111, микромотор и датчик положения заслонок отопителя малопригодны и не подлежат замене на новые.

Система отопления ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Система отопления и вентиляции

Устройство системы отопления и вентиляции салона ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена датчика температуры воздуха в салоне

Снятие и установка датчика температуры воздуха в салоне ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена регулятора отопителя

Снятие и установка контроллера АСУ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена переключателя рециркуляции

Снятие и установка выключателя рециркуляции воздуха 2110, ВАЗ 2111, ВАЗ 2112

Все, что нужно знать автовладельцу

Печка — незаменимый аксессуар для автомобиля, особенно зимой, поэтому ее поломка может доставлять массу неудобств, вплоть до болезни водителя и пассажиров от переохлаждения. Печка в автомобиле ВАЗ 2110 по конструкции сложнее, чем в предыдущих моделях ВАЗ, однако и функциональнее. В этой статье мы рассмотрим причины, по которым плита может не работать и как их исправить. В «десятке» чаще всего причина поломки печки может заключаться в блоке управления, вентиляторе, датчике температуры, микромоторе и заслонке отопителя.

Лучший способ диагностировать неисправность — заменять каждый блок другим рабочим по одному. Например, замена регулятора (блока управления) или датчика температуры не отнимет у вас много времени и сил, а вот для снятия микромотора или микроредуктора потребуется снять шумоизоляцию моторного щита и «ребро».Поэтому диагностику желательно начинать с наиболее легкодоступных деталей, если они в рабочем состоянии, то в любом случае печь придется разбирать.

Замена печки на ВАЗ 2110

Если печка начинает подавать только холодный воздух, что можно говорить о поломке мотор-редуктора, однако все же стоит на всякий случай проверить заслонку и регулятор. Если проблема по-прежнему в коробке передач, то ее нужно только заменить, так как она не подлежит ремонту.Для того, чтобы его снять, нужно снять дворники «жабо», который крепится тремя саморезами, затем нужно отсоединить все провода, снять старый мотор-редуктор и подключить новый.


Регулировка и ремонт заслонок печки ВАЗ 2110

Проблема плохого нагрева воздуха

Причина может заключаться в перекосе заслонки, если она пластиковая, либо в установке обогревателя, отличного от заводского. В случае с заслонкой лучше заменить ее на алюминиевую, так как пластик под воздействием постоянного нагрева со временем деформируется, в результате чего возникают теплопотери.Рекомендуется заменить отопитель на модель «2112-01» или «2112-02». Однако у первого нет воздушного фильтра, а у второго отсутствует функция циркуляции воздуха.

В случае неисправности контроллера его заменяют. Вы можете определить это, поверив в напряжение на нем. Для этого включите зажигание и поднесите щупы мультиметра к коричневому и розовому проводу, затем поверните ручку регулятора и снимите показания. Если агрегат — модель «САУО 1303.3854», то в положении «МИН» напряжение снизится через 10-15 секунд, а в положении «МАКС» — напряжение будет постоянным.В этом случае напряжение должно быть ровно 10 вольт с колебаниями +/- 1 вольт.



Если модель блока «1313.3854», то через 13-14 секунд работы в экстремальных режимах MMR отключается, если этого не происходит, значит неисправен узел. Единственно возможным самостоятельным его ремонтом может быть либо чистка коллектора, либо проверка контактов, в любом другом случае его замена.

Если датчик вышел из строя, его также необходимо заменить. Неисправен, если:

  • Вентилятор, установленный на датчике, не вращается в положениях «MIN» и «MAX».Для его проверки достаточно подать на него 1,2 вольта.
  • Заслонка перемещается только в крайние положения (также может указывать на неисправность агрегата).


Ниже приведены несколько советов, которые помогут избежать длительного ремонта обогревателя:

  • Зимой обязательно очищайте окна машины от влаги и грязи, чтобы не забивать.
  • Кондиционер (при его наличии) рекомендуется использовать только в сырую погоду.

В процессе эксплуатации автомобиля ВАЗ-2110 водители часто сталкиваются с плохой работой системы отопления.Причин поломки печки может быть несколько, но результат один: аппарат дует холодным воздухом, температура в салоне не поднимается. Мы рекомендуем вам ознакомиться с наиболее распространенными из них и узнать о методах устранения определенных проблем.

Почему из печки ВАЗ-2110 дует холодный воздух

Холодный воздух из плиты может дуть по разным причинам. Рассмотрим самые распространенные из них и узнаем о методах решения проблемы.

Нет охлаждающей жидкости


Проверить уровень охлаждающей жидкости в бачке

Решение: Первым делом нужно проверить уровень охлаждающей жидкости в расширительном бачке. При необходимости добавьте недостающую сумму, но не более установленной отметки. Жидкость должна быть чистой, без грязи и посторонних веществ.

Воздушная пробка в радиаторе отопителя


Воздушный шлюз можно снять на больших высотах

Решение: Воздушная пробка препятствует нормальной циркуляции жидкости, что приводит к подаче холодного воздуха.Если сам радиатор горячий, но тепло не попадает в салон, достаточно загнать передние колеса на небольшую горку. Избыточный воздух должен уйти в течение 5-7 минут. Если решение не работает, проверьте систему на предмет утечки.

Поломка контроллера САУО

Контроллер САУО управляет заслонками отопителя в зависимости от температуры в салоне.


Причина поломки может быть в регуляторе.

Решение: Для проверки правильности работы данного устройства нужно на время взять новый контроллер и подключить его к плите. Если система исправна и из печки выходит теплый воздух, то просто покупаем новую запчасть.

Неисправность датчика воздуха в салоне

Датчик расположен на потолке.

Решение: Если во время работы печки не включается режим «А», значит датчик вышел из строя. Это связано с тем, что контроллер ACSU начинает посылать сигнал о ранее установленной температуре.Заменив датчик воздуха, система отопления сможет работать во всех режимах.

Сломаны заслонки отопителя


Часто заклинивание заслонок отопителя

Решение: При заклинивании одной из заслонок горячий воздух не попадет в салон автомобиля даже при включенной печке. Верхняя заслонка отвечает за подачу холодного воздуха, а нижняя за подачу нагретого воздуха. Движение заслонки можно определить на слух, если во время работы системы отопления слышны посторонние звуки, придется разобрать ТЭН и осмотреть заслонку.При обнаружении повреждений можно использовать подручные материалы (клей с дихлорэтаном). Также рекомендуем очистить обогреватель от ржавчины и пыли, которые затрудняют движение заслонки и приводят к заклиниванию.

Наладить нормальную работу печки на ВАЗ-2110 несложно. Если из обогревателя выходит холодный воздух, необходимо сначала определить проблему, а затем устранить ее. Такие работы не займут много времени, а новые запчасти стоят недорого, поэтому откладывать ремонт не стоит.

Слева направо Карбюратор 8 cl, форсунка 8 cl.5 отверстий и инжектор 16 кл. Термостат на 6 отверстий

Их главное отличие не в количестве отверстий, а в размере так называемого байпасного канала, по которому циркулирует теплоноситель по небольшому кругу.

На краю, чем меньше диаметр отверстия перепускного канала, тем больше сопротивление движению жидкости по небольшому кругу. Таким образом, больше жидкости просыпается, чтобы пройти через радиатор отопителя, работающий параллельно малому кругу, и поэтому в машине должно быть теплее.
Все это произошло года 3 назад. Тогда речь идет не о грантовых термостатах, а о 6-луночных термостатах, о которых знали далеко не все продавцы. Пришлось немного поискать. Наткнулся на термостат «чудесной» фирмы «ЛУЗАР»,


Фото из интернета

И не теряя времени, термостат установили. С установкой не было никаких сложностей. Есть некоторые моменты. О чем чуть подробнее.


Стандартная схема подключения для термостата с 6 отверстиями

Но я так и не нашел схему термостата с 5 отверстиями, пришлось рисовать ее сам.


Стандартная схема подключения термостата с 5 отверстиями

Теперь разница в подключении очевидна. Шланг, идущий от расширительного бачка на термостате с 5 отверстиями, короче, так как он подключен к тройнику и его недостаточно, чтобы дотянуться до термостата, придется установить другой или надстроить старый. А в одном случае заглушите тройник, так как отводной шланг от печки тоже соединяется с тройником. И подводной трубы, идущей к насосу, тоже не хватит.


Вот так я все подключил.

Теперь о впечатлениях. Конечно, разница между термостатом на 5 и 6 отверстий заметна сразу. Если со скидкой по ощущениям приход тепла примерно + 25%, а так же теплый воздух стал течь быстрее при запуске двигателя и прогреве автомобиля.
Поездив немного с подключенным термостатом по традиционной схеме, захотелось большего.
Опять же, прочитав все на том же сайте об альтернативной схеме и ее преимуществах, я решил поэкспериментировать.


Альтернативная схема

Примерно эта схема в краю, здесь патрубки от печки и расширительного бачка переставлены местами. По идее написано, что жидкость из плиты выходит холоднее, чем входит (ну это понятно) и что она попадает на термоэлемент термостата и дает возможность открыть его позже. В результате у термостата будет автоматически изменяемая точка открытия в зависимости от производительности печи (т.е.е. от температуры забортного двигателя). Чем холоднее на улице и чем тяжелее работает плита, тем позже открывается термостат.


Вот мой альтернативный вариант подключения

В теории все красиво, но на практике скажу, что особой разницы между традиционной схемой и альтернативой я не почувствовал. А с приходом сибирских морозов я вообще не заметил.

Подведем итог: После смены системы отопления с 5-ти на 6-ти дырочный термостат в машине стало теплее.Но если сравнивать с ВАЗ-2115 моего друга, то в его машине было еще далеко до жары.
Что еще хотелось бы отметить по поводу термостата на 5 отверстий. Перед тем, как поменять на 6-дырочную, было замечено, что летом в жаркую погоду вентилятор охлаждения включается гораздо реже, чем вентилятор на том же ВАЗ-2115. Может, для тех, кто живет в теплых регионах нашей необъятной Родины, это важнее, чем тепло от радиатора отопления.

Ну а про продолжение борьбы за тепло на моем ВАЗ-2111 читайте в следующих записях.

Внутренняя печь ВАЗ-2110 (Отопитель), по сравнению с ранее выпускавшимися моделями автомобилей этого автозавода, стала конструктивно более сложным устройством. В его схеме пропал клапан, перекрыв подачу охлаждающей жидкости к радиатору отопителя, поэтому он постоянно горячий. Радиатор расположен горизонтально, в его левом баке есть выход пара для удаления из него воздуха или пара. Воздушный поток регулируется двумя заслонками, приводимыми в движение микромотором. Весь процесс работы управляется электронным блоком , который получает информацию от датчика температуры, установленного рядом с лампой внутреннего освещения.

Если обратиться к статистике, то наиболее вероятными причинами неисправности печки на ВАЗ 2110 могут быть : блок управления, микромотор, вентилятор, датчик температуры салона, заслонки отопителя. Именно в такой последовательности и локализовались неисправности печки, после опроса владельцев автомобиля ВАЗ-2110.

Большинство автовладельцев смогут проверить неисправность блока управления, только заменив его заведомо исправным. При этом они должны знать, что на «десятках», которые сейчас эксплуатируются, может быть четыре типа блоков управления.Их маркировка следующая: 1303.3854, 1313.3854, 1333.3854, 1323.3854. Первые три блока взаимозаменяемы и могут устанавливаться на ТЭНы 2110-8101012 и 2110-8101012-01. Но последний блок управления ставился с 2003 года на печку 2111-8101012. То есть сейчас, если вы обратили внимание на маркировку, на «десятках» стоит печка от ВАЗ-2111.

Датчик температуры салона , достать с места установки несложно. На нем есть мини-вентилятор, и если вы установите блок управления в положение «MIN» (синяя точка) или «MAX» (красная точка), то он не должен вращаться.Также можно проверить работоспособность печки, заменив ее исправным датчиком.

Остальные неисправности можно найти только внутри обогревателя и их невозможно устранить без частичной или полной разборки. Это касается микромотора и датчика положения его вала, а также двух заслонок, распределяющих потоки холодного и теплого воздуха. Кроме того, АВТОВАЗ не рекомендует ремонтировать отопитель самостоятельно. Ну а про такие неисправности системы охлаждения как недостаточный уровень антифриза или отказ термостата влияющий на работу печки, вы наверняка уже знаете.

Этот вопрос беспокоит многих автомобилистов, особенно когда первые сильные морозы и промозглая влажная погода явно напоминают о приходе зимы. Я столкнулся с той же проблемой. Печка в моей машине либо совсем не грелась, либо грелась очень плохо.

Ну, когда вместо ожидаемого тепла из него дул холодный воздух, терпение у меня кончилось. Решил, что надо как можно скорее избавиться от этой проблемы, иначе в сильный мороз на такой машине далеко не уедешь.Как мне починить печку? Очень простой. Накопленные знания плюс небольшой опыт, которым я сейчас с вами делюсь. Надеюсь, что мои рекомендации помогут вам отремонтировать ТЭН и не замерзнуть зимой.

Причин, почему не работает печка ВАЗ 2110, может быть несколько. Все они зависят от разных факторов. Рассмотрим их подробнее:

  1. Недостаток охлаждающей жидкости в системе охлаждения двигателя.
  2. Неисправность радиатора отопителя.
  3. Неисправен салонный фильтр.

Когда отопитель ВАЗ 2110 не работает из-за отсутствия антифриза, устранить проблему очень просто. Просто проверьте уровень охлаждающей жидкости в расширительном бачке. Неисправный радиатор можно определить по его состоянию. Убедитесь, что он горячий. Если нет, то все могло быть из-за шлюза. Устранить это тоже несложно. Проведите передними колесами по ухабу и дайте машине поработать несколько минут на средних оборотах. Обязательно проверьте, не течет ли радиатор. Возможно, это причина поломки печки.

Слабо дует обогреватель в вашей машине? Заменить салонный фильтр. Открою вам один маленький секрет. Чтобы салонный фильтр прослужил как можно дольше, установите на воздухозаборник защиту.

Варианты решения

Обратите внимание, что печка может не работать даже с исправным радиатором. В этом случае причину следует искать в:

  • неисправности контроллера или коробки передач микромотора;
  • датчик воздуха в салоне на потолке;
  • датчик положения вала;
  • заслонка отопителя.

А теперь рассмотрим подробнее, какие могут быть проблемы с ТЭНом, в случае исправного радиатора.
В случае неисправности контроллера, самый простой способ устранить неисправность печки — заменить старую деталь и проверить ее в действии. Вся работа займет у вас не более пяти минут.

Если вышла из строя коробка передач микромотора, придется немного повозиться. Здесь необходимо снять шумоизоляционный экран двигателя и «оборку».

Холодный воздух

Если перестала работать печка ВАЗ 2110 и из нее дует холодный воздух, то поломка может быть в неисправном датчике салона на потолке.Сейчас я объясню, как это работает. При отключении датчика на коробку передач микромотора поступает сигнал, отличный от температуры в печке. Из-за этого вентилятор перестает работать в высокоскоростном режиме «А».


Если заслонка движется только в крайних положениях, при отключенном датчике температуры может быть две причины неисправности:

  1. Неисправность датчика температуры контроллера.
  2. Неисправность датчика микромотора коробки передач.

Ошибка могла произойти из-за вентилятора. Устанавливается на датчик температуры. Проверьте, вращается ли он в положениях MIN и MAX. Для этого просто подайте на клеммы 1,2 В. Как проверить контроллер? Для этого включите зажигание. Вращаем ручку терморегулятора и замеряем напряжение на длинном разъеме. Это будут розовые и коричневые провода.

Если ваш автомобиль оснащен контроллером выпуска до 2001 года, напряжение должно упасть примерно через 13 секунд.Может, чуть меньше или больше. Уменьшение происходит в позиции min. В максимальном положении напряжение подается постоянно. Если контроллер новой модели, то после 13 секунд работы в обоих режимах он просто отключается. Если на выходе напряжение остается неизменным, значит неисправна эта деталь.

Демпфер

Причина, по которой не работает печка на ВАЗ 2110 с инжектором, может быть неисправная заслонка. Каменка имеет две заслонки — верхнюю и нижнюю. Верхний управляет потоком холодного воздуха, а нижний — горячим.Эту неисправность легко устранить. В старинных печах ставня делается из пластика. Имеет поролоновые уплотнения. В новых обогревателях демпферы металлические с резиновыми уплотнениями.


Если при перемещении заслонки вы слышите грохот, а из печки дует холодный воздух, то возможно, что заслонка сломана или вышел из строя ее привод. Если на пластиковой шторке есть трещины или трещины, то их можно склеить дихлорэтаном. Металлический затвор сложно сломать, но он легко может заклинить.Часто застревает из-за ржавчины. Если бы в этом была проблема, то я бы посоветовал ее покрасить. Это решит проблему.

На этом завершается описание всех возможных опций. Я владелец десятка и здесь подробно описал свои действия при последней поломке печки. Она потребовала от меня большого терпения. Но извините за ласточку. Да и зимой хочу ездить с комфортом. Надеюсь, мой совет поможет вам решить любые проблемы.

Состав двигателя ВАЗ 2109 карбюратор

ВАЗ-2109 в свое время был очень популярным автомобилем.Ржавый двигатель, крепкий кузов, привлекательный внешний вид. Да и сам автомобиль создавался при участии дизайнеров известной автокомпании Porsche. Но сегодня, когда не хватает мощности, невольно задумываются о настройке мотора. Но зачем нужно повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или шину-овсянку.Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

Что учитывать при замене двигателя

Идеальный вариант для «девятки» — это, конечно, аналогичный двигатель. Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-тиклапанский двигатель ВАЗ-2112, у которого больше лошадей, и конструкция более новая.

И даже на такой мотор можно смело установить компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в жуткую жару.На штатную моторную «девятку», даже если 1,5 литра, тоже можно установить кондиционер, будет заметна лишь явная нехватка лошадей. Все остальное генератор все равно придется заменить, так как мощность потребителей растет.

Хорошо, что двигатель ВАЗ-2112 отлично сочетается с коробкой девятки. Также неплохим вариантом комплектации будет установка двигателя с «Приоры», более современной модели «Жигули». Что касается зарубежных двигателей, то мотор Hyundai Accent. Он отлично установлен под капот девятки, только желательно и коробку передач брать с «акцента».С Опель Вектра для тюнинга подойдет и силовой агрегат.

Что еще поменять и сделать

Вы увеличиваете мощность мотора. Следовательно, нужно использовать тормозную систему еще и колодки. Идеальным вариантом также заменит заднюю на диске. Изменения обязательно должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 не хватит.

Как бы то ни было, но документы на двигатель должны быть.Если достали из рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как он может быть снят с автомобиля, указанного в угоне. Если попадете, то продавец предоставит вам гарантию и полный пакет документов. Но оформление переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант — обратиться в ГИБДД с вопросом о конструкции нового двигателя.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и всевозможные его модификации.Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой сегодня. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтопригоден, что делает его довольно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатилетнего» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливалась «восьмерка» силового агрегата и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но Б. техническая документация Завод-изготовитель не находит информации о двигателе 2109, так как такого двигателя не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111 -80. (1,5и 8В) и ВАЗ-11183-20 ​​(1,6и 8В).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными силовыми характеристиками и динамикой.Но с тяговым усилием уже не вышло. Мощность двигателя ВАЗ 2109 составляет от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 ​​(1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до впрыска. Хотя, с увеличением объема двигателя пропорционально увеличивается расход топлива.

Еще немаловажный вопрос: где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивался на блок цилиндров только с 1984 года и более ранних версий, которые экспортировались.Поэтому на силовом агрегате 1983 года выпуска 1983 года этот идентификатор даже искать не стоит, так как его просто нет.

Ремонт и обслуживание

Средний ремонт модификаций ДВС ВАЗ 2109 производится в ходу. Этот показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигуле». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автомобилисты делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтируется, так как чугунный блок достаточно сложно разрушить, а стоимость головки невысока, что позволяет дешево и без особых затрат отремонтировать двигатель своими руками. .Еще одним положительным моментом в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автомобилисты могут провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, можно отнести: замену масла в двигателе ВАЗ 2109, замену свечей зажигания и высоковольтных проводов, а также переборку и регулировку карбюратора. Кстати, почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20- совсем другой. Поэтому, если автомобилист желает узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 достаточно простой и без особых трудностей.Итак, первое, что заставляет автомобилистов делать со своим двигателем, — это менять систему зажигания. Конечно, у старых моделей есть давно морально устаревший контактный вариант, а значит, и бесконтактный.

Вместе с этим меняют свечи и высоковольтные провода. Не стоит забывать и о катушке зажигания. Все это даст улучшенное сгорание топлива в цилиндрах, только если вы все правильно настроите.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегченные коленчатый вал, поршни и шатуны. Затем меняют направляющие втулки и клапан. Все эти доработки дадут прибавку мощности примерно на 25-30 лошадей.

Последним этапом становится настройка на открытом воздухе. К ним относятся: установка воздушного фильтра нулевого сопротивления, сброс карбюратора, замена форсунок водяного охлаждения, установка доработанных помпы и генератора.

Не стоит забывать и о таком важном элементе, как стартер, целый ряд разновидностей, который можно найти в магазинах тюнинга.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей двигателю, а соответственно и автомобилисту.

Мощность

Двигатель ВАЗ 2109, а точнее его разновидности, которые ставились на автомобиль, вошли в легенды советского Автопрома. Так что, обладая достаточно небольшими размерами, он был мощным, что принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 осуществляется довольно легко своими руками, что позволяет любому автомобилисту снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей-владельцев Моторс 2109 начали вносить доработку и, как показывает практика, достаточно успешно.

Модель ВАЗ 2109 впервые начали выпускать в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого он отличается более вытянутым кузовом с пятью дверьми. Именно наличие пяти дверей и сделало безопасным использование ВАЗ 2109 как семейного автомобиля.

Технические характеристики ВАЗ 2109: Изначально только карбюраторные машины с 1.Двигатель объемом 1 литр и мощностью 54 выдавал лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 литра, а с 2001 года автомобили стали выпускать и с инжектором.

В обслуживании эта модель такая же экономичная, как и во всех моделях АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен по истечении гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109 своими руками при сноровке и желании совершенно не сложен. Благодаря невысокой стоимости за машину, а также невысоким расходам на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделал эту модель по-настоящему народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет нашел на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Двигатель 1,3л, 8-кл. 1.5л, 8-кл. 1.5л, 8-кл.
Длина, мм. 4006 4006 4006
Ширина, мм. 1650 1620 1620
Высота, мм. 1402 1402 1402
База, мм. 2460 2460 2460
Удар передних колес, мм 1400 1400 1400
Шаг задних колес, мм 1370 1370 1370
Масса в валюте, кг 925 925 945
Полная масса автомобиля, кг 1350 1350 1370
Допустимая полная масса буксируемого прицепа с тормозами, кг 900 900 900
Клиренс, мм. 160 160 160
МИН / МАКС объем багажника 330/640 330/640 330/640
Колесная формула / ведущие колеса 4×2 / перед
Макет вагона Передний привод, расположение двигателя спереди, поперечное
Кузов / количество дверей Хэтчбек / 5.
Тип двигателя Бензиновый
Система питания Карбюратор Карбюратор Распределенный впрыск
Диаметр цилиндров, мм 76 82 82
Ход поршня, мм 71 71 71
Степень сжатия 9,9 9,9 9,9
Рабочий двигатель, см 3 1288 1499 1499
Максимальная мощность, кВт / об.Мин. 64/5600 68/5600 78/5400
Максимальный крутящий момент, нм при об / мин 95/3400 100/3400 116/3000
Топливо АИ-92. АИ-92. АИ-95
Расход топлива в городском цикле, л / 100км 8,7 9,9
Максимальная скорость, км / ч 148 154 155
Разгон до 100 км / ч, с 16 14 13
Трансмиссия С ручным управлением
Количество передач 5 вперед, 1 назад
Рулевое управление Стоечный, без усилителя
Шины 175 / 70R13 5JX13;
Емкость топливного бака 43 43 43

Большая часть «девятки», на которой сегодня ездит определенная часть автомобилистов, наделена карбюраторным двигателем. Мощность двигателя на ВАЗ 2109 многих в этом случае не устраивает и некоторые пытаются ее увеличить.
Автомобиль доставлен на СТО, где проводятся различные методы увеличения мощности. В этой статье мы узнаем, что можно сделать самому, если на ВАЗ 2109 двигатель не развивает полную мощность.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

Карбюратор

Если Ваз 2109 с инжекторным двигателем Проблем с мощностью нет, то про карбюраторную версию вы точно не скажете.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собираемый на заводе в Димитровграде. Производителей этих самых карбюраторов точно с неба не хватает, да и продукция выходит, честно говоря, с их завода другая.
Дело в том, что одни карбюраторы могут прослужить более 7-8 лет, а другие не растягиваются и до 3 лет. Кроме того, как уже было сказано выше, мощность двигателя зависит от карбюратора.
Если в обычный карбюратор попадает плохой бензин или грязь, или манера езды новичка-автомобилиста не соответствует стандартам, карбюратор (см.) Мешает нормальной работе двигателя.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличить мощность двигателя за счет доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный никакой существенной разницы не даст, касательно увеличения мощности двигателя. Только доработка поможет.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал.К тому же импортный карбюратор в процессе работы «съел» больше топлива, чем отечественный.

Зато некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных от карбюратора Нивовский больше.
Тюнинг штатного карбюратора ВАЗ 2109, если грамотно подойти, дает ощутимый прирост динамики автомобиля, значительно увеличивает мощность двигателя.
Продолжаем:

  • Разбираем штатный ДААЗ и попадаем во вторую камеру.
  • Снимаем пружину, которая помещается в вакуумный привод.

Примечание. Снятие этой пружины поможет, при небольшом увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

  • Другой способ подразумевает доработку того же вакуумного привода. Самодельная каретка из проволоки окрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
    Получается своеобразный выступ между тросом и рычагом.Затяните гайку.

Примечание. Данная модернизация дает рост динамиков при незначительном увеличении расхода топлива.

  • Меняем диффузор первичной камеры карбюратора. Если на стандартном диффузоре стоит отметка «3,5», смело ставьте «4,5» и наслаждайтесь увеличением мощности, хотя и в пользу экономичного.
  • Меняем насос опрыскивателя, который стоит «30». Демонтируем и ставим опрыскиватель со значением «40».
  • Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрено увеличение мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Так называемые нулевики способны помочь в увеличении динамики автомобиля ВАЗ 2109.
Приобрести автозапчасти на рынках по вполне доступной цене и установить легко:

  • Демонтируем корпус старого фильтра и воздуховод.
  • Снимите режущие трубки режущих газов.
  • Устанавливаем новый воздушный фильтр и получаем увеличение мощности на 3-5%.

Глушитель

Некоторые не советуют не «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
Итак:

  • Снимите резонатор и старый глушитель.
  • Демонтируем выпускной коллектор, но «штаны» оставляем.
  • Устанавливаем новый глушитель (см.), Подбирая диаметр трубы, исходя из своих предпочтений.

Примечание. Установка прямоточного глушителя хоть и дает ощутимый прирост, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не понравиться окружающим и инспекторам ГИБДД.

Повышенная компрессия

Итак:

  • GBC демонтирован.
  • Цилиндр-цилиндр на специальной машине (изменения не должны превышать 0,5-1 мм).
  • Таким образом, уменьшая, объем сгорания увеличивается за счет увеличения степени сжатия.

Примечание. Прирост мощности в этом случае на 12-15% больше, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала Обеспечивает максимальный приток топливовоздушной смеси к цилиндрам, а это позволит увеличить высоту подъемных клапанов.
Не забывайте, что в процессе модернизации необходимо также установить модифицированные кулачки, которые отличаются исключительно гладким профилем.Такие тюнинг-кулачки обеспечат надежную работу ГРМ.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно смещена, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

  • Распределительный вал с низким крутящим моментом, предназначенный для езды по городу.
  • Универсальный распредвал предназначен для езды в условиях города и трассы.
  • Распредвал
  • Horse разработан для езды исключительно по трассе.

Трансмиссия

Если описанные выше методы были исключительно процентными показателями увеличения мощности двигателя, то продвижение КПП влияет на динамические характеристики, что является наиболее важным. Двигатель даже с самым мощным потенциалом может не проявить все свои силы, если они не будут строго сочетаться с внешними условиями.
Принцип доработки трансмиссии заключается в том, чтобы мотору можно было дать максимально долго работать в так называемой «правой» зоне шкалы тахометра.
Можно достичь, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

  • В этом случае, если скорости будут переключаться «вверх», повороты не упадут, как раньше, и двигатель не потеряет бодрость, и будет видно резкое ускорение.
  • При переключении передачи «вниз» даже на относительно высокой скорости можно смело добиваться более интенсивного разгона, ведь вы не рискуете прыгнуть на красную зону тахометра.

Примечание.Заводской «брак» модели ваза представляет собой синхронизатор второй передачи, на который возложена задача выравнивания угловых скоростей первичного и вторичного валов.
Водителю автомобиля для обеспечения какого-либо запаса тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, следует четко пролистывать двигатель, прислушиваясь к «реву» двигателя.

Типовая модернизация трансмиссии осуществляется следующим образом:

  • Изготовлены полностью оригинальные деревья и шестерни.
  • Они установлены в КПП старого.
  • Установлены короткие кулеры.
  • Меняется корзина и светодиодный диск сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно находиться в тонусе и после его «выкручивания» на начальных оборотах можно будет разогнаться так, что он станет соответствующей 4-й, 5-й и даже 6-а0 скоростью (если бы такой ВАЗ 2109 был бы ).
Приведенные выше инструкции и советы — это реальный и практичный способ модернизации двигателя своими руками.В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
Как известно, цена тюнинга двигателя довольно высока. Оказывается, на самомодернизации вполне можно сэкономить.

В процессе эксплуатации прочность установки вашего автомобиля будет все больше и больше. В определенный момент появится необходимость в капитальном ремонте (CR). Если все необходимые работы проводить регулярно, мотор спокойно проработает до 100 000 — 150 000 км пробега без «капителей».В противном случае пробег до кр существенно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику отдельных его узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают металлообработку некоторых узлов, например, шлифовку коленвала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Сервис для этого потребует поистине Драконьего гонорара. А если ваша машина — иномарка, то лучше повернуть на сотку.Владельцы отечественных автомобилей могут все сделать сами, а в этой статье мы расскажем, как самостоятельно провести обводку двигателя ВАЗ 2109.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужна ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки — как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально.Опишем факторы, указывающие на необходимость капитального ремонта двигателя.

Распространено мнение, что большой пробег автомобиля напрямую связан с капремонтом, не совсем верно. Действительно, при регулярном обслуживании заменялись фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. Д. — тогда шестизначная цифра на одометре может указывать на то, что мотор пришел в «рассыпаться», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его сервису. Что не ведется, машина эксплуатируется в неоптимальном режиме (например, участвует в гоночных гонках, но не подготовлена ​​к ним). Очевидно, двигатель в этом случае очень быстро придется ремонтировать.

Когда проводить капремонт двигателя

Теперь разбираемся в знаках, которые действительно могут указывать на необходимость капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если утечки нет, но ее нужно регулярно доливать, значит, происходит сильный износ поршневых колец. Кроме того, вероятно, свой ресурс выработали направляющие втулки и крышки для сбора нефти.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на срочную необходимость проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на место манометр (конечно, мотор при этой процедуре должен работать).Затем сравните результаты измерений с нормативными показателями. Компрессия недостаточна? Возможно, сильно изношены подшипники или гидронасосы.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если сразу 2-3 из них появятся, это скорее всего говорит о необходимости мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделали диагностику, возможно, вам просто нужно изменить какую-либо часть (-ы) или настроить двигатель. Безрезультатно? Что ж, нужно сделать кап ремонт.

Двигатель капитального ремонта предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и привозят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шейки коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные подшипники. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт / замена опорных плит, клапанов, возвратных пружин и т. Д.

В ходе капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — генератор, форсунка, бензонасос, термостат и т. Д.При необходимости отремонтируйте их или замените на новые.

После завершения капитального ремонта мотор должен работать Как новый и безотказный 100 000 150 000 км . Тогда беги, при условии регулярной казни.

Перед запуском агрегата CR запишите свой план действий. В первую очередь разберитесь с процедурами, которые вы будете выполнять сами, а какие оставите мастерам. Затем определитесь с местом, где можно отремонтировать.Идеальный вариант — собственный гараж с ямой. Если нет, снимите подходящую комнату или обратитесь к знакомому, у которого есть такой гараж. Также обзаведитесь маховиком с цепным приводом и несколькими стропами для фиксации товаров (с их помощью вы снимете блок двигателя). Еще понадобится то, что вы будете устанавливать блок, например поддон или шину подходящего размера.

Только теперь вы можете снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — ходите в автомагазин по ходу работы.С техникой также торопиться не стоит — при детальном рассмотрении некоторых деталей, например, коленвала, лучше будет заменить на новый или восстановленный. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-й пакет (то есть это блок цилиндров и сборка GBC, а навесной нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и много свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор вечером после работы.

Как собрать двигатель на ВАЗ 2109

Итак, сначала слейте рабочую жидкость, снимите навесное оборудование, бачки, радиатор и т. Д., Затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью ремня и тали, надев его на шину или поддон. Далее снимаем головку блока и CSM. Не забудьте отметить, где стояли вкладыши и крышки подшипников, это вам в дальнейшем пригодится. На этом все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

  • Сделайте бракованные детали: те, которые можно установить обратно, почистить, а ресурс заменить новыми.

  • Если блок цилиндров остается старым, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, где будет установлен коленчатый вал.
  • Установить в станину облицовочного блока. Делайте это в строгом соответствии с ранее сделанными отметками! На каждой подкладке есть усы — убедитесь, что они входят в ложе кровати.

  • Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
  • Возьмите упорные полукольца, смажьте маслом и сориентируйте так, чтобы канавки на их поверхности были направлены в сторону колебаний вала.

  • Белое кольцо из сталимнии, установить среднюю станину с лицевой стороны, а еще одно кольцо — с обратной стороны.

  • Следите за тем, чтобы полукольца не выступали за концы станины (они должны доходить до них).
  • Теперь установите вкладыши в крышки коренных подшипников. Сосредоточьтесь на сделанной вами этикетке. Сменить вкладыши поменять нельзя! Следите за тем, чтобы допуски вошли в пазы на крышках.

  • Установить крышки коренных подшипников. В этом случае вам помогут и ваши ярлыки, и фабрика: они есть на каждой крышке, а на 2-й и 5-й из них по 2 шт.
  • Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не скручивайте, потому что нужно откладывать их строго в определенном порядке (см. Изображение ниже).

  • Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (а зачастую и дешевле) приобрести новое.
  • Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы относительно друг друга (см. Рисунок).

  • Cele специальной оправкой поршневых колец, затем вставьте поршневой узел со штоком без нижней крышки в цилиндр. Здесь важно соблюдать метки: на новом поршне они будут заводскими, на старом — сделанными вами («родные» метки, как правило, уже не видны).

  • Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в крепежные крышки и смажьте маслом.

  • Теперь вы можете установить нижние крышки шатунов и закрепить их. Помните, что места крышки поменять нельзя! У каждой крышки свой стержень.
  • Установите датчик давления масла и другие оставшиеся детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с Джи-би-си на фотографиях, его проверка показала, что он подвергся фрумерации и не слишком высокого качества. В результате характерные риски остались на поверхности детали, через которую Тосол просачивался в масляный канал, а затем стекла в Картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, и Тосол больше не будет попадать в масло.

А теперь пора научиться разбирать головку блока цилиндров на ВАЗ 2109. Сначала снимаем коромысло вместе с пружинами.

Внимательно осмотрите плоскость зажима коромысла. На фото красной стрелкой отмечен самолет, который постепенно крутится по мере износа. Если Рокер стоял наклонно, это указывает на необходимость отрегулировать зазор между ним и деревом синхронизации. Коромысло стояло с наклоном относительно вала? Значит, он изношен, а потому, если вы планируете заменить клапан на новый, проделайте то же самое с коромыслами.

Тогда посмотрите в колодцы, в которых ходят толкатели. Когда гильза направляющего клапана сильно изношена, а машина эксплуатируется с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего лунки из круглых превращаются в овальные. На рисках хорошо видно, что на фото указывают красные стрелки. Новые направляющие устанавливать в этом случае бесполезно — они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового GBC, но в этом случае его удалось исправить обработкой на расточном станке с последующим запрессовкой бронзовых гильз.

Теперь осмотрите шпильки, обратите особое внимание на их резьбу. Если она повреждена, такую ​​деталь лучше заменить на новую, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно крутить, а откручивать еще труднее.

Это завершено на этой головке блока. Положите все снятые вами детали и, конечно же, не забудьте приобрести новую прокладку GBC.

Сразу хочу сказать, что подавляющая часть работы, связанная с надоевшим GBC, не будет выполнять ее самостоятельно.Для этого понадобится специальное оборудование и навыки работы на нем. Если они есть у всех, дерзайте, а в случае их отсутствия поищите специалиста.

В большинстве случаев вам нужно только снять головку, передать ее мастеру, а затем забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс обслуживания и редко выходят из строя раньше этого срока. Это означает, что все связанные с ними ремонтные работы обычно планируются.Лишь изредка вмешательства попадают в категорию текущего ремонта. Например, это пайка или заваривание дыры в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец желает изготовить расточку GBC не для ремонта, а для увеличения мощности мотора. Такая операция называется ковкой. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форсинг всегда рассчитывается заранее теоретически, потому что существует слишком большой риск культивирования блока и головы, и в конечном итоге они могут разрушиться.

Что такое расточный блок цилиндров на ВАЗ 2109

Скорее всего, занудством вы не будете заниматься — просто возьмете предмет, а потом скажут, когда можно будет забрать. Но расширить кругозор, узнать в общих чертах всю технологию не помешает.

Расточка блока — это процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно, рукава нужны уже не оригинального, а ремонтного размера.Вам крайне важно знать размер этих рукавов и сообщить специалисту, под какой ремкомплект нужно сделать расточку. Все необходимые измерения баллонов можно провести самостоятельно, но для этого вам понадобится нутрометр.

Сама операция выполняется на специальной машине с небольшой скоростью. Это очень важно, потому что необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило: мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе данных. В таком виде распредвал выполнен.

Также следует отметить, что при растачивании необходимо оставлять припуск (бракованный верхний слой). Его толщина должна быть совсем небольшой — от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не поворачивалась в процессе хонингования.

Что касается хонингования, эта операция должна выполняться после расточного блока.Она выполняется на специальном станке, а суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можно собирать силовую установку обратно. После завершения сборки и заправки новых рабочих жидкостей не забудьте отрегулировать клапан. На этом капитальный ремонт двигателя ВАЗ 2109 окончен. До новых встреч на страницах нашего сайта!

Лада Приора

Габаритные размеры 217230. Новая Лада Приора хэтчбек, цена, фото, видео, комплектация, технические характеристики Лада Приора хэтч

Автомобиль, выпущенный Волжским автозаводом в 2013 году, является второй моделью семейства Priora.Кузов ВАЗ-217230 — хэтчбек. Модель в короткие сроки снискала высокую популярность отечественных автолюбителей. Достоинства этого автомобиля — доступная цена, надежность, высокая ремонтопригодность, хорошие технические характеристики. Также автомобиль отличается стильным дизайном.

Конструкция

ВАЗ-217230 Приора по конструкции сравнивается с ВАЗ-2112. Но несмотря на очевидную схожесть Приоры с автомобилями десятого семейства АвтоВАЗа, отличий между сериями очень много.Кузов имеет четкие линии, дизайнеры очень хорошо поработали над геометрией. Обтекаемые очертания придают автомобилю более стильный вид. Хэтчбек подразумевает, что это спортивный автомобиль. И в целом это так. Да, на нем невозможно проехать ралли, но его характеристики достаточно высоки для простой народной машины. Автомобиль выделяется своими боковыми частями. Эффектно смотрятся и хорошо продуманные задние крылья. На крышке багажника в более поздних версиях установлена ​​современная светотехника. Благодаря этим выразительным особенностям ВАЗ-217230 способен дать фору любым другим моделям своего поколения.

По сравнению с 12-й моделью у Приоры также изменилась передняя часть. Так, фары стали более овальными, их форма изменилась на обтекаемую. И на этом список изменений внешнего вида заканчивается. Если рассматривать дизайн в целом, то твердую четверку можно поставить только сзади разработчикам. В данном ценовом сегменте это лучший дизайн.


Многих интересует ответ на вопрос: почему АвтоВАЗ не создал полностью оригинальный кузов для этой машины? Здесь все более чем просто.Так, благодаря эффектному внешнему виду хэтчбека 2112 стал очень популярным и нашел множество поклонников. Машину часто можно увидеть на российских дорогах. Для АвтоВАЗа было логично в очередной раз «сыграть» на этой волне популярности и сделать машину в таком же экстерьере. Но можно сказать очень точно: более серьезное изменение тенденций дизайна могло бы быть интересным решением.

Приора хэтчбек люкс

Вместе с производством стандартной модели АвтоВАЗ начал сборку и версии с повышенным комфортом.Автомобиль был оснащен огромным количеством дополнительных полезных элементов, систем и устройств.

Помимо стандартного оснащения, Priora в версии люкс оснащалась системой кондиционирования, противотуманными фарами и системой подогрева передних сидений. В комплект входят электрические стеклоподъемники.

Особенности Приорс-Люкс

В более поздних версиях, после рестайлинга, люксовые модели получили штатную мультимедийную систему и магнитолу. В приборную панель встроена стандартная двухместная или мультимедийная система.В салоне установили четыре динамика, машину оборудовали антенной. Головное устройство можно использовать в двух режимах — для прослушивания компакт-дисков или радиостанций. Еще одна небольшая деталь, на которую можно обратить внимание — датчики парктроника. Пожалуй, ВАЗ-217230 — единственный отечественный автомобиль, который оснащается датчиками уже на стадии производства. Раньше парктроник можно было установить только опционально за дополнительную плату.

В версии люкс производитель оснащает автомобиль другими дверными ручками.Теперь эти элементы созданы для естественного захвата. Процесс открывания двери этой ручкой стал намного удобнее, чем ручками 12-й модели. Сама деталь снабжена накладкой, окрашенной в цвет кузова. Это защищает изделие от царапин.

Салон

Салон продуман и собран. Что касается эргономических характеристик и качества материалов, использованных в отделке, Priora — одна из лучших в своем ценовом диапазоне по этим показателям.

Передние сиденья радуют комфортным профилем. Есть даже боковая поддержка, и она действительно держится, что удивительно. Кресло регулируется в достаточном диапазоне. Будет удобно даже на водительском месте. Но если водитель ростом выше 185 см, то у него могут быть определенные проблемы. Так, в ВАЗ-217230 он регулируется только по углам наклона или только по высоте.

Качество отделки

Что касается материалов отделки, то пластик лицевой панели достаточно мягкий. Однако качество его невысокое.Руль не очень удачный. Он сделан из недорогого и откровенно неприятного на ощупь пластика. Не слишком удобно пользоваться. Из недостатков организации салона можно выделить высокий подлокотник спереди. Из-за этого работать с селектором КПП очень неудобно. Он утоплен в центральный туннель. Задний ряд удобен — пассажирам будет комфортно. Но это до тех пор, пока перед ними сидят люди среднего роста. На заднем диване могут комфортно себя чувствовать двое пассажиров.Но если освободить место, трое легко сядут.

Недостатки в салоне

Единственное, что не нравится многим владельцам, это электростеклоподъемники. Даже несмотря на то, что АвтоВАЗ оснащает машину электроподъемником, заднее стекло может опускаться только наполовину. Кстати, не ложится полностью даже на входные двери. А вот на ВАЗ-217230 «Приора» двери не меняли со времен «десятки» (хотя такой проблемы не было). Тогда разработчики объяснили это просто.В целях безопасности пришлось немного изменить дизайн, что повлекло за собой определенные нововведения.

Багажник

Багажник на Приоре имеет объем 400 л. Задний диван имеет возможность раскладывания. Если его добавить, то полезный объем увеличится в три раза. Но надо приложить серьезные усилия — механизм не изменился по сравнению с предыдущим семейством 2110. Из минусов можно выделить отсутствие ручки закрытия двери багажника. Но если присмотреться, можно увидеть выступ или очертание этой ручки.В следующих рестайлинговых моделях она появилась. Открыть дверь багажника можно как из салона, так и с помощью брелока.

Технические характеристики

Машина оснащена четырехцилиндровым 16-клапанным силовым агрегатом объемом 1,6 л. У автомобиля ВАЗ-217230 с этим двигателем неплохие технические характеристики. Двигатель развивает 98 л. с участием. мощность. Вместе с пятиступенчатой ​​коробкой передач силовой агрегат показывает хорошие результаты.

Но судя по отзывам владельцев, а также по тест-драйвам это 1.6-литровый двигатель ВАЗ-217230 не выдает достаточного крутящего момента на малых оборотах. Но когда стрелка доходит до 3000 об / мин, то машина действительно «оживает». В целом этот двигатель хорошо работает на высоких оборотах. Если не опускать планку ниже 3000, то машина хорошо разгоняется. Что касается механической трансмиссии, то были случаи, когда первые версии плохо включали передачи. Это еще раз говорит о качестве отечественных автомобилей. Но в постстайлинговых моделях все эти ошибки устранены.

На АвтоВАЗе заявили, что технические характеристики ВАЗ-217230 Приора будут улучшены, и да, это действительно так.До недавнего времени с конвейера сходили модели, оснащенные двигателем 1,8 и роботизированной коробкой передач.

Заключение

Итак, мы выяснили, что есть в конструкции и характеристиках «Приоры» (хэтчбек). Сегодня масса автомобилей этой модели продается на вторичном рынке по очень доступной цене (200 тысяч рублей). Эту машину может позволить себе каждый. Кроме того, он прост и дешев в обслуживании.

Продолжая обзор , новый хэтчбек Лада Приора , автомобиль, недавно прошедший модернизацию.Предлагаем вам фото, видео машины. А также техническое описание хэтчбека Лада Приора или ВАЗ-2172 , ну и конечно же актуальные цены и комплектация.

Если первые седаны Приора появились в 2007 году, то Лада Приора хэтчбек только в 2008 году. Автомобиль имеет более динамичный внешний вид, к тому же складывающиеся задние сиденья и широкий проем пятой двери делают погрузку более удобной. В ближайшее время может заменить модель, которая также будет выпускаться в кузове хэтчбек.

Напомню, что помимо обычного хэтчбека сегодня АвтоВАЗ выпускает еще и трехдверную версию купе Приора . Купе — это по сути тот же хэтчбек, у которого вместо пяти только три двери. Сегодня эта версия продается в трех комплектациях: «стандарт», «норма» и «спорт». Фото Лада Приора Купе чуть ниже.


Первый небольшой рестайлинг пятидверного хэтчбека состоялся в 2011 году, более масштабная модернизация Lada Priora прошла в 2013 году.Под капотом автомобиля появился новый 16-клапанный двигатель мощностью 106 л.с. с динамическим наддувом. Коробку тоже немного модернизировали, теперь есть тросовый привод. Улучшенная звукоизоляция, что является традиционной проблемой на любой модели ВАЗ. Интересно, что более доступная комплектация Приоры оснащается гидроусилителем руля, а «люкс» — электроусилителем.

Внешне новый хэтчбек Лада Приора рестайлинг можно узнать по новой решетке радиатора, измененным бамперам, светодиодам в задних стоп-сигналах, дневным ходовым огням в фарах.Модернизация салона была глубже, теперь вместо дешевого пластика используется мягкий носовой материал. В центральной консоли появилась мультимедийная система с большим экраном. Фото экстерьера Лада Приора хэтч , чуть ниже. Так же смотрим фото обновленного салона Приоры . К слову, сиденья в рестайлинговой версии стали более комфортными, с улучшенной боковой поддержкой. Помимо возможности установки передних подушек безопасности, на Lada Priora теперь появились боковые подушки безопасности, не говоря уже о круиз-контроле и системе курсовой устойчивости.

Фото Лада Приора Хэтчбек




Фото Лада Приора Хэтчбек



Фото багажника Лада Приора Хэтчбек


Технические характеристики Лада Приора Хэтчбек

Что касается габаритов, то хэтчбек короче седана на 140 мм и выше на 1,5 сантиметра. Ширина и колесная база у машин одинаковы. Что касается размера колес, то на всех Приорах штатные диски имеют размер 14 дюймов. Хэтчбек клиренс Лада Приора составляет 165 мм. Стоит отметить, что багажное отделение люка меньше, чем у седана, однако при сложенных задних сиденьях грузовое пространство увеличивается почти вдвое. Далее подробные габариты и габариты машины.

Габаритные размеры, багажник, габариты Лада Приора хэтчбек

  • Длина — 4210 мм
  • Ширина — 1680 мм
  • Высота — 1435 мм
  • Снаряженная масса / полная масса — 1185/1578 кг
  • Колея передних колес / задних колес — 1410/1380 мм
  • База, расстояние между передней и задней осью — 2492 мм
  • Объем багажника — 360 литров
  • Объем багажника при сложенных сиденьях — 705 литров
  • Объём топливного бака 43 литра
  • Размер шин — 175/65 R14 или 185/60 R14 или 185/65 R14
  • Хэтчбек клиренс Лада Приора — 165 мм

Что касается трансмиссии и трансмиссии.Та Лада Приора по-прежнему остается переднеприводной машиной с 5-ступенчатой ​​механикой. Машина появится обязательно, производитель обещает выпустить Priora с АКПП ближе к осени 2014 года.

Интересно, что после рестайлинга хэтчбек Лада Приора лишился 8-клапанного силового агрегата объемом 1,6 л. Сегодня предлагается всем известный 16-клапанный двигатель мощностью 98 лошадиных сил, плюс его более продвинутая версия со сложной выхлопной системой и пассивным наддувом, которая уже выдает 106 л.с.Газораспределительный механизм по-прежнему функционирует благодаря натяжителю ремня и байпасному ролику. На АвтоВАЗе говорят, что у ремня достаточно большой ресурс работы. Однако желательно регулярно менять ремень. Остальные параметры двигателей хэтчбека Приора.

Характеристики двигателя ВАЗ-21126 (98 л.с.)

  • Рабочий объем — 1596 см3
  • Мощность л.с. / кВт — 98/72 при 5600 об / мин
  • Крутящий момент — 145 Нм при 4000 об / мин
  • Комбинированный расход топлива — 6.9 (МКПП5) литров

Характеристики двигателя ВАЗ-21127 (106 л.с.)

  • Рабочий объем — 1596 см3
  • Количество цилиндров / клапанов — 4/16
  • Мощность л.с. / кВт — 106/78 при 5800 об / мин
  • Крутящий момент — 148 Нм при 4200 об / мин
  • Максимальная скорость — 183 километра в час
  • Разгон до первой сотни — 11,5 (МКПП5) секунд
  • Расход топлива смешанный — 6,8 (МКПП5) литра

Комплектация и цена Лада Приора хэтчбек

В настоящее время Лада Приора хэтчбек имеет две базовые комплектации «Норма» и «Люкс».При этом существует 7 версий «норма» и 3 версии «люкс». На выбор два 16-клапанных двигателя и тонна опций. Современная Приора имеет набор всех необходимых функций, таких как подушки безопасности, мультимедийную систему, электрические стеклоподъемники, мультимедийную систему с навигацией ГЛОНАСС, климат и круиз-контроль. И новый салон серьезно отличается от того, что предлагалось до рестайлинга. Рулевое колесо с четырьмя спицами заменено на рулевое колесо другой формы, а кнопки и переключатели теперь приятны на ощупь.Конечно, хотелось бы более удобных сидений и более качественной ткани, но не стоит забывать и о цене Лада Приора хэтчбек , что очень демократично по отношению к иномаркам такого класса.

Самый дешевый вариант хэтчбека Приоры имеет цену 369 700 рублей. Это «нормальный» пакет (21723-21-045) с двигателем 98 л.с. Цена самой дорогой Lada Priora Люк «люкс» (21723-33-046) составляет 464 500 руб. . За эти деньги вы получите 4 подушки безопасности, системы ABS, BAS, ESC, электроусилитель руля, все подъемники дверей, легкосплавные диски, датчики дождя и света, мультимедийную систему и даже круиз-контроль.

Все актуально приора хэтчбек, цены на 2014 немного ниже.

  • Комплектация «норма» 21723-21-045 1,6 л (98 л.с.) — 369 700 руб.
  • Комплектация «норма» 21723-31-045 1,6 л (98 л.с.) — 380 400 руб.
  • Комплектация «норма» 21725-31-055 1,6 л (106 л.с.) — 388 000 руб.
  • Комплектация «норма» 21725-31-075 1,6 л (106 л.с.) — 388 000 руб.
  • Комплектация «норма» 21723-31-047 1,6 л (98 л.с.) — 394 700 руб.
  • Опции «норма» 21723-31-044 1.6 литров (98 л.с.) — 397 400 рублей
  • Комплектация «норма» 21725-31-057 1,6 л (106 л.с.) — 402 300 руб.
  • Комплектация «люкс» 21725-33-043 1,6 л (106 л.с.) — 454 500 руб.
  • Комплектация «люкс» 21725-33-051 1,6 л (106 л.с.) — 459 100 руб.
  • Комплектация «люкс» 21723-33-046 1,6 л (98 л.с.) — 464 500 руб.

Также стоит отметить, что все комплектации хэтчбека Lada Priora на несколько тысяч рублей дороже седана Lada Priora.

Видео Лада Приора Хэтчбек

Видеообзор Лада Приора рестайлинг. Небольшое, но интересное видео.

Хотите узнать больше о или? Подробные статьи о новых рестайлинговых моделях АвтоВАЗа легко найти на нашем сайте.

— лаконичный, простой, но запоминающийся — призван рассказать о статусе владельца. Это стиль людей, которые точно знают, что им нужно от жизни. Стиль немного консервативен, беря из современной моды только самые элегантные идеи.Яркое световое оборудование, оригинальная сотовая структура решетки радиатора и хромированная окантовка — узнаваемый облик динамичного современного автомобиля. Задний бампер LADA Priora стал более стильным и функциональным. Нижняя, загрязненная и поврежденная часть бампера окрашена в черный цвет, а верхняя часть все еще окрашена в цвет кузова. При этом достигается эффект цельного дизайнерского решения — темная зона проходит по всему нижнему контуру автомобиля (передний бампер, накладки порогов, задний бампер).Инновационный мягкий материал панели приборов и обивки дверей преображает интерьер LADA Priora. На обивке дверей — специально для автомобилей Приора разработан новый узор тиснения «тайга». Черный лак — тренд современной автомобильной моды. Небольшие, но заметные вкрапления хрома подчеркивают солидность интерьера и статус владельца.

БЕЗОПАСНОСТЬ. ВЫСОКАЯ ЗАЩИТА
LADA Priora оснащена современными системами безопасности — так что машина послушна в любых дорожных условиях, чтобы защита водителя и пассажиров была максимальной.Фары с функцией дневного света — машину всегда видно. Включение и выключение происходит автоматически при повороте ключа в замке зажигания. Светодиодные задние габариты и стоп-сигналы — светят ярче, быстрее. Усиленные дуги безопасности дверей увеличивают прочность каркаса кузова. Усиленный каркас передних сидений. Боковые подушки безопасности водителя и пассажира. Между бампером и кузовом есть вставки из пенопласта, которые более эффективно поглощают энергию при ударе сзади. Программа стабильности: Скоростной автомобиль должен быть европейским.Каркас кузова, доработанный под нормы программы EuroNCap. Антиблокировочная тормозная система дополнена «тормозным ассистентом». В случае экстренного торможения давление в системе автоматически повышается до срабатывания АБС. Детская удерживающая система ISOFIX: надежная и быстрая фиксация.

КОМФОРТ. УДОБСТВО, НЕ ЗАВИСИМО ОТ ВНЕШНИХ УСЛОВИЙ
LADA Priora удобна как в городе, так и на трассе, комфортна на дорогах с нарушенным покрытием, эффективно греет на морозе и приятно охлаждает в жару.Можно ли улучшить конструкцию, проработанную годами? Можно — проведя опрос тысяч владельцев, проехав миллионы километров в реальных тестах. Передние сиденья стали рельефными — любая поездка превращается с работы в приятное времяпрепровождение. Новый механизм регулировки сидений — увеличена точность настройки, для высоких водителей стало удобнее. Обивка и дверные механизмы, подголовники, центральный подлокотник, подушки двигателя — более десятка элементов LADA Priora модернизированы с целью повышения акустического комфорта.Новая комбинация приборов читается лучше. Модернизированная коробка передач с тросовым приводом: уменьшены усилия и колебания на рычаге, а четкость переключения радикально увеличена. Система курсовой устойчивости помогает поддерживать оптимальный и комфортный режим движения, как по трассе, так и в городе.

СВОБОДА ВЫБОРА. NEW SENSE
, который дает LADA Priora, оснащенная автоматизированной механической трансмиссией. Автомобиль может двигаться в «автоматическом» режиме — AMT способна реализовать любой стиль вождения, от динамичного до степенного.Водитель также может выбрать «ручной» режим — и тогда ритм поездки можно установить легким движением джойстика. Быстрый старт на высоких оборотах, торможение двигателем — AMT поддерживает все функции, добавляя им новый уровень комфорта. AMT — это две педали. Это удобство. Это пониженный расход топлива. Это особое ощущение похоже на вождение с очень аккуратным водителем, идеально переключающим передачи.

ВНИМАНИЕ К ДЕТАЛЯМ
Улучшенная аэродинамика заднего бампера позволяет дольше сохранять датчики парктроника чистыми.ЖК-дисплей в стиле смартфона с сенсорным управлением. Он выполняет функции мультимедийной системы и русифицированного бортового компьютера. Подрулевые переключатели: новый дизайн и возможность программирования системы «круиз-контроль» и «ограничение скорости». Переключатели обогрева передних сидений позволяют регулировать обогрев в трех диапазонах. Блок внутреннего освещения с функцией «приглушенного света». Блок управления климатической системой — регулировка высокой четкости с минимальным усилием на ручках. Датчик дождя автоматически включает дворники.Это удобно во время дождя, но эта функция особенно полезна, когда соседние автомобили поливают вашу машину водой в слякоть. Наружные зеркала заднего вида: широкая светоотражающая поверхность, повторители указателей поворота на светодиодах. Дистанционная блокировка крышки багажника или двери багажника. Освещение точек входа-выхода. Предпусковой подогреватель — опция для северных регионов — увеличивает ресурс двигателя, снижает расход топлива … и облегчает жизнь водителю.

СТРАСТЬ ДВИЖЕНИЯ
Вместе с обновленным интерьером и экстерьером LADA Priora получила модернизированный 106-сильный двигатель с совершенно новой системой впуска.Технология Dynamic Boost улучшает динамику разгона, повышает эластичность двигателя. Это обеспечивает более комфортные условия при трогании с места и маневрировании в городе. При этом расход топлива не увеличивается. Любители энергичной езды по достоинству оценят более мощный электромеханический усилитель руля и рулевой механизм с укороченным передаточным числом (3,1 вместо 3,9). Подвеска LADA Priora получила новые упругие буферы сжатия, создающие ощущение шасси европейской сборки.

Лада Приора хэтчбек, 2011

19 лет родители решили сделать мне подарок и купить новую машину (она новая, поэтому в семье никогда не было подержанной машины). Бюджет был около 370 тысяч. Было решено брать Лада Приора хэтчбек, стандартная комплектация (АБС, гидроусилитель руля, передние электростеклоподъемники, подогрев зеркал). Стоил 343 тысячи. В первые дни я не мог не насытиться машиной, потом я к ней привык, и машина не вызывала такого энтузиазма.После покупки был сделан «антикор», тонировка, сигнализация с автозапуском, проклеены двери, багажник. Хорошая музыка установлена. На данный момент владею машиной 1 год, 5 месяцев, 22 дня. Пробег 31 тысяча. За все время менял только водительское сиденье по гарантии, механизм подъема и опускания спинки не работал. Все, больше не ломалось. Поменял только «расходники». Машиной в принципе доволен, ни разу не подводил. Единственное, что меня раздражает, это скрипы салона, музыку надо делать погромче.В планы поставить ГБО, так как цены на газ растут не по дням, а по часам. Этой зимой на скорости наехал на сугроб, только краска на бампере потрескалась, ездил в сервисы, за покраску бампера просили от 3 до 5 тысяч. Съездил на рынок, купил новый в цвет бампер за 1600 руб., Все прошло отлично. Подводя итог, хочу сказать, что хэтчбек Лада Приора — очень хорошая новая машина за свои деньги, а покупать или не покупать — ваше дело. Спорить не буду, есть машины, в которых за такой пробег, как я, уже много чего сломал, в какую вы нарветесь.И мне так кажется, если относиться к машине с любовью, то она не подведет. Я ухаживаю за Ладой Приора хэтчбек, моей раз в 3 дня, может поэтому она и отвечает мне взаимностью.

Преимущества : недорогая и неприхотливая машина.

недостатки : скрипит салон.

Михаил, Рузаевка

Лада Приора хэтчбек, 2010

То, что я получил после покупки, это 3, а вскоре и 4 года, абсолютно безотказная езда и ни одной серьезной поломки за 80 тысяч.И я не побоялся за полторы недели в этом году накатать 5 тысяч в Краснодарском крае, отдыхая с женой, в отличие от тех, кто не ездил с нами на своих иномарках. Обслуживание самое простое: каждые 8-9 тыс. Км — масло, фильтр, ну каждый раз делаю ходовую диагностику, пока ничего менять не пришлось. Каждые 20 тысяч сменных колодок, 60 тысяч ремней, роликов, помпы. На «50 000» он «строчил», ругал себя, что ни разу свечи не менял, свечи заменял, а на свечу на тысячу рублей сломалась какая-то присоска.Расход ровно 8,0 л, за все время не сбрасывал, по городу езда была агрессивной, на трассе спокойная. Из минусов хэтчбека Лада Приора — сломался обогрев левого зеркала, перестал работать свет на открывание дверей и главное кондиционер, который год проработал честно, то постоянно моросит, не работает. не крутишь как следует, заправка и диагностика не работают, ну храни его бог. Не знаю повезло, или лобовое стекло слабое, аж 3 скола, трещины растекаются с двух.Конечно, кто-то скажет, что 80 тысяч маловато, но раньше было, но в свете того, что пишут на форумах, у половины машин дважды поменяли подвеску, а у четверти «летят» турбины на этот пробег. . С надежностью хэтчбека Лада Приора все понятно, о чем обычно говорят дальше? Динамика. Естественно, он слабоват, но так на фоне машин для «офисного планктона» в городе ничем не уступает. Обгонять грузовики на трассе довольно легко, если грузовик едет меньше сотни, если больше, то деятельность становится рискованной, нужно либо разгоняться издалека, либо ждать огромного кармана.На скорости более 160 км в час из-за того, что машина легкая, ее начинает выбрасывать по трассе из грузовиков, а удовольствия от вождения нет — одно напряжение. Приятно удивила возможность «поставить стрелку», был уверен, что двигатель не раскрутится, хотя на 10 км / ч спидометр честно обманывает. Шумоизоляция, естественно, плохая, но я ни разу к этому не придрался. А рассказы о том, что на скорости 110 км / ч надо повышать голос, я не слушаю, если машина дешевле миллиона, то там шумоизоляция тоже плохая.Салон хэтчбека Лада Приора первый год себя вёл, скрипела только задняя полка, болезнь всех приор хэтчбеков, сейчас много скрипов, особенно от дверей, по-хорошему нужно все разобрать, поменять колпаки и как-то почини это. Лакокрасочное покрытие — это то, за что стыдно за свою страну и производителей отечественного автопрома. Каждый камешек, залетевший в вытяжку, не только оставил скол, но и сразу же начал цвести. Получилась серебристая машина, вся в «веснушках».«Все рассуждения — это, конечно, только мое мнение, о своей машине я писал с большой любовью, тем более что весной мне придется уезжать, а если сдержусь, жена обязательно заплачет.

Преимущества : надежность. Дешевый сервис.

недостатки : качество сборки. Качество металла.

Дмитрий, Москва

Лада Приора хэтчбек, 2010

Вот и пора расстаться с хэтчбеком Лада Приора.На замену ей семья купила вторую «Калину» универсал люкс с темным салоном, но в отличие от первой «Калины» здесь есть подогрев лобового стекла, дождя, света, задние парктроники. За эти почти три года хэтчбек Лада Приора проехал 46 тысяч км. Из поломок: на гарантии — генератор, катушка зажигания, моторчик переднего дворника. Моторчик омывателя тоже поменяли, непонятно почему сломалась вещь, к которой присоединяется дворник — все заменили на 200 руб. В процессе эксплуатации капот был покрыт «грибами», в остальном родной «кузов» в хорошем состоянии.Поведение машины на дороге со временем не менялось, при смене резины заметил, что задний амортизатор потеет и подшипники задних колес немного шумят, хотя на ходу их не слышно. Подвеска позволяет еще уверенно чувствовать себя на дороге, не особо обращая внимания на дорожное покрытие, по трассе идет хорошо. Сравнивая с другими автомобилями, мне не очень нравится, как работает сцепление, оно довольно тугое и захватывает поздно, но я думаю, что это именно в моем экземпляре.Кондиционер исправно остывает, печка греется. Огромное спасибо конструкторам за печку, в Лада Приоре хэтчбек всегда тепло, примитивный климат (полуклимат) отлично справляется со своей задачей, на Калине скучаю. По расходу топлива — действительно экономичнее большинства аналогичных машин, динамика схожая. А при переходе на «Приору» с «Калины» хочу ехать, как объяснить — не знаю. Машина продана. И надеюсь, что он верой и правдой будет служить новому владельцу.

Преимущества : приостановка. Управляемость. Наличие запасных частей. Рентабельность. Динамика. Стоимость обслуживания. Внешний вид хэтчбека и универсала мне лично нравится.

недостатки : репутация. Раздражающие мелочи. Затраты на составление бюджета.

Вадима, Москва

Лада Приора хэтчбек, 2014

До Лады Приоры хэтчбек был таким, только в 2010 году на 98 л.с.Первым брал новую в салоне в комплектации норма за 385 тыс. Теперь о Приоре 2. Еще я взял новый хэтчбек в июне 2014 года, как раз тогда стали ставить тросовые коробки. Взял за 390 тысяч, комплектация норма (все вышеперечисленное плюс АБС). Ну как обычно плюс плюс недорогая музыка, ветровики, руль поручителем. Достоинства предстайлинговой Приоры по сравнению с рестайлинговой Приорой: связка механической (тросовой) педали газа плюс 98 л.с. показались безрассудными, чем электронная педаль и 106 л.с. Ощущение, что прошлая Приора ускорялась быстрее.Но это только сенсация. Звук двигателя в прошлом тоже казался более спортивным. Часы в салоне, как в Infinity. Вы могли видеть время на машине, не включая зажигание. В целом салон предыдущей Приоры приятнее на вид и на ощупь. Хотя у нового салона есть плюсы — бортовой компьютер, руль, блестящая окантовка вокруг рычага КПП. Достоинства Priora 2 по сравнению с Priora 1: очень четко переключается кабельная коробка, работать с ней одно удовольствие.Вой на 2 передаче, к сожалению, остался. Сама электронная педаль газа берет столько, сколько нужно. Появился как «ползучий режим» на автомате. Это когда, например, вы заскакиваете на многоуровневую парковку, отпускаете все педали, машина сама едет в гору. Очень необычное ощущение для того, кто не водил машину. Двигатель не сказал бы, что он прямо на «низу», как у дизеля, по сравнению с прошлым, но он оказался более плавным. По крайней мере газ, раньше нужно было больше газа, чтобы плавно двигаться.Здесь газ можно вообще не трогать, но тогда нужно очень плавно отпускать сцепление. Двигатель у хэтчбека Лада Приора тоже бодрый: в дороге, когда впереди скопилось 3-4 грузовика вперемешку с машинами — ждешь момента, едешь на 3-й и тебе нет равных, хотя если вдруг нет это какая-то праворульная 20-летняя японка 3-х литровая не выскочит, да и на взлете стоячкой не обойдешь. Качество сборки лучше. На обеих машинах поставил музыку сам, снял обшивку дверей.Поначалу что бы он ни делал, дребезжание обшивки двери не победило до конца. Торпеда тихая и в прошлом, и в этом. Задняя полка хэтчбека Лада Приора — отдельная тема для обсуждения на профильных форумах. Приостановка. Не сравнивайте с прошлым. Пожалуй, самое заметное улучшение после тросовой коробки передач. Непробиваемая, машина едет как-то солиднее, как будто это машина более высокого класса по сравнению с предыдущей Приорой. Но, к сожалению, так же сложно.

Преимущества : цена — качество, экономичность, динамика.

недостатки : слишком жесткая подвеска.

Дмитрий, Челябинск

Лада Приора хэтчбек, 2011

Автомобиль движется в диапазоне 3000 об / мин. Из поломок: около месяца назад перестала дуть печка в горячем положении, выяснилось, что сломался мотор-редуктор заслонки отопителя (стоит 800 руб), пару раз сгорели предохранители на печке F9 25 ампер , родная батарея при падении сдохла и поменяли на Mutlu 62am и все.Из недостатков — лакокрасочное покрытие, этой зимой на капоте стали появляться «грибочки» из-за сколов. Пока временно покрываю их Литолом 24, летом разберусь с ними поподробнее, все пороги, двери и крылья планирую пролить смесью пушечного сала и мастики (вещь отличная, про ржавчину можно забыть на минимум 2 года, делал на 99). В салоне были сверчки (задняя полка и правая передняя дверь). В целом пока что-то подобное, машина мне нравится, но есть свои недостатки, есть еще «детские» болезни, но хочу отметить, что машина ни разу не подводила, заводится на пол-оборота, не заводится. Езжу по одному разу каждое лето в Ростовскую область и думаю, что АвтоВАЗ все равно развивается.Пусть медленно и болезненно со скоростью умирающей черепахи от рака, но тем не менее. Дед сейчас снова стал задумываться о том, чтобы взять снова новую Приору, она ему тоже понравилась и остался полностью доволен. Мой лучший друг взял дедушку Шевроле Кобальт, поэтому он признался, что уступает Приоре по динамике, шумоизоляции и качеству отделки салона.

Преимущества : ГУР. Сумка безопасности. Вместительный багажник. Энергоемкая подвеска. Ремонтопригодность.

недостатки : качественная ЛКП.Нечеткая работа КПП. Звукоизоляция. Поскрипывает в салоне.

Дмитрий, Москва

Лада Приора хэтчбек, 2011

Один водитель на весь период эксплуатации. Есть небольшие замечания по недочетам, которые легко исправить, но видимо поставщики запчастей просто попали в позу. С двигателем — замечаний не было, на ГРМ проехал 75 тыс и сразу решил поменять — ничего не рвалось. Ну на всякий случай.Конечно штатная резина 0 просто жесть — совсем не держит дорогу. Пришлось перейти на R15 с заниженным профилем, но не совсем низким, а то на наших дорогах просто жесть, главное при смене диаметров соблюдать толщину покрышки. Поставил TOYO DRB R15 190/55 — за 2 года эксплуатации грыж не было. Есть отбортовка для защиты дисков. После этого машина стала послушной. Конечно, хэтчбек Лада Приора порадовал хорошей первой и второй трансмиссией — очень и очень тягой, все в третьей — момент резко падает.Была самая полная комплектация — кондиционер хороший, на 5 не хватает из-за сильного падения мощности автомобиля. Печка ужасная, гонял на других — для сравнения — вот эта просто снесла, пришлось ставить в твин, но со временем засорился фильтр и поток резко упал, что даже на 4 позиции. Шумно в машине на 100 км / ч — ну что сказать, когда я разогнался до 200 — это жесть, совсем не слышно друг друга, рев двигателя. Приобрел Ладу Приора хэтчбек за 394 тыс. Руб.- На тот момент эти деньги, конечно, не стоят. В нынешней экономической ситуации — да, можно, но АвтоВАЗ 535 тысяч за такую ​​комплектацию. В первый месяц эксплуатации крышка багажника заржавела — оказывается, на всей серии были багажники без цинка. Поменял по гарантии на покрытие LC.

Преимущества : много. Все в отзыве.

недостатки : шум в салоне. Двери посадочные.

Игорь, Сызрань

Лада Приора хэтчбек, 2014

Итак, в 2014 году я купил хэтчбек Lada Priora, в августе за 410 тысяч рублей в топовой комплектации т.н. SE: дополнительная шумоизоляция, круиз-контроль. Подогрев лобового стекла, датчик дождя, датчик освещенности, парктроник, подогрев сидений, сенсорный экран. Кстати, сенсор работает на 5, как и на айфоне (сам не ожидал). Конечно, это ВАЗ, есть недостатки, скажу лучше по мягкости хода, чем у Фокуса.Мотор сразу «чипанул». Машина настоящая для своих 106 л.с. едет и очень хороша. Скажу, что у моего друга Mazda 3 2013 года 2.0 150 л.с., правда, автомат, поэтому хэтчбек Lada Priora выезжает из кузова на расстояние до 140 км. Потом на 1,5 уходит от корпуса за счет объема, то есть на трассе не чувствую себя ущербным, 200 едет. Масло меняю 15 тысяч раз, заливаю Liquy Moths. Машину абсолютно не жалею, каждый день даю тепло. За все время и за 1 год и 3 месяца я накатал 117 тыс км, машина особых проблем не доставляла, и не верю, кто говорит, что они ломаются — и все.Так что никого не слушай, нормальная рабочая лошадка.

Преимущества : надежный. Резвая. Дешевый в обслуге. Ремонтируют в любом сервисе.

недостатки : нет за эти деньги.

Виталий, Москва

16-ти клапанный двигатель с карбюратором. Зачем ставили новый блок питания

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
  • Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
  • Распределение фаз впрыска — система питания агрегата.
  • Управляет контроллером двигателя.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распределительных валов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, деление коллектора, датчик положения коленвала.
  • Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна методом литья.
  • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
    Маркировка класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников. Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
    От осевого перемещения коленчатого вала предохраняет установка тяговой полуловителя в гнездах на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
    Полчаса или оба меняются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
  • Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
    Канавки отсутствуют на нижних коренных вкладышах, на верхнем вкладышах на третьей опоре и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
  • Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
  • Коленчатый вал установлен перед приводом распределительного вала. Он с ней связан, служит гасителем колебаний коленчатого вала.
  • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
  • Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
    На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец. Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
    На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

  • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

  • С обеих сторон головки вверху по пять опор для установки распредвалов.
  • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
    Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а на пульсах распредвала — с табличками приводов распределительных валов, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
    От загрязнения отверстия защищают маслосъемные колпачки, детали из маслостойкой резины.
  • V-образной формы в два ряда — стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапии позволяет корпусу гидротрода поворачиваться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
    Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя сливы из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

  • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
    Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
    На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
  • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

  • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
  • Дроссельная заслонка, в которой находится датчик управления, в положении которого находится дроссельная заслонка.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка на форсунках и под капотом.
  • Бензиновая сборка.
  • Указатель уровня масла.
  • Магистраль и трубки для подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • Контроллер VS 5.1 … -42
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка до АЗС.
  • Кронштейн генератора.
  • Устройство для натяжения ремня.
  • Стержни.
  • Шкив коленчатого вала и генератор.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

  • ГБ, бензобак, топливные трубки сняты.
  • Демонстрация всей системы зажигания.
  • Генератор, термостат и все ремни и шкивы очищены.
  • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

  • Отсоедините форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Удален поддон.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
  • Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

  • Поменять форсунки для всей системы охлаждения.
  • Выполняются подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
  • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
  • Подсоедините к магистрали топливный бак после его установки на место.
  • Электропроводка осуществляется от топливного насоса К. От блока управления.
  • Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Меняет помпу.
  • Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединитель для форсунок охлаждающей жидкости.
  • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
  • Устанавливается по меткам ремня.
  • Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
  • Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
  • Крышка клапана надевается на герметик.
  • Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
  • Поставил воздушный фильтр, новый трос.
  • Установить новый паук, резонатор. Глушитель может остаться старым.
  • Масло, охлаждающая жидкость, бензин.
  • Проводка подключается в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109 с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

  1. Увеличить мощность.
  2. Улучшение ходовых характеристик на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Не требуется постоянная установка клапанов.

Но есть недостатки:

  1. Для замены в гараже понадобится много деталей и инструментов.
  2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

  1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

  1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки.Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
  4. Отличная замена бачку «девятка» — аналог от 2112. Детали по размеру совпадают, но у них другое устройство, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
  6. Теперь вы можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
  10. На стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос о разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16-ти клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • тозольная трубка;
  • масляный насос;
  • масло Картер;
  • различные датчики;
  • коленвал
  • и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в доработке. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого нужно поменять:



Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть разницу в конструкции поршней с 16 клапанами от поршней с 8 клапанами. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, ему лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Двигатель 16 клапанный ВАЗ 2109.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
Двигатель ВАЗ 2109 с 16 клапанами, по сравнению с двигателем с 8 клапанами, имеет лучшую тягу на высоких оборотах. В данной статье рассматривается вопрос, как переделать карбюраторный двигатель в 16-клапанный на ВАЗ 2109 в инжекторный своими руками.

Особенности инжекторного двигателя на автомобиль ВАЗ 2109

ВАЗ 2109 с четырехрядным четырехтактным бензиновым двигателем:

  • Расположение цилиндров в один ряд, в моторном отсеке устройство стоит поперечно.
  • Шестнадцатиклапанный имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, отсчет ведется от шкива коленчатого вала.
  • Распределение фазового впрыска — система питания агрегата.
  • Контроллер управляет двигателем.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распределительных валов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
  • Спереди впускной коллектор, топливная рампа с форсунками, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху, под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна.
  • Цилиндры просверлены в блоке и имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
    Класс цилиндра обозначается латинскими буквами внизу корпуса блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Пять опор подшипников прикреплены к блоку цилиндров специальными болтами в нижней части, со съемными крышками.Крышки не взаимозаменяемы, они специально обозначены на внешней поверхности.
    Коленчатый вал защищен от осевого перемещения установкой упорных полуколец в посадочные места на средней опоре. Со стороны шкива коленчатого вала — полукольцо из стали и алюминия, сзади такой элемент — из металлокерамики.
    Одно или оба полукольца меняются, когда осевой зазор коленчатого вала увеличивается более чем на 0,35 миллиметра.
  • Вкладыши шатуна и коренных подшипников изготовлены из стали-алюминия, тонкостенные.На опорах пятого, четвертого, второго и первого верхних коренных подшипников БК имеются проточки на внутренней поверхности.
    Нет канавок на нижних вкладышах коренных подшипников, на верхнем вкладышах третьего подшипника и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с 16-ти клапанным двигателем коленчатый вал выполнен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Имеет восемь противовесов, отлитых за одно целое с валами.
  • Масло к шатунным шейкам подводится от коренных шеек через просверленные в коленчатом валу каналы, закрытые пробками.
  • На коленчатом валу спереди установлен зубчатый шкив привода распределительного вала. Он с ней связан, он же служит гасителем крутильных колебаний коленчатого вала.
  • К задней части коленчатого вала прикреплен маховик со стальным зубчатым венцом, который служит для запуска двигателя стартером.
  • Поршни из алюминия. В продольном сечении юбка поршня в сечении коническая, в поперечном — овальная.
    На внешней поверхности вверху три паза для установки поршневых колец.Для нижнего маслосъемного кольца в канавке выполнены отверстия, через которые масло со стенок цилиндра направляется к поршневому пальцу.
    На головке поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: Не рекомендуется устанавливать новый поршень в изношенный цилиндр без расточки. Может оказаться, что канавка в новом поршне под верхним кольцом будет немного выше, чем в старом, что приведет к поломке кольца на «ступеньке», образующейся вверху при износе цилиндра.

Два верхних поршневых кольца являются компрессионными.
Не пропускают газы в картер двигателя, способствуют отведению тепла от поршня к цилиндру:

  • Установлена ​​общая головка на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком устанавливается прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три части: блок, прокладка и головка скрепляются винтами.
Головка центрируется на блоке с помощью двух втулок:

  • С обеих сторон головки, в верхней части, по пять опор для установки распредвалов.
  • 16-ти клапанный двигатель на ВАЗ 2109 имеет два распредвала. У каждого из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. При вращении распределительные валы приводятся в движение от коленчатого вала зубчатым ремнем.
    Опорный ролик находится под шкивом впускного распредвала, а натяжной ролик — под выпускным.На зубчатый шкив распредвала впускных клапанов приварен диск, обеспечивающий работу датчика фаз.
    Для сборки агрегата на ведущие шестерни имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой на корпусе масляного насоса, а метки на шкивах распределительного вала с метками привода распределительного вала, расположенными на его передней крышке.
  • Спеченные седла и латунные направляющие клапана запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на втулках впускных клапанов и до 1/2 длины отверстия — на втулках впускных.
    Отверстия защищены от грязи колпачками маслоотражателя; детали выполнены из маслостойкой резины.
  • Стальные клапаны V-образно расположены в два ряда. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в движение гидравлическими толкателями от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротолкателя позволяет корпусу гидротолкателя вращаться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Гидравлические толкатели работают с постоянной подачей масла под давлением.
    Это обеспечивается каналом, расположенным в HZ, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя слив из масляных каналов и каналов, по которым масло подается на шейки распределительного вала, расположенные в нижней части корпуса подшипника. .

Совет: Гидравлические толкатели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро их разрушить, что сопровождается чрезмерным шумом и интенсивным износом кулачков распределительного вала. Неисправный гидротолкатель подлежит замене, ремонту не подлежит.

  • Клапан закрывается одной пружиной. Он опирается нижним концом на шайбу, а на пластину, которую держат два сухарей — верхний.
    Снаружи сложенные сухари выполнены в виде усеченного конуса, внутри — три упорных выступа, которые входят в пазы на штоке клапана.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидротолкатели, шейки и подшипники распределительного вала смазываются под давлением.
    Масло разбрызгивается на стенки цилиндров, затем на пальцы и кулачки распределительных валов, толкателей, на головку поршня и штоки клапанов. Остальные компоненты двигателя смазываются самотеком.
  • Масляный насос установлен на передней стенке БК. Здесь же расположены внутренние шестерни и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • Маслоотделитель расположен в крышке HZ для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16-ти клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения 2000 об / мин компенсируется заметным улучшением тяги на высоких оборотах. Двигатель на 5000 об / мин легко выезжает на ровную прямую дорогу.
Для выполнения работ вам понадобится:

  • Головка блока цилиндров V16 в сборе с ресивером и коллекторами.
  • Корпус дроссельной заслонки, в котором есть датчик, контролирующий положение дроссельной заслонки.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Ролики.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределения.
  • Датчик фазы.
  • Электропроводка высокого напряжения.
  • Проводка к форсункам и под капотом.
  • Сборка бензобака.
  • Указатель уровня масла.
  • Топливопроводы и трубопроводы.
  • Генератор.
  • Рампа с насадками.
  • Контроллер
  • VS 5.1… -42
  • Датчик положения коленчатого вала.
  • Датчик скорости.
  • Электропроводка бензонасоса.
  • Кронштейн генератора.
  • Натяжитель ремня.
  • Шатуны.
  • Коленчатый вал и шкив генератора.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с отливом под ДПКВ.

Совет: Хотя все работы можно выполнять, не снимая агрегат, для удобства лучше снимать двигатель.

Рабочие инструкции включают:

  • Съемная КП, бензобак, топливопроводы.
  • Демонтируется вся система зажигания.
  • Генератор, термостат, все ремни и шкивы сняты.
  • Устанавливается новый бензобак с бензонасосом. Его фото представлены ниже.

  • Отсоединены патрубки системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Поддон снят.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых более низкая степень сжатия. К тому же в них нет специальных канавок, которые нужны для клапанов новой ГБЦ.
  • Масляный насос меняют на устройство с отливом на ДПКВ на крышке.

  • Меняются патрубки всей системы охлаждения.
  • Ведутся подготовительные работы к установке головки с 16 клапанами. В этом случае расположение крепежных отверстий такое же, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки сделать короче.
  • Топливопроводы должны быть взяты от модели автомобиля с инжекторным двигателем. Устанавливаются на существующие стандартные места.
  • Топливный бак подключается к магистрали после установки на место.
  • Проводка к топливному насосу ведется от блока управления.
  • Провода датчика уровня топлива старые.

Совет: Вам не нужно удлинять новую проводку, а вырезать дополнительное отверстие в стенке моторного отсека.

  • Просверливается отверстие для установки датчика детонации, нарезается резьба М8.
  • Насос меняется.
  • Установлен новый сапун вентиляции картера, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и головку.Удалите все выступы, на которых сопрягались детали, и обработайте их фрезой. Это снизит сопротивление внутри конструкции.

  • Термостат устанавливается от автомобиля с инжекторным двигателем.
  • Соединения охлаждающей жидкости подключены.
  • Задняя крышка газораспределительного устройства, ролики, шкивы смонтированы.
  • Ремень устанавливается по меткам.
  • Генератор смонтирован с приводом. Устанавливаются кронштейн, верхний натяжитель, болт генератора.Все товары приобретаются комплектом.

  • При установке нового генератора два нижних отверстия от предыдущего устройства прикручиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем используется один болт от старого и один новый, под который на колодке есть отверстие.
  • Установлены все датчики: на крышке масляного насоса — ДПКВ, возле впускного шкива распределителя — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры, старый датчик в головке и датчик давления масла. Остается, в термостат установлена ​​новая от инжекторной модели.
  • Крышка клапана ставится на герметик.
  • Открыты модуль зажигания, дроссельная заслонка, ресивер, гофра, провода свечи зажигания. Прокладывается проводка к датчикам.
  • Установлен воздушный фильтр и новый кабель.
  • Установлен новый паук, резонатор. Глушитель может остаться старым.
  • Заправлен маслом, охлаждающей жидкостью, бензином.
  • Подключает проводку в салоне к приборной панели и замку зажигания.

Как правильно переоборудовать на автомобиле с карбюраторным двигателем ВАЗ 2109, с 16-клапанным инжекторным двигателем хорошо видно на видео.После того, как все работы будут проделаны под капотом, останется совсем другой приятный на вид двигатель автомобиля ВАЗ 2109.

Объектом переделки является карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на котором была установлена ​​16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об / мин) характеристики немного ухудшаются, но значительное улучшение после установки двигателя на высокие обороты с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5000 об / мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

  • ГБЦ 16В,
  • с коллектором и ресивером,
  • датчик детонации,
  • дроссельная заслонка с датчиком положения дроссельной заслонки, регулятор холостого хода,
  • ДМРВ,
  • передняя выхлопная труба с ДК,
  • термостат с датчиком,
  • оба видео,
  • шкивы распределительного вала,
  • датчик фаз,
  • крышка газораспределения,
  • комплект проводки,
  • контроллер,
  • полностью оборудованная топливопровод и бензобак,
  • индикатор уровня масла и манометр,
  • датчик положения КВ,
  • аппарель с комплектом форсунок,
  • поршни с кольцами и штифтами,
  • генератор с кронштейнами и натяжителем,
  • шкив коленчатого вала,
  • шатуны,
  • привод генератора,
  • Корпус масляного насоса
  • со сливом для датчика положения KV, выхлопная система
  • в комплекте.

Наряд на работу

Все операции можно производить, не снимая блок, но при удалении работать будет намного удобнее.

  • Головка блока снята, все топливопроводы, штатный бензобак, полностью разобран, термостат, генератор, все ремни и шкивы сняты.
  • Отсоединены трубопроводы системы охлаждения. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект к двигателю ВАЗ 2112 стоит довольно недорого.
  • Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими пальцами модели 12 и десятиточечными шатунами. Такая замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
  • Масляный насос заменен на другой, на крышке которого есть слив для ДПКВ. Заменить, конечно, можно только крышку, но снять без мощного шестигранника невозможно.
  • Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые трубы. Датчик включения вентилятора не нужен.
  • Готовятся к установке 16-клапанной головки. Несмотря на то, что расположение крепежа такое же, укорачивать болты с предыдущей головки все же придется, а в новом отверстии нужно просверлить сверлом х12.
  • Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
  • Топливный бак установлен на место и подсоединен к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
  • Чтобы не удлинять новую проводку, можно вырезать отверстие в стенке моторного отсека при его установке в стенку моторного отсека как на ВАЗ-2110.
  • В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба х8.
  • Насос устанавливается от ВАЗ-2112.
  • для вентиляции картера заменен на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
  • Головка установлена, а старая прокладка заменена на новую, под новую головку. Перед установкой желательно подготовить коллекторы и головку, для чего нужно удалить все выступы на стыках, и пройтись по каналам роликовой фрезой, чтобы уменьшить сопротивление внутри них.
  • Термостат установлен от инжекторного двигателя Самара-21082.
  • Патрубки системы охлаждения соединены.
  • На заднюю крышку газораспределительного механизма смонтированы шкивы и ролики от модели 2112. Ремень установлен по меткам, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается комплектом.
  • Все датчики установлены на место. Датчик температуры остается старый, но для термостата нужно покупать новый, рассчитанный на инжекторный двигатель.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
  • Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
  • Выхлопная система смонтирована. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
  • Подключает проводку к замку и панели приборов. Масло залито, система охлаждения залита, бак заправлен бензином.

Но прежде чем приступить к такой переделке, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки могут возникнуть проблемы, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переоборудовать 8-клапанный двигатель в 16-клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с аналогичной головкой блока цилиндров могут быть заполнены специальной топливовоздушной смесью.

В результате значительно увеличивается мощность силового агрегата.Важно отметить, что это абсолютно безопасный способ увеличить «прочность» вашего автомобиля. Так как же переделать 8-клапанный двигатель в 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице мощности авто. Например, мощность автомобиля, у которого объем двигателя достигает 1,5 литра, а количество лошадиных сил составляет 77 лошадиных сил, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно выяснить, что нужно сделать (и в каком порядке), чтобы улучшить свою машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, и только после этого самому делать разборку.

Под клапанной крышкой можно найти множество неприятных дефектов, в том числе плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти множество неисправностей или изношенных деталей. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗа может стать фатальным фактором и привести к поломке в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • трубка антифриза;
  • масляный насос;
  • масляный поддон;
  • различные датчики;
  • коленвал
  • и др.

Несмотря на внушительный список, описанный ниже метод действительно поможет сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя в 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заняться доработкой болтов. Они используются для крепления головки с 16 клапанами. Для модернизации двигателя ВАЗ менять блок цилиндров не нужно, но поменять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие для крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия в прокладке также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:


  • а потом шатуны.


Шатуны ваз 2114

Это нужно делать при сборке цилиндров.

Теперь подошла очередь переделывать и регулировать проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает получать лишние финансовые затраты, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов… Это самый простой способ сэкономить, поэтому не стоит его игнорировать.

Как переоборудовать 8-клапанный двигатель в 16-клапанную. Особенности

Болты могут визуально сильно отличаться друг от друга, но бояться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

  1. Диаметр равен 8-ти вентильному болту;
  2. Длина равна 16 клапанам.

Для облегчения прохождения этих болтов в отверстие их следует предварительно развернуть.Если доработанные болты установить по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.


Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно все сделают правильно и правильно.

Дополнительная возможность увеличения мощности автомобиля — тюнинг выпускного коллектора.Это отличный способ немного увеличить мощность вашего автомобиля.

Полезное видео

Подробнее смотрите в видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, а затем установить на компьютер специальную программу.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала.Стоит ли и как воплотить идею в жизнь?

Зачем устанавливать новую трансмиссию?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не такая прихотливая в уходе, как иномарки, поэтому ее часто настраивают. Замена двигателя из 8 ячеек на более совершенную модель имеет свои преимущества:

  1. Повышенная мощность.
  2. Улучшенные характеристики при высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Постоянная регулировка клапана не требуется.

Но есть и минусы:

  1. Вам нужно заменить много деталей и инструментов в гараже.
  2. На низких оборотах двигатель 16k немного хуже своего 8-клапанного собрата.

Возможны два варианта замены:

  1. Установка всего двигателя от модели 2112.В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может оттолкнуть вас от этой мысли.
  2. Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

Ставим двигатель 2112 на «девятку», так как силовые агрегаты моделей похожи между собой. Также понадобится топливопровод подходящего диаметра (можно и стальной, но лучше медный) и бензобак от той же 12-й модели.Далее ведется такая работа:

  1. Демонтируем старый блок питания, отсоединяем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат увесистый. Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат используется. Еще раз проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, бензонасос, топливопроводы.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали одинаковые по размеру, но устройство их другое, что не является препятствием для установки.
  5. Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
  6. Теперь можно приступить к подключению инжектора. Если «девятка» 2002 года выпуска и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется проделывать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр.Их обычно кладут под днище и фиксируют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если коробку передач не менять, то ее придется подтачивать болгаркой.
  10. В стартере придется менять бендикс с 12 на 9 зубцов.
  11. Последний редизайн — выхлопная система.Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Как определить объем двигателя ВАЗ 2106. Все автомобили ВАЗ. Двигатель «шестерка»: проблемные места

Двигатель ВАЗ 2106 применяется на малолитражных автомобилях. Выпускается Волжским автомобильным заводом с 1976 года.

Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально разработанной жидкости. Он расположен в самом верху распредвала.

Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

Двигатель имеет комбинированную систему смазки. То есть этот процесс происходит под определенным давлением и в виде распыления.
Эти двигатели подлежат ремонту и дополнительной настройке. Когда конструкция полностью выходит из строя, нужно поинтересоваться, сколько стоит новый двигатель на ВАЗ 2106 и заменить его.

Технические характеристики

Можно выделить следующие основные характеристики двигателей ВАЗ 2106:

ОПЦИИ ЗНАЧЕНИЕ
Материал блока цилиндров чугун
Система питания карбюратор / инжектор
Тип A рядный
Количество цилиндров 4
Клапаны на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Степень сжатия, атмосферы 8.5
Объем, куб. См 1569
Мощность, л.с. с. при 5400 об / мин 75
Крутящий момент, Нм при 3000 об / мин 116
Топливо AI 92
Расход топлива на 100 км, л
— город 10,3
— колея 7,4
— смешанный 10
Расход масла на 1000 км, г 700
Габаритные размеры (ДхШхВ), мм 565х541х665
Масса, кг 121
Типы масла 5W-30, 5W-40, 10W-40, 15W-40
Объем масла, л 3.75
При замене залить, л 3,5
Ресурс двигателя, км
1. По заводу 125 000
2. Фактически 200 000
Тюнинг (потенциал / без потери ресурса), л / с 200/80
Свечи A17DVR, A17DV-10, FE65CPR
На какие автомобили устанавливается ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

Из технических характеристик видно, что представленная конструкция мотора была значительно доработана и доработана инженерами.

Отличительные особенности двигателя ВАЗ 2106

Двигатель ВАЗ 2106 — довольно удачная доработка предыдущей версии двигателя, при создании которой были использованы современные технологии.

Производители ставят перед собой задачу улучшить готовую деталь любыми способами:

  1. Мощность увеличена за счет полного полезного объема двигателя.Особое внимание было уделено усовершенствованию цилиндра.
  2. Такие доработки повлияли на внешний вид блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция мотора больше не имеет отличительных особенностей.
  3. В процессе производства специалисты присваивают каждому цилиндру свой класс. Сегодня существует около пяти предметов, которые отличаются на один миллиметр. Им присвоены следующие символы — A, B, C, D и E. Условный класс двигателя можно увидеть внизу основания.
  4. Основная головка мотоблока с обозначением 21011-1005011-10 оставлена ​​без изменений. Производителям пришлось использовать новые прокладки, чтобы изменить общий диаметр отверстия.
  5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик друг с другом. Представленный двигатель комплектуется поршнями от двигателя 21011, номинальный диаметр которых составляет 79 миллиметров.
  6. В новой модели двигателя отверстия цилиндрической формы, объемы увеличены в несколько раз. Во время работы в каждой отдельной зоне абсолютно все поршни нагреваются постепенно и равномерно. Так удалось компенсировать возможные термические деформации. Также производители поместили в канал поршня термостатические пластины из высококачественной стали.

Как увеличить мощность двигателя ВАЗ 2106 и максимально снизить всевозможные динамические нагрузки на поршневую часть двигателя? Необходимо обратить внимание на наличие отверстия, предназначенного только для поршневых пальцев.

Обслуживание двигателя ваз 2106

Чтобы выявить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции. Бригадир и специалист смогут настроить параметры работы в каждом отдельном механизме всей системы.

Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо провести подробные исследования силовой нагрузки.Также особое внимание уделяется всем компонентам системы.

Демонтаж двигателя ВАЗ 2106 требует предельно профессионального подхода. Более опытные водители смогут приобрести специальную книгу в виде инструкции, которая продается в любом автомобильном магазине.

Для разборки и сборки двигателя ВАЗ 2016 необходимо обладать знаниями и опытом, а также иметь полный набор инструментов.

Популярные поломки двигателя

  1. Несвоевременная замена масла или использование масла более низкого качества приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0.15 мм.
  2. Повышенный износ распредвала
  3. ваз 2106. Самое популярное решение проблемы — регулировка клапанов. Другой причиной может быть детонация, это связано с низкооктановым топливом, нагаром в камере сгорания и неправильной настройкой зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то детонация также может быть следствием неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
  4. Если стук идет снизу мотора и при этом происходит падение давления масла, это означает поломку коренных подшипников. В этом случае необходимо выключить двигатель и с помощью буксира отправить машину на СТО.
  5. Если стук похож на писк, необходимо проверить демпфер и натяжитель цепи ГРМ, если дребезжит со стуком — подшипник помпы.
  6. Если вдруг ваш двигатель заглохнет на ходу, прежде всего проверьте блок питания или систему зажигания.
  7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
  8. Почему мотор троит? Одна из причин: неправильно отрегулированные клапаны, или они просто сгорели, вышла из строя прокладка ГБЦ (кроме того, об этом будут свидетельствовать скачки температуры охлаждающей жидкости и дым из выхлопной системы). Также к причинам относятся низкооктановый бензин и неправильно отрегулированный карбюратор.
  9. Вибрация двигателя. Первая причина — износ подушки.Другое — разбалансировка коленвала и карданного вала, разные поршни. Проводим диагностику на СТО и устраняем проблему там.

Особенности капитального ремонта двигателя автомобиля ВАЗ 2106

Перед проведением капитального ремонта необходимо провести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами.Порядок выполнения подготовительных работ:

  1. Отвинчивание крепежа, расположенного на каркасе.
  2. Ослабление хомута бензонасоса, а также демонтаж изделия.
  3. Вытаскиваем проставки возле бензонасоса.
  4. Отсоединяющие провода от каждой свечи зажигания.
  5. Прижимная пластина вынимается.
  6. Демонтажные работы в трамблере.
  7. Откручивание крепежа на генераторе.

Для демонтажа крышки ГБЦ и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук двигателя ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

Тюнинг

Тюнинг двигателя 2106 возможен, потому что это классический двигатель.

Благодаря этой возможности вы можете протыкать каналы, полировать впускные коллекторы, выбирать карбюратор, распределительный вал, разрезные шестерни, изменять впуск, расточку блоков цилиндров, выбирать оптимальные варианты поршневой системы, коленчатого вала и шатуна.

Такие работы, как тюнинг двигателя ВАЗ 2106 лучше всего доверить квалифицированным специалистам, ведь это серьезная доработка двигателя.

Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к этой процедуре. Для проведения тюнинга двигателя ВАЗ 2106 необходима замена конкретных заводских деталей на более качественные. Это включает клапан, шатун или поршни.

В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106.Во время наддува необходимо учитывать степень сжатия и степень сжатия двигателя.

Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличить объем в двигателях ВАЗ 2106.

Тюнинг своими руками в гараже

Когда человек решает заняться тюнингом своими руками, то вам необходимо:

  1. Обязательно сначала проверить проводку, которая выполнена из силикона.Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на проводке и использовать только качественные экранированные провода.
  2. Перед установкой убедитесь, что аккумулятор и генератор имеют достаточно энергии и мощности.
  3. Для увеличения мощности двигателя необходимо заменить заводской генератор и утилизировать систему зажигания.
  4. Тюнинговать двигатель ВАЗ 2106 можно в домашних условиях, но перед этим нужно посмотреть уроки и прочитать соответствующие мануалы.Не каждый сможет правильно собрать двигатель и учесть все тонкости.

Какое масло выбрать и как правильно его заменить

Существует широкий и разнообразный выбор синтетических и минеральных масел. Они отличаются друг от друга тем, что последний способен смыть с мотора все ненужные и ненужные отложения.

Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который может растворяться в качественном синтетическом масле.Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные акриловые. Они будут работать с любым синтетическим маслом.

После замены всех комплектующих можно переходить на синтетический аналог масла.

Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто сливают старое минеральное масло и заливают новое; или специально разработанное моющее средство для стирки (в случае сильнозагрязненных деталей).

В последнем случае двигатель 2106 будет работать в течение десяти минут, чтобы залитая жидкость могла вымыть все остаточные отложения от использования устаревшего минерального масла.

Важно:

  • Этот процесс необходим для предотвращения смешивания нового синтетического масла с частицами отработанного минерального масла.
  • В противном случае можно столкнуться с засорением масляных каналов. Для замены масла в двигателях ВАЗ 2106 необходимо иметь определенные знания.В противном случае такое вмешательство приведет к повреждению мотора.
  • Если автомобиль эксплуатируется достаточно долго, то на гильзах и прокладках образуются отложения сгорания. Отверстия в прокладках головки блока цилиндров и прокладках могут быть забиты.
  • Особое внимание следует уделять общему состоянию всех внутренних деталей, в частности, проверять уплотнения и прокладки.
  • Когда в системе наблюдается чрезмерное давление при засорении подающей трубки, можно ожидать утечки масла.
  • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не один десяток лет.

На какие автомобили можно устанавливать двигатель 2106 на

Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?»

На СТО все клиенты получат необходимые рекомендации и советы квалифицированных специалистов. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

Двигатель ВАЗ 2106 — хорошо известная система любителям отечественного автопрома, в большинстве своем работает хорошо и без сбоев. Однако, как и любой другой механизм, двигатель автомобиля требует своевременного обслуживания и, возможно, даже модернизации под условия эксплуатации. Тюнинг способен творить чудеса даже при минимальных затратах.

Из чего состоит двигатель ВАЗ?

По своей сути двигатель ВАЗ 2106 представляет собой модернизированный 4-цилиндровый двигатель «тройки», получивший большую мощность.Отныне автомобиль может похвастаться 75 лошадиными силами, которые выдают крутящий момент 116 Нм. Однако на одном варианте разработчики не остановились, предоставив на усмотрение автомобилистов сразу несколько из следующих модификаций:

  • классический автомобиль с двигателем внутреннего сгорания объемом 1,6 л;
  • Изделие
  • с двигателем объемом 1,3 л, а также доработанным карбюратором, длина хода поршня на 1,4 см меньше;
  • 1,5-литровый двигатель с измененными параметрами шатунно-поршневых элементов и блока.

Популярны все без исключения вариации, однако наиболее популярными по-прежнему остаются модели с объемом двигателя 1,5 л. Этот ВАЗ 21061 довольно неприхотлив в эксплуатации и реже других модификаций выходит из строя.
Всего, независимо от модификации, двигатель ВАЗ 21061 — 21063 включает в себя:

    цилиндр
  • и картер, внизу которого обычно устанавливается специальный поддон;
  • поршень и прилегающие к нему компрессионные кольца, расположенные непосредственно внутри цилиндра;
  • коленчатый вал, который движется внутри подшипников картера.

Для тех, кто привык ремонтировать автомобиль своими силами, в эксплуатации «шестерки» нет трудностей. Другое дело, если водитель задумывается, как увеличить мощность двигателя ВАЗа. Тогда процесс потребует на порядок больше знаний и, возможно, консультации специалиста. Конечно, если хозяин очень хочет улучшить свою машину, а не нанести ей непоправимый ущерб.

Правила тюнинга

Основная цель качественного тюнинга — улучшение характеристик двигателя.А желаемого результата можно добиться следующими методами:

  • форсирование двигателя;
  • чип-тюнинг;
  • замена системы зажигания на более мощную.

Самая сложная и одна из самых дорогих процедур — увеличение диаметра цилиндра и хода поршня. При этом масса автомобиля ВАЗ не меняется, но выходная мощность значительно увеличивается. Лучшее решение в этом случае — замена баллонов, которые будет проще и дешевле установить.Габаритные размеры компонентов изменятся незначительно и никак не повлияют на ходовые качества. Размеры дают о себе знать только тогда, когда автомобиль переполнен или неисправен.

Другой эффективный способ настройки — улучшение динамических характеристик двигателя, достигаемое следующим образом:

  • масса коленчатого вала и шатунно-поршневой системы уменьшена;
  • коррекция передаточных чисел;
  • наладка электронных комплексов.

Крутящий момент автомобиля от таких действий сильно не изменится, мощность увеличится, но немного.

На помощь могут прийти радикальные методы, позволяющие желающим провести более глубокую настройку.

Заключается в подборе специального коленвала для замены заводского агрегата. Это позволит изменить автомобиль, практически уменьшить клиренс и увеличить мощность. После замены всех необходимых элементов автомобиль ремонтируется и отлаживается в целом.

Чип-тюнинг — относительно новый метод модернизации, позволяющий изменять параметры без механического вмешательства с помощью специального программного обеспечения. Сколько весит двигатель и когда он был выпущен, значения не имеет. Система справится с любыми, даже самыми сложными обстоятельствами.

Замена системы зажигания относится к разряду приемов прогрессивной настройки. Лучшее решение — блок под названием бесконтактный, позволяющий значительно прибавить в мощности.

Поэкспериментировать с собственным автомобилем, безусловно, хорошо, однако, принимая решение о других модификациях, нужно подумать о том, будут ли они последним, что добьет автомобиль.Спектр экспериментов широк, поэтому спешить не нужно. Лучше хорошенько подумать и выбрать то, что действительно пригодится.

ВАЗ-2106 («Лада») — легковой заднеприводный автомобиль с кузовом типа седан. Разработан на Волжском автомобильном заводе. Выпускался с 1976 по 2006 год.

История

Первый автомобиль ВАЗ-2106 сошел с III очереди главного конвейера 21 февраля 1976 года. Когда в Тольятти было освоено производство модели ВАЗ-2106 (Lada 1600), перепроектированной для отечественных условий эксплуатации с FIAT 124 Speciale модели 1972 года никто и представить не мог, что именно она станет самым массовым и массовым продуктом Волжского автозавода.

ВАЗ-2106 — это рестайлинговая версия ВАЗ-2103. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 литра, иной схемой электрооборудования и измененной конструкцией кузова и салона. Улучшена эргономика, упрощена и «модернизирована» конструкция за счет уменьшения количества хромированных элементов и увеличения количества пластиковых.

По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортным салоном, были верхом комфорта и престижа для широкого круга автомобилистов в СССР.В конце 1970-х ВАЗ-2106 сразу получил известность как «роскошный» и скоростной автомобиль, но дорогой и менее «практичный», чем другие «Жигули». Приличная для того времени динамика (максимум 150 км / ч и 16 с до 100 км / ч), рельефные сиденья с подголовниками, приборная панель с тахометром и отличная звукоизоляция — было за что ценить.

В свое время автомобиль пользовался значительной популярностью у автолюбителей благодаря мягкому ходу, хорошей управляемости, высокой ремонтопригодности и относительной долговечности.По качеству сборки «шестерка» заняла одно из лидирующих мест среди остальных автомобилей ВАЗ.

В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с двигателем ВАЗ-2103 мощностью 71 л.с. и ВАЗ-21063 с двигателем ВАЗ-21011 мощностью 64 л.с. В народе они не пользовались популярностью, но масштабы их производства росли (особенно 21063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем. что значительно ухудшило динамику.С 1980 года начали устанавливать карбюраторы Ozone типа 2107. Изменения в электротехнике в связи с изменением технологии продолжаются. В 1977 году машины начали оснащаться новыми клеммами и электрическими соединениями, а с 1986 года было установлено новое реле.

В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали устанавливать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели.В 1988 году была проведена модернизация выхлопной системы: в нее установили одноразовую прокладку и гайку. В 1990 году ВАЗ освоил своеобразную комплектацию Lux — ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором Solex (21053-1107010-03), галогенными фарами, улучшенной обивкой салона и другими подголовниками сидений. Экспортные модификации ВАЗ-21064 внешне отличались от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной схемой электрооборудования.С 1985 года сначала на экспортные модификации, а иногда и на «внутренние» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позже — типа ВАЗ-21074, что значительно снижает расход топлива по трассе и шум двигателя.

Но времена меняются. К концу 80-х эта модель с доработками оставалась самой массовой и популярной в программе ВАЗа. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на шестерку.Даже засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы на это не повлияло. Со временем машина стала настолько доступной, что превратилась в непритязательную «рабочую лошадку». Также у него есть постоянная армия поклонников.

Однако сейчас ВАЗ-2106 все же постепенно сдает позиции, в первую очередь из-за устаревания дизайна и интерьера, а также довольно невысоких ходовых качеств, органично присущих классической компоновке.Тем не менее у «шестерки» есть все шансы встретить на конвейере и свое тридцатилетие.

Производство ВАЗ-2106 было начато на Волжском автомобильном заводе в 1976 году. С 1998 года автомобиль выпускается на конвейере компании «Рослада» в Сызрани. В 2002 году производство переведено на завод «Ижавто» в Ижевске. В январе 2006 года ВАЗ-2106 сняли с производства через 30 лет после начала производства.

Модификации

  • ВАЗ-21060 -рабочий объем 1600 куб.см
  • — пикап со встроенным тентом сзади, изготовленный по заказу технического руководства.

  • ВАЗ-21061 — Двигатель ВАЗ-2103, рабочий объем 1500 см

Но изначально ВАЗ-21061 был версией автомобиля для Канады

.

«Канадская» версия с мощными алюминиевыми бамперами. ему был присвоен индекс 21061, но затем Канада «исчезла», и его носила самая «слабая» модификация с двигателем 1,3 л.

  • ВАЗ-21062 — Экспортная версия ВАЗ-2106 с правым рулем.
  • ВАЗ-21063 — рабочий объем 1300 куб.см (от ВАЗ 21011 (модификация ВАЗ 2101)) карбюратор «Озон» 2105-1107010-20
  • ВАЗ-21064 — Модель ВАЗ-21064 является экспортной модификацией ВАЗ-21061 .
  • ВАЗ-21065 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, карбюратор SOLEX-21053, электростеклоподъемники передних дверей, безопасный руль , другая обивка салона, другие сиденья с подголовниками.
  • ВАЗ-21065-01 — Рабочий объем 1500 куб.см, бампера от ВАЗ-2105, электрообогрев заднего стекла, более мощный генератор, пятиступенчатая коробка передач, бесконтактная система зажигания, редуктор заднего моста 3.9, карбюратор Solex 21053, усилитель передней двери окна
  • ВАЗ-21066 — Экспортная версия ВАЗ-21063 с правым рулем.
  • ВАЗ-21067 — Ижевские модели ВАЗ-2106 последних выпусков имели индекс ВАЗ-21067, оснащались двигателем ВАЗ-21067 объемом 1600 см3, являющимся модификацией двигателя ВАЗ-2106 с система впрыска топлива и каталитический нейтрализатор, соответствующие нормам токсичности Euro 2.ВАЗ-21067 не имеет распределителя, механического топливного насоса с ручным подкачивающим рычагом и карбюратора. Компоненты системы питания инжекторной «шестерки» позаимствованы у переднеприводных автомобилей ВАЗ. Блок управления — «Январь 5.1», только с собственными калибровками. Также унифицированы воздушный и топливный фильтры, модуль зажигания. Ресивер — от инжекторного «Нивовского» двигателя. Датчик скорости устанавливается на коробке передач в месте подключения троса спидометра, а последний подключается через переходник — такой же, как на Ниве ВАЗ-21214.Нейтрализатор в выхлопной системе и адсорбер обеспечивают Евро 2 не только по выхлопу, но и по топливным парам. Октановое число используемого бензина не изменилось — АИ-92, потому что степень сжатия двигателя осталась прежней.
  • ВАЗ-21067-20 — опытная, с инжекторным двигателем 2106, рабочий объем 1600 см3, 2005 г., левый руль
  • ВАЗ-21068 — выпущен как носитель агрегатов в период доработки новых двигателей ВАЗ-2108 и ВАЗ-21083.
  • ВАЗ-21069 — Модель ВАЗ-21069 внешне полностью идентична ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. — универсальный РПД для заднеприводных и переднеприводных ВАЗ-415. Машины изготавливались по заказу спецслужб.
  • — «Псевдо-семерка» для семьи Брежневых, сделанная из обычной «шестерки». Получил прозвище «половина восьмого».

Модель Рабочий объем двигателя
, куб.см
Место нахождения
органов управления
Банкноты
2106 Снято с производства в 1993 году.
21061
21062
21063
21064
21065
21066
21067
21067-20

1600 (моновпрыск)

опытная с инжекторным двигателем 2106, 2005 г.
21069 с двигателем из Самары-21083, 1988 г.

Технические характеристики ВАЗ-2106

Год выпуска

Лада 1600 GL (Нидерланды)

Lada 1600 LS (экспортная версия)

ВАЗ 2106

ВАЗ 21061

ВАЗ 21063

Лада 1600 (2106)

Лада 1600
ES 4-дверный
Салон для Великобритании (21064)

Модификация

1600 1.5 1,6
1976 1976 1977-85

Геометрия

Тип корпуса

Седан Седан Седан Седан Седан Седан Седан

номер
двери

4 4 4 4 4

номер
мест

5 5 5 5 5
слева слева слева слева слева Правый
4116 мм 4166 мм 4166 мм
1611 мм 1611 мм 1611 мм
1440 мм 1440 мм

Колесная база

2424 мм 2424 мм 2424 мм

Колея
передняя

1365 мм 1365 мм

Колея задняя

1321 мм 1321 мм
170 мм 170 мм

Снаряженная
Масса

1030 кг 1045 кг 1085 кг

Полная масса

1430 кг 1445 кг 1485 кг

Двигатель

Двигатель

ВАЗ 2106 ВАЗ 2103 ВАЗ 21011 ВАЗ 2106

Расположение

спереди, продольно спереди, продольно спереди, продольно спереди, продольно спереди, продольно
бензин бензин бензин бензин

Система снабжения

карбюратор карбюратор карбюратор карбюратор

Диаметр
цилиндров

79 мм 76 мм 79 мм 79 мм

Ход поршня

80 мм 80 мм 66 мм 80 мм

Мощность
сжатие

8.5 8,5 8,5 8,5
1,568 л 1,57 л 1.452 л 1,294 л 1,57 л

Турбонаддув

Мощность

78 ч.п. 80 л.с. при 5400 об / мин 77 л.с. при 5600 об / мин 69 л.с. при 5600 об / мин 80 л.с. при 5400 об / мин

Крутящий момент

122 Нм при 3000 об / мин 106 Нм при 3500 об / мин 94 Нм при 3400 об / мин 122 Нм при 3000 об / мин

Марка
топливо

АИ-93 АИ-93 АИ-93 АИ-93

Трансмиссия

ВАЗ-2106 — настоящая классика советского автопрома.Автомобиль производился долгое время после развала Советского Союза, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого агрегата, доступностью запчастей и неограниченными возможностями модернизации.

Важным достоинством ВАЗ-2106 является двигатель, используемый в этом автомобиле. Этот четырехтактный агрегат, оснащенный до 2002 года карбюратором, а затем системой зажигания с впрыском топлива, может работать даже на бензине самого низкого качества, редко выходит из строя при сильном морозе и может успешно эксплуатироваться практически в любых условиях.Любые его проблемы устраняются даже без участия специалиста — любой мало-мальски опытный автолюбитель легко справится с текущим ремонтом.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 масса двигателя без коробки передач составляет 121 килограмм. Поэтому категорически не рекомендуется пытаться снимать или перемещать данное устройство в одиночку — это прямой путь к серьезным травмам. Лучше всего иметь помощника, который сможет подстраховать вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров и систему зажигания, двигатель весит еще больше — 140 кг.

Наконец, при сборке с коробкой передач и прикрепленными к ней принадлежностями это значение увеличится еще на 26 кг.

Как видите, вес можно назвать существенным недостатком машины перед импортными аналогами. Для ее уменьшения, увеличения мощности, а также улучшения динамических характеристик многие водители сегодня устанавливают детали из легких металлических сплавов.

В 1984 году на болгарском автомобильном предприятии была произведена дизельная версия «шестерки». Замена бензинового двигателя на дизельный существенно не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность энергоблока. Во-вторых, его вес увеличился примерно на 10 килограмм, что тоже можно назвать минусом переделки.

Другие характеристики двигателя ВАЗ-2106


Вес мотора хоть и важен, но далеко не основной его характеристикой.Поэтому мы решили рассказать о других особенностях силового агрегата, установленного на различных модификациях «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор упало до 75 литров. из. Однако этот параметр всегда можно увеличить, проведя ряд обновлений.

Диаметр цилиндров силового агрегата ВАЗ-2106 — 79 миллиметров, крутящий момент может достигать 3000 об / мин, рабочий объем — 1568 кубических сантиметров. Наконец, степень сжатия двигателя равна 8.5 атмосфер, а ход поршня — 80 миллиметров.

Слабые стороны двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 — модификация силового агрегата от «тройки». Не исключено, что поэтому в его конструкции сохранился ряд слабых мест его предшественников. Отечественные мастера научились диагностировать проблемы двигателя практически по звуку. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:


За прошедшие годы владельцы иногда настолько привыкли к своей машине, что ни при каких обстоятельствах не желают рассматривать ее продажу и покупку нового автомобиля.

Однако не особо хочется молча созерцать, как любимый «конь» уступает мощным иномаркам, так что есть только один вариант, предполагающий тюнинг двигателя ВАЗ-2106.

Мощности штатного двигателя ВАЗ-2106 не хватает, поэтому владельцы этого автомобиля часто решаются на тюнинг

После того, как можно было снять двигатель, нужно отсоединить от него ремни, головку блока цилиндров, шестерни, но обеспечить связь с коробкой передач. Именно в таком состоянии проводится дальнейший тюнинг ВАЗ-2106 своими руками, собирая шестнадцатиклапанный блок цилиндров.

Доработка ГБЦ ВАЗ-2106, установка улучшенного двигателя ориентирует владельца на замену бензонасоса. Лучше всего отдать предпочтение бензонасосу от «Волги». Он обладает более мощными характеристиками, поэтому сможет предоставить доработанный вариант доработки ГБЦ и двигателя в целом.

Важно учитывать, что при желании нельзя забывать о замене генератора. Опытные владельцы рекомендуют установить более мощный вариант генератора, снятого с автомобиля Нива.

Внеся такие простые изменения, мотор вашей «шестерки» сможет поразить вас своей необычайной мощностью. Это поспособствует появлению новых желаний, когда вам действительно захочется дорабатывать и дорабатывать все важные механизмы вашего автомобиля. Но возможностей для таких доработок еще много, включая замену:

  • ремни и цепи приводов распределительных валов;
  • сам коленвал;
  • Маховик
  • ;
  • форсунок;
  • прочие.

Тюнинг карбюратора

Желая пополнить свои знания о том, как улучшить двигатель ВАЗ-2106, карбюратор должен занять значительное место среди этих размышлений, так как сложная настройка двигателя, ГБЦ ВАЗ-2106, полностью зависит от его эффективной работы.

В вакуумном приводе вы легко найдете пружину. Именно ее можно безопасно удалить и не возвращать на прежнее место. Это повысит динамику вашего автомобиля, но вам придется смириться с небольшим увеличением расхода топлива.

Вы также можете заменить вакуумный привод на механическую версию, что снова повысит динамику, а также обеспечит плавный разгон вашего автомобиля. Увеличение расхода топлива не будет спровоцировано, если вы отдадите предпочтение этому варианту тюнинга двигателя ВАЗ-2106. Карбюратор же сможет продемонстрировать лучшие технические характеристики.

И еще один вариант, с помощью которого можно улучшить карбюратор, — это вариант, предполагающий замену диффузора, помеченного индикатором 3.5 показателем 4,5. Этот диффузор расположен в первичной камере.

Для увеличения ускорения важно увеличить распыление насоса с 30 до 40. Настроенный карбюратор будет работать безупречно, и расход топлива больше не увеличится.

Итак, «шестерка» предопределяет дополнительную подготовку. Вначале следует изучить все рекомендации, затем приобрести все необходимые детали, взятые с «донорских» автомобилей, детали к которым подходят сразу или после некоторой доработки, обеспечивающей увеличение функциональности.К таким «донорам» относятся отечественные автомобили, в том числе другие модели «Жигули», «Нива» и УАЗ.

главная »Ремонт генераторов» Как определить объем двигателя ВАЗ 2106. Все автомобили ВАЗ. Двигатель «шестерка»: проблемные места

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
