Ваз 2112 какой предохранитель отвечает за прикуриватель: Предохранители и реле ВАЗ 2110, 2111, 2112

Содержание

Какой предохранитель отвечает за магнитолу ваз

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.

5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.
13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.
6 – Зажигание

Где находится предохранитель на магнитолу ВАЗ-2114 и какой отвечает за музыку в модели 2115

Установленное в автомобилях акустическое оборудование подключается к бортовой электрической сети через защитные приспособления. Сгоревший предохранитель магнитолы на ВАЗ-2114 приводит к обесточиванию других приборов. Владелец автомобиля должен знать основные неисправности головного аудиоустройства, вызывающие выход из строя плавкой вставки, а также способы ремонта. Эти знания помогут самостоятельно справиться с проблемой, возникшей в пути.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

При одновременном включении всех потребителей и магнитолы через плавкую вставку идет чрезмерный ток, который приводит к разрушению токопроводящей нити.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки.

Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле. Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Одновременно следует проверить состояние каналов для стока воды и резиновых уплотнителей капота.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Возможно повреждение микропереключателя, который размещается на печатной плате, деталь меняется в сервисном центре.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели. Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками.

При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Какой предохранитель отвечает за магнитолу ВАЗ-2110 и где он находиться

Работа электрических цепей автомобиля ВАЗ зависит от плавких предохранителей. При сбое какой-либо системы во избежание замыкания проводки и возгорания плавкие вставки разрушаются, предохраняя от нежелательных последствий транспортное средство. В случае когда пропадает электропитание аудиосистемы, необходимо обследовать предохранитель магнитолы ВАЗ-2110, т.к., возможно, он вышел из строя.

Какой предохранитель отвечает за магнитолу

В качестве защиты электрических цепей на все автомобили, в т.ч. на ВАЗ-2110 и ВАЗ-2112, устанавливают легкоплавкие предохранители, которые перегорают, предохраняя электрическую сеть от короткого замыкания. В зависимости от нагрузки электрических цепей их различают по номинальной силе тока, значение которой указывается на них. Маркируют не только предохранительные перемычки, но и гнезда разъема, в которых располагаются данные легкоплавкие мембраны.

Находится предохранитель магнитолы ВАЗ с силой тока на 20 А и с маркировкой F4 в отсеке с правой стороны от рулевого механизма. Этот элемент отвечает не только за автомагнитолу, но и за правую противотуманную фару.

Порой на одних и тех же моделях транспортных средств, но разных годов выпуска, маркировка устройств, отвечающих за электрическую цепь, различается. Так, автомагнитолу часто подключают к системе питания через предохранители F10 или F4, где F10 является резервным разъемом, используемым при какой-либо поломке.

Признаки неисправности

Установку предохранителя в монтажный блок выполняют с помощью плоских прямоугольных ножек, зажимаемых пружинными контактами. Все металлические детали легкоплавкого устройства расположены в пластиковой оболочке, цвет которой указывает номинал прибора.

Прозрачная оболочка плавкой перемычки дает возможность визуально оценить его состояние.

Бывает, что пропало питание автомагнитолы транспортного средства ВАЗ-2110, а поиск сгоревшего устройства, находящегося в блоке предохранителей в салоне автомобиля, ничего не дал, в разъеме F4 он оказался исправным. В этом случае проблему с питанием магнитолы необходимо искать под капотом, рядом с аккумуляторной батареей, где находится еще 1 блок с этими устройствами и реле. Открыв крышку блока, изучают на ее внутренней стороне схему расположения этих устройств. Обнаружив сгоревший прибор, производят его замену.

Что делать и как заменить

Если перегорел предохранитель магнитолы на ВАЗ, то его заменяют новым, соответствующим тем же параметрам, что и сгоревший. В блоке располагаются:

  • предохранители;
  • пластмассовый пинцет, которым производят демонтаж и установку этих деталей.

Стоимость этих деталей минимальная и продаются они в каждом магазине по продаже запчастей. Опытный водитель имеет в запасе несколько плавких мембран. А учитывая то, как они быстро сгорают в холодный или жаркий период года, что объясняется максимальной нагрузкой на бортовую систему электропитания при работе кондиционера, обдуве стекол и обогреве сидений, то запас таких элементов должен быть у каждого водителя обязательно.

Замену плавкого предохранителя производят на устройство с аналогичной мощностью, во избежание возгорания проводки или других приборов, не рекомендуется применять устройства как с большей, так и с меньшей мощностью. А также запрещено применение вместо перемычек самодельных средств.

Во время проведения каких-либо работ на автомобиле ВАЗ-2110 обязательно отключайте аккумуляторную батарею, что позволит сэкономить не только перемычки. Несмотря на то что процедура замены данного изделия несложная, ее необходимо выполнять аккуратно и внимательно.

Какой предохранитель отвечает за прикуриватель ваз 2110

Схема расположения предохранителей ВАЗ 2110 и 2112

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

Схема предохранителей на ВАЗ 2110

Всего на автомобилях ВАЗ 2110 — 3 блока с предохранителями и реле. Их расположение в кузове обозначено на схеме.

Такое расположение схоже с моделями — ВАЗ 21102, ВАЗ 21103 и ВАЗ 2112.


Расположение всех блоков с предохранителями в кузове машины

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

Рассмотрим каждый блок в отдельности и изучим его.

1. Основной монтажный блок с предохранителями и реле

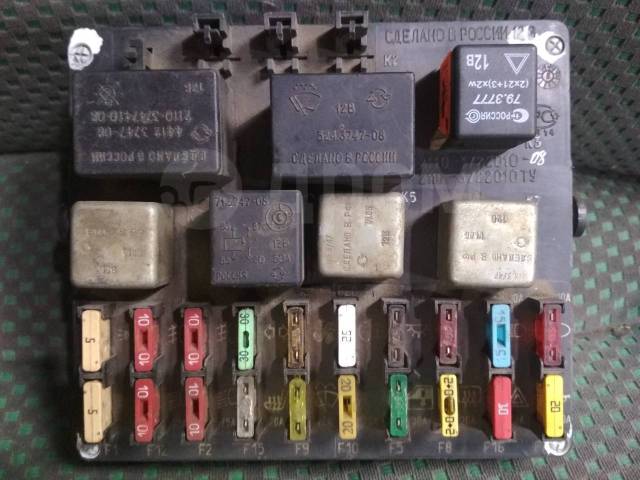

Схема основного монтажного блока предохранителей и реле


Обозначения предохранителей и реле монтажного блока


Открытая крышка монтажного блока


Расположение монтажного блока в машине

№ реле.

Артикул

Назначение

реле контроля исправности ламп

реле очистителя ветрового стекла

реле-прерыватель указателей поворота и аварийной сигнализации

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

Где находится предохранитель прикуривателя ваз 2110

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.
5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.
13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.
6 — Зажигание

Поделиться интересной новостью с AutoHelpGid.ru или рекомендовать своим друзьям.

Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.

Схема подключения прикуривателя ВАЗ 2110

Перегорает предохранитель прикуривателя

Первое, что следует проверить после выхода из строя прикуривателя — это предохранители, их два:

  1. F6 на 15А, отвечающий за розетку переносной лампы и прикуриватель.
  2. F18 на 25А отвечающий за блок управления отоплением и вентиляцией, а также лампу освещения барчака, которая по схеме подключена через прикуриватель.

Проверка проводки прикуривателя

Необходимо проверить целостность проводки прикуривателя. В первую очередь обратите внимание на разъемы, находящиеся возле левой ноги пассажира, они должны быть плотно вставлены. Затем убедитесь, что не разъединился разъем на самом прикуривателе.

Также убедитесь в исправности монтажного блока. По итогам проверки, проводку до прикуривателя можно прозвонить от Ш5-3 монтажного блока до разъема +12В прикуривателя.

Если проводка цела, а неисправность кроется в самом прикуривателе (например, он замыкает), тогда поможет только его замена на новый .

Soulemil › Блог › Схема и расположение предохранителей ВАЗ 2110, 2111, 2112

Если у Вас перестали работать щетки стеклоочистителя, или перестали включаться поворотники, не бегите покупать моторчик щеток или новые лампочки. Чаще всего проблема в сгоревших предохранителях. Работу всех электроприборов в автомобиле страхуют предохранители. Именно благодаря им при замыкании не выгорает вся проводка. Давайте рассмотрим схему предохранителей на ВАЗ 2110, 2111, 2112.

Первым делом пометим все предохранители своими номерами:

Расшифровка значений предохранителей:
Предохранитель №: Амперы За что отвечает:
F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника
F2 7,5 Ближний свет в левой фаре
F3 10 Дальний свет в левой фаре
F4 10 Правая передняя противотуманная фара
F5 30 Стеклоподъемники дверей
F6 15 Переносная лампа, прикуриватель
F7 20 Вентилятор радиатора, звуковой сигнал
F8 20 Обогрев заднего стекла
F9 20 Омыватель и очиститель лобового стекла
F10 20 Резервый
F11
5 Габарит с правой стороны
F12 7,5 Ближний свет в правой фаре
F13 10 Дальний свет в правой фаре
F14 10 Противотуманная фара, левая
F15 20 Обогрев сидений
F16 10 Аварийный сигнал, поворотники
F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона
F18 25 Прикуриватель, подсветка бардачка, отопитель салона
F19 10 Лампа заднего хода, контроль исправности стоп сигнала
F20 7,5 Задние противотуманные фары
Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:

Далее видим вот такие предохранители:

1 — модуль зажигания
2 — датчики скорости, расхода воздуха, подогрева
3 — топливные реле, насос, форсунки
4 — вентилятор
5 — бензонасос
6 — зажигание
Теперь вы умеете самостоятельно менять предохранители на вашем ВАЗ 2110, 2111, 2112. Процедура быстрая и простая.

Это я вывел для себя чтоб можно было быстро войти в блог и посмотреть какой предохранитель за что отвечает и другим пользователям.
Спасибо!

Перестал работать прикуриватель ВАЗ 2110, 2111 и 2112

Поломка прикуривателя в наши дни доставляет много проблем, так как он уже служит не только для прикуривания сигарет, но и для питания различной электроники. В данной статье Вы найдете список причин, из-за которых мог перестать работать прикуриватель.

Первым делом нужно взглянуть на схему подключения прикуривателя ваз 2110, 2111, 2112

Схема подключения прикуривателя ваз 2110

Если у Вас перегорает предохранитель прикуривателя

Если Вы заметили, что прикуриватель ваз 2110 перестал работать, то первым делом нужно проверить предохранители. За прикуриватель отвечают всего два предохранителя F6 и F18 (15 и 25 А соответственно).

Монтажный блок ВАЗ 2110

Проблемы в проводке прикуривателя

Проверьте целостность проводки прикуривателя. Разъемы находящиеся возле левой ноги пассажира должны быть плотно вставлены. И проверьте разъем на самом прикуривателе.

Проводку от монтажного блока можно проверить прозвонив ее от Ш5-3 монтажного блока до разъема +12В прикуривателя.

Если проводка и предохранители целы — неисправен сам прикуриватель (например, он замыкает), тогда поможет только его замена на новый.

Всем удачи на дорогах. И ждем Вас снова на нашем сайте.

Схема предохранителей на ВАЗ-2110 – особенности каждого из элементов

Схема предохранителей на ВАЗ-2110 – это поэтапно расписанная в картинках блок-схема, в которой отмечены все элементы электрооборудования машины, отвечающие за защиту автомобиля от возгорания при нестабильной работе одной из систем. В целом на автомобиле любой модели ВАЗ располагается поочередно 3 специальных блока, где закреплены предохранители и небольшое реле. Особенности их расположения указаны на схеме ниже.

Точное расположение каждого из блоков предохранителей в ВАЗ-2110

Оглавление:
1 Как разделяются блоки в машине?
2 За что отвечает комплект реле с блоком предохранителей?
3 За что отвечает второй комплект блока предохранителей?
4 Система расположения дополнительного блока предохранителей в ВАЗ-2110

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком.  Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110. Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора.

За что отвечает комплект реле с блоком предохранителей?

Схема расположения предохранителей и реле в основном монтажном блоке ВАЗ-2110

Приведенная выше схема описывает расположение основного комплекта реле и блока предохранителей. Здесь расположены следующие элементы:

  • К1 – это тип реле, отвечающий за контроль над исправностями комплекта лампочек;
  • К2 – данное комплектующее связано с работой передней пары дворников;
  • K3 – за этим обозначением кроется реле-прерыватель, которое регулирует работу повторителя и знака аварийной сигнализации машины;
  • К4 и К5 – пара реле для инжектора, которая отвечает за включение ближнего/дальнего света фар ВАЗ-2110;
  • К6 – дополнительный тип реле, необходимый для замены одного из сгоревших из основного блока;
  • К7 – этот элемент отвечает за включение функции обогрева на заднем стекле;
  • K8 – так же как и К6, является резервным реле.

Совет: если вы заметили основные признаки неисправности датчика кислорода, вам стоит в первую очередь посмотреть предохранители. Если в монтажном блоке все в порядке, тогда стоит обратиться за помощью в автосервис для проведения диагностики.

За что отвечает второй комплект блока предохранителей?

Обозначенные ниже на схеме электрооборудования символами F1-F20 являются элементы, которые характеризуют комплект плавких предохранителей. Электрическая цепь в автомобиле ВАЗ-2110 защищается с помощью плавких предохранителей исходя из конкретного расчета модели на указанное при покупке значение номинального тока.

В то же время плавкие предохранители не отвечают за качественную работу цепи, состоящей из образца аккумуляторной батареи, отдельного типа цепи генератора, системы зажигания и пуска клапанов двигателя. Для замены неисправного предохранителя в этом монтажном блоке нужно следовать по следующему плану:

  • Находите предохранитель, который имеет механические повреждения или его корпус сгорел;
  • По инструкции определяете и устраняете причину, по причине которой он оказался неисправным;
  • Устанавливаете новый предохранитель, используя резервный образец.

Совет: никогда не пытайтесь заменить плавкий предохранитель на специальные перемычки. В дальнейшем это приведет к выходу из работы тех устройств, которые закреплены за этим предохранителем.

Схема с обозначениями второго комплекта предохранителей в блоке

Все предохранители разделяются по взаимодействию с электрооборудованием следующим образом:

  • F1 (сила тока 5А) — предохранитель, отвечающий за комплекс ламп, которые освещают номерной знак, всю приборную доску, включающие габаритный свет и освещение в багажнике.
  • F2 (сила тока 7,5А) — элемент, регулирующий работу ближнего света на левой фаре.
  • F3, F4 (сила тока 10А) — отвечает за работу дальнего света в левой фаре и правой противотуманной фары соответственно.
  • F5 (с силой тока 30А) — отвечает за электродвигатель стеклоподъемников у передних и задних автомобильных дверей.
  • F6 (с силой тока 15А) — относится к работе переносной лампы.
  • F7 (с силой тока 20А) — регулирует работу электродвигателя вентиляторов в системе охлаждения 16-клапанного двигателя, а также работу звукового сигнала.
  • F8 (с силой тока 20А) — подает ток к элементам обогрева, находящимся на заднем стекле. Кроме того, вместе с контактами от реле передает ток к лобовому стеклу.
  • F9 (с силой тока 20А) — отвечает за работу рециркуляционного клапана. Также взаимодействует с датчиками очистителя и омывателя лобового стекла и передних фар.
  • F10 (с силой тока 20А) — является резервным предохранителем.
  • F11 (с силой тока 5А) — регулирует работу ламп с габаритным светом по правому борту.
  • F12 и F13 (с силой тока 10А) — оба предохранителя регулируют работу правой фары, отвечая за ближний/дальний свет соответственно.
  • F14 (сила тока 10А) — регулируется свет от левой противотуманной фары.
  • F15 (с силой тока 20А) — взаимодействует с электрообогревом водительского и пассажирских сидений. Защищает машину от несанкционированной блокировки центрального замка у багажника.
  • F16 (с силой тока 10А) — передает ток на реле-прерыватель для обеспечения работы указателя поворота левой и правой фары, а также используется для подачи аварийного сигнала (при использовании режима аварийной сигнализации на ВАЗ-2110).
  • F17 (сила тока 7,5А) — работает с лампой освещения в салоне машине, освещением стоп-сигналов, индивидуальной подсветки выключателей системы зажигания и регулирует работу маршрутного компьютера.
  • F18 (с силой тока 25А) — освещает вещевой ящик, подает ток на контроллеры системы отопления и прикуриватель на приборной доске.
  • F19 (с силой тока 10А) — отвечает за работу блокировки замков в дверях, также информирует водителя о наличии неисправности в лампах стоп-сигнала или элементов габаритного света.
  • F20 (сила тока 7,5А) — работает с лампами задней пары противотуманных фонарей ВАЗ-2110.

Разобравшись с предохранителями, вы также можете узнать про то, как прокачать тормоза на ВАЗ-2110. Часто работа системы торможения очень сильно сказывается на работе автомобиля в общем и электрооборудования в частности.

автомобильный предохранитель

Система расположения дополнительного блока предохранителей в ВАЗ-2110

Находится данный блок прямо на одной линии с инжектором и справа от размещенной по центру панели приборов. Для извлечения блока не нужно брать схему машины и искать потайные отсеки – достаточно лишь скрутить шурупы на панели и легко снять крышку.

Ниже на фотографии показана схема расположения непосредственно предохранителей, которых всего здесь расположено 6 штук, причем сила тока у них одинакова – по 15А каждый предохранитель.

На схеме показано расположение предохранителей, отвечающих за:

  1. Работу контроллера системы зажигания.
  2. Регулирование тока в датчиках кислорода, системе расхода воздуха и подсчета скорости машины.
  3. Правильную подачу топлива в насос, реле и форсунки.
  4. Работу вентилятора при охлаждении мотора.
  5. Работу бензонасоса.
  6. Непосредственно само зажигание всех систем машины.

Несмотря на дату выхода Лада Веста Кросс, в автомобиле ВАЗ-2110 вряд ли поменяют расположение основных блоков. Благодаря приведенным выше схемам теперь вы сможете заранее вычислить проблему машины, просто проверив состояние предохранителей и реле.

не работает, замена, где находится, 16 клапанов, какой отвечает, схема подключения, как снять без разборки панели, европанель

Автор Борис Николаевич На чтение 6 мин.

Плавкий предохранитель на прикуривателе ВАЗ-2112 ограничивает мощность подключенного оборудования, обеспечивая защиту электрических цепей от повреждения. При выходе из строя защитного элемента необходимо выяснить причину поломки, а затем установить новую деталь с идентичным номиналом. Перед началом обслуживания необходимо выяснить, где находится плавкая вставка.

Почему не работает прикуриватель

Прикуриватель состоит из металлического стакана с контактными пластинами и биметаллическим фиксатором и вставки со спиралью накаливания. Электрический ток идет через нагревательный элемент после нажатия на вставку. После нагрева до заданной температуры биметаллические фиксаторы теряют упругость, встроенная пружина выталкивает вставку от контактных пластин. В схему подключения входит дополнительный провод для лампы подсветки гнезда.

Если не работает прикуриватель в ВАЗ-2112, то причиной неисправности являются:

  • перегоревшая спираль накаливания;
  • окислившиеся или заржавевшие контакты внутри патрона;
  • обрыв жгута электропроводки;
  • повреждение защитного предохранителя.

Диагностика и замена предохранителя

Схема подключения прикуривателя на ВАЗ «десятого» семейства предусматривает использование защитного элемента, расположенного в салоне автомобиля.

Изделие оснащено нитью из легкоплавкого металла, при прохождении тока с повышенным номиналом перемычка перегревается и разрывает цепь питания.

Для восстановления работоспособности оборудования необходимо найти плавкую вставку, проверить ее состояние или произвести замену (в случае повреждения перемычки). Конструкторы ВАЗа предусмотрели использование предохранителей ножевого типа.

Где находится

Предохранитель прикуривателя на ВАЗ-2112 находится в монтажной коробке, установленной в нижней части панели приборов. Для доступа к защитным элементам требуется нажать на пластиковую кнопку, что позволит открыть декоративный щиток. Плавкий элемент, отвечающий за работу прикуривателя и вентилятора системы отопления, расположен на 3-й позиции слева в нижнем ряду вставок. На машинах ВАЗ-2112 не имеется дополнительного плавкого элемента в моторном отсеке, дублирующего защиту салонной распределительной коробки.

Как проверить

Чтобы проверить защитный элемент на машинах с 8- или 16-клапанными моторами, необходимо:

  1. Захватить специальным пинцетом защитный элемент и вытянуть его из посадочного гнезда.
  2. Осмотреть деталь, которая оснащается корпусом из прозрачного пластика со специальной контрольной прорезью. Если виден обрыв перемычки, то ток в цепи питания электрических приборов идти не будет. В этом случае требуется поменять предохранитель. Если проводник цел, то потребуется проверить жгуты электропроводки (в этом случае может работать мотор вентилятора «печки» и подсветка перчаточного ящика, за которые будет отвечать тот же защитный элемент). Перед проведением разборки панели приборов проверить цепи тестером.

Читайте также:

Где находится и как достать сломавшийся предохранитель на прикуриватель ВАЗ 2110. Рассматриваем наиболее встречаемые неисправности предохранителя и способы их устранения.

Завод-изготовитель использует защитный элемент номиналом 25 А, новая деталь должна иметь аналогичные параметры. Запасные вставки расположены в гнездах в верхней части монтажного блока. Если предохранитель требуемого номинала отсутствует, то найдите деталь, рассчитанную на силу тока 10-15 А, которая обеспечит работоспособность вентилятора отопителя, но включать прикуриватель запрещается. Рекомендуется приобрести плавкую вставку на 25 А в ближайшем магазине автомобильных запчастей.

Ремонт и замена прикуривателя

Если проверка плавкой вставки показала, что элемент находится в исправном состоянии, то потребуется снять для проверки прикуриватель. Для доступа к точкам крепления нужно частично разобрать центральную консоль, расположенную между креслами водителя и переднего пассажира. Работы выполняются в гаражном боксе с искусственным освещением или на улице в сухую погоду. Перед началом работ рекомендуется отсоединить аккумуляторную батарею от бортовой сети автомобиля.

Как снять прикуриватель

Чтобы снять прикуриватель с машин со стандартной панелью приборов или с «европанелью» целиком необходимо:

  1. Осуществить демонтаж пластиковой крышки, расположенной на обшивке центрального тоннеля со стороны ног переднего пассажира.
  2. Найти штекер с красным и черным проводом, который отключается от общего жгута электропроводки.
  3. Отсоединить колодку с единственным кабелем желтого цвета от разъема. На части машин для питания лампы подсветки может использоваться провод с другим цветом изоляции. Определить назначение разъема можно по 1-му проводу, других подобных штекеров в месте соединения панели приборов и центральной консоли нет.
  4. Удалить декоративную крышку со стороны ног водителя, а затем демонтировать пластиковый экран под рычагом стояночного тормоза. Чтобы не повредить пластик, необходимо использовать специальную монтажную лопатку.
  5. Поддеть лопаткой пластиковую рамку декоративного чехла на рукоятке переключения скоростей. Поднять чехол вверх, снимать деталь с металлического штыря не требуется.
  6. Отвернуть отверткой с крестообразным жалом винт, расположенный под декоративной рамкой.
  7. Выкрутить 4 дополнительных шурупа, удерживающих верхнюю часть консоли на основании. Винты расположены по бокам около задней кромки, для доступа к головкам требуется сдвинуть передние кресла до упора вперед, а затем назад.
  8. Приподнять вверх пластиковую обшивку, которая снимается вместе с гнездом прикуривателя и корпусом пепельницы.

Если владелец не хочет разбирать центральную консоль, то возможно вытянуть корпус прикуривателя из монтажного гнезда. Предварительно необходимо снять колодку с кабелей красного и черного цвета, поскольку пластиковый штекер не пролезет в щель между половинами корпуса облицовки тоннеля. Затем металлическим шпателем или шилом отжимаются фиксаторы, удерживающие металлический стакан в накладке. Изделие вытягивается из монтажного гнезда для очистки, ремонта или последующей замены.

Ремонт своими руками

Ремонт устройства начинается с осмотра внутренней части, на которой не допускаются следы коррозии. Ржавчину необходимо удалить мелкой наждачной бумагой или фасонными надфилями, одновременно проверяется жесткость биметаллических фиксаторов. Пластины можно поджать, что позволяет восстановить работоспособность изделия. Также следует проверить прибор на отсутствие короткого замыкания тестовым прибором.

Если обнаружены обрывы проводов, то целостность цепи восстанавливается пайкой. При ремонте учитываются сечение и материал проводки. Участки с поврежденным слоем изолятора необходимо защитить термоусадочной трубкой или поливинилхлоридной лентой.

Замена

Для замены прикуривателя используется деталь с каталожным номером 2108-3725010. Детали от других автомобилей Lada или иномарок не подходят по коммутационному штекеру и посадочным размерам. Старая деталь извлекается из монтажного гнезда, после установки нового элемента производится сборка центральной консоли. Жгуты просовываются к месту коммутации стальной проволокой. После подключения аккумулятора следует проверить работоспособность оборудования.

Схема подключения

В конструкции прикуривателя на машинах «десятого» семейства используется 2 штекера. В первой колодке для подключения лампы подсветки имеется 1 пин, кабель защищен изоляцией желтого цвета (подается положительное питание при включении габаритного освещения).

Второй штекер содержит провода красного (положительный сигнал) и черного (заземление) цветов, которые обеспечивают работу нити накала. Положительные провода проходят через предохранители, находящиеся в монтажном блоке. Заземление подключено к металлической детали на кузове автомобиля.

Предохранитель прикуривателя ваз 21124 — Все о Лада Гранта

Многим владельцам автомобилей ВАЗ, знакома ситуация когда неожиданным образом перестаёт работать прикуриватель, поворотник не реагирует на включение, щётки стеклоочистителя перестают очищать стекло. Многие после этого сразу бегут в магазин за новой деталью, ставя при этом неверный диагноз. Скорее всего тут проблема в сгоревшем предохранителе. Эти детали защищают проводку нашего автомобиля от выгорания.

Рассмотрим поподробнее схему предохранителей на ВАЗ 2110, 2111, 2112. Первый блок ВАЗ предохранителей находится в специальной нише, слева от руля.

Рядом с каждым предохранителем вы можете увидеть поясняющую картинку, но на всякий случай предоставим схему расшифровки.

1. 5 Ампер, отвечает за лампы освещения приборов, номеров, освещение багажника, левые габариты.
2. 7.5 Ампер, отвечает включение ближнего света в левой фаре.
3. 10 Ампер, отвечает за включение дальнего света в левой фаре.
4. 10 Ампер свет в передней противотуманной фаре.
5. 30 Ампер работа дверных стеклоподъёмников.
6. 15 Ампер работа прикуривателя и переносной лампы.
7. 20 Ампер работа вентилятора радиатора, звук сигнала.
8. 20 Ампер обогревание заднего стекла.
9. 20 Ампер очищение лобового стекла.
10. 20 Ампер резерв.
11. 5 Ампер правый габарит.
12. 7,5 Ампер работа ближнего света в фаре справа.
13. 10 Ампер работа дальнего света в фаре справа.
14. 10 Ампер противотуманка левая.
15. 20 Ампер подогрев сидений.
16. 10 Ампер работа поворотников и включение аварийки.
17. 7,5 Ампер отвечает за стоп-сигнал, подсветку салона и замка зажигания.
18. 25 Ампер печка, прикуриватель, освещение в бардачке, магнитола.
19. 10 Ампер отвечает за работу сигнала заднего хода, контроллер работы стоп сигнала.
20. 7,5 Ампер задние противотуманки.

Второй блок предохранителей автомобиля ВАЗ 2110, 2111, 2112 расположен слева от ног переднего пассажира:

Вот схема расположения предохранителей ВАЗ 2110, 2111, 2112 дополнительного блока:

1. Предохранитель отвечает за работу контроллера, модуль зажигания.
2. Через предохранитель проходит работа датчиков скорости, расходомера воздуха
3. Работа форсунок, топливный насос, топливное реле.
4. Вентилятор
5. Если не работает бензонасос, проверьте этот предохранитель.
6 – Зажигание

Рассмотрены автомобили с инжектором и карбюратором. 8 клапанов, 16 клапанов

Где находится блок предохранителей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Монтажный блок реле и предохранителей расположен с левой стороны от рулевой колонки в панели приборов.

для доступа к блоку нажмите на выключатель защелки и опустите блок вниз

Схема расположения предохранителей и реле в блоке (типы блоков устанавливаемых на ваз 2110, ваз 2111, ваз 2112)

для увеличения нажмите на изображении.

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Расположение реле и предохранителей в монтажном блоке ваз 2110, ваз 2111. ваз 2112:

K1 — реле контроля исправности ламп;

K2 — реле очистителя ветрового стекла;

KЗ — реле-прерыватель указателей поворота и аварийной сигнализации;

K4 — реле включения ближнего света фар;

K5 — реле включения дальнего света фар;

K6 — дополнительное реле;

K7 — реле включения обогрева заднего стекла;

K8 — реле задних противотуманных фонарей;

F1-F20 — плавкие предохранители

Расшифровка предохранителей.

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта

Левая фара (ближний свет)

Левая фара (дальний сеет)

Правая противотуманная фара

Электродвигатели стеклоподъемников дверей

Переносная лампа (розетка)

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

Клапан рециркуляции*. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения обогрева заднего стекла

Лампы габаритного света правого борта

Правая фара (ближний свет)

Правая фара (дальний сеет). Контрольная лампа включения дальнего света

Левая противотуманная фара

Электрообогрев сидений. Блокировка замка багажника

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ваз 2110, ваз 2111, ваз 2112.

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля*. Комбинация приборов. Часы (или маршрутный компьютер)

Лампы задних противотуманных фонарей

В салоне. В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей.

Каждый современный автомобиль оснащен прикуривателем. Большинство водителей использует его не по прямому назначению, а как 12-вольтовую розетку для подключения электронных приборов. Среди самых распространенных:

  • насос для шин;
  • вентилятор;
  • дополнительная зарядка для мобильных телефонов или ноутбуков;
  • подключение переносной лампочки;
  • GPS-навигатор;
  • видеорегистратор.

Со временем прикуриватель может перегорать. Одна из самых распространенных поломок – выгорание защитного элемента. Для грамотного ремонта прикуривателя нужно знать, где находится монтажный блок ВАЗ 2110 и какой предохранитель за что отвечает. Далее – основная информация по этому поводу.

Где находится блок предохранителей


Отдельный участок цепи защищен специальным элементом. Сила тока рассчитана под определенные значения. Из-за короткого замыкания на прикуривателе этот параметр может выходить за пределы допустимого. Чтобы предотвратить оплавление проводов или пожар, перегорает тонкая металлическая перемычка в предохранителе. Поэтому требуется замена исправным элементом.

Свидетельством того, что перегорел именно предохранитель на ВАЗ, станет выход из строя не только прикуривателя, но и дополнительных приборов. Этот элемент входит в цепь, идущую к печке, магнитоле и лампе бардачка. Если из строя вышли все эти устройства, следует добраться до монтажного блока и провести замену.

Расположение предохранителей на схеме для ВАЗ 2110, 2112

Монтажный блок установлен в передней панели, слева от руля. Добраться просто – следует нажать соответствующую кнопку (см. фото). На обратной крышке расположена схема расположения предохранителей. Каждый из них защищает отдельный прибор или участок цепи.

Номер, F Показатель силы тока, ампер Назначение
1 5 Подсветка номера, приборки, лампы багажника и габаритов
2 7,5 Ближний свет левой фары
3 10 Дальний свет слева
4 10 Правая противотуманка
5 30 Привод электростеклопоъемников
6 15 Переносная лампа
7 20 Электродвигатели вентилятора системы охлаждения, звуковой сигнал
8 20 Элементы обогрева заднего стекла
9 20 Рециркуляционный клапан, омыватель лобового стекла и передних фар
10 20 Резервный предохранитель
11 5 Правый габарит
12 10 Ближний свет правой фары
13 10 Дальний свет правой фары
14 10 Левая противотуманка
15 20 Электроообогрев сиденья переднего пассажира и водителя
16 10 Правый-левый сигналы поворота, аварийка
17 7,5 Лампа освещения салона, сигналы стопа, подсветка кнопок и маршрутный компьютер
18 25 Предохранитель подсветки вещевого ящика, магнитолы, обогревателя салона и прикуривателя ВАЗ 2112
19 10 Блокировка замков в дверях, контрольные лампы панели о неисправности стоп-сигналов или габаритов
20 7,5 Задняя фара противотуманных фонарей

Есть дополнительный блок с основными реле. Его расположение – на одной линии с инжектором, за правой декоративной панелью, вблизи ног пассажира. Чтобы добраться до него, следует открутить три самореза крепления. Здесь расположено шесть предохранителей (см. фото), каждый из которых выполняет собственную функцию.

  1. Работа программного контролера системы зажигания.
  2. Регулятор расходомера воздуха, привода спидометра.
  3. Топливные форсунки.
  4. Вентилятор охлаждения радиатора.
  5. Бензонасос.
  6. Система зажигания.

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

  • не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
  • не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
  • не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

  1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
  2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
  3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

  • провод к регулятору освещения панели приборов;
  • провод к лампе вещевого ящика.

Перегорел плавкий предохранитель

Иногда не требуется замена прибора. Достаточно поменять плавкий предохранитель, расположенный внутри самого устройства. Процедура осуществляется так.

  1. Открываем капот, снимаем минусовую клемму с аккумулятора. Можно также вынуть предохранитель из монтажного блока, отвечающий за прикуриватель Ваз 2110.
  2. Выкручиваем четыре крепления покрытия тоннеля, снимаем обе части облицовки.
  3. Отсоединяем трехконтактный штекер, идущий к прикуривателю.
  4. Демонтируем накладку под рычагом ручного тормоза.
  5. Снимаем чехол рычага КПП.
  6. Сдвигаем сиденья назад, а затем выкручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытягиваем патрон.
  8. Плоской отверткой поддеваем защелку прикуривателя так, чтобы она вышла из посадочного места.
  9. Демонтируем гнездо из облицовки для последующего ремонта.

Внутри прикуривателя миниатюрная слюдяная пластина. Это полупроводник, который иногда ломается и плавится. Его необходимо извлечь. После этого стоит собрать узел, а затем проверить функциональность устройства.

Замена предохранителя


Одна из наиболее частых причин поломки – выход из строя защитного элемента. Подсказкой, что предохранитель на прикуриватель перегорел, станет неработающая печка ВАЗ 2110 или неисправная лампа подсветки перчаточного отделения. Чтобы провести ремонт, необходимо заменить перегоревший предохранитель в монтажном блоке.

Чтобы добраться до коробки, следует нажать кнопку в передней панели слева от руля. Проверке подлежит предохранитель за номером F18, рассчитанный на силу тока 25 ампер. Для замены удобно использовать пинцет.

Следует устанавливать предохранитель с рекомендованным номиналом. Иначе велик риск оплавления изоляции, короткого замыкания, пожара. После ремонта нельзя подключать мощные приборы в гнездо прикуривателя. Максимальная мощность составляет 300 Ватт. Рассчитана по формуле P=I*A, где I – напряжение сети (12 вольт), а A – ампераж (25 ампер).

Осмотр проводки прикуривателя


Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Видео с причинами выхода из строя предохранителя

Есть дополнительные неисправности, из-за которых устройство может поломаться. К ним относятся.

  1. Плохие контакты. Со временем или от интенсивного использования соединение внутри прикуривателя может нарушаться. Неправильное подключение девайсов приводит к разбалтыванию гнезда и плохому контакту. Это лечится подгибанием металлических усиков на патроне или перепайкой.
  2. С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе. Исправить ситуацию можно, обработав контактные места надфилем. Необходимо зачистить их и удалить все следы коррозии на прикуривателе. Еще одной неисправностью прикуривателя на ВАЗ становится перегоревшая нихромовая спираль. Здесь рекомендована замена прибора.

Из-за этих факторов защитный элемент тоже способен перегореть. Видео, расположенное ниже, поможет разобраться, где находится предохранитель, как провести ремонт прикуривателя ВАЗ 2110.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА ВЫПУСКА

какой, где находится, отвечает за прикуриватель

Устройство, предназначенное для защиты электропроводки от перепадов напряжения и связанных с этим перегрузок в цепи, а также коротких замыканий, называется — электро предохранителем.

Автомобильный электро предохранитель

В автомобилях устанавливается, плавкий вид предохранителей. То есть, устройств, которые в результате короткого замыкания и тому подобных аварий, перегорают. Чем прерывают контактное соединение на определенном участке электропроводки. По мощности выдерживаемых аварийных нагрузок, предохранительные устройства различаются по номинальному напряжению тока, о чем сообщает его маркировка и дублирующая надпись возле гнезда разъема, предназначенного для его установки.

В автомобилях советского образца выпуска, устанавливались цилиндрические предохранители, очень ненадежные в работе и достаточно небезопасные из-за своей технической конструкции. На сегодняшний день, во всей без исключения, продукции ВАЗ (ВАЗ 2110, ВАЗ 2114, Приора, Калина и так далее), как и в машинах иностранного производства (Форд, Ауди и т.д) используются — ножевые предохранители. Более совершенные по своей конструкции и эстетике, лишенные недостатков свойственных их предшественникам, цилиндрическим предохранителям.

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т. п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Что делать при неисправности предохраняющего устройства?

Ответ также не из трудных. Заменить сгоревшее устройство на новое, полностью соответствующее техническим параметрам предыдущего. Стоит оно не дорого и продается во все магазинах автозапчастей. В качестве небольшого совета. Имейте запасной предохранитель или даже несколько штук. Так как выходят из строя они достаточно часто, особенно зимой и летом. А также при ремонте автомобиля. Это объясняется повышенной нагрузкой на электросистему при работающем кондиционере и обогревателях салона и сидений. Небрежности при отключении аккумуляторной батареи (обесточивании сети) при производстве мелкого ремонта и т. д.

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Руководство по замене блока предохранителей на ВАЗ 2112, расшифровка

Конструкция автомобилей выпускаемых Волжским автомобильным заводом традиционно отличалась придельной простотой и несложностью в обслуживании. Естественно проблемы с электрооборудованием у таких авто — не редкость, однако в основной массе случаев они могут быть решены элементарной заменой соответствующего предохранителя.

В системе функционирования любого автомобиля принципиальная роль отводится элементам питания. Большая часть устройств потребляют электроэнергию. Вследствие этого необходимо своевременно проводить диагностику и обслуживать систему питания. Большая роль отводится блокам с предохранителями и реле. Если что-то из оборудования на ВАЗ 2112 с 16-и или 8-и клапанным двигателем (бензонасос, прикуриватель или освещение) выходит из строя, то в первую очередь нужно обратить внимание на предохранитель,  который отвечает за них.

Автомобиль ВАЗ 2112

Собраны защитные элементы в специальные блоки. Система электрооборудования сделана таким образом, что в случае замыкания в какой-то определенной части сети другие элементы и проводка остаются незатронутыми.

Блок предохранителей на автомобиле ВАЗ 2112 16 или 8 клапанов, один из принципиальных узлов в электроцепи, в котором находятся специальные разъемы. Это очень удобно, в первую очередь, когда требуется замена электропредохранителей.

Когда транспортное средство не заводится или, например, отказывает прикуриватель, то первым делом нужно посмотреть электропредохранитель, отвечающий за данный потребитель. Автомобиль может не завестись, если перегорел предохранитель, отвечающий за бензонасос либо стартер. У моторчика обогревателя имеется собственный предохранитель. Из-за большой нагрузки очень часто перегорает предохранитель прикуривателя. Некоторые водители ВАЗ 2112 производят его замену раз в один-два года.

Где находится блок предохранителей?

В первую очередь, для самостоятельной замены и диагностики электропредохранителей нужно знать, где конкретно находится соответствующий монтажный блок. Узел с защитными элементами имеет собственную схему, благодаря которой можно очень легко разобраться в том за какой потребитель несет ответственность каждый элемент. В автомобилях ВАЗ 2112 инжектор 8 или 16 клапанов предохранители и реле расположены в двух монтажных блоках. Стоит отметить, что оба блока расположены в таких местах, что для замены элементов нет необходимости в демонтаже каких-то добавочных узлов. Первый — основной блок находится в правой части приборной панели.

Расположение основного отсека

Второй слева в ногах у пассажиры на центральной панели.

Расположение вспомогательного отсека

Инструкция по снятию и замене

Замена предохранителей и реле на ВАЗ 2121 16 или 8 клапанов — очень простая процедура, которая под силу даже начинающему водителю, купившему свой первый автомобиль. Для этого достаточно внимательно ознакомиться с предлагаемой нами пошаговой инструкцией и посмотреть видео.

Чтобы без проблем вы нашли требуемый электропредохранитель, мы представили таблицы и схемы с расположением электропредохранителей.

Запрос вернул пустой результат.

Расположение элементов защиты цепи в дополнительном блоке.

Схема защитных элементов и реле в дополнительном блоке

  • модуль зажигания;
  • скорость, расхода воздуха, обогрева;
  • топливные реле, насос, форсунки;
  • вентилятор;
  • бензонасос;
  • зажигание.

Подготовка

Для того, чтобы заменить требуемый предохранитель или реле, не нужно каких-то специальных инструментов. Возможно, потребуется обычная отвертка и пинцет, который должен находиться в основном блоке. Также вам понадобятся предлагаемые нами схемы.

Решение проблем с дворниками и мотором печи путем поджатия контактов электропредохранителей.

Шаги

Если у вас не работает какой-то потребитель, вам нужно действовать по следующей схеме:

  1. В целях безопасности нужно обесточить автомобиль. Для этого выключаем зажигание и вытаскиваем ключ.
  2. Отсоединяем клемму «минус» АКБ.
  3. Находим в таблице, под каким номером находится отвечающий за неработающее оборудование элемент.
  4. Далее в схеме находим его расположение.
  5. Открываем крышку отсека.
  6. При помощи пинцета извлекаем его.
  7. Ставим новый, аналогичный по номиналу.
  8. Ставим обратно минусовую клемму.
  9. Проверяем работу потребителя.

Извлечение электропредохранителя при помощи пинцета

Если проблема лишь в предохранителе или реле, то после проделанных работ должно все функционировать нормально. Если нет, то нужно проверить проводку и сам потребитель.

Рекомендации по эксплуатации

  1. Перегоревший электропредохранитель меняйте лишь на аналогичный по номиналу. В противном случае если будет установлен больший по номиналу, то оборудование не будет защищено от возможных скачков напряжения. Если меньший, то вполне вероятно он сразу перегорит.
  2. Ни в коем случае не пользуйтесь перемычками и «жучками». Их установка может привести выходу из строя оборудования и даже к возникновению пожара.
  3. Если возникли неисправности в работе какого-либо потребителя, то обратите внимание и продиагностируйте сам блок с электропредохранителями.
  4. Во время  эксплуатации автомобиля обязательно проводите диагностирование всех элементов бортовой сети. Принципиальная часть диагностики это проверка целостности всей проводки.
  5. При работе с источниками и электропотребителями нужно обязательно уделять внимание техники безопасности, иначе вы рискуете получить травму или повреждение.
  6. Перед началом работ обязательно обесточьте систему.
Извините, в настоящее время нет доступных опросов.

Видео «Замена реле и электропредохранителей в дополнительном блоке автомобиля ВАЗ»

Подробнее с процессом замены Вы можете ознакомиться на видео.

Понравилась статья? Поделиться с друзьями:

В ВАЗ 2110 работает прикуриватель.

Перестал работать прикуриватель в машине. Порядок замены подсветки в прикуривателе

Когда инженеры впервые оснастили автомобиль этим устройством, они надеялись, что водители будут использовать его по прямому назначению, то есть прикурить сигарету. Но особой популярностью аппарат не стал. Многие из тех, кто курит, предпочитают использовать для этого спички или свою любимую зажигалку.

Дизайнеры уже начали думать о том, чтобы убрать устройство вообще.

Но вскоре прикуриватель обрел вторую жизнь. Со временем у каждого появилось большое количество различных электронных и электрических устройств. Естественно, для работы электроники требовалось электричество.

Из истории прикуривателя

Сегодня уже сложно вспомнить первую марку автомобиля, в стандартной комплектации которой была эта опция. Есть информация, что это было в 20-е гг. Конструкция этого первого устройства была довольно примитивной.Патрон находился внутри катушки. Когда его вытаскивали из гнезда, это замыкало цепь, и картридж становился горячим. Уже тогда водители сталкивались с тем, что прикуриватель не работал на автомобилях после длительного или неосторожного использования.

1924 год стал знаковым для этого небольшого, но полезного устройства. В этом году прикуриватель получил дизайн, который сегодня знают все. Он также был запатентован в этом году. Но в автомобилях прибор получил свое место только в 50-х годах. Это устройство, на которое не повлияли современные технологии.

Как работает и работает прикуриватель?

Металлический картридж с удобной ручкой в ​​виде кнопки. В патроне установлена ​​специальная нихромовая спираль. На приборных панелях есть специальный разъем. Если вставить в это гнездо прикуриватель и закрепить его там, то он будет подключен к электрической сети автомобиля.

Положительный контакт подключается к центральному контакту розетки и спирали. «Масса» подается на основание розетки.

Электричество проходит через нихромовую спираль, в результате чего нагревается до красного цвета. В момент превышения температурного дефекта устройство выключится с помощью теплового реле. В этом случае водитель услышит специальный звуковой сигнал.

Казалось бы, почему не работает прикуриватель? Ведь его конструкция предельно ясна и проста.

Розетка защищена предохранителем на 10 А и находится в блоке предохранителей. Блок можно найти в разных местах.Это зависит от марки и модели автомобиля.

Плюсы и минусы устройства

Главный и самый «жирный» плюс — в розетку можно подключить много электроники, даже мини-чайники, компрессоры и многое другое.

А минус, как многие считают, это ненадежная коммутация больших токов. Современные устройства имеют силу тока более 40 А. Чем больше ток в цепи, тем надежнее должны быть электрические соединения. Это одна из причин, по которой не работает прикуриватель.

Здесь было бы здорово повысить надежность фиксации вилок в розетке, но стандарт на этот тип подключения не разработан. В вилке можно найти только один центральный контакт, который фиксируется пружиной, а также две прижимающие лапы. Положительную подушку можно зарыть очень глубоко. Из-за качества наших дорог при движении по неровностям и ямам электрический контакт между вилкой и розеткой может быть потерян. Некоторые водители даже наблюдали искрение между контактами.Существует опасность короткого замыкания и даже возгорания.

Не работает прикуриватель: причины

Иногда выходит из строя это важное и необходимое устройство. Это может быть связано и с конструкцией, и с блоком предохранителей, и даже с перегоревшей лампой подсветки.

Часто прикуриватель выходит из строя именно из-за предохранителя. Причина этого кроется в электроприборах, подключенных к розетке. Дело в том, что это гнездо не было рассчитано на длительное использование. Инженеры создали устройство для кратковременной подачи энергии.

Часто прикуриватель не работает из-за того, что к нему были подключены переносные компрессоры. Это приводит к нагреву проводки. Несколько маломощных устройств, подключенных к одной розетке, также приводят к поломке.

Также можно выделить механическую причину … Это ослабленные и разбросанные усики в гнезде. Они просто перестают держать вилку. В этом случае ремонт выполняется очень просто.

Прикуриватель на ВАЗ

Владельцы этих автомобилей часто сталкиваются с подобной ситуацией.Чтобы не столкнуться с этой напастью, не стоит запитать компрессоры от прикуривателя. Также не рекомендуется тыкать в розетку устройства, не подходящие под стандарт разъема. Кроме того, если не работает прикуриватель на ВАЗе, то следует проверить, не вставлял ли кто-нибудь в розетку какой-либо железный предмет. Не используйте устройства с металлическими кольцами с этой универсальной розеткой. Они часто вылетают со своих мест. Это может привести к короткому замыканию.

Ремонт прикуривателя ВАЗ

В первую очередь, если не работает прикуриватель, проверьте блок предохранителей.

Если вы нашли сгоревший, замените его. Однако иногда даже после этой процедуры напряжение может не появиться. Что делать? Разберите гнездо.

Как проверить напряжение?

Необходимо полностью вынуть прикуриватель. Прикрепите к задней части патрона обычную лампочку и включите зажигание. Лампа горит? Можно приступать к разборке — причина в гнезде.

Как разобрать прикуриватель на ВАЗе?

Перед тем как открутить гайку на тыльной стороне и приступить к полной разборке, запомните, а лучше сфотографируйте положение контактов.Это значительно облегчит возможные трудности при сборке.

А теперь можно приступить к полной разборке устройства. Вам нужно будет открутить гайку, затем отогнуть металлические детали от пластика. Далее — отсоединяем металлические детали. Вы обязательно увидите тарелку слюды. Это полупроводник. Его нужно удалить.

Тогда приступим к сборке. Файл поможет вам удалить излишки металла, которые мешают безопасно установить прикуриватель на место.

Если ничего не вышло, то можно попробовать проверить провода на целостность.Не поленитесь еще раз разобрать гнездо, возможно, вы что-то где-то упустили. Также не забывайте, что при замене элемента нужно убрать «минус» аккумулятора.

«Форд Фокус»

Не только в автомобилях от ВАЗа, но и в таких иномарках, как «Форд», можно заметить неработающий прикуриватель. Чаще всего перегорает предохранитель в сети. Он обозначен как F109 и окрашен в желтый цвет. Он рассчитан на ток до 20 А.

Прикуриватель Ford Focus чаще всего не работает из-за короткого замыкания в розетке или из-за потребителей, рассчитанных на ток, намного превышающий допустимый.

Короткие замыкания возникают из-за того, что большинство водителей не знают и никогда не думают, что в мире нет стандартов для гнезд геометрических размеров. Производители зарядных устройств и все, что вставляется в розетку, делают вилками разной длины и диаметра.

Перед тем, как вставлять что-либо в разъем, убедитесь, что разъем идеально подходит. Немного меньший диаметр — риск короткого замыкания.

Как заменить предохранитель в автомобилях Ford?

Если прикуриватель Ford не работает, и вы решили заменить предохранитель, то сядьте на пассажирское сиденье и снимите защитную полку. Он расположен под бардачком. Поверните защелки и потяните блок вниз. Вы увидите требуемый предохранитель в левой полосе.

Он второй снизу. Лучше, если вы найдете схему своего Форда. Да, вытащить предохранитель вручную непросто, поэтому приготовьте плоскогубцы.

Как заменить прикуриватель?

Для замены необходимо снять правую крышку туннеля. В ногах пассажирского сиденья снимаем защелку и откручиваем саморез.Затем снимите заглушку. Вы увидите дыру. Положите туда руку и отсоедините провода от розетки. Их всего три.

Теперь остается только вытащить стекло из гнезда.

Если не получилось просто так вытащить стекло, то есть вариант сломать пластик каким-нибудь инструментом, а заодно снять стекло по частям.

«Тойота»

В том случае, если не работает прикуриватель Тойота, нужно для начала проверить предохранители.Автолюбители утверждают, что инструкция к этой машине ничего о них не говорит.

На большинстве моделей правильный блок предохранителей расположен под рулевой колонкой.

На некоторых моделях — под бардачком. Предохранитель рассчитан на 15 А. Многие люди пытаются установить предохранители на 20 А и обнаруживают, что система не работает.

Также многие владельцы заменяют все стекло целиком. Стекло имеет алюминиевую вставку. Часто выгорает.

Если ничего не работает

Еще бывает, что не работают прикуриватель и магнитола, в этом случае рекомендуется проверить монтажный блок.Тщательно проверьте все предохранители. Если ничего не обнаружите, внимательно проверьте реле. Часто виноват кислый контакт. После промывки или пайки монтажного блока все становится на свои места.

Современные автомобили оснащены одним или несколькими разъемами. Однако они давно используются не по прямому назначению. Автовладельцы подключают к прикуривателю дополнительные устройства. Среди наиболее распространенных:

  • вентилятор;
  • портативный электрический компрессор, накачивающий автомобильные шины;
  • регистратор дорожного движения;
  • навигационная система;
  • зарядное устройство для электронных устройств (телефон, планшет, ноутбук).

Поэтому если перестанет работать прикуриватель, это чревато неудобствами и хлопотами. Информацию о том, почему не работает прикуриватель на модели ВАЗ 2112, как выявить причину неисправности и провести ремонт, можно найти в статье.

Из чего состоит прикуриватель и как он работает

Устройство на ВАЗ 2112 имеет простую конструкцию. Прикуриватель состоит из двух частей — металлической трубки, внутри которой находится нихромовая спираль, и гнезда для нее (гнезда).К нижней части подключается плюс, а к кузову автомобиля или массой — кузов.

При нажатии на вставку начинает работать прикуриватель: контакты замыкаются, и спираль нагревается. Когда температура достигает максимального значения, срабатывает термостат, и устройство возвращается в исходное положение.

Стоит ли обычная зажигалка?

Сошедшие с конвейера модели ВАЗ 2112 комплектуются длинными старинными приборами.Их недостаток в том, что они не обеспечивают надежную фиксацию подключенных устройств, разработанных по европейским стандартам. В результате зажигалки иногда закрываются и перестают правильно работать.

Многие владельцы решаются на замену устройства на 2112 на новую модель (см. Фото). Стоимость такого прикуривателя колеблется от 600 до 1,5 тысячи рублей. Слишком низкая цена говорит о некачественных материалах, используемых при производстве детали. Поэтому от таких элементов стоит отказаться, они быстро сломаются.

Причины, по которым не работает прикуриватель

Есть несколько ситуаций, по которым устройство может выйти из строя. Наиболее частые причины, по которым не работает прикуриватель ВАЗ 2112:

  • короткое замыкание;
  • обрыв проводки прикуривателя;
  • перегоревший предохранитель;
  • слабый контакт;
  • неисправная спираль;
  • перегорела лампочка подсветки.

Каждая аварийная ситуация подробно обсуждается ниже.

Предохранители на прикуривателе


Если перестал работать прибор на ВАЗ 2112, то возможной причиной неисправности стал перегоревший защитный элемент. Автомобильная цепь в этой секции защищена предохранителем на 25 А. Это означает, что устройства общей мощностью более 300 Вт (12 вольт * 25 ампер = 300 ватт) нельзя подключить к розетке прикуривателя.

В противном случае сгорит защитный элемент. Намек на то, что «сдался» предохранитель — это неисправность вентилятора отопителя. Если не работает, замените. Монтажный блок находится слева от рулевой колонки, за декоративными накладками.

Элемент с индексом F-18 подлежит замене. Предохранитель на 25 ампер. Запрещается ставить детали, рассчитанные на большую силу тока. Это может привести к короткому замыканию, повреждению электропроводки, возгоранию.

Обрыв или короткое замыкание в проводке

Надо проверить где предохранитель на прикуривателе ВАЗ 2110. Если он цел, но часто горит, то следует проверить исправность кабелей. Из-за несоответствия номинала защитного элемента или подключения слишком мощных устройств провода могут перегореть, что станет причиной короткого замыкания или поломки прикуривателя.


Для диагностики необходим мультитестер, который должен прозвонить все подходящие к элементу провода, выяснив их состояние.

Дело в контактах или нити накала

Со временем или от интенсивного использования может нарушиться связь внутри устройства на ВАЗ 2112. Неправильное подключение устройств приводит к расшатыванию розетки и плохому контакту. Лечится загибом металлических усиков на картридже, пайкой.

С возрастом на прикуривателе появляются окислы или ржавчина, что плохо сказывается на его работе.Вы можете исправить ситуацию, обработав точки контакта файлом. Необходимо их очистить и удалить все следы коррозии. Еще одна неисправность — перегоревшая нихромовая спираль. Здесь рекомендуется замена инструмента.

Лампа подсветки

Вокруг самого гнезда есть специальный световой элемент, позволяющий найти устройство в темное время суток. Лампа освещения может перестать гореть из-за обрыва нити накала. В этом случае необходимо демонтировать прикуриватель, удалить неисправный элемент и заменить его новой лампочкой.

Диагностика неисправностей прикуривателя

В случае неисправности следует провести осмотр устройства для выявления причины поломки.

  1. Включаем вентилятор отопителя. Если не работает, то предохранитель прикуривателя ВАЗ 2111 находится в монтажном блоке.
  2. Осматриваем контакты на самом устройстве и его гнезде. Если есть окислы или ржавчина, удалите их напильником.
  3. Визуально осматриваем кабели, идущие к устройству, на наличие переломов или обрывов.Обзываем провода мультитестером. Включаем его на сопротивление, а потом проверяем каждый из трех кабелей, идущих к устройству.

После обнаружения неисправности можно приступать к ремонту устройства.

Схема подключения прикуривателя ВАЗ 2110



Прежде чем вмешиваться в схему, следует разобраться с распиновкой. К устройству идут три провода.

  1. Красный — положительный контакт, который отвечает за нагрев катушки.Питается от аккумулятора через предохранитель с индексом F18 (общий для моделей 2110, 2111, 2112).
  2. Желтый — лампа подсветки, положительный контакт.
  3. Черный — постоянный отрицательный провод. Масса соединена с корпусом устройства одним концом, а кузов автомобиля — другим.

Закоротил прикуриватель ВАЗ 2110

Если устройство вышло из строя, то следует искать причины поломки. Выяснить, что по цепи идет короткое замыкание, довольно легко.

  1. Поворачиваем ключом в замке зажигания, выключая его.
  2. Замеряем напряжение АКБ в выключенном состоянии.
  3. Включаем зажигание, а потом снова измеряем напряжение. Если индикатор просел более 0,5 вольт, значит где-то пробой.



Чтобы узнать место обрыва, следует вооружиться тестером и прозвонить все провода на целостность. Можно сначала визуально осмотреть кабели — перегибов и обрывов быть не должно.Дополнительно необходимо проверить герметичность фиксации картриджа в металлическом разъеме. Свисающее устройство также может вызвать короткое замыкание.

Схема автомобильного прикуривателя ВАЗ 2112

Распиновка данной модели технологически практически такая же, как описанная в предыдущем разделе. Схема подключения прикуривателя на автомобиле ВАЗ 2112 идентична 2110-й. Видео ниже содержит подробные инструкции.

Разборка и замена прикуривателя



Перед ремонтом нужно будет запастись подходящим инструментом.Требуется:

  • крестовая отвертка и стандартные отвертки;
  • перчатки защитные.

Для устранения поломок пригодится:

  • мультитестер;
  • паяльная лампа с припоем;
  • трубки термоусадочные, изолента;
  • кусачки;
  • файл.

Порядок действий.

  1. Открываем капот, снимаем минусовую клемму с АКБ. Также можно снять предохранитель с монтажного блока, который отвечает за прикуриватель ВАЗ 2110.
  2. Откручиваем четыре крепления крышки тоннеля, снимаем обе части облицовки.
  3. Отсоедините трехконтактную вилку от автомобильного прикуривателя.
  4. Снимите колодку под рычагом ручного тормоза.
  5. Снимите крышку рычага переключения передач.
  6. Отодвигаем сиденья назад, после чего откручиваем три крепления верхней части тоннеля и снимаем его.
  7. Вытаскиваем картридж.
  8. Используйте плоскую отвертку, чтобы поддеть защелку прикуривателя, чтобы она вышла из сиденья.
  9. Демонтируем гнездо от футеровки для последующего ремонта.
  1. Вытаскиваем металлическую трубку.
  2. С помощью отвертки или пинцета затяните контакты, расположенные внутри.
  3. Вытаскиваем картридж, отсоединяем от него микросхему.
  4. Осторожно извлеките светофильтр.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать.Поскольку заводом не предусмотрена установка розетки на 12 вольт в салоне автомобиля, прикуриватель служит источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае оставленный без присмотра подключенный гаджет может привести к пожару.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе работы и устройстве механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае отказ может быть как механическим, так и электрическим.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой.Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одной розетке от монтажного блока с лампой освещения бардачка.

Это первая подсказка — если прикуриватель не работает, но горит лампа бардачка, то дело либо в самом механизме прикуривателя (спираль , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь подозревают предохранители.Если прикуриватель не прогревается в течение 20 секунд и не загорается лампа бардачка, скорее всего перегорел предохранитель F18 номинал 25A … Он находится в монтажном блоке слева от водителя .

Есть другой предохранитель с номиналом 15 A , который подключен к цепи прикуривателя. На нем есть розетка, и он также может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110 в зависимости от года выпуска на одну цепь предохранителя F18 сажают и прикуриватель, и двигатель отопителя.

Следовательно, проверить целостность предохранителя в этих случаях также несложно — мотор не крутится, значит, предохранитель перегорел.

Почему предохранители на

Каждый потребитель электроэнергии на борту транспортного средства рассчитан на определенную мощность и определенный ток потребления, измеряемый в амперах . .. Если включить видеорегистратор, навигатор в прикуриватель через разветвитель, зарядить телефон, он Неудивительно, что предохранитель просто не выдерживает.Спасая нашу проводку от перегрева и коротких замыканий, она плавится, разрывая цепь.

Поэтому важно учитывать потребление тока дополнительными устройствами. — компрессор, холодильник и прочие архитектурные излишества. И мощность, и ток, потребляемый им, указаны на корпусе устройства. Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода от прикуривателя.

Не зря во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как это сделано в том же Ford Focus второго поколения).

Проверка электропроводки

Если предохранитель исправен и мы не включили пылесосы в прикуриватель, скорее всего, дело в контактах или в проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:


Осмотр прикуривателя

И последнее, но не менее важное: осматриваем сам прикуриватель.

Выходит редко, но если и будет, разбирать не будем, это не королевское дело.Покупаем новый.

Новый прикуриватель в сборе.

  • Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель обычно SOTE.

Удачных поисков всему и стабильной работы электрооборудования!

Видео о неисправностях прикуривателя

В последние годы автомобильный прикуриватель стал многофункциональным устройством.Если раньше он использовался только по прямому назначению, то теперь к нему подключают для зарядки и работы различных электронных устройств . .. Поэтому выход из строя прикуривателя может доставить немало неудобств современному автовладельцу.

Устройство и назначение прикуривателя ВАЗ 2107

За последние годы функции прикуривателя значительно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики ее неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля представляет собой многофункциональное устройство. Помимо использования по прямому назначению, подключите к его розетке:

  • телефон, смартфон или планшет для зарядки;
  • видеомагнитофон;
  • навигатор;
  • вентилятор;
  • компрессор для накачки шин.

Прикуриватель состоит из патрона (патрона) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой ручкой в ​​виде кнопки. В центре гнезда находится металлический стержень, который действует как положительный контакт. Отрицательный контакт в прикуривателе — это тело. Для предотвращения коротких замыканий корпус и шток отделены друг от друга слоем изолятора. Контакты соединяются нихромовой спиралью, которая является нагревательным элементом и находится внутри картриджа. В момент подачи тока на спираль она нагревается до высокой температуры.Когда температура достигает определенного значения, срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, выполняющего роль массы. Центральный контакт подключается к плюсу аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, которая включается вместе с внешним освещением.

Для включения режима нагрева нужно надавить на картридж и зафиксировать его в нажатом состоянии.Патрон удерживается на месте биметаллическими пластинами. При нажатии положительный и отрицательный контакты розетки соединяются с соответствующими контактами розетки. В результате начинается нагрев змеевика, который длится 15–20 секунд до достижения желаемой температуры. После этого биметаллические пластины расходятся, освобождая картридж, который за счет внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Часто выходит из строя прикуриватель ВАЗ 2107.Это происходит по разным причинам.

Перегорел предохранитель

Если прикуриватель используется в качестве розетки для работы нескольких мощных устройств через разветвитель, предохранитель прикуривателя, рассчитанный на максимальный ток 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 часы и радио перестанут работать вместе с прикуривателем.

Ненадежный контакт

Иногда окисляются контакты или разъемы прикуривателя и устройство перестает работать.В такой ситуации их необходимо очистить, предварительно отсоединив отрицательную клемму от аккумулятора. Последнее исключит возможность короткого замыкания. Кроме того, часто вилка устройства, подключенного к прикуривателю, не входит плотно в розетку. Такой ненадежный контакт может привести к короткому замыканию, оплавлению контактов и выходу из строя прикуривателя. Контакты могут расплавиться даже при установке предохранителя большего размера (например, 15 А). В таких случаях можно попробовать почистить и перепаять контакты.Если это не приведет к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства на ВАЗ 2107 около 150 рублей.

Перегорел элемент накаливания

Иногда перегорает катушка прикуривателя. В этом случае устройство меняют на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или натирания проводов с последующим разрывом контактов. Диагностировать такую ​​ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После обнаружения поврежденного участка проводку меняют на новый. Особое внимание в этом случае обратите на целостность изоляции проводов — это снизит вероятность короткого замыкания и возгорания до минимума.

Видео: основные неисправности прикуривателя ВАЗ 2107

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подключаются три провода:

  • красный провод идет на плюс АКБ и подает напряжение на Часы;
  • желтый провод идет на плюс АКБ и подает напряжение на подсветку;
  • черный провод отвечает за подключение земли.

В его электрическую схему, помимо самого прикуривателя, входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

  • набор отверток;
  • плоскогубцы;
  • щипцы маленькие или пинцеты;
  • паяльник и расходные материалы для пайки;
  • лампа переносная или фонарик;
  • изолента;
  • перчатки хлопковые;
  • новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок работы

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

  1. Снимаем минусовую клемму с АКБ.
  2. Для удобства отодвигаем водительское сиденье назад.
  3. Вынимаем патрон прикуривателя из гнезда.
  4. Осторожно подденьте дополнительную панель приборов с правой стороны. Освободив фиксаторы из пазов, снимаем эту панель вместе со всеми приспособлениями.
  5. Отсоедините провода питания от прикуривателя.
  6. Откручиваем гайку крепления прикуривателя.
  7. Снимите корпус прикуривателя вместе с подсветкой.
  8. Вытаскиваем патрон прикуривателя наружу.
  9. Установите новый прикуриватель в обратном порядке.
Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя на ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель.Причины замены:

  • постоянно откручивая гайку крепления;
  • желание установить более привлекательное устройство;
  • невозможность одновременного подключения нескольких устройств.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый прикуриватель евро, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя нужно лишь немного увеличить отверстие, в котором он был закреплен.

Для расширения отверстия можно использовать наждачную бумагу или круглый напильник.

Устройство монтируется в следующем порядке:

  1. Светодиод установлен.
  2. Гнездо прикуривателя зафиксировано.
  3. Электропроводка подключена.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого требуется лишь минимальный набор сантехнических инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя также не доставит больших хлопот владельцу ВАЗ 2107.

Прикуриватель не работает в автомобиле 12-летней давности. Не работает прикуриватель

Автомобильный прикуриватель есть почти в каждой машине, в том числе и в ВАЗ-2110. Так же часто, как и в других автомобилях, он выходит из строя или, как говорят водители, «покрывается». Само устройство прикуривателя не настолько сложное, чтобы водитель не мог разобраться самостоятельно. Да и электрическая схема у него довольно простая, на самом деле он подключается напрямую к аккумулятору (AB).Это происходит потому, что при включении через него протекает большой ток. Аналогичная картина со стартером, там тоже ток идет прямо с АКБ, по той же причине.

Если прикуриватель выходит из строя, первым делом необходимо проверить его предохранитель. Он расположен в монтажном блоке, может быть отмечен соответствующим изображением или сопровождаться надписью F18. На электросхеме ВАЗ-2110 он обозначен так же — F18, допустимый ток, проходящий по нему, не должен превышать 25 ампер.Найти монтажный блок там, где он стоит, несложно. Для этого даже не нужно открывать капот, он находится на передней панели, слева от руля.

Хотя в принципе проверить исправность предохранителя еще проще. Нужно попробовать включить вентилятор отопителя. Учитывая, что прикуриватель и вентилятор «сидят» на одном предохранителе, если он перегорел и вентилятор не работает, то необходимо вскрыть монтажный блок. Это делается нажатием на защелку, после чего откроется крышка монтажного блока.Для удобства работы с предохранителями внутри блока есть пинцет, которым мы будем вынимать этот предохранитель.

Но если вентилятор исправен, значит предохранитель F18 исправен и неисправность нужно искать, в проводах, идущих от монтажного блока к прикуривателю, либо неисправен он сам. Но, прежде чем вы начнете снимать прикуриватель с передней панели, посмотрите также на предохранитель с маркировкой F6. Также это может повлиять на работу прикуривателя, если он перегорит. Поэтому, если еще проверить напряжение на колодке проводов, подходящей к прикуривателю, оно будет равно 0.

Отключен сам прикуриватель, обычно те драйверы, которые подключают дополнительные устройства, потребляющие большой ток в его розетку. Примером может служить насос для автомобильных шин или его втыкают в гнездо, что не соответствует диаметру вилки.

Розетка прикуривателя ВАЗ-2115 в современных условиях эксплуатации автомобиля водители в большинстве случаев используют не по прямому назначению, а как розетку для подключения к ней, как к источнику питания, дополнительных устройств, которые сейчас в изобилии продается в российских магазинах автозапчастей… Но те водители, которые не задумываются о последствиях подобных действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя — вилки дополнительных устройств, особенно импортных, через которые они получают питание хоть и незначительно, но все же отличаются диаметром и длиной выступа центрального контакта, к которому должен быть поставлен плюс от источника тока.

Если центральный контакт вилки немного укорочен, то при вставке вилки в гнездо прикуривателя антенны, прикрепленные к положительному контакту гнезда прикуривателя, расходятся. Это может привести к тому, что эти щупальца коснутся корпуса гнезда прикуривателя, к которому подключен провод, идущий на массу автомобиля. В результате происходит короткое замыкание и перегорает предохранитель, защищающий эту электрическую цепь.

Водитель, включив фары, видит, что подсветка гнезда прикуривателя исправна, и считает, что после его предыдущих действий с электрической цепью прикуривателя ничего не произошло и пытается повторно подключить к этой розетке дополнительное устройство, но он отказывается работать.Первая мысль водителя — вышло из строя данное устройство. Но его вводит в заблуждение подсветка гнезда прикуривателя, который запитан через другой предохранитель F10 (7,5 А), следовательно, эта лампа горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя необходимо открыть крышку монтажного блока, на которой есть символы, которые помогают водителю быстро найти нужный ему предохранитель. Но проблема в том, что на нем нет символа прикуривателя и водителю придется искать схему расположения предохранителей в монтажной колодке, из которой станет понятно, что эта электрическая цепь защищена предохранителем F7 (30А). Если при проверке этого предохранителя окажется, что он в целости и сохранности, то водителю нужно будет посмотреть на другой предохранитель F4 (20А), который, скорее всего, перегорел. Так что вам придется его заменить. Но почему сгорел F4, а не F7, нужно спросить у автоэлектриков.

Ни для кого не секрет, что за последние годы функции прикуривателя в автомобиле кардинально изменились. Если раньше это было вместо спичек или зажигалки, то теперь это незаменимый атрибут в жизни каждого автовладельца.С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, которые напрямую зависят от электричества. Поломка прикуривателя в автомобиле — довольно частая и важная проблема для комфортной эксплуатации. средство передвижения.

Функции

В современном обществе важен не столько прикуриватель, сколько его розетка. Именно в это отверстие вставляются другие электроприборы, без которых многим автомобилистам просто не обойтись. Говоря простым языком, розетка — это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать мобильный телефон, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется новыми и разнообразными автомобильными аксессуарами и гаджетами, работающими на электричестве.

Прикуриватель — это простое устройство, но даже при его эксплуатации могут возникать инциденты и сбои. В этой статье описаны все возможные варианты неисправностей в прикуривателе, а также способы устранения неисправностей для разных марок автомобилей.

Принцип работы

Внешне он похож на металлический картридж с пластиковой кнопкой с изображением сигареты на ней. Внутри картриджа при использовании нагревается нихромовая спираль, от которой происходит процесс зажигания. Плюс питается «жалом» заглушек, входящих в розетки приборов. После нагрева катушки до определенной температуры срабатывает термостат, и кнопка отскакивает в исходное положение . .. Для защиты прикуривателя используется предохранитель на 10А.Все предохранители расположены в блоке, который может располагаться под торпедой, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

Важно! К розетке прикуривателя подключаются приборы с напряжением 12 вольт. Именно поэтому не стоит подключать их к более мощному напряжению — это грозит коротким замыканием в цепи освещения.

Расположение прикуривателя можно менять. В большинстве автомобилей он расположен под автомагнитолой.Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В новых марках автомобилей с завода предусмотрено несколько прикуривателей.


Причины поломки

  • перегоревший предохранитель;
  • прогоревший патрон прикуривателя;
  • обрыв проводки.

Чаще всего люди сталкиваются с проблемой перегоревшего предохранителя. Это происшествие происходит как с отечественными автомобилями, так и с иномарками. Чаще всего виноваты автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключают в отверстие устройства, превышающие допустимое значение, что приводит к перегоранию предохранителя.

Решение довольно простое — нужно заменить перегоревший предохранитель и впредь использовать разъем только для слаботочных устройств. Подключайте мощные устройства напрямую к аккумулятору. Хотя это неудобно, а иногда и не так просто, но гораздо безопаснее и эффективнее.

Совет! Если вы часто используете мощные устройства, а подключаться к аккумулятору нет времени, то вы можете вынести дополнительный разъем с розеткой, которая подключается напрямую к нему.

Еще одна причина, по которой не работает прикуриватель, — короткое замыкание в гнезде прибора. Это случается, когда в гнездо вставлены незакрепленные или нестандартные штекеры. Также не стоит устанавливать более мощные предохранители — это обязательно приведет к короткому замыканию. Если все же такая беда с вами случилась, то единственно правильное решение проблемы — замена гнезда.

Если причина поломки не в перегоревшем предохранителе или розетке, то стоит проверить проводку прикуривателя на целостность. Возможно, нет тока из-за пропаянного провода. Его следует припаять и проверить все разъемы — они должны быть плотно вставлены.

Каждый второй водитель хоть раз в жизни задавался вопросом, почему перестал работать прикуриватель.Поэтому вопрос о самостоятельном ремонте поломки очень актуален.

Пошаговый ремонт своими руками

Если вы решили для себя разобраться, почему не работает прикуриватель, и устранить поломку вашего автомобиля, то ниже представлена ​​инструкция по ремонту.

Для этого понадобятся: перчатки

  • ;
  • новый предохранитель;
  • паяльник;
  • Набор отверток
  • ;
  • пинцет.

Совет! Не всегда обязательно идти в автосервис.Если вы хоть немного знаете о своей машине, то с помощью подсказок вы сможете разобраться, почему в машине не работает та или иная деталь.

Порядок действий:

  • первым делом необходимо обесточить автомобиль во избежание короткого замыкания … Для этого с аккумуляторной батареи снимается отрицательный полюс;
  • Часто прикуриватель располагается на центральной консоли. Сдвиньте водительское сиденье, чтобы приблизиться к неработающему устройству;
  • используйте фонарик, чтобы проверить розетку устройства на наличие посторонних предметов.Если есть, то извлеките их из гнезда пинцетом;
  • Если прибор не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания на прибор перестает поступать ток. В поиске вам поможет операционная книжка. При необходимости замените его и еще раз проверьте, работает ли устройство;
  • Если проблема не исчезнет, ​​извлеките прикуриватель плоскогубцами. Обычно он сидит плотно, поэтому нужно приложить немного усилий, но делать все аккуратно и не резко, чтобы не повредить лицевую панель и провода;
  • обратите внимание на внешний вид устройства. На нем не должно быть темных отложений. Проверить провода на целостность, все разъемы должны плотно прилегать;
  • если обнаружите припаянный провод, то припаяйте их паяльником и не забывайте о хорошей изоляции;
  • затем соберите устройство и проверьте, работает ли оно.

Другие проблемы в работе

К сожалению, есть ряд других причин, по которым не работает прикуриватель в машине. Все они разные и у каждой марки автомобилей может быть своя.

Многие владельцы Dodge Caliber тоже сталкиваются с проблемой сломанного прикуривателя. Чаще всего устройство выходит из строя, пока в нем работает другое устройство, и из панели начинает выходить дым. Это происходит из-за перенапряжения, которое выдают более мощные устройства, подключенные к разъему. В данной модели такая поломка может привести к проблемам в работе других устройств, так как перегоревший провод находится в общей жгуте других. Самостоятельно справиться с решением данной поломки не получится, ведь придется снимать всю переднюю консоль. Такая поломка может повториться, поэтому лучше всего установить предохранитель в сам прикуриватель.

На отечественных марках автомобилей нередко случаются инциденты в работе прикуривателя. Конечно, чаще всего перегорают предохранители из-за неправильного использования разъема устройства. Проверить, почему не работает прикуриватель на ВАЗ 2110, довольно просто. Включите вентилятор печки — если не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его перегорание приводит к выходу из строя сразу двух устройств.Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор исправен, то не стоит сразу грешить на проводку. Необходимо проверить предохранитель, который обозначен как F6. Мало кто знает, но это тоже влияет на работу устройства и, возможно, причина именно в его выгорании.

Итог

Безусловно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов. Бывает, что, перебрав все возможные варианты поломок устройства, выясняется, что причина кроется в незакрепленных усиках, которые находятся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Антенны после длительного и частого использования «изнашиваются», и на все устройства, которые вставлены в отверстие, не течет ток. Вы можете исправить эту проблему своими руками … Достаточно немного согнуть усики и потом проверить работу прикуривателя или другого устройства.

Однозначно использовать все устройства автомобиля строго по прямому назначению, но когда автопроизводитель не учел все потребности в использовании дополнительных гаджетов, без гнезда для прикуривателя некуда. При эксплуатации с другими устройствами достаточно помнить, что не следует подключать более мощные устройства, вставлять болтающиеся вилки и другие неподходящие предметы. В этом случае вас не застанет проблема перегоревших предохранителей и неисправного прикуривателя в самый неподходящий момент.

Раньше в автомобилях использовали прикуриватель для зажигания сигарет. Теперь это своего рода розетка на 12 В, к которой можно подключать различные устройства. Поэтому если 2107 не работает, то это иногда большая проблема … Что такое прибор, каковы основные неисправности, как заменить и отремонтировать прикуриватель, раскрывается в этой статье.

[Скрыть]

Устройство и назначение прикуривателя

Изначально автомобильный прикуриватель (ЗП) проектировался таким образом, чтобы водитель мог зажечь сигарету, как уголь от огня.Устройство устройство не менялось с момента его появления, хотя оно присутствует в салонах даже первых отечественных автомобилей.

Прикуриватель ВАЗ 2106 представляет собой устройство, состоящее из двух частей: розетки и патрона. Металлический картридж имеет пластиковую ручку в виде кнопки. В центре розетки установлен металлический стержень, который действует как положительный полюс.

Роль минуса играет металлический корпус патрона. Между корпусом и металлическим стержнем расположен изолятор, исключающий контакт между плюсом и минусом.Соединение положительного и отрицательного контакта происходит через нихромовую спираль, которая действует как нагревательный элемент.

Когда ток подается на нагревательный элемент, он начинает нагреваться до высокой температуры. Когда катушка нагревается до необходимой температуры, ток перестает течь благодаря тепловому реле. Розетка для устройства находится на панели приборов, в зоне комфорта для водителя. Он выполнен в виде вытянутого углубления с металлической оболочкой, играющей роль минуса.

Внутри центральный контакт, на который подается плюс от АКБ. Корпус AP оснащен лампой подсветки, которая автоматически включается вместе с внешним освещением.

Для включения режима нагрева рукоятку нажимают так, чтобы картридж вошел в гнездо и зафиксировался в нажатом состоянии. Его удерживают биметаллические пластины. В этот момент соединяется положительный контакт картриджа с плюсом розетки, а отрицательный контакт розетки с отрицательной клеммой картриджа. Ток, текущий по спирали, нагревает его. Нагревательный элемент достигает желаемой температуры за 15-20 секунд.

Затем под воздействием высокой температуры биметаллические пластины начинают расходиться, раздается характерный щелчок, и картридж возвращается в прежнее положение благодаря внутренней пружине.

Если напряжение на плате низкое, картридж будет дольше оставаться в розетке, так как время нагрева увеличивается.

Со временем к прямому назначению прикуривателя добавилась дополнительная функция — он стал использоваться как розетка для подключения различных электронных устройств.К розетке AP подключаются электрические устройства, которых достаточно для питания 12 В бортовой сети.

Производители электротехники выпускают большое количество устройств, которые можно использовать в автомобиле:

  • вентилятор;
  • обогреватель
  • ;
  • пылесос;
  • зарядное устройство для телефонов и других устройств;
  • приборы для внутреннего освещения и др.

Все дополнительные электроприборы оснащены специальным входом для подключения к ТД.Появились специальные разветвители, которые позволяют одновременно подключать к розетке несколько устройств.

Точка доступа получает питание от электрической сети автомобиля. Прикуриватель ВАЗ 2107, как и другие отечественные автомобили, подключается через монтажный блок напрямую от АКБ без использования реле. защищен специальным предохранителем на 10 А, расположенным в монтажном блоке. При большом токе нить в предохранителе плавится и разрывает электрическую сеть, предотвращая возгорание.


Схема подключения прикуривателя

К розетке AP подключаются три провода:

  • «Минус» — вес;
  • «Плюс» — подключается через предохранитель аккумулятора;
  • «Плюс» — к устройству подключается подсветка от габаритных огней, работает только при включенном внешнем освещении.

Чтобы исключить возможность заклинивания картриджа в гнезде, AP снабжен специальным предохранительным устройством, защищающим его от перегрева и возгорания. Самое простое такое устройство выполнено в виде шайбы из легкоплавкого металла.Если температура слишком высока, он плавится и на короткое время замыкает блок питания AP, а предохранитель в монтажном блоке перегорает, обесточивая осветительное устройство.

Некоторые зажигалки имеют встроенный предохранитель, расположенный в самой розетке. Если шайба плавится или перегорает, ее необходимо заменить. Недавно в качестве предохранителя был установлен термобиметаллический предохранитель многоразового использования. В случае перегрева он замыкает силовые контакты, предотвращая перегорание предохранителя, но через некоторое время биметаллический предохранитель остывает и снова размыкает контакты.

Возможные неисправности: симптомы и причины

AP не относится к надежным соединительным устройствам, которые служат долго … Это не предусмотрено конструкцией. Хорошей фиксации можно добиться, увеличив количество прижимных лапок, но универсального устройства пока не изобретено. Фактически, AP имеет только центральный подпружиненный контакт и две прижимные лапки. Центральный контакт может быть глубоким или близким.

Канавки для ног на вилке могут не совпадать с ножками. В процессе эксплуатации контакт между вилкой и розеткой устройства портится, в месте подключения появляется дуга, в результате возможно короткое замыкание.

Перечисленные ниже возможные неисправности AP:

  1. Вилка плохо вставляется в розетку. В такой ситуации водителю приходится держать голову в розетке до полного ее прогрева, что неудобно и небезопасно при вождении. Причина неисправности — усики в гнезде. Со временем они изнашиваются и перестают удерживать патрон. Для устранения этой поломки нужно просто усики согнуть (автор видео — И не только Про рыбалку).
  2. Перегорание спирали в патроне.В этом случае проблему можно решить заменой головки прикуривателя. Восстановить работоспособность старой спирали можно, очистив ее от нагара и нагара. По правилам спираль нагревается докрасна в течение 20 секунд после включения. Тогда голова должна вылезти наружу. Когда это рано или поздно произойдет, вы сможете регулировать время нагрева, сгибая или разгибая контакты устройства. Если принятые меры не помогли, головку необходимо заменить.
  3. Перегорел предохранитель.Обычно в ситуации перегоревшего предохранителя виноват драйвер, когда несколько дополнительных устройств подключаются с помощью разветвителя. Таким образом, увеличивается нагрузка на прикуриватель, который рассчитан на определенную мощность. Кроме того, предусмотрено кратковременное использование гнезда. Следовательно, если нагрузка превышена и используется постоянно, предохранитель перегорит. Проблема решается заменой той детали, которая находится в предохранительном блоке. Предохранитель рассчитан на 10 А. Не устанавливайте деталь с большим номиналом, так как это грозит сжечь розетку AP.
  4. Обрыв проводки. Работа устройства может быть нарушена при обрыве проводки. Во время использования провода могут быть защемлены или изношены, что приведет к исчезновению контакта. Обрыв можно определить мультиметром, прозвонив цепь. Найдя место обрыва, нужно заменить обломок целиком. Во избежание возгорания провода должны быть должным образом изолированы.

Инструкция по ремонту и замене механизма

Ремонт и замена прикуривателя ВАЗ 2107 аналогичны для «ВАЗ классики», поэтому их можно рассматривать как пример.

Для выполнения этих процедур вам необходимо подготовить следующие инструменты:

  • Набор отверток;
  • плоскогубцы;
  • щипцы маленькие или пинцеты;
  • паяльник;
  • переносная лампа или фонарик;
  • изолента;
  • перчатки хлопковые.

Ремонт состоит из последовательности шагов:

  1. Автомобиль обесточивается снятием отрицательной клеммы с аккумуляторной батареи.
  2. В салоне находим где розетка AP и обеспечиваем удобный доступ к ней.Обычно он располагается на центральной консоли, поэтому водительское сиденье мы отодвигаем как можно дальше назад.
  3. Теперь вынимаем патрон из гнезда. После освещения внутренней части гнезда нужно удалить с помощью пинцета все посторонние предметы и мусор.
  4. Далее следует проверить предохранитель, расположенный в монтажном блоке. Обычно он располагается под капотом, приборной панелью или сиденьем водителя. Открыв предохранительную колодку, находим нужный предохранитель. Его расположение можно определить по схеме на внутренней стороне обложки или в инструкции по эксплуатации.Вытаскиваем нужный предохранитель и проверяем его перемычку. Если он перегорел, деталь необходимо заменить.
  5. Если замена предохранителя не помогла, переходите к следующему шагу. Вытаскиваем прикуриватель. Затем плоскогубцами берем аккуратно за лицевую панель и, не прилагая усилий, тянем на себя, чтобы не повредить проводку.
  6. На выдвинутом элементе осмотрите место, где он припаян к AP. При обнаружении некачественного соединения или обрыва нужно припаять провод. При осмотре обращайте внимание на провода и изоляцию. Если есть потертости, провод следует заизолировать.
  7. После проверки девайса на работоспособность возвращаем лицевую панель на прежнее место.

Фотогалерея «Замена ТД»

Для замены ТД необходимо знать, как подключить прикуриватель. Информацию можно найти в инструкции по эксплуатации.

Чтобы заменить розетку, выполните следующие действия:

  1. Отсоедините отрицательную клемму аккумулятора.
  2. Выньте картридж из гнезда.
  3. С помощью тонкой отвертки согните фиксирующие ножки.
  4. Осторожно поддев розетку изнутри, отсоедините разъем.
  5. Меняем розетку и устанавливаем все в обратной последовательности.

При замене лампы прикуривателя снимите зажим с патрона. Замените лампу и вставьте зажим обратно.

Заключение

Идеальное использование прикуривателя — это его прямое предназначение — зажигать сигареты. При использовании устройств нужно суммировать их мощность и следить за тем, чтобы общая нагрузка не превышала разрешенную.При работе с ТД следует помнить, что даже при выключенном зажигании устройства, подключенные к ее розетке, будут потреблять электроэнергию. Это может привести к полной разрядке аккумулятора. Не вставляйте незакрепленные вилки или некачественную сборку в розетку AP, это может вызвать короткое замыкание.

Если, то нужно выявить причину и устранить ее. Пока проблема не будет решена, лучше не использовать устройство, чтобы избежать возгорания или короткого замыкания. Если проблема не исчезнет, ​​лучше устройство заменить.

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. Другие устройства могут работать от розетки прикуривателя. Чаще всего подключается розетка:

  • видеорегистратор для обнаружения движения;
  • вентилятор;
  • дополнительный power bank для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
  • навигационная система;
  • компрессор для накачивания шин.

Поэтому выход из строя детали или предохранителя чреват массой неудобств для владельца автомата. О том, почему в модели ВАЗ 2110 не работает прикуриватель, как это проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется через жгут проводов автомобиля. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото.Распиновка устройства выглядит так: к устройству идут три провода — два положительных и один отрицательный.

  1. Красный, плюс — подключен к батарее прикуривателя через предохранитель F18. Ток в цепи составляет 25 ампер, а при превышении этого параметра происходит сгорание защитного элемента.
  2. Желтый. Плюсовой провод отвечающий за лампу прикуривателя.
  3. Черный, минус. Доходит до корпуса прикуривателя, а другим концом идет масса, подаваемая через кузов автомобиля.

Как работает прибор

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического картриджа находится нихромовая спираль, способная нагреваться, и лампа подсветки. Картридж вставляется в гнезда прикуривателя, расположенные в разных частях салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение.

Прикуриватель ВАЗ 2110 не работает: причины

Со временем любая деталь может выйти из строя. Перед тем как поменять его на новый или отремонтировать самостоятельно, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или лампа его подсветки. Ниже представлен список наиболее частых неисправностей с решениями.

Перегорел предохранитель



Одна из частых неисправностей прикуривателя — отработанный защитный элемент. Ток в цепи для нормальной работы предохранителя не должен превышать 25 ампер.Такой предохранитель находится в монтажном блоке.

Когда к гнезду прикуривателя подключено одно или несколько мощных устройств, этот параметр может превысить указанное значение и сгореть. Параллельно вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта нужно открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль



Еще одна причина, по которой не работает прикуриватель ВАЗ, — плохие контакты проводки или ходячее короткое замыкание.Если предохранитель начинает часто перегорать и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять панель облицовки и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный соединительный разъем. Убедитесь, что соединение плотное. Затем нужно посмотреть на сохранность проводов. Не должно быть перегоревшей обмотки или перегибов, обрывов цепи, которые сработают предохранитель.

Осмотрите проводку и контакты прикуривателя



Причина, по которой прибор перестал работать — появление окислов или ржавчины.Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедаться. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется. Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который с возрастом или из-за повышенной нагрузки может выйти из строя. Если перегорела катушка и сработал предохранитель, то ремонт проводится только путем установки новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ вам потребуется запастись подходящим инструментом. Вам понадобится:

    Набор отверток
  • ;
  • паяльная лампа с припоем;
  • перчатки защитные;
  • мультитестер или лампа на 12 вольт;
  • изолента.

Перед тем, как поменять нерабочий прикуриватель ВАЗ 2110, необходимо купить исправную деталь. Для машины есть разные варианты… Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители предпочитают укороченные модели евро. Цена их колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой прикуриватель своими руками несложно — подробная инструкция показана на видео.

Как правильно вынуть прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

  1. Откройте капот, снимите отрицательную клемму с автомобильного аккумулятора… Это обесточит систему, исключит возможность короткого замыкания при ремонте.
  2. Необходимо демонтировать пластиковую накладку на центральной консоли. Для этого откручиваем болты крепления.
  3. После получаем доступ к колодкам с проводкой. Отсоедините трехконтактную контактную микросхему автомобильного прикуривателя.
  4. Демонтируем накладку под стояночный тормоз, получая доступ к болтам крепления тоннеля.
  5. Откручиваем их, после чего снимаем пластиковую крышку.
  6. Вытаскиваем гнездо прикуривателя, чтобы его разобрать. Для этого потребуется затянуть фиксаторы и аккуратно извлечь металлический картридж.


Снятие гнезда прикуривателя

Аналогично производится демонтаж сиденья.

  1. Обесточиваем систему снятием минусовой клеммы с АКБ.
  2. Необходимо разобрать боковую крышку для отсоединения микросхемы проводки.
  3. Снимите крышку коробки передач и туннель стояночного тормоза.
  4. Пластиковый экран загибаем так, чтобы поддеть фиксирующие ножки.
  5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
  6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самостоятельно. Внутри самого прикуривателя находится небольшая пластинка из слюды.Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить, что оно работает.

Часто нужно просто обработать окисленные контакты или припаять незакрепленные провода.

Инструкции по замене лампы подсветки

Если вам необходимо провести эту процедуру, то действовать следует по определенной схеме.

  1. Выключите зажигание, а затем отсоедините провода от аккумуляторной батареи.
  2. Чтобы добраться до фонаря, демонтируем пластиковую накладку внутри кабины.
  3. Отсоедините крышку коробки передач и стояночного тормоза.
  4. Вытаскиваем автомобильный прикуриватель вместе с подсветкой.
  5. Сожмите экран, чтобы удалить металлические усики.
  6. Поворачиваем их на 90 градусов, а затем снимаем лампу с сиденья.
  7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео, как снять прибор модели ВАЗ 2110 своими руками, представлено выше.


Как подключить прикуриватель на ВАЗ 2110

После установки нового устройства необходимо его собрать. Процесс идет следующим образом.

  1. Установите прикуриватель на место.
  2. Монтируем обратно крышку рычага КПП и стояночного тормоза.
  3. Осуществляем подключение трехконтактного разъема.
  4. Закручиваем болты накладки передней панели.
  5. Подаем питание в сеть.
  6. Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку. Это увеличит количество потенциально подключенных устройств. Но нужно помнить, что электрическая система будет испытывать большие нагрузки и может перегореть предохранитель. Поэтому важно правильно подключить все провода.

Необходимо подключить новый разъем через предохранитель во избежание оплавления проводов.Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартному разъему.

Как подключить прибор к прикуривателю без вилки

Иногда с подобными проблемами сталкивается водитель. Например, подключение видеорегистратора не всегда возможно при отсутствии вилки. Таким образом, существует возможность подключения к сети напрямую через лампу внутреннего освещения. Это решение позволит избежать свисания проводов.Сделать это несложно, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео поломки прикуривателя

Автомобильный прикуриватель Не работает Предохранитель исправен — Rustyautos.com

Пытаюсь зажечь сигарету или зарядить телефон, но питание отключается — это более чем немного раздражает, это действительно раздражает!

Итак, что случилось с автомобильным прикуривателем, который не работает, но предохранитель вроде в порядке? Наиболее вероятные неисправности:

  • Неисправность вилки / зажигалки потребителя энергии
  • Мусор в розетке
  • Грязный / неисправный предохранитель
  • Отсоединенный или обрыв провода 72
  • розетка
  • Некоторые называют это розеткой прикуривателя, вспомогательной розеткой, розеткой для зарядного устройства телефона, розеткой на 12 В, многие названия, но все описывают одно и то же.

    Теперь я знаю, что вы проверили предохранитель, и все в порядке, это здорово, но нам нужно проверить, действительно ли питание проходит через предохранитель.

    Эти ребята просты, поэтому разобраться в этом не займет много времени, сначала мы рассмотрим наиболее вероятные неисправности.

    Неисправная розетка потребителя / зажигалка

    Итак, давайте начнем с проверки потребителя, а кто такой потребитель? Это то, что вы подключаете к розетке. Часто проблема вовсе не в машине, а в зажигалке, вилке зарядного устройства или кабеле.

    Если покупателем является прикуриватель, проверьте поверхность катушки, не сломана ли она или покрыта табаком? Современные автомобильные зажигалки и розетки универсальны, отнесите зажигалку в машину друга или соседа и проверьте ее в их розетке.

    Если вашим потребителем является зарядное устройство для телефона, проверьте контакты на предмет повреждений. Проверьте это в другой машине или попробуйте другое зарядное устройство. Очень часто проблема заключается в разъеме телефонной вилки или кабеле.

    Вилка зарядного устройства для телефона имеет 3 точки контакта: одну в центре и две с каждой стороны.Все должно быть чистым и очищенным от мусора.

    Контактные точки подпружинены, поэтому они плотно контактируют с внутренней частью гнезда прикуривателя, проверьте исправность контактов.

    Мусор в розетке

    Это может показаться слишком простым, но иногда мусор просто застревает в розетке, вставляя вилку или зажигалку, просто вдавливая ее глубже и препятствуя соединению точек контакта.

    Грязный или неисправный предохранитель

    Теперь, когда мы исключили все простые вещи, давайте взглянем на предохранитель.Это может выглядеть нормально, но контакты могут быть грязными и вызывать сопротивление.

    Фреттинг — обычное явление в точках электрического контакта, это накопление коррозии, вызванное потоком энергии. Снимите, осмотрите и очистите контакты предохранителей наждачной бумагой.

    Вы можете найти расположение блока предохранителей и нужного предохранителя, выполнив поиск в руководстве по эксплуатации.

    Мы не знаем наверняка, что предохранитель получает питание и проходит через него, поэтому давайте проверим его с помощью тестовой лампы.

    Поместите зажим заземления на любое чистое заземление шасси и убедитесь, что контрольная лампа работает.Теперь найдите предохранитель прикуривателя и проверьте предохранитель с обеих сторон.

    Выключатель зажигания должен быть включен, и вам понадобится контрольная лампа. Тестовая лампа Jastind LCD идеально подходит для новичков, проста в использовании, с длинным кабелем, надежна и удобно доставляется Amazon.com

    Поврежденная розетка

    Это встречается чаще, чем вы думаете, коррозия, погнутые или сломанные точки контакта предотвращают повреждение. поток власти.

    Проверьте розетку изнутри, коррозия часто начинается внизу, где скапливается влага.Выньте предохранитель и с помощью подходящего металлического предмета очистите от ржавчины, завершите работу наждачной бумагой.

    Если силовые контакты не в форме, слегка приподнимите их к центру. Замените предохранитель и проверьте, если проблема не исчезнет, ​​замените розетку.

    Ремонт автомобильной розетки 12В Неисправность проводки автомобильного прикуривателя

    Отсоединен или оборван провод

    Простая контрольная лампа — лучший инструмент для этой работы, вольтметр тоже отлично работает. Так как же проверить розетку? Просто поместите конец тестовой лампы на латунное центральное кольцо в нижней части выходного отверстия.Поместите землю на металлический внешний обод.

    Перед тестированием включите зажигание, розетки будут запитаны только при включенном зажигании, это предотвратит разряд автомобильного аккумулятора.

    Это очень похоже на настольную игру Operation — если вы коснетесь внешнего кольца контрольной лампой, предохранитель перегорит, так что имейте это в виду.

    Проверка с помощью вольтметра такая же, положительный датчик в центре и заземление на внешний обод, 12 В здесь означает, что все в порядке.

    Пока все проверен, но электричества нет. Давайте теперь проверим, не болтается ли проводка, такое бывает много.

    Для доступа к проводке вам, вероятно, потребуется снять какую-то облицовку приборной панели. Я оставил проверку проводки на потом, потому что кто хочет удалить части приборной панели только для того, чтобы убедиться, что все в порядке.

    Когда вы получаете доступ к проводке, очевидно, убедитесь, что она безопасна, если все проверено, то снимите ее.

    Тщательно проверьте, чтобы металлические контакты были чистыми и плотными.Когда электрические разъемы начинают ослабевать, они расширяют мысленные контакты, вызывая плохое соединение, даже если разъем прикреплен.

    Если вы обнаружите, что контакты просто расширились, просто осторожно сожмите их плоскогубцами.

    Проверьте проводку и разъем на предмет признаков ожога, любую поврежденную проводку необходимо заменить.

    На данный момент мы проверили и обнаружили:

    • Потребительский кабель / зажигалка в норме
    • Предохранитель в норме
    • Состояние розетки в норме
    • Нет питания в розетке
    • Электропроводка в розетке
    • Автомобильный прикуриватель

    Питание Point Circuit

    Прикуриватель, как вы понимаете, представляет собой очень простую схему.Он имеет две цепи: со стороны питания и со стороны заземления. (У некоторых может быть больше проводов для более светлого освещения)

    Старые автомобили будут иметь очень простую схему розетки, управляемую выключателем зажигания. Это означает, что когда ключ зажигания выключен, в розетке нет напряжения.

    Проверьте проводку контрольной лампой или вольтметром, чтобы проверить наличие признаков жизни. Если вы обнаружите питание сейчас, у вас либо плохой разъем, либо неисправна розетка.

    Если у вас все еще нет питания, вам нужно будет отследить проводку, чтобы найти неисправность.

    Современные автомобили

    Современные автомобили будут иметь немного более сложную компоновку. Управление начинается с выключателя зажигания, но переходит к центральному модулю управления (компьютеру), его функция заключается в управлении и определении приоритетов различных команд.

    Обычно он активирует реле, отправляющее питание на точки питания пассажира, но имеет возможность выключить реле (отключение питания), если обнаружена неисправность или аккумулятор автомобиля становится слишком низким.

    Точки питания багажника обычно подключаются отдельно и напрямую, что позволяет использовать их при выключенном зажигании.

    Некоторые автомобили известны отказом модуля управления, для опроса компьютера требуется считыватель кода неисправности.

    Тестирование цепи

    Эти два простых теста покажут нам, какая цепь неисправна:

    1. Тест цепи стороны питания
    2. Тест цепи стороны земли

    Вы можете использовать контрольную лампу или вольтметр. Частично оборванный провод или загрязненный разъем покажет 12,65 вольт при проверке с помощью вольтметра, но выпадет при нагрузке.

    Контрольная лампа особенно полезна для нагрузки цепи, тусклый свет указывает на плохое соединение.

    Отсутствие света или напряжение указывает на обрыв провода между предохранителем и розеткой прикуривателя или обрыв провода заземления от шасси к розетке.

    Тест на стороне питания

    В этом тесте нас интересует только сторона питания цепи. Проверьте цепь в точках 1, 2, 3 и 4. Зажигание должно быть включено, но помните, что оставление зажигания включенным на длительные периоды испытаний приведет к разрядке аккумулятора, при необходимости используйте средство для обслуживания аккумулятора.

    Можно использовать вольтметр или контрольную лампу.

    Я показал провод заземления от розетки к заземлению шасси. Но на самом деле это будет другой провод, соединенный с проводом питания, который в конечном итоге разделится и уйдет на массу шасси.

    Тест со стороны заземления

    В этом тесте нас интересует только сторона заземления цепи. Здесь мы используем черный отрицательный щуп на положительном питании, используйте любой доступный источник питания от батареи.

    Проверьте позиции 1 и 2, и, как вы знаете, провод заземления будет соединен с кабелем питания, и его необходимо будет проследить до точки заземления шасси.

    Показание -12 В указывает на землю.

    Заземляющие соединения часто подвергаются коррозии и препятствуют прохождению тока, поэтому убедитесь, что заземление шасси чистое и надежное.

    Вы можете использовать контрольную лампу для проверки цепей на стороне заземления. Просто прикрепите зажим «крокодил» к источнику питания, когда тест загорится на хорошей земле.


    Связанные вопросы

    Есть ли в автомобильном прикуривателе предохранитель? Да, автомобильный прикуриватель должен иметь предохранитель. Он будет расположен во внутреннем блоке предохранителей, точное расположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя.

    Как называется предохранитель прикуривателя? Предохранитель прикуривателя может иметь следующий вид:

    • Розетка 12 В
    • Розетка 12 В
    • Зажигалка
    • Зажигалка
    • Зажигалка
    • Power Point Каннингем

      Джон Каннингем — автомобильный техник и писатель на Rustyautos.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
